前言

安克推出了一款5000mAh的胶囊充电宝,这款充电宝自带Lightning端子,可以直接连接苹果手机充电,充电宝机身具备USB-C充电接口,并附赠USB-A转USB-C数据线,使用USB-C接口为充电宝充电。

得益于充电宝自带Lightning端子,这款充电宝在为苹果手机充电时无需使用数据线,并且端子支持折叠收纳,使用十分方便。下面充电头网就对安克这款胶囊充电宝进行拆解,看看内部的用料和设计。



此前充电头网还拆解过安克5000mAh 30W二合一能量棒Pro安克10000mAh磁吸无线充移动电源安克MagGo带支架磁吸无线充电宝安克140W 2C1A双向快充移动电源等产品,欢迎查阅。

安克胶囊充电宝开箱

包装盒设计简洁,正面除一如既往的印有ANKER品牌和SERIES 6外,还有下方比较醒目的MFi认证标识。

背面贴有产品参数贴纸,下方认证标识表明产品通过了CE、UKCA、UL认证。

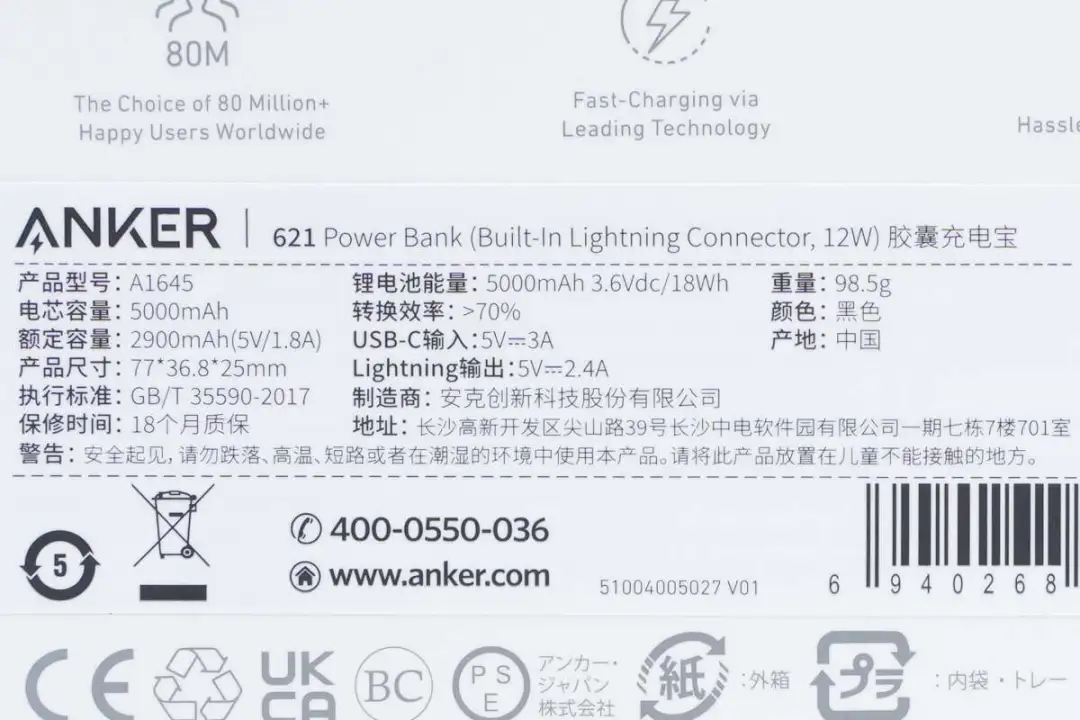

贴纸上印有产品型号、容量、尺寸、输入/输出参数等信息,下面到实物环节再进行详细介绍。

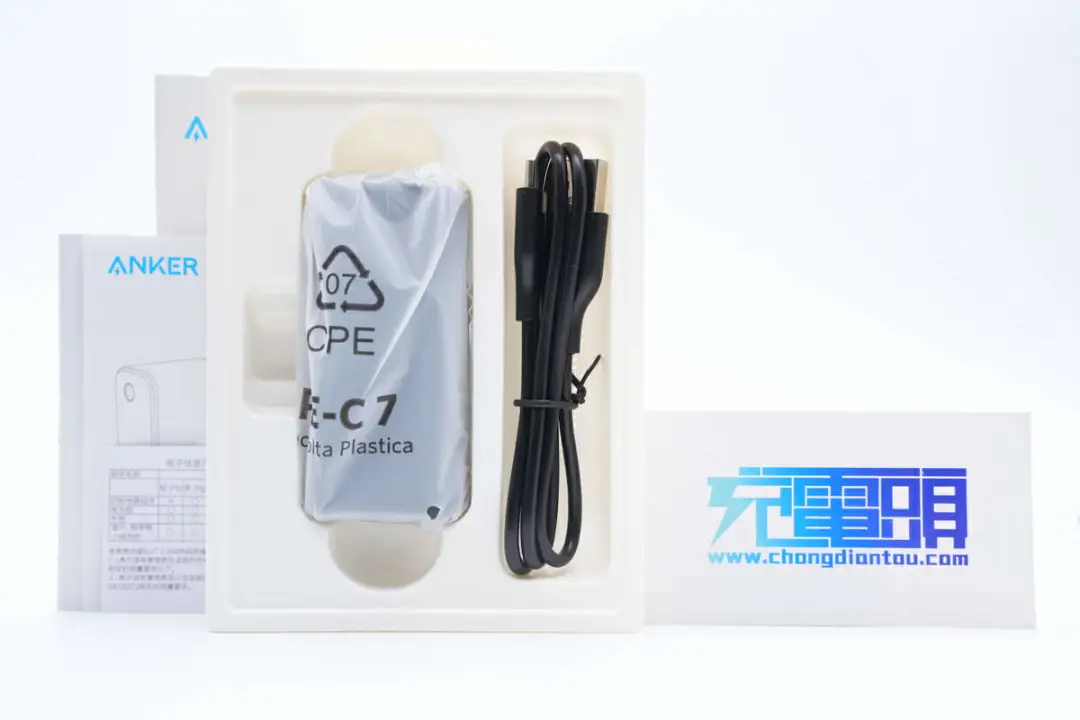

包装内含充电宝、数据线以及使用说明书,产品外套防尘塑料袋。

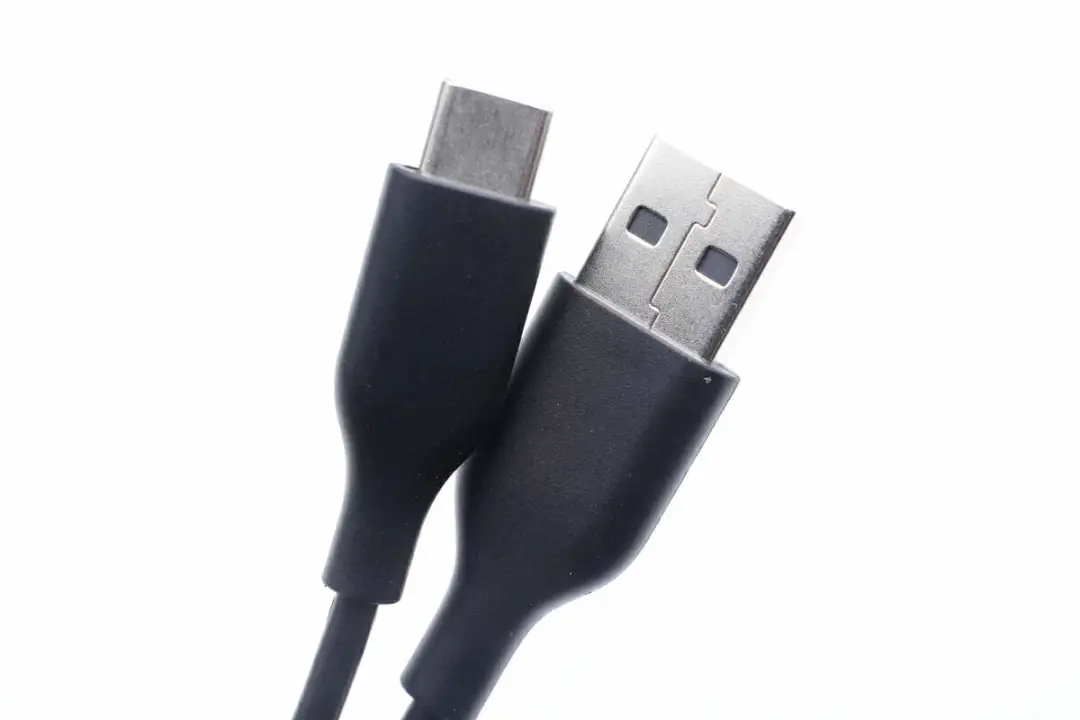

附带数据线是USB-A to USB-C线,两端线头外壳和网尾一体式设计,表面磨砂方便插拔。

另外测得数据线长度约为60cm。

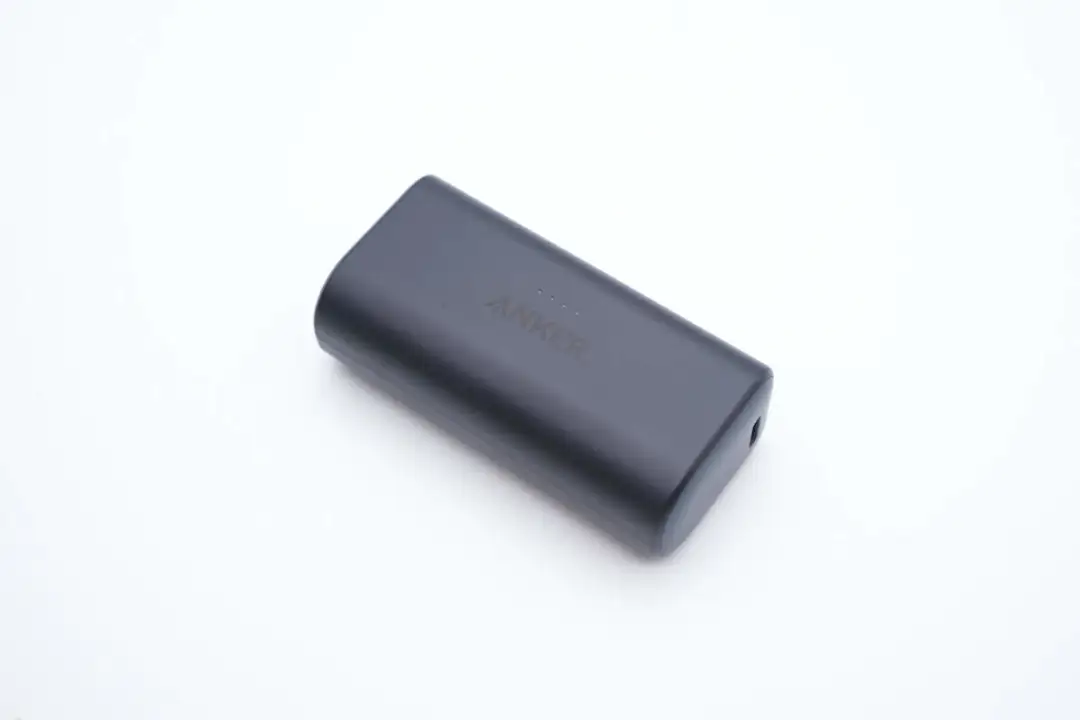

充电宝采用PC防火材质塑料外壳,机身两侧分别为平直和弧面设计,从一端看去为“U”字母造型,整体十分小巧。

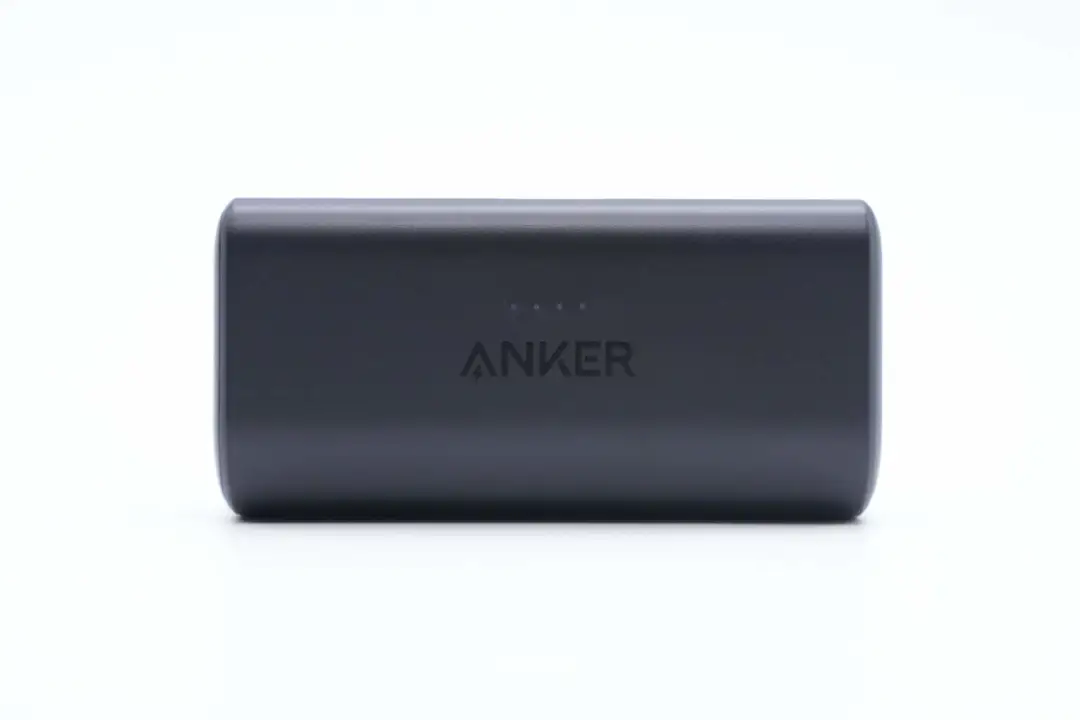

机身正面中心印有ANKER品牌。

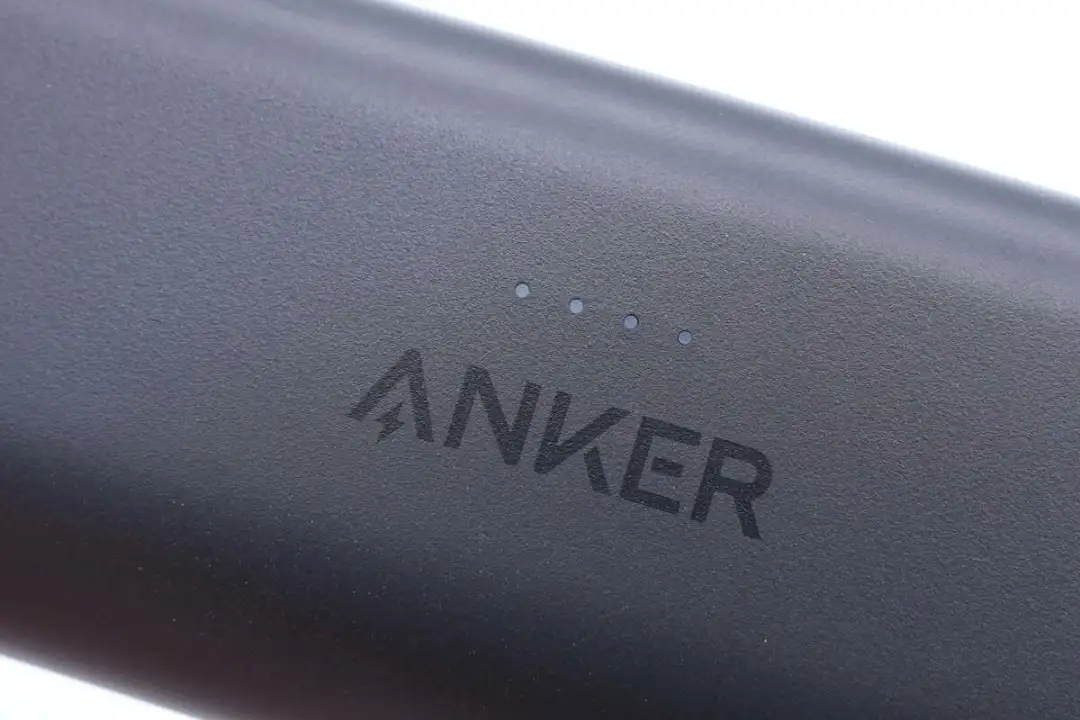

品牌上方设有四颗电量指示灯。

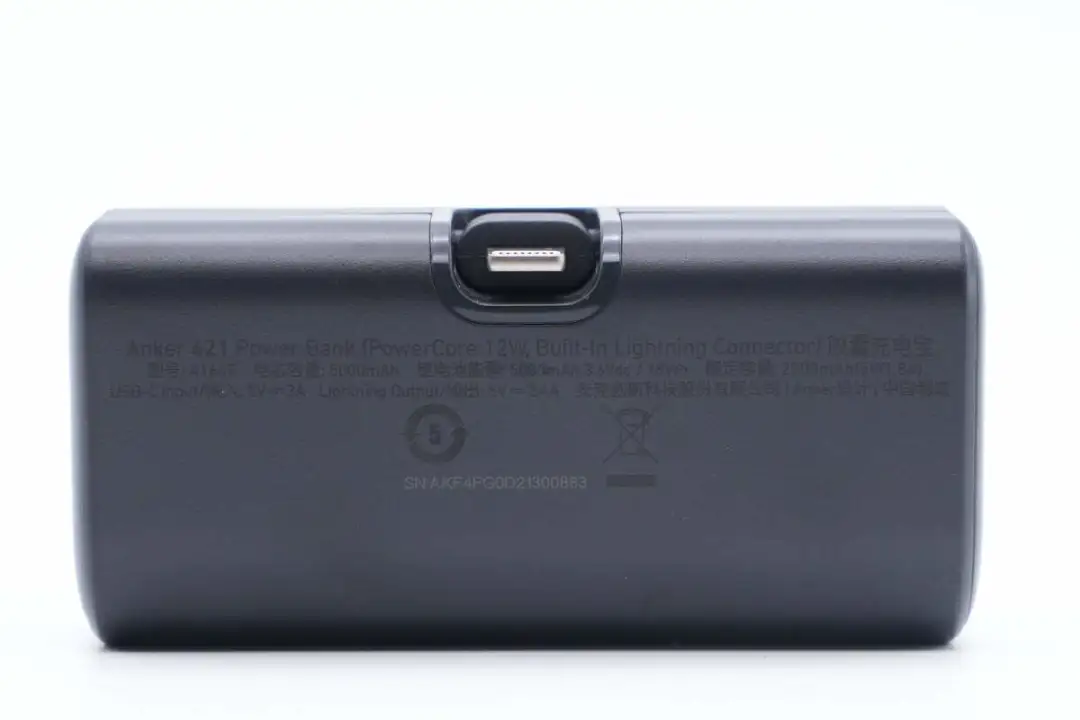

机身背面印有产品参数

型号:A1645

电芯容量:5000mAh 3.6Vdc/18Wh

额定容量:2900mAh(5V1.8A)

USB-C输入:5V3A

Lightning输出:5V2.4A

制造商:安克创新科技股份有限公司

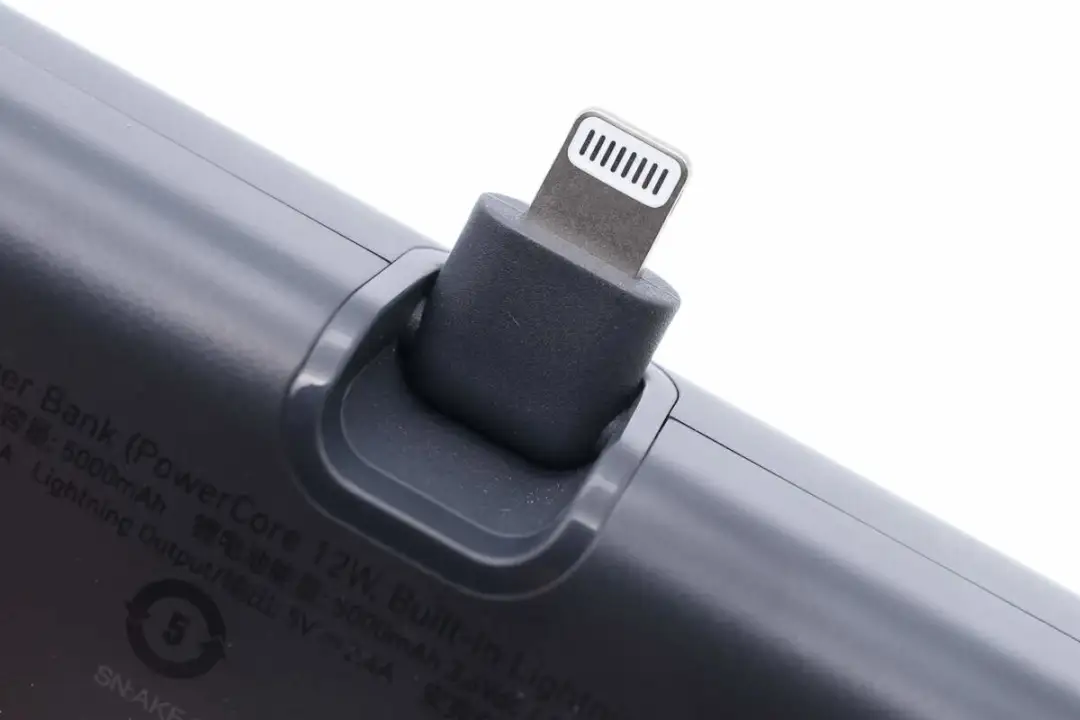

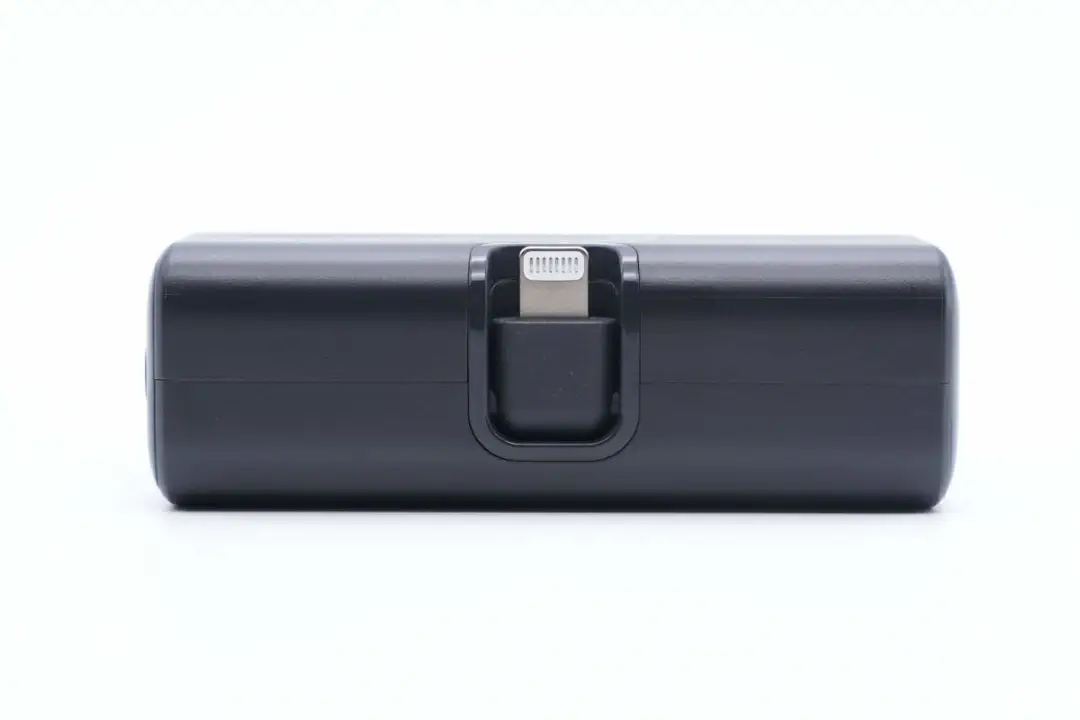

产品一大特色是不仅配有一个苹果原装Lightning端子,而且采用可收纳设计,提升产品美观和便携性。

平时收纳方便携带且不会刮伤设备,需要充电时掰出即可使用,操作方便。

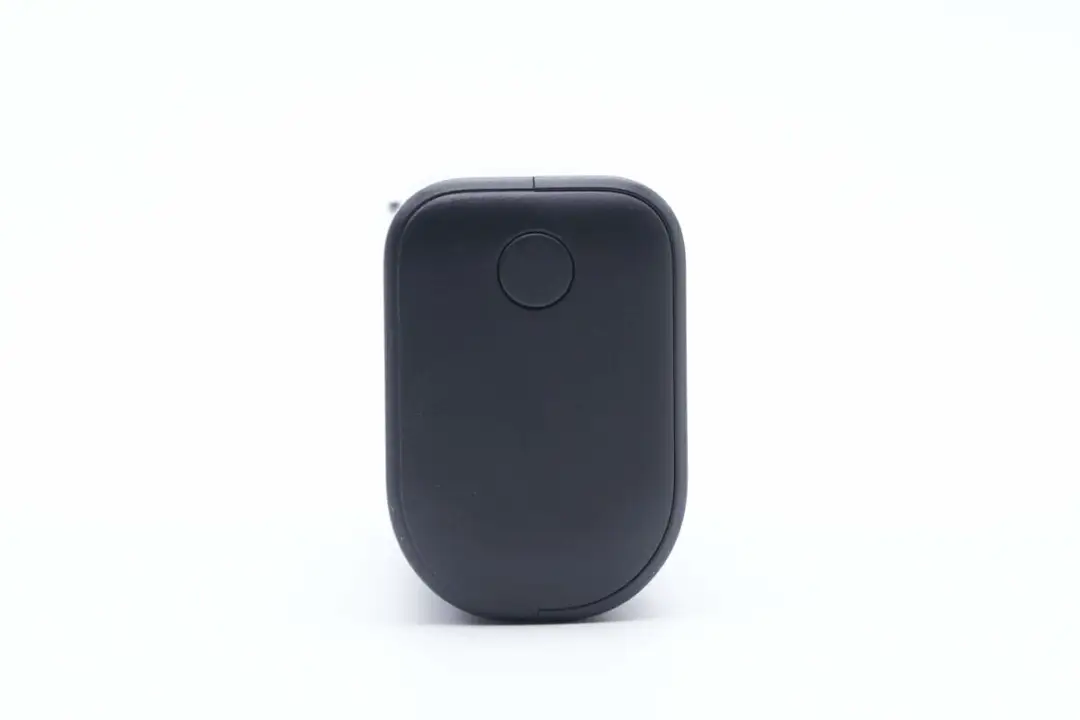

机身一端设有电源键。

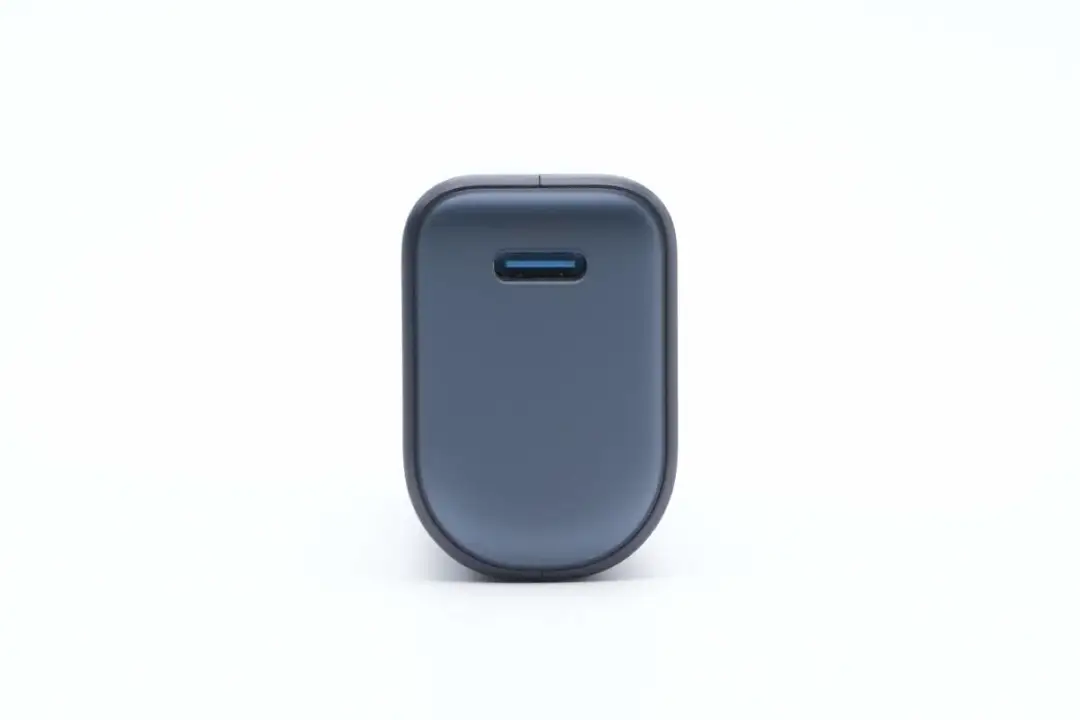

另一端配备单USB-C接口,胶芯为经典蓝色配色,外壳也是淡蓝色设计,撞色处理更显个性。

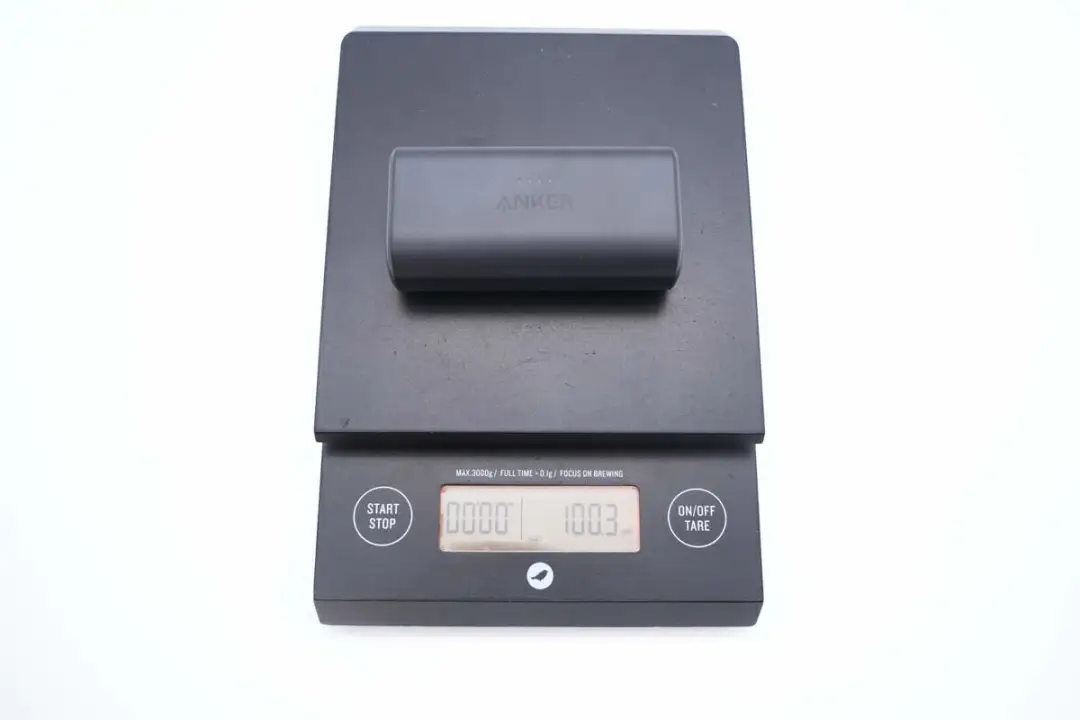

实测安克这款胶囊充电宝净重约为100g。

实测机身长度为76.92mm。

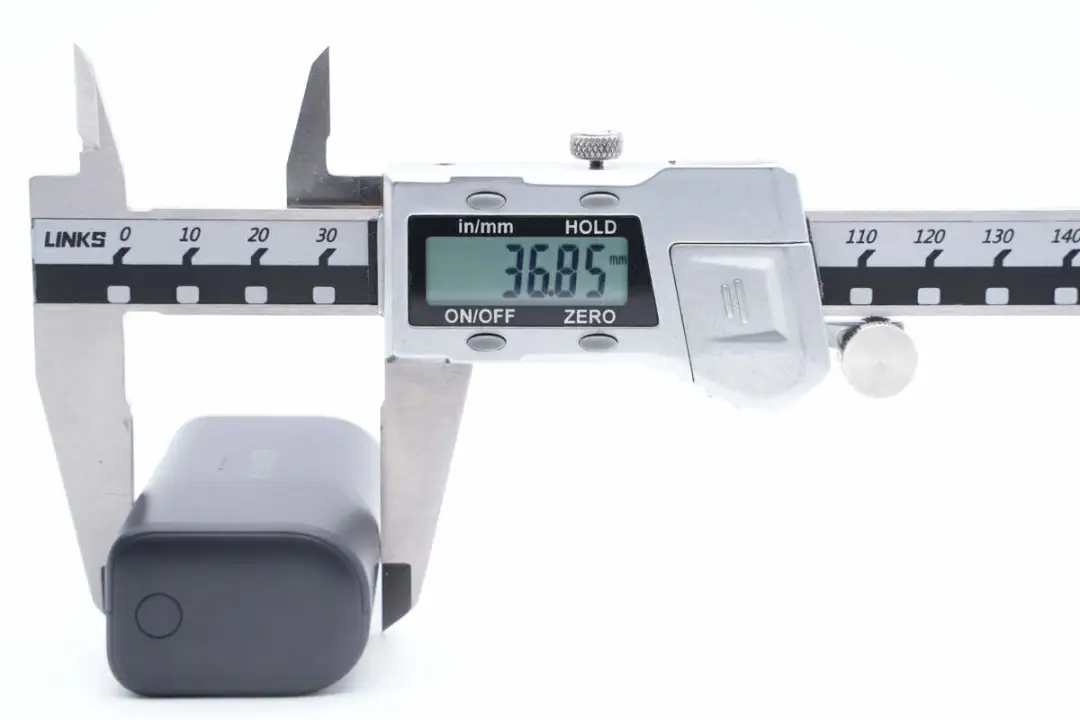

机身高度为36.85mm。

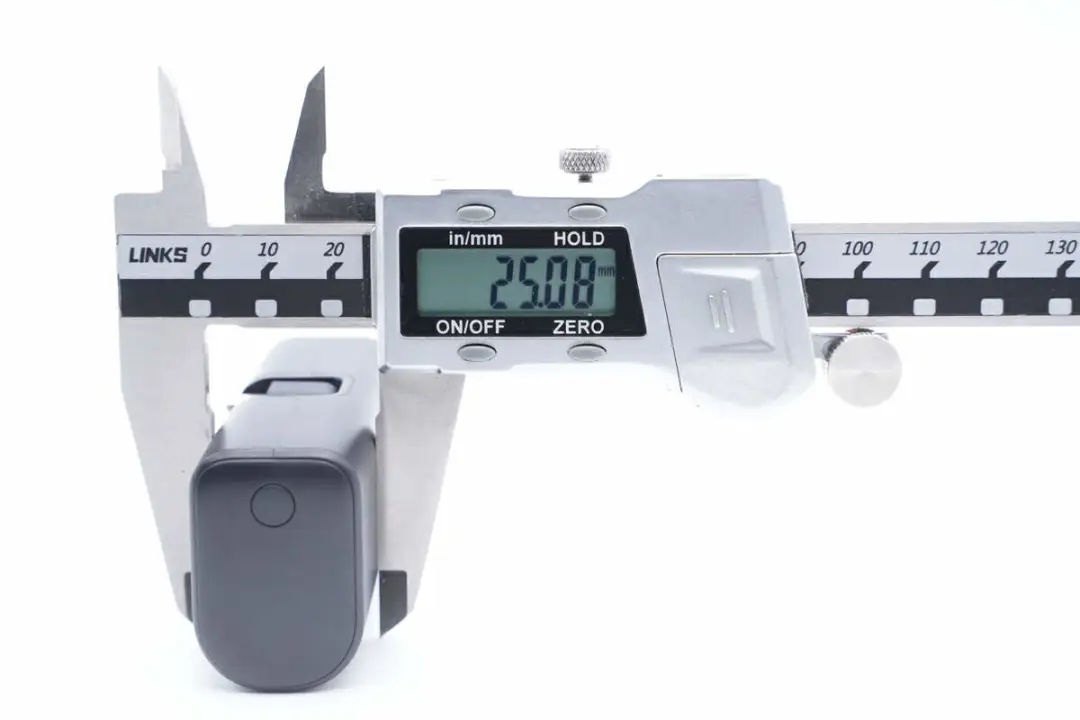

厚度为25.08mm。

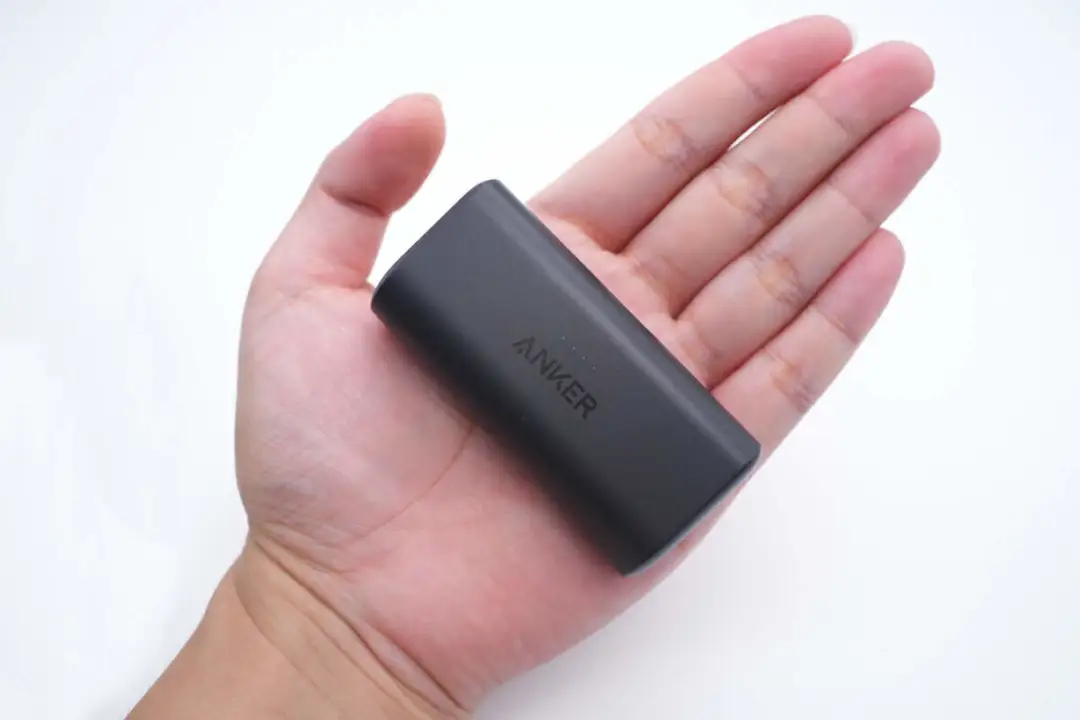

充电宝拿在手上的大小直观感受。

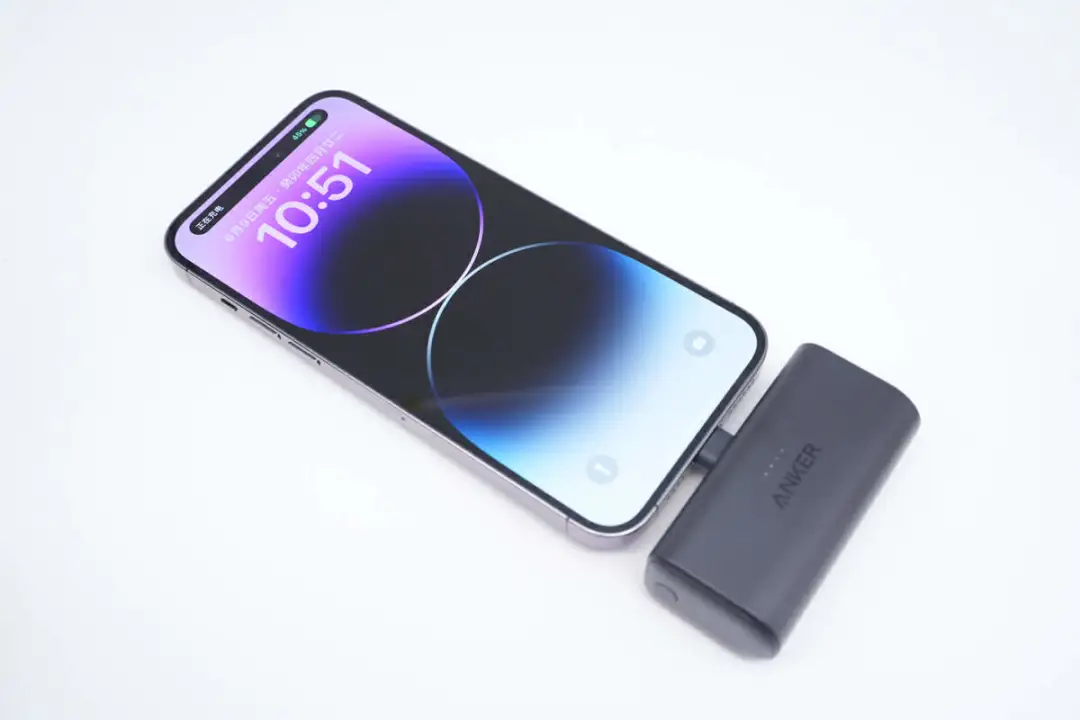

将充电宝和苹果iPhone 14 Pro Max放在一起对比,显得很小巧。

产品使用场景一览。



安克胶囊充电宝拆解

看完了安克这款胶囊充电宝的外观和实际使用,下面就进行拆解,看看内部设计和用料情况。

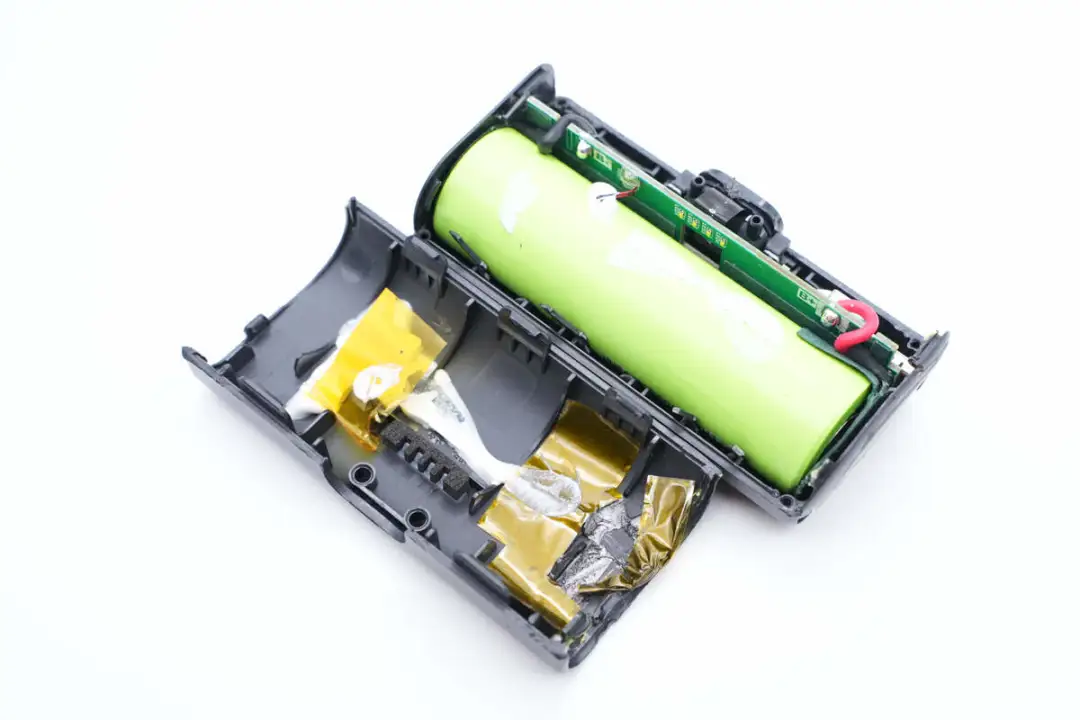

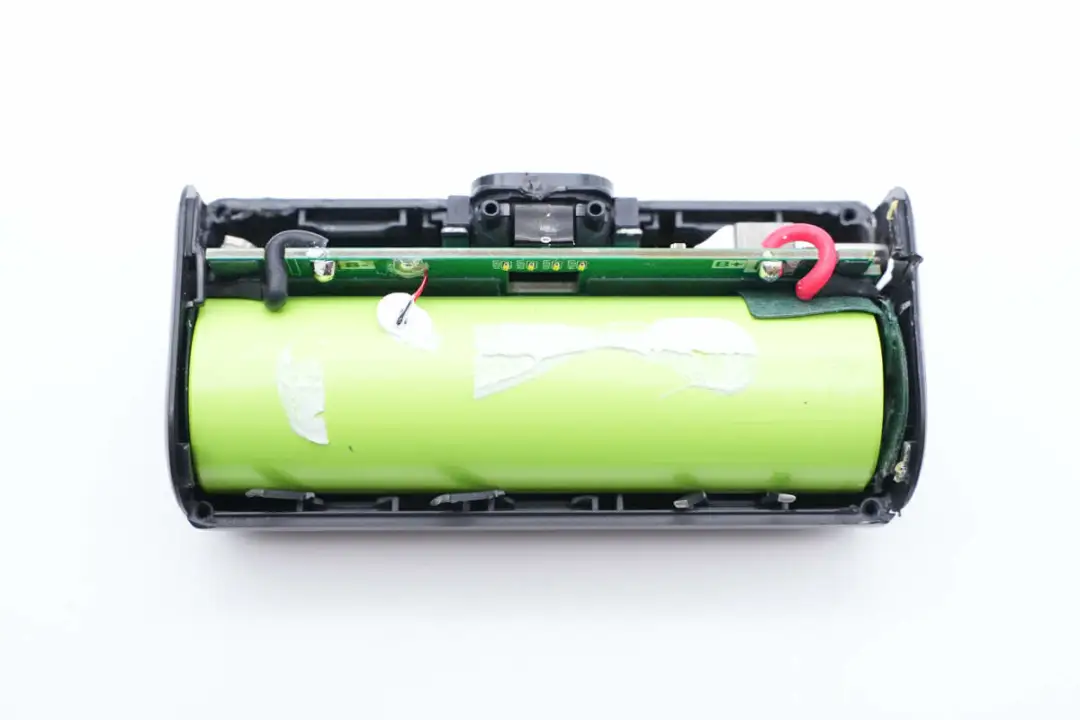

首先撬开卡扣固定的外壳,在外壳内部是电池和PCBA模块。

电池热敏电阻粘贴高温胶带保护,对应功率电感的位置粘贴有石墨导热贴散热。

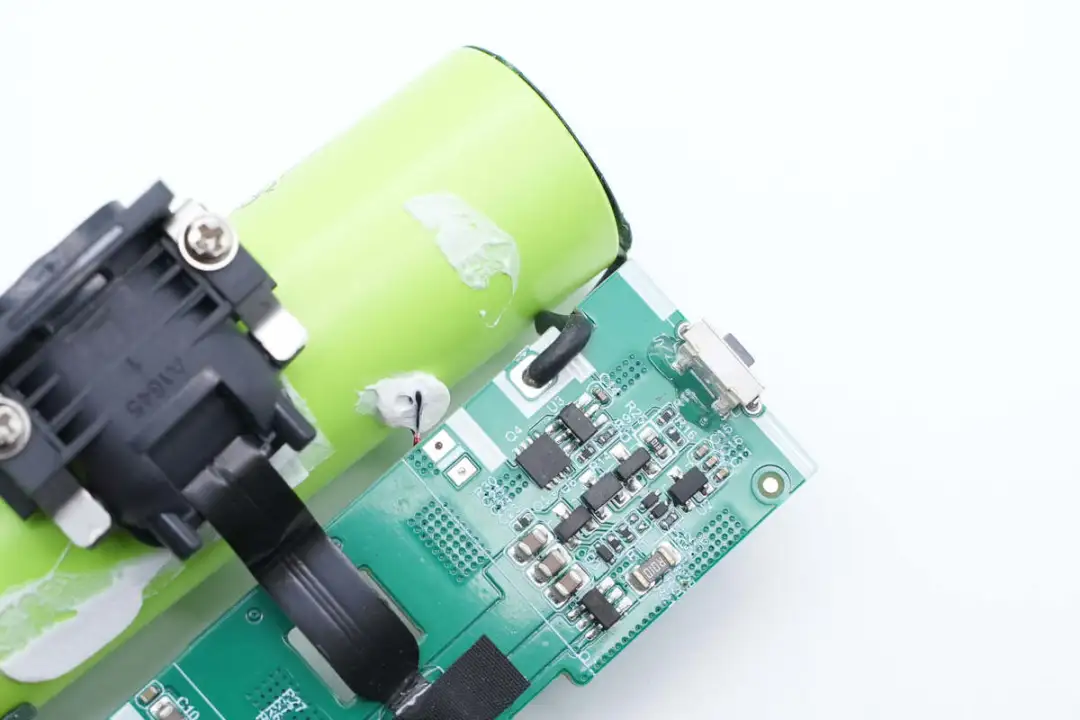

电池与PCBA模块通过导线焊接连接,并采用热敏电阻检测电池温度。

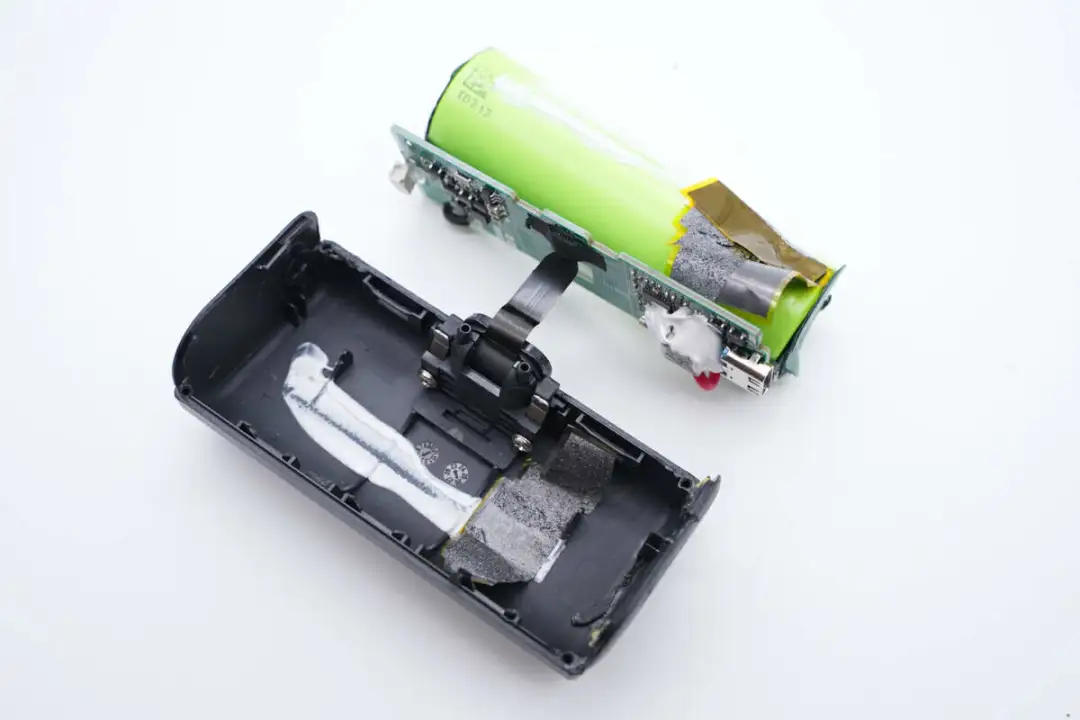

从壳体内部取出电池和PCBA模块,壳体内部对应主控芯片的位置粘贴石墨导热贴散热。

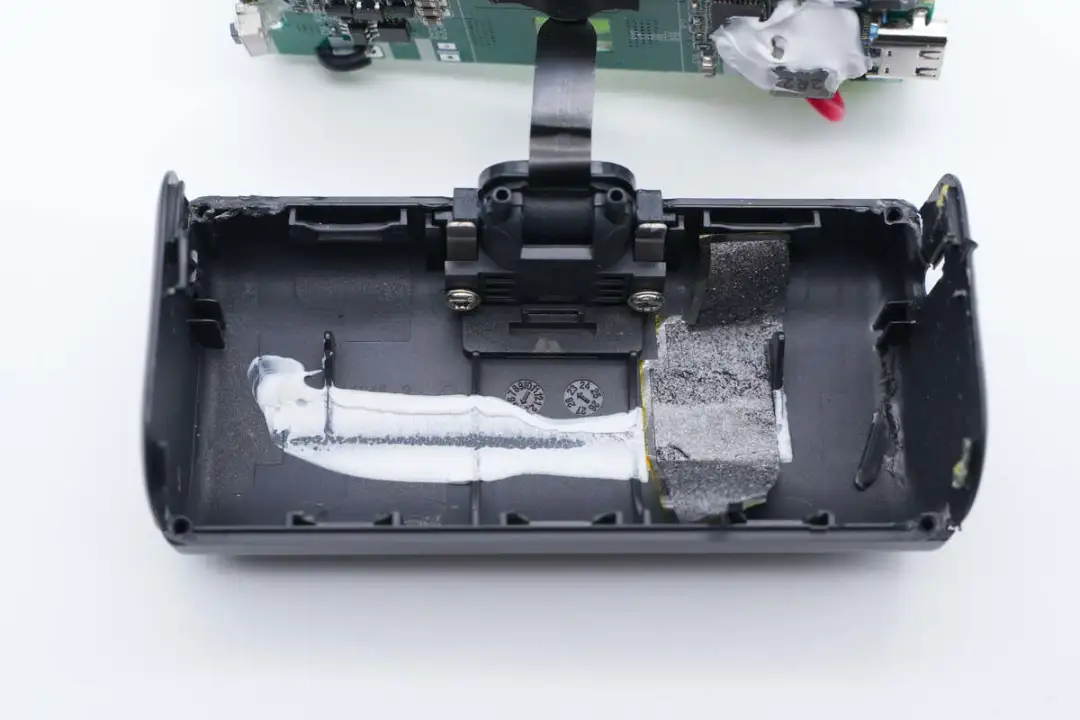

Lightning插头通过排线连接到PCBA模块。

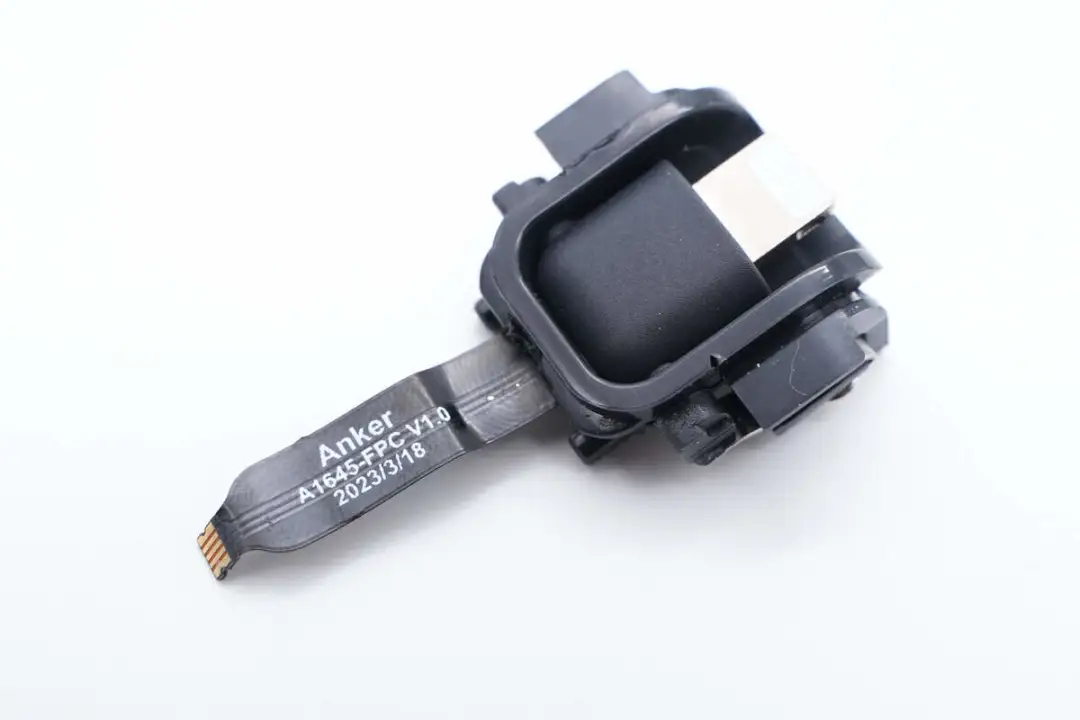

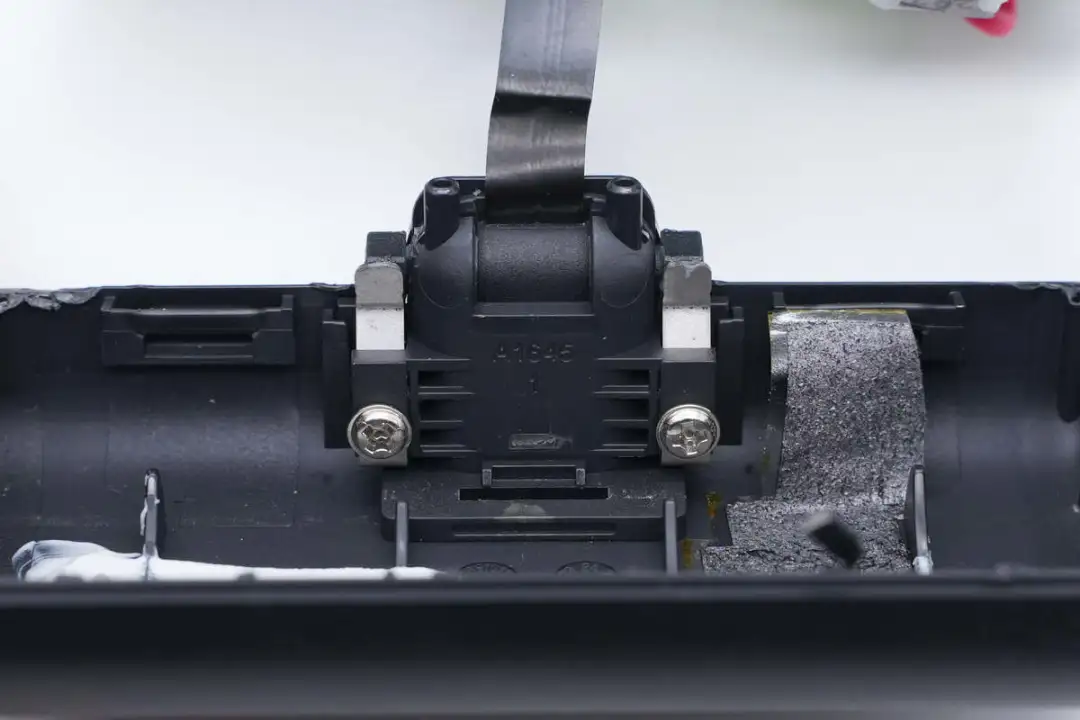

Lightning插头模组通过螺丝固定弹片。

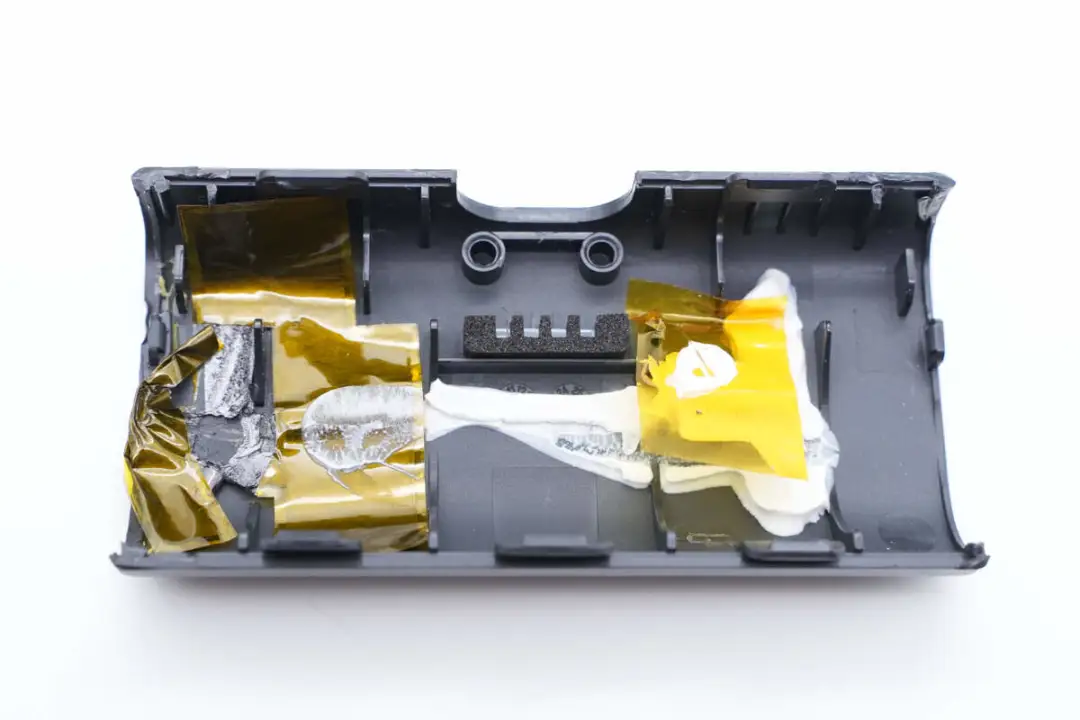

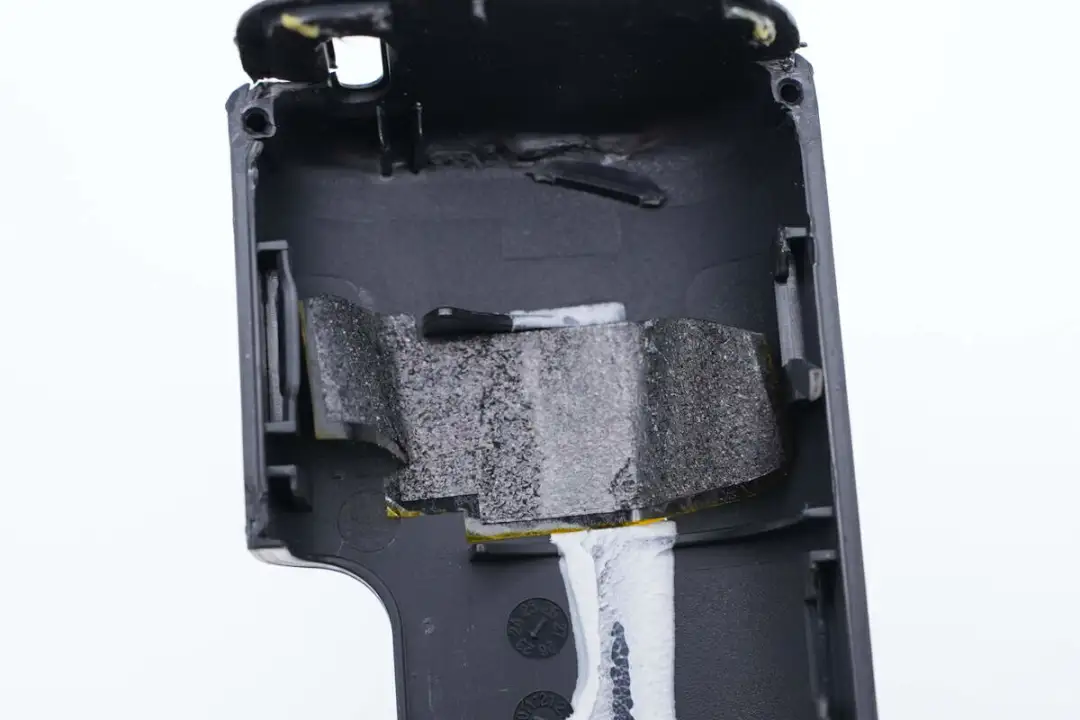

壳体内部粘贴的石墨导热贴特写。

电池正负极通过导线焊接连接。

并焊接NTC热敏电阻用于检测电池温度。

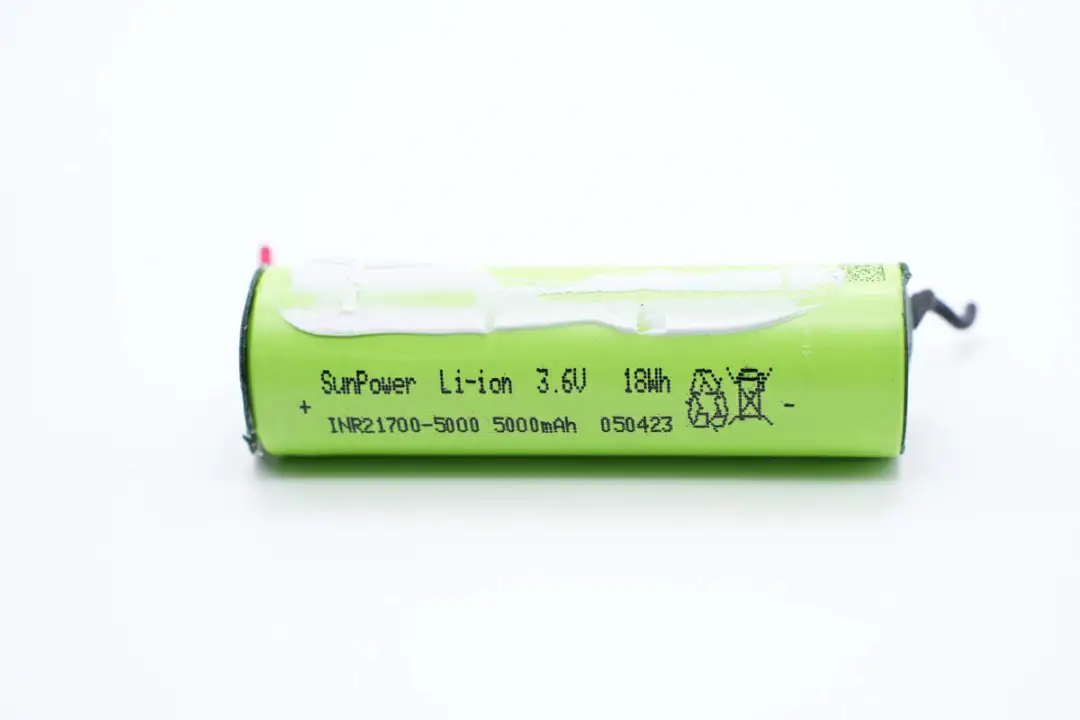

充电宝内置21700电池来自长虹三杰新能源,型号为INR21700-5000,容量为5Ah,均压3.6V。

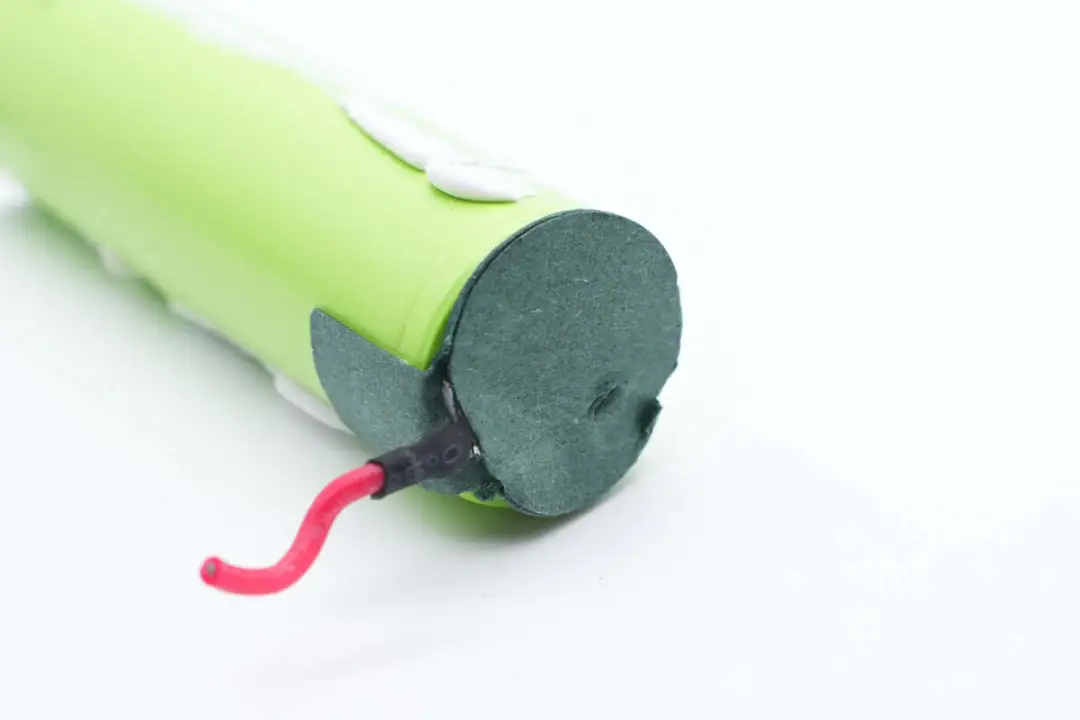

电池正极正确粘贴青稞纸绝缘。

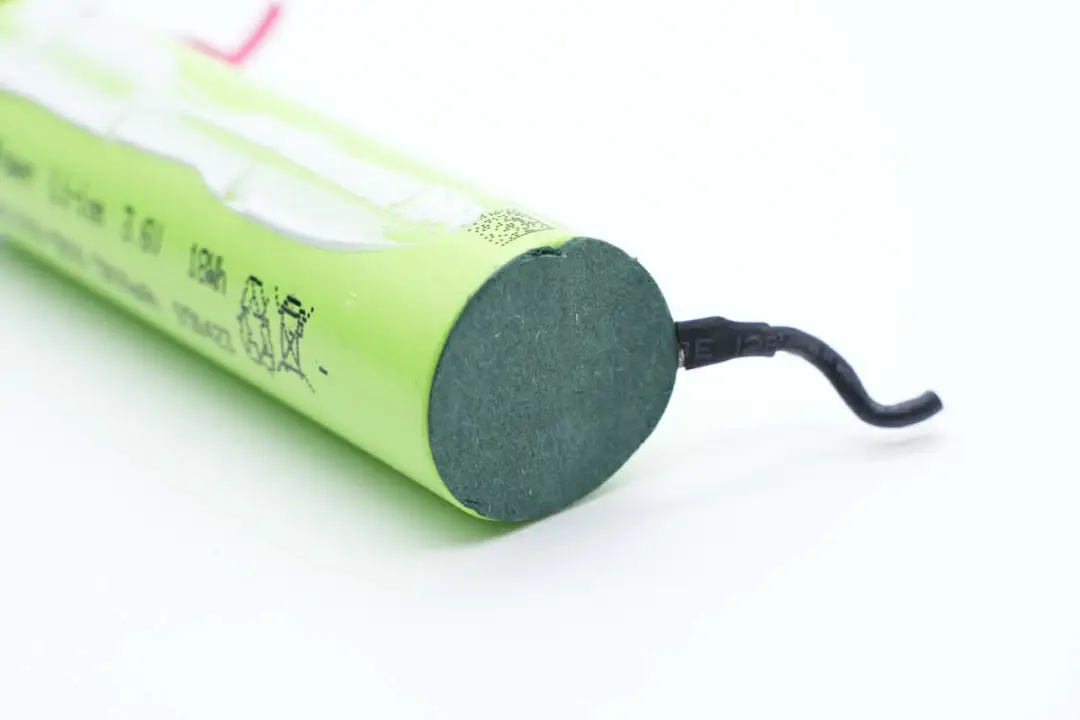

电池负极也粘贴青稞纸绝缘。

连接Lightning端子的排线座粘贴布胶带加固。

撕下胶带,排线端子还打胶加固。

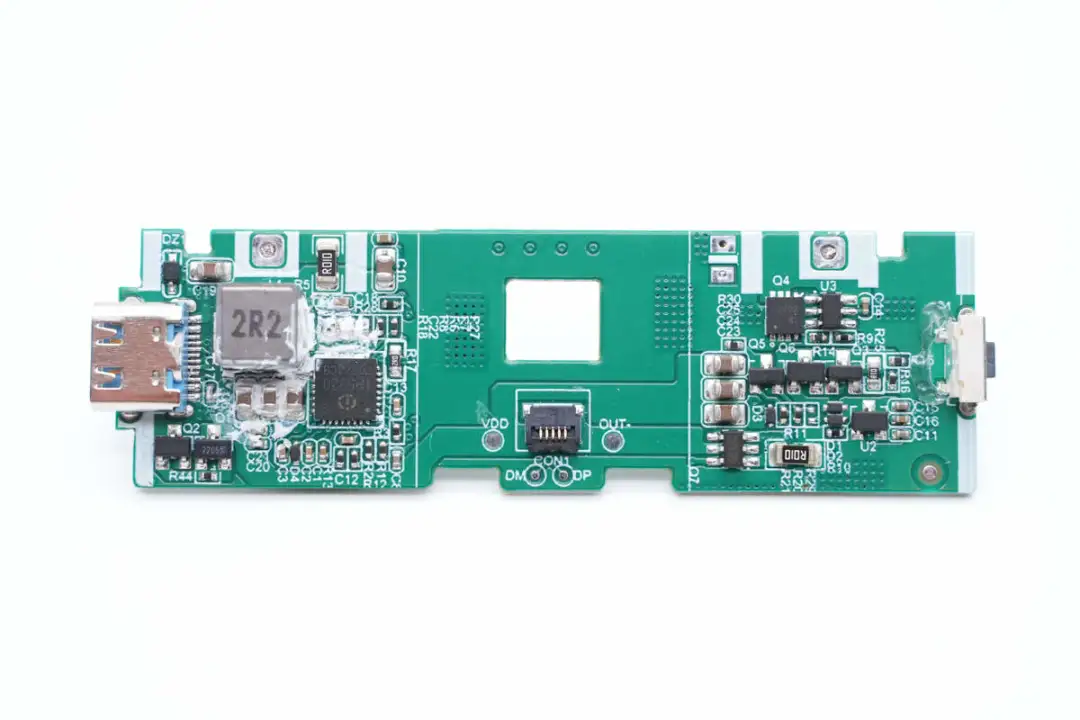

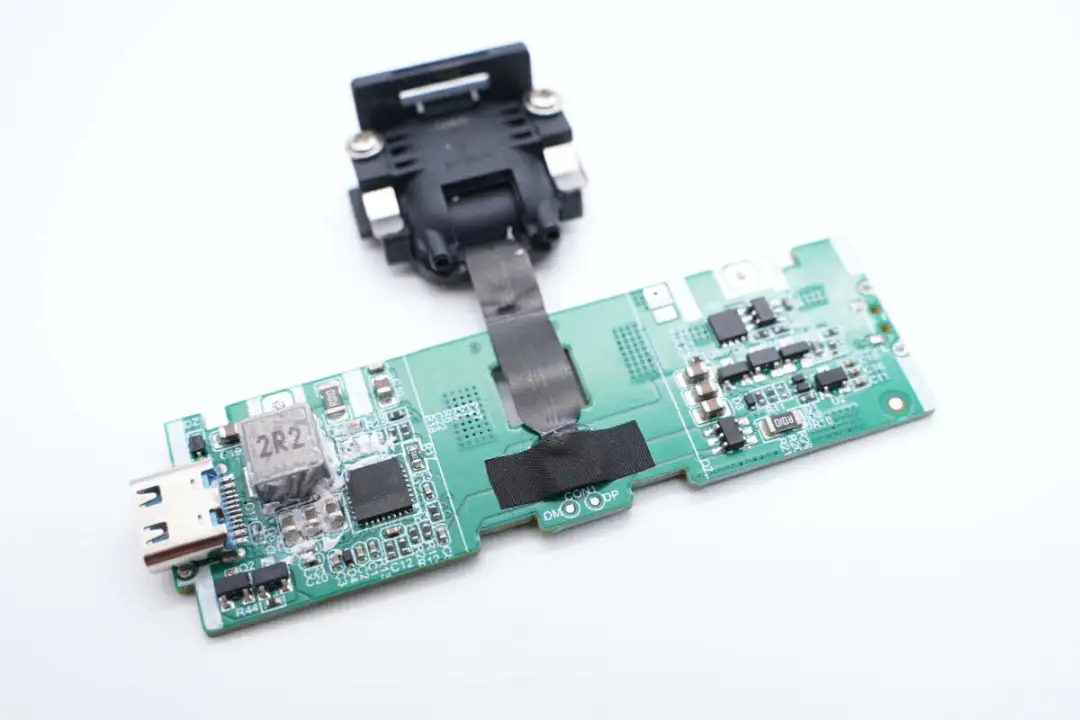

PCBA模块正面一览,焊接USB-C母座,合金电感,主控芯片,排线插座,电池保护芯片和MOS管,按键开关。

背面焊接一颗热敏电阻,并粘贴青稞纸与电池绝缘。

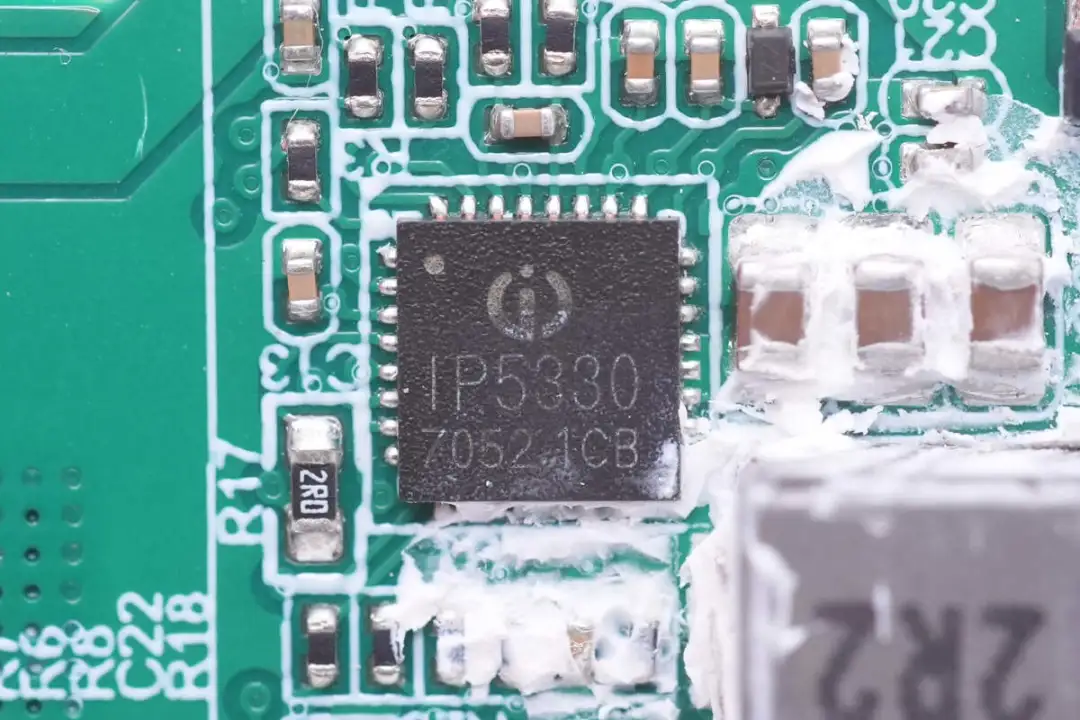

充电宝内置英集芯IP5330移动电源SOC,这是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为移动电源提供完整的电源解决方案。IP5330支持3A的输出电流和3A充电电流,支持使用4.2V,4.3V,4.35V和4.4V电池,内置功率MOS,并具备多重保护功能。

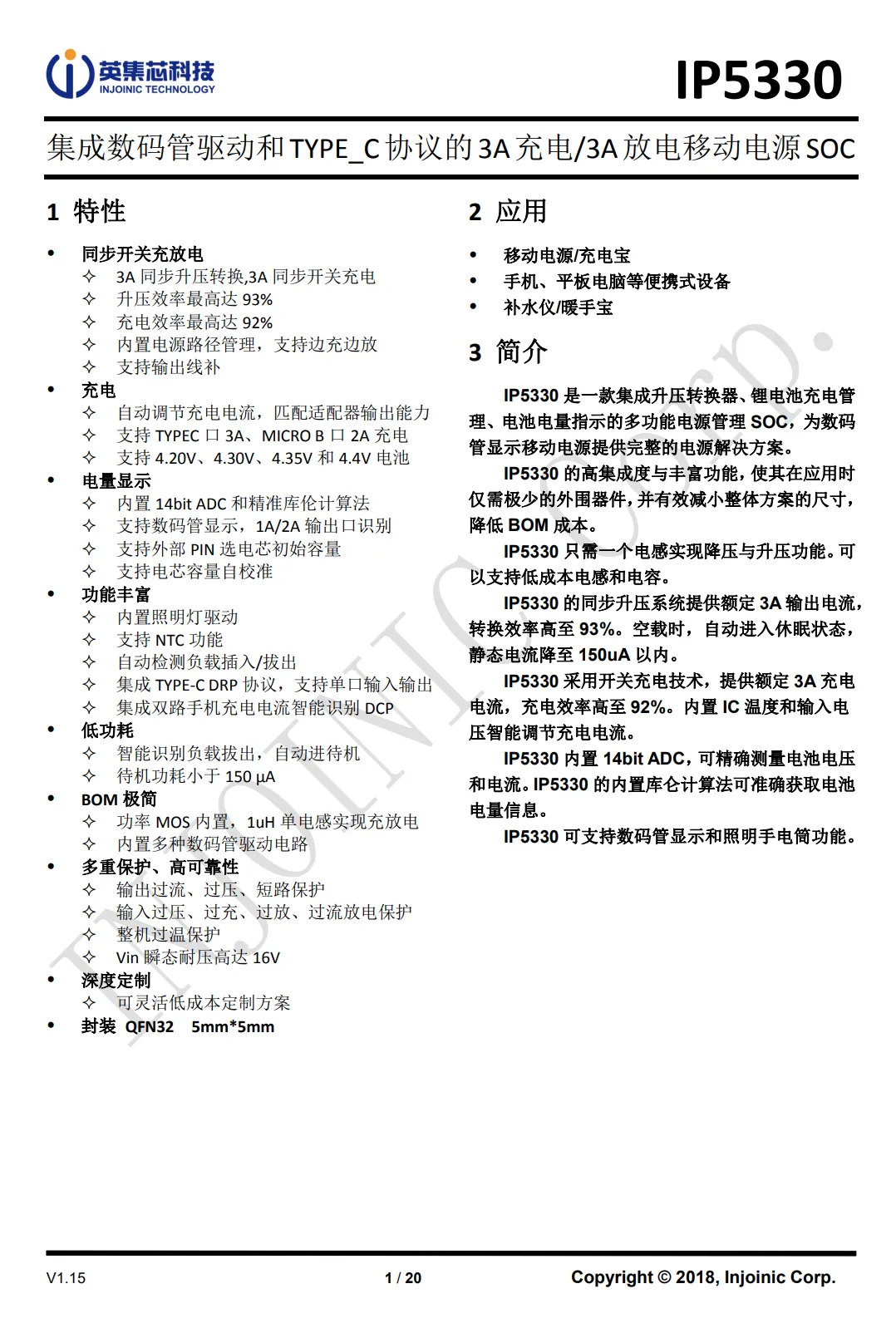

英集芯 IP5330 资料信息。

2.2μH合金电感特写,涂胶加固。

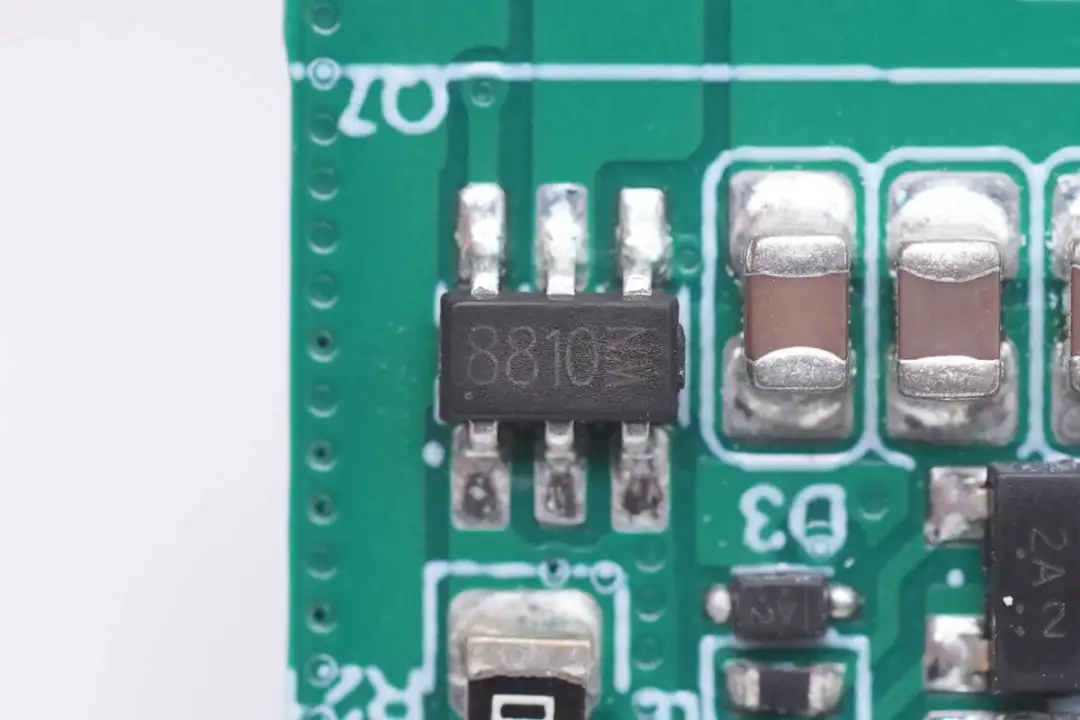

用于Lightning接口输出控制的8810 MOS管。

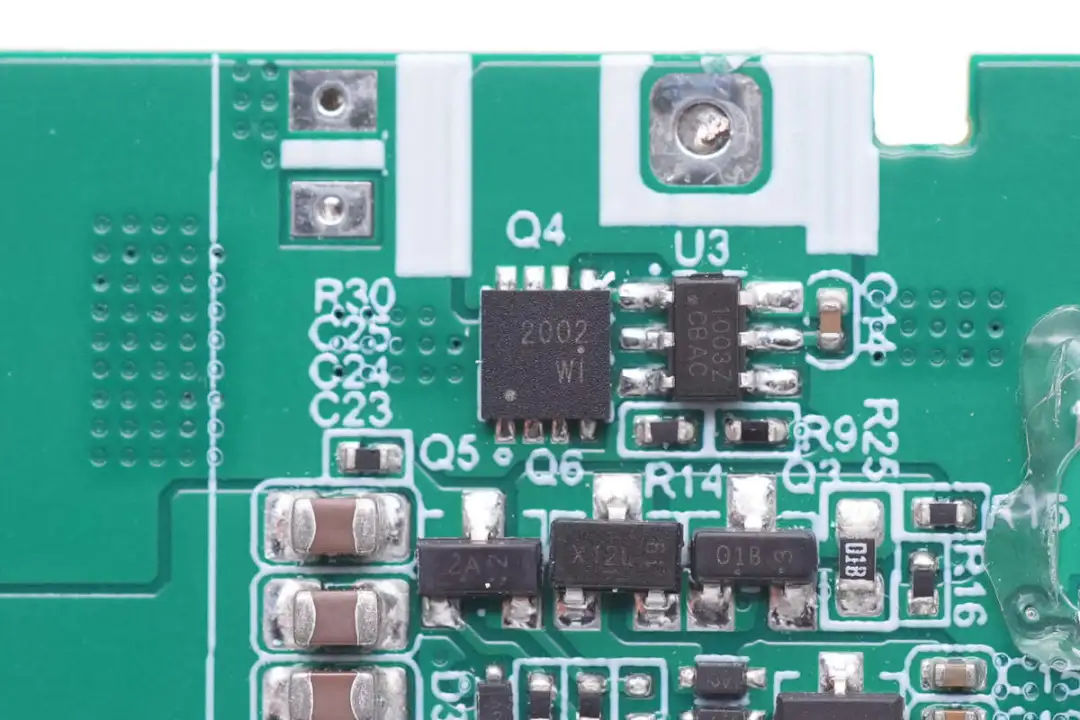

电池保护芯片来自创芯微,型号CM1003-Z,是一颗单节可充电锂电池保护芯片,芯片内置高精度电压检测电路和延迟电路,通过检测电池的电压,电流,实现对电池的过充电、过放电和过电流保护,具备25mV过充电检测精度。

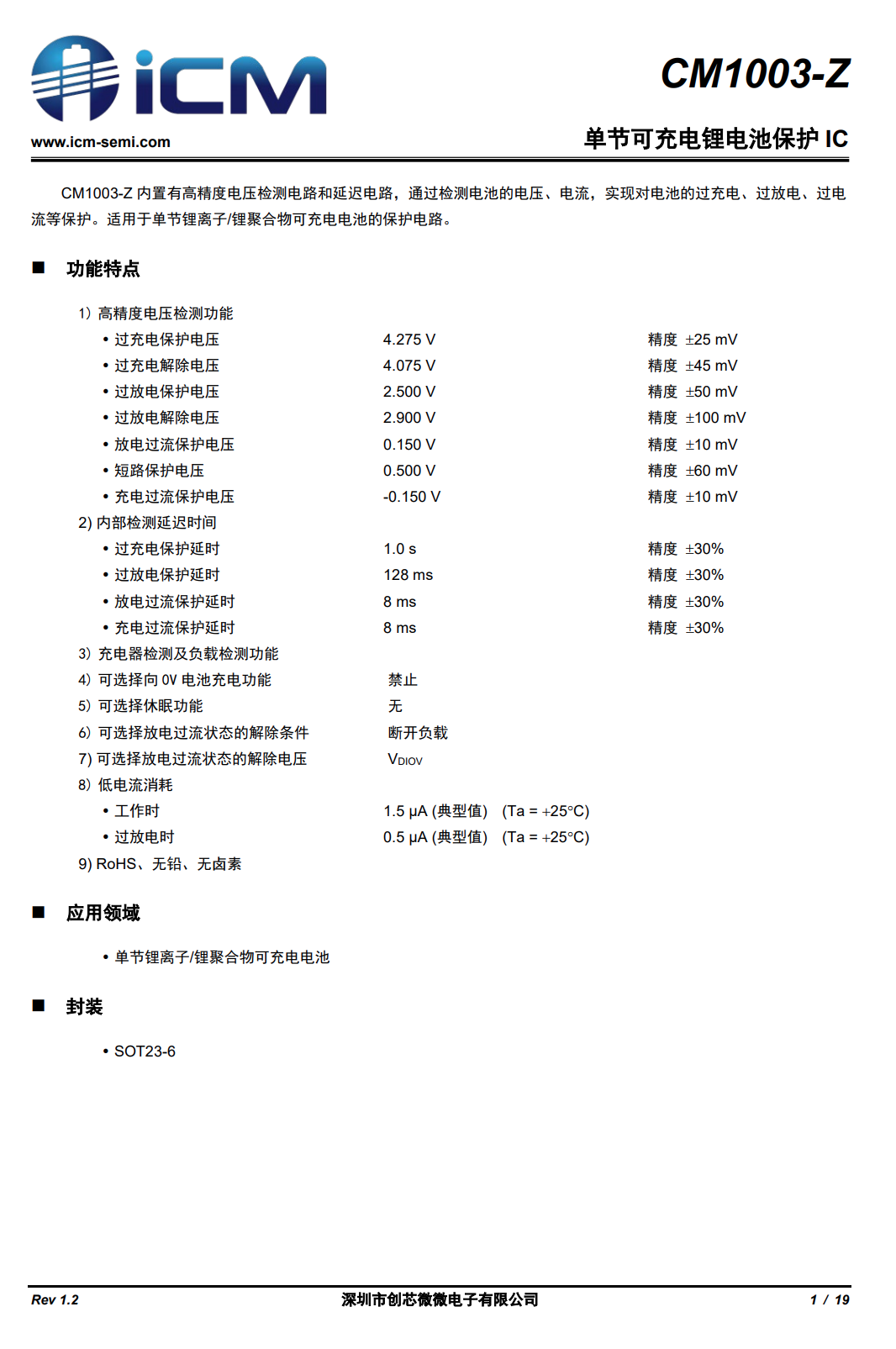

创芯微 CM1003-Z 资料信息。

丝印2002的电池保护管,两者组成电池保护电路,用于内置锂电池的过充、过放以及过流保护。

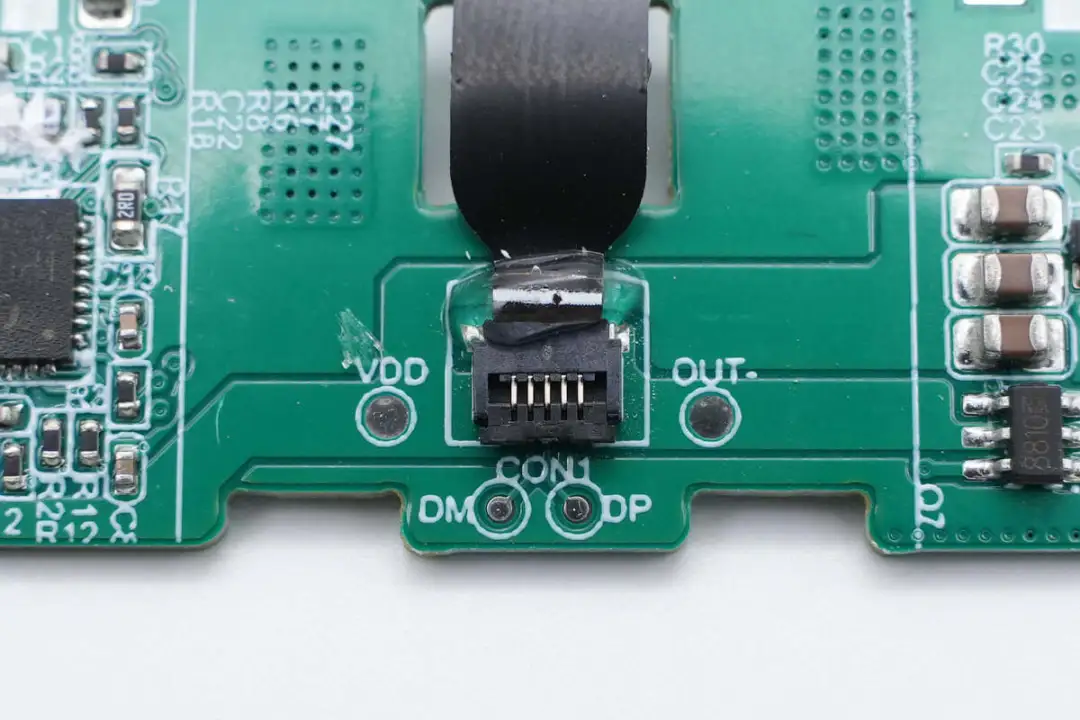

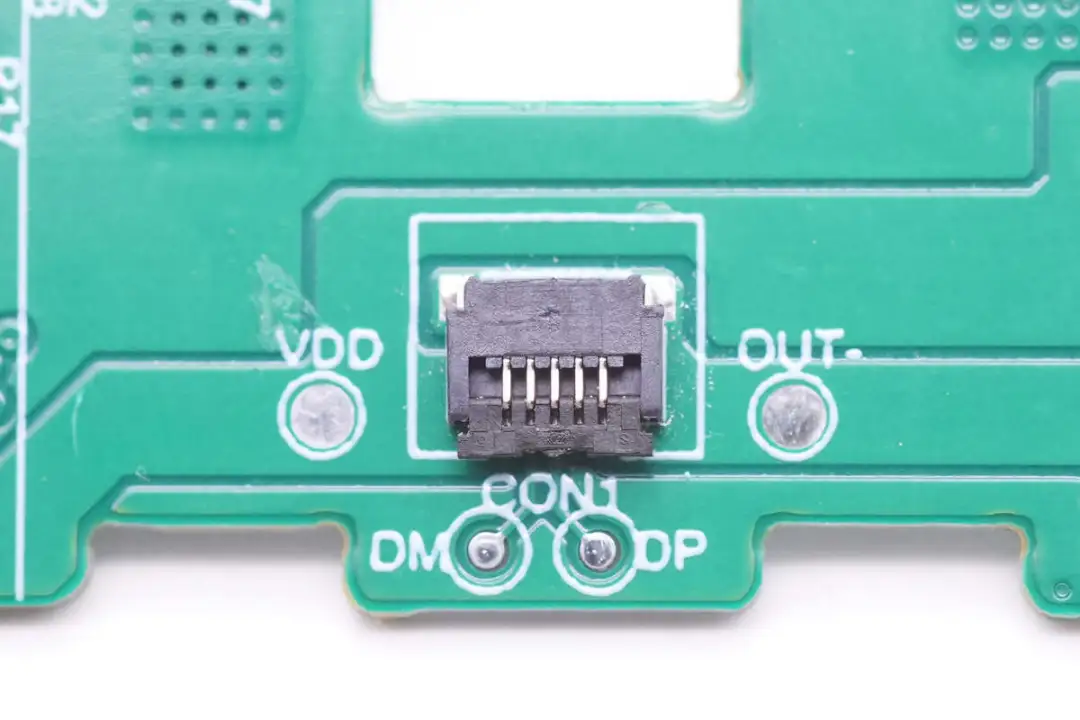

连接Lightning端子的排线插座特写。

Lightning端子通过排线连接。

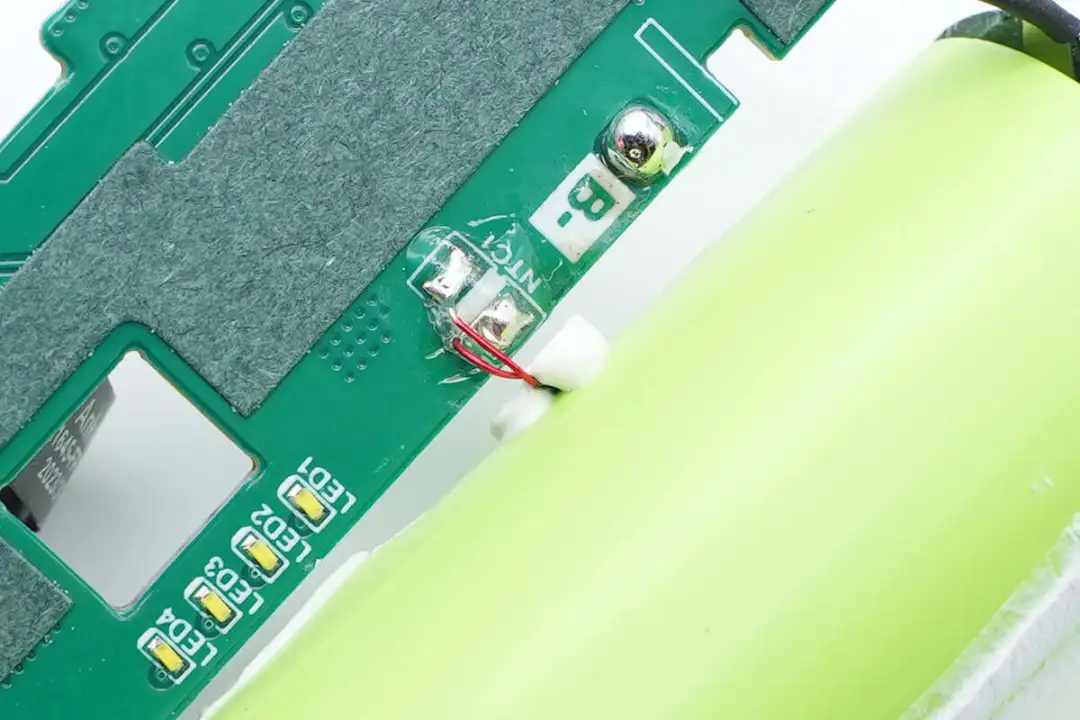

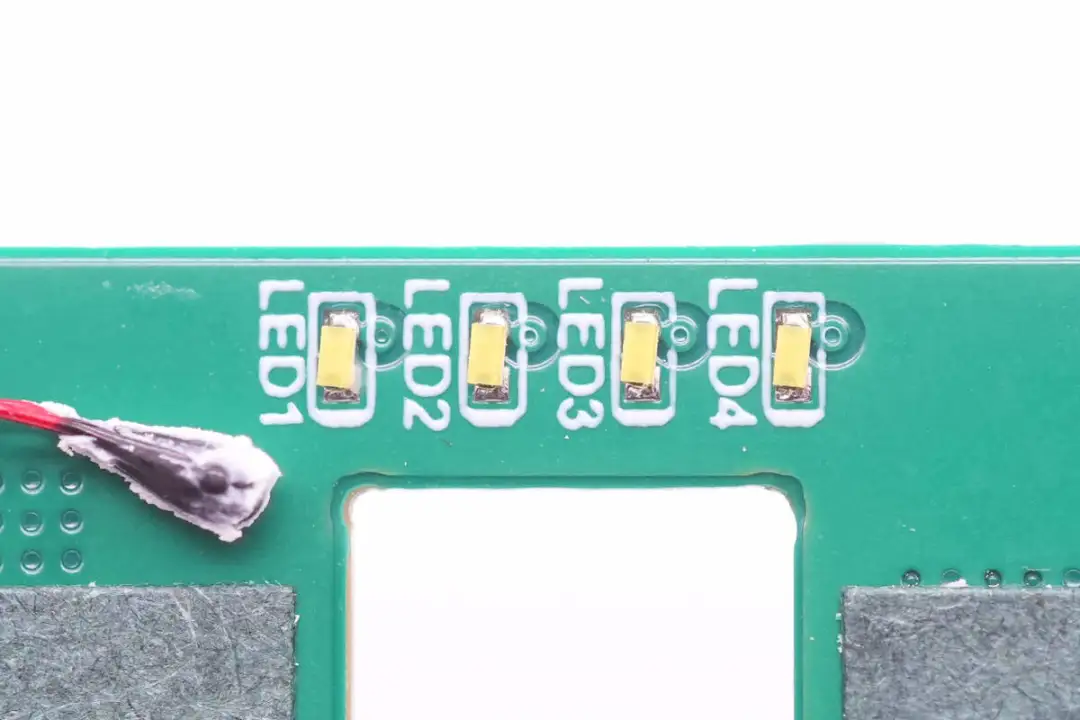

四颗LED电量指示灯特写。

用于检测电池温度的NTC热敏电阻特写,焊点涂胶加固。

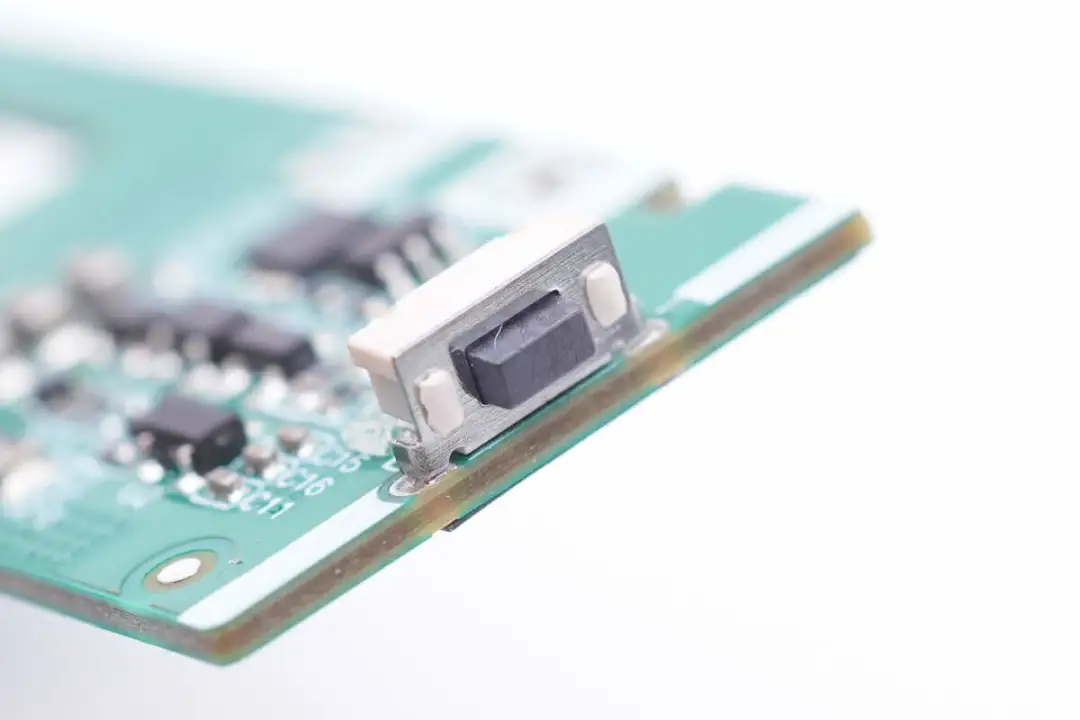

贴片焊接的电量检测按键特写。

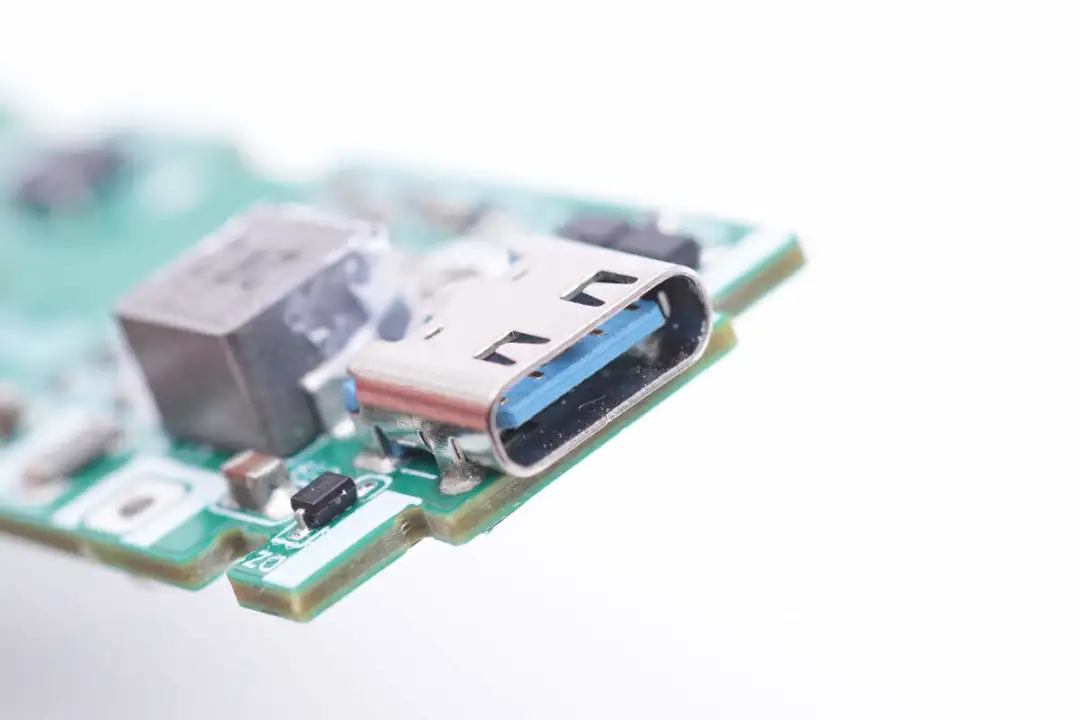

USB-C母座采用过孔焊接固定,蓝色胶芯不露铜。

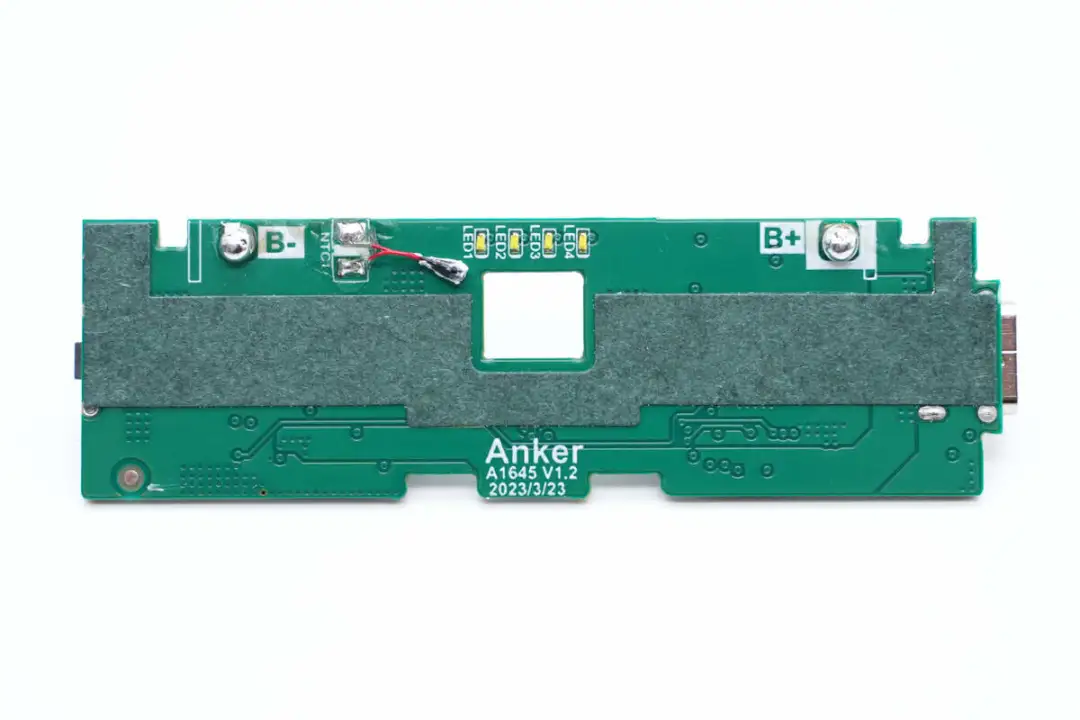

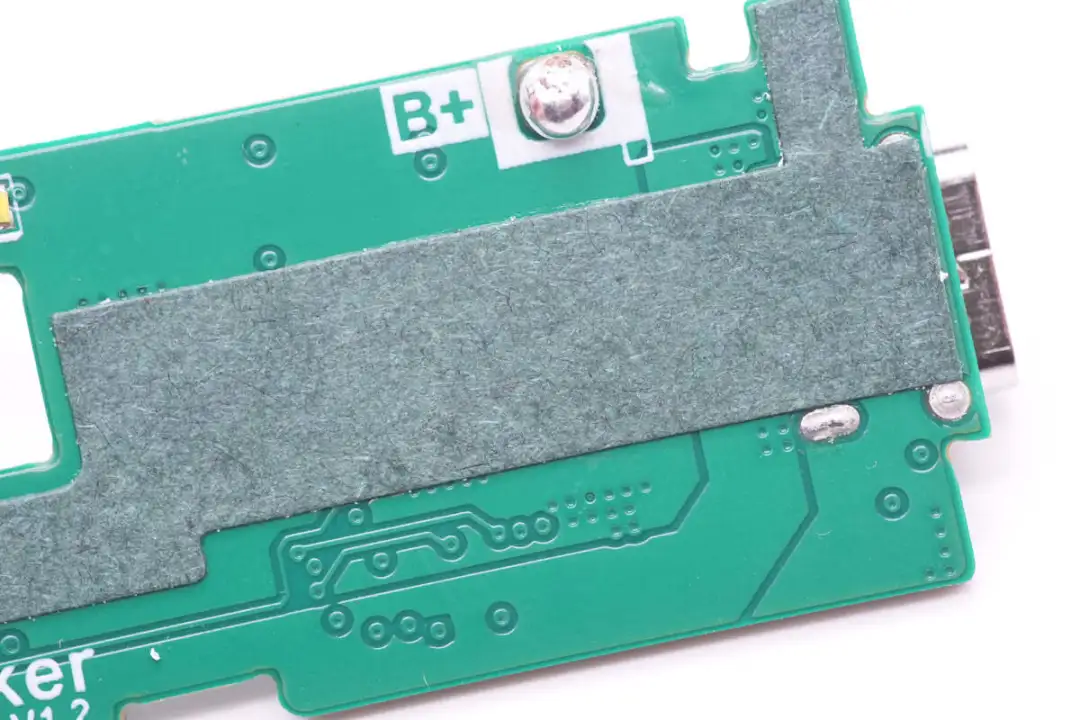

PCBA模块背面粘贴青稞纸与电池绝缘。

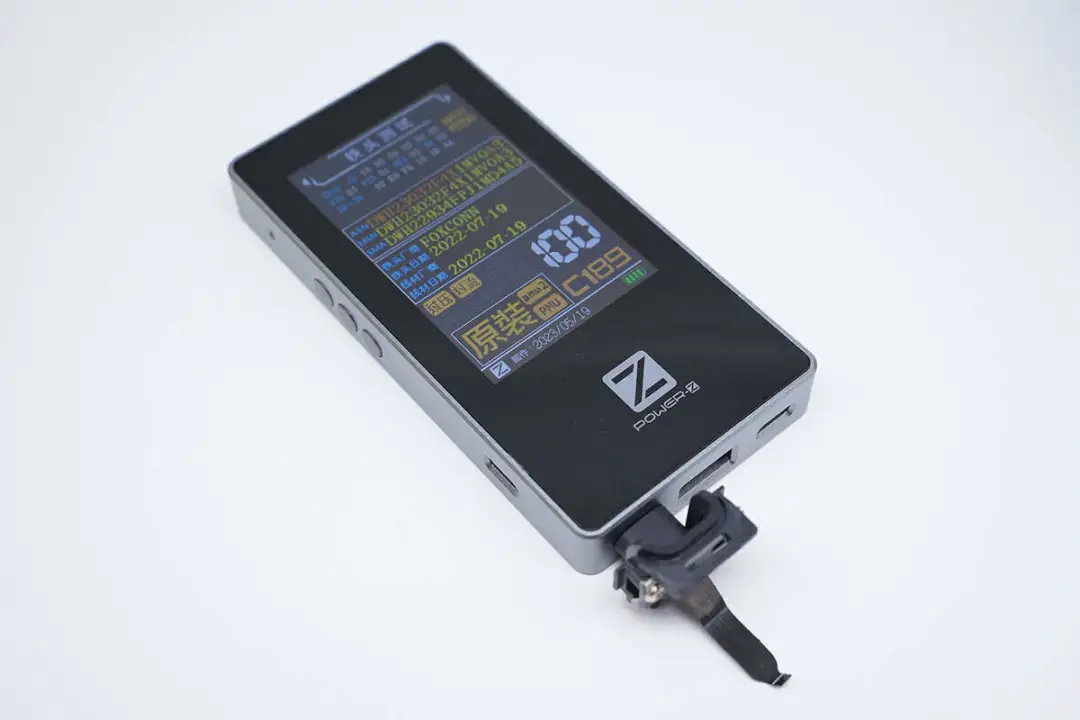

使用POWER-Z MF001测得Lightning端子为原装C189端子,评分为100分。

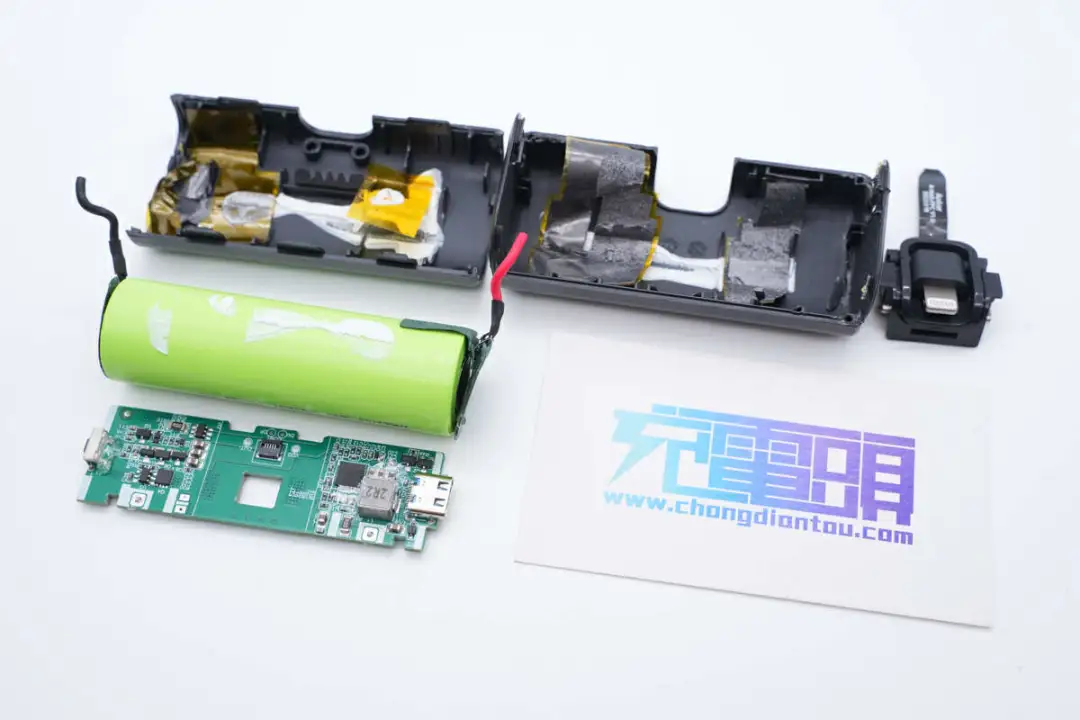

全部拆解一览,来张全家福。

充电头网拆解总结

安克这款胶囊充电宝内置5000mAh电池,自带Lightning输出端子,无需携带数据线,直接连接在手机上即可使用,并且Lightning端子可折叠收纳,使用携带都非常方便。充电宝采用USB-C接口充电,并附赠一条A转C数据线。

充电头网通过拆解了解到,安克这款充电宝外壳通过卡扣固定,内置长虹三杰新能源21700电池,电池容量为5000mAh。采用英集芯IP5330移动电源SOC用于电池充放电和输出管理,内置创芯微CM1003电池保护芯片。充电宝内置苹果原装C189端子,电池配有热敏电阻进行温度检测,内部设计紧凑,用料扎实,是苹果手机用户的好选择。
