前言

江苏天鹏电源有限公司是一家专注于圆柱三元锂电芯的制造商，‌拥有三个大型生产基地，‌总投资规划超过一百亿元，天鹏电源的产品具有高倍率放电、‌体积小、‌重量轻、‌比能量和比功率高、‌电压高、‌安全性好、‌绿色环保等优点，‌可广泛应用于电动工具、‌园林工具、‌航模、‌电动玩具、‌电动自行车、‌电动摩托车、‌电动汽车、‌大功率电台和通信等动力电池应用领域。‌

近期，电池交易网就拿到了一款天鹏INR21700-50ME电芯，其拥有5000mAh的同时最大持续放电电流高达14.7A，下面就一起来看看这款电芯的性能表现如何吧。

外观介绍

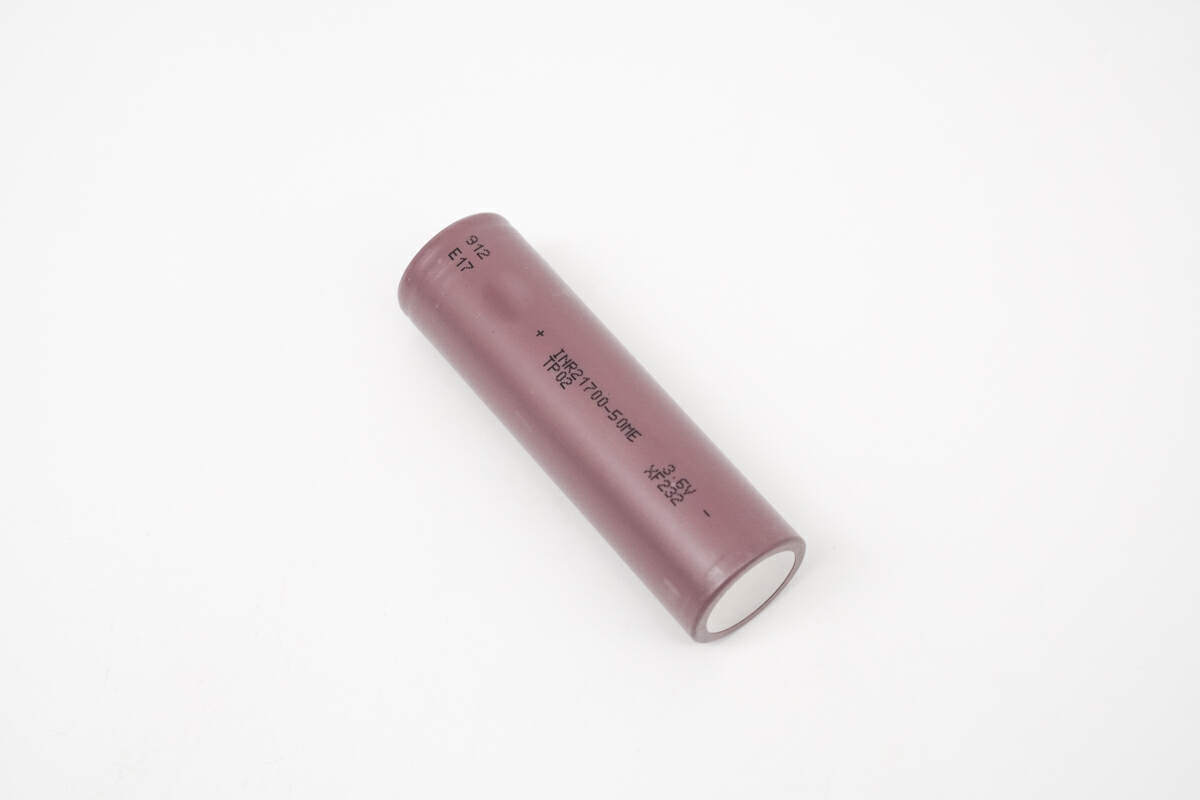

天鹏INR21700-50ME电芯为圆柱形设计，采用棕色电芯套膜，表面拥有信息丝印。

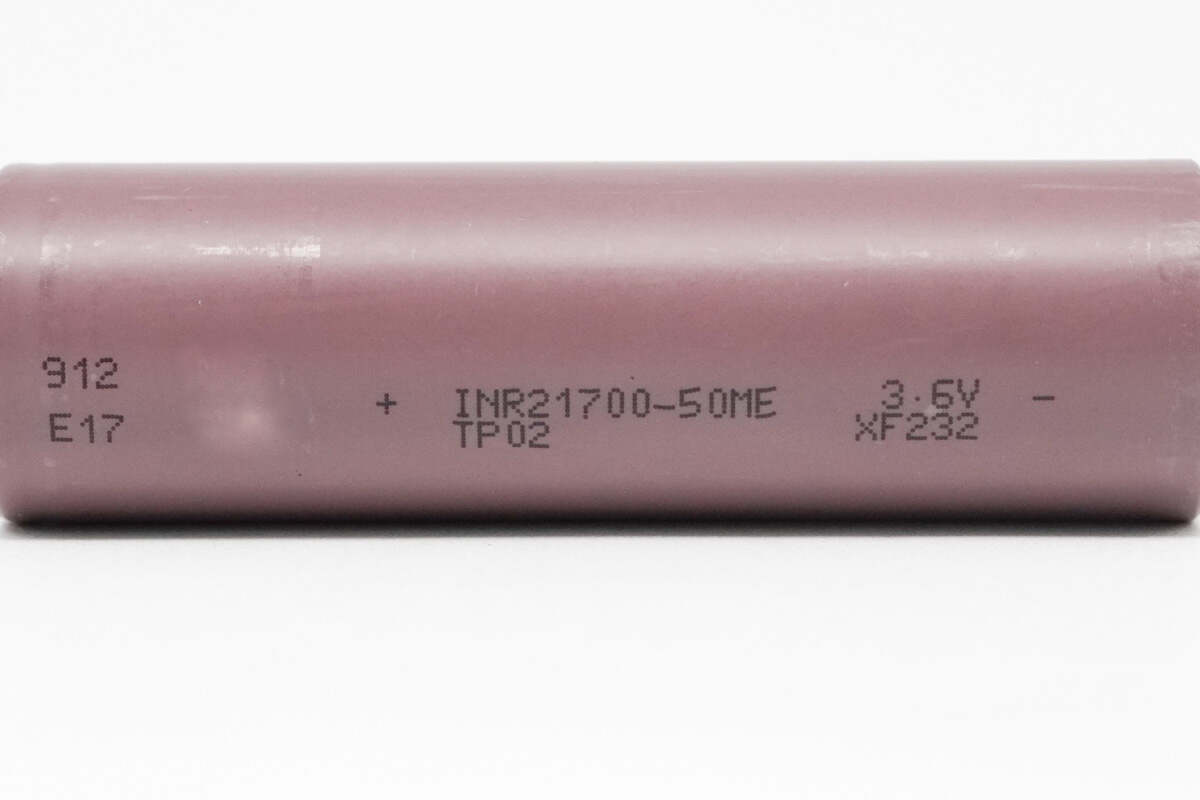

天鹏INR21700-50ME电芯另一侧拥有喷码：

“INR21700-50ME 以及 TP02 XF232（出厂编码）”及”+“、”-“正负极标识；

额定容量：5000mAh@0.2C；

标称电压：3.6V；标称能量：18Wh；

交流内阻：≤30mΩ。

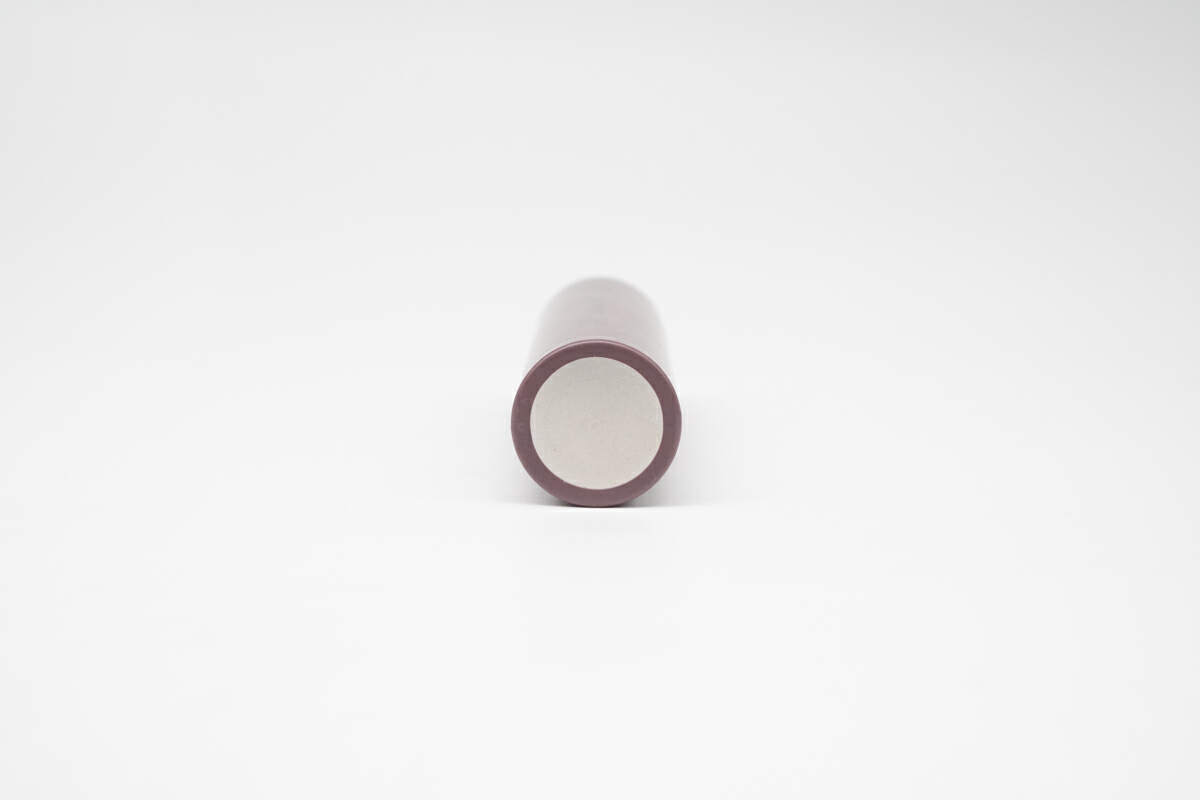

天鹏INR21700-50ME电芯采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

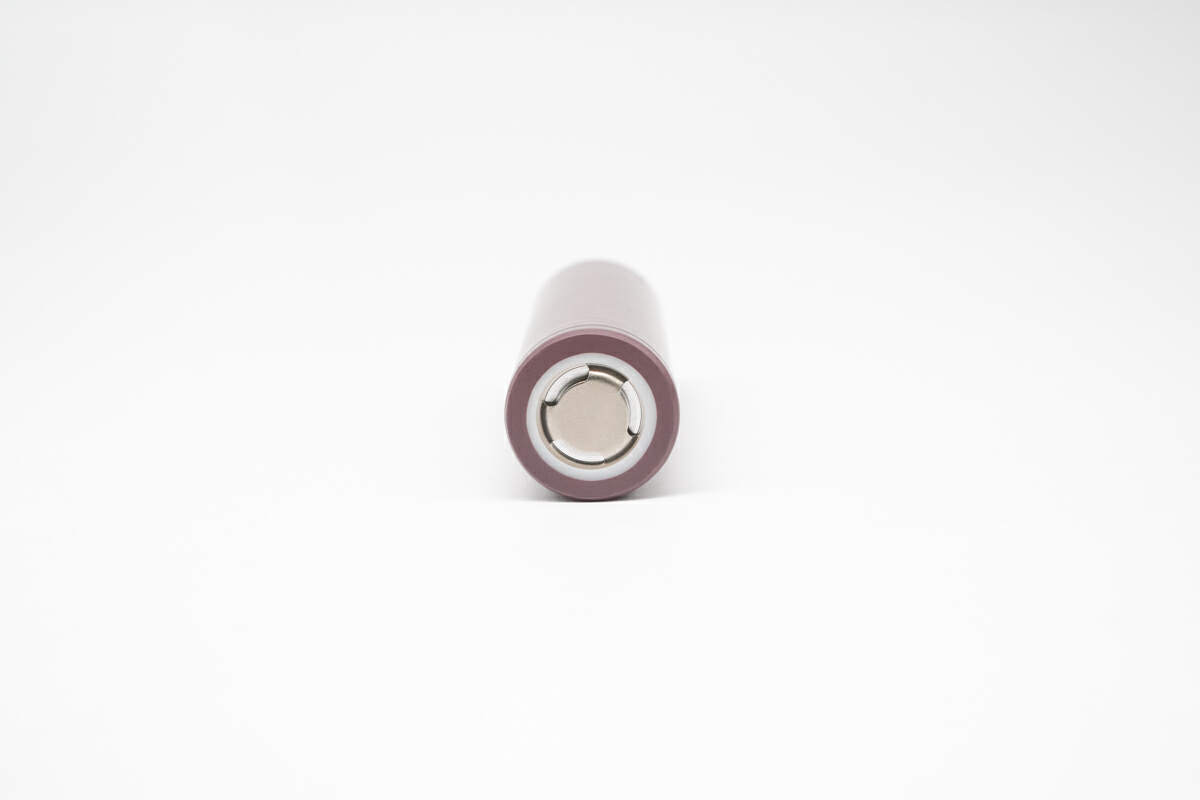

天鹏INR21700-50ME电芯正极接触面依旧为合金材质，顶部三爪支撑，并配置泄气装置。

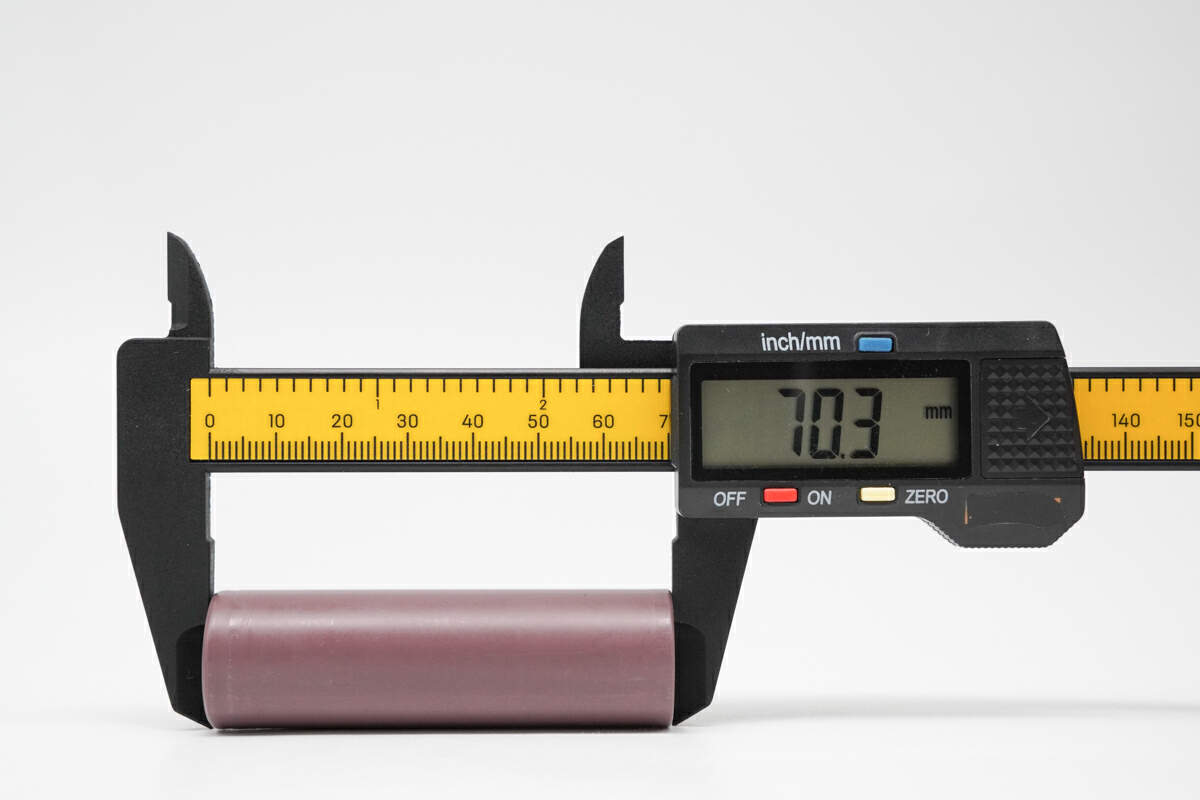

使用塑胶卡尺测量得到，天鹏INR21700-50ME电芯长度约为 70.3mm。

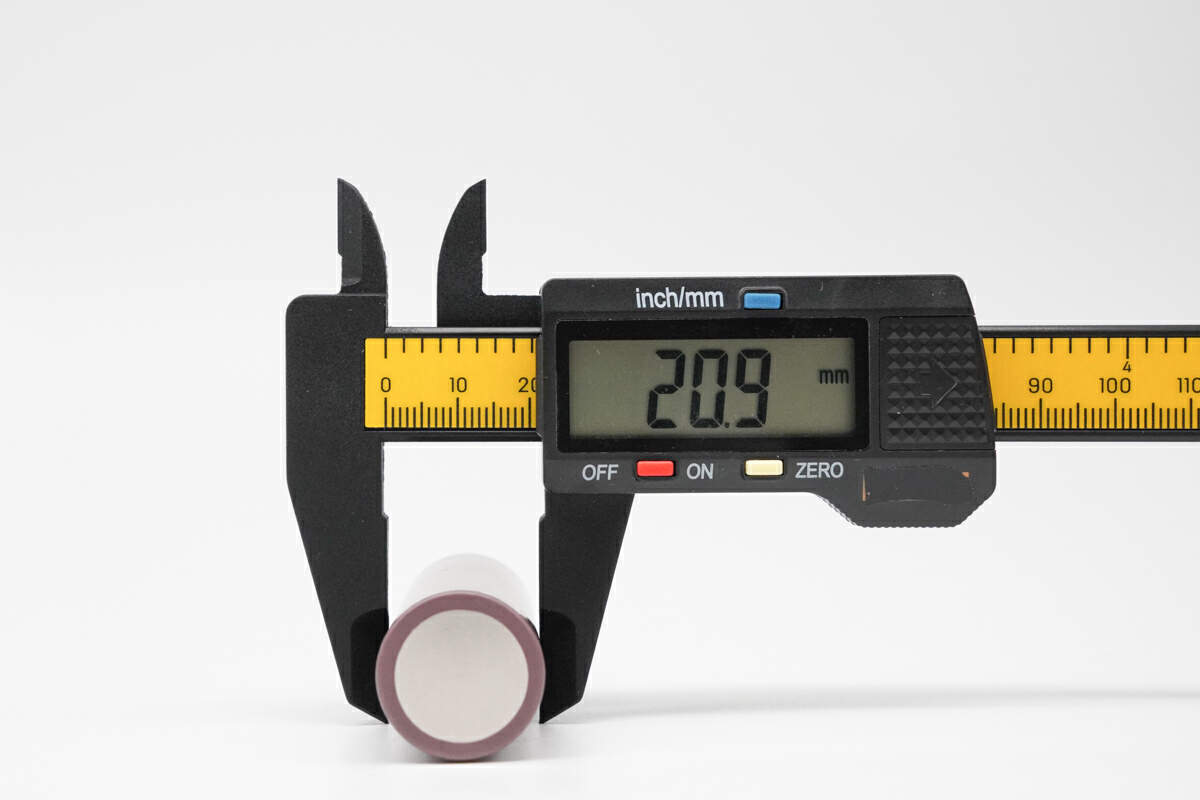

使用塑胶卡尺测量得到，天鹏INR21700-50ME电芯直径约为 20.9mm。

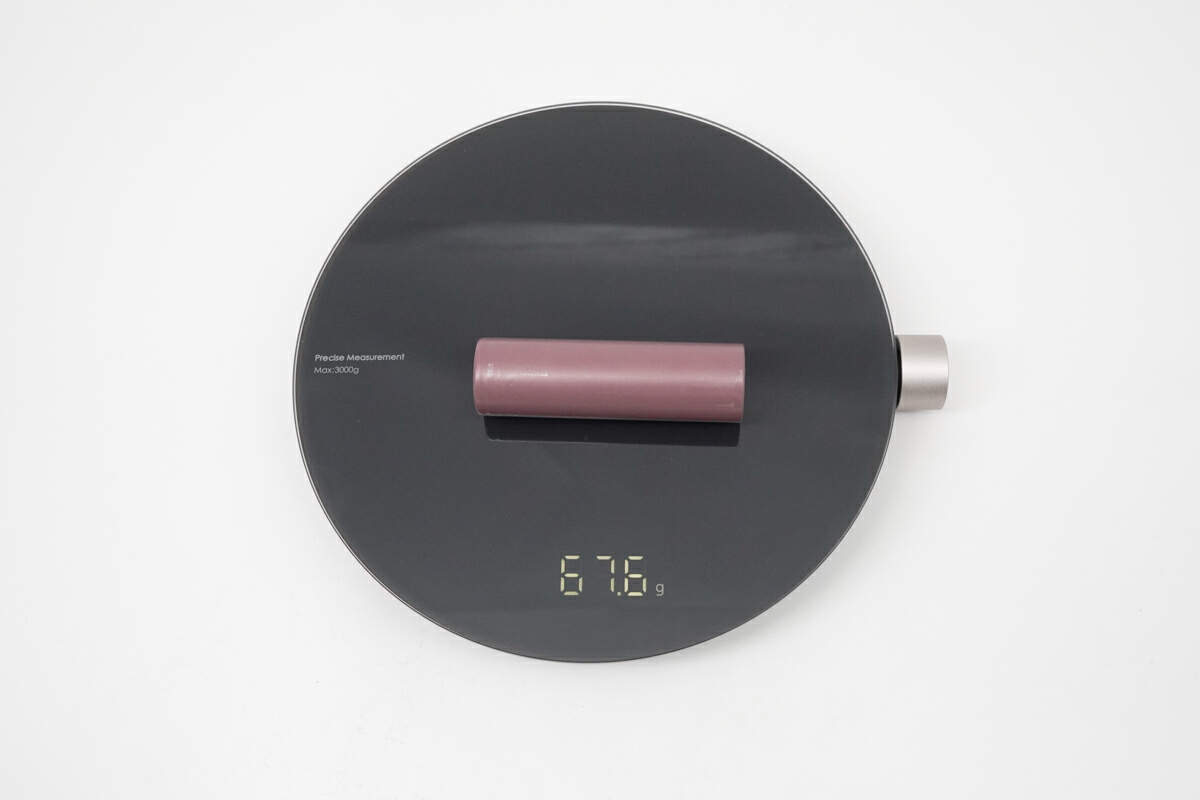

天鹏INR21700-50ME电芯重量约为 67.6g。

规格书介绍

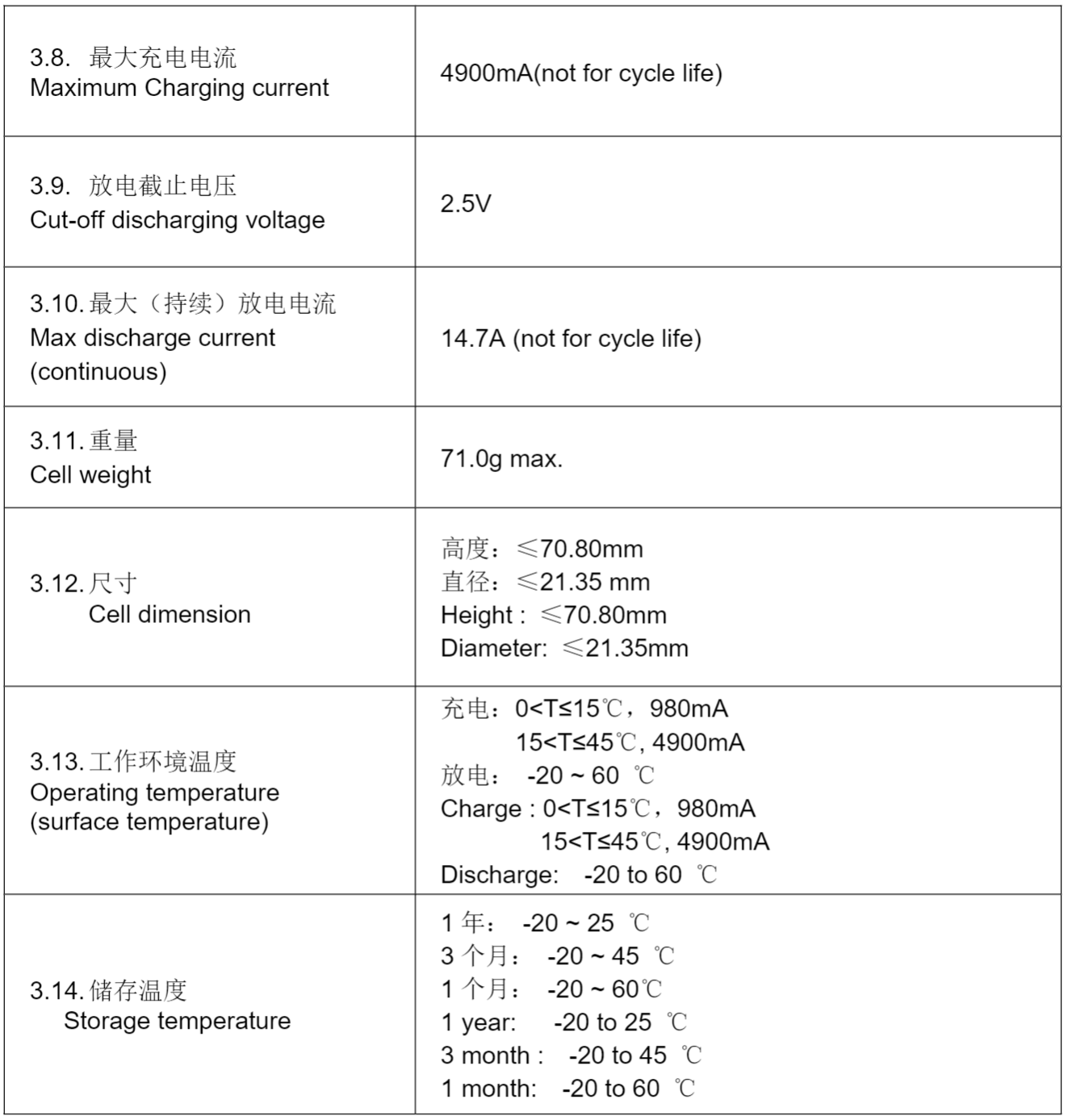

根据规格书了解到：标称容量 5000mAh@0.2C，最小容量 4900mAh@0.2C，内阻 ≤30mΩ，充放电截止电压4.2V/2.5V，标称电压 3.6V，标准充电模式恒流恒压，恒压截止电流为 98mA，标准充电电流 2450mA，最大充电电流4900mAh，最大持续放电电流 14.7A。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

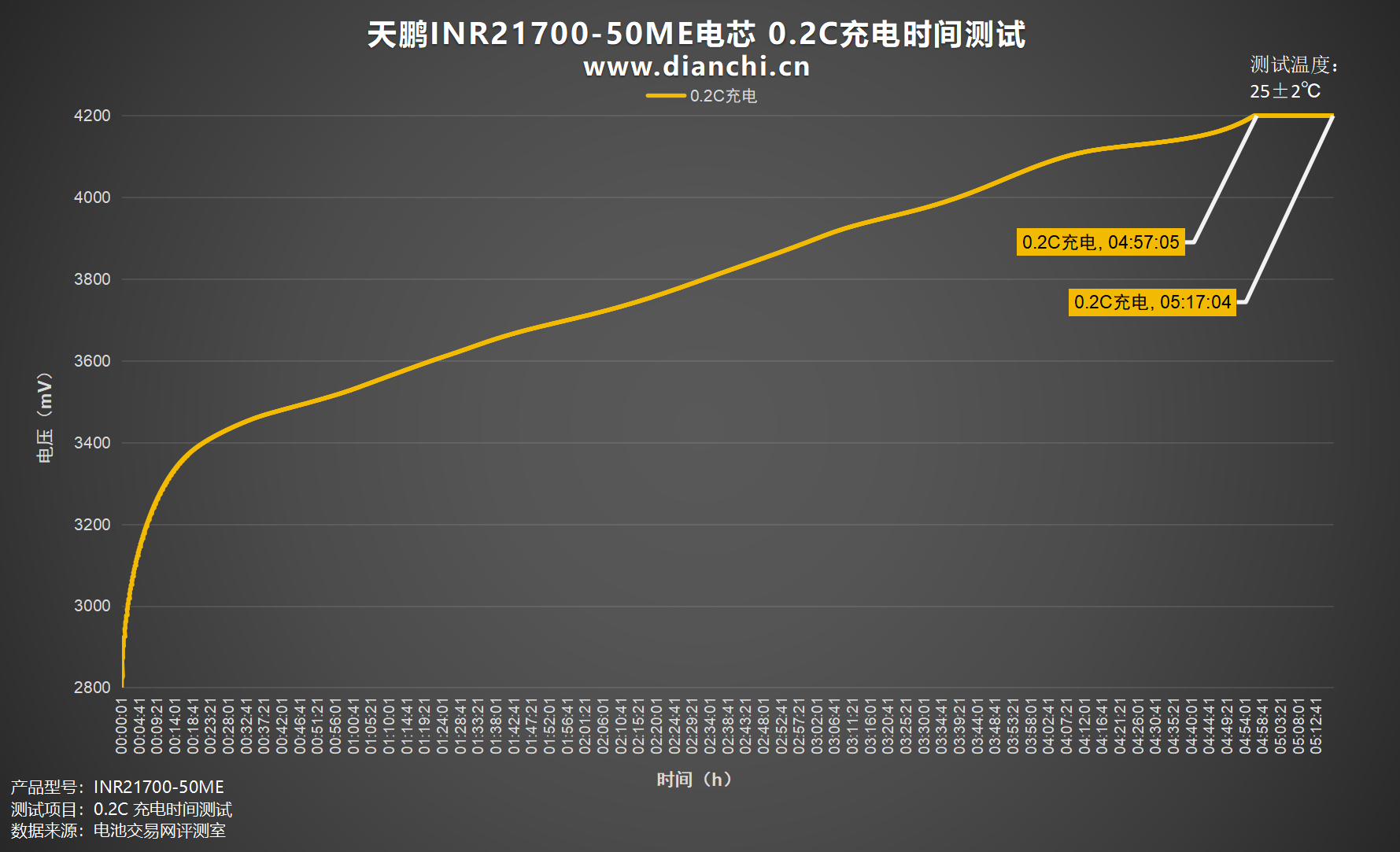

绘制出折线图，设置电流为 980mA，0.2C为天鹏INR21700-50ME电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时57分钟，涓流完全充满时间约为5小时17分钟。

0.5C充电

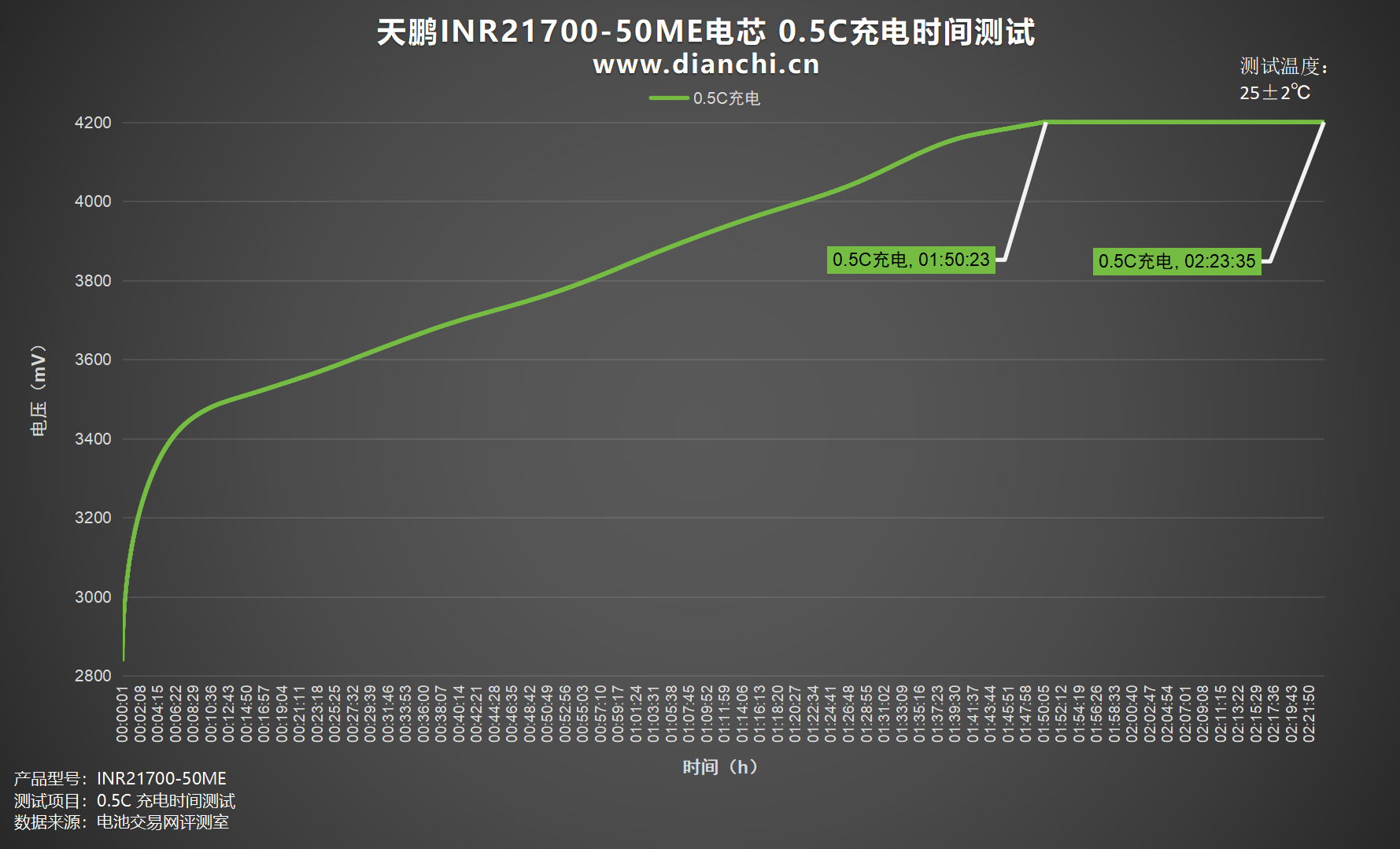

绘制出折线图，设置电流为 2450mA，0.5C为天鹏INR21700-50ME电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时50分钟，涓流完全充满时间约为2小时23分钟。

1C充电

绘制出折线图，设置电流为 4900mA，1C为天鹏INR21700-50ME电芯充电，充电截止电压为 4.2V，充至4.2V时间约为53分钟，涓流完全充满时间约为1小时36分钟。

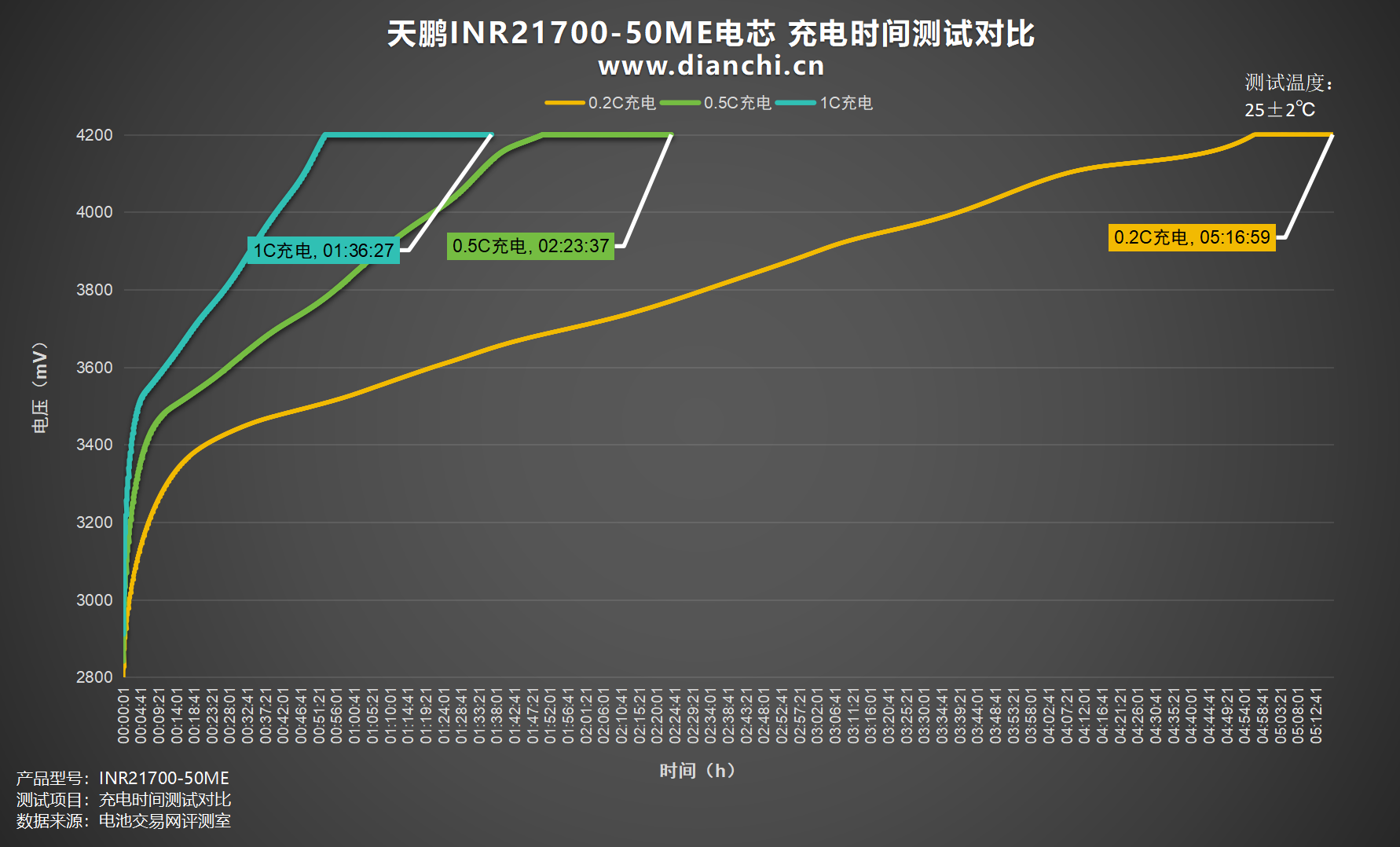

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时16分钟，0.5C充电充满耗时2小时23分钟，1C充电充满耗时1小时36分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

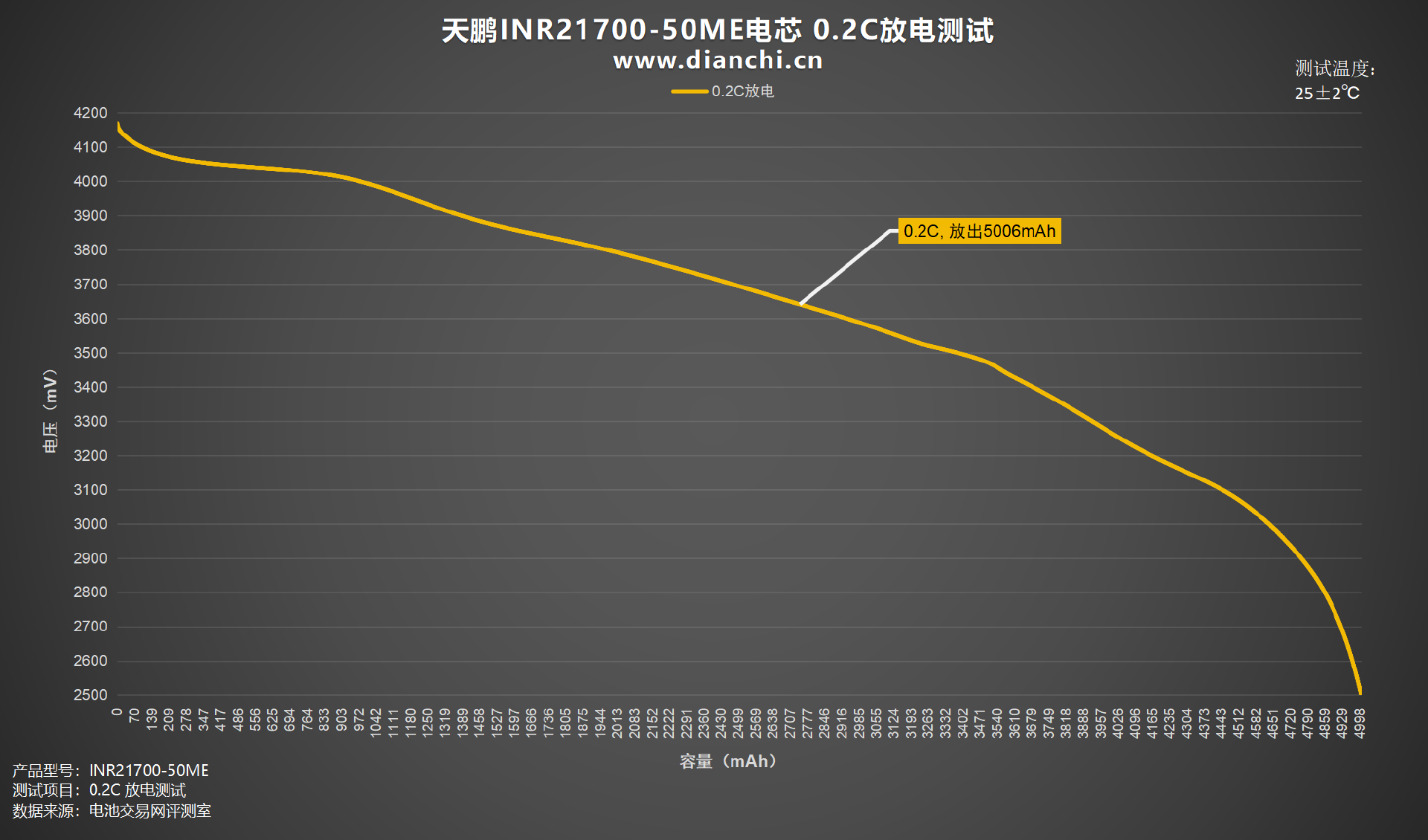

绘制出折线图，设置电流为 980mA，0.2C为天鹏INR21700-50ME电芯放电，均压 3.62V，放到截止电压为 2.5V，耗时约5小时6分钟，放出容量5006mAh，放出能量18.12Wh。

0.5C放电

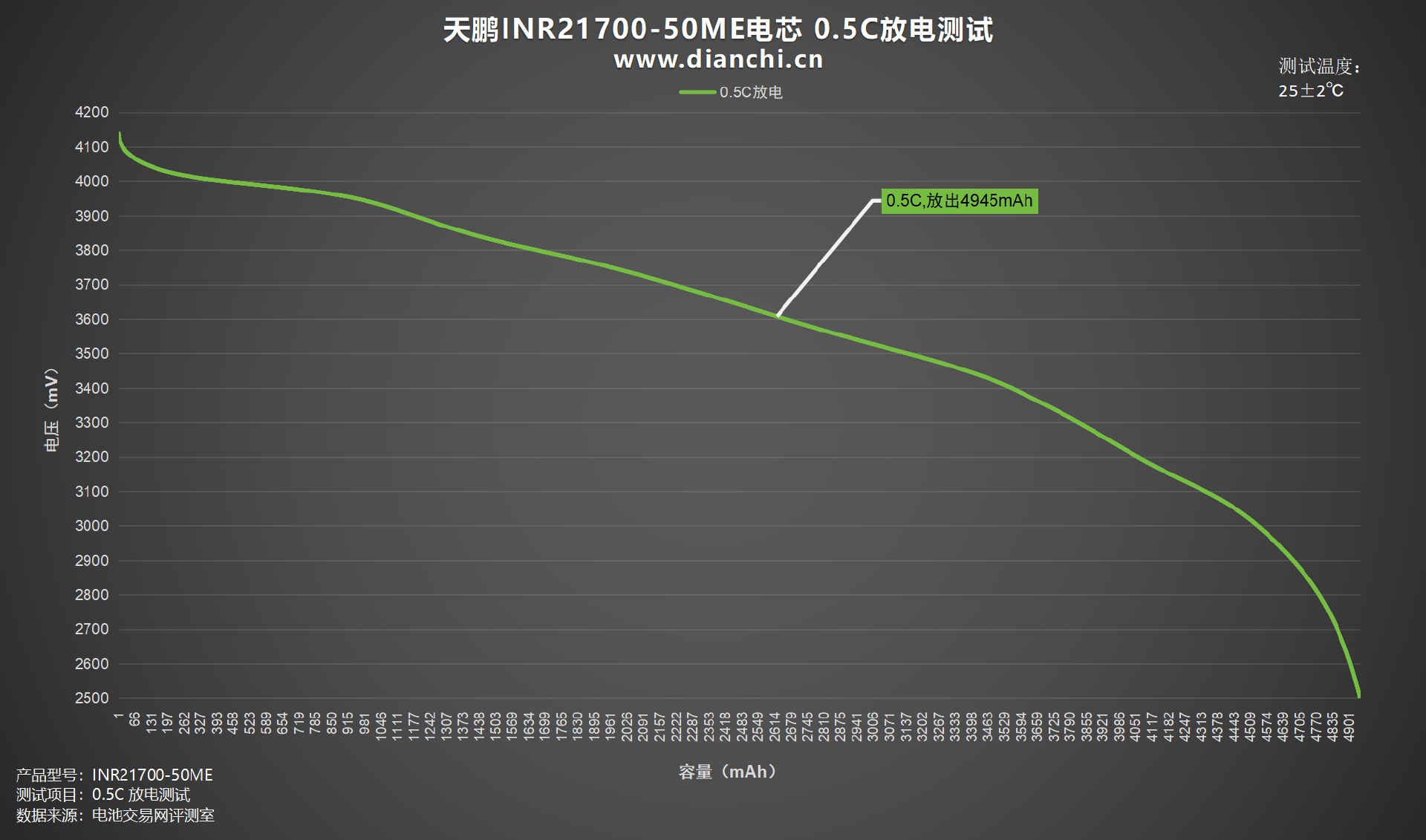

绘制出折线图，设置电流为 2450mA，0.5C为天鹏INR21700-50ME电芯放电，均压 3.58V，放到截止电压为 2.5V，耗时约2小时1分钟，放出容量4945mAh，放出能量17.69Wh。

1C放电

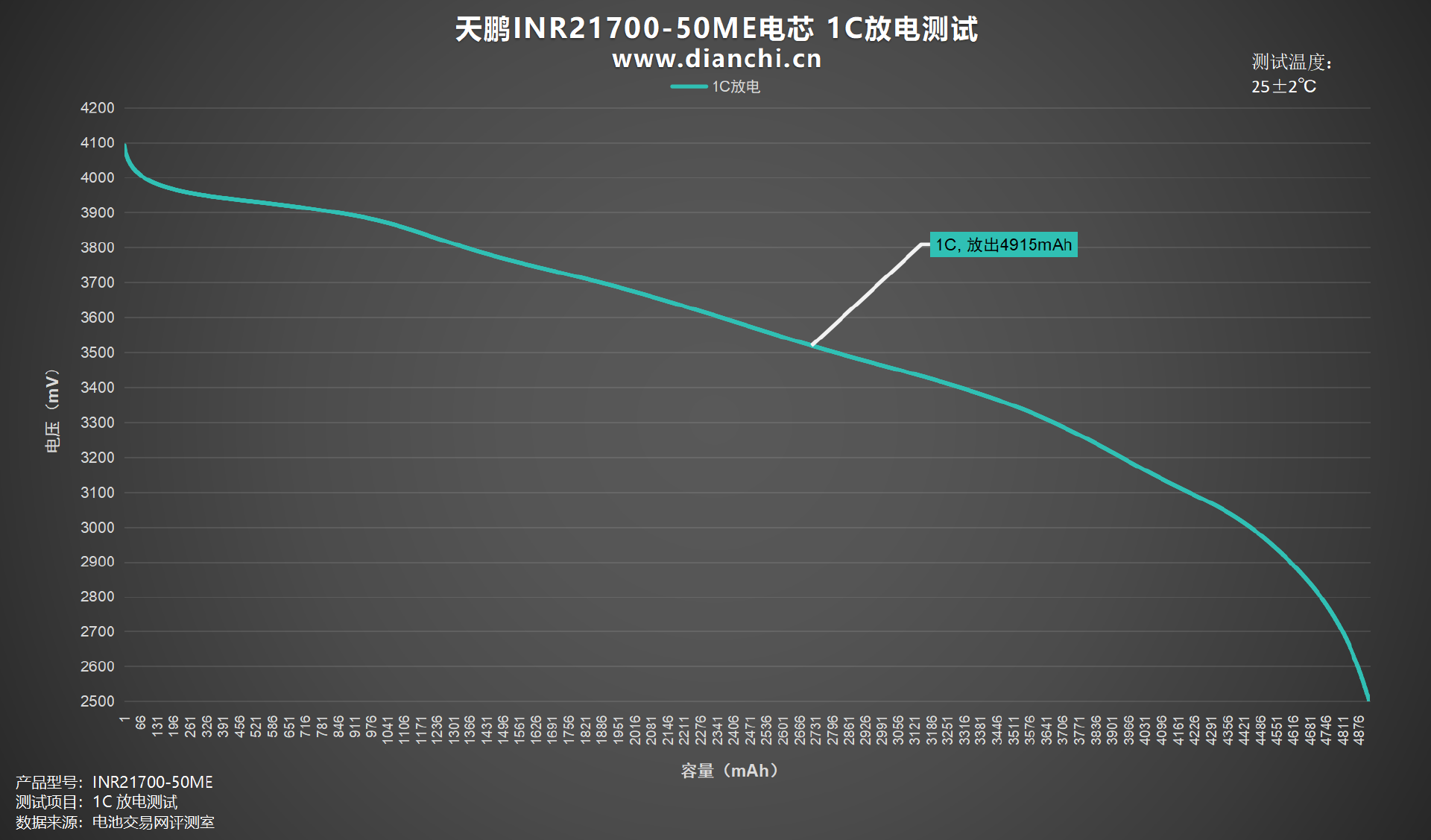

绘制出折线图，设置电流为 4900mA，1C为天鹏INR21700-50ME电芯放电，均压 3.52V，放到截止电压为 2.5V，耗时约1小时5分钟，放出容量4915mAh，放出能量17.31Wh。

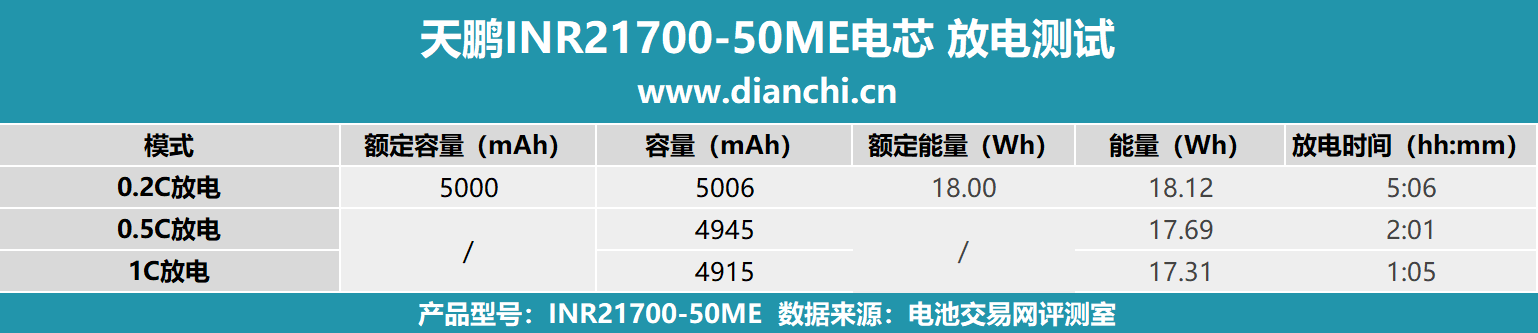

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为1小时5分钟。放电时间最长的为0.2C放电，放电时间约为5小时6分钟。

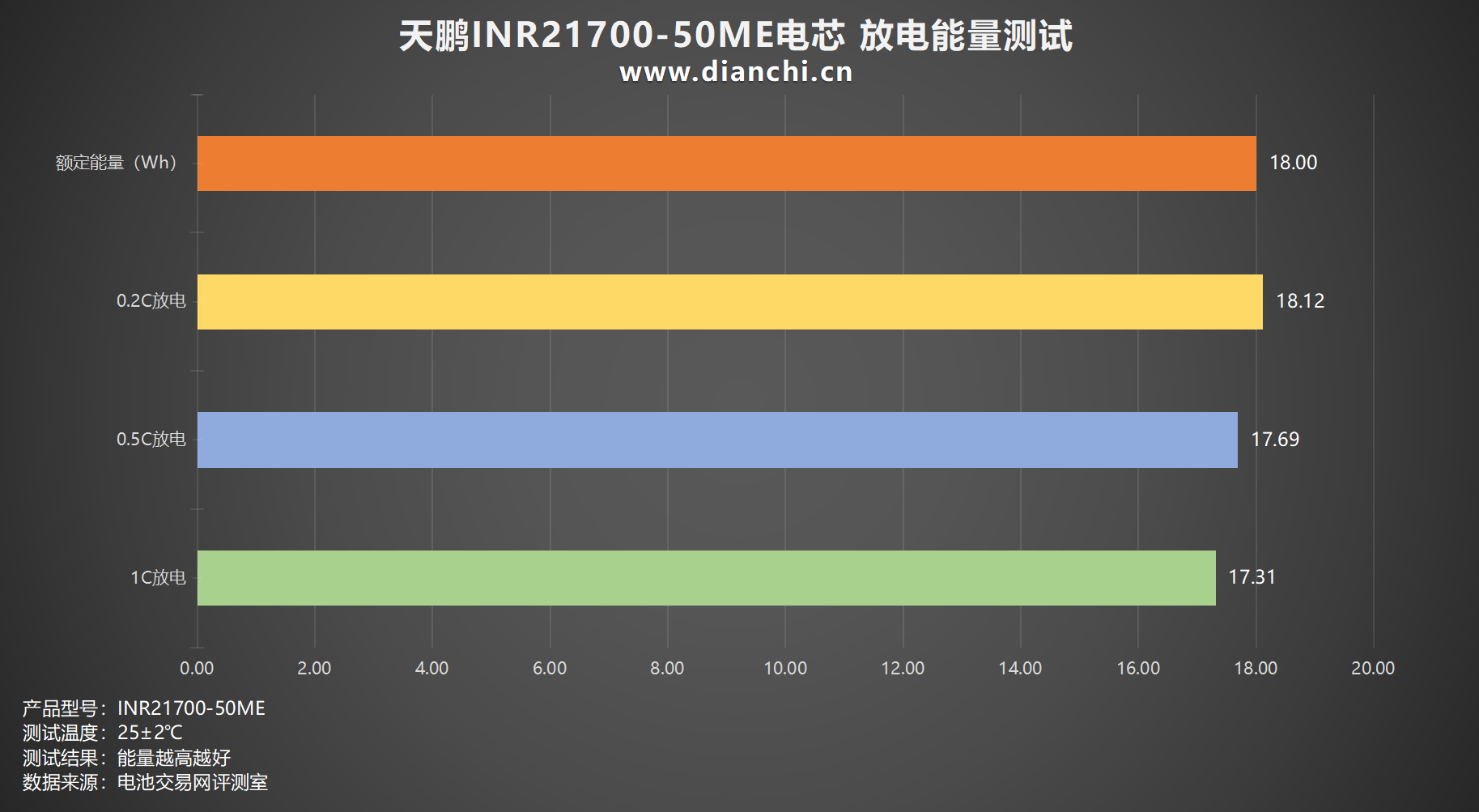

将测试数据汇总成柱状图，放电测试中整体放电能量在17.31-18.12Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到18.12Wh；放电能量最低的是1C放电档位，放电能量为17.31Wh。

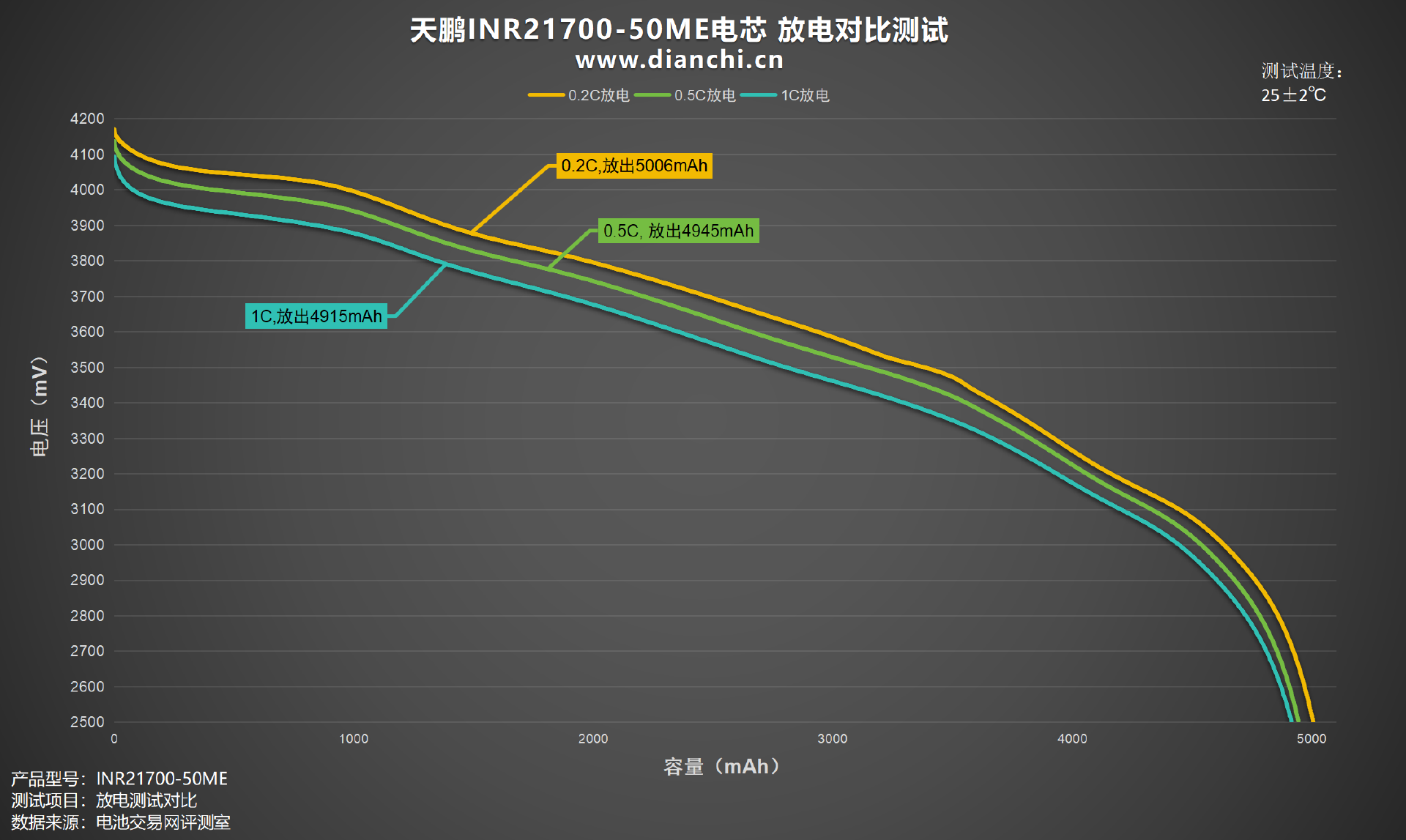

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量5006mAh，放出容量最低的是 1C放电档位放出容量4915mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

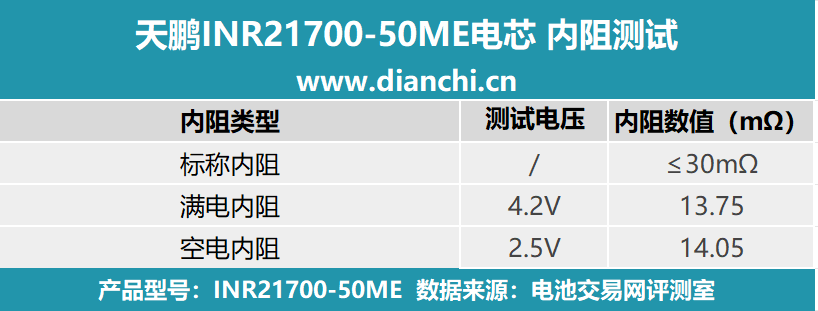

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，天鹏INR21700-50ME电芯标称内阻是 ≤30mΩ。

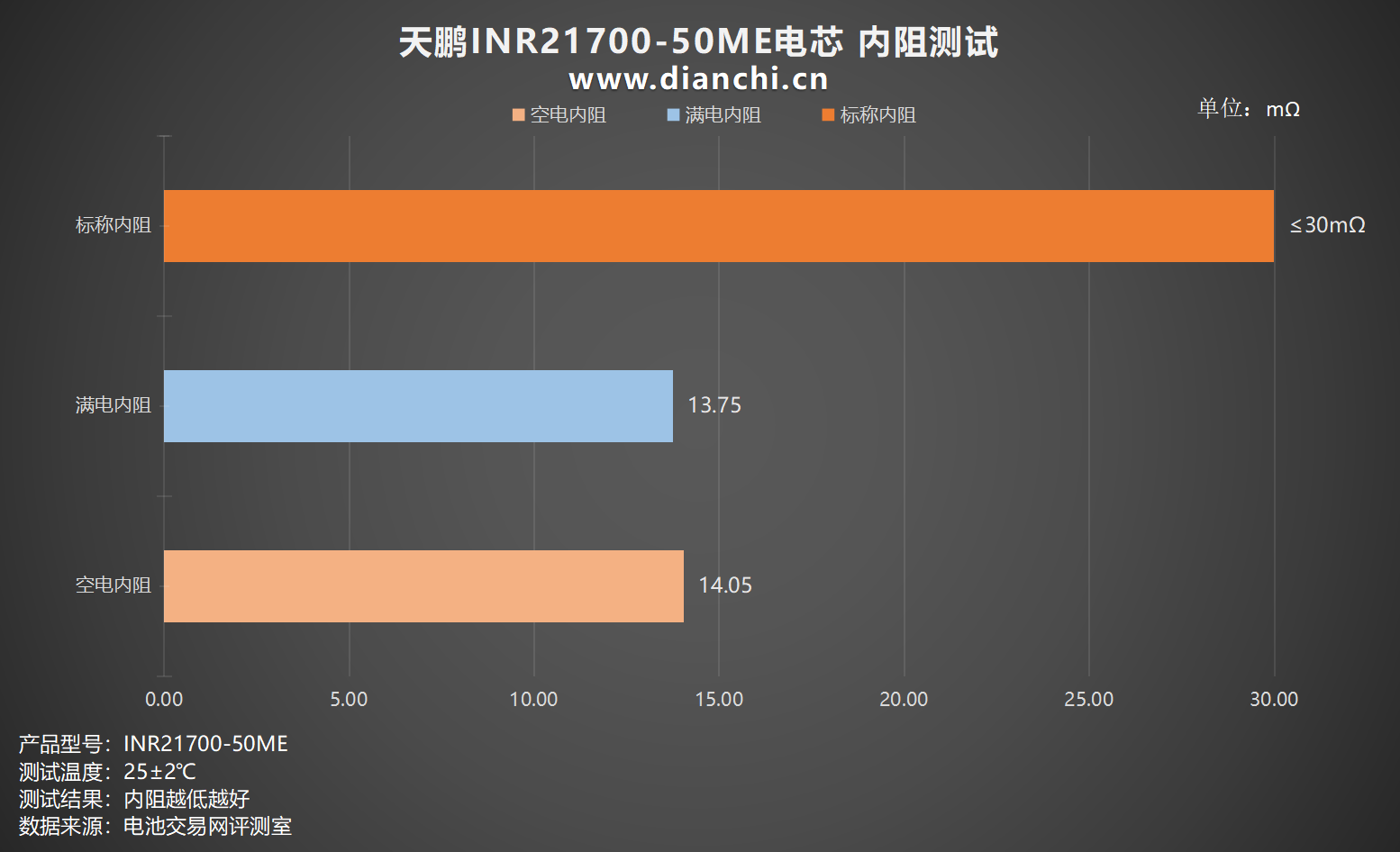

绘制出柱状图，可以看到 4.2V满电内阻为 13.75mΩ，2.5V空电内阻为 14.05mΩ，均没有超过标称内阻，且满电与空电状态下内阻相差较小，表现优秀。

温度测试

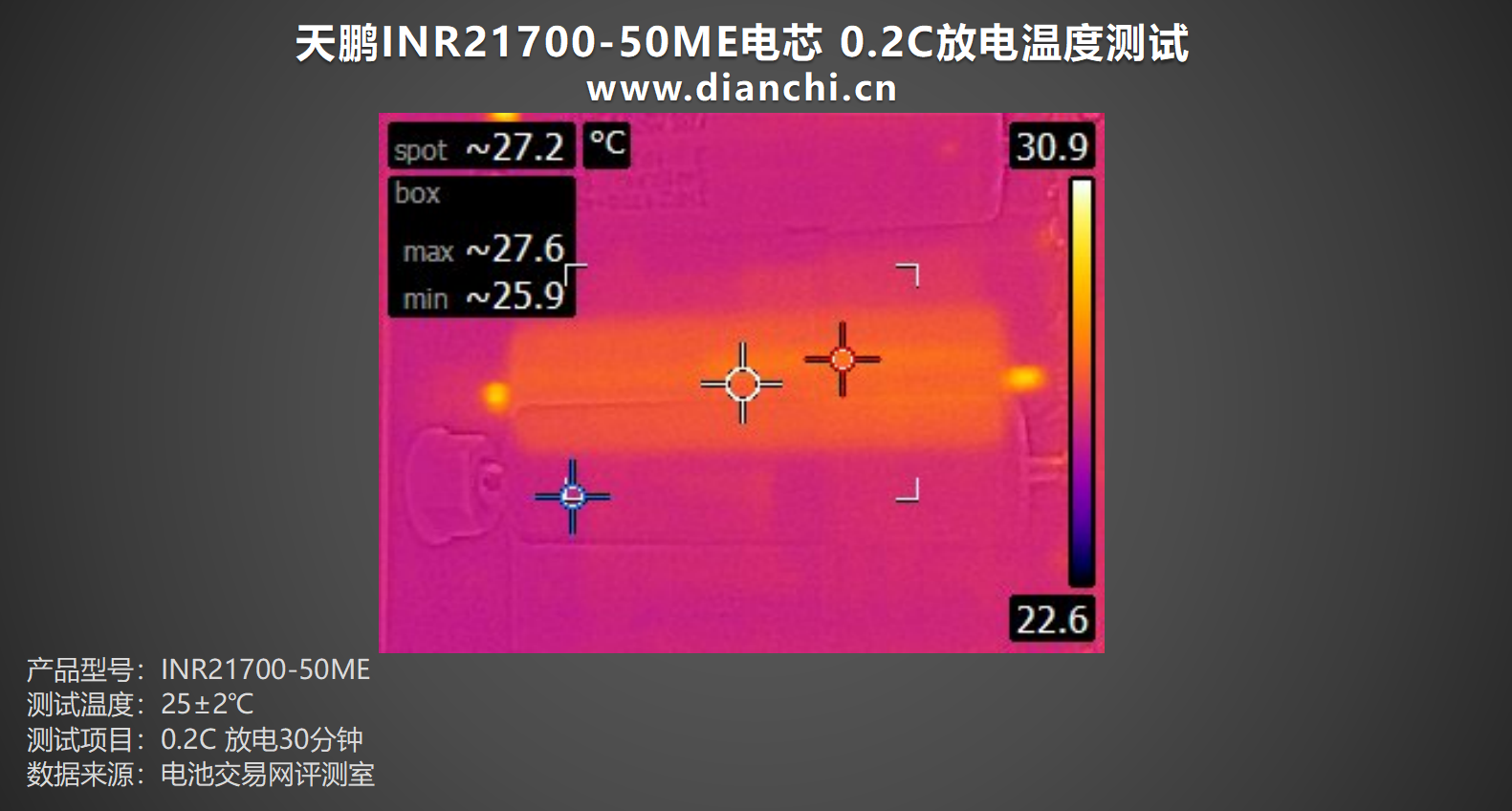

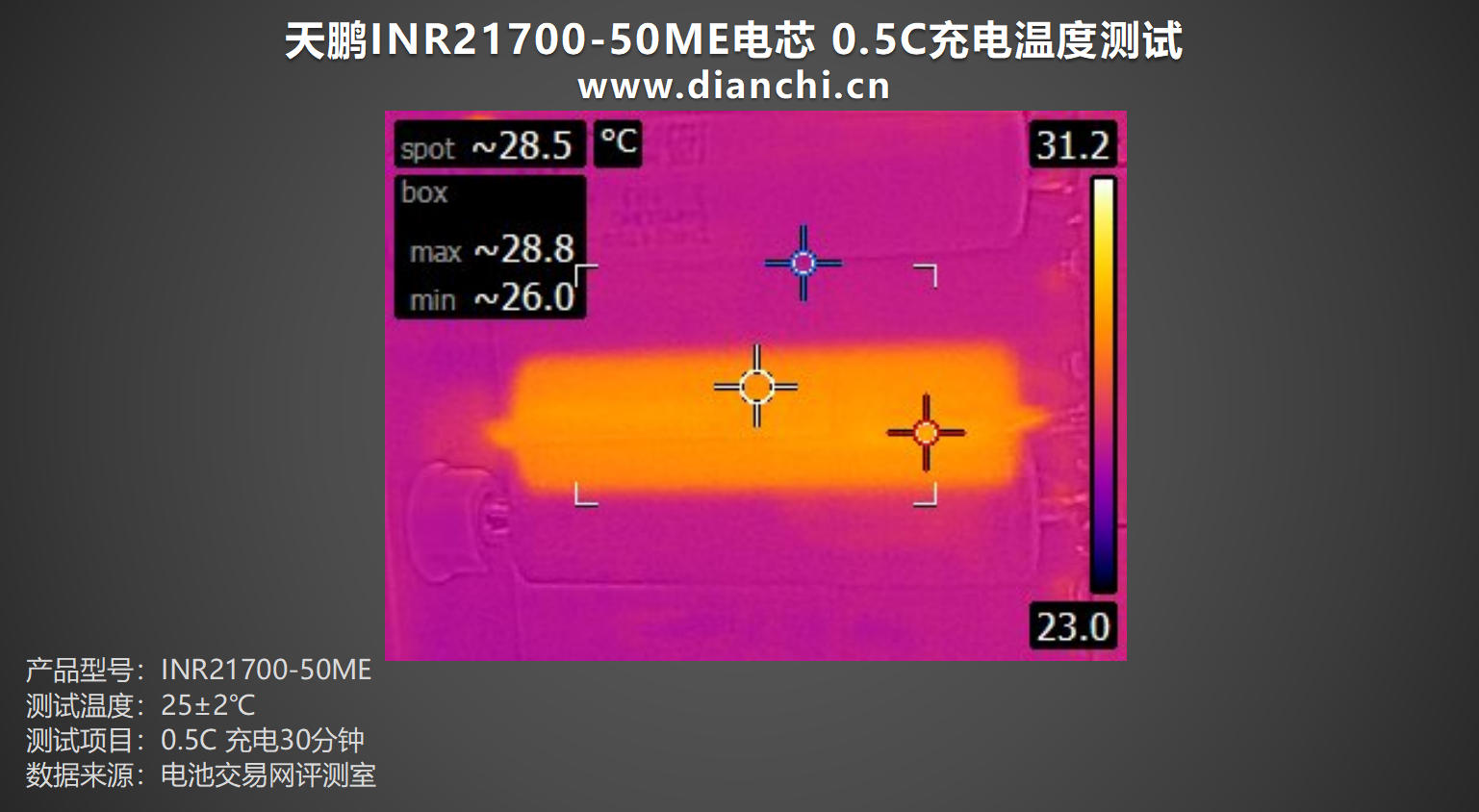

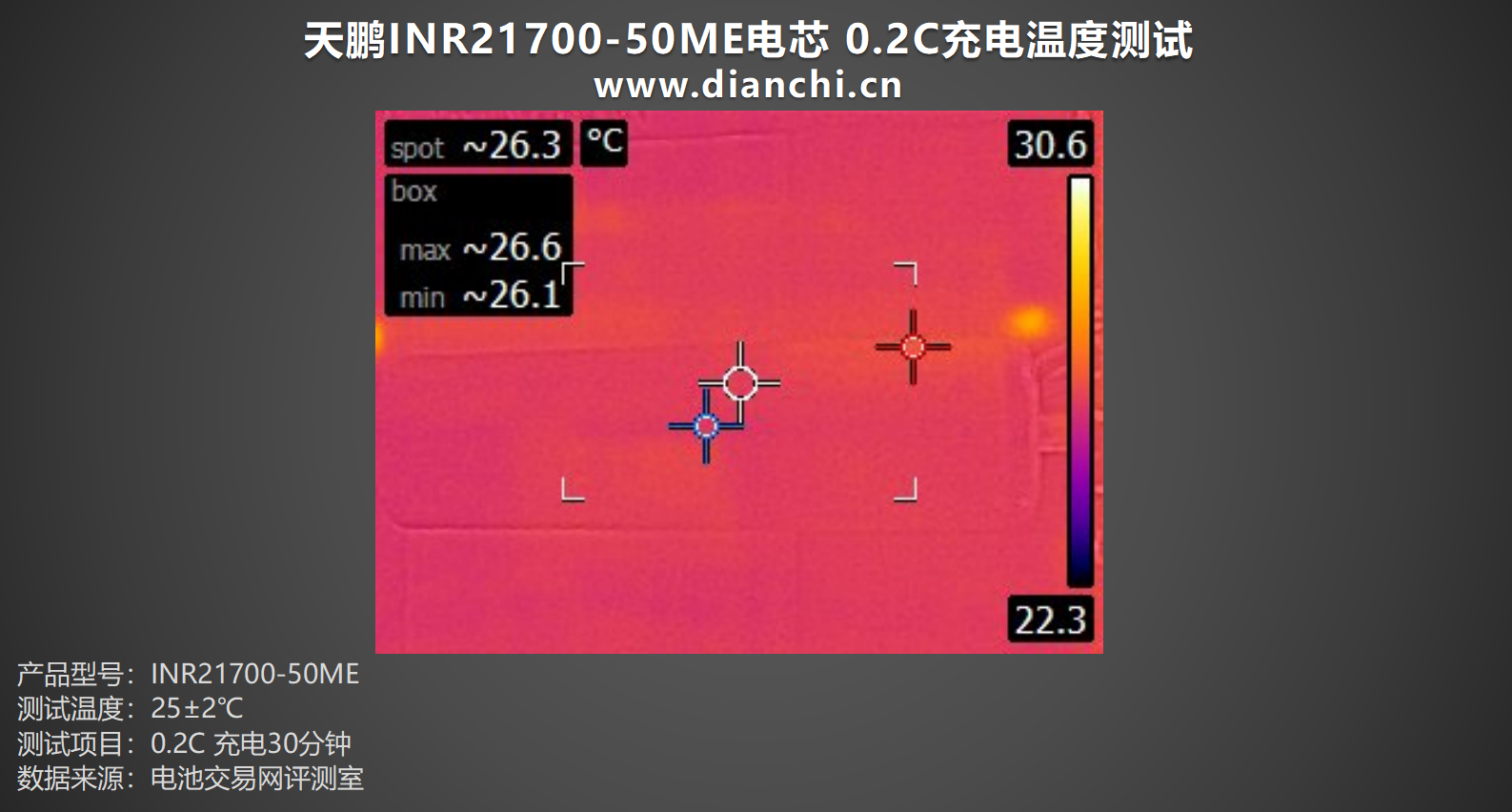

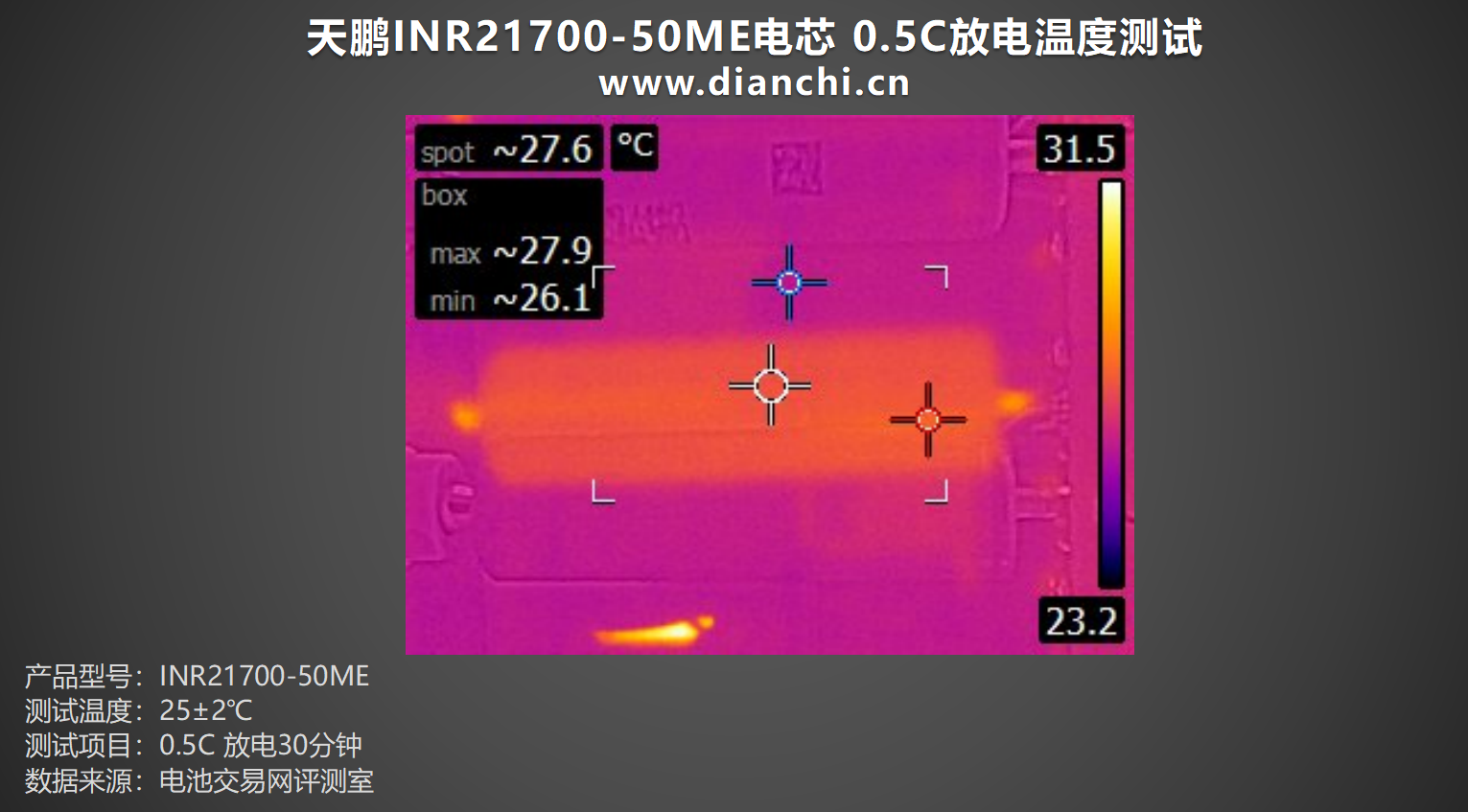

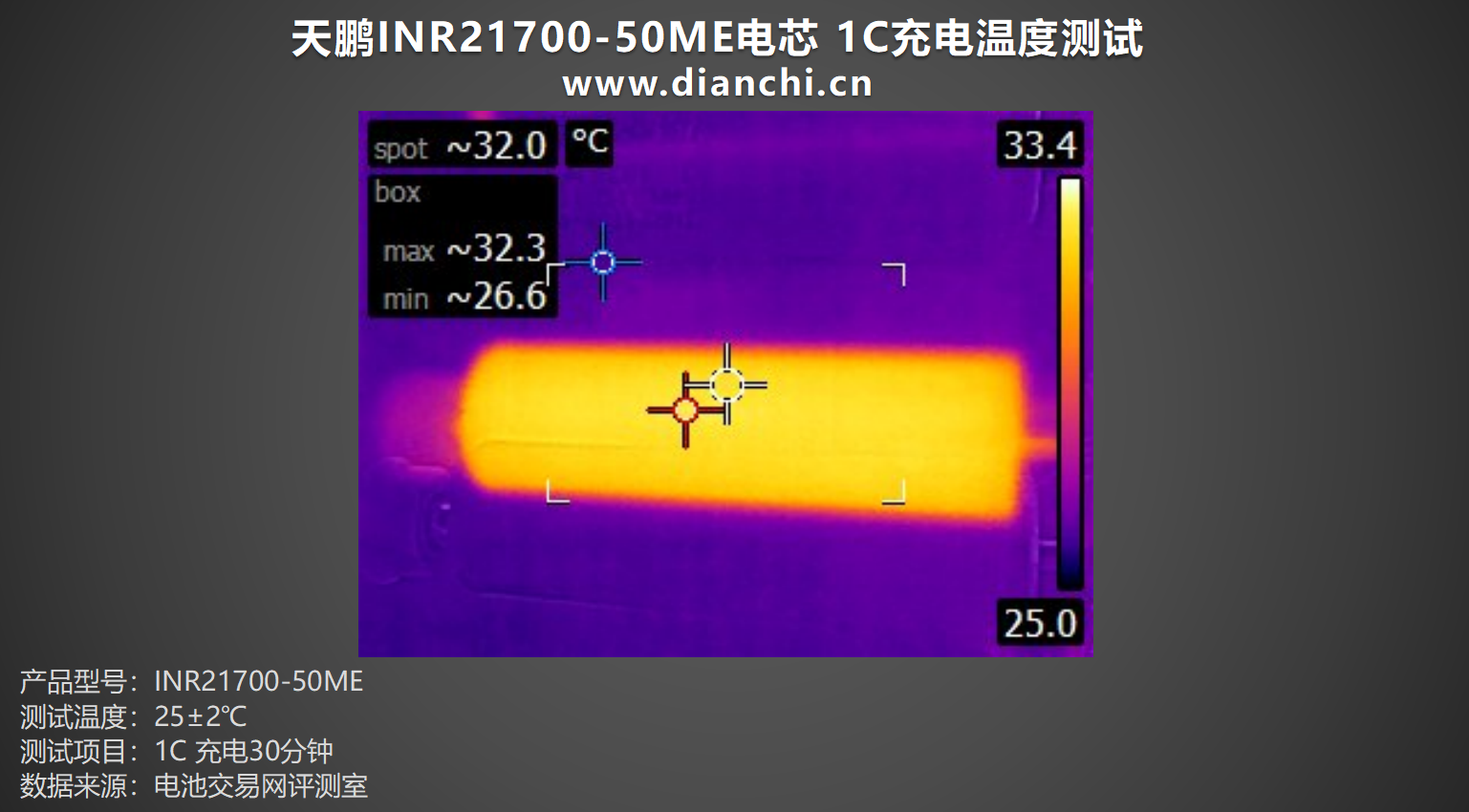

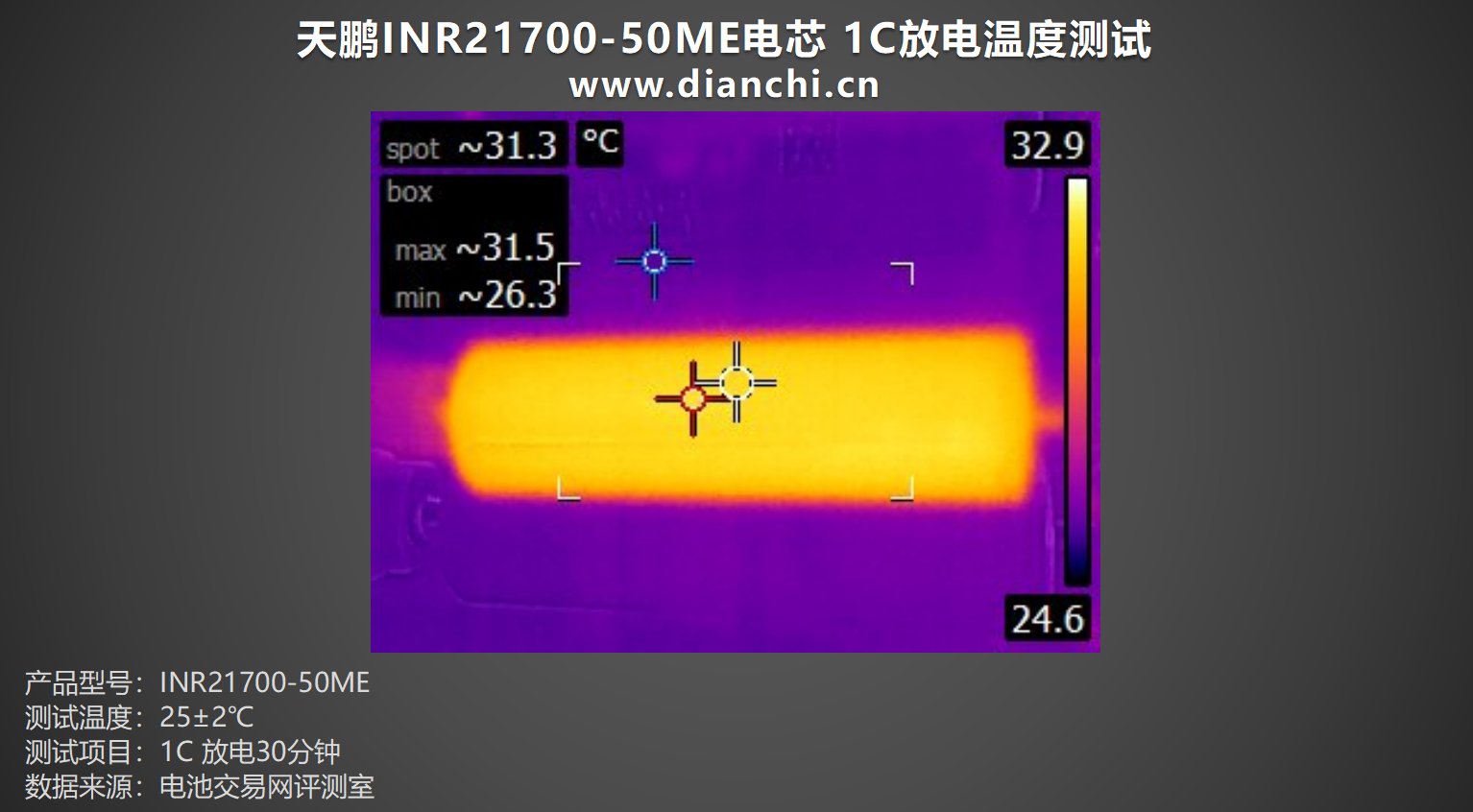

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
