Marshall马歇尔是源自英国的国际知名音频品牌，成立于1962年，旗下专业级音箱以响亮、粗犷、富有穿透力的声音风格著称，深受摇滚乐手喜爱，推动了摇滚乐的发展。针对个人音频市场，马歇尔也推出了家用、、便携式蓝牙音箱，真无线耳机、头戴式耳机以及有线耳机等产品。

Marshall马歇尔Kilburn III蓝牙音箱是一款更加偏向于专业设备的产品，拥有着较大的音腔体积，搭配1个4英寸低音喇叭+2个2英寸全频喇叭，低音反射系统，以及立体声技术，带来澎湃震撼的低音效果和饱满的中音、清澈的高音；还支持动态响度调节，低音、中音和高音都能随音量精准调衡，保障音乐细节。

此外，Marshall马歇尔Kilburn III蓝牙音箱拥有与专业音箱相同的经典实体控件，能够轻松进行各种功能控制；支持蓝牙5.3，支持Auracast无线连接，提供便捷的使用；搭载大容量锂电池，支持约50小时的超长续航，以及为其他移动设备充电，室内外各种场景均可使用。下面来看看这款产品的详细拆解报告吧~

我爱音频网此前还拆解过Marshall马歇尔WILLEN便携式蓝牙音箱、马歇尔MINOR IV真无线耳机、Marshall Mode II 真无线蓝牙耳机、Marshall MINOR Ⅲ真无线耳机，并对Marshall Motif A.N.C.曜黑版真无线降噪耳机、Marshall WOBURN III家庭音箱、Marshall Emberton II便携音箱进行了详细的体验评测。

一、Marshall马歇尔Kilburn III蓝牙音箱开箱

Marshall马歇尔Kilburn III蓝牙音箱包装盒采用了家族式的设计，正面展示有产品外观，品牌LOGO和产品名称，以及360°环绕音效、50小时续航时间、蓝牙、AURACAST标识。

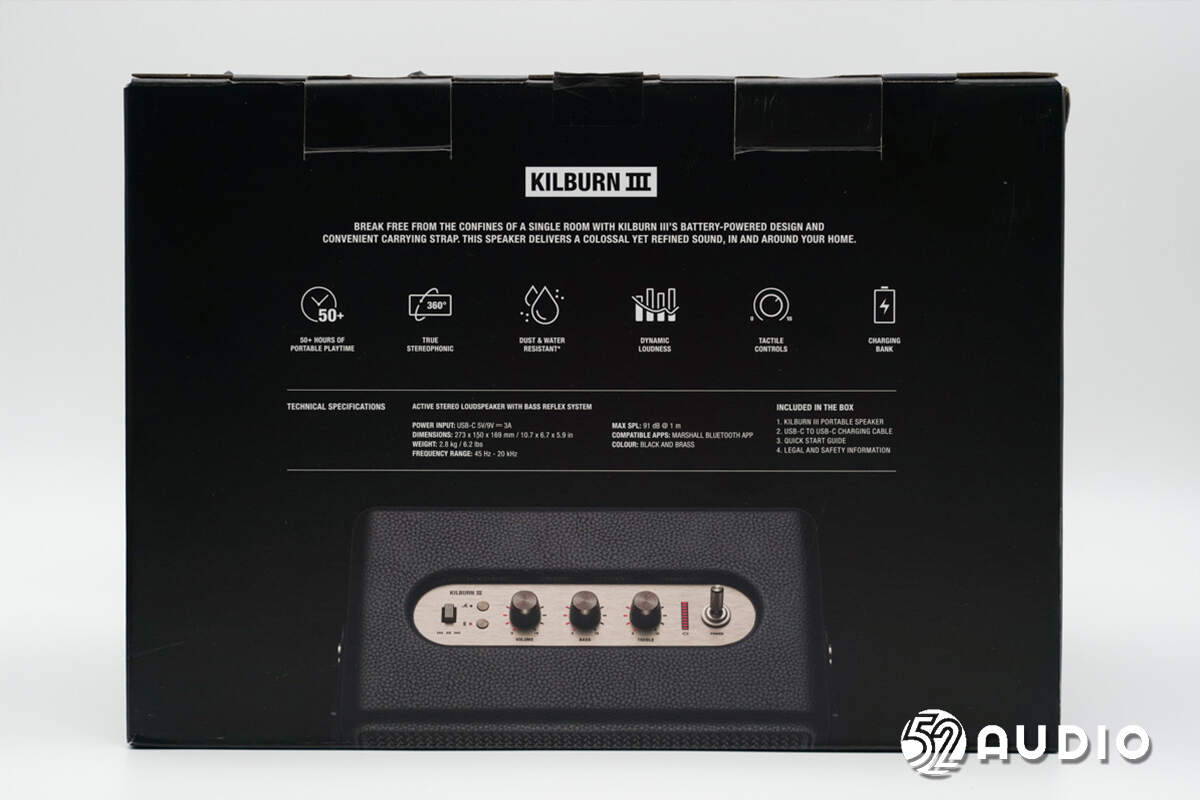

包装盒背面展示有音箱的实体控件，介绍了产品详细功能特点和参数信息。输入功率：USB-C 5V/9V-3A，尺寸：273x150x169mm，频响范围：45Hz~20kHz，最大声压级：91dB SPL@1M，应用程序：MARSHALL BLUETOOTH APP。

包装盒侧边展示有产品的侧视图。

包装盒另外一侧通过多种语言介绍了产品参数，兼容苹果、安卓设备，推荐使用15-27W USB PD电源适配器充电。

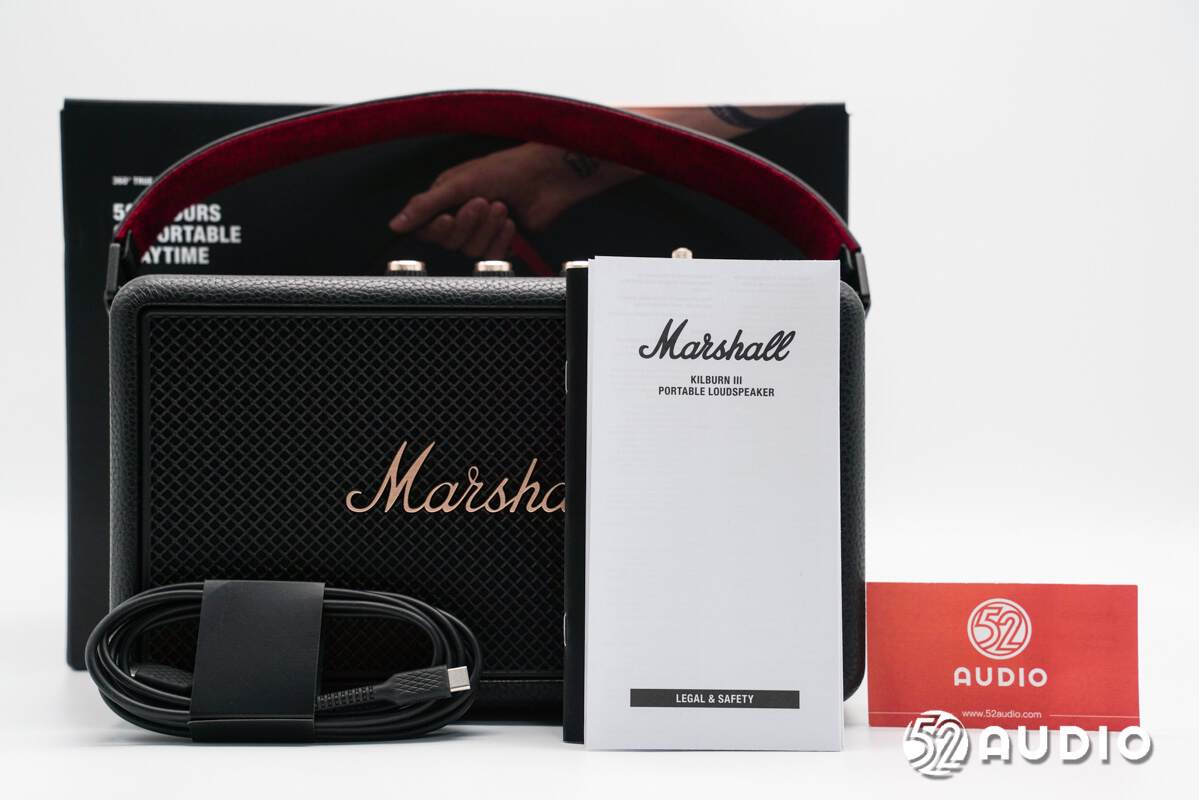

包装盒内部物品有音箱、充电线、用户手册及法律与安全信息。

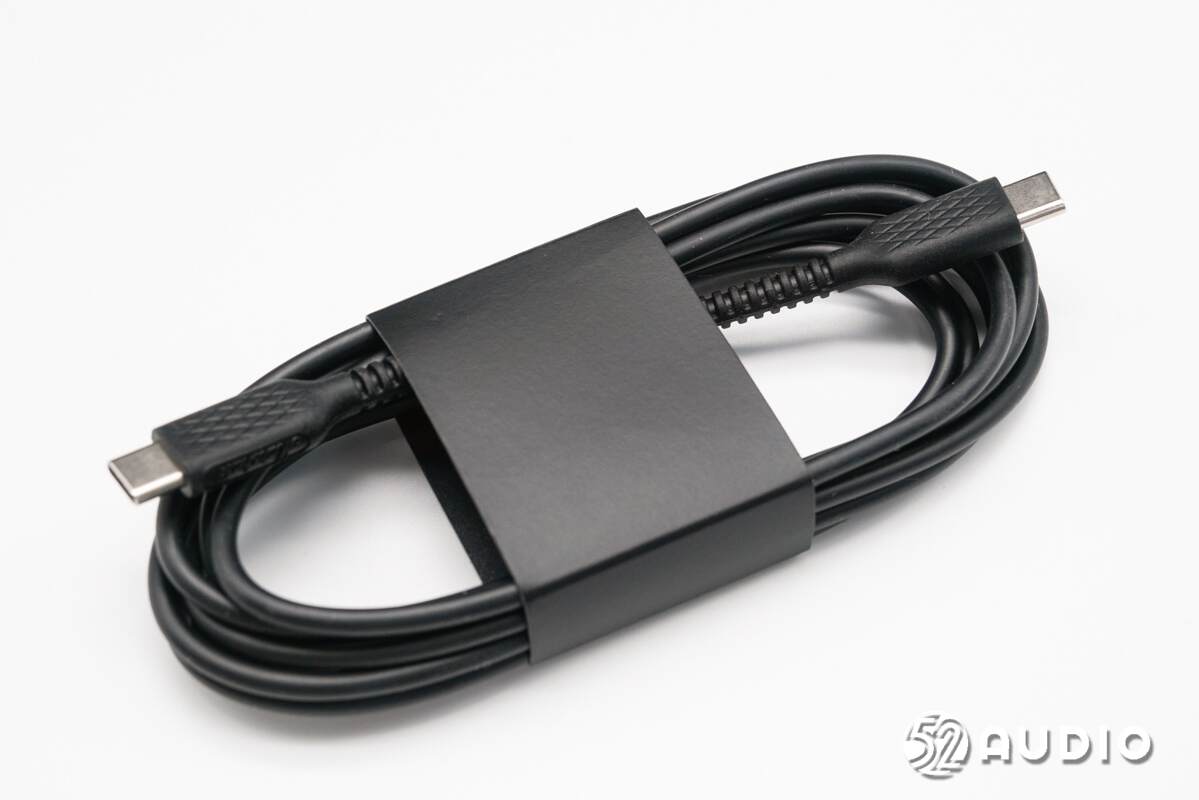

标配充电线采用USB-C to USB-C接口，两端均设计有网尾，提升产品使用寿命。线缆较长，能够满足各种场景使用。

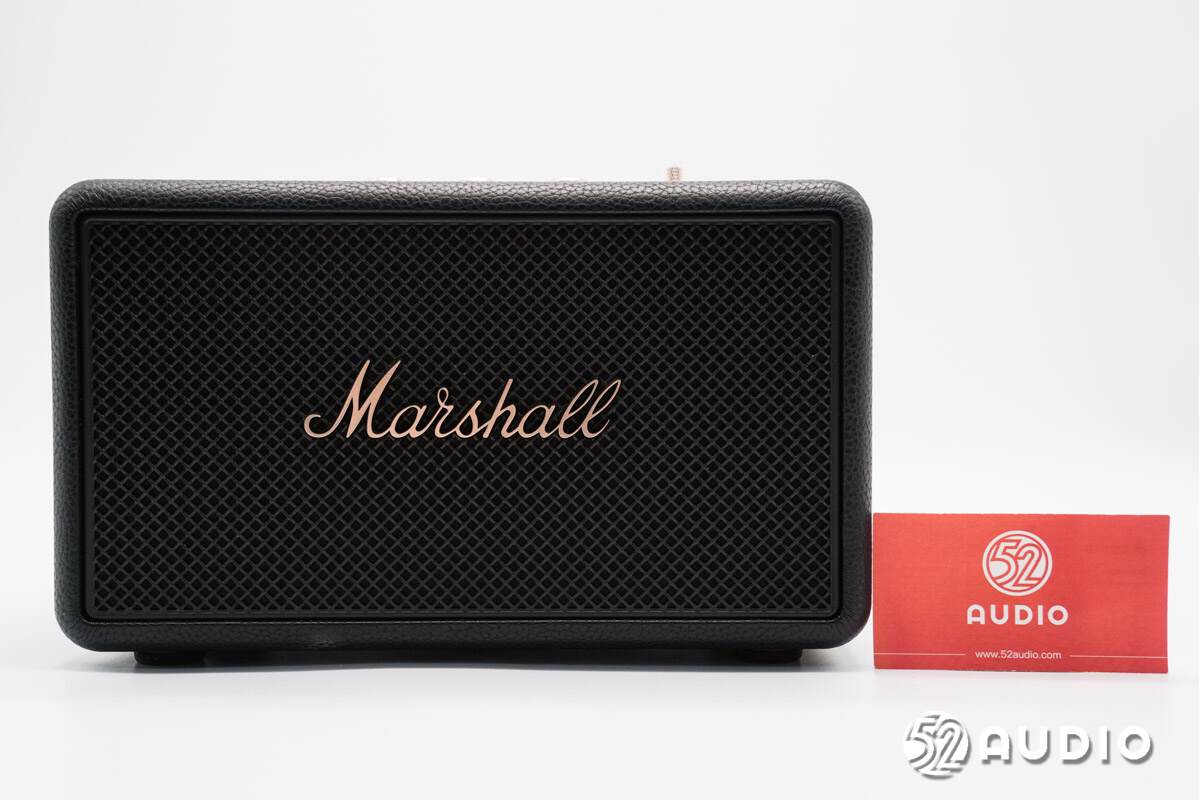

Marshall马歇尔Kilburn III蓝牙音箱外观采用了经典复古设计，黑金配色，仿皮革纹理，极具质感和品牌辨识度。机身正面采用金属网罩出音孔面板，设计金色品牌LOGO装饰。

机身背面上半部分出音孔同样采用了金属网罩。下方设置有倒相孔，以及3.5mm音频接口和USB-C电源输入/输出接口。

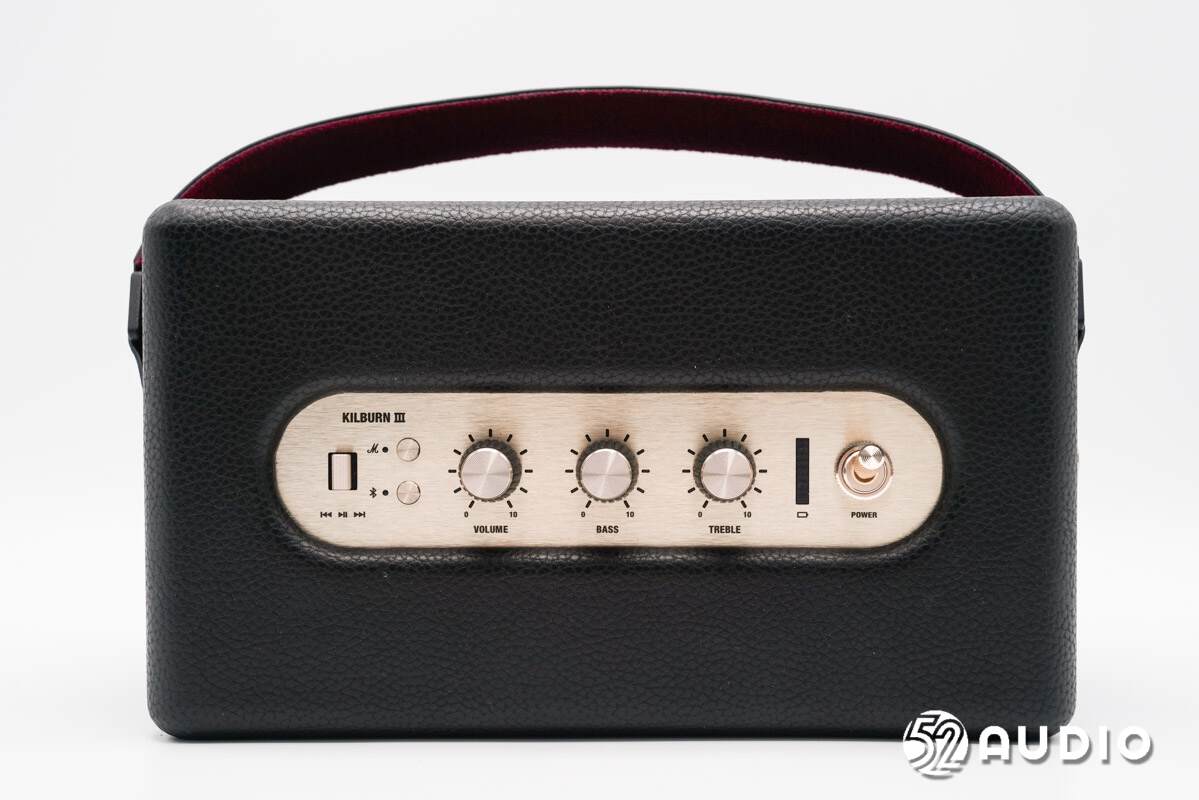

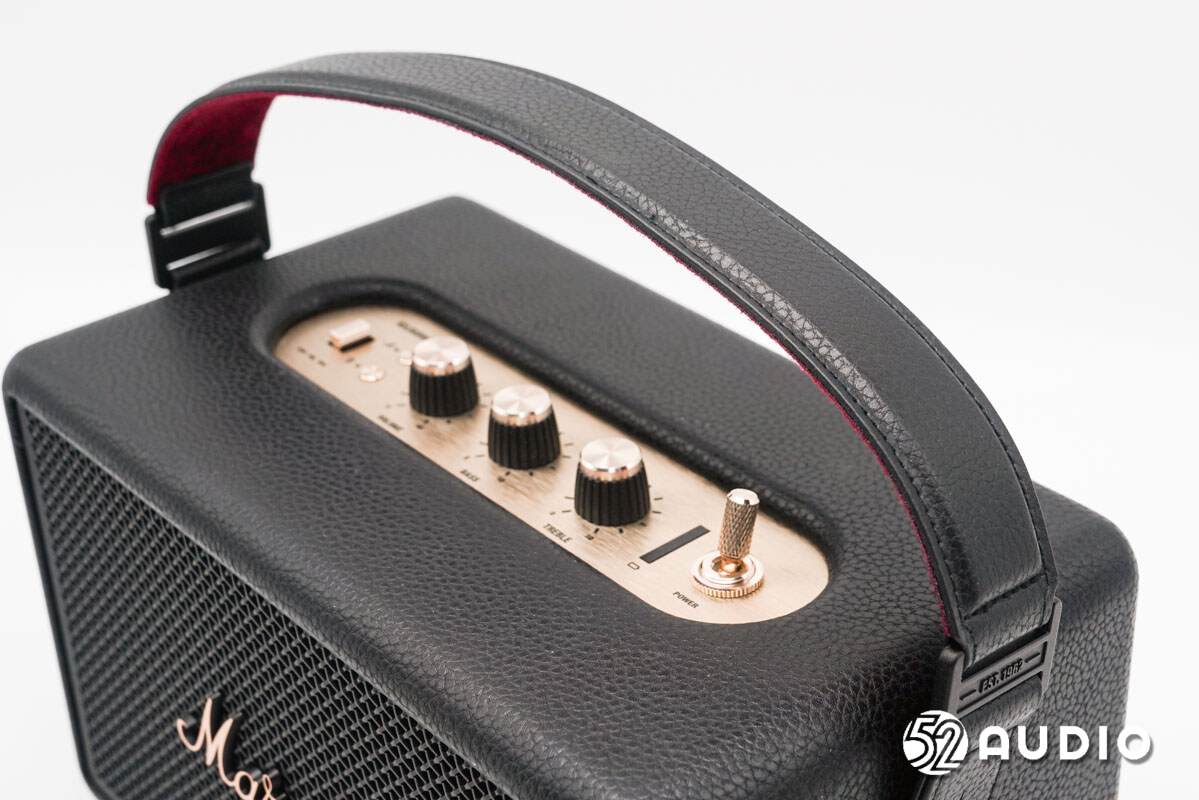

机身顶部设置金色实体控件，做工精致，极具专业风格。从左到右包括了媒体控件，可定制的M按键、蓝牙按键、音量控制旋钮、低音控制旋钮、高音控制旋钮和遥杆电源开关。

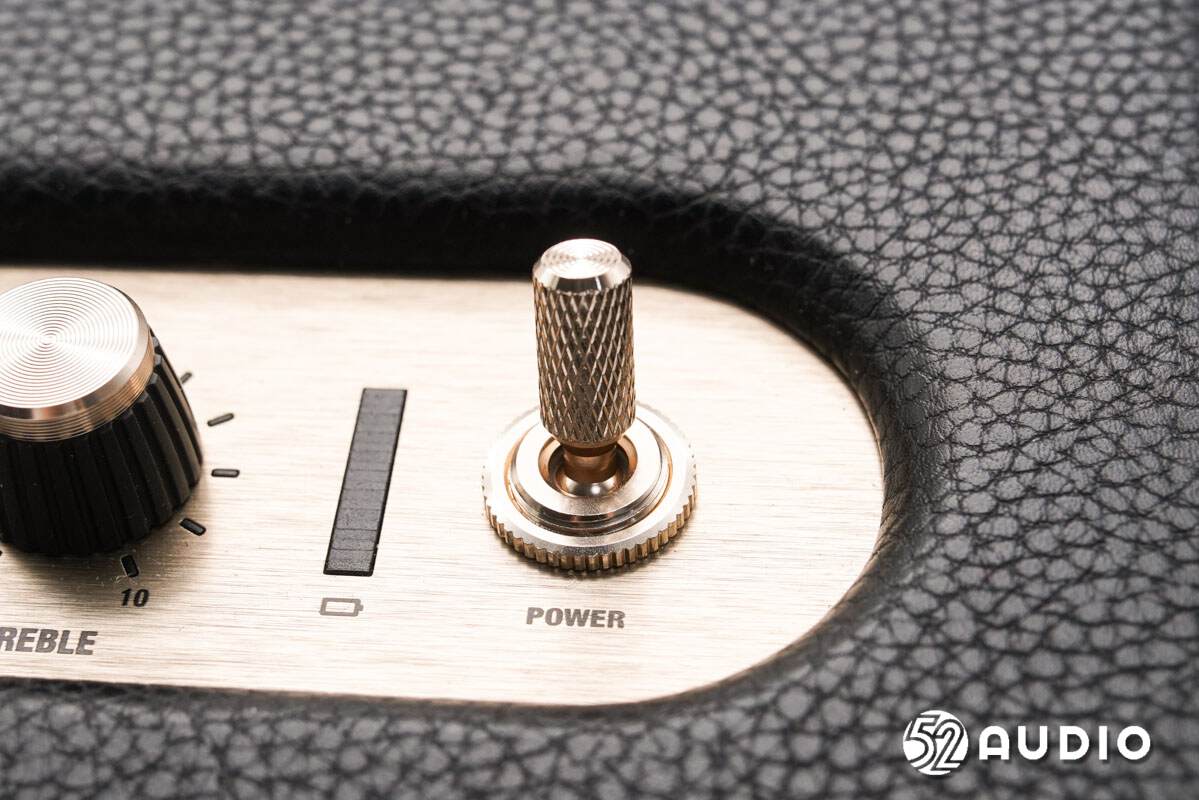

电源开关特写，通过向前拉动打开或关闭音箱。采用了金属材质，菱格纹理，非常精致。

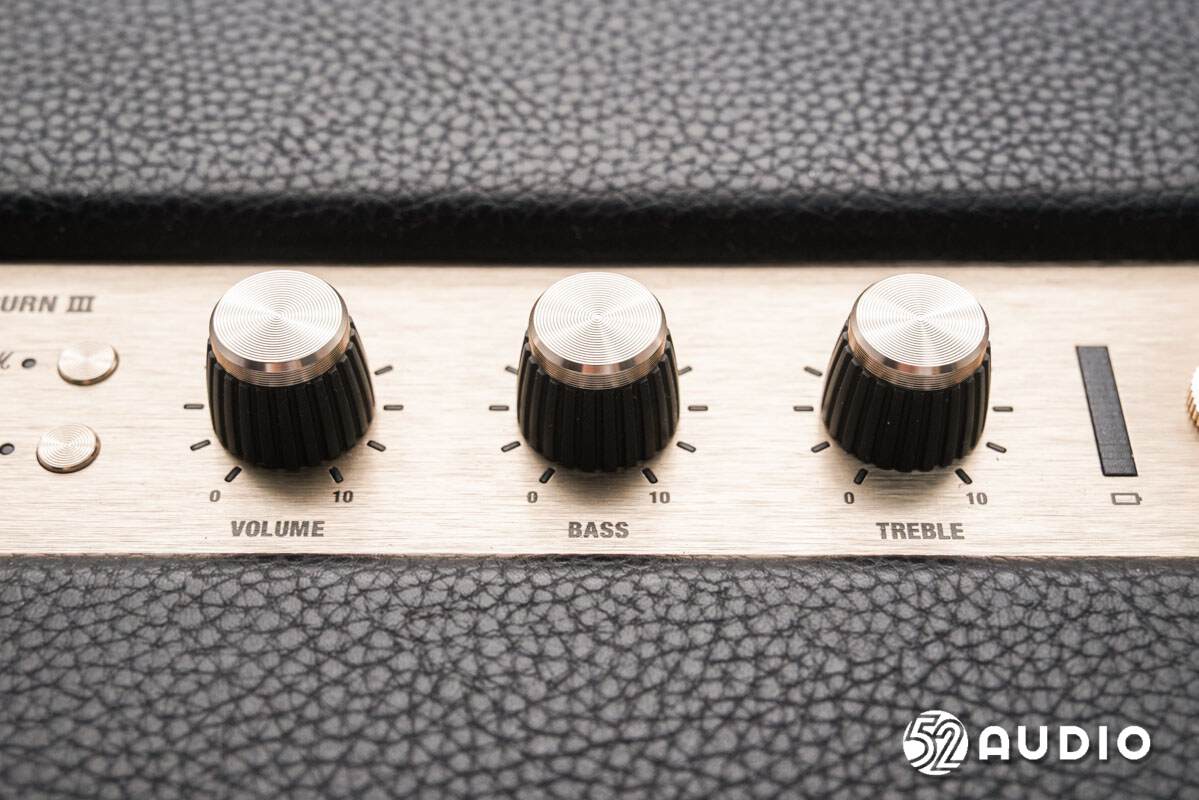

三个音量调节的旋钮特写，中间软胶包裹，提升摩擦力，顶部CD纹理装饰，提升细节感。

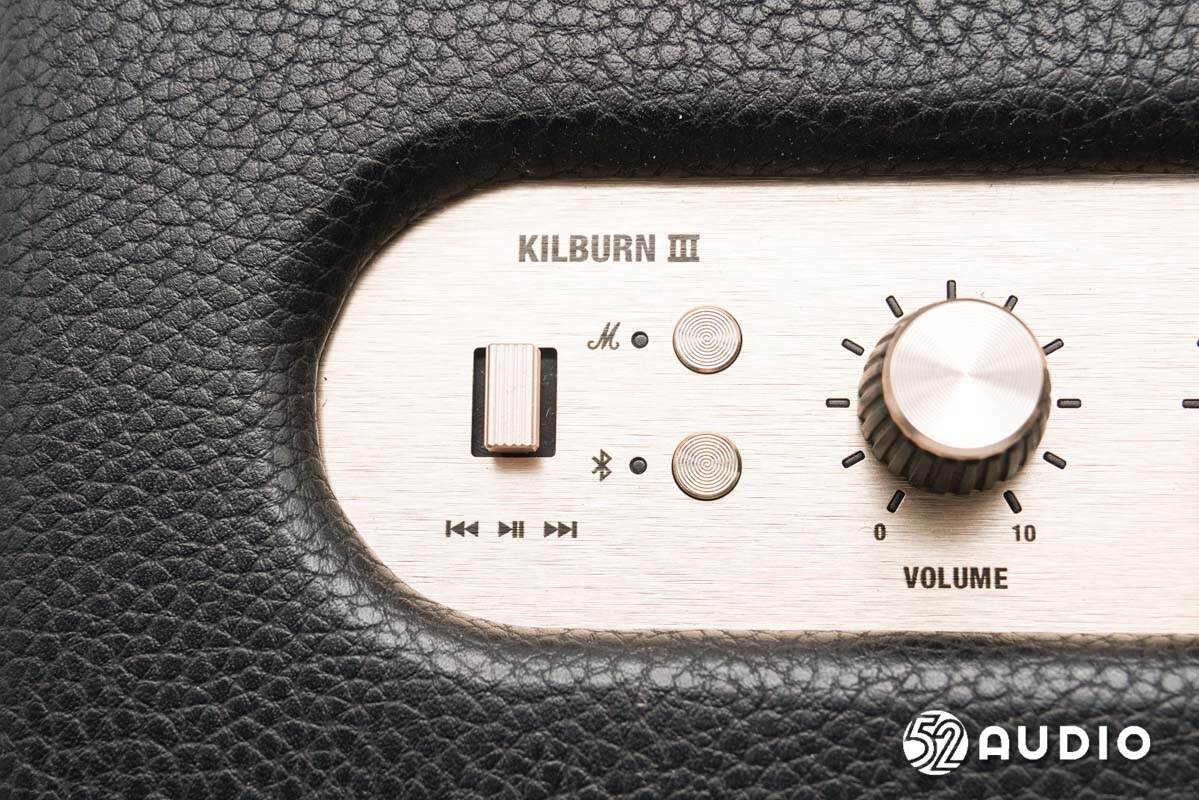

媒体控制键特写，点击暂停/播放，向左向右推动上/下曲切换，向左向右按住实现快进/快退。右侧两颗功能按键，用于自定义和蓝牙配对。

音箱设计有手提带，提升便携性。手提带外层采用耐磨耐划的皮革材质，内层采用天鹅绒，提升舒适性。

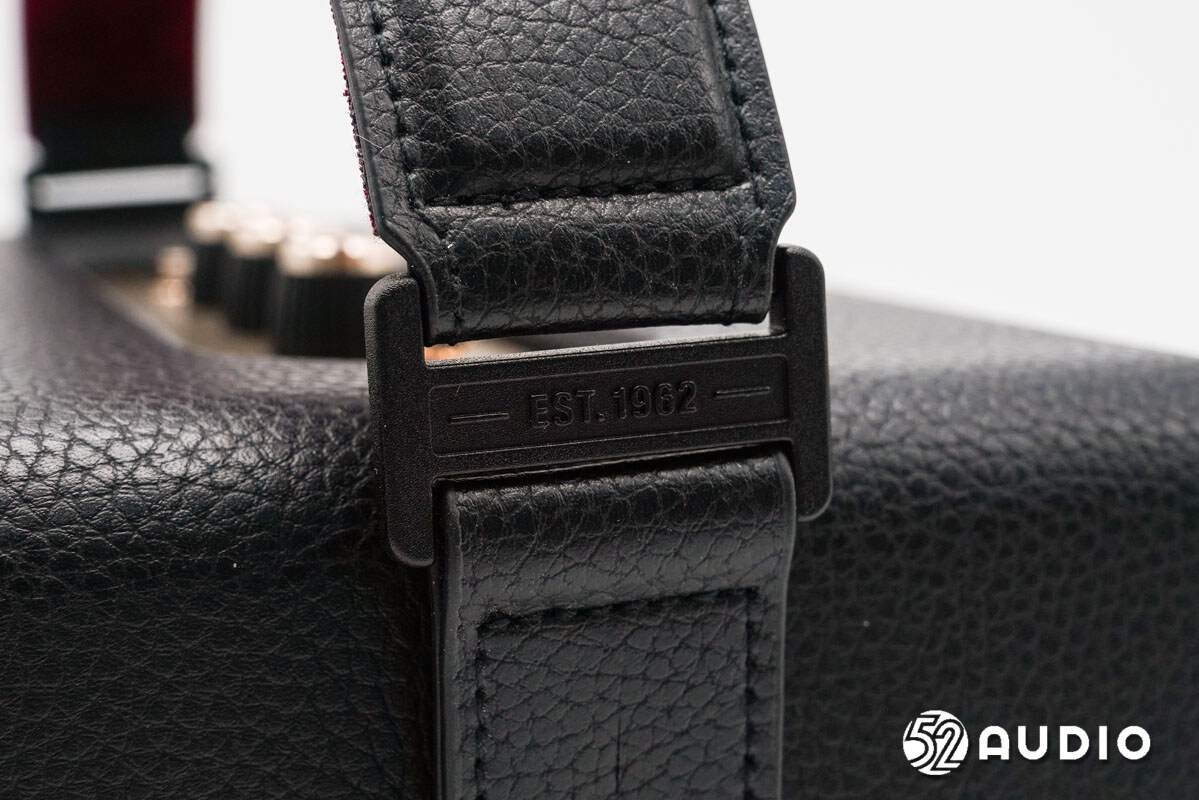

手提带日字扣上设计“EST.1962”标识，马歇尔品牌创立于1962年。

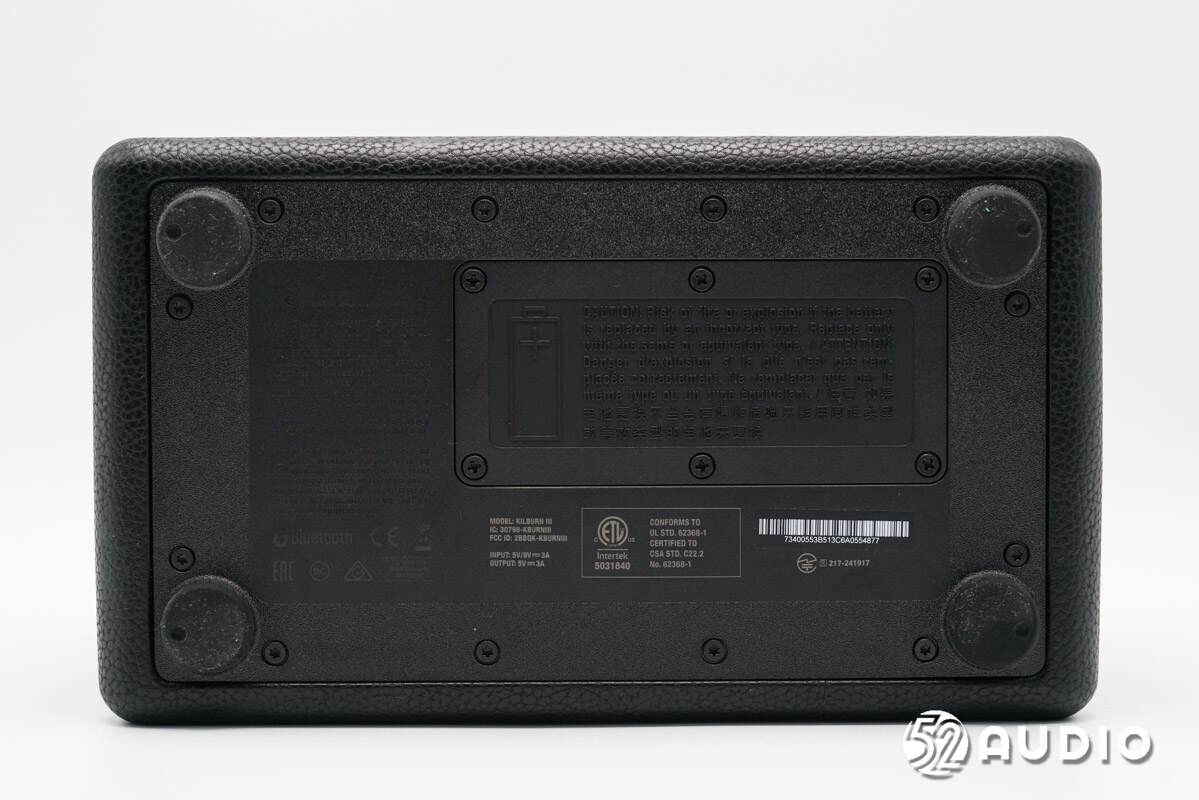

机身底部四角设置有防滑脚撑。中间电池仓独立盖板，能够自由更换电池。同时标注提醒“电池更换不当会有爆炸危险，只能用同样类型或等效类型的电池来更换”。

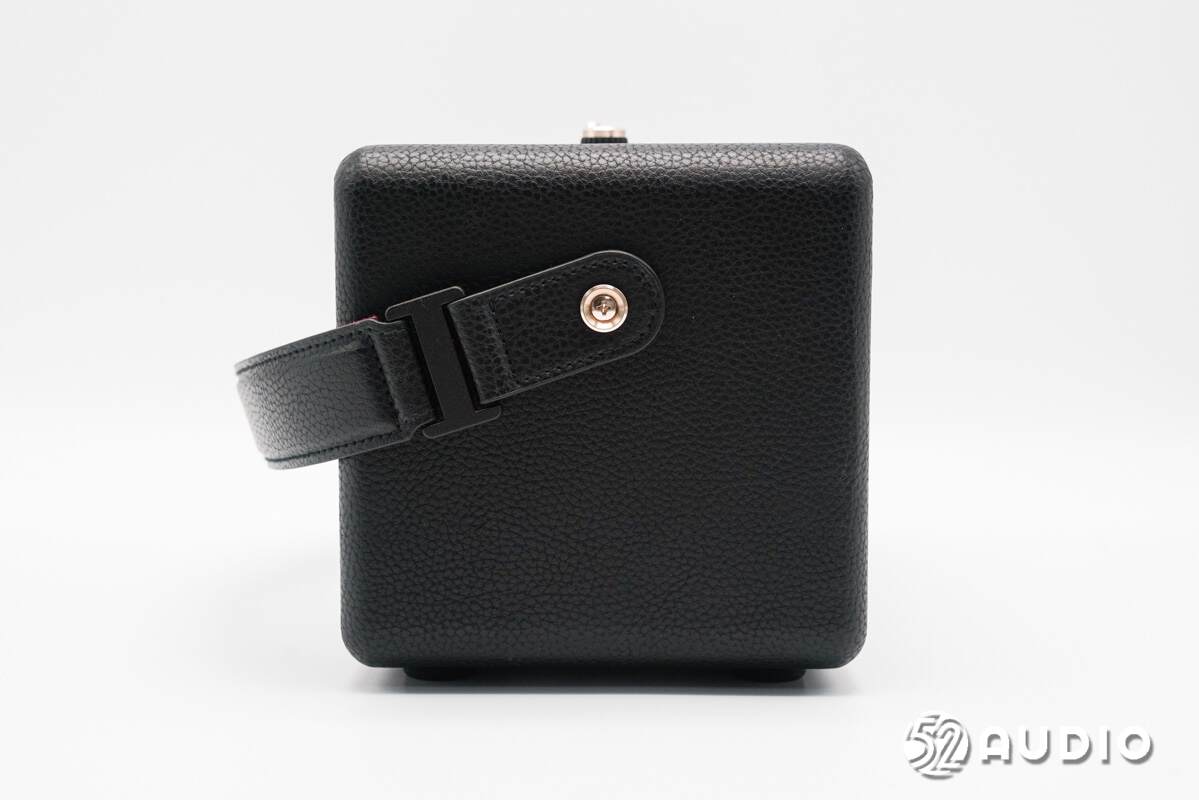

机身侧边通过金色螺钉固定手提带。

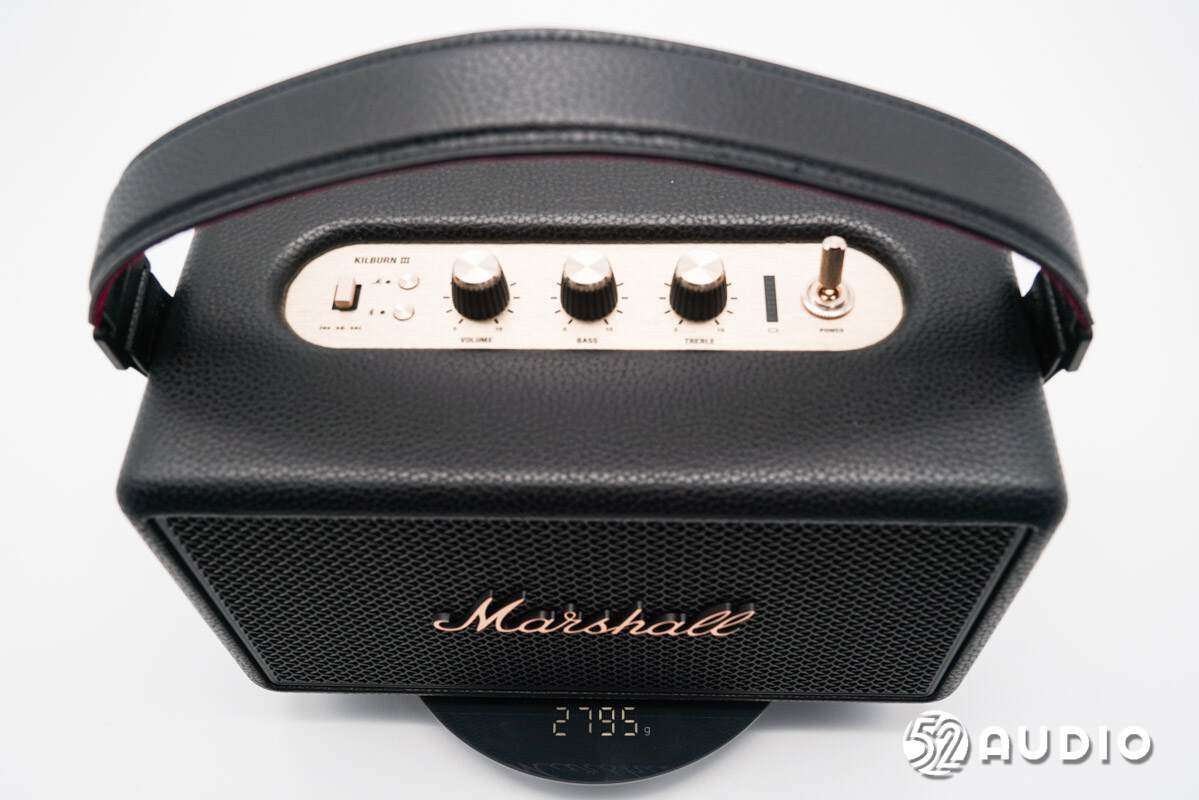

经我爱音频网实测，Marshall马歇尔Kilburn III蓝牙音箱重量约为2795g。

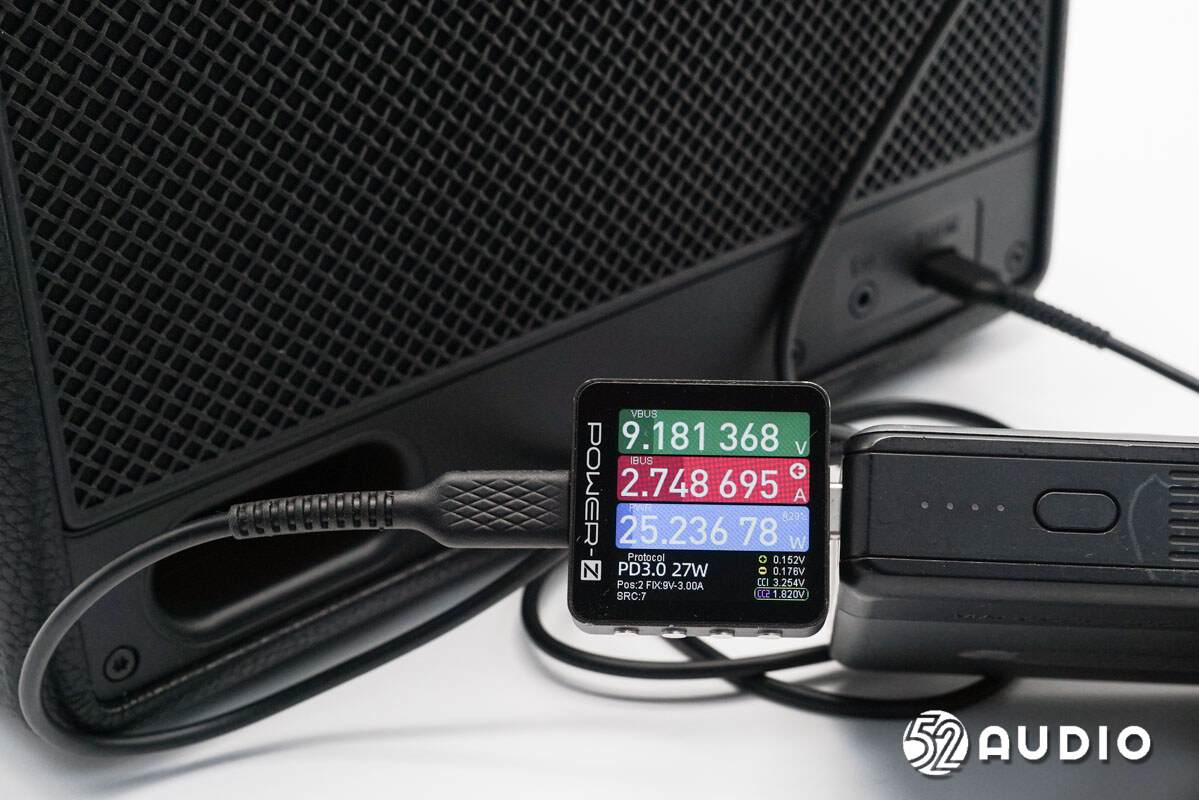

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对Marshall马歇尔Kilburn III蓝牙音箱进行充电测试，输入功率约为25.24W。

二、Marshall马歇尔Kilburn III蓝牙音箱拆解

通过开箱，我们详细了解了Marshall马歇尔Kilburn III蓝牙音箱的经典复古设计，下面进入拆解部分，看看内部结构配置信息~

卸掉螺丝，取掉机身底部的电池仓盖板。

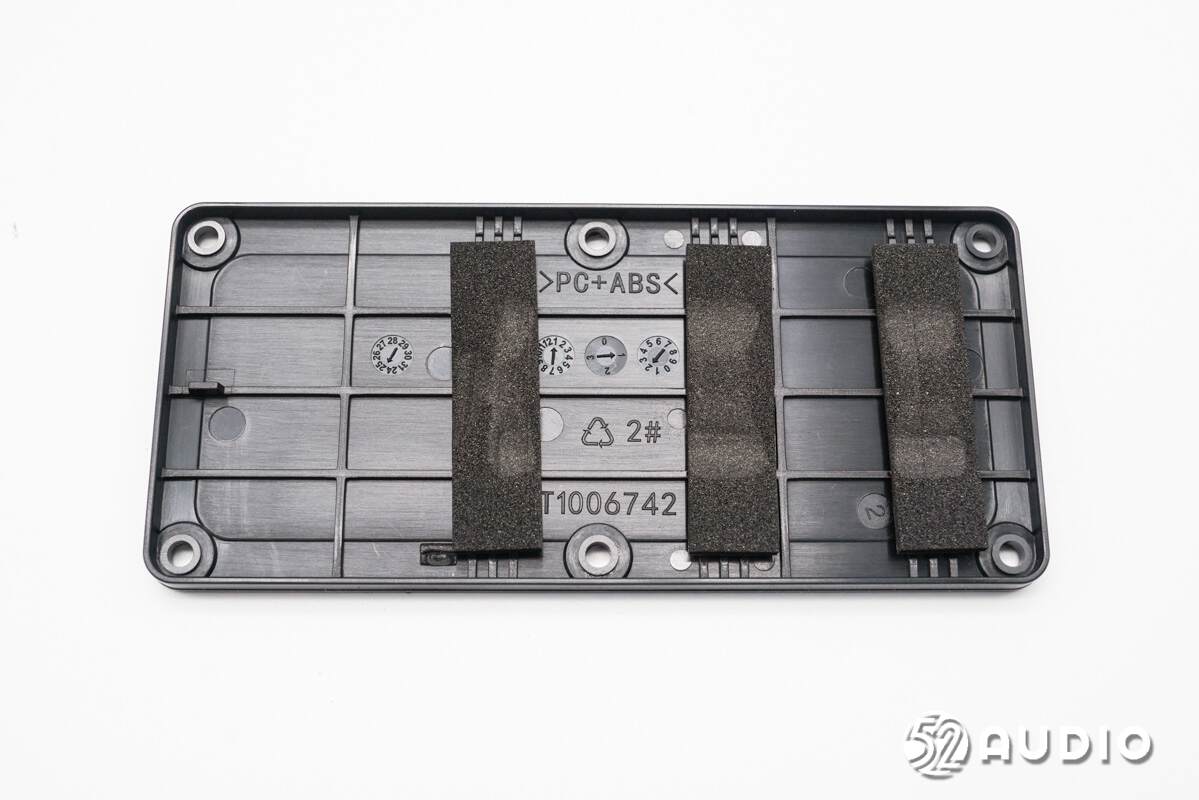

盖板内侧结构一览，通过筋骨强化，设置有海绵垫防护。

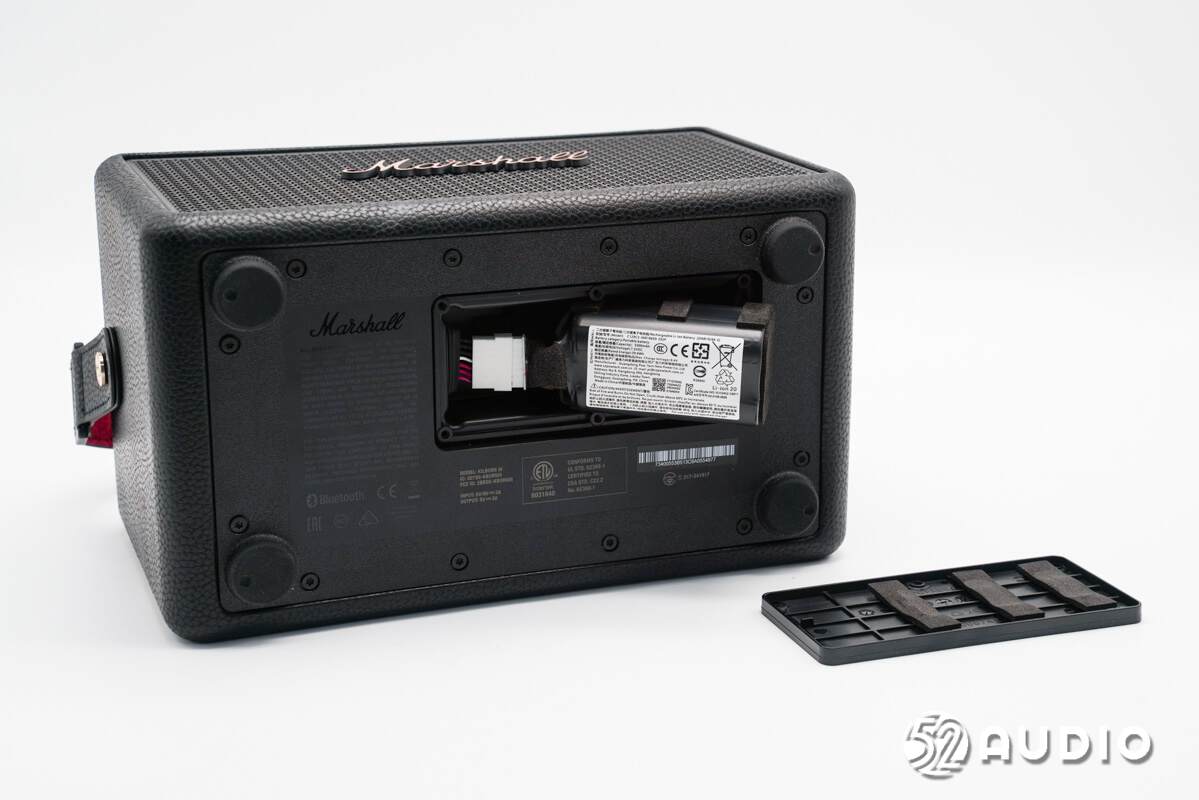

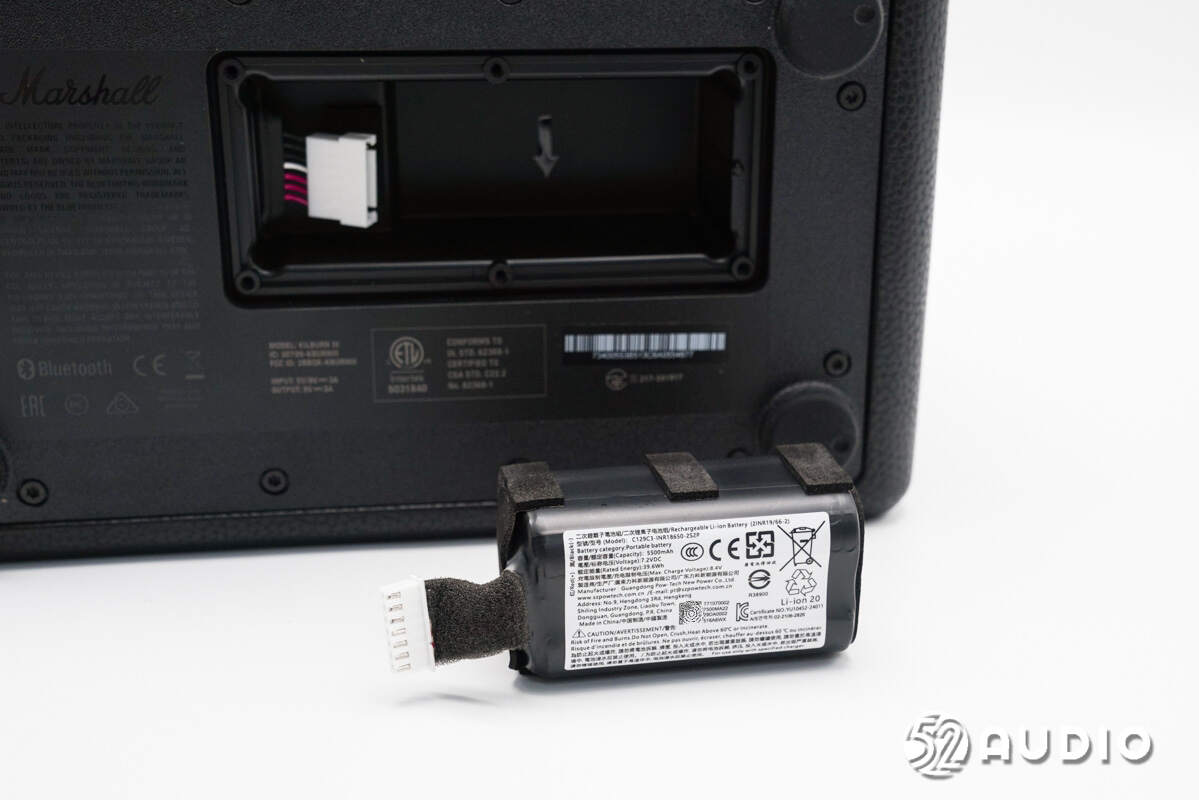

分离导线插头，取出电池单元。

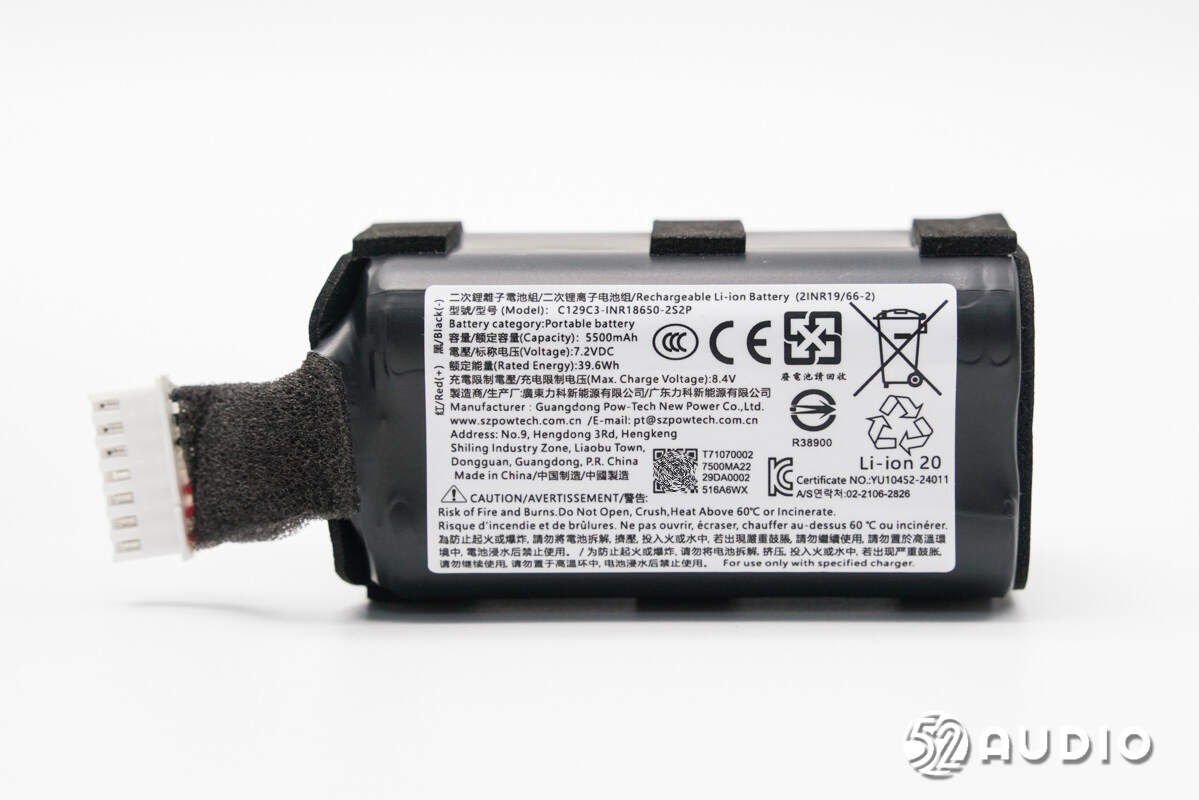

音箱内置电池标签上信息，二次锂离子电池组，型号：C129C3-INR18650-2S2P，额定容量：5500mAh，标称电压：7.2V，额定能量：39.6Wh，生产厂：广东力科新能源有限公司。

卸掉螺丝，取掉机身底部的盖板。

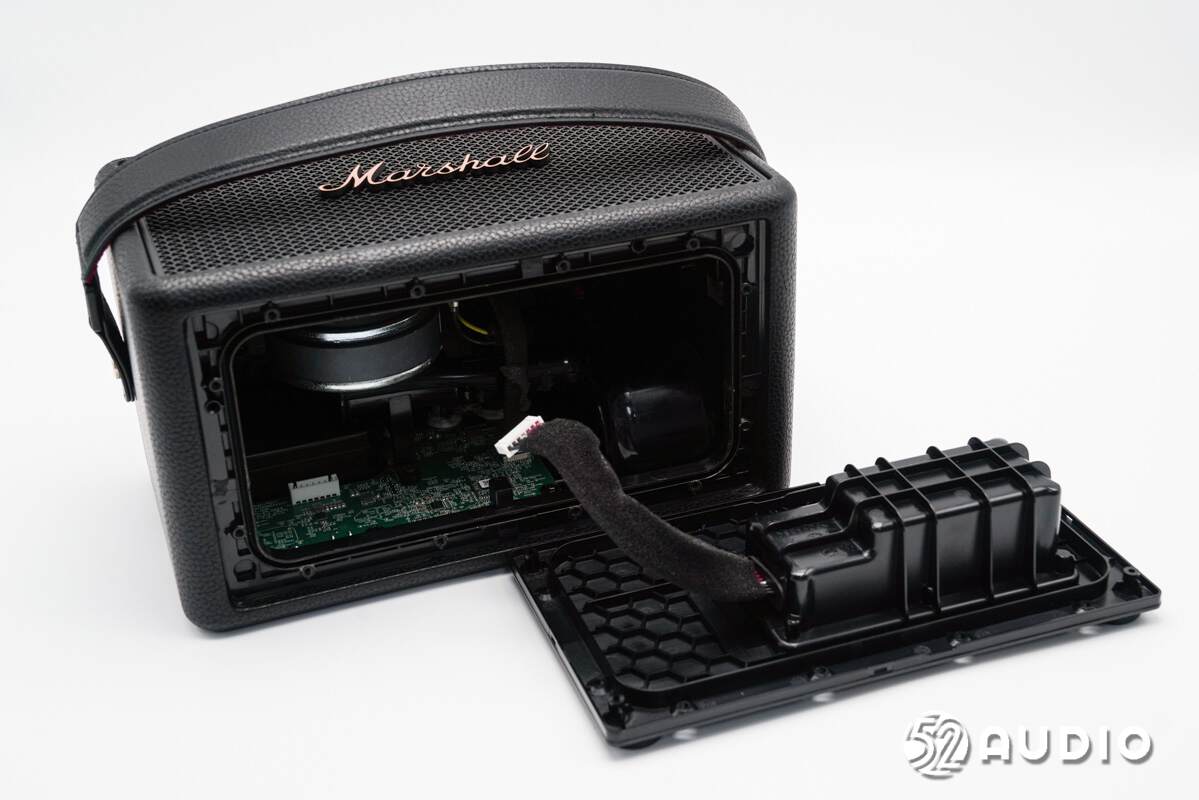

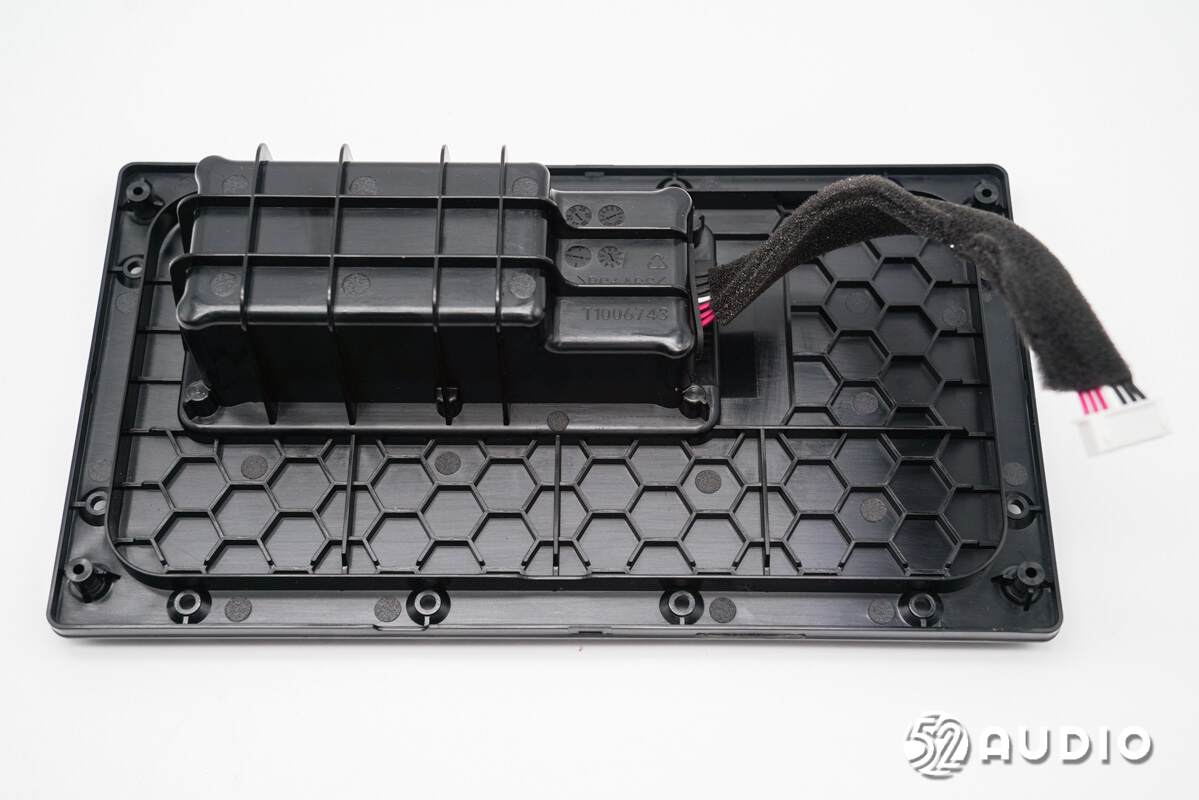

盖板内侧结构一览，蜂窝状筋骨设计，导线连接主板和电池，通过海绵包裹，防止共振产生杂音。

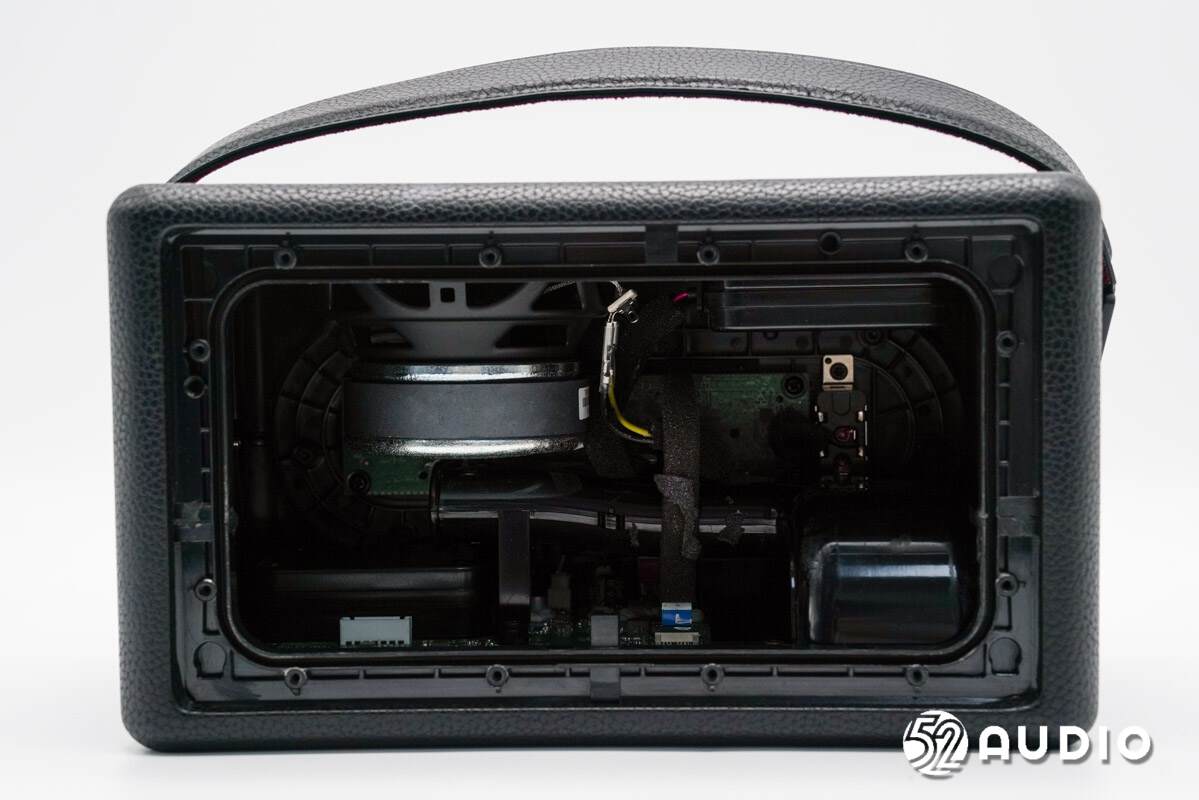

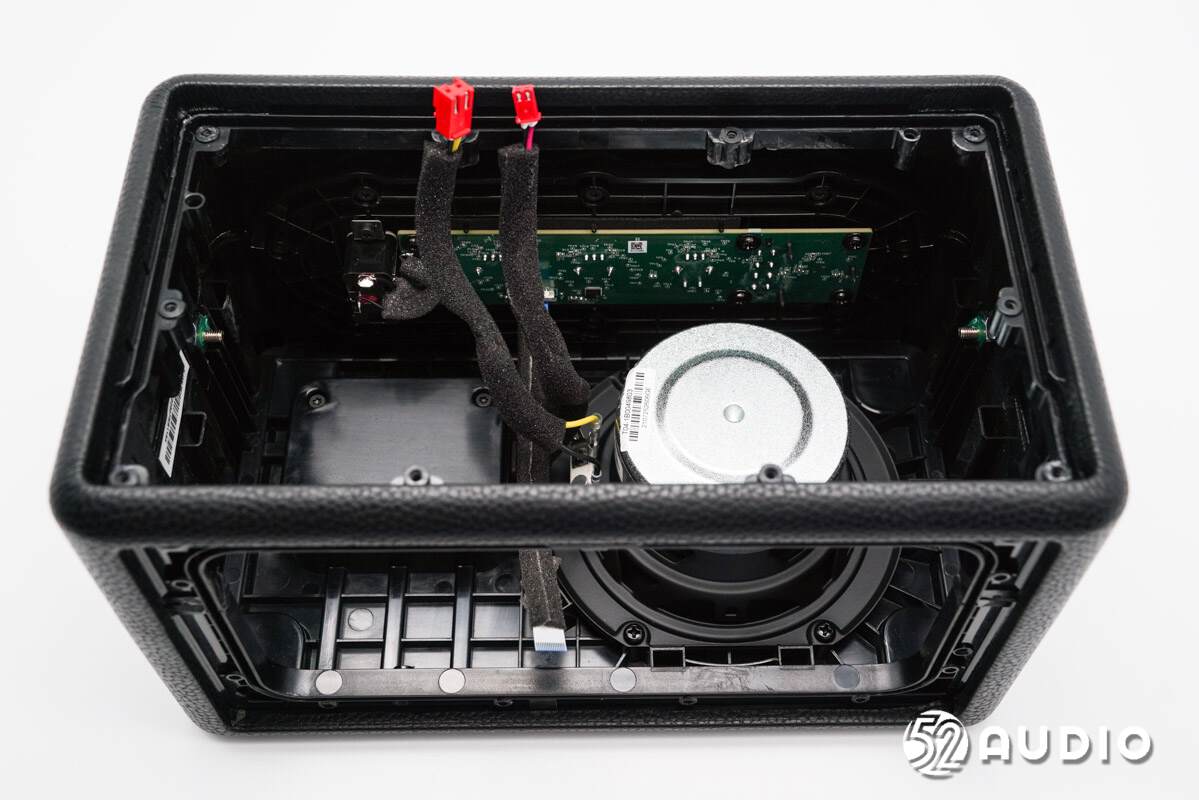

腔体内部结构一览。

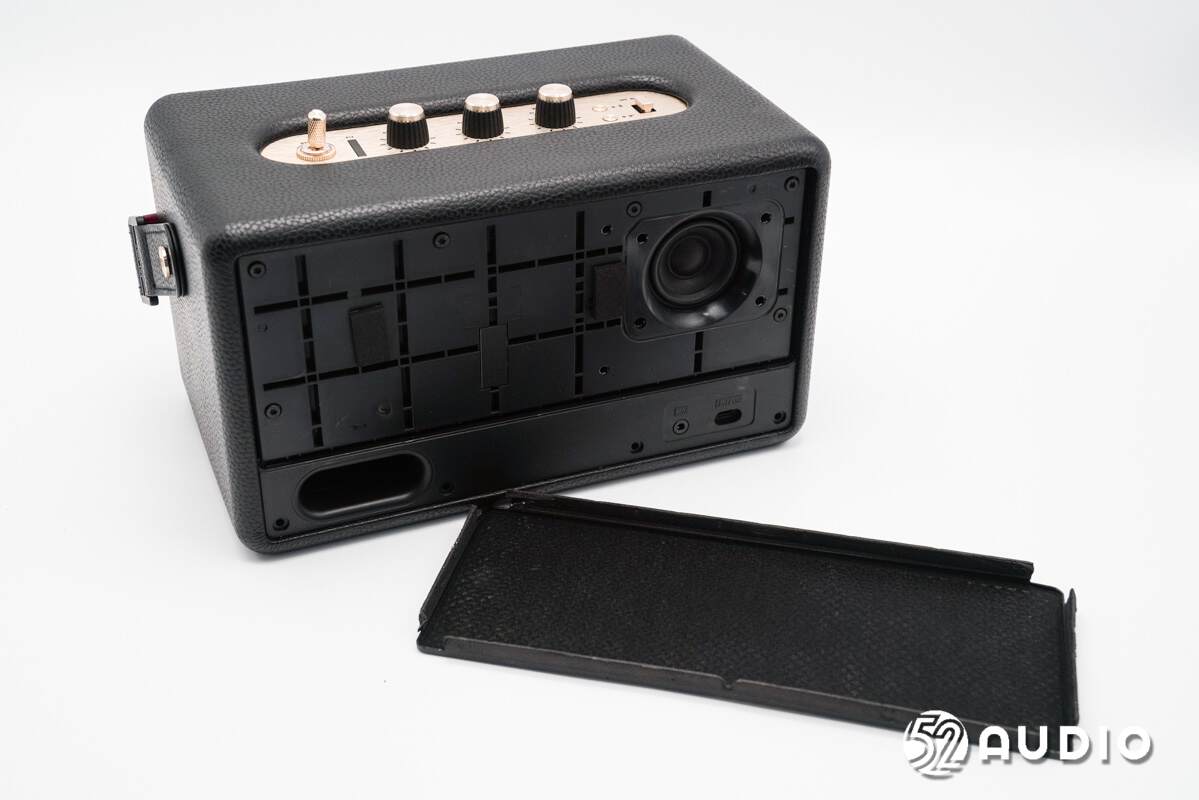

拆掉机身背面的出音孔盖板，下方设置有一个全频喇叭单元和倒相孔。

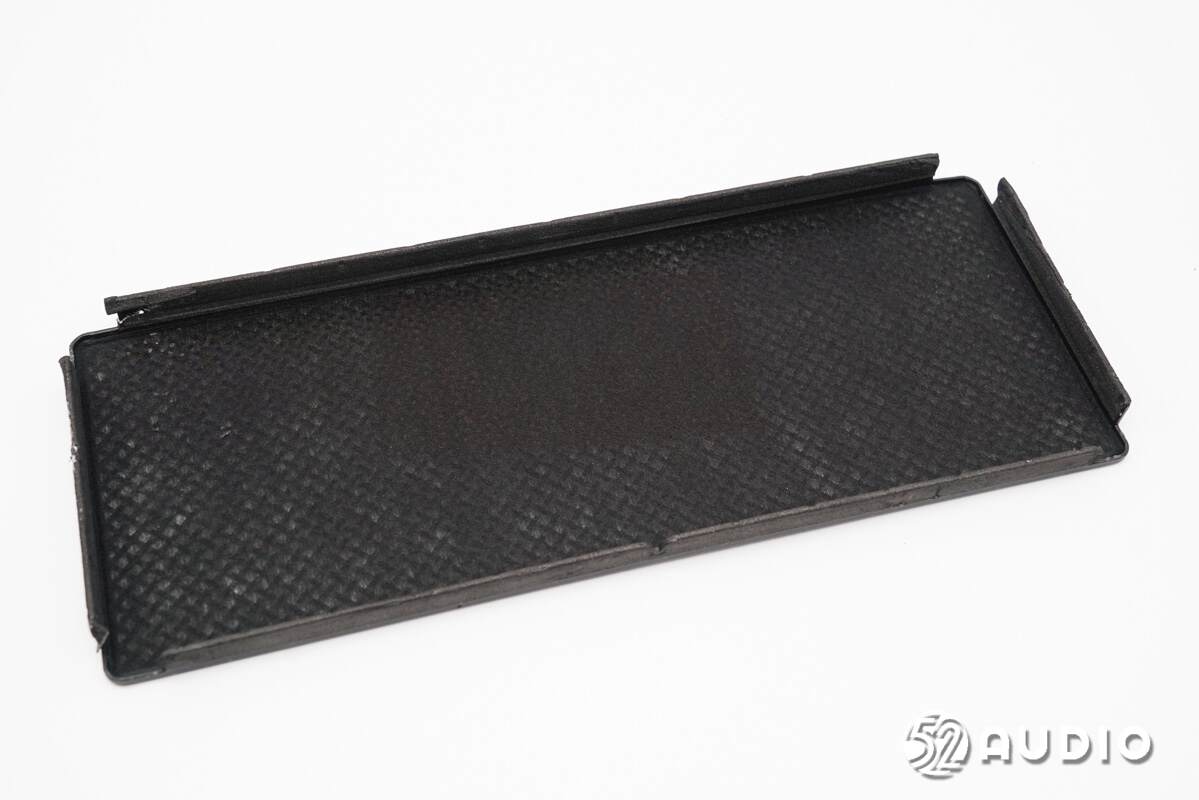

盖板内侧设置防尘网防护。

卸掉螺丝，取掉背面盖板。

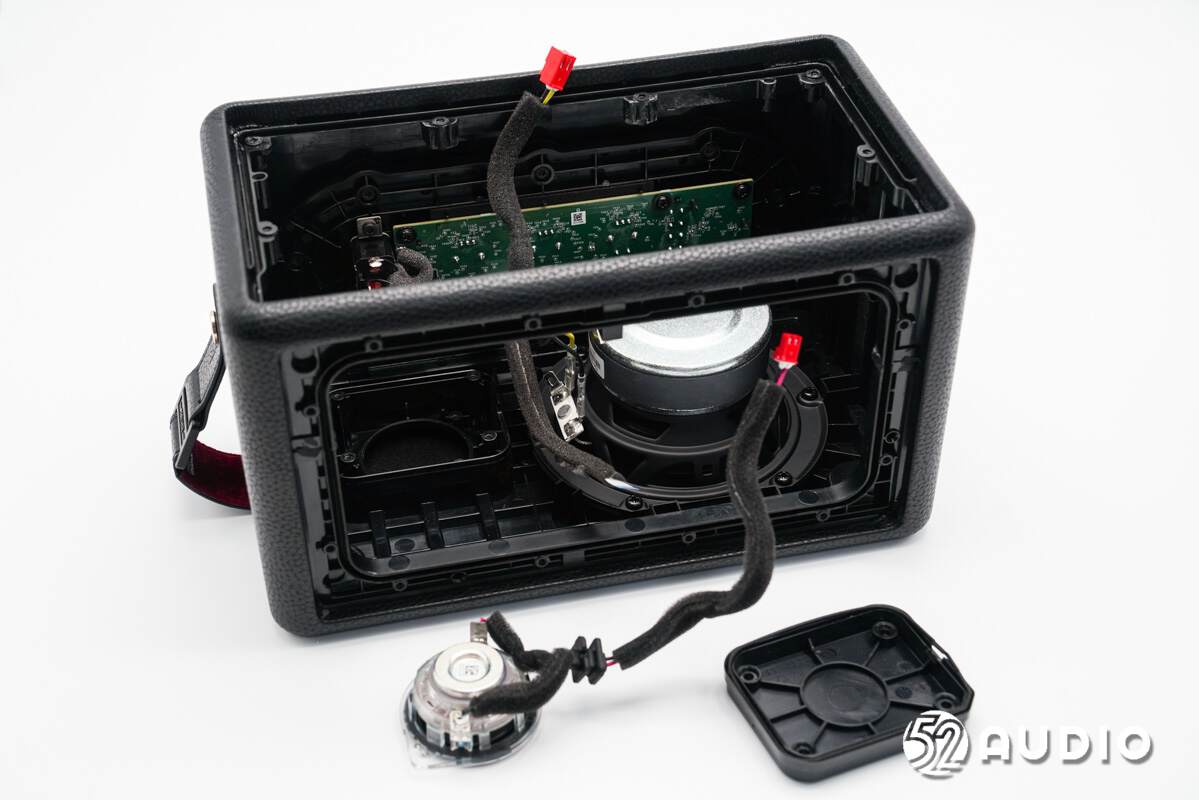

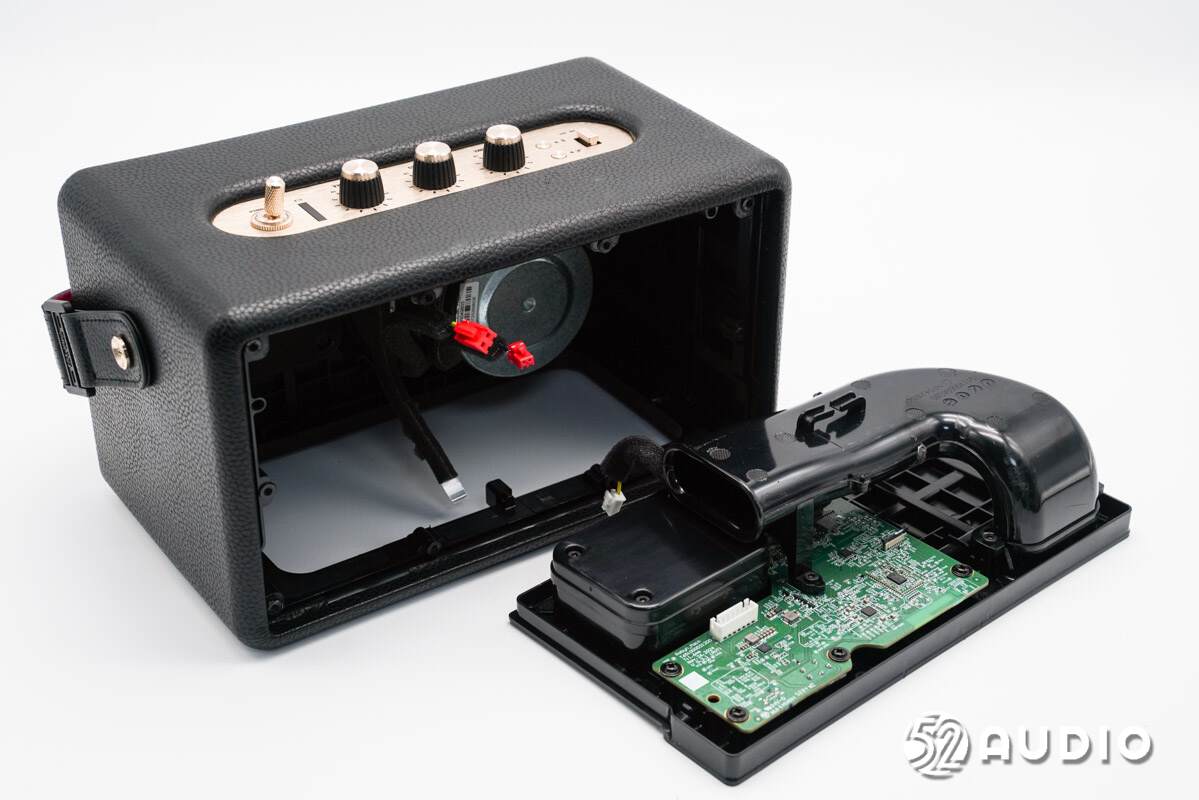

腔体内部结构一览，正面盖板内侧设置有全频喇叭和低音喇叭，顶部内部固定功能按键效果。

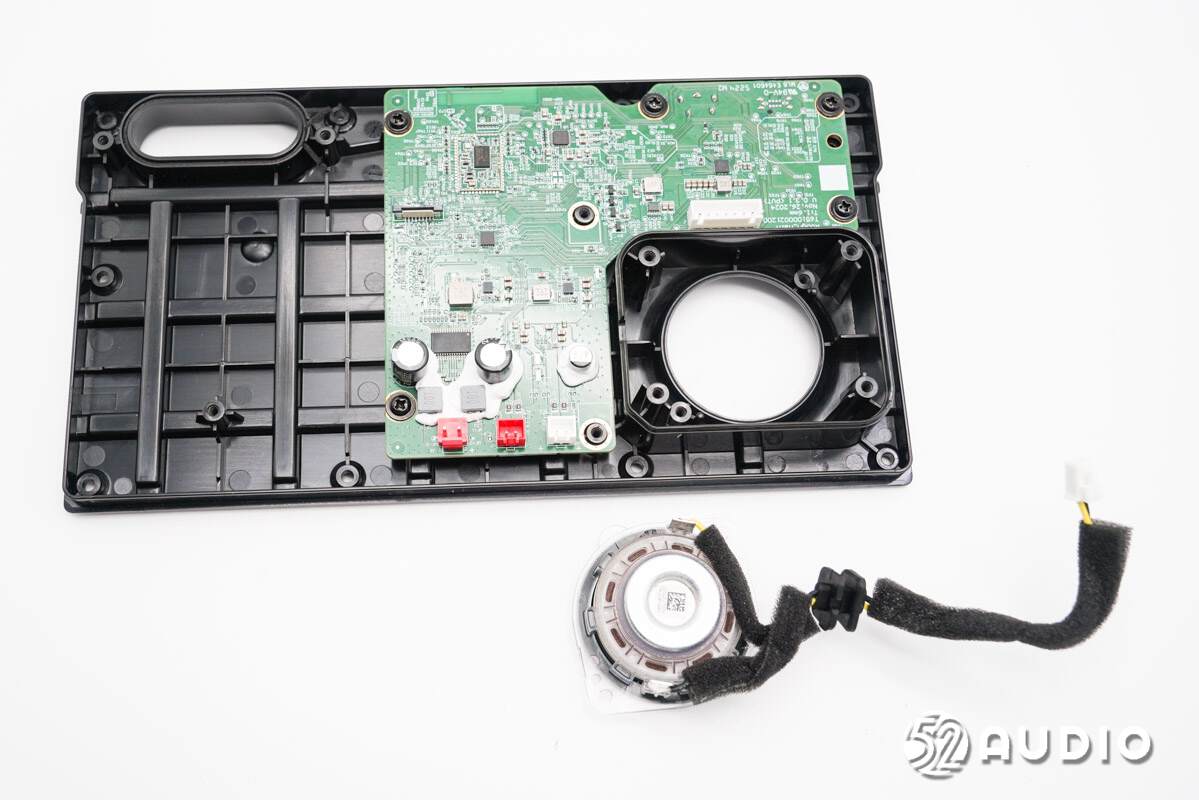

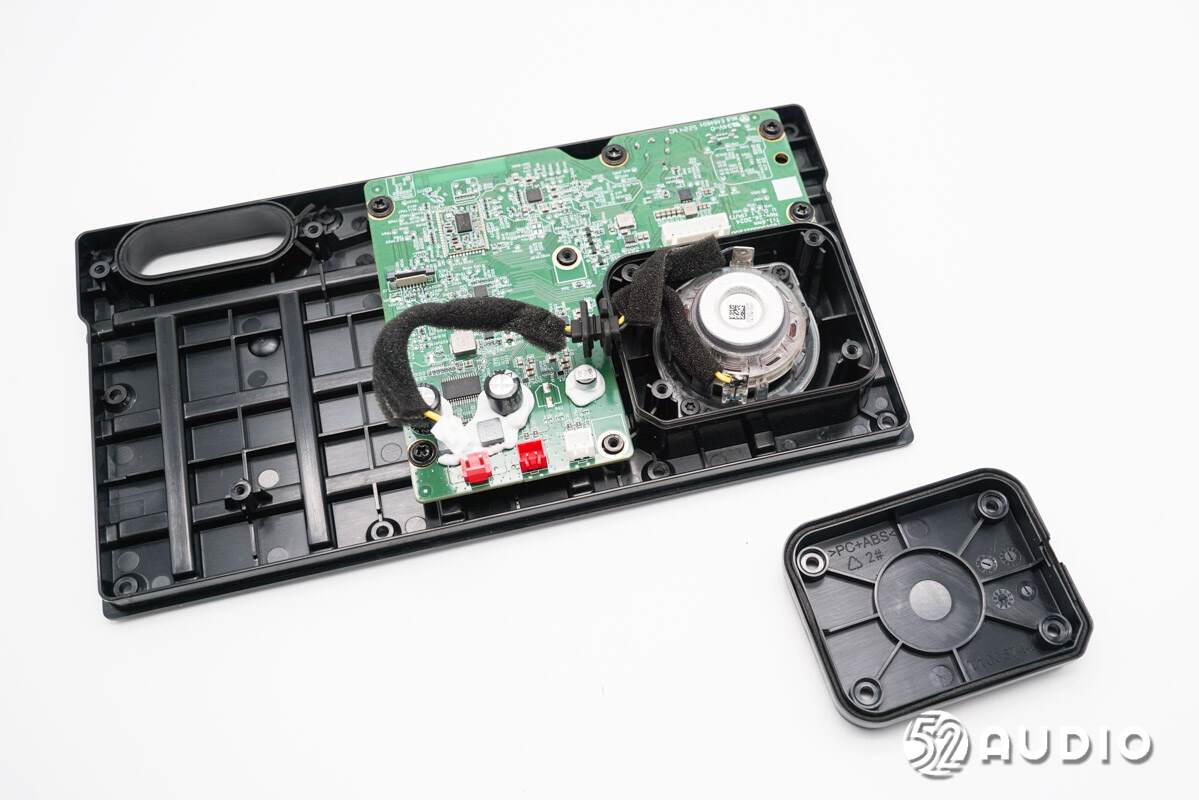

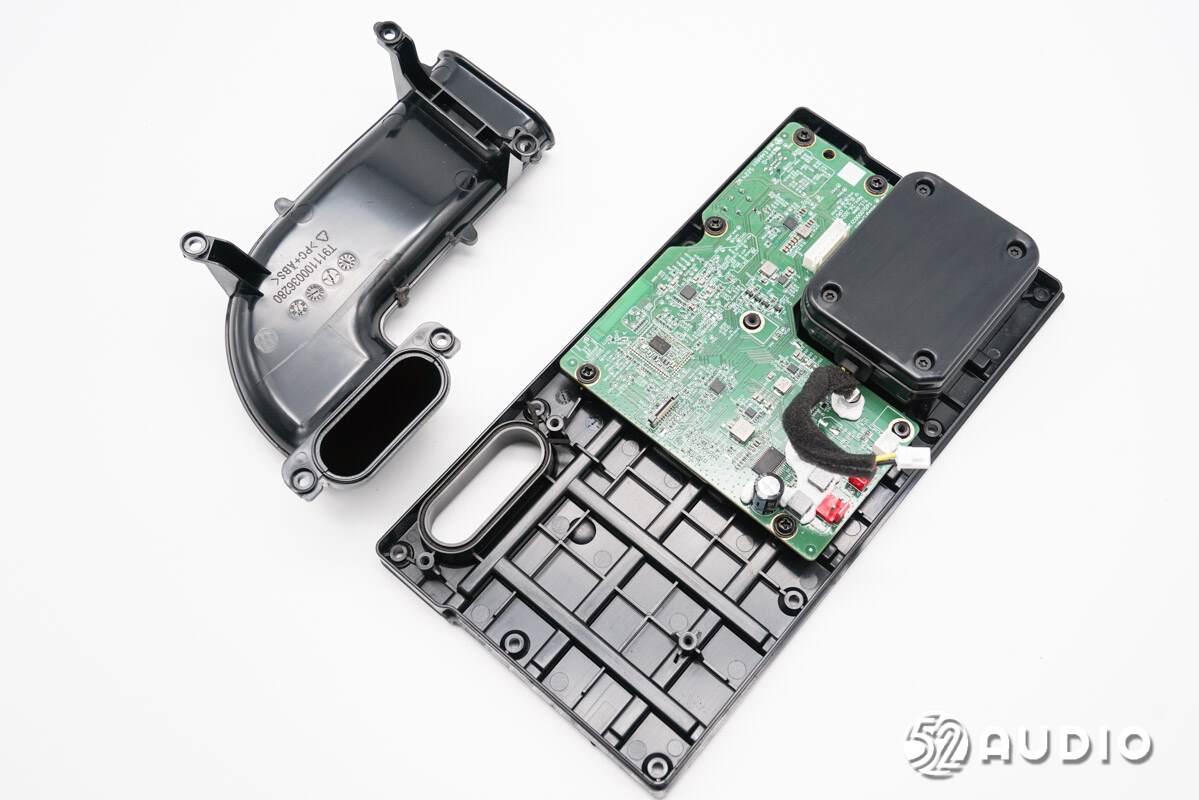

 背面盖板内侧结构一览，设置有主板、全频喇叭和低音倒相管结构。

卸掉螺丝，取掉低音倒相管。

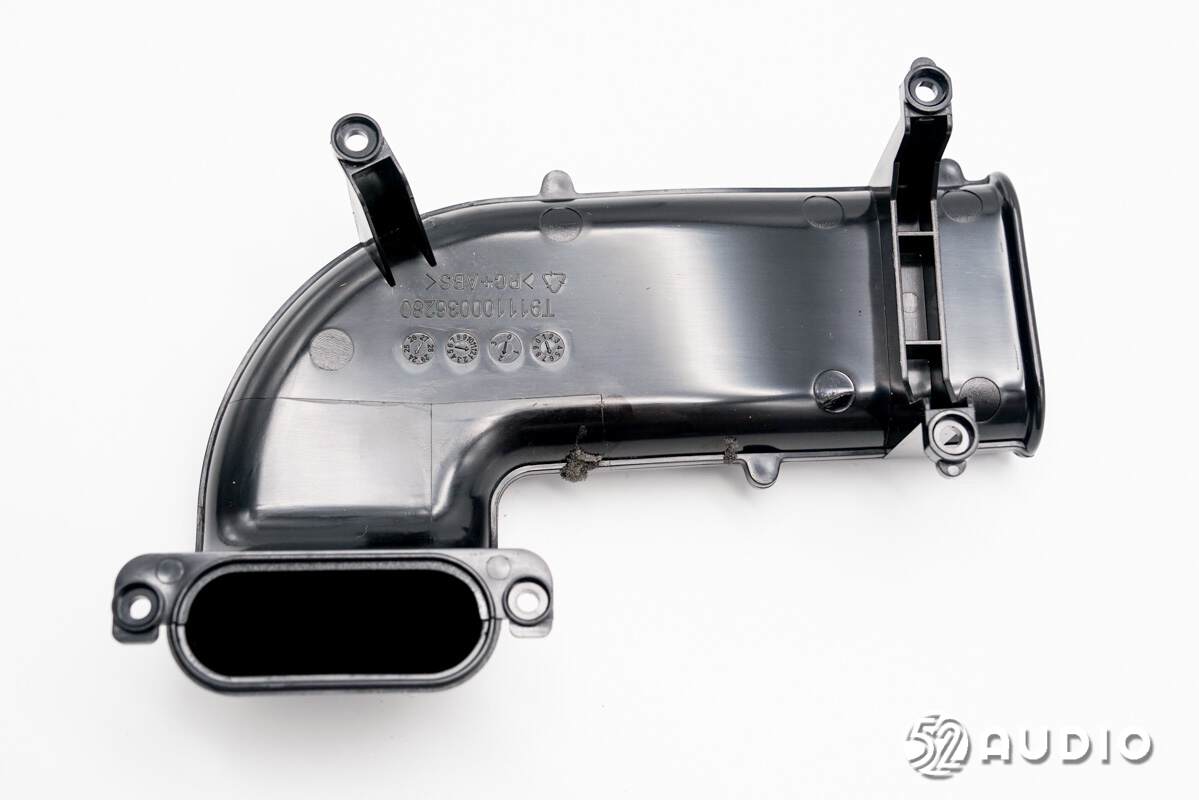

低音倒相管结构特写，用于提升低音效果。

拆掉全频喇叭的音腔盖板。

卸掉螺丝，取出全频喇叭。

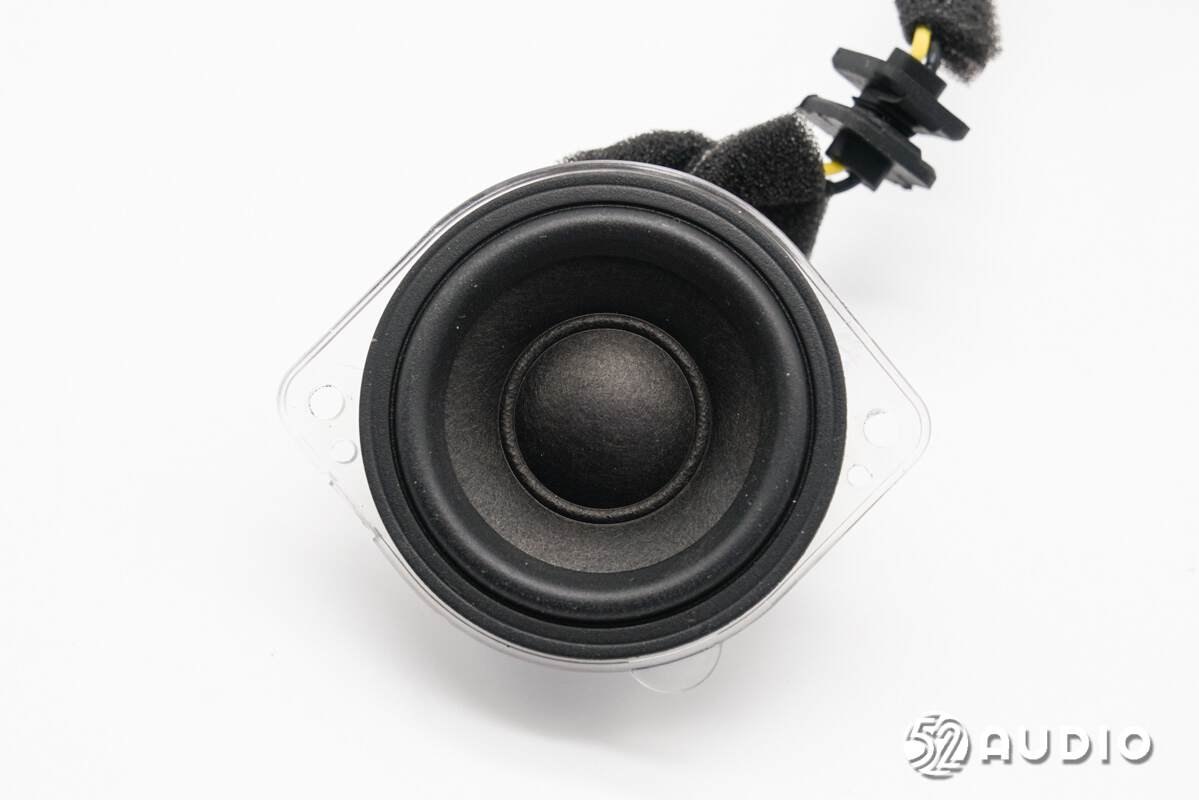

全频喇叭正面振膜特写。

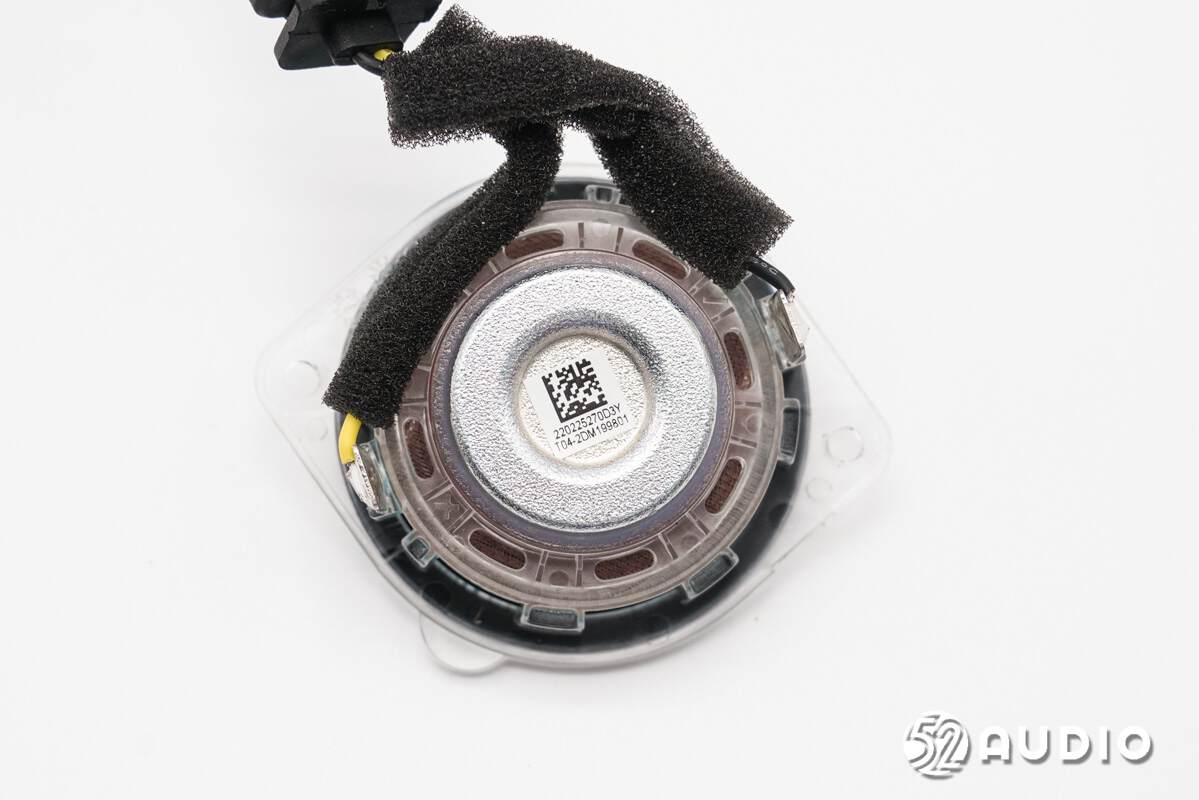

全频喇叭背面特写，采用了透明盆架。

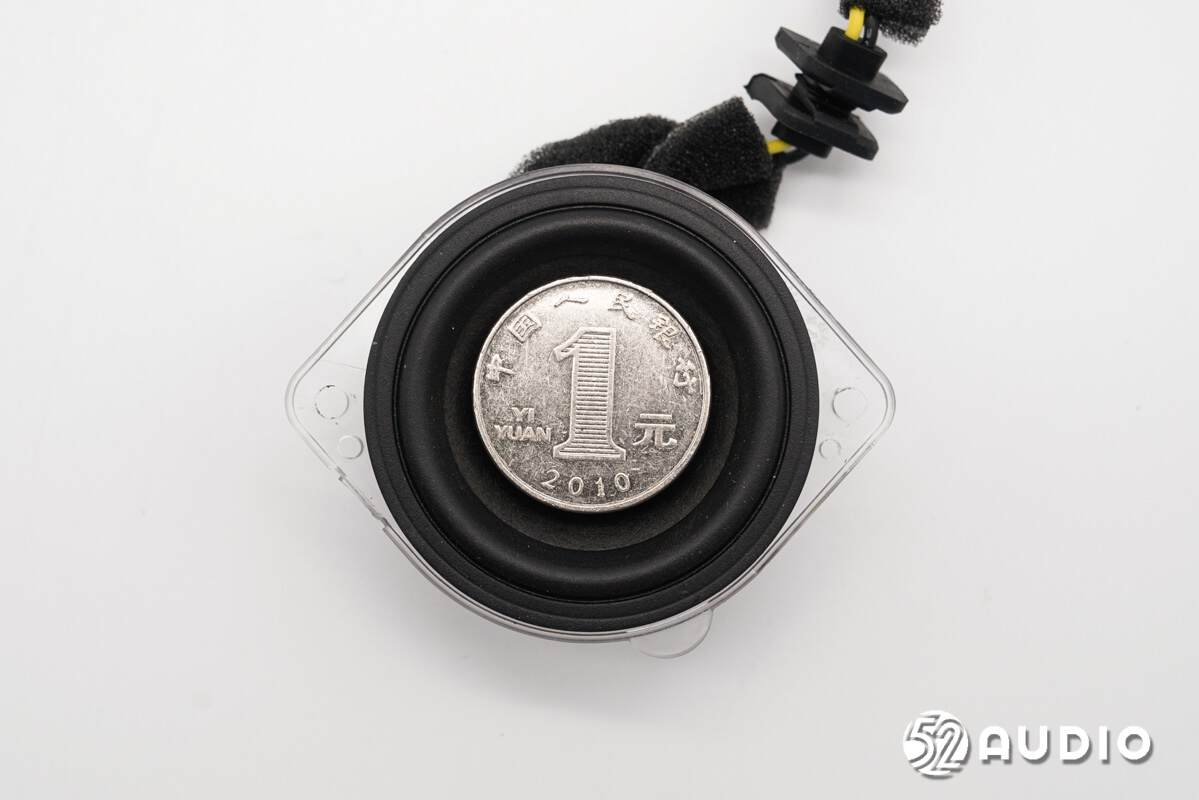

全频喇叭与一元硬币大小对比。

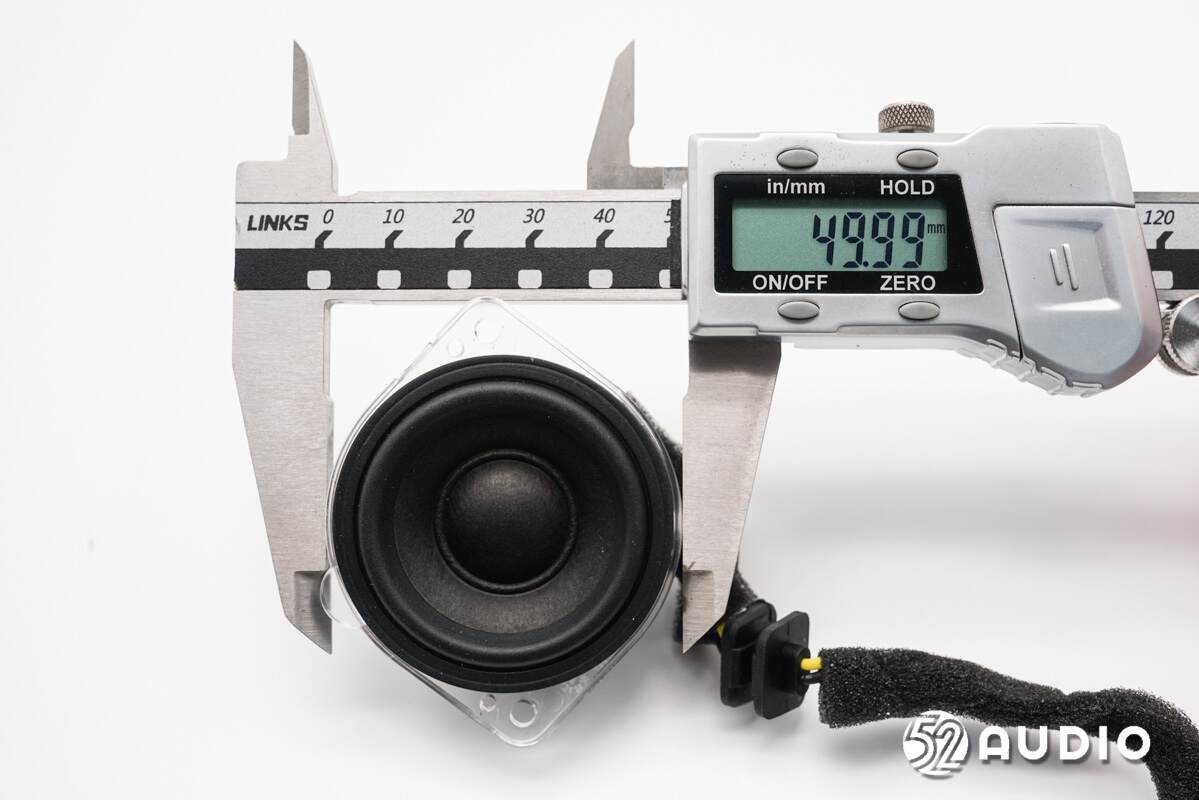

经我爱音频网实测，全频喇叭直径约为50mm。

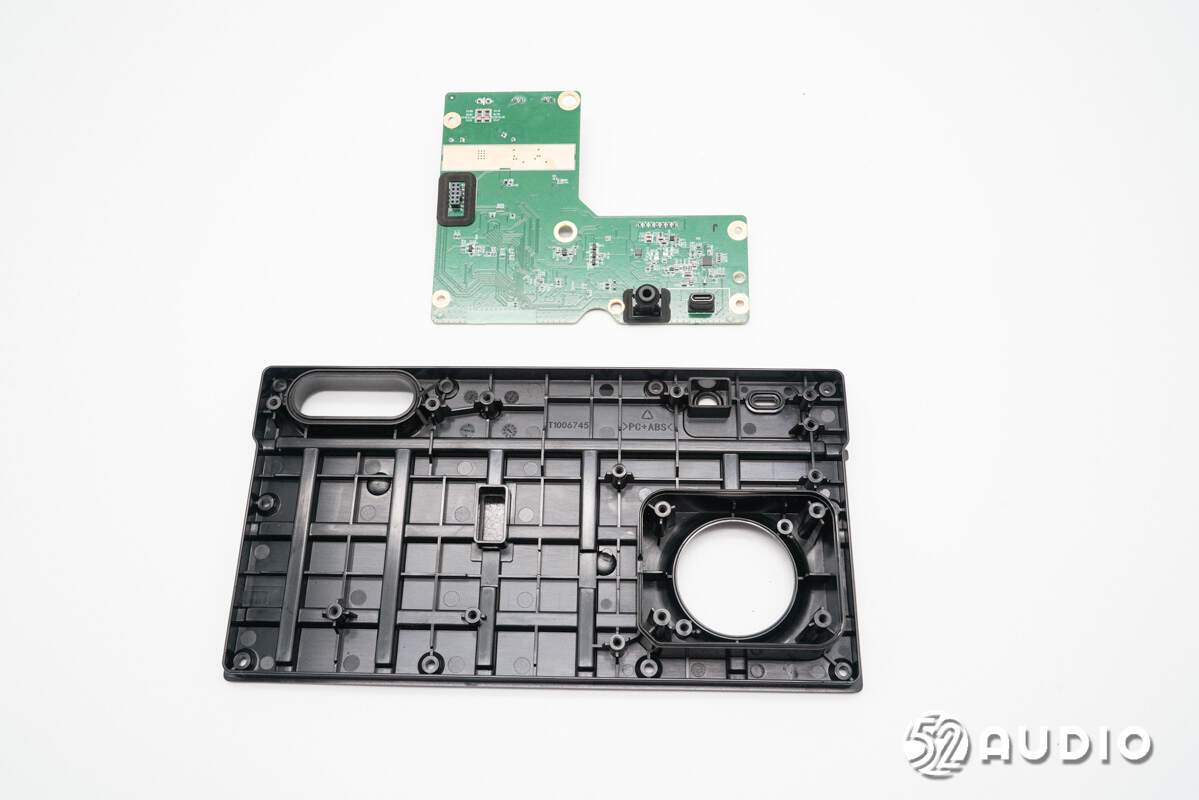

取掉主板单元，盖板底部结构一览。

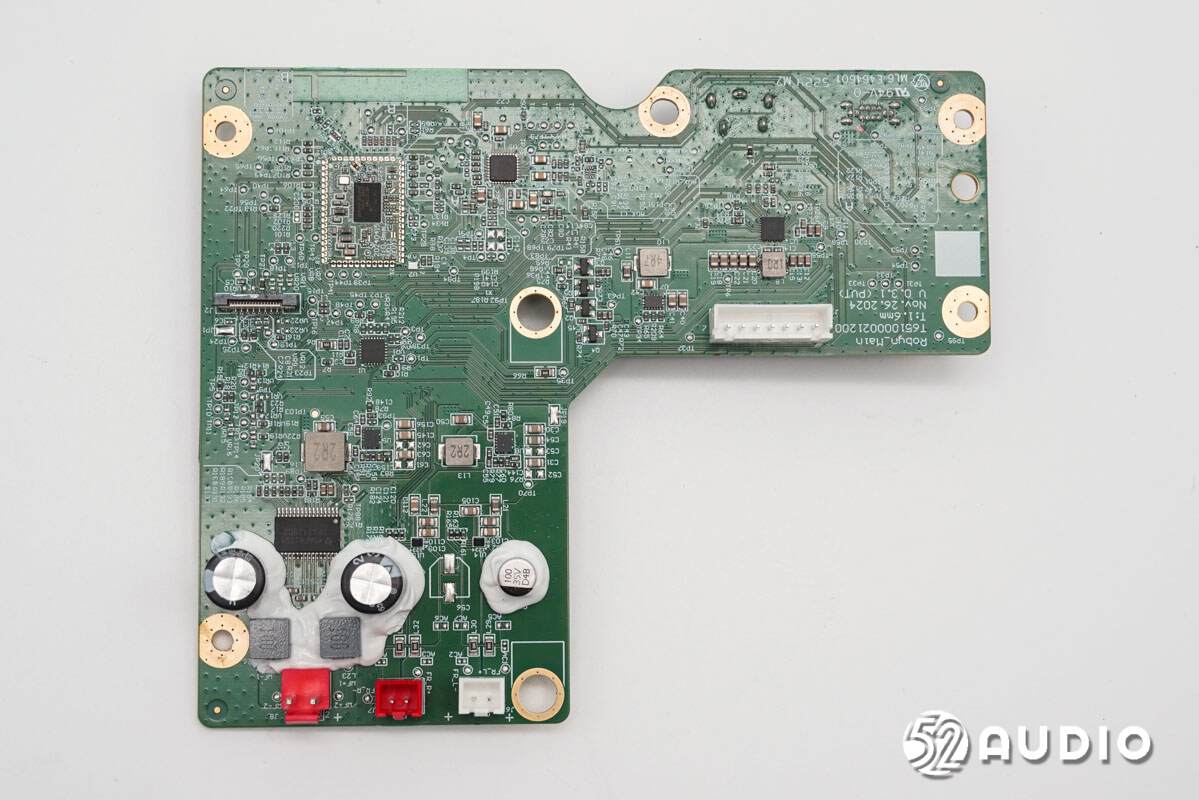

音箱主板一侧电路一览。

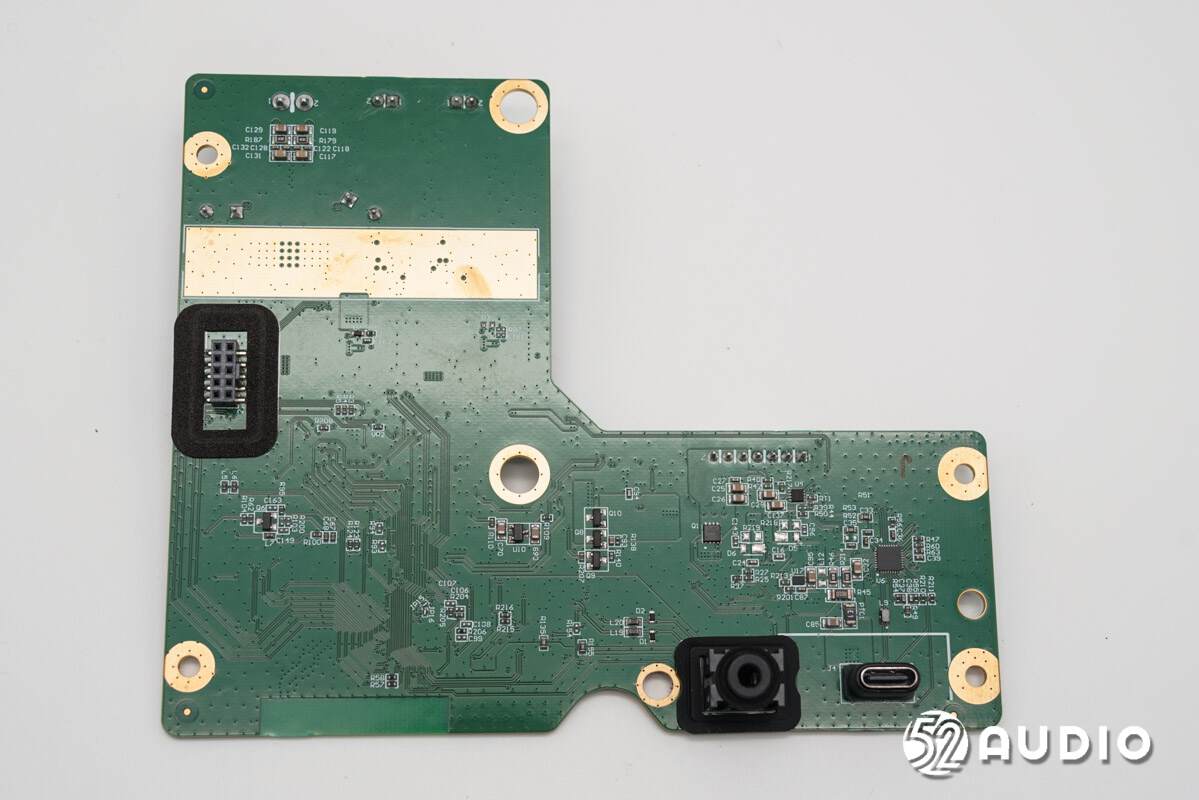

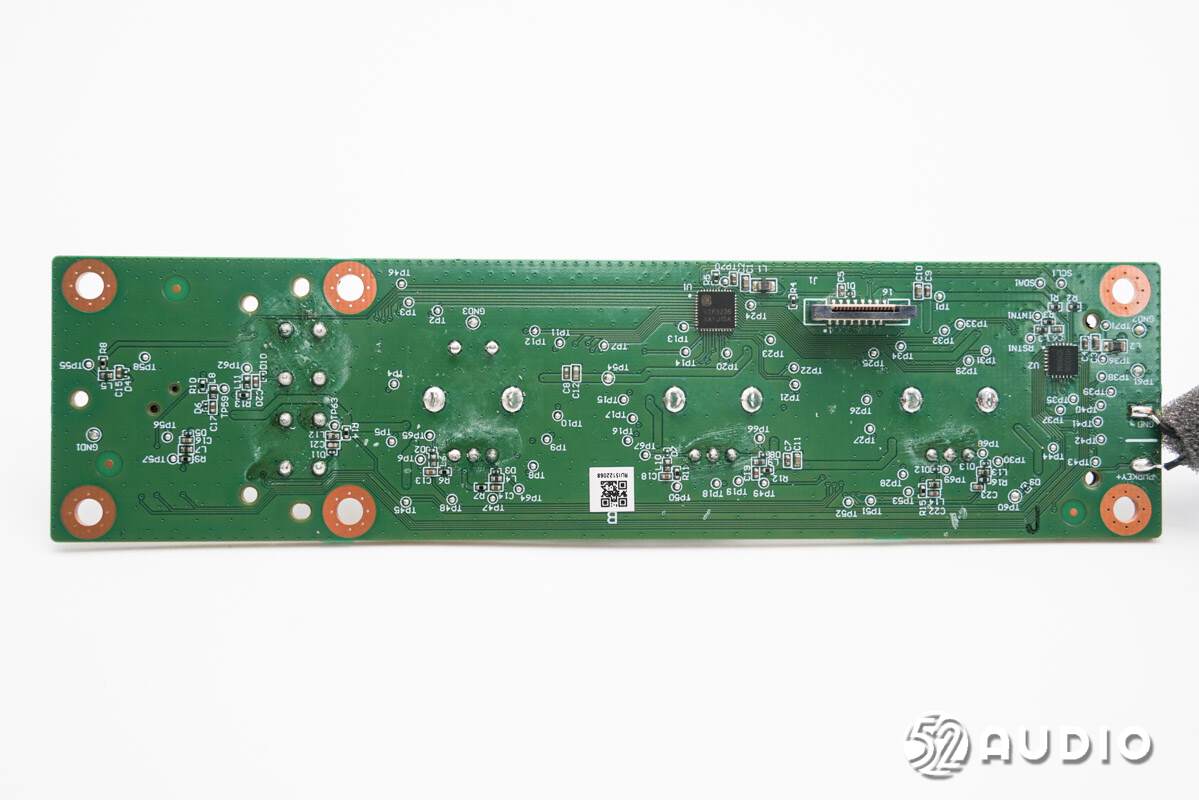

音箱主板另外一侧电路一览。

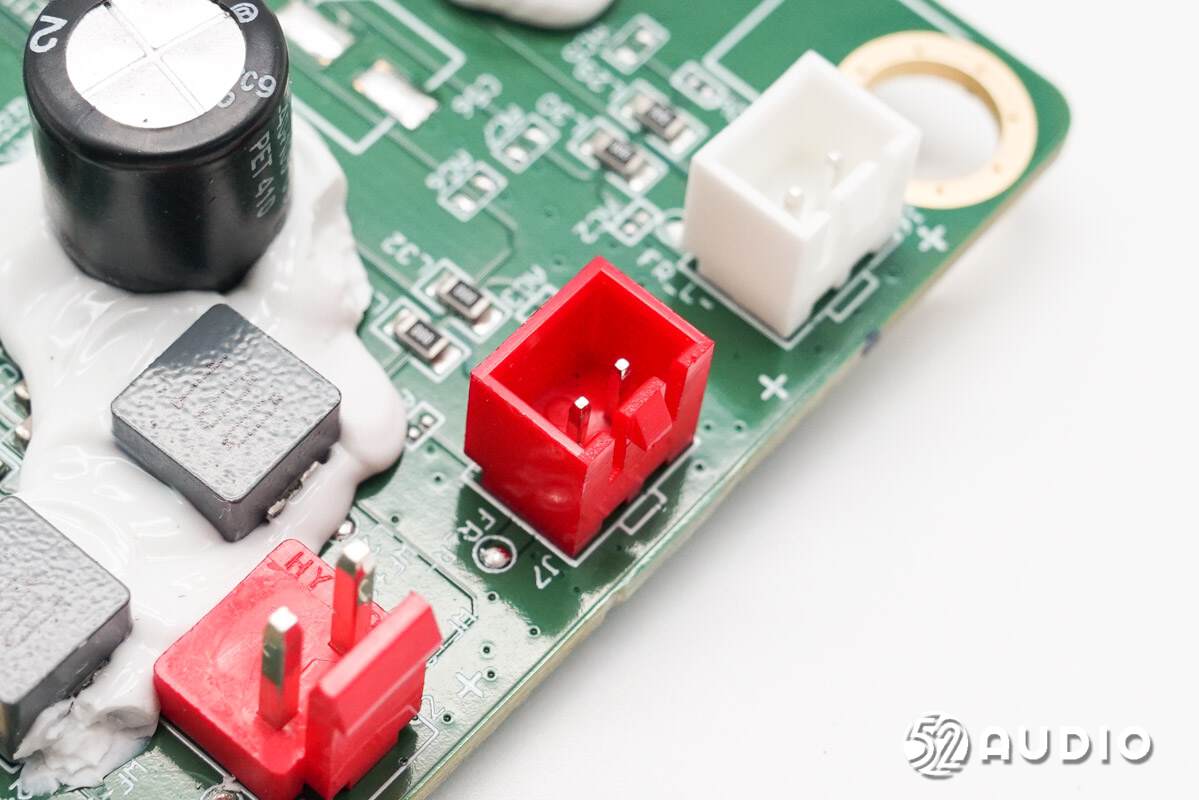

连接喇叭的导线插座特写，左侧连接低音喇叭，右侧两个分别连接两个全频喇叭，通过不同颜色区分。

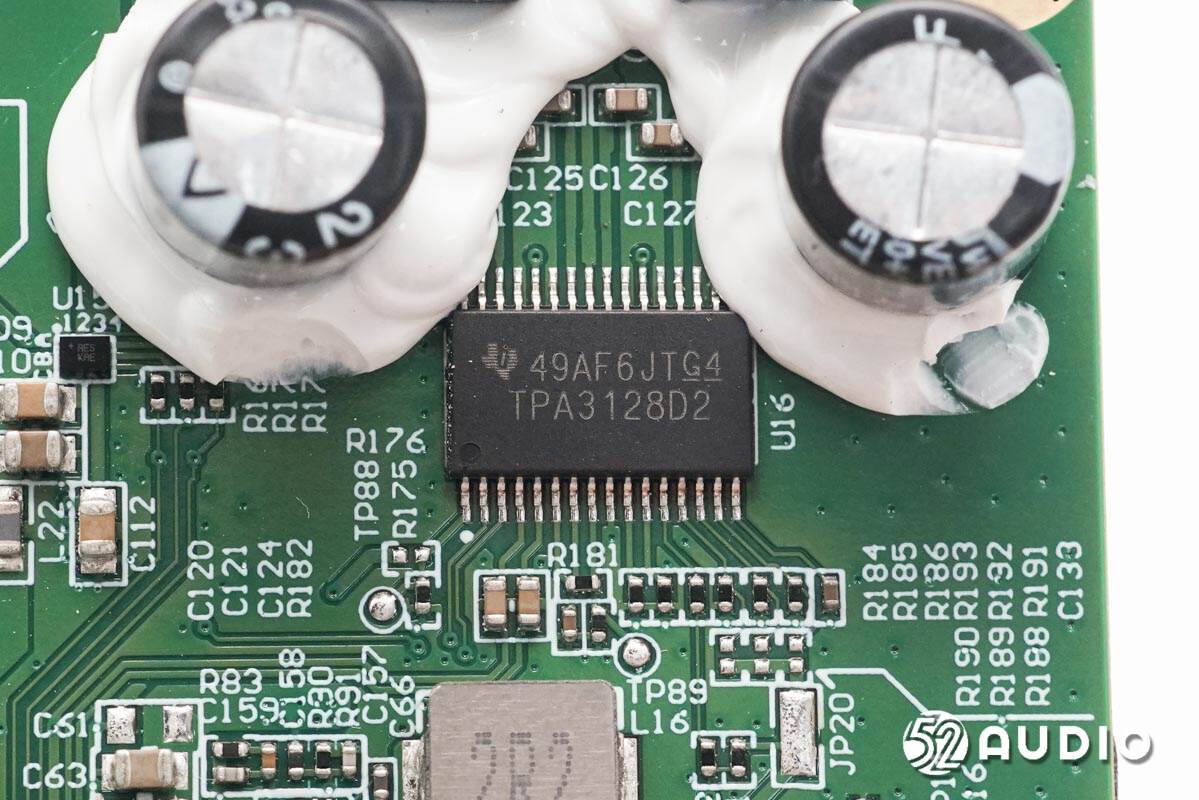

TI德州仪器TPA3128D2是具有低空闲功率损耗的双通道30W差分模拟输入D类放大器，具有延长蓝牙/无线扬声器和其他电池供电音频系统的电池寿命的特点，支持4.5-26V工作电压，支持可编程的功率限制。

TI德州仪器TPA3128D2详细资料图。

功率放大器外围两颗220μF，35V耐压的滤波电容。

两颗10μH的滤波电感。

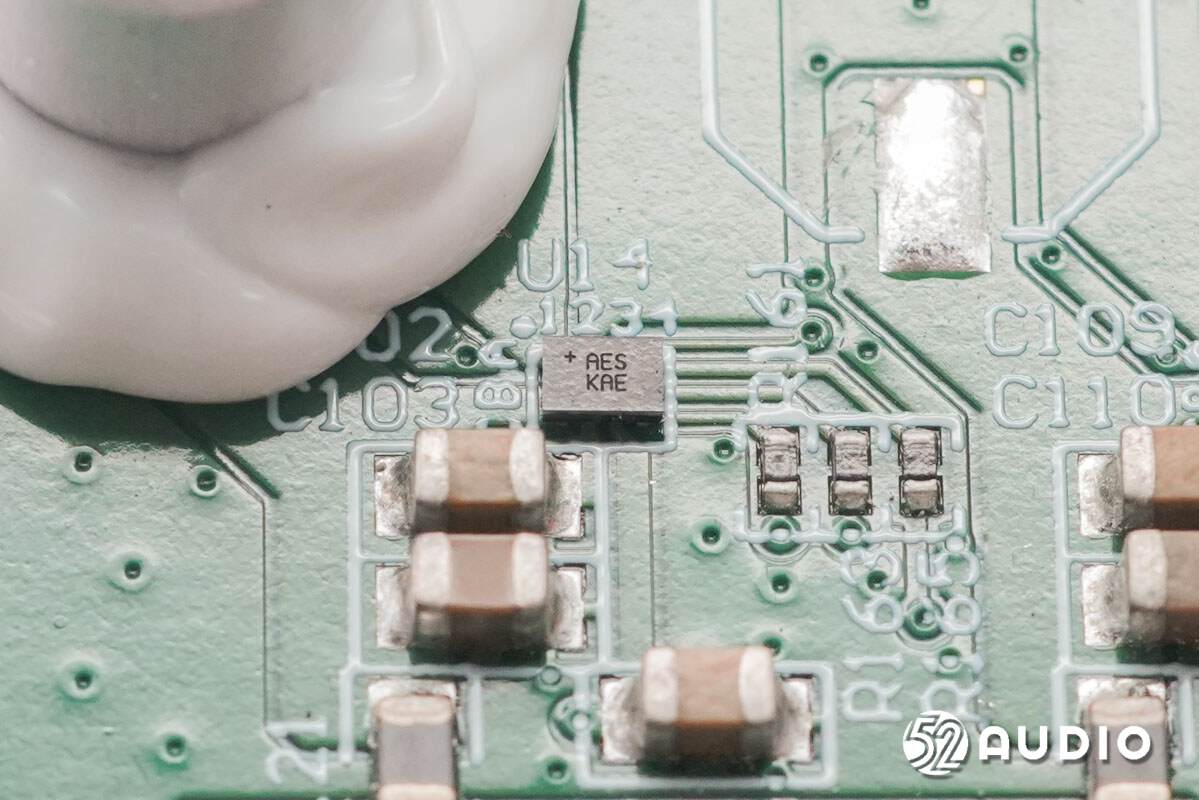

丝印AES KAE的IC。

第二颗丝印AES KAE的IC。

100μF 35V耐压滤波电容。

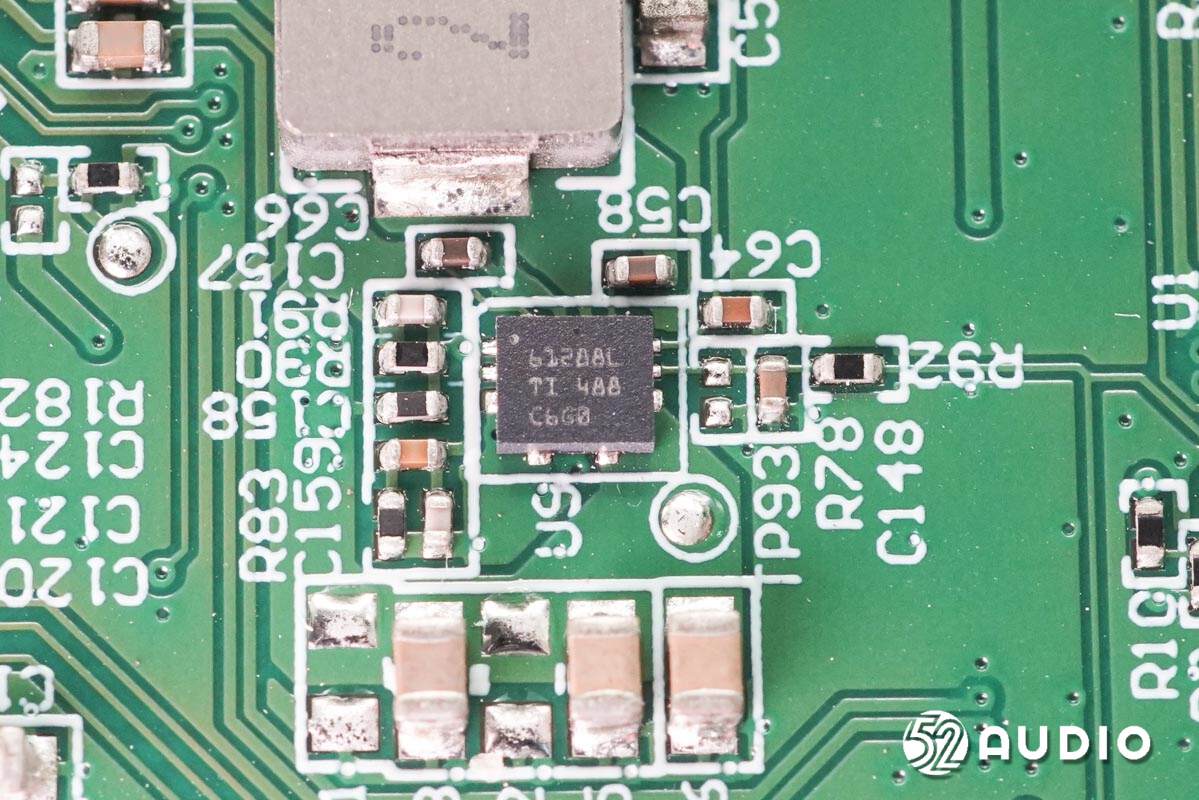

TI德州仪器TPS61288同步升压转换器，配有一个6.5mΩ功率开关和一个8.5mΩ整流器开关，具有2V（2.4V上升）至18V的宽输入电压范围，可支持由单芯或两芯锂电池供电的应用。该器件具备15A开关电流能力，并且能够提供高达18V的输出电压。

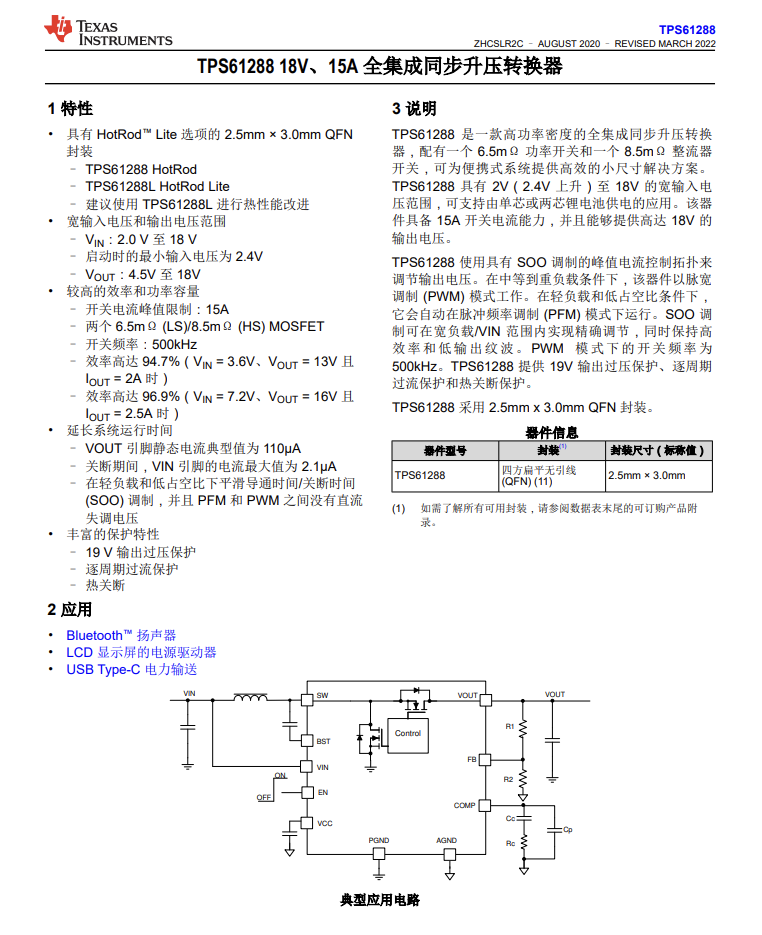

TI德州仪器TPS61288详细资料图。

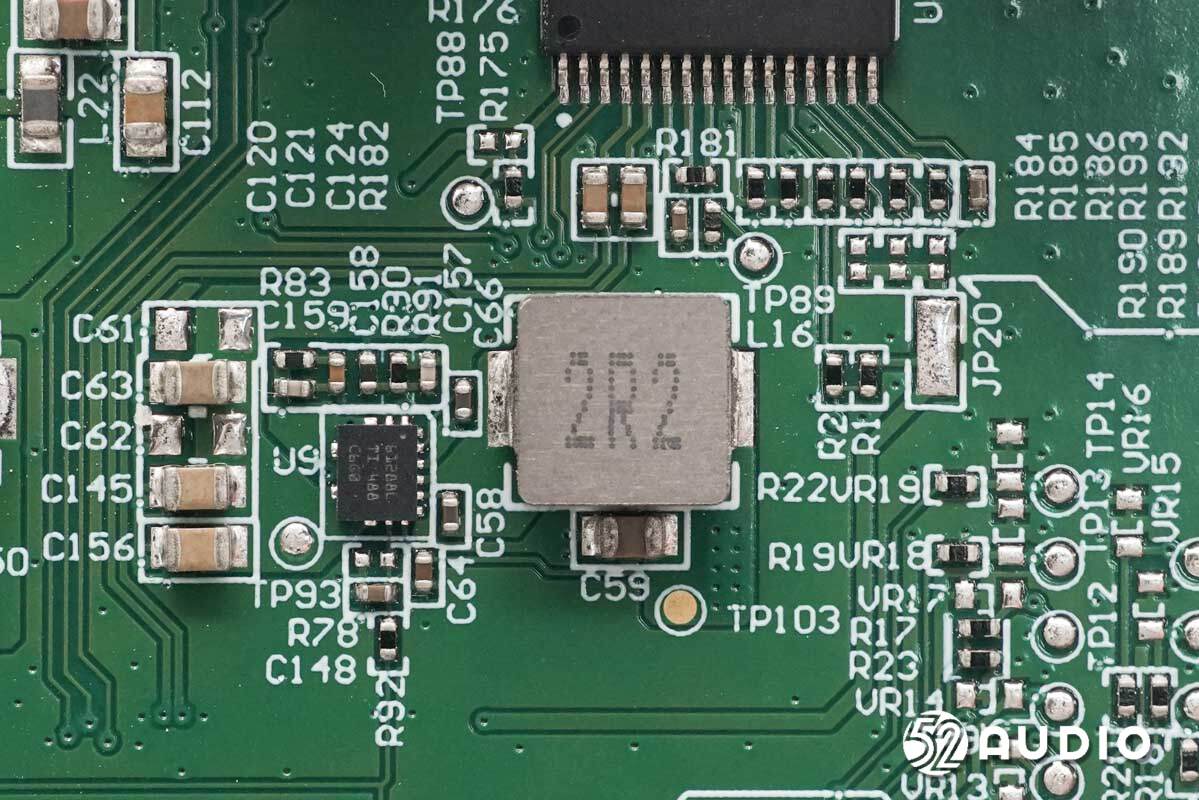

升压转换器外围2.2μH功率电感。

第二颗TI德州仪器TPS61288同步升压转换器。

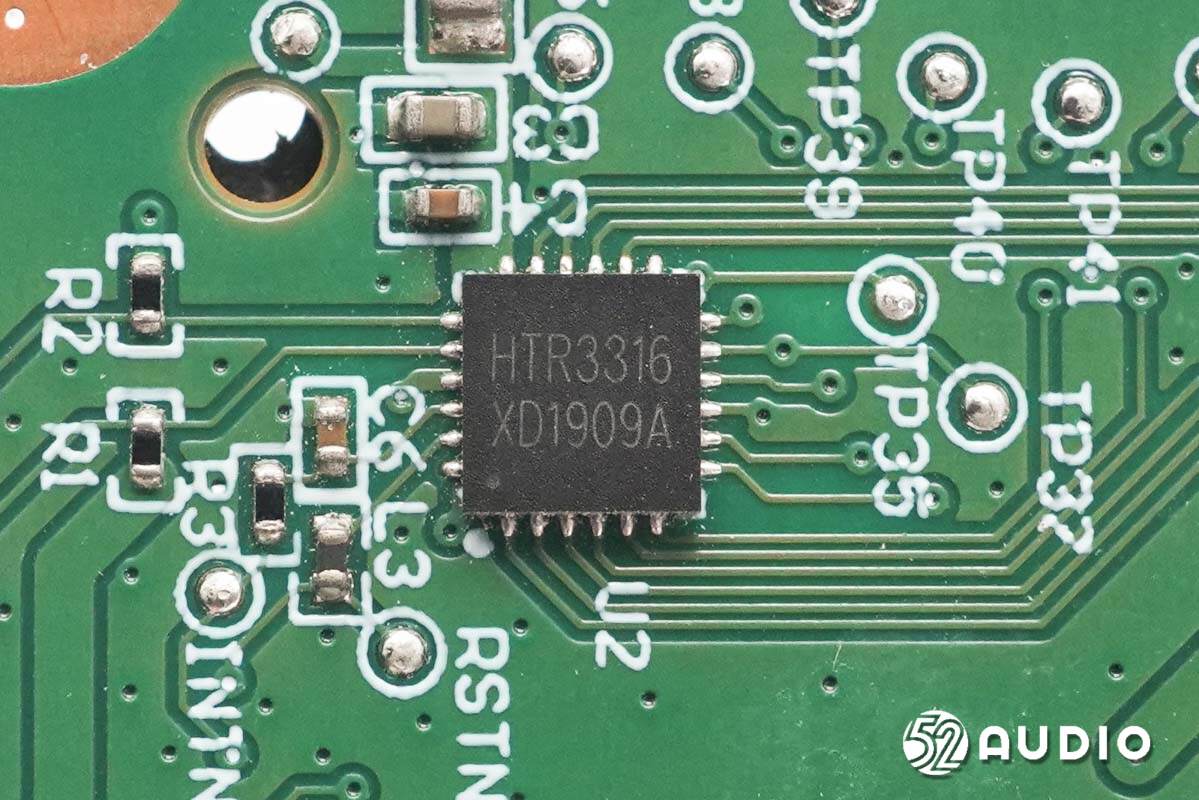

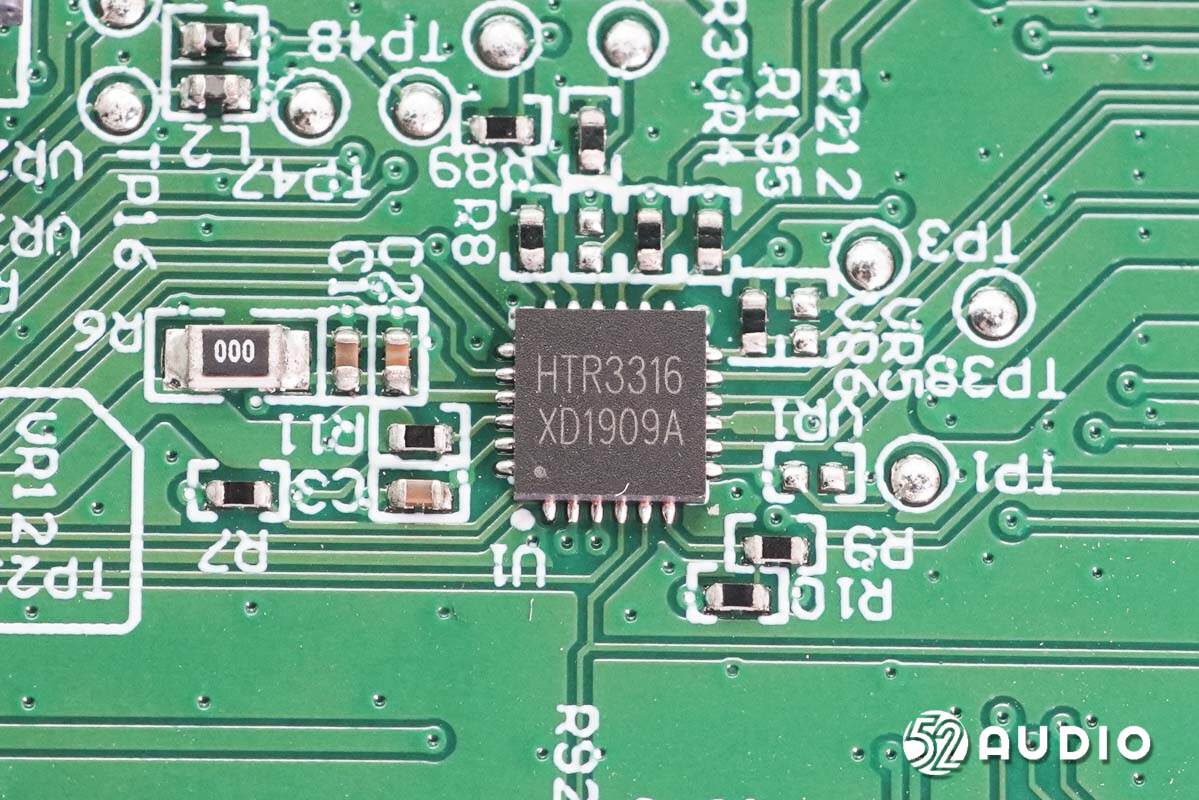

Heroic禾润HTR3316 16路LED驱动器和GPIO控制器，供电范围2.5V~5.5V。

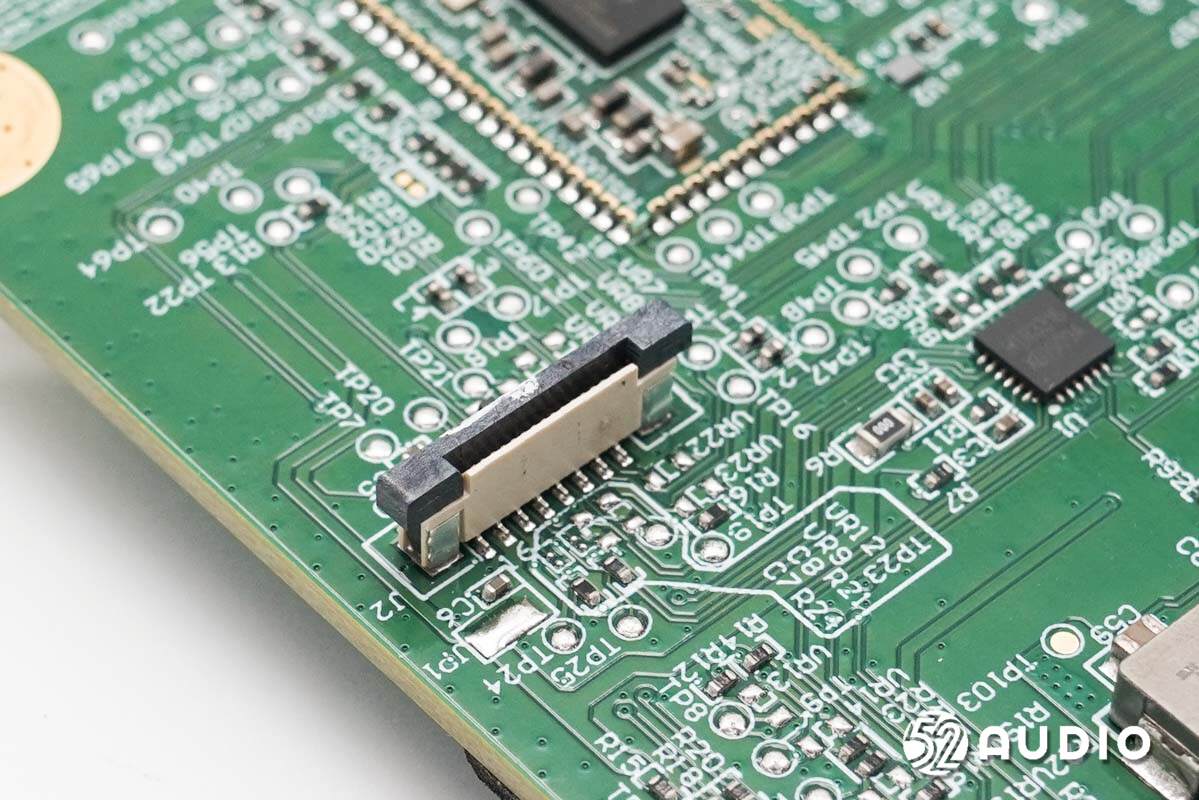

连接功能按键小板排线的FPC连接器特写。

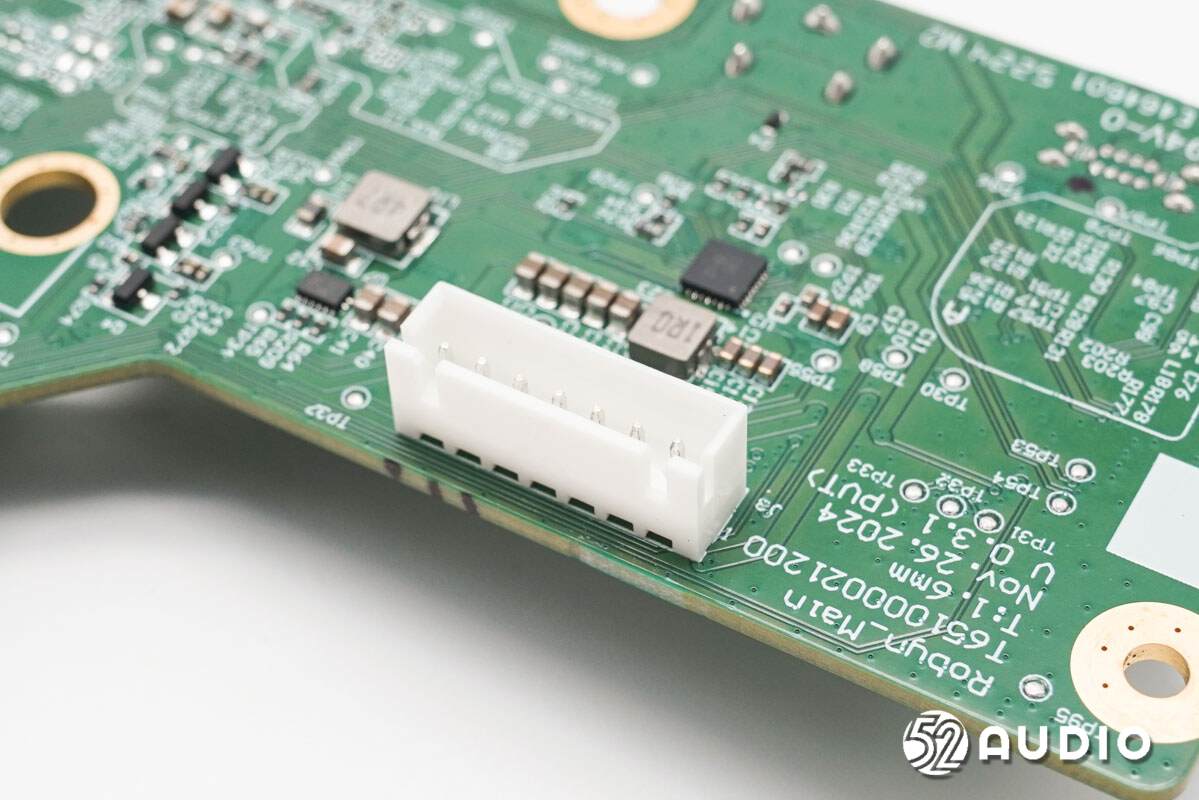

可连接电池导线的插座特写。

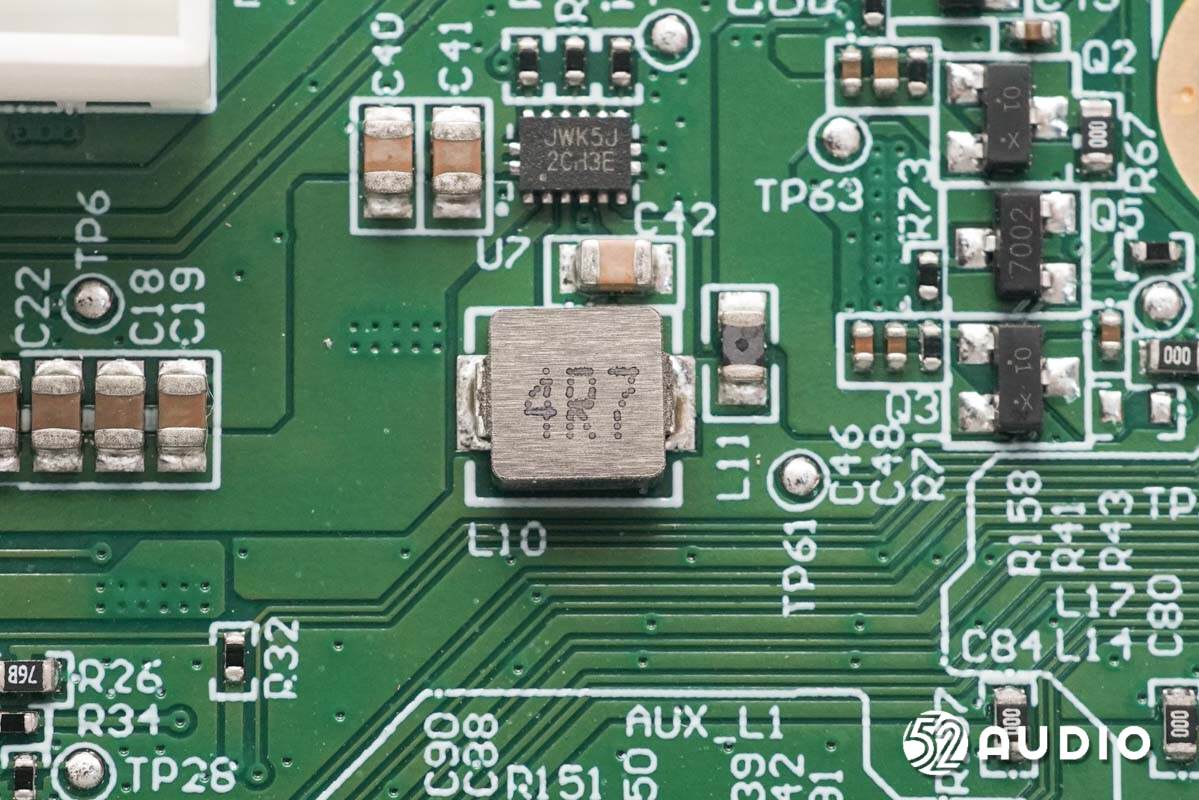

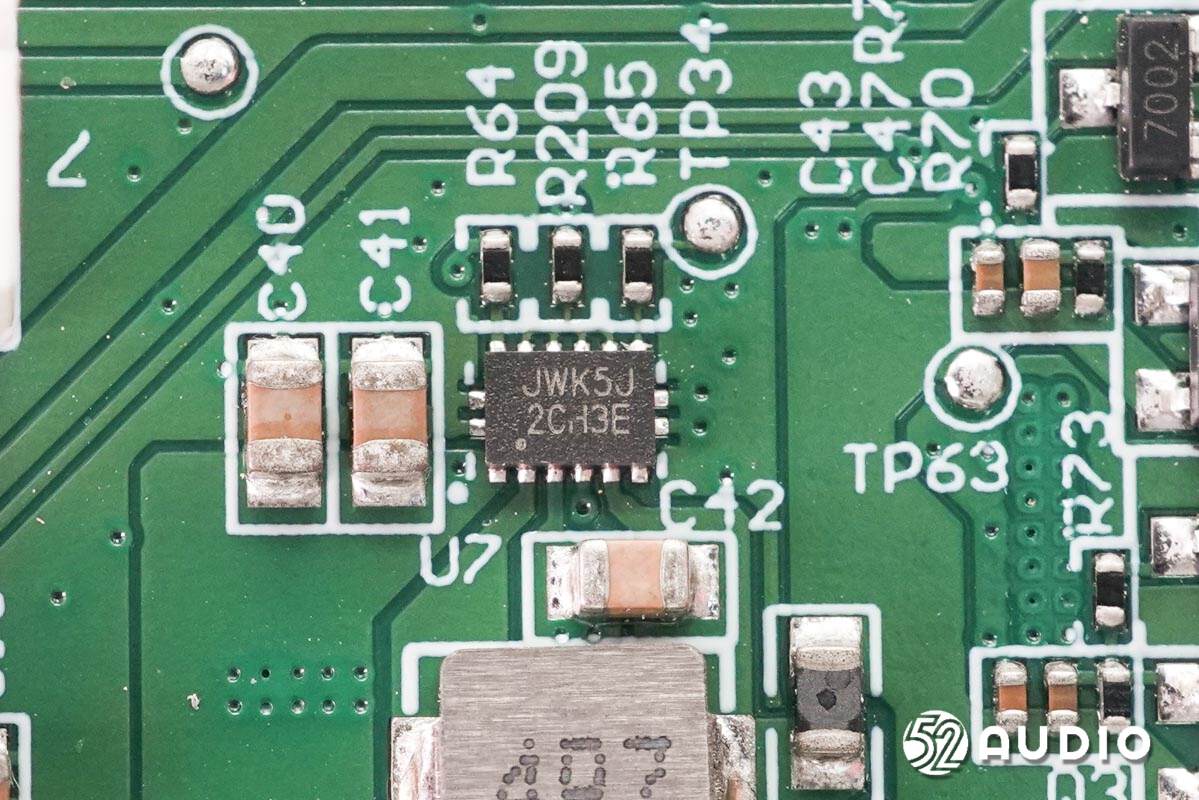

丝印JWK5J的IC。

丝印4R7的功率电感。

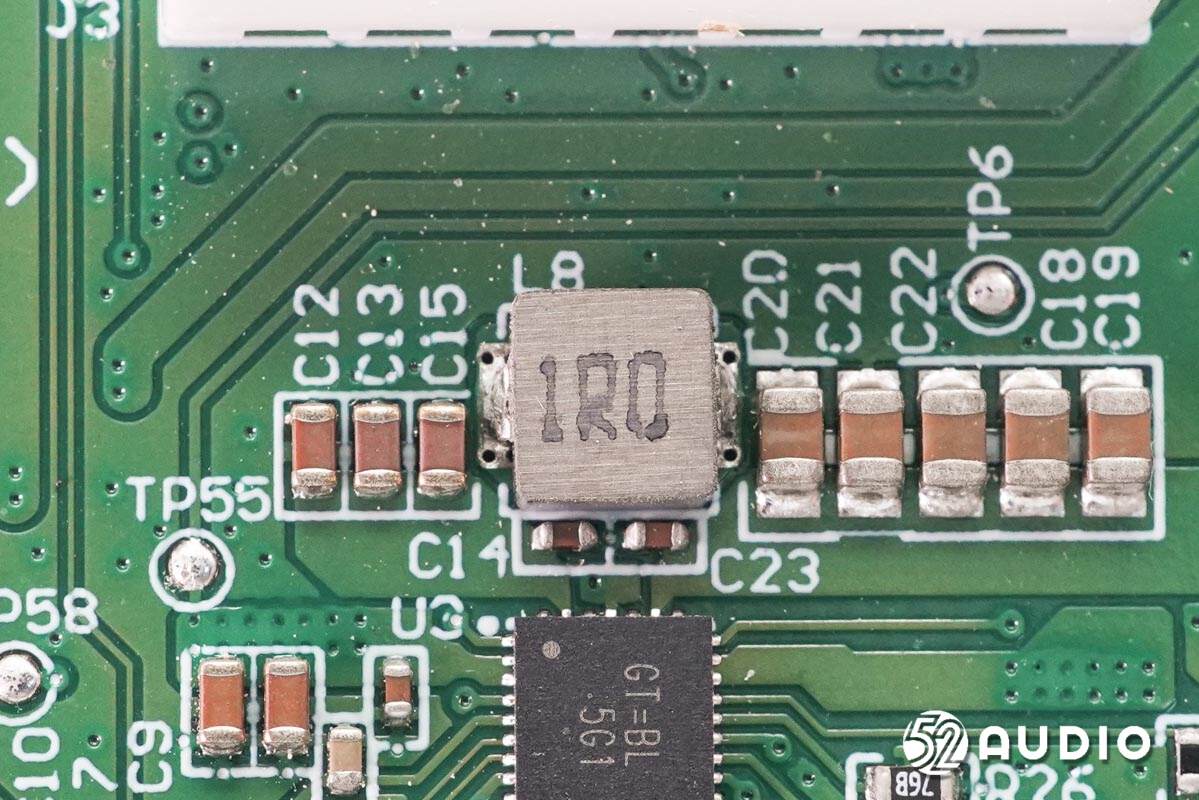

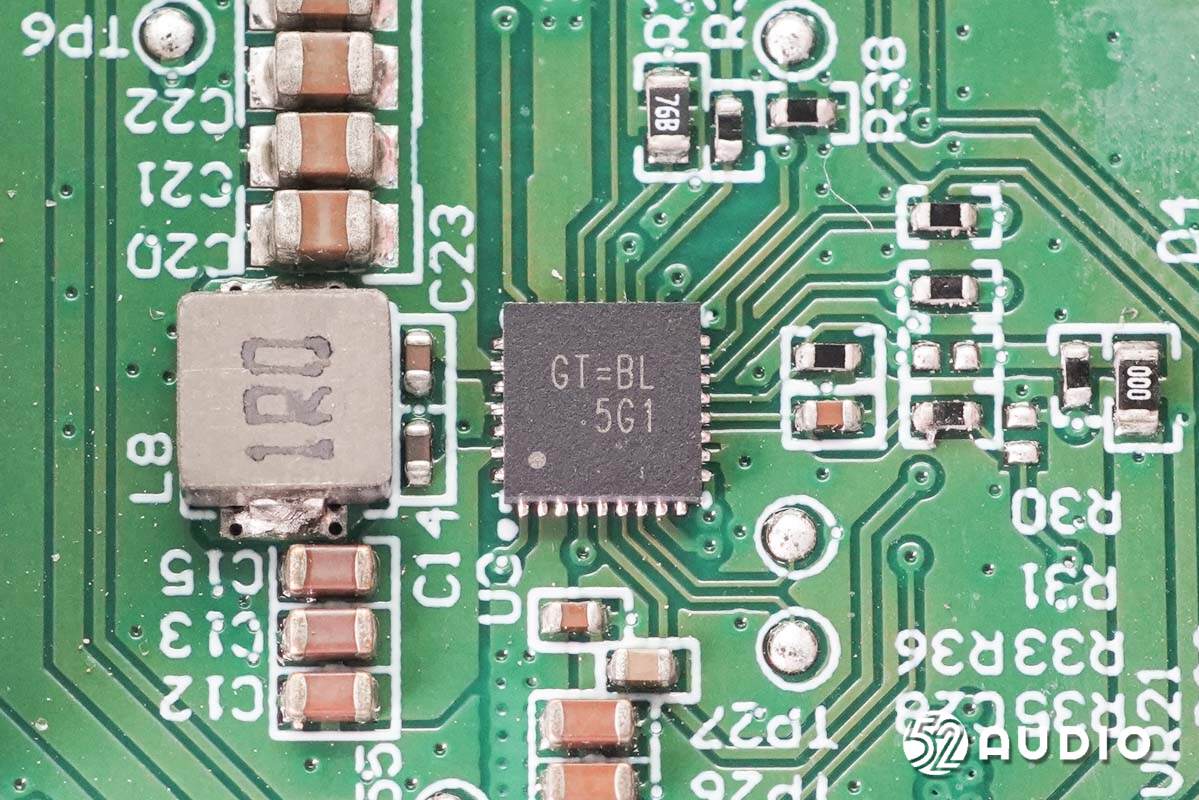

丝印GT=BL的IC。

丝印1R0的功率电感。

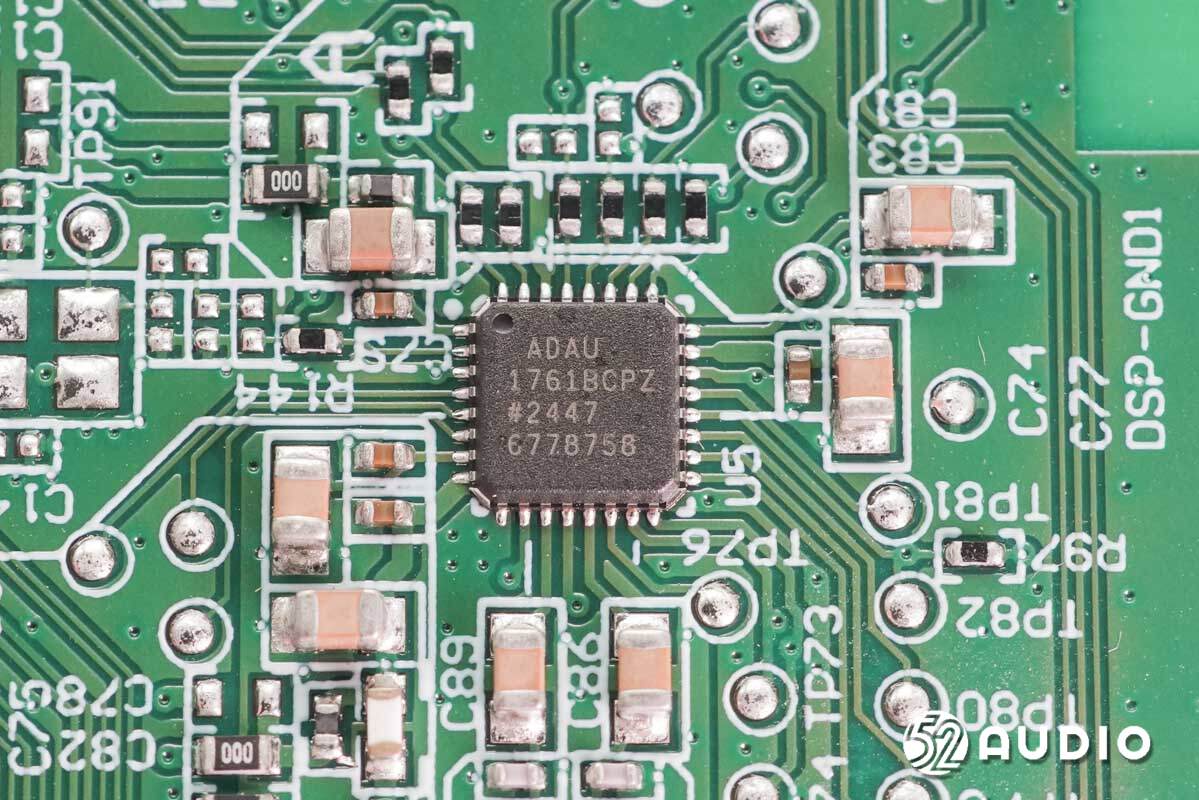

ADI亚德诺ADAU1761是一款低功耗立体声音频编解码器，集成数字音频处理功能，支持立体声48KHz录音和回放，1.8V模拟电源功耗为14mW。立体声音频ADC和DAC支持从8kHz至96kHz的采样率，并支持数字音量控制。

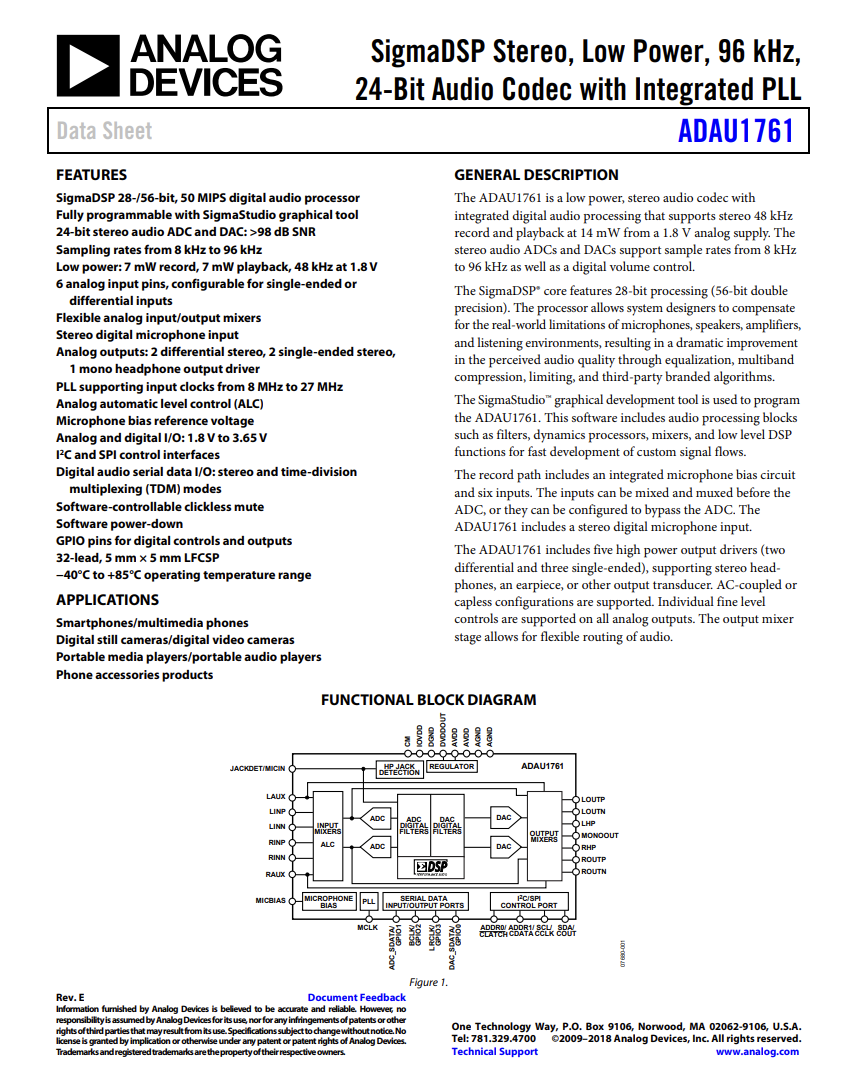

ADI亚德诺ADAU1761详细资料图。

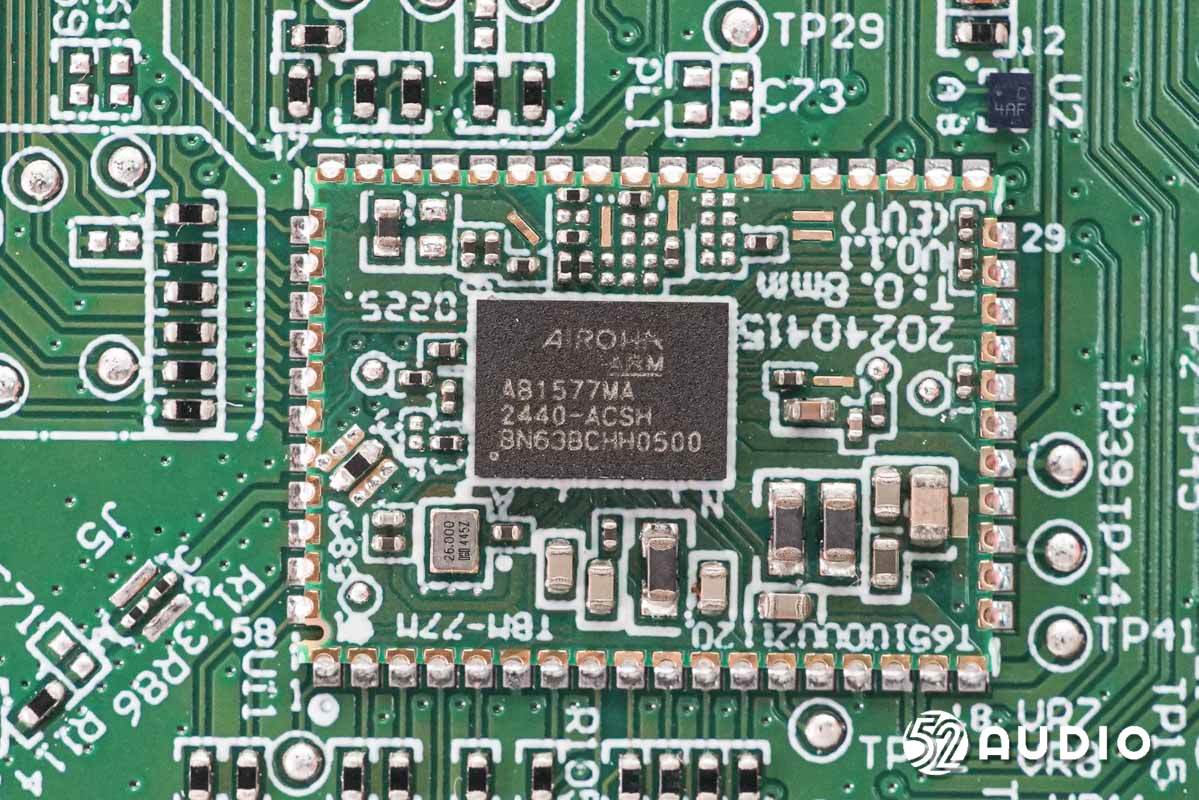

无线通讯模块采用邮票板设计，搭载AIROHA达发（络达）AB1577MA蓝牙音频SoC。AB157x是一款支持蓝牙5.3和LE Audio的单芯片解决方案，内置ARM Cortex-M4F应用处理器，可实现高性能和高功效。嵌入式的Tensilica HiFi Mini处理器，用于AB157x的I/O外设控制、协议栈和DSP处理功能。

AB157x集成了音频编解码器、混合主动降噪（ANC）、新一代回声消除和超宽带AI智能降噪方案，支持新一代环境声；还支持最新的LE Audio及Auracast广播音频，能够实现更丰富的蓝牙用例。此外，借助 AIROHA/MTK蓝牙高数据速率技术，AB1577可以传输无损音频，以增强音频质量和音乐聆听效果。

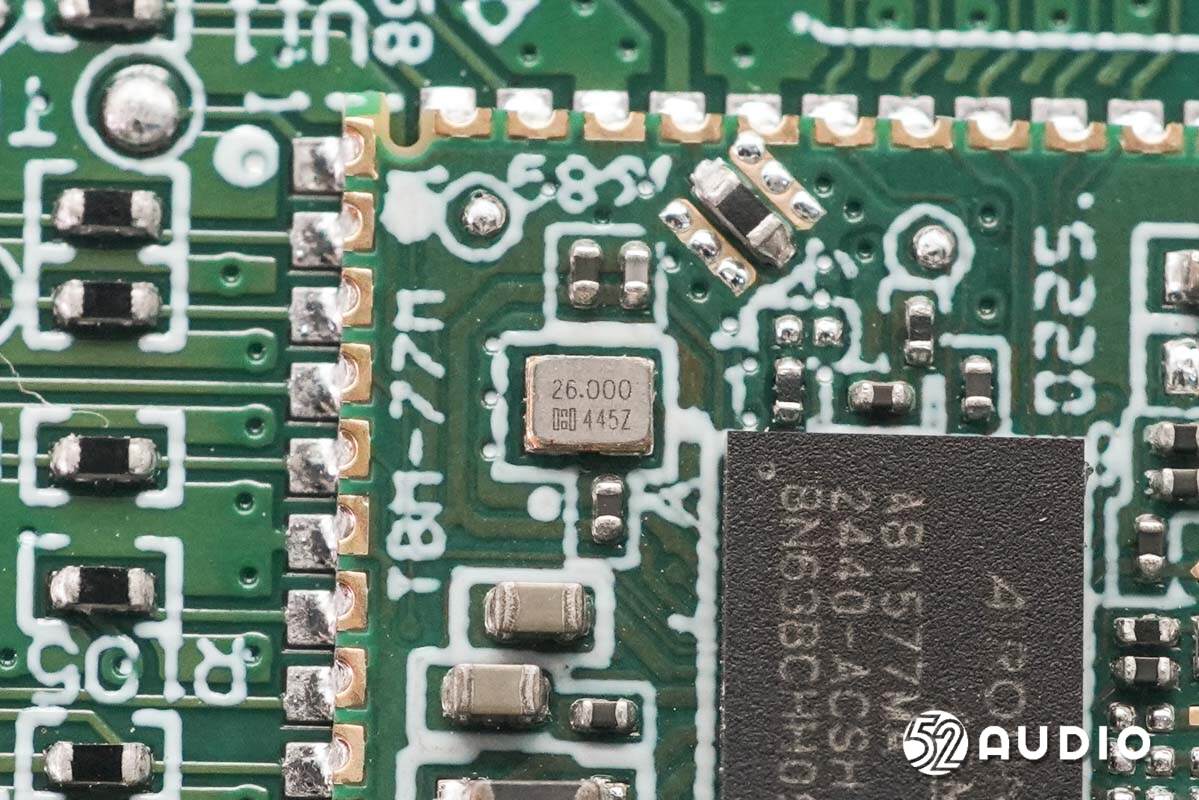

26.000MHz的晶振特写，为蓝牙芯片提供时钟。

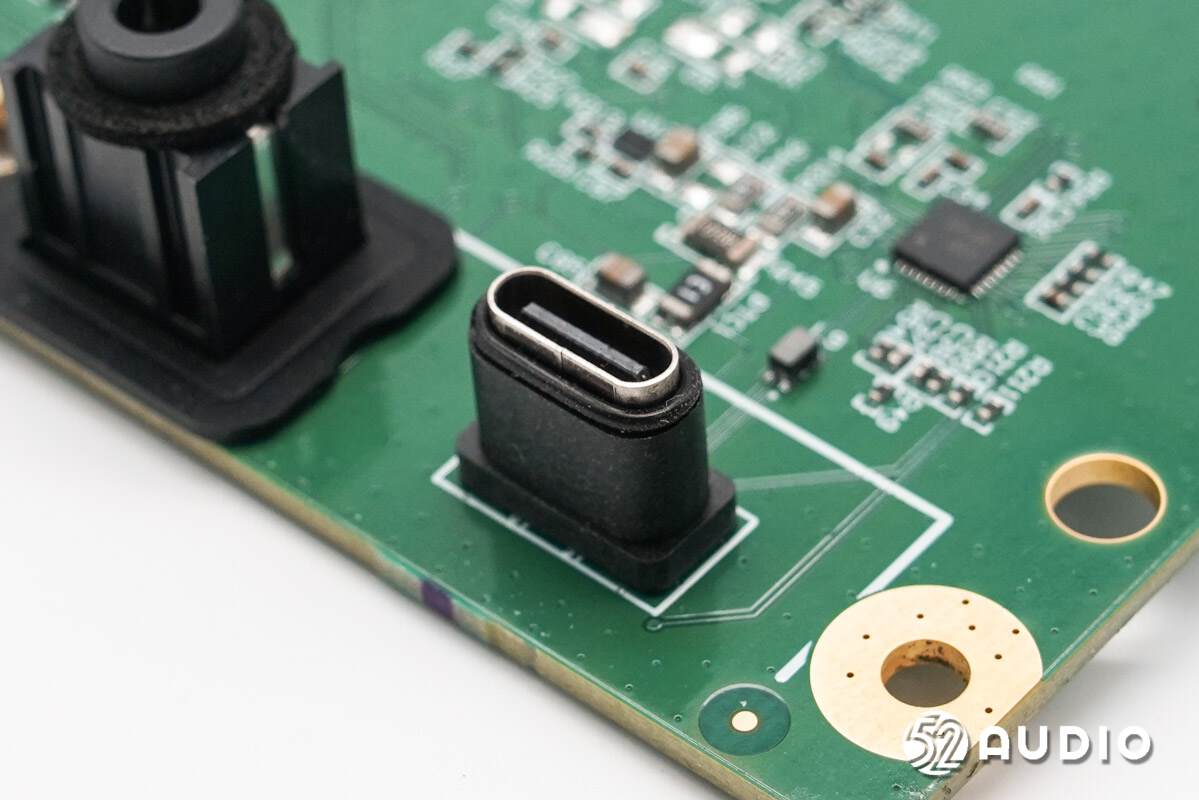

Type-C充电母座特写。

3.5mm音频输入接口母座特写。

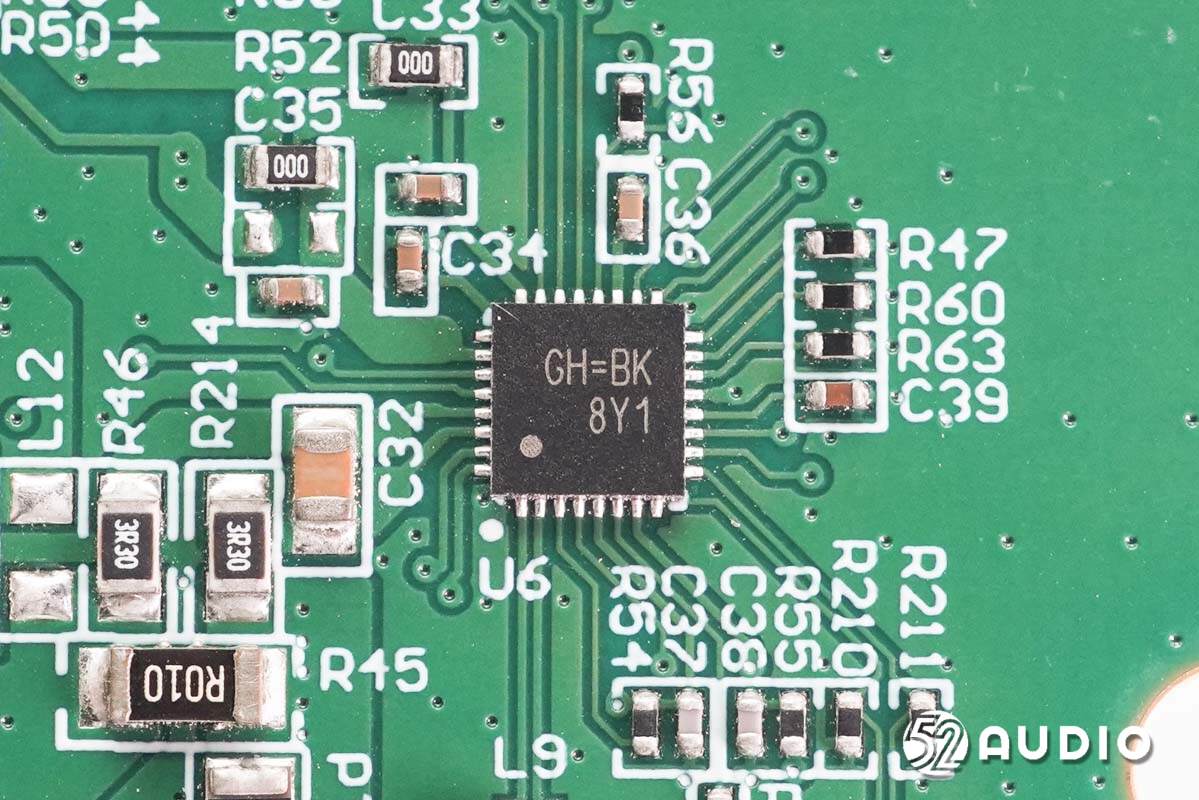

丝印GH=BK的IC。

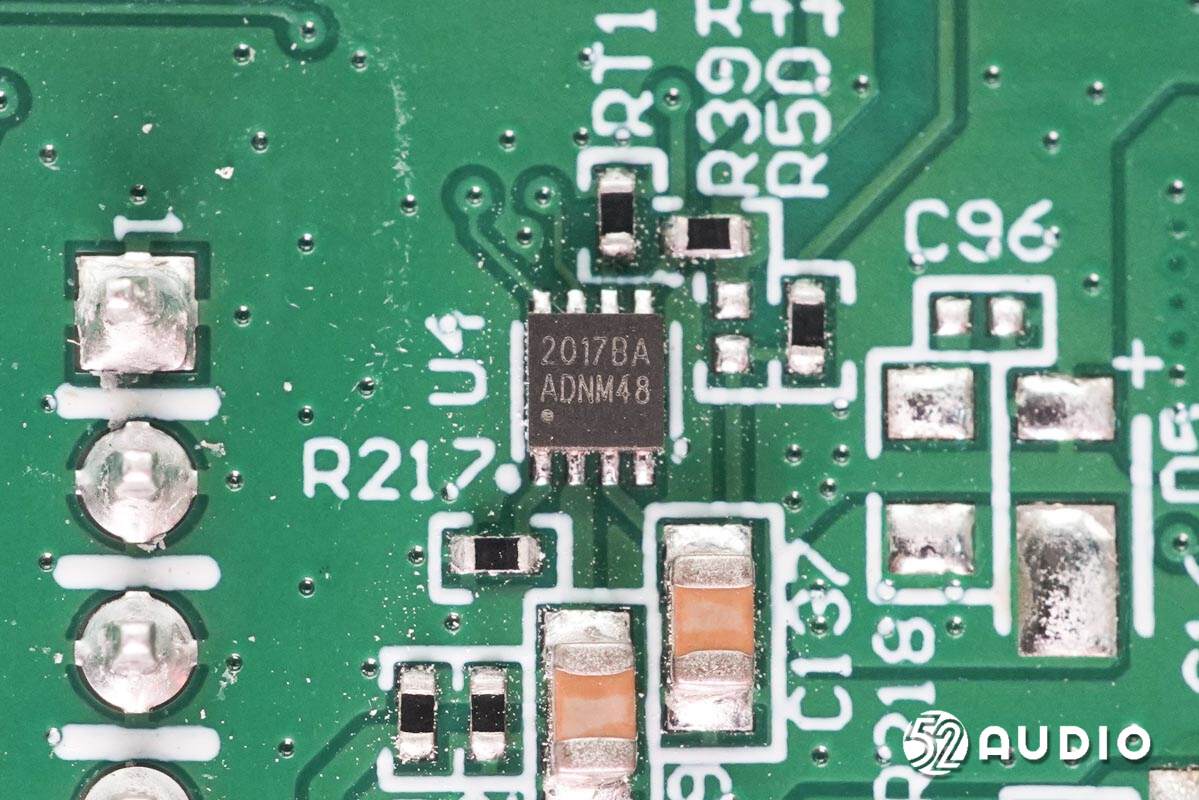

CellWise赛微微电CW2017电量计芯片，用于准确计算电池剩余电量。

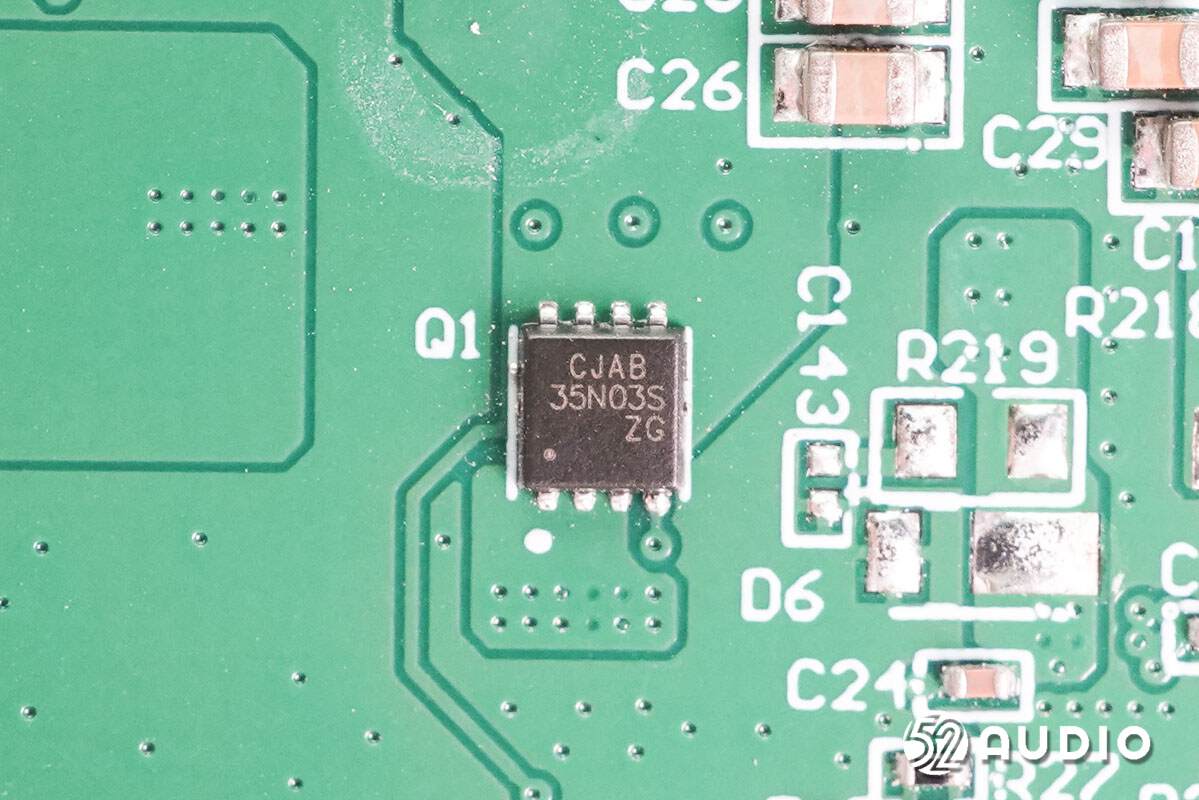

JSCJ长晶科技CJAB35N03S的MOS管。

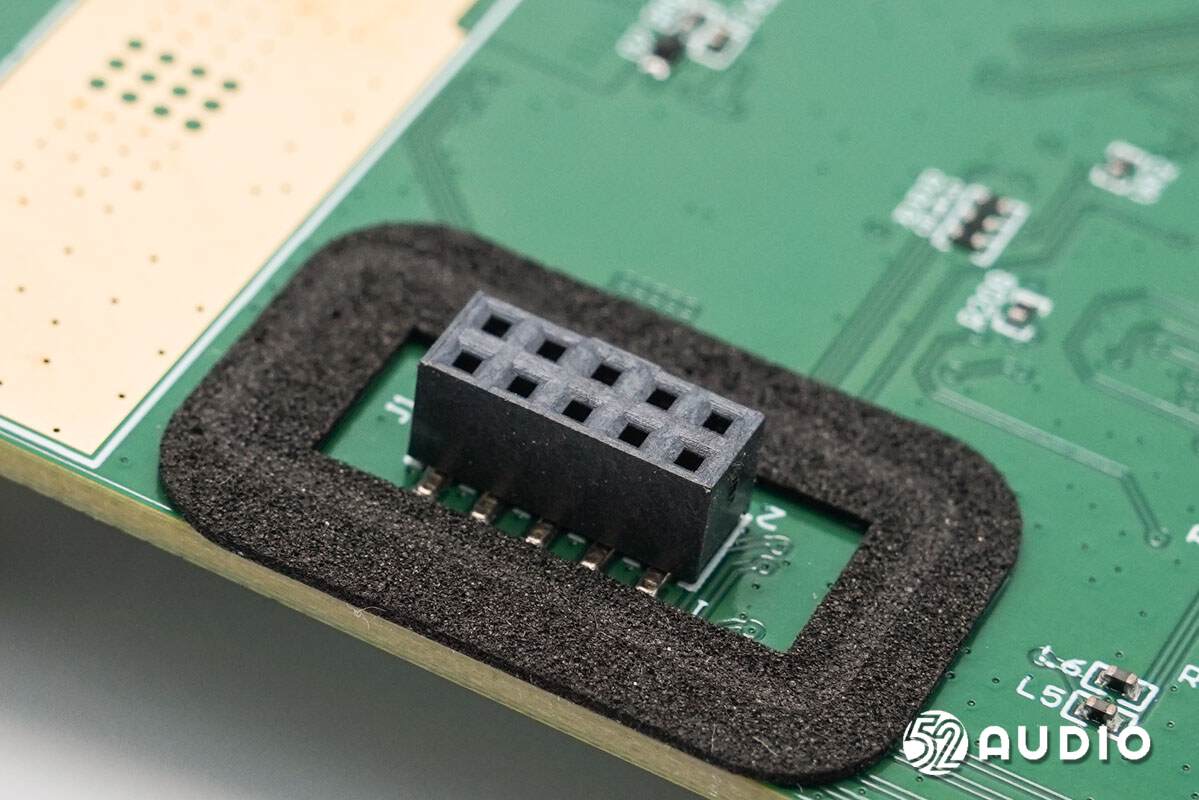

预设的一个导线插座特写。

取出腔体内部的第二颗全频喇叭。

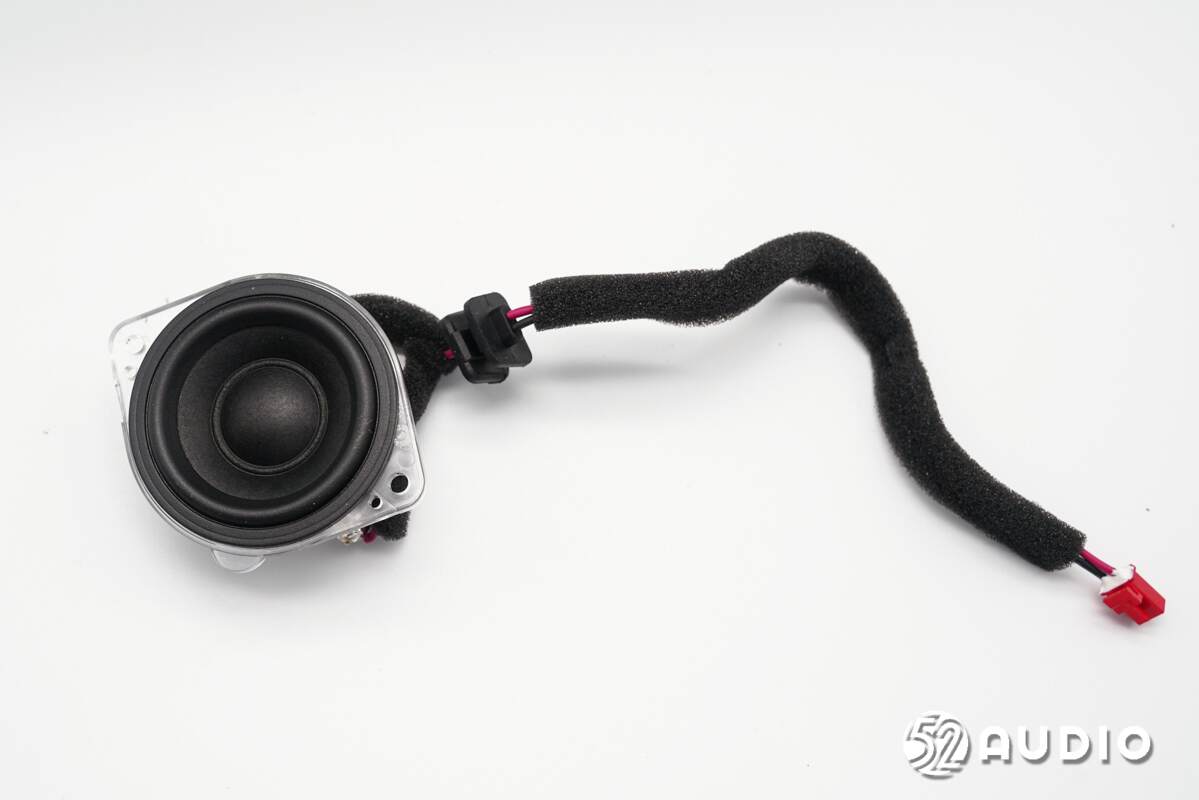

朝向正面发射的全频喇叭模组特写，与另外一个规格相同。

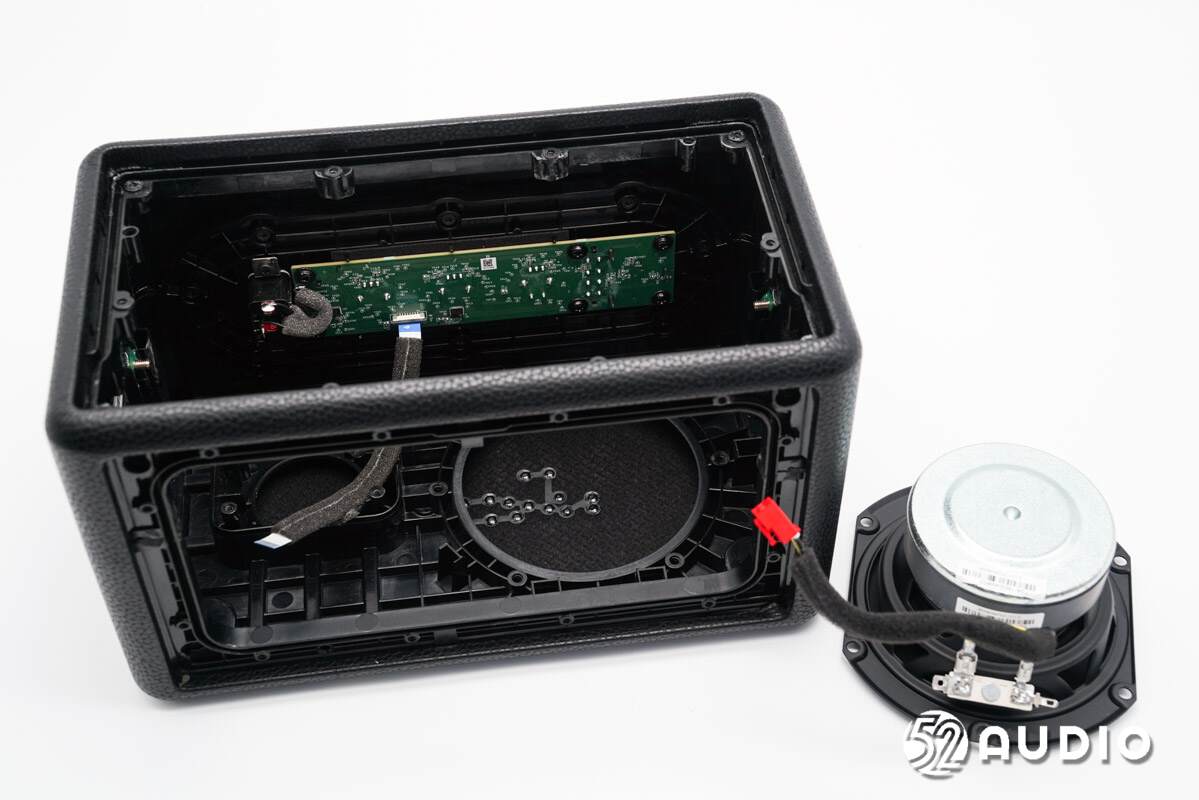

卸掉螺丝，取出低音喇叭。

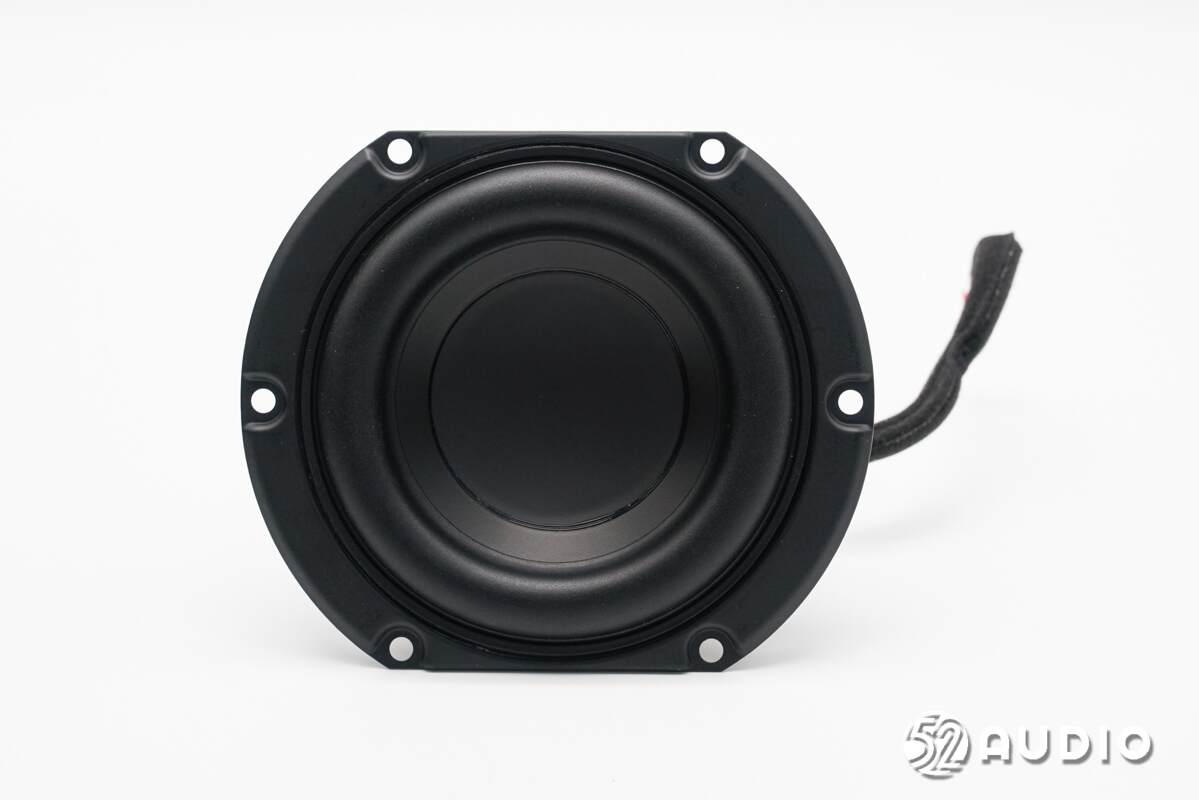

低音喇叭正面振膜特写。

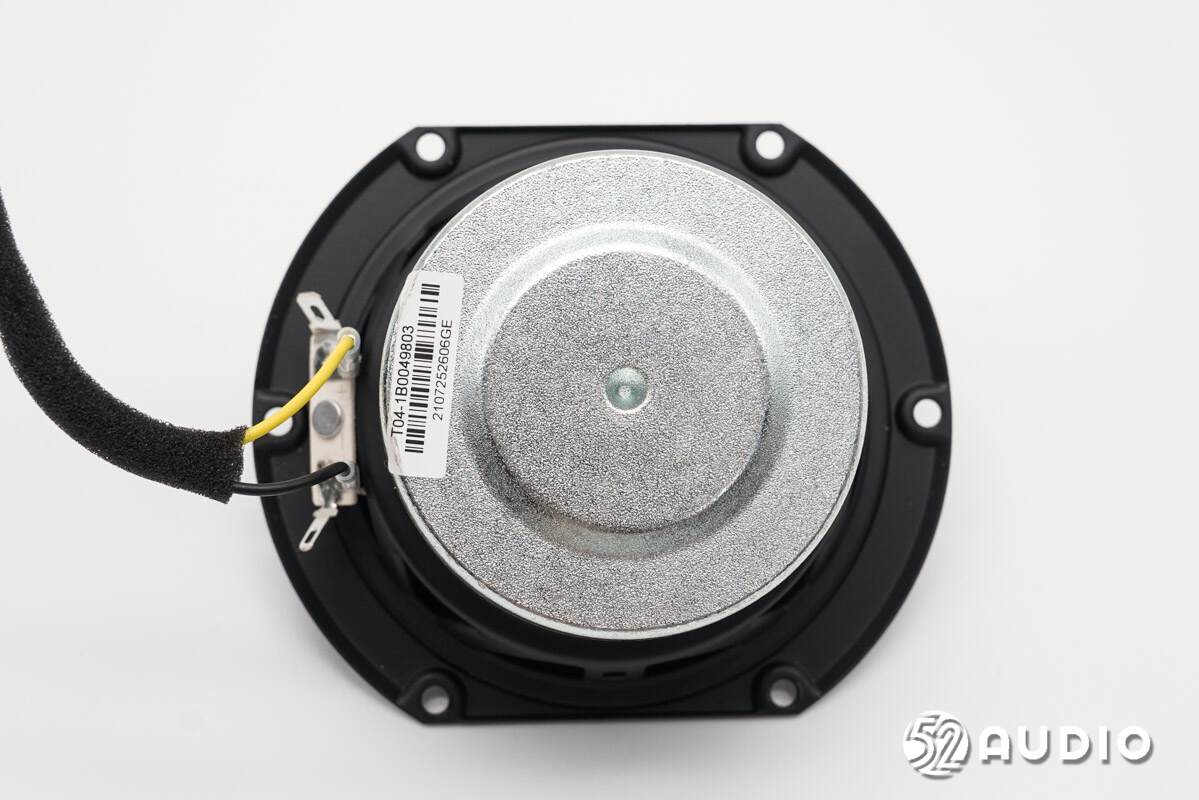

低音喇叭背面T铁特写。

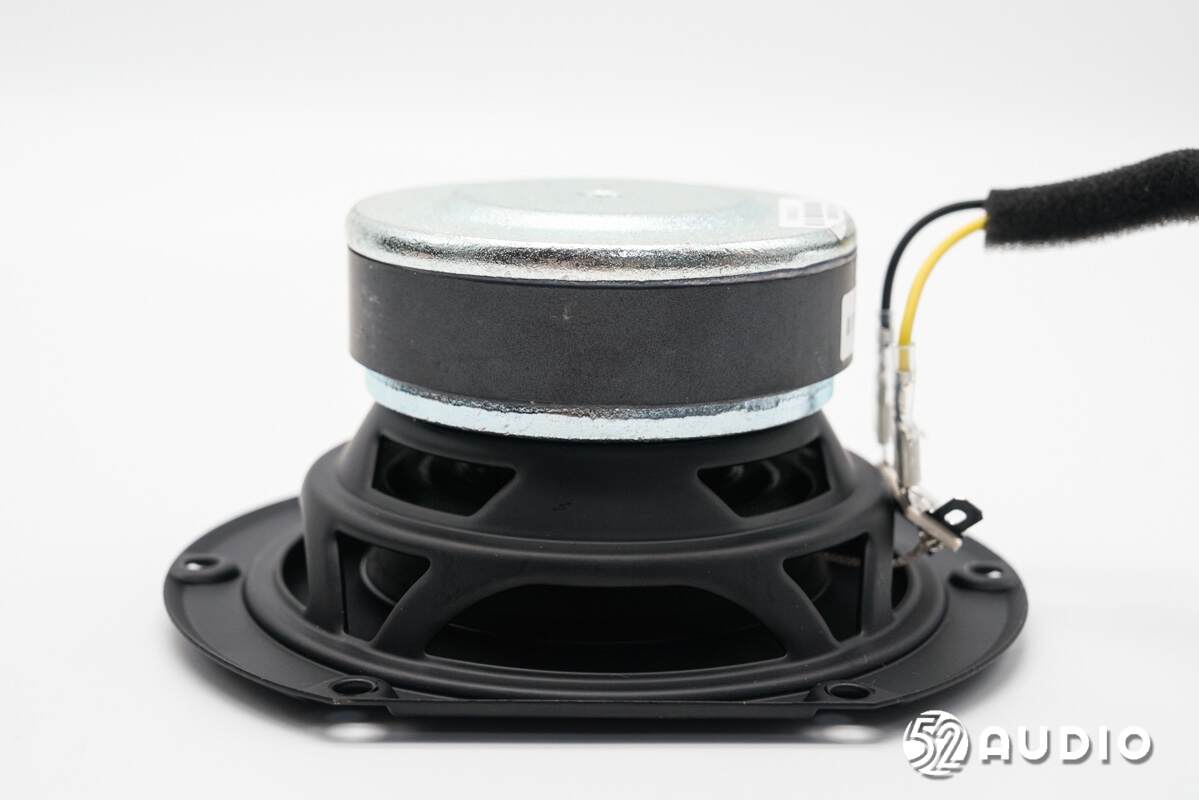

低音喇叭侧边结构一览。

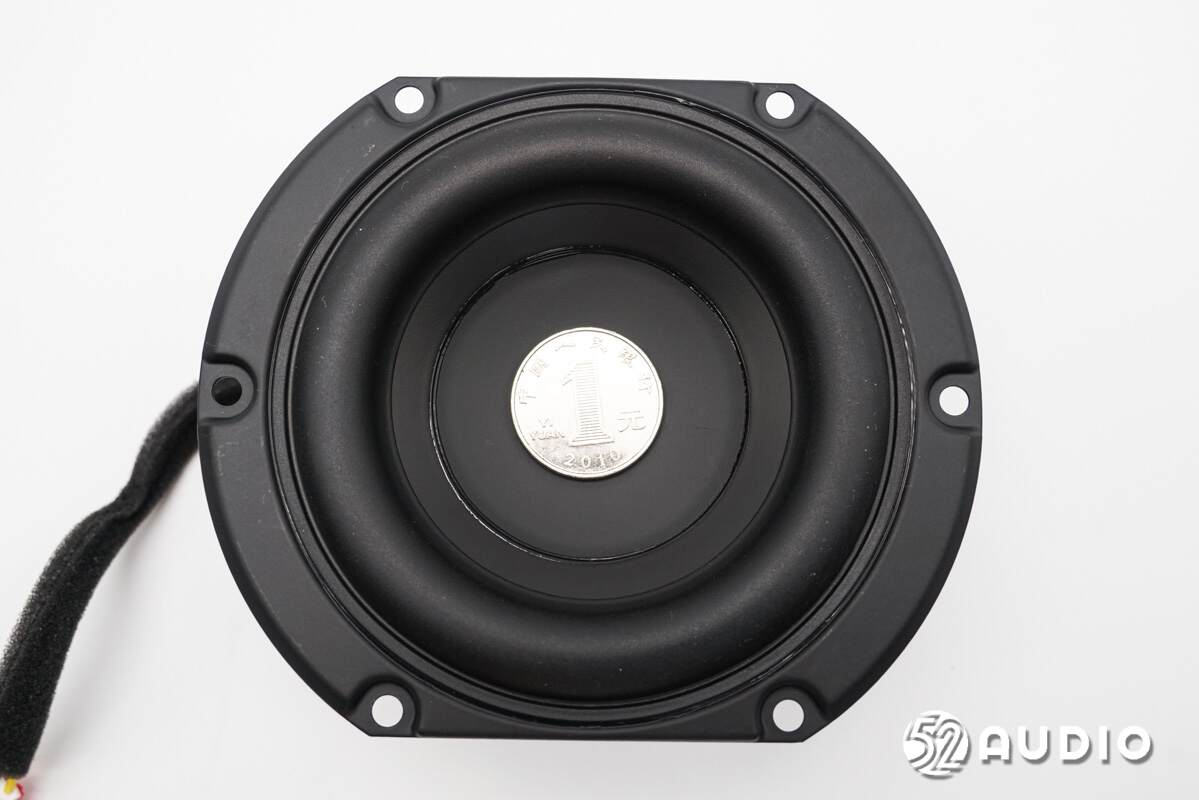

低音喇叭与一元硬币大小对比。

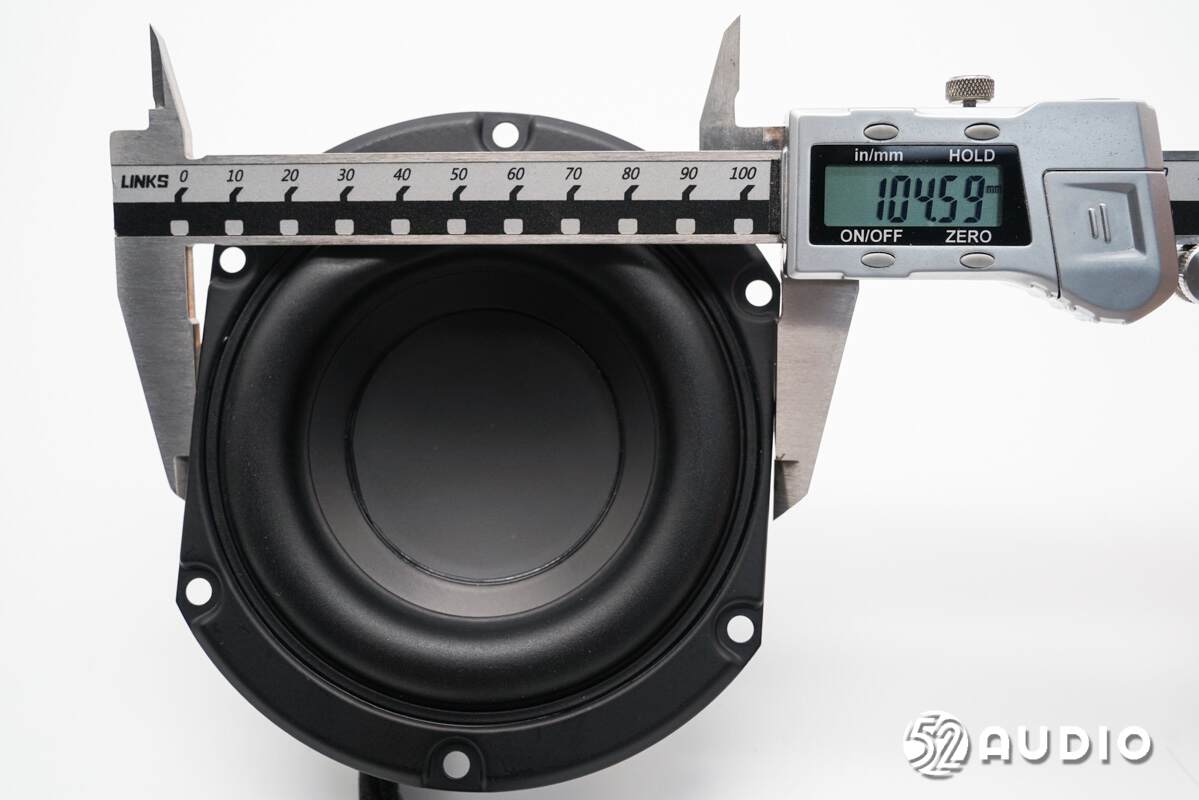

经我爱音频网实测，低音喇叭直径约为104.59mm。

拆掉腔体顶部盖板。

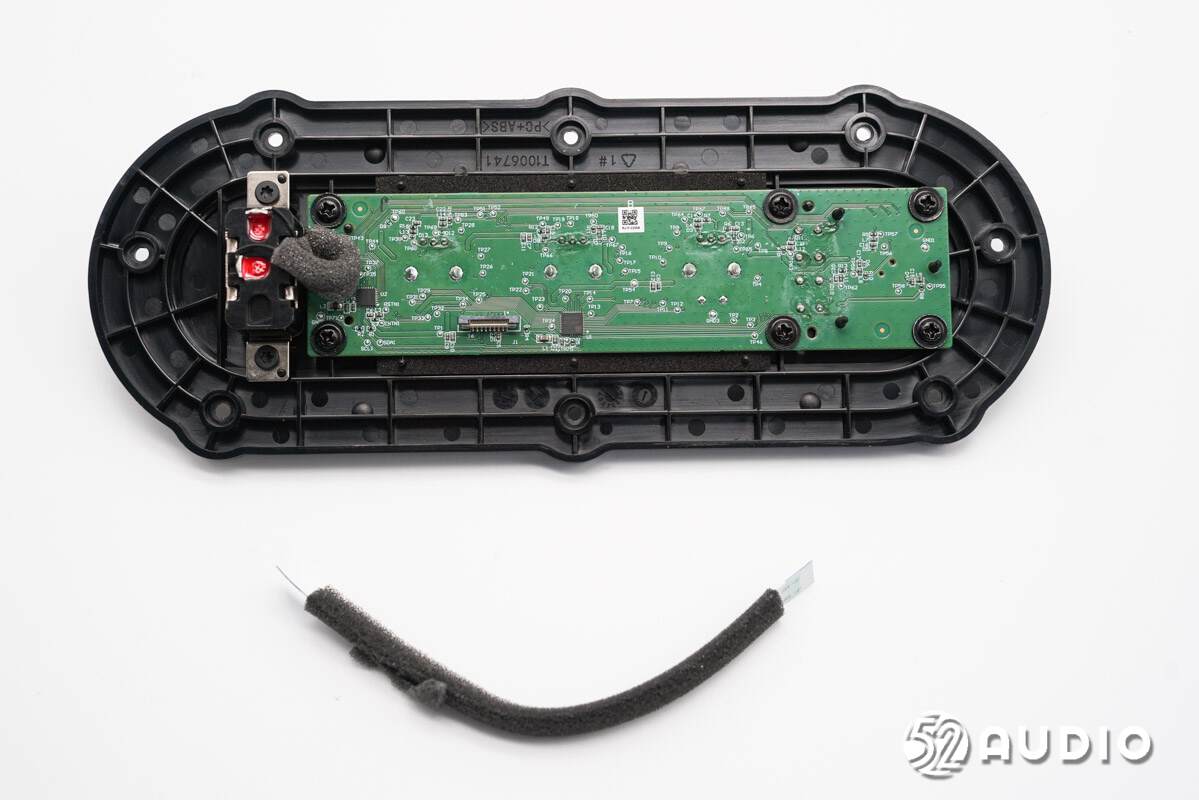

盖板内侧结构一览，通过螺丝固定功能按键小板和电源开关。

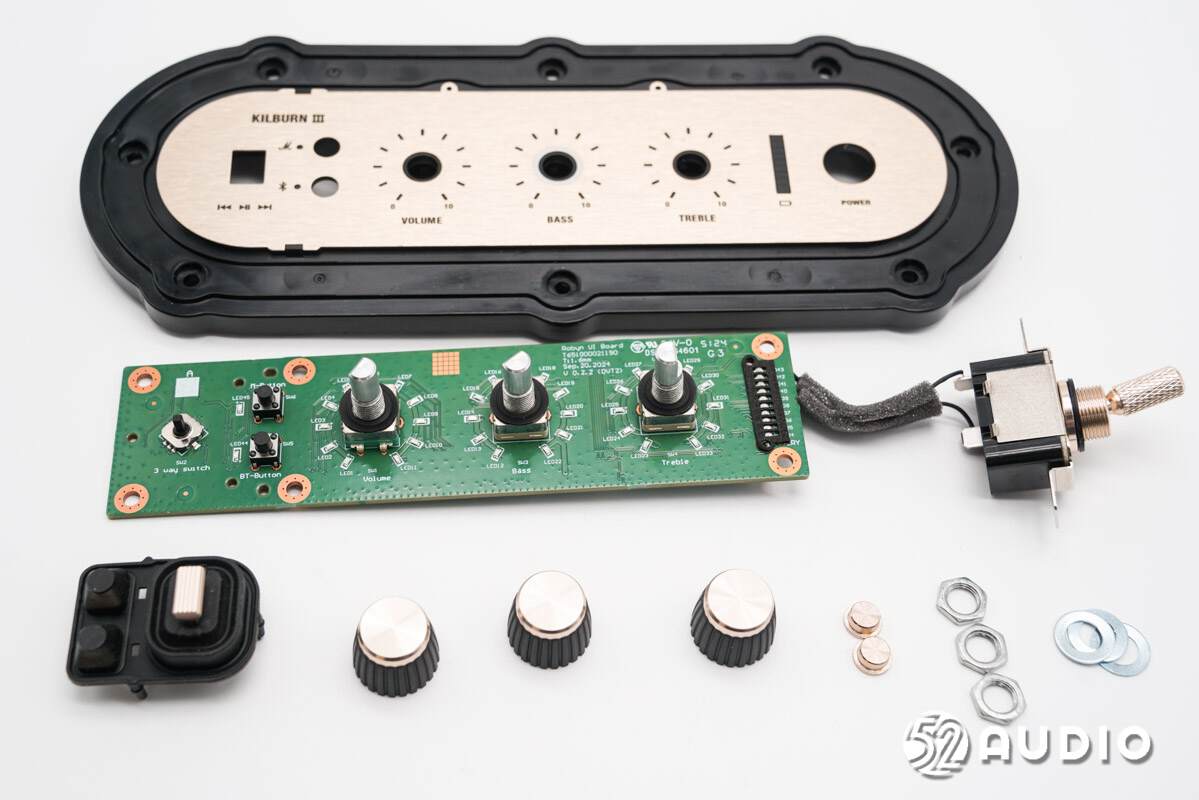

卸掉螺丝，取掉盖板上的所有组件。

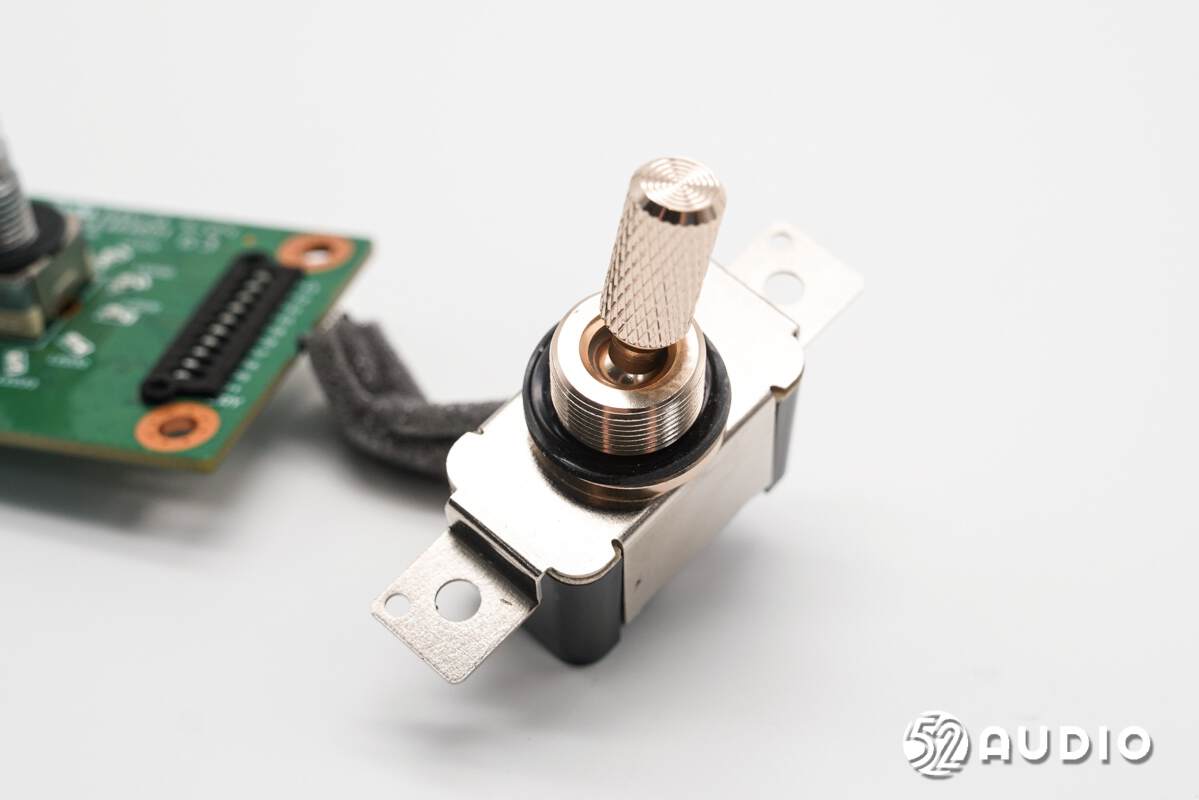

电源开关键特写。

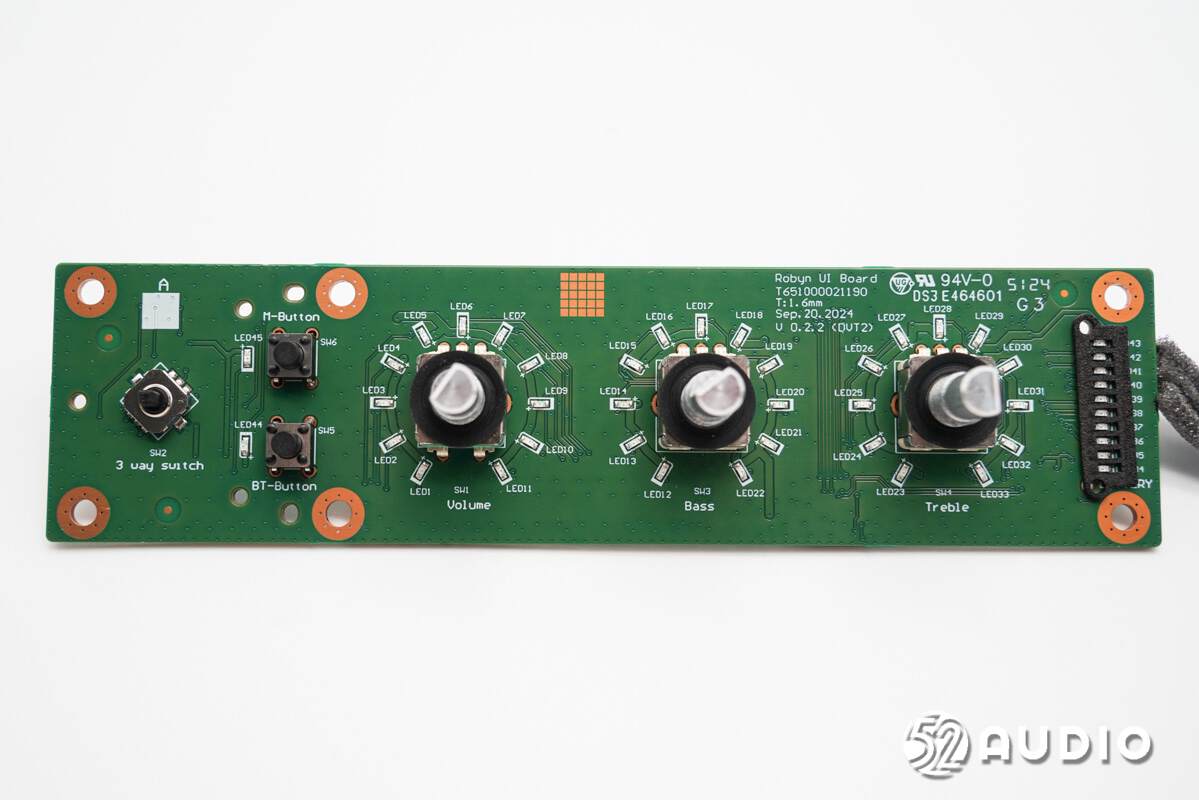

功能按键小板一侧电路一览。

功能按键小板另外一侧电路一览。

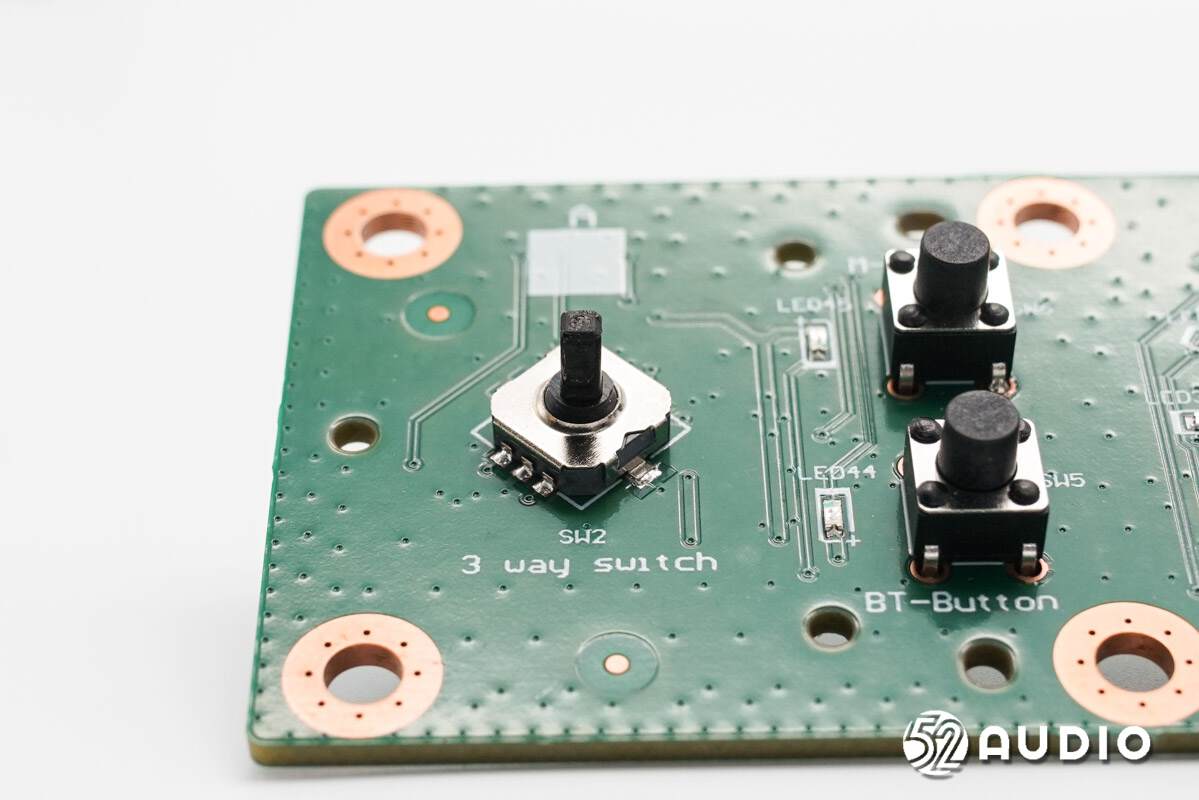

媒体控制按键特写，支持点击和左右操控。

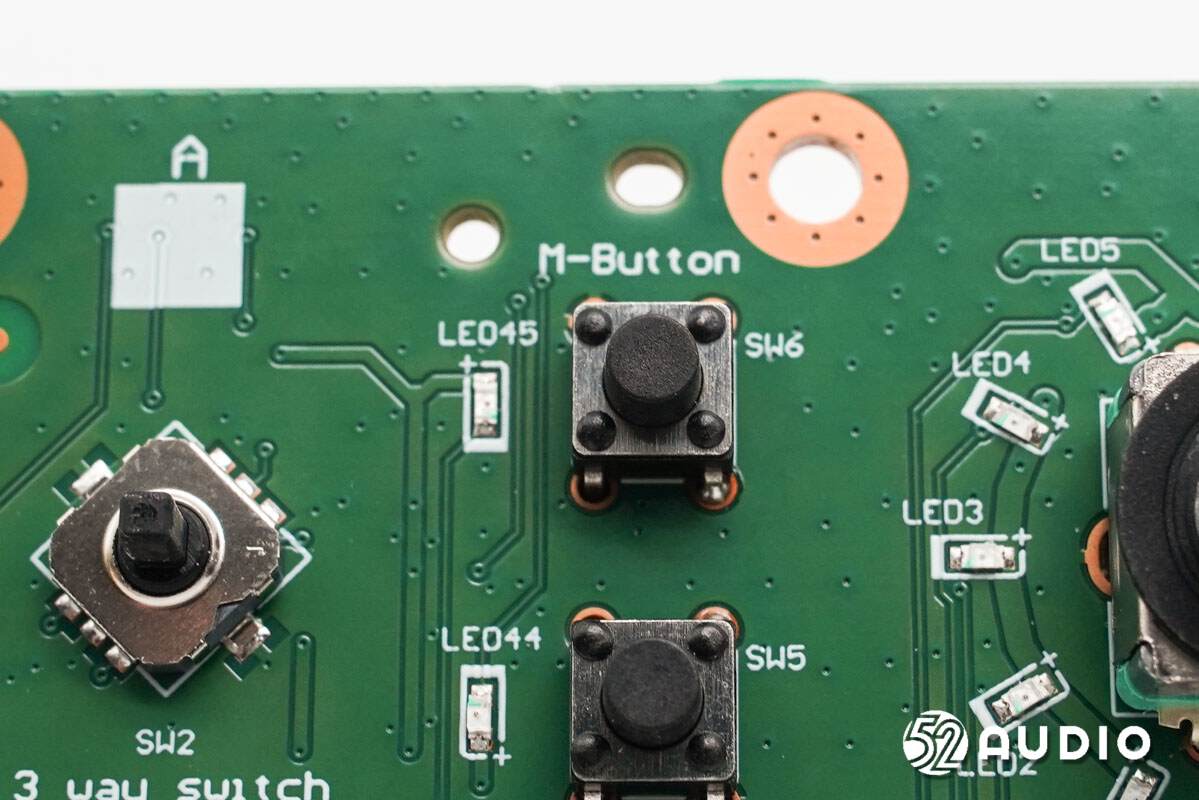

自定义M键特写，左侧设置有指示灯反馈工作模式。与下方的蓝牙按键采用了相同规格。

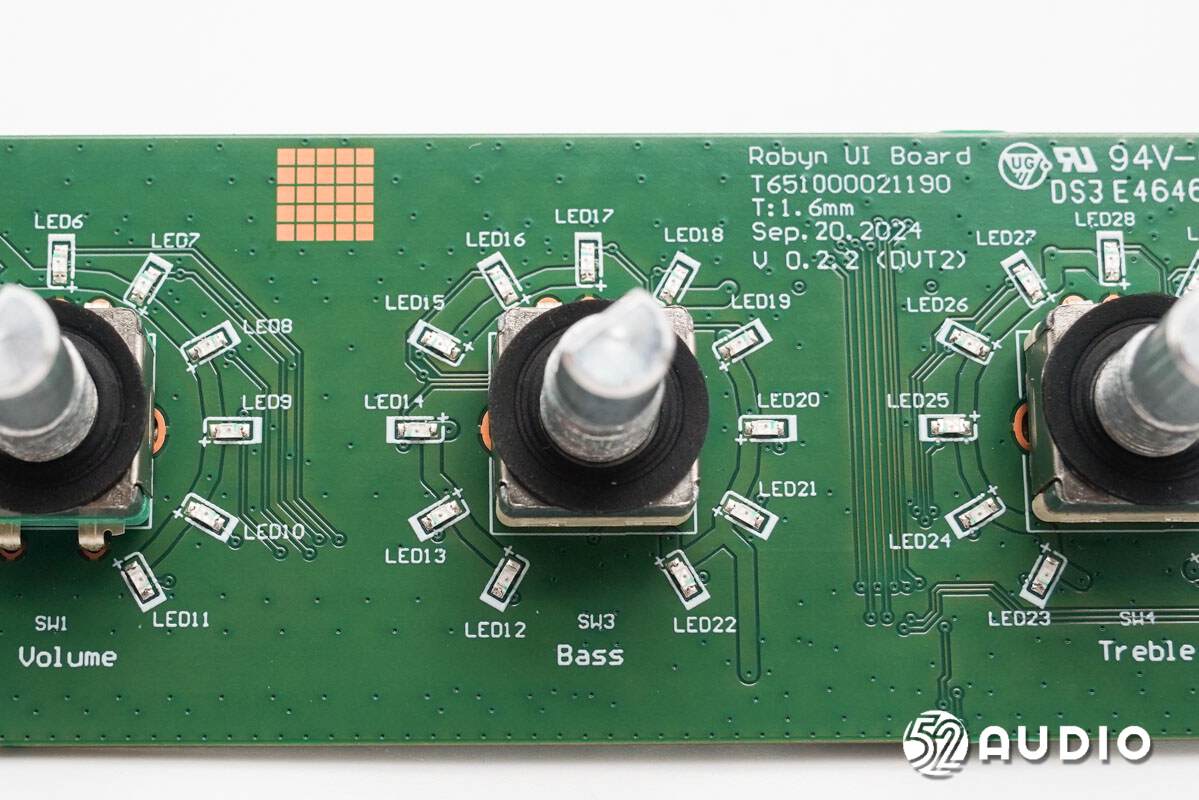

用于音量控制的旋转编码器，底部设置有指示灯反馈音量等级。三个采用了相同规格。

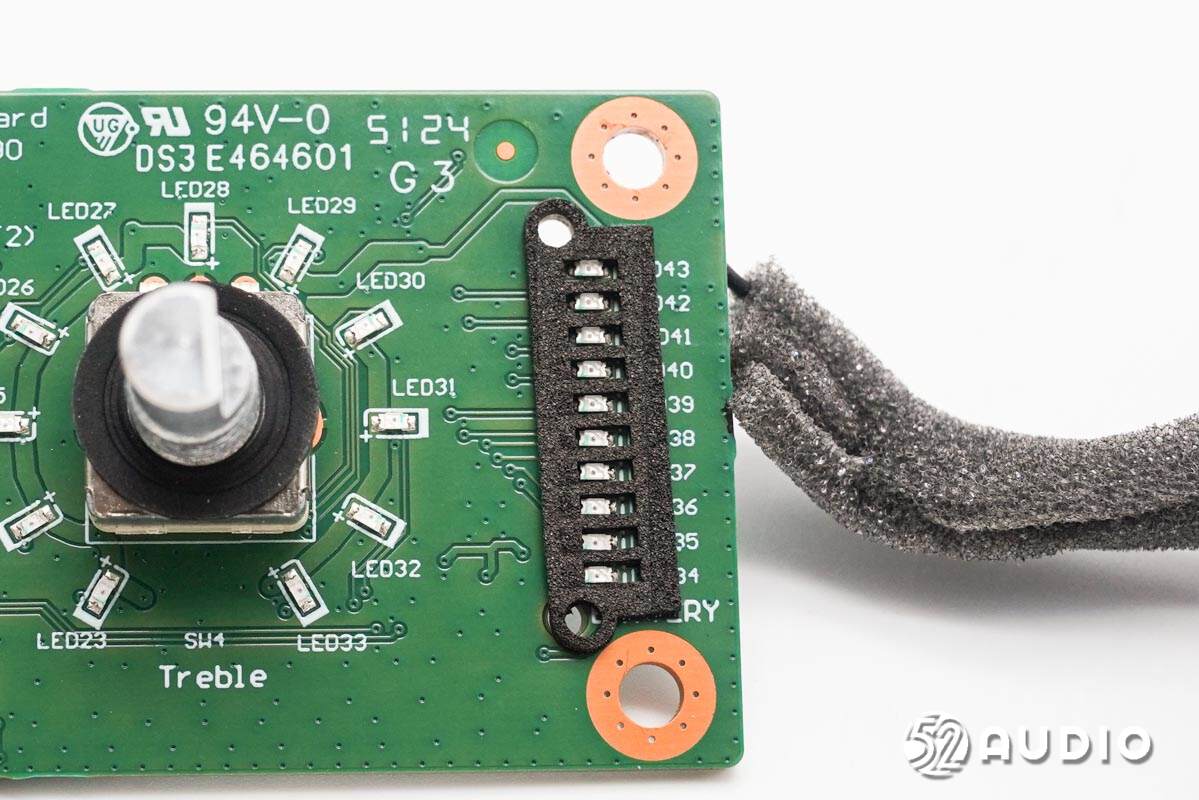

10颗用于反馈电量信息的LED指示灯特写。

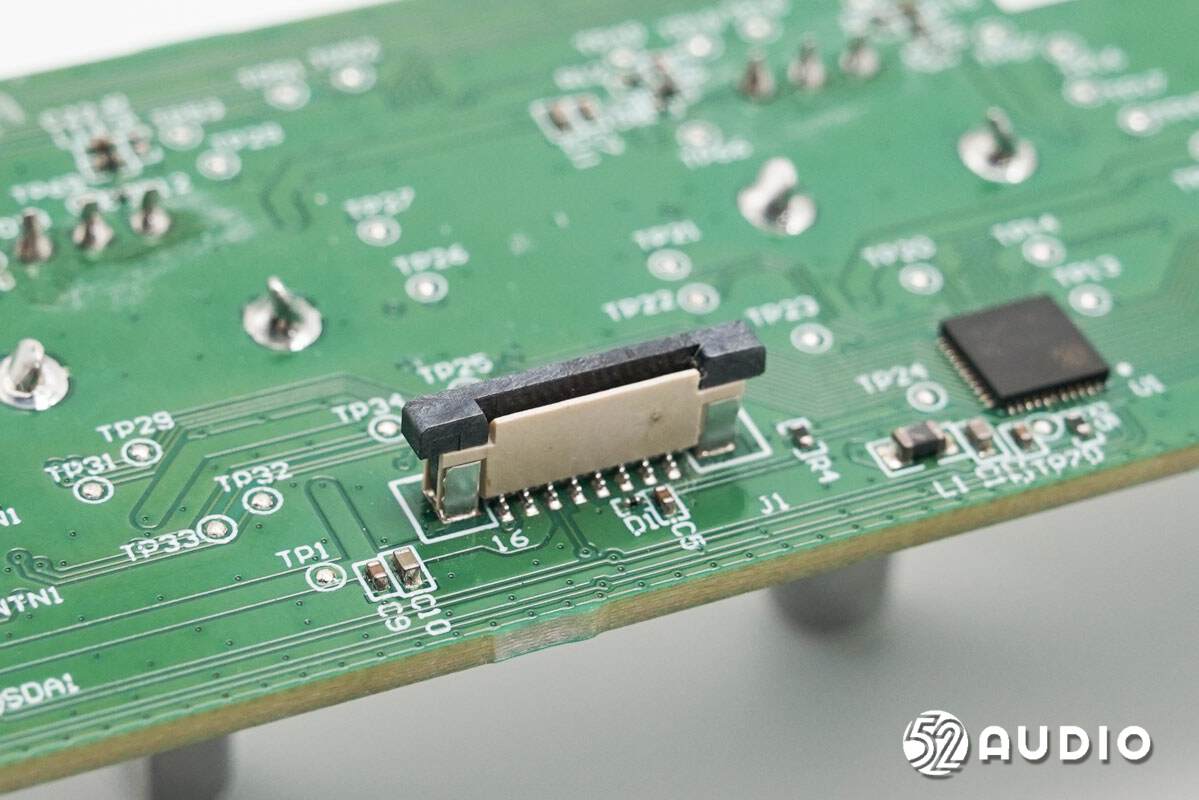

连接主板排线的FPC连接器特写。

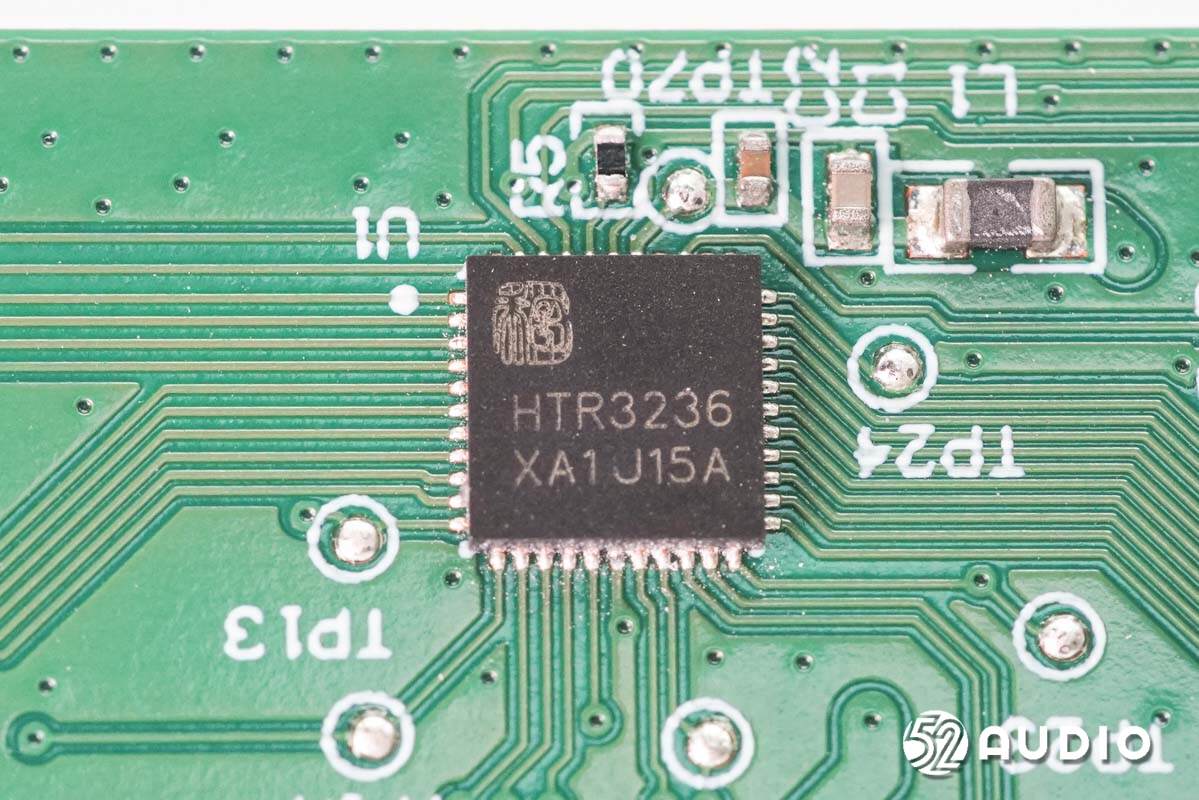

Heroic禾润HTR3236 36路LED PWM驱动器。

Heroic禾润HTR3316 16路LED驱动器和GPIO控制器。

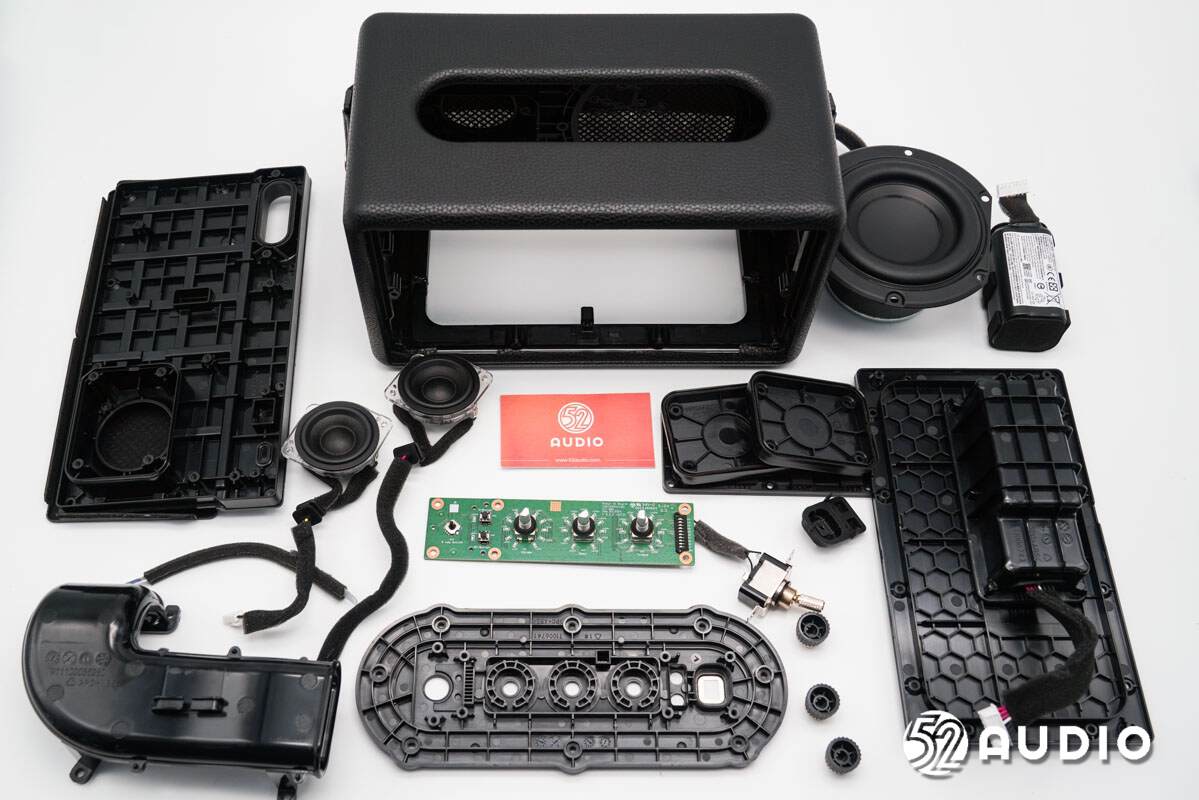

Marshall马歇尔Kilburn III蓝牙音箱拆解全家福。

三、我爱音频网总结

Marshall马歇尔Kilburn III蓝牙音箱在外观设计上延续了家族式的经典复古风格，采用黑金配色和仿皮革纹理，质感出众且极具品牌辨识度。还有金属实体控件，做工十分精致，有效提升了产品的细节感。音箱体积相对主流便携式音箱较大，但同时也带来了更澎湃的音频效果。通过皮革手提带设计，则一定程度上提升了便携性。

内部主要配置方面，内置力科5500mAh/7.2V锂电池，搭载了低音喇叭+双全频喇叭单元，设计有低音倒相管，提升低频效果。功能按键小板上，采用了Heroic禾润HTR3236 36路LED PWM驱动器，禾润HTR3316 16路LED驱动器和GPIO控制器。

主板上，采用了TI德州仪器TPA3128D2 D类音频功率放大器，德州仪器TPS61288同步升压转换器，ADI亚德诺ADAU1761立体声音频编解码器，AIROHA达发AB1577MA蓝牙音频SoC，CellWise赛微微电CW2017电量计芯片，Heroic禾润HTR3316 16路LED驱动器和GPIO控制器等方案。
