前言

BOYA博雅是一个全球知名的专业声学品牌，旗下产品主要包括针对于不同场景使用的无线麦克风、领夹麦克风、桌面麦克风、机顶麦克风、手持麦克风及相关配件等。我爱音频网此前为大家分享过博雅Omic、BY-V20无线领夹麦克风的拆解报告，此次再来拆解一款定位全设备全场景使用的产品——BOYALINK。

BOYA博雅BOYALINK无线领夹麦克风兼具了轻巧体积和HiFi级音质，同时接收器采用模块化设计，搭配转接头，实现了安卓手机、苹果手机、相机等全设备的即插即用。在功能方面，该产品搭载6mm高灵敏电容咪头，支持360°全指向拾音，支持48kHz-24bit高采样率和位深，清晰记录丰富的音频细节；搭载DSP专业降噪芯片，支持强/弱两档降噪，一键消除环境杂音。

博雅BOYALINK信噪比高达85dB，带来更纯净的音质；最大声压级120dB SPL，有效防止爆音；还支持0~36dB 6档增益调节，支持单声道、立体声录制，满足不同录音场景的需求。续航方面，单个发射器可录制10小时，搭配充电盒综合续航超30小时；支持变边充边用功能，保持录制设备不断电。下面就来看看这款产品的详细拆解报告吧~

一、BOYA博雅BOYALINK无线领夹麦克风开箱

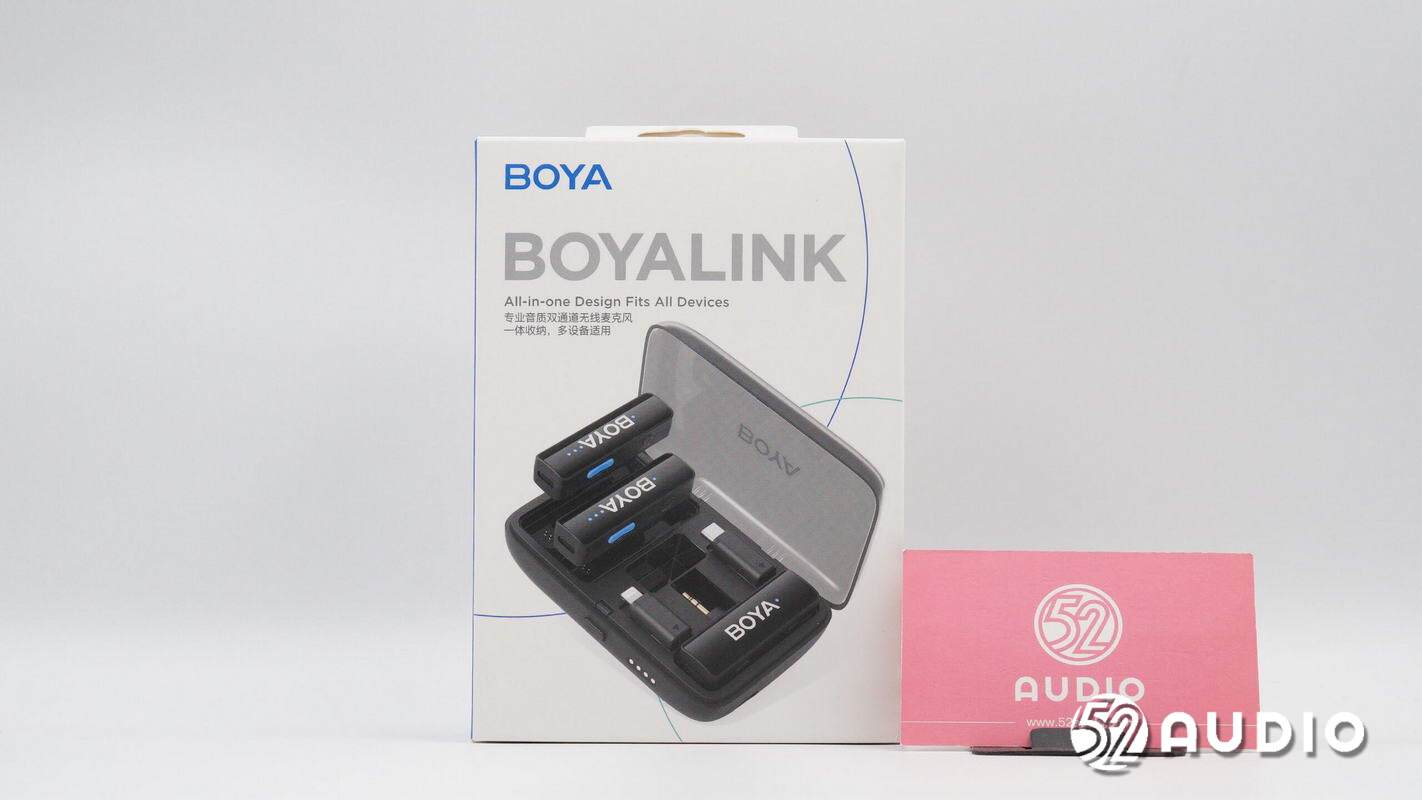

BOYA博雅BOYALINK无线领夹麦克风包装盒正面展示有产品的整体外观，品牌LOGO和产品名称，以及专业音质双通道无线麦克风，一体收纳，多设备适用的产品特点。

包装盒背面介绍了产品的详细功能特点：一键智能降噪；内置三种转接头，兼容主流设备；轻量化设计，麦克风仅重13克；在无障碍环境下传输距离可达300米；Hi-Fi级音质，支持48 kHz/24-bit采样率位深、85dB信噪比、120dB声压级。

包装盒侧边设计有MFi认证标识，以及适配的苹果设备。

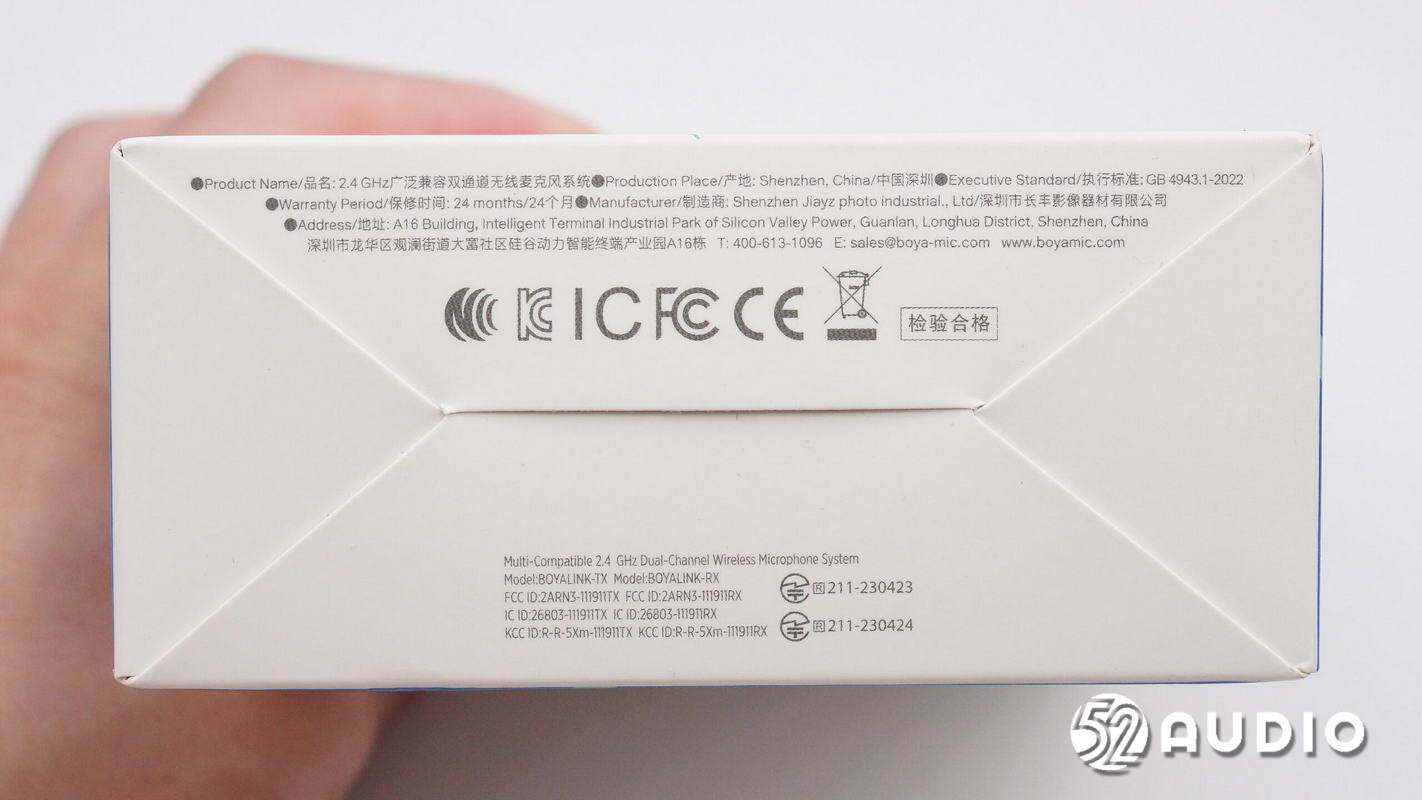

包装盒底部标注有产品和认证信息，品名：2.4GHz广泛兼容双通道无线麦克风系统，产地： 中国深圳，制造商：深圳市长丰影像器材有限公司。

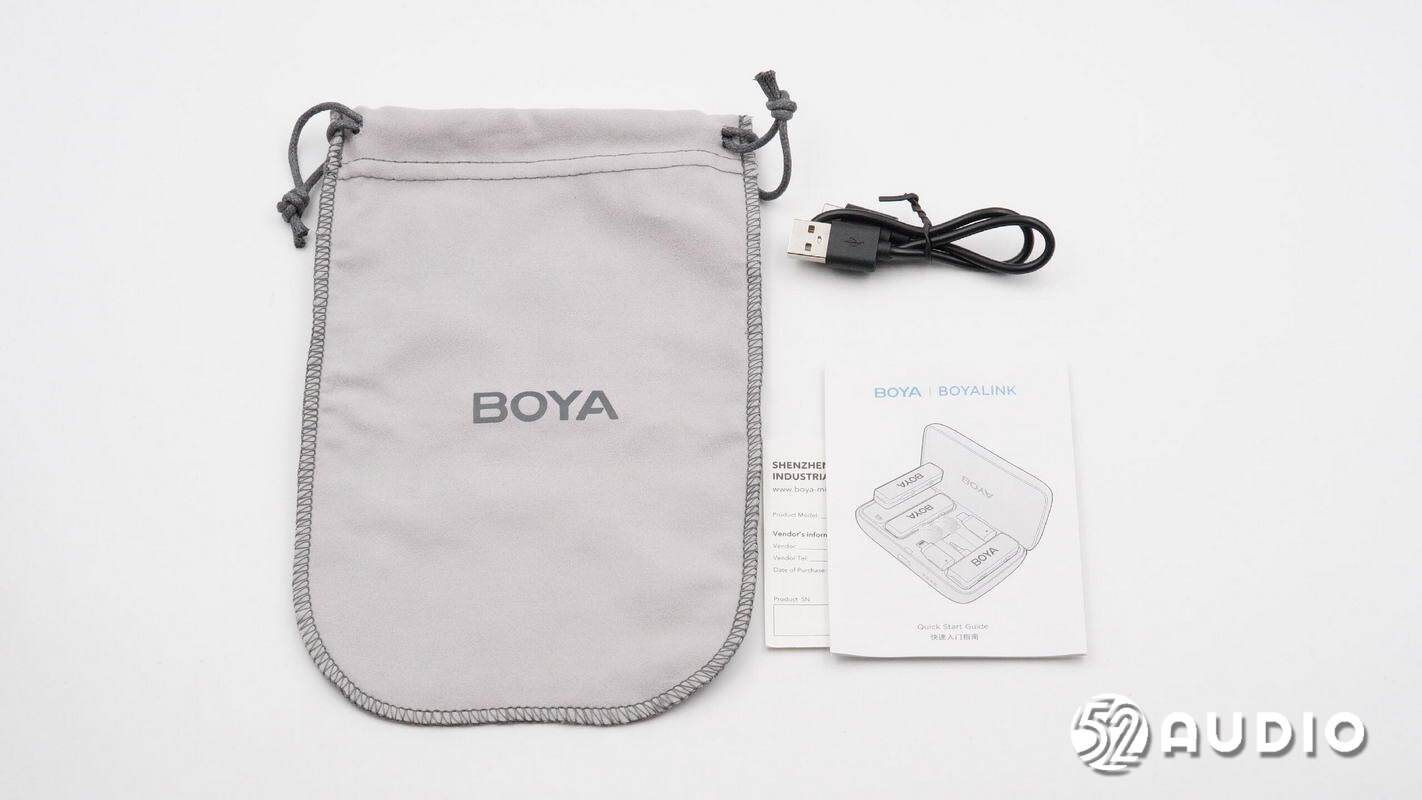

随机标配的配件一览，包括了收纳袋、充电线和说明书等。

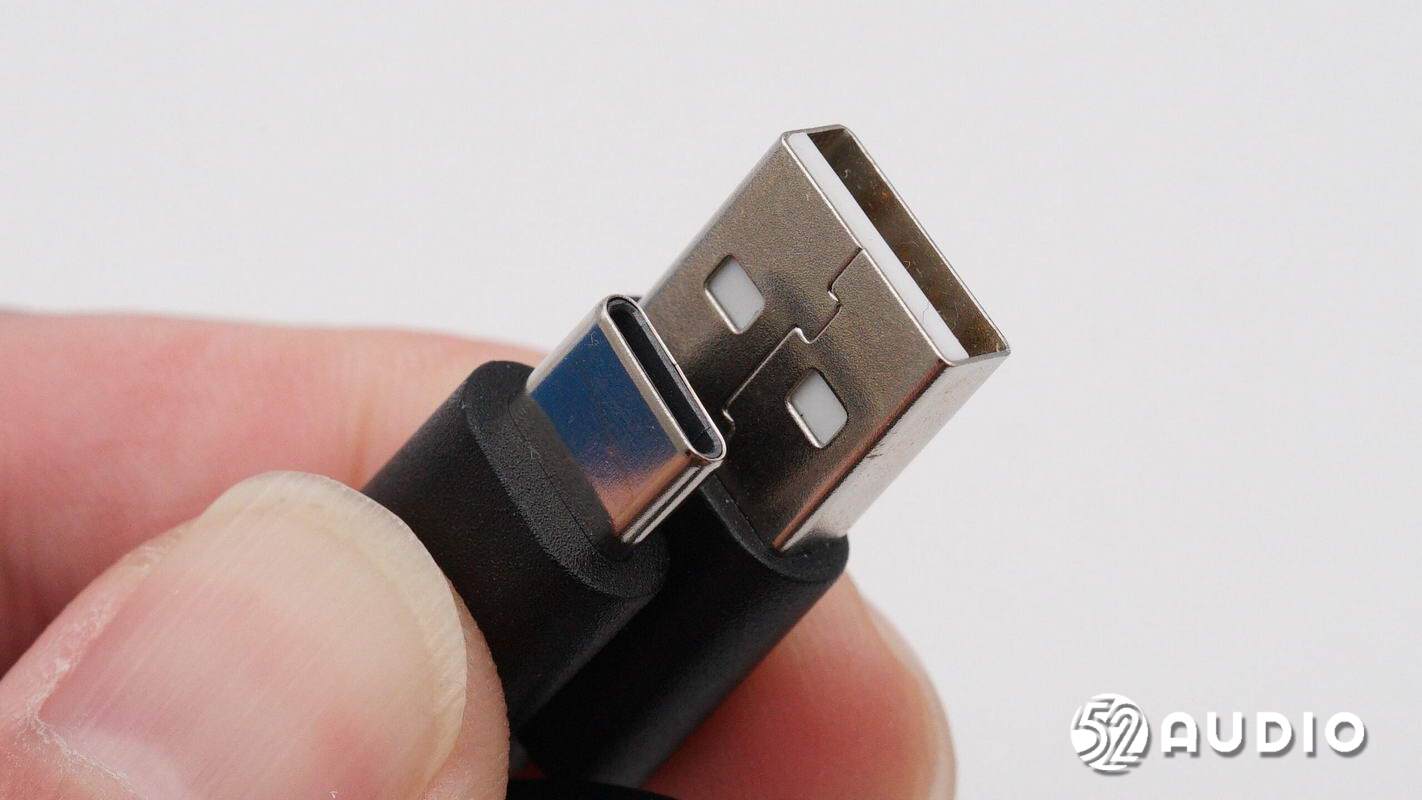

充电线采用了USB-A to Type-C接口。

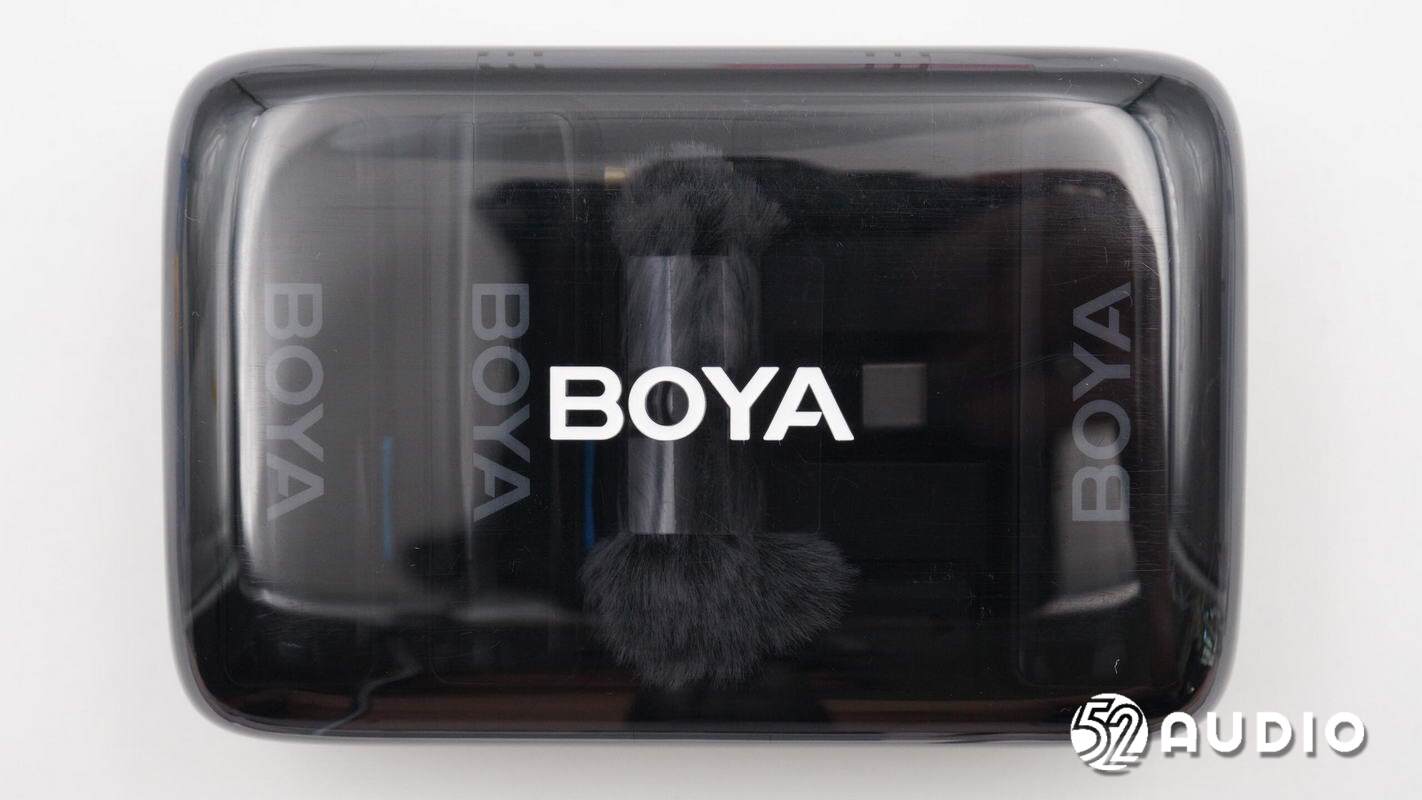

BOYA博雅BOYALINK无线领夹麦克风充电盒采用了圆角方形设计，半透明盒盖，能够直观获悉内部麦克风存放状态。

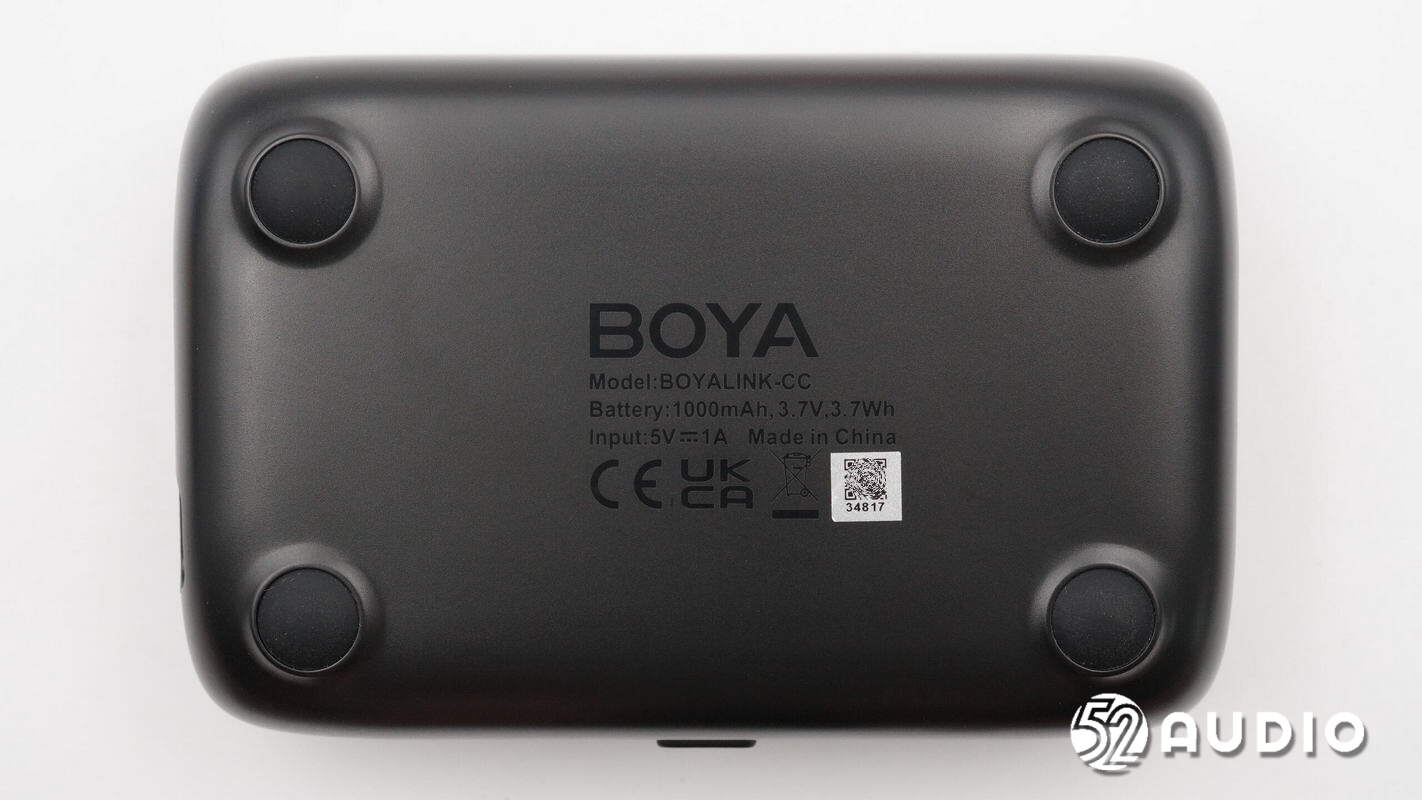

机身底部设计有防滑脚垫，中间标注产品信息，型号：BOYALINK-CC；电池容量：1000mAh，3.7V，3.7Wh；输入：5V-1A，中国制造。

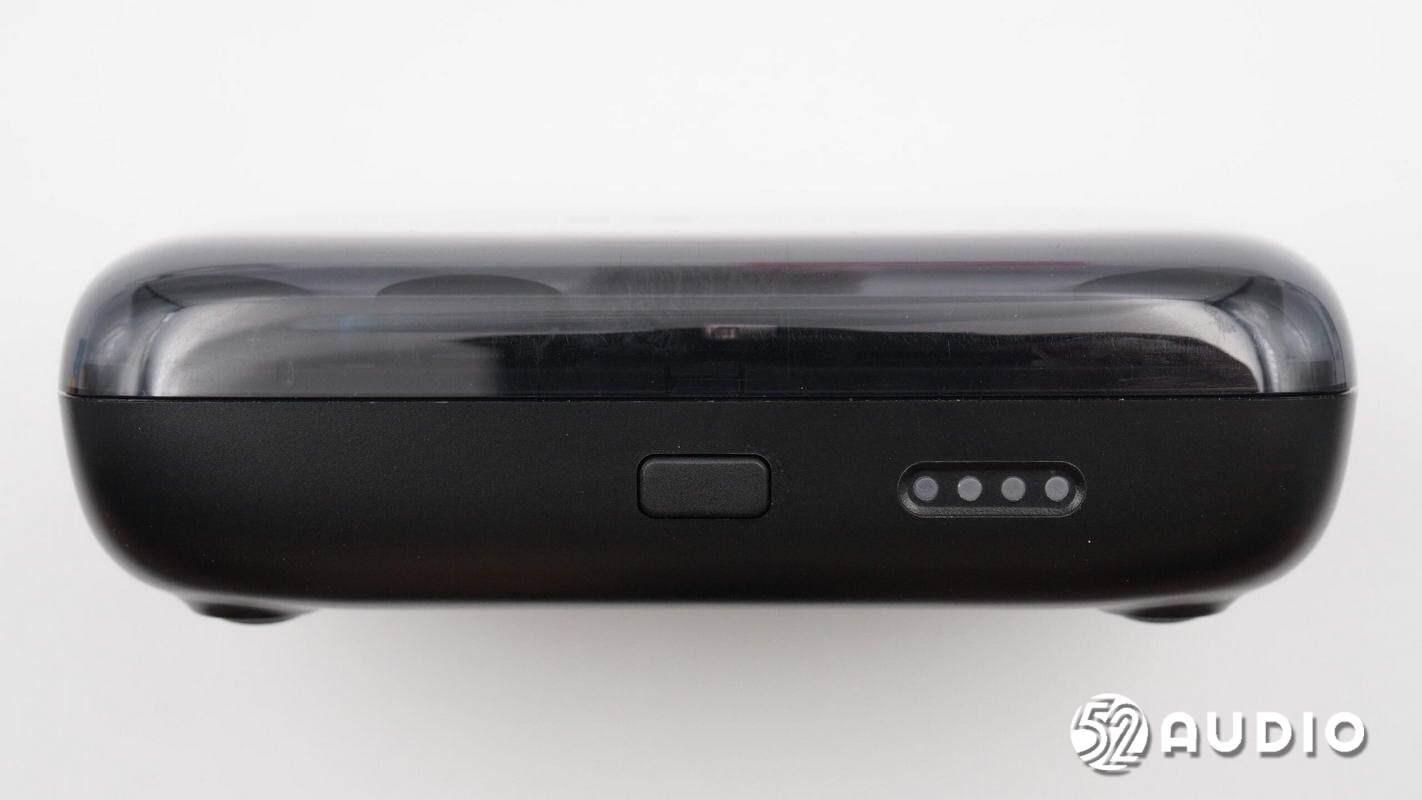

充电盒正面外观一览，中间设置按钮，点击开盖同时点亮右侧指示灯，获取剩余电量信息。

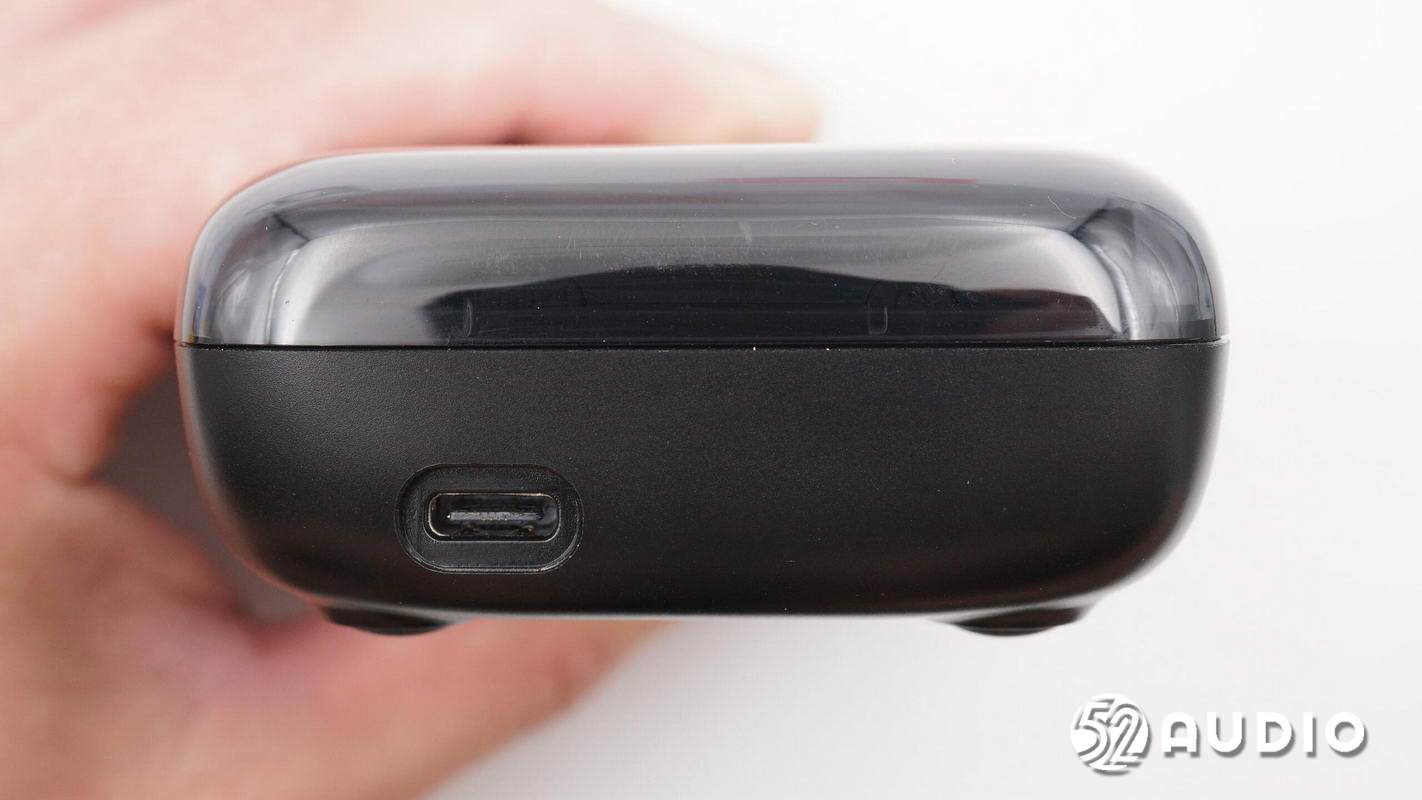

充电盒侧边设置Type-C充电接口。

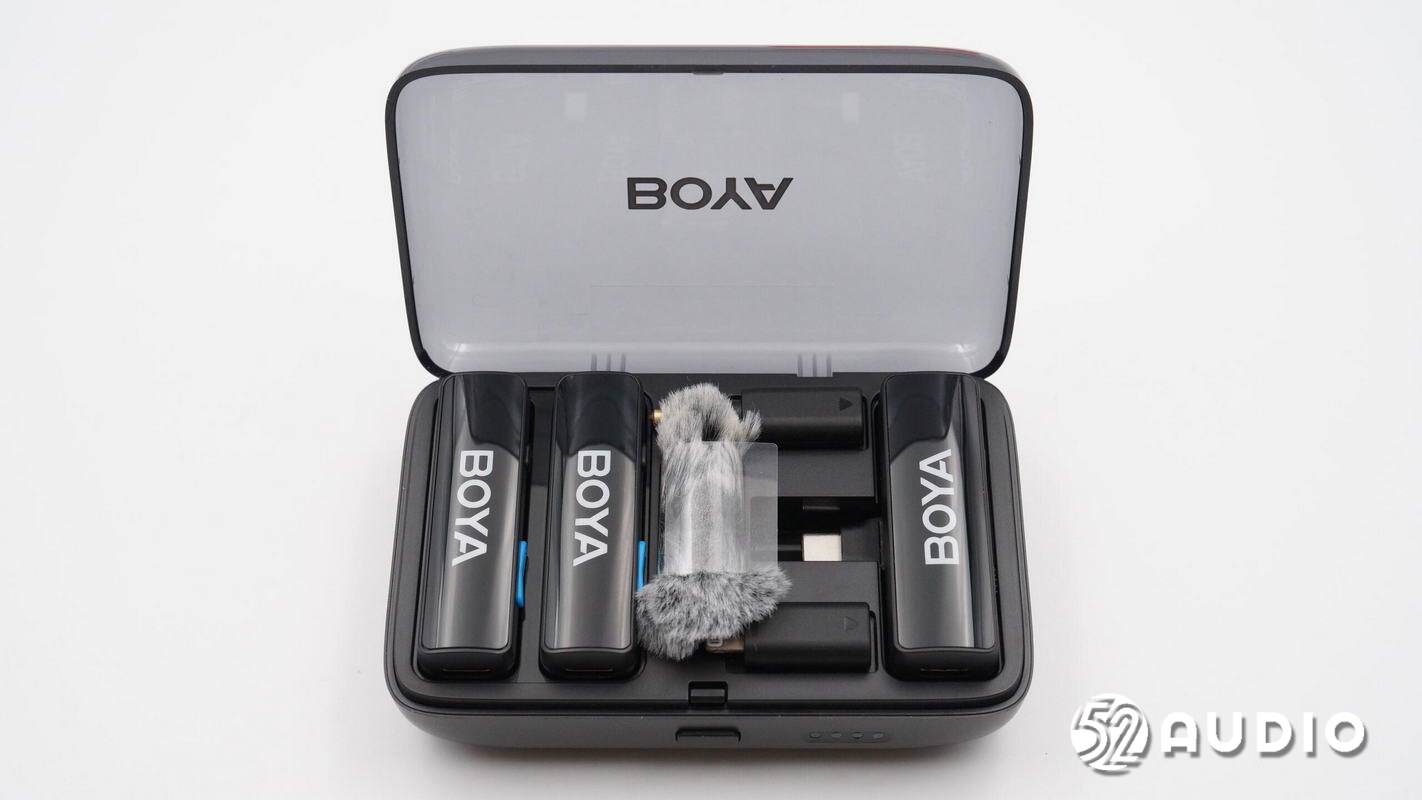

打开充电盒盖，内部完整收纳一拖二麦克风、防风毛套和三个转接头，便于外出使用。

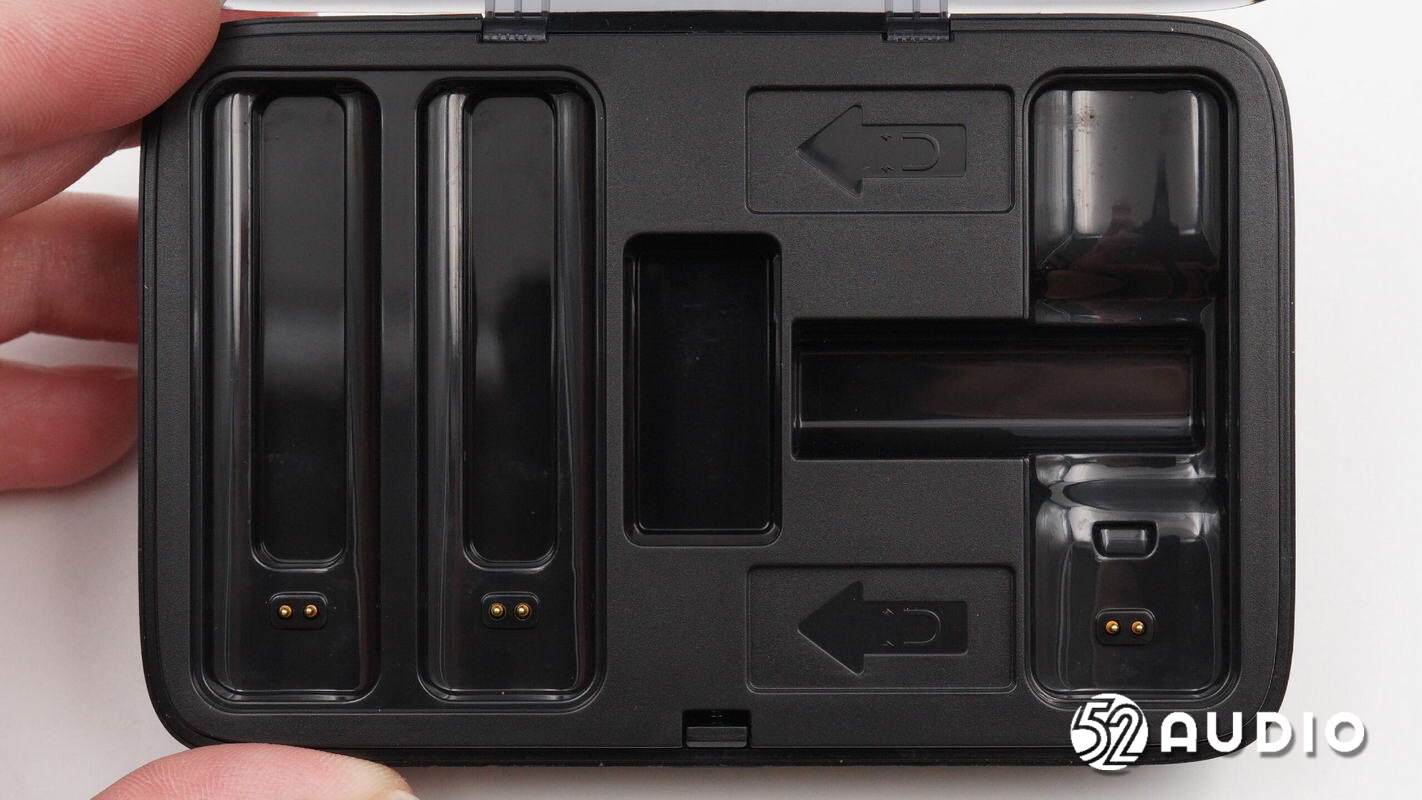

取出所有物品，座舱内部结构一览。对应发射器和接收器座舱，设置有充电顶针。

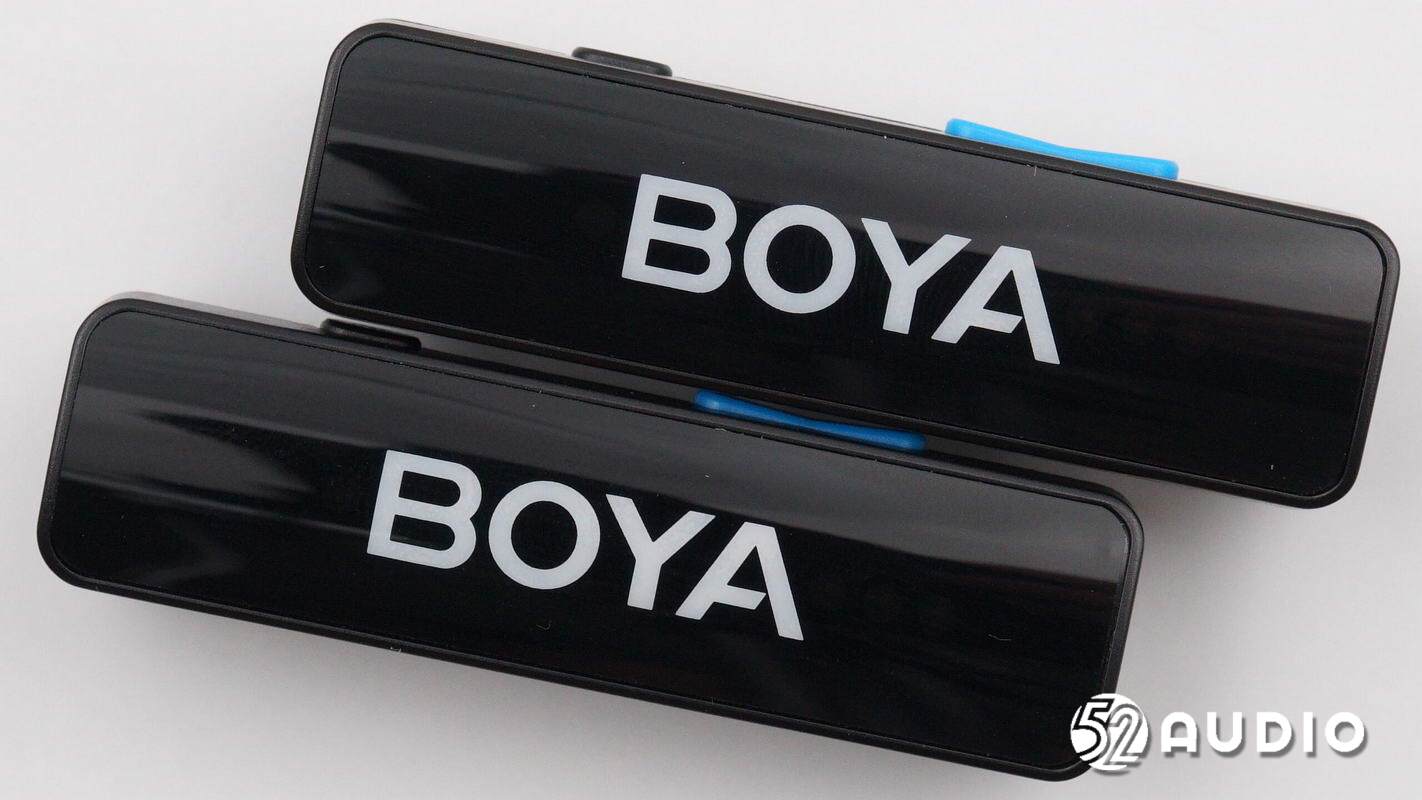

BOYA博雅BOYALINK无线领夹麦克风整体外观一览，麦克风采用了长条形设计，体积小巧轻便。

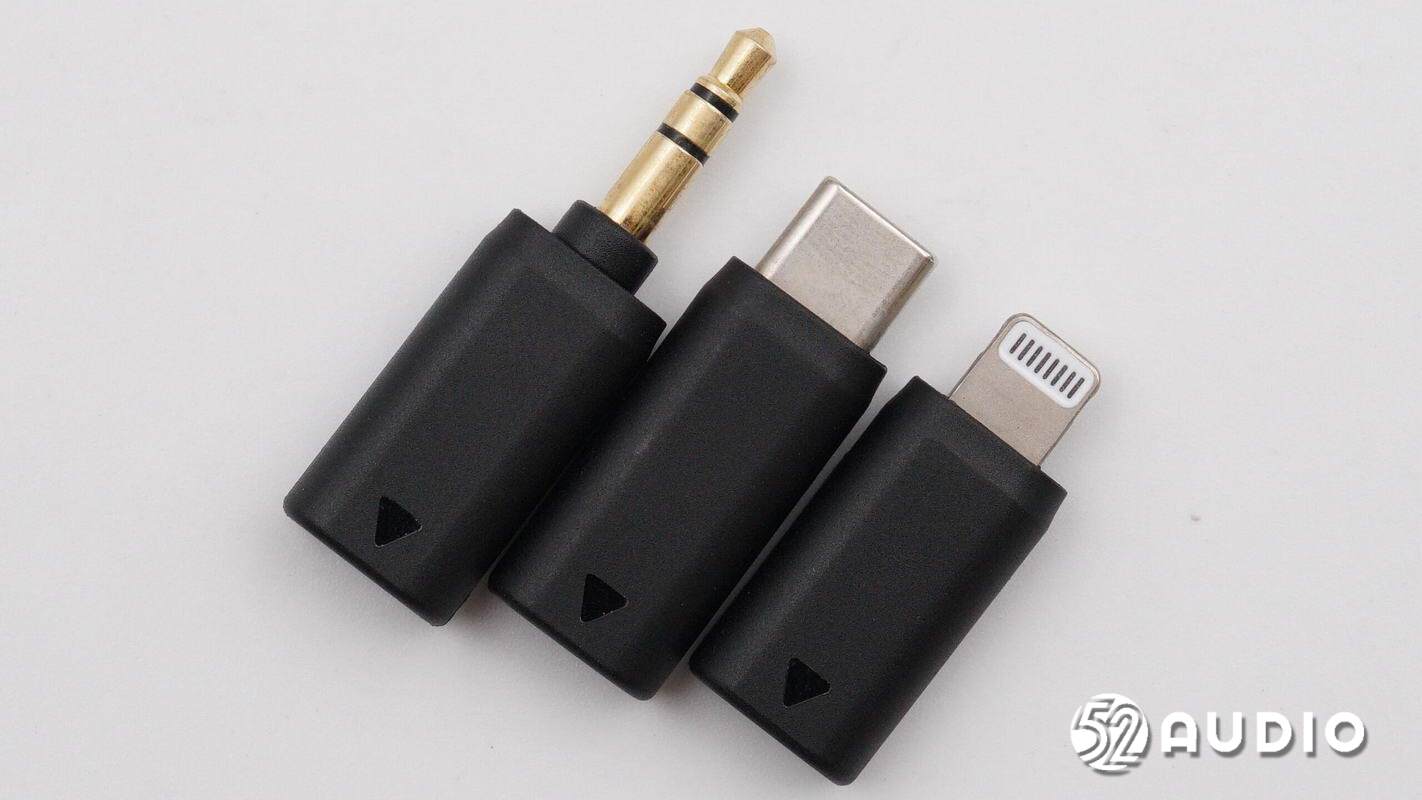

随机标配的三个转接头，包括3.5mm TRS转接头、Type-C转接头和MFi认证Lightning转接头。

转接头背面设置有金属触点，用于连接接收器。

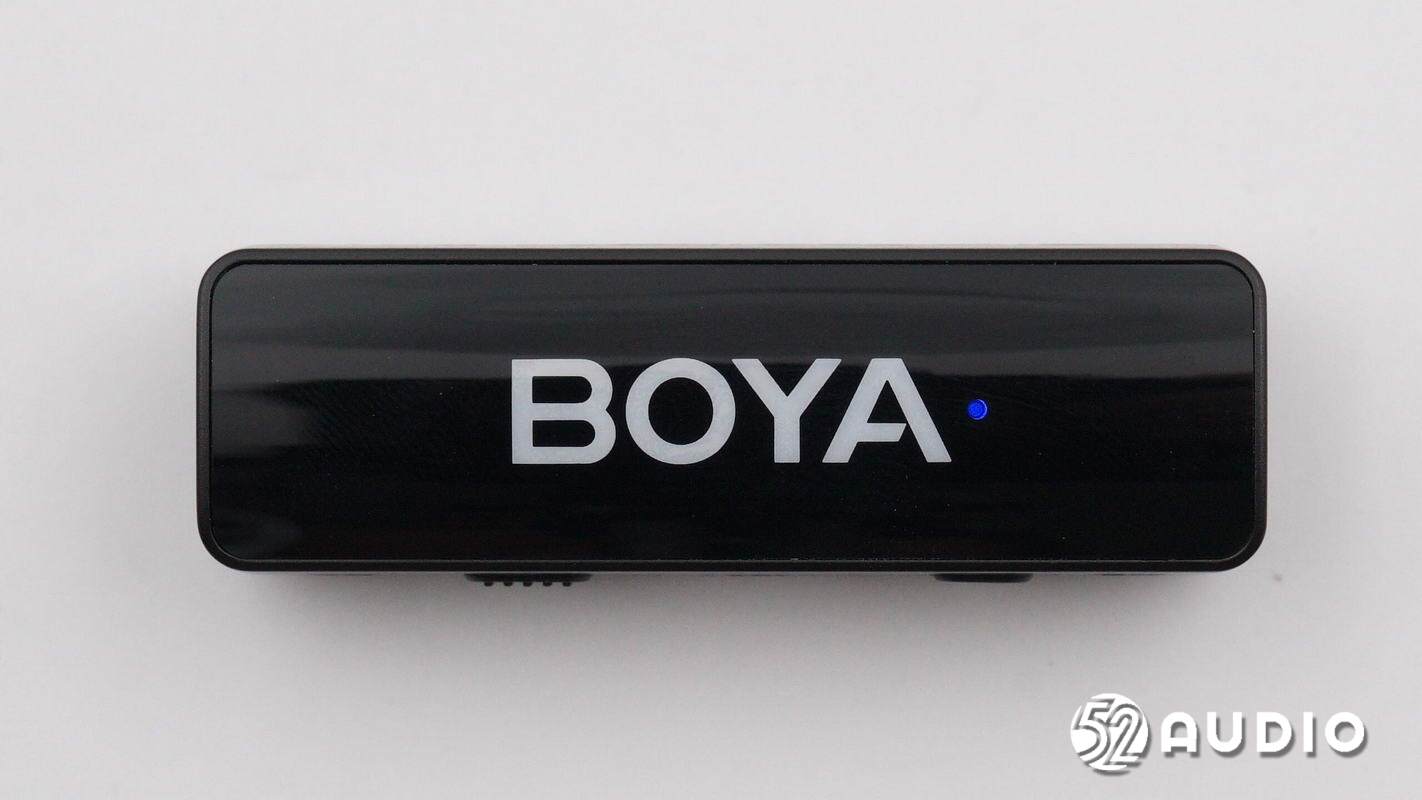

接收器正面外观一览，采用了亮黑色面板，设计有白色“BOYA”品牌LOGO，简约时尚。设置有一颗指示灯，用于反馈工作状态。

接收器背面外观一览，中间设置有连接转接头的金属顶针，蓝色按键用于固定。左侧金属触点用于连接充电盒充电。

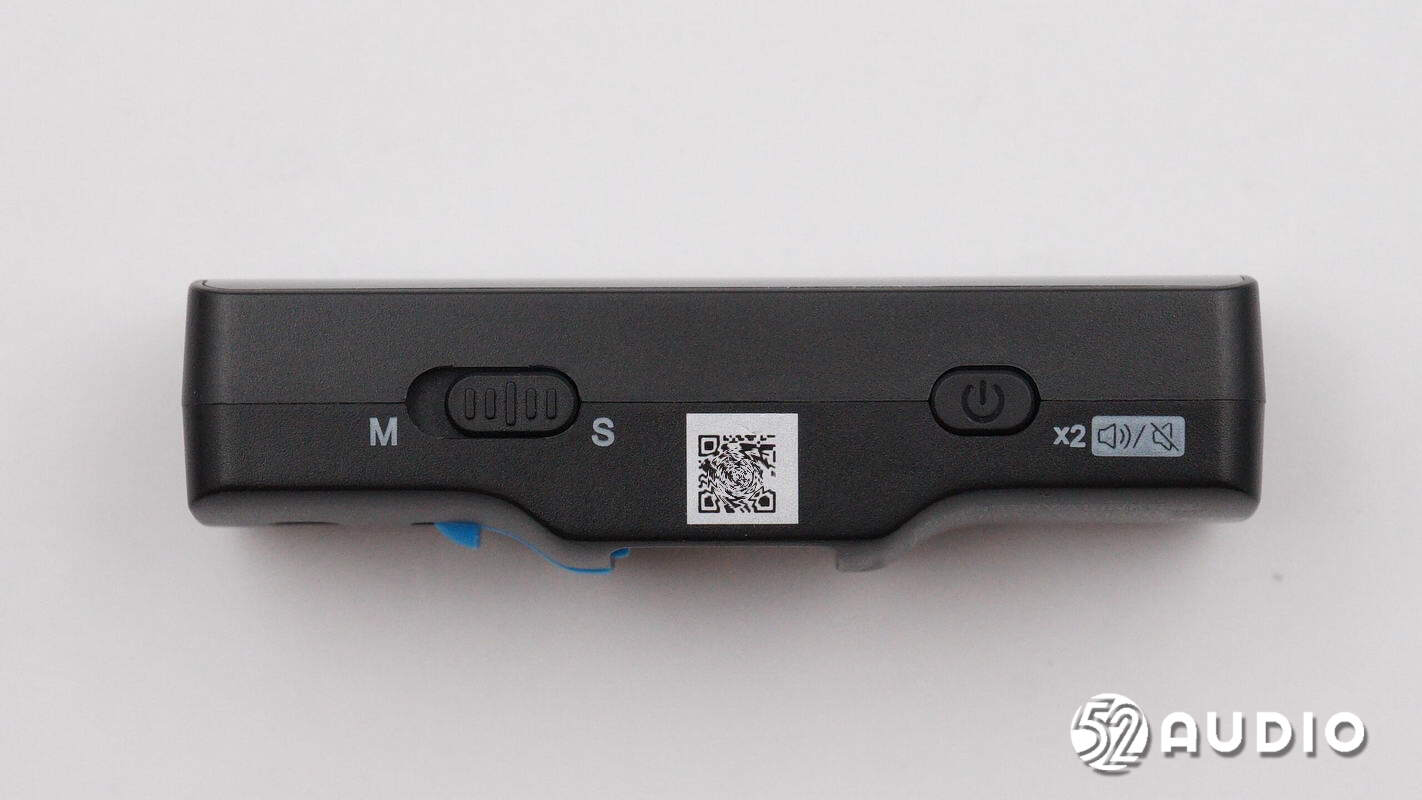

机身侧边设置有单声道、立体声的切换按键和电源/静音键。

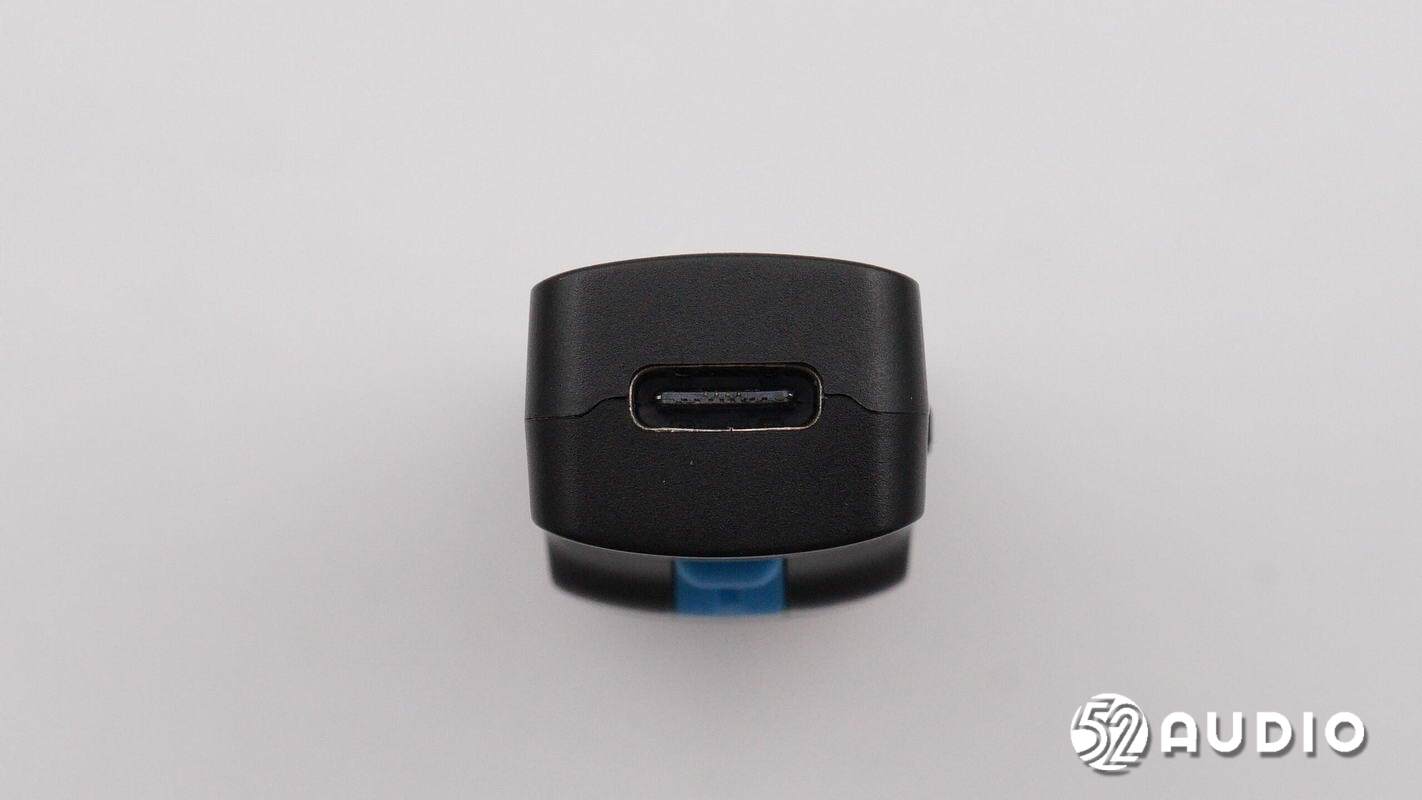

机身一端设置有Type-C接口，用于边用边充功能。

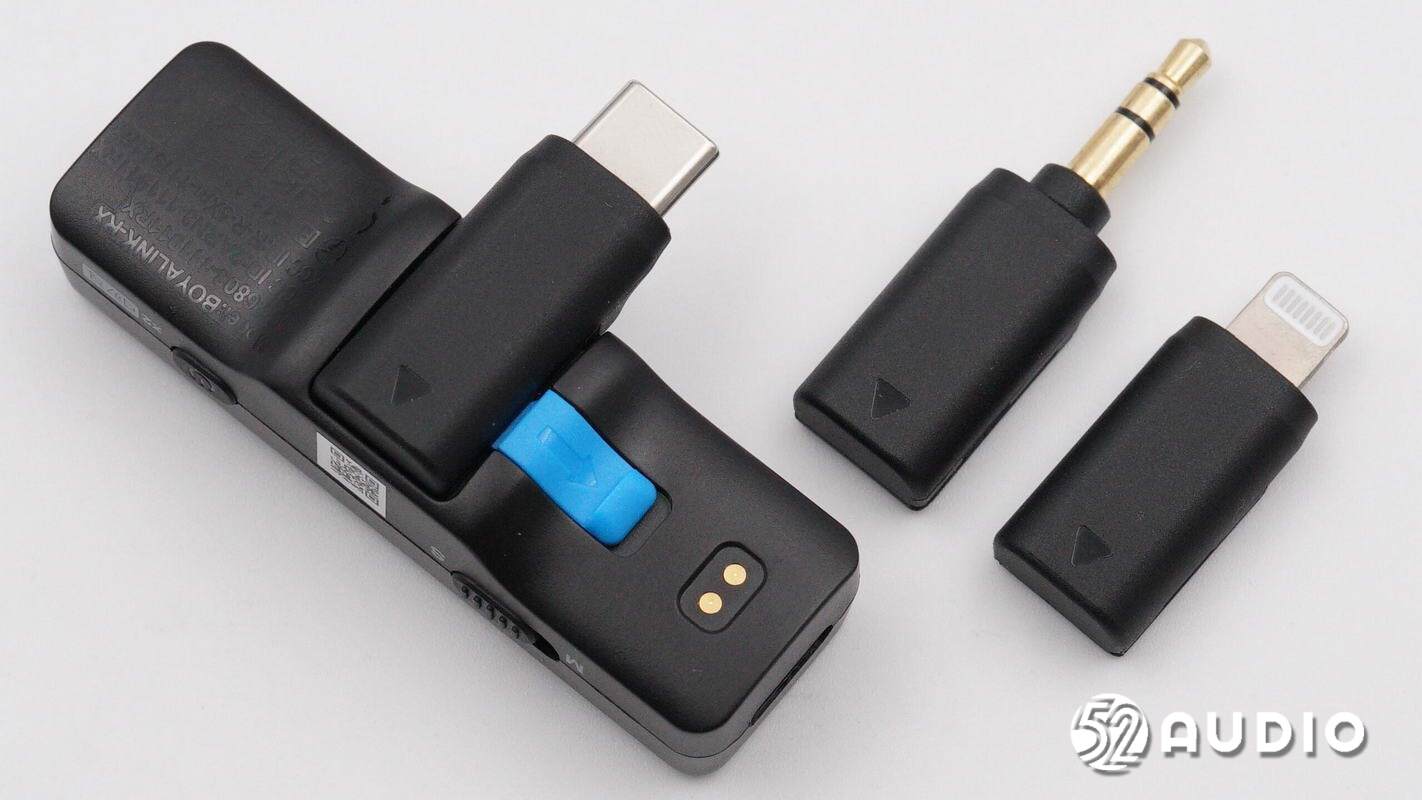

接收器连接转接头外观一览。

发射器正面外观一览，与接收器相同的设计。

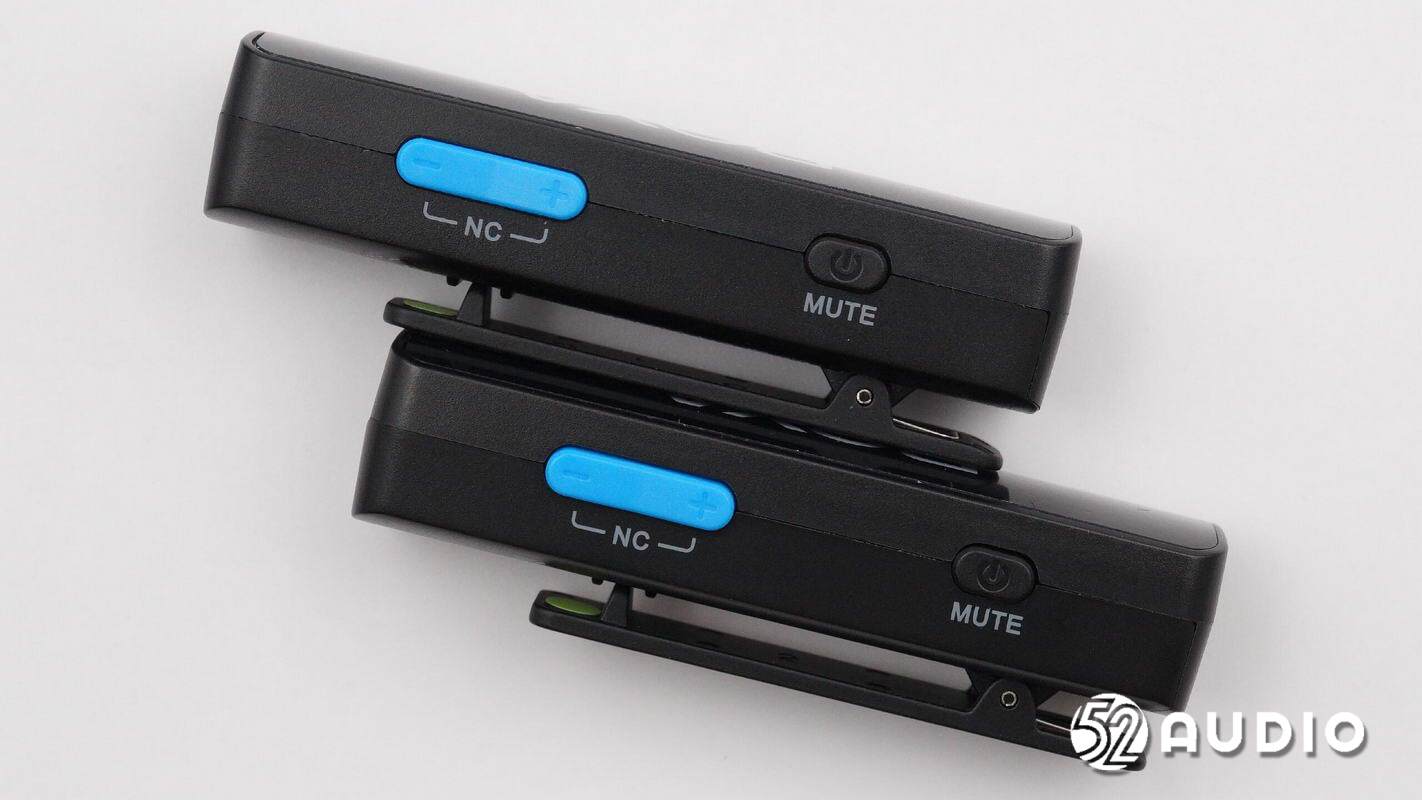

接收器侧边设置有增益调节按键和电源/静音键。

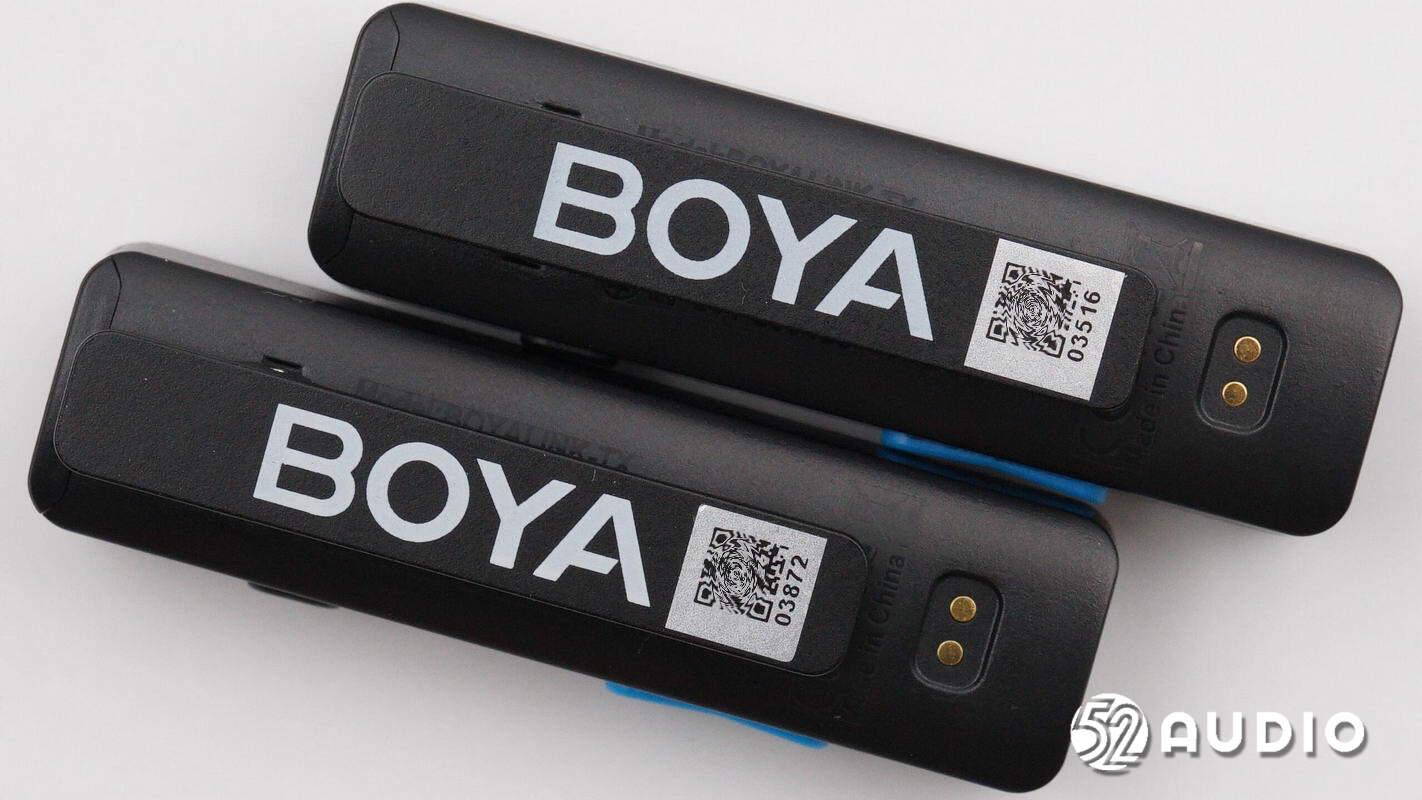

机身背部设计有领夹，便于用户使用；设置有充电触点，用于连接充电盒。

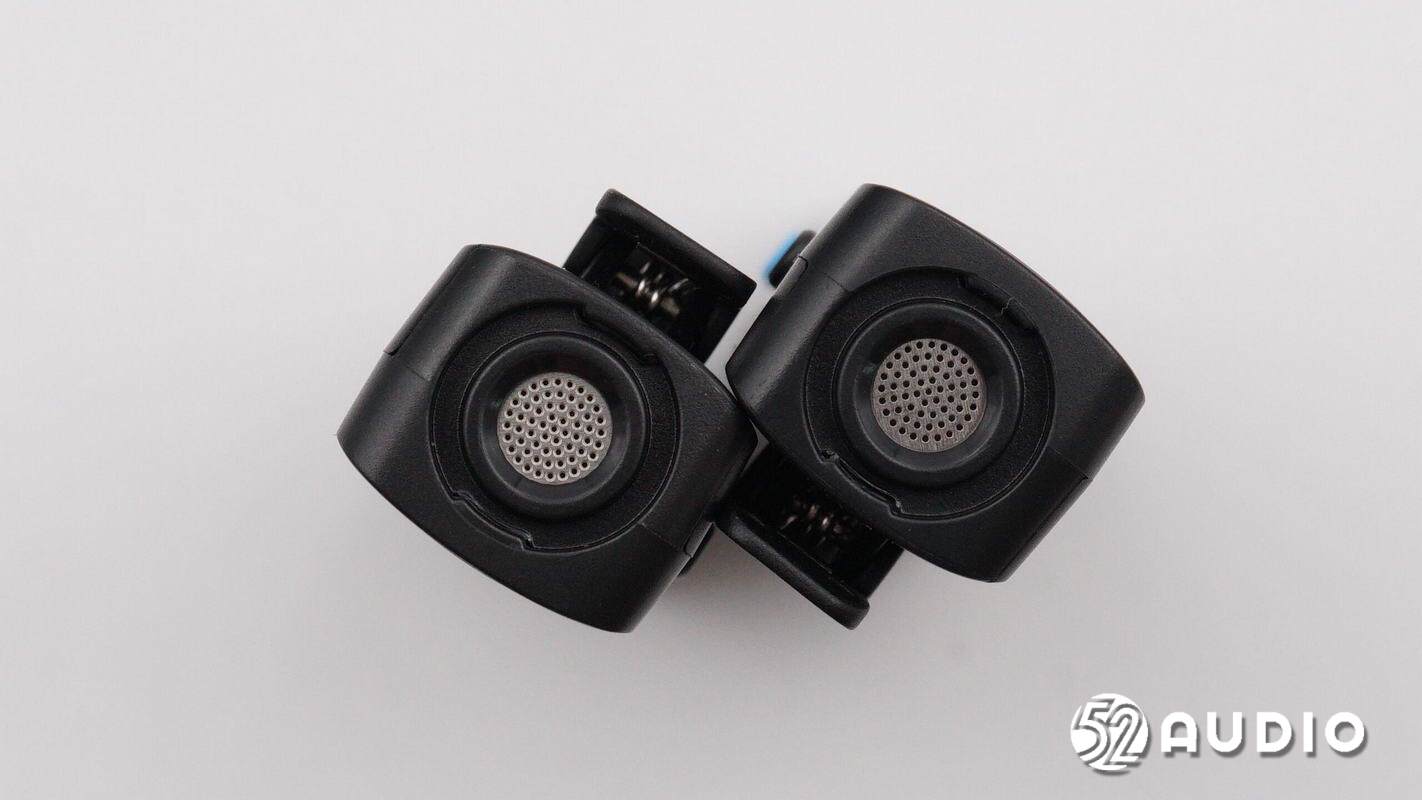

发射器顶部设置拾音孔，通过金属盖板防护。外围卡扣设计，用于固定防风毛套。

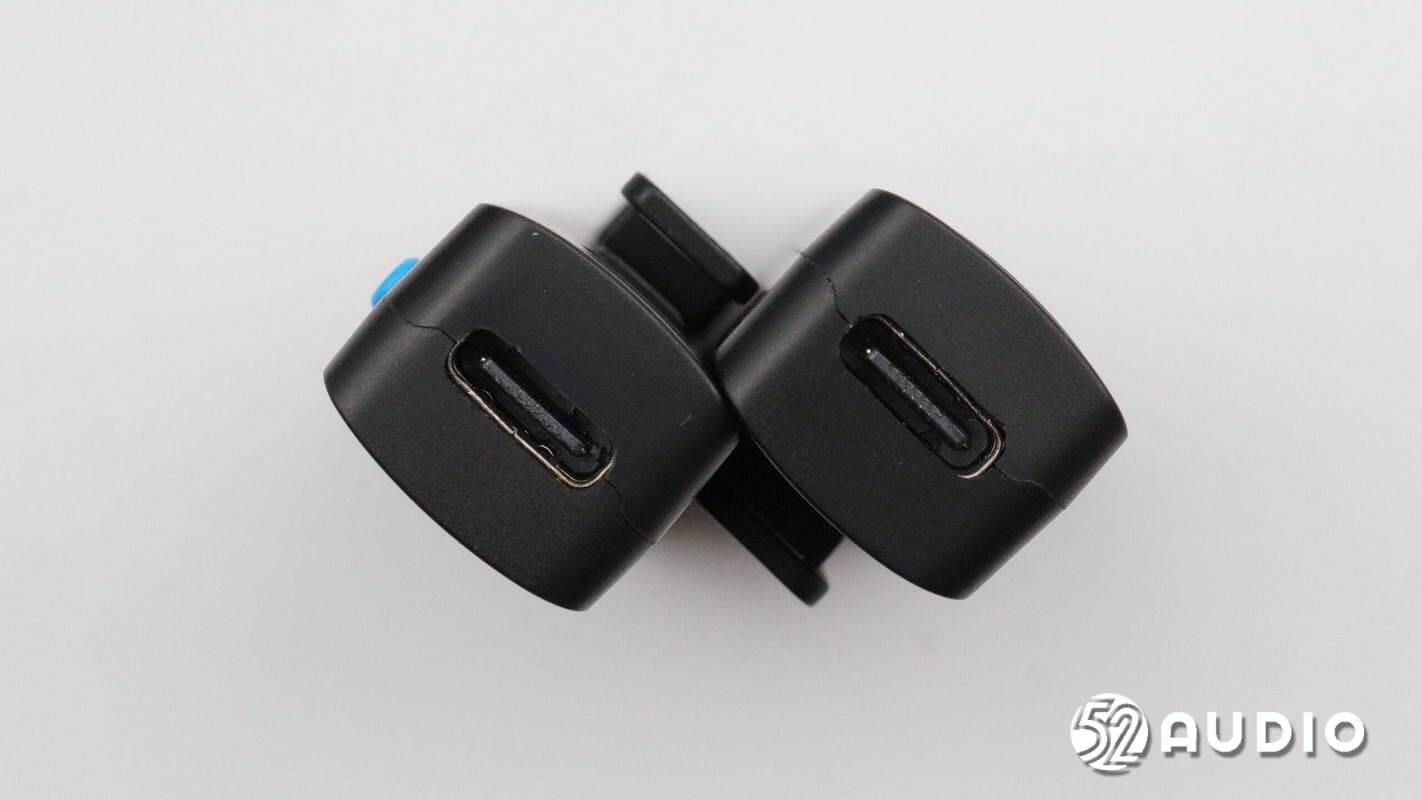

发射器底部设置Type-C充电接口，用于独立充电。

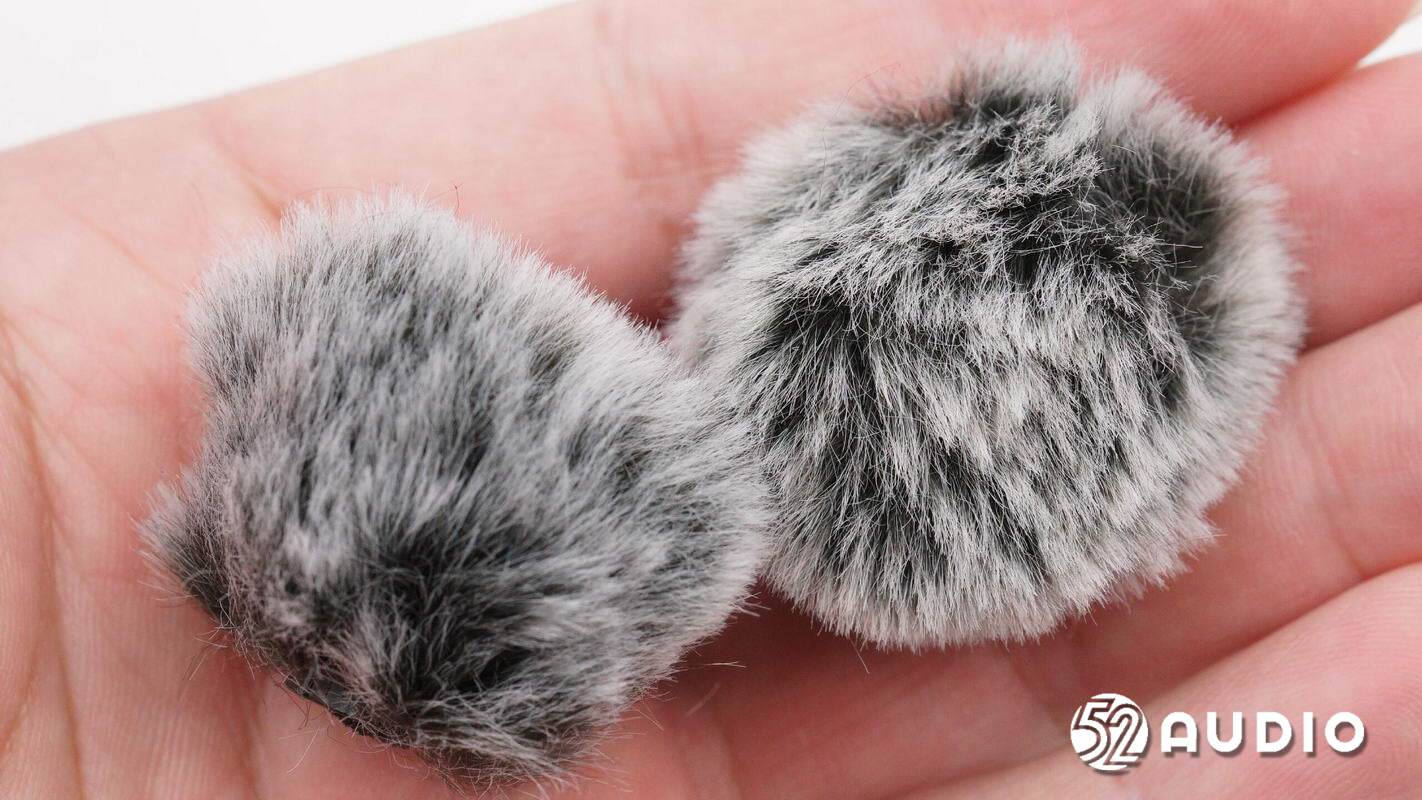

发射器防风毛套，用于降低风噪影响，提升收音效果。

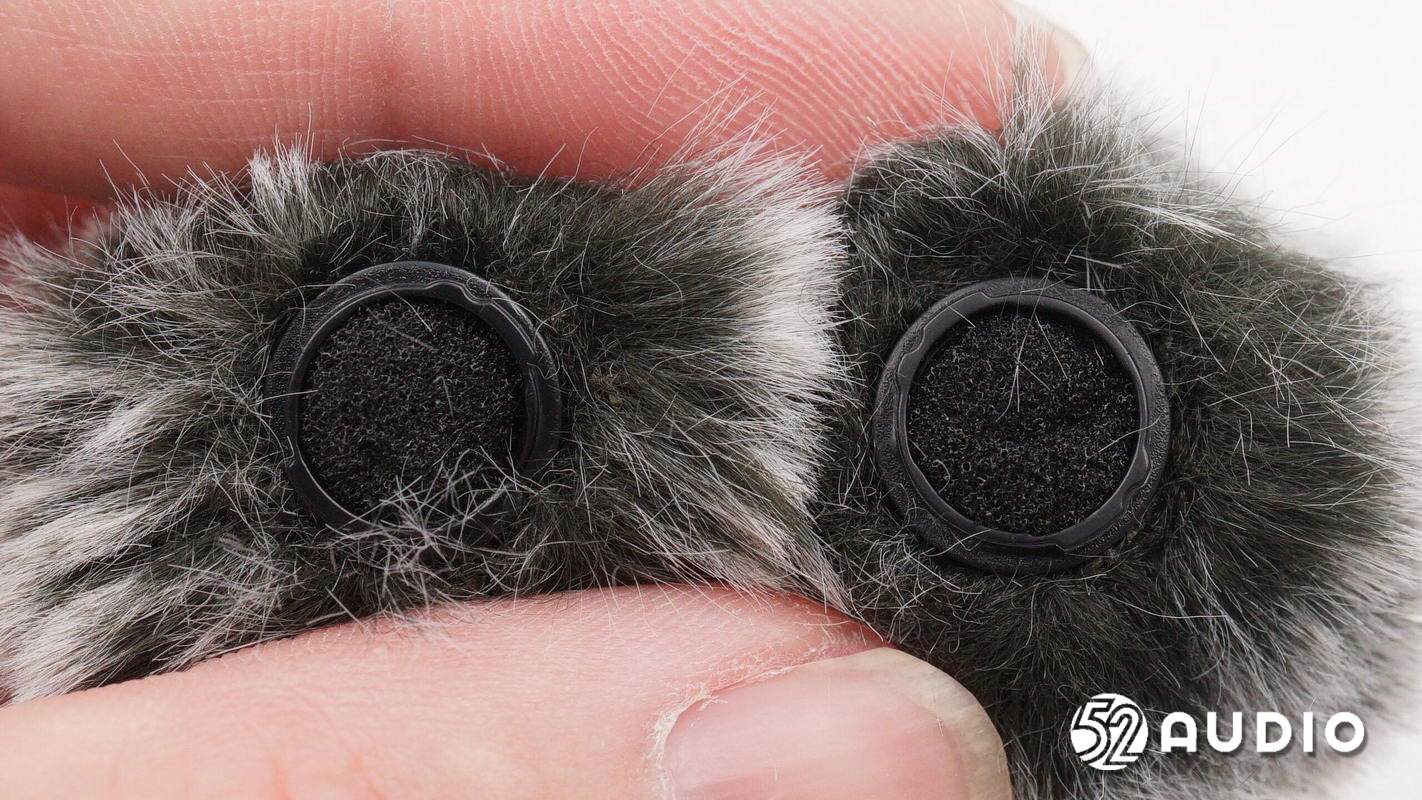

防风毛套内侧设计卡扣结构，便于与发射器固定。

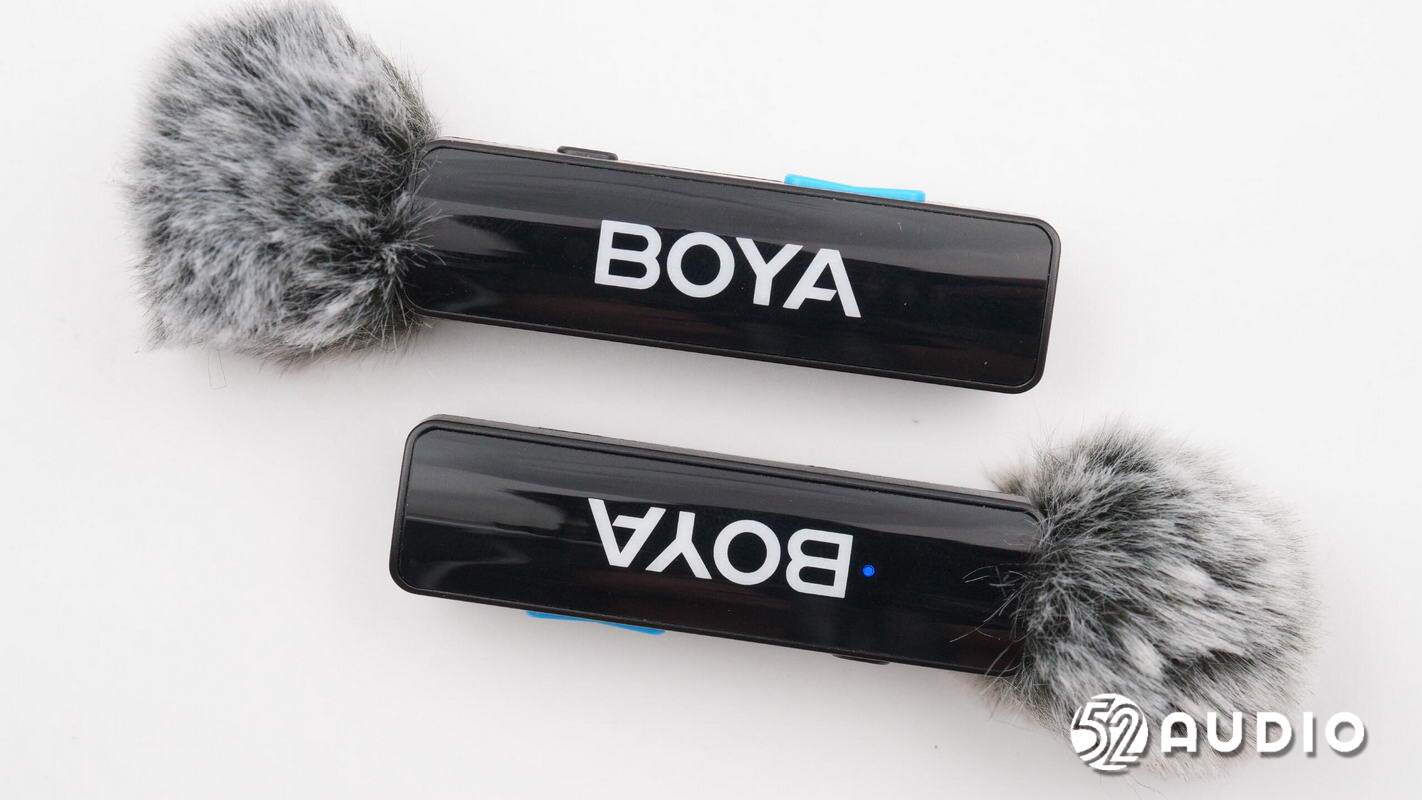

佩戴防风毛套，发射器外观一览。

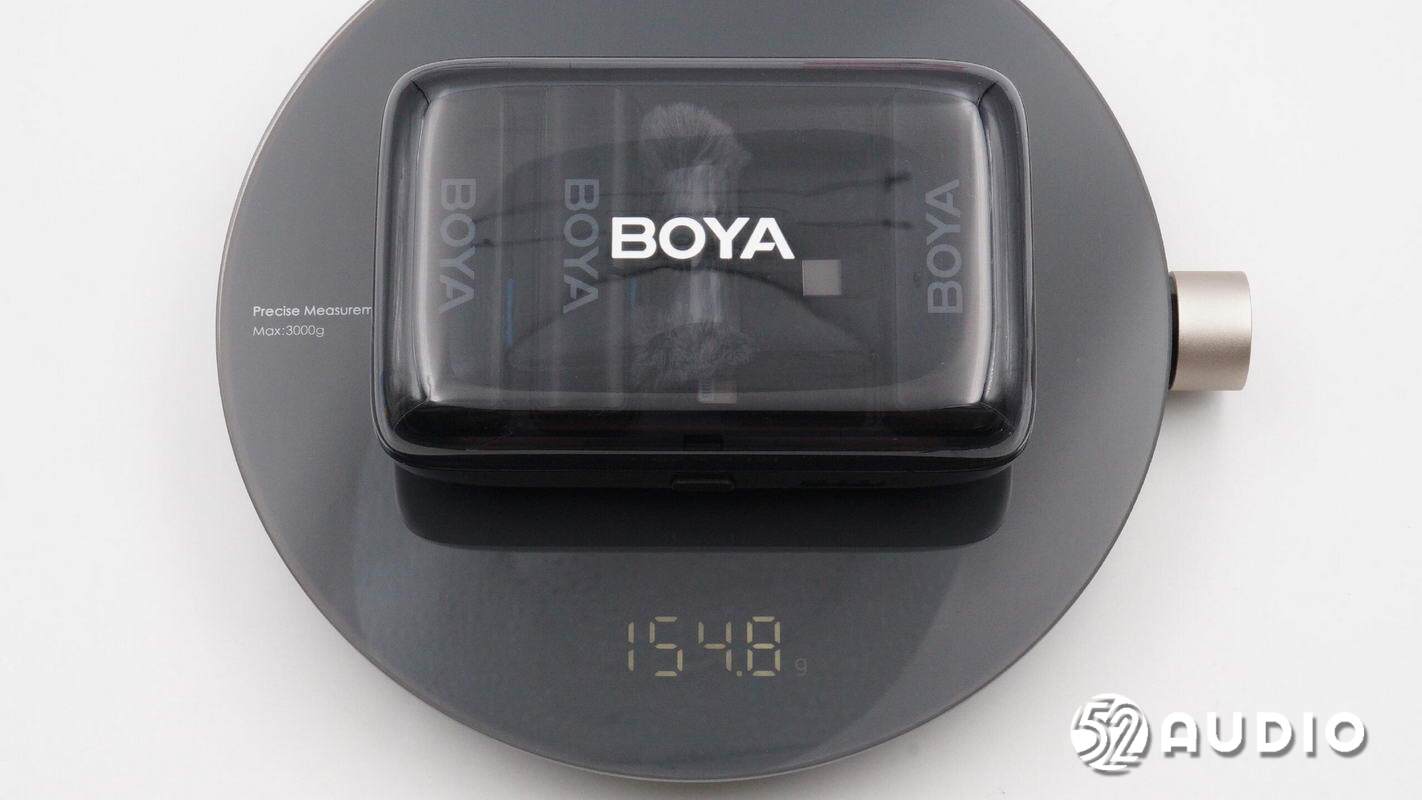

经我爱音频网实测，BOYA博雅BOYALINK无线领夹麦克风整机重量约为154.8g。

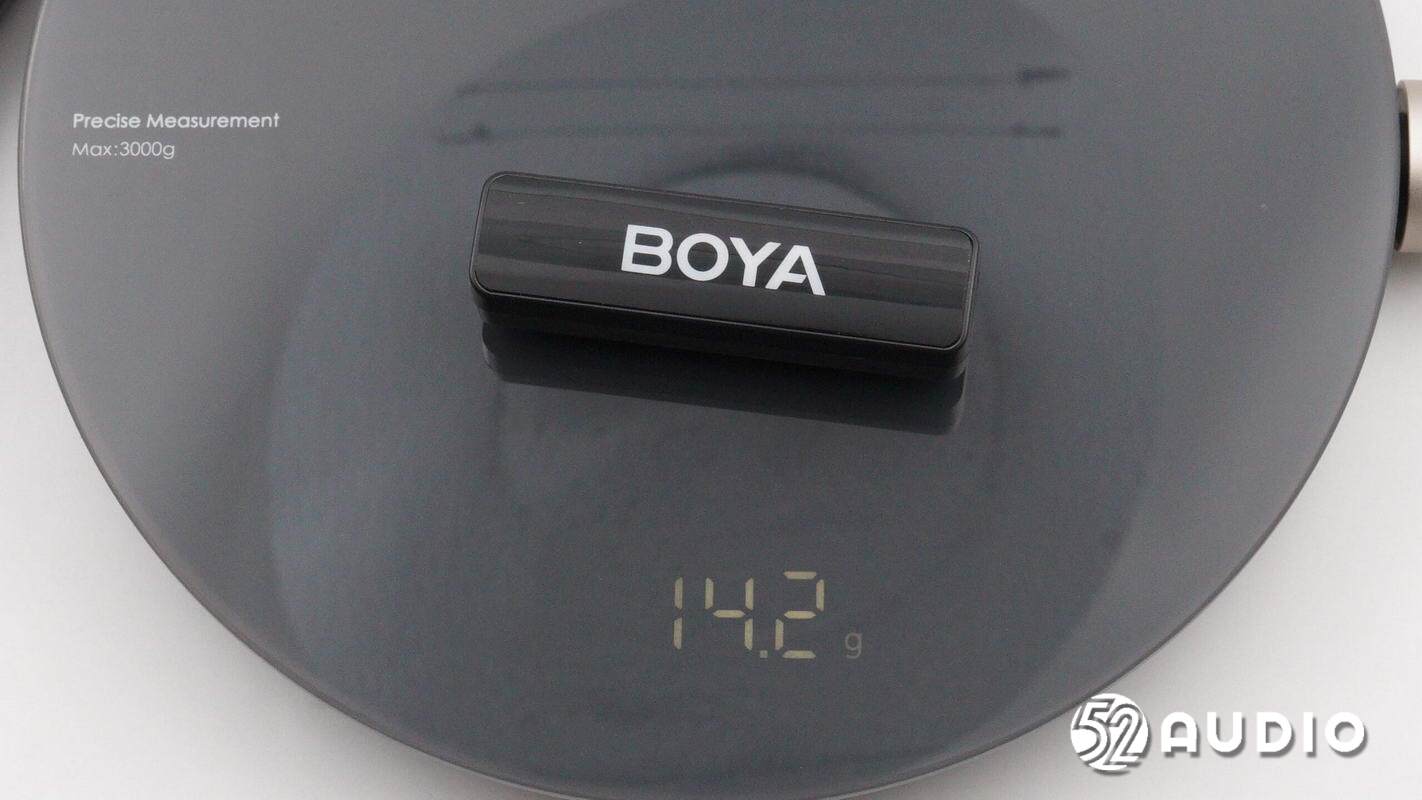

发射器重量约为14.2g，体积轻盈，佩戴无感。

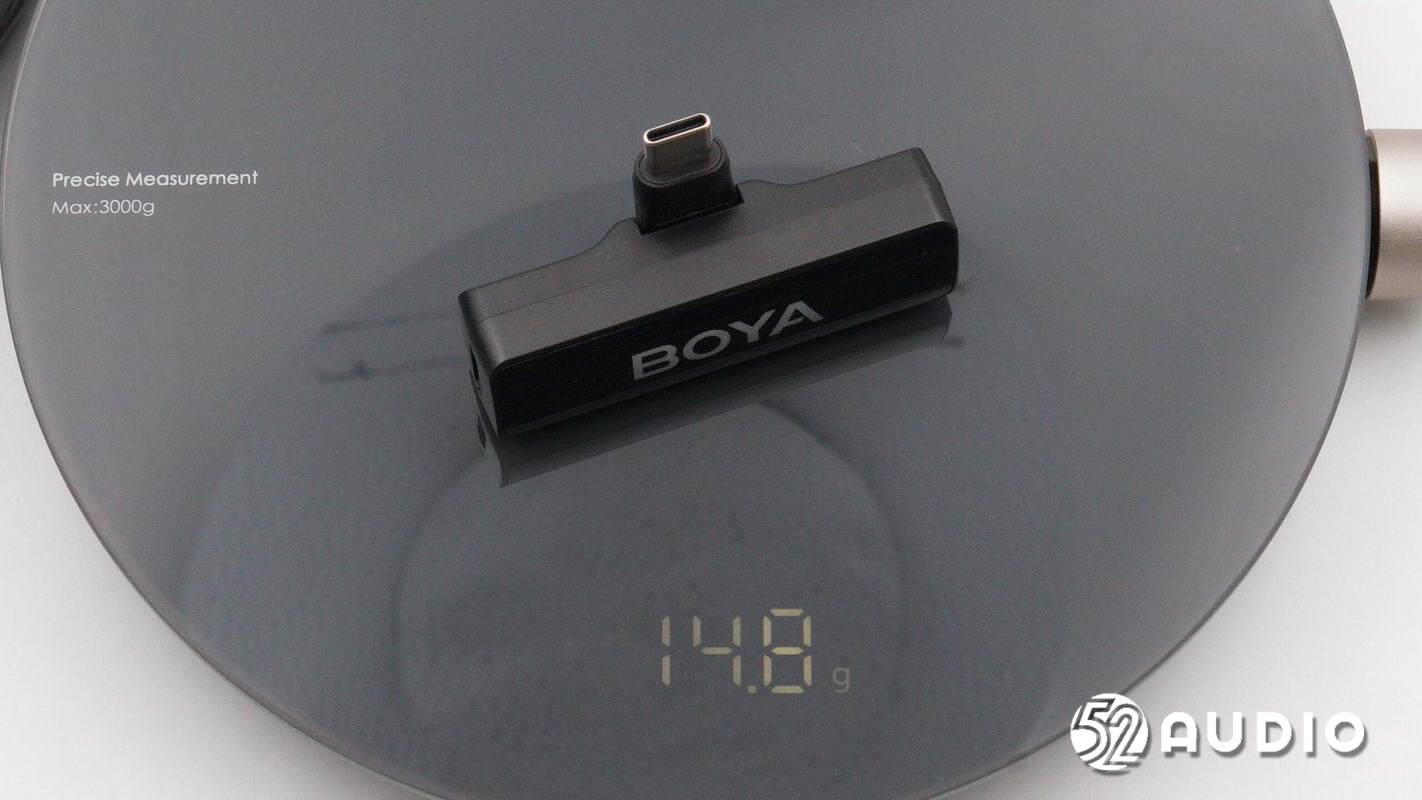

接收器搭配Type-C转接头重量约为14.8g。

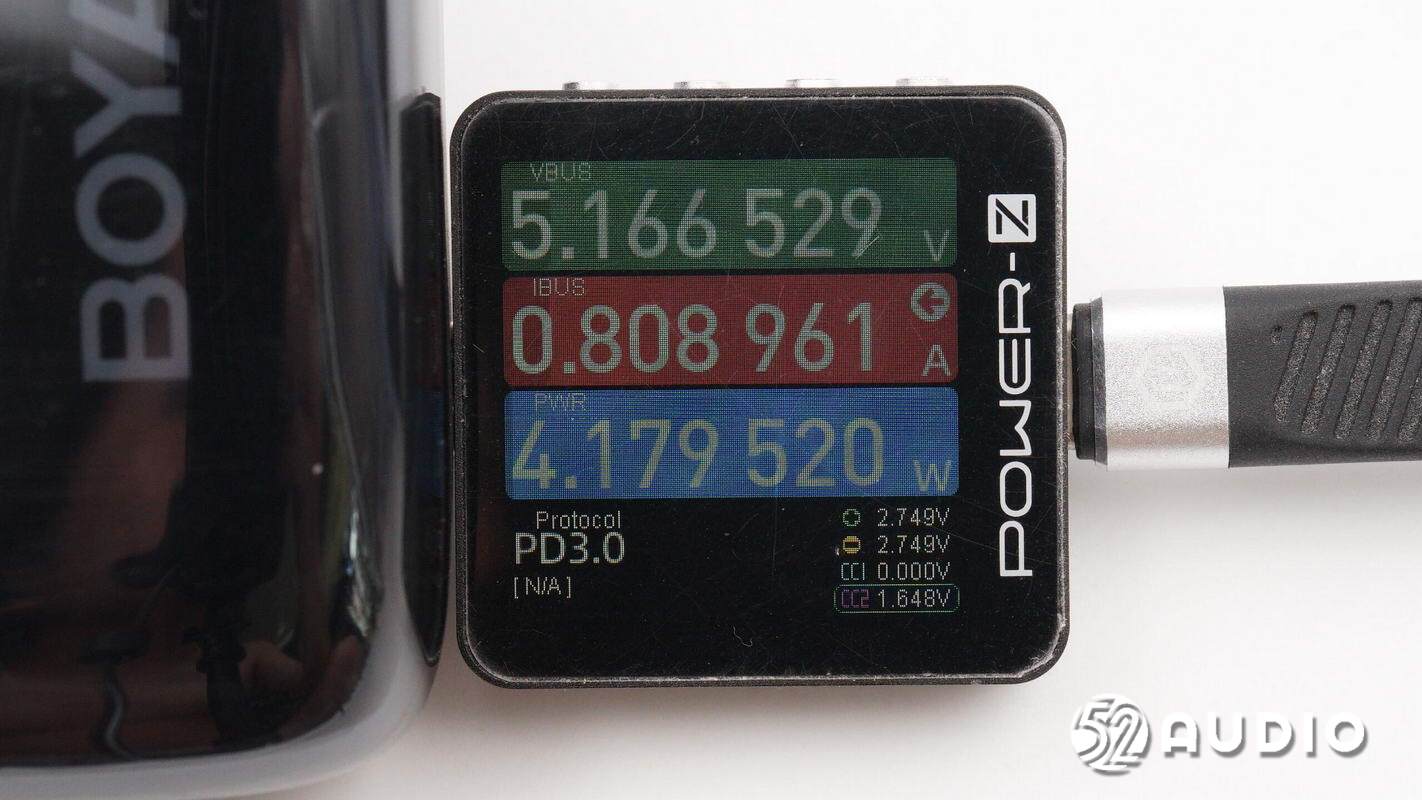

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对BOYA博雅BOYALINK无线领夹麦克风进行充电测试，输入功率约为4.19W。

二、BOYA博雅BOYALINK无线领夹麦克风拆解

通过开箱，我们详细了解了BOYA博雅BOYALINK无线领夹麦克风的轻巧外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

充电盒拆解

拆开充电盒外壳，取出座舱结构。

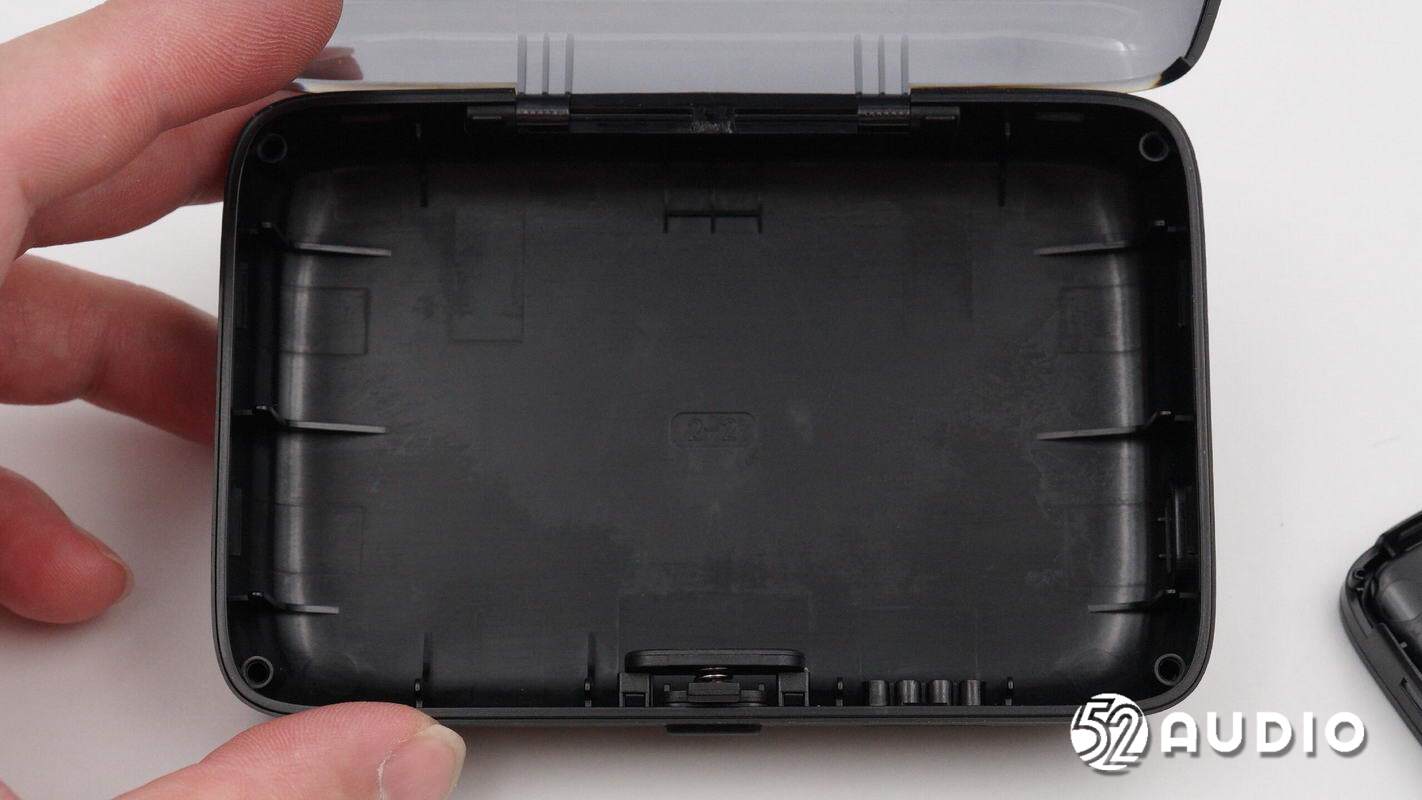

充电盒外壳内侧结构一览。

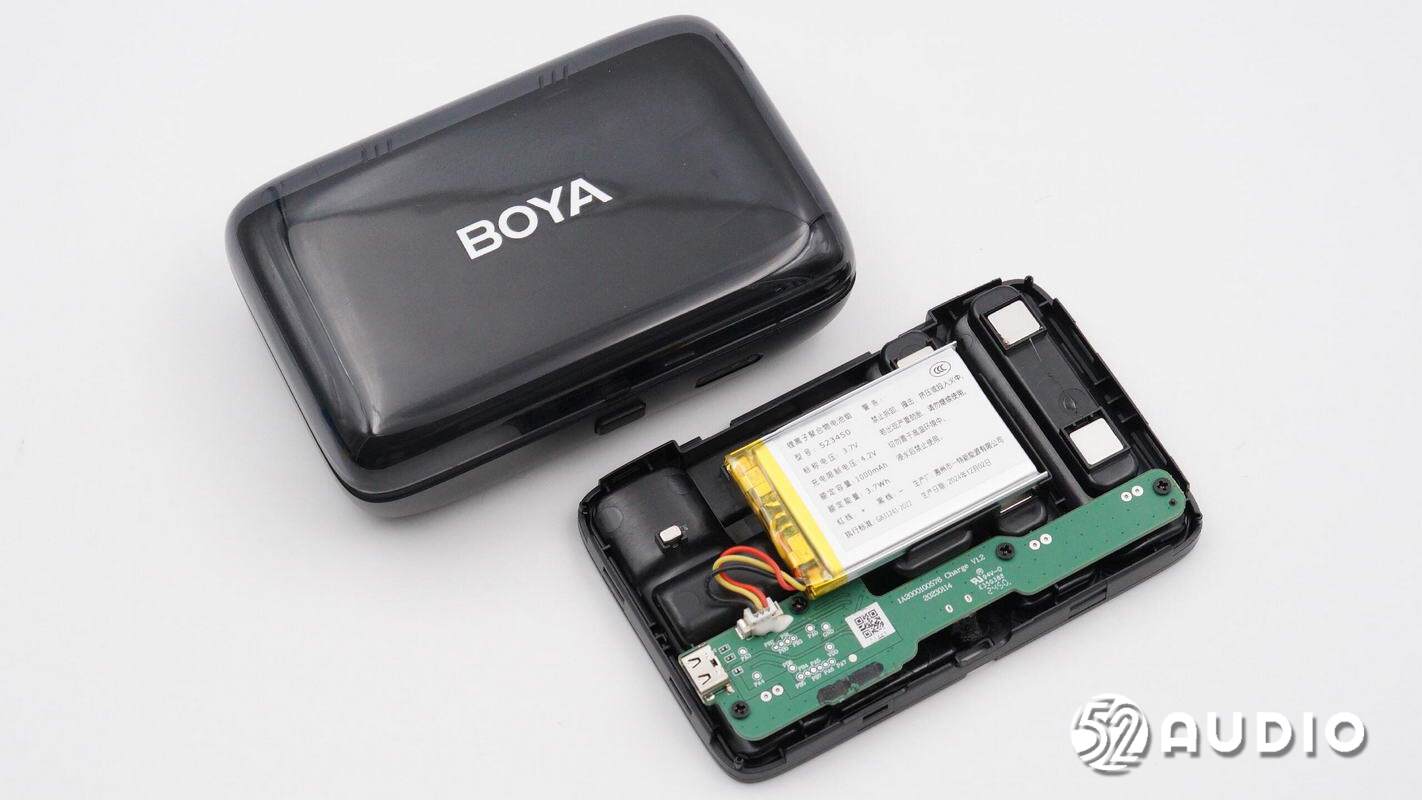

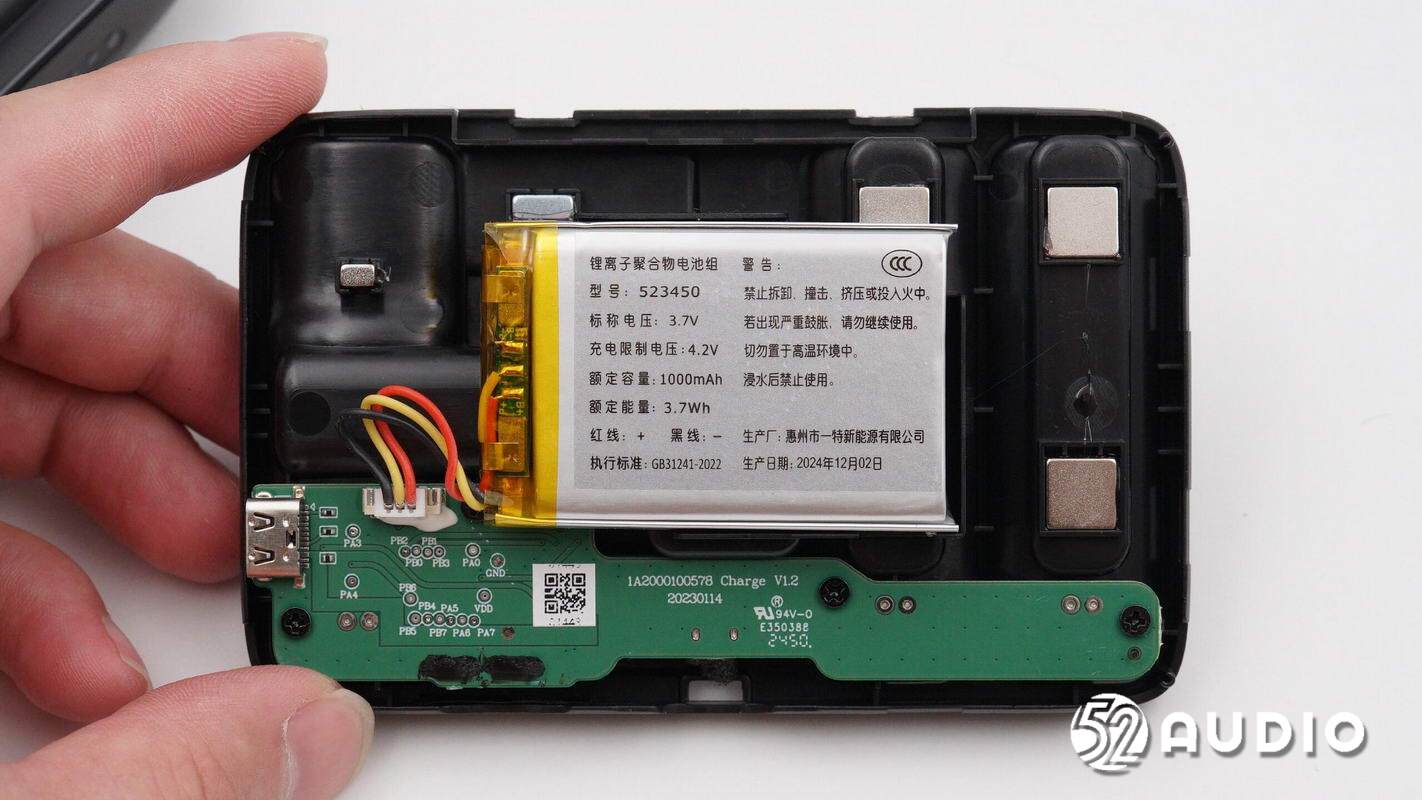

座舱底部结构一览，设置有主板和电池单元，电池导线与主板通过插座连接。

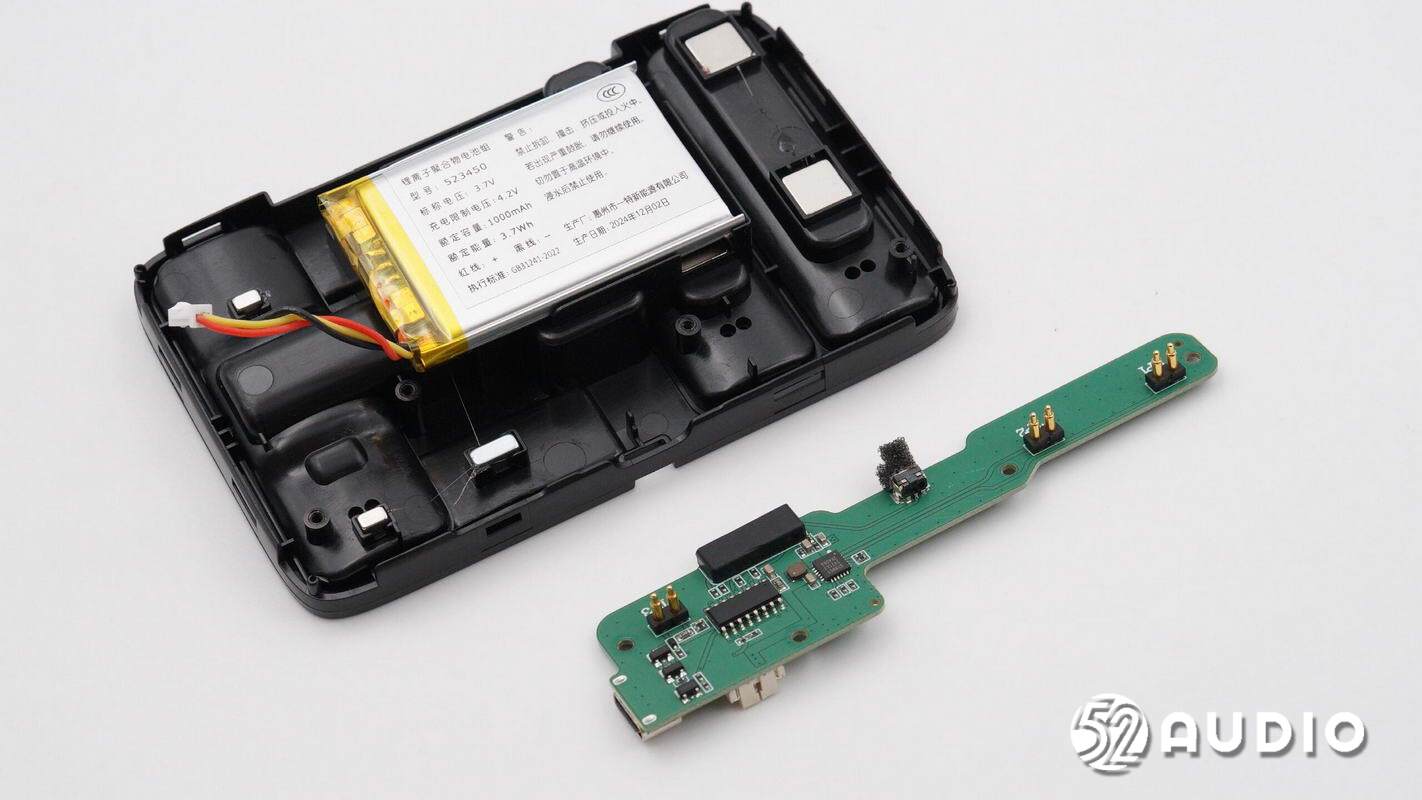

卸掉螺丝，拔掉电池插座，取掉主板。

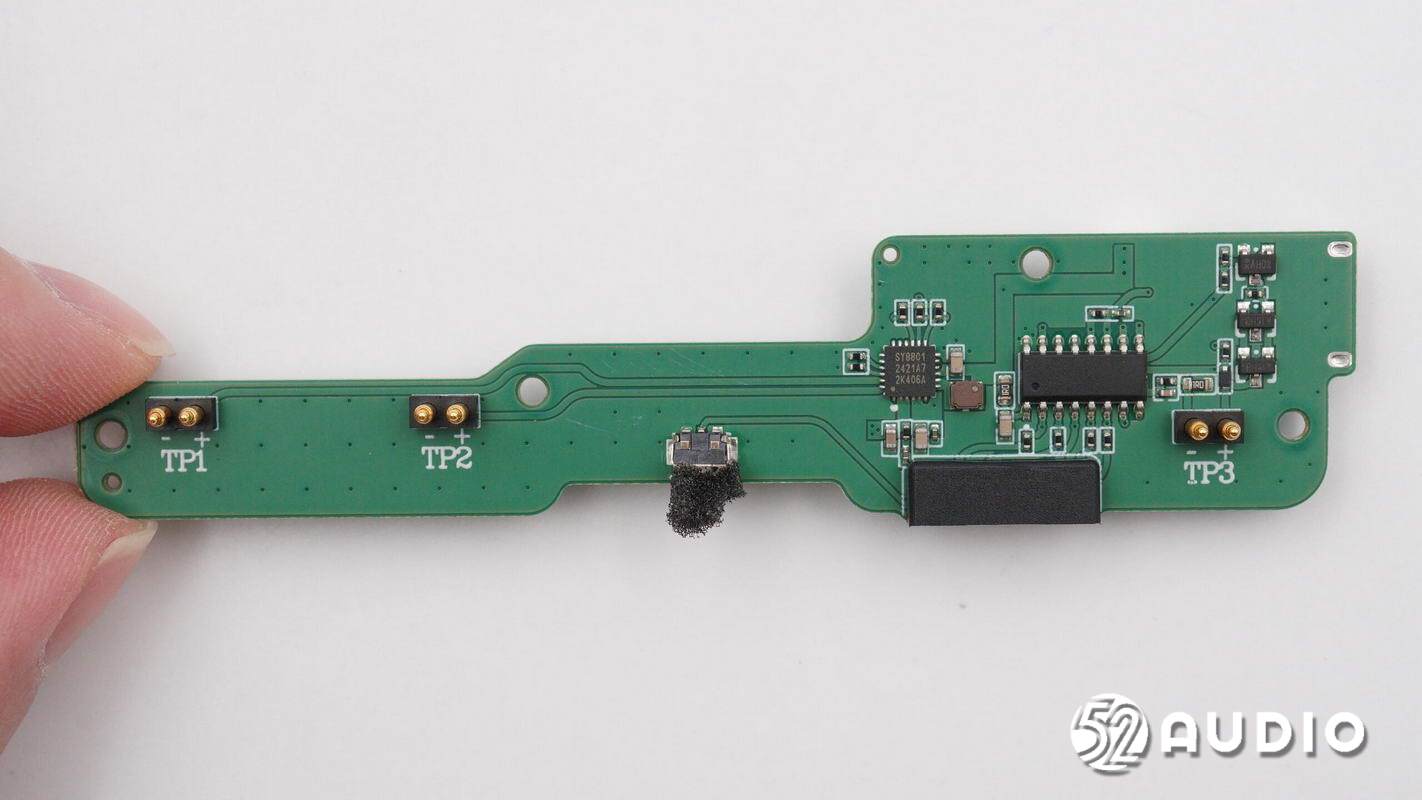

充电盒主板一侧电路一览。

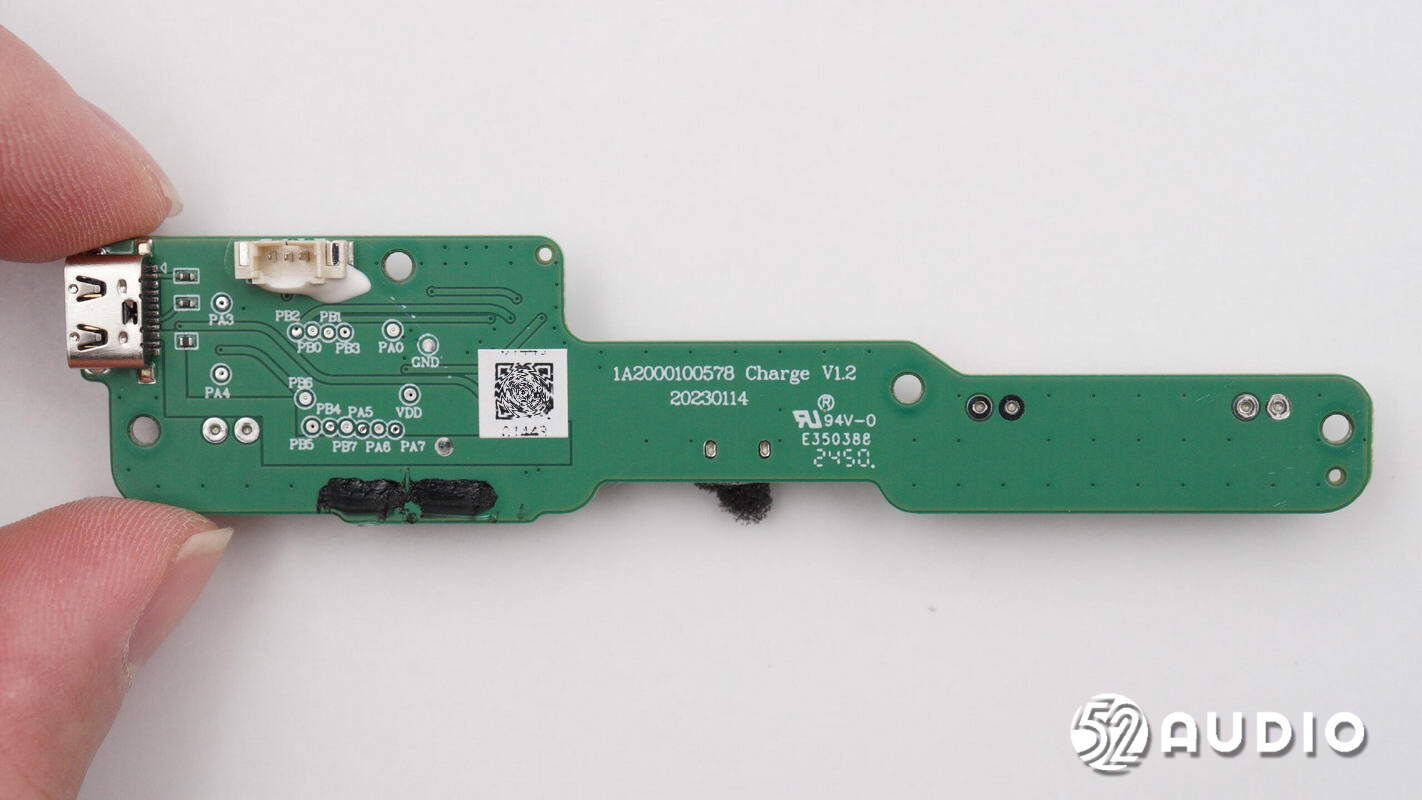

充电盒主板另外一侧电路一览。

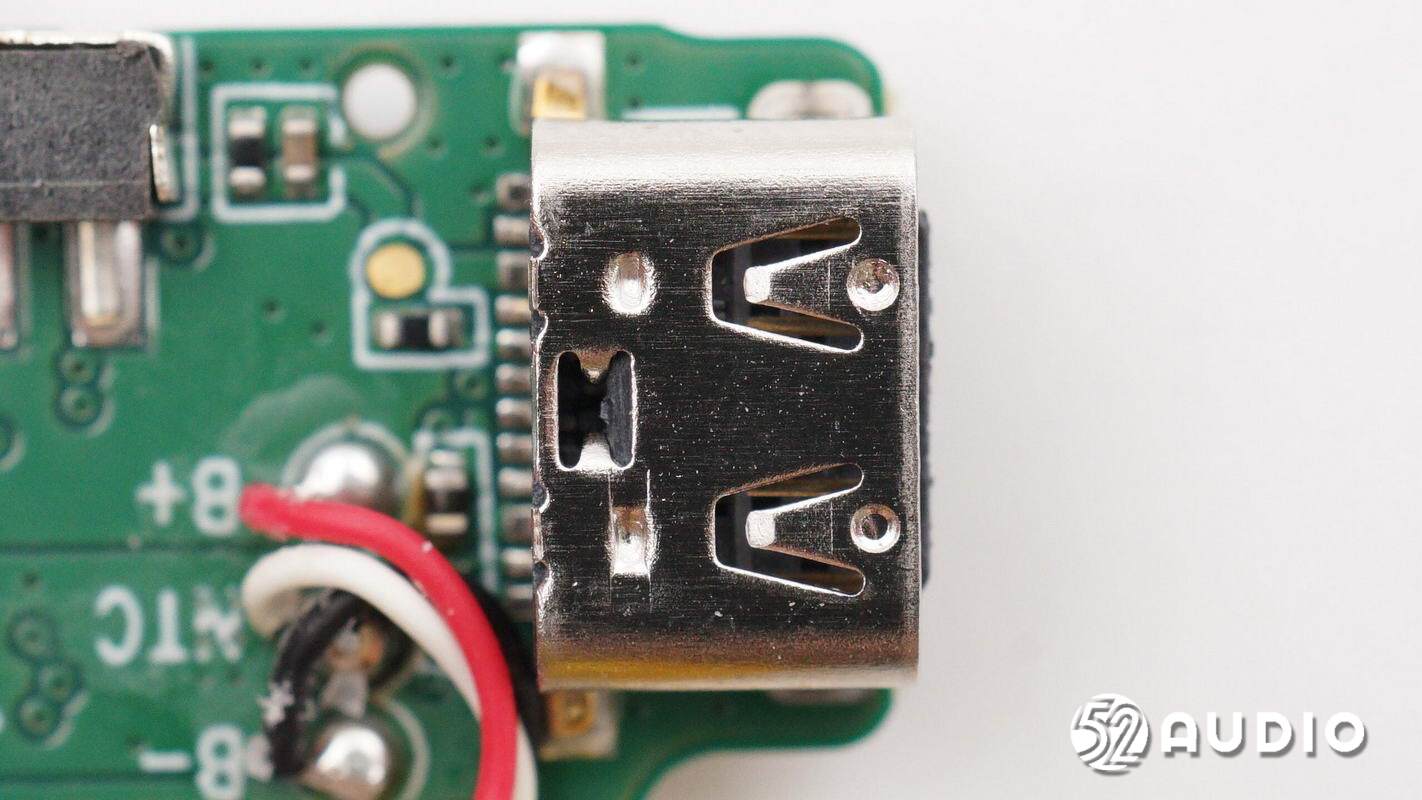

Type-C充电母座特写。

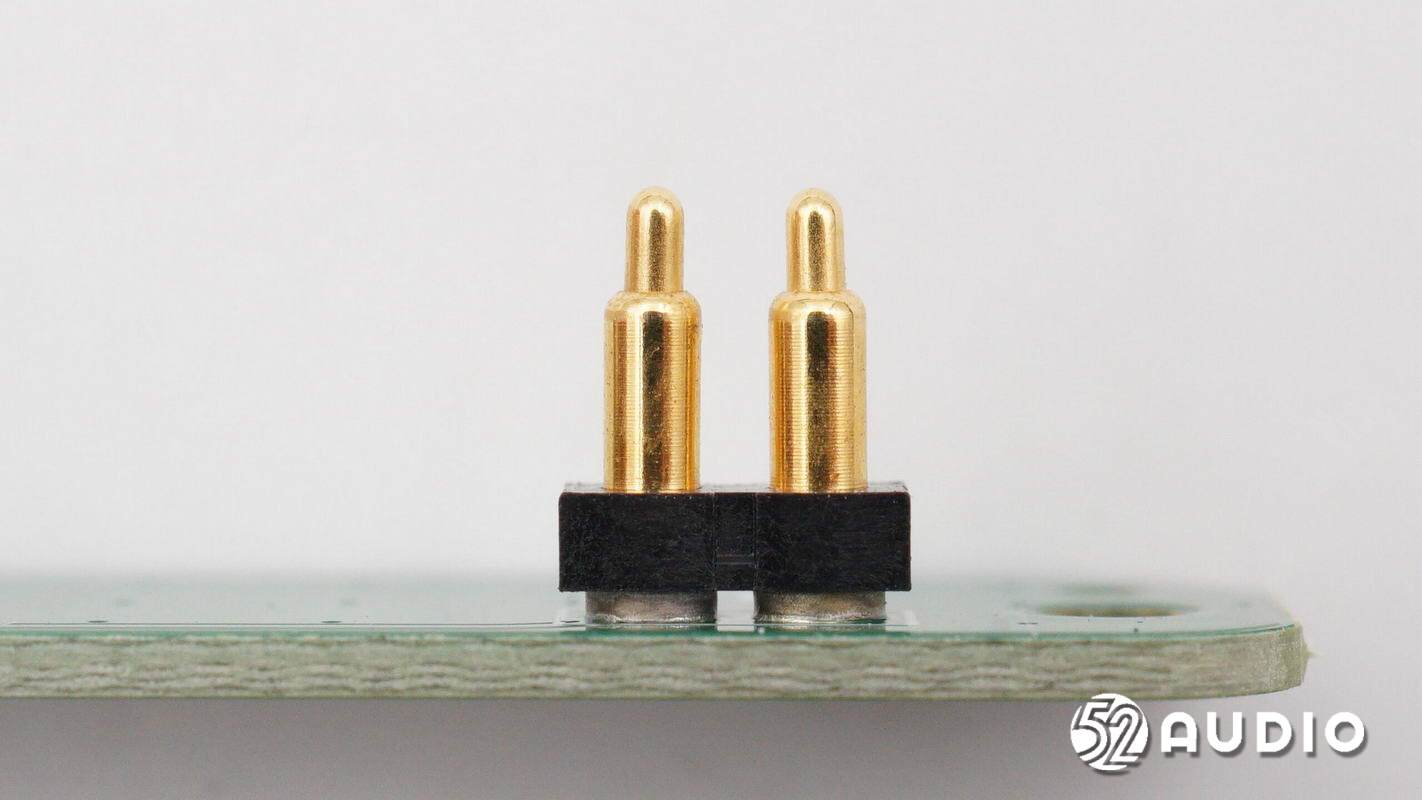

Pogo Pin连接器特写，共设置有三组，为一拖二麦克风充电。

用于查看剩余电量信息的功能按键特写。

四颗LED指示灯特写，通过遮光罩密封和隔离。

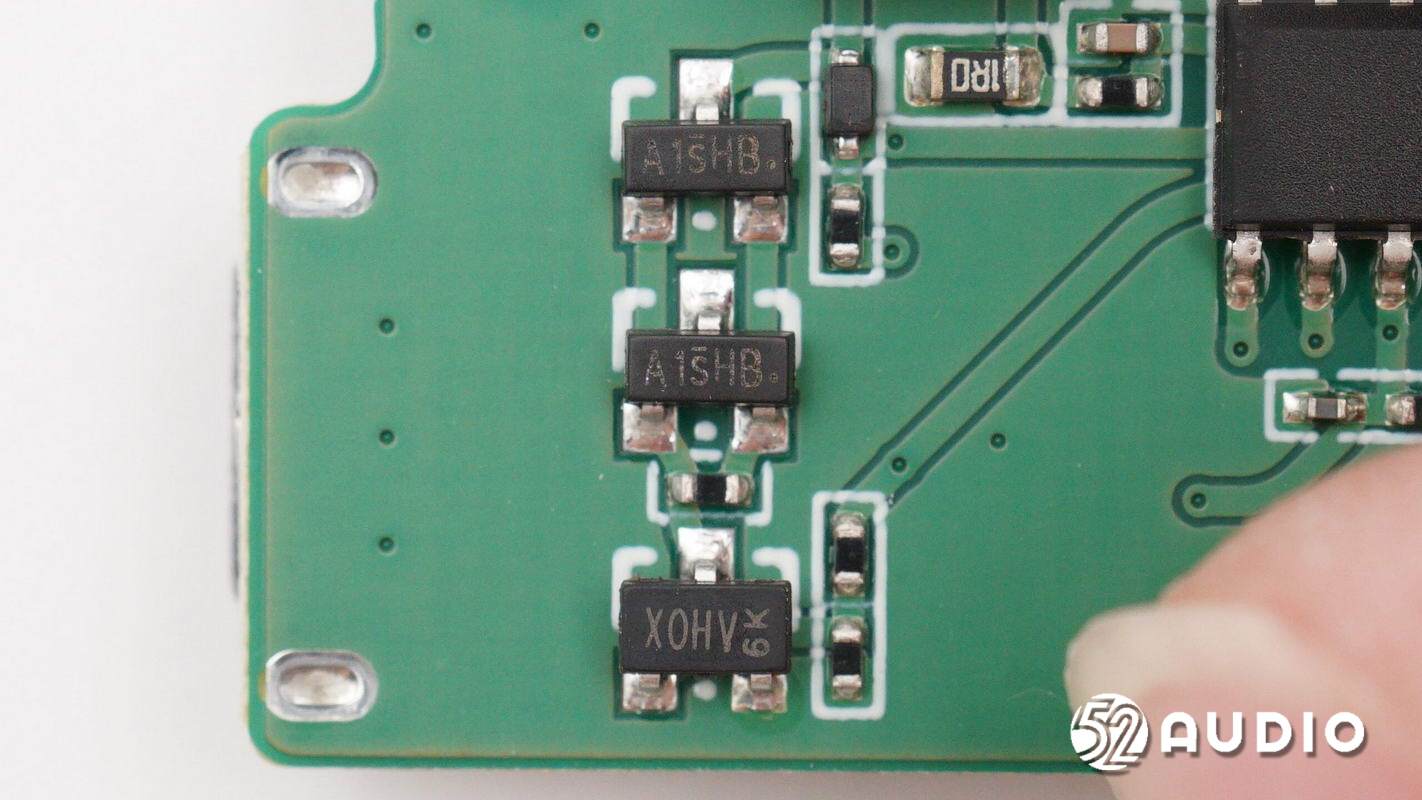

丝印“A1sHB”的LPS微源半导体LPM2301 2.6A PMOS，为业界较大电流版本，足够余量确保安全，用作给麦克风充电的开关。

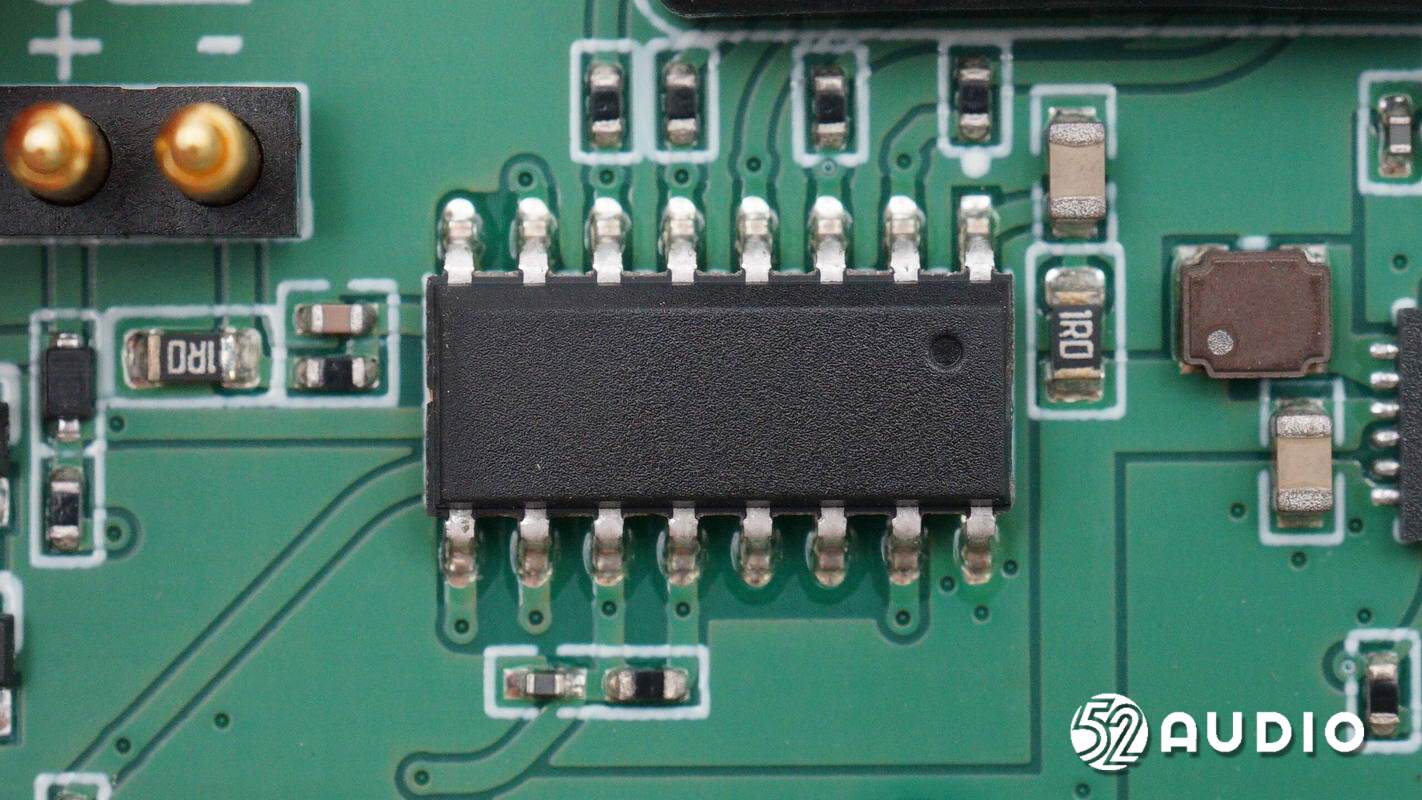

一颗无标的MCU单片机，用于整机控制。

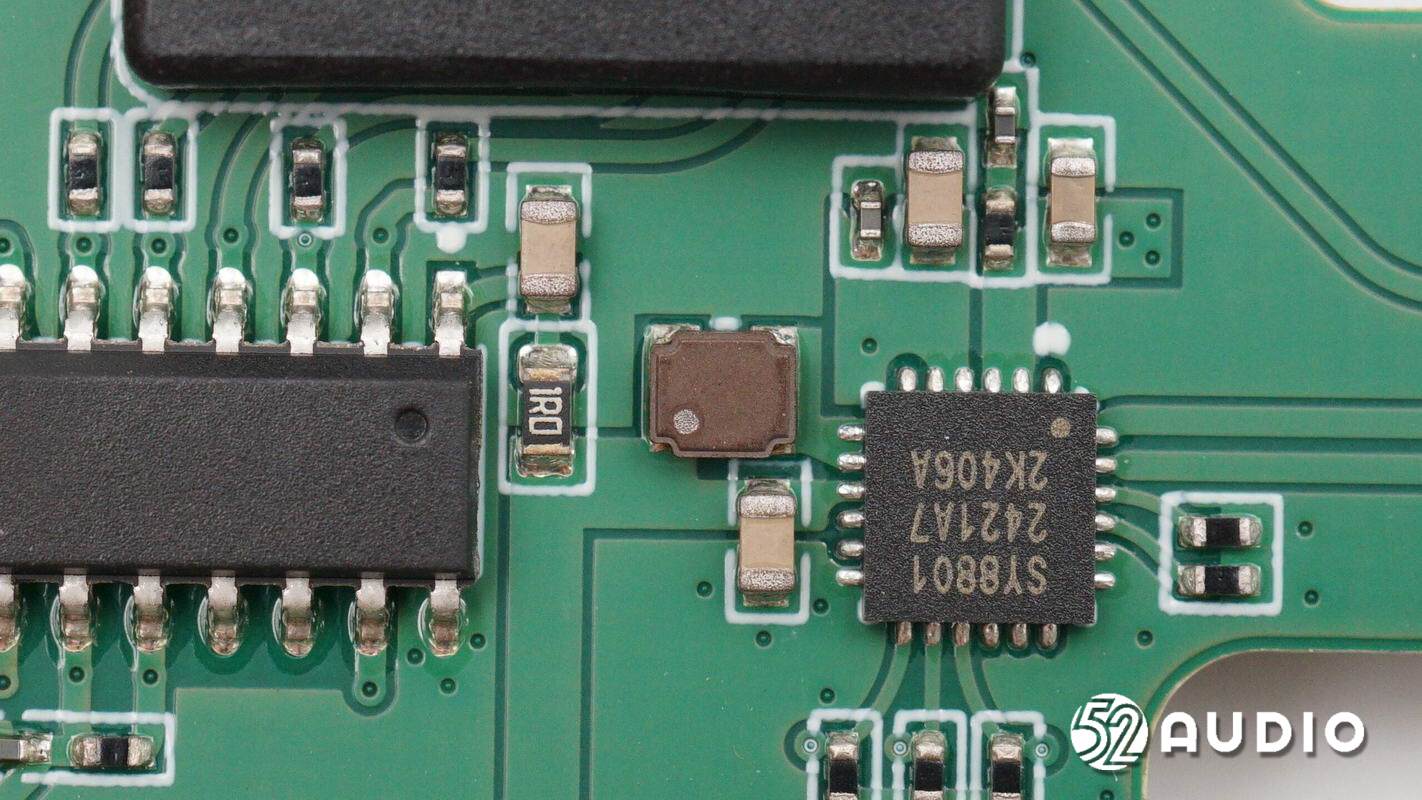

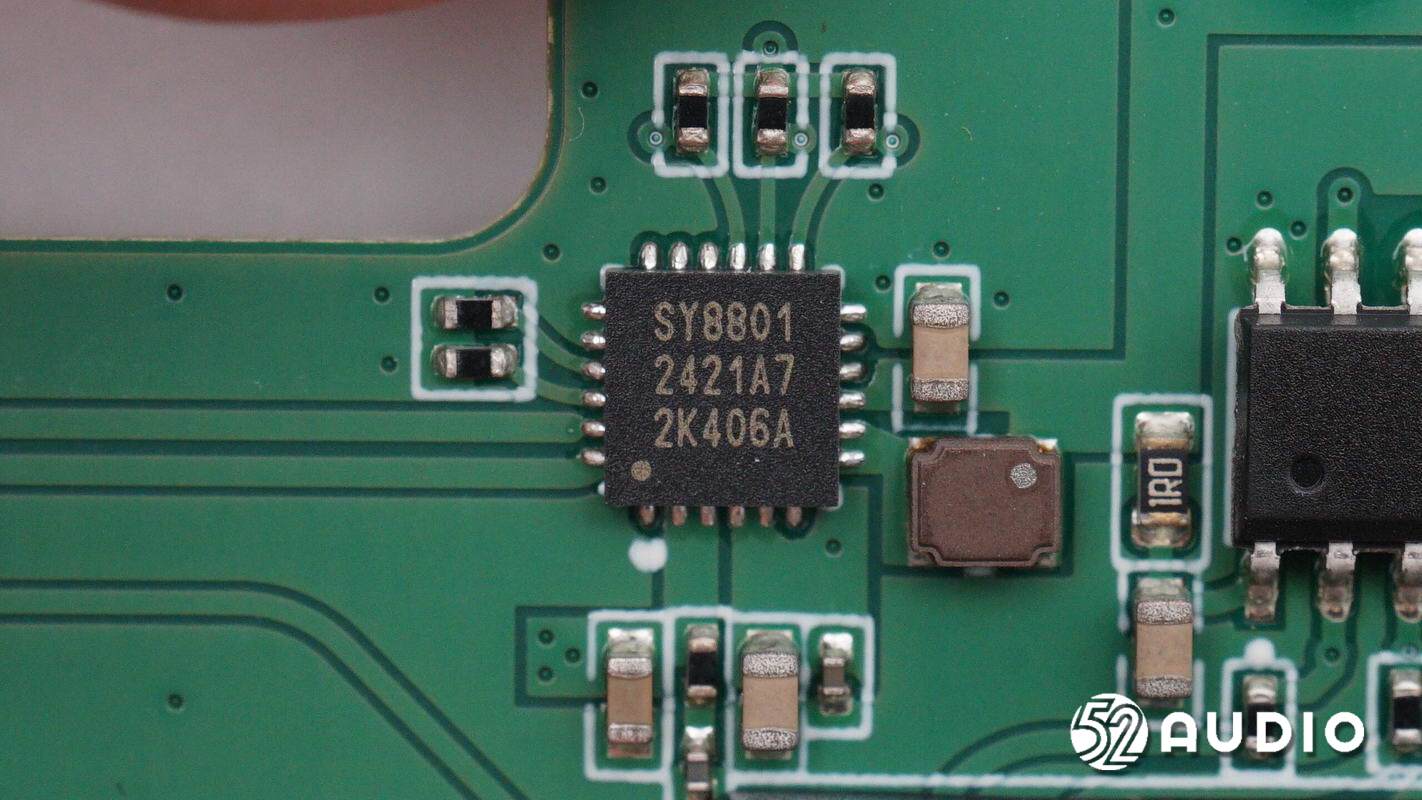

思远半导体SY8801智能充电仓解决方案，集成充电模块和放电模块，充电电流和放电截止电流外部可以调节。思远半导体SY8801利用输出的电源和地可以实现充电仓和麦克风之间的通讯。芯片集成了标准的I2C接口和中断信号，方便实现芯片和MCU之间的通讯。同时芯片还提供了负载检测和负载插入识别。

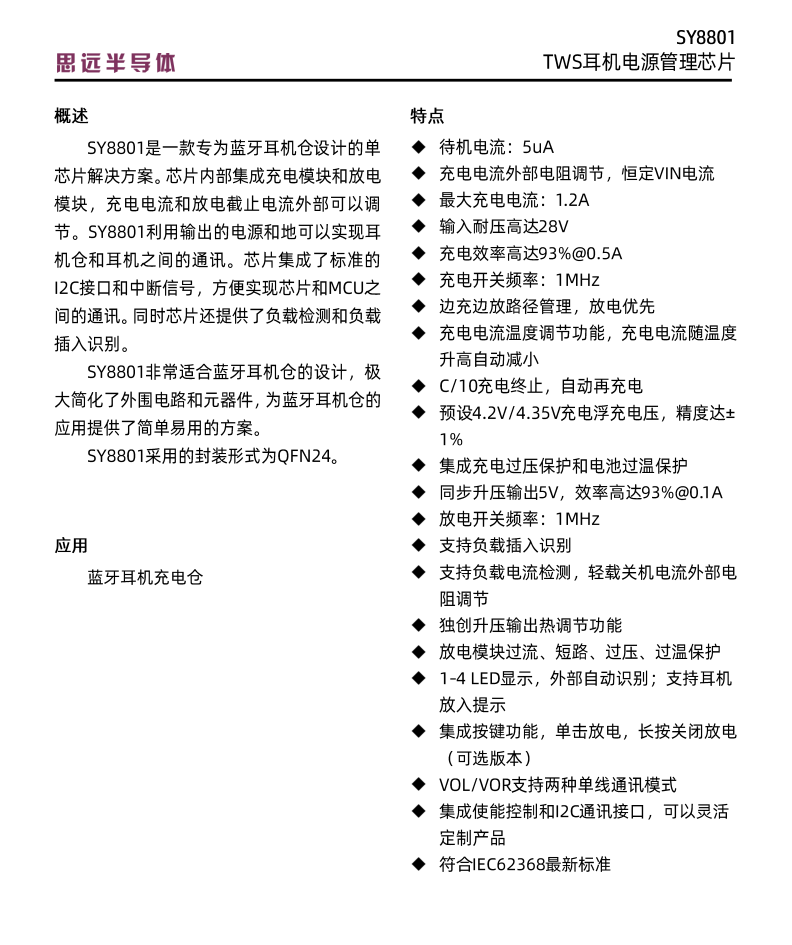

思远半导体SY8801详细资料图。据我爱音频网拆解了解到，思远半导体的电源管理类芯片目前已被小米、神牛、三星、OPPO、Redmi、一加、字节跳动、JBL、小天才、倍思、韶音、猛玛、Cleer、Nothing、捷波朗、斯莫格、NuPhy、高驰、翡声、枫笛、海尔兄弟、泥炭、左点、TG、iQOO、漫步者、联想、传音、科大讯飞、用维、公牛、Fiio、翡声、MEES、YOBYBO、HAYLOU、DENON、Oladance、XTOUR、final、酷睿视、Skullcandy、vivo、QCY、声阔、绿联、realme、魅族、百度、网易、哈曼、万魔、233621、魔宴、创新科技等国内外知名品牌采用。

电源管理芯片外围功率电感特写。

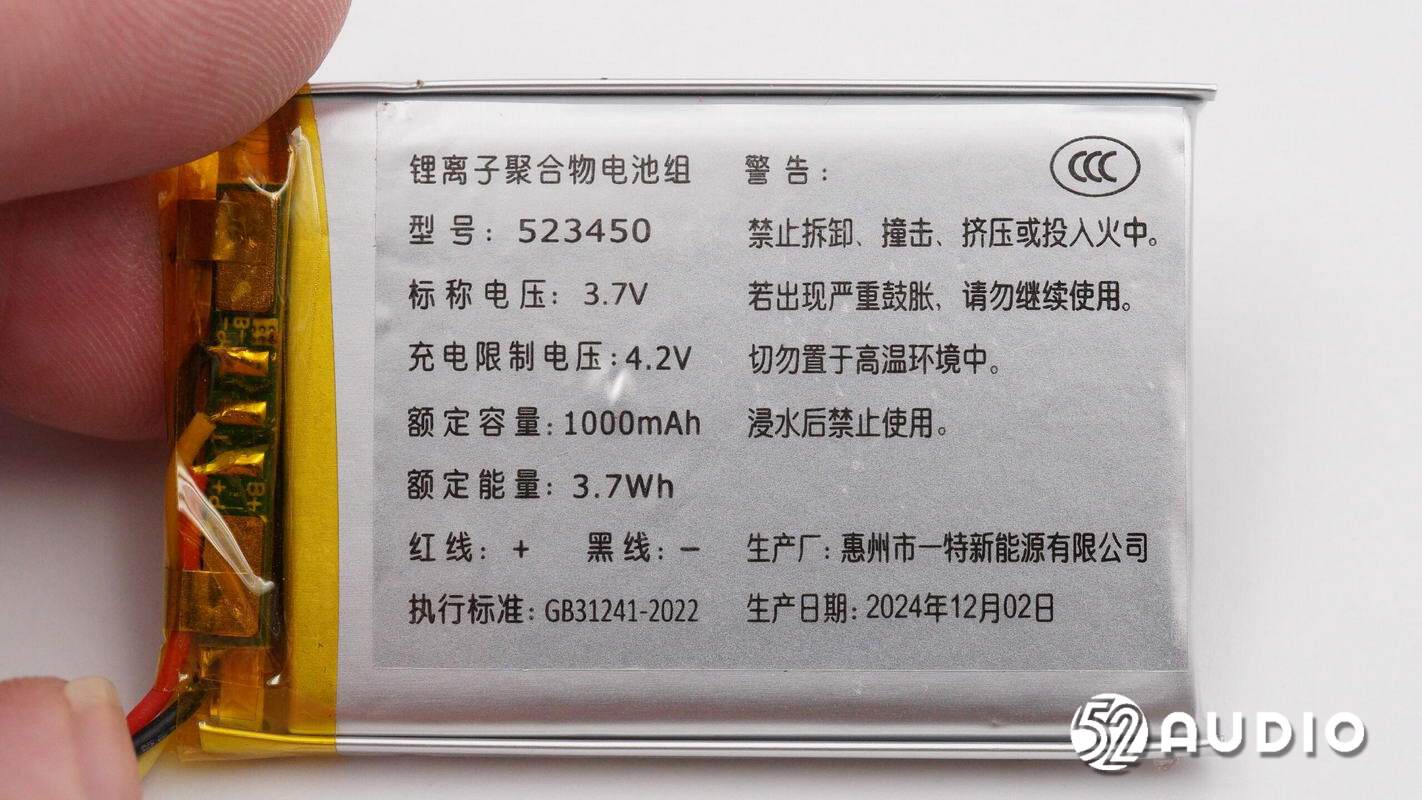

充电盒内置锂电池标签上信息，锂离子聚合物电池组，型号：523450，标称电压：3.7V，充电限制电压：4.2V，额定容量：1000mAh，额定能量：3.7Wh，生产厂：惠州市一特新能源有限公司。

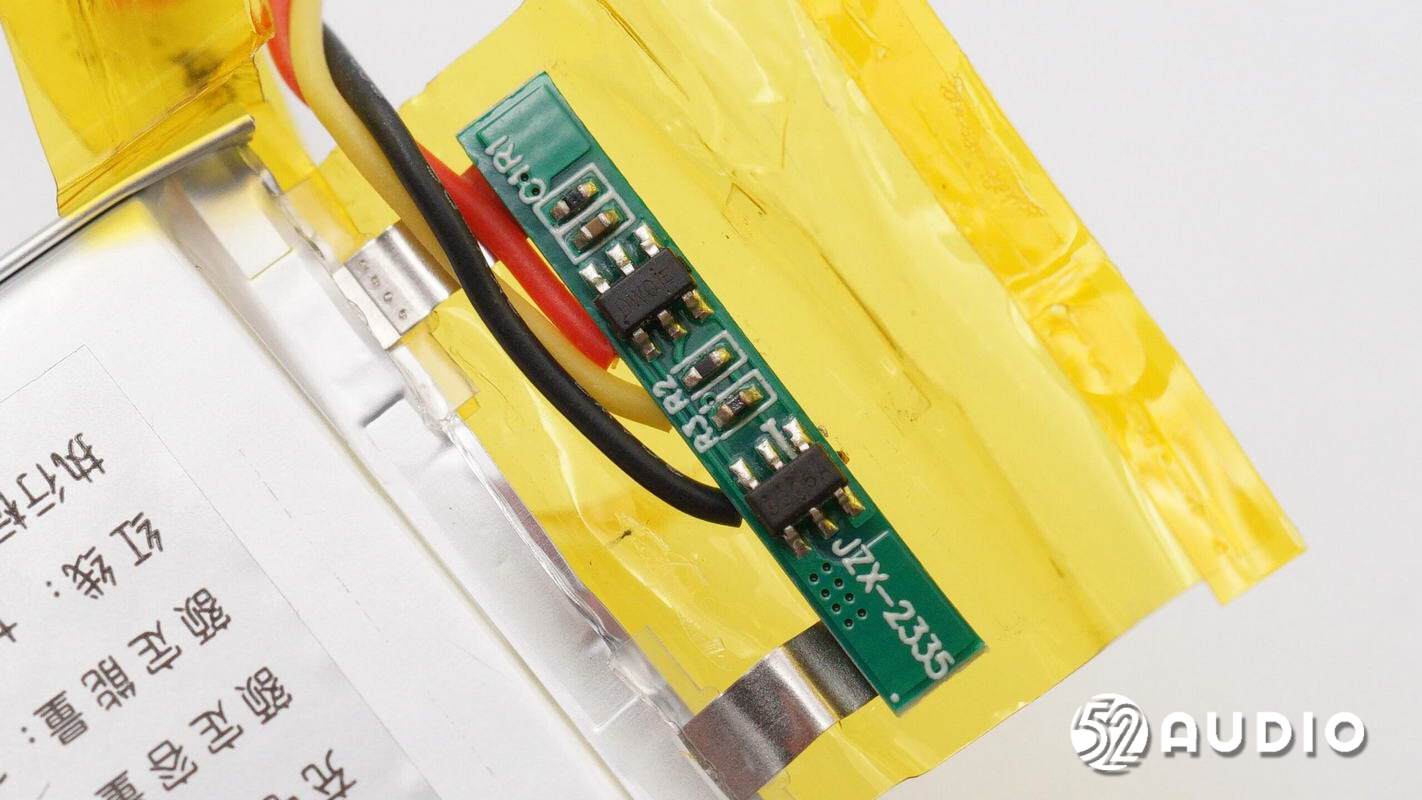

撕开外部绝缘保护，电池保护板电路一览。设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

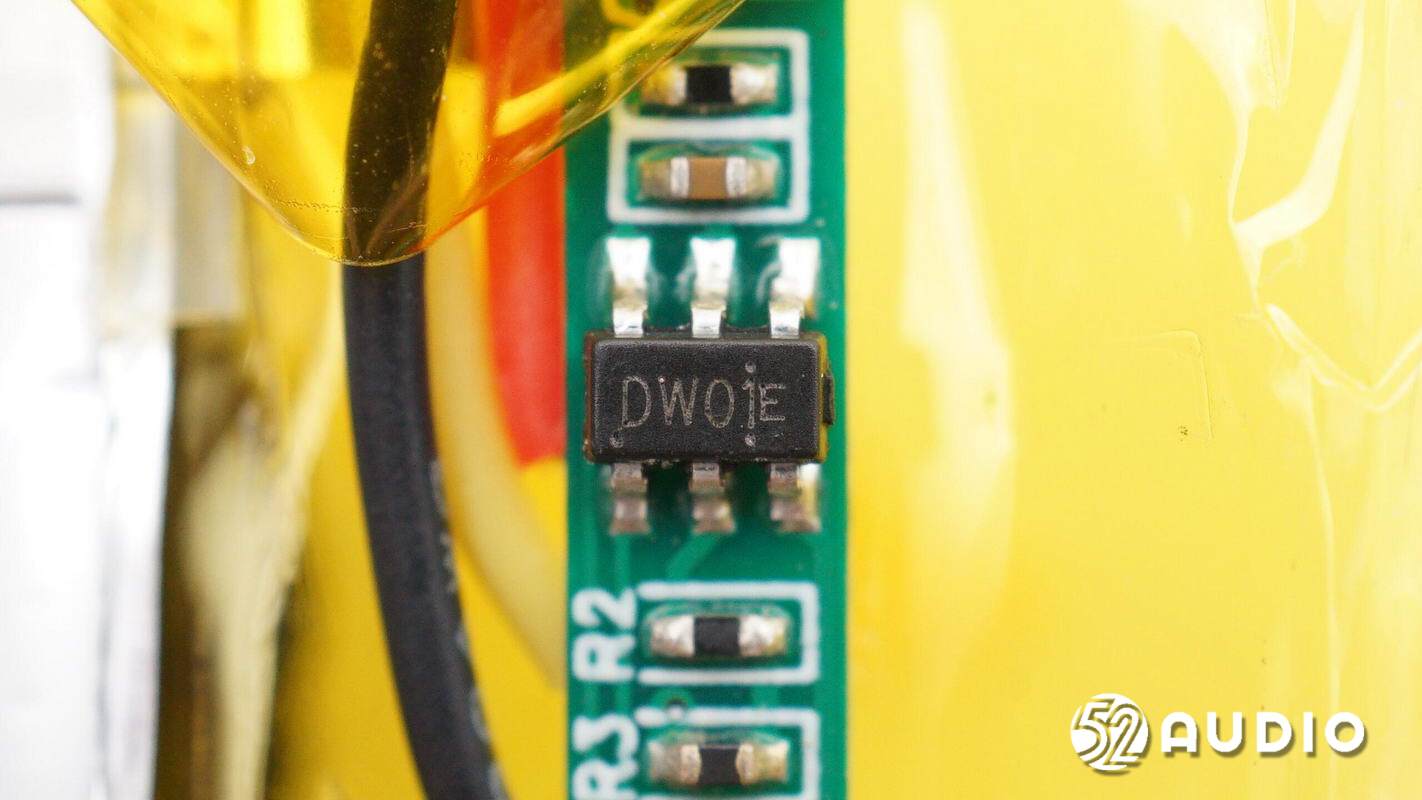

丝印DW01E的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

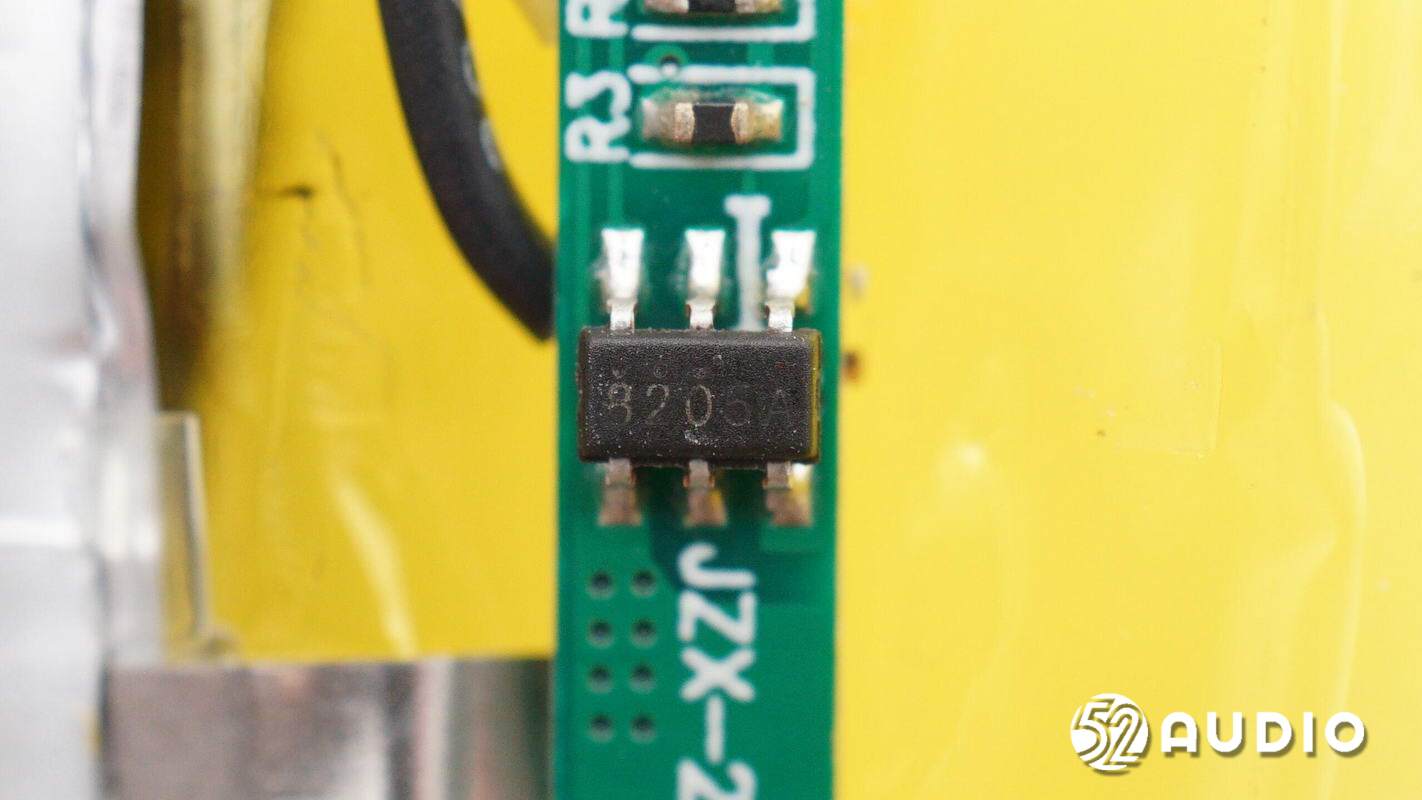

丝印8205A的MOS管。

RX接收器拆解

取掉接收器的盖板。

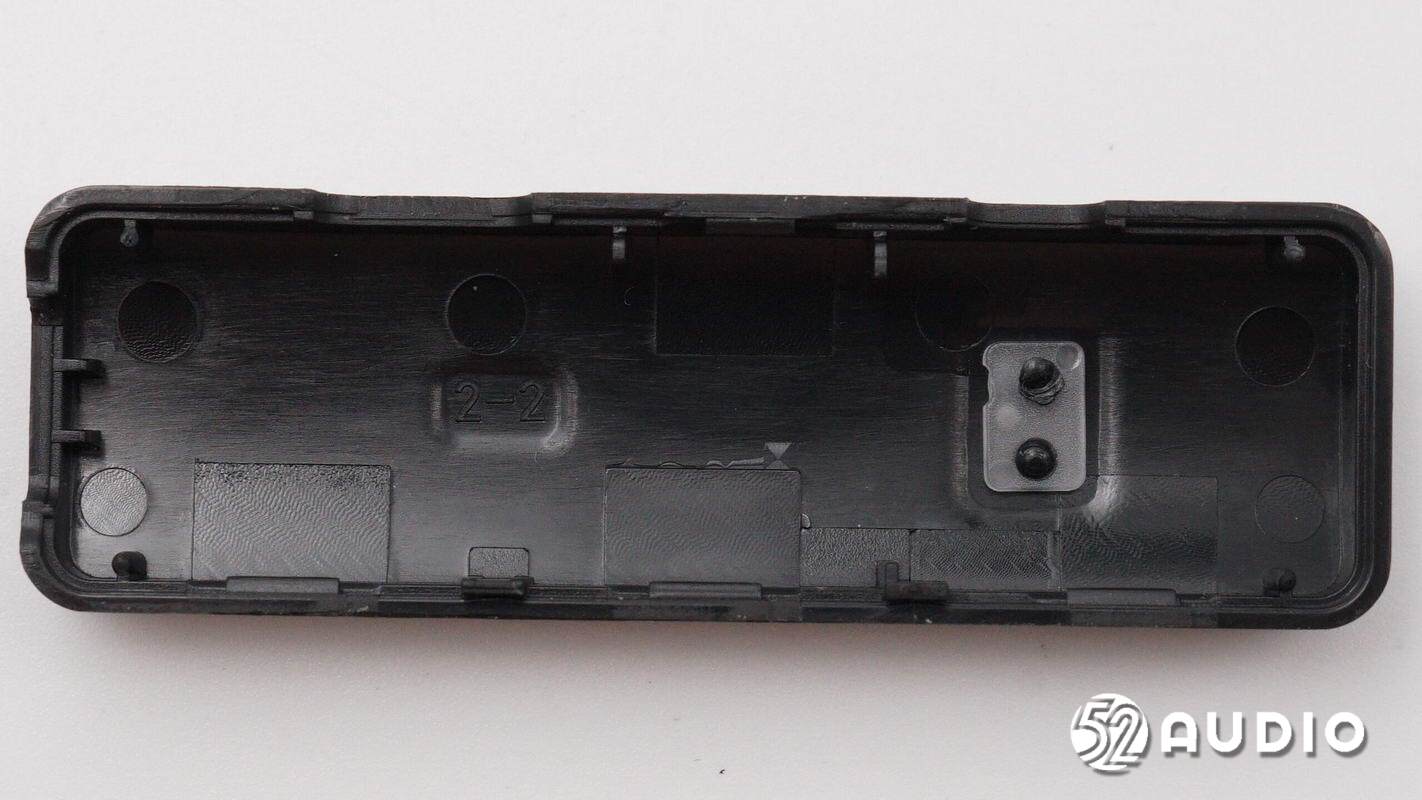

盖板内侧结构一览，设置有指示灯导光柱。

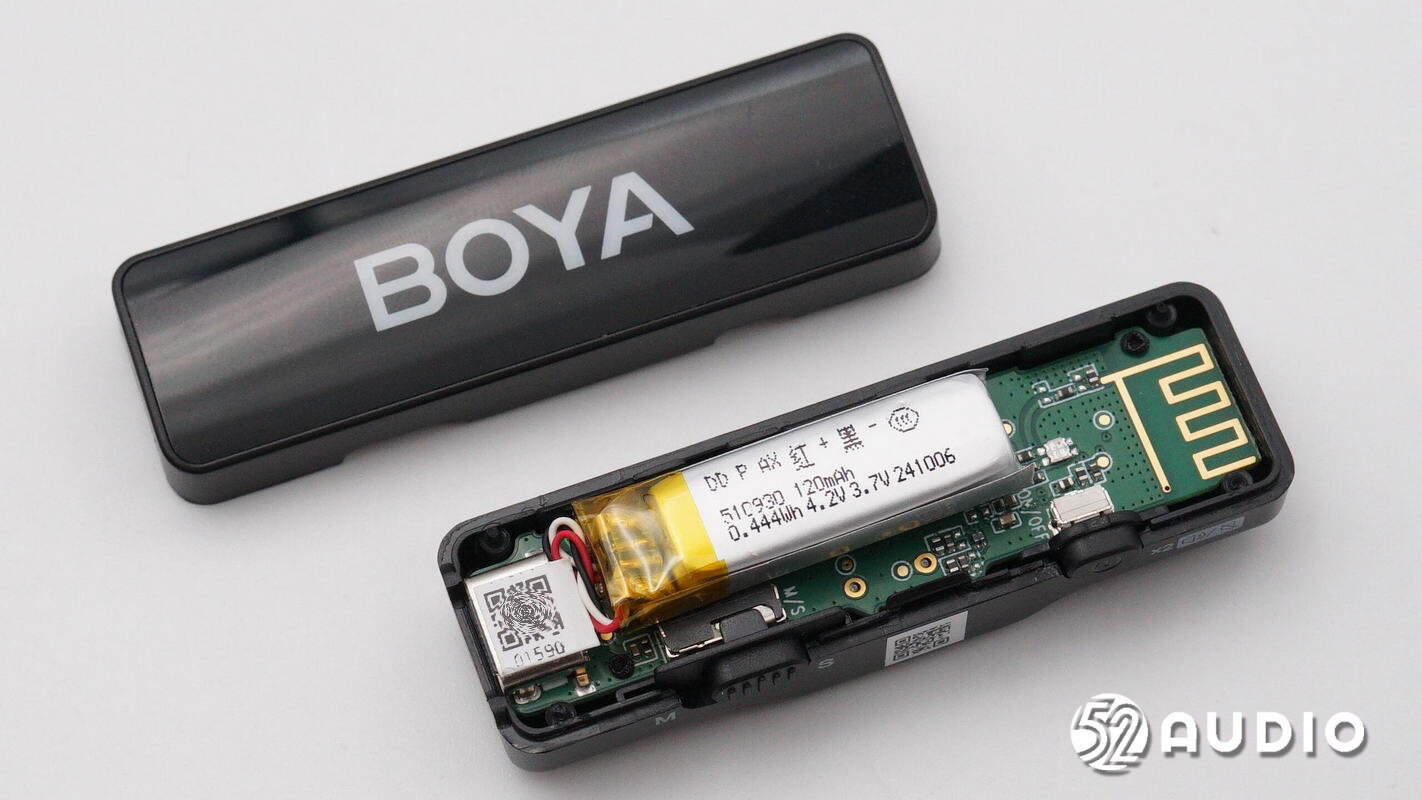

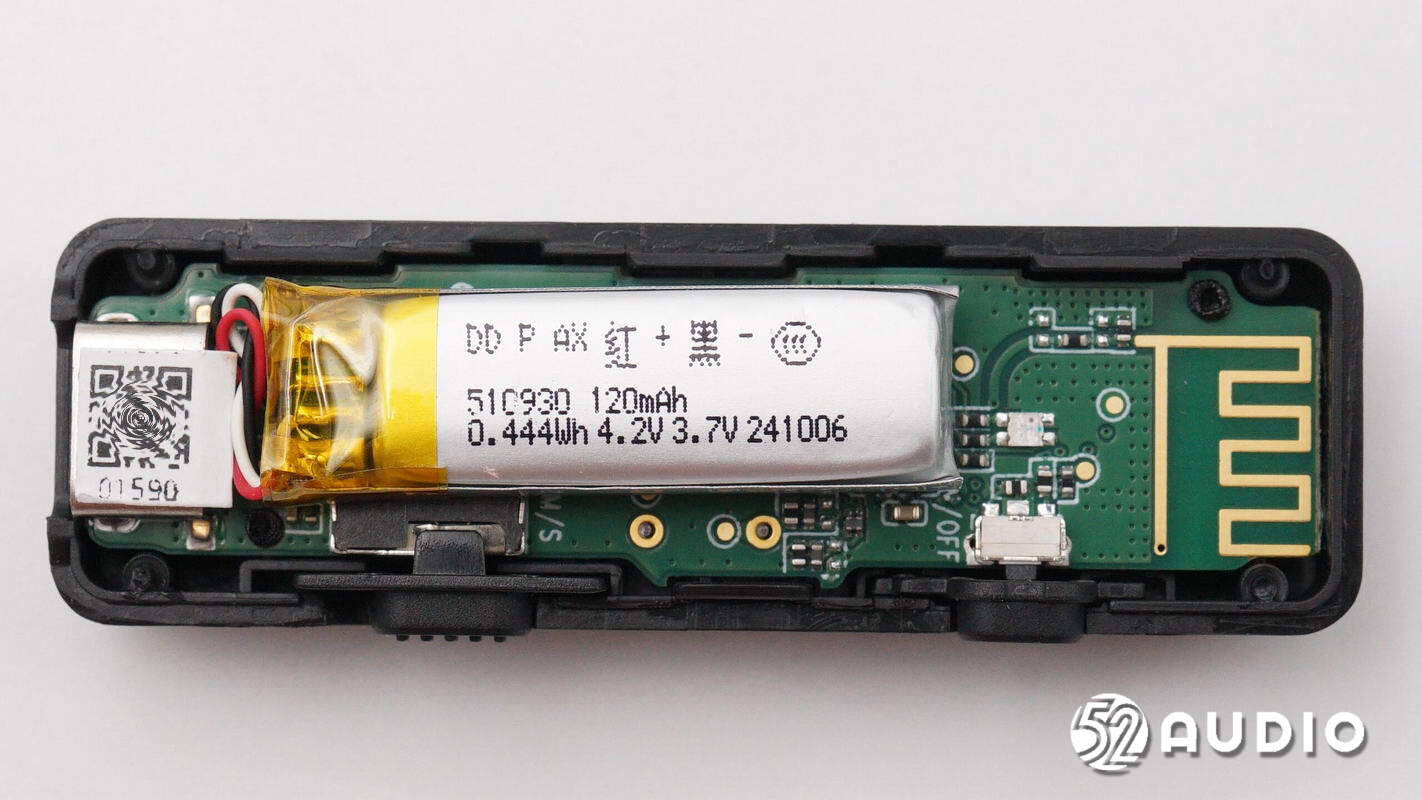

腔体内部结构一览，设置有主板和电池单元。

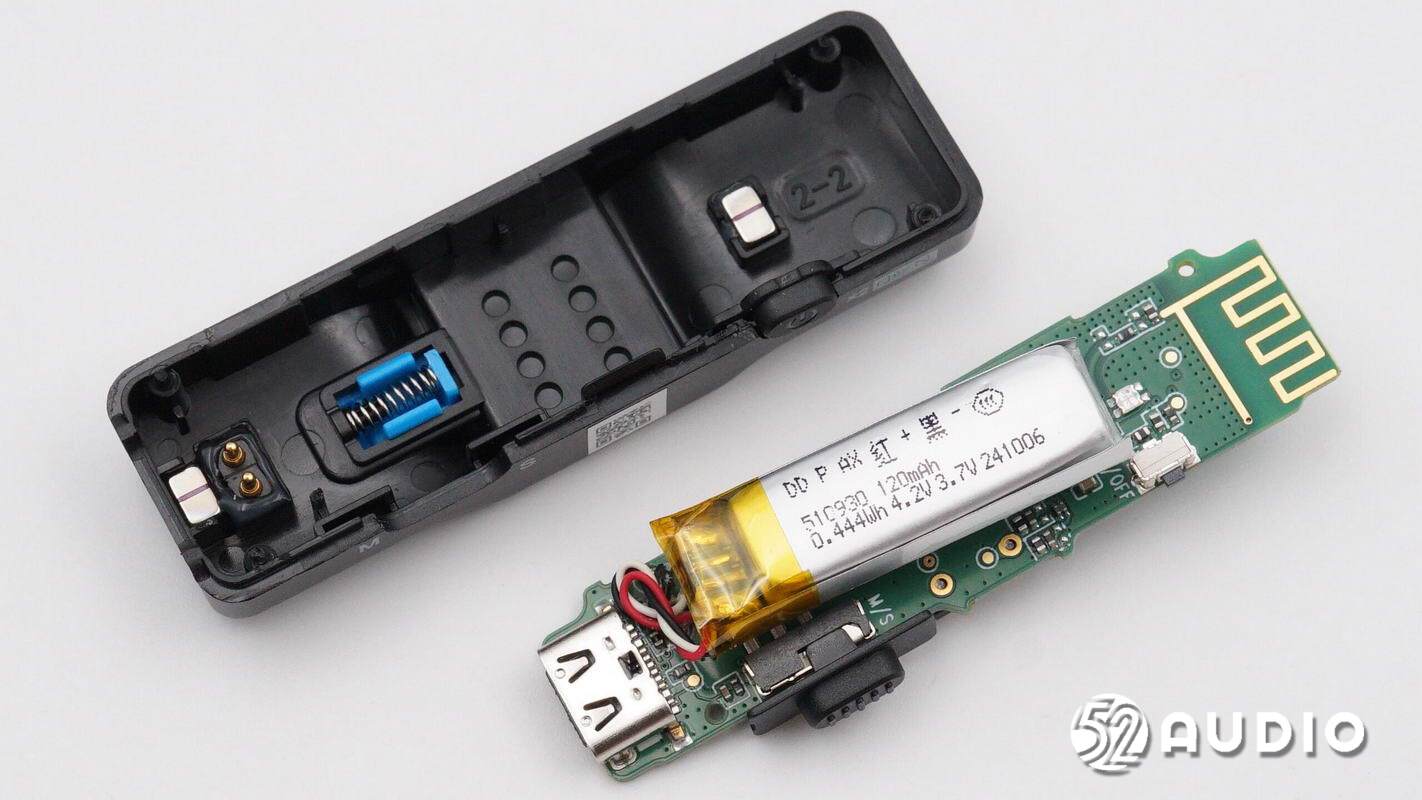

卸掉螺丝，取出主板和电池。

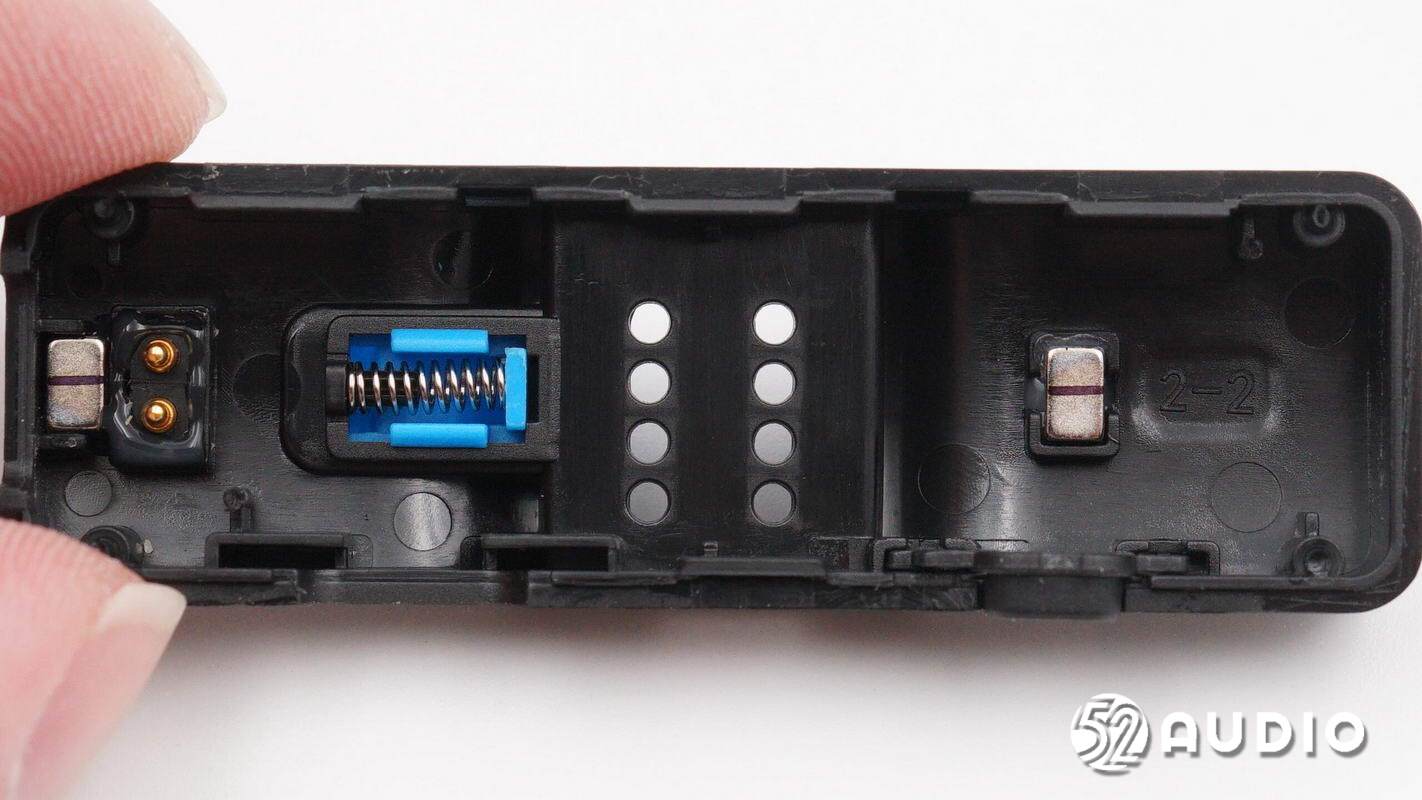

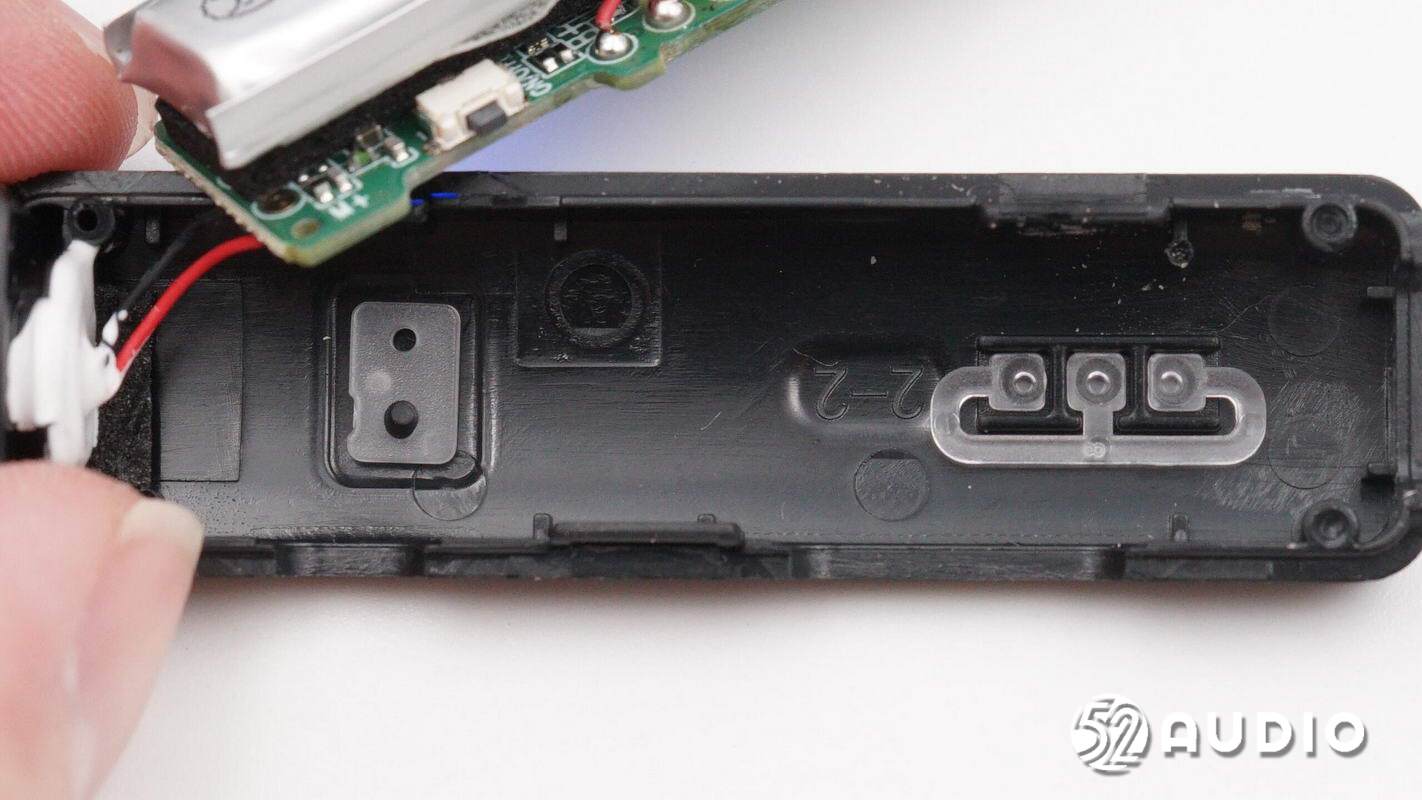

腔体底部结构一览。

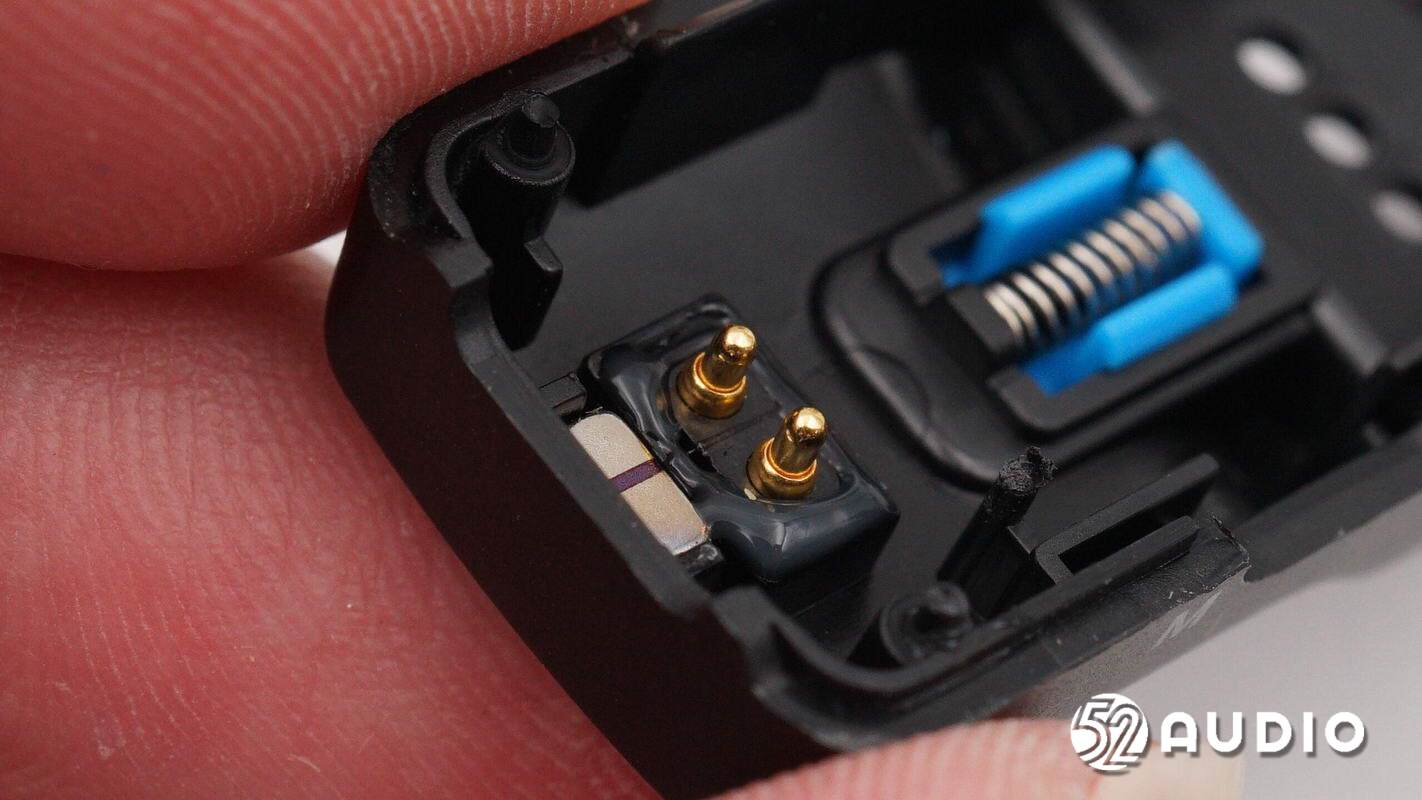

充电触点内侧结构特写。

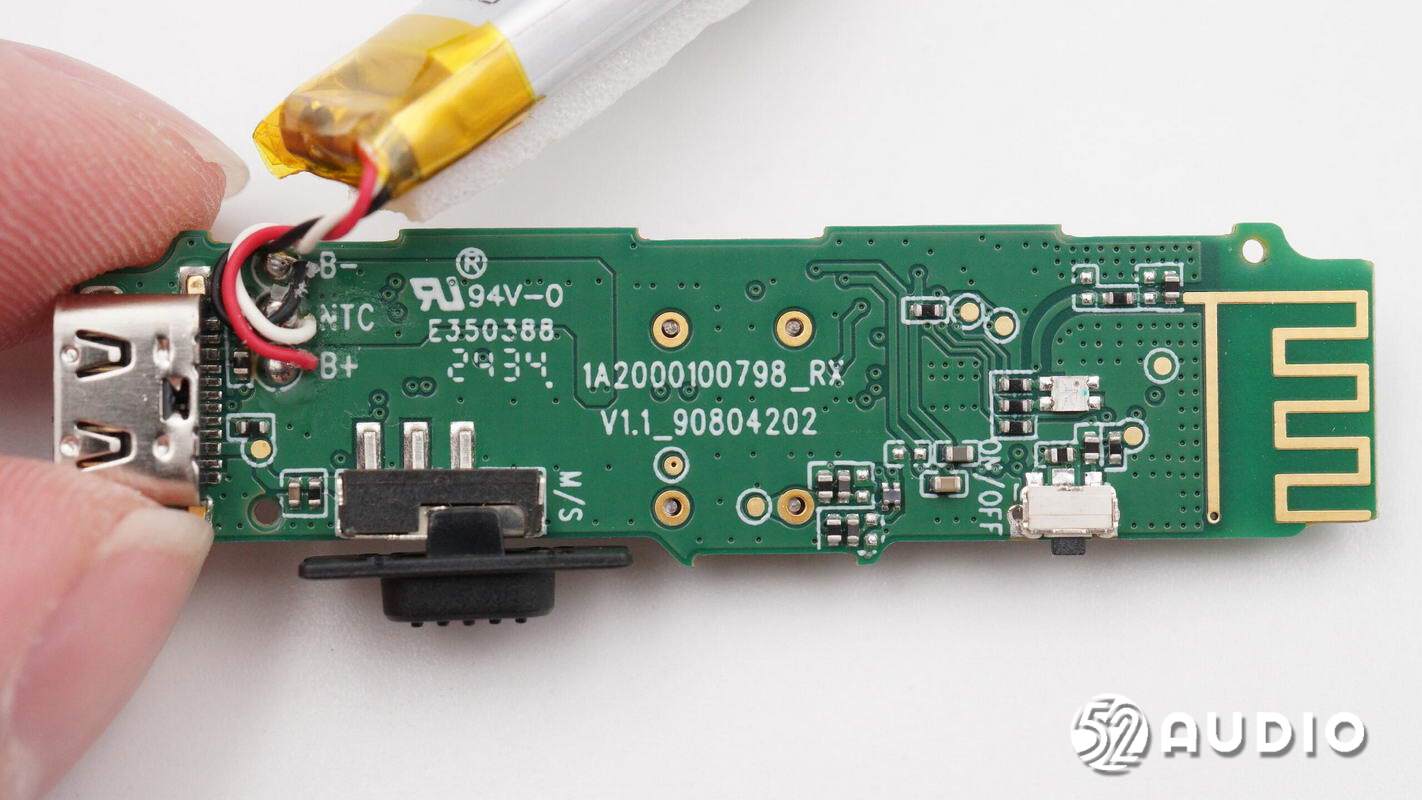

接收器主板一侧电路一览。

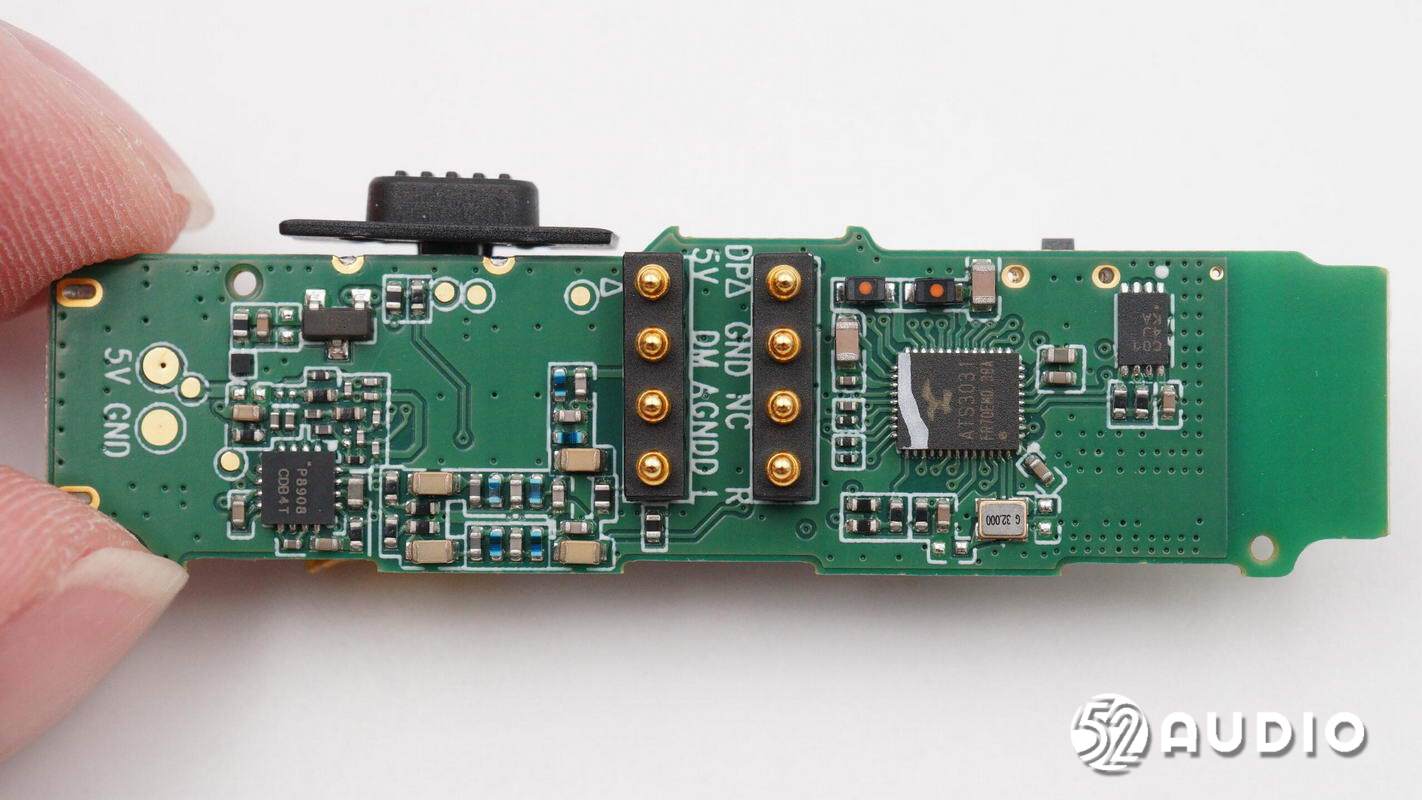

接收器主板另外一侧电路一览。

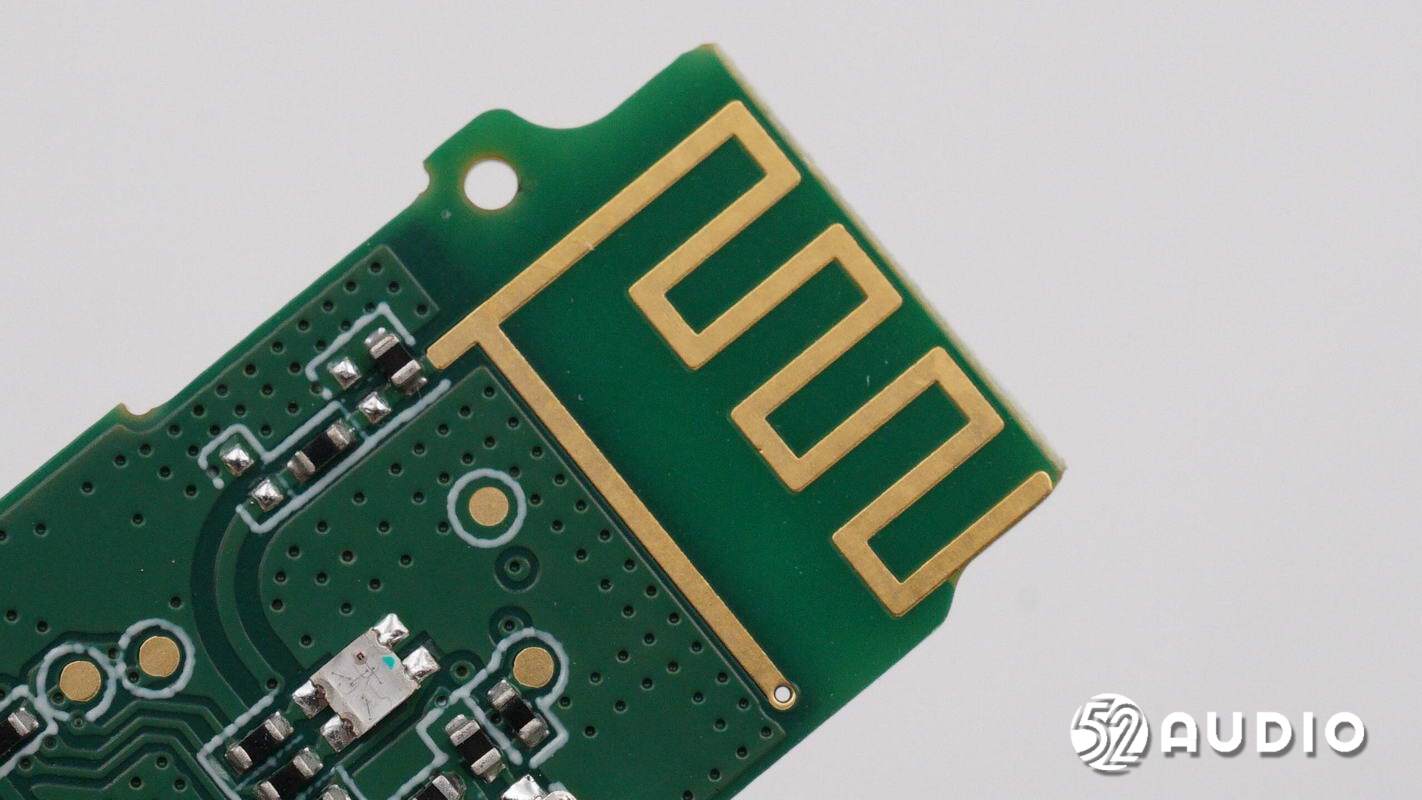

板载天线特写。

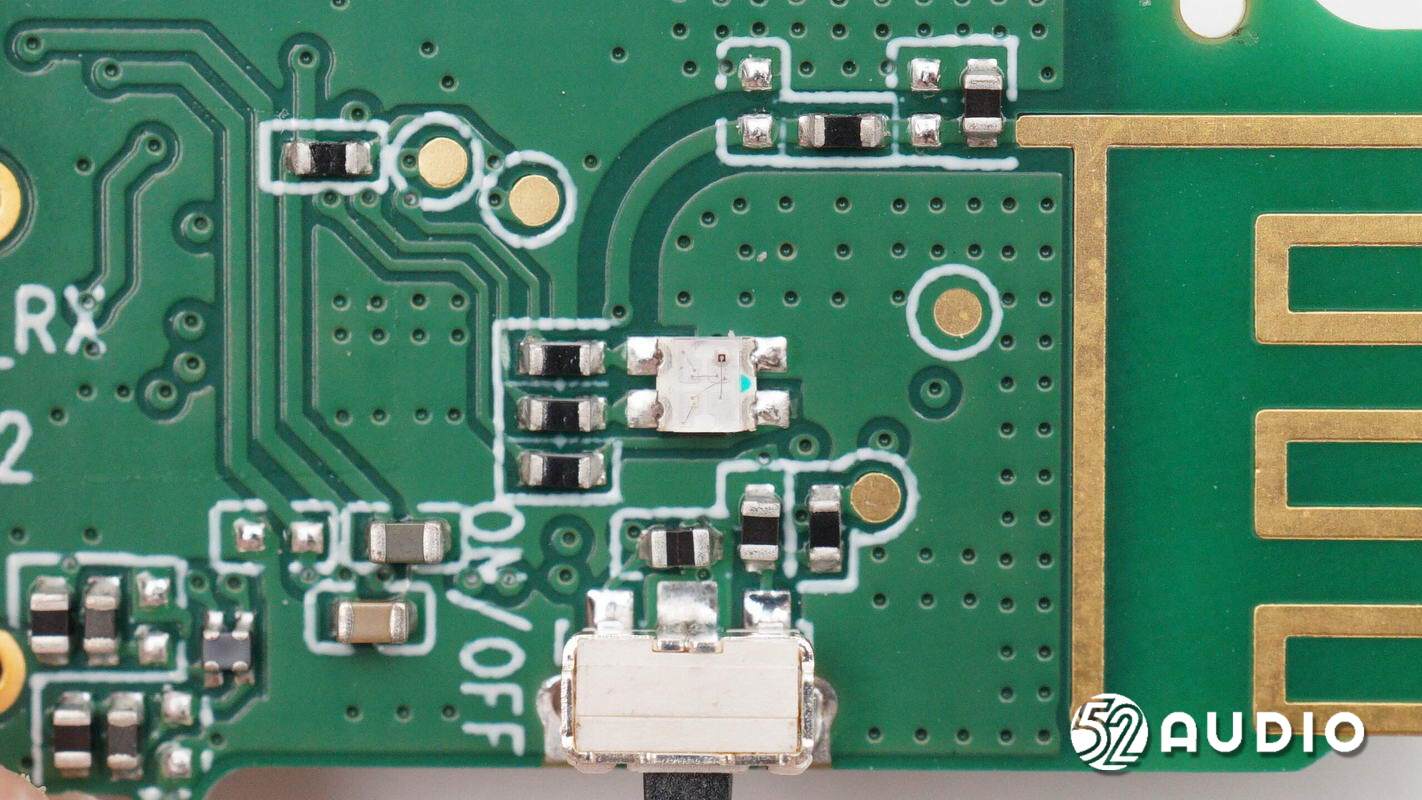

LED指示灯特写。

电源/静音键特写。

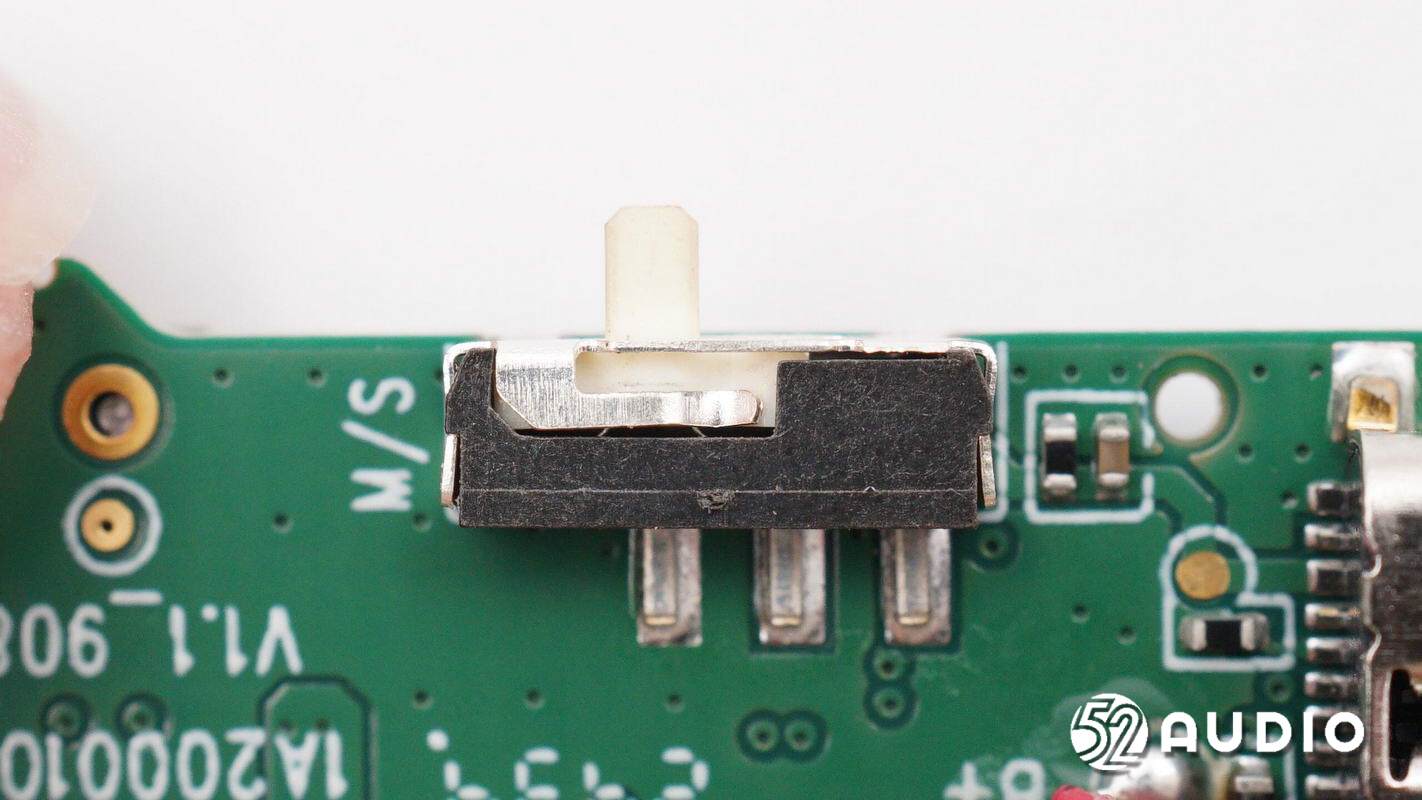

单声道、立体声模式切换按键特写。

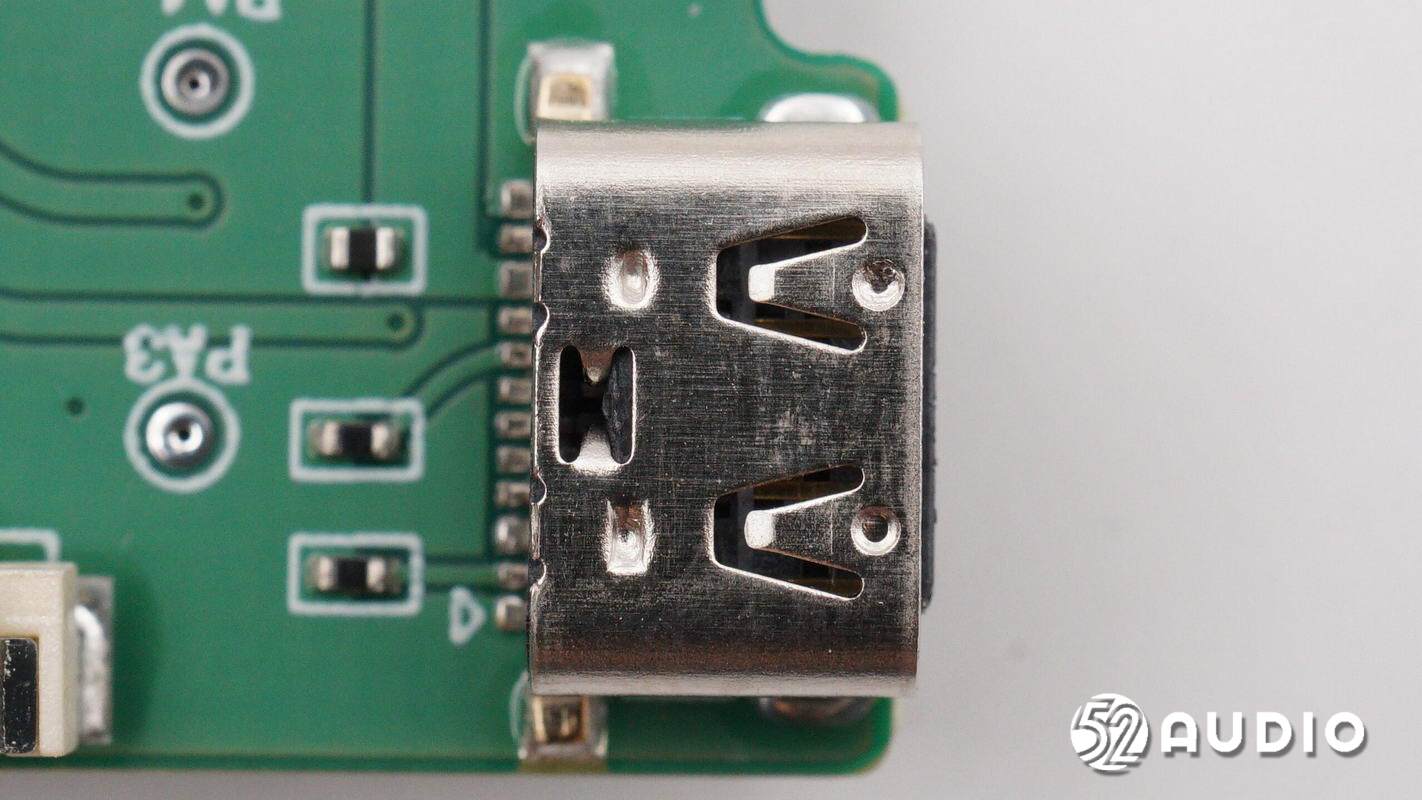

用于边录边充的Type-C接口母座特写。

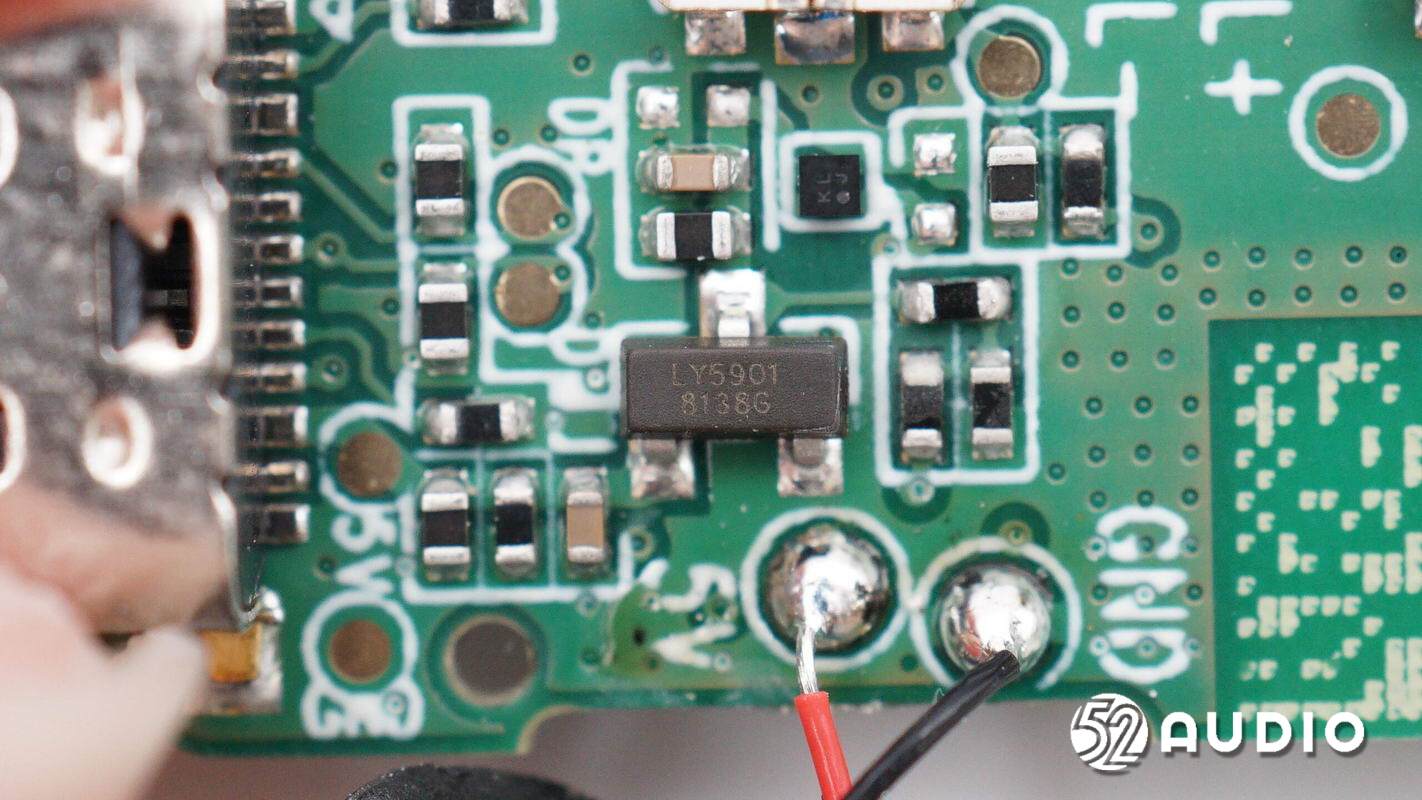

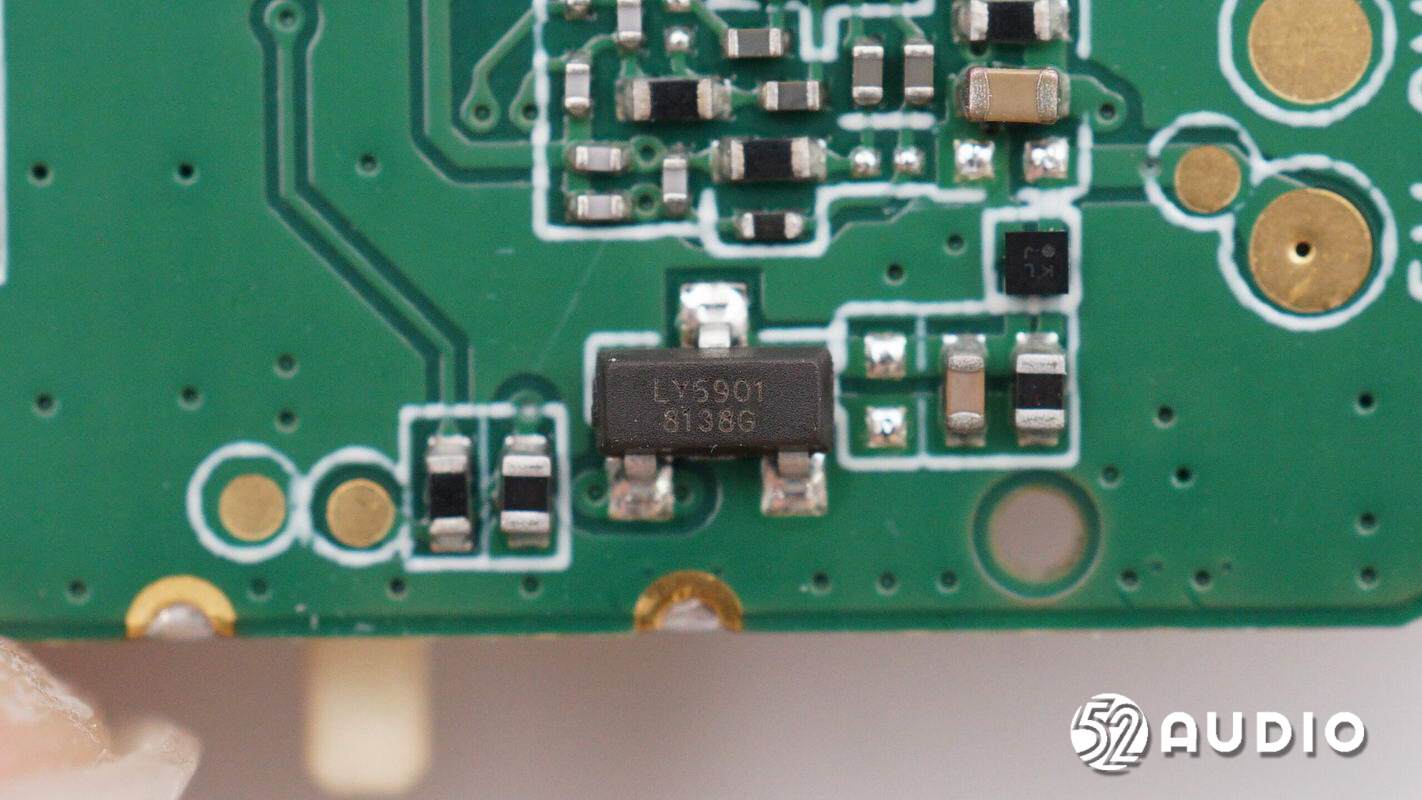

LYMICRO凌扬微LY5901过压过流保护IC，输入耐压30V，过压保护电压为6.1V，过流保护值为1.5A，当发生过压或者过流情况时，芯片立即切断内部VIN到VOUT的开关管，防止后级电路被损坏。

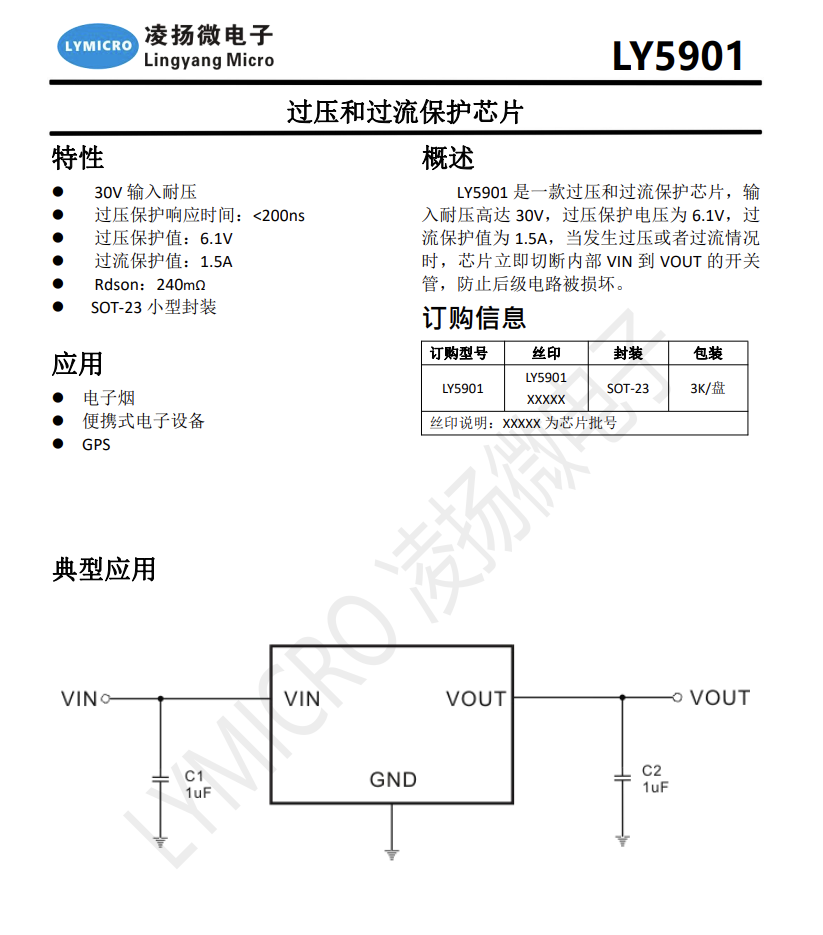

LYMICRO凌扬微LY5901详细资料图。

Diodes达尔PAM8908立体声耳机放大器，无输出电容，内置电荷泵，外围器件精简，无需外置电容隔直。

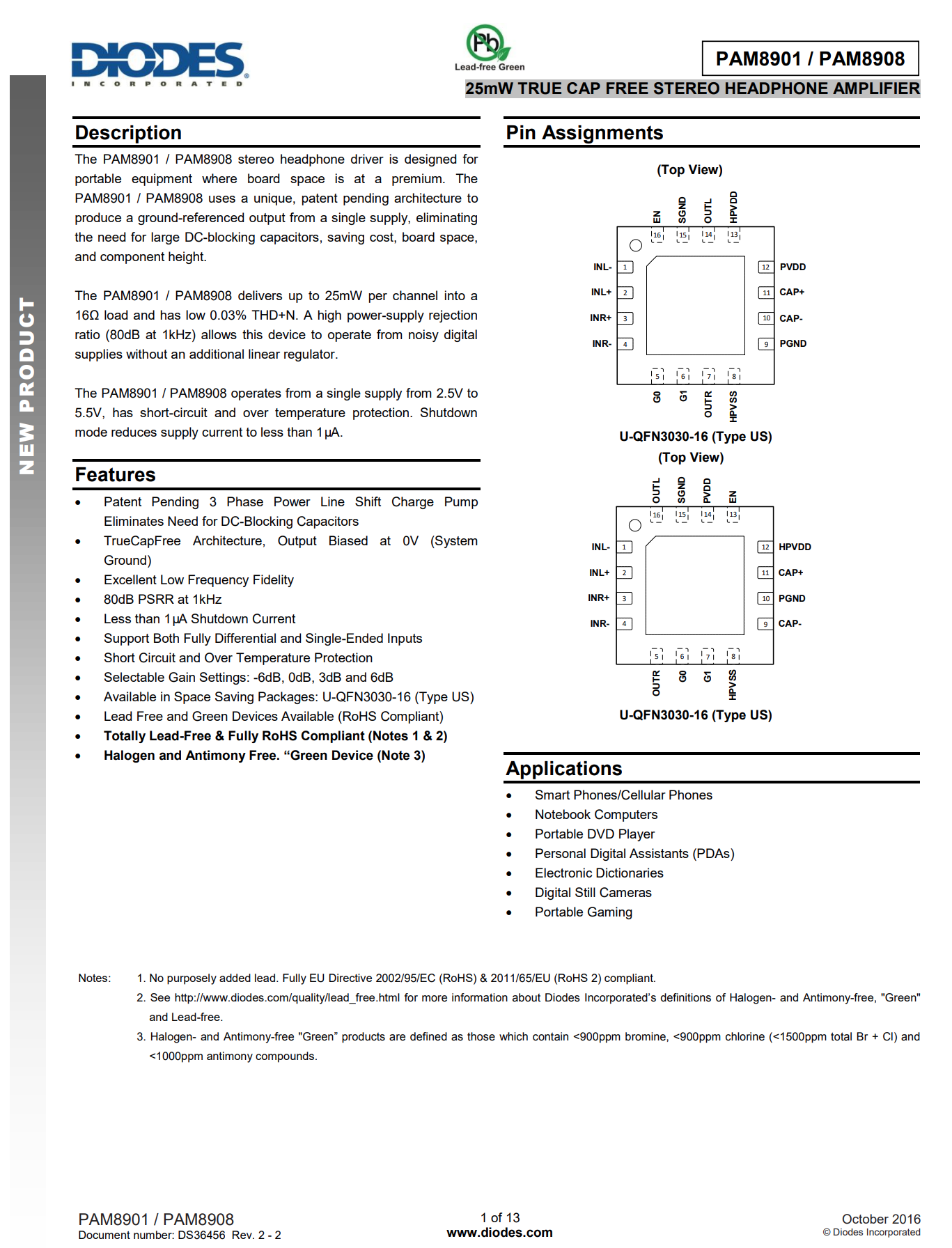

Diodes达尔PAM8908详细资料图。

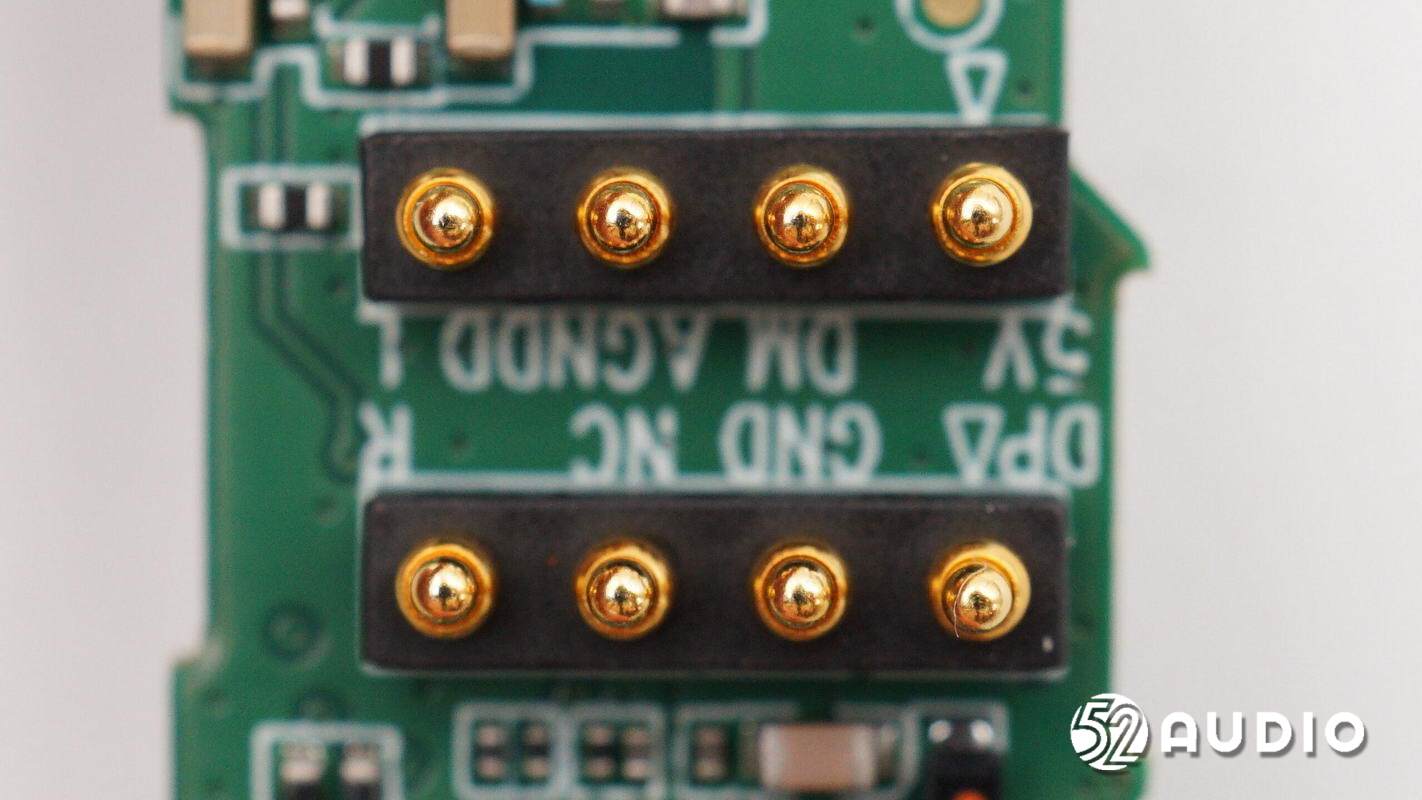

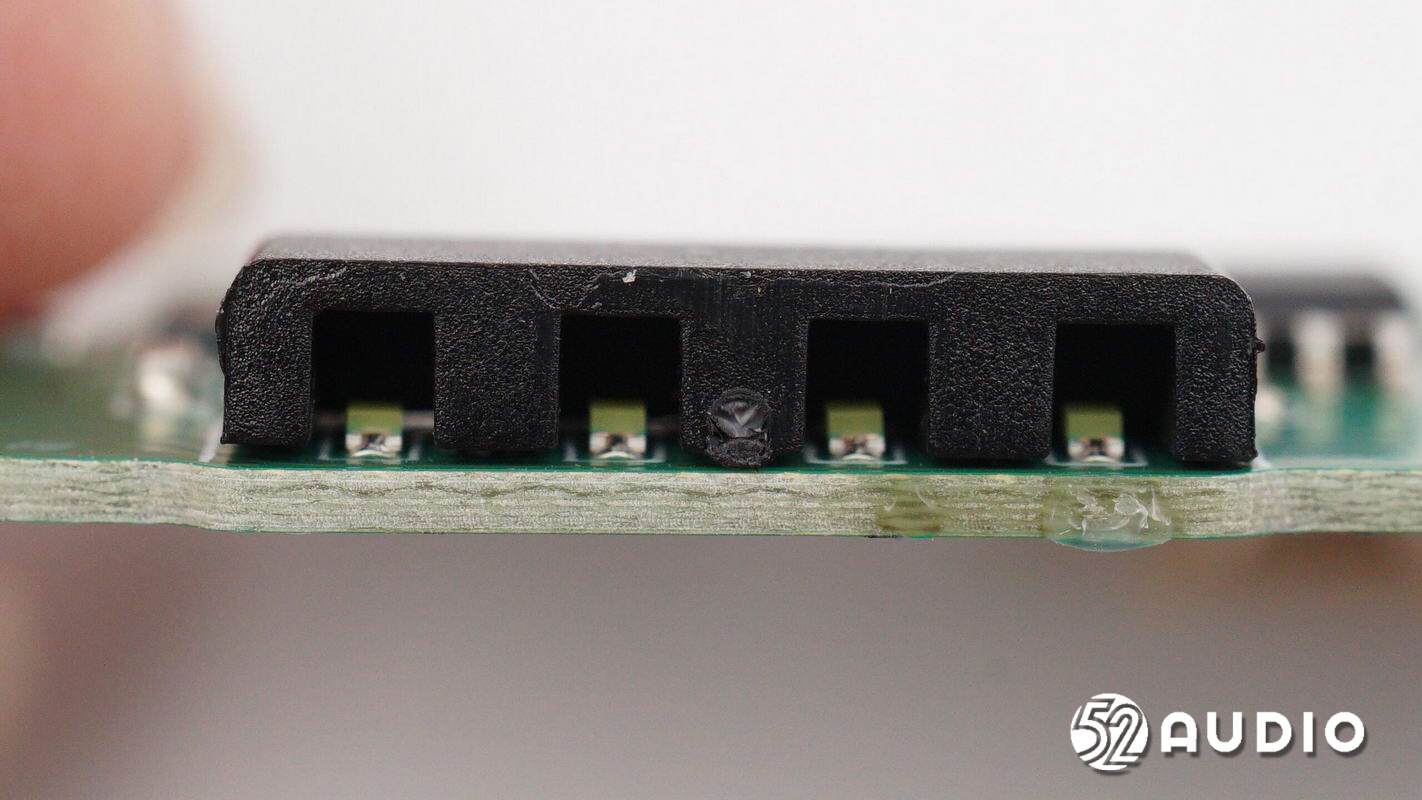

连接转接头的Pogo Pin连接器特写。

Actions炬芯科技ATS3031系列是一款内含自主IP的高集成度单芯片SoC，秉承炬芯科技低延迟高音质技术积累，不仅在高音质、低延迟、低功耗、抗干扰能力等特性上均有显著的优势，而且集高品质音频编解码、超低延迟无线传输通路、超宽带48K AI降噪、超低功耗于一体。可广泛应用于蓝牙收发一体器、无线麦克风、低延迟无线电竞耳机、无线话务耳机、无线智能会议系统等相关产品中。

炬芯科技ATS3031系列支持全新升级的蓝牙5.4和炬芯2.4G私有协议两种模式，能够实现全链路48KHz@24bit高清音频稳定传输，升级电路设计优化底噪干扰（DAC底噪小于3uVrms），同时支持超宽带48K AI麦克风降噪。在炬芯的2.4G私有协议连接模式下可实现超低延迟（端到端最低可至10ms），满足低延迟传输的同时提供高品质的音频体验和高清的通话体验。不仅如此，炬芯科技ATS3031系列在无线电竞耳机中还可同时支持2.4G和蓝牙双模共存，实现游戏声音和手机通话声音实时混音。

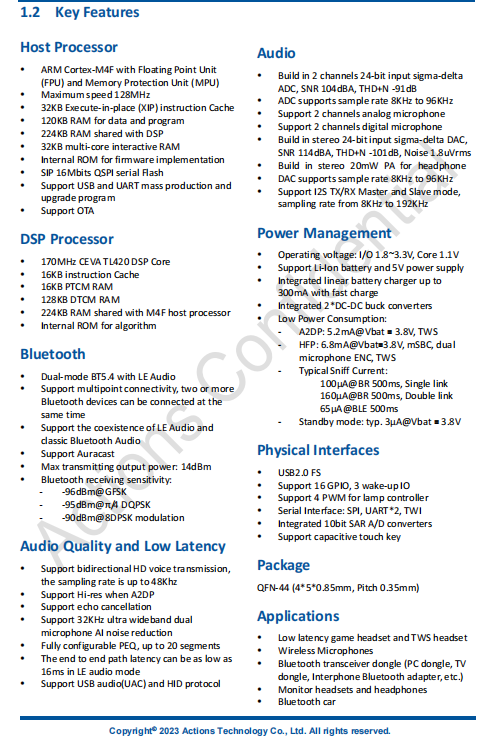

Actions炬芯科技ATS3031系列详细资料图。据我爱音频网拆解了解到，目前已有猛玛、JBL、Redmi、Bose、SONY、小米、荣耀、大疆、Anker、RØDE、realme、倍思、Cleer、Nothing、创新科技、雷蛇、科唛、迈从、QCY、AnkerWork、唱吧、飞利浦、Fire-Boltt、Noise、NOISE、哈氪、鲸语、九号、沃莱、Loca、科大讯飞、唐麦、怪企鹅、AOMAIS、Motolola、小度、绿联、公牛、摩托罗拉、网易云、凡纪、SANAG等众多品牌旗下产品采用了炬芯科技的解决方案。

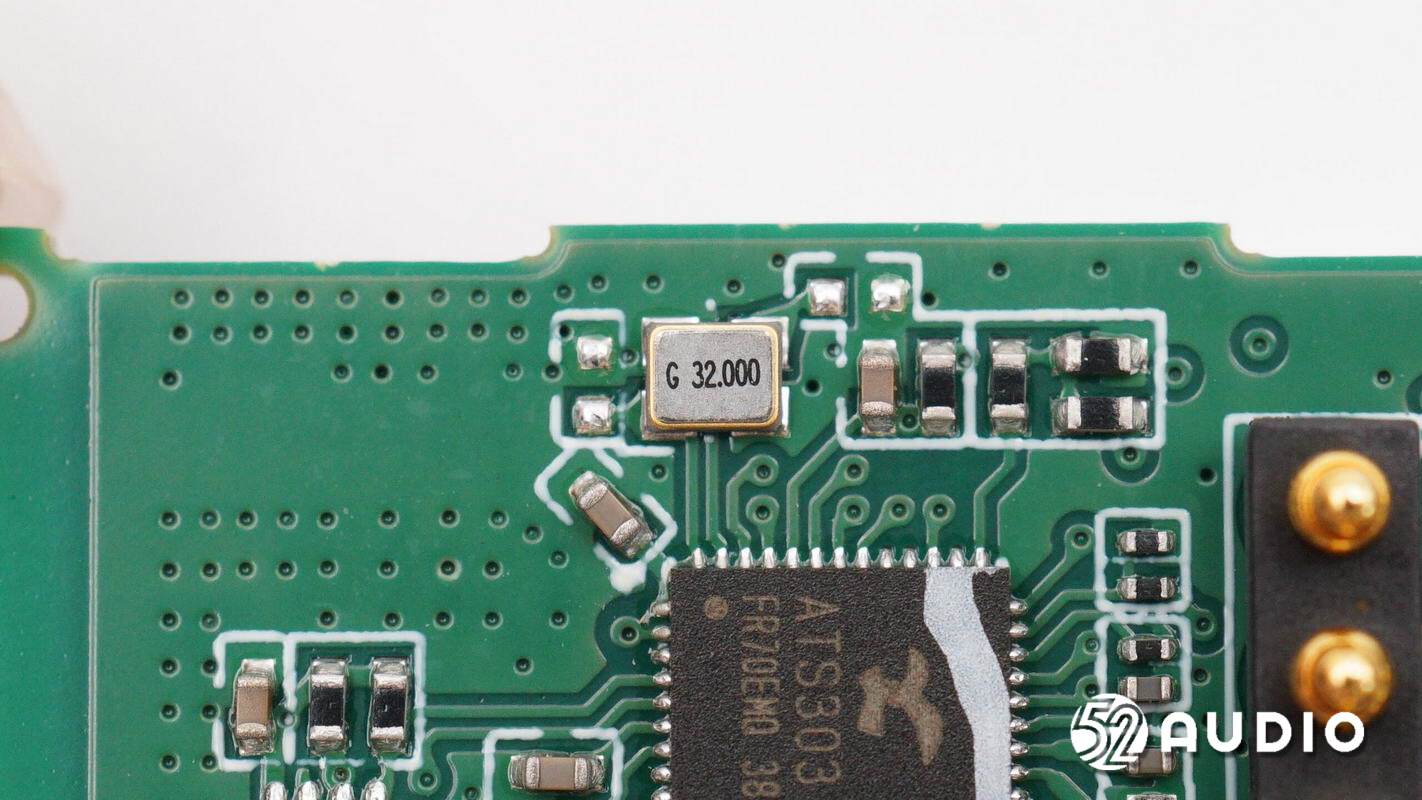

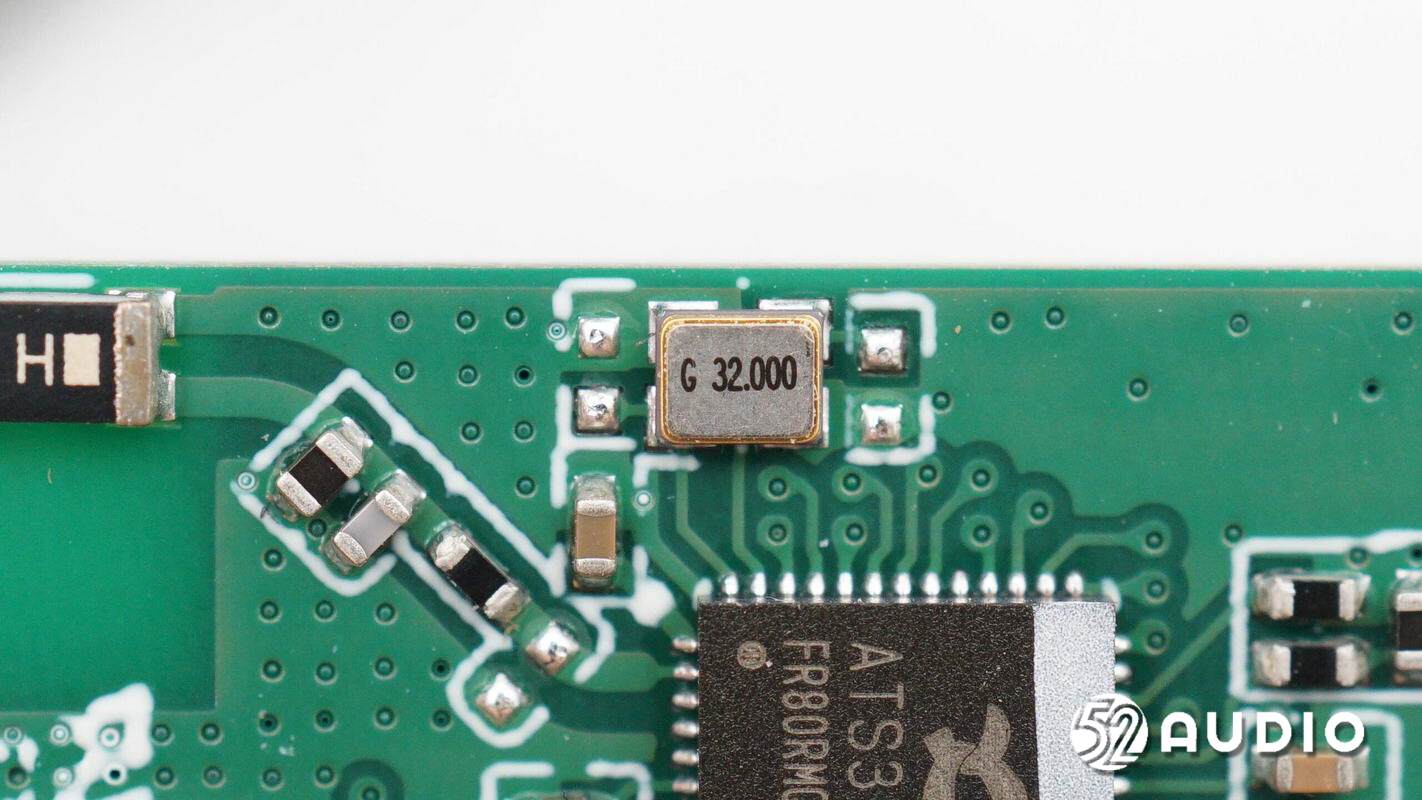

32.0MHz的晶振特写，为SoC提供时钟。

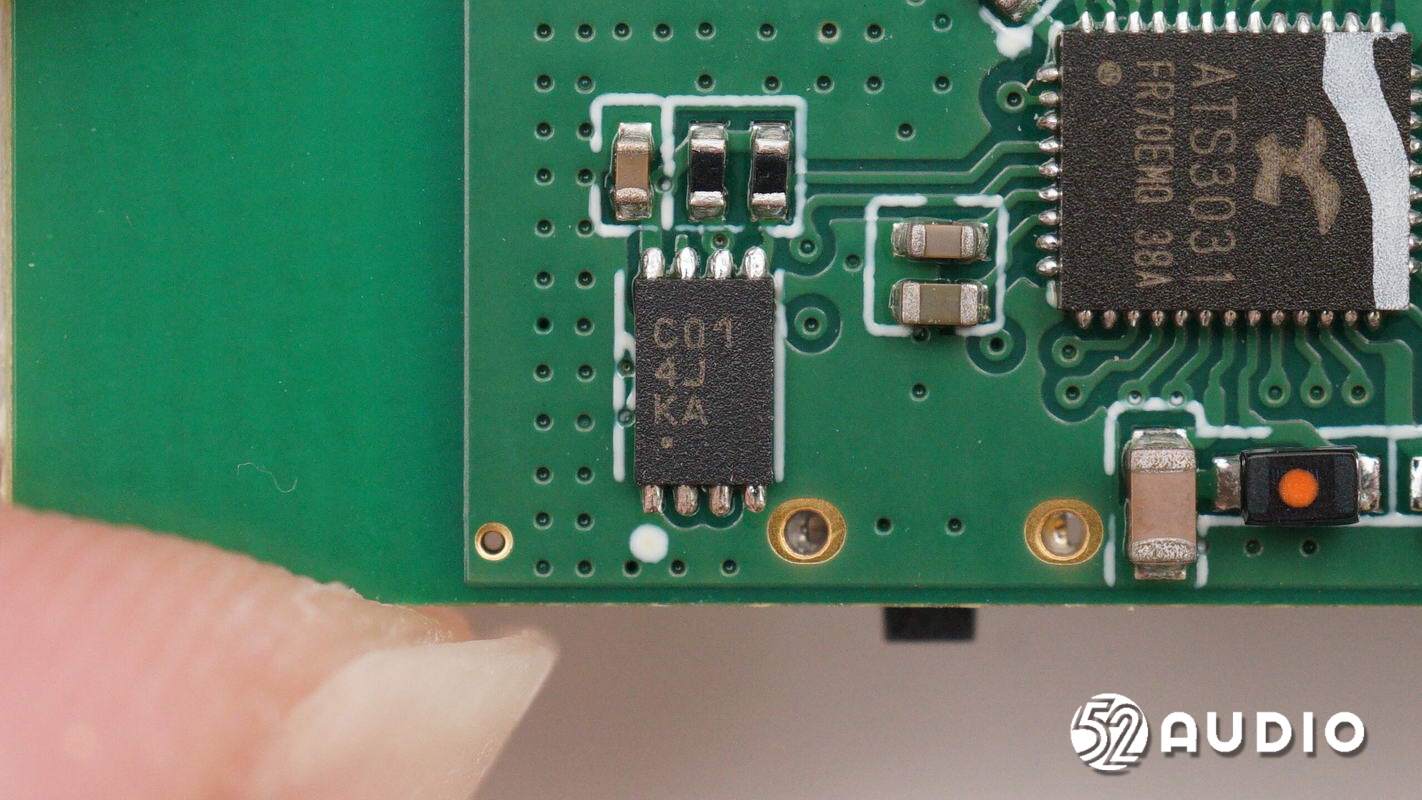

丝印C01 4J KA的IC。

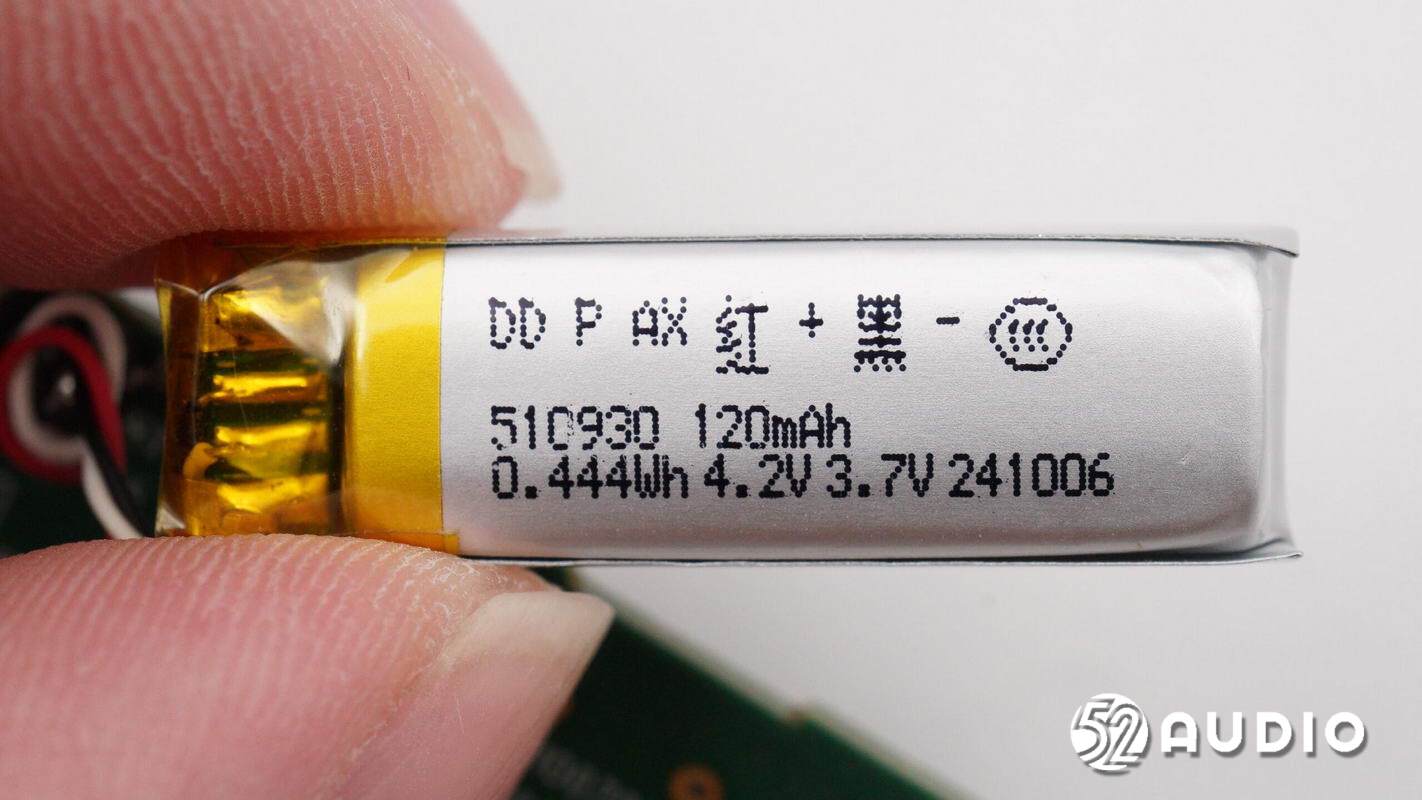

接收器内置锂电池型号：510930，额定容量：120mAh， 0.444Wh，标称电压：3.7V，充电限制电压：4.2V。

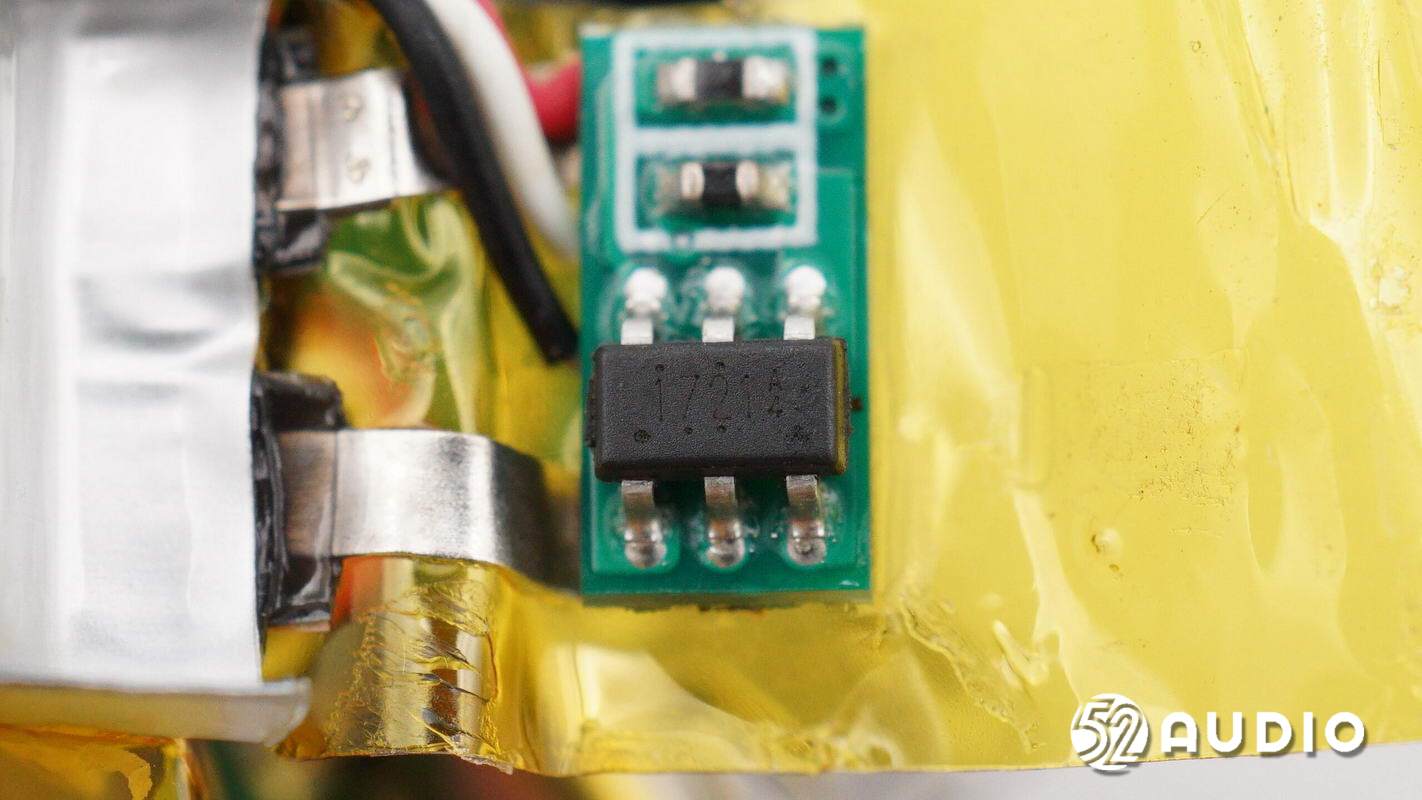

电池保护板上丝印1721A4的锂电保护IC。

TX发射器拆解

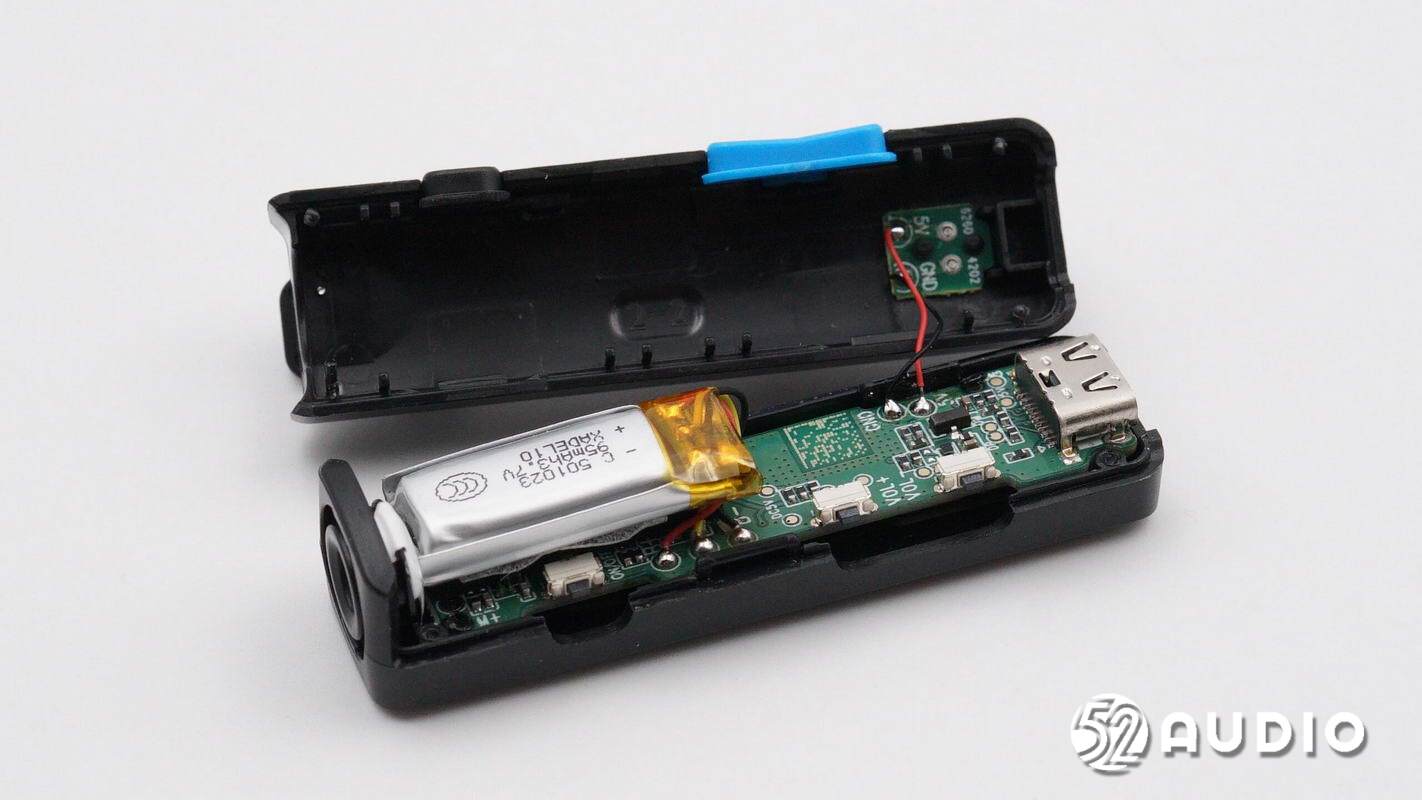

打开发射器腔体。

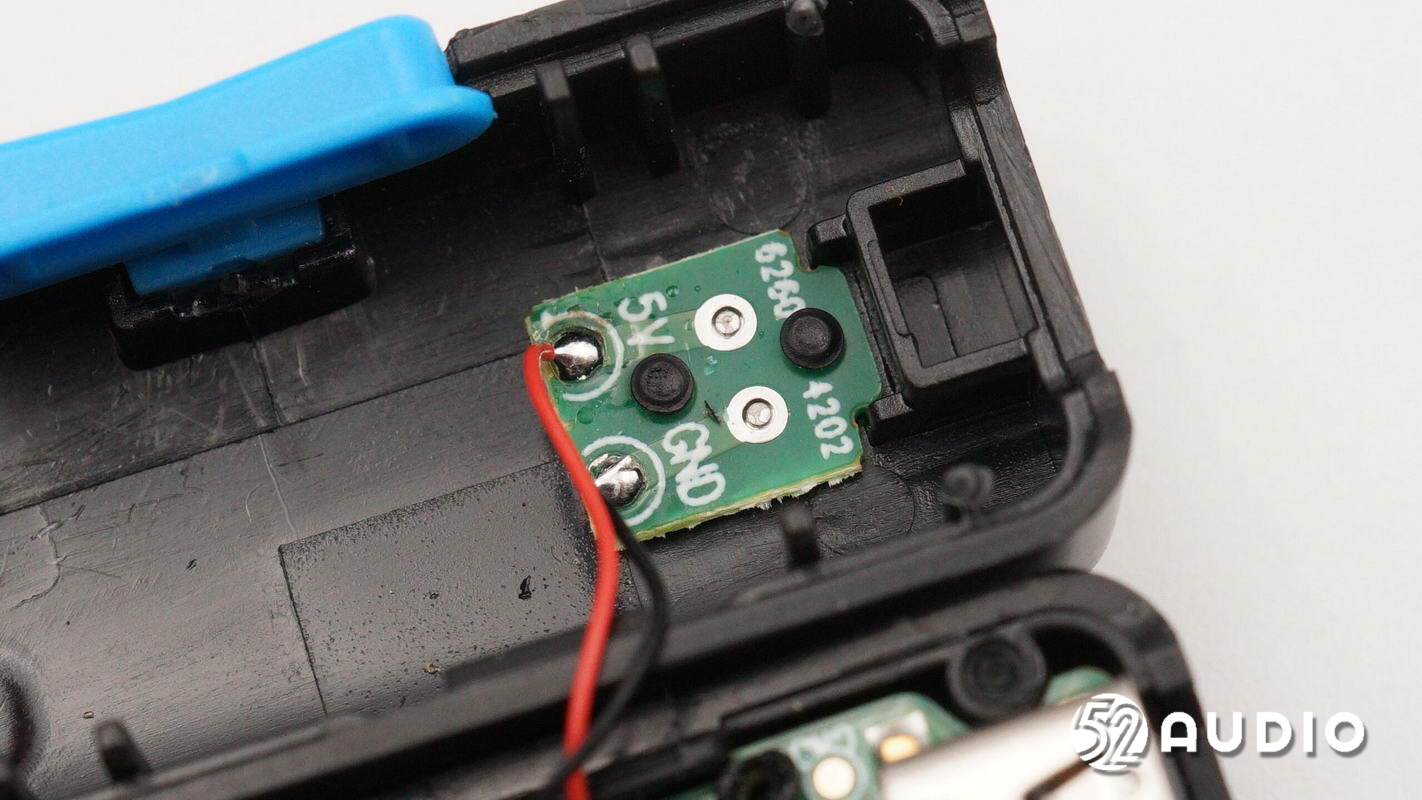

充电触点小板特写，热熔柱固定。

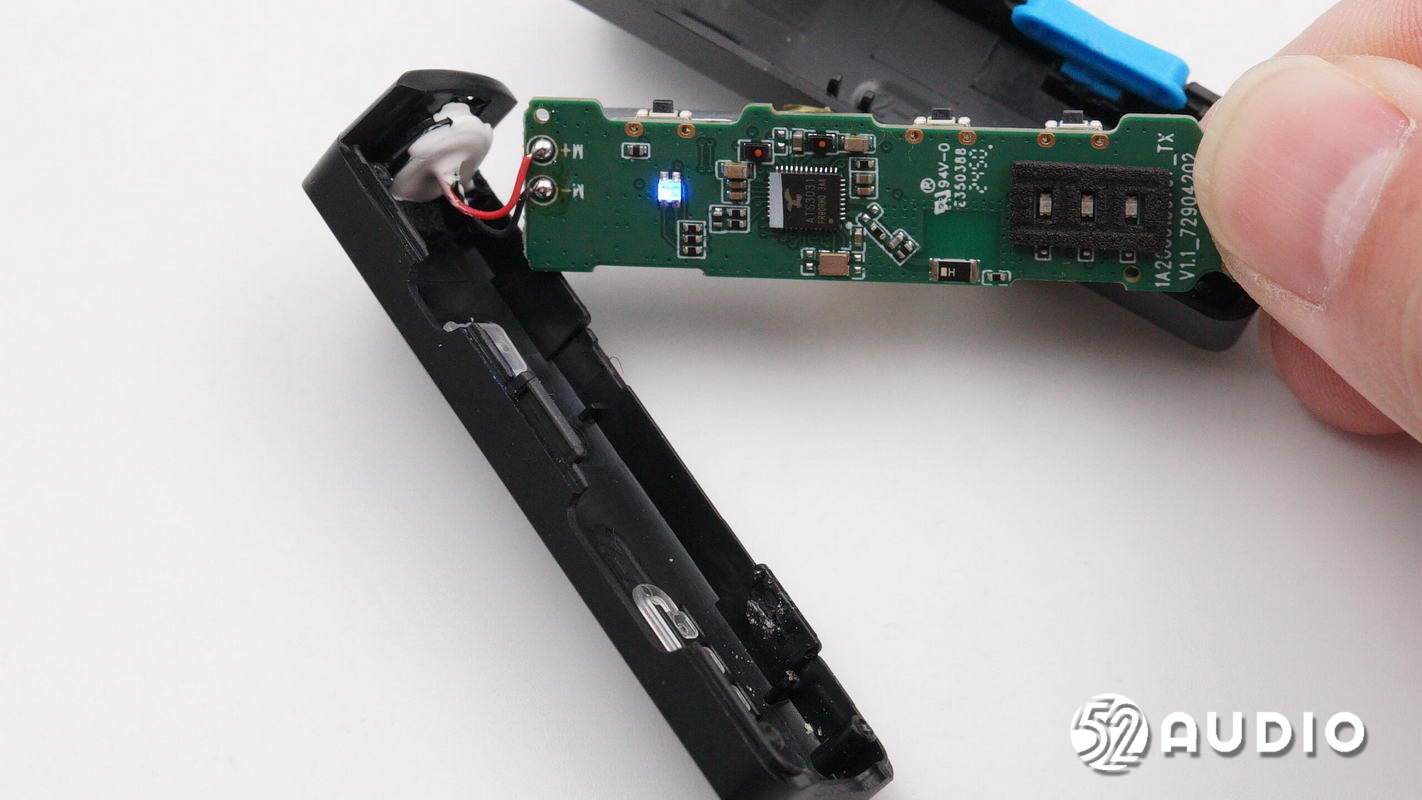

取出主板和电池单元。

拾音咪头结构特写，打胶密封。

腔体底部结构一览，指示灯位置设置有导光柱结构。

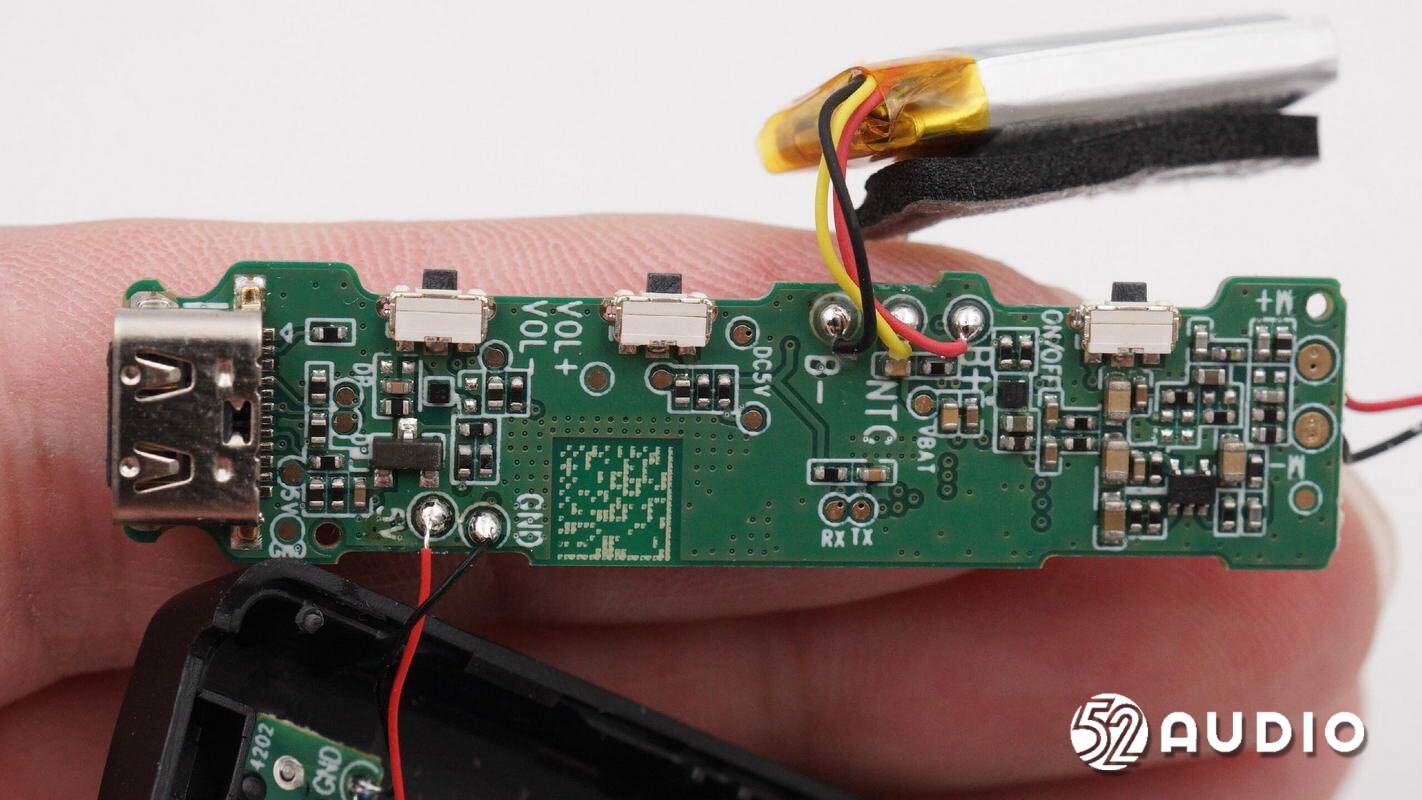

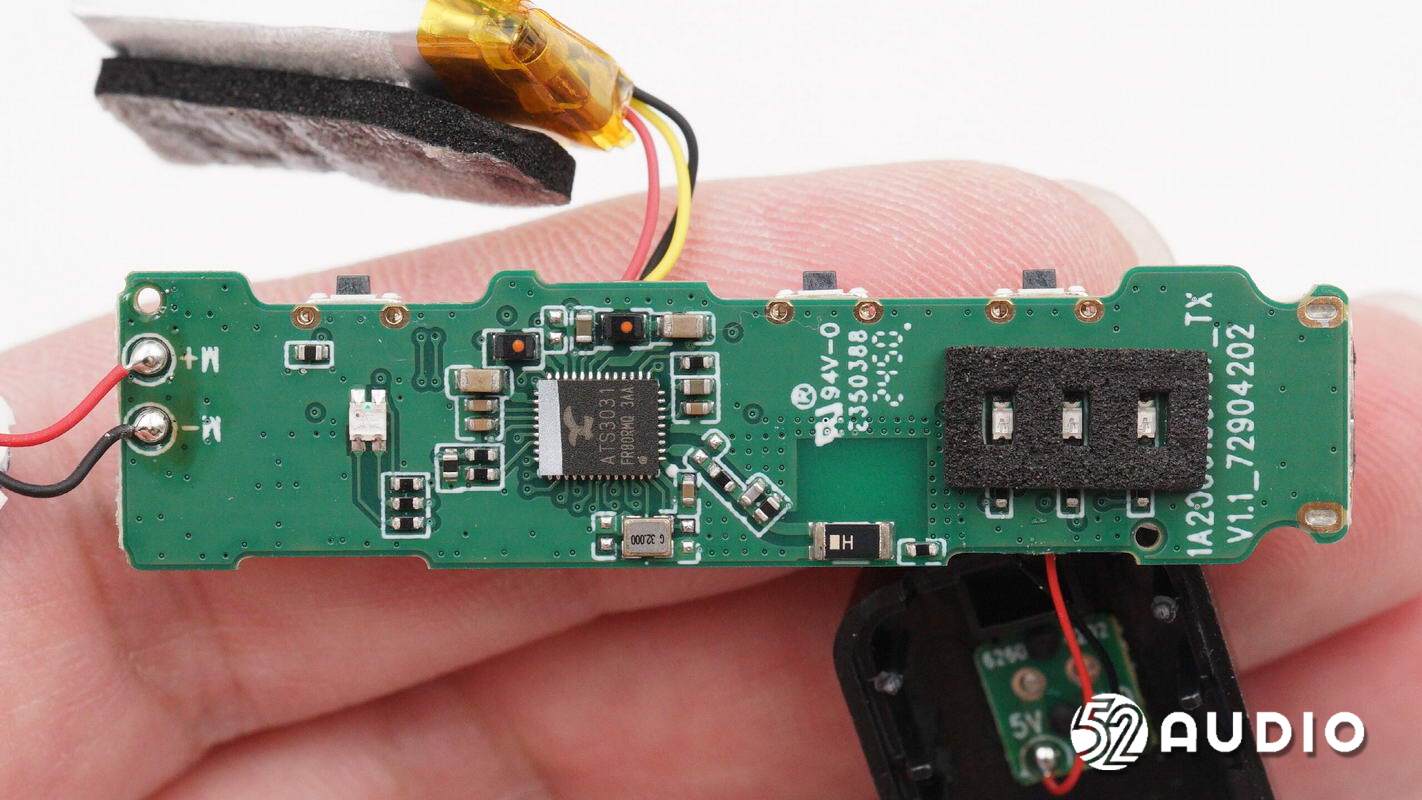

发射器主板一侧电路一览。

发射器主板另外一侧电路一览。

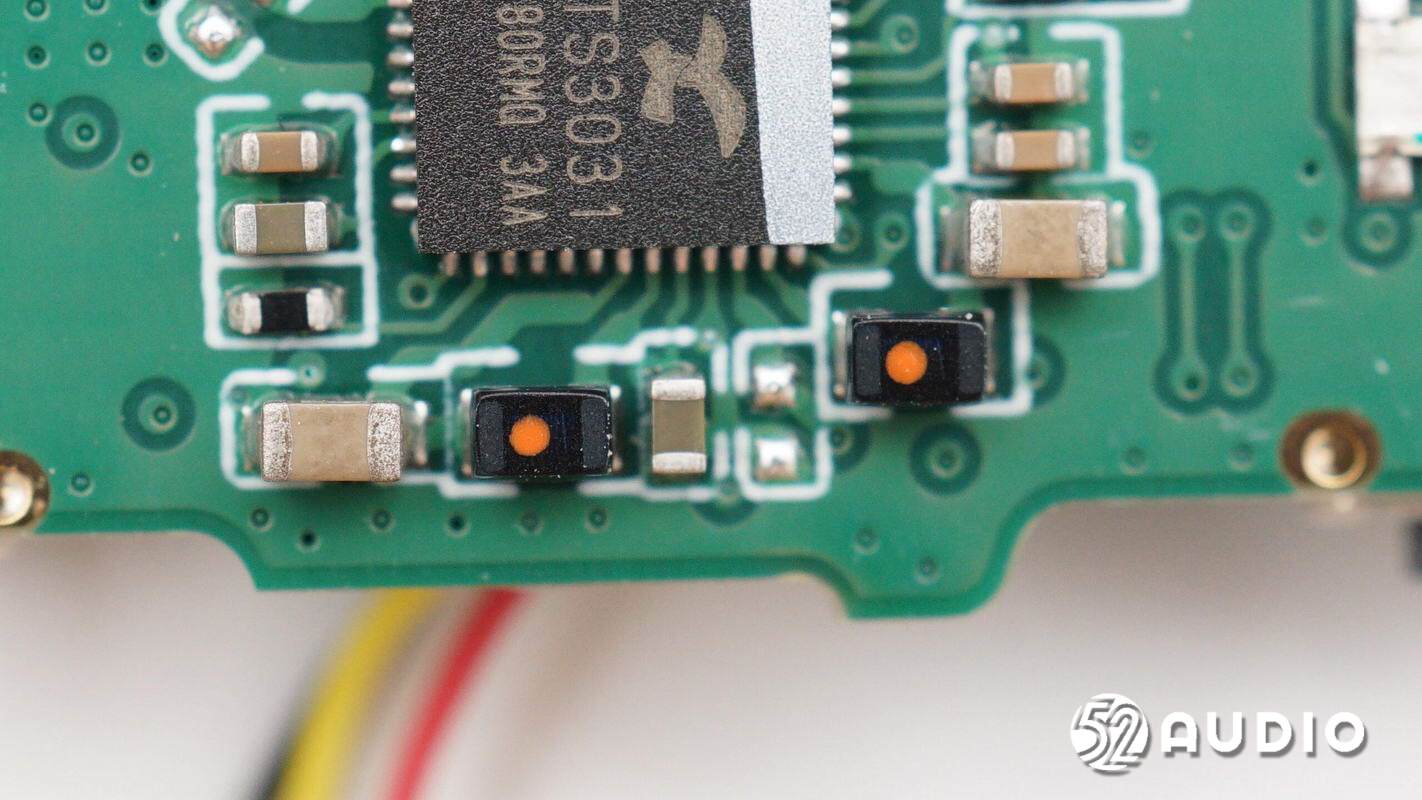

电源/静音键特写。另外两颗增益调节按键采用了相同规格。

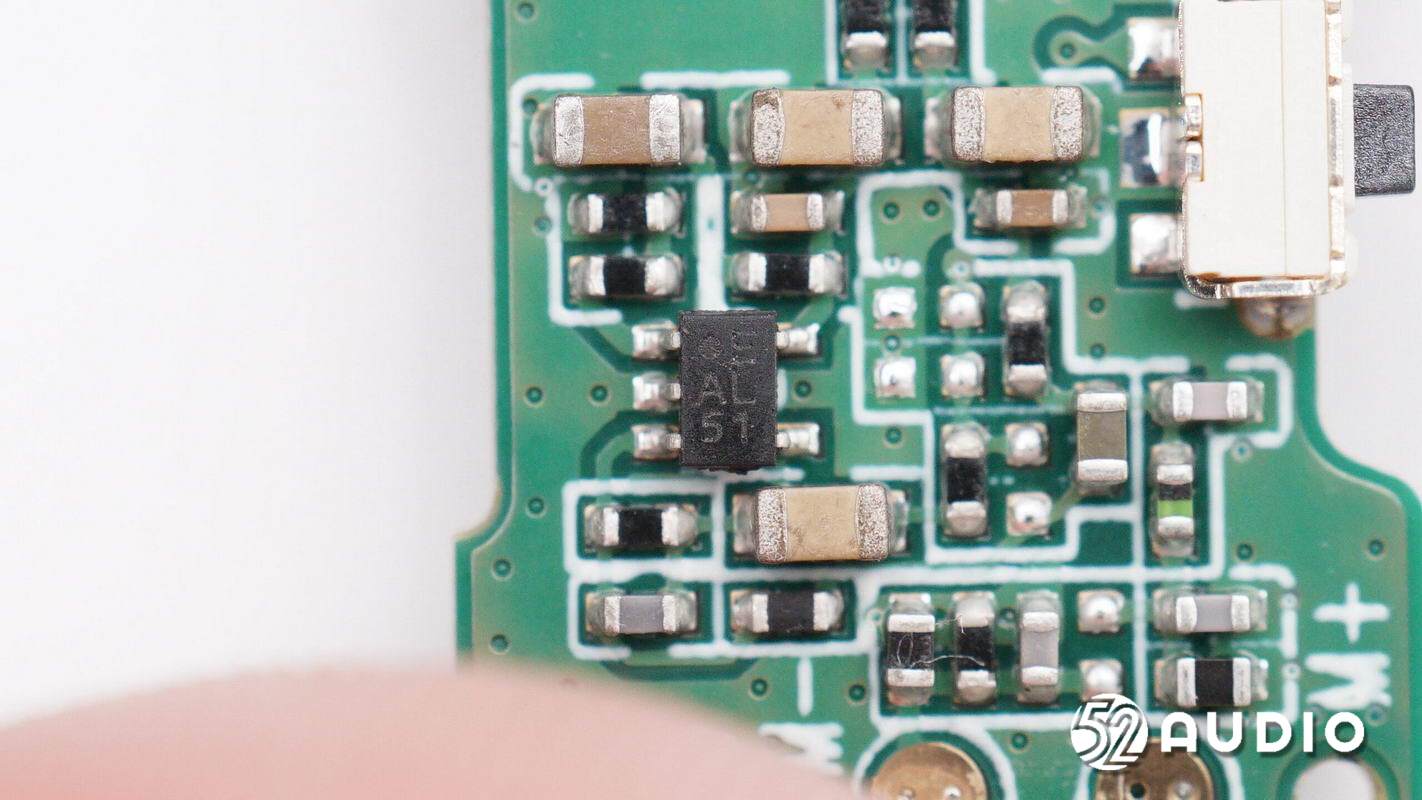

丝印EAL 51的IC。

LYMICRO凌扬微LY5901过压过流保护IC。

用于反馈与接收器连接状态的LED指示灯特写。

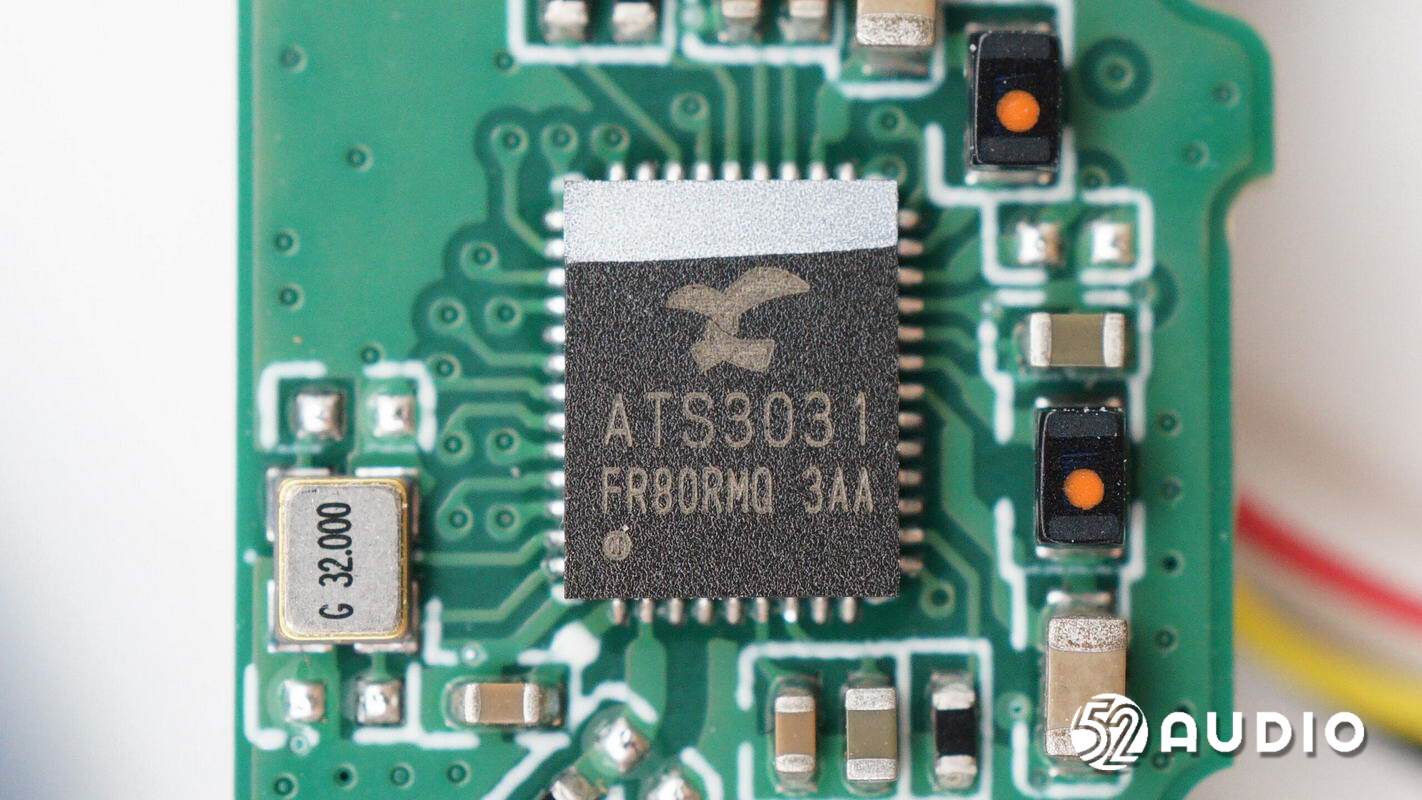

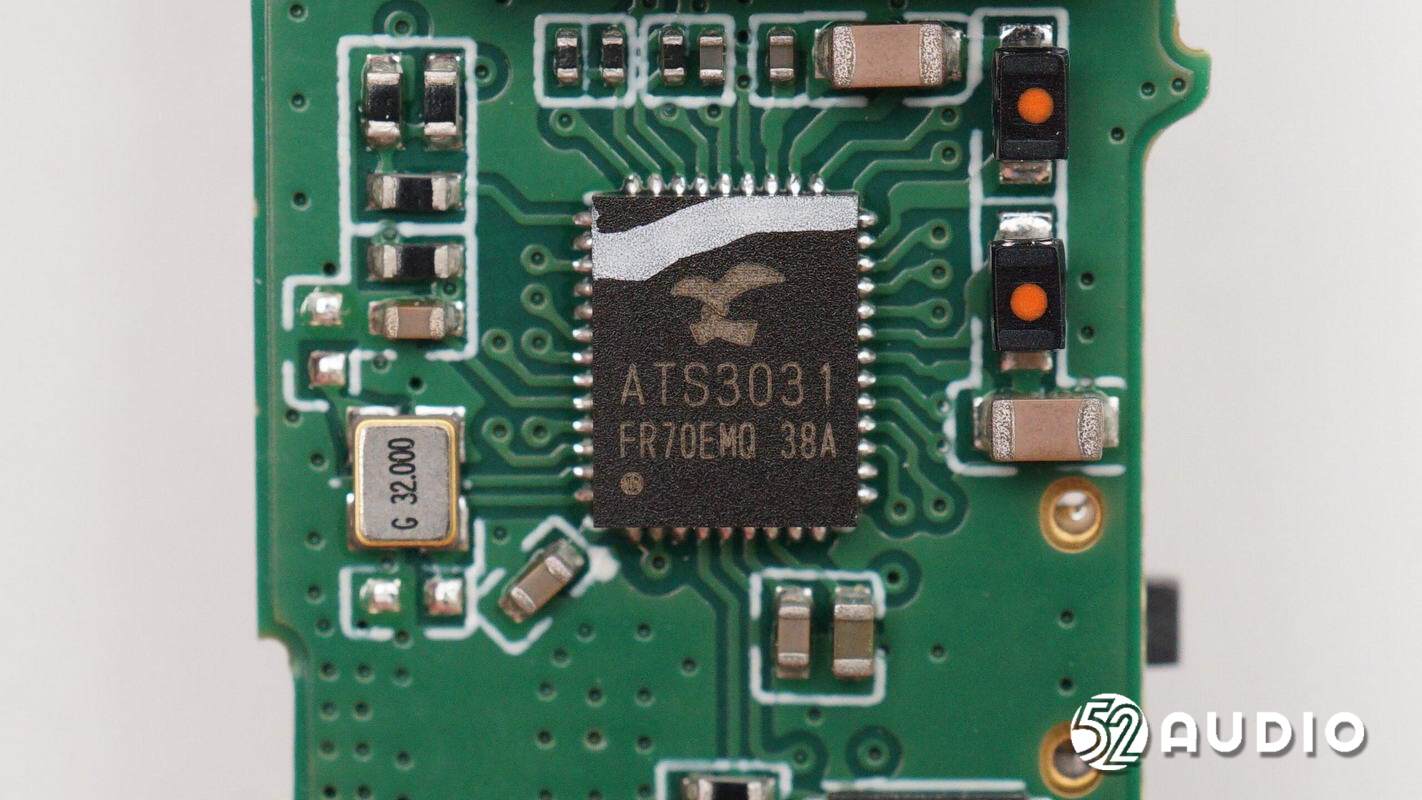

发射器内部同样搭载了Actions炬芯ATS3031系列高集成度单芯片SoC，用于音频数据处理和无线传输。

32.0MHz晶振特写。

SoC外部电感特写，为其内部电路供电。

陶瓷蓝牙天线特写。

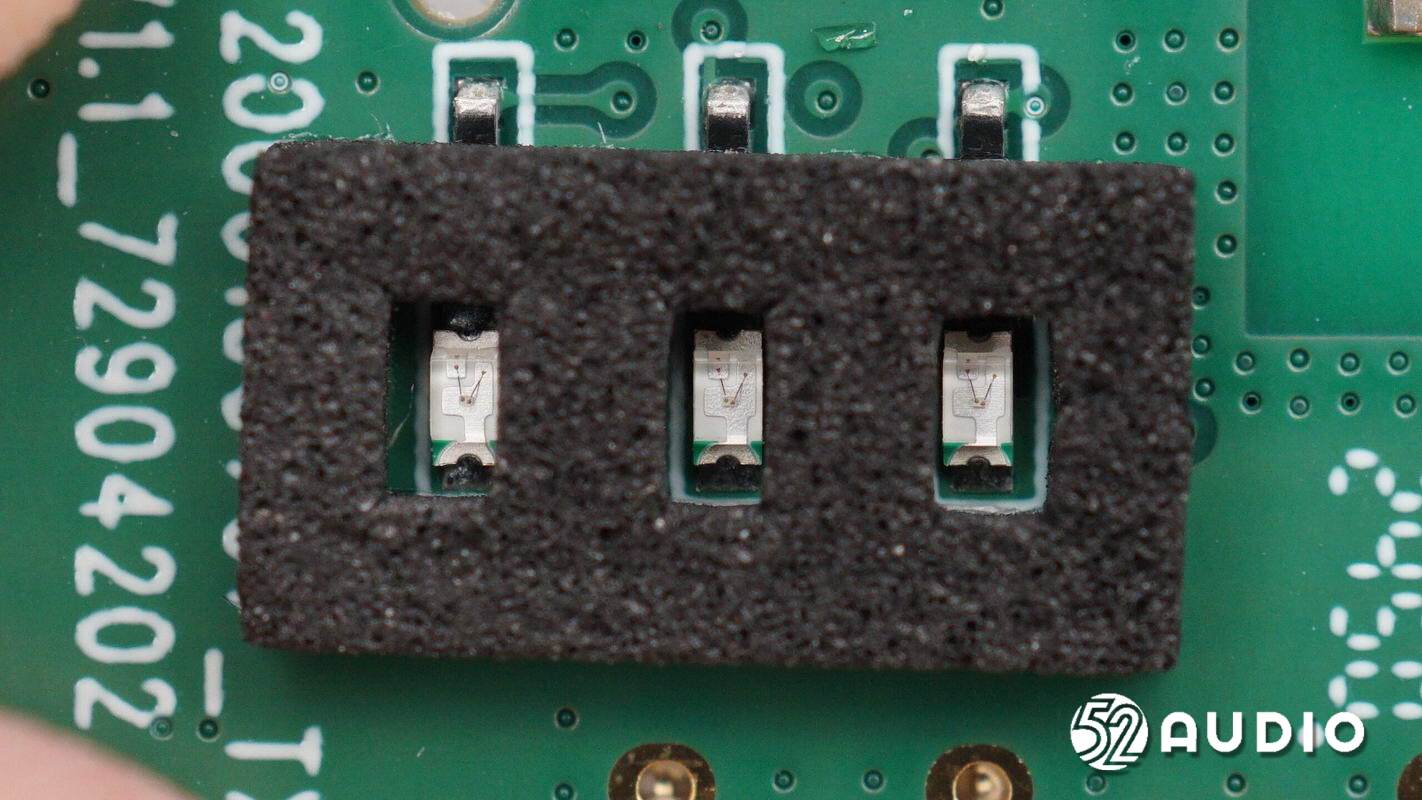

用于反馈增益状态的LED指示灯特写。

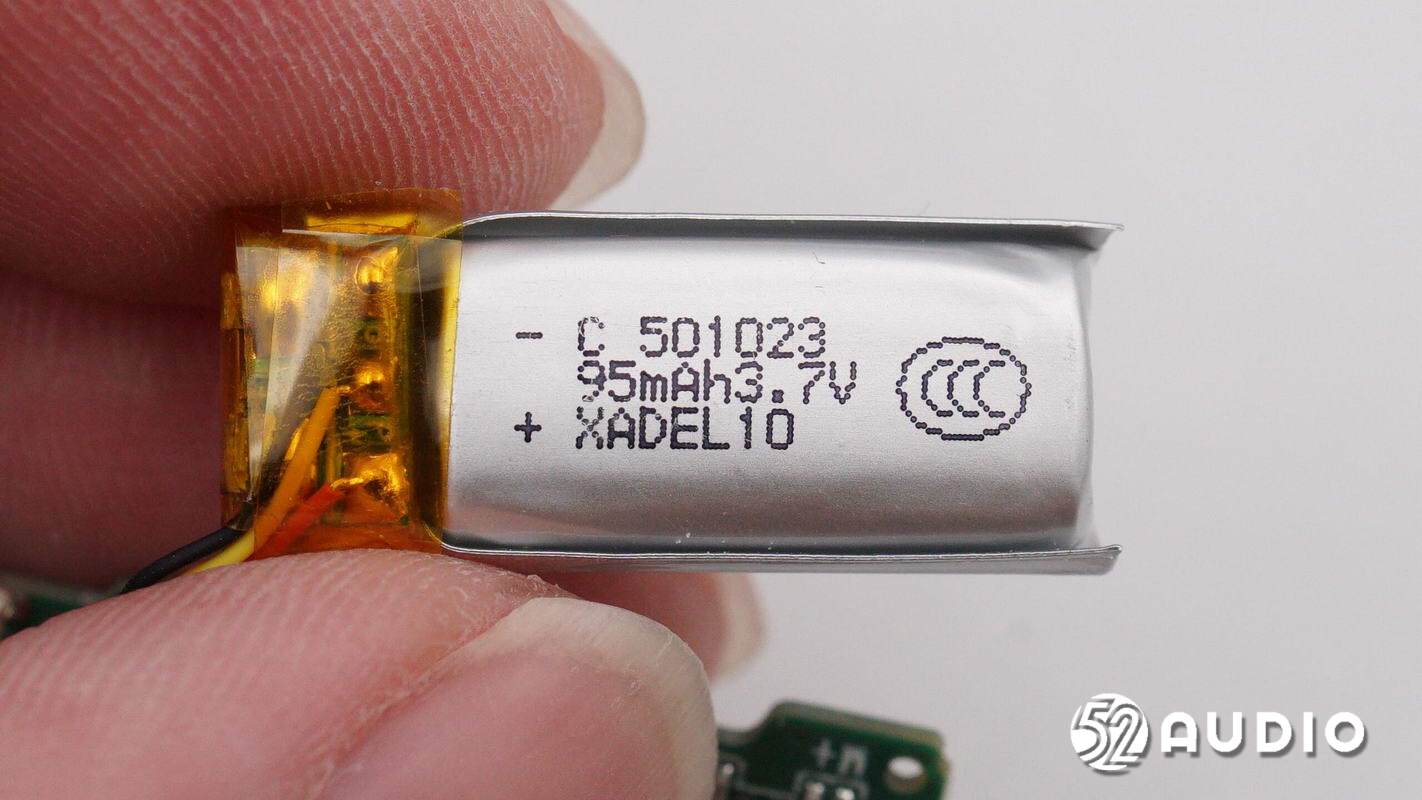

发射器内置锂电池型号：501023，额定容量：95mAh，标称电压：3.7V。

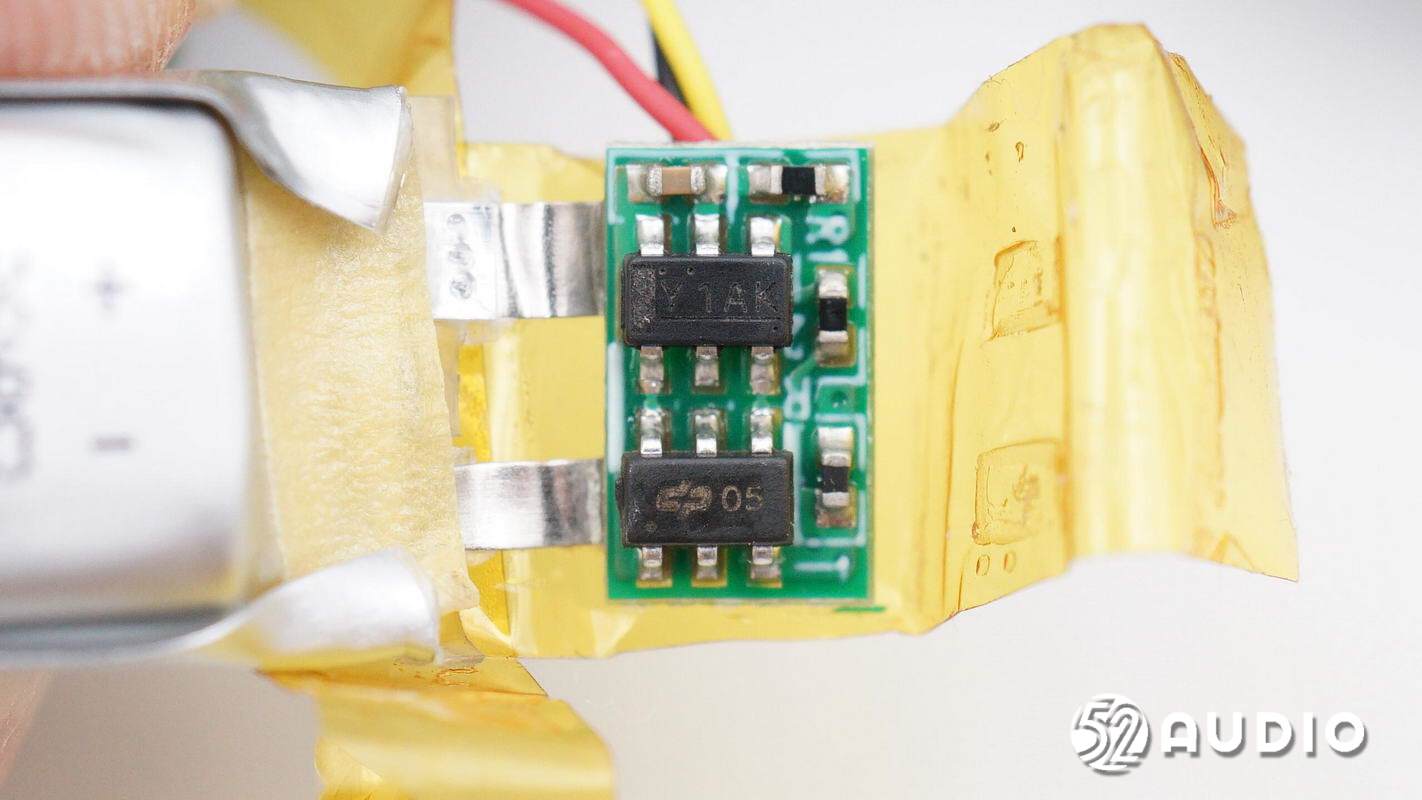

电池保护板电路一览，设置有丝印“Y1AK”的锂电保护IC和“05”MOS管。

发射器内置拾音咪头通过声学橡胶罩密封，提升收音效果。

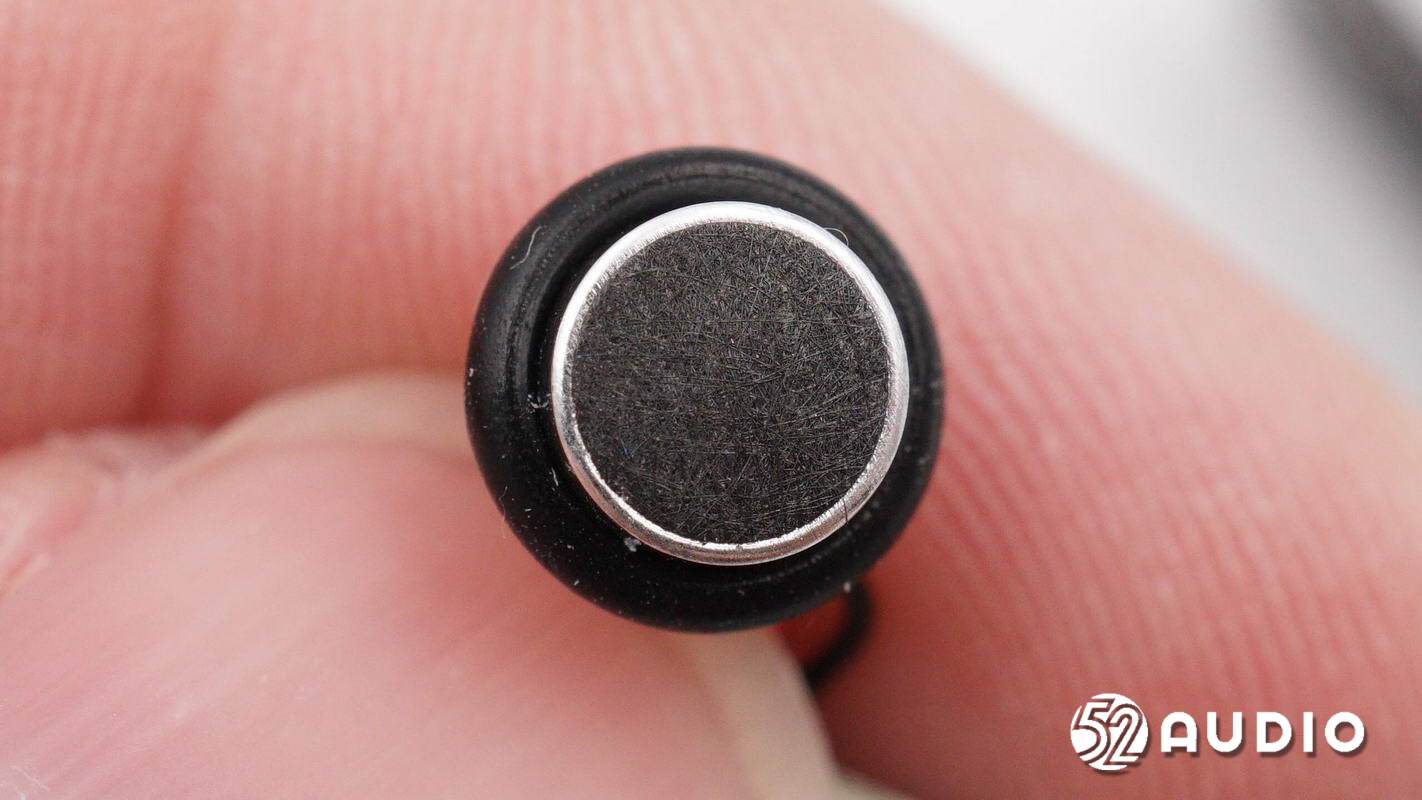

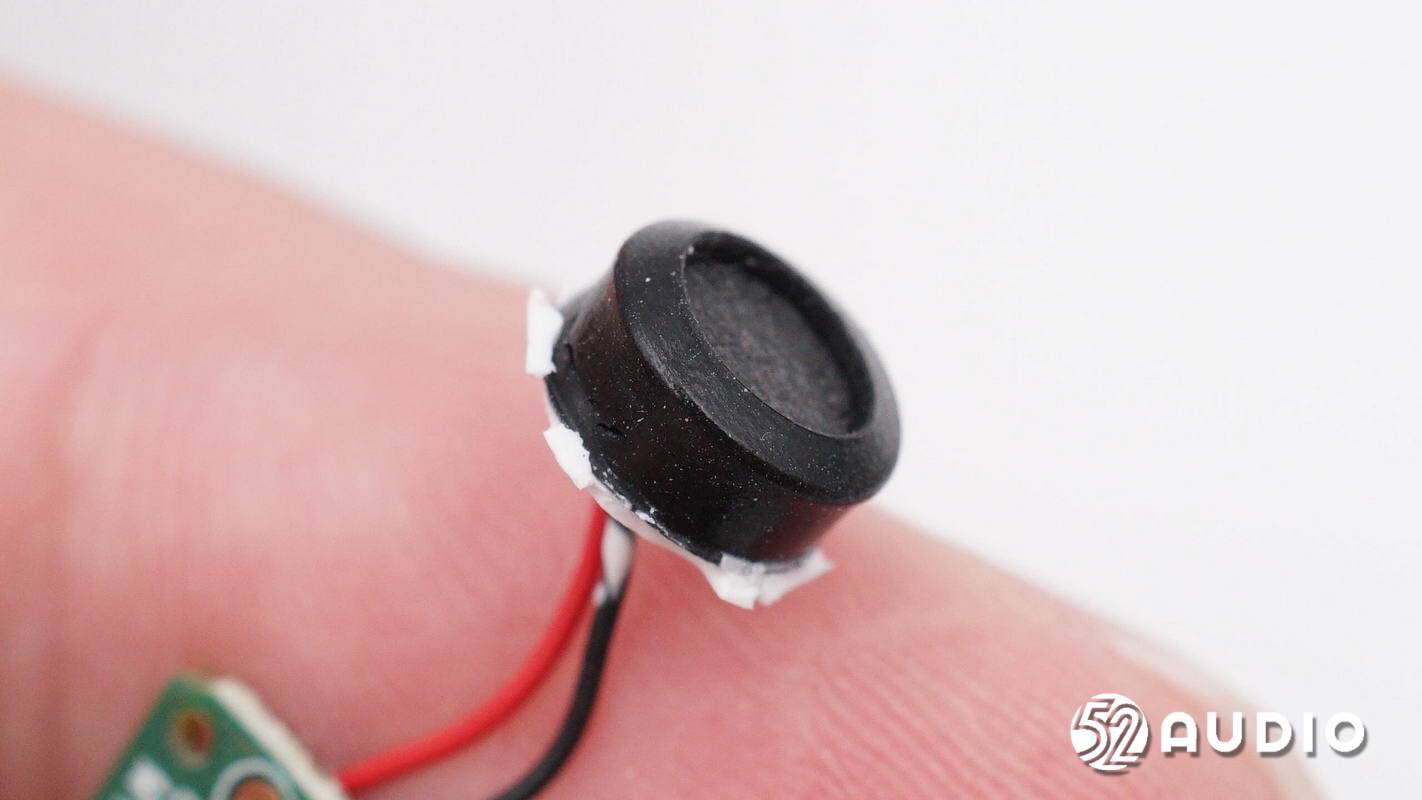

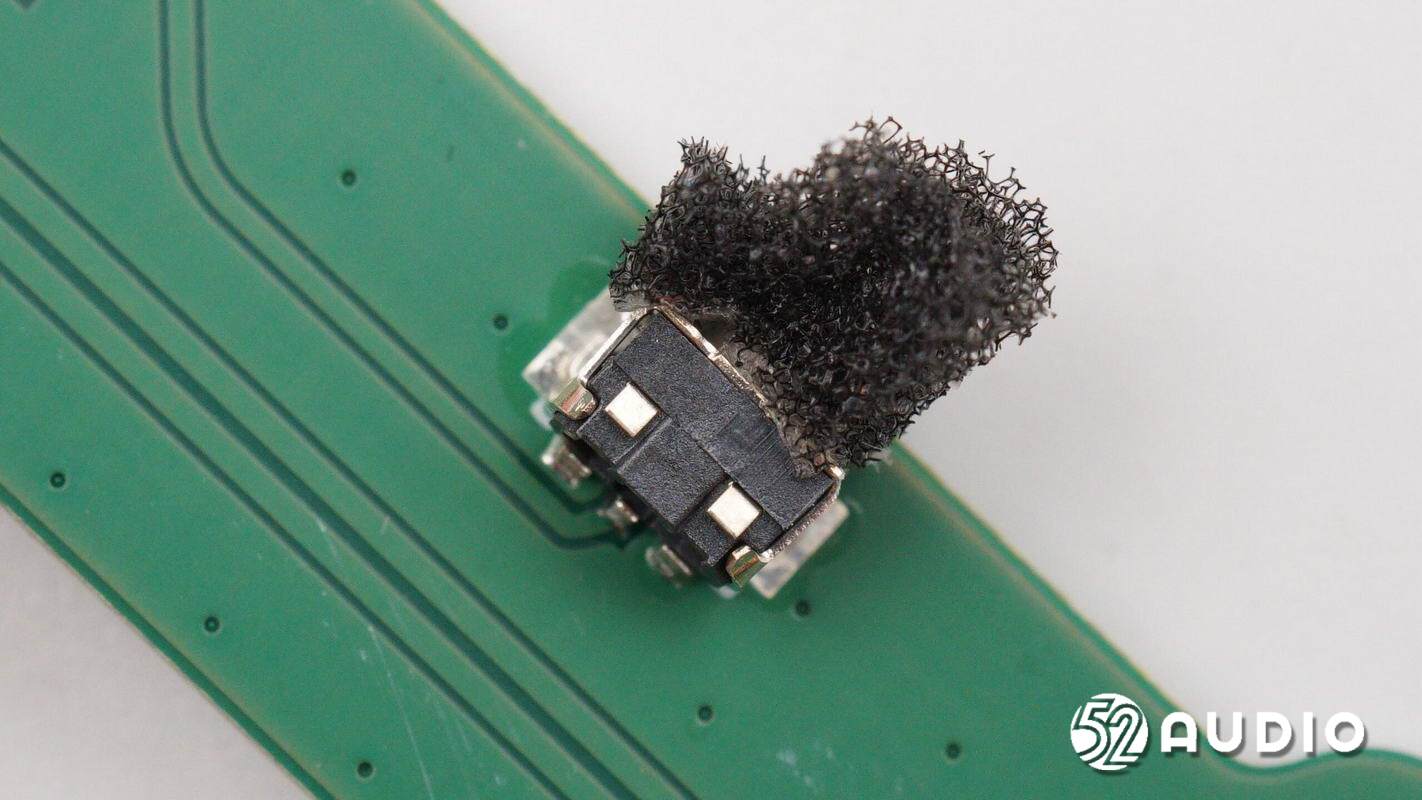

取掉橡胶罩，拾音咪头特写，采用了驻极体麦克风。

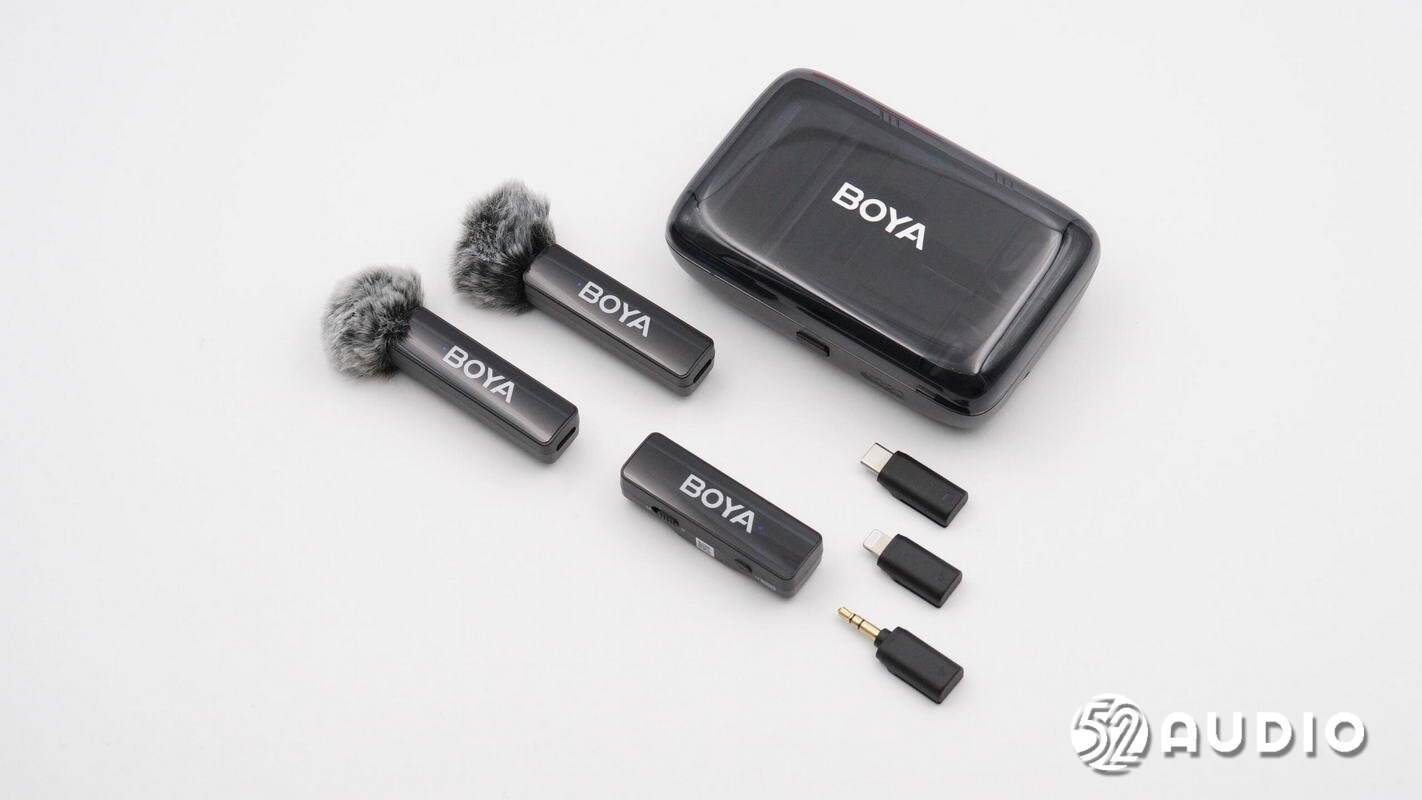

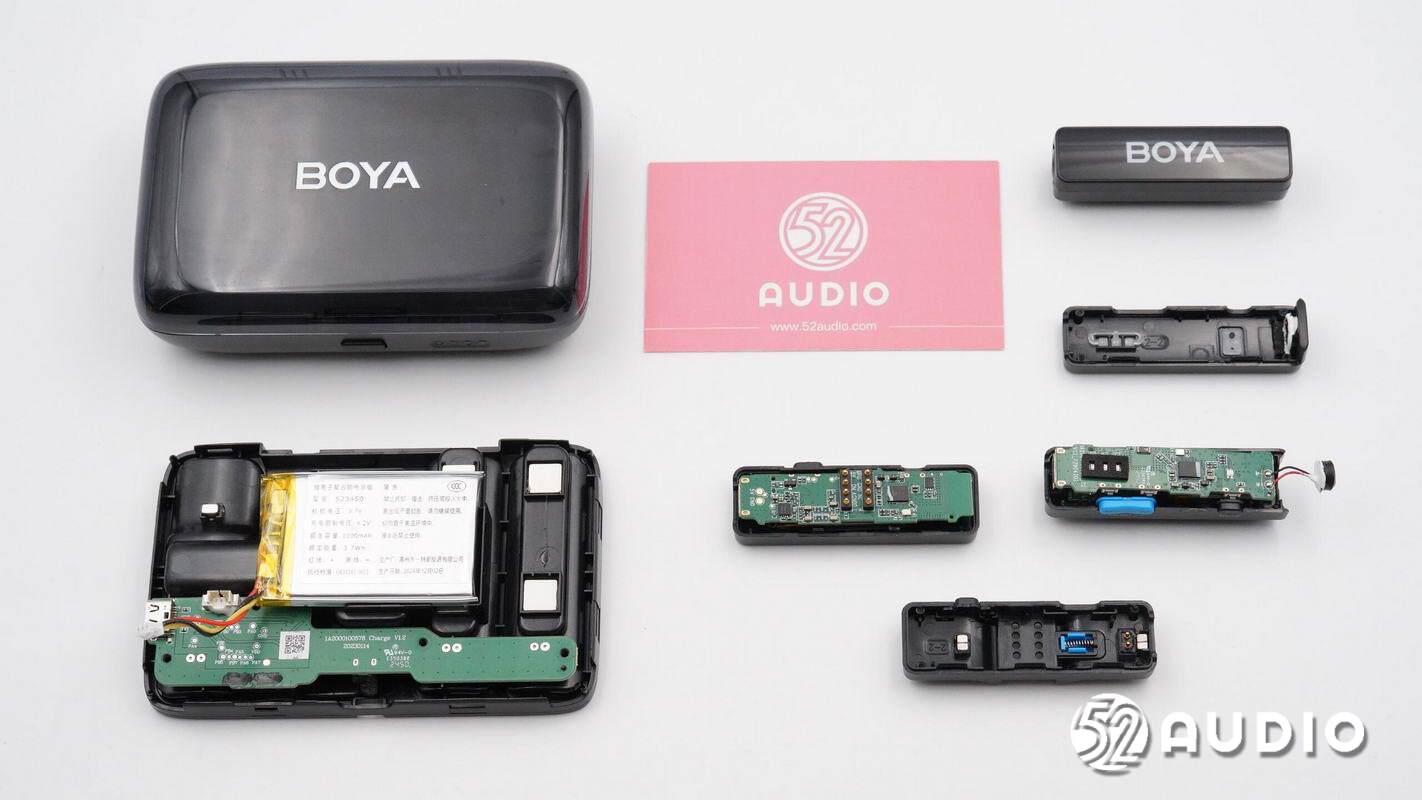

BOYA博雅BOYALINK无线领夹麦克风拆解全家福。

三、我爱音频网总结

BOYA博雅BOYALINK无线领夹麦克风在外观方面，充电盒采用了圆角方形设计，能够完整收纳麦克风，透明盒盖便于直观查看麦克风存放状态。麦克风本身体积小巧轻盈，使用无负担。其中，接收器采用模块化设计，配备有三种转接头，适配多种录制设备；发射器设计有领夹，便于佩戴使用。

内部主要配置方面，充电盒搭载了一特1000mAh/3.7V锂电池，配备有电路保护板负责过充电、过放电、过电流等保护。主板上搭载了思远半导体SY8801智能充电仓解决方案，LPS微源半导体LPM2301 2.6A PMOS，以及一颗用于整机控制的MCU。

麦克风接收器和发射器无线通信采用了Actions炬芯科技ATS3031系列高集成度单芯片SoC，USB-C端口均设置LYMICRO凌扬微LY5901过压过流保护IC。其他方面，接收器内置120mAh/3.7V锂电池，采用了Diodes达尔PAM8908立体声耳机放大器；发射器内置驻极体麦克风拾音，采用95mAh/3.7V锂电池供电。
