前言
三洋电芯（Sanyo）是日本三洋电机（Sanyo Electric）旗下的电池品牌，曾是全球领先的锂离子电池制造商之一，尤其以18650圆柱型电芯 的研发与生产著称。三洋电芯作为松下电池业务的重要历史组成部分，曾是锂电行业的标杆品牌，尤其在18650电芯领域具有深厚的技术积淀。
近期，电池交易网就获取到了一款三洋NCR21700MC3电芯，这款电芯为钴酸锂材质，单体容量为4920mAh，支持最高3C放电，其正极采用了与普通电芯不同的防爆安全阀，安全性更高，下面就一起来看看这款电芯的实际表现如何。
外观介绍

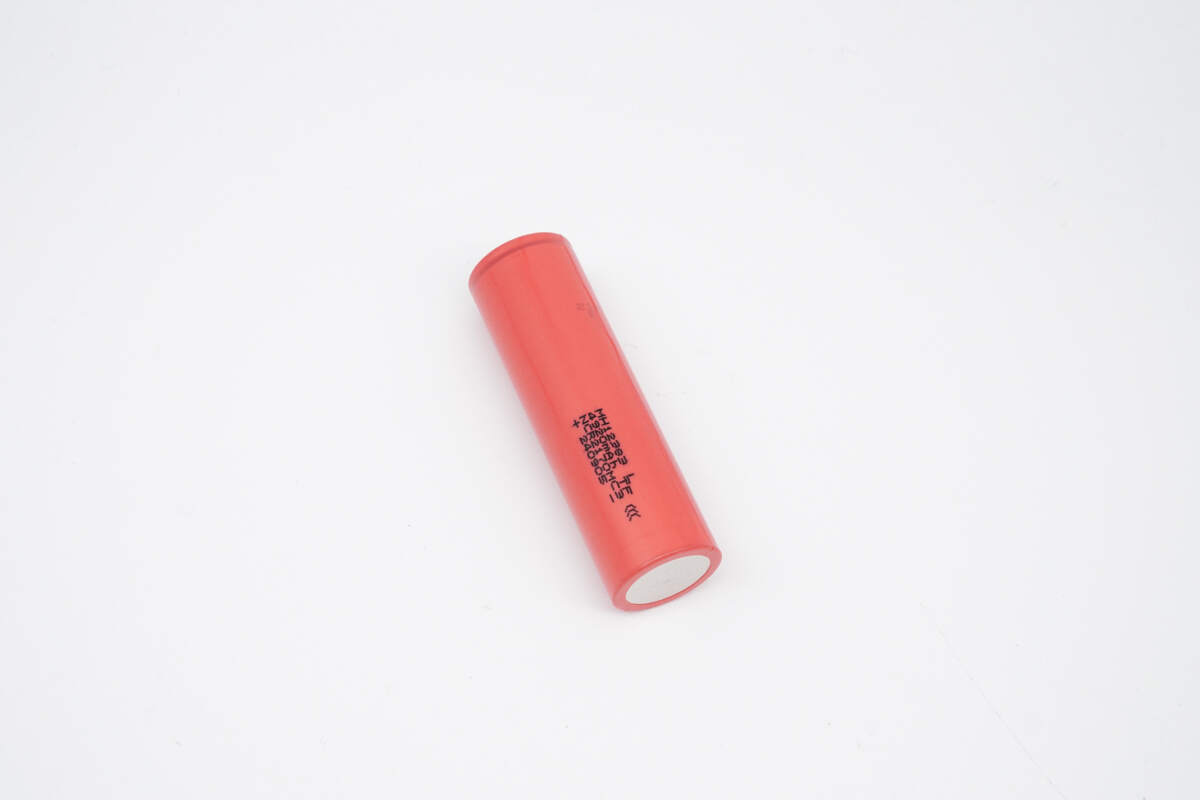

三洋NCR21700MC3电芯采用浅红色热缩膜，表面印有电芯基础信息，以及3C认证标识。

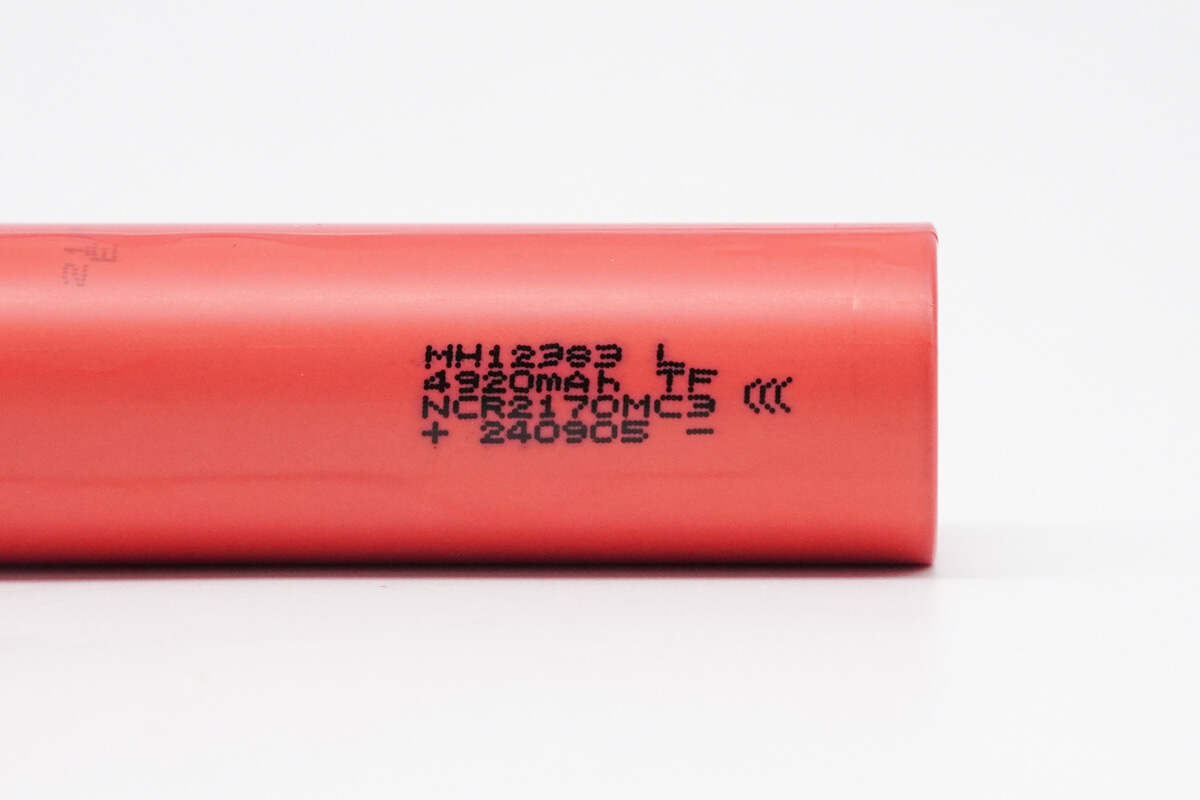

电芯丝印特写。

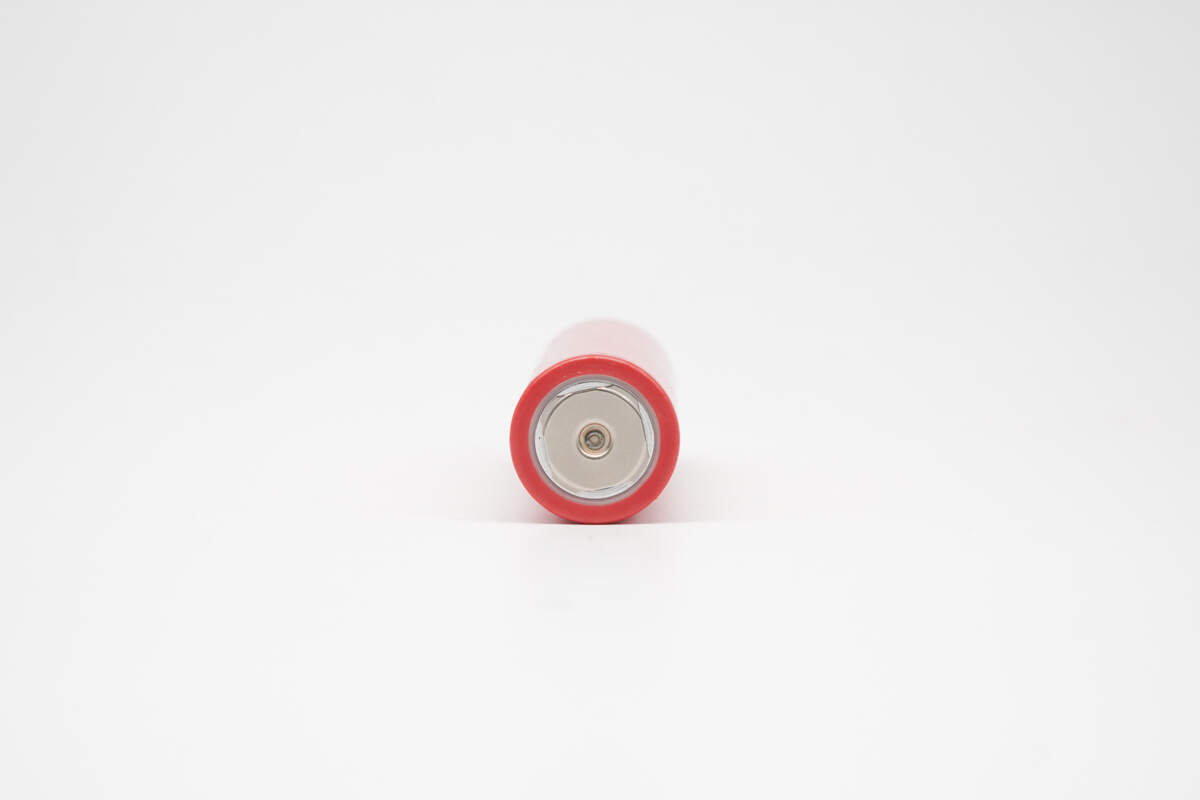

三洋NCR21700MC3电芯正极拥有安全防爆阀。

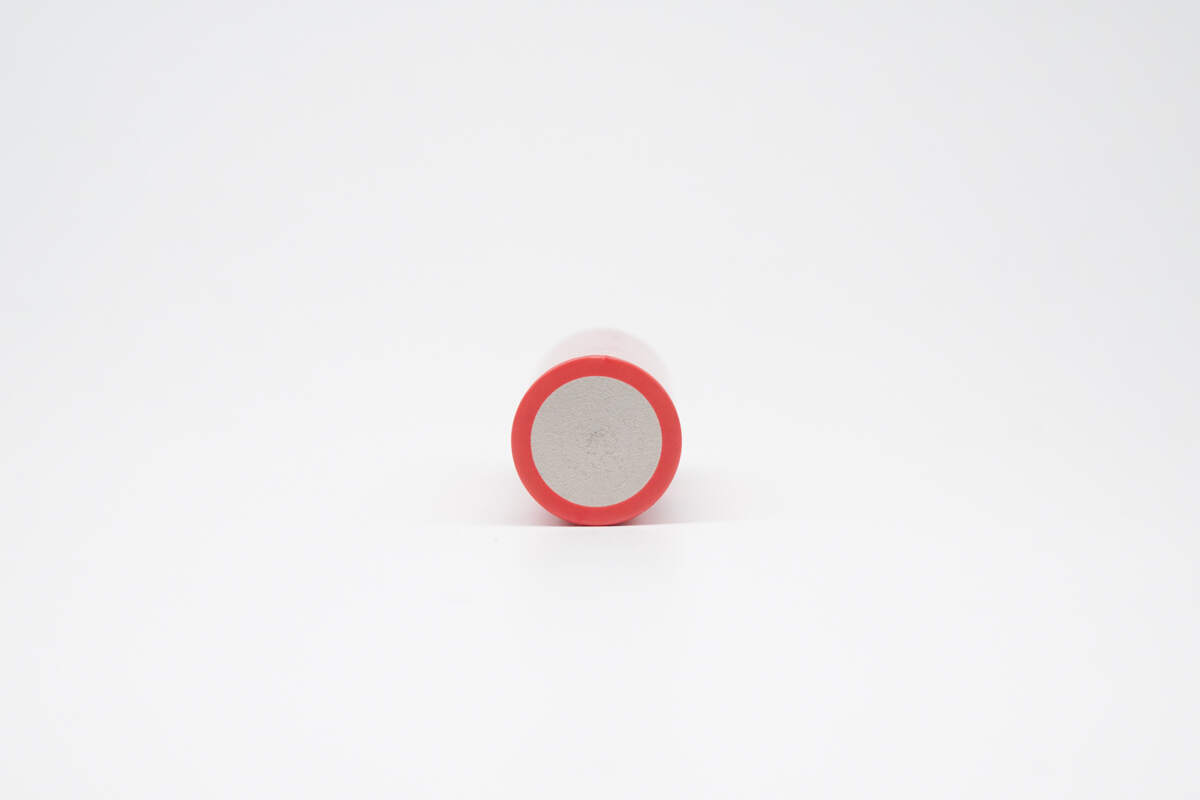

三洋NCR21700MC3电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。

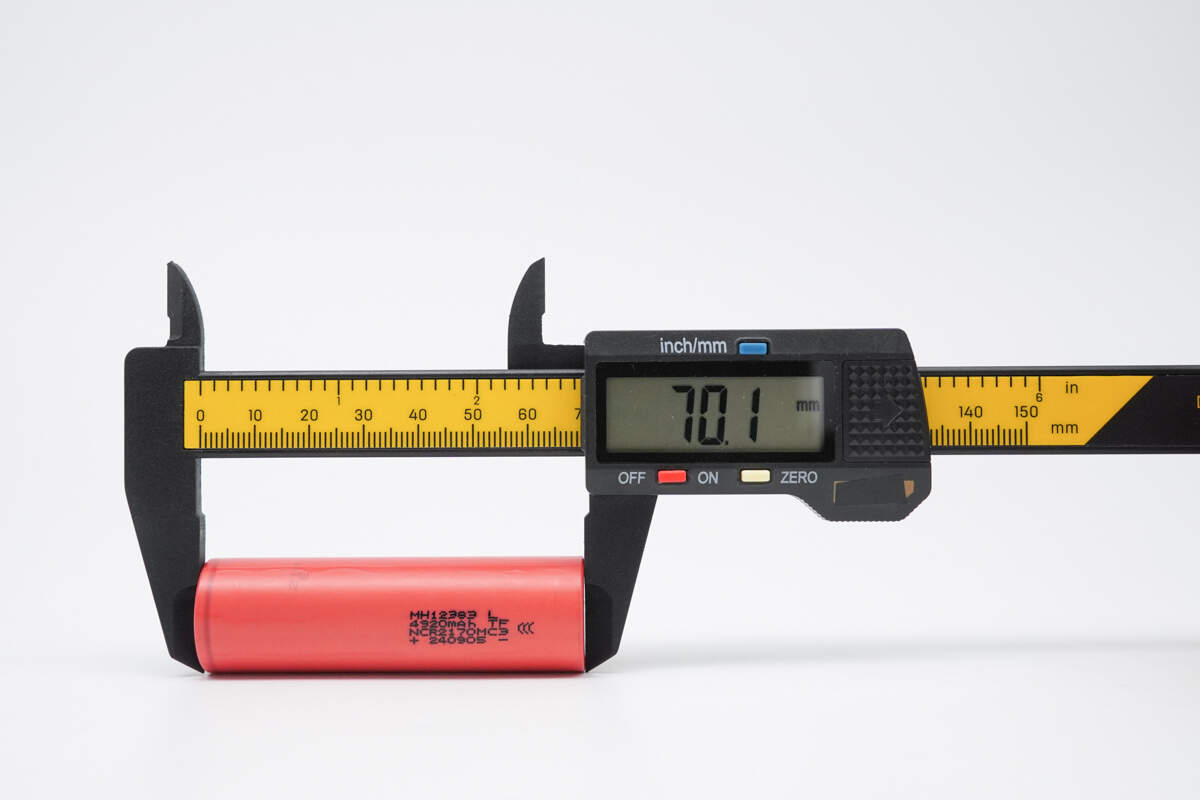

使用塑料卡尺测得，电芯高度约为 70.1mm。

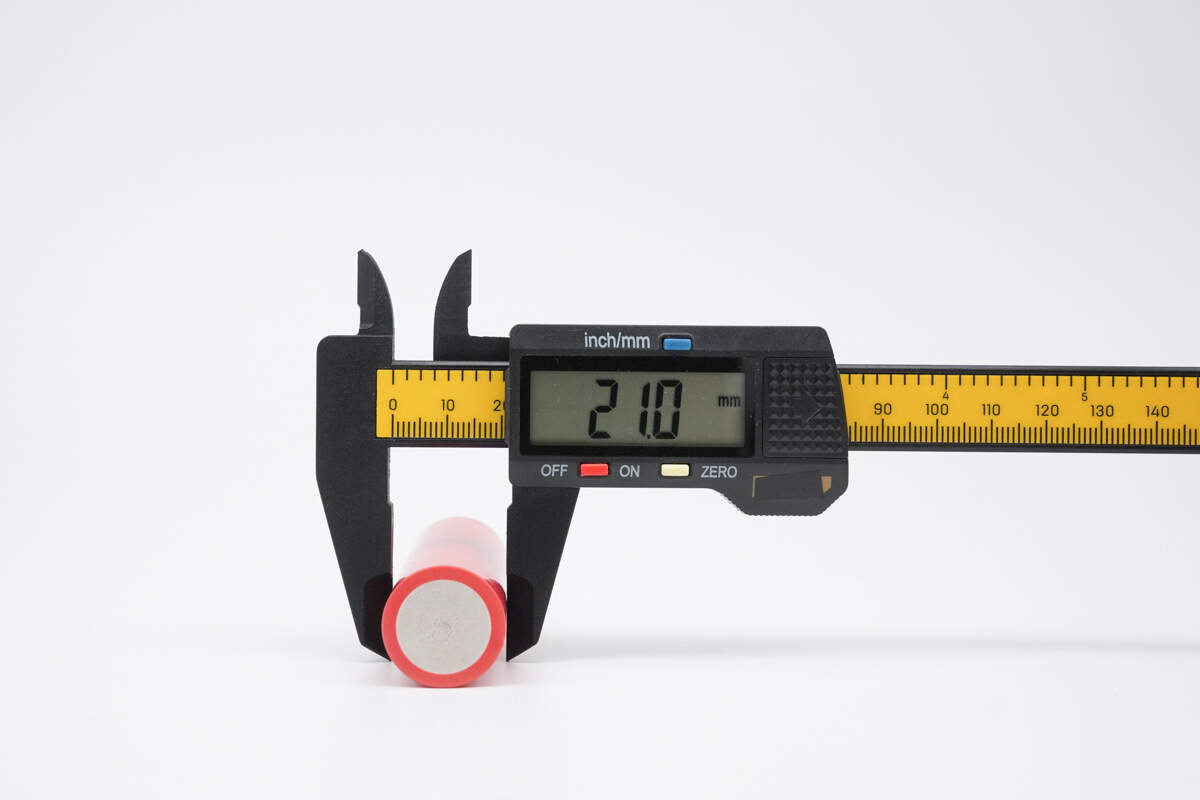

使用塑料卡尺测得，电芯直径约为 21mm。
重量约为 67.3g。
充放电测试
看完外观，进入正题；以下将进行多倍率充放电测试。
充电测试
充电测试根据国标将在23±2℃环境中进行恒流恒压充电，统计其总耗时。
0.2C充电

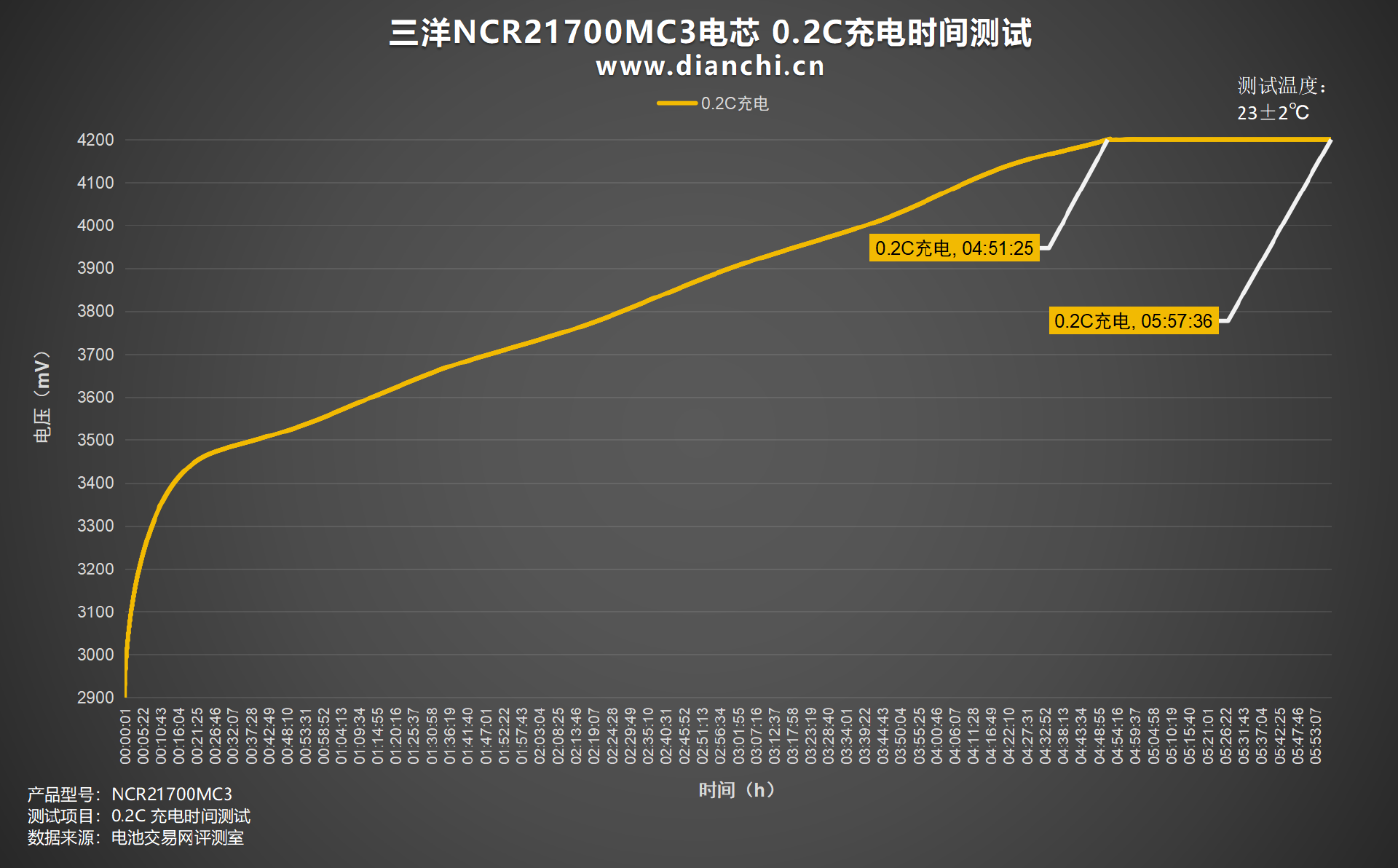

绘制出折线图，设置电流为 984mA，0.2C为三洋NCR21700MC3电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时51分钟，涓流完全充满时间约为5小时57分钟。
0.5C充电

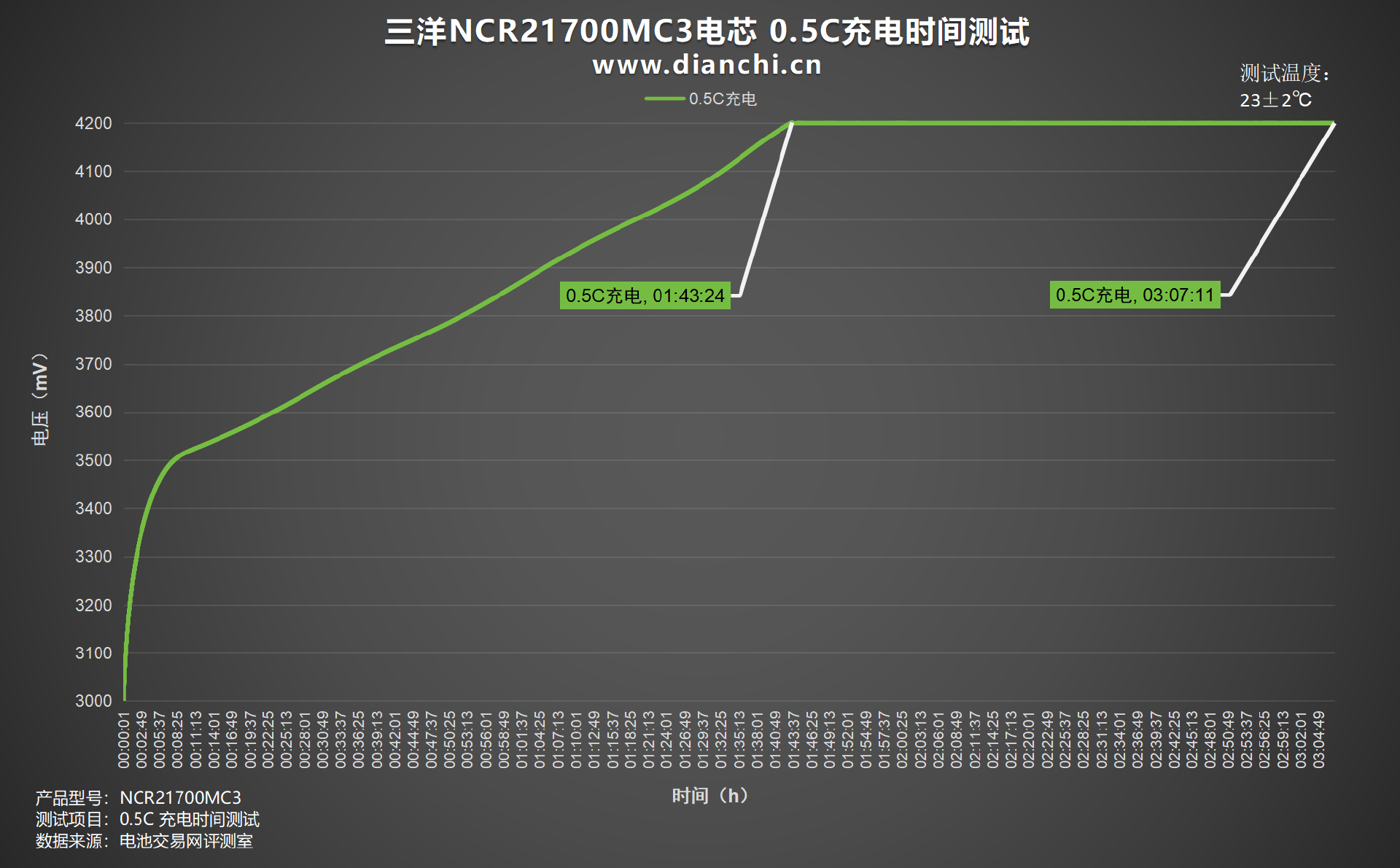

绘制出折线图，设置电流为 2460mA，0.5C为三洋NCR21700MC3电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时43分钟，涓流完全充满时间约为3小时7分钟。
1C充电

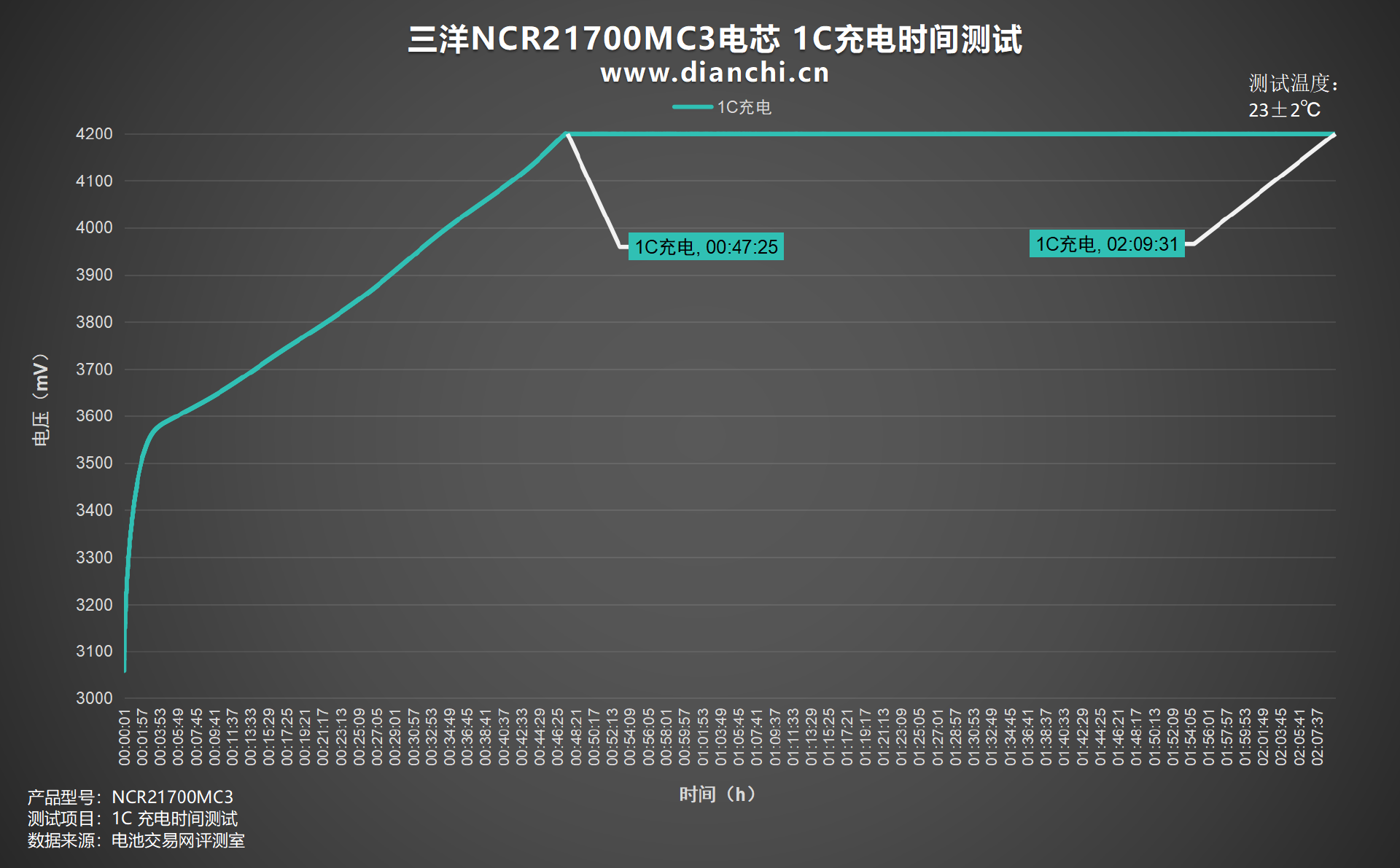

绘制出折线图，设置电流为 4920mA，1C为三洋NCR21700MC3电芯充电，充电截止电压为 4.2V，充至4.2V时间约为47分钟，涓流完全充满时间约为2小时9分钟。

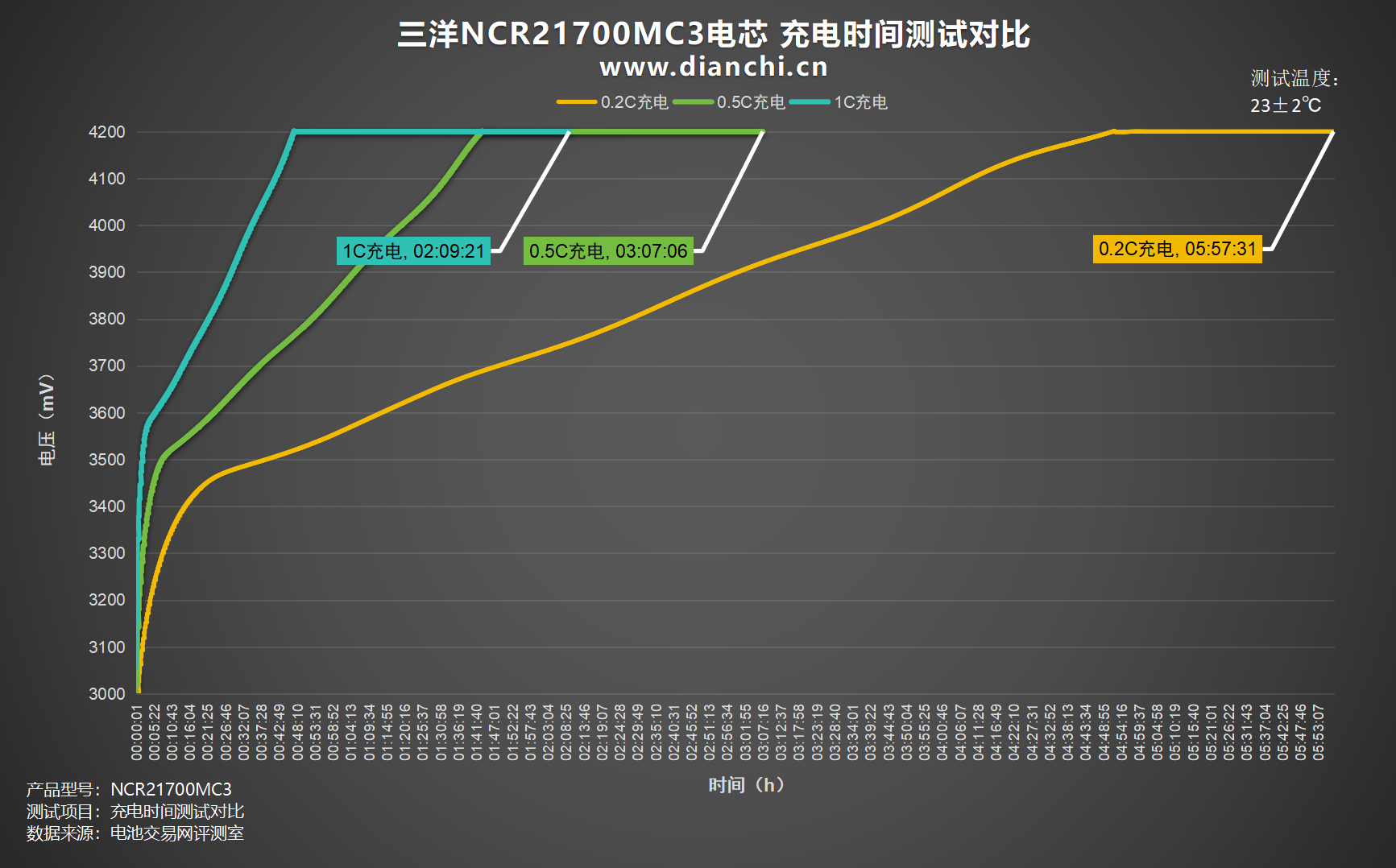

将数据汇总至曲线图，可以看到三种曲线中最快的是1C充电倍率，完全充满用时2小时9分钟，最慢的是0.2C充电，用时5小时57分钟，0.5C则用时3小时7分钟。
放电测试
放电测试根据国标将在23±2℃环境中恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

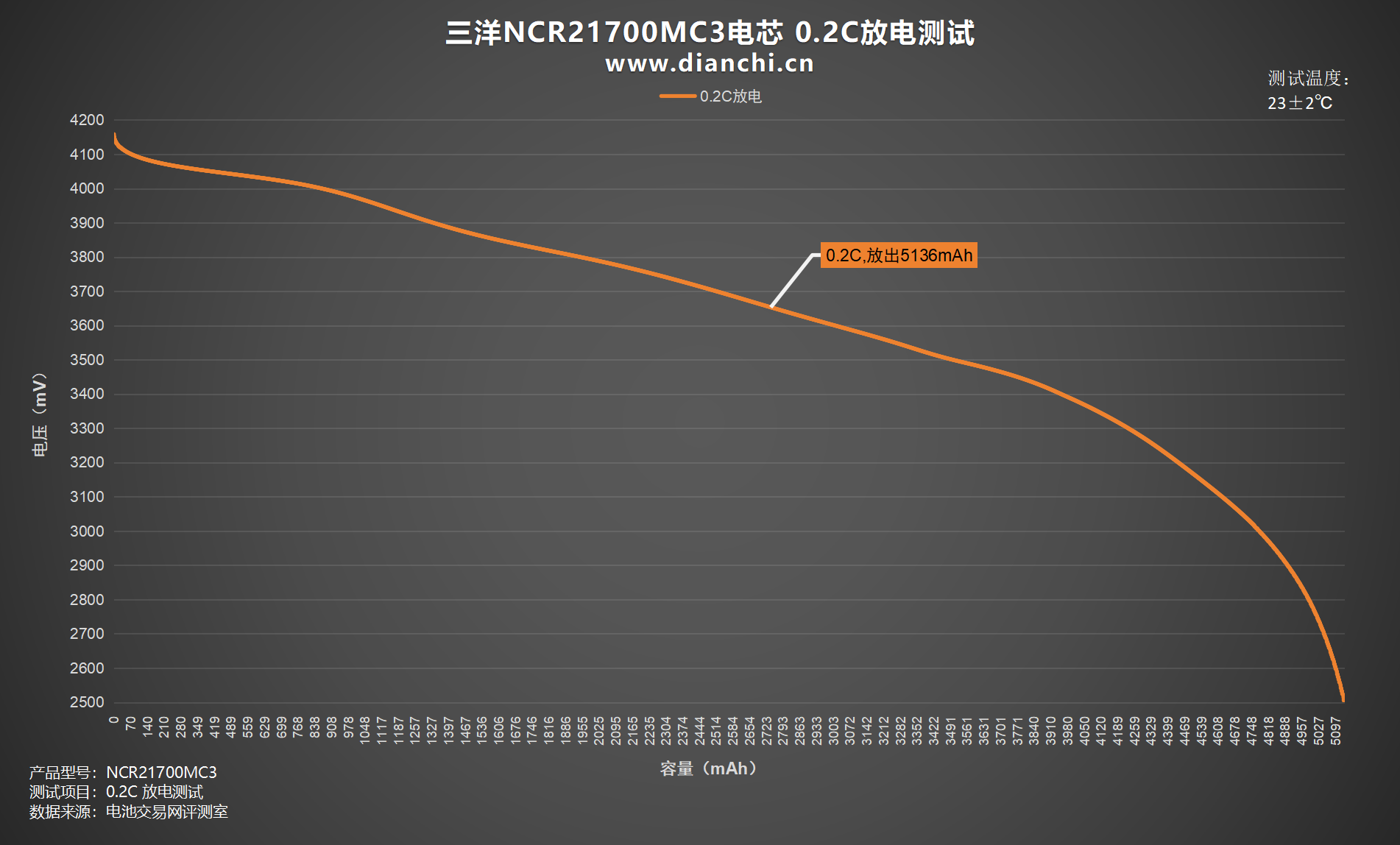

绘制出折线图，设置电流为 984mA，0.2C为三洋NCR21700MC3电芯放电，均压 3.63V，放到截止电压为2.5V，耗时约5小时12分钟，放出容量5136mAh，放出能量18.63Wh。
0.5C放电

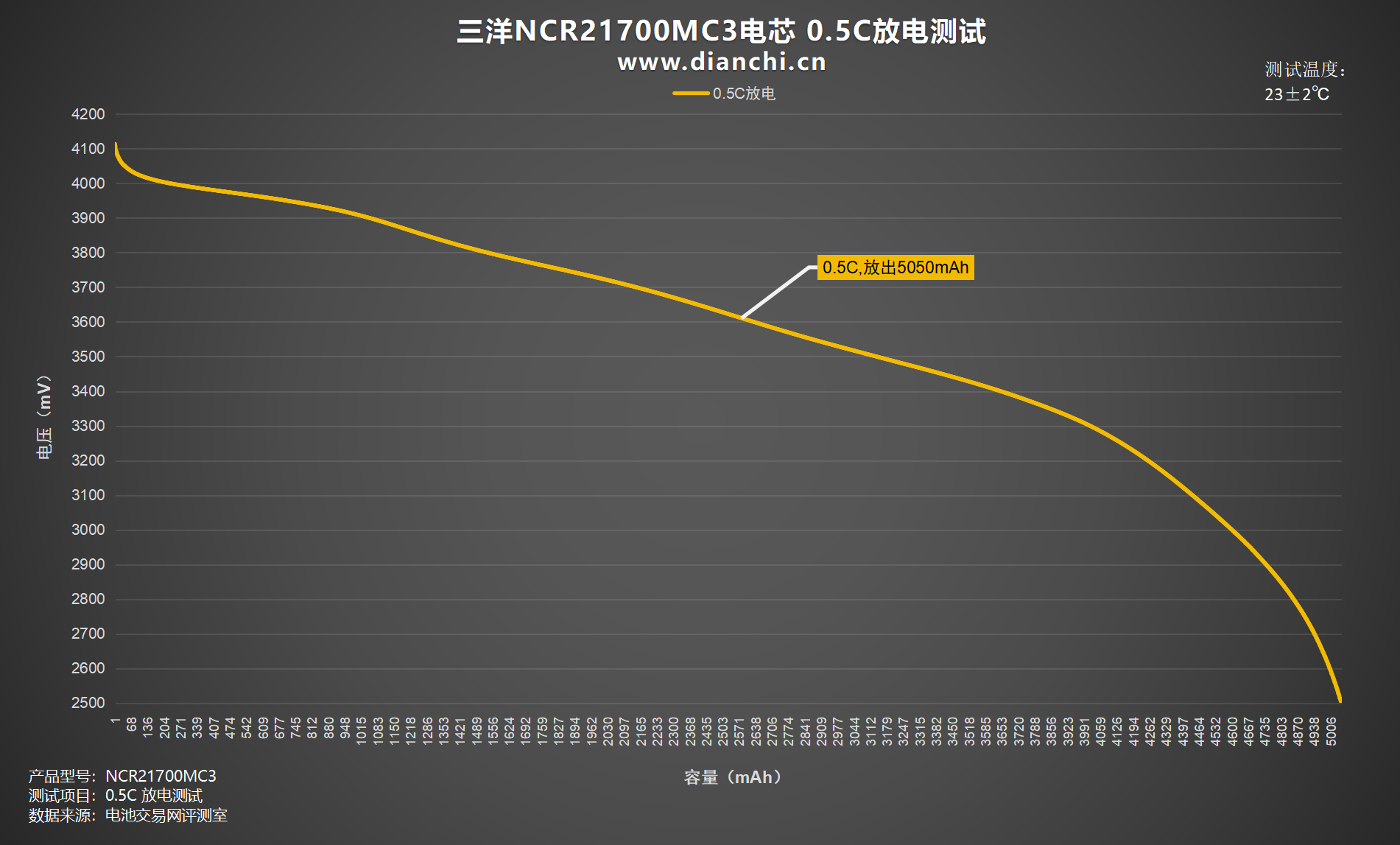

绘制出折线图，设置电流为 2460mA，0.5C为三洋NCR21700MC3电芯放电，均压 3.56V，放到截止电压为2.5V，耗时约2小时3分钟，放出容量5050mAh，放出能量18Wh。
1C放电

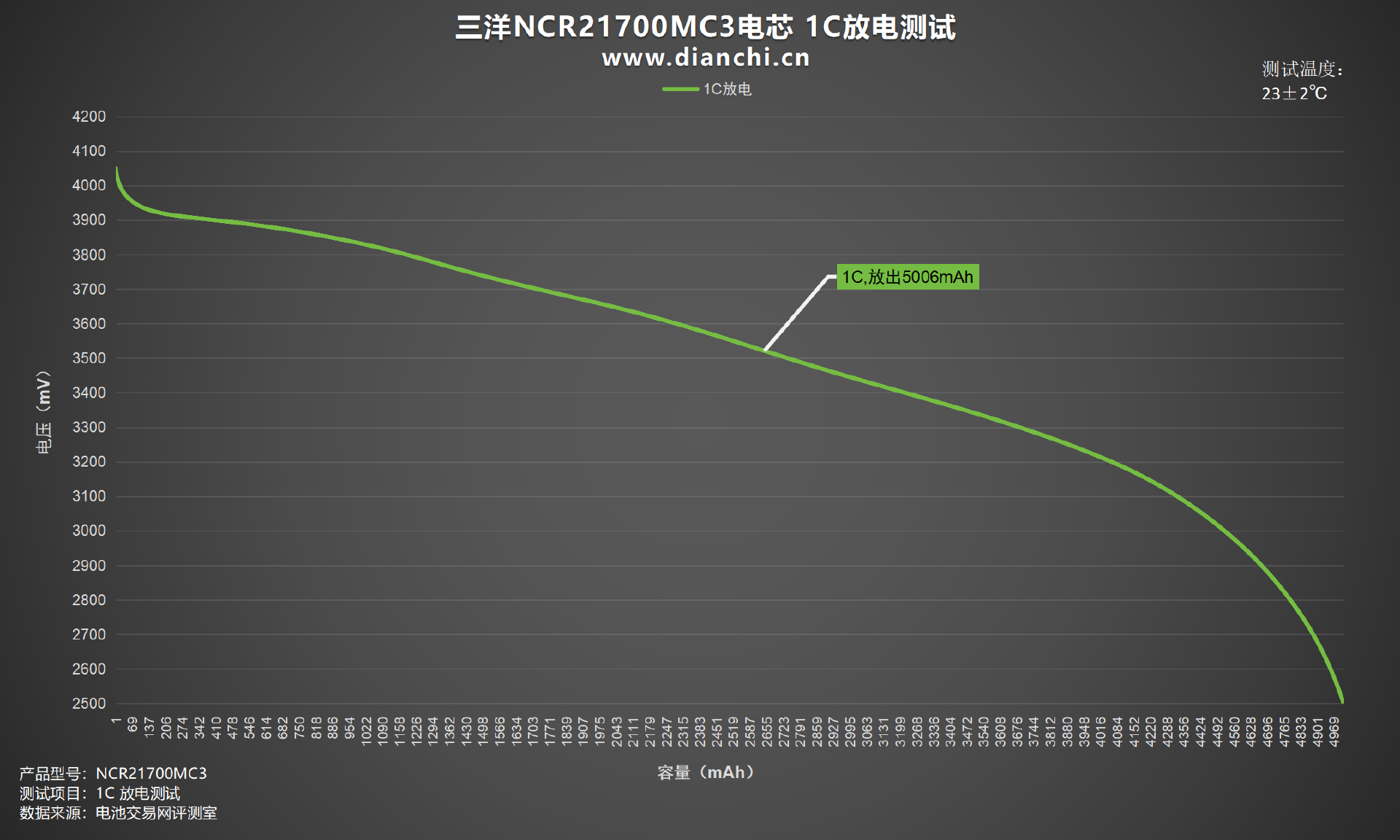

绘制出折线图，设置电流为 4920mA，1C为三洋NCR21700MC3电芯放电，均压 3.5V，放到截止电压为2.5V，耗时约1小时1分钟，放出容量5006mAh，放出能量17.51Wh。
2C放电

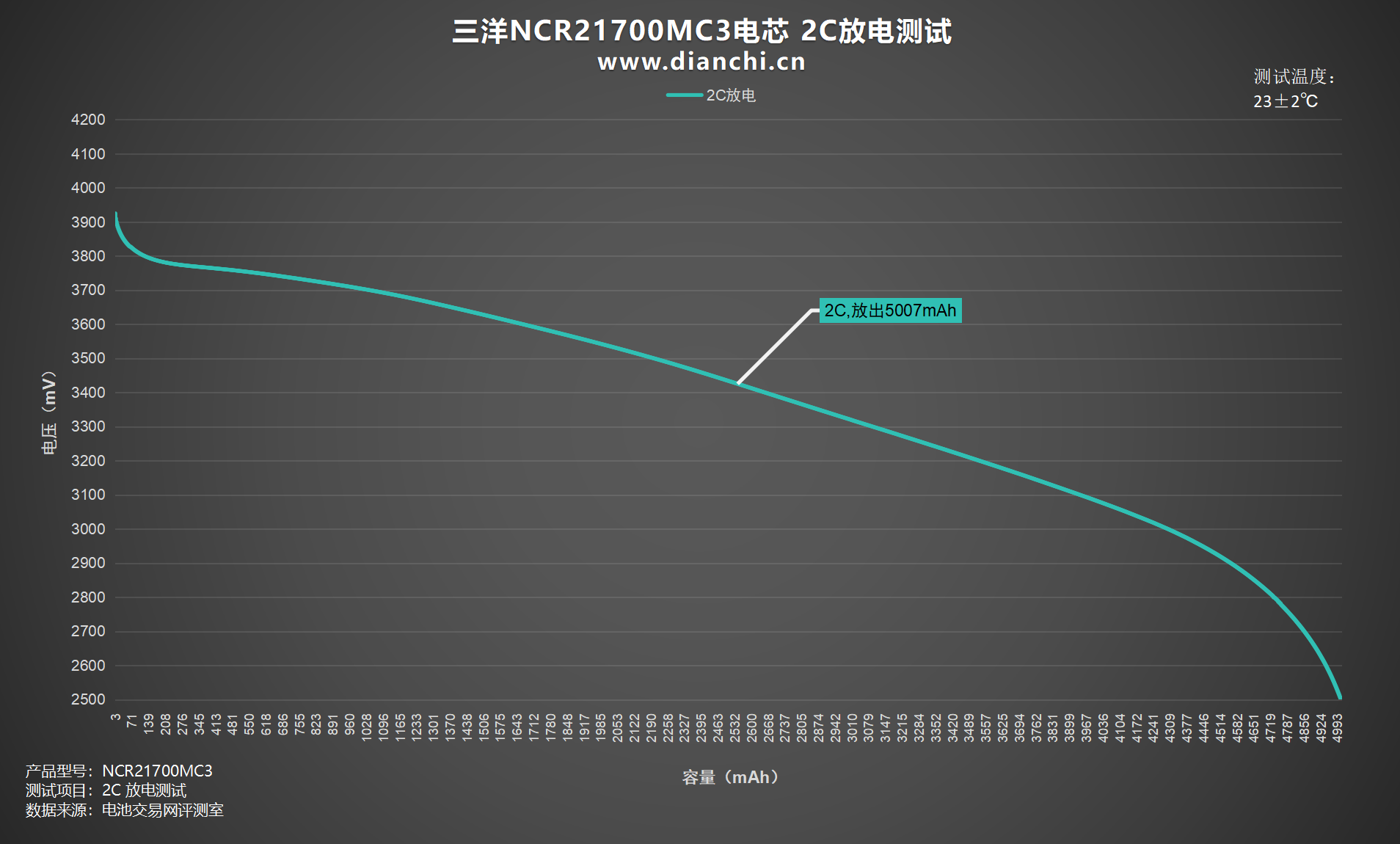

绘制出折线图，设置电流为 9840mA，2C为三洋NCR21700MC3电芯放电，均压 3.38V，放到截止电压为2.5V，耗时约30分钟，放出容量5007mAh，放出能量16.93Wh。
3C放电

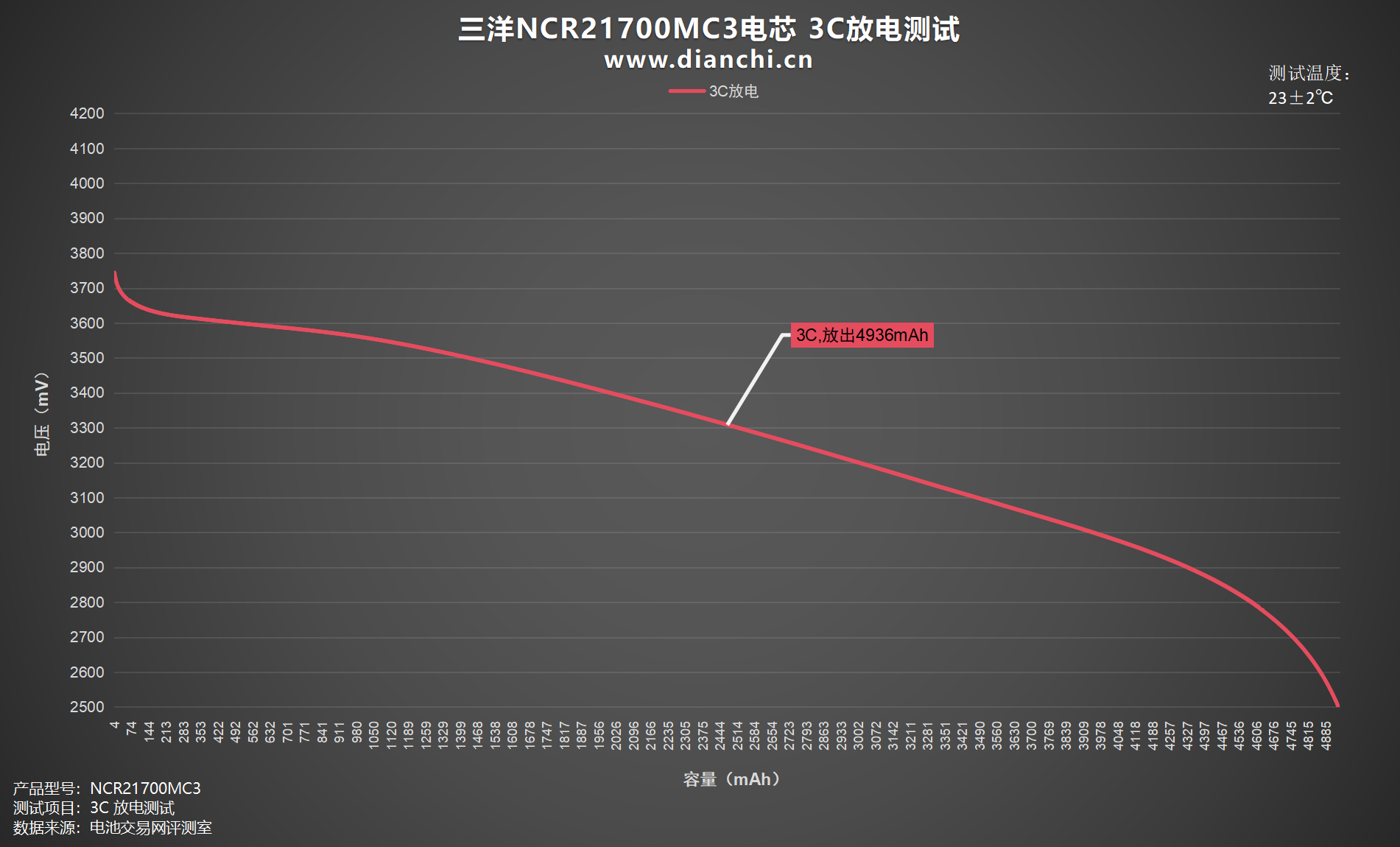

绘制出折线图，设置电流为 14760mA，3C为三洋NCR21700MC3电芯放电，均压 3.23V，放到截止电压为2.5V，耗时约20分钟，放出容量4936mAh，放出能量16.13Wh。

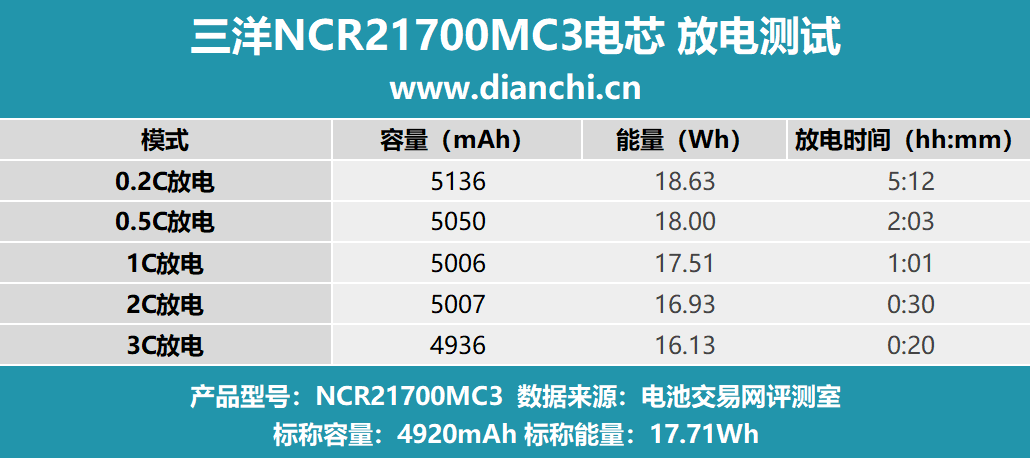

将数据汇总至表格，共测试六种放电倍率，放电容量在4936-5136mAh区间，放电能量在16.13-18.63Wh区间，放电时间随着放电倍率增高而加快。

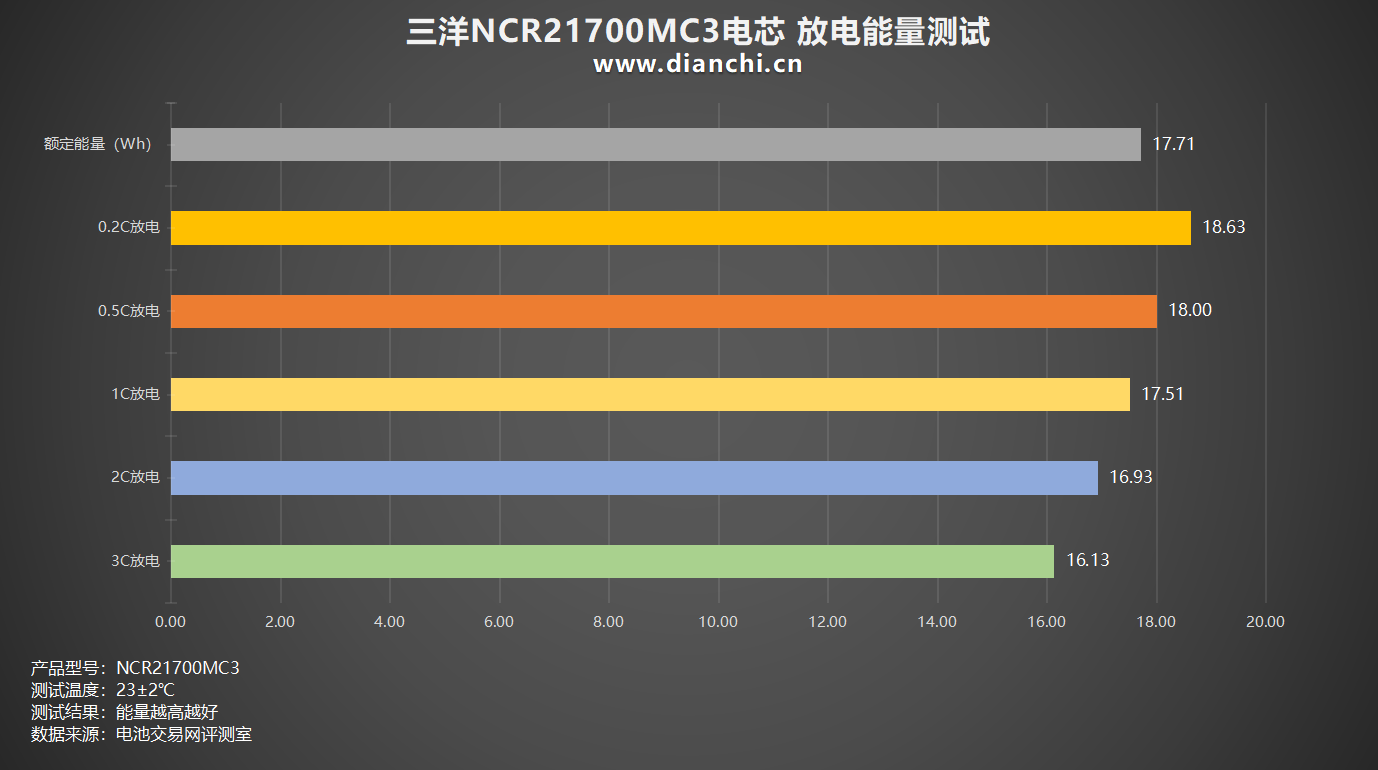

将放电能量汇总至柱状图，放电能量最高的是0.2C倍率。放出能量18.63Wh，其次是0.5C倍率，放出18Wh，最低的是3C放电，放出16.13Wh。

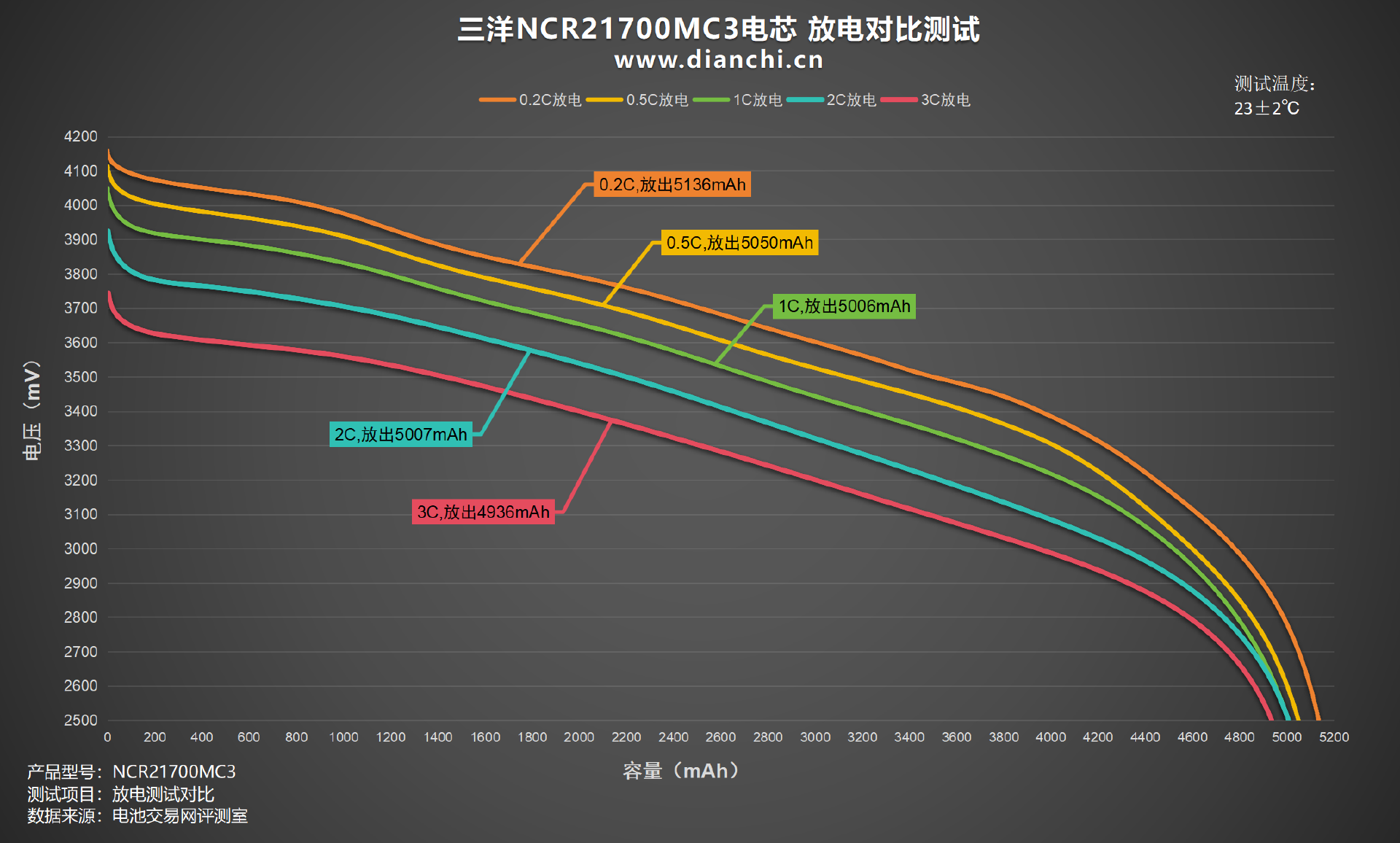

将放电容量汇总至曲线图，可以看到0.2C-2C放电倍率放出容量均在5000mAh以上，最高达5136mAh，表现优秀。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

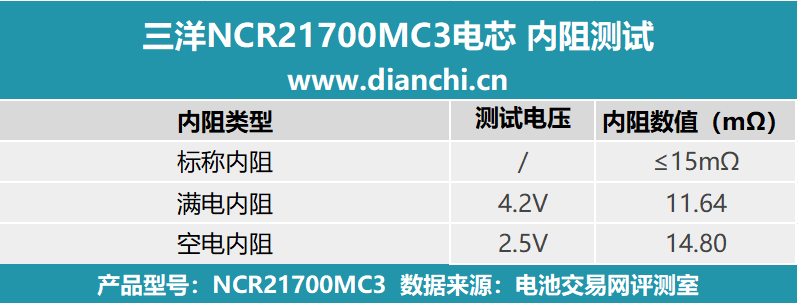

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，三洋NCR21700MC3电芯标称内阻为≤15mΩ。

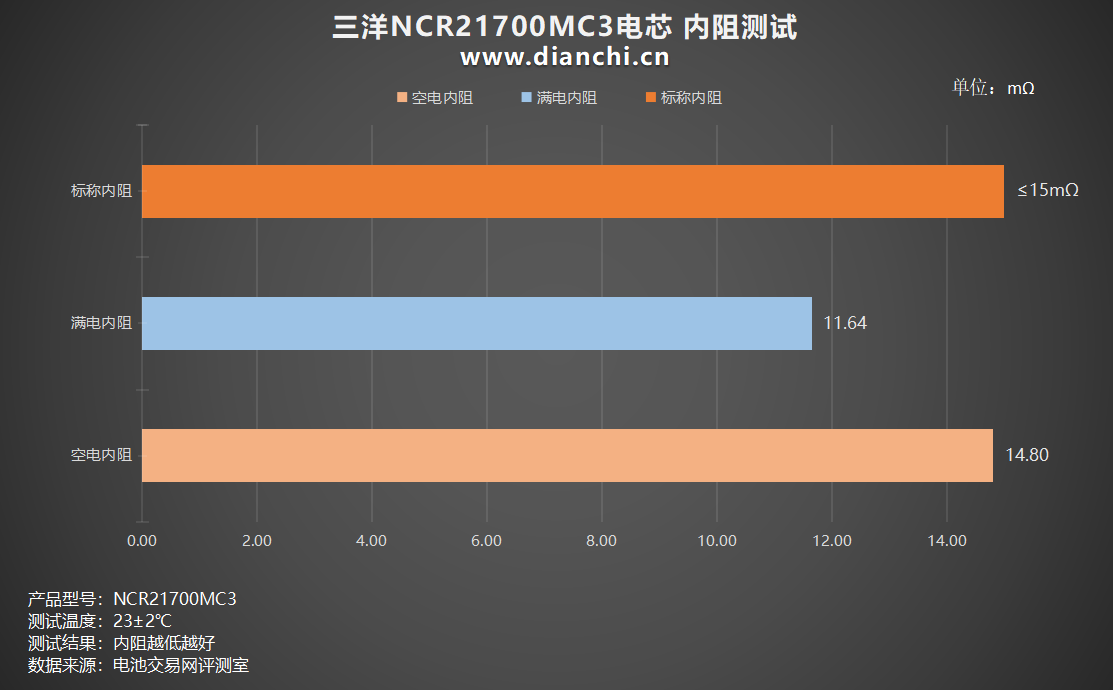

绘制出柱状图，可以看到 4.2V满电内阻为 11.64mΩ，2.5V空电内阻为 14.8mΩ。
温度测试
温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
充电温度测试
0.2C充电

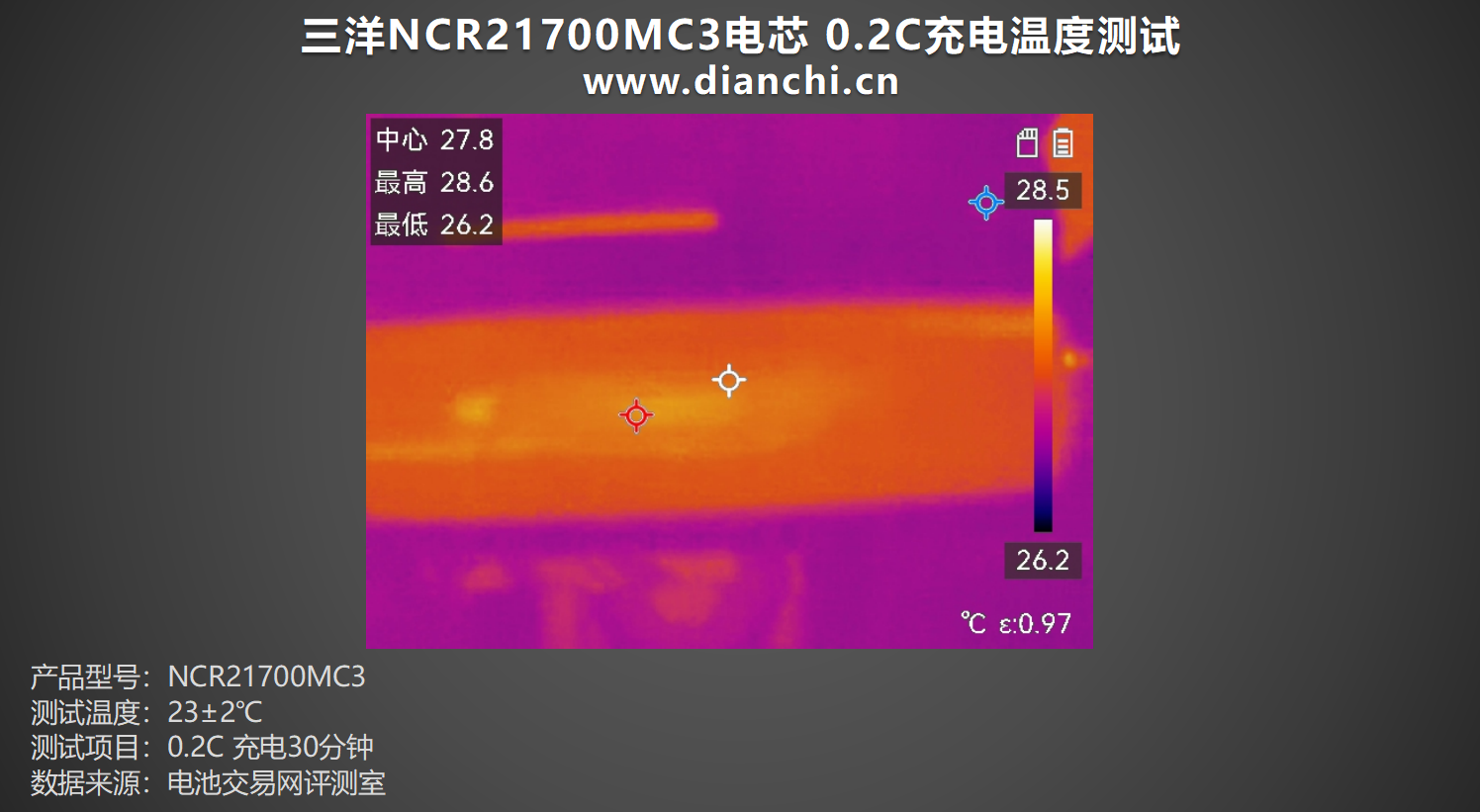

三洋NCR21700MC3电芯以0.2C倍率进行充电30分钟，表面最高温度为28.6℃左右。
0.5C充电

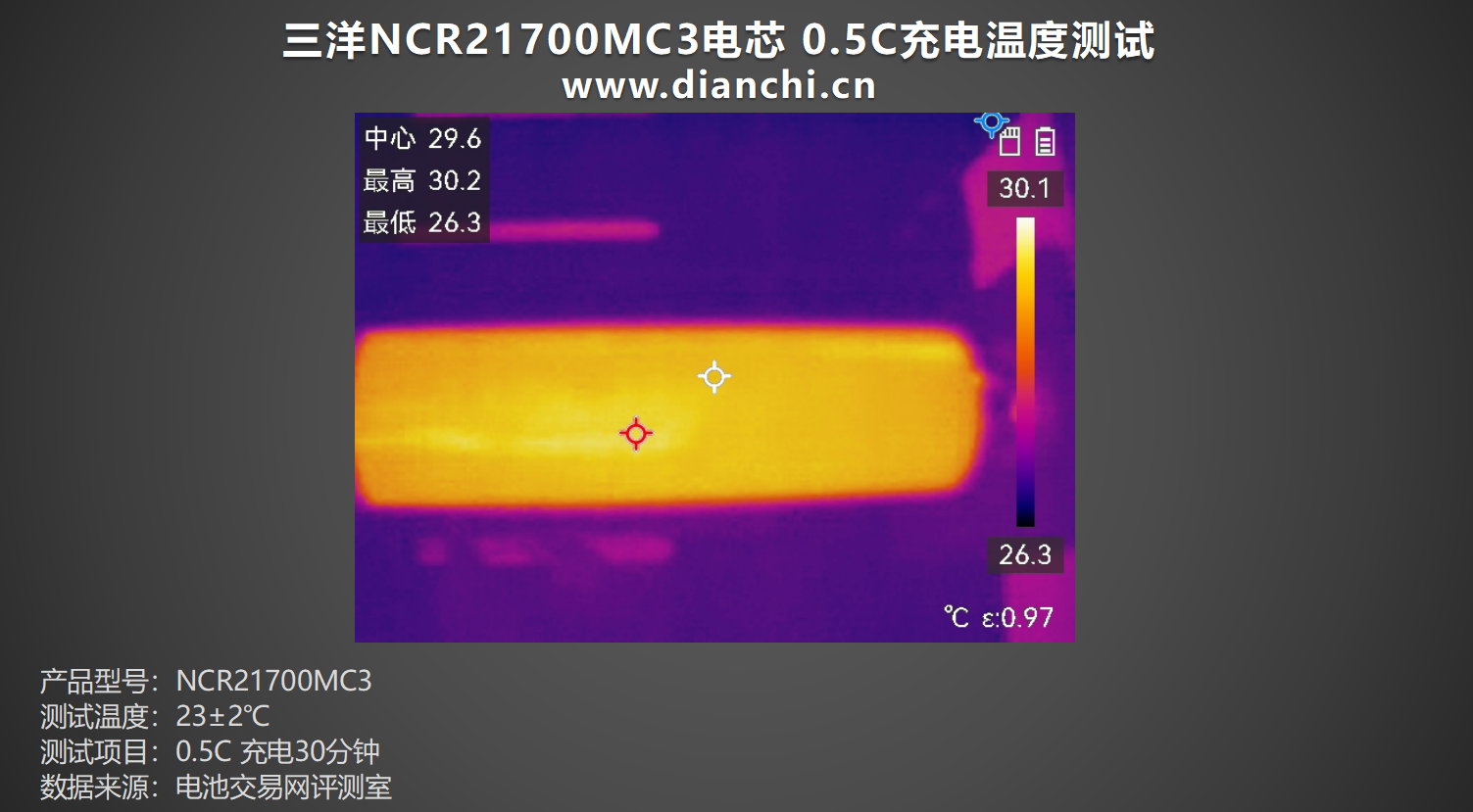

三洋NCR21700MC3电芯以0.5C倍率进行充电30分钟，表面最高温度为30.2℃左右。
1C充电

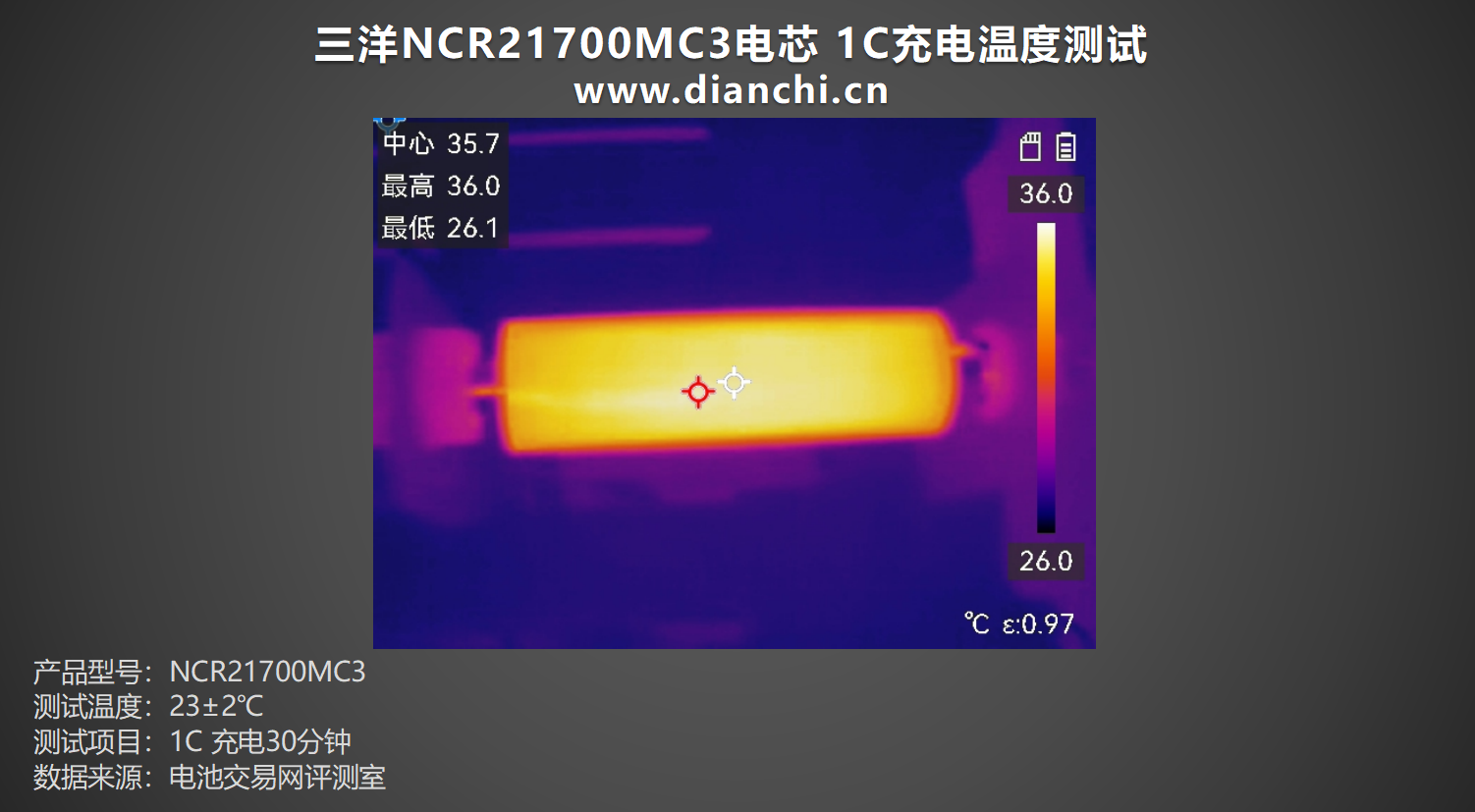

三洋NCR21700MC3电芯以1C倍率进行充电30分钟，表面最高温度为36℃左右。
放电温度测试
0.2C放电

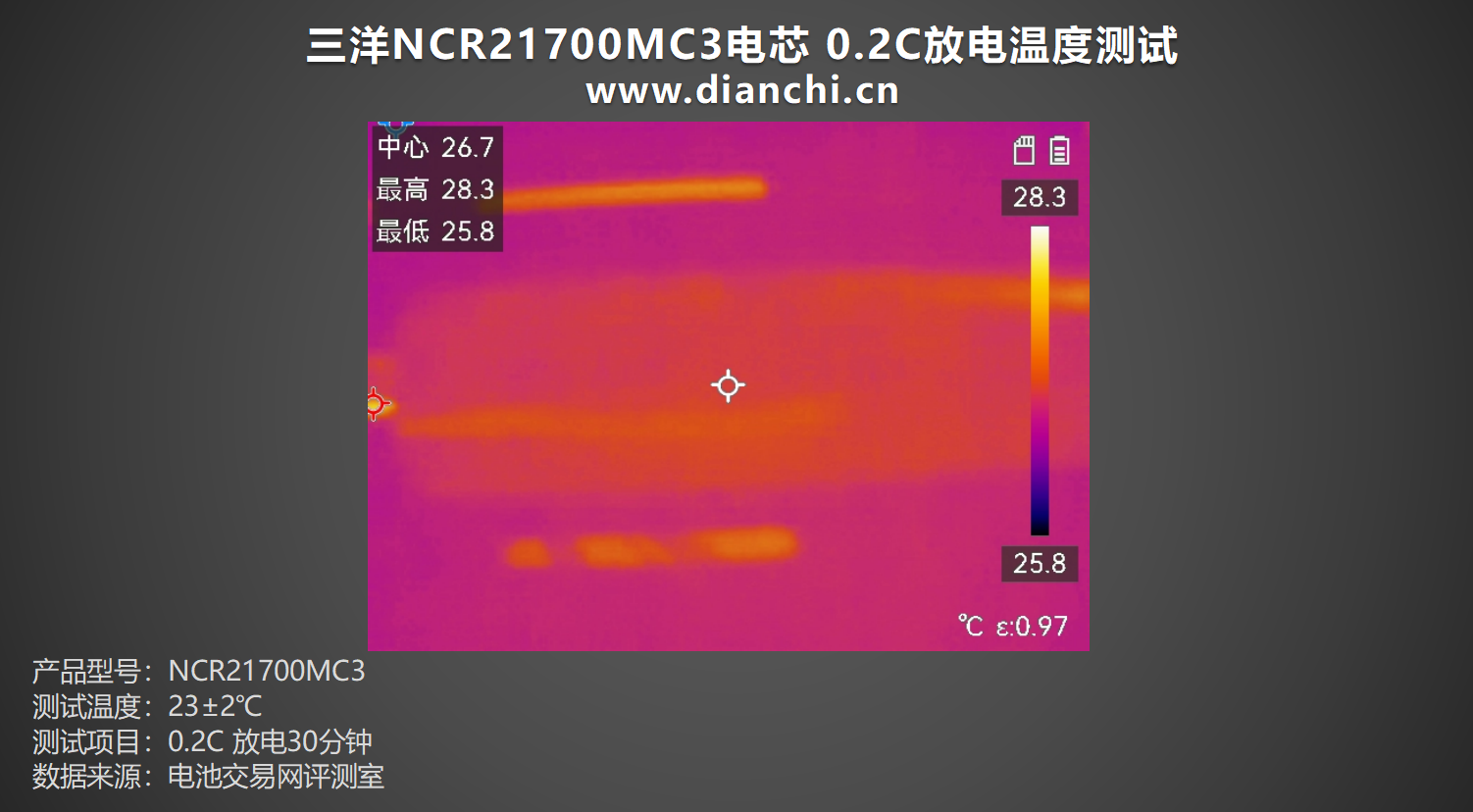

三洋NCR21700MC3电芯以0.2C倍率进行放电30分钟，表面中心温度为28.3℃左右。
0.5C放电

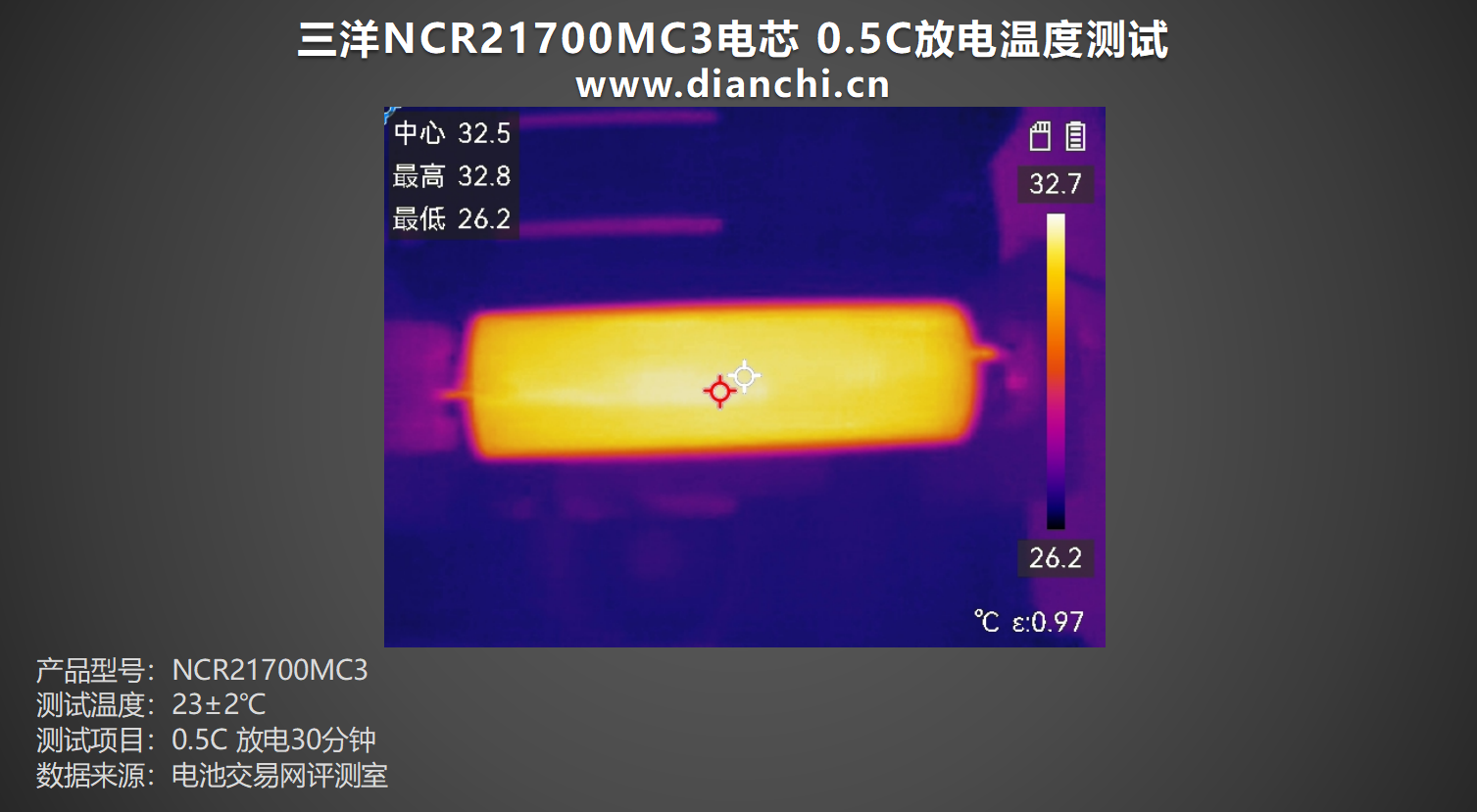

三洋NCR21700MC3电芯以0.5C倍率进行放电30分钟，表面最高温度为32.8℃左右。
1C放电

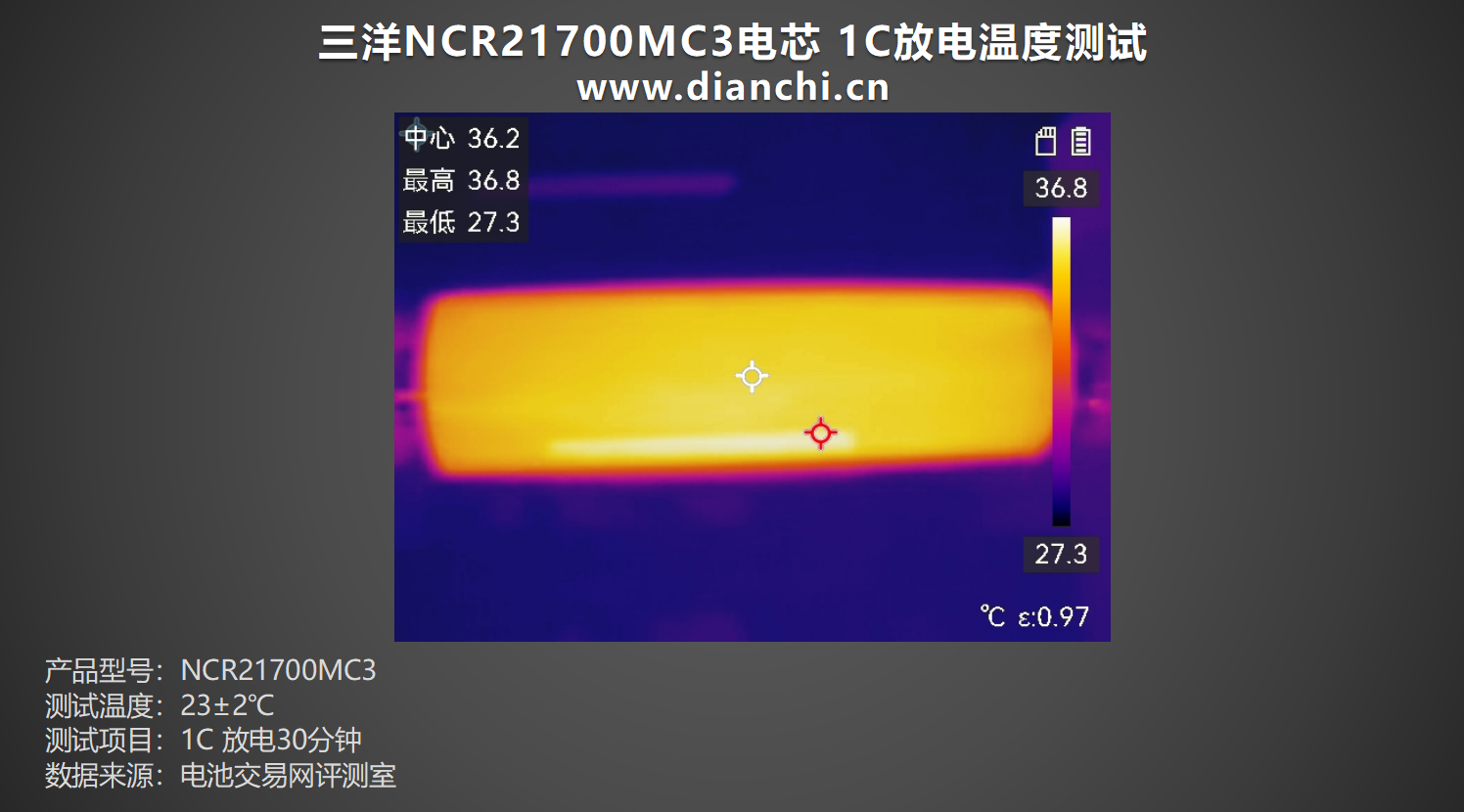

三洋NCR21700MC3电芯以1C倍率进行放电30分钟，表面最高温度为36.8℃左右。
2C放电

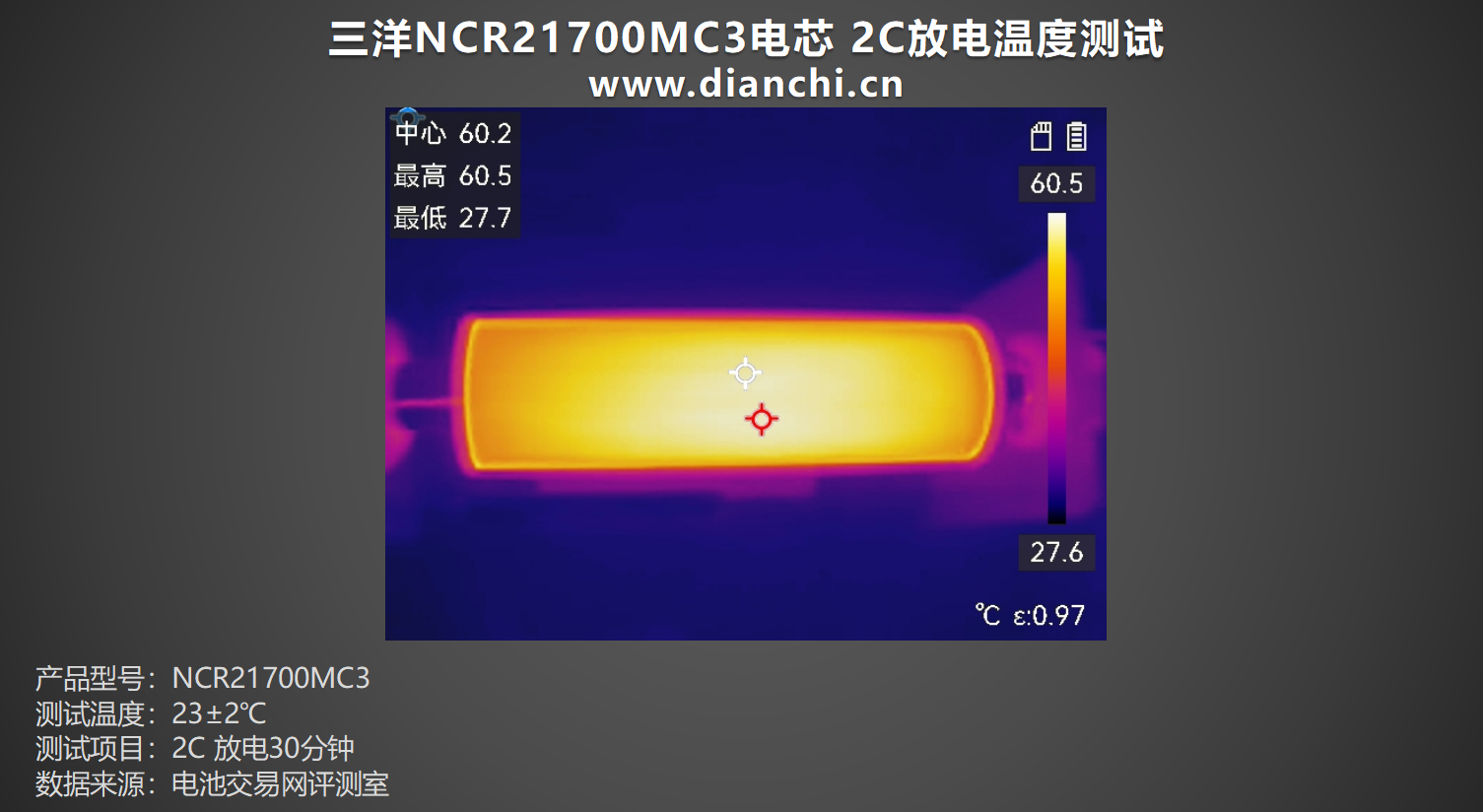

三洋NCR21700MC3电芯以2C倍率进行放电30分钟，表面最高温度为60.5℃左右。
3C放电

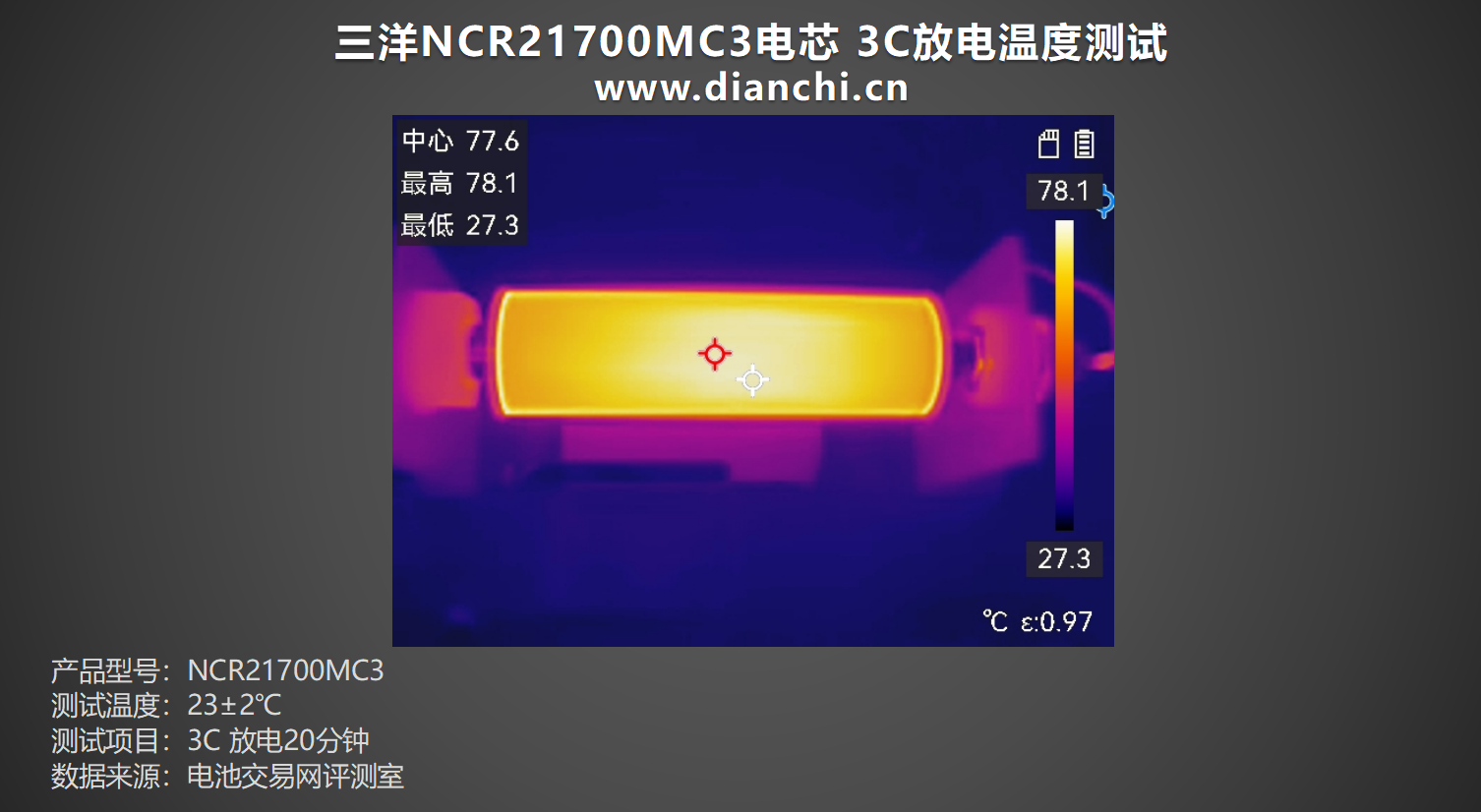

三洋NCR21700MC3电芯以3C倍率进行放电30分钟，表面最高温度为78.1℃左右。
电池交易网总结
三洋电芯作为松下电池业务的重要历史组成部分，曾是锂电行业的标杆品牌，尤其在18650电芯领域具有深厚的技术积淀。尽管品牌独立性因被松下收购而减弱，但其技术遗产仍影响着当前锂电行业的标准与产品设计。
性能方面，这款三洋NCR21700MC3电芯在1C充电倍率下，充至4.2V时间约为47分钟，涓流完全充满时间约为2小时9分钟，放电方面，0.2C倍率下，放出容量5136mAh，放出能量18.63Wh，表现亮眼，在五项放电倍率下，放电容量均高于4920mAh，整体放电表现优秀。
内阻方面，标称内阻为≤15mΩ，实测4.2V满电内阻为 11.64mΩ，2.5V空电内阻为 14.8mΩ，空电内阻较高，温度方面，充电温度控制在36℃以内，放电方面，除3C放电温度较高外，其余倍率均在60℃以内，表现中规中矩，整体来看，这款电芯发挥出了三洋的一贯水准，在多倍率测试下均能足容，如果对高放电倍率要求不高，那这款电芯值得选择。
评论0
