前言

江苏天鹏电源有限公司是蔚蓝锂芯（深圳证券交易所代码：002245）的全资子公司。天鹏电源拥有三个大型生产基地，总投资规划超过一百亿元，是一家专注于圆柱三元锂电芯的制造商，近期，天鹏为在“全极耳电芯时代”的激烈竞争中脱颖而出，发布了X系列全极耳电芯，该系列采用创新的全极耳（Multi-Tab）设计，显著提升电池性能，满足高端电动工具、智能家居及轻型动力市场的多元化需求。

近期，电池交易网就拿到了天鹏INR21700-40XG全极耳电芯，21700-40XG电芯正极为镍钴铝（NCA）三元锂材料，负极为是石墨和氧化硅的复合材料，额定容量4000mAh，标称电压3.6V，内阻≤3.5mΩ，重量70g，最大持续放电电流45A，为高倍率全极耳电芯，下面就一起来看看这款电芯的表现如何。

外观介绍

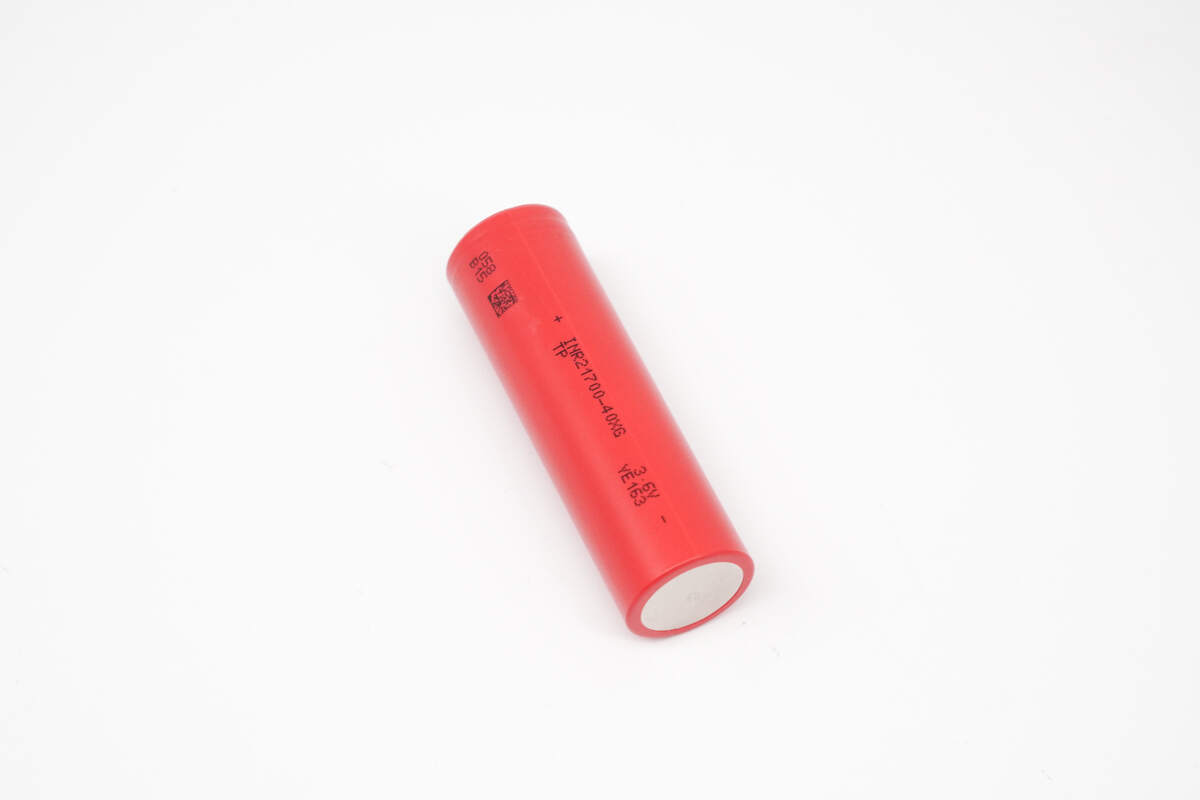

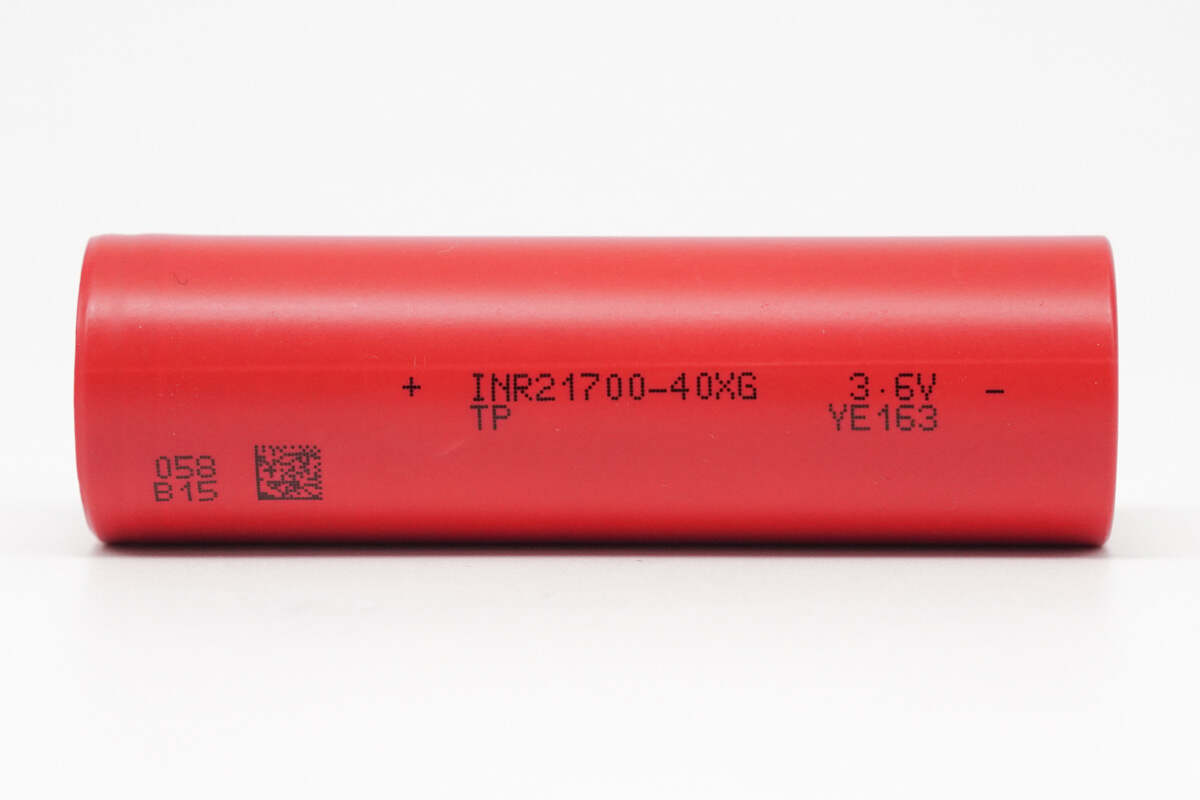

电芯外皮采用红色热缩膜，凸显高性能特性，表面平滑无破损，表面印有电芯基础信息。

电芯参数特写：

产品型号：INR21700-40XG；

品牌：TP 天鹏电源（TENPOWER）；

标称电压：3.6V；生产日期以及厂区：YE163；

左下角为追溯二维码。

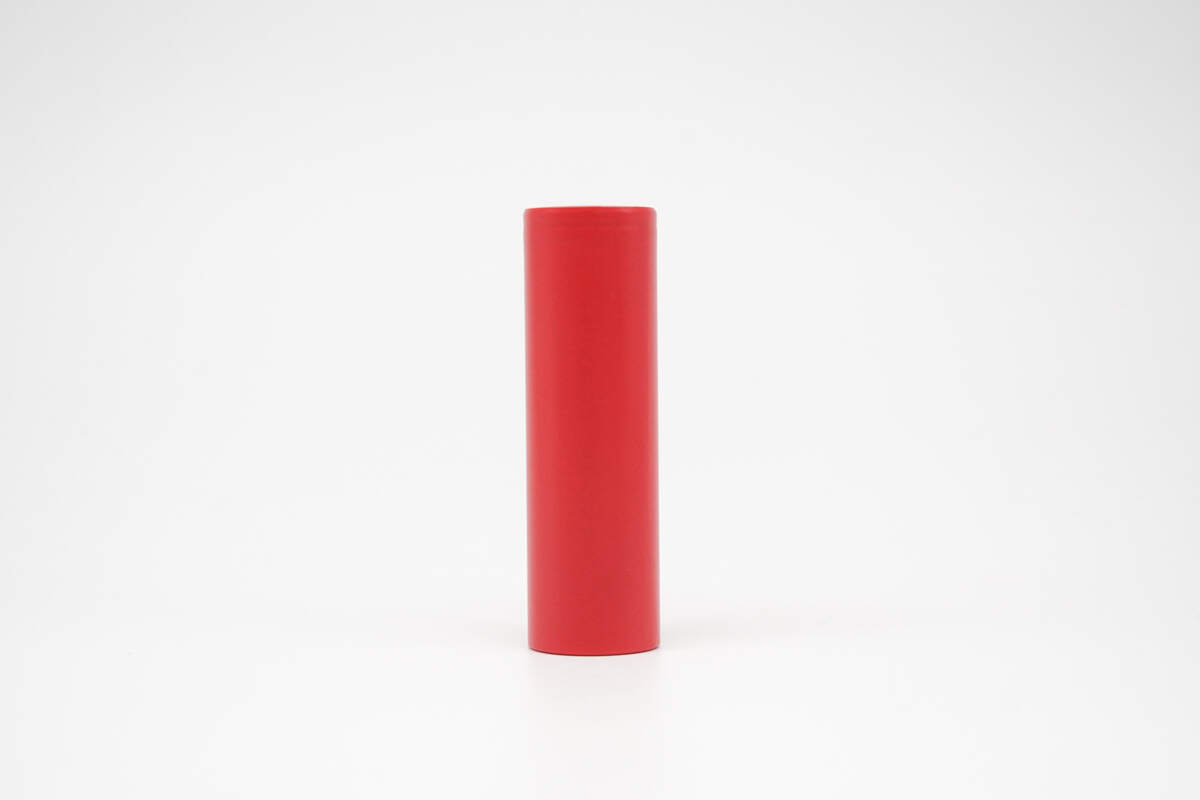

电芯背面无丝印信息，表面光滑平整。

天鹏INR21700-40XG电芯正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

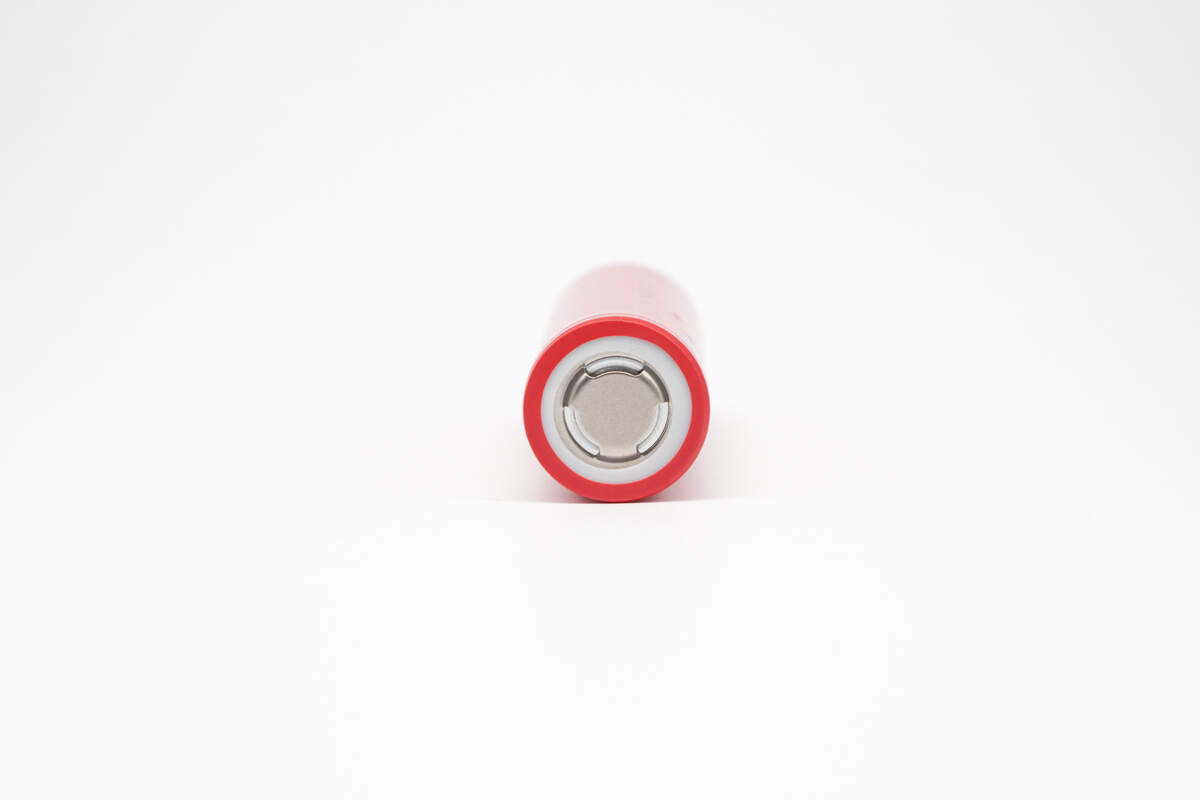

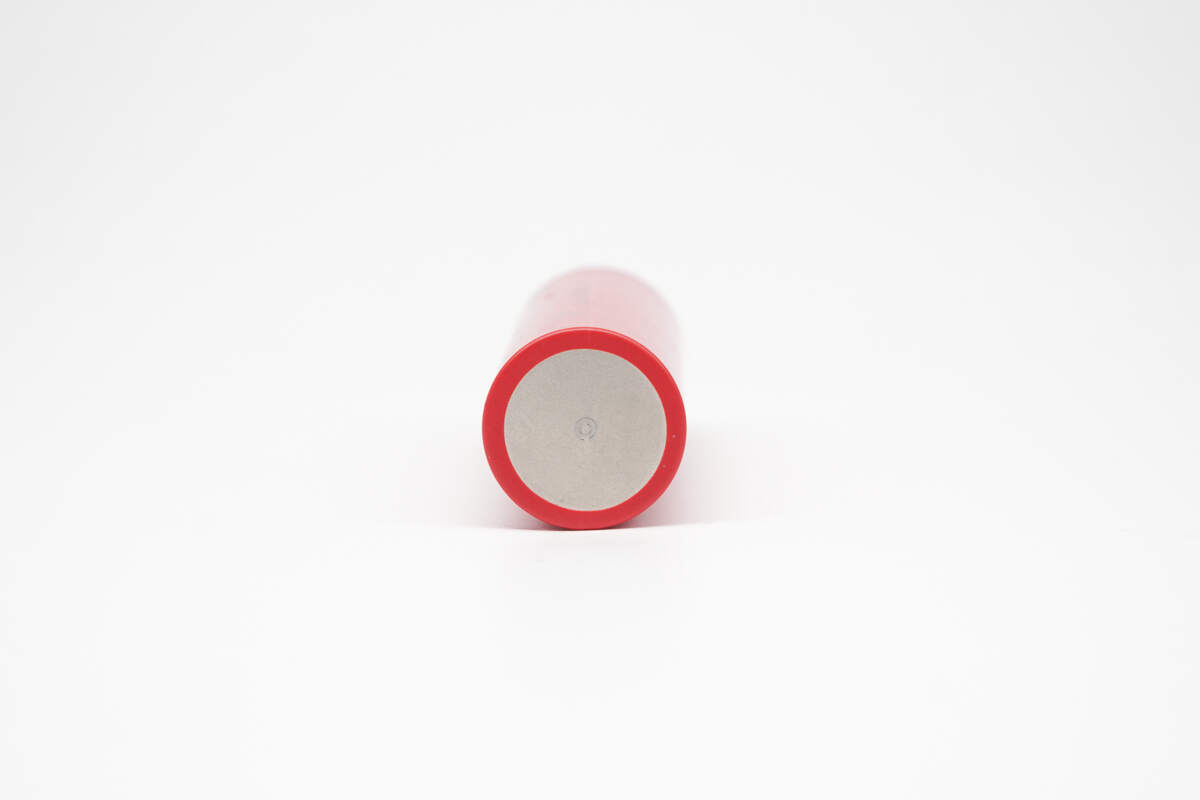

天鹏INR21700-40XG电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。

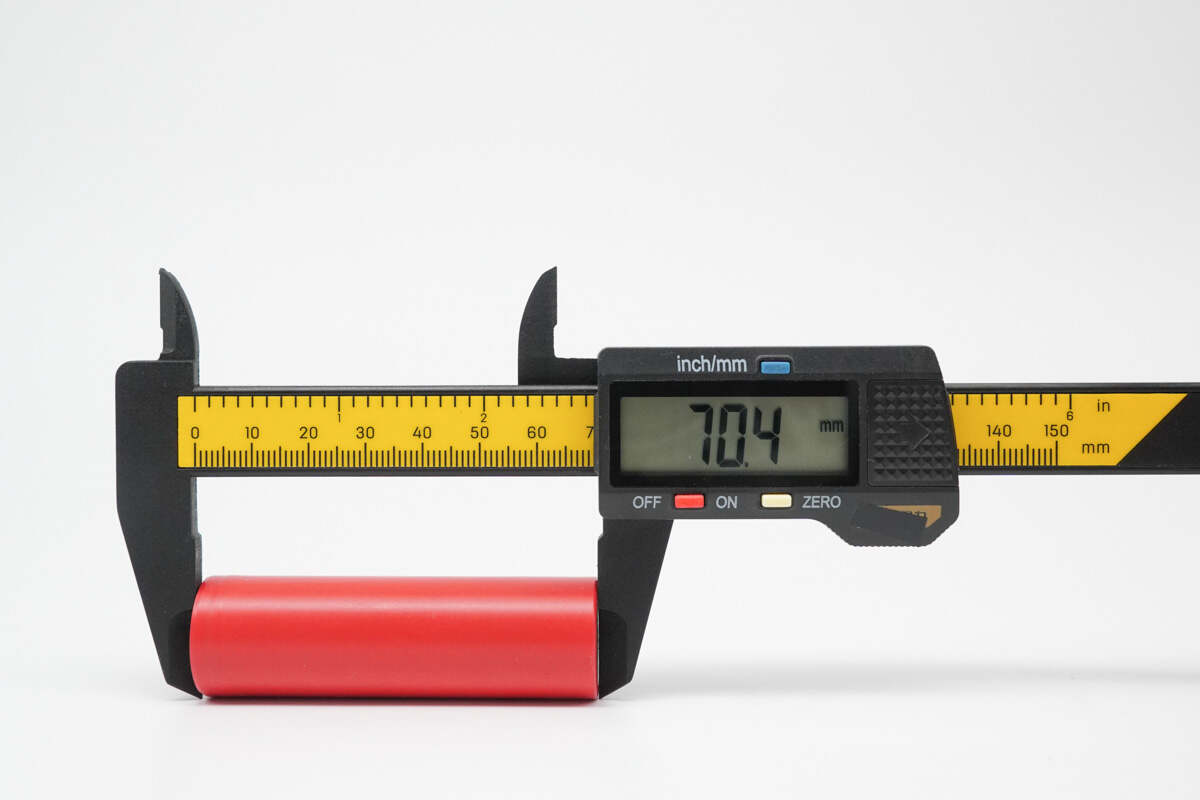

使用塑胶卡尺测得，电芯高度约为 70.4mm。

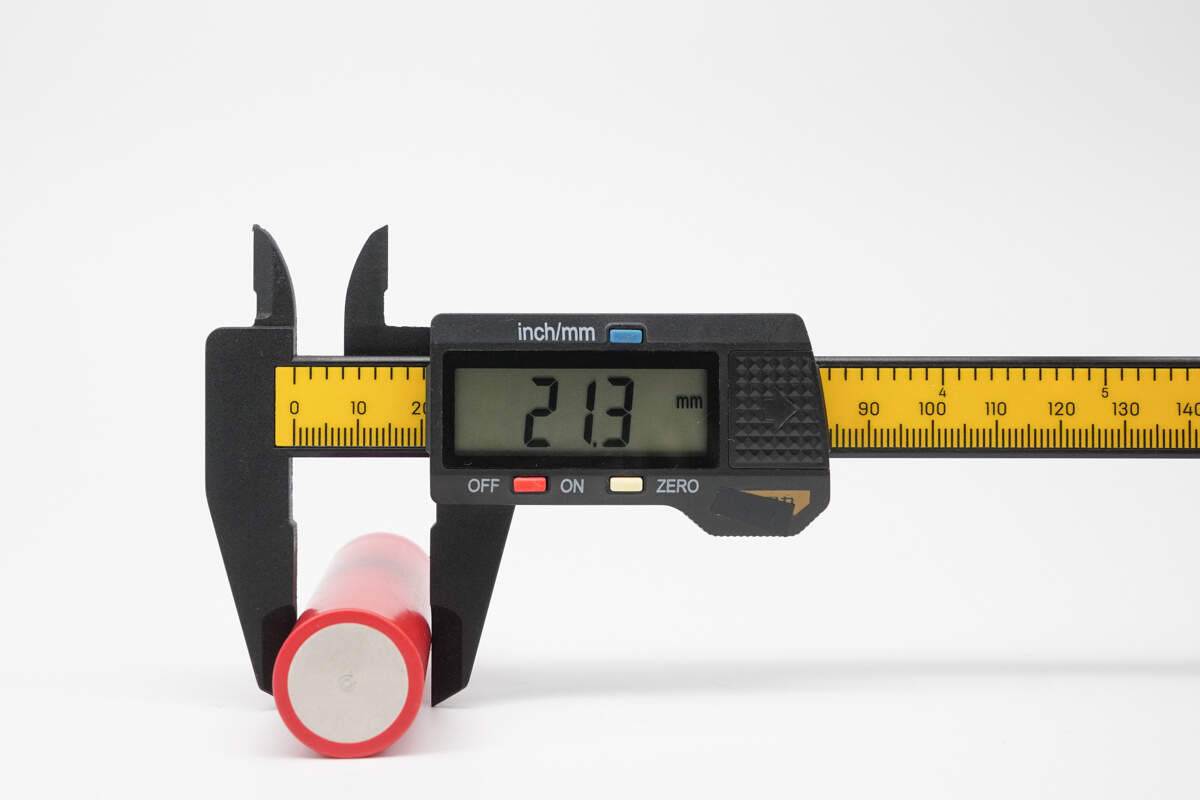

使用塑胶卡尺测得，电芯直径约为 21.3mm。

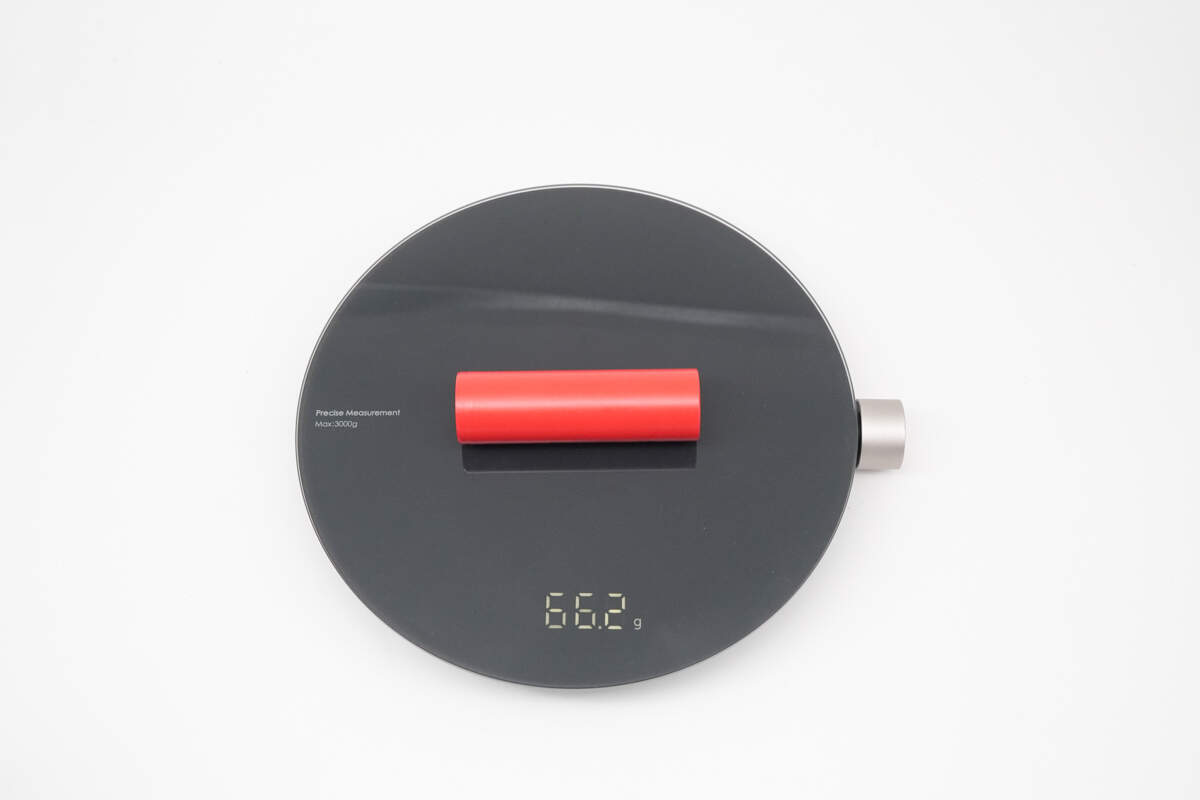

重量约为 66.2g。

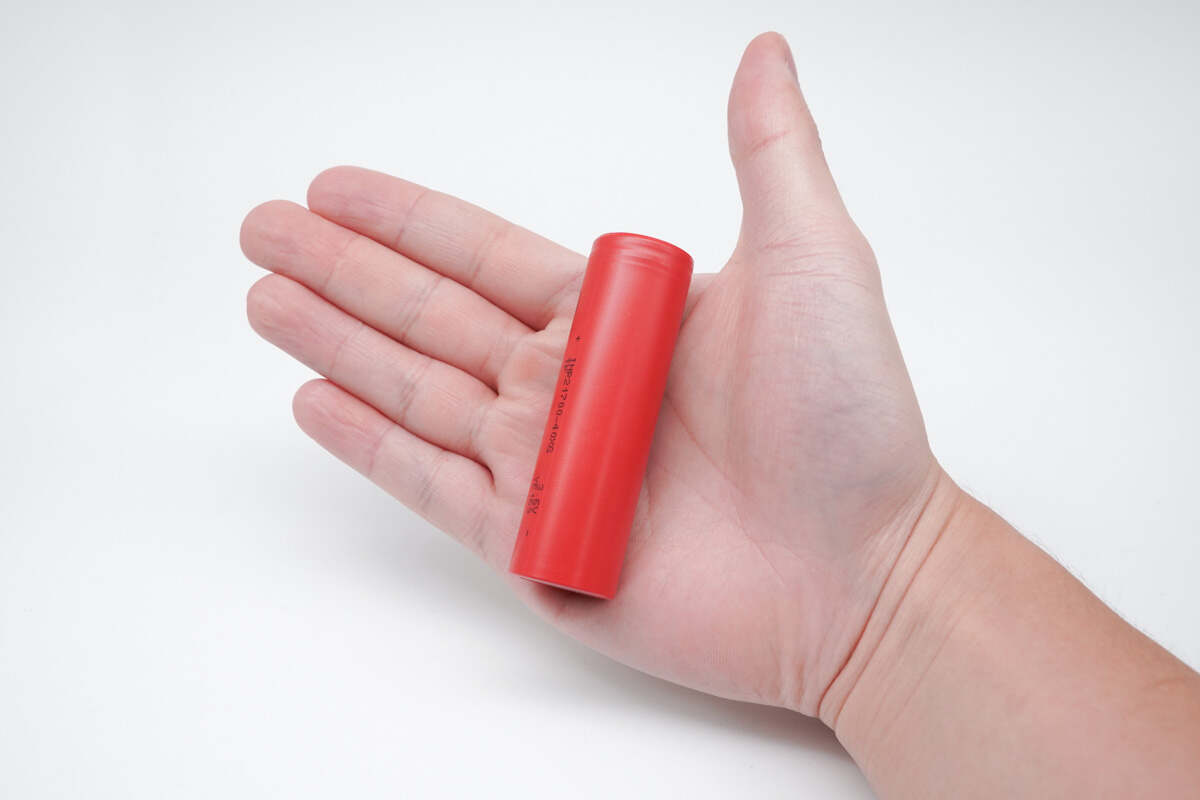

电芯在成年男子手掌中尺寸展示。

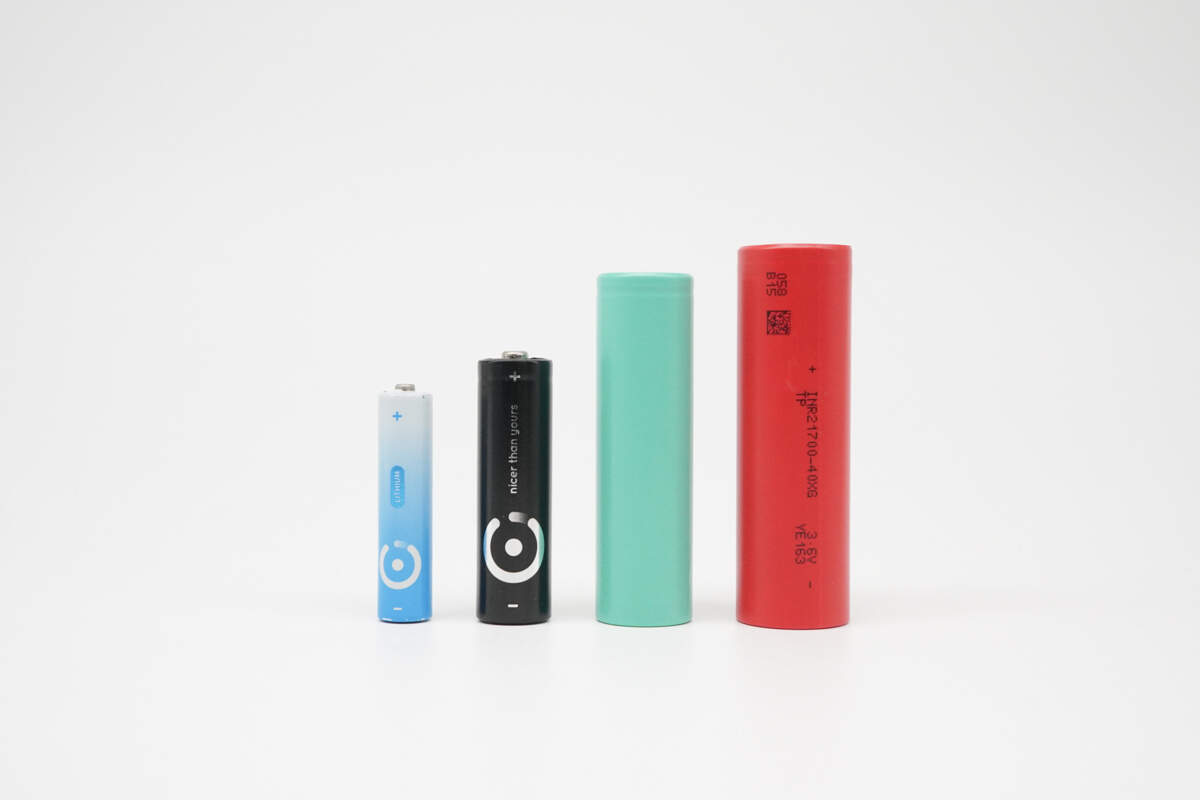

与5号电池、7号电池以及18650电芯对比，天鹏INR21700-40XG电芯为正常21700尺寸。

参数介绍

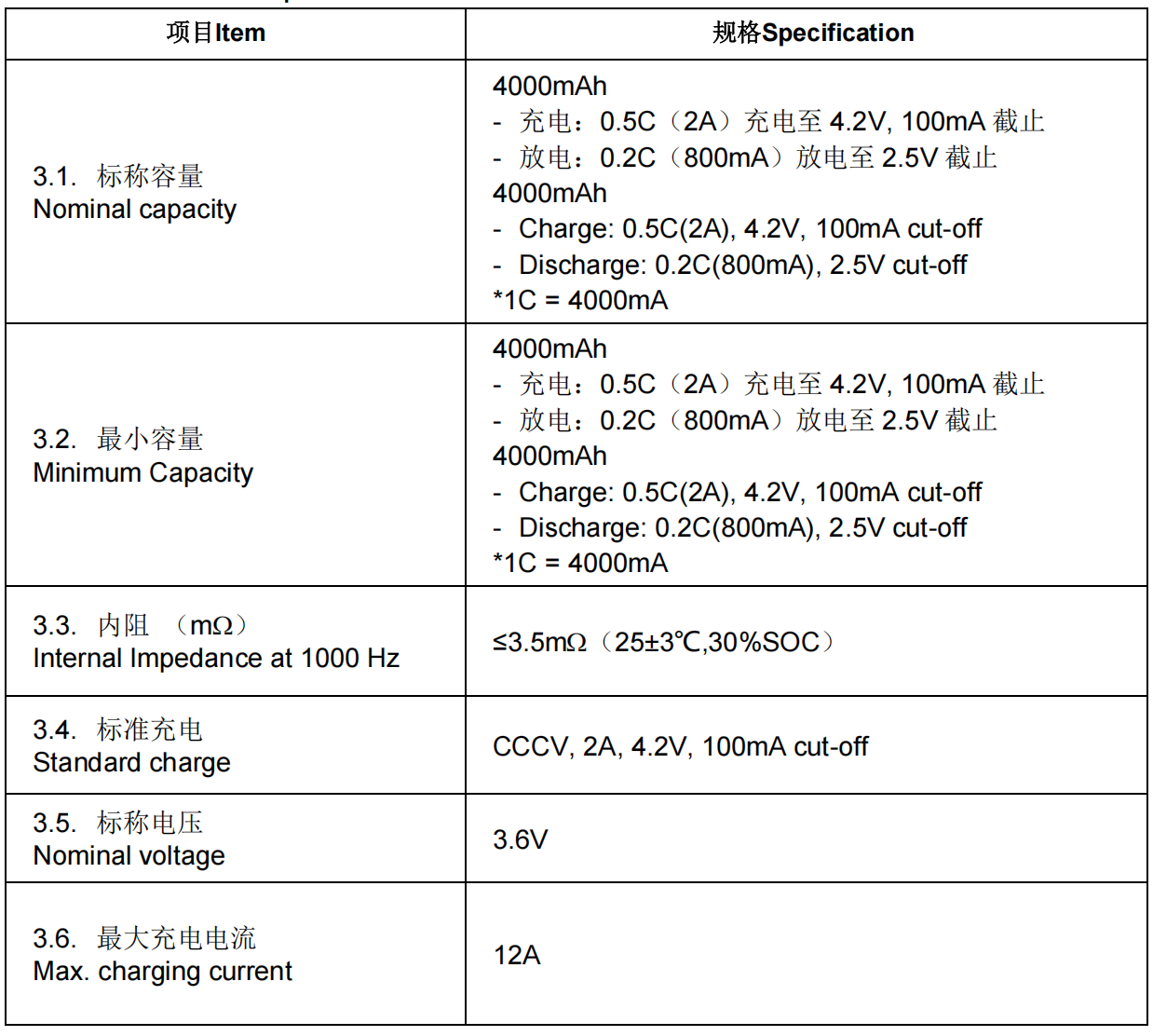

通过规格书查询到基础信息。

这款天鹏INR21700-40XG电芯，在标准充放电下容量为4000mAh，最小容量同样为4000mAh，内阻在室温25±3℃并且电量在30%下数值为≤3.5mΩ，标准充电方式为CC-CV，2A充至4.2V，截止电流为100mA，标称电压3.6V，最大充电电流12A。

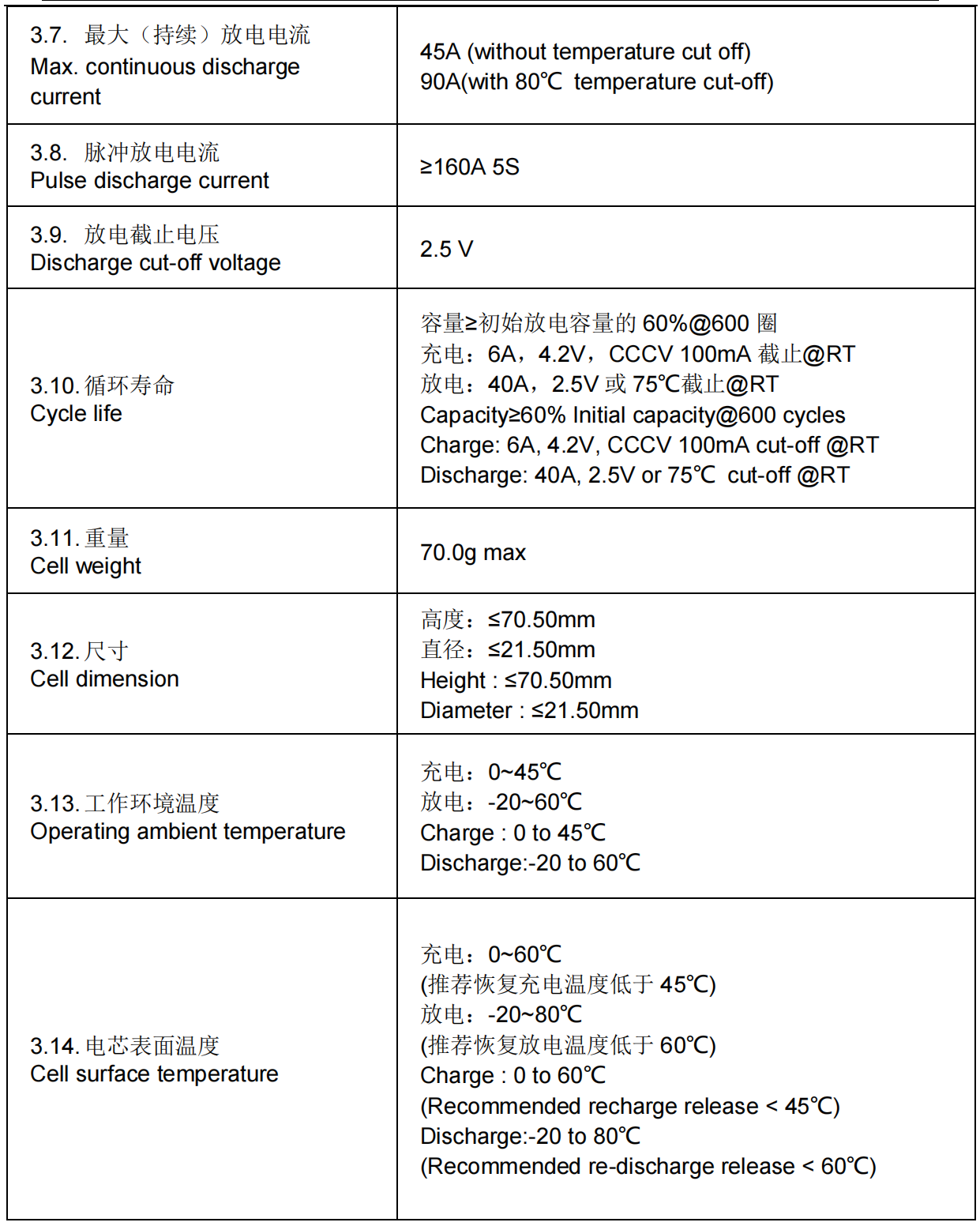

最大持续放电电流45A（无限制），90A（表面80℃截止），脉冲放电电流≥160A（5S），放电截止电压2.5V，循环寿命方面，依照规格书3.10方法测试，在循环600次后，容量≥初始放电容量的60%，重量最大为70g，工作环境温度，充电为0~45℃，放电为-20~80℃。

充放电测试

看完外观，进入正题；以下将进行多倍率充放电测试。

充电测试

充电测试将进行恒流恒压充电，统计其总耗时。

0.2C充电

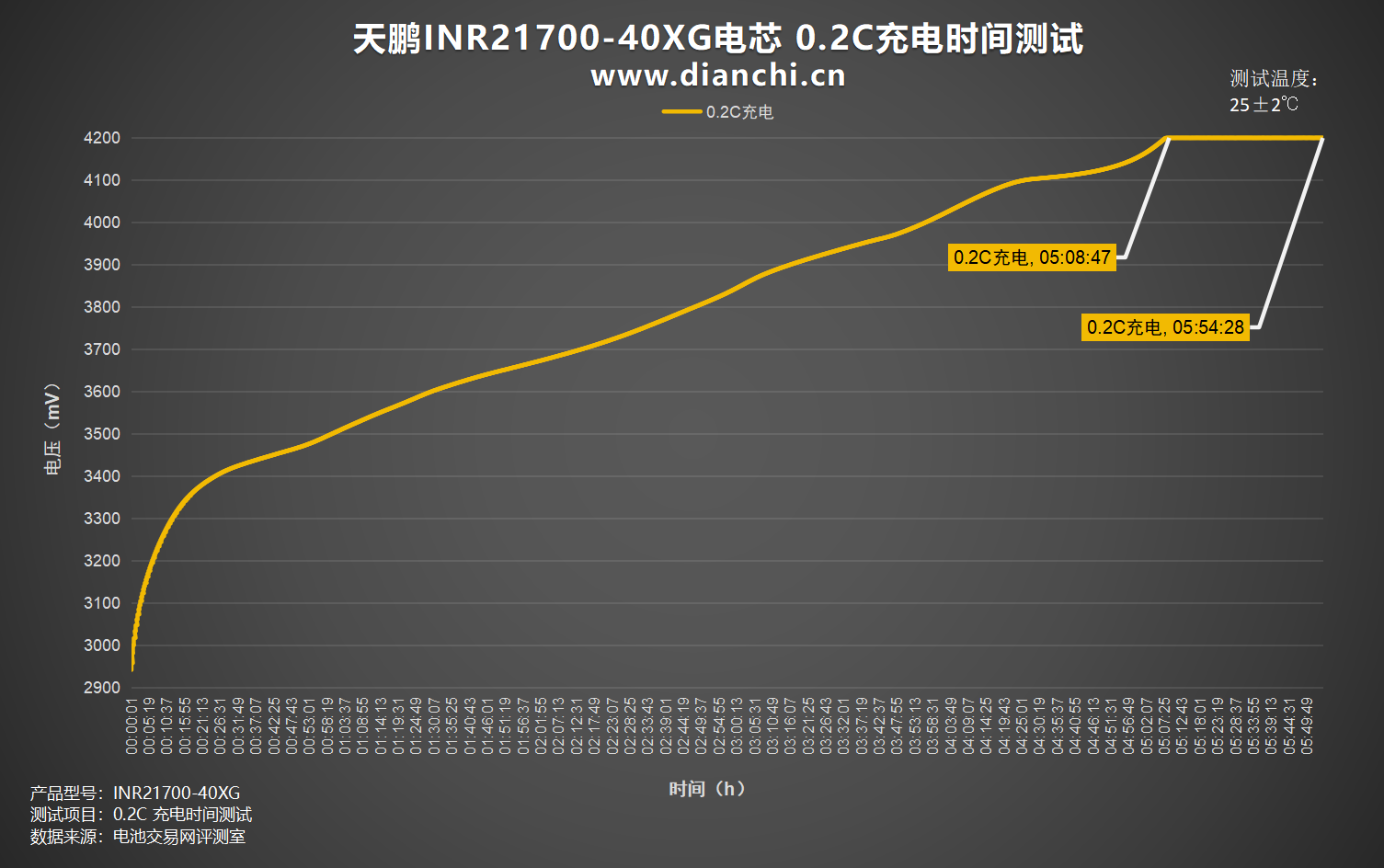

绘制出折线图，设置电流为 800mA，0.2C为天鹏INR21700-40XG电芯充电，充电截止电压为 4.2V，充至4.2V时间约为5小时8分钟，涓流完全充满时间约为5小时54分钟。

0.5C充电

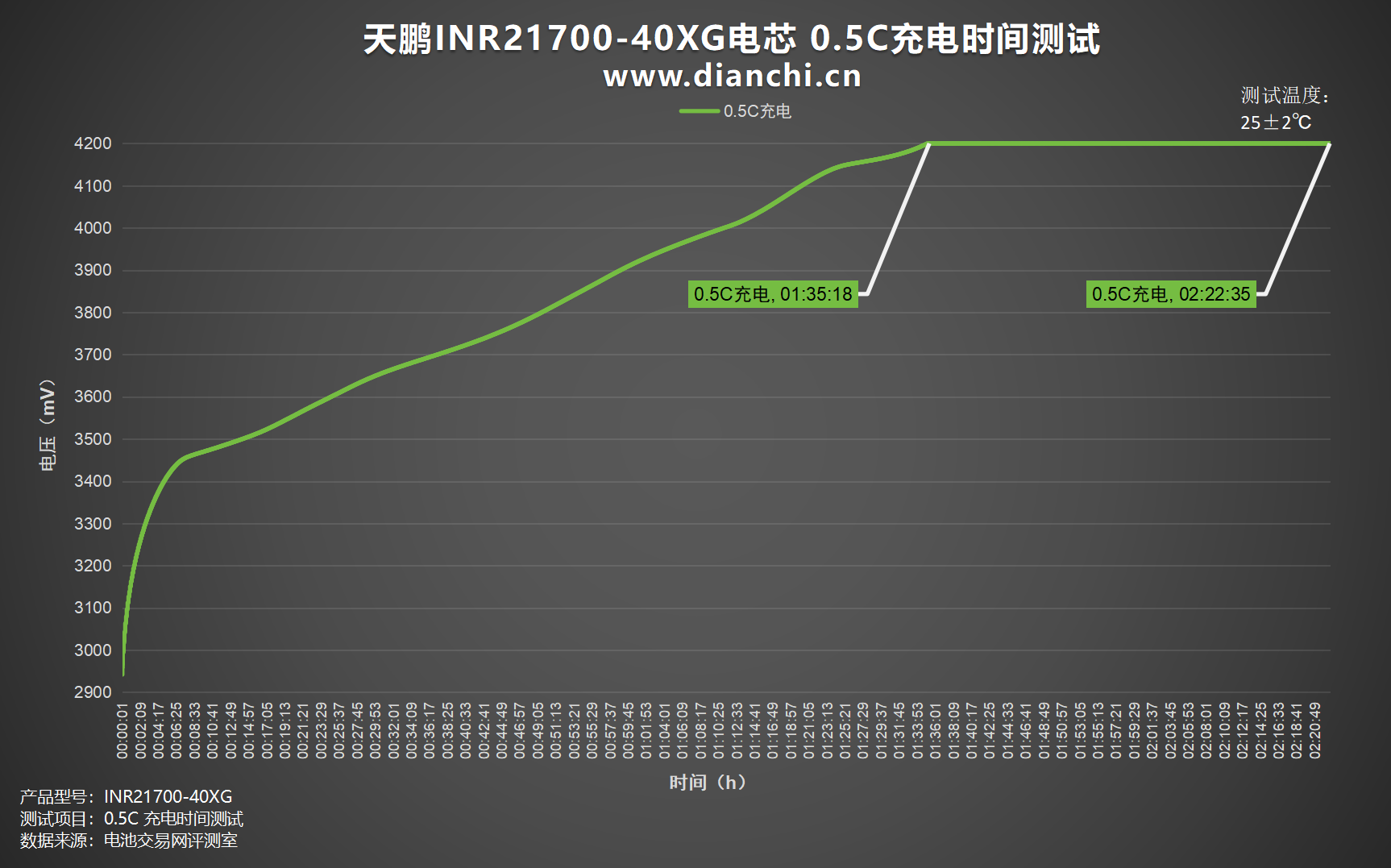

绘制出折线图，设置电流为 2000mA，0.5C为天鹏INR21700-40XG电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时35分钟，涓流完全充满时间约为2小时22分钟。

1C充电

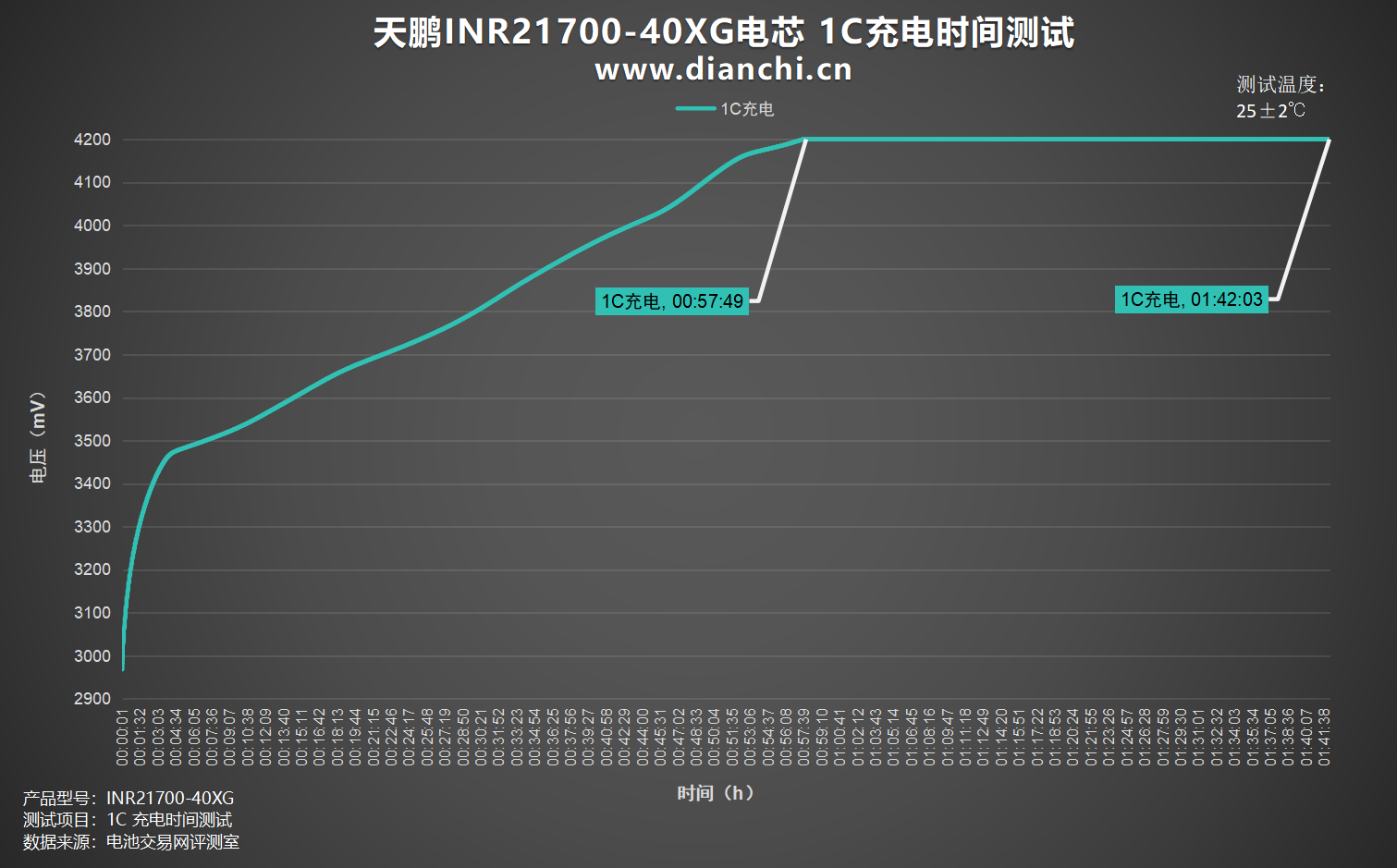

绘制出折线图，设置电流为 4000mA，1C为天鹏INR21700-40XG电芯充电，充电截止电压为 4.2V，充至4.2V时间约为57分钟，涓流完全充满时间约为1小时42分钟。

2C充电

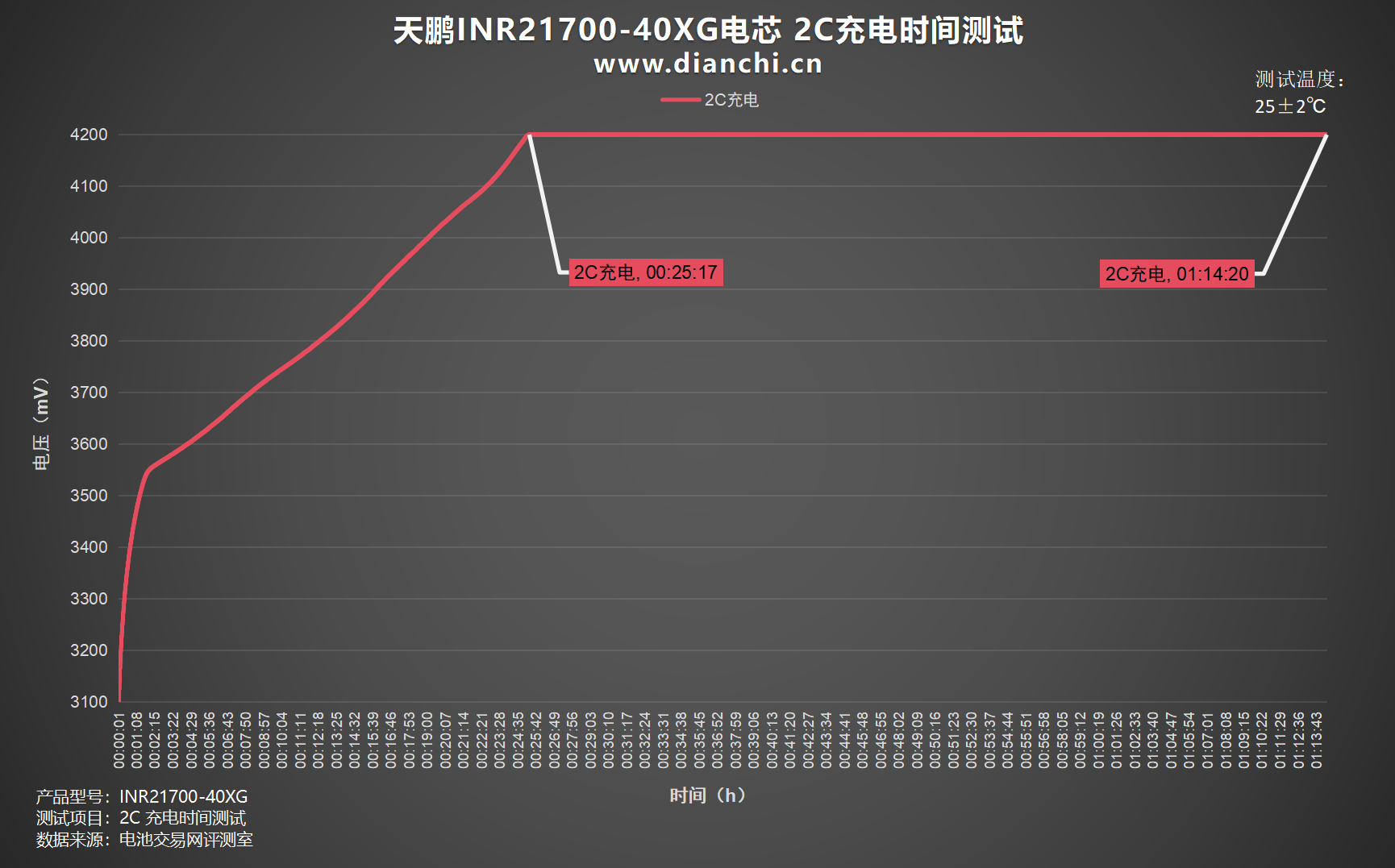

绘制出折线图，设置电流为 8000mA，2C为天鹏INR21700-40XG电芯充电，充电截止电压为 4.2V，充至4.2V时间约为25分钟，涓流完全充满时间约为1小时14分钟。

将所测倍率汇总至曲线图，可以看到各充电倍率间的时间差距，充电时间最长的是0.2C充电倍率，时间为5小时54分钟，与其他倍率拉开较大差距，其次是0.5C充电倍率，1C与2C充电倍率则相差不大。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

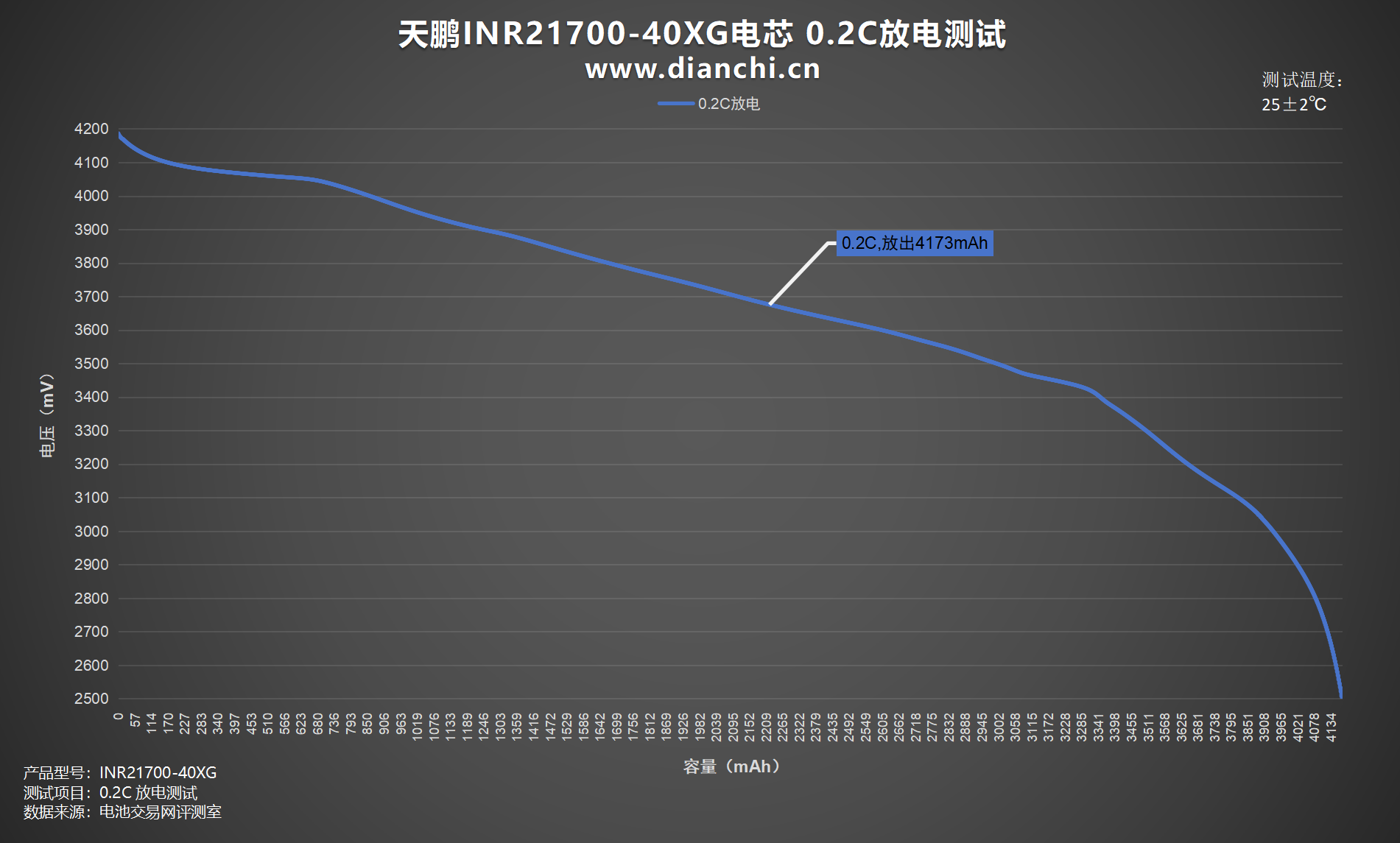

绘制出折线图，设置电流为 800mA，0.2C为天鹏INR21700-40XG电芯放电，均压 3.66V，放到截止电压为2.5V，耗时约5小时13分钟，放出容量4173mAh，放出能量15.27Wh。

0.5C放电

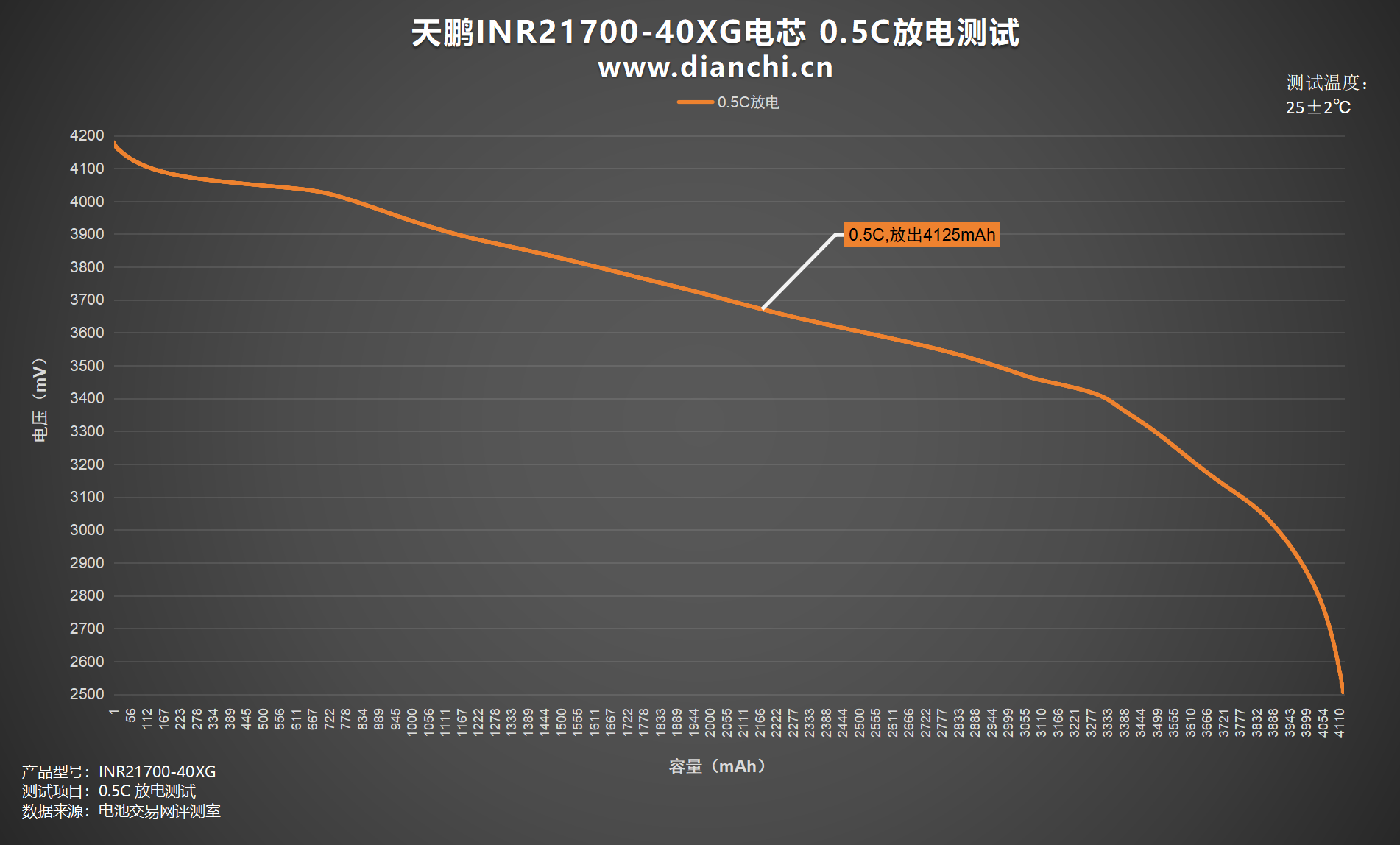

绘制出折线图，设置电流为 2000mA，0.5C为天鹏INR21700-40XG电芯放电，均压 3.65V，放到截止电压为2.5V，耗时约2小时3分钟，放出容量4125mAh，放出能量15.07Wh。

1C放电

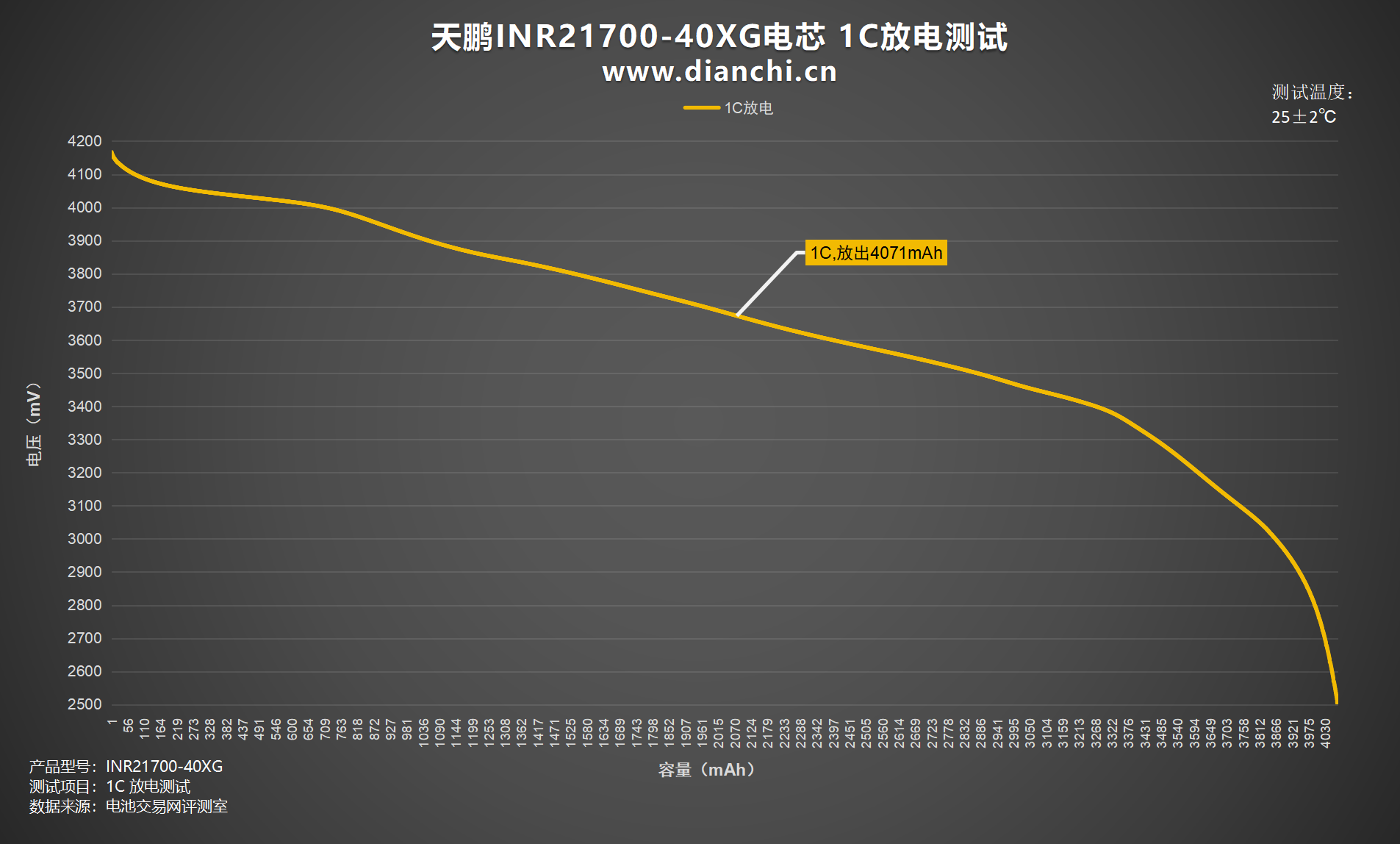

绘制出折线图，设置电流为 4000mA，1C为天鹏INR21700-40XG电芯放电，均压 3.64V，放到截止电压为2.5V，耗时约1小时1分钟，放出容量4071mAh，放出能量14.83Wh。

3C放电

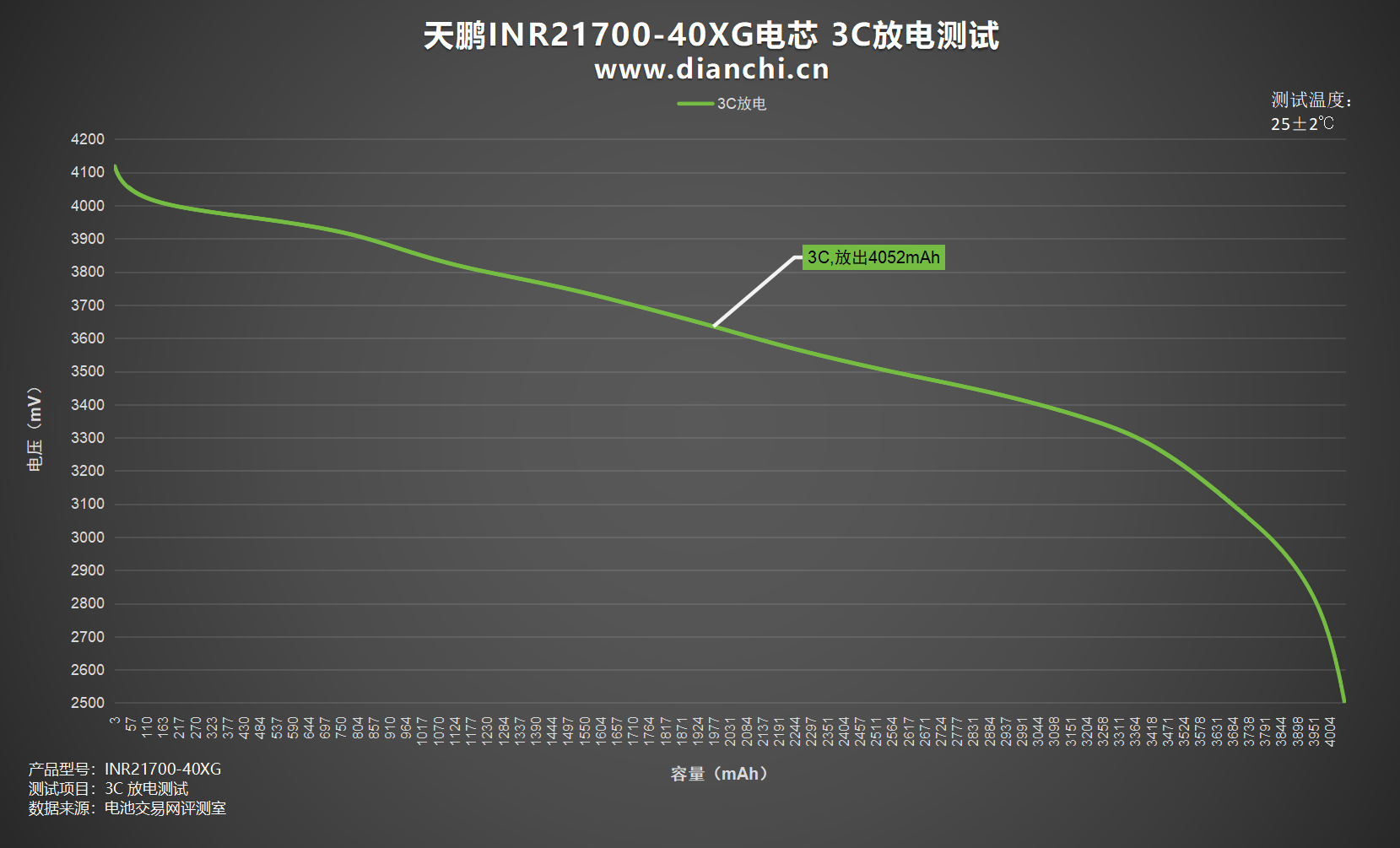

绘制出折线图，设置电流为 12000mA，3C为天鹏INR21700-40XG电芯放电，均压 3.59V，放到截止电压为2.5V，耗时约20分钟，放出容量4052mAh，放出能量14.53Wh。

5C放电

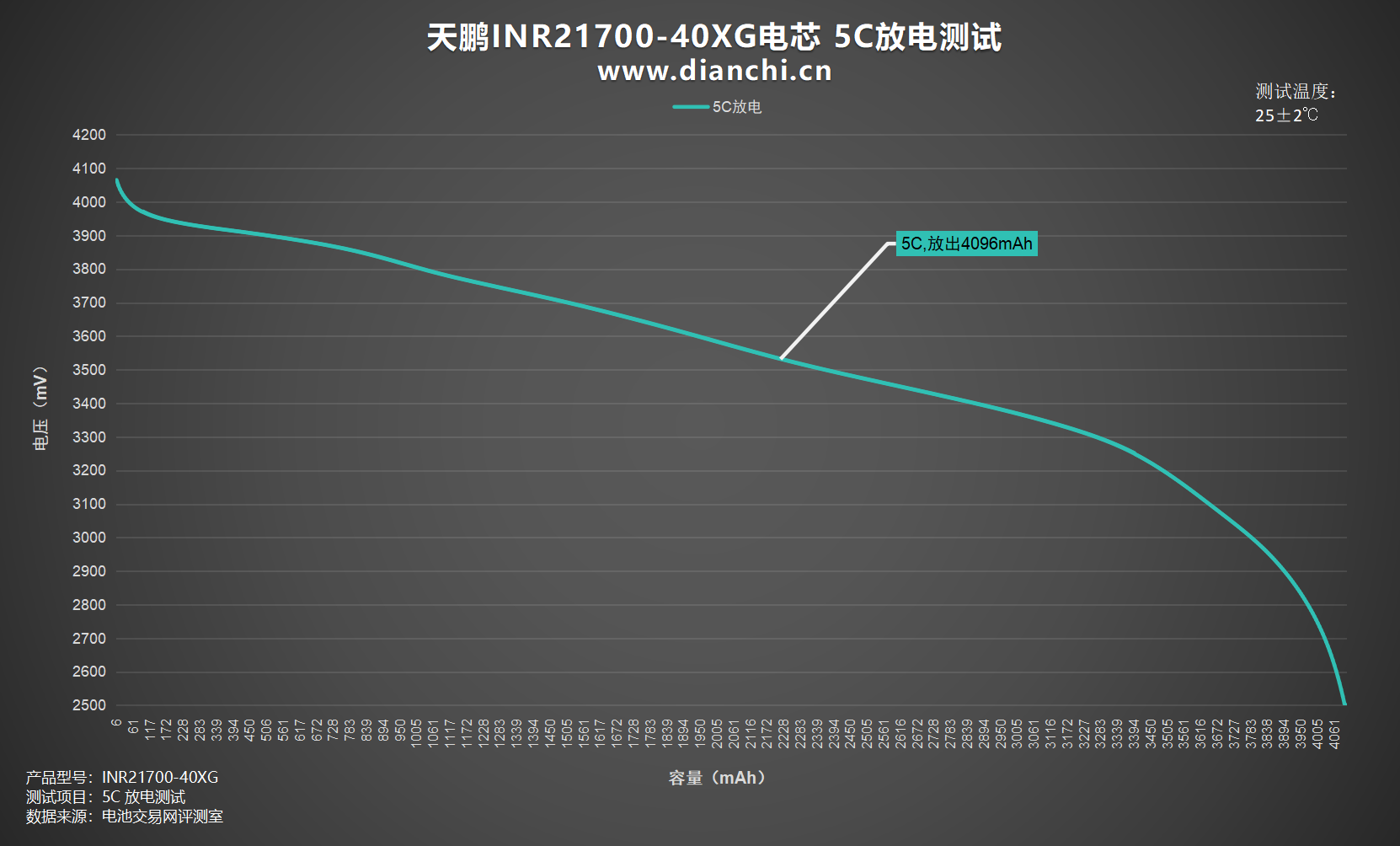

绘制出折线图，设置电流为 20000mA，5C为天鹏INR21700-40XG电芯放电，均压 3.54V，放到截止电压为2.5V，耗时约12分钟，放出容量4096mAh，放出能量14.48Wh。

45A放电

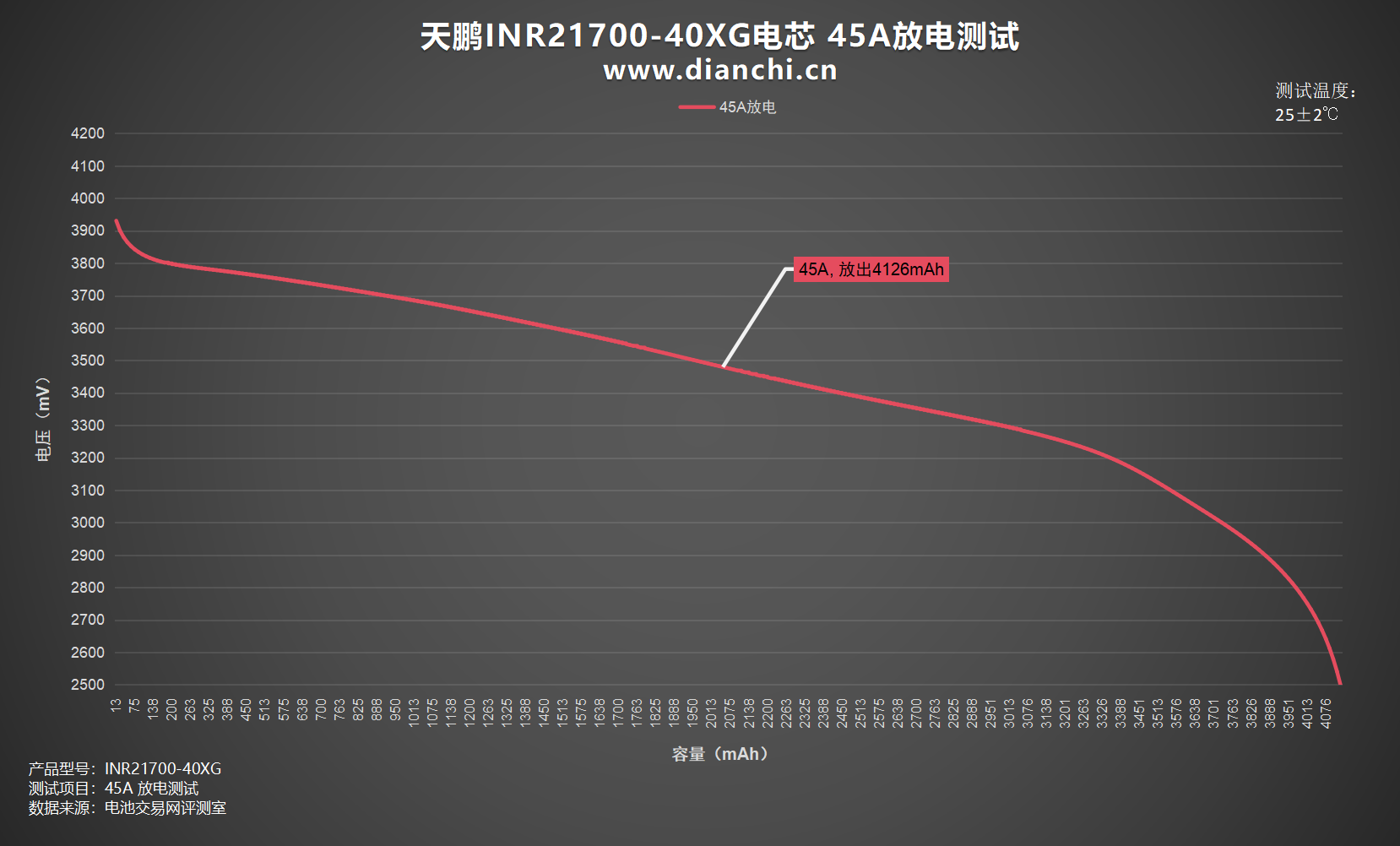

绘制出折线图，设置电流为 45000mA，45A为天鹏INR21700-40XG电芯放电，均压 3.44V，放到截止电压为2.5V，耗时约5分钟，放出容量4126mAh，放出能量14.18Wh。

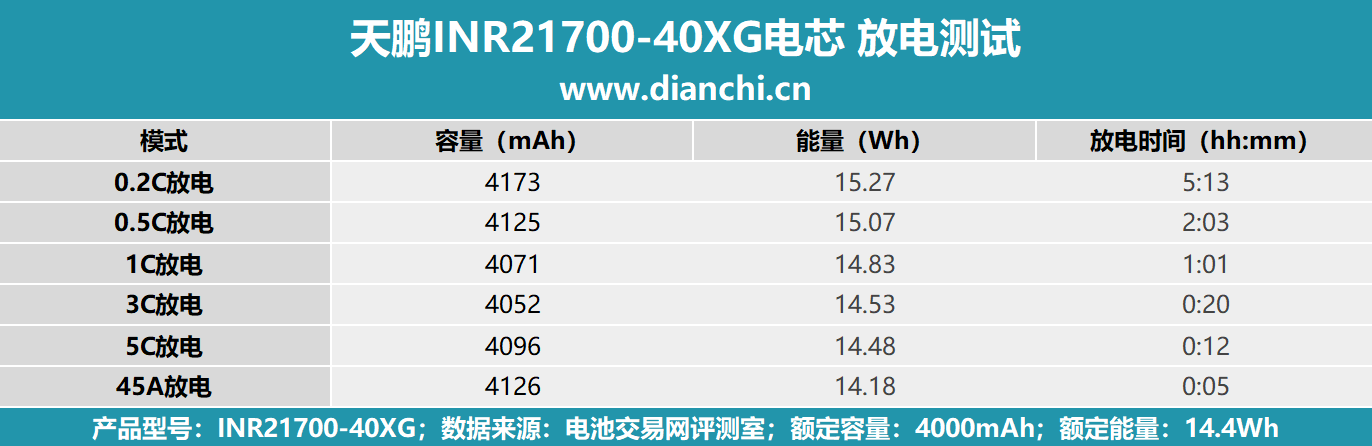

将测试数据汇总成表格，可以看出电芯在六种倍率下进行放电测试，整体容量不低于4000mAh，放电时间最快的是45A放电，耗时仅为5分钟，最慢的则是0.2C放电，耗时5小时13分钟。

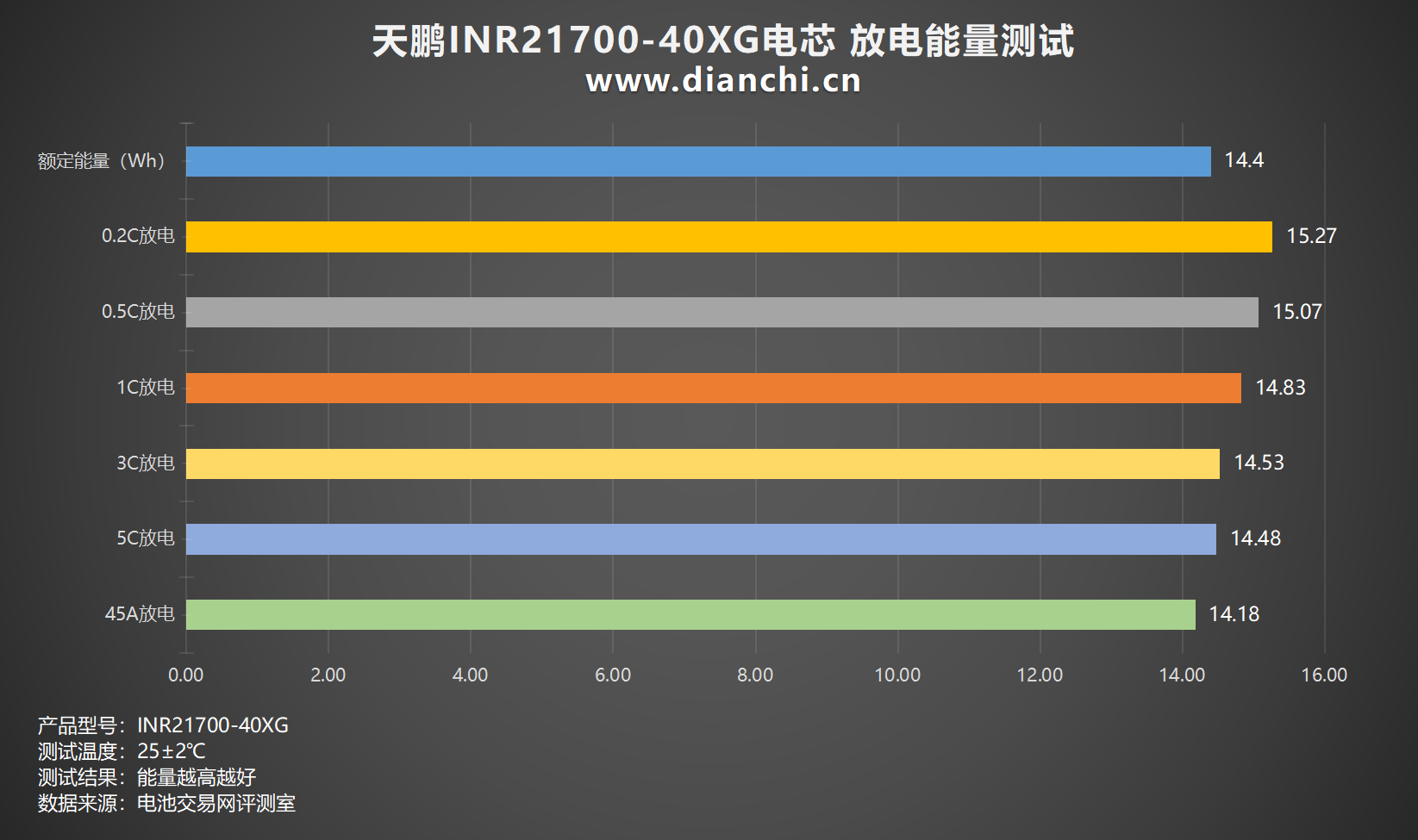

将测试数据汇总成柱状图，放电测试中整体放电能量在14.18-15.27Wh之间；放电能量随着放电倍率上升而下降，总体相差不大，最低能量不低于14Wh，最高能量超出15Wh，整体表现亮眼。

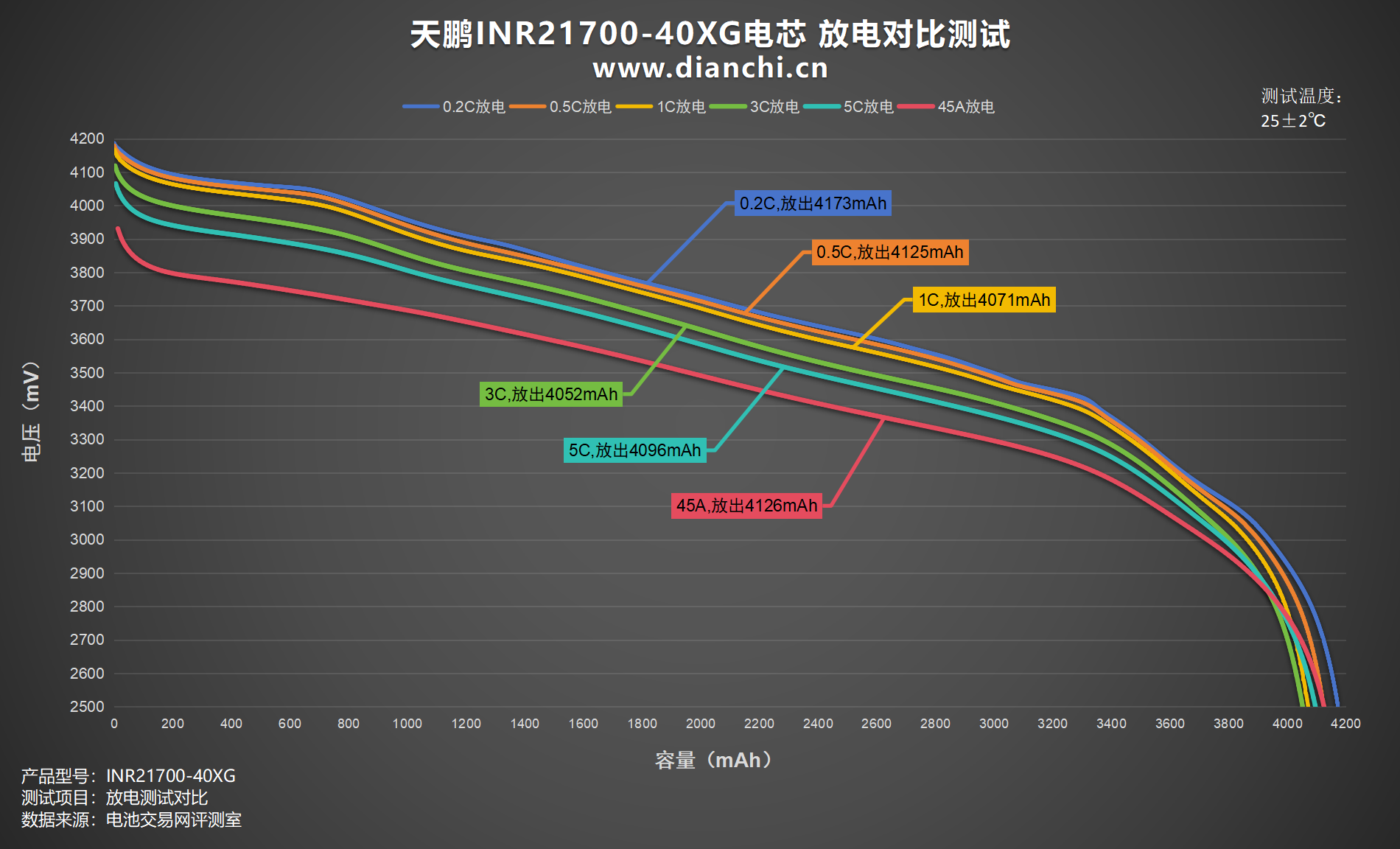

将所测倍率汇总成曲线图，可以看到在多个倍率下放电容量没有低于4000mAh，表现优秀，从图中可以看到0.2C、0.5C、45A 三个档位放出容量超过4100mAh，其余档位均放出容量均超过了4050mAh，超出了官称的最高容量。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

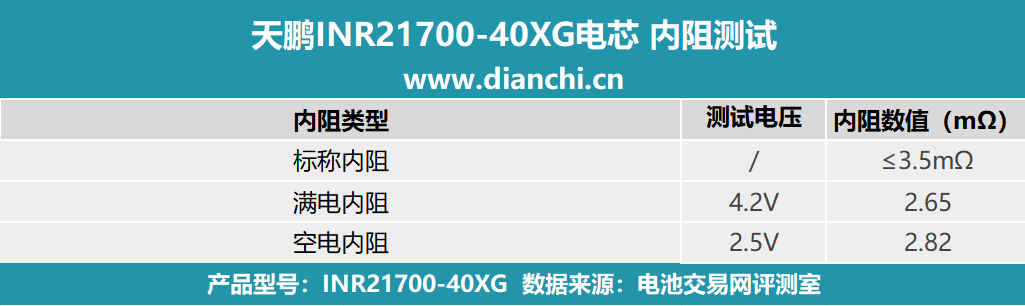

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，天鹏INR21700-40XG电芯标称内阻为≤3.5mΩ。

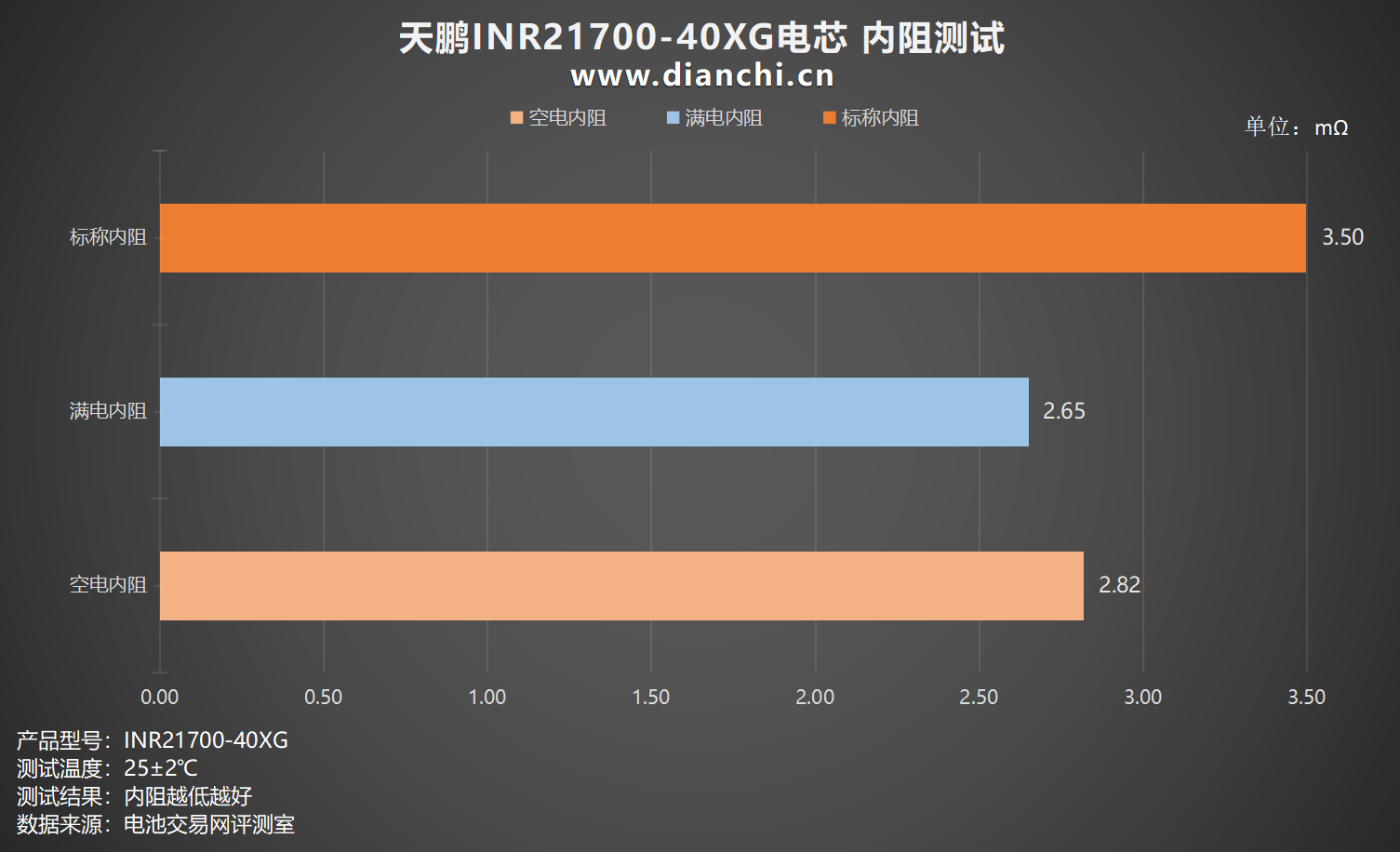

绘制出柱状图，可以看到 4.2V满电内阻为 2.65mΩ，2.5V空电内阻为 2.82mΩ，在两种电压下电芯内阻差距不大，同时远低于标称内阻，表现优秀。

温度测试

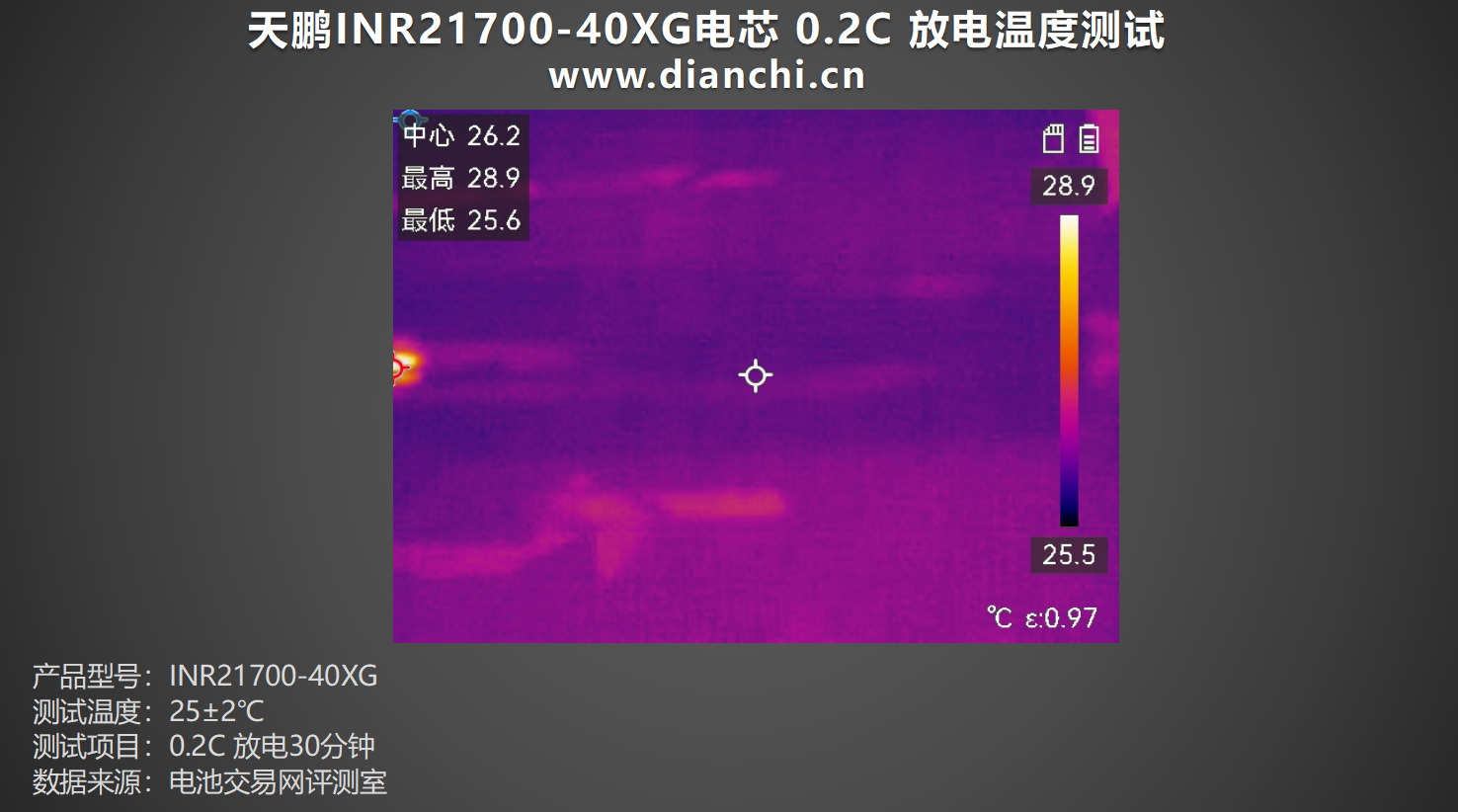

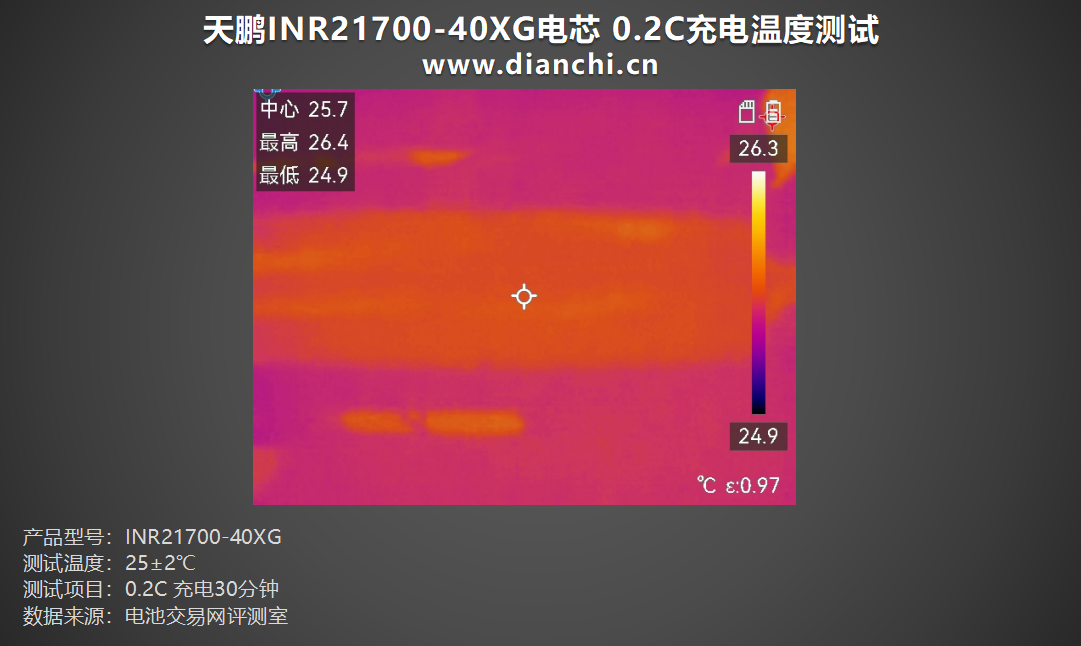

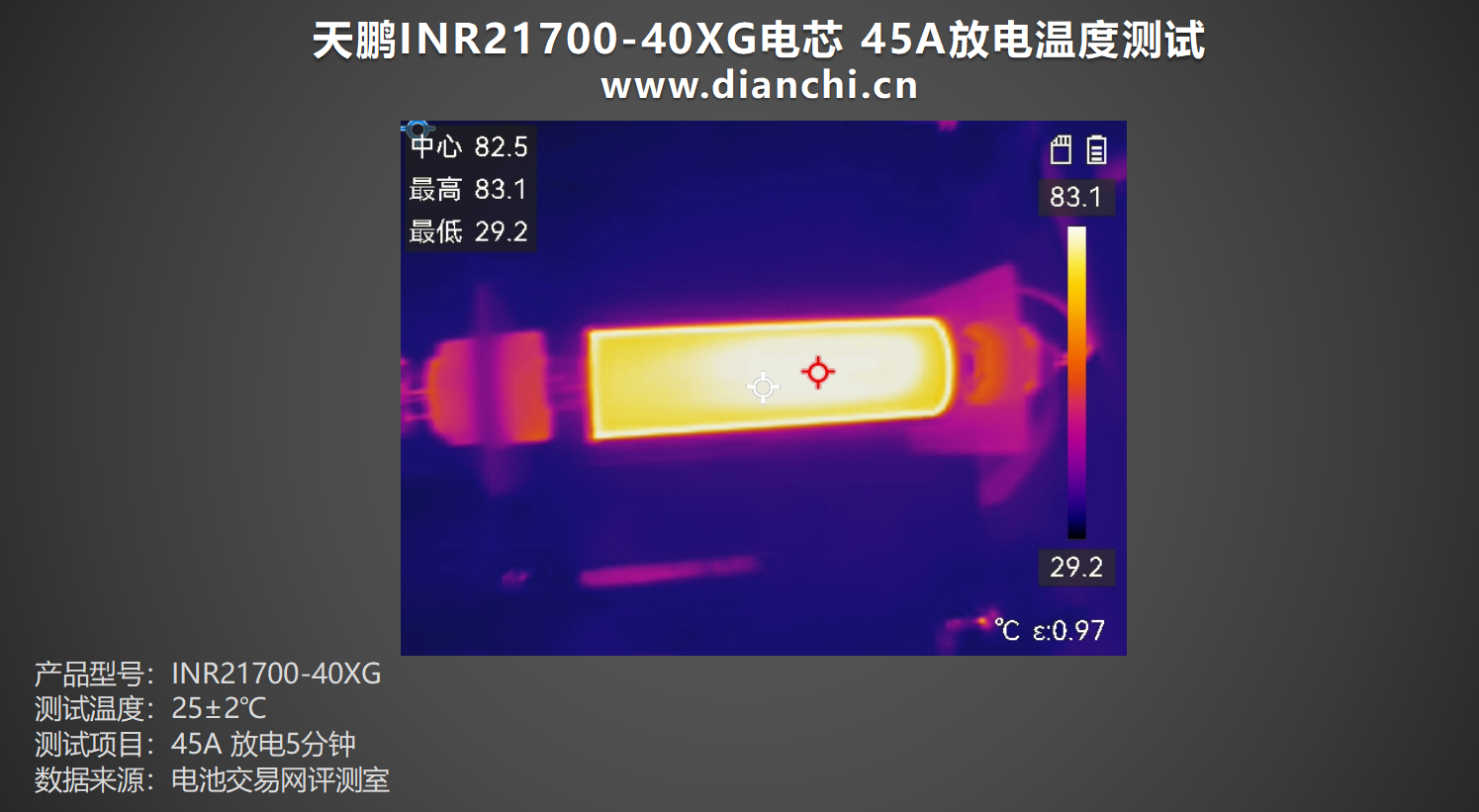

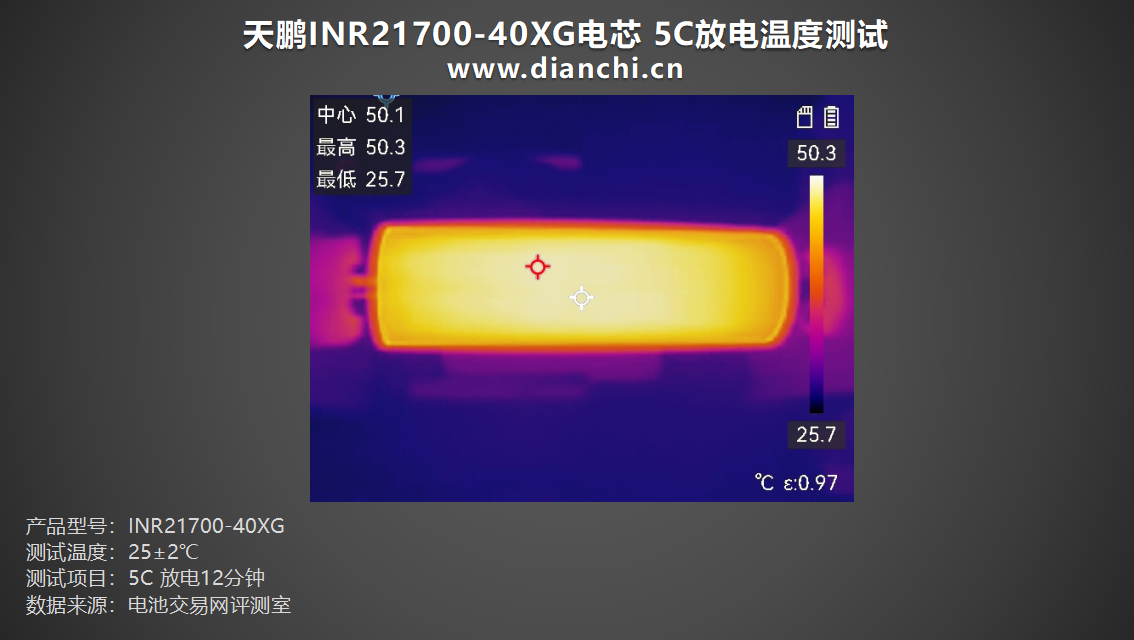

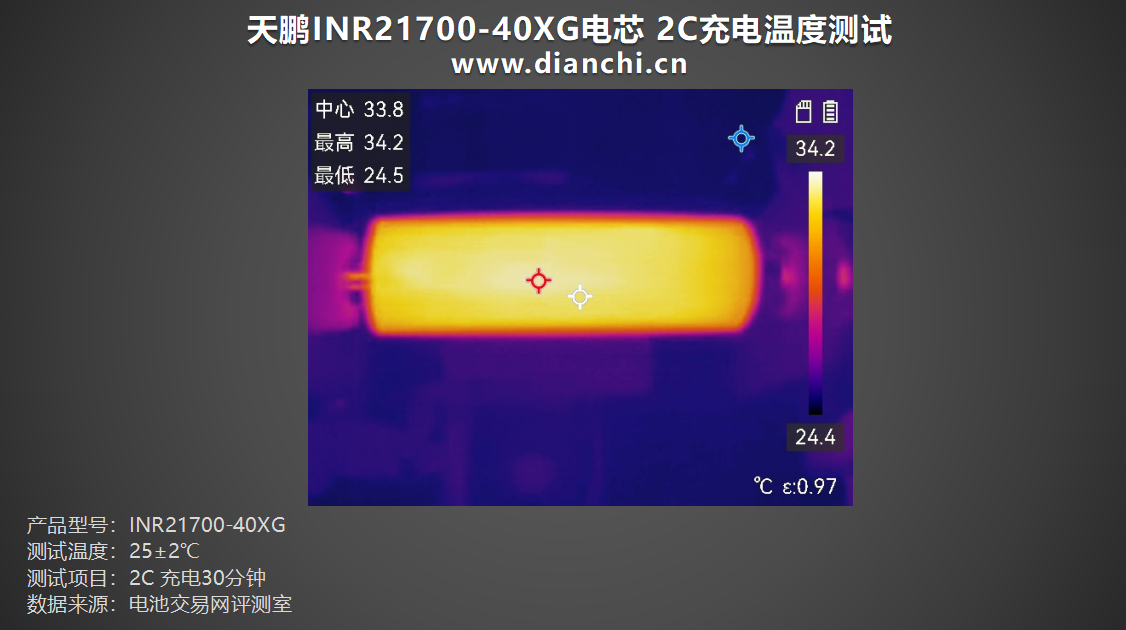

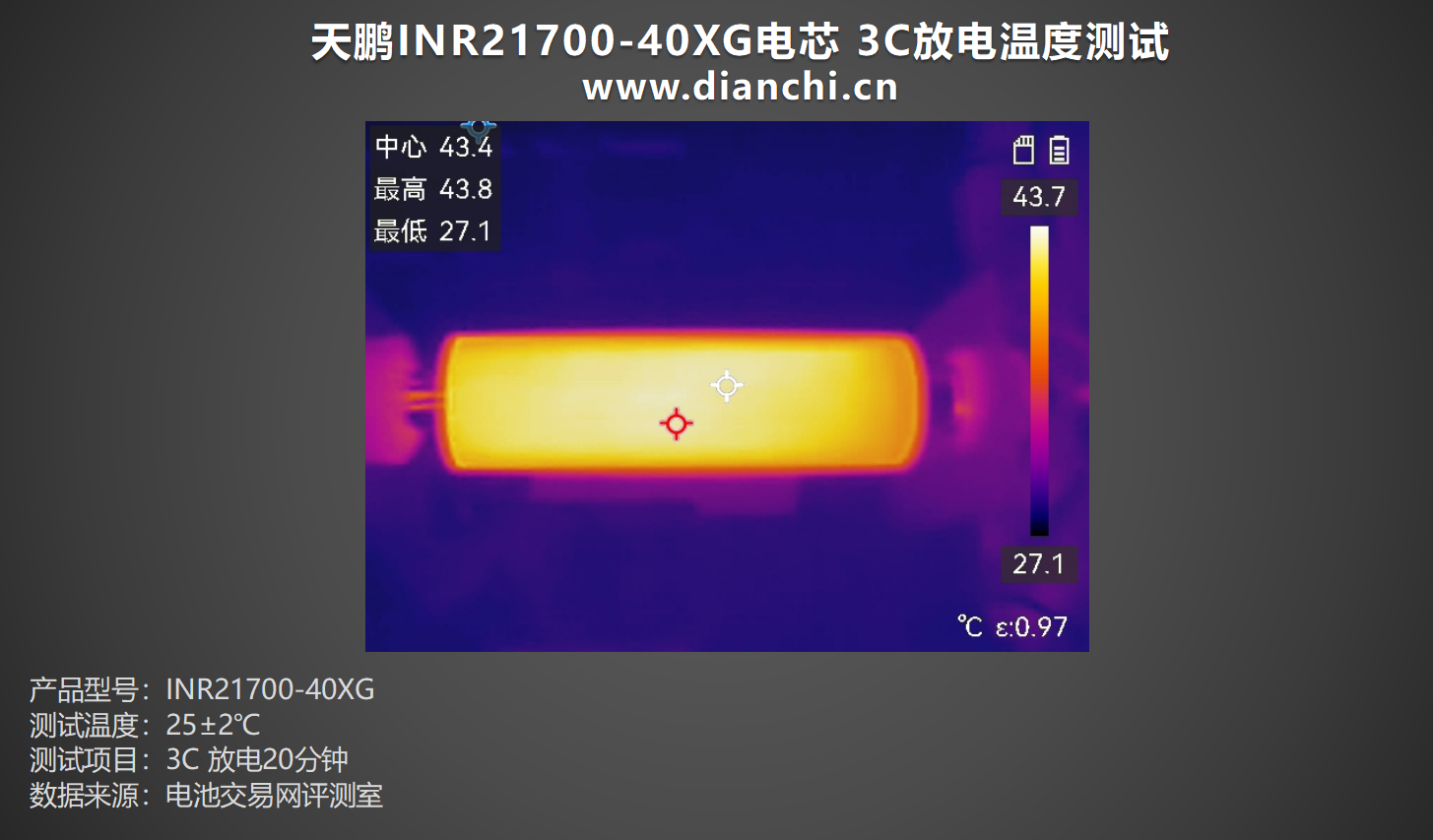

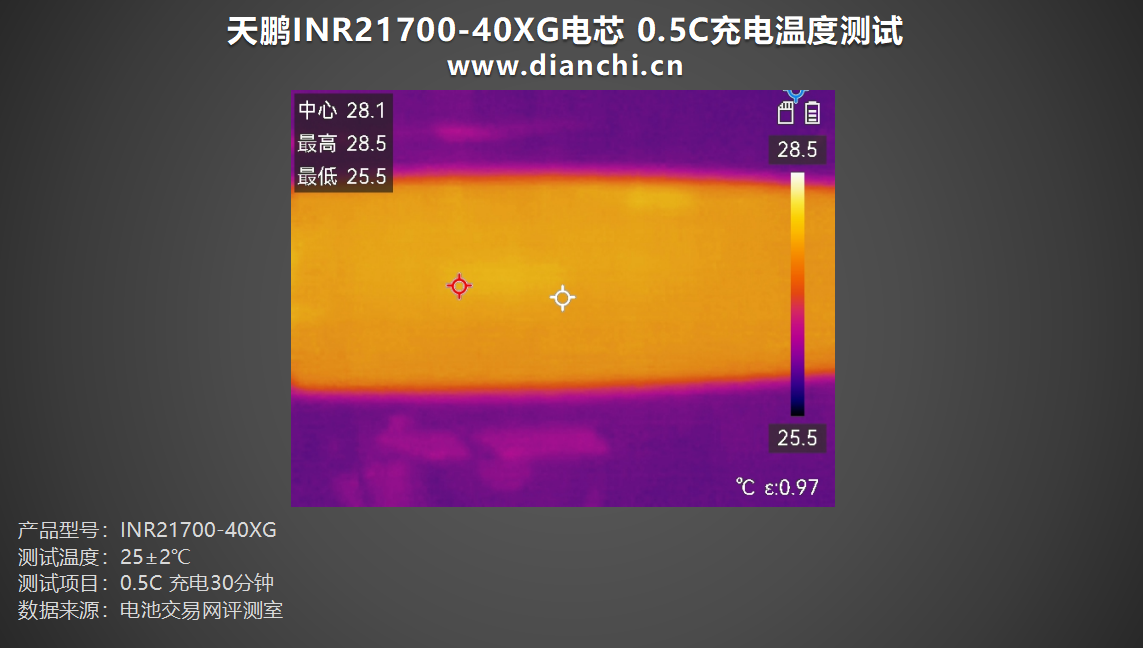

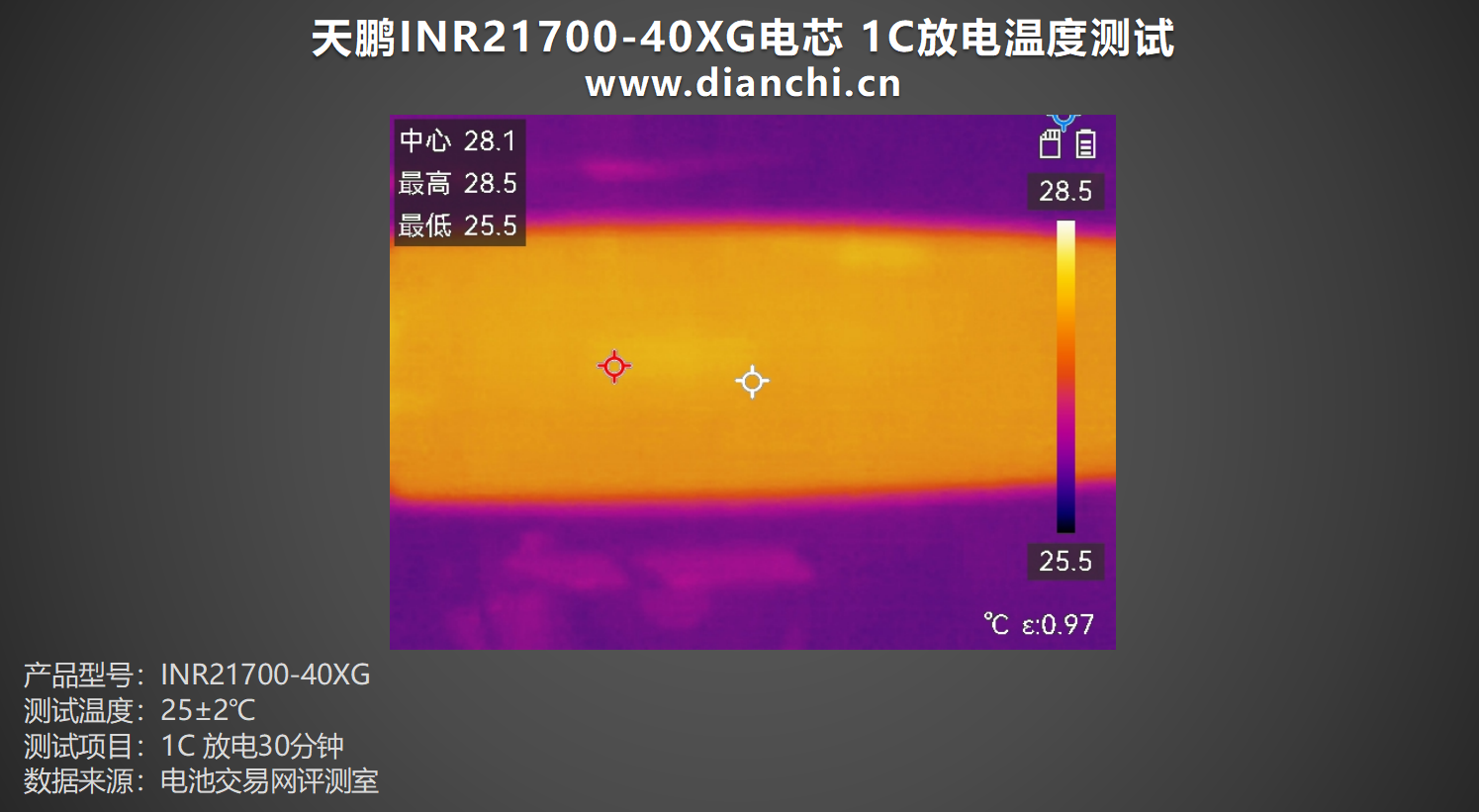

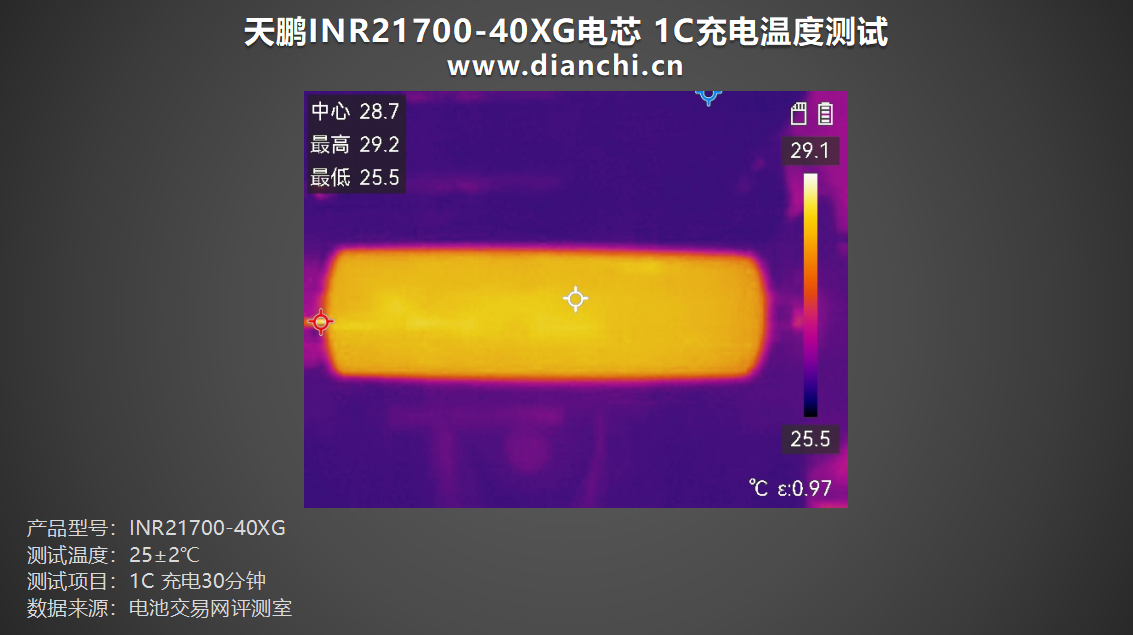

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
