接触过摄影的小伙伴对Godox神牛应该都不陌生，该品牌主要为摄影摄像创作者提供高品质的灯光和影音设备。此次将要拆解的神牛WES2 Kit2无线领夹麦克风，是一款专为手机/平板等便携式录制设备设计的产品，外观体积小巧迷你，使用更轻便隐形；Type-C/Lightning接口，即插即用，非常方便。

在功能配置上，Godox神牛WES2 Kit2无线领夹麦克风采用2.4G无线传输，搭配神牛3.0跳频技术，最远稳定传输距离可达200米；搭载360°全向型拾音麦克风，支持48KHz 16Bit无损音质采样率，最大声压级数值110dB，带来高保真的收音效果；支持ENC环境降噪，信噪比70dB，搭配低切功能，有效消除环境噪音，保障清晰音质。

其他方面，神牛WES2 Kit2无线领夹麦克风声音回放无需插拔接收器；充电盒自带数字显示屏反馈剩余电量信息；通过“Godox MIC”APP，可以查看发射器剩余电量信息，进行音量、降噪、外放等功能控制。续航上，发射器单次续航时间可达8小时，搭配充电盒综合续航24小时；接收器支持边充边用功能，避免录制设备没电。下面就来看看这款产品的详细拆解报告吧~

一、Godox神牛WES2 Kit2无线领夹麦克风开箱

Godox神牛WES2 Kit2无线领夹麦克风包装盒顶部设计有产品渲染图，品牌LOGO和产品名称。

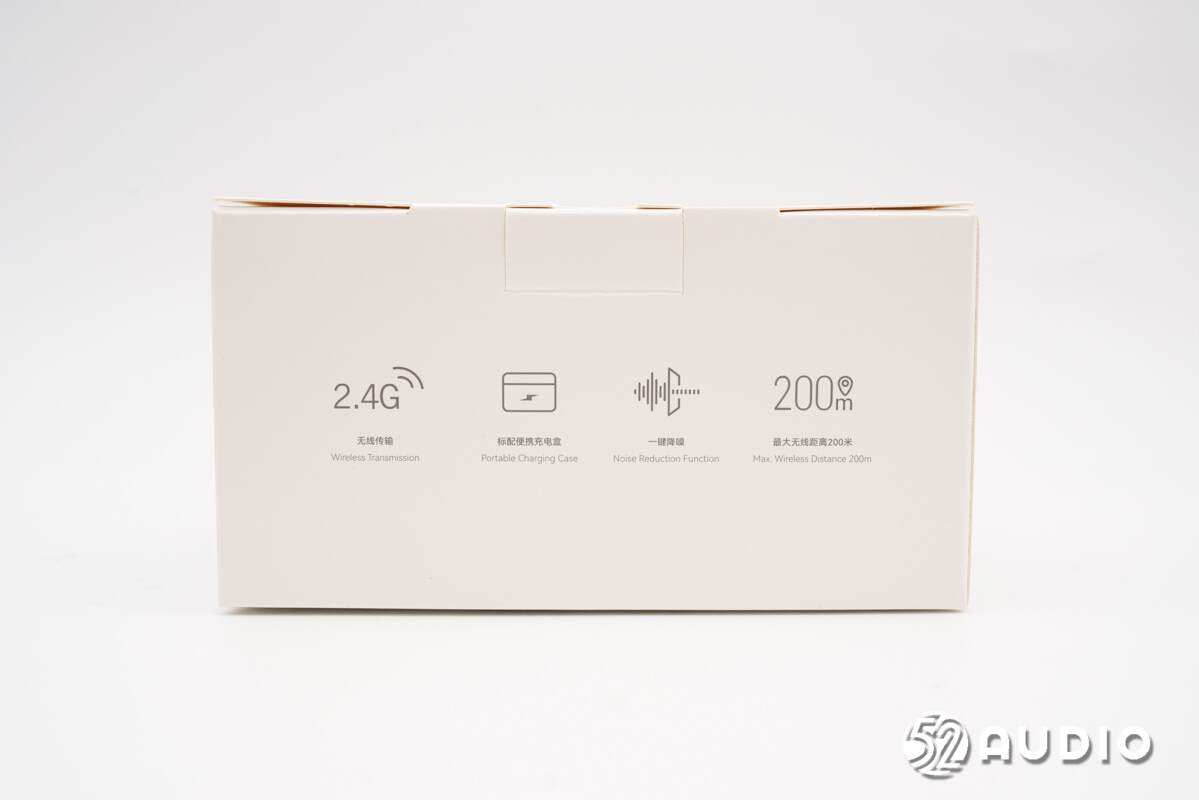

包装盒正面介绍了产品功能特点：2.4G无线传输、标配便携充电盒、一键降噪、最大无线距离200米。

包装盒背面详细介绍了产品的特点，以及深圳市神牛摄影器材有限公司部分信息。

包装盒侧边设计“Godox”品牌LOGO。

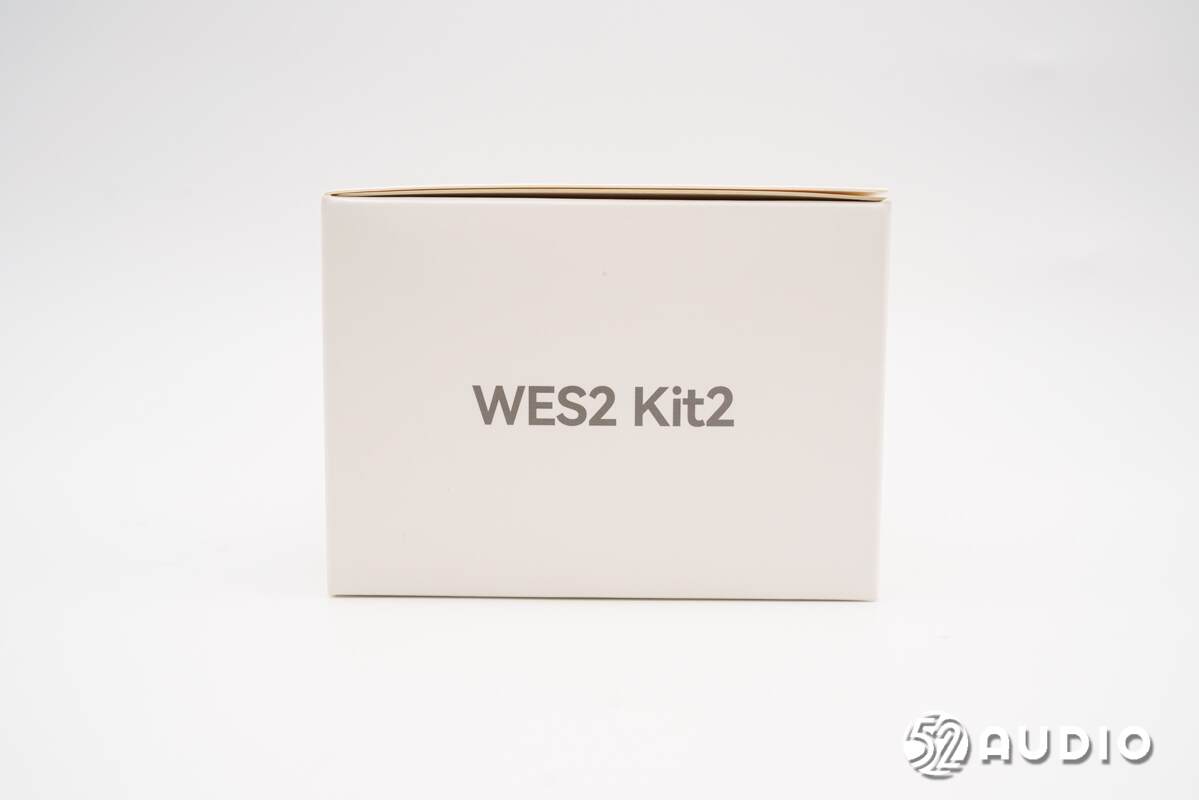

另外一侧设计“WES2 Kit2”产品名称。

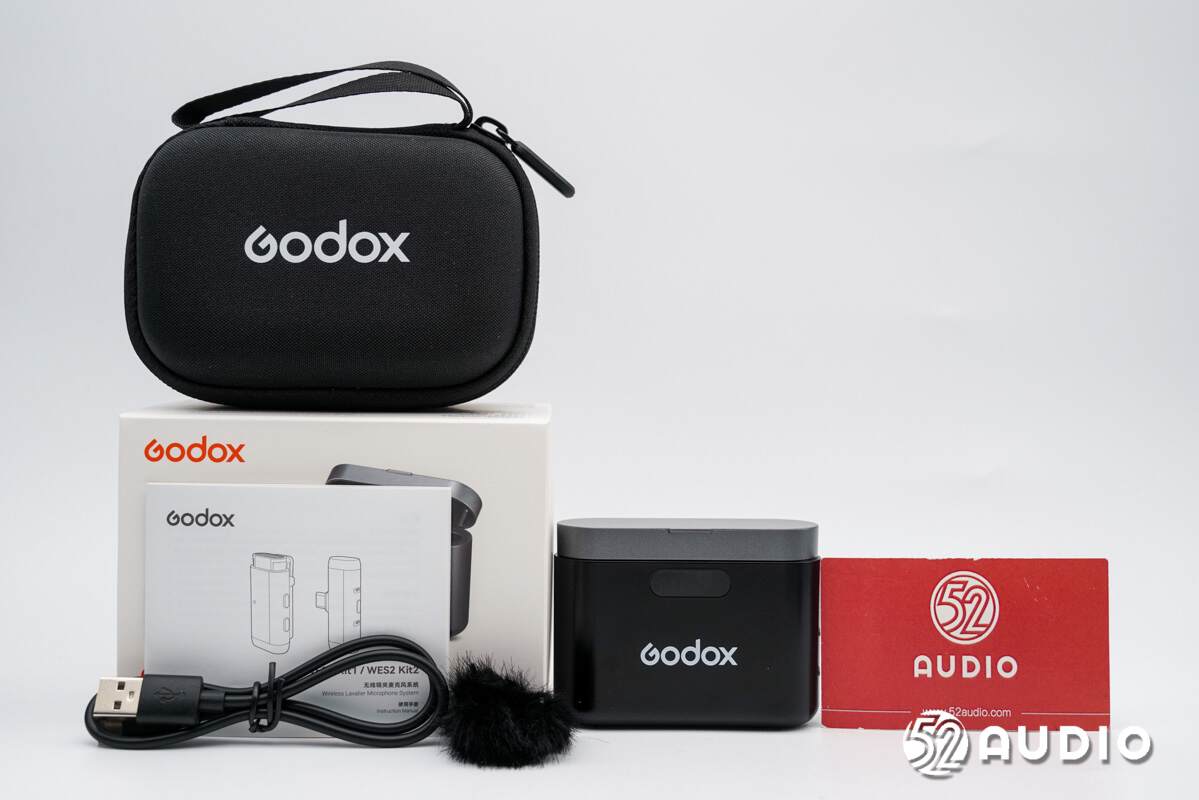

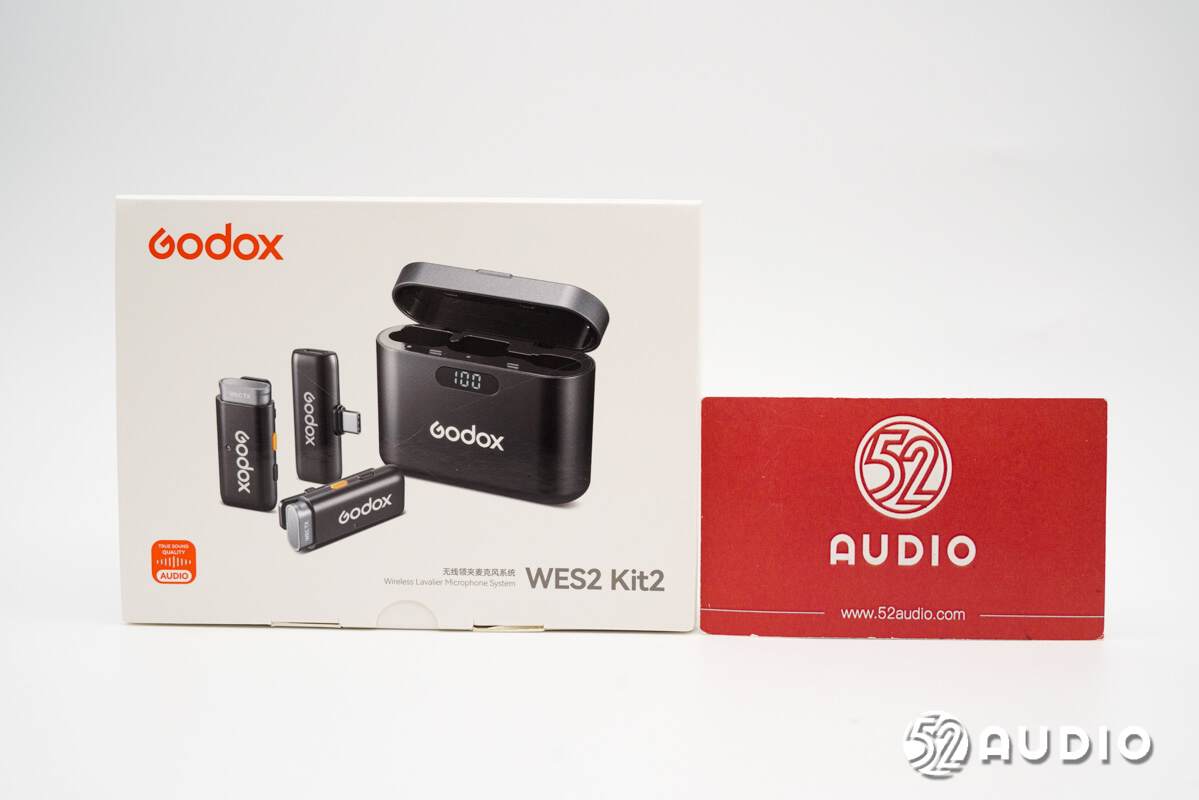

包装盒内部物品有主机、收纳包、充电线、防风毛套和说明书。

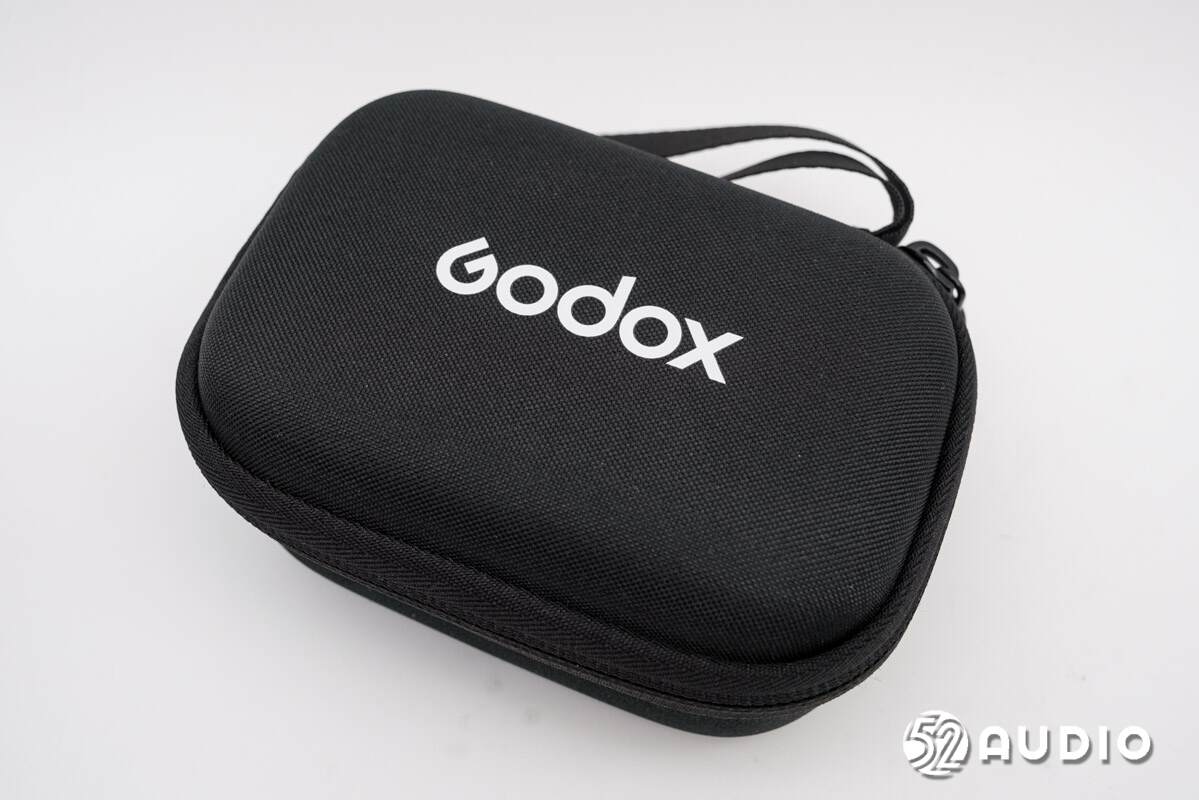

收纳包采用了耐磨耐划的帆布材质，设计有提手，提升便携性。

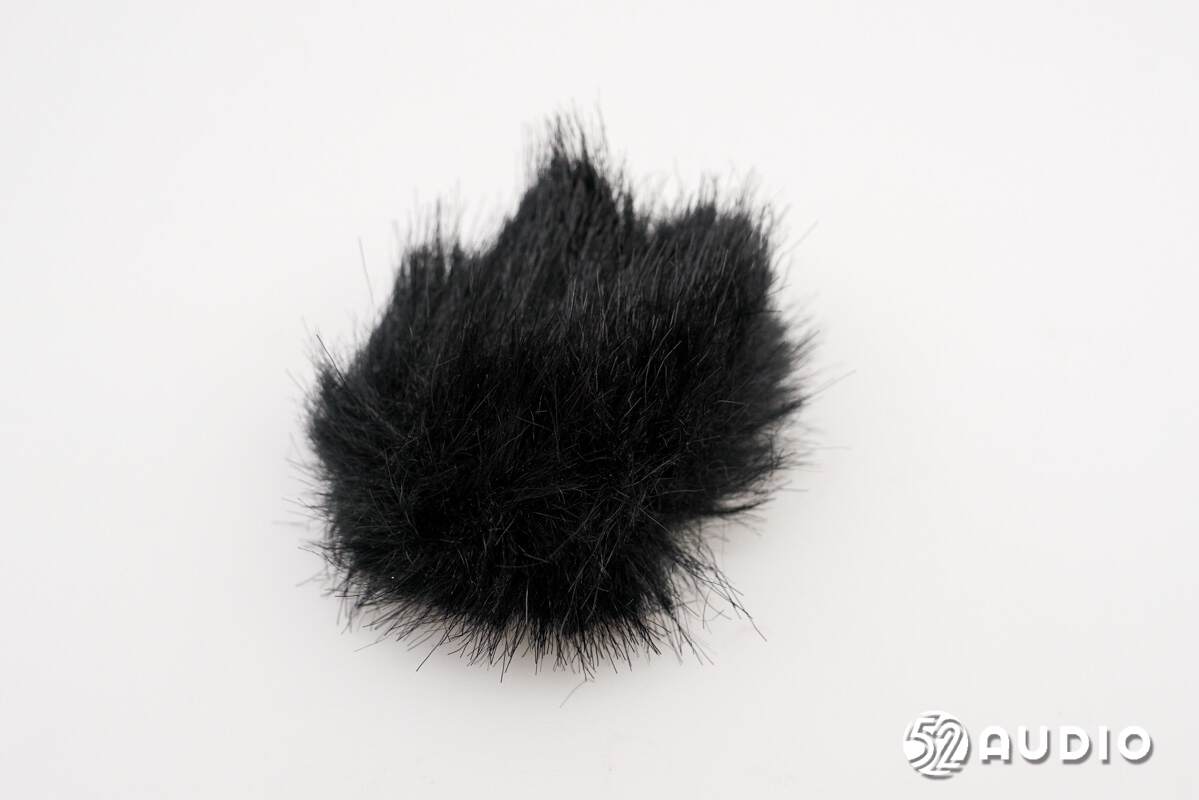

发射器防风毛套，用于大风环境降低风噪，同时起到防喷、防尘效果。

随机标配的充电线采用了USB-A to Type-C接口。

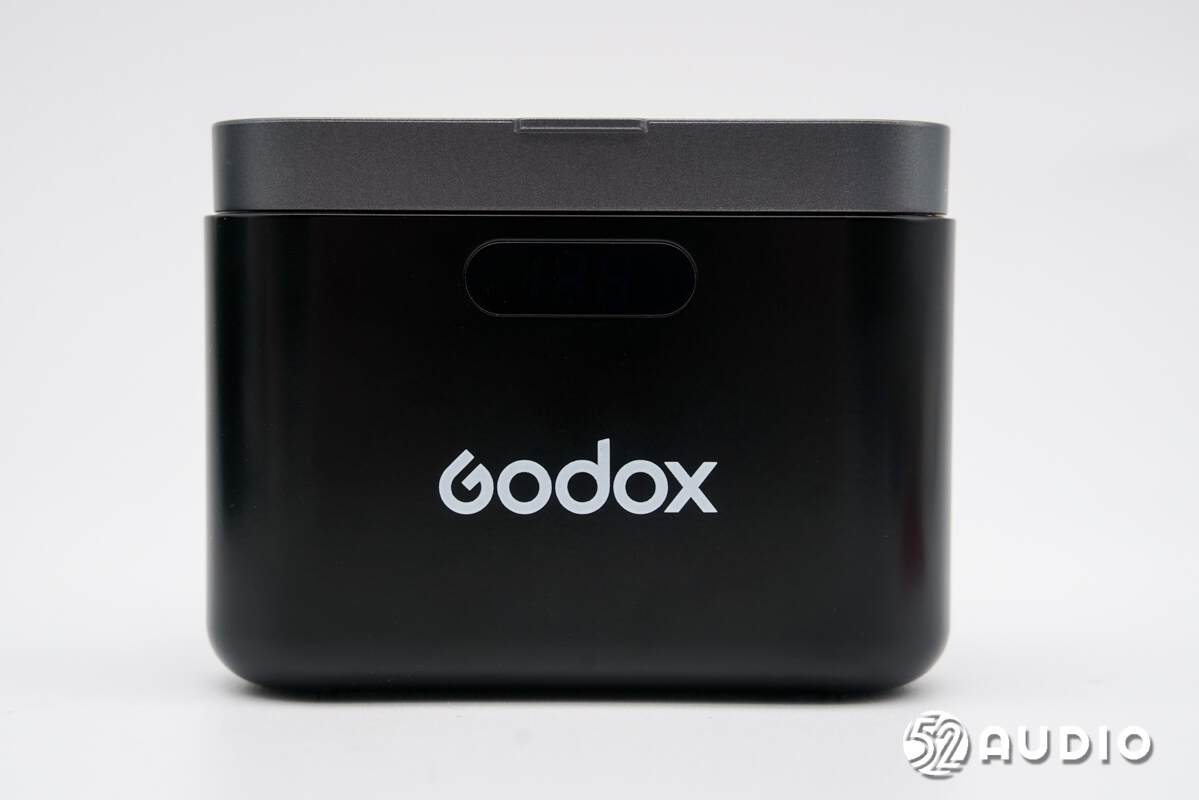

神牛WES2 Kit2充电盒采用了独特的阶梯式设计，顶部盒盖银色类金属涂层装饰，机身上设计“Godox”品牌LOGO和数字显示屏。

机身背面外观一览，设计条形纹理装饰。

机身侧边外观一览，轻薄便于携带。

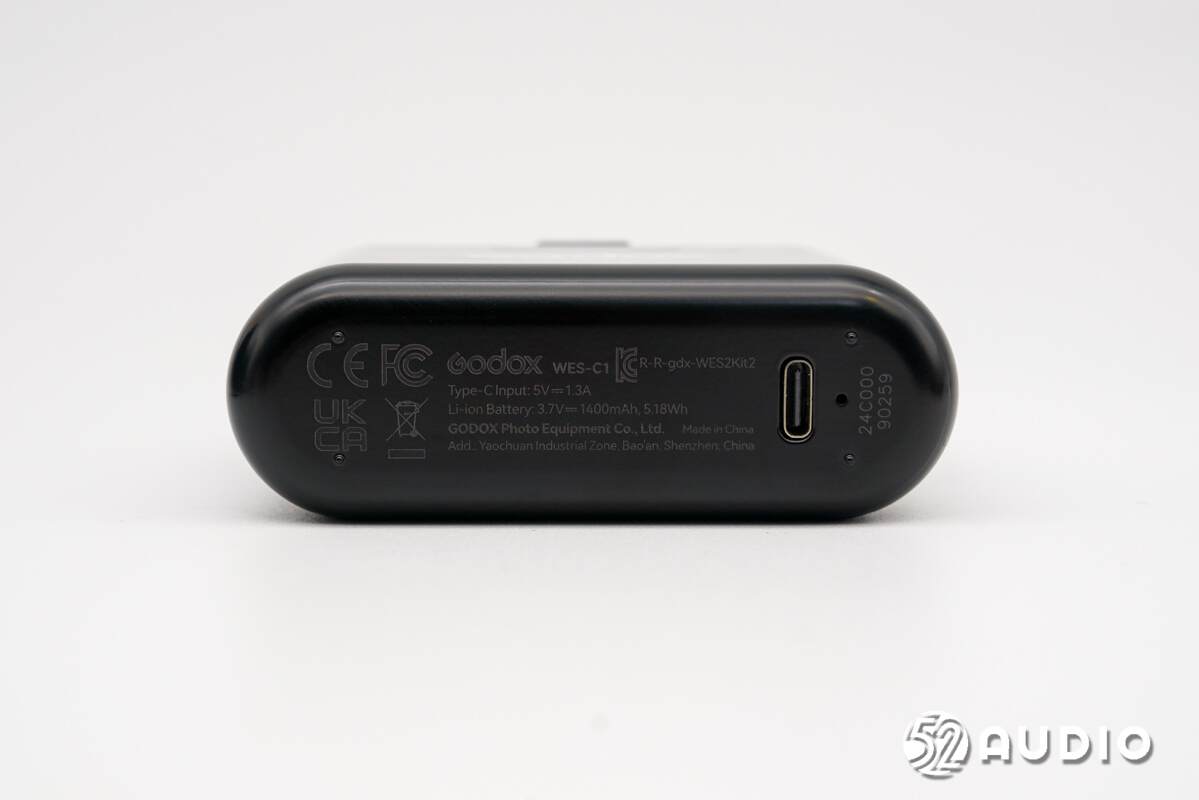

机身底部设置有Type-C充电接口和复位孔，标注有产品参数和认证信息。输入：5V-1.3A，电池参数：3.7V-1400mAh 5.18Wh。

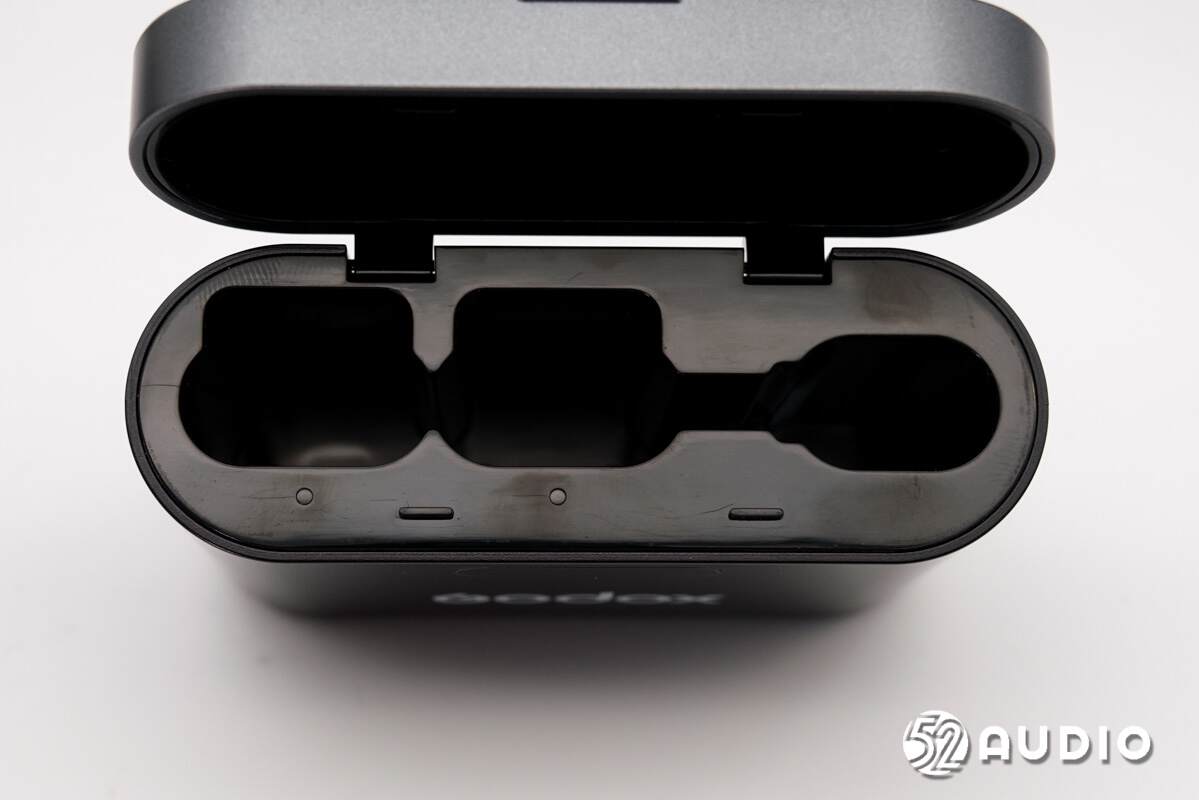

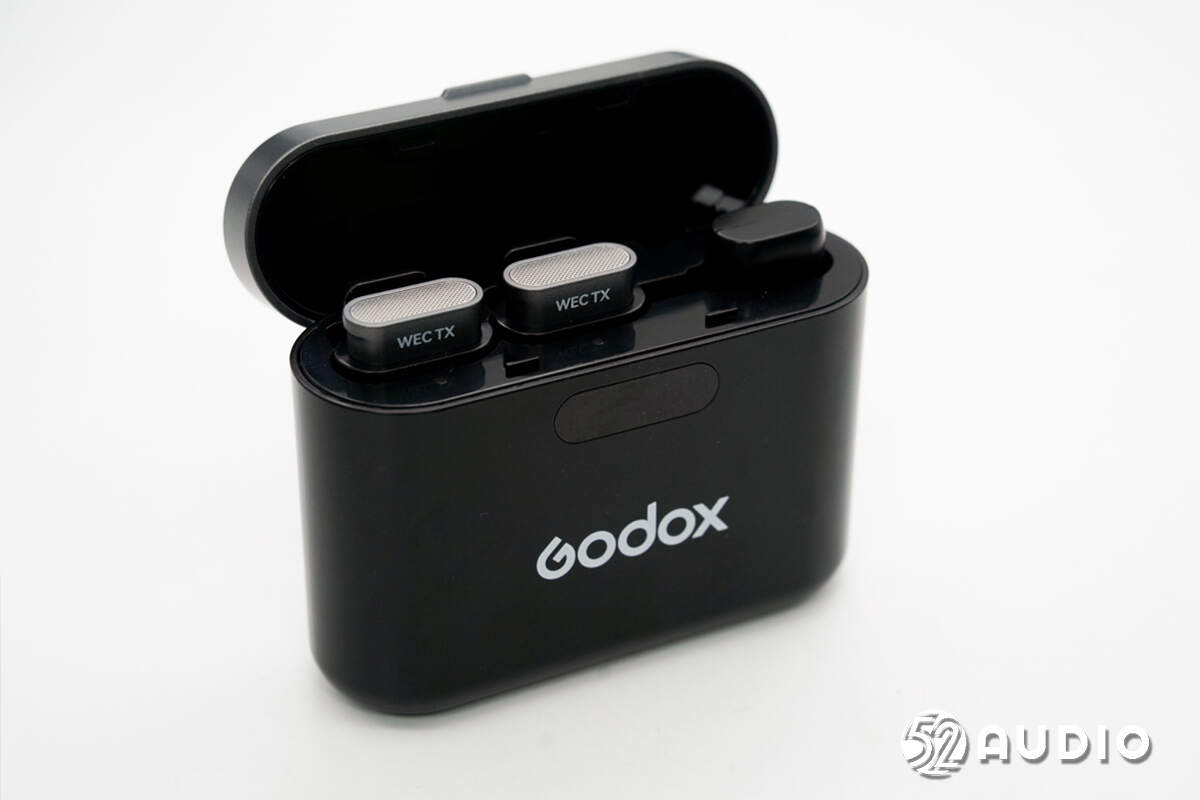

打开充电盒盖，内部磁吸固定一拖二麦克风，能够便捷取放。

充电盒数字显示屏特写，能够直观反馈剩余电量信息，避免续航焦虑。

取出麦克风，座舱内部结构一览，对应发射器位置设置有指示灯反馈充电状态。

座舱内部为发射器充电的金属顶针特写。

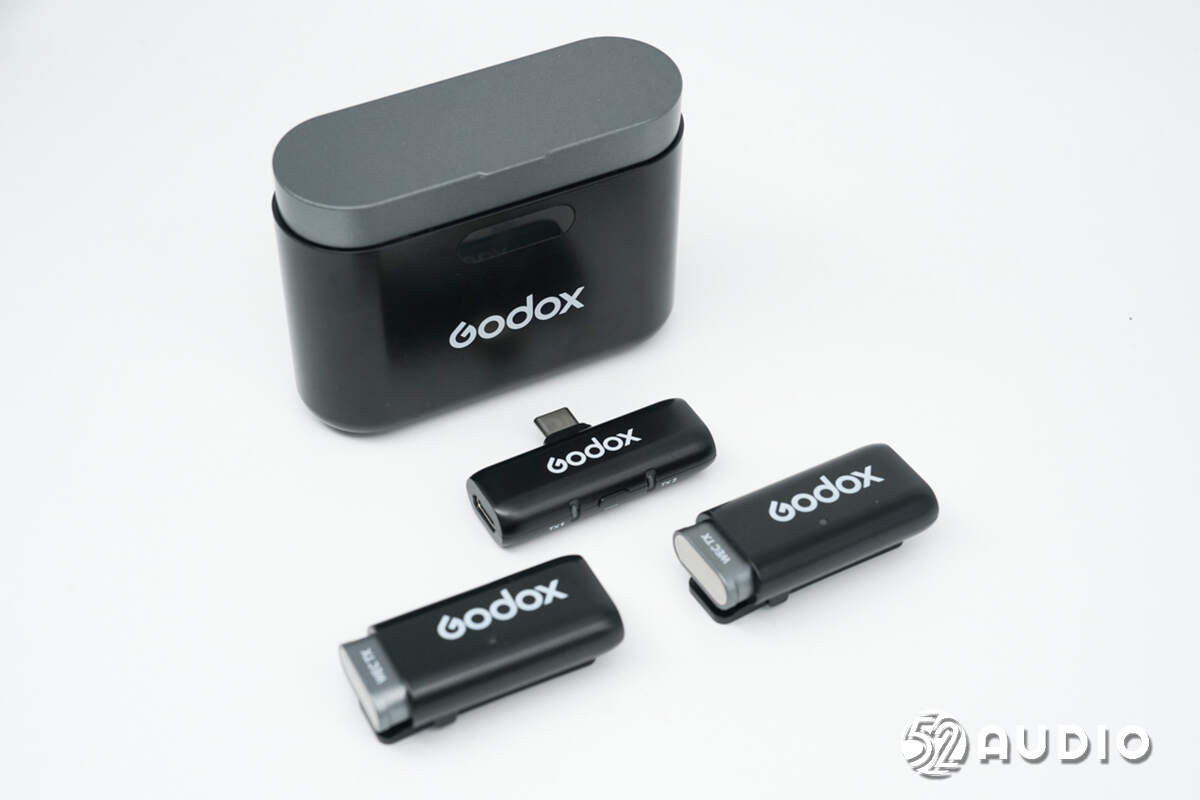

Godox神牛WES2 Kit2无线领夹麦克风整体外观一览，麦克风体积小巧，使用方便轻盈。

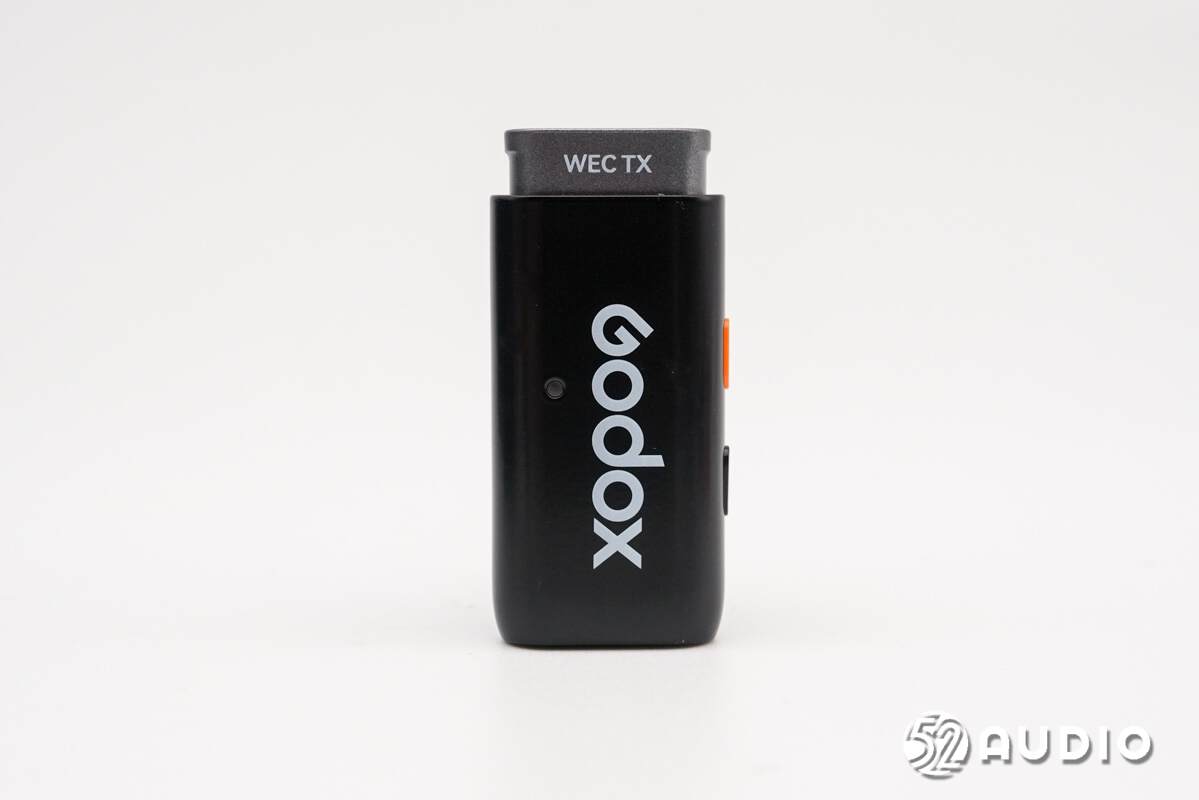

发射器正面外观一览，采用了与充电盒相同的阶梯式结构设计，独具辨识度。上方银色部分为拾音孔，下方机身上设计有品牌LOGO和指示灯。

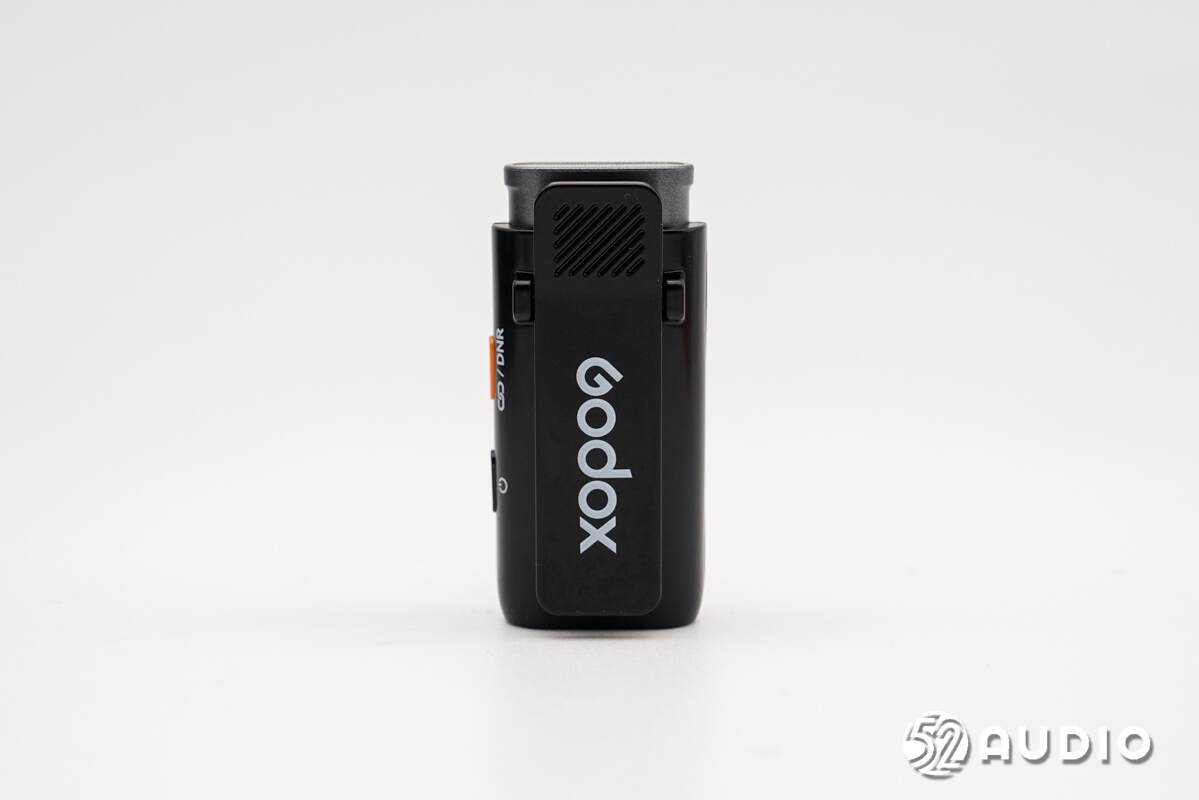

机身背面设计有领夹，方便使用。

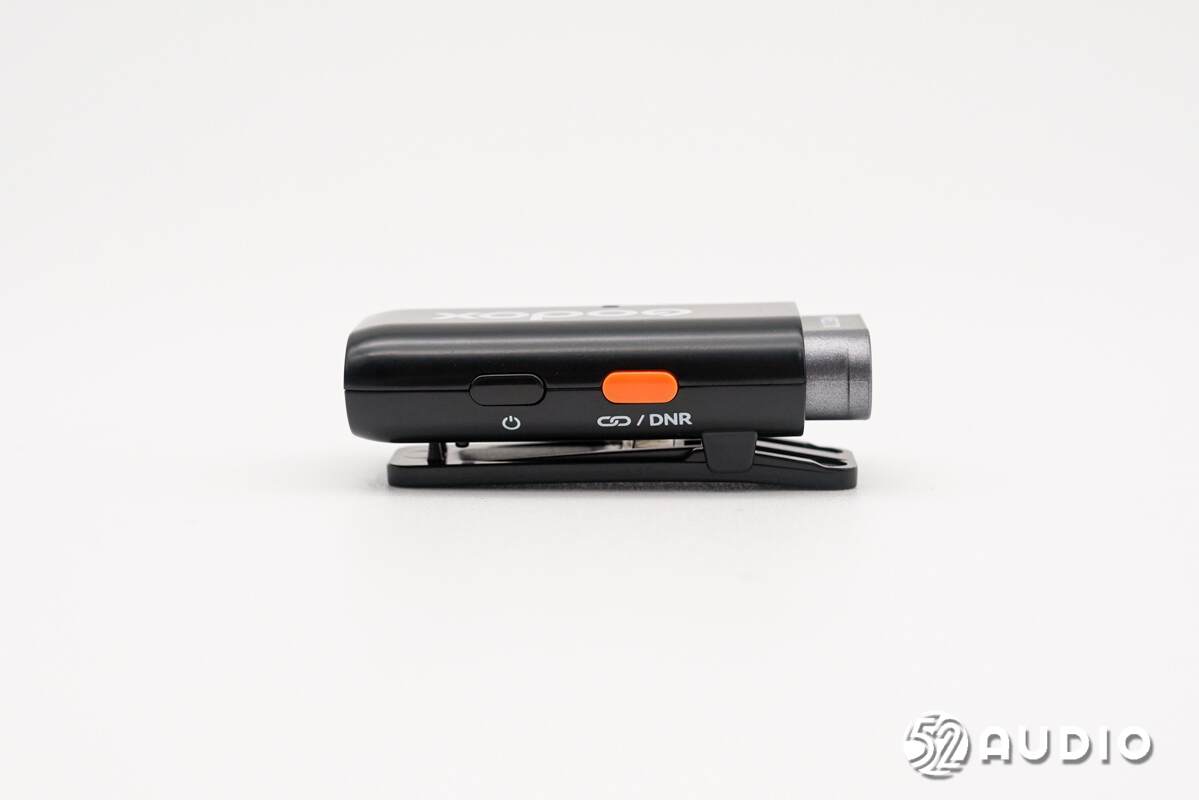

机身侧边设置有电源键和配对/降噪键。

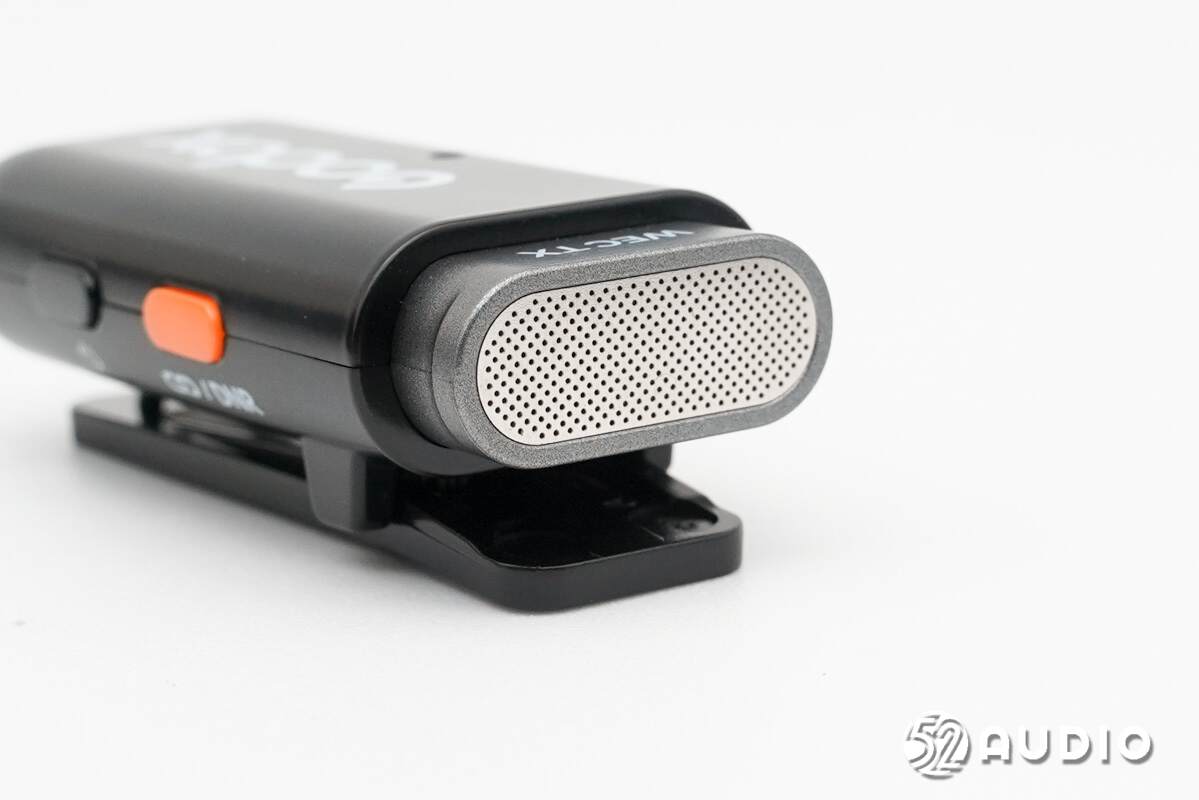

机身顶部设置拾音孔，通过金属盖板防护。

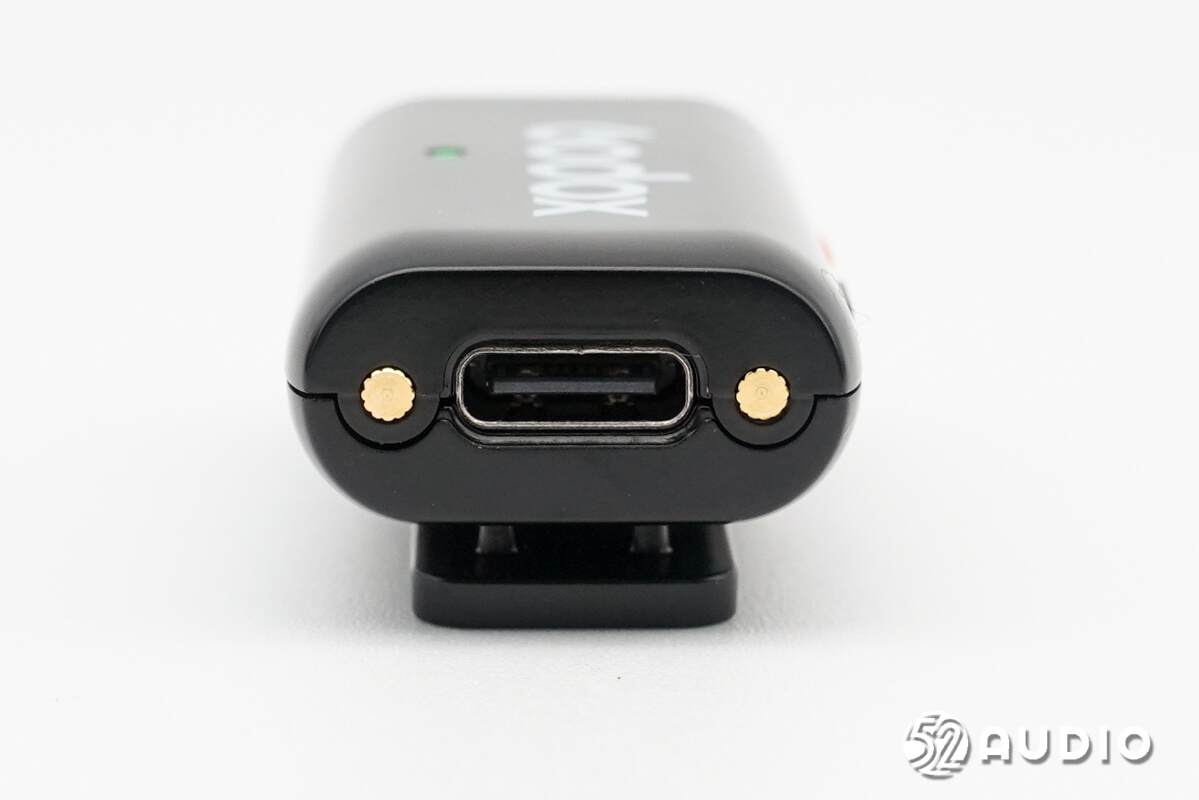

机身底部设置充电触点和Type-C充电接口。

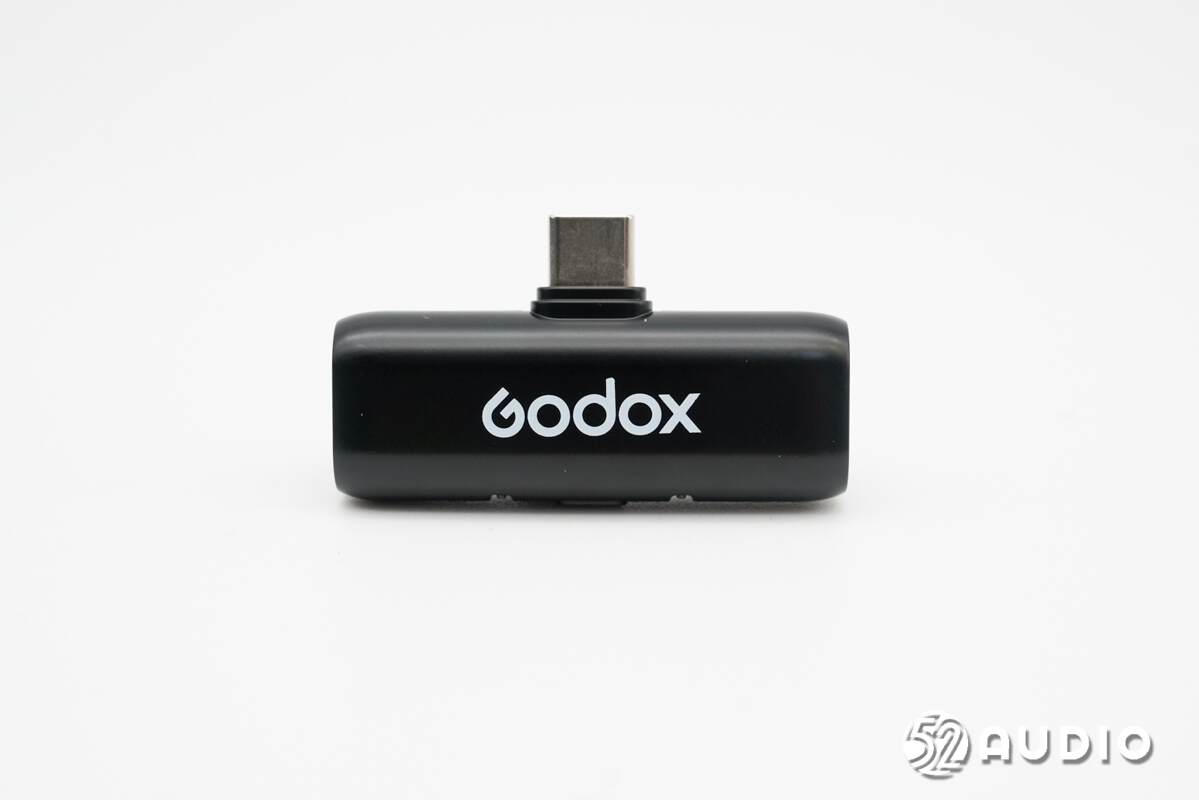

Type-C接收器采用了“T”型设计，正面设计有品牌LOGO。

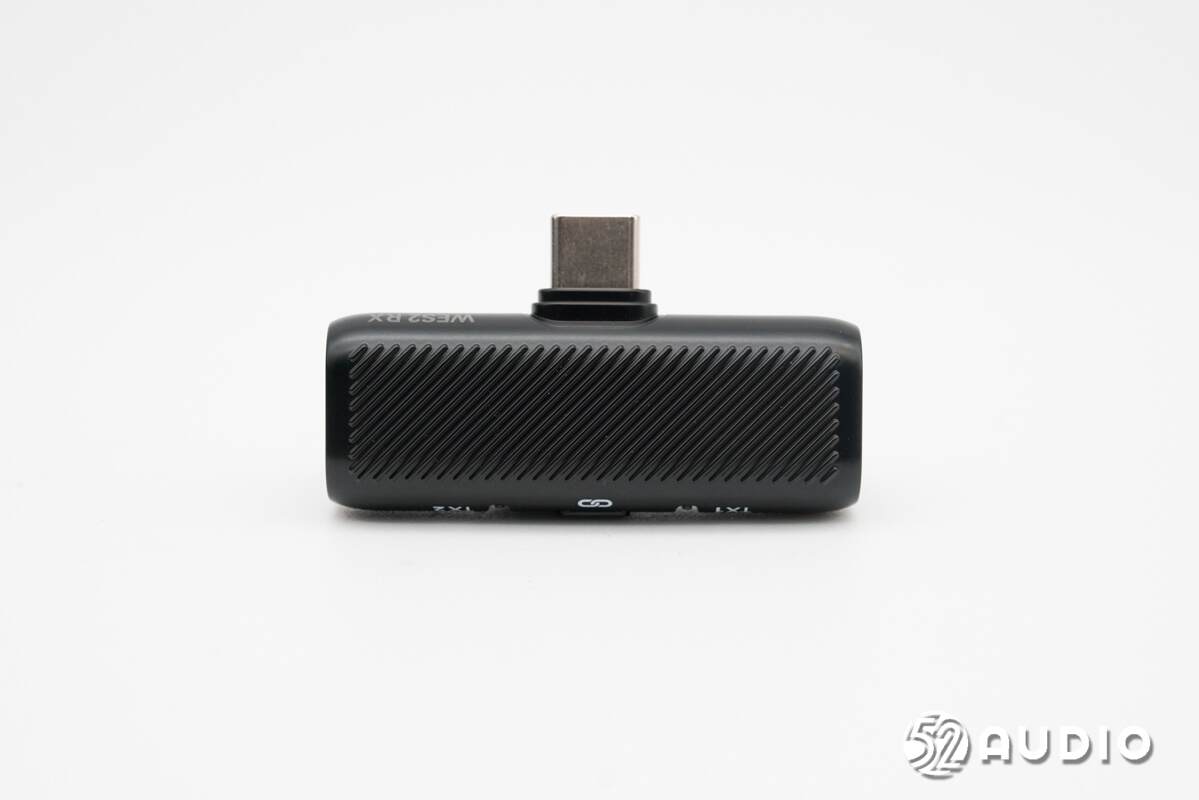

机身背面采用与充电盒相同的条形纹理装饰。

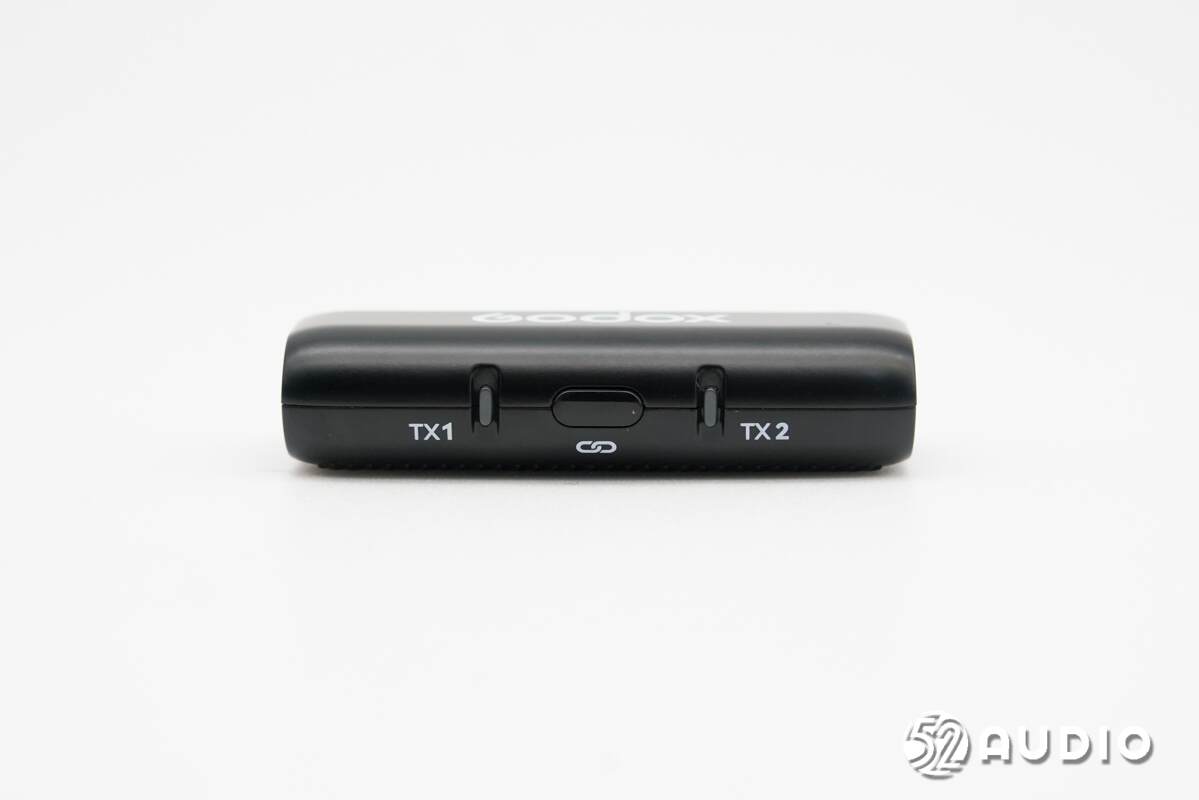

机身侧边设置有对应两个发射器的指示灯和配对键。

机身一端设置Type-C接口，用于边充边用功能为手机充电。

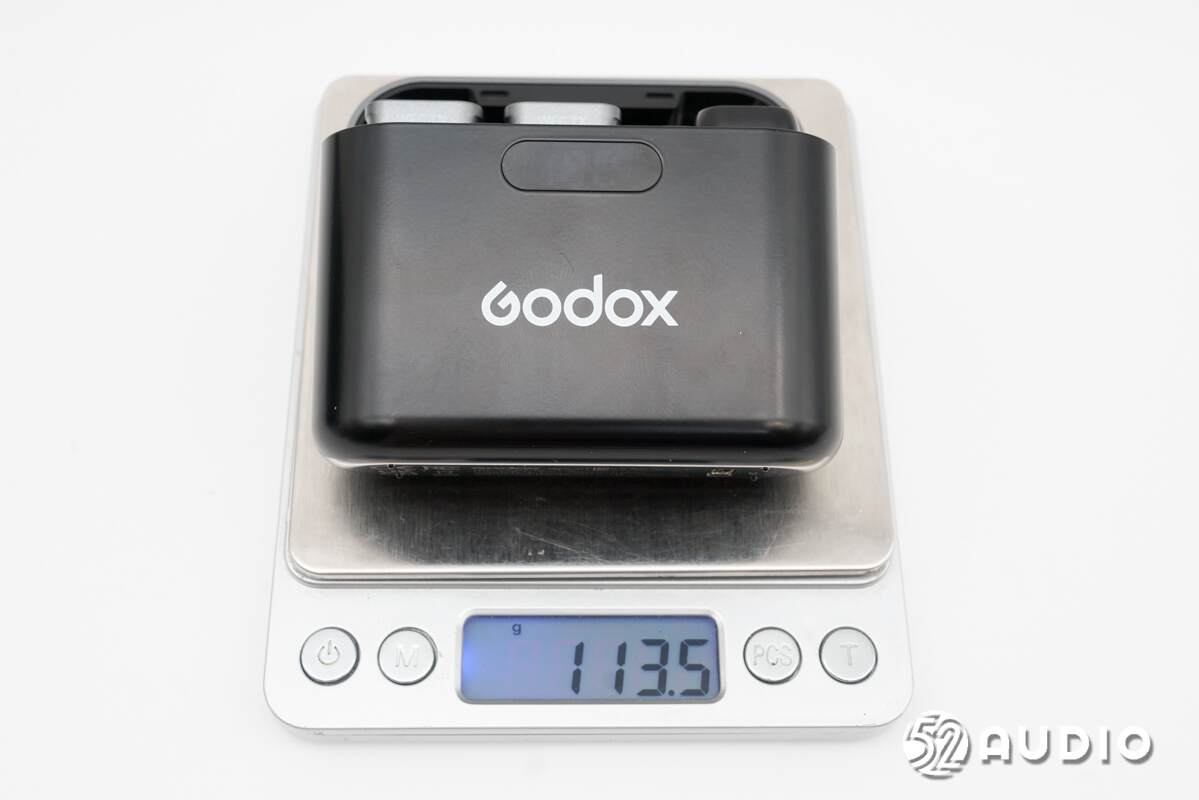

经我爱音频网实测，Godox神牛WES2 Kit2无线领夹麦克风整机重量约为113.5g。

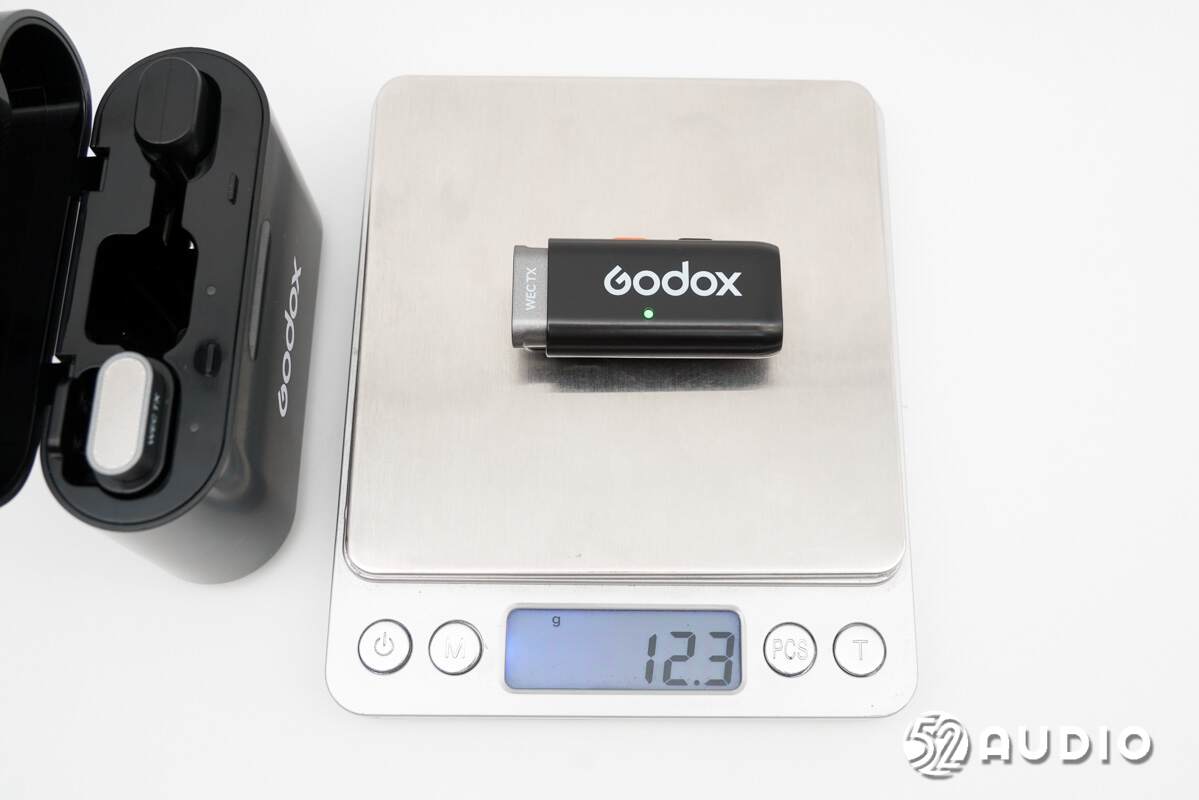

发射器重量约为12.3g。

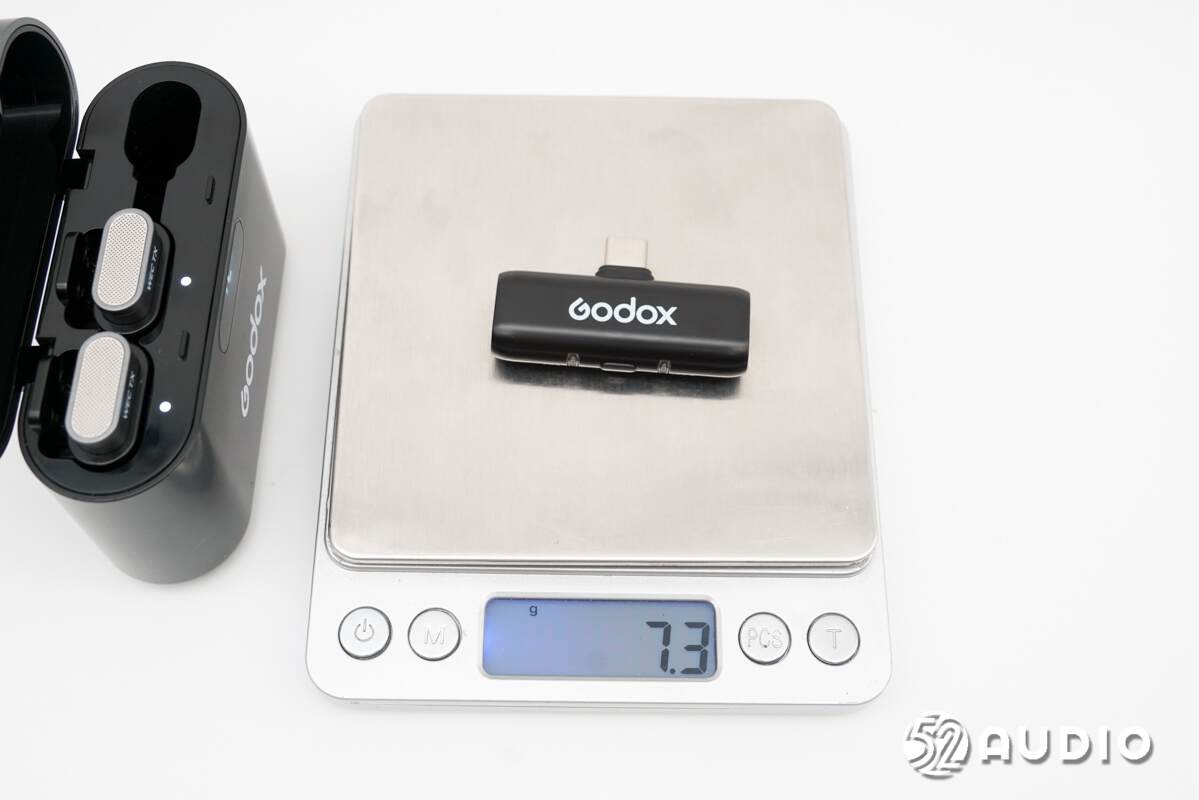

接收器重量约为7.3g。

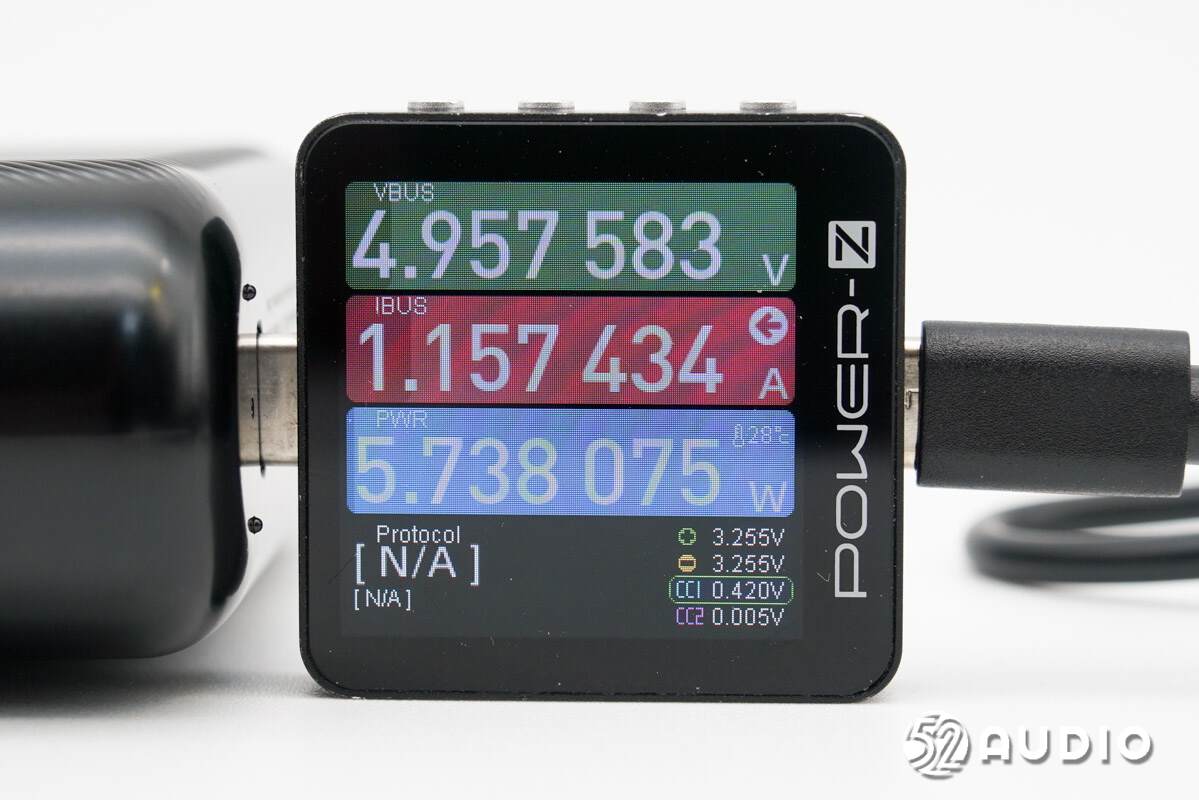

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对Godox神牛WES2 Kit2无线领夹麦克风进行充电测试，输入功率约为5.74W。

二、Godox神牛WES2 Kit2无线领夹麦克风拆解

通过开箱，我们详细了解了Godox神牛WES2 Kit2无线领夹麦克风的轻巧外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

TX发射器拆解

拆掉发射器后腔，后腔内部设置有磁铁与充电盒固定。

拆掉发射器前腔。

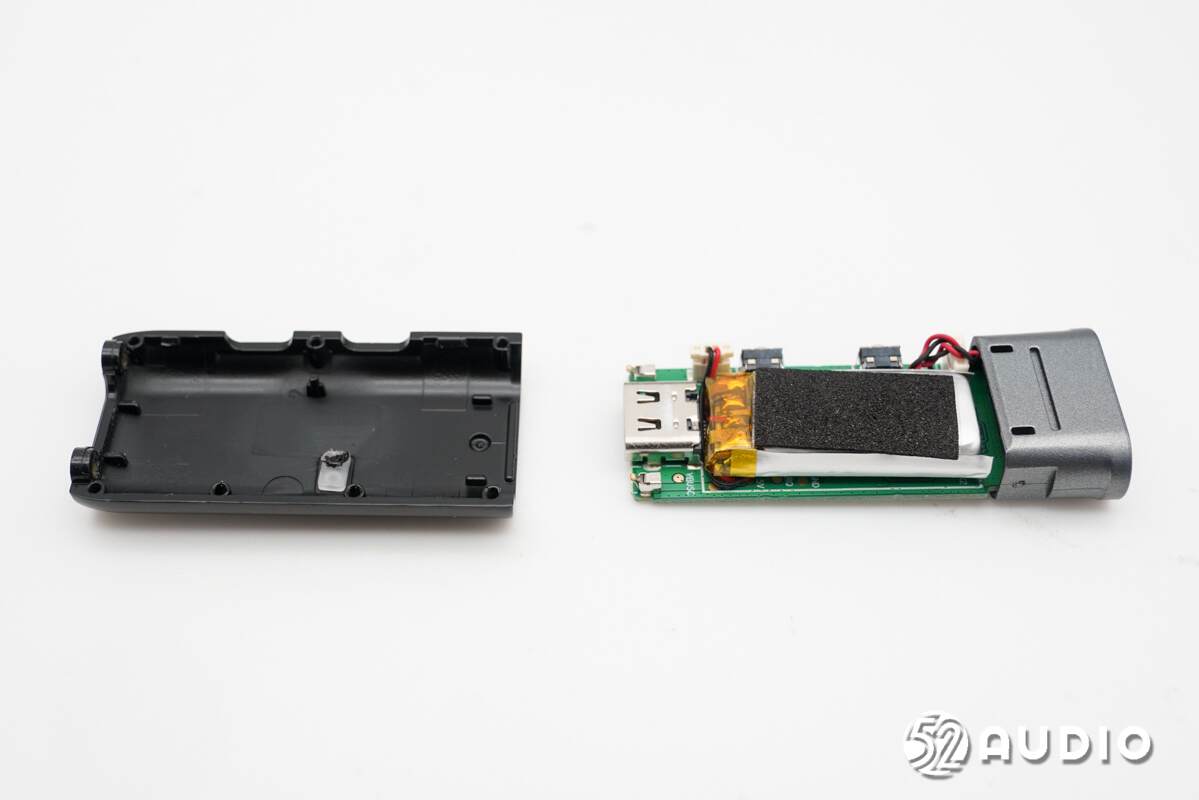

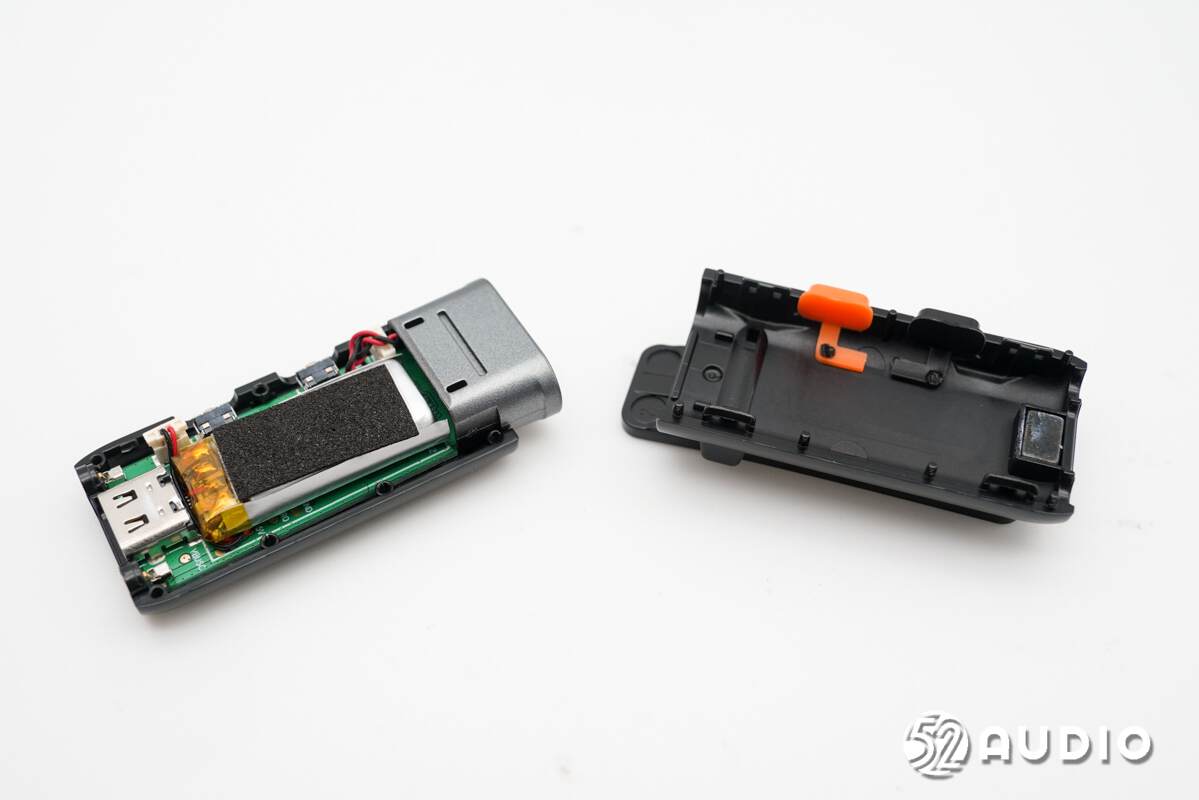

发射器内部主要电路一览，电池和拾音咪头导线与主板通过插座连接。

拔掉导线插座，分离主板和拾音咪头腔体。

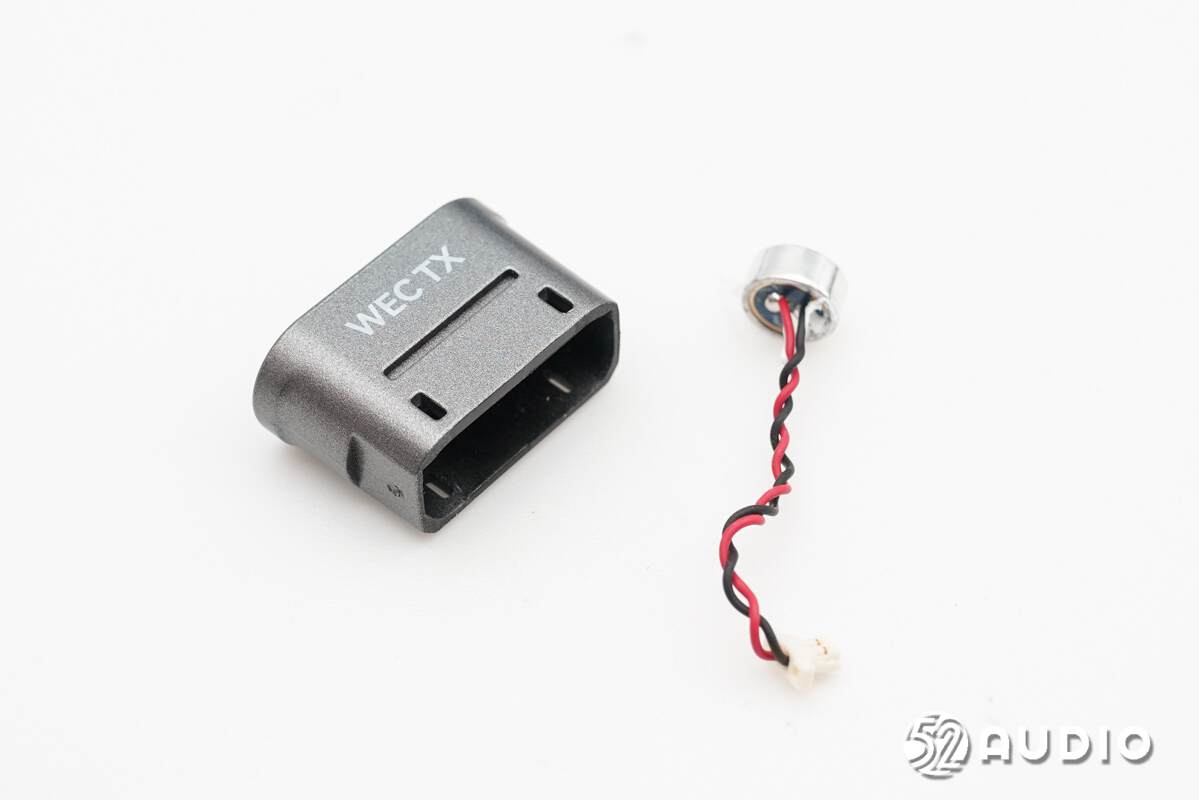

腔体内部的拾音咪头结构一览，打胶固定。

取出拾音咪头。

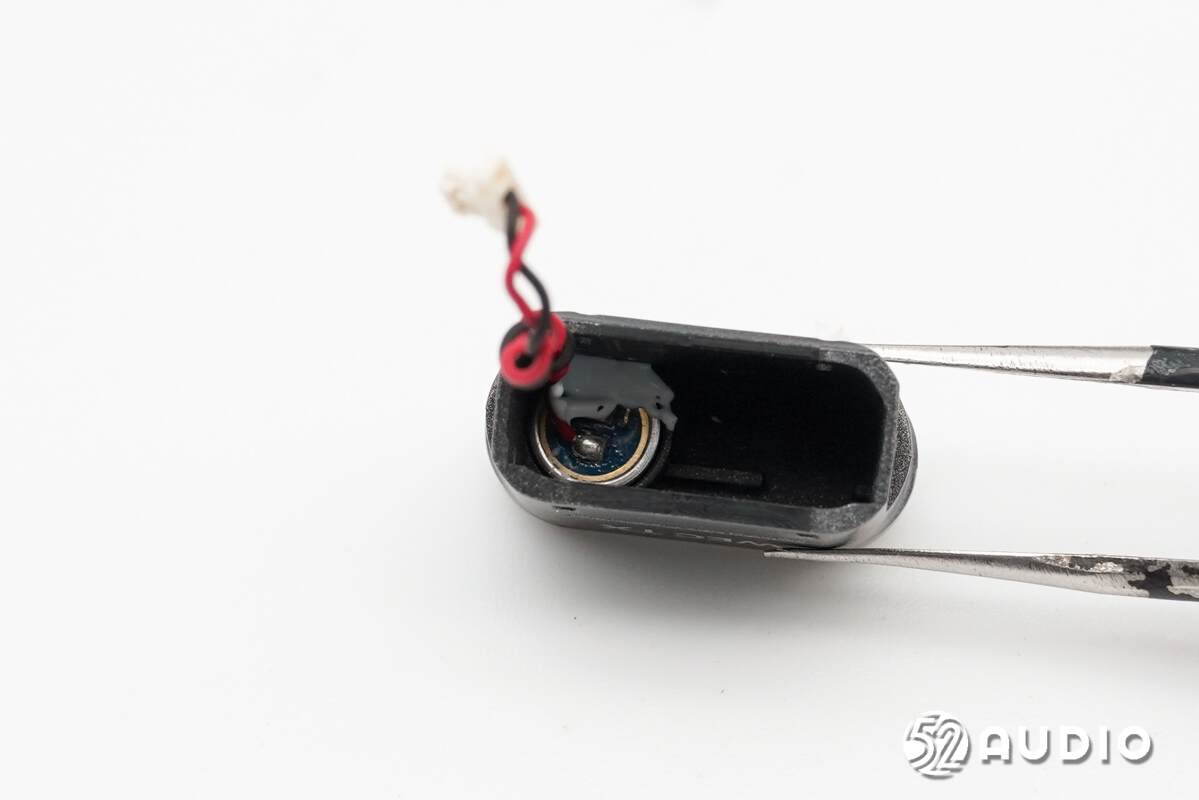

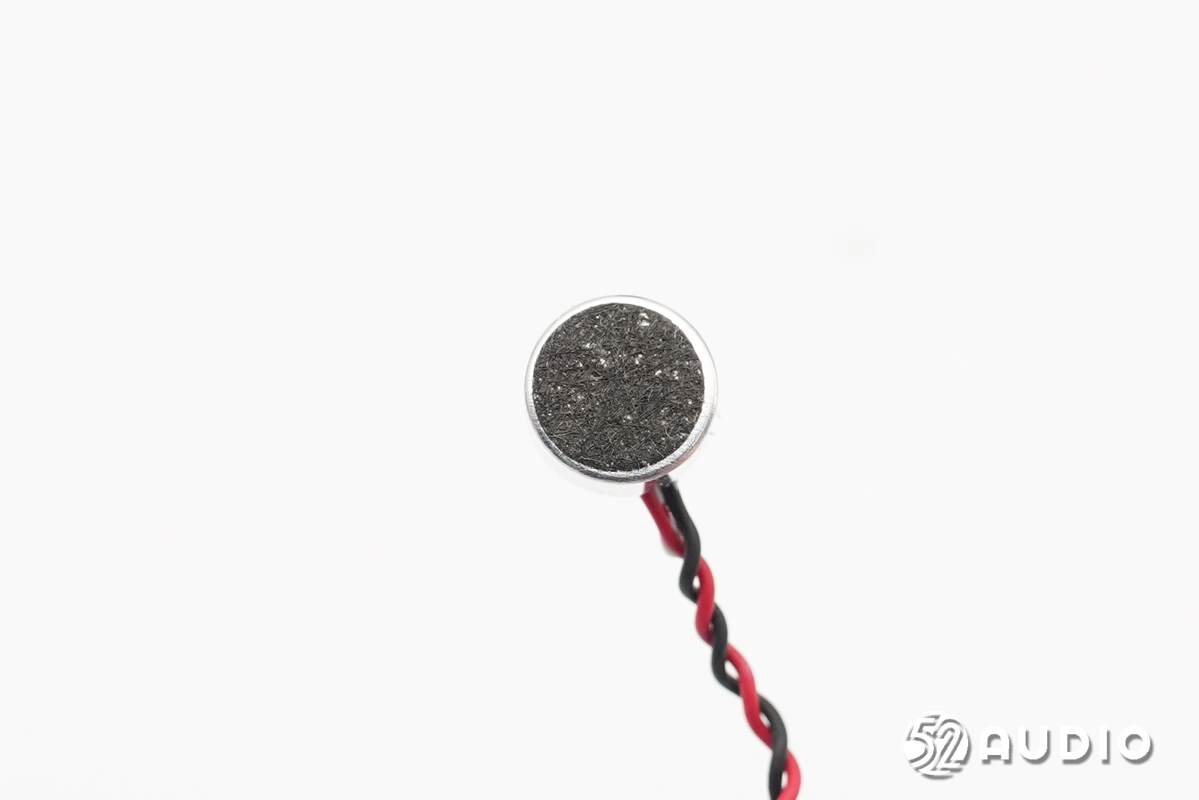

发射器内置的拾音咪头特写，采用了驻极体麦克风，360°全向型拾音。

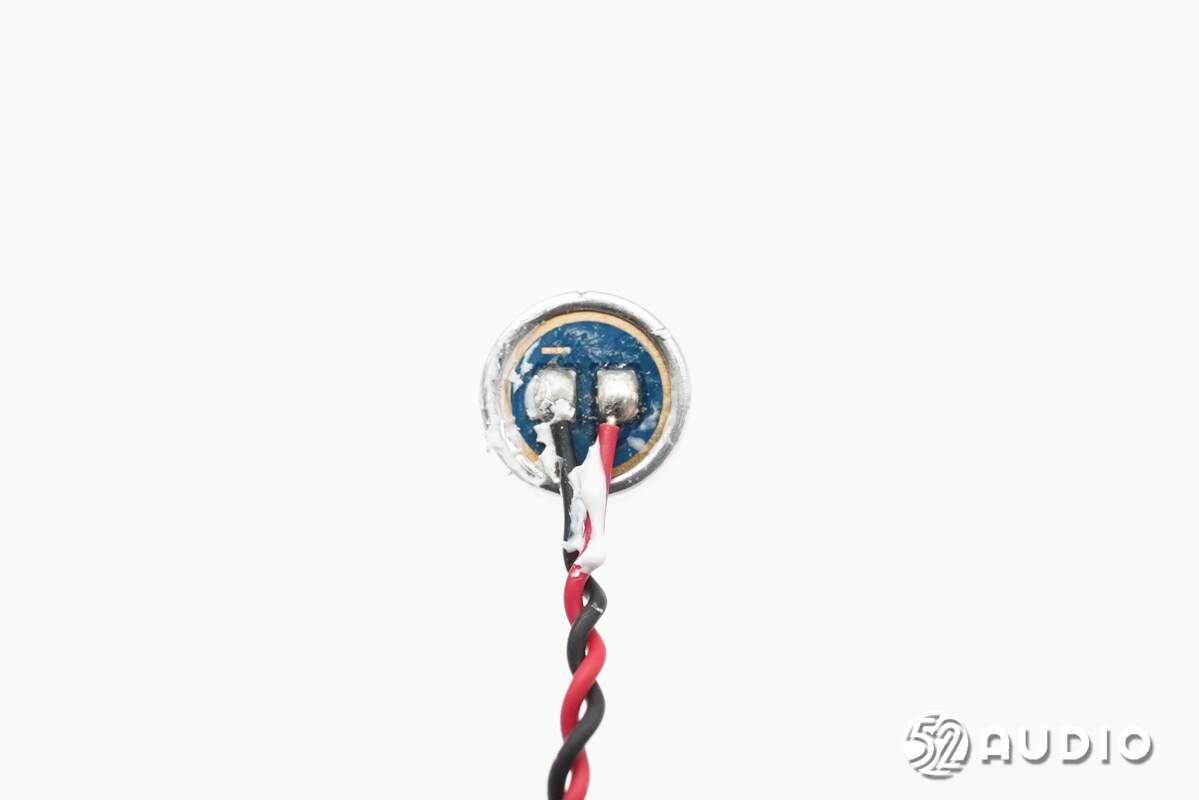

驻极体麦克风背面特写，与导线焊接。

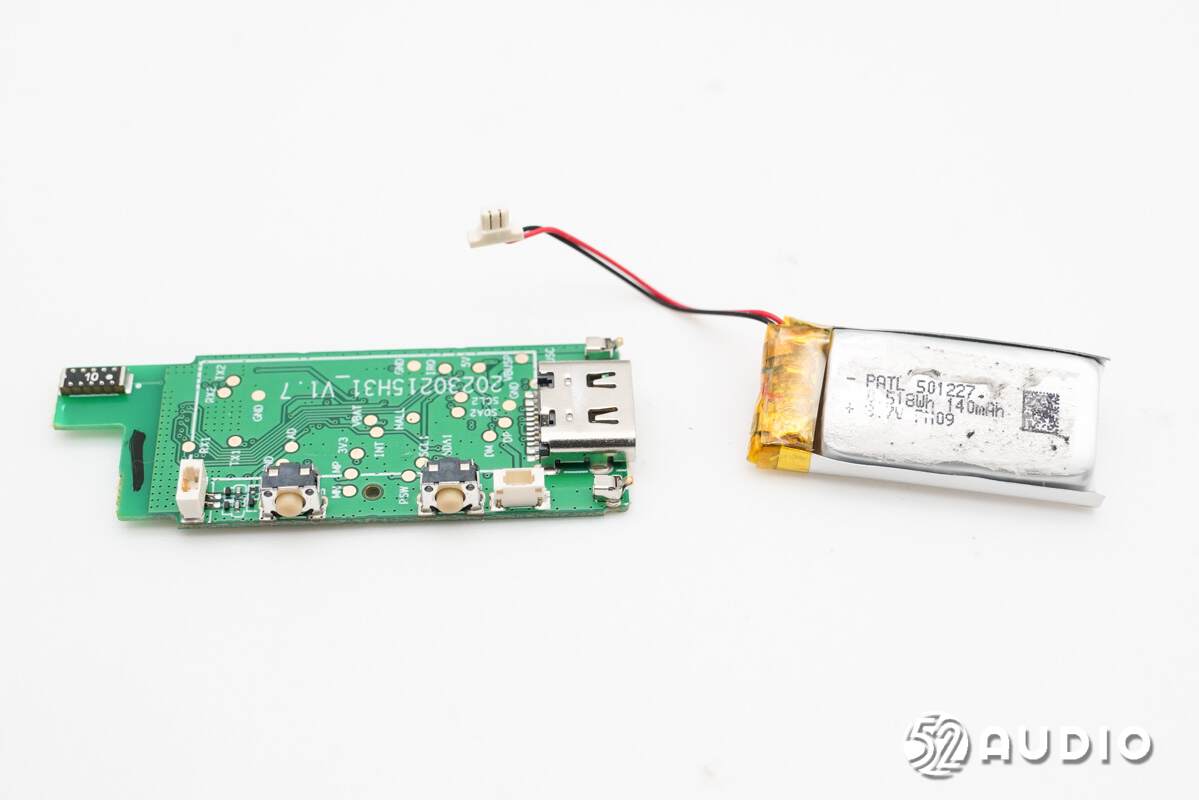

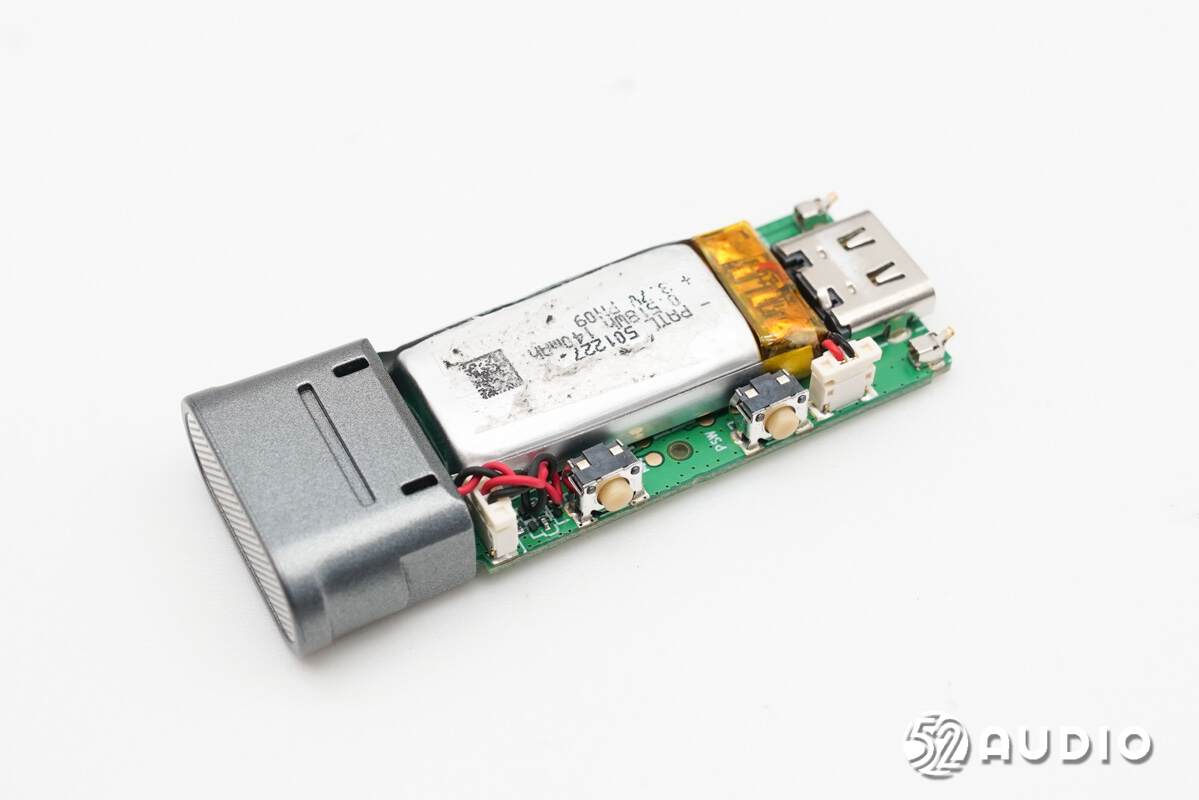

拔掉插座，分离主板和电池。

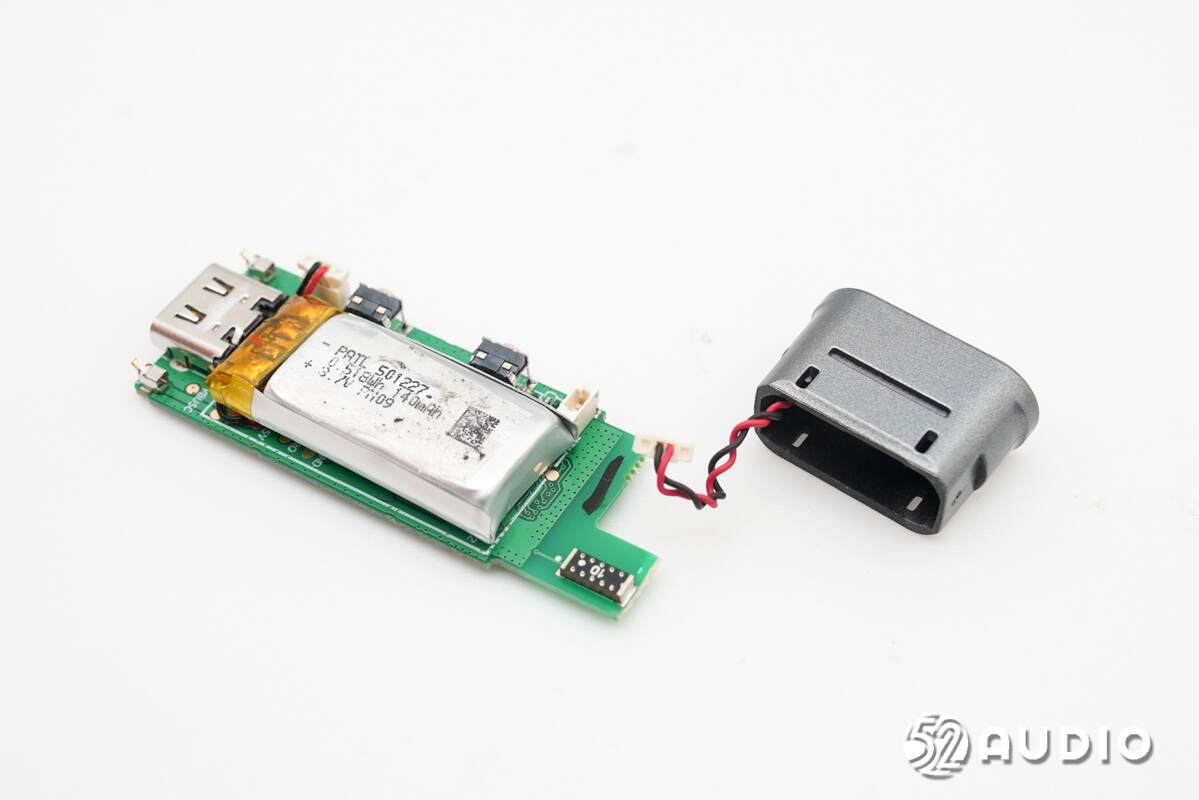

发射器内置锂电池型号：PATL 501227，额定容量：140mAh 0.518Wh，标称电压：3.7V，来自PATL小锂新能源。

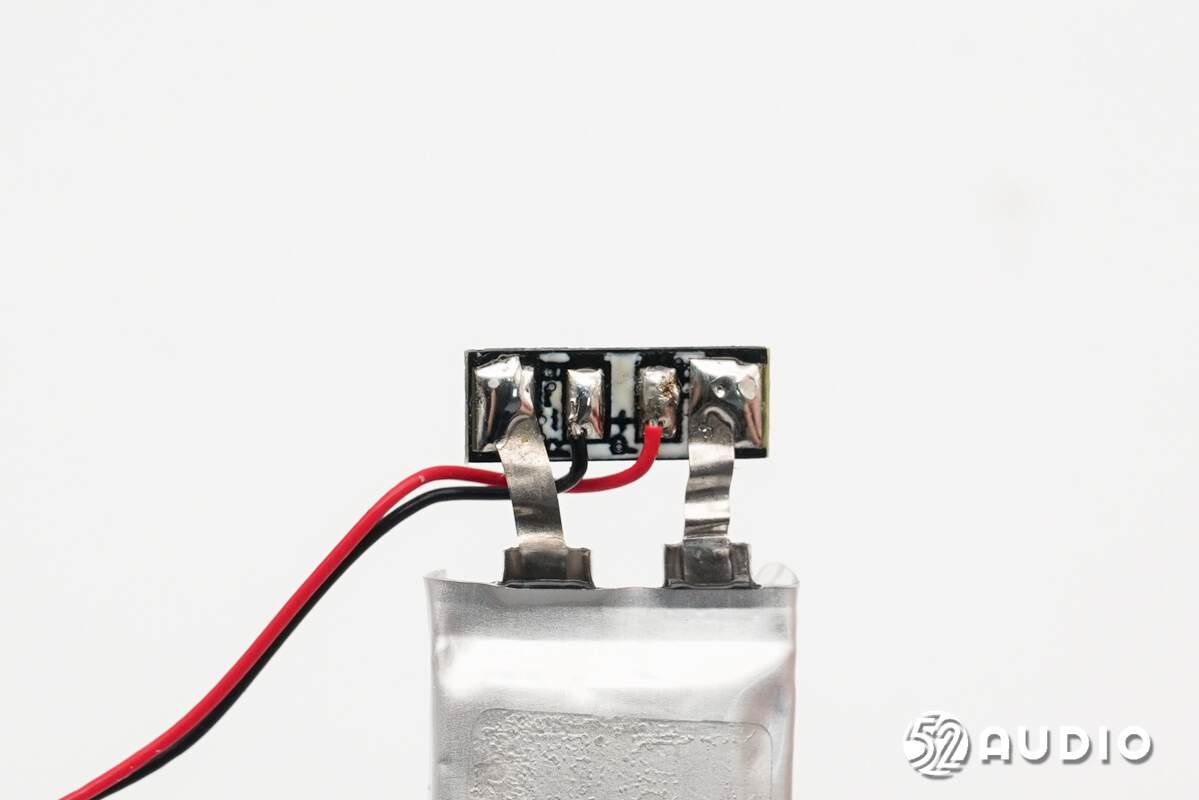

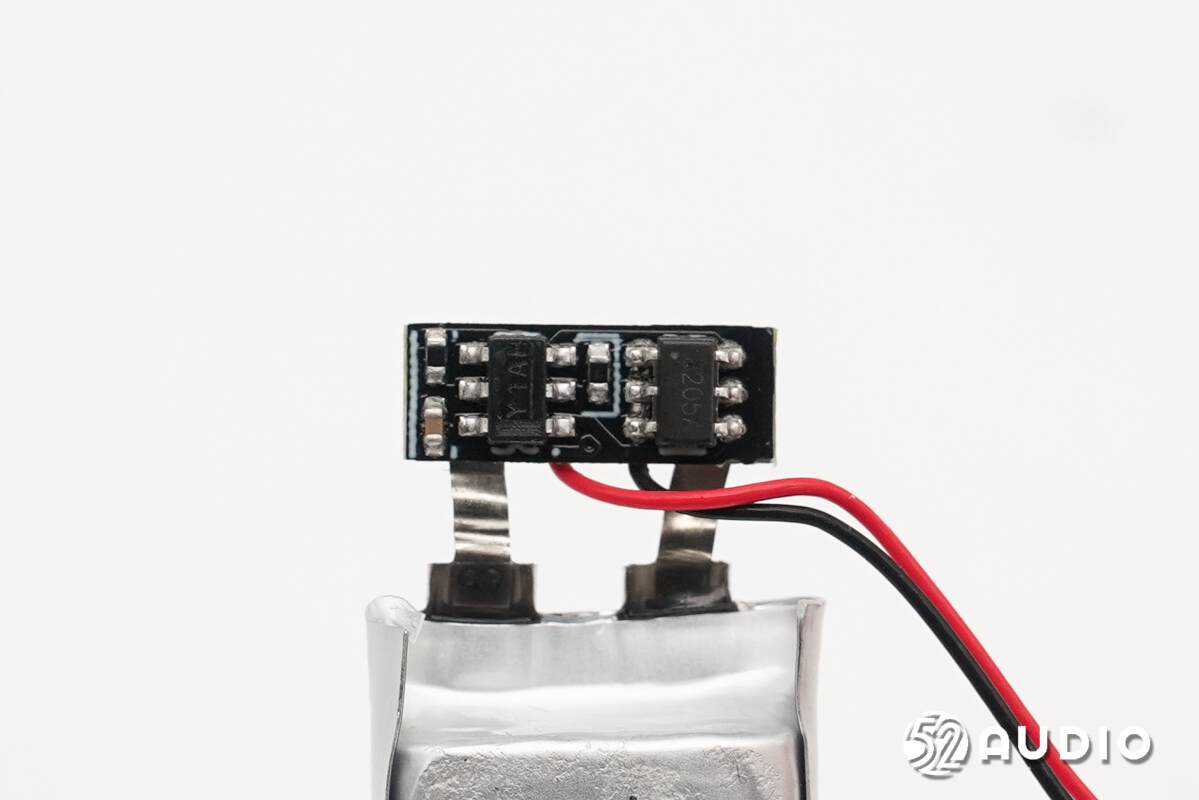

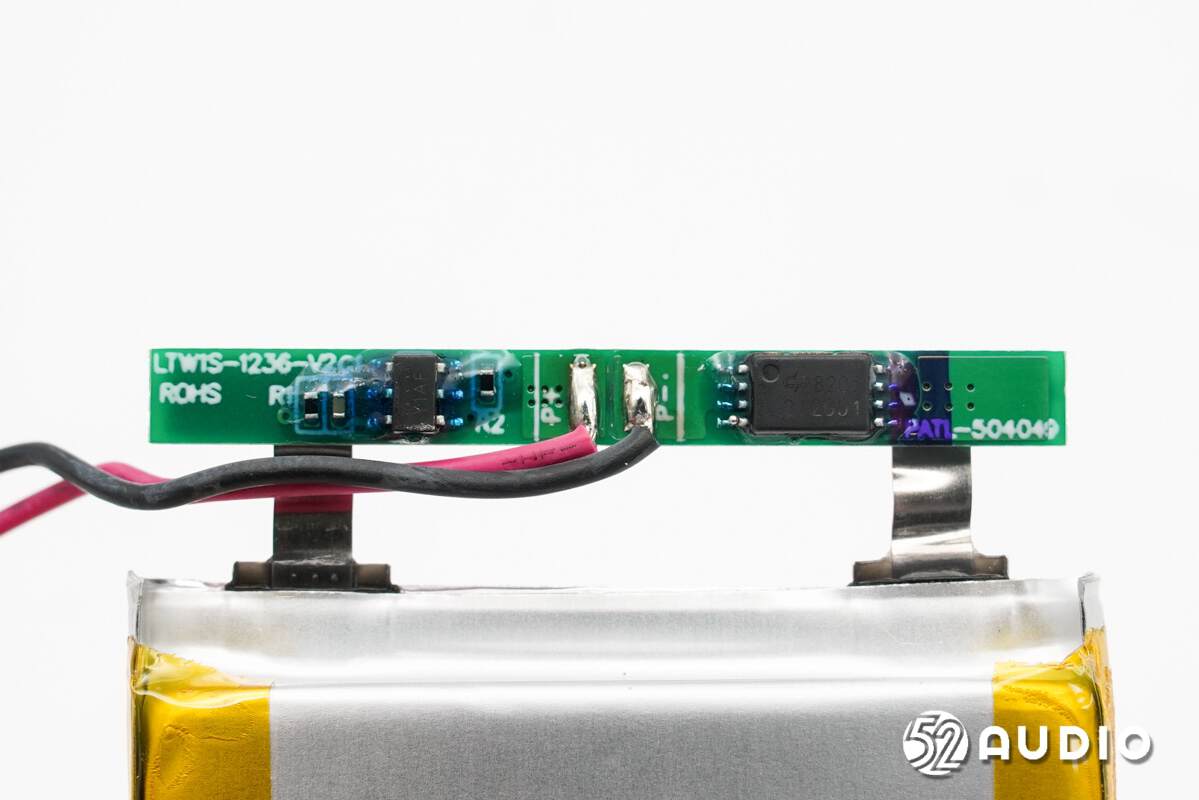

撕开外部绝缘保护，电池保护板正面电路一览。

电池保护板背面电路一览。

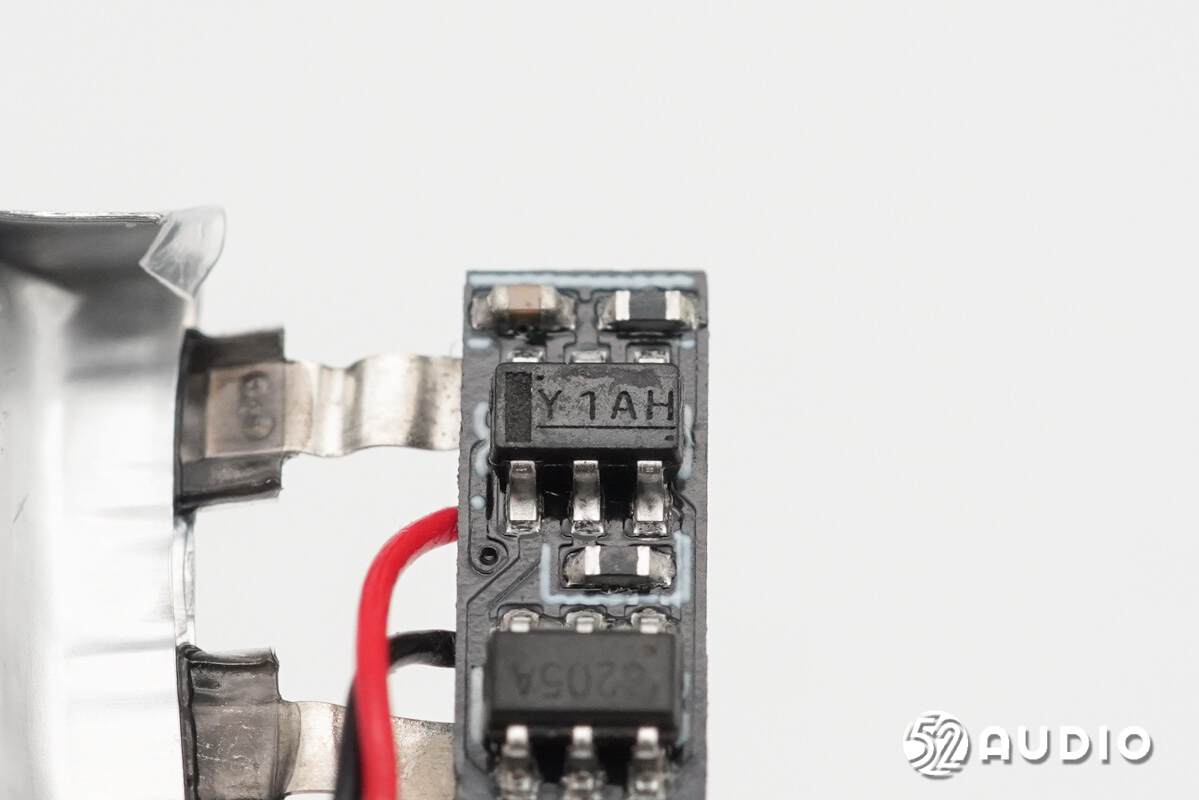

丝印Y1AH的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

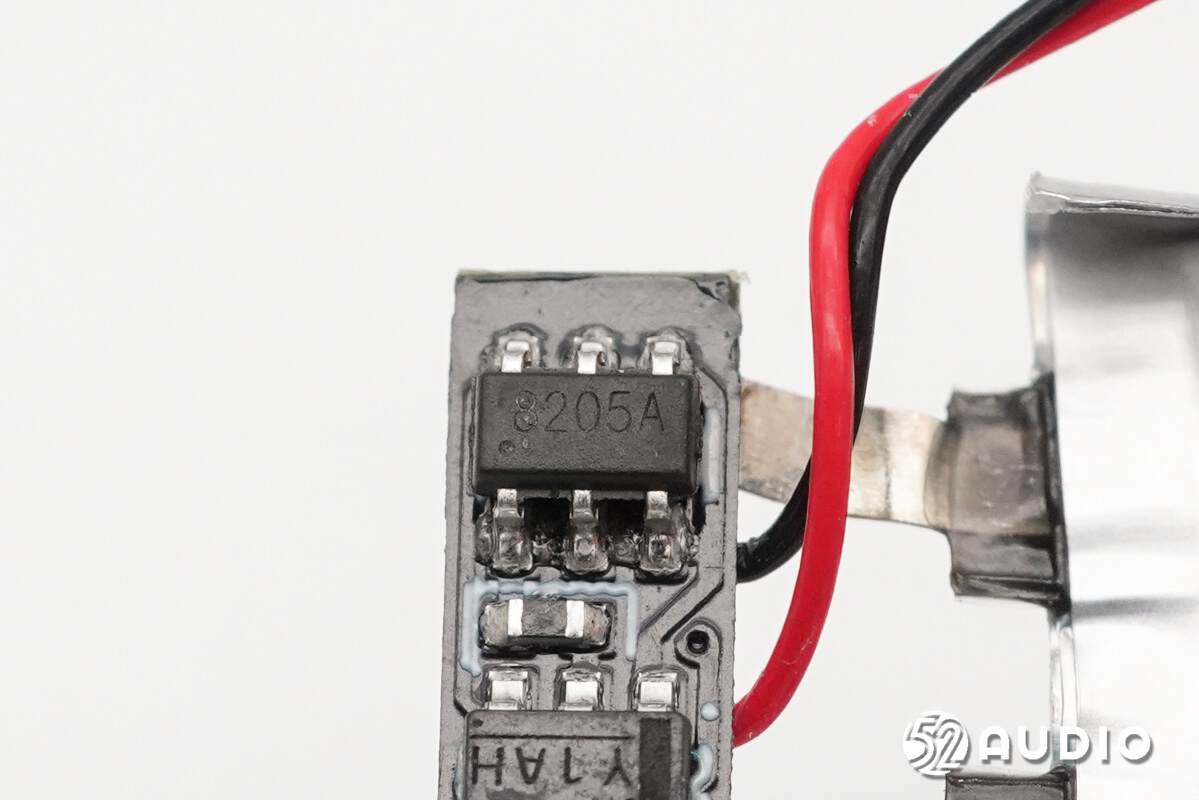

丝印8205A的MOS管。

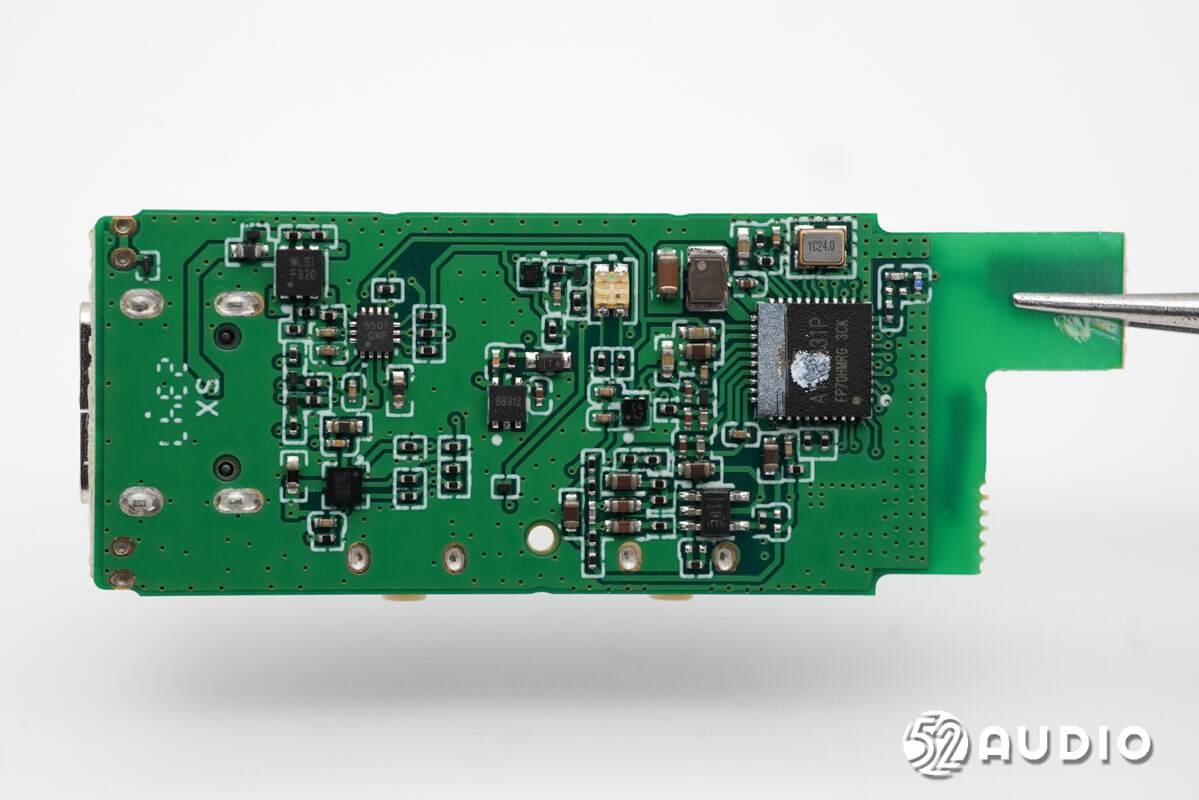

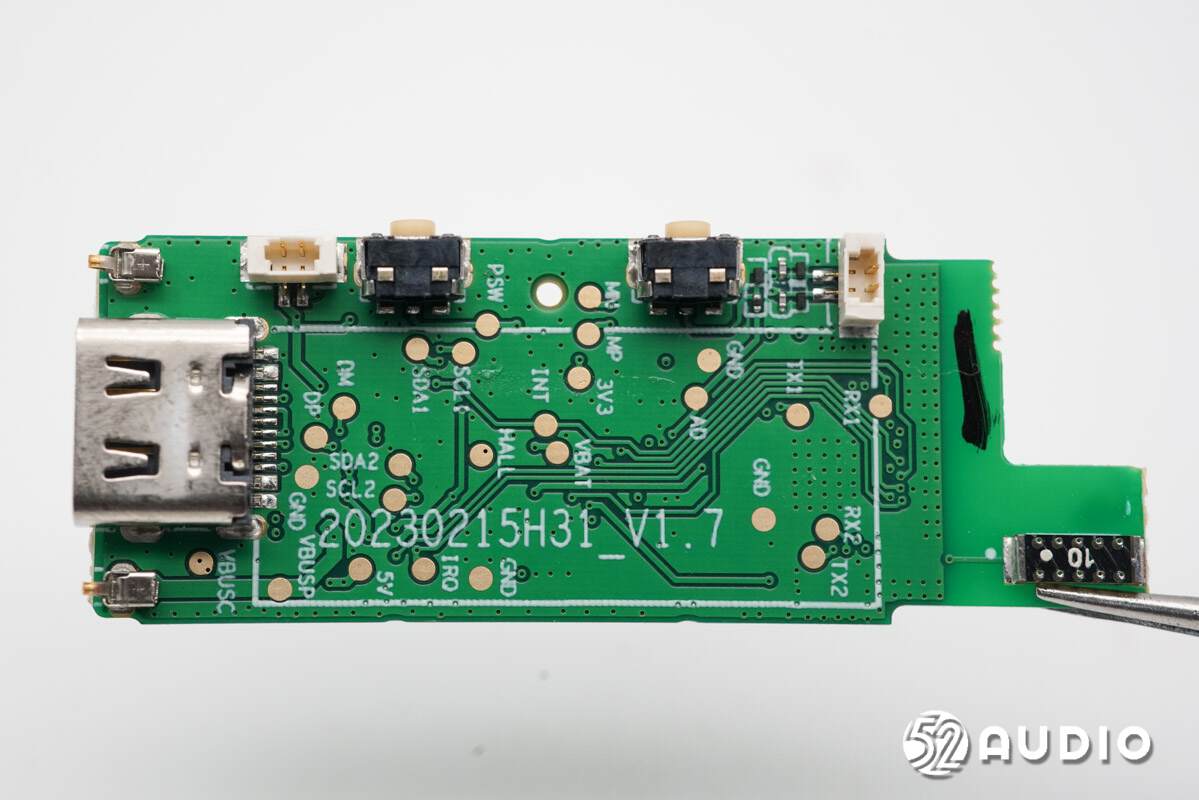

发射器主板一侧电路一览。

发射器主板另外一侧电路一览。

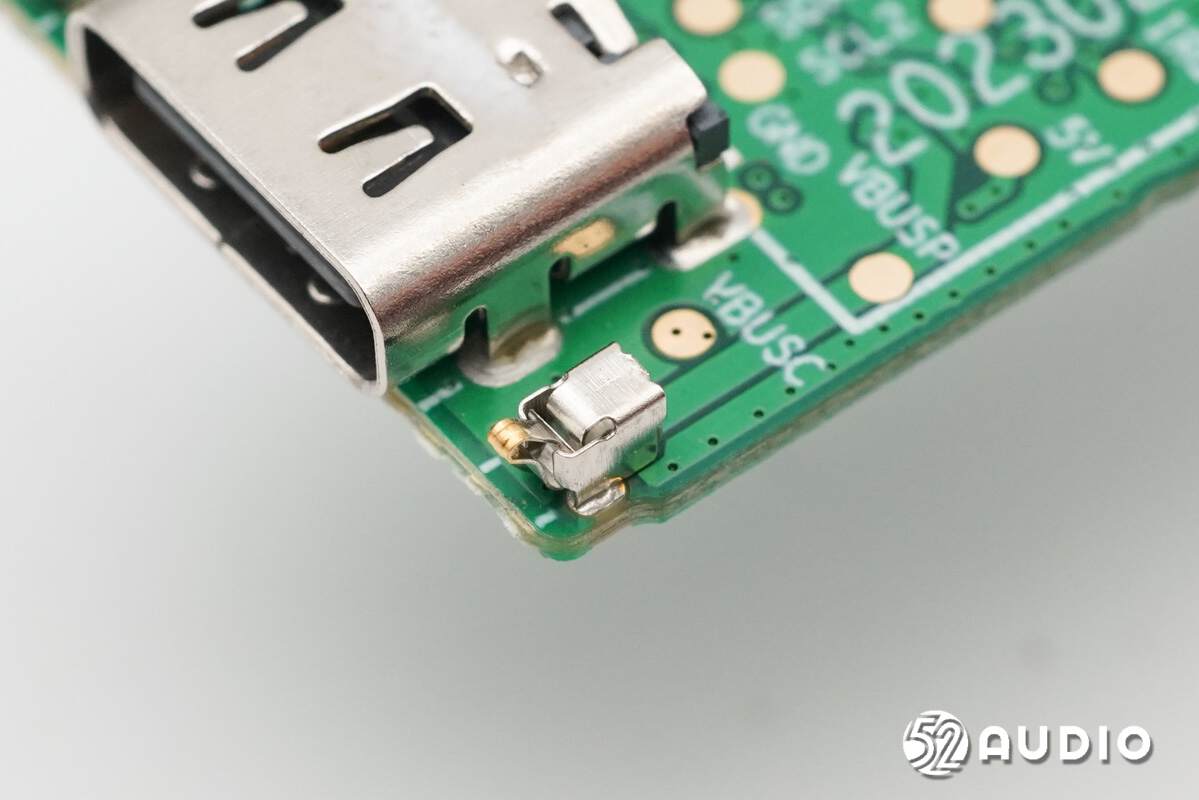

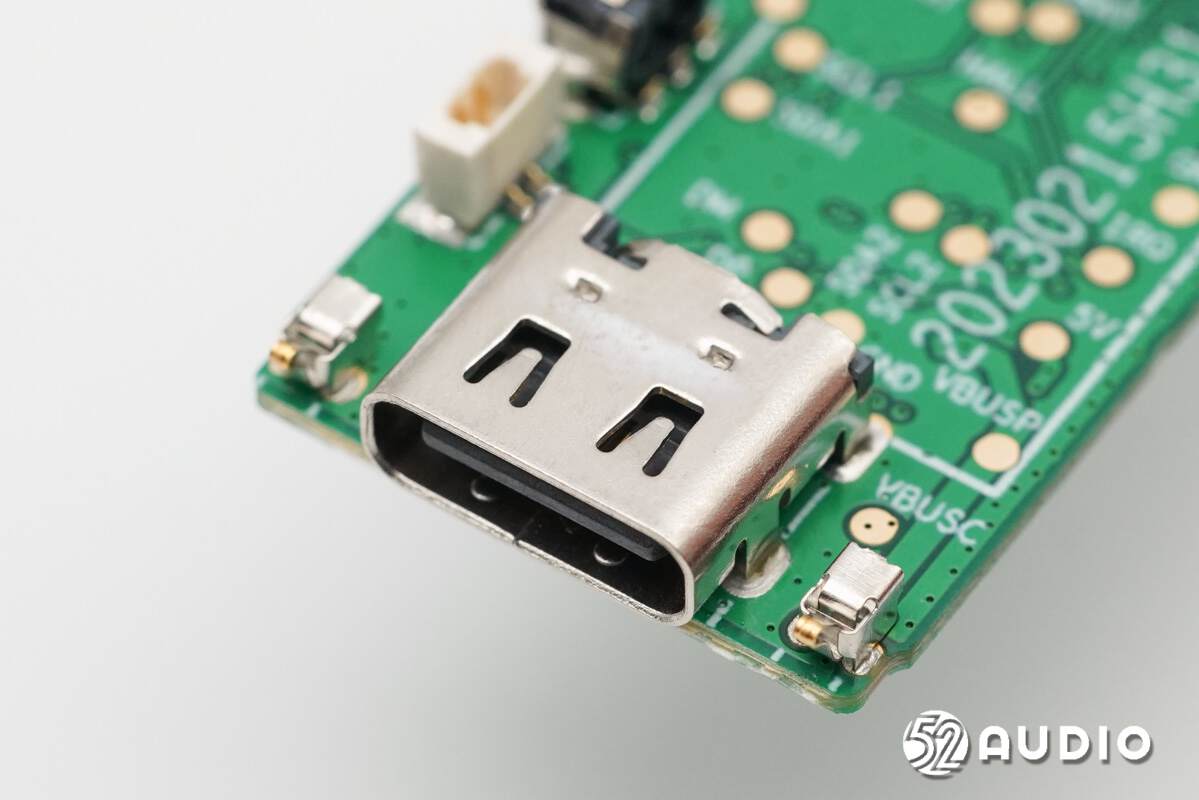

Type-C充电接口母座特写。

连接外壳上充电触点的金属弹片特写，左右各一颗。

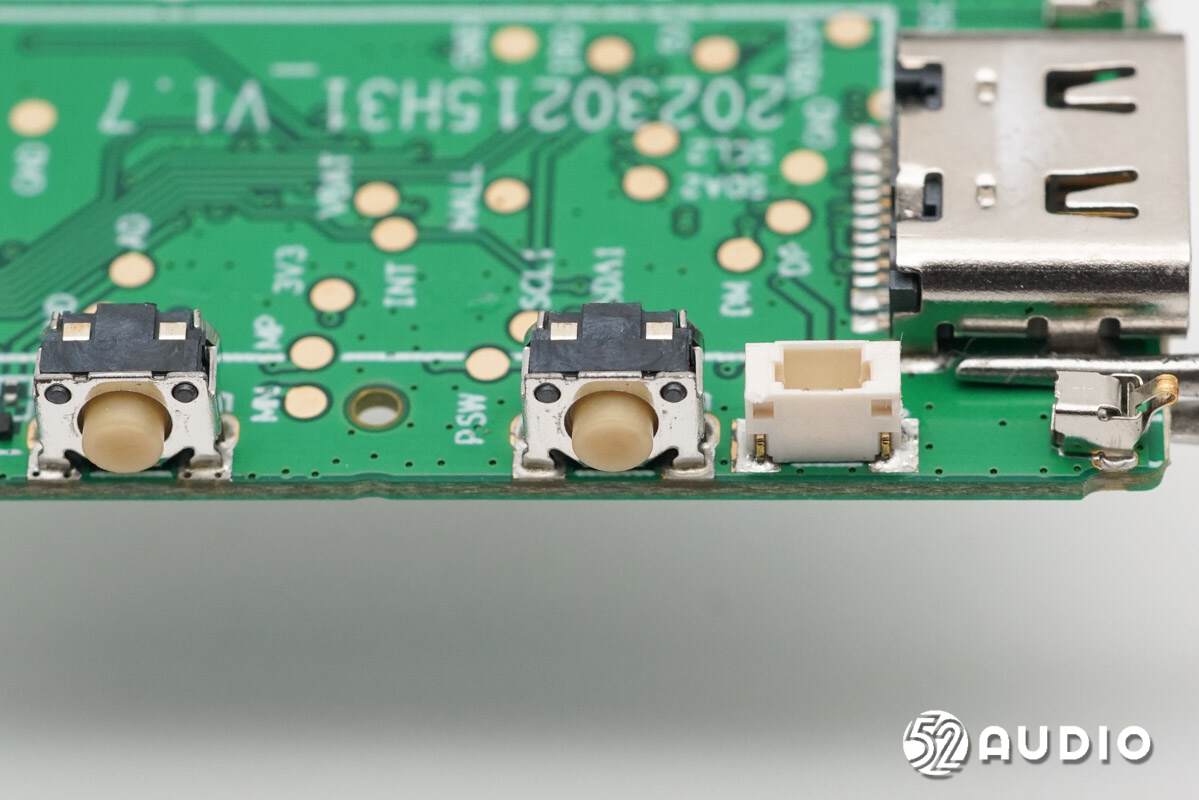

电源开关键特写，右侧是连接电池的导线插座。

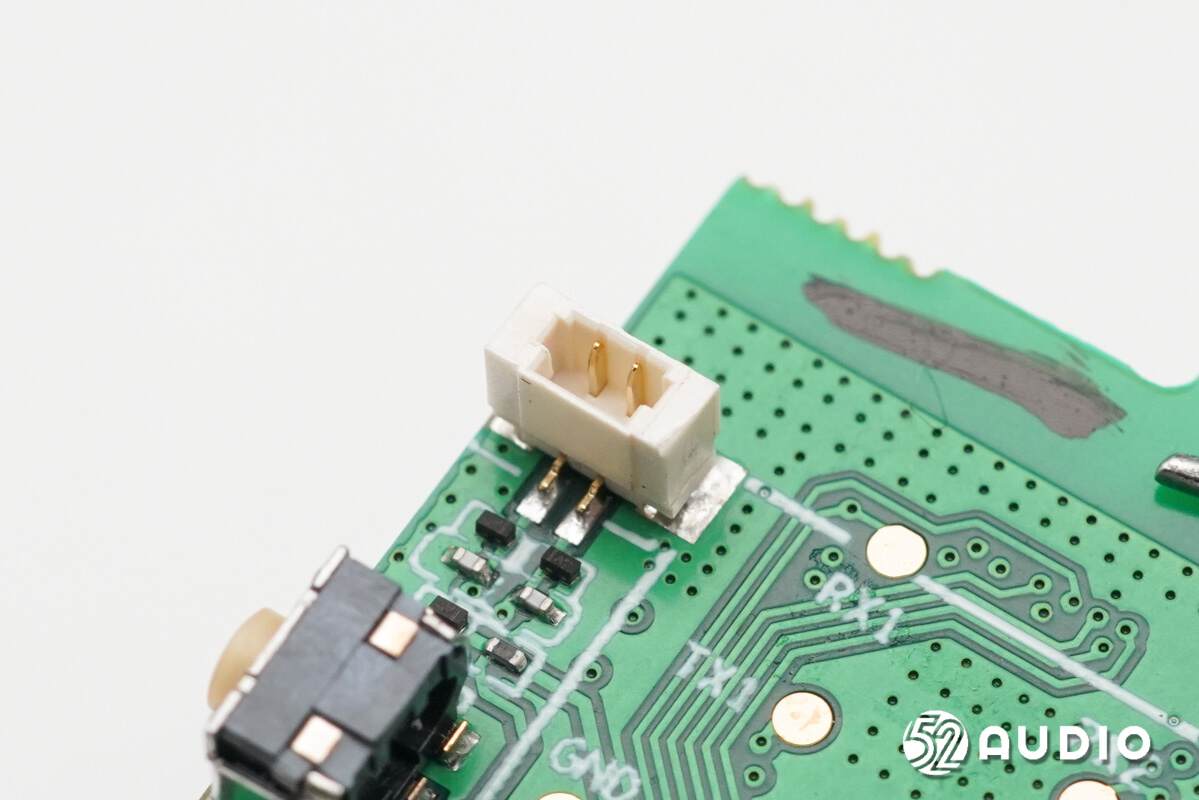

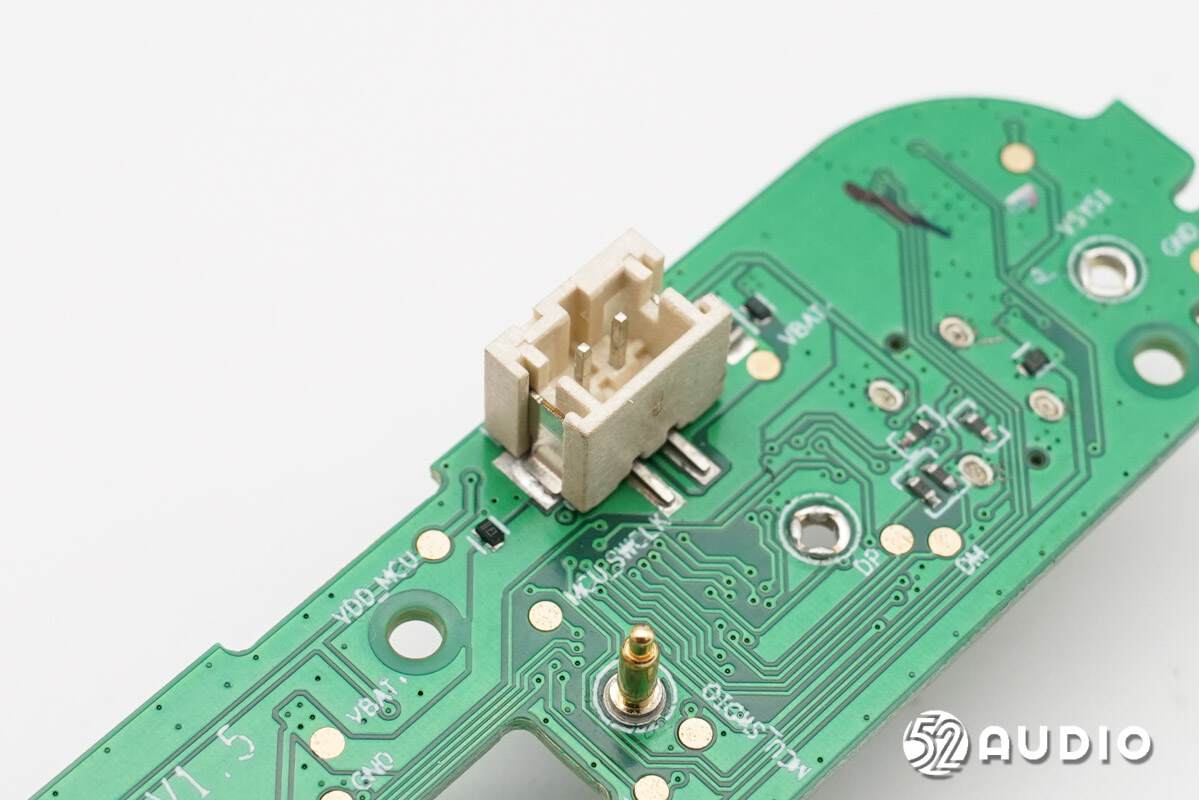

连接拾音咪头导线的插座特写。

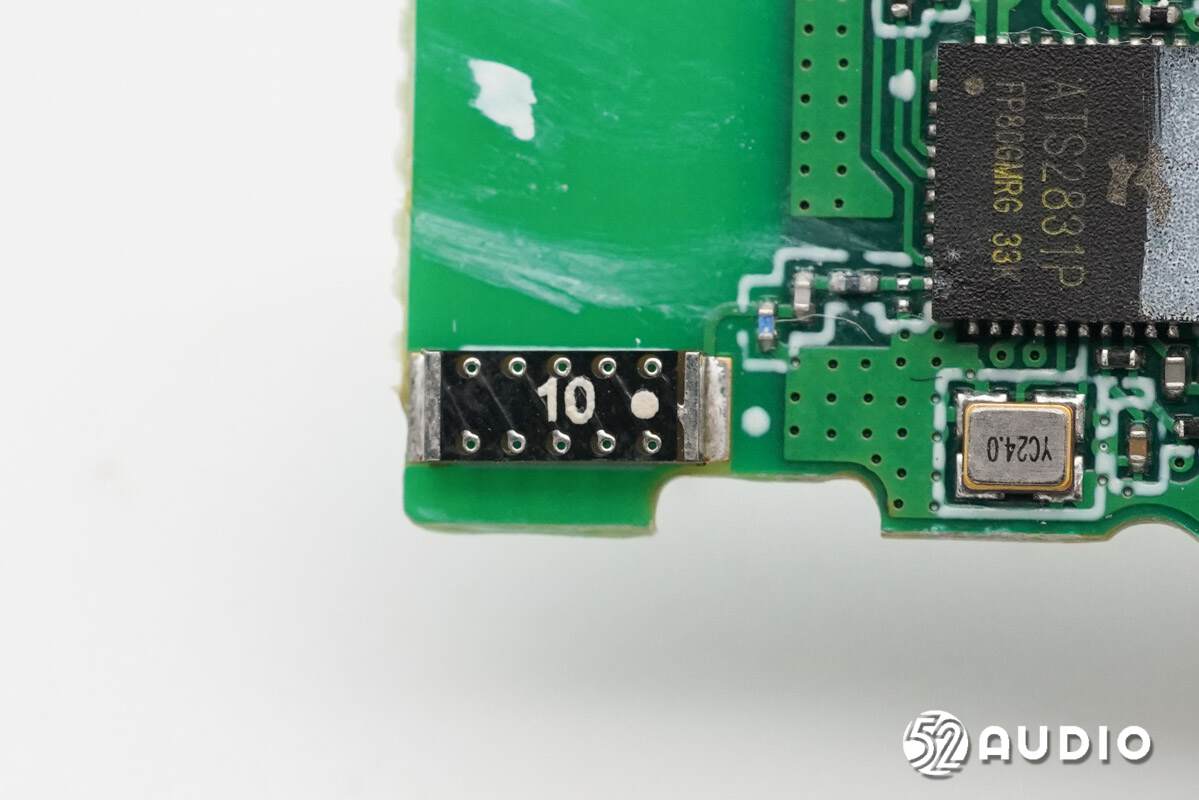

陶瓷天线特写，用于无线信号收发。

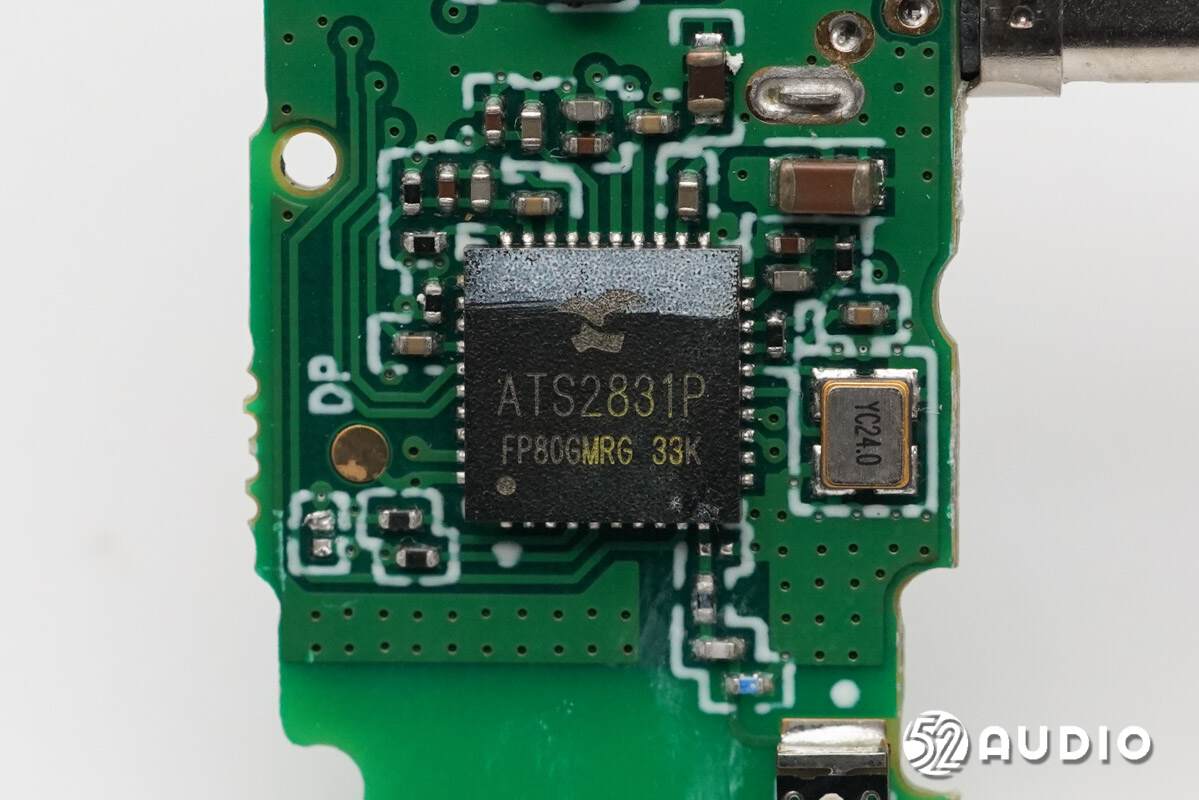

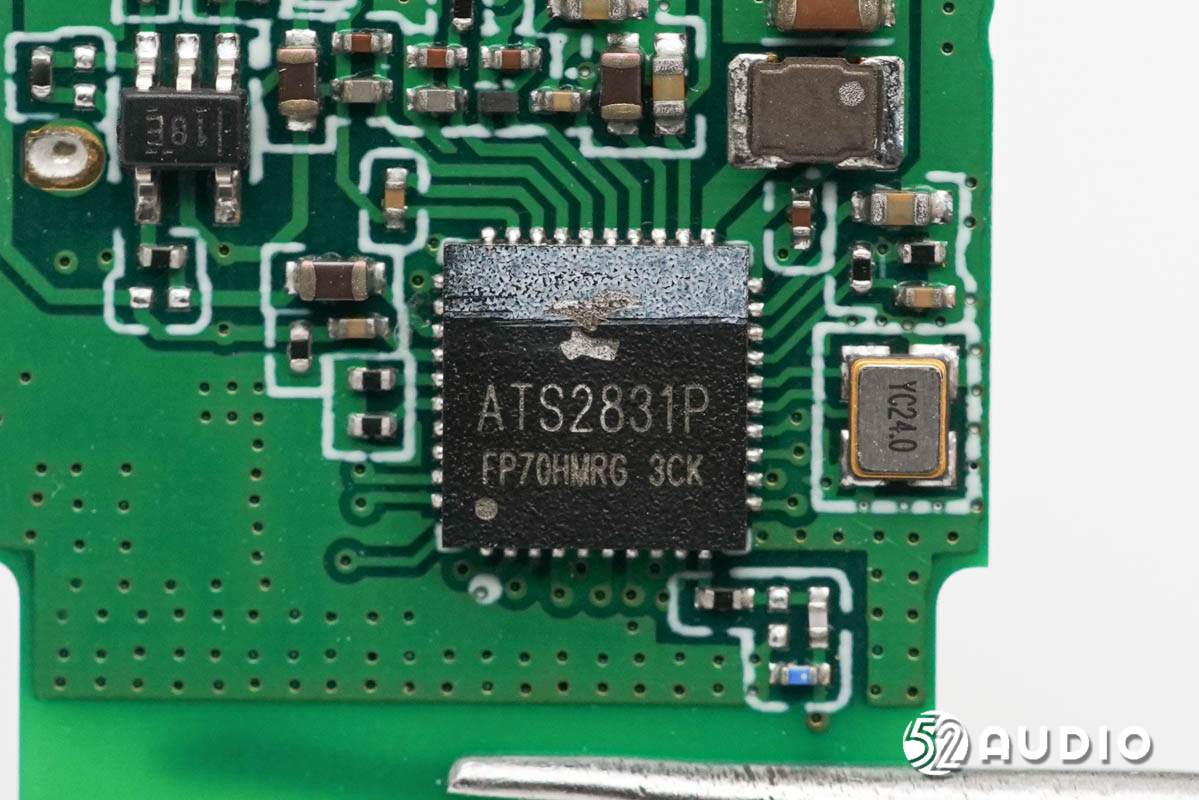

Actions炬芯科技ATS2831P蓝牙音频SoC，集蓝牙收发功能于一体，提供超低延时的高品质音频信号传输的同时，通过内置的高性能DSP实现后端音效处理和AI降噪算法进一步提升整体音质表现。

炬芯科技ATS2831P采用CPU+DSP双核异构架构，支持最新的蓝牙5.3标准，支持LE audio，集成了蓝牙射频（RF）和基带、电源管理单元（PMU）、音频编解码器及微控制单元（MCU）等模块，集蓝牙发射和蓝牙接收功能于一体，规格完整，性能领先。

ATS2831P支持两发一收和一发两收，集低延时传输链路，48k高清音频编解码，AI降噪，本地录音和屏显于一体，支持AUXIN，USB，I2S、MIC、SD/MMC等多种音频输入源，支持全格式音频解码，兼容市面主流蓝牙音箱和蓝牙耳机，支持48K双向高清语音同时传输，兼容win7/8/10/11/MAC等多种主流操作系统和主流通话软件，端到端（发射到接收端整个链路）延时最低低至10ms，处于业界领先水平，支持LE audio和经典蓝牙共存。

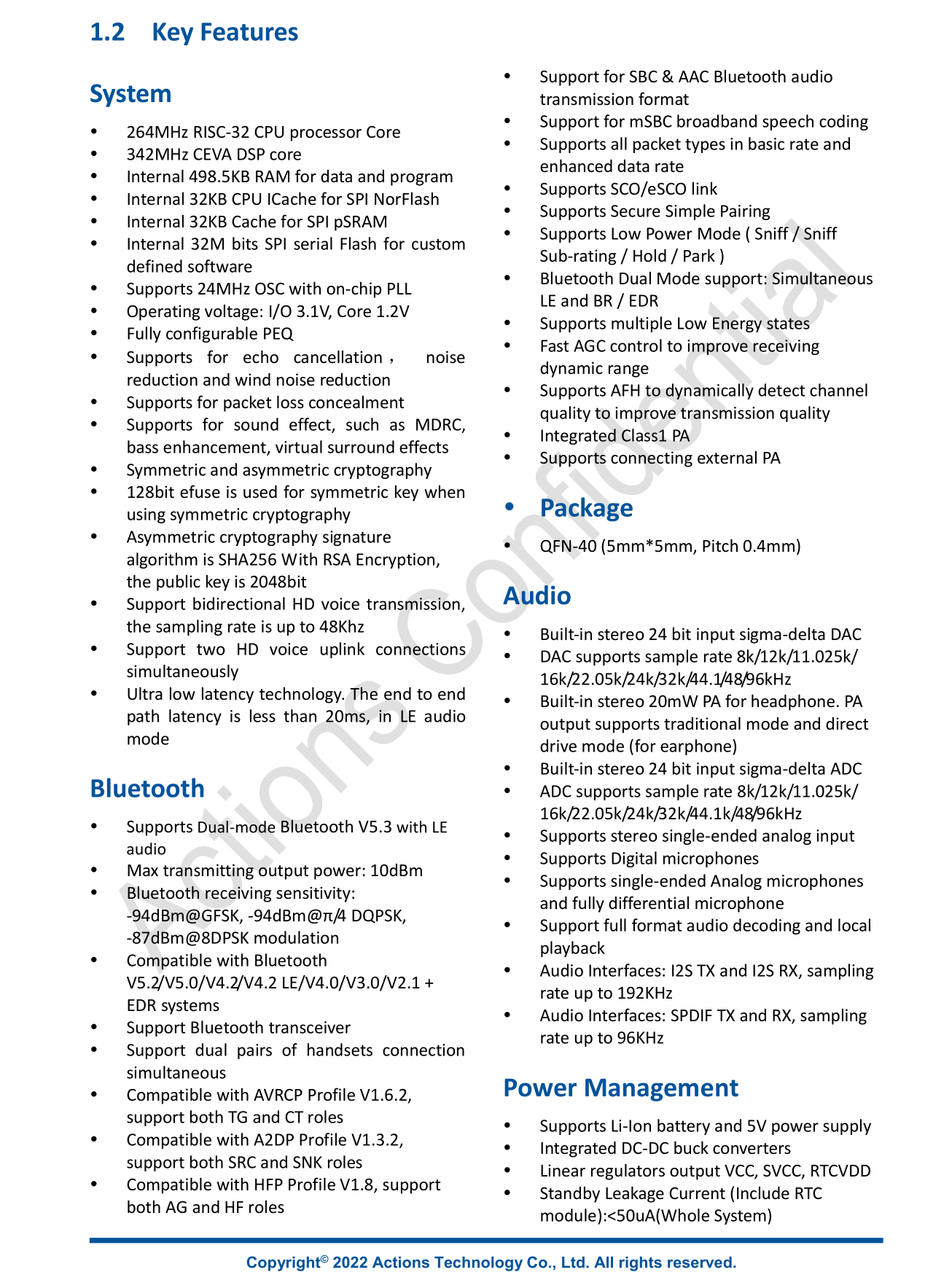

Actions炬芯科技ATS2831P详细资料图。据我爱音频网拆解了解到，目前已有猛玛、JBL、Redmi、Bose、SONY、小米、荣耀、大疆、Anker、RØDE、realme、倍思、Cleer、Nothing、创新科技、雷蛇、科唛、迈从、QCY、AnkerWork、唱吧、飞利浦、Fire-Boltt、Noise、NOISE、哈氪、鲸语、九号、沃莱、Loca、科大讯飞、唐麦、怪企鹅、AOMAIS、Motolola、小度、绿联、公牛、摩托罗拉、网易云、凡纪、SANAG等众多品牌旗下产品采用了炬芯科技的解决方案。

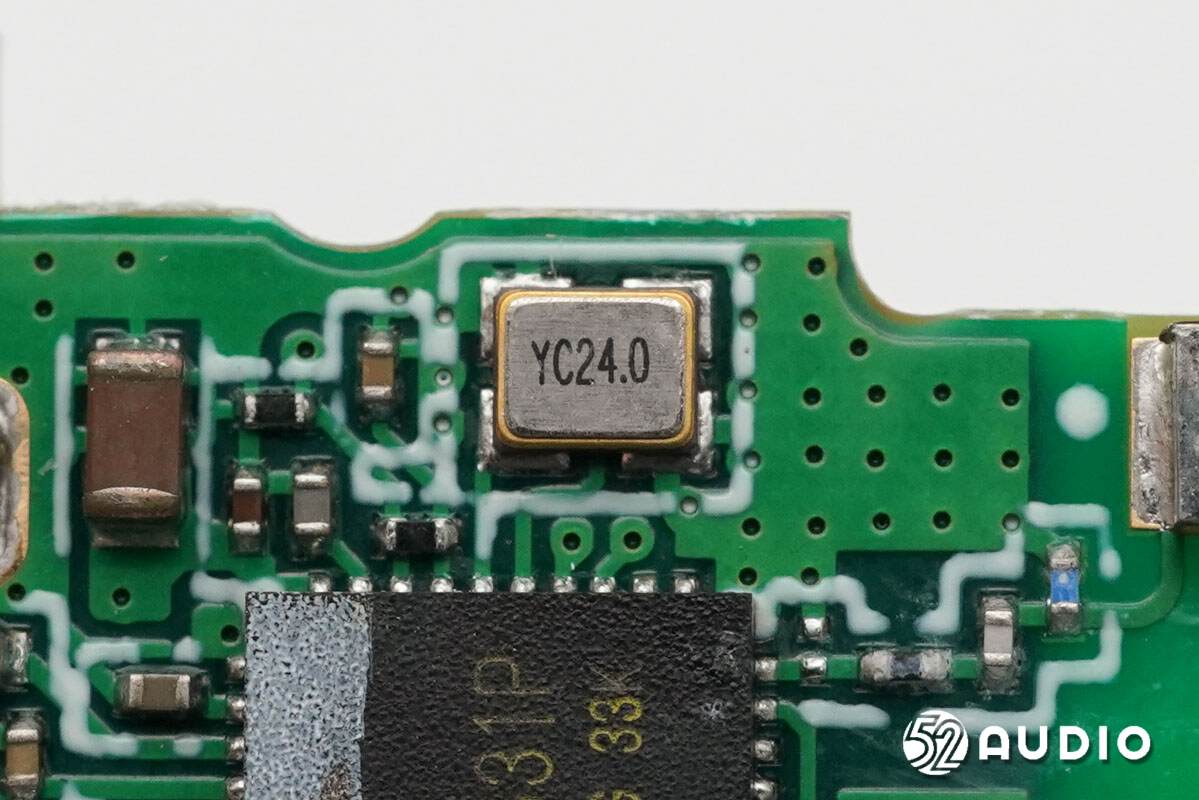

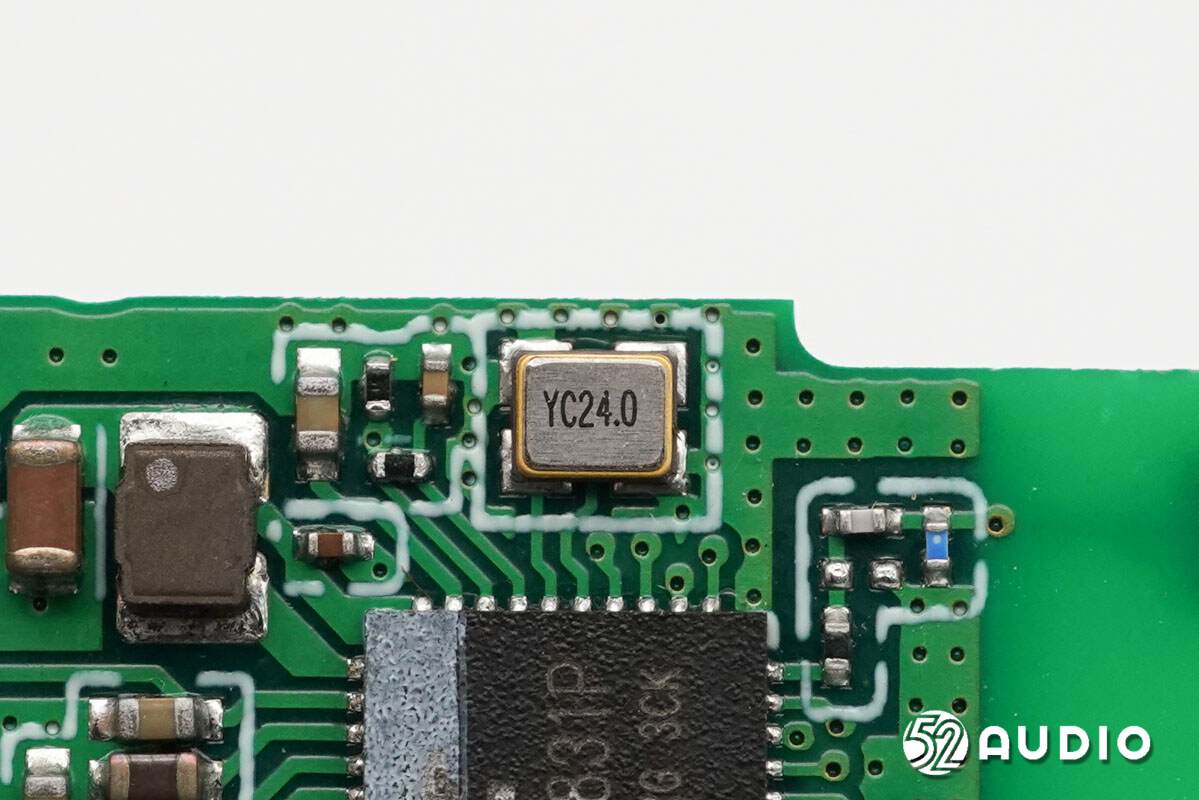

24.0MHz的晶振特写，为蓝牙音频SoC提供时钟。

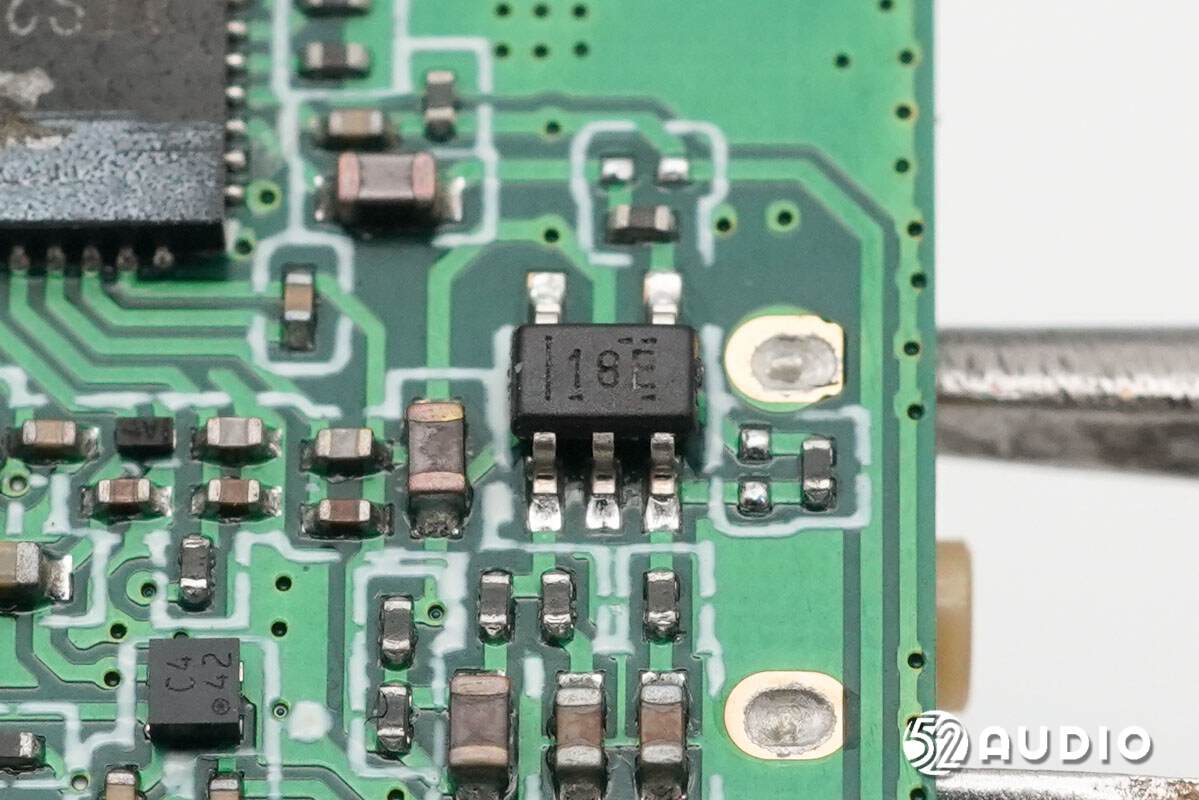

丝印18E的IC。

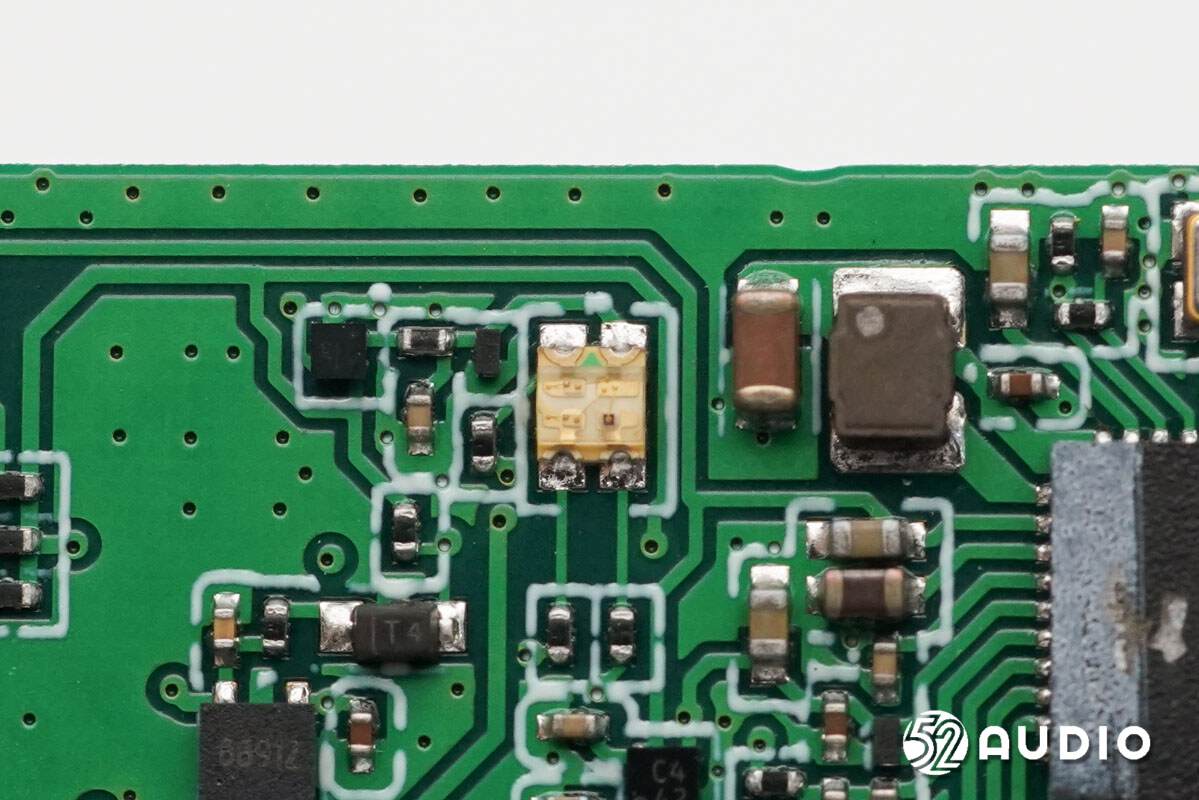

用于反馈配对状态的LED指示灯特写。

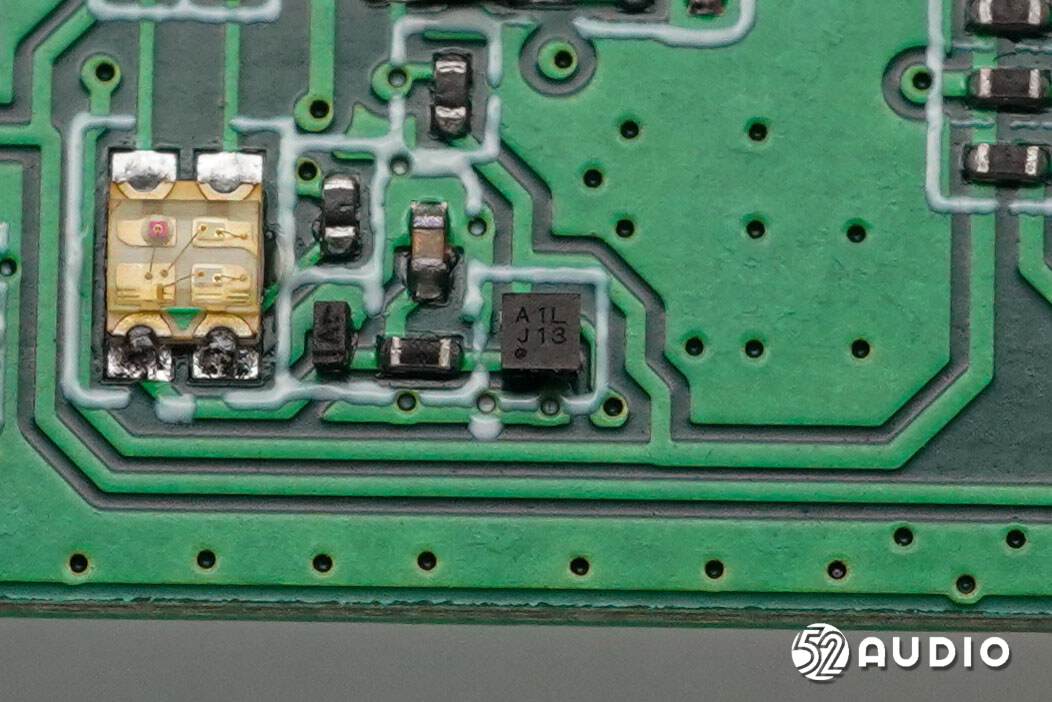

丝印A1L的IC。

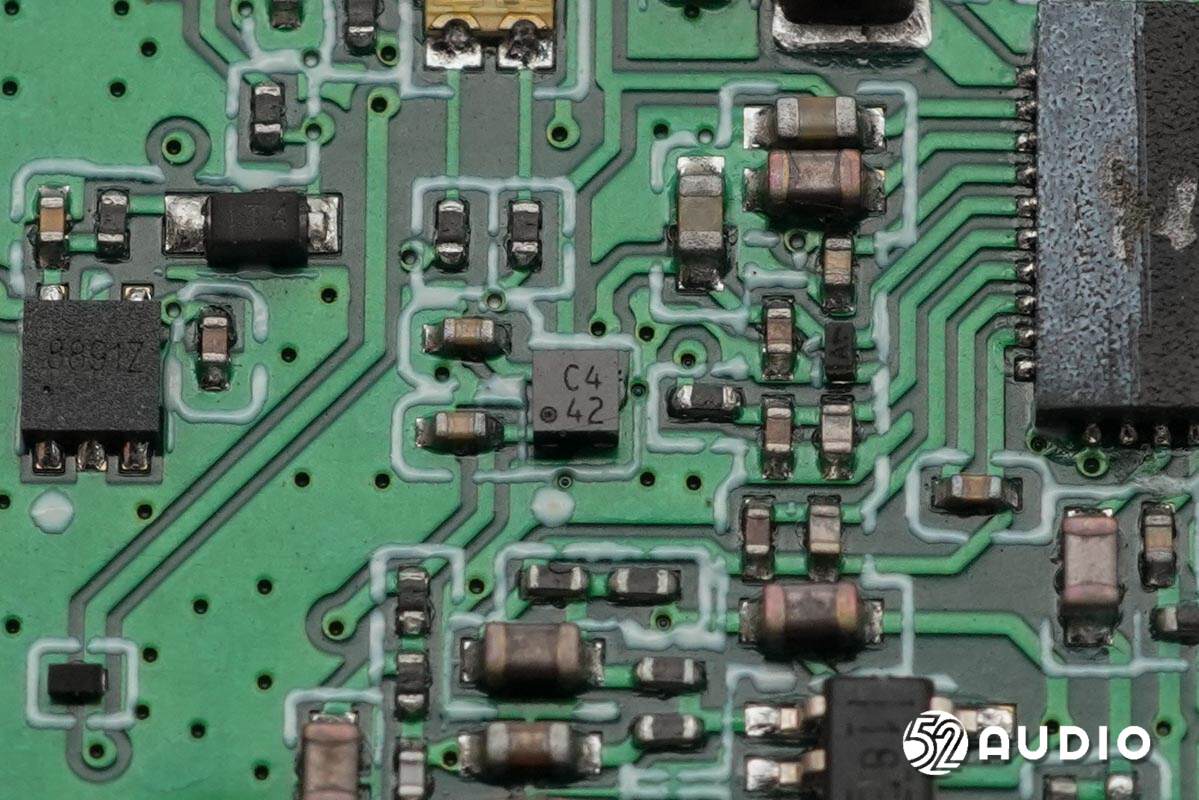

丝印C4 42的IC。

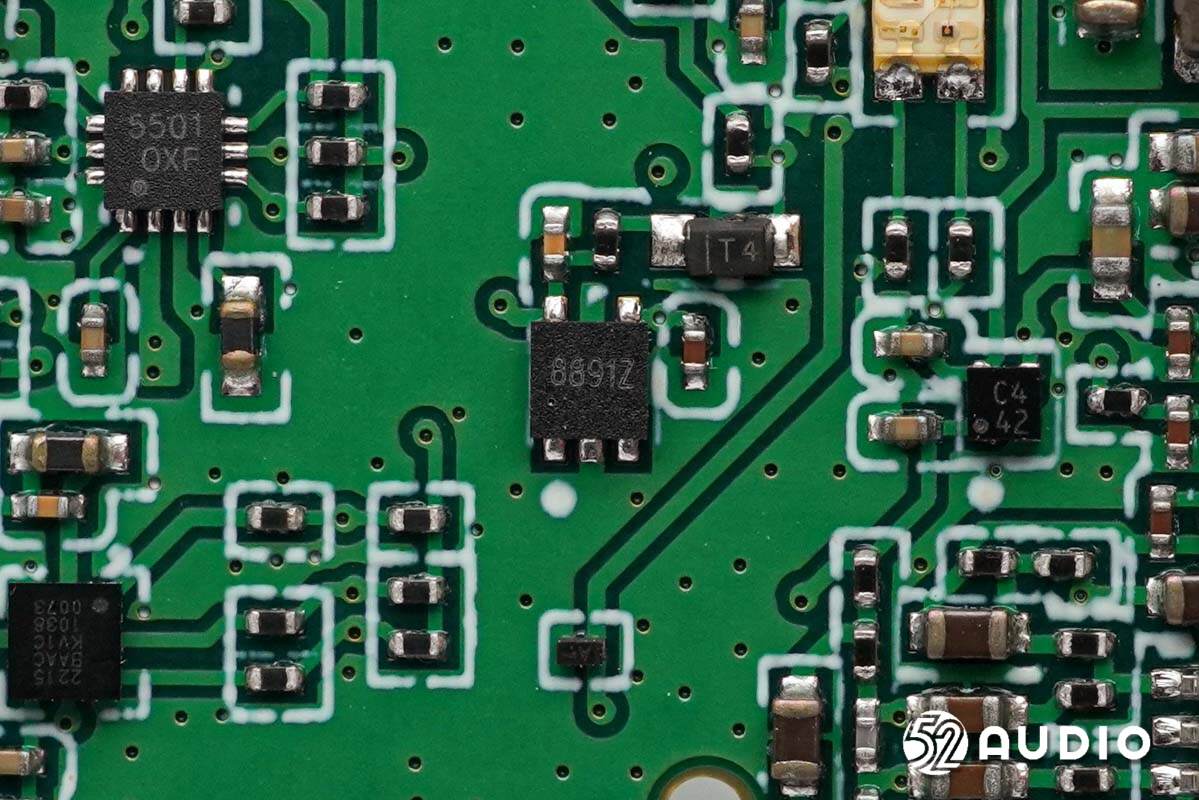

丝印8891Z的IC。

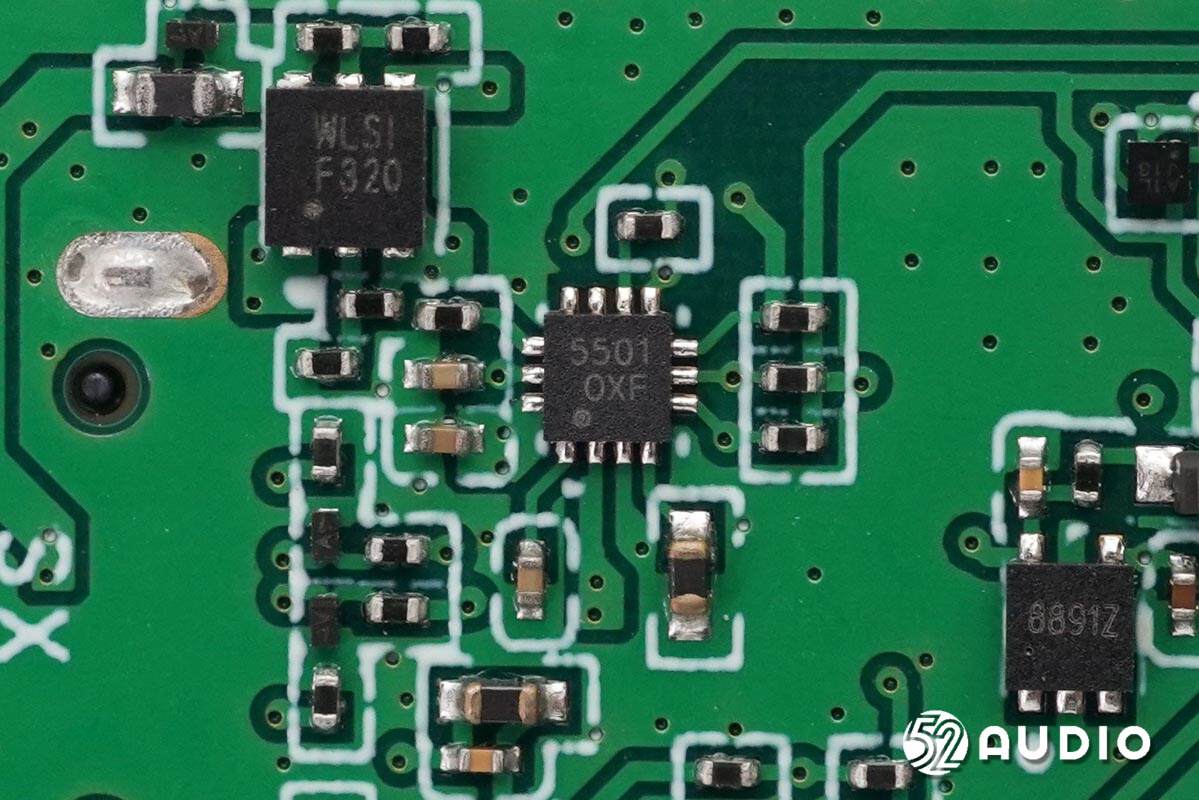

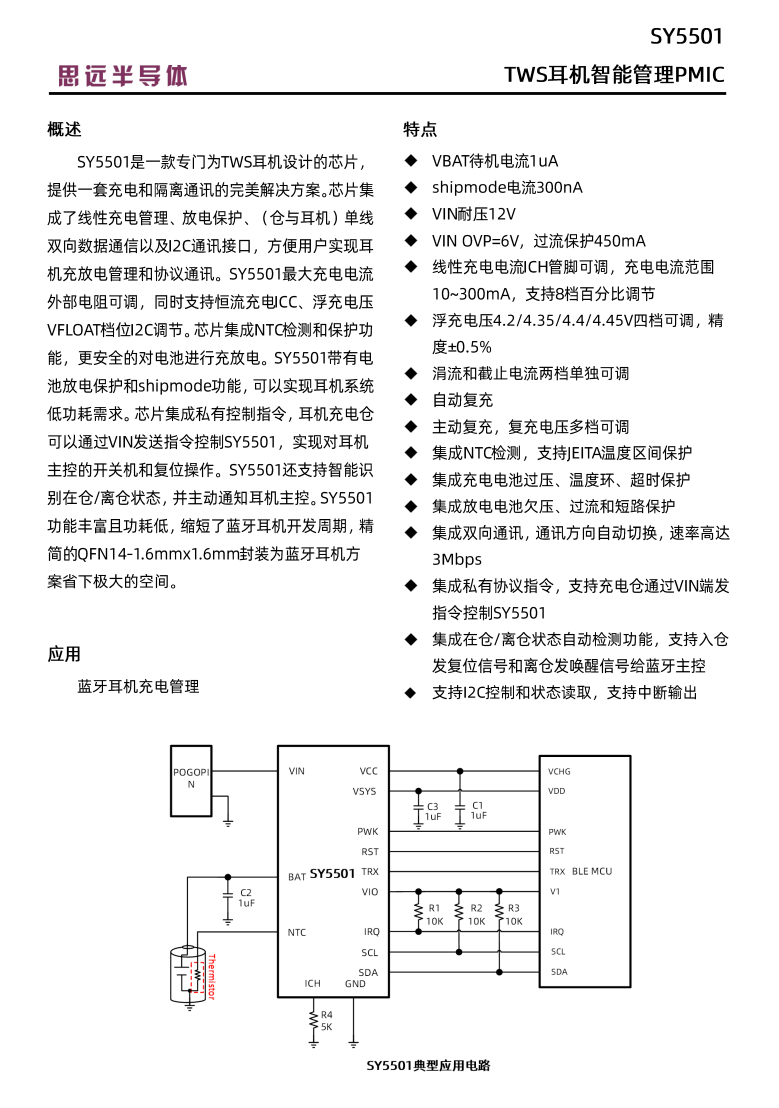

思远半导体SY5501电源管理PMIC，是一款专门为TWS耳机设计的芯片，提供一套充电和隔离通讯的完美解决方案。芯片集成了线性充电管理、放电保护、（仓与耳机）单线双向数据通信以及I2C通讯接口，方便用户实现耳机充放电管理和协议通讯。

思远半导体SY5501最大充电电流外部电阻可调，同时支持恒流充电ICC、浮充电压VFLOAT档位I2C调节；芯片集成NTC检测和保护功能，更安全地对电池进行充放电管理。SY5501带有电池放电保护和shipmode功能，可以实现耳机 系统低功耗需求。芯片集成私有控制指令，耳机充电仓可以通过VIN发送指令控制SY5501，实现对耳机主控的开关机和复位操作。SY5501还支持智能识别在仓/离仓状态，并主动通知耳机主控。

思远半导体SY5501详细资料图。据我爱音频网拆解了解到，思远半导体的电源管理类芯片目前已被小米、三星、OPPO、Redmi、一加、字节跳动、JBL、小天才、倍思、韶音、猛玛、Cleer、Nothing、捷波朗、斯莫格、NuPhy、高驰、翡声、枫笛、海尔兄弟、泥炭、左点、TG、iQOO、漫步者、联想、传音、科大讯飞、用维、公牛、Fiio、翡声、MEES、YOBYBO、HAYLOU、DENON、Oladance、XTOUR、final、酷睿视、Skullcandy、vivo、QCY、声阔、绿联、realme、魅族、百度、网易、哈曼、万魔、233621、魔宴、创新科技等国内外知名品牌采用。

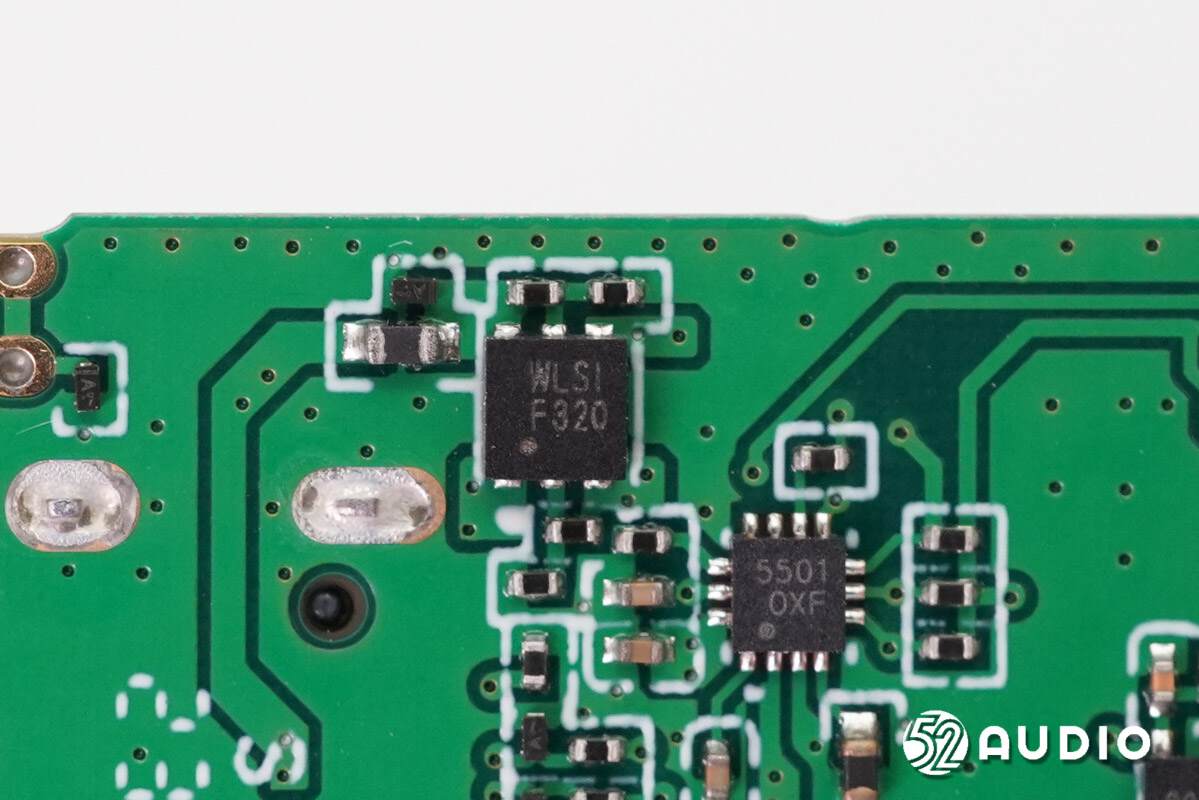

丝印WLSI F320的IC。

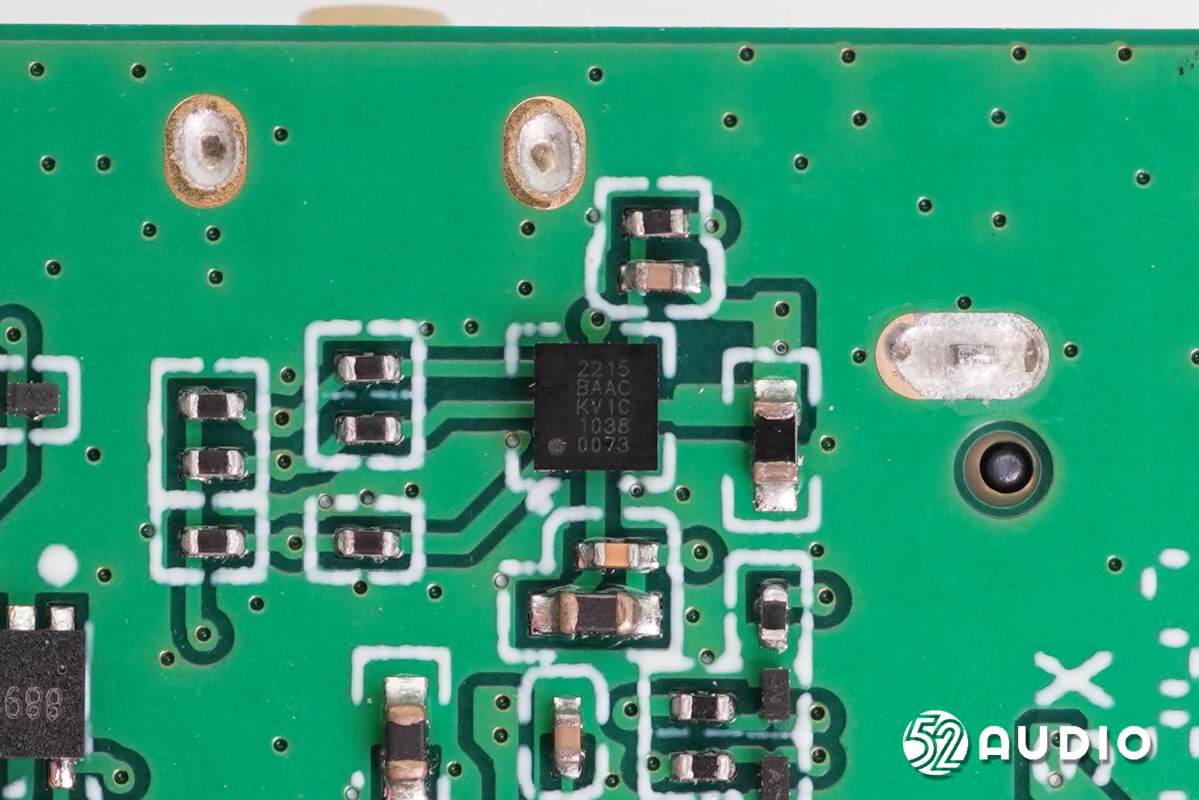

赛微微电CW2215B锂电池电量计芯片，具有5μA超低功耗，支持电流检测。

RX接收器拆解

拆掉接收器背部盖板，腔体内部结构一览。

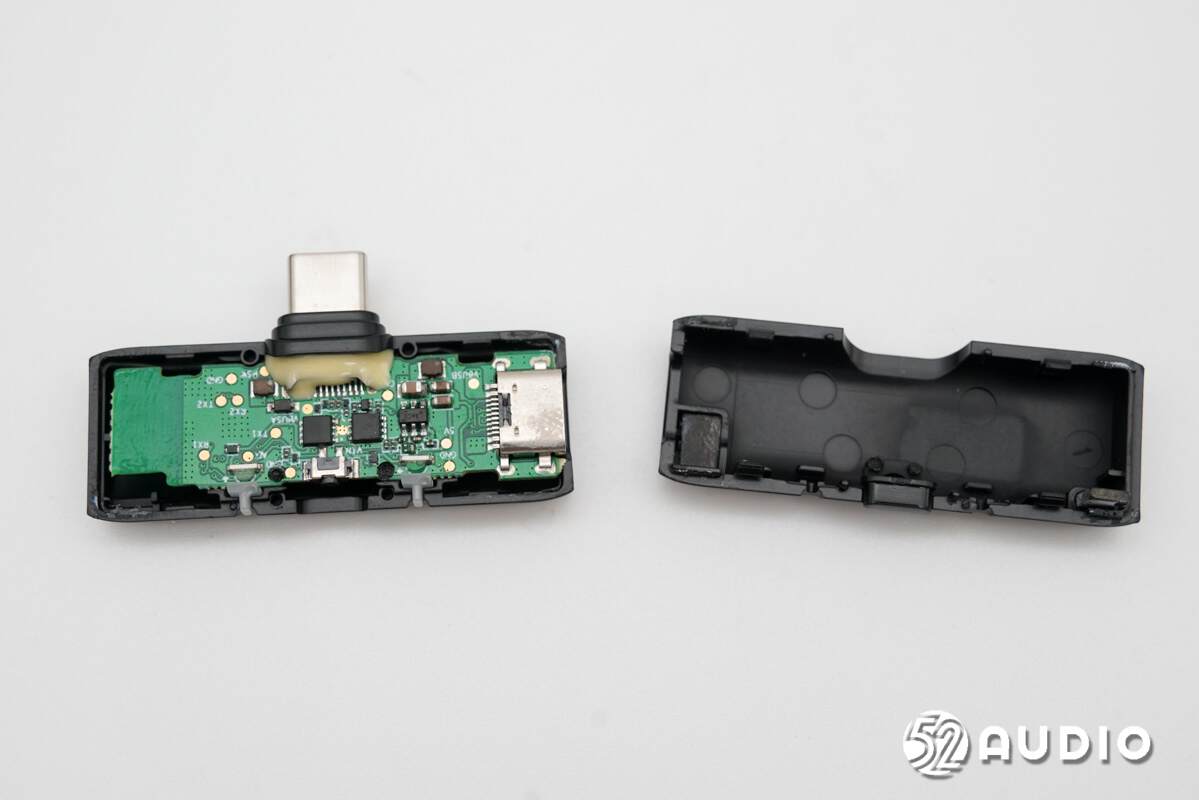

取出接收器内部的主板单元。

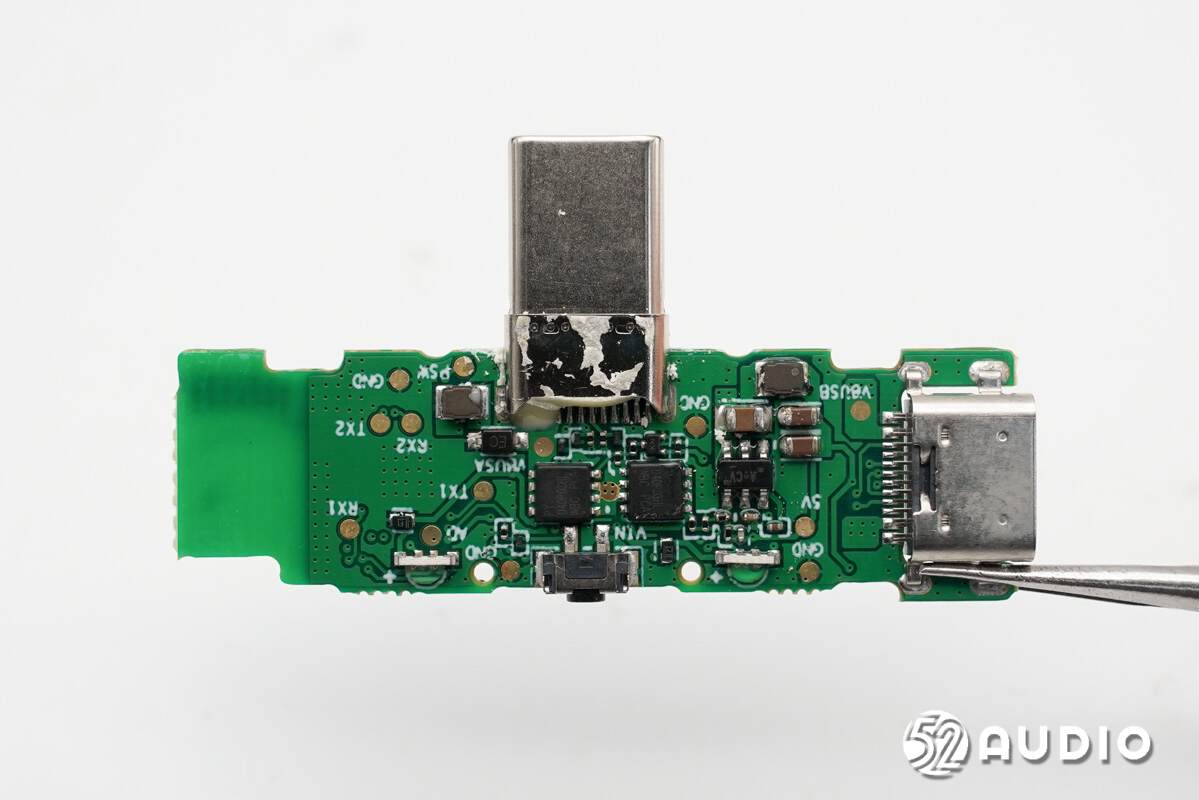

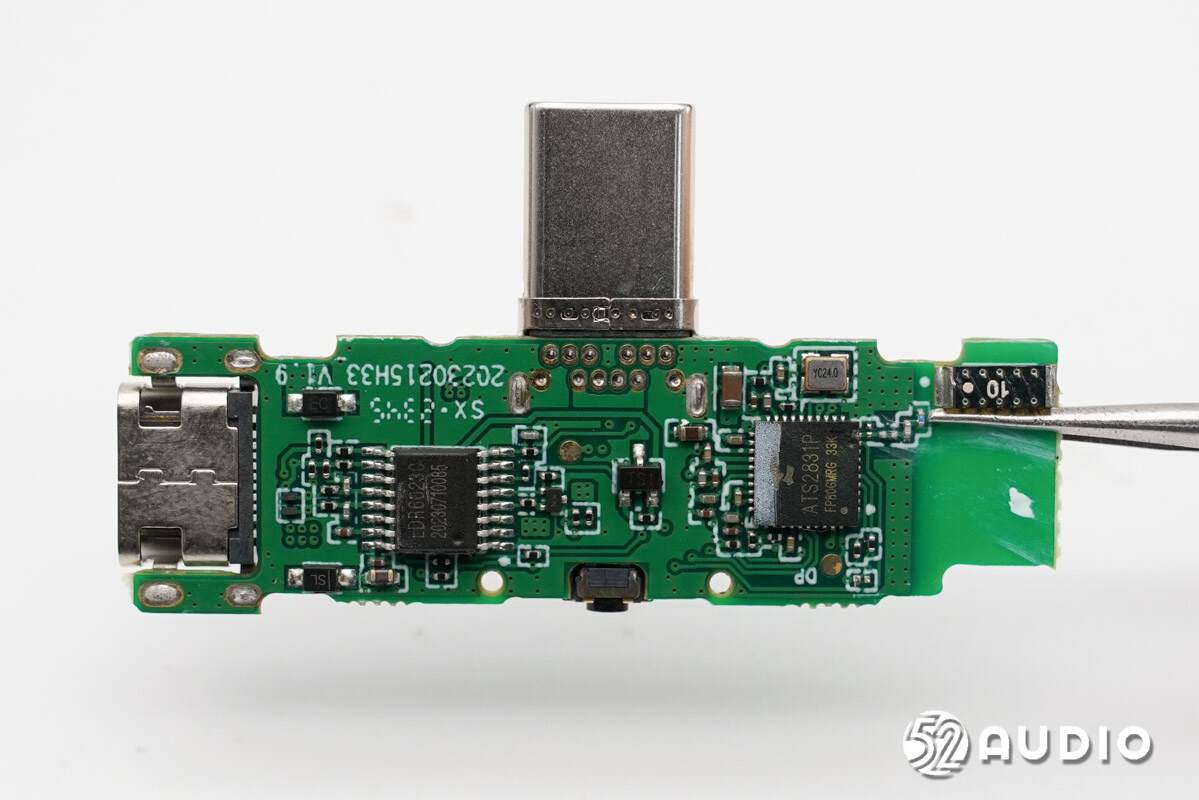

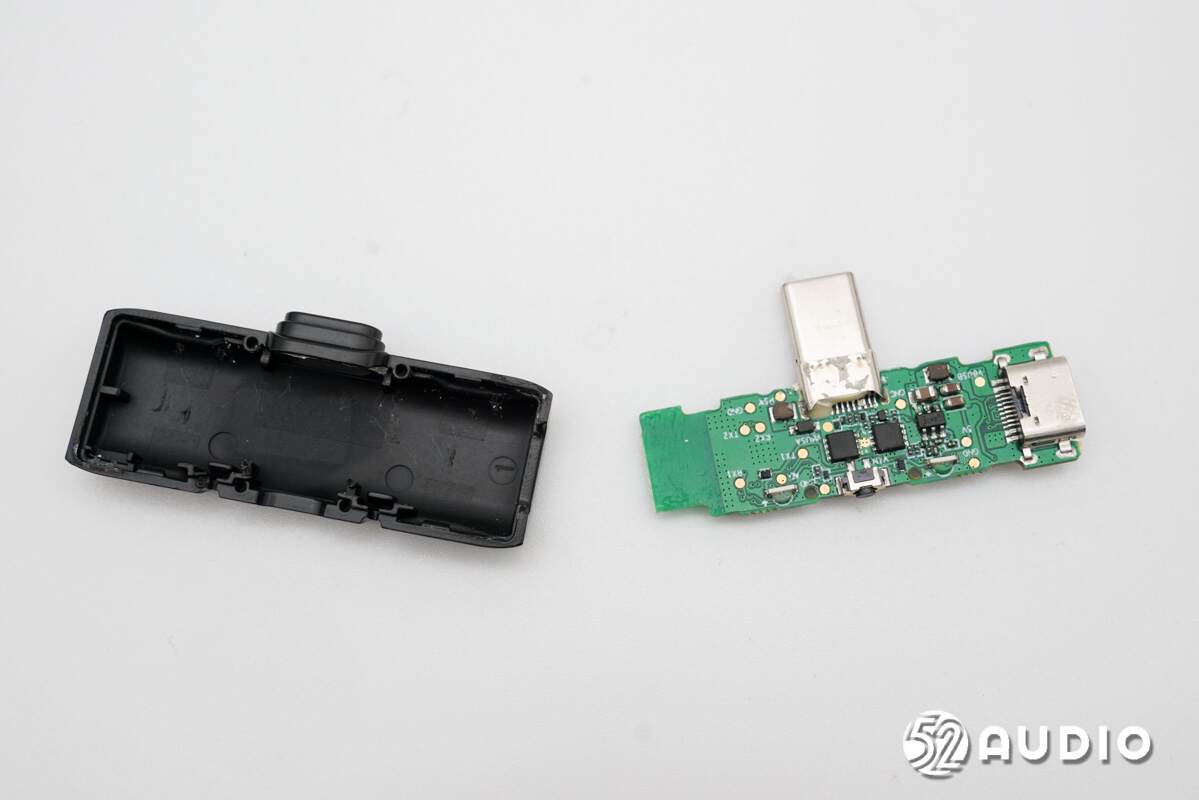

接收器主板一侧电路一览。

接收器主板另外一侧电路一览。

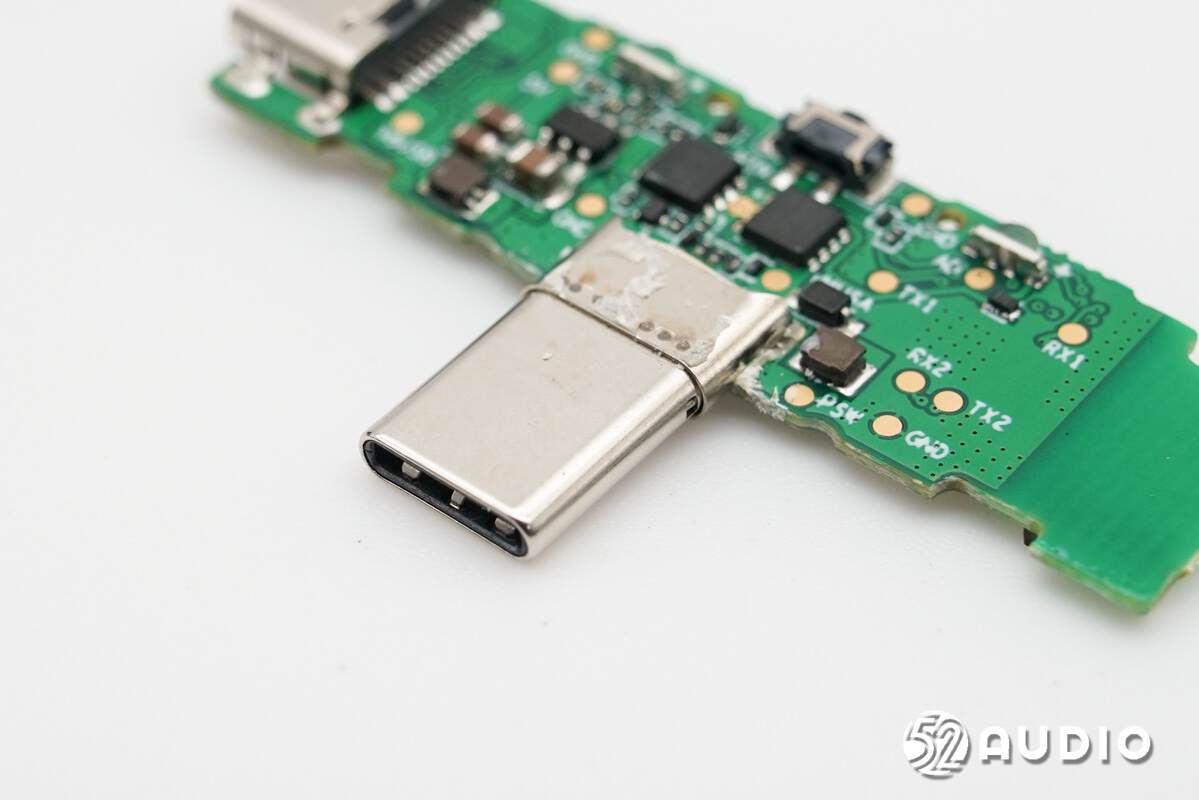

连接手机/平板等录制设备的Type-C插头特写。

陶瓷天线特写。

发射器内部搭载的Actions炬芯ATS2831P蓝牙音频SoC，用于处理电容咪头采集的音频信号，并通过2.4GHz频段无线传输到接收器。

用于提供时钟的24.0MHz晶振。

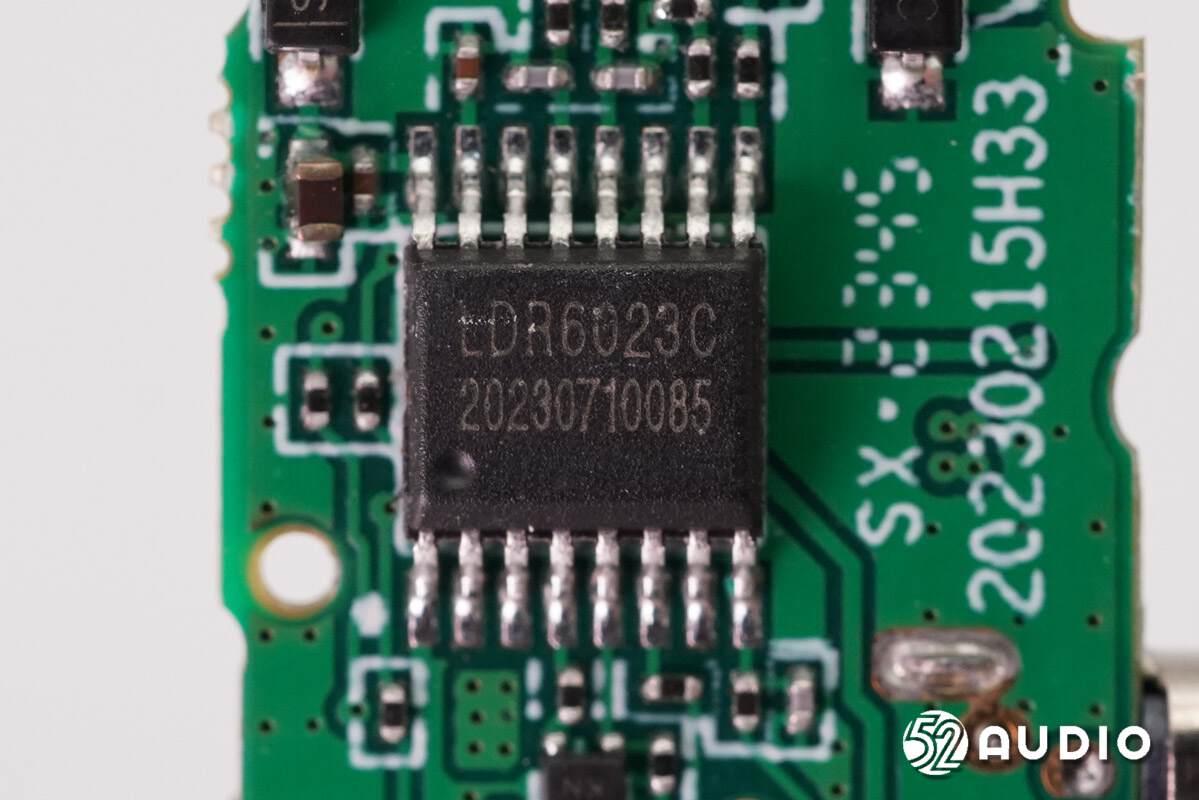

Legendary乐得瑞LDR6023 USB PD通信芯片，用于边充边用功能。

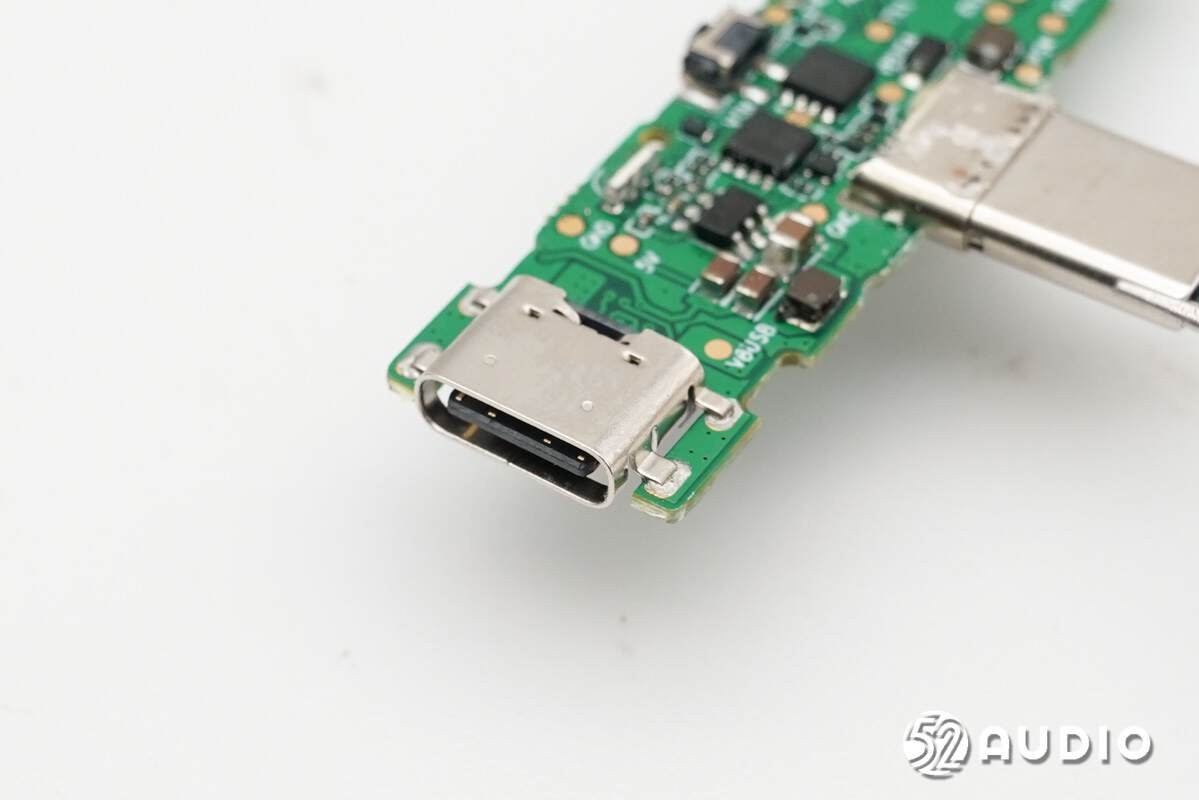

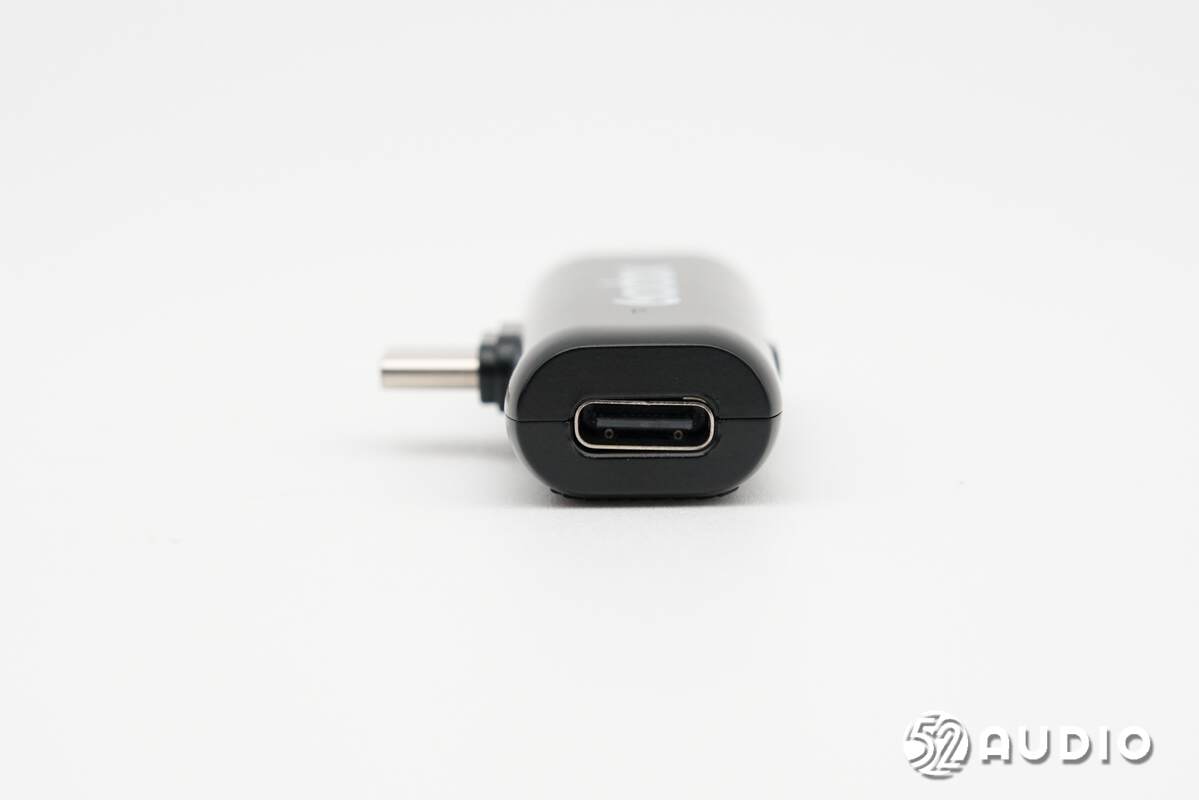

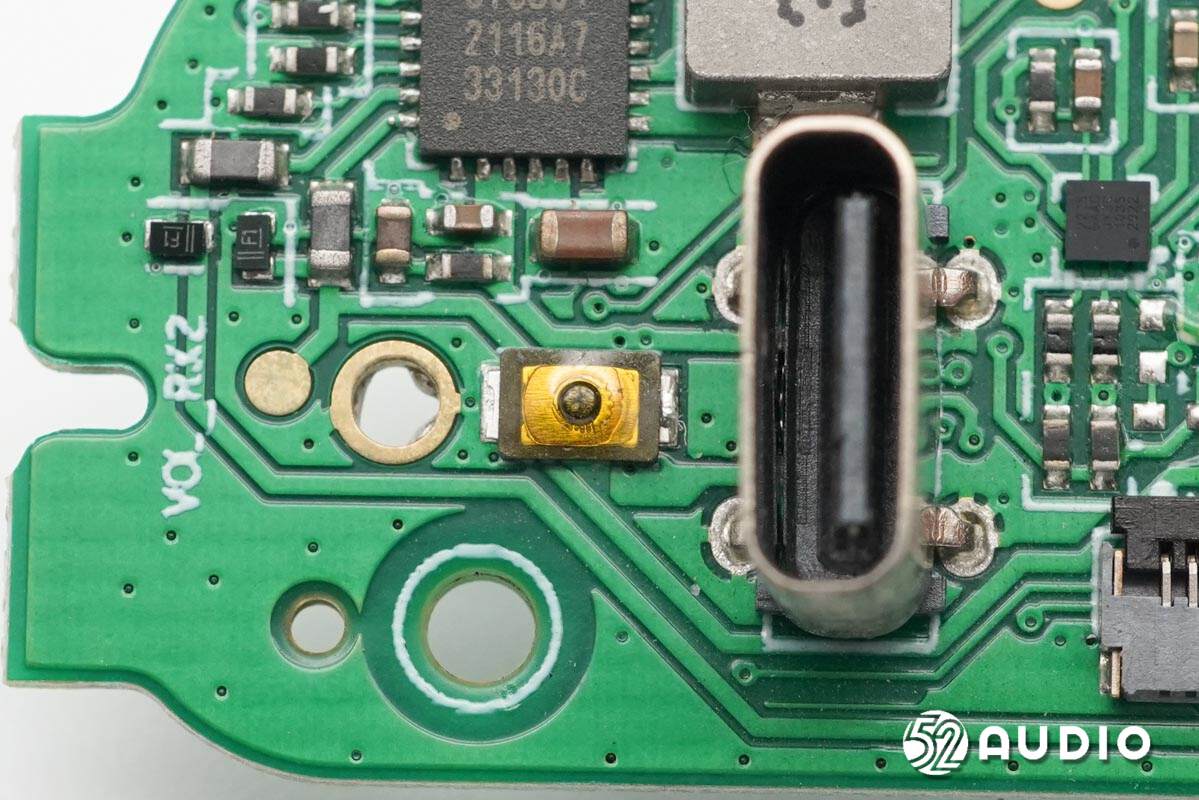

Type-C充电母座特写，用于边充边用功能为手机充电。

配对键特写，两侧两颗LED指示灯反馈与发射器连接状态。

丝印AeCV的IV。

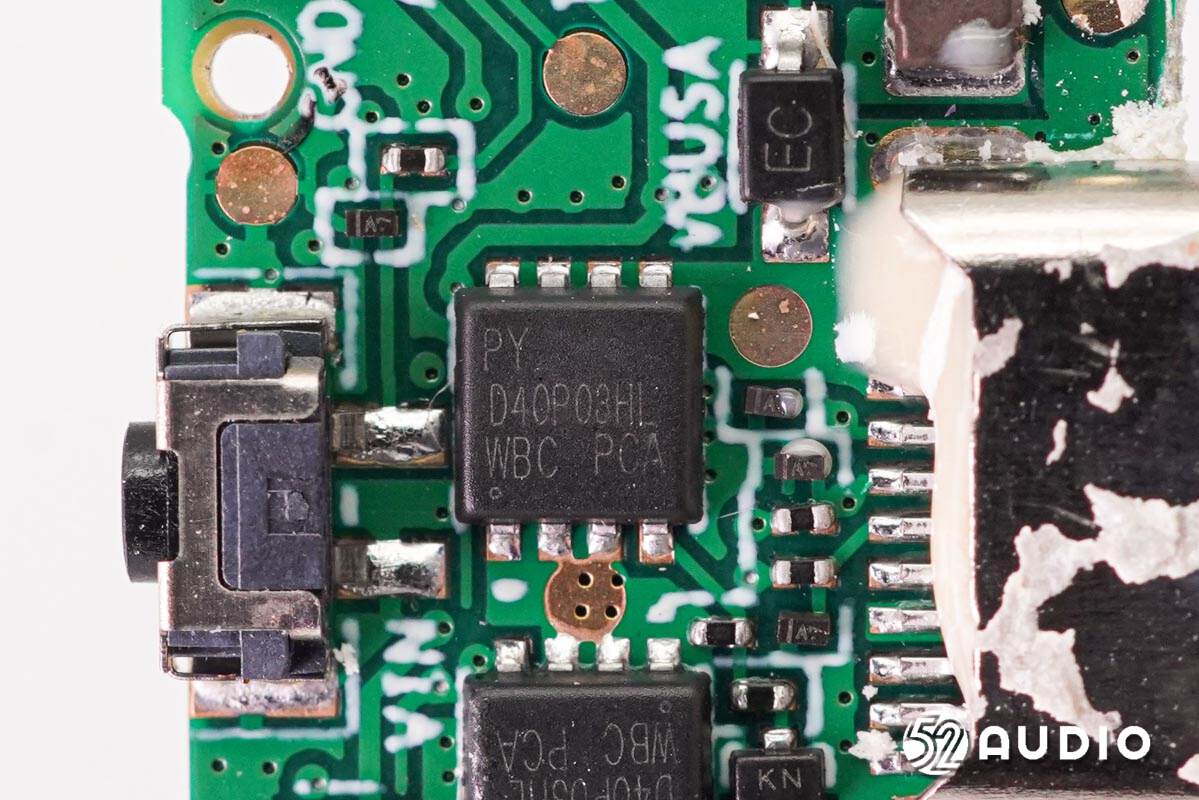

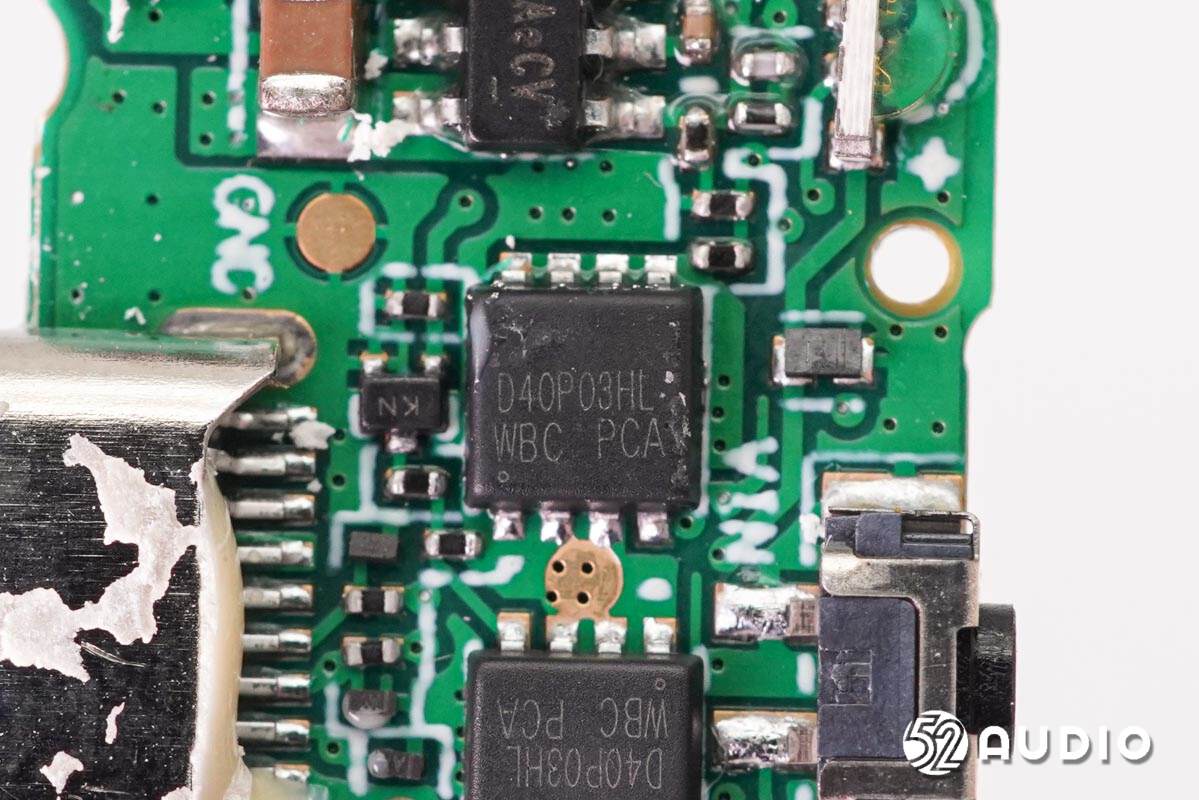

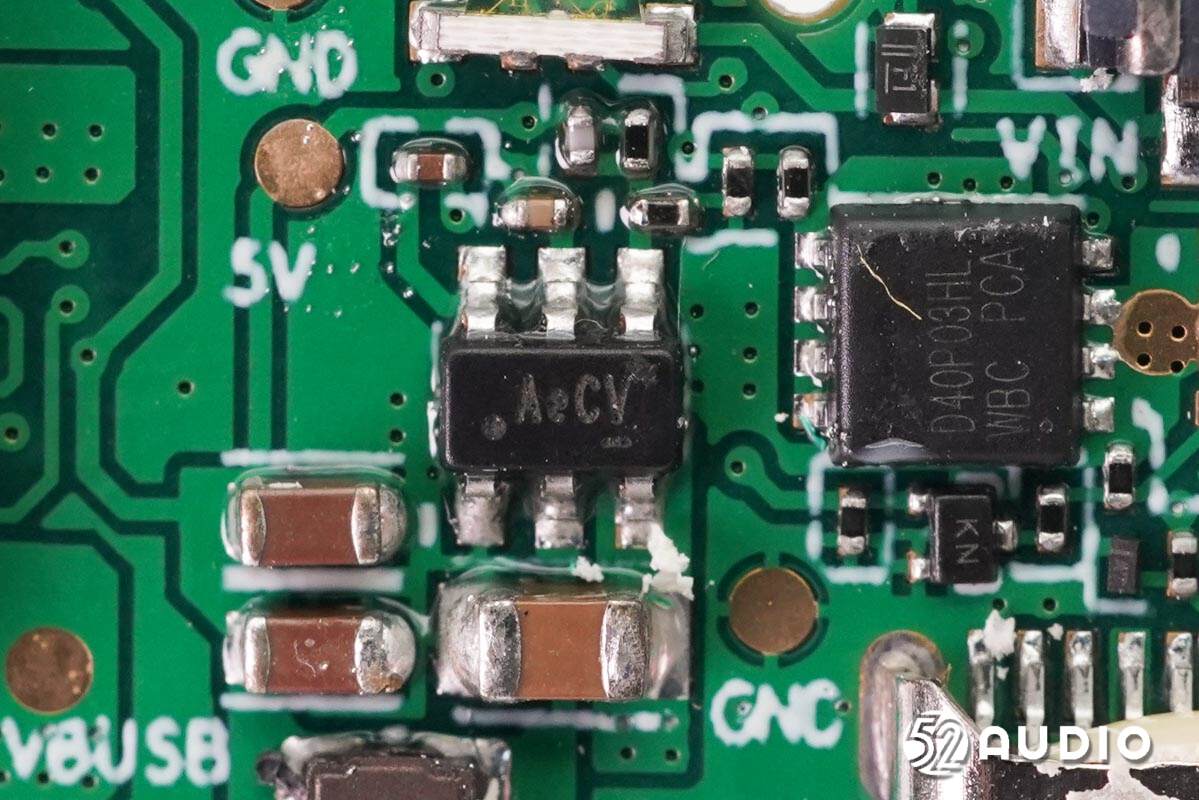

Perfectway平伟D40P03HL P-MOSFET。

第二颗Perfectway平伟D40P03HL P-MOSFET。

充电盒拆解

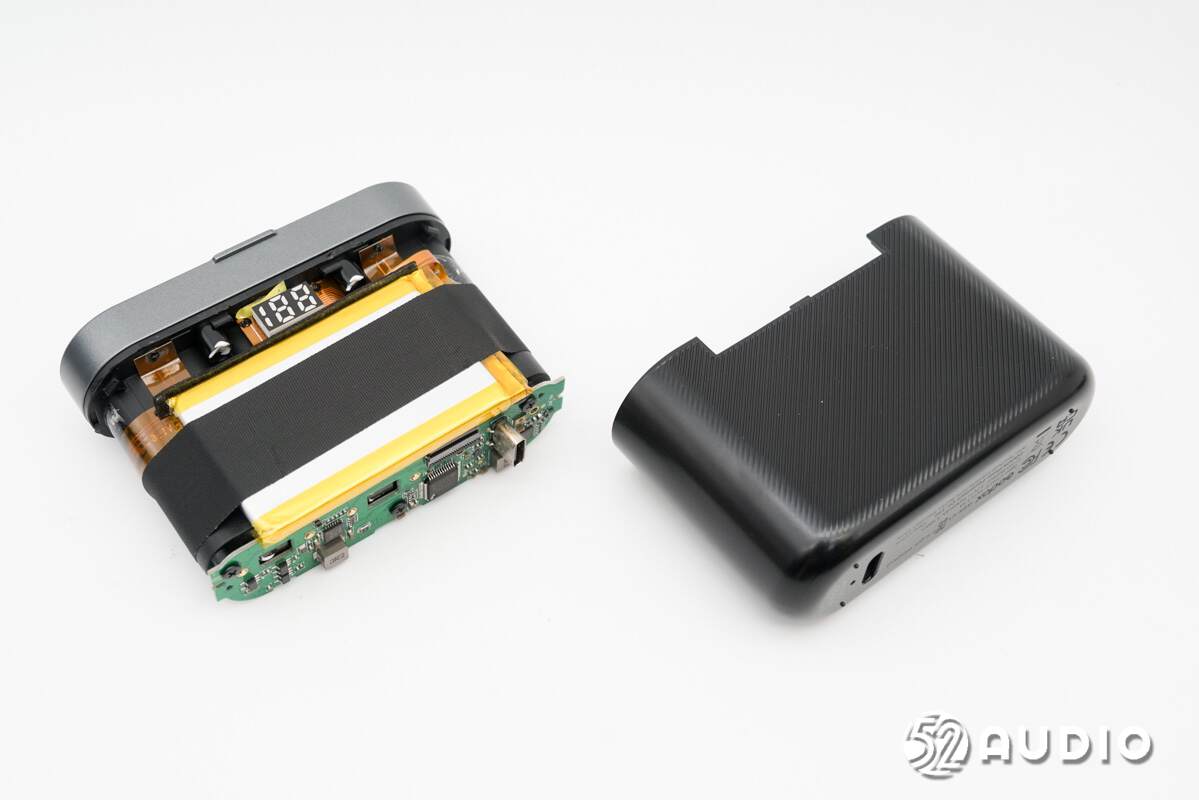

拆解充电盒，撬开外壳取出座舱结构。

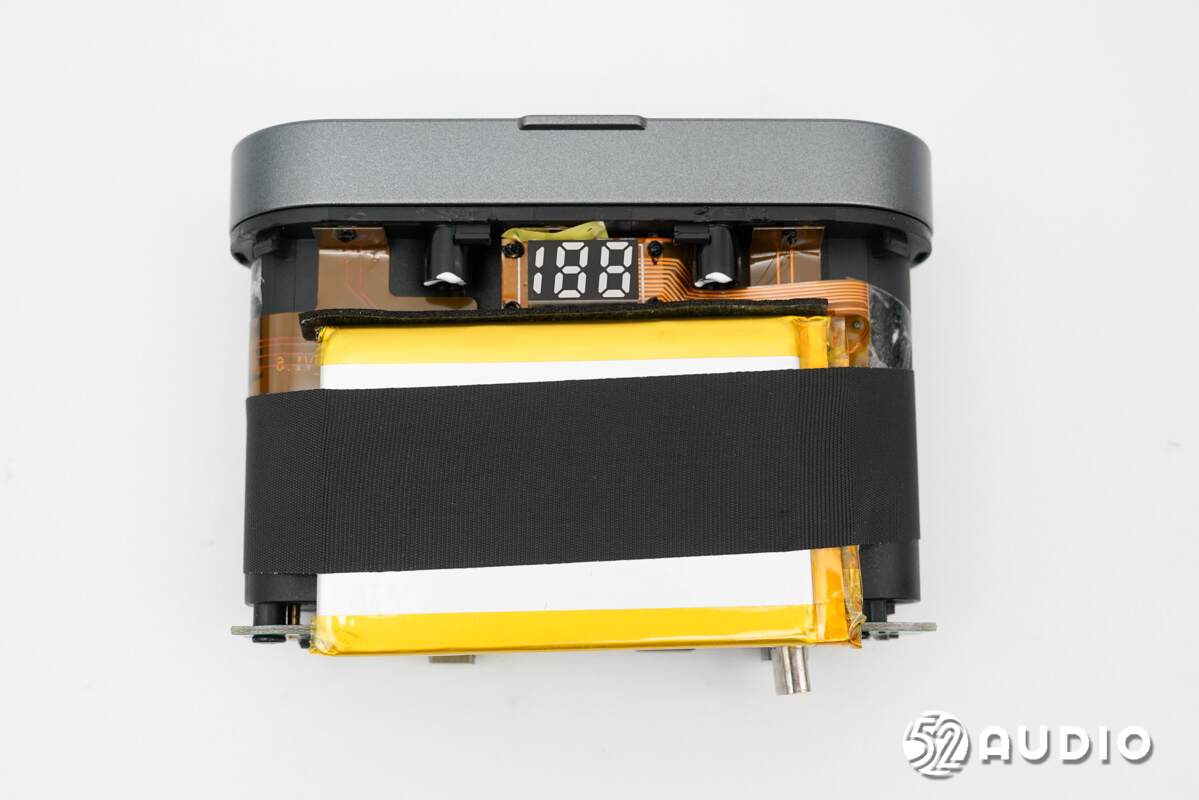

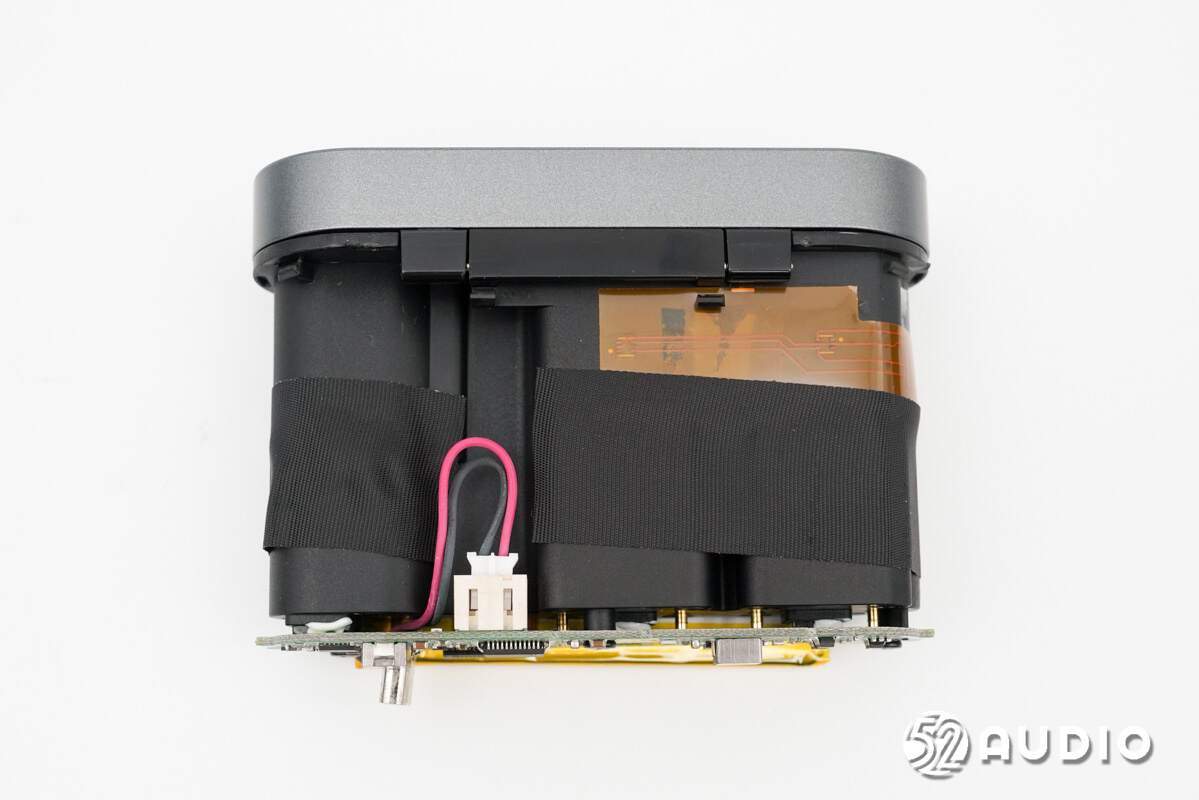

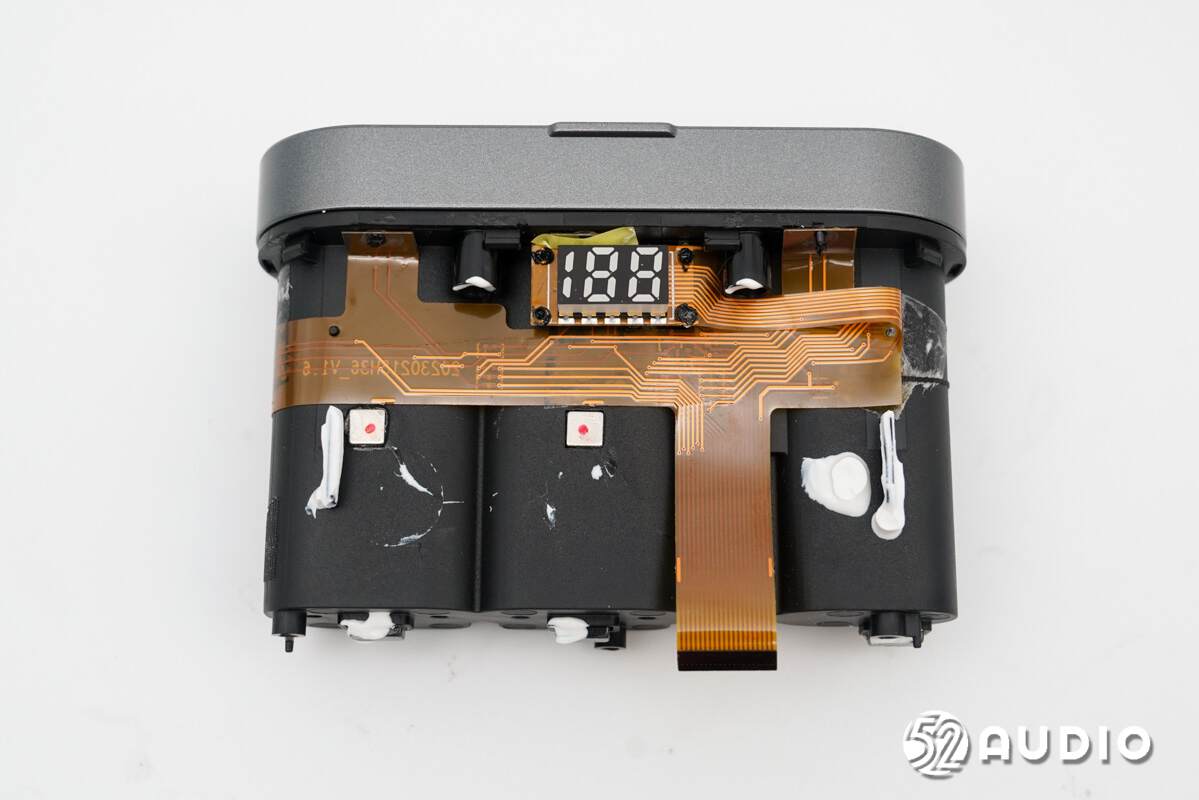

座舱正面结构一览，设置有电池单元和数显屏排线，通过胶布固定。

座舱背面结构一览，电池导线与主板通过插座连接。

座舱底部结构一览，通过螺丝固定主板单元。

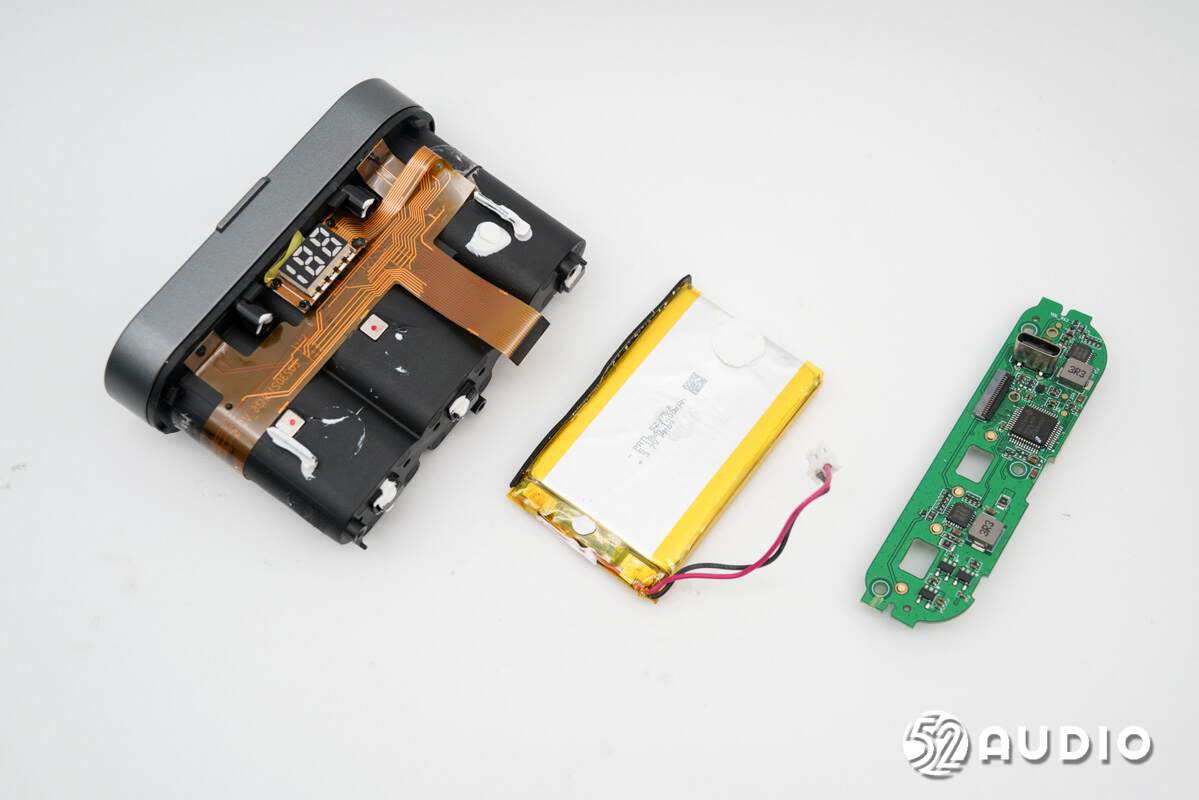

撕开胶布，卸掉螺丝，取掉电池和主板。主板通过连接器连接排线。

挑开连接器，分离主板和电池。

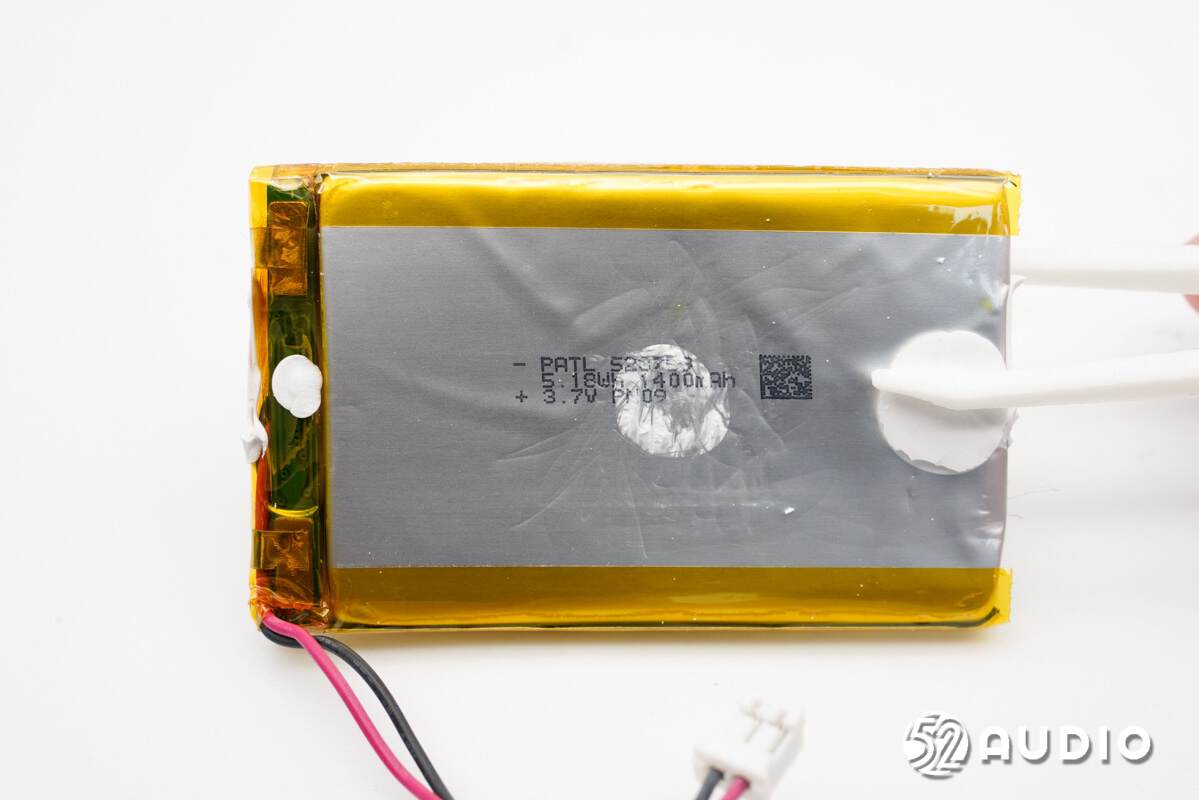

充电盒内置锂电池型号：PATL 523753，容量：1400mAh 5.18Wh，标称电压：3.7V，同样来自PATL小锂新能源。

充电盒电池保护板电路一览。

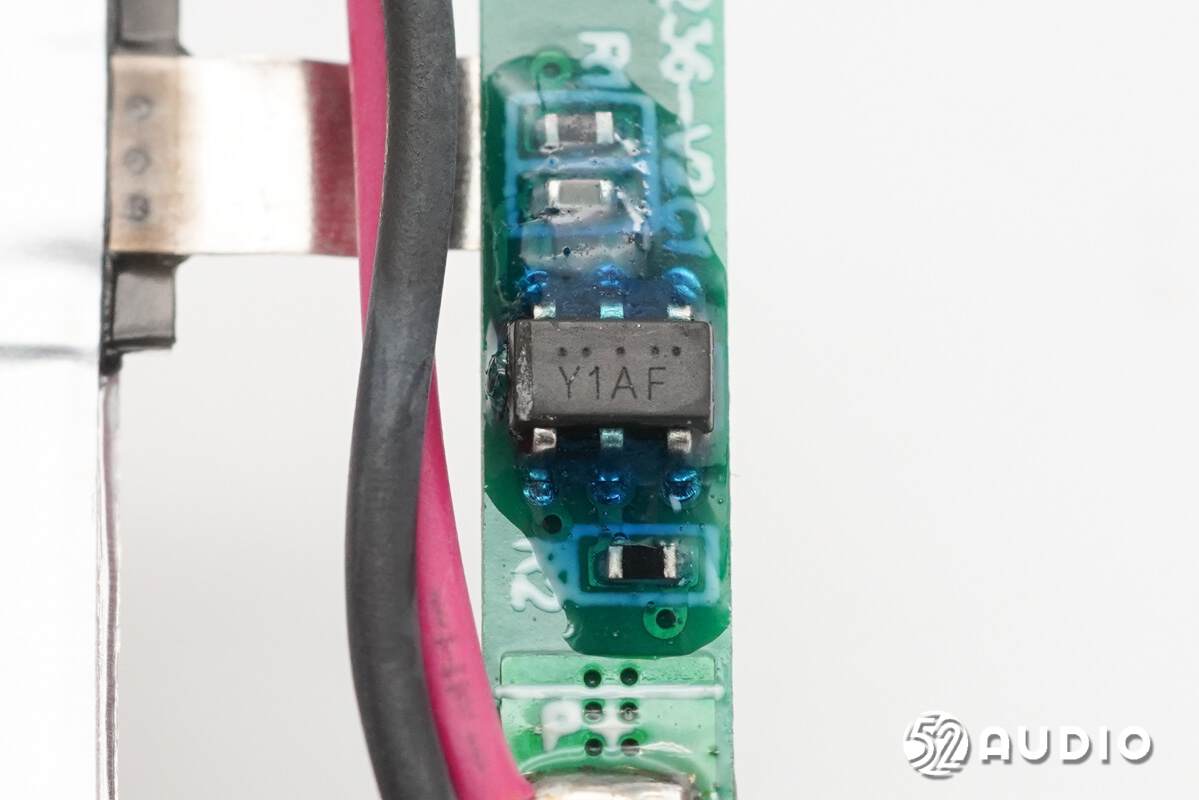

丝印Y1AF的锂电保护IC。

丝印8205的MOS管。

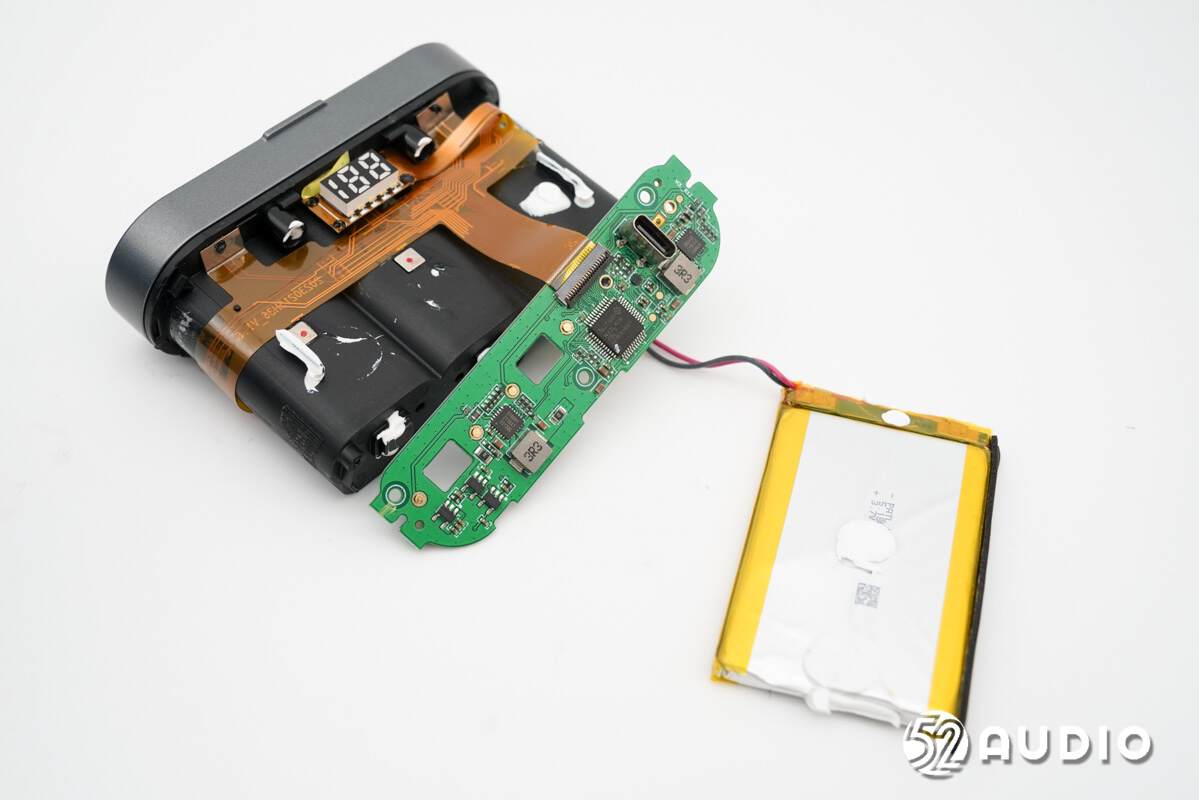

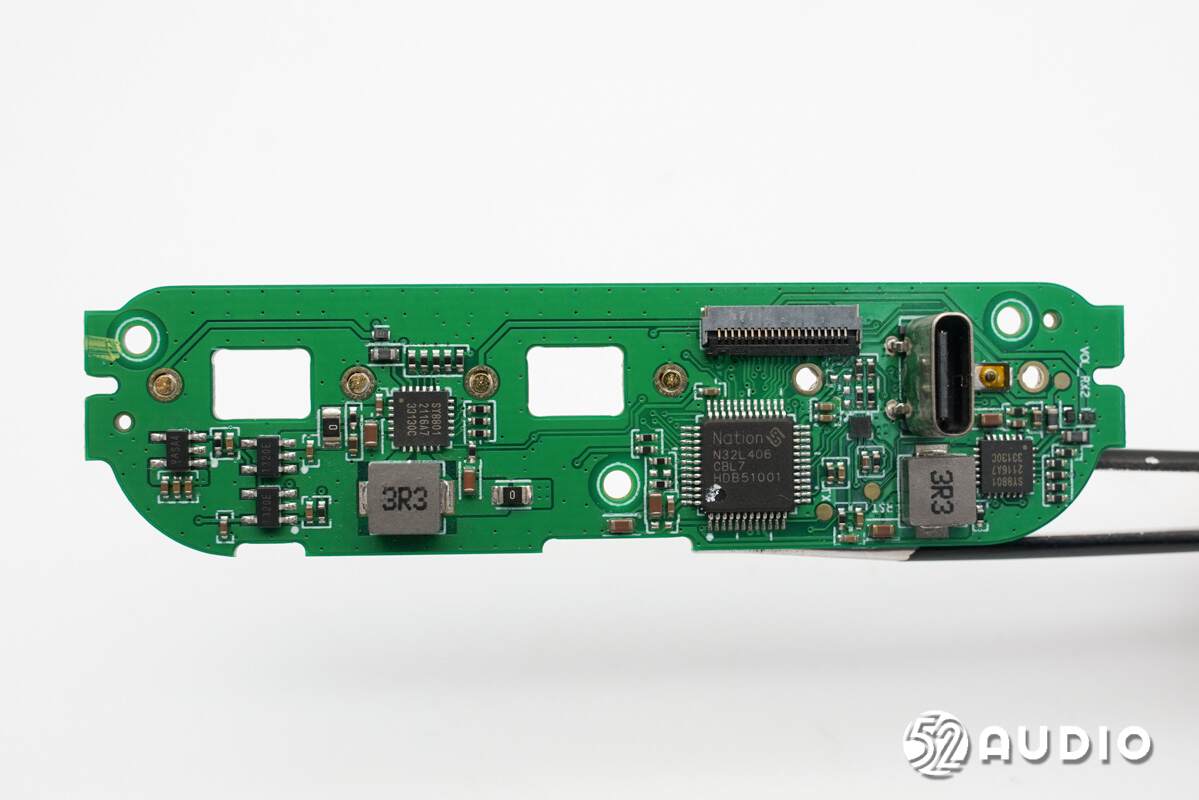

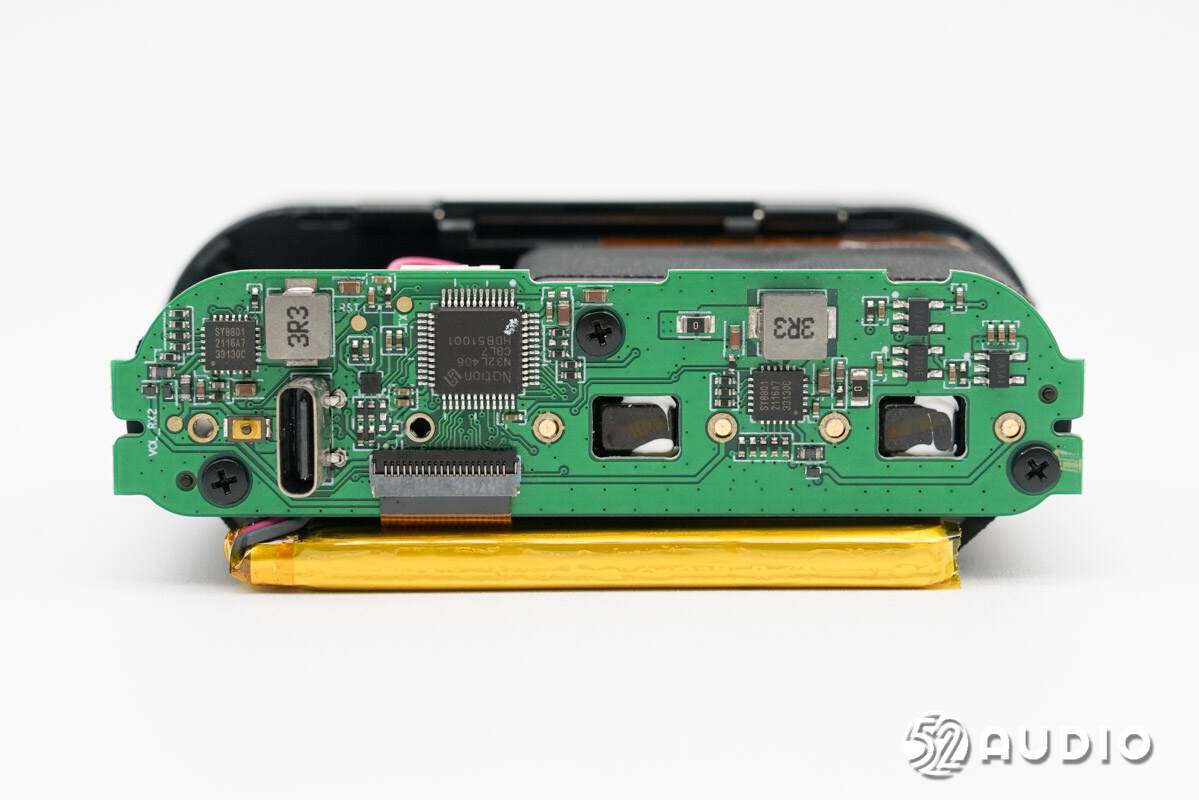

充电盒主板一侧电路一览。

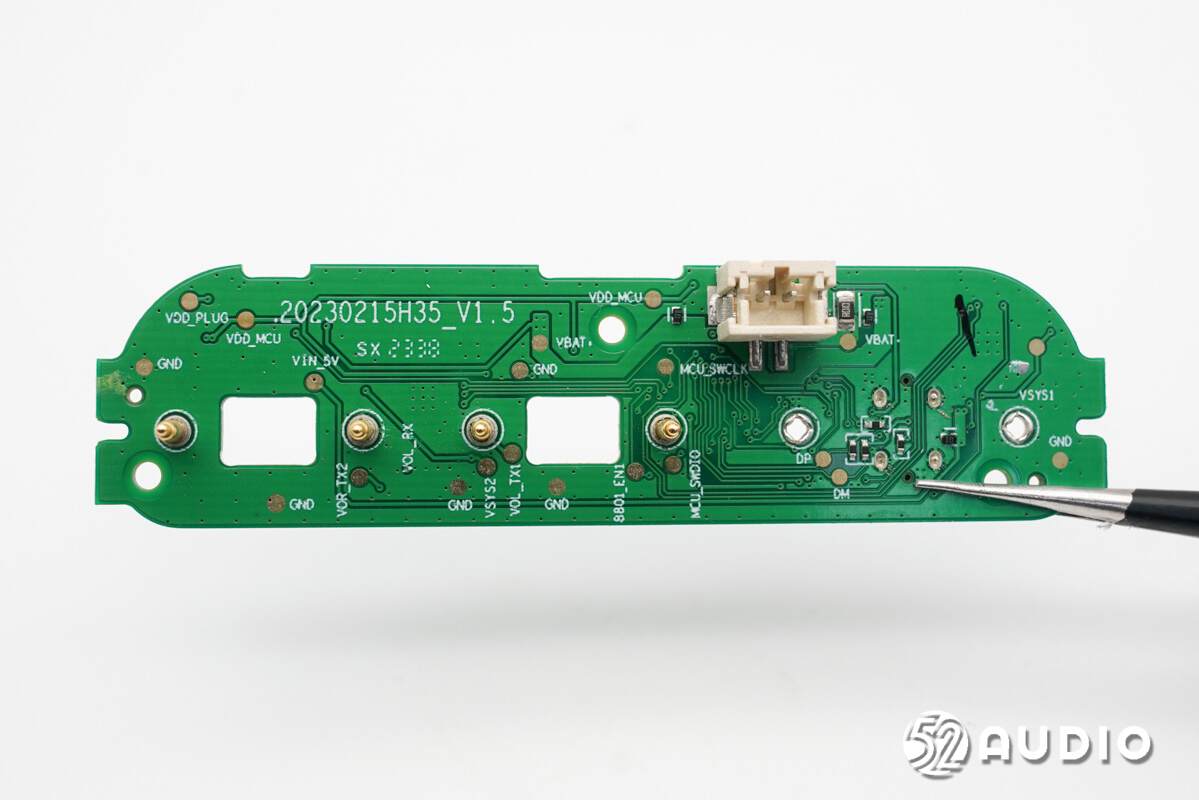

充电盒主板另外一侧电路一览。

连接电池导线的插座特写。

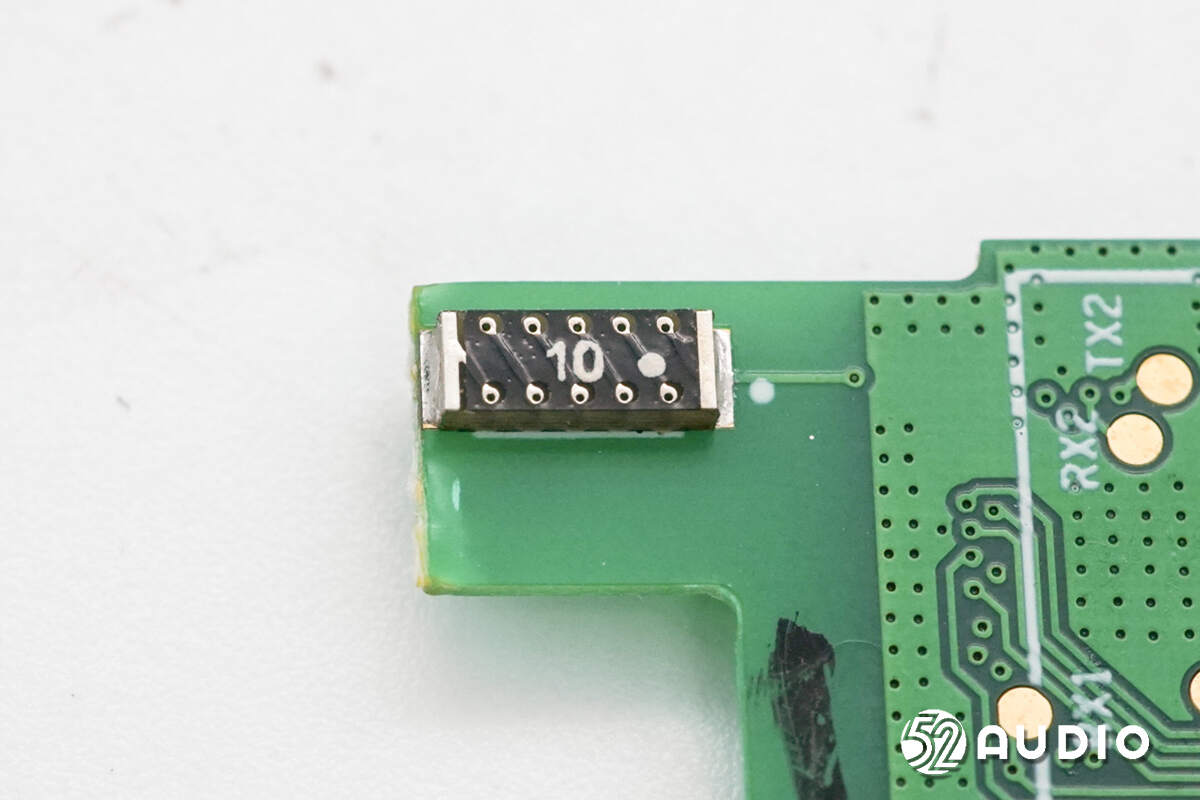

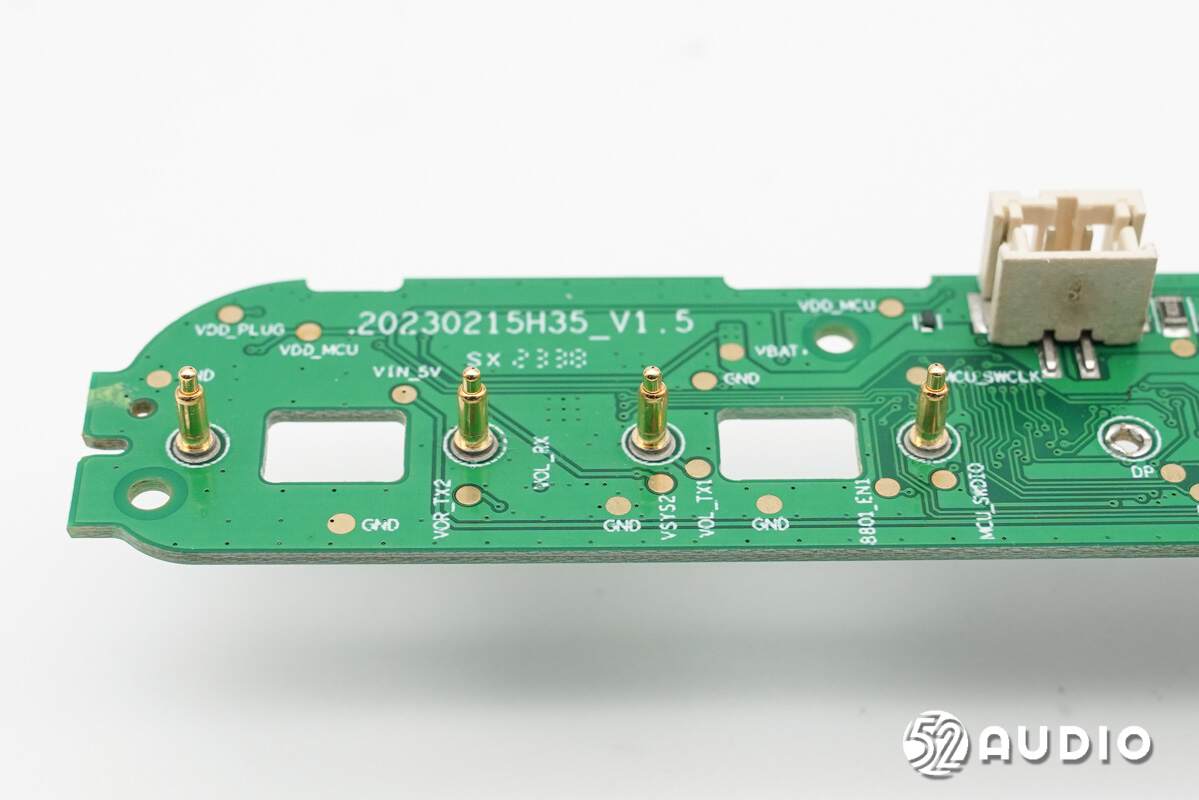

为发射器充电的Pogo Pin连接器特写。

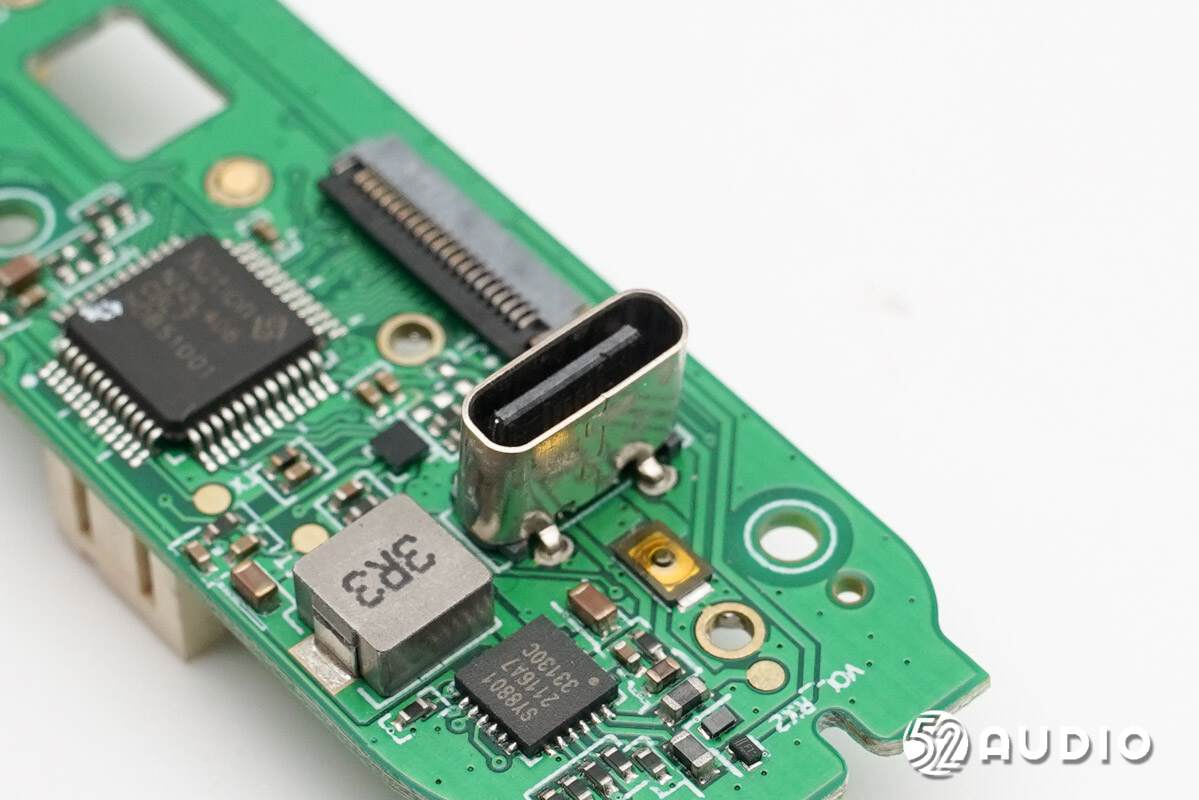

Type-C充电母座特写。

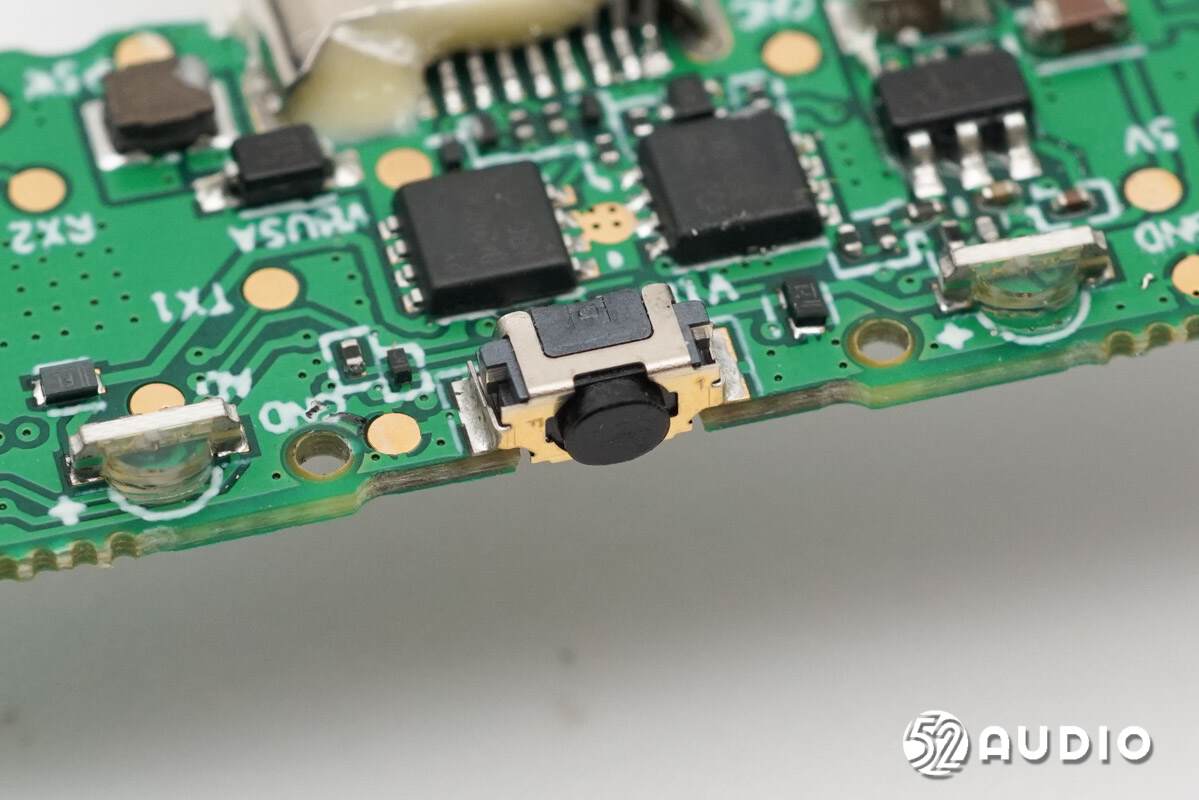

用于复位的微动按键特写。

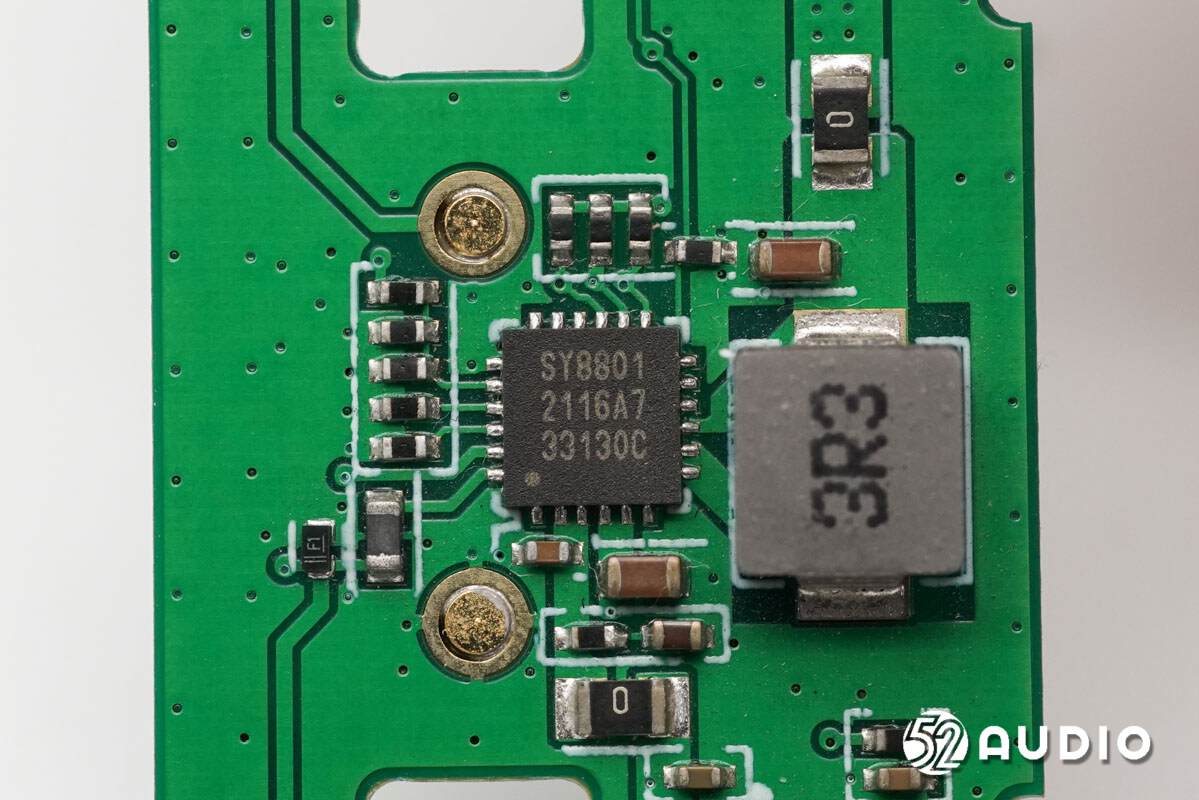

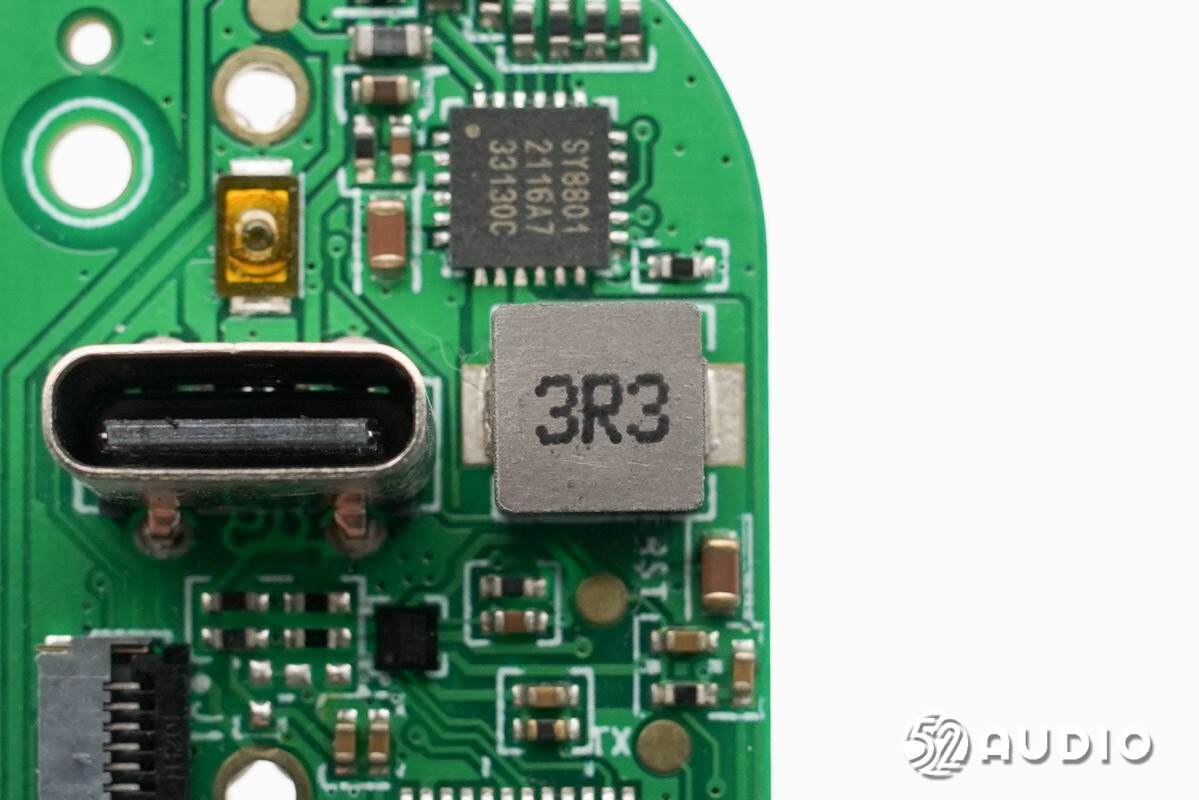

思远半导体SY8801智能充电仓解决方案，集成充电模块和放电模块，充电电流和放电截止电流外部可以调节。思远半导体SY8801利用输出的电源和地可以实现耳机仓和耳机之间的通讯。芯片集成了标准的I2C接口和中断信号，方便实现芯片和MCU之间的通讯。同时芯片还提供了负载检测和负载插入识别。

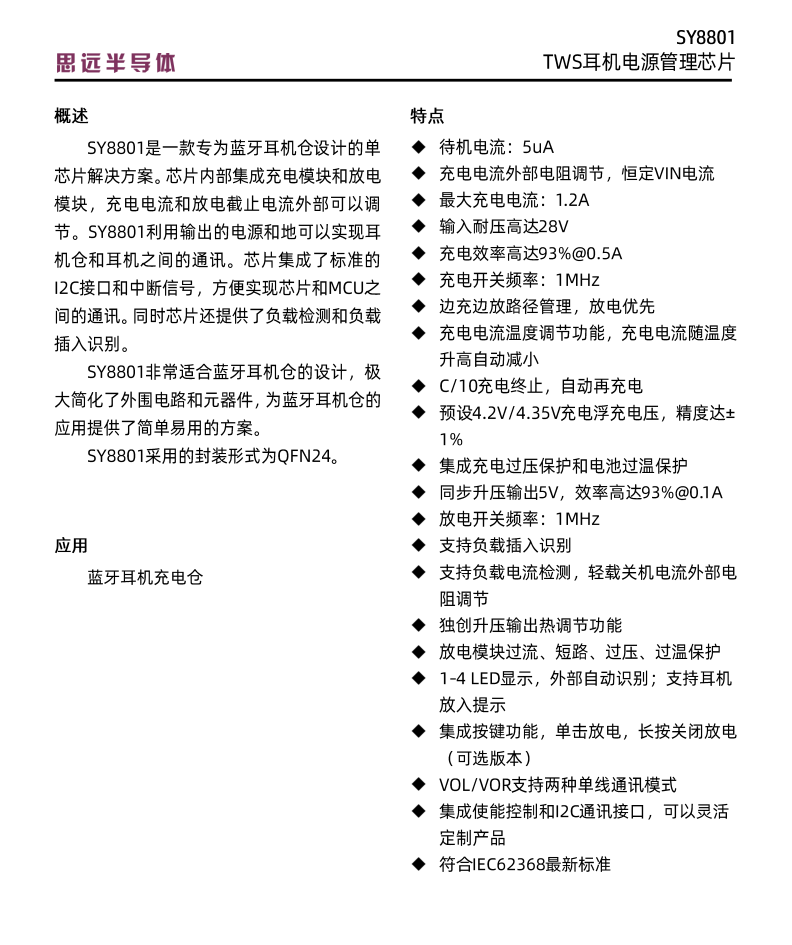

思远半导体SY8801详细资料图。

电源管理芯片外围3.3μH功率电感。

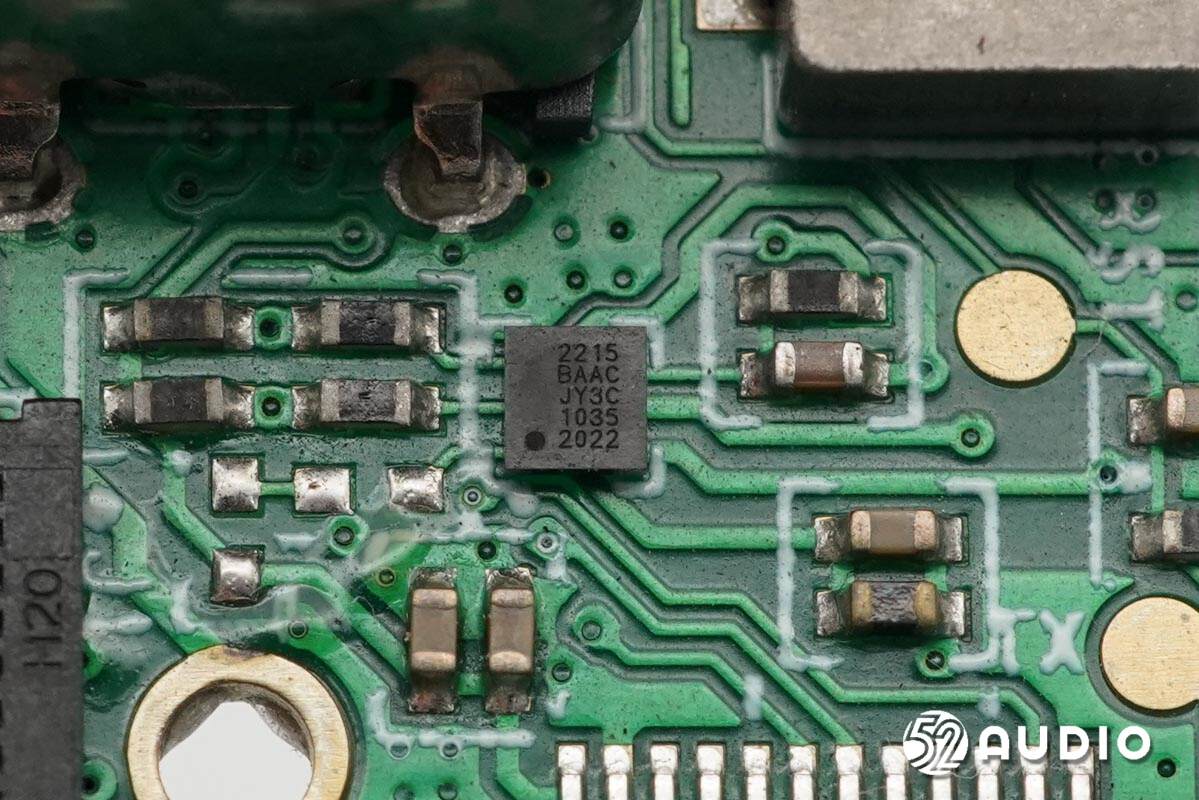

赛微微电CW2215B锂电池电量计芯片。

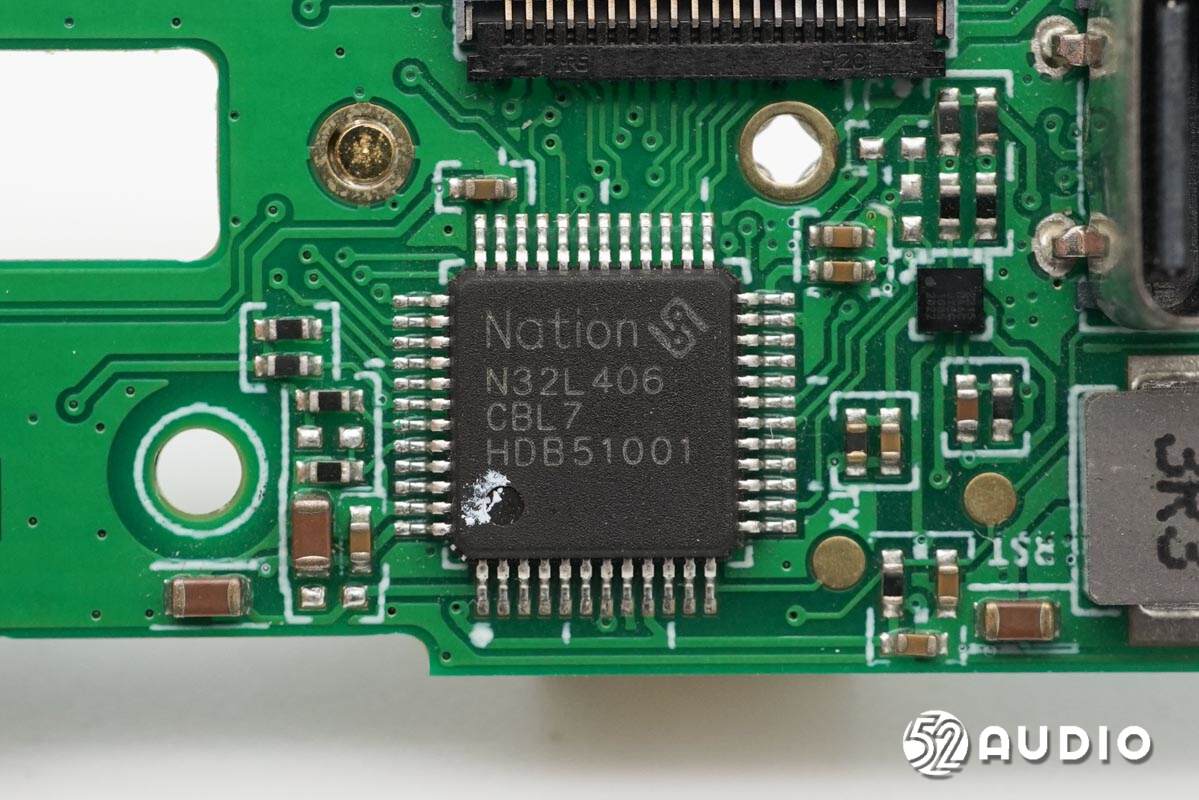

Nations国民技术N32L406CBL7 MCU单片机。该系列采用32 bit ARM Cortex-M4内核，最高工作主频64MHz，支持浮点运算和DSP指令，集成高达 128KB嵌入式加密Flash，24KB SRAM、集成丰富的高性能模拟器件，内置1个12bit 5Msps ADC，2路独立轨到轨运算放大器，2个高速比较器，1个1Msps 12bit DAC，支持多达24通道电容式触摸按键，集成多达320段 的Segment LCD驱动, 集成多路U(S)ART、I2C、SPI、USB、CAN等数字通信接口，内置密码算法硬件加速引擎 。

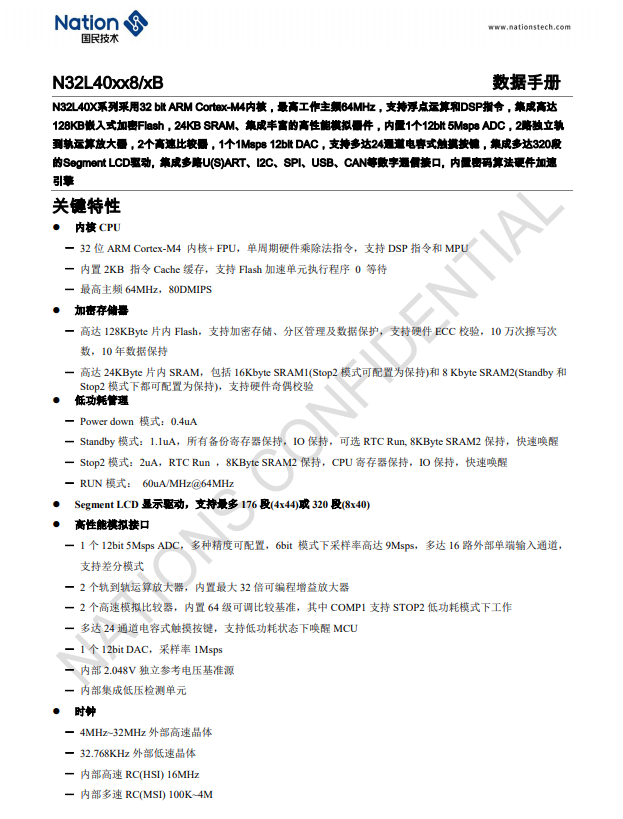

Nations国民技术N32L406CBL7详细资料图。据我爱音频网拆解了解到，国民技术的MCU芯片目前已被华为、vivo、BOSE博士等知名品牌采用。

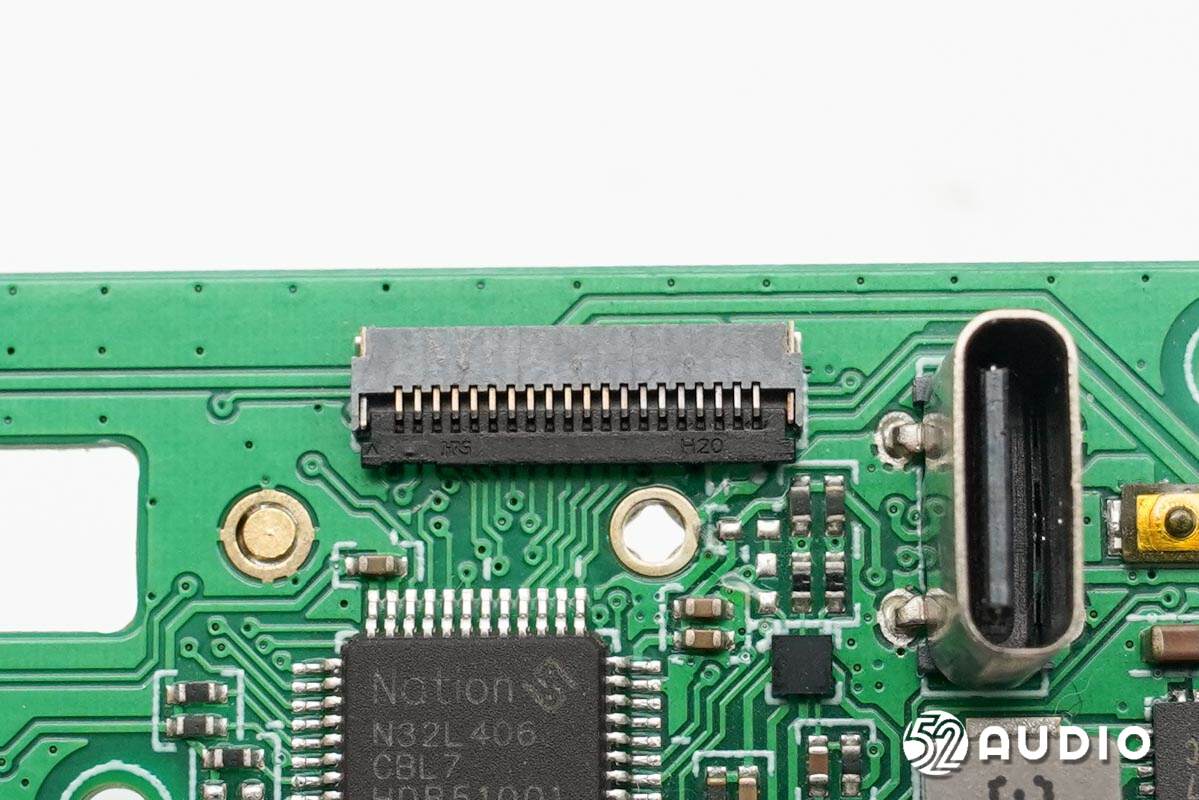

连接排线的ZIF连接器特写。

另外一组思远半导体SY8801电路特写，两组对应两个发射器充电。

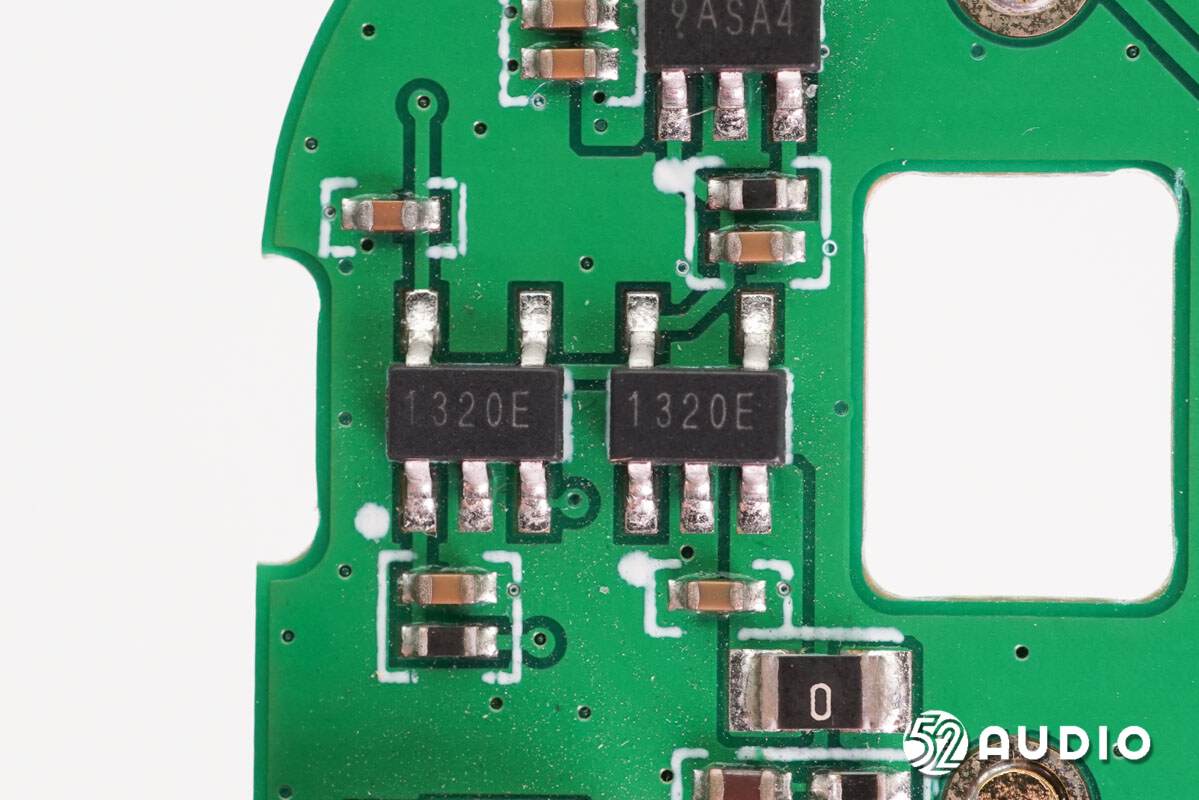

两颗丝印1320E的IC。

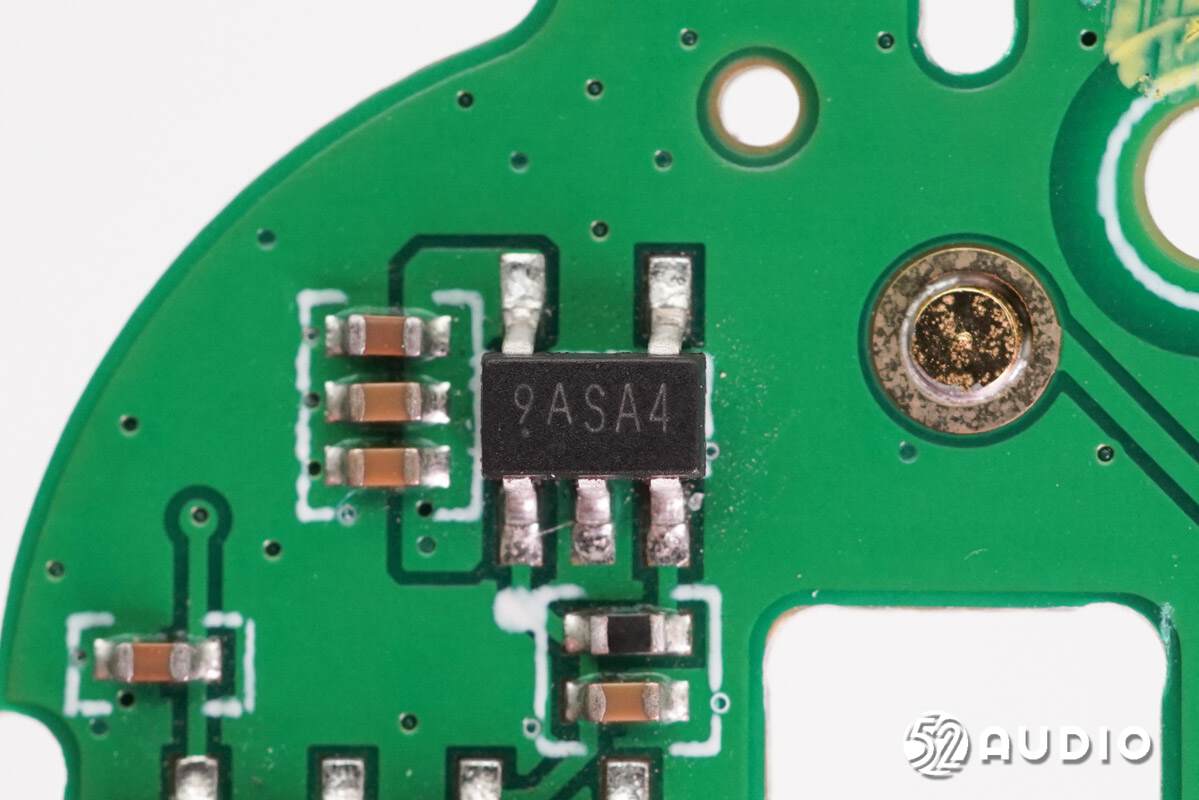

丝印9ASA4的IC。

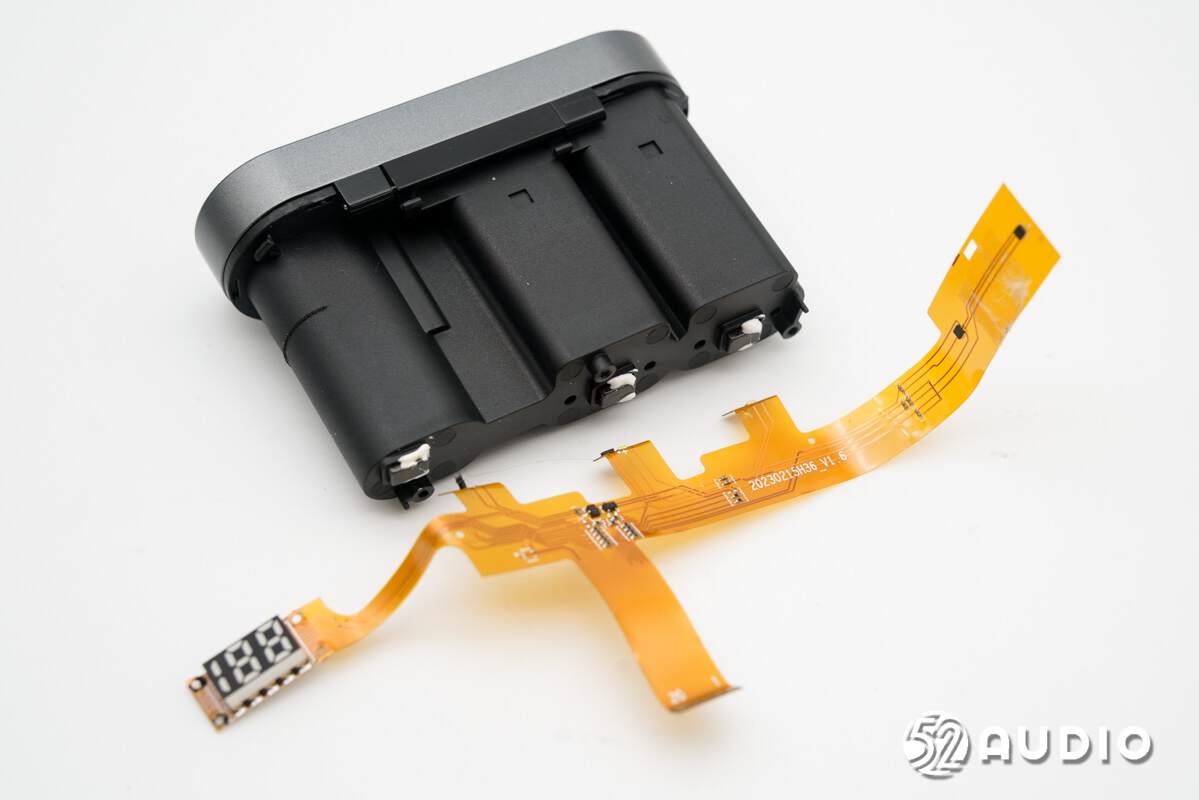

座舱上的排线电路一览，通过热熔柱固定。

取掉排线。

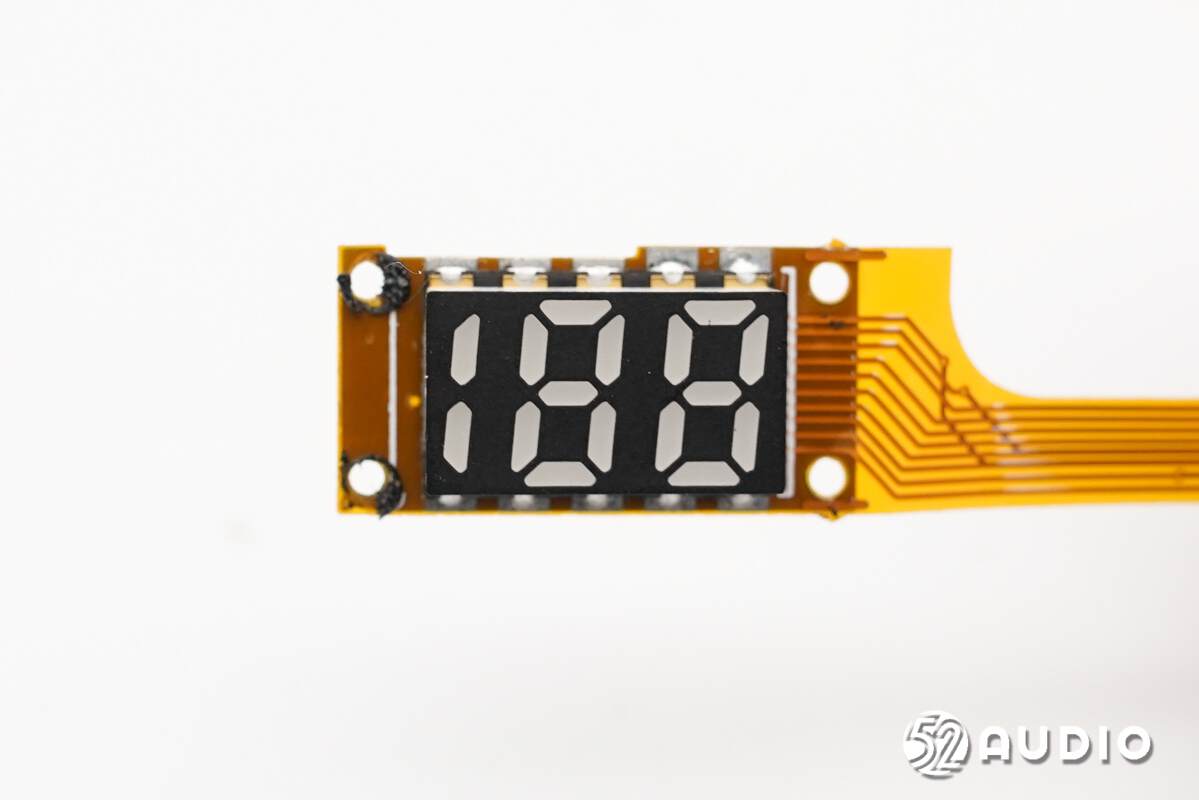

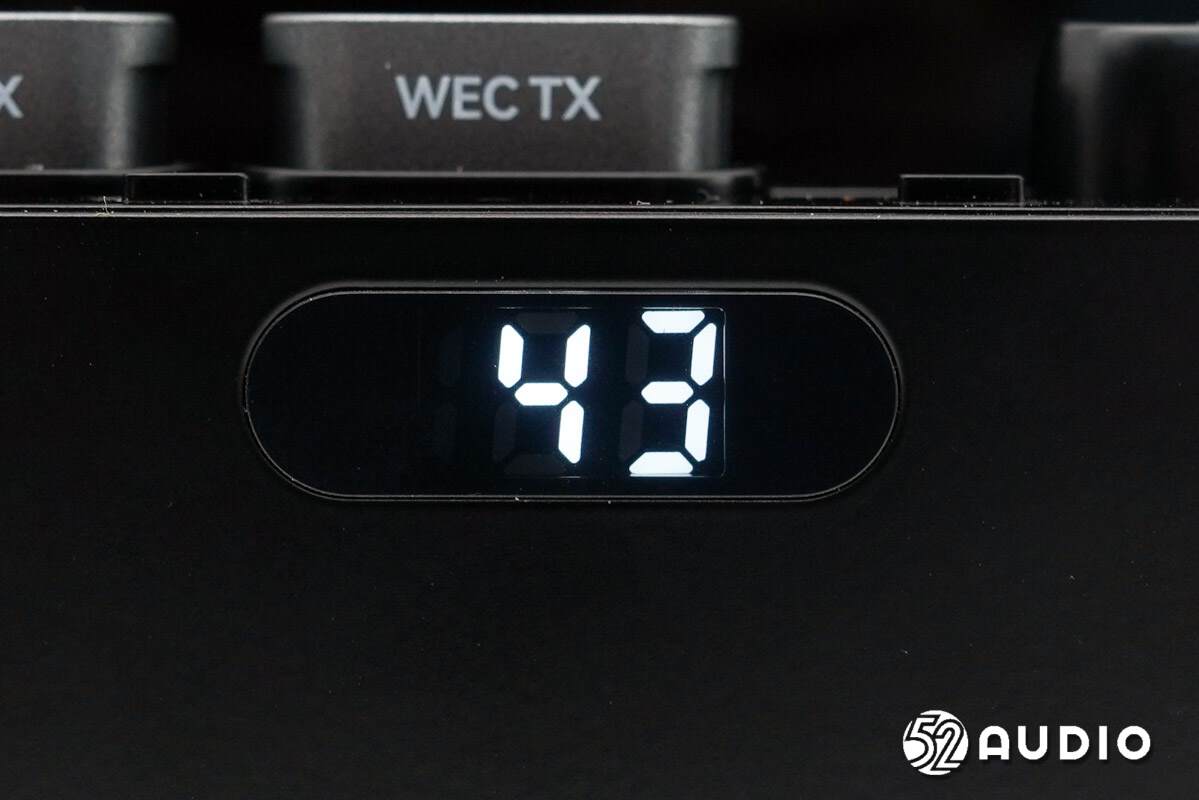

188数字显示屏特写，用于反馈充电盒剩余电量信息。

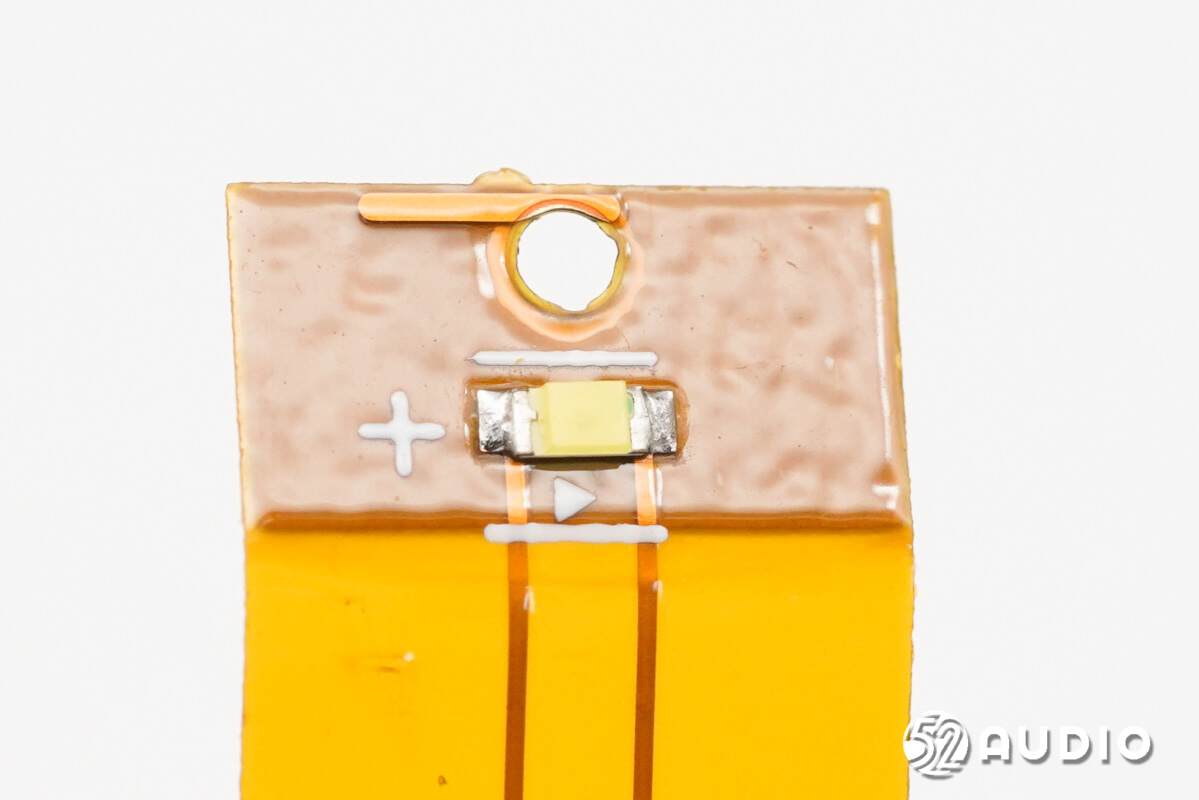

用于反馈发射器充电信息的LED指示灯特写。

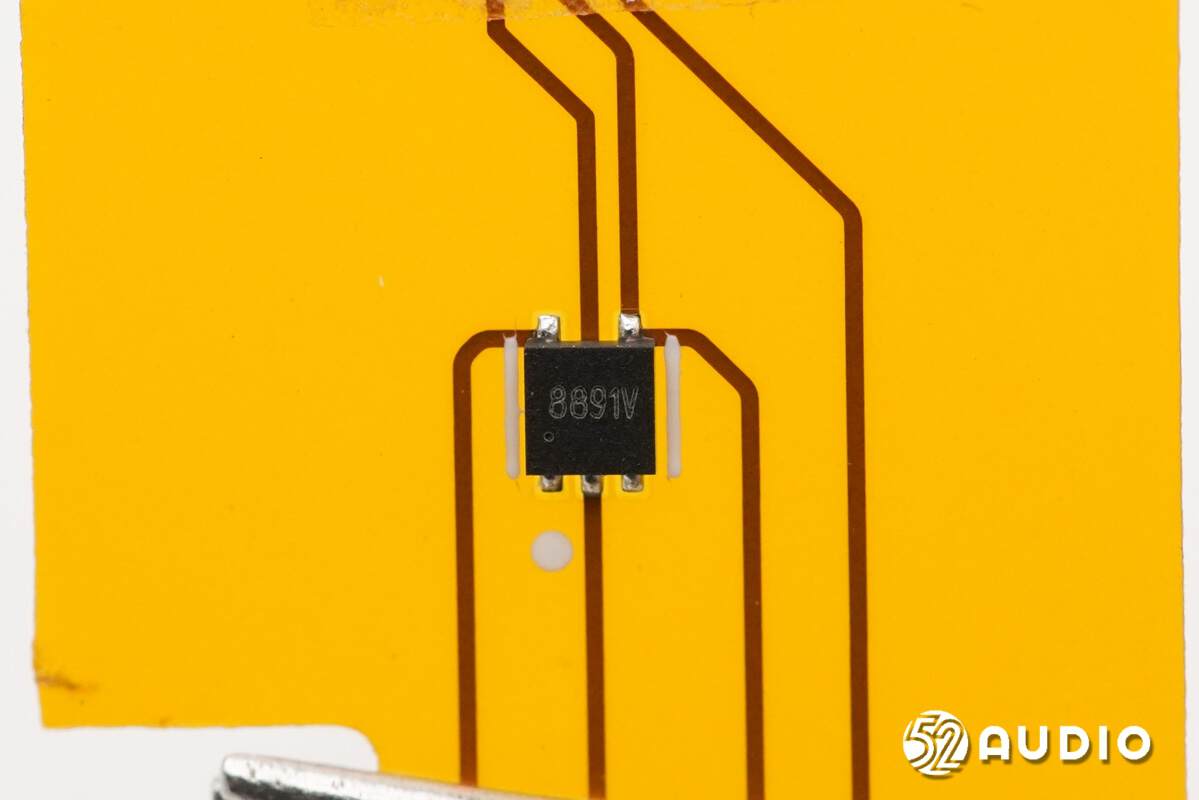

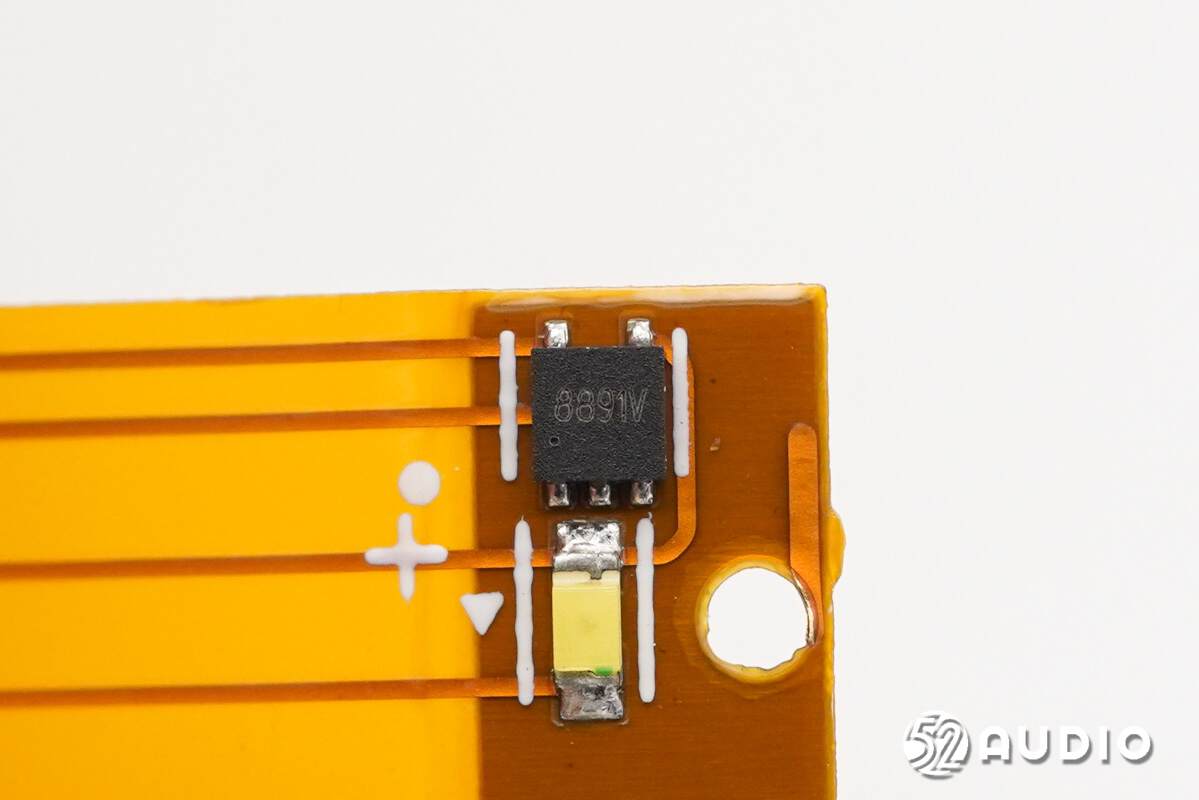

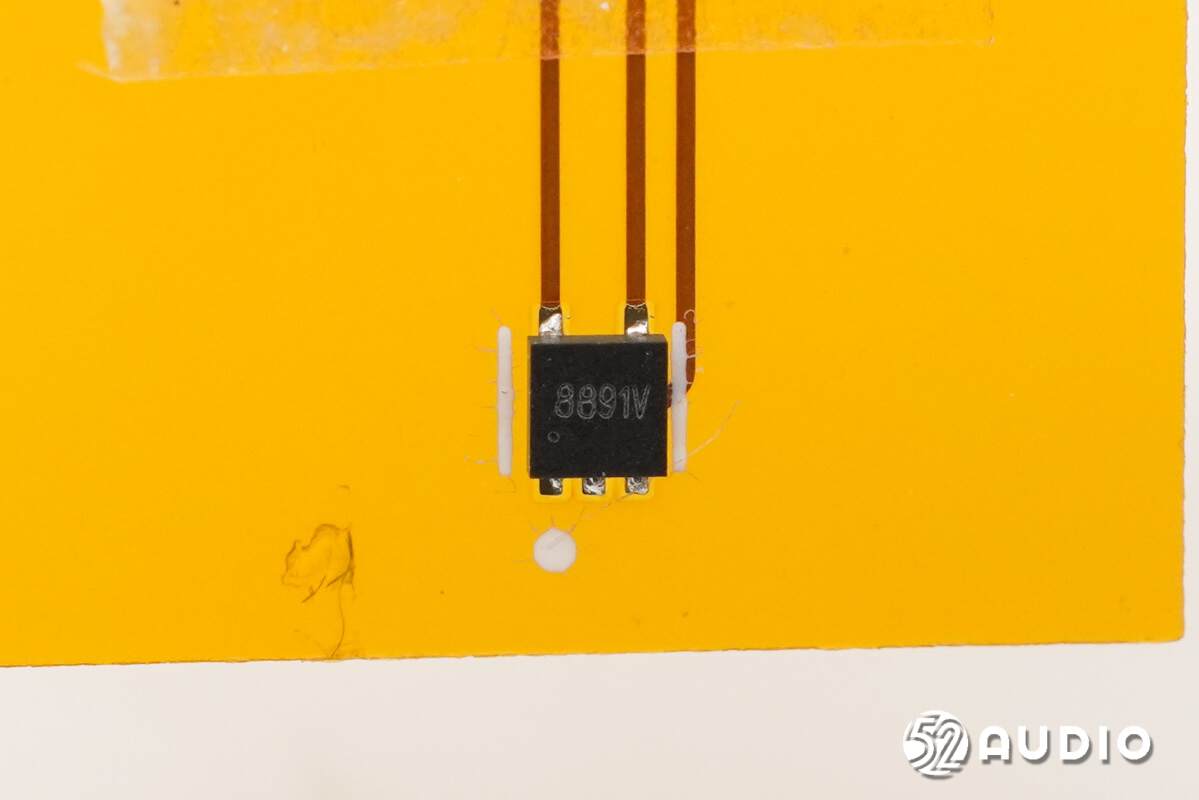

丝印8891V的霍尔元件特写，用于检测盒盖的开启/关闭状态。

第二颗丝印8891V的霍尔元件特写，用于检测发射器的出入仓状态。

第三颗用于检测发射器出入仓状态的霍尔元件。

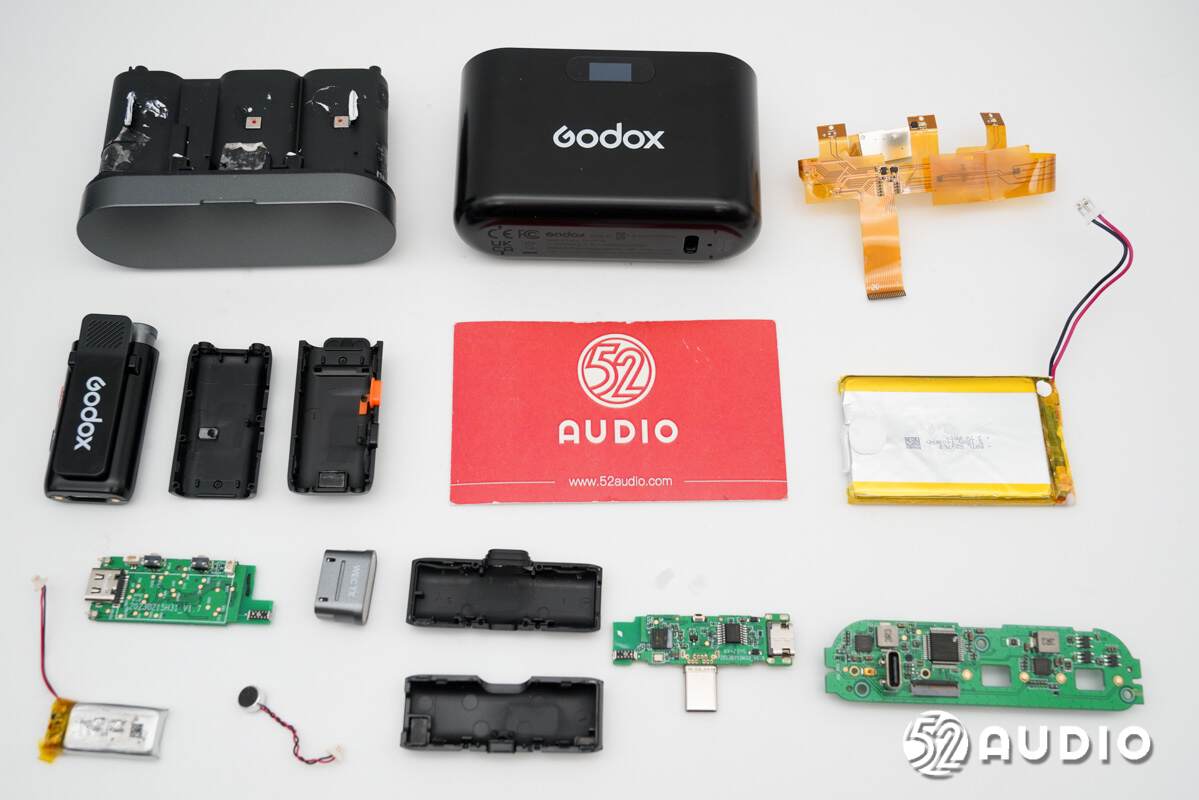

Godox神牛WES2 Kit2无线领夹麦克风拆解全家福。

三、我爱音频网总结

Godox神牛WES2 Kit2无线领夹麦克风在外观方面，麦克风体积小巧轻便，质感出色，独具辨识度。发射器采用长条形设计，重量12.3g，搭配一体式领夹，佩戴轻盈方便。接收器采用了“T”型设计，Type-C接口，即插即用，重量也仅7.3g，使用无负担。麦克风标配充电盒，提供便捷收纳和移动充电，搭载了数字显示屏，能直观获取剩余电量信息。

内部主要配置方面，发射器和接收器均采用了Actions炬芯科技ATS2831P蓝牙音频SoC，用于音频数据处理和无线传输。发射器内部还内置了驻极体麦克风，用于采集音频；搭载了PATL小锂新能源140mAh锂电池，配备思远半导体SY5501电源管理PMIC。接收器内部搭载了Legendary乐得瑞LDR6023 USB PD通信芯片，Perfectway平伟D40P03HL P-MOSFET等方案。

充电盒内置了PATL小锂新能源1400mAh锂电池，采用了两组思远半导体SY8801智能充电仓解决方案，负责为内置电池充电和放电为发射器充电；采用了Nations国民技术N32L406CBL7 MCU单片机，用于整机控制。
