前言

CMF是消费科技品牌Nothing旗下子品牌 ，专注于以优惠的价格提供“永恒的设计”，以及在同档价格段中“很难找到的品质”。近期，CMF推出了旗下新一代产品，其中包括首款智能手机CMF Phone 1，以及CMF Buds Pro 2真无线降噪耳机，CMF Watch Pro 2智能手表等。
此次将要拆解的CMF Watch Pro 2智能手表，外观上采用了不同于一代的圆形表盘设计，搭配铝合金表体和可互换的表圈，简约时尚，极具品牌特色。功能配置上，搭载了1.32英寸AMOLED显示屏，分辨率466*466，刷新率60FPS，支持超百款表盘，包括动态表盘、交互表盘、息屏表盘等，满足个性化需求。
CMF Watch Pro 2支持24小时心率/血氧监测，异常提醒；支持睡眠监测，生理周期跟踪；支持120种运动模式，通过智能运动算法，提供有氧/无氧效果、训练负荷和恢复时间等锻炼数据；支持蓝牙通话，并通过AI降噪技术，保障清晰度；其他还支持日程提醒、听音乐控制、相机控制、语音助手、闹钟、计算机等功能，拥有常规使用11天，重度使用9天的续航时间。下面就来看看这款产品的详细拆解报告吧~

Nothing CMF Watch Pro 2智能手表开箱

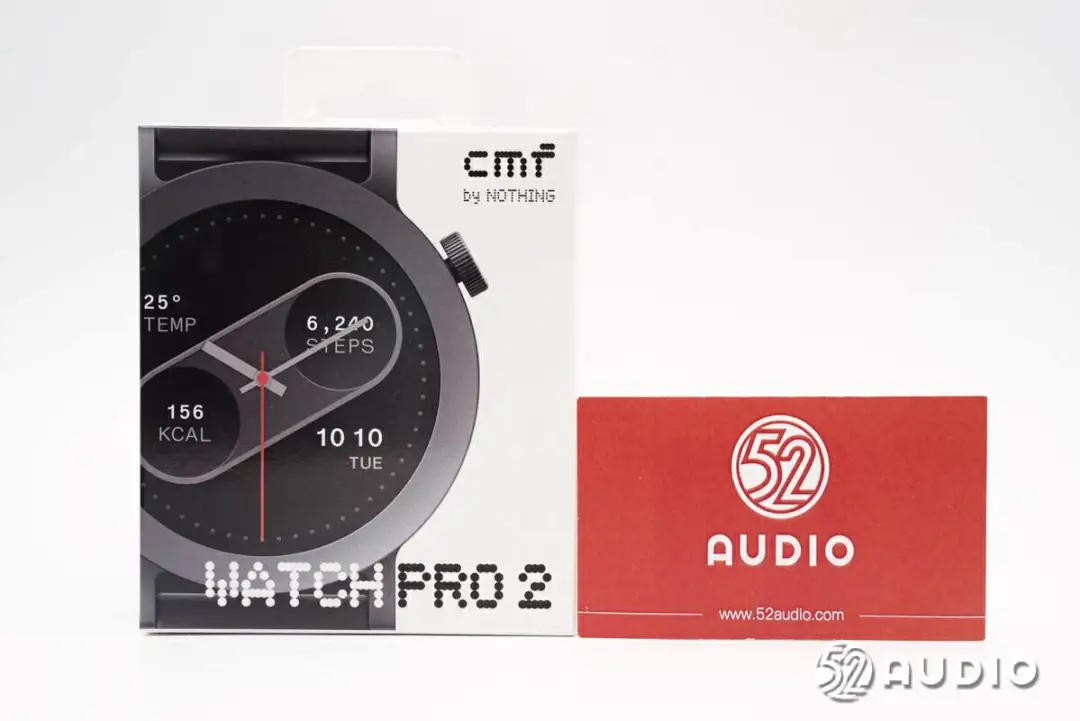

Nothing CMF Watch Pro 2智能手表包装盒设计非常独特，正面展示有产品的局部特写，以及经典点阵设计的品牌LOGO和产品名称。

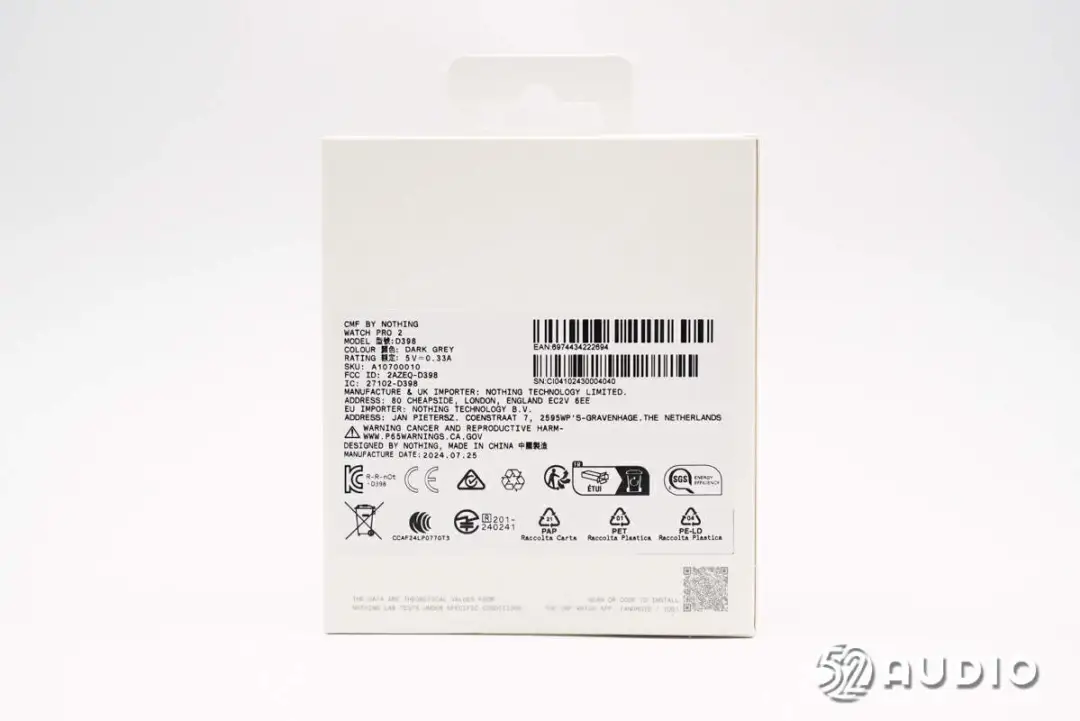

包装盒背面贴有产品标签，型号：D398，颜色：灰色，额定：5V-0.33A。

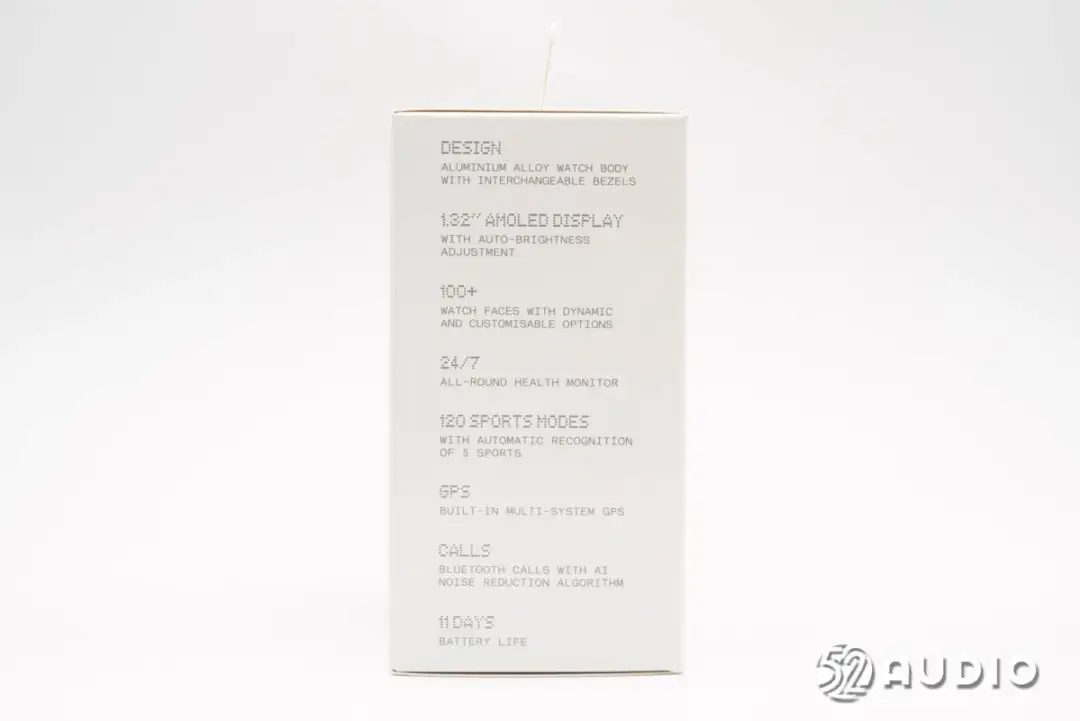

包装盒侧边介绍了产品的功能特点：铝合金表体 可更换表圈、1.32英寸AMOLED显示屏、100+表盘、24小时全方位健康监测、120种运动模式、全球定位系统、蓝牙通话、11天续航。

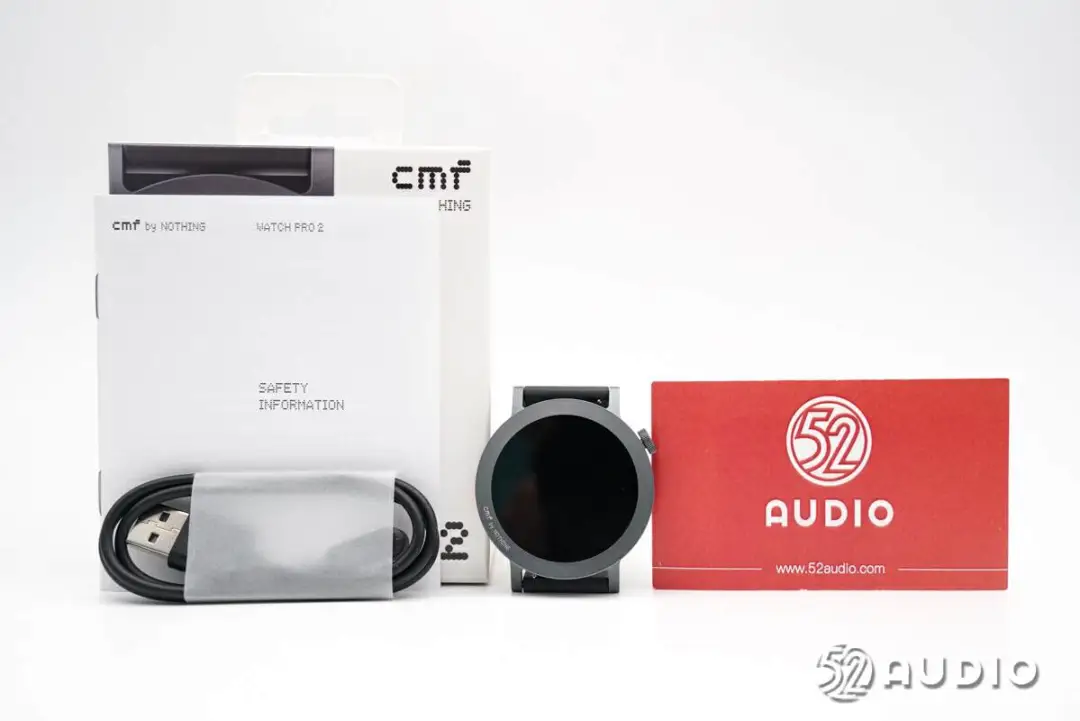

包装盒内部物品有智能手表、充电线和使用说明书。

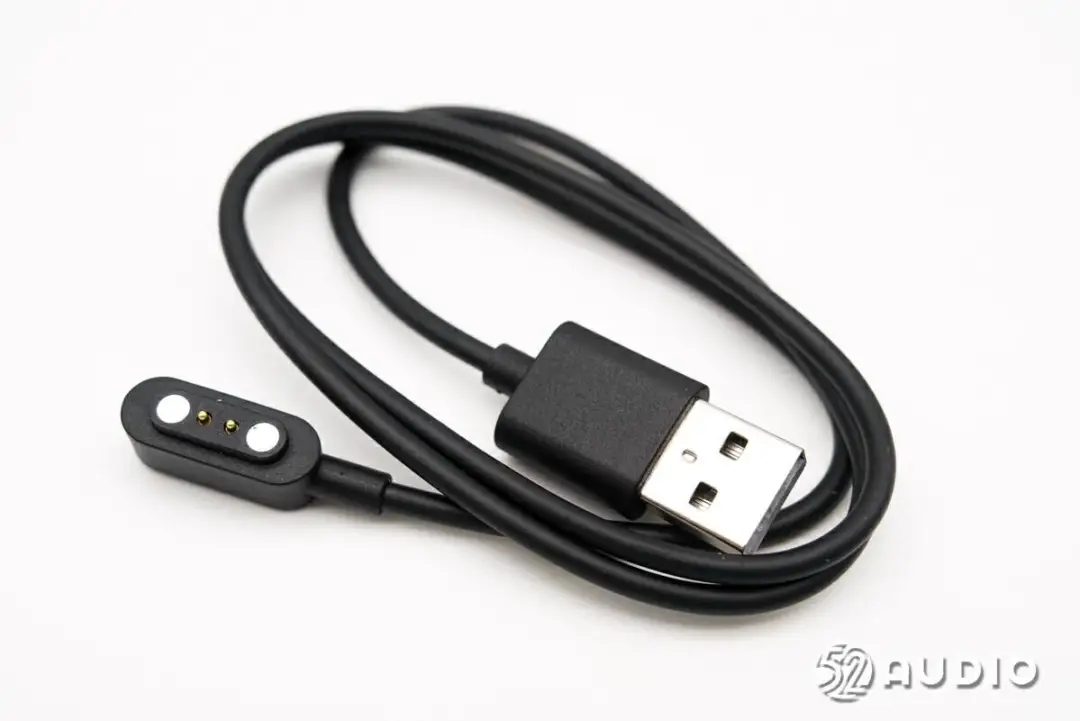

手表充电线，采用了USB-A to 双针磁吸接口。

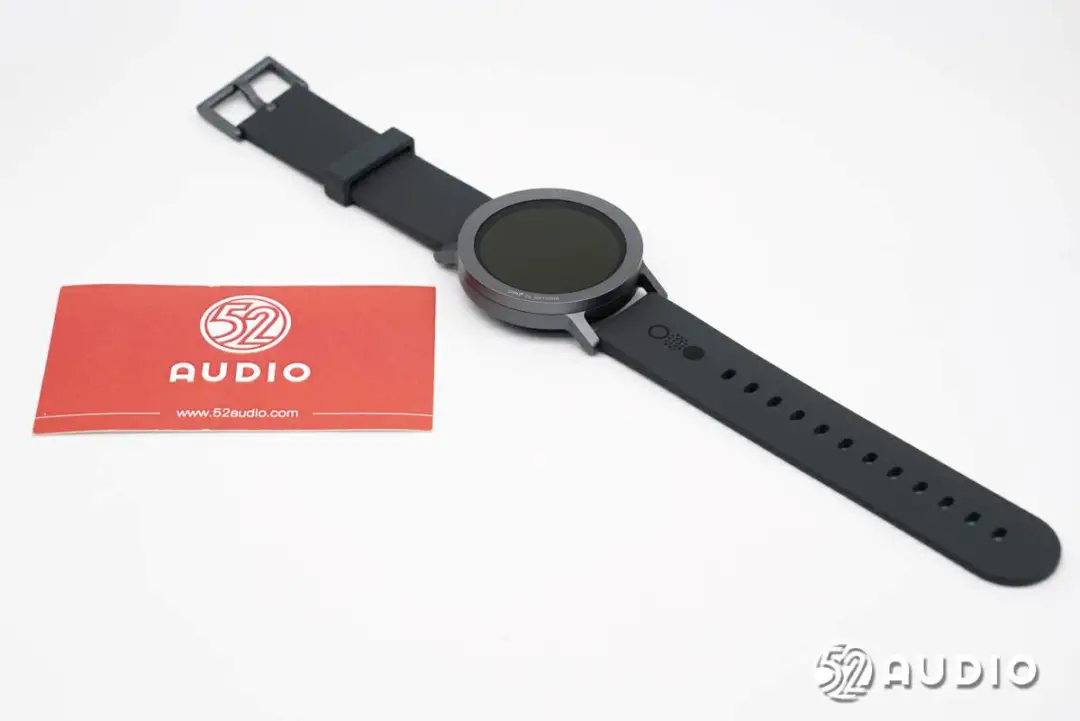

Nothing CMF Watch Pro 2智能手表外观一览，采用了圆形表盘设计，液态硅胶表带，佩戴舒适亲肤。

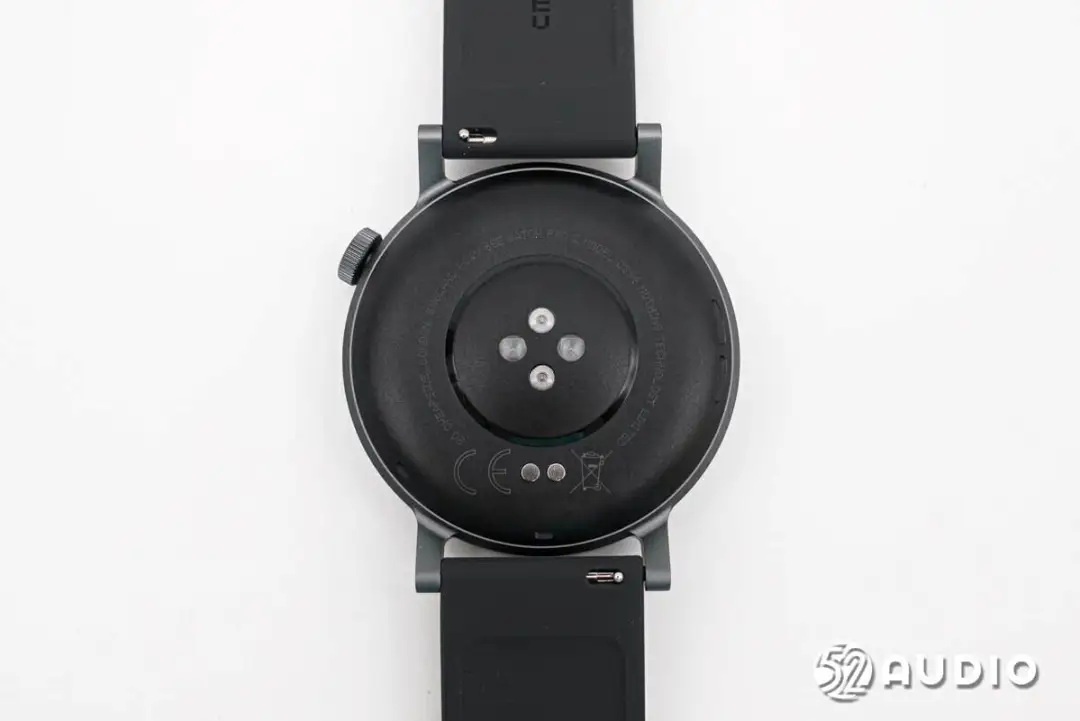

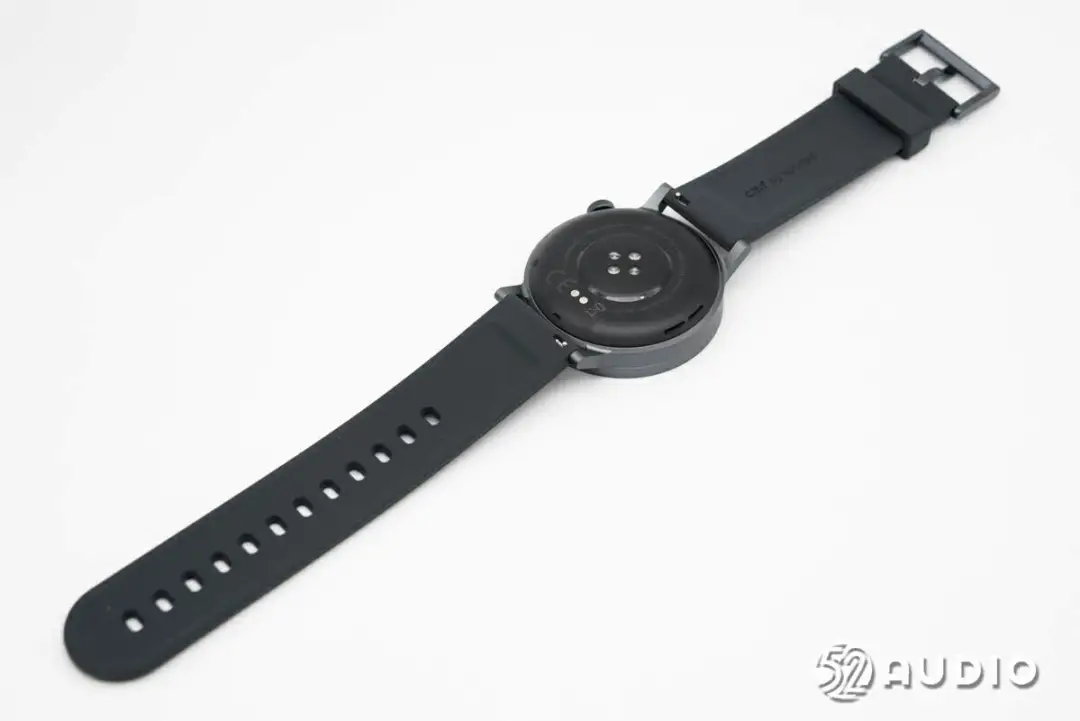

手表背面外观一览，表盘与表带采用了滑索结构衔接，能够自由拆卸更换。

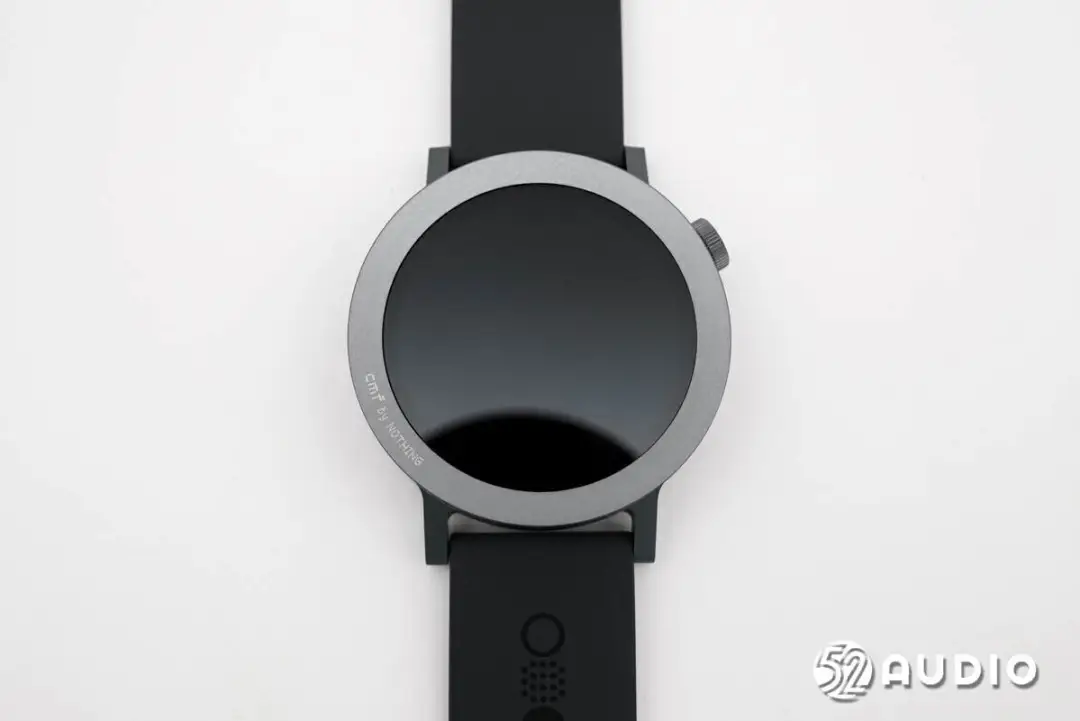

表盘正面外观一览，采用了1.32英寸AMOLED显示屏，466*466分辨率，60FPS刷新率，620 NITS，支持自动亮度调节。正面还设计了可拆卸表圈，官方有有弧形和扁平两种款式可供选择。
表盘背面外观一览，中间传感器模组结构微凸，用以更好的贴合皮肤实现精准监测。下方设置有充电触点，盖板四周设置有扬声器和麦克风开孔。

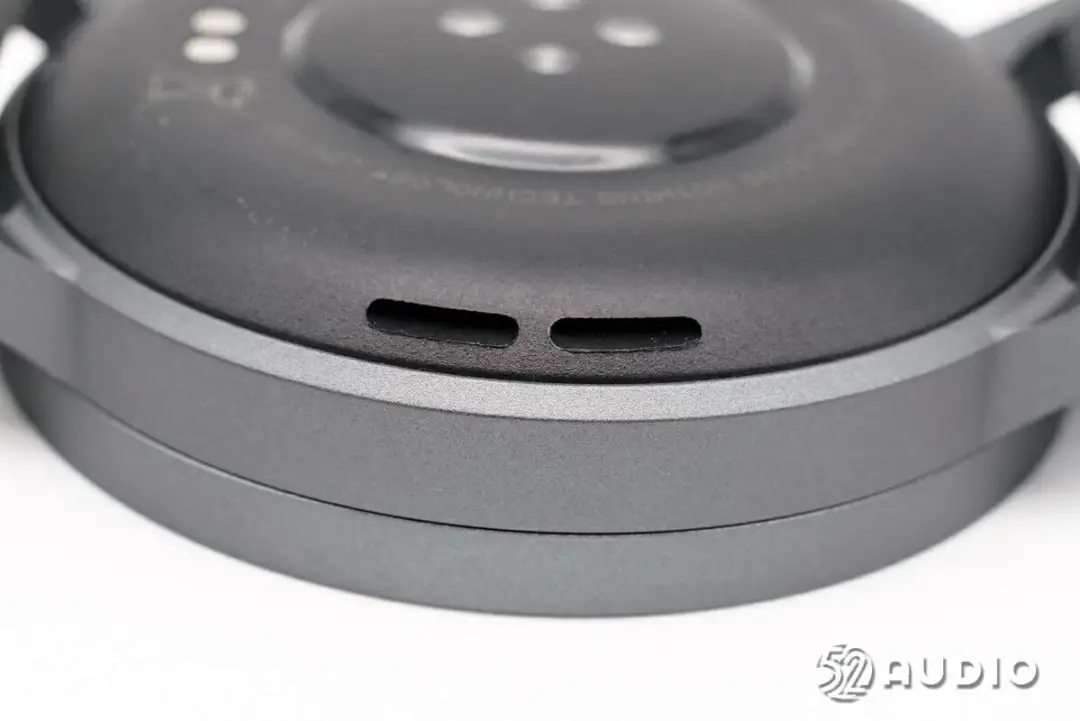

盖板侧边的扬声器出音孔特写。
盖板侧边的麦克风拾音孔特写。

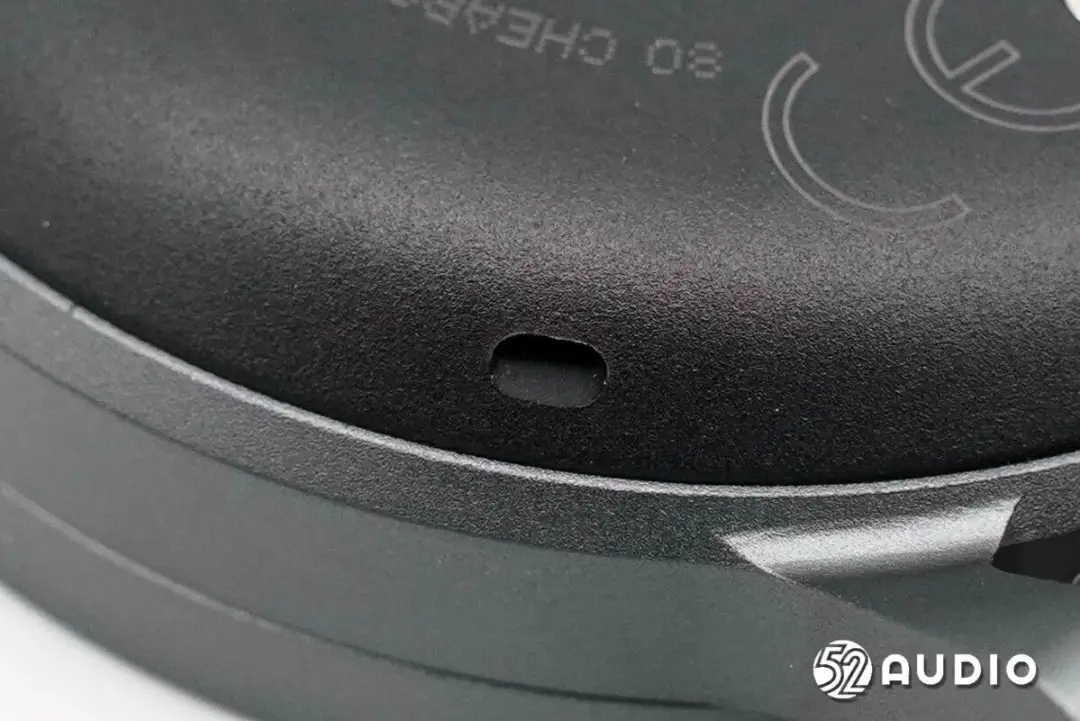

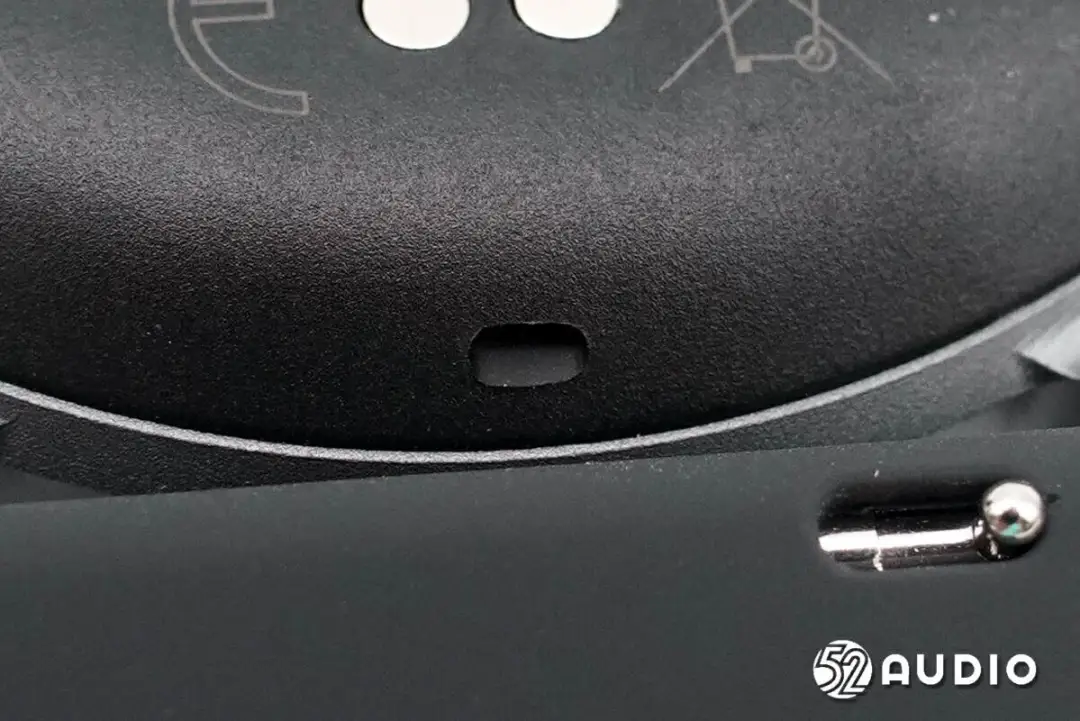

盖板侧边的泄压孔特写。

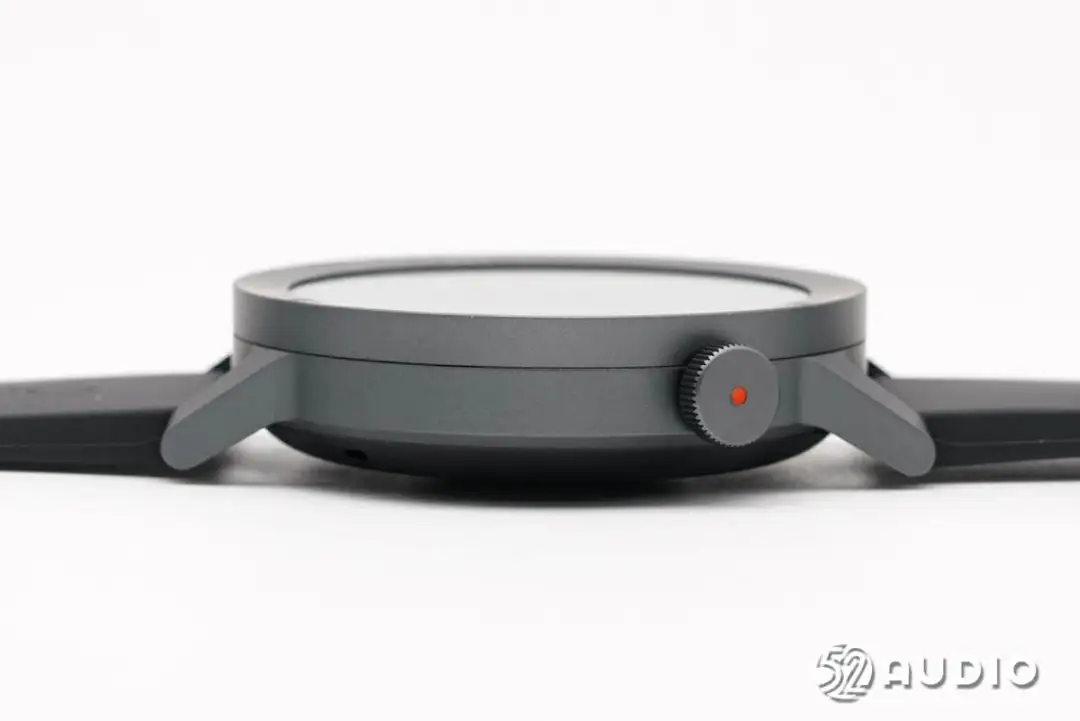

表盘采用了铝合金材质，喷砂工艺处理，带来出色的质感。右侧设置有一颗表冠，支持按压和旋转控制，中间橙色“圆点”点缀，边缘设计齿状纹理，提升精致度和操控摩擦力。

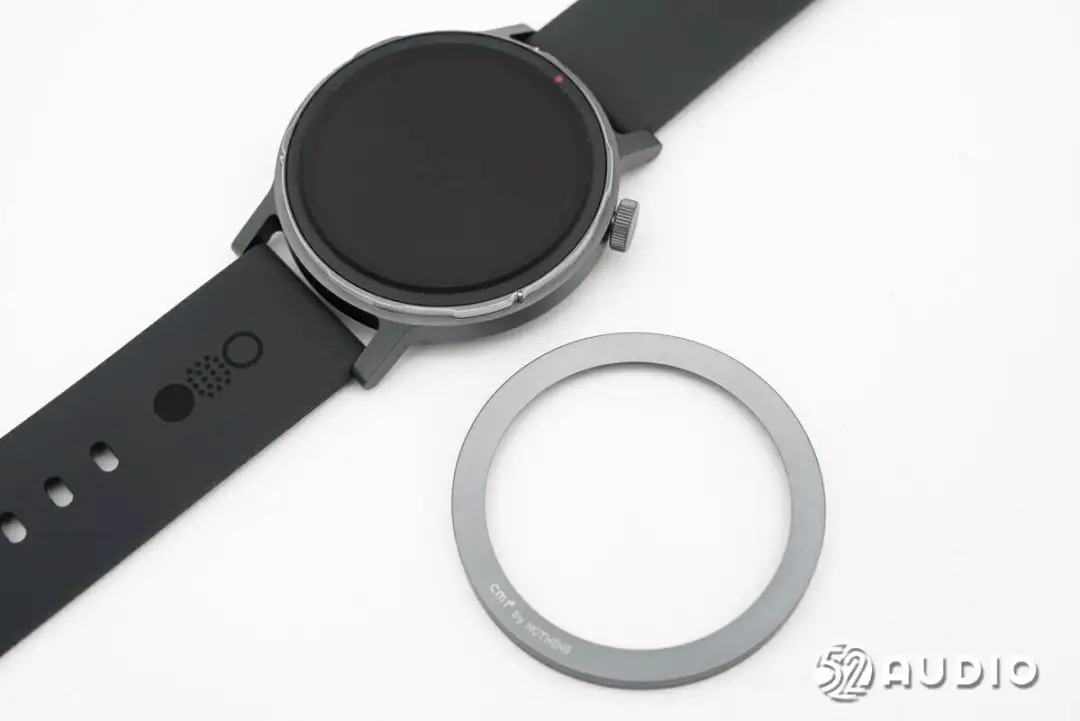

旋转取掉金属表圈，表体上设计橙色圆点，对应表圈上的橙点，便于用户定位安装。

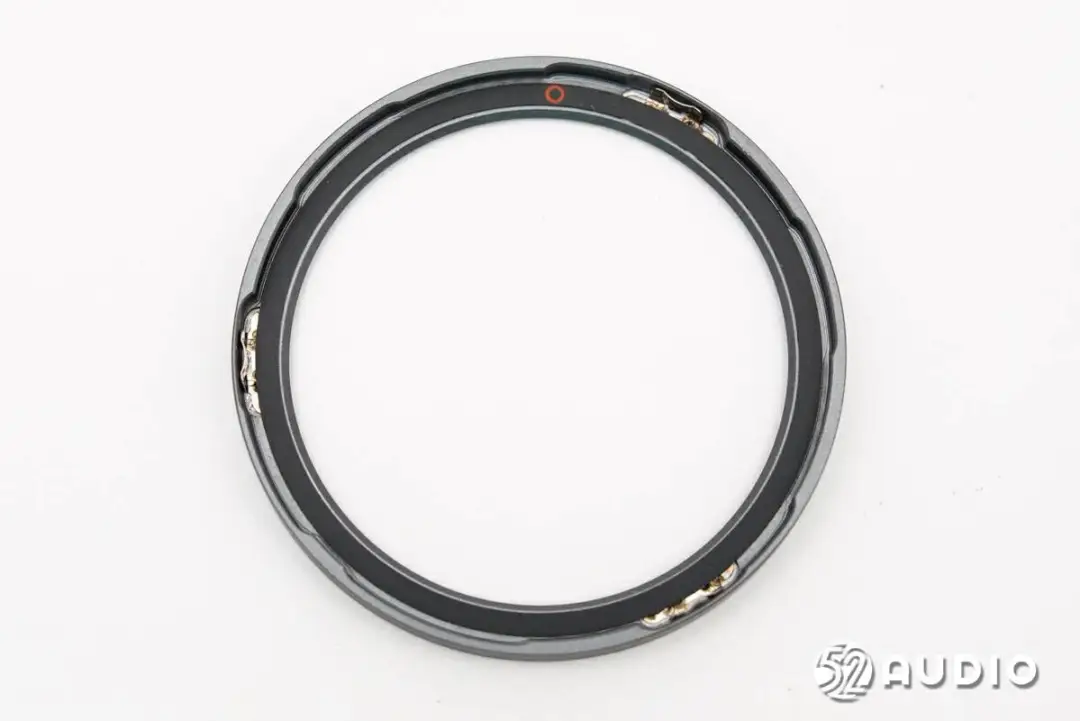

表圈内侧结构一览，设计有橙色圆圈，对应表体上的橙点。设置有触点与表盘连接，用于自动更换不同表圈的表盘。

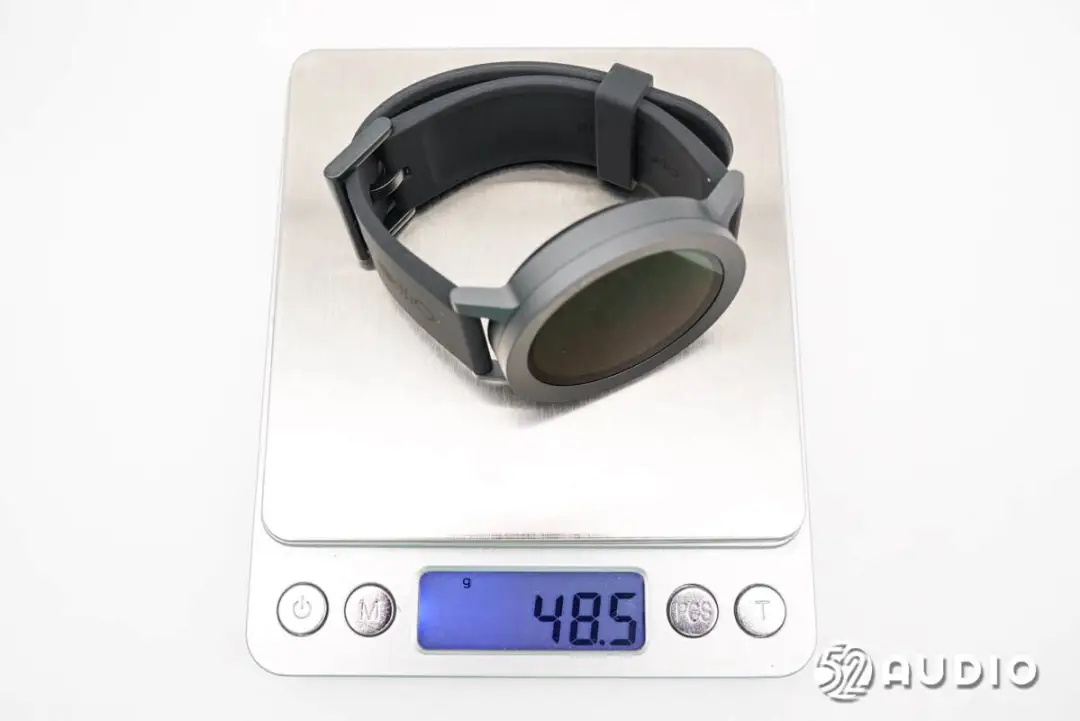

经智研所实测，Nothing CMF Watch Pro 2智能手表灰色配色重量约为48.5g。

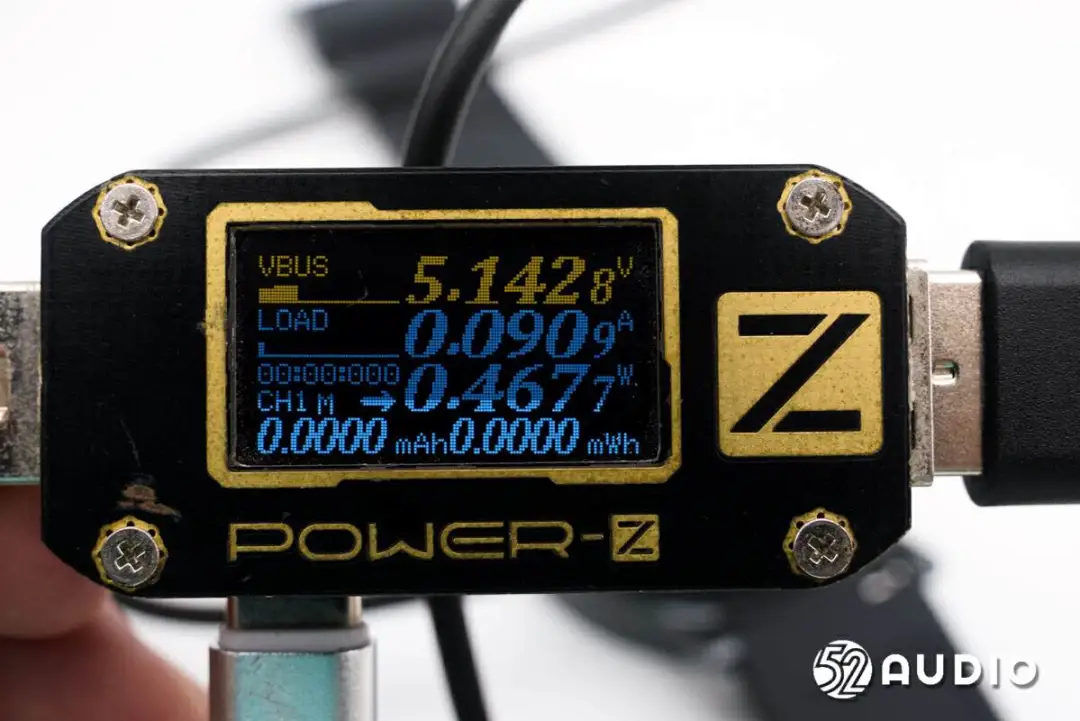

智研所采用ChargerLAB POWER-Z KM001便携式电源测试仪对Nothing CMF Watch Pro 2智能手表进行有线充电测试，输入功率约为0.467W。

Nothing CMF Watch Pro 2智能手表拆解

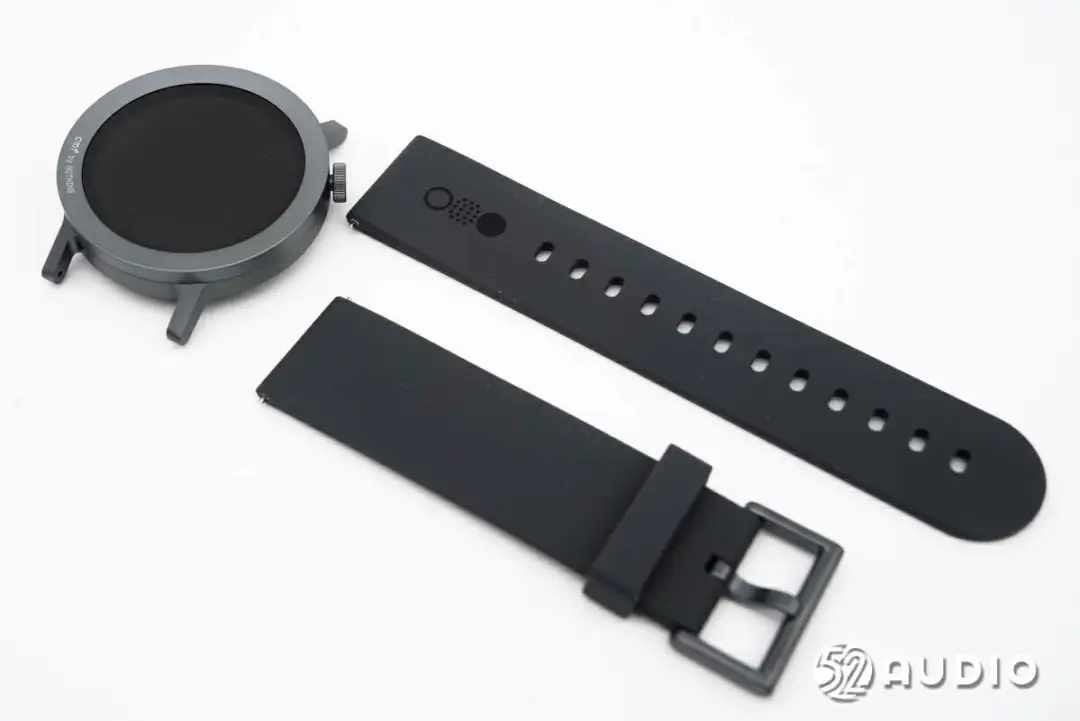

进入拆解部分，滑动滑索，拆卸掉表带。表带采用了针式表扣+表带箍固定，质地柔软亲肤，佩戴非常舒适。
拆掉表盘正面屏幕。
屏幕内侧固定主板单元。

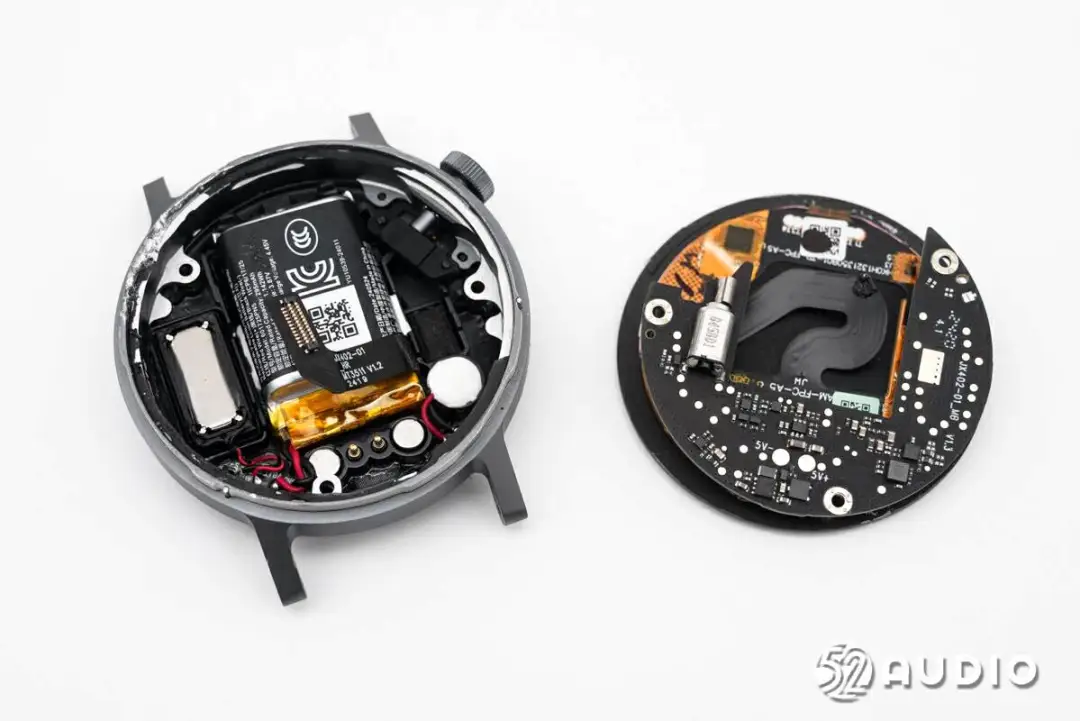

腔体内部结构一览，中间固定电池单元，四周设置扬声器、麦克风等元器件。

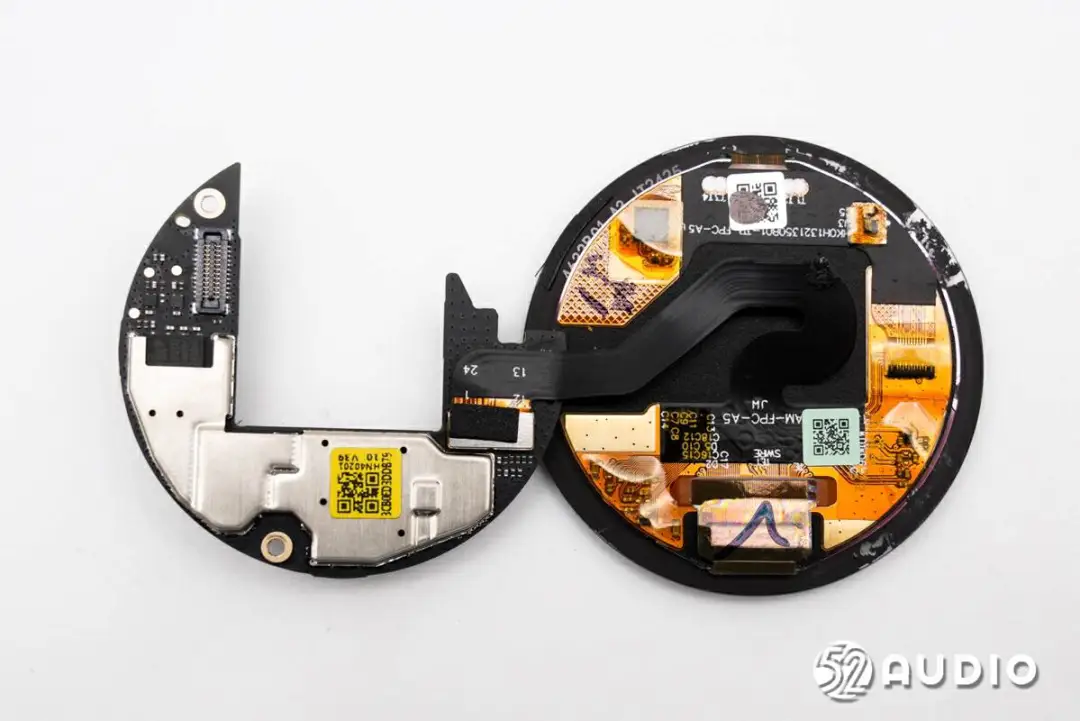

掀开主板，背面通过大面积屏蔽罩防护。屏幕排线与主板通过BTB连接器连接。

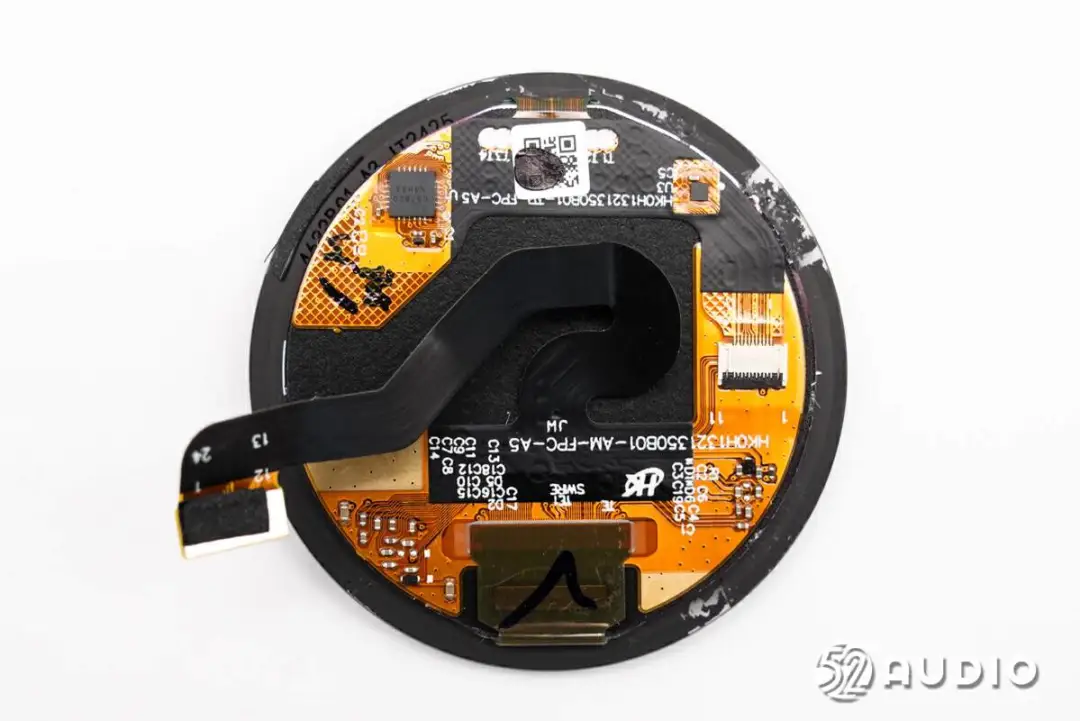

挑开连接器，分离屏幕。屏幕内侧电路一览。

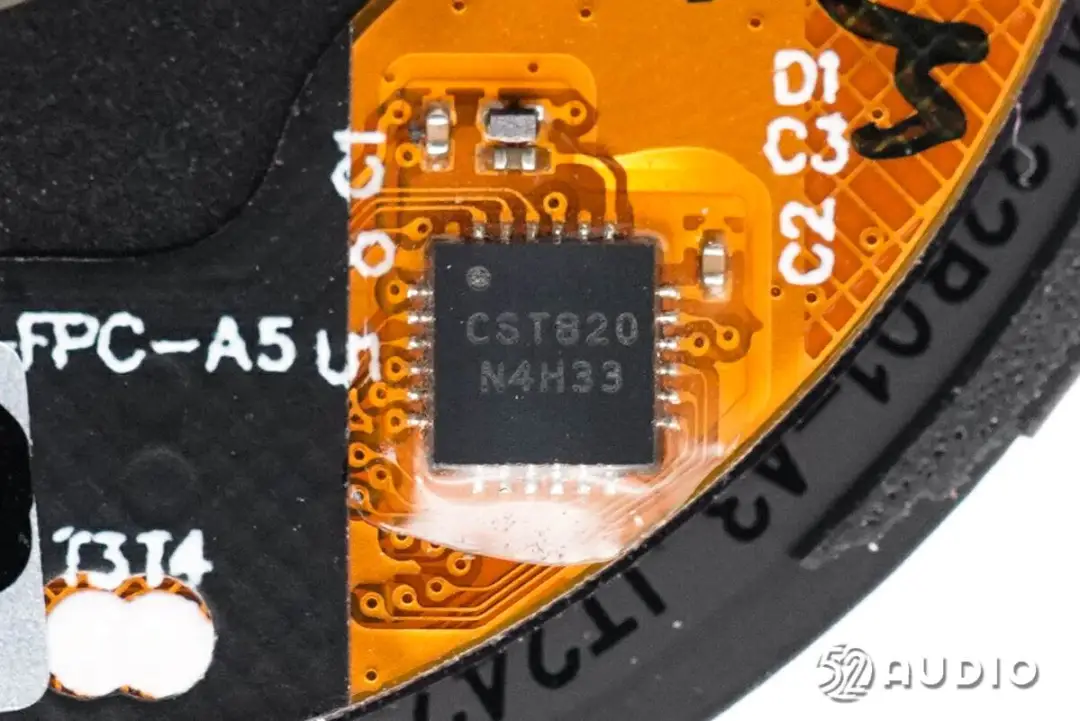

HYNITRON海栎创CST820高性能自电容触控芯片，采用高速MCU内核并内嵌DSP电路，结合自身的快速自电容感应技术，可广泛支持三角形在内的多种自电容图案，在其上实现单点手势和真实两点操作，实现极高灵敏度和低待机功耗。

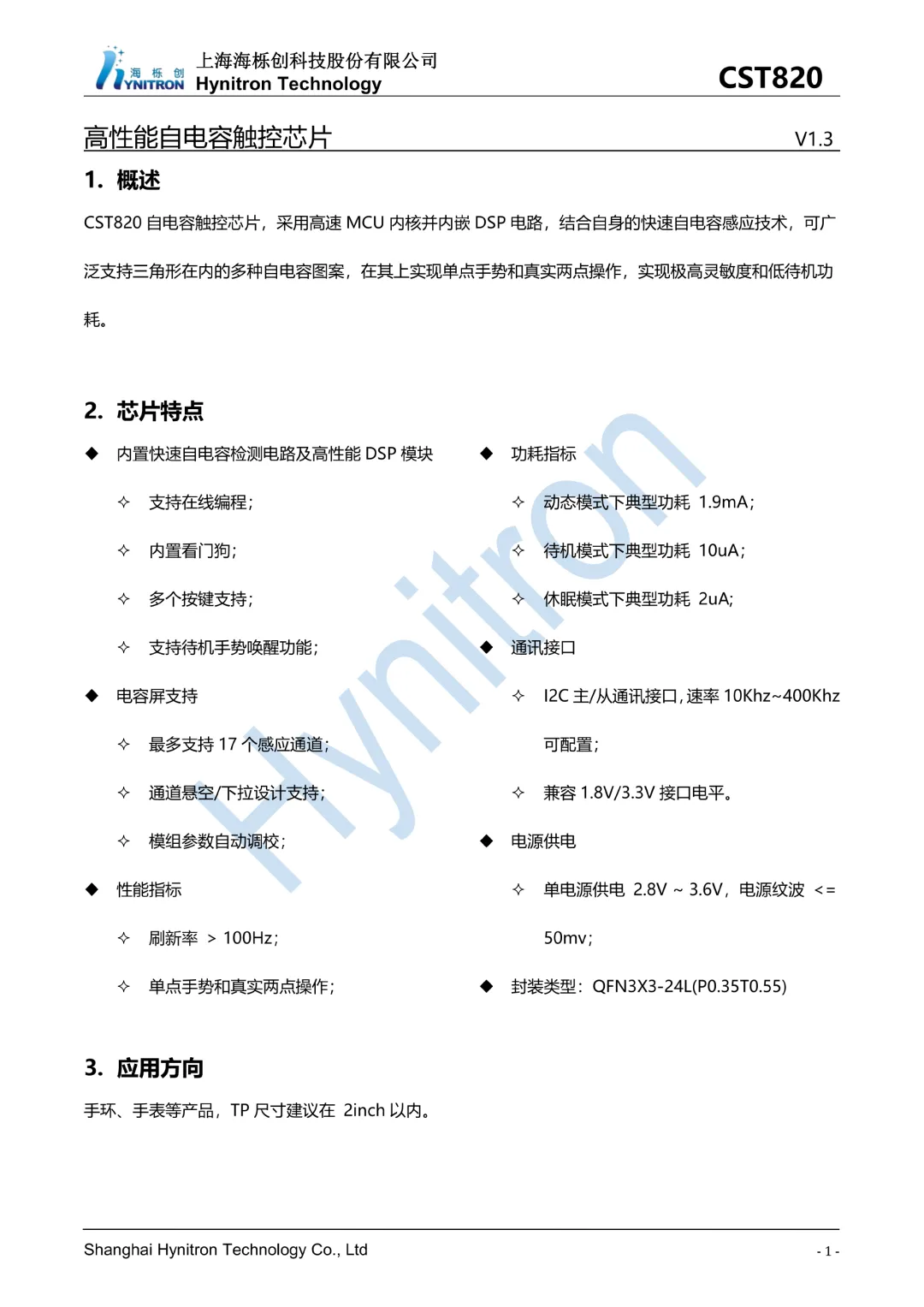

HYNITRON海栎创CST820详细资料图。据智研所了解到，小米、三星、OPPO、vivo、荣耀、Redmi、一加、漫步者、NOLO、IQOO、高驰、天猫精灵、noise、Baseus倍思、HAYLOU嘿喽、Nothing、QCY、阿尔法蛋、TOZO、网易有道等众多品牌旗下产品采用了海栎创触控芯片。

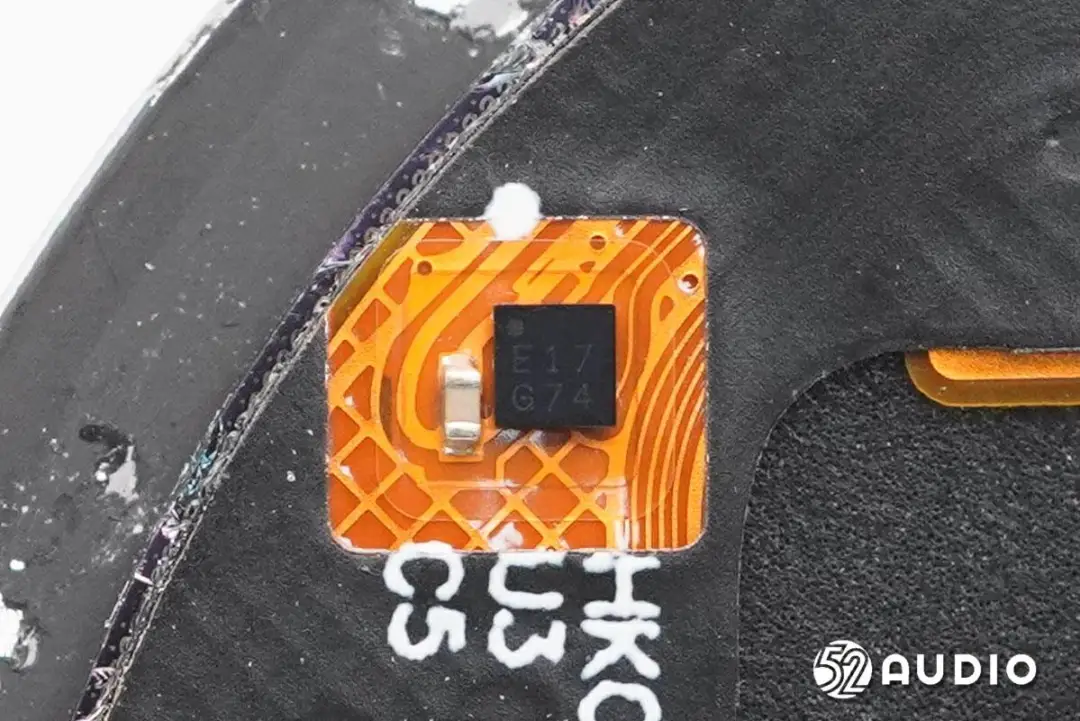

丝印E17 G74的IC。

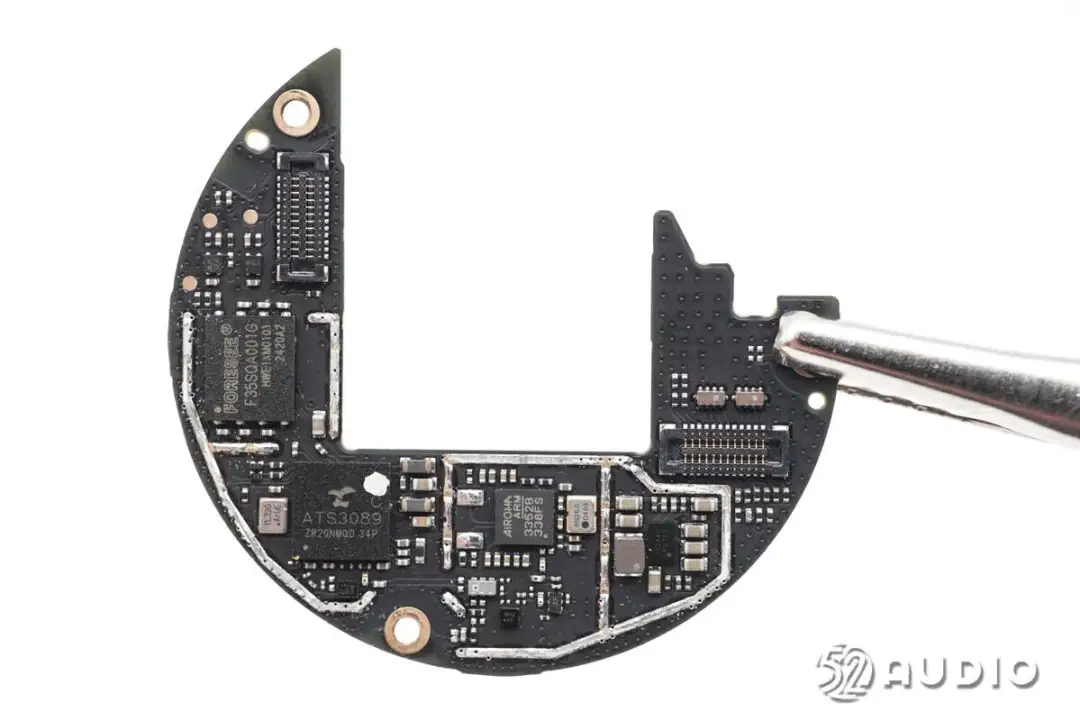

取掉屏蔽罩，主板一侧电路一览。

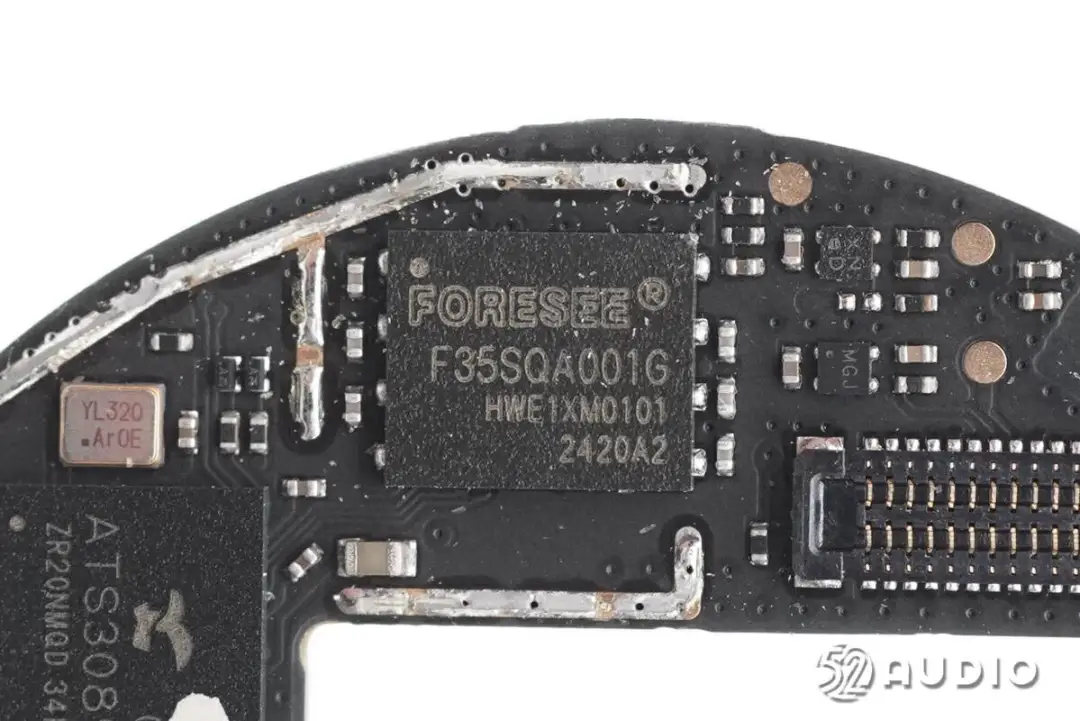

Longsys江波龙F35SQA001G SPI NAND闪存，容量：1Gb。

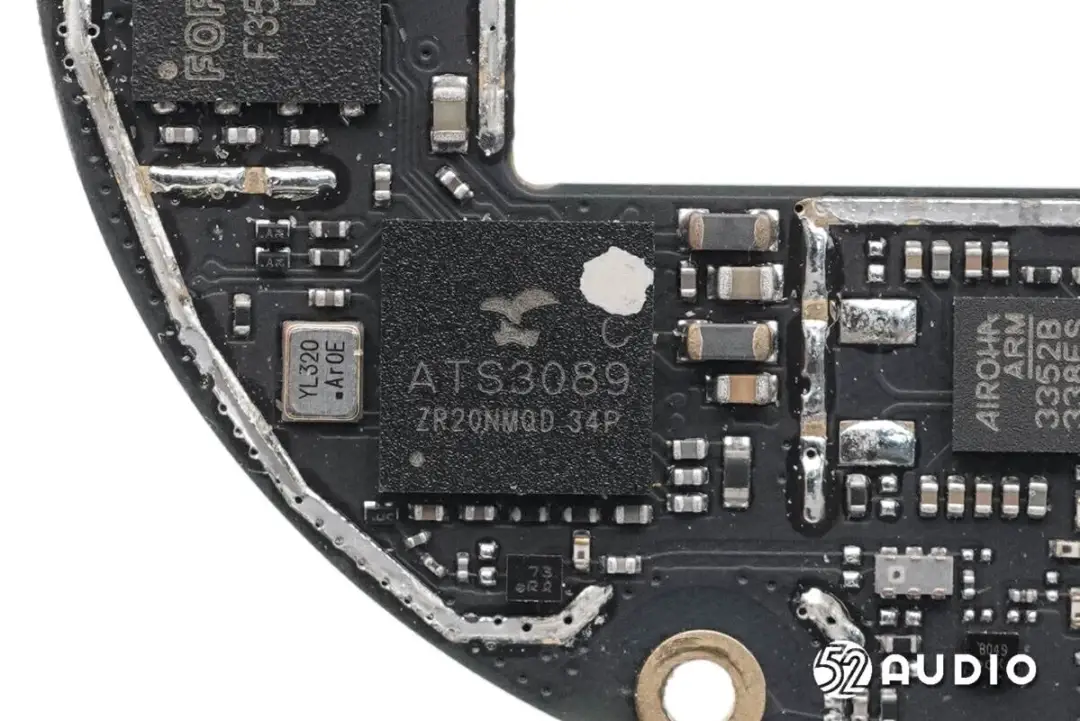

Actions炬芯ATS3089C智能手表SoC，为炬芯科技第二代智能手表芯片，具有高集成度、高帧率、低功耗等特点。ATS3089x系列采用MCU+DSP双核架构，集成了图形加速引擎与Sensorhub模块、蓝牙射频（RF）和基带、电源管理单元（PMU）、音频编解码器、屏和传感器外设接口模块等，单颗芯片即可实现驱动显示屏、运动健康算法、蓝牙通话、本地解码、蓝牙推歌等多种功能。
ATS3089x沿袭炬芯科技低功耗设计技术，在保证性能升级更加优秀的同时，也兼顾产品低功耗的需求。MCU的功耗12uA/Mhz@3.8V，BR和BLE 保持双连接功耗<100μA@500ms，相较于第一代，典型用例功耗整体降低约20%。
ATS3089x支持蓝牙5.3，支持LE Audio（LC3编解码器），支持基本速率和增强数据速率，支持安全简单配对，支持双模式（BR/EDR+低能耗控制器）操作。ATS3089x采用了2D+2.5D的双GPU硬件加速配置，在保持低功耗的同时，大幅提升图形处理效率，提供出色的显示效果；新增JPEG硬件解码，图片压缩率提升50%，图片解码速度提升100%，进一步提升UI界面的流畅。
ATS3089x支持视频解码，助力智能手表终端实现视频表盘功能；支持AI ENC降噪技术，提高声音的传输质量，带来稳定清晰的通话和录音效果。还支持第三方应用程序，支持WebAssembly技术，拥有更加丰富的外围接口资源，更精简的BOM，更大的内存，满足个性化需求等等领先优势。

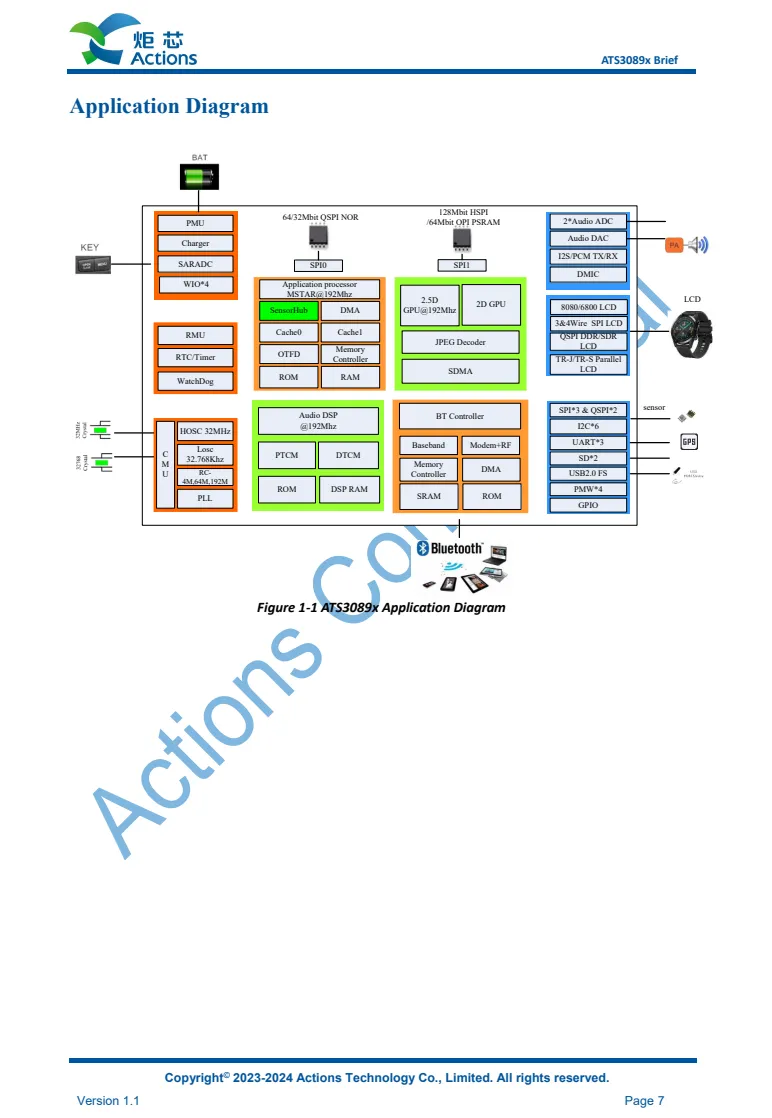

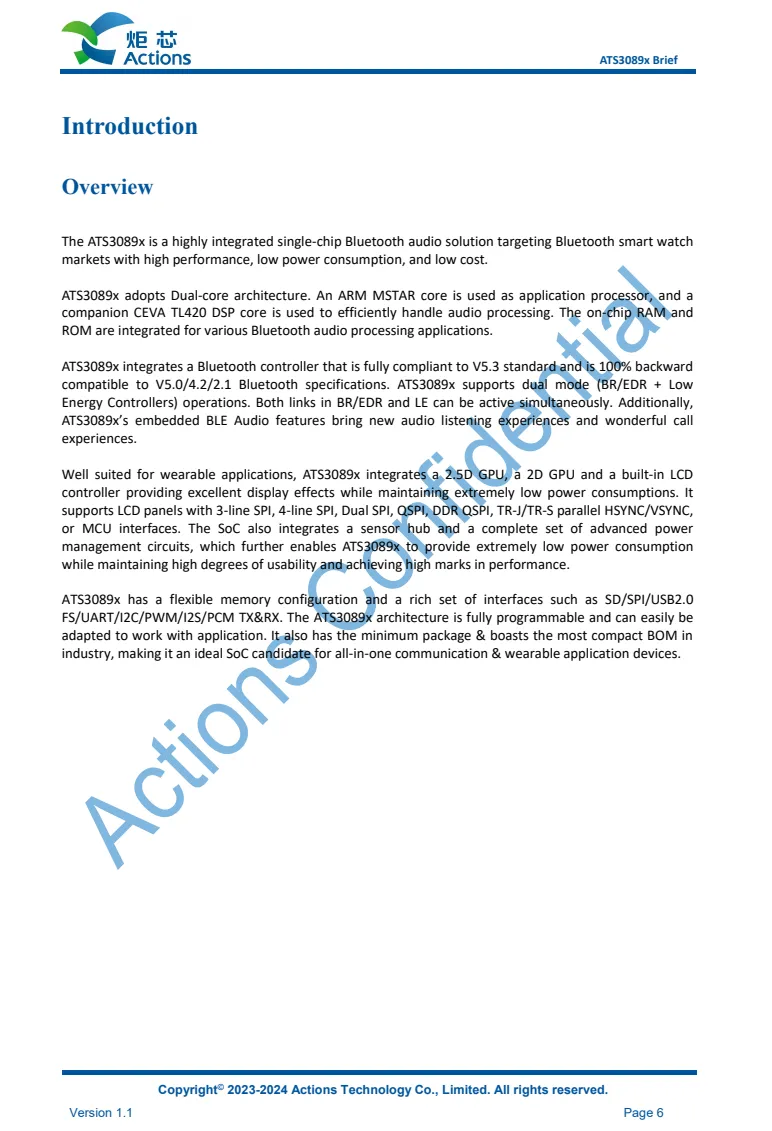

Actions炬芯ATS3089x系列详细资料图。据智研所拆解了解到，目前已有荣耀、大疆、SONY、RØDE、Redmi、realme、雷蛇、科唛、倍思、QCY、AnkerWork、哈氪、鲸语、九号、沃莱、飞利浦、Fire-Boltt、Noise、Loca，科大讯飞、猛玛、NOISE、唐麦、怪企鹅、AOMAIS，小米、JBL、Motolola、小度、唱吧、绿联、公牛，Anker、摩托罗拉、网易云、凡纪、SANAG、迈从等众多品牌旗下音频产品采用了炬芯科技的解决方案。

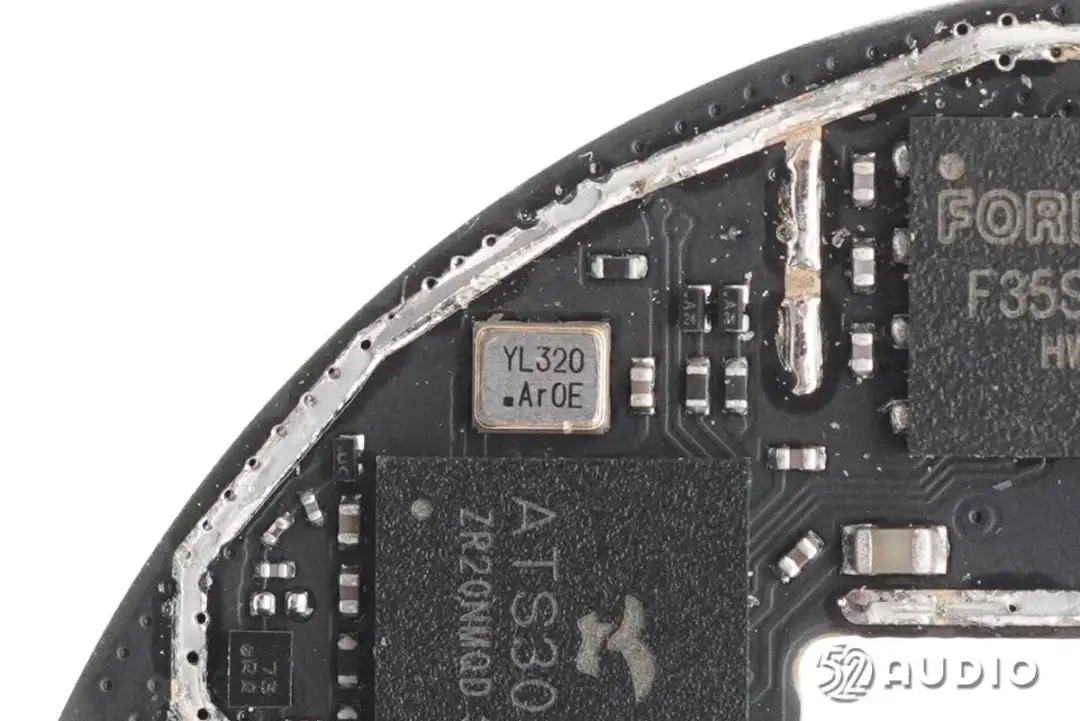

镭雕YL320的晶振特写，为智能手表SoC提供时钟。

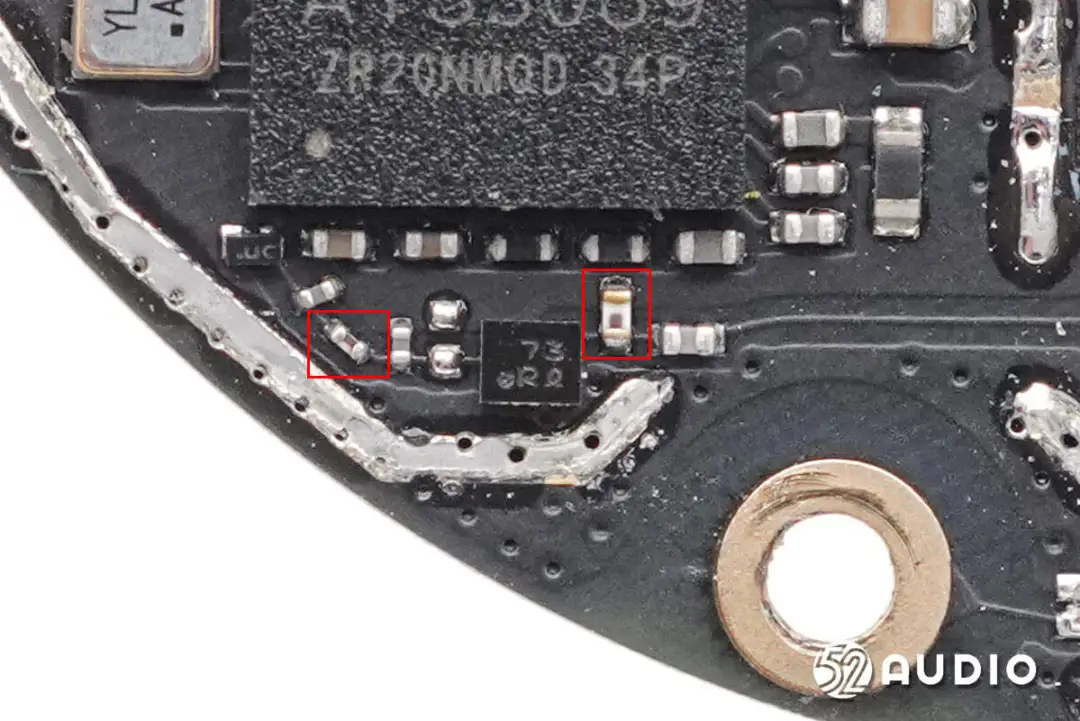

射频电路上丝印73的IC，两侧设置有Sunlord顺络电子SDCL0603Q-T02B03系列和SDCL0402H-01系列叠层陶瓷电感，采用迭层独石结构、具有高可靠性，高自谐频率，高Q值等特性。
Sunlord顺络电子SDCL0603Q-T02B03系列叠层陶瓷电感详细资料图。

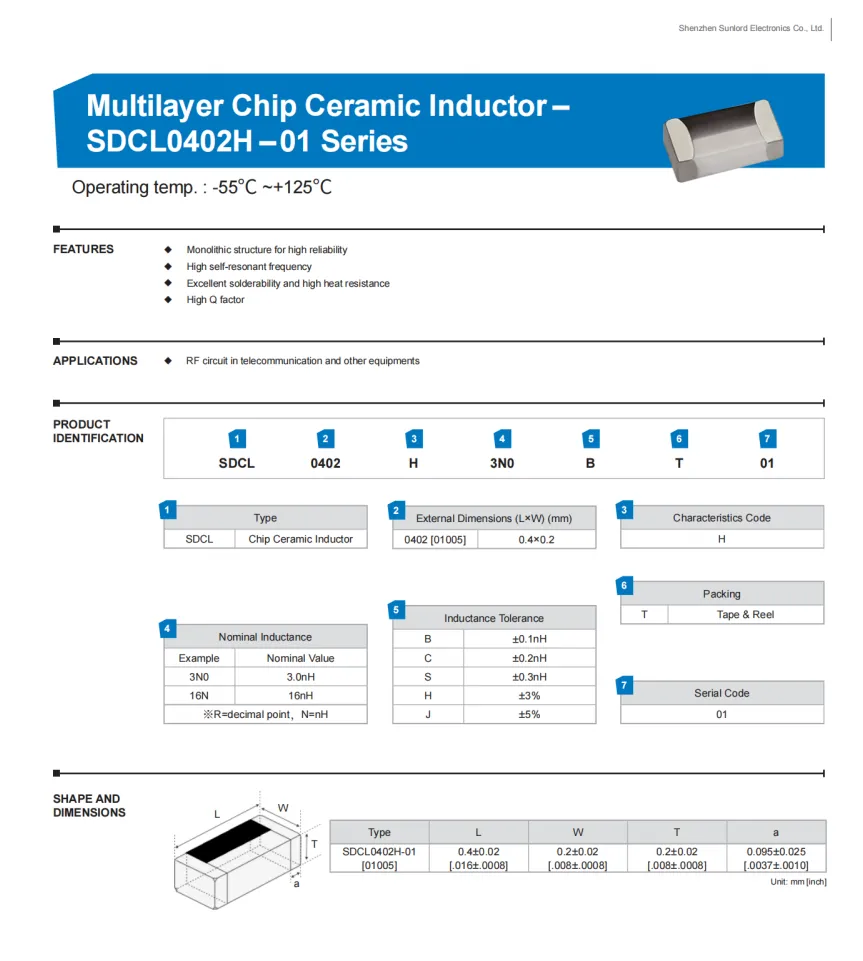

Sunlord顺络电子SDCL0402H-01系列叠层陶瓷电感详细资料图。据智研所拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、联想、iKF、Marshall、JLab、Nothing等众多品牌旗下产品均已采用顺络电子的电感器。

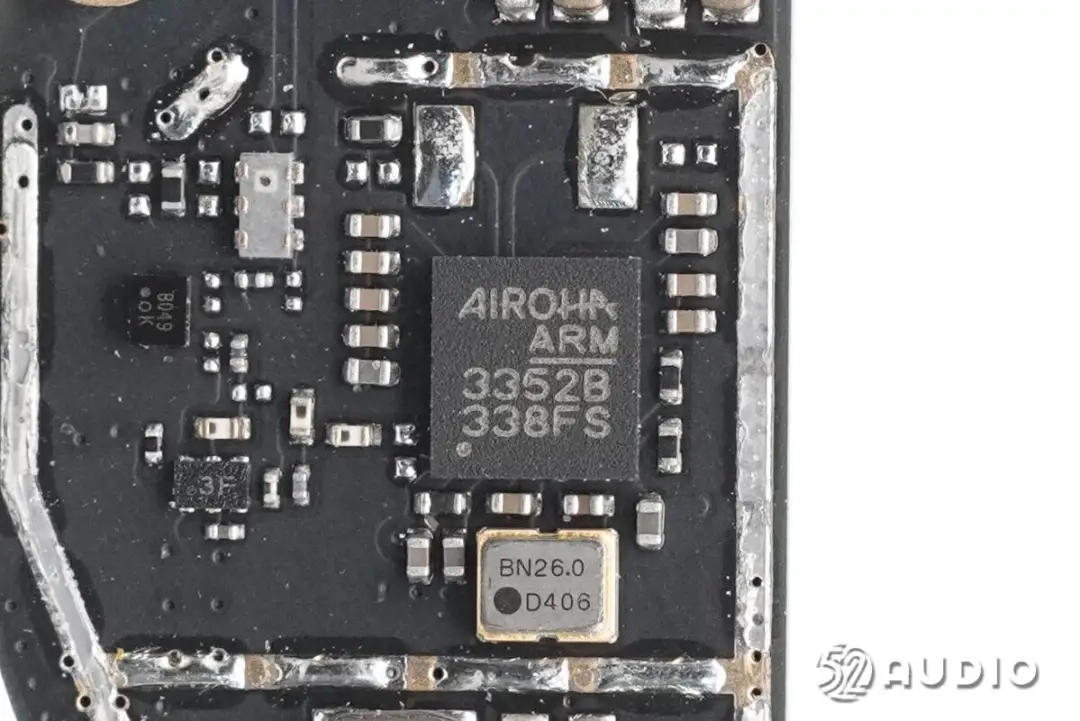

AIROHA达发AG3352是一款高性能单芯片多GNSS解决方案，包括RF、PMU和数字基带。微控制器单元是一个ARM Cortex-M4处理器，具有浮点运算能力，闪存容量高达16mb。AG3352支持各种定位和导航应用，包括GPS、GLONASS、Galileo、北斗SBAS测距（WAAS、EGNOS、GAGAN、BDSBAS和MSAS）和QZSS，为手表提供精准定位功能。

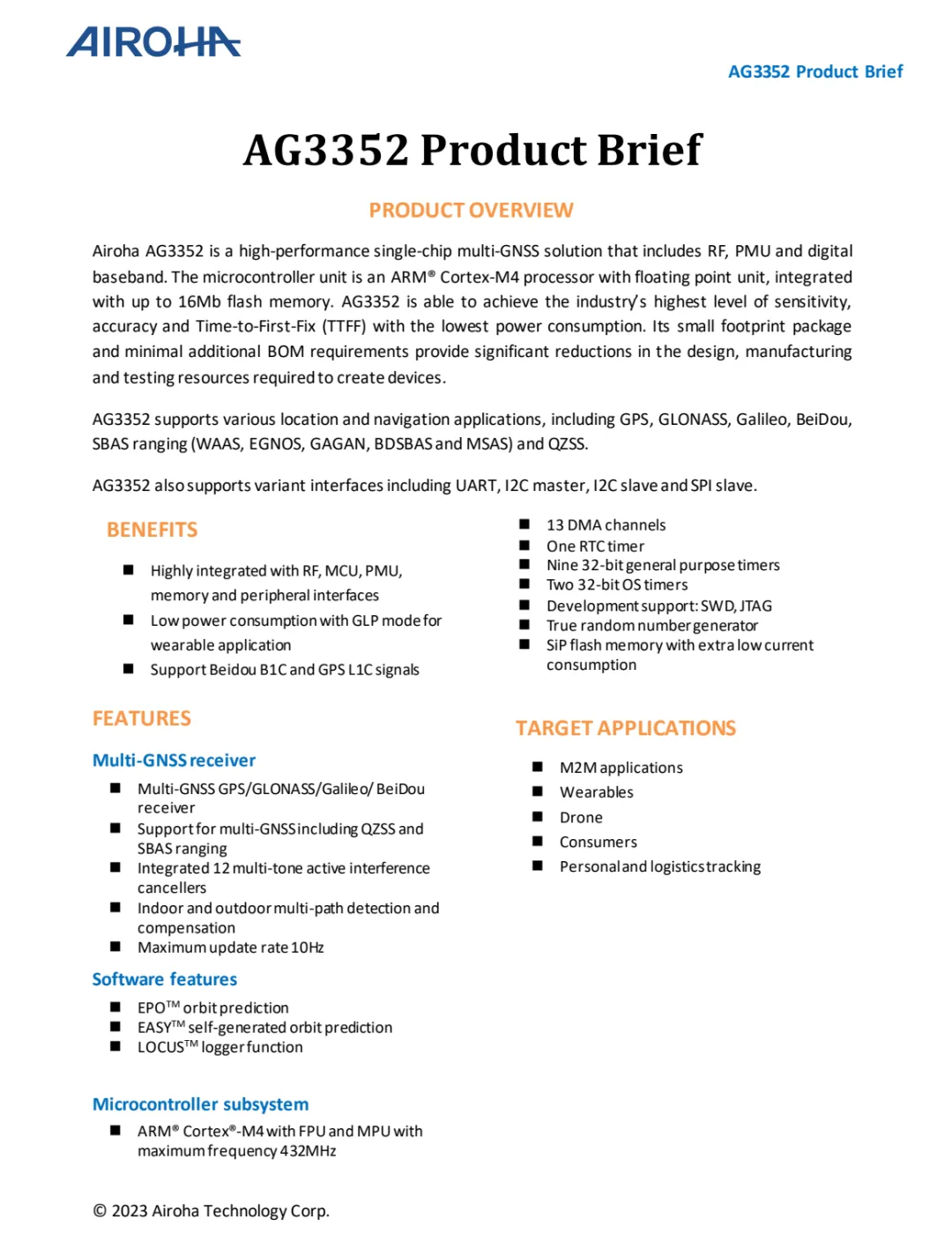

AIROHA达发AG3352详细资料图。

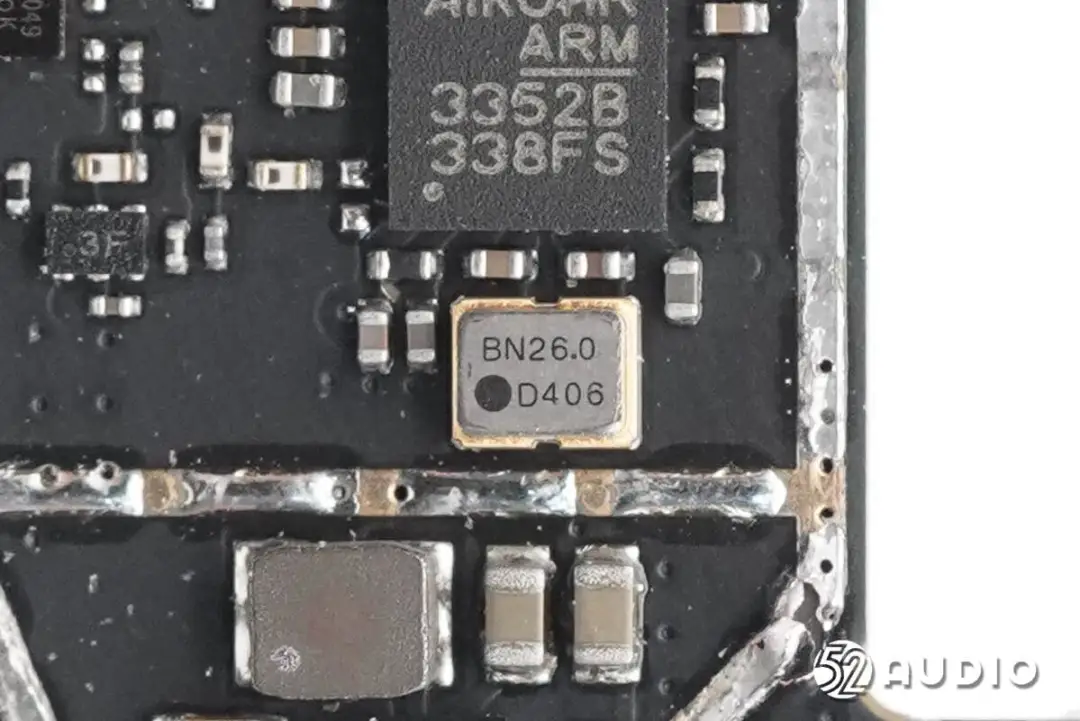

为GNSS芯片提供时钟的晶振特写。

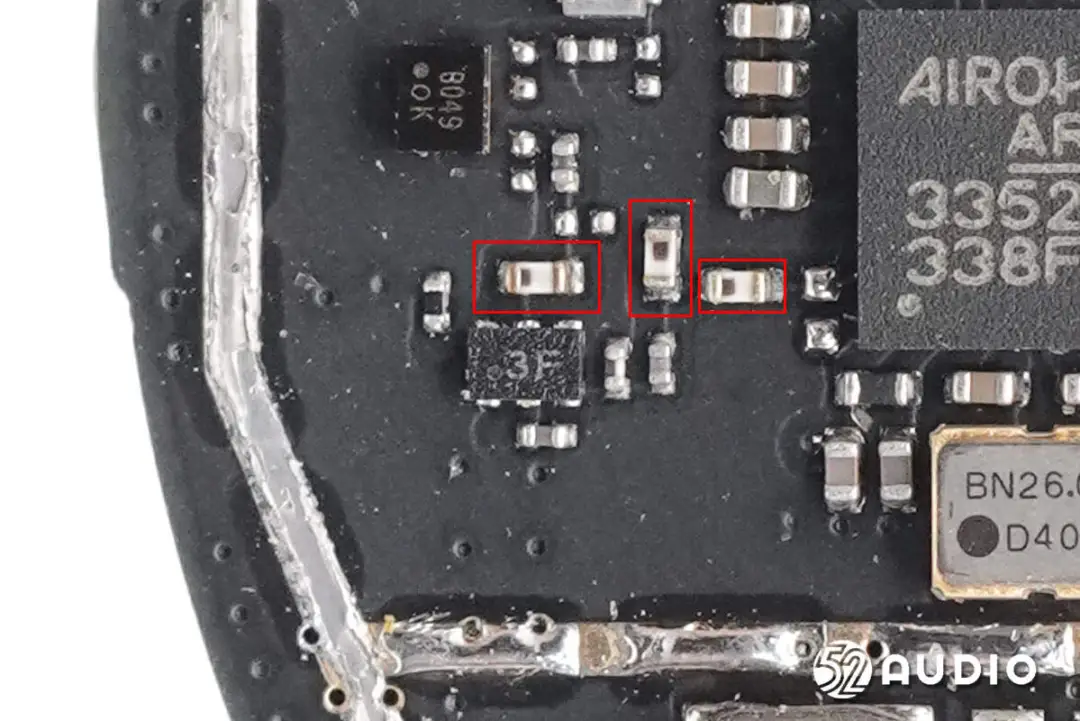

三颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。

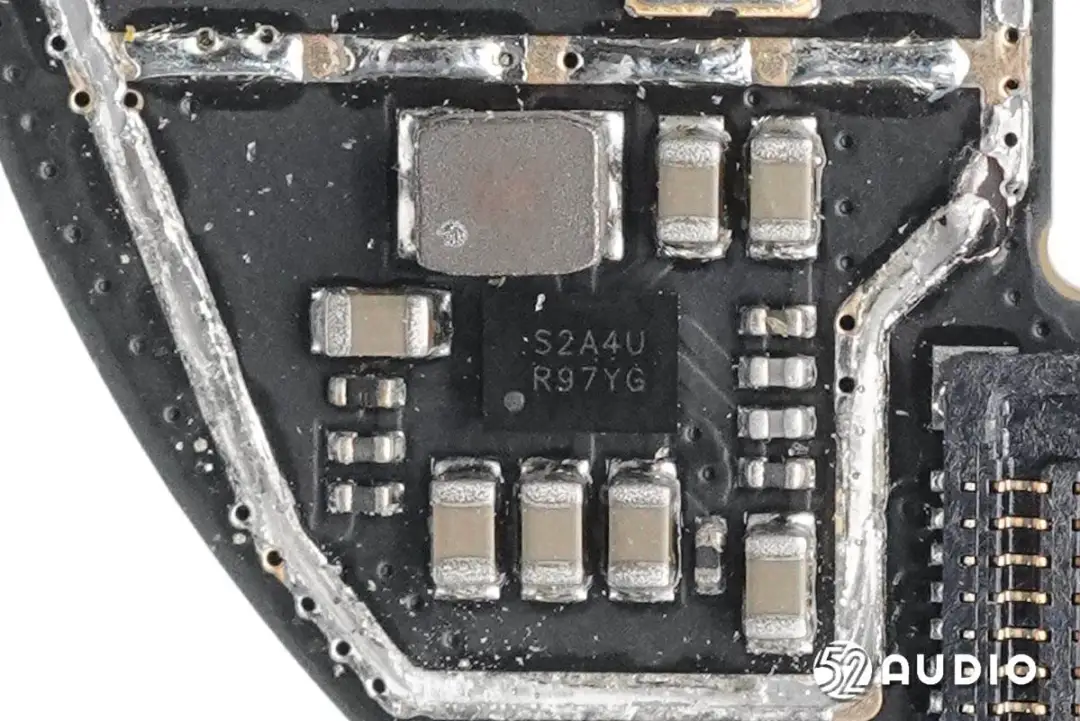

丝印S2A4U的IC。

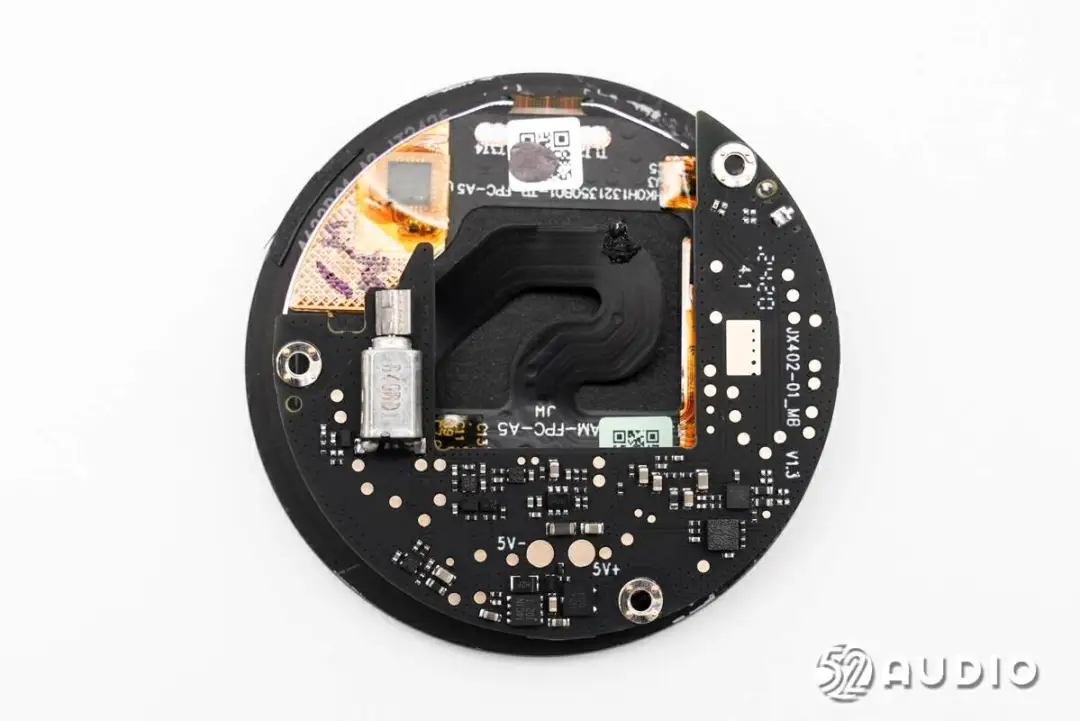

手表主板另外一侧电路一览。

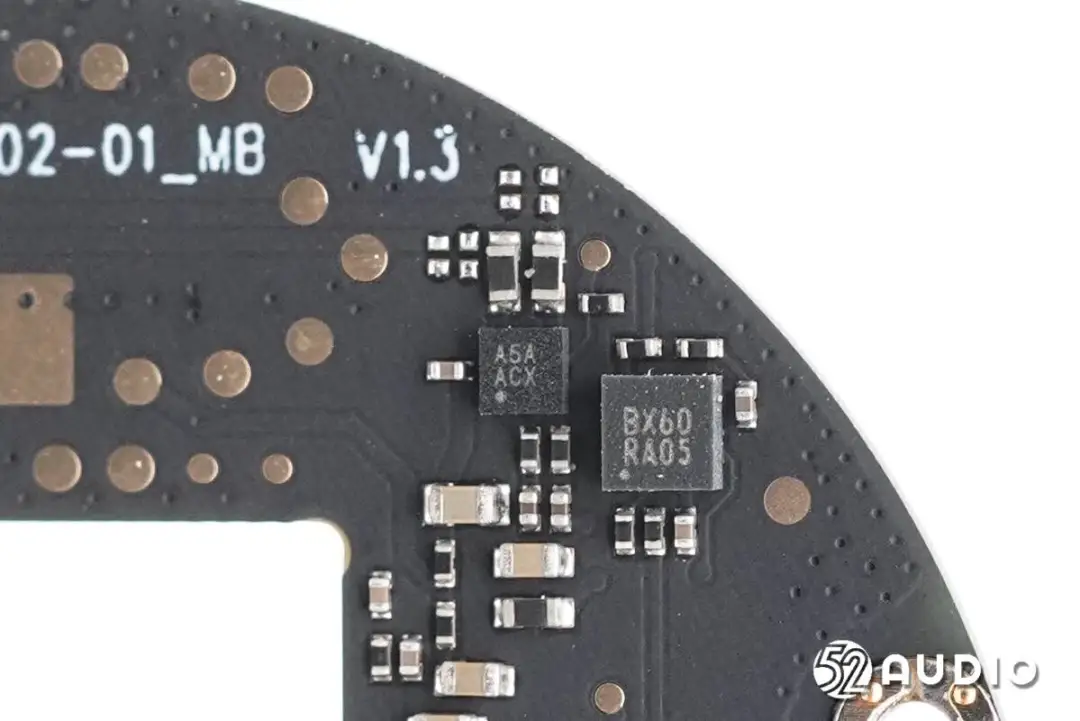

丝印A5A ACX和BX60的IC。

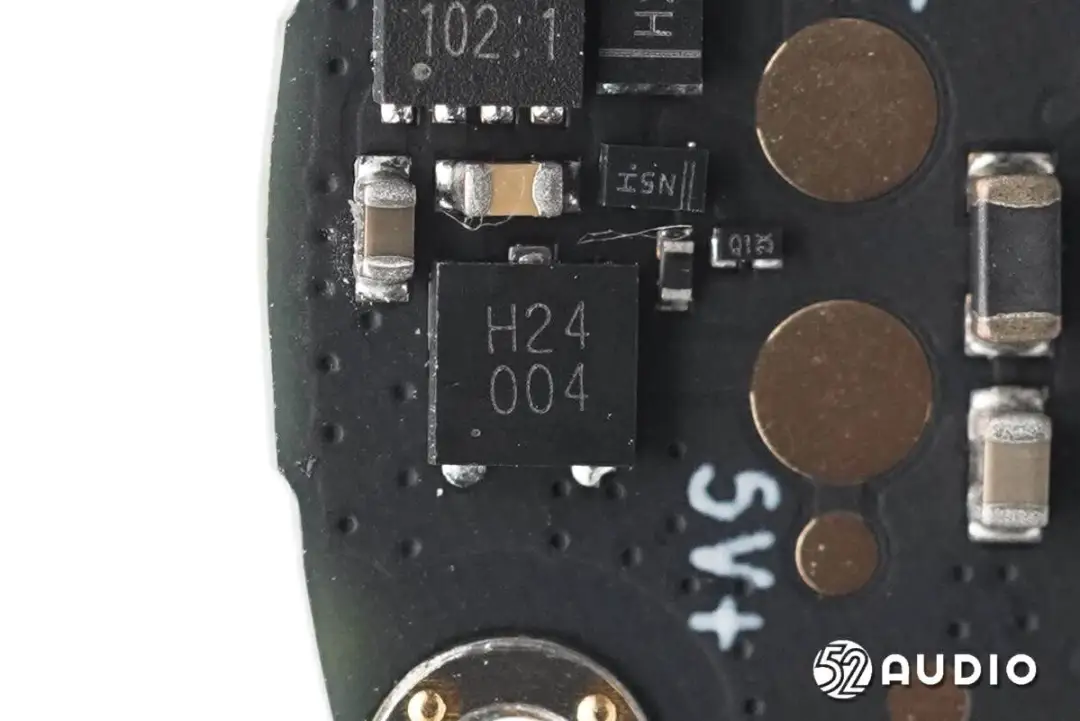

丝印H24 004的TVS管。

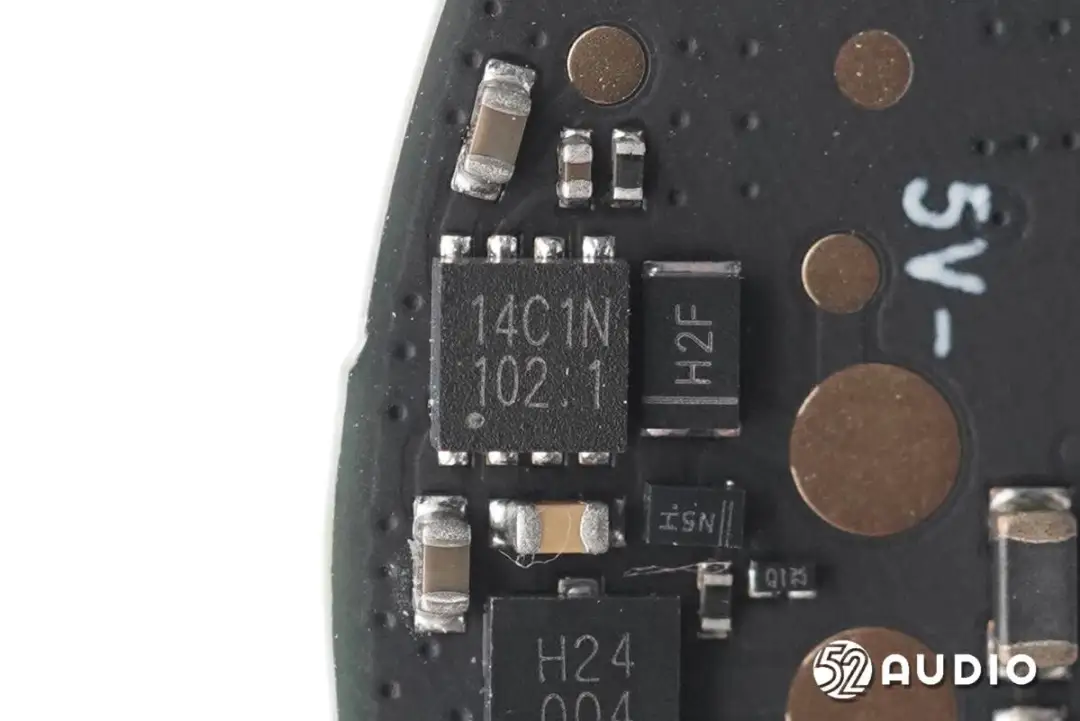

Prisemi芯导科技P14C1N过压过流保护IC，用于保护后级器件。

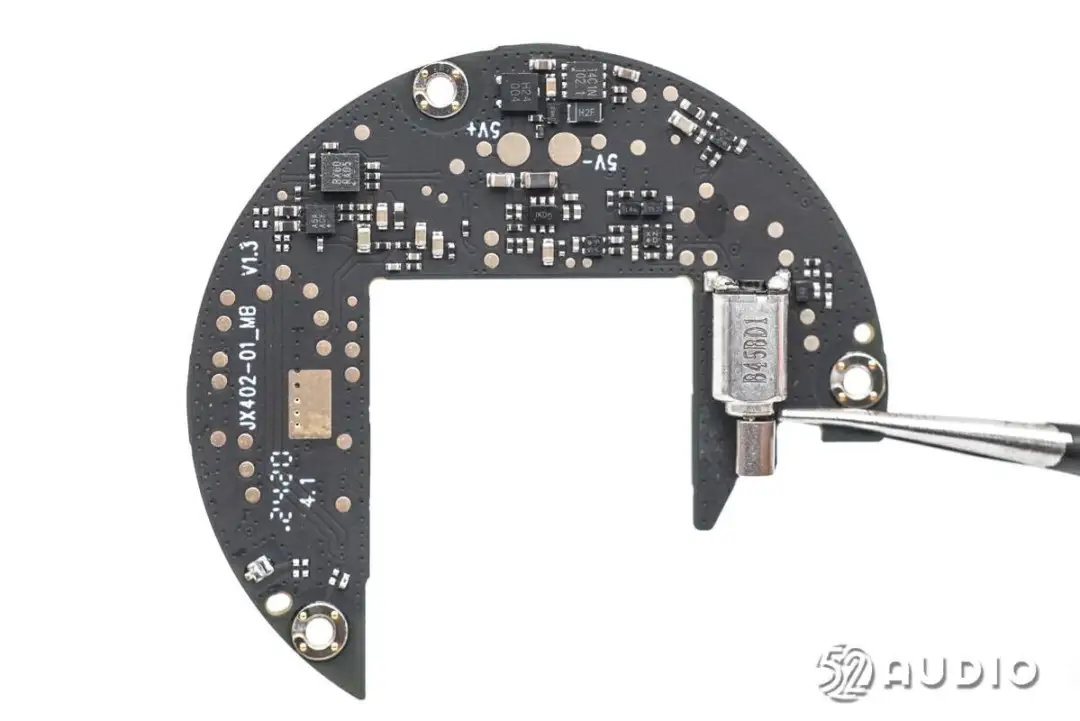

镭雕B45BD1的转子马达特写，用于振动反馈。
取掉表盘中框，中框采用了铝合金材质，四周印刷LDS镭射天线，通过螺丝孔的触点连接主板。
取掉背部盖板内侧的电池单元。

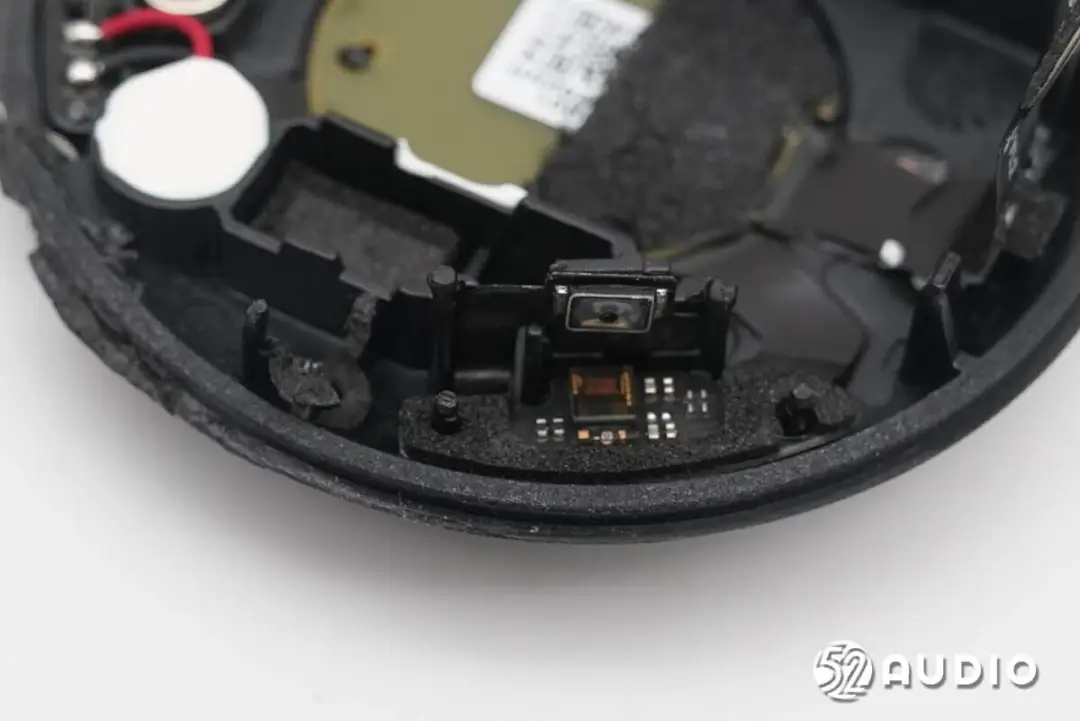

对应表冠的微动按键和检测传感器结构一览。

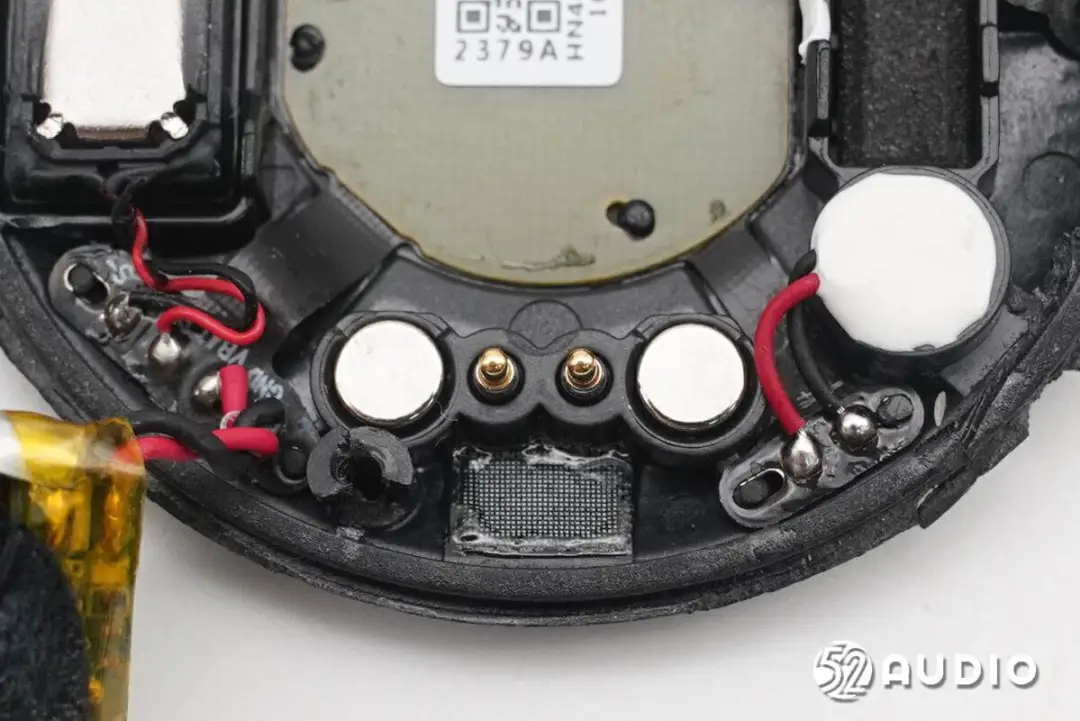

充电连接器及磁铁结构一览。

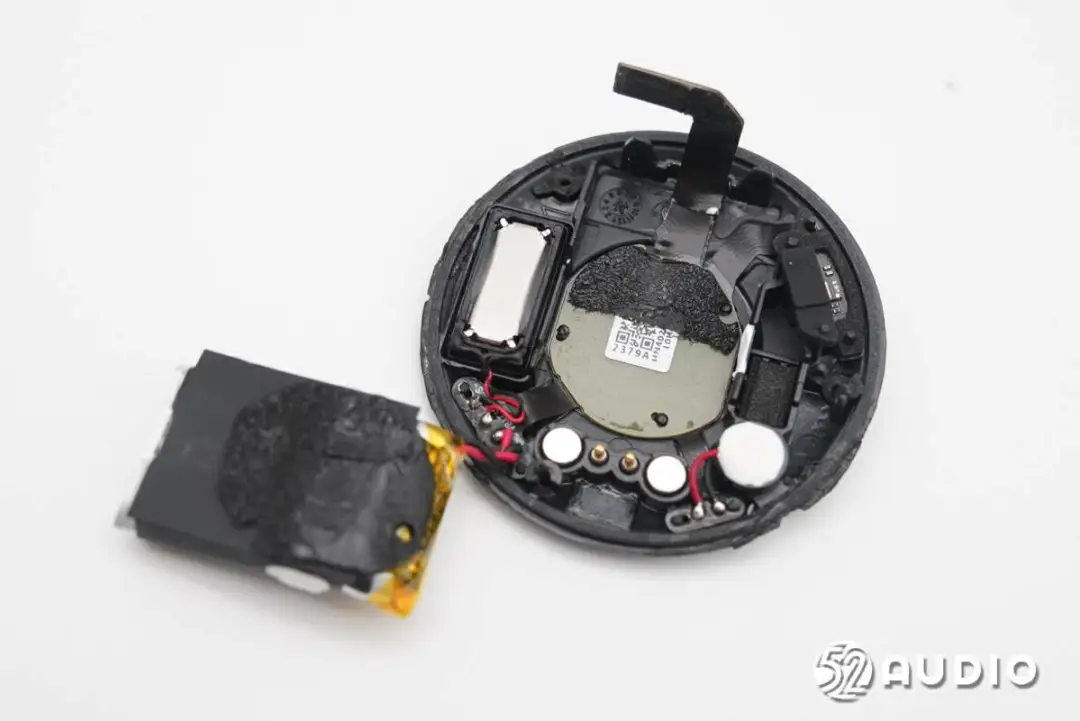

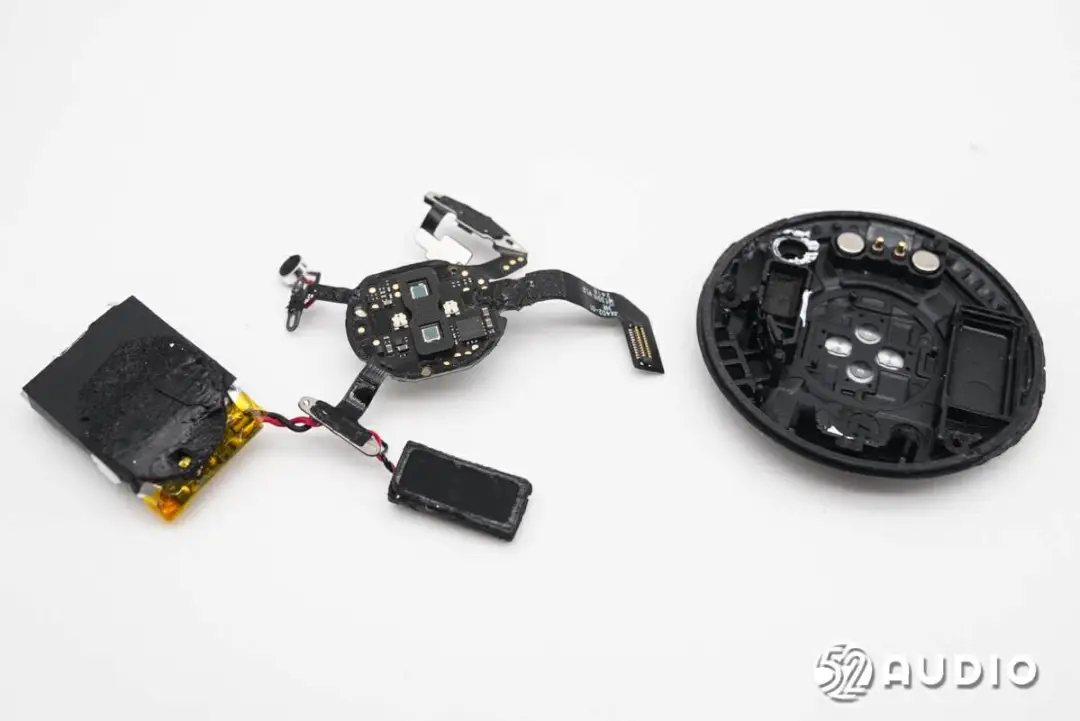

取掉传感器模组及排线，电池、扬声器、麦克风导线焊接在排线上。

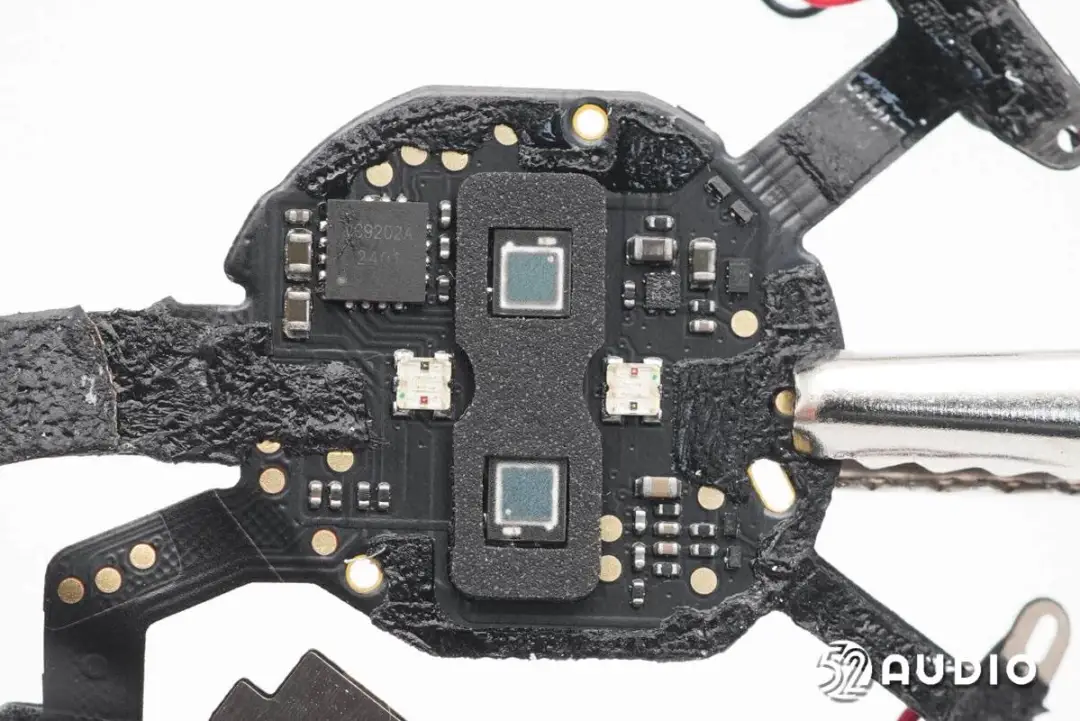

健康监测传感器模组电路一览，中间设置有两颗LED照射灯和两个光线接收传感器，用于采集用户心率、血氧等健康数据。

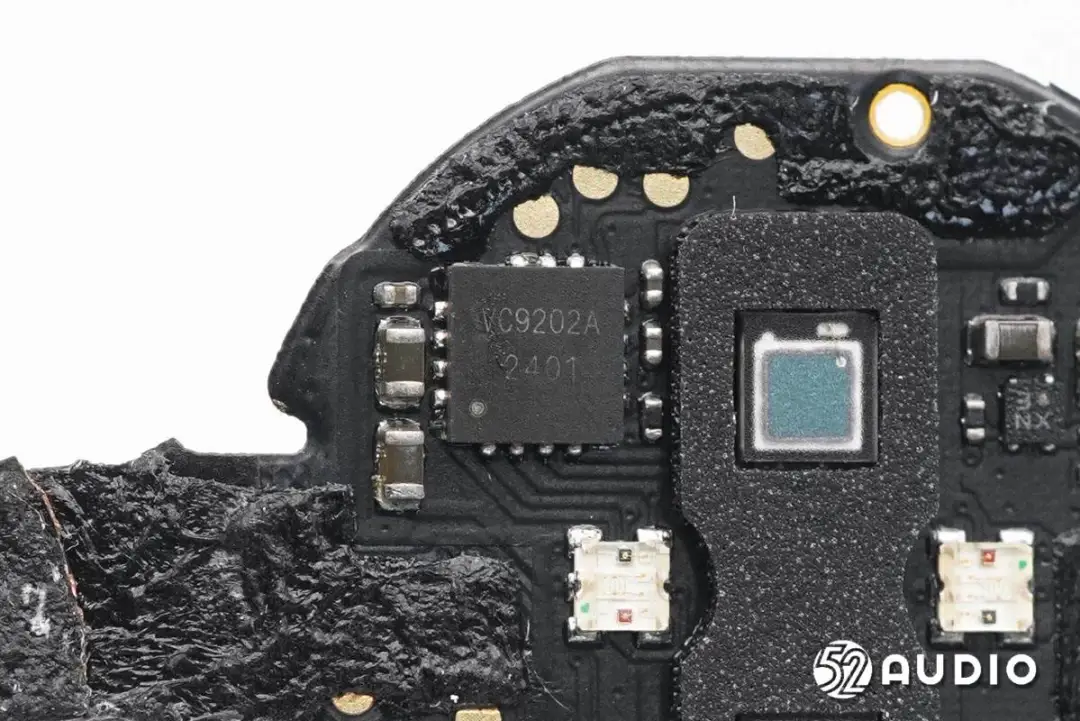

VCARE维客昕微VC9202A心率血氧检测IC，是一款集成了3个物理通道、2 个可调整逻辑通道的健康监测传感器芯片，支持高精度运动心率（HR）和静态血氧饱和度（SPO2）等监测功能，并具备超低功耗特性以及活体识别功能，适用于智能手表、智能手环等可穿戴智能设备。

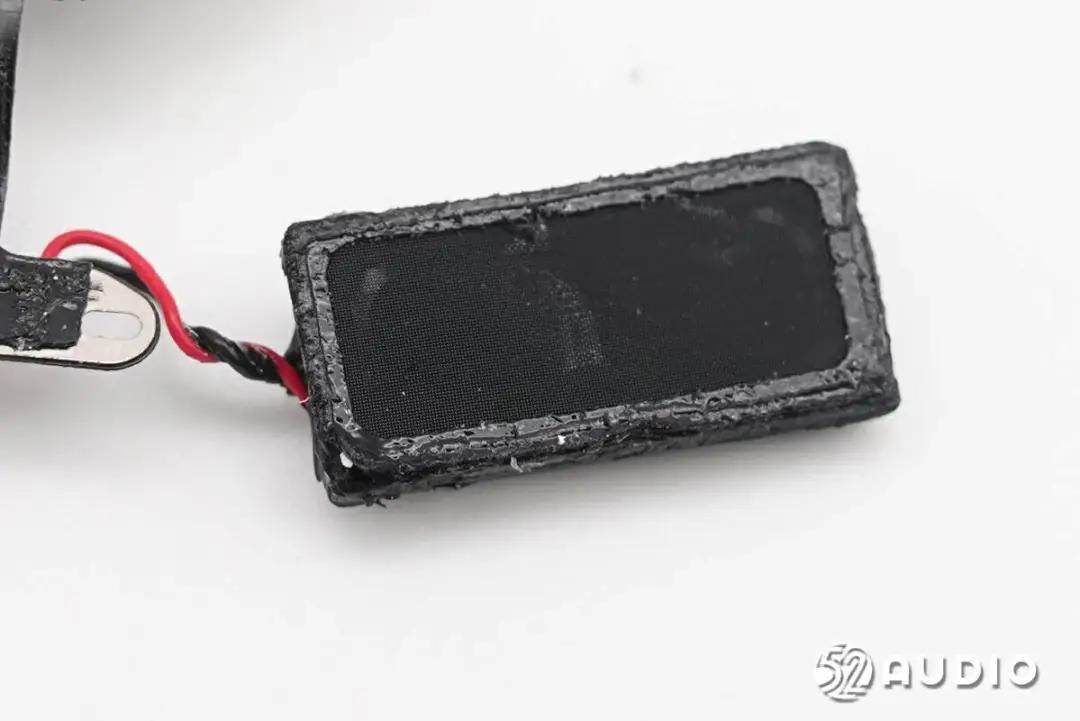

手表内置扬声器正面特写，通过丝网防护。

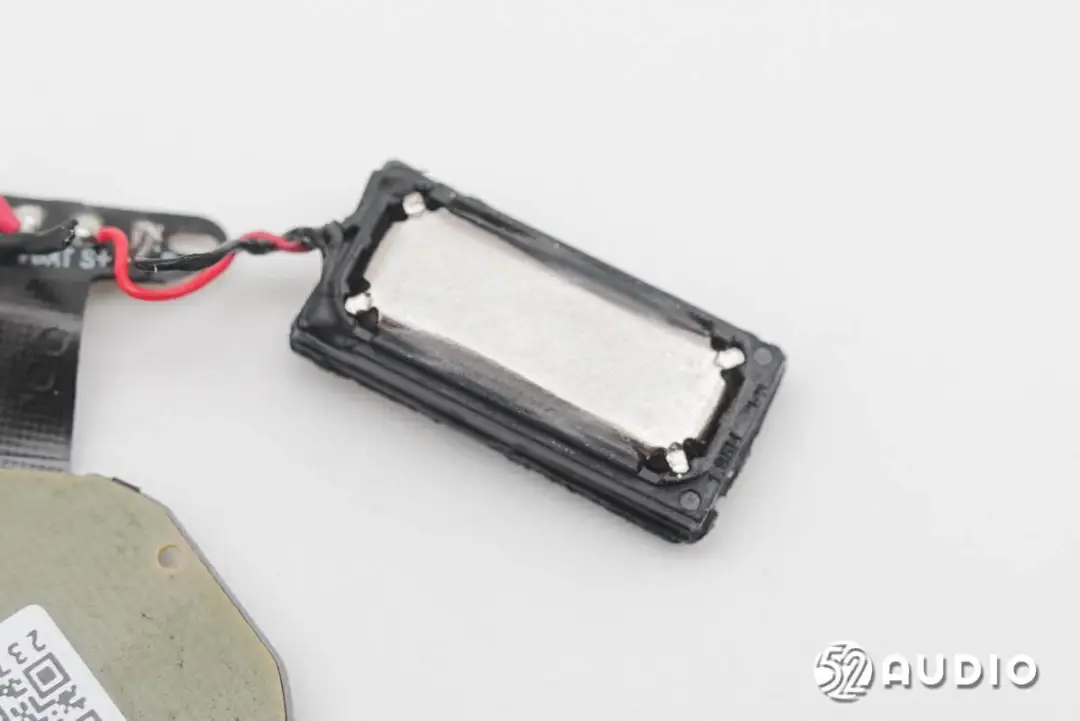

手表内置扬声器背面特写。

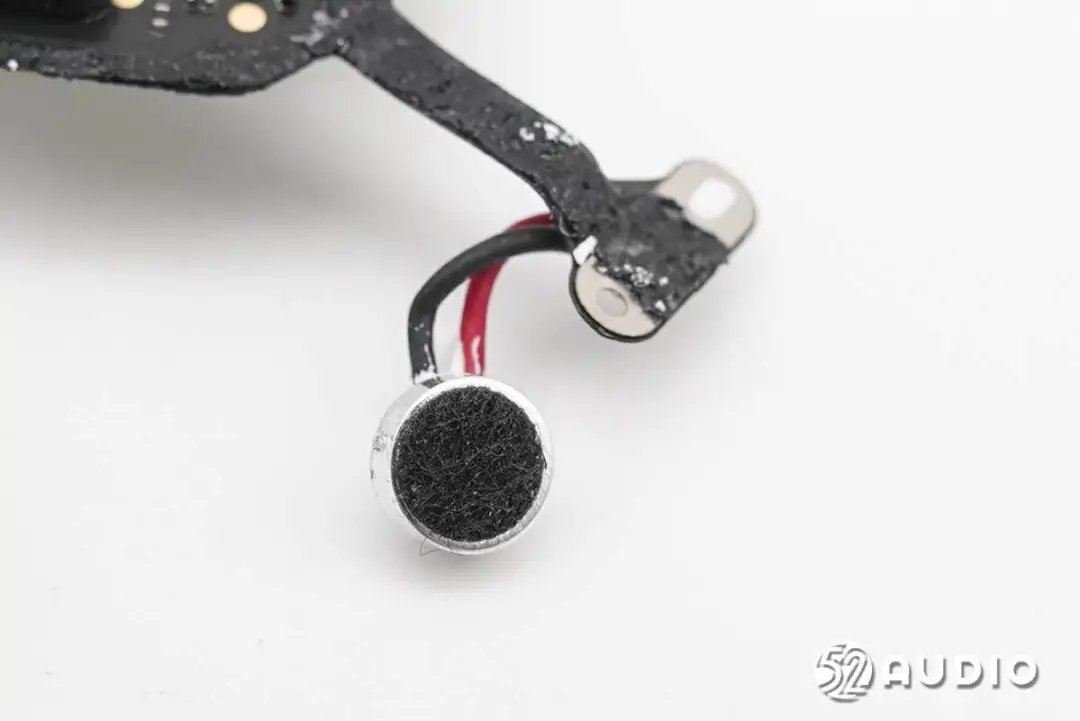

手表内置的驻极体麦克风特写，用于语音助手、蓝牙通话等功能拾音。
用于检测表冠旋转控制的传感器特写。

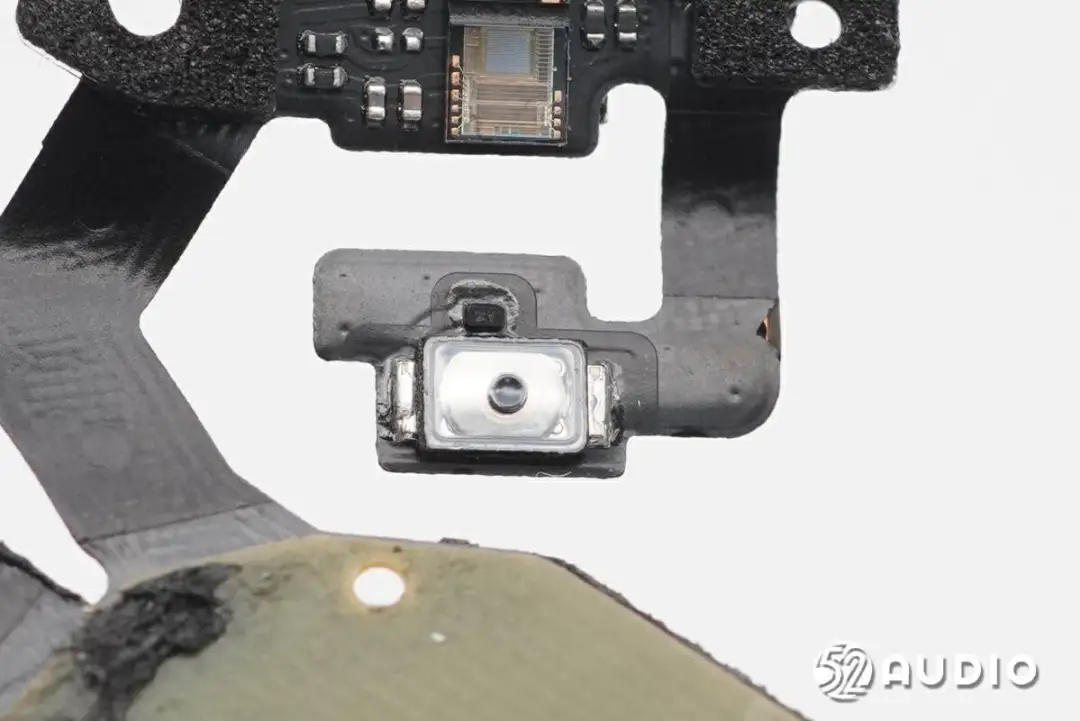

用于表冠按压控制的微动按键特写。

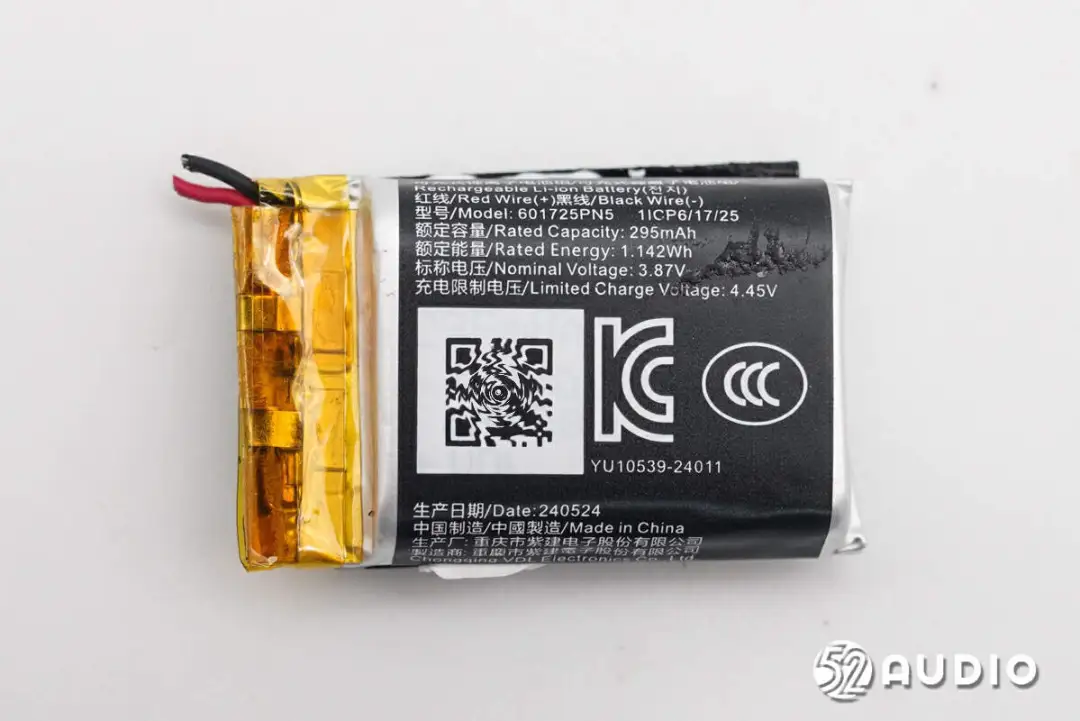

断开电池导线。手表内置锂电池型号：601725PN5，额定容量：295mA，额定能量：1.142Wh，标称电压：3.87V，充电限制电压：4.45V，中国制造，生产厂：重庆市紫建电子股份有限公司。

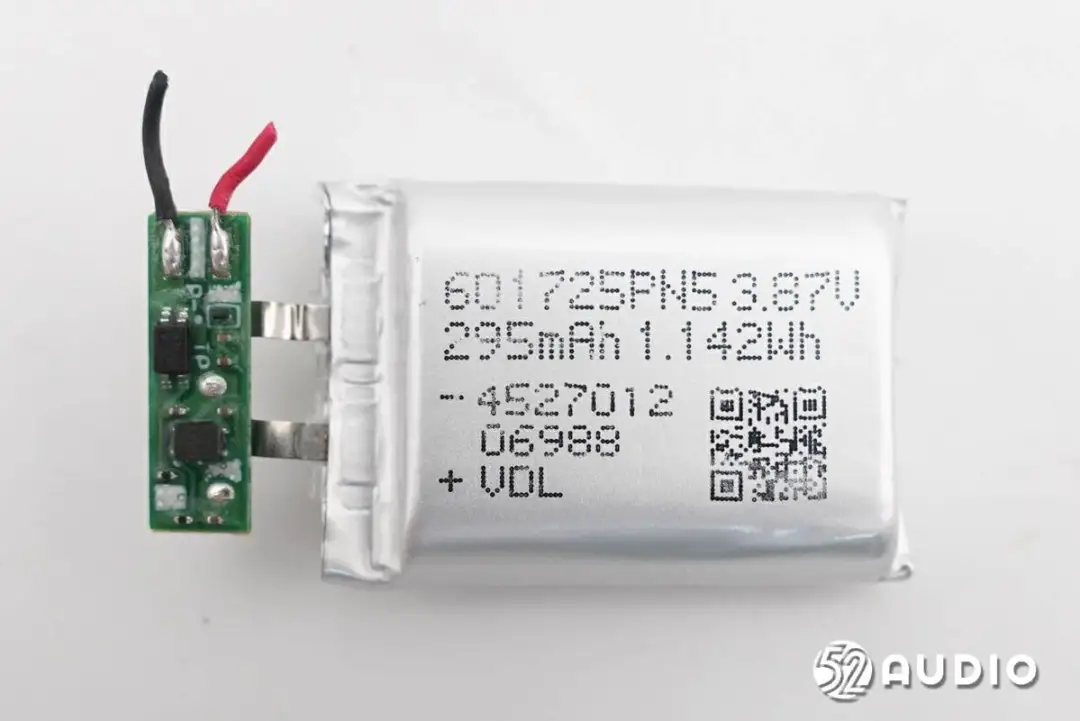

撕开外部绝缘保护，电芯上丝印信息一览，与外部标签一致。电池保护板上设置有锂电保护IC和MOS管，用于过充电、过放电、过电流等保护。

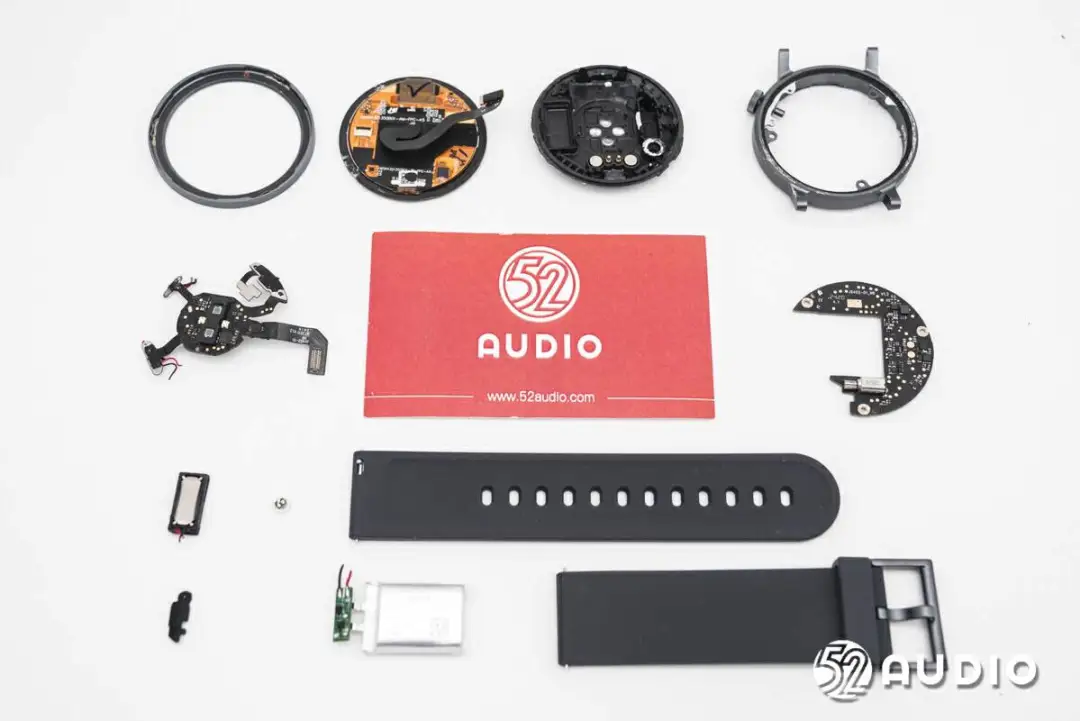

Nothing CMF Watch Pro 2智能手表拆解全家福。

智研所总结

Nothing CMF Watch Pro 2智能手表在外观方面非常的有特点，极致简约的几何圆形表盘，佩戴时尚感十足。同时，采用了铝合金材质的表壳，搭配一颗精致表冠，提供出色质感的同时，带来轻薄且耐用的佩戴体验。还标配了液态硅胶材质的表带，质地柔软，佩戴舒适亲肤。
内部主要配置方面，主板上搭载了Actions炬芯ATS3089C智能手表SoC，基于MCU+DSP双核架构，2D+2.5D双GPU硬件加速配置等技术，带来稳定流畅的运行、出色的显示效果、丰富的功能，以及持久的续航时间；其他还采用了Longsys江波龙F35SQA001G SPI NAND闪存，AIROHA达发AG3352 GNSS定位芯片，以及Sunlord顺络电子SDCL系列叠层陶瓷电感等。
健康监测模组上，搭载两组心率血氧检测传感器和CARE维客昕微VC9202A心率血氧检测IC；屏幕内部采用了HYNITRON海栎创CST820高性能自电容触控芯片；内置电池容量295mA，电压3.87V，来自VDL紫建电子；其他还搭载了扬声器、驻极体麦克风、转子振动马达等，用于各种功能。
