前言

充电头网采购了一款米家电动鼻毛修剪器，这款鼻毛修剪器采用立体拱形刀头，搭配双刃刀片，消除鼻毛外露的尴尬烦恼。其中刀头处涂有纳米抗菌涂层，刀头采用磁吸式保护盖，使用轻松安心。修剪器内置高速马达，转速高达6500转每分钟。
米家电动鼻毛修剪器采用分离式机身设计，方便拆卸清洗，在机身尾部设有USB-C接口充电，内置锂离子电池，一次充电可使用近一年。下面就带来米家电动鼻毛修剪器的拆解，一起看看内部的设计和做工。

米家电动鼻毛修剪器开箱

包装盒正面印有米家品牌logo产品名称以及外观图，设计风格简洁。

背面印有产品参数信息

产品名称：米家电动鼻毛修剪器

产品型号：MJGHB1LF

额定电压/功率：3.7V3W

充电电压/电流：5V1A

产品尺寸：113x19.5x19.5mm

包装内含：鼻毛修剪器、清洁刷、说明书、Type-C充电线

委托方：小米通讯技术有限公司

制造商：宁波朗菲生活电器有限公司

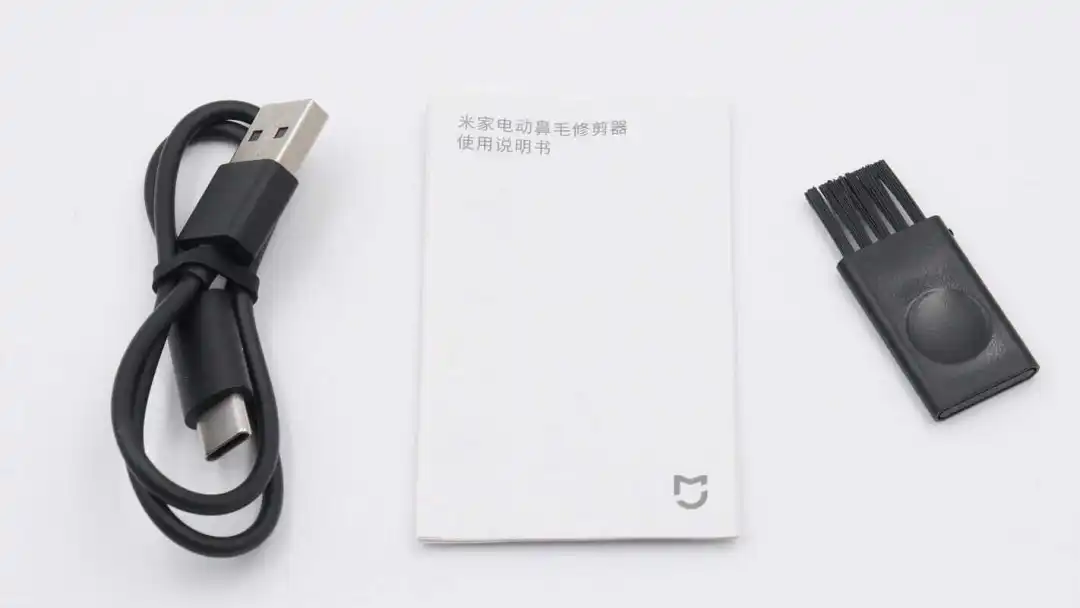

包装内清洁刷、说明书、Type-C充电线一览。

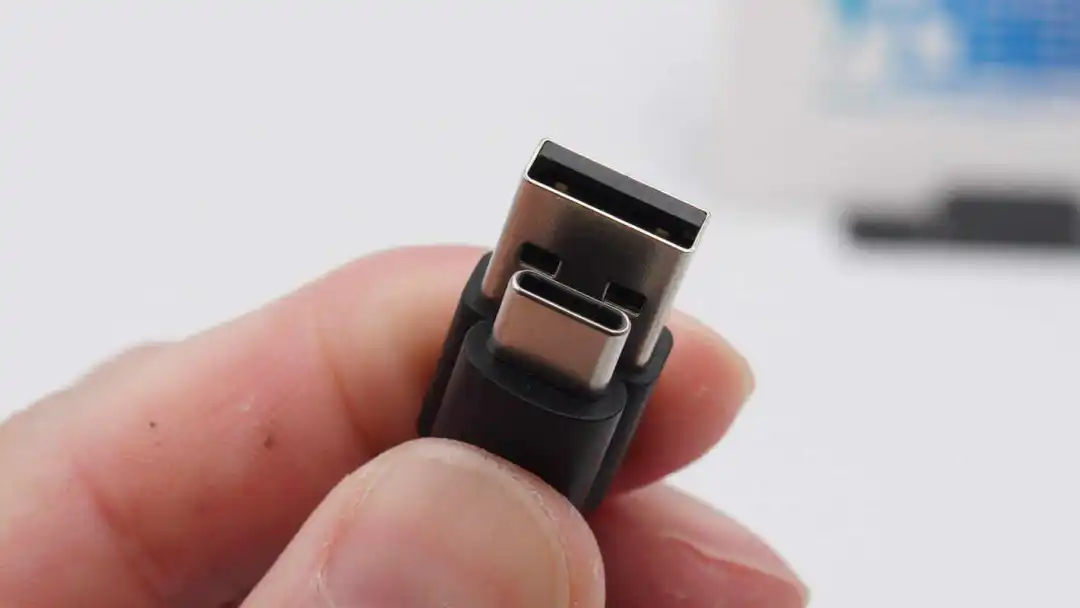

其中充电线为USB-A to USB-C类型，短线设计方便使用。
米家电动鼻毛修剪器为圆柱造型设计，主体外壳为金属材质，表面喷砂呈蓝颜灰色，整体简约美观。

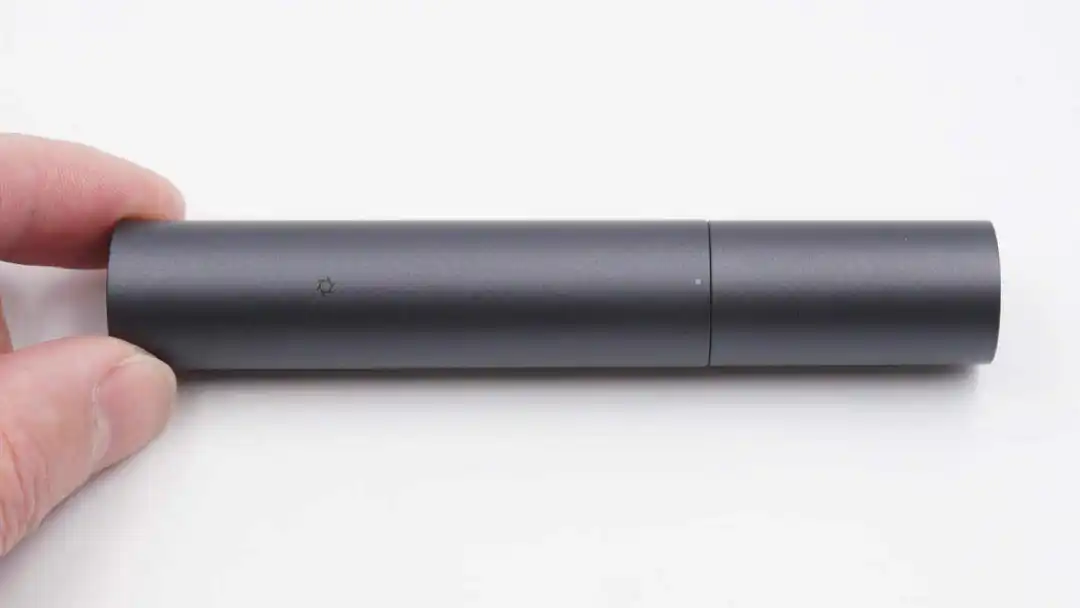

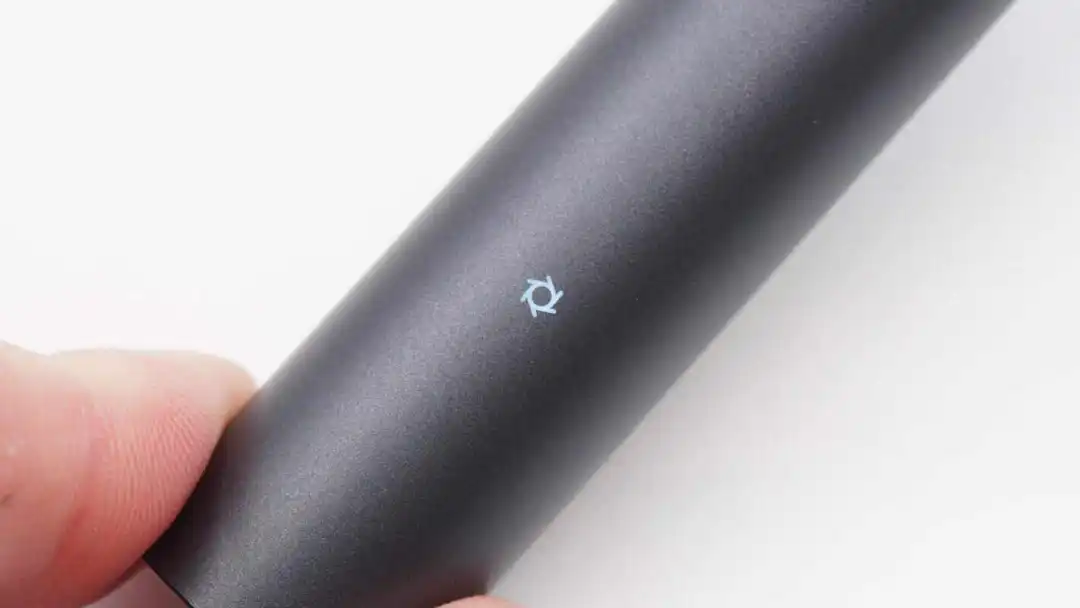

正面下方设计有指示灯，工作状态下亮蓝光。

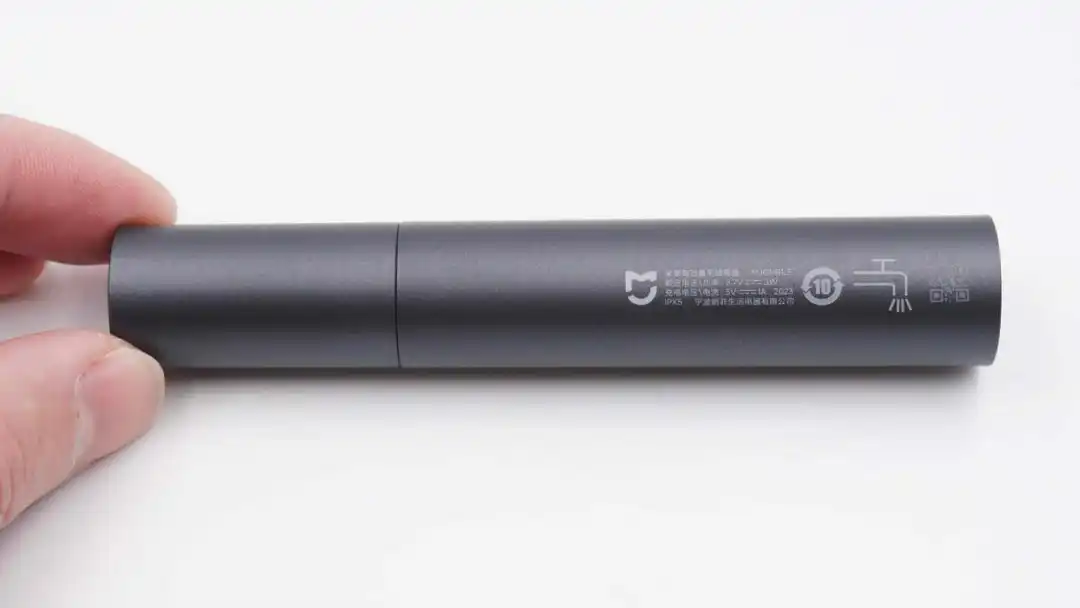

背面印有产品参数以及水龙头标识等，产品支持IPX5防水，水洗无忧。

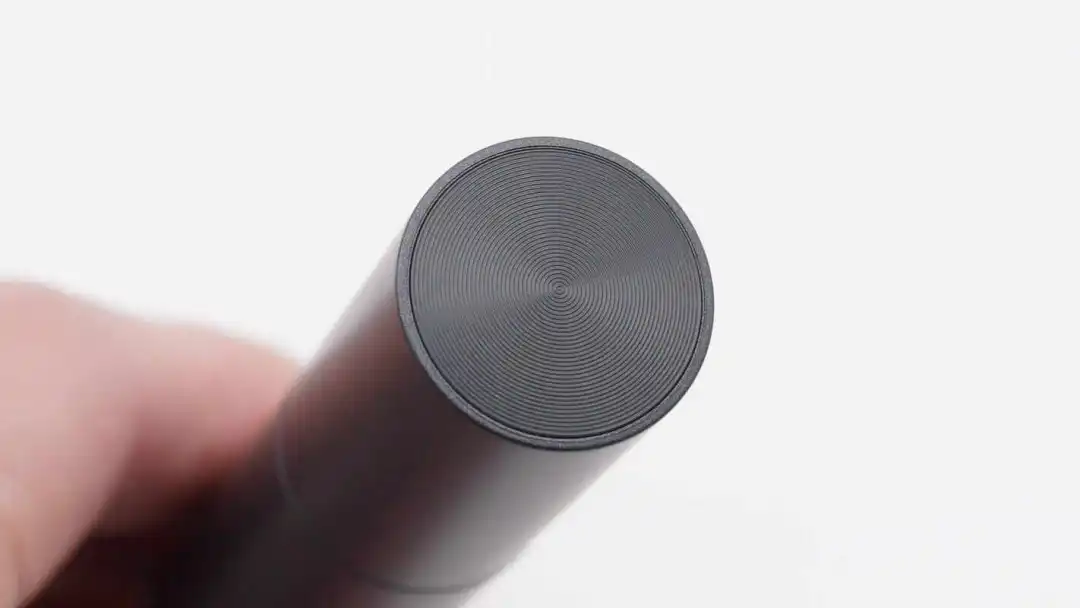

上端刀头保护盖顶面为水波纹理设计，精致感十足。

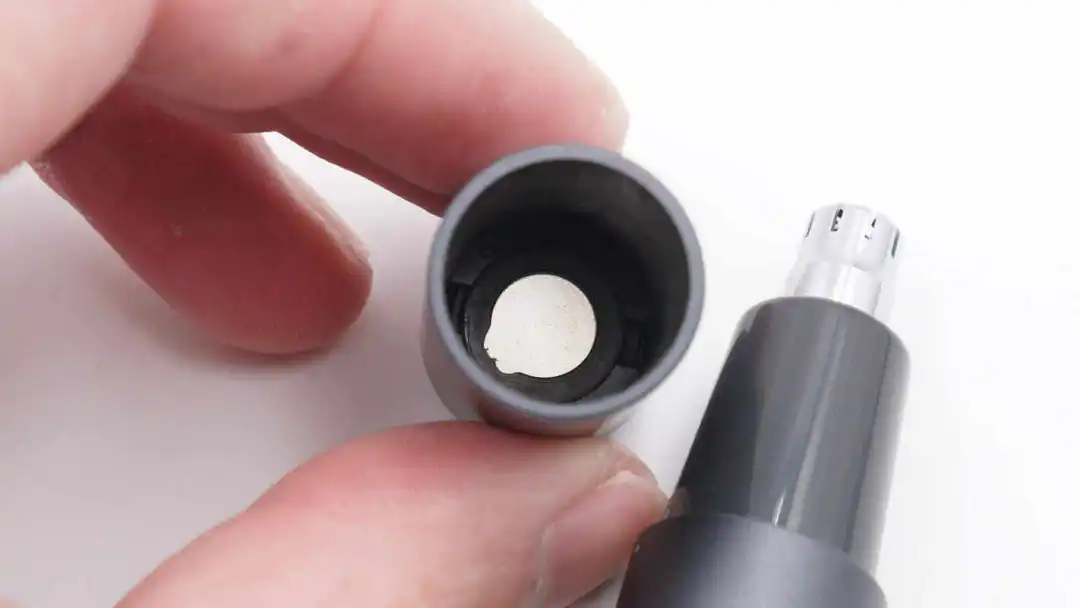

保护盖同时还为磁吸式设计，开合灵巧方便。

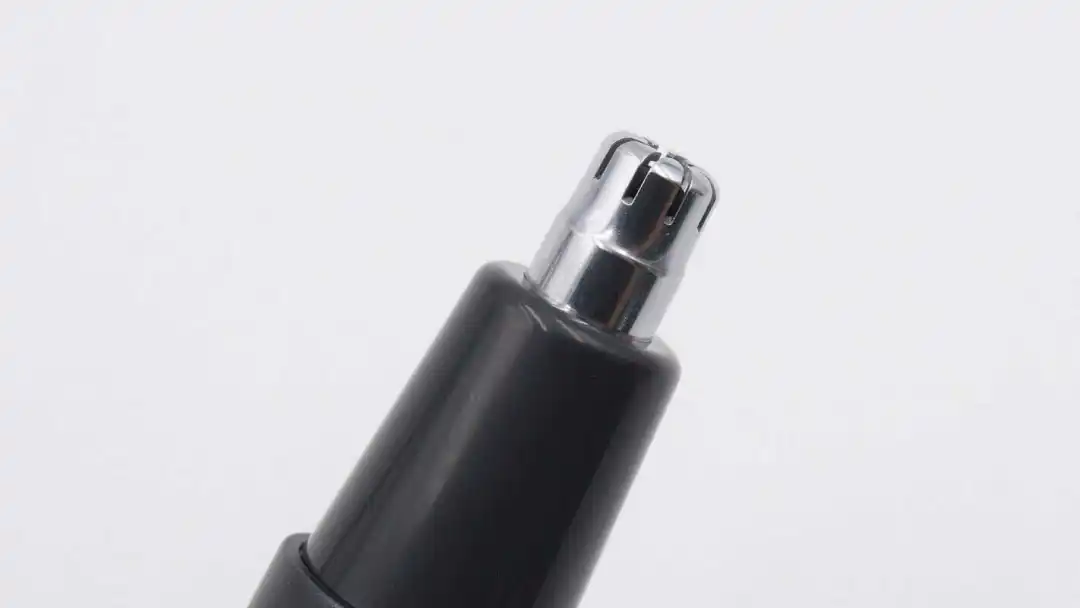

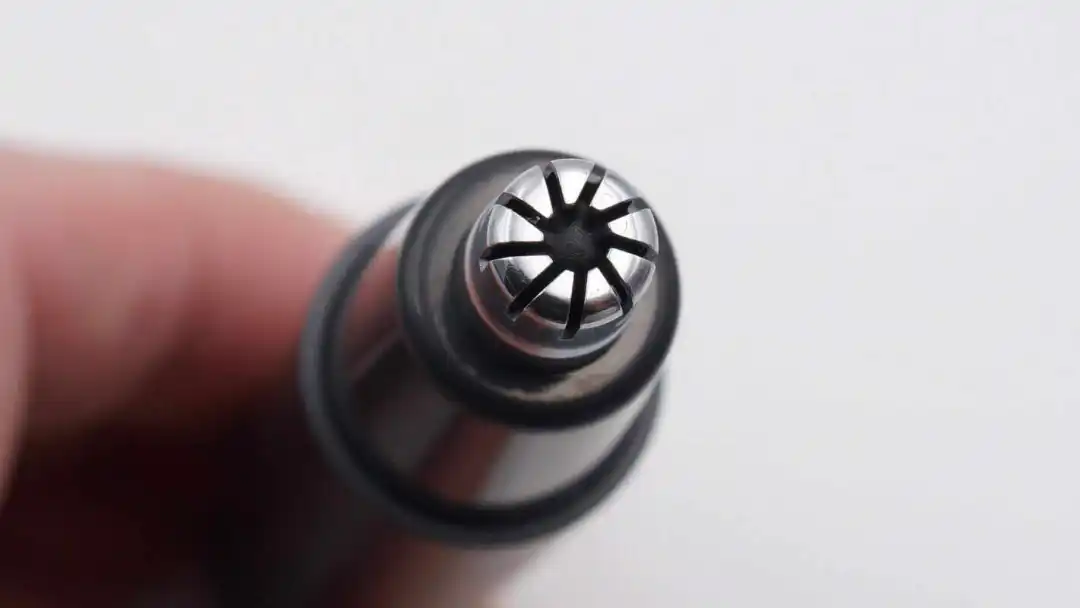

米家电动鼻毛修剪器为立体拱形设计，圆润光滑，内部搭配双刃刀片，可以利落剔除鼻毛同时不伤鼻子。
刀头表面还添加纳米抗菌涂层，抗菌率≥99%，有效减少特定细菌生长。

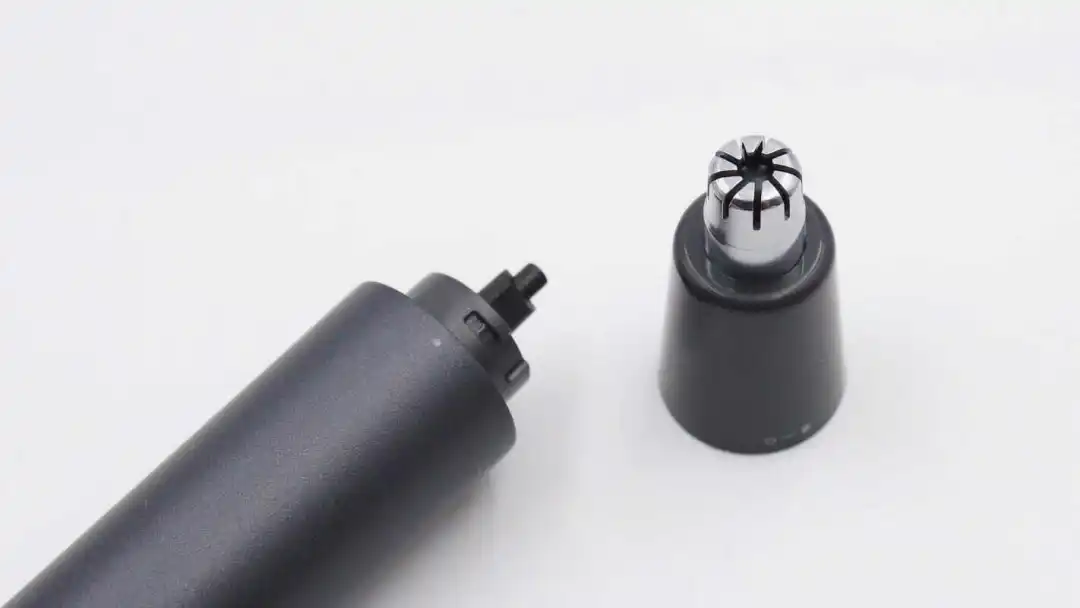

此外刀头与机身还采用分体式设计，可直接将刀头取下用水清洗，方便简单。

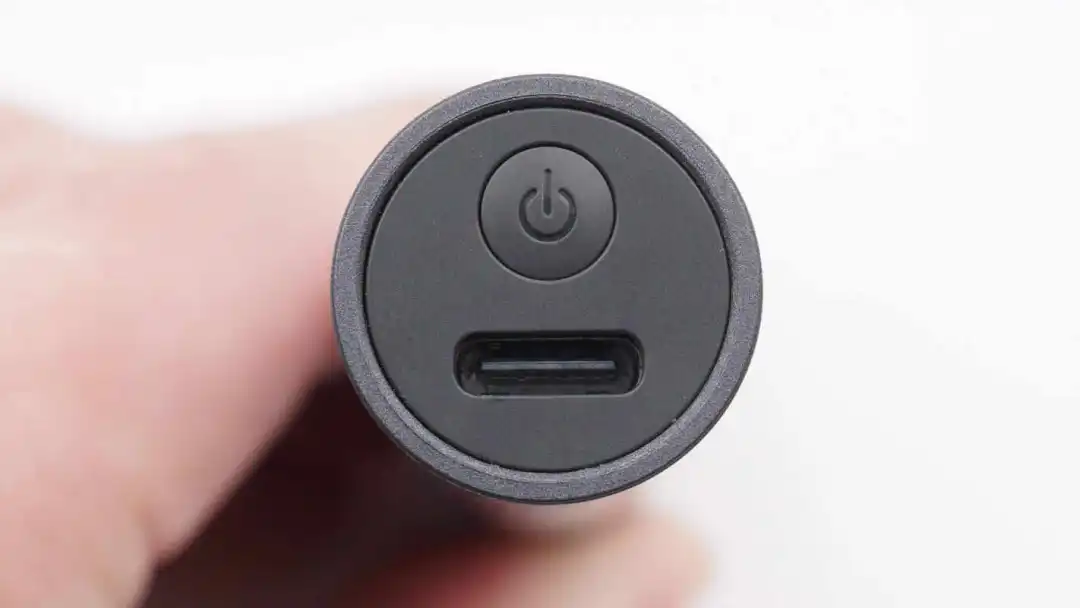

底部配置开关键以及USB-C充电口。

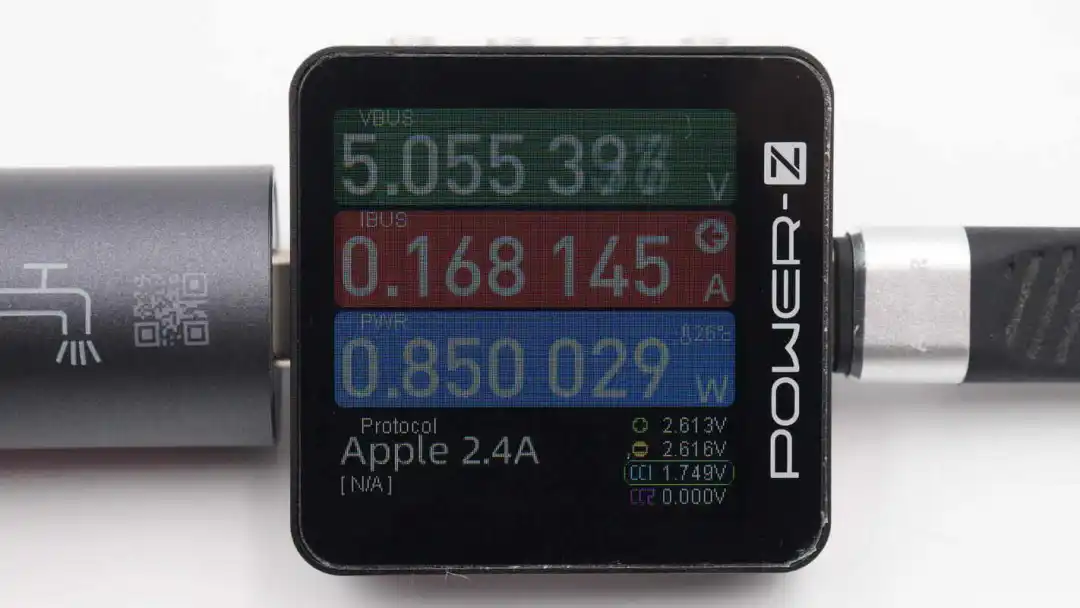

给米家电动鼻毛修剪器充电，实测充电功率为5.06V 0.17A 0.85W。

米家电动鼻毛修剪器拆解

看完了米家电动鼻毛修剪器的开箱和展示，下面就进行拆解，一起看看内部的设计和做工。

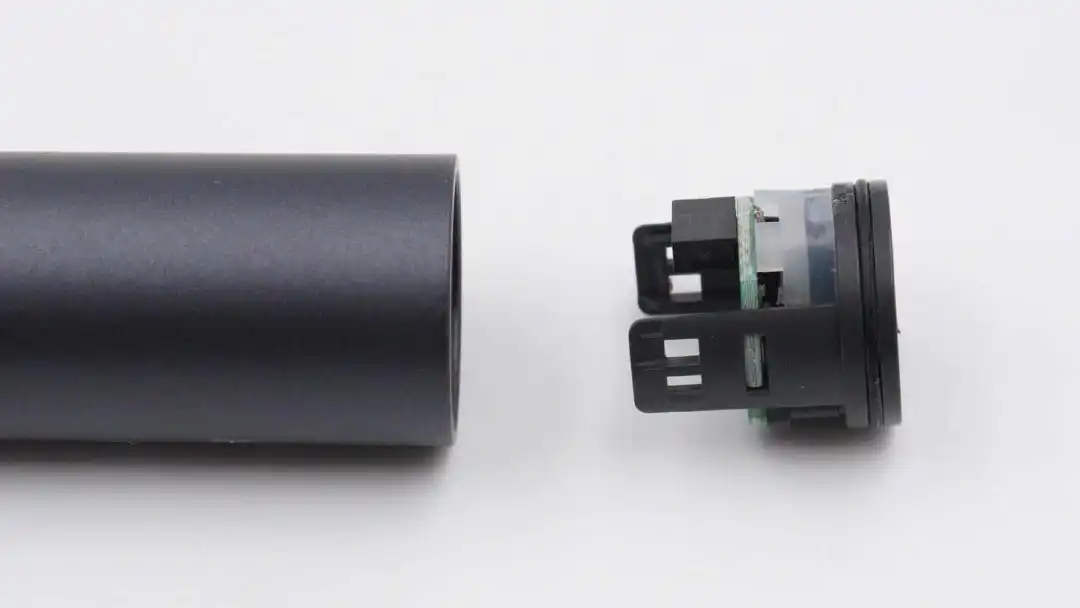

首先撬开机身底部的USB-C插孔组件。

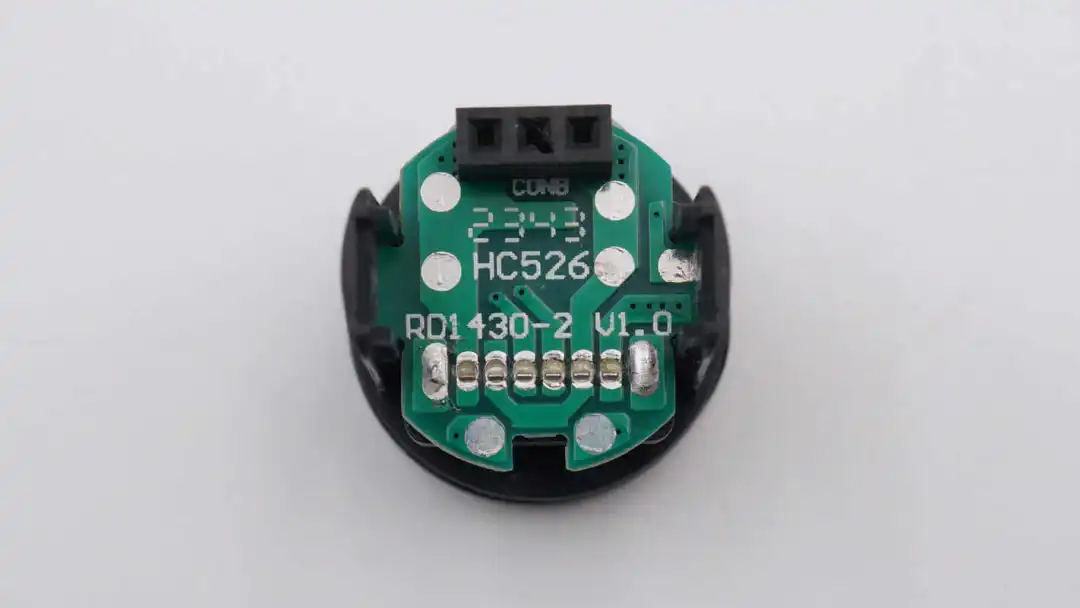

连接小板背面焊接连接器。
在组件上设有防水密封胶圈。

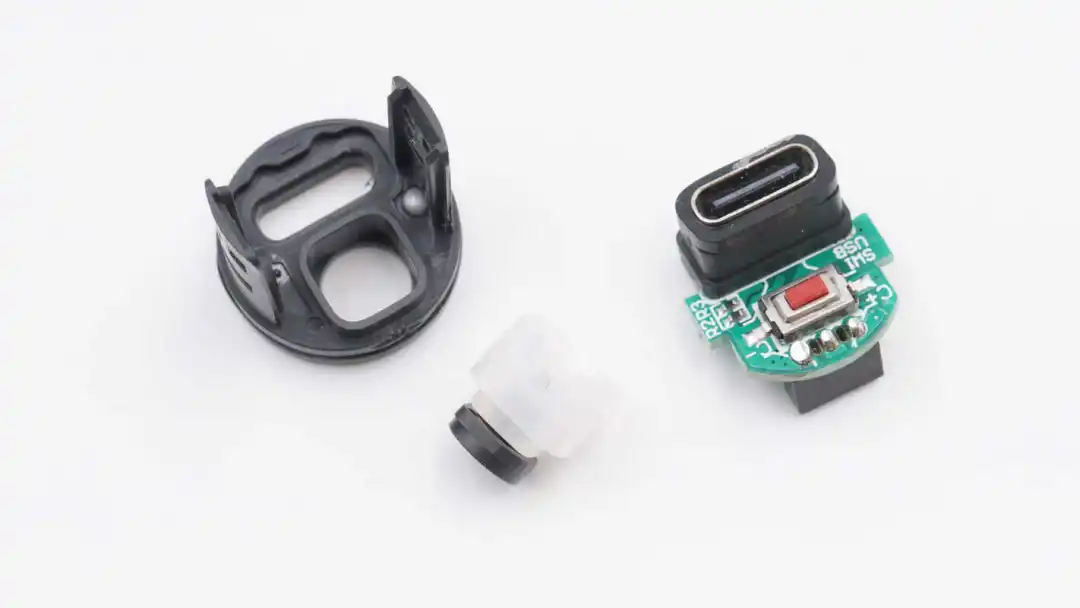

连接小板通过卡扣固定，拆下小板和按键按钮。

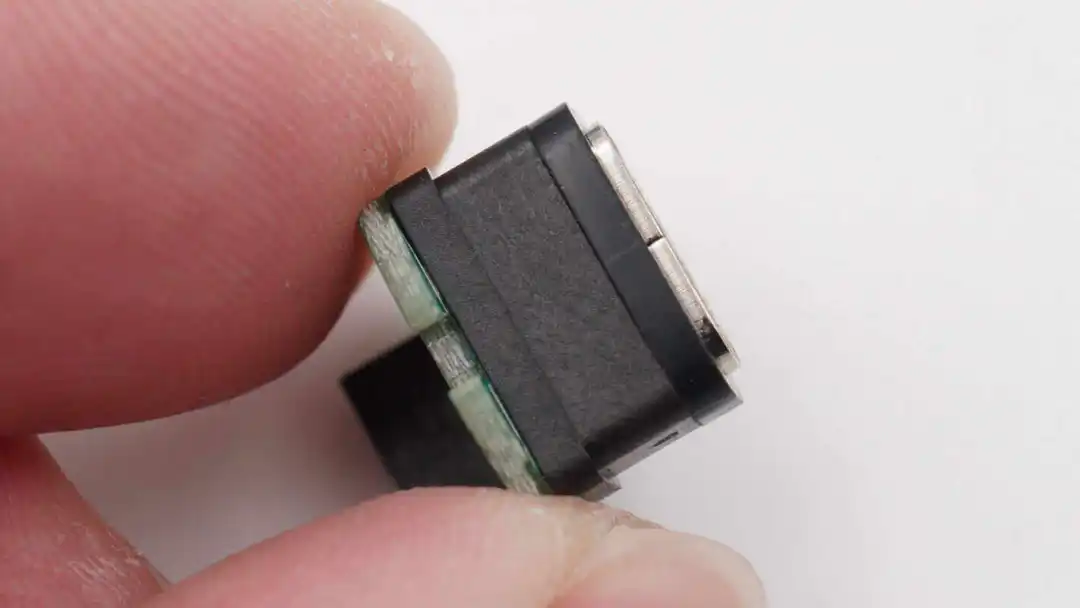

USB-C母座外套防水密封胶圈。

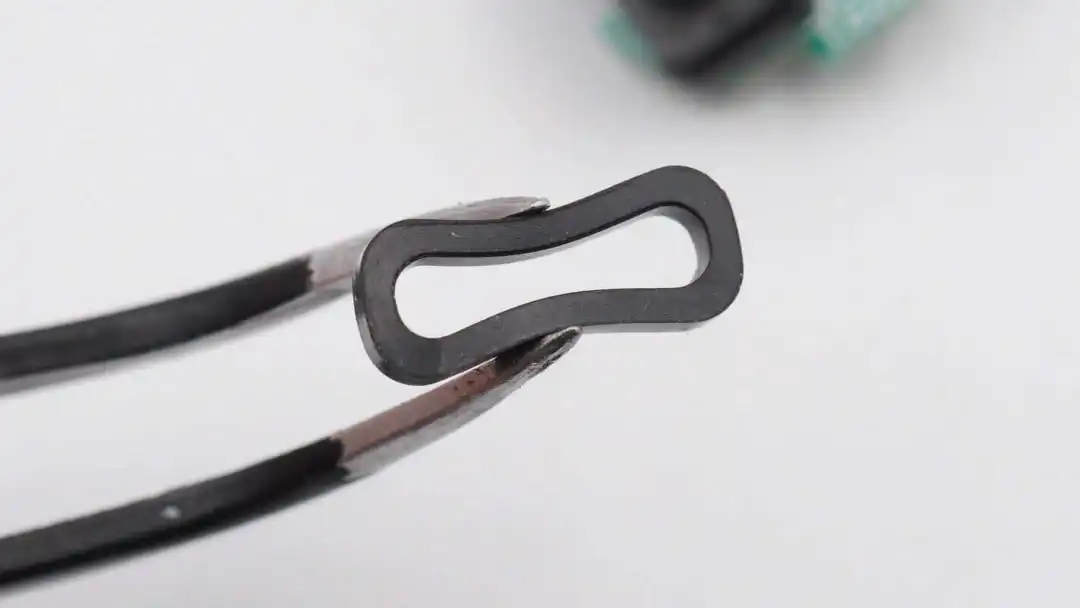

密封胶圈特写。

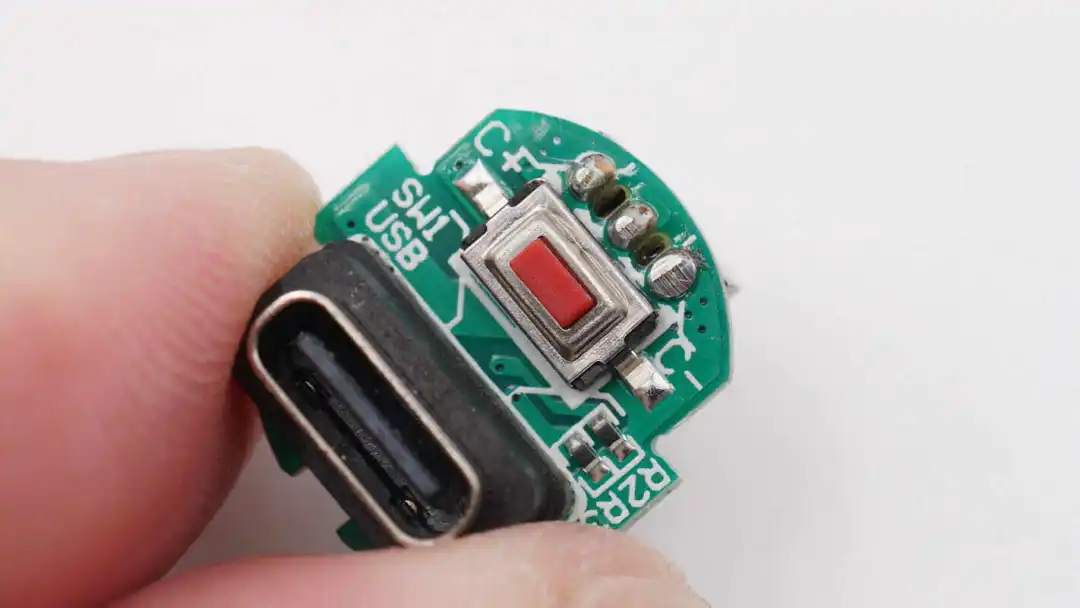

小板另一面焊接USB-C母座，开关按键和下拉电阻。
内部PCBA模块通过排针连接。

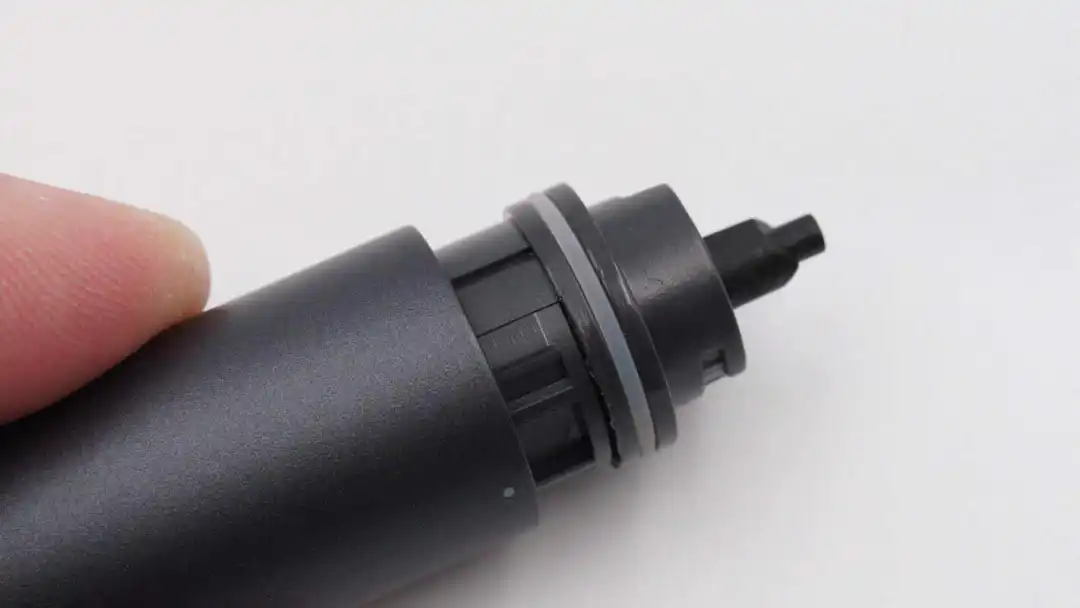

在动力输出轴位置也设有防水密封胶圈。

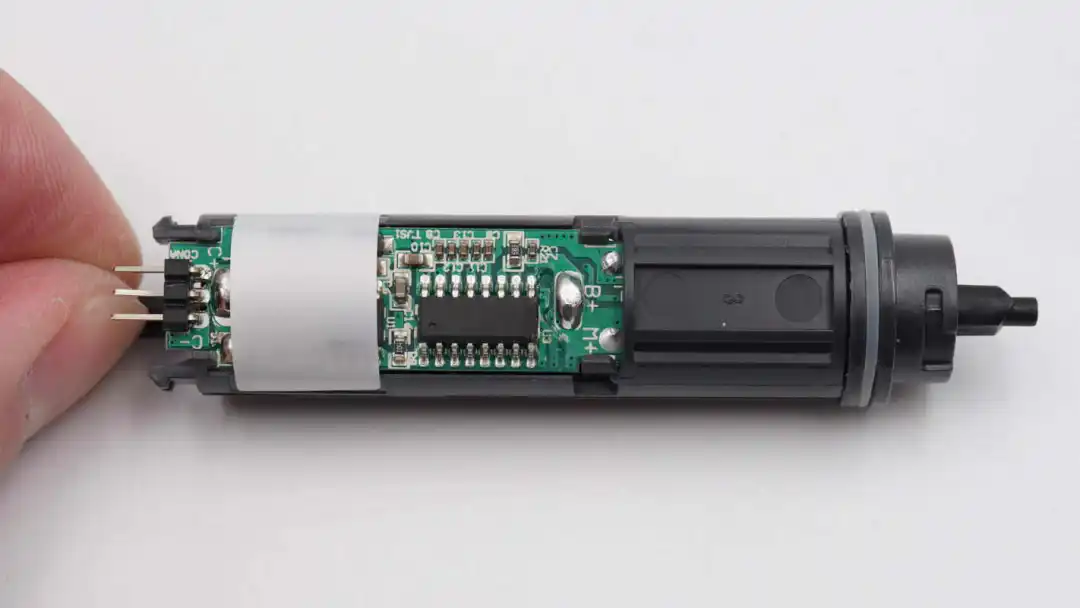

在内部机芯上设有PCBA模块。

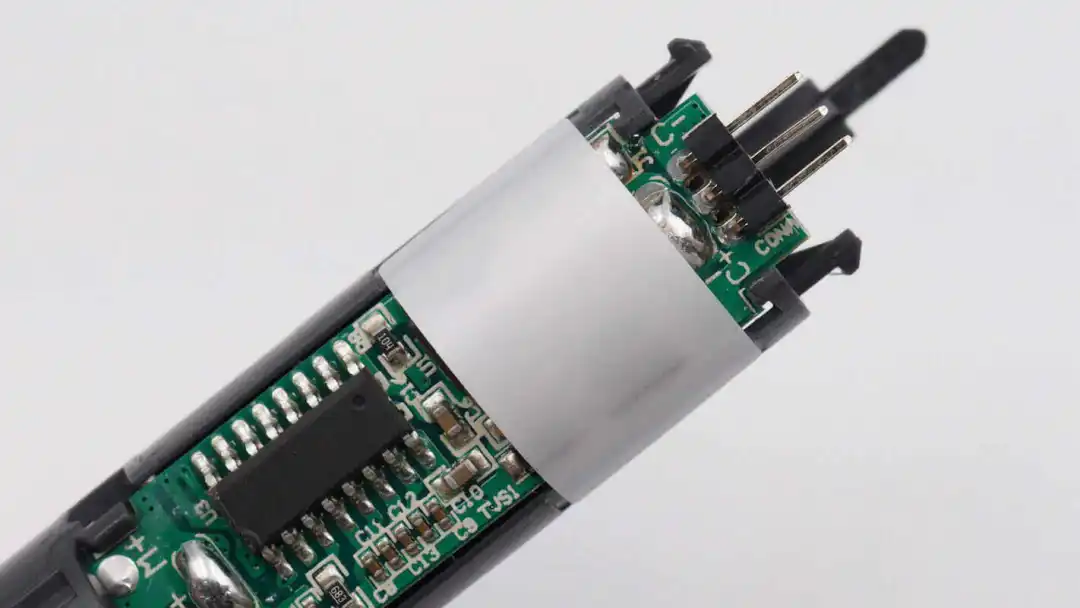

PCBA模块上粘贴的均光胶带特写。

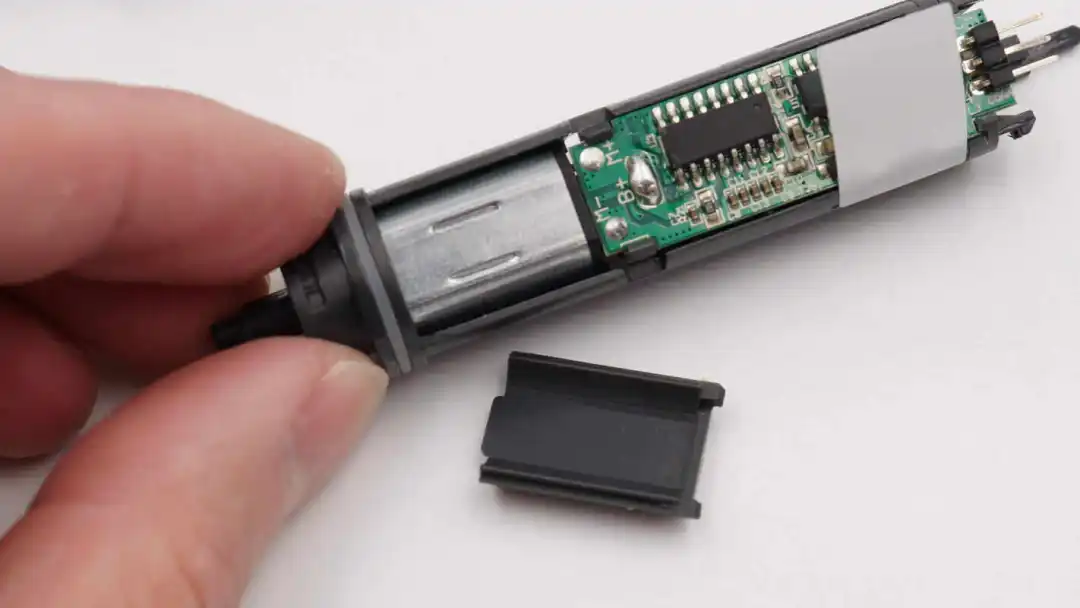

取下电机上的固定盖子。
PCBA模块与电机通过导线焊接连接，电池焊接连接到PCBA模块。
焊接取下PCBA模块和电池。

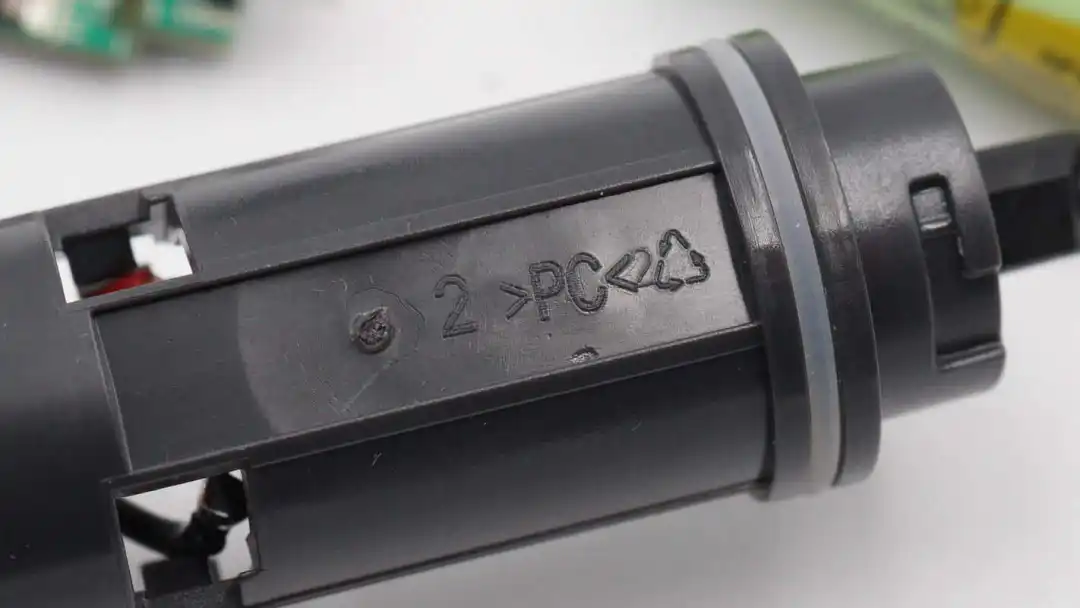

内部壳体采用PC材质。

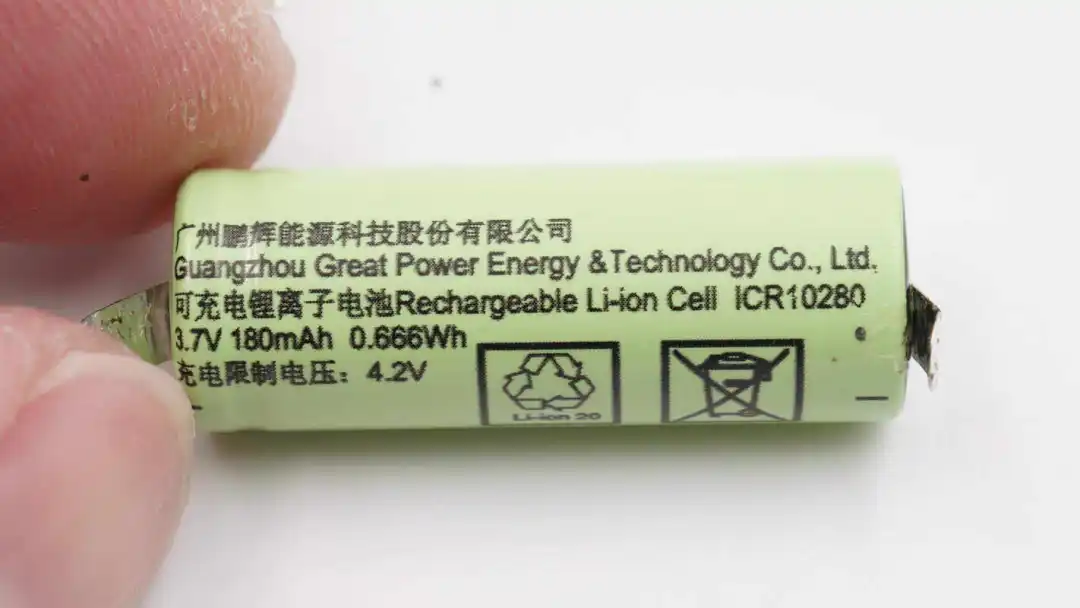

修剪器内置鹏辉能源10280电池，，型号ICR10280，电池额定电压为3.7V，充电限制电压4.2V，电池容量为180mAh，能量为0.666Wh。
使用游标卡尺测得电池长度约为28.3mm。
电池长度约为10.3mm。

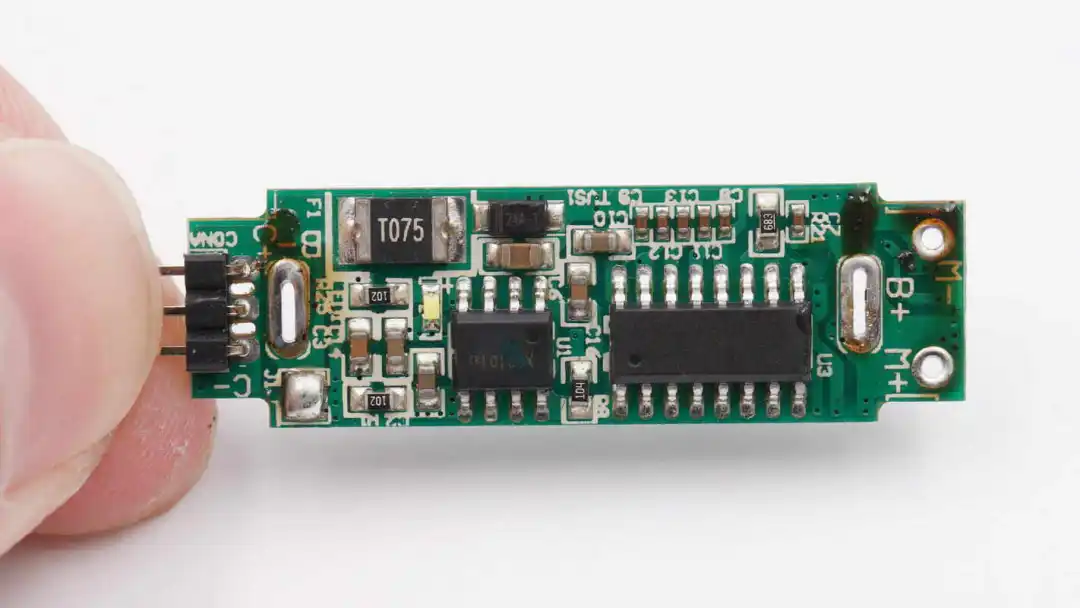

PCBA模块正面焊接自恢复保险丝，主控MCU，负载开关以及电源指示灯。

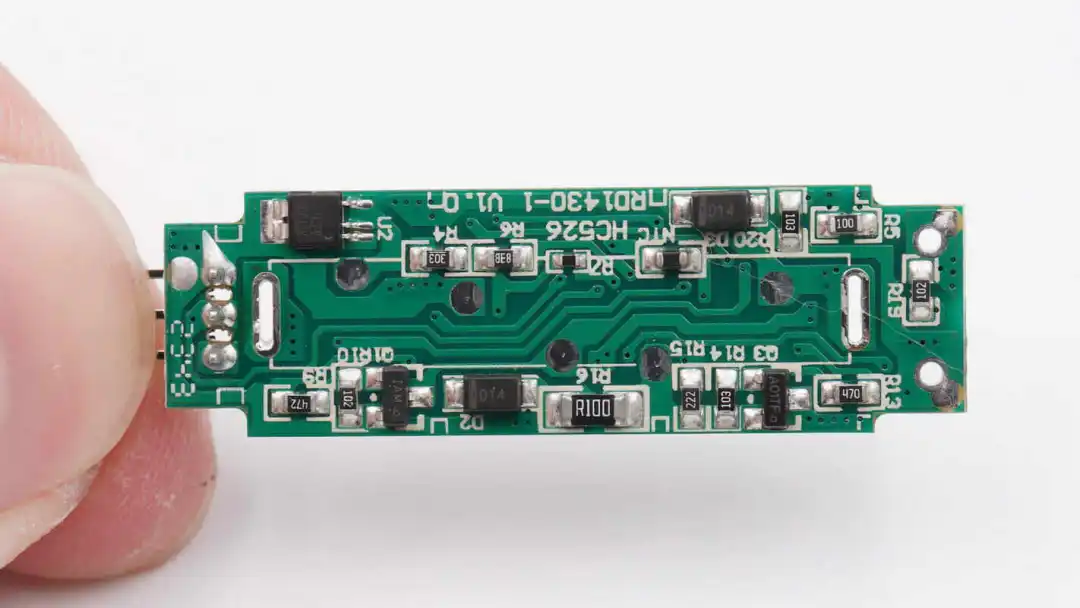

在PCBA模块背面设有电池保护芯片，电流检测电阻等元件。此外还设有一颗NTC，用于检测电池温度。

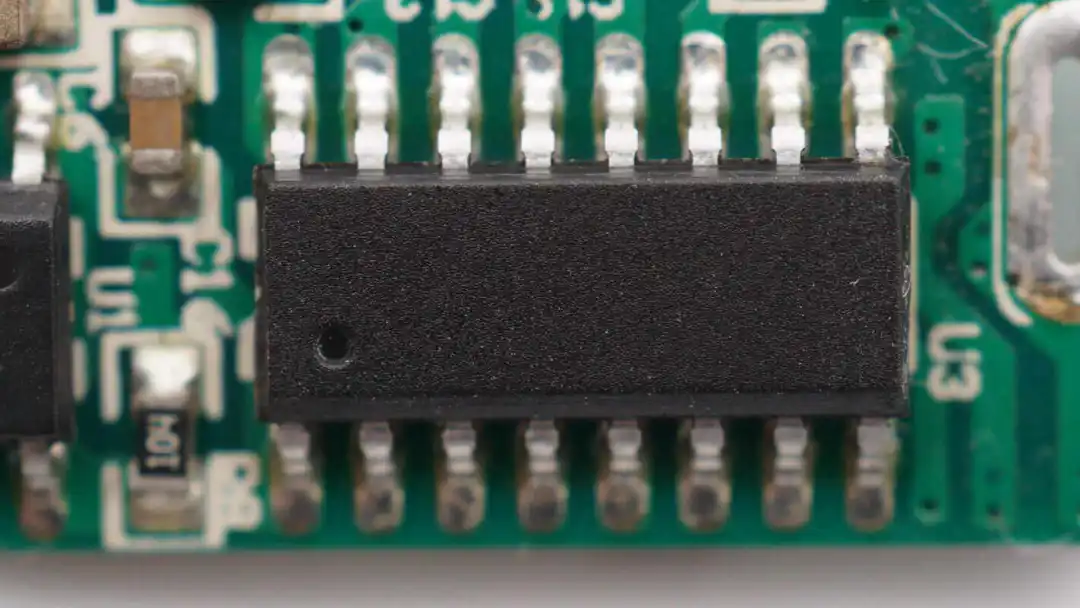

无标MCU用于修剪器开关控制。

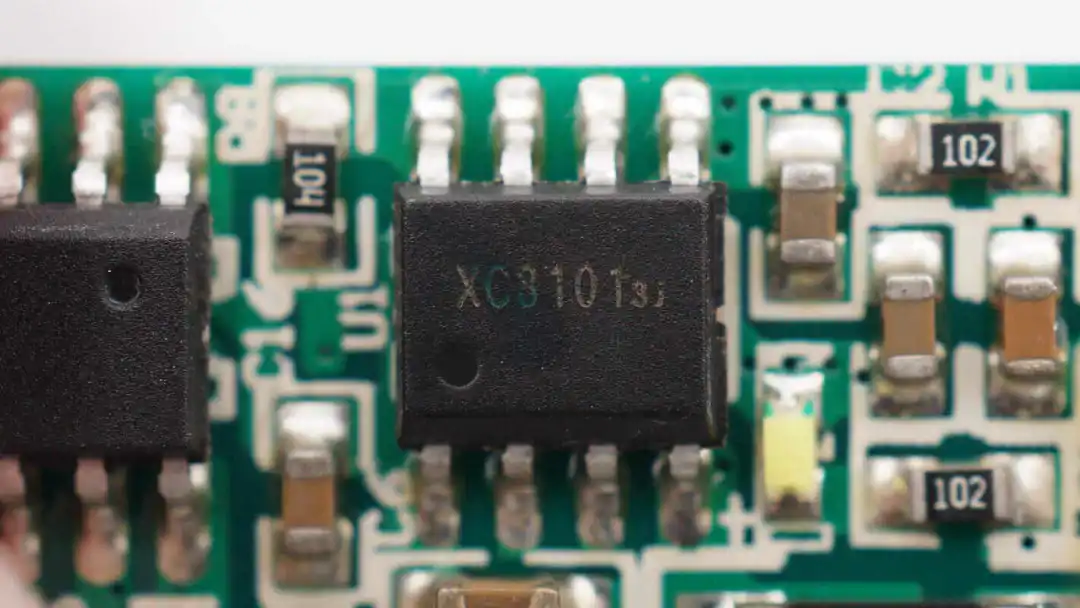

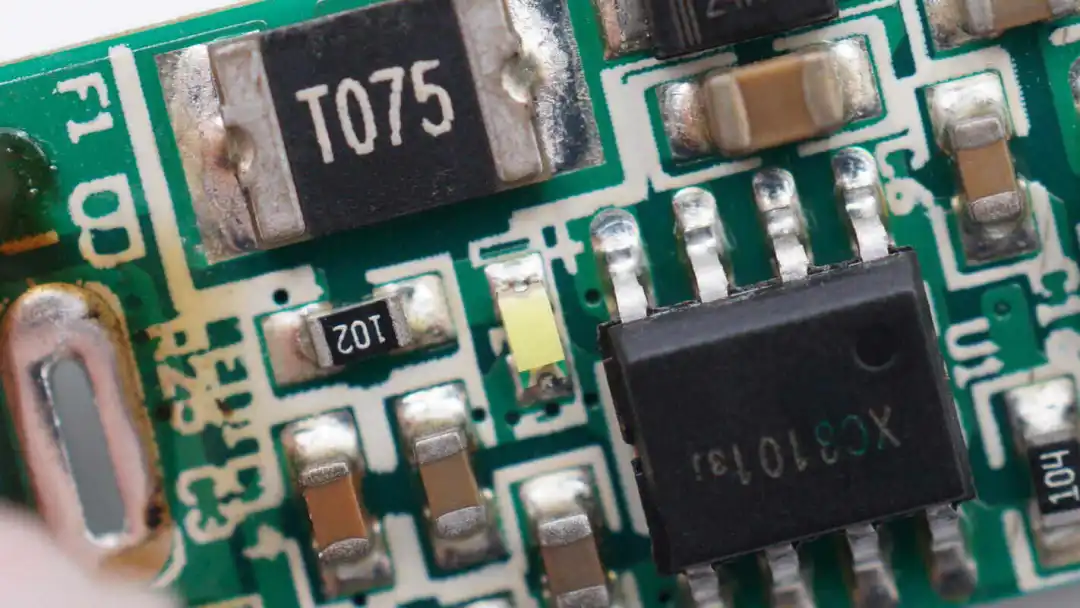

电池充电芯片来自赛芯，型号XC3101，是一颗支持高压输入的线性充电芯片，耐压30V，最大充电电流1A。
电池保护芯片来自赛芯，型号XB7608，用于内置电池的过充，过放和过流保护。

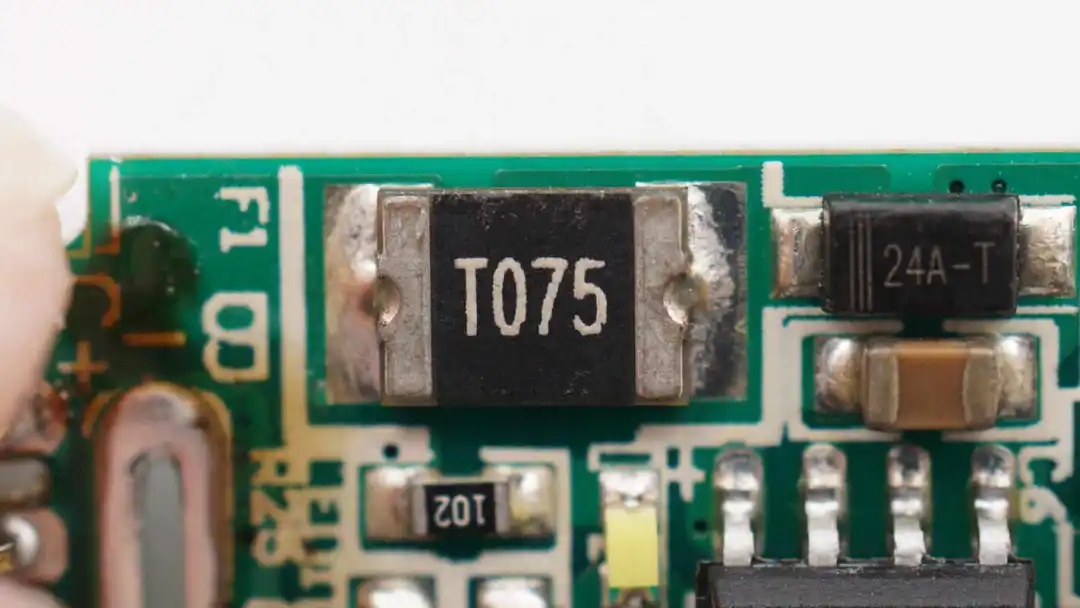

丝印T075的自恢复保险丝用于输入过流保护。
贴片LED灯用于运行指示。

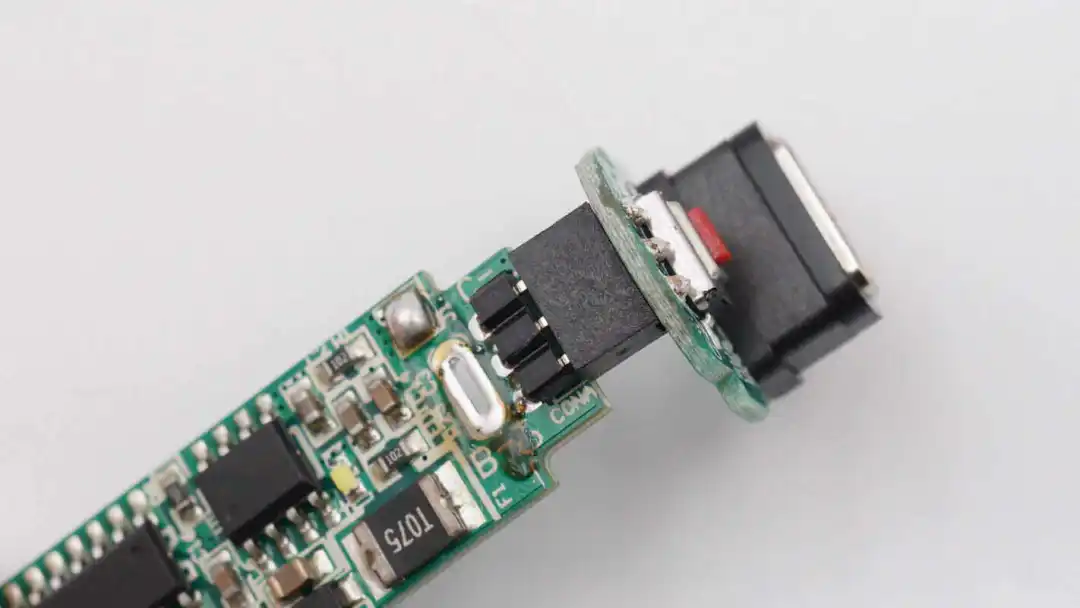

尾部小板与PCBA模块通过连接器连接。

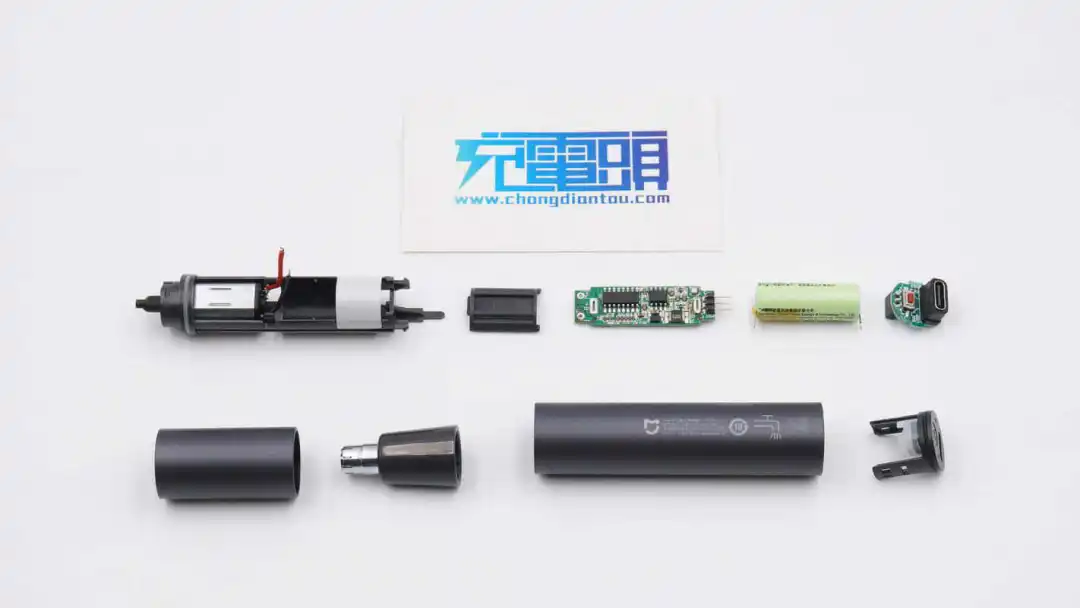

全部拆解一览，来张全家福。

充电头网拆解总结

米家电动鼻毛修剪器采用锂电池供电，并设有USB-C充电接口，小巧轻便。鼻毛修剪器采用立体拱形刀头，搭配双刃刀片，并采用分离式机身设计，还具备IPX5防水，方便拆卸清理。修剪器内置低噪声微型马达，提升使用体验。
充电头网通过拆解了解到，米家电动鼻毛修剪器内置鹏辉能源10280锂电池，电池容量为180mA。修剪器内置赛芯XC3101电池充电芯片和XB7608电池保护芯片。电源输入端设有自恢复保险丝，PCBA模块设有NTC检测电池温度，内部安全措施到位。
