前言

随着全球对可持续能源解决方案的需求日益增长，锂离子电池技术作为新能源革命的基石，正在快速发展，46系大圆柱电池也成为了电动汽车、储能系统等领域的青睐，从最早的4680电芯延伸出了更多尺寸的大圆柱电芯以适应不同的应用。

近期，电池交易网就拿到了一款亿纬锂能4695E全极耳电芯，相较于4680，这款电芯在高度上有所增加同时也带来了容量以及密度的提升，下面就一起来看看这款电芯的性能表现如何吧。

外观介绍

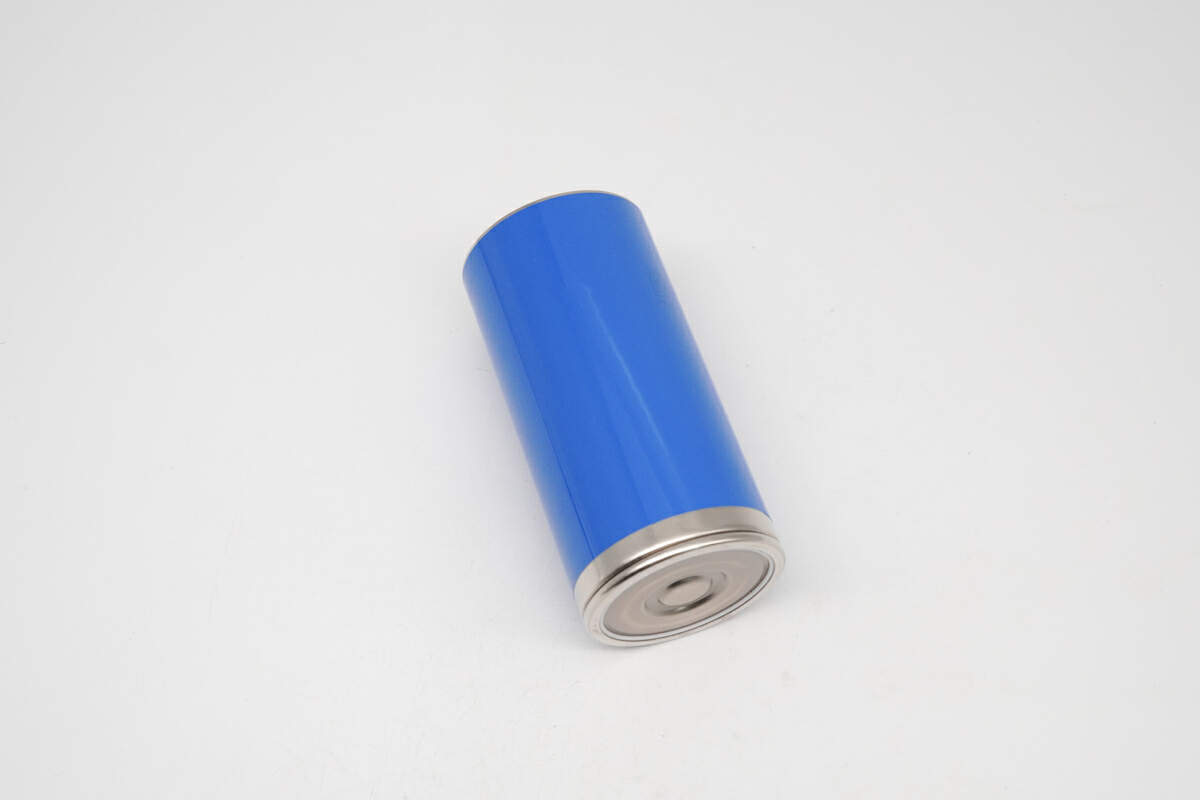

亿纬锂能4695E全极耳电芯采用蓝色电芯套膜。

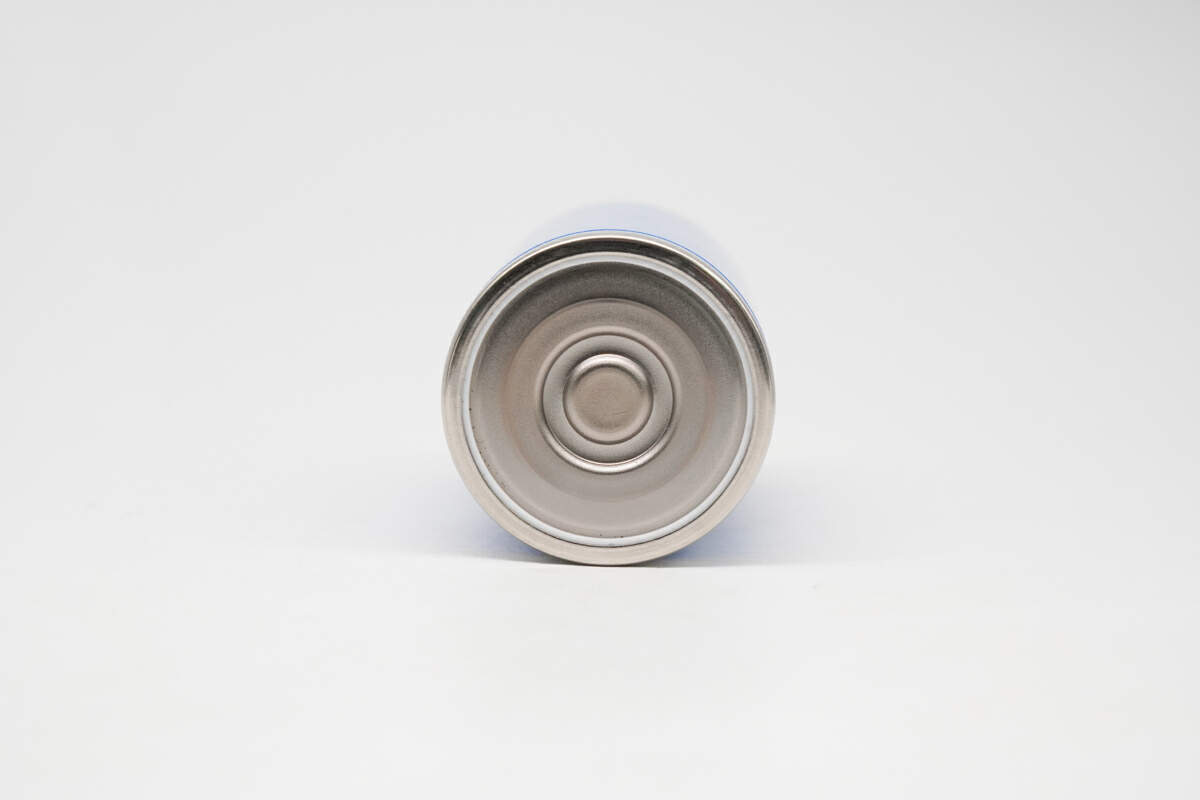

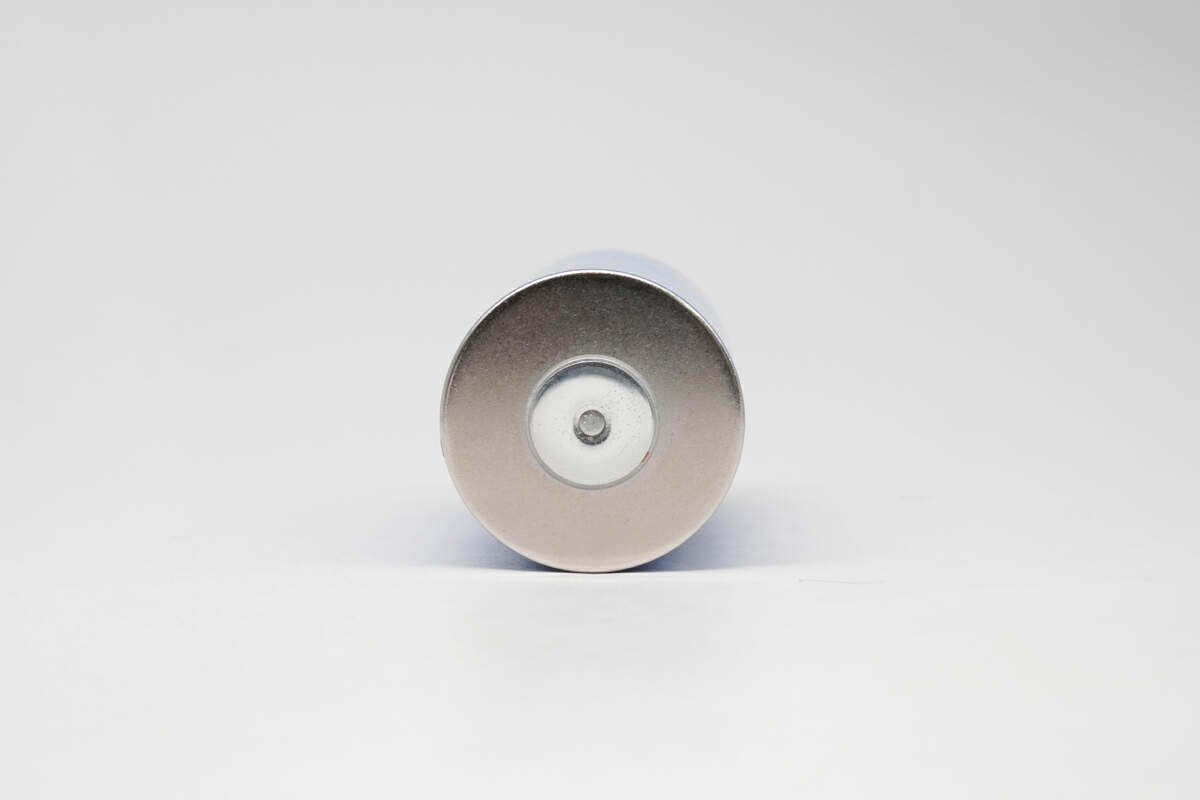

亿纬锂能4695E全极耳电芯底部接触面采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

亿纬锂能4695E全极耳电芯顶部接触面为合金材质，为正负极所在处。

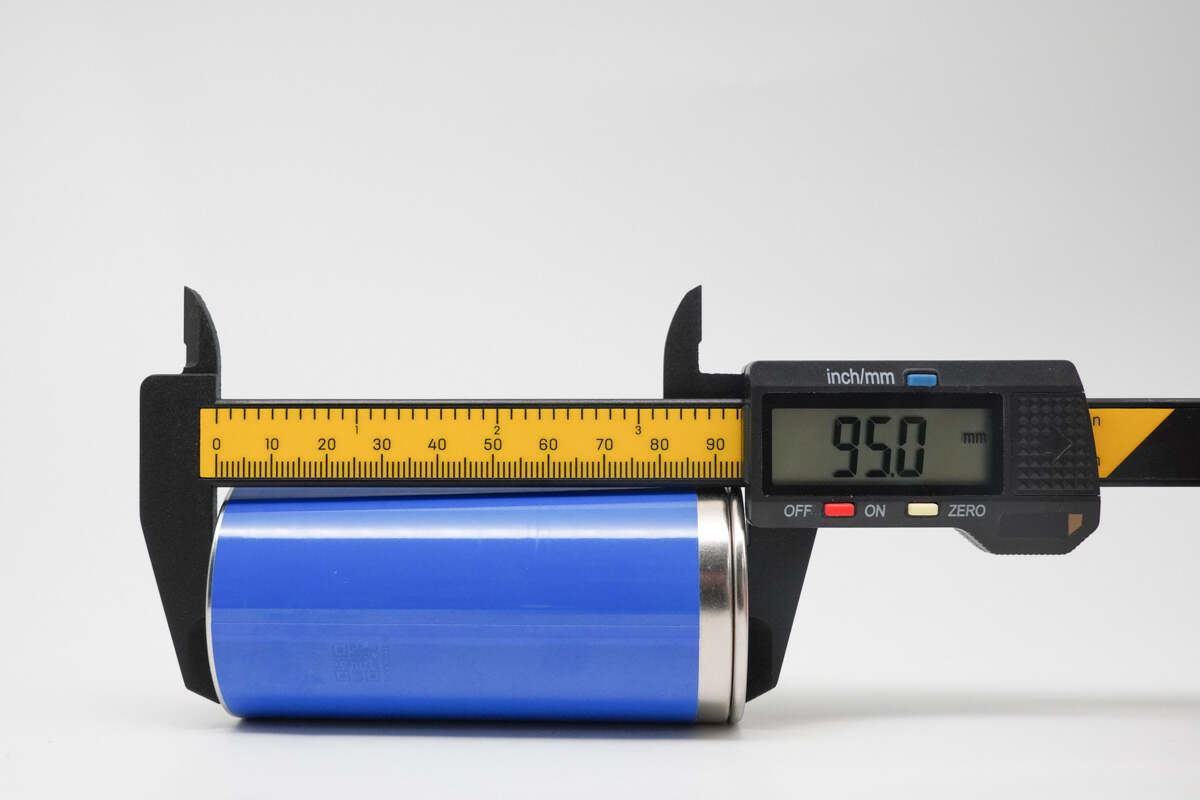

亿纬锂能4695E全极耳电芯高度约为 95mm。

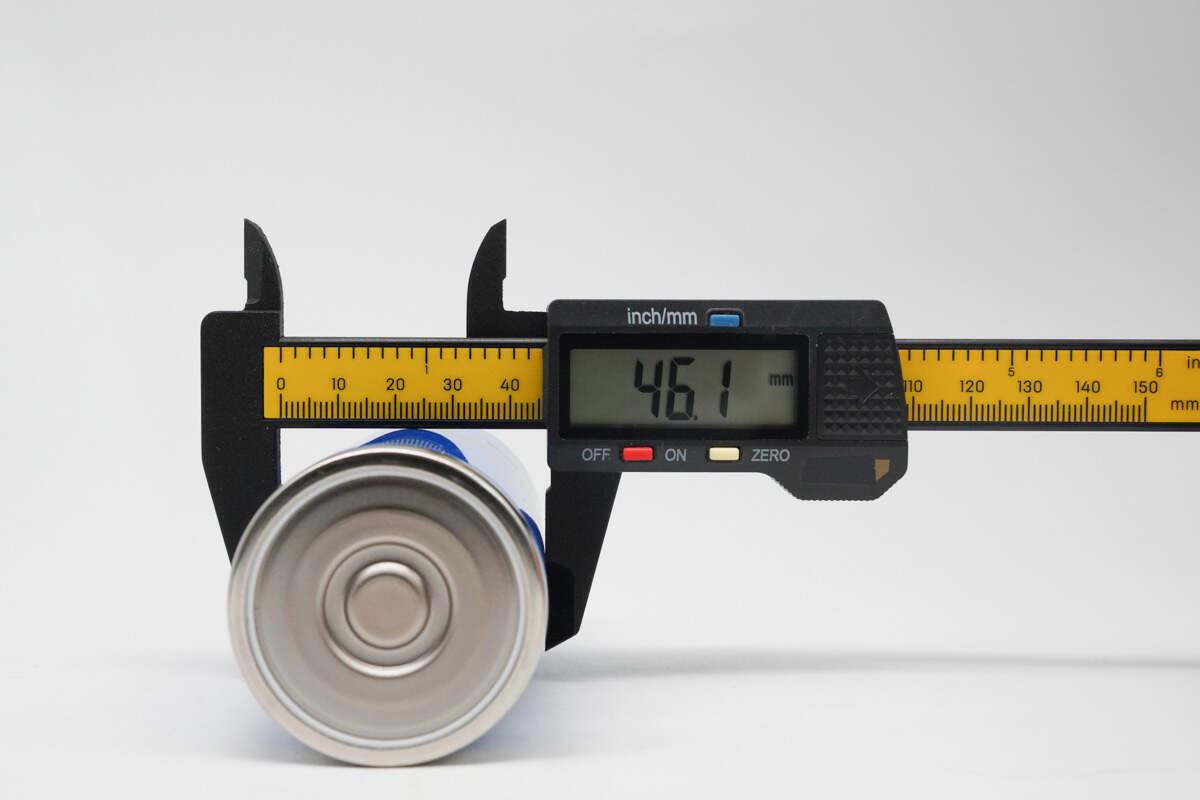

亿纬锂能4695E全极耳电芯直径约为 46.1mm。

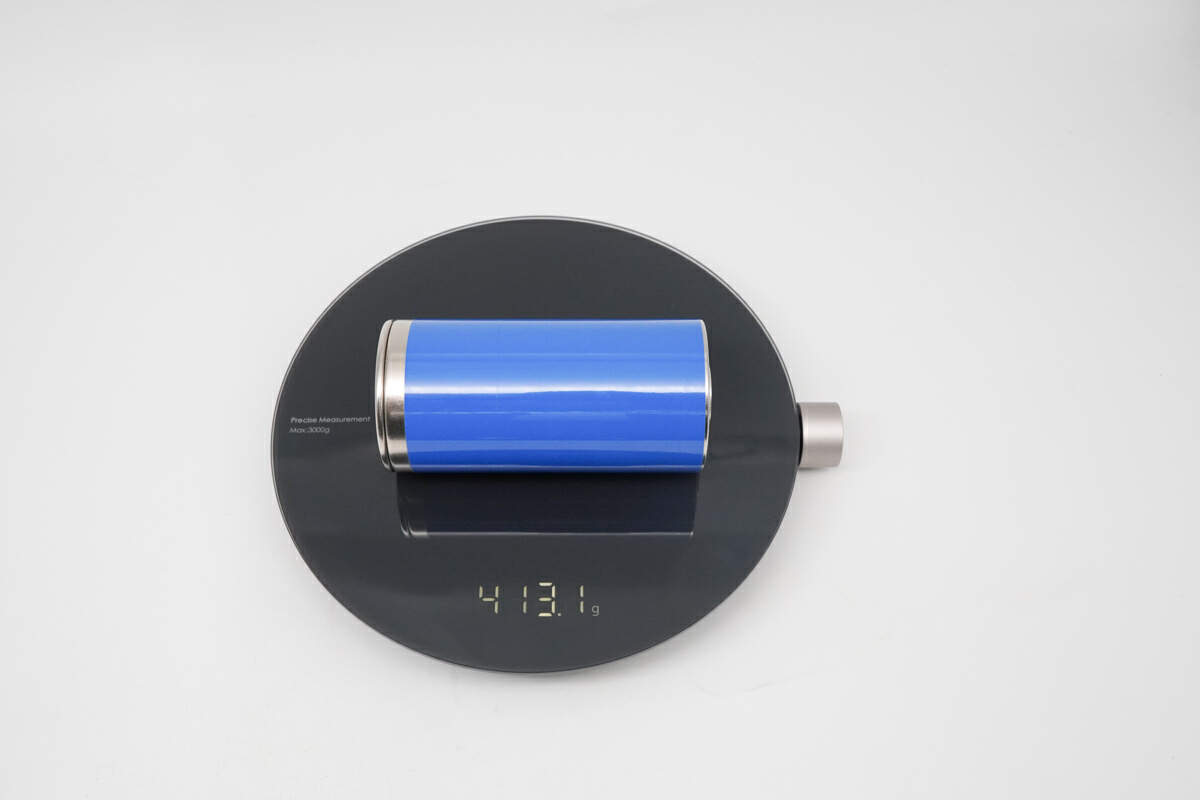

亿纬锂能4695E全极耳电芯重量约为 413.1g。

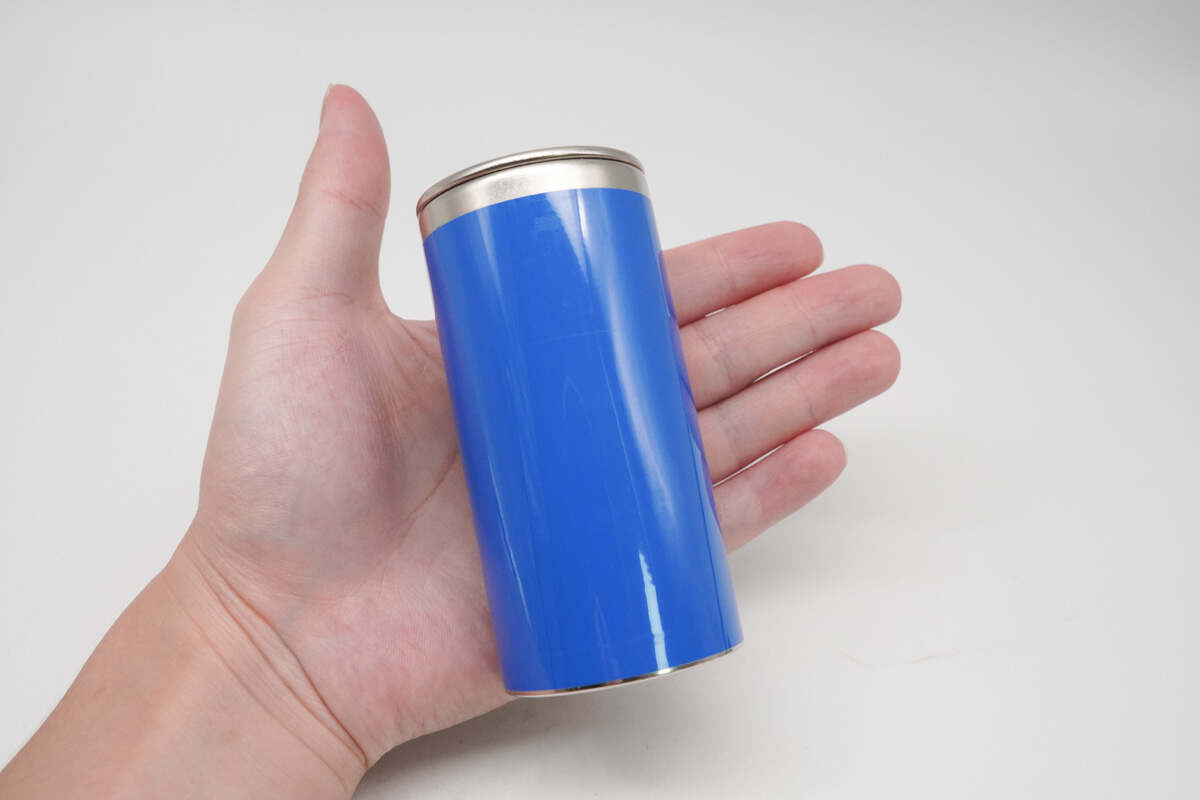

亿纬锂能4695E全极耳电芯占满约整个成年人手掌心。

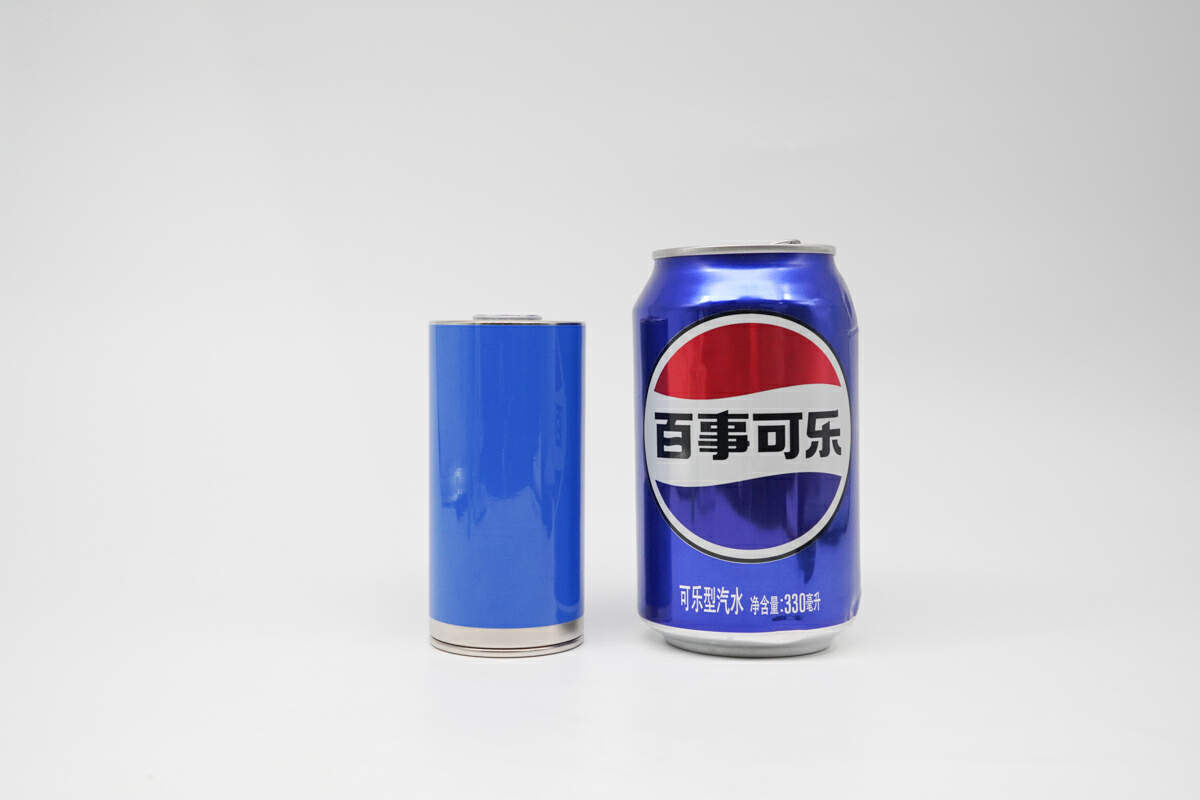

亿纬锂能4695E全极耳电芯与易拉罐可乐对比。

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充电测试，以及0.2C、0.5C、1C、2C倍率放电测试。

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

绘制出折线图，设置电流为 6000mA，0.2C为亿纬锂能4695E全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为5小时10分钟，涓流完全充满时间约为5小时30分钟。

绘制出折线图，设置电流为 15000mA，0.5C为亿纬锂能4695E全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时59分钟，涓流完全充满时间约为2小时27分钟。

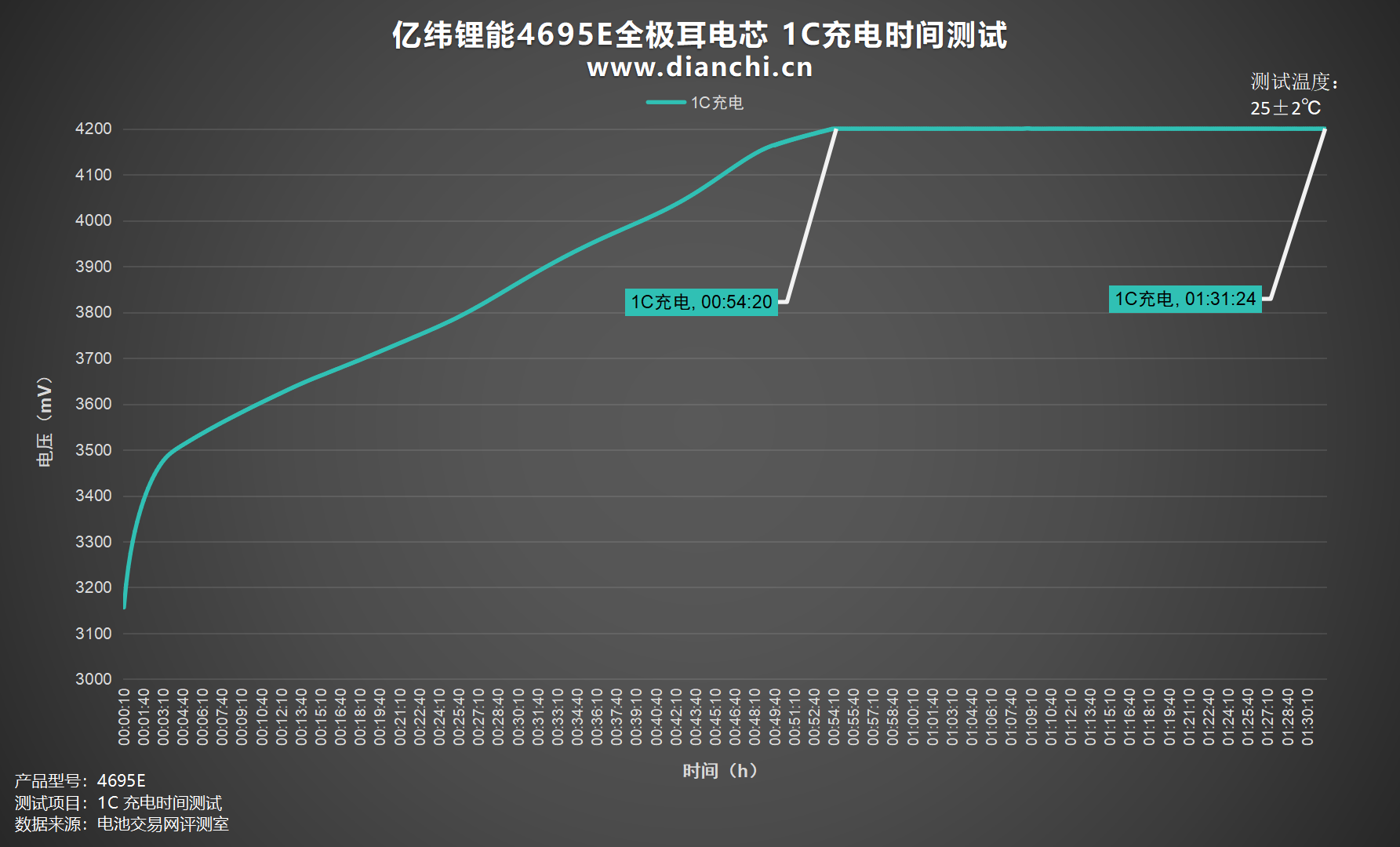

绘制出折线图，设置电流为 30000mA，1C为亿纬锂能4695E全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为54分钟，涓流完全充满时间约为1小时31分钟。

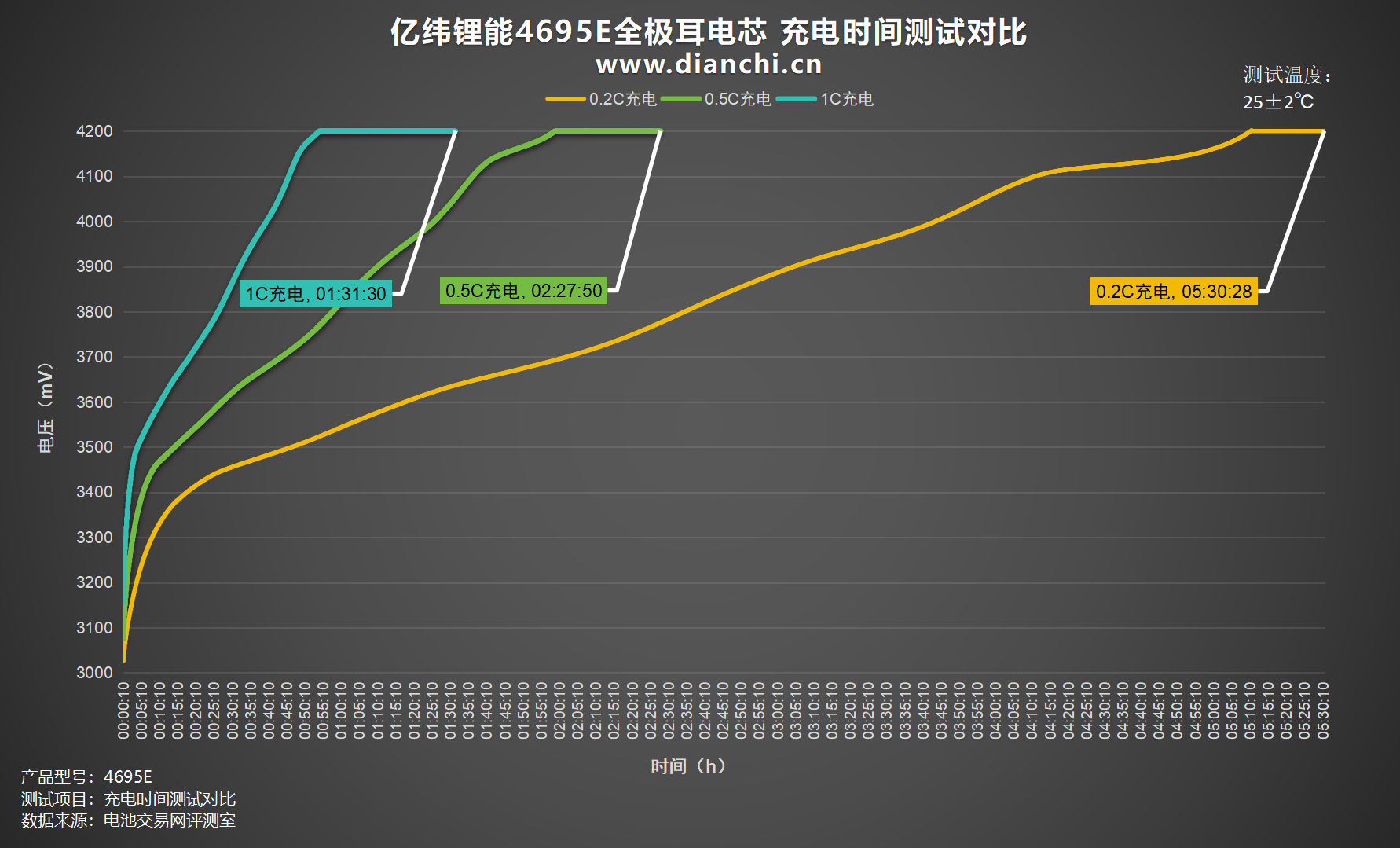

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时30分钟，0.5C充电充满耗时2小时27分钟，1C充电充满耗时1小时31分钟。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值，测试内容仅作为机械测试采集数据使用。

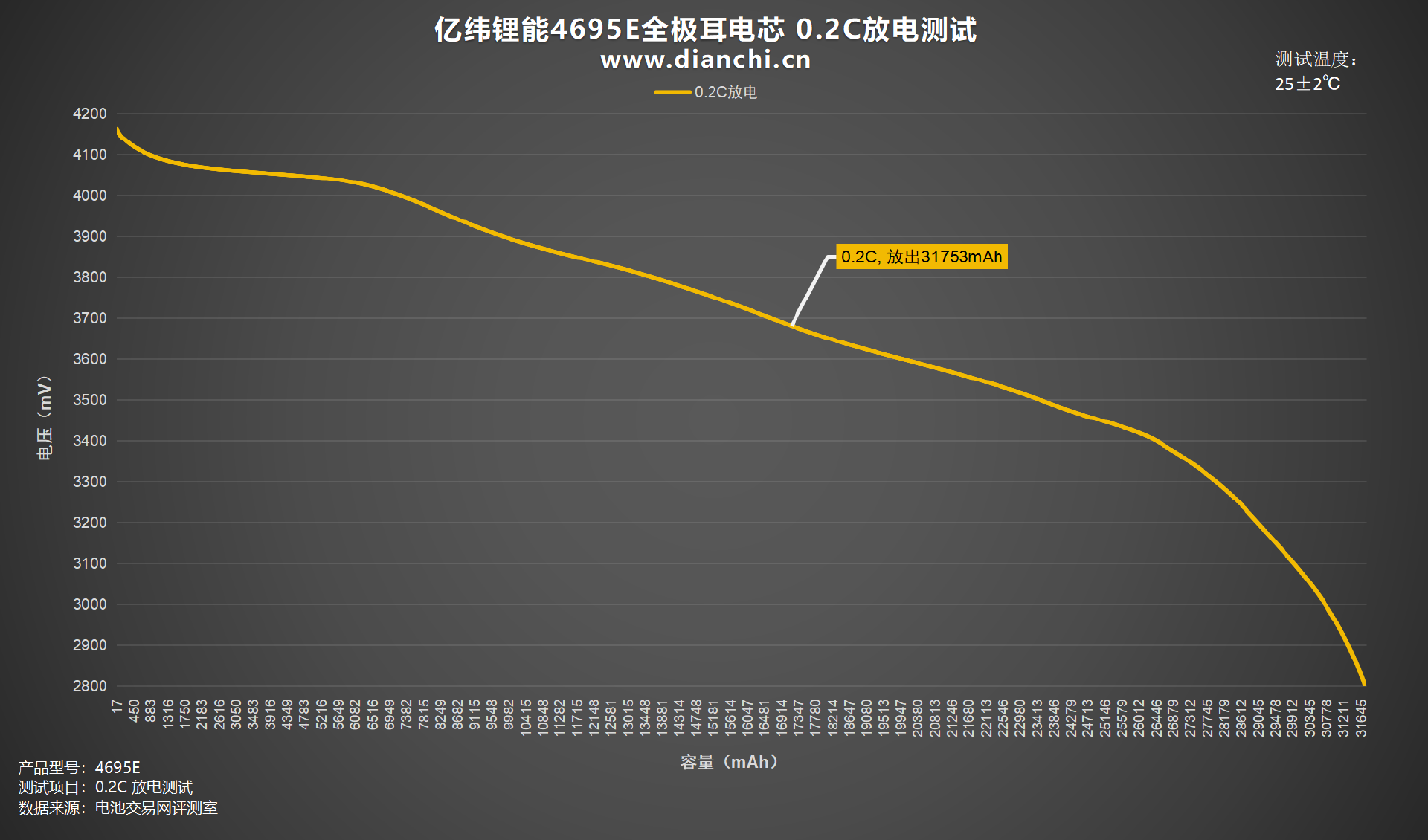

绘制出折线图，设置电流为 6000mA，0.2C为亿纬锂能4695E全极耳电芯放电，均压 3.69V，放到截止电压为 2.8V，耗时约5小时17分钟，放出容量31753mAh，放出能量117.21Wh。

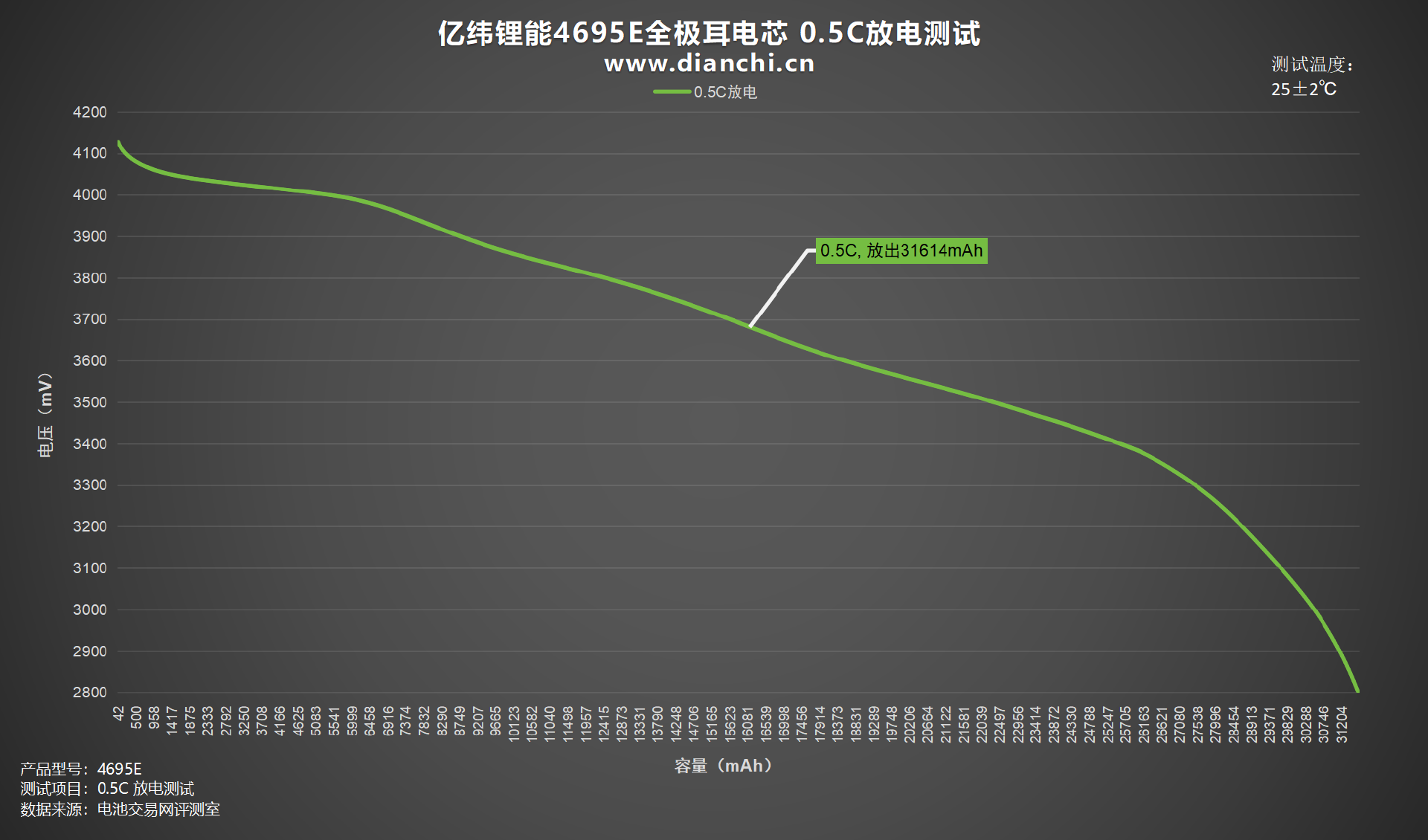

绘制出折线图，设置电流为 30000mA，1C为亿纬锂能4695E全极耳电芯放电，均压 3.66V，放到截止电压为 2.8V，耗时约2小时6分钟，放出容量31614mAh，放出能量115.66Wh。

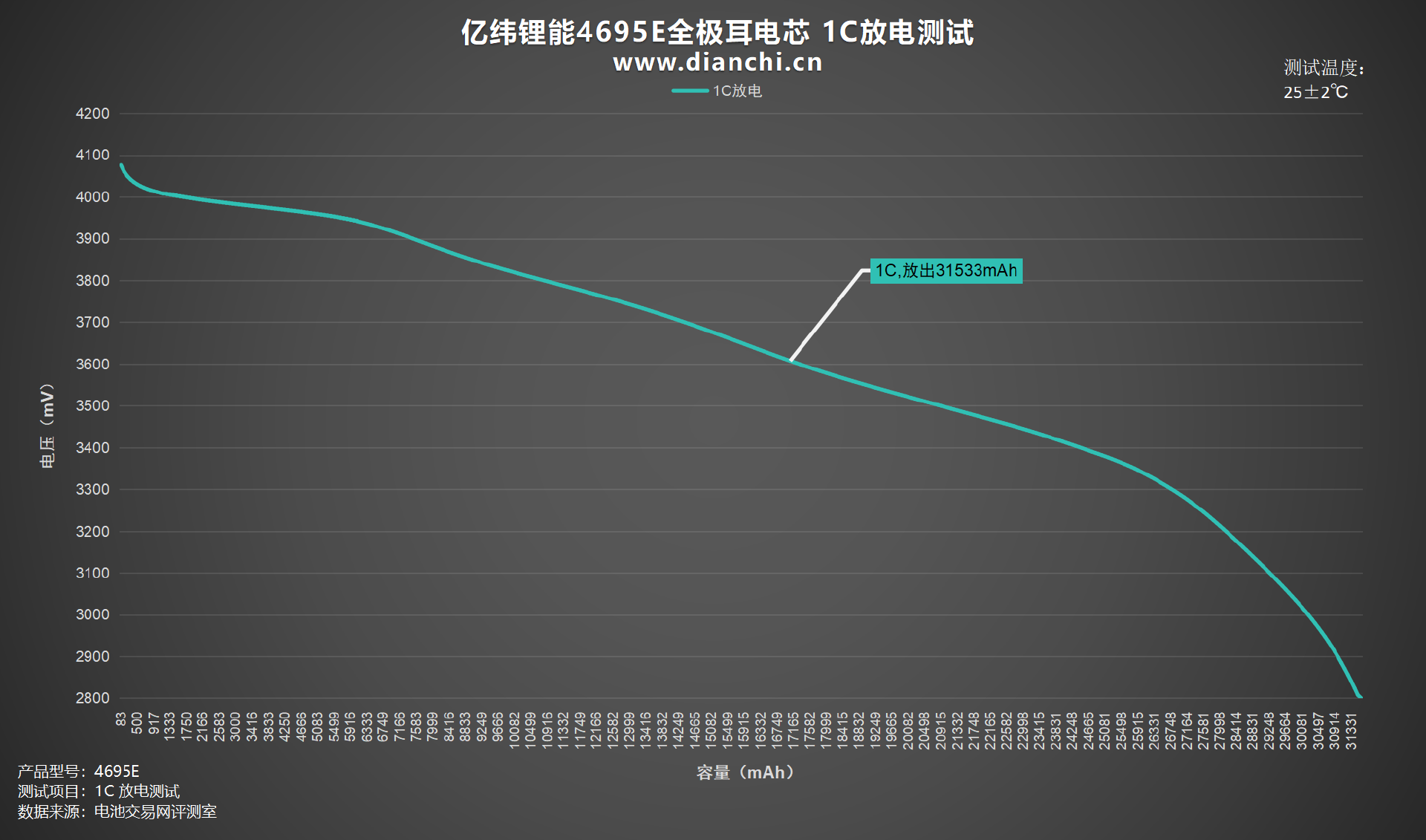

绘制出折线图，设置电流为 6000mA，0.2C为亿纬锂能4695E全极耳电芯放电，均压 3.62V，放到截止电压为 2.8V，耗时约1小时3分钟，放出容量31533mAh，放出能量114.15Wh。

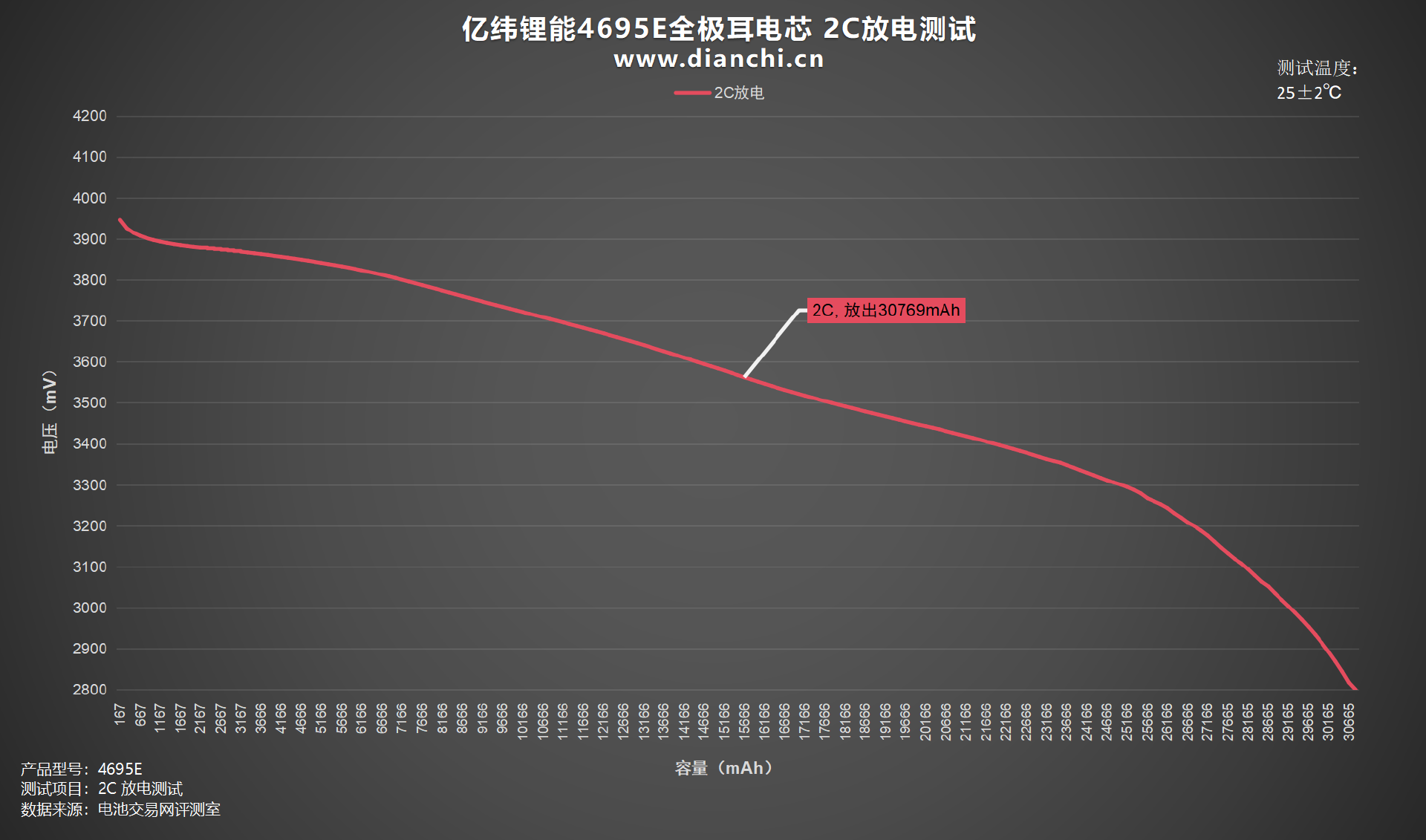

绘制出折线图，设置电流为 60000mA，2C为亿纬锂能4695E全极耳电芯放电，均压 3.62V，放到截止电压为 2.8V，耗时约30分钟，放出容量30769mAh，放出能量114.15Wh。

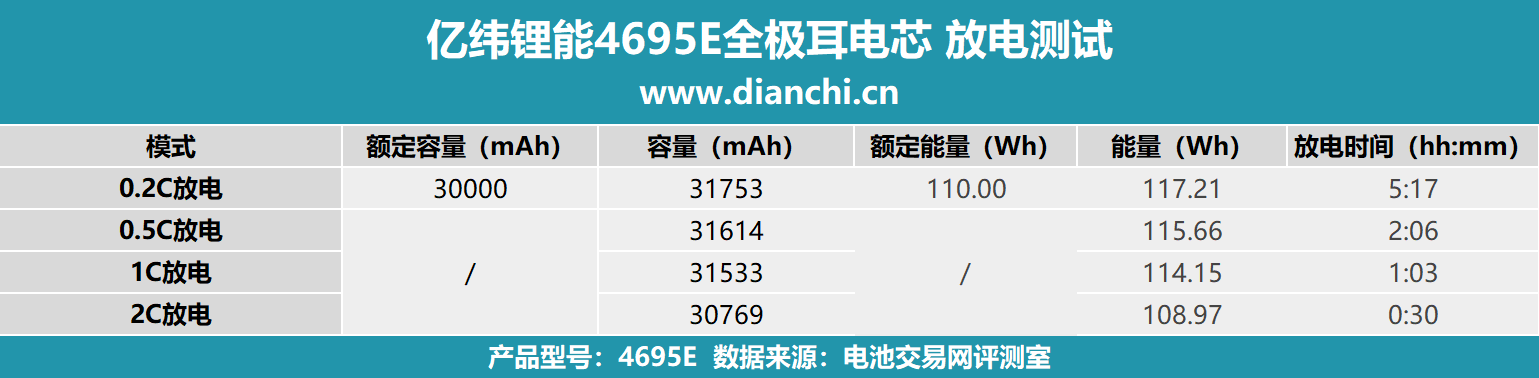

将测试数据汇总成表格，可以看出电芯在四种倍率下进行放电测试差距，放电时间最短的为2C放电，放电时间约为30分钟。放电时间最长的为0.2C放电，放电时间约为5小时17分钟。

将测试数据汇总成柱状图，放电测试中整体放电能量在108.97-117.21Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到117.21Wh；放电能量最低的是2C放电档位，放电能量为108.97Wh。

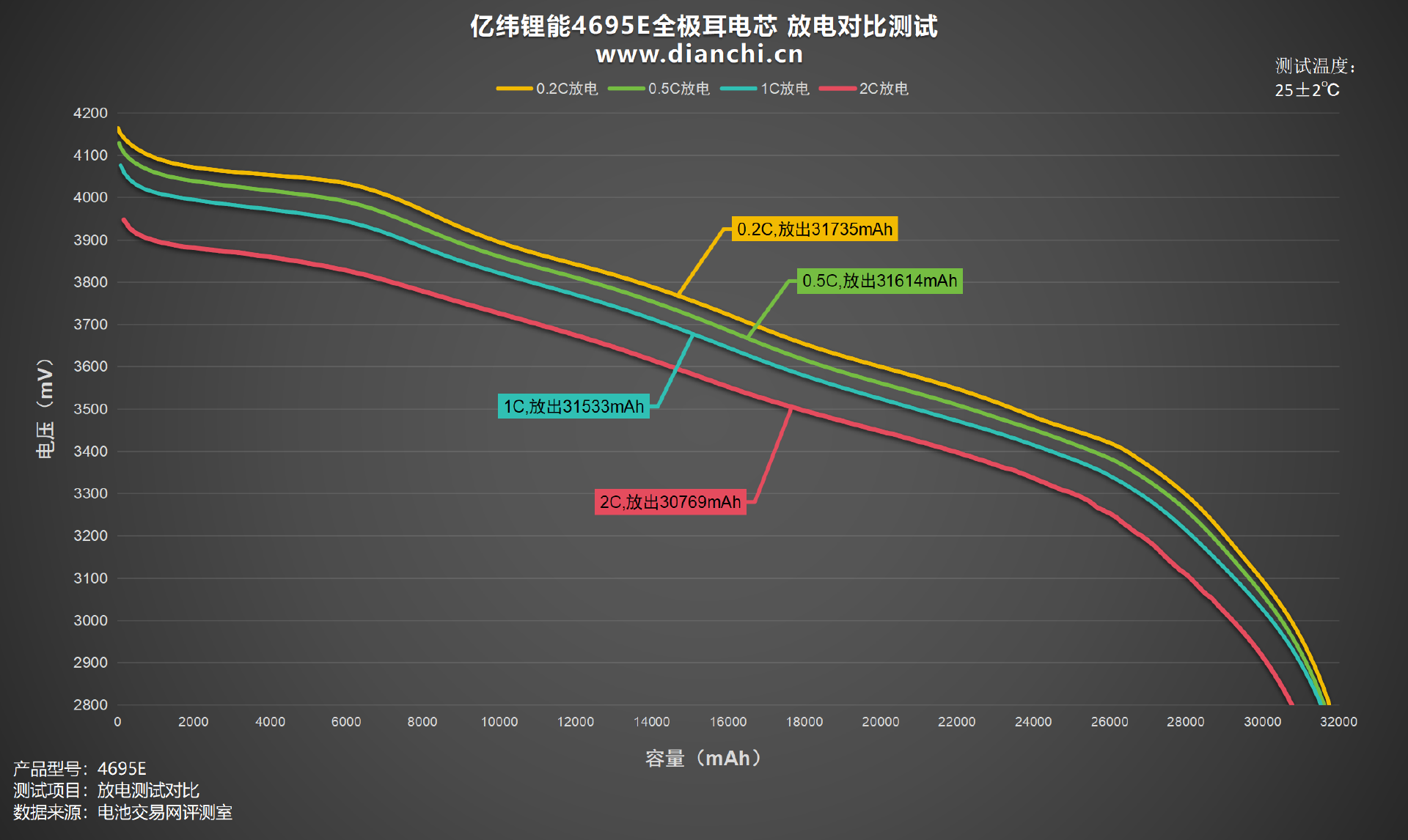

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量31735mAh，放出容量最低的是2C放电档位放出容量30769mAh。

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

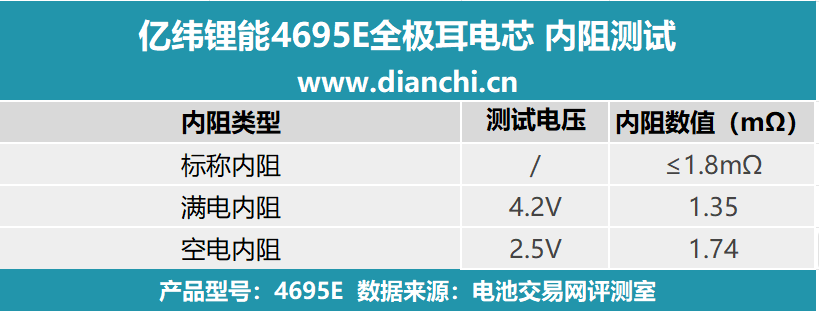

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，亿纬锂能4695E全极耳电芯标称内阻为≤1.8mΩ。

绘制出柱状图，得益于全极耳设计，可以看到 4.2V满电内阻为 1.35mΩ，2.5V空电内阻为 1.74mΩ，两种状态下内阻均没有超过标称数值。

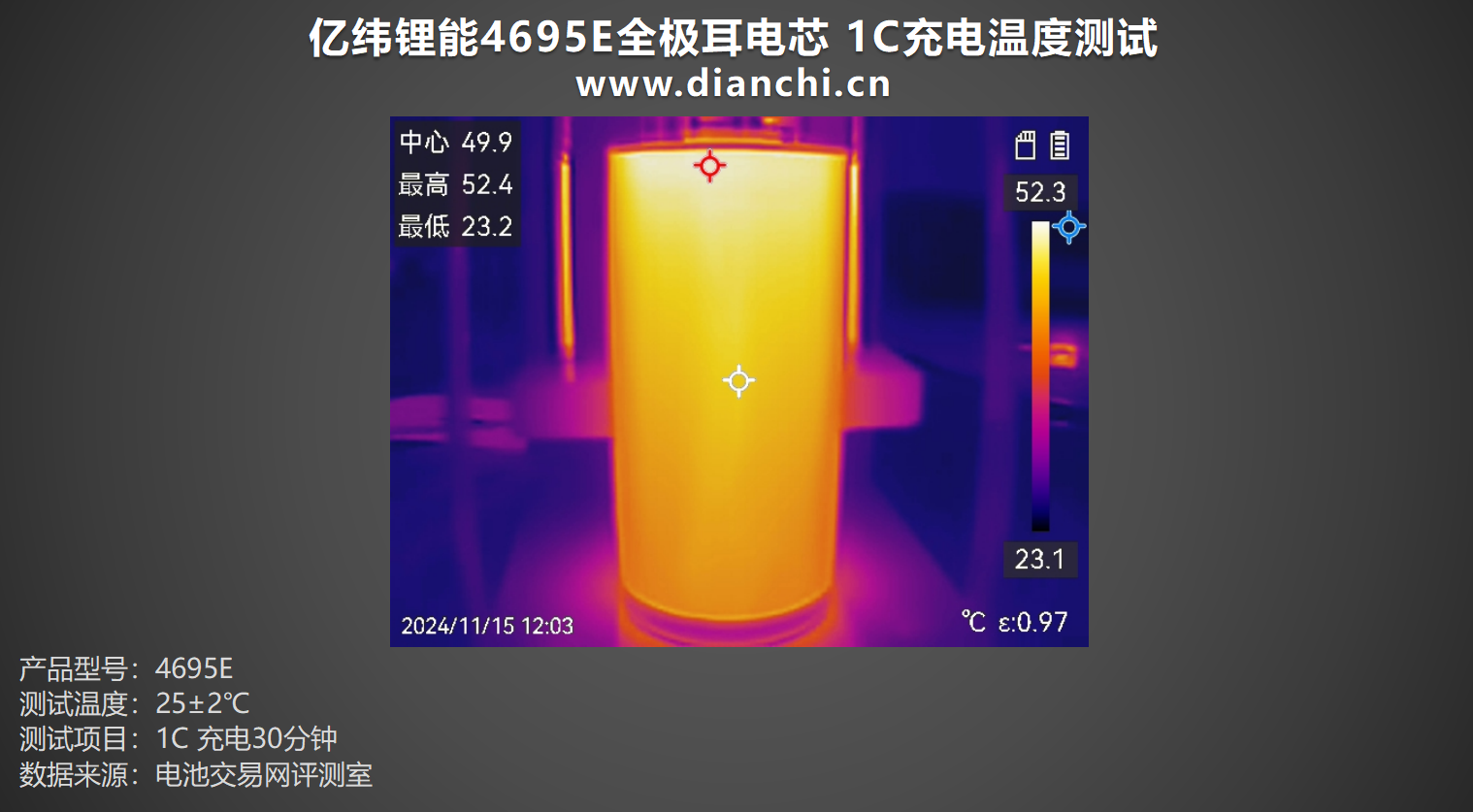

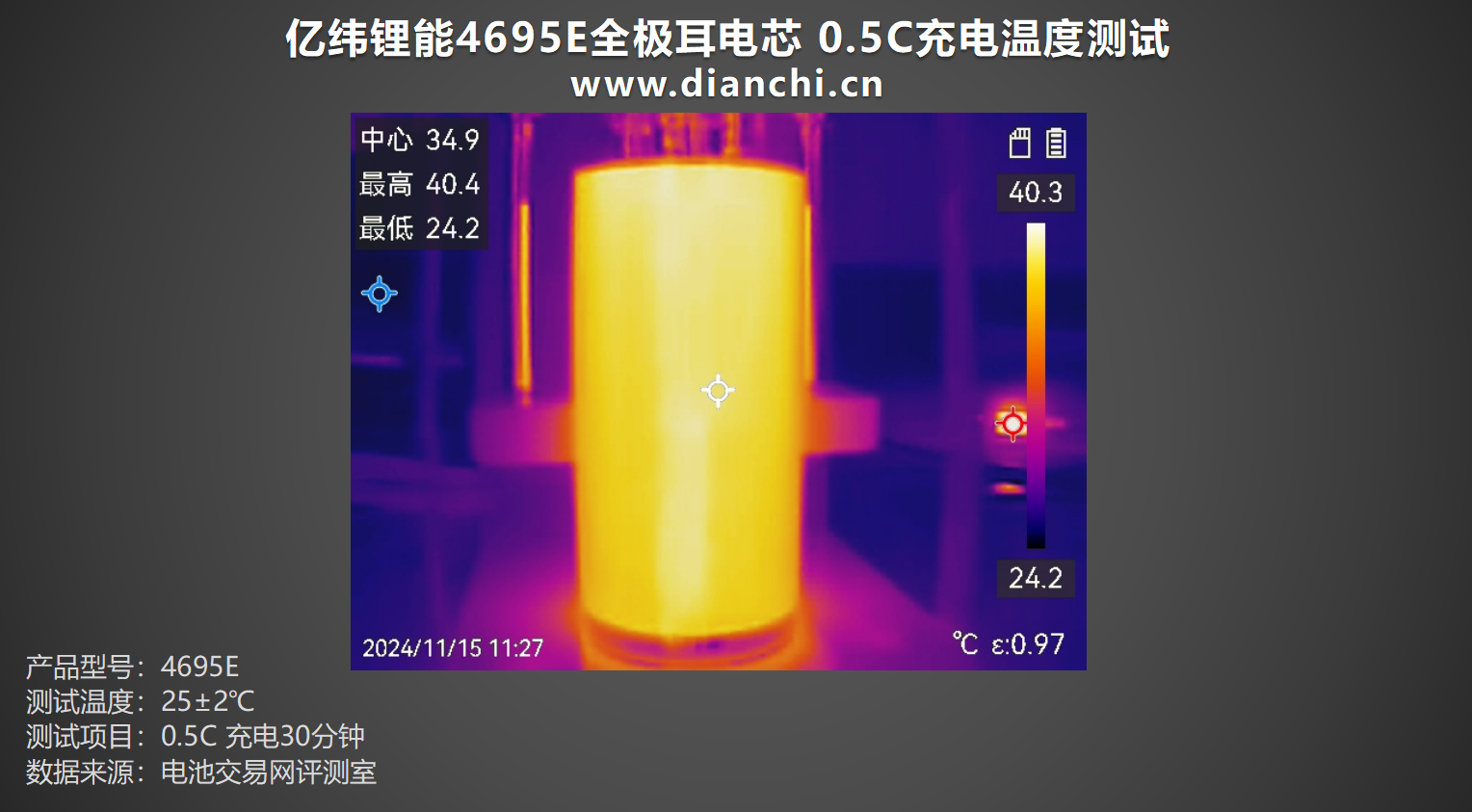

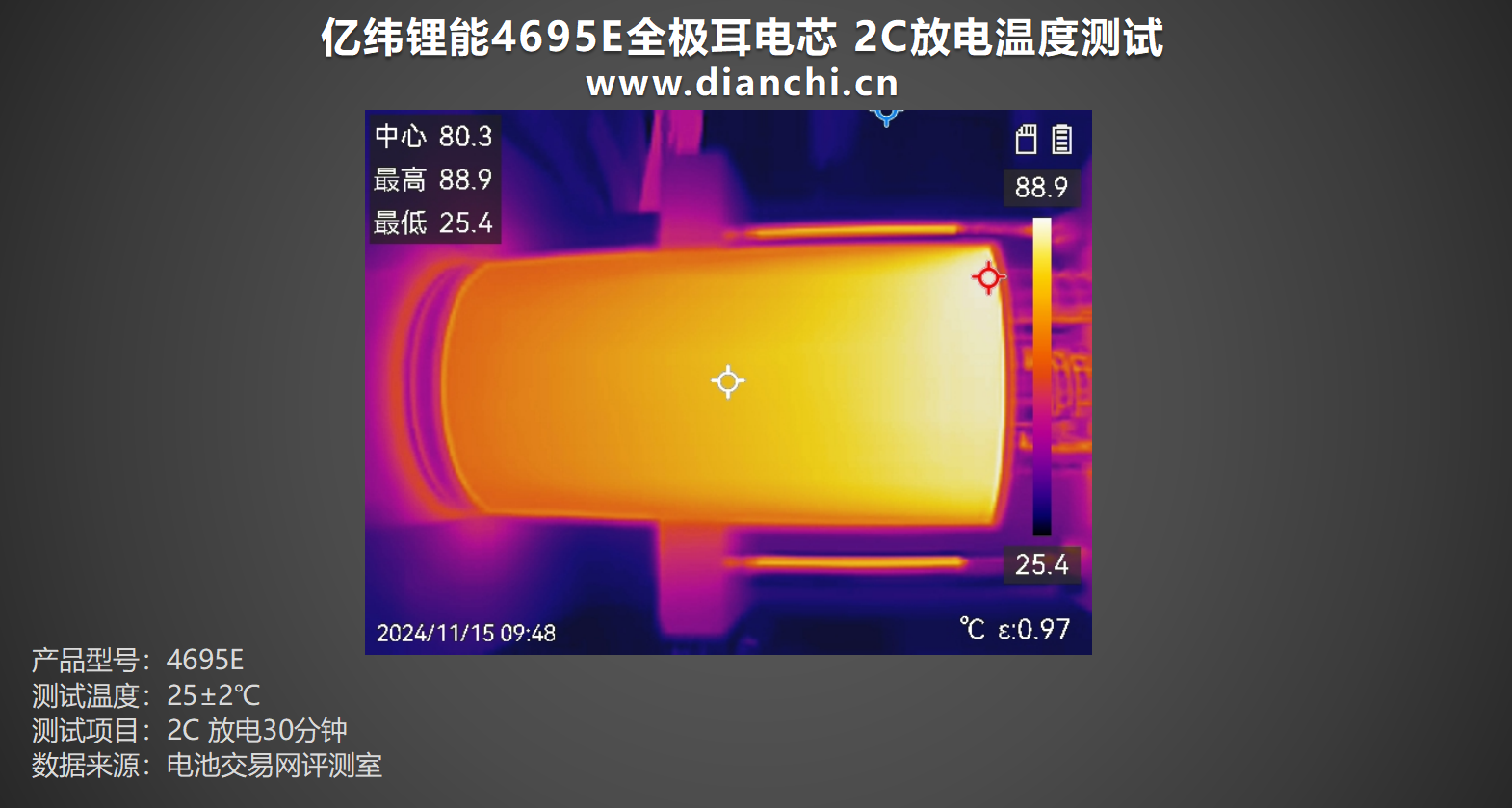

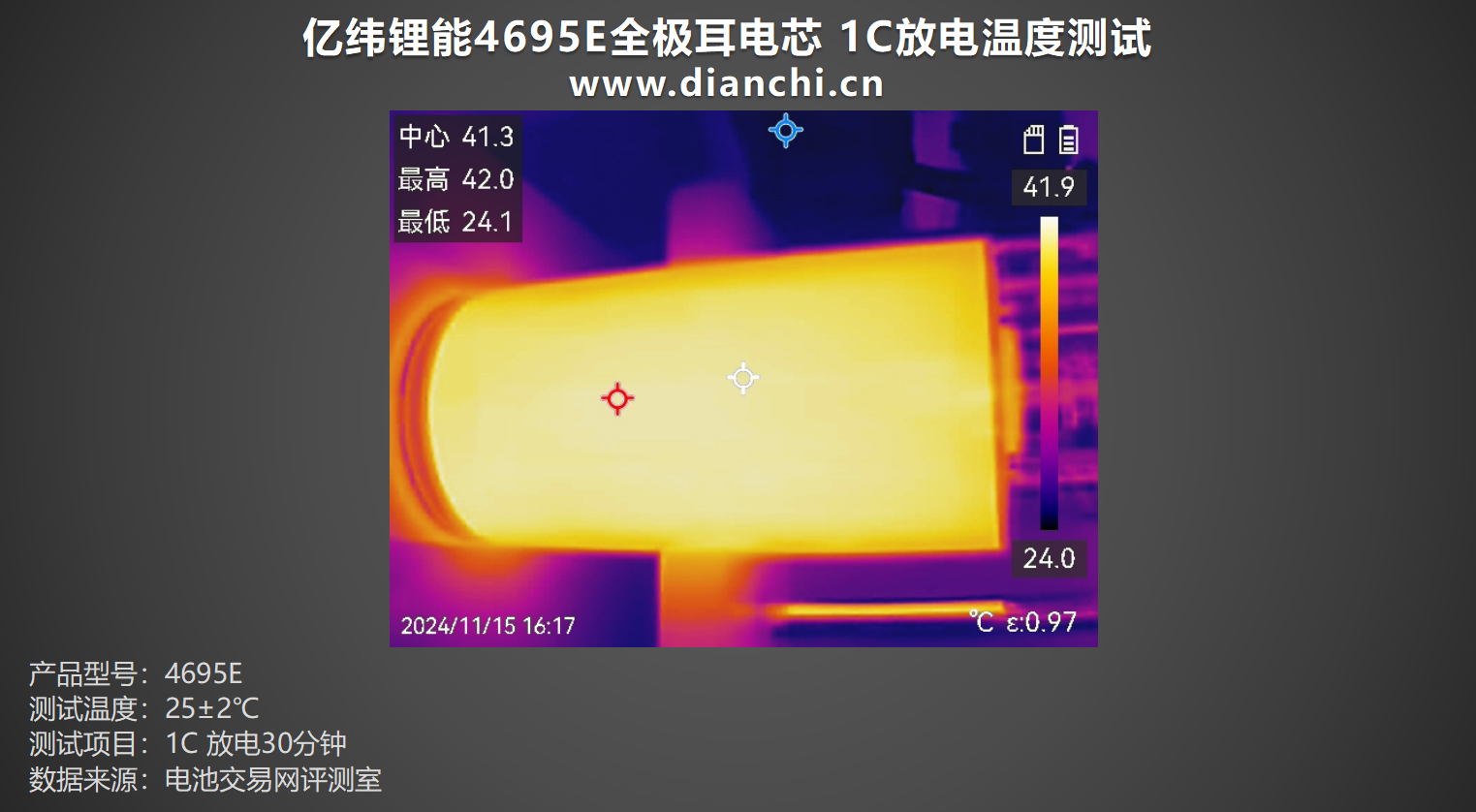

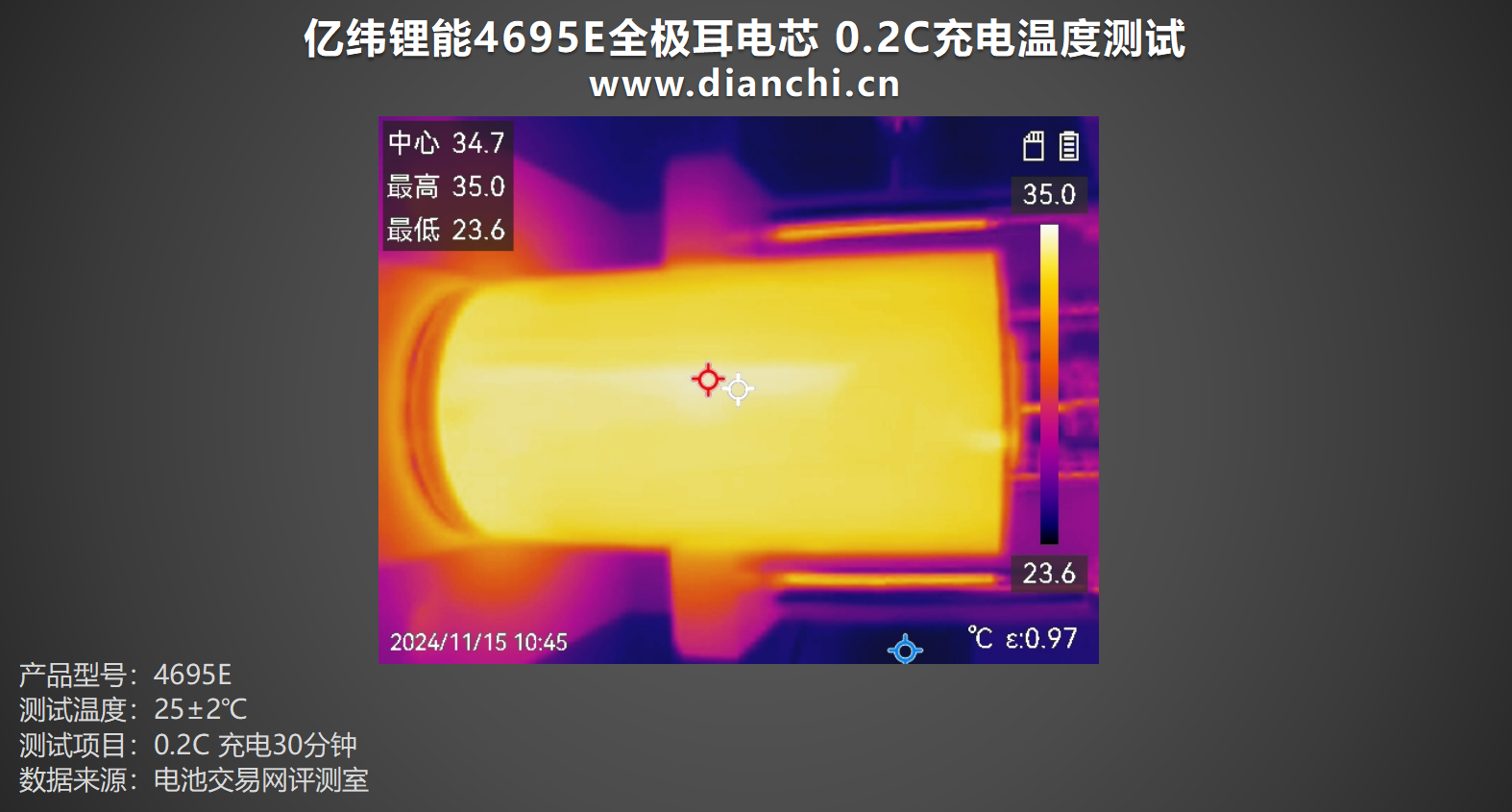

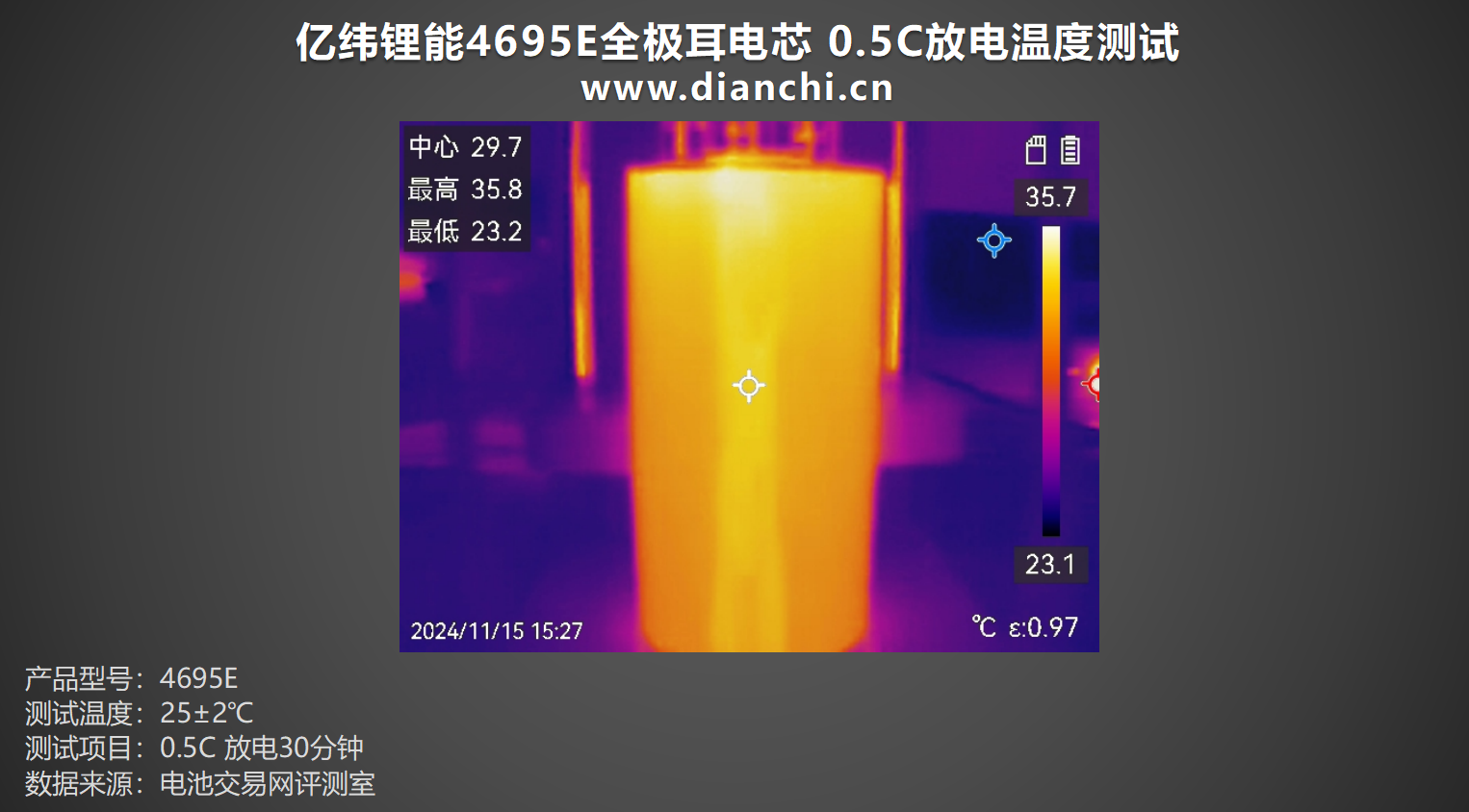

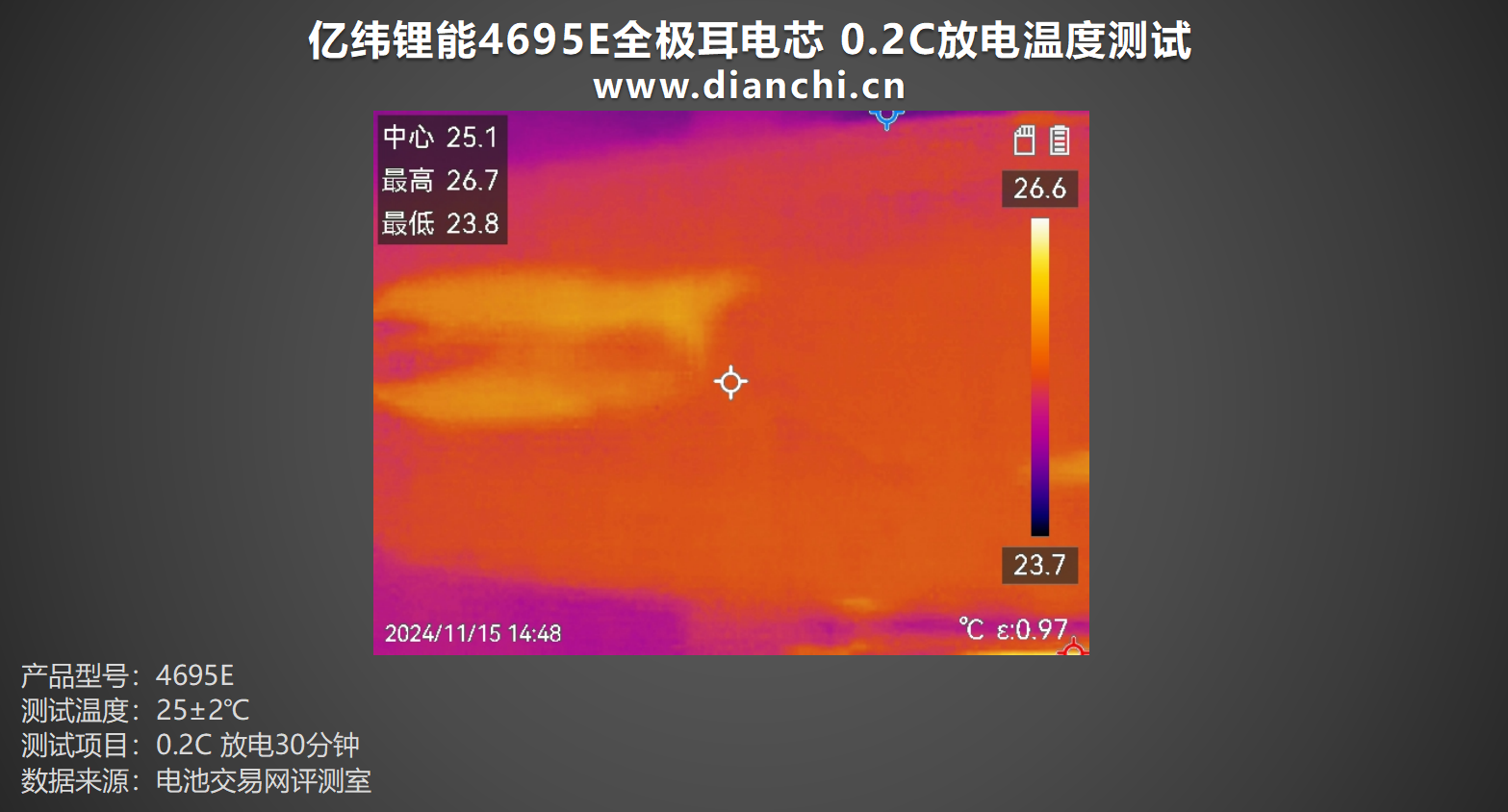

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
