为了了解产品用料如何，接下来要为大家带来的就是产品的开箱拆解。
一、质零Qualitell无线充白噪音音箱开箱
音箱采用白色包装，左上角贴有小米有品的标签。正面很简约，仅印有产品实物图和产品名称。
矩形纸盒。

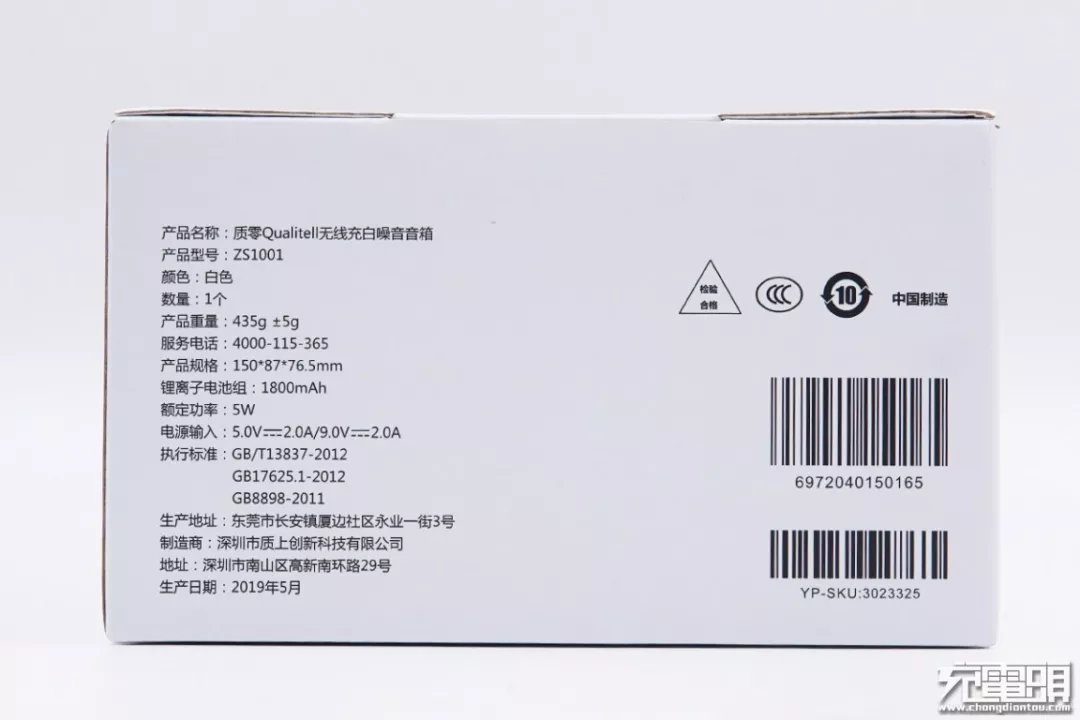

包装背后为产品详细规格参数。
产品名称：质零Qualitell无线充白噪音音箱
产品型号：ZS1001
颜色：白色
数量：1个
产品重量：435g±5g
产品规格：150*87*76.5mm
锂离子电池组：1800mAh
额定功率：5W
电源输入：5V2A、9V2A
制造商：深圳市质上创新科技有限公司

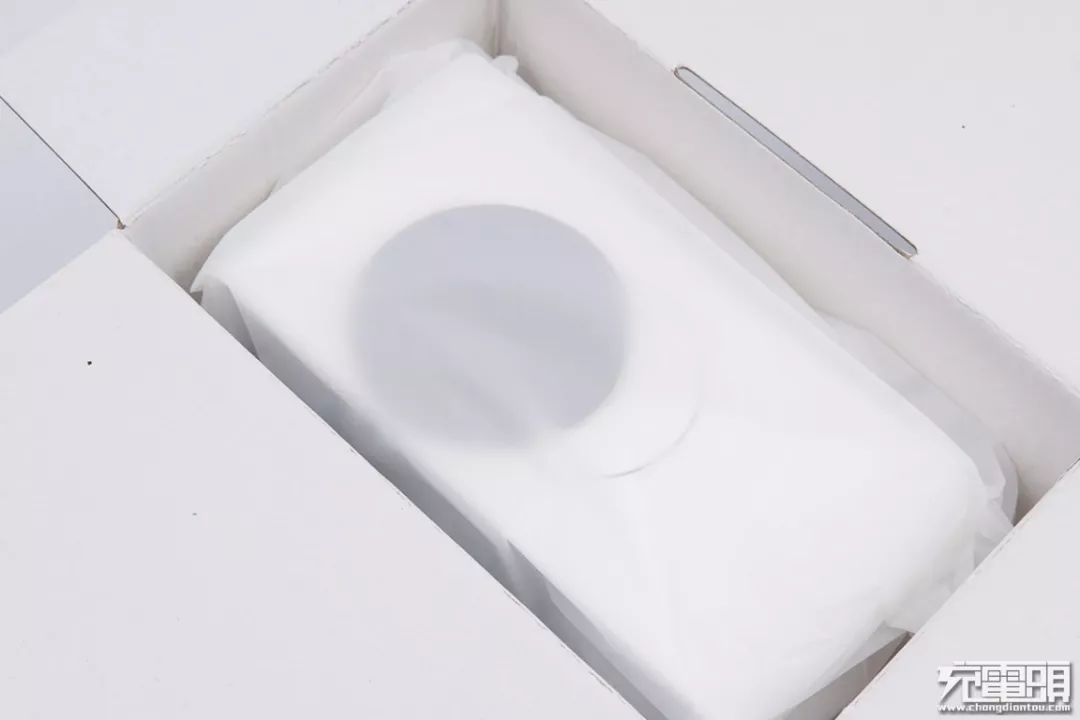

打开包装，音箱装在塑料袋中，避免灰尘和磨损。

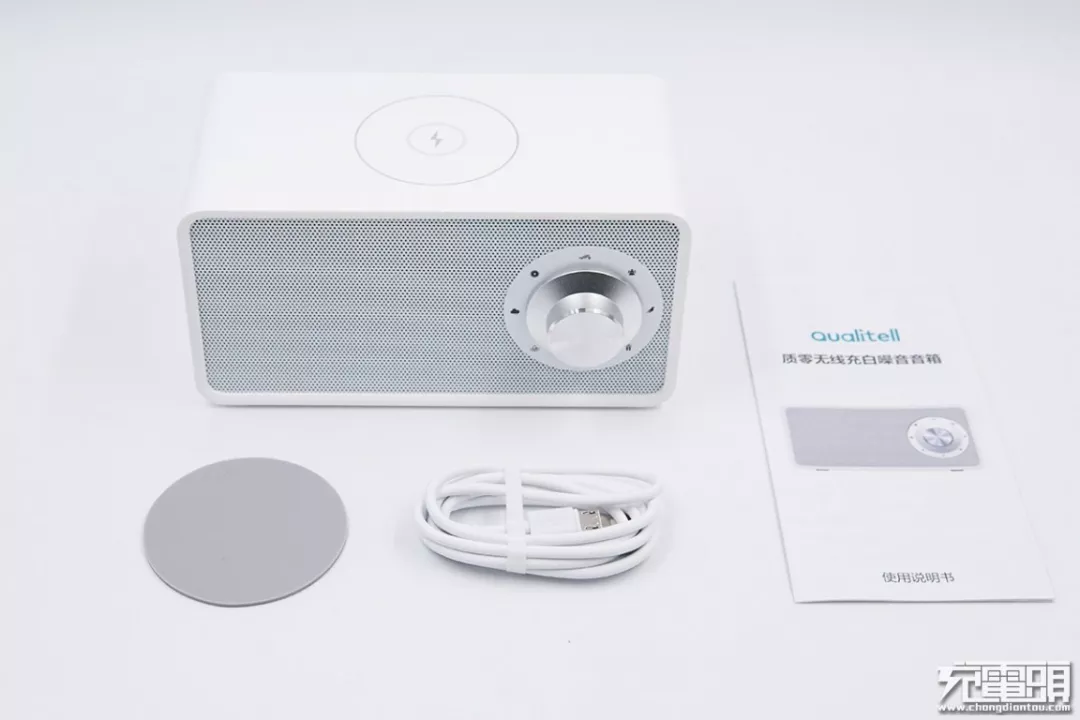

包装内容：音箱、手机防滑垫、数据线、说明书。

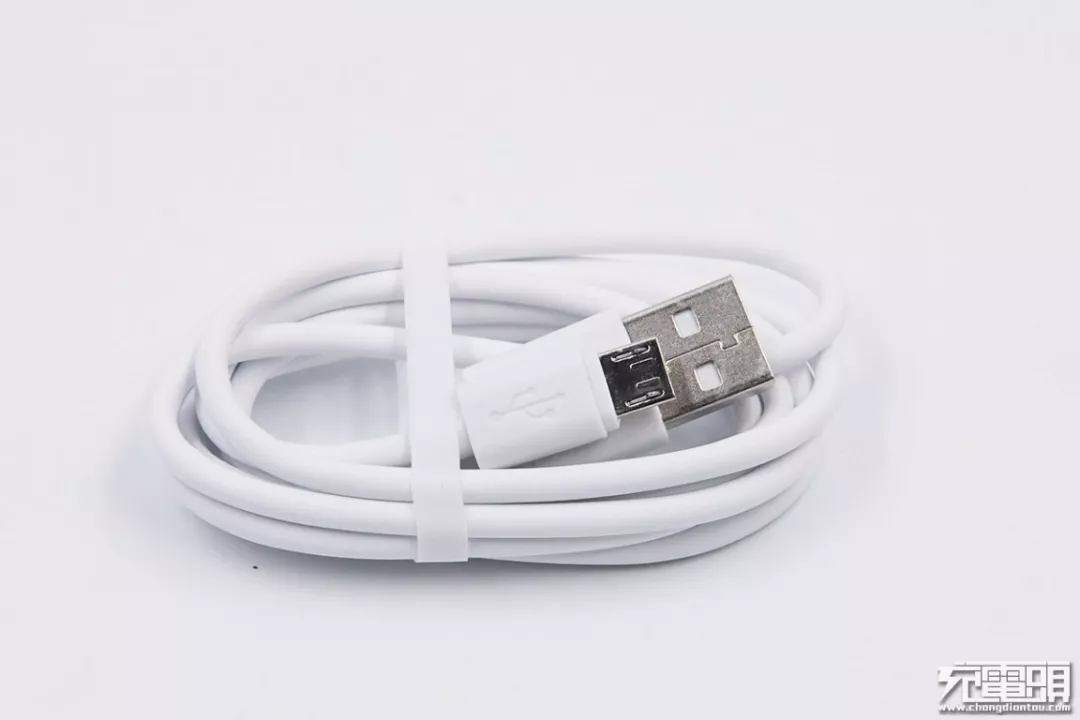

数据线接口类型为Micro USB。

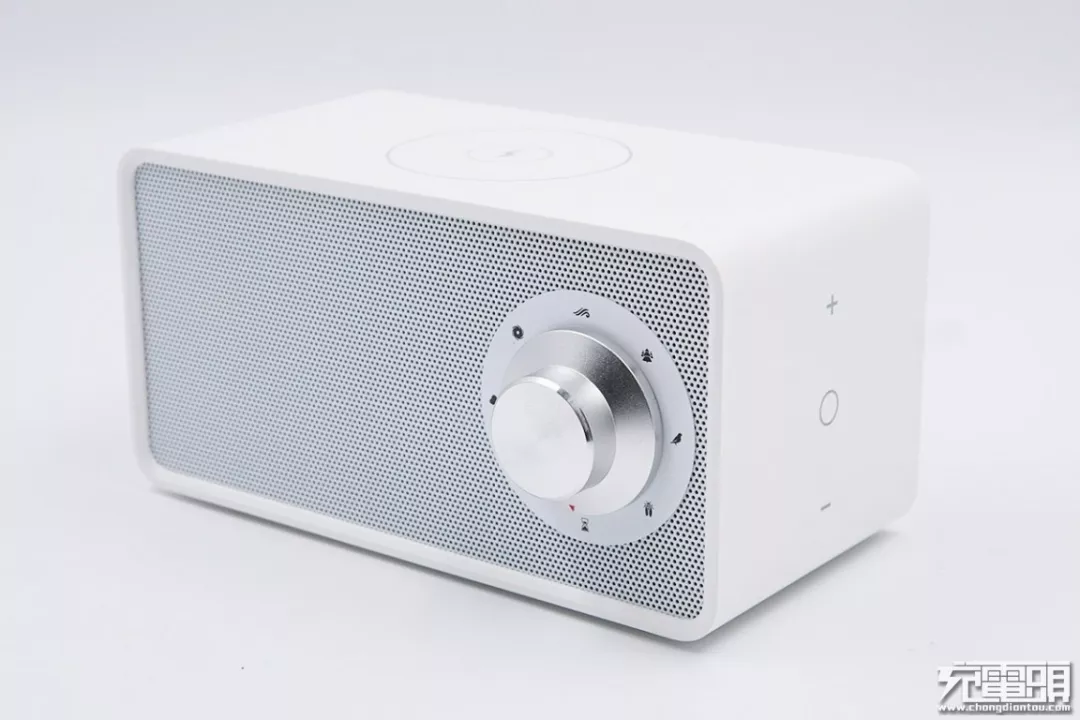

采用极简复古设计，干净利落，正面为音箱外放区域。支持蓝牙音乐播放，采用蓝牙5.0版本，支持10W高效稳定传输。连接手机/平板等智能设备更稳定，随时随地享受音乐。

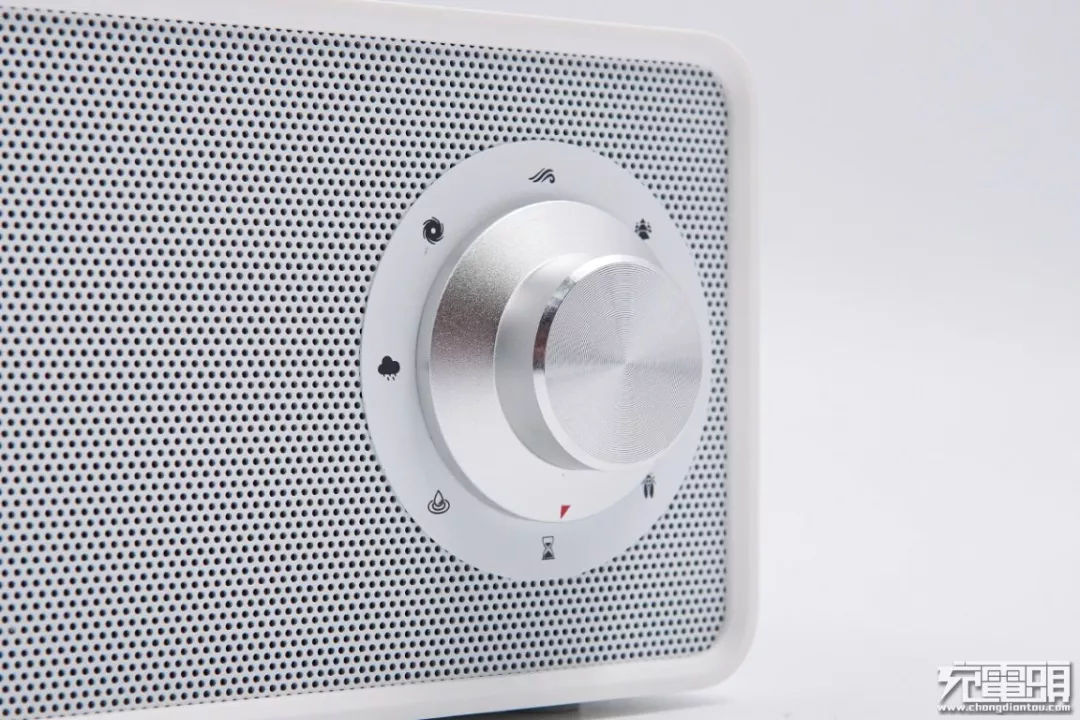

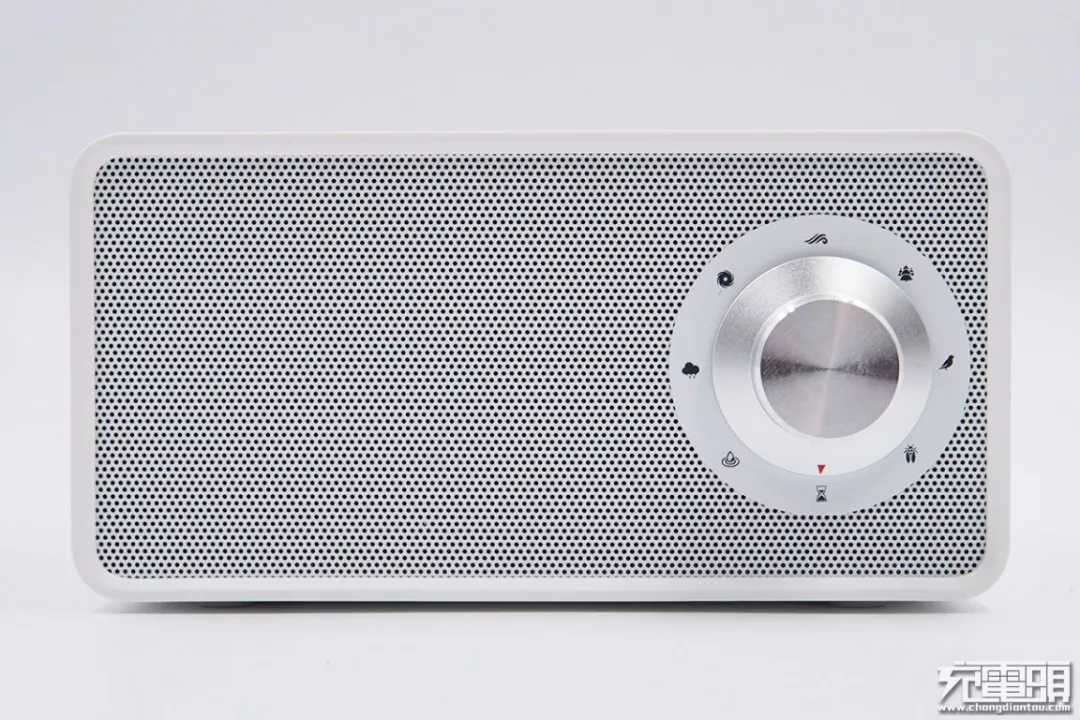

音箱正面比较简约，面罩上有一个模式选择旋钮，拉丝CD纹工艺。

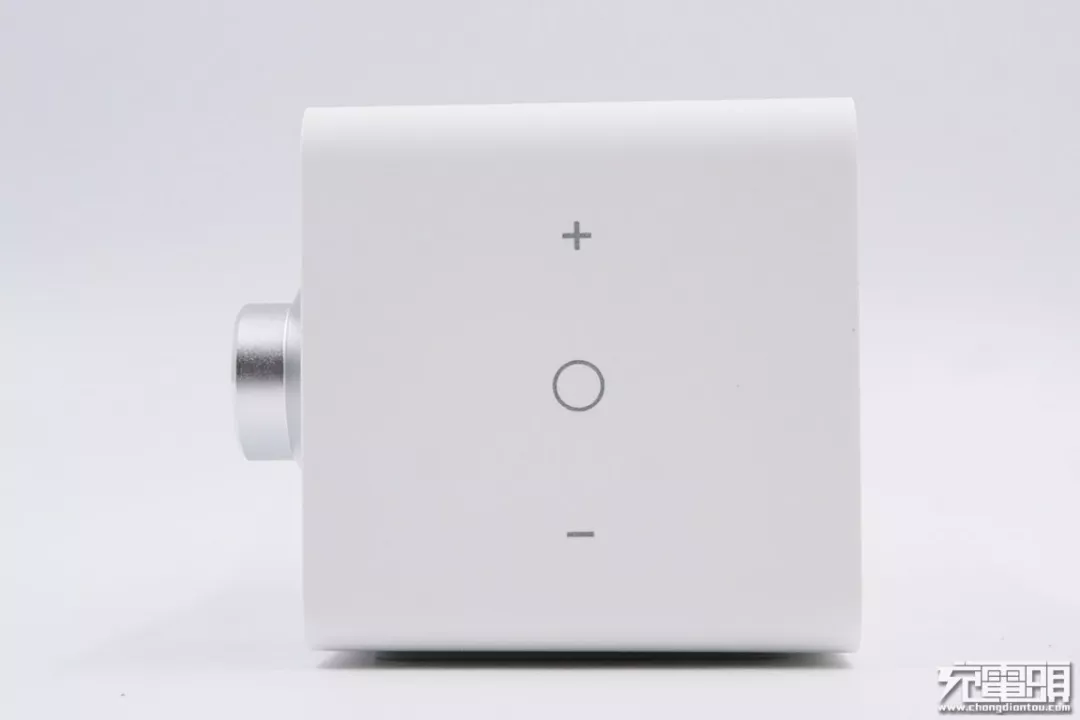

右侧为触摸控制，调整音量/播放/暂停。支持免提通话，一键触摸实现暂停音乐/接听电话。

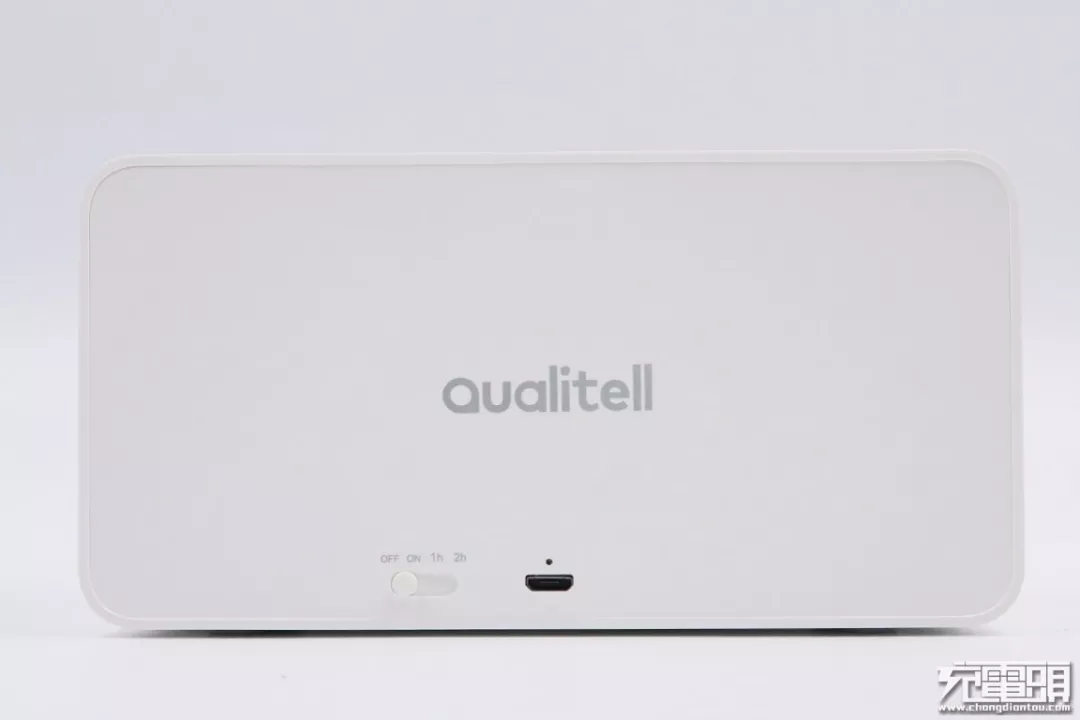

背面也很简约，中间有一个Qualitell的品牌Logo。

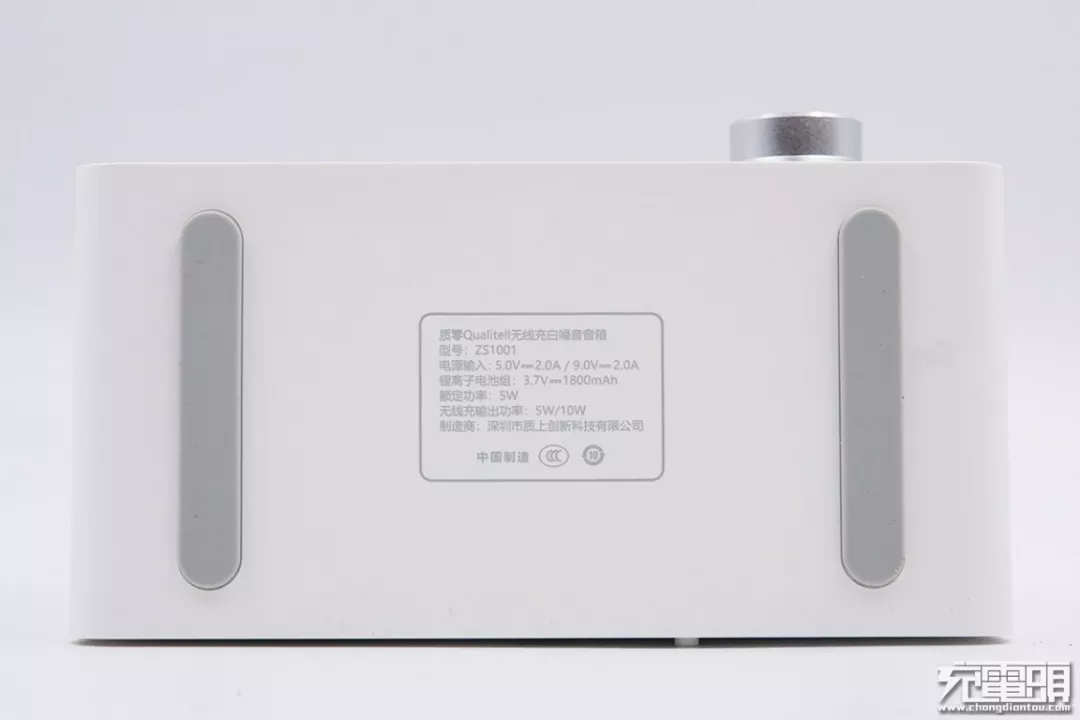

底部两条宽大防滑硅胶垫，避免滑动。
内置七种白噪音模式：雨声模式、风声模式、树林模式、海浪模式、鸟语模式、蝉鸣模式、溪流模式，这个类似多年前学乐先脑波机的声音模式。

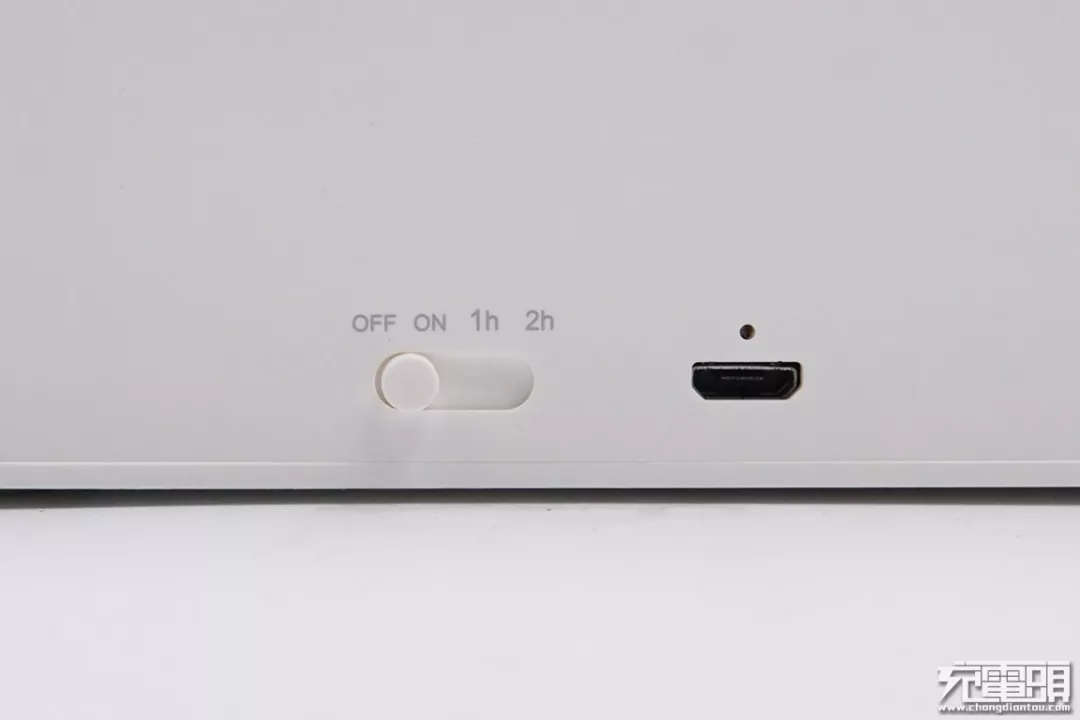

背后为开关键，一键开启，还可设定1小时和2小时。旁边为供电接口，内置电池，支持8小时续航。

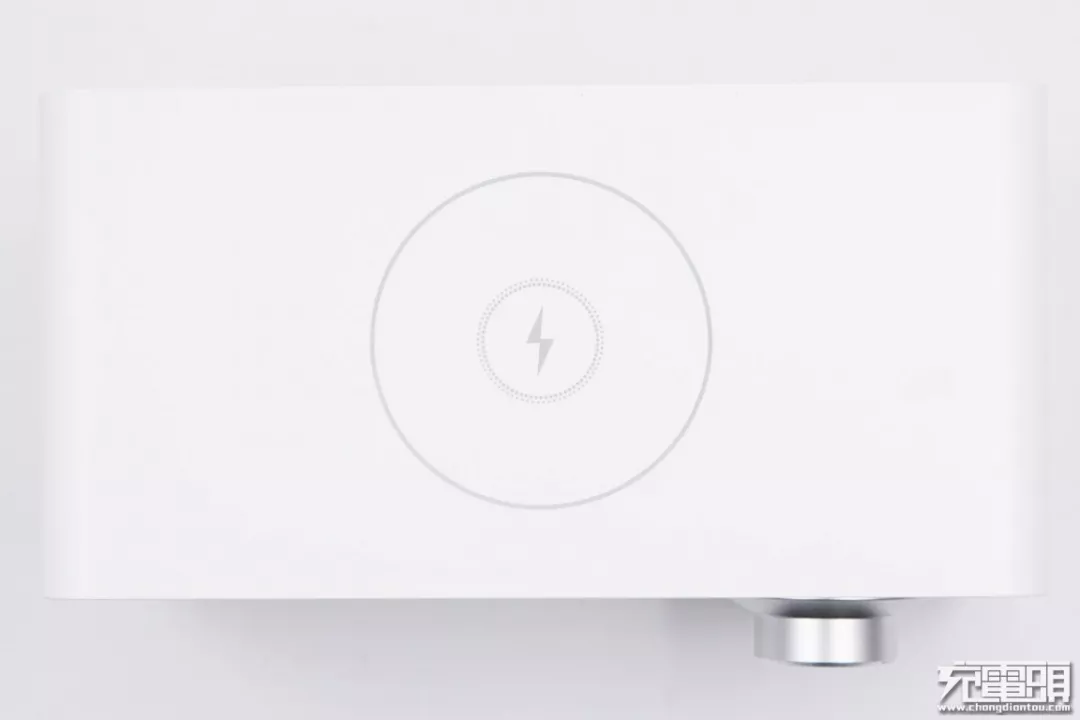

产品顶部为无线充电区域。无线快充与蓝牙音箱完美集合，支持EPP协议的移动设备以10W快速充电，即放即充。
接入供电，旁边LED灯会指示工作状态。

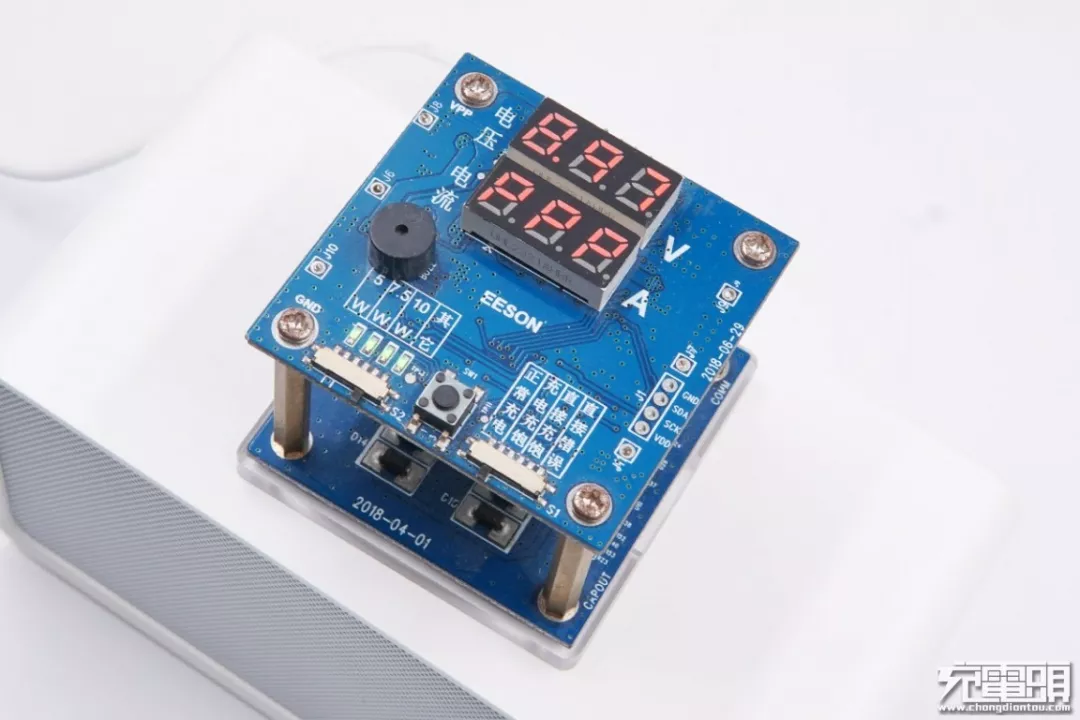

使用无线充电老化测试治具对无线充区域进行测试，显示“PPP”，即支持普通5W、苹果7.5W和三星10W。

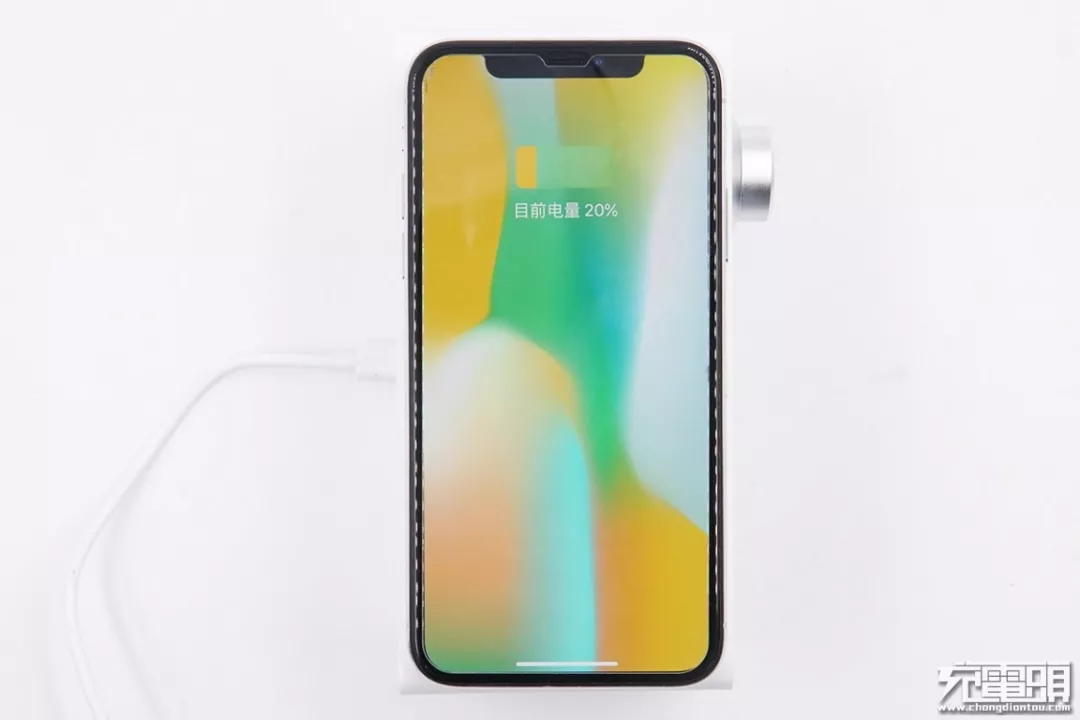

产品支持苹果iPhone手机无线快充。连接电源后，手机放上即可无线充电。

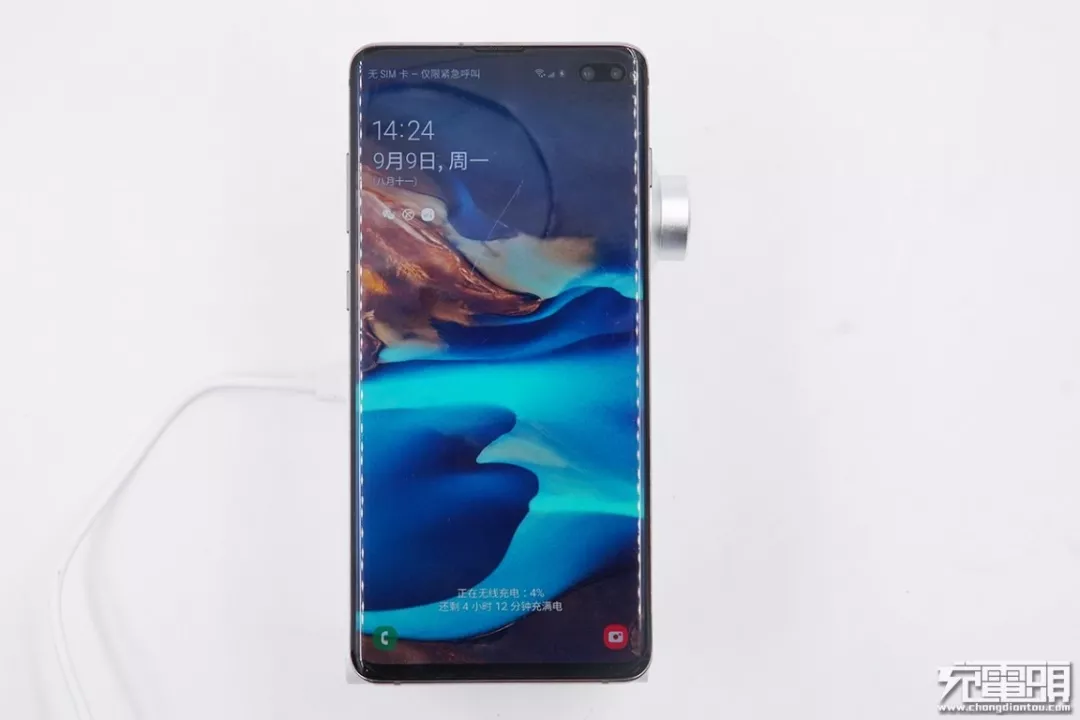

此外，测试三星S10+手机，屏幕显示“正在无线加速充电”，表明也支持三星无线快充。
二、质零Qualitell无线充白噪音音箱拆解
撕下底部硅胶垫，有3根螺丝固定。

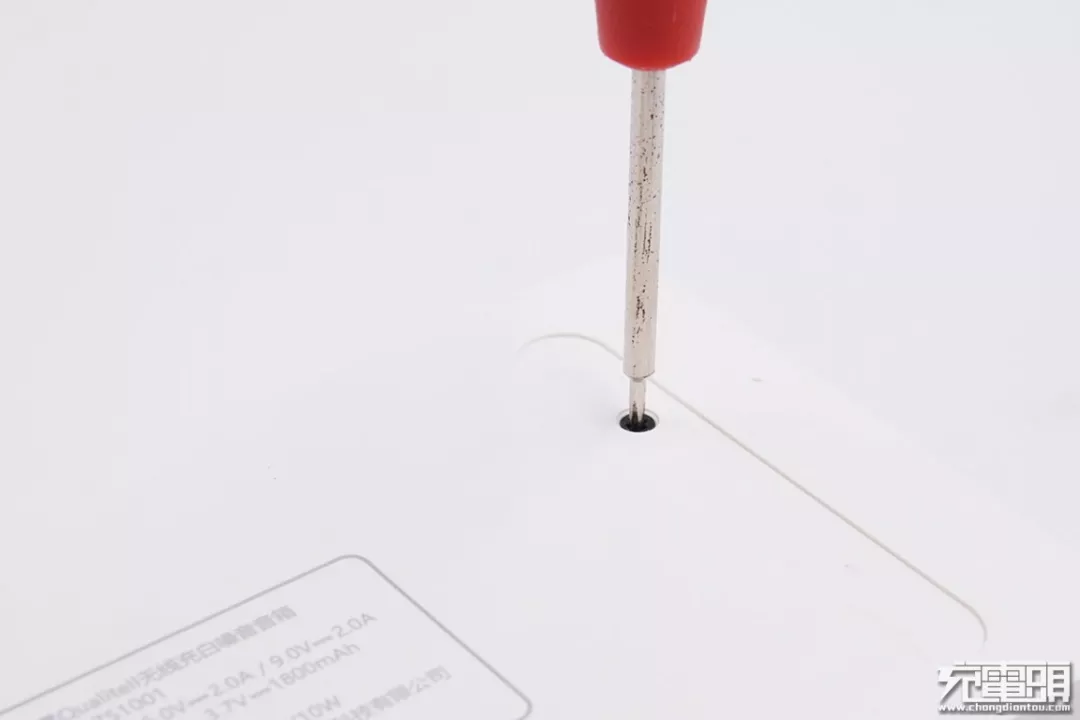

拧出螺丝进行拆解。

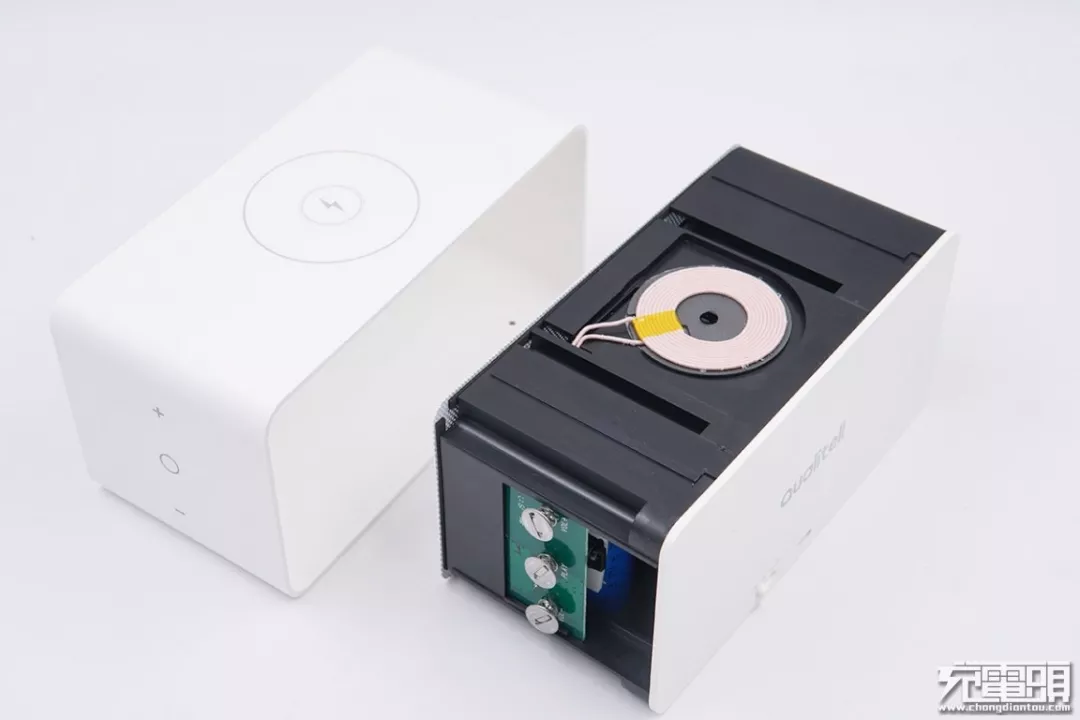

音箱的内外结构呈套筒结构，可以分解成外壳和内芯。

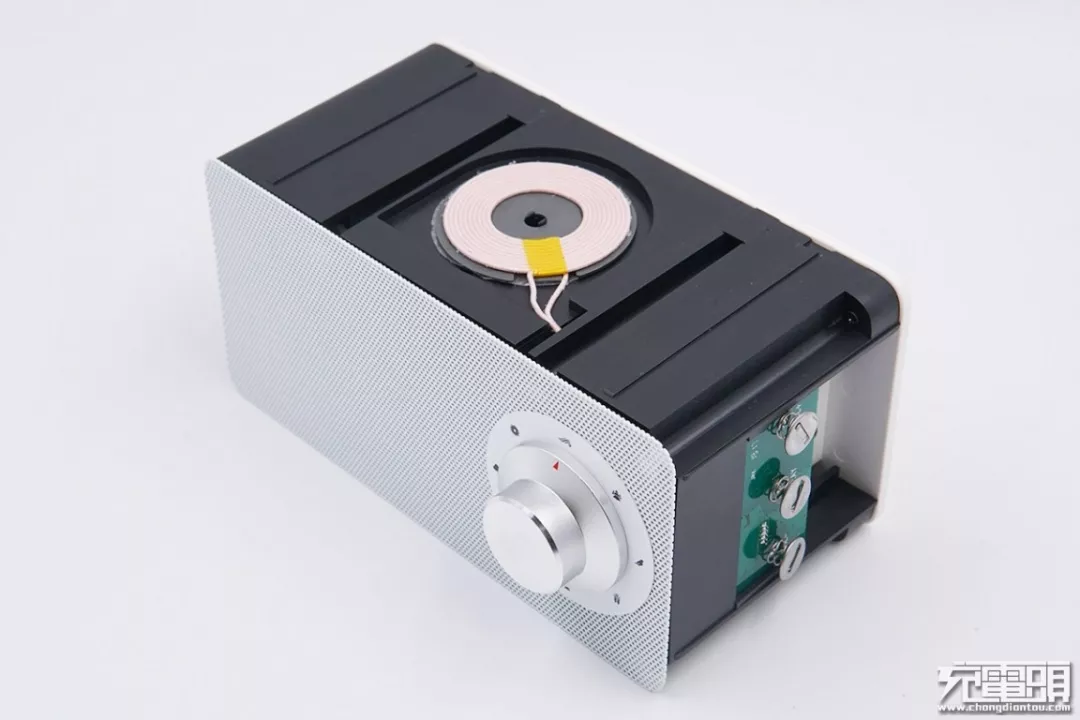

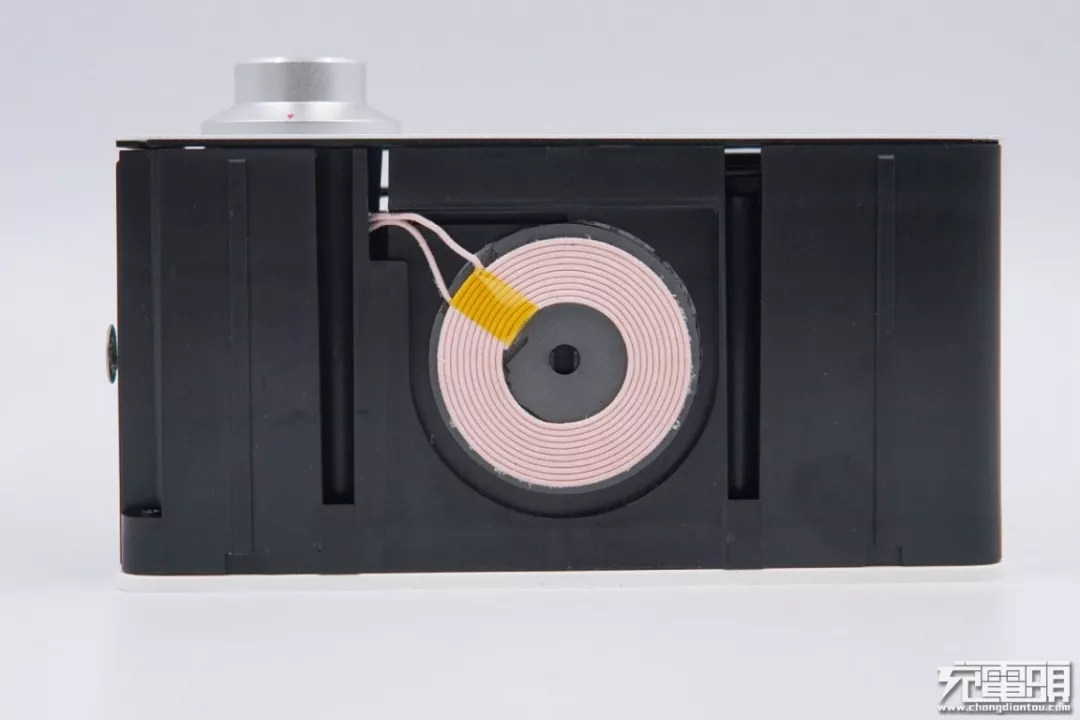

顶部是无线充电线圈。

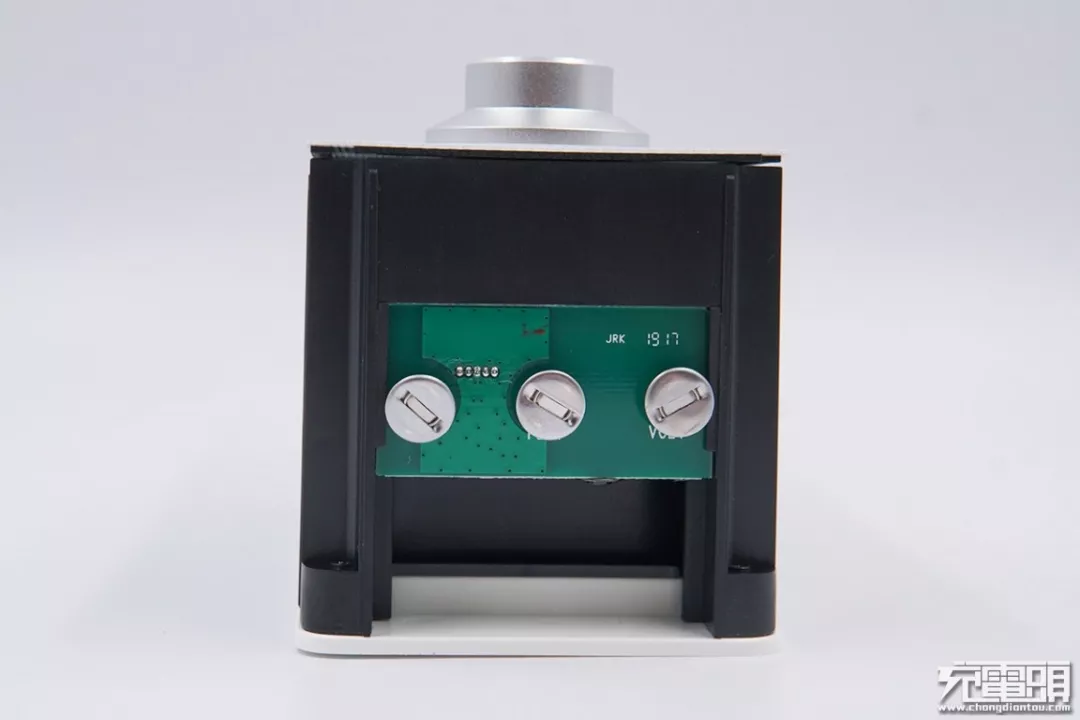

侧面的3颗触摸按键。

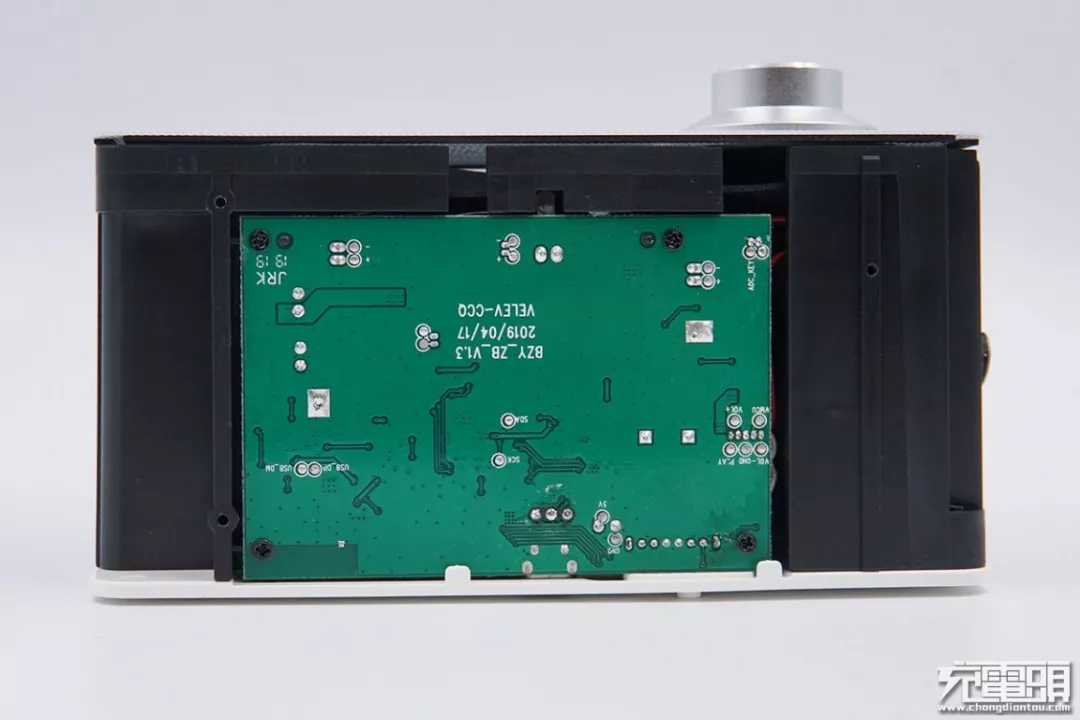

底部是接口电路板。

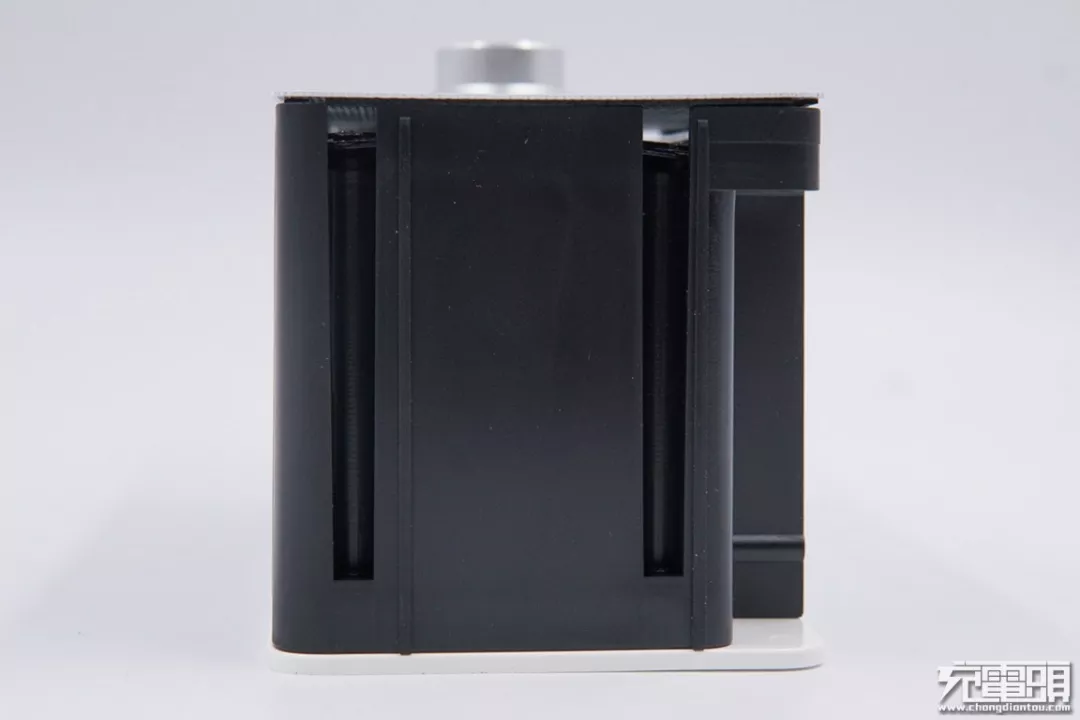

这侧没有任何配件。
下面进一步进行拆解。

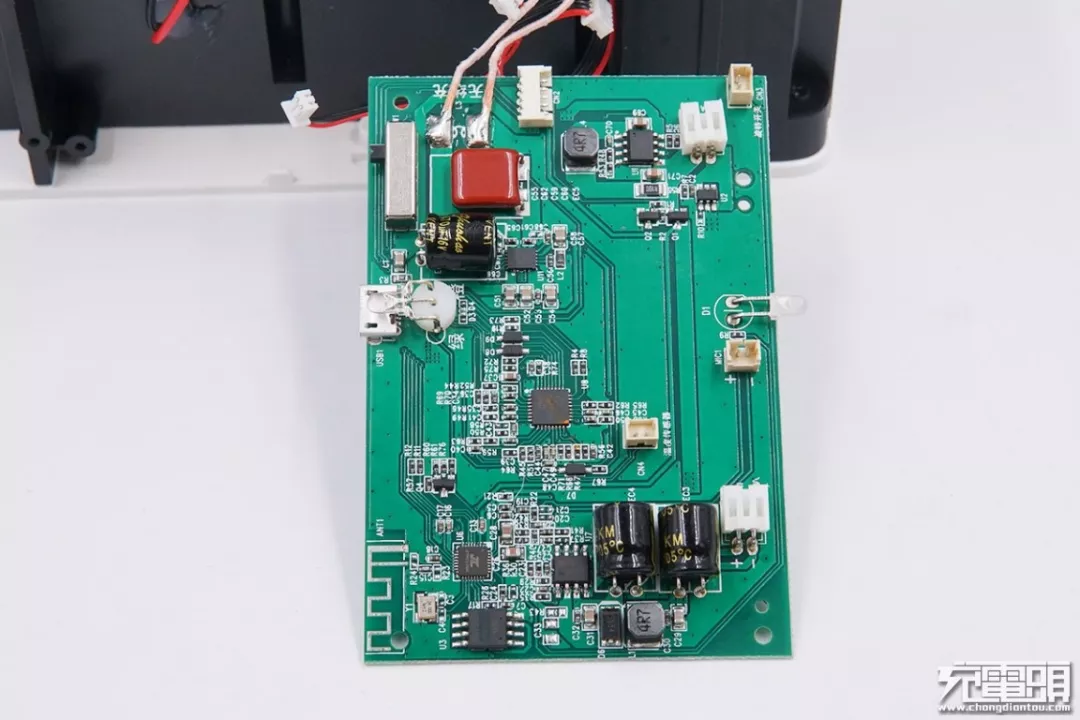

首先是底部的电路板，无线充电，蓝牙，功放都集成在这块电路板上面。

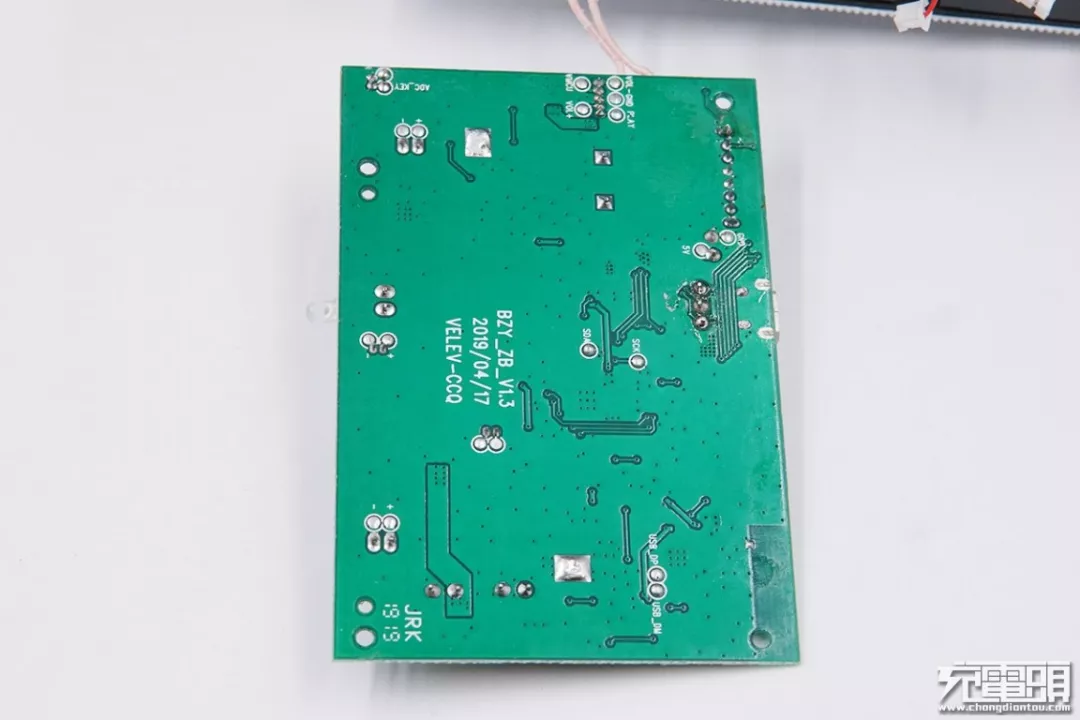

电路板背面没有任何元件。
微源半导体的LP28300A，这是一颗2A充电电流的锂电池开关充电器。

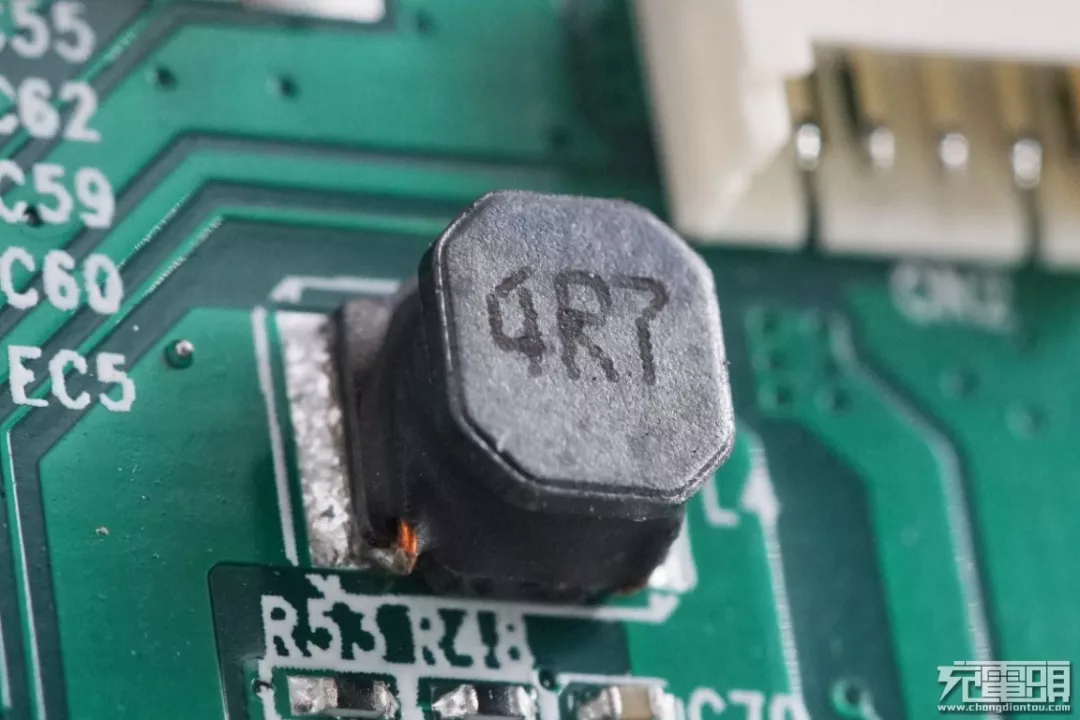

用于降压充电的4R7电感。

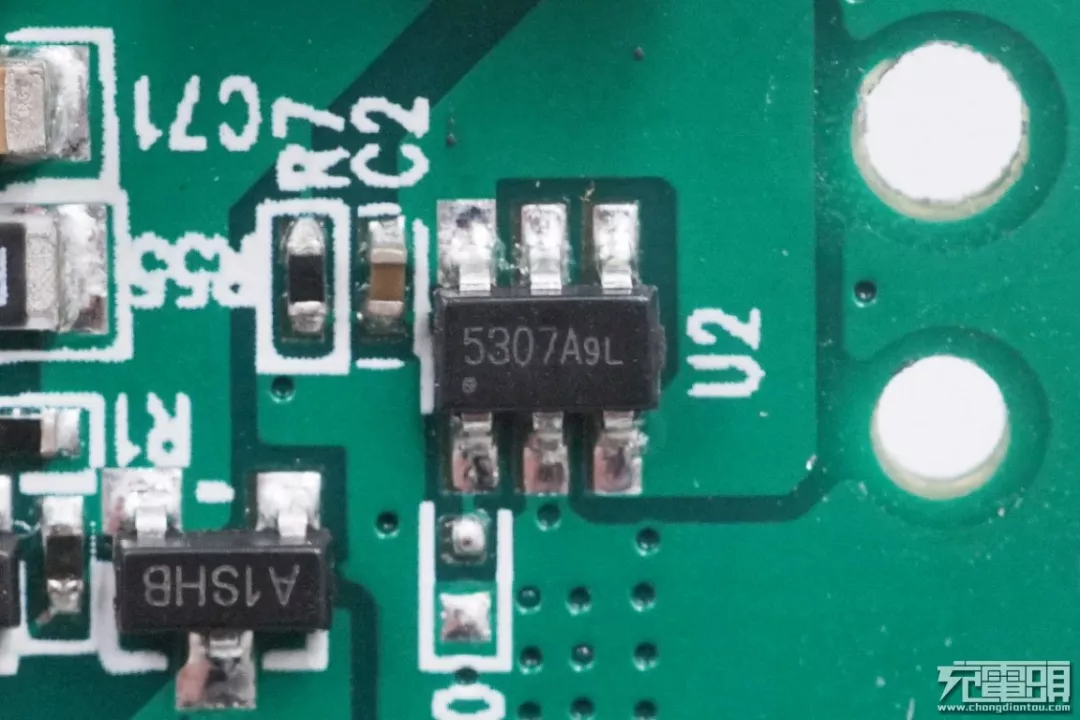

5307A，单节锂电池保护芯片，SOT23封装。

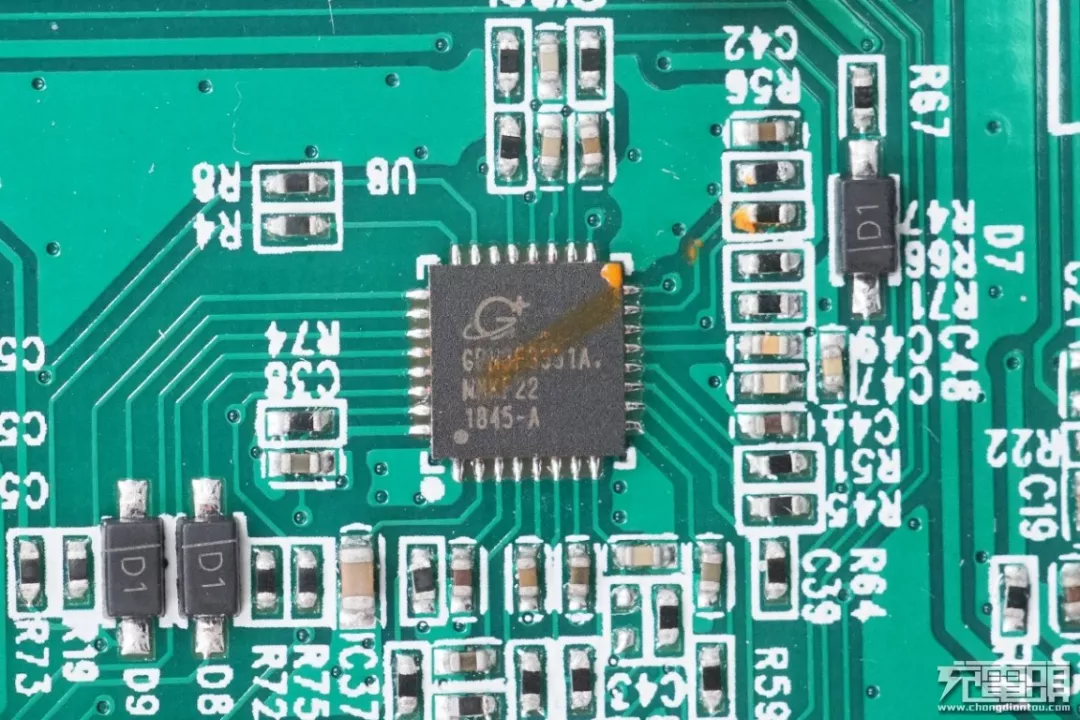

凌通 GPM8F3331A 无线充电主控，最大输出10W，兼容Qi 5W、7.5W、10W。QFN32 封裝，整体电路元件数量少。
详细资料。
获取详细的Datasheet资料，请在微信公众号后台回复关键词：GPM8F3331A。

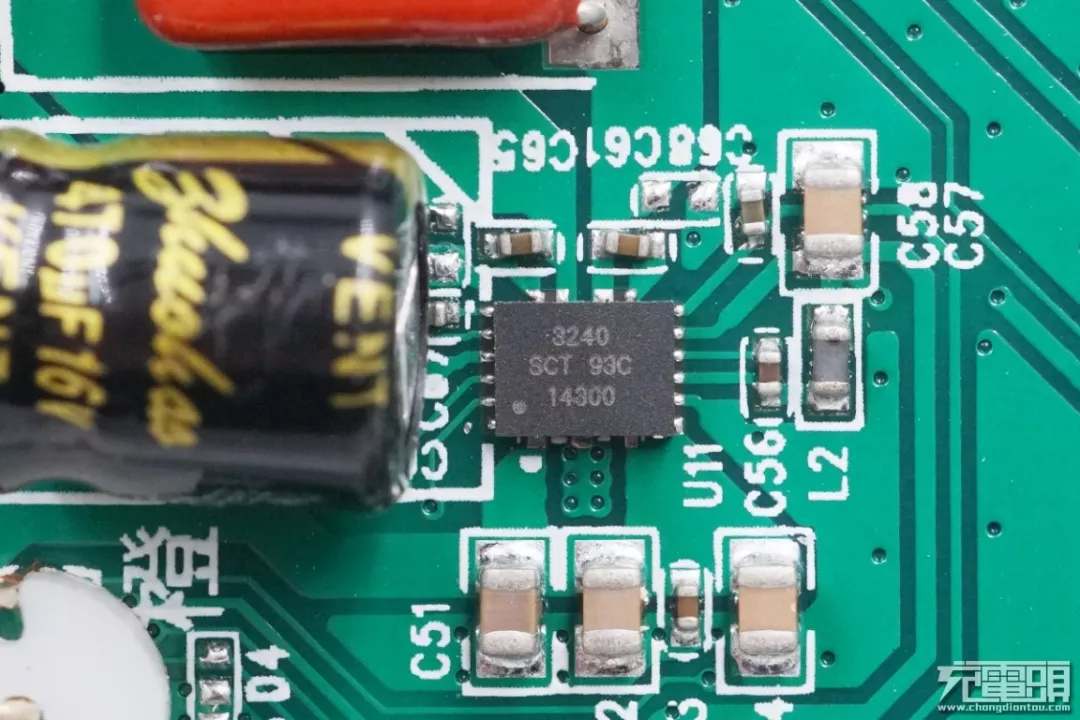

凌通GPMD3240A，20W无线充功率全桥，内置一路开关降压，内置LDO。

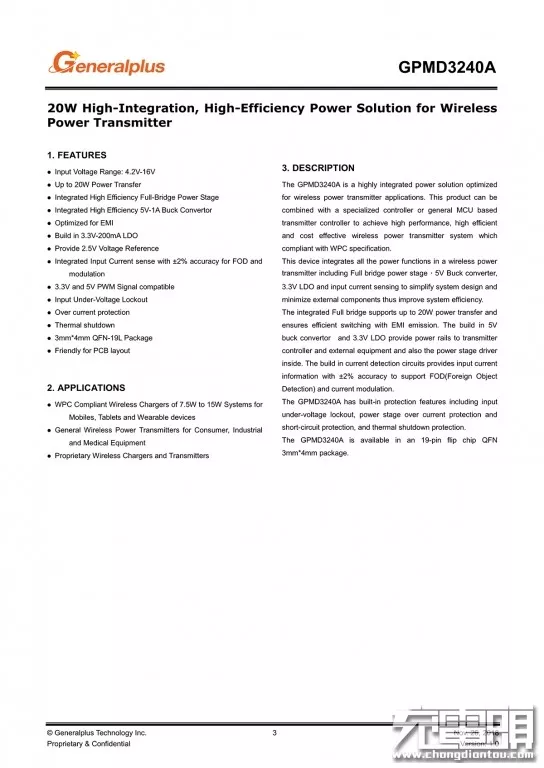

详细介绍。
获取详细的Datasheet资料，请在微信公众号后台回复关键词：GPMD3240A。

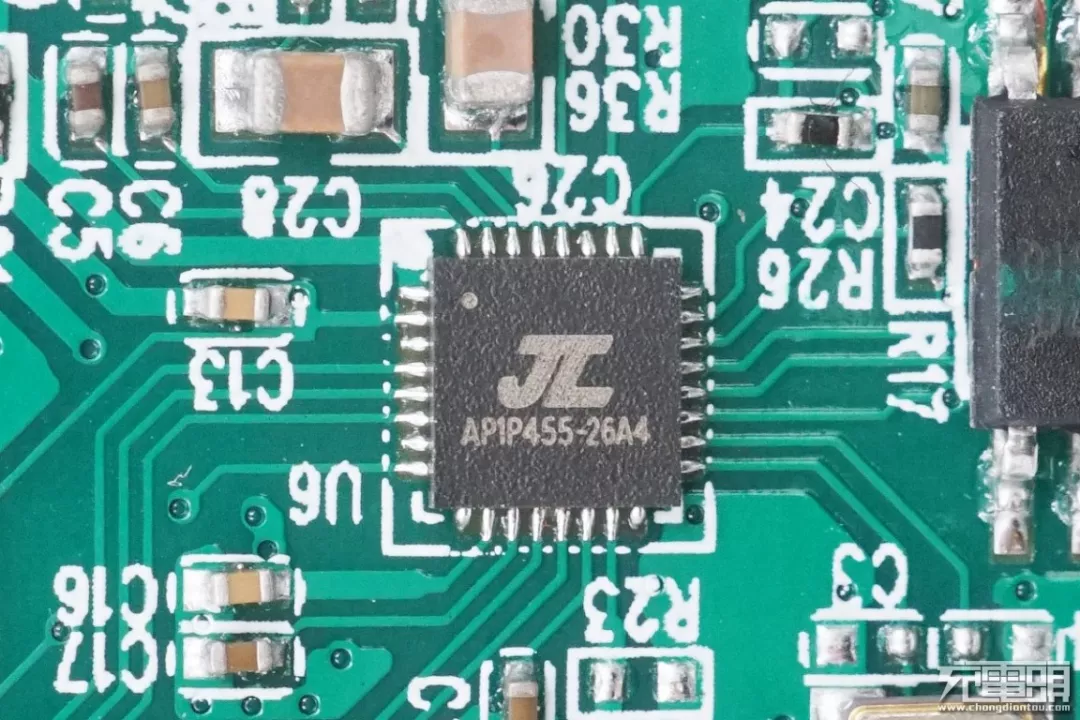

杰理蓝牙接收芯片，用于接收蓝牙信号。

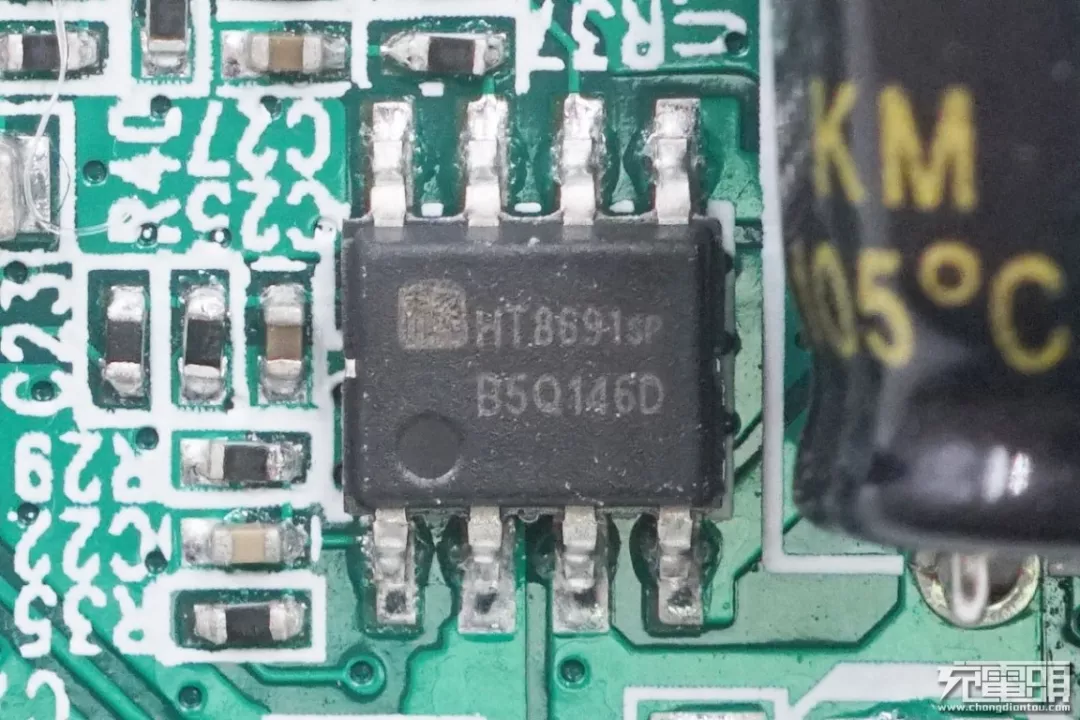

禾润 HT8691SP，内置升压的D类/AB类音频放大器，内置升压电路，可将输入电压升压，得到更大的输出功率。

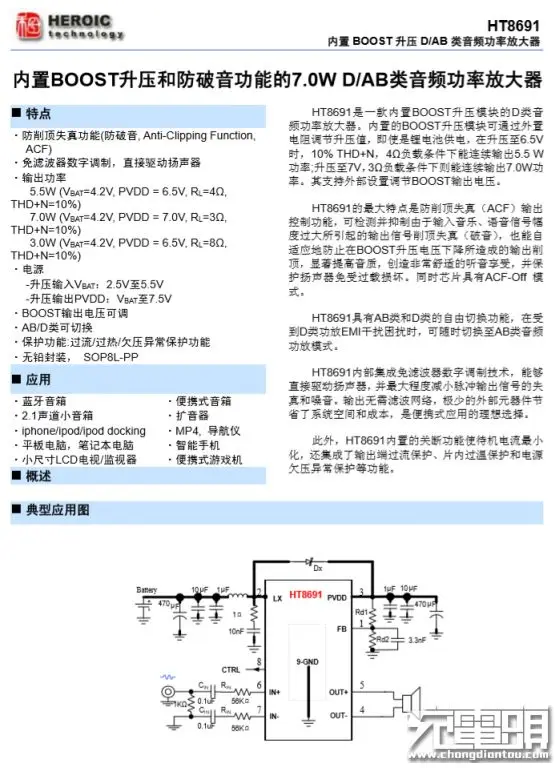

禾润 HT8691SP 详细资料。

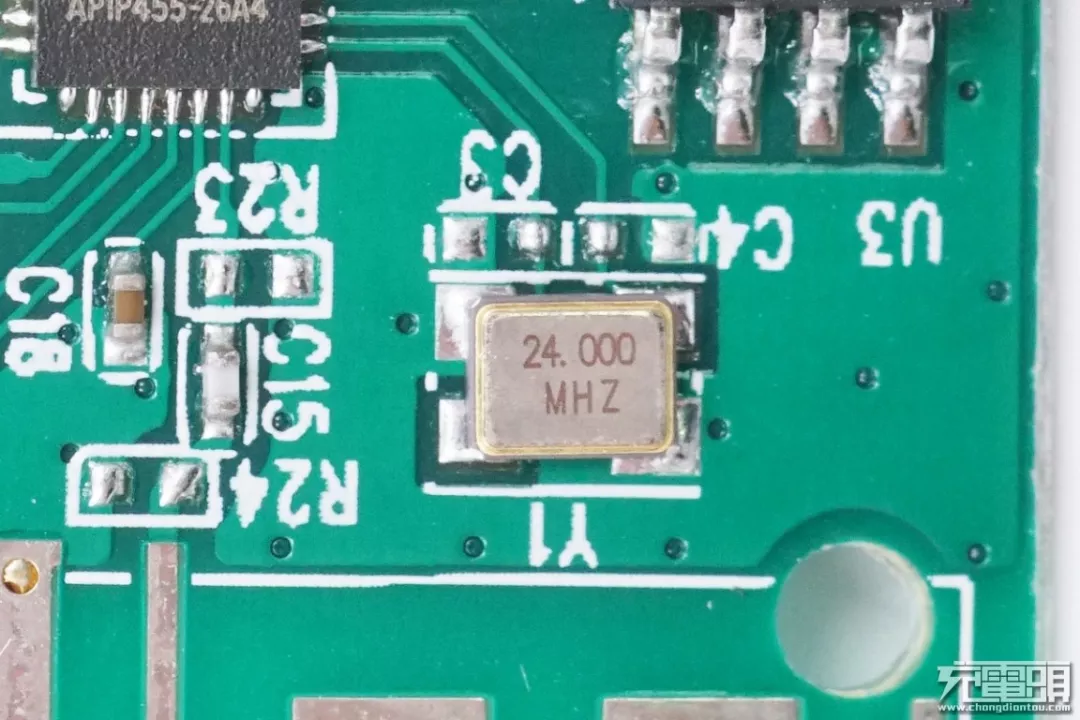

蓝牙接收芯片的晶振，24MHz频率。

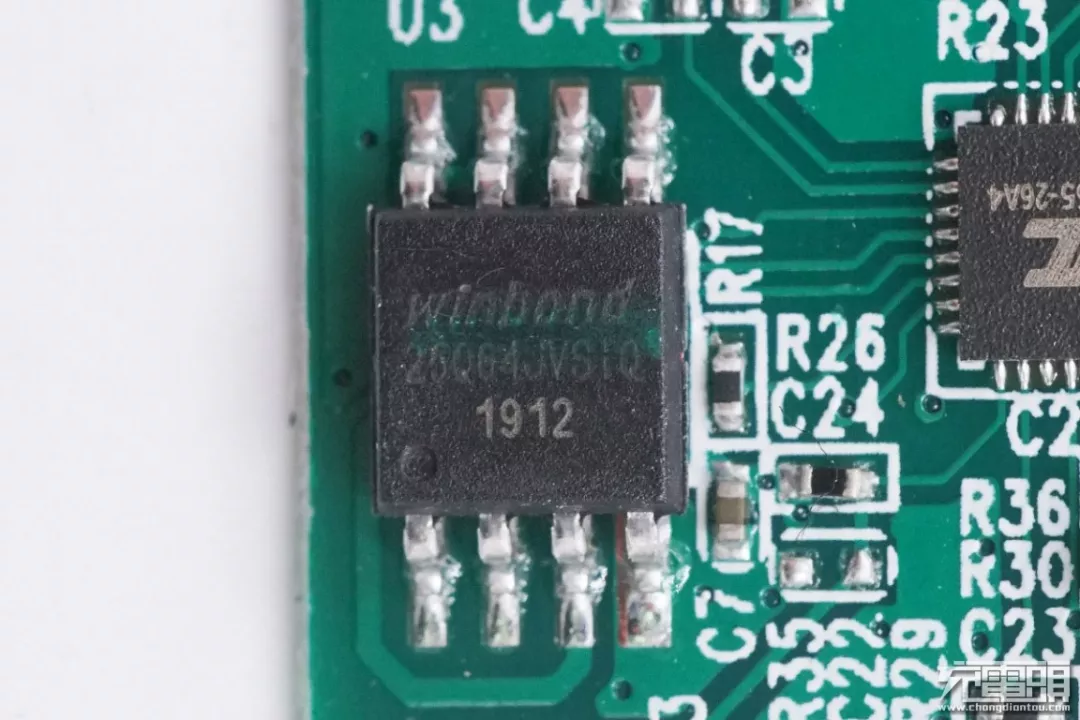

华邦25Q64存储器，用来存储连接信息及配置。

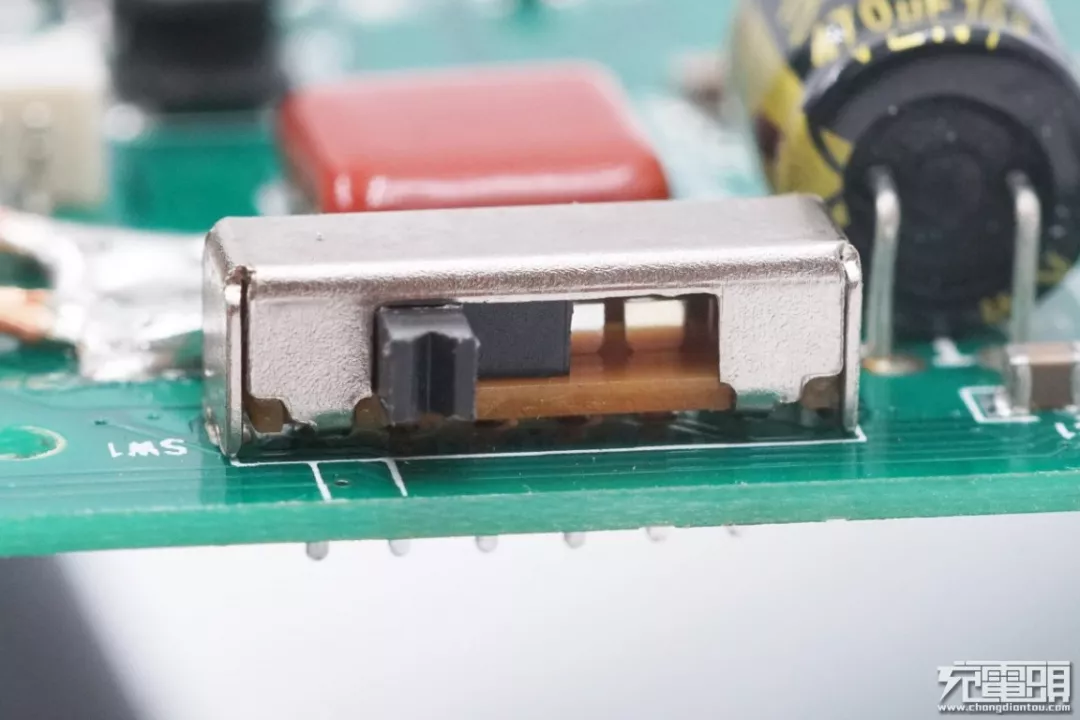

电源开关。

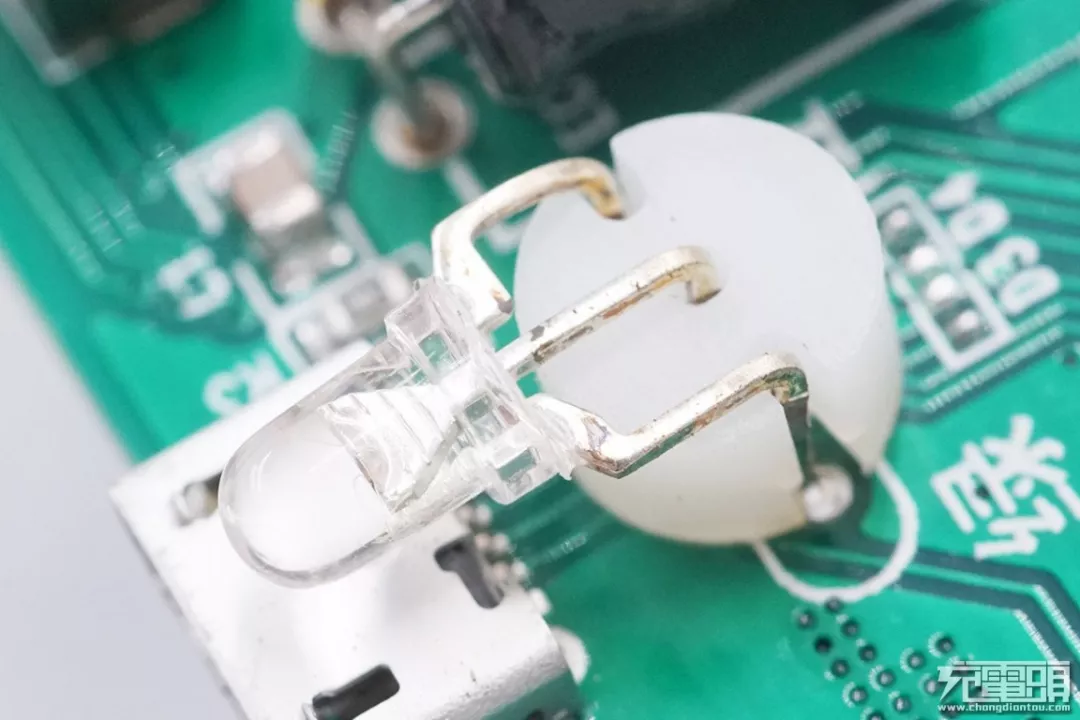

MicroUSB插孔上方的双色LED指示灯。

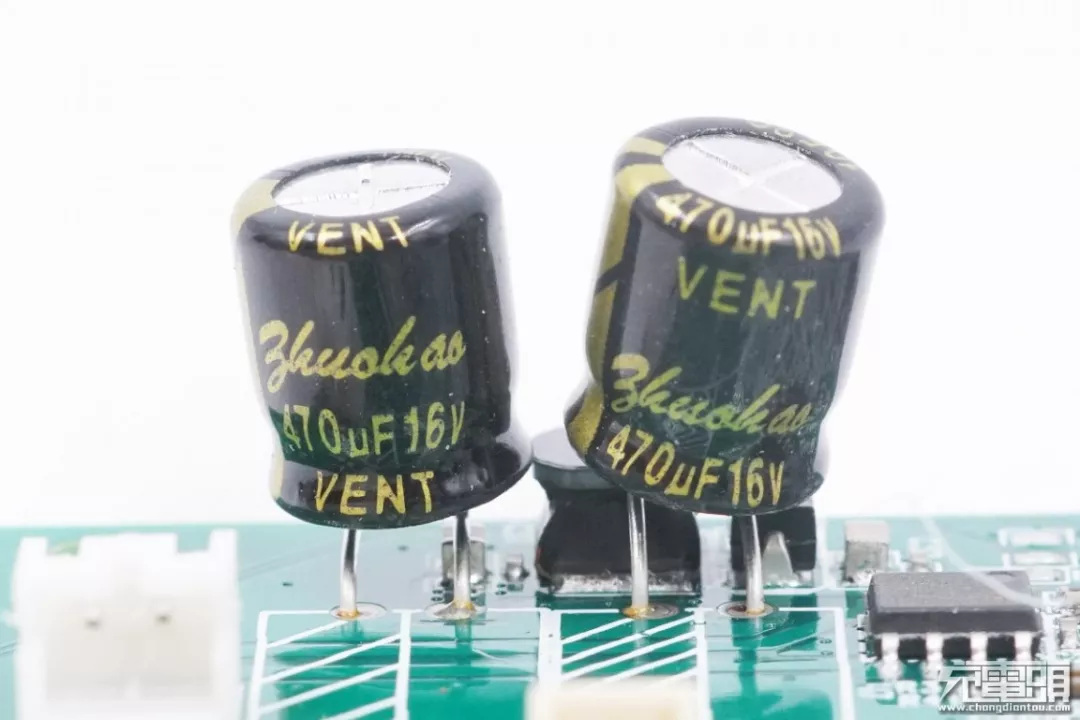

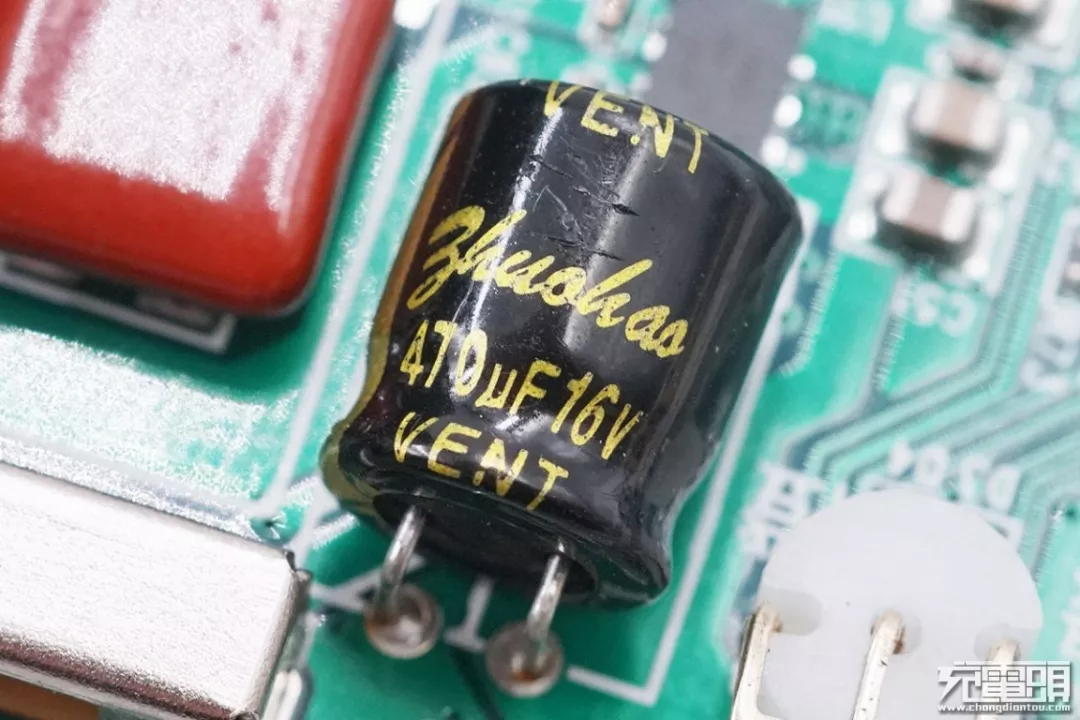

两颗滤波电解电容，470μF16V。

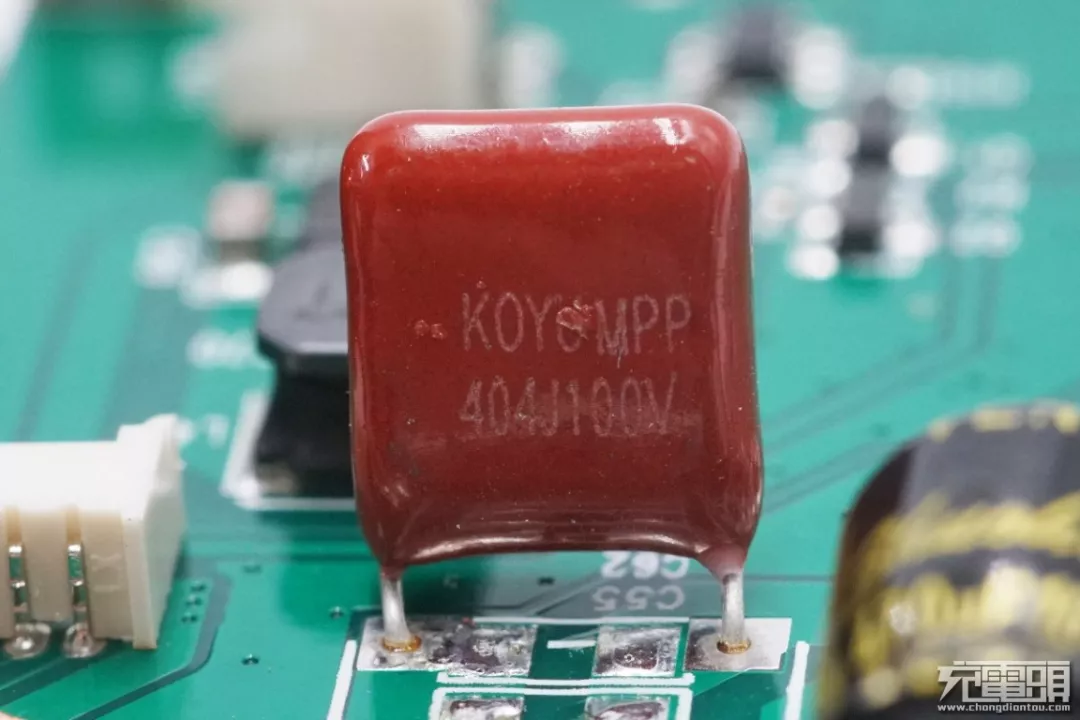

无线充电 CBB谐振电容，0.4μF100V。
另外一颗滤波电容。

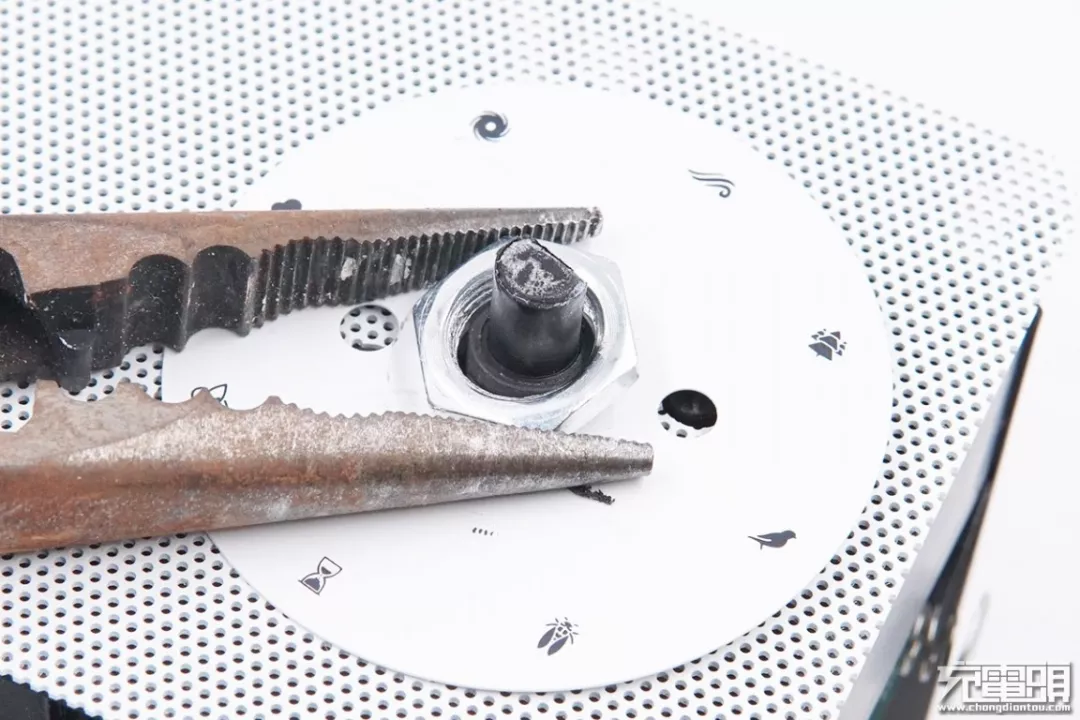

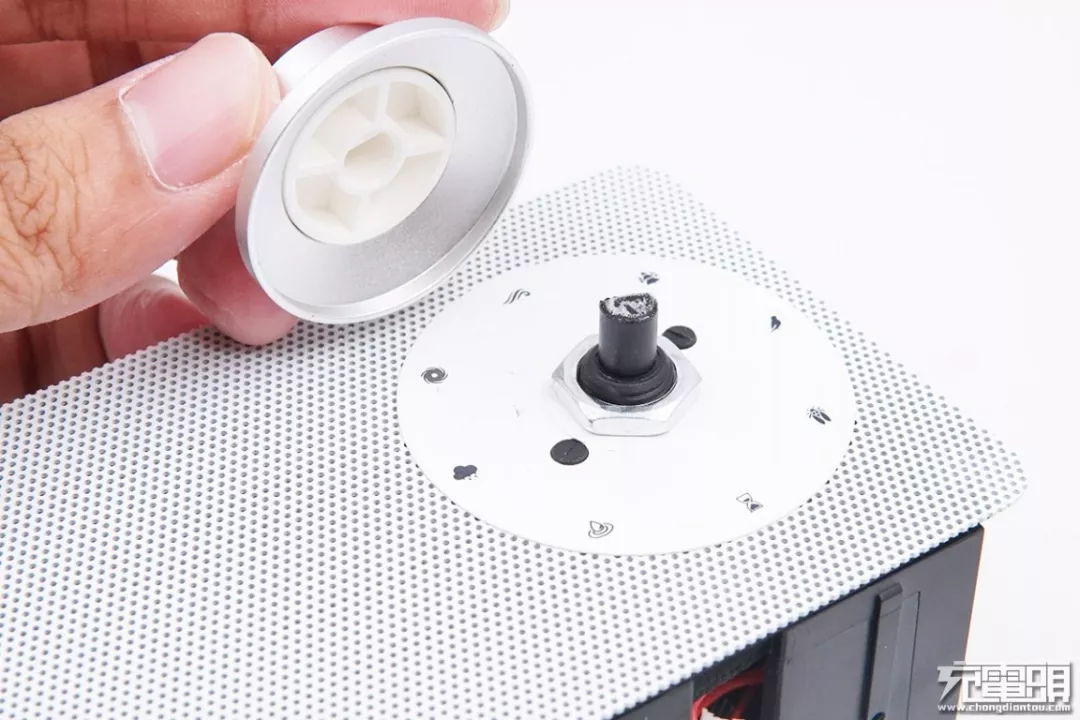

拔下旋钮，下面是螺母固定面罩。
拆下螺母进行下一步拆解。

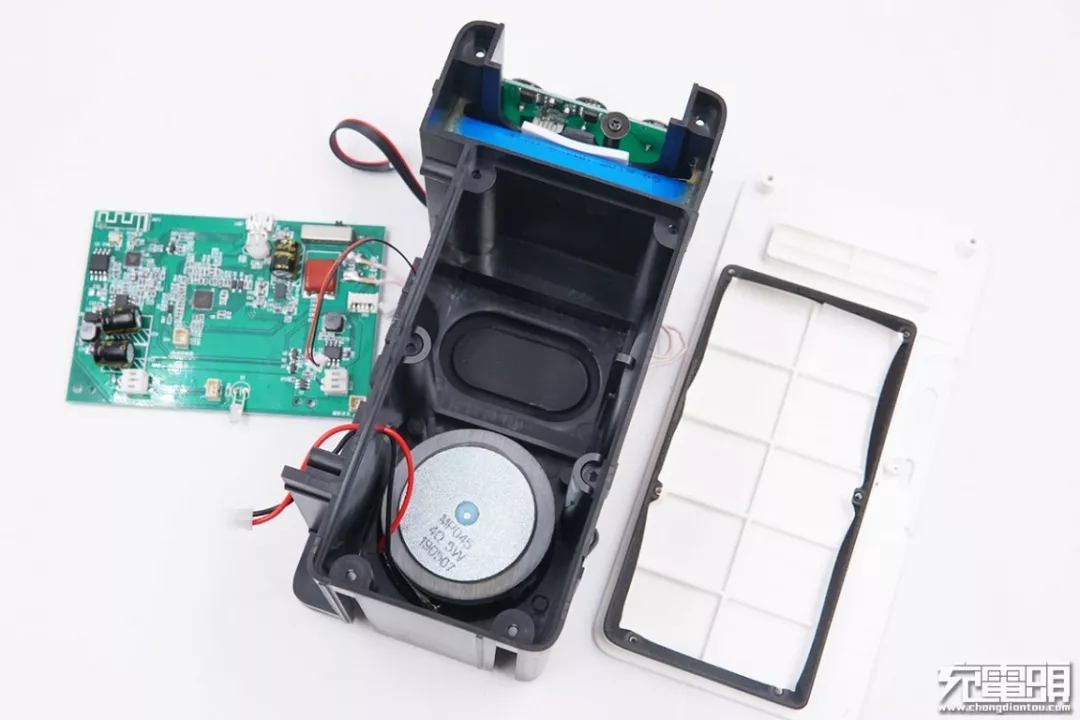

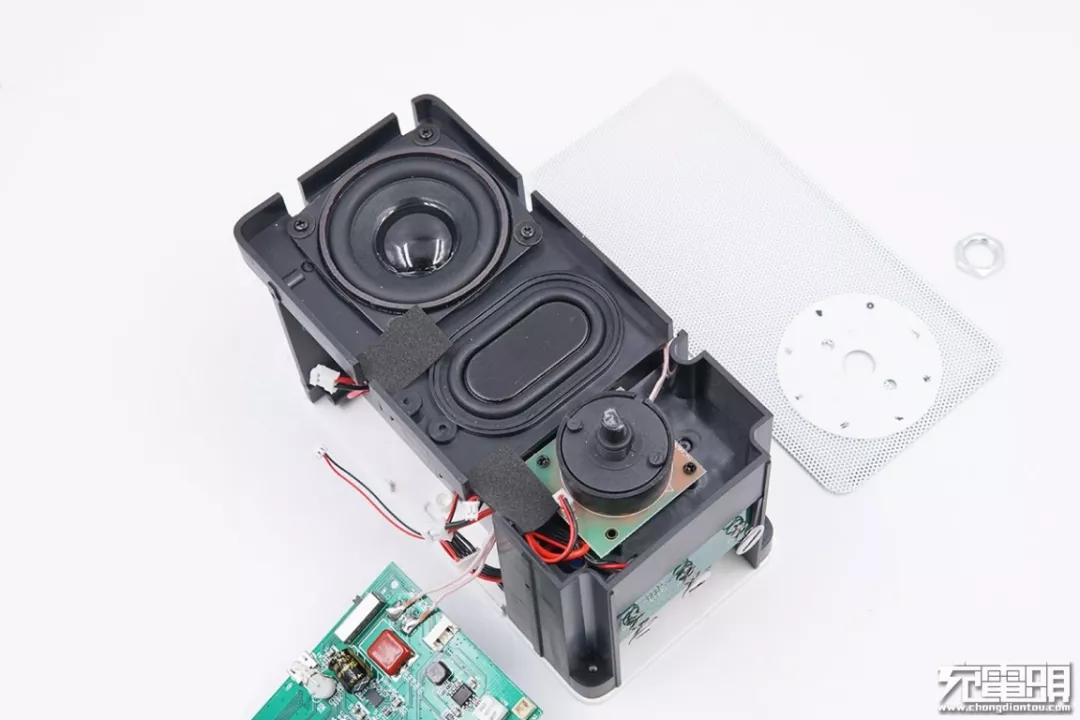

取下面罩，面罩下面是扬声器和低频辐射器，右侧是旋转编码器。
背面盖板是密封结构，形成音腔，提供更好的声音效果。

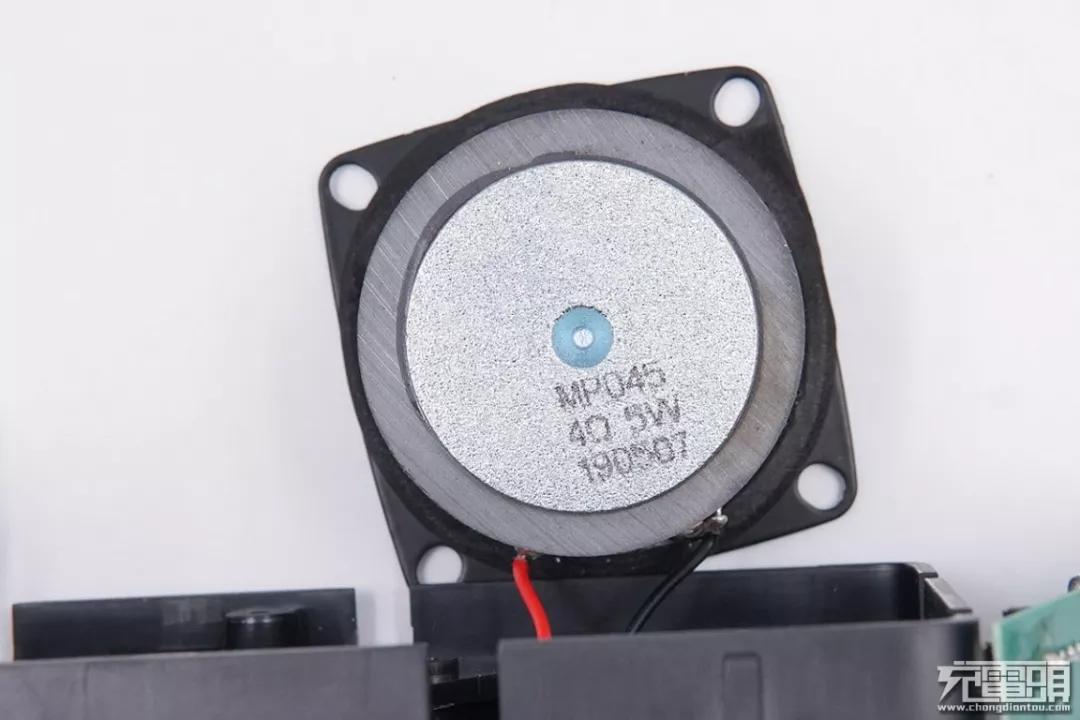

全频扬声器是4Ω5W的规格。

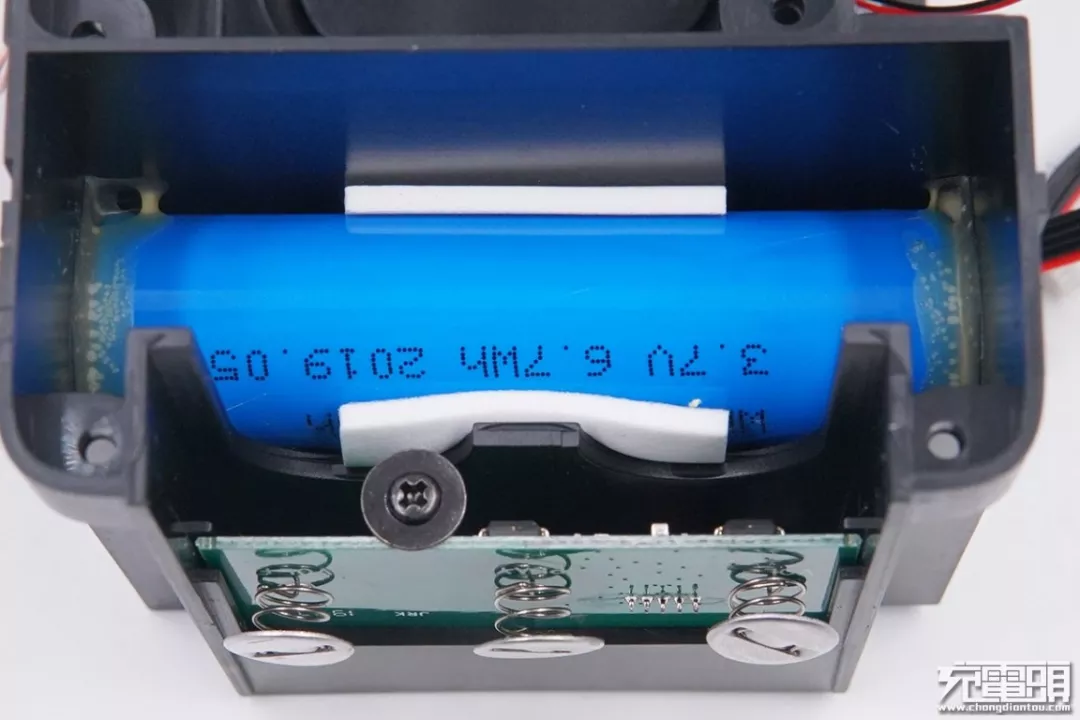

18650电池两端被胶水固定在壳体内部，固定的非常牢固。
取出触摸小板。
小板背面有两颗芯片，用以响应触摸操作。

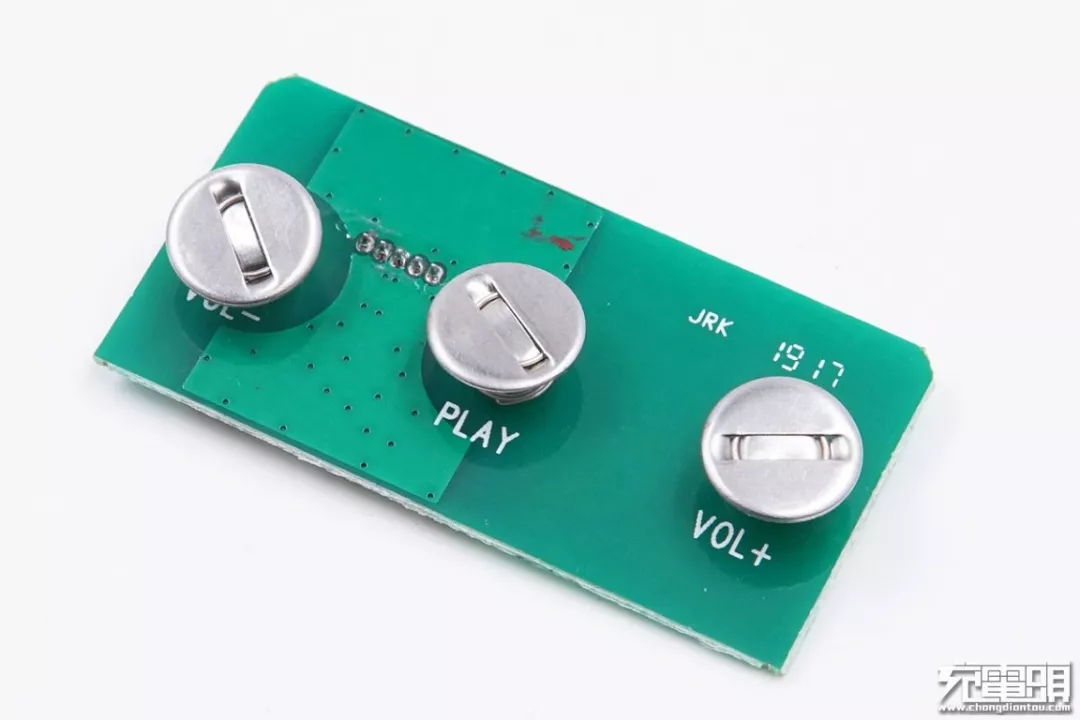

触摸小板的3颗触摸按键。

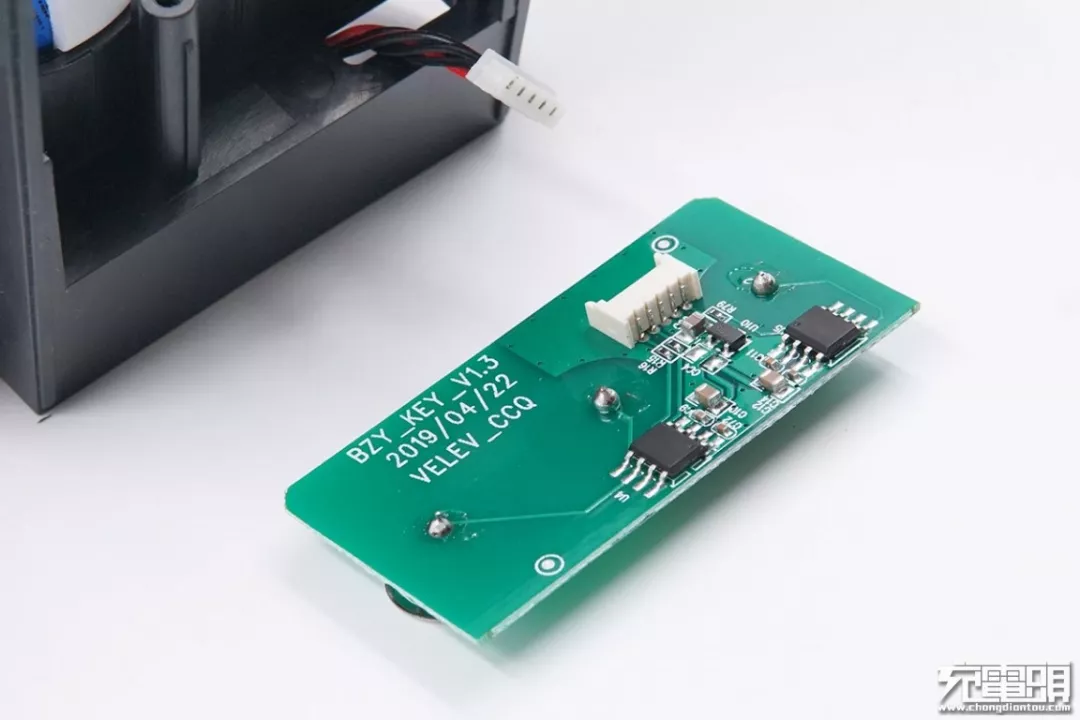

小板背面是一颗稳压IC和两颗无标触摸芯片。
内置1800mAh 18650锂电池。

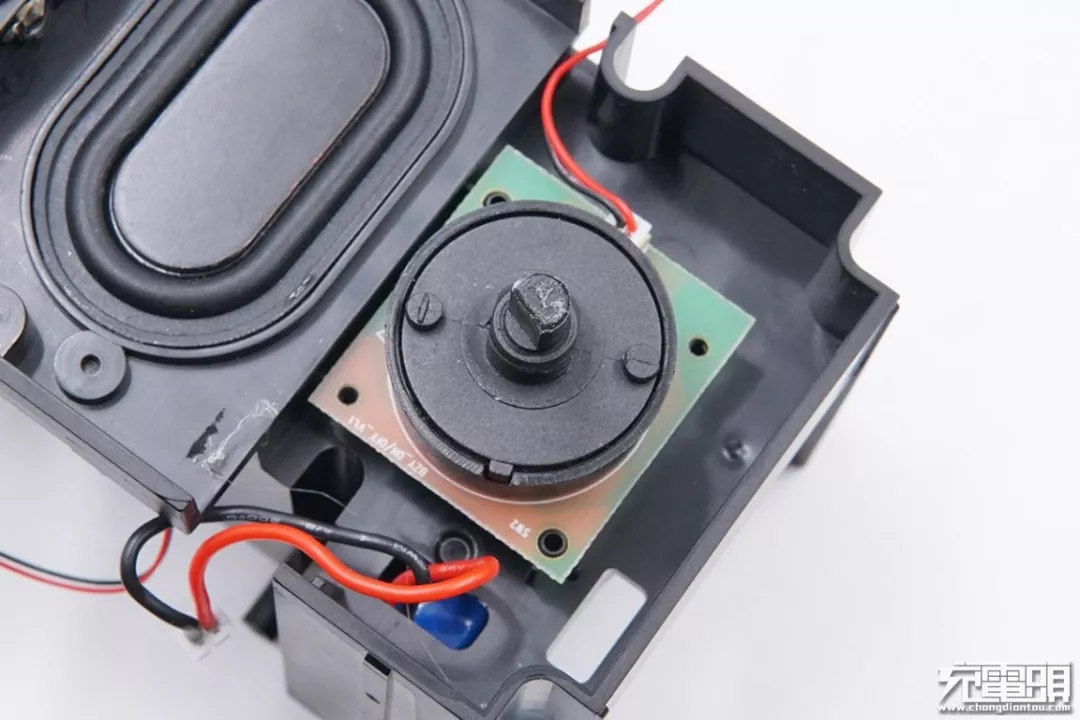

拆下焊接旋转编码器的小板。
旋转编码器背面焊接了一排电阻，转动到不同位置，连接相应位置电阻，阻值变化，传递位置信号。
旋转编码器内部，转动弹片，导通不同位置的开关。

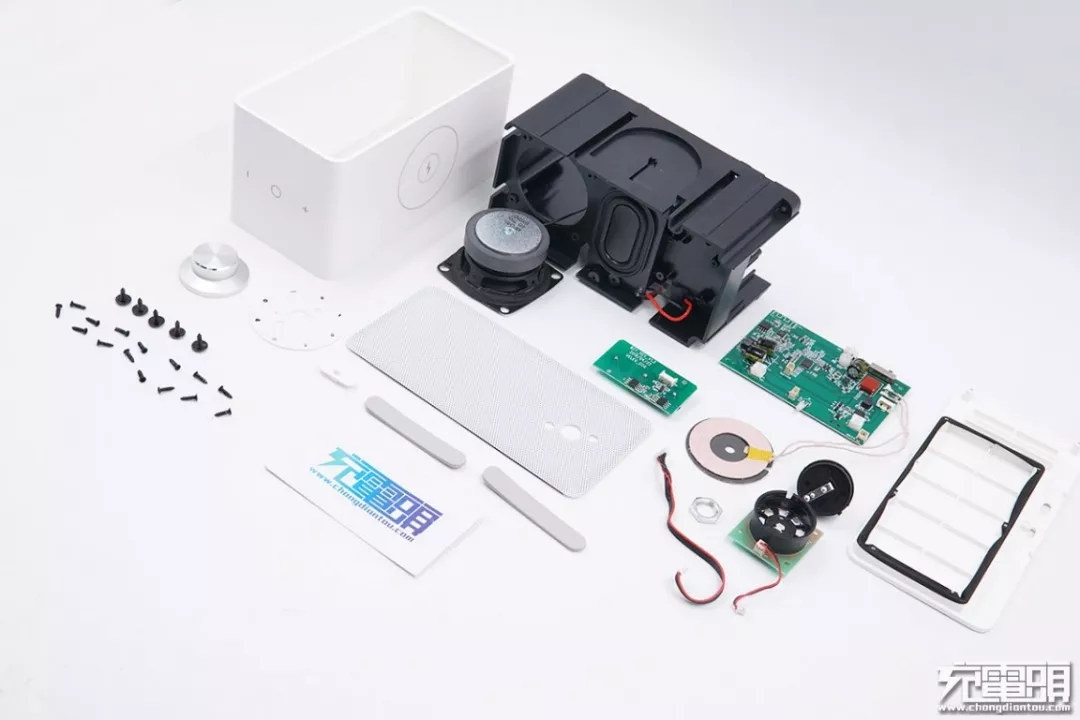

拆解一览。
三、充电头网拆解总结
质零Qualitell无线充白噪音音箱这款音箱将蓝牙音箱和无线充电很好的集成在了一起，音箱内部腔体设计合理，无线充电放置在音箱顶部，非常符合无线充电使用习惯，是一款很方便的减压神器。
采用凌通GPM8F3331A主控+GPMD3240A功率全桥的无线充电方案，方案成熟且兼容性好，为无线充产品性能提供保证。
