前言
充电头网近期拿到了来自ANKER Prime的二合一充电宝,该产品搭载一个国标双脚插头,再搭配两个USB-C接口,无论充电器模式还是移动电源模式,都支持PD 65W快充和UFCS 63W快充。通过拆解发现其内置三节来自长虹三杰的3200mAh动力电芯,串联成组,单节电池标称电压3.6V,并已通过CE和CCC认证。
移动电源SOC采用英集芯IP5385同步升降压SoC进行输出管理,支持PD 65W快充并兼容多种主流协议,兼容 BC1.2 Apple 手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多模块多功能。ANKER Prime二合一充电宝,造型小巧精致,内部多模块拼接精细,散热保护优秀。下面一起来看看内部结构和用料吧。
ANKER Prime二合一移动电源开箱
先来看看这款充电宝的外包装以及外观。

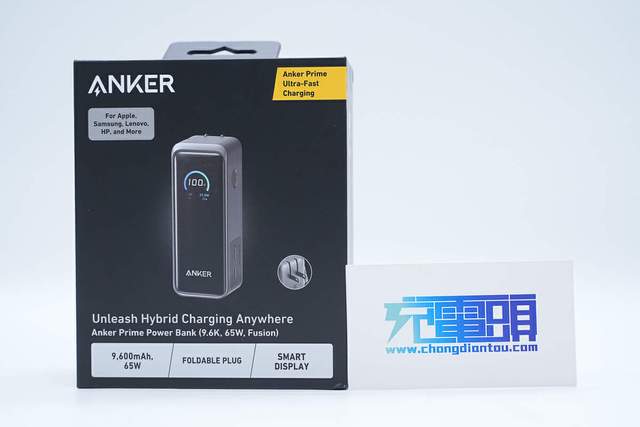

包装盒采用黑色背景设计,正面左上角为'ANKER 安克“品牌LOGO,并标注可以为“苹果、三星、联想、惠普等多品牌产品充电”,右上角文字表示为,下方则为ANKER的Prime系列产品。中间印有产品的等比例实体图片。下方印有产品的主要用途和特点。
背后印有产品的应用场景图、参数信息和认证标识等内容。

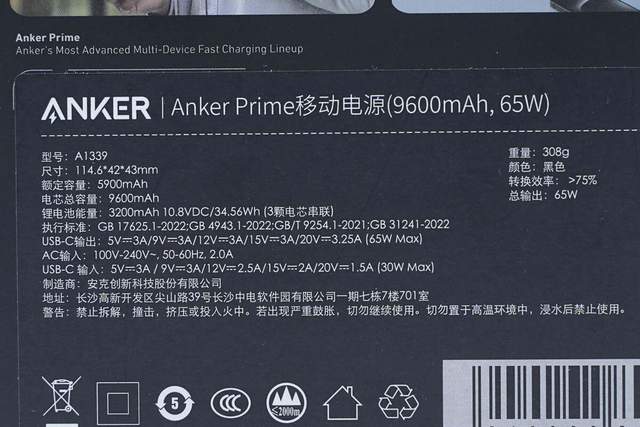

产品参数信息特写:
型号:A1339
尺寸:114.6*42*43mm
额定容量:5900mAh
电芯总容量:9600mAh
重量:308g
颜色:黑色
转换效率:>75%
总输出:65W
锂电池能量:3200mAh 10.8VDC/34.56Wh(3颗电芯串联)
USB-C输出:5V3A、9V3A、12V3A、15V3A、20V3.25A(65W Max)
AC输入:100V-240V,50-60Hz/2.0A
USB-C输入:5V3A、9V3A、12V2.5A、15V2A、20V1.5A(30W Max)
侧面同样印有产品重要参数,以及产品通过的各种认证标识。此处不做赘述。
另一侧是英文板的参数说明,以及品牌logo“ANKER Prime”。

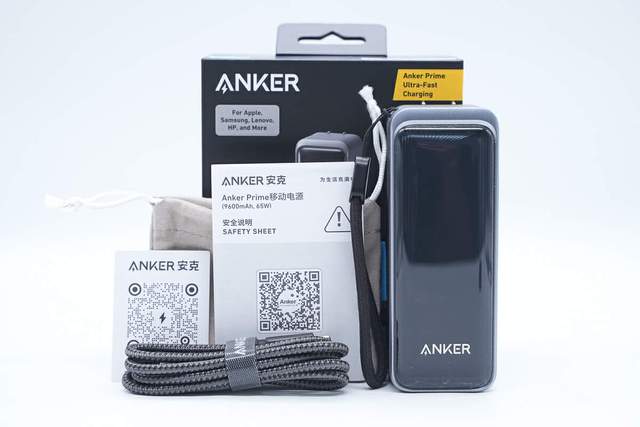

取出包装盒里配件,除ANKER Prime二合一移动电源外,还有一个新品体验卡、产品说明书以及附赠USB-C充电线。

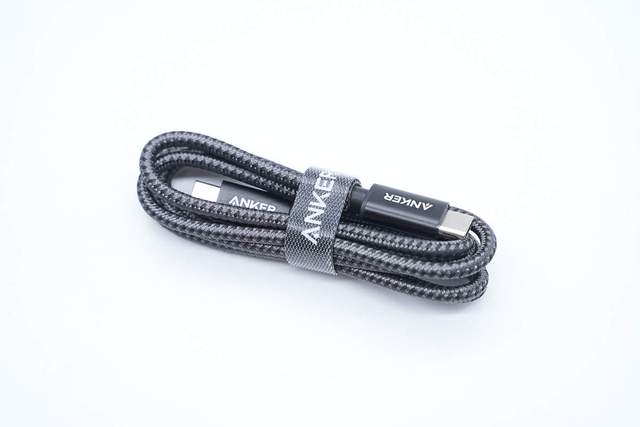

附赠USB-C充电线特写,自带线外披为编织线样式,整体为灰色,用束线带扎紧。

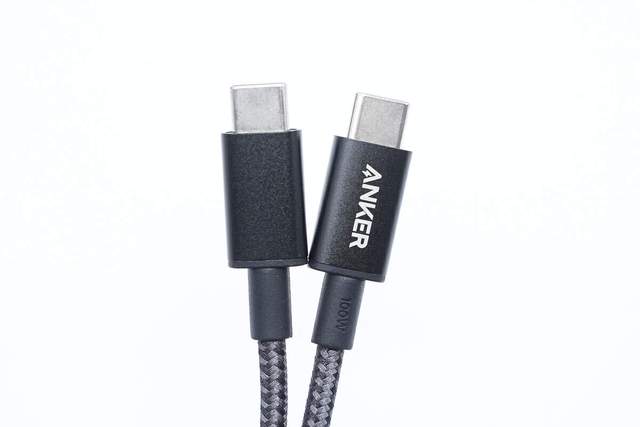

USB-C充电线特写,端子为铝制材料,并镂刻ANKER的品牌logo。

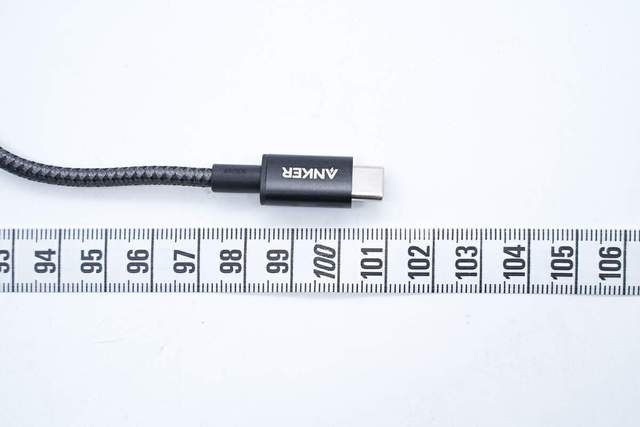

测得自带线长度为100.9cm。

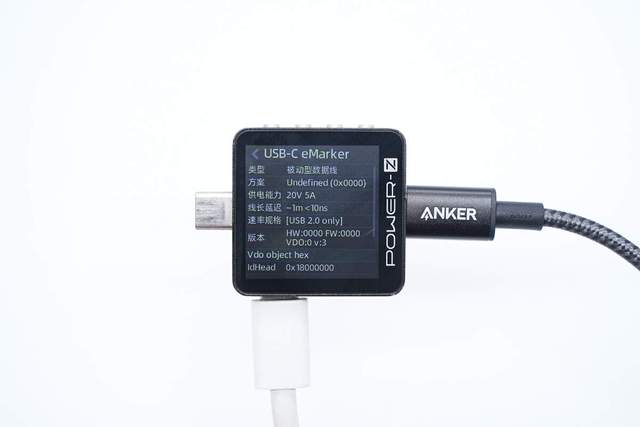

使用POWER-Z KM003C测试仪读取线材的E-marker信息,线材内置E-marker芯片规格为20V5A供电和USB 2.0数据传输。
ANKER Prime二合一移动电源通体银灰色长条状,外壳为阻燃材质,盖板则用黑色半透明材质,机身侧面雕刻细条纹凹增加持握摩擦力。外观整体小巧精致。

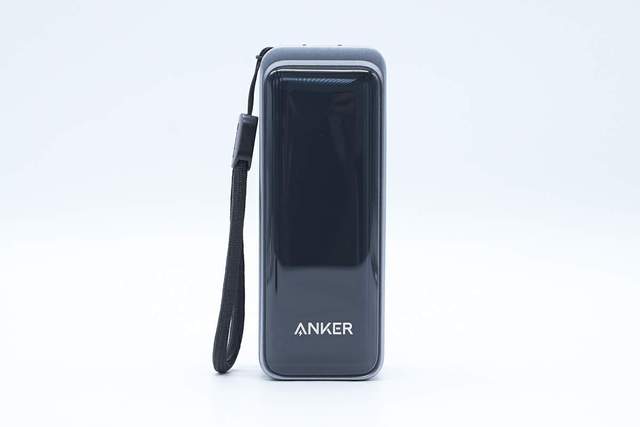

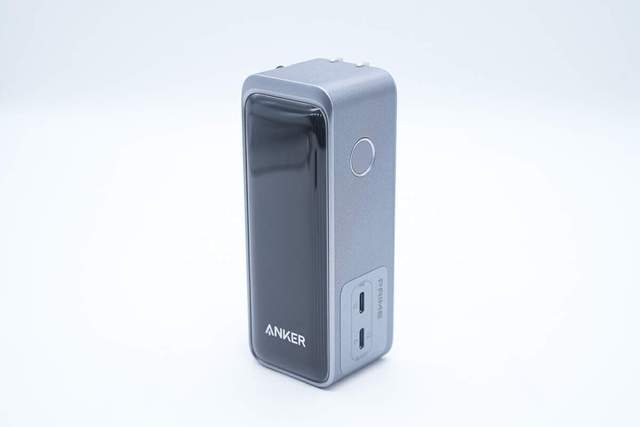

产品正面一览,侧面为半透明盖板,里面有一块TFT数显屏,下方印有安克英文logo。

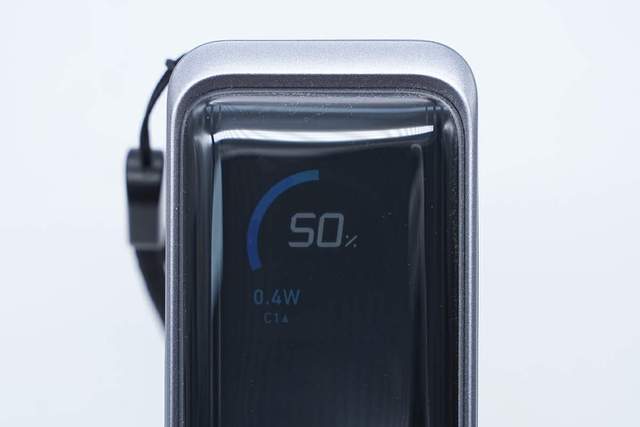

如图,屏幕工作状态实拍,可显示剩余电量、输出功率、接口状态以及电池状态等信息。

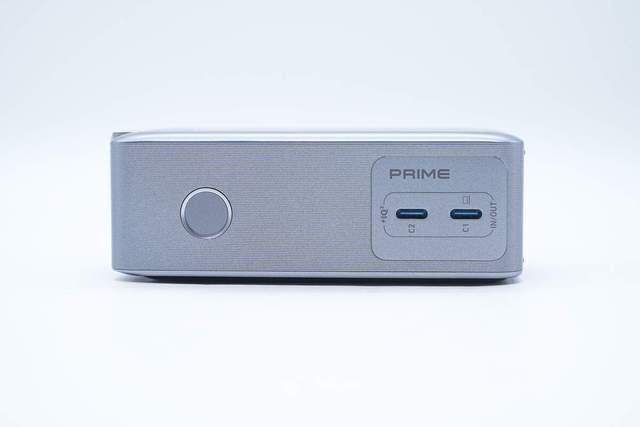

产品右侧面,靠近屏幕的一侧配备控制屏幕的按钮,另一侧配备两个USB-C接口。
电源按钮特写,用于控制屏幕显示。
两个USB-C接口特写,周边有接口标识,其中USB-C1可给笔电充电。

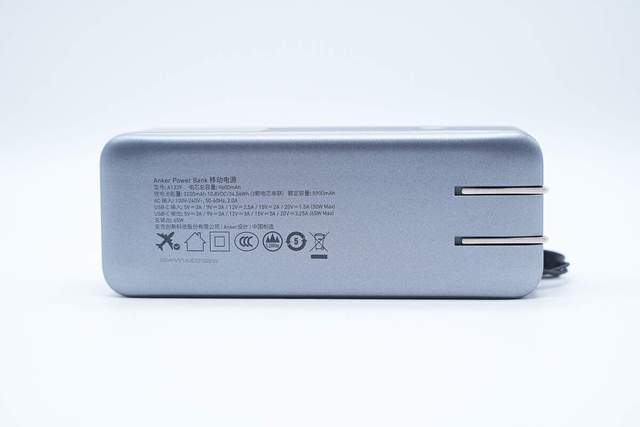

背面可见产品参数信息和安规标识,此前已详细介绍,此处不表。此外,还有一个可折叠国标二脚插头。

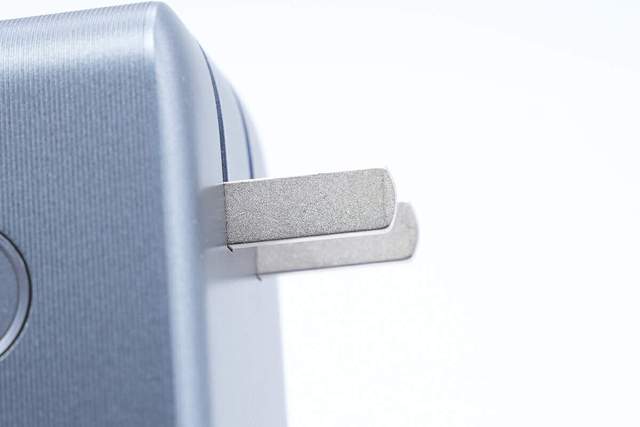

二脚插头特写,金属片素净,且顶端过渡圆润。
底面无信息,四个边角设有凸起,可用于支撑产品立在平面上。

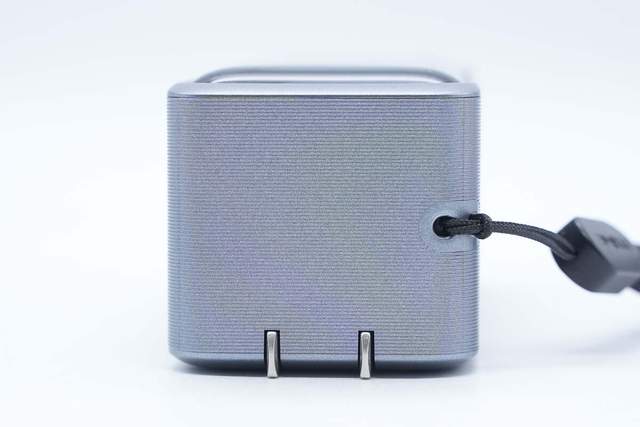

顶面配备方便手提的套绳。

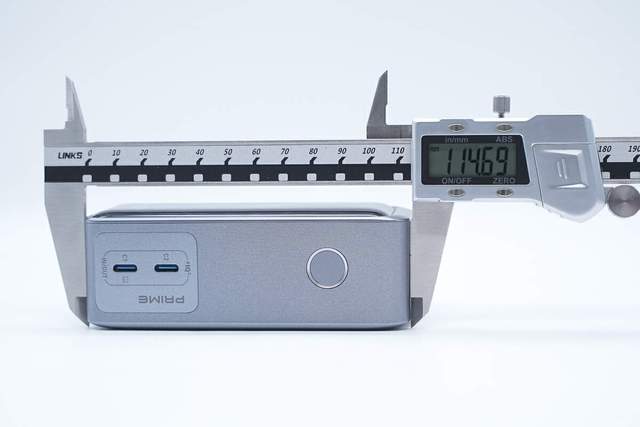

测得充电宝长度约为114.69mm。
宽度约为43.22mm。

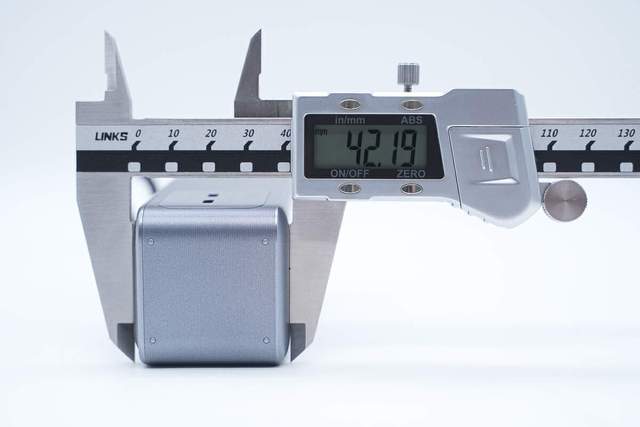

厚度约为42.19mm。
放到成年人手掌中感受下大小。
产品套绳使用场景特写。

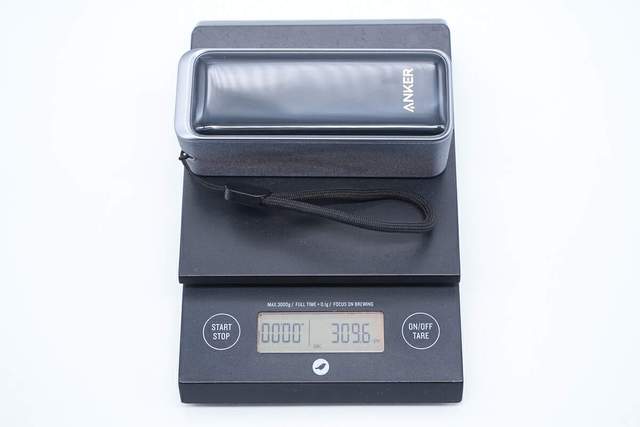

重量测得为309.6g。

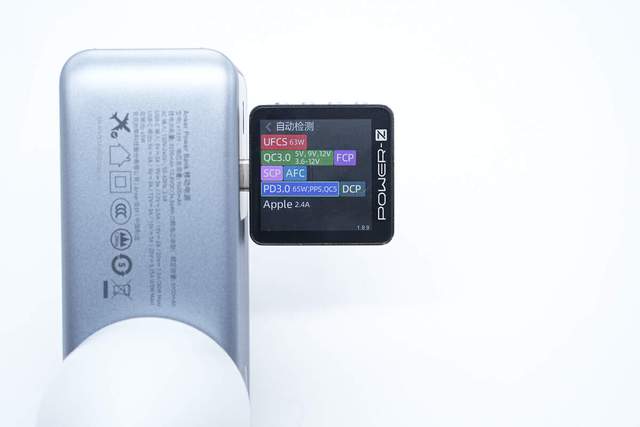

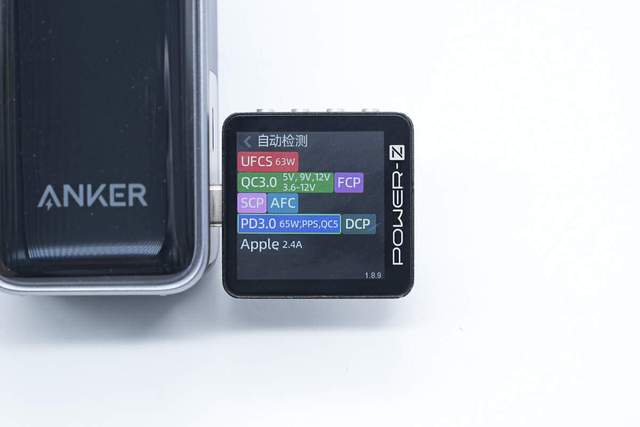

移动电源模式下,使用POWER-Z KM003C测试仪读取USB-C1口的快充协议,实测支持UFCS、QC3/QC5、FCP、SCP、AFC、PD3.0、DCP、Apple 2.4A以及PPS充电协议。

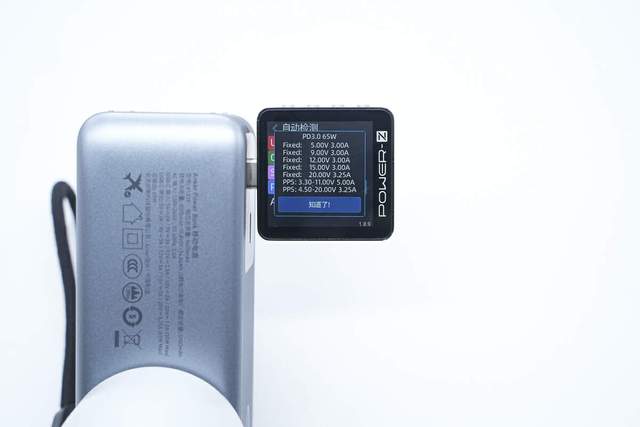

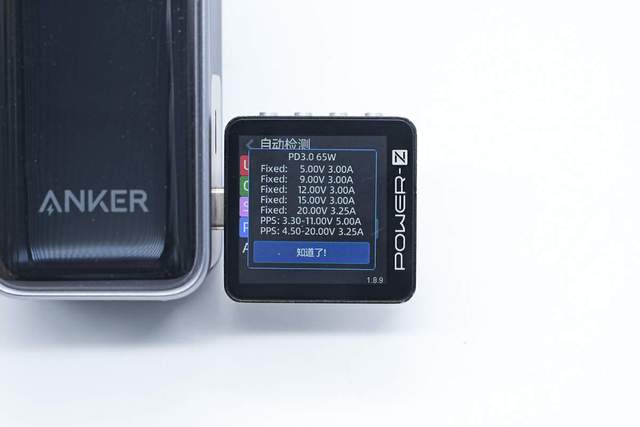

PDO报文方面,实测USB-C1口支持PD3.0 65W快充,及5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-11V/5A和4.5-20V/3.25A两组PPS电压档位。

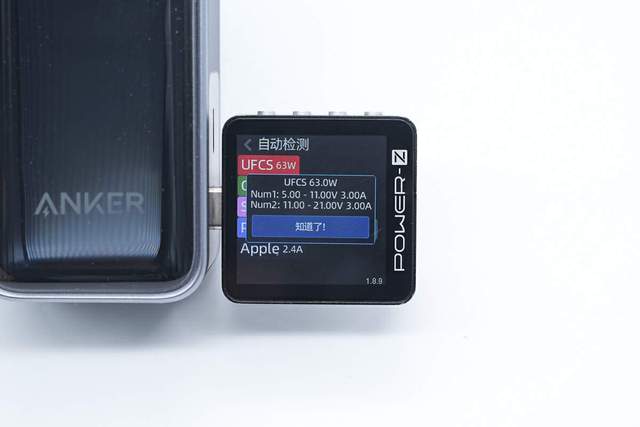

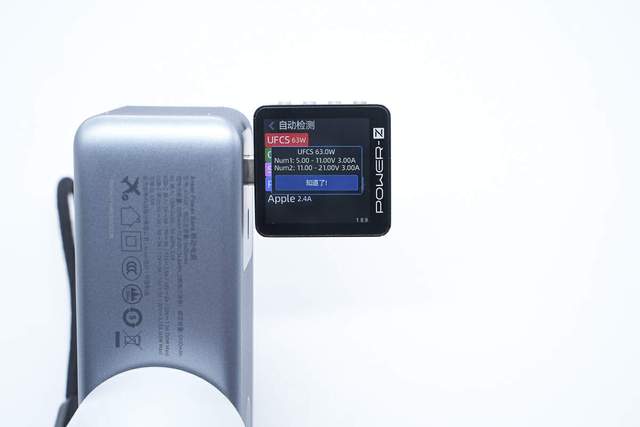

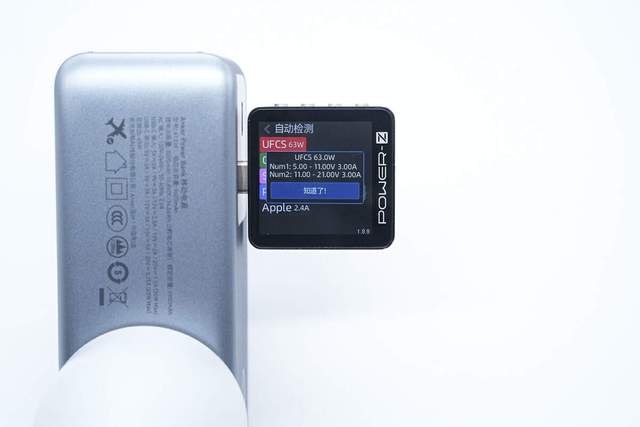

UFCS报文方面,实测USB-C1接口支持5-11V/3A和11-21V/3A两组电压档位。
测得USB-C2与C1口支持的快充协议一样。
PDO报文的充电档位也与C1口一样。
UFCS报文支持的充电档位也相同。
充电器模式下,使用POWER-Z KM003C测试仪读取USB-C1口的快充协议,实测支持UFCS、QC3/QC5、FCP、SCP、AFC、PD3.0、DCP、Apple 2.4A以及PPS充电协议。
PDO报文方面,实测USB-C1口支持PD3.0 65W快充,及5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.30-11V/5A和4.50-20V/3.25A两组PPS电压档位。
UFCS报文方面,实测USB-C1接口支持5-11V/3A和11-21V/3A两组电压档位。
测得USB-C2与C1口支持的快充协议一样。
PDO报文的充电档位也与C1口一样。
UFCS报文支持的充电挡位也相同。
ANKER Prime二合一移动电源拆解
接下来看看ANKER Prime二合一移动电源的内部构造和用料。
沿壳体接缝拆开外壳。

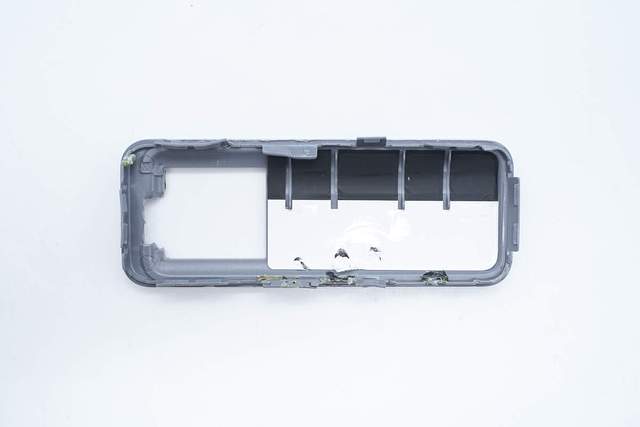

顶盖内部特写,与电池的接触面贴有石墨贴纸散热。贴纸外一侧还贴了一层白色泡棉缓冲保护。

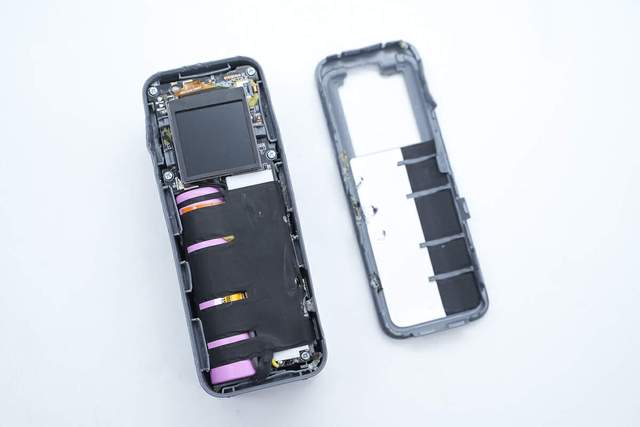

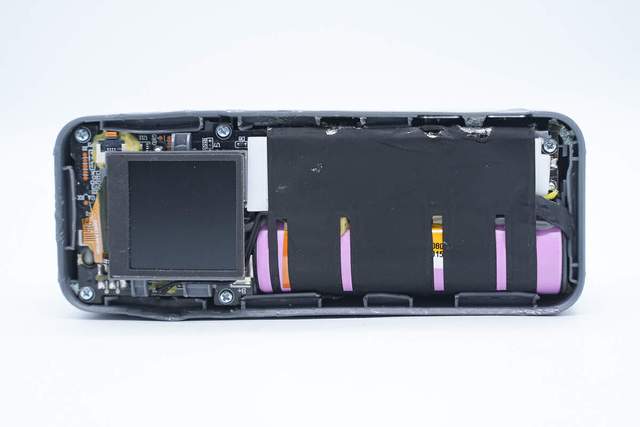

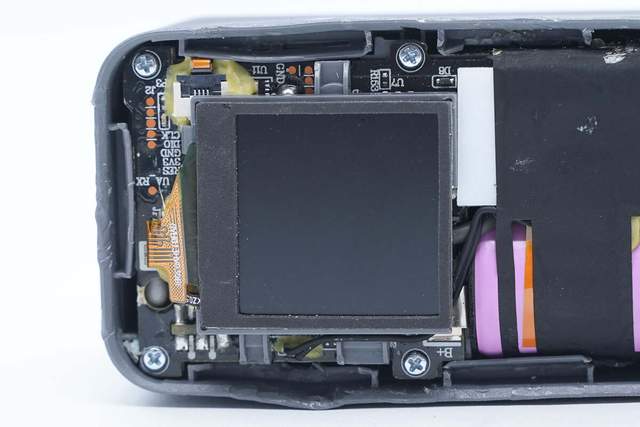

壳体内部结构一览,PCBA模块上通过塑料支架固定数显屏,电池组覆盖了石墨贴纸散热。

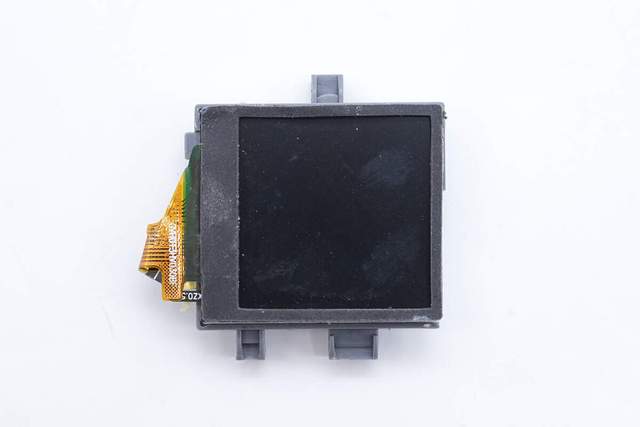

TFT屏幕特写。

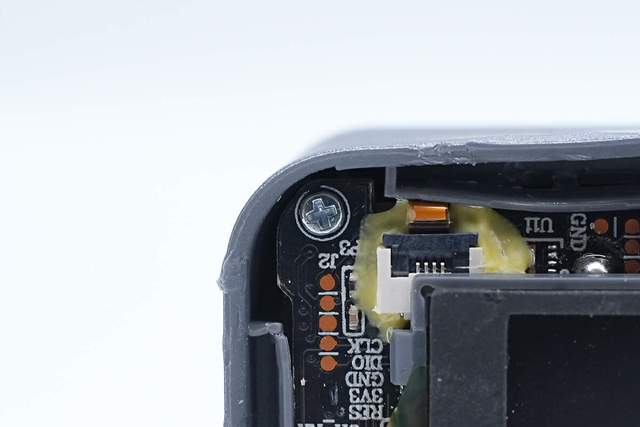

固定PCBA模块的螺丝特写。

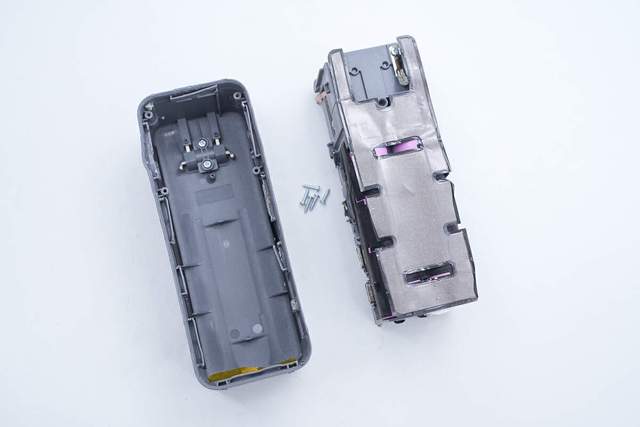

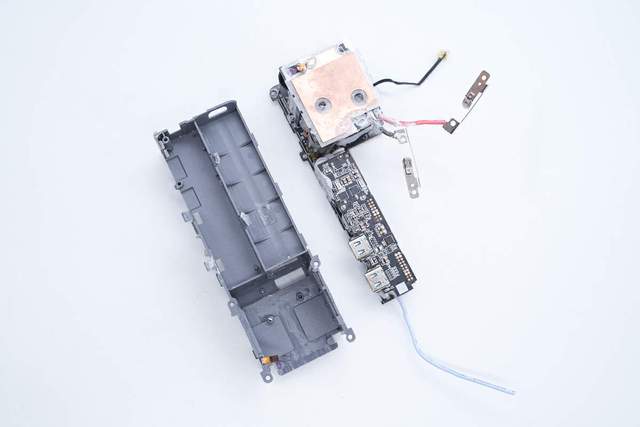

将PCBA模块和电池组从壳中取出。
固定二脚插头螺丝特写。
电源按钮内部结构特写。

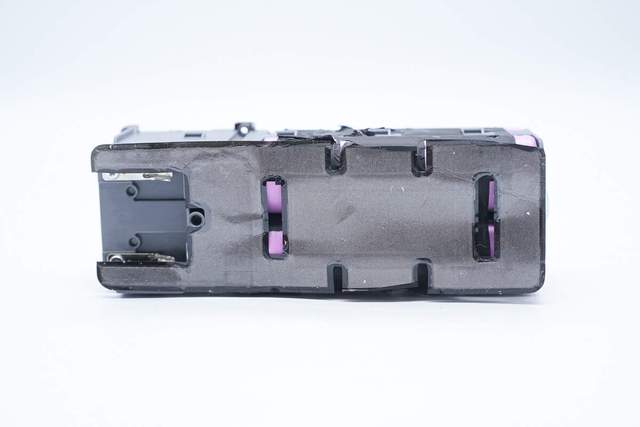

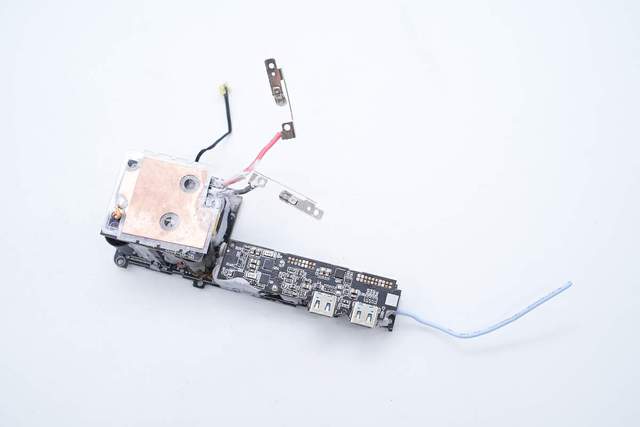

再来看一下PCBA和电池组模块,电池通过塑料支架固定。
电池组底部粘贴石墨贴纸散热。

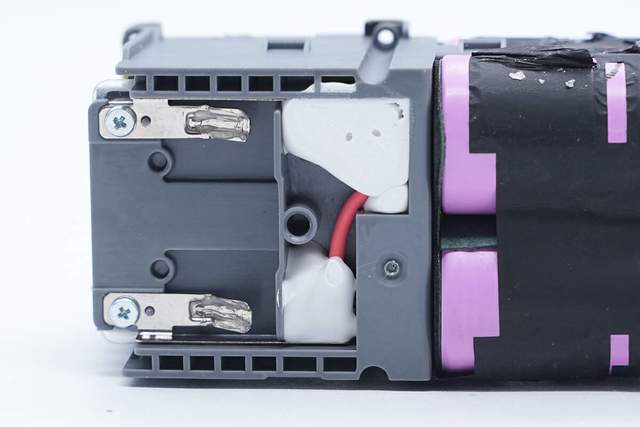

交流电源输入插脚使用螺丝固定。

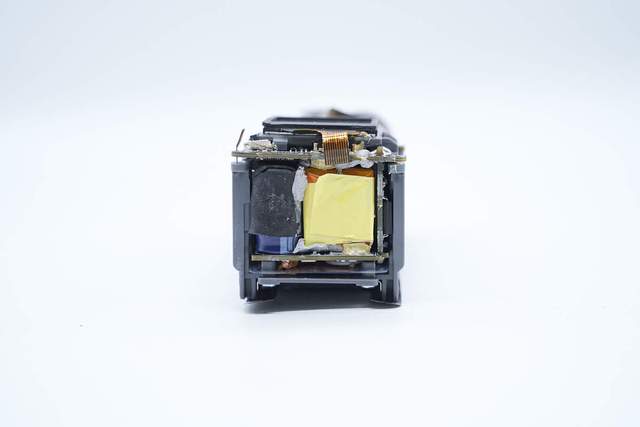

顶部连接插头,为充电器模块,由多块PCB焊接组成。
底部用镍片连接电池组极耳,通过导线输送电流。根据镍片连接方式可以看出电池组是三节电池串联。

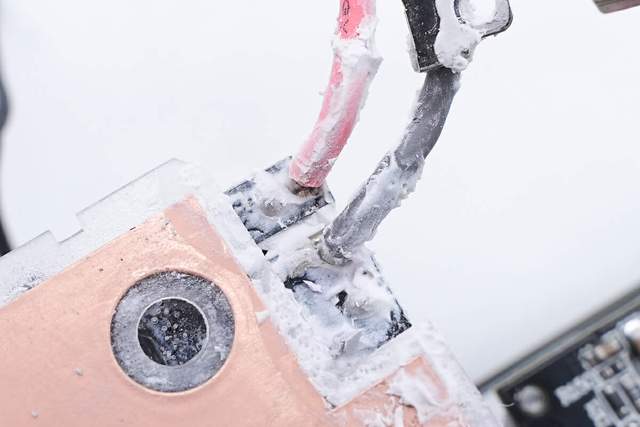

极耳处连接导线的焊点特写。
导线连接处打胶加固。
连接PCBA模块的负极导线焊点特写。
将TFT屏幕拆下。

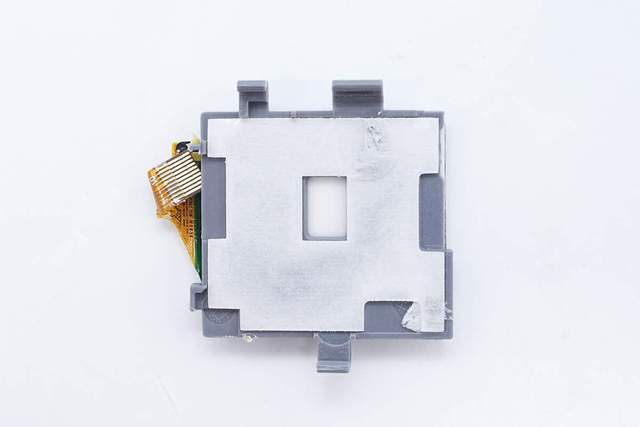

屏幕背面用白色胶布固定。
从支架中拆下电池。
电池中间有青稞纸绝缘。

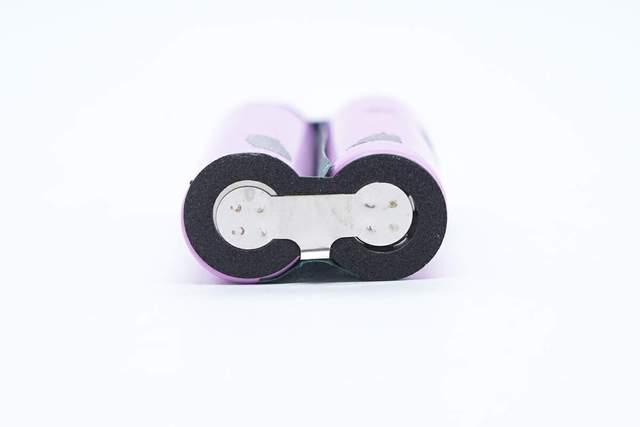

极耳处黑色泡棉缓冲保护,镍片连接电池极耳。

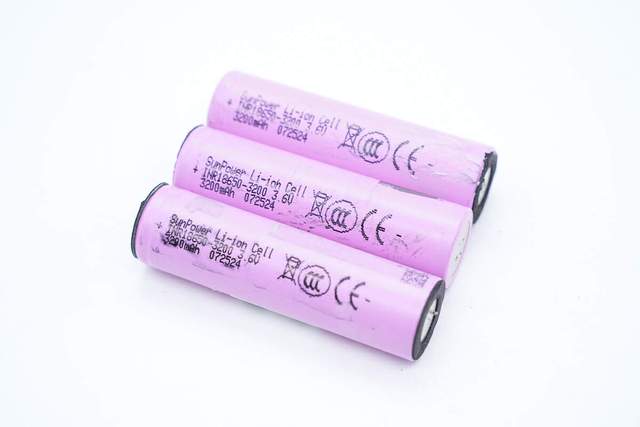

三颗18650电池特写。

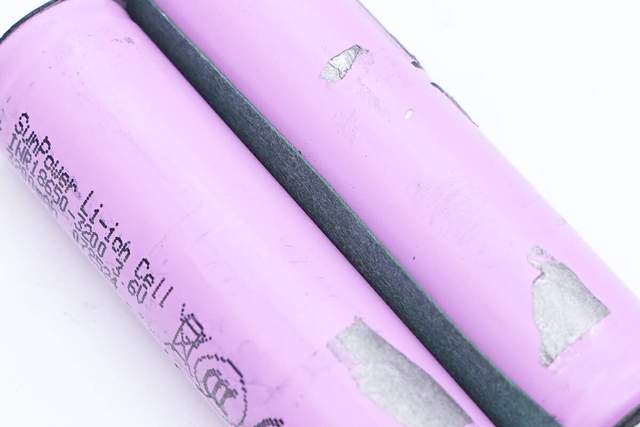

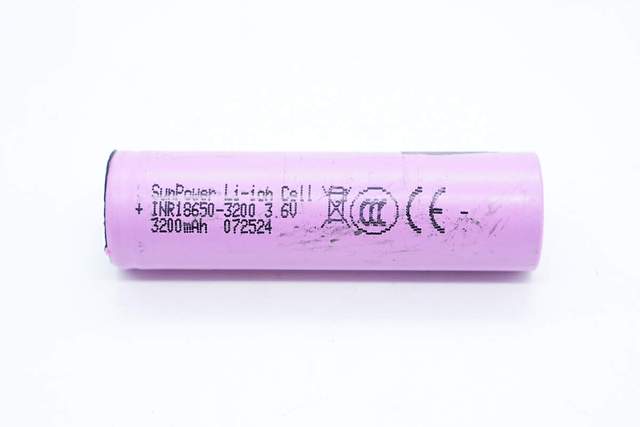

根据电芯喷码信息,电池来自SunPower长虹三杰,型号INR18650-3200,标称电压3.6V,标称容量3200mAh。电芯右侧还有CCC认证、CE认证标识,以及特殊回收标志。
PCBA模块内部填充导热胶,并使用螺丝固定。
将PCBA模块从塑料支架中取下。
电源开关按钮特写。
再来看下PCBA模块整体结构。

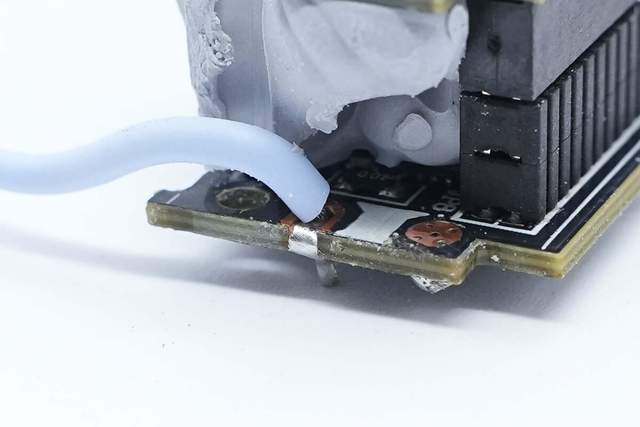

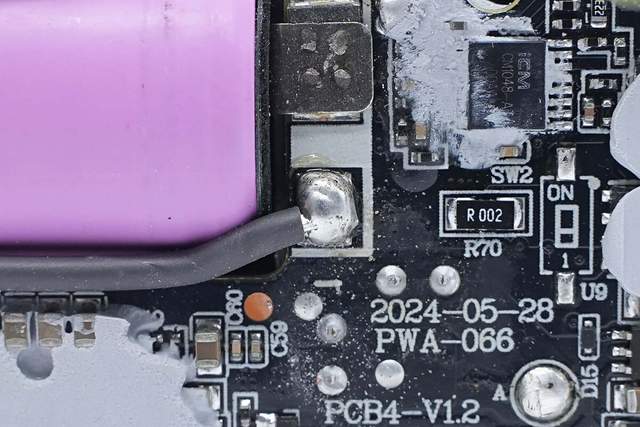

另一条连接电池组的正极导线在PCBA上的焊点特写。
PCBA模块交流输入导线特写。

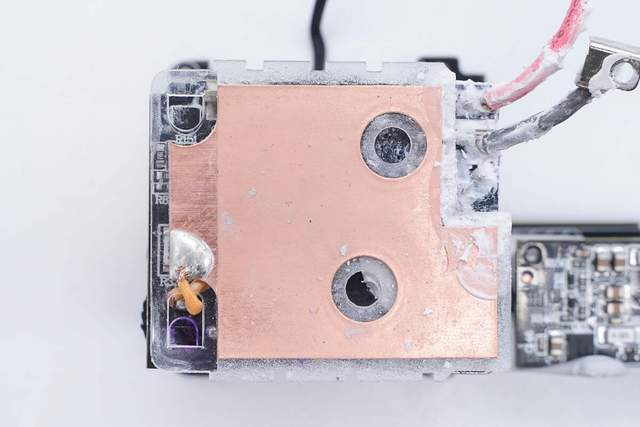

充电模块背面焊接散热铜片加强散热。
揭开散热片,内部发热元件打胶加强散热。
拆下散热片,来看下PCBA模块整体结构。最上面连接充电插口的是充电模块,然后接口母座小板通过插针连接到移动电源控制模块。

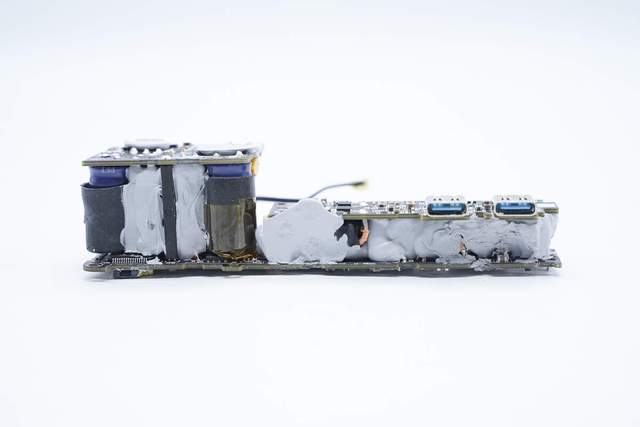

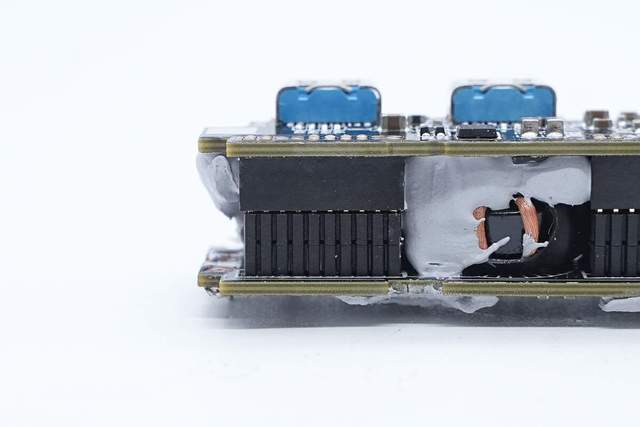

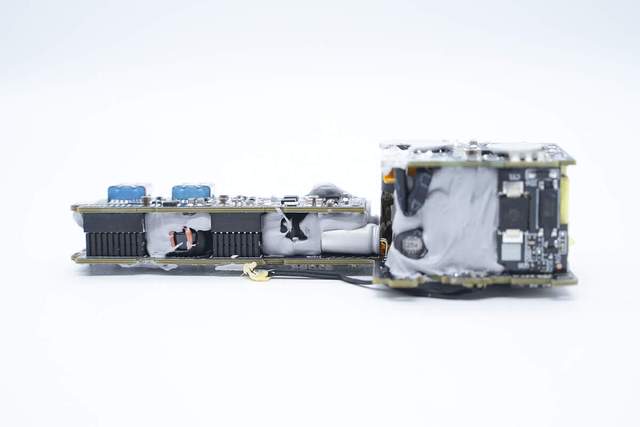

从正面能更清晰看出三块板子的连接状态和结构,板子之间的缝隙填充大量散热硅胶。
另一侧可见接口母座小板通过排针连接下方移动电源控制模块。
PCBA模块排针连接处特写。

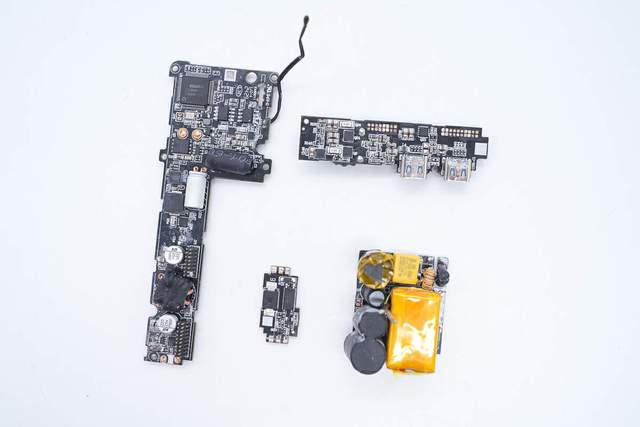

将移动电源控制模块、充电器模块和接口母座小板等拆开。
首先来看下,充电模块。从顶部可见变压器、高压电解电容、共模电感等器件。

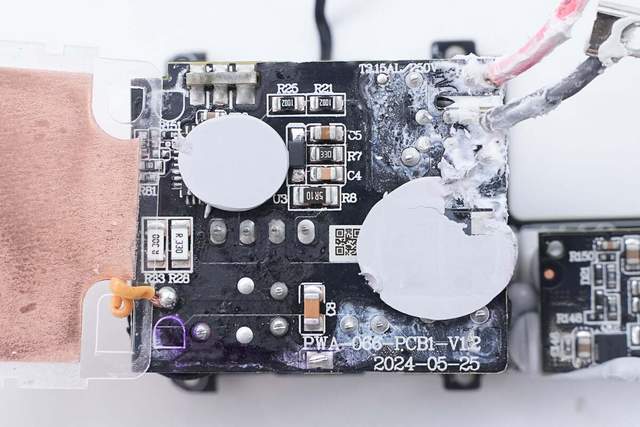

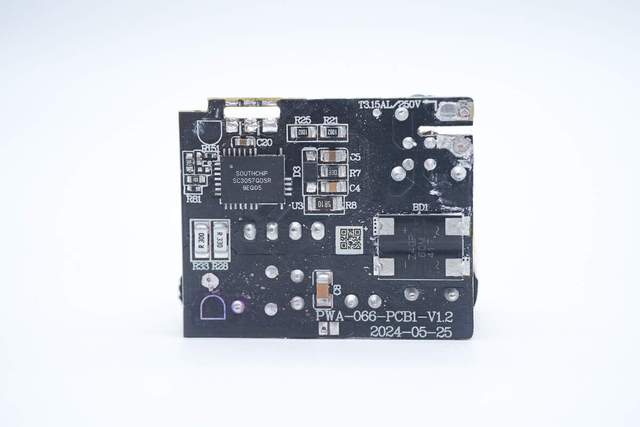

背面左上角可见氮化镓合封芯片,右下角是整流桥。我们先来看一下充电器电路部分。
输入端保险丝外套热缩管绝缘。

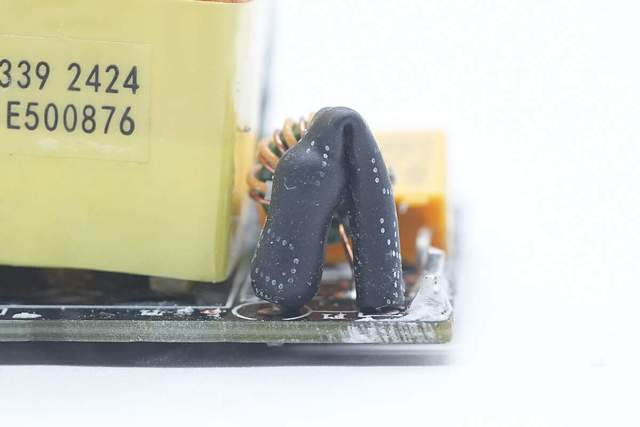

共模电感特写。
安规X2电容特写,来自威迪电子,规格为0.1uF。
整流桥来自ZOWIE智威,型号Z4GP60M,是一颗1000V 6A的贴片整流桥,焊接在小板下方。
高压电解电容特写,外套绝缘胶套,并粘贴高温胶带。

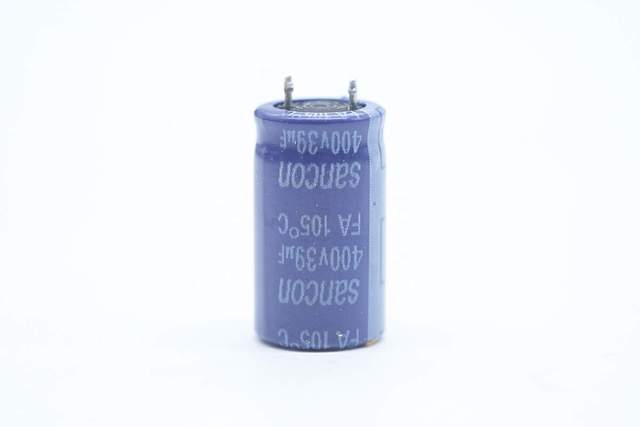

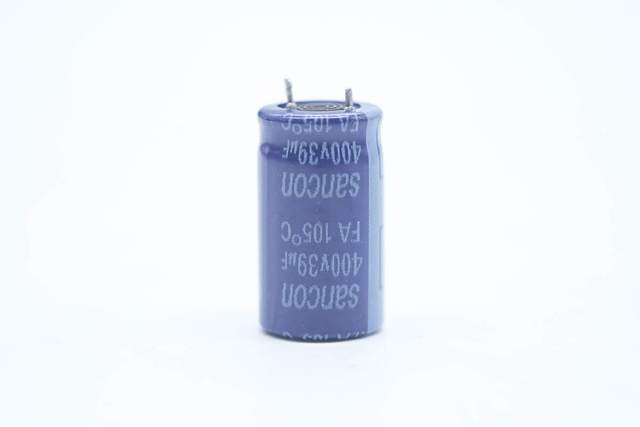

摘掉胶套,该高压电解电容来自sancon海门三鑫,规格400V 39uF。
另外两颗高压电解电容同样外罩绝缘胶套。

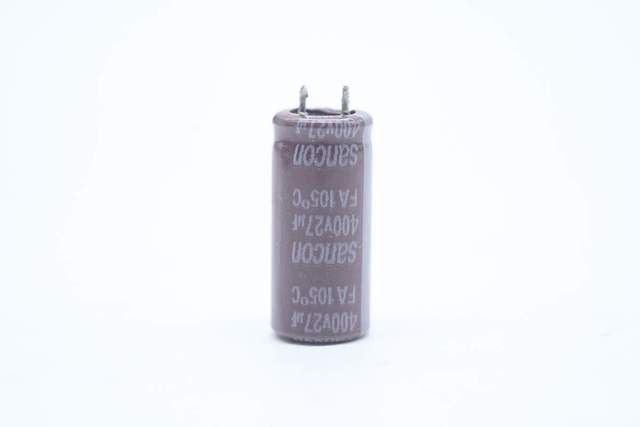

一颗规格为为400V 27uF,同样来自sancon海门三鑫。
另一颗400V 39uF同规格高压电解电容特写,均为FA系列氮化镓快充专用电容,滤波电容总容量为105μF。

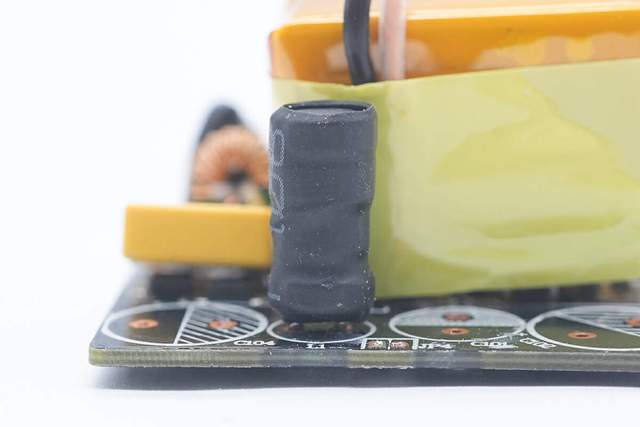

工字差模电感外套热缩管绝缘。

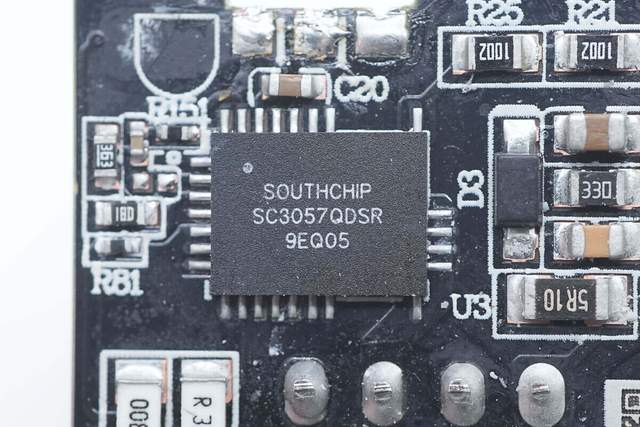

初级主控芯片特写,来自南芯科技,采用SC3057合封氮化镓芯片,这颗芯片将高性能多模式反激控制器、氮化镓驱动、氮化镓开关管、供电和保护等电路集成在一颗散热增强的QFN6*8封装内部。通过合封来简化外部元件数量,并消除传统驱动走线寄生参数对高频开关的影响。
南芯科技SC3057采用了功率走线和控制走线分开的设计,降低高频开关对控制回路的影响,并通过优化的焊盘设计,优化充电器走线设计与电气性能,简化设计开发。SC3057内置165mΩ氮化镓开关管,支持175KHz开关频率,并支持X电容放电。

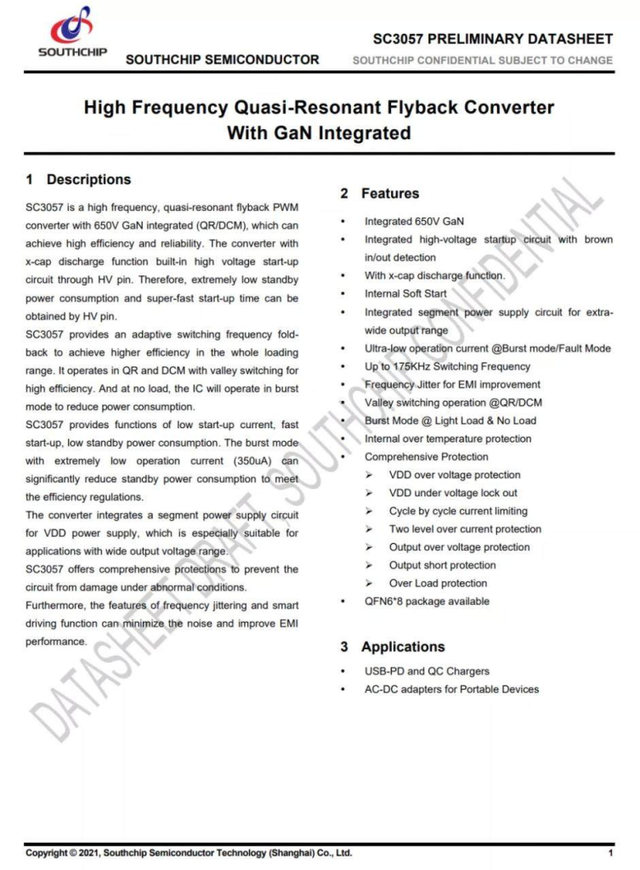

南芯科技 SC3057 资料信息。
充电头网通过拆解了解到,采用南芯科技SC3057的还有紫米67W 2C1A氮化镓充电器、倍思67W 1A1C氮化镓充电器、安克67W 2C2A氮化镓桌面插座、安克65W 2C1A全氮化镓快充插座、华科生65W 2C1A氮化镓充电器等产品。

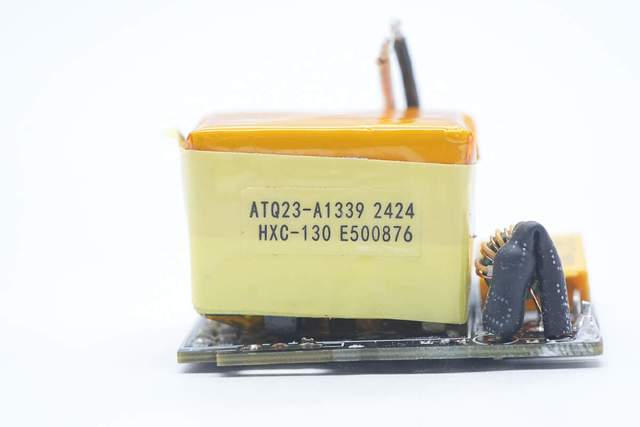

变压器特写。

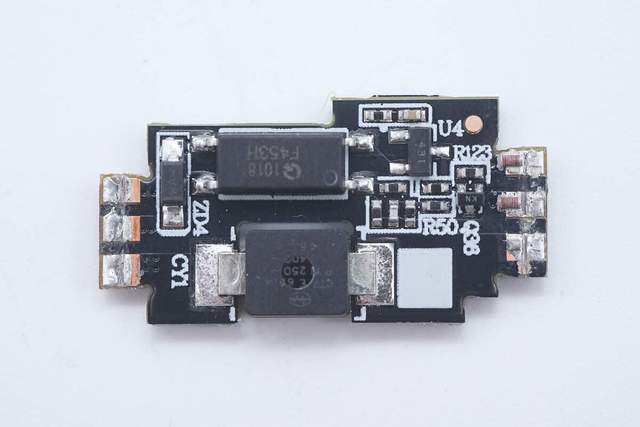

还有一片连接两个模块的小板,焊接Y电容和光耦。

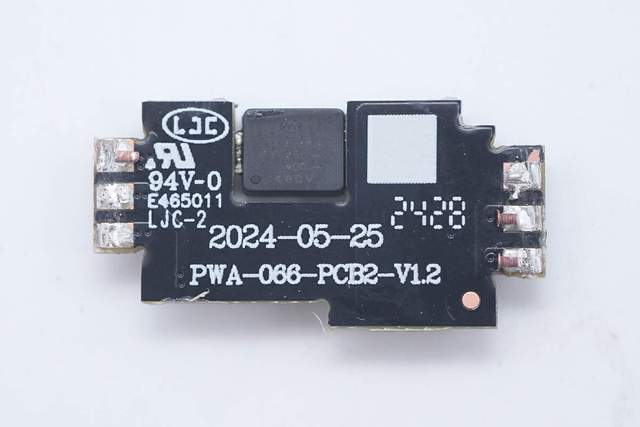

背部是生产信息。
沉板焊接的Y电容,来自鞍山奇发。沉板焊接可以降低板子的厚度。

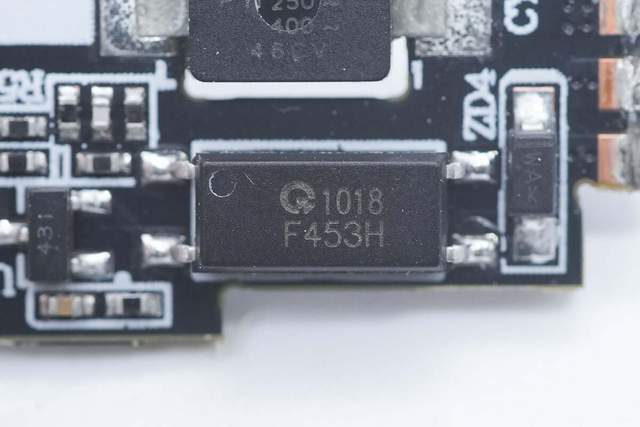

光耦特写,分别用于反馈输出电压和其他保护功能。
再来看移动电源模块及相关电路器件。

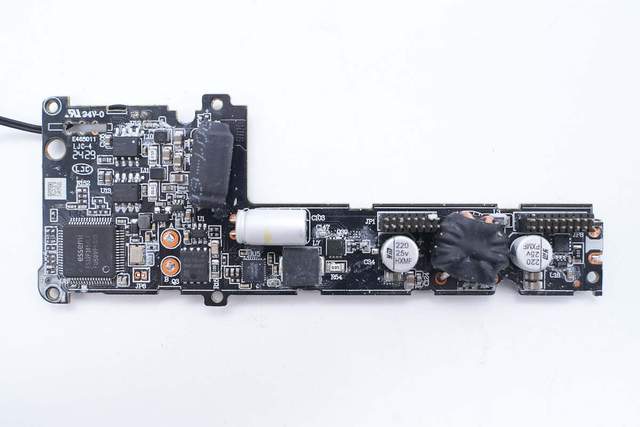

移动电源主控模块一览,从左至右,依次可见MCU,两颗电池均衡芯片,然后是适配器模式下的同步整流芯片及其开关管,两颗输出端的滤波电容,充电控制器及降压电感,这个部分前面已详细介绍。最右端是输入滤波电容、磁环电感和输出滤波电容。

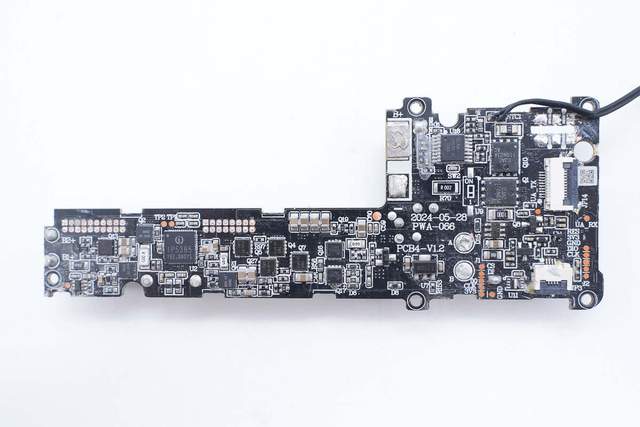

另一面,从左至右,依次可见VBUS开关管,移动电源SOC搭配四颗同步升降压开关管,然后是搭配另一颗SOC使用的同步升降压开关管,搭配充放电控制器的两颗同步升降压开关管,右侧是电池保护管理电路,可见电池保护芯片和两颗电池保护管,以及连接排线的插座。

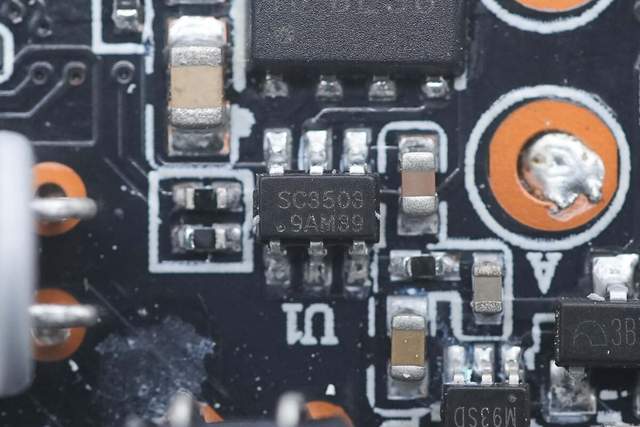

同步整流控制器来自南芯,型号SC3503,是一颗自适应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最低可低至0V,专利的自适应开通检测电路避免同步整流管误开通,兼容多种MOS,具有超低的静态电流,支持多种工作模式,支持高侧和低侧同步整流,外围元件非常精简。
南芯SC3503是一颗成熟的同步整流控制器,已经应用于绿联30W PD快充氮化镓充电器、征拓65W 2C1A氮化镓充电器、倍思65W氮化镓插座、努比亚小黄人65W双口氮化镓快充等众多产品中。

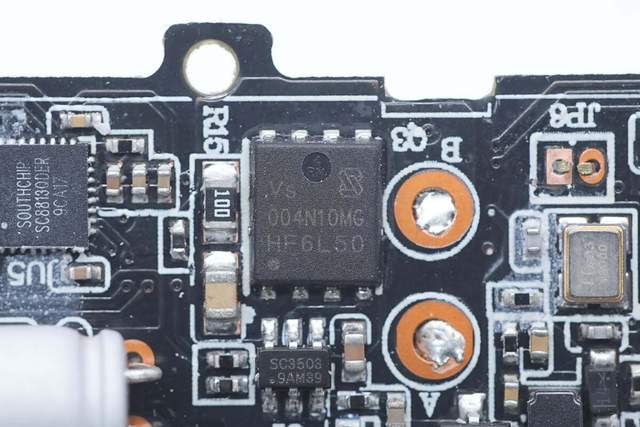

同步整流开关管特写,来自威兆半导体,型号VSP004N10MS-G,耐压100V,导阻3.8mΩ。采用PDFN5060X封装方式。

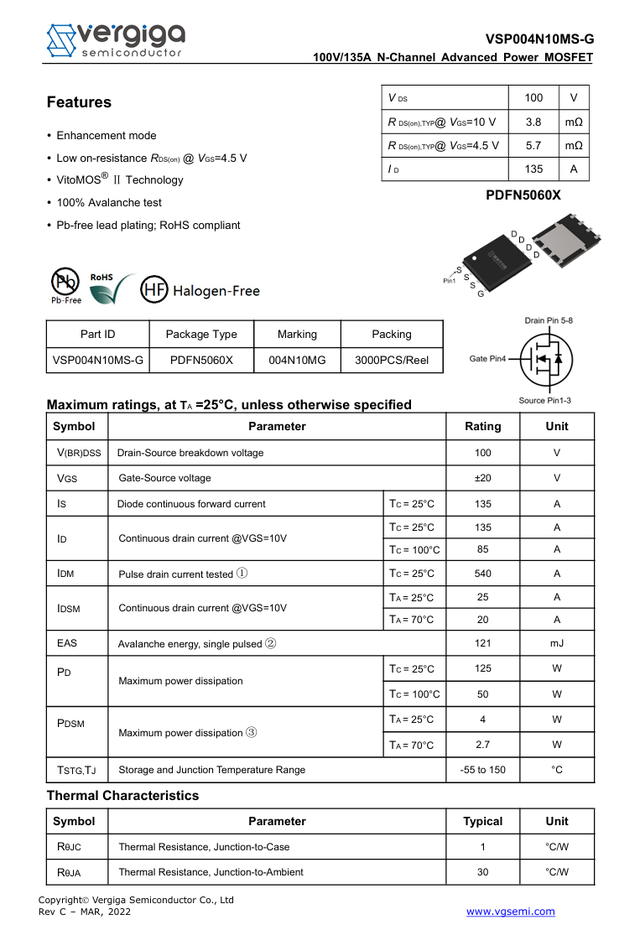

威兆 VSP004N10MG 详细资料。

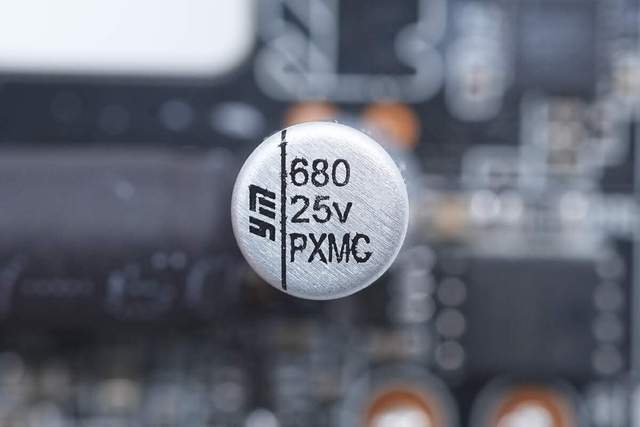

输出滤波电容来自Ymin永铭,为NPX系列固态电容,规格为680uF 25V。
另一颗输出滤波电容规格相同,外套热缩管绝缘。

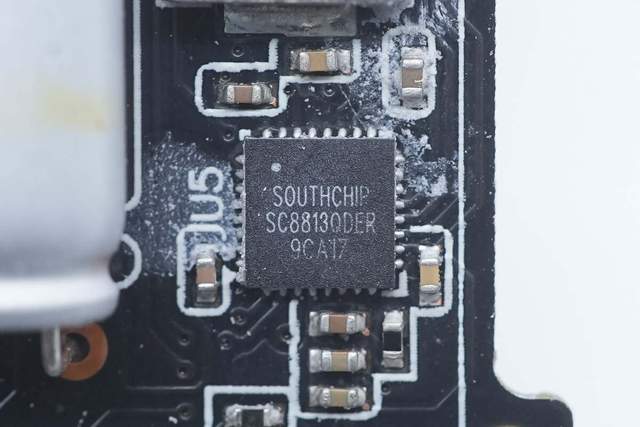

移动电源充放电控制器采用南芯科技SC8813,负责产品在适配器模式下的充电控制。SC8813是一颗同步整流降压充电器,同时支持反向升压输出,I2C接口数控调节输出电压。芯片开关频率可设置,内置10位ADC,具备充电指示,可支持非常宽的输入电压,使用于1-4节的锂电池应用,开关管外置。

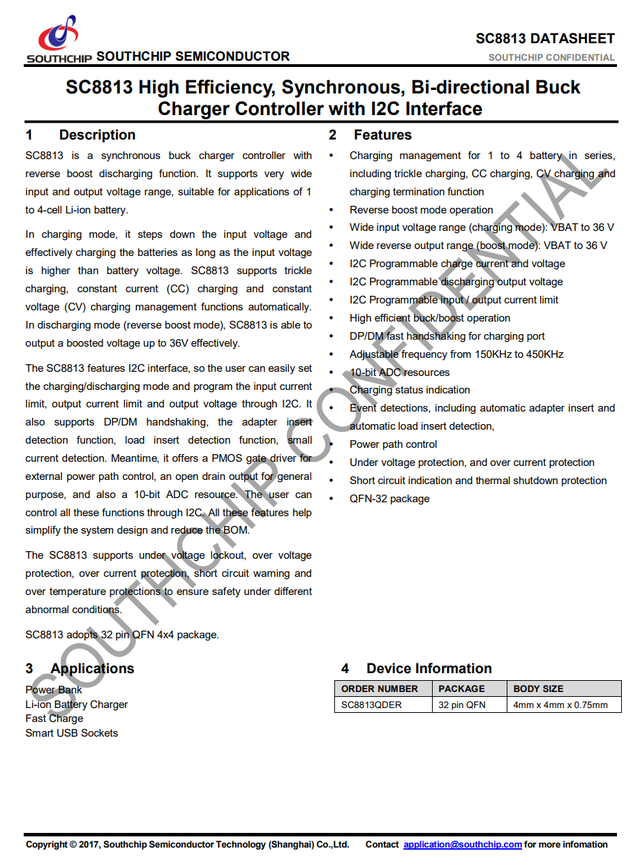

南芯科技 SC8813 资料信息。

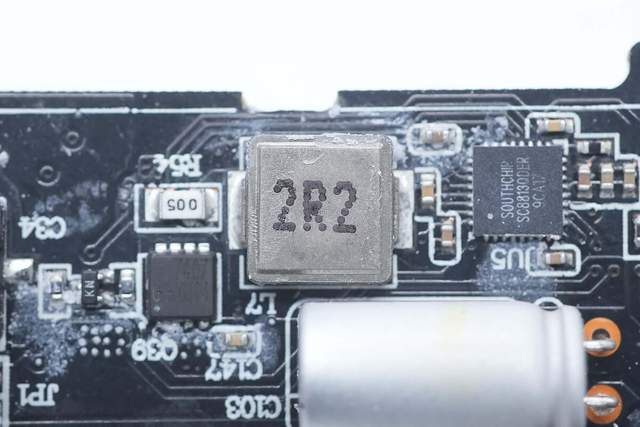

搭配用于降压的合金电感,上面一层石墨贴纸用于散热。
掀开贴纸,其规格为2.2uH。

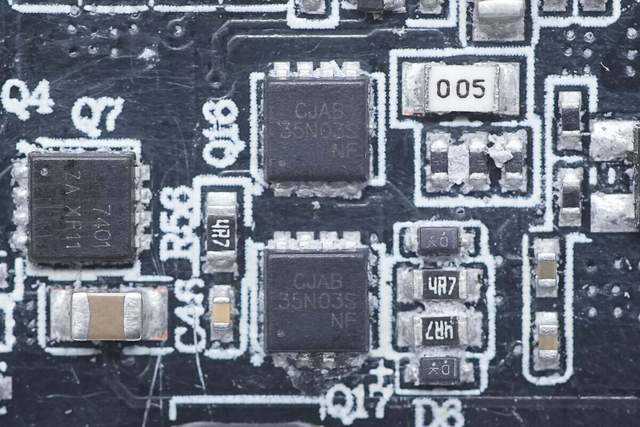

两颗开关管来自JSCJ长晶科技,型号CJAB35N03S,NMOS,耐压30V,导阻5.2mΩ,采用PDFNWB3.3*3.3-8L封装,搭配南芯科技SC8813用于内置电池充电。

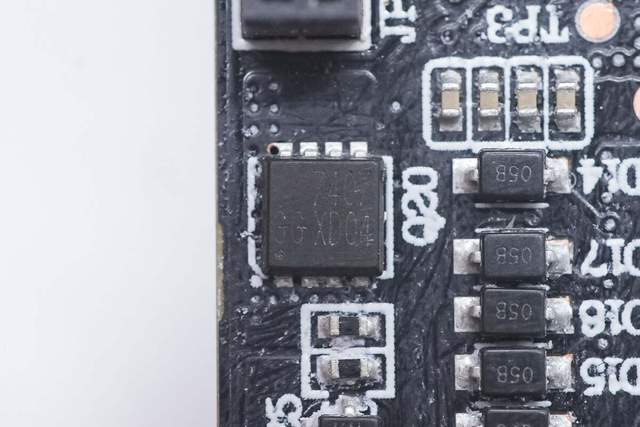

丝印7407的MOS管特写。
四颗丝印7401的MOS管用于充电器和移动电源输出切换。
移动电源SOC特写,来自Injoinic英集芯,型号IP5385,在充电宝模式下,IP5385负责两个C口的充放电管理。此处用于控制USB-C1口。
IP5385是一款集成 QC2.0/QC3.0/SCP/UFCS 输出快充协议、AFC/FCP 输入输出快充协议、TYPE-C PD2.0/TYPE-C PD3.0 输入输出协议、TYPE-C PD3.0 PPS 输出协议,兼容 BC1.2 Apple 手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC,为快充移动电源提供完整的电源解决方案。
IP5385 可同时支持 USB-A x2, USB-C 三个 USB 口和一个 Lightning 口,单独使用任何一个口都可以支持快充,同时使用两个及以上输出口时,只支持 5V 输入输出。得益于 IP5385 的高集成度与丰富功能,在应用时仅需极少的外围器件,只需一个电感实现双向升降压功能,有效减小整体方案的尺寸,降低 BOM 成本。
IP5385 支持 2 节、3 节、4 节串联电池,同步开关升降压系统可提供最大 65W 的输入输出功率,轻载时自动进入休眠状态。

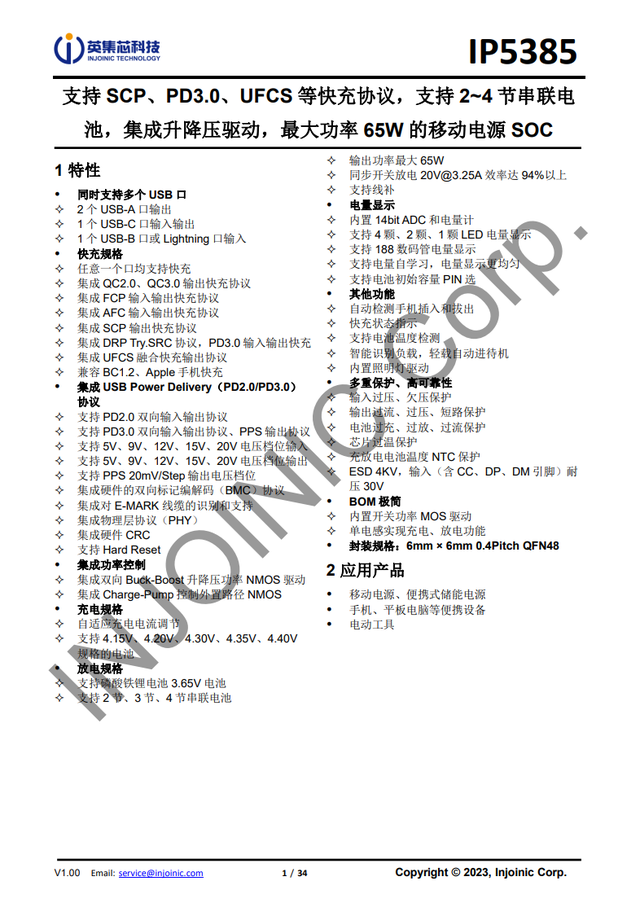

英集芯 IP5385 资料详情。

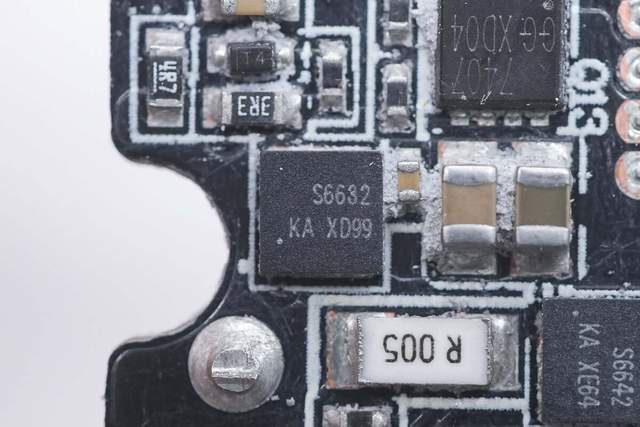

同步升降压开关管丝印S6632。
另一颗同步升降压开关管丝印S6632。

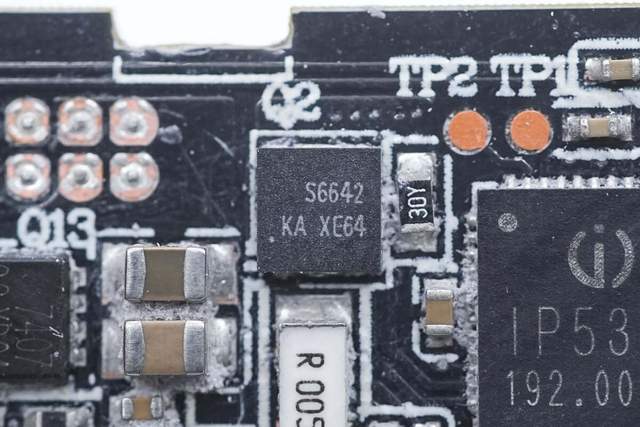

一颗同步升降压开关管丝印S6642,为双NMOS。

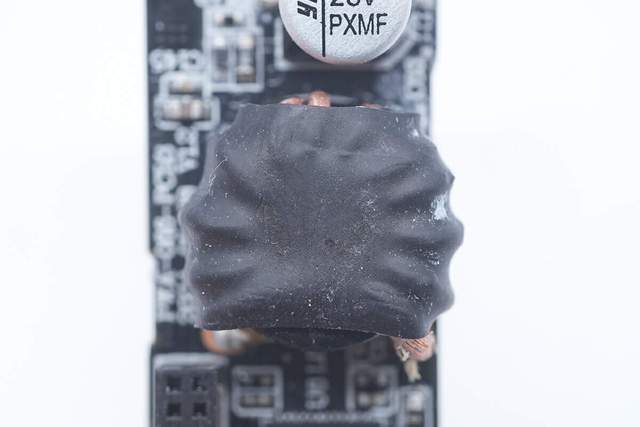

升降压电感外套热缩管绝缘,电感采用利兹线绕制,降低高频损耗,提高转换效率。

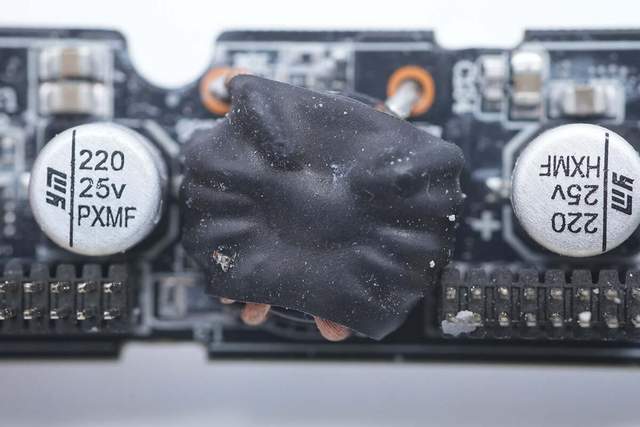

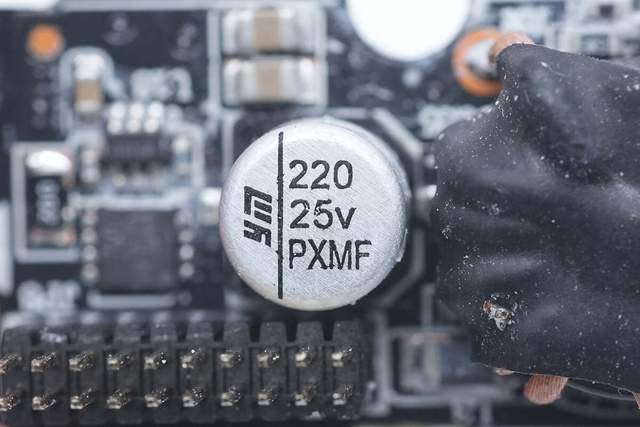

滤波电容特写,规格220uF 25V,来自Ymin永铭,贴片型焊接。
另一颗滤波电容特写,规格220uF 25V,来自Ymin永铭,贴片型焊接。

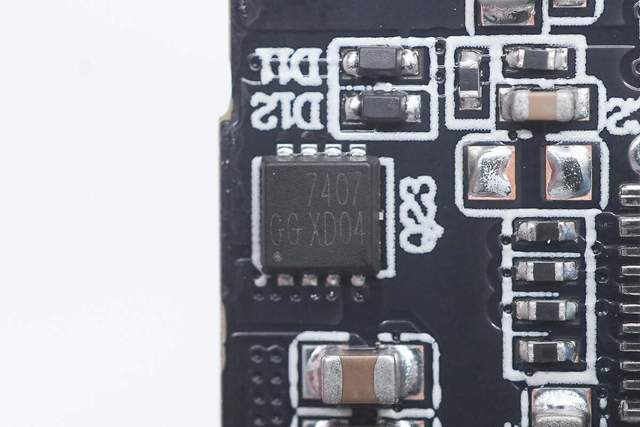

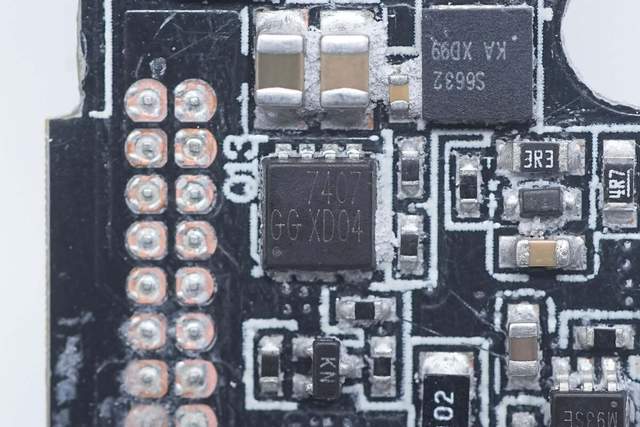

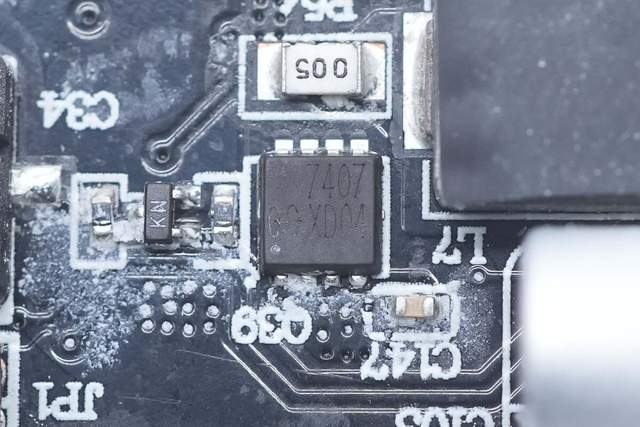

VBUS开关管特写,丝印7407。
其背面一颗同型号VBUS开关管,两个一组用于控制其中一个C口开关切换。

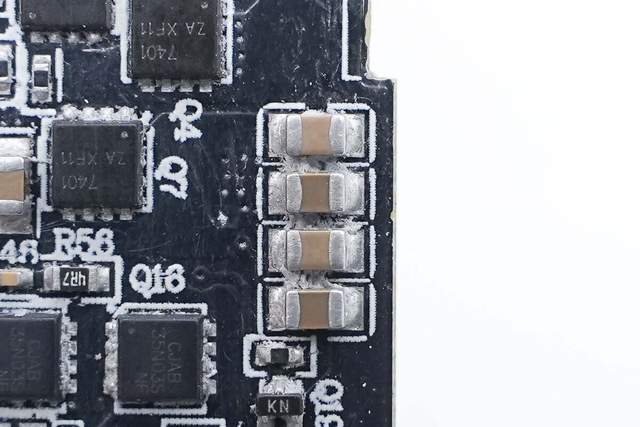

4颗MLCC滤波电容特写。

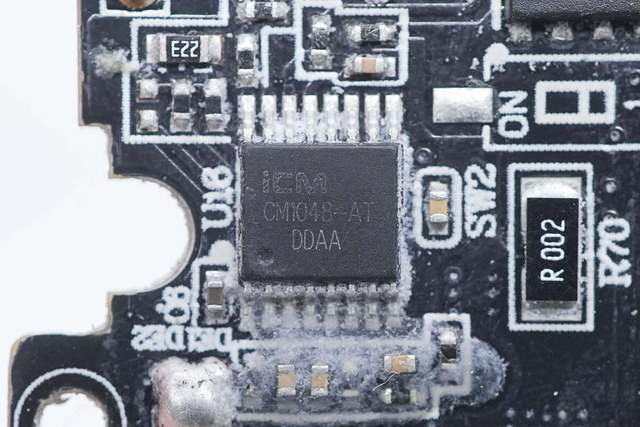

电池保护芯片特写,来自iCM创芯微,型号CM1048-AT。是一款3~4串锂铁电池保护芯片,内置高精度电压检测电路和电流检测电路,通过检测各节电池的电压,充放电电流和温度信息,可为电池组提供过充电、过放电、放电过电流、充电过流、短路高温充放电、低温充放电等全功能保护,采用TSSOP16封装。

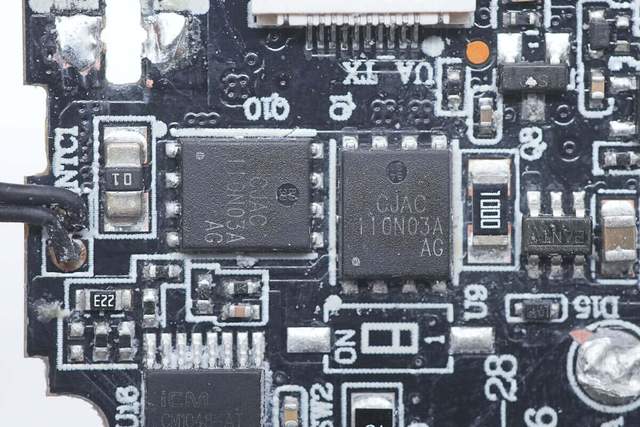

两颗电池保护管特写,来自JSCJ长晶科技,型号CJAC110N03A,耐压30V,采用PDFN5×6-8L封装。

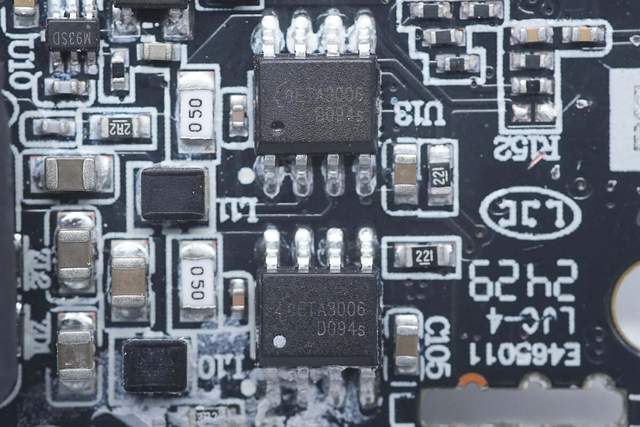

两颗电池均衡芯片特写。
电池均衡芯片来自ETA钰泰半导体,型号ETA3006,是一颗电感能量转移的锂电池主动平衡芯片,芯片采用钰泰自主的专利技术,采用电感储能,从电压高的电池放电,为电压低的电池充电,相比传统电阻均衡功率更大,均衡时间更短,发热也更低。
ETA3006在待机模式下仅消耗2μA的待机电流,芯片具有高均衡电压精度,均衡电压精度高达10mV,均衡电流支持电阻灵活设置,最大均衡电流可达2A,满足大容量电池组应用,采用ESOP-8封装。
钰泰半导体 ETA3006 资料信息。

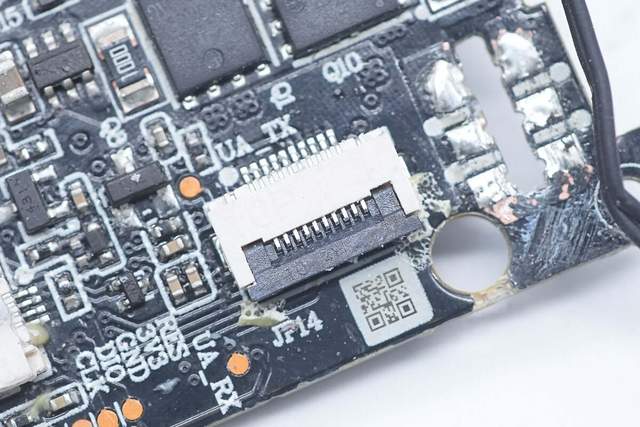

用与连接屏幕排线的插座特写。

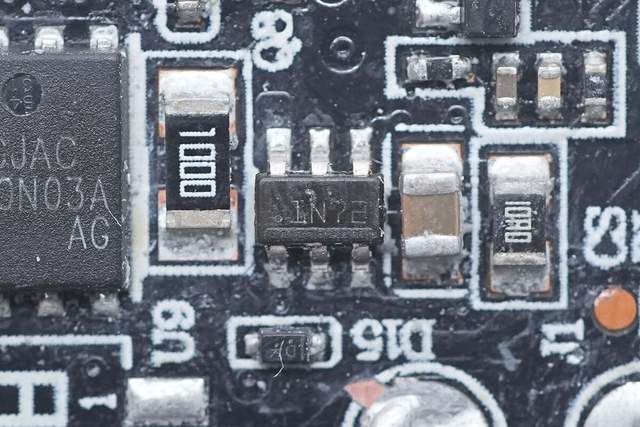

丝印IN72的芯片特写。

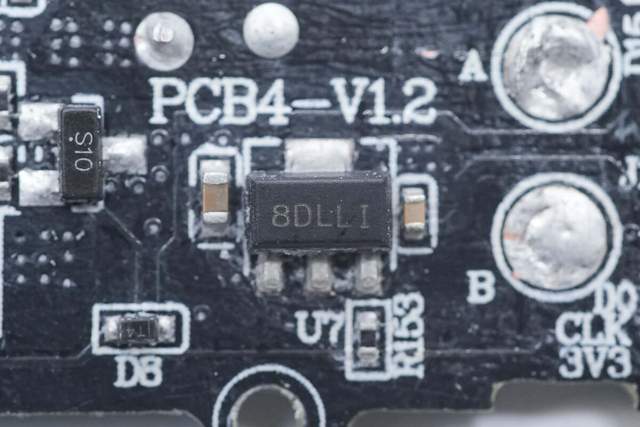

丝印8DLLI的稳压芯片。
电流检测芯片来自圣邦,丝印M93,型号SGM8199A2,支持高侧和低侧应用,支持双向电流检测,支持28V供电电压,用于USB-C接口电流检测,采用SC70-6封装。
SGM8199A2芯片特写。
另一颗SGM8199A2芯片特写。

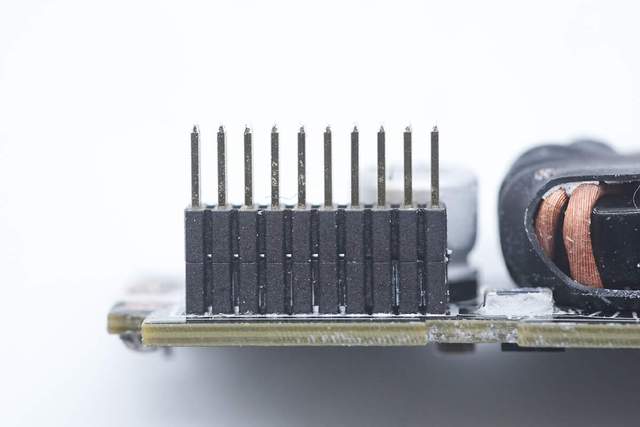

连接两块板子的排针特写。

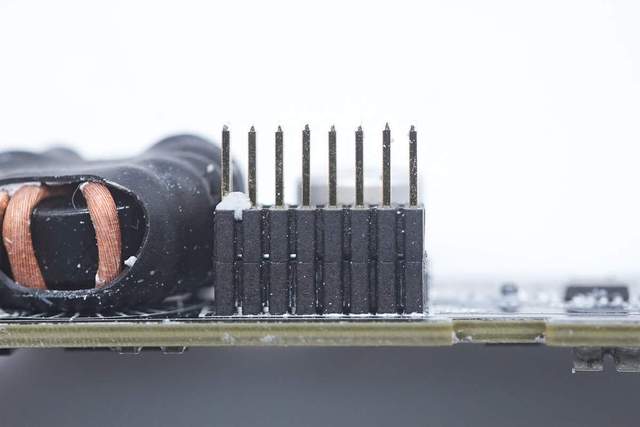

另一列排针特写。
MCU特写,型号ES32F3654LT,来自Eastsoft东软载波,ES32F365x 系列MCU最大支持512KB FLASH和64KB SRAM,且可通过EBI接口进行外部存储扩展。支持多达90个I/O,支持2路12 位ADC,2路12位DAC,3路模拟比较器,支持RTC日历、闹钟等功能。采用LQFP64封装方式。
晶振特写,规格为12.000MHz。

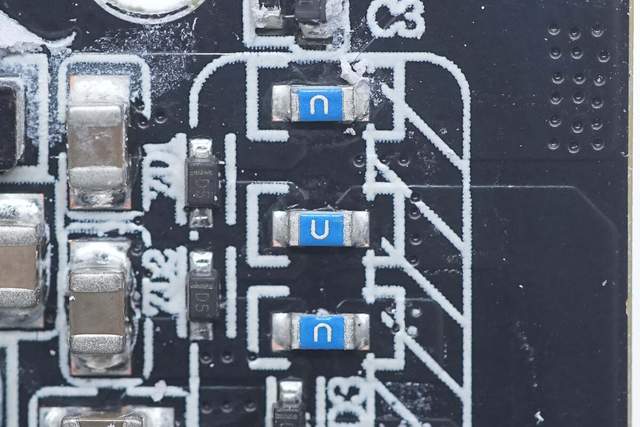

三颗贴片保险丝特写。
NTC热敏电阻特写,用于温度监测。
最后来看下接口母座小板,从左至右可见两个排针插座,中间是另一颗移动电源SoC,旁边一颗升降压电感和输出滤波电容。
另一面是左侧是三颗同步升降压开关管,右侧顶部一颗VBUS开关管,下方两个USB-C接口。

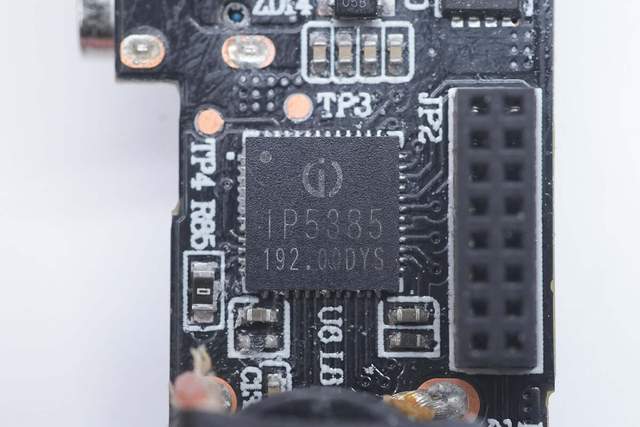

同型号移动电源SOC,型号IP5385,在充电宝模式下管理USB-C2接口充放。

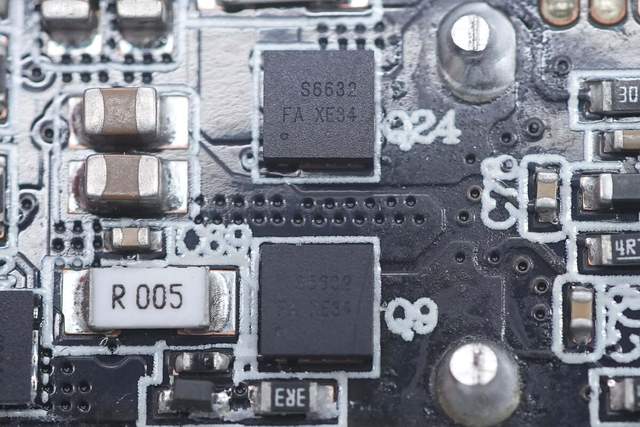

两颗同步升降压开关管丝印S6632。

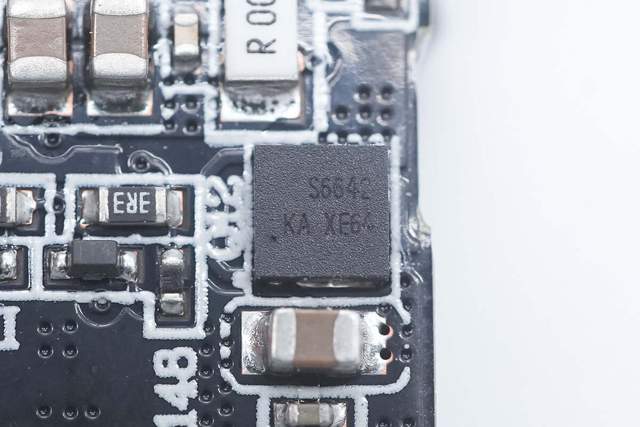

一颗同步升降压开关管丝印S6642,为双NMOS。
外面套了一层热缩管的另一颗升降压电感特写。

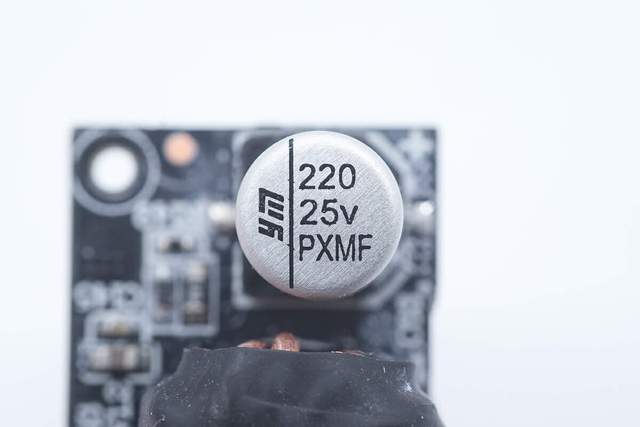

输出端滤波电容,规格220uF 25V,来自Ymin永铭,贴片型焊接。

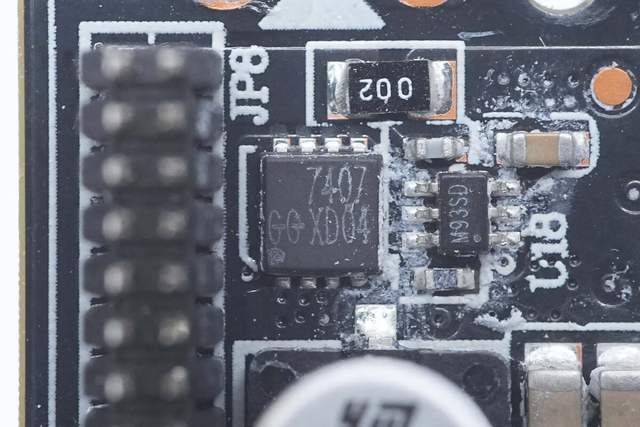

VBUS开关管丝印7407。
另一颗开关管型号相同。
NTC电阻特写,用于监测接口温度。
两个USB-C接口特写,蓝色胶芯不露铜。
插针母座特写,共两个。
全部拆解完毕,来张全家福。
充电头网总结

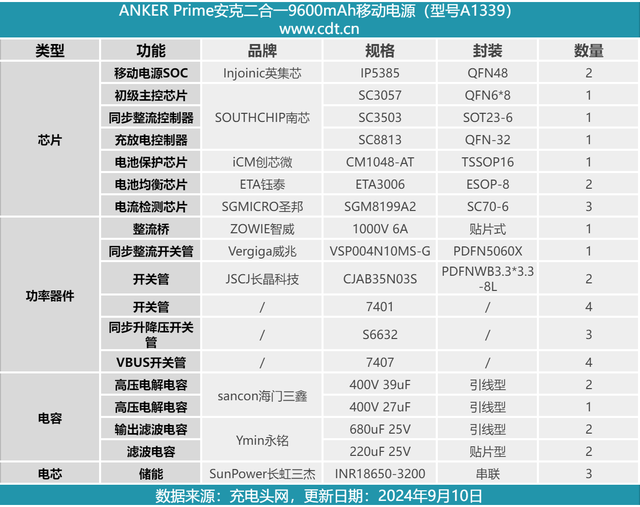

最后附上ANKER Prime二合一移动电源核心器件物料清单,方便大家查阅。
ANKER Prime二合一移动电源造型小巧精致,配备可折叠国标插脚,搭载两个USB-C接口,支持PD 65W输出和30W输入。配备TFT屏幕不仅能实时显示充电相关参数,还能显示电池使用状态,十分方便。
充电头网通过拆解发现,电源内置三节长虹三节电芯,串联连接,电芯型号INR18650-3200,标称电压3.6V,目前已通过CE和CCC等认证。通过两颗ETA钰泰的电池均衡芯片ETA3006和创芯微CM1048-AT芯片进行电池组管理和保护。
移动电源管理方案采用Injoinic英集芯的移动电源SOC,型号IP5385,共两颗。在充电宝模式下,分别管理两个USB-C的USB-C2接口充放,其支持PD 65W快充并兼容多种主流协议,兼容 BC1.2 Apple 手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多模块多功能。适配器模式下的充电控制采用南芯科技SC8813,是一颗同步整流降压充电器,同时支持反向升压输出。
该电源内部连接处打胶加固,发热器件充塞硅胶散热,充电器模块焊接散热片,保护十分到位,做工精细,内部结构稳定可靠。
