本期继续为大家带来绿联超能块系列快充移动电源另一款产品的拆解，产品同样自带USB-C编织线设计，耐用便用同时还能当提绳，方便用户差旅中携带。

产品还配置1A1C两个快充接口，无论是USB-C线还是接口，均支持最高45W PD双向快充，自充电或给设备充电，速度都比较快，还能给笔记本电脑使用。内置力神3C认证电芯，总容量达20000mAh，不仅品质有保证，续航也非常给力。下面充电头网就带大家来看看这款产品的具体做工。

绿联超能块45W快充移动电源开箱

包装盒正面印有UGREEN绿联品牌、移动电源名称、外观以及卖点。

背面印有移动电源参数、注意事项以及制造商信息。

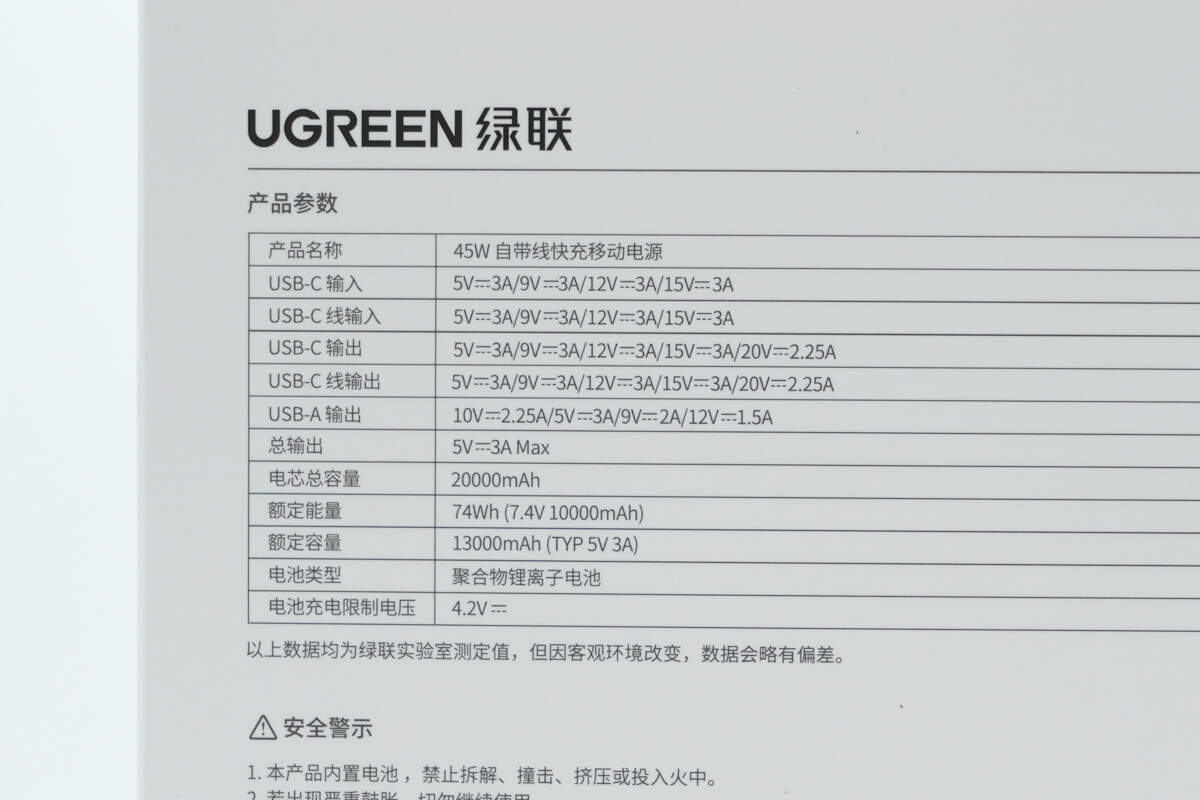

包装盒上参数特写，下面到产品实物展示环节再介绍。

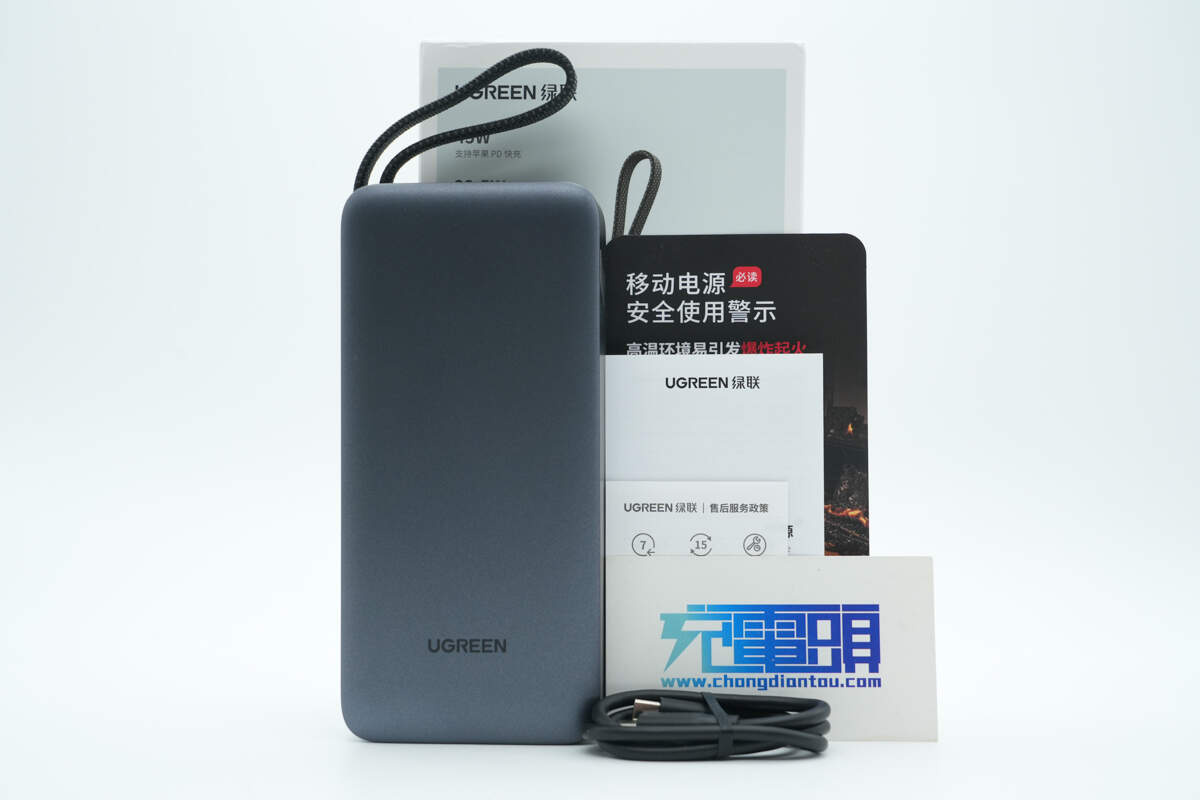

包装内含移动电源、数据线、使用说明书、保修卡以及注意事项指南等。

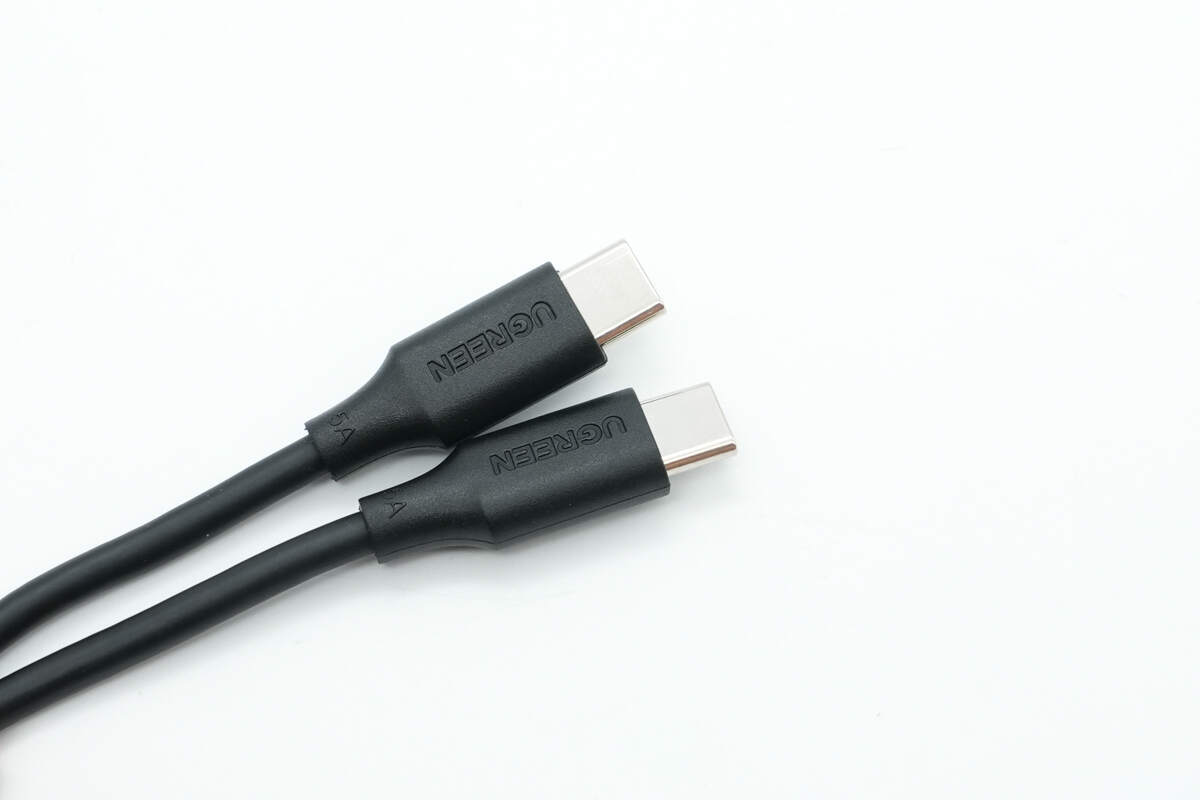

附带数据线为USB-C to USB-C类型，端子外壳和网尾一体成型设计，表面磨砂方便插拔，同时正面设计有UGREEN品牌。

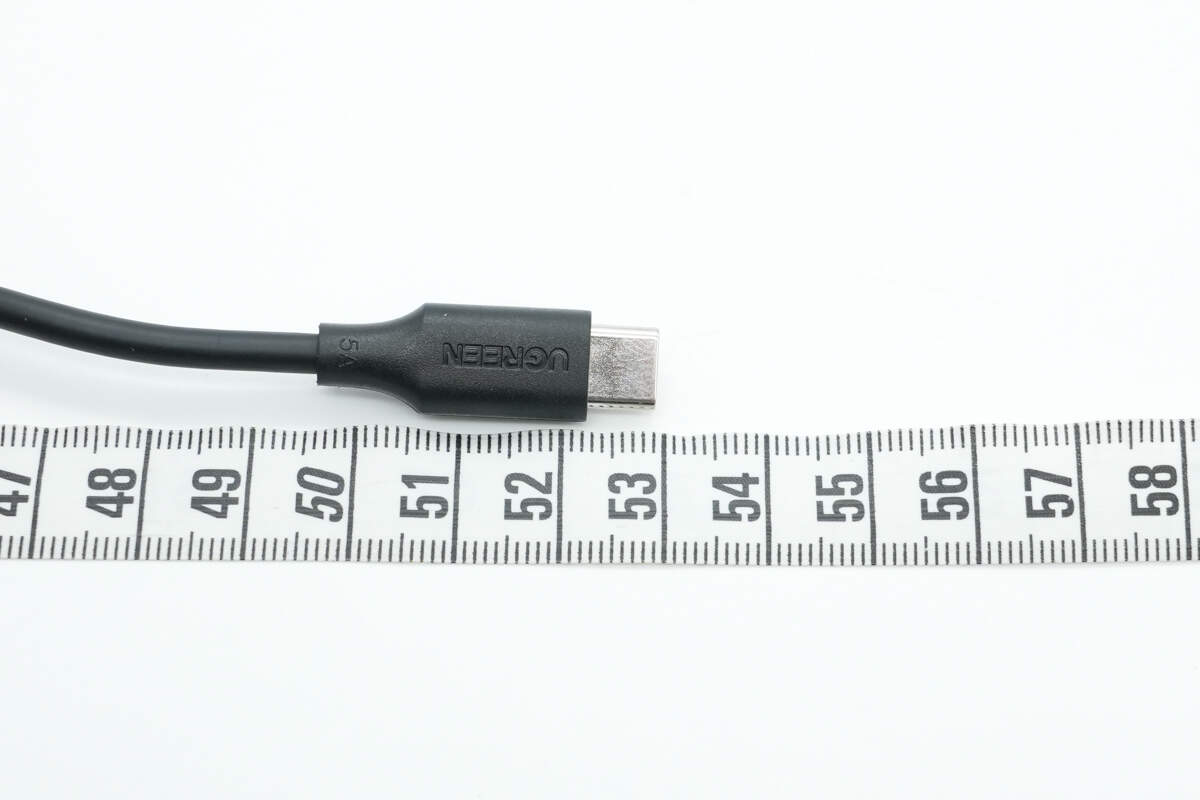

测得数据线长度约为53cm。

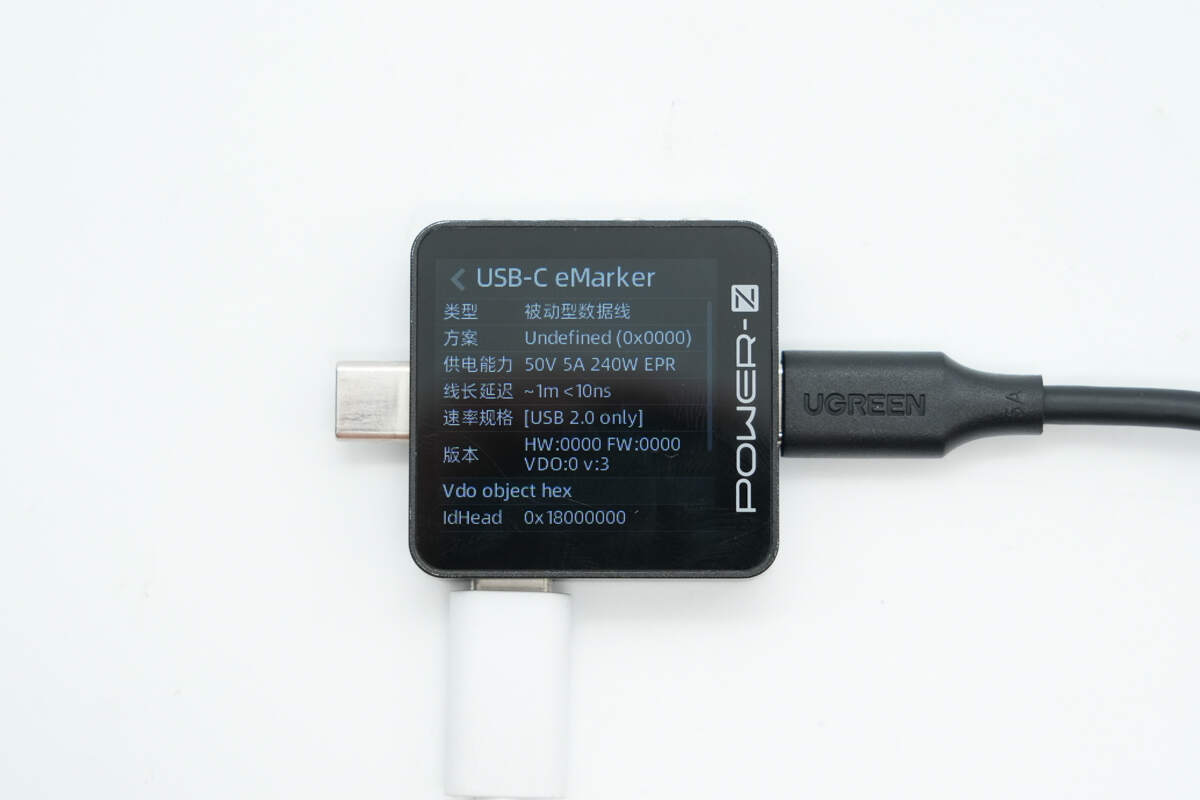

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。

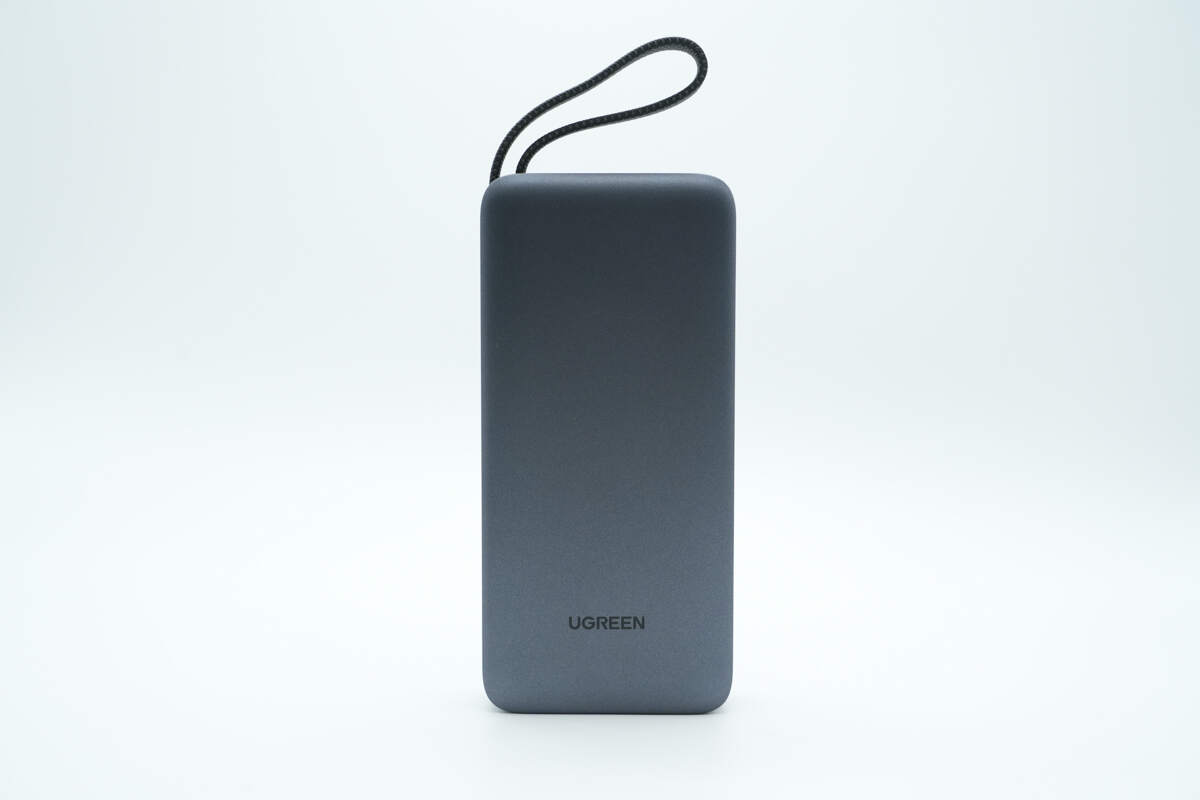

移动电源延续超能块系列快充移动电源外观设计语言，壳体为PC+ABS阻燃材质，安全系数更高。自带线采用苹果同款编织工艺，强韧耐用，寿命更持久。

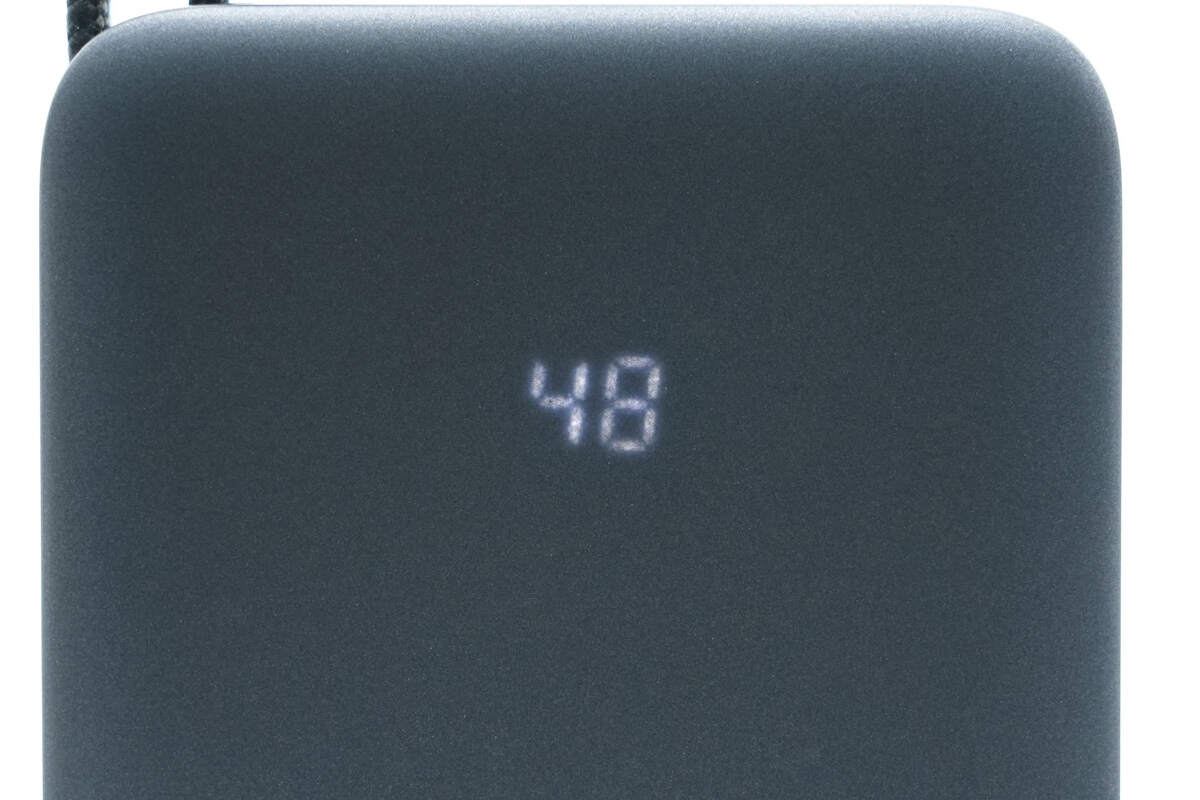

机身正面上方设计有隐藏式数显屏，可随时精确充电宝剩余电量，方便用户后续用电规划。

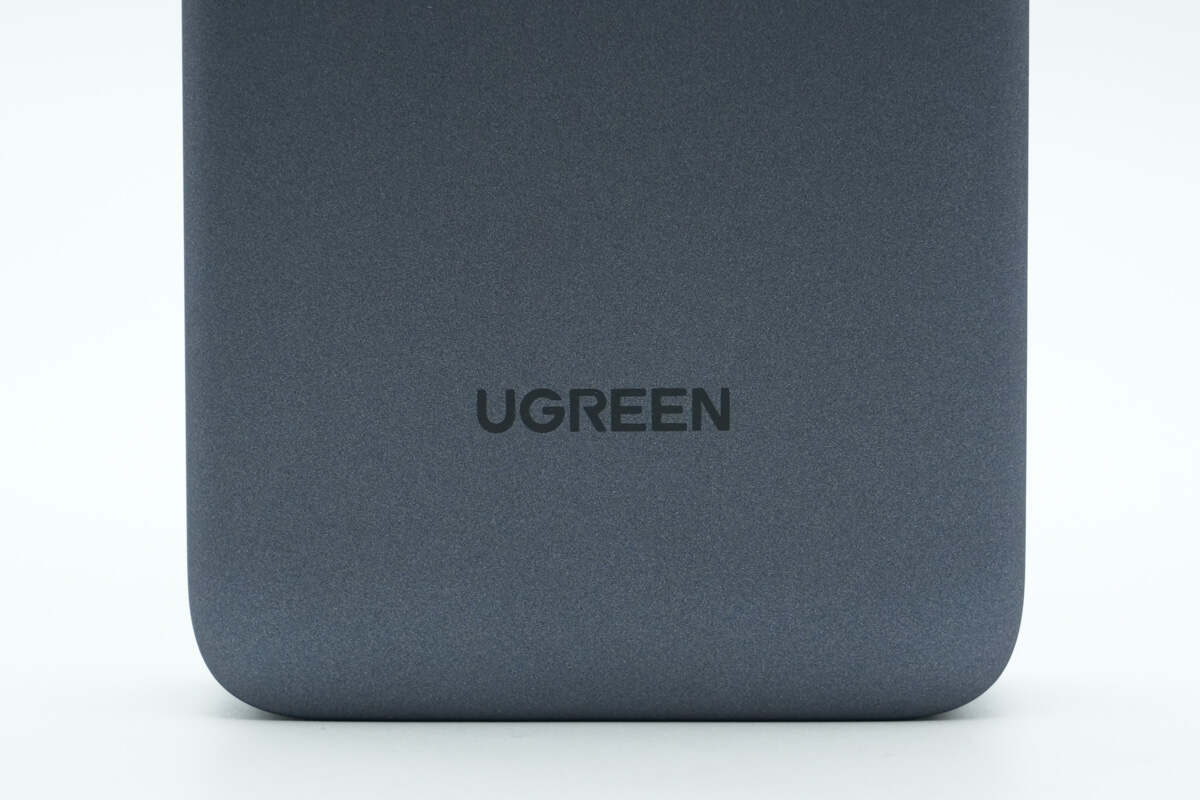

下方印有UGREEN品牌。

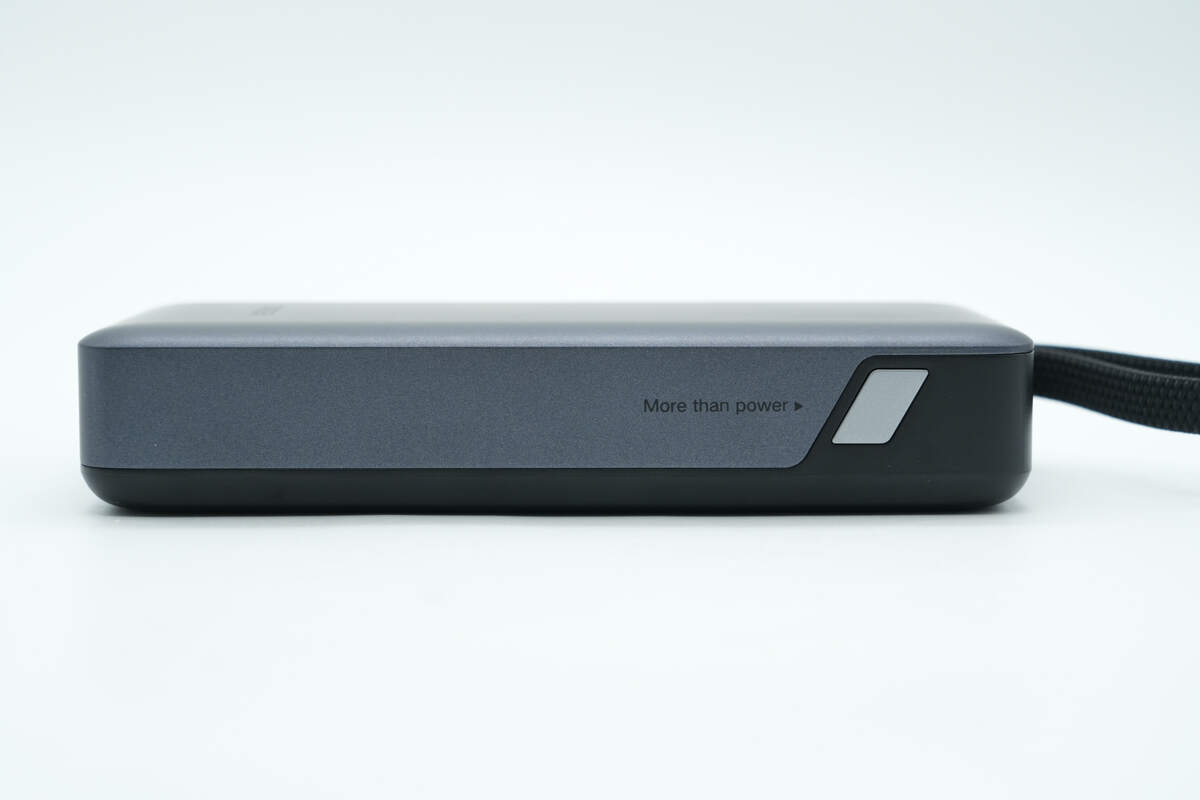

侧面配置电源键。

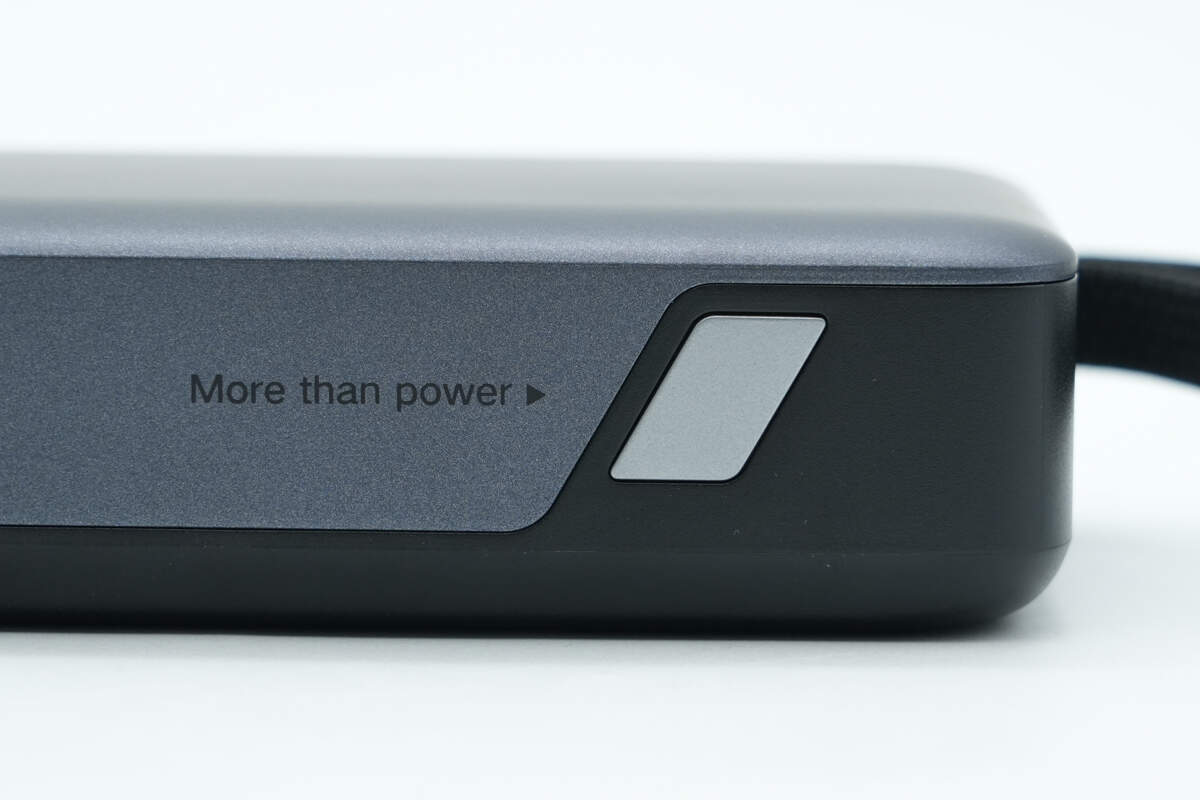

按键金属材质设计更显精致，左侧区域印有More than Power。

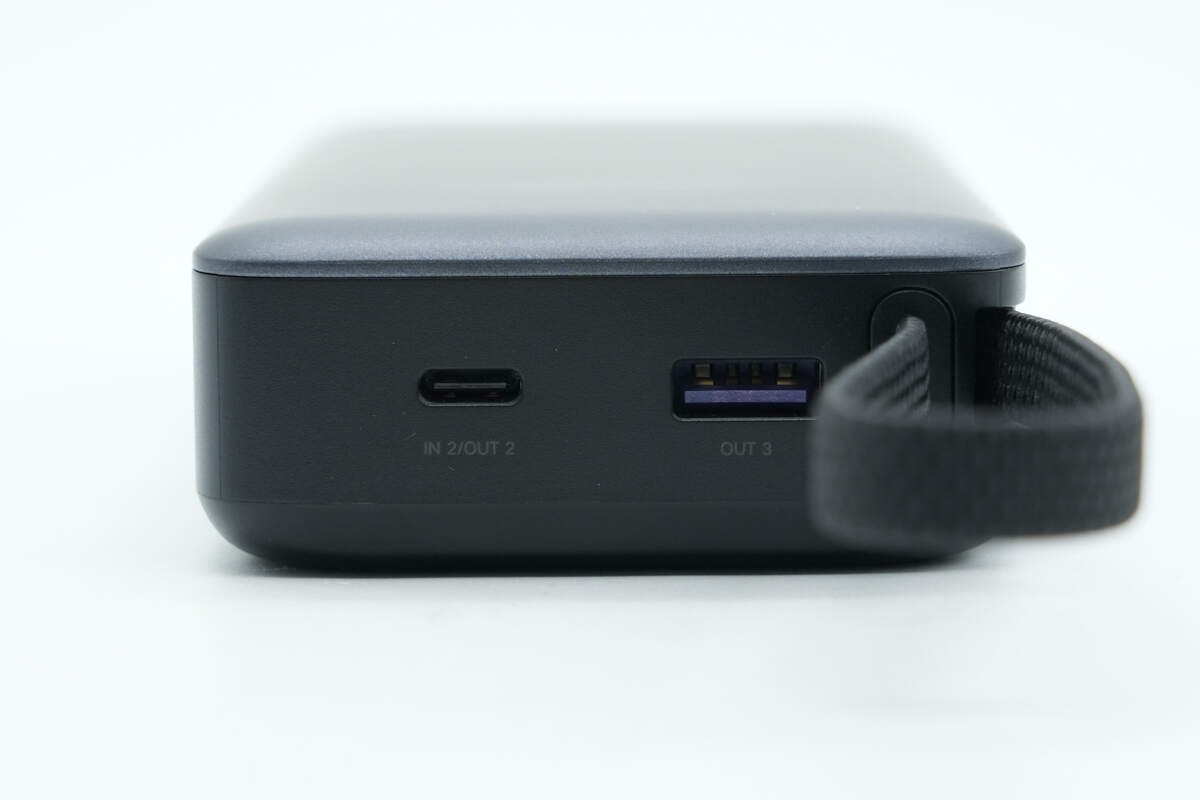

机身顶部除配置1A1C快充接口外，还新增全新USB-C自带线设计。

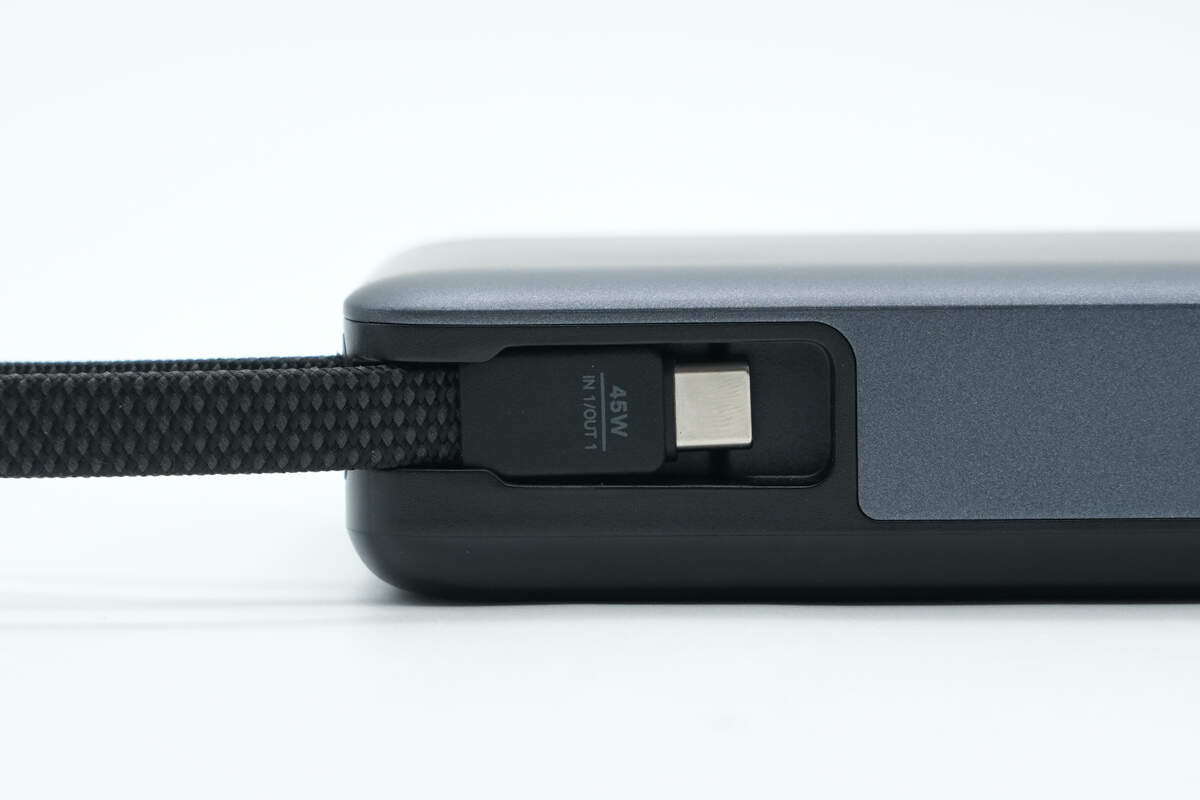

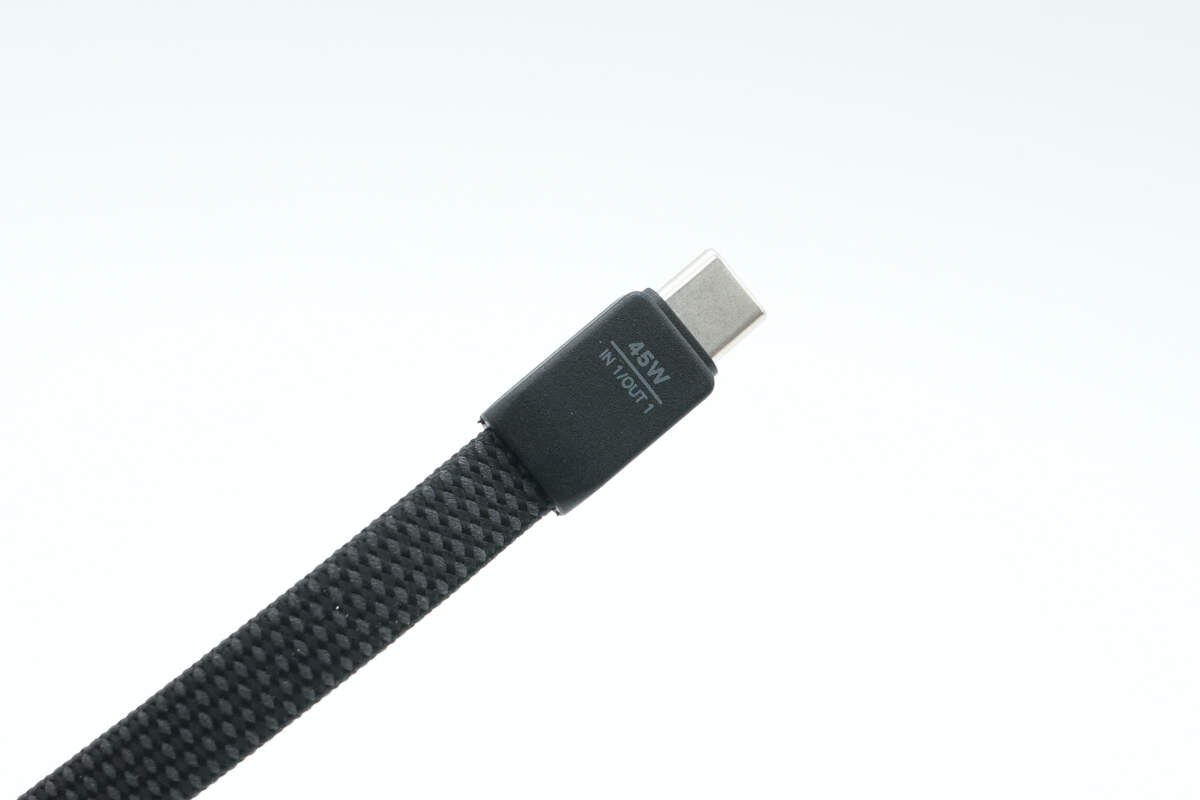

并且USB-C自带线为编织线类型，更加可靠耐用。端子外壳磨砂方便插拔，并印有45W和IN 1/OUT 1。

机身另一侧设有一体收纳线槽，左侧开口更是细节做了收缩设计，可以更好固定线缆端子。

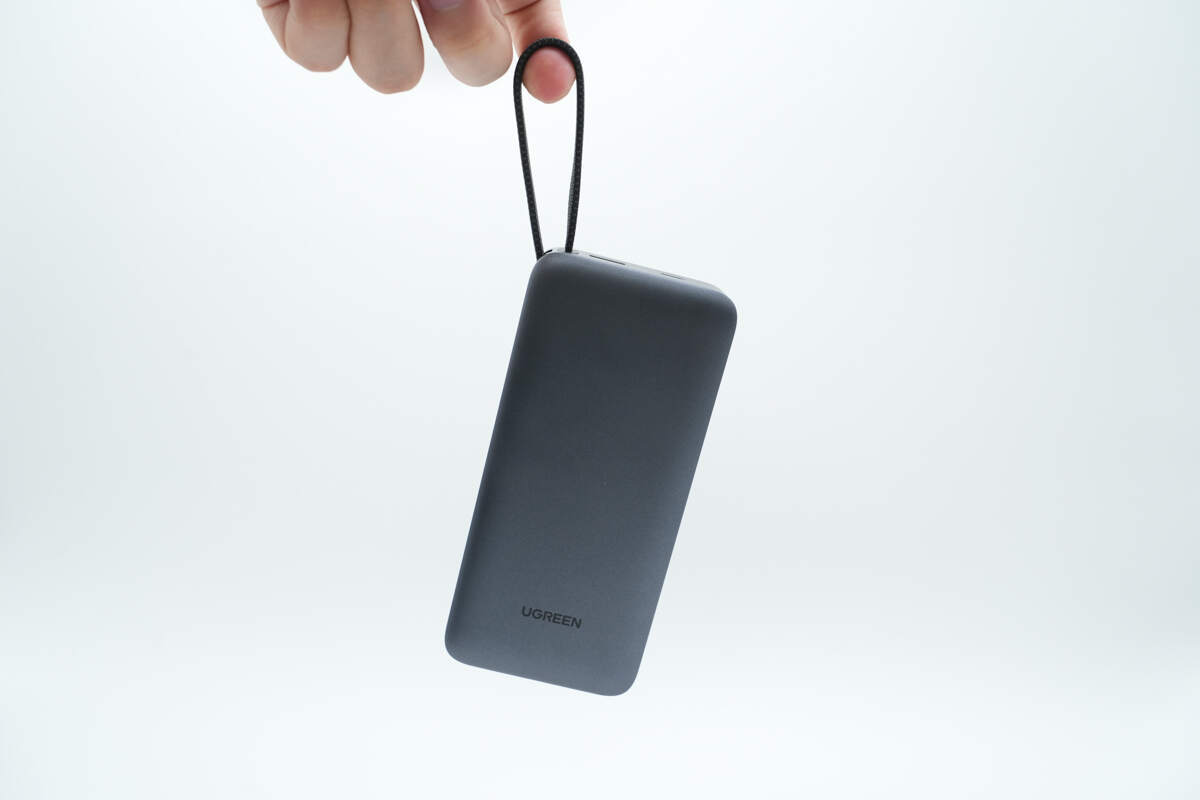

侧边一体收纳线槽设计不仅可以让产品变得更整洁，同时还能把线缆当提绳使用，方便用户出行。

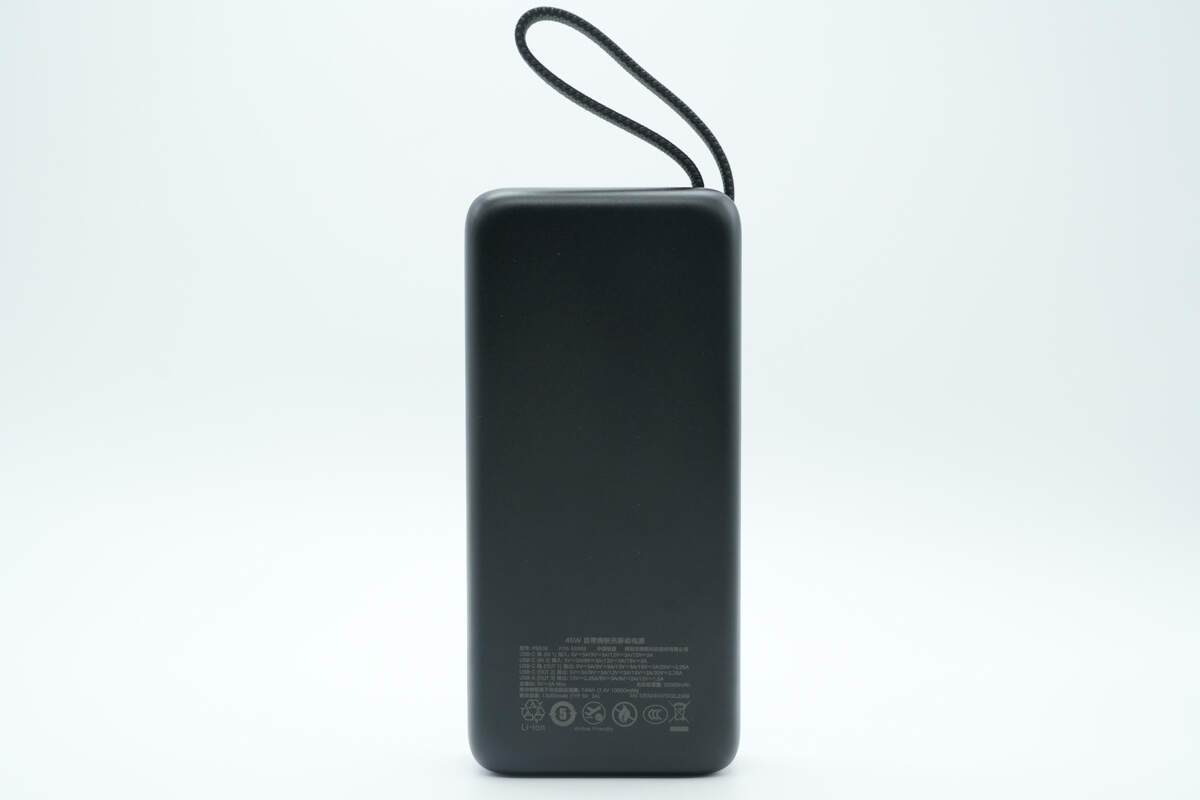

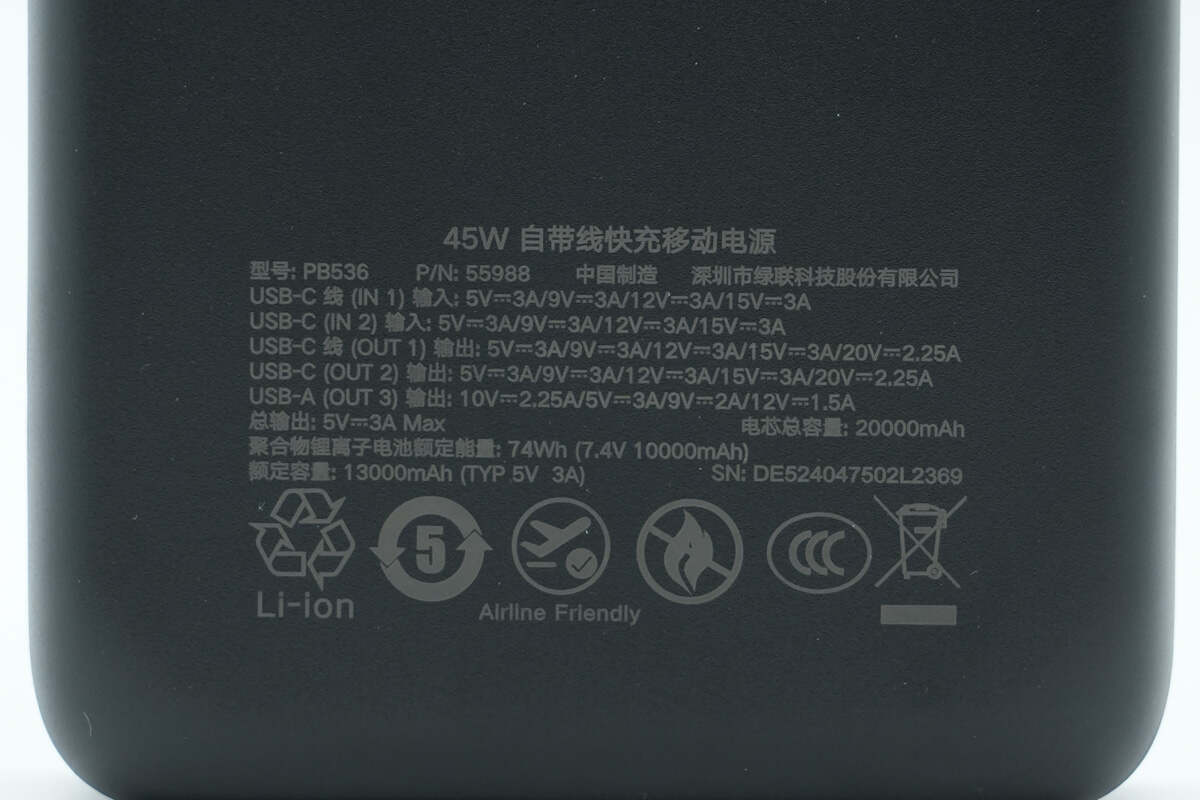

机身背面印有移动电源铭牌信息。

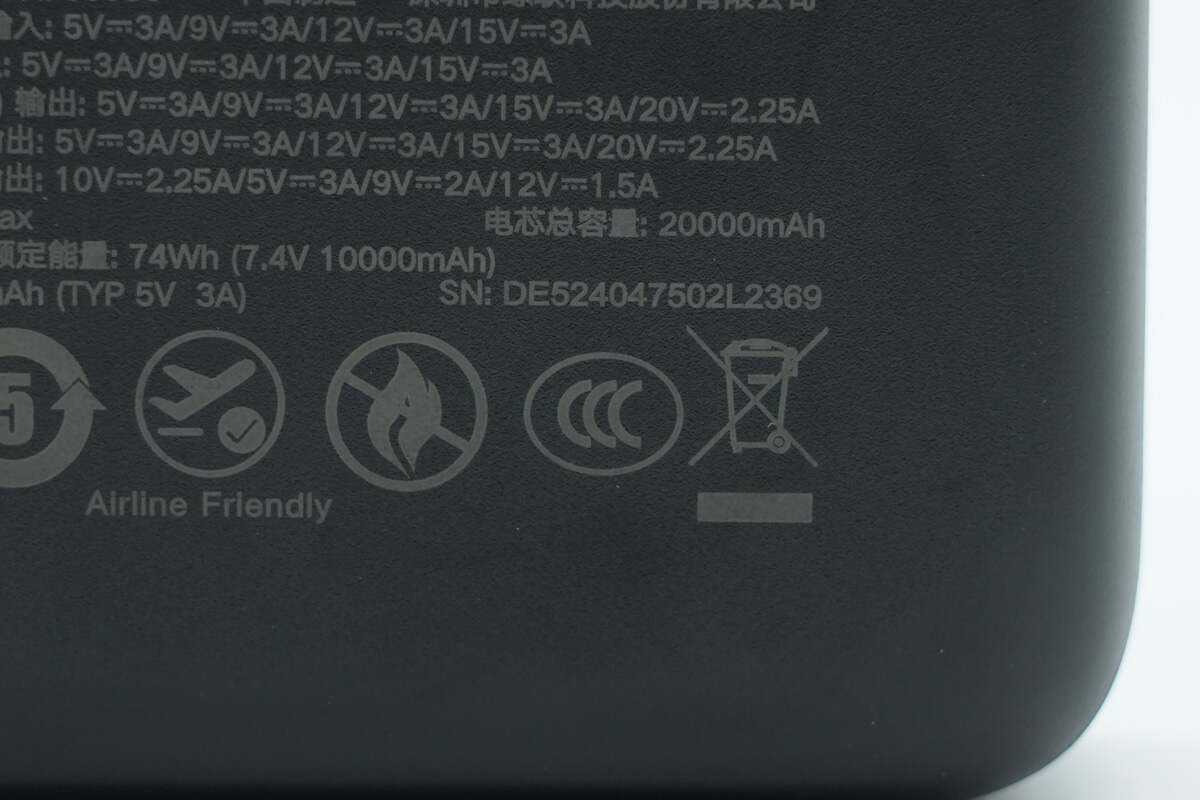

移动电源参数特写

型号：PB536

USB-C/USB-C线输入：5V3A、9V3A、12V3A、15V3A 45W Max

USB-C/USB-C线输出：5V3A、9V3A、12V3A、15V3A、20V2.25A 45W Max

USB-A输出：10V2.25A、5V3A、9V2A、12V1.5A

总输出：5V3A Max

聚合物锂离子电池额定能量：74Wh（7.4V 10000mAh）

电芯总容量：20000mAh

额定容量：13000mAh（TYP 5V 3A）

制造商：深圳市绿联科技股份有限公司

移动电源通过了国家3C强制认证，证书编号2025010914782061可查询，并且可携带上飞机。

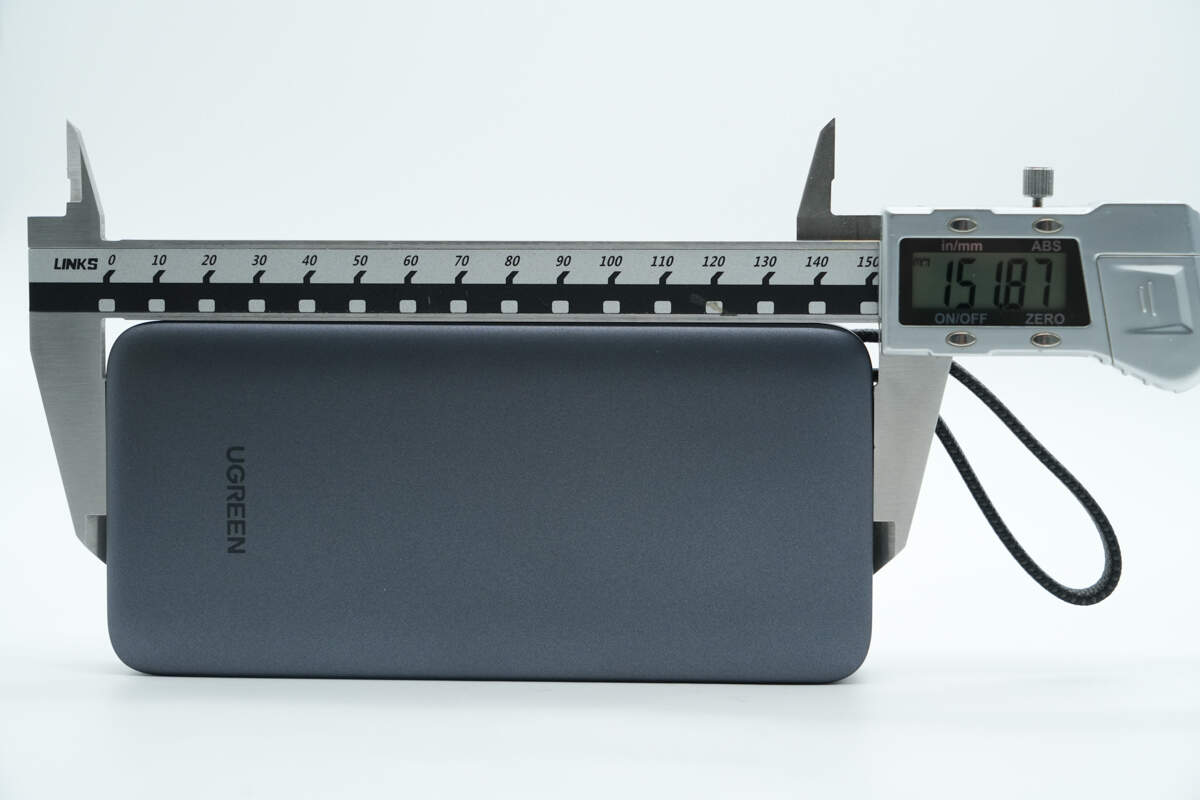

实测移动电源机身长度为151.87mm。

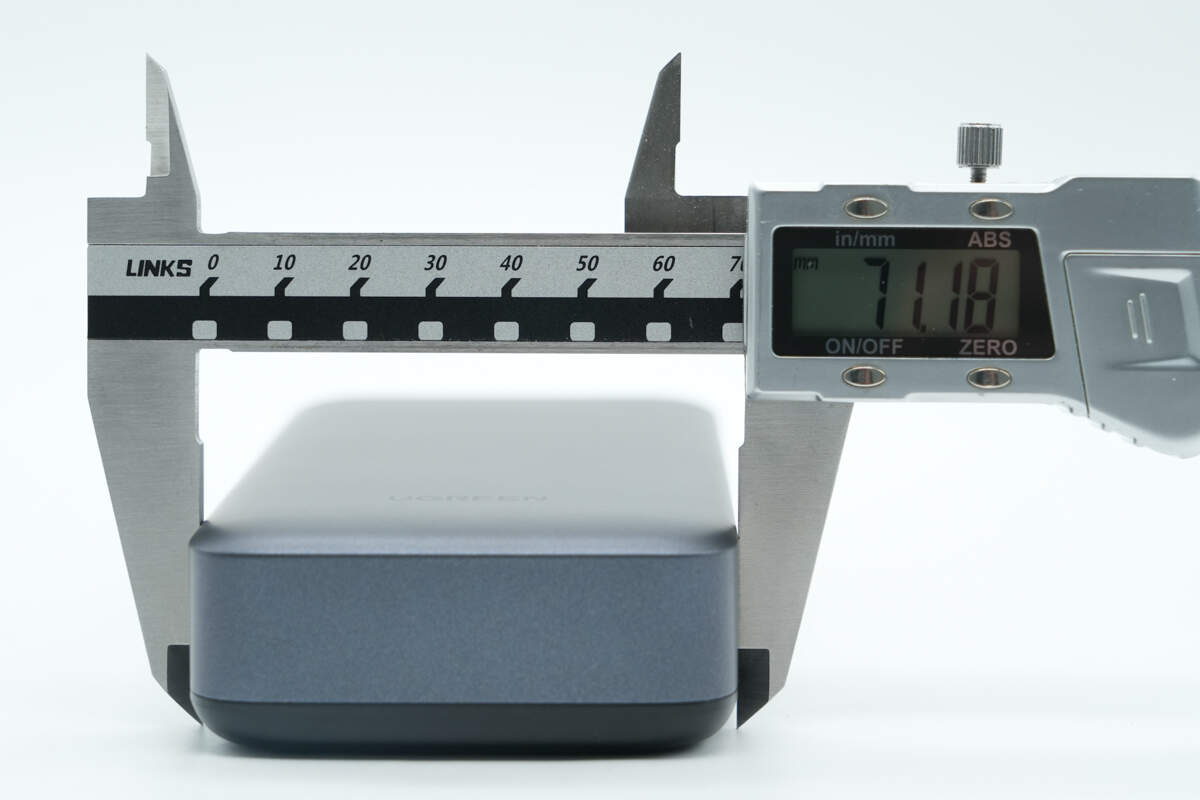

宽度为71.18mm。

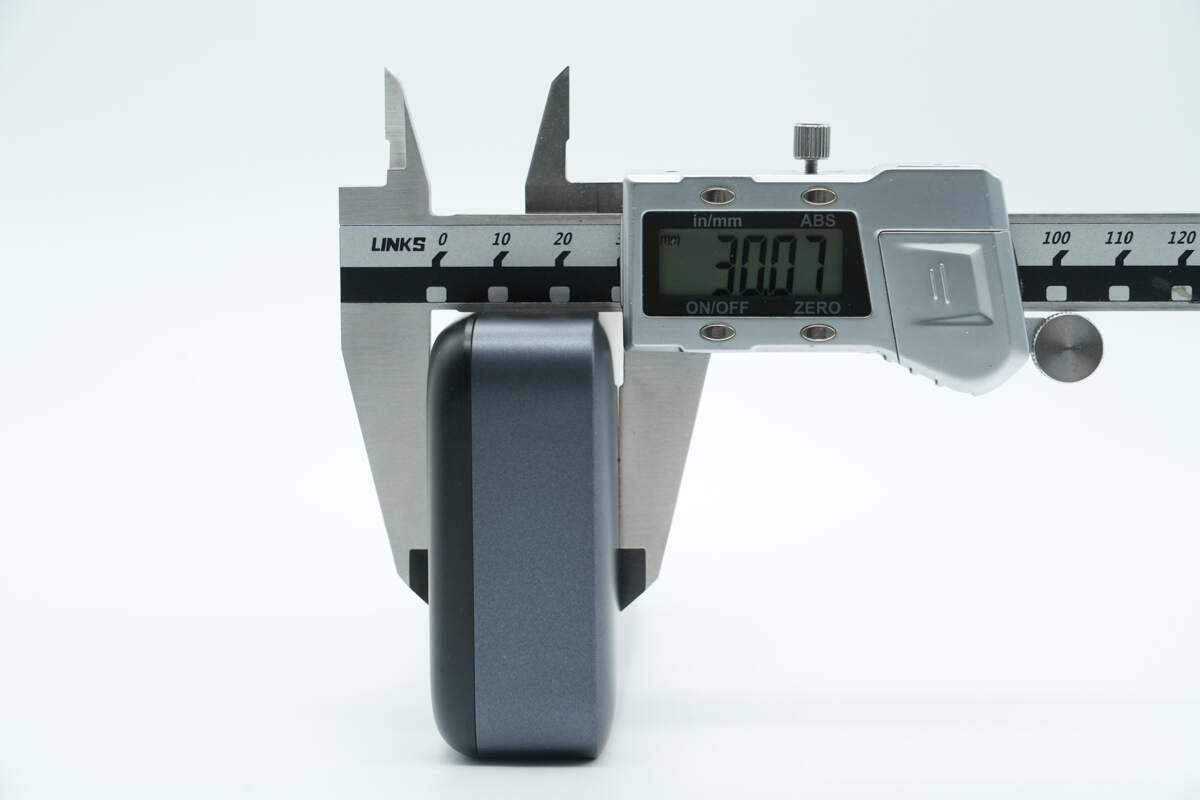

厚度为30.07mm。

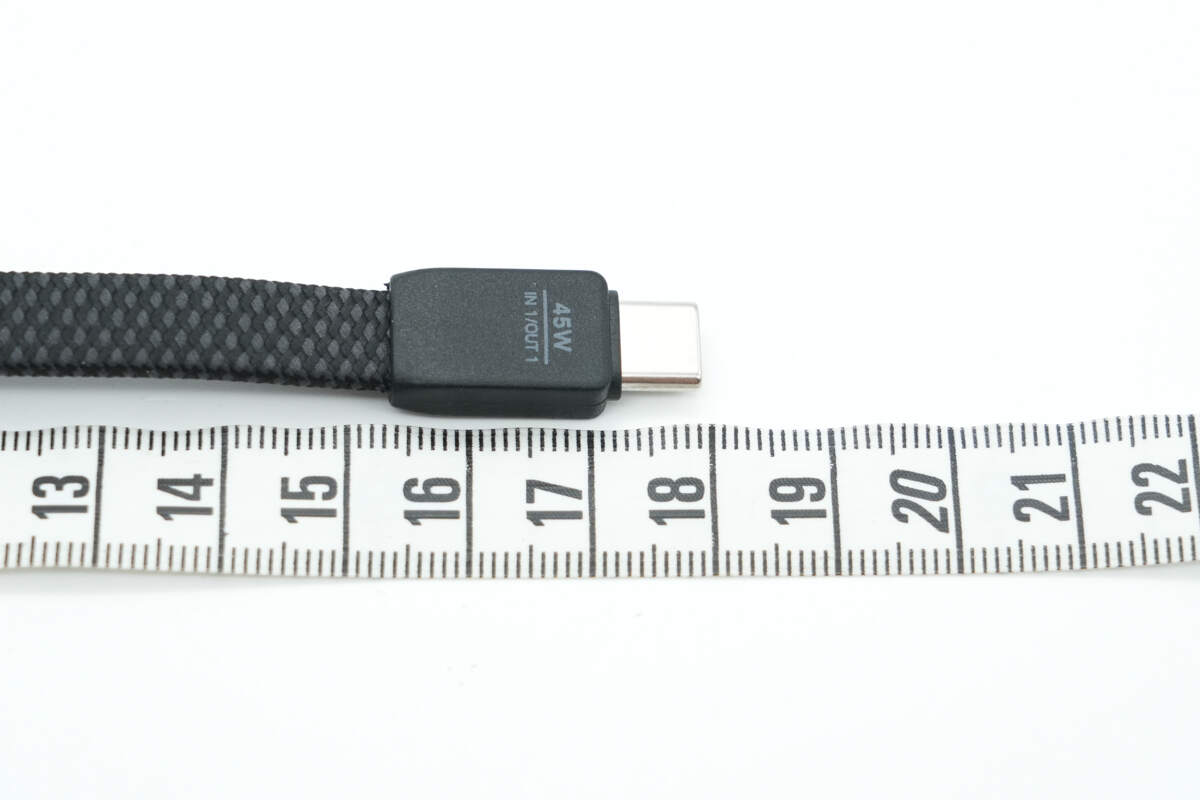

USB-C自带线长度约为18cm。

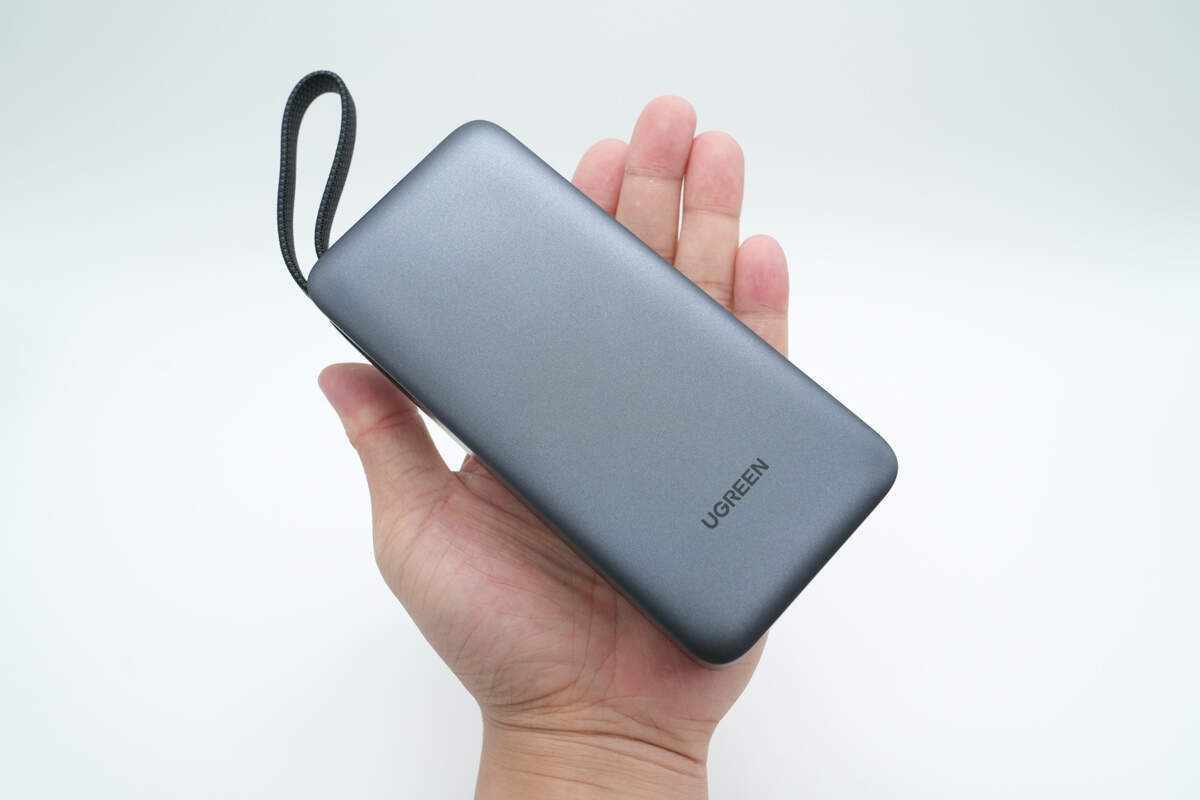

移动电源拿在手上的大小直观感受。

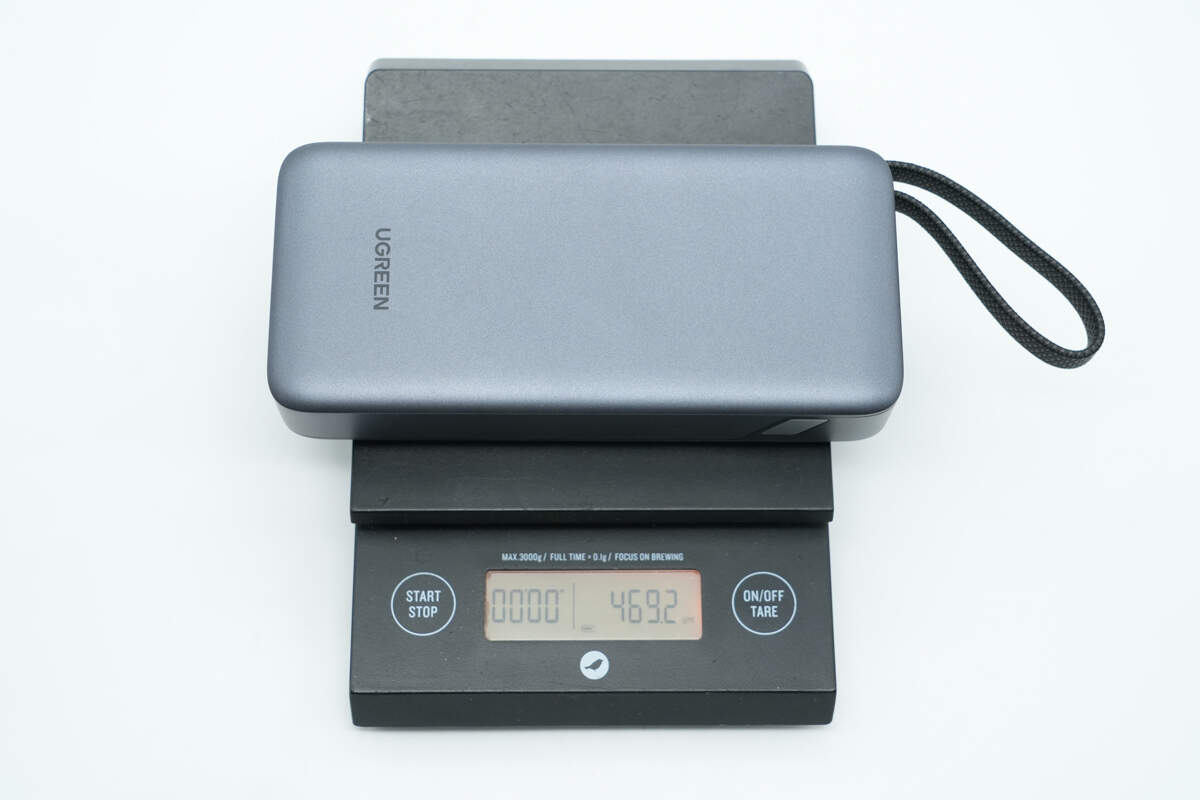

另外测得产品重量约为469g。

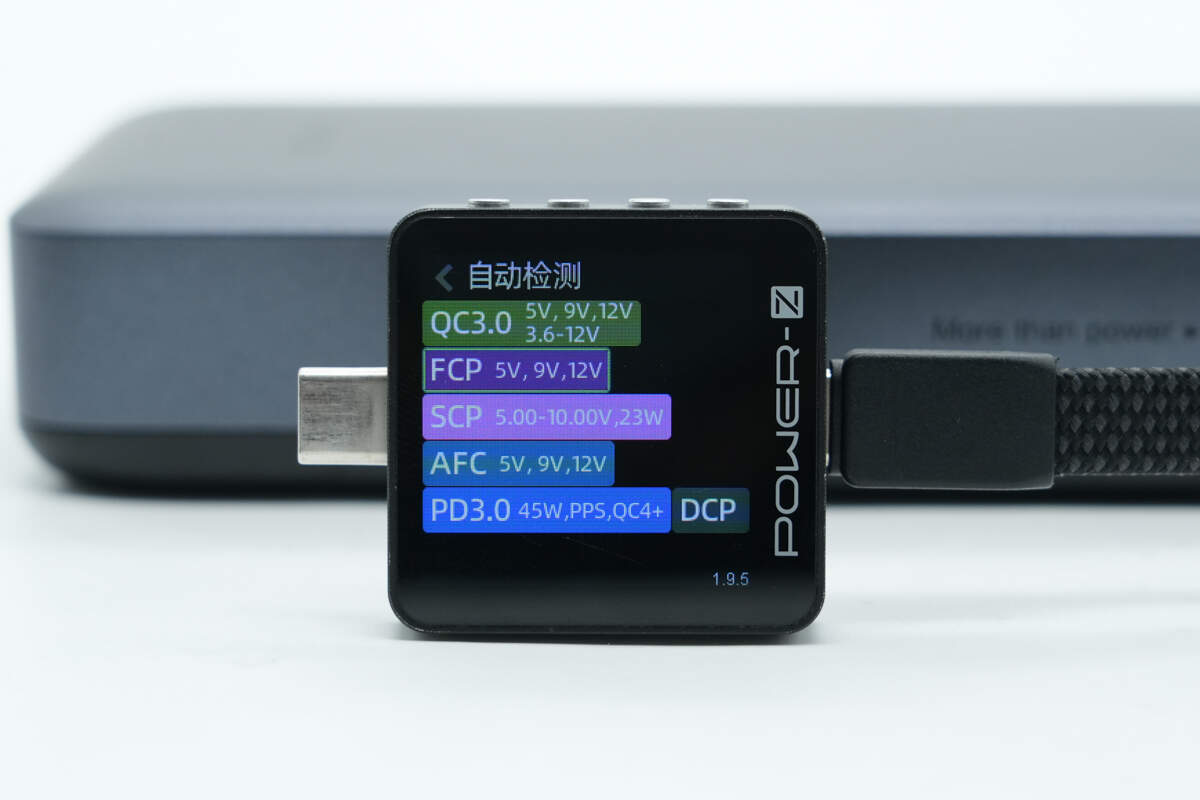

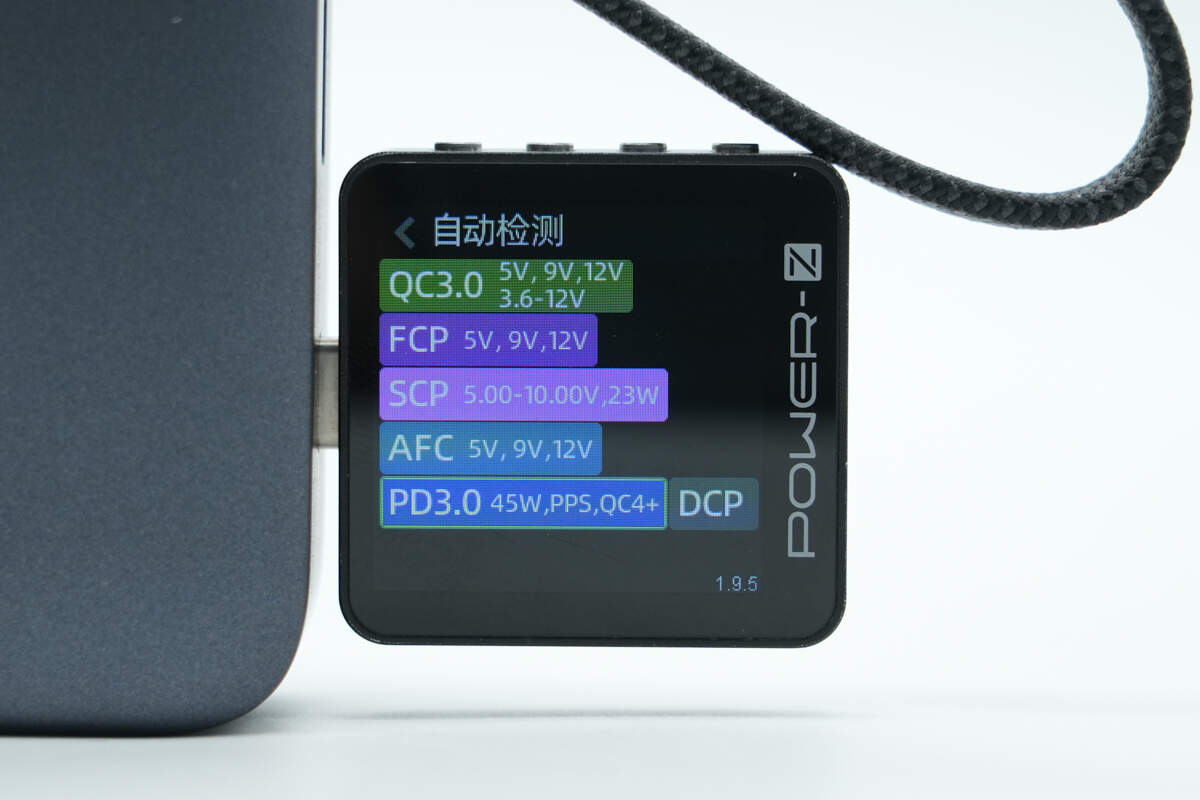

测得USB-C线支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP充电协议。

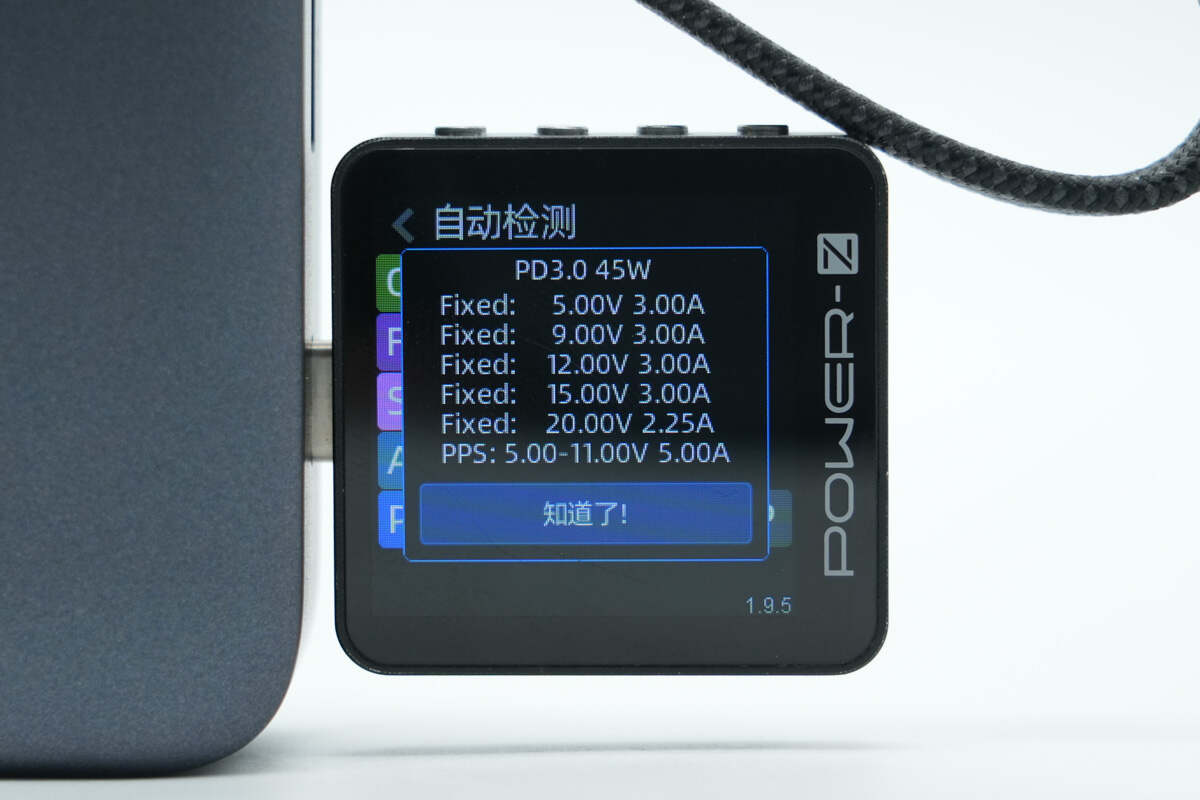

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V5A一组PPS电压档位。

测得USB-C口兼容协议与USB-C线的相同。

此外PDO报文也一样，即单一使用时的性能完全一样，用户可根据情况灵活选择。

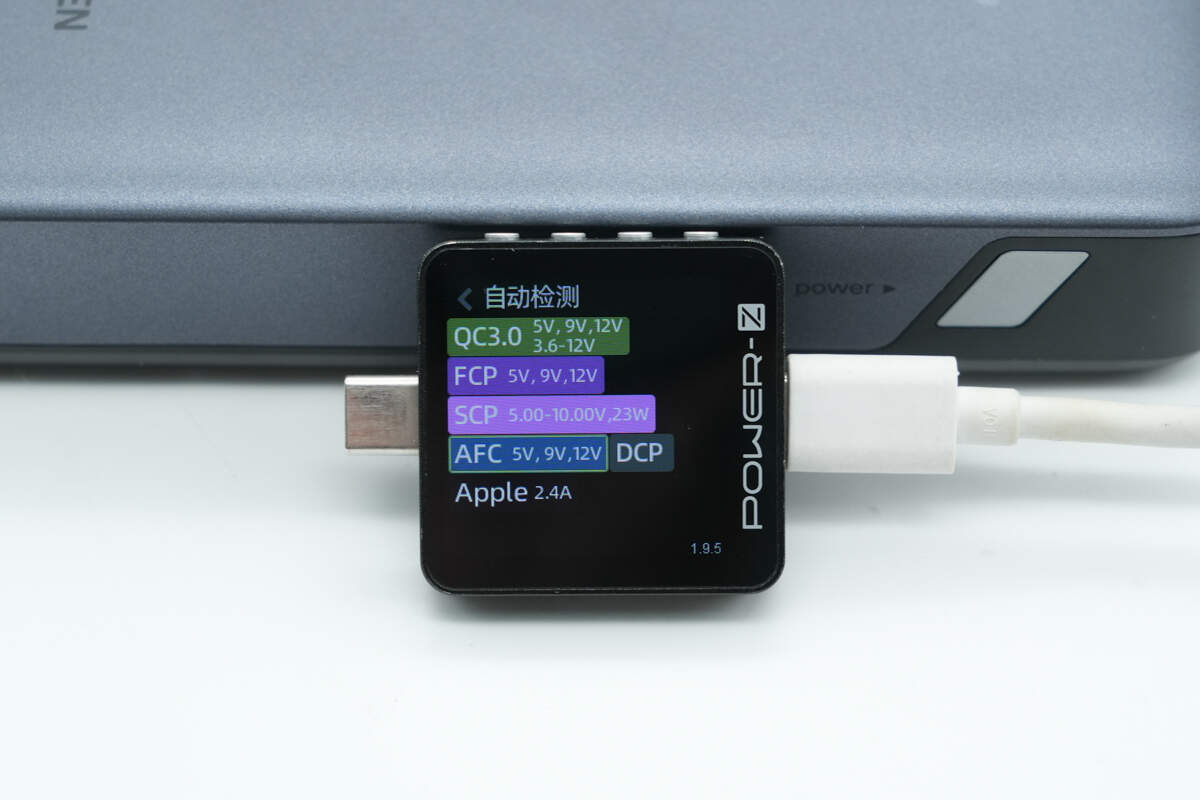

最后测得USB-A口支持FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。

绿联超能块45W快充移动电源拆解

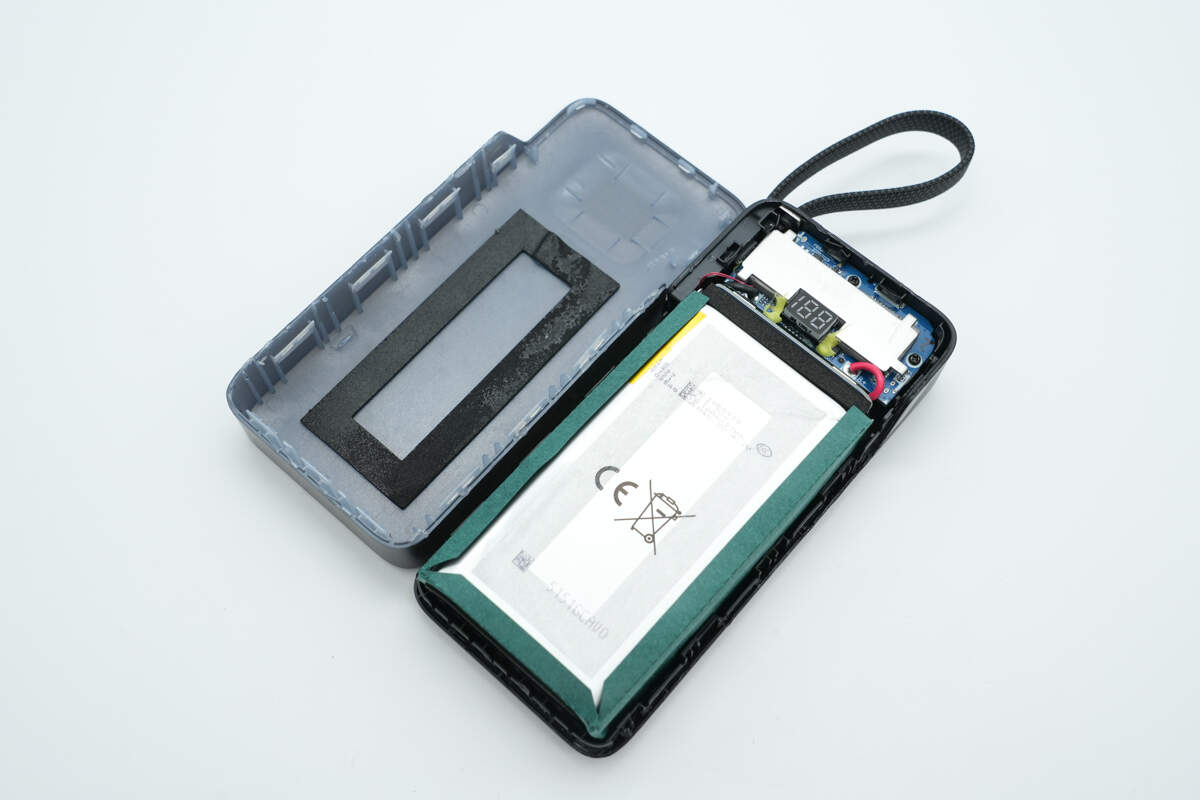

将移动电源外壳拆开，正面壳体内侧贴有缓冲泡沫对电芯进行抗冲击保护。

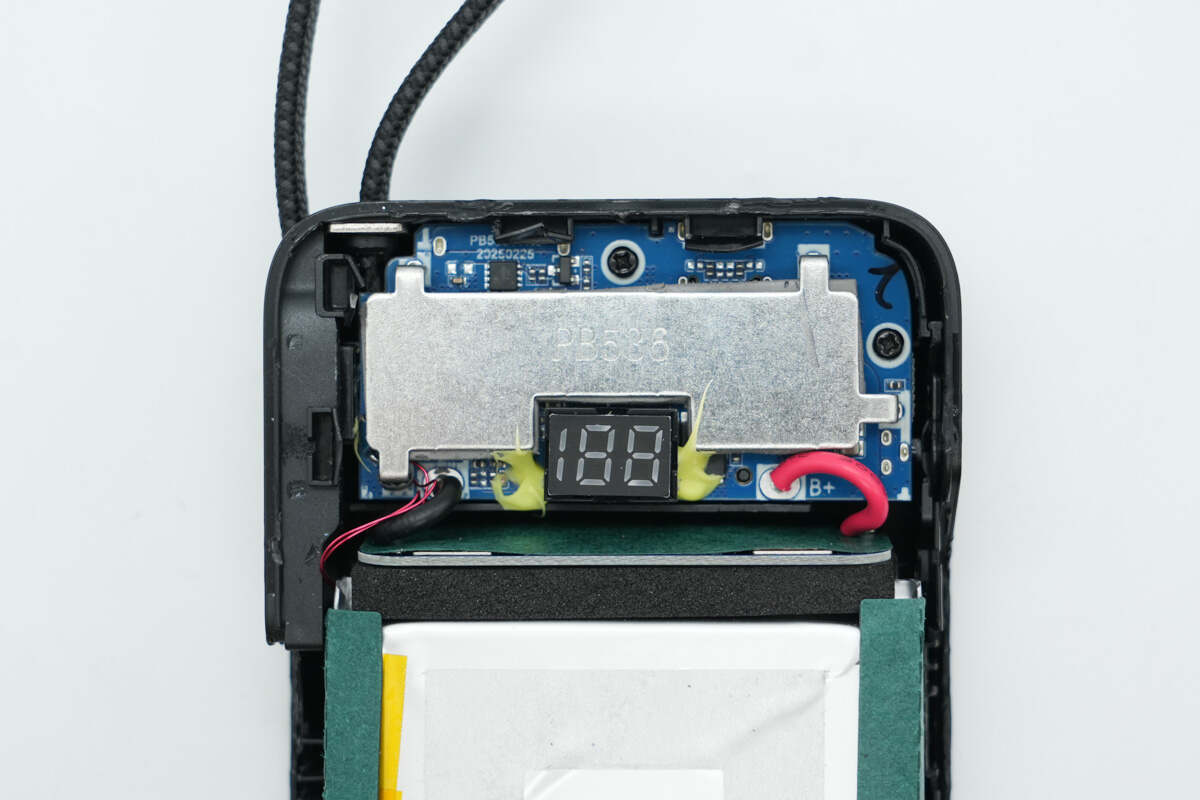

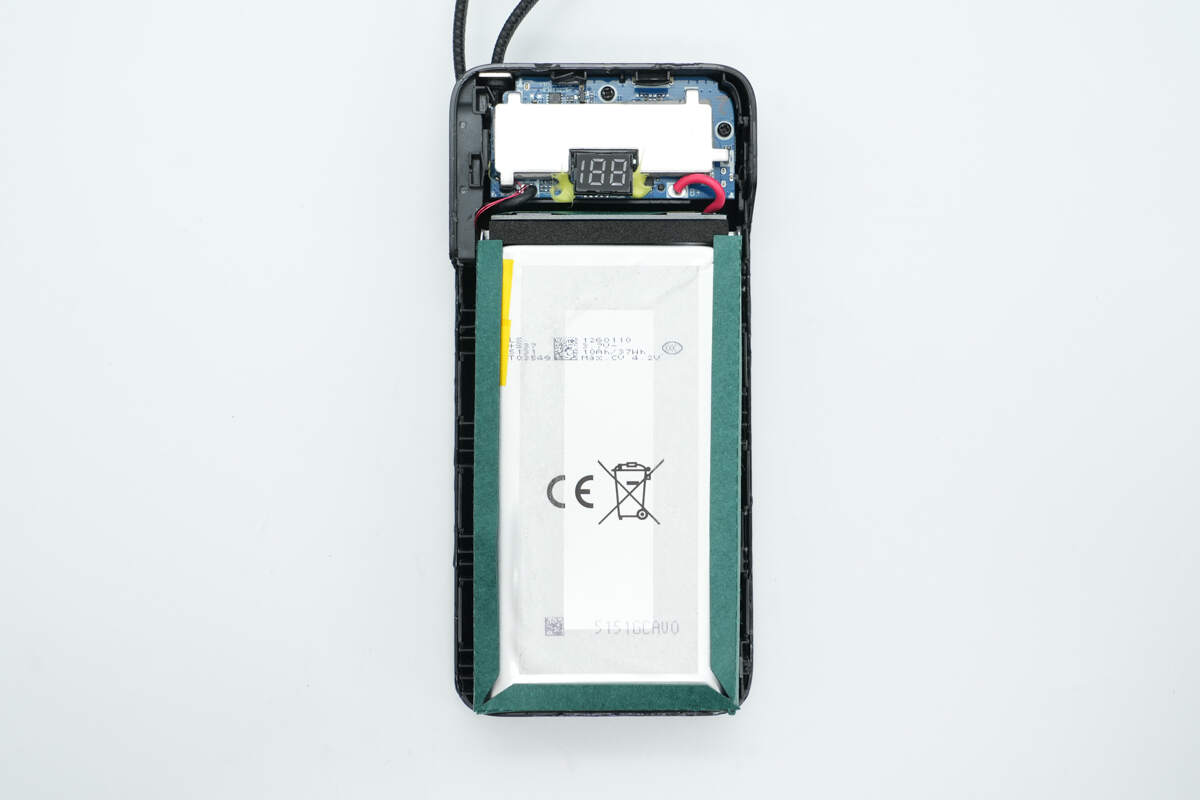

另一半壳体上下布局PCB板和电芯，之间通过红、黑色导线连接。

PCB板使用螺丝进行固定，同时覆盖金属散热板。

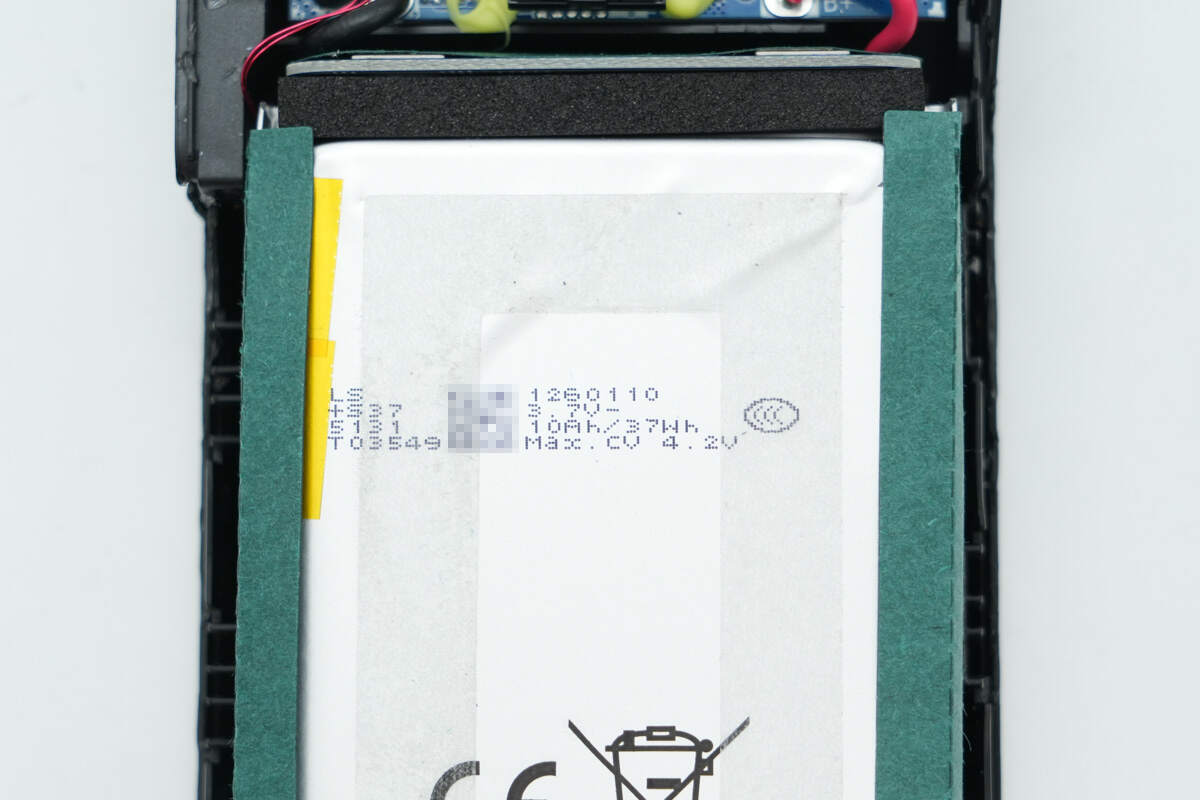

电芯周边包裹青稞绝缘纸，侧面设有热敏电阻进行温度监控。

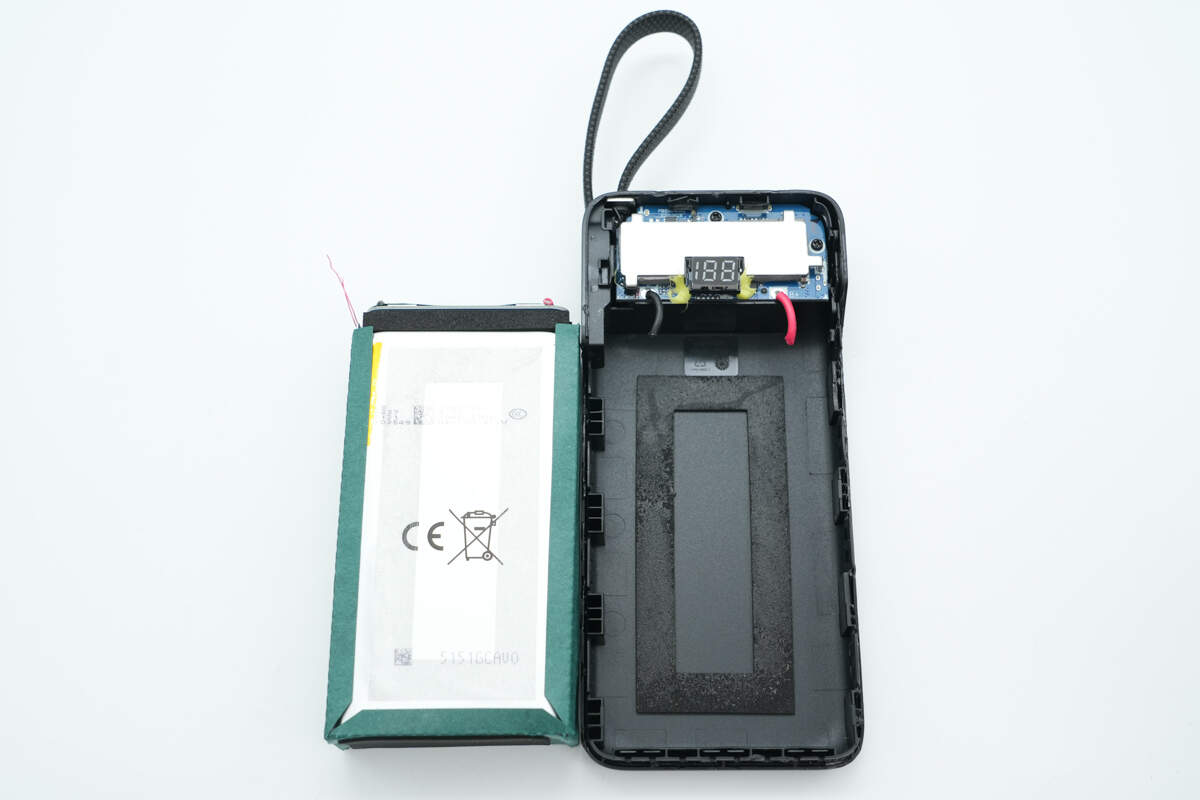

将电芯取出，另一半壳体也贴有缓冲保护泡棉。

拆掉螺丝取出PCB板，USB-C自带线导线与小板锡焊，并打胶加强保护。

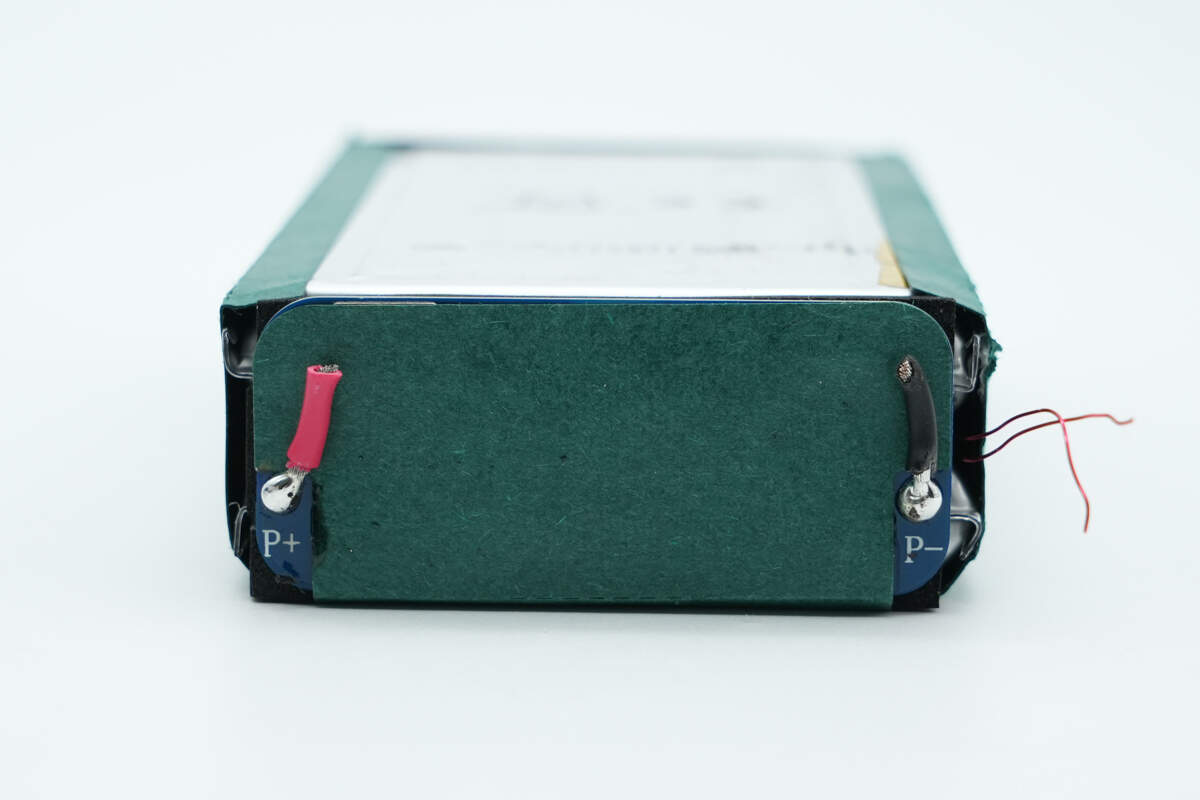

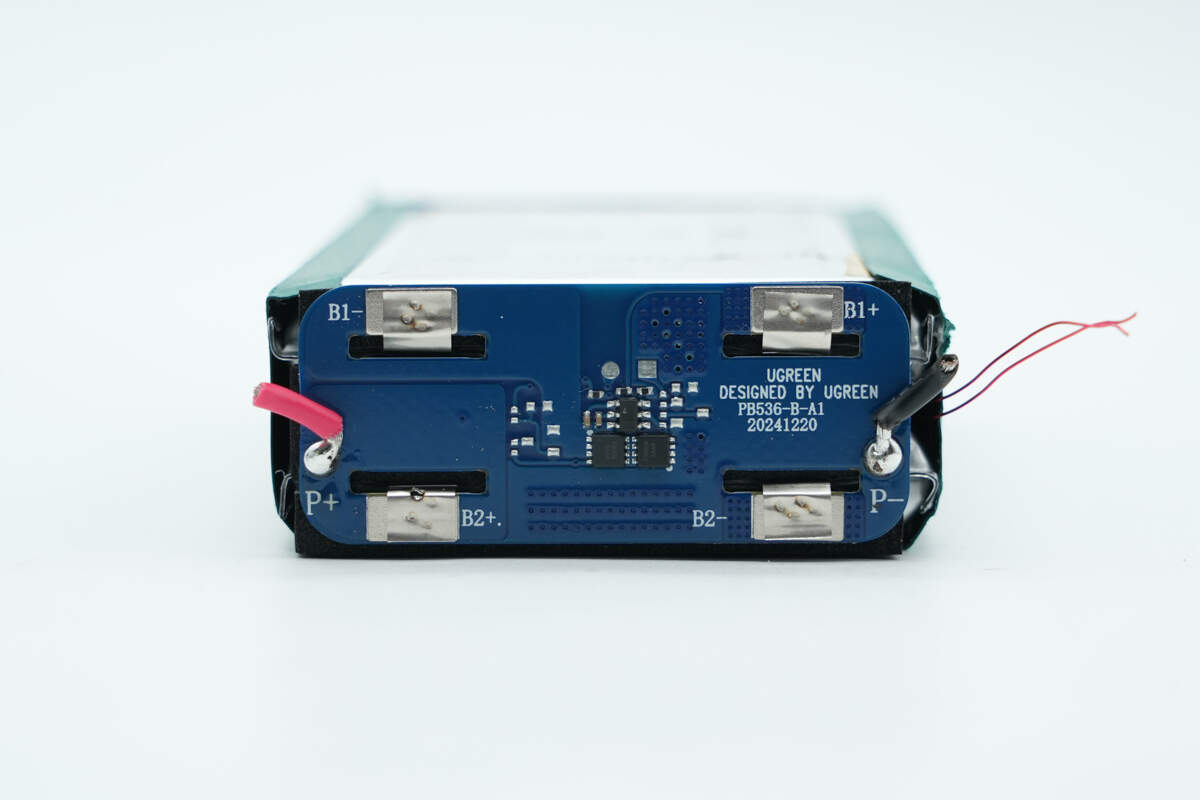

电芯前端设有锂电保护板，并贴有青稞绝缘纸保护。

电芯与锂电保护板通过镍片点焊连接。

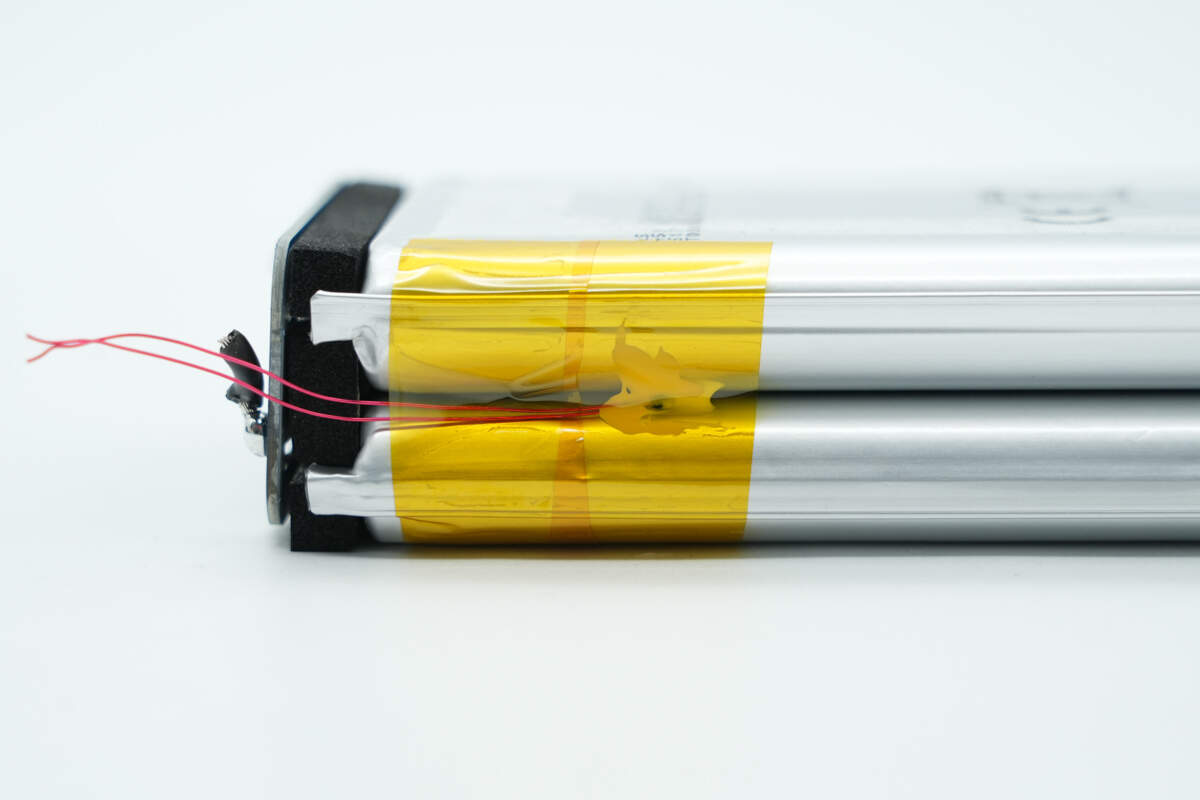

锂电保护板和电芯之间填充泡棉，侧面打胶固定热敏电阻。

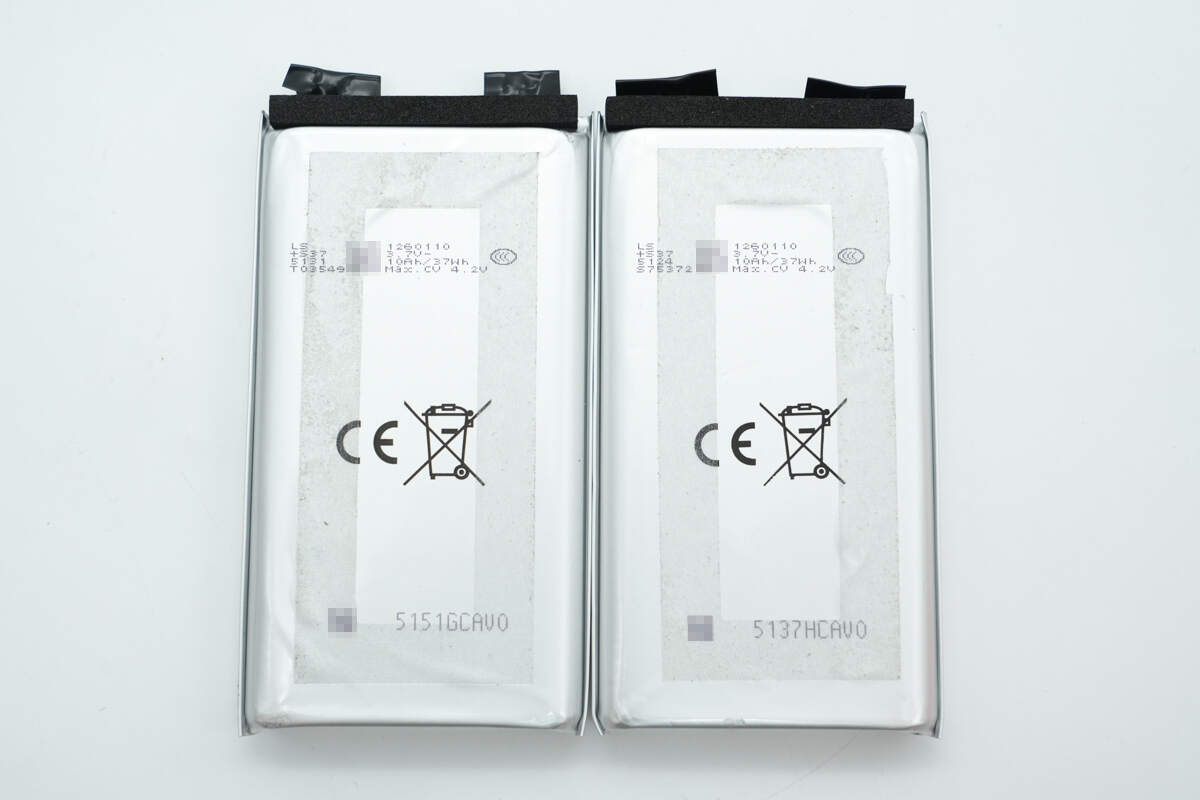

将电芯分离，观察发现两块电芯物料相同。

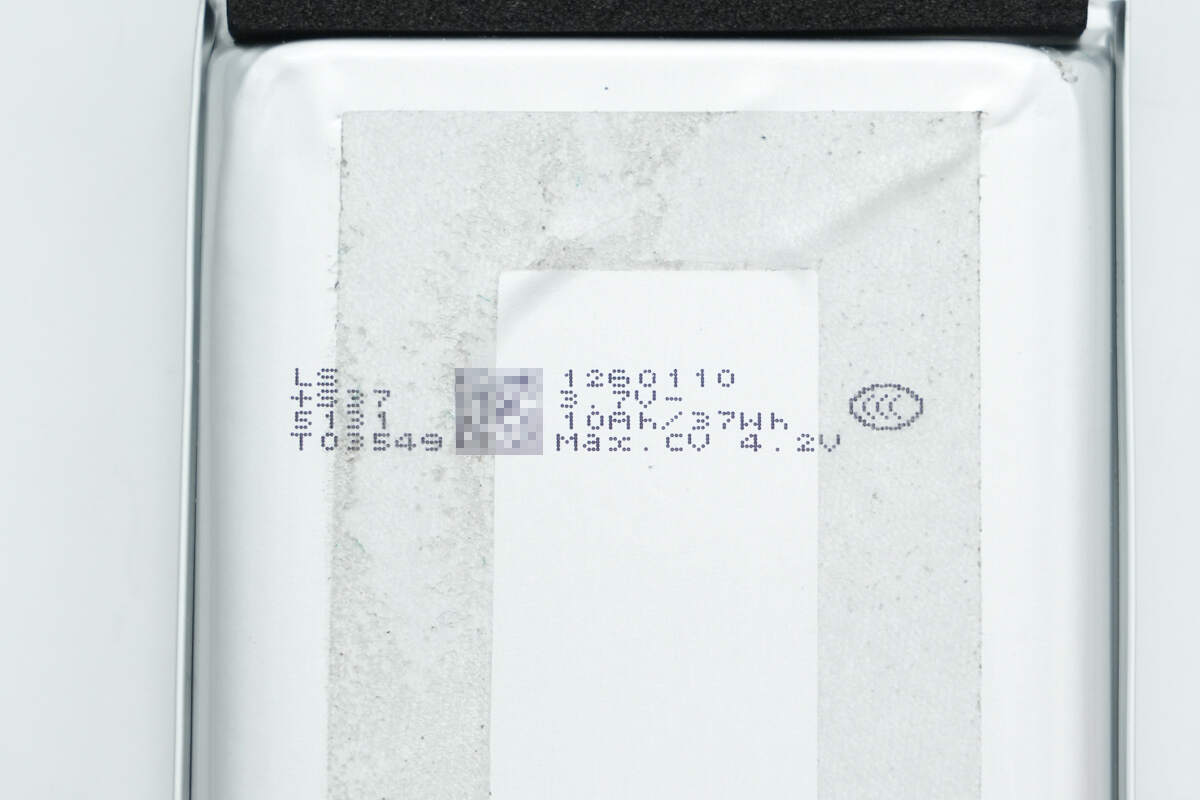

电芯来自LS力神，型号1260110，额定电压3.7V，容量为10000mAh，能量37Wh，并且通过了国家3C强制认证以及CE认证。

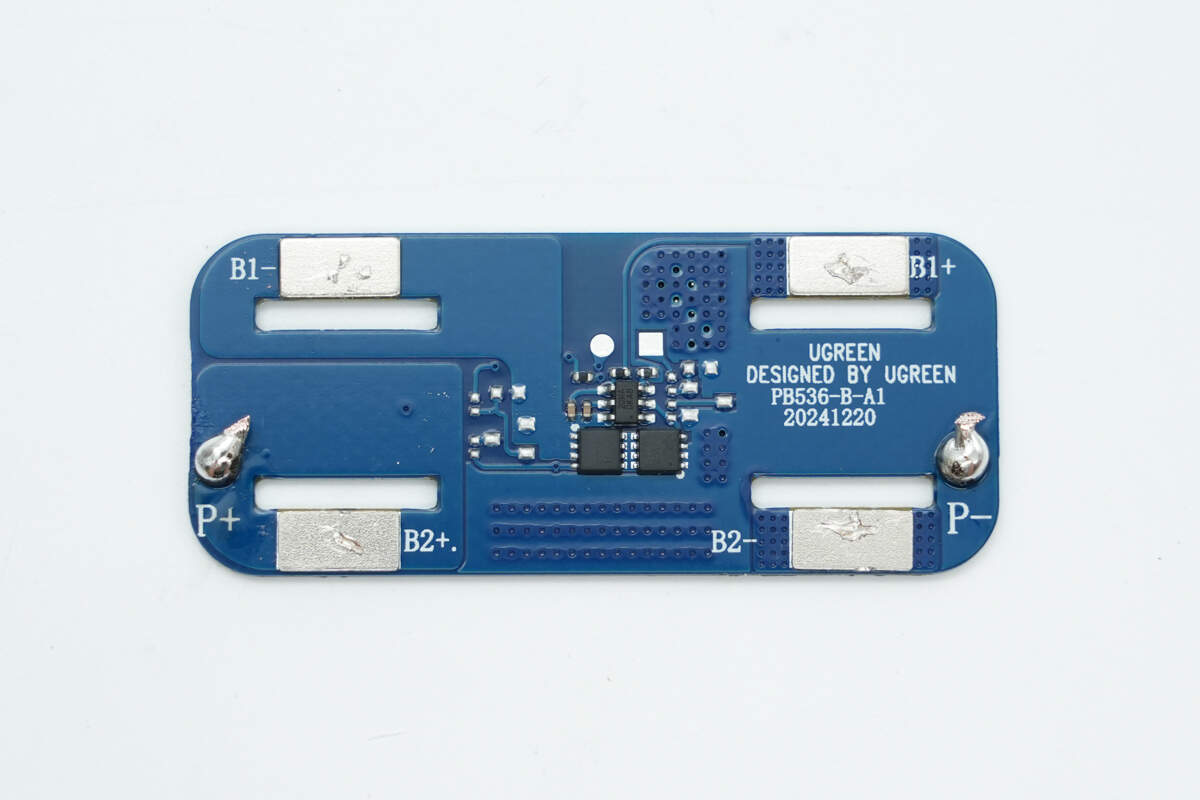

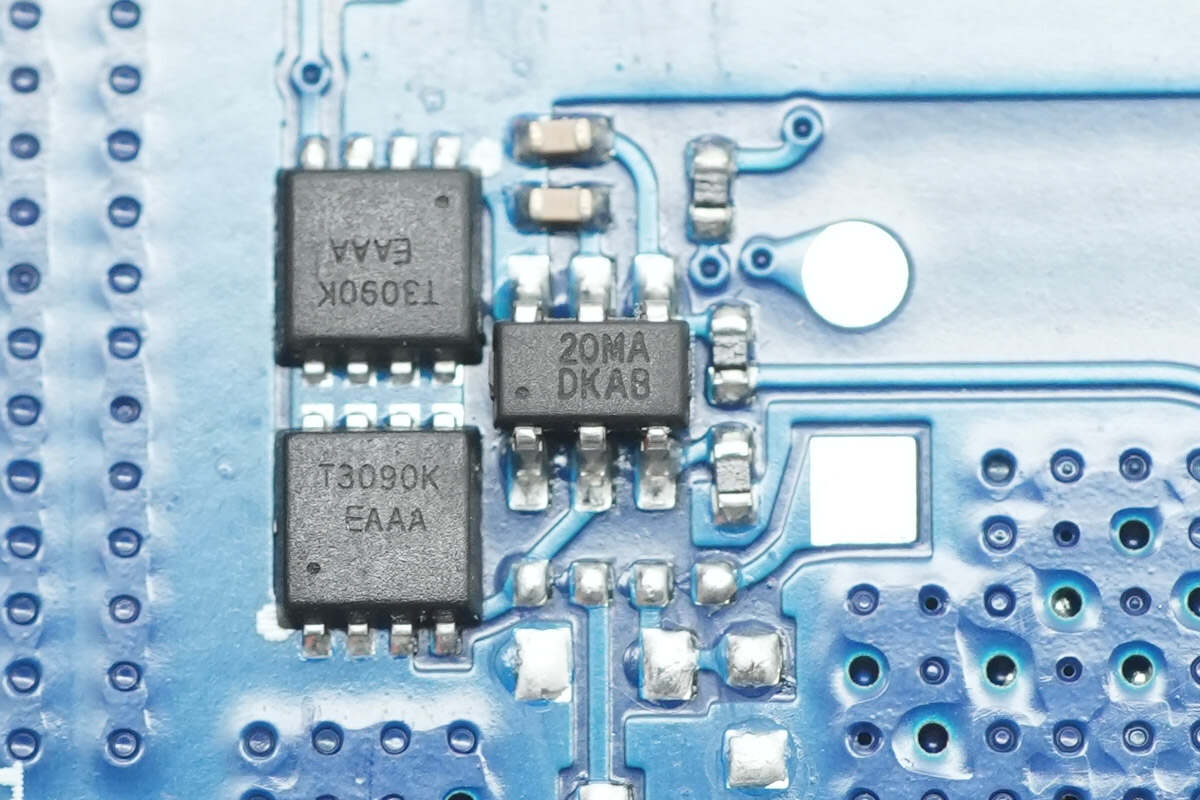

锂电保护板正面设有锂电保护芯片和锂电保护管。

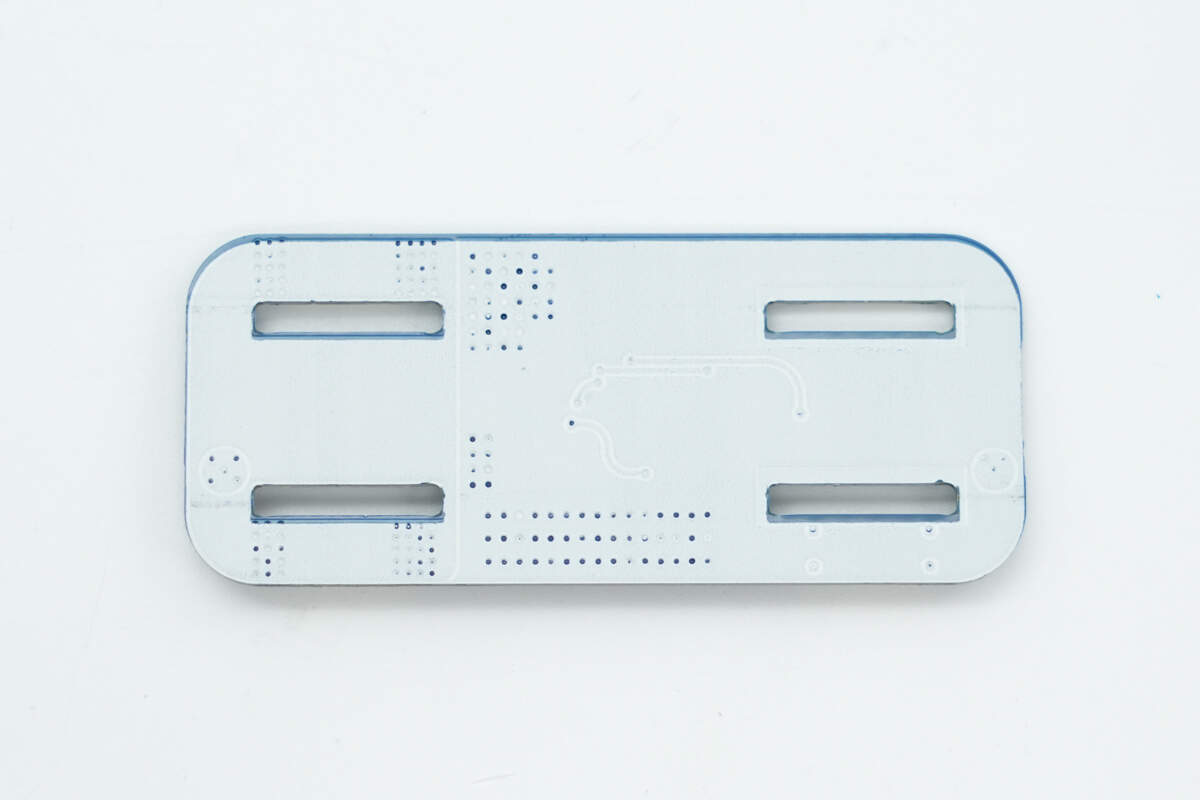

另一面无器件。

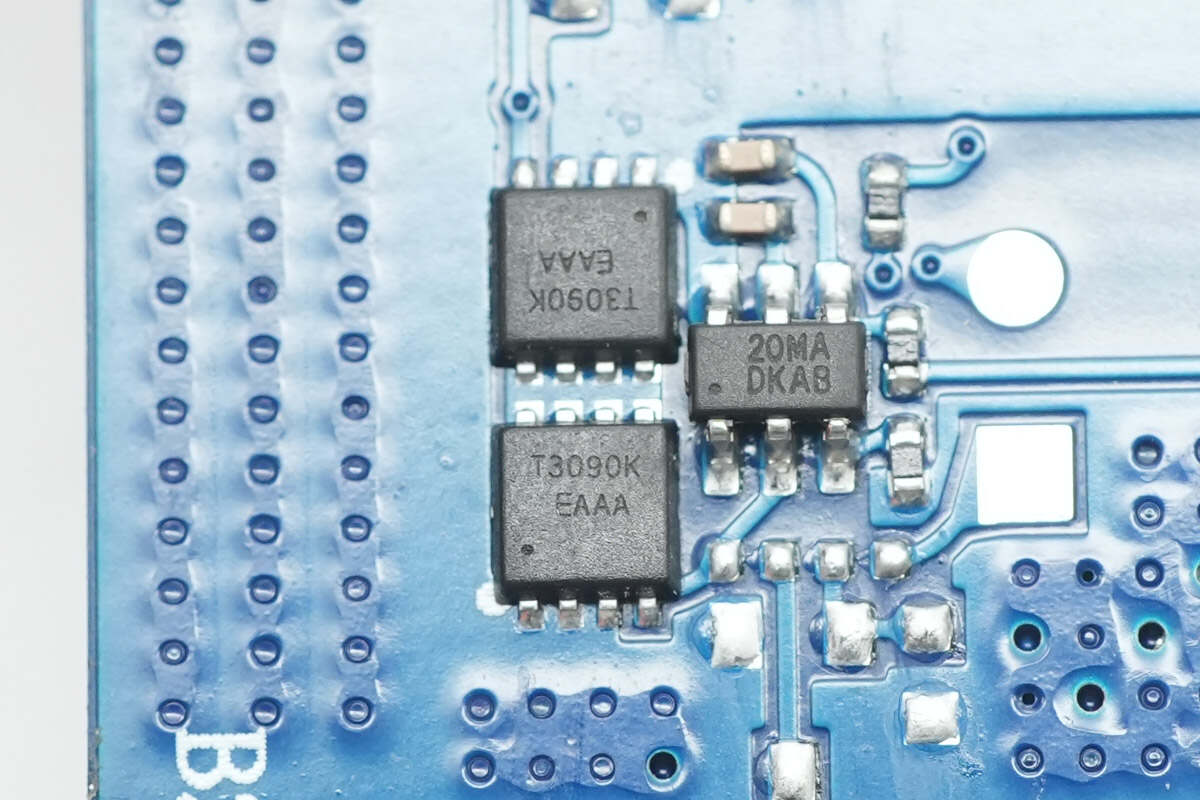

锂电保护芯片来自创芯微，丝印20MA，实际型号为CM1020-MA，这是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流的检测。

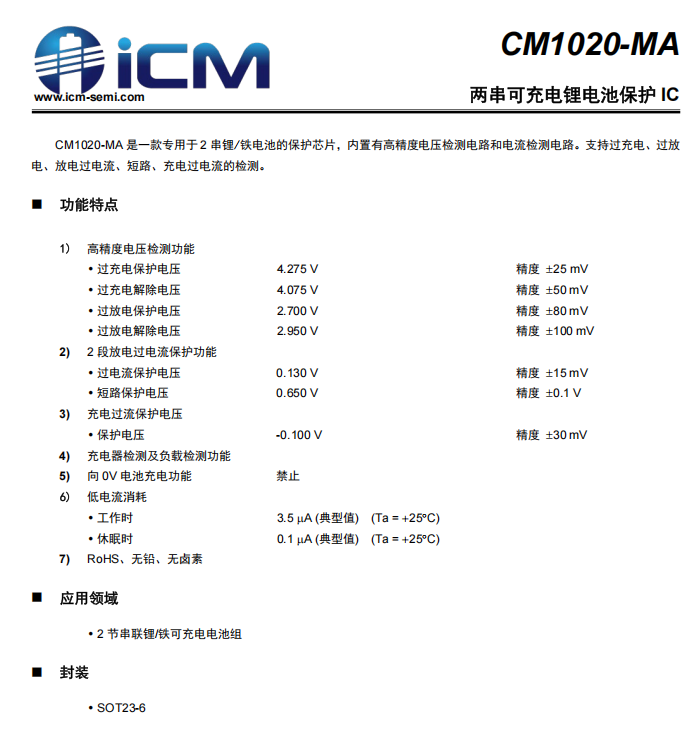

创芯微CM1020-MA资料信息。

两颗锂电保护管同样来自创芯微，型号CMT3090K，NMOS管，耐压30V，导阻3.4mΩ，采用PDFN3*3封装。

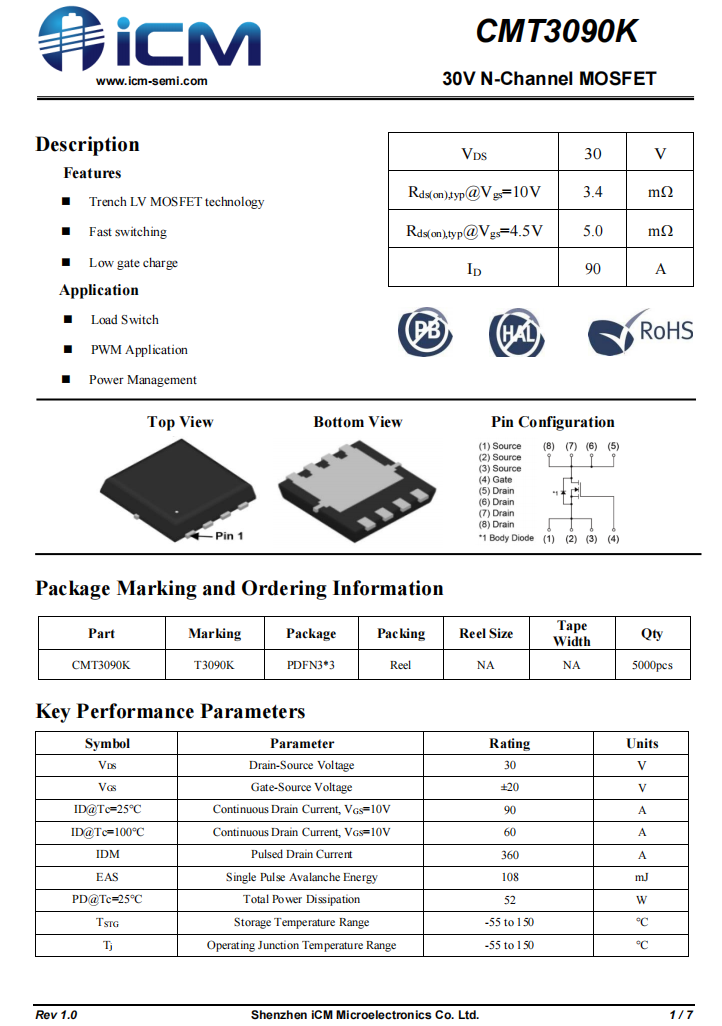

创芯微CMT3090K资料信息。

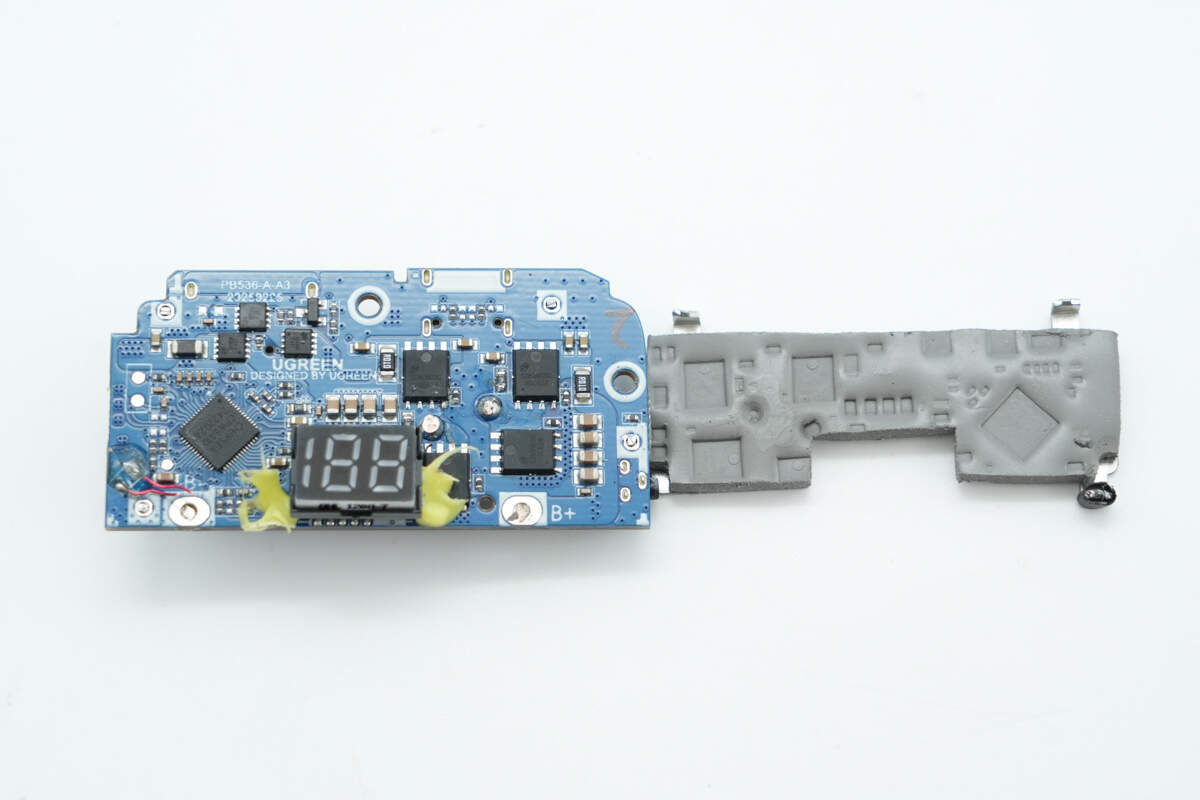

PCB主板背面散热板下方设有导热垫传递热量，更好帮助背面SOC芯片、升降压开关管等器件散热。

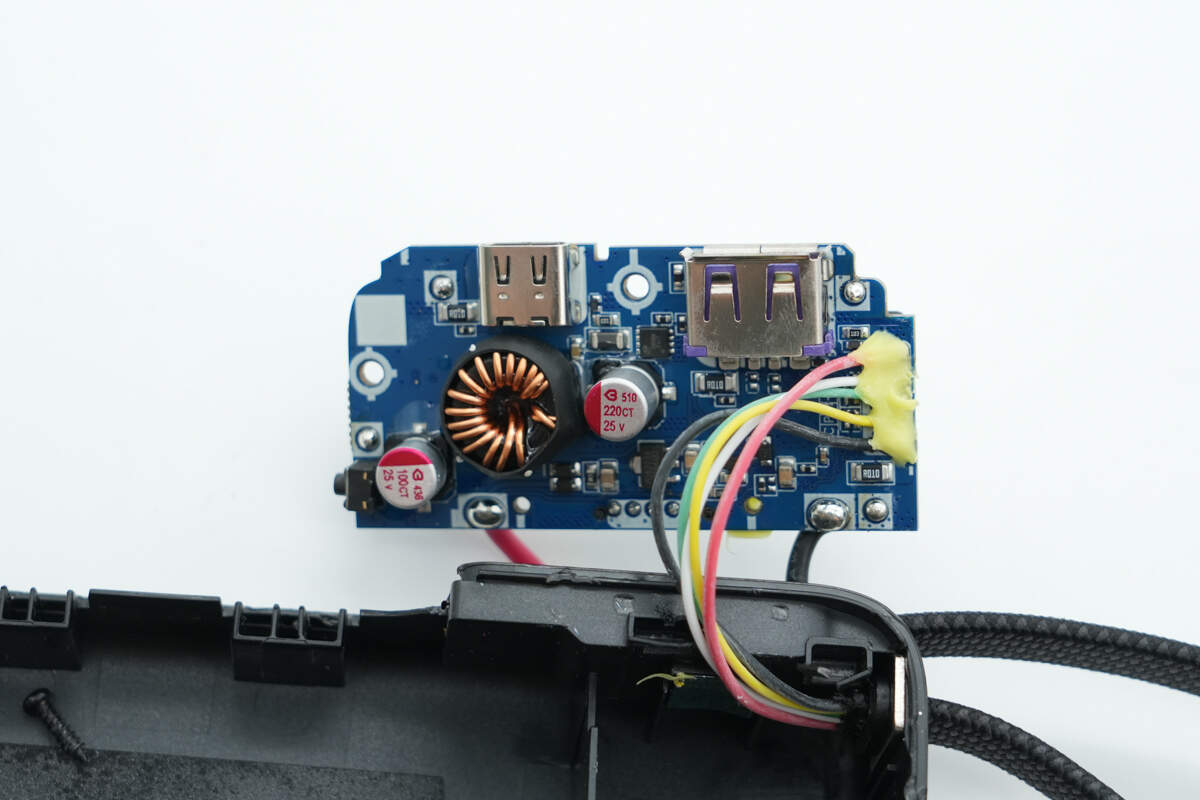

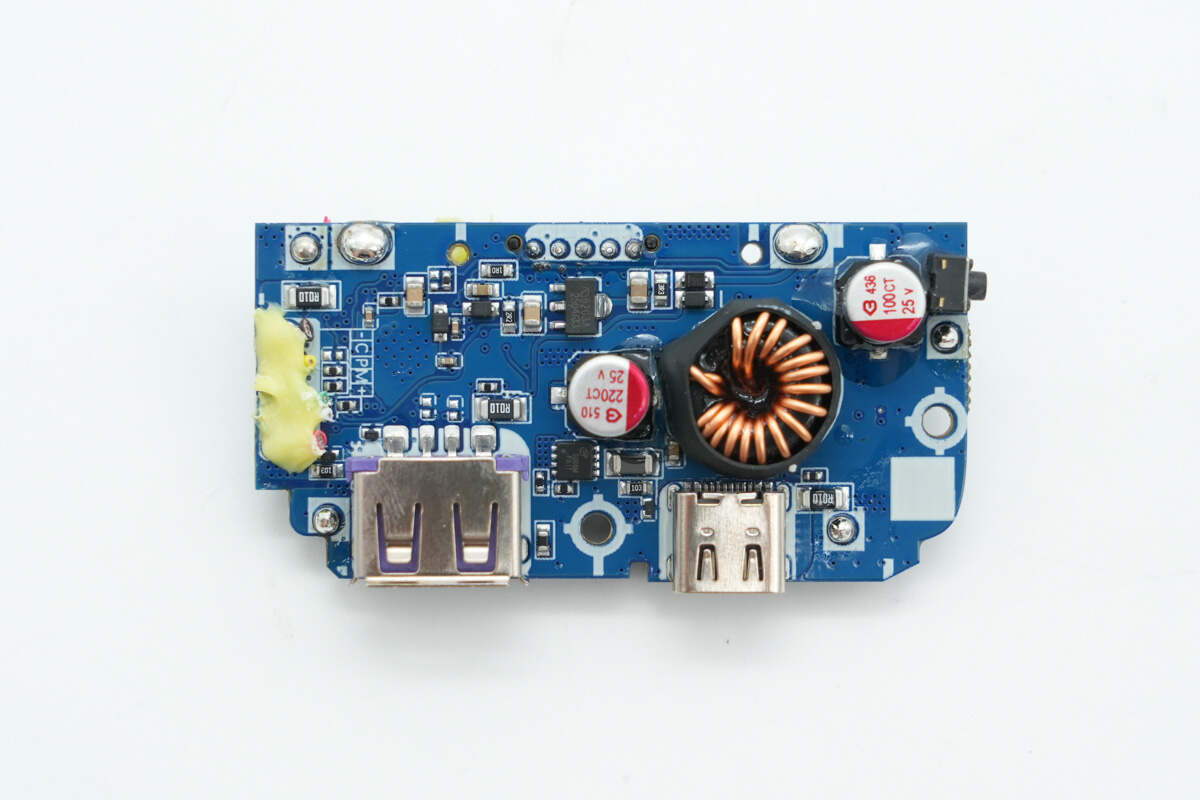

PCB板正面设有滤波固态电容、升降压电感、VBUS开关管以及稳压芯片。

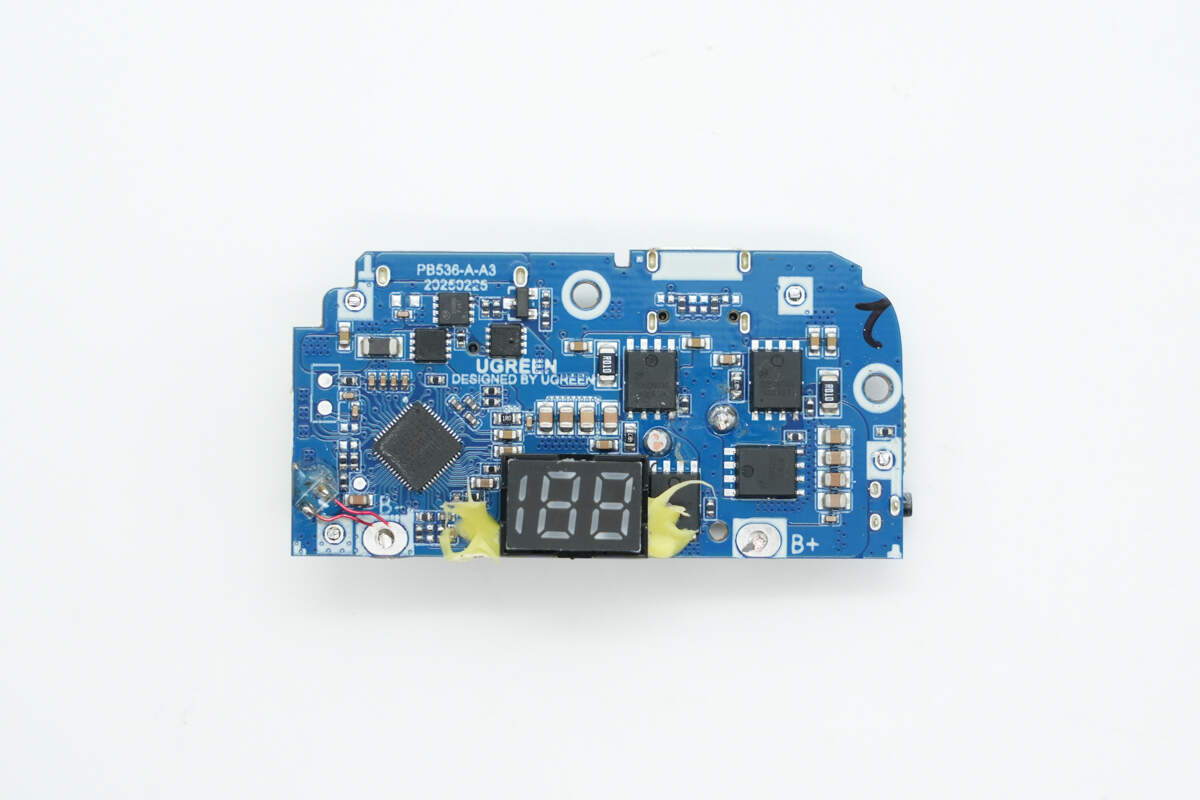

板子另一面设有移动电源SOC芯片、同步升降压开关管、VBUS开关管以及数显屏。

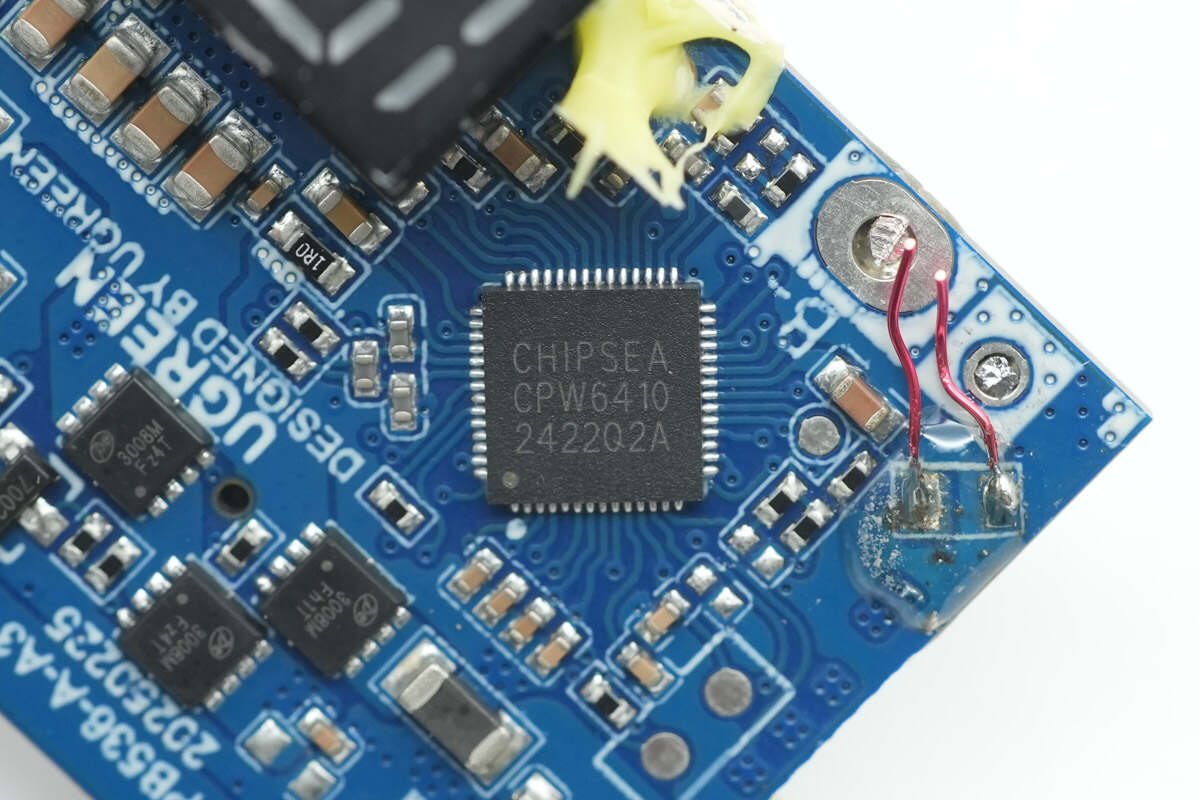

移动电源SOC芯片来自芯海科技，型号CPW6410，是一颗集成PD3.1及UFCS等多种快充协议、高性能MCU、同步双向升降压管理、锂电池充电管理的电源管理SOC芯片，专为USB Type-C PD快充电源应用提供整体解决方案。

芯片内部集成一个同步升降压控制器，支持2~6串锂电池充电，具有高效率和快速的瞬态响应。同时内部还集成了两组独立的Type-C接口，可轻松一颗芯片实现双Type-C口解决方案，同时还可扩展支持USB-A口，单独使用都可以支持快充。

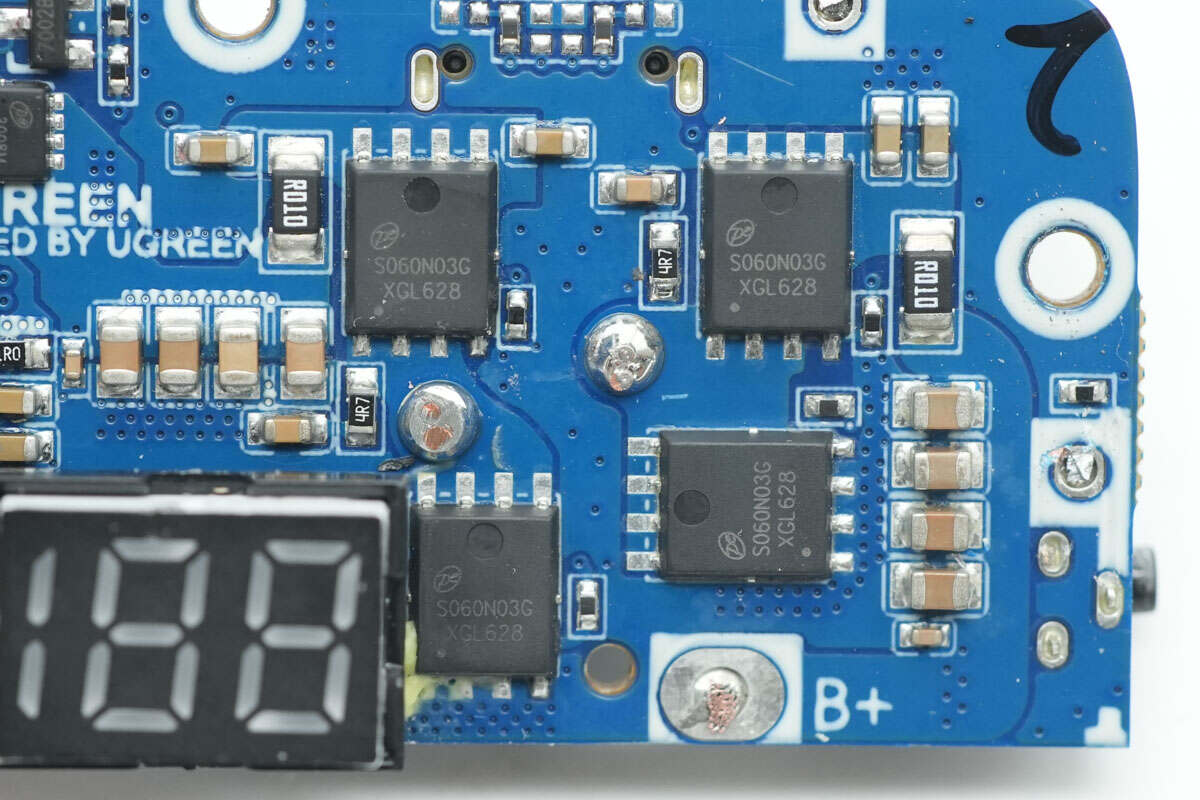

双向同步升降压开关管来自Semione芯电元，型号PES060N03G，NMOS管，耐压30V，导阻6mΩ，采用DFN5*6-8L封装。

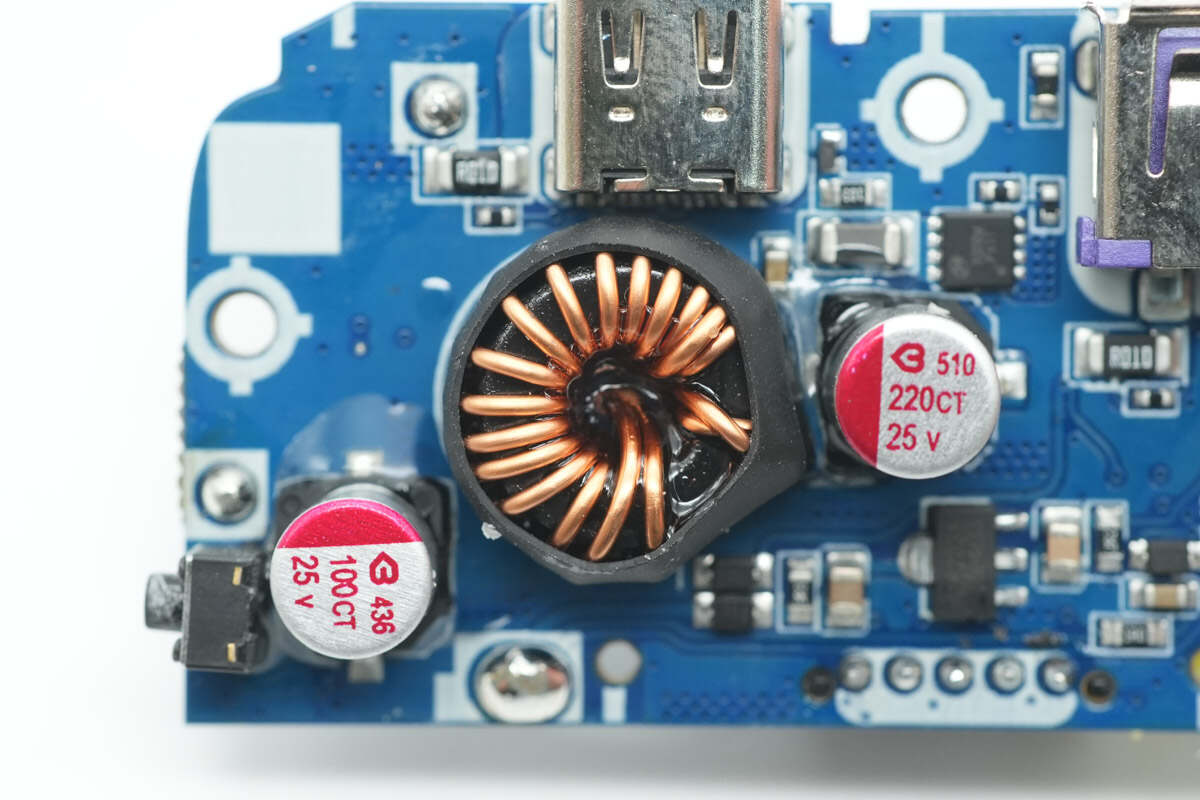

升降压电感打胶加固，并外套热缩管绝缘保护。

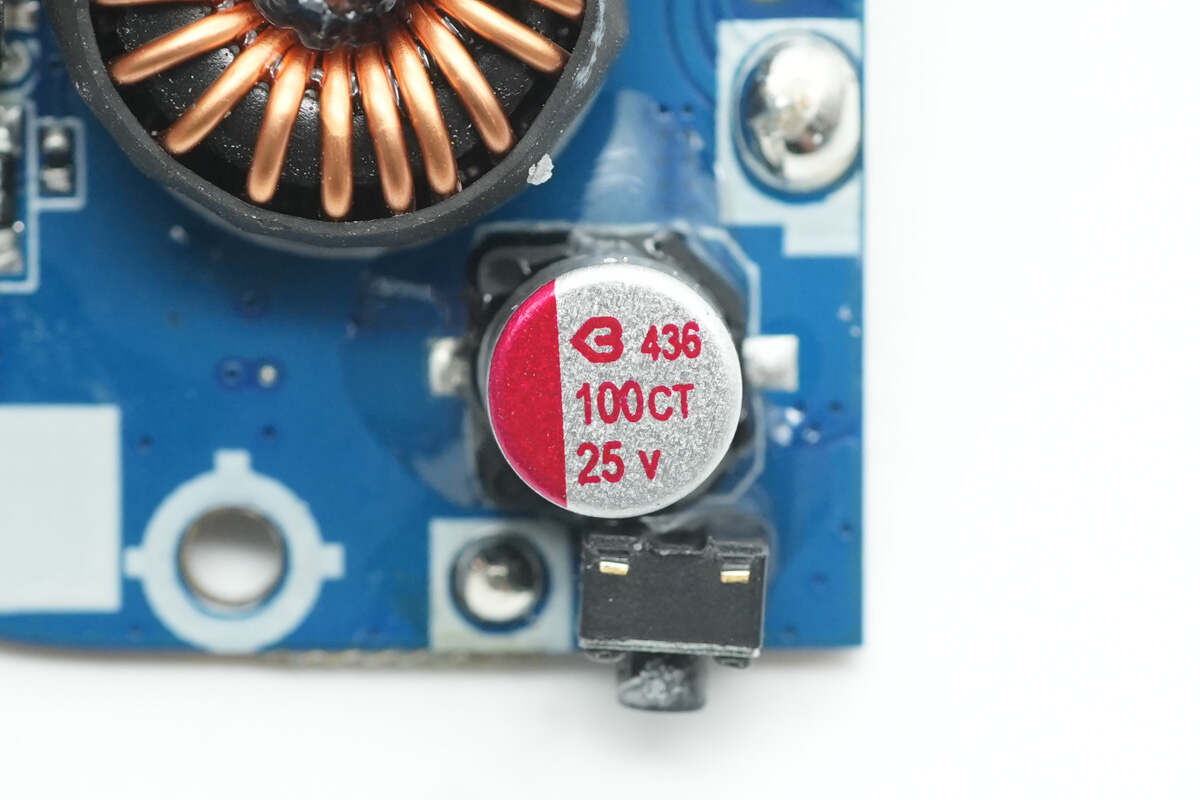

滤波固态电容来自绿宝石，规格为25V100μF。

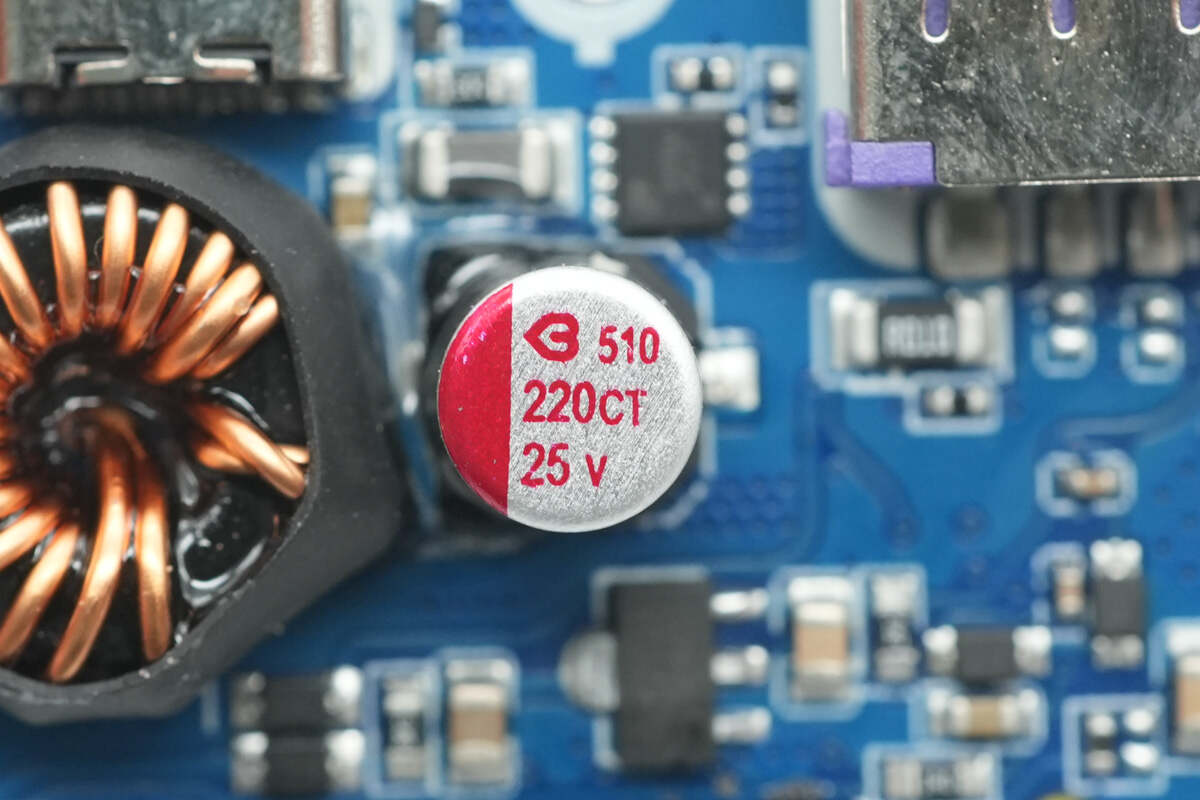

另一颗规格为25V220μF。

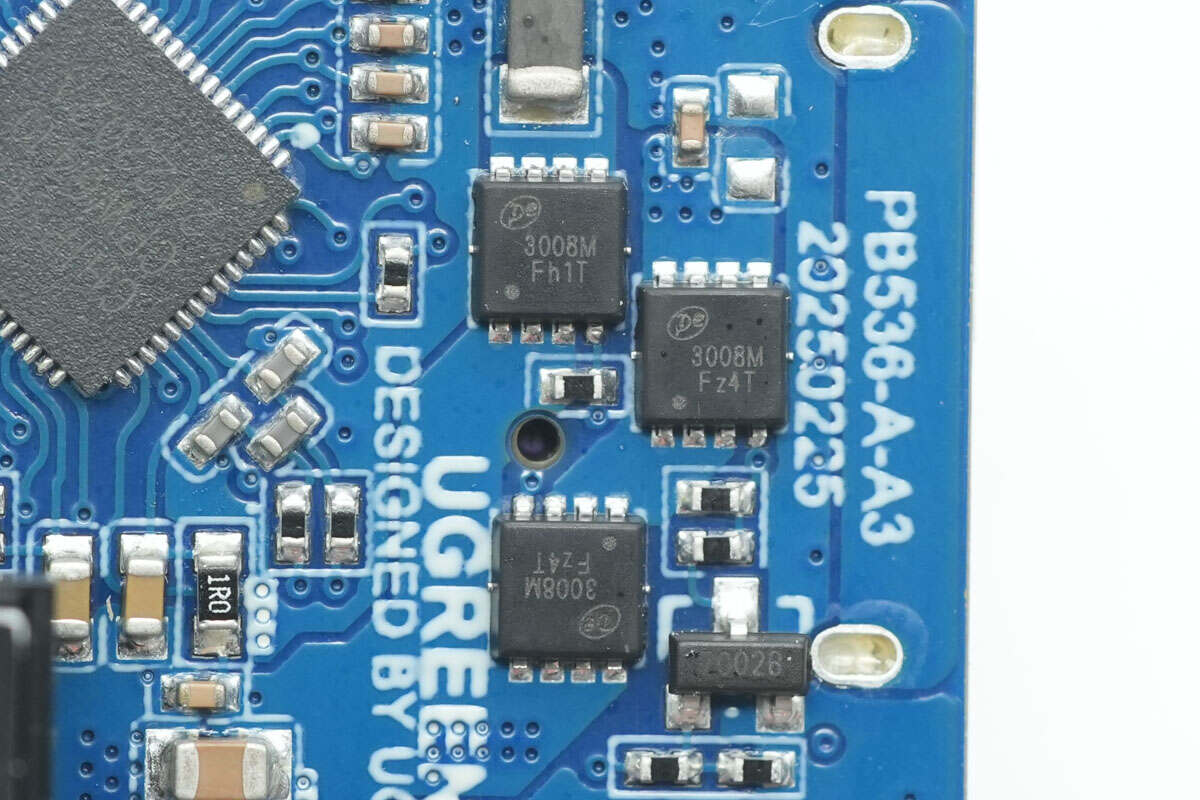

VBUS开关管也是来自芯电元，型号PED3008M，PMOS管，耐压-30V，导阻12mΩ，采用PDFN3.3*3.3-8L封装。

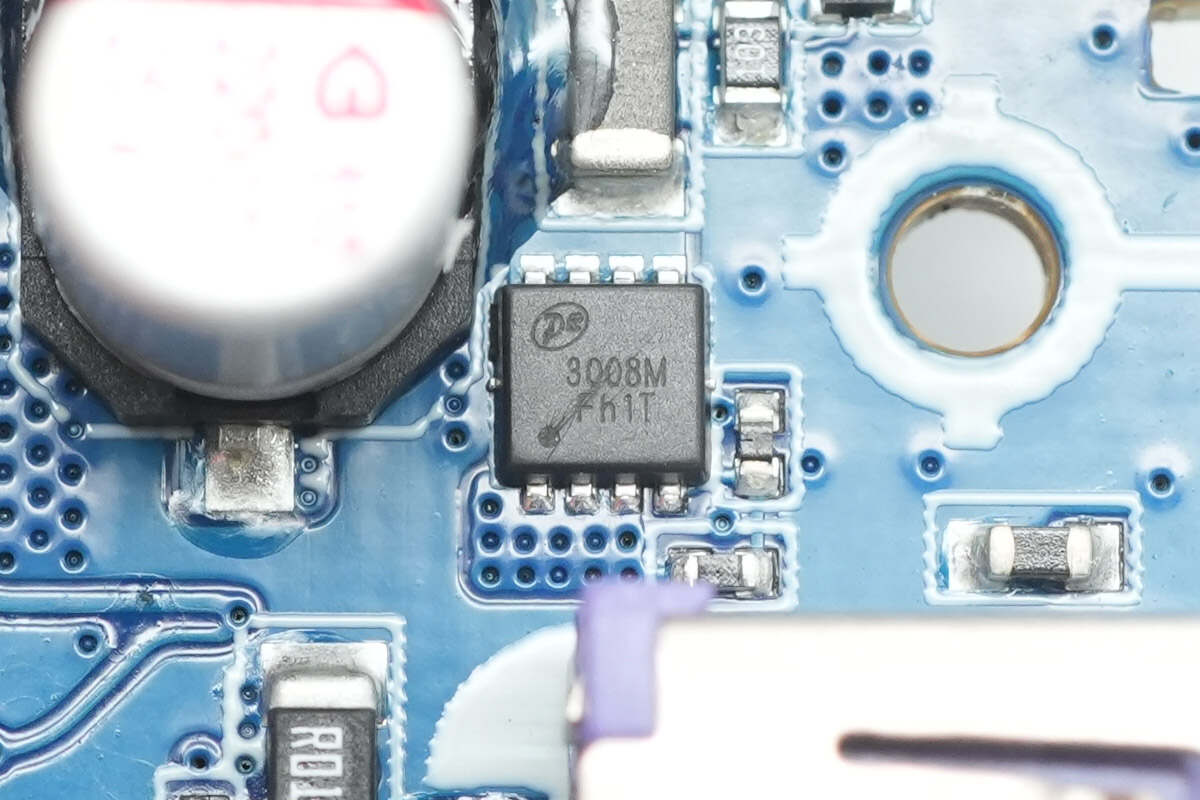

还有一颗芯电元PED3008M VBUS开关管布局在板子正面。

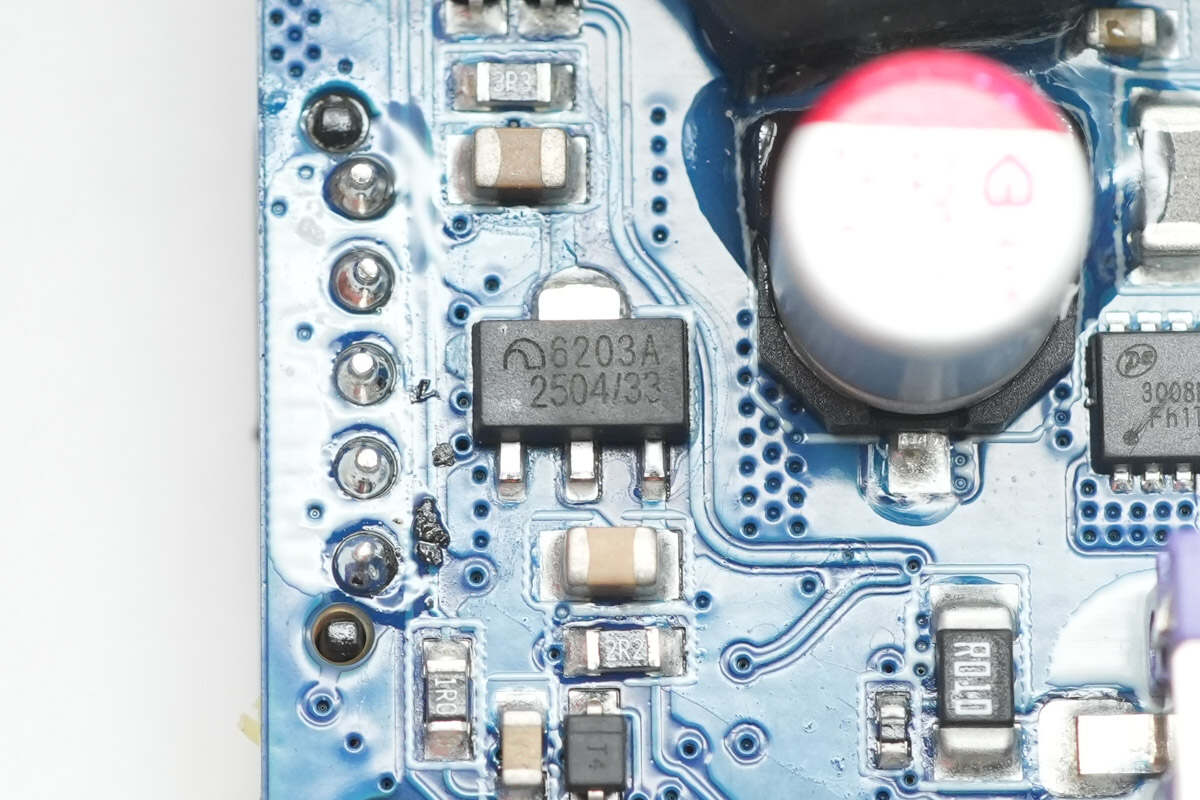

一颗稳压芯片来自微盟，丝印6203A。

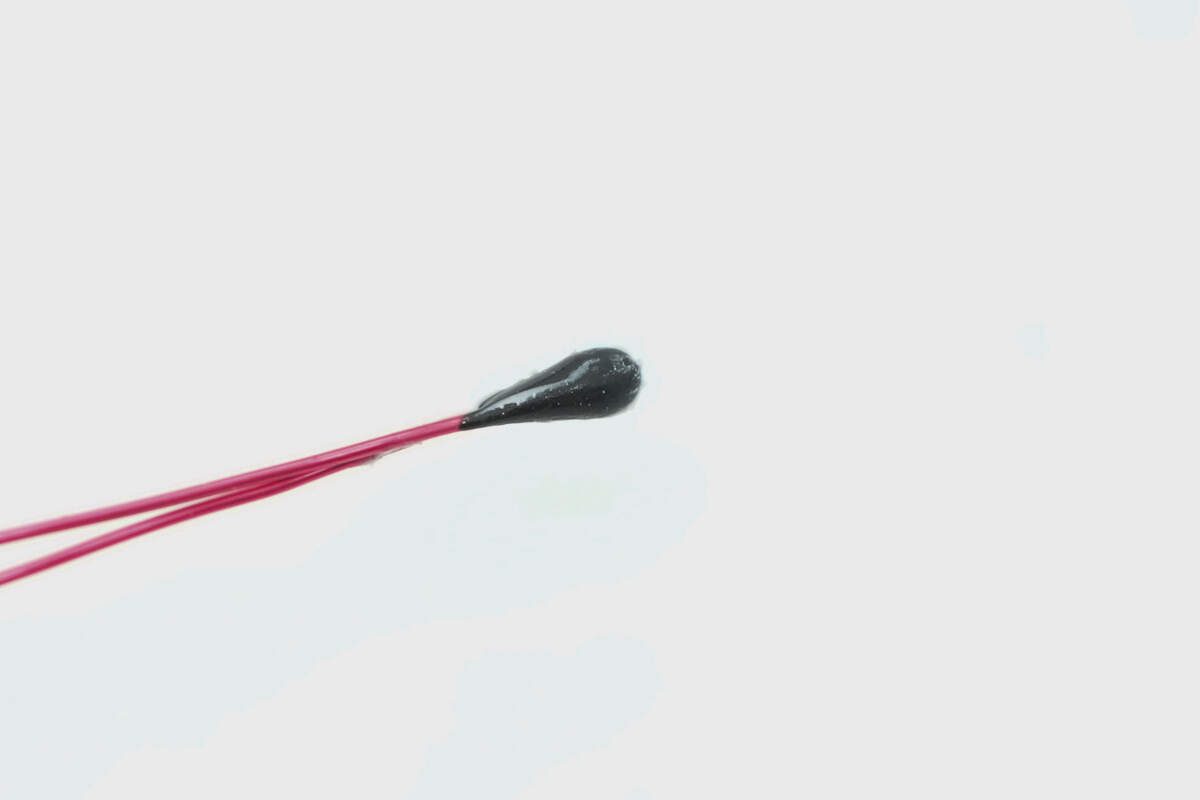

热敏电阻特写。

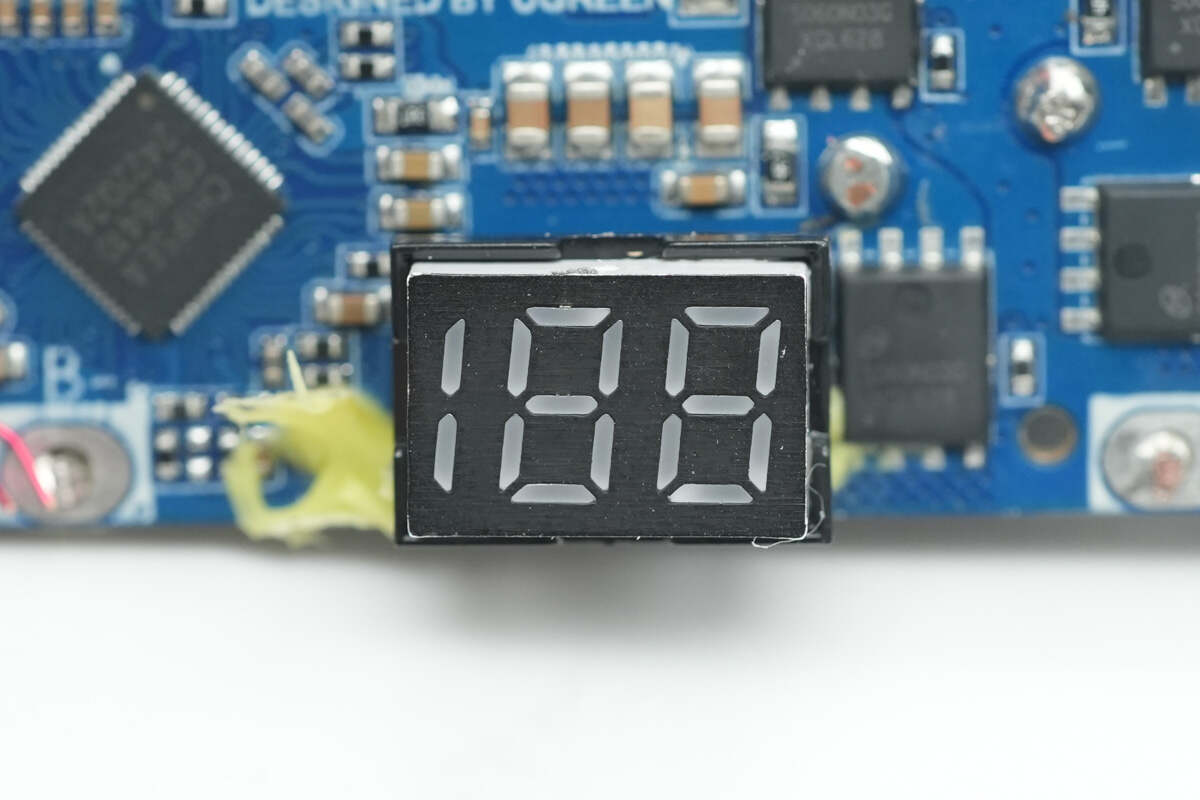

数显屏特写，采用塑料支架支撑固定保护。

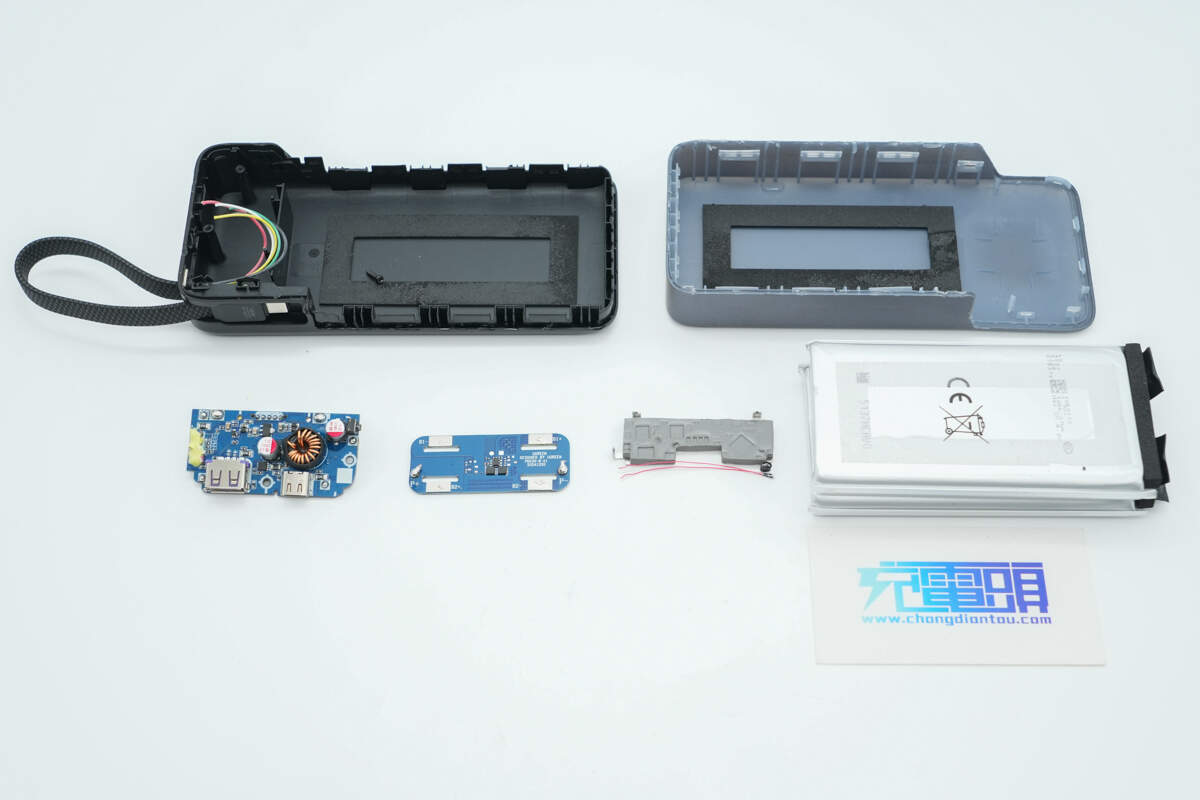

全部拆解一览，来张全家福。

充电头网拆解总结

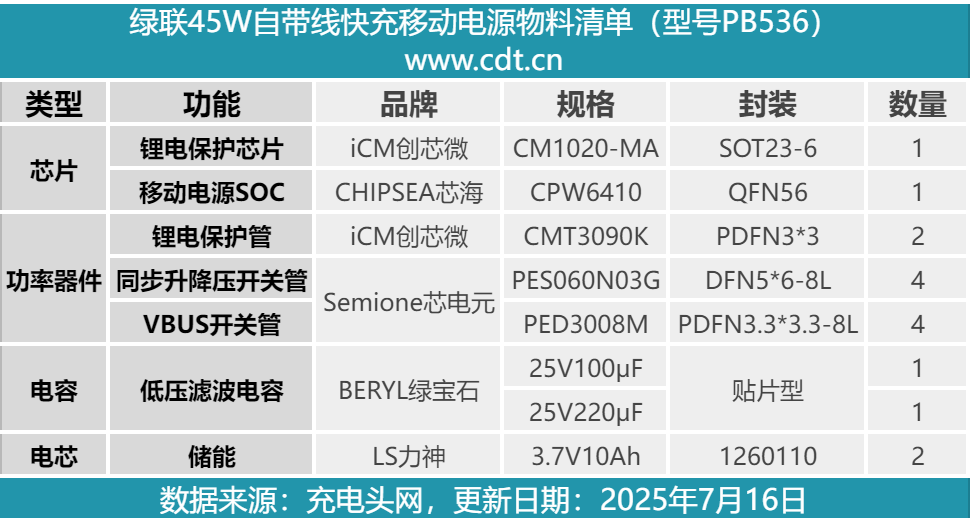

最后附上绿联45W自带线快充移动电源核心器件清单，方便大家查阅。

绿联45W自带线快充移动电源延续了超能块系列产品的外观设计语言，不过细节方面，将隐藏数显屏由侧面布局改到了正面。USB-C线采用苹果同款编织工艺，经过了10000+次弯折测试，便用耐用。

USB-C口/线均支持最高45W PD双向快充，USB-A口支持华为22.5W SCP超级快充，整体兼容QC3.0、SCP、PD3.0、PPS等快充协议，兼容性表现很好，满足苹果、华为等品牌设备快充需求。此外产品通过了国家3C强制认证，并符合携带上飞机的最新要求，满足用户的差旅需求。

充电头网通过拆解了解到，移动电源内置两块力神聚合物锂离子电芯，电芯通过了国家3C强制认证以及CE认证，安全可靠。此外采用创芯微CM1020-MA+CMT3090K锂电保护方案实现过充、过放、短路等八重电芯防护功能，保证使用安全。

采用芯海CPW6410高集成SOC芯片搭配升降压开关管实现三口充放电控制，配备热敏电阻对电芯进行温度监控，实现72万次/h的温度监测，保证长时间快充不易发烫。滤波电容来自绿宝石，电容、电感打胶加固，配有导热垫以及散热板帮助核心芯片散热，做工到位。
