作为知名科技消费电子品牌，UGREEN绿联在智能充电、手机/电脑周边、影音周边、电子存储、耳机等多领域深度布局，打造了许多爆款产品。此次将要拆解的绿联MIC6无线领夹麦克风，是一款专为专业音质需求设计的产品，能够提供媲美千元级别的音质，同时兼容手机、笔记本电脑、相机等设备，满足旅拍、Vlog、直播、采访等多场景使用需求。
详细功能配置方面，UGREEN绿联MIC6无线领夹式麦克风（下文简称绿联MIC6）搭载360°全指向拾音唛头，支持48kHz/24bit采样，提供高保真的收音效果；最大声压级115dB SPL，有效防止爆音问题；支持降噪模式和低切模式，降低环境杂乱噪音和低频噪音干扰，突出清晰的人声；还支持双通道录音，适配专业剪辑需求；采用数字音频信号接口，无损传输，还原声音本色。
其他方面，绿联MIC6支持24档增益调节，支持实时监听、免拔插回放；通过自动调频抗干扰技术，带来了250米稳定传输。接收器搭载显示屏，清晰反馈剩余电量、收音音量、声道、增益等级、设备状态、信号强弱信息。续航上，发射器满电录音时长可达19小时，搭配充电盒综合使用时长可达47小时。下面就来看看这款产品的详细拆解报告吧~
我爱音频网此前还拆解过绿联S8耳夹式耳机、绿联HiTune S5开放式耳机、绿联HiTune T6、HiTune X6真无线降噪耳机，绿联HiTune T3、HiTune T2、HiTune T1、HiTune WS100真无线蓝牙耳机，绿联HiTune Max3头戴式降噪耳机，绿联无线领夹麦克风、苹果入耳式有线耳机和USB车载蓝牙音频接收器等。
一、绿联MIC6开箱
绿联MIC6包装盒采用了简洁设计，正面展示有产品的外观，品牌LOGO和产品名称，以及24-bit/48kHz高清采样率、全向收音、智能降噪的产品特点。

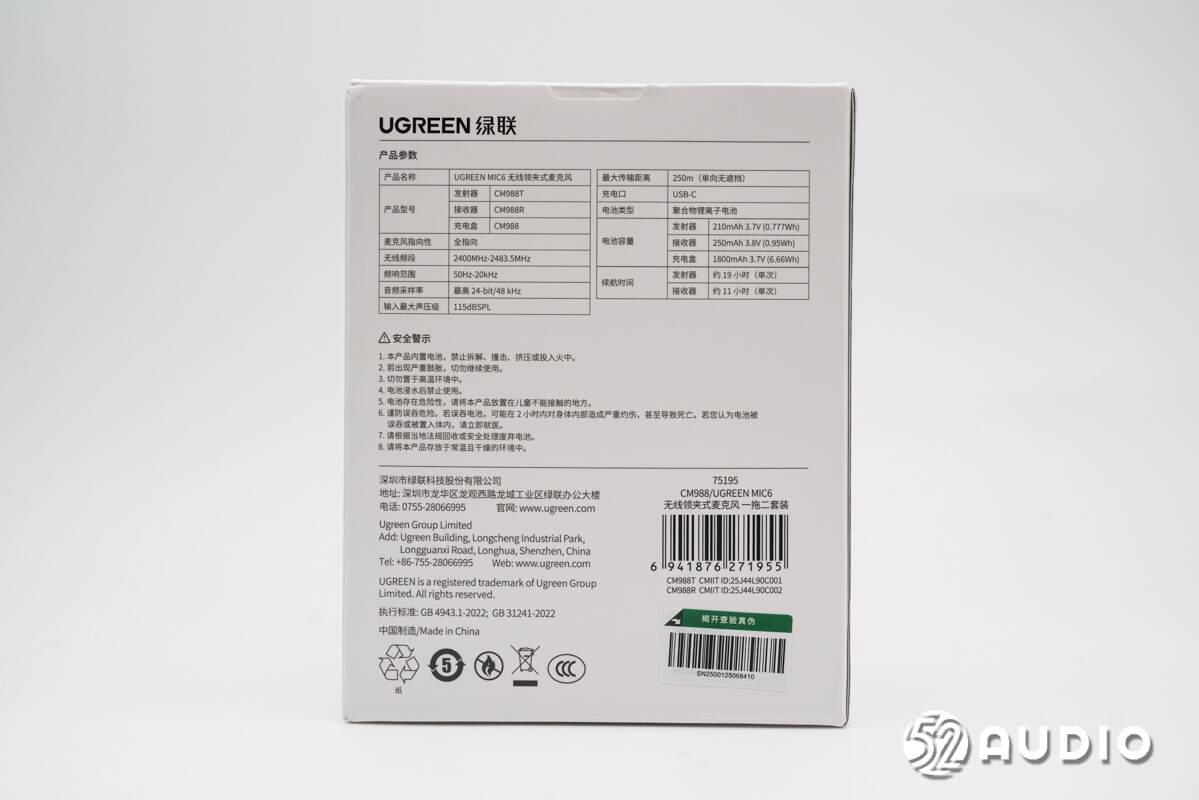

包装盒背面介绍了产品参数信息。产品名称：UGREEN MIC6无线领夹式麦克风，产品型号：CM988T（发射器）/CM988R（接收器）/CM988（充电盒），麦克风指向性：全指向，无线频段：2400MHz-2483.5MHz，频响范围：50Hz-20kHz，音频采样率：最高24-bit/48kHz，输入最大声压级：115dBSPL，最大传输距离：250m（单向无遮挡），充电口：USB-C，电池类型：聚合物锂离子电池，电池容量：210mAh 3.7V（0.777Wh）（发射器）/250mAh 3.8V (0.95Wh)（接收器）/1800mAh 3.7V（6.66Wh）（充电盒），续航时间：发射器约19小时（单次）/接收器约11小时（单次）。
包装盒侧边介绍了产品特点：一键低切、LCD彩屏、领夹/磁吸、长续航充电盒。

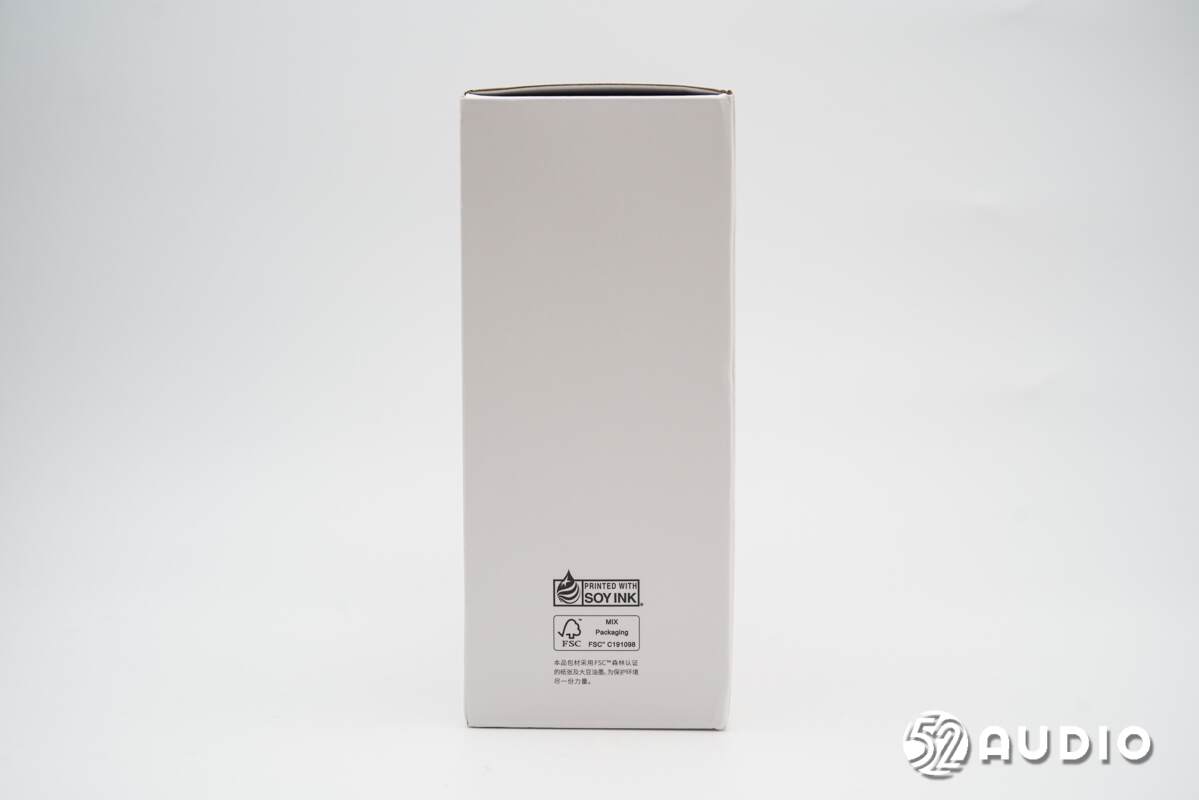

包装盒另外一侧设计SOYINK和FSC认证标志，“本品采用FSC森林认证的纸张及大豆油墨，为保护环境尽一份力量”。

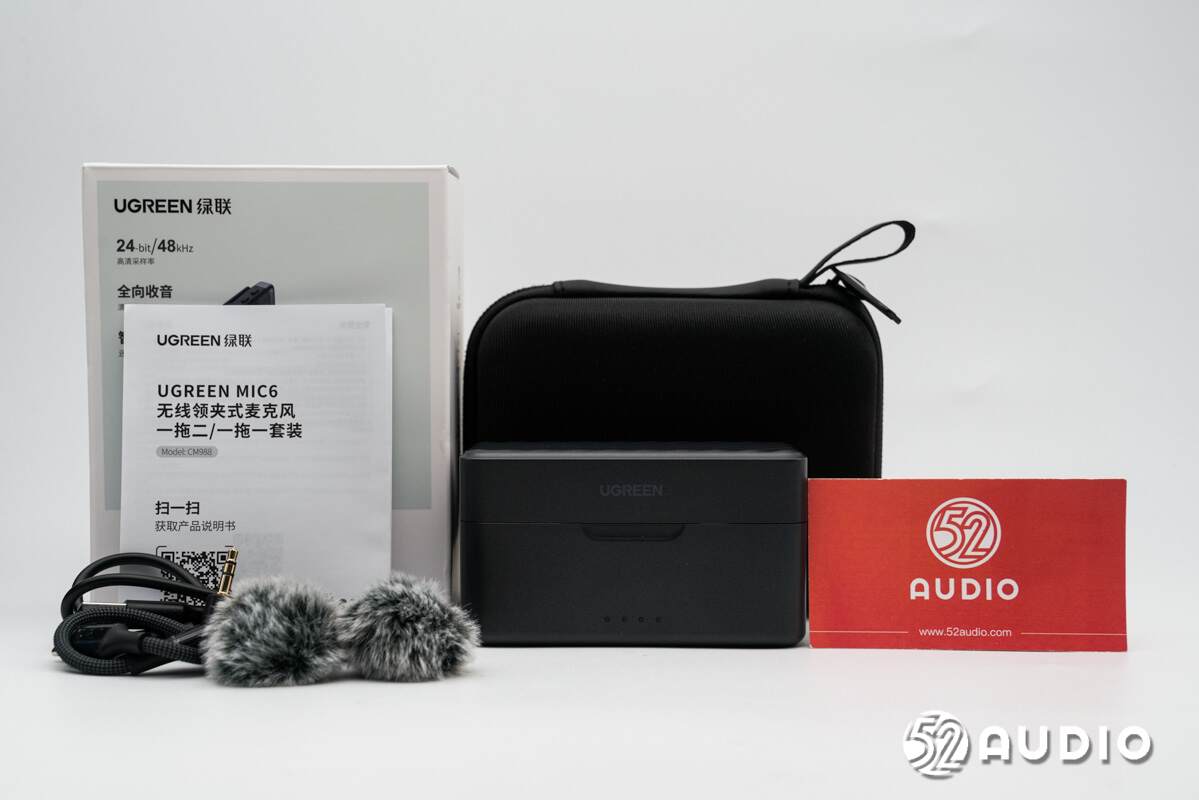

包装盒内部物品有主机、充电线、转接头、音频线、防风帽、背夹磁吸片和收纳包。

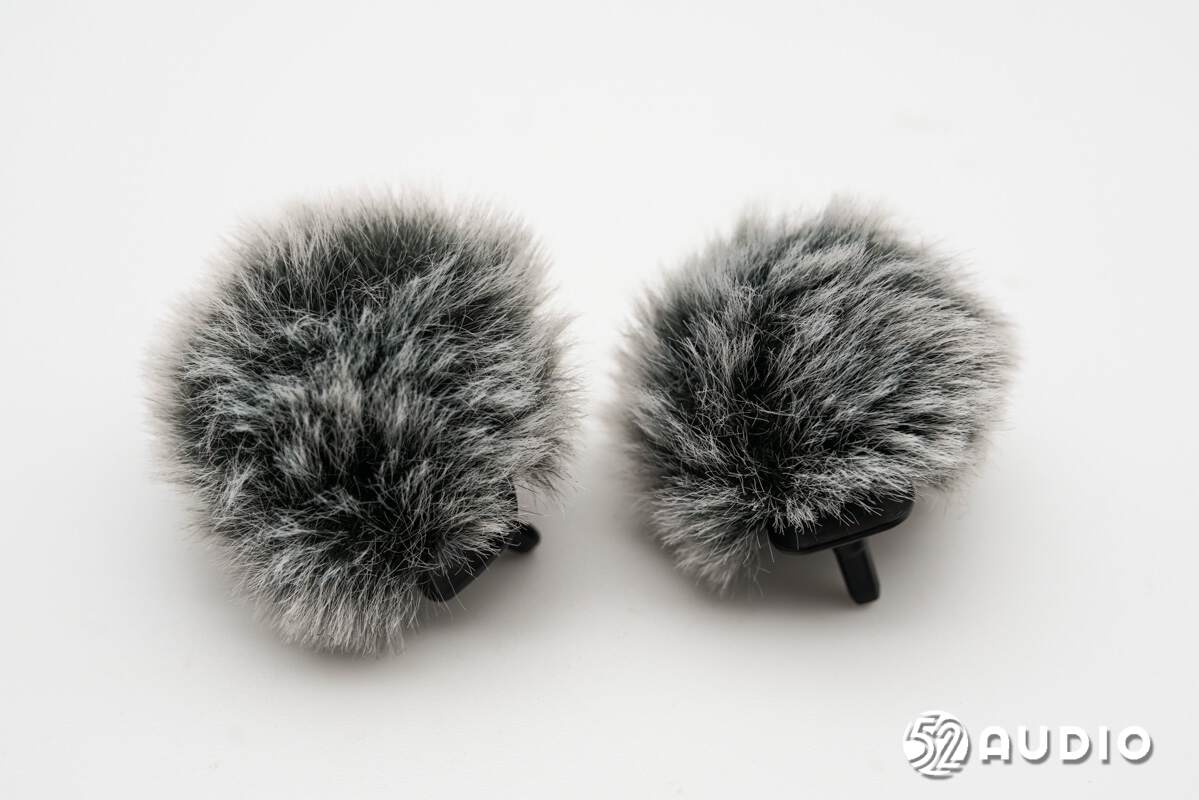

发射器防风毛套，用于降低风噪，提升收音效果。

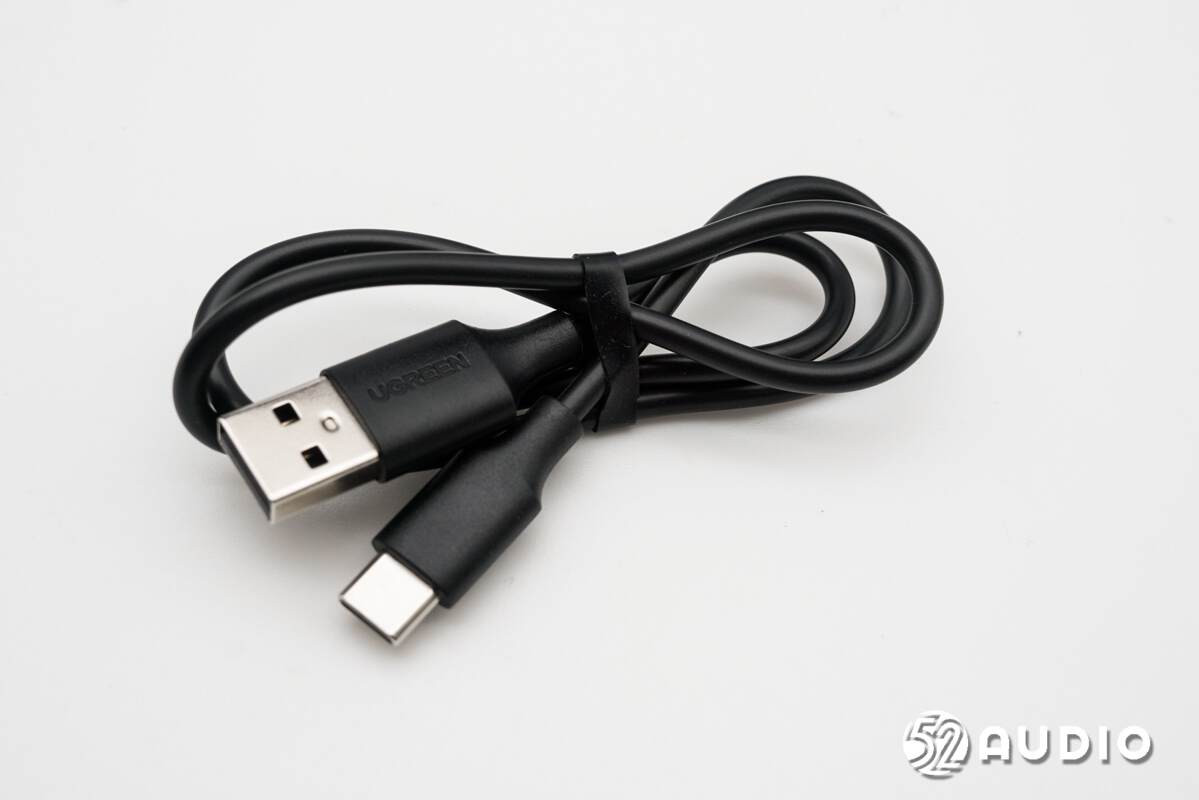

USB-A to Type-C充电线。

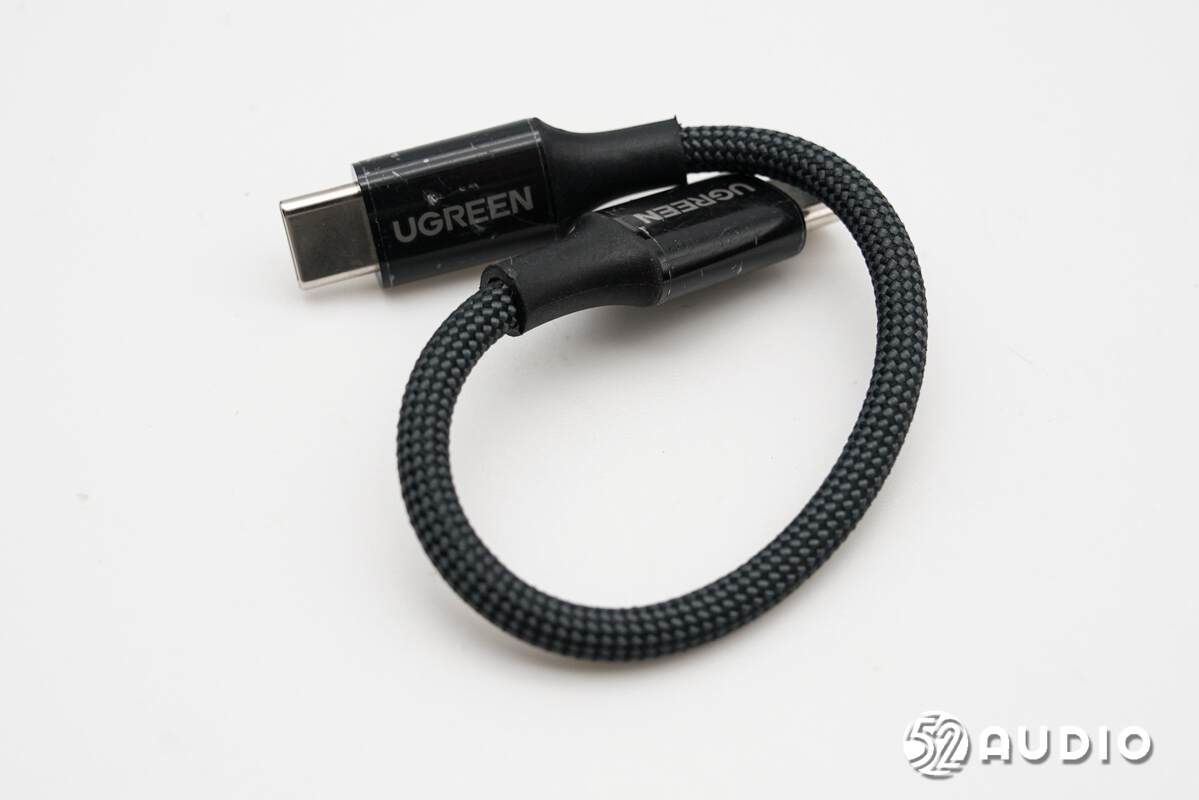

USB-C to USB-C转接线，用于连接手机、平板电脑等录制设备。

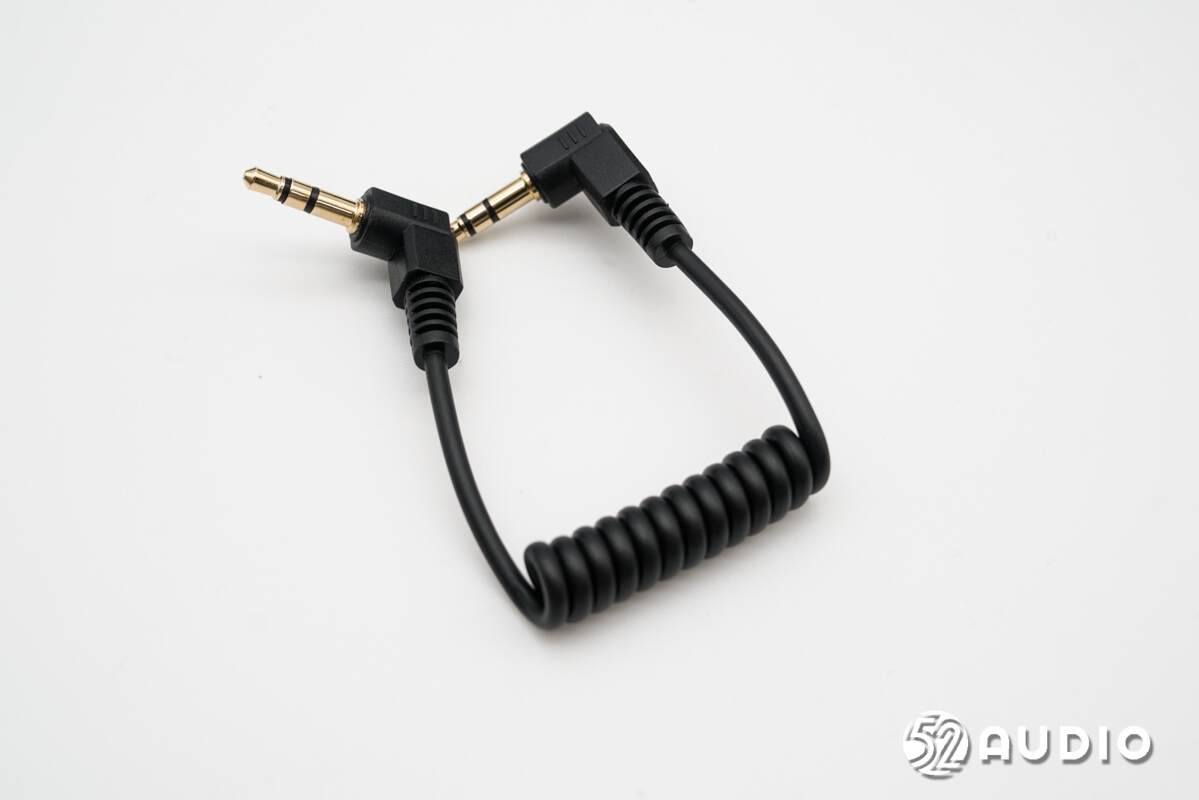

3.5mm to 3.5mm音频线，用于连接相机录制设备。

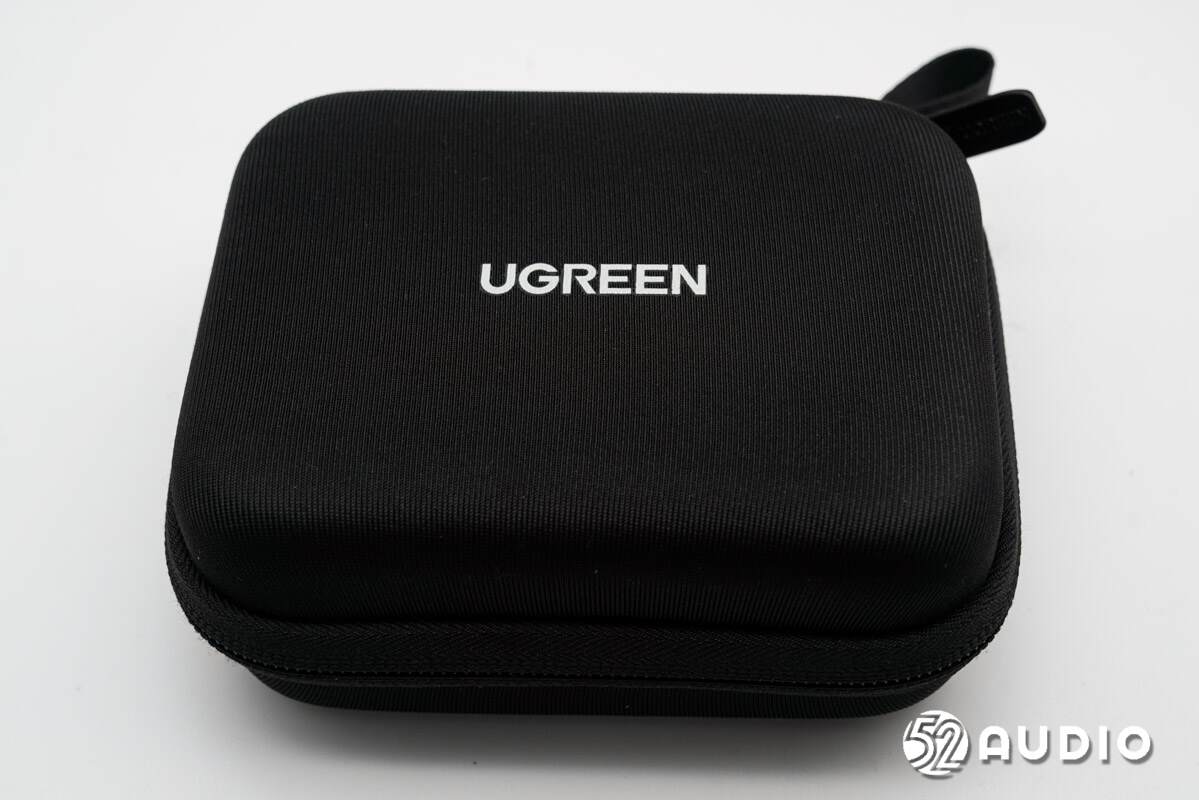

麦克风收纳包，能够收纳麦克风及所有配件，提升便携性。

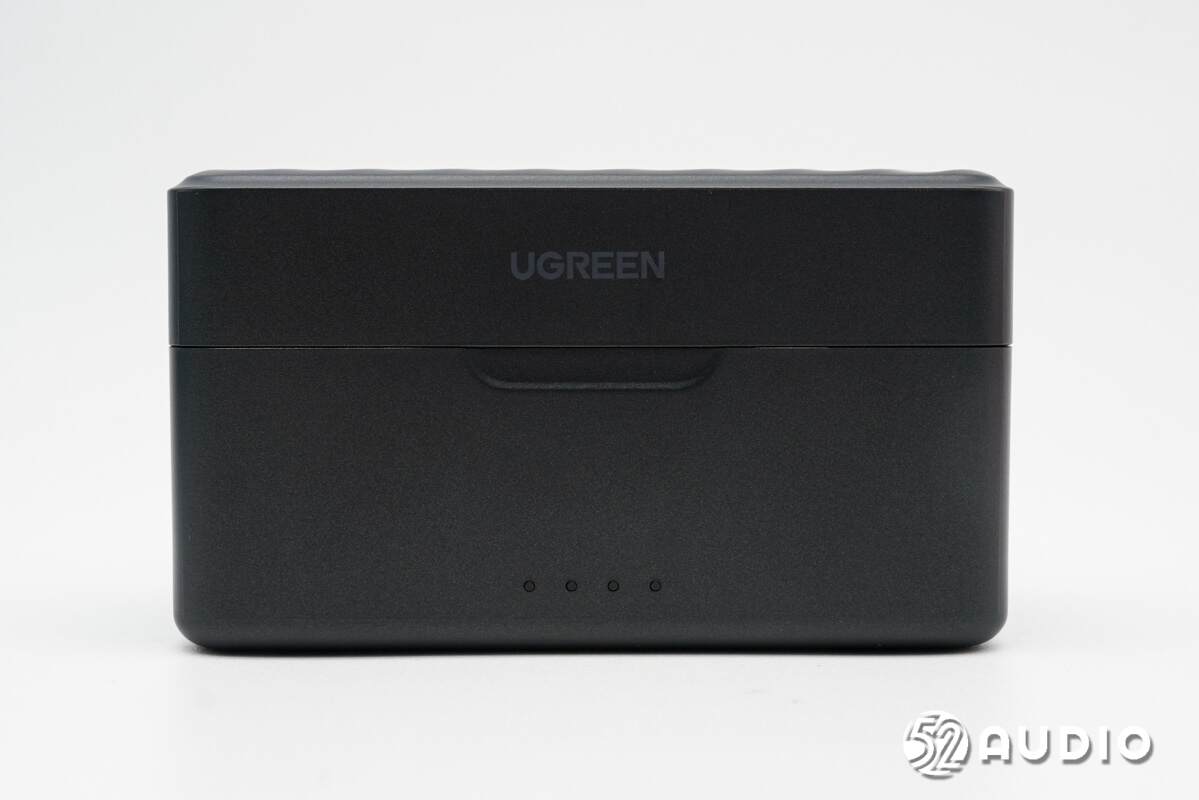

绿联MIC6无线领夹麦克风充电盒采用了方形设计，磨砂质感。机身正面设计有品牌LOGO，设置有四颗指示灯反馈剩余电量信息。

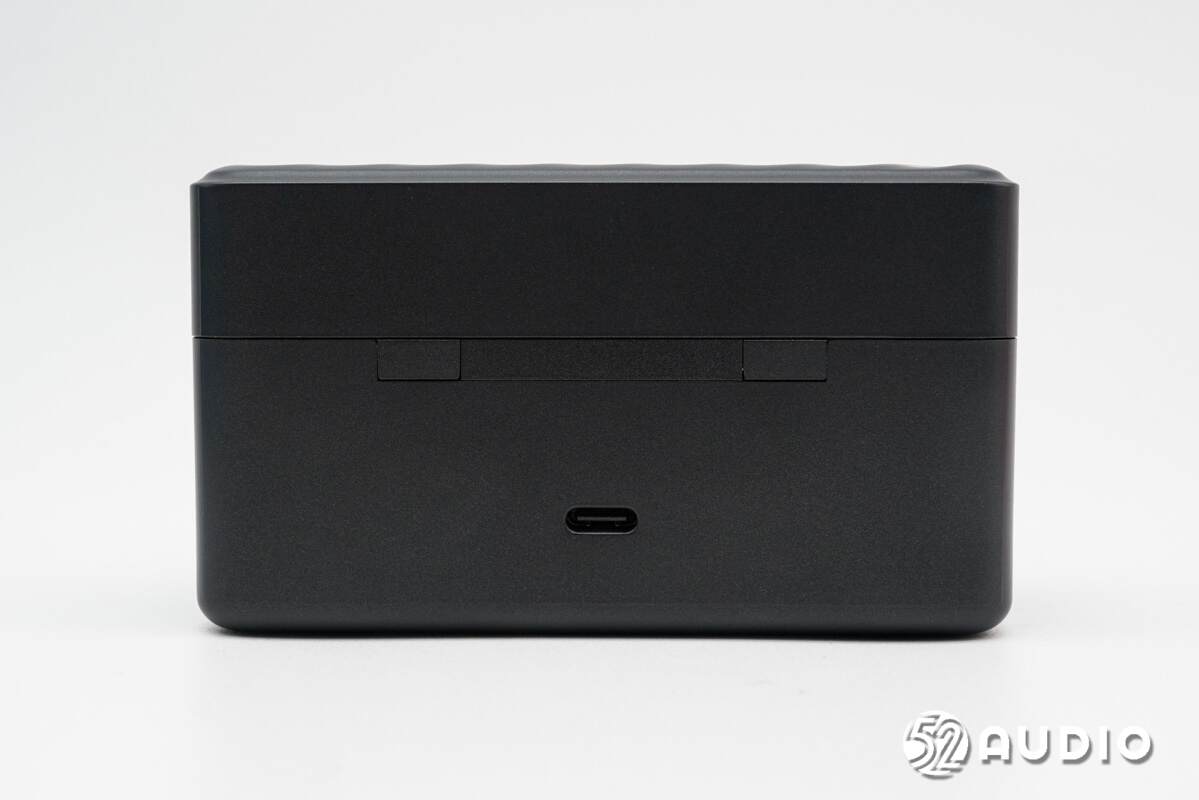

机身背面设置Type-C充电接口。

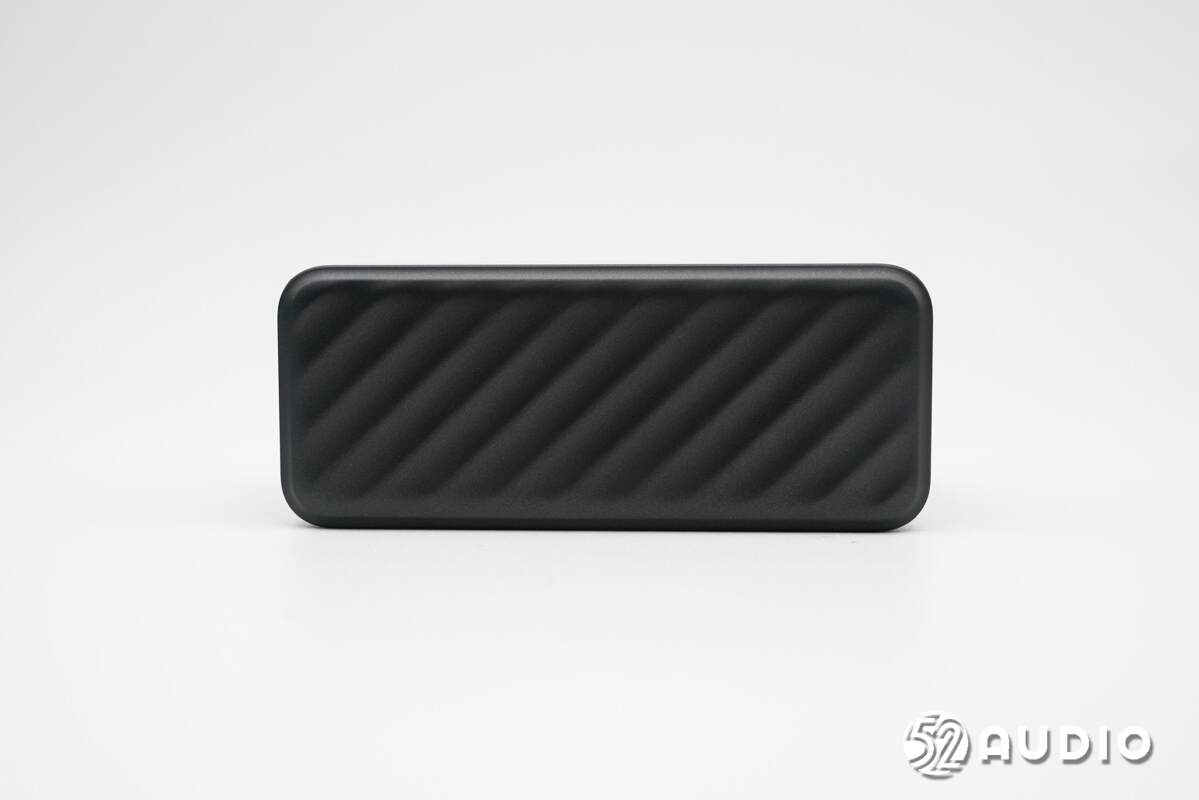

盒盖顶部凹凸斜纹装饰，提升产品的细节感。

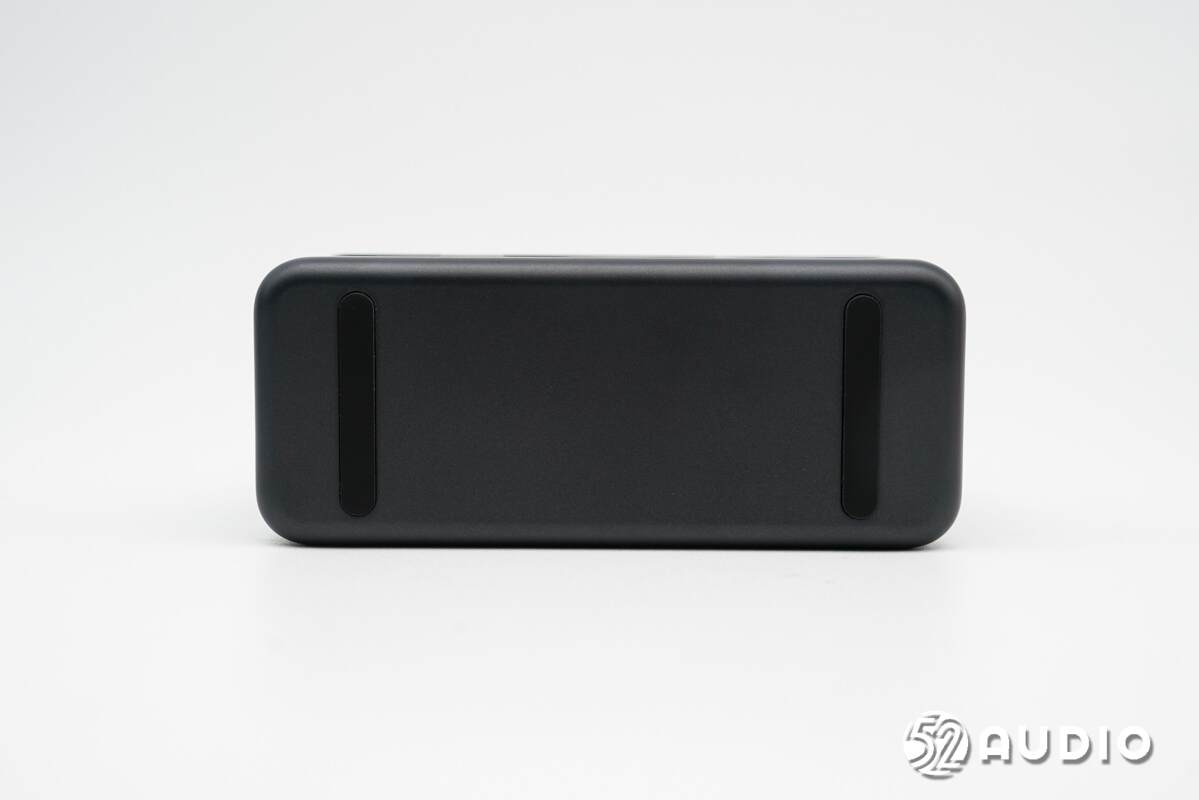

机身底部设置有两条橡胶垫防滑。

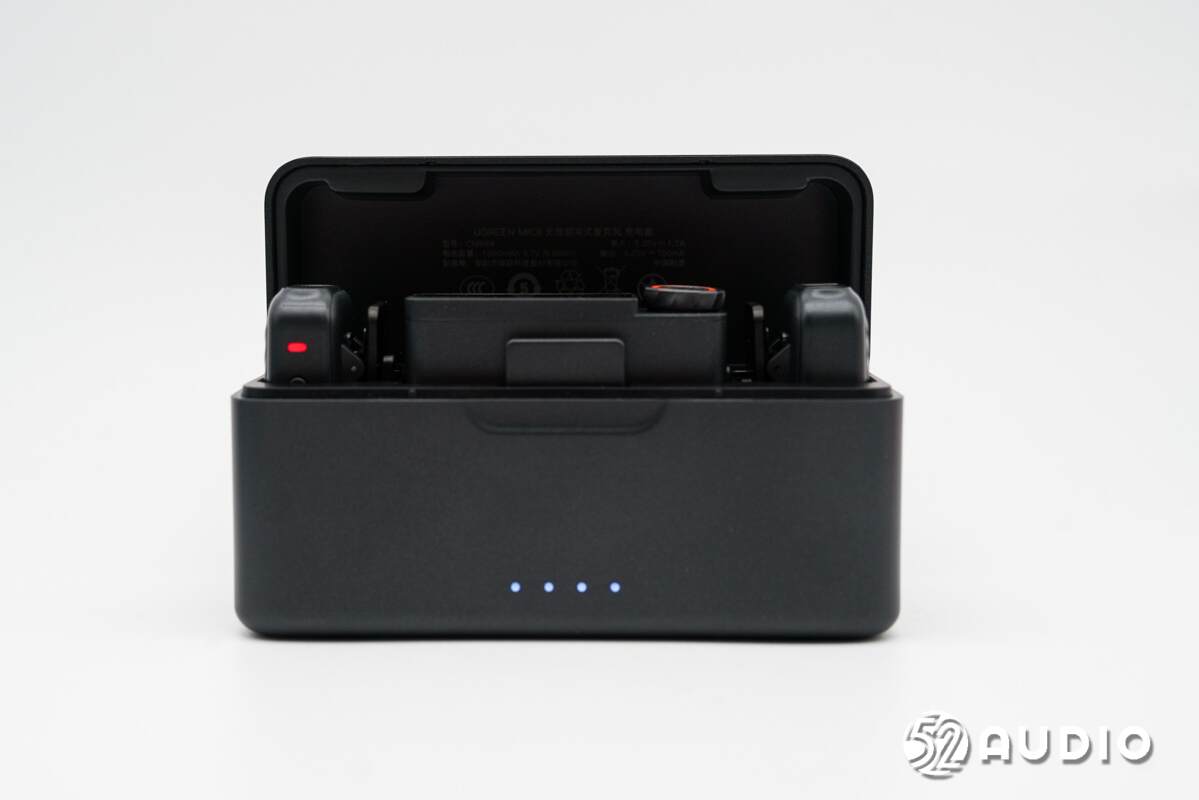

打开充电盒盖，内部麦克风磁吸固定，包括了一个接收器和两个发射器。

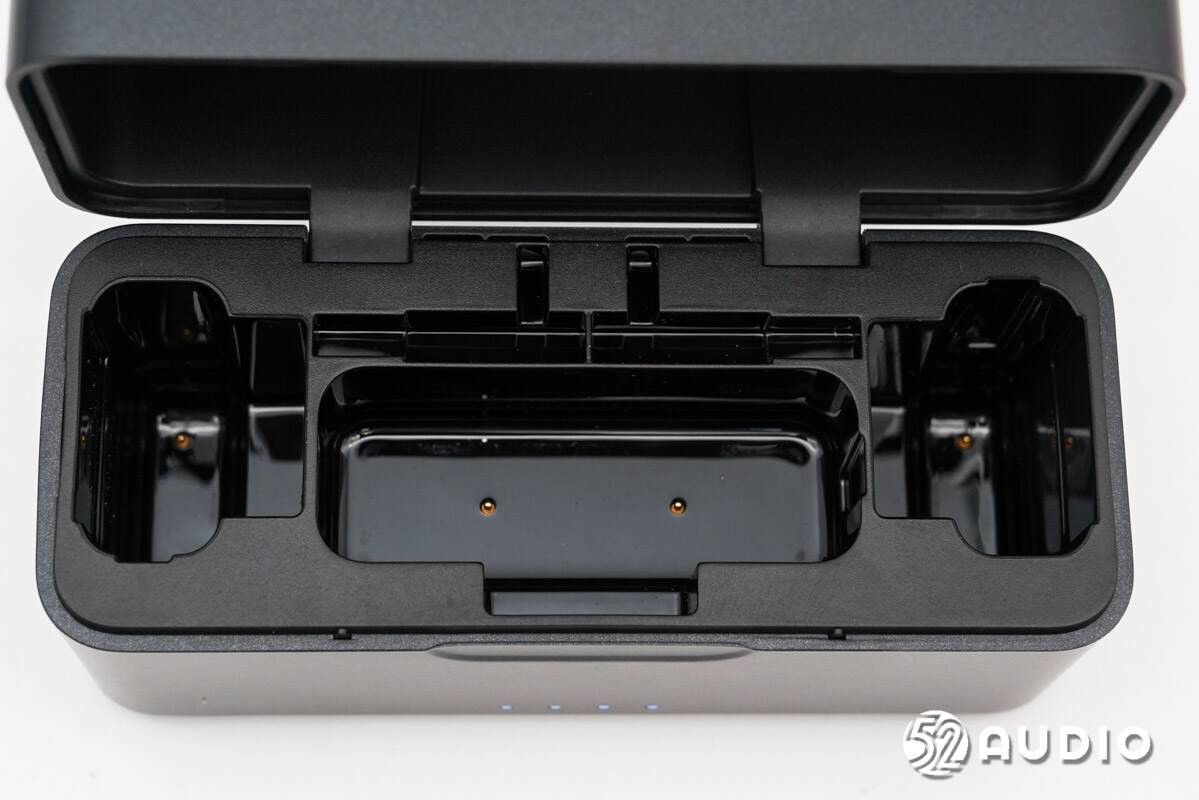

取出一拖二麦克风，座舱内部结构一览。

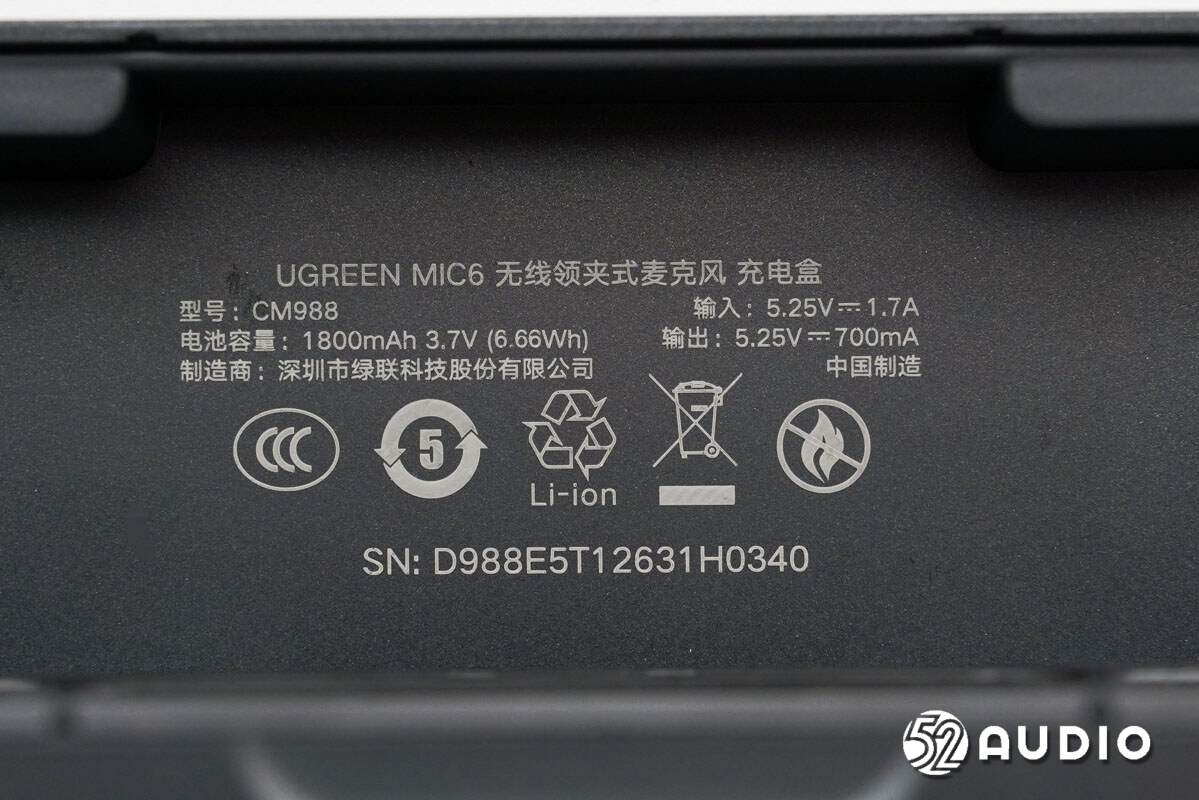

盒盖内侧标注有产品信息，型号：CM988，电池容量：1800mAh 3.7V（6.66Wh），输入：5.25V-1.7A，输出：5.25V-700mA，制造商：深圳市绿联科技股份有限公司。
发射器和接收器座舱内部均设置有金属顶针，用于为其充电。

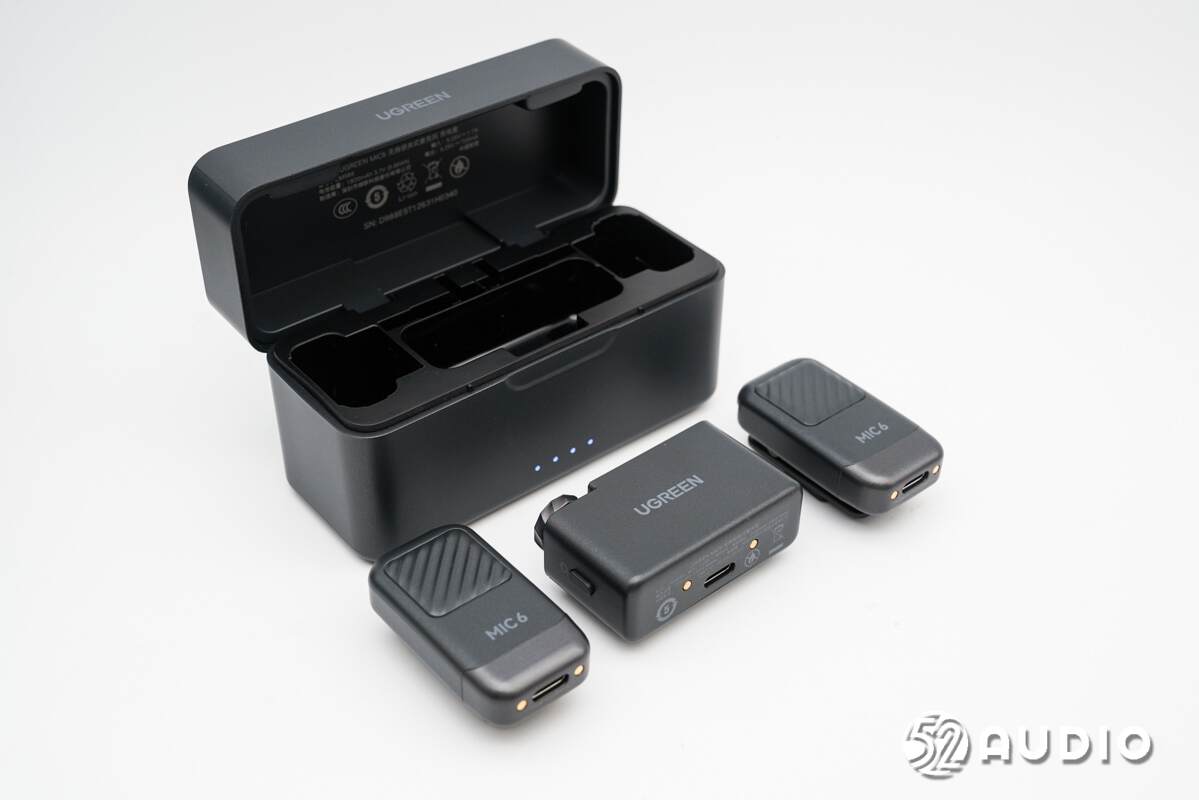

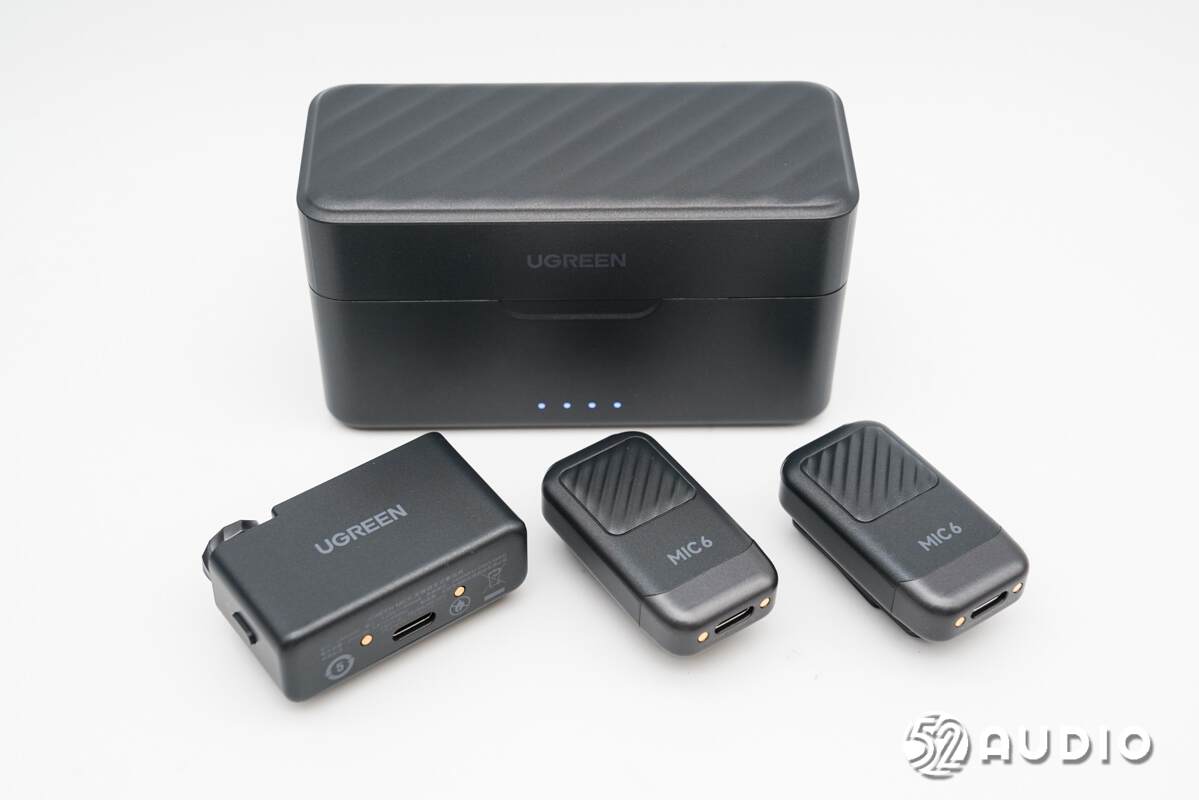

绿联MIC6整体外观一览。

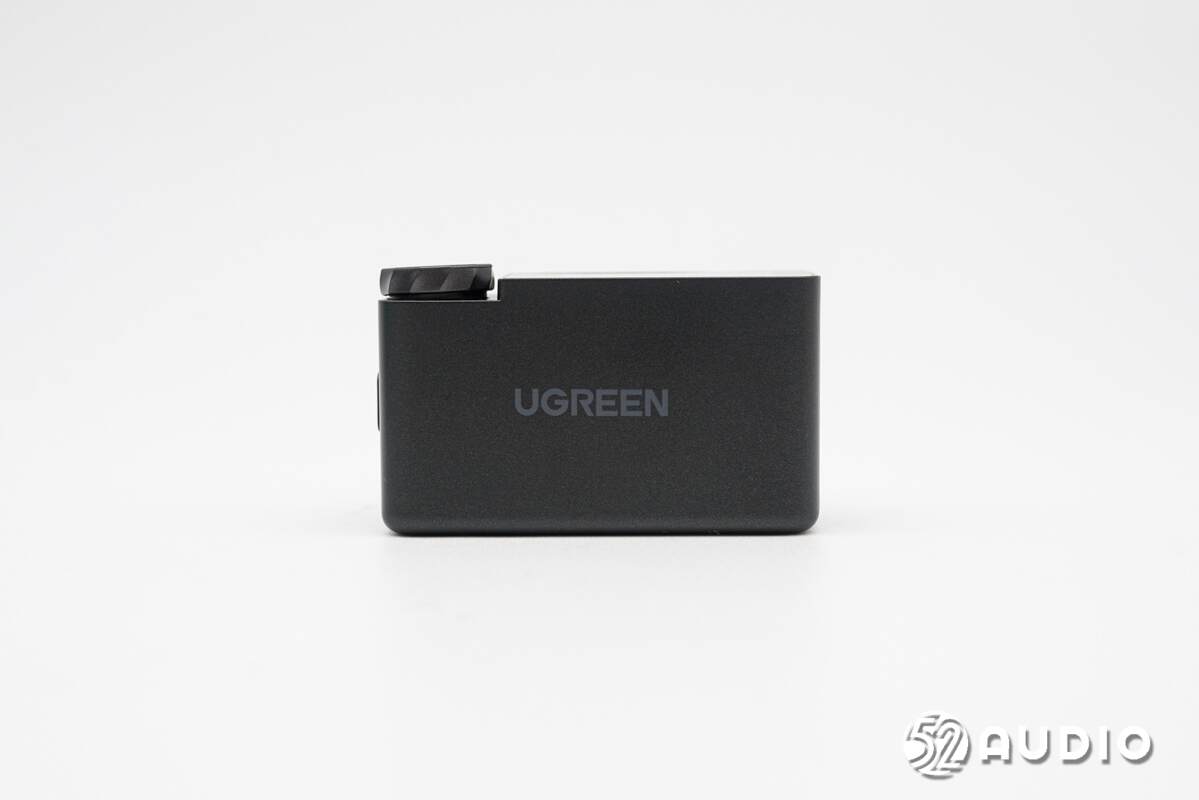

接收器正面外观一览，与充电盒相同的磨砂质感，设计有“UGREEN”品牌LOGO。

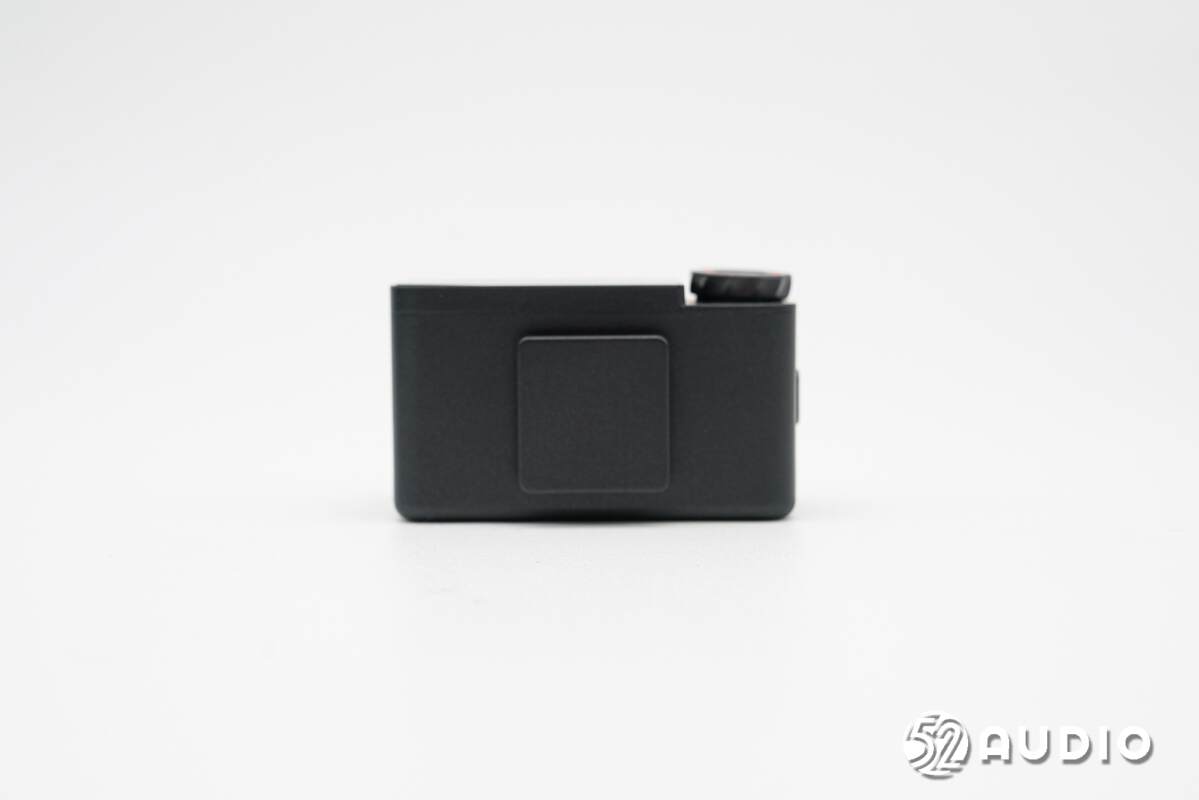

接收器背面设计有冷靴接口，便于与相机设备固定使用。

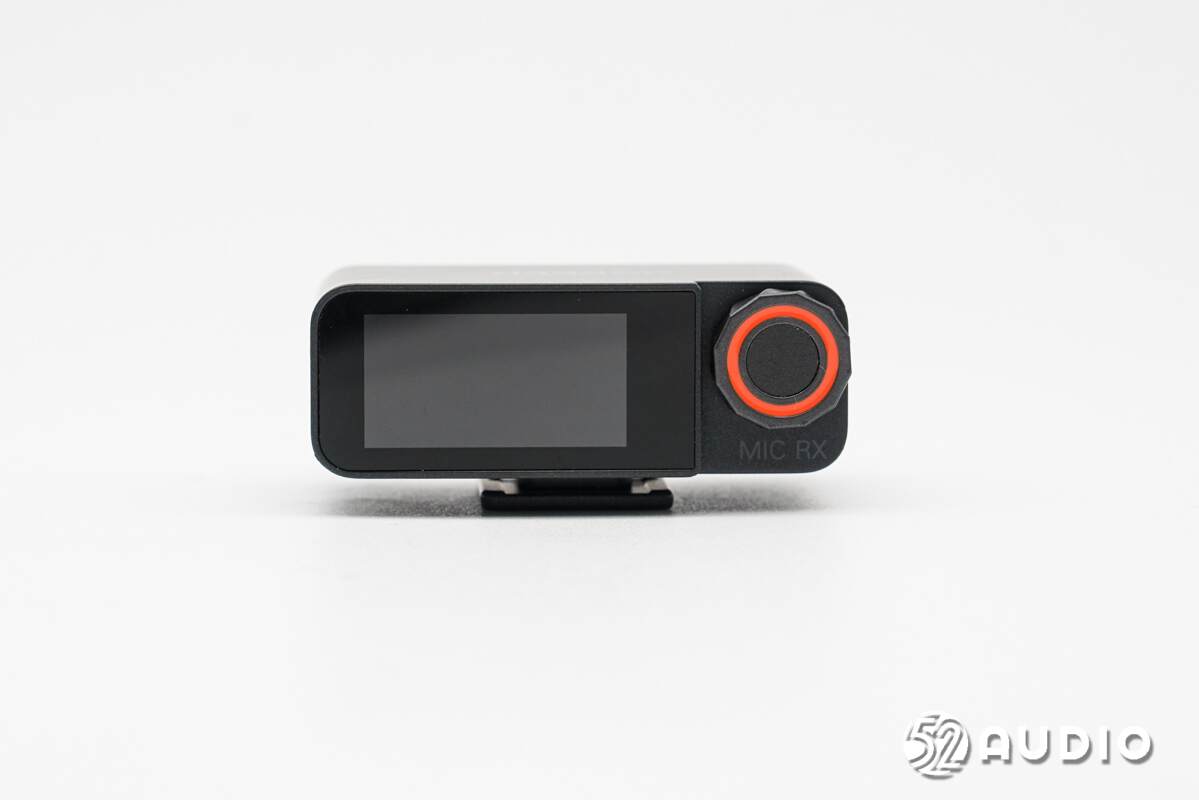

机身顶部搭载显示屏，用于反馈剩余电量、收音音量、声道、增益等级、设备状态、信号强弱信息。

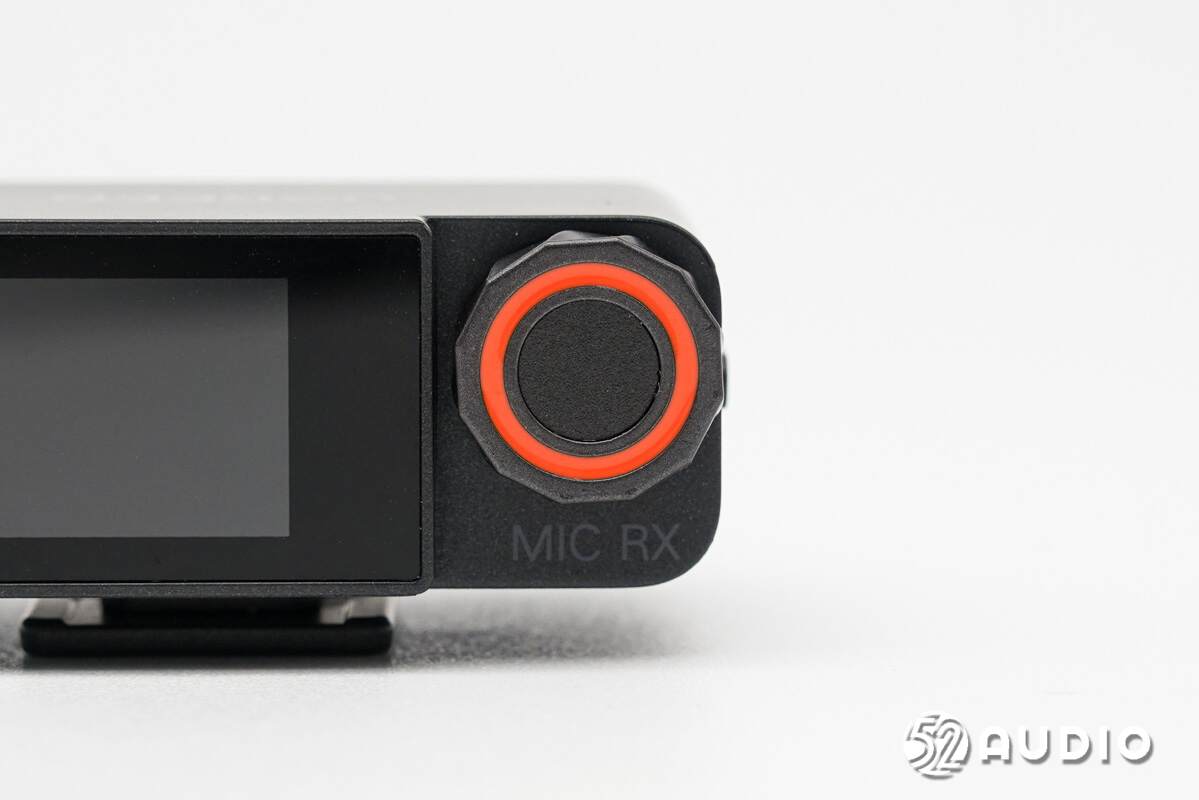

机身顶部还设置有一颗旋钮按键，边缘螺纹，背部橙色圆环装饰，非常精致。旋钮按键短按1次进入菜单/确认，短按2次返回，旋转选择设置项。

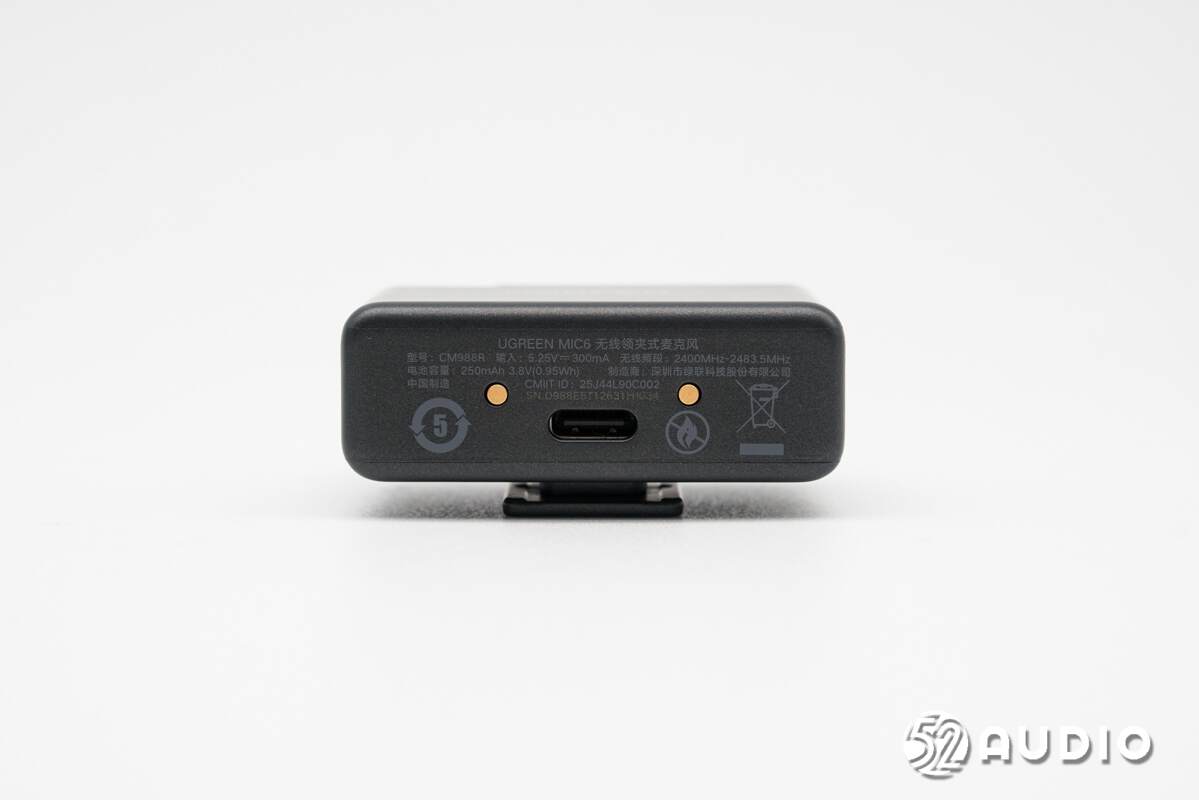

机身底部设置Type-C接口，用于连接手机、笔记本电脑等录制设备，以及为内置电池充电。设置有充电触点，连接充电盒充电。标注产品参数信息，与包装盒上一致。

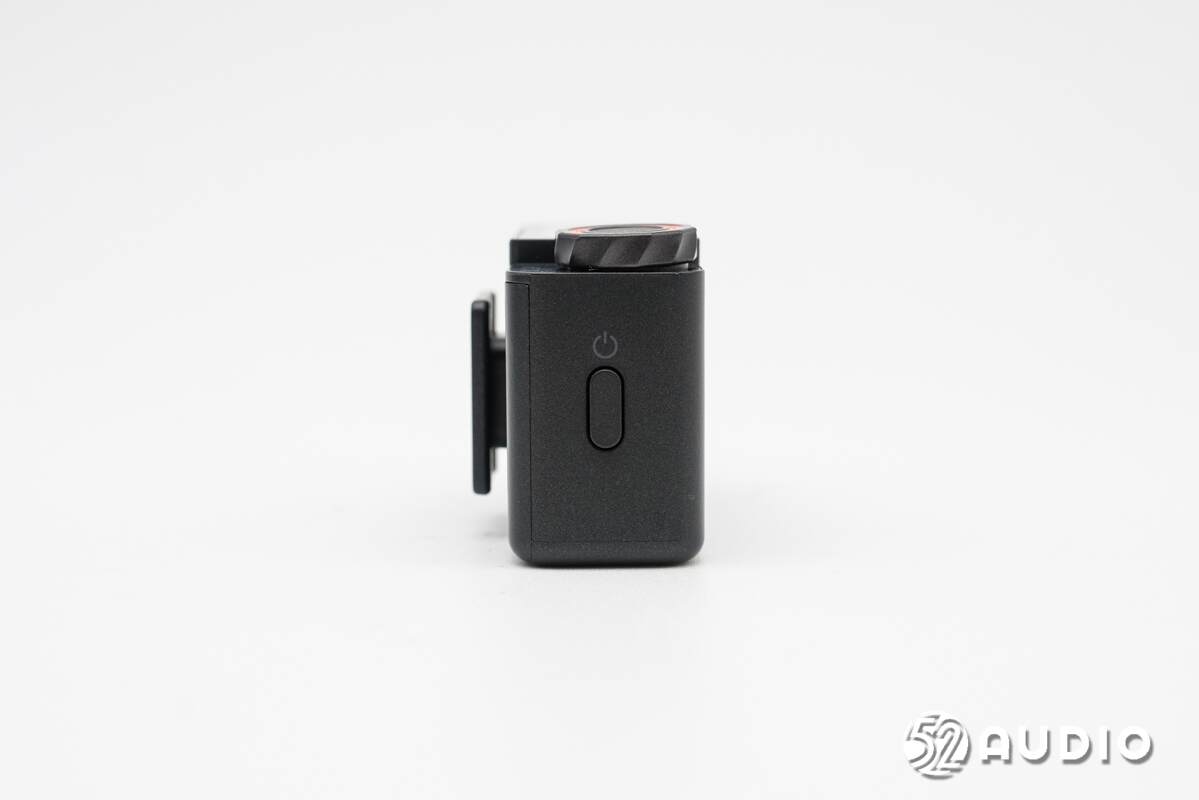

机身左侧设置有电源键，长按3秒开/关机，单击锁定/解锁旋钮，防止误触。

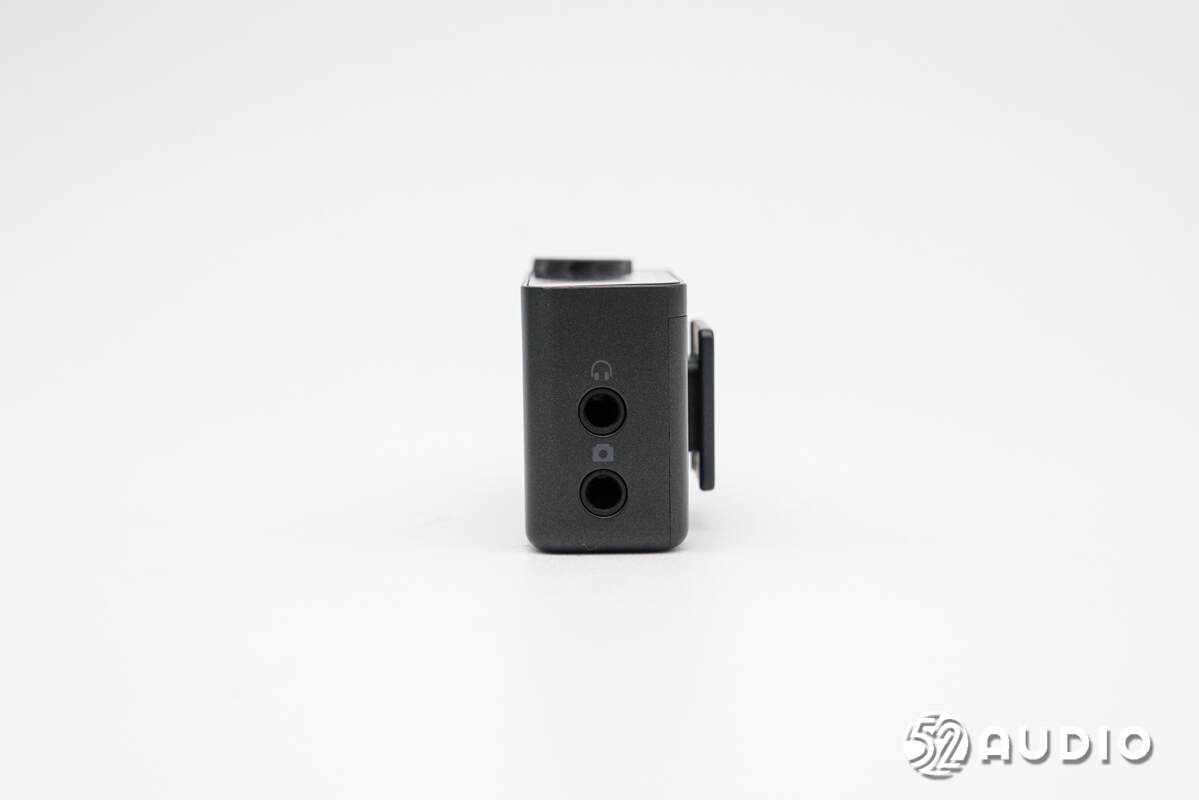

机身右侧设置有3.5mm监听耳机接口和3.5mm相机音频输入口。

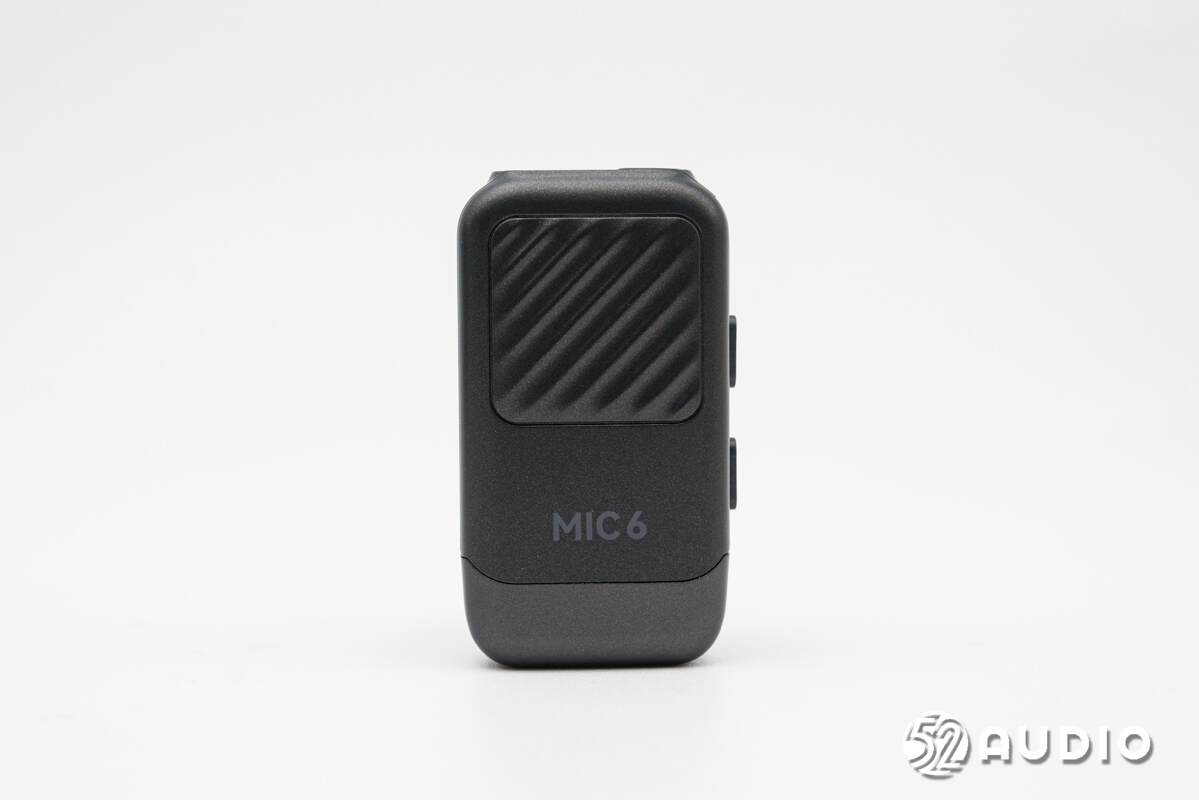

发射器体积更加小巧，质感非常出色。正面设计有凹凸斜纹装饰，同时用于提升摩擦力，方便打开背部领夹佩戴。

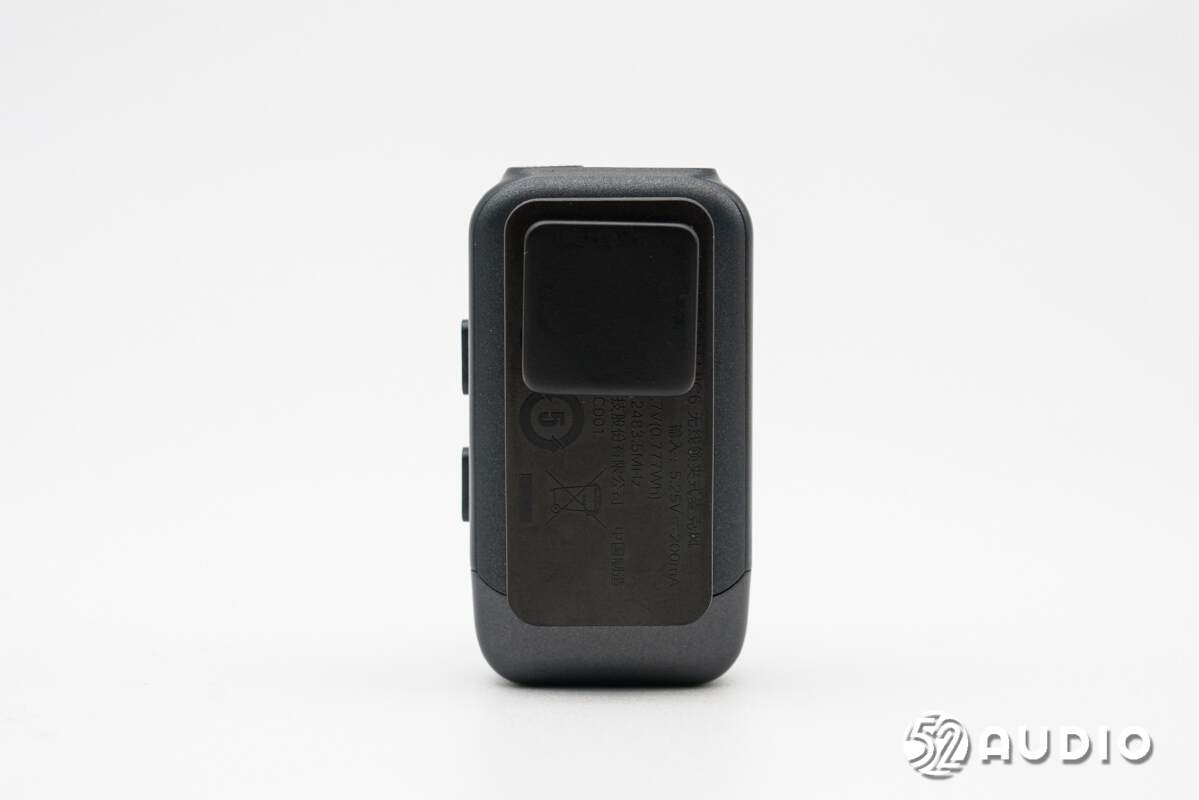

发射器背面设计有金属领夹，用于夹在衣领上使用。贴有磁吸片，方便固定在衣服的任何位置。

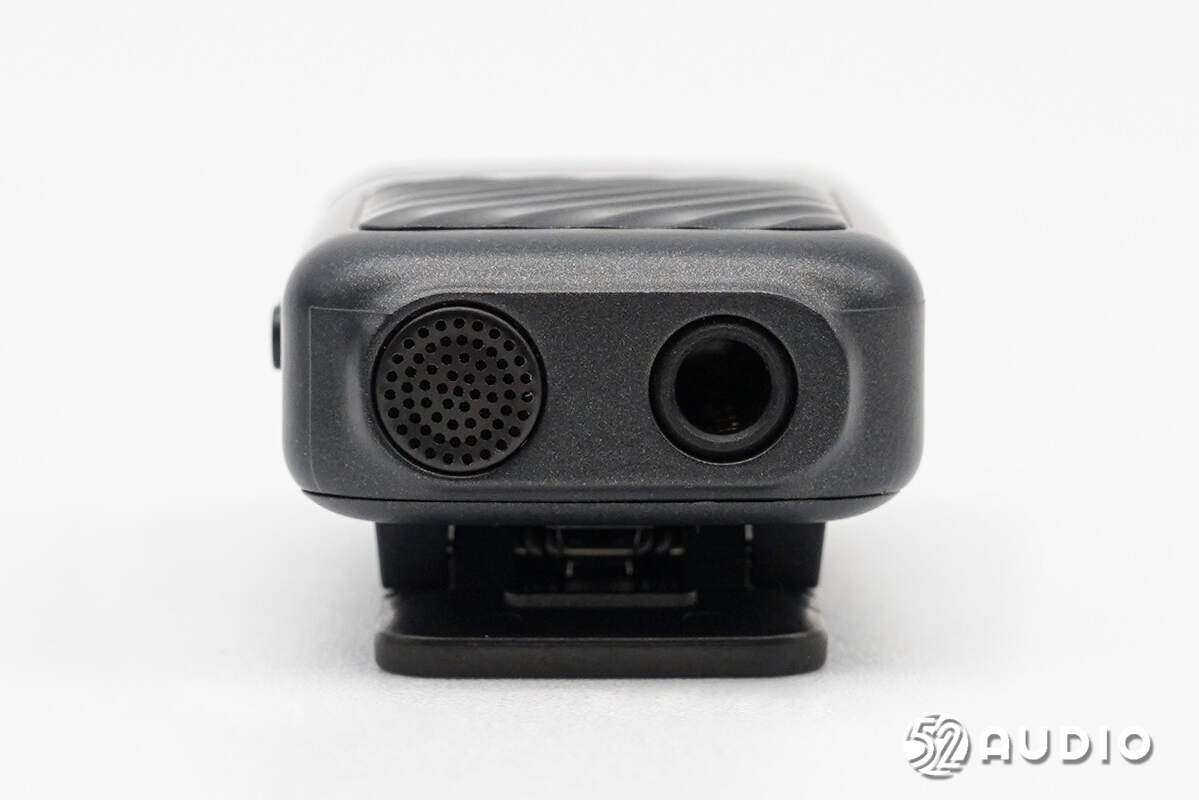

机身顶部设置拾音孔，通过金属盖板防护。右侧3.5mm音频输入接口，用于连接外设拾音咪头或固定防风毛套。

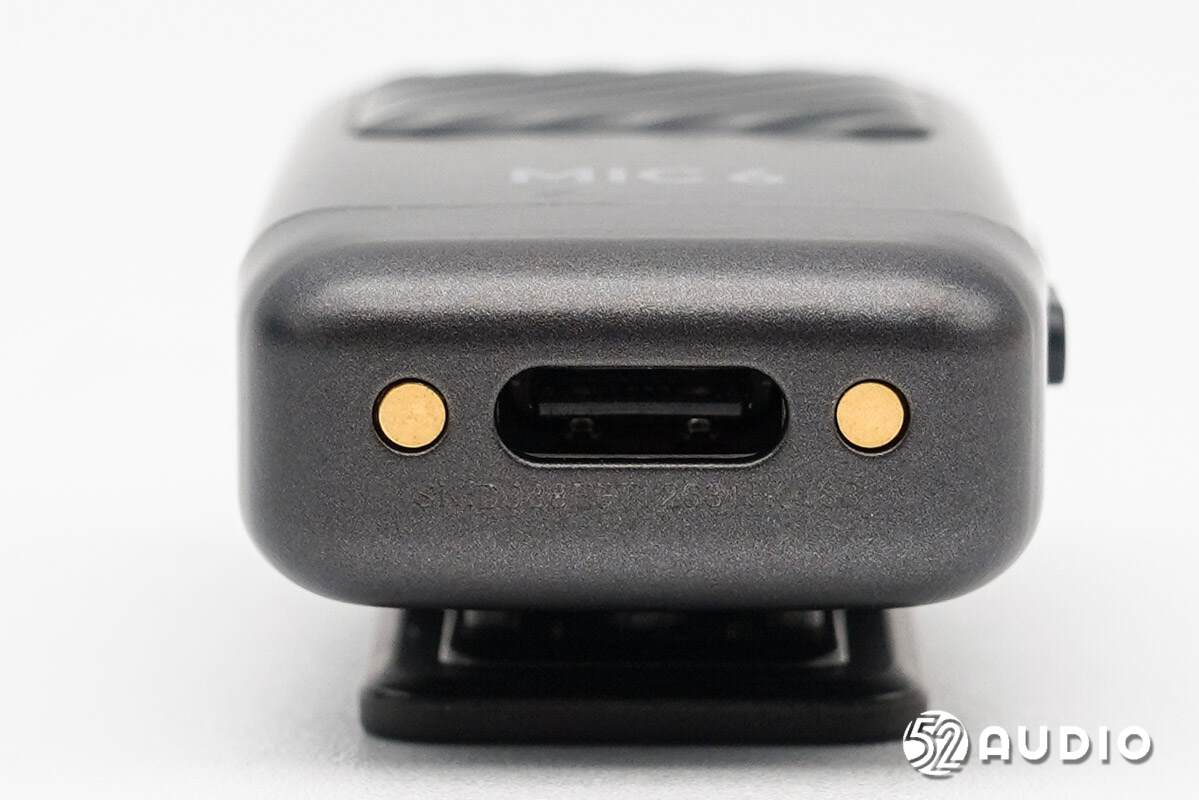

机身底部设置Type-C充电接口和充电触点。
机身右侧设置有配对/低切键、电源/降噪/静音键和指示灯。

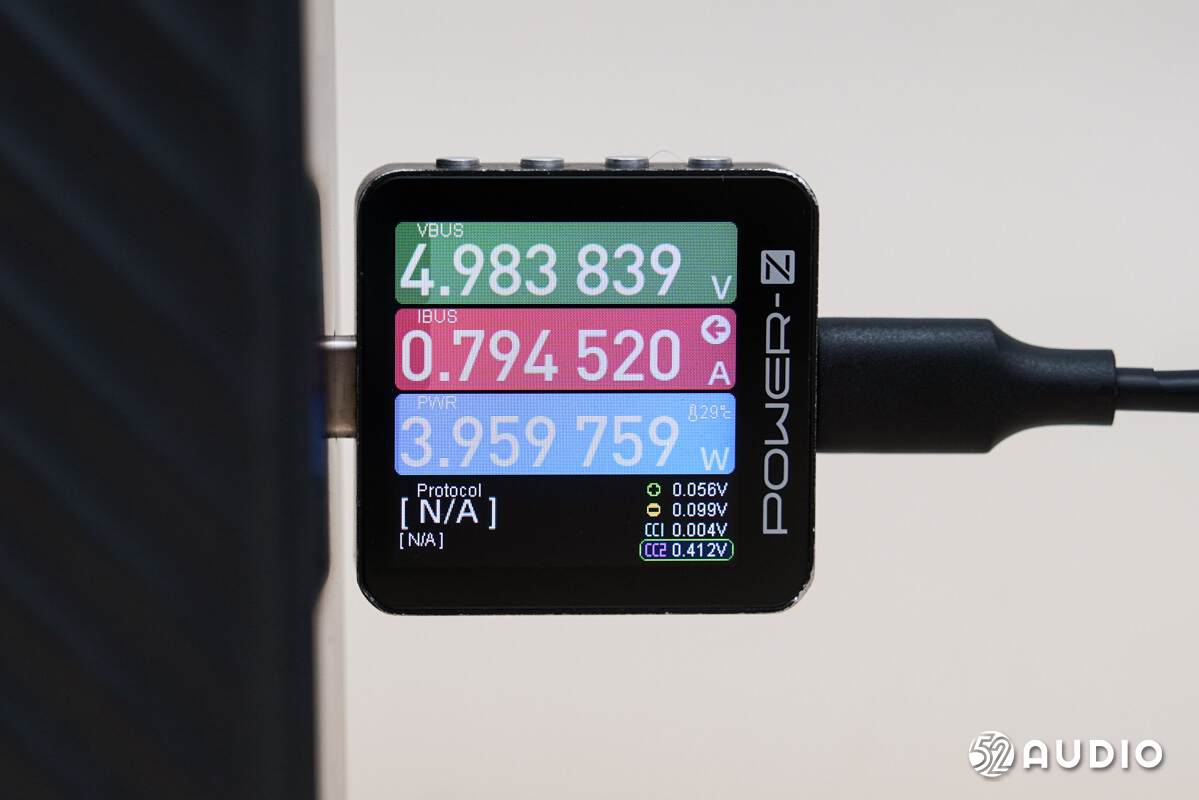

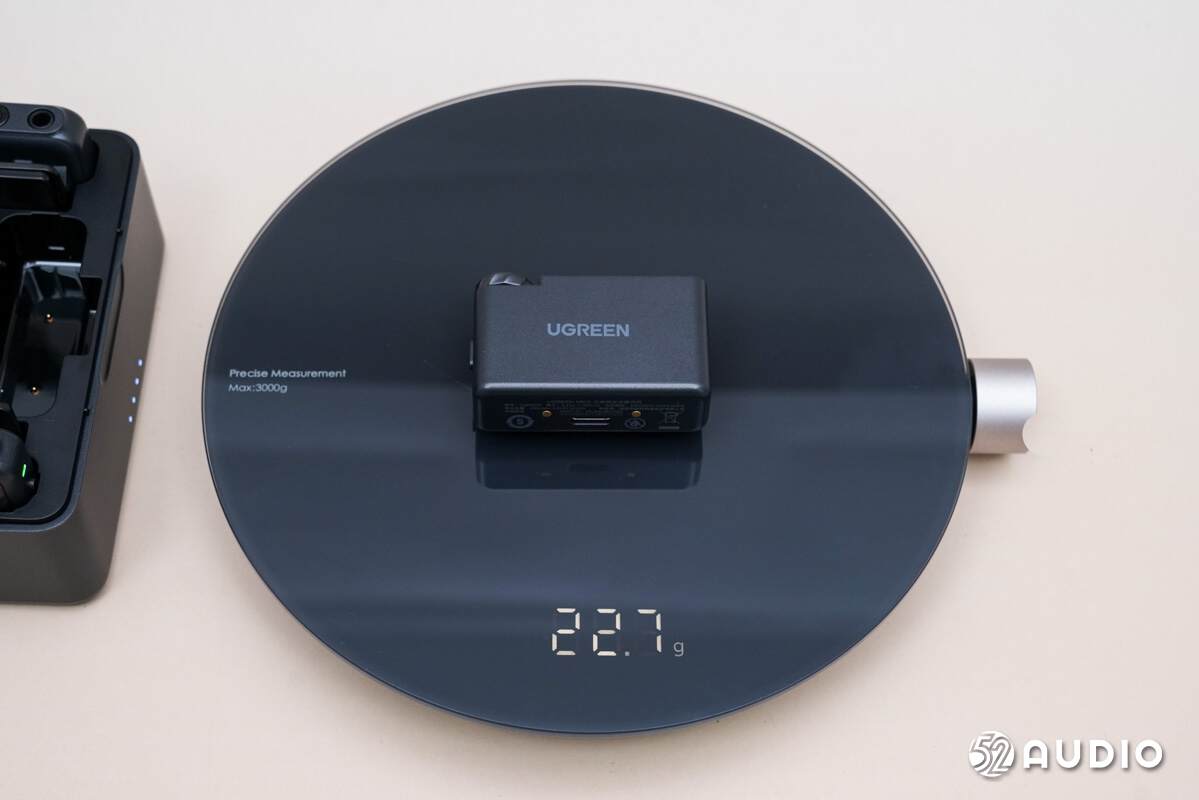

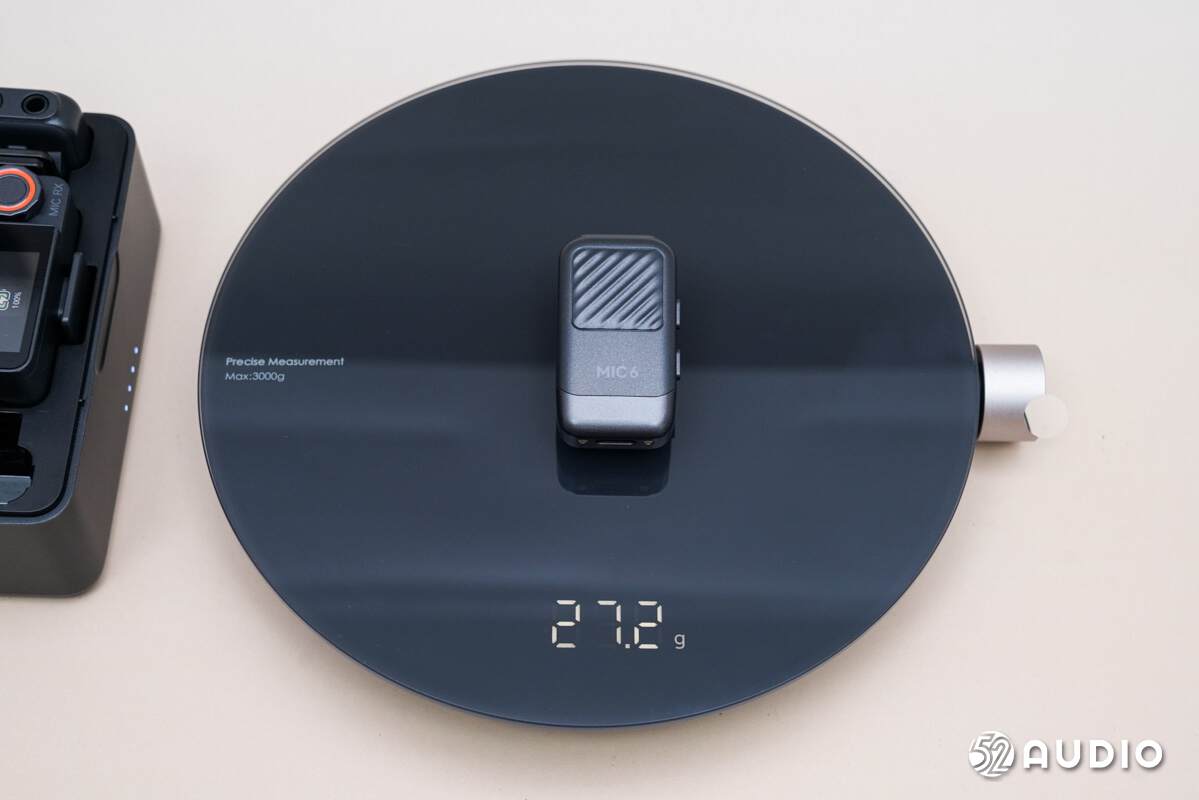

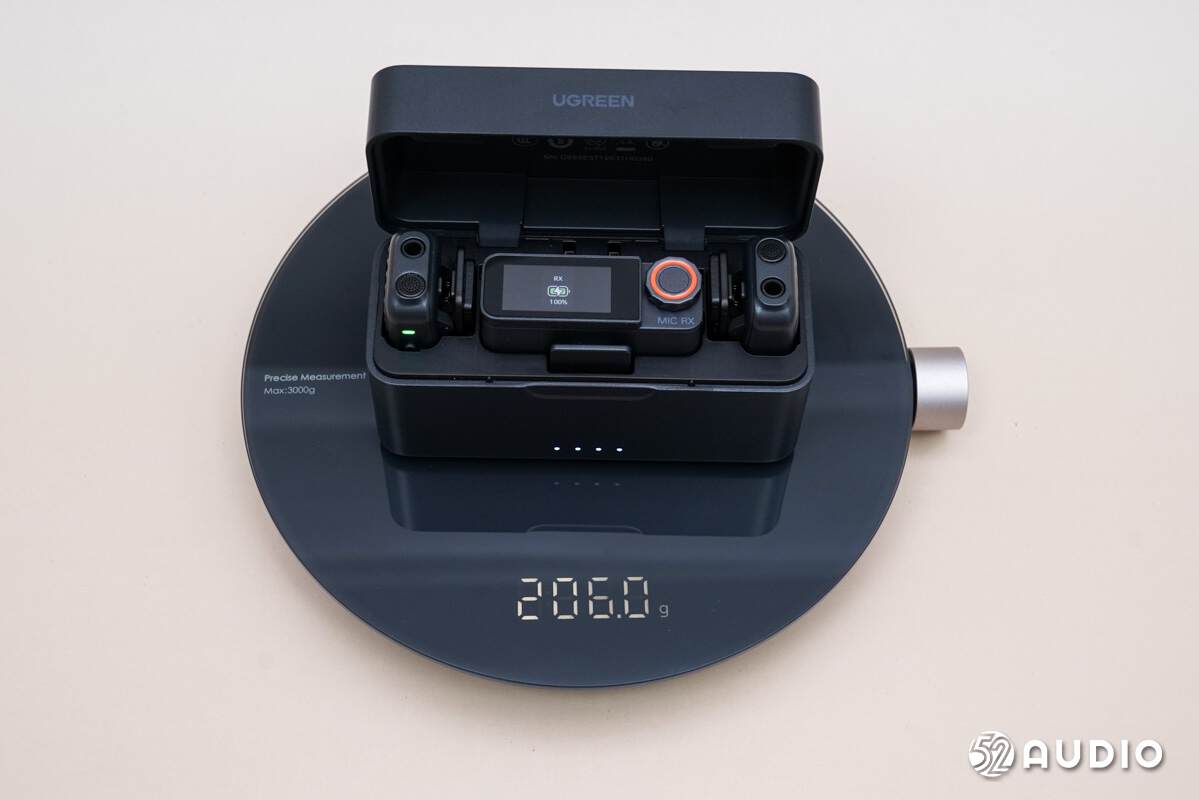

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对绿联MIC6进行充电测试，。
二、绿联MIC6拆解
通过开箱，我们详细了解了绿联MIC6的详细外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
充电盒拆解

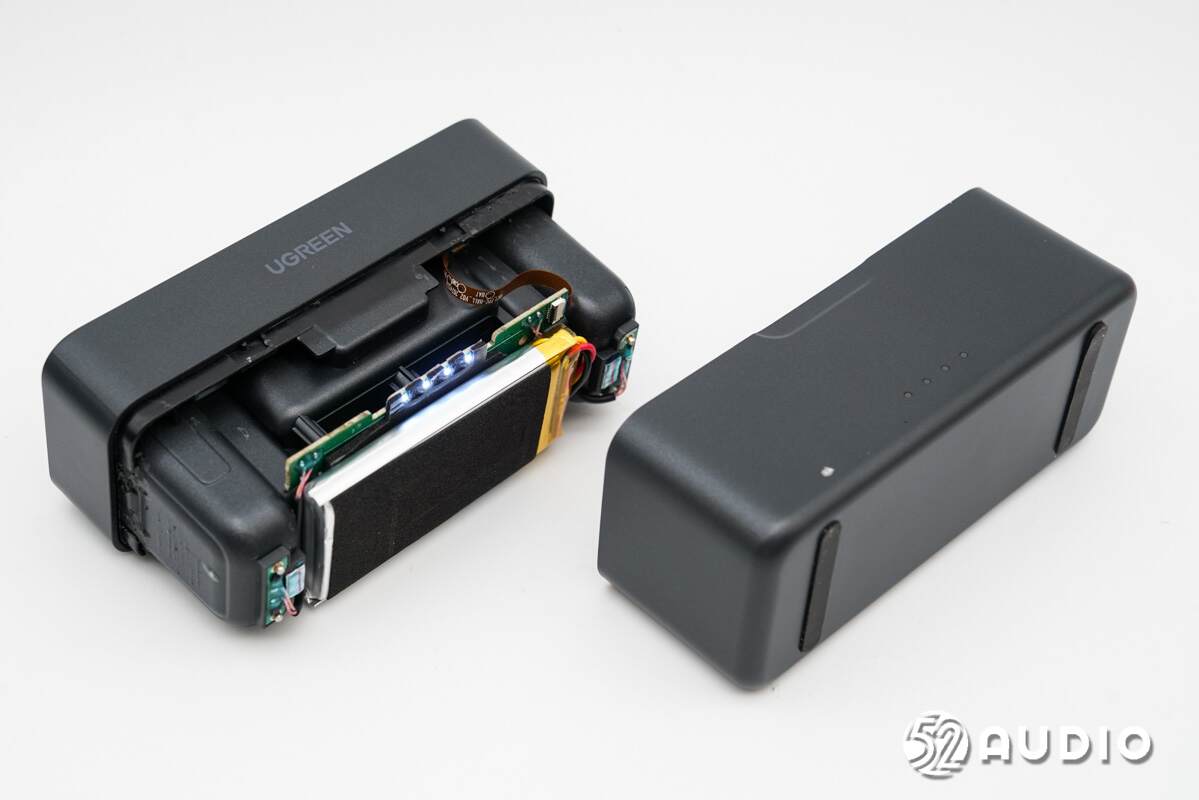

拆开充电盒外壳，取出座舱结构。

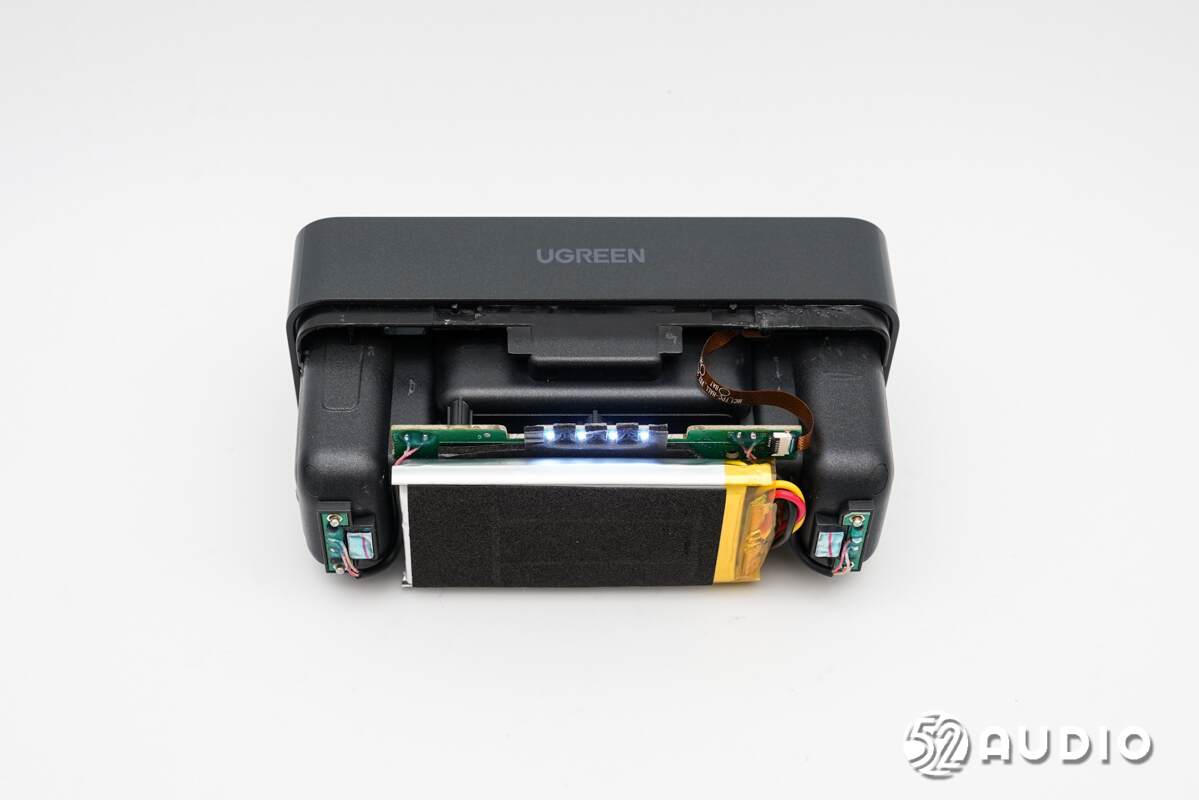

座舱底部结构一览，设置有电池、主板、两个为发射器充电的小板和霍尔元件的排线。

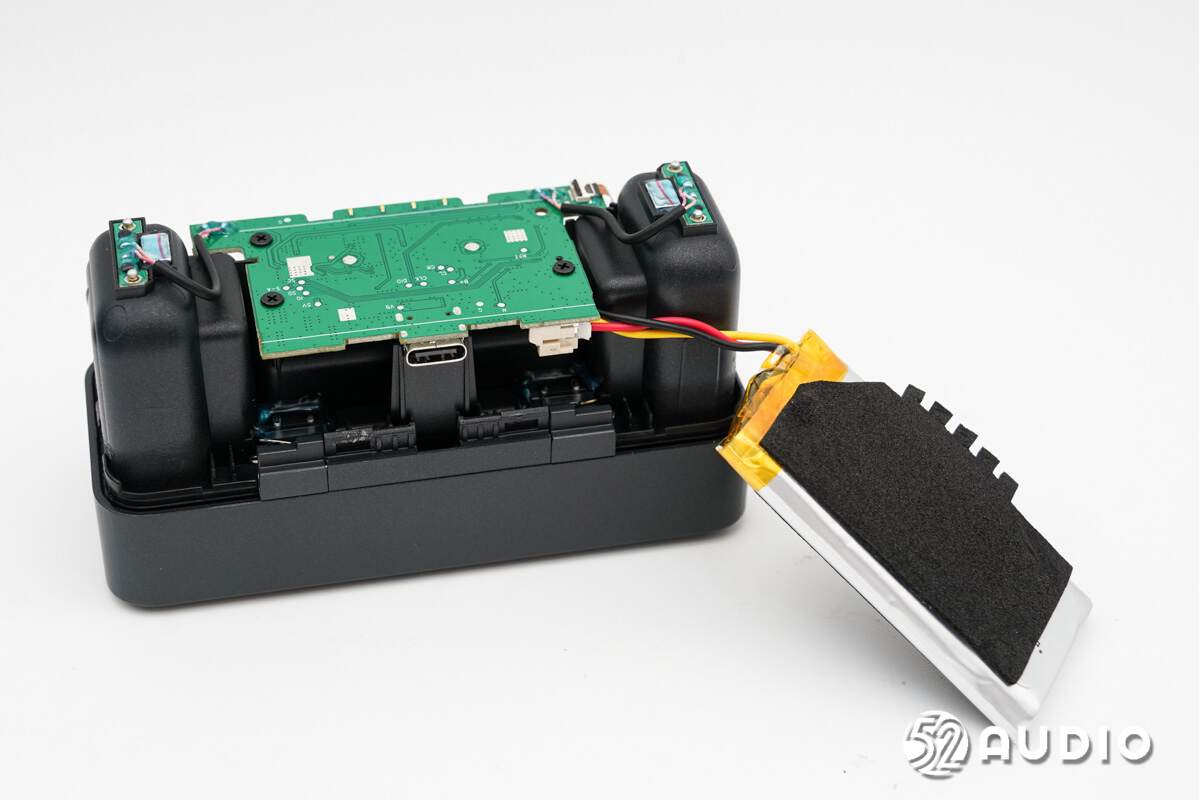

取掉电池，下方主板单元结构一览，通过螺丝固定。

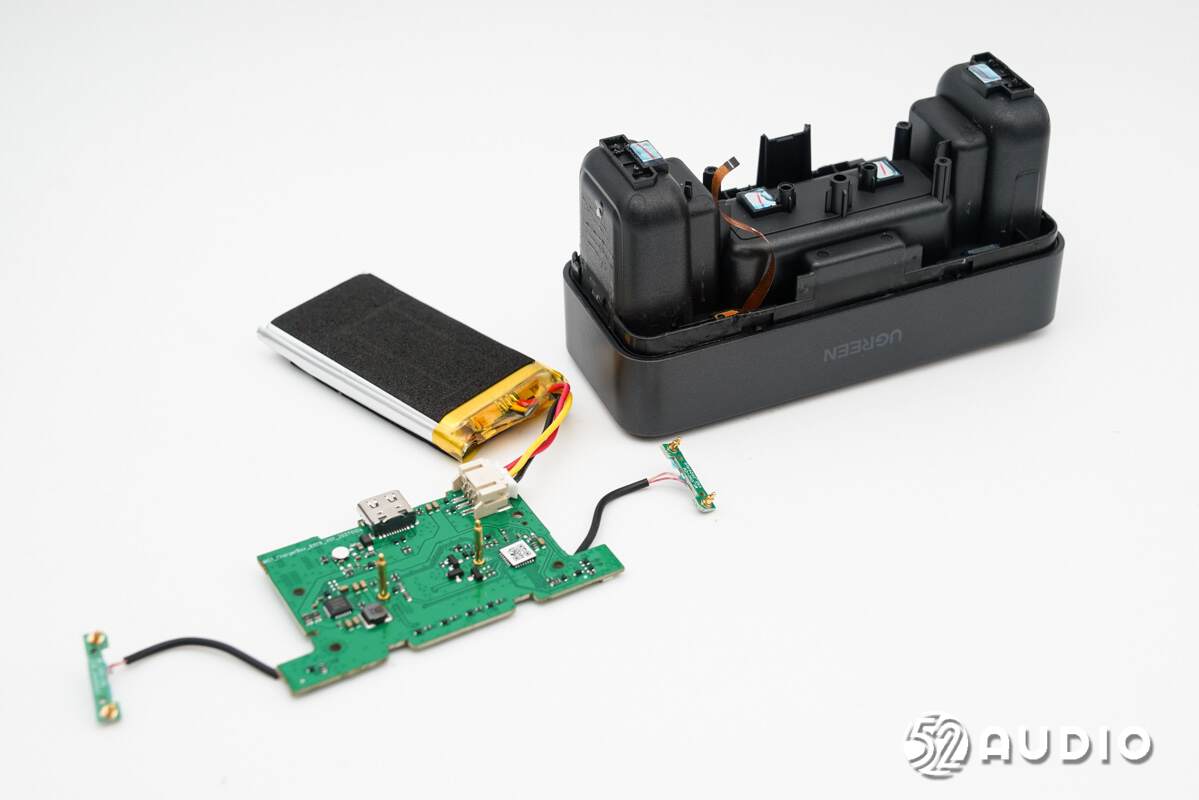

卸掉螺丝，取掉电池和PCBA板。电池导线与主板通过插座连接。
取掉霍尔元件的排线。

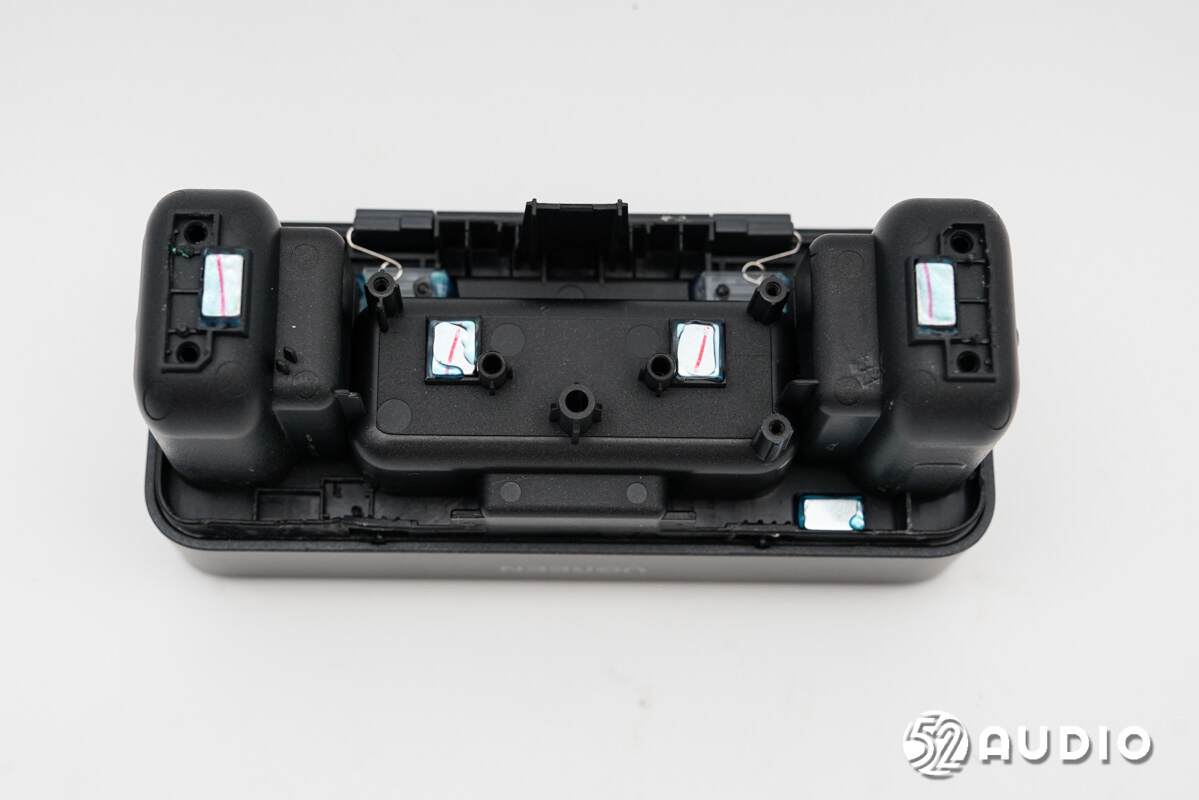

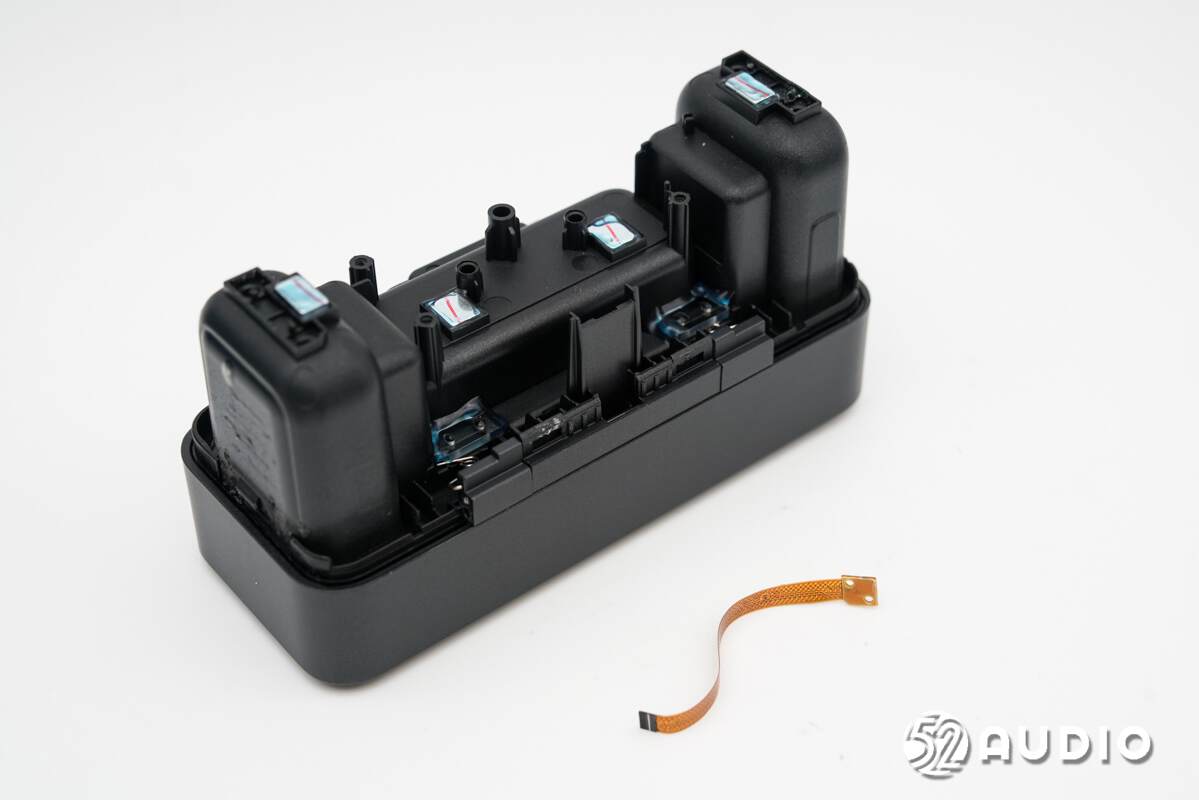

座舱底部结构一览，设置有多颗磁铁固定麦克风和充电盒盖。

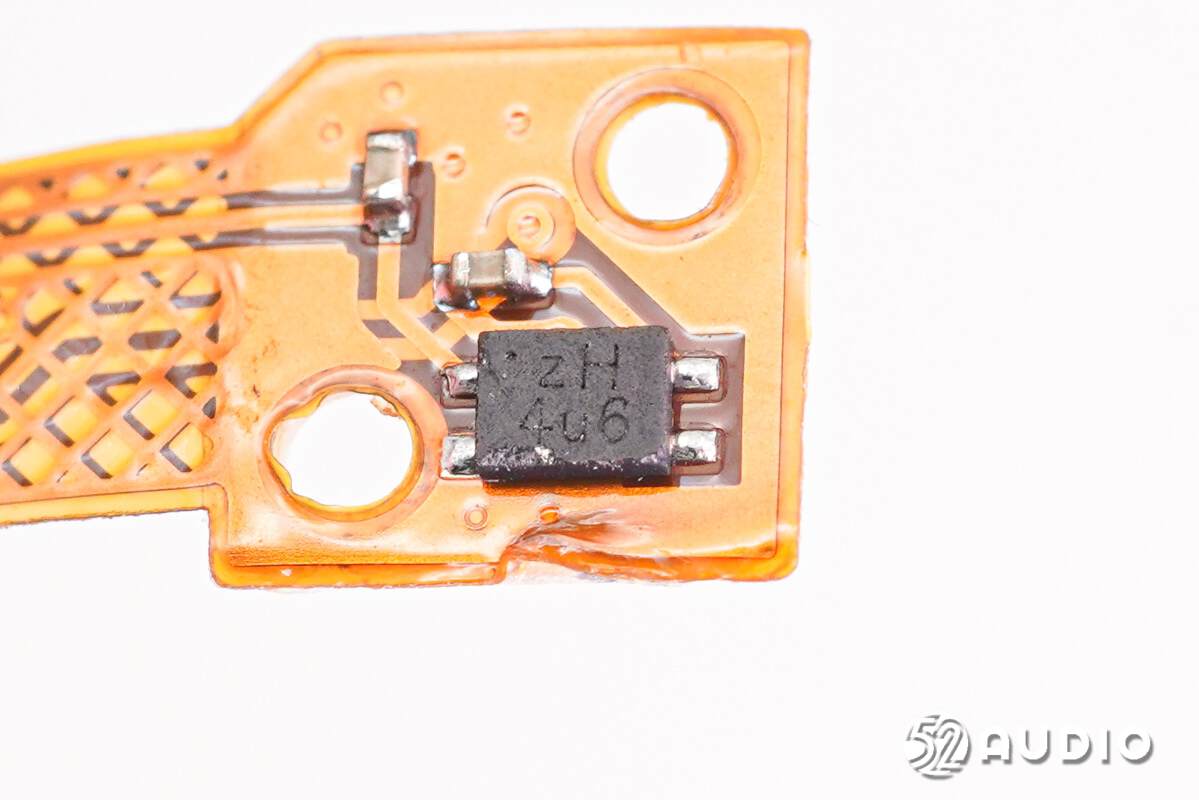

丝印zH 4u6的霍尔元件，用于感知充电盒盖的开启和关闭状态，实现开盖自动连接功能。

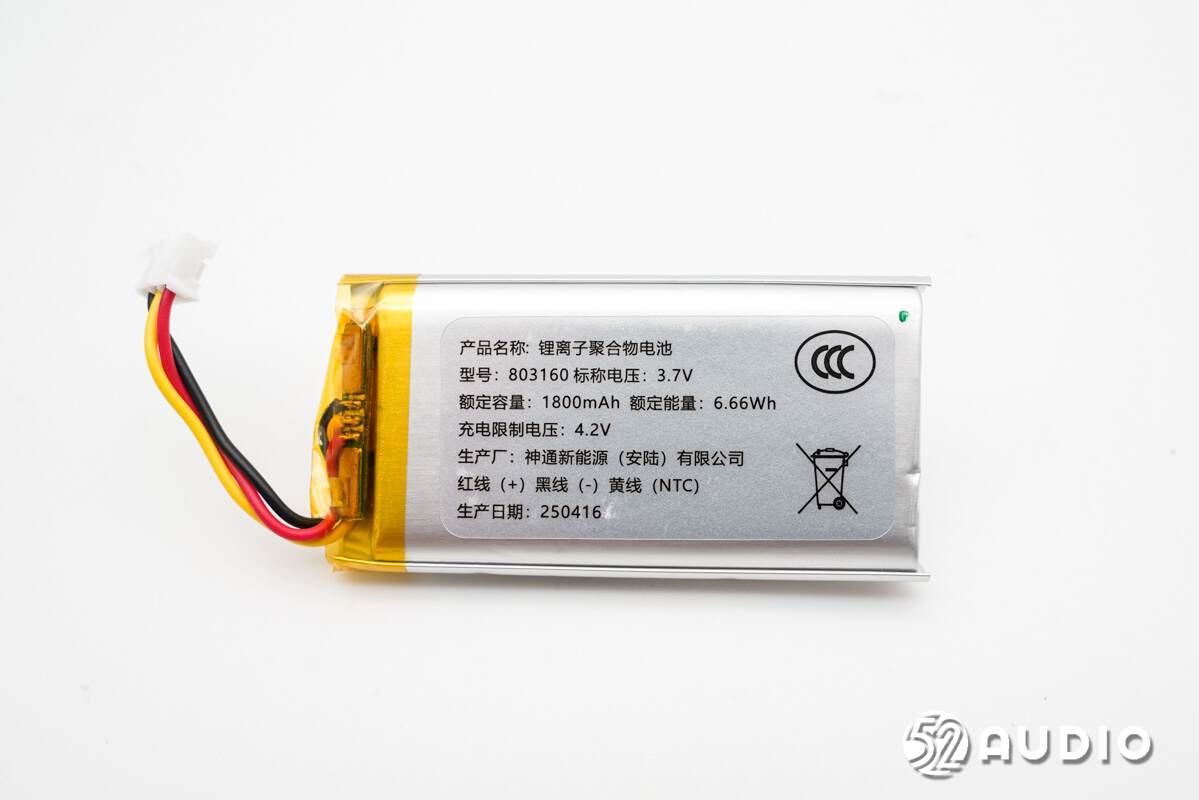

充电盒内置锂电池标签上信息，产品名称:锂离子聚合物电池，型号：803160，标称电压：3.7V，额定容量：1800mAh，额定能量：6.66Wh，充电限制电压：4.2V，生产厂：神通新能源（安陆）有限公司。

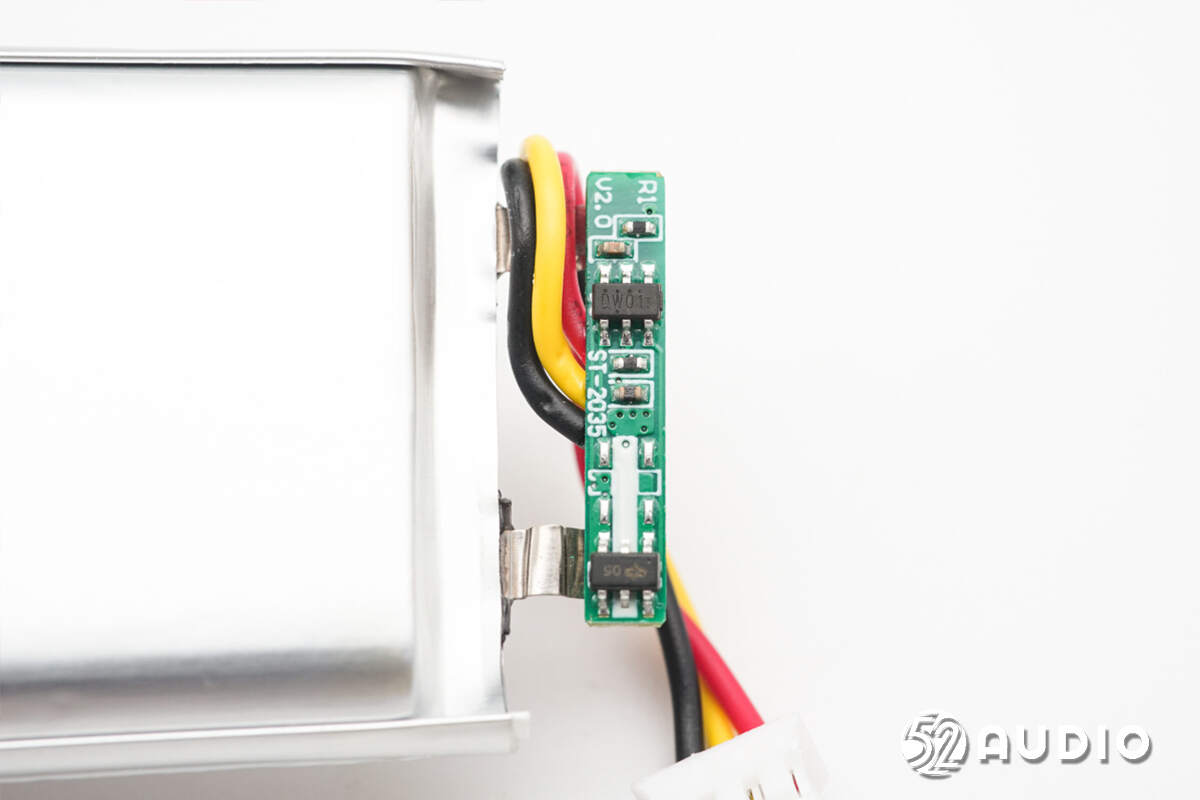

撕开外部绝缘保护，电池保护板电路一览。设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

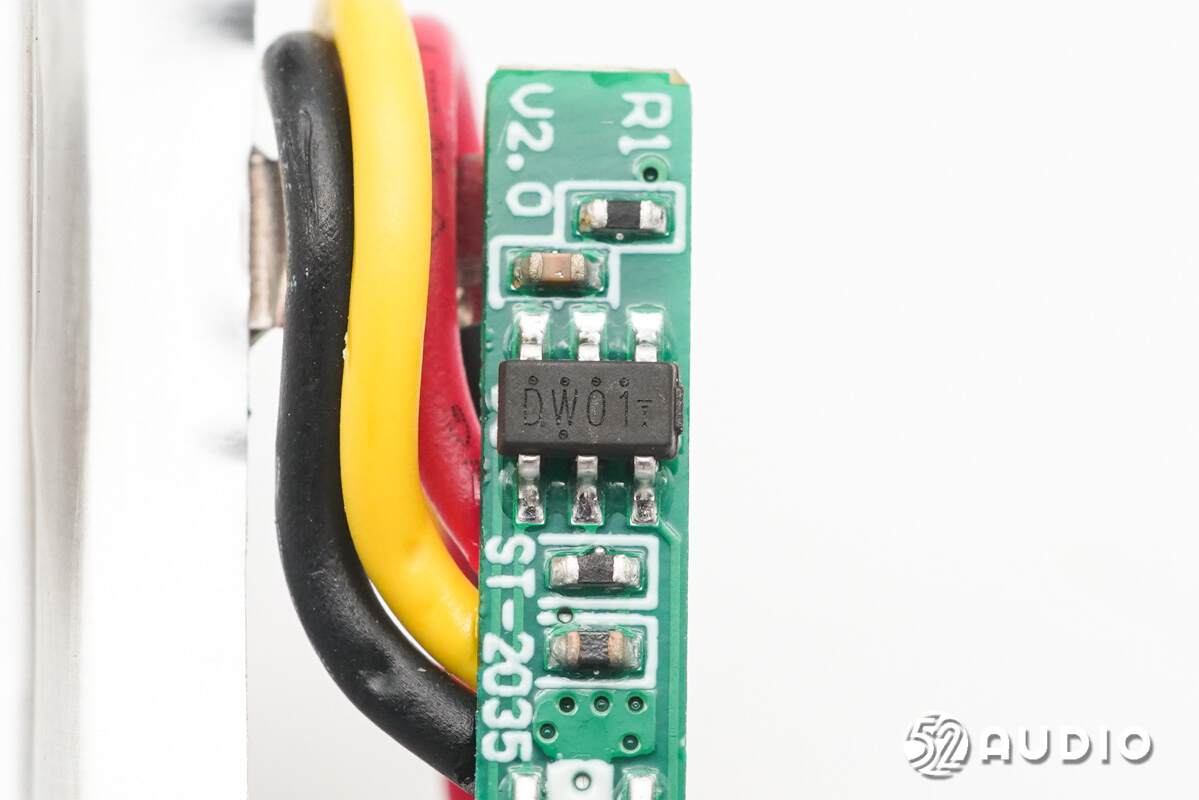

丝印DW01T的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

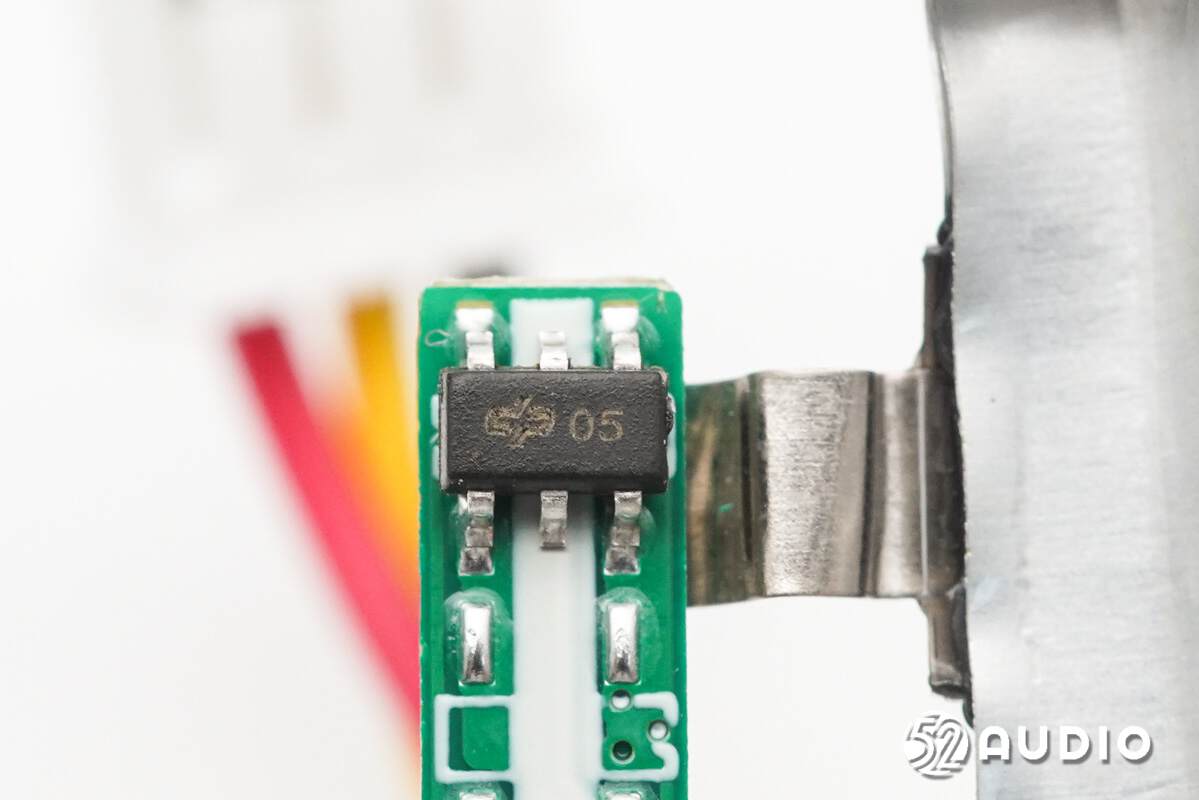

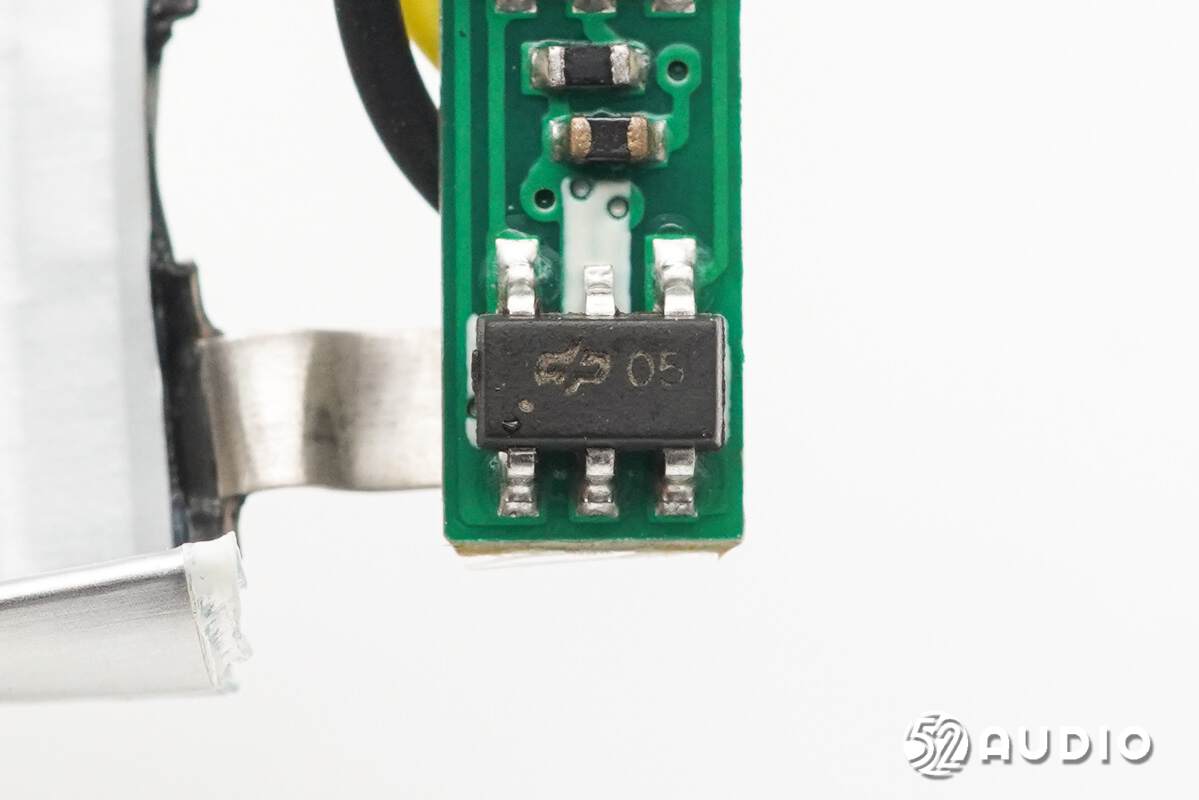

丝印05的MOS管。
为发射器充电的小板特写，采用了两颗Pogo Pin连接器。设置有两组，对应两个发射器。

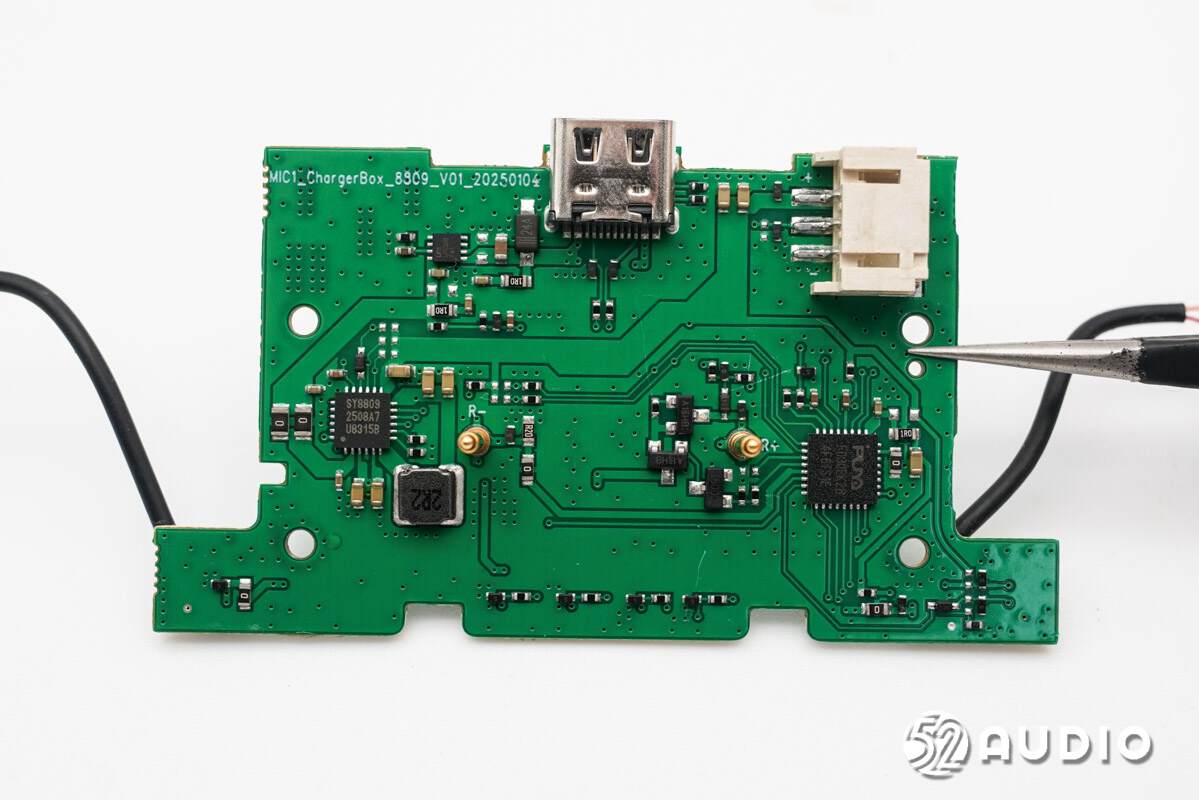

充电盒主板一侧电路一览。

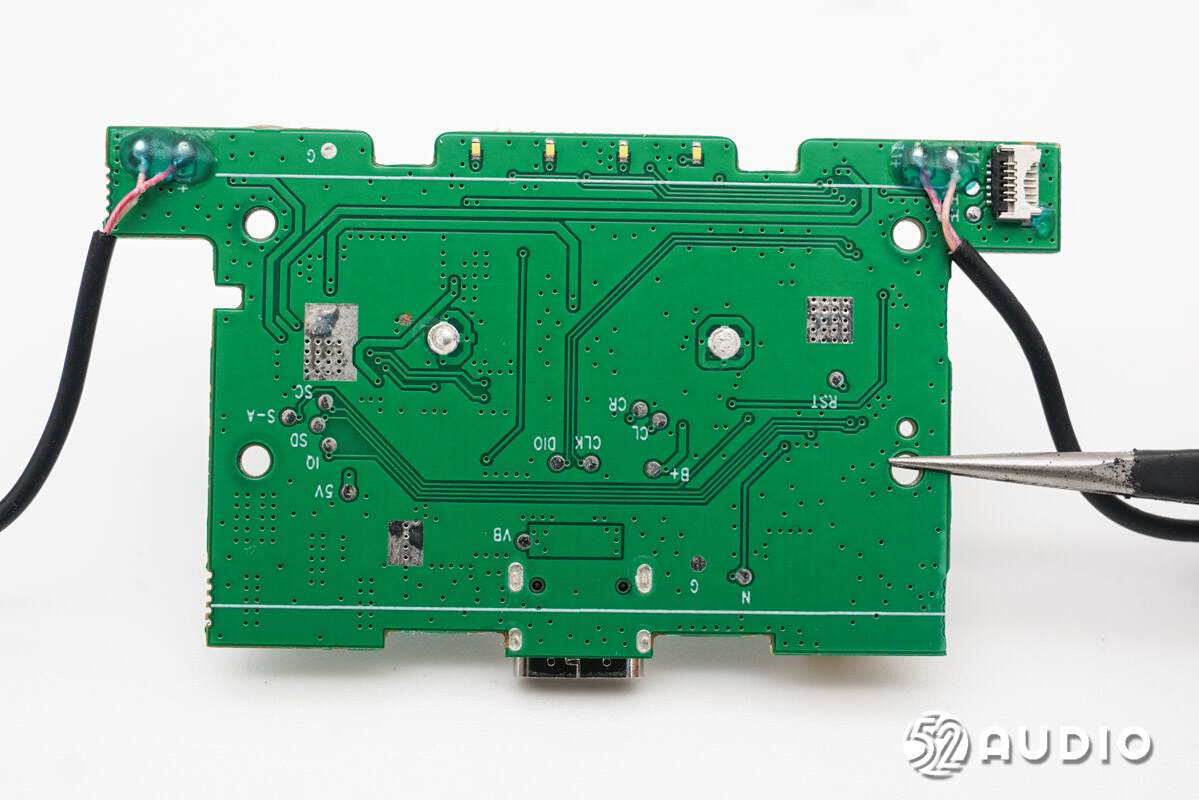

充电盒主板另外一侧电路一览。

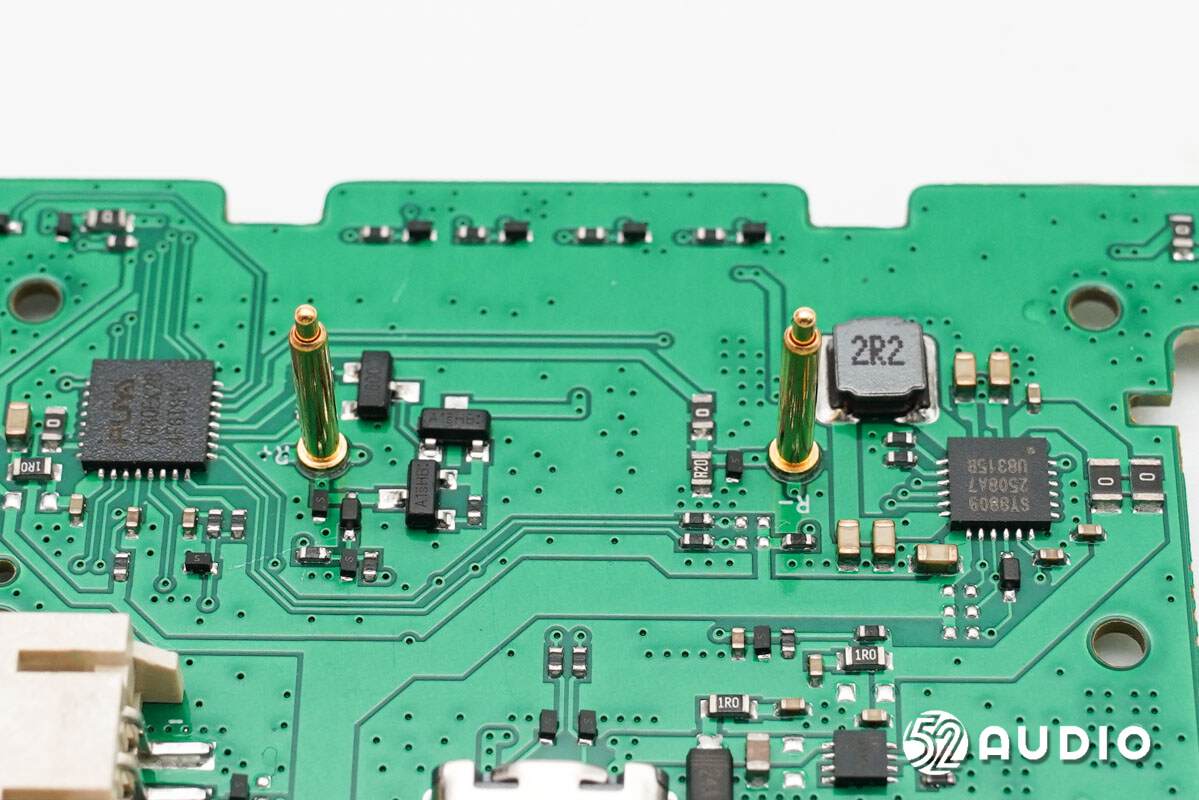

为接收器充电的Pogo Pin连接器特写。

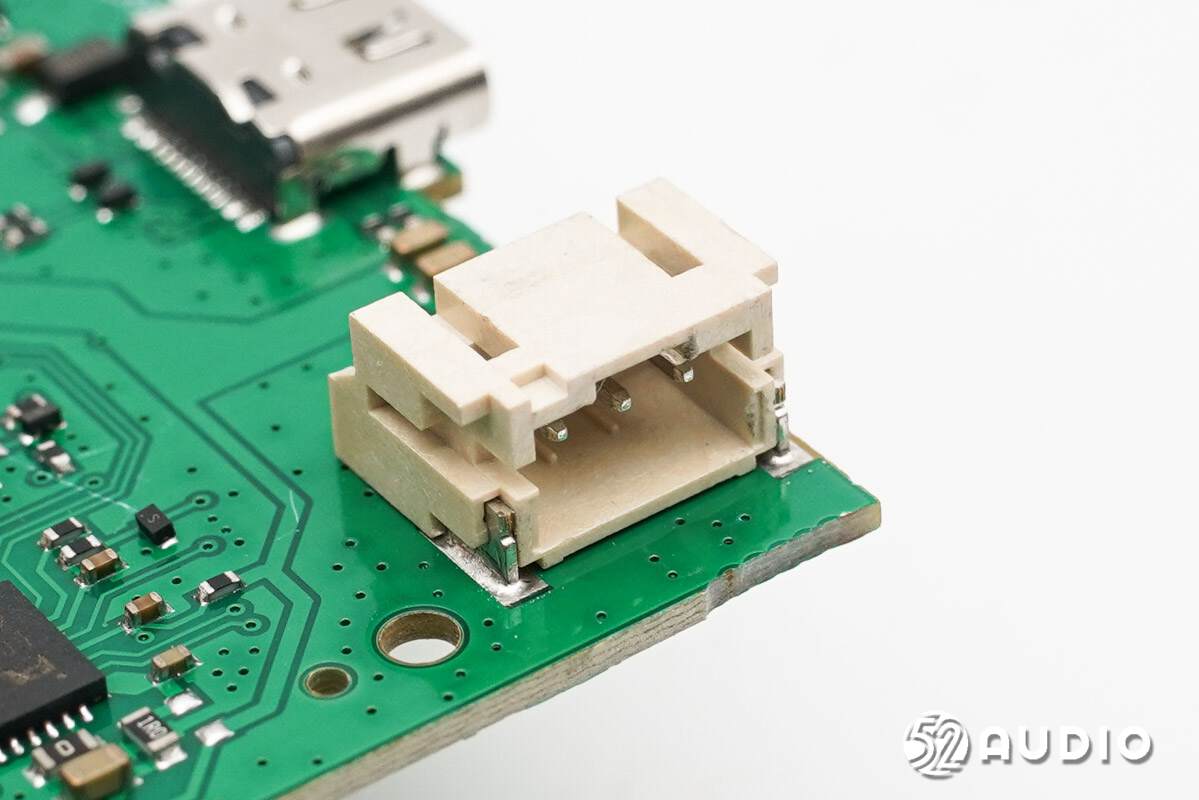

连接电池的导线插座特写。

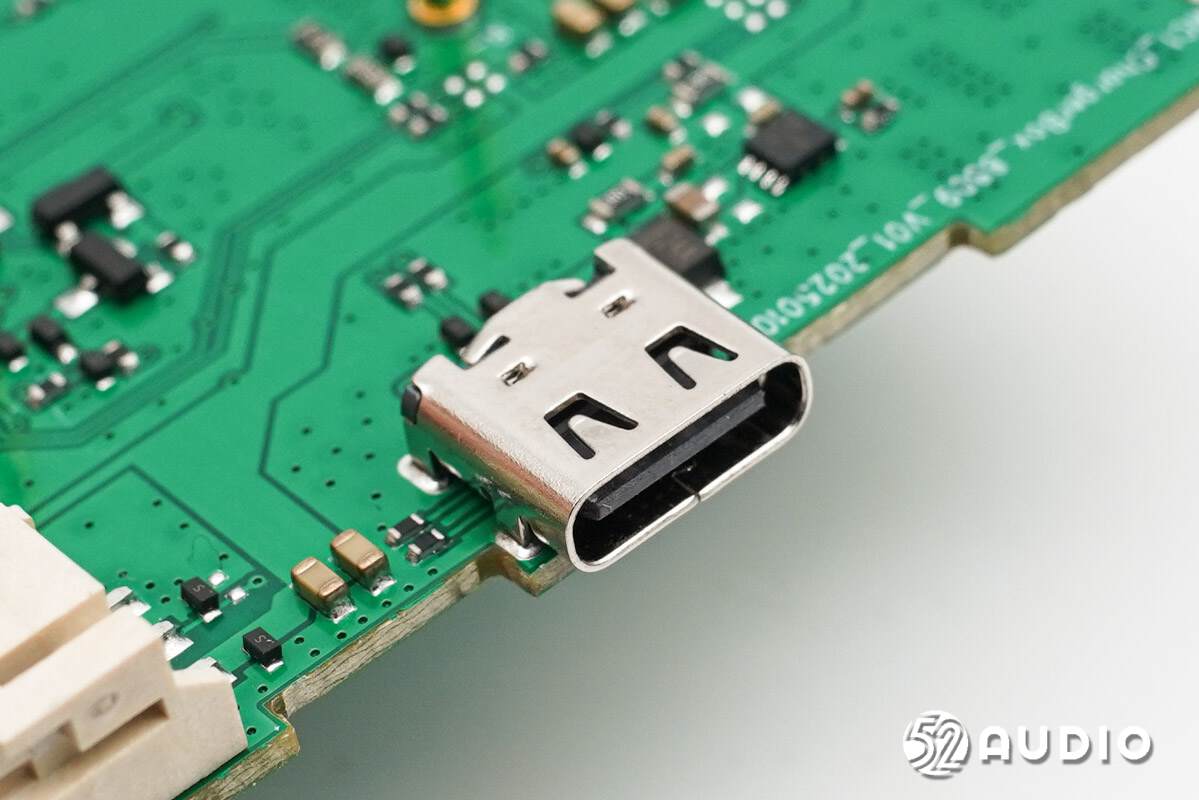

Type-C充电母座特写。

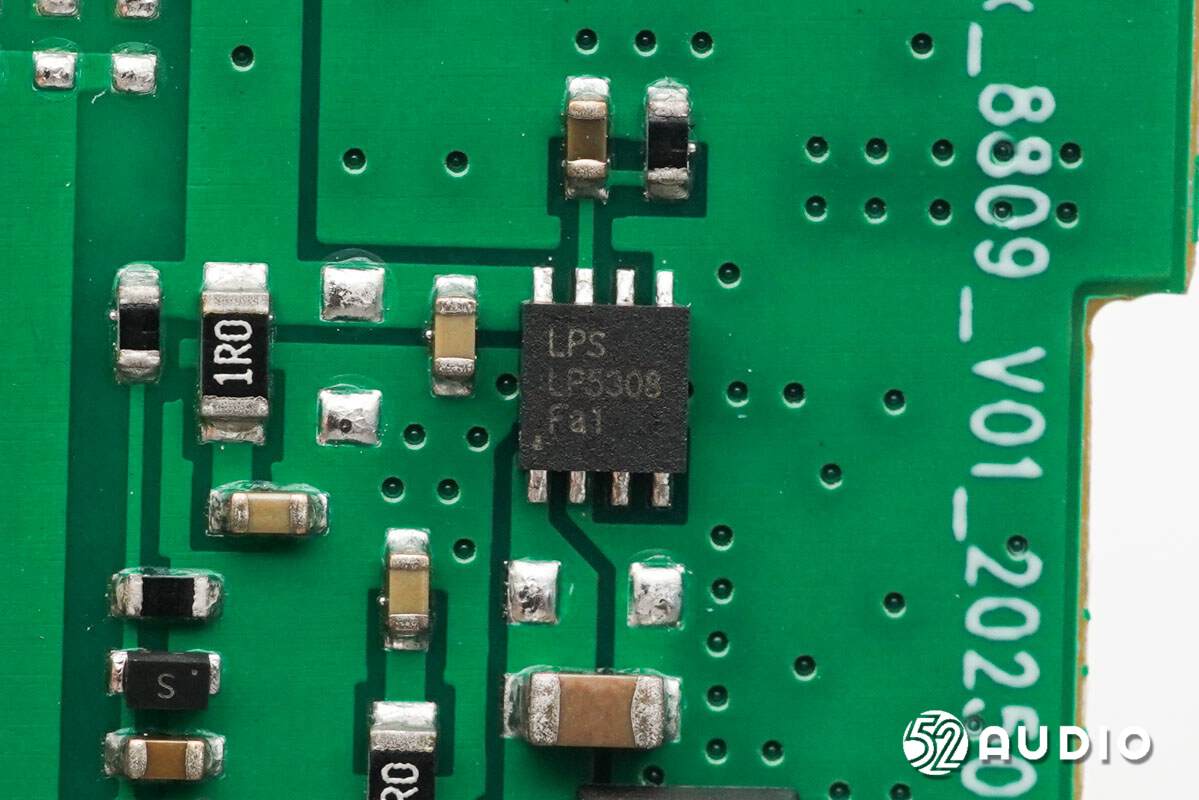

LPS微源半导体LP5308过压过流保护IC，耐压高达36V，输入端过压保护响应时间40ns。

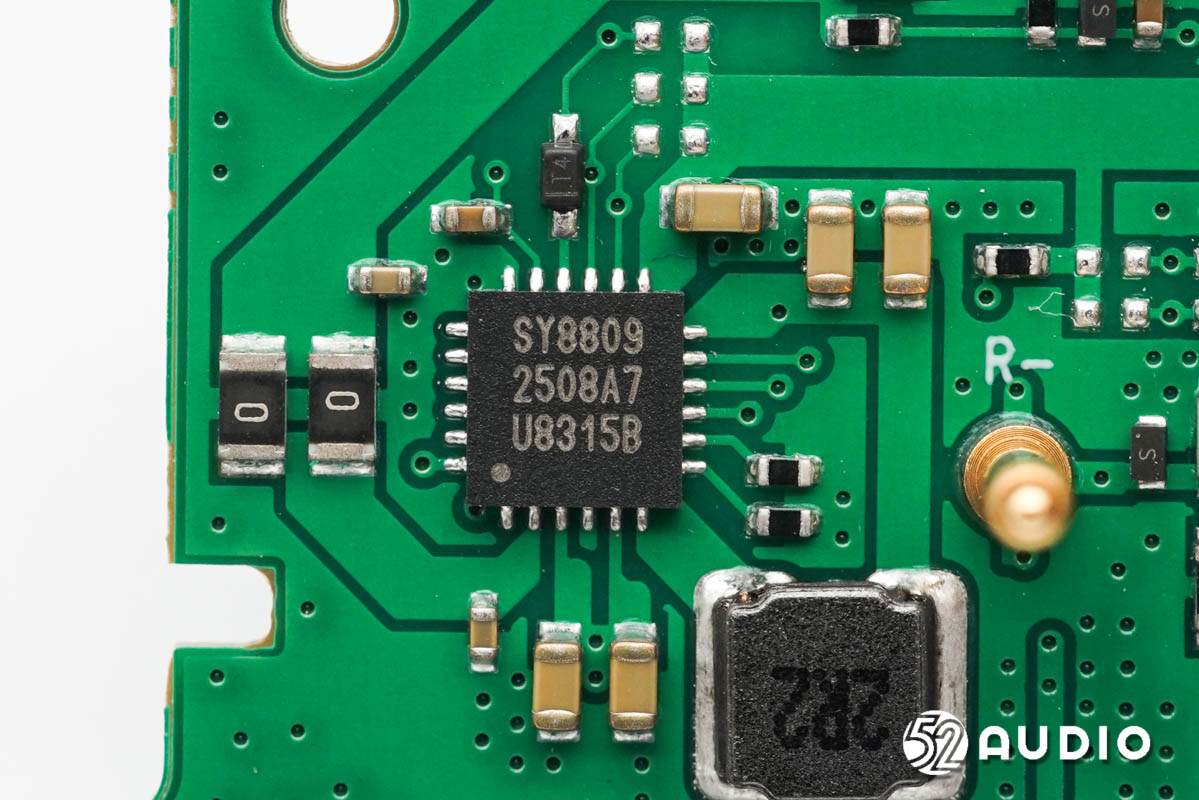

思远半导体SY8809蓝牙耳机充电仓解决方案，芯片内部集成充电模块和放电模块，充电模块采用NVDC架构，电池端充电电流I2C可以调节；放电模块输出电压I2C可以调节，集成两路输出限流开关，提供了独立的负载存在检测和负载插入检测，同时支持输出电流检测。芯片集成NTC保护功能，更安全的对电池进行充放电。
思远半导体SY8809集成了标准的I2C接口和中断信号，方便实现芯片和MCU之间的通讯，控制充电、放电功能。SY8809集成了通讯端口，可以实现MCU到耳机端的高速通信，非常适合蓝牙耳机充电仓的设计，高集成度极大简化了外围电路和元器件，为蓝牙耳机充电仓的应用提供了简单易用的方案。SY8809采用的封装形式为QFN4x4-24。

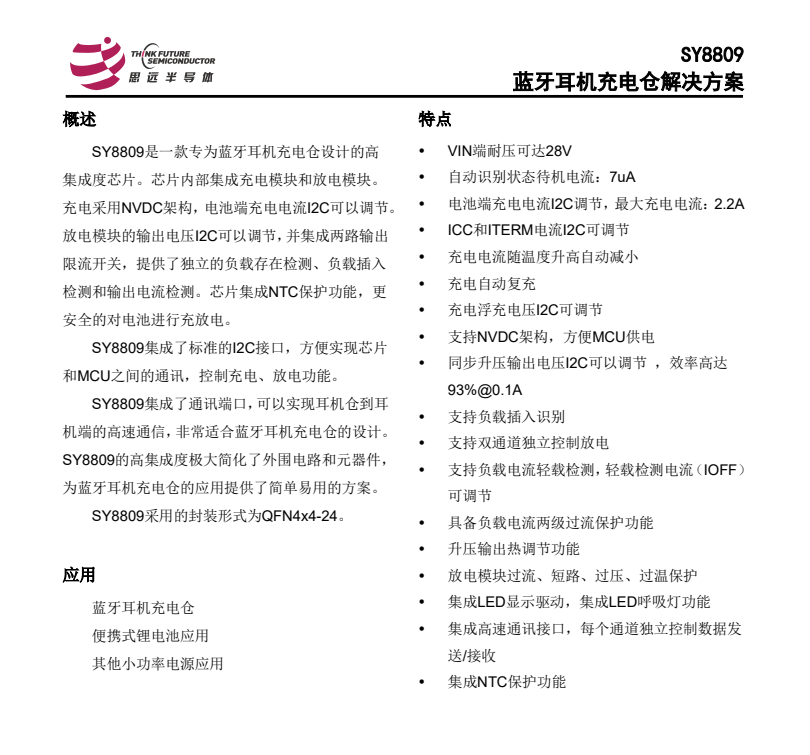

思远半导体SY8809详细资料图。据我爱音频网拆解了解到，思远半导体的电源管理类芯片目前已被REDMI、小米、韶音、神牛、优篮子、西圣、三星、OPPO、一加、字节跳动、JBL、小天才、倍思、韶音、猛玛、Cleer、Nothing、捷波朗、斯莫格、NuPhy、高驰、翡声、枫笛、海尔兄弟、泥炭、左点、TG、iQOO、漫步者、联想、传音、科大讯飞、用维、公牛、Fiio、翡声、MEES、YOBYBO、HAYLOU、DENON、Oladance、XTOUR、final、酷睿视、Skullcandy、vivo、QCY、声阔、绿联、realme、魅族、百度、网易、哈曼、万魔、233621、魔宴、创新科技等国内外知名品牌采用。

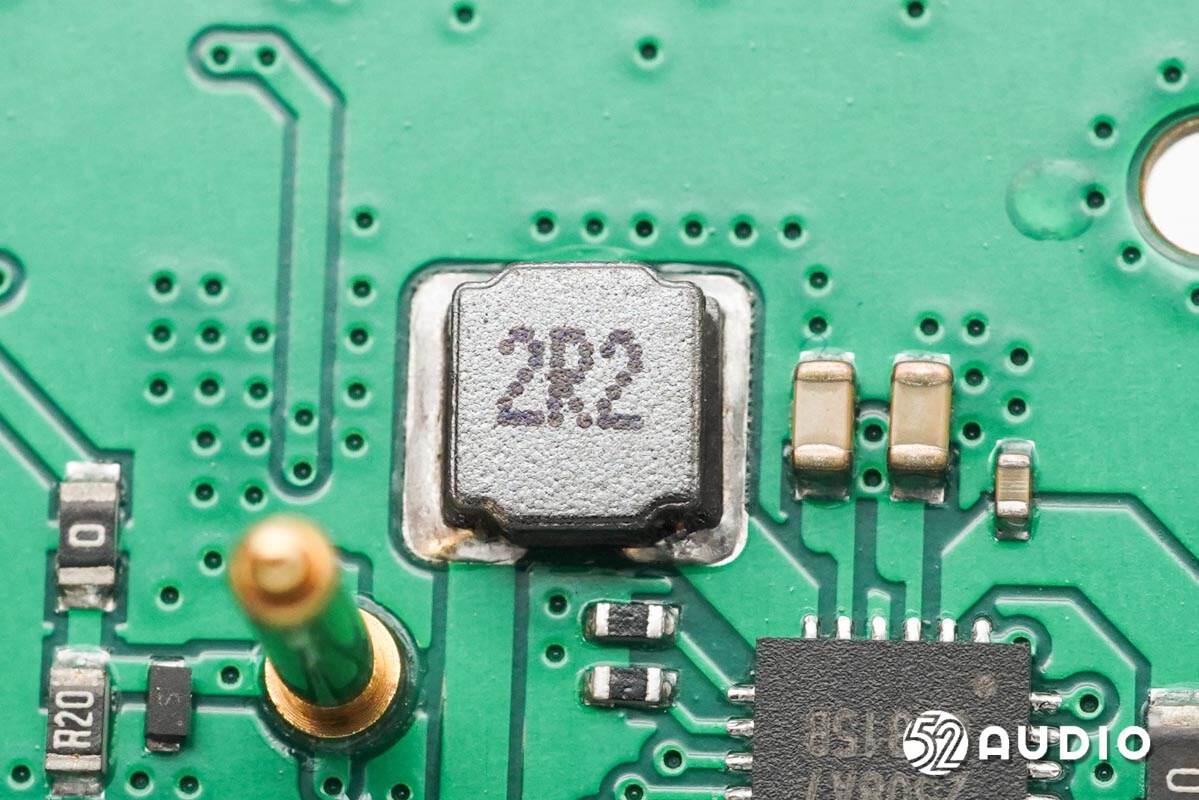

电源管理芯片外围2.32μH功率电感。

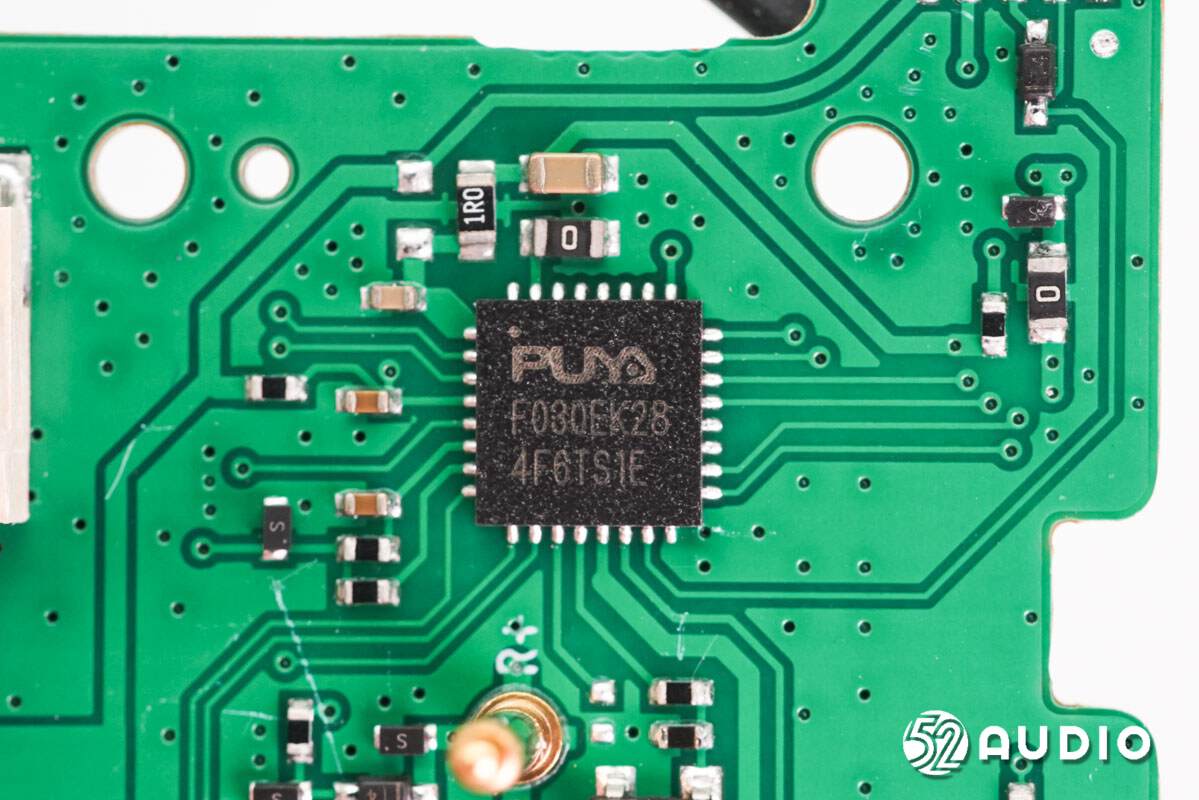

Puya普冉PY32F030系列微控制器，采用高性能的32位ARM Cortex-M0+内核，宽电压工作范围的MCU。嵌入高达64Kbytes flash和8Kbytes SRAM存储器，最高工作频率48MHz。包含多种不同封装类型多款产品。芯片集成多路I2C、SPI、USART等通讯外设，1路12bit ADC，5个16bit定时器，以及2路比较器。

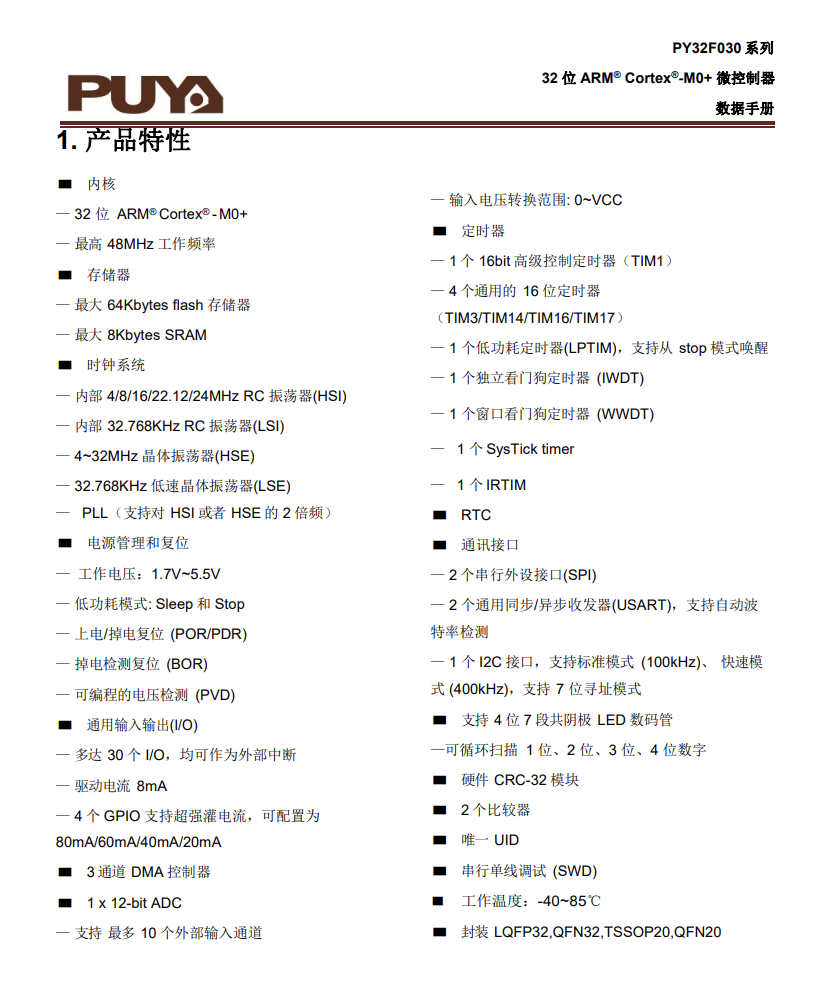

Puya普冉PY32F030详细资料图。

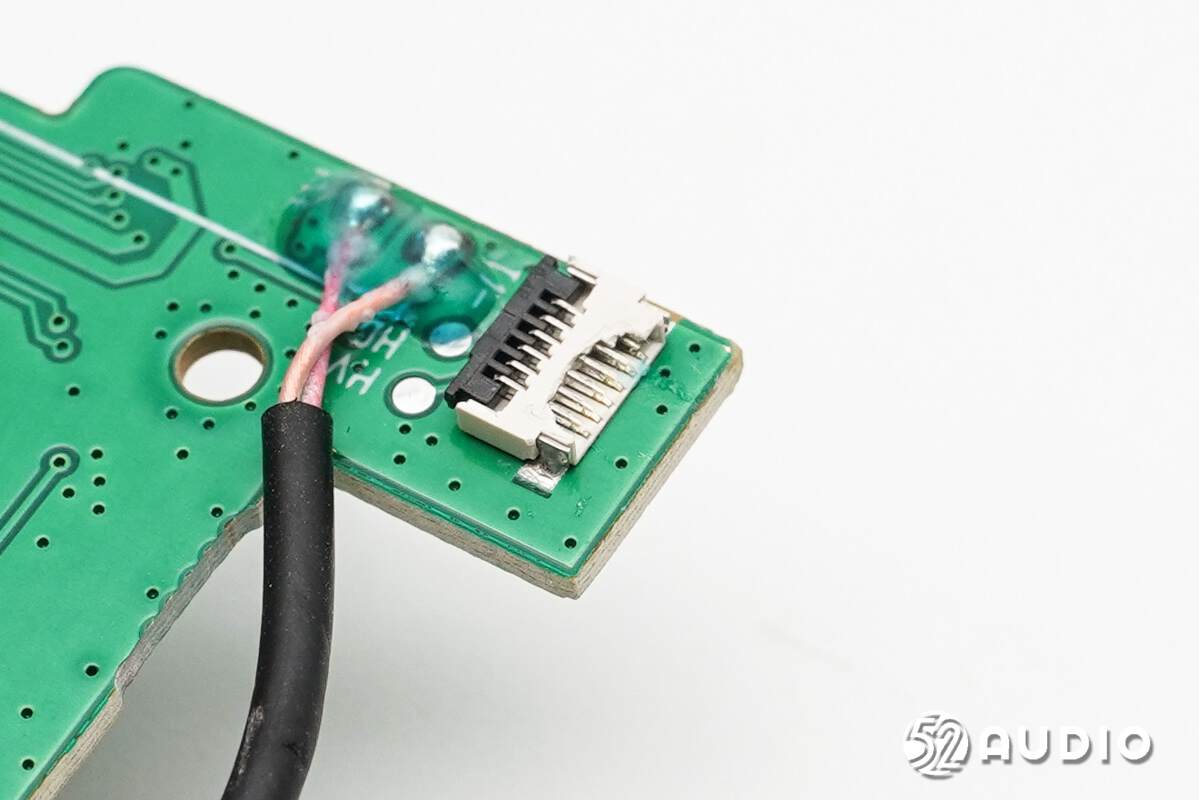

连接霍尔元件排线的ZIF连接器。

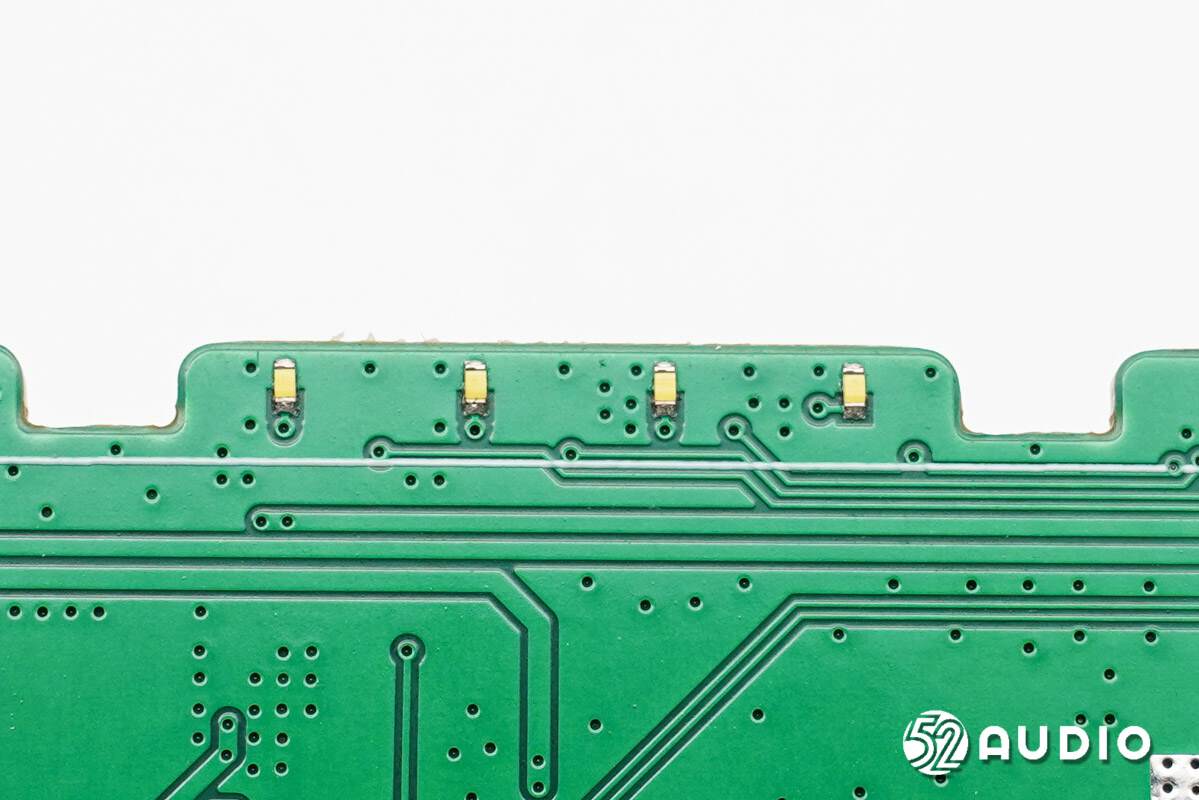

用于反馈电量信息的四颗LED指示灯。
RX接收器拆解

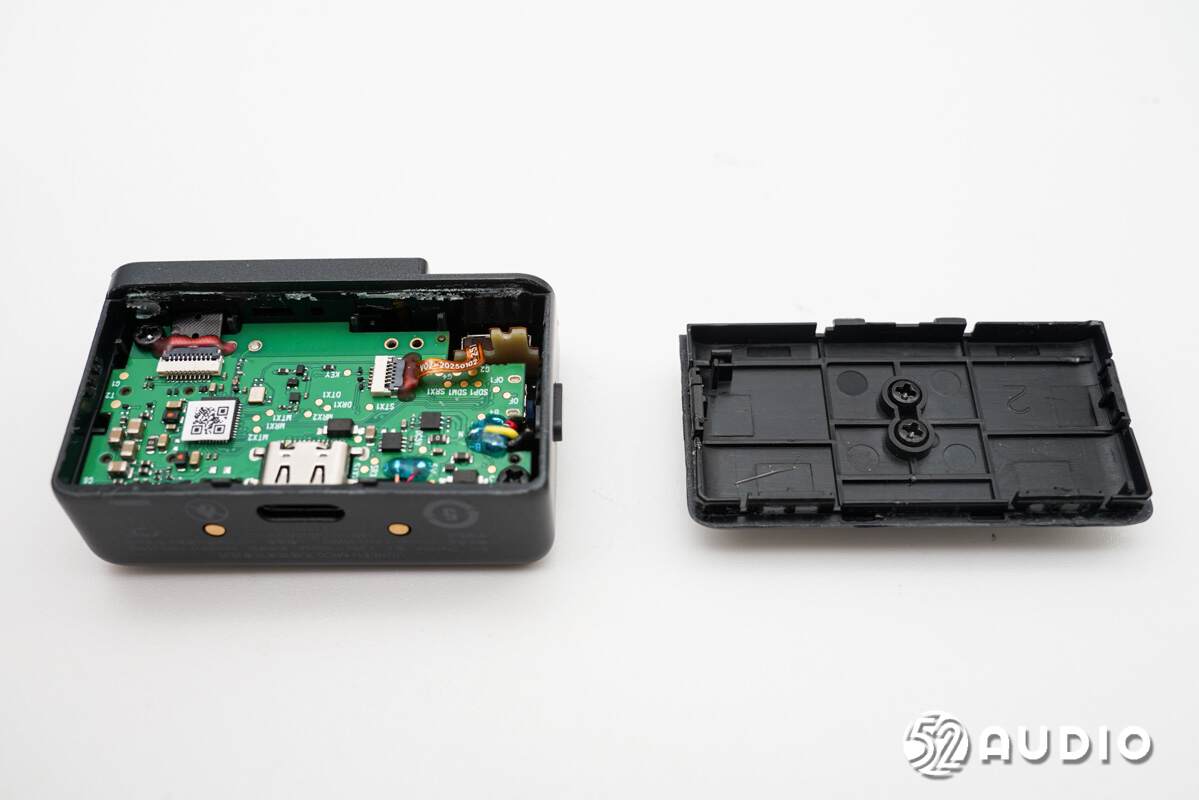

拆解接收器背面盖板。

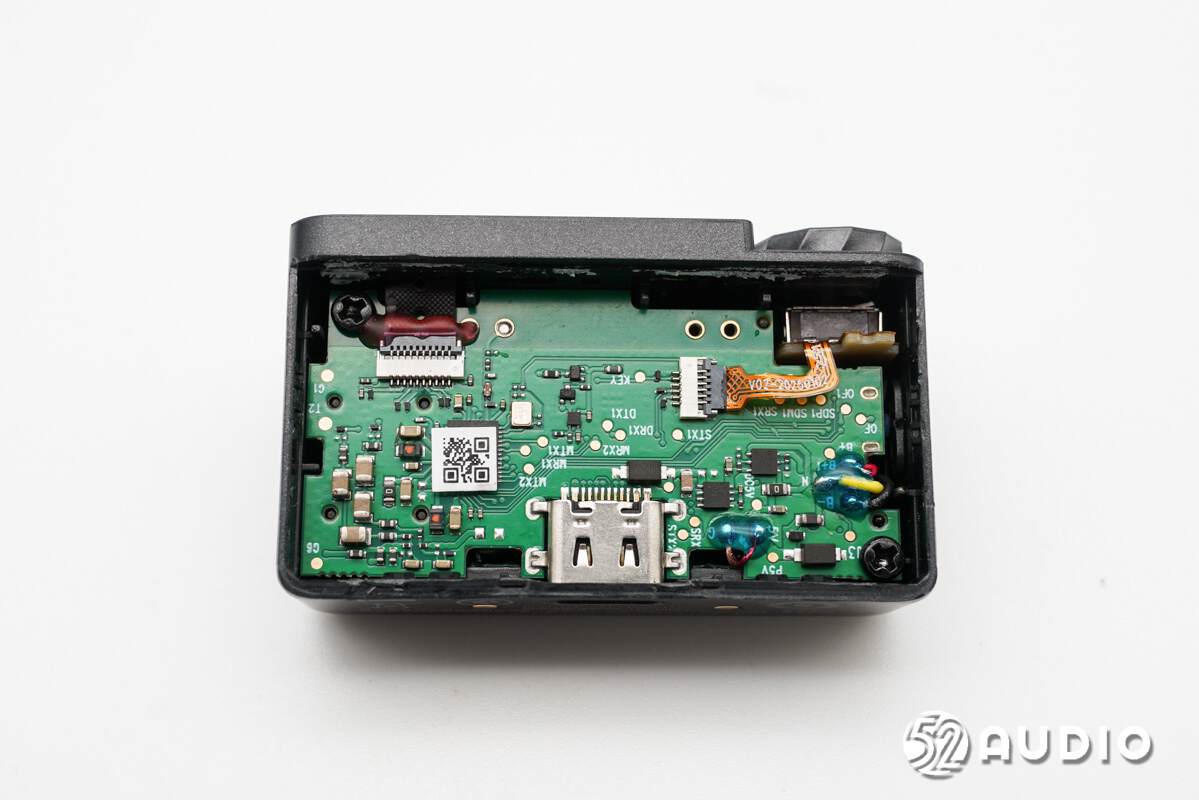

腔体内部结构一览，主板通过螺丝固定，与排线通过连接器连接。

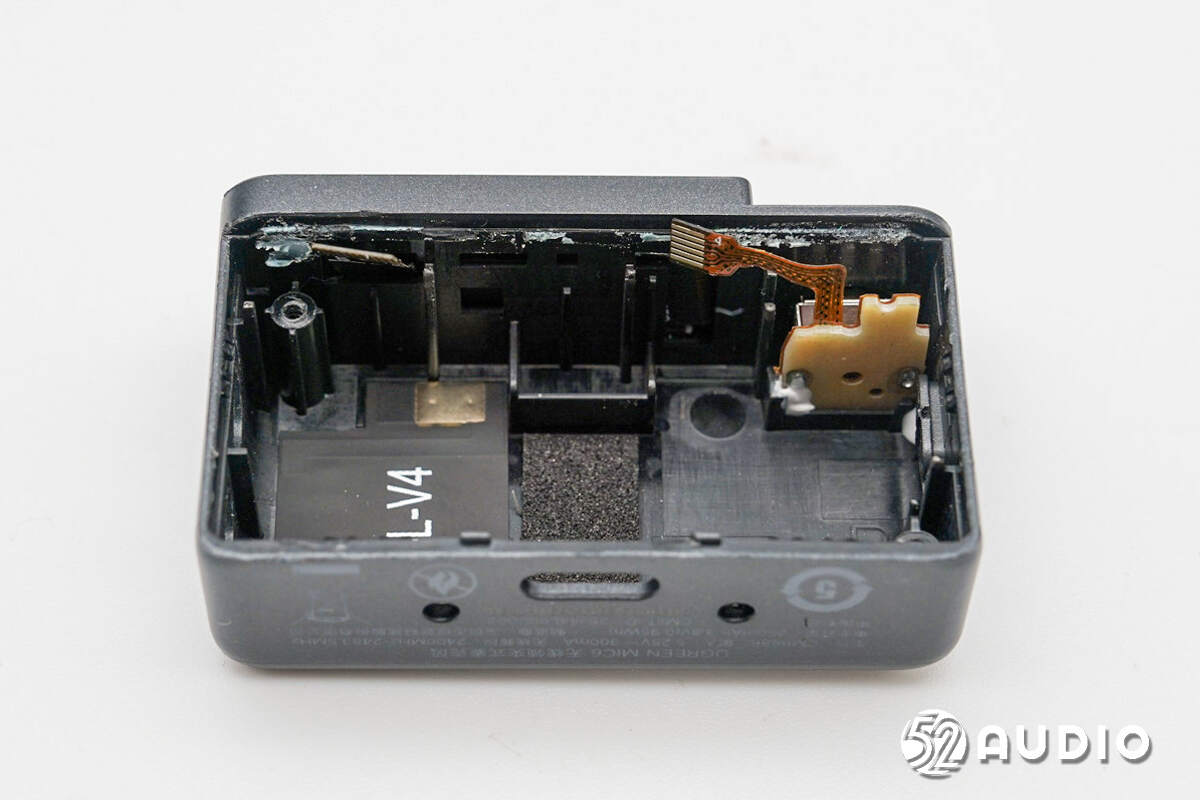

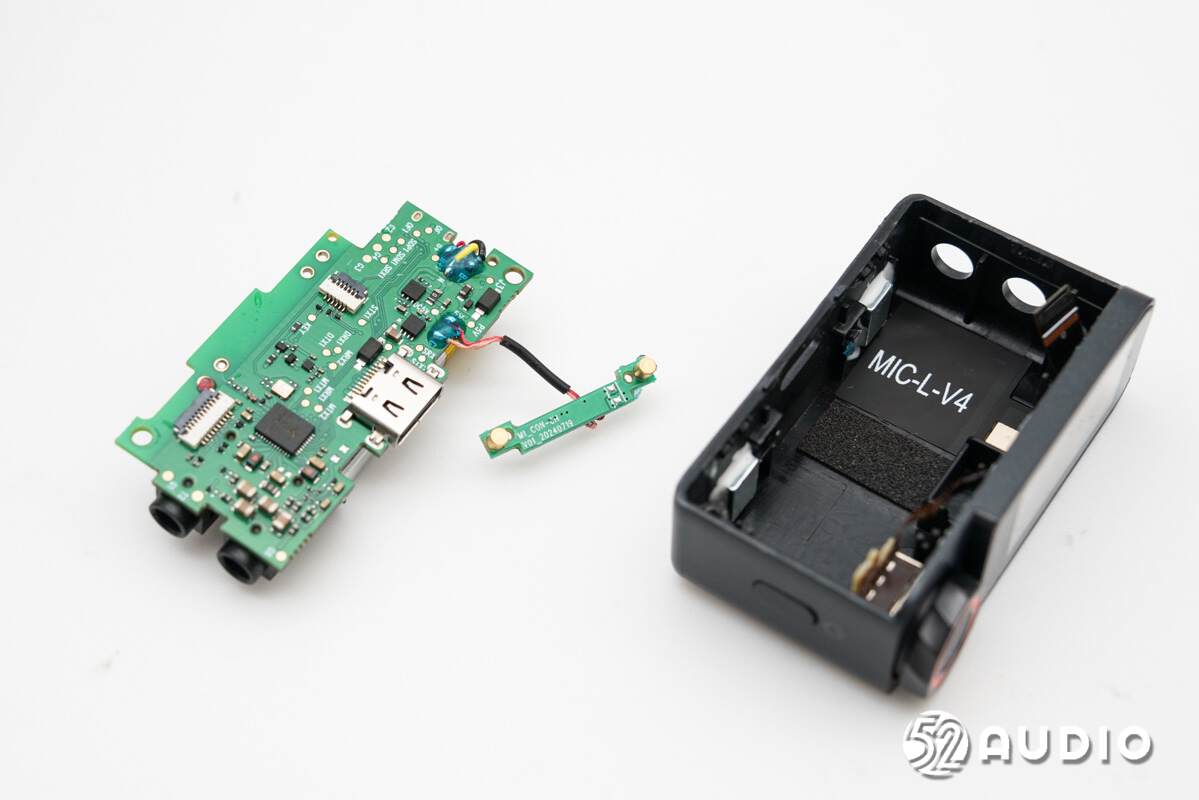

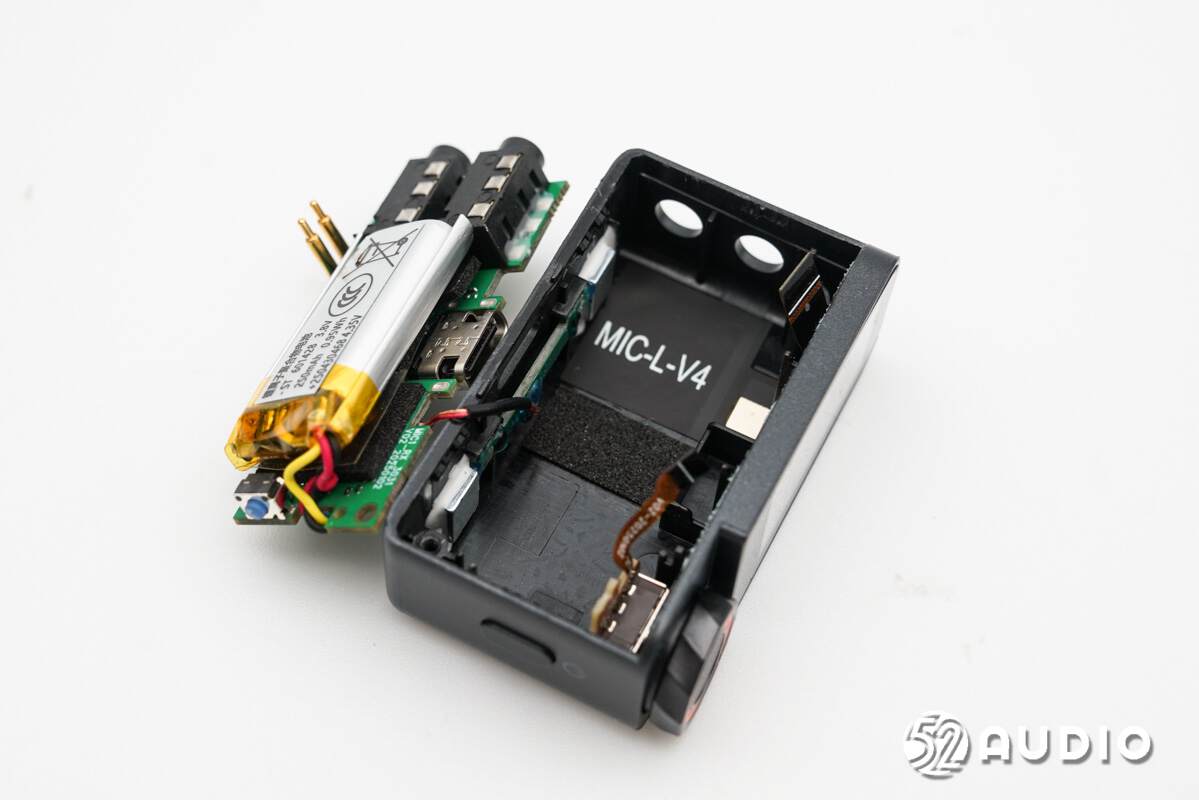

卸掉螺丝，挑开连接器，取出主板和电池。腔体壁上还固定有电源输入小板，腔体底部贴有蓝牙天线。
取出电源输入小板。
机身顶部的屏幕和旋转按键结构一览。

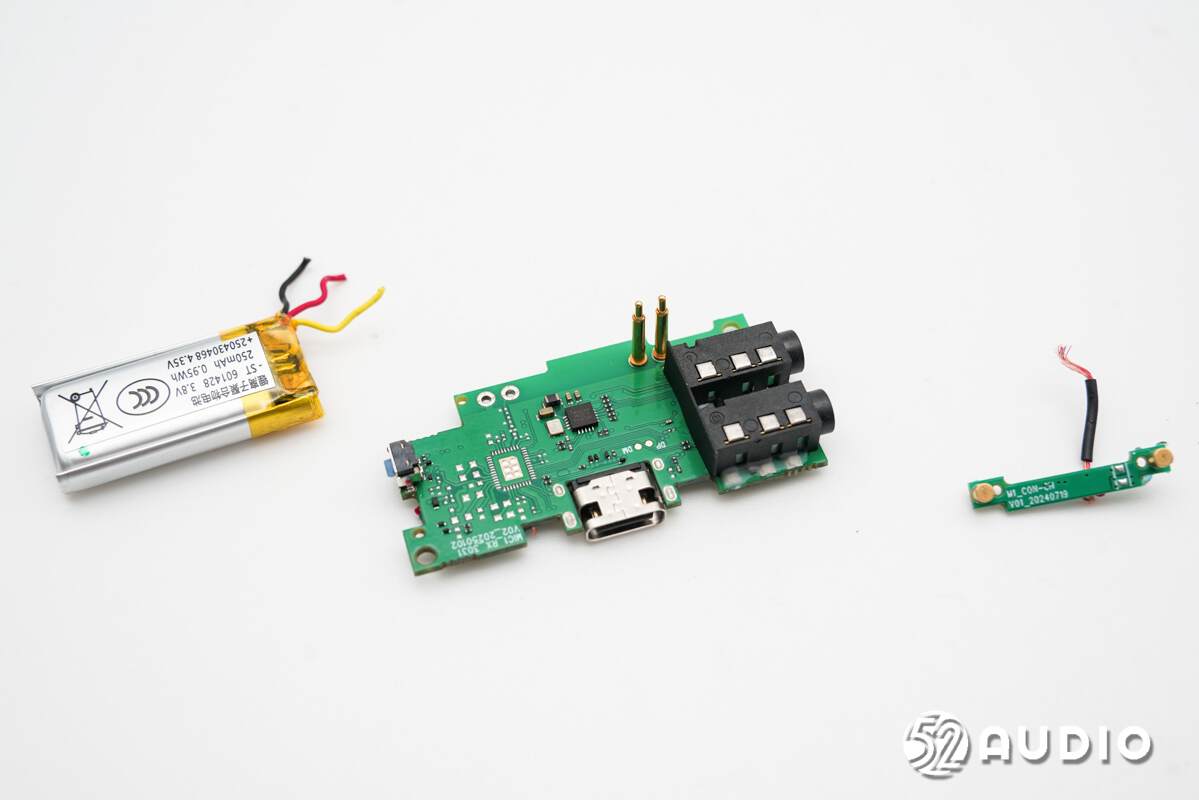

断开电池、电源输入小板与主板连接的导线。

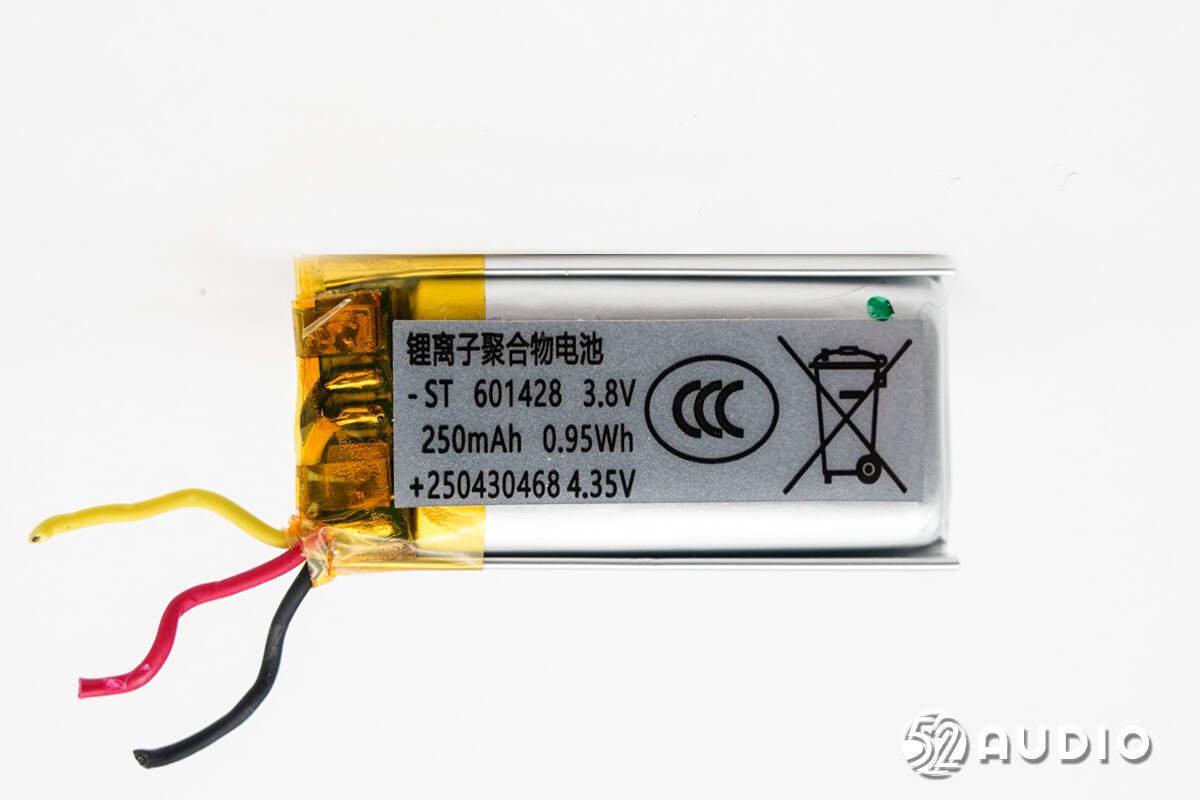

接收器内置锂离子聚合物电池，型号：ST 601428，标称电压：3.8V，额定容量：250mAh 0.95Wh，同样来自ST神通。

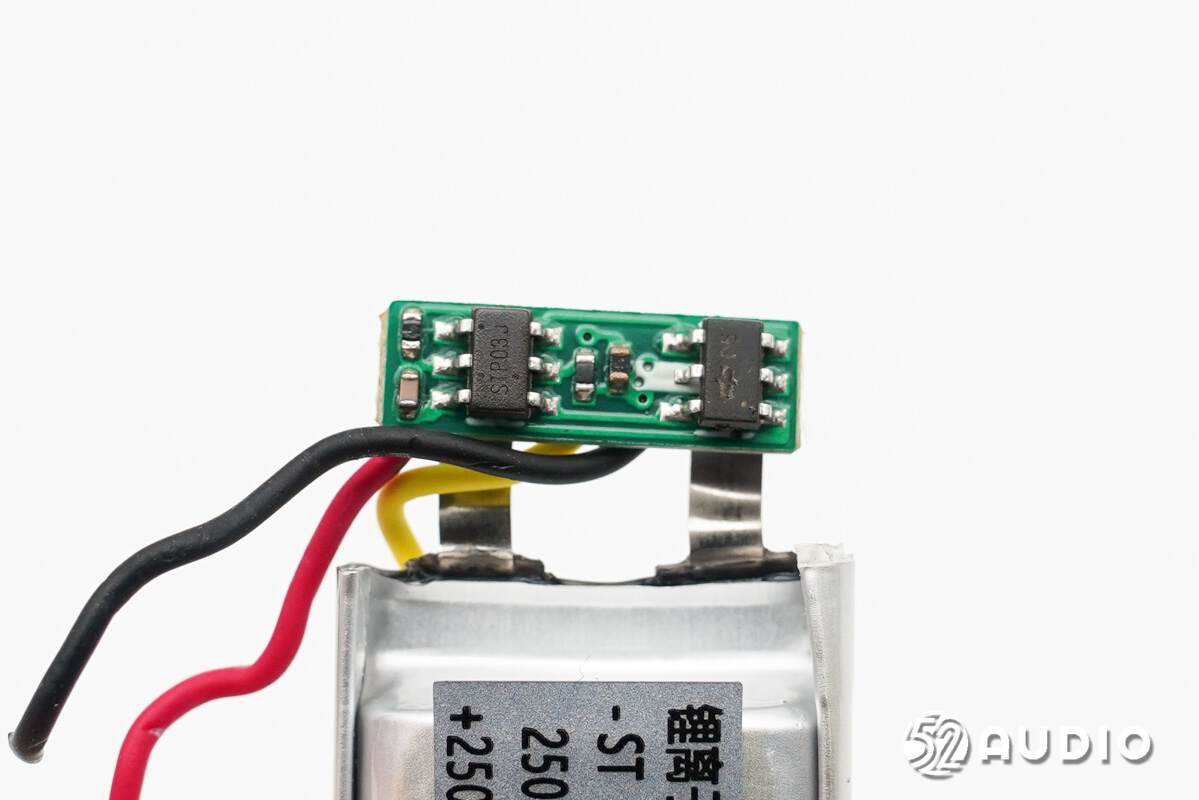

电池保护板电路一览。

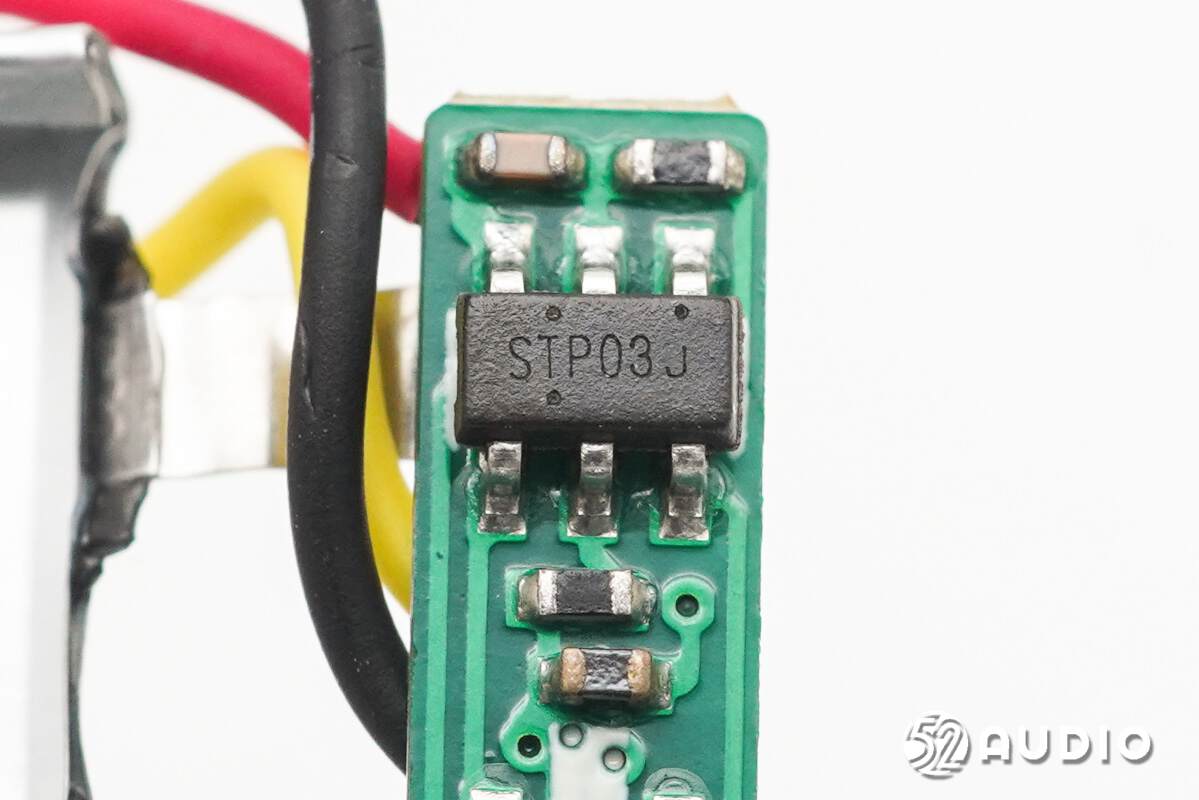

丝印STP03的锂电保护IC。
丝印05的MOS管。

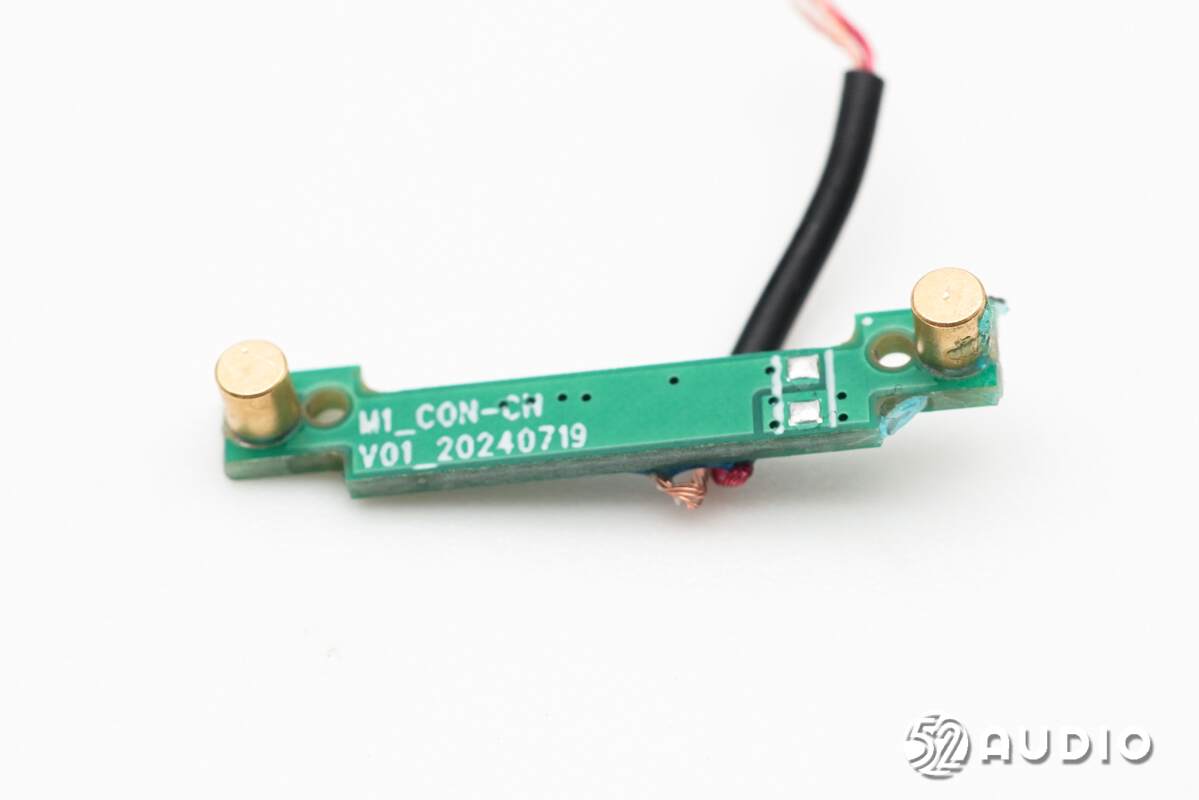

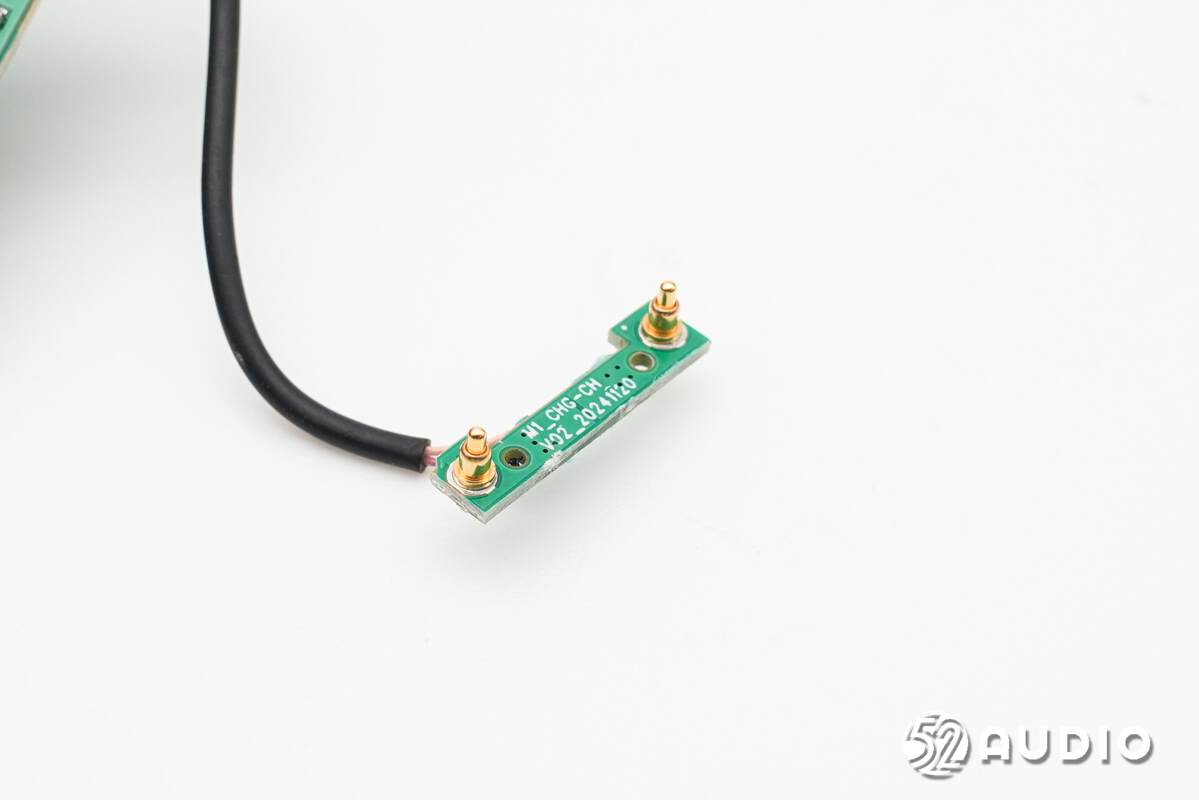

电源输入小板特写，设置有两个金属铜柱，连接充电盒充电。

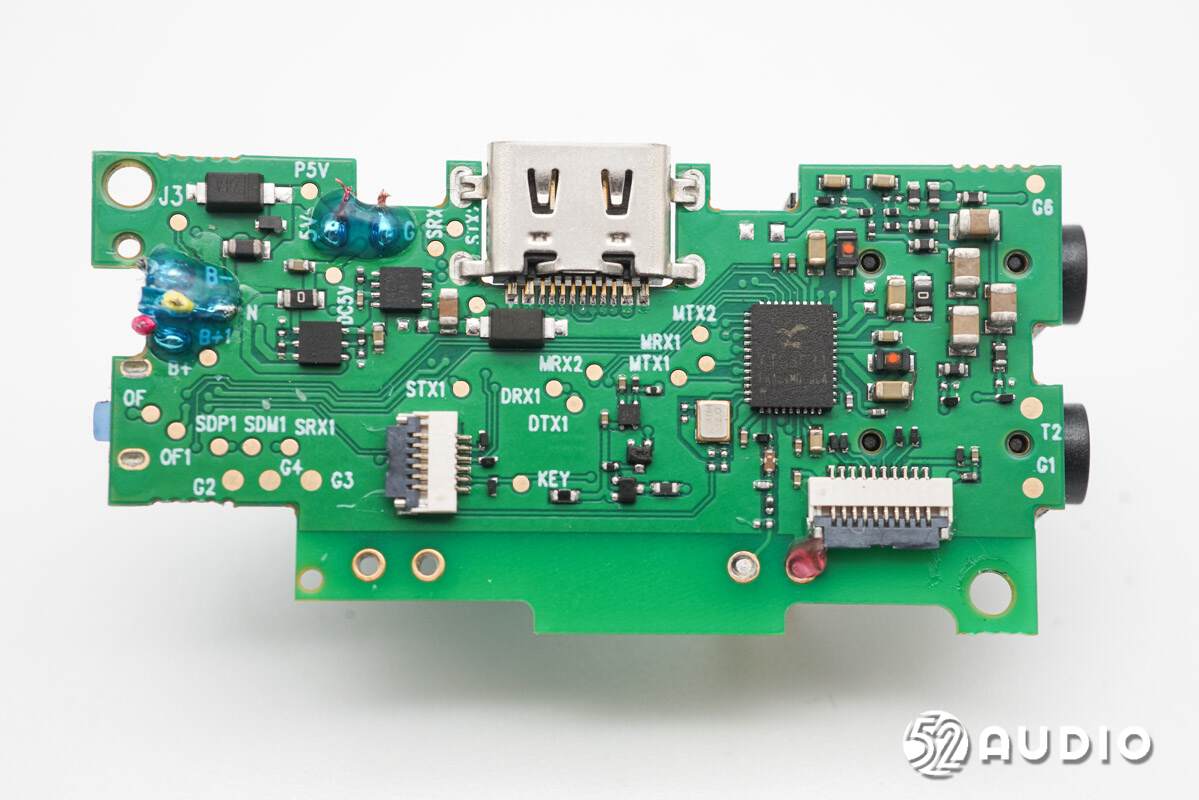

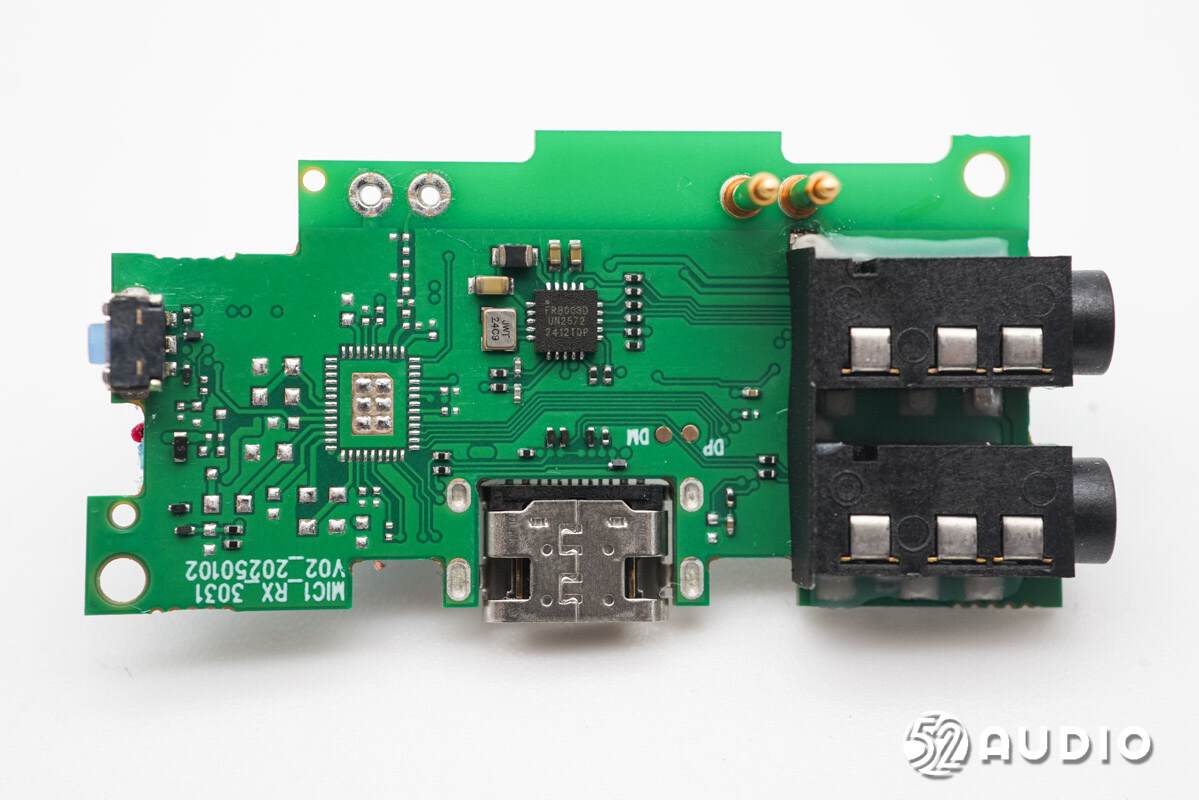

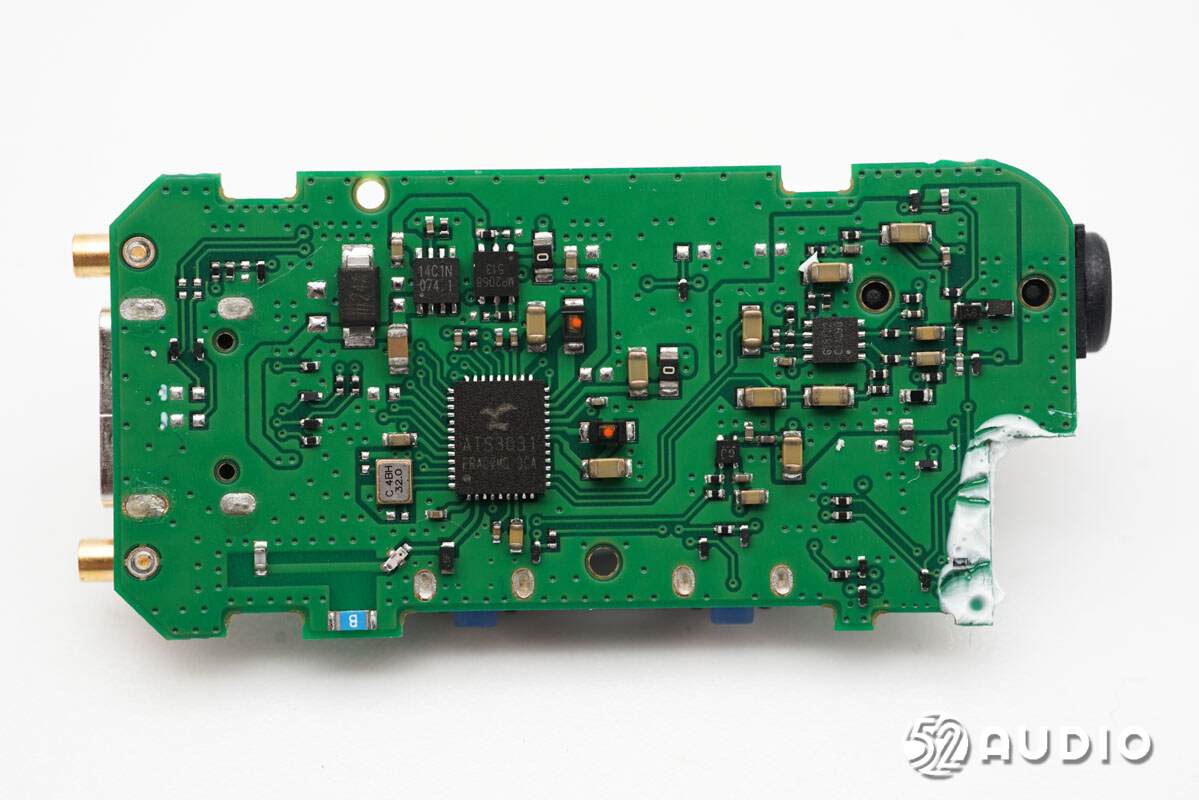

接收器主板一侧电路一览。
接收器主板另外一侧电路一览。

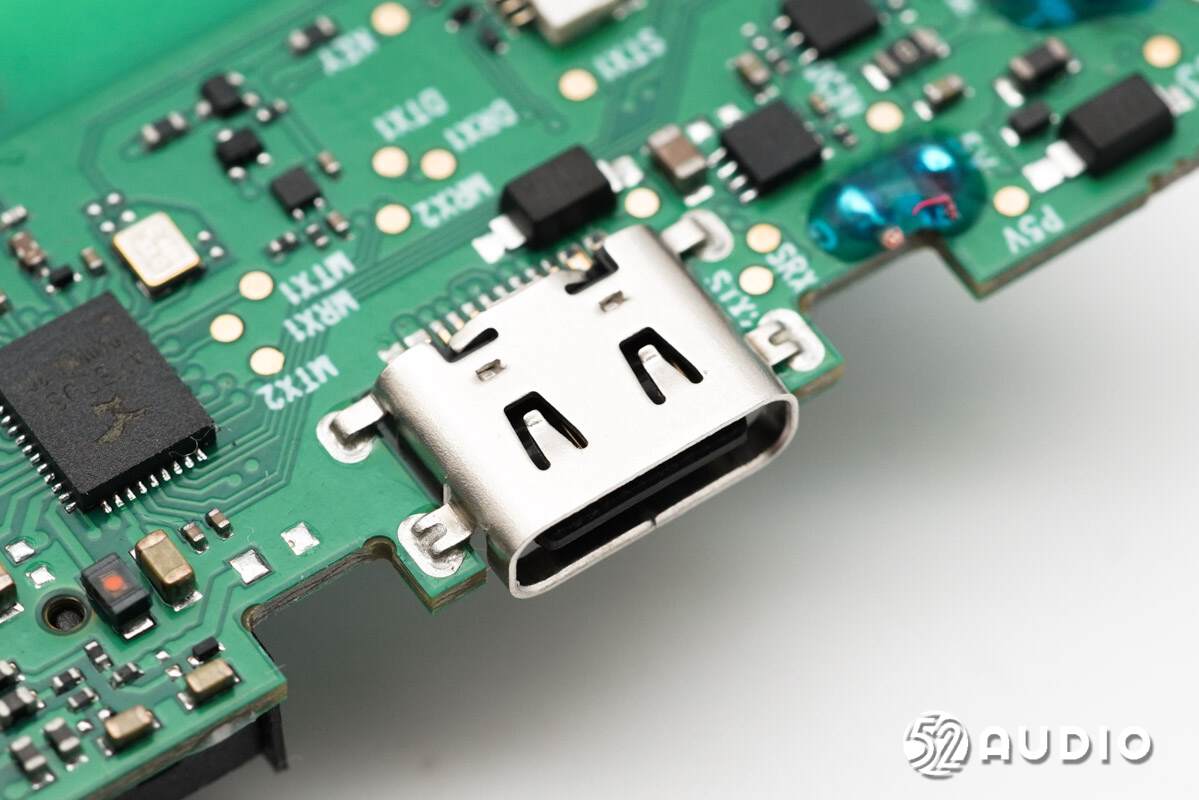

Type-C接口母座特写，沉板焊接。

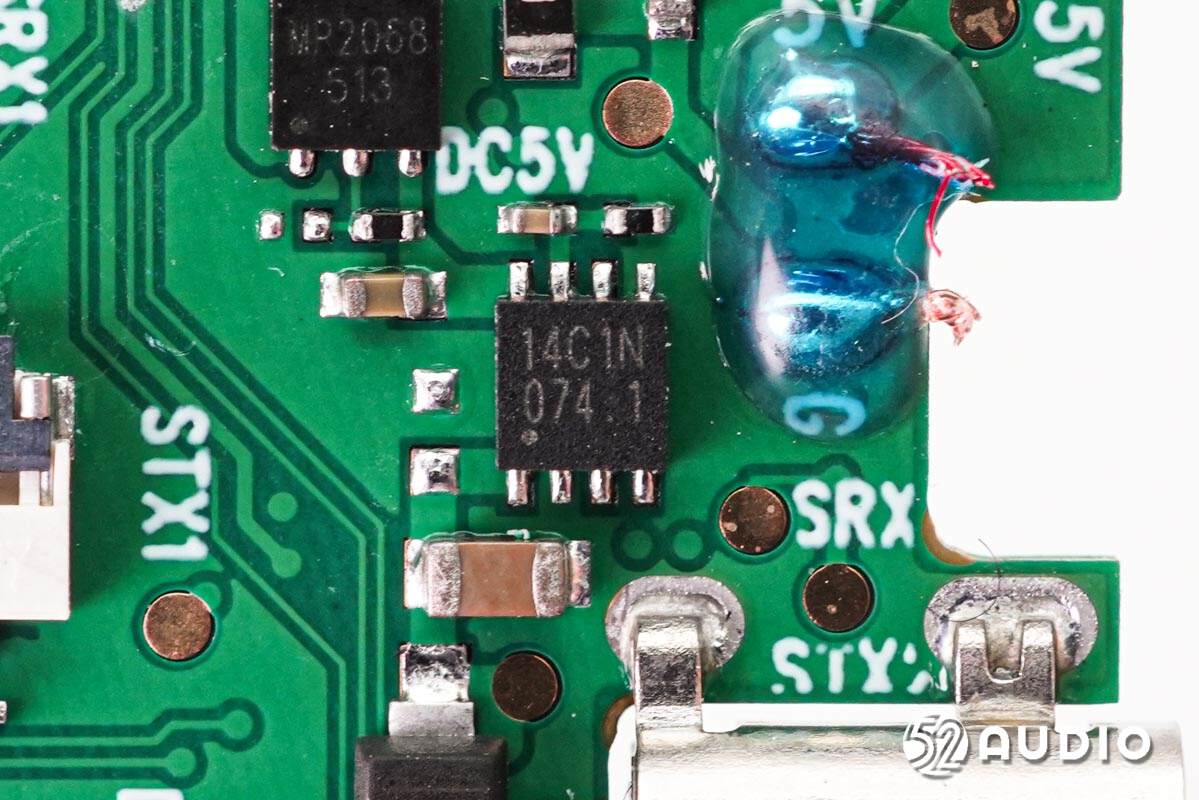

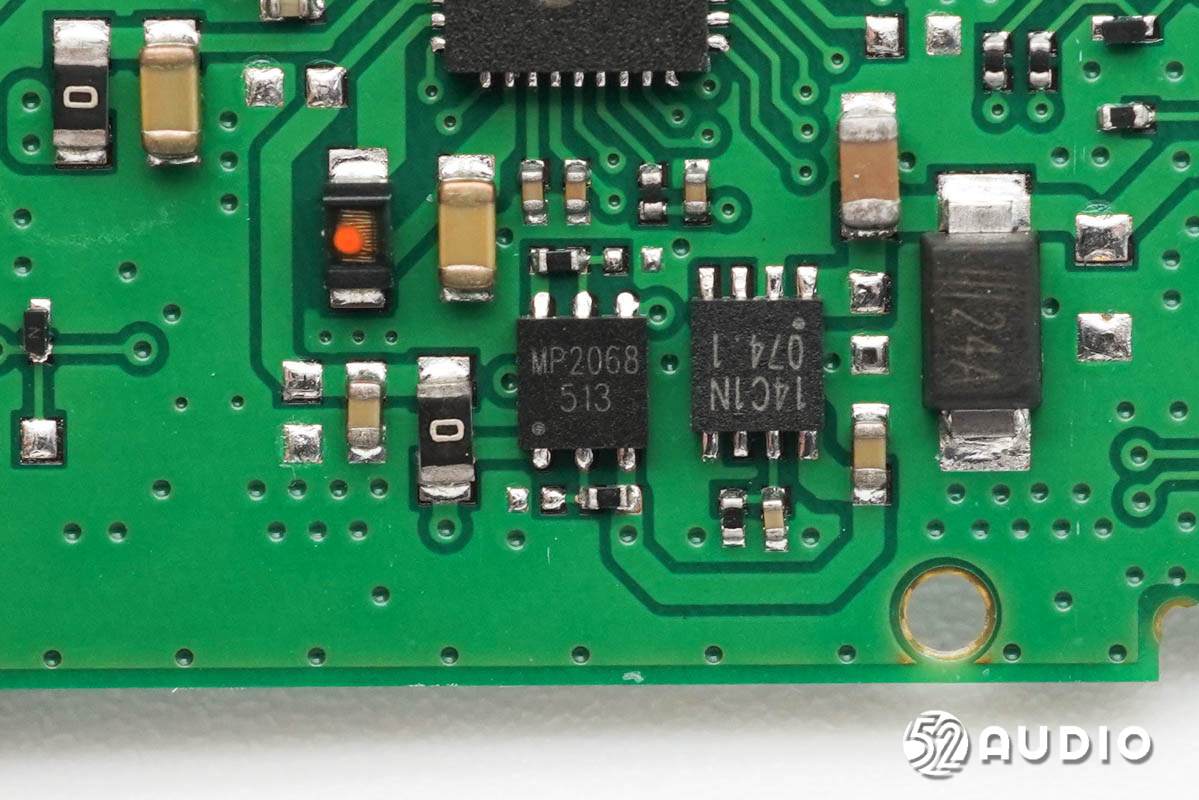

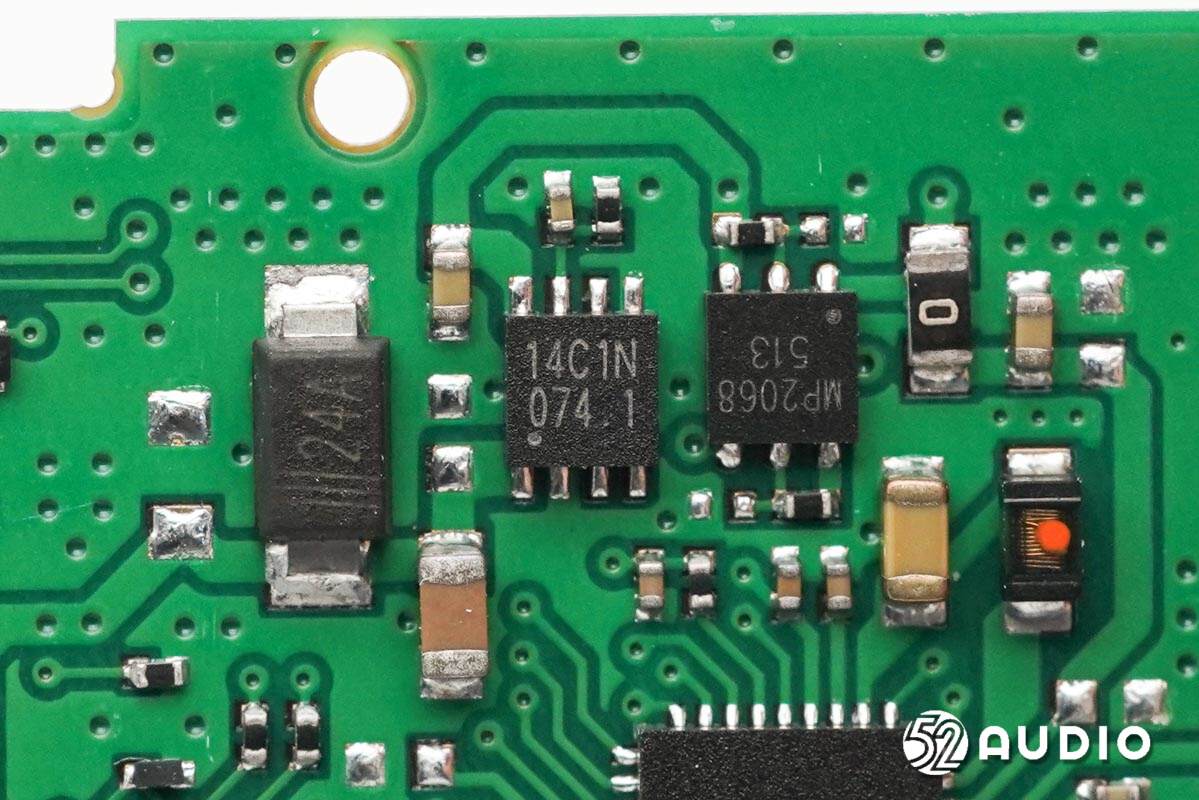

Prisemi芯导科技P14C1N过压过流保护IC，输入耐压高达32V，过压保护点为固定6V。

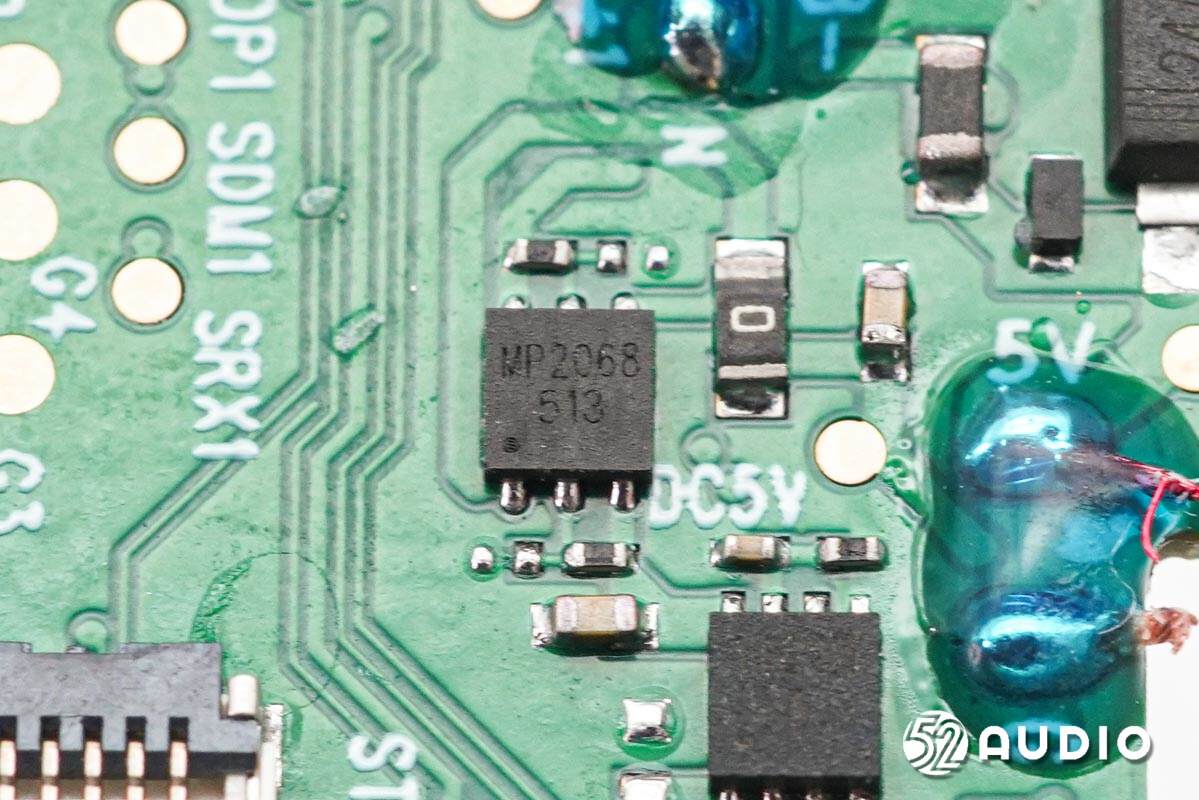

丝印MP2068的IC。

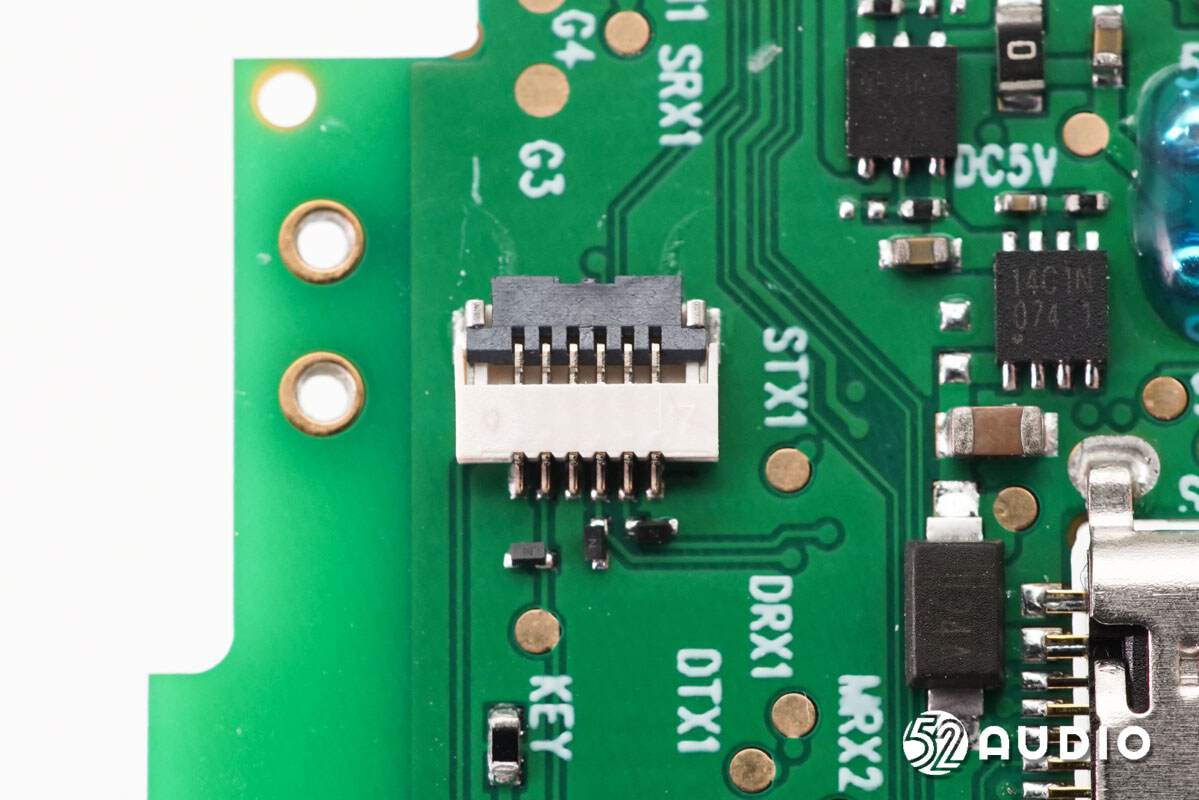

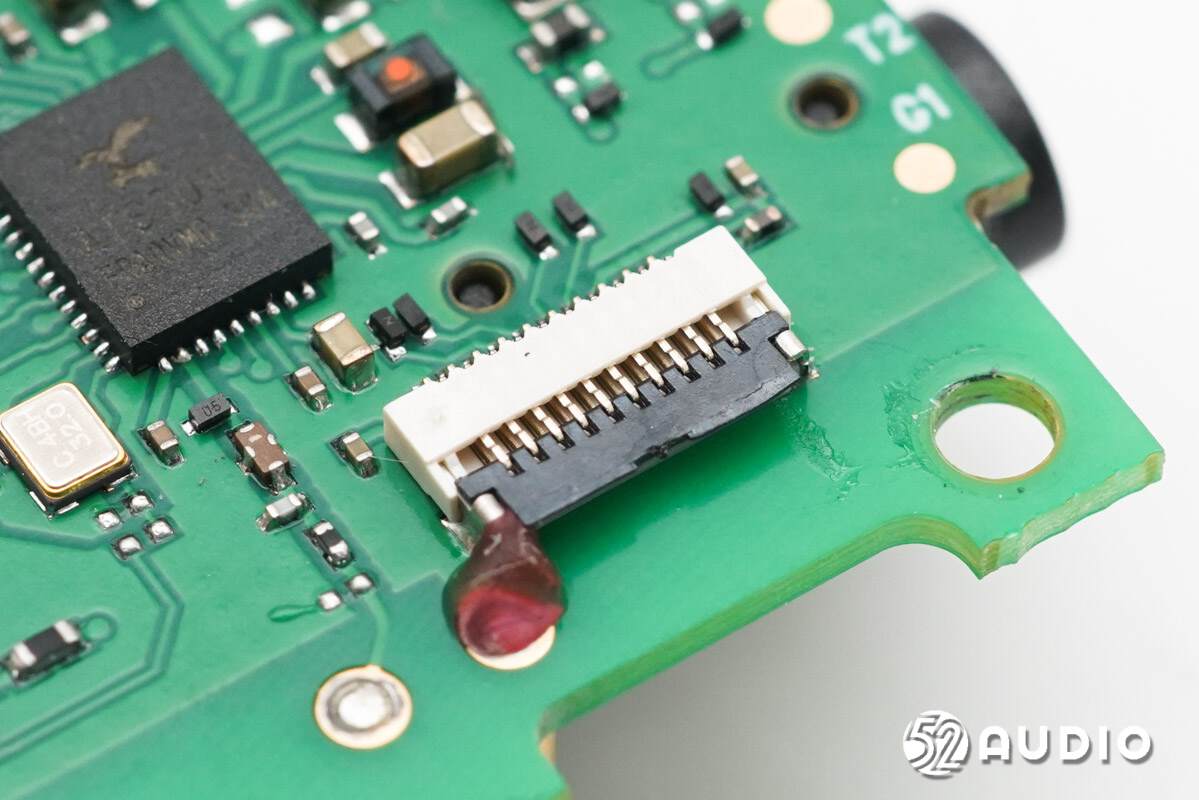

连接旋钮按键排线的ZIF连接器特写。
连接屏幕排线的ZIF连接器。

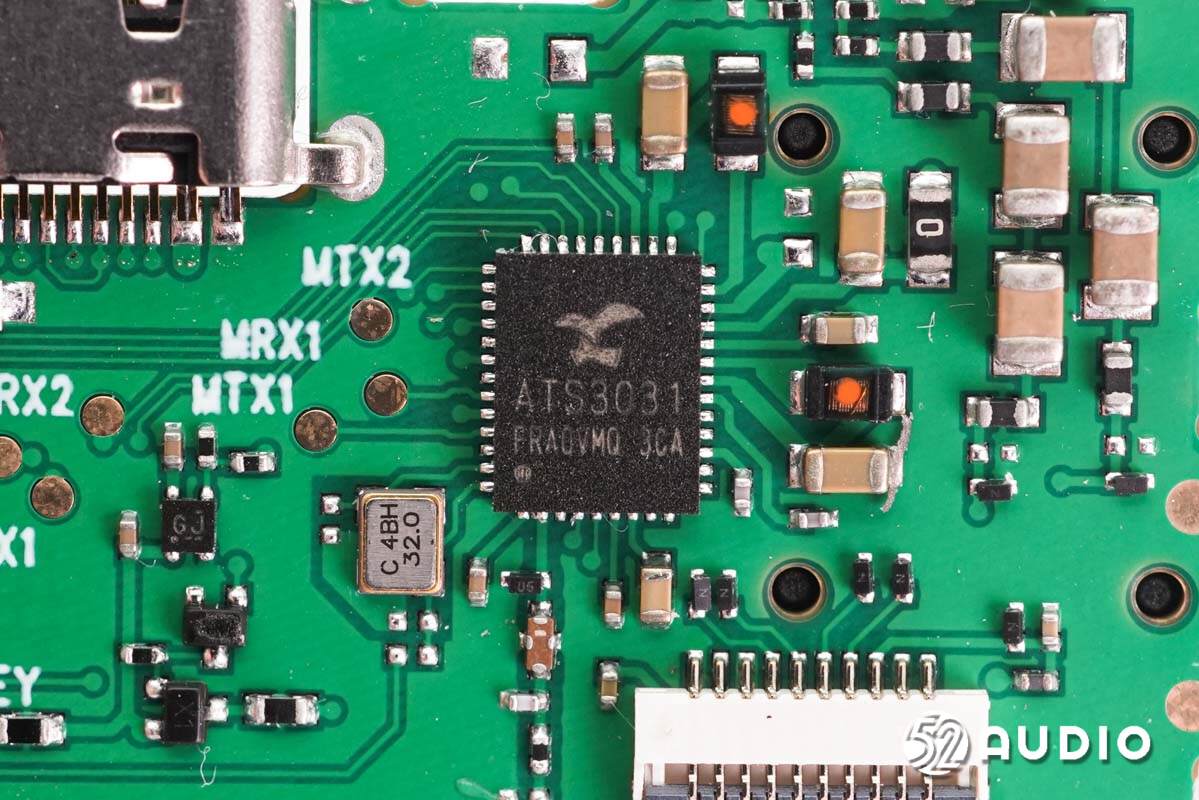

Actions炬芯科技ATS3031系列是一款内含自主IP的高集成度单芯片SoC，秉承炬芯科技低延迟高音质技术积累，不仅在高音质、低延迟、低功耗、抗干扰能力等特性上均有显著的优势，而且集高品质音频编解码、超低延迟无线传输通路、超宽带48K AI降噪、超低功耗于一体。可广泛应用于蓝牙收发一体器、无线麦克风、低延迟无线电竞耳机、无线话务耳机、无线智能会议系统等相关产品中。
炬芯科技ATS3031系列支持全新升级的蓝牙5.4和炬芯2.4G私有协议两种模式，能够实现全链路48KHz@24bit高清音频稳定传输，升级电路设计优化底噪干扰（DAC底噪小于3uVrms），同时支持超宽带48K AI麦克风降噪。在炬芯的2.4G私有协议连接模式下可实现超低延迟（端到端最低可至10ms），满足低延迟传输的同时提供高品质的音频体验和高清的通话体验。不仅如此，炬芯科技ATS3031系列在无线电竞耳机中还可同时支持2.4G和蓝牙双模共存，实现游戏声音和手机通话声音实时混音。

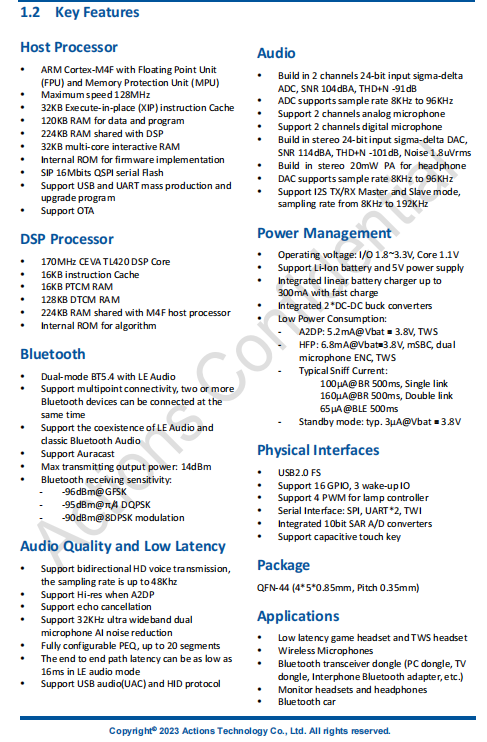

Actions炬芯科技ATS3031系列详细资料图。据我爱音频网拆解了解到，目前已有猛玛、JBL、Redmi、Bose、SONY、小米、荣耀、大疆、Anker、RØDE、realme、倍思、Cleer、Nothing、创新科技、雷蛇、科唛、迈从、QCY、AnkerWork、唱吧、飞利浦、Fire-Boltt、Noise、NOISE、哈氪、鲸语、九号、沃莱、Loca、科大讯飞、唐麦、怪企鹅、AOMAIS、Motolola、小度、绿联、公牛、摩托罗拉、网易云、凡纪、SANAG等众多品牌旗下产品采用了炬芯科技的解决方案。

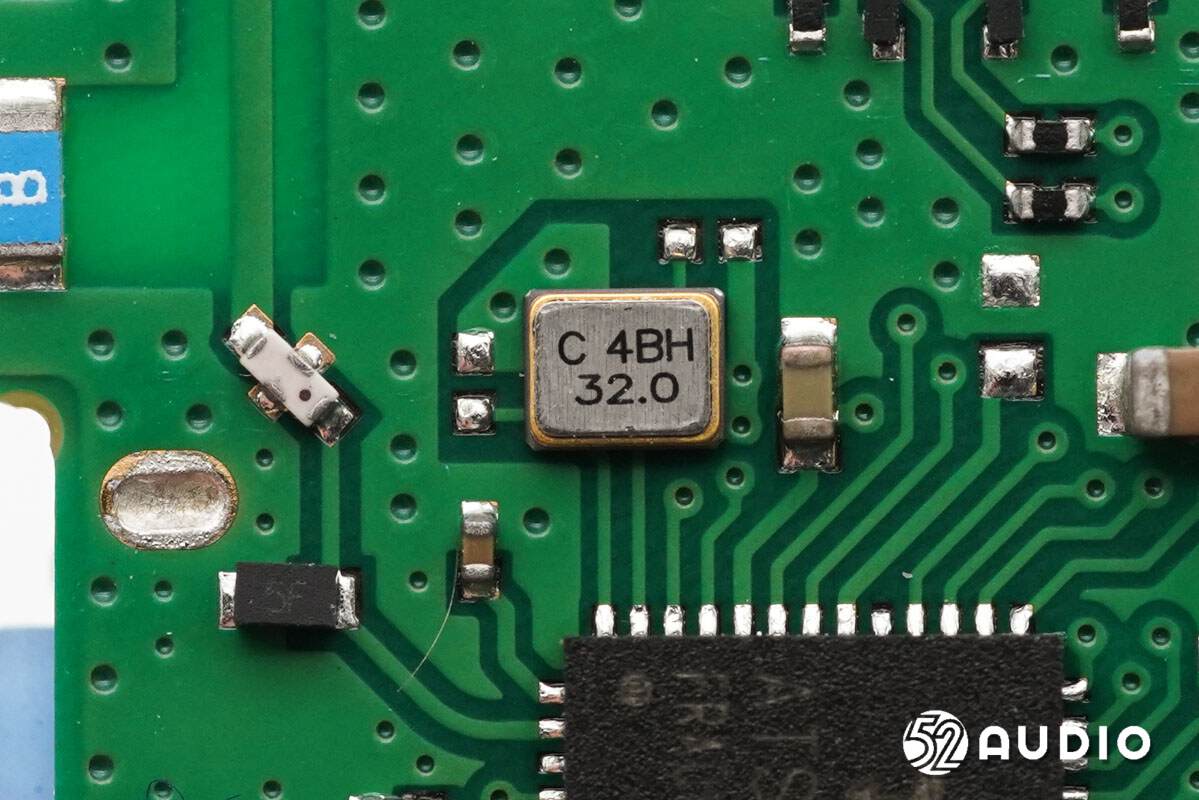

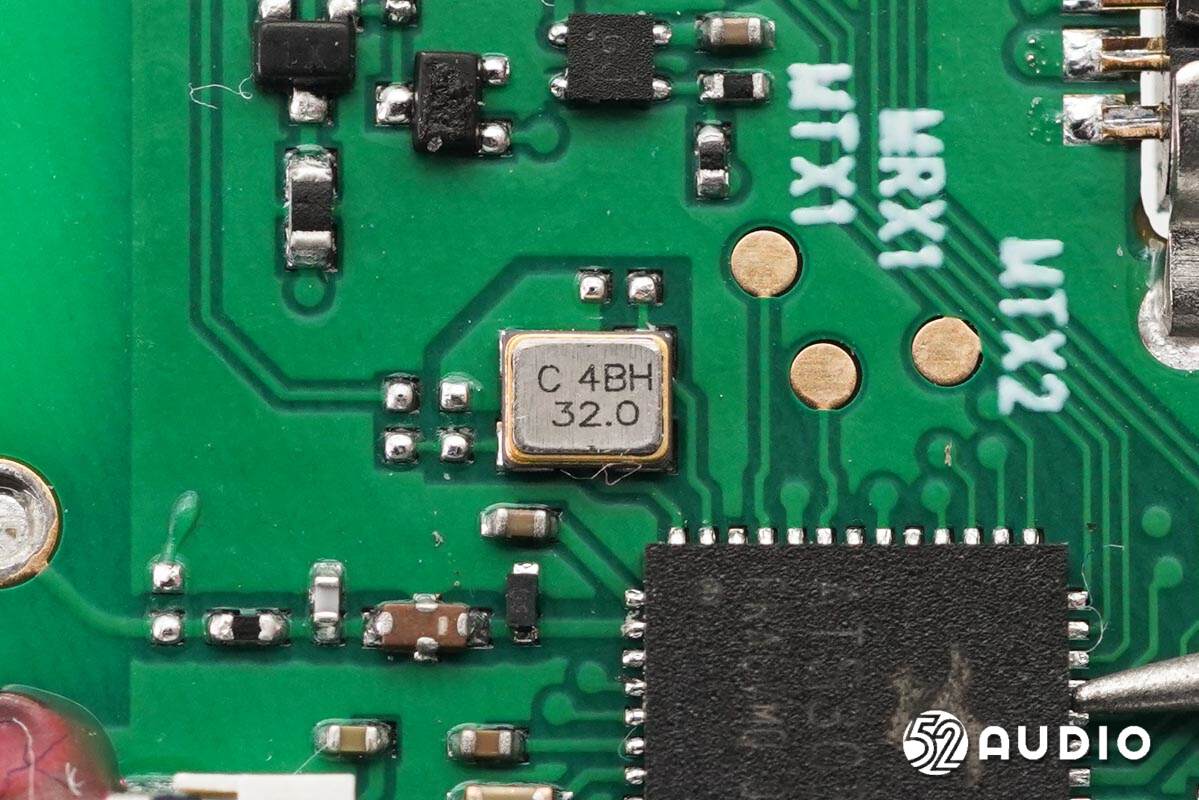

32.0MHz的晶振特写，为SoC提供时钟。

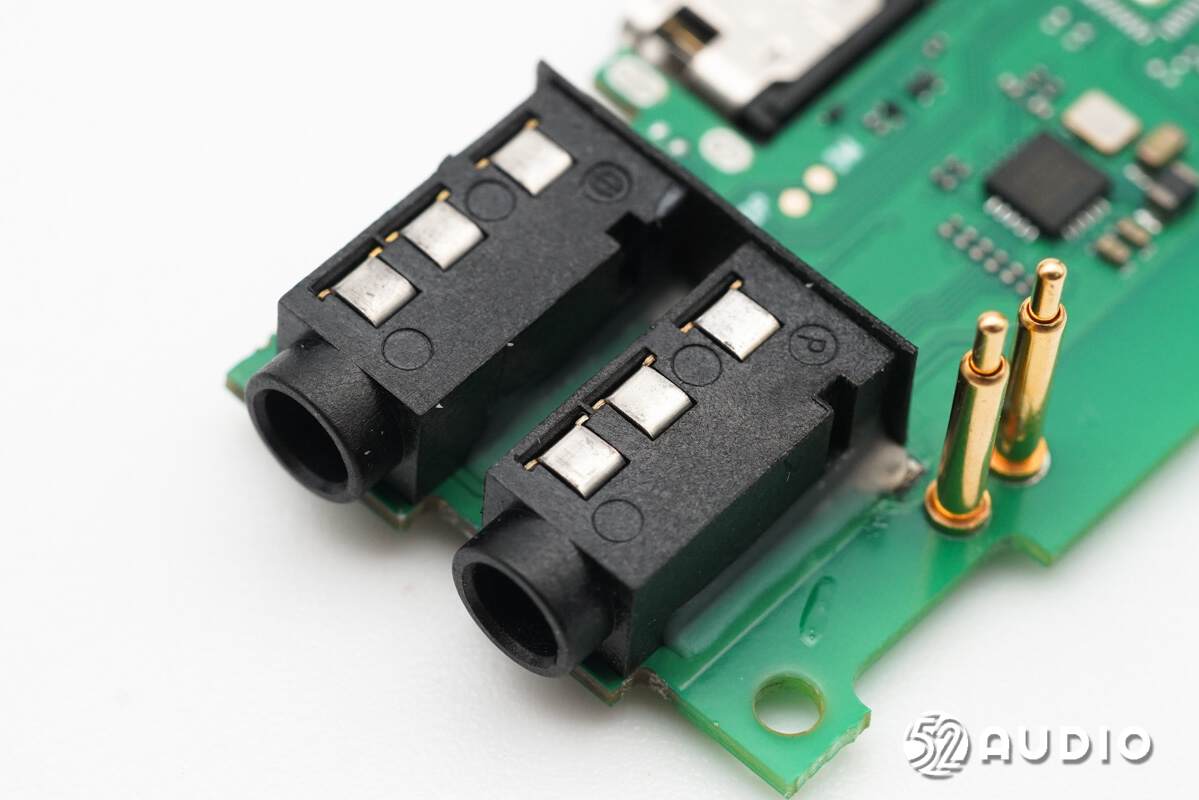

两个3.5mm音频接口母座特写。

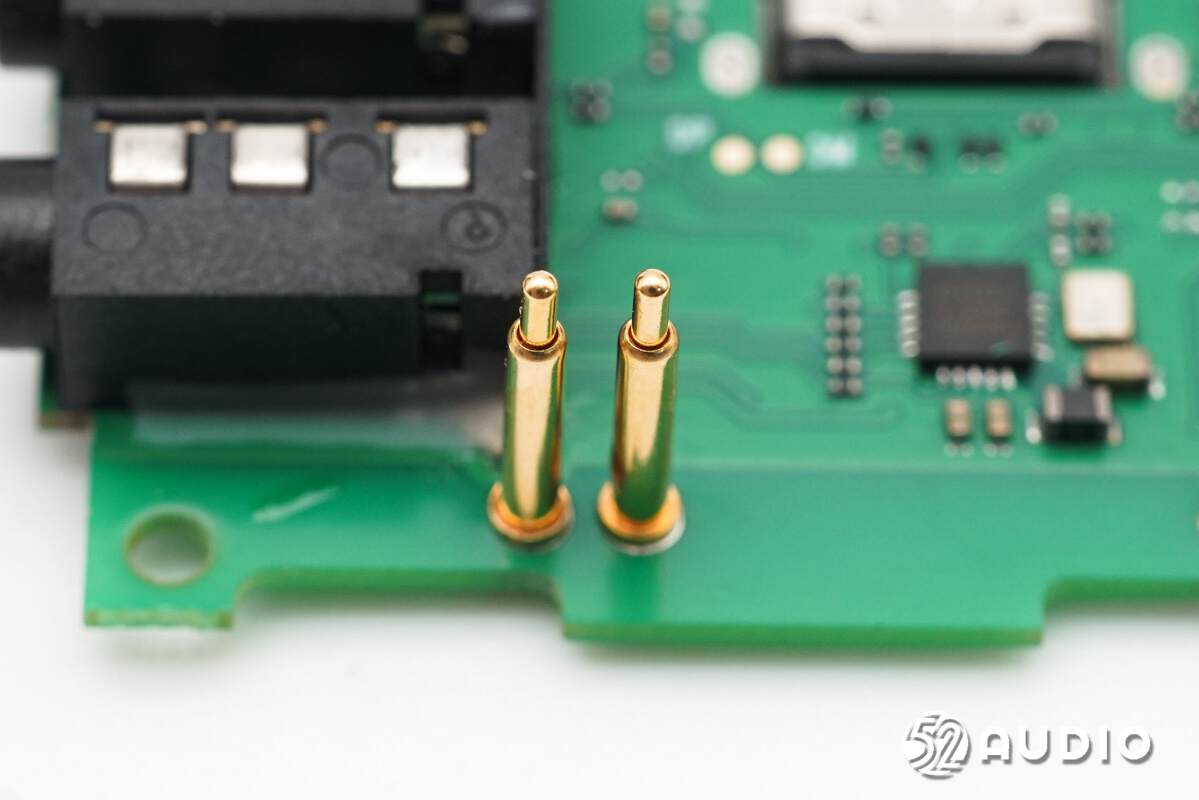

连接天线的Pogo Pin连接器特写。

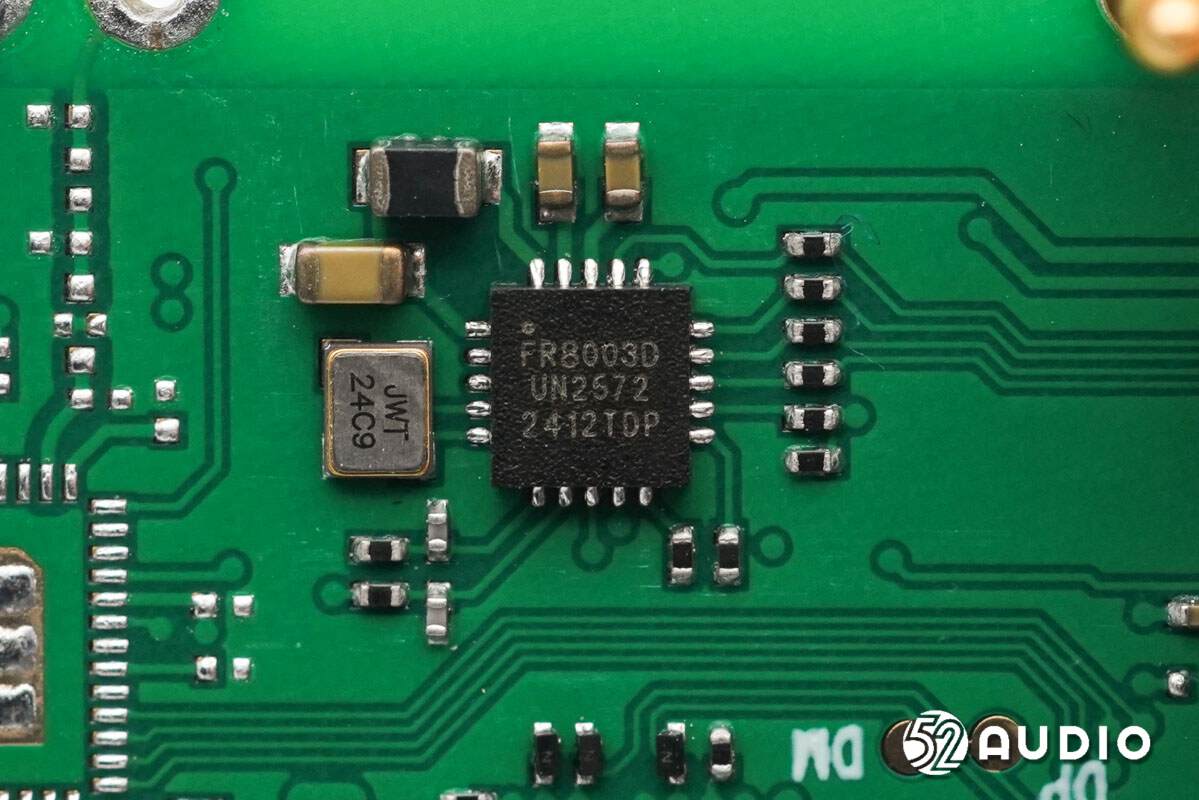

FREQCHIP富芮坤FR8003D低功耗蓝牙SOC。FR800x系列基于富芮坤的蓝牙智能固件和协议栈的支持，完全兼容蓝牙V5.1（LE 模式）协议。同时用户可以基于芯片内置的ARM Cortex M3嵌入式32位高性能单片机开发各种应用程序。

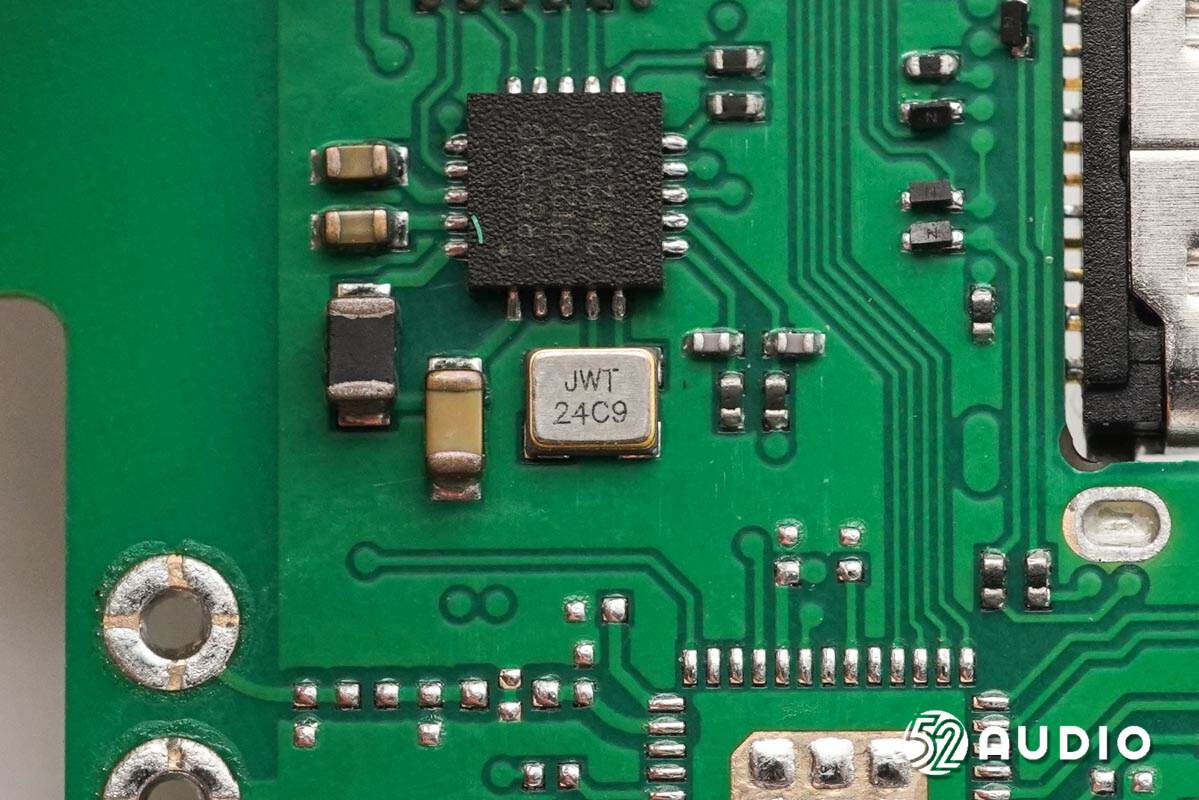

镭雕JWT 24C9的晶振特写。

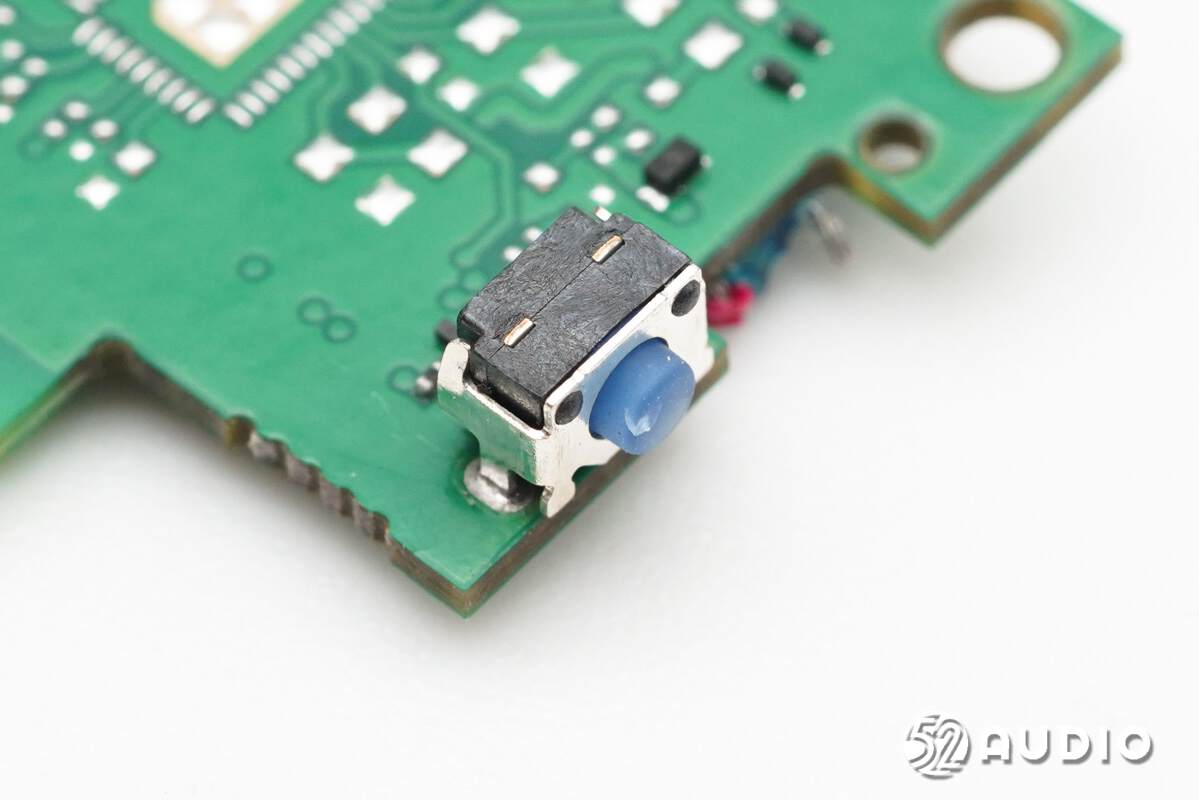

电源键特写。
TX发射器拆解
拆掉发射器底部尾塞。

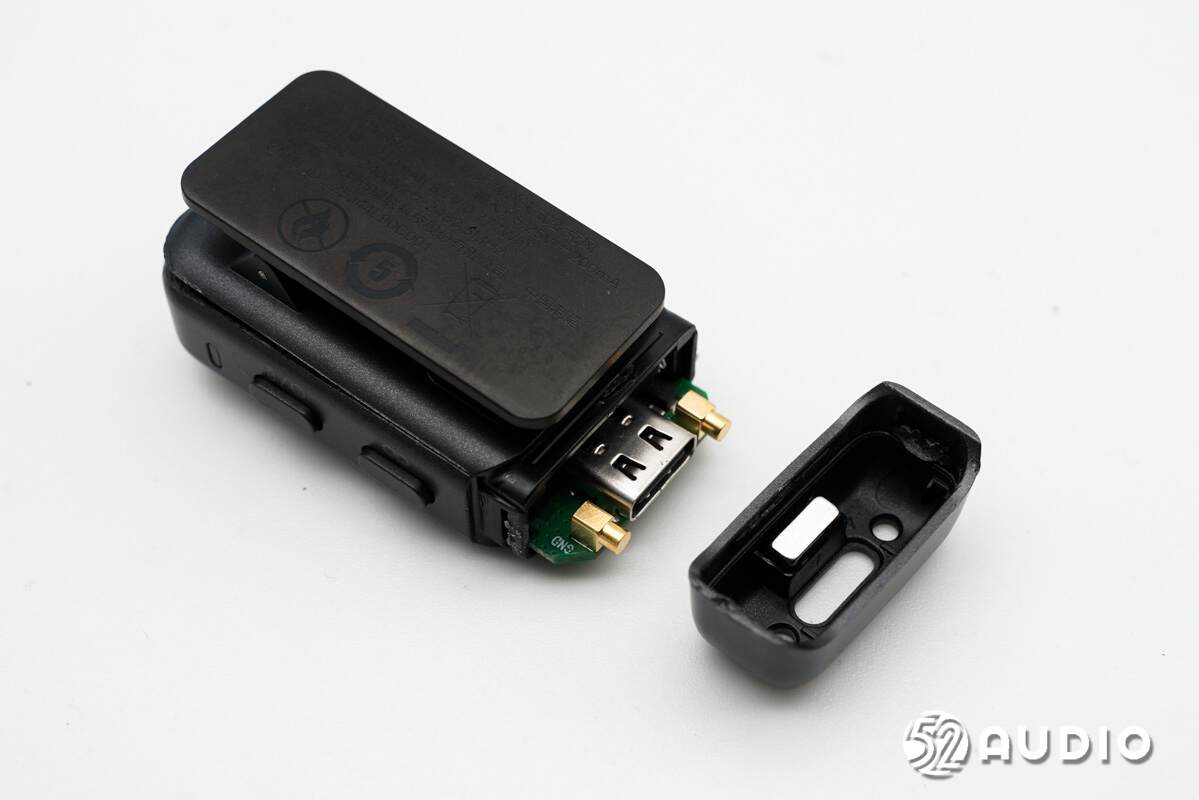

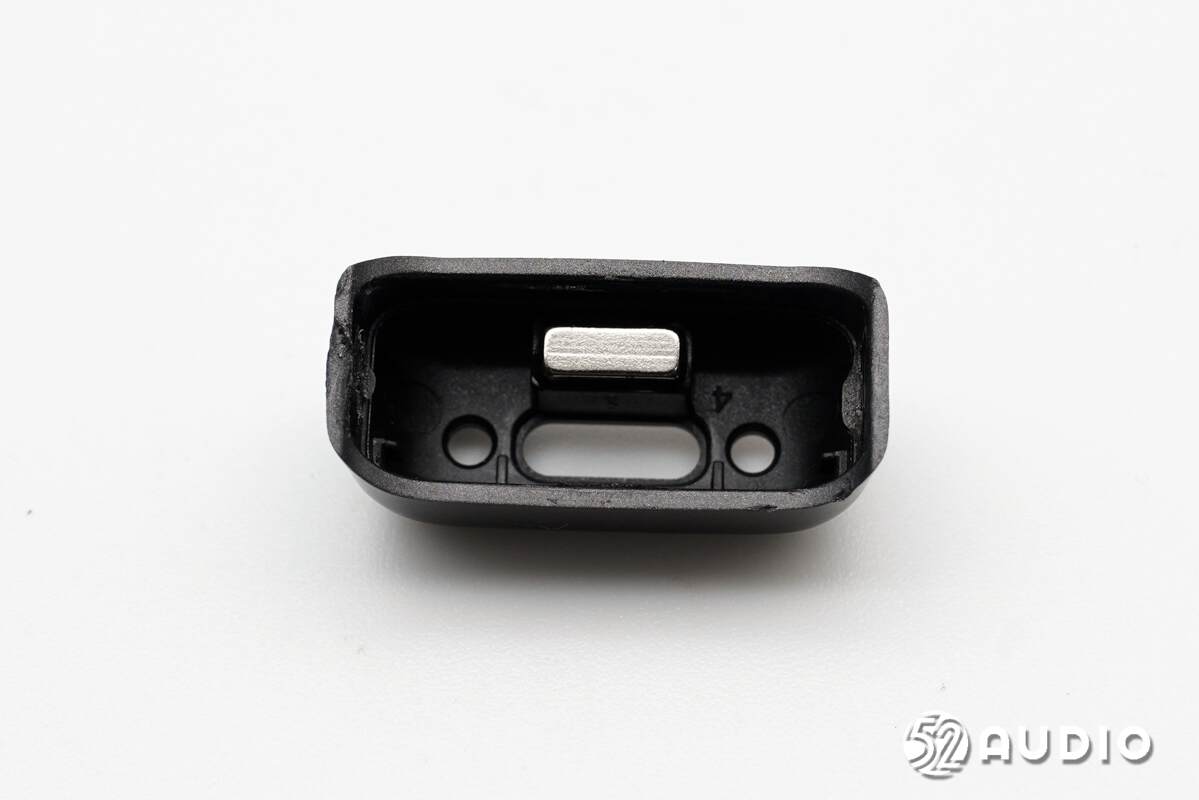

尾塞内侧结构一览，设置有磁铁与充电盒吸附固定。

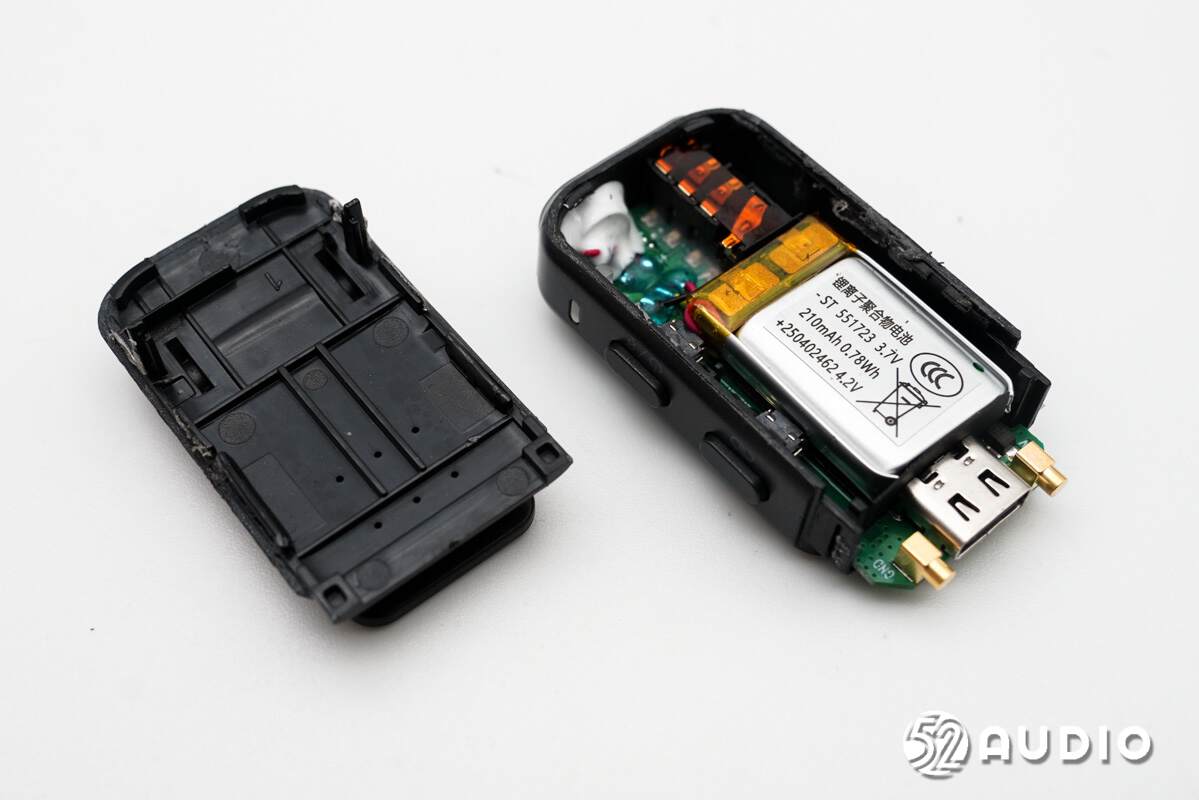

取掉发射器背部盖板，腔体内部结构一览。设置有主板、电池和拾音唛头。

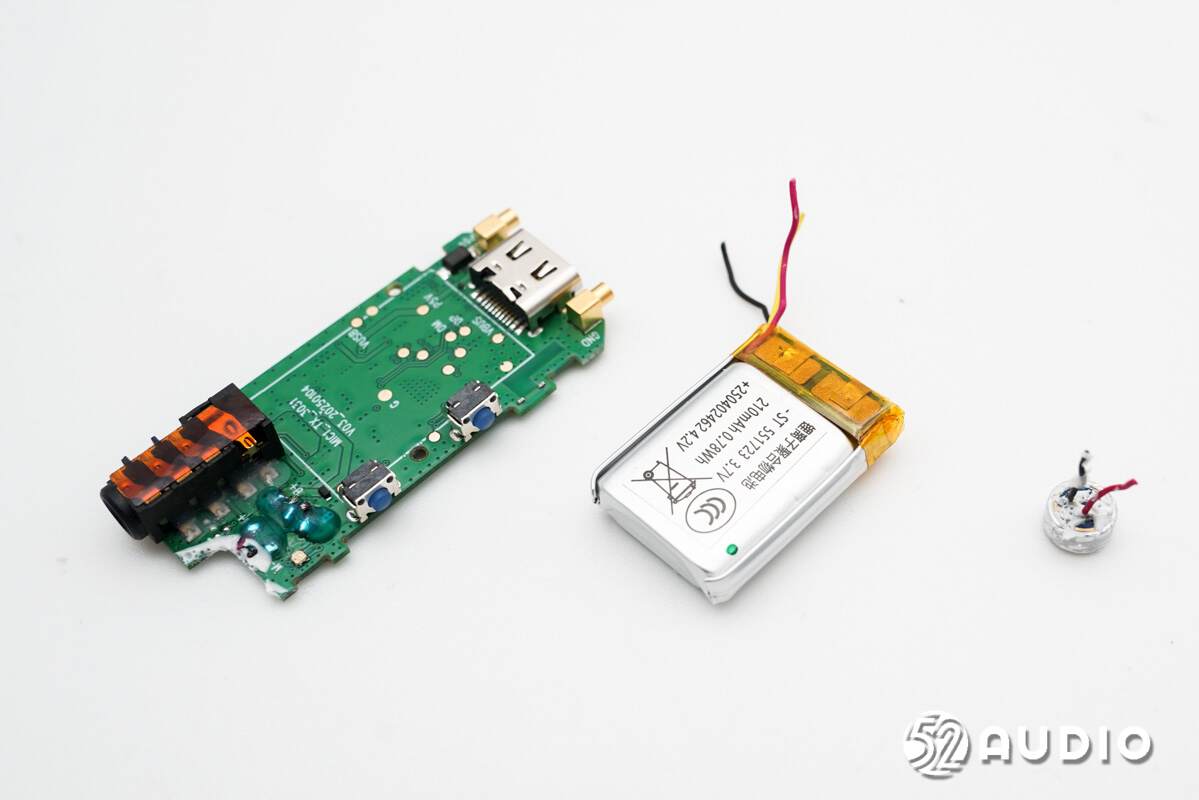

取出发射器内部所有组件。

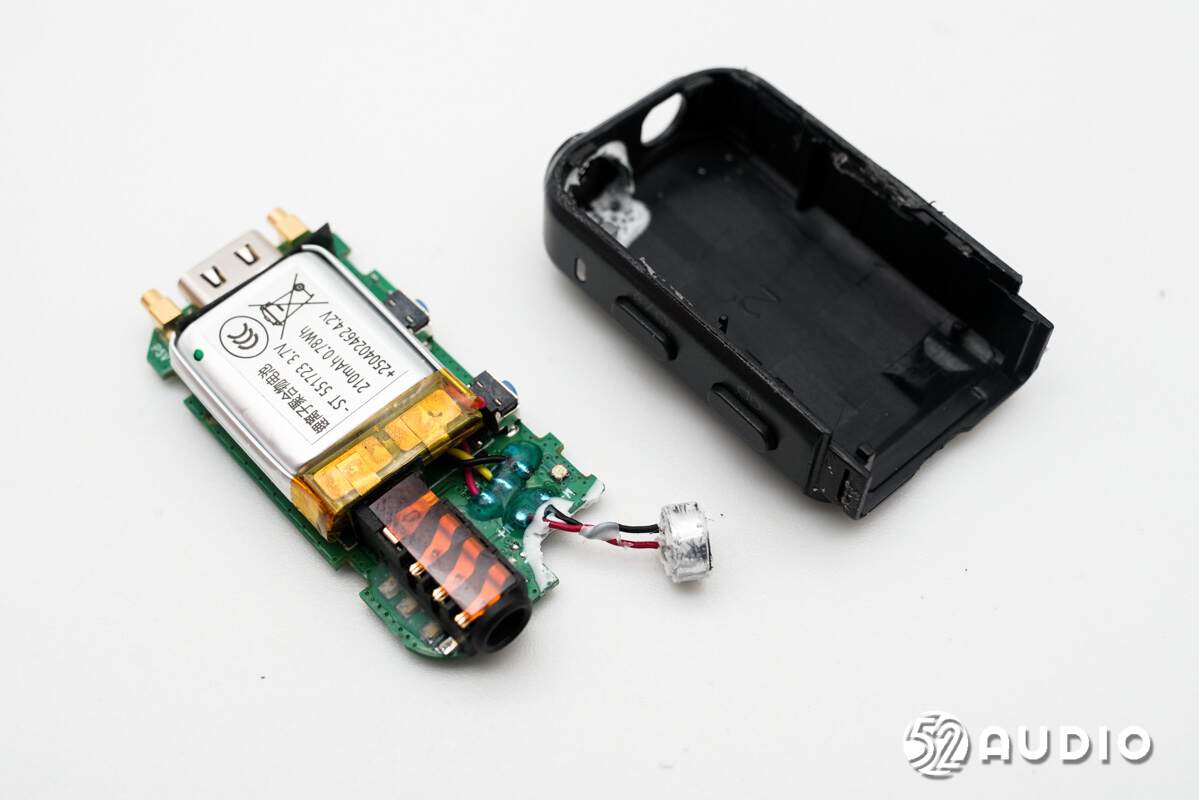

断开电池和拾音唛头的导线。

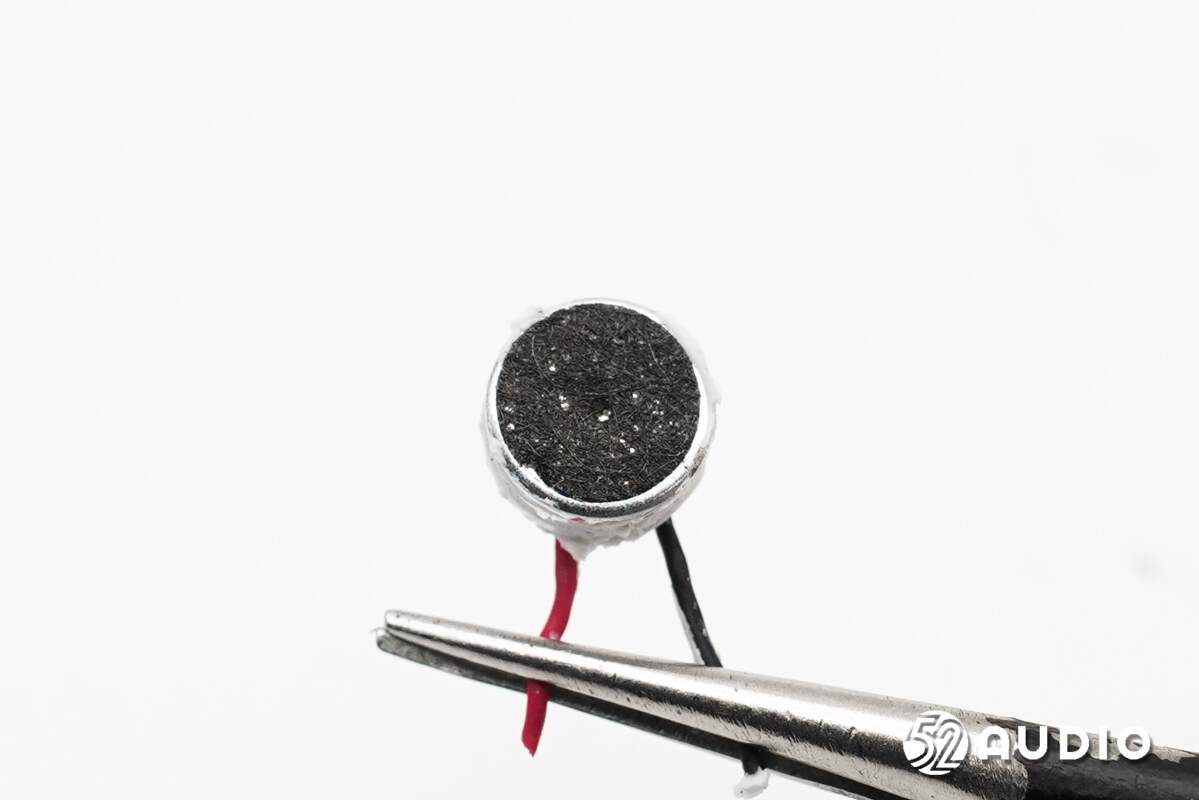

发射器内置驻极体麦克风特写，支持360°全指向收音。

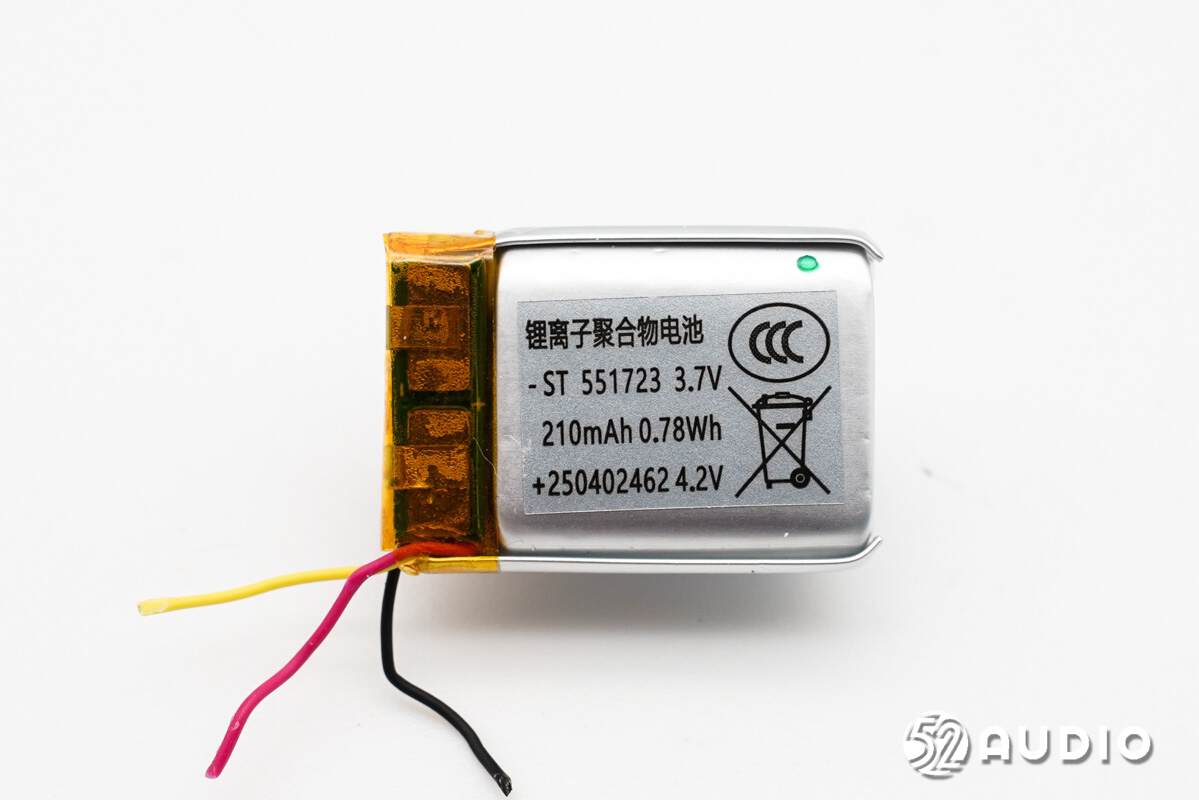

发射器内置锂离子聚合物电池，型号：ST 551723，标称电压：3.7V，额定容量：210mAh 0.78Wh，来自ST神通。电池同样配备有电路保护板，保障充放电安全。

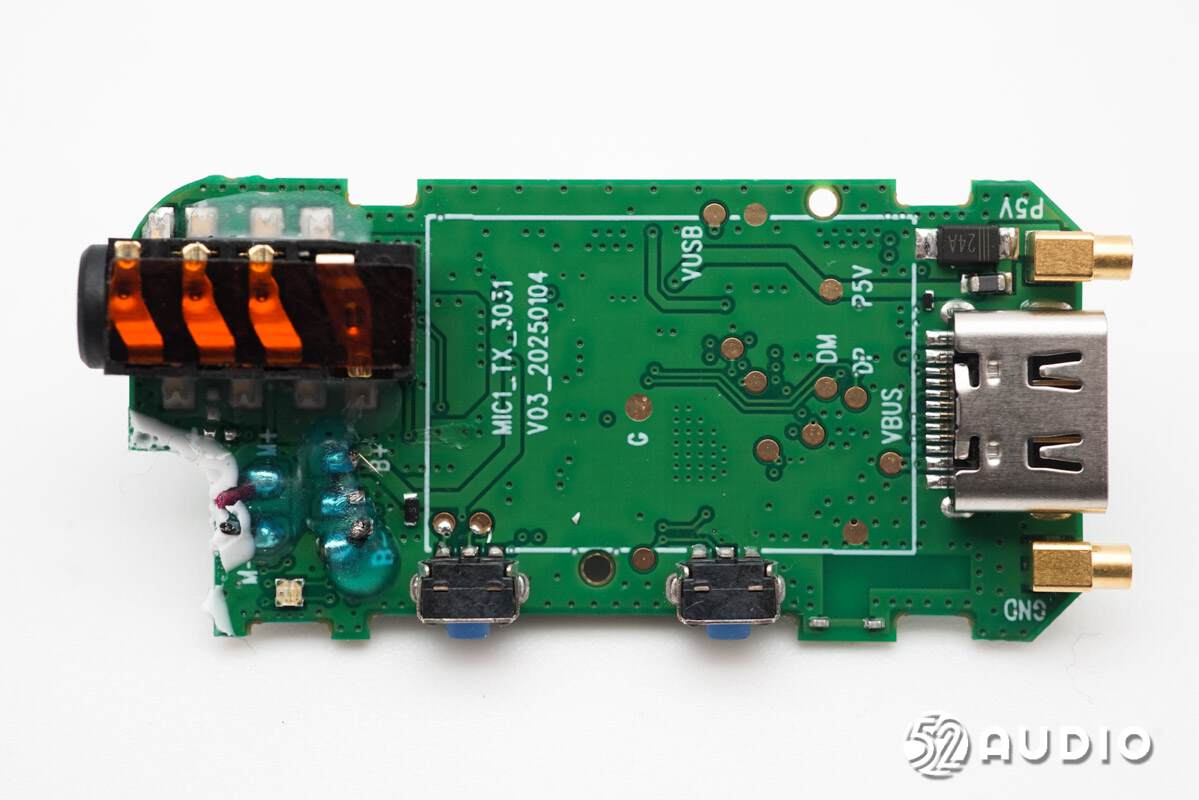

发射器主板一侧电路一览。
发射器主板另外一侧电路一览。
3.5mm音频接口母座特写。

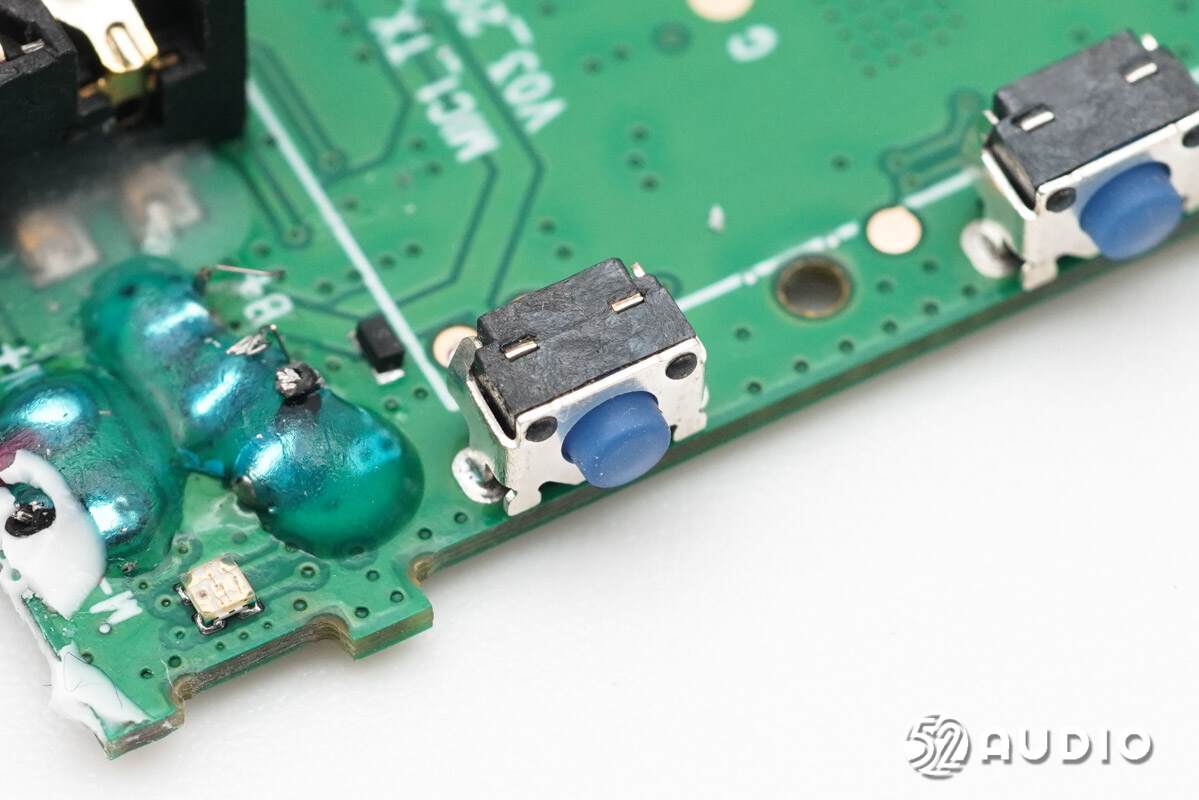

发射器功能按键特写，两颗相同规格。

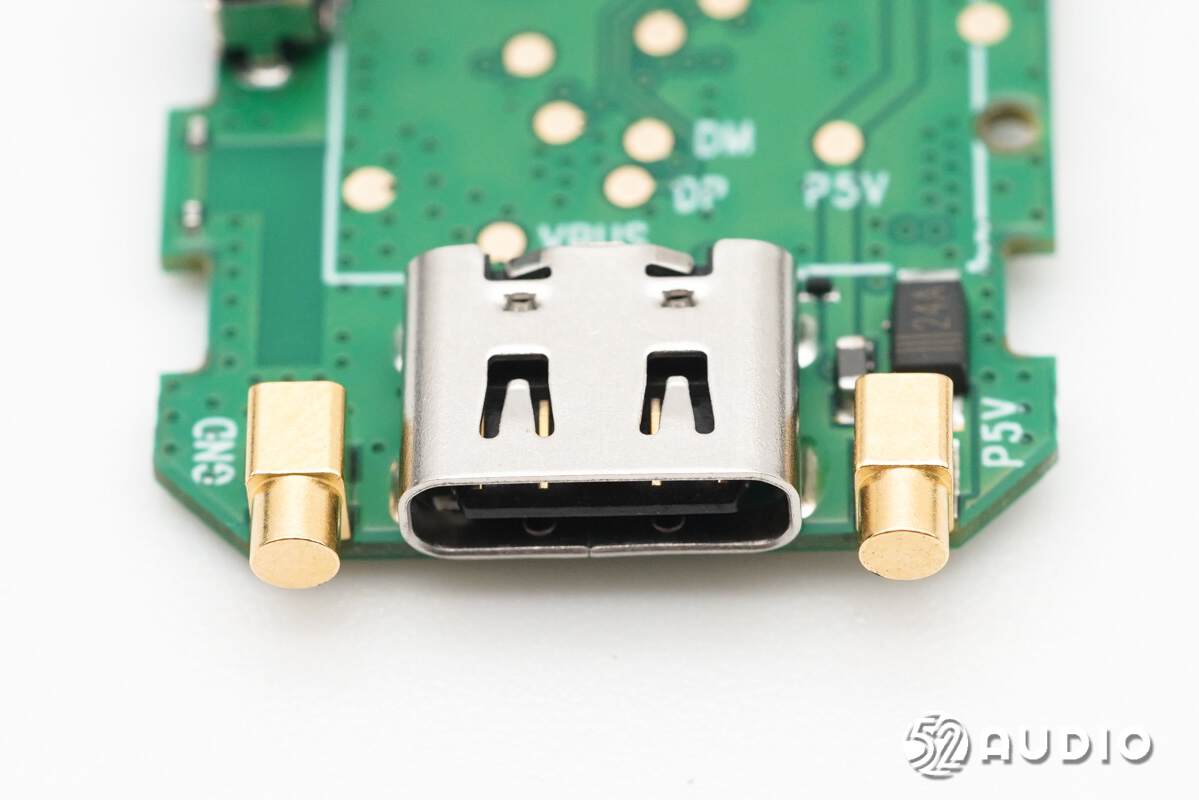

Type-C充电接口和充电触点特写。

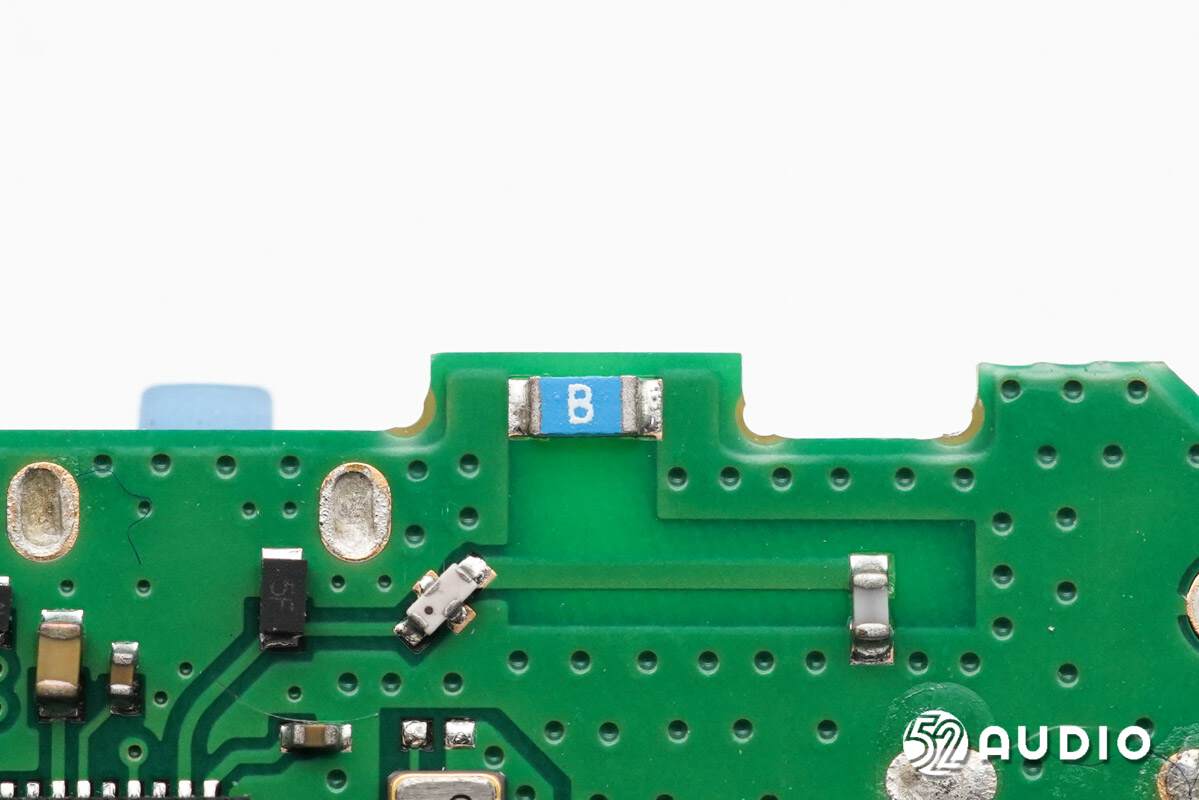

陶瓷天线特写。
发射器内部同样搭载了Actions炬芯ATS3031系列高集成度单芯片SoC，用于音频数据处理和无线传输。
用于提供时钟的32.0MHz晶振特写。
Prisemi芯导科技P14C1N过压过流保护IC。
丝印MP2608的IC。

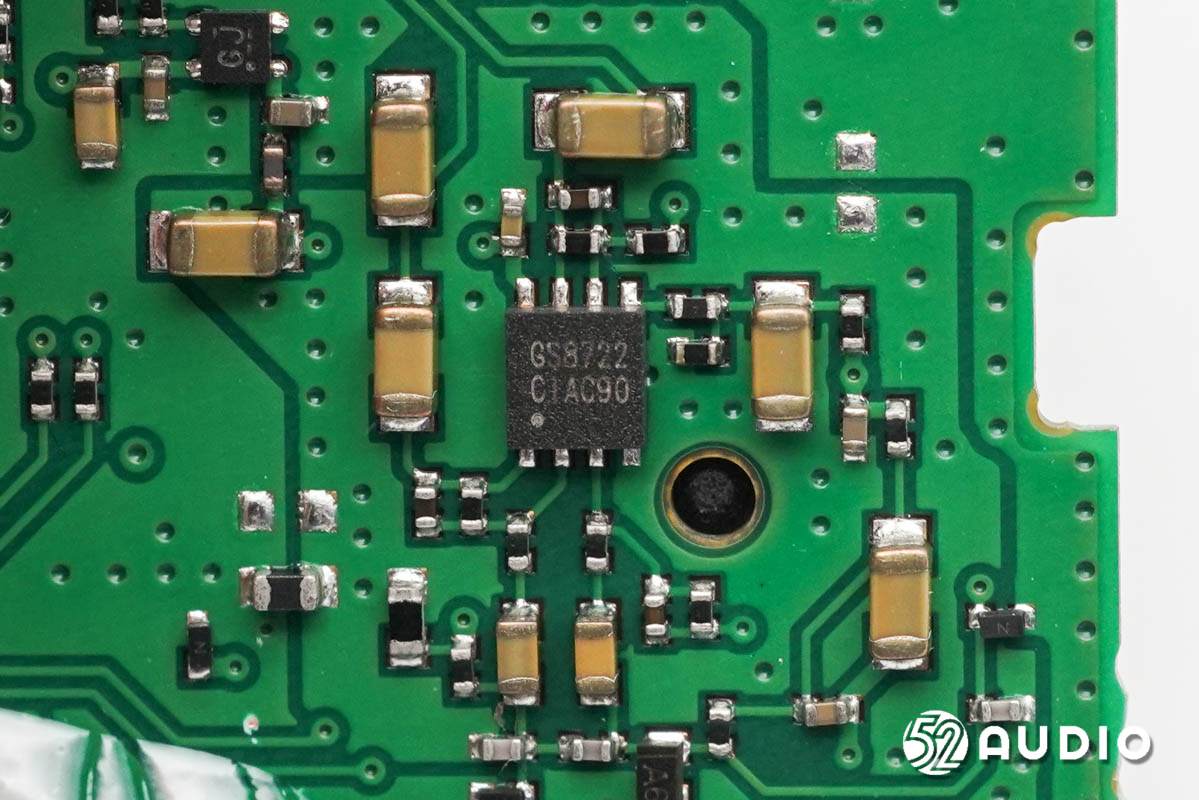

Gainsil聚洵GS8722运算放大器，具有11MHz（典型值）增益带宽积，9V/μs的压摆率，以及在5V时每个放大器1.1mA的静态电流。

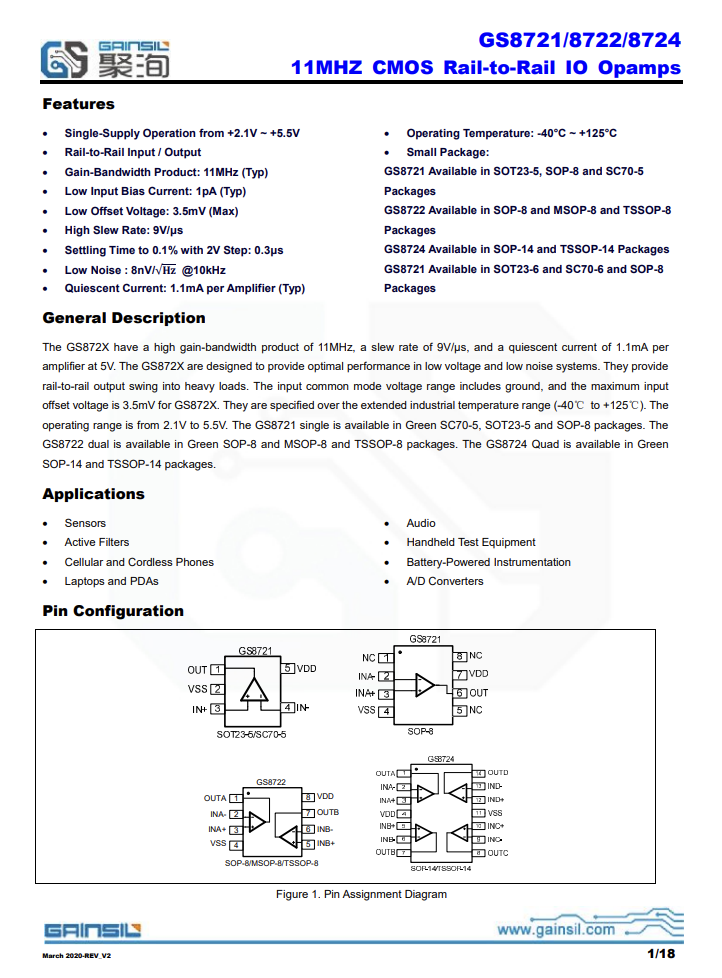

Gainsil聚洵GS8722详细资料图。

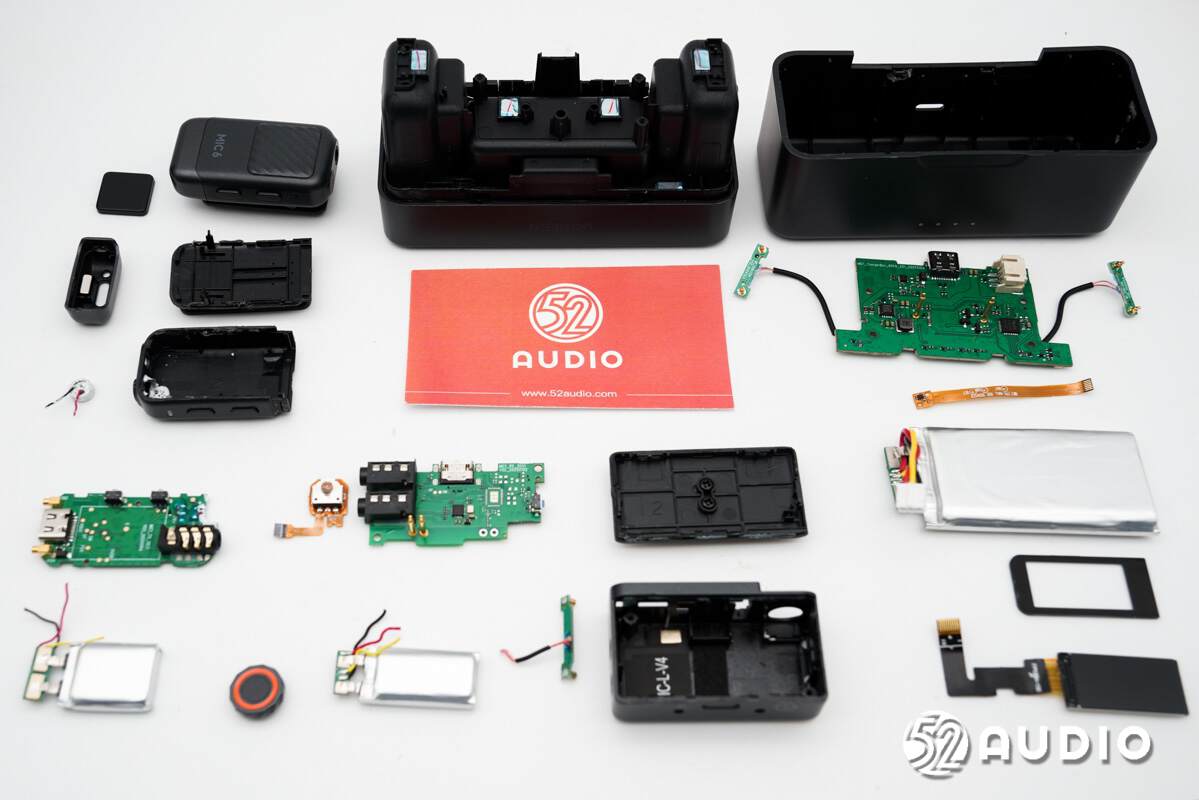

绿联MIC6拆解全家福。
三、我爱音频网总结
绿联MIC6在外观设计上更具专业设备风格。接收器配备显示屏，提供实时反馈，并搭配一颗精致的旋钮按键，操作直观便捷。接收器体积小巧，支持领夹和磁吸两种佩戴方式，适应不同场景需求。充电盒可对麦克风进行完整收纳，提升便携性，防止麦克风丢失。
内部主要配置方面，充电盒搭载神通1800mAh/3.7V锂电池，配备电路保护板负责过充电、过放电、过电流等保护。主板上，采用思远半导体SY8809蓝牙耳机充电仓解决方案，负责内置电池的充放电；采用Puya普冉PY32F030系列微控制器，用于充电盒整机控制；其他还采用了LPS微源半导体LP5308过压过流保护IC和霍尔元件等。
麦克风无线音频方案采用Actions炬芯科技ATS3031系列高集成度单芯片SoC，具有高音质、低延迟、低功耗、抗干扰能力强等特征。其他方面，接收器搭载神通250mAh/3.8V锂电池，采用FREQCHIP富芮坤FR8003D低功耗蓝牙SOC；发射器内置360°全指向收音驻极体麦克风，搭载神通210mAh/3.7V锂电池，采用了Gainsil聚洵GS8722运算放大器等。
