Xiaomi小米在近期举办了人车家全生态发布会，除了正式上市的小米YU7纯电SUV，还发布了小米Watch S4 41mm、小米手环10、小米开放式耳机Pro，以及小米首款AI眼镜等众多产品。其中，小米AI眼镜定位于“面向下一代的个人智能设备，随身的AI入口”，支持第一人称视角拍摄，视频通话、直播，超级小爱等功能。

小米AI眼镜在外观方面，配备黑色、玳瑁棕、鹦鹉绿三种配色，普通版、单色电致变色、彩色电致变色三种镜片选择。眼镜采用经典D型镜框设计，专为亚洲人脸型优化，提供舒适贴合的佩戴体验。在功能配置上，搭载1200万像素摄像头，支持4032x3024横向拍照，2K/30FPS视频录制；搭配小米澎湃OS系统，可完成小米AI眼镜与小米手机镜头的协同流转，实现第一人称视角的视频通话、直播。

小米AI眼镜搭载超级小爱，支持随身百科 智能问答，支持10种语言同声传译和中英文字识别翻译，支持会议纪要；还支持控制手机，控制智能家居，眼镜扫码支付，提供便捷体验。在音频方面，搭载了对称双扬声器，逆声场防漏音技术，提供清晰音质；内置五麦克风阵列，包括一颗骨传导麦克风，实现精准拾音。续航上，搭载小米金沙江电池，典型续航8.6h，连续聆听7h，持续录像45分钟；配备独立Type-C接口，支持边充边用。下面就来看看这款产品的详细拆解报告吧~

我爱音频网此前还拆解过MIJIA智能音频眼镜，小米开放式耳机，小米Buds 5、Redmi Buds 5 Pro、Redmi Buds 4、Redmi Buds 4青春版真无线耳机；小米骨传导耳机，REDMI Watch 5、Redmi手环3；小米运动对讲机、小米公网对讲机mini，小米Watch S4 Sport、Watch S3、小米手环9 Pro、小米手环9，小米智能音箱Pro，xiaomi Sound、Sound Move高保真智能音箱，Redmi电脑音箱，小爱随身音箱等蓝牙音箱产品。

一、Xiaomi小米AI眼镜开箱

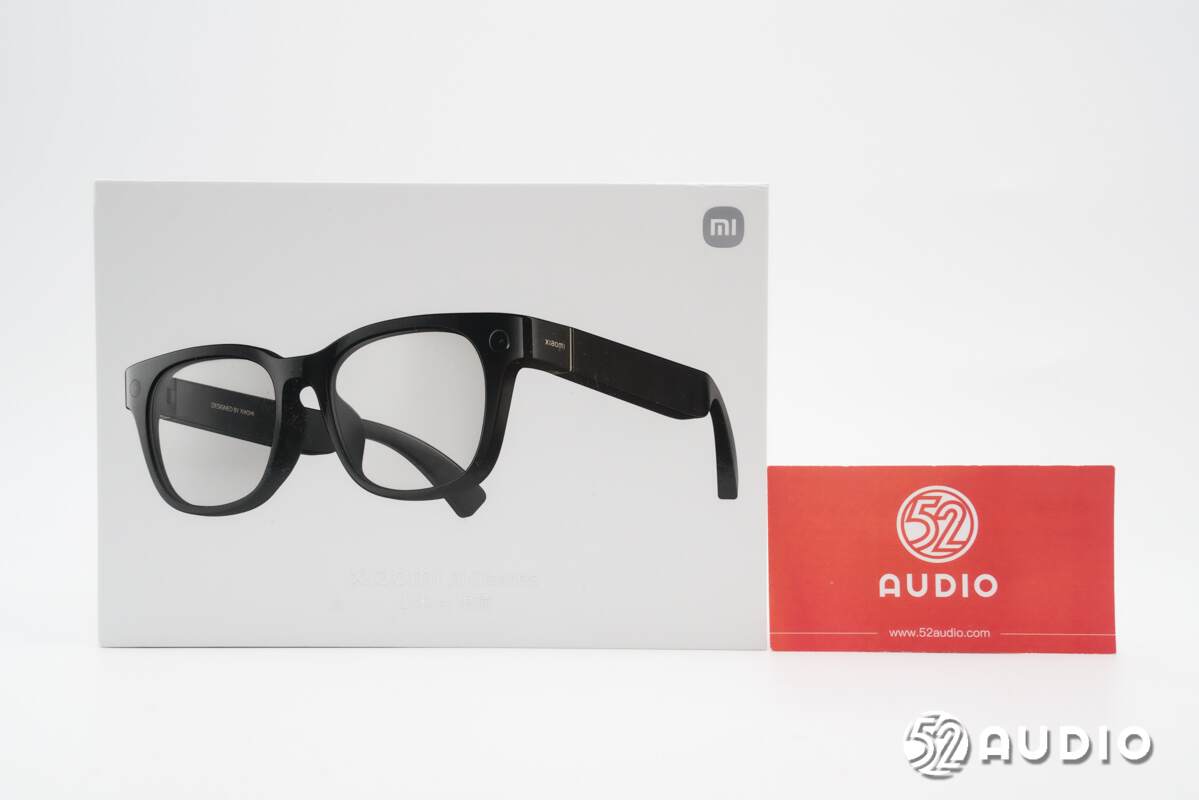

小米AI眼镜包装盒设计简约，顶部展示有产品的外观，烫银工艺设计品牌LOGO和产品名。

包装盒底部标注产品信息，Xiaomi AI Glasses/小米AI眼镜，产品名称：智能眼镜，产品型号：M2442G1，防护等级：IP54，输入电压：5.0V DC，输入电流：2A Max，无线连接：蓝牙5.4 Wi-Fi6（5G频段），支持系统：产品仅支持部分Android或iOS系统，制造商：小米通讯技术有限公司。

包装盒侧边设计有Xiaomi HyperOS系统标志。

另外一侧设计小米眼镜App下载二维码。

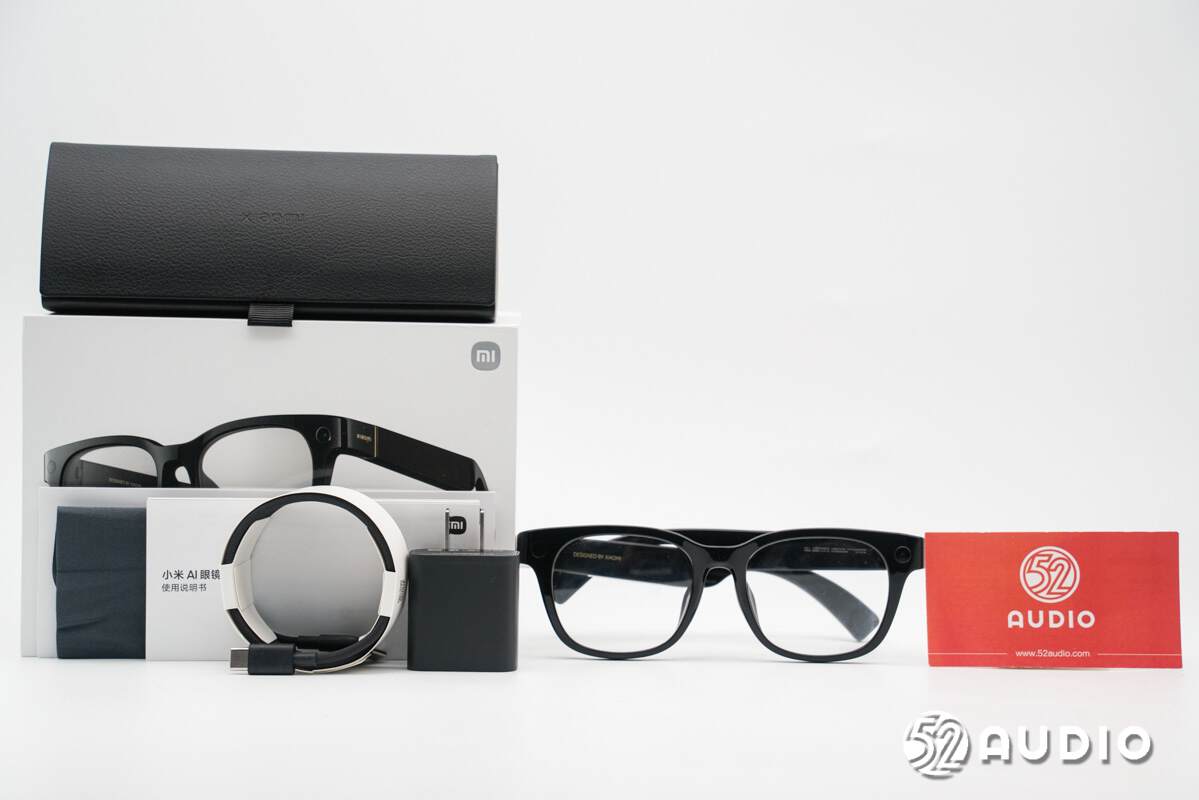

包装盒内部物品有智能眼镜、眼镜收纳盒、眼镜布、电源适配器、Type-C充电线、使用说明书（含产品售后三包权益），此款为黑色配色。

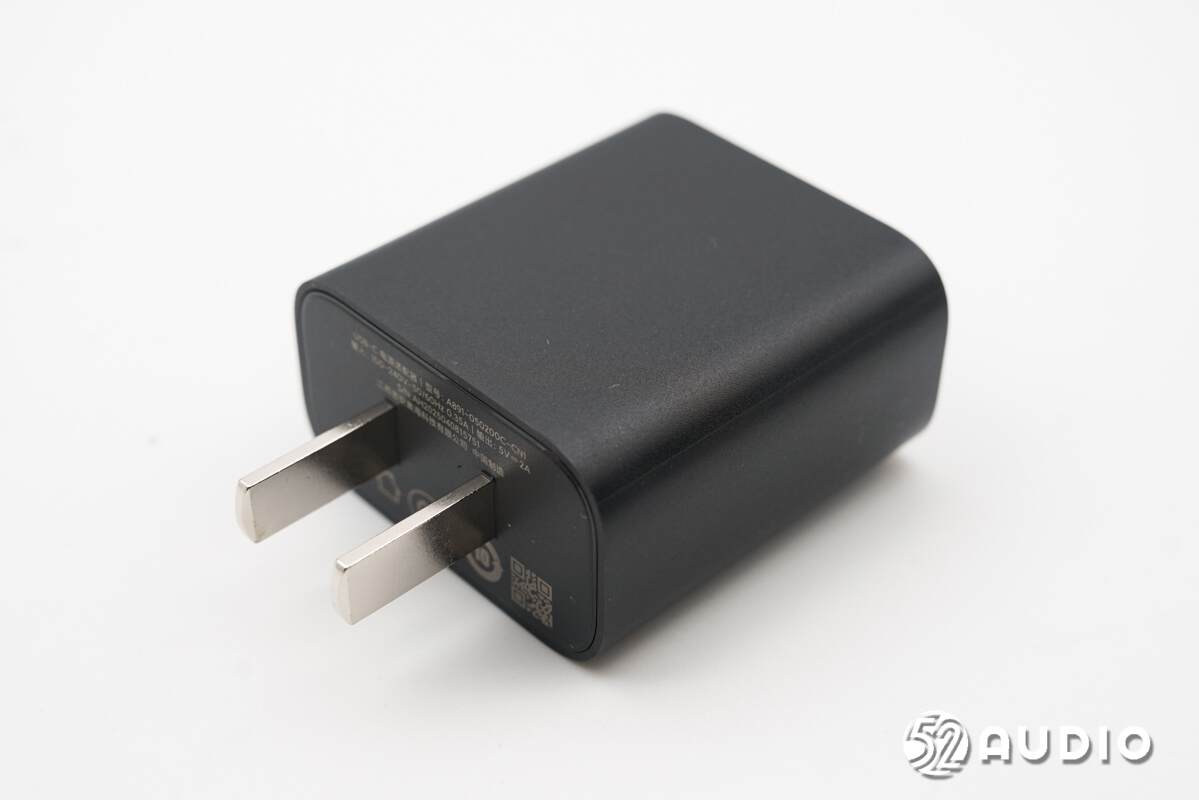

随机标配的USB-C电源适配器。

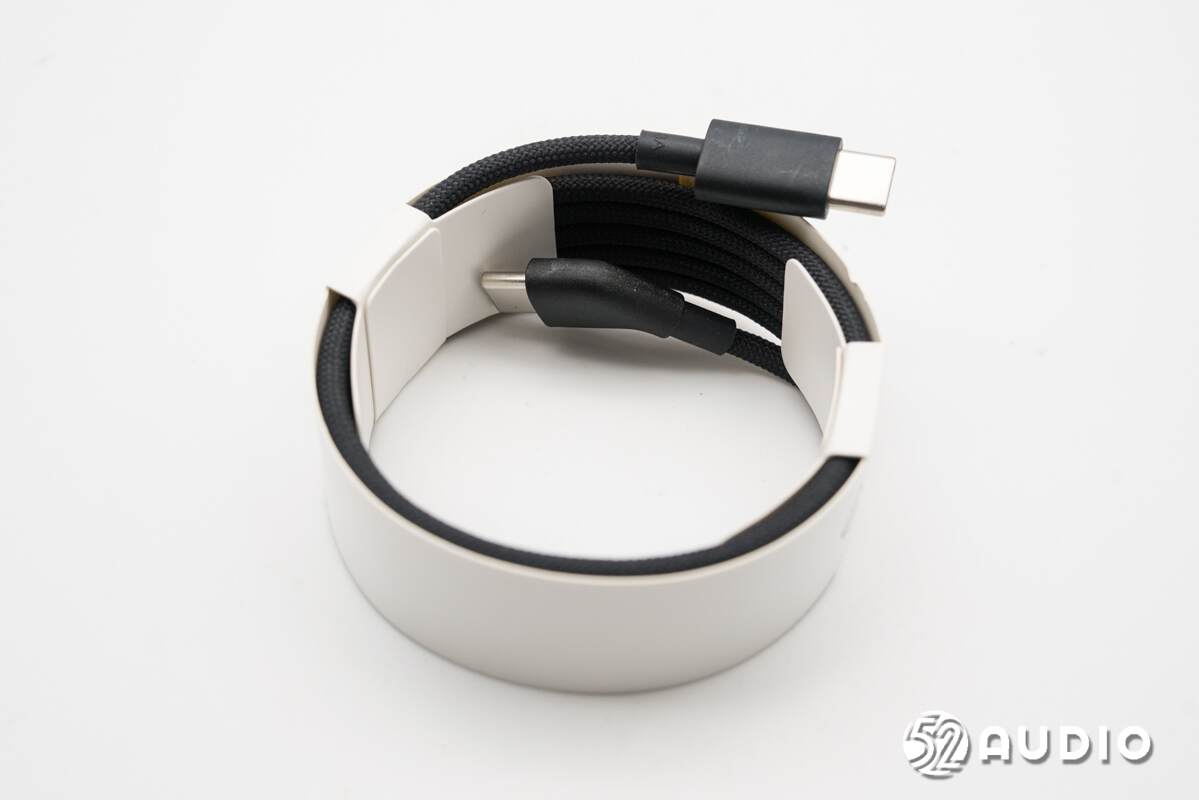

Type-C-C to Type-C充电线，连接眼镜一端采用L型设计，便于使用。线缆采用了编织外皮包裹，更加耐用。

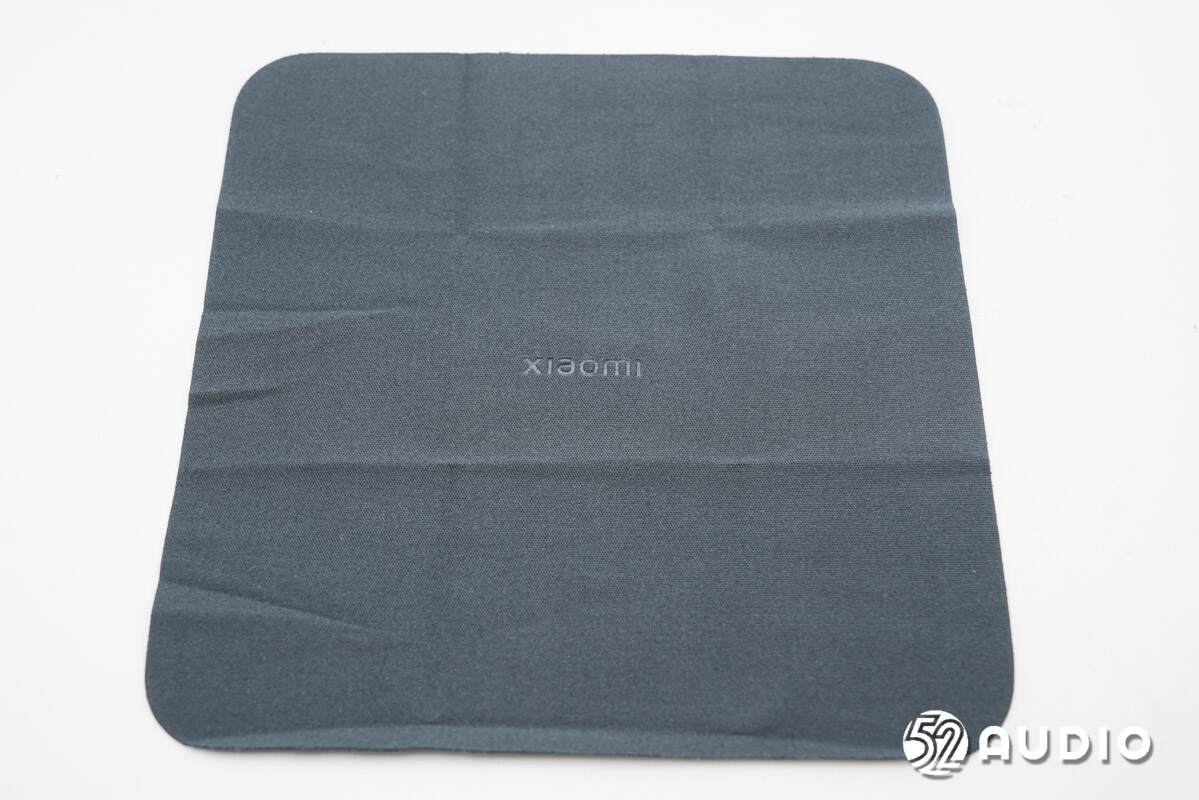

随机标配的眼镜布，压印有“Xiaomi”品牌名。

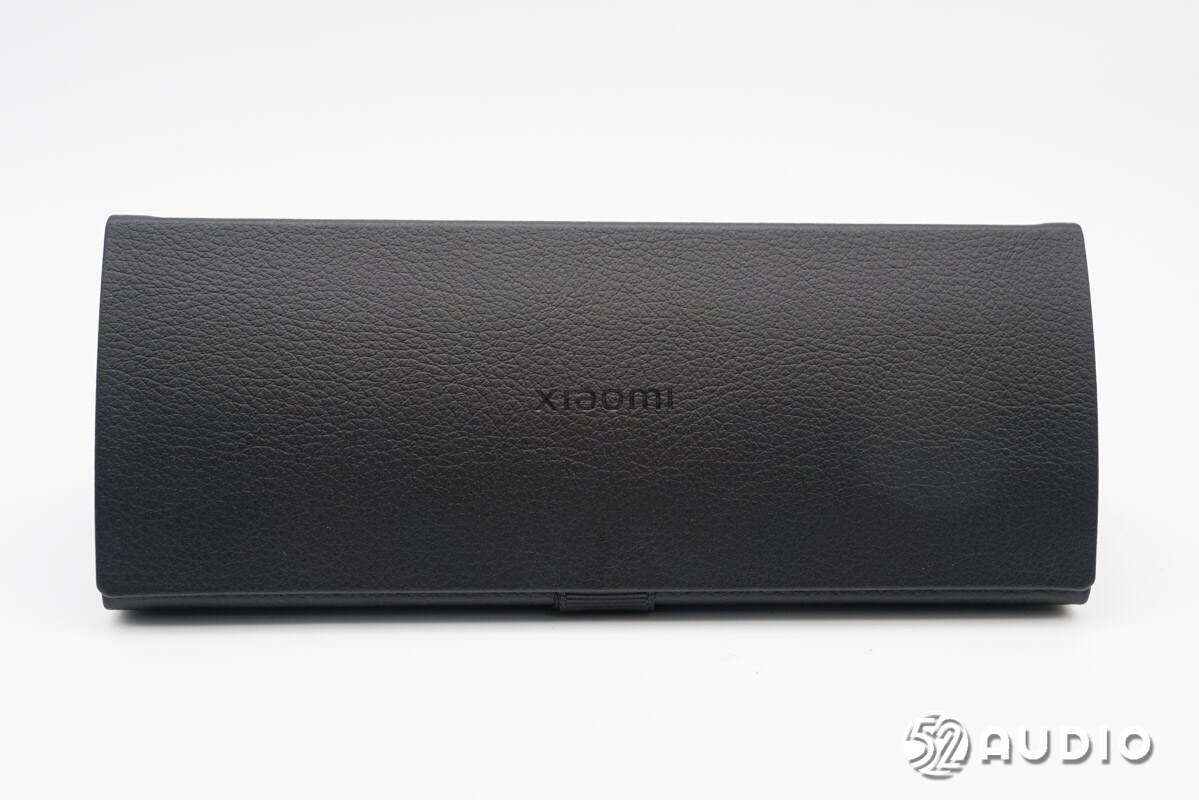

眼镜收纳盒采用了三角形设计，耐磨耐划的皮革材质，盒盖磁吸固定，开启方便。收纳盒不支持移动充电功能。

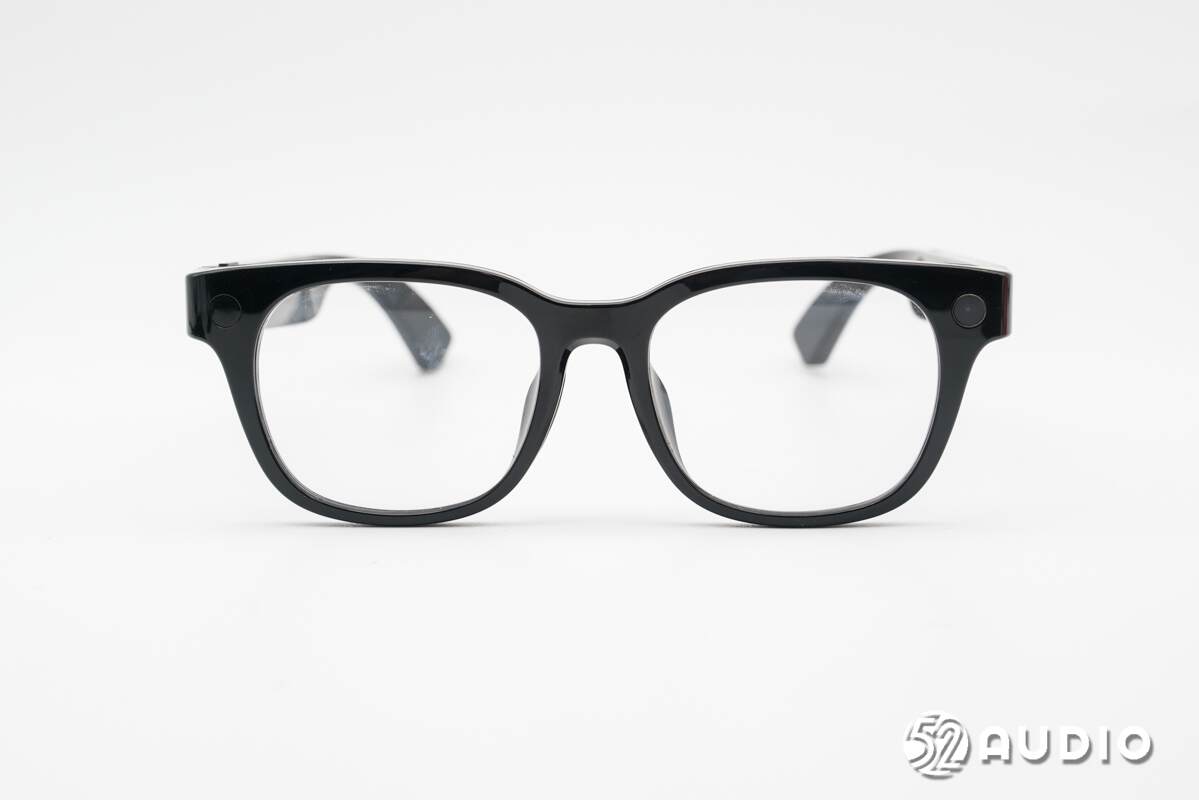

小米AI眼镜正面外观一览，采用了经典D型黑框设计，钢琴烤漆质感，佩戴百搭。镜框两侧，对称设计有摄像头和录制指示灯。

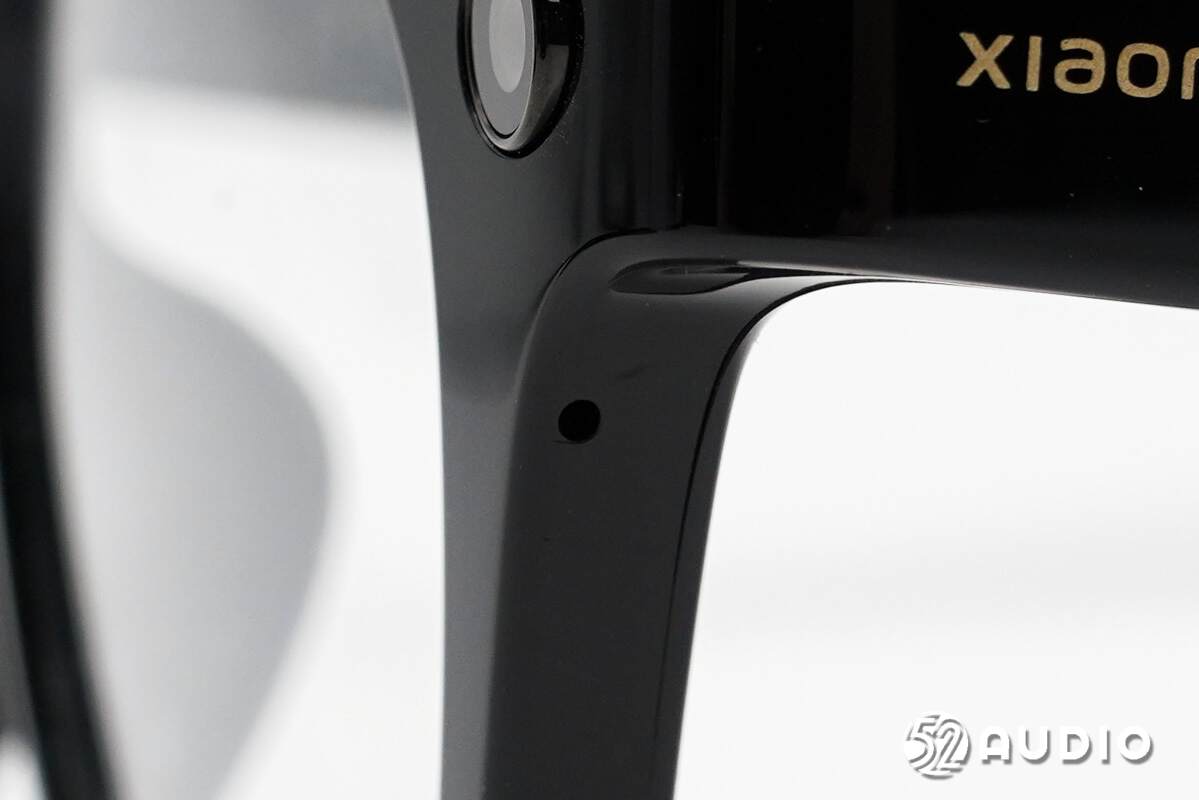

镜框左侧的麦克风拾音孔特写。

镜框右侧的麦克风拾音孔。

镜框和镜腿连接的结构特写，设计有一个弹簧支撑，受到镜腿压力收缩，从而实现12°的转轴外翻，以适应不同大小的头型佩戴。

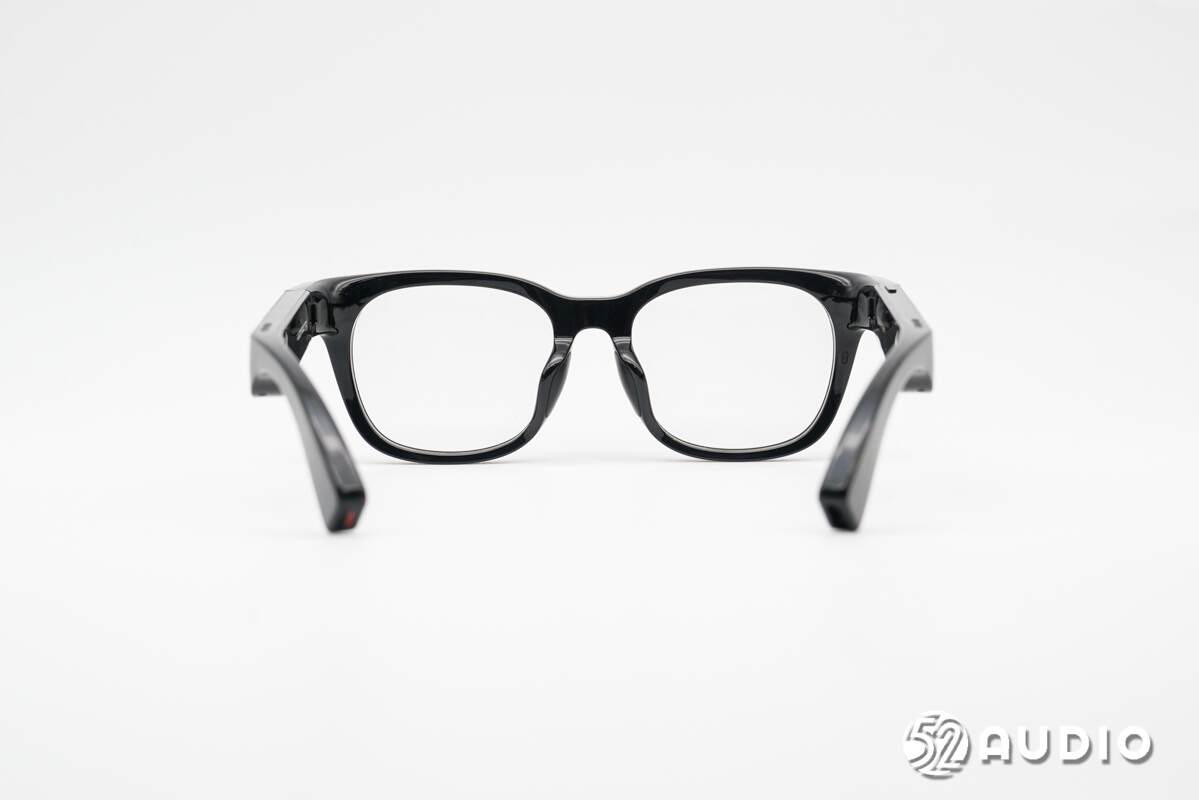

机身内侧外观一览，采用了一体式鼻托设计。

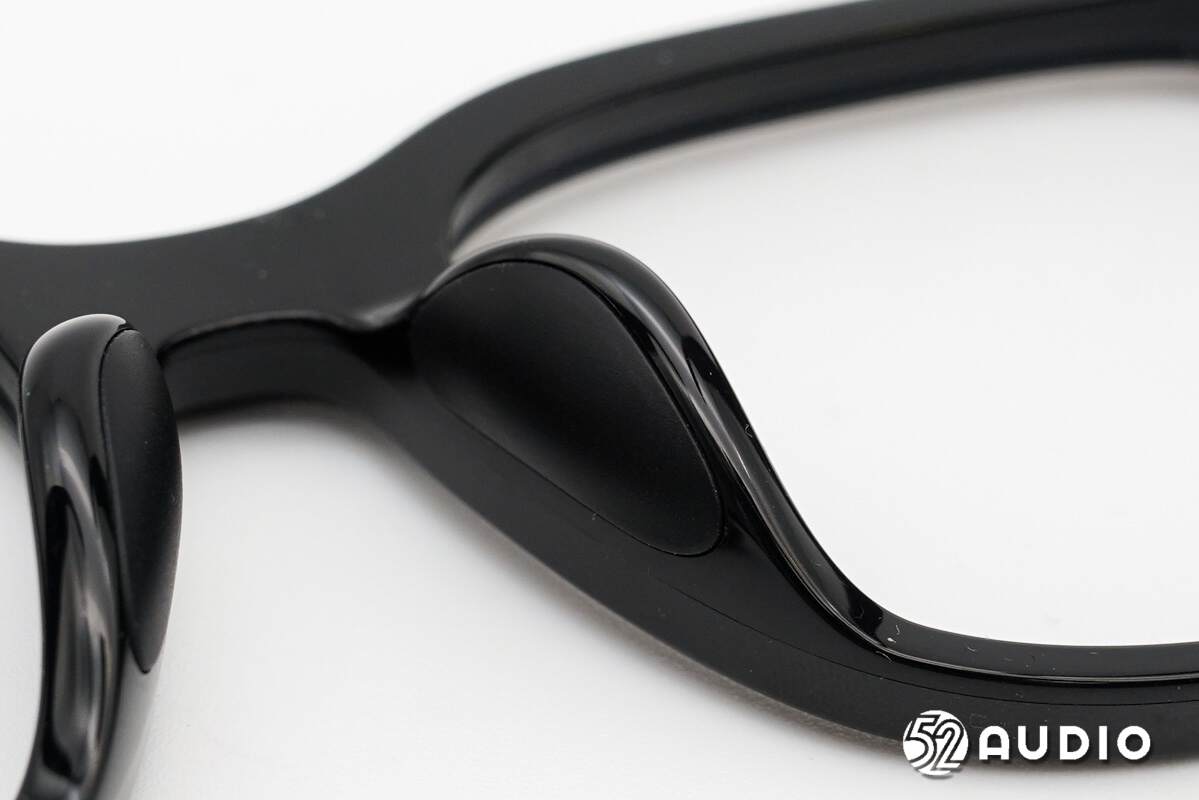

鼻托两侧覆盖亲肤硅胶材质，降低佩戴压迫感，提升舒适性。同时内置有骨传导麦克风拾音。

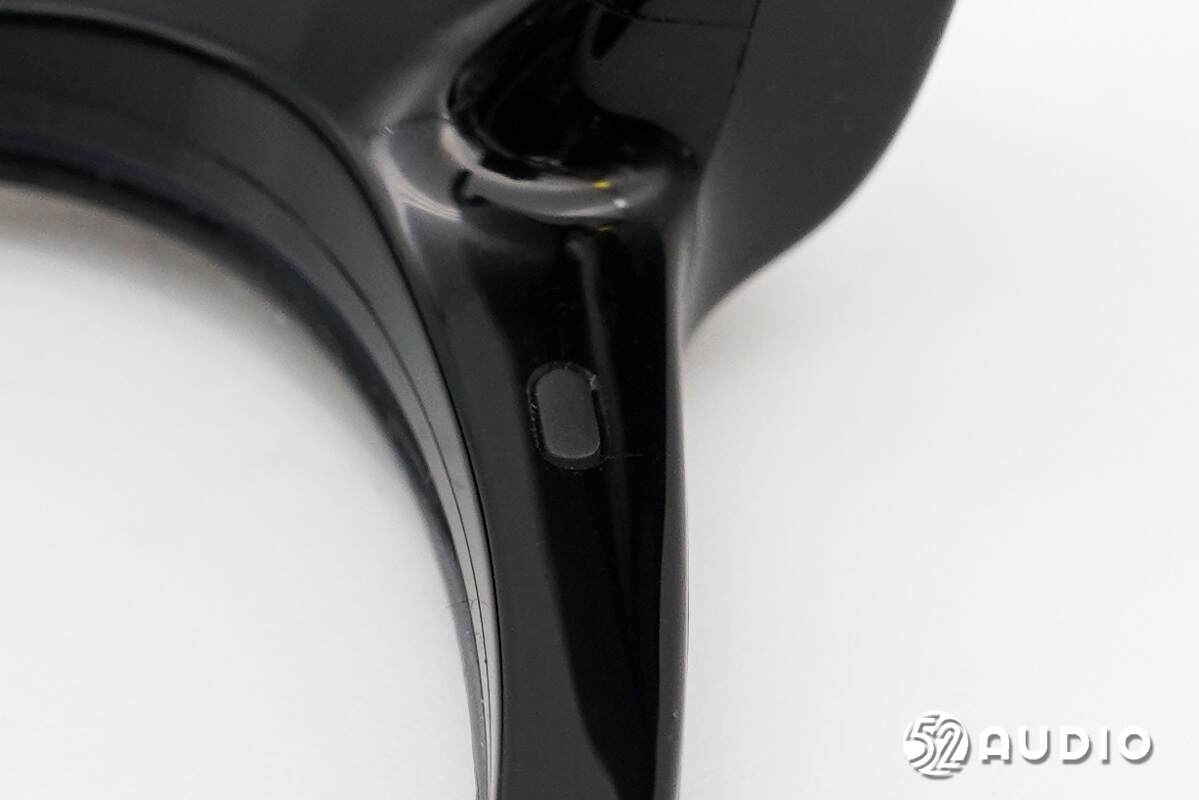

镜框内侧的指示灯，用于为用户反馈录制状态。

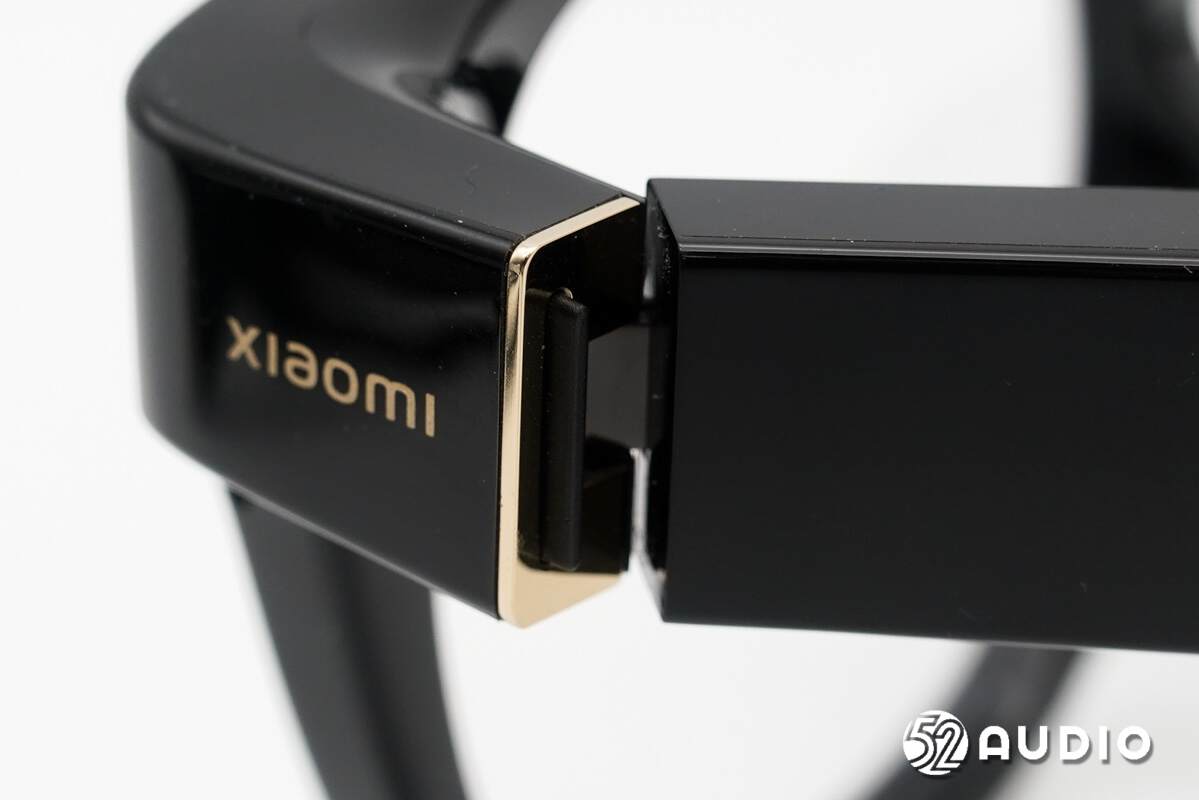

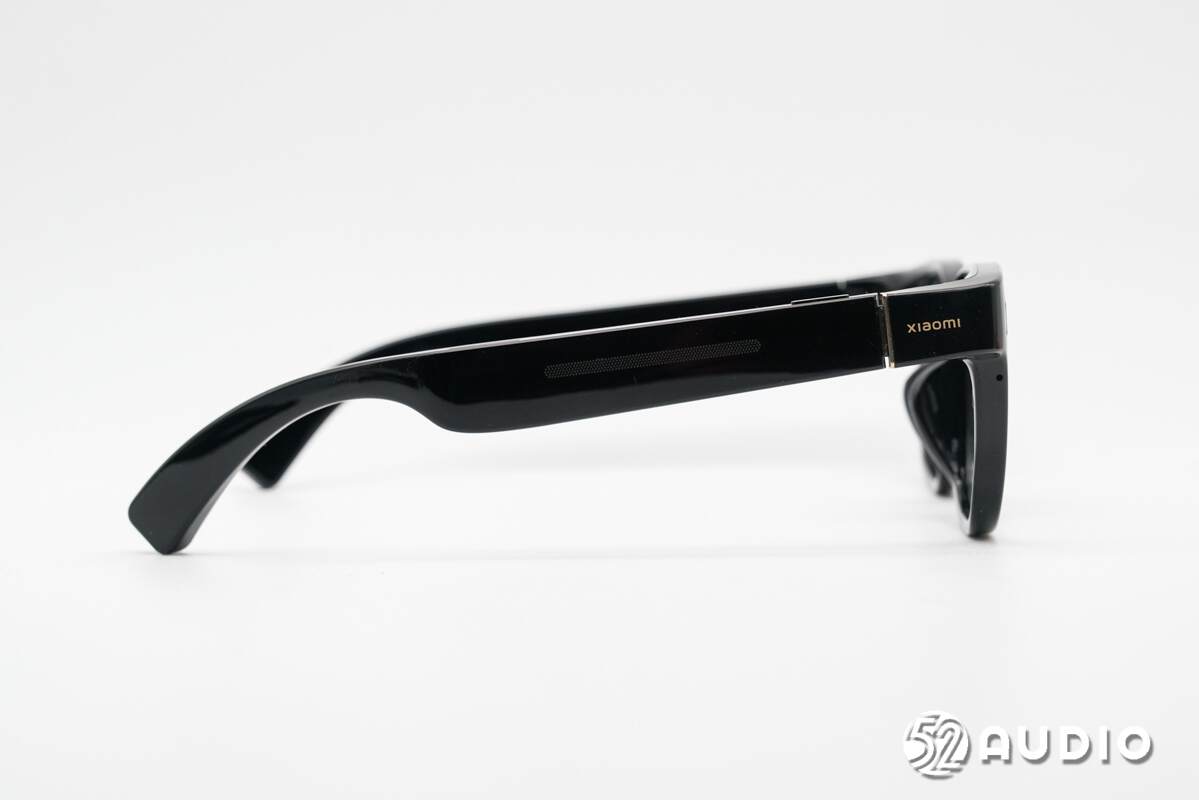

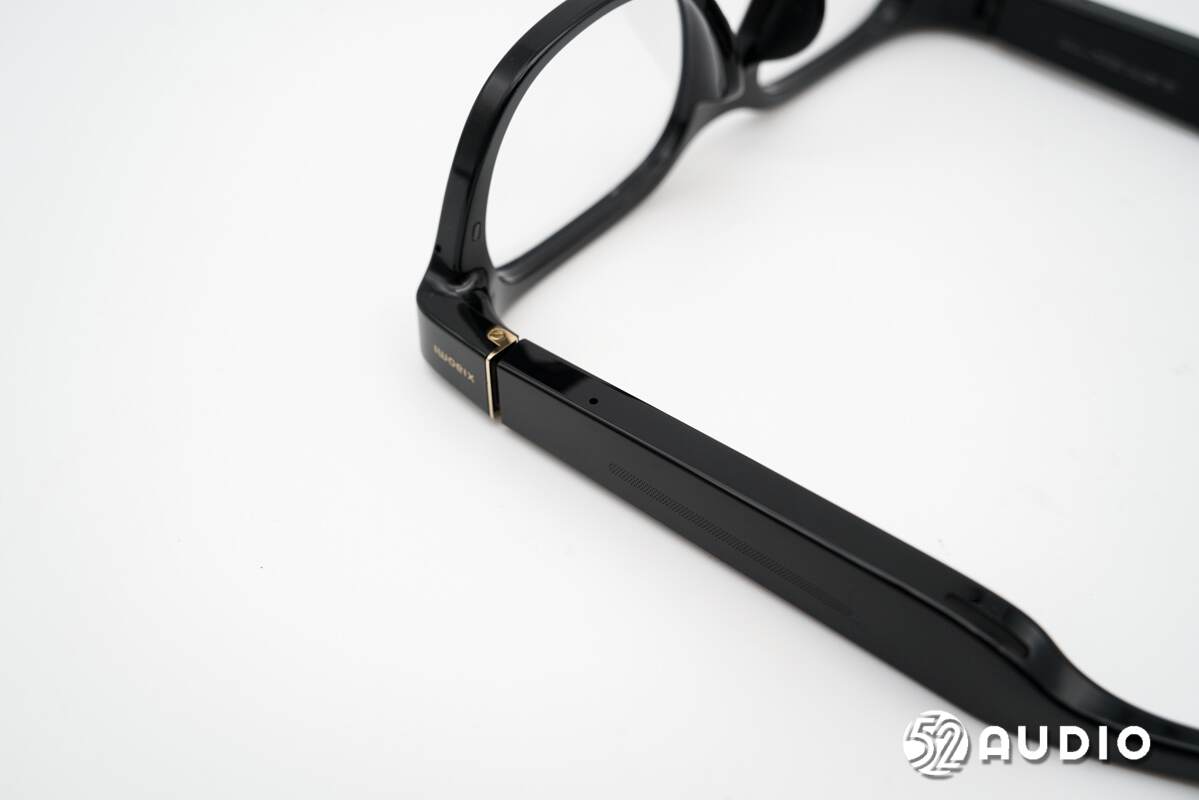

机身右侧外观一览。桩头位置设计金色“Xiaomi”品牌LOGO；镜腿上触控条设计点阵纹理，便于盲操作。

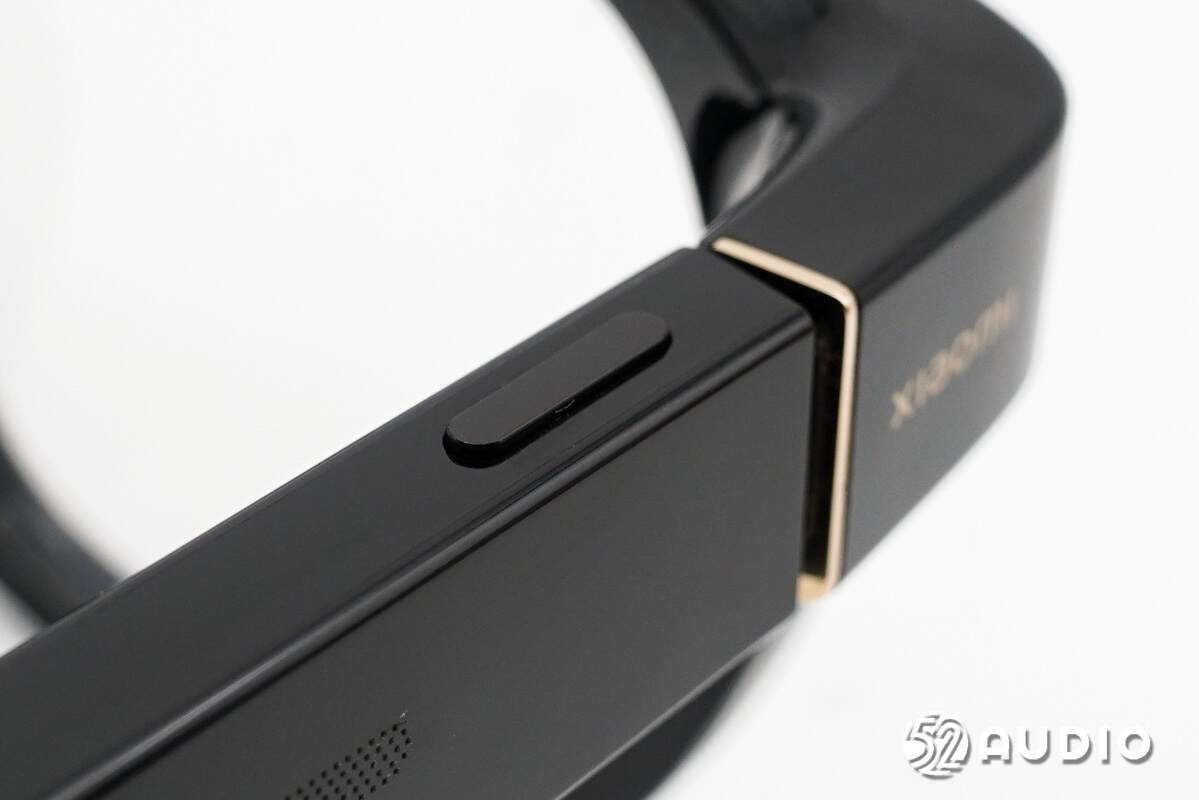

右侧镜腿上方的相机按键特写，短按拍照，长按录制视频。

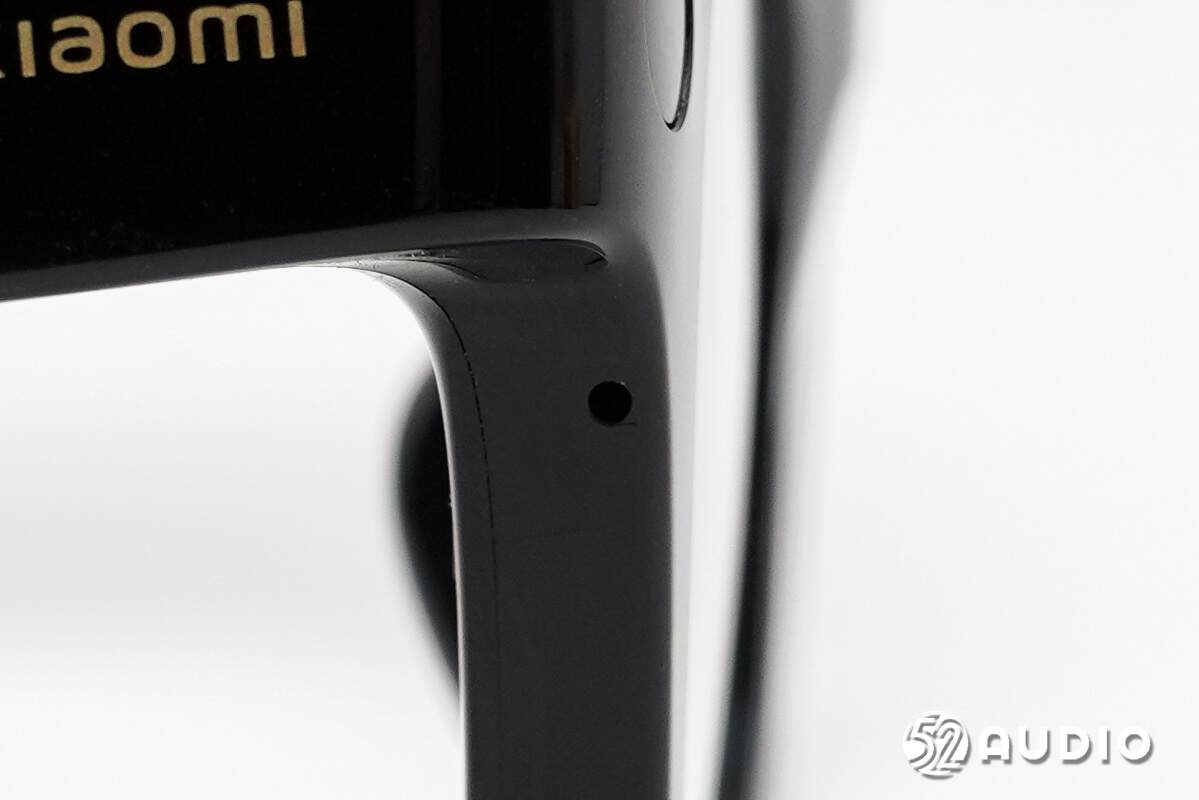

右侧镜腿底部设置有一个麦克风拾音孔。

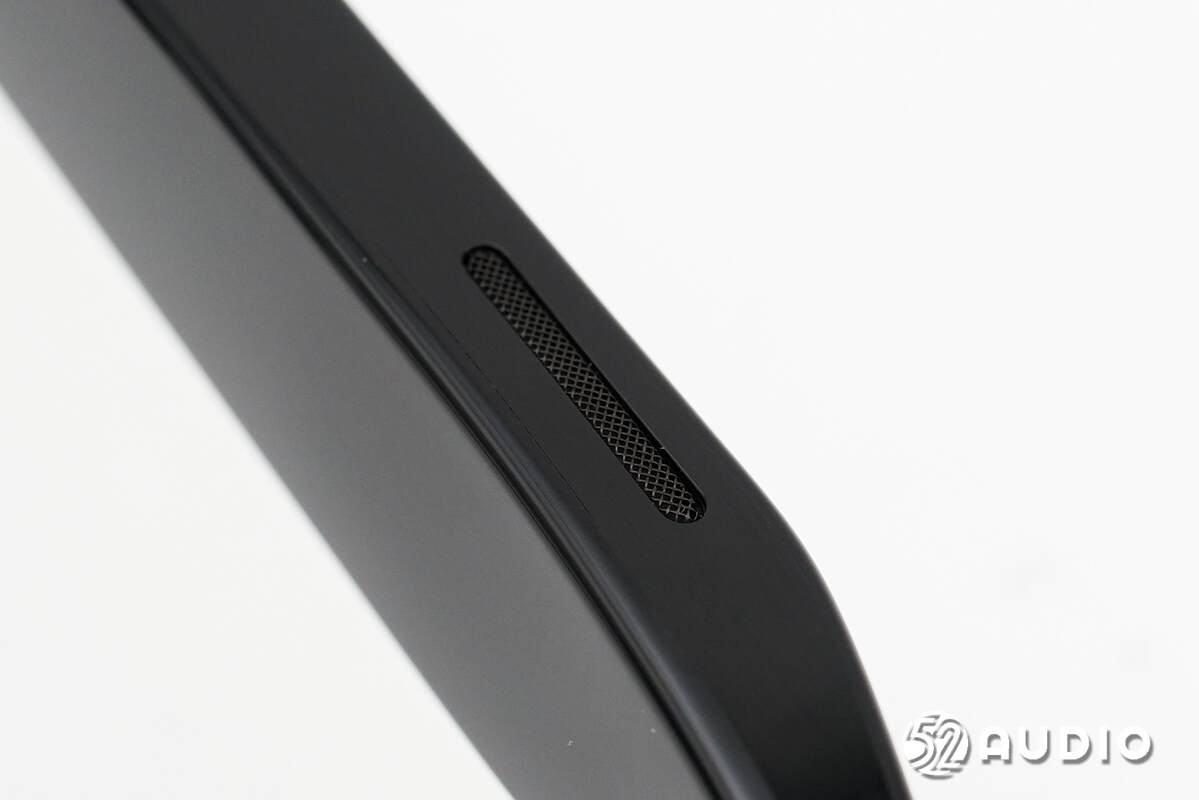

右侧镜腿底部的出音孔特写，金属网罩防护。

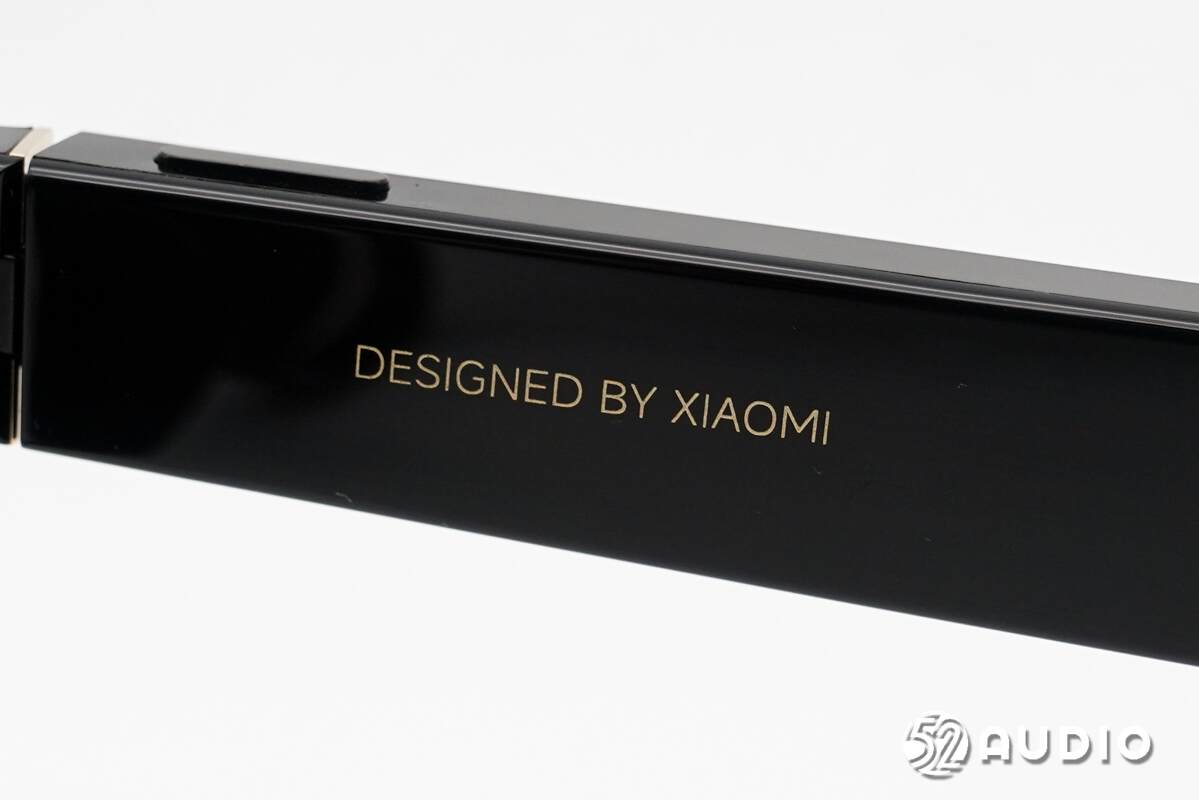

右侧镜腿内侧设计“DESIGNED BY XIAOMI”标识。

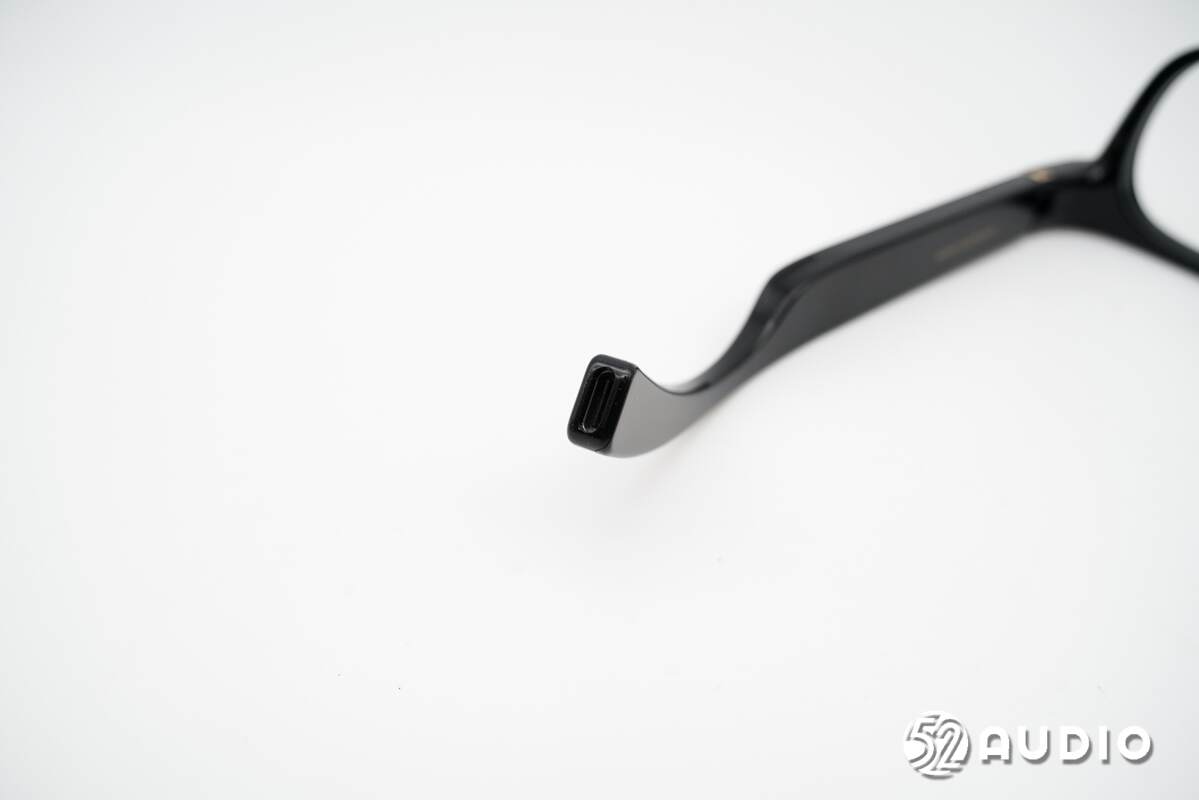

右侧镜腿末端设置Type-C充电接口，支持边充边用功能。

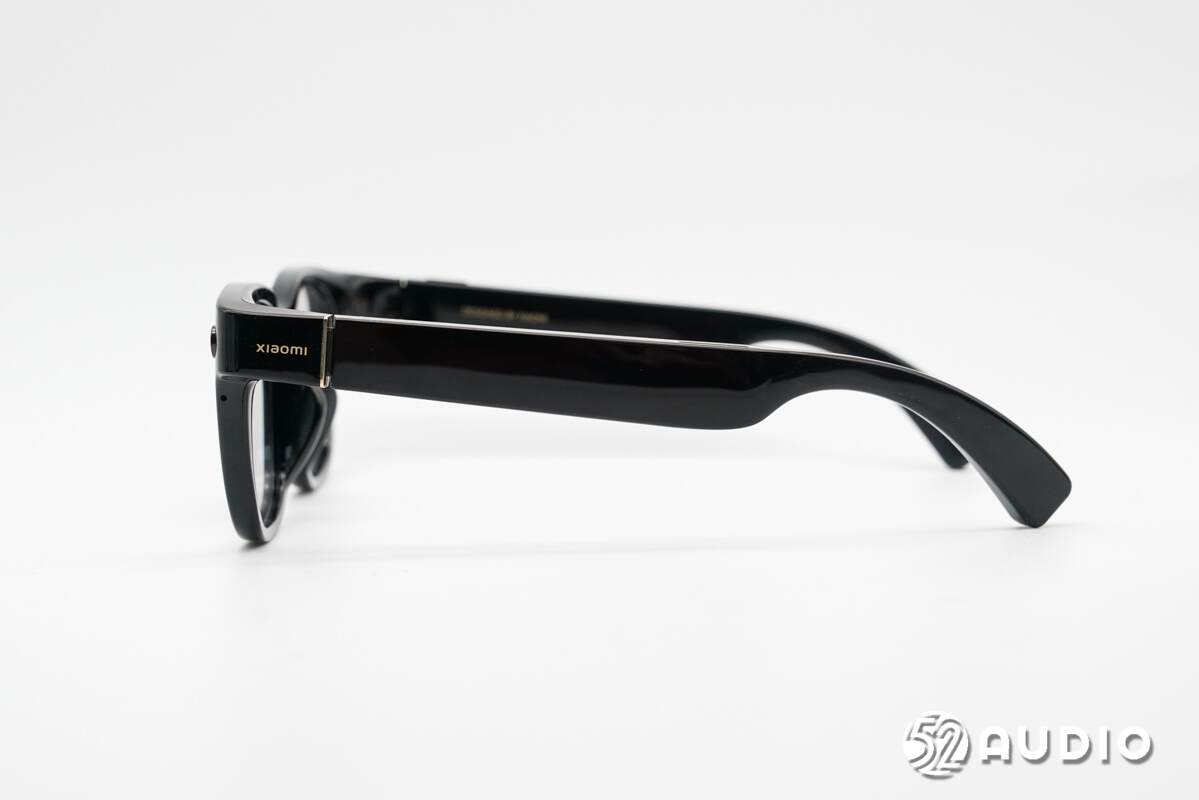

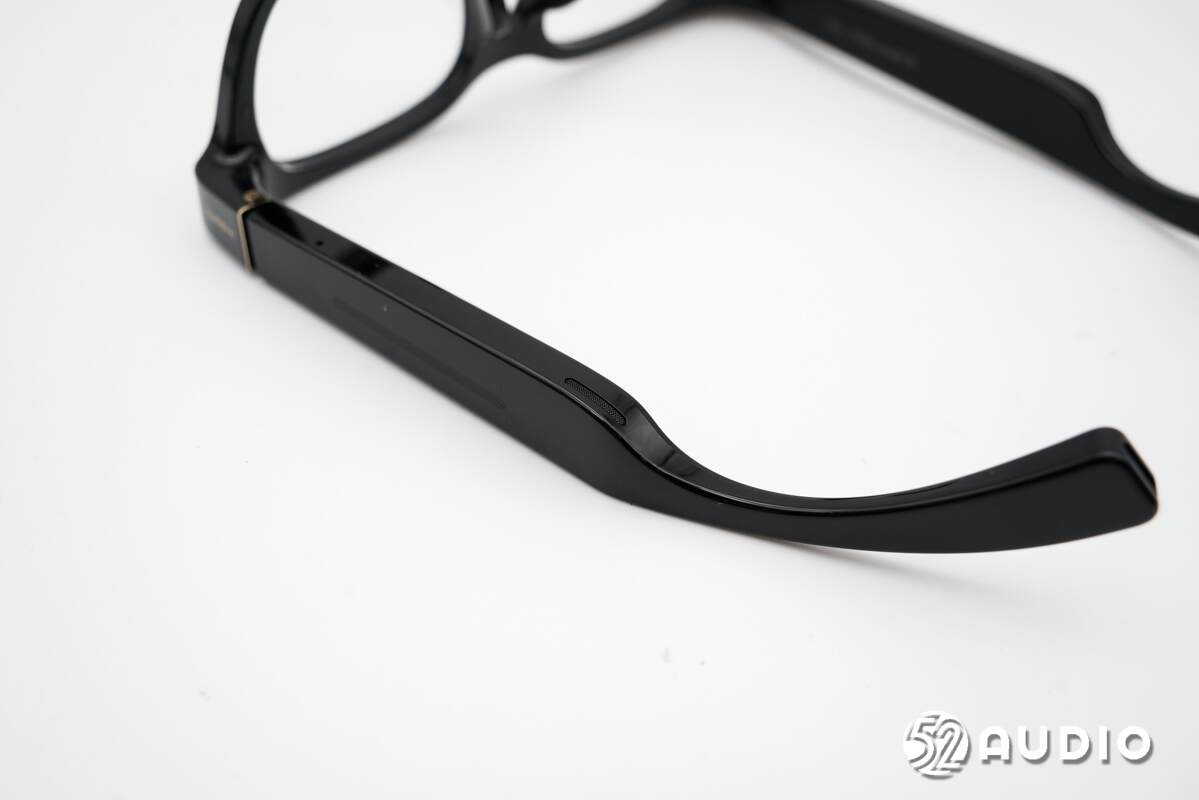

机身左侧外观一览，与右侧对称式设计。

左侧镜腿底部同样设置有麦克风和扬声器开孔。

左侧镜腿末端设置电源键。

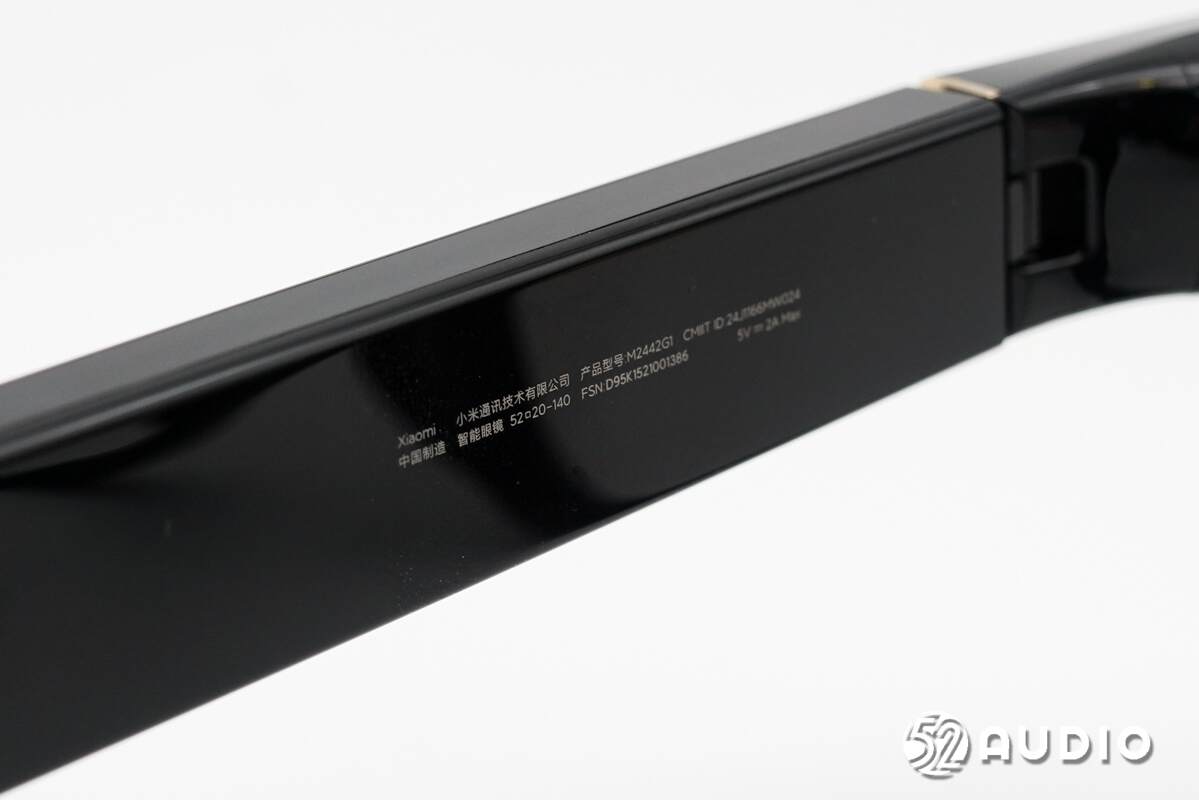

左侧镜腿内侧标注产品信息。

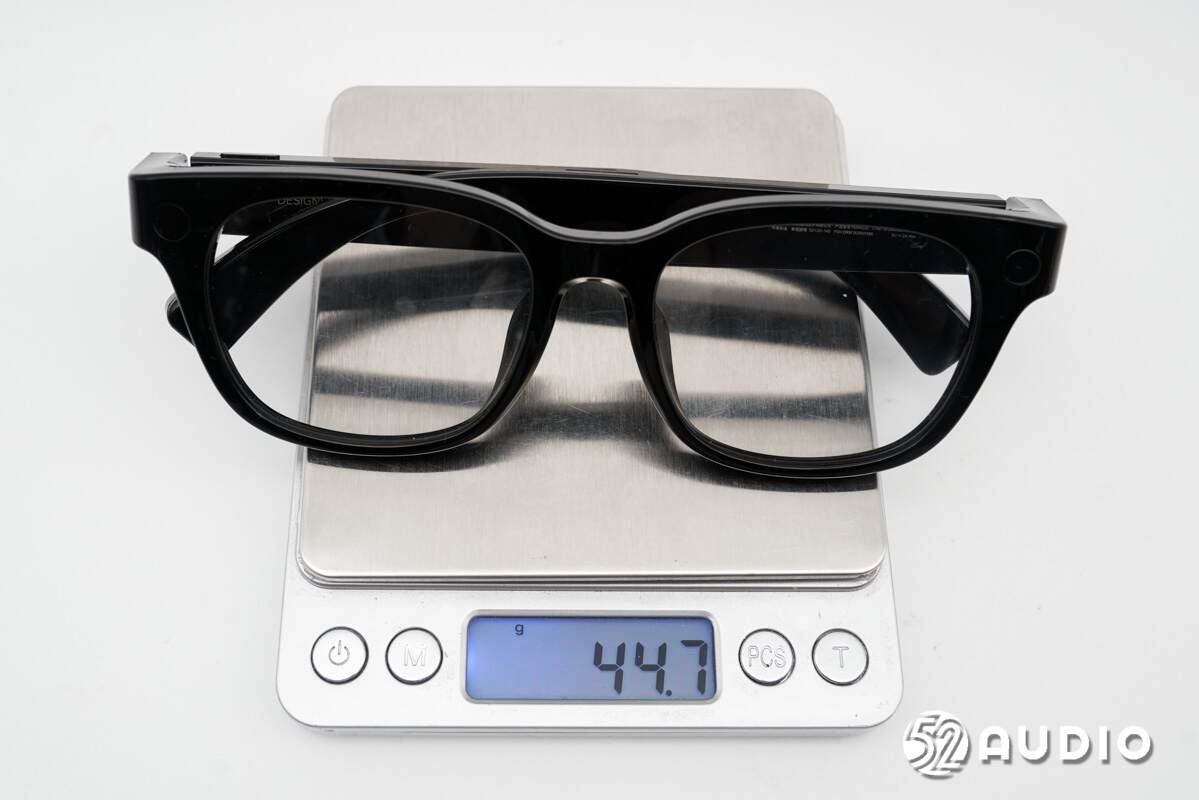

进我爱音频网实测，小米AI眼镜搭配出厂自带镜片的重量约为44.7g。

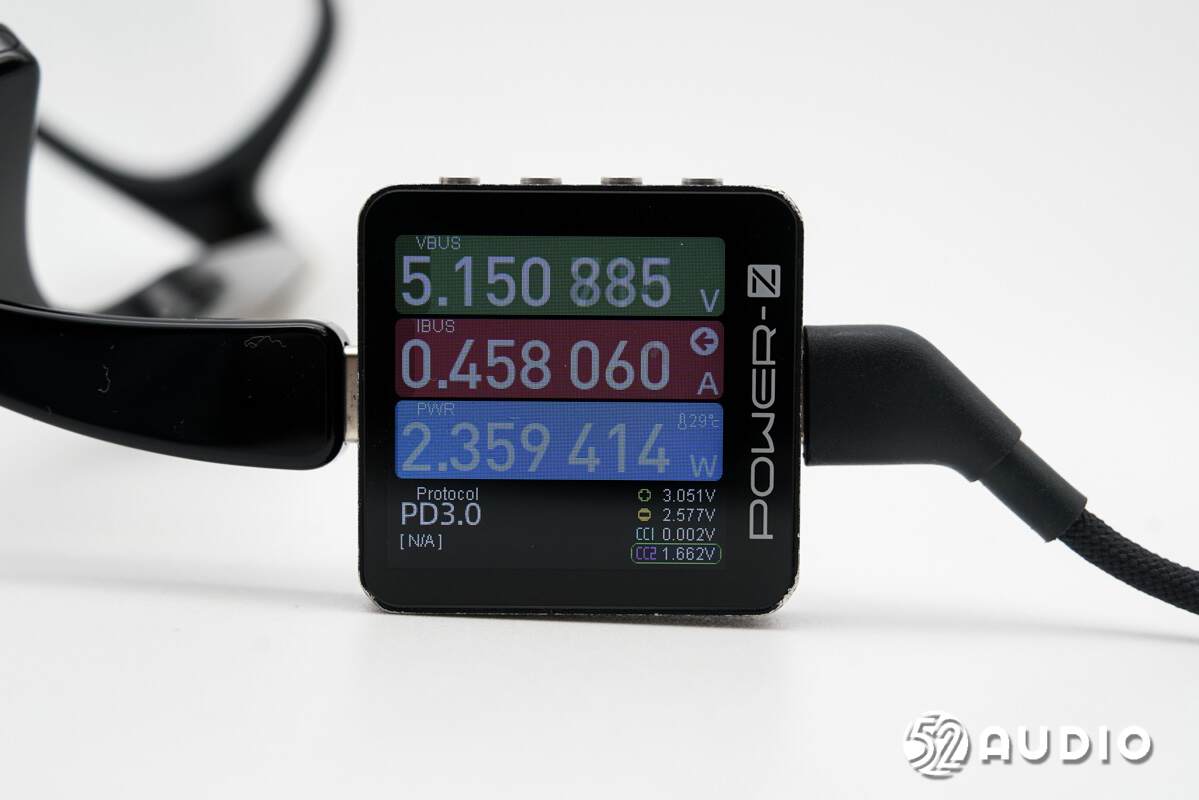

我爱音频网使用CHARGERLAB POWER-Z KM003C对小米AI眼镜进行充电测试，输入功率约为2.36W。

二、Xiaomi小米AI眼镜拆解

通过开箱，我们详细了解了小米AI眼镜的外观设计，下面进入拆解部分，看看内部结构配置信息~

拆掉右侧镜腿内侧盖板。

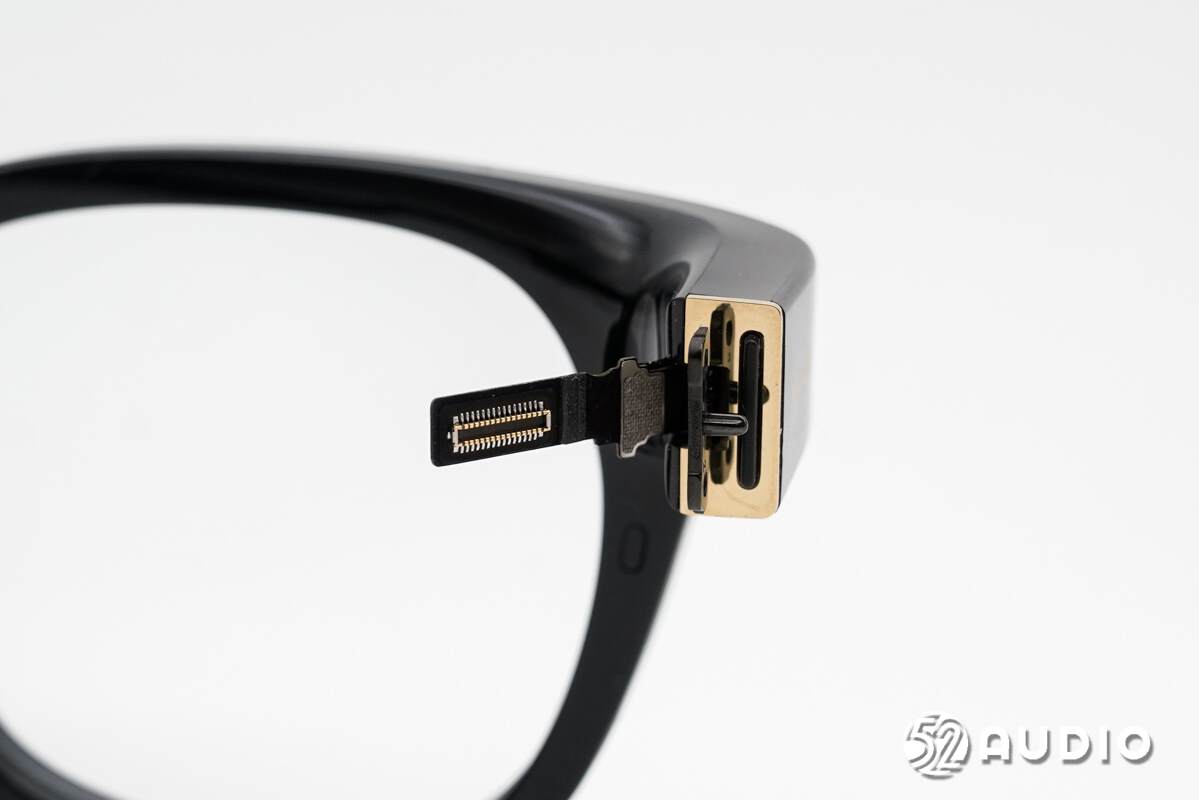

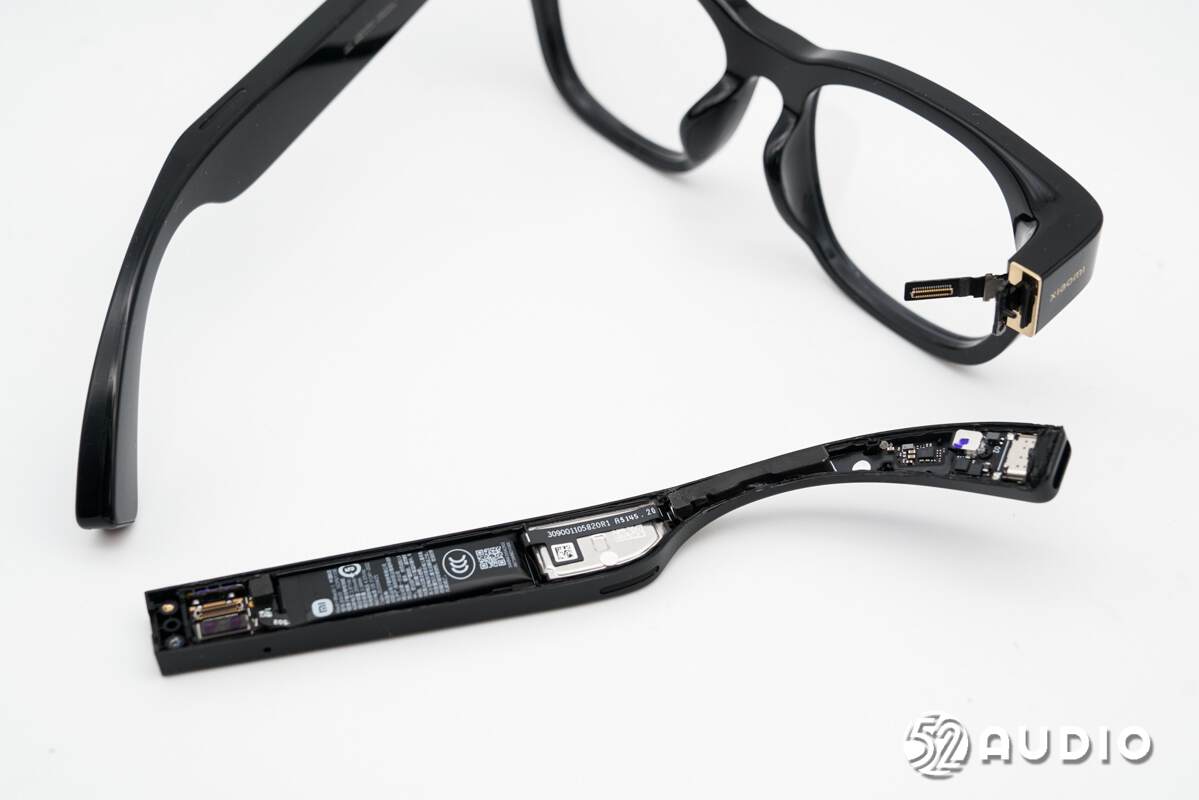

卸掉固定铰链的螺丝，挑开连接器，分离右侧镜腿。

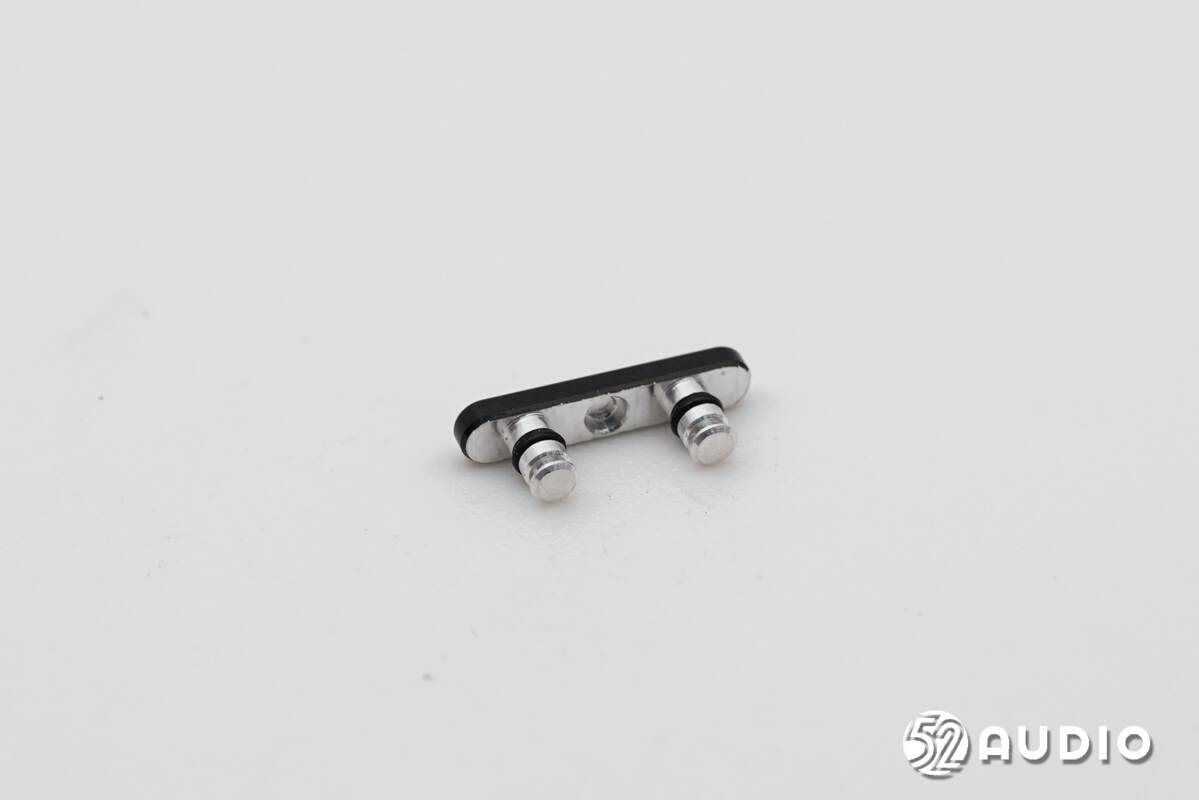

眼镜铰链结构特写。

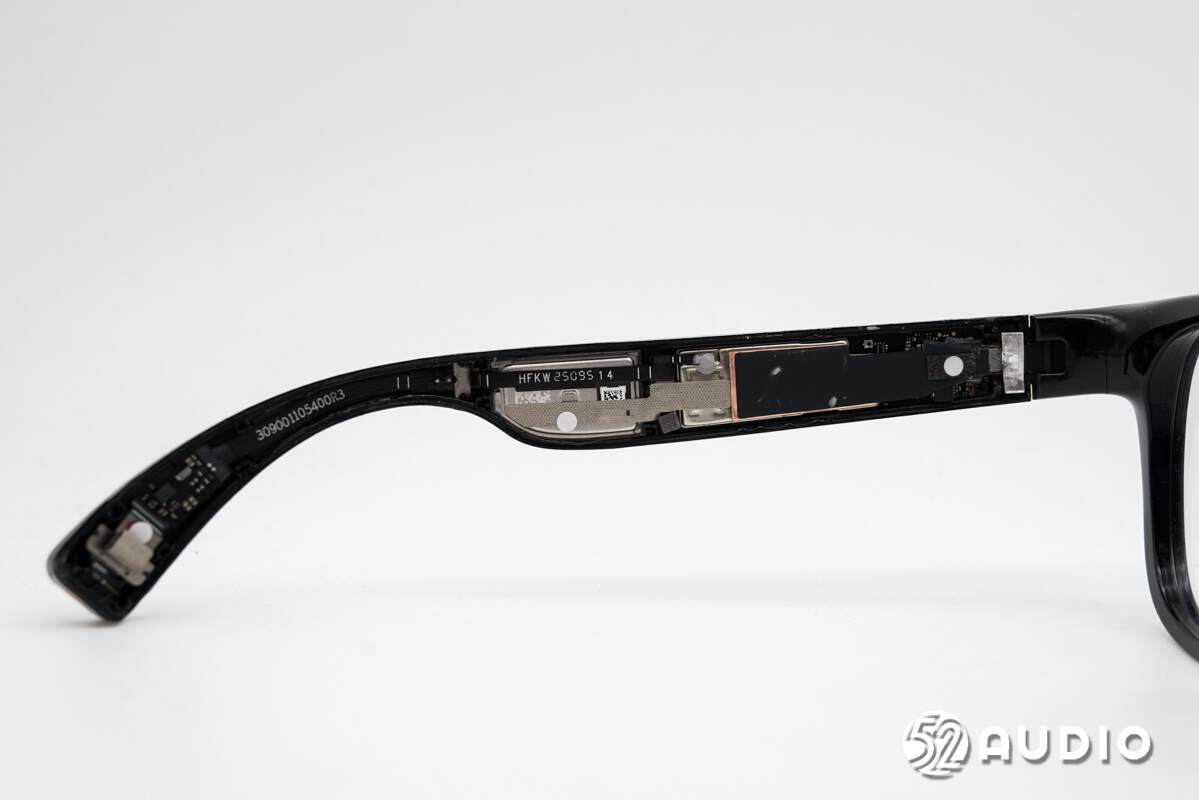

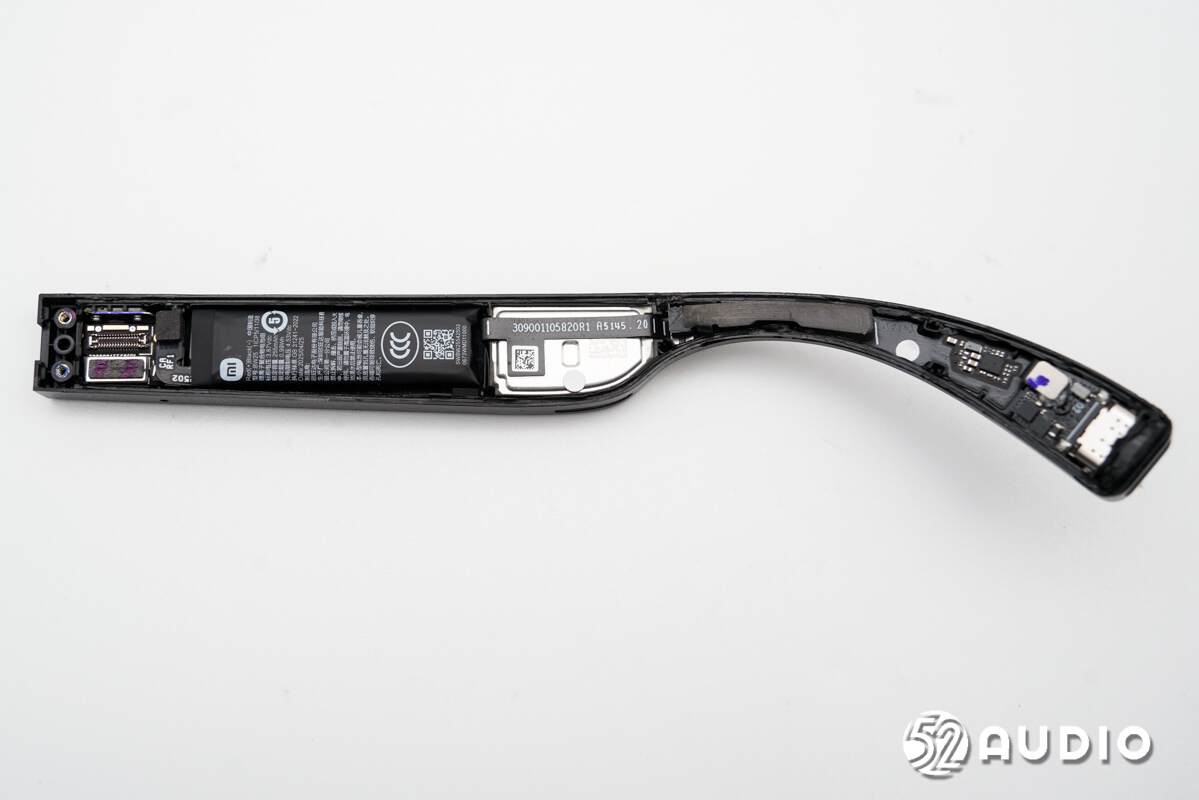

右侧镜腿内部结构一览，左右两端设置有两个PCBA小板，中间电池单元和扬声器，通过一条排线连接。

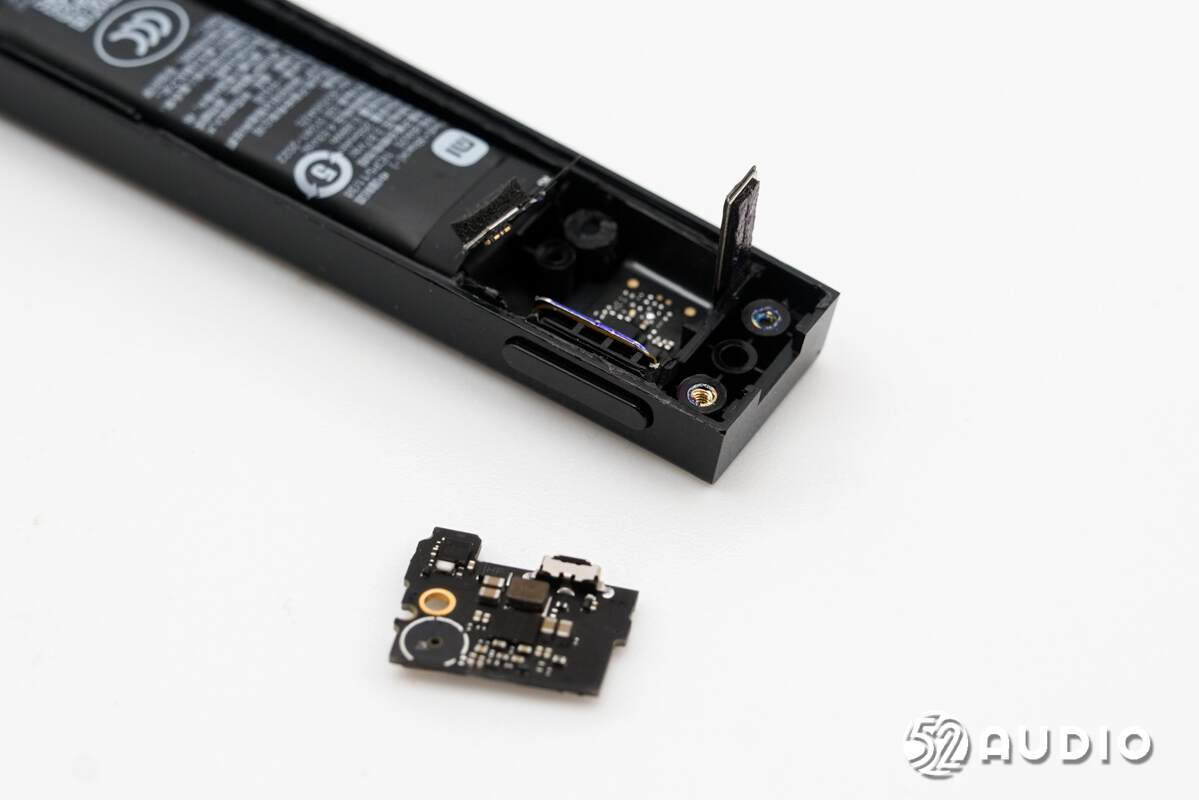

挑开连接器，取出功能按键小板。

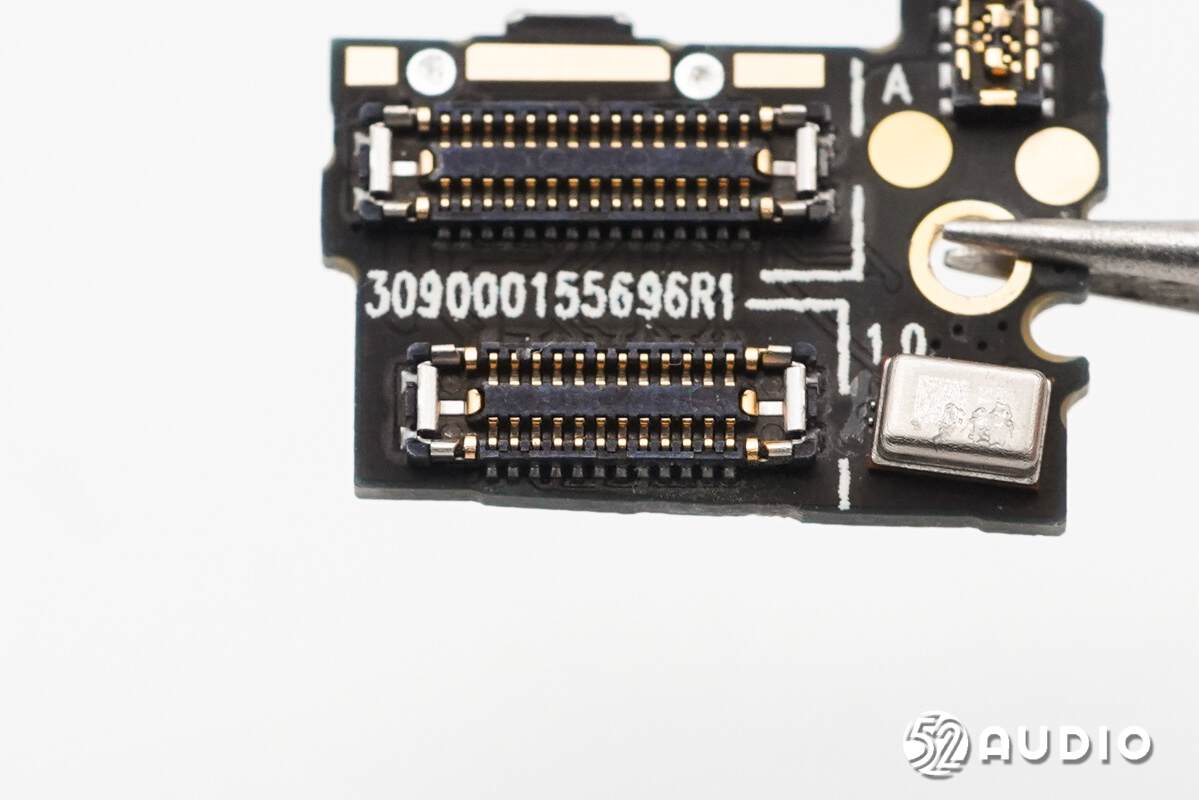

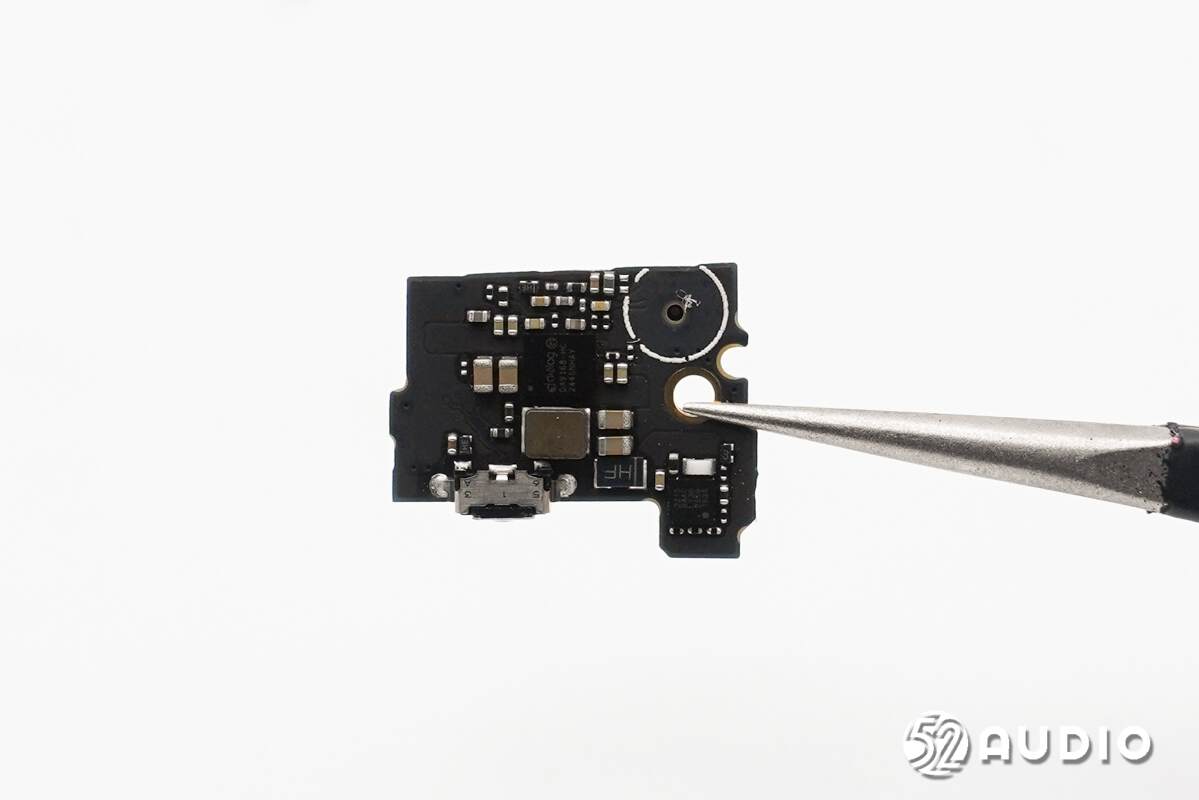

功能按键小板一侧电路一览。

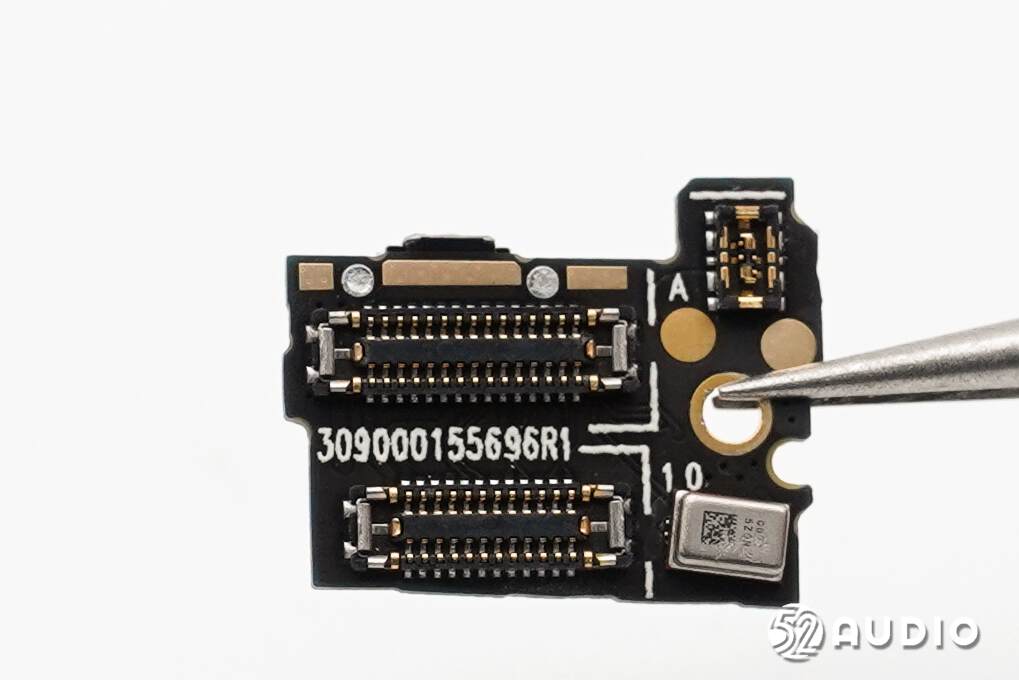

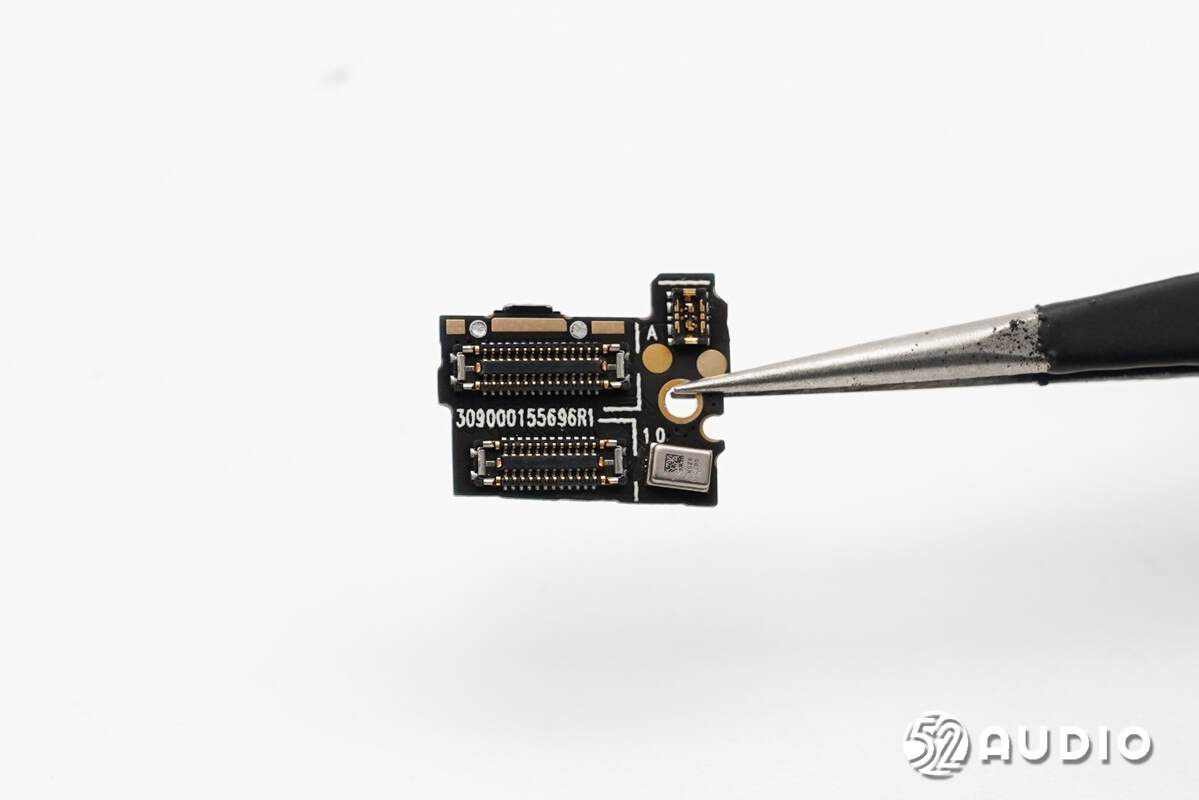

功能按键小板另外一侧电路一览。

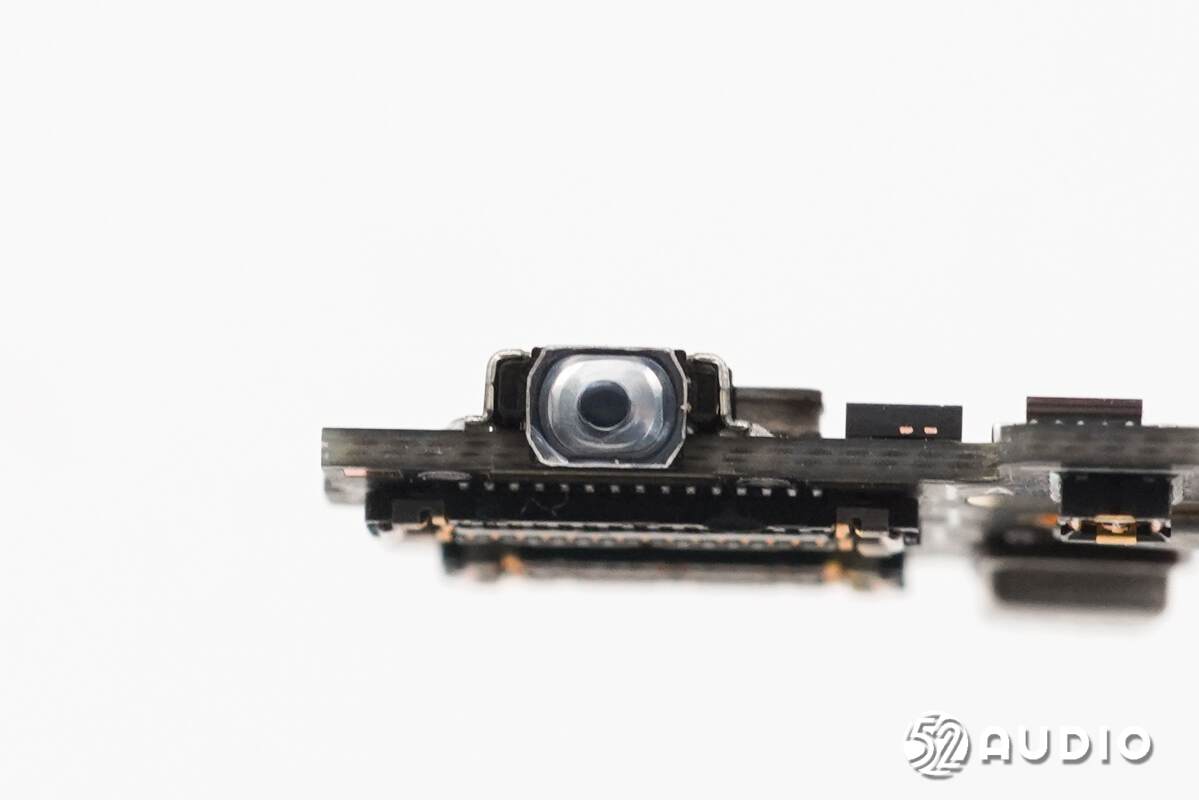

小板侧边的微动按键特写，用于拍照/录像功能控制。

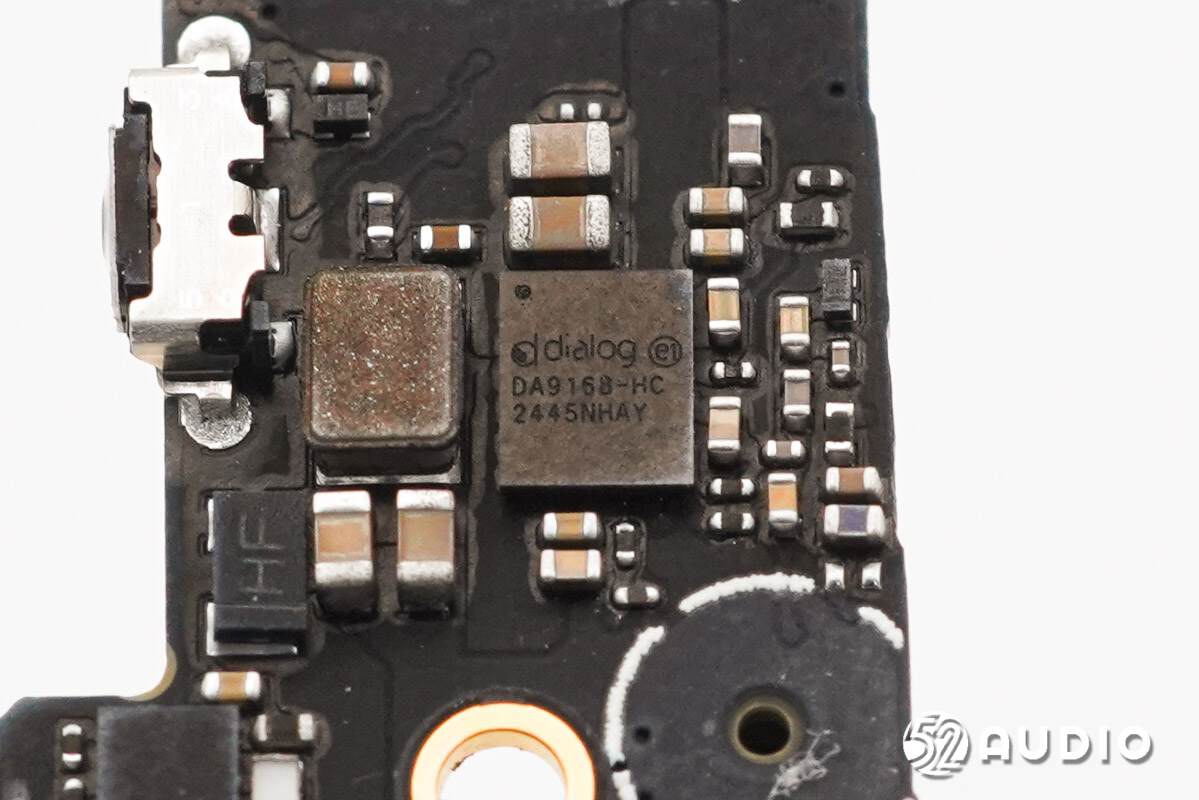

Renesas瑞萨DA9168电池充电管理芯片，内置双路独立LDO和反向升压功能，可支持USB On-The-Go（USB-OTG）标准，具有极低的静态电流消耗和非常紧凑的占位面积，使其非常适合大量注重空间的电池供电消费类产品应用。

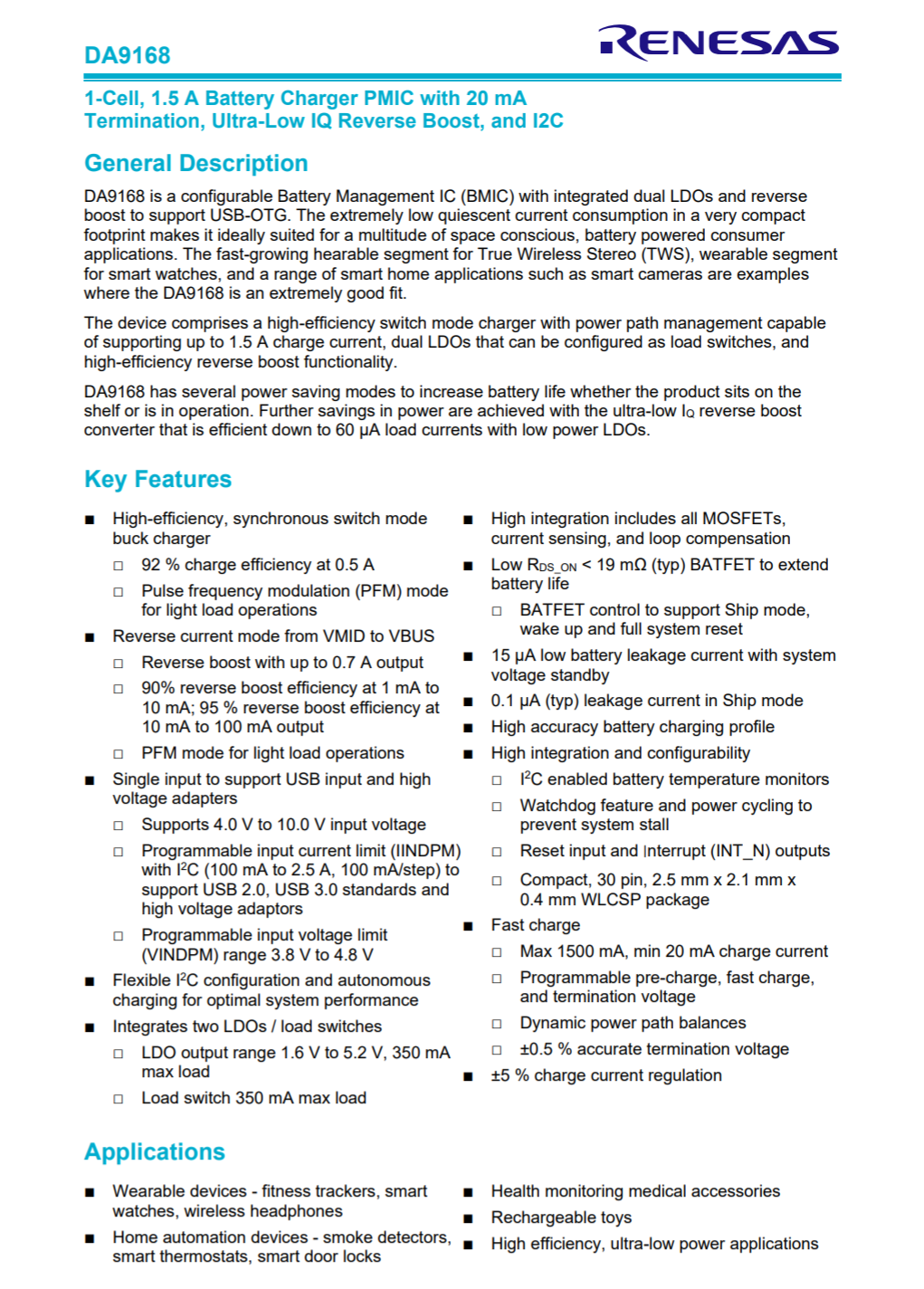

Renesas瑞萨DA9168详细资料图。

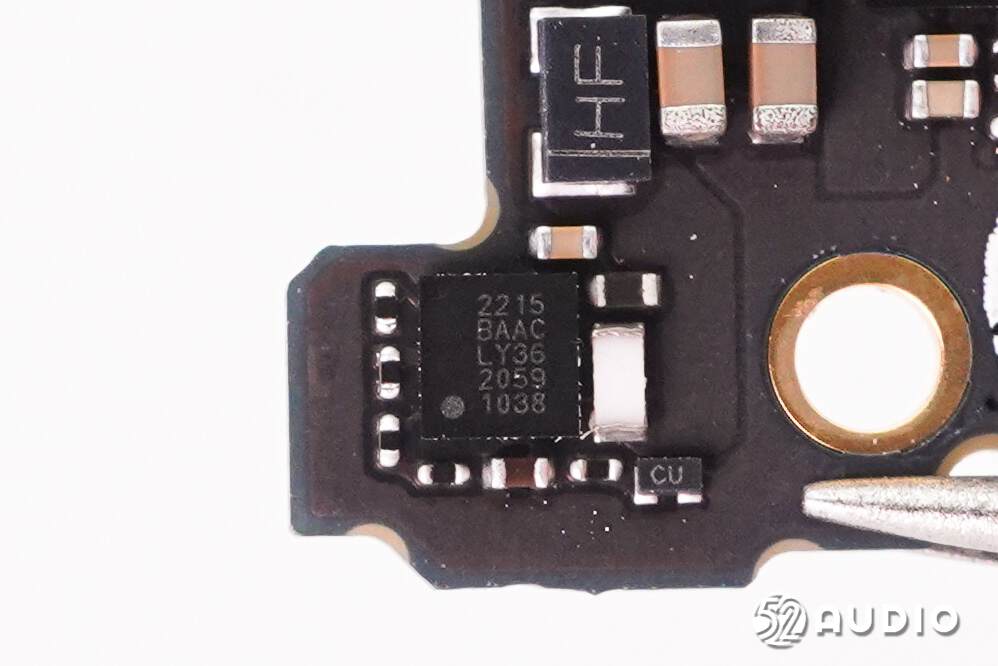

Cellwise赛微微电CW2215B锂电池电量计芯片，具有5μA超低功耗，支持电流检测。

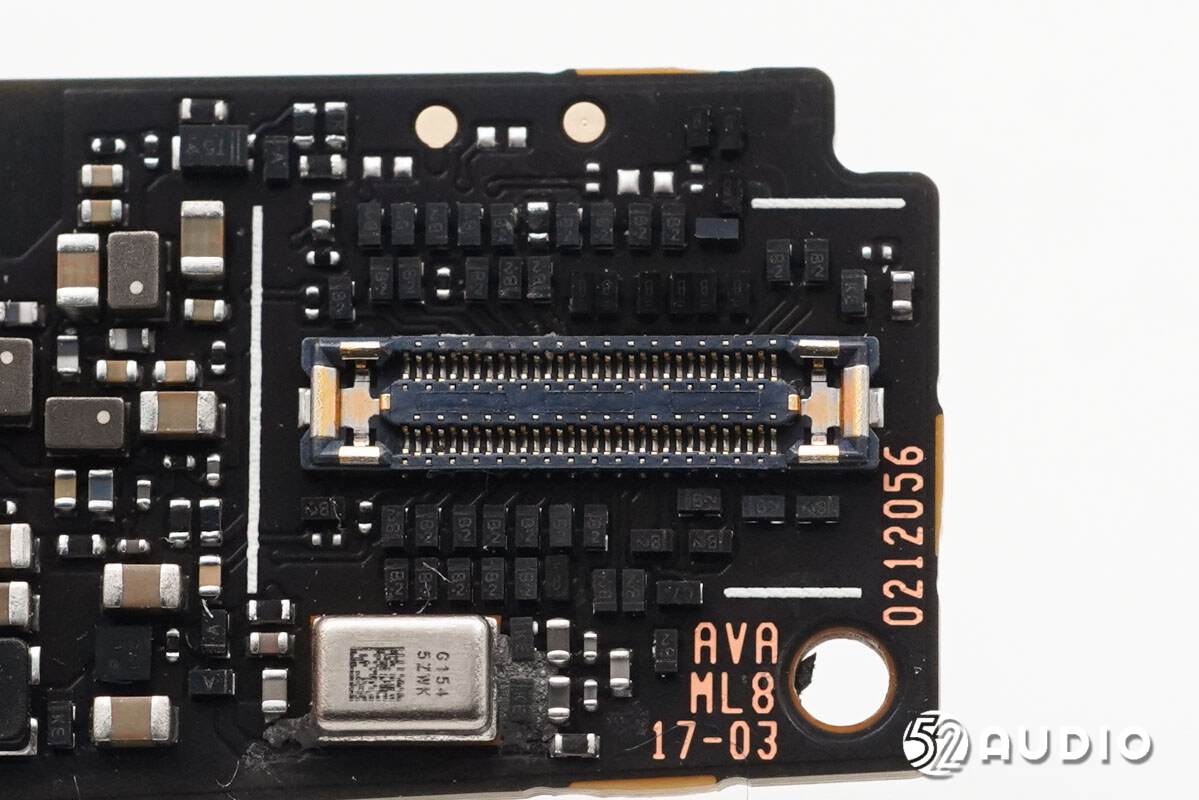

连接右侧镜腿内部排线的BTB连接器母座特写，来自亚奇科技（OCN），型号：OK-128GF030/2-35。

连接镜框内部排线的BTB连接器母座，来自亚奇科技（OCN），型号：OK-128GF024/2-35。

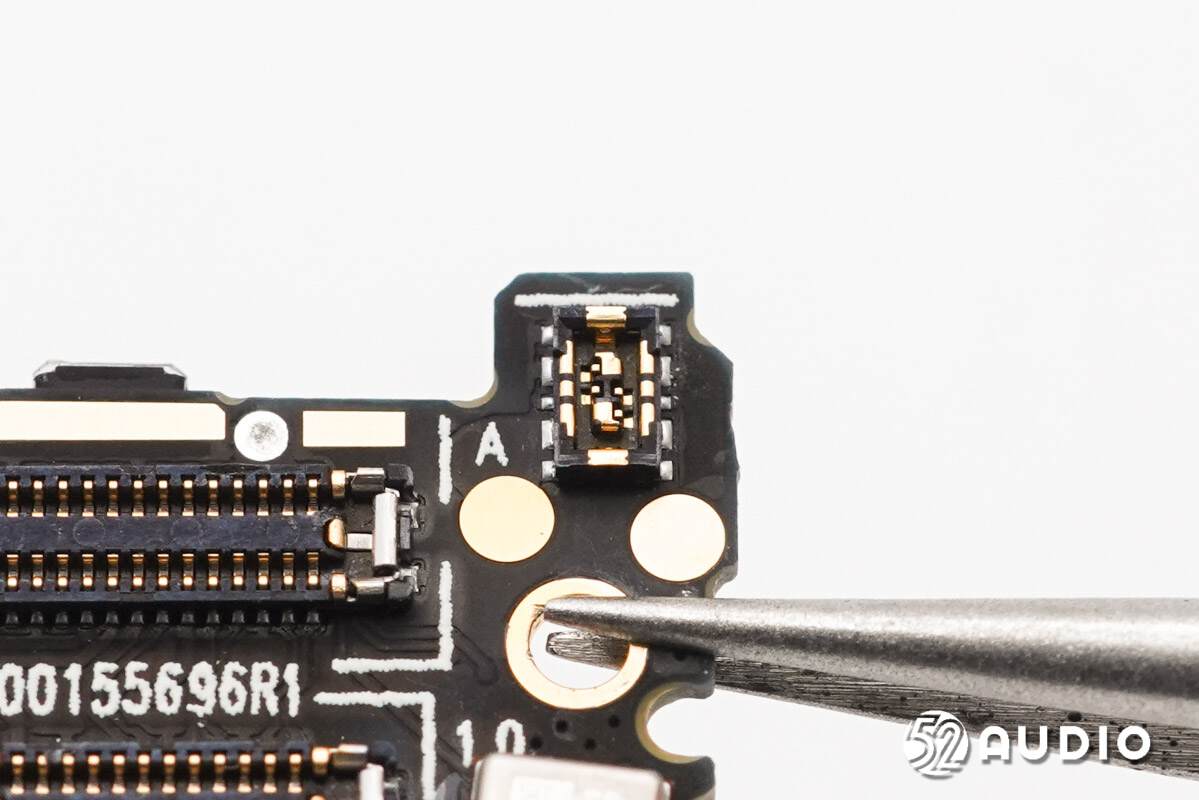

连接电池排线的BTB连接器母座。

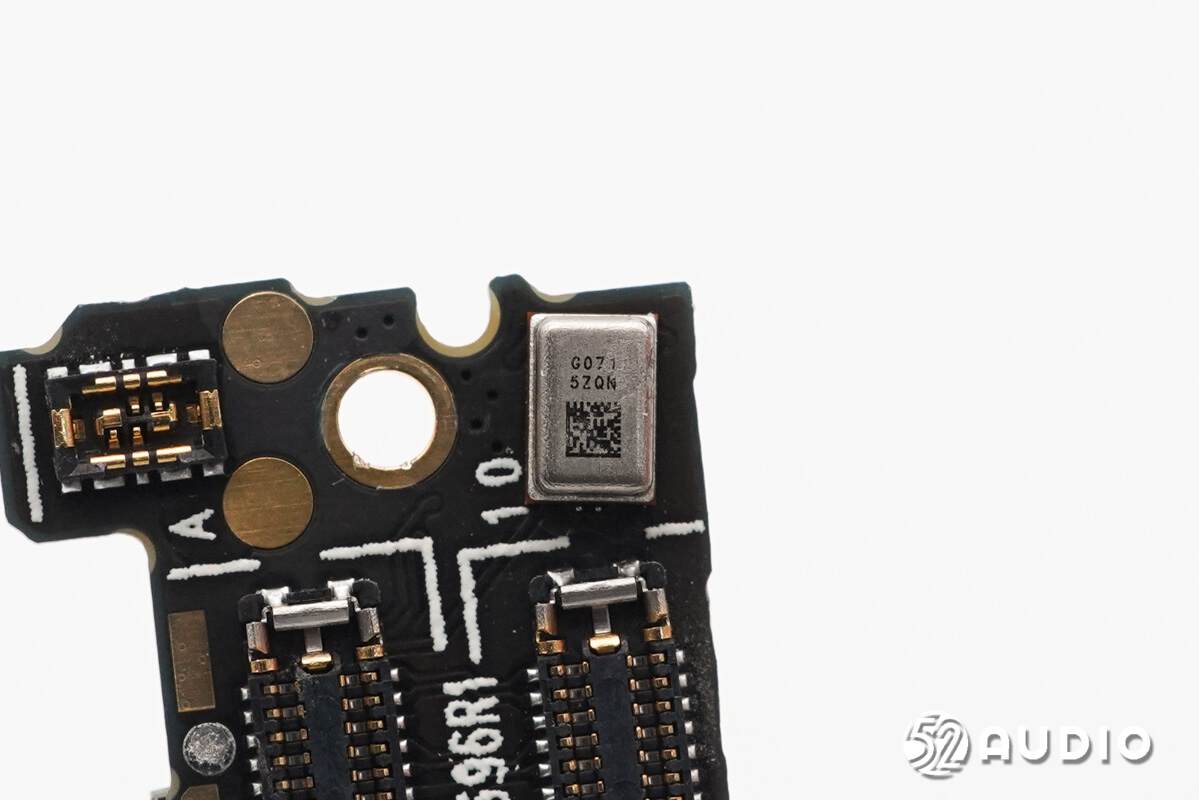

镭雕G071的MEMS麦克风特写，用于语音交互、语音通话等功能拾音。

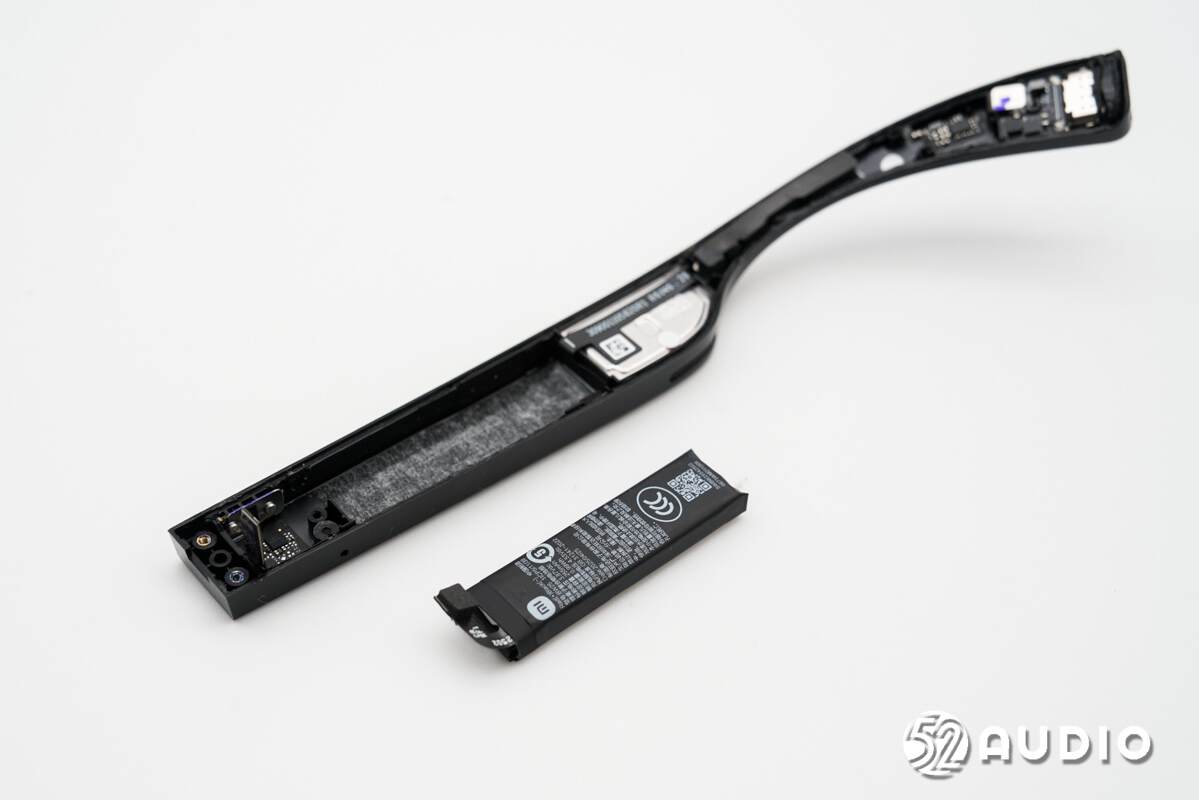

取出腔体内部的电池单元。

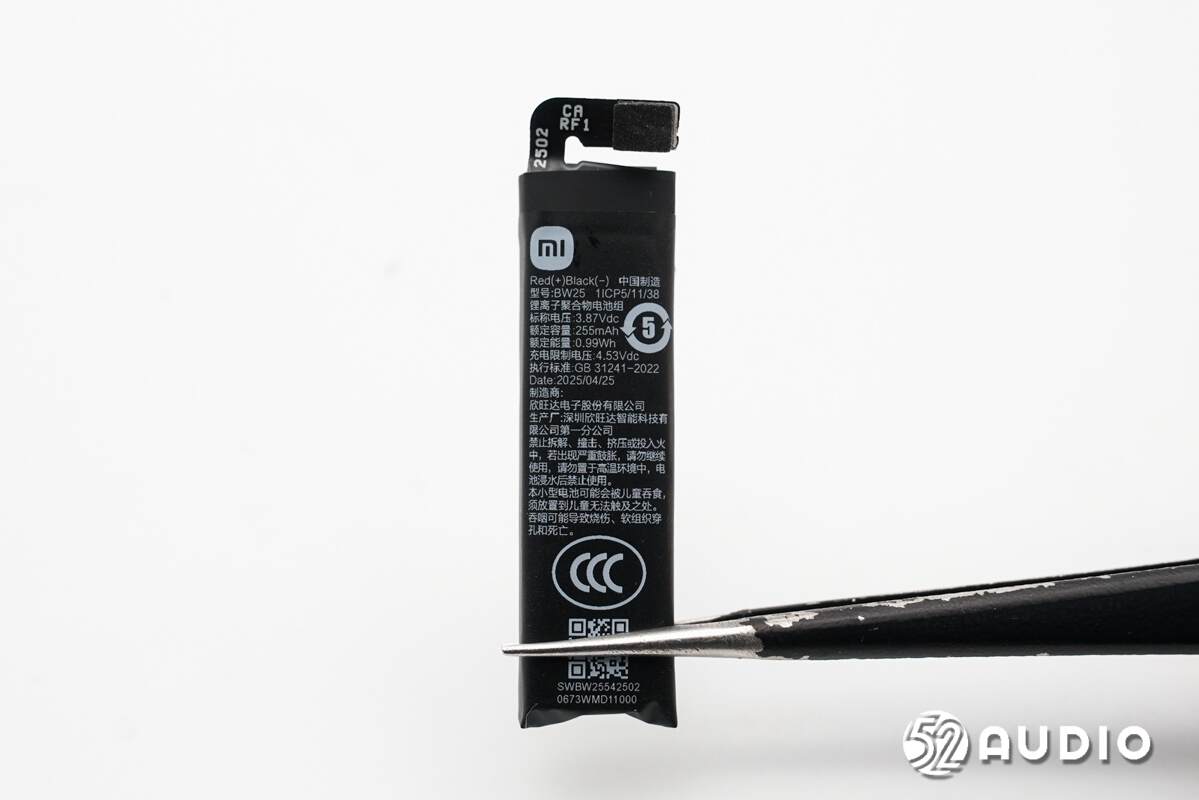

小米AI眼镜内置锂离子聚合物电池组，标称电压：3.87V，额定容量：255mAh，额定能量：0.99Wh，充电限制电压：4.53V，制造商：欣旺达电子股份有限公司。

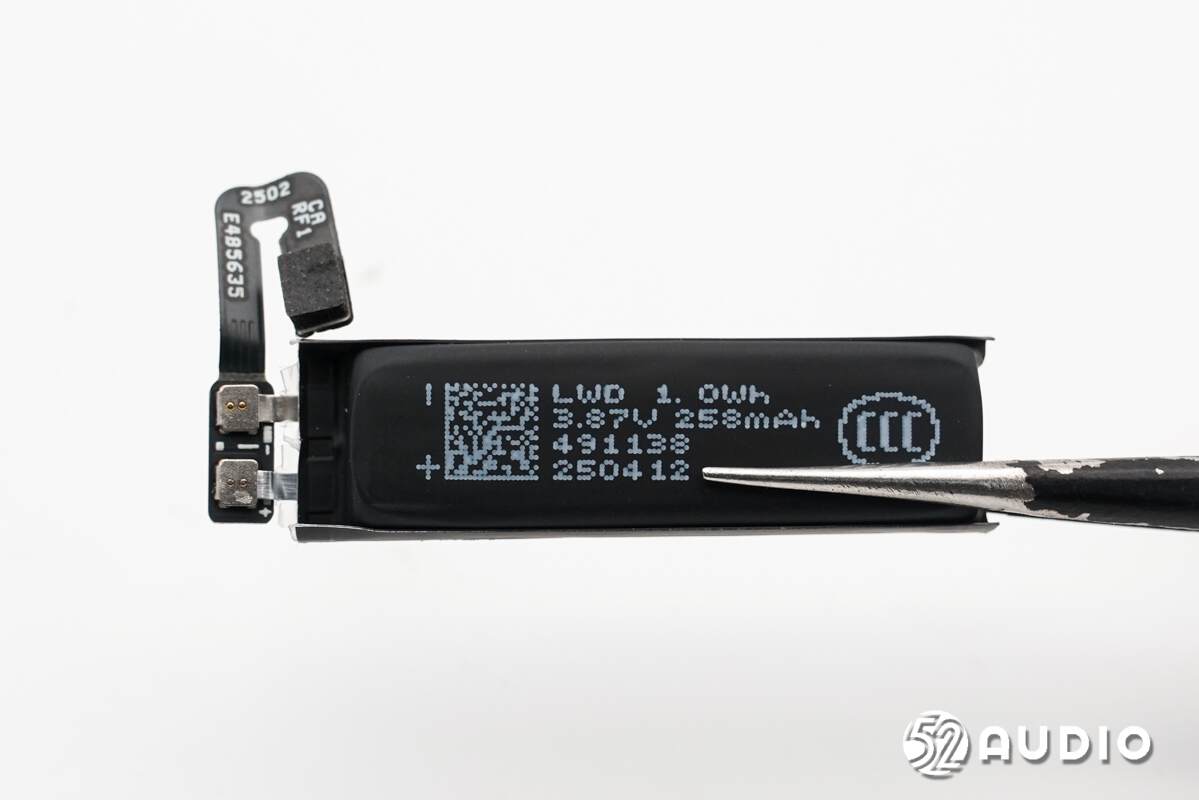

撕开外部标签，内部电芯上丝印信息一览。

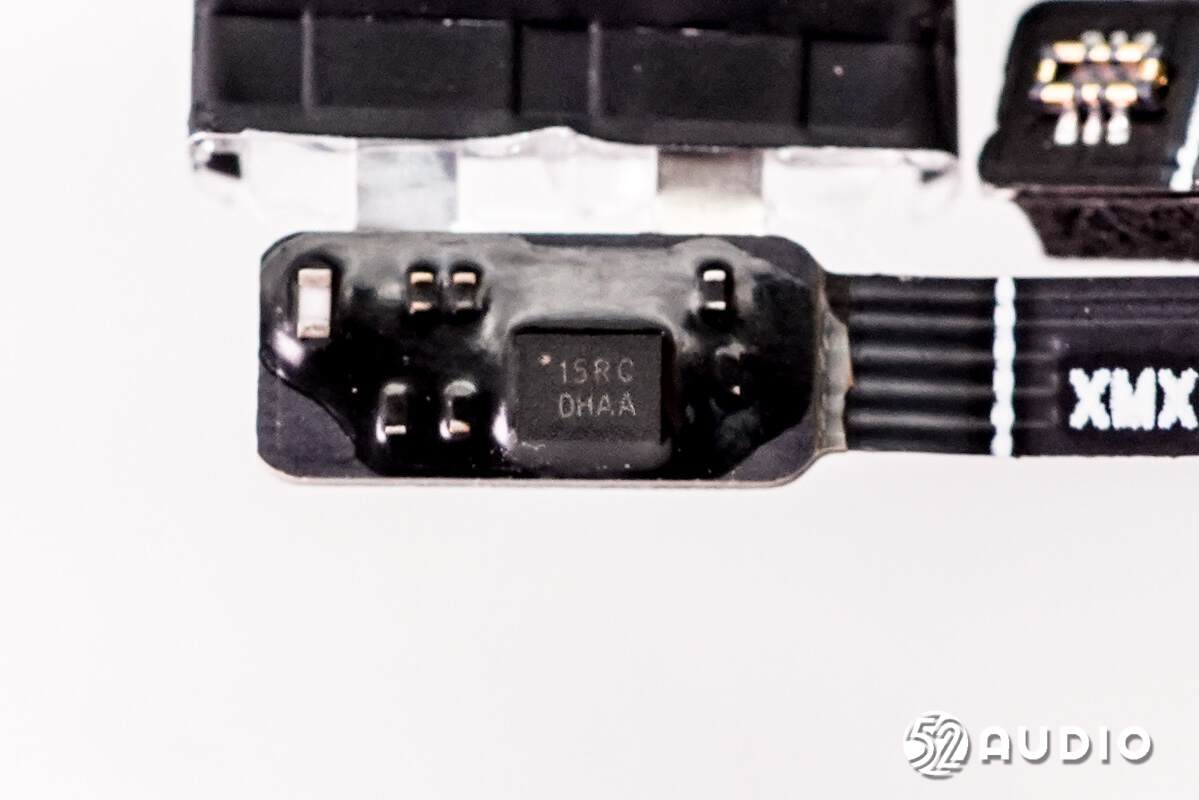

iCM创芯微CM1115-RC内置MOSFET单节锂电池保护IC，负责电池的过充电、过放电、过电流等保护。

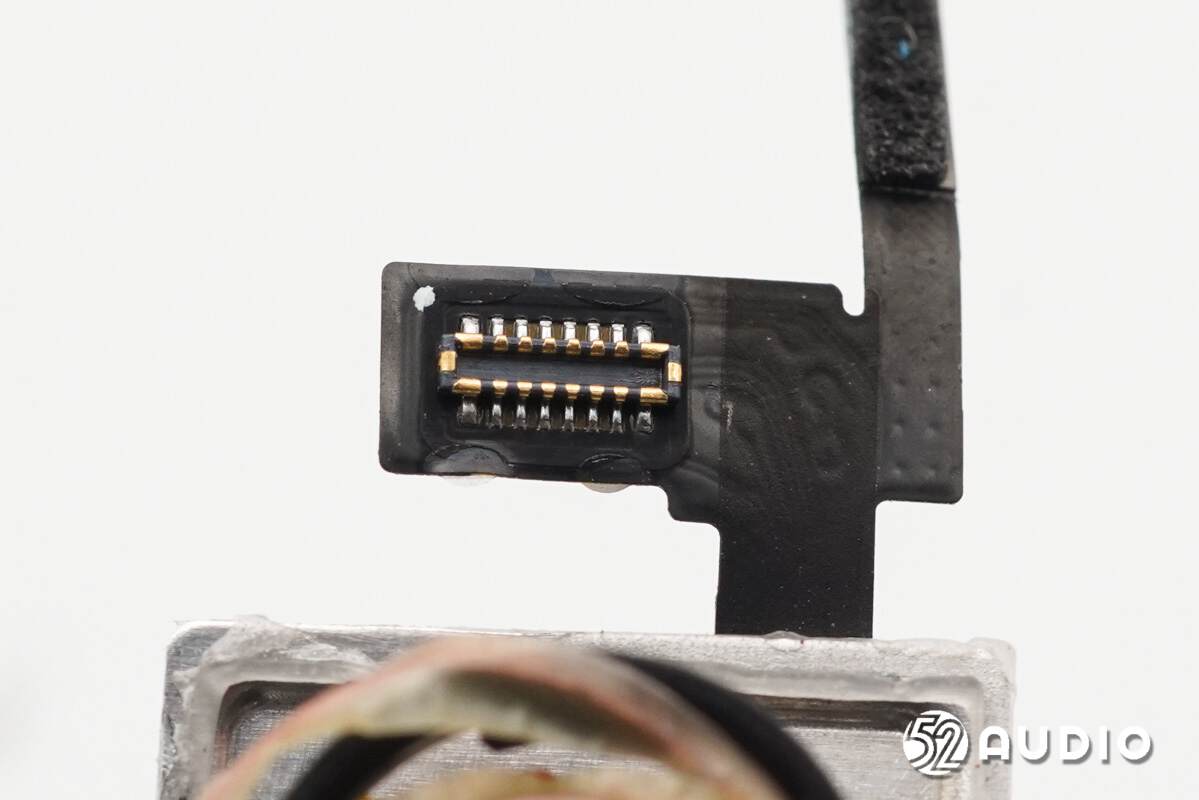

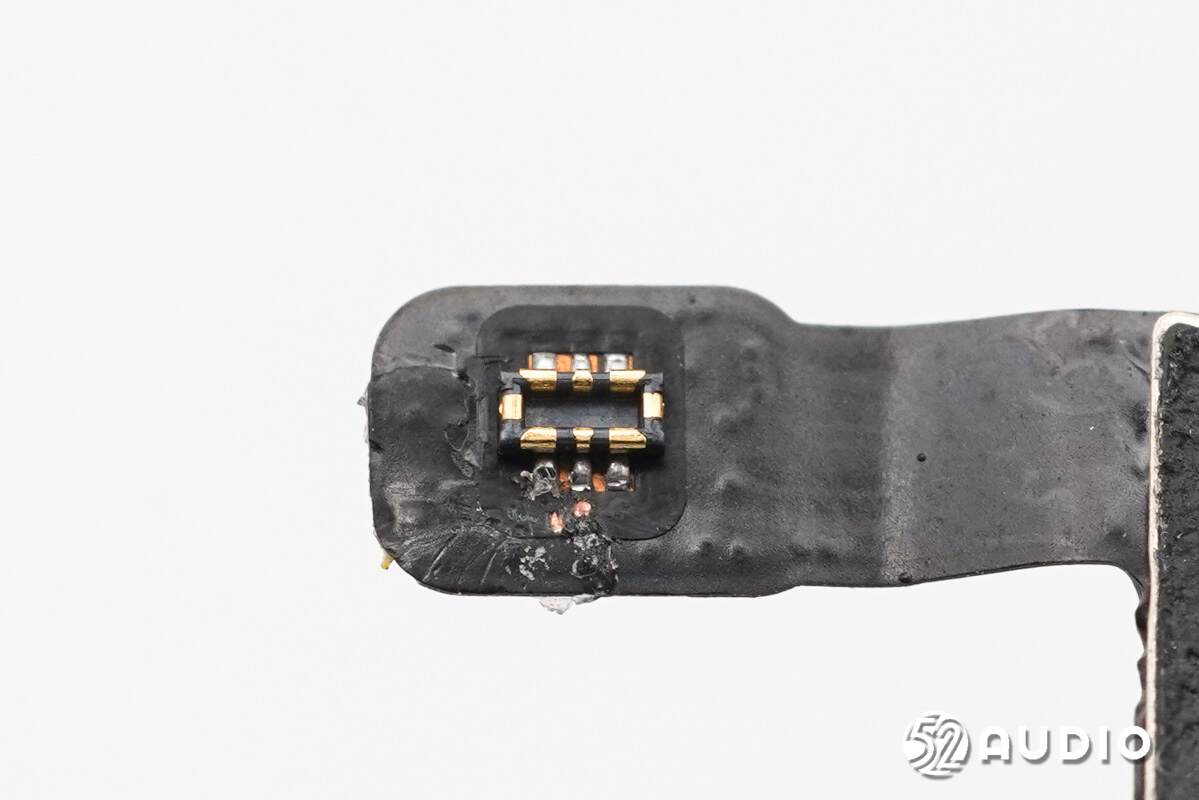

电池排线与PCBA小板连接的BTB连接器公座特写。

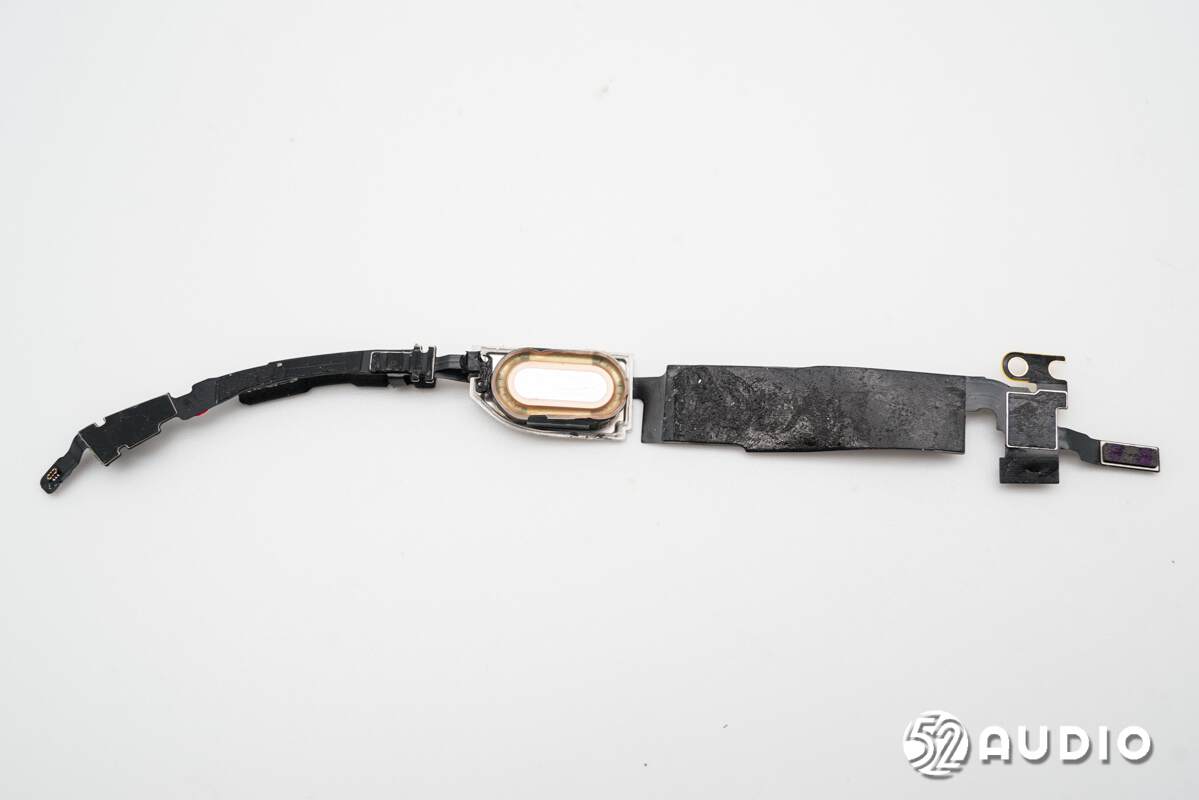

挑开排线尾部的连接器，取出右侧镜腿内部排线。

拍照按键键帽结构特写，内侧设置有橡胶圈密封防水。

右侧镜腿内部排线一侧电路一览。

右侧镜腿内部排线另外一侧电路一览。

连接功能按键小板的BTB连接器公座特写，来自亚奇科技（OCN），型号：OK-128GM024/2-35。

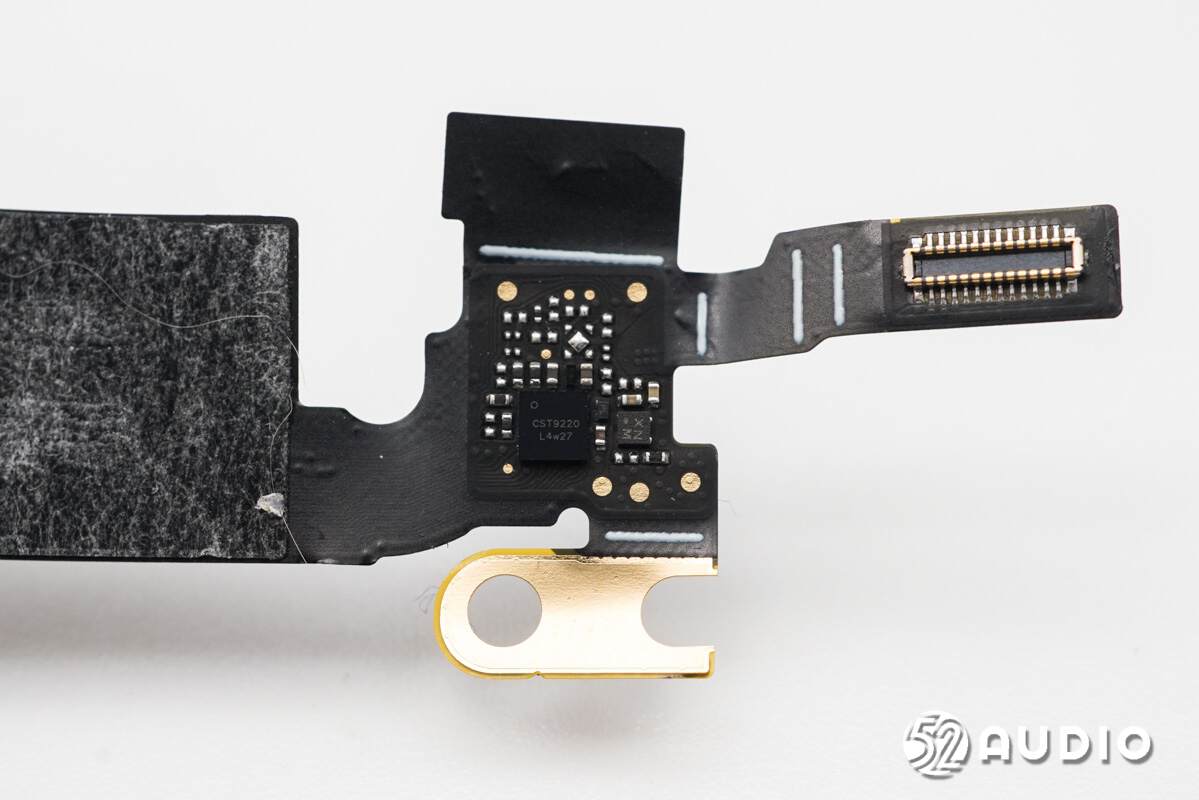

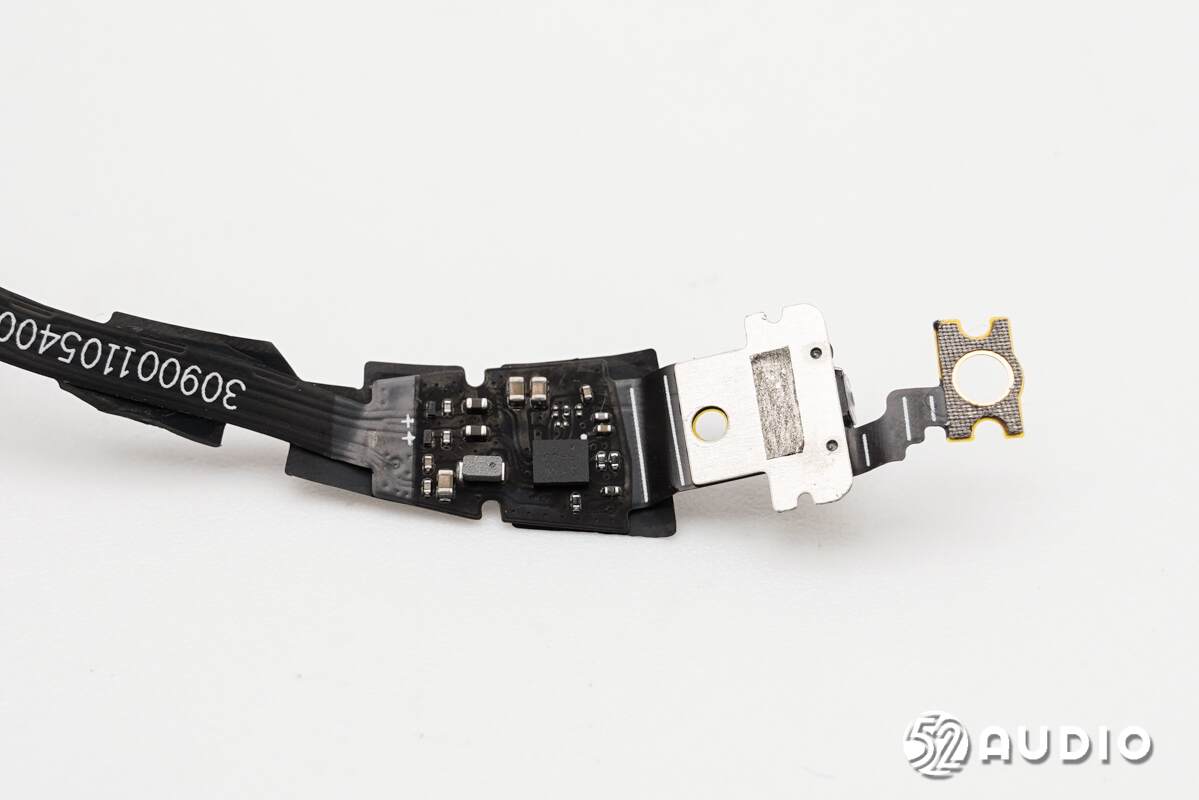

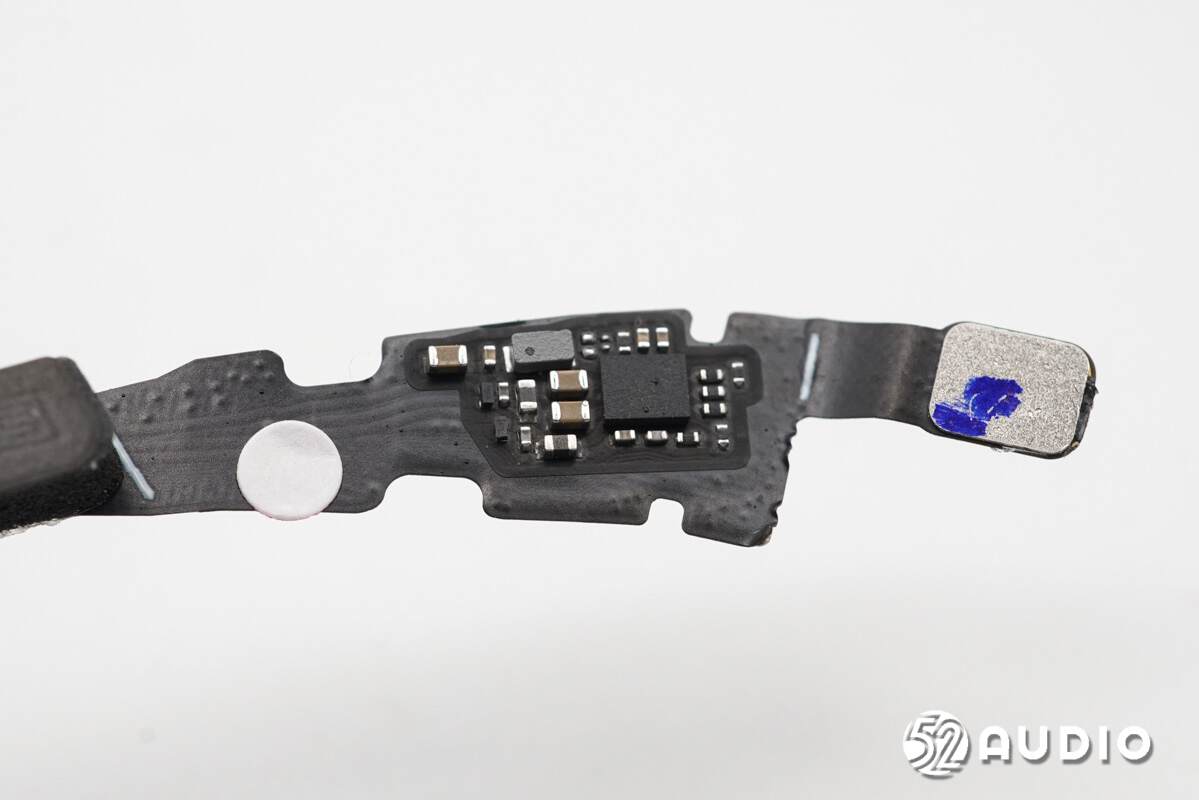

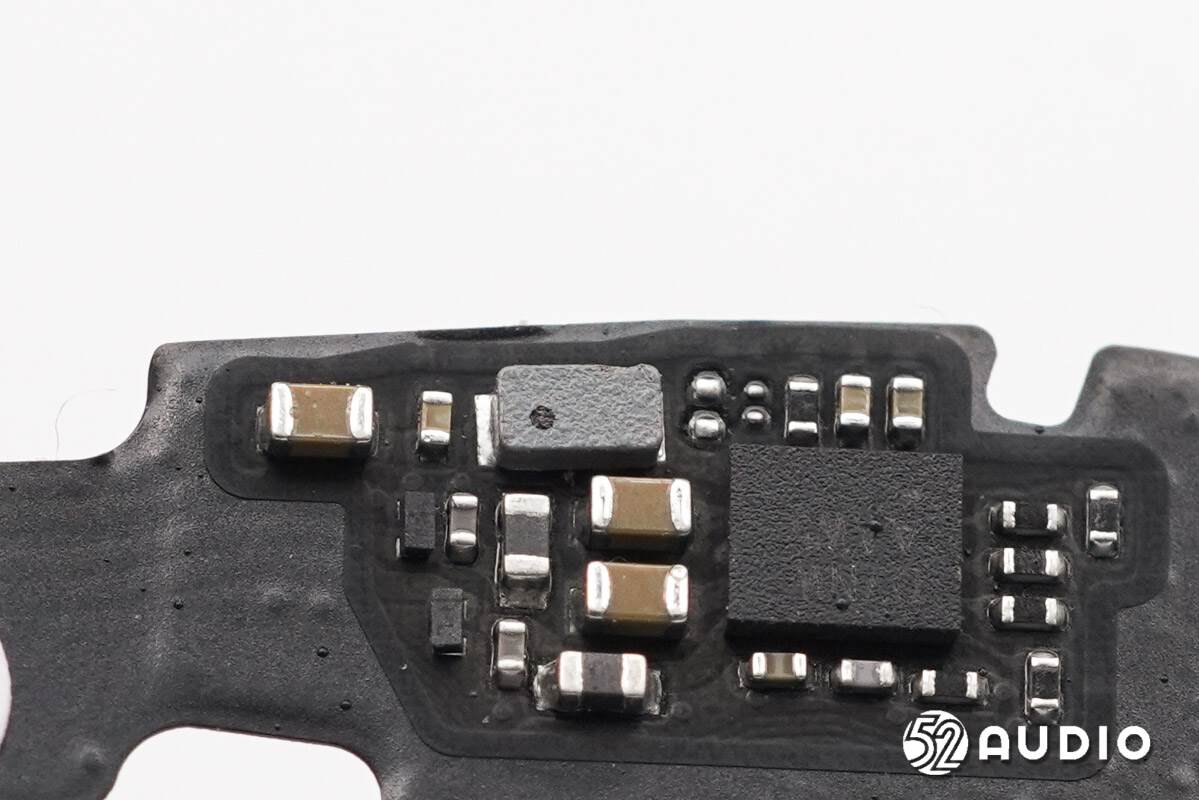

排线前端的小板电路一览。

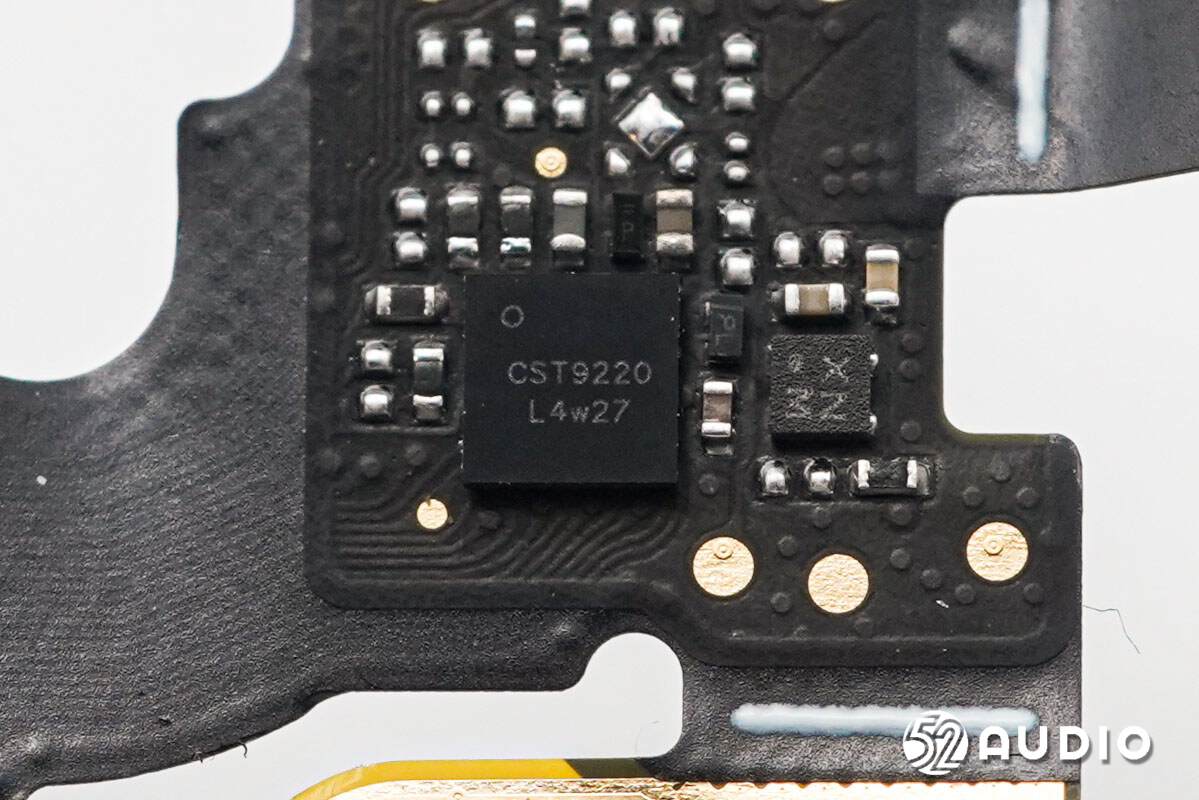

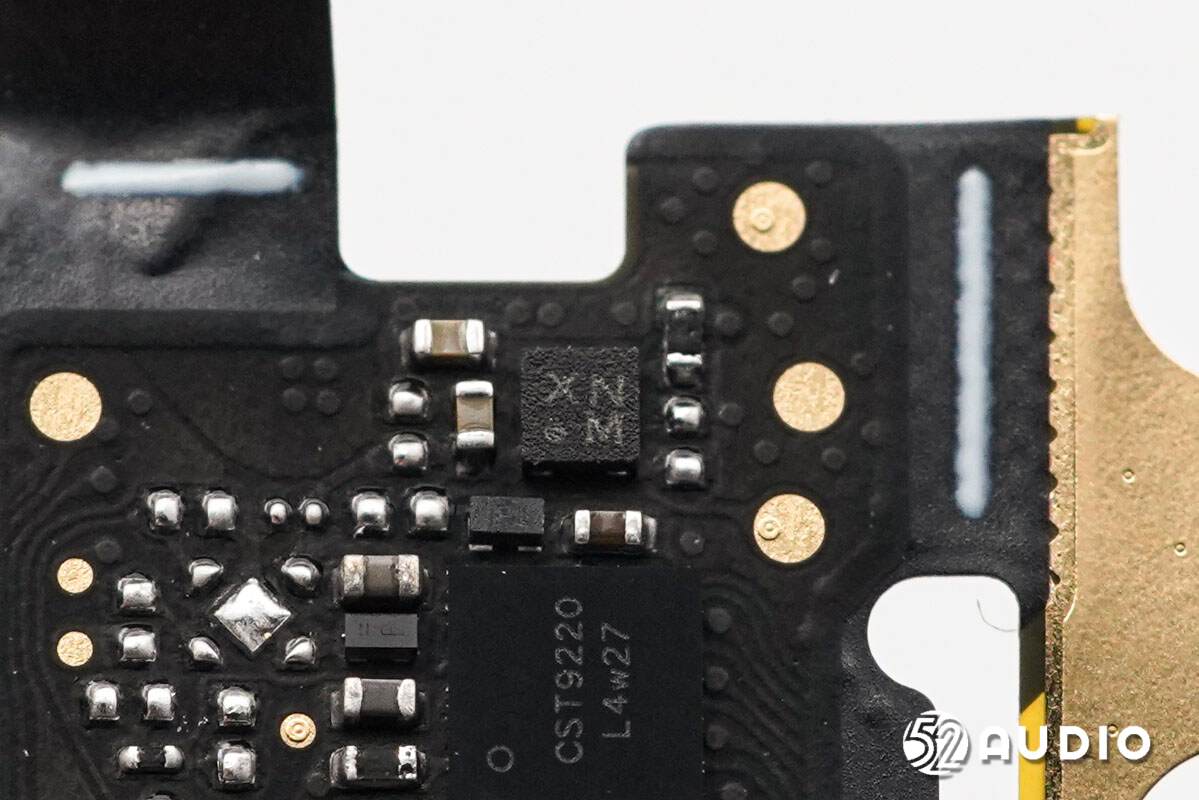

HYNITRON海栎创CST9220超低功耗自互一体多点触控芯片。

丝印XN M的IC。

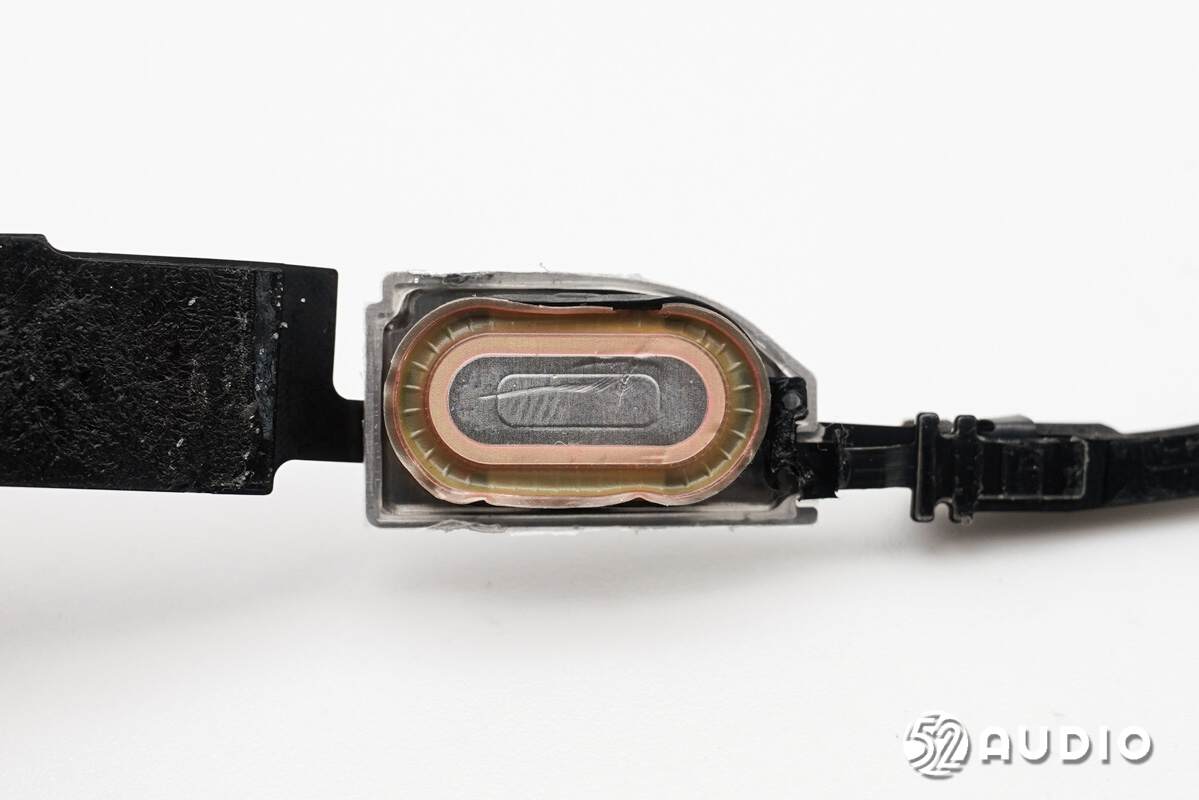

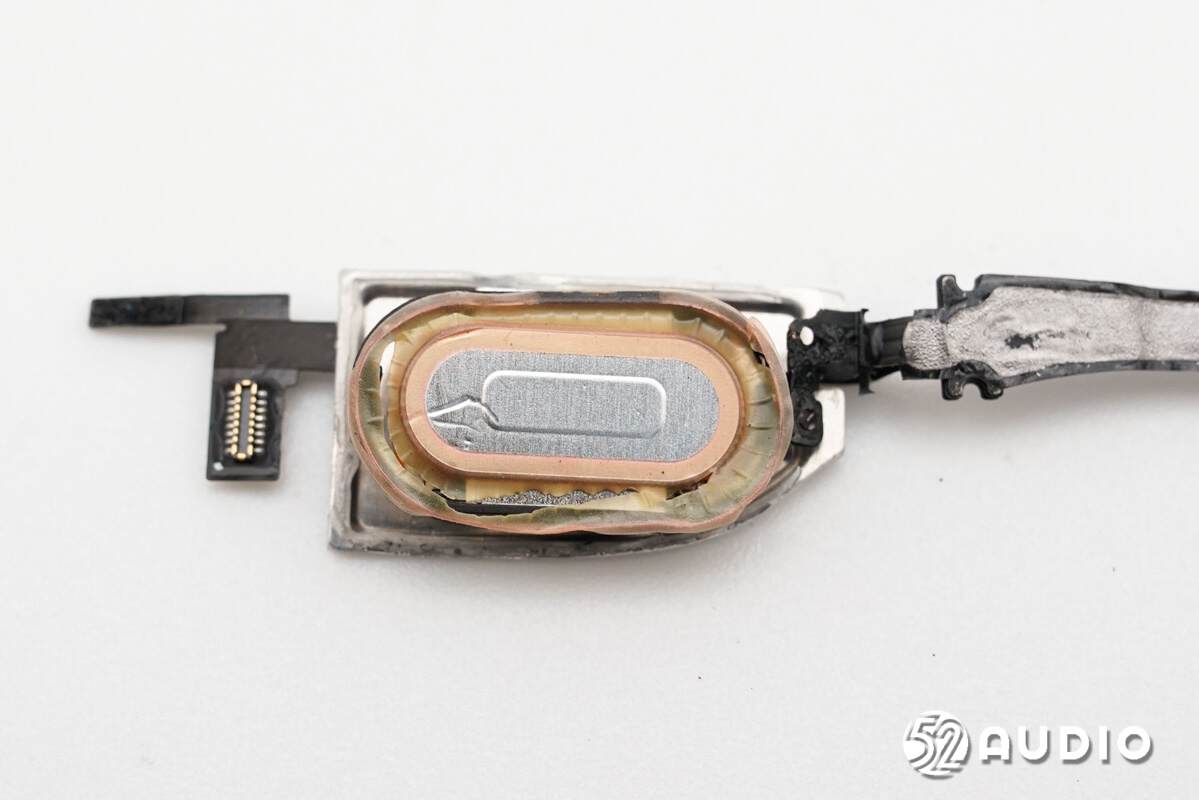

眼镜内置扬声器特写，采用了跑道型喇叭，拆解过程中振膜受损。

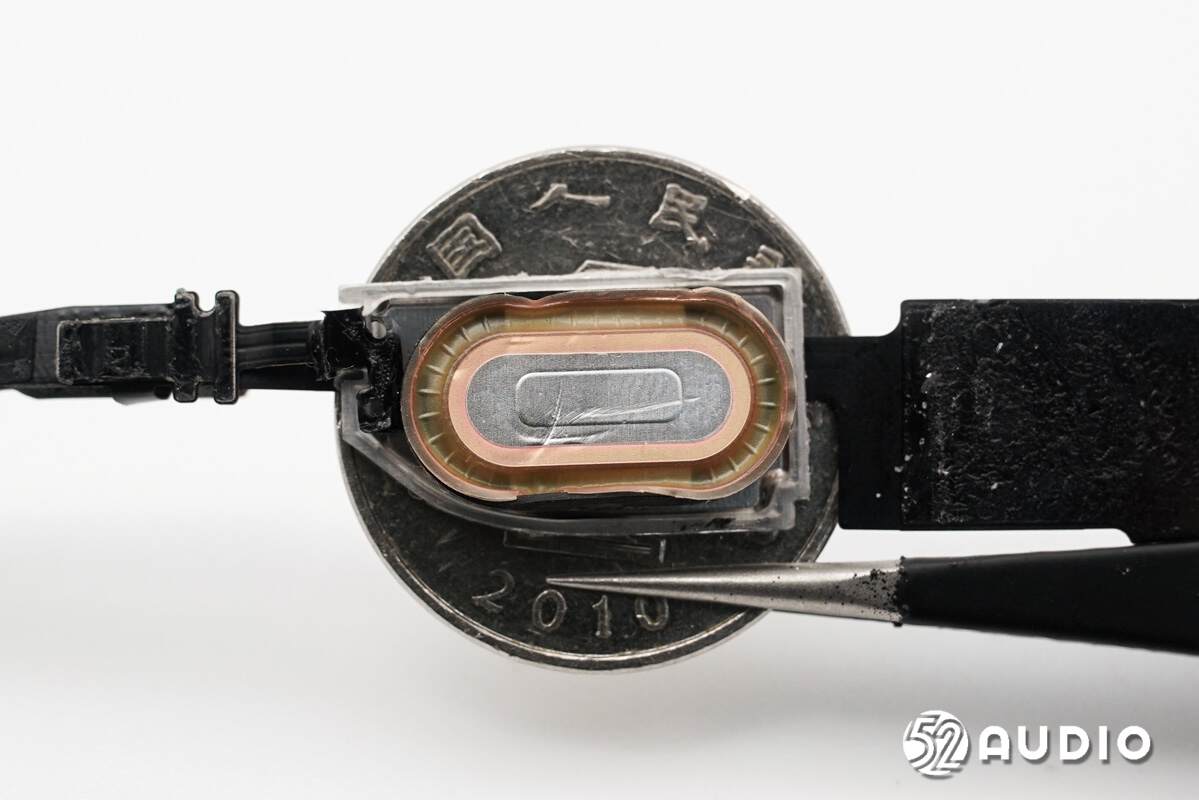

扬声器与一元硬币大小对比。

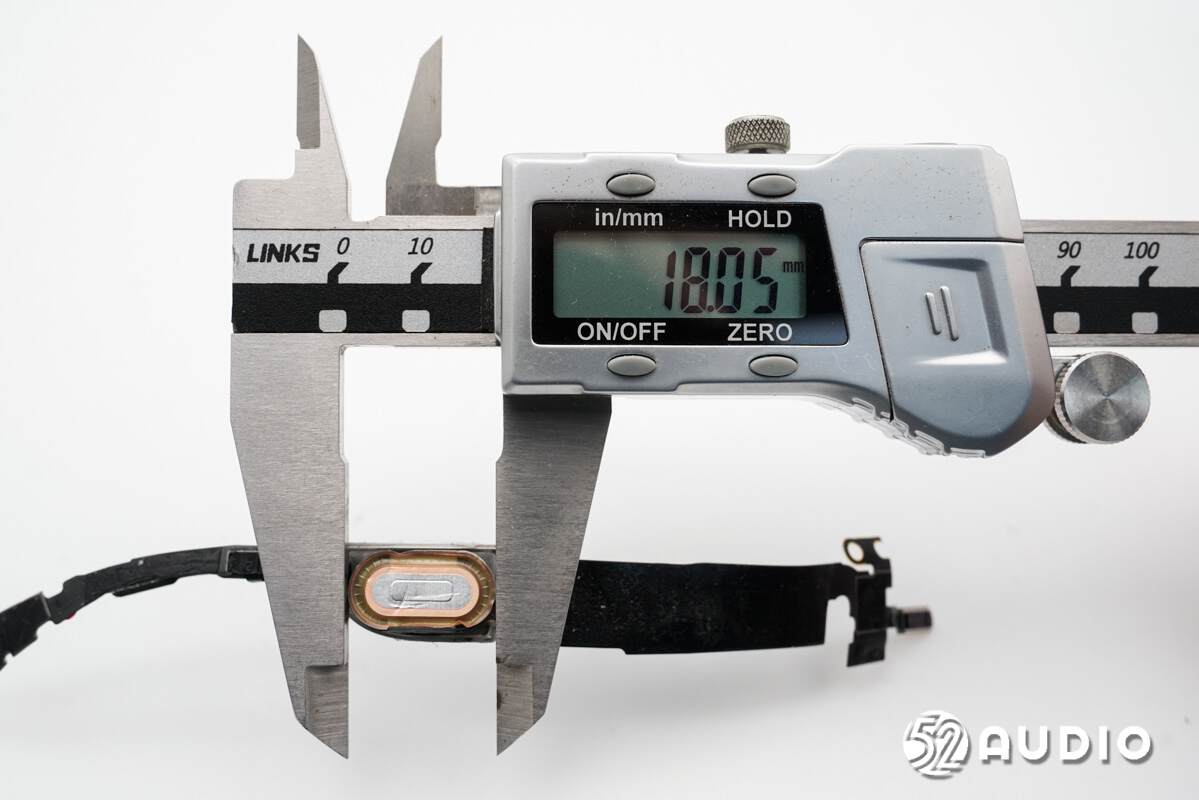

经我爱音频网实测，扬声器长直径约为18mm。

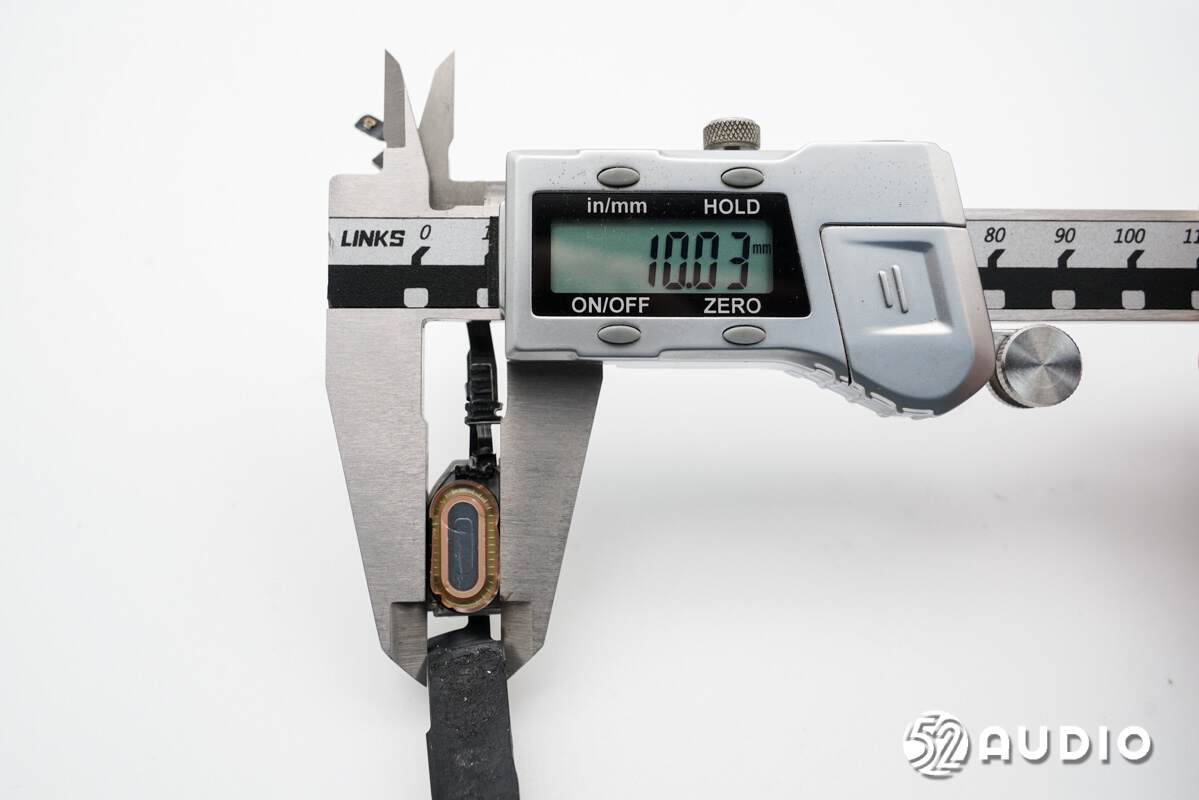

扬声器短直径约为10mm。

排线后端的小板电路一览。

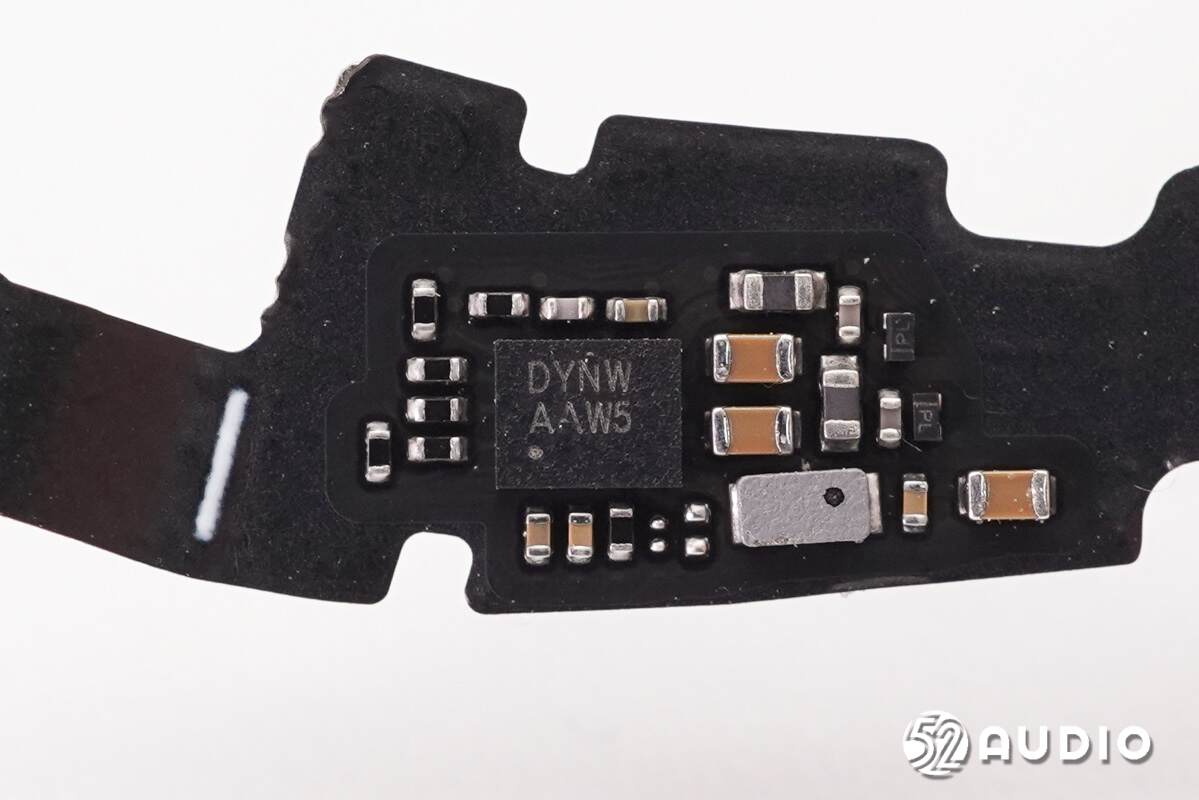

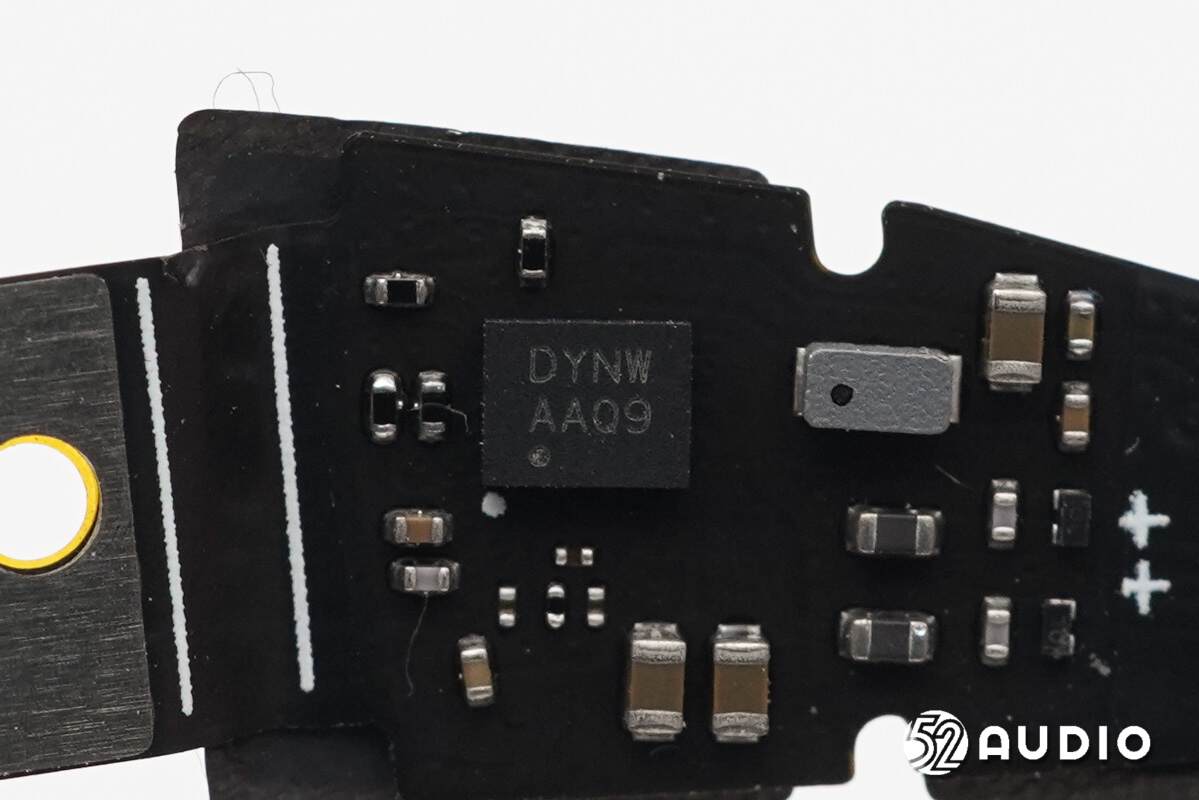

丝印“DYNW”的艾为电子AW88166音频功放，是一款内置丰富音效和保护算法DSP、具有极低底噪和静态功耗的6.25V电压输出、2.1W@8Ω Digital Smart K数字音频功放产品，适用于多声道终端设备（如平板等）和各类IoT设备（手表、AR、VR等）对好音质和大响度的应用需求。

音频功放外围电感特写。

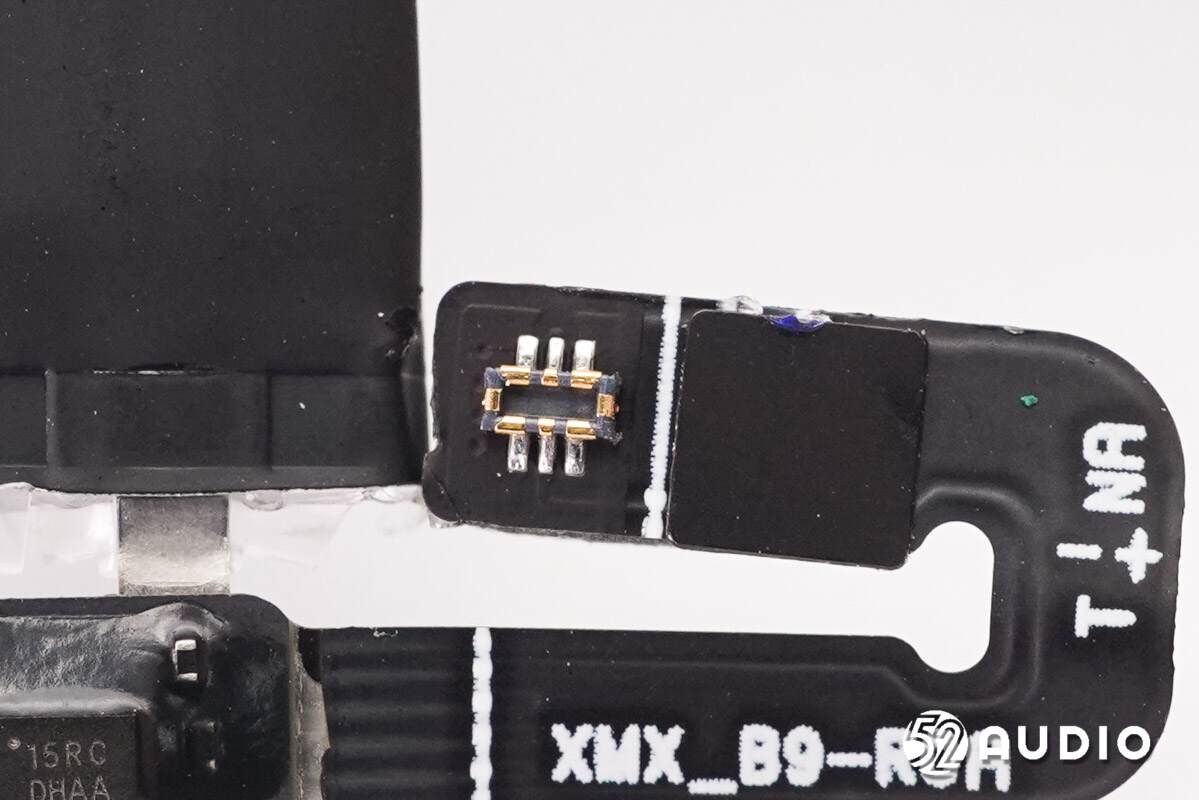

排线连接电源输入小板的BTB连接器公座特写。

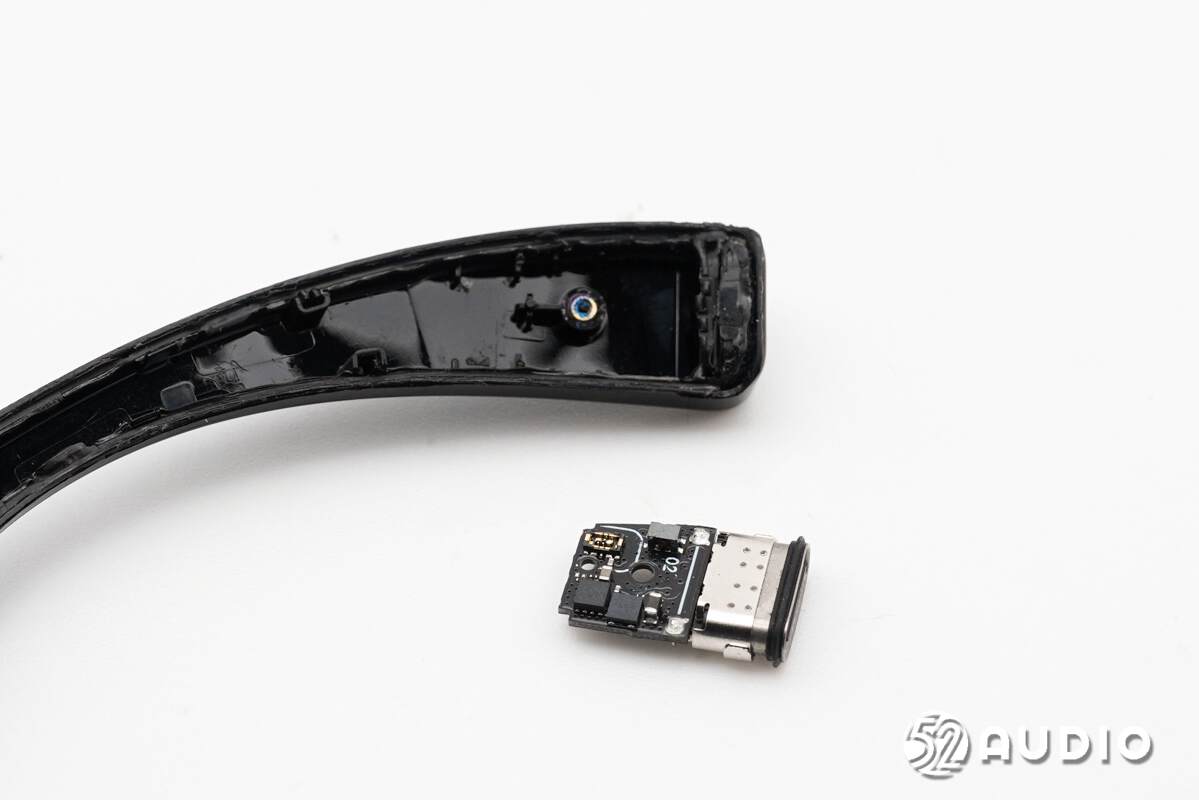

取出腔体末端的电源输入小板。

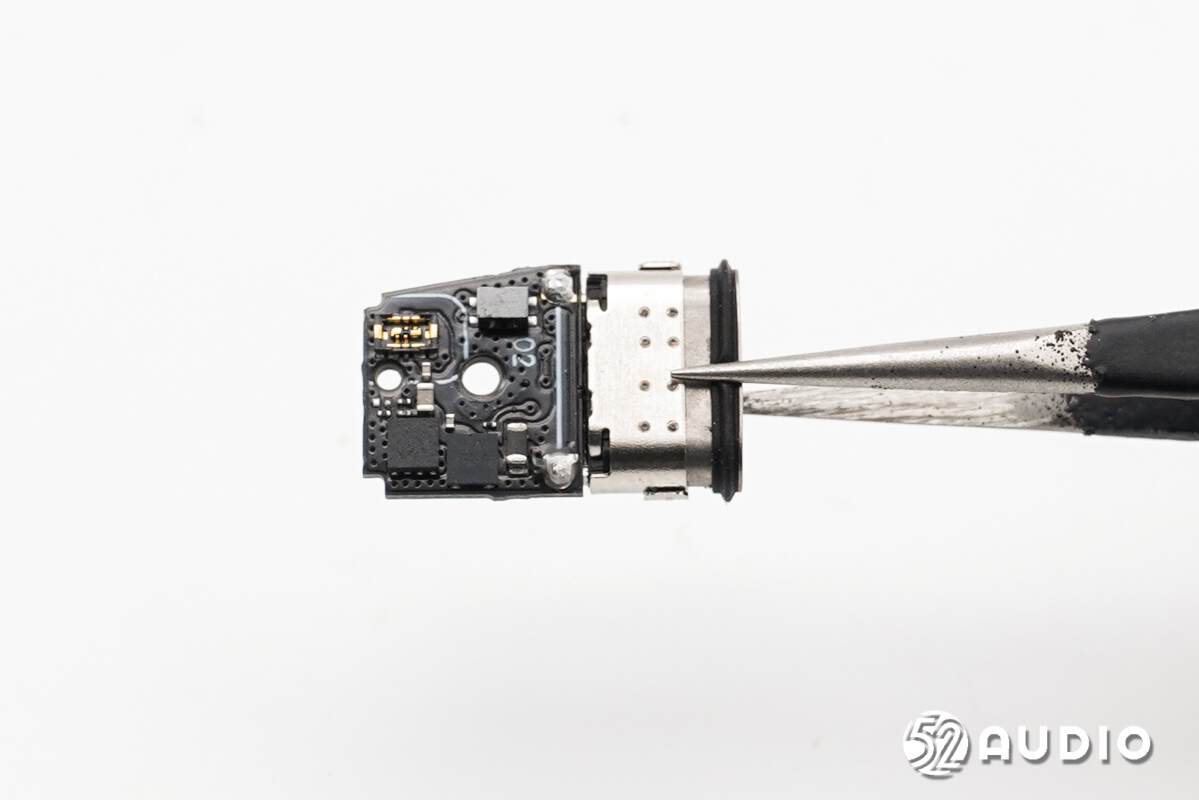

电源输入小板一侧电路一览。

电源输入小板另外一侧电路一览。

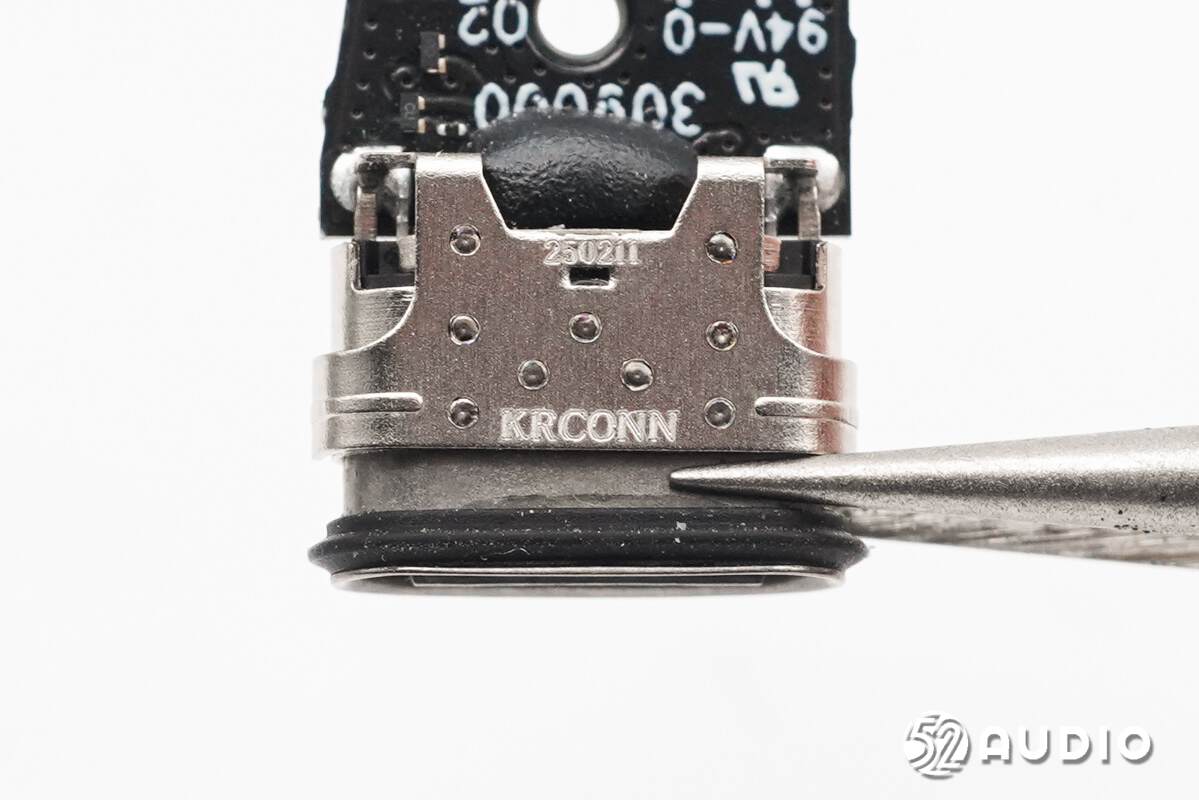

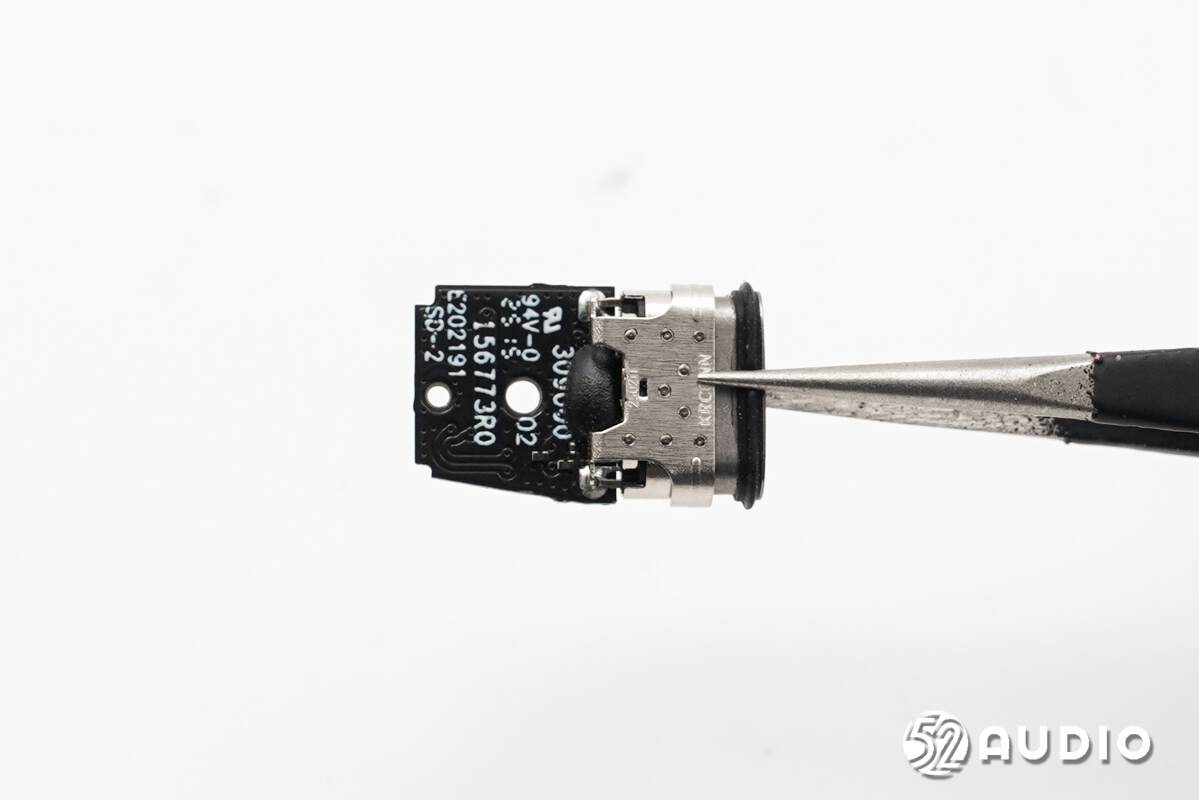

Type-C充电母座特写，设置有橡胶圈密封防水，来自KRCONN深圳精睿兴业科技有限公司。

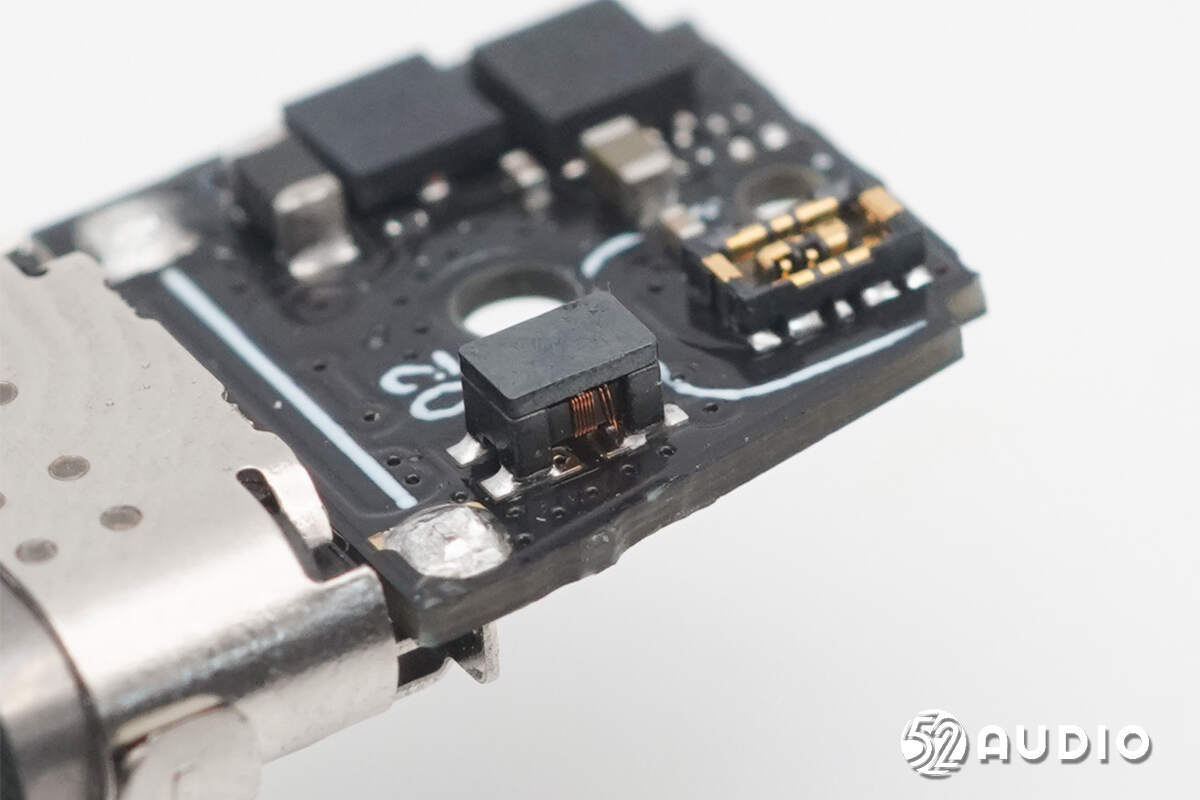

Sunlord顺络电子SDCW2012系列绕线片式共模电感，用于抑制高频共模噪声，具有小尺寸，良好的焊接性能等特点。对不同的噪声水平和信号频率，有30Ω~2200Ω可供选择，适用于PC机及周边设备、数字AV等其他设备的USB2.0接口，笔记本电脑、LCD的LVDS线和音频线路等。

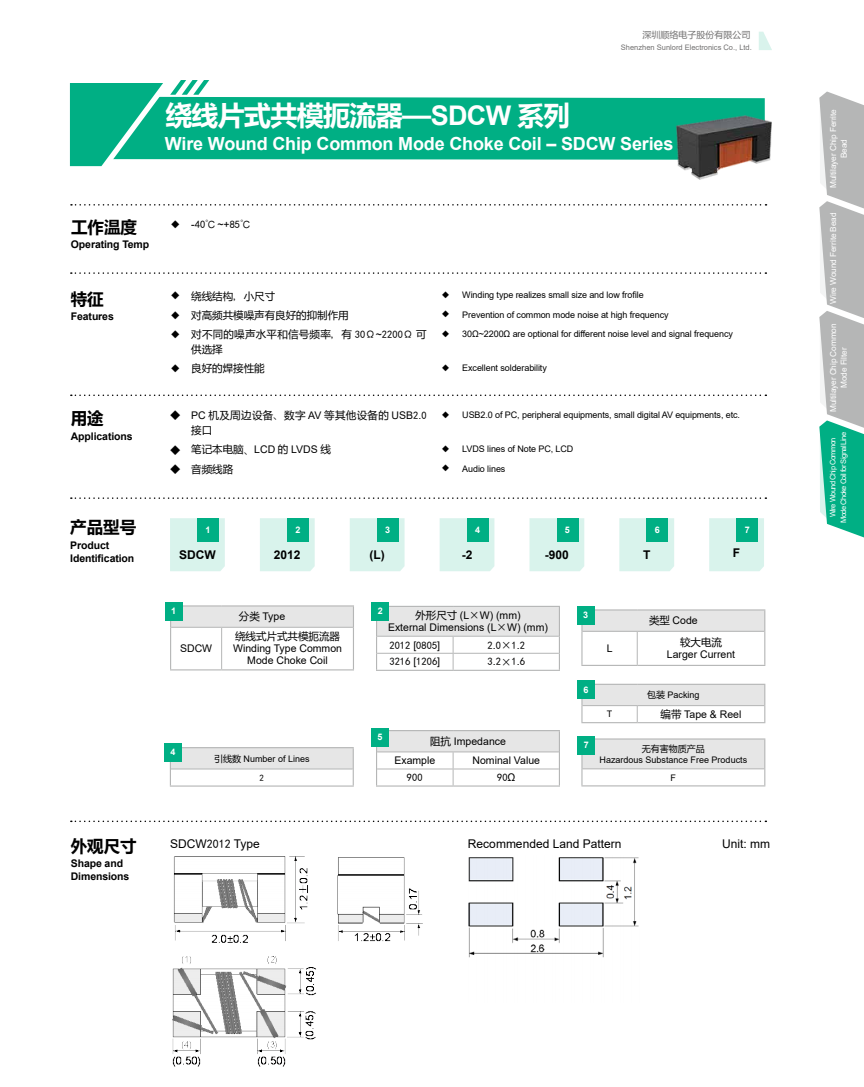

Sunlord顺络电子SDCW系列详细资料图。据我爱音频网拆解了解到，包括森海塞尔、荣耀、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、小天才、联想、iKF、Marshall、JLab、Nothing、倍思、绿联、摩托罗拉、字节跳动、美碳、好牧人、西圣等众多品牌旗下产品采用了顺络电子的电感器。

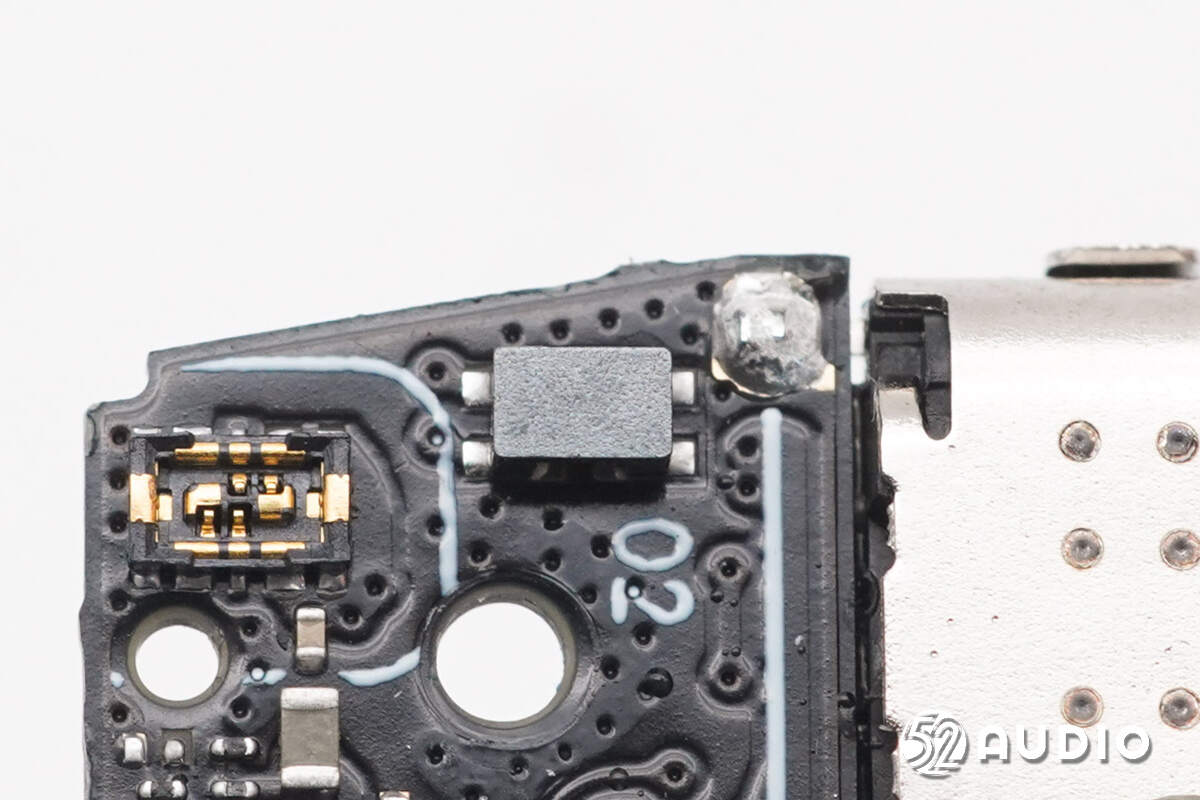

Sunlord顺络电子SDCW2012系列共模电感侧视图。

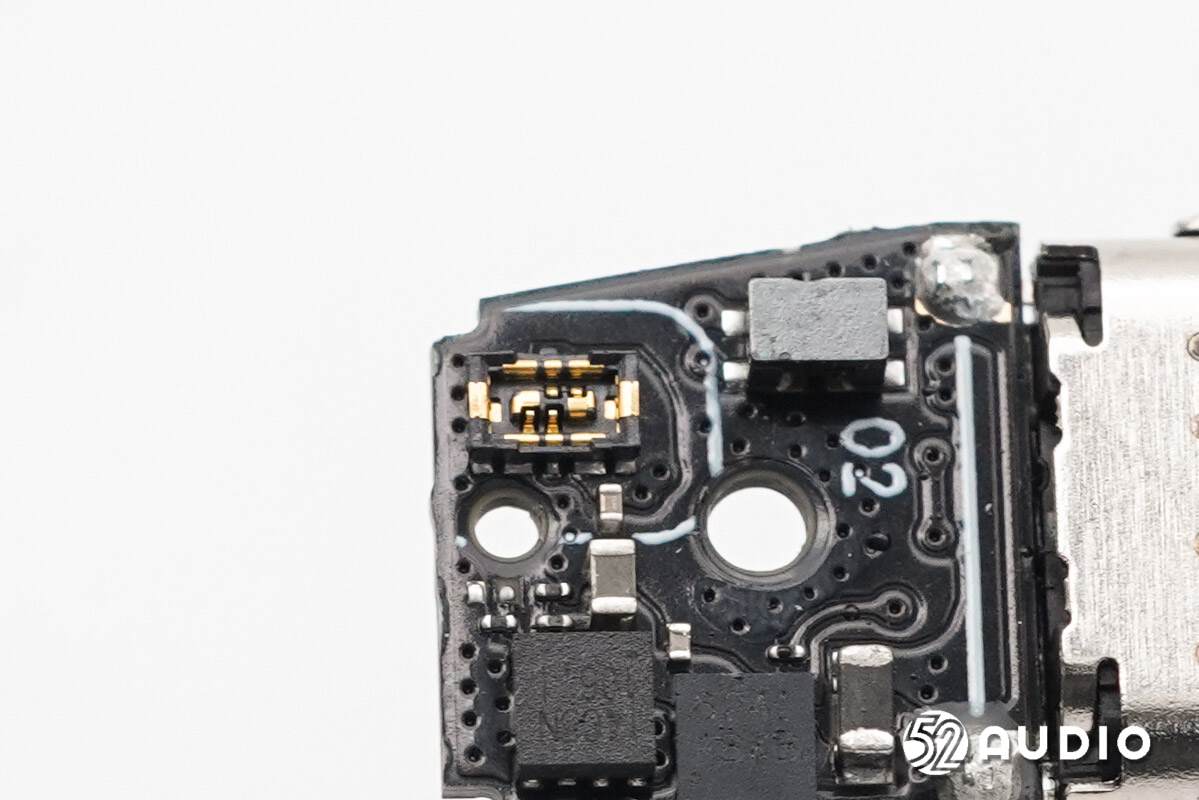

电源输入小板连接排线的BTB连接器母座特写。

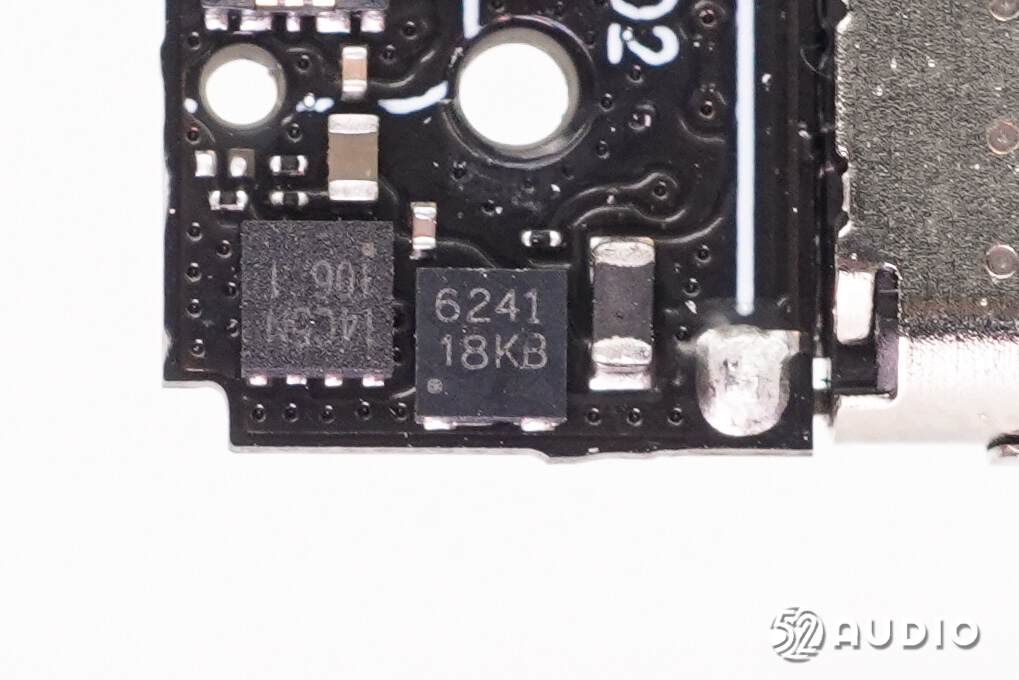

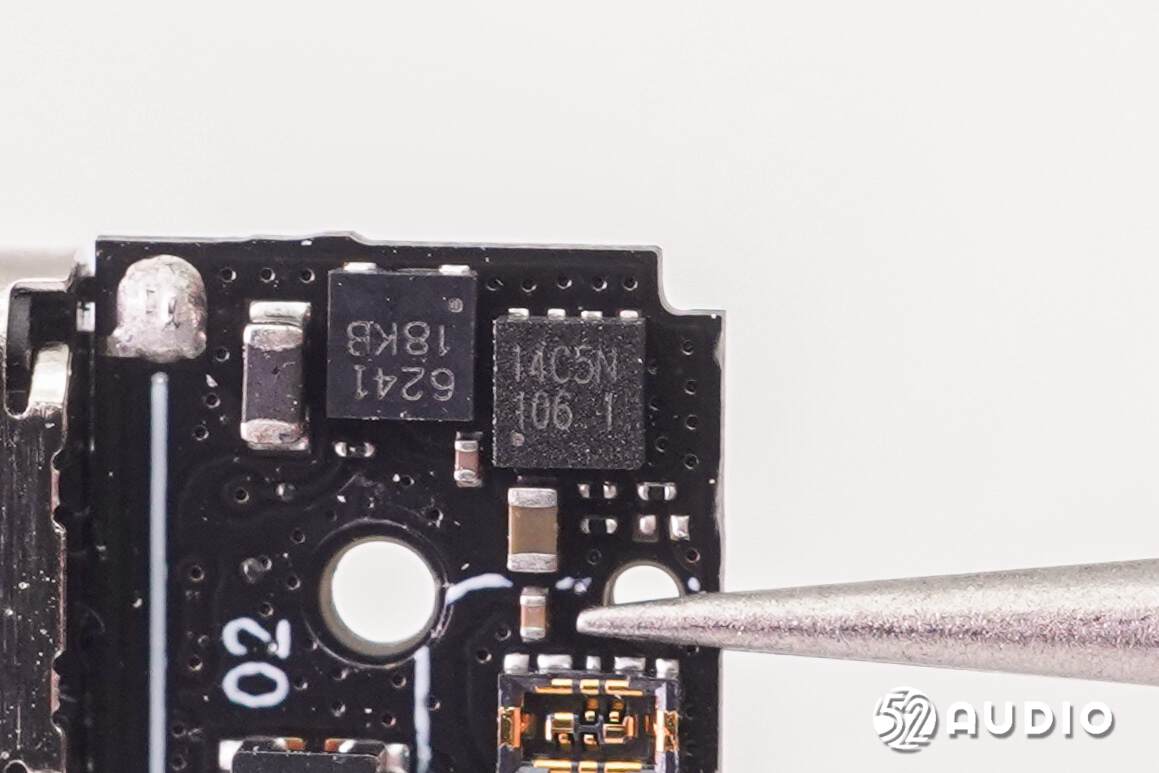

WillSemi韦尔半导体ESD56241D TVS保护管。ESD56241DXX系列是一种设计用于保护电源接口的瞬态电压抑制器，具有较高浪涌能力，适用于更换便携式电子设备中的多个分立元件。采用DFN2x2-3L封装，标准产品为无铅和无卤素。

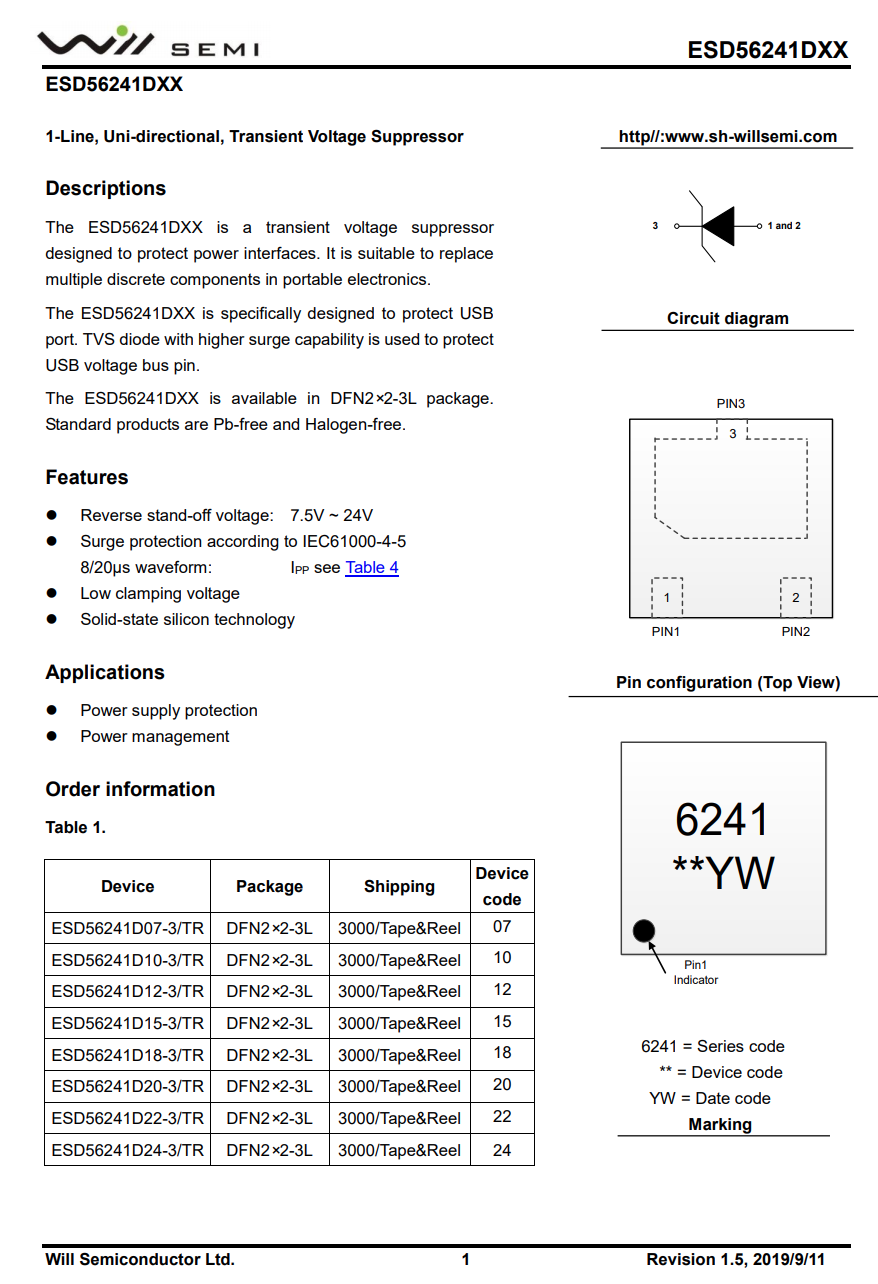

Willsemi韦尔半导体ESD5641D详细资料图。据我爱音频网了解到，目前已有字节跳动、小米、OPPO、vivo、一加、IQOO、PICO、飞利浦、雷蛇、魅族、公牛、黑鲨、小天才、SKYWORTH创维、final、万魔等品牌旗下的产品采用了韦尔半导体电源管理方案。

Prisemi芯导科技P14C5N过压过流保护芯片，支持输入过压和欠压保护，电路启动后的过流保护。

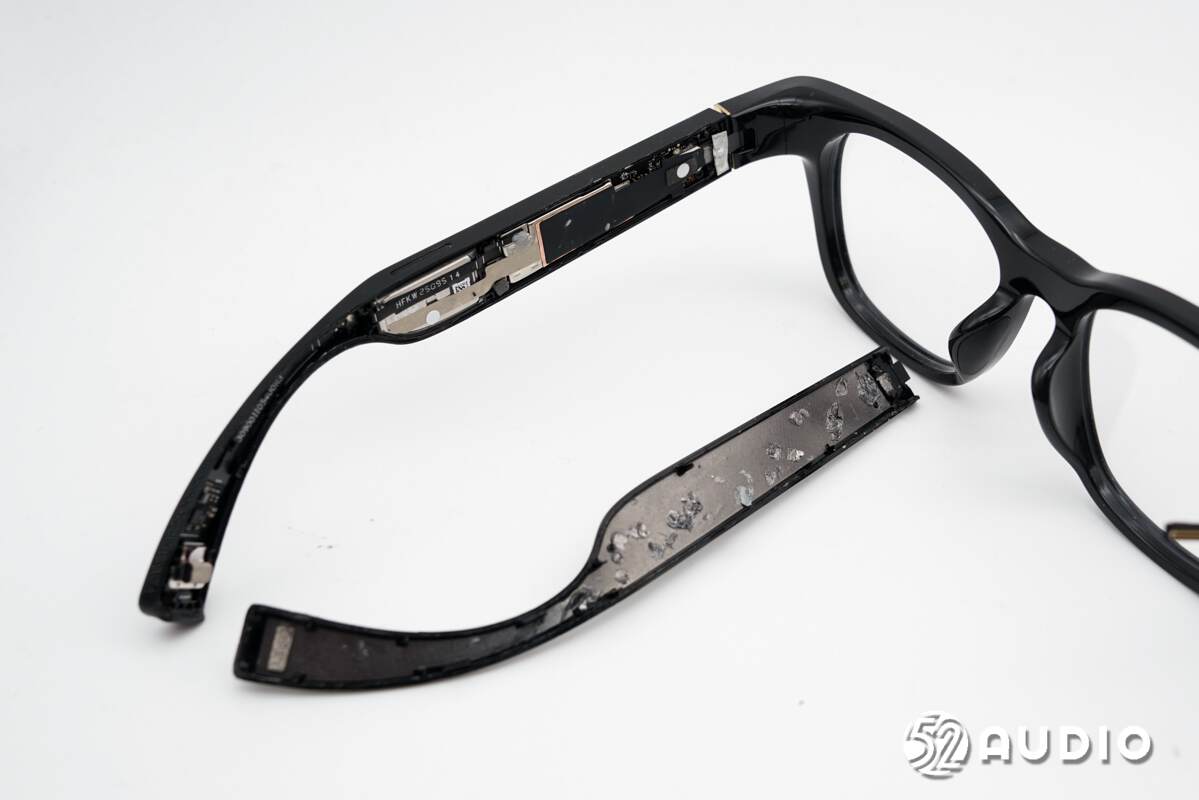

拆掉左侧镜腿盖板。

腔体内部结构一览，设置有主板、扬声器和一条排线。右侧主板通过屏蔽罩覆盖，贴有散热铜箔，提升散热性能。

撕开散热铜箔，挑开连接器，取掉左侧镜腿。

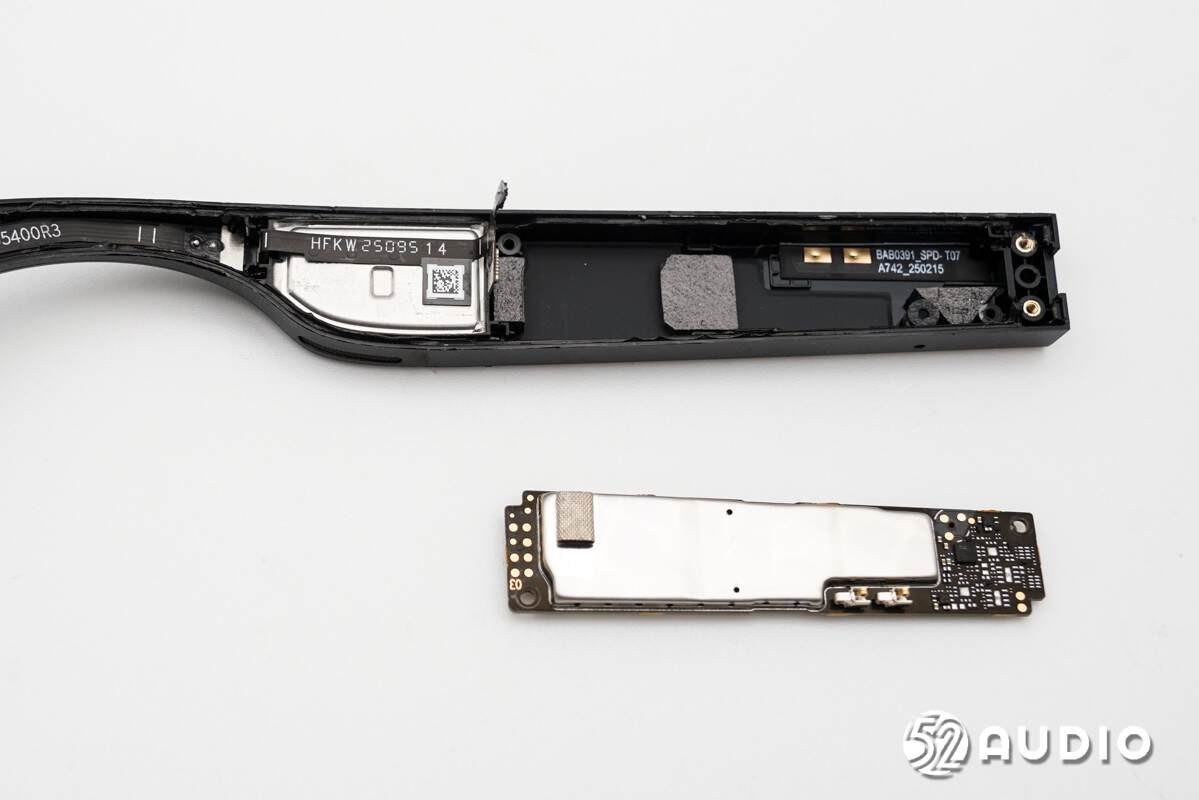

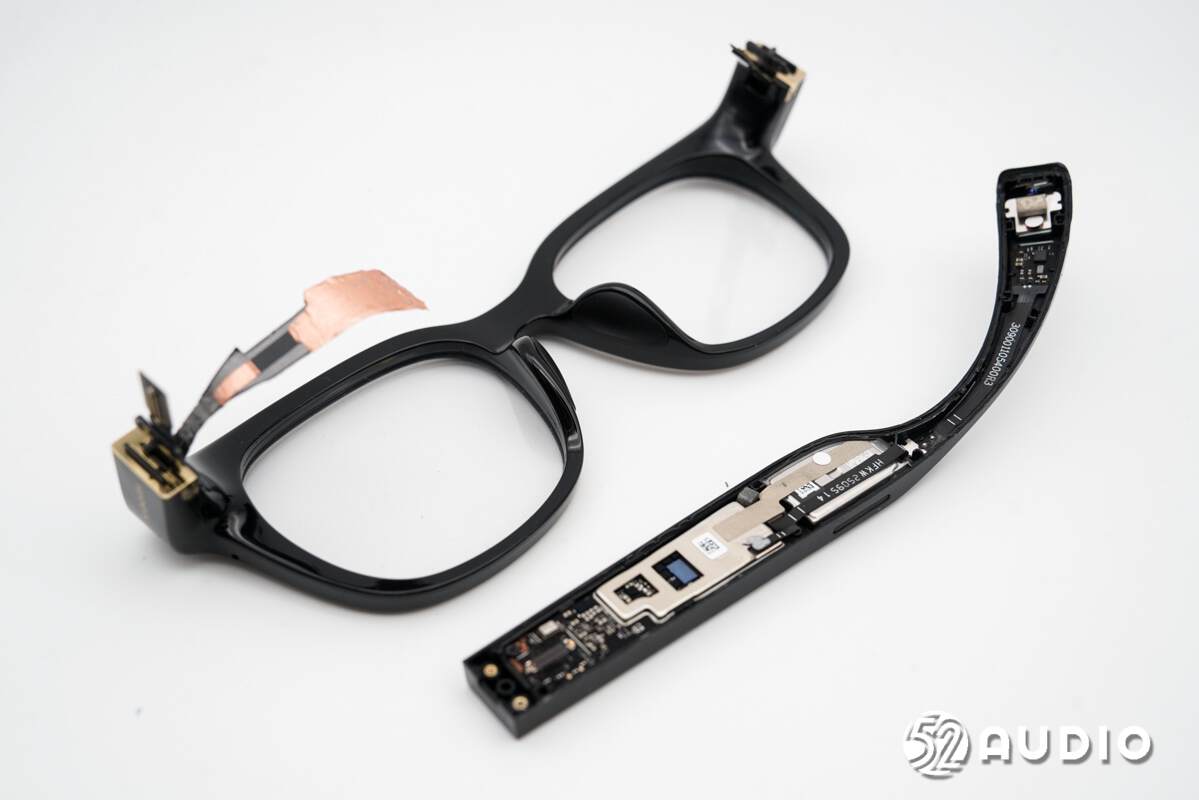

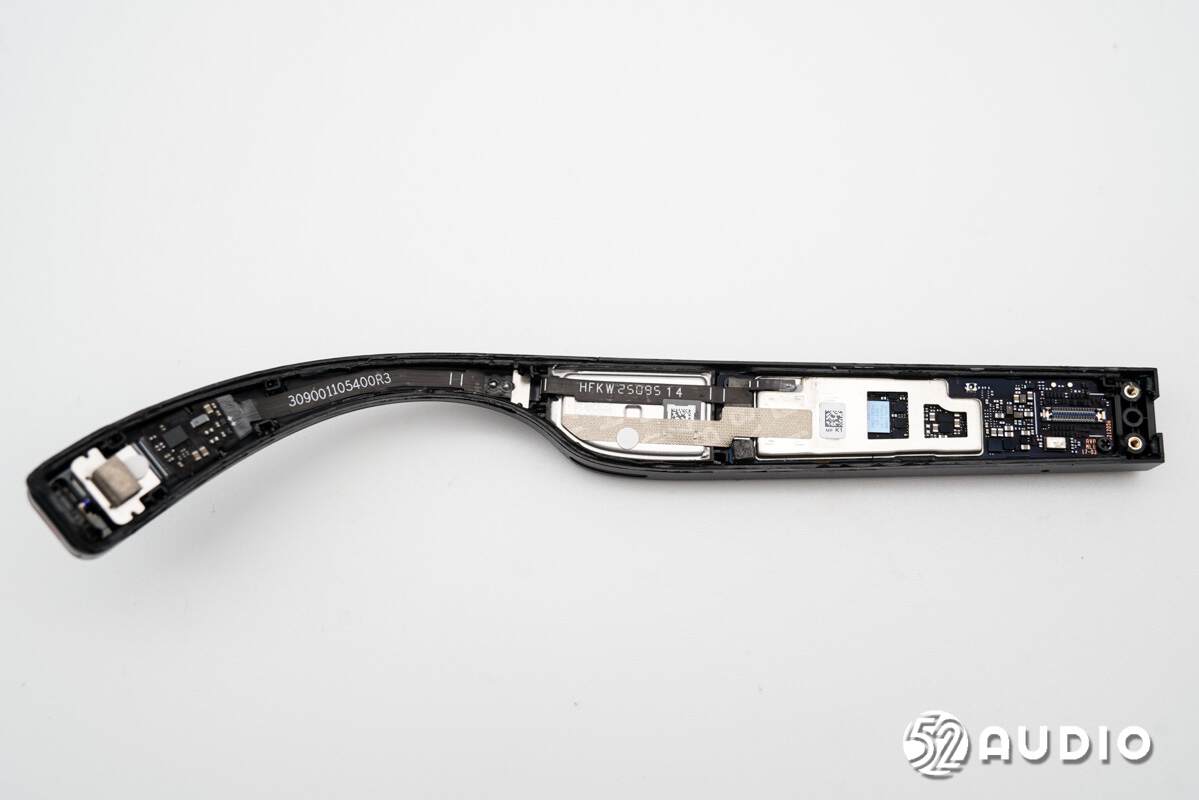

左侧镜腿内部结构一览。

挑开排线连接器，取出主板单元。

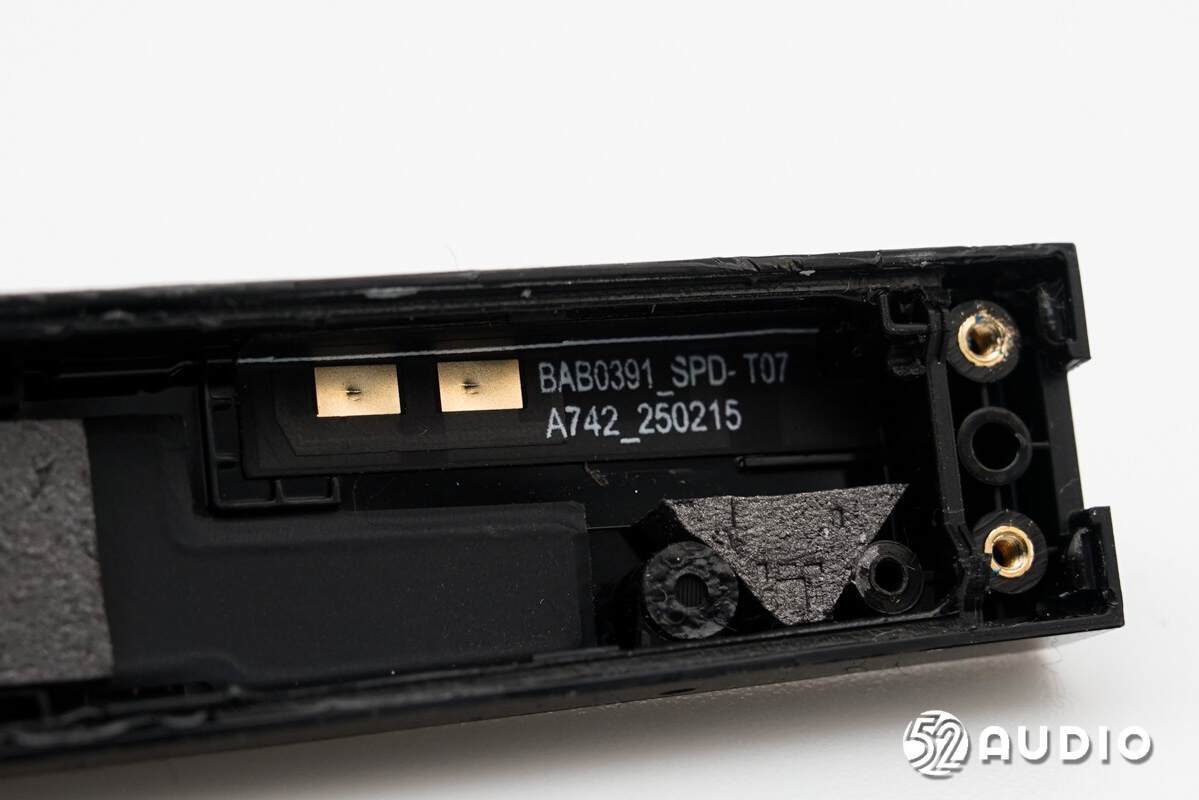

主板下方贴有天线，通过触点连接主板。

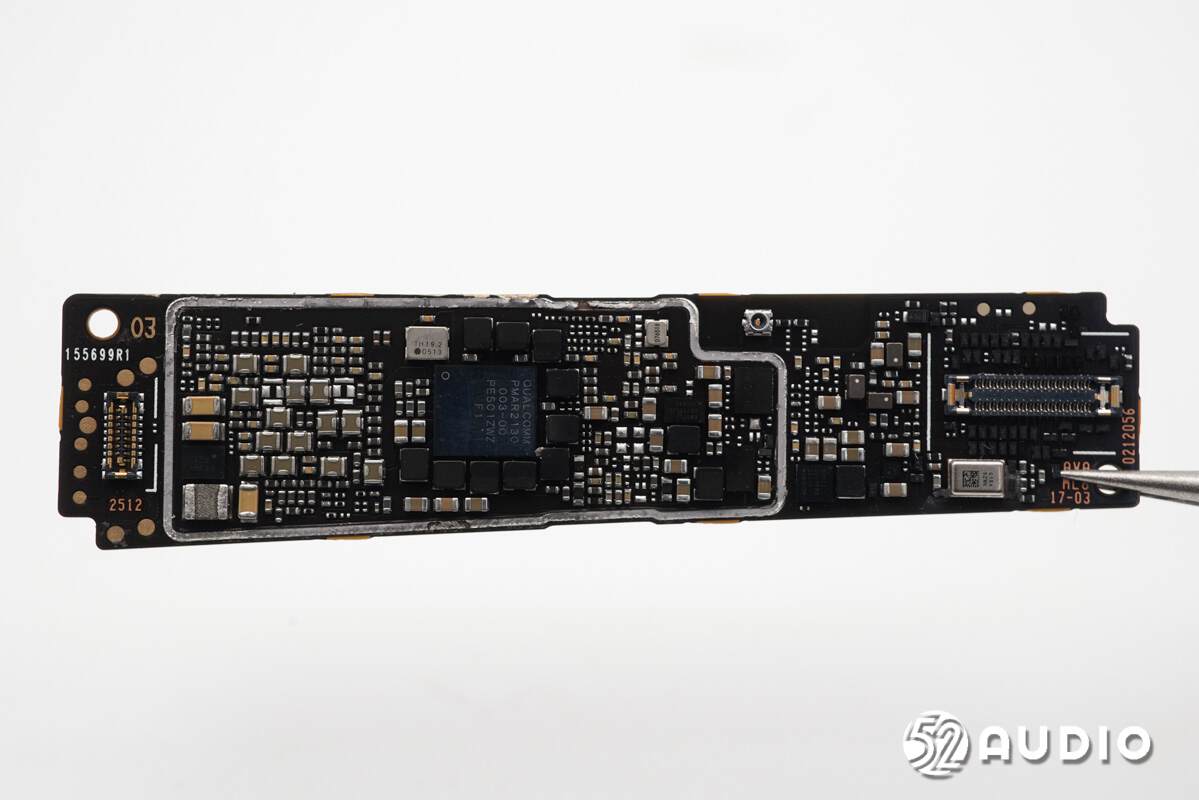

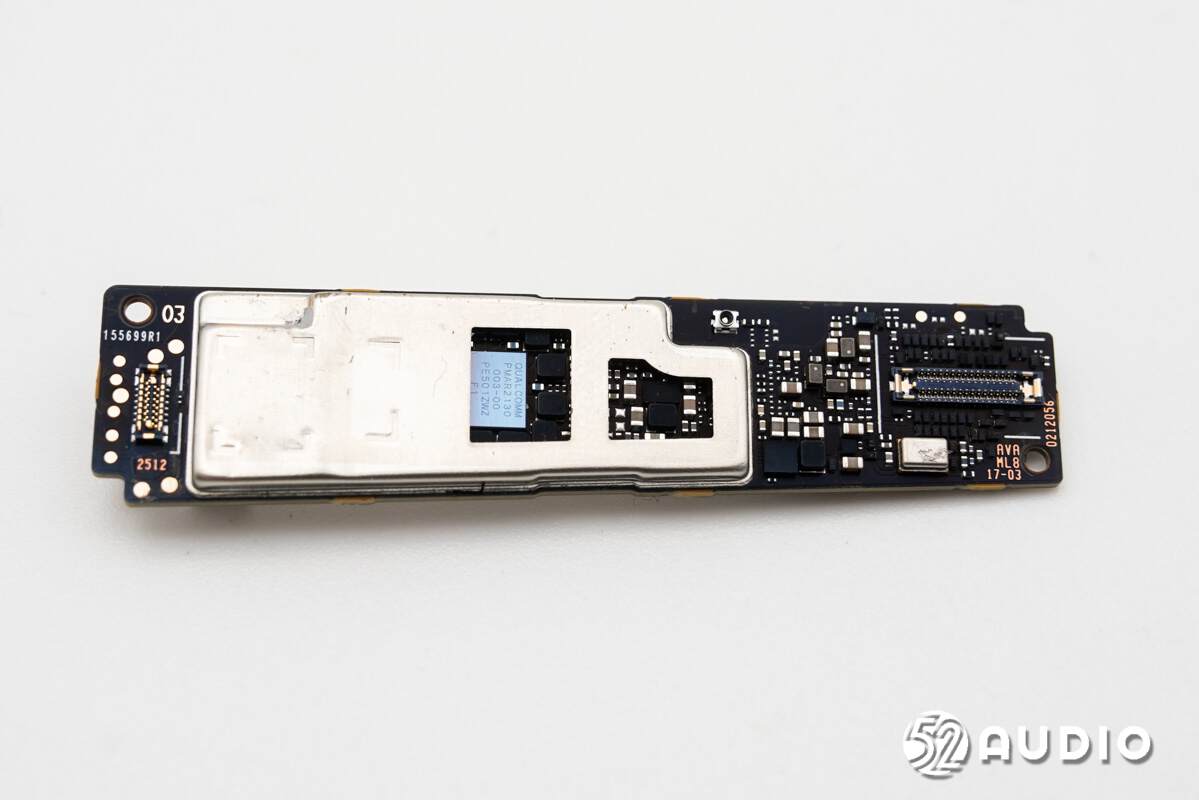

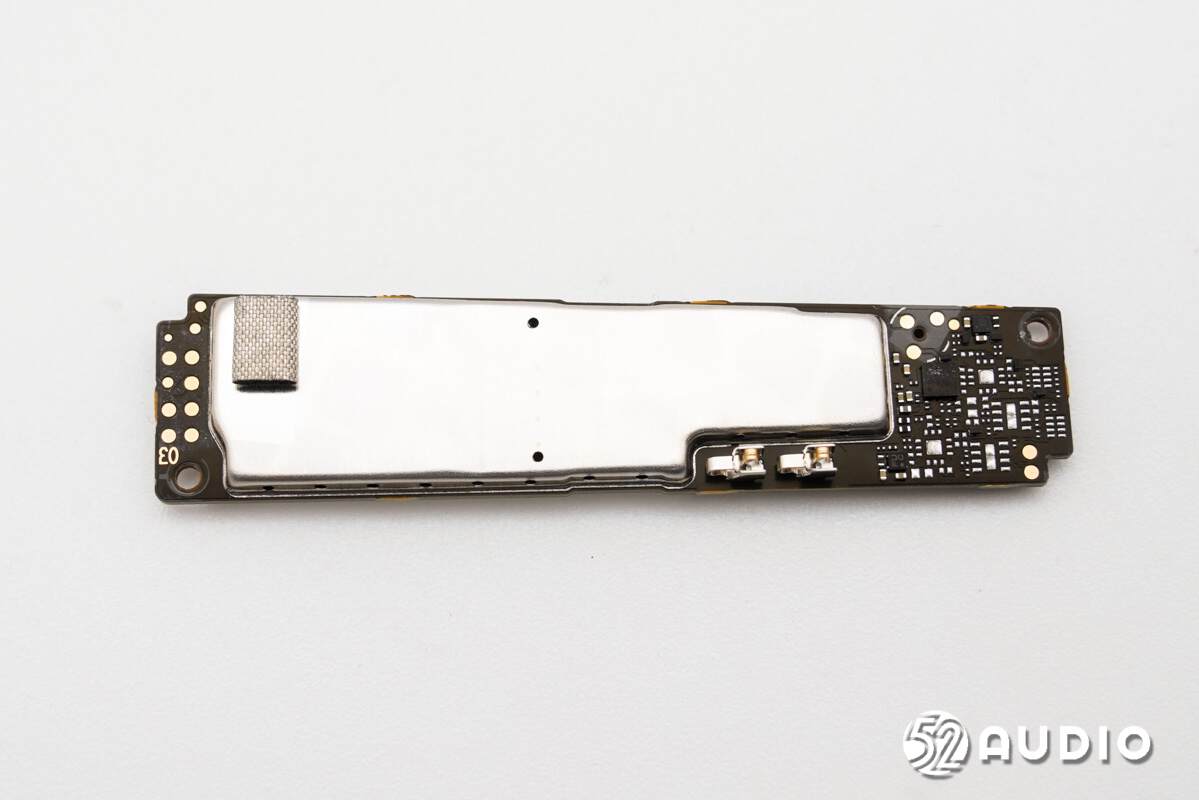

主板一侧电路一览，设置有大面积屏蔽罩防护。

主板另外一侧同样设置屏蔽罩防护。

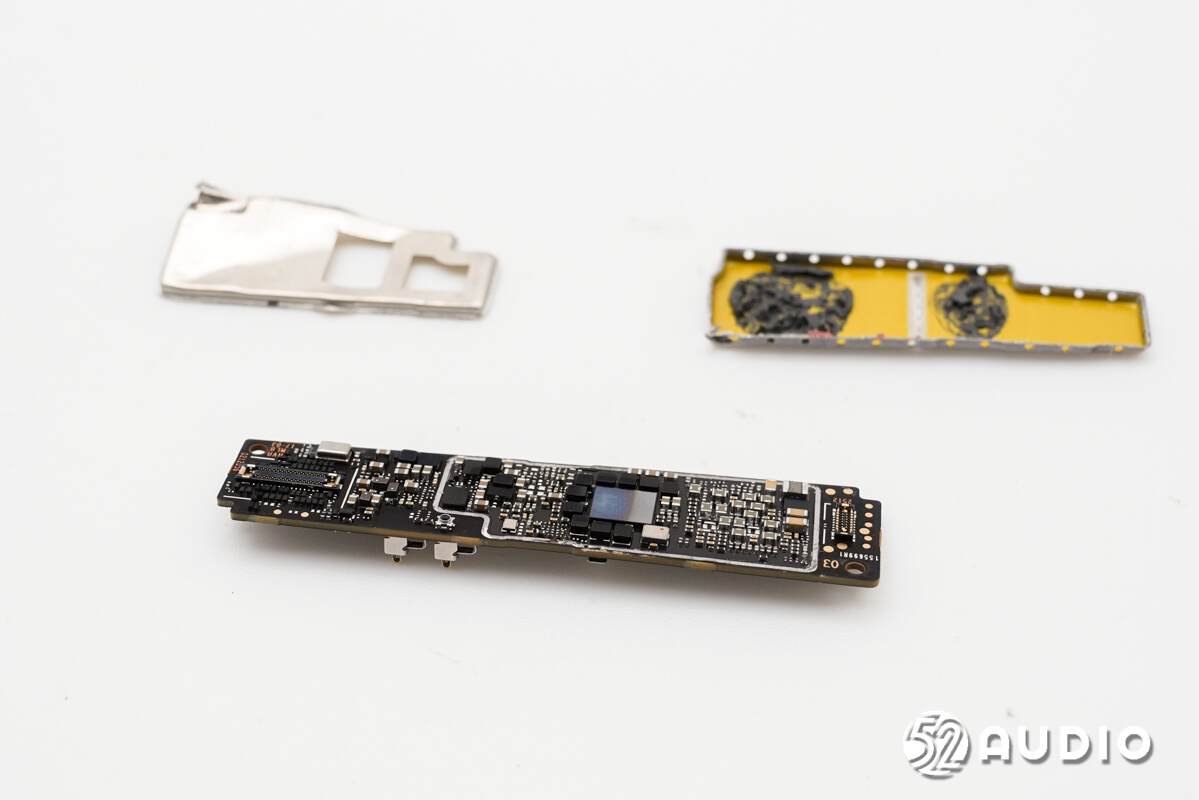

拆掉主板两侧的屏蔽罩。屏蔽罩内侧涂有散热硅脂，增强散热性能。

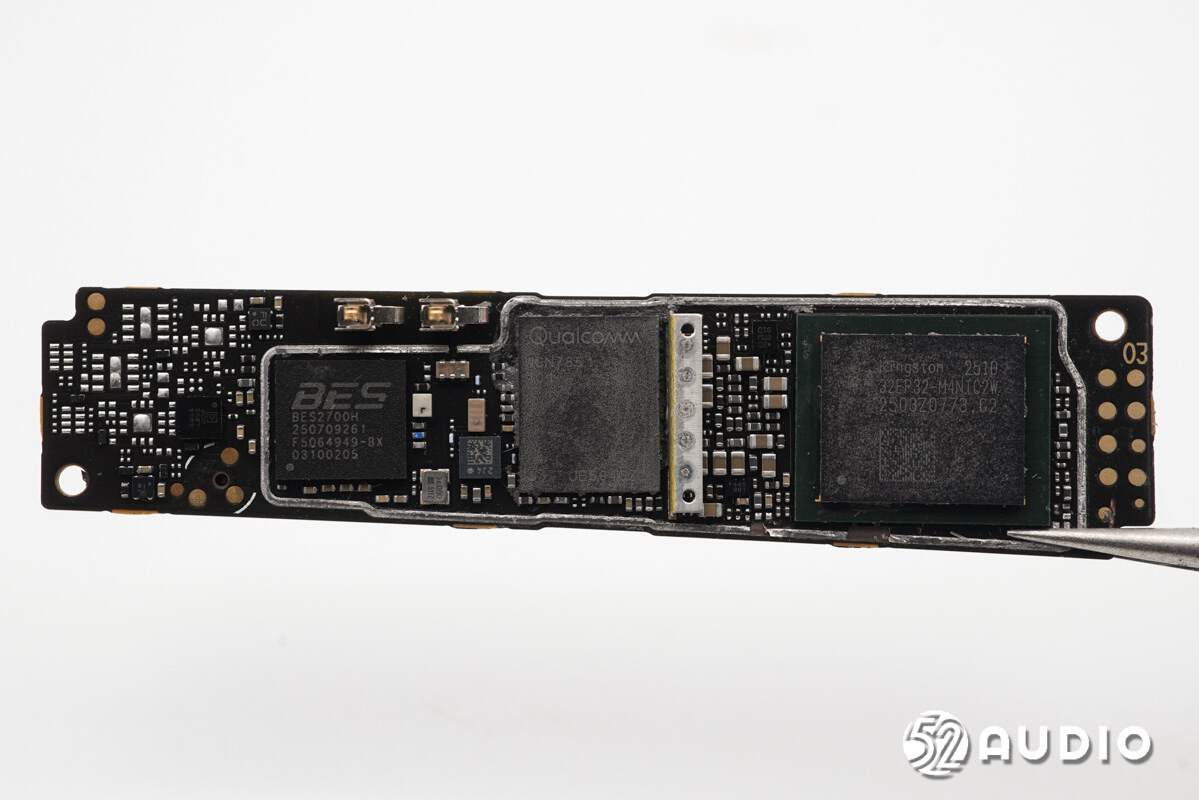

小米AI眼镜主板一侧电路一览。

小米AI眼镜主板另外一侧电路一览。

连接左侧镜腿内部排线的BTB连接器母座特写。

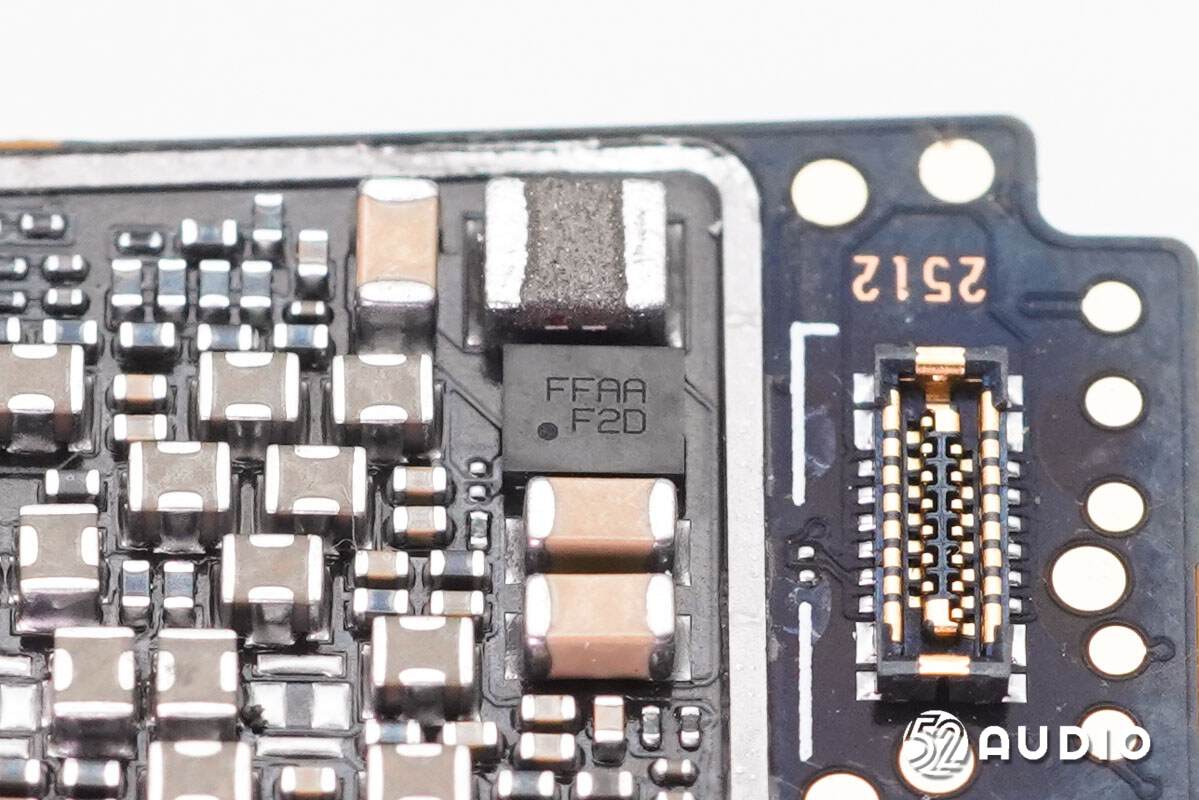

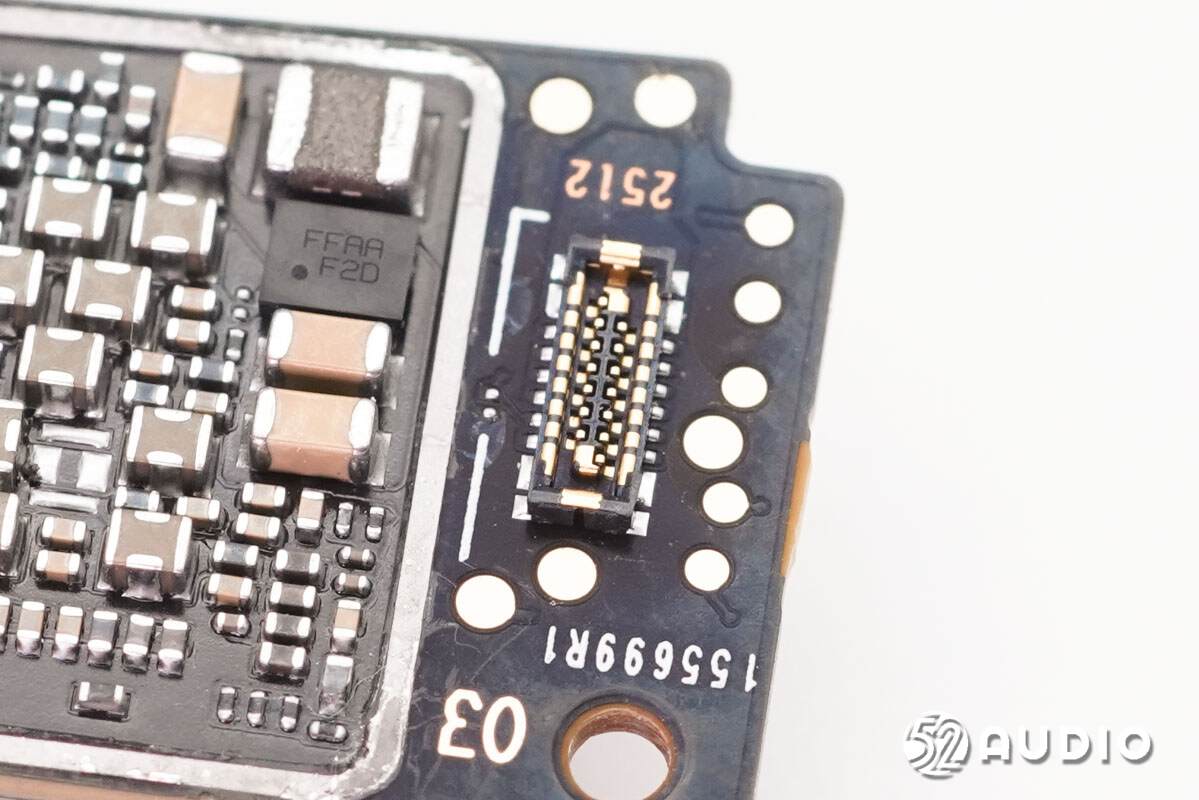

丝印FFAA F2D的IC。

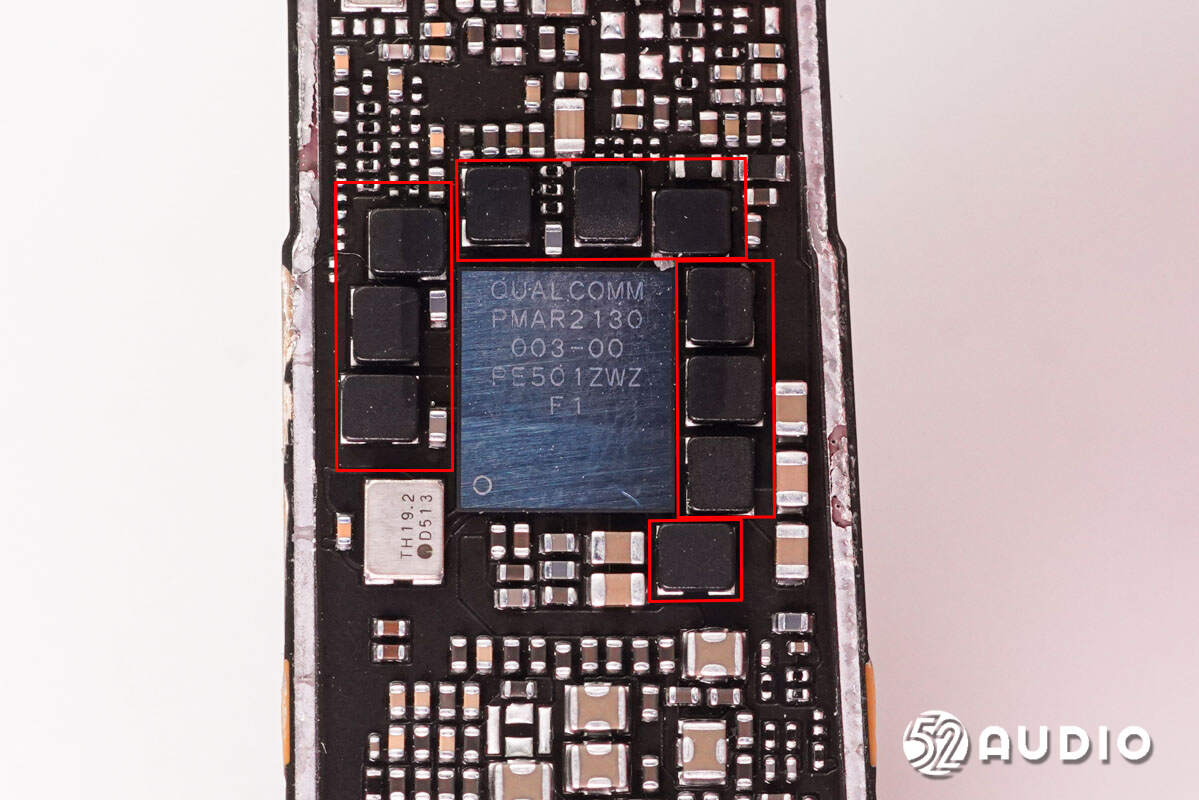

Qualcomm高通PMAR2130 PMIC，外围配备大量Sunlord顺络电子MWTC系列一体成型功率电感。MWTC系列采用铁合金材料，具有高通流、低损耗的特点；经过黑胶热喷处理，表面致密性更好；采用闭合磁路设计，漏磁干扰小。这些特性使其适用于智能手机、平板、笔记本电脑、AR/VR设备、便携式游戏机、智能穿戴设备、WiFi模组等多种应用场景。

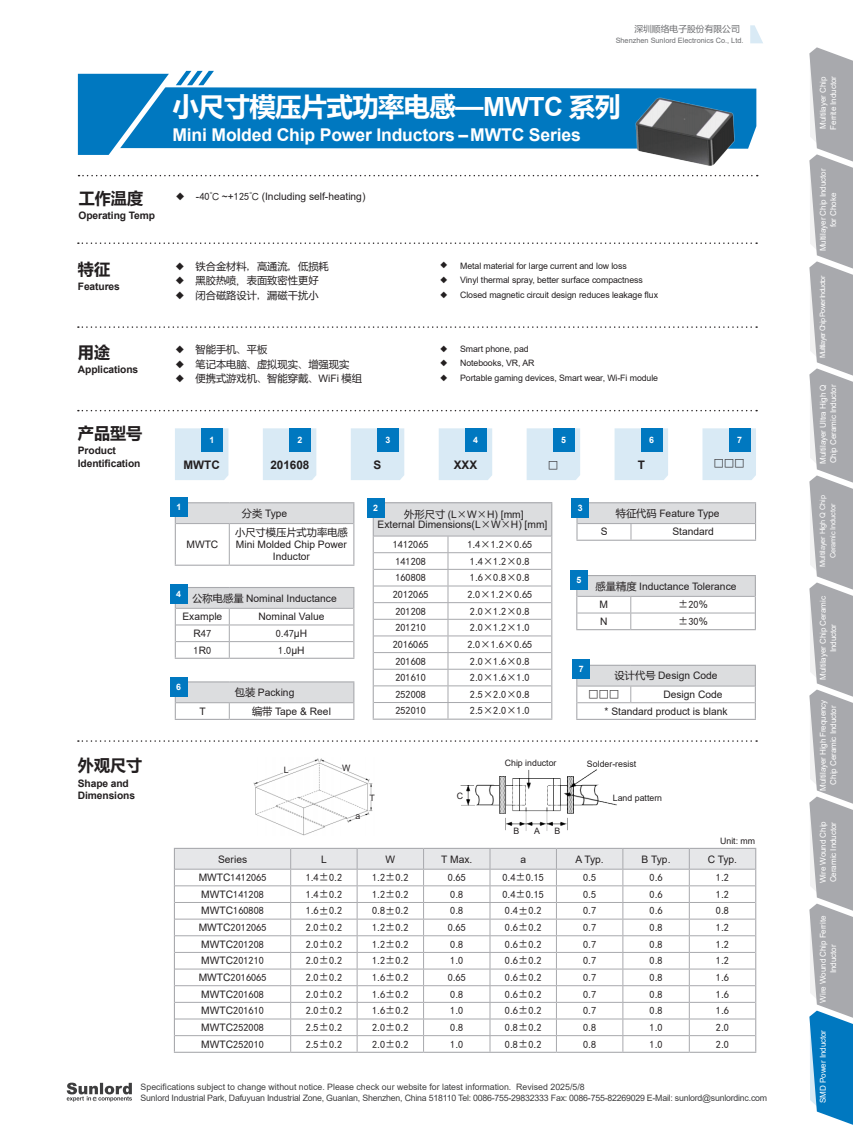

Sunlord顺络电子MWTC系列详细资料图。

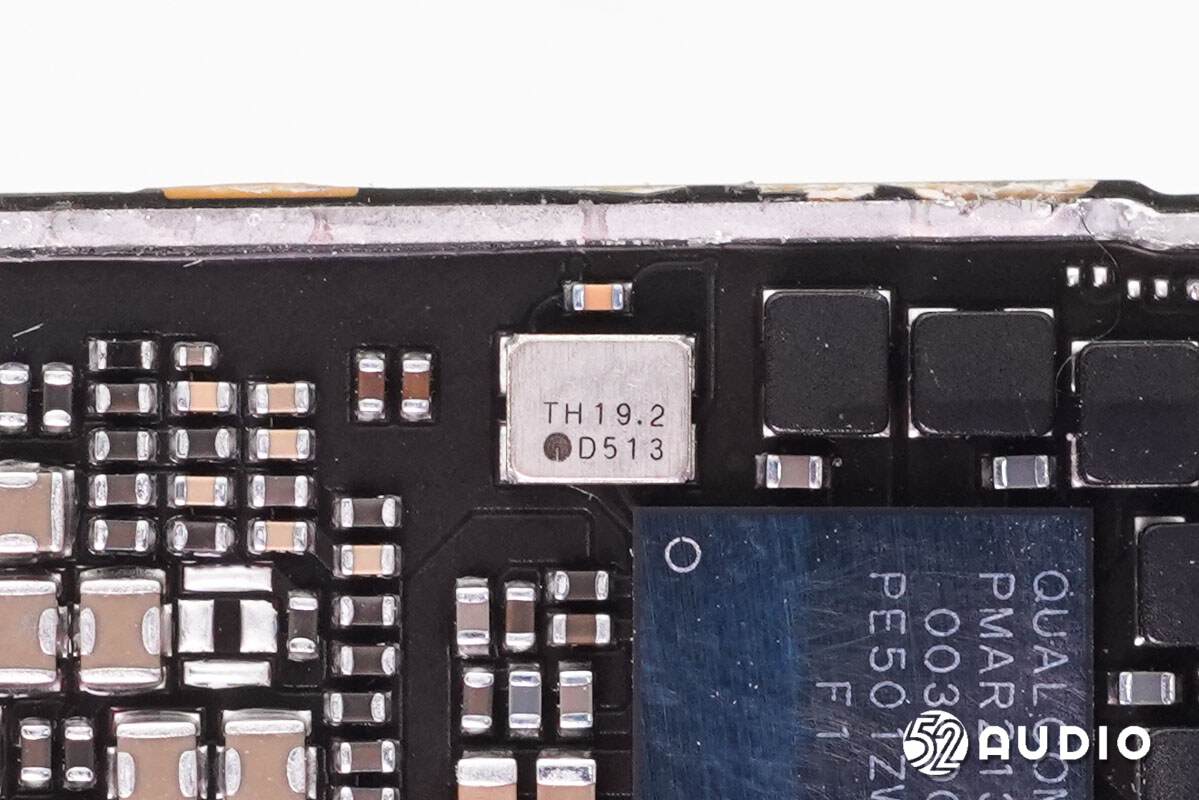

镭雕TH19.2的晶振特写，用于提供时钟。

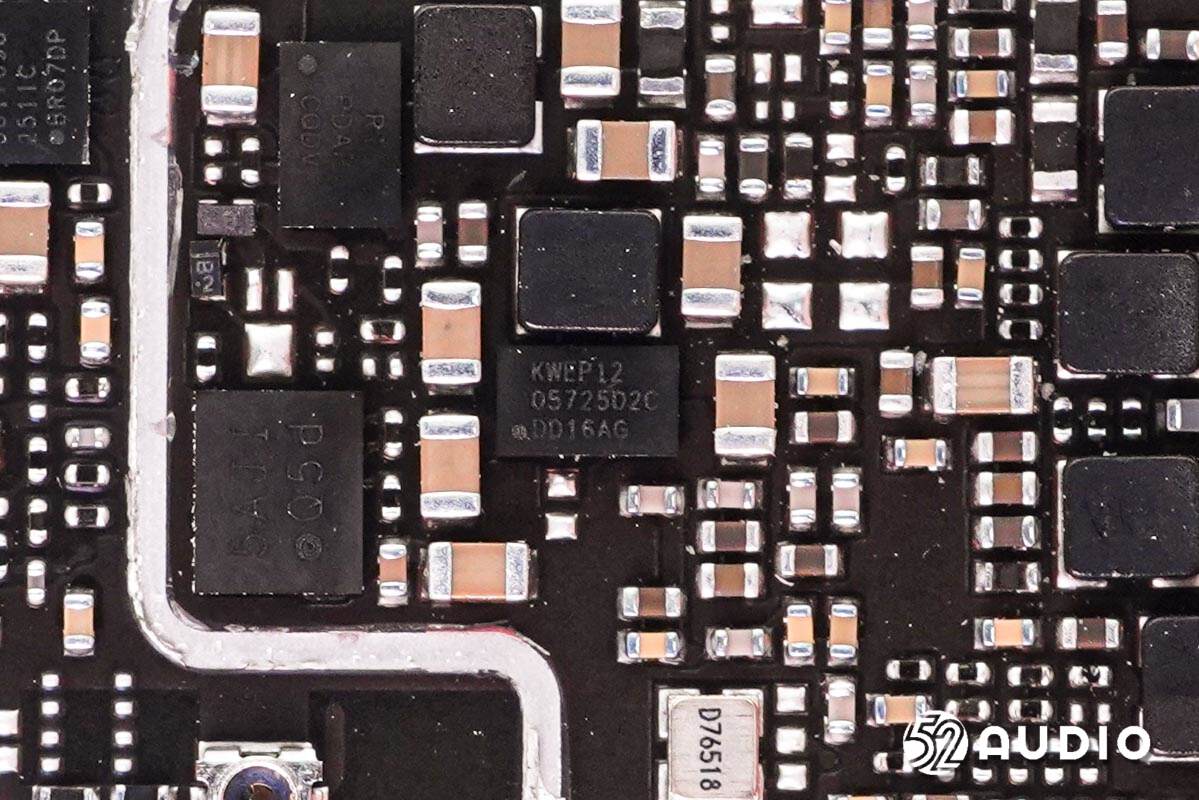

丝印KWEP12的IC。上方采用一颗Sunlord顺络电子MWTC系列功率电感。

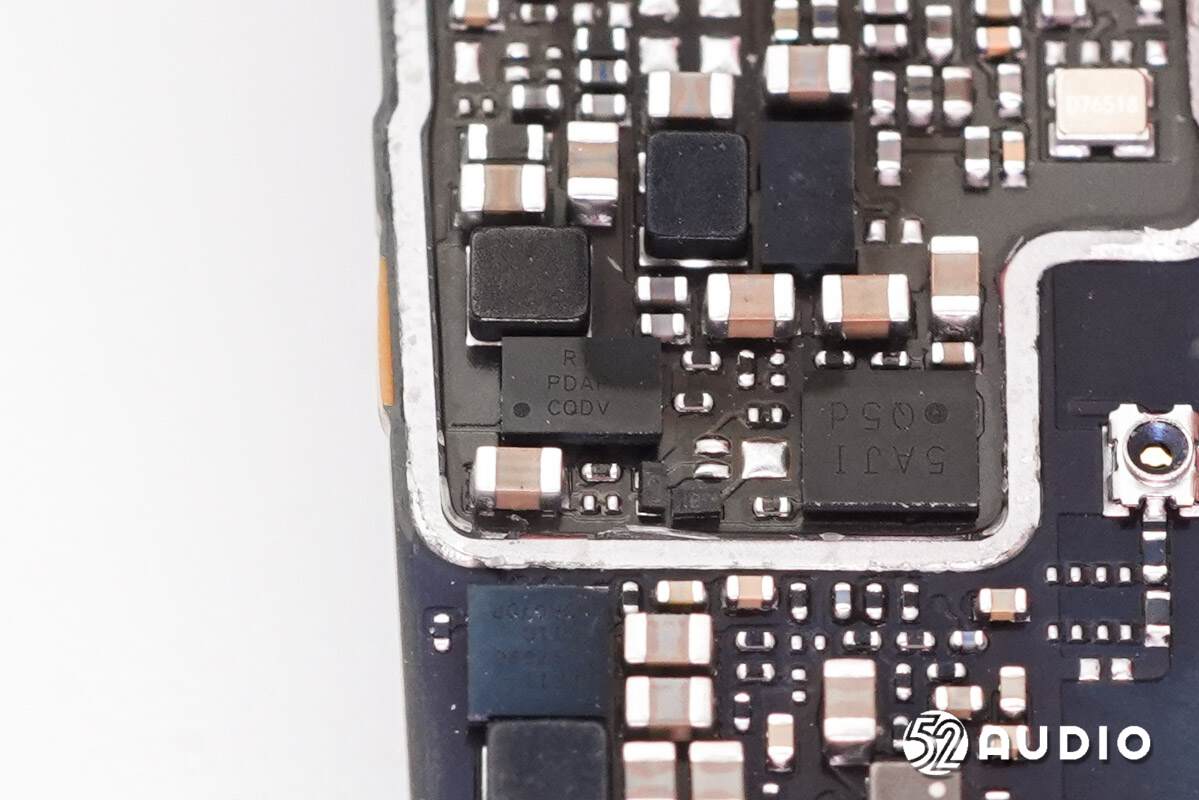

丝印PDAP CQDV的IC。外围配备一颗Sunlord顺络电子MWTC系列功率电感。

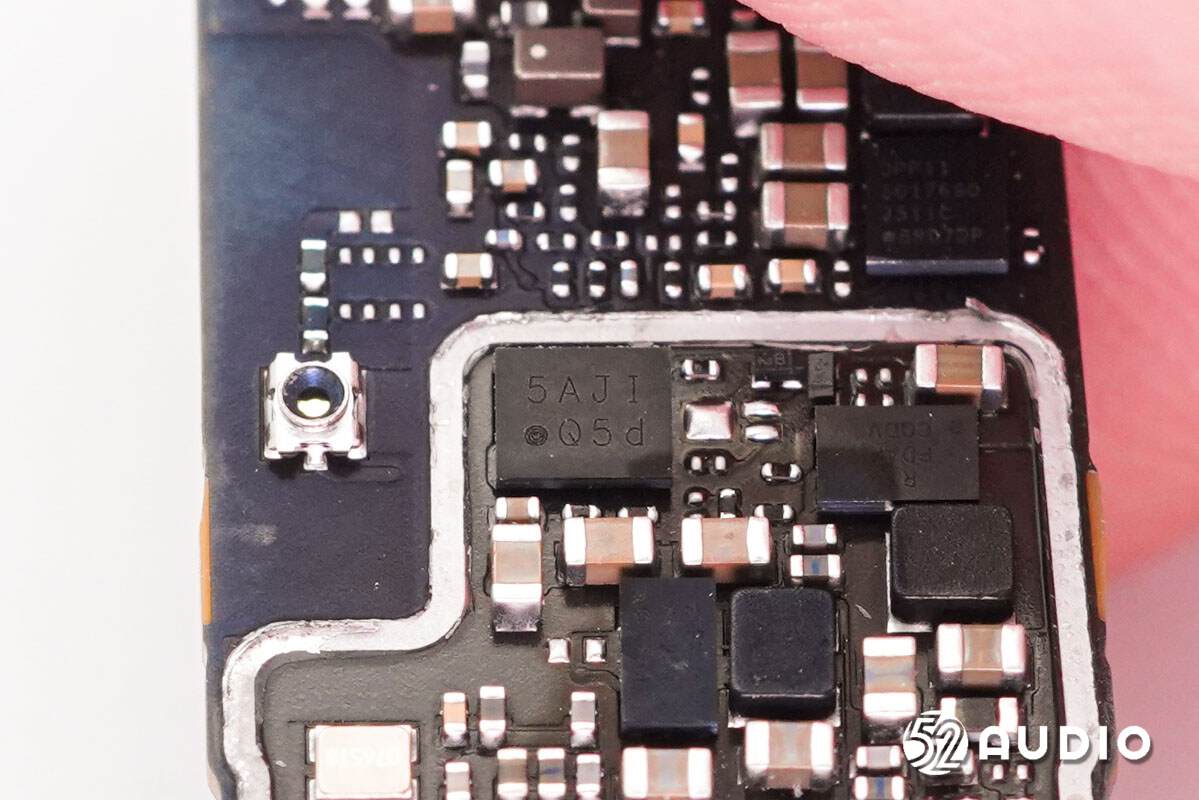

丝印5AJI的IC。

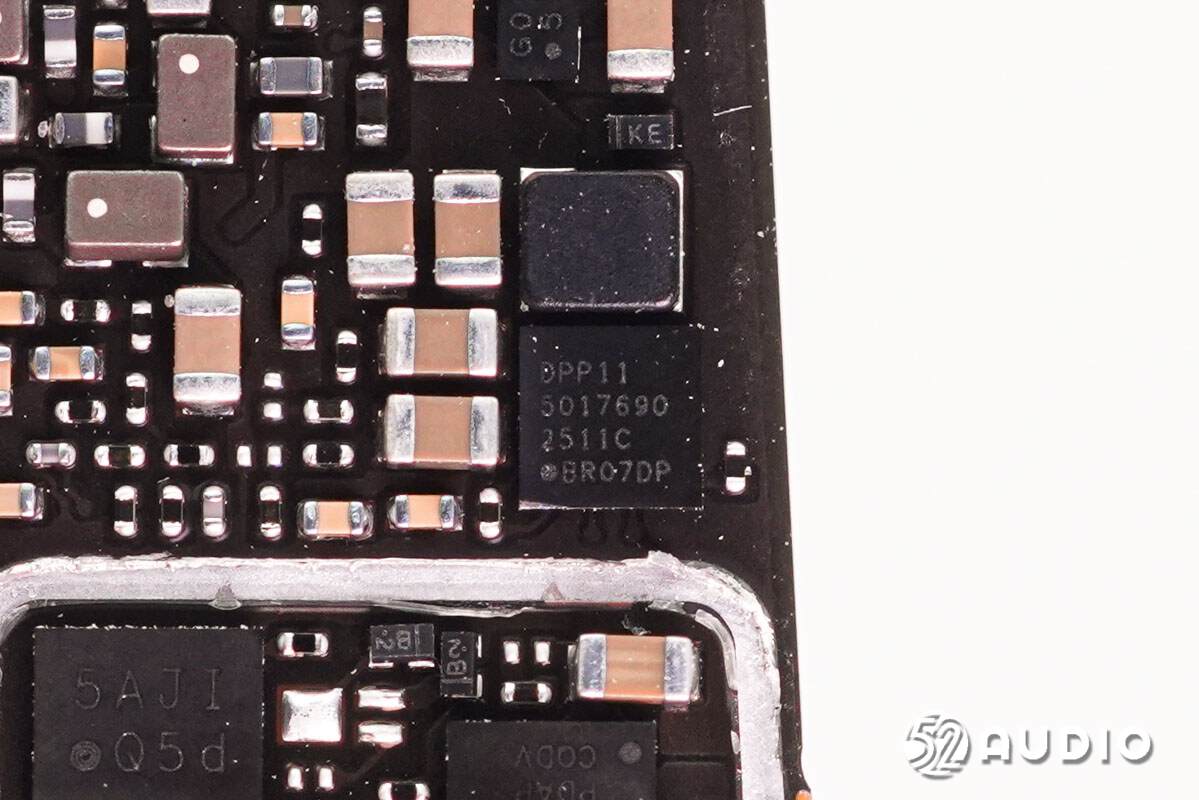

丝印DPP11 5017690的IC。外围配备一颗Sunlord顺络电子MWTC系列功率电感。

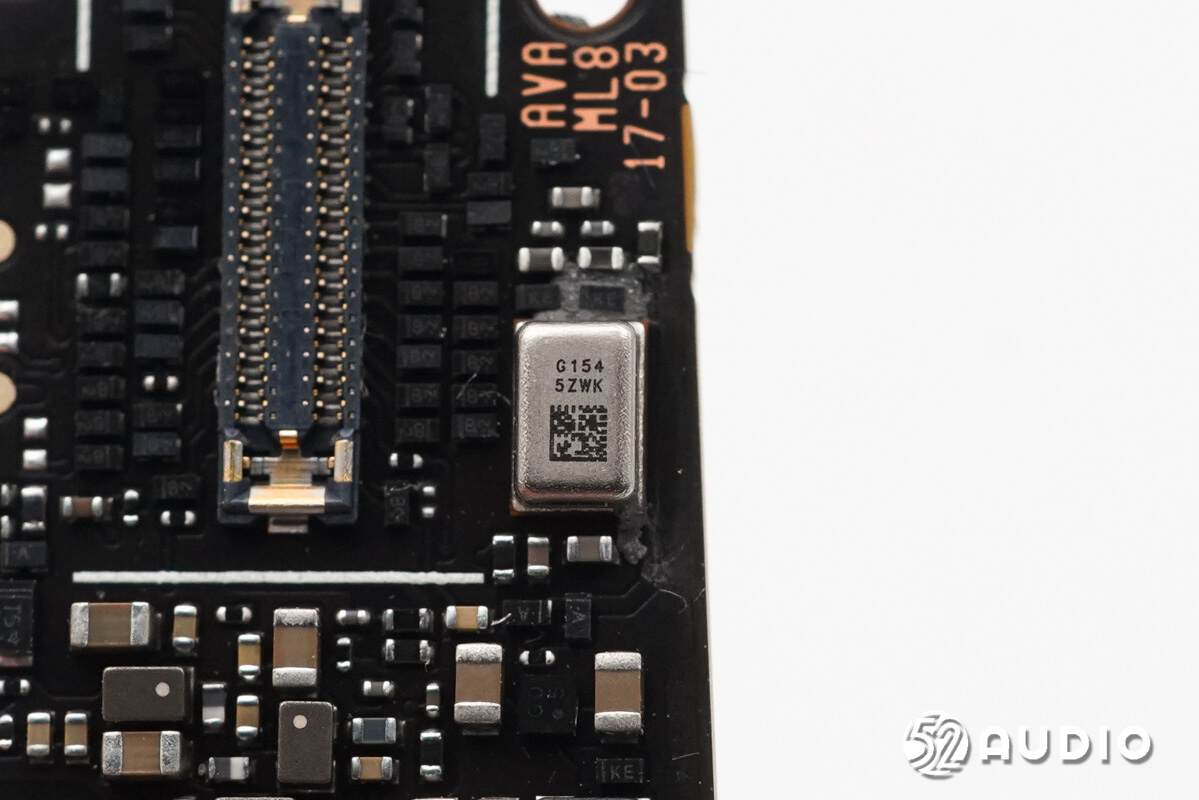

第二颗MEMS麦克风特写，镭雕型号G154。

连接镜框内部排线的BTB连接器母座特写。

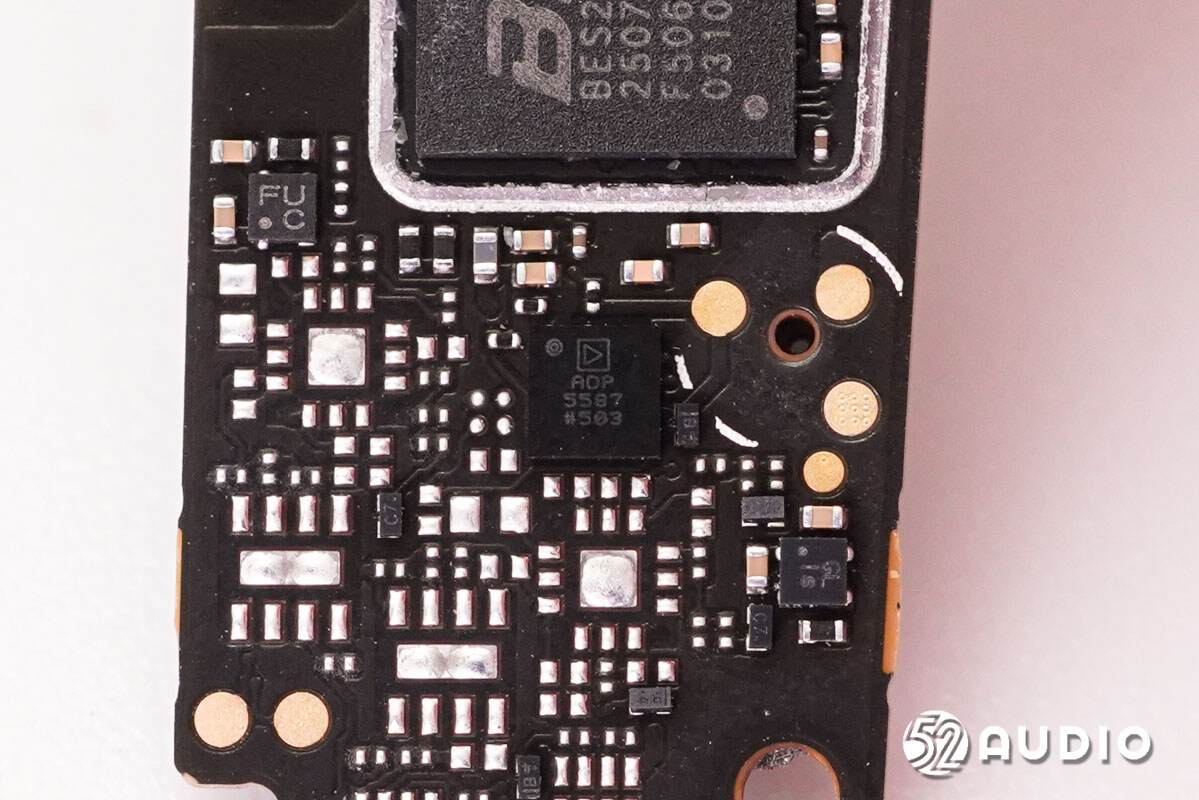

ADI亚德诺丝印“ADP 5587”的IC。

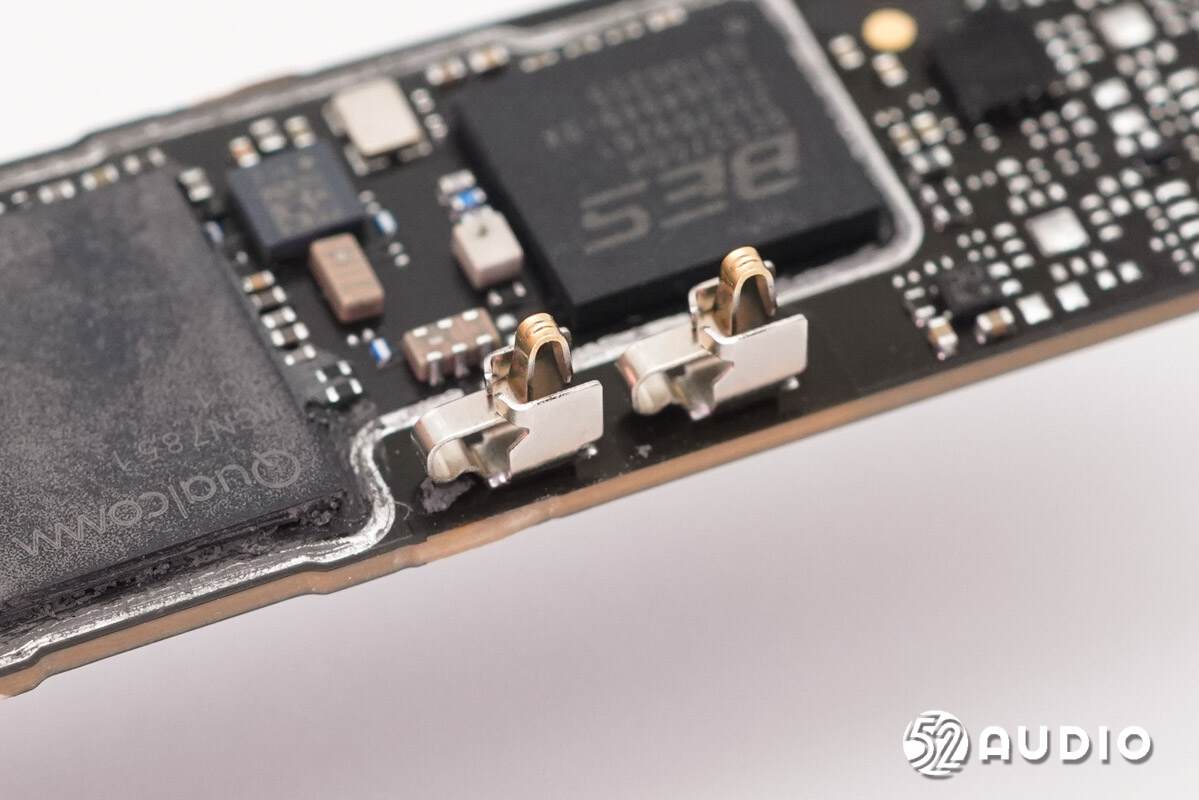

连接天线的金属弹片特写。

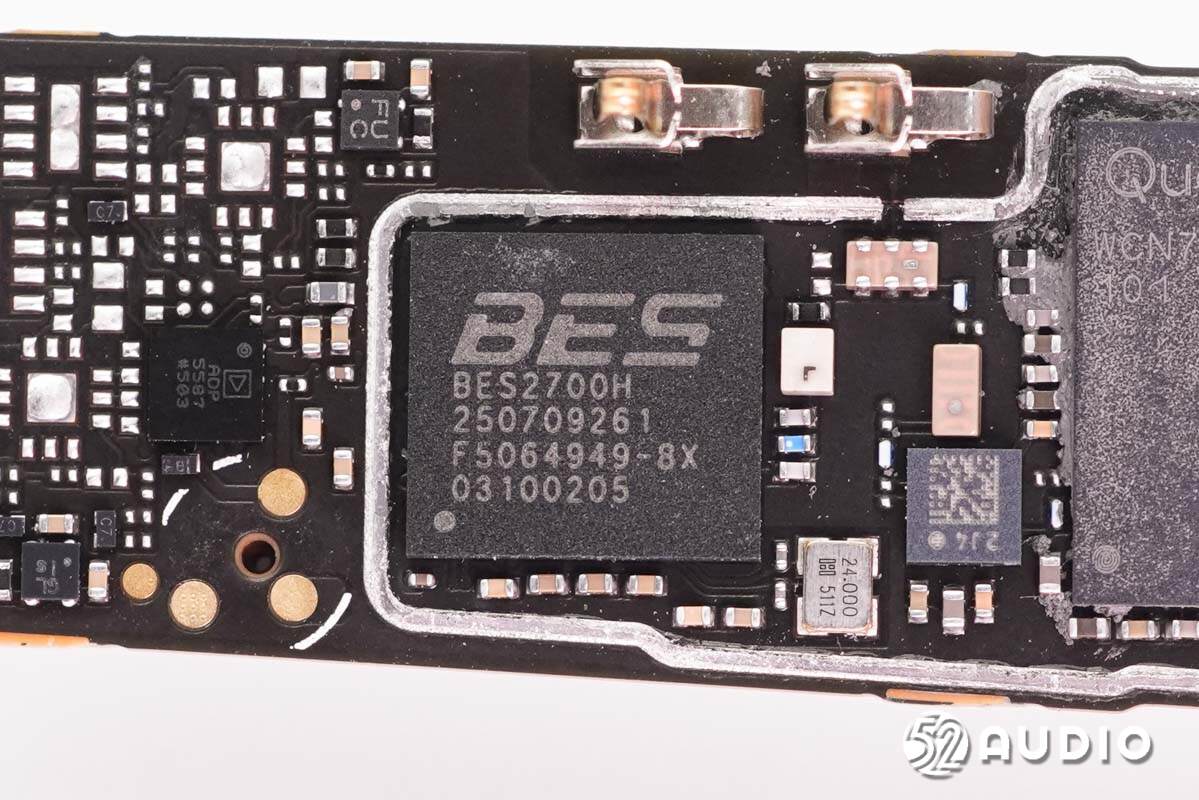

BES恒玄科技BES2700H低功耗蓝牙音频处理器，用于低负载场景。

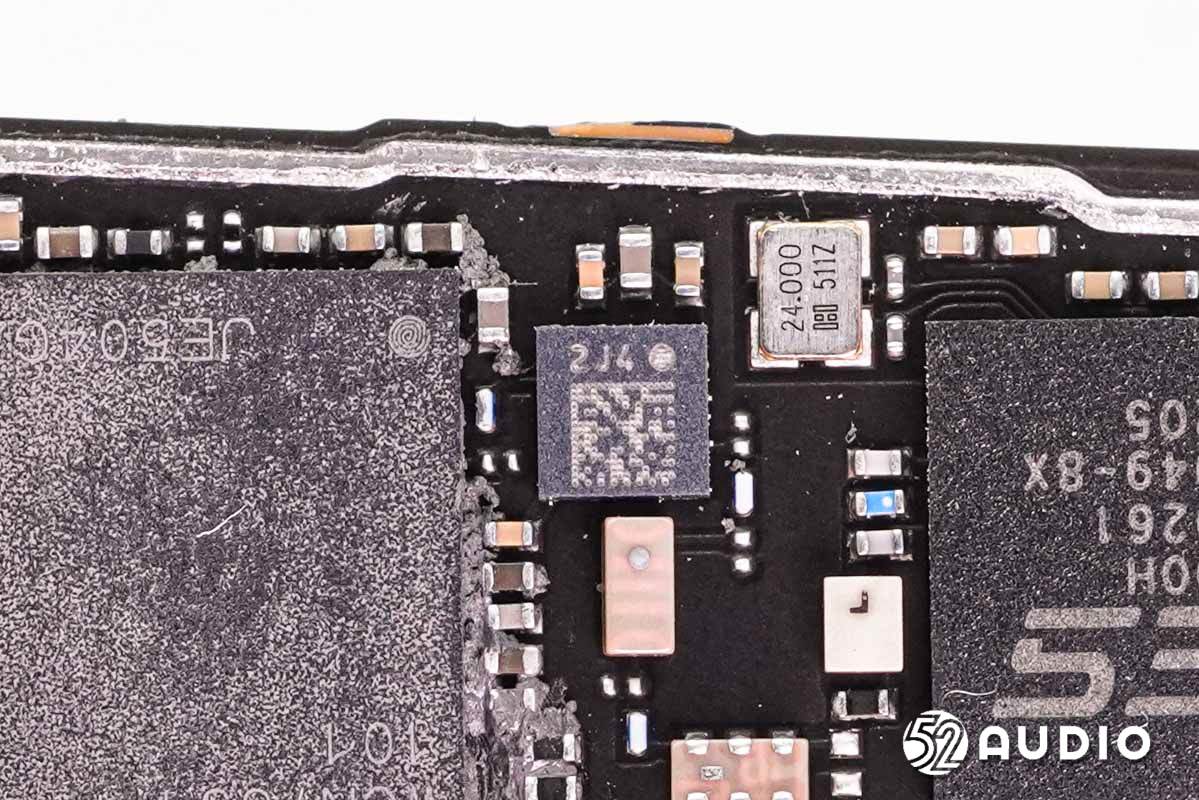

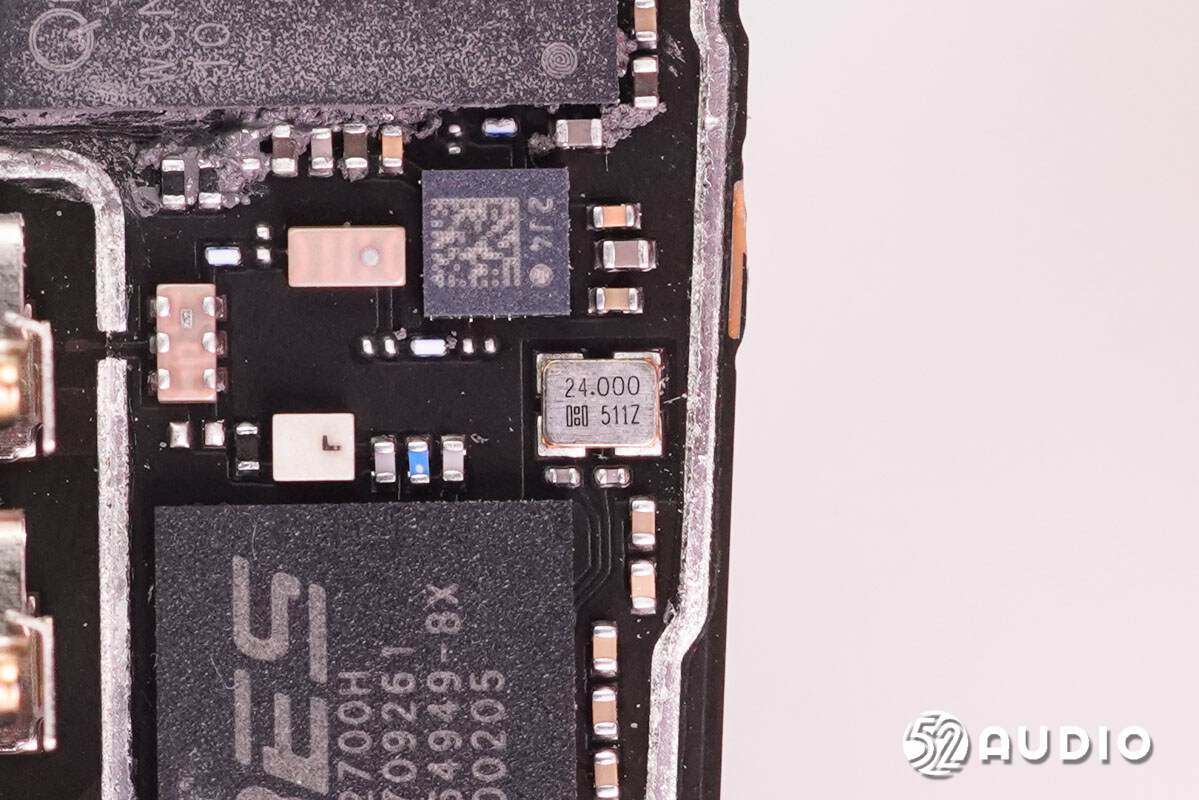

24.000MHz的晶振特写。

丝印2J4的IC。

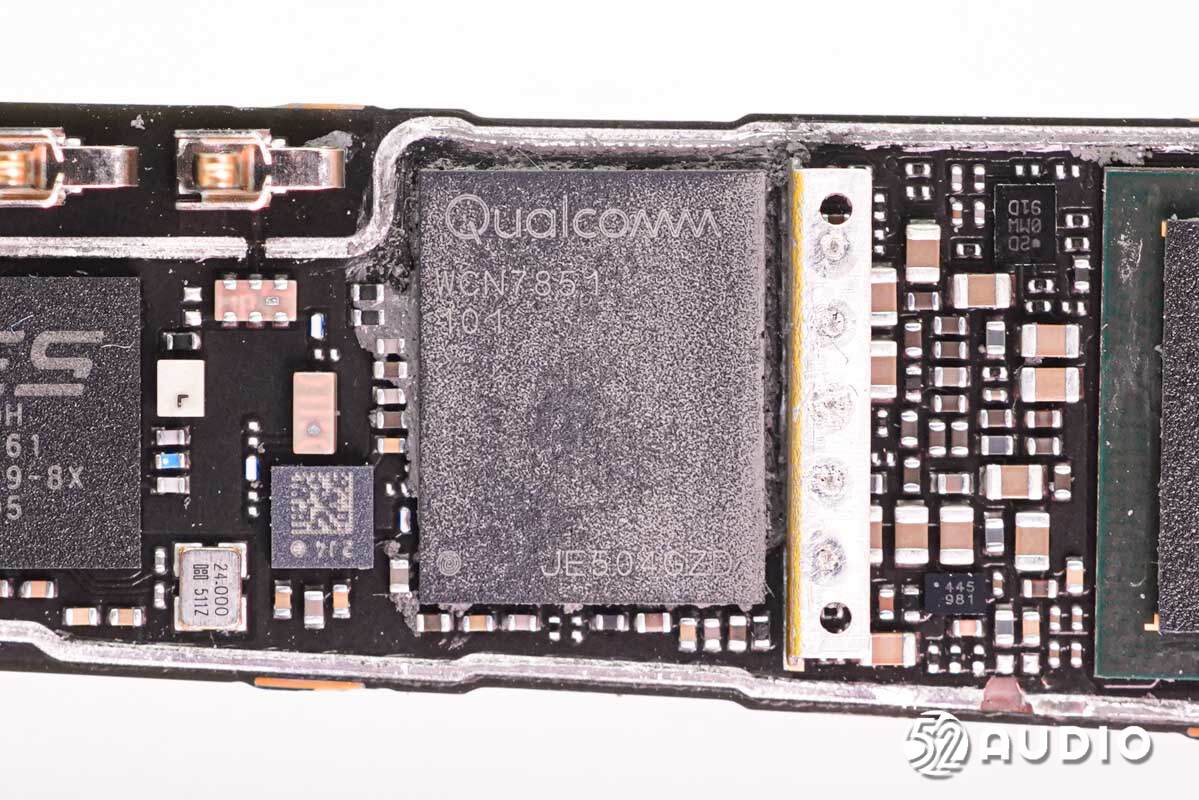

Qualcomm高通WCN7851 WiFi芯片。

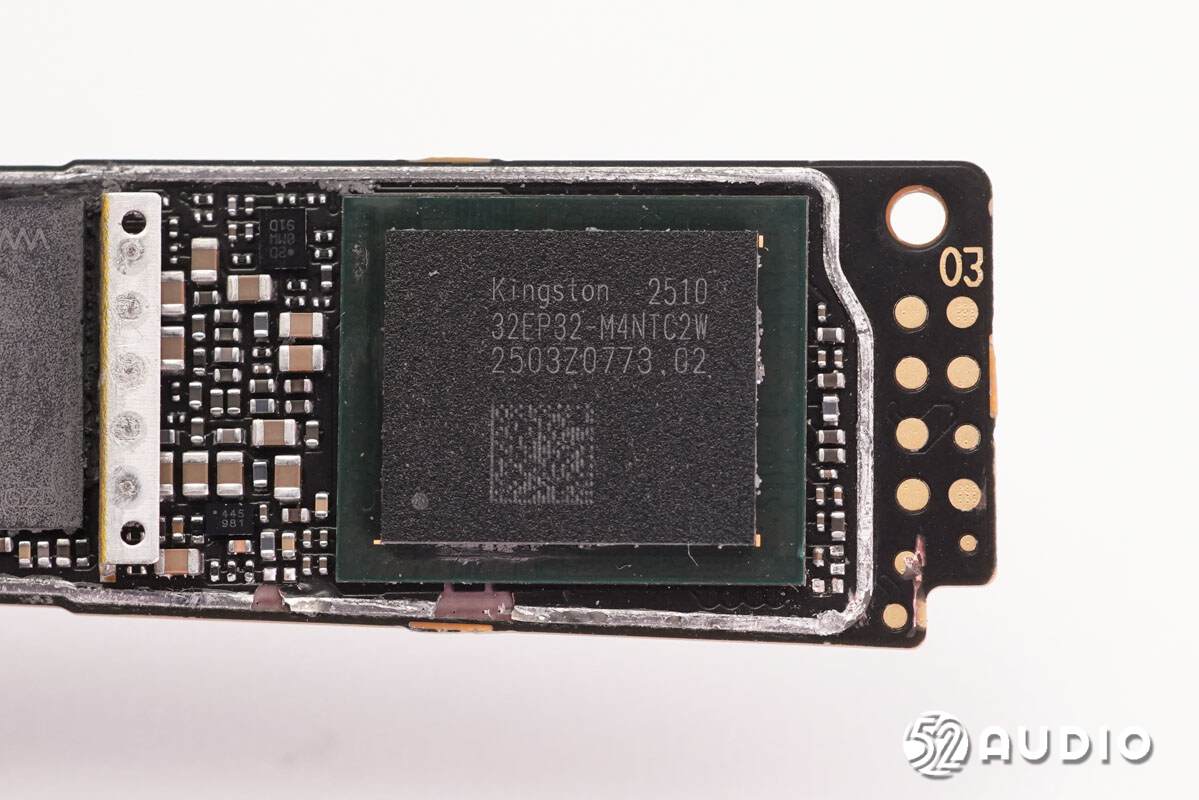

丝印“32EP32-M4NTC2W”的Kingston金士顿ePoP存储器。下方是Qualcomm高通第一代骁龙AR1处理器，以强劲算力驱动多维交互。

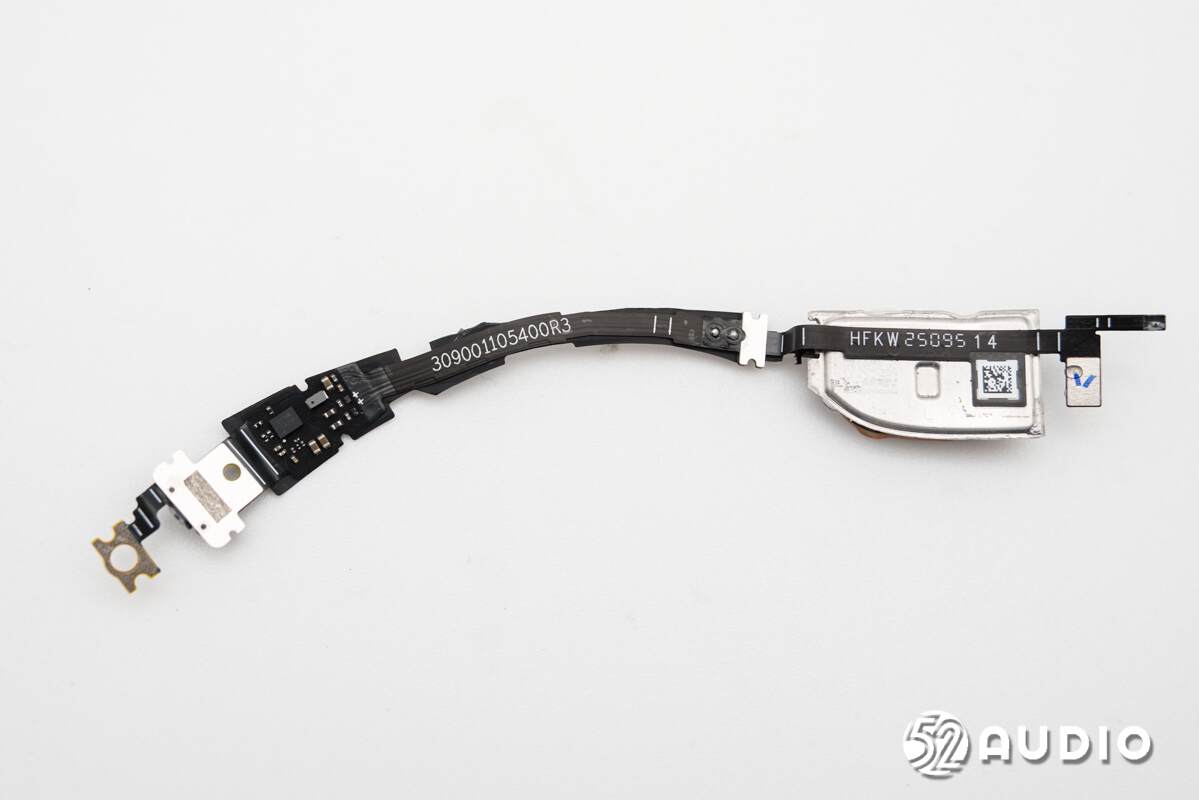

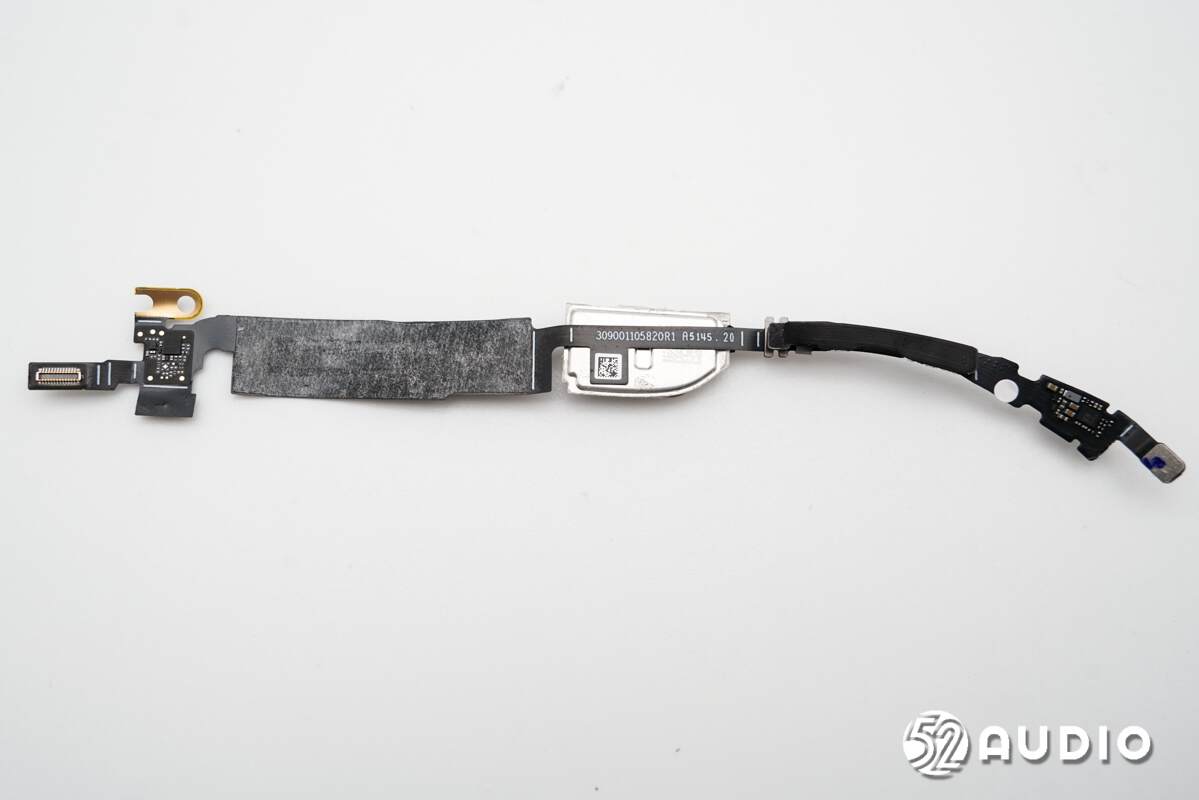

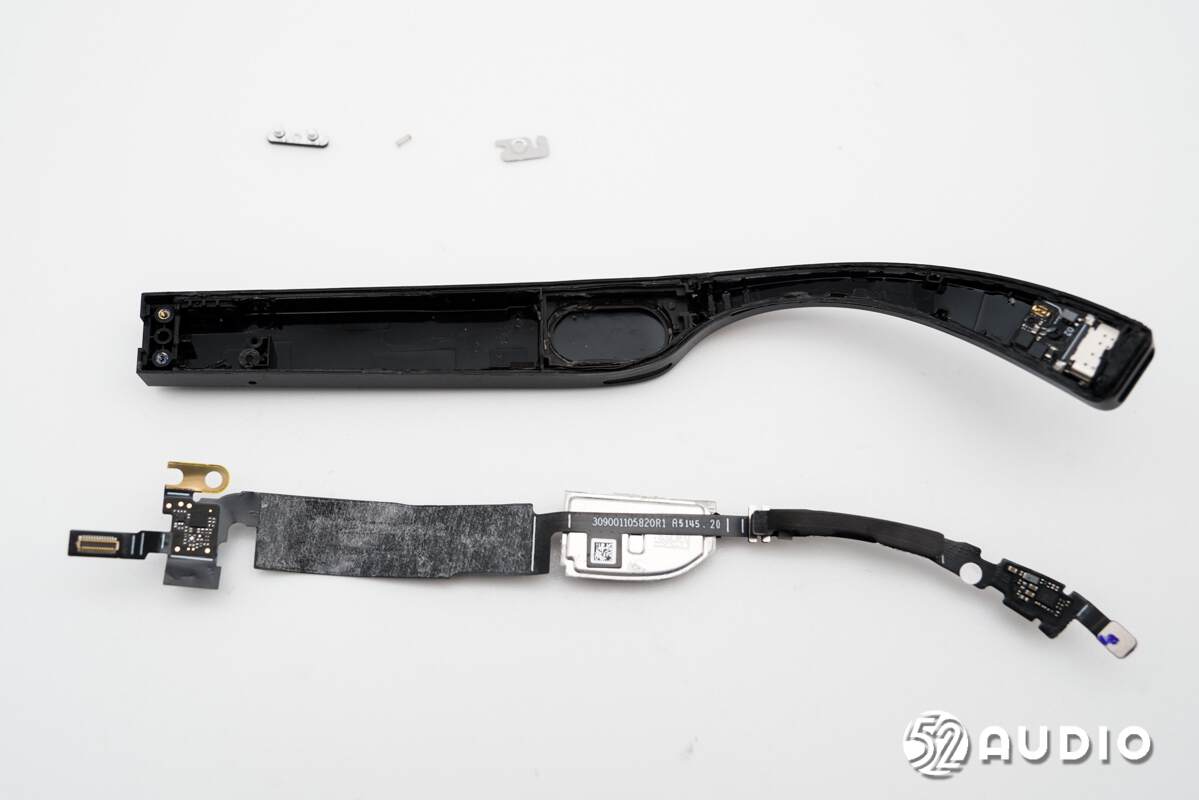

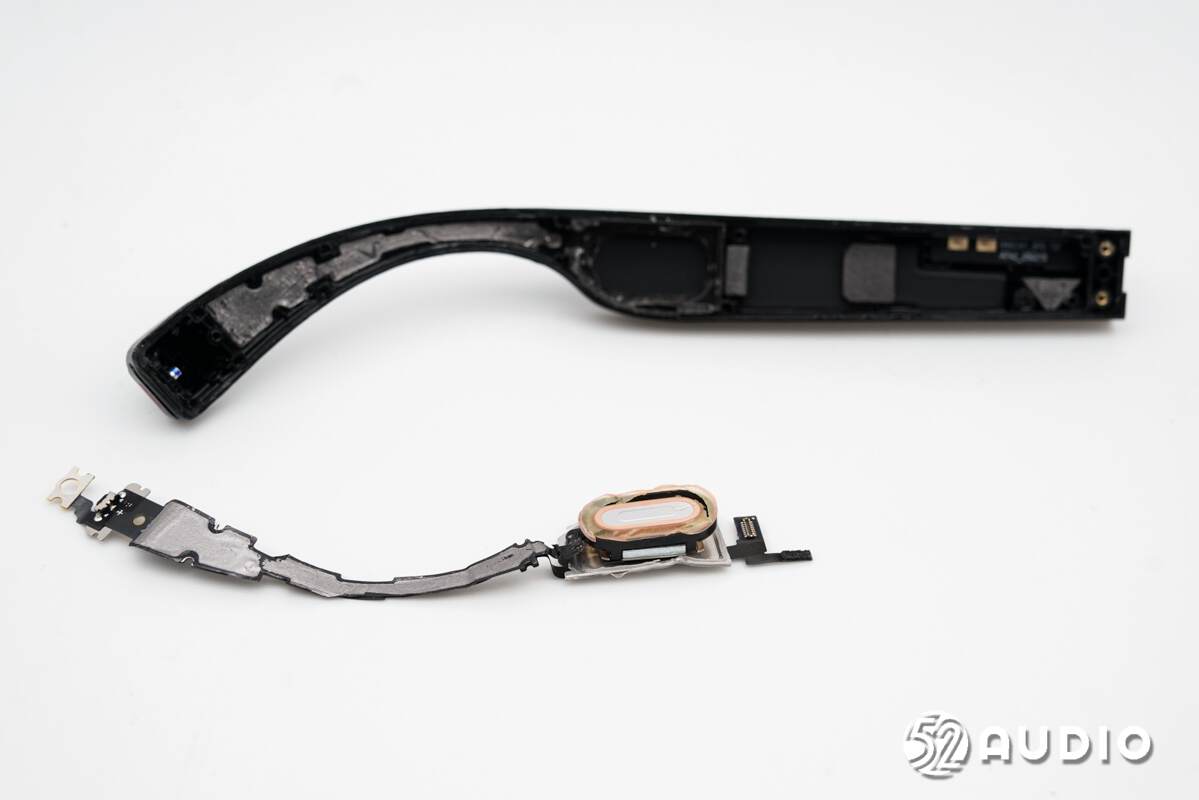

取出左侧镜腿内部的排线。

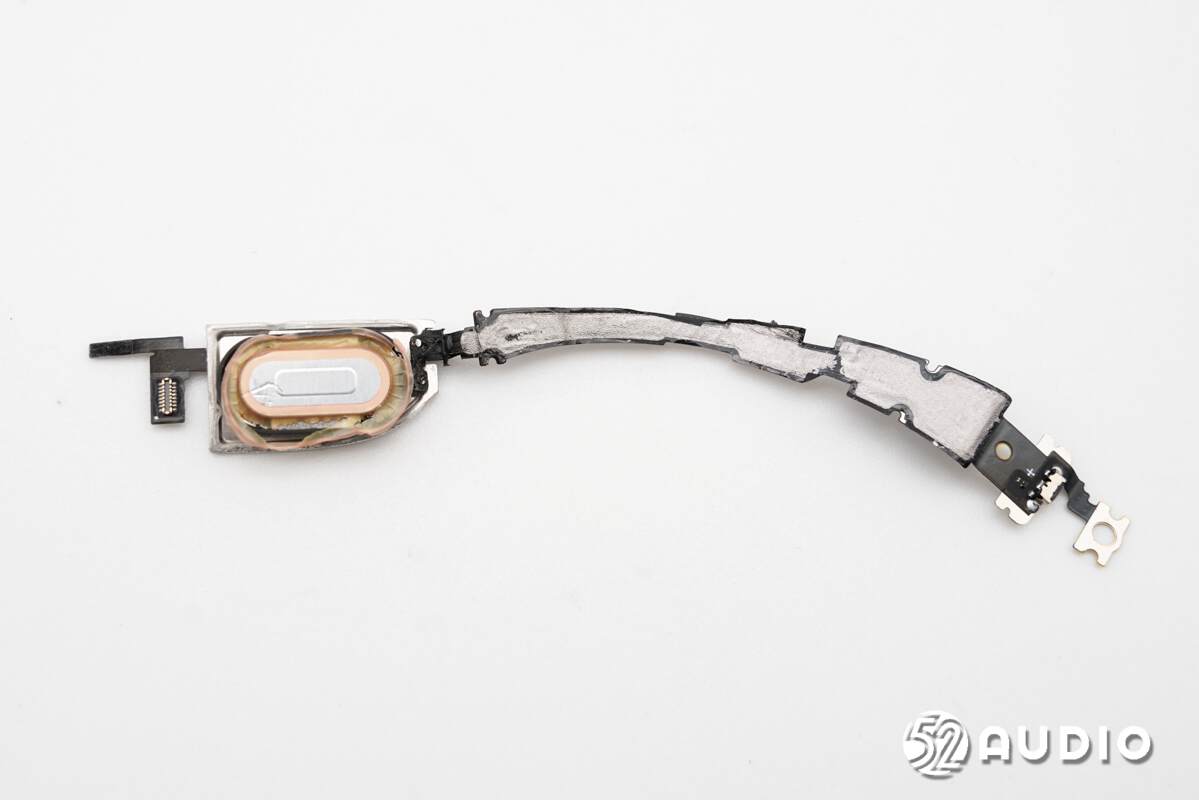

左侧镜腿内部排线一侧电路一览。

左侧镜腿内部排线另外一侧电路一览。

连接主板的BTB连接器公座特写。

内置扬声器特写，与右侧对称式设计。

排线上的小板电路一览。

艾为电子AW88166音频功放特写。

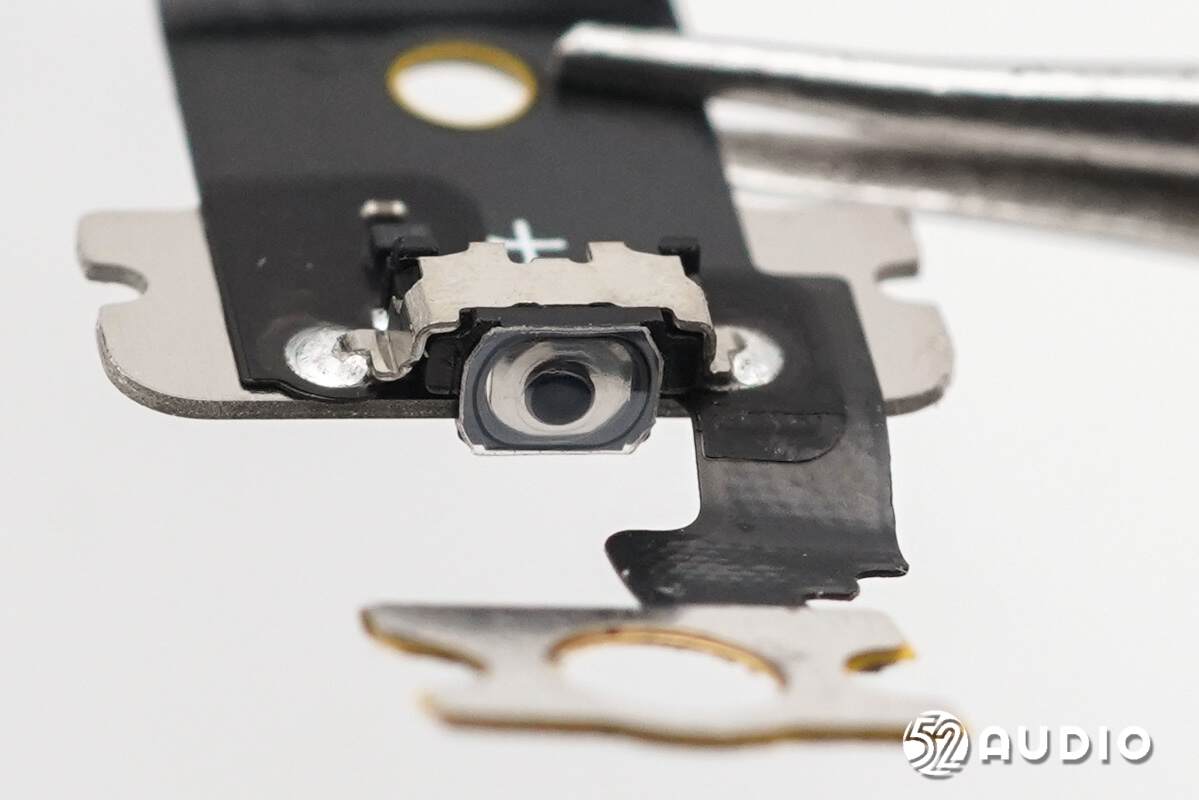

排线末端的电源微动按键特写。

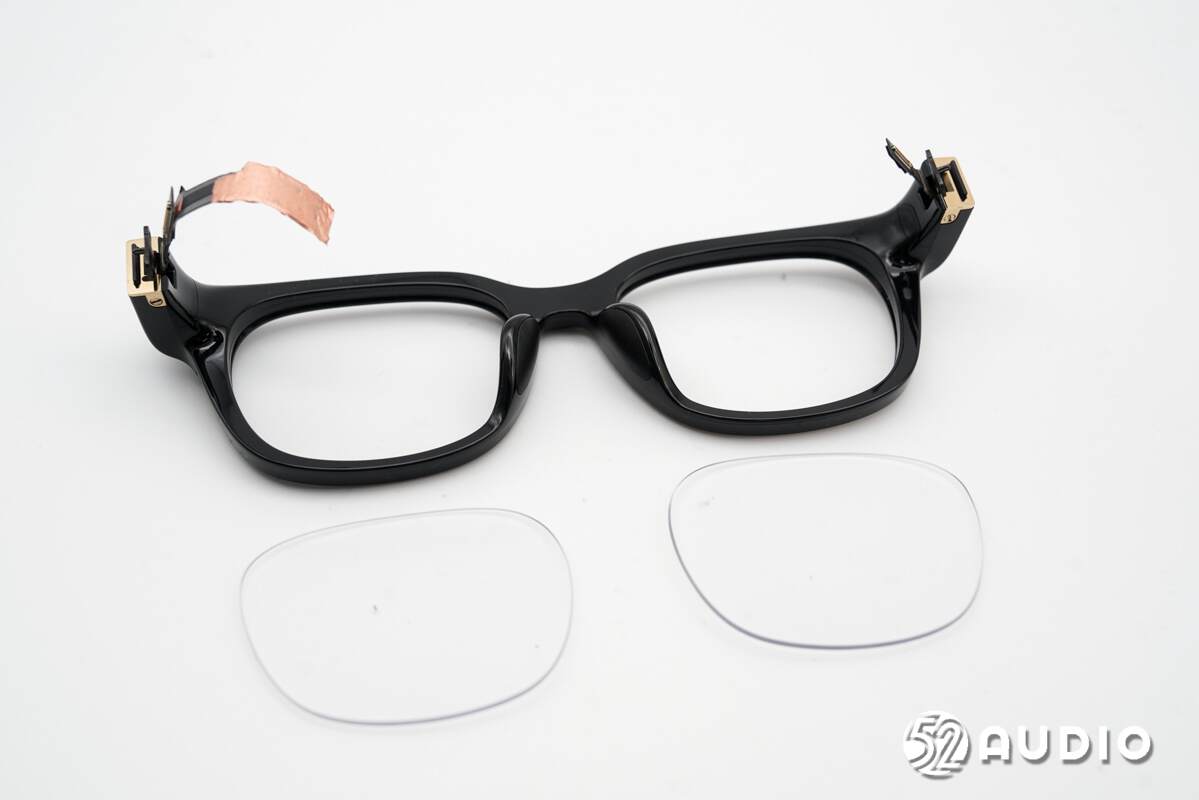

拆掉镜片。

拆掉两侧桩头内侧盖板。

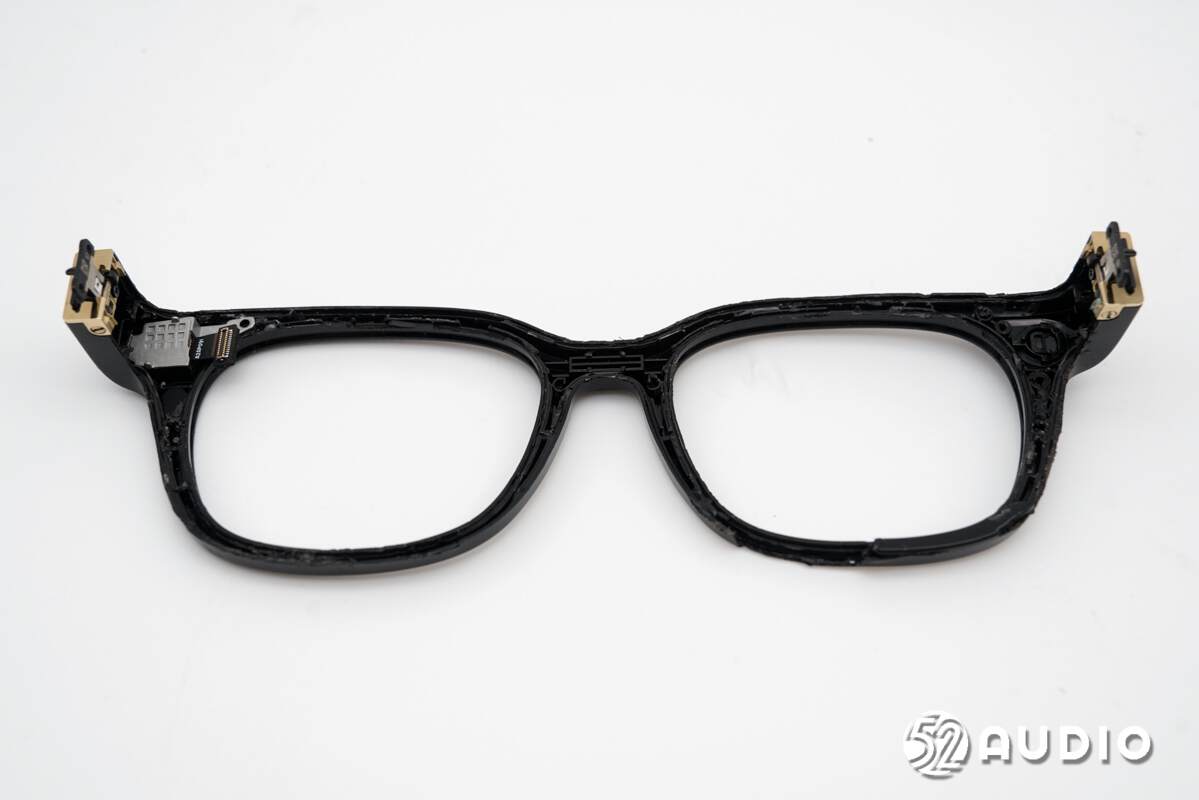

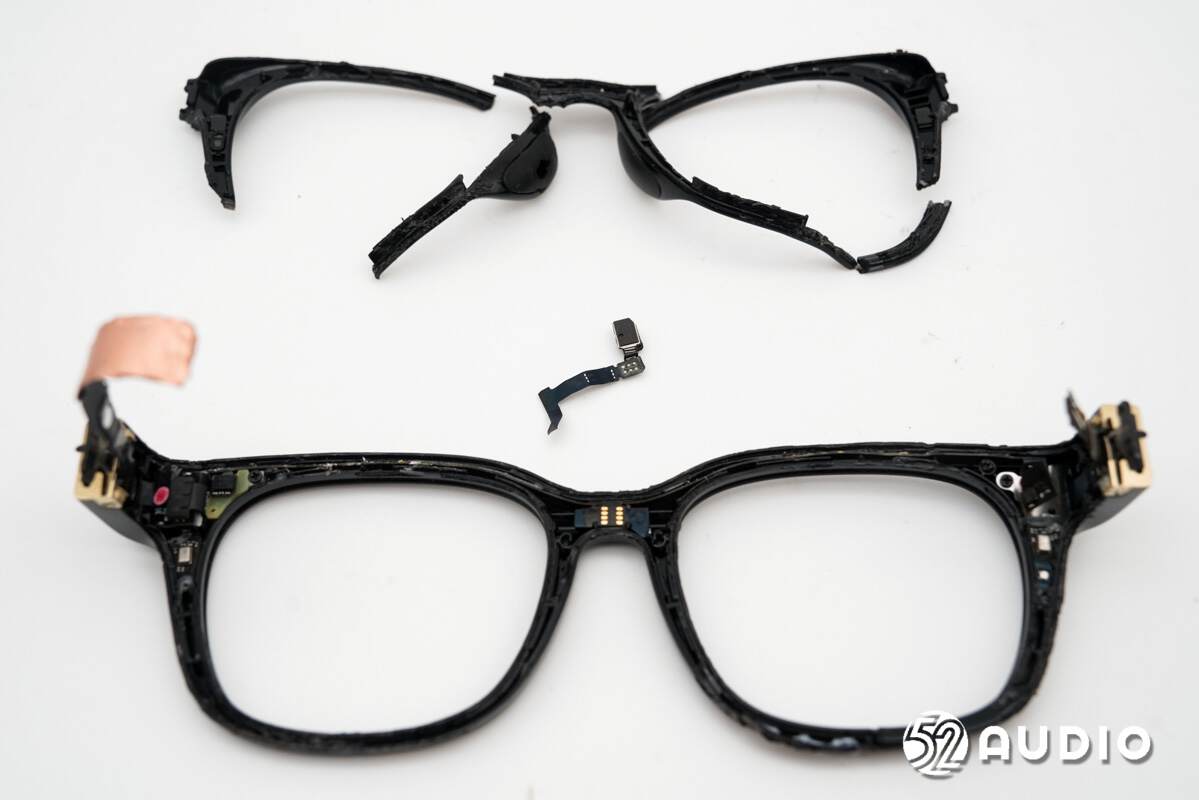

拆掉镜框内侧盖板。

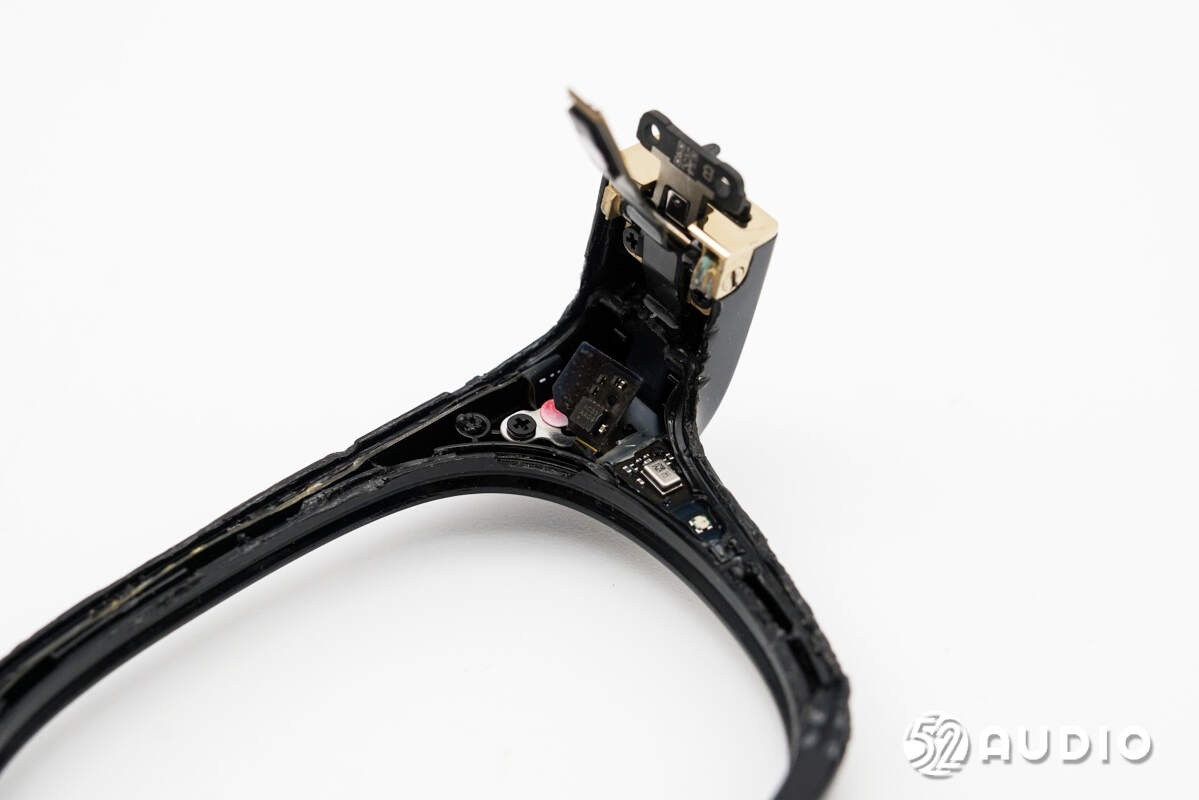

镜框右侧内部结构一览。

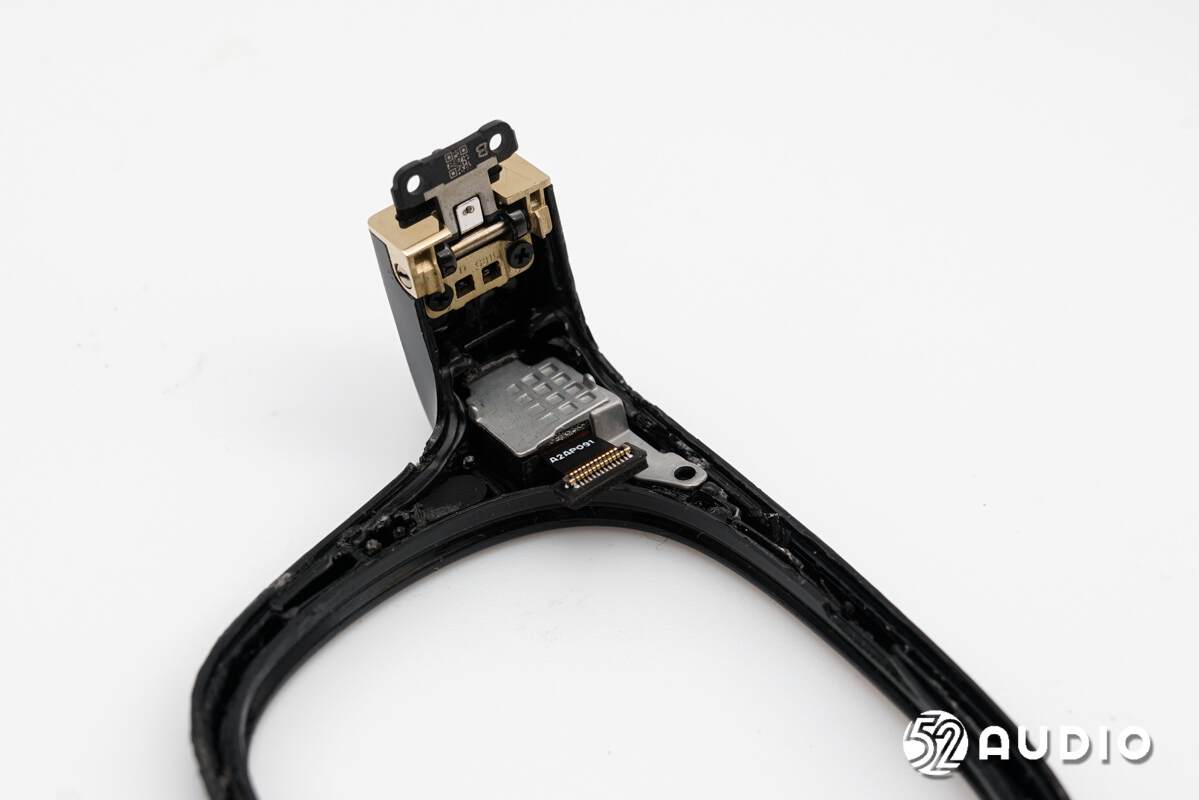

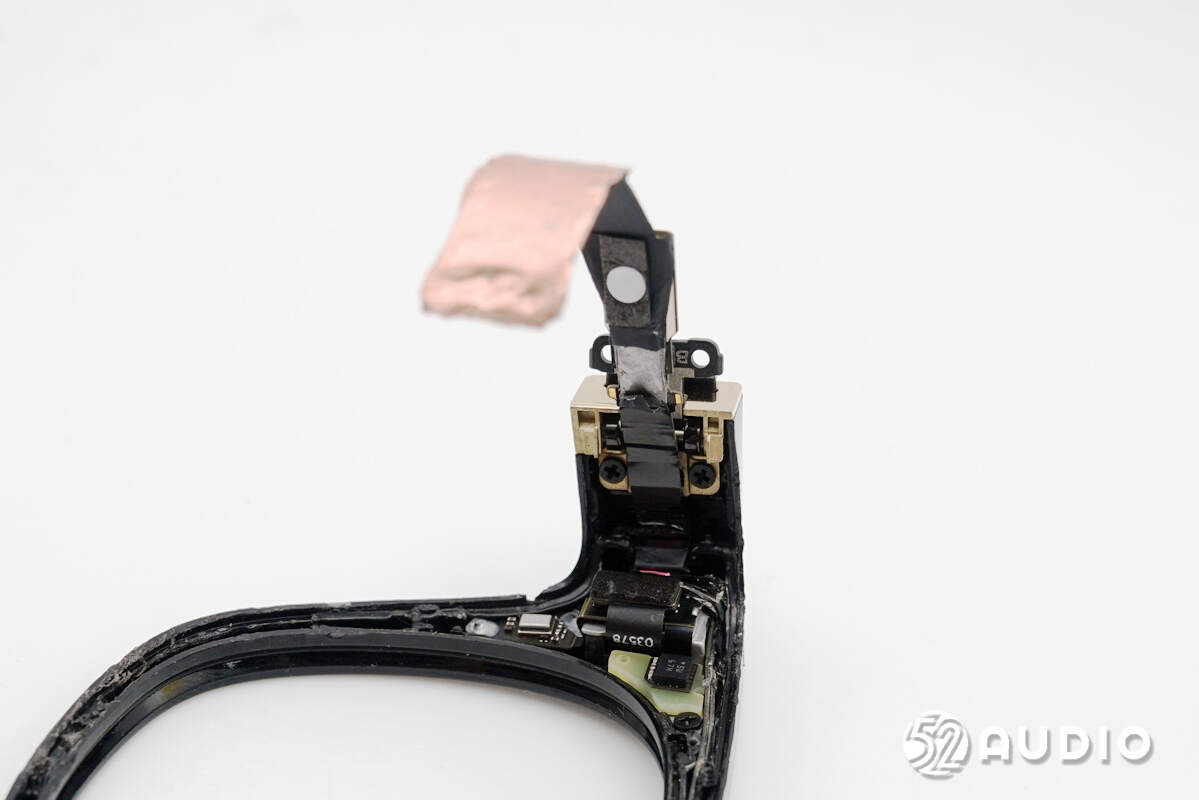

镜框左侧内部结构一览，摄像头模组与排线通过BTB连接器连接。

挑开连接器，取出镜框内部排线。

摄像头模组内侧结构特写，通过金属盖板固定。

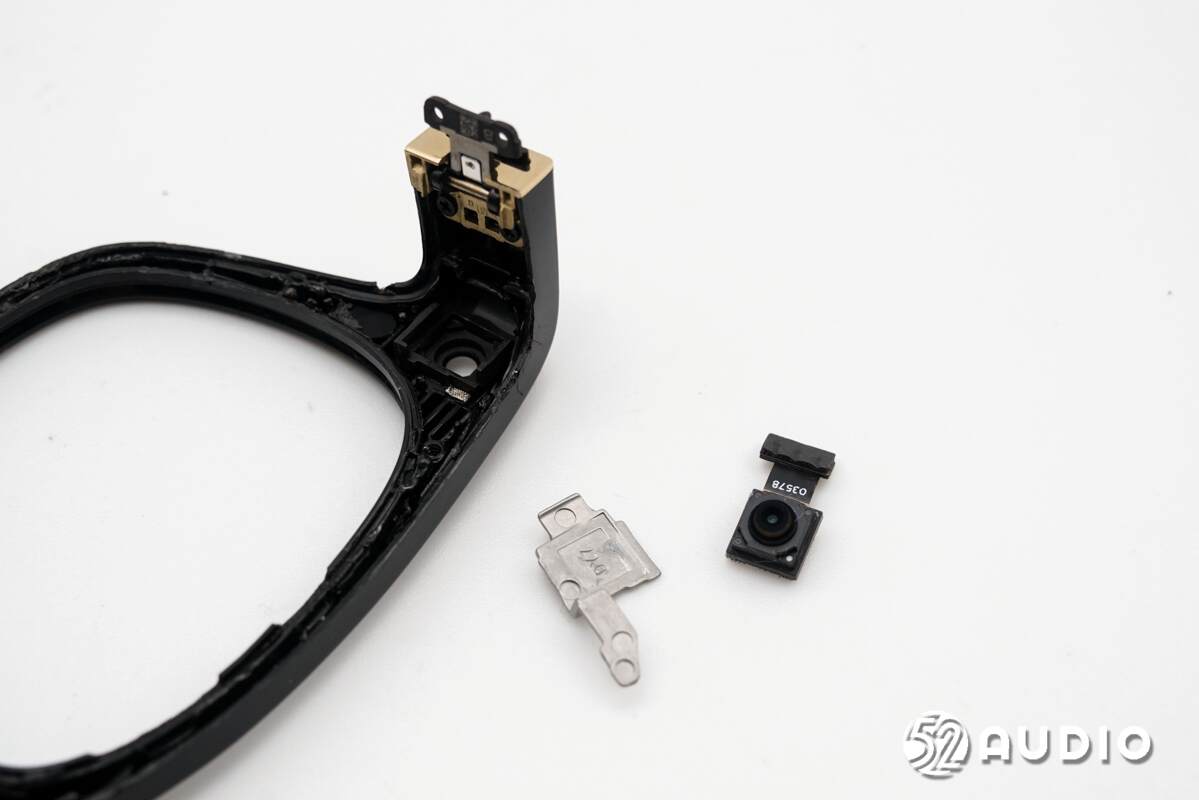

卸掉螺丝，拆掉盖板，取出摄像头。

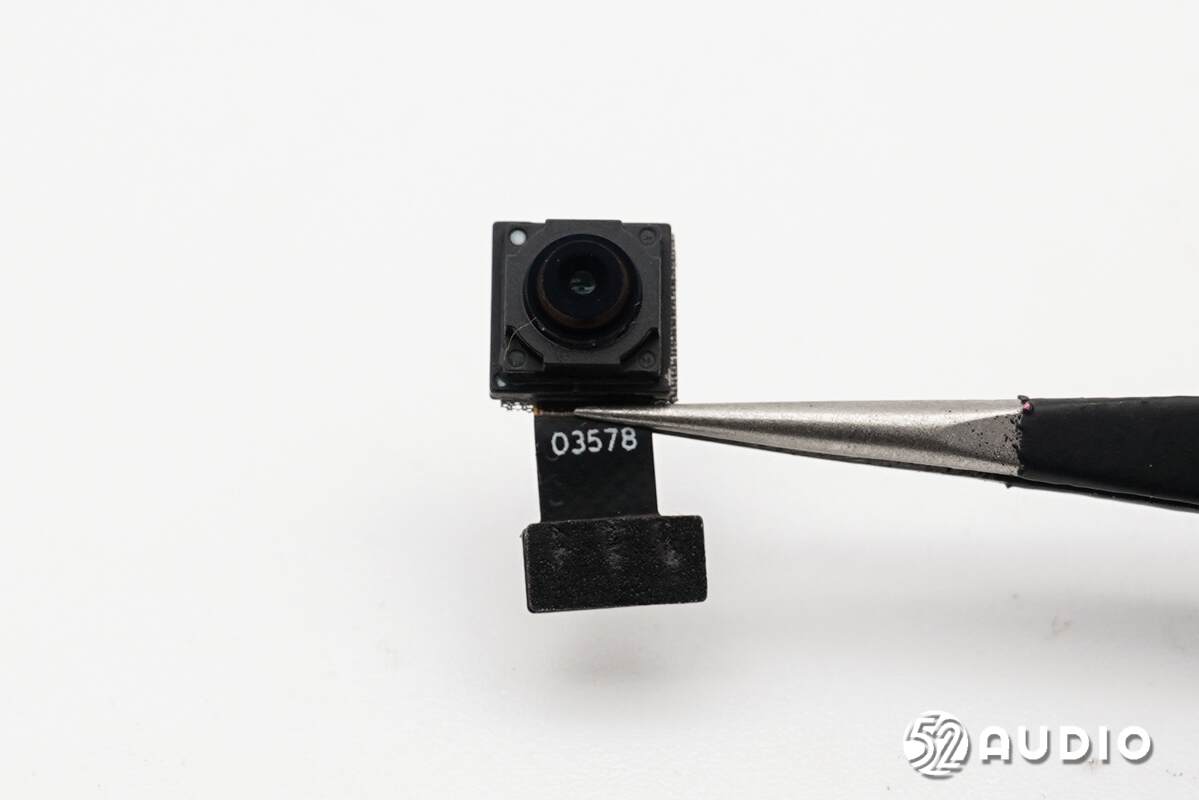

摄像头模组正面特写。据官方介绍，搭载1200万像素摄像头，1G+4P超透光学镜头，F/2.2大光圈，105°超广角，支持EIS视频防抖，支持4032x3024横向拍照，2K/30FPS视频录制。

摄像头模组排线的BTB连接器公座特写，来自亚奇科技（OCN），型号：OK-128GM024/2-35。

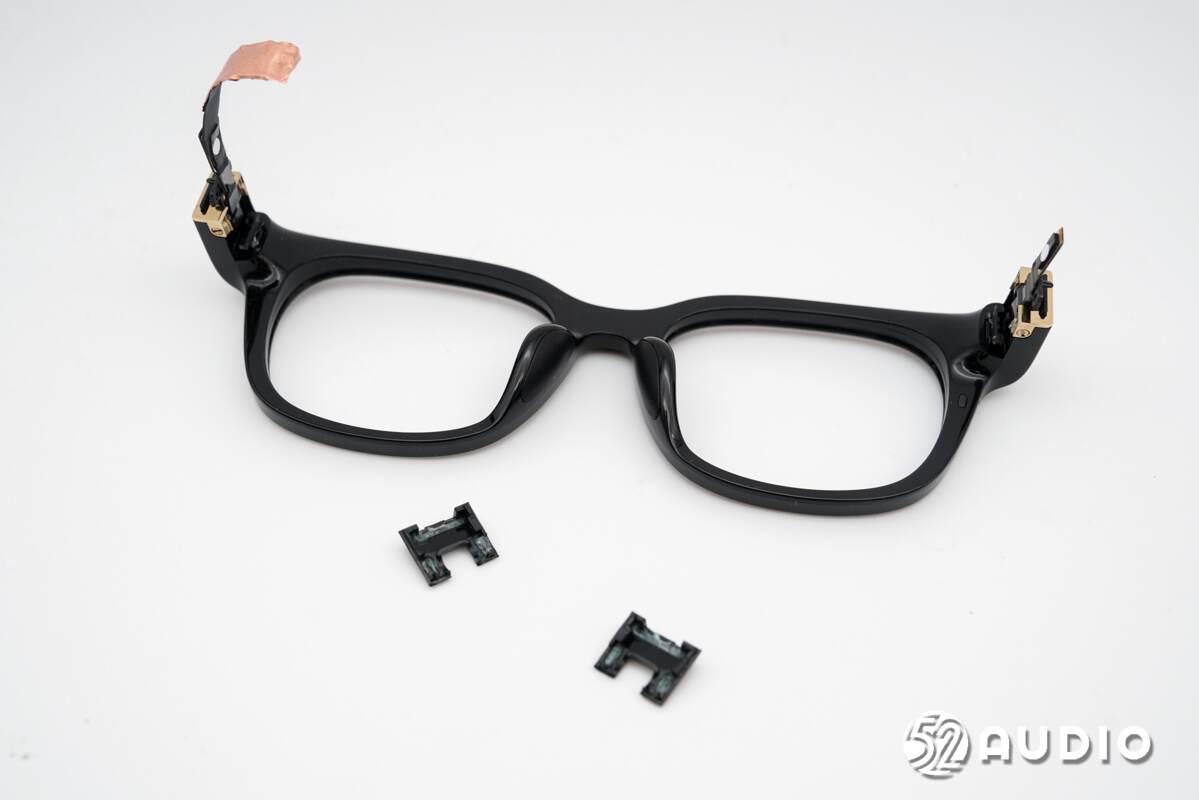

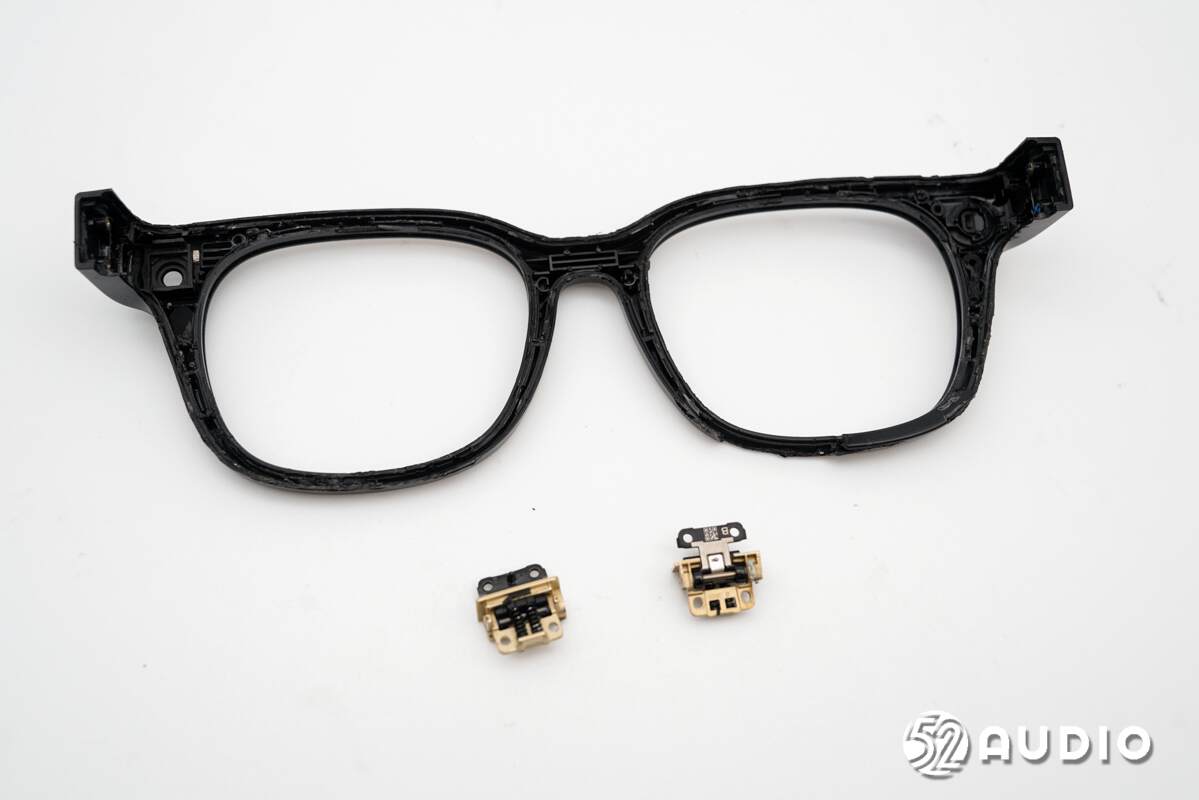

卸掉螺丝，拆掉眼镜铰链结构。

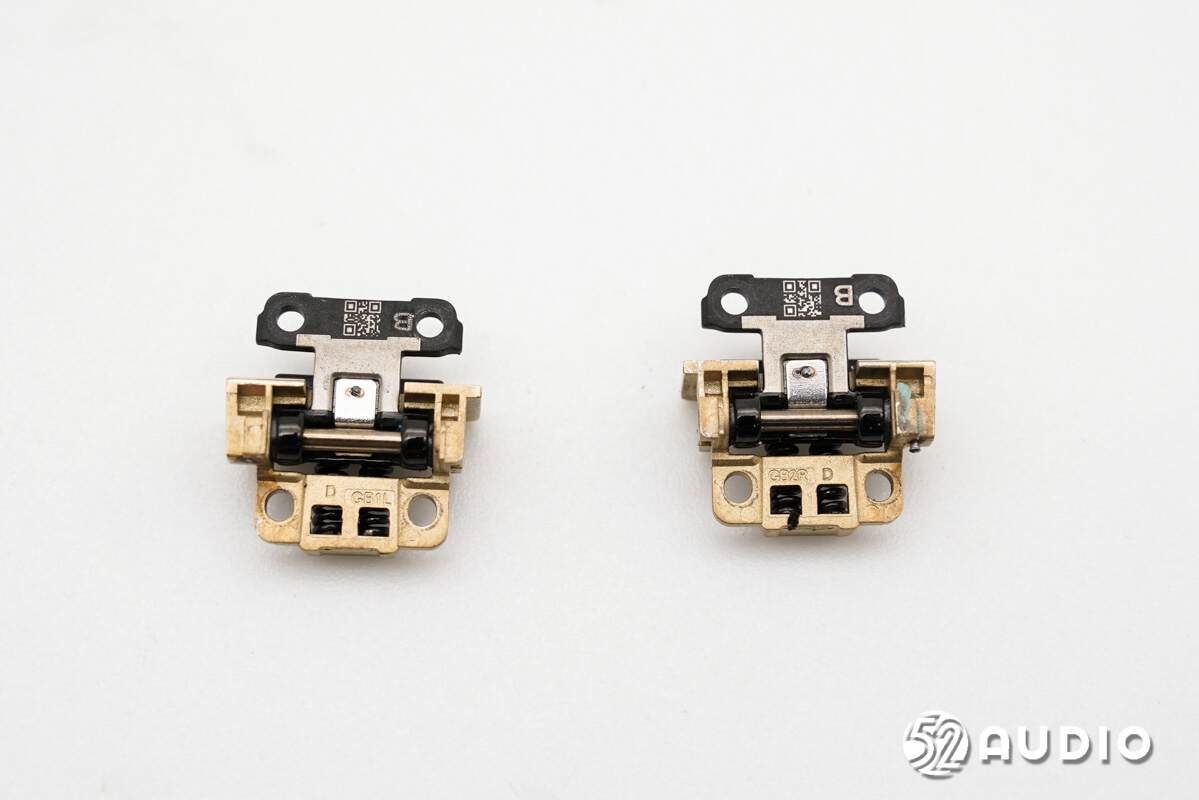

眼镜铰链结构正面一览。据官方介绍，采用了航空级钛合金转轴，兼具轻盈质感与记忆弹性，持久可靠。

眼镜铰链结构背面一览，通过弹簧结构实现镜腿的12°外翻。

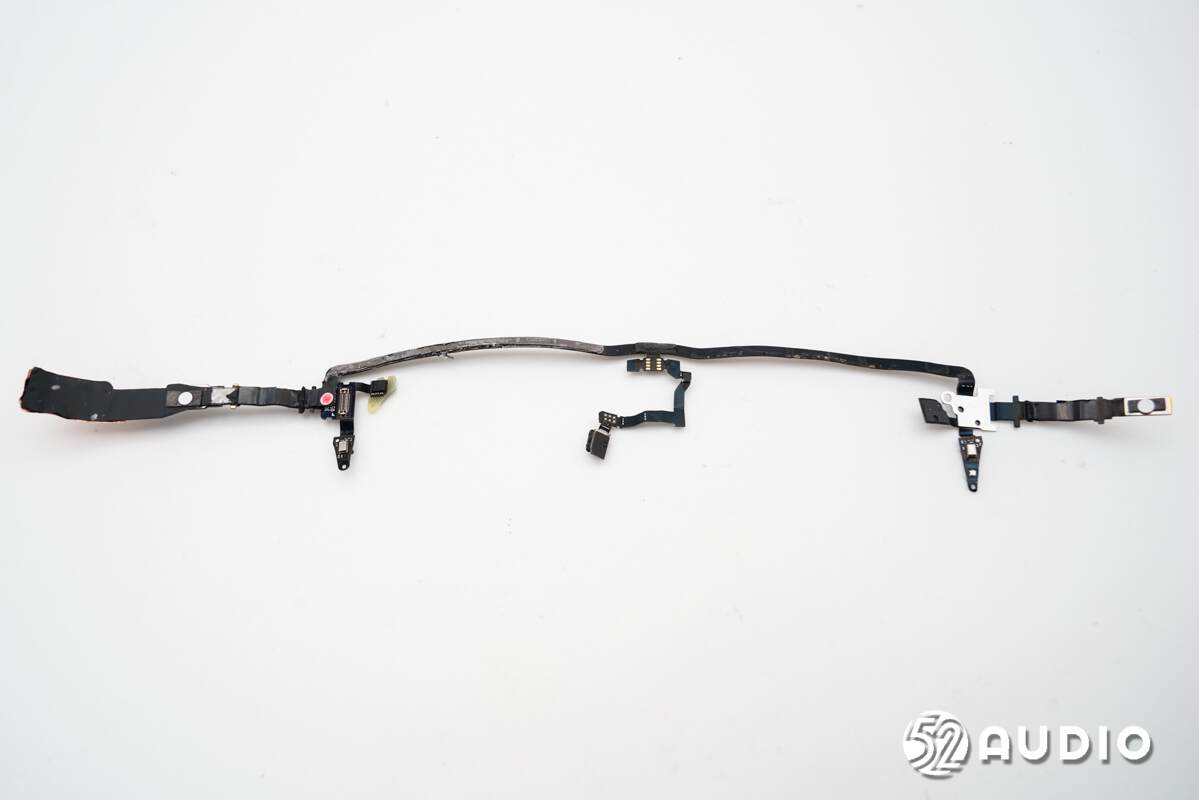

镜框内部排线及元器件一侧电路一览。

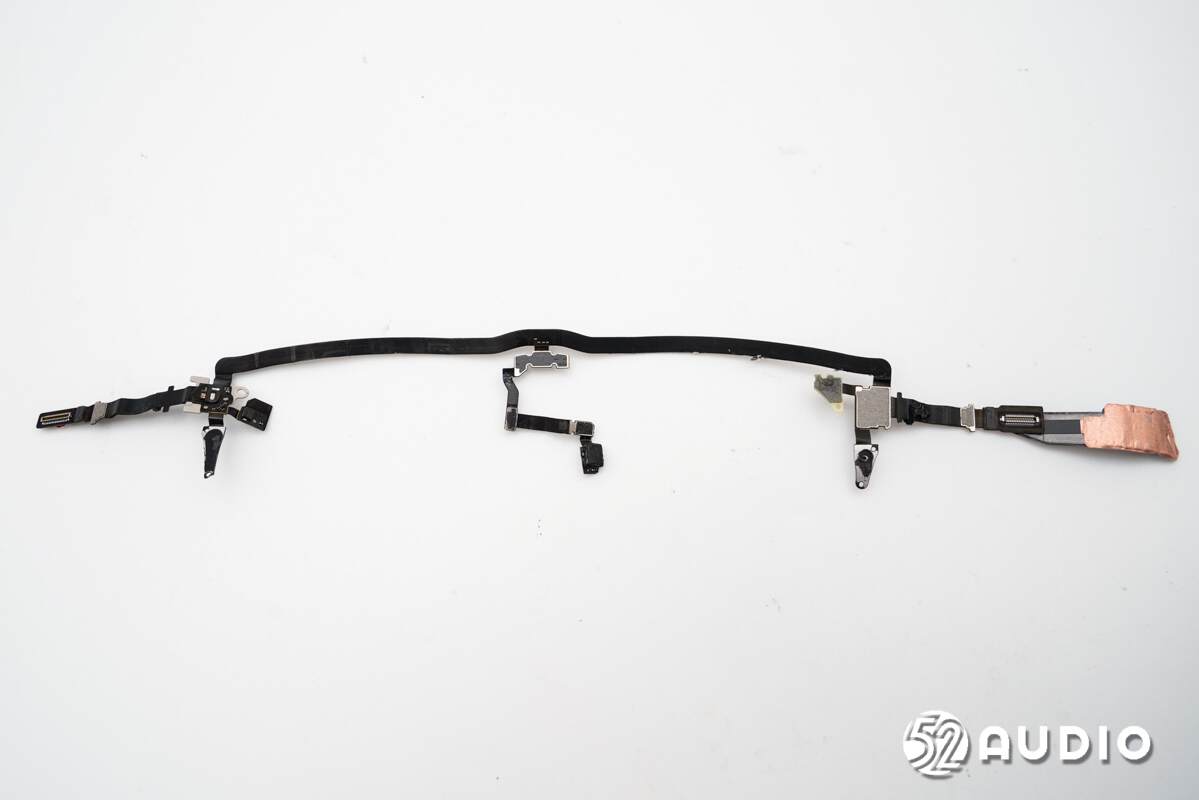

镜框内部排线及元器件另外一侧电路一览。

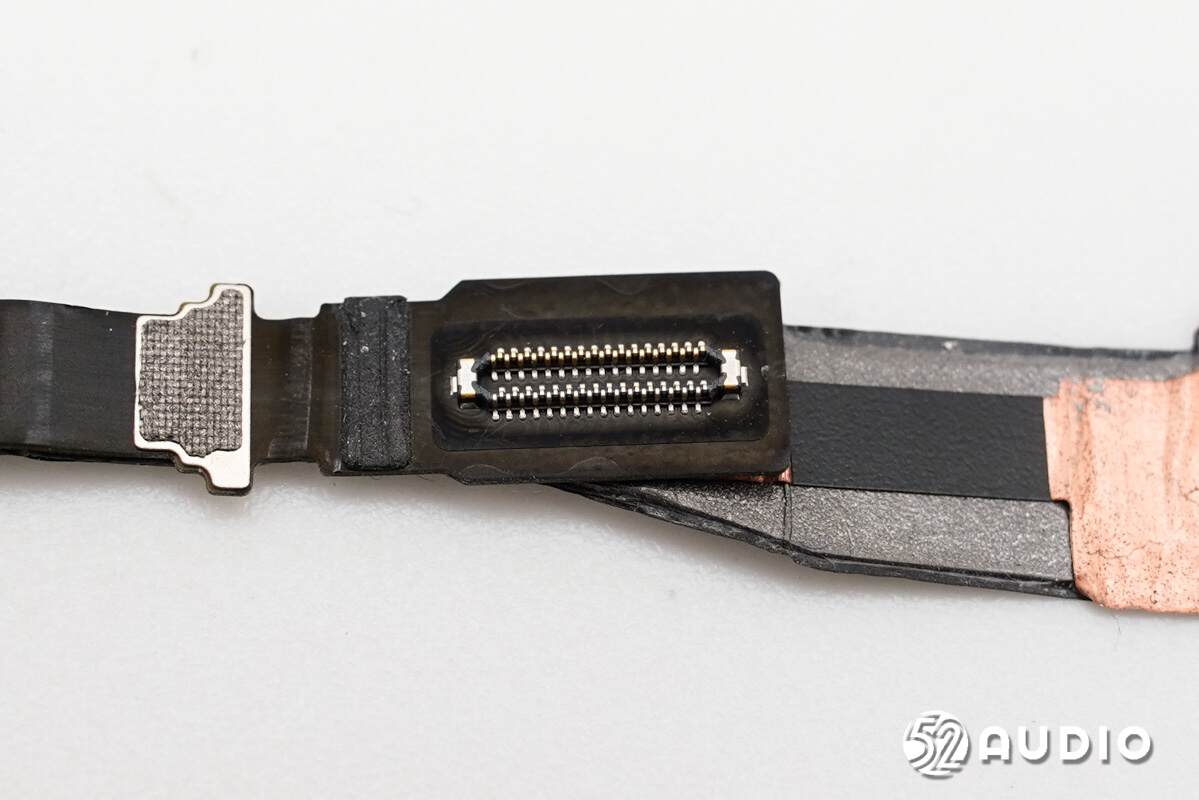

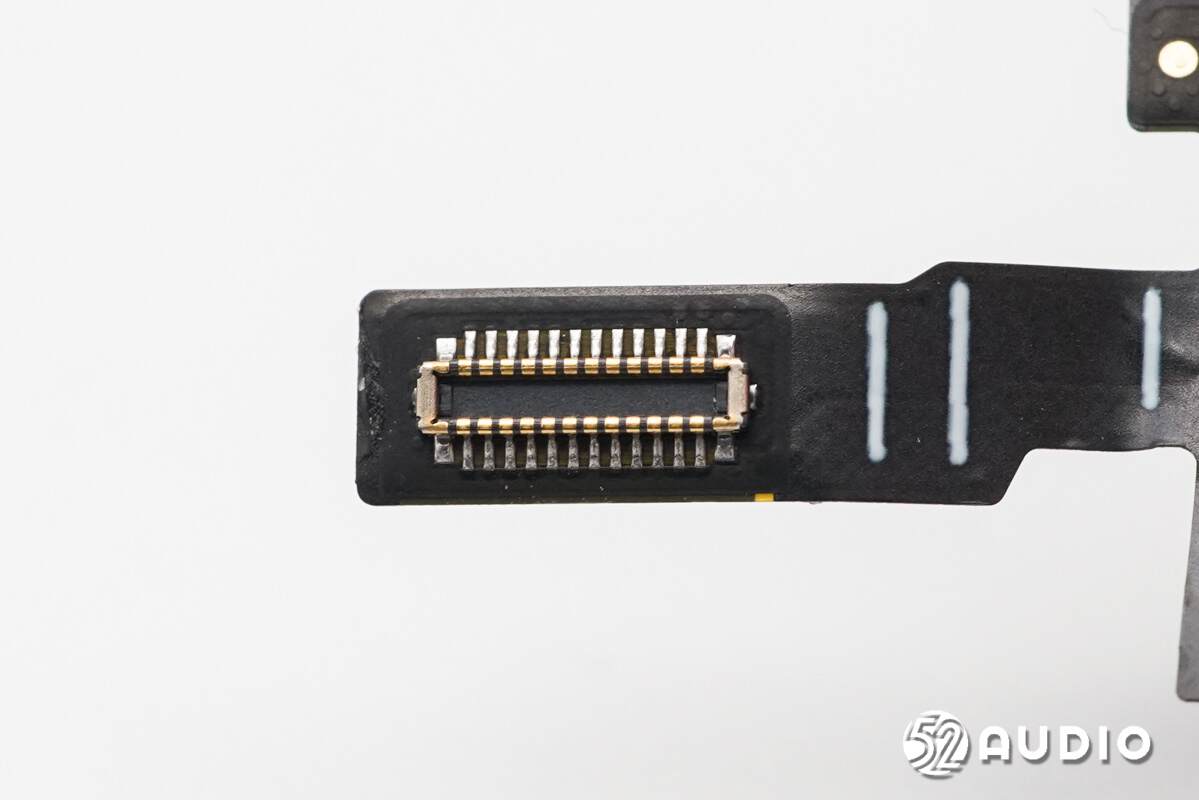

连接左侧镜腿内部主板的BTB连接器公座特写。

连接摄像头模组的BTB连接器母座，来自亚奇科技（OCN），型号：OK-128GF024/2-35。

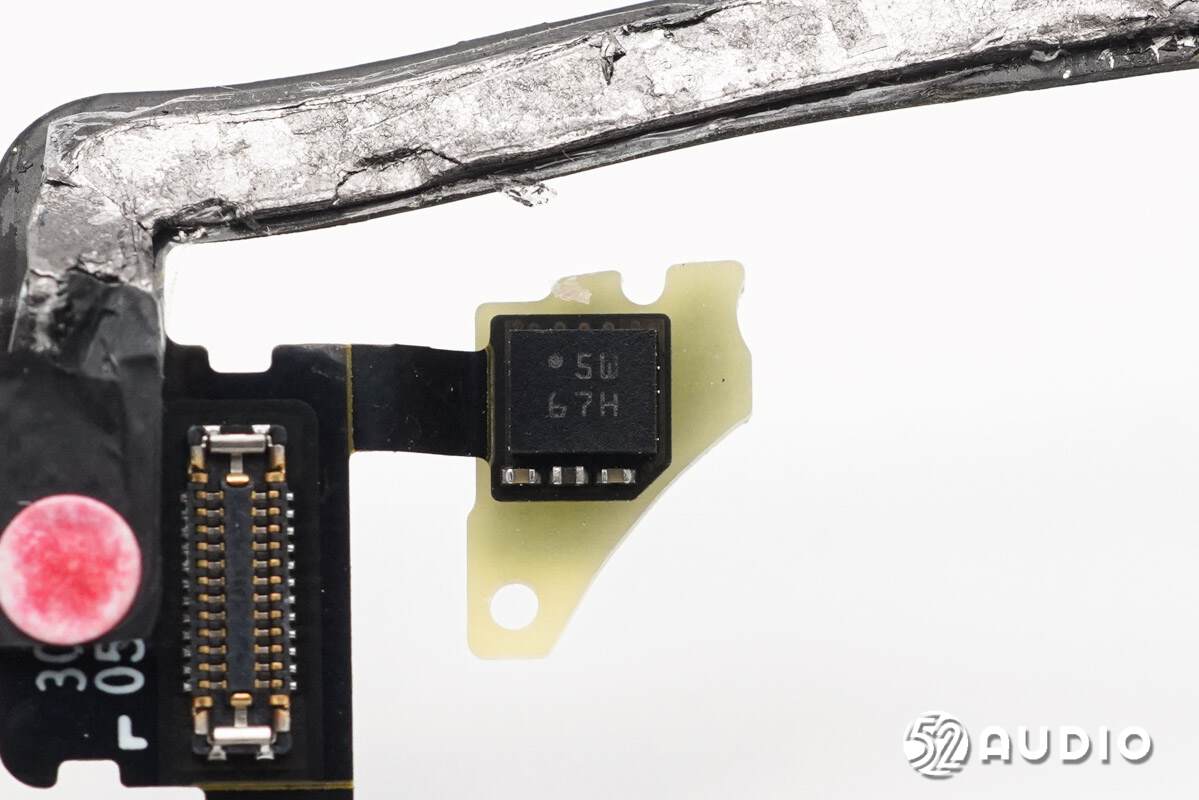

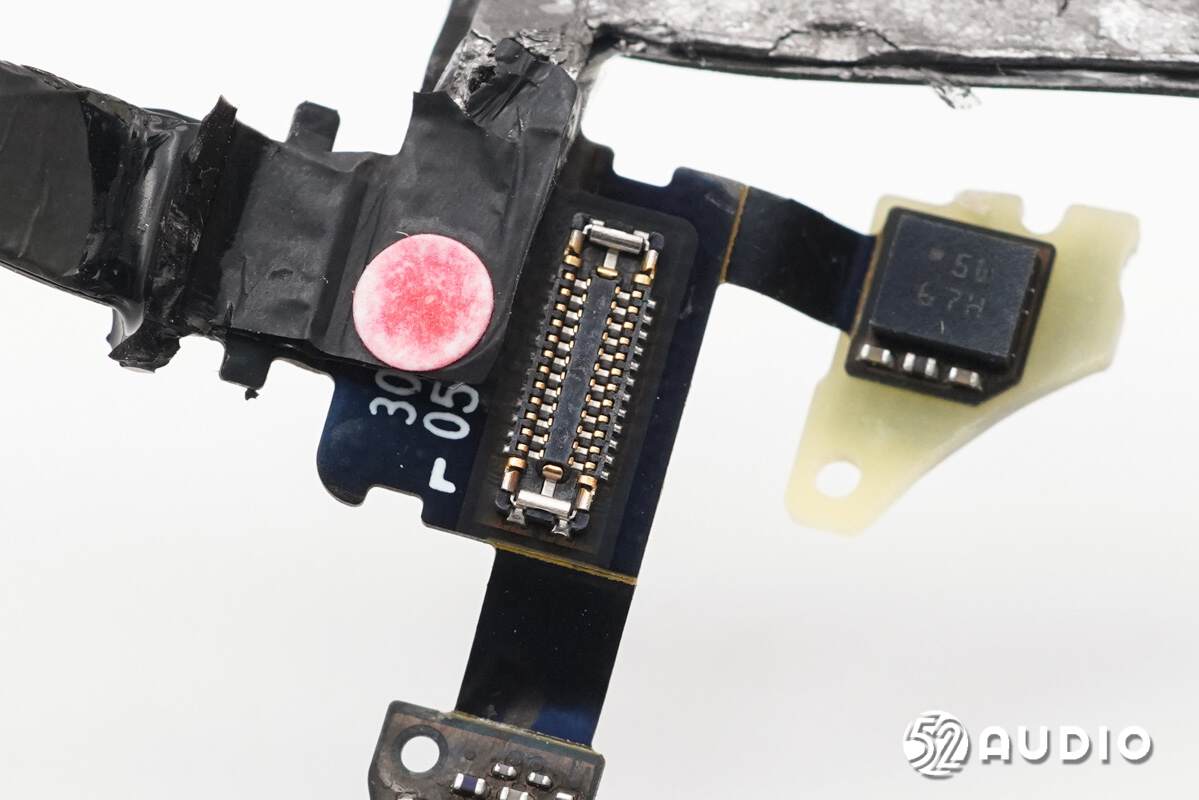

丝印5W 67H的陀螺仪，用于视频防抖功能。

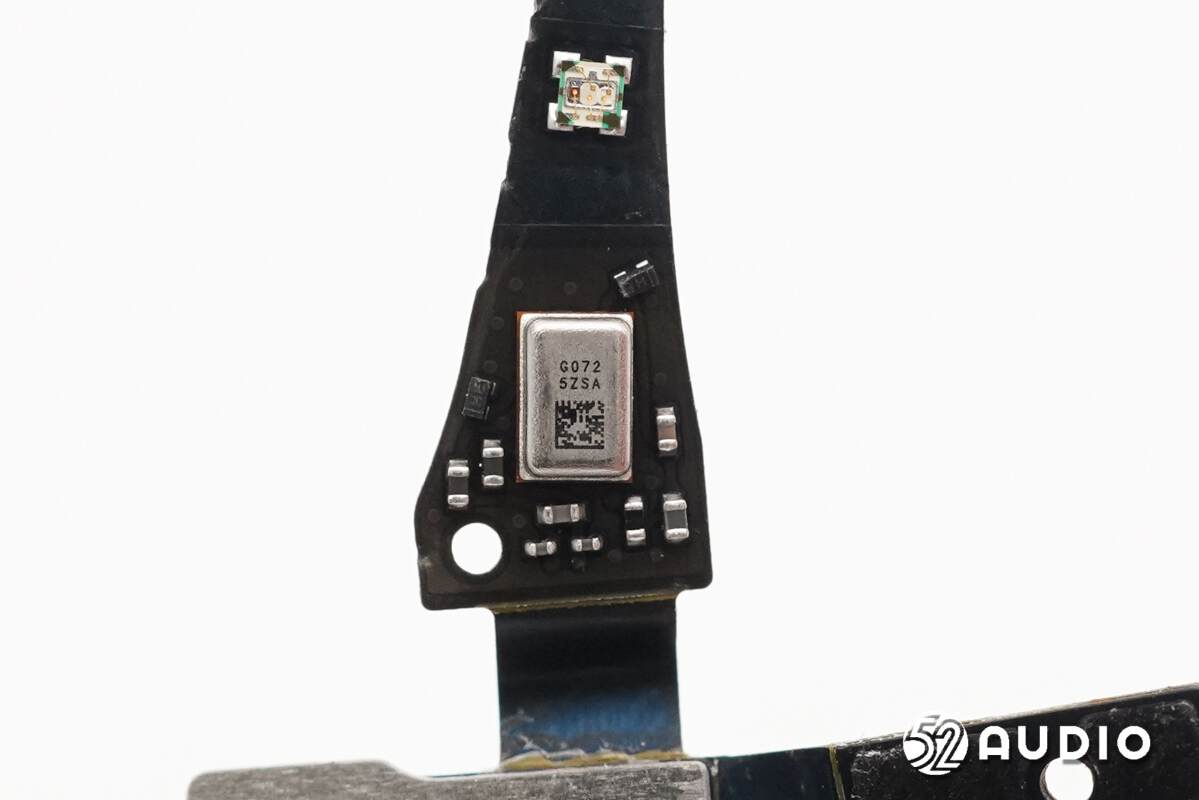

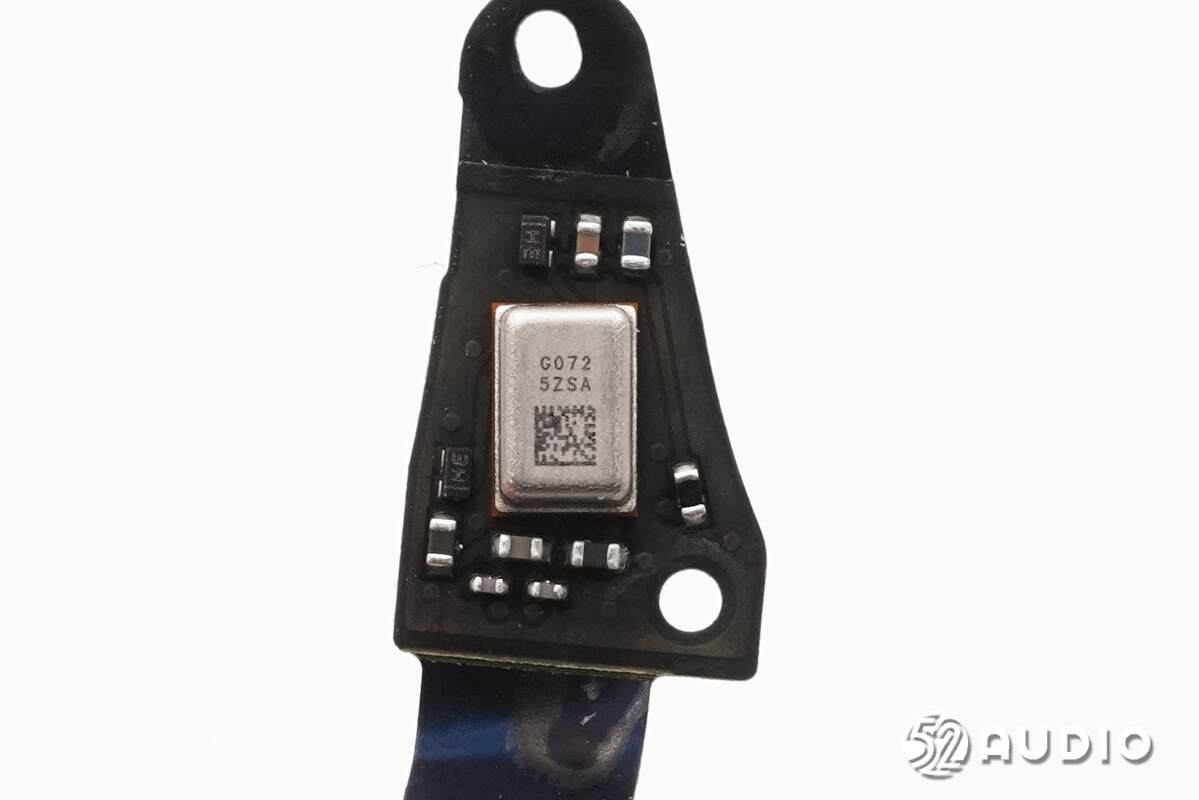

第三颗MEMS麦克风特写，镭雕型号G072。

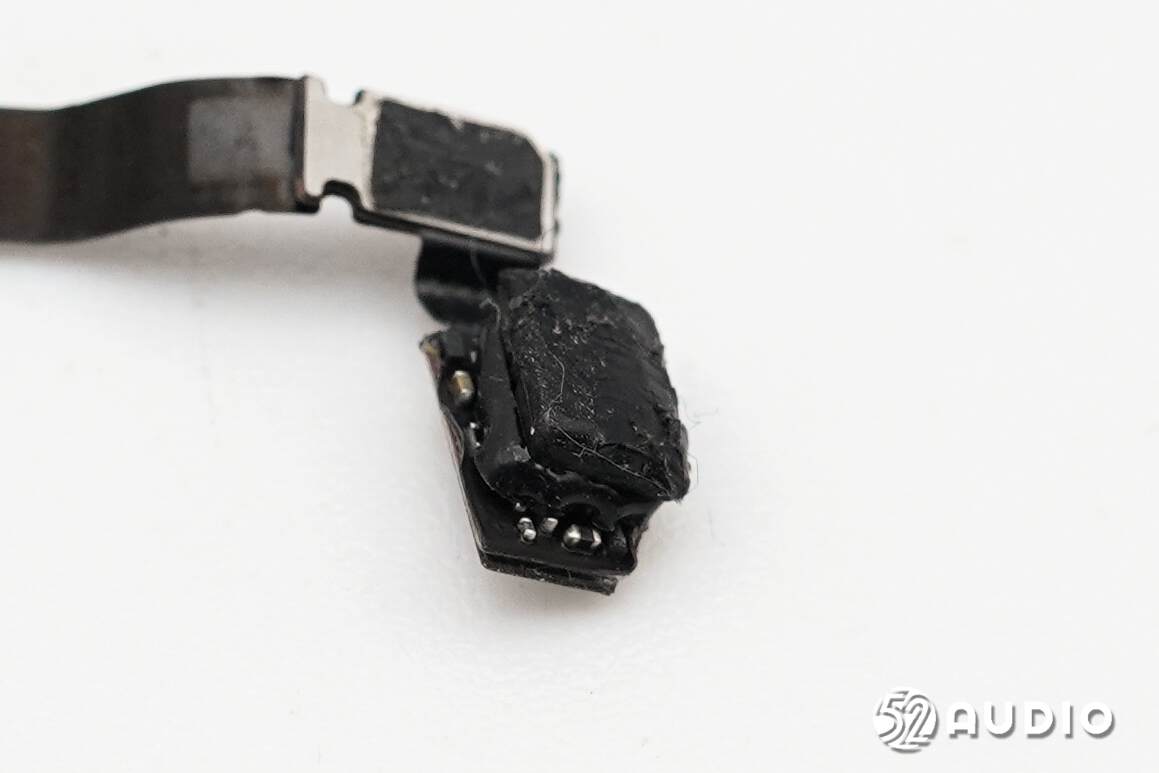

鼻托内部的骨传导麦克风特写，通过黑色硬质胶水密封。

第四颗MEMS麦克风特写，镭雕型号G072。

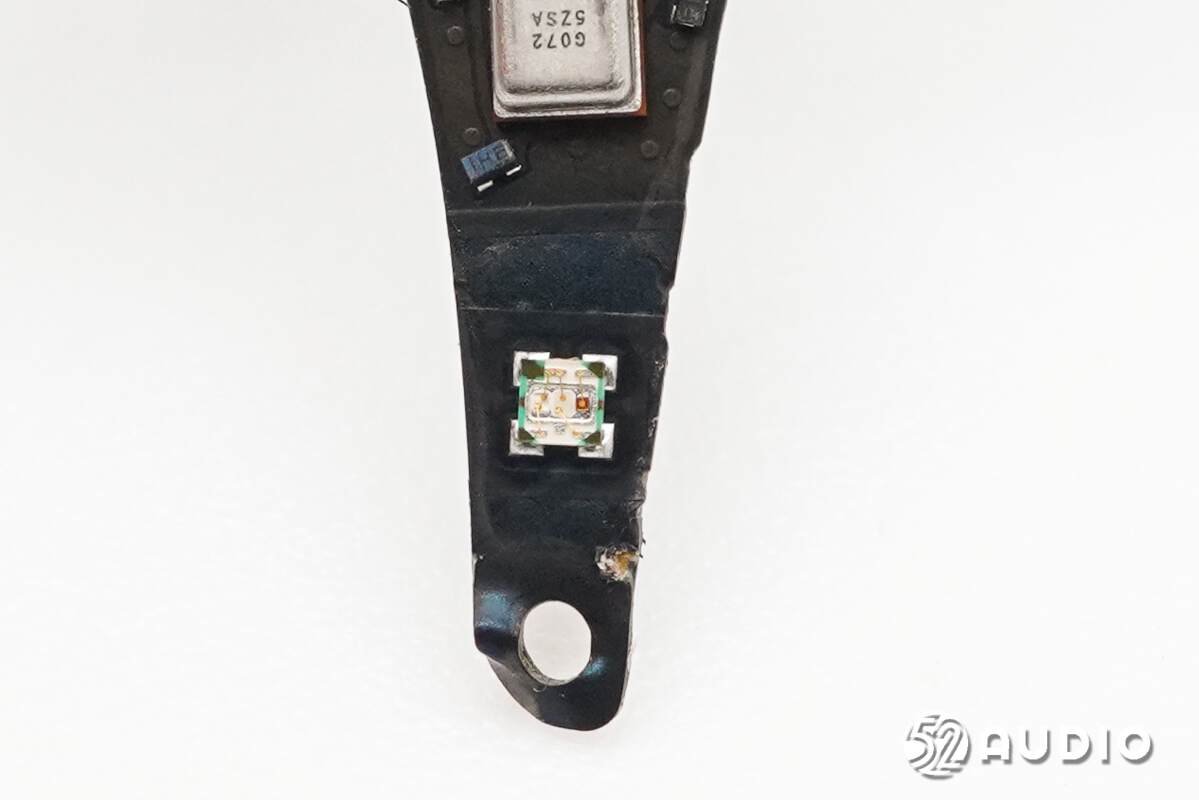

为用户反馈录制状态的LED指示灯特写。

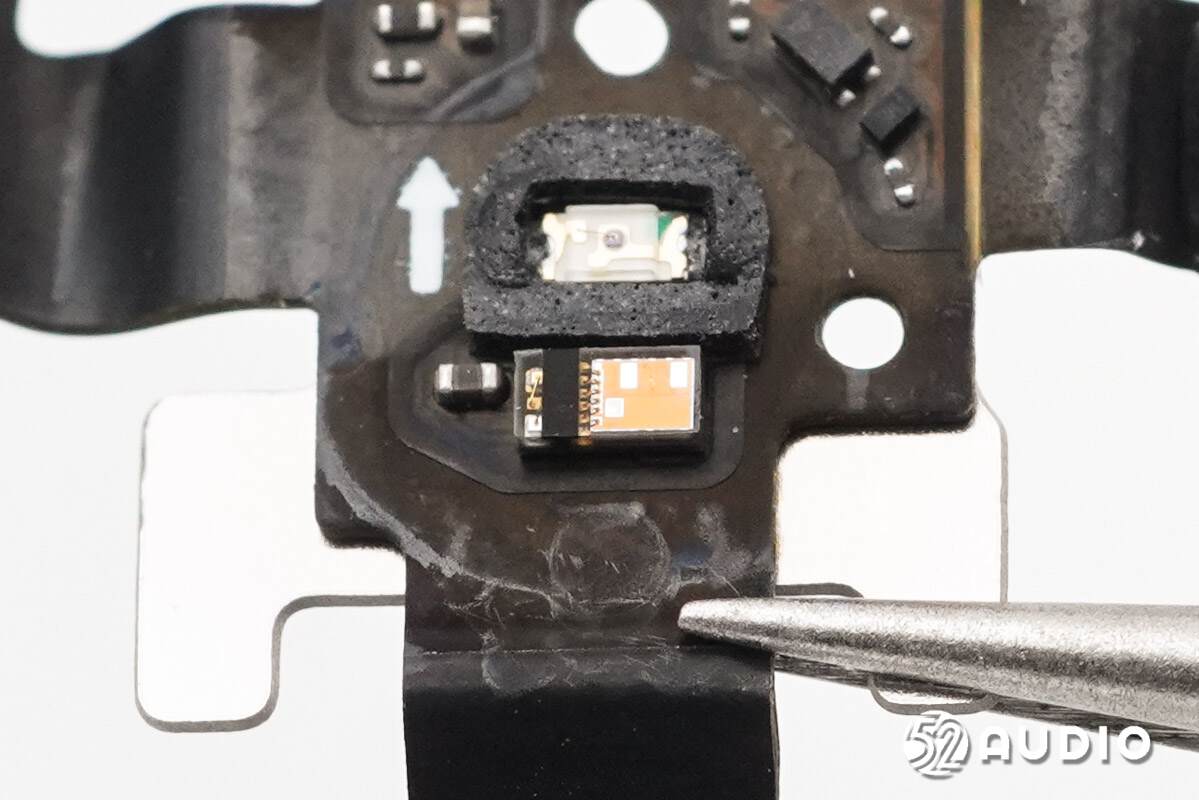

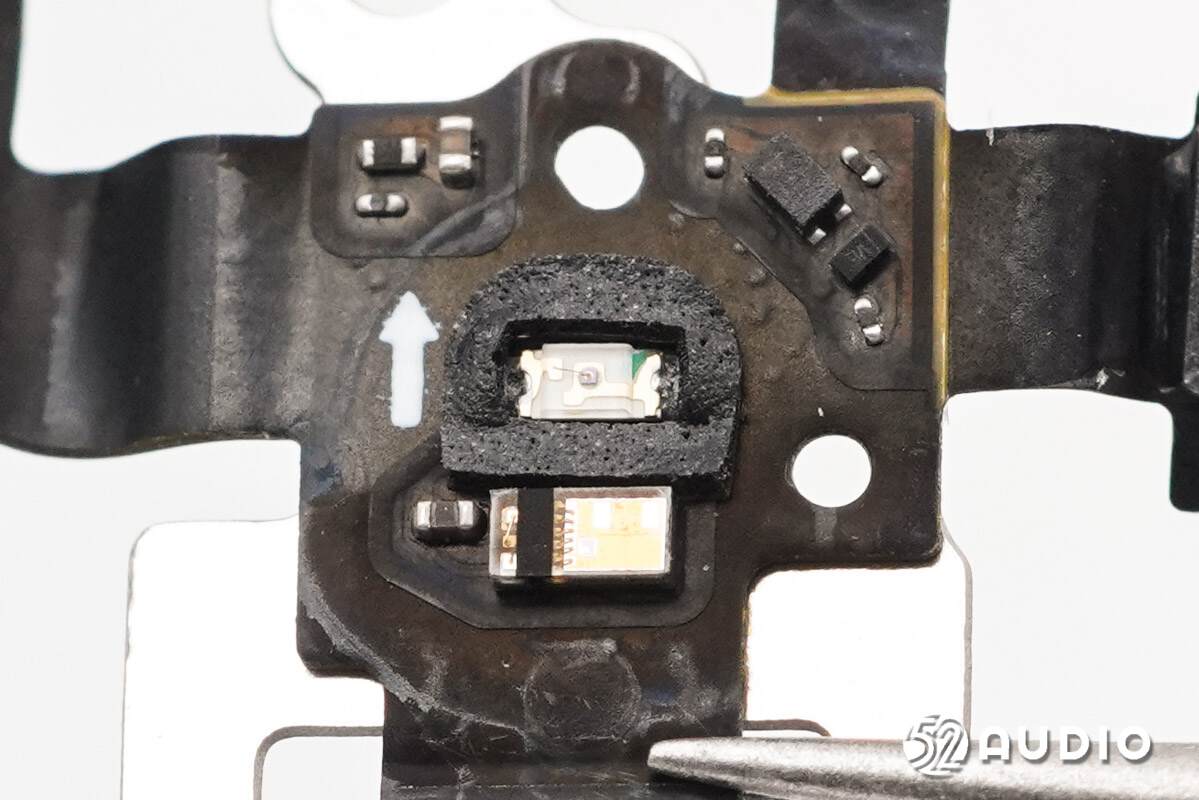

用于反馈录制状态的外侧LED指示灯特写。

环境光传感器特写，用于防止录制时遮挡指示灯，保护他人隐私。

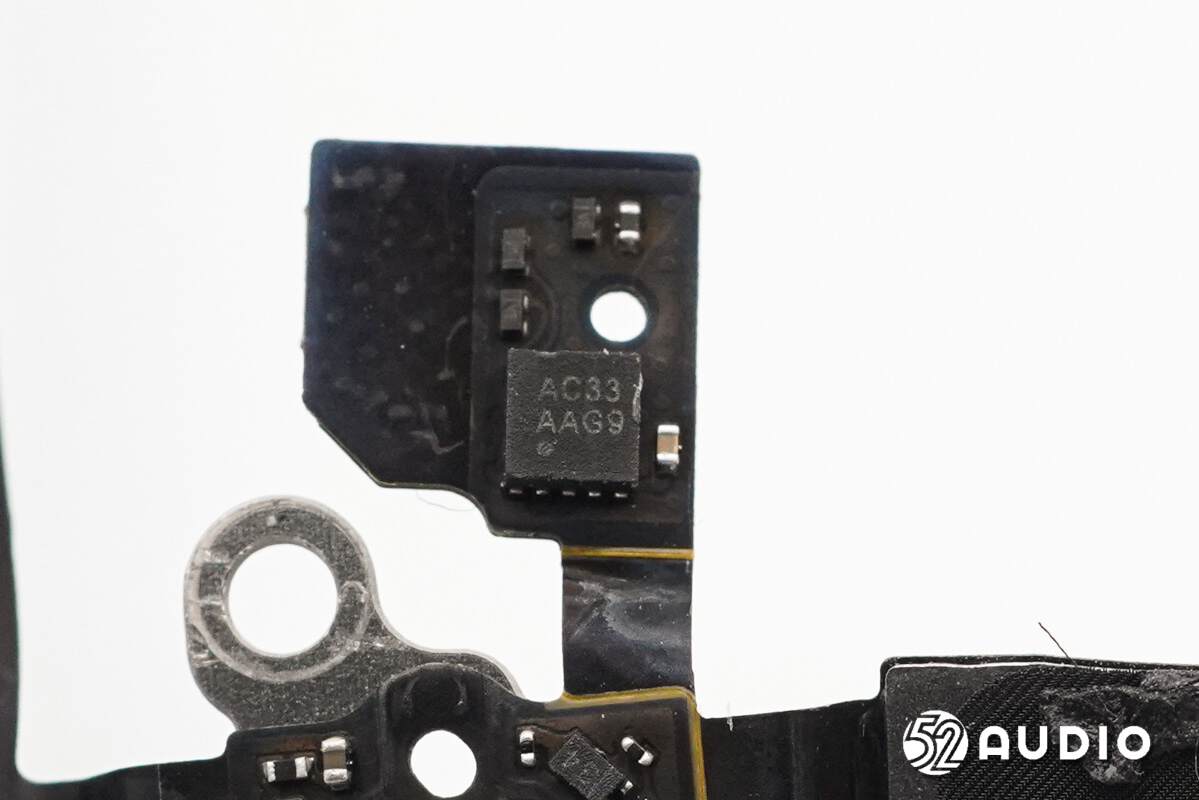

丝印AC33的IC。

用于连接右侧镜腿内部功能按键小板的BTB连接器公座，来自亚奇科技（OCN），型号：OK-128GM030/2-35。

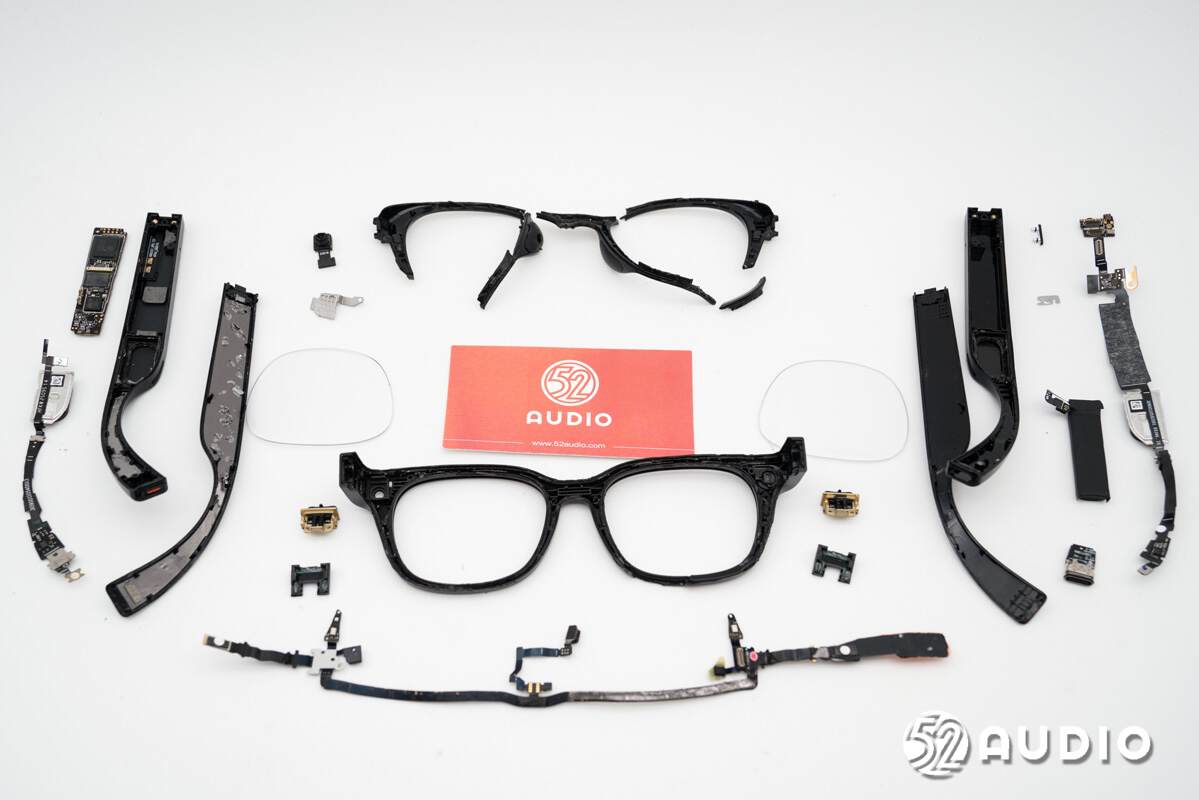

Xiaomi小米AI眼镜拆解全家福。

三、我爱音频网总结

小米AI眼镜在外观方面，采用了主流的黑框设计，烤漆工艺处理，呈现亮黑质感。眼镜重量约为44.7g（黑色配色带出厂镜片），镜腿支持12°的转轴外翻，能够更好地适配不同用户的使用需求。一体式鼻托，设计有亲肤硅胶垫，降低佩戴压迫感，提升舒适性。

内部结构配置方面，右侧镜腿内置255mAh/3.87V锂电池，搭载跑道型动圈喇叭。功能按键小板上，设置有一颗MEMS麦克风，搭载了Renesas瑞萨DA9168电池充电管理芯片等。电源输入小板上，设置有Sunlord顺络电子SDCW2012系列绕线片式共模电感，WillSemi韦尔半导体ESD56241D TVS保护管等。

左侧镜腿内置主板和扬声器单元。主板上搭载一颗MEMS麦克风，采用了Kingston金士顿ePoP存储器、Qualcomm高通第一代骁龙AR1处理器、高通PMAR2130 PMIC、高通WCN7851 WiFi芯片、BES恒玄科技BES2700H蓝牙音频处理器等，其中电源芯片外围采用了大量Sunlord顺络电子MWTC系列一体成型功率电感。

镜框内部设置1200万像素摄像头，配备了陀螺仪，用于视频防抖功能。排线上还设置有两颗MEMS麦克风和一颗骨传导麦克风，搭配两个镜腿内部分别搭载的一颗MEMS麦克风，通过5麦克风阵列，为语音交互、语音通话等功能提供精准拾音。眼镜内部组件之间均通过连接器连接，其中采用了大量亚奇科技（OCN）的BTB连接器。
