火火兔是一个专注于“亲子智慧早教”的品牌，旗下产品涵盖故事机、学习机、学前PAD、点读笔、练习机、儿童画板、儿童牙刷等。随着AI大模型的应用，火火兔旗下多个系列产品迎来了体验升级，能够更自然地与孩子进行交互，更精准地解答孩子的各种问题。
火火兔AI早教机器人F6S-AI便是一款搭载了儿童版AI大模型的产品，支持AI语音对话，能够回答小朋友的“十万个为什么”，能够编写创意故事；支持定制父母声音，提供更温馨的陪伴。其他方面，预置儿歌、故事、国学、英文歌、科普等1100+精选内容，还支持手机和电脑下载音频，支持蓝牙模式，提供丰富的音频内容。
我爱音频网此前还拆解过火火兔儿童早教故事机G6、火火兔音乐故事机K1，下面再来看看这款产品的详细拆解报告吧~
火火兔AI早教机器人F6S-AI包装盒采用了多彩设计，正面展示有“火火兔”太空服卡通形象，品牌LOGO和产品名称。
包装盒背面介绍了预置1100+优质内容，涵盖儿歌、故事、国学、英文歌、儿童诗、伴眠音乐、科普、听名著、胎教音乐；产品型号：F6S-AI，产品名称：AI早教机器人，主要材质：ABS塑胶、硅胶、集成电路，适合年龄：适合3岁以上儿童，制造商：深圳市火火兔智慧科技有限公司。
包装盒侧边以卡通漫画形式展示产品特点：语音交互、爸妈讲故事、分龄熏听、哄睡陪伴，以及微信对话、语音点播、网盘下载、远程控制、在线内容更新、蓝牙音箱。
包装盒另外一侧介绍的产品特点：大模型加持、声音模仿、全新升级AI芯片、磨砂质感+高档定制配色、定制音腔、柔美音质。
包装盒底部标注有警告和注意事项。

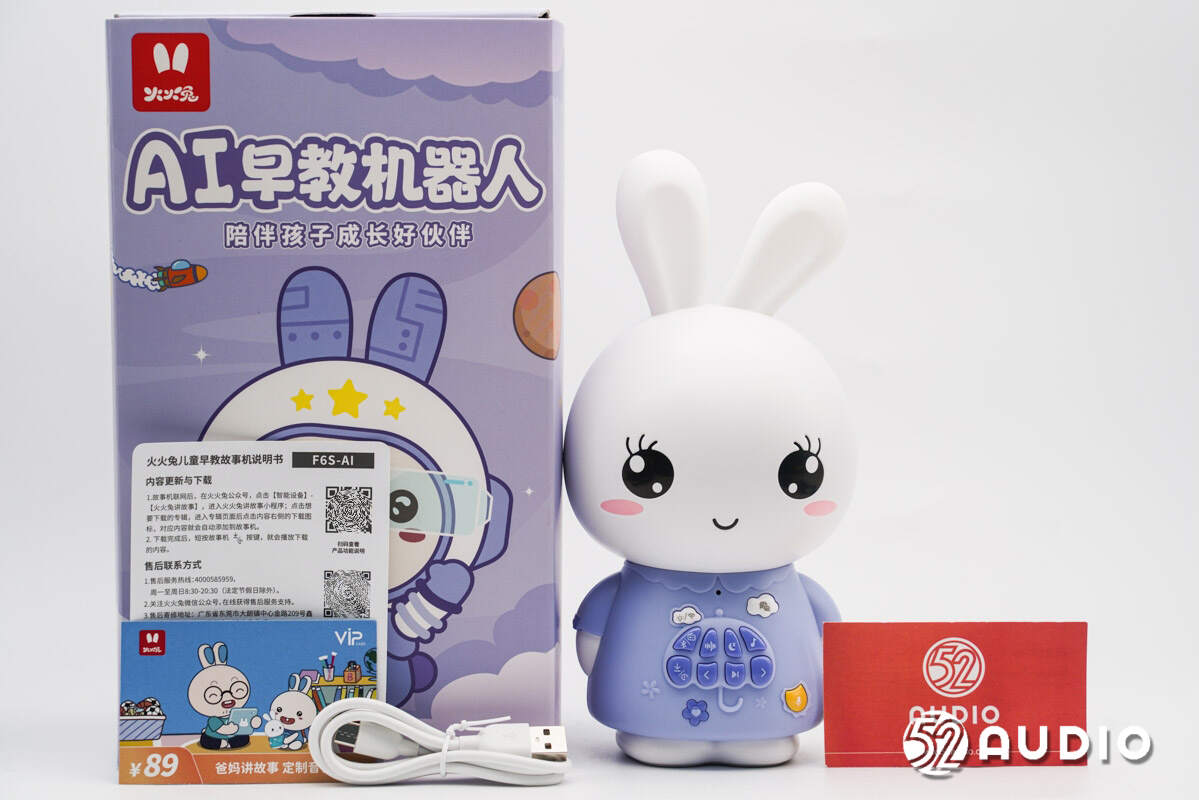

包装盒内部物品有主机、充电线、使用说明书和爸妈讲故事兑换卡。
充电线采用了USB-A to Micro USB接口。

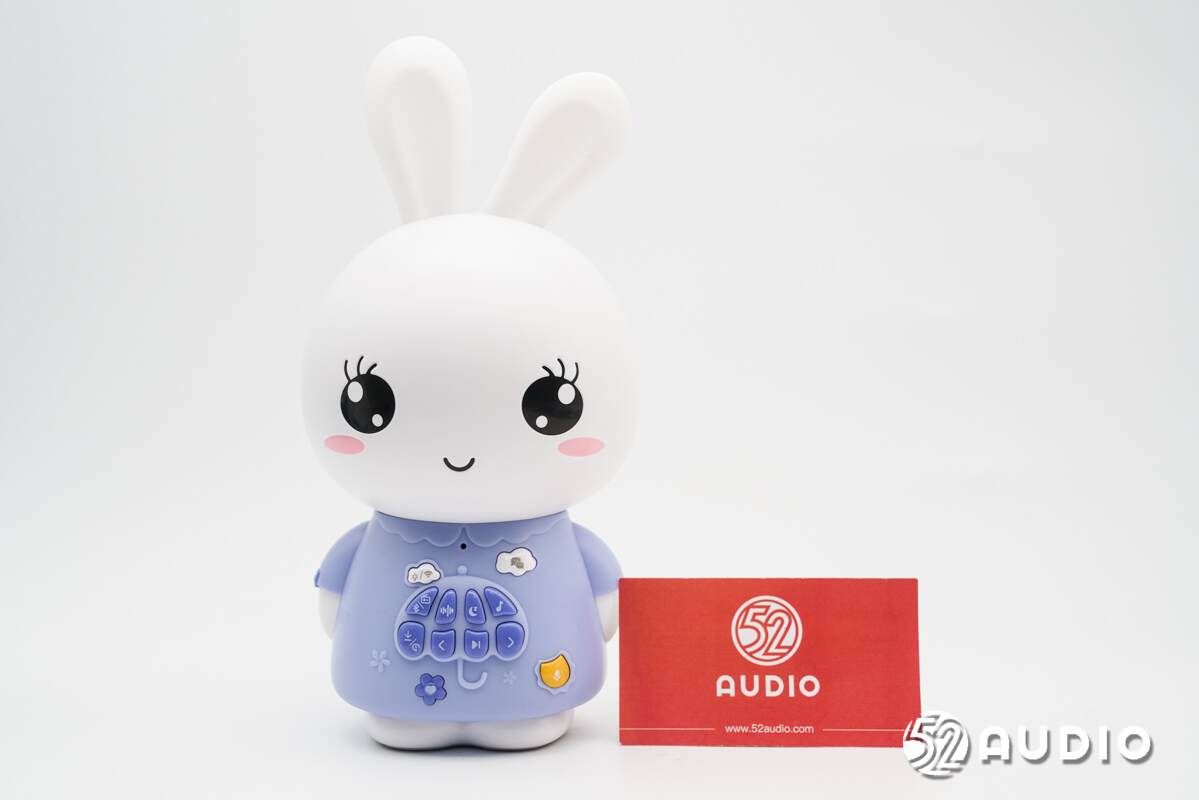

火火兔AI早教机器人F6S-AI外观延续了家族式的可爱“兔子”形象设计，头部设置七彩硅胶耳灯，用于照明和营造温馨睡眠氛围；淡蓝色连衣裙将功能按键与衣纹图案巧妙融合。

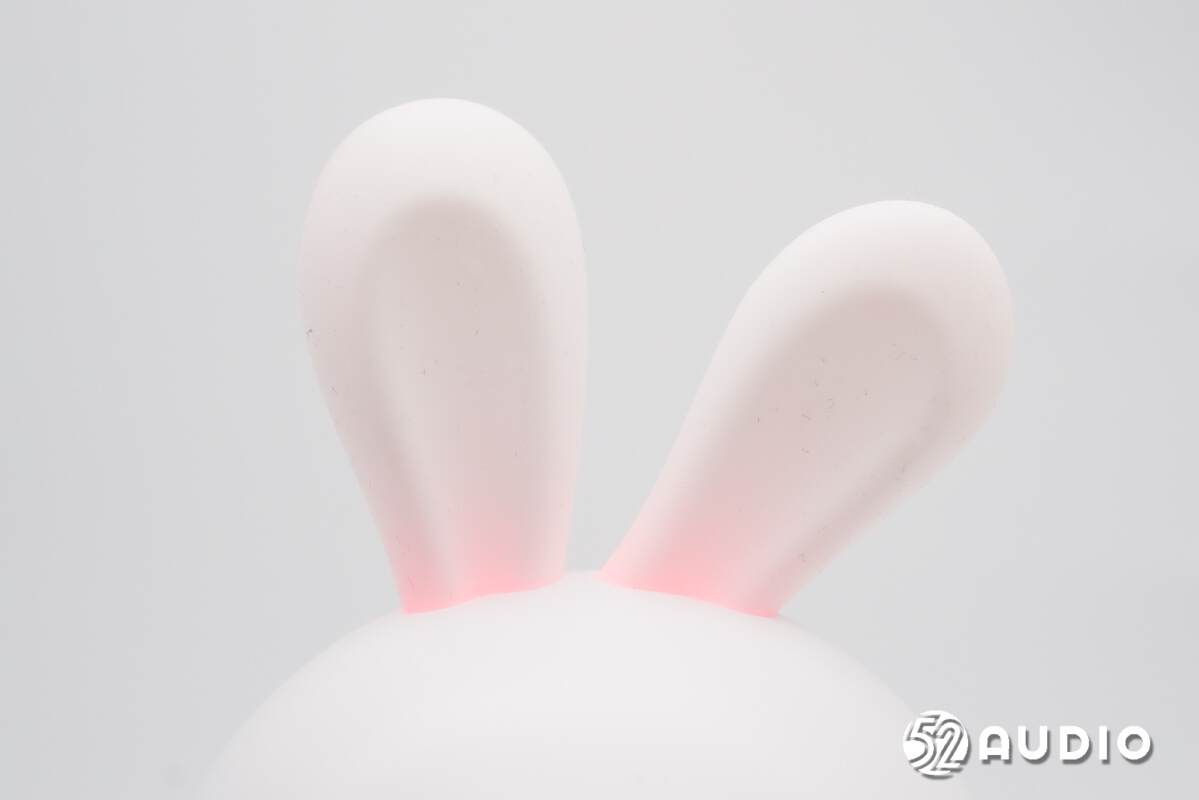

硅胶耳灯红色灯效一览。

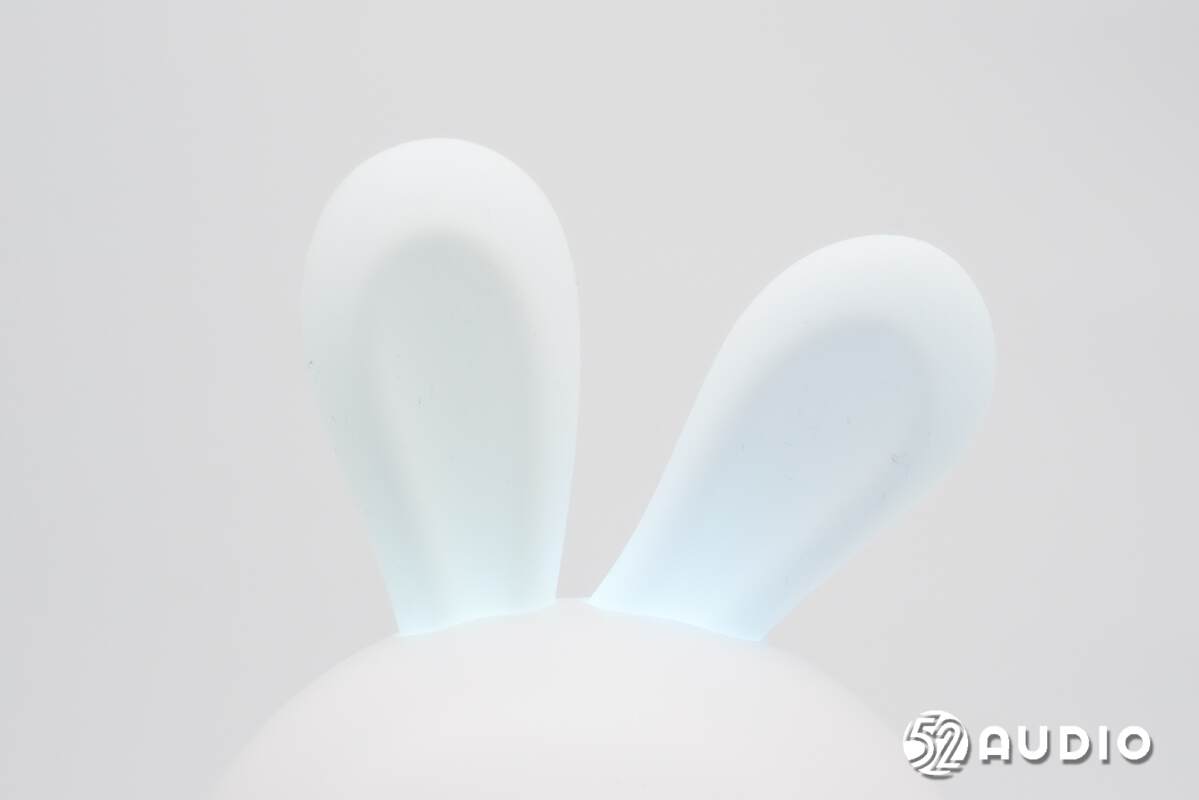

硅胶耳灯蓝色灯效一览。

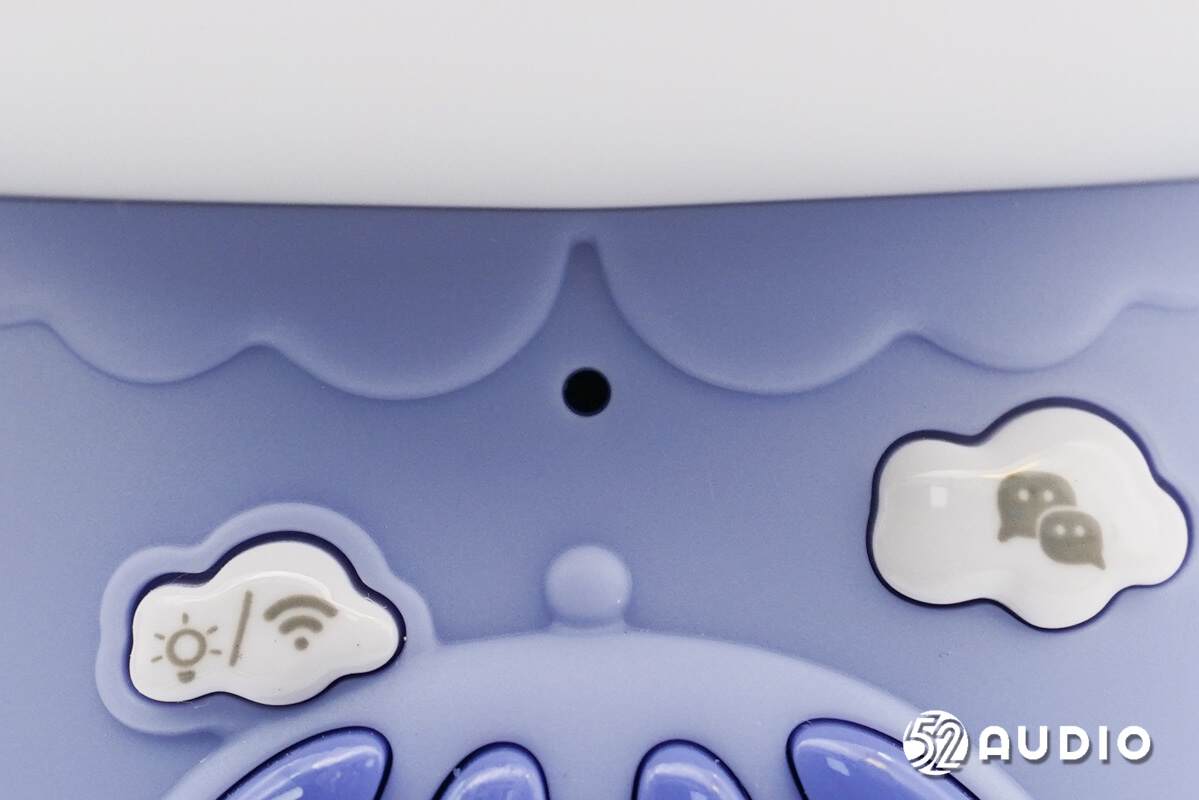

衣服上的麦克风拾音孔特写，用于语音交互。

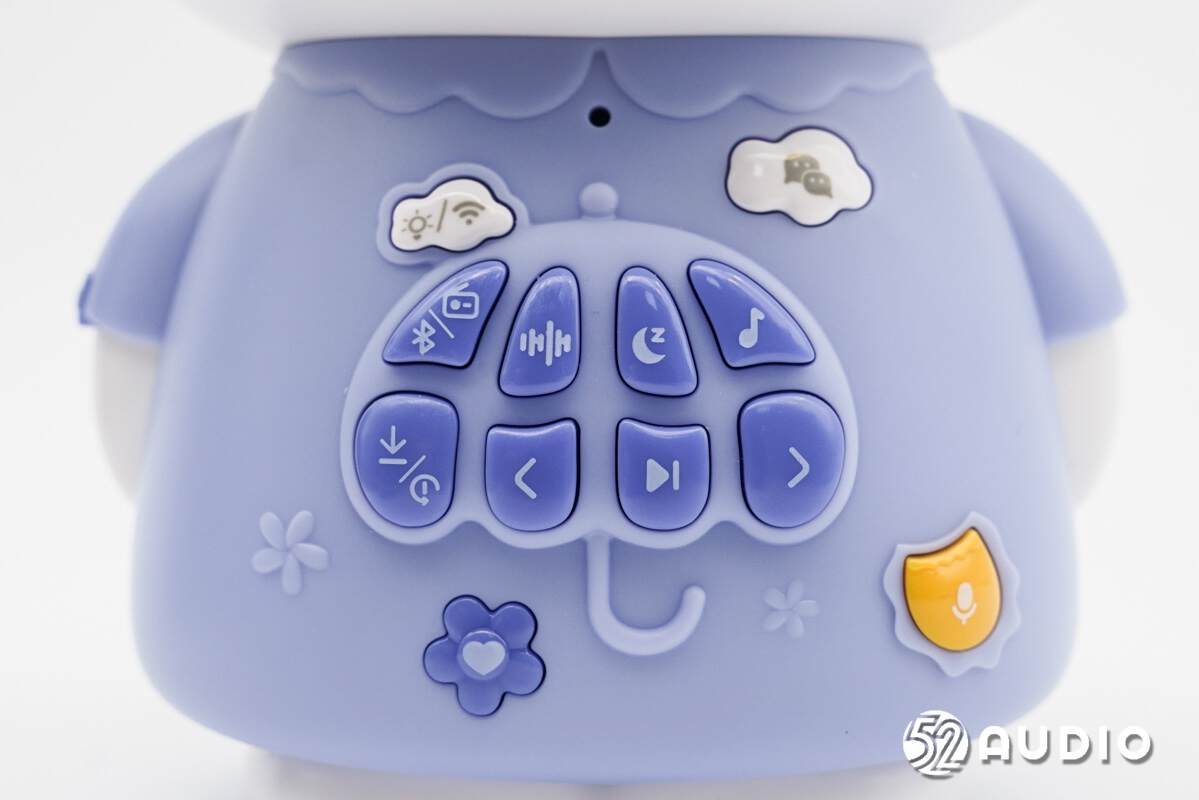

机身上的功能按键特写，设计有图案标识，便于使用。

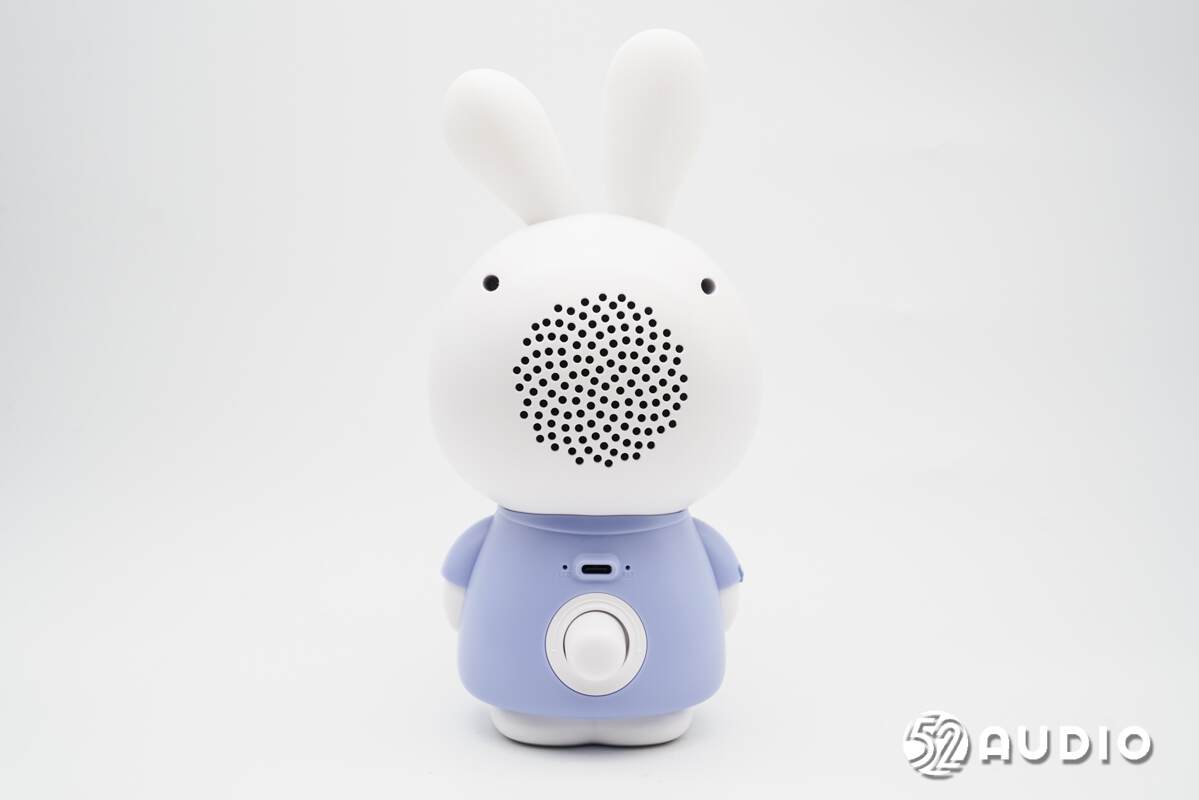

机身背面头部设置扬声器出音孔，衣服上设置Type-C充电接口，白色“尾巴”巧妙融入电源开关/调节音量旋钮。

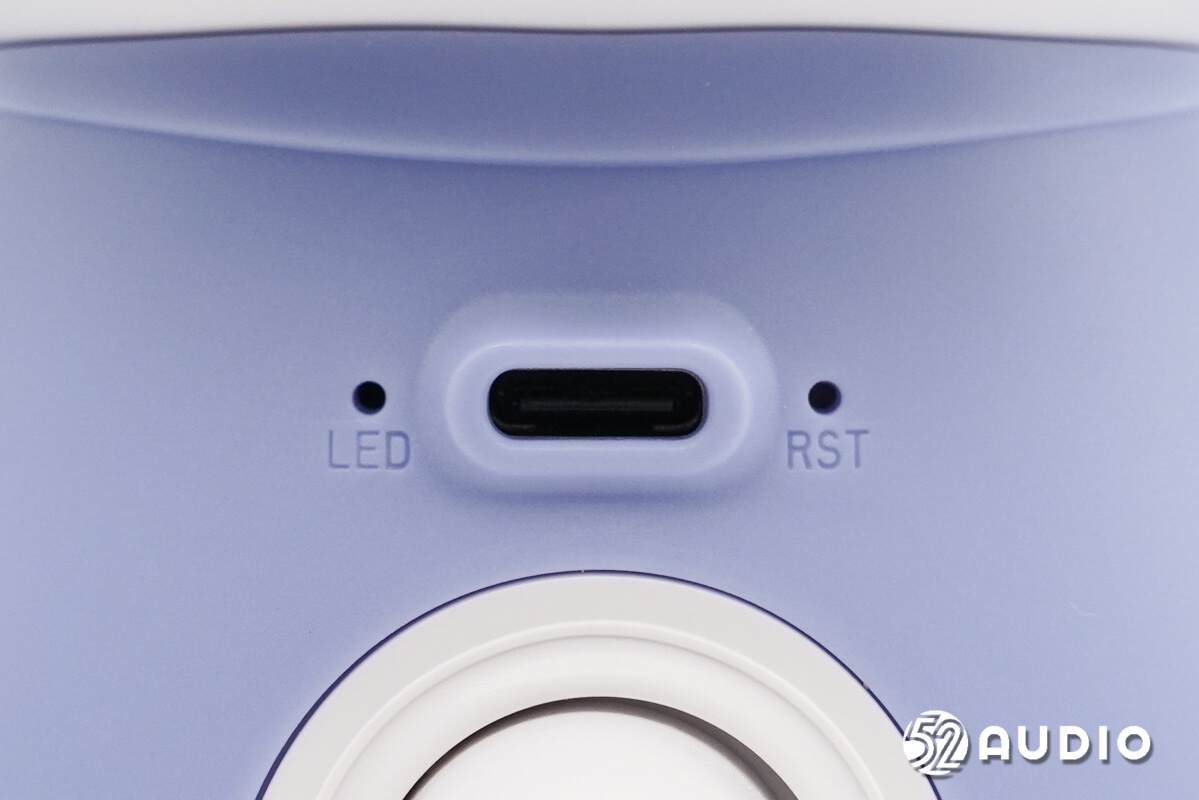

Type-C充电接口特写，两侧设置有LED指示灯和RST复位键针孔。

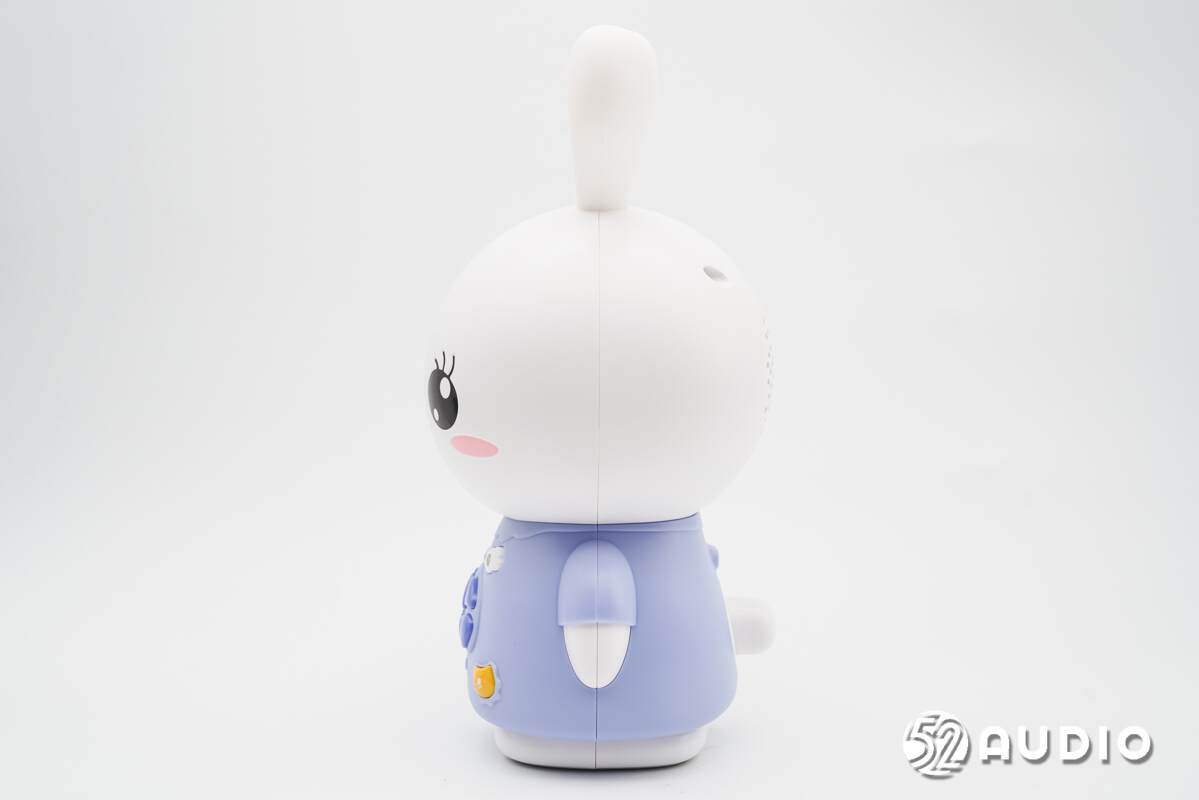

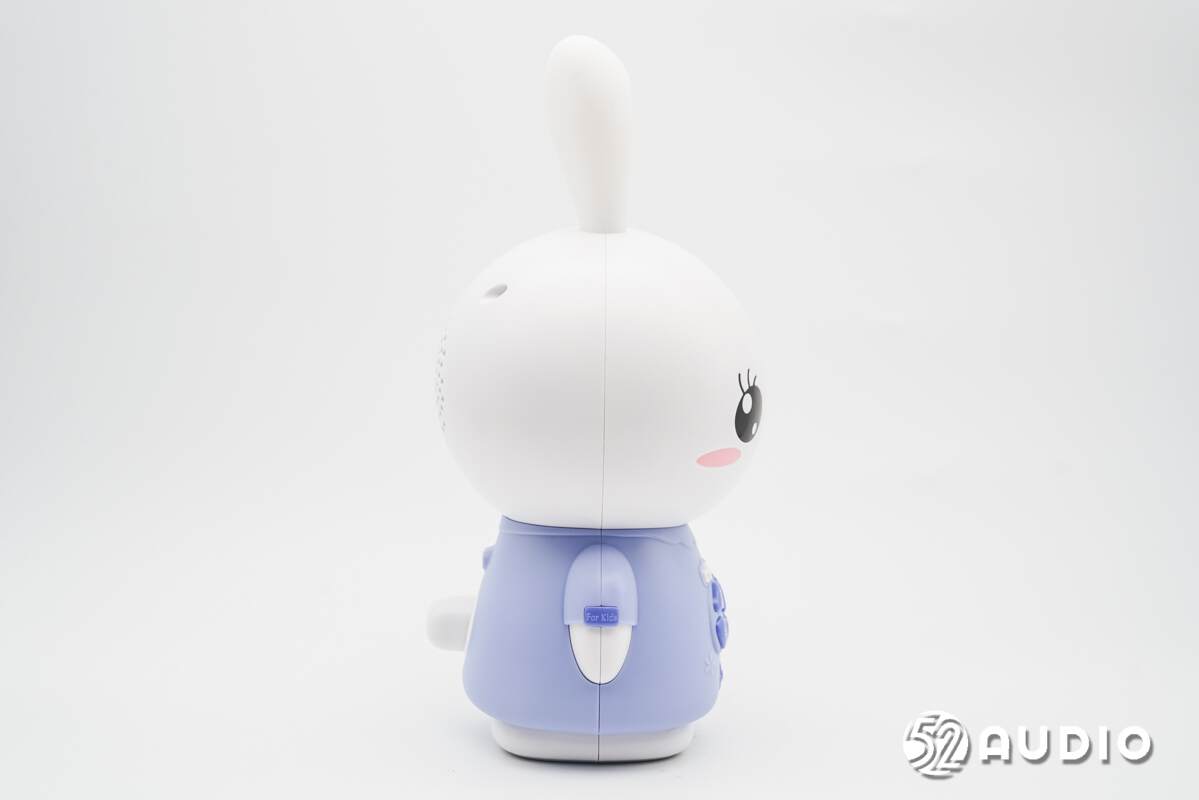

机身左侧外观一览，“衣袖”上设计“For kids”标志。
机身右侧外观一览。

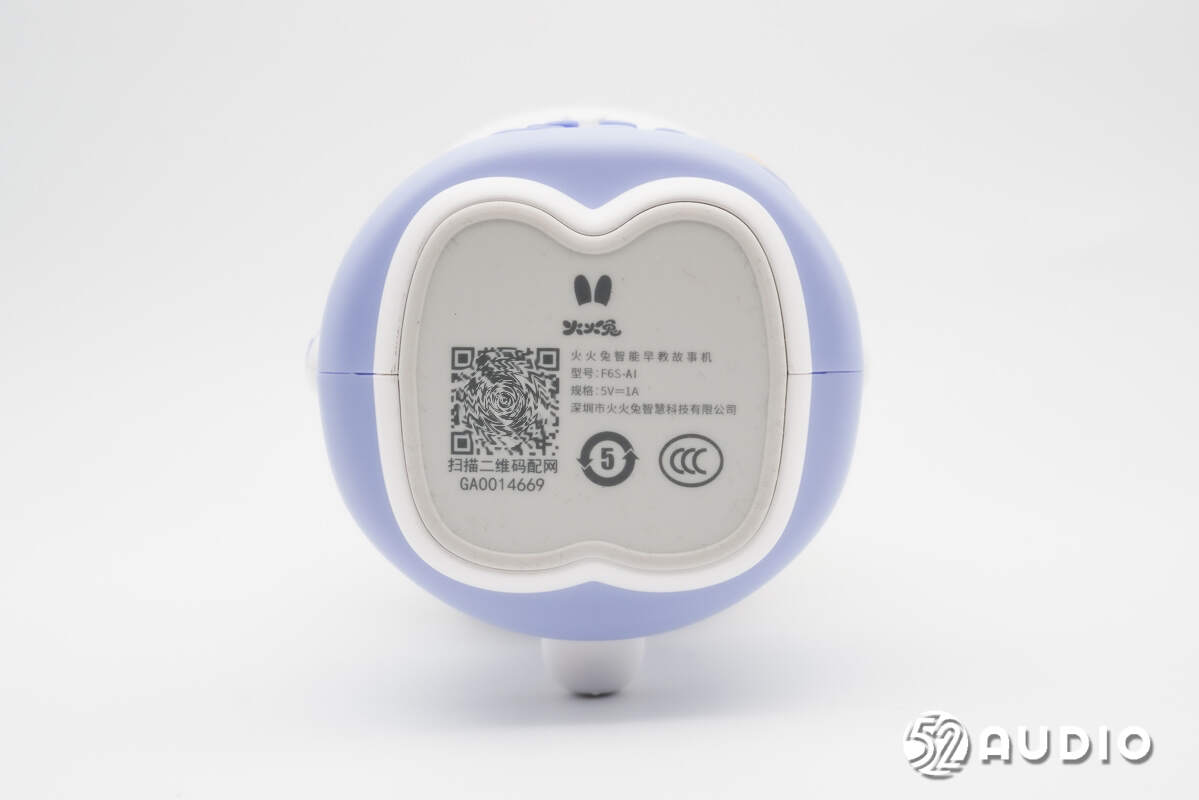

机身底部贴有防滑胶垫，标注产品信息。火火兔智能早教故事机，型号：F6S-AI，规格：5V-1A，深圳市火火兔智慧科技有限公司。

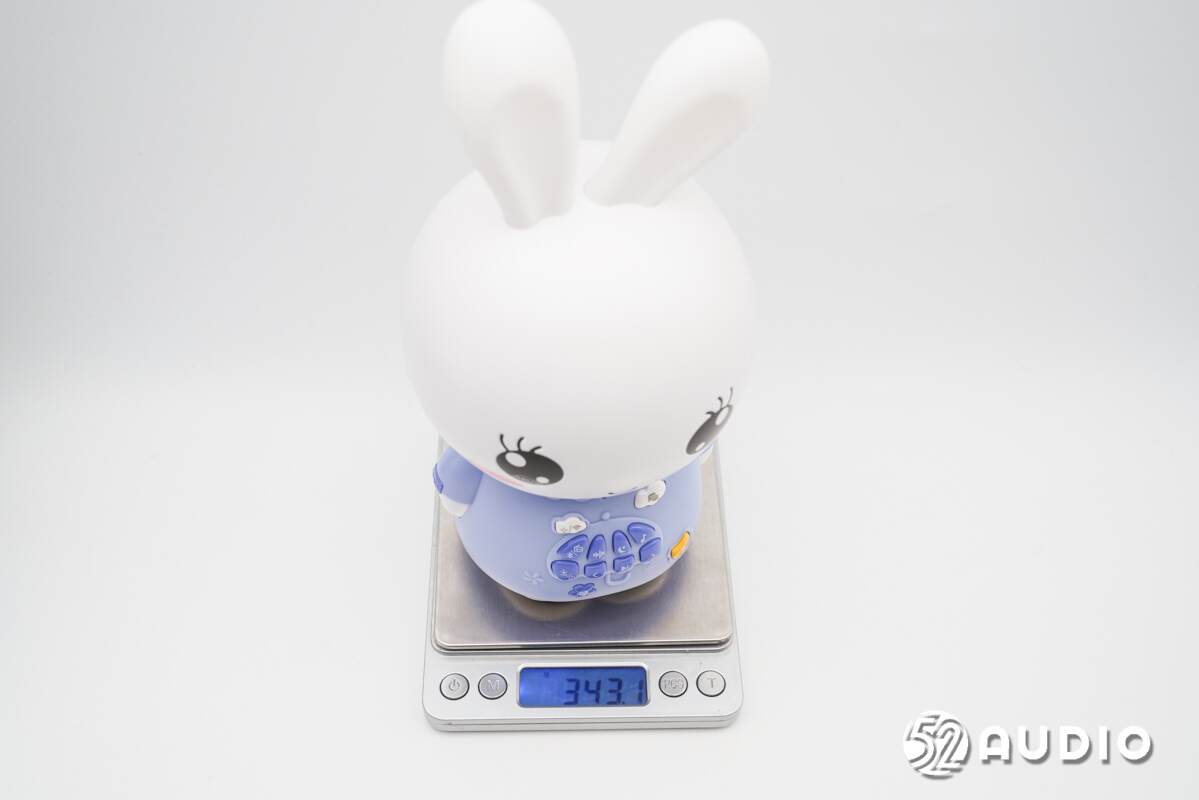

经我爱音频网实测，火火兔AI早教机器人F6S-AI重量约为343.1g。

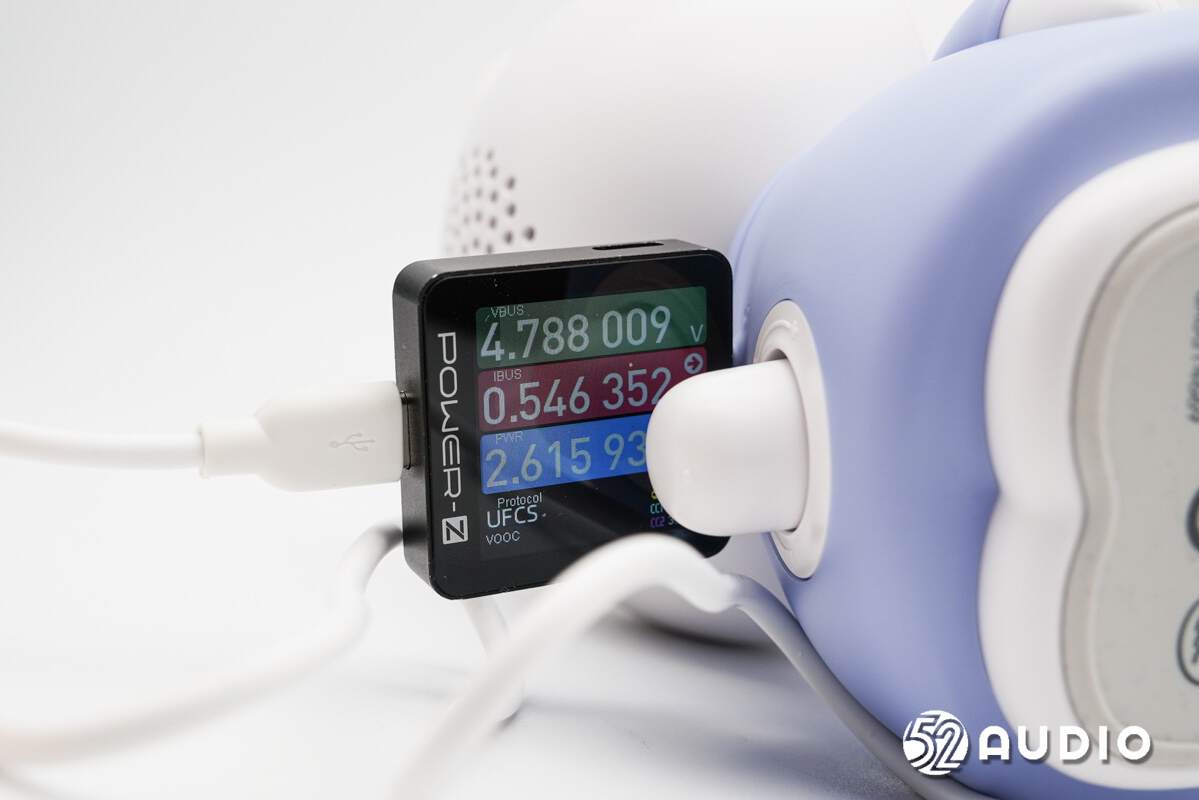

我爱音频网使用CHARGERLAB POWER-Z KM003C对火火兔AI早教机器人F6S-AI进行充电测试，输入功率约为2.62W。
通过开箱，我们详细了解了火火兔AI早教机器人F6S-AI的可爱外观设计，下面进入拆解部分，看看内部结构配置信息~

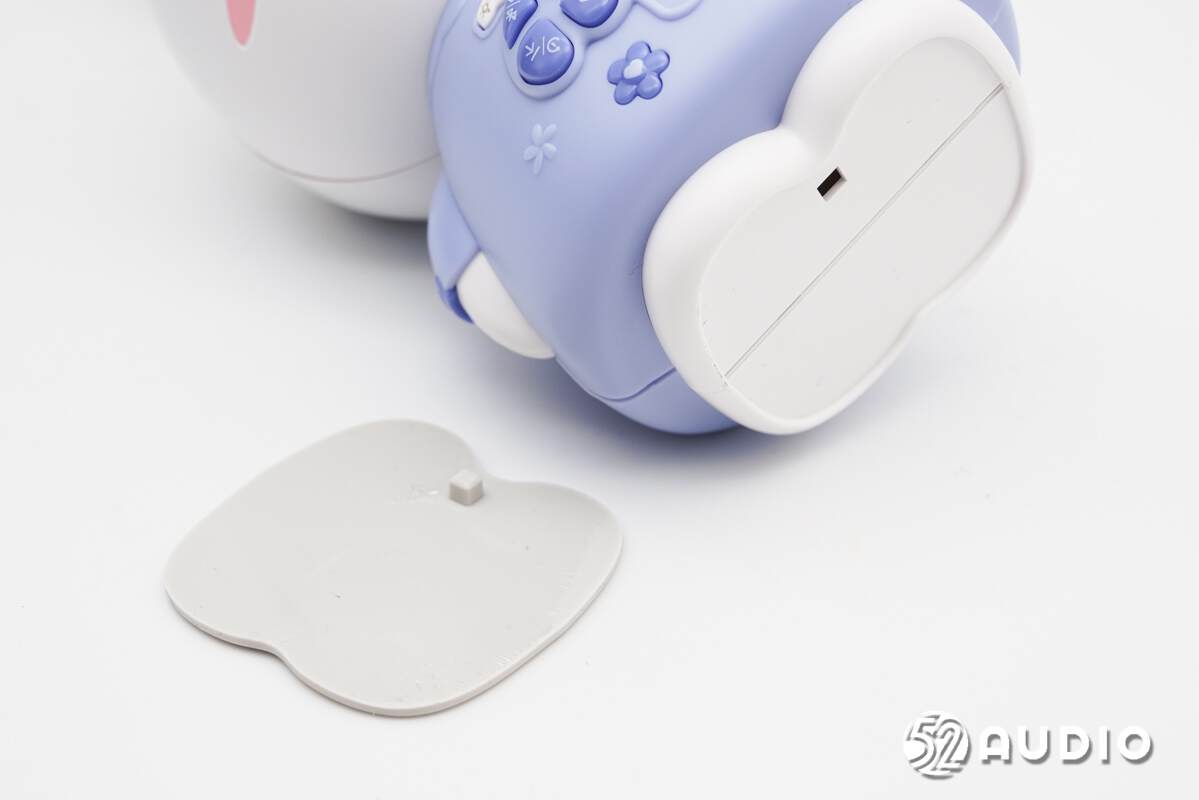

撕掉机身底部的防滑胶垫。

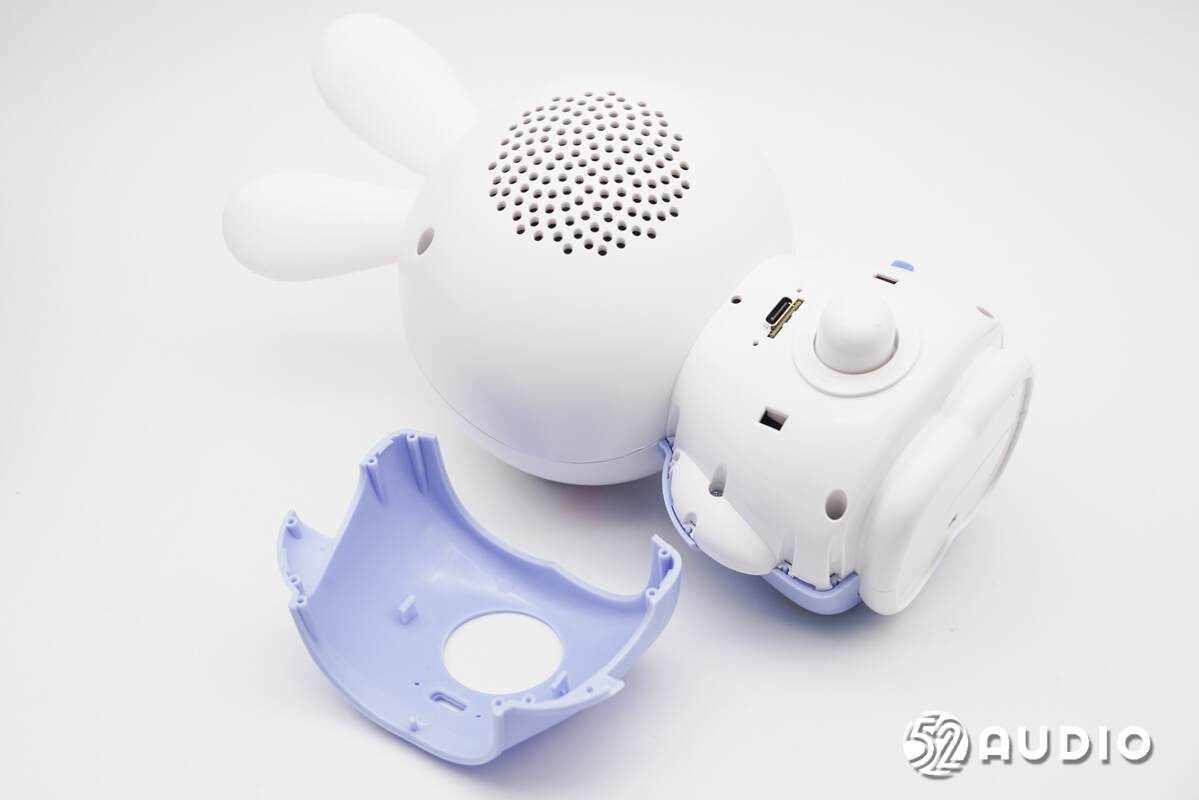

取掉背部外壳，内部机身上隐藏固定螺丝。

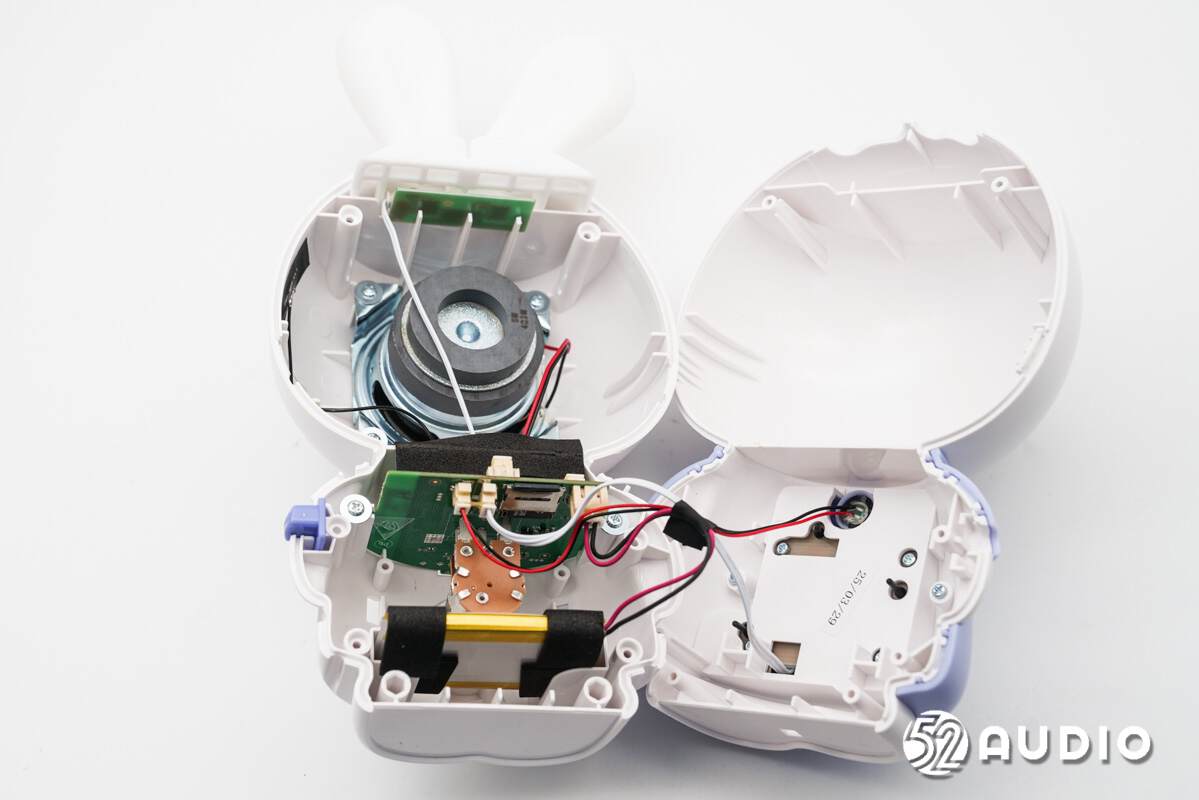

卸掉螺丝，打开腔体。腔体内部元器件通过导线和插座连接主板。
拔掉所有导线插座，前腔内部结构一览，内部嵌入有麦克风和功能按键小板。

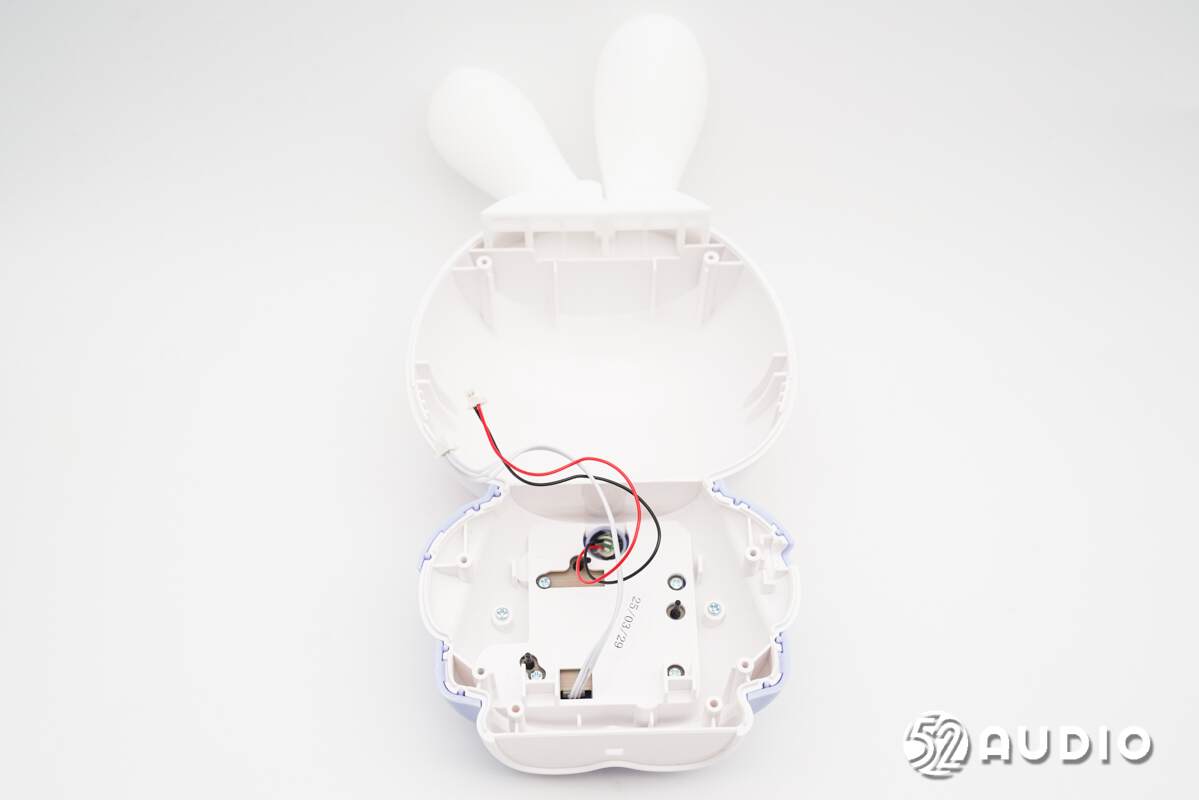

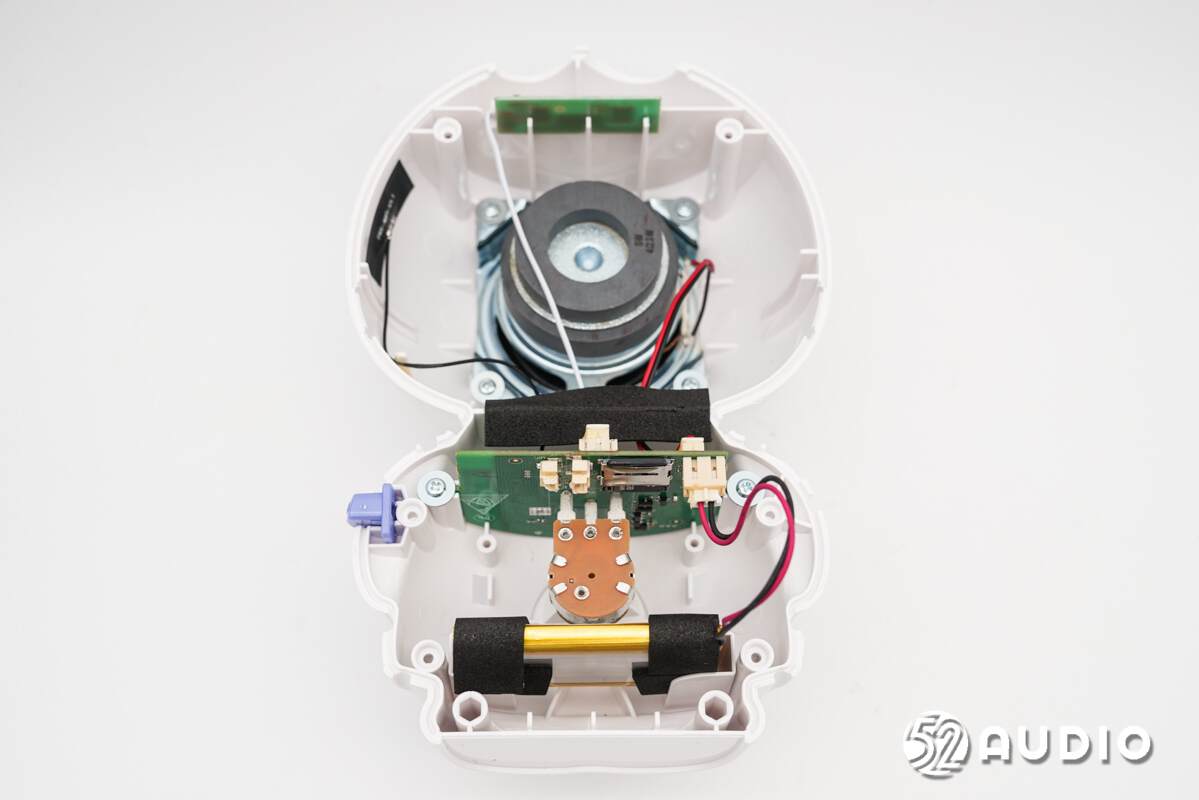

后腔内部结构一览，从上到下依次设置有耳灯小板、扬声器、主板和电池单元。

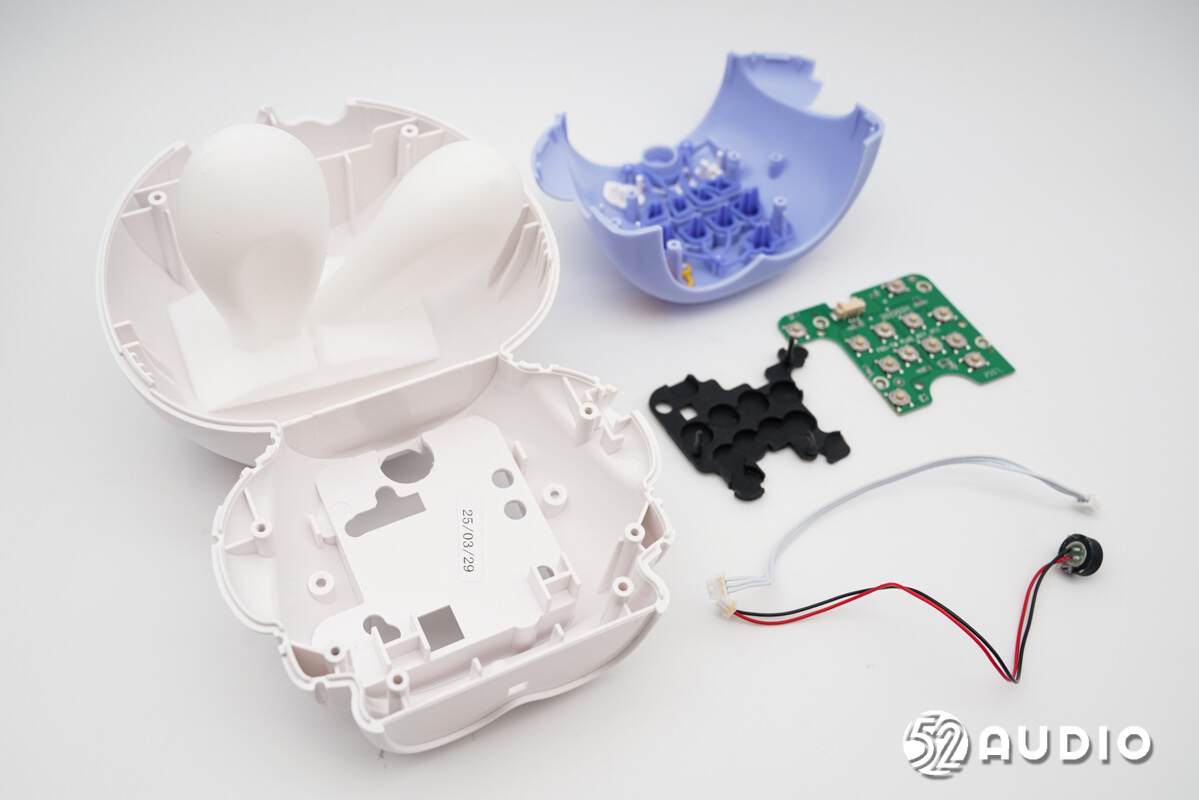

取掉前腔内部的所有组件。

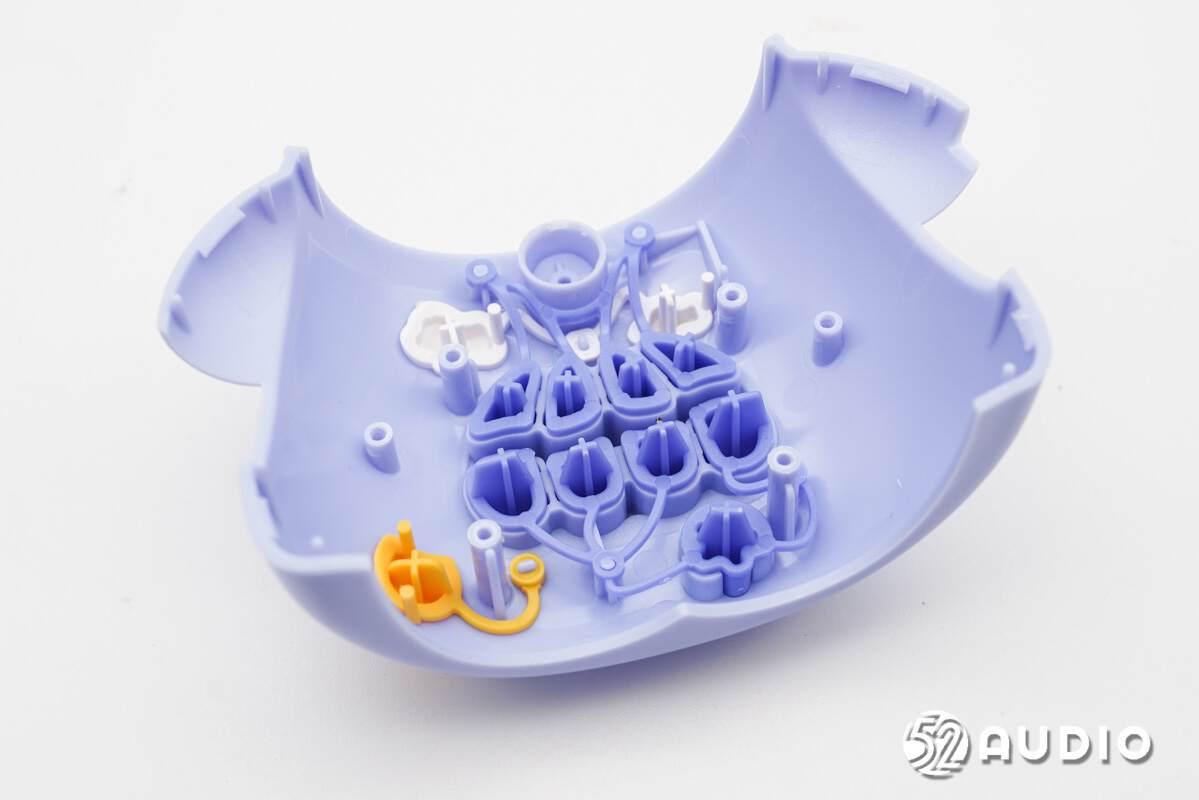

机身前面外壳内侧结构一览。

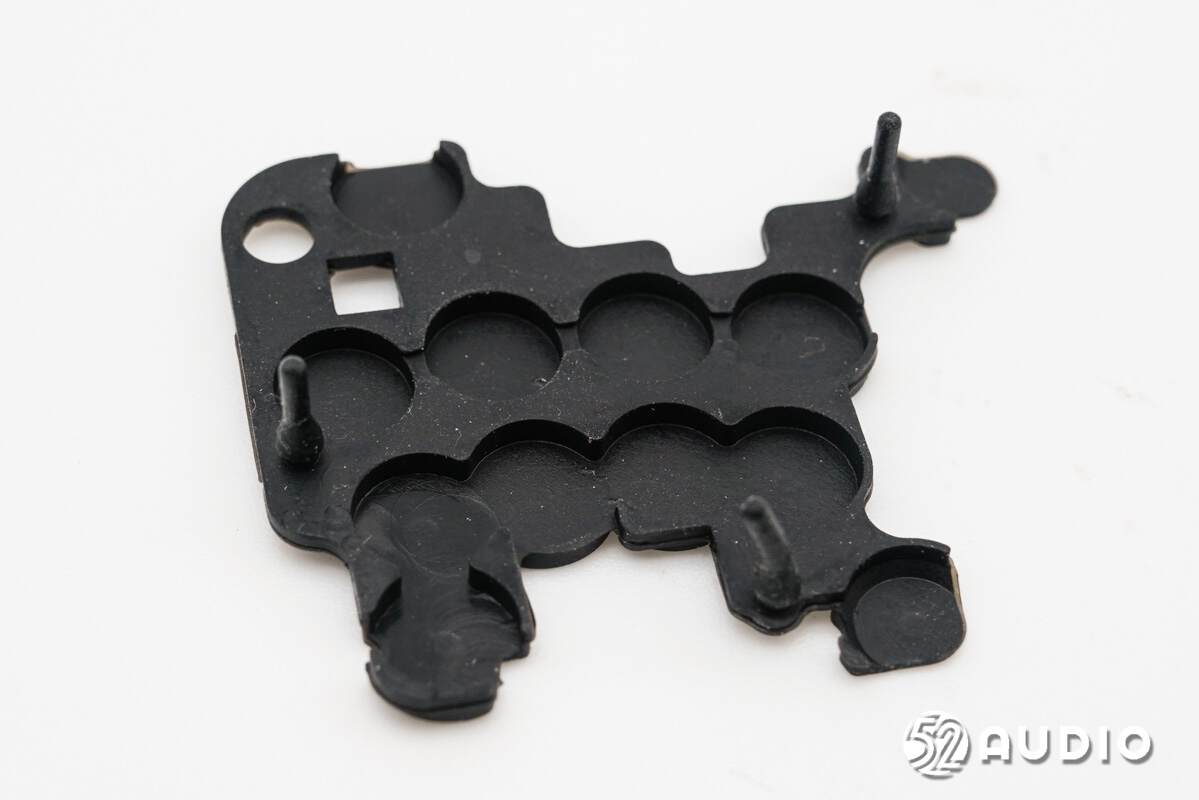

功能按键的橡胶缓冲垫结构一览。

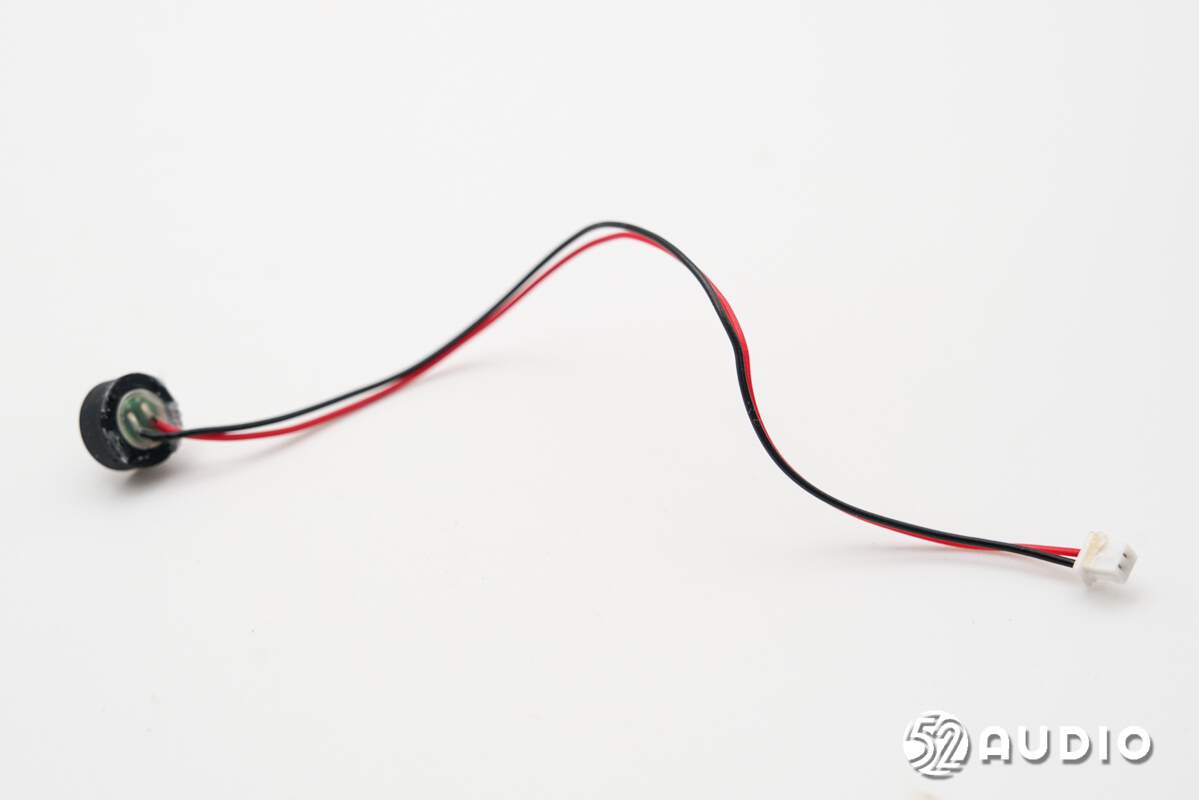

拾音麦克风模组一览。
驻极体麦克风特写，通过声学橡胶套包裹密封，用于语音交互拾音。

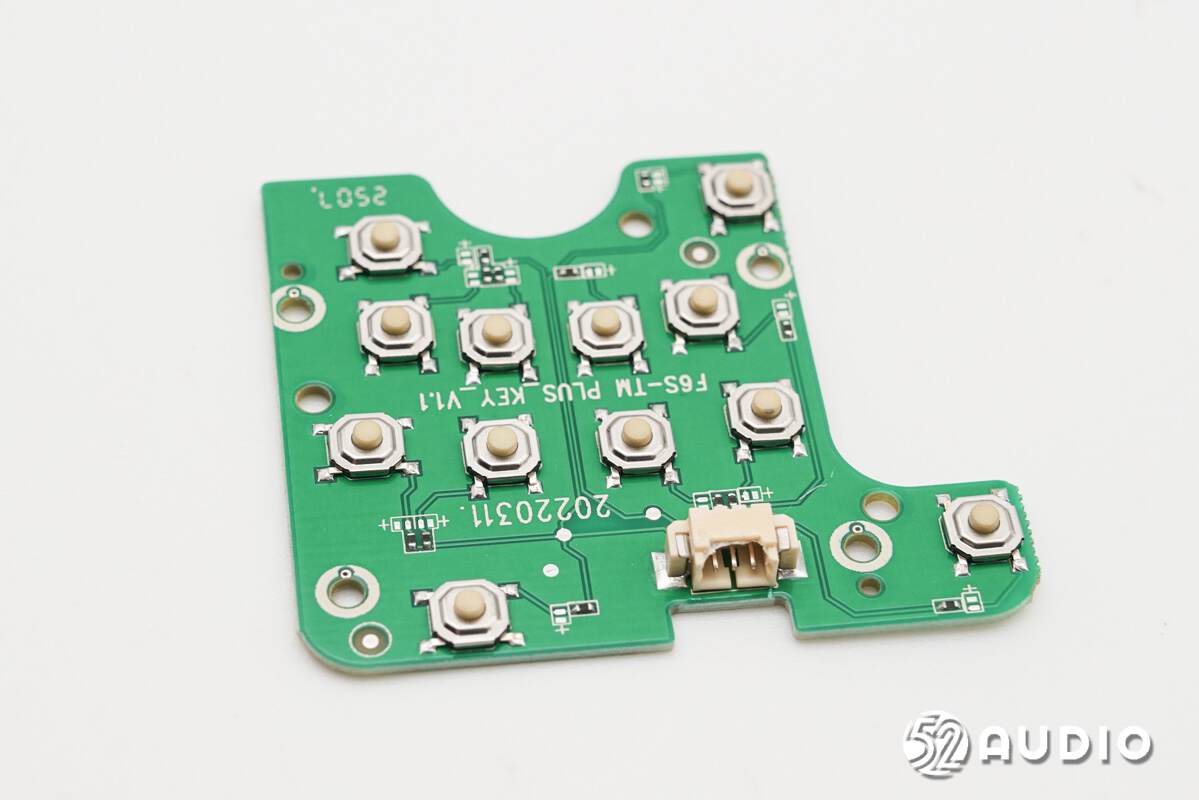

功能按键小板电路一览，设置有12颗物理按键和连接主板的导线插座。

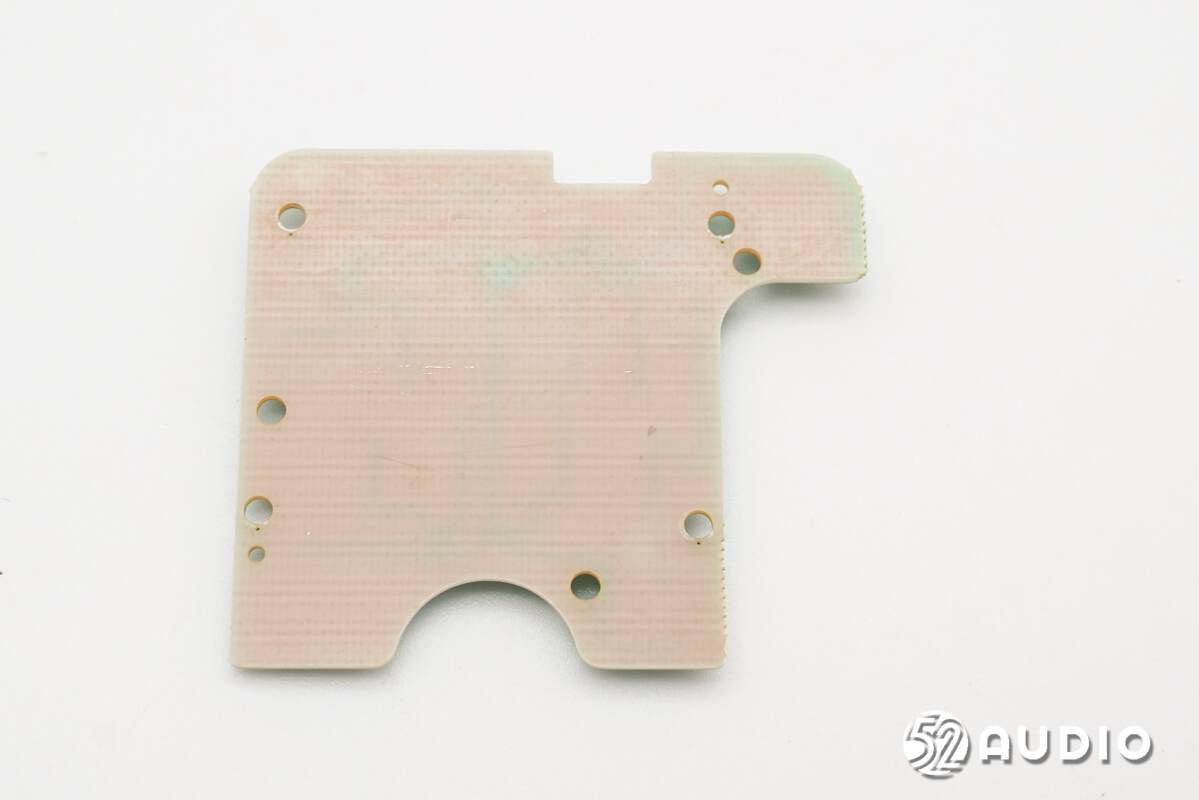

功能按键小板背面未设置元器件。
取出前腔内部所有元器件。

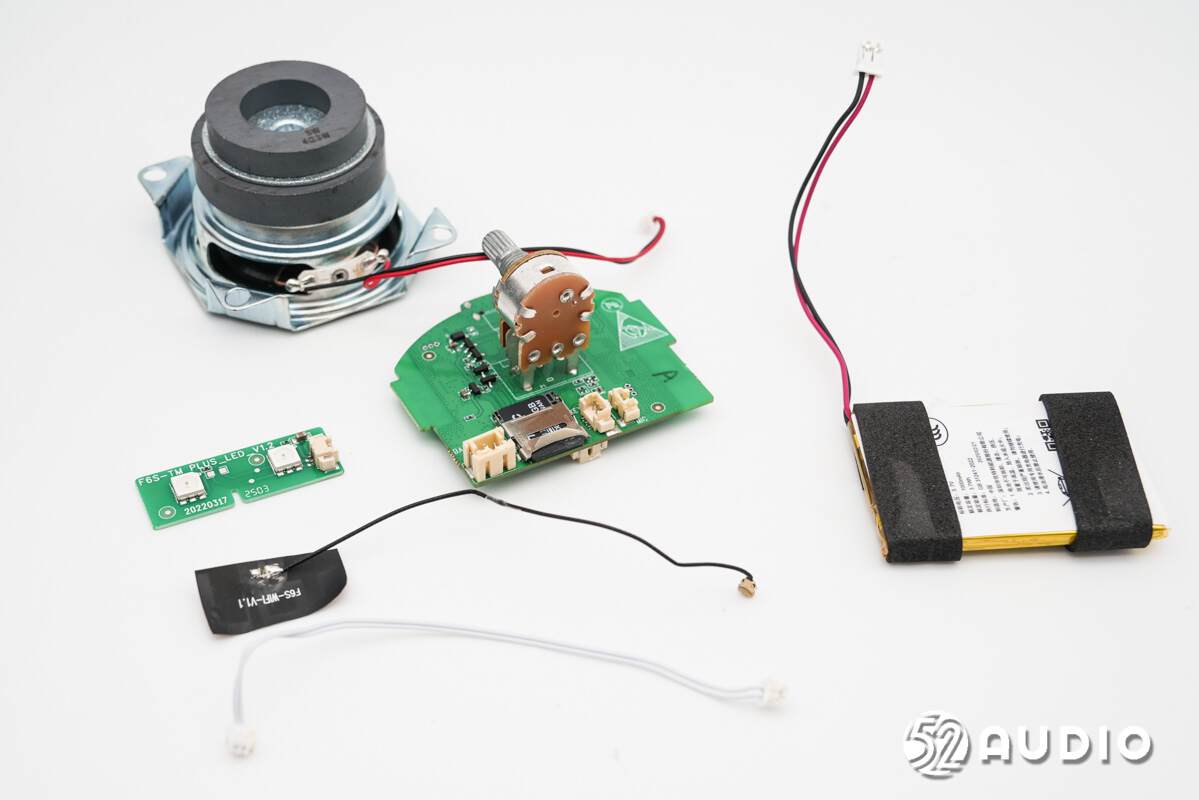

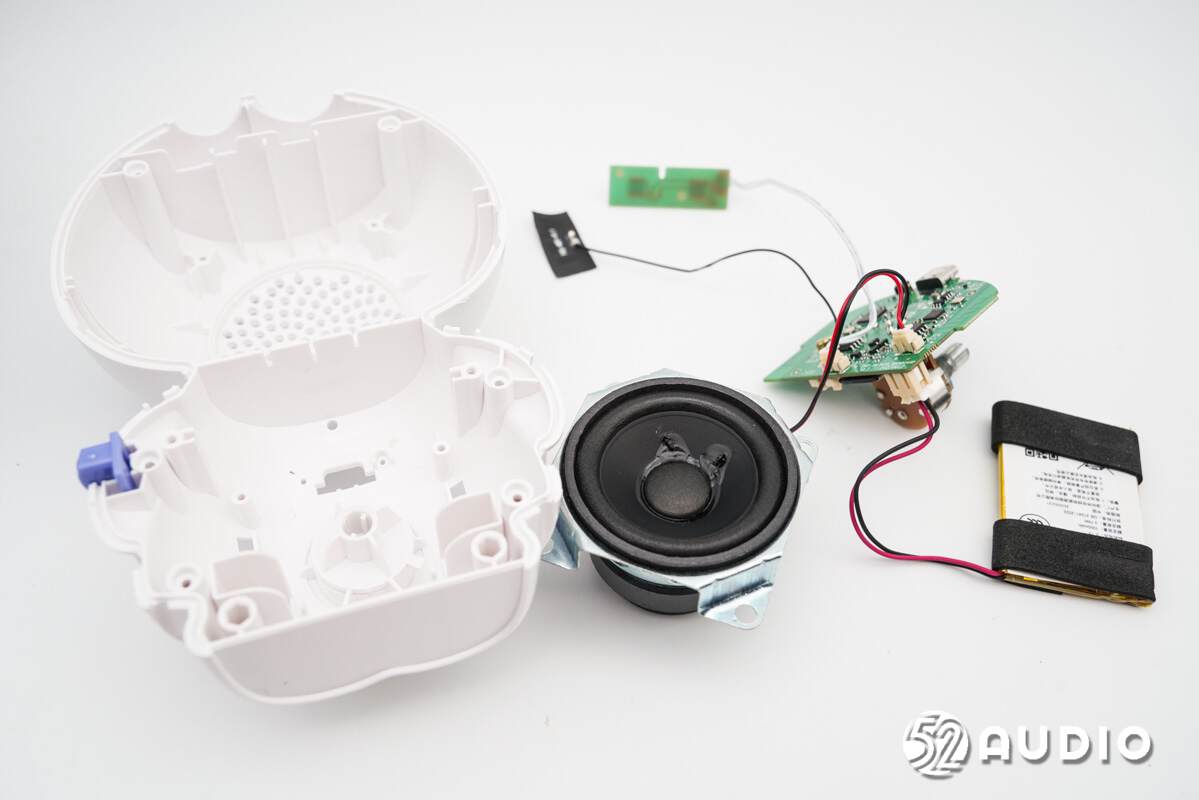

拔掉插座，分离所有组件。

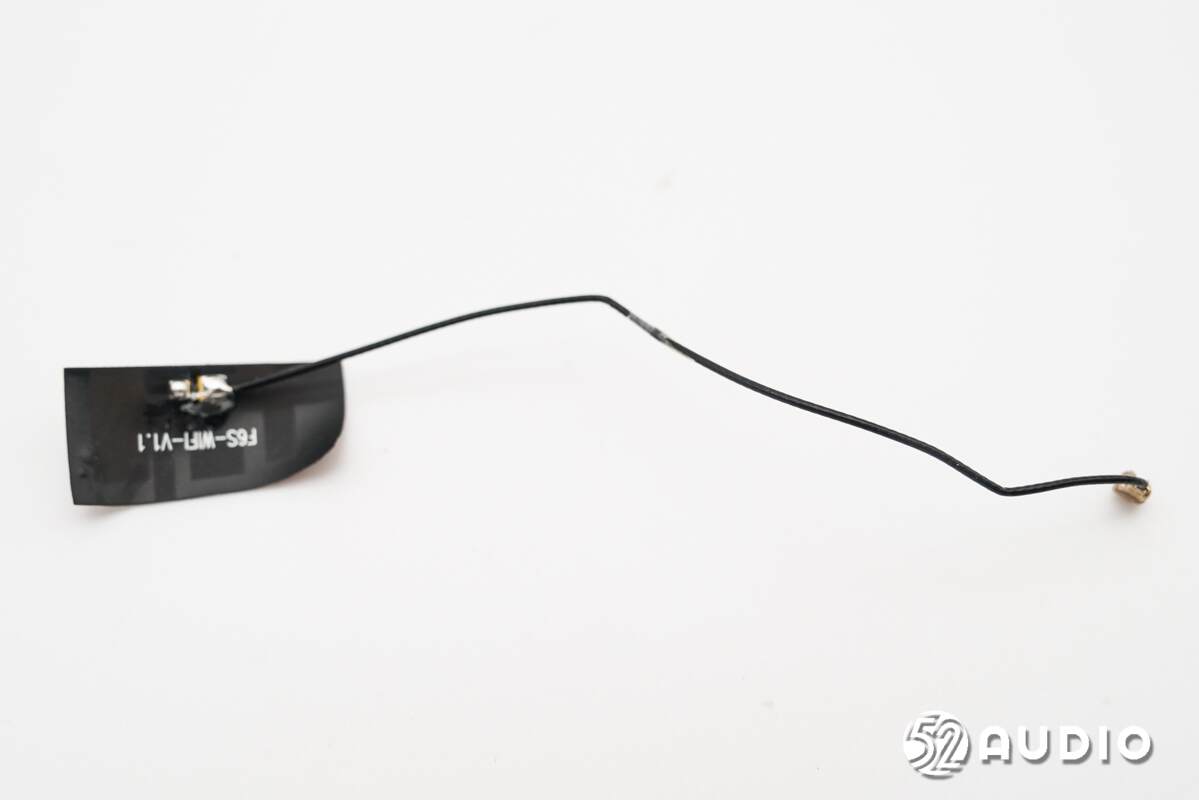

WiFi同轴天线模组一览。

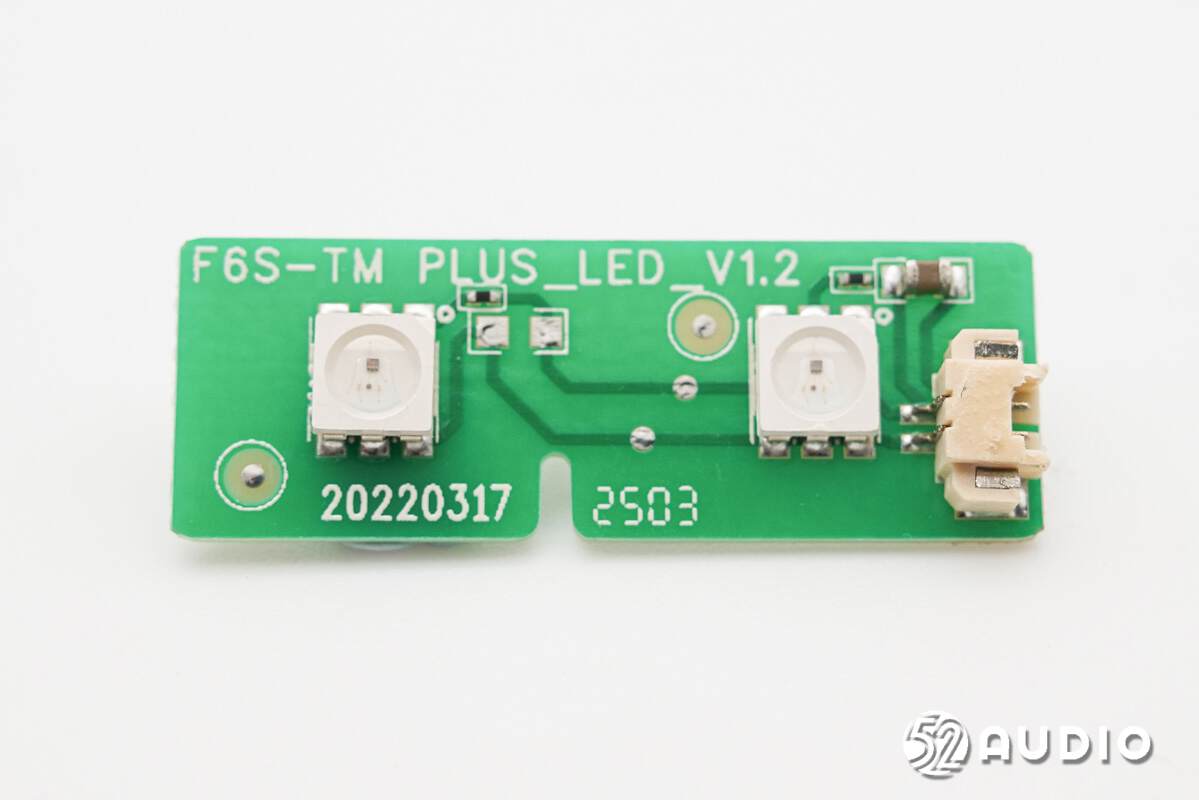

耳灯小板正面电路一览，设置有两颗RGB LED灯珠和连接主板的导线插座。
耳灯小板背面未设置元器件。
内置扬声器模组一览，采用了动圈喇叭。

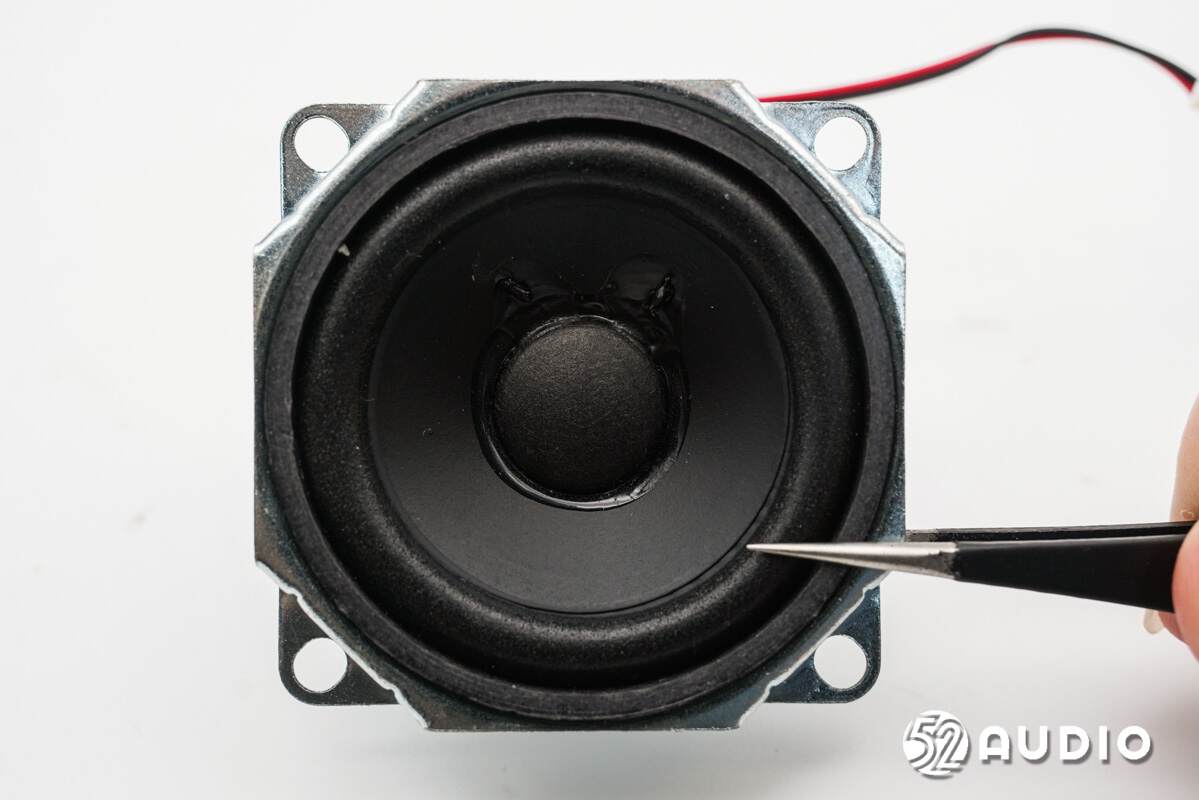

动圈喇叭正面振膜特写。

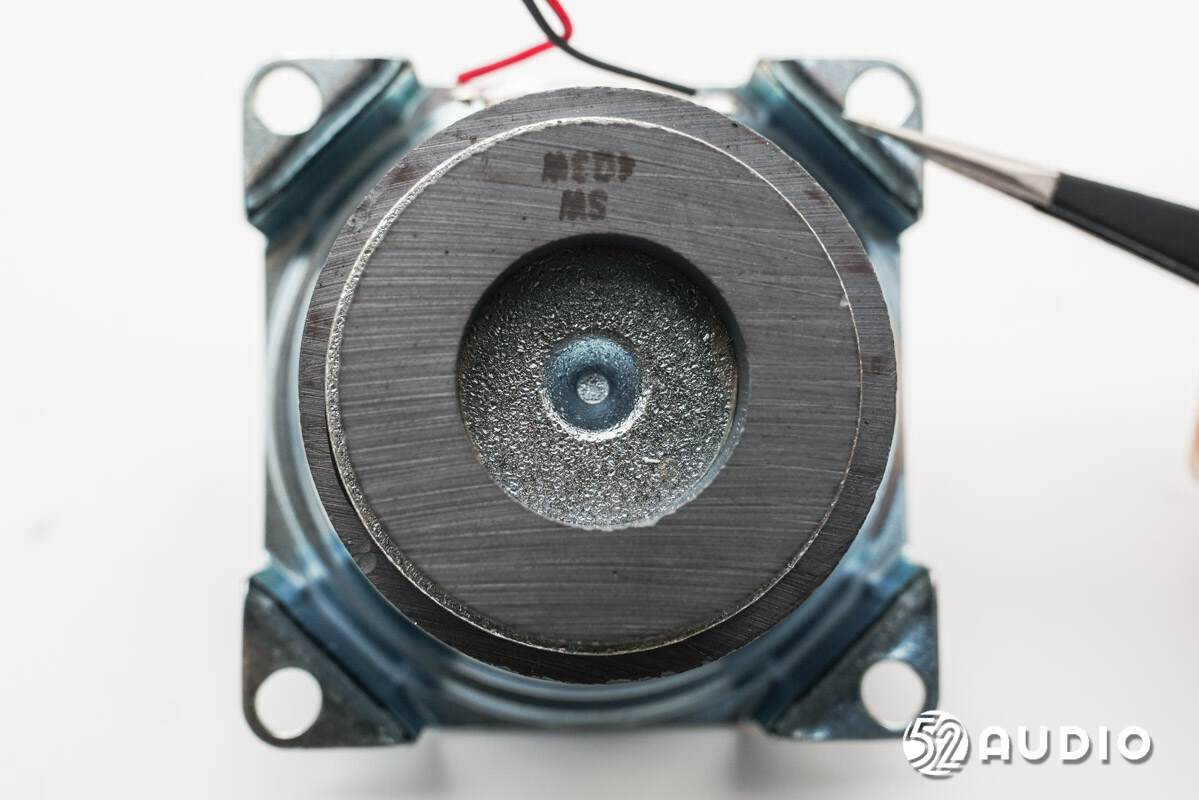

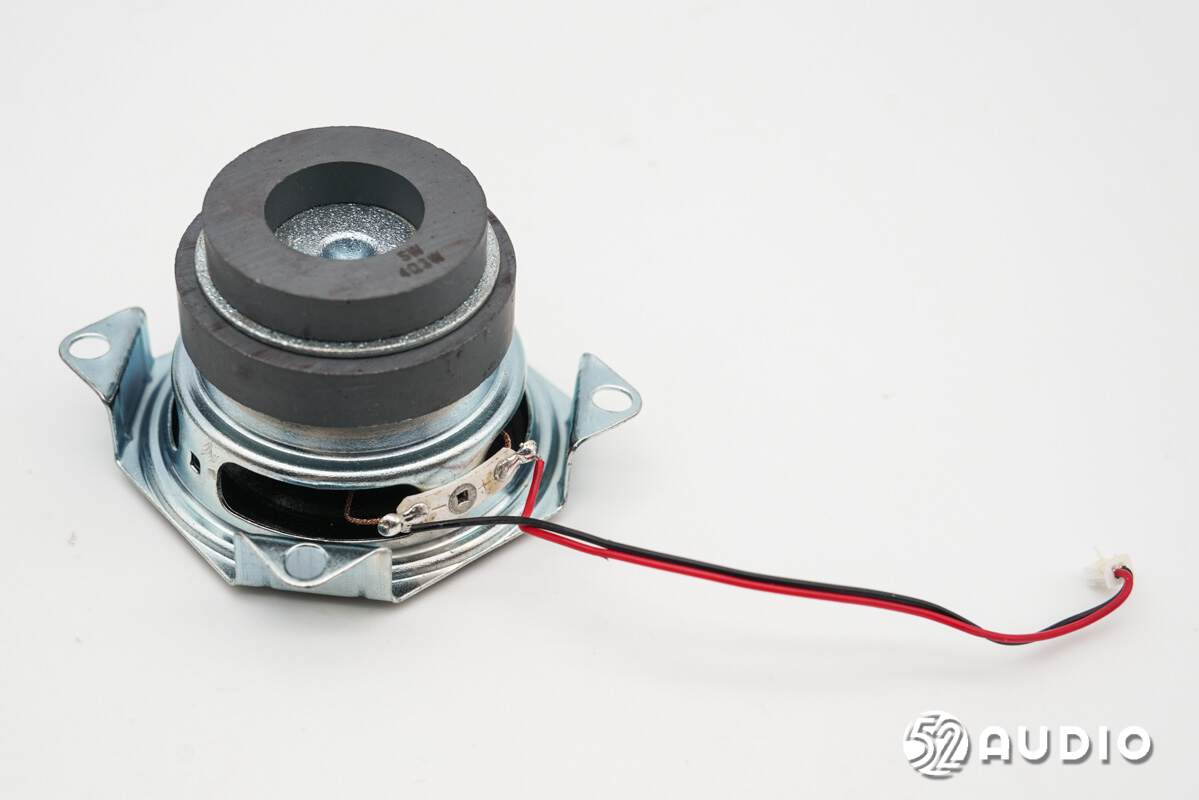

动圈喇叭背面T铁特写，功率：3W，阻抗：4Ω。

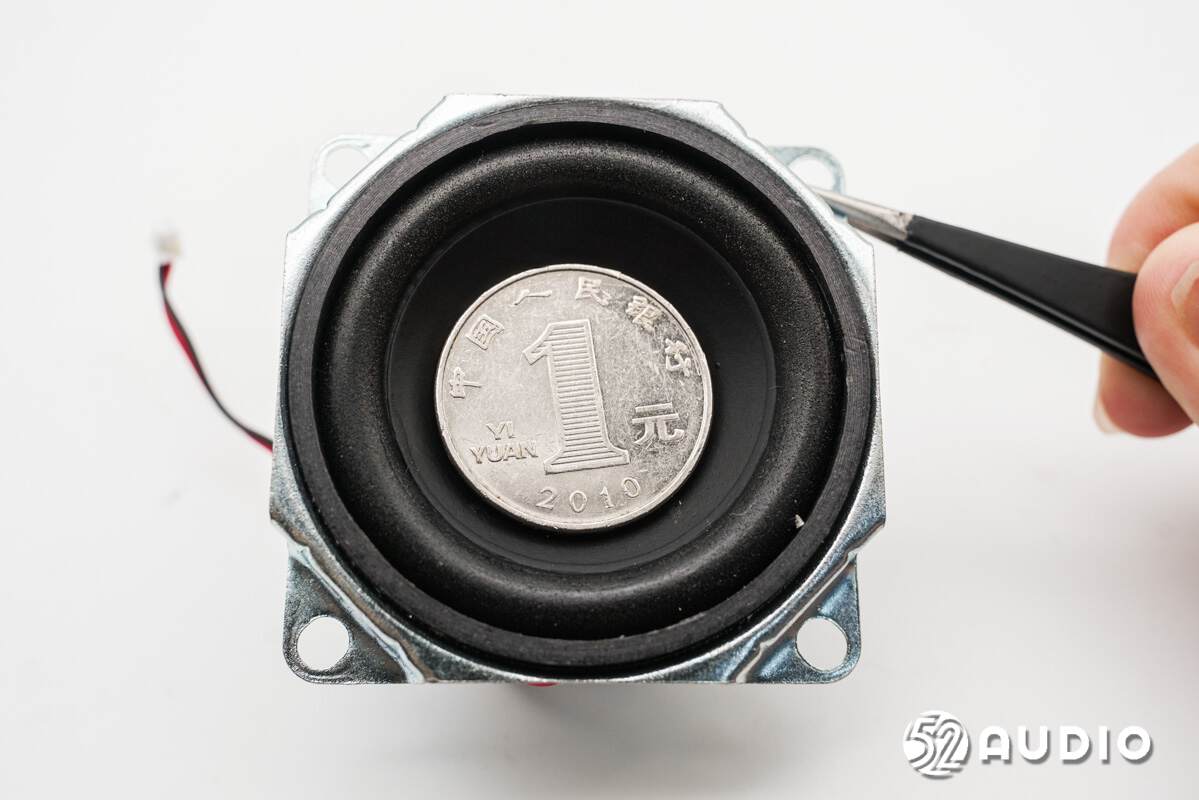

动圈喇叭单元与一元硬币大小对比。

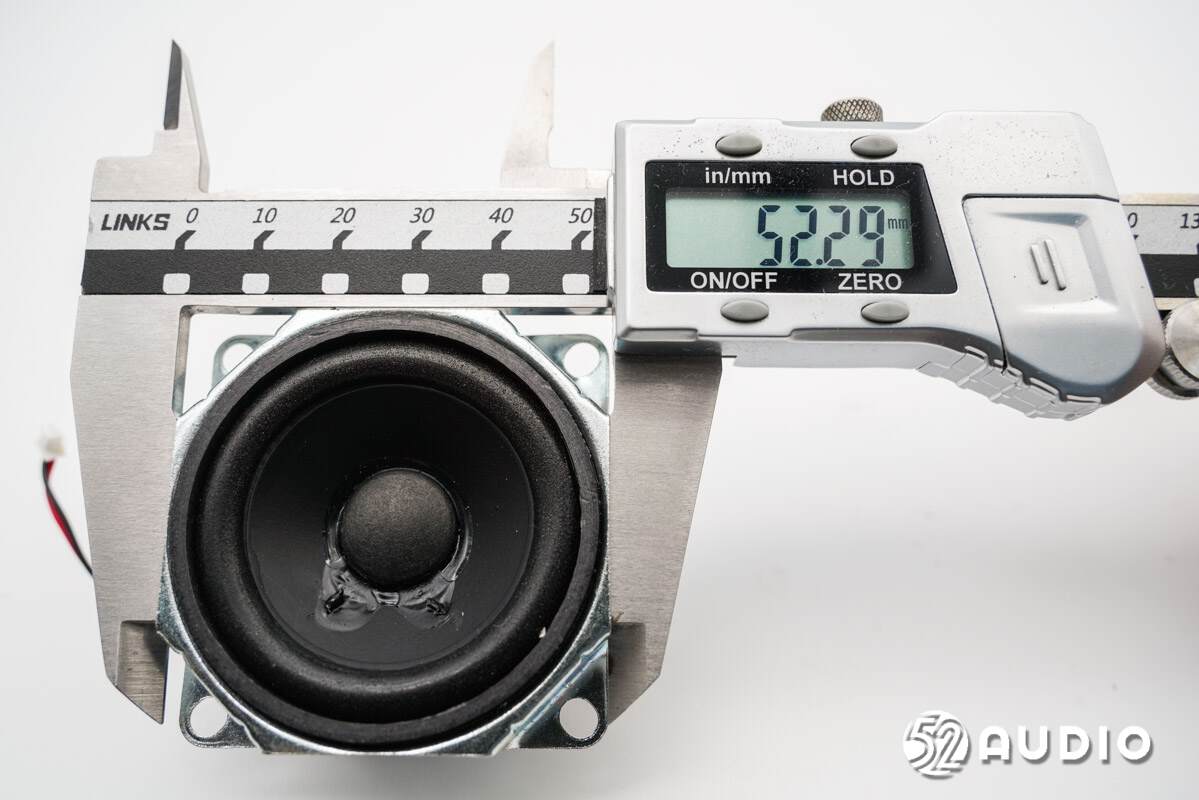

经我爱音频网实测，动圈喇叭直径约为52.29mm。

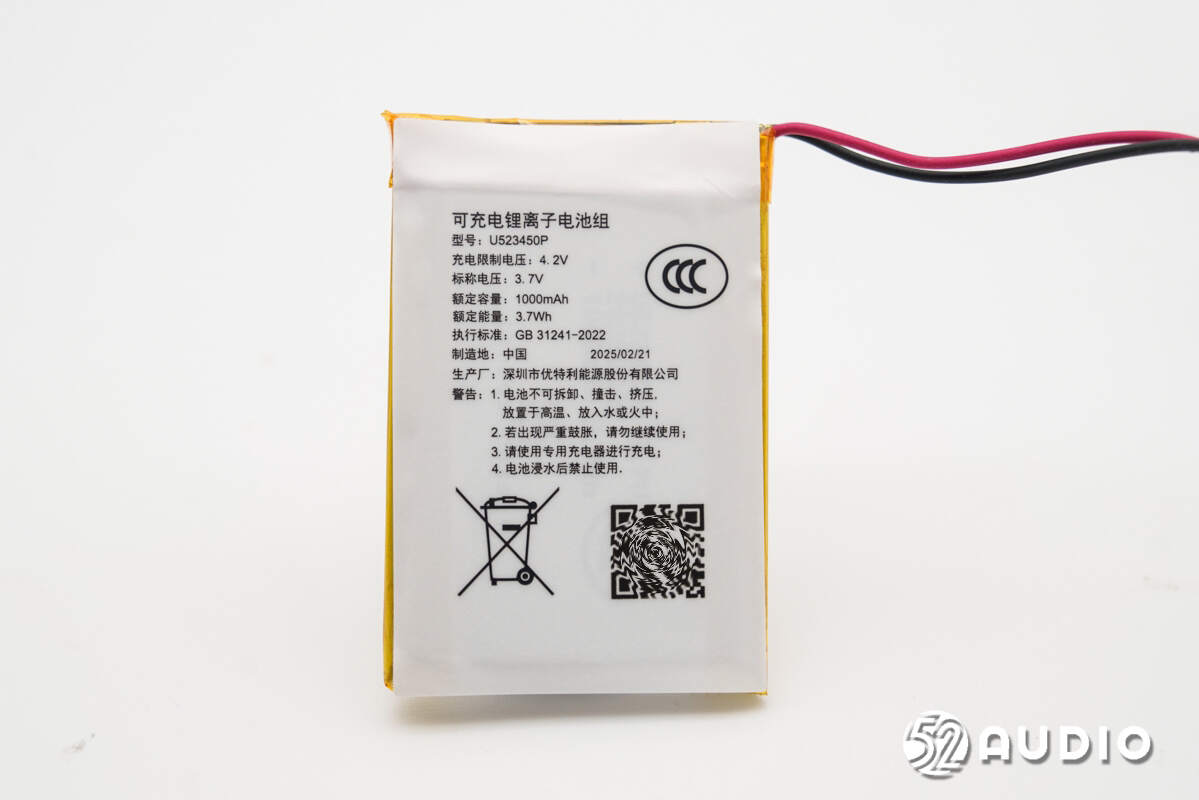

内置锂电池标签上信息，可充电锂离子电池组，型号：U523450P，充电限制电压：4.2V，标称电压：3.7V，额定容量：1000mAh，额定能量：3.7Vh，生产厂：深圳市优特利能源股份有限公司。

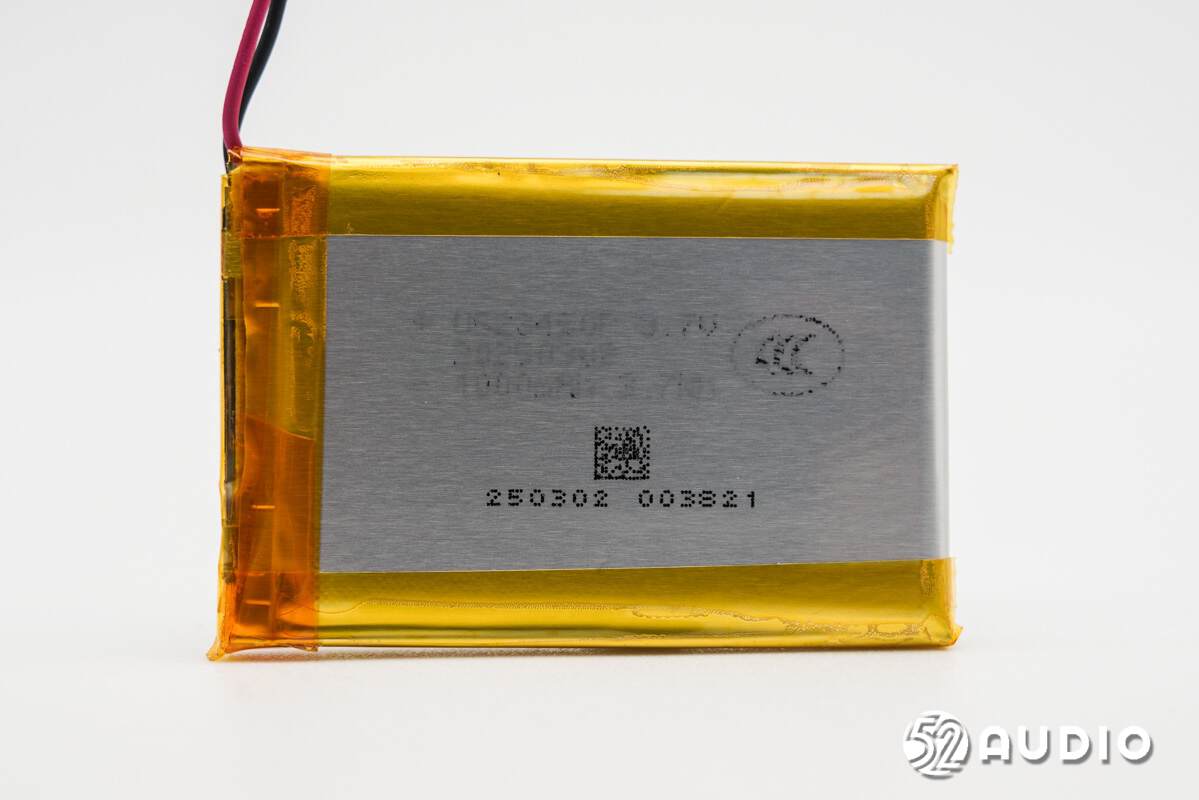

电芯上丝印信息一览，与外部标签一致。

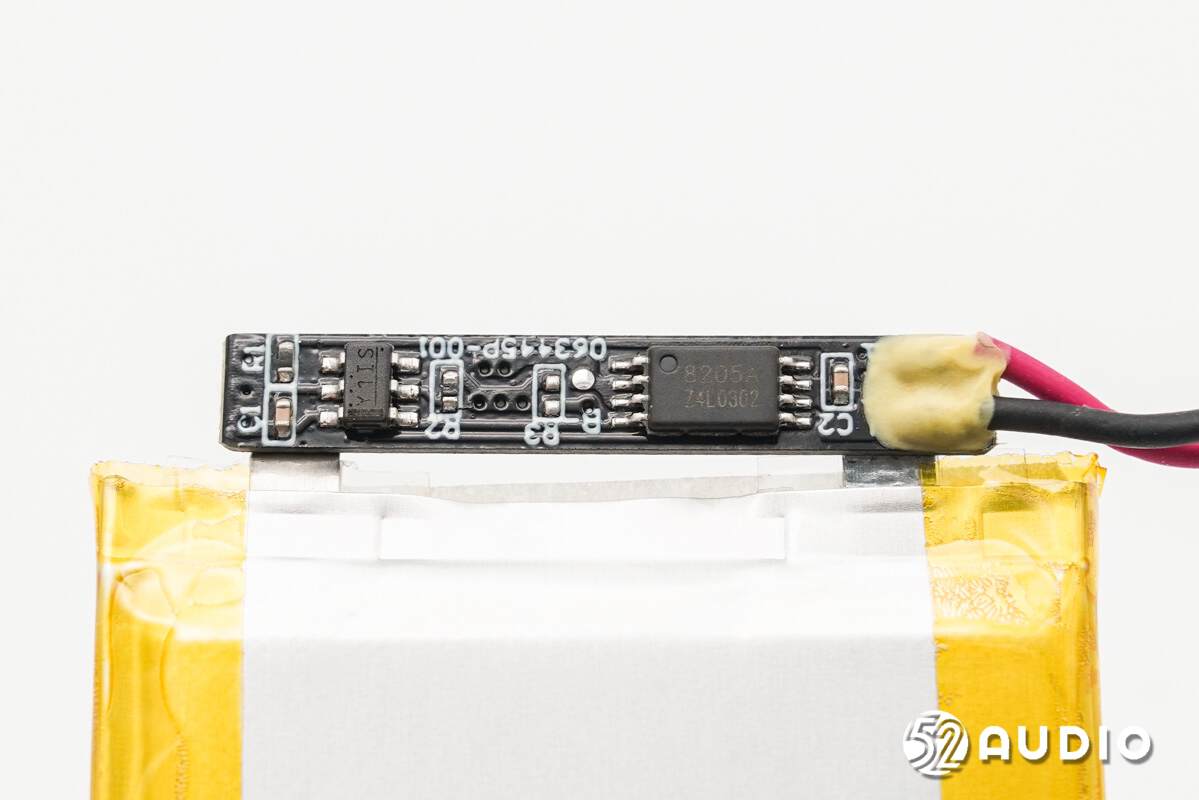

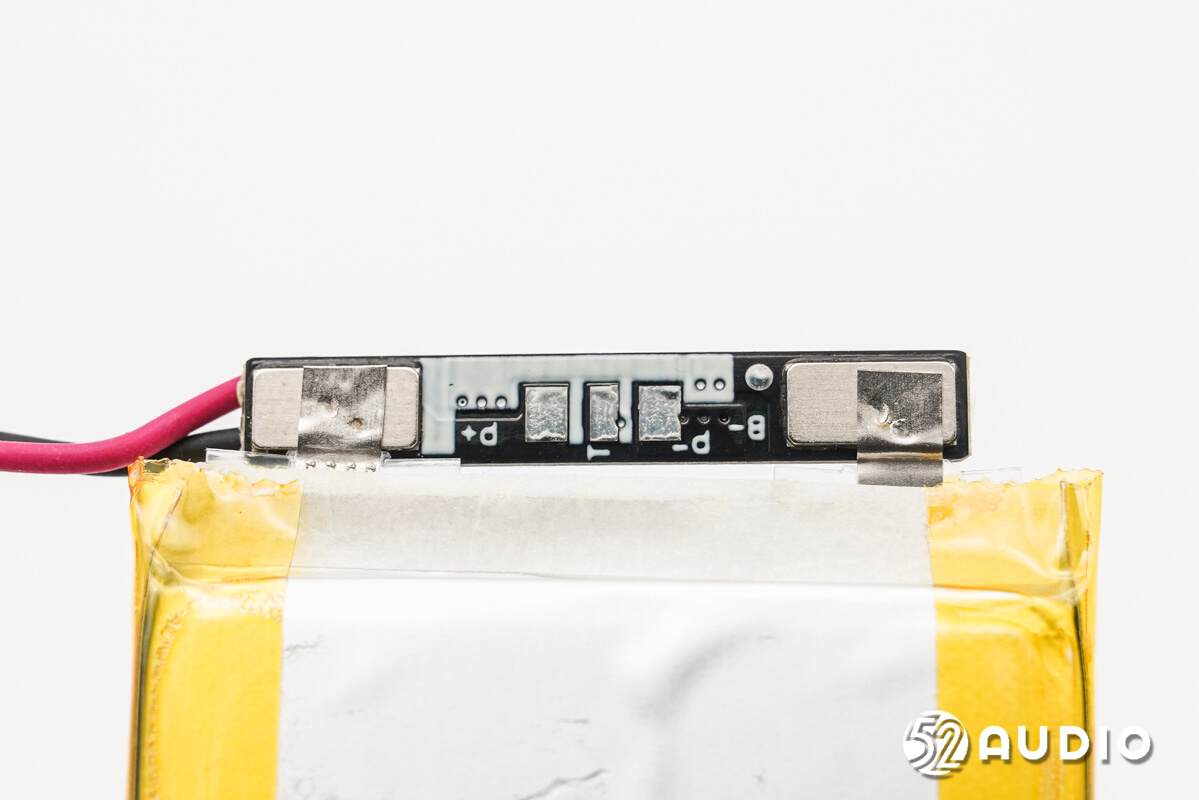

撕开绝缘保护，电池保护板一侧电路一览。
电池保护板另外一侧电路一览。

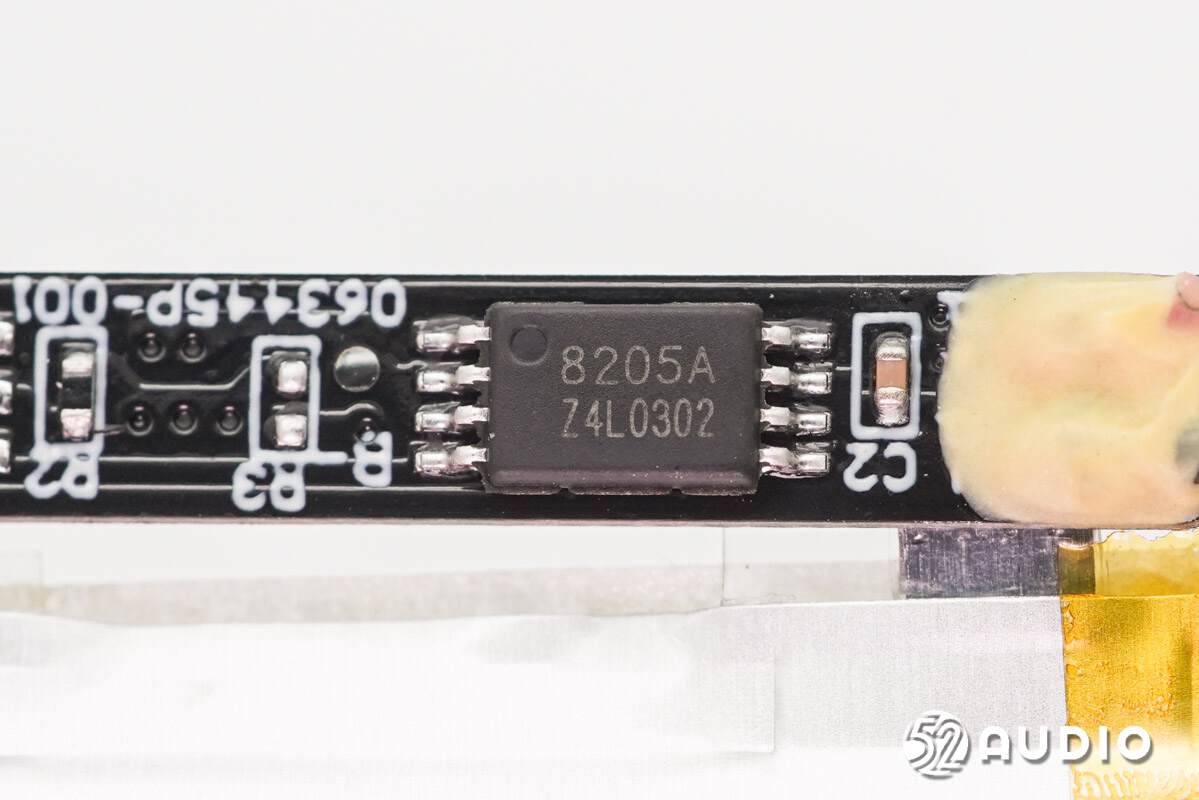

丝印8205A的MOS管。

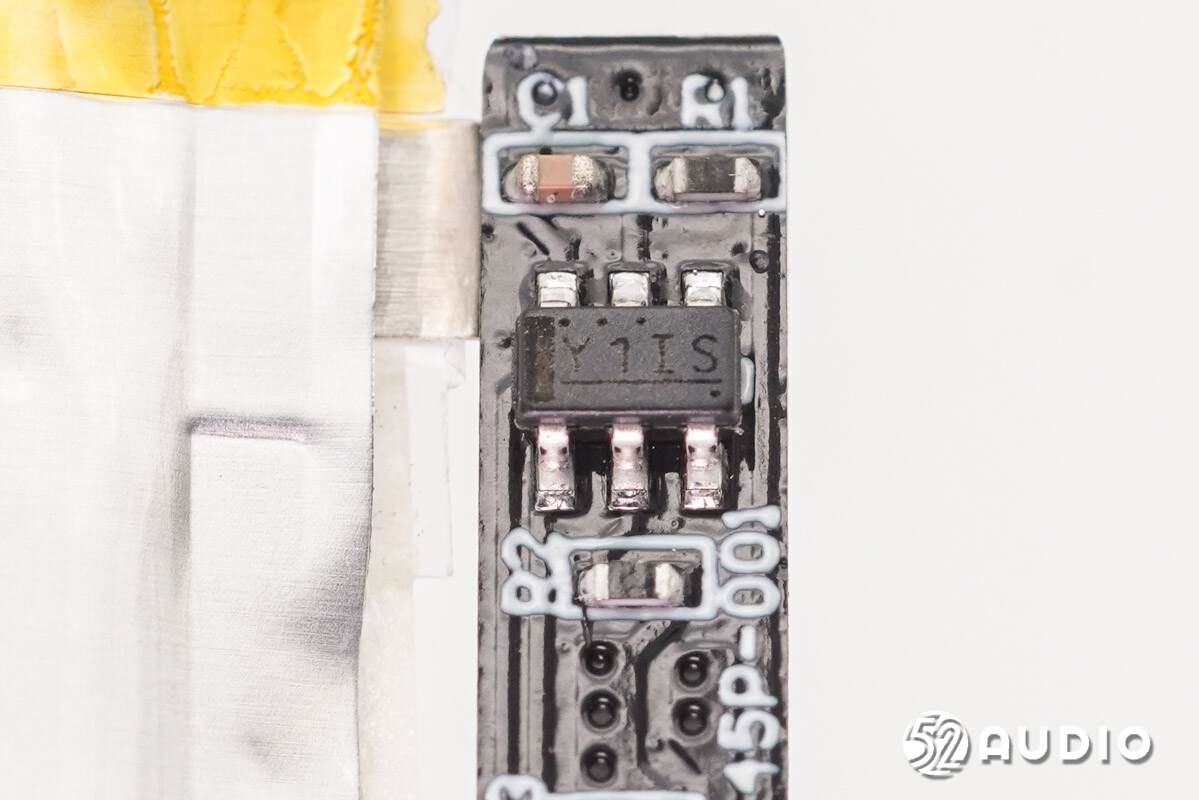

丝印Y1IS锂电保护IC，负责电池的过充电、过放电、过电流等保护。

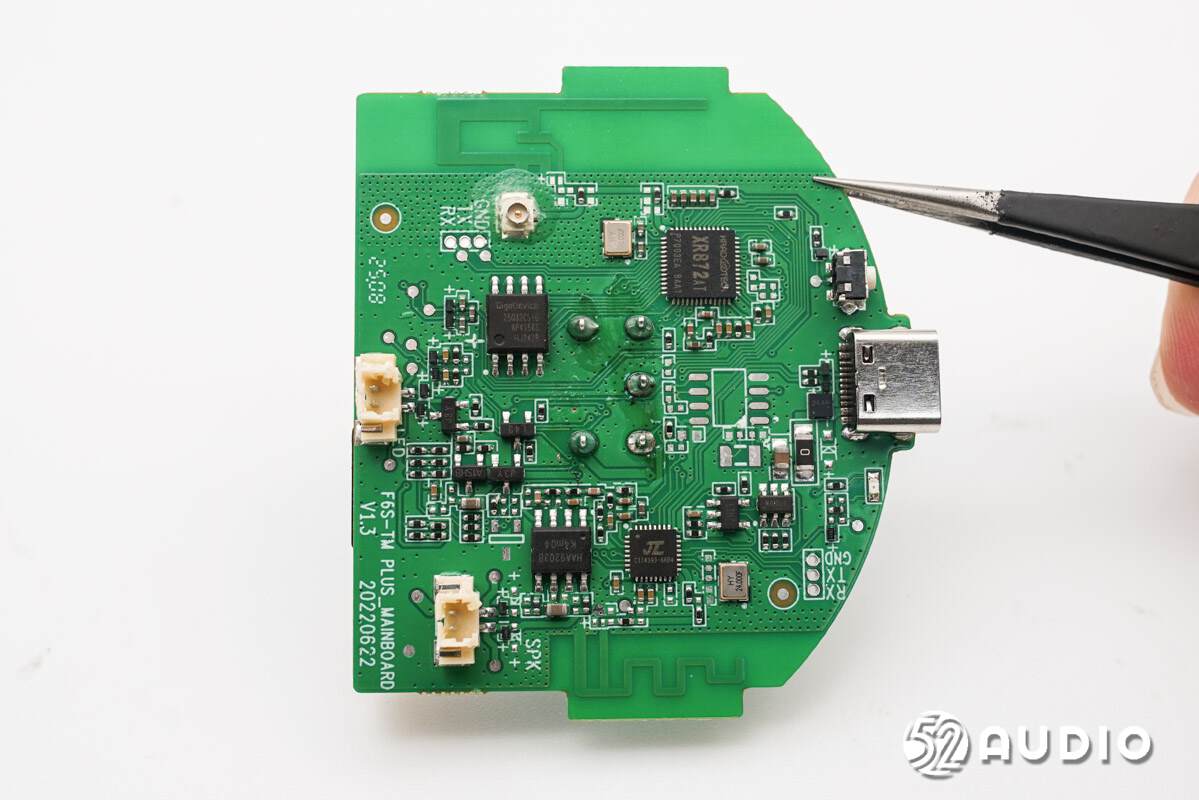

主板一侧电路一览。

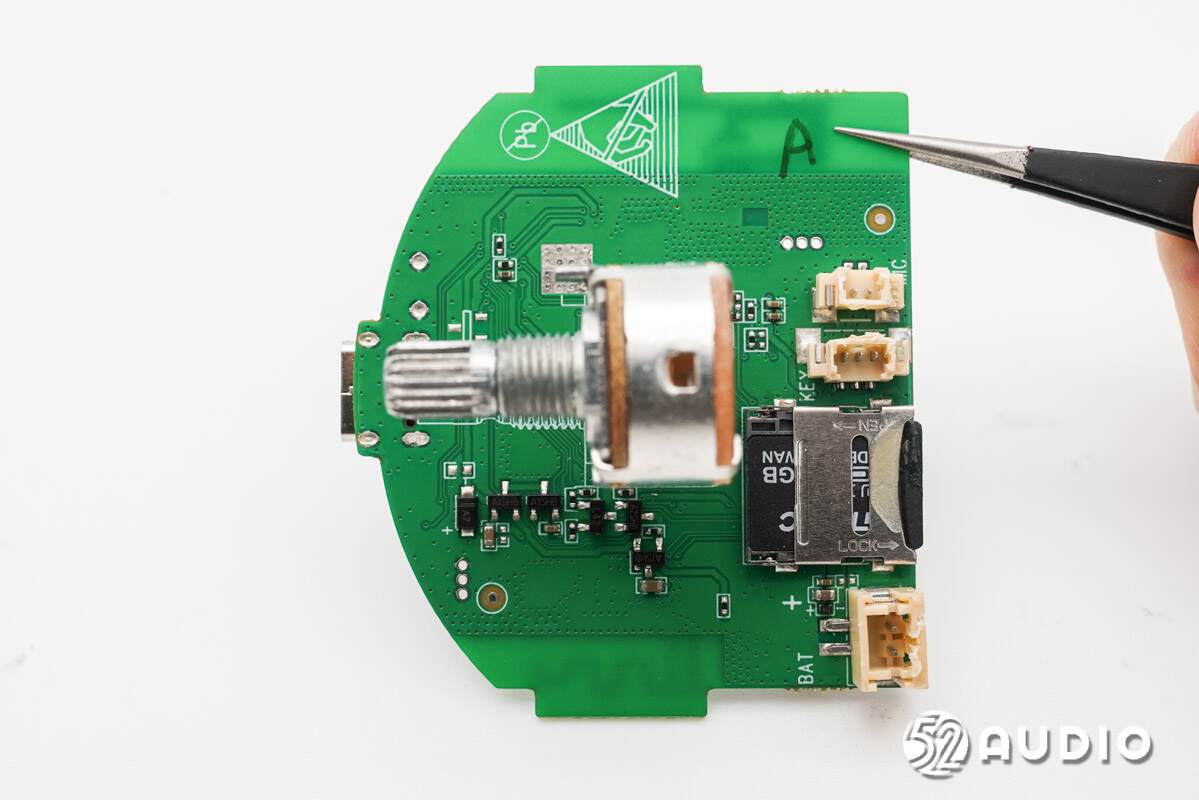

主板另外一侧电路一览。

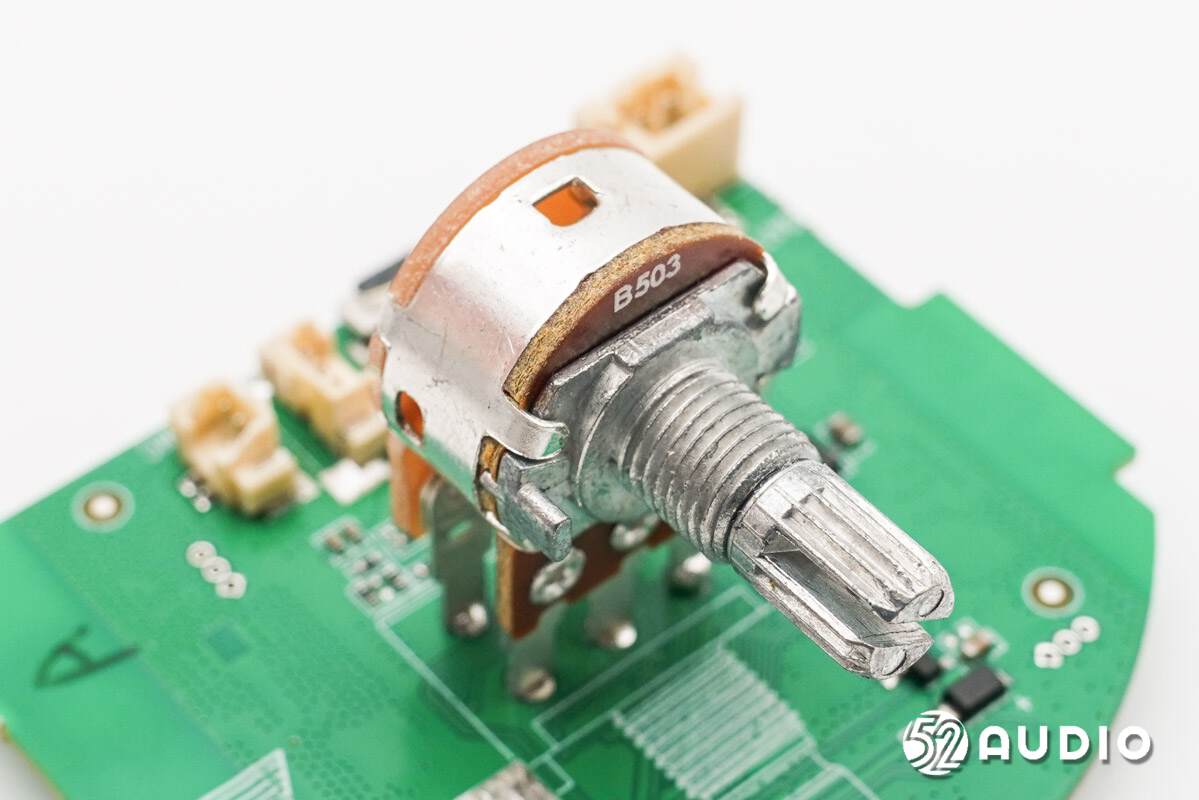

旋钮按键编码器特写，用于电源开关和音量调节。

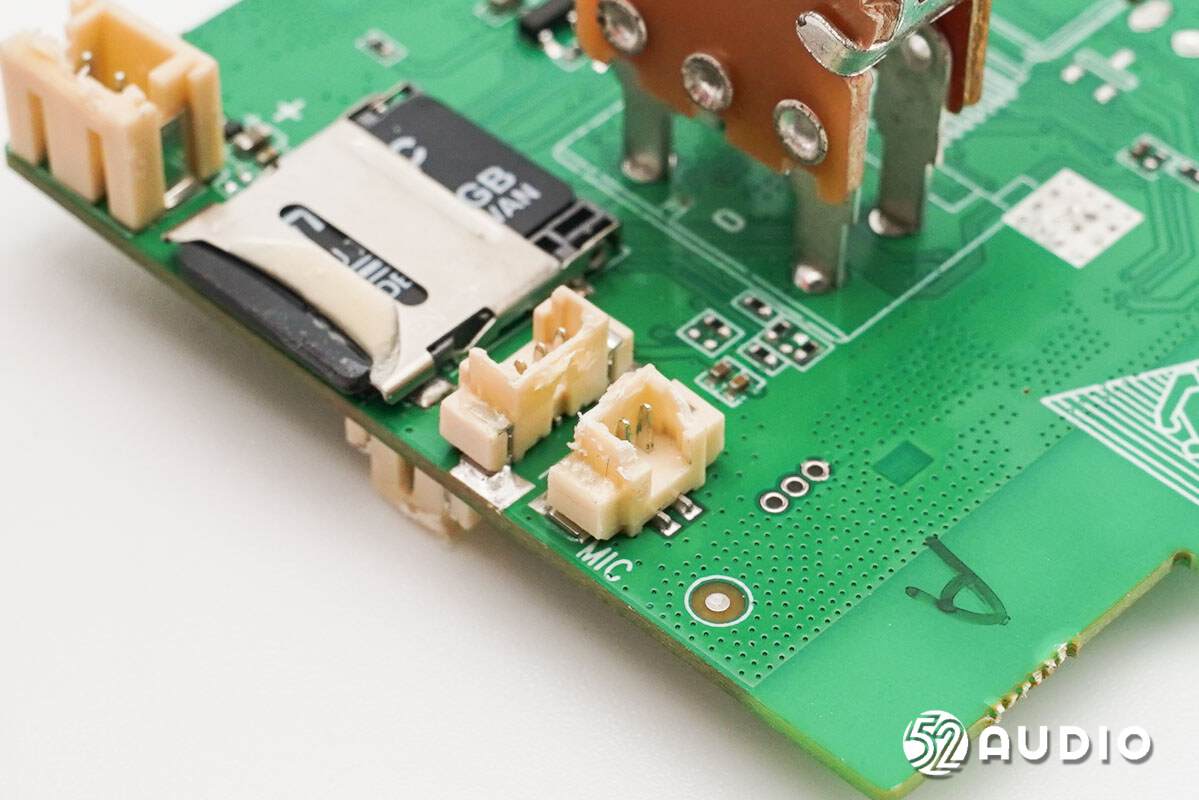

连接麦克风和功能按键小板的插座特写。

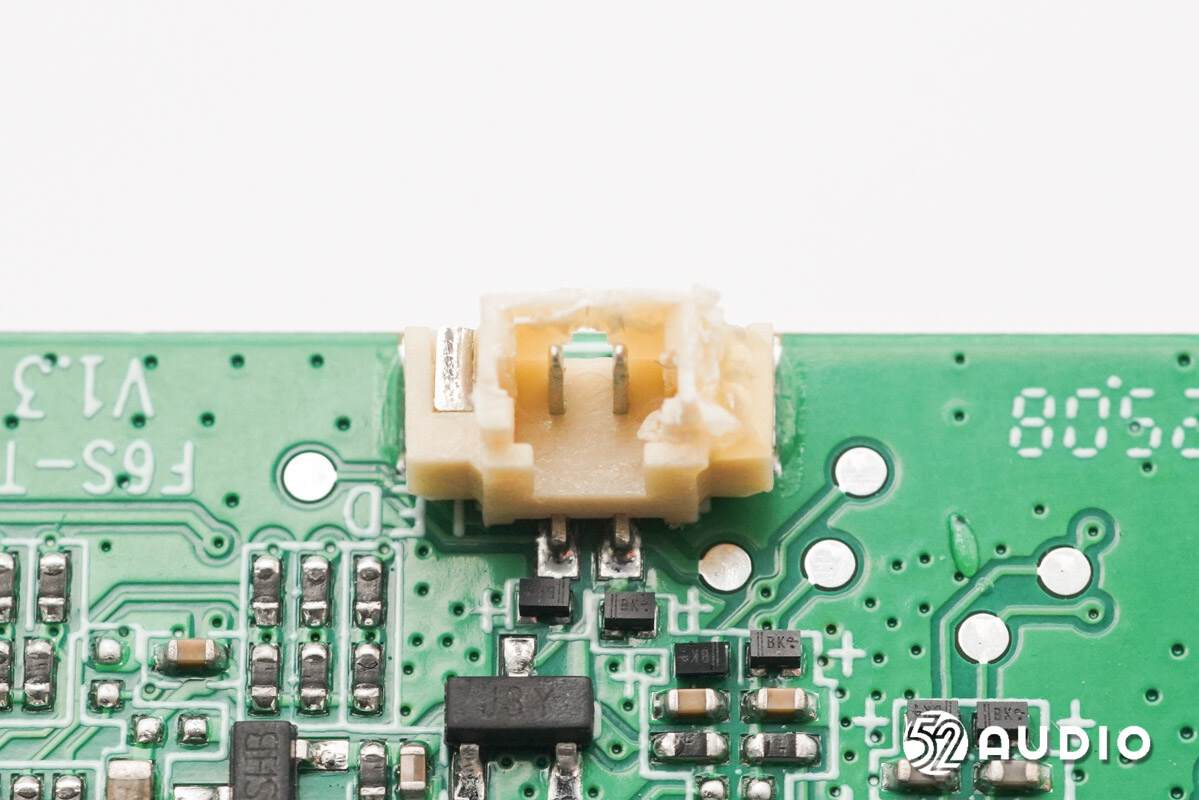

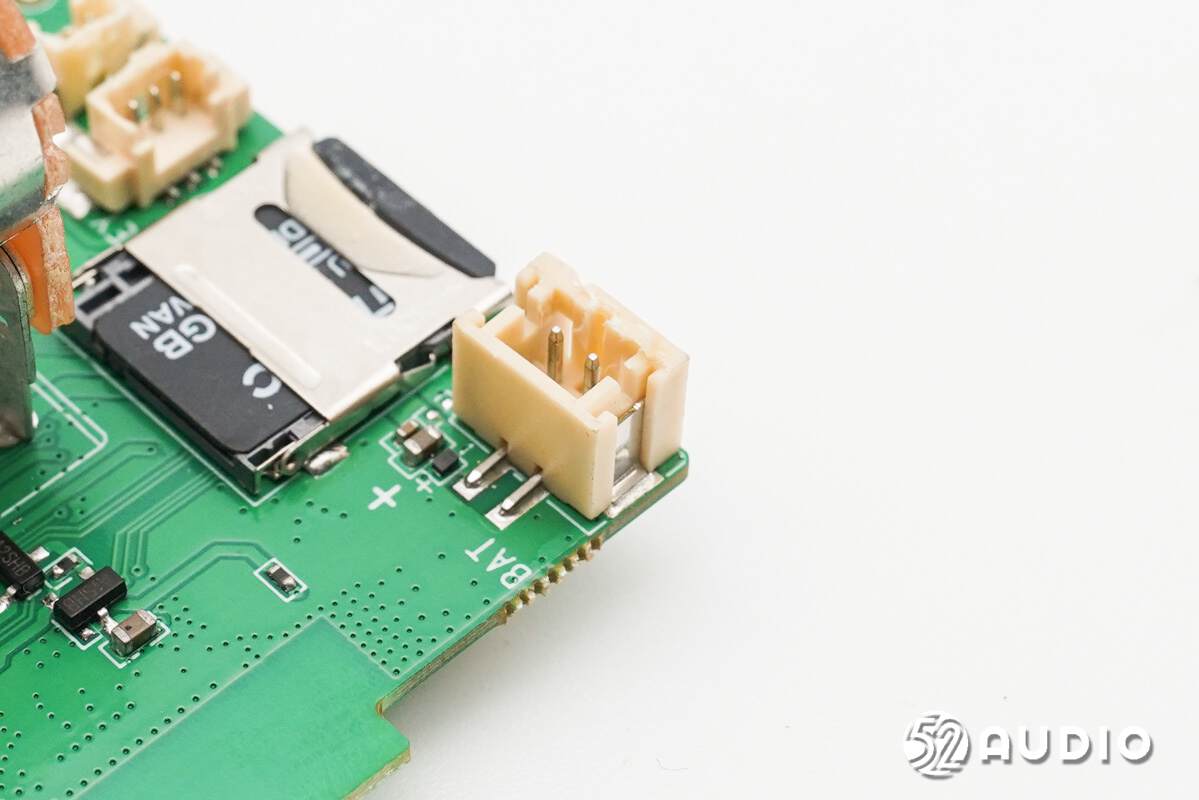

连接电池的导线插座特写。

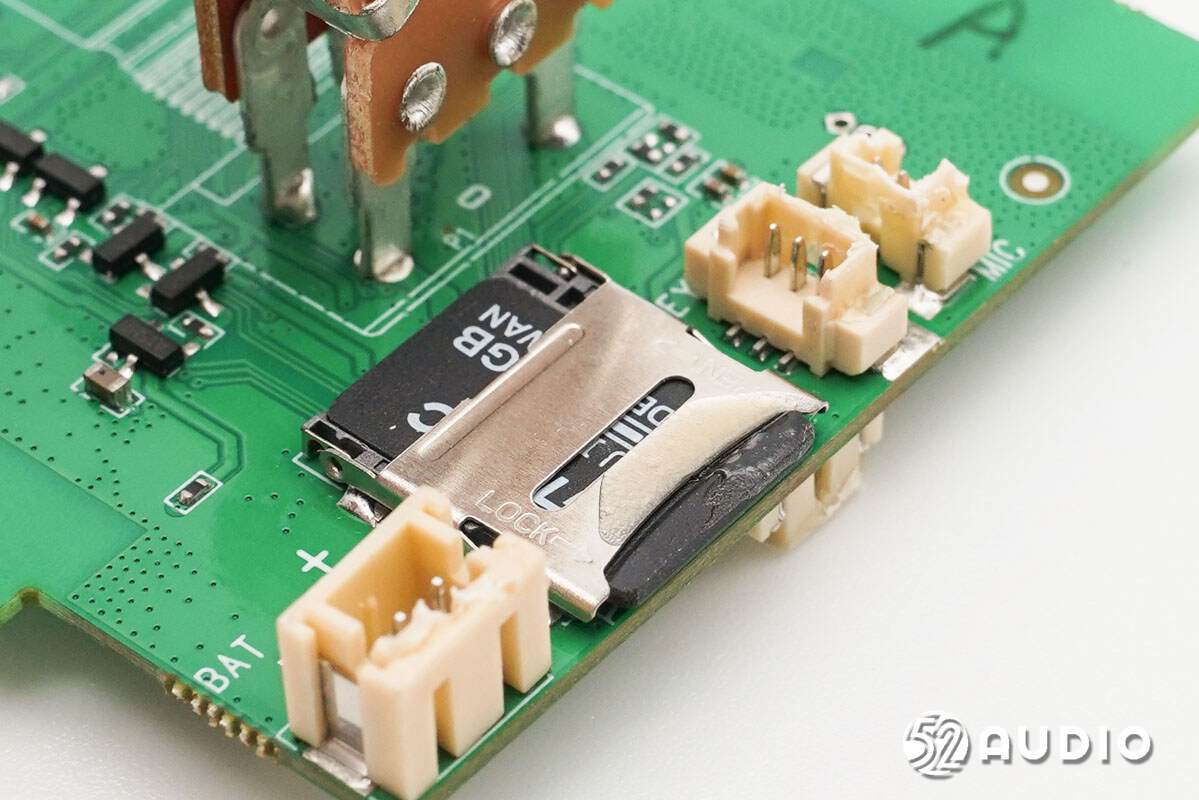

内置TF存储卡特写，打胶固定。

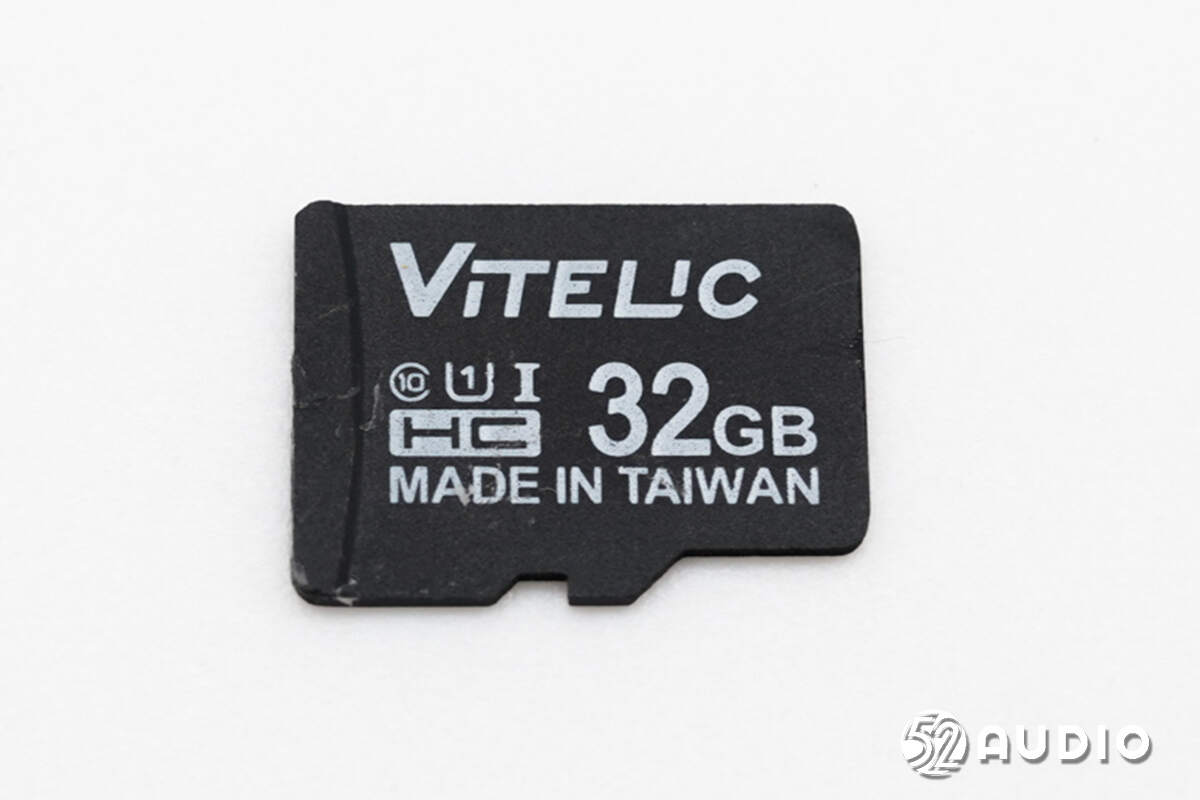

取出内存卡，容量：32GB，来自Vitelic唯力科。

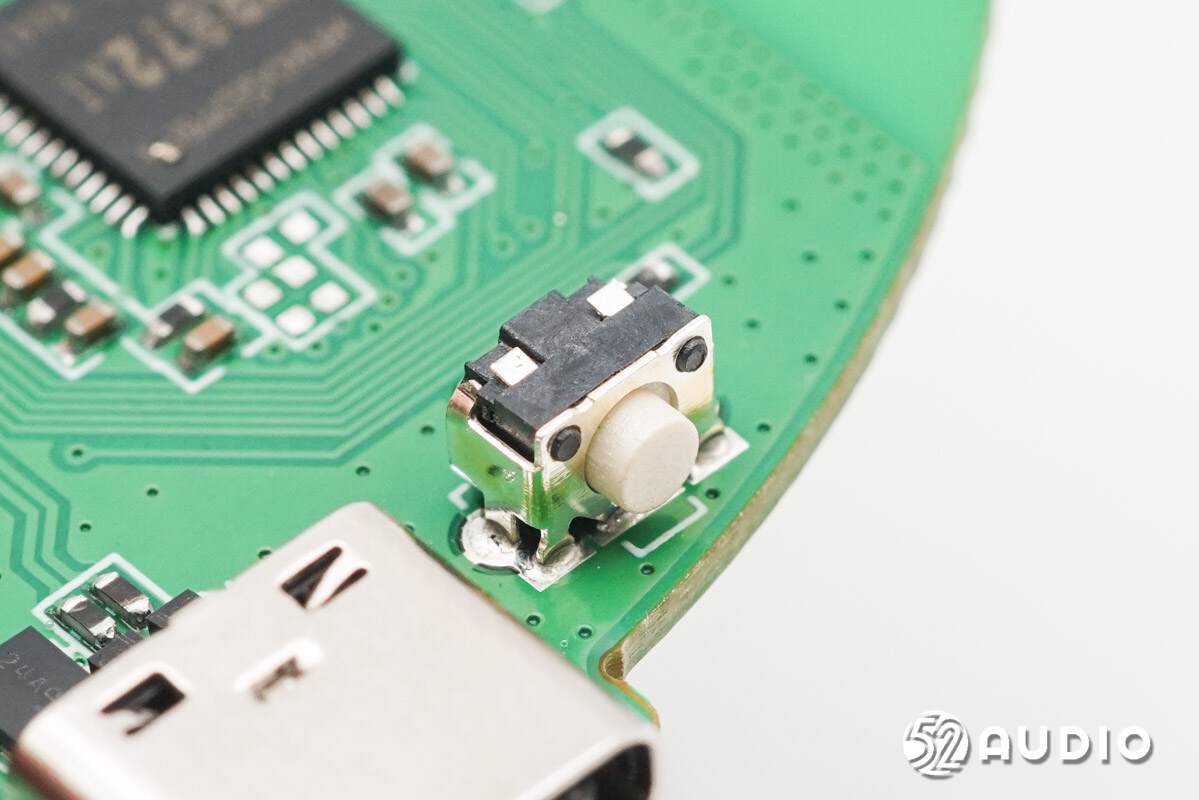

复位按键特写。

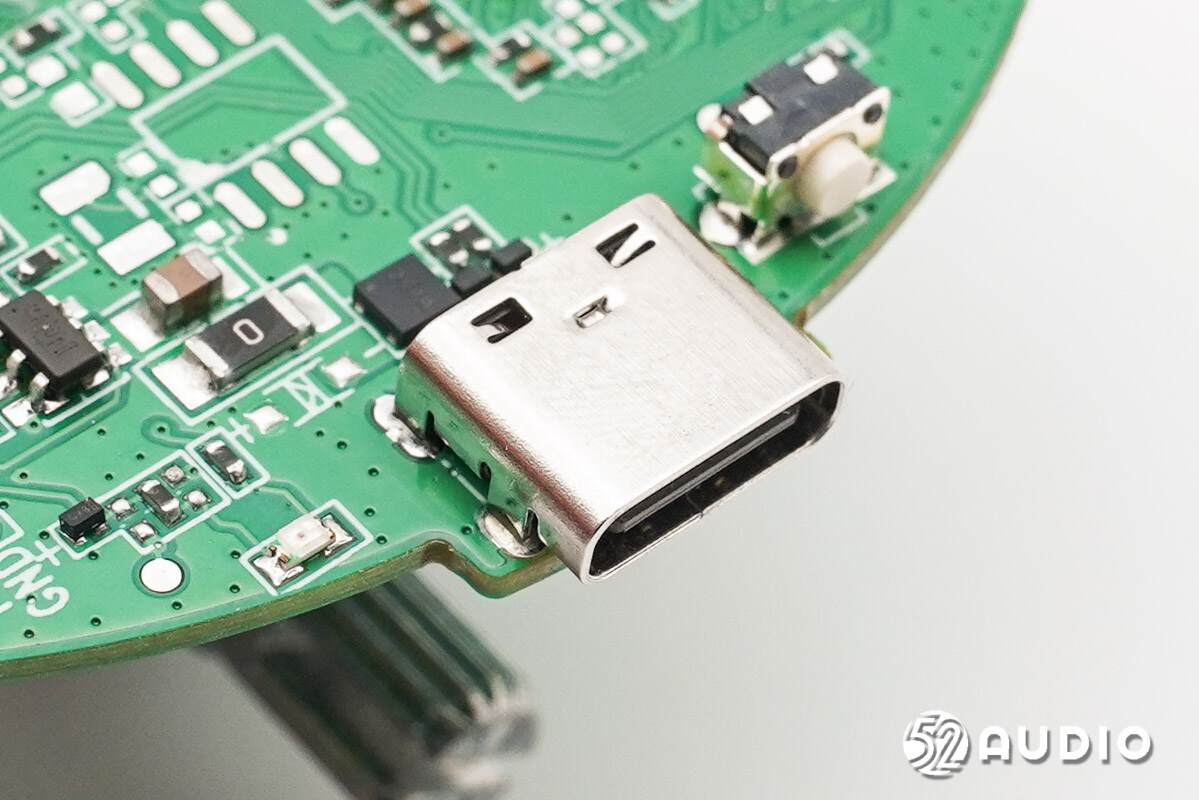

Type-C充电母座特写。

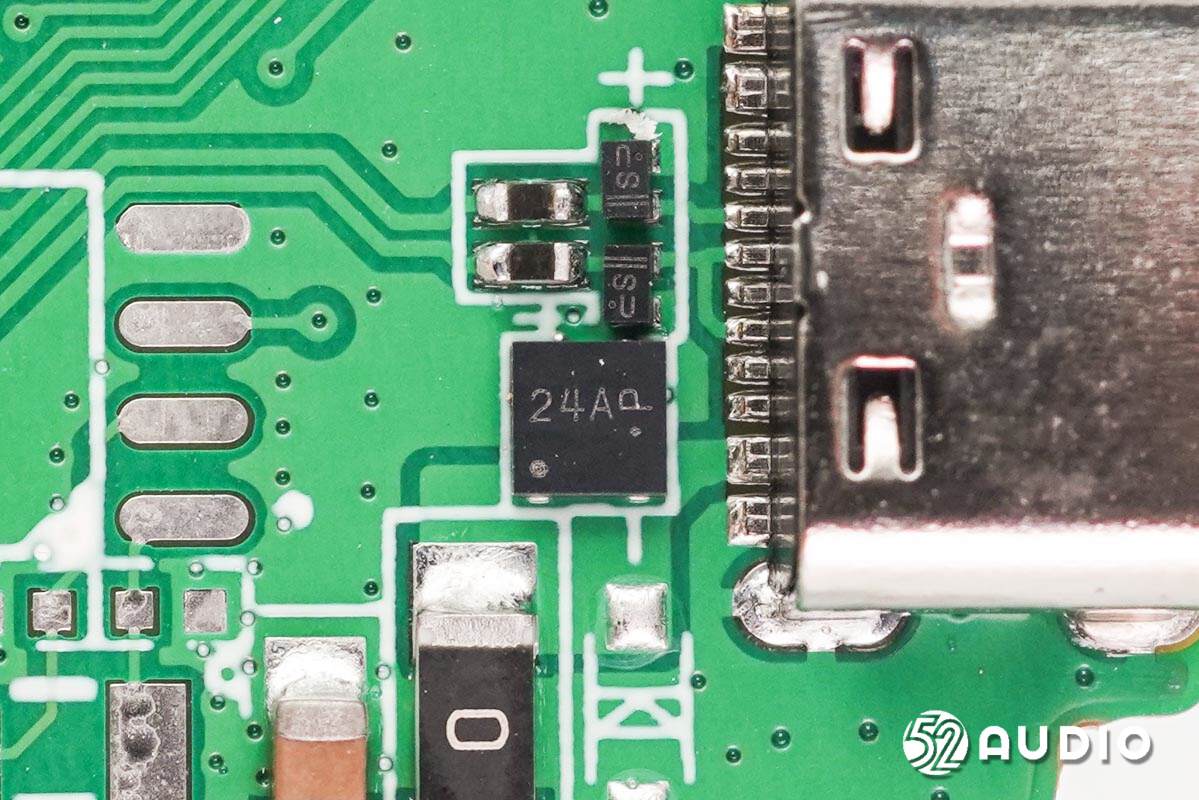

丝印24A的TVS管，用于输入过压保护。

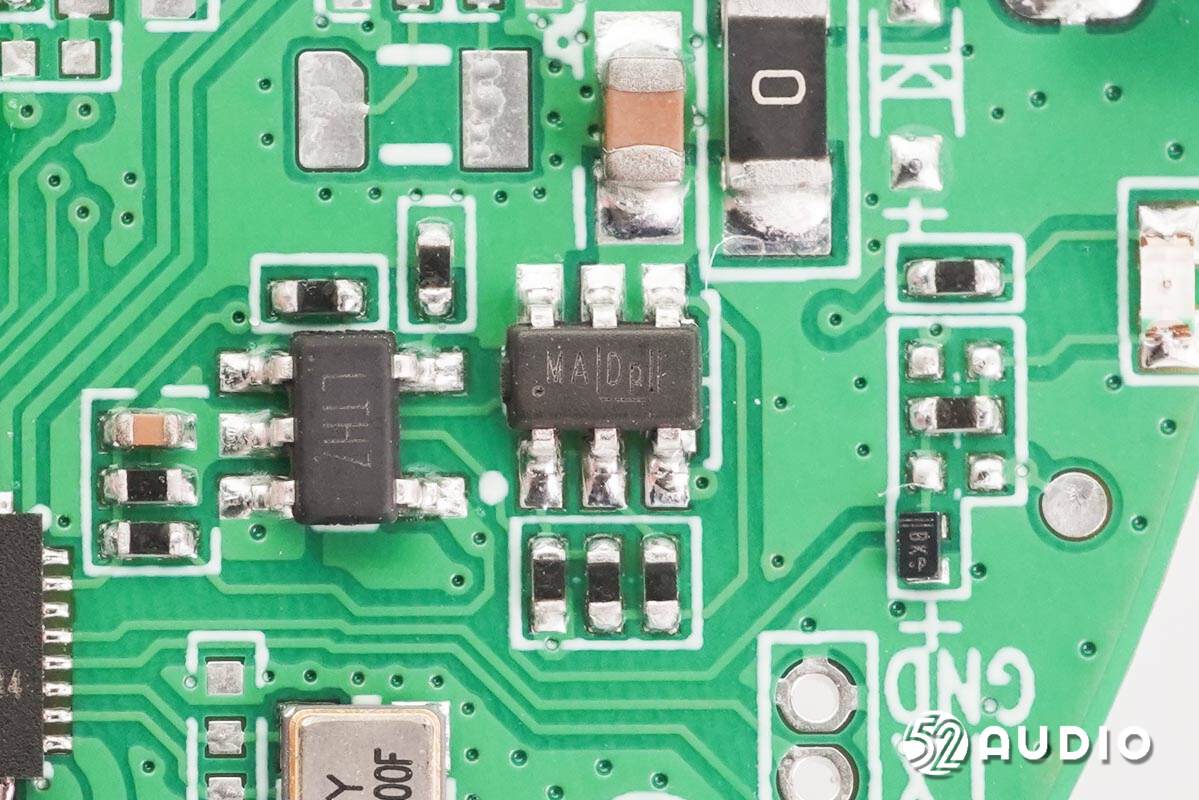

丝印MA丨Dp的ETA钰泰ETA7014高侧过压保护芯片，用于输入过压防护。

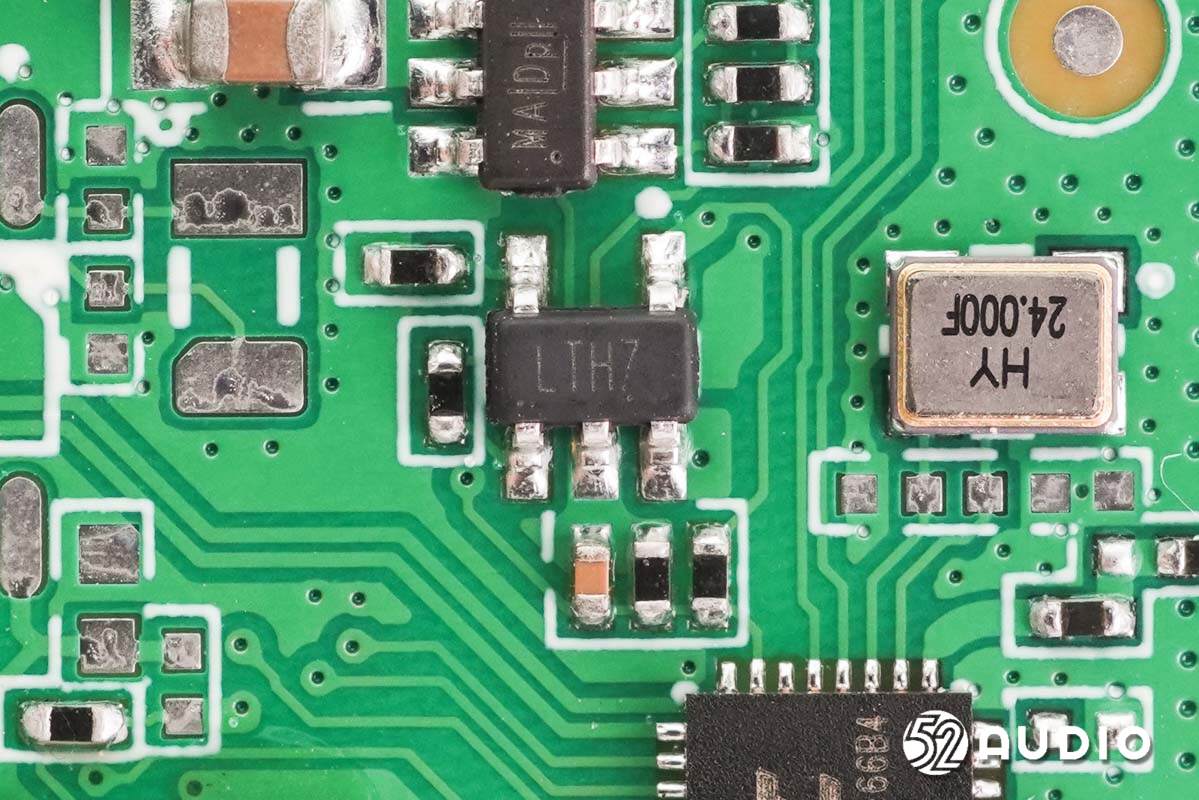

丝印LTH7的锂电池线性充电IC，用于为内置锂电池充电。

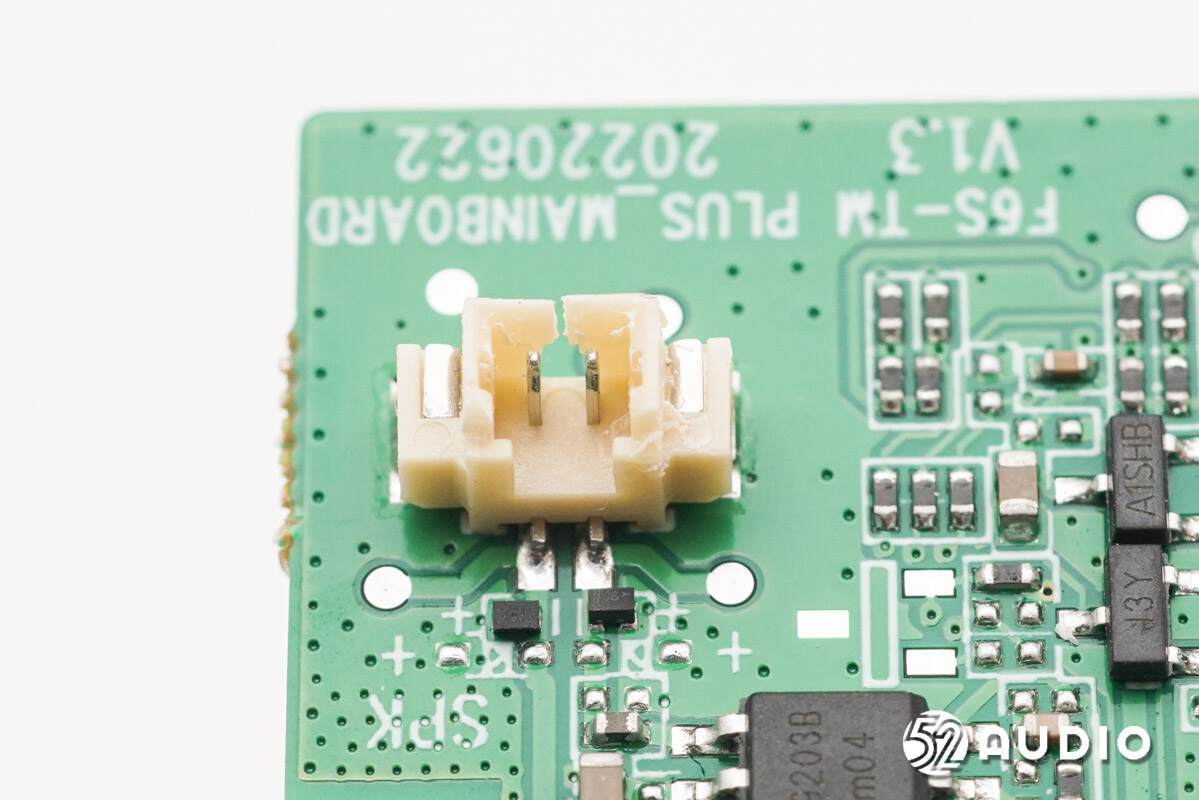

连接动圈喇叭的导线插座。

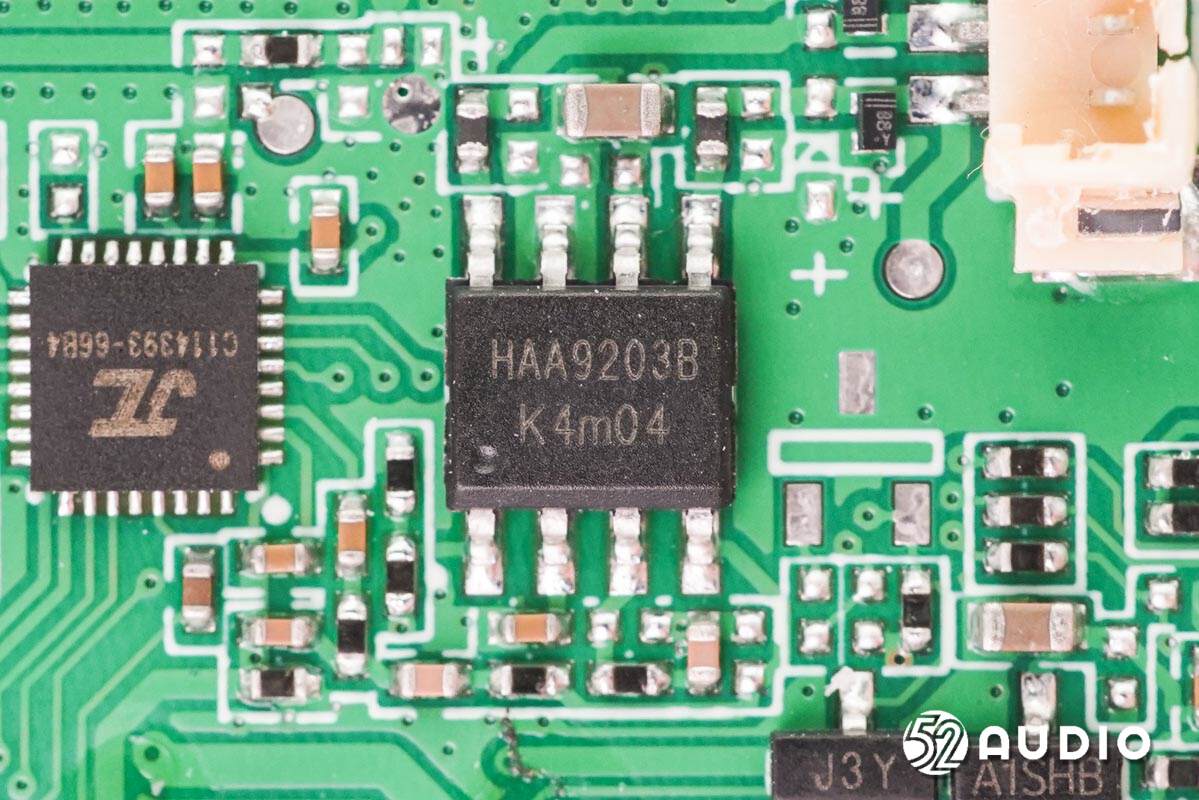

ChipSourceTek矽源特HAA9203B是一款FM无干扰、带防破音AB/D类可切换、 高效率、无滤波器的5.3W单声道音频功率放大器；超低的EMI非常适合应用于带FM功能的便携式设备中。

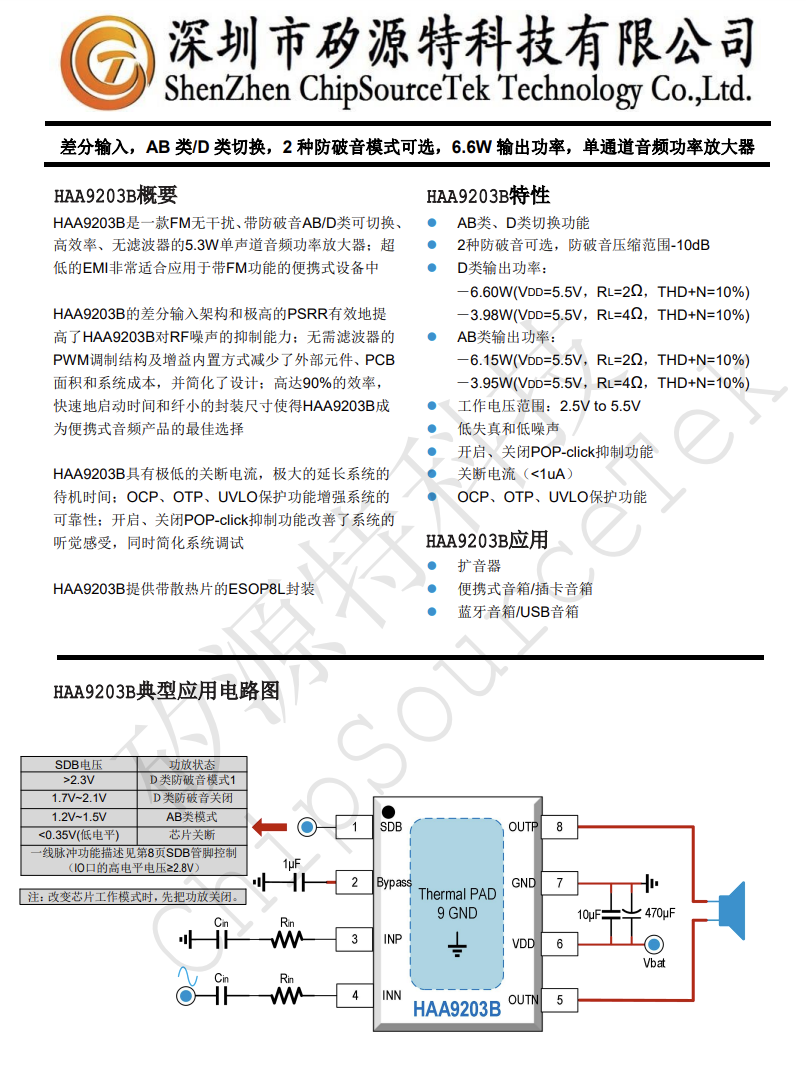

ChipSourceTek矽源特HAA9203B详细资料图。
JL杰理AC6966B蓝牙音频SoC，用于与手机无线通讯和音频数据处理。

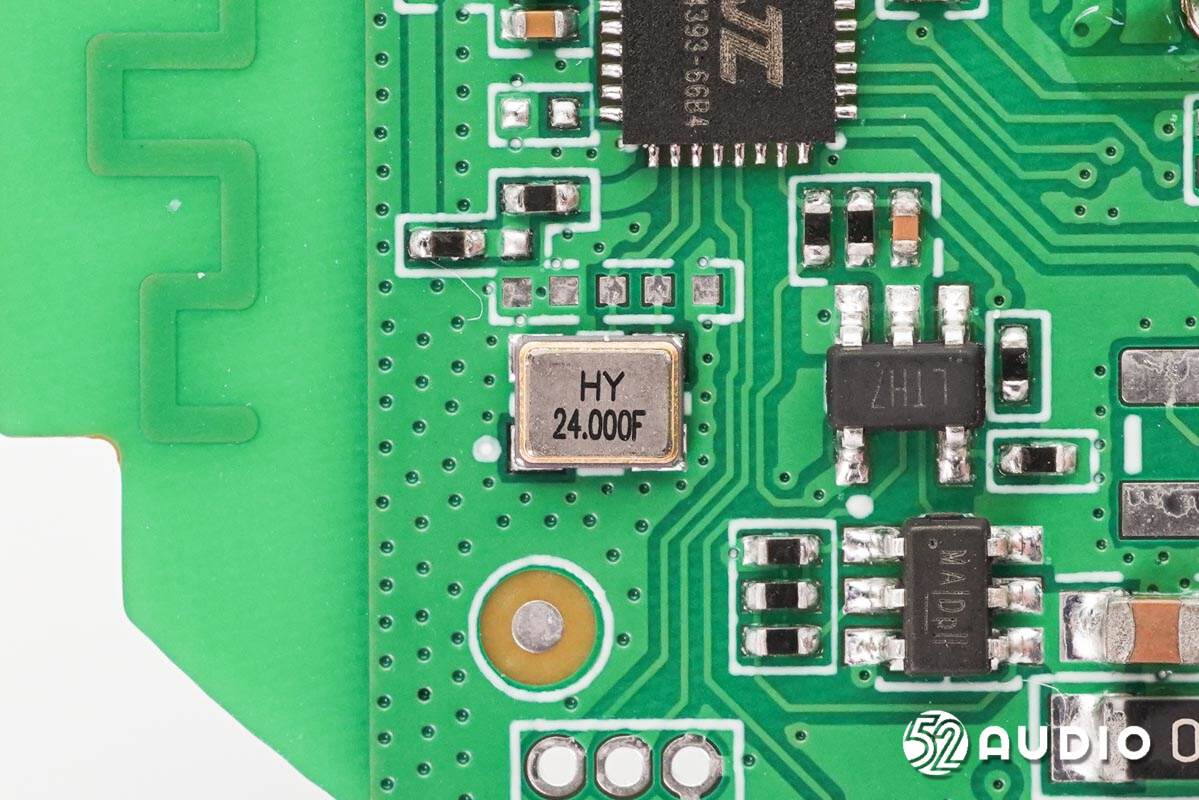

24.000MHz的晶振特写，为蓝牙芯片提供时钟。

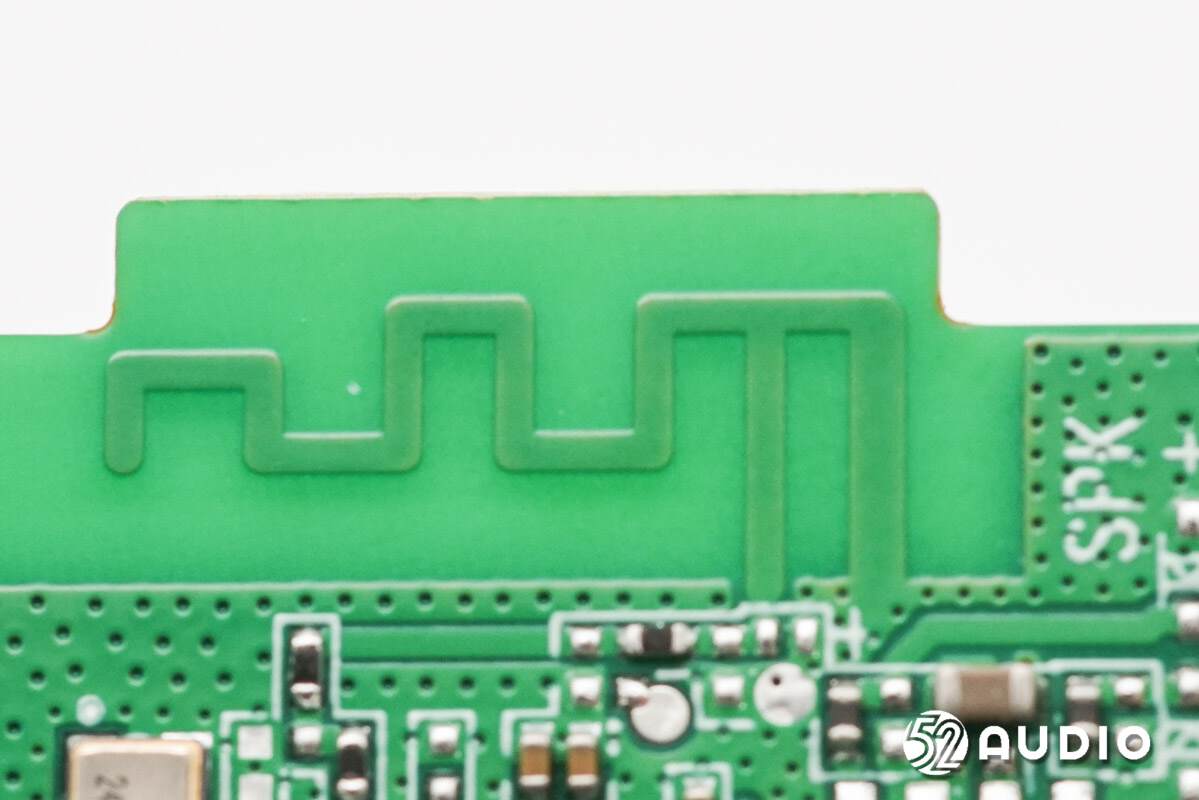

板载蓝牙天线特写。
连接耳灯小板的导线插座。

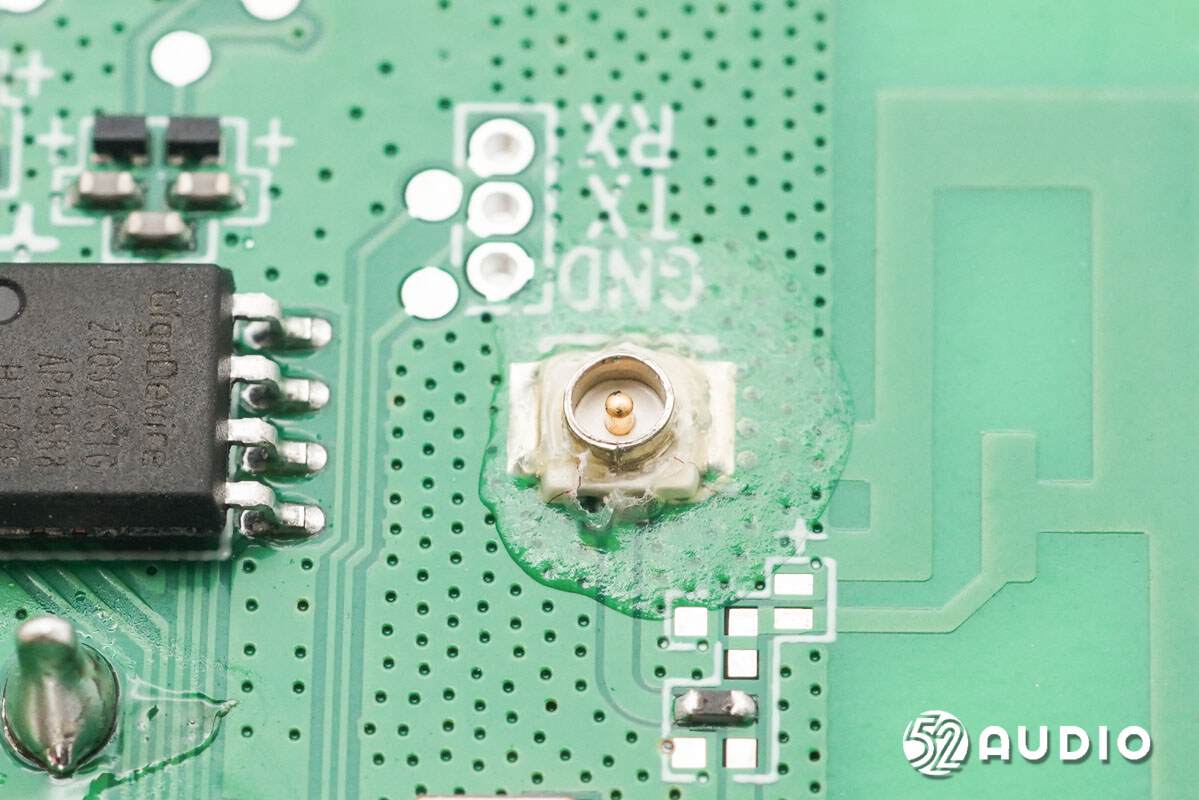

WiFi同轴天线插座特写。

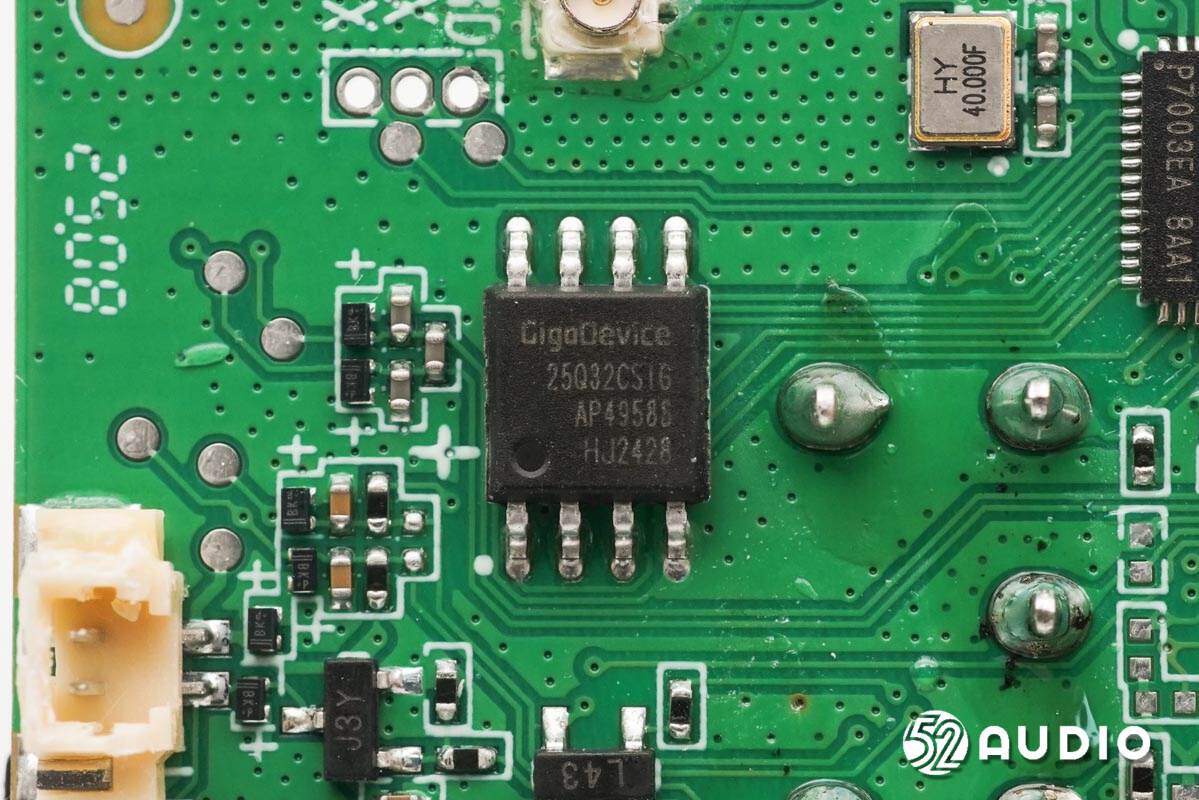

GigaDevice兆易创新GD25Q32C串行闪存（32Mb），用于存储固件信息。

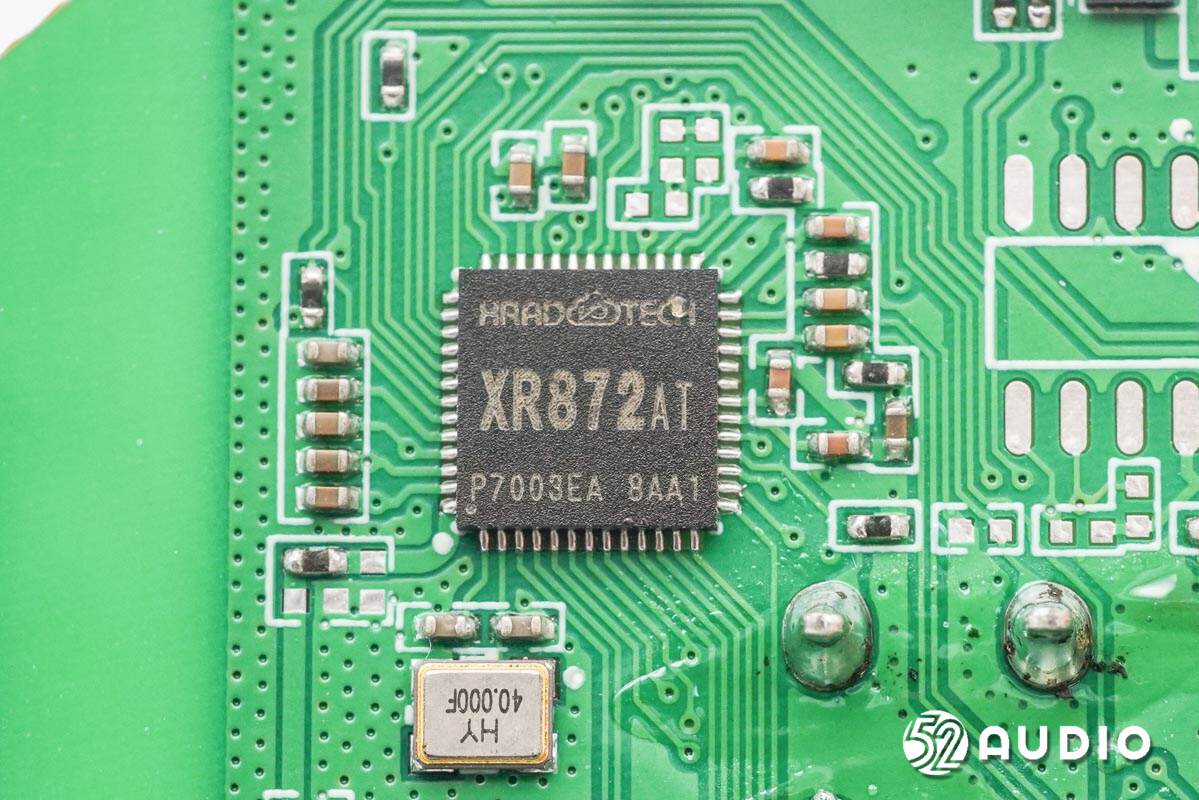

Allwinner全志XR872AT高集成度无线物联网芯片，集成Arm Cortex-M4F处理器、低功耗WLAN子系统、多个ADC & DAC接口、图像编码单元和电源管理单元等，并内置了4MB PSRAM，主要应用于AIoT产品。

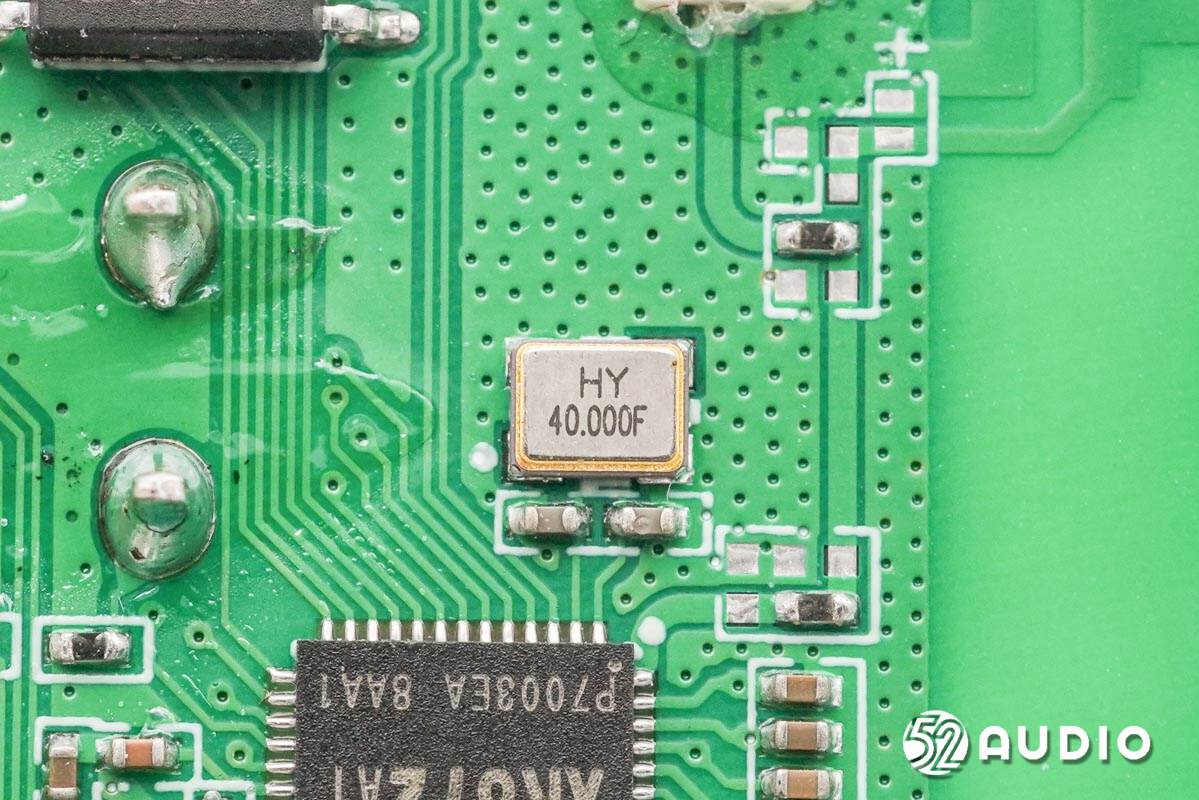

40.000MHz的晶振特写。

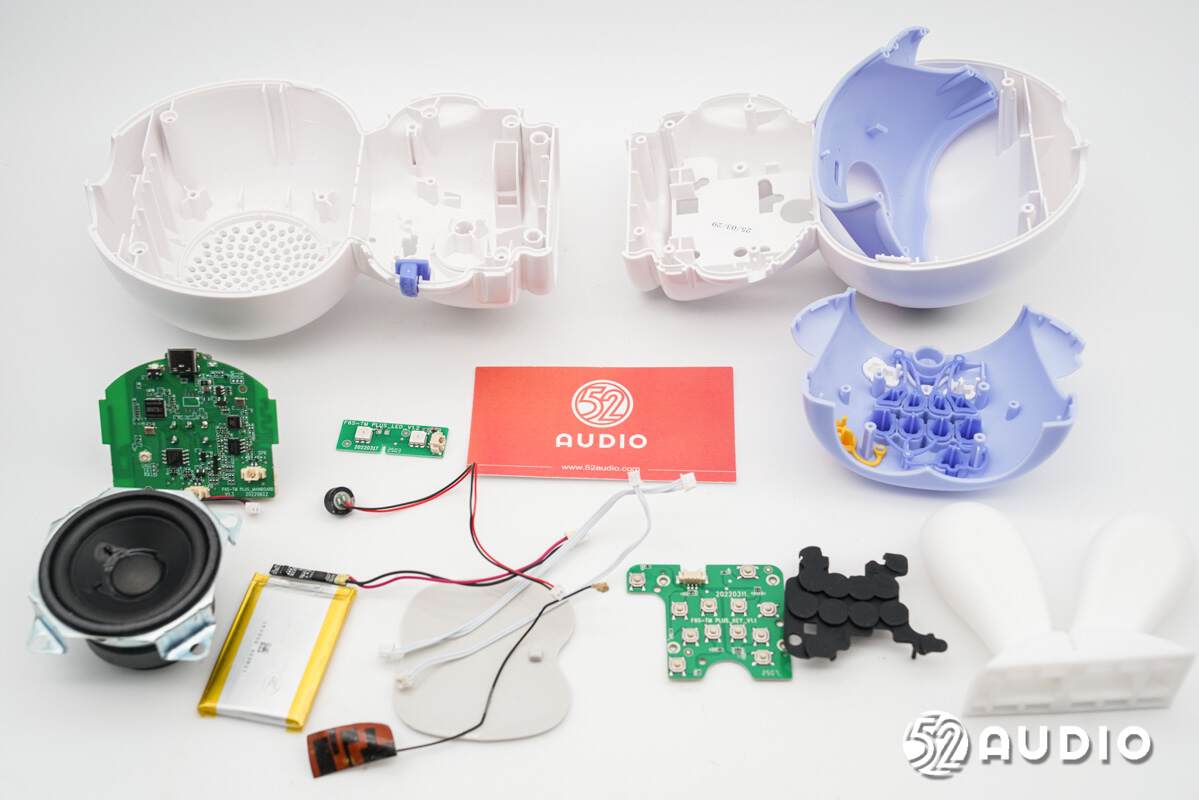

火火兔AI早教机器人F6S-AI拆解全家福。
火火兔AI早教机器人F6S-AI在外观方面，采用了家族式的“兔子”形象设计，趣萌表情，淡蓝色连衣裙，非常可爱。同时，在耳朵上巧妙地融入了氛围灯，陪伴孩子温馨睡眠；在衣服花纹上和尾巴上融入了功能按键，实现便捷的操作控制。
内部主要配置方面，火火兔AI早教机器人F6S-AI采用了优特利1000mAh锂电池，内置了驻极体麦克风和52mm动圈喇叭。主板上，搭载了32GB内存卡，采用了Allwinner全志XR872AT无线物联网芯片、JL杰理AC6966B蓝牙音频SoC、GigaDevice兆易创新GD25Q32C串行闪存、ChipSourceTek矽源特HAA9203B音频功率放大器、ETA钰泰ETA7014高侧过压保护芯片等。
