前言
自2020年特斯拉提出全极耳电芯的概念后，亿纬锂能就开始布局全极耳技术，率先推出20PL、30PL、40PL、50PL等系列全极耳电芯，近期，电池交易网了解到又一款未正式发布的“性能猛兽”浮出水面。
电池交易网也是第一时间拿到了这款未上市的全极耳电芯，据了解这款亿纬21700全极耳电芯支持最大持续放电电流125A（25C），脉冲放电180A（36C）时间为2秒，以及最高10A（2C）充电倍率，性能十分强悍，典型容量为5000mAh，支持-20~60℃宽温域下使用，下面就一起来看看这款电芯的实际表现如何。
外观介绍

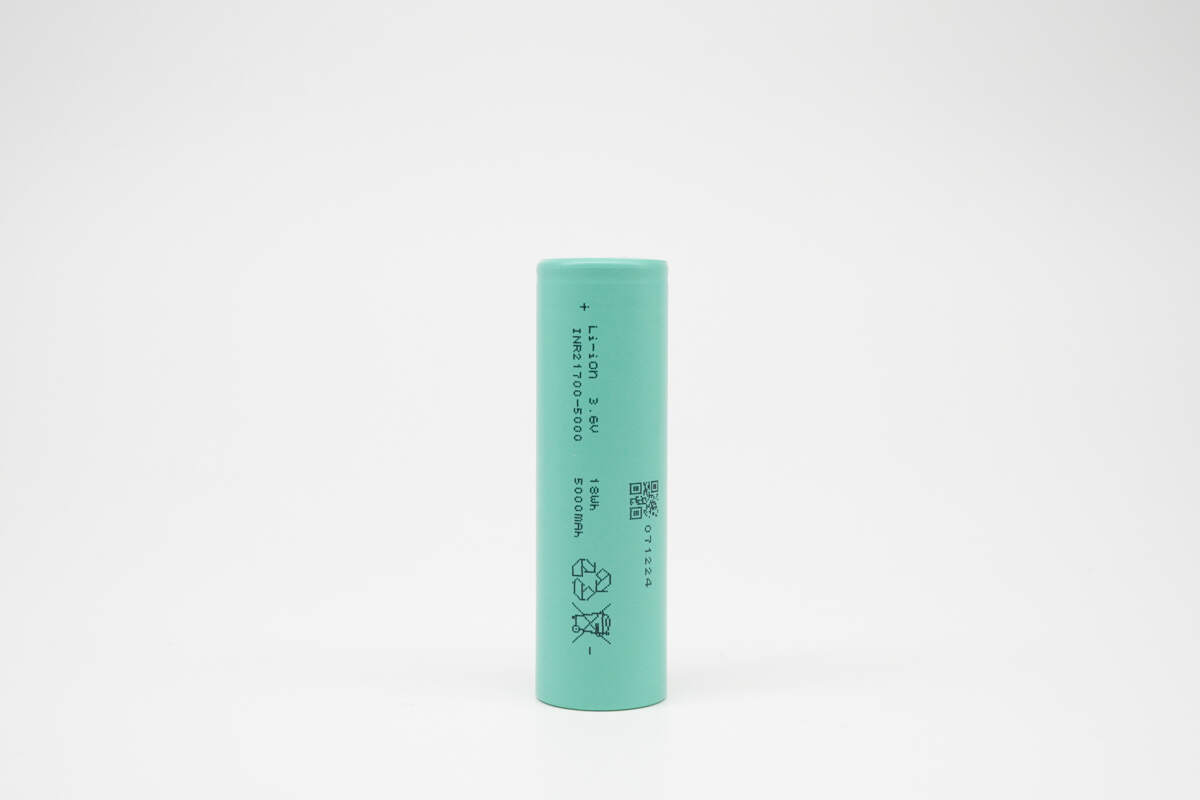

电芯外披采用青色热缩膜，表面干净服帖，表面印有基础信息、追溯码、环保标识等丝印。

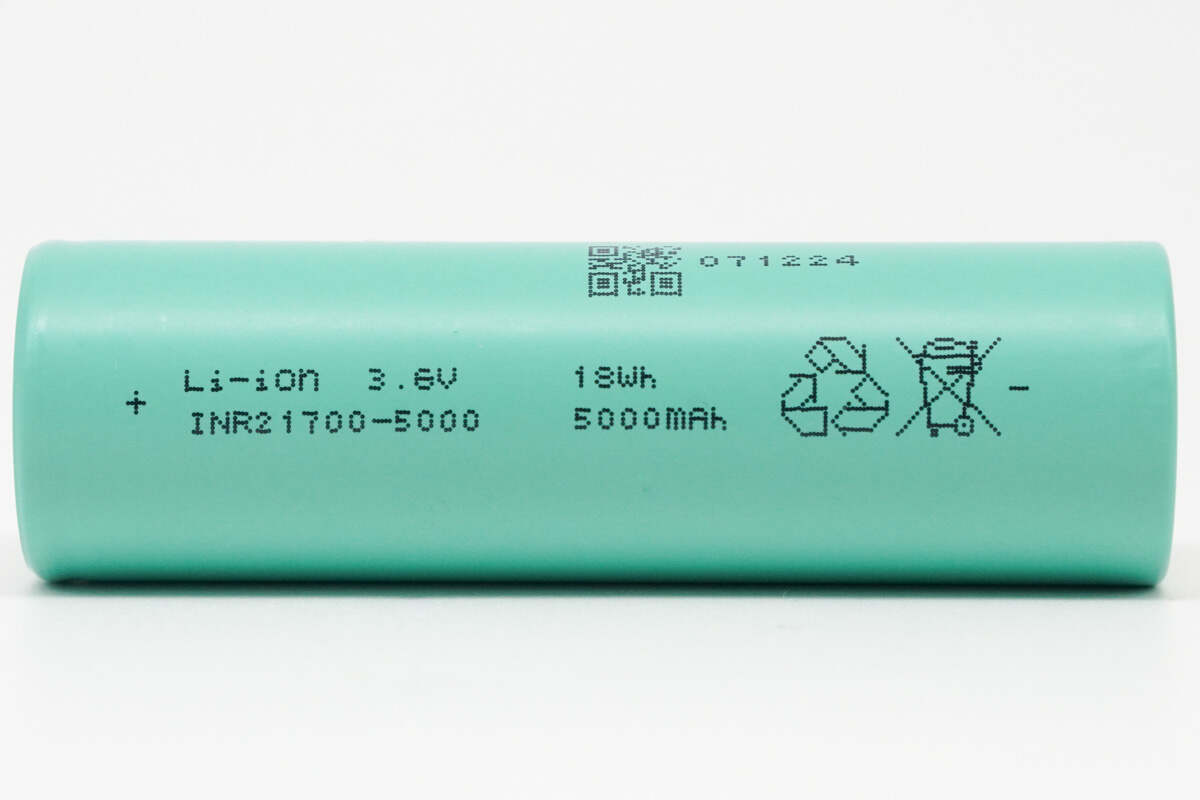

丝印特写：
型号：INR21700-5000；标称能量：18Wh；标称容量：5000mAh；标称电压：3.6V。
亿纬锂能INR21700-5000电芯正极帽为平头设计，可见三泄气孔。

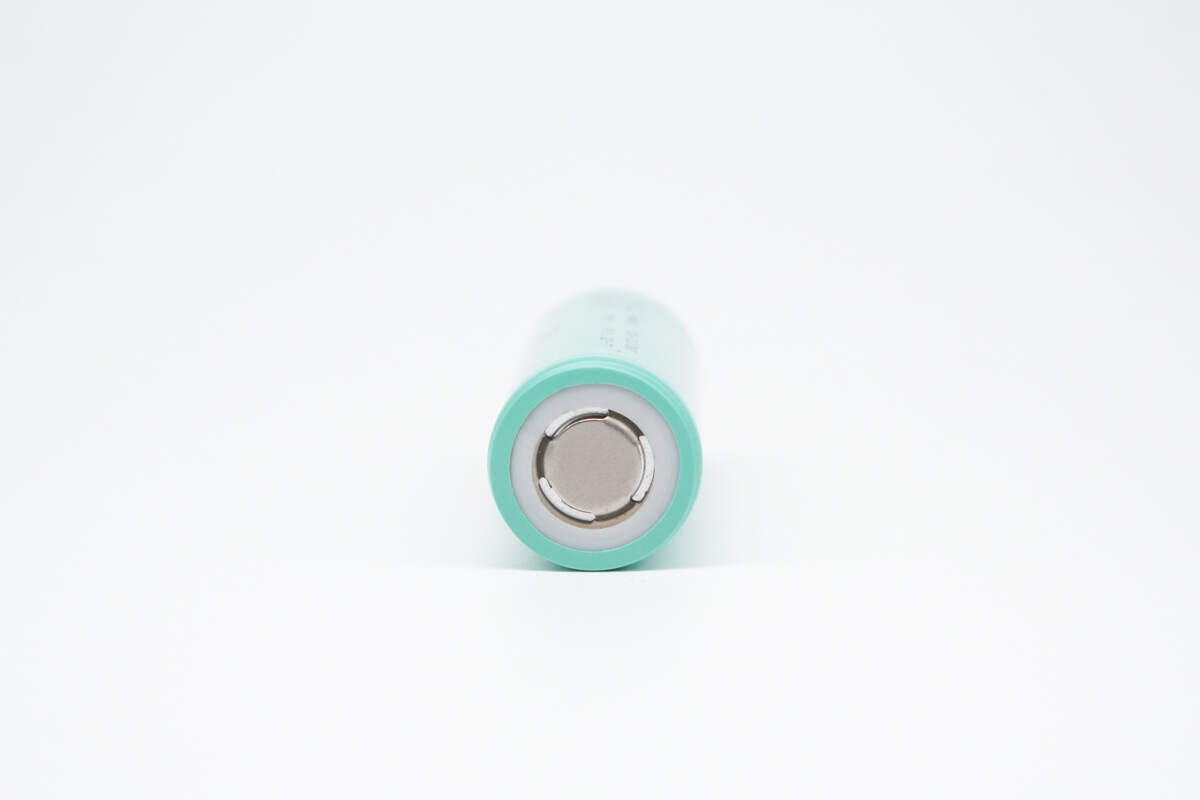

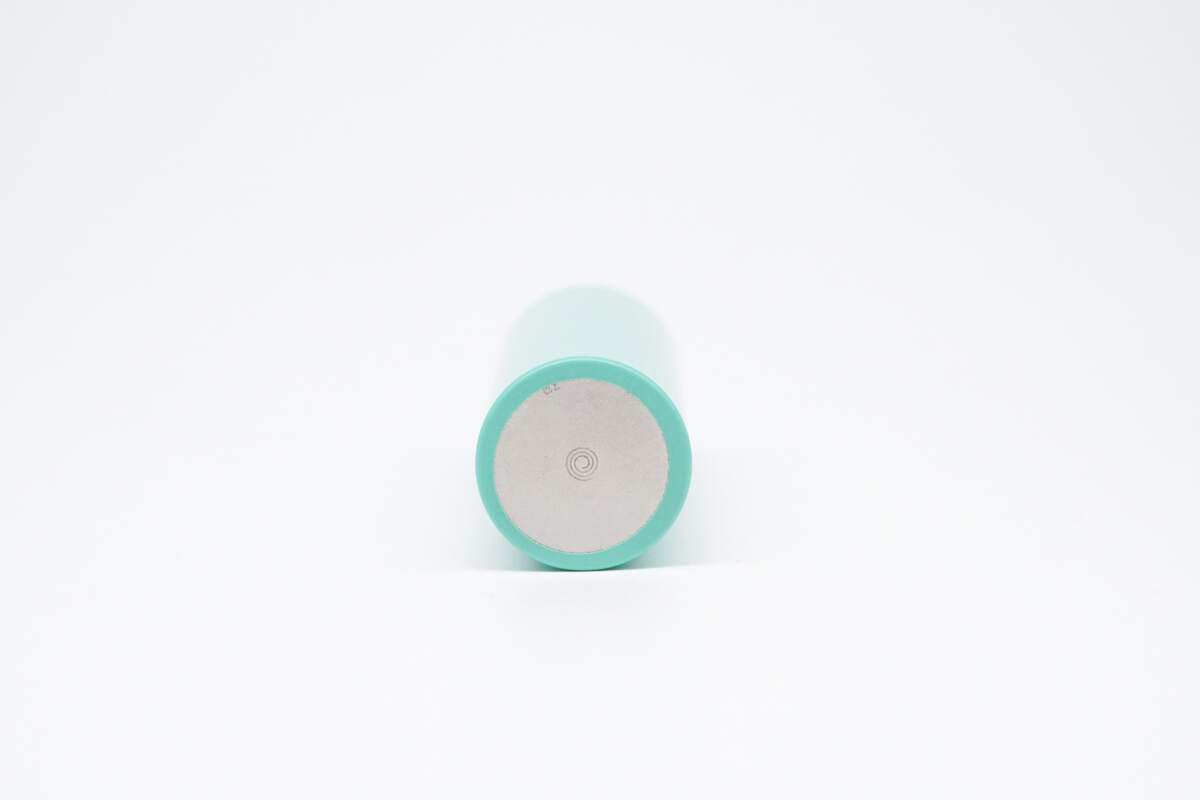

亿纬锂能INR21700-5000电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。

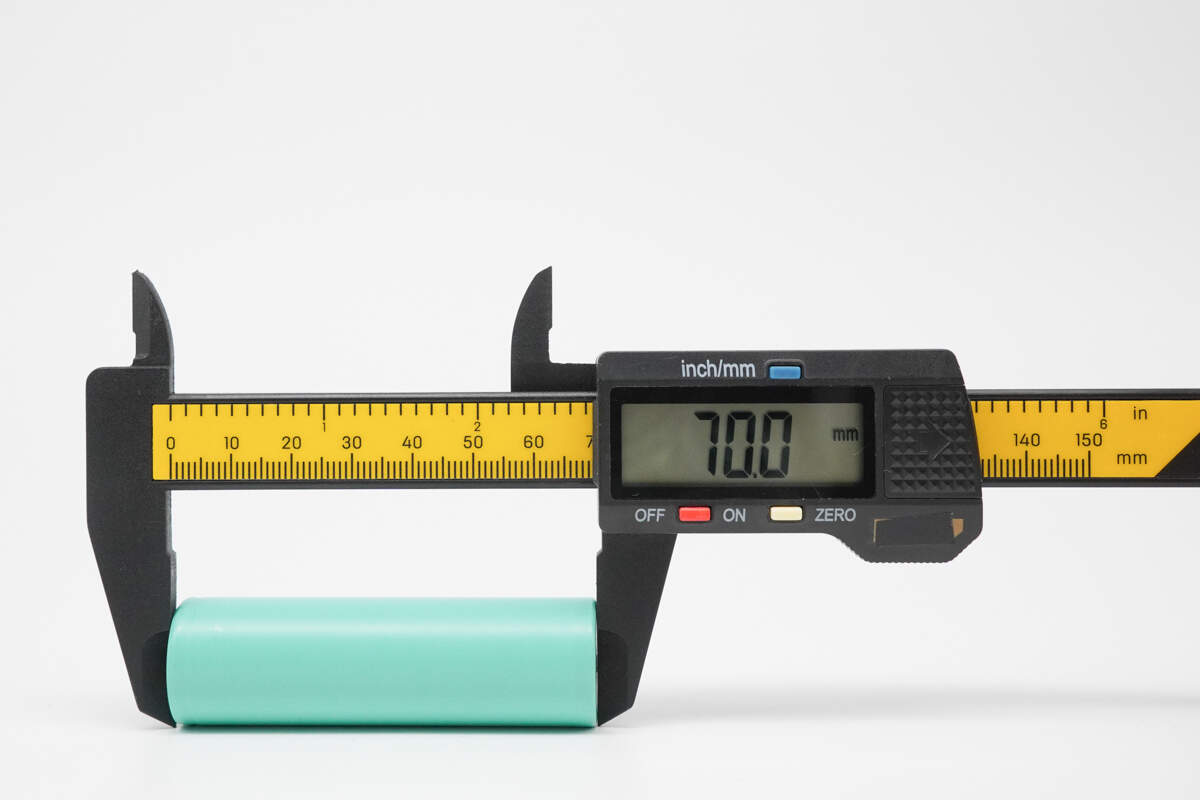

使用塑胶卡尺测得，电芯高度约为70mm。

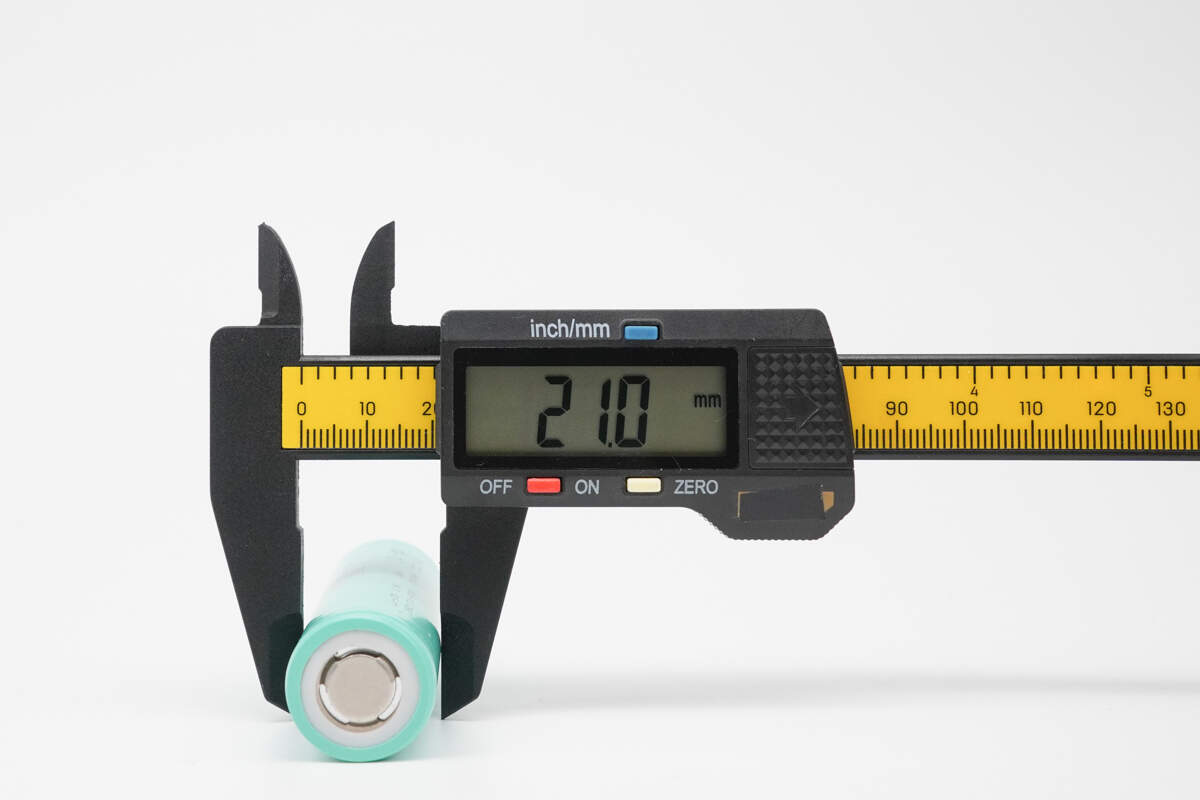

使用塑胶卡尺测得，电芯直径为21mm，为标准21700尺寸。

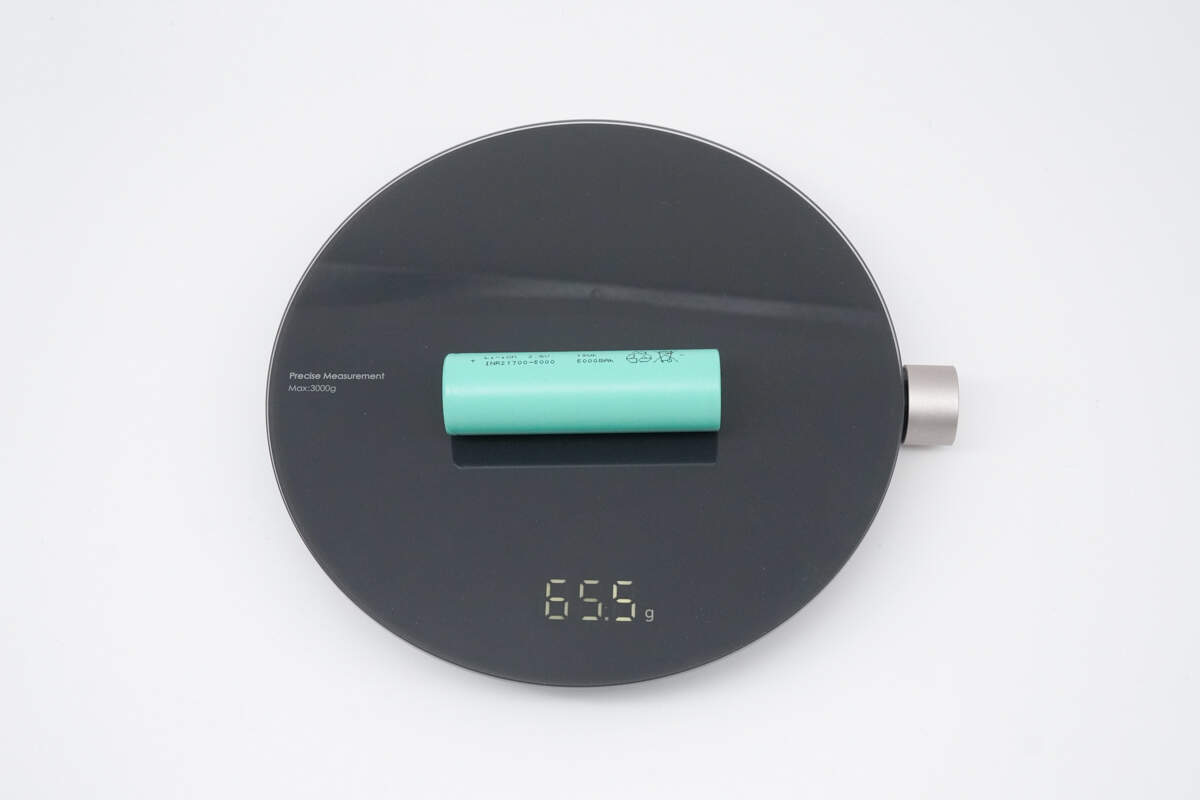

电芯重量约为 65.5g。
亿纬锂能INR21700-5000电芯在成年男子手掌中展示对比。
充放电测试
看完外观，进入正题；以下将进行多倍率充放电测试。
充电测试
充电测试将进行恒流恒压充电，统计其总耗时。
0.2C充电

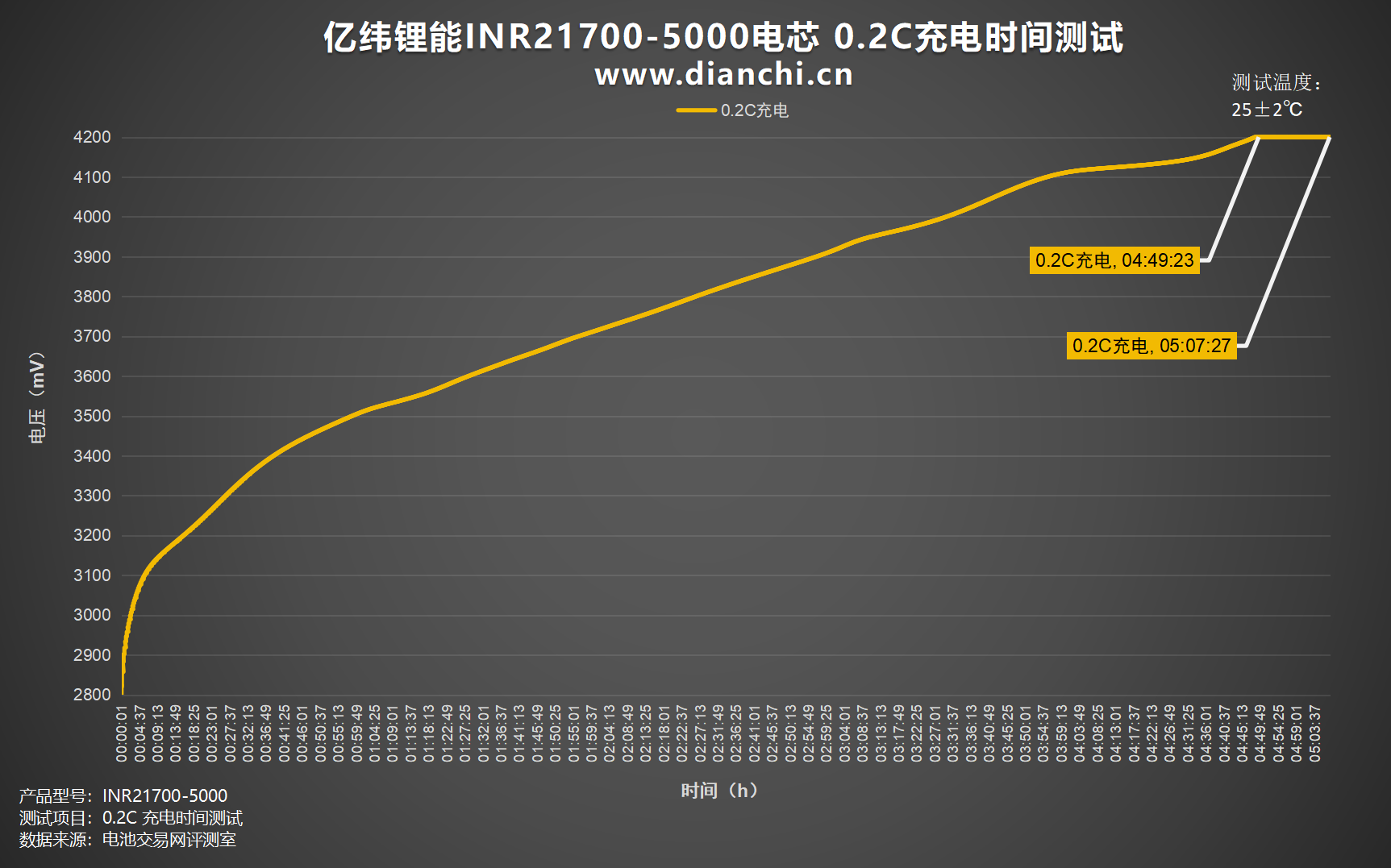

绘制出折线图，设置电流为 1000mA，0.2C为亿纬锂能INR21700-5000电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时49分钟，涓流完全充满时间约为5小时7分钟。
0.5C充电

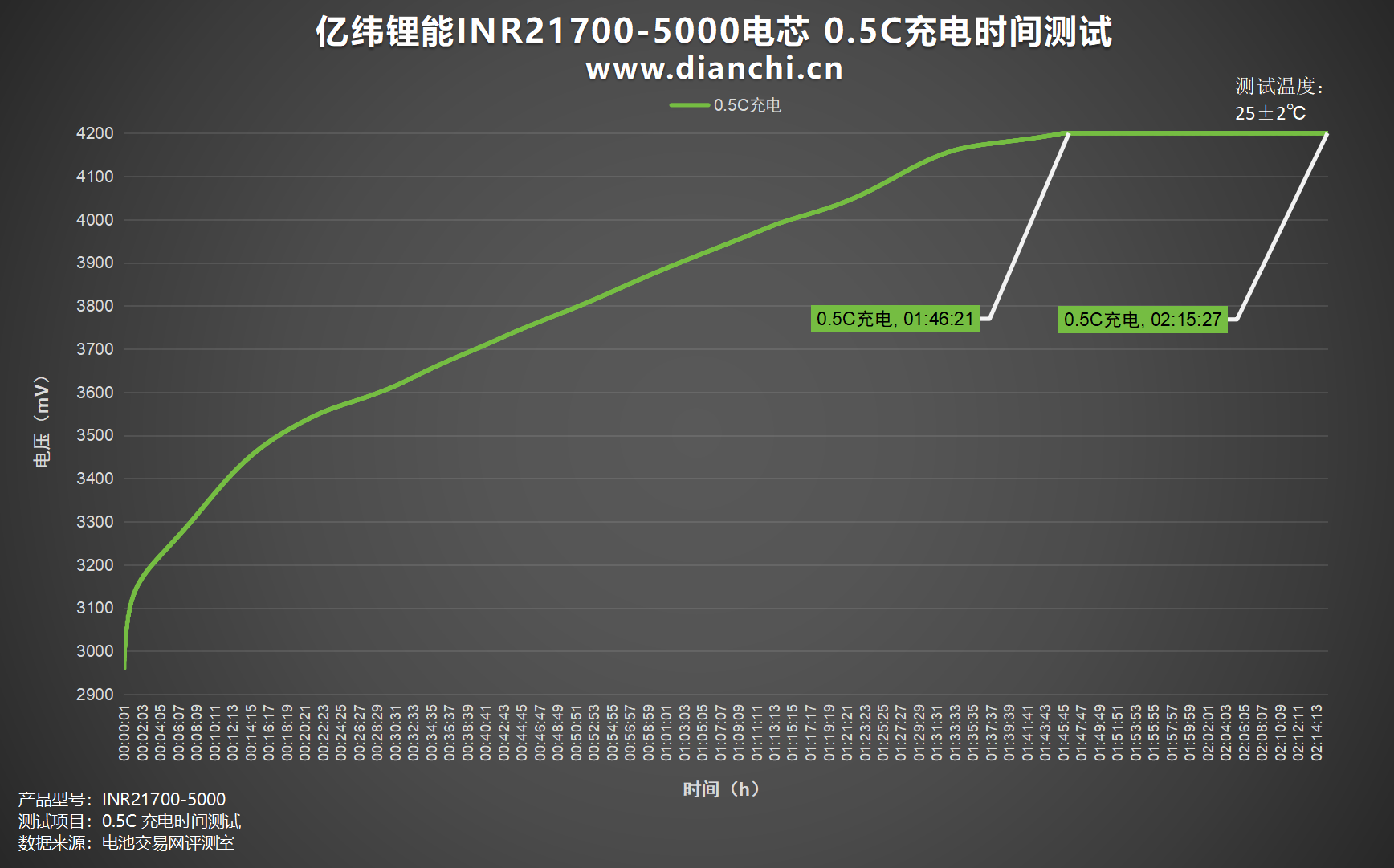

绘制出折线图，设置电流为 2500mA，0.5C为亿纬锂能INR21700-5000电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时46分钟，涓流完全充满时间约为2小时15分钟。
1C充电

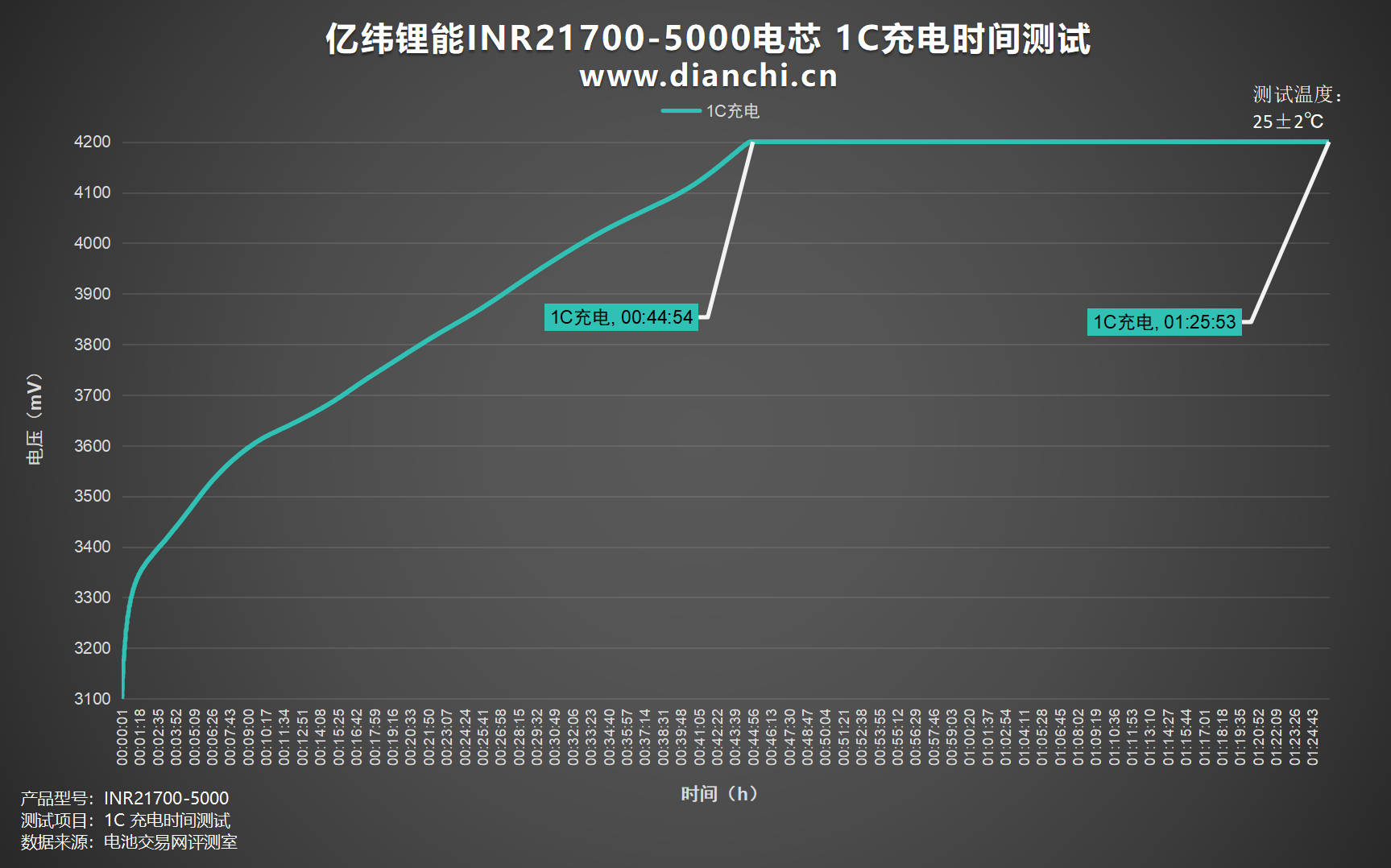

绘制出折线图，设置电流为 5000mA，1C为亿纬锂能INR21700-5000电芯充电，充电截止电压为 4.2V，充至4.2V时间约为44钟，涓流完全充满时间约为1小时25分钟。
2C充电

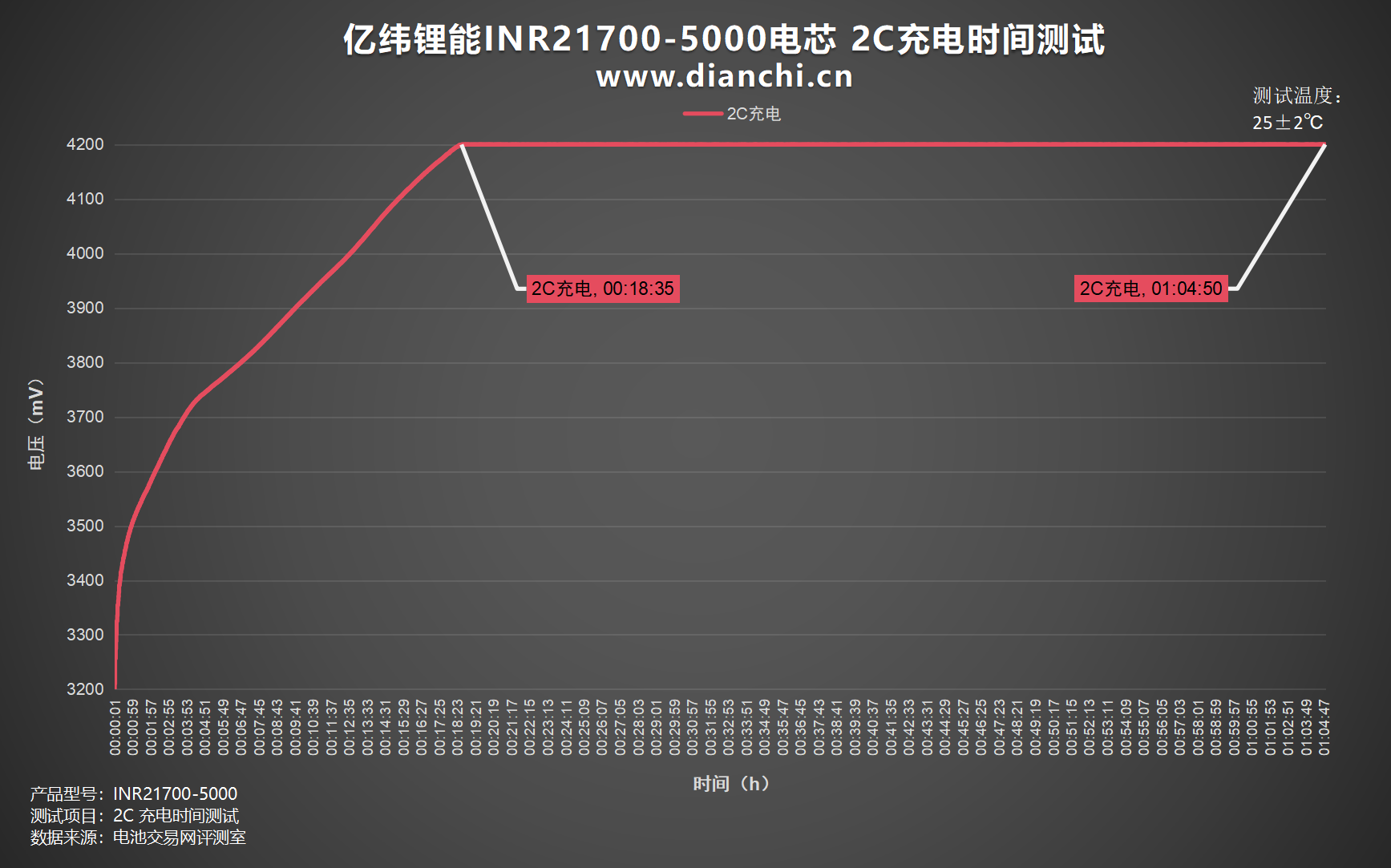

绘制出折线图，设置电流为 10000mA，2C为亿纬锂能INR21700-5000电芯充电，充电截止电压为 4.2V，充至4.2V时间约为18钟，涓流完全充满时间约为1小时4分钟。

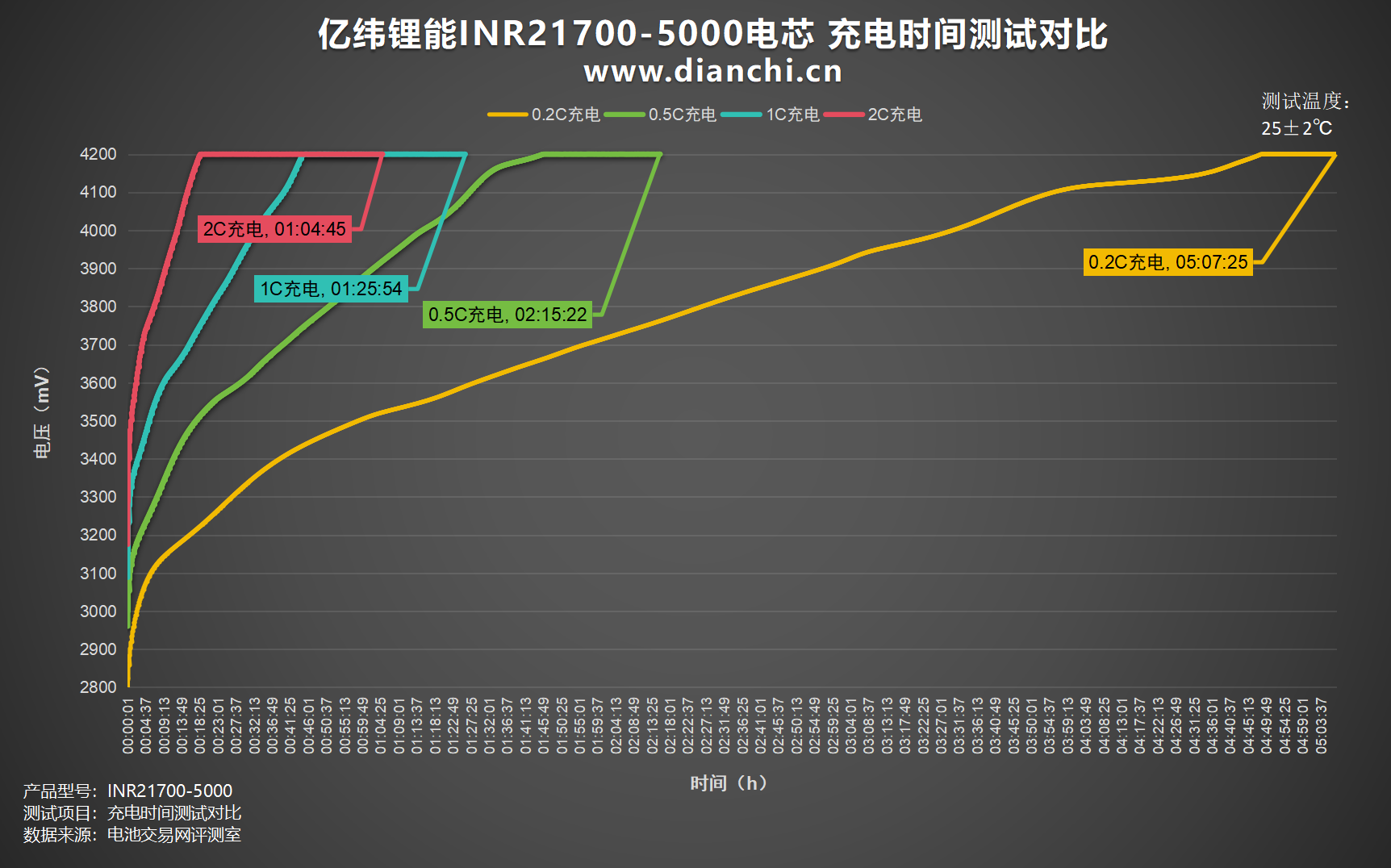

将所测倍率汇总至曲线图，可以看到各充电倍率间的时间差距，充电时间最长的是0.2C充电倍率，时间为5小时54分钟，与其他倍率拉开较大差距，其次是0.5C充电倍率，1C与2C充电倍率则相差不大。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

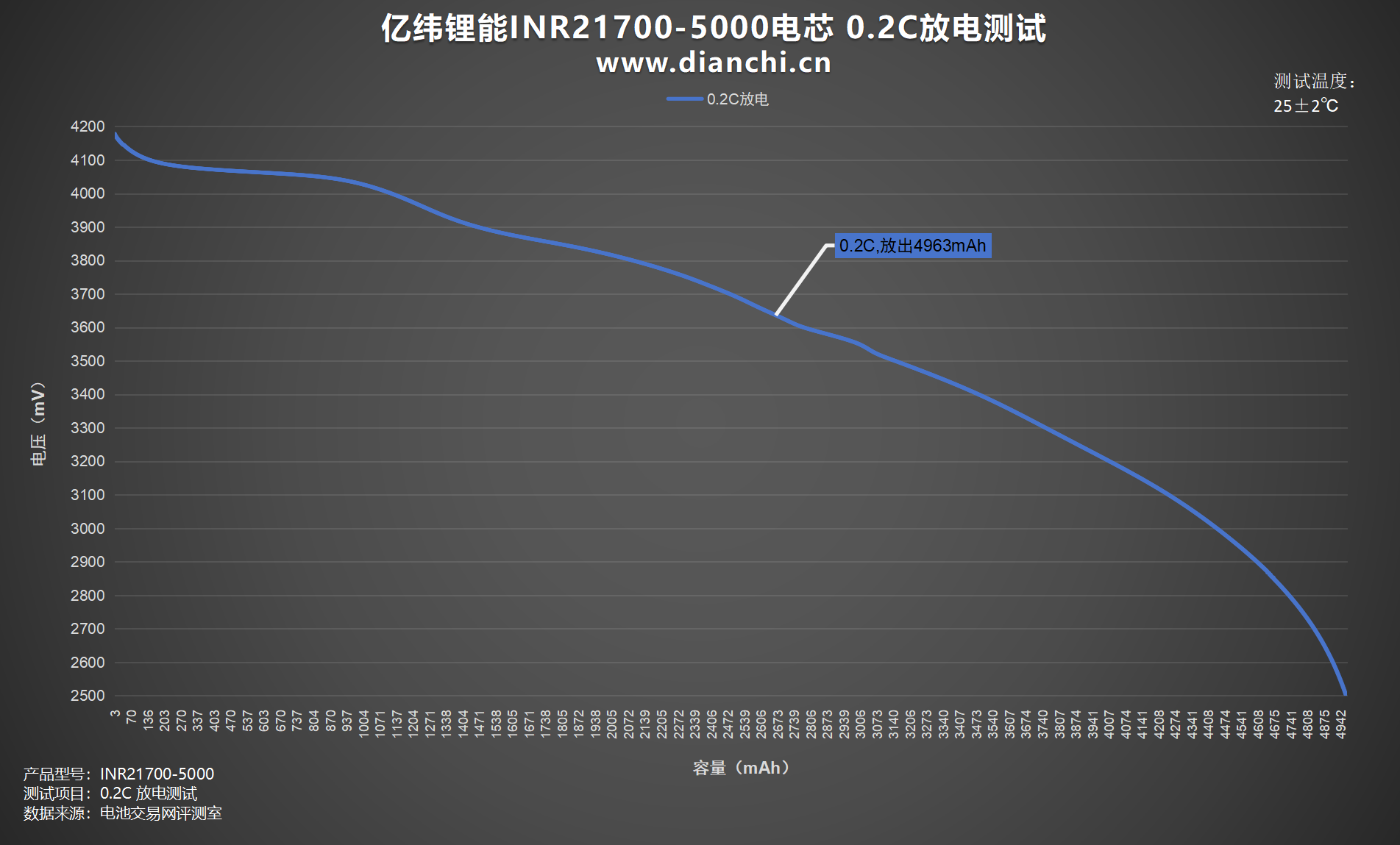

绘制出折线图，设置电流为 1000mA，0.2C为亿纬锂能INR21700-5000电芯放电，均压 3.61V，放到截止电压为2.5V，耗时约4小时57分钟，放出容量4963mAh，放出能量17.89Wh。
0.5C放电

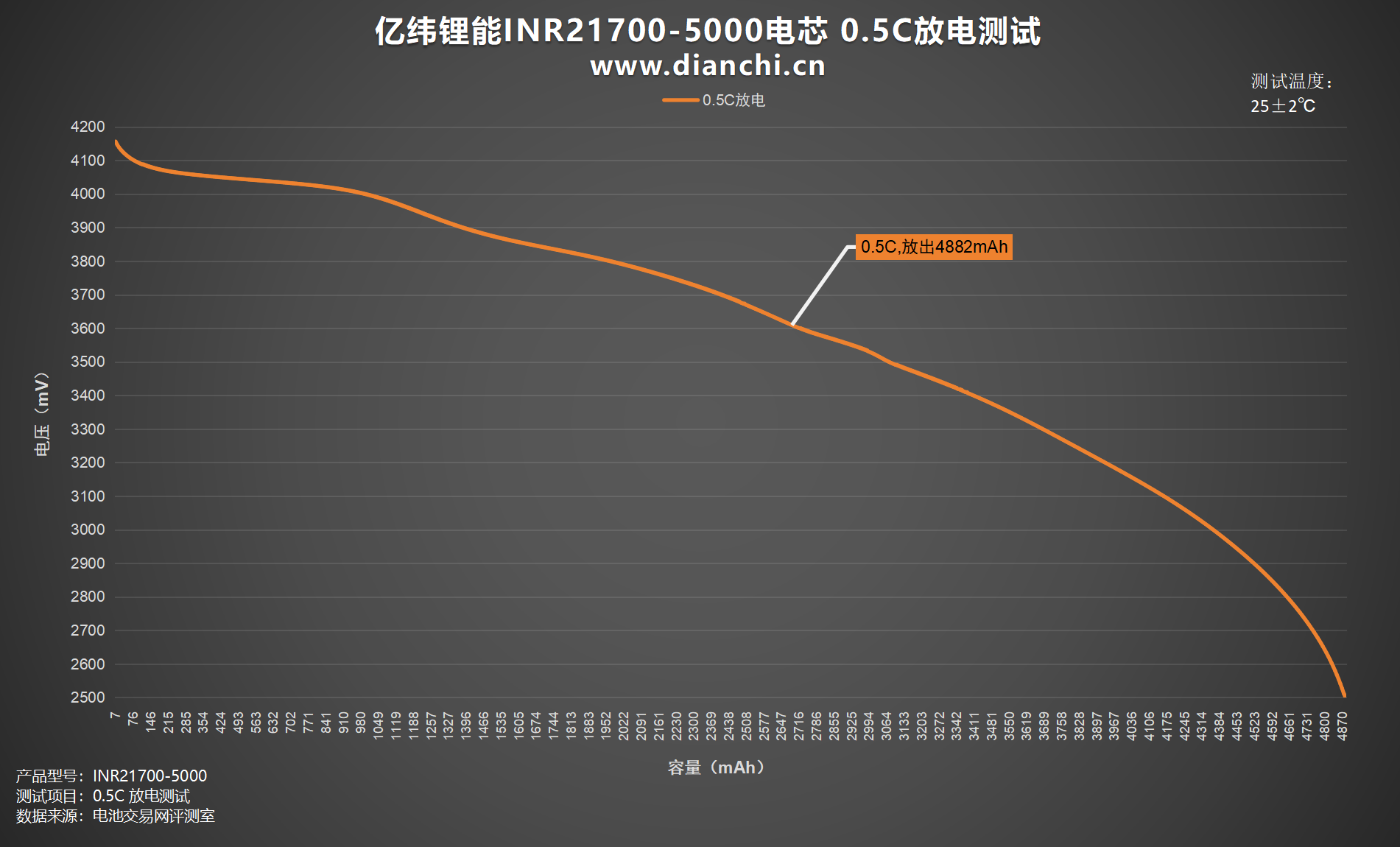

绘制出折线图，设置电流为 2500mA，0.5C为亿纬锂能INR21700-5000电芯放电，均压 3.59V，放到截止电压为2.5V，耗时约1小时57分钟，放出容量4882mAh，放出能量17.54Wh。
1C放电

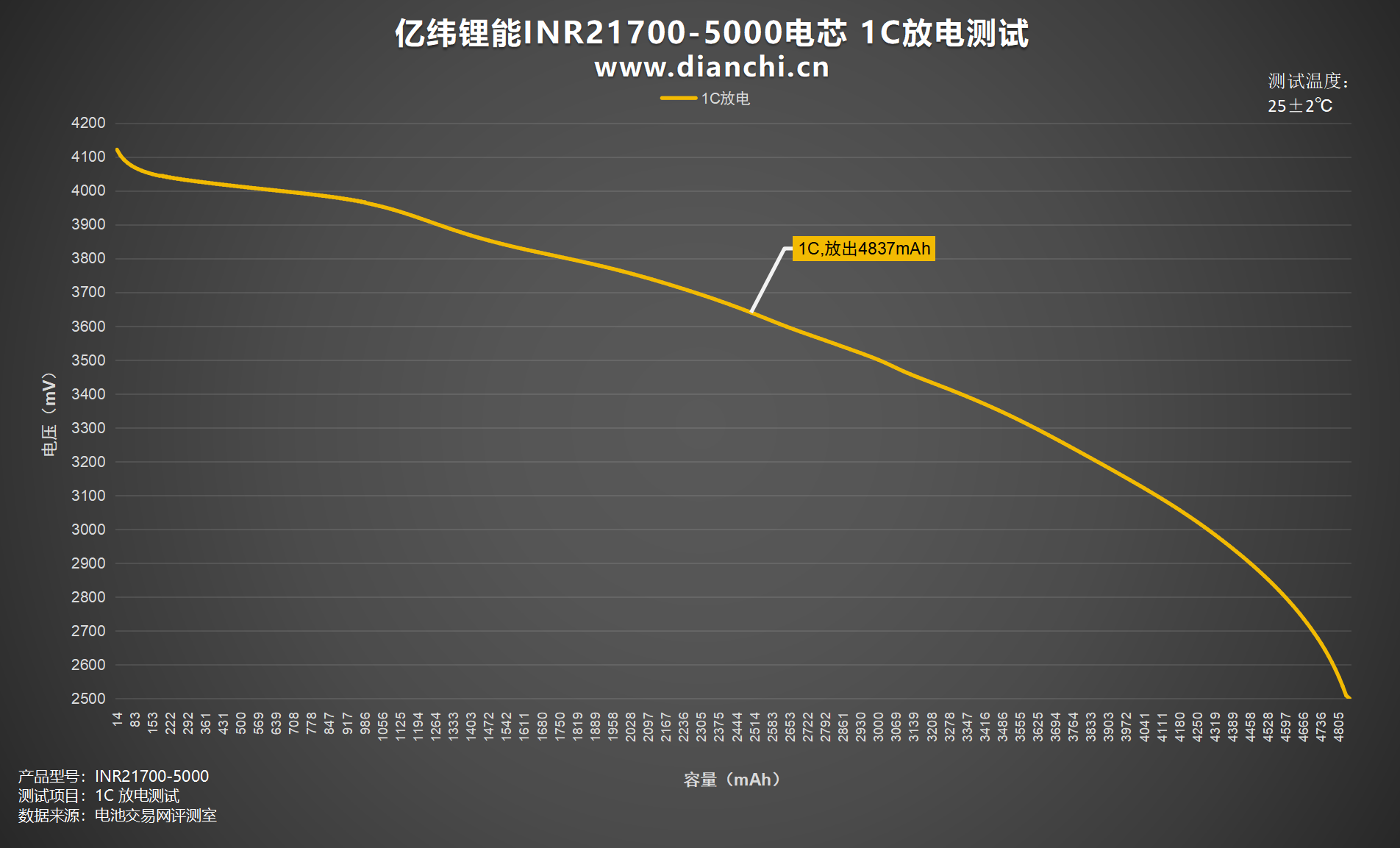

绘制出折线图，设置电流为 5000mA，1C为亿纬锂能INR21700-5000电芯放电，均压 3.57V，放到截止电压为2.5V，耗时约58分钟，放出容量4837mAh，放出能量17.26Wh。
3C放电

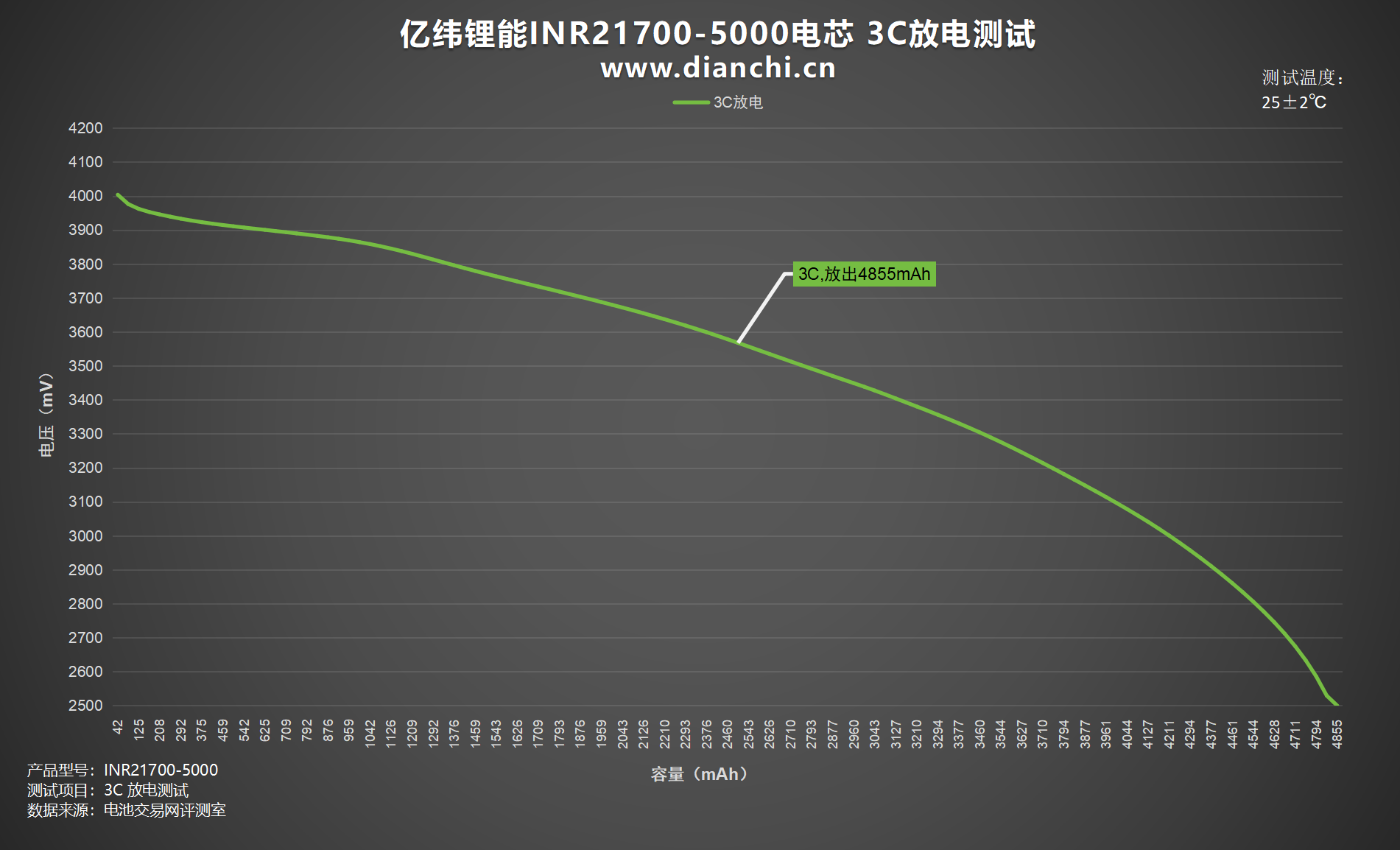

绘制出折线图，设置电流为 15000mA，3C为亿纬锂能INR21700-5000电芯放电，均压 3.5V，放到截止电压为2.5V，耗时约19分钟，放出容量4855mAh，放出能量16.98Wh。
5C放电

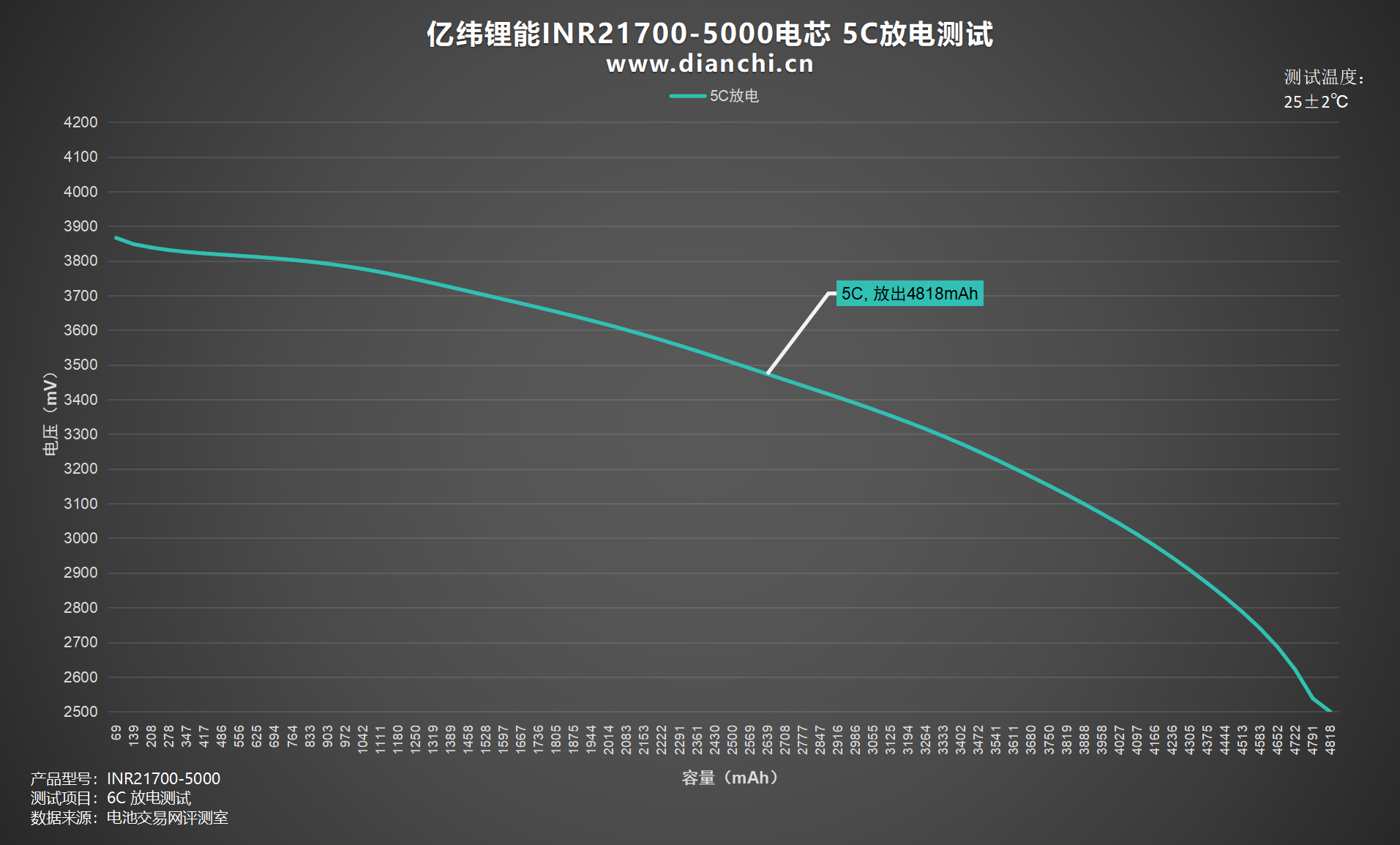

绘制出折线图，设置电流为 25000mA，5C为亿纬锂能INR21700-5000电芯放电，均压 3.44V，放到截止电压为2.5V，耗时约11分钟，放出容量4818mAh，放出能量16.58Wh。
8C放电

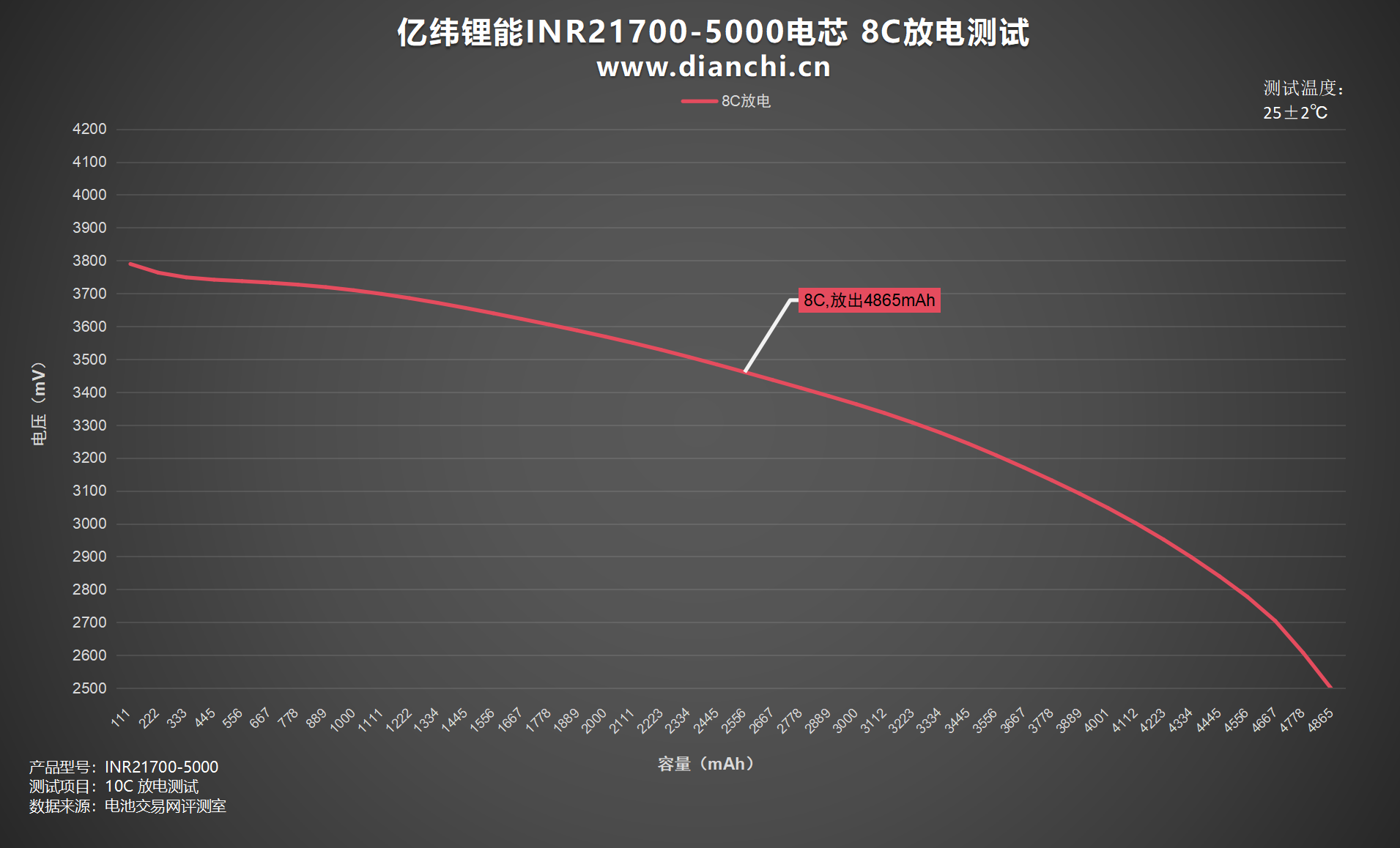

绘制出折线图，设置电流为 40000mA，8C为亿纬锂能INR21700-5000电芯放电，均压 3.41V，放到截止电压为2.5V，耗时约7分钟，放出容量4865mAh，放出能量16.53Wh。
15C放电

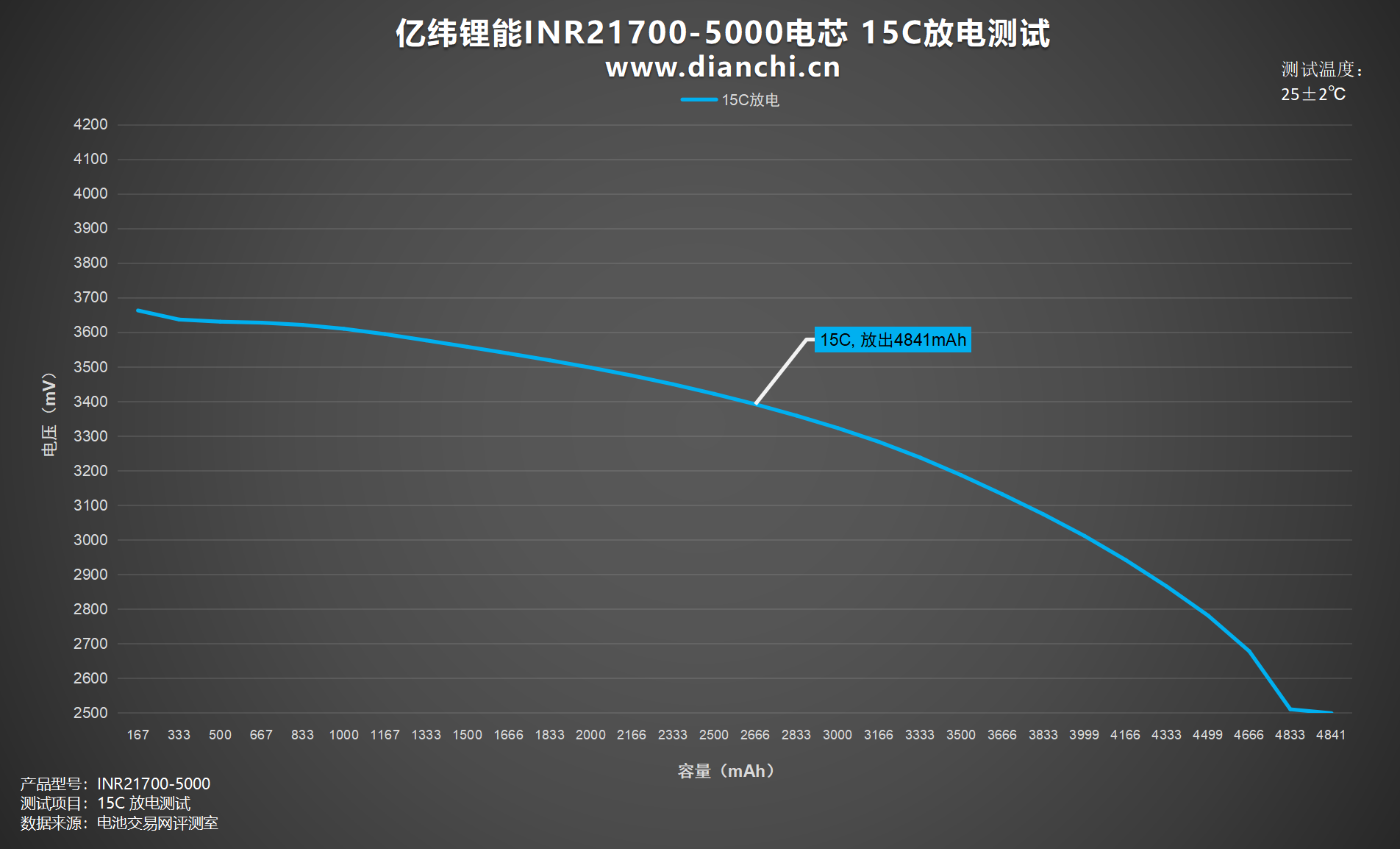

绘制出折线图，设置电流为 60000mA，15C为亿纬锂能INR21700-5000电芯放电，均压 3.34V，放到截止电压为2.5V，耗时约4分钟，放出容量4841mAh，放出能量16.15Wh。
将所测数据汇总至表格，可以看出电芯在七种倍率下进行放电测试，整体容量不低于4800mAh，放电时间最快的是15C放电，耗时仅为4分钟，最慢的则是0.2C放电，耗时4小时57分钟。

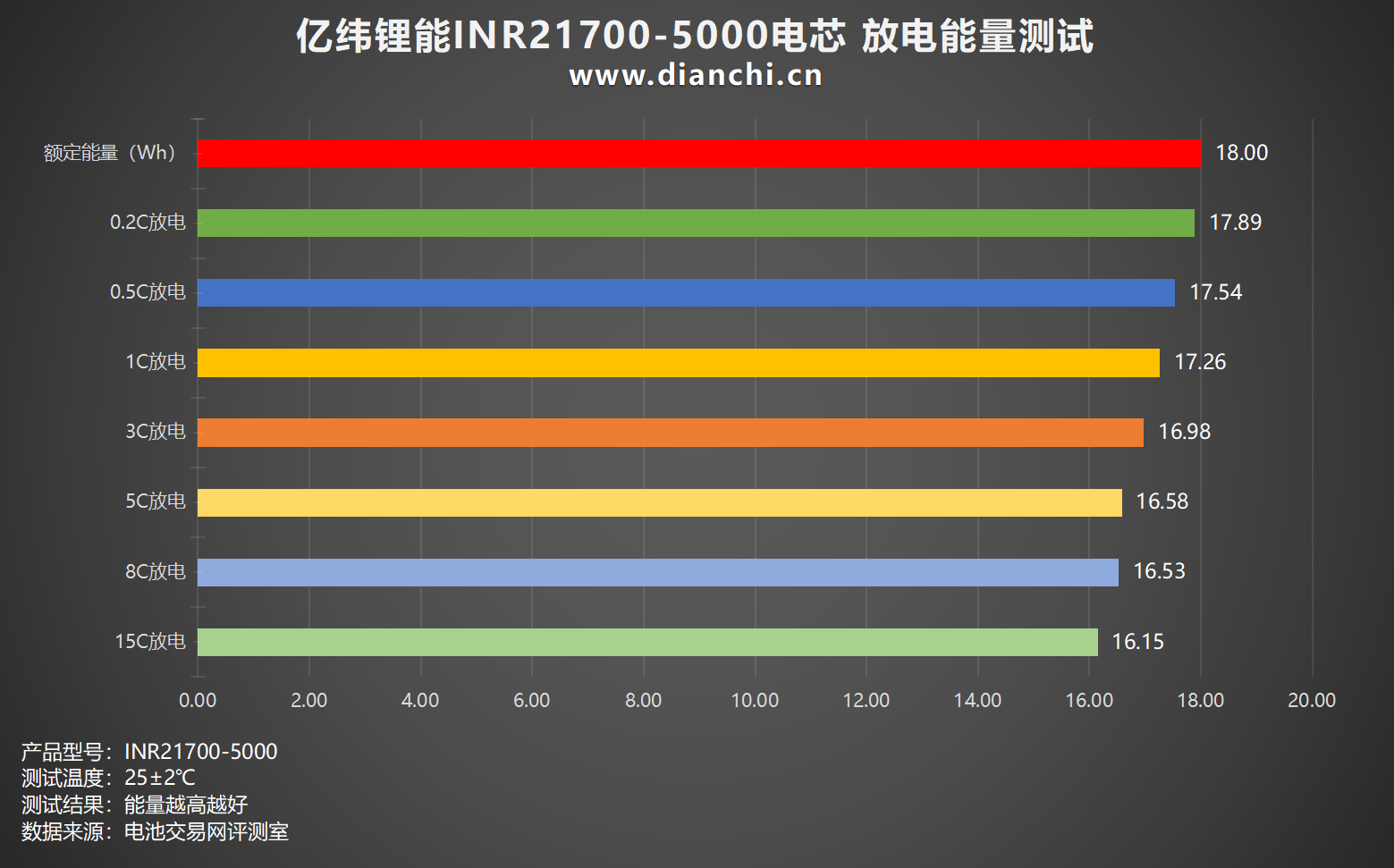

将测试数据汇总成柱状图，放电测试中整体放电能量在16.15-17.89Wh区间；放电能量随着放电倍率上升而下降，总体相差不大。

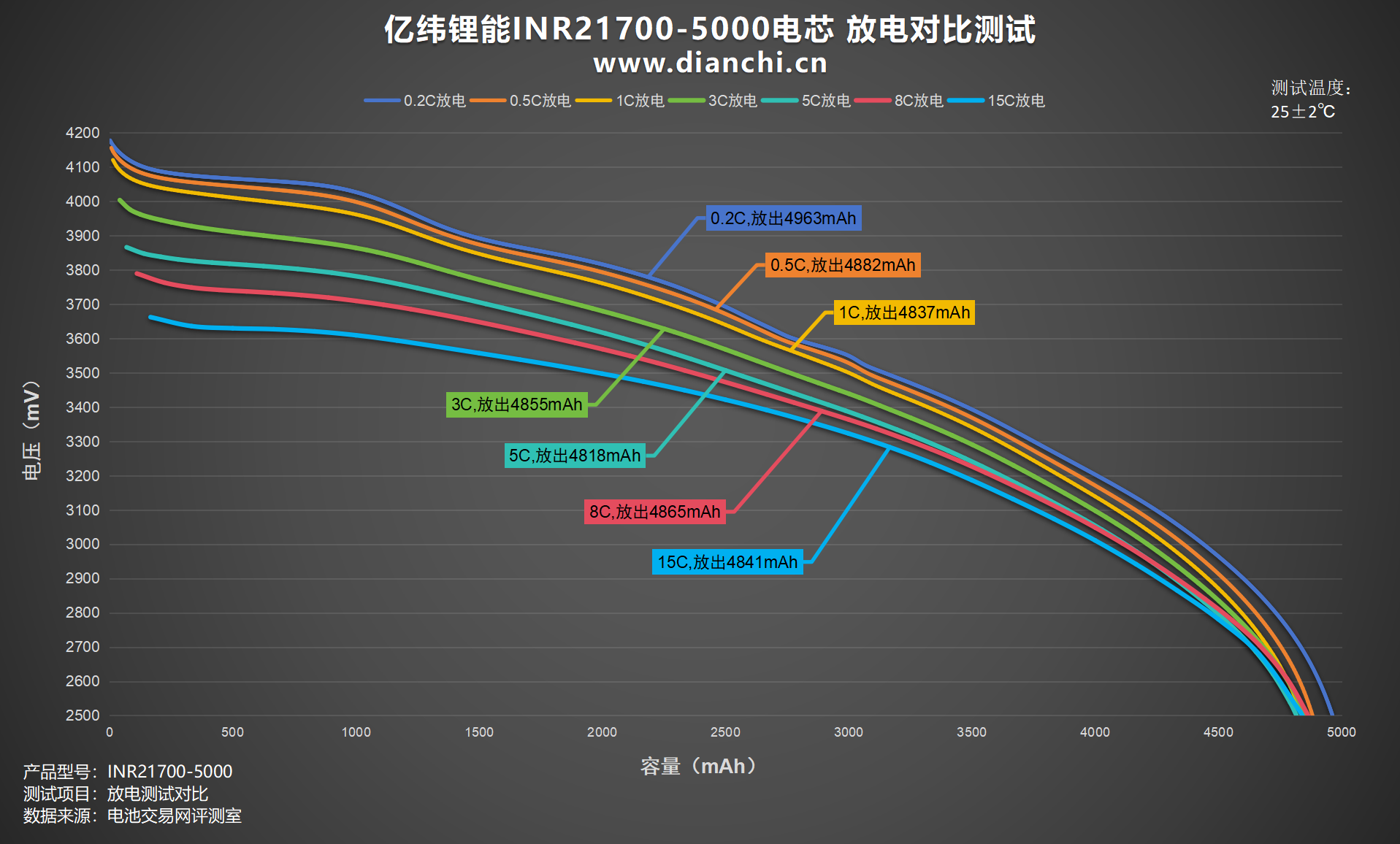

将数据绘制出曲线图，可以看到各倍率放电容量均在4800mAh以上，最高容量为0.2C放电倍率，放出容量4963mAh，最低的则是5C倍率放电，放出容量4818mAh，从图中可以看到这款电芯在高倍率上也能有不错的表现。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。
将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，亿纬锂能INR21700-5000电芯标称内阻为≤5mΩ。

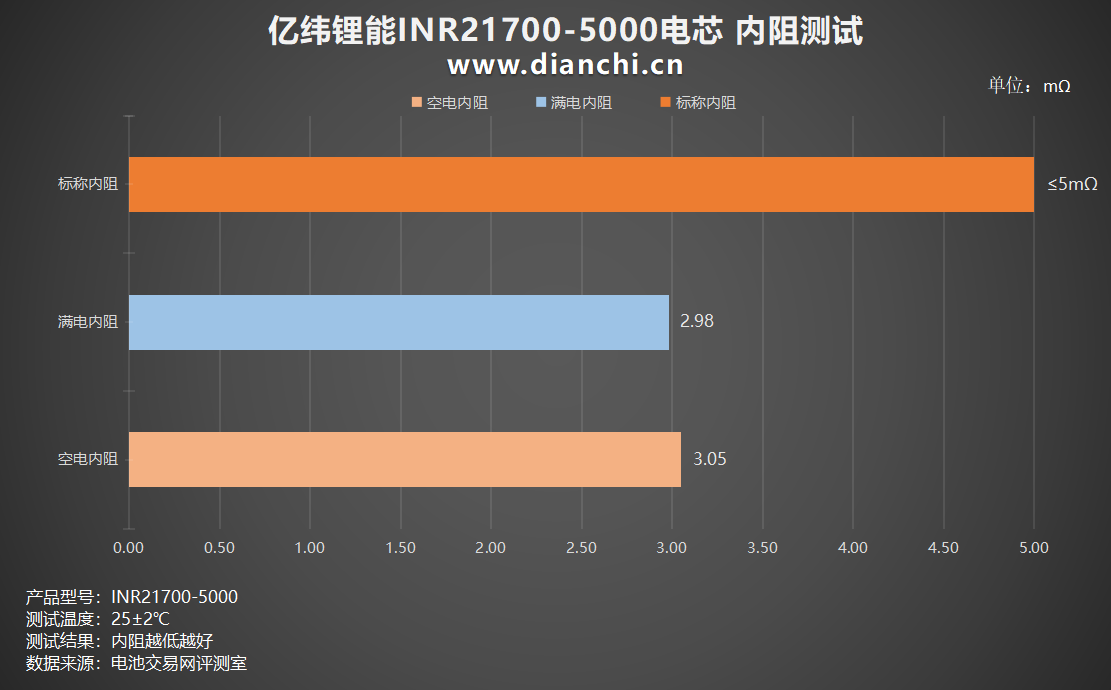

绘制出柱状图，可以看到 4.2V满电内阻为 2.98mΩ，2.5V空电内阻为 3.05mΩ，在两种电压下电芯内阻差距不大，同时远低于标称内阻，表现优秀。
温度测试
温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
充电温度测试
0.2C充电

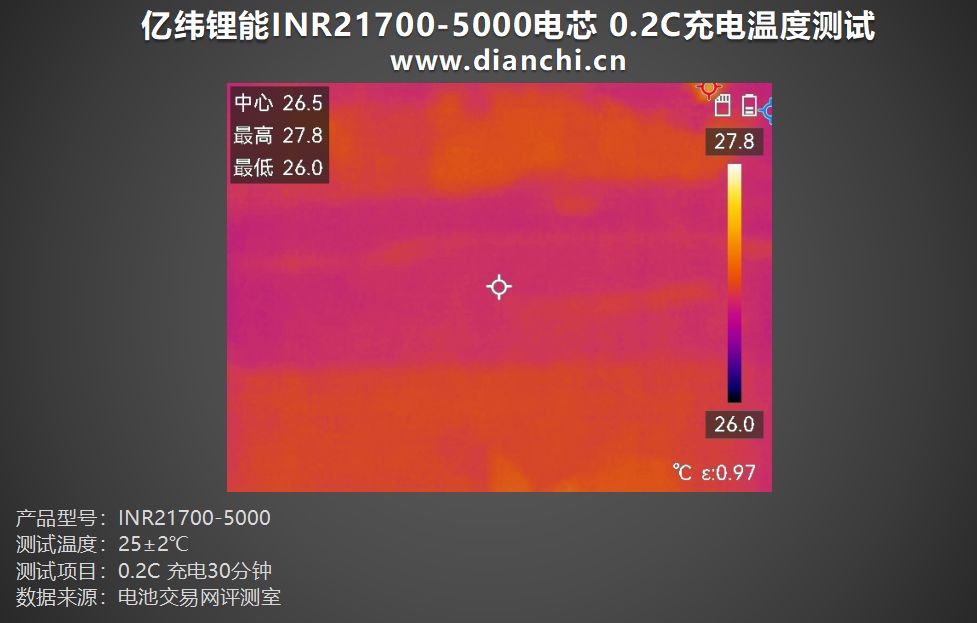

亿纬锂能INR21700-5000电芯以0.2C倍率进行充电30分钟，表面中心温度为26.5℃左右。
0.5C充电

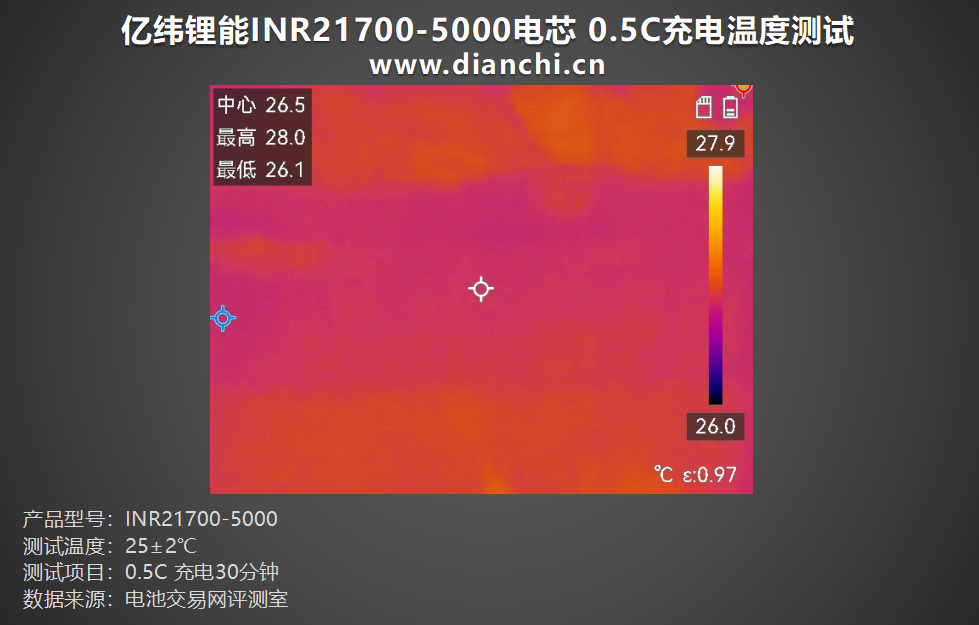

亿纬锂能INR21700-5000电芯以0.5C倍率进行充电30分钟，表面中心温度为26.5℃左右。
1C充电

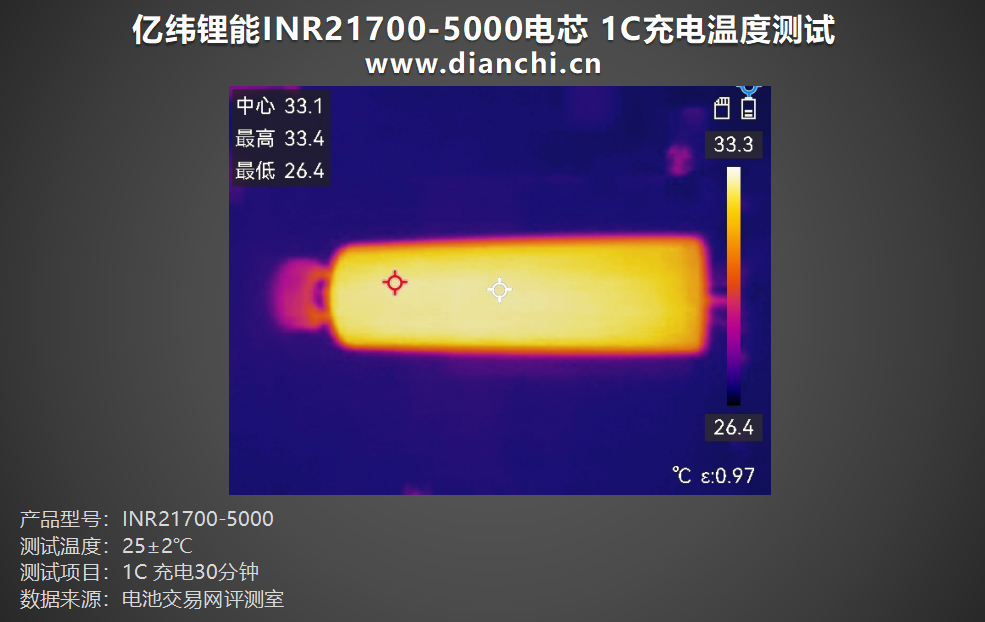

亿纬锂能INR21700-5000电芯以1C倍率进行充电30分钟，表面最高温度为33.4℃左右。
2C充电
亿纬锂能INR21700-5000电芯以2C倍率进行充电30分钟，表面最高温度为42℃左右。
放电温度测试
0.2C放电

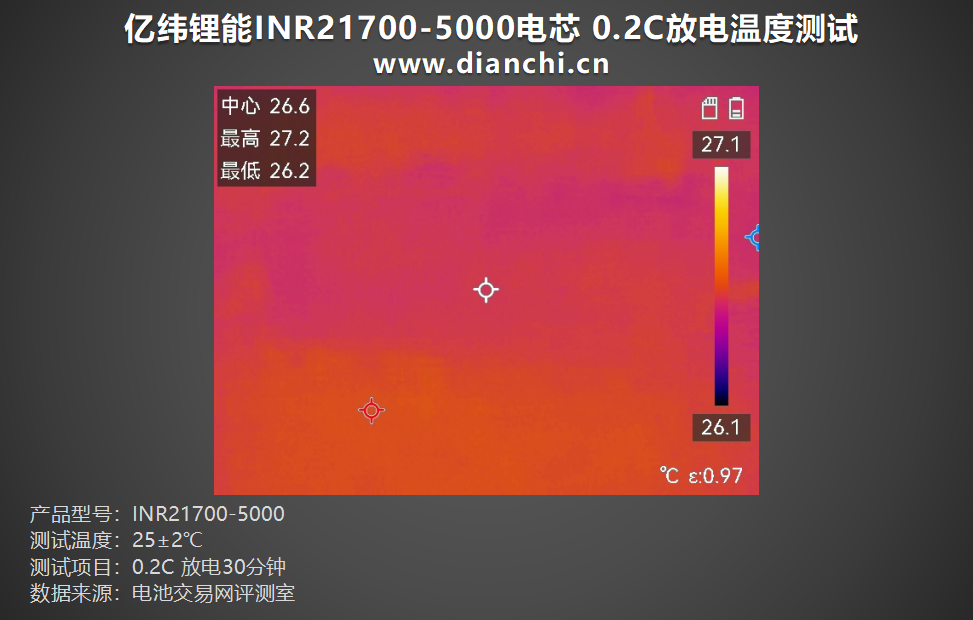

亿纬锂能INR21700-5000电芯以0.2C倍率进行放电30分钟，表面中心温度为26.6℃左右。
0.5C放电

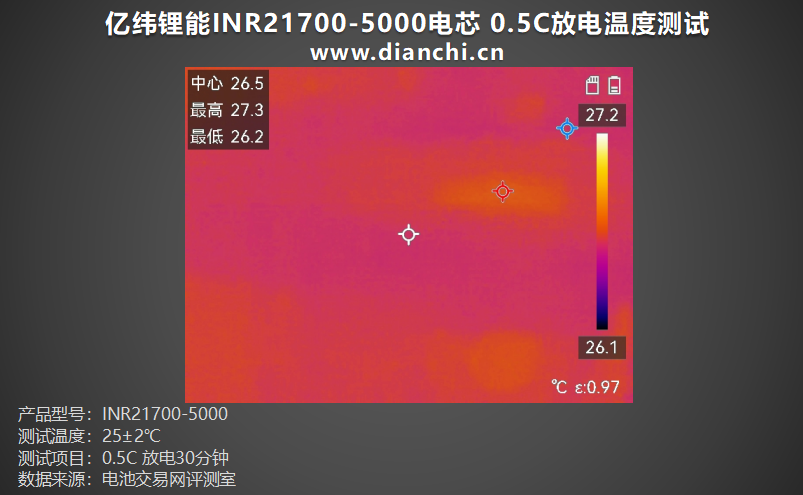

亿纬锂能INR21700-5000电芯以0.5C倍率进行放电30分钟，表面中心温度为26.5℃左右。
1C放电

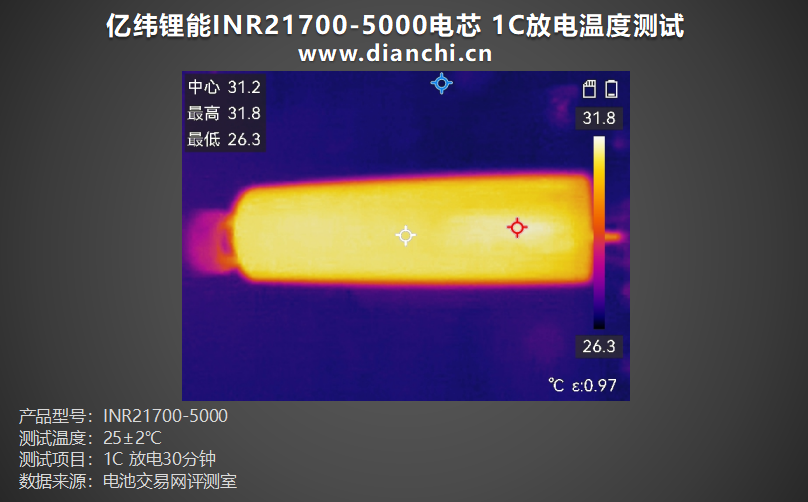

亿纬锂能INR21700-5000电芯以1C倍率进行放电30分钟，表面最高温度为31.8℃左右。
3C放电

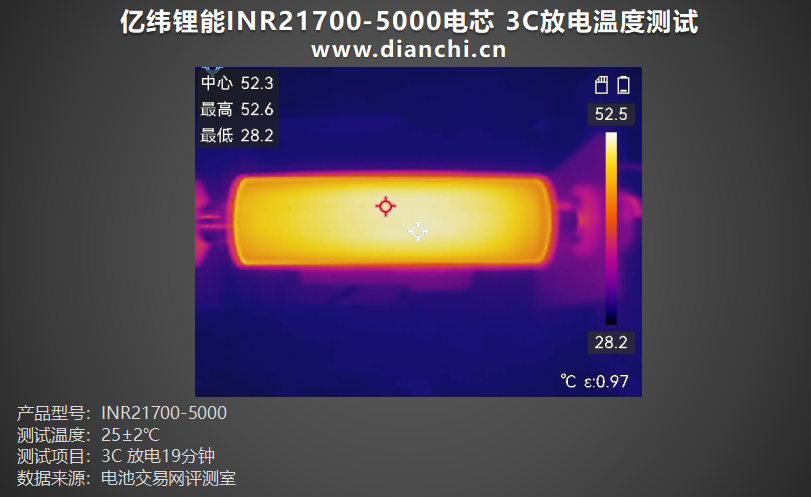

亿纬锂能INR21700-5000电芯以3C倍率进行放电19分钟，表面最高温度为52.6℃左右。
5C放电

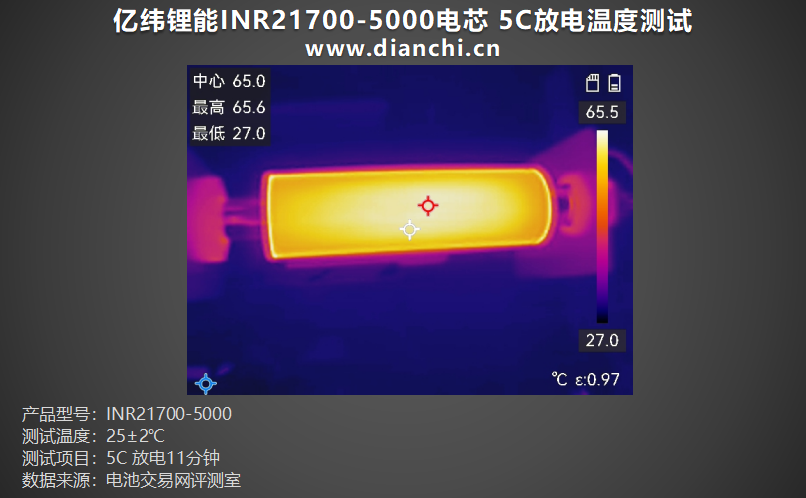

亿纬锂能INR21700-5000电芯以5C倍率进行放电11分钟，表面最高温度为65.6℃左右。
8C放电

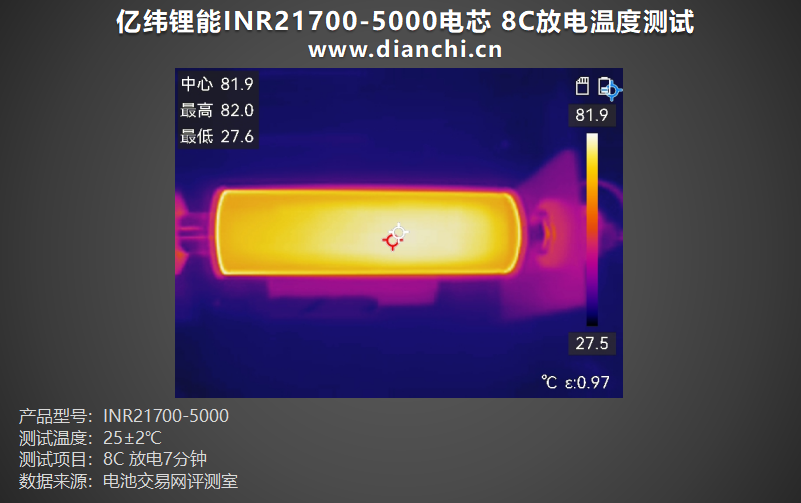

亿纬锂能INR21700-5000电芯以8C倍率进行放电7分钟，表面最高温度为82℃左右。
电池交易网总结
此次电池交易网获取的这款亿纬锂能21700全极耳电芯，从曝光的信息来看，高达125A持续放电以及180A瞬时放电的超强放电性能，无疑成为21700尺寸电芯中的天花板级别产品。同时支持10A（2C）倍率快充，得益于全极耳结构，内阻控制在3mΩ左右，可在-20~60℃宽温域下使用。
充放电性能方面，0.2C标准充电倍率下，充至4.2V时间约为4小时49分钟，涓流完全充满时间约为5小时7分钟，2C倍率快充下，充至4.2V时间约为18钟，涓流完全充满时间约为1小时4分钟，放电部分，各倍率放电容量均在4800mAh以上，最高容量为0.2C放电倍率，放出容量4963mAh，最低的则是5C倍率放电，放出容量4818mAh，整体放电能量在16.15-17.89Wh区间。
温度方面，充电温度表现较为优秀，最高倍率充电温度在42℃左右，放电部分，温度随着倍率不断上身，最高为82℃左右，8C以内温度均不超过标准，内阻方面，亿纬锂能INR21700-5000电芯标称内阻为≤5mΩ，4.2V满电内阻为 2.98mΩ，2.5V空电内阻为 3.05mΩ，在两种电压下电芯内阻差距不大，同时远低于标称内阻，表现优秀。
整体来看，亿纬锂能21700全极耳电芯以3mΩ内阻、125A持续放电、10A快充三位一体性能，树立21700电芯性能新标杆。其全极耳技术不仅为无人机提供“强动力+长续航+快响应”的终极解决方案，更将推动电动工具、储能系统等高倍率需求领域的技术迭代。
相关阅读：
1、内置4节亿纬锂能21700电芯，一加SUPERVOOC 150W超级闪充移动电源拆解
评论0
