前言

随着电子产品智能化进程的发展，许多传统设备被赋予了更丰富的新功能，为用户带来了“一机多用”的高效便捷体验。此次将要拆解的文曲星AI智能闹钟N1 Pro便是一款融合了传统闹钟、学习机、翻译机、熏听机的创新产品，搭配AI大模型，能够提供时间管理、助力学习、人工智能互动等多种功能。

文曲星AI智能闹钟N1 Pro支持16大核心功能，包括闹钟、番茄钟、倒计时、秒表、识汉字、古诗词、学拼音、学习乐园、AI老师、口语对练、微聊、多国翻译、喜马拉雅、课程表、天气和成语故事，支持触屏、语音和按键多种操控方式，便于儿童使用。内置的科大讯飞星火AI语音大模型，能够随时解答孩子的十万个为什么，1对1帮助孩子练习口语，以及20多国语言的在线翻译。

内容资源方面，文曲星AI智能闹钟N1 Pro通过手机APP可点播10000+免费素材，涵盖儿童故事、儿歌、国学经典、科普知识、思维启蒙以及英语资源等丰富类别。此外，借助喜马拉雅少儿等平台，还能获取更多精品内容，实现寓教于乐，让孩子在日常熏听中学习知识。其他方面，该产品内置电池，可以随时随地使用，满足孩子好动的天性。下面就来看看这款产品的详细拆解报告吧~

一、文曲星AI智能闹钟N1 Pro开箱

文曲星AI智能闹钟N1 Pro包装盒正面展示有产品外观，产品名称，以及全语音操控、全能时间管理、AI大模型、触摸升级版的产品特点。

包装盒背面介绍了产品的详细功能特点。

包装盒侧边介绍了产品信息，产品名称：AI智能闹钟，电源输入：5V--1A，产品型号：N1 Pro，产品颜色：红色，制造商：贝彼智能科技（深圳）有限公司。

包装盒另外一侧设计有AI智能闹钟的语音指令。

包装盒内部物品有智能闹钟、充电线和使用说明书。

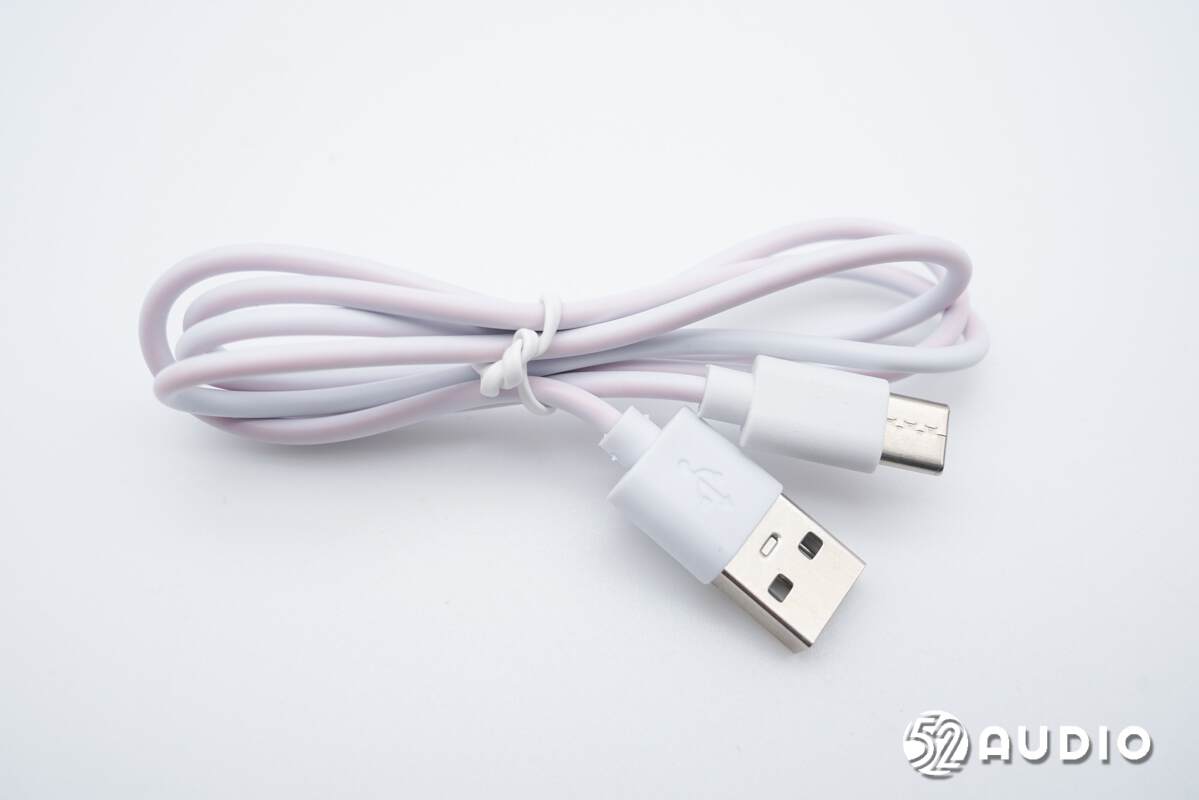

随机标配的充电线采用了USB-A to Type-C接口。

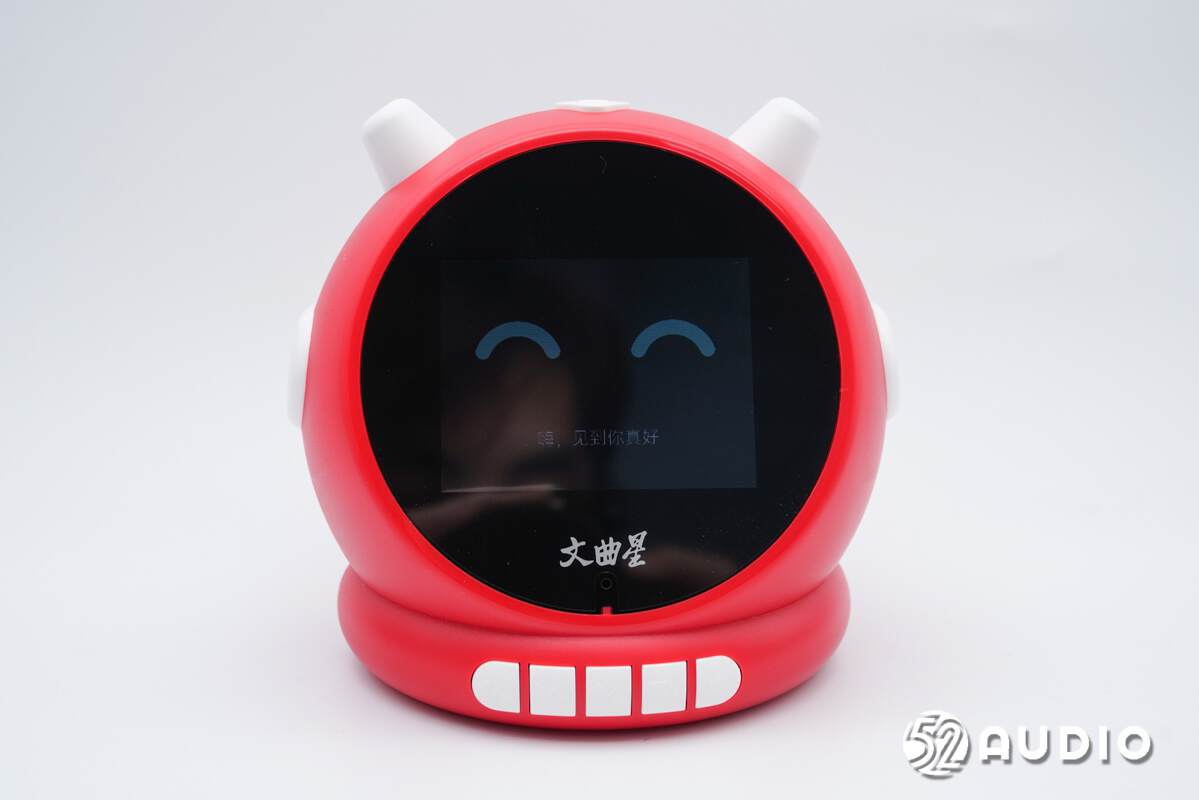

文曲星AI智能闹钟N1 Pro外观上采用了类似“机器人”的童趣设计，突显其智能化特征。机身正面搭载2.8寸显示屏，支持触摸控制；底座上还设置有物理按键，实现更便捷控制。

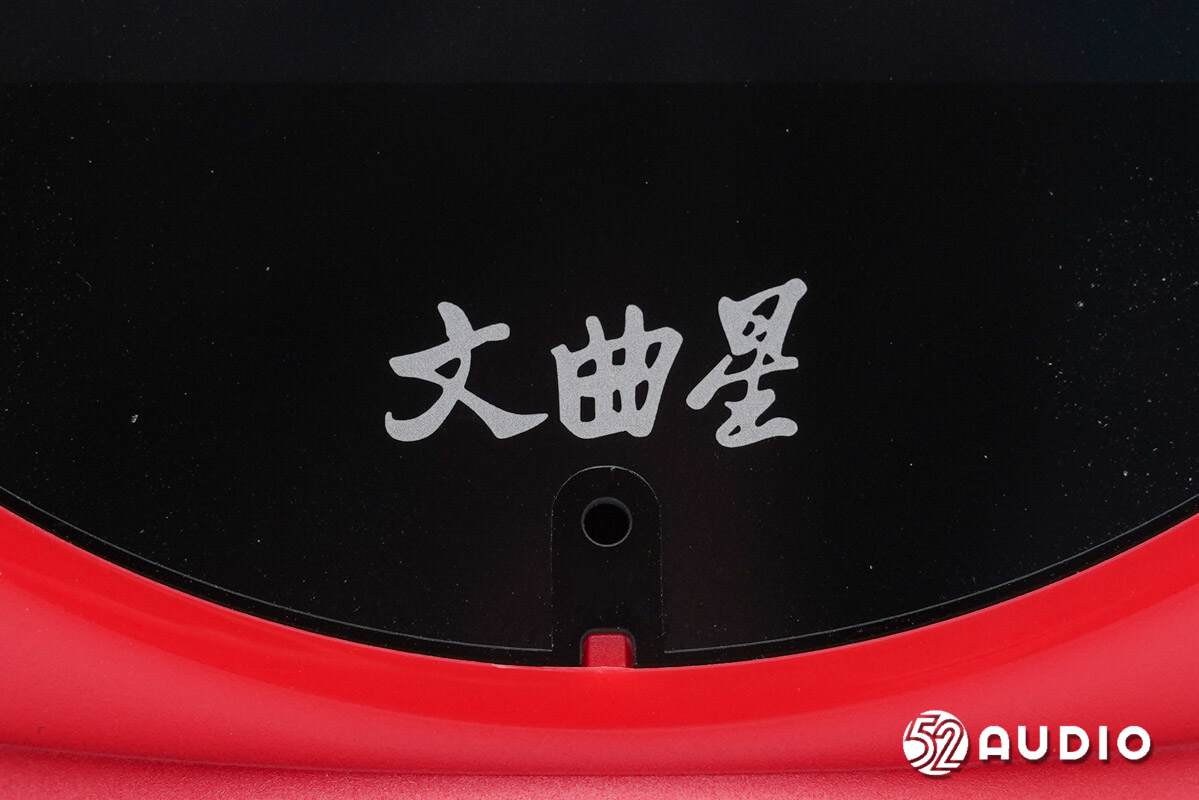

面板上设计的品牌LOGO特写，下方是麦克风拾音孔。

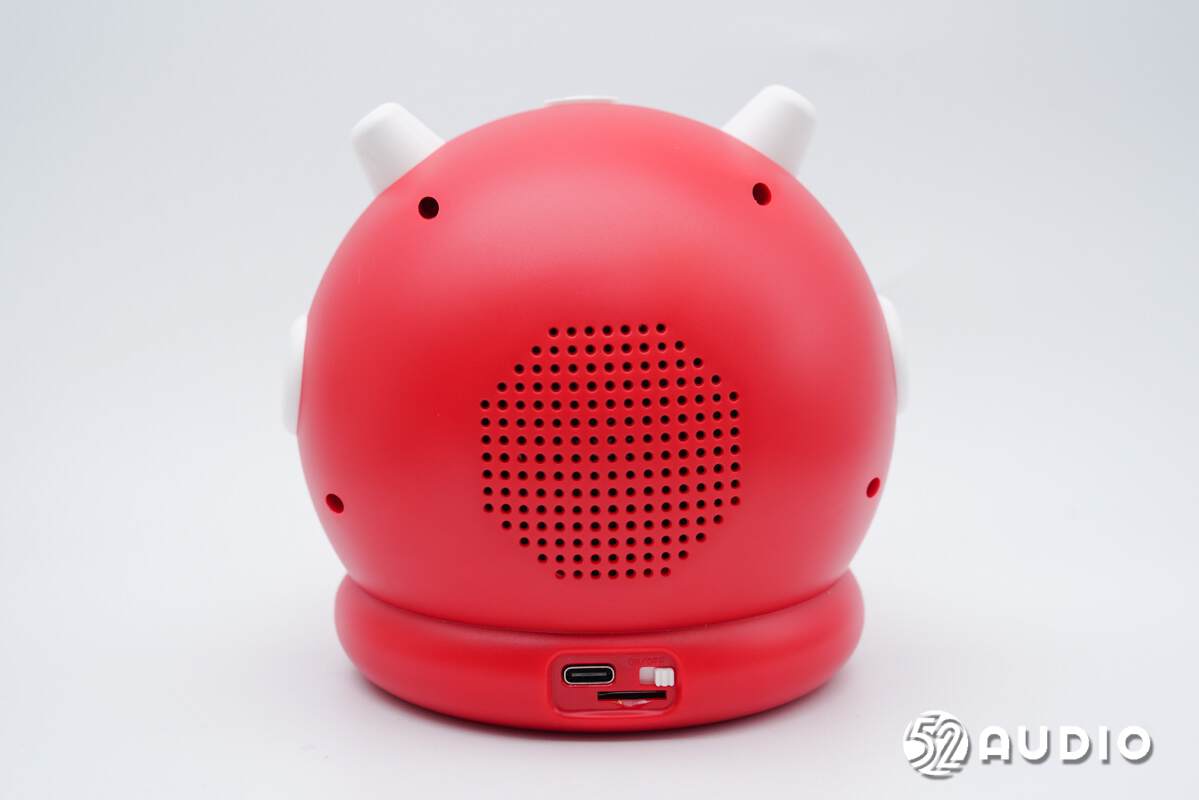

机身背面外观一览，上方设置有扬声器出音孔，底座上设置Type-C充电接口、TF卡槽和电源开关。

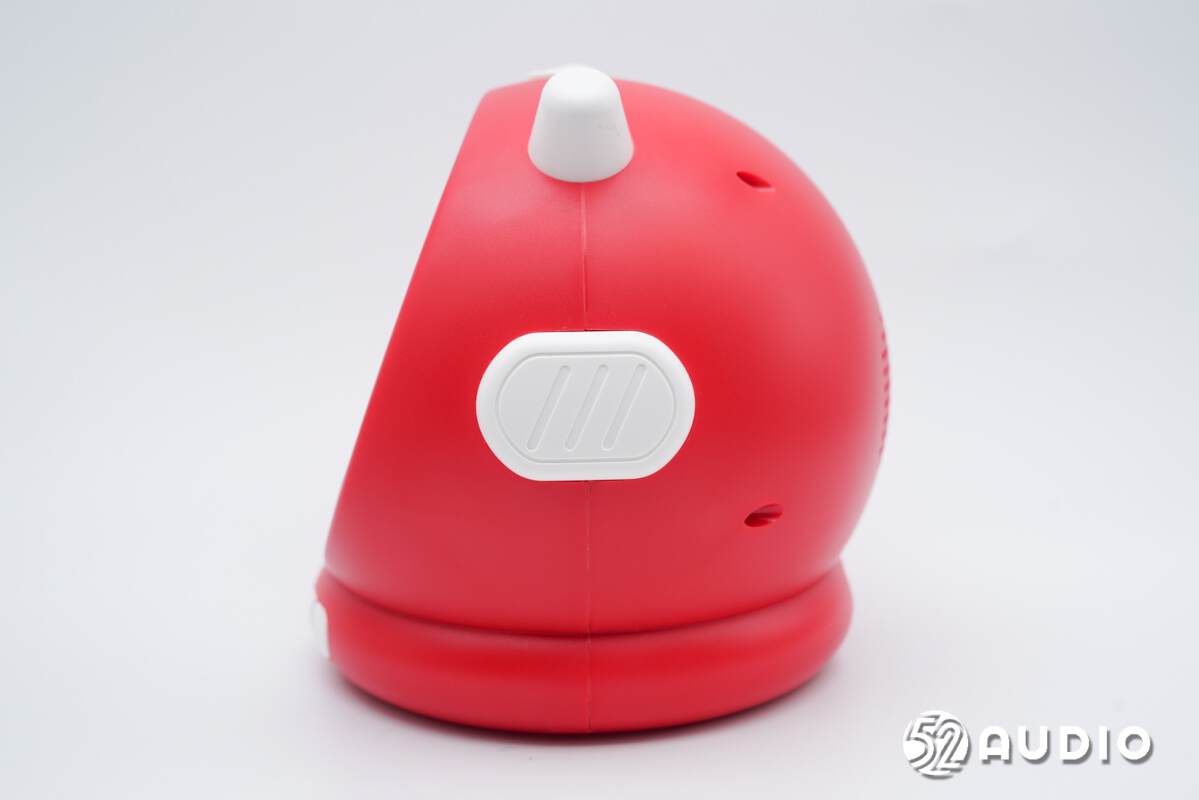

机身侧边外观一览，设计白色“耳罩”装饰。

机身顶部设计有小夜灯，通过中间的功能按键和语音控制开启。

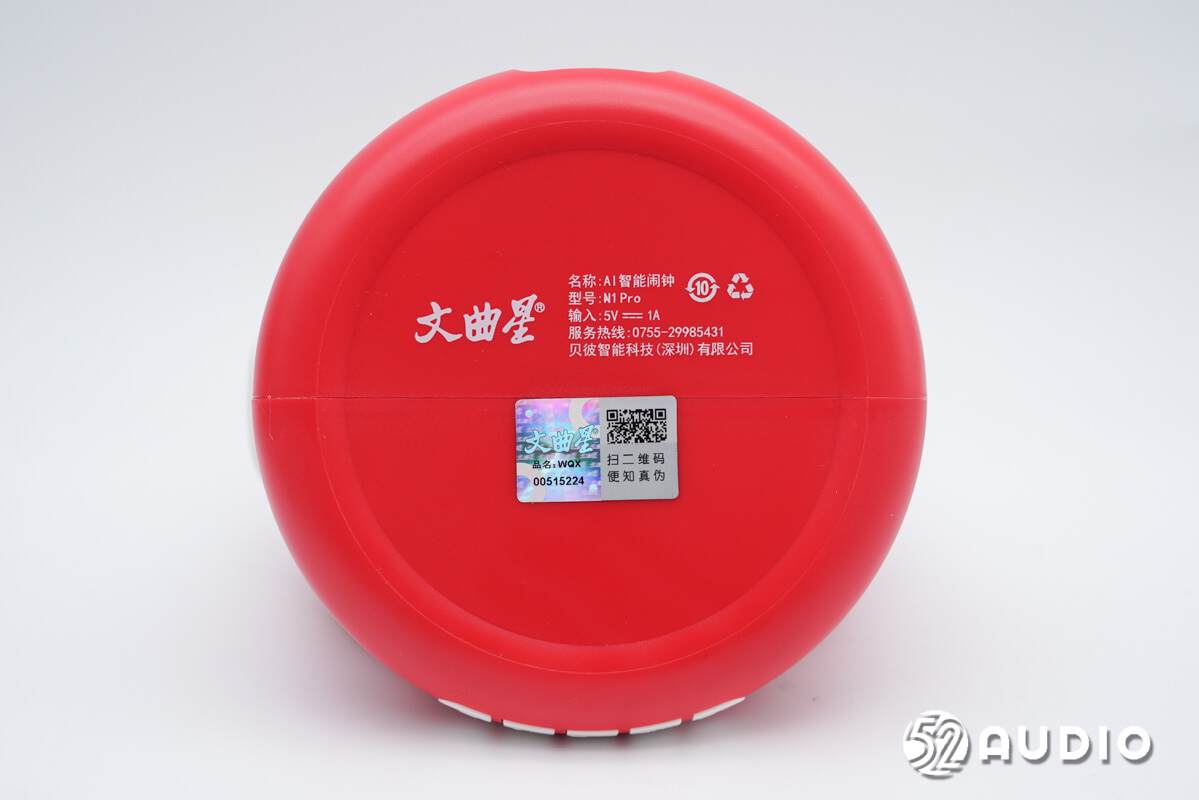

机身底部标注有产品信息，贴有防伪码。

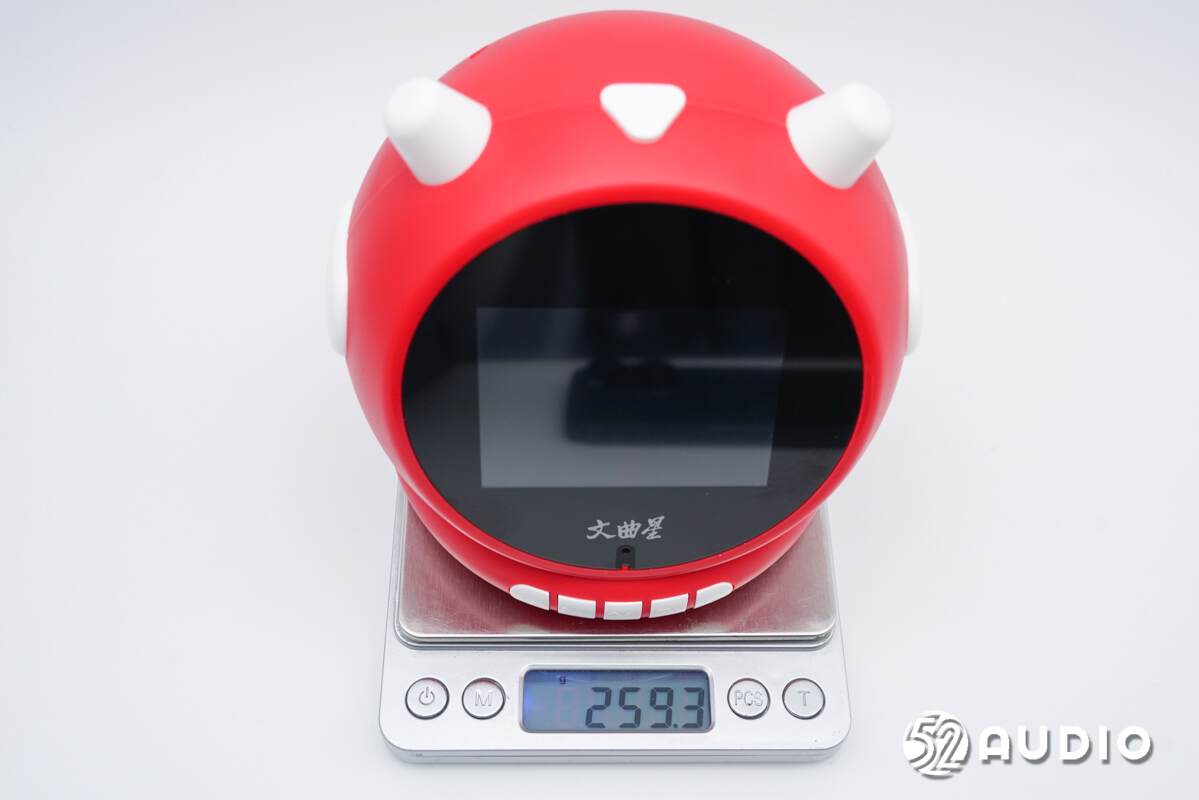

经我爱音频网实测，文曲星AI智能闹钟N1 Pro重量约为259.3g。

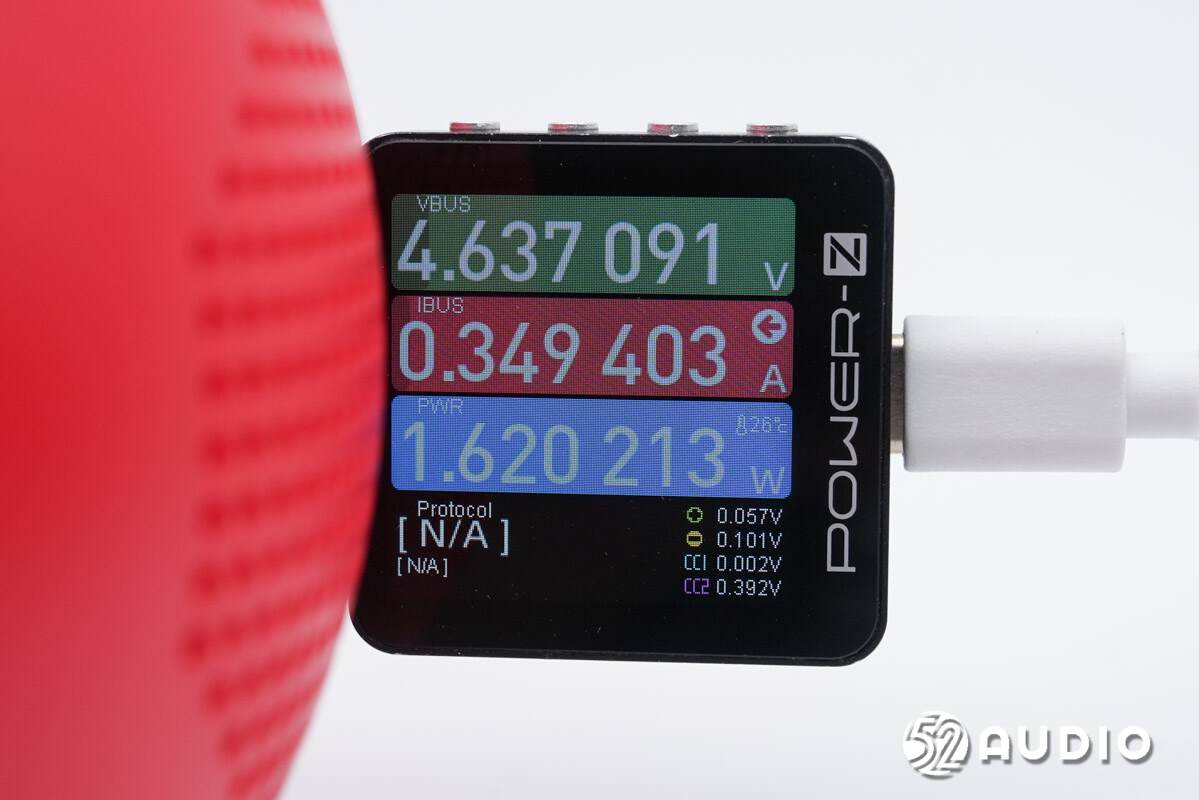

我爱音频网采用CHARGERLAB POWER-Z KM003C对文曲星AI智能闹钟N1 Pro进行充电测试，输入功率约为1.62W。

二、文曲星AI智能闹钟N1 Pro拆解

通过开箱部分，我们详细了解了文曲星AI智能闹钟N1 Pro的可爱外观设计，下面进入拆解部分，看看内部结构配置信息~

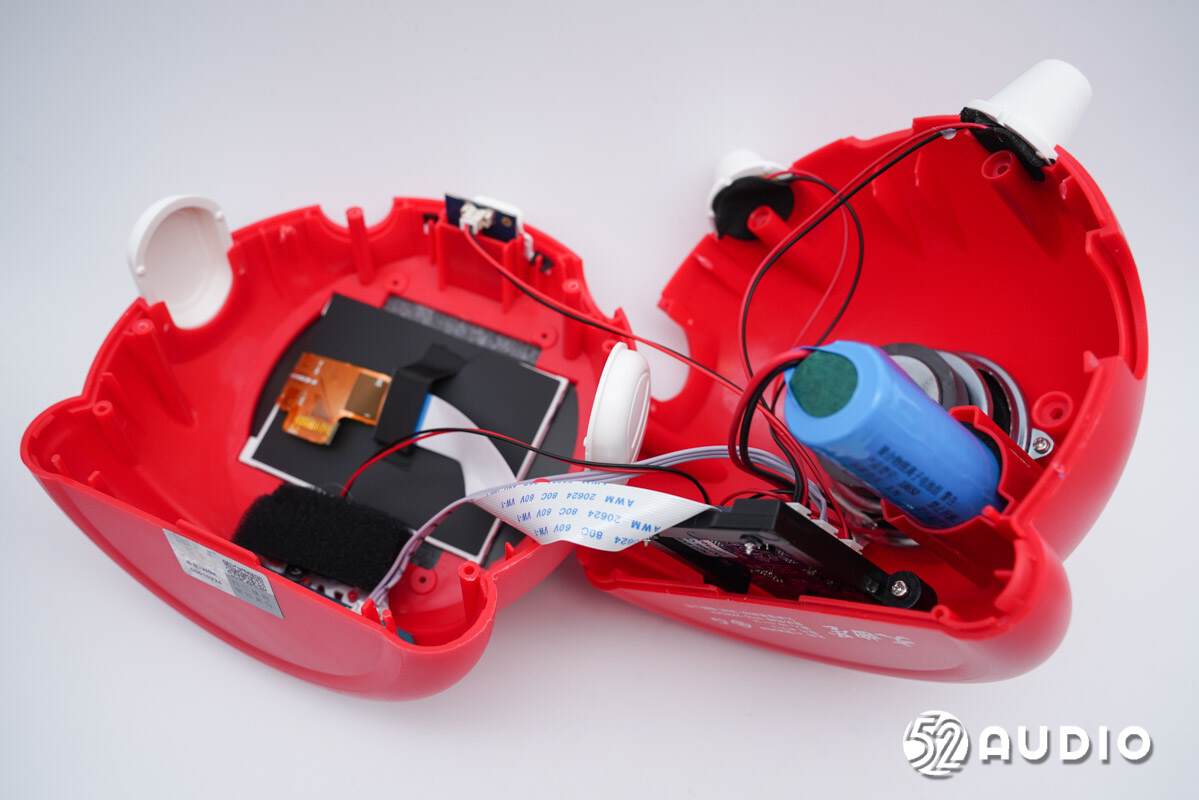

卸掉螺丝，打开腔体。

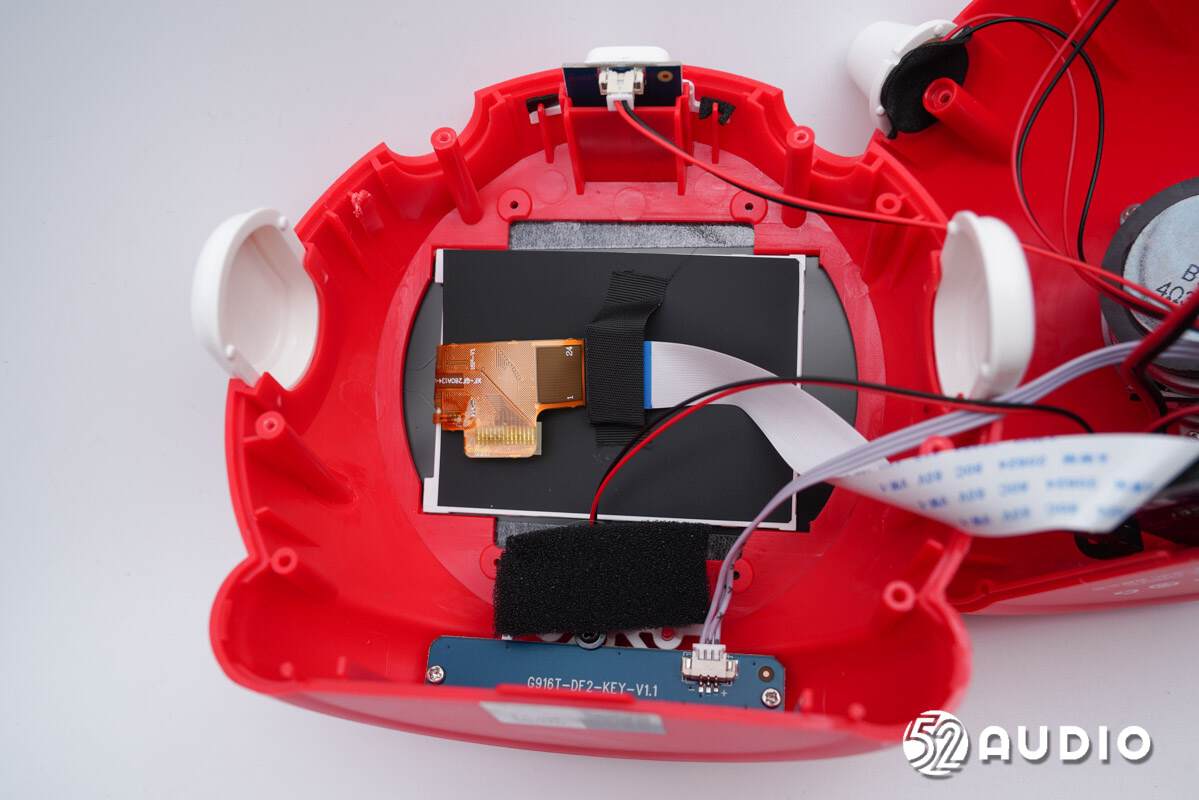

前腔内部结构一览，设置有显示屏、两个功能按键小板和麦克风，导线通过连接器连接。

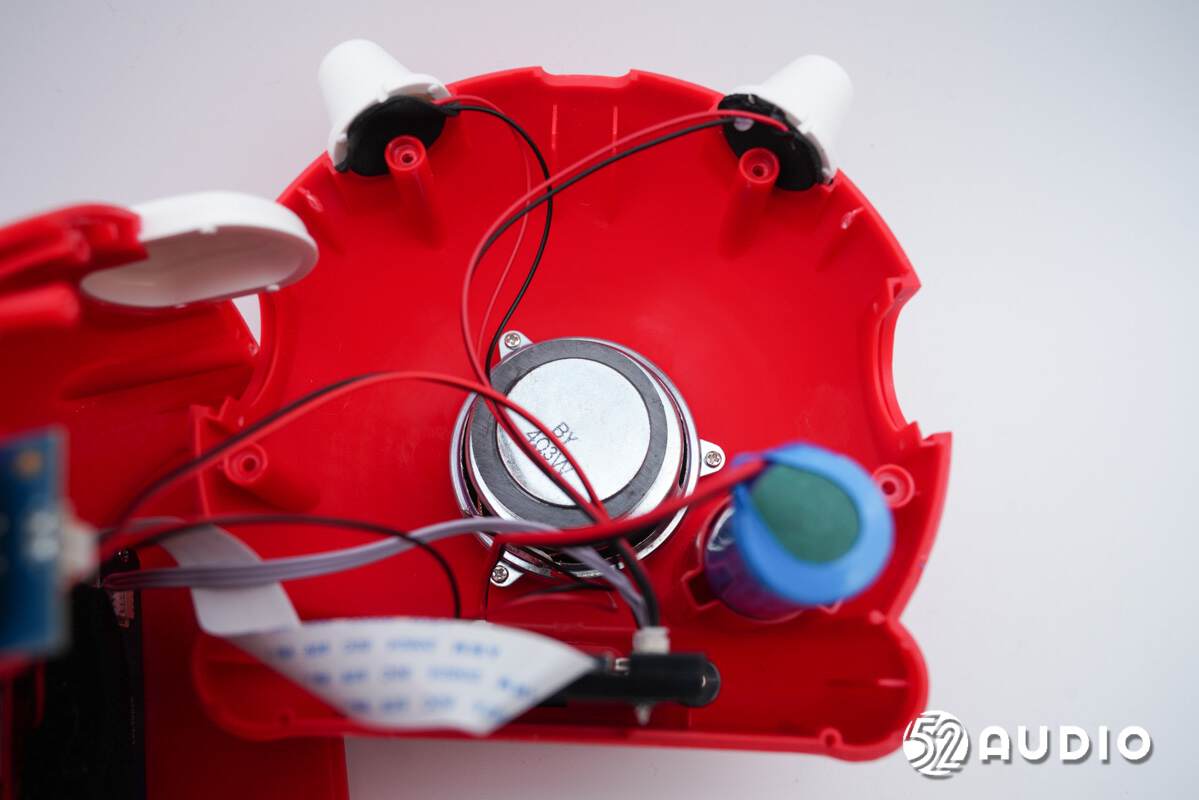

后腔内部结构一览，设置有主板、电池、扬声器和两个小夜灯。

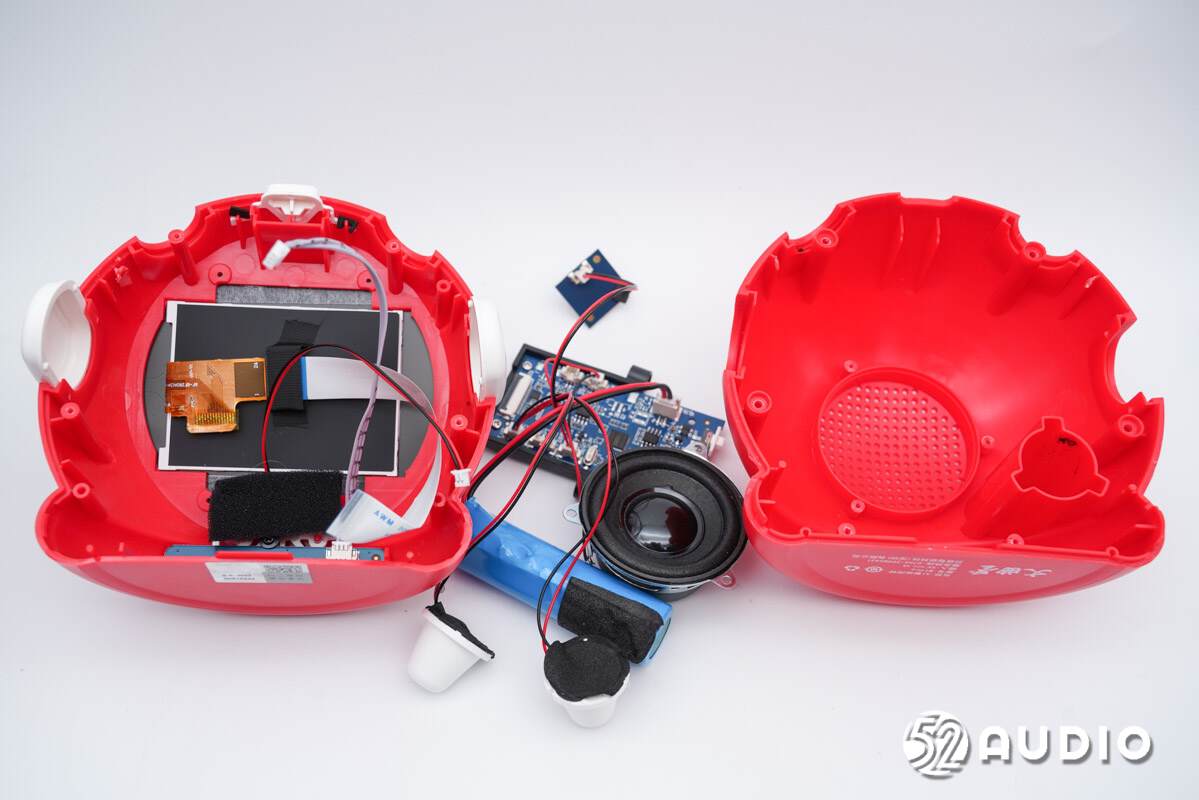

取出后腔内部的所有组件。

取出前腔内部的功能按键小板和麦克风。

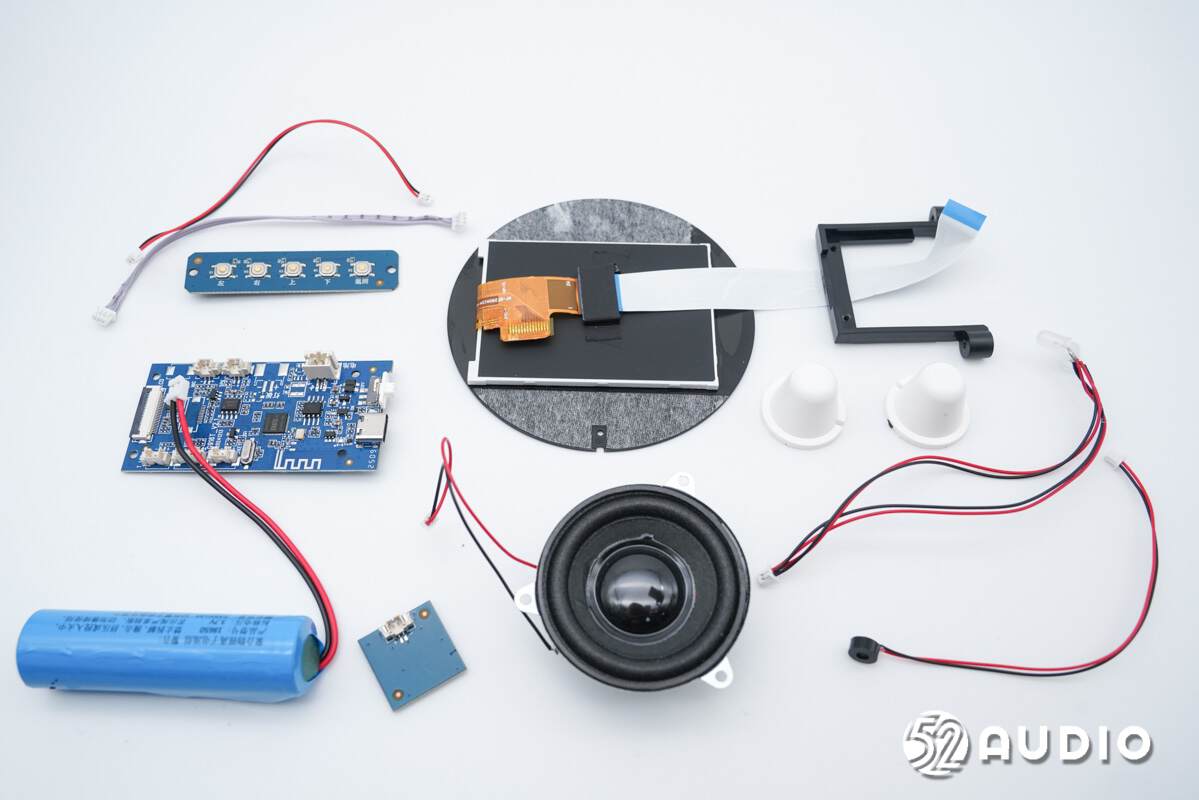

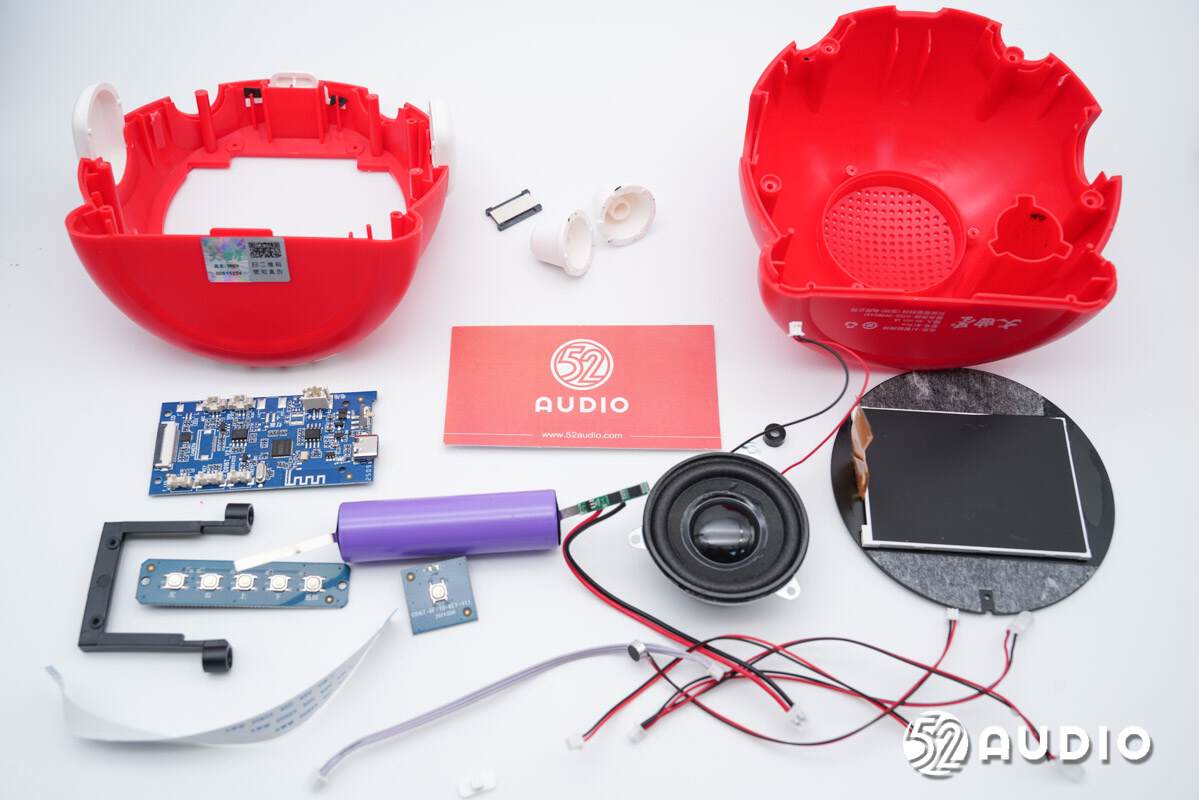

文曲星AI智能闹钟N1 Pro内部所有组件拆解一览，导线和排线均通过连接器连接主板。

闹钟内置圆柱形聚合物锂离子电池组，产品型号：18650，标称电压：3.7V，额定容量：2000mAh，额定能量：7.4Wh，充电限制电压：4.2V。

电池生产厂：东莞市佰佳盈电子科技有限公司。

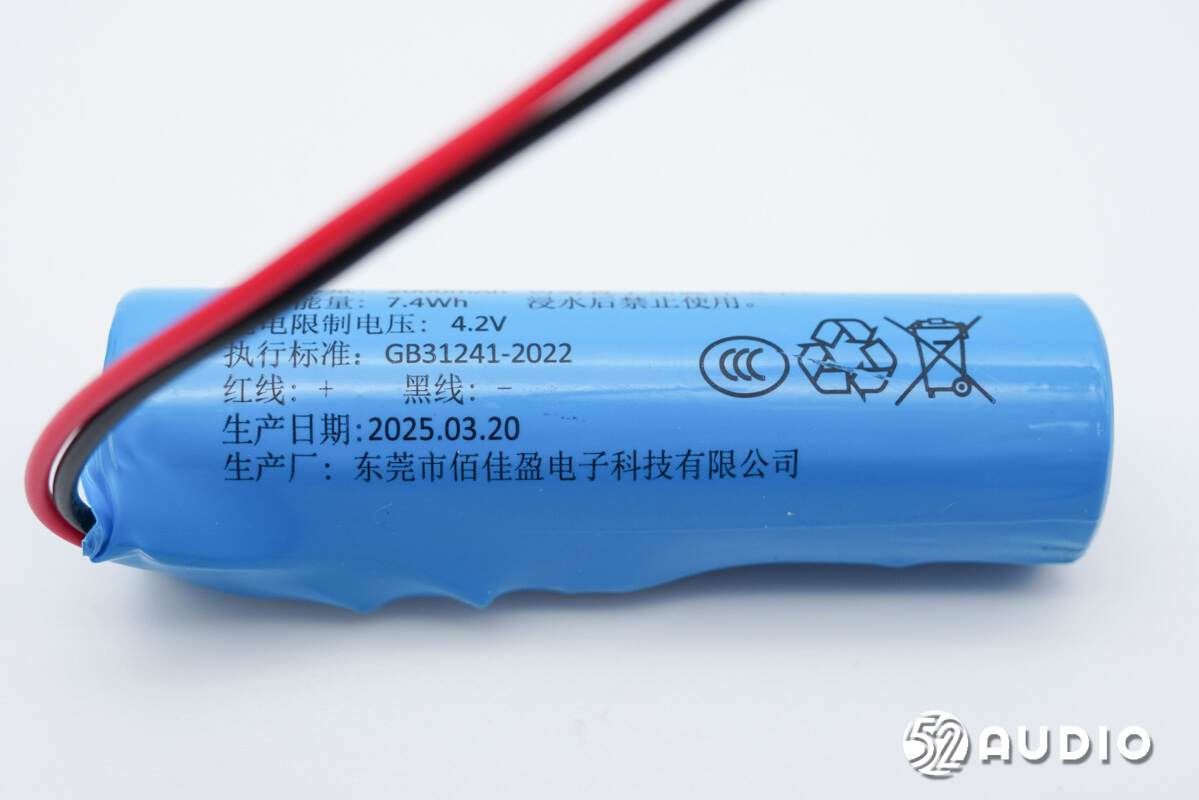

撕开外部蓝色塑胶保护，电芯上丝印信息一览。

电池保护板电路一览。

丝印DDW01的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

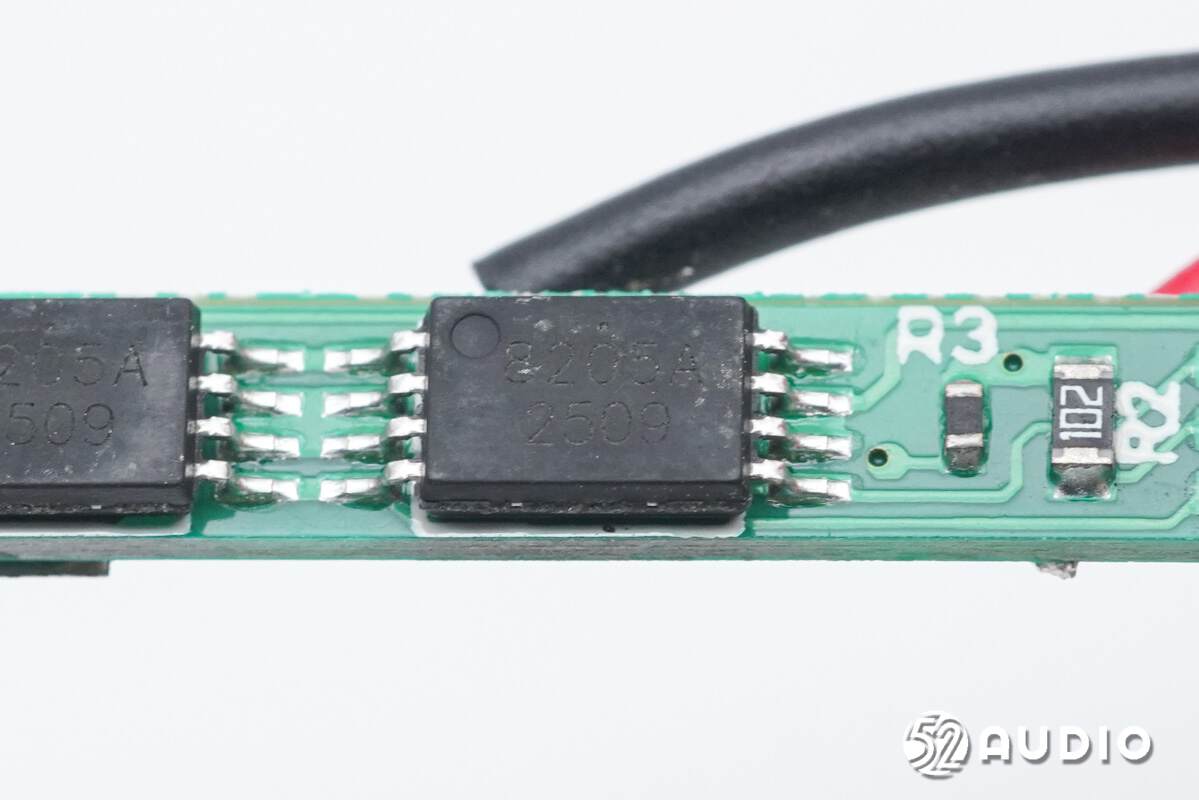

丝印8205A的MOS管，设置有两颗。

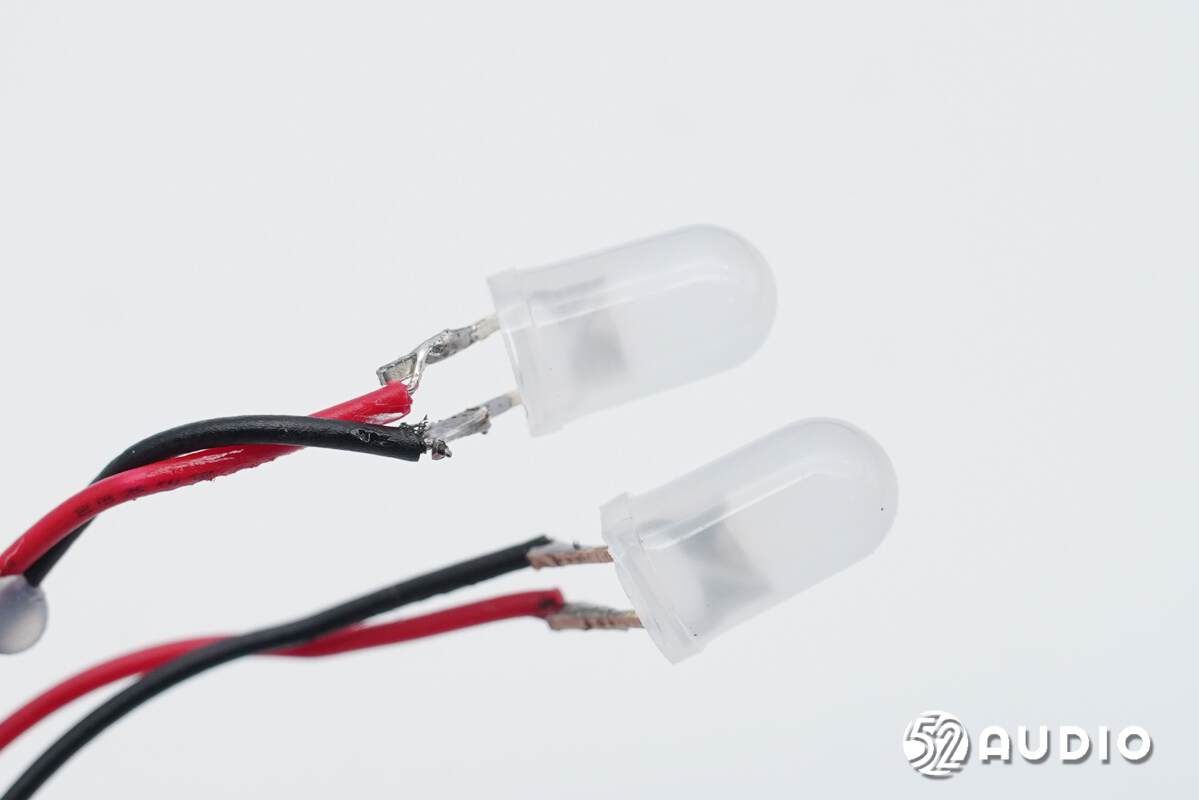

为小夜灯提供光源的LED灯珠特写。

闹钟内置麦克风特写，通过橡胶套包裹密封，提升收音效果。

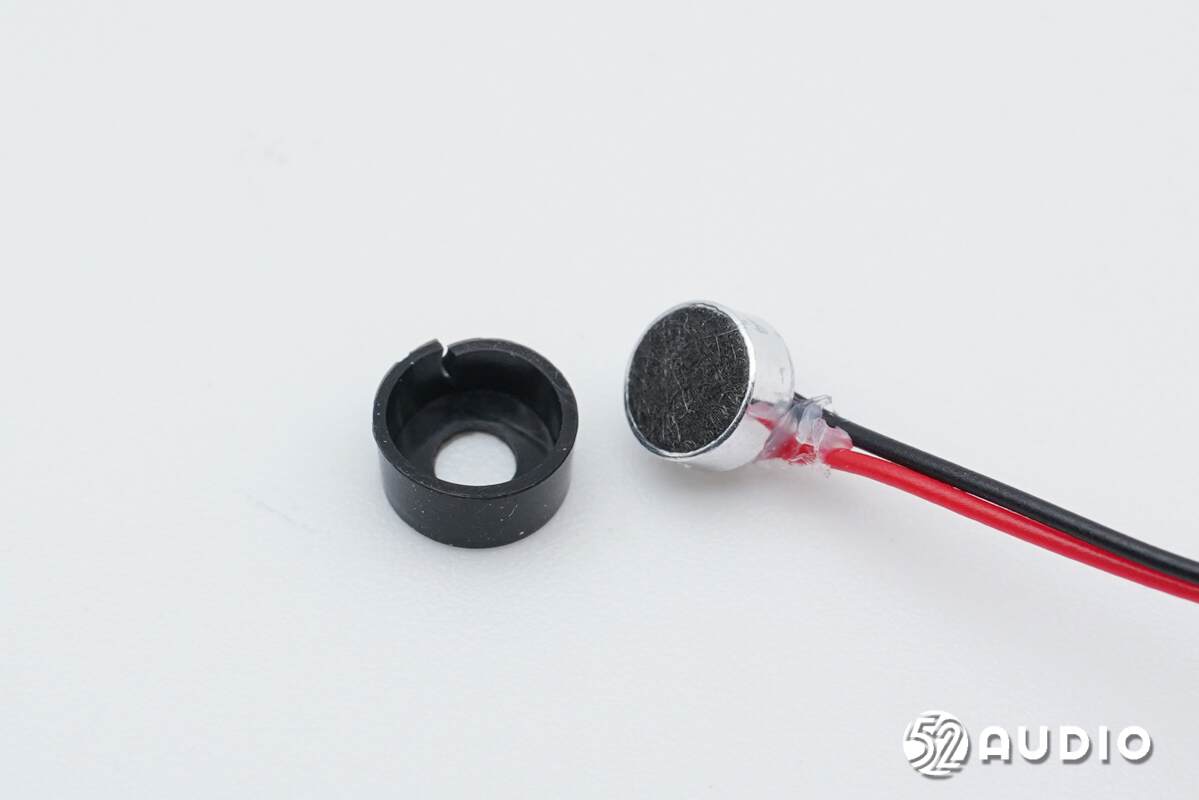

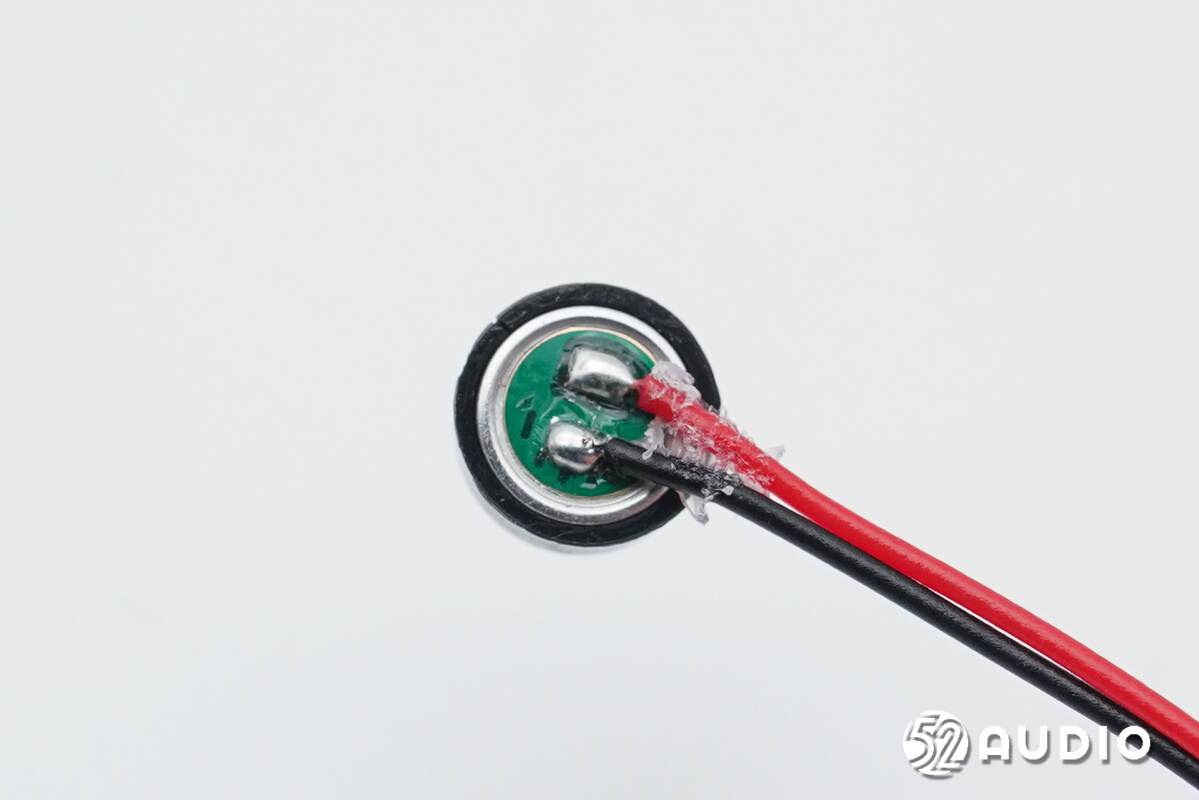

取掉橡胶套，驻极体麦克风特写。

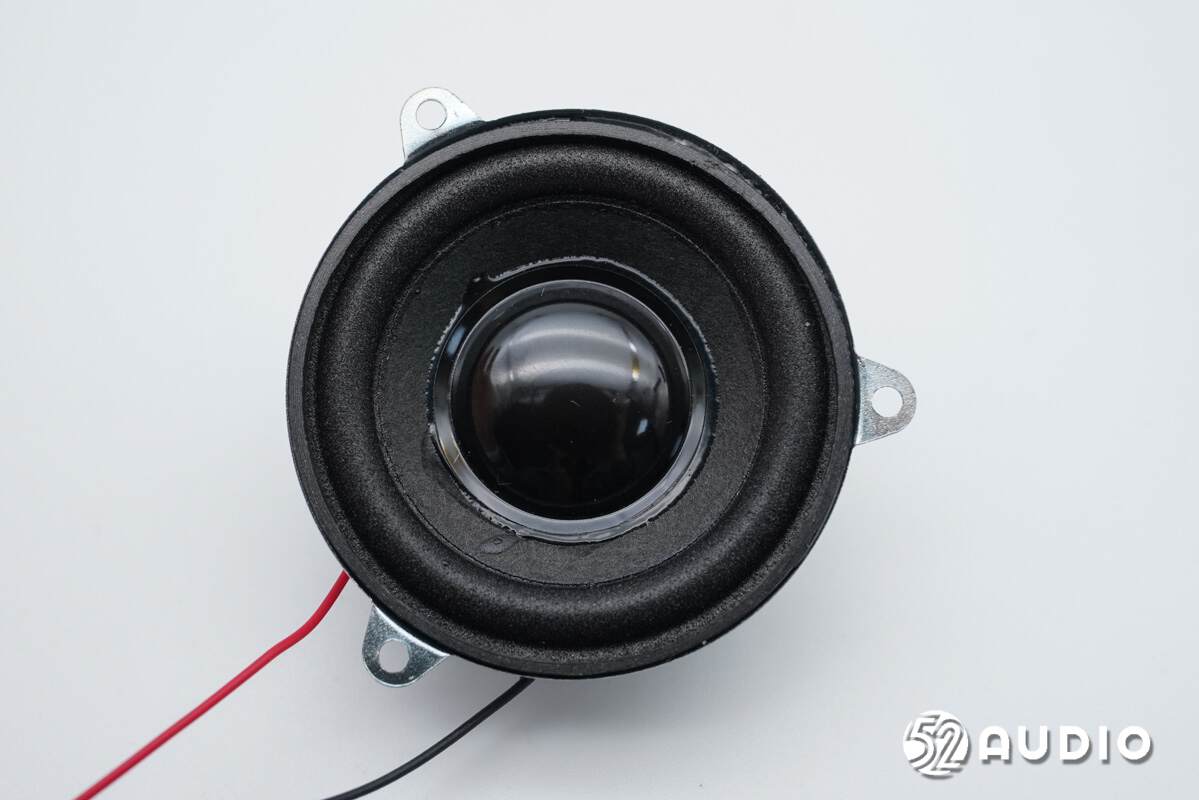

闹钟内置动圈喇叭正面振膜特写。

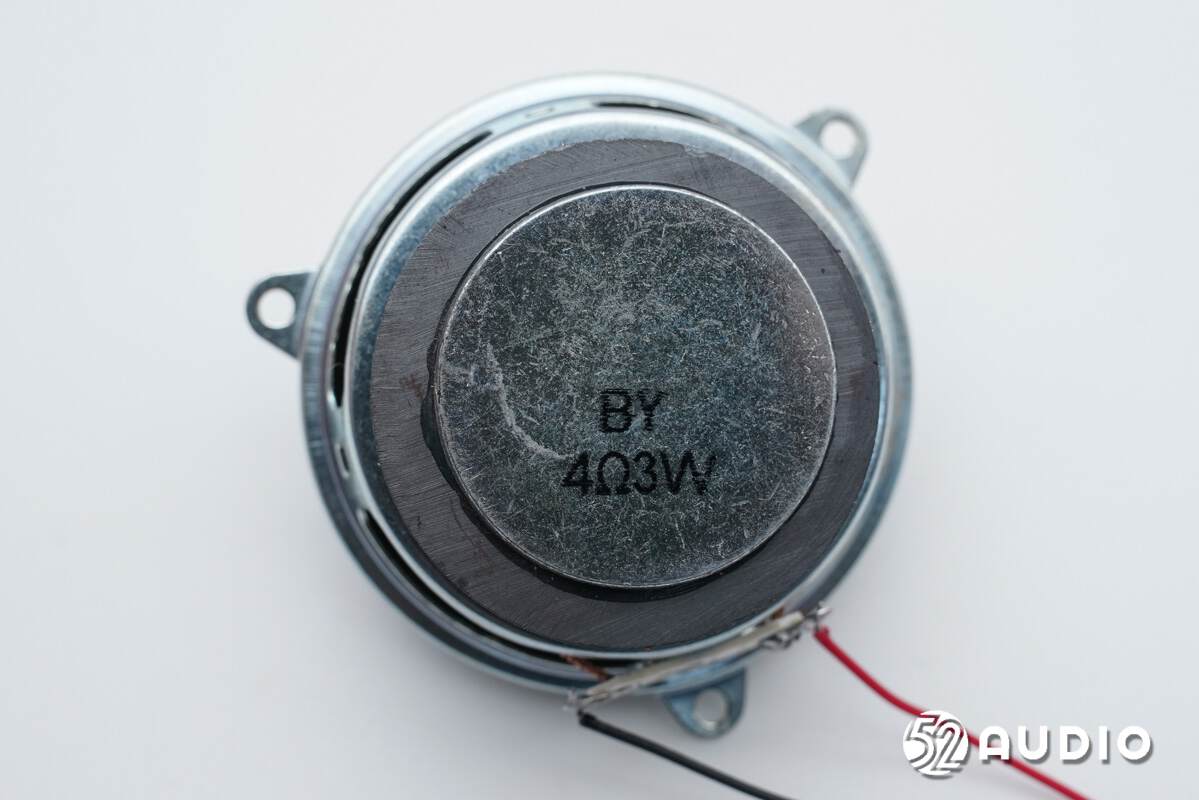

动圈喇叭背面特写，丝印参数信息，功率：3W，阻抗：4Ω。

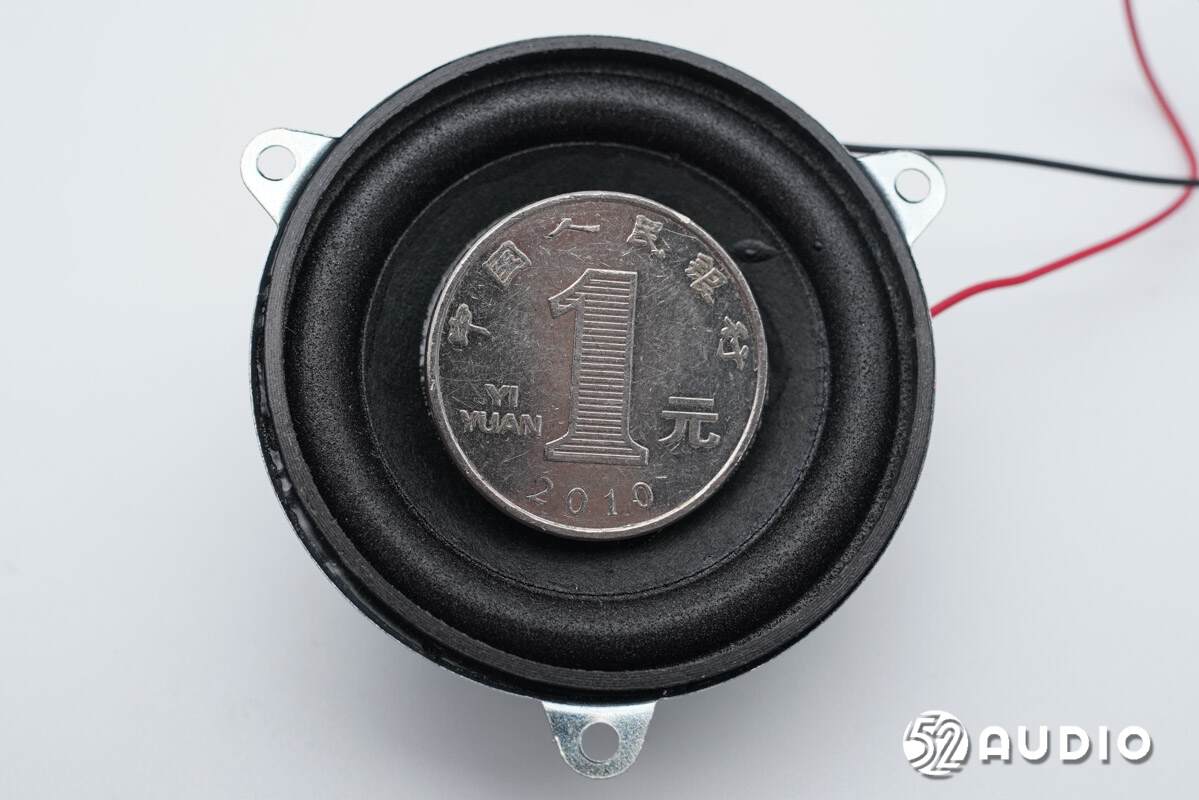

动圈喇叭与一元硬币大小对比。

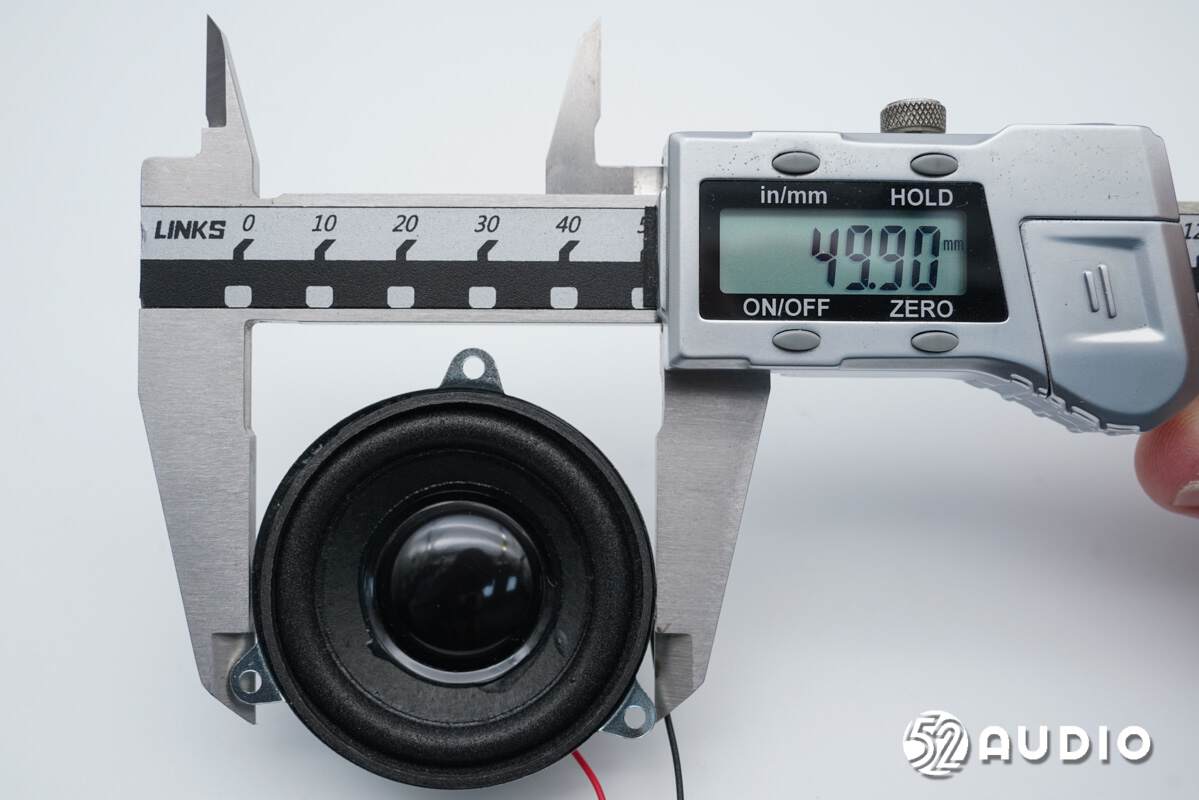

经我爱音频网实测，动圈喇叭直径约为50mm。

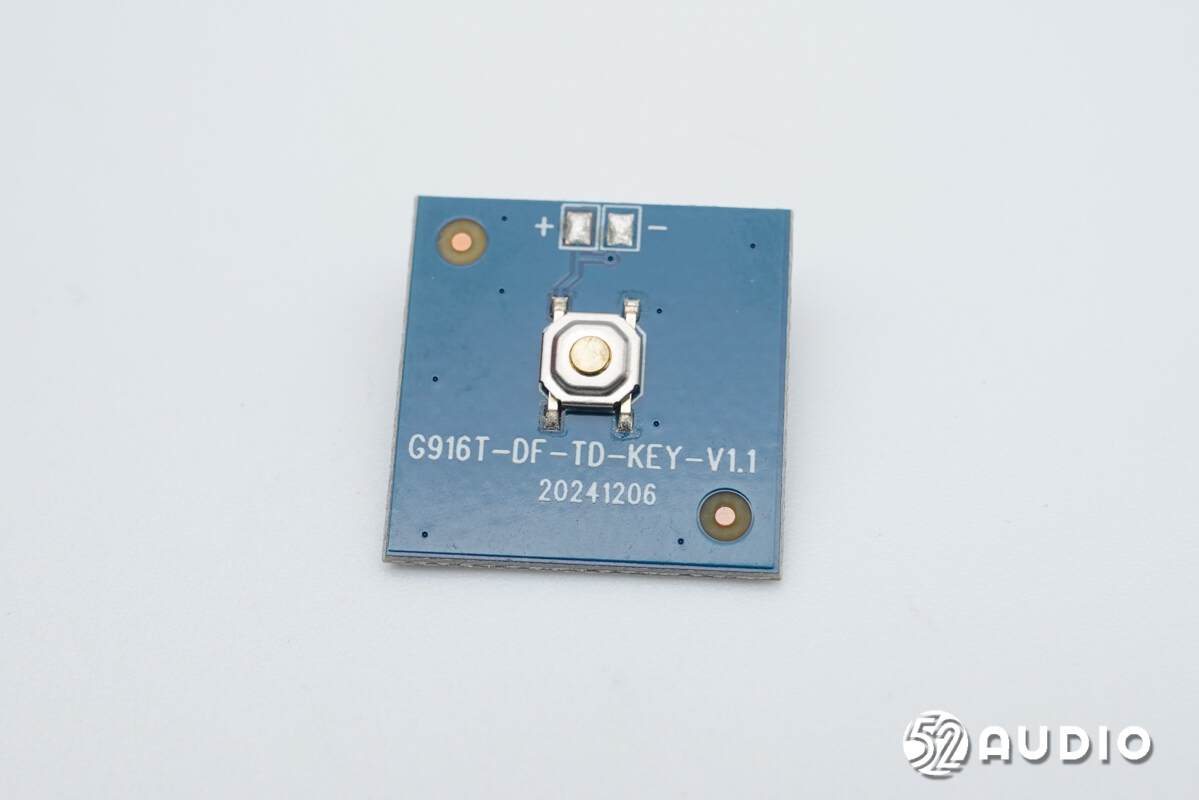

用于开启/关闭小夜灯的功能按键小板特写。

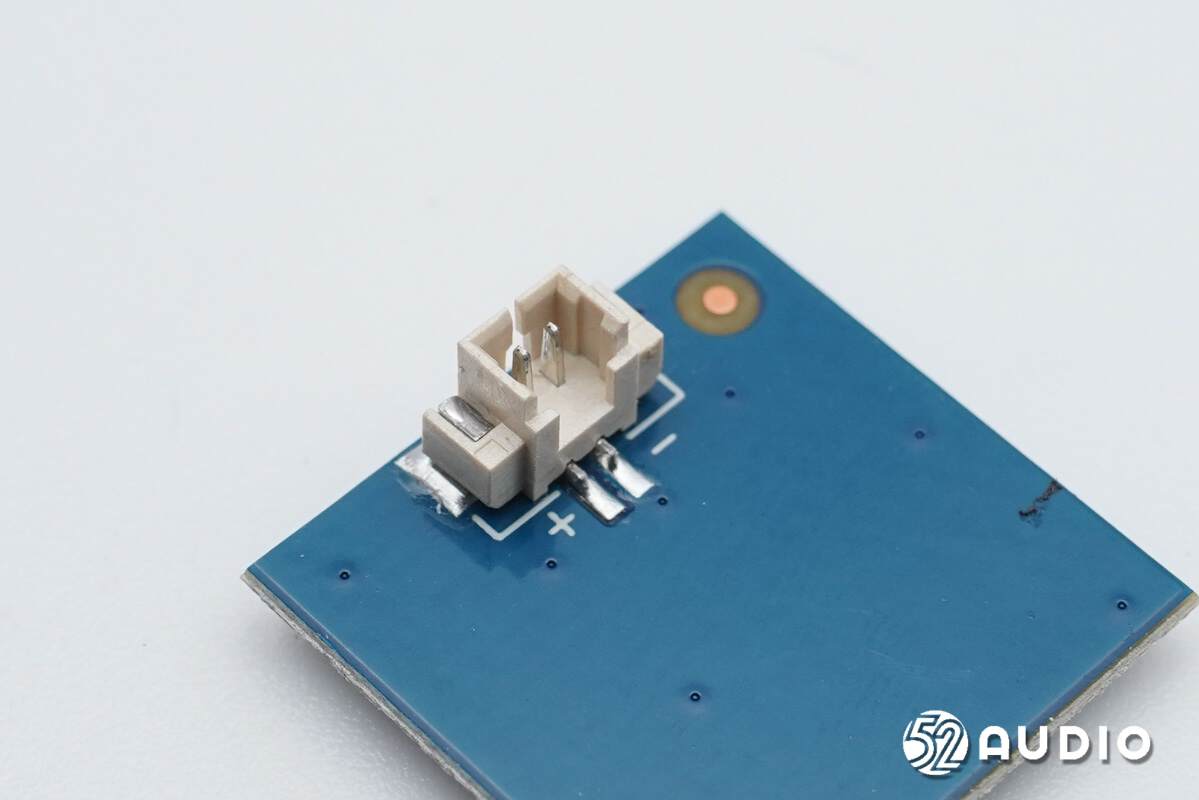

小板背面仅设置有导线插座连接主板。

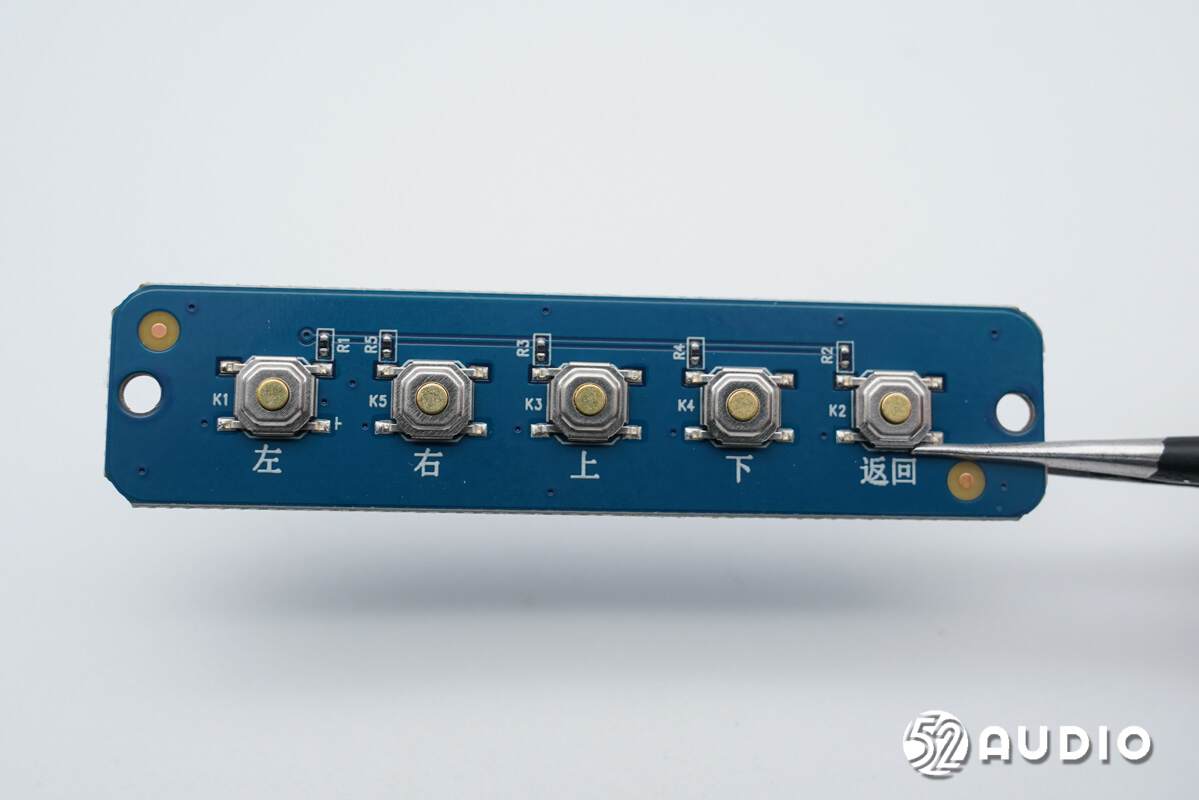

用于闹钟多功能控制的功能按键小板电路一览。

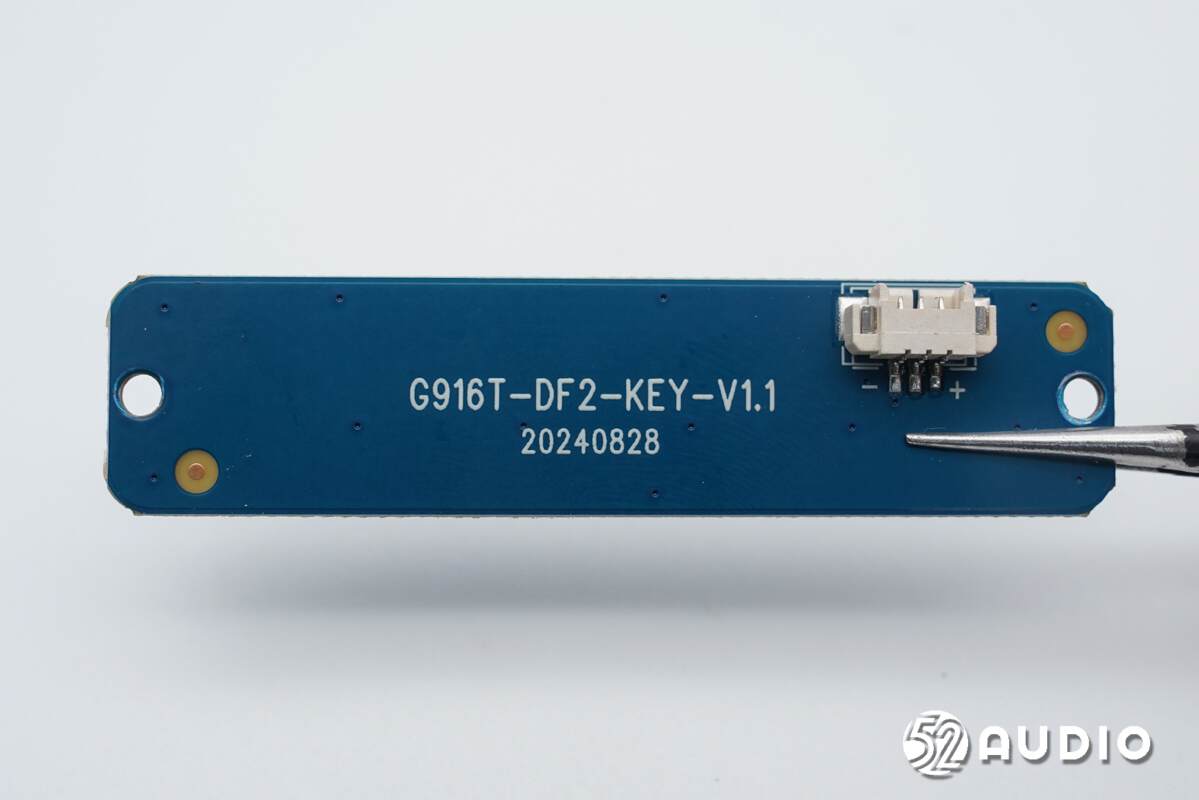

小板背面同样仅设置有连接主板的导线插座。

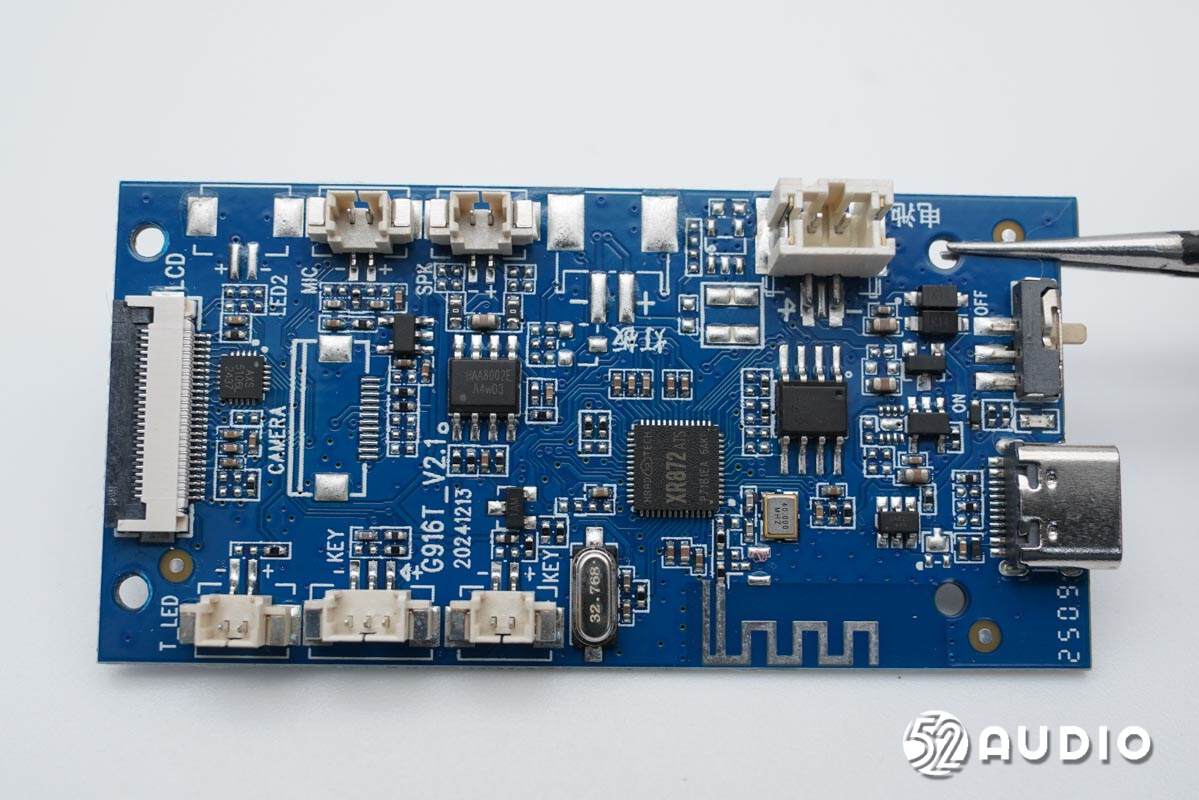

闹钟主板一侧电路一览。

闹钟主板另外一侧电路一览。

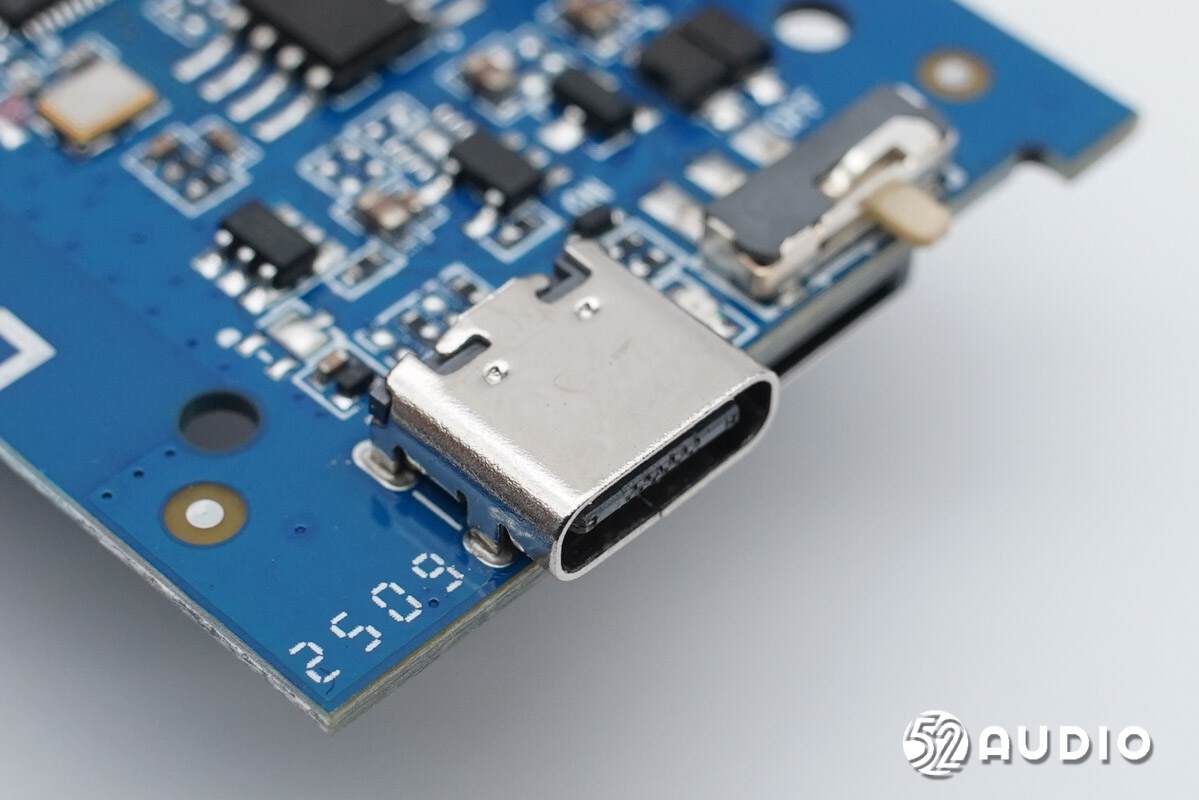

Type-C充电母座特写。

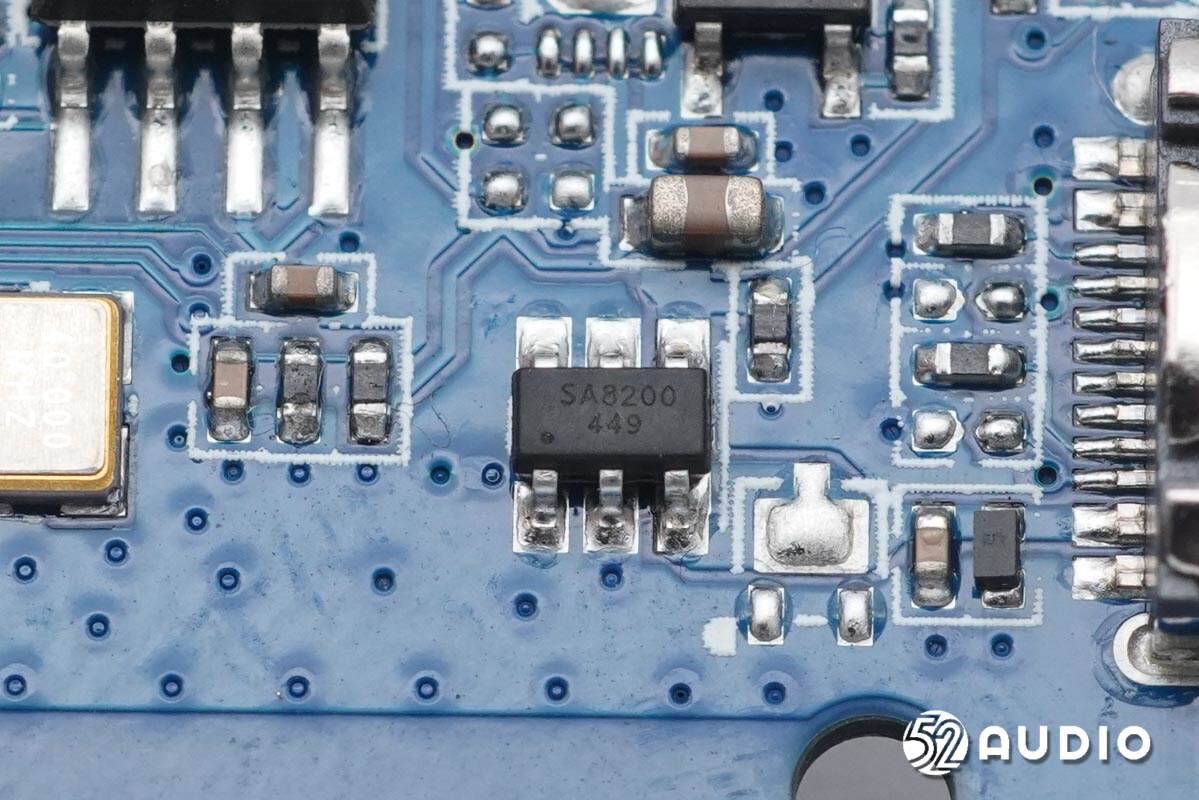

Sytatek矽塔SA8200过压过流保护IC，具有高达36V的正过压保护，当检测到错误的输入操作条件，断开系统与其输出脚（OUT）的连接。还具有内部过热保护（OTP）功能，可以监测芯片温度以保护设备。

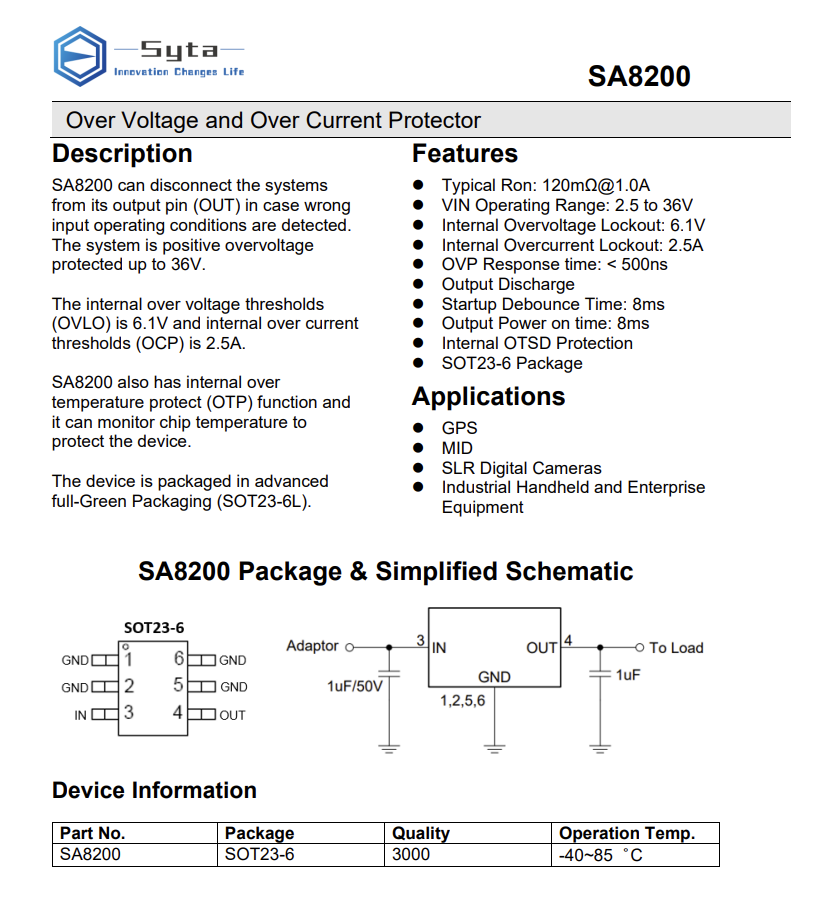

Sytatek矽塔SA8200详细资料图。

丝印55bC的充电IC。

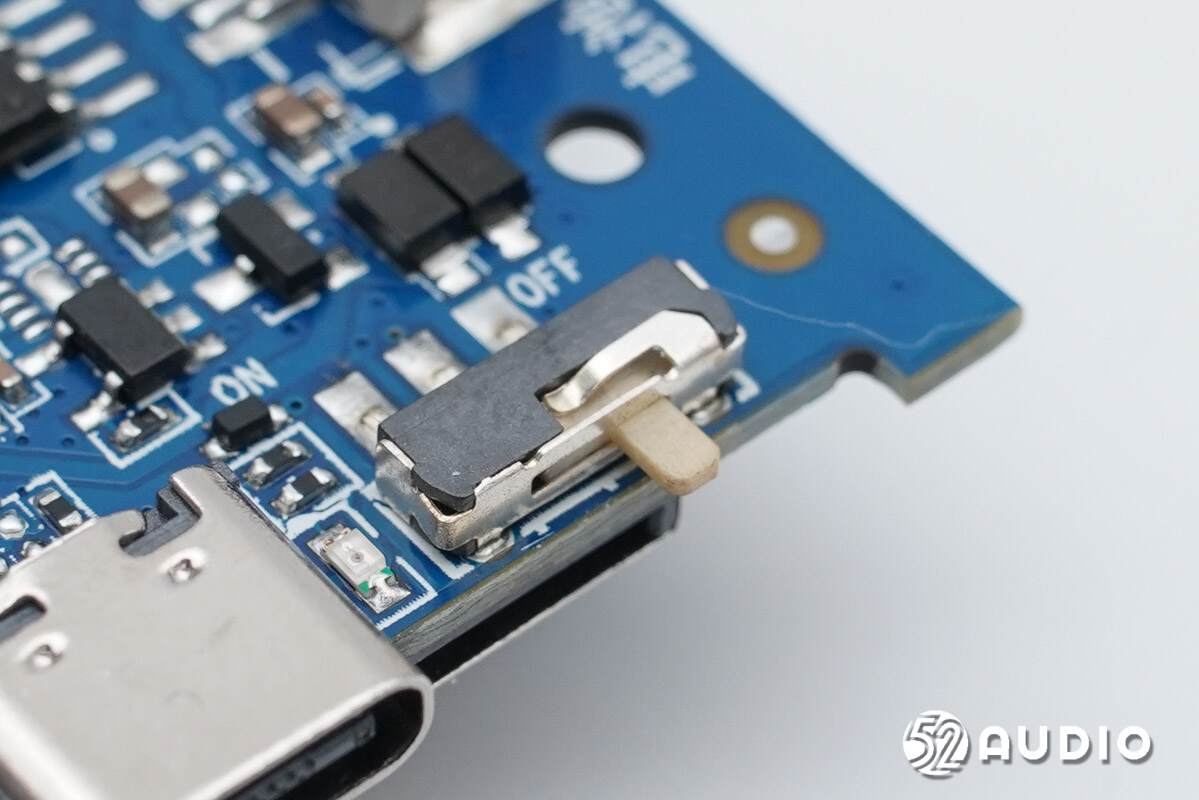

电源滑动开关特写。

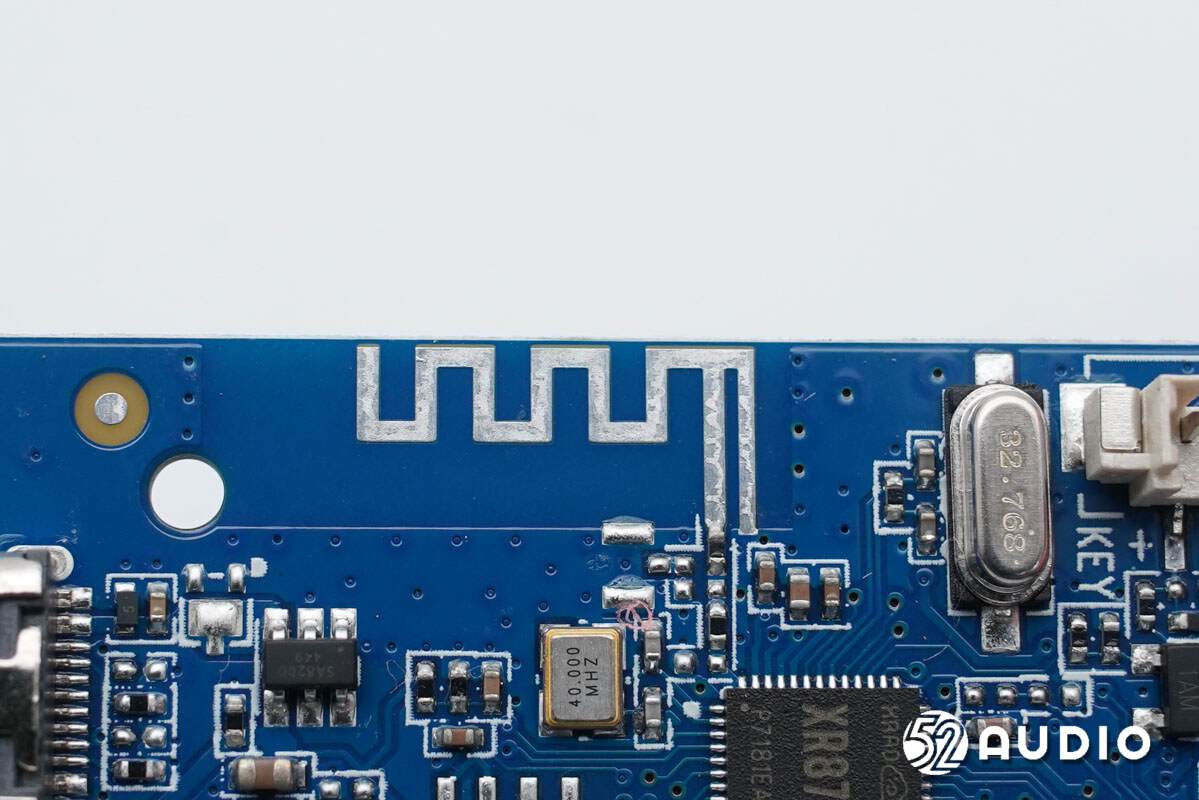

板载天线特写。

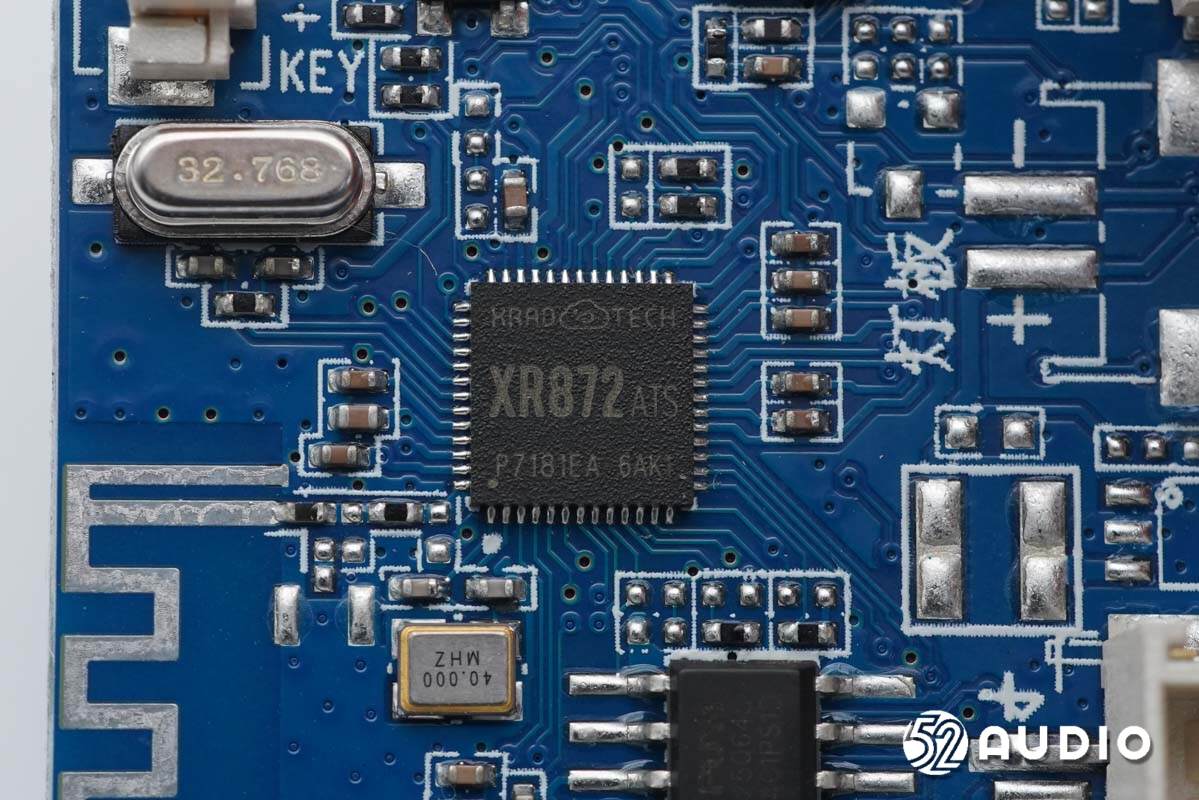

Allwinner全志XR872是一款高性能无线微控制器单元（MCU），专为人工智能（AI）和物联网（IoT）应用而设计。该MCU搭载了ARM Cortex-M4F内核，集成了音频CODEC（编码器-解码器）、摄像头接口，并支持智能语音功能，使其非常适合用于各种AIOT类型的产品应用。

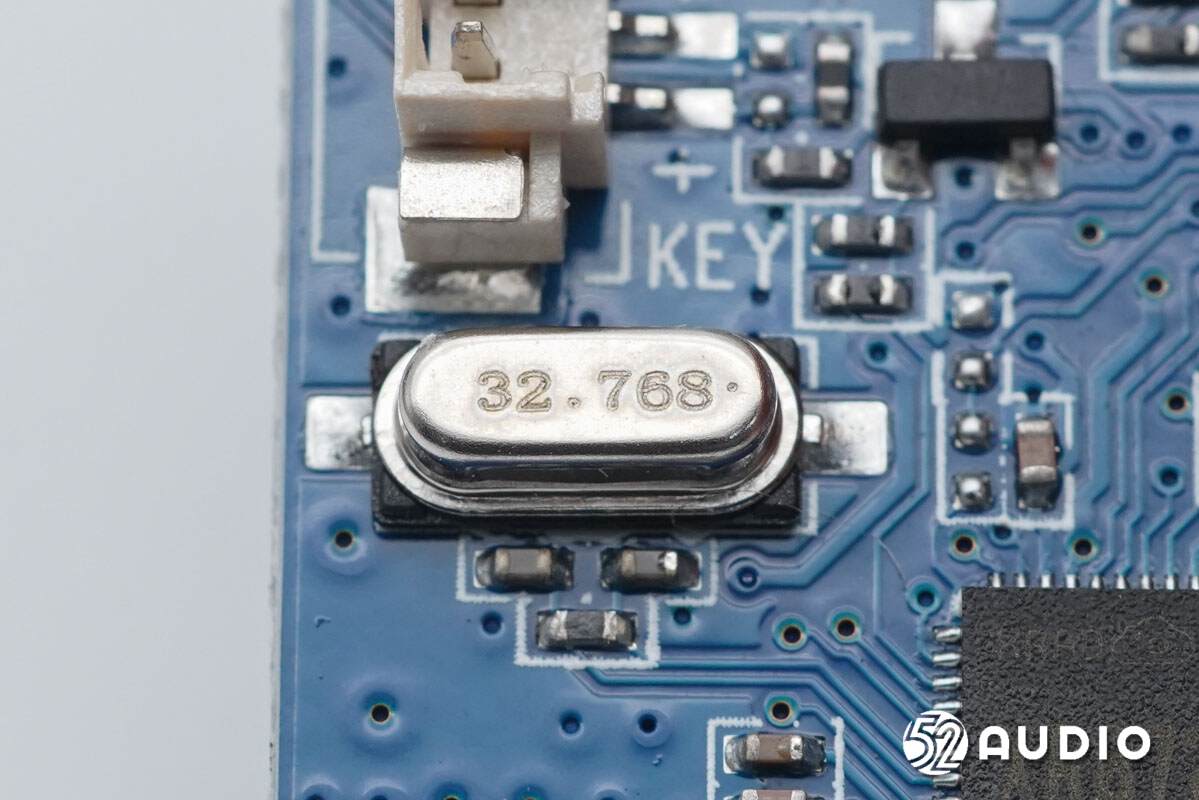

32.768MHz的晶振特写，用于提供时钟。

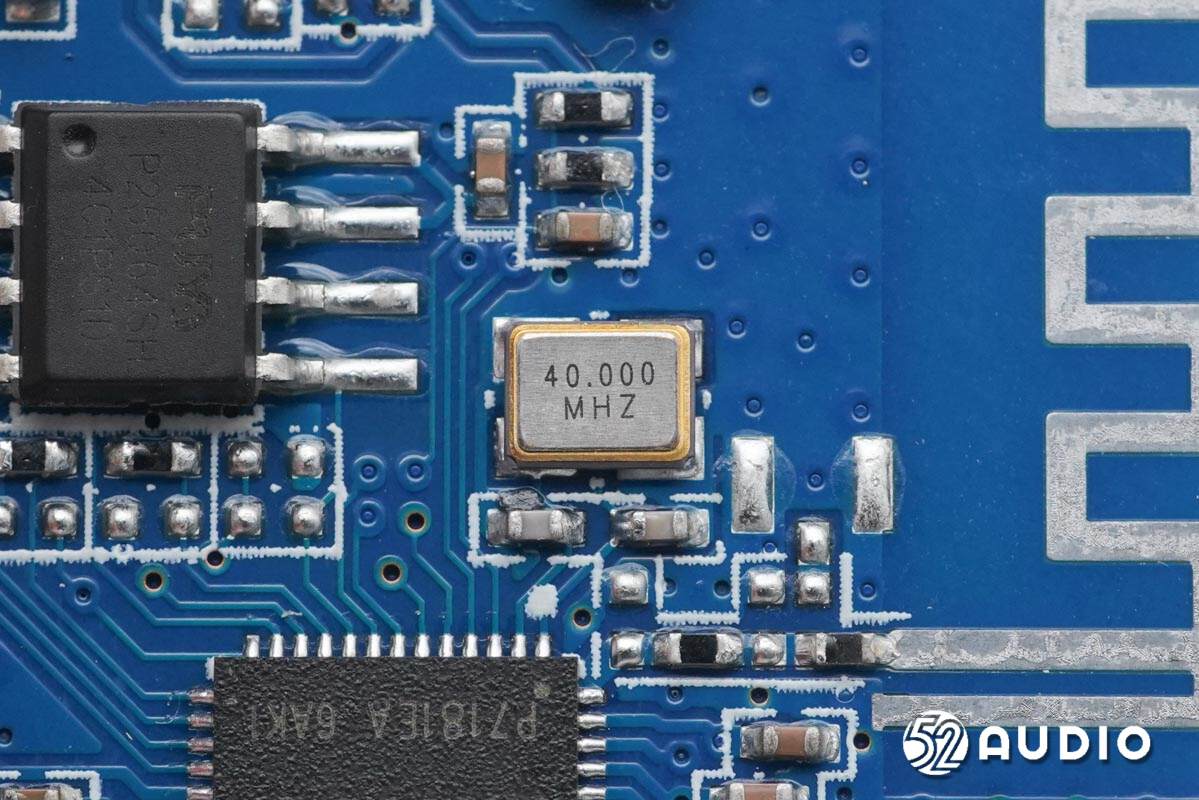

40.000MHz的晶振特写。

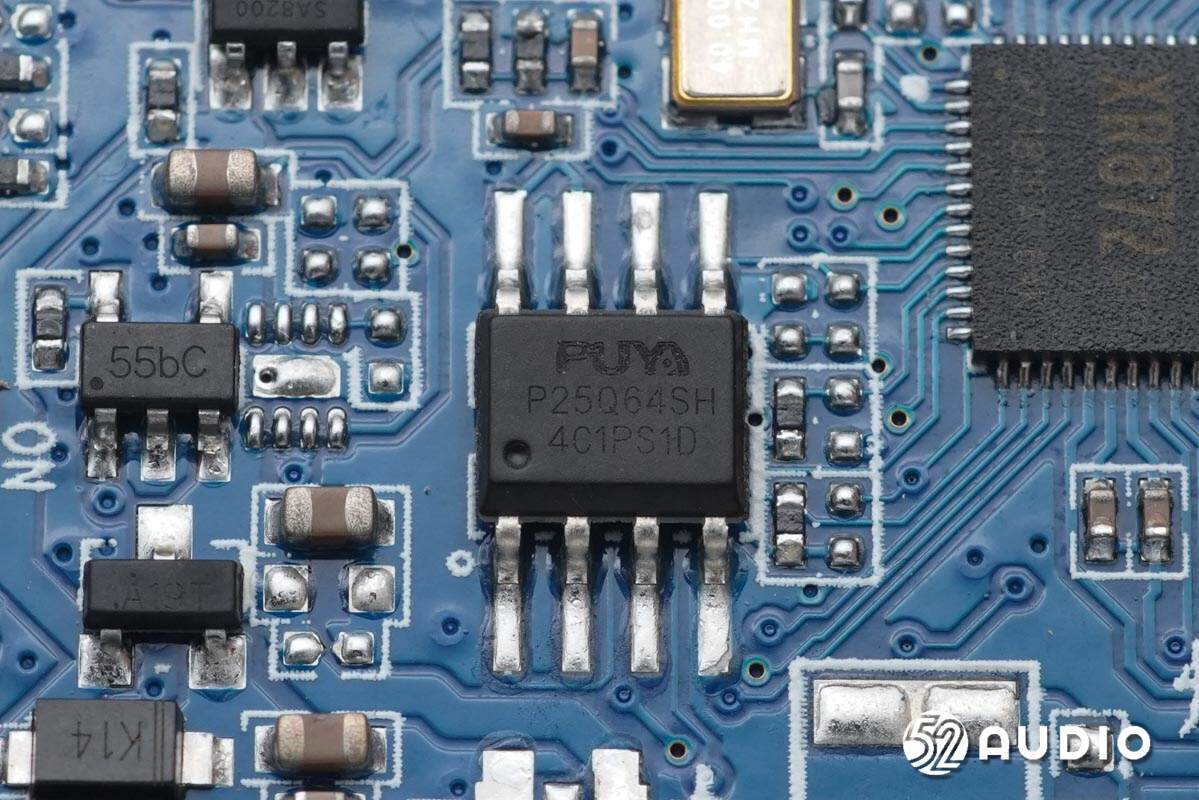

Puya普冉P25Q64SH超低功耗SPI Flash，存储容量：64M，用于储存固件配置和用户预设。

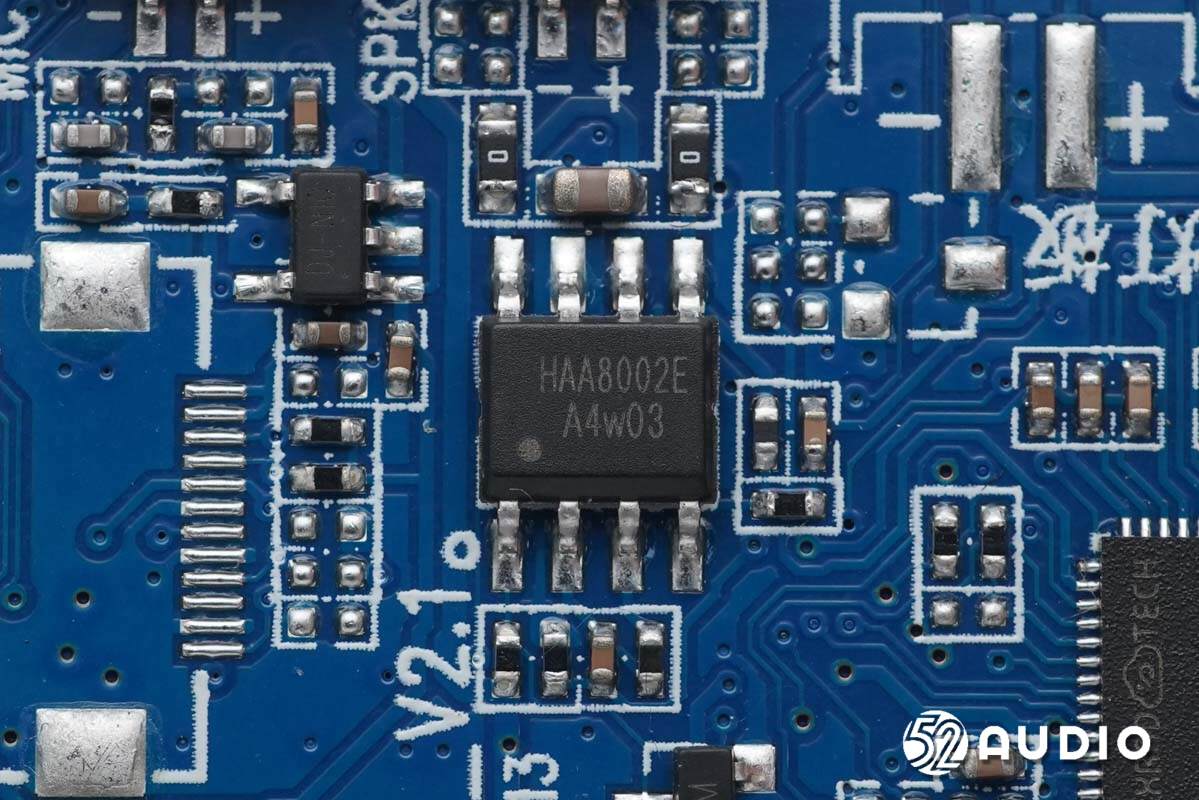

ChipSourceTek矽源特HAA8002E单通道AB类音频功率放大器，在5V电源供电，THD+N=10%，4欧姆负载上可以输出2.59W的功率。

ChipSourceTek矽源特HAA8002E详细资料图。

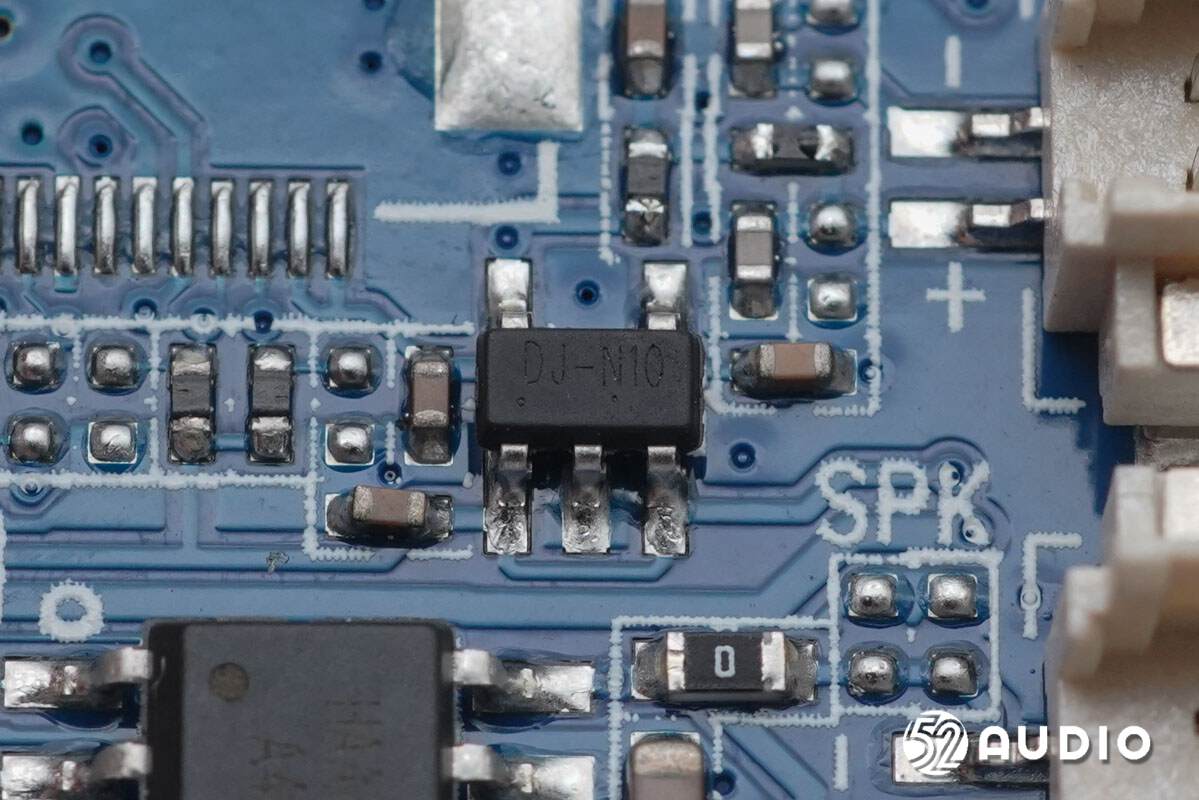

丝印DJ-N10的IC。

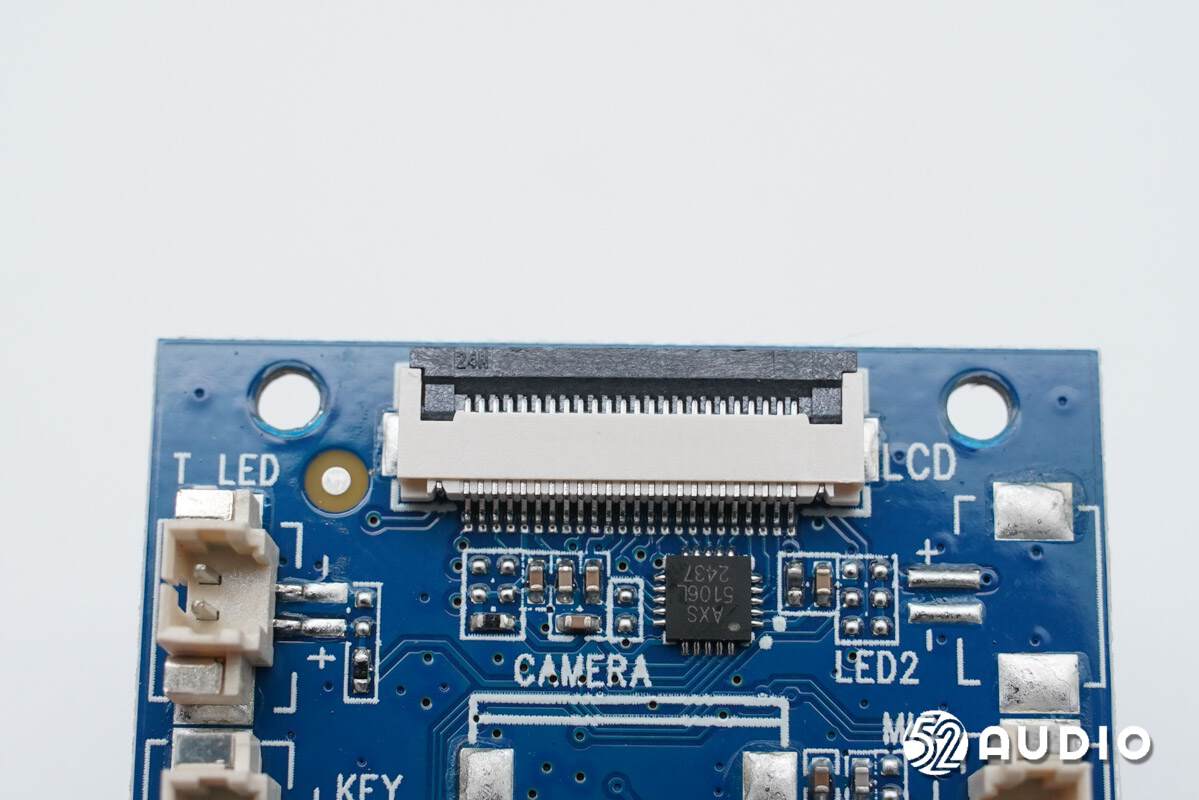

连接屏幕排线的ZIF连接器特写。

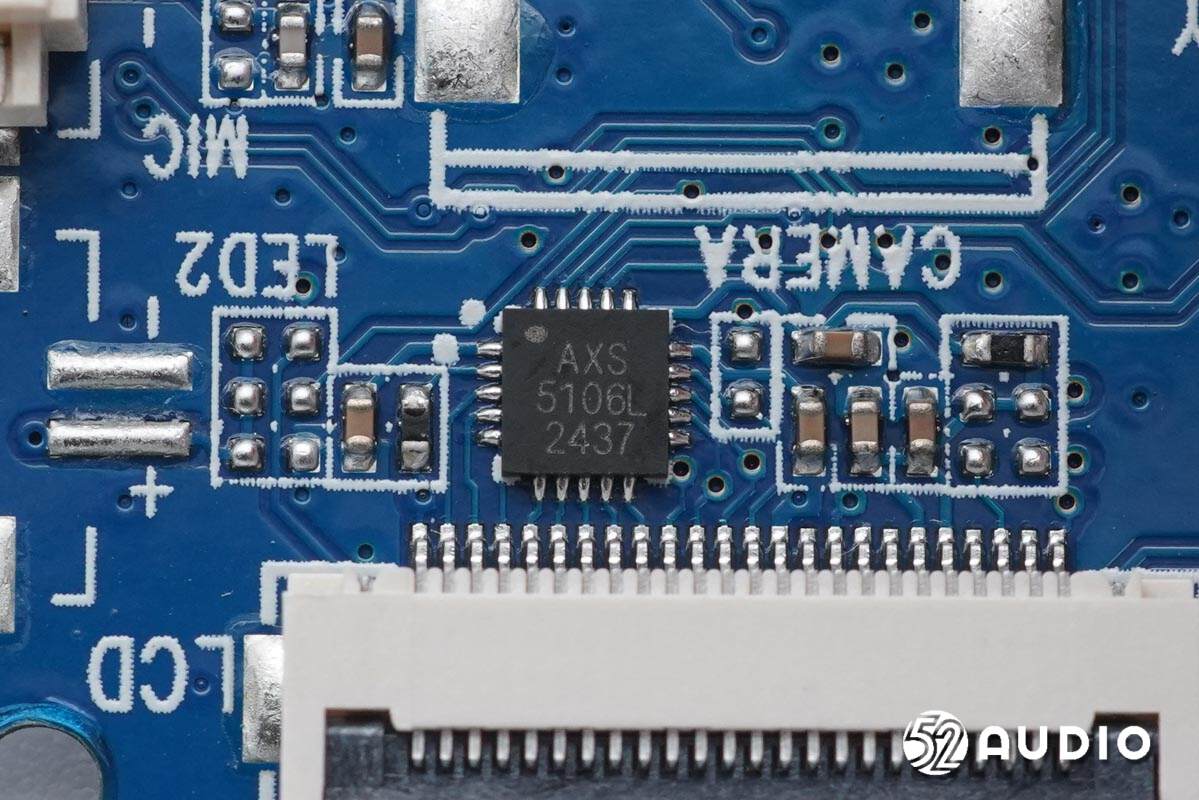

ChipSourceTek矽源特AXS5106L是一款高性能自电容触控芯片，支持多种自电容图案，具有优异的信噪比，在保持超低功耗的同时可实现高精度和高线性度。

ChipSourceTek矽源特AXS5106L详细资料图。

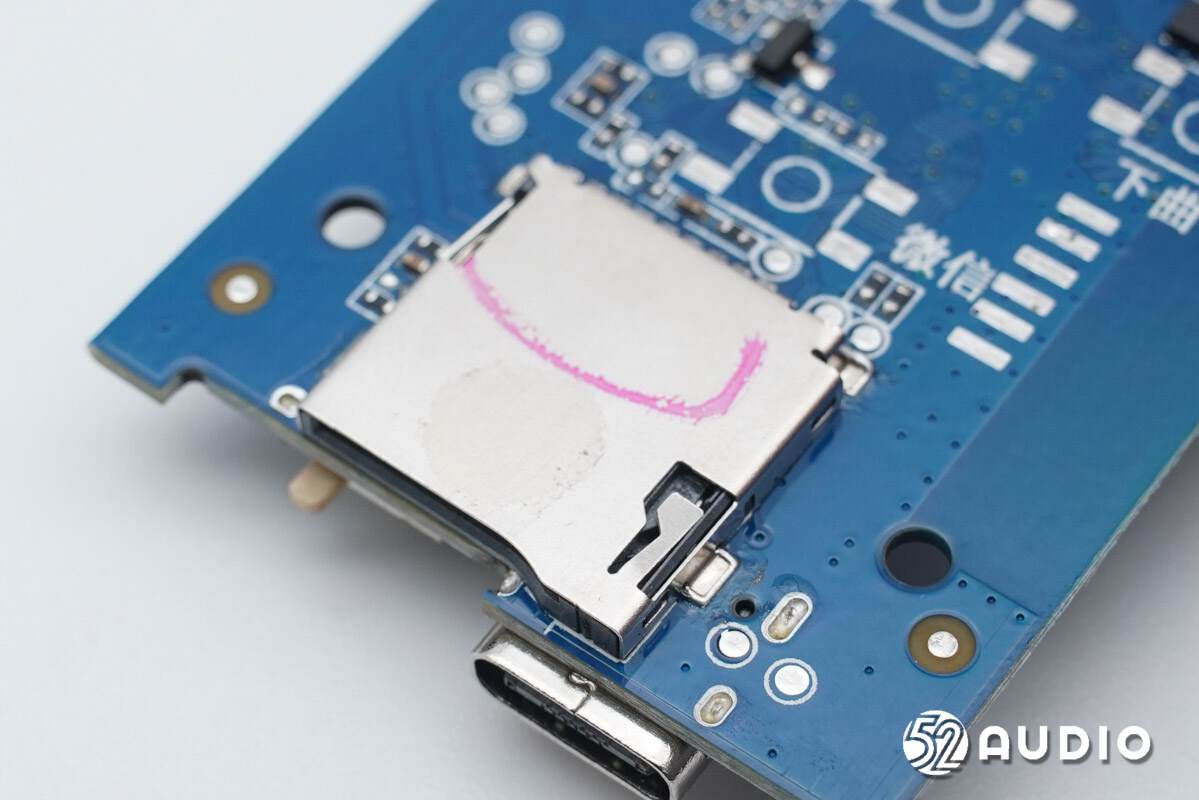

TF卡槽特写，用于外部输入音频内容。

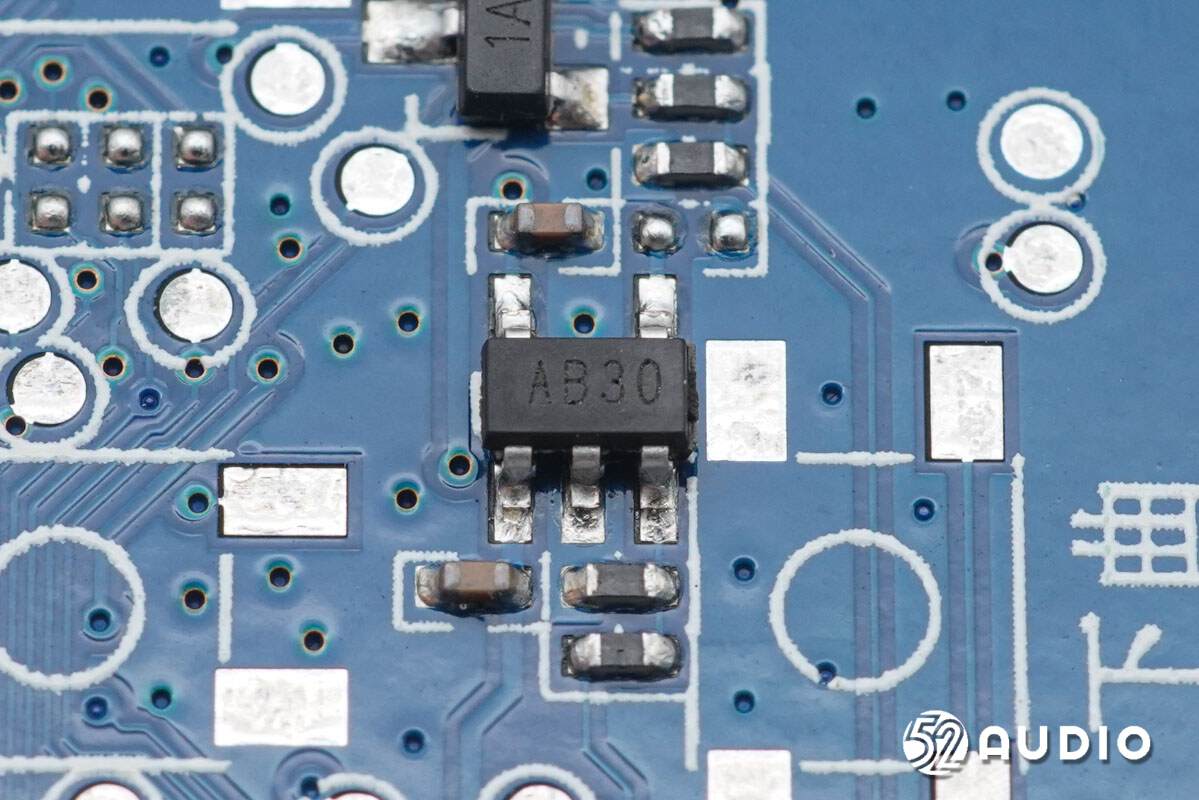

丝印AB30的IC。

丝印HF5A的稳压器，设置有两组。

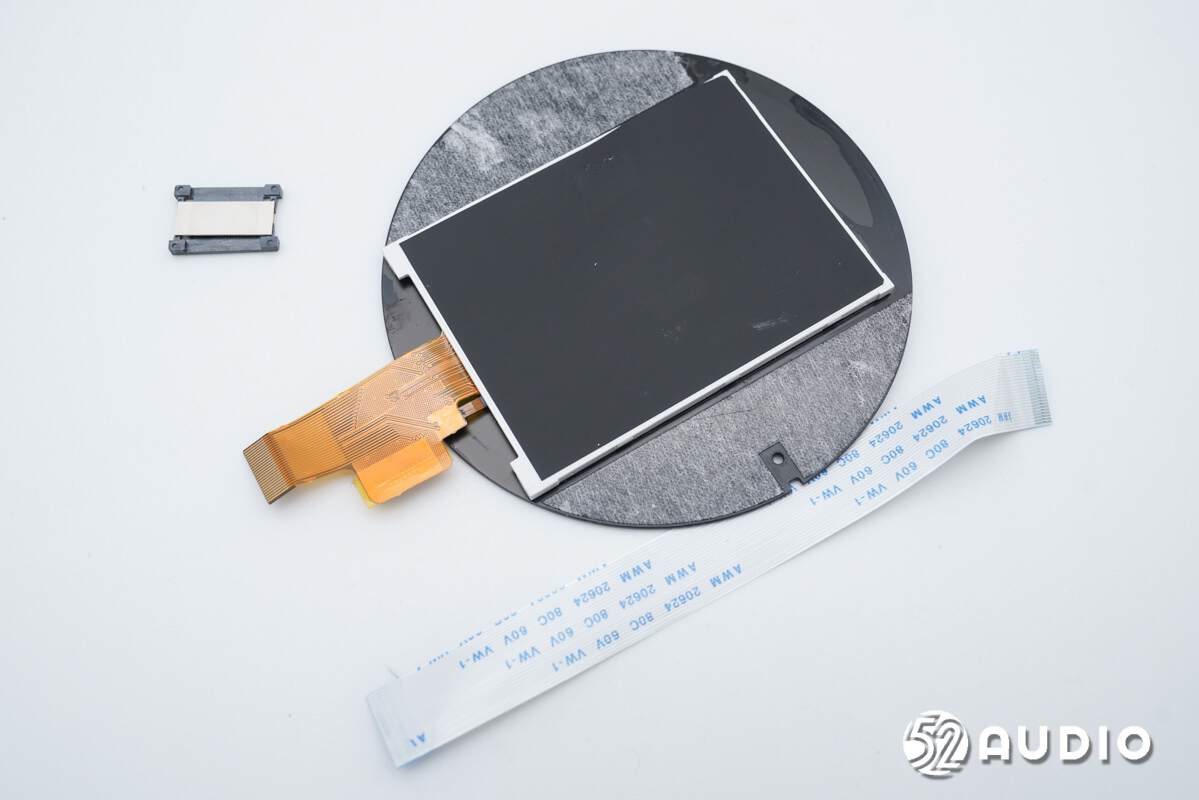

挑来连接器，分离屏幕排线与主板排线。

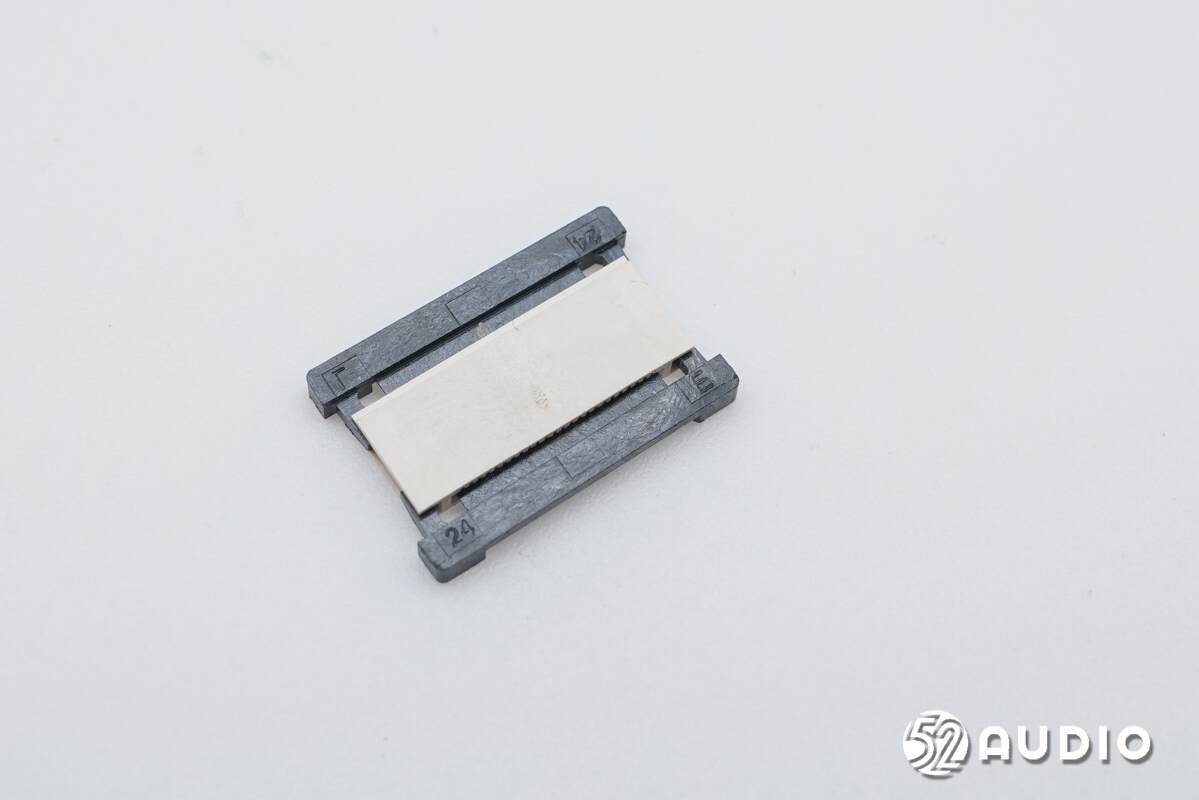

屏幕排线和主板排线连接的ZIF连接器特写。

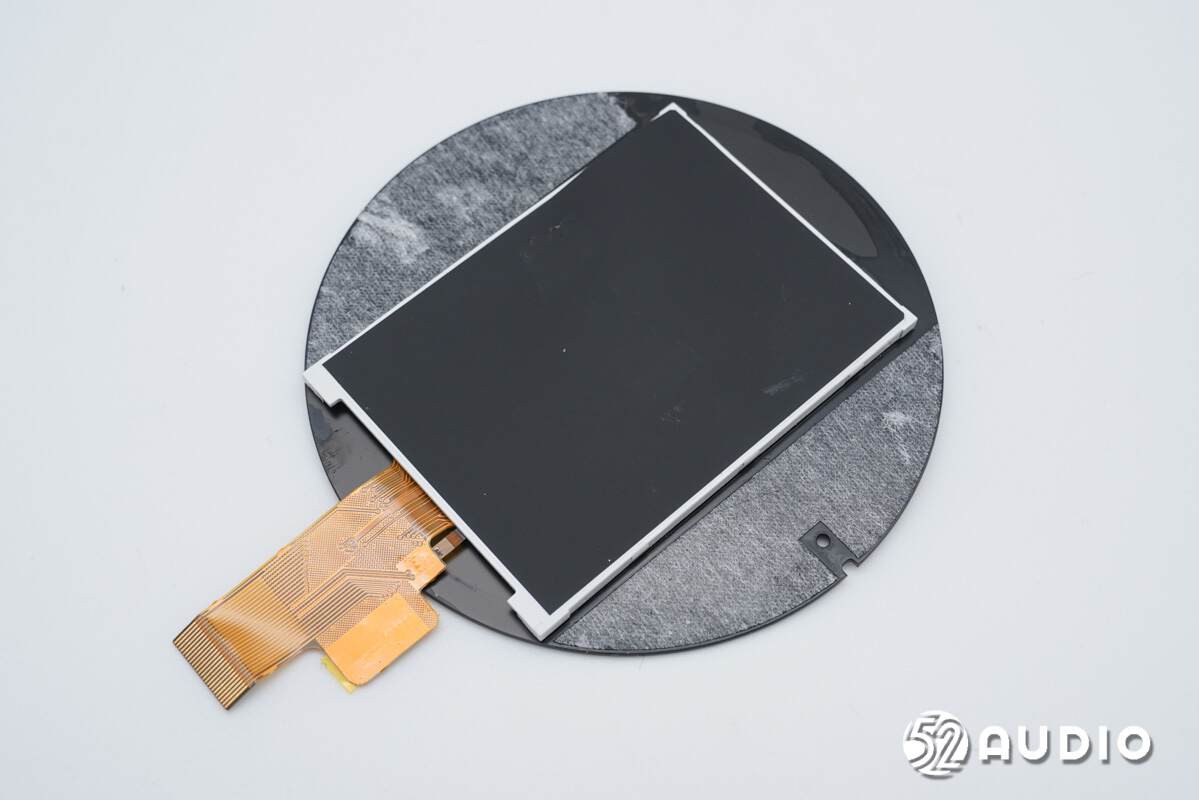

闹钟屏幕内侧结构一览，白色支架固定，贴有黑色贴着防止漏光。

文曲星AI智能闹钟N1 Pro拆解全家福。

三、我爱音频网总结

文曲星AI智能闹钟N1 Pro在外观方面，采用了非常可爱的“机器人”造型设计，搭配显示屏的灵动表情，十分契合孩子的喜好。同时，机身上还巧妙融入了小夜灯功能，温馨的灯光能够让孩子在夜晚睡觉时拥有满满的安全感。此外，产品体积也相对轻巧，方便孩子使用。

内部主要配置方面，文曲星AI智能闹钟N1 Pro采用了佰佳盈2000mAh/3.7V 18650锂电池，内置50mm动圈喇叭和驻极体麦克风；主板上，搭载了Allwinner全志XR872无线微控制器和Puya普冉P25Q64SH存储器，Sytatek矽塔SA8200过压过流保护IC，ChipSourceTek矽源特HAA8002E单通道AB类音频功率放大器和AXS5106L自电容触控芯片等。
