前言

雷朗是一个‌知名的玩具品牌，致力于为儿童提供具有教育价值和娱乐性的产品，激发孩子的好奇心，想象力和问题决绝能力，培养孩子的创造力、逻辑思维和合作能力。雷朗AI智能闹钟Z1是一款帮助孩子进行时间管理，培养孩子养成自律好习惯的产品，同时搭载了AI大模型，提供更具个性化、智能化的体验。

详细功能方面，雷朗AI智能闹钟Z1采用WiFi联网使用；支持30组闹钟，帮助孩子更好地规划学习和作息时间；支持5种铃声自定义，支持爸妈语音提醒，提升孩子的积极性；搭载科大讯飞星火AI语音大模型，支持语音交互，支持20多国语言在线翻译，1对1口语对联，全场景指导；还支持亲子语音微聊，随时随地和孩子沟通。下面就来看看这款产品的详细拆解报告吧~

一、雷朗AI智能闹钟Z1开箱

雷朗AI智能闹钟Z1包装盒正面展示有产品外观，科大讯飞星火AI语音大模型，以及全语音操控、全能时间管理、学习小帮手的产品特点。

包装盒背面展示有粉色配色。

包装盒侧边介绍了产品详细特点：全语音操控、AI小助手、准点报时、学习小帮手、正/倒计时、全能时间管理、环保安全、远程亲子互动。

包装盒顶部贴有产品标签，产品名称：AI智能闹钟-蓝色，产品类型：玩具，材质：塑料，适用年龄：3岁以上，授权商：深圳市虎式家居有限公司，生产商：贝彼智能科技（深圳）有限公司。

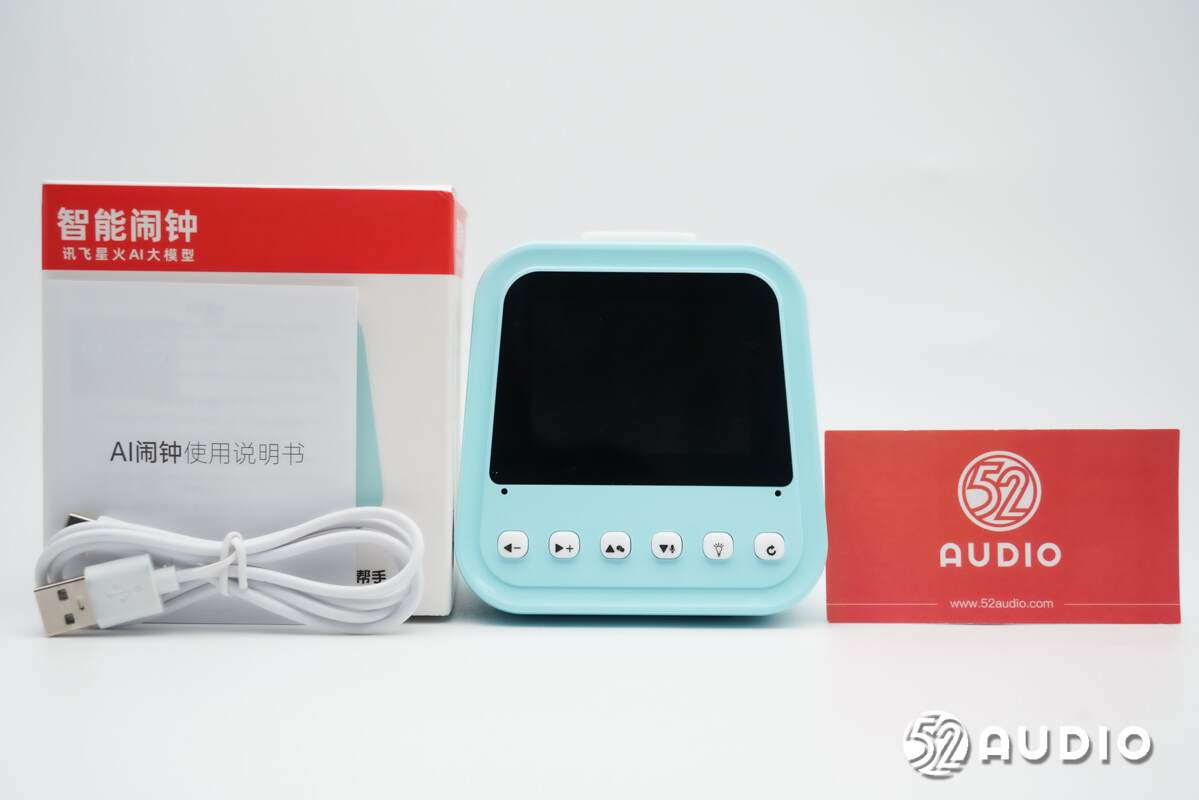

包装盒内部物品有智能闹钟、充电线和使用说明书。

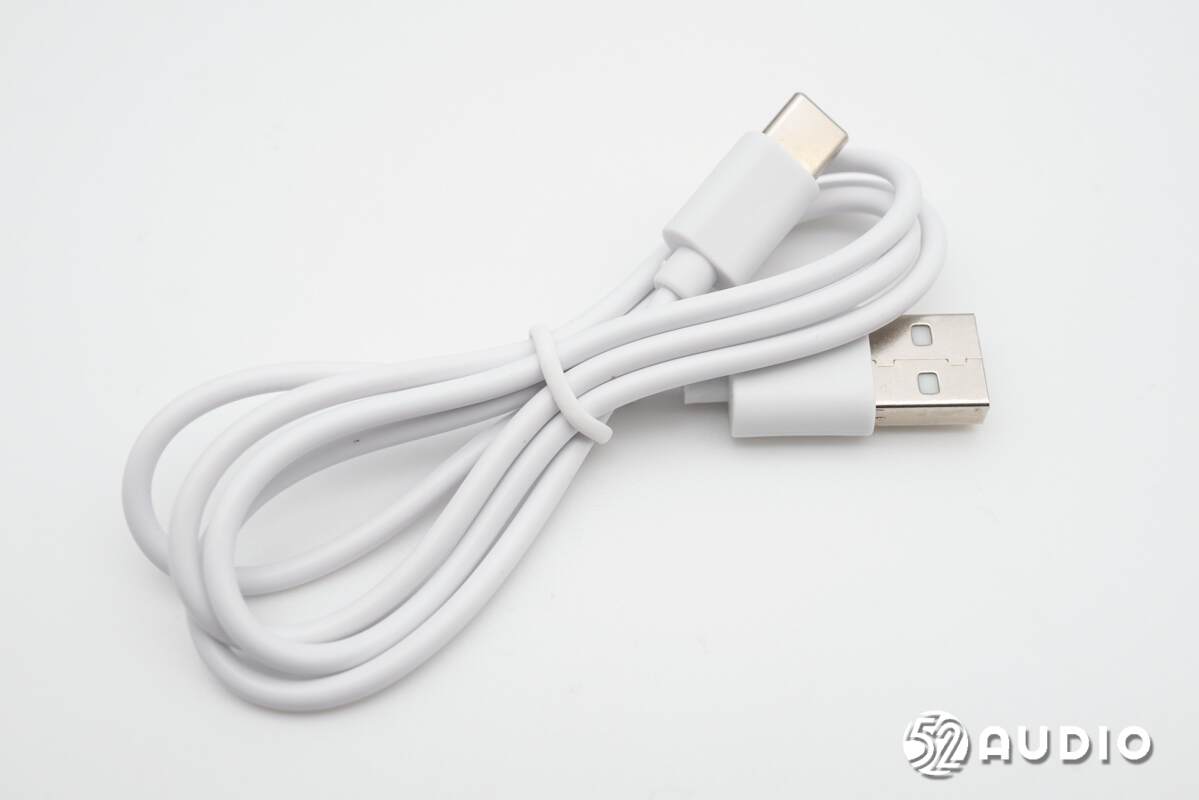

随机标配的充电线，采用了USB-A to Type-C接口。

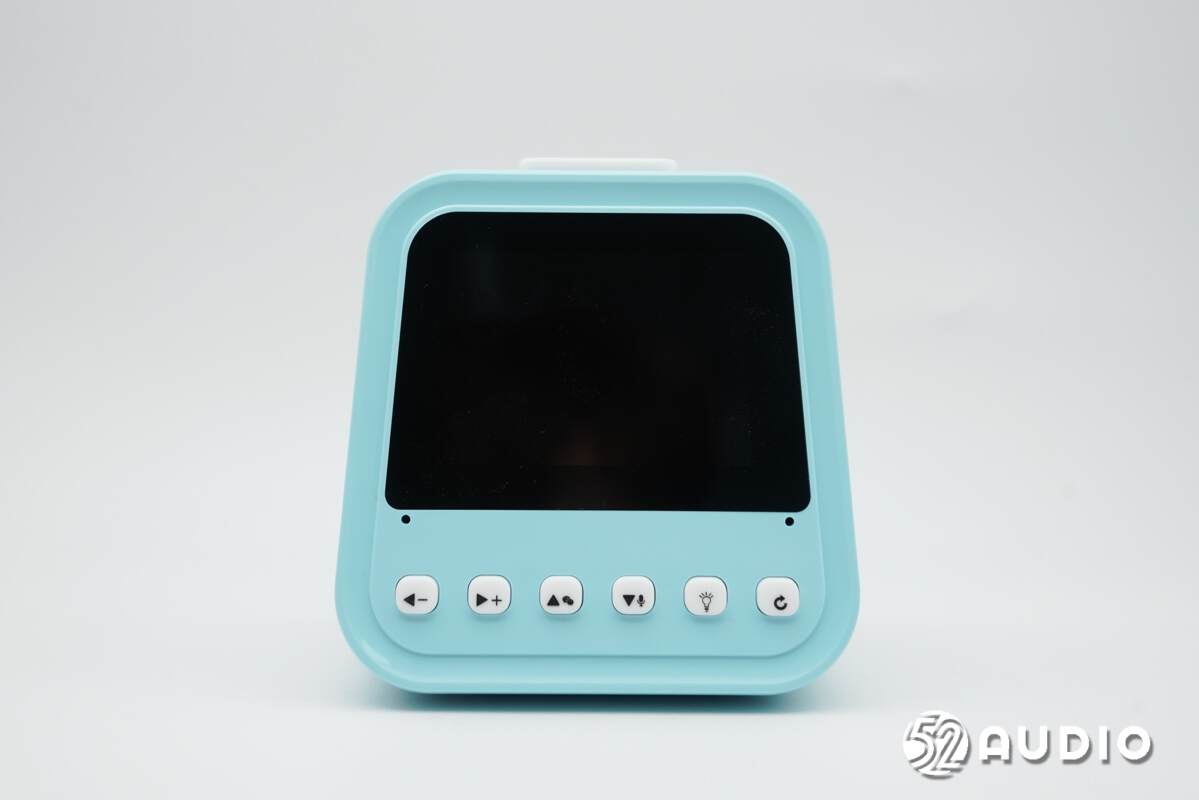

雷朗AI智能闹钟Z1外观采用了类似智能音箱的设计，蓝色配色，清新淡雅。机身正面搭载2.8英寸高清屏，提供实时的内容显示。

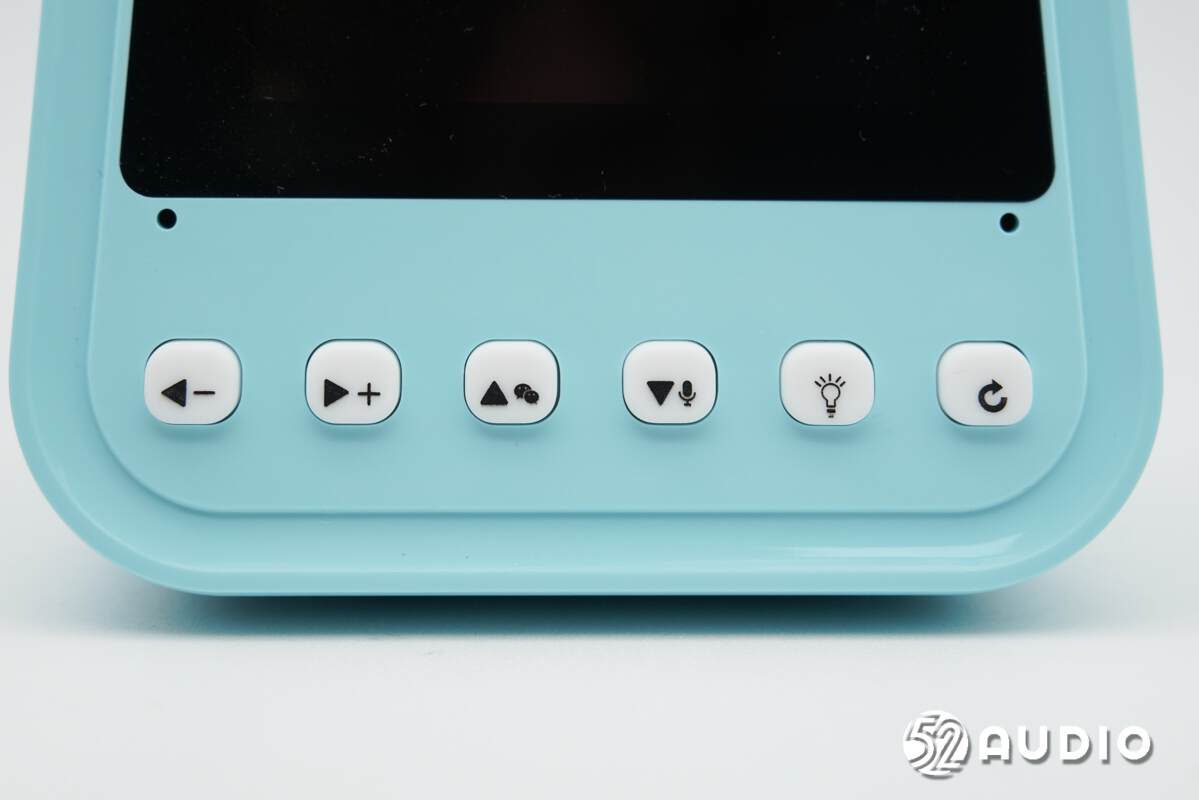

机身正面的功能按键特写，提供便捷的操作控制。

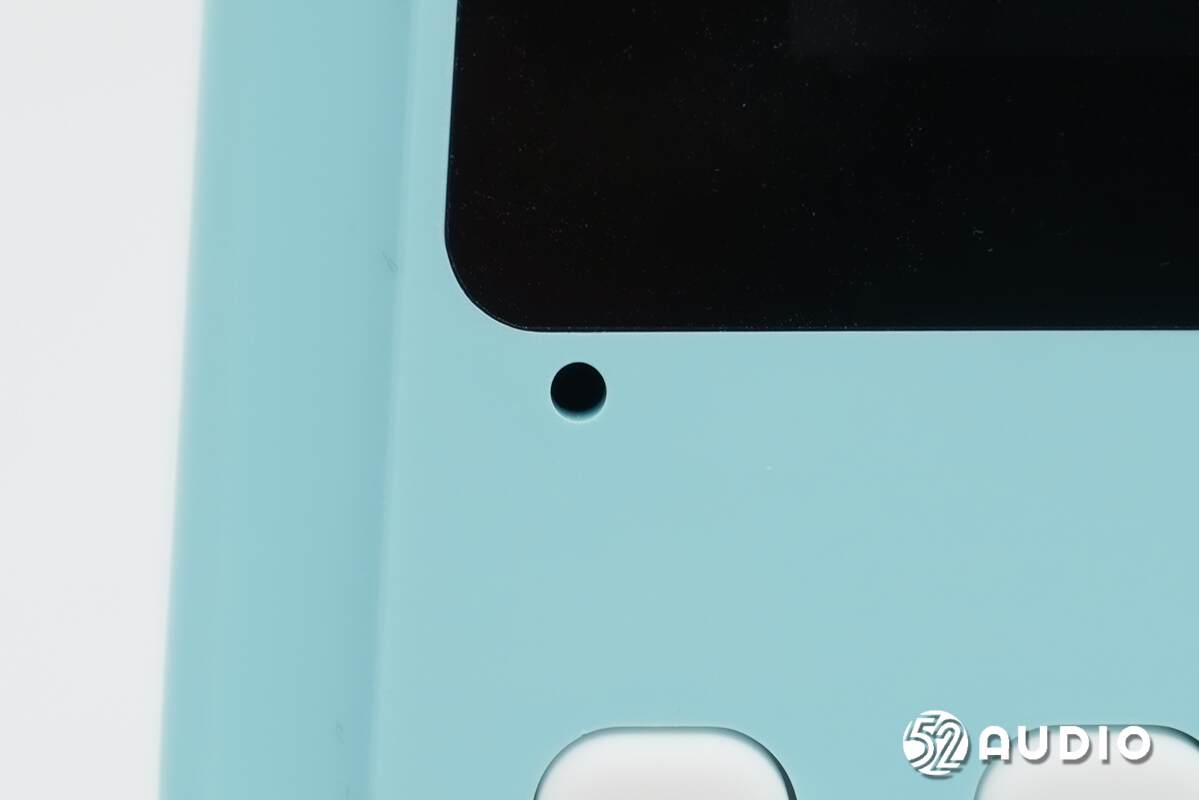

麦克风拾音孔特写，用于语音交互功能拾音。

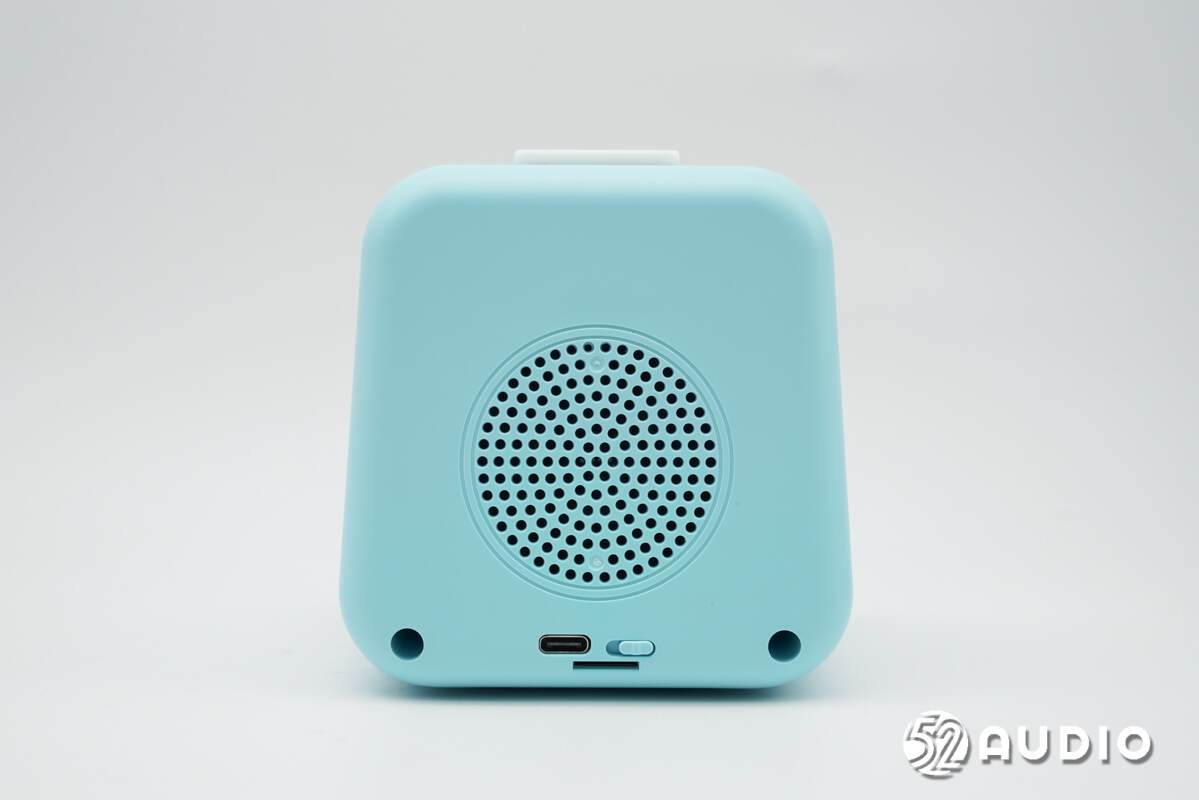

机身背面设置扬声器出音孔，Type-C充电接口、TF卡槽和电源滑动开关。

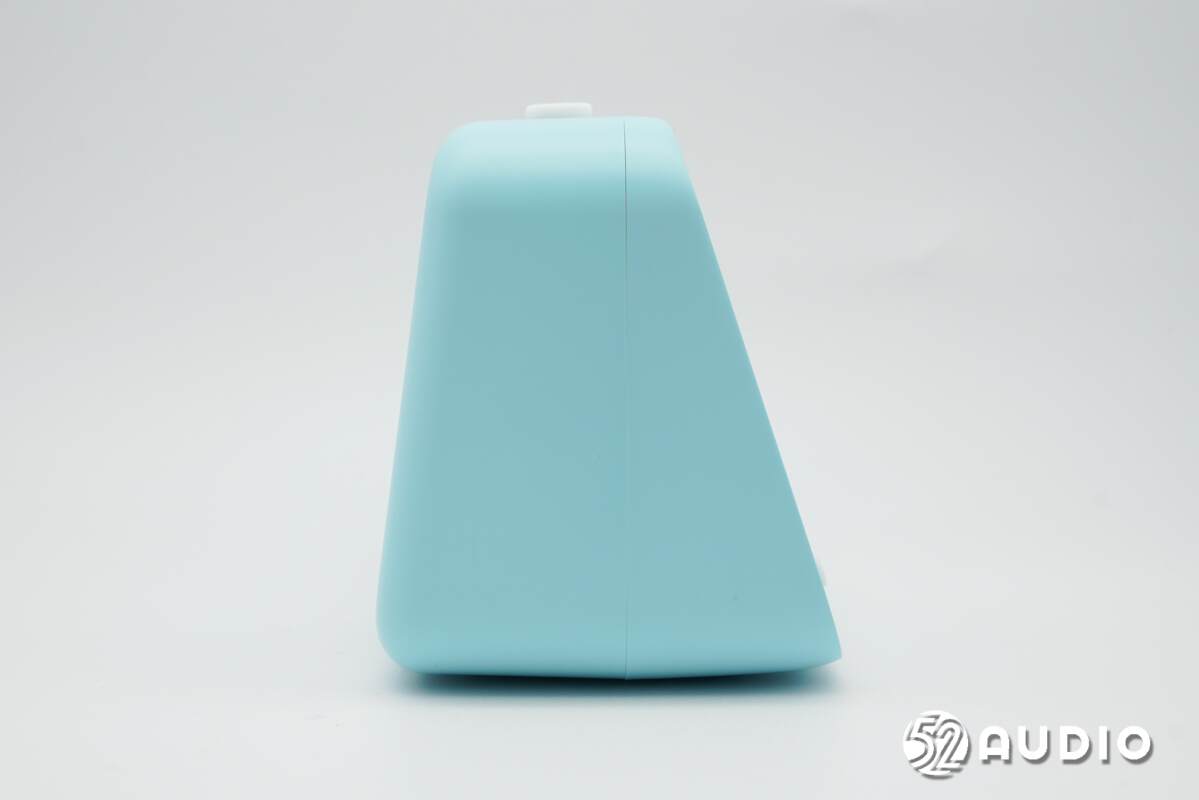

机身侧边外观一览，梯形设计。

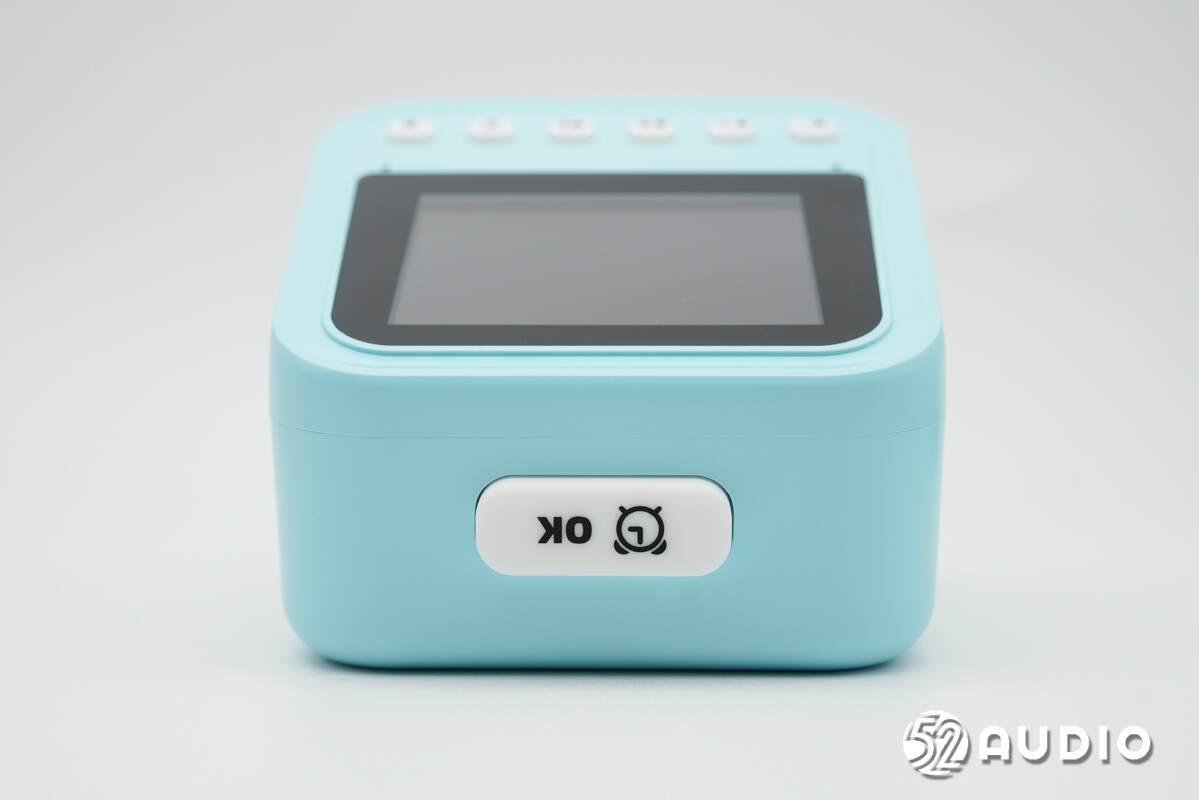

机身顶部设计有软胶材质的小夜灯，同时也是开启/关闭的功能按键。

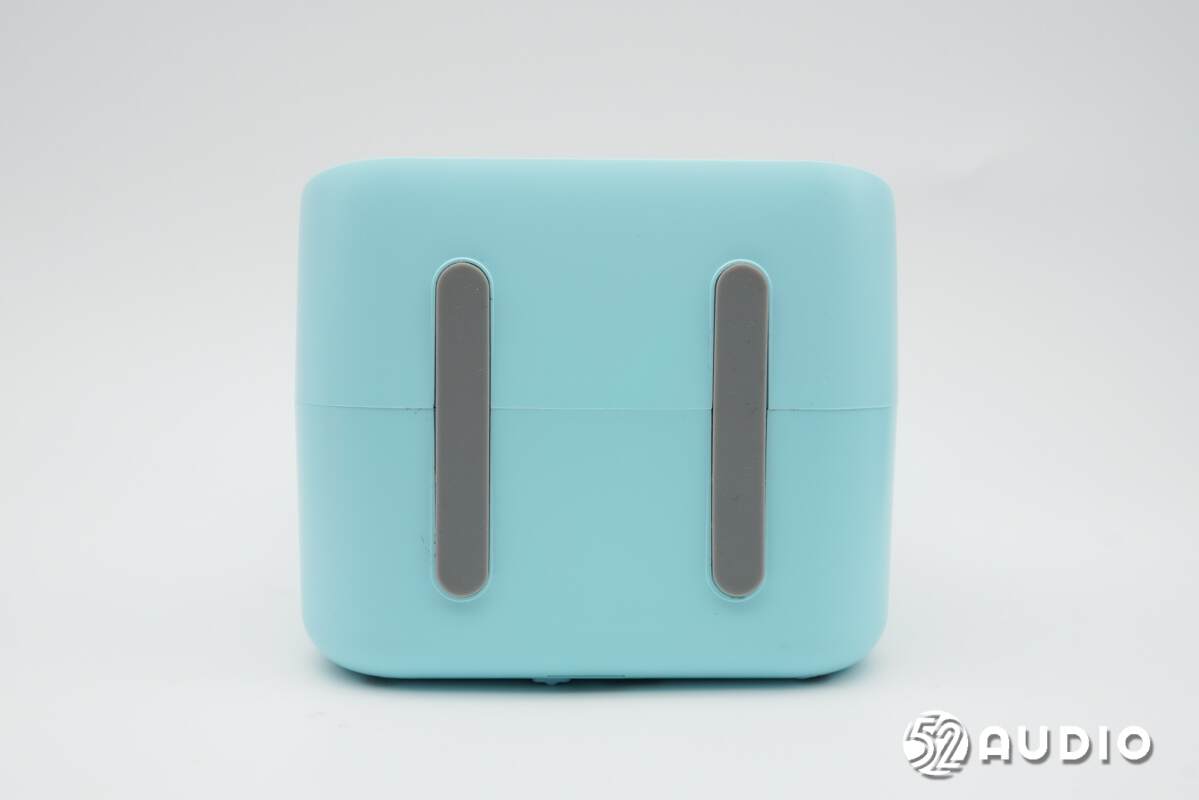

机身底部设置有橡胶垫防护。

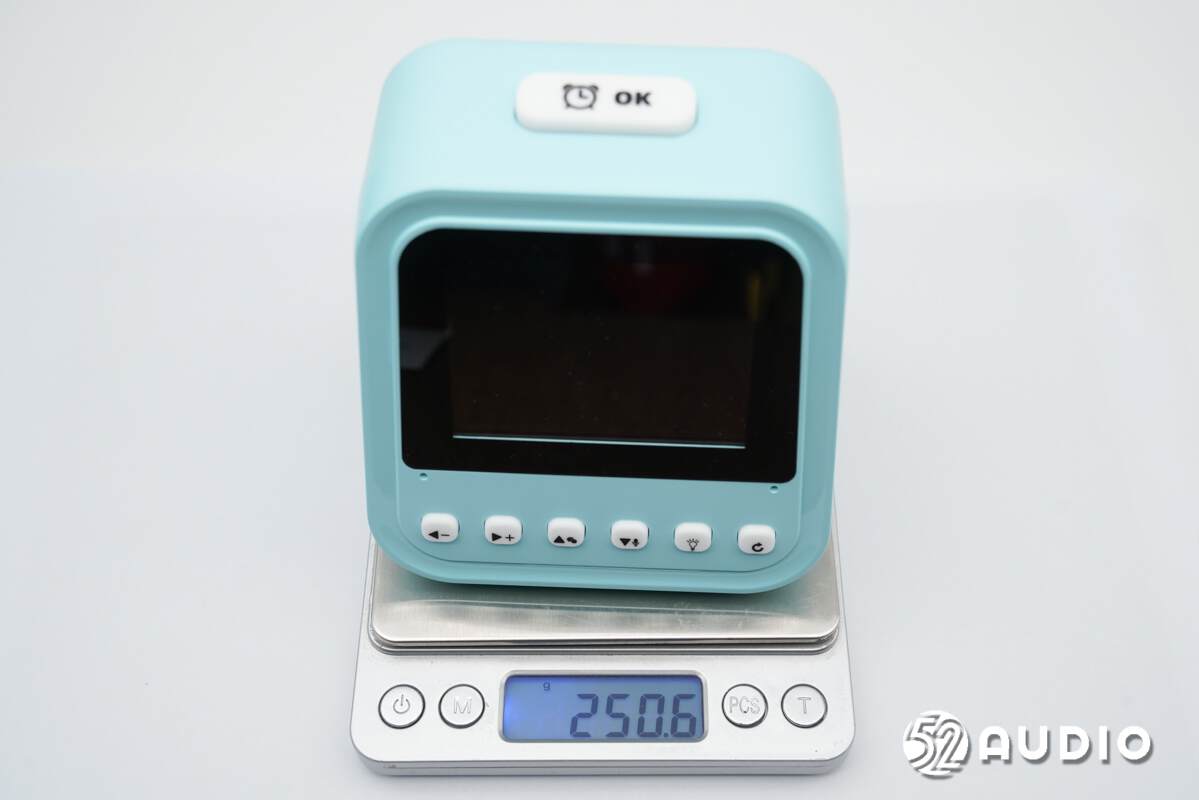

经我爱音频网实测，雷朗AI智能闹钟Z1重量约为250.6g。

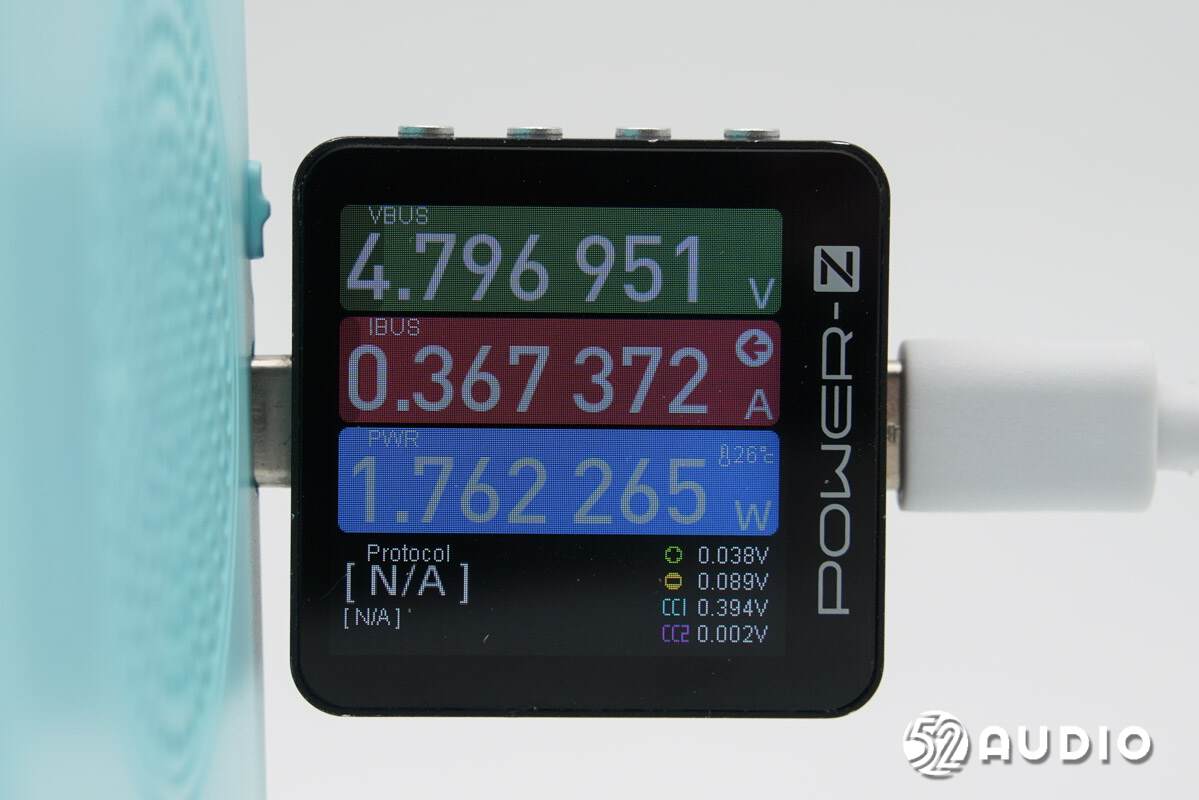

我爱音频网采用CHARGERLAB POWER-Z KM003C对雷朗AI智能闹钟Z1进行充电测试，输入功率约为1.76W。

二、雷朗AI智能闹钟Z1拆解

通过开箱部分，我们详细了解了雷朗AI智能闹钟Z1的外观设计，下面进入拆解部分，看看内部结构配置信息~

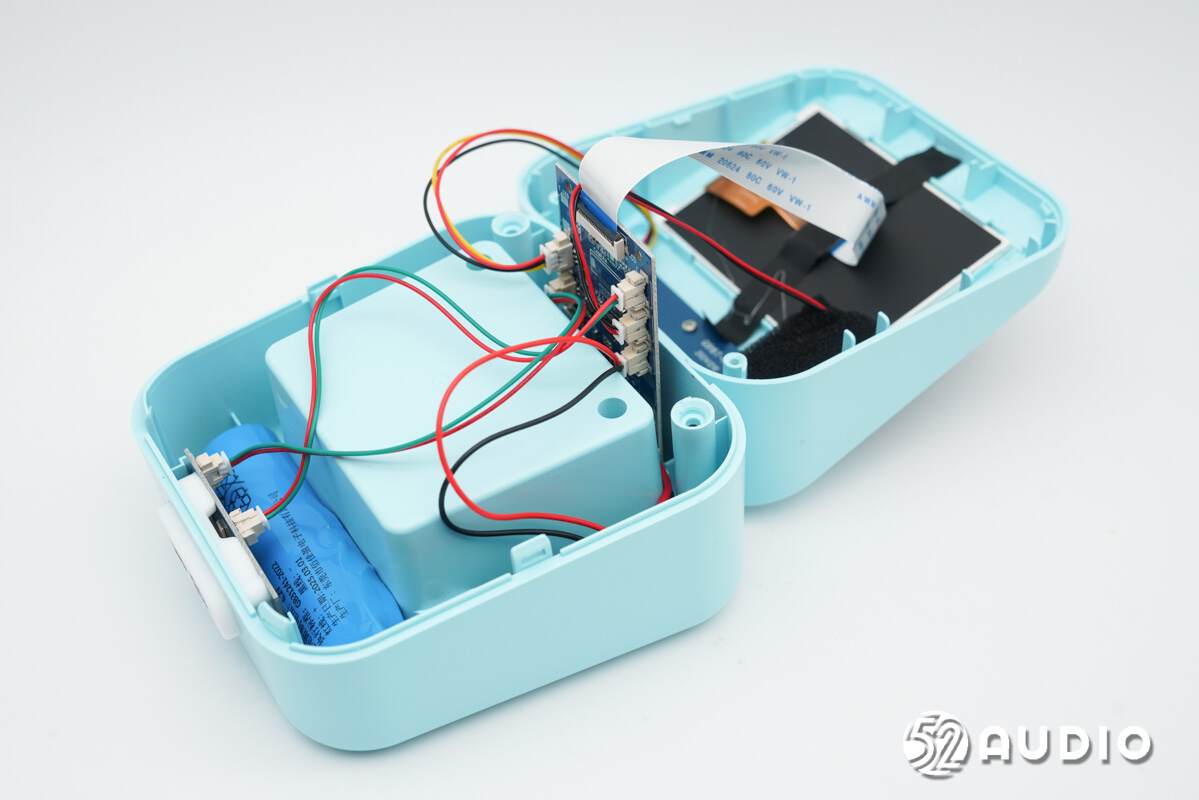

卸掉螺丝，打开腔体。

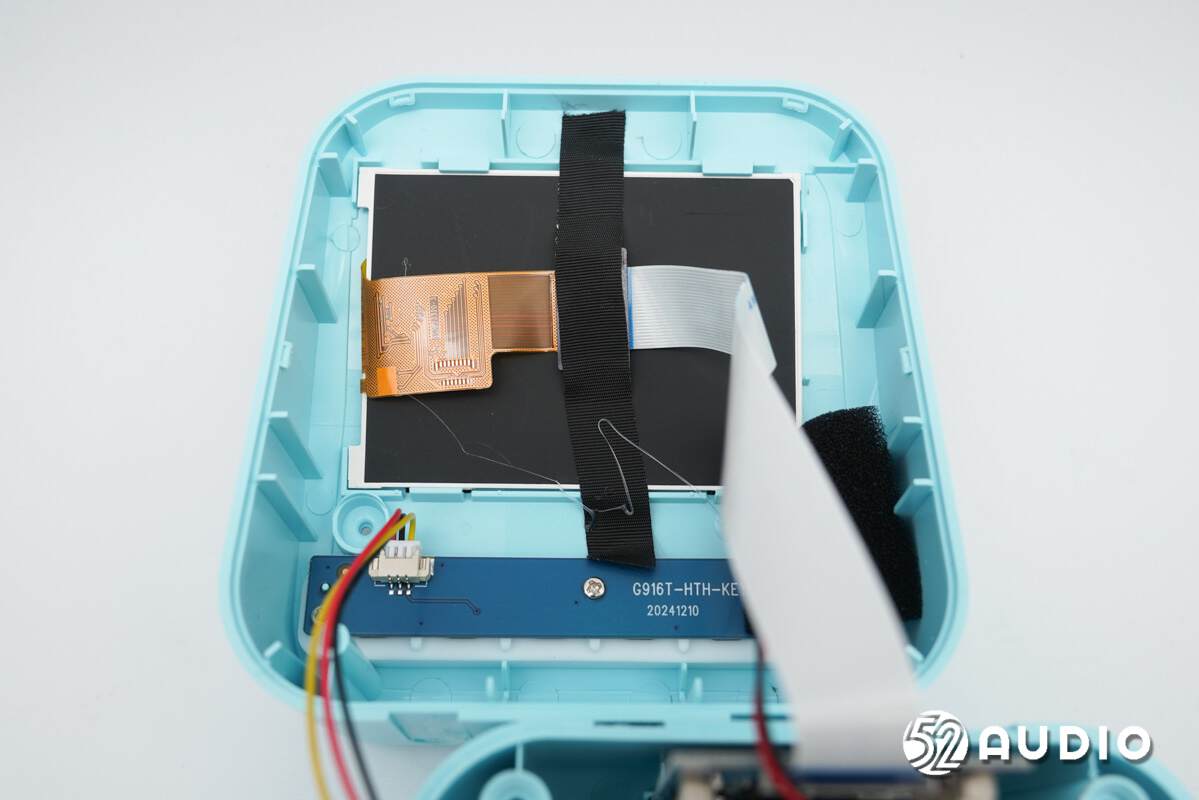

前腔内部结构一览，设置有屏幕、功能按键小板和麦克风。

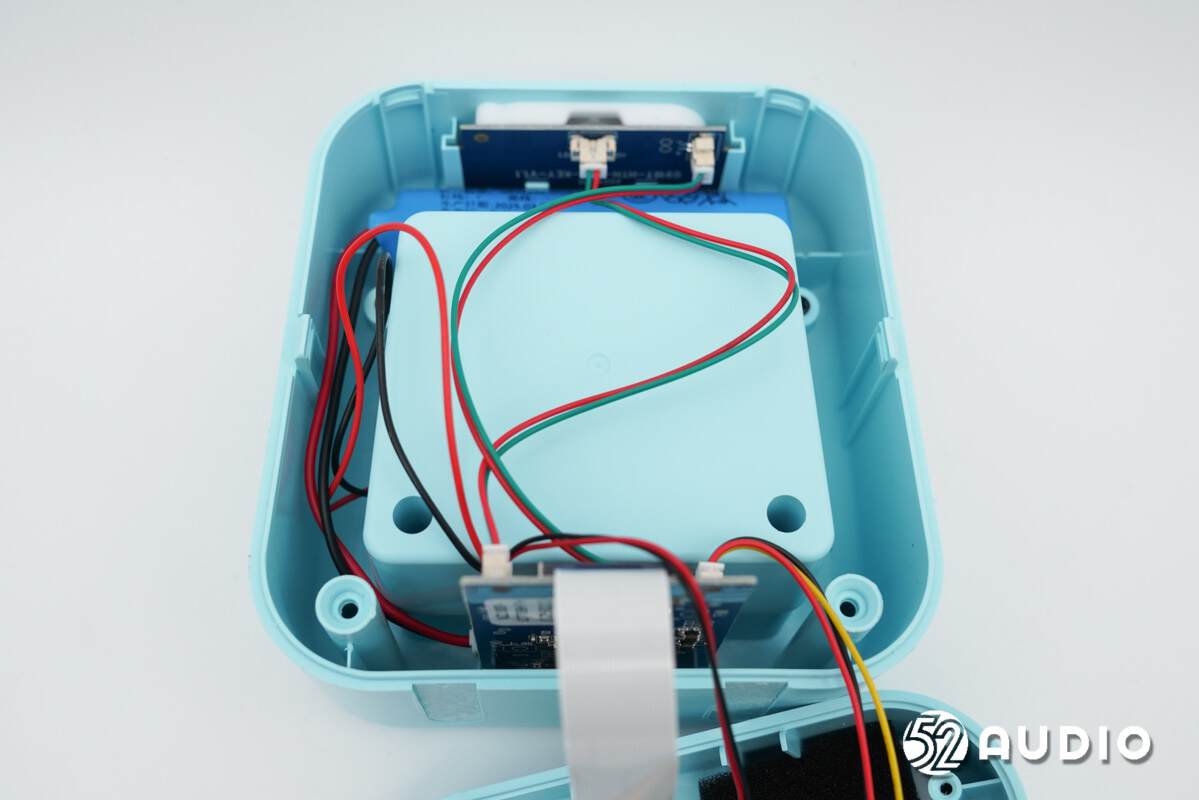

后腔内部结构一览，设置有电池、主板、小夜灯小板，以及独立腔体的扬声器单元。导线与主板均通过连接器连接。

拔掉导线插座，分离腔体。

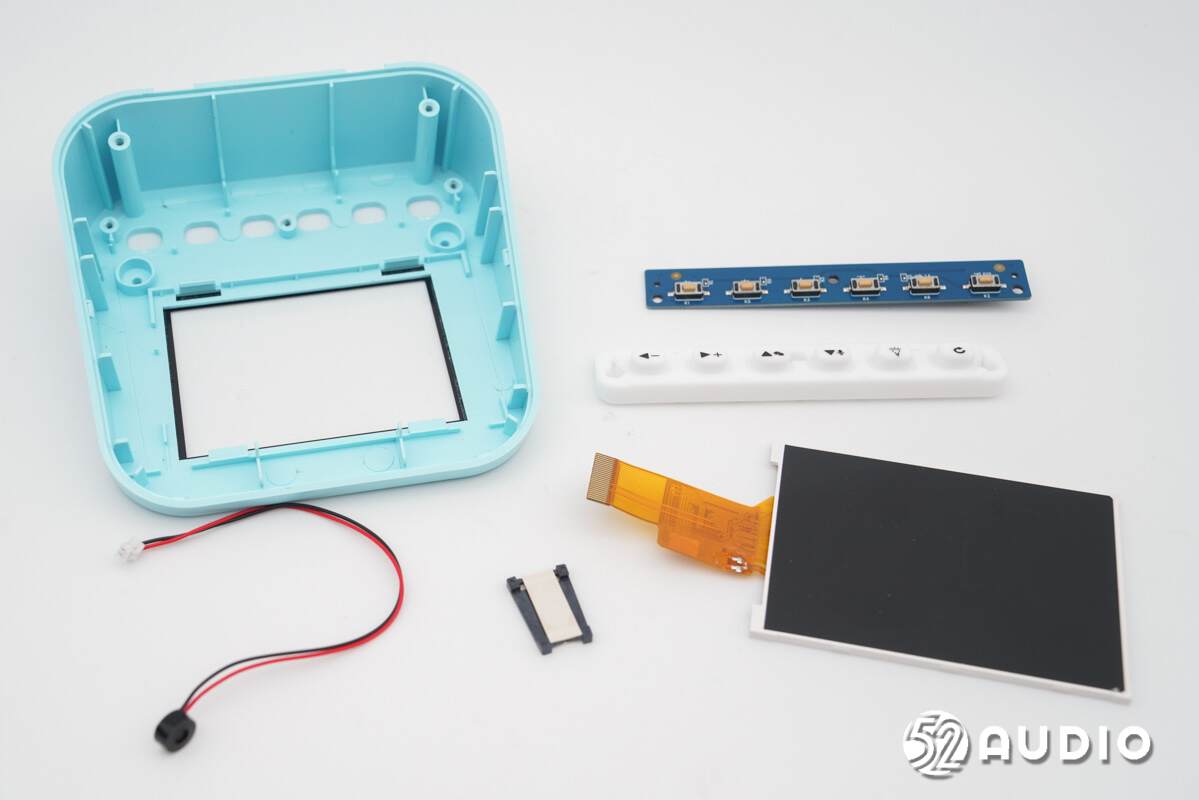

取出前腔内部的所有组件。

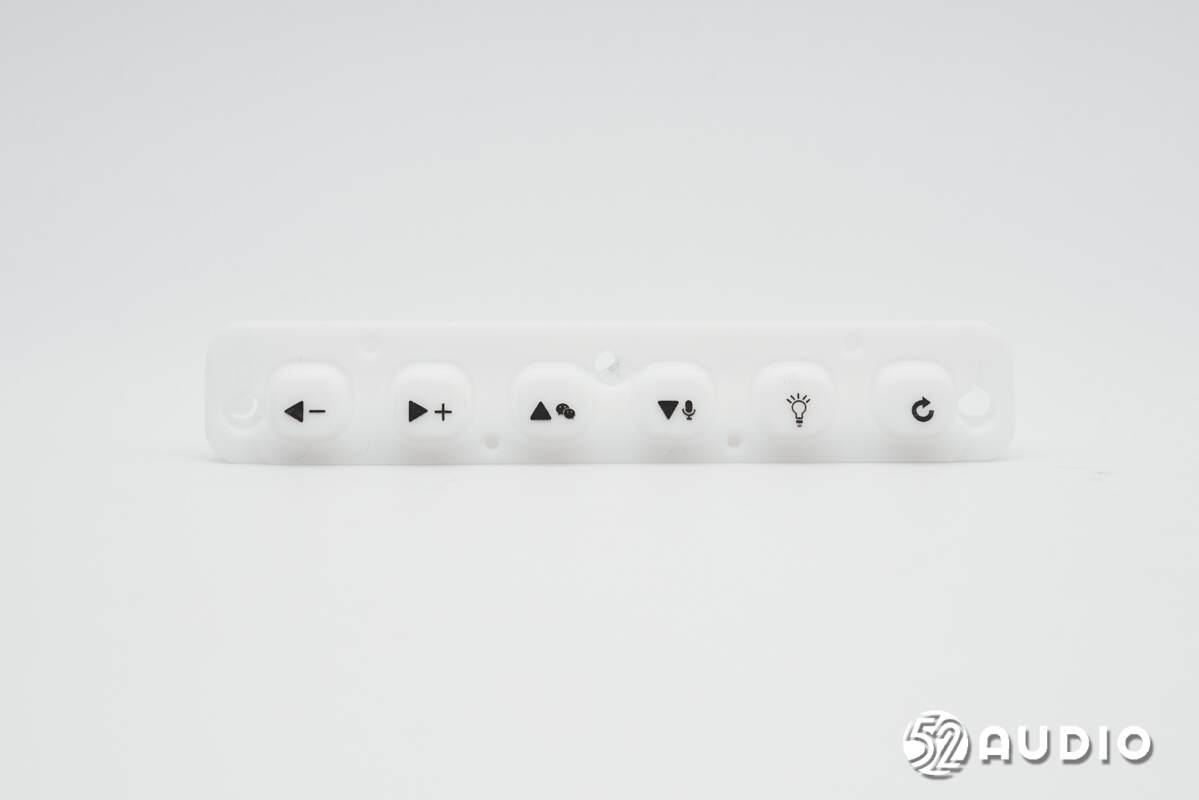

功能按键的键帽结构一览，软胶材质。

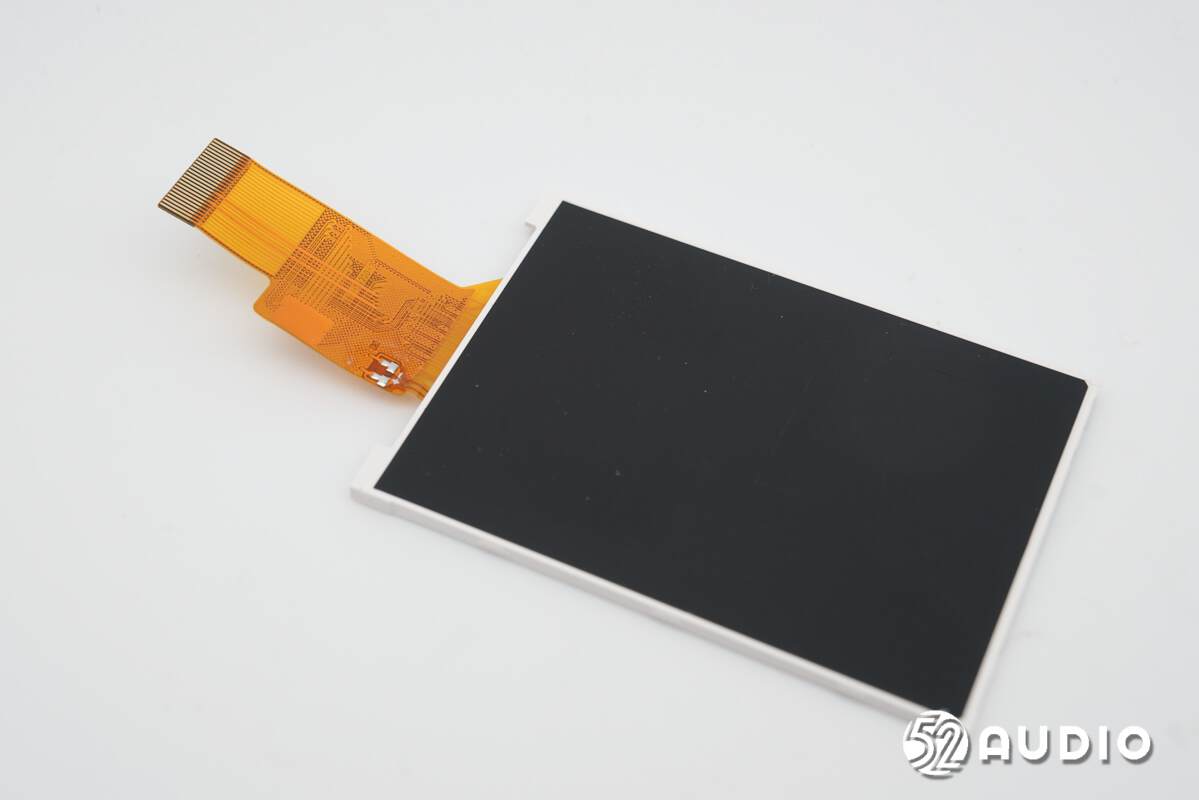

智能闹钟的屏幕模组特写。

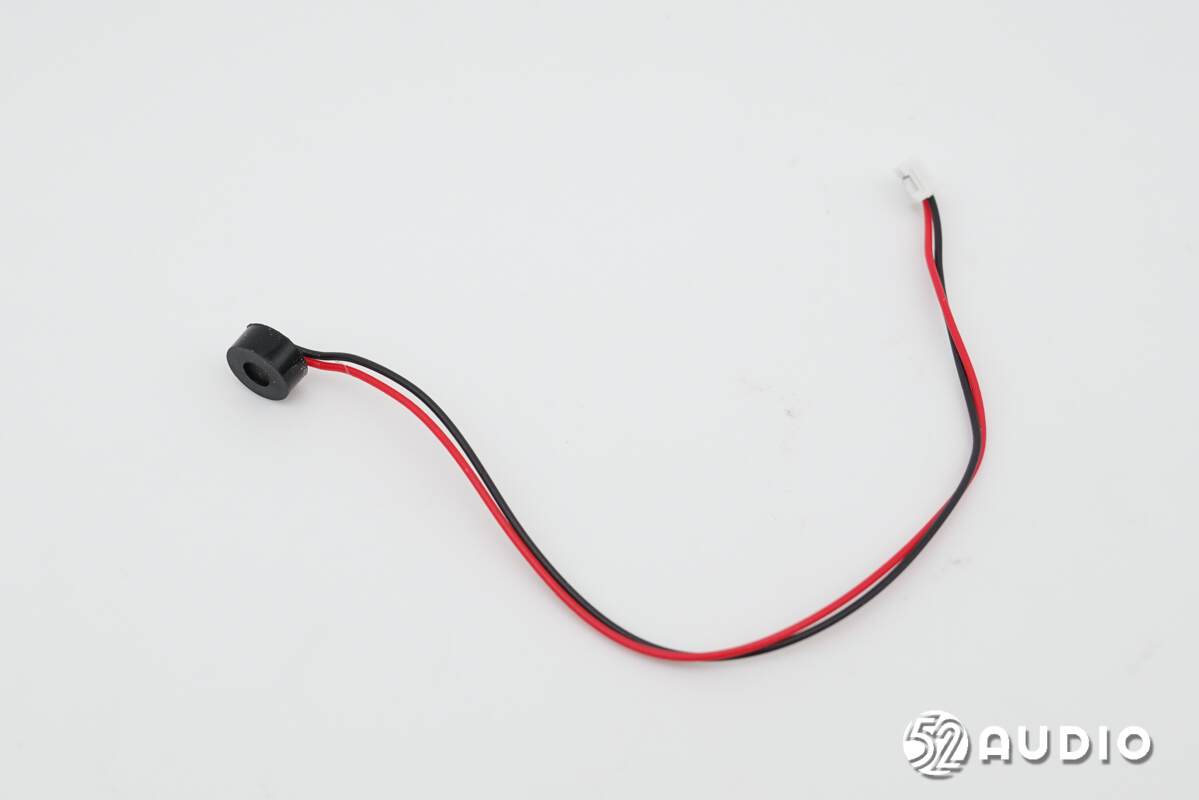

智能闹钟的麦克风模组特写。

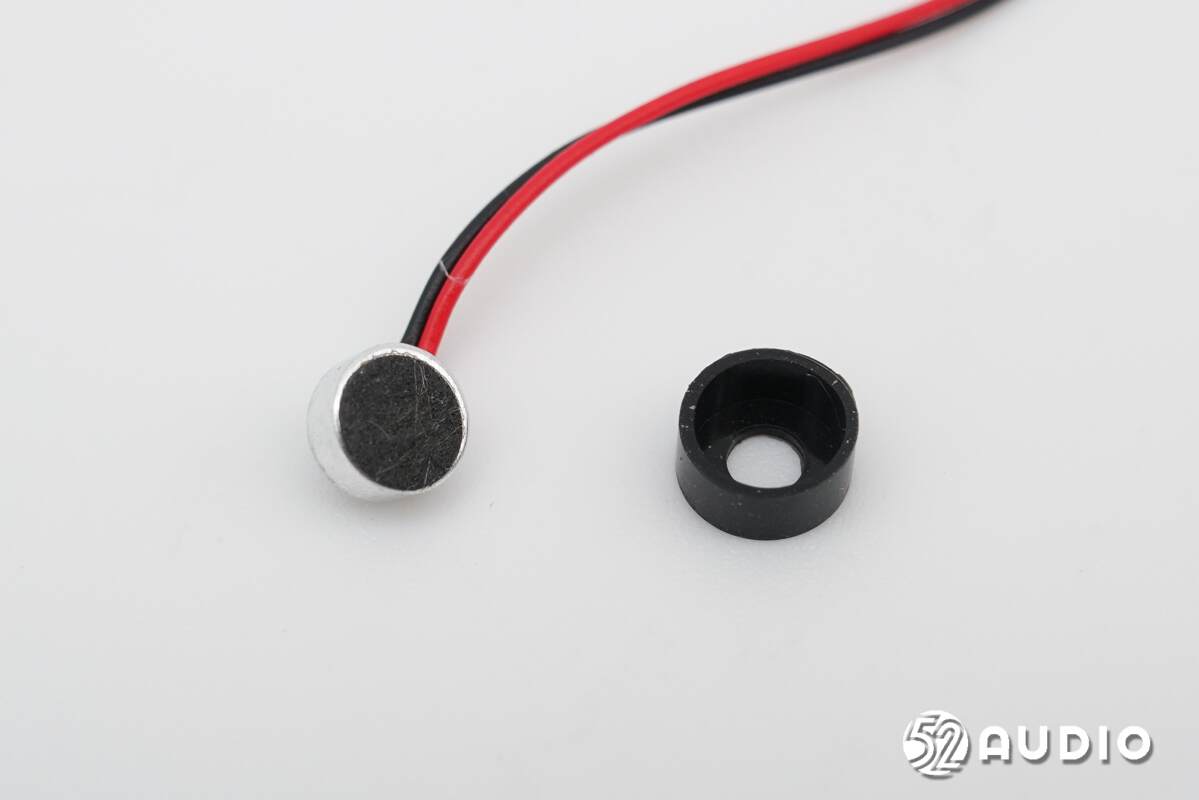

取掉橡胶套，闹钟内部搭载了驻极体麦克风拾音。

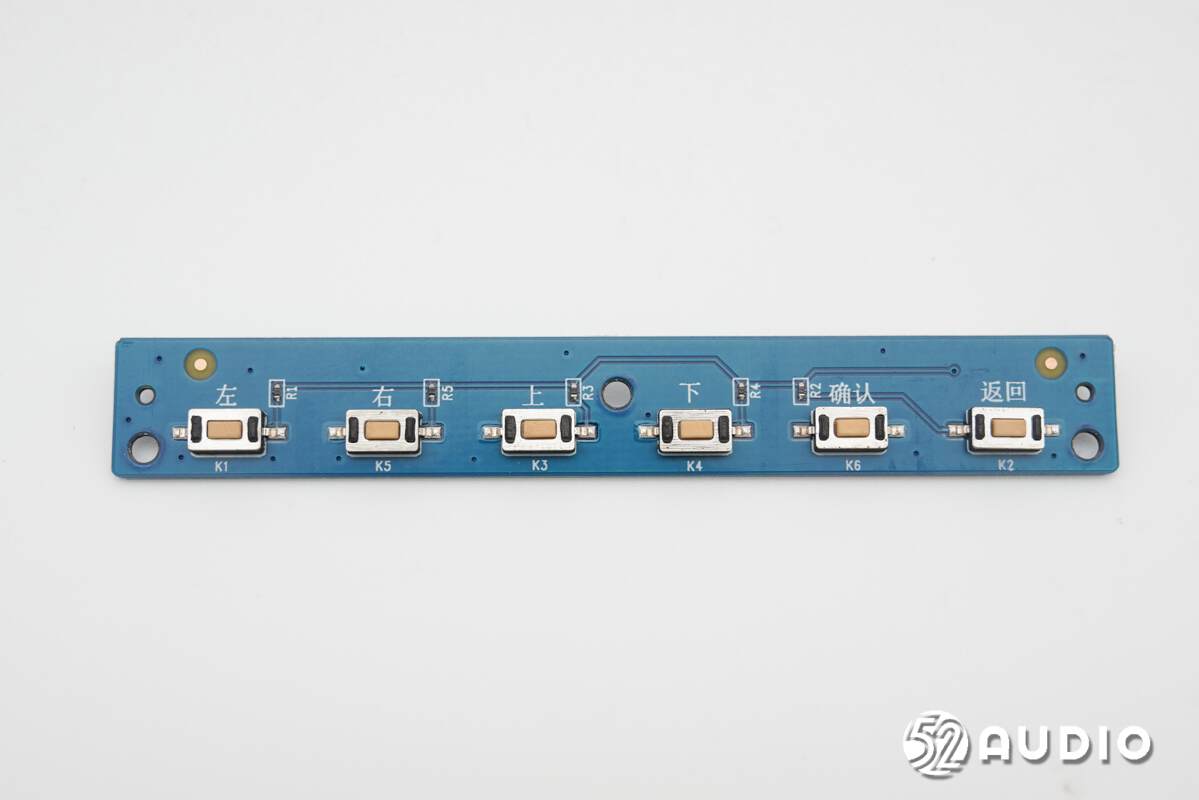

功能按键小板电路一览，设置有6颗物理按键。

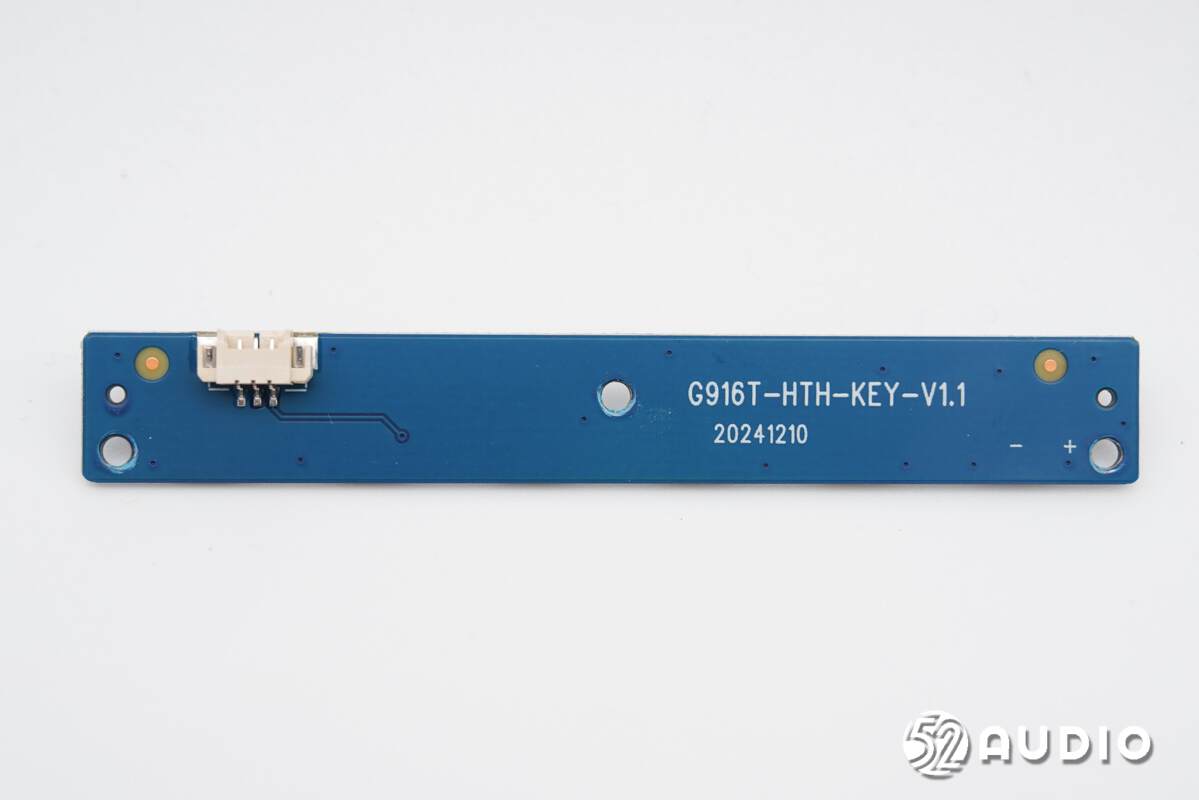

小板背面电路一览，设置连接主板导线的插座。

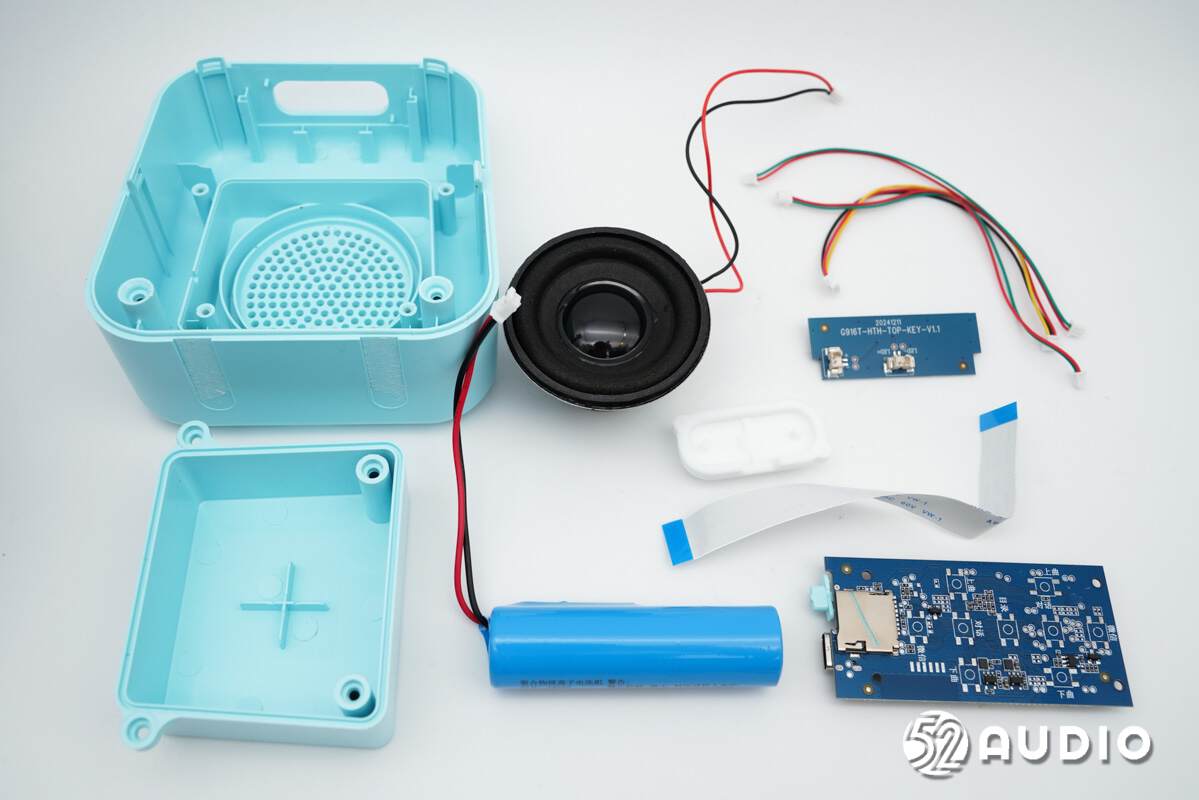

取出后腔内部的所有组件。

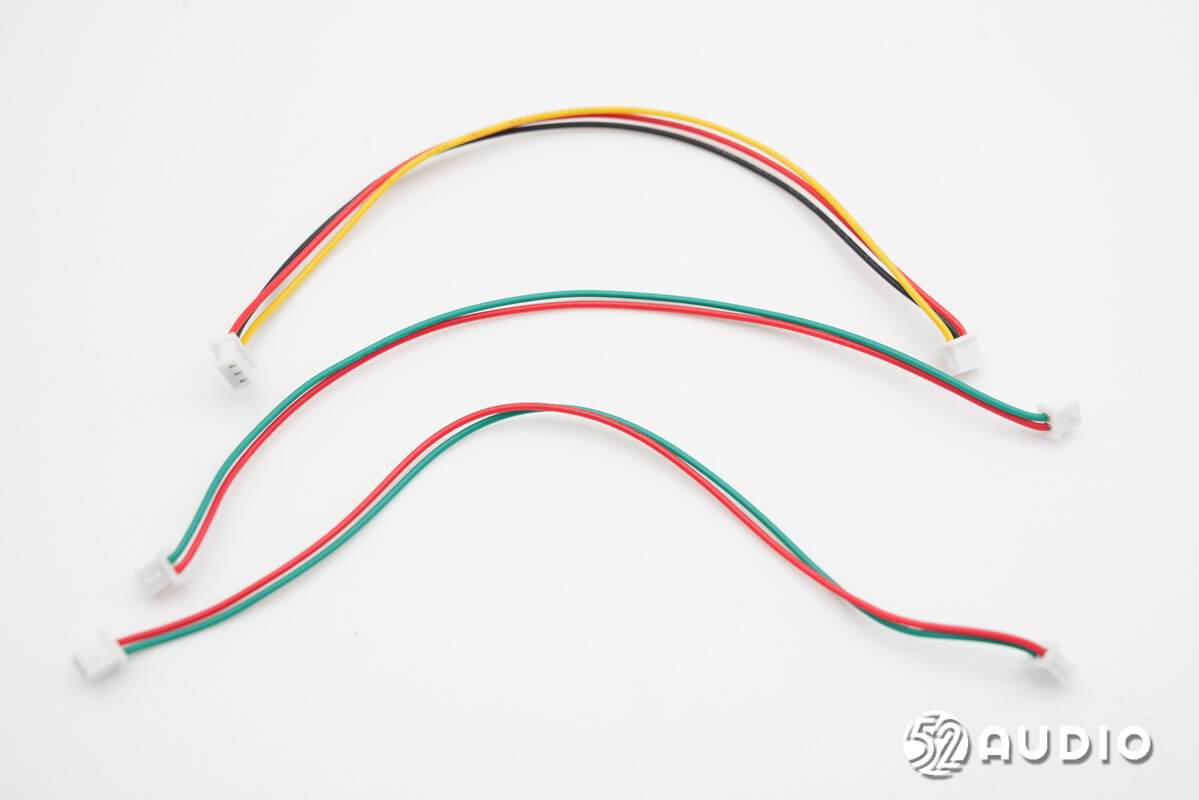

连接主板和其他元器件的导线特写，两端均通过插座连接。

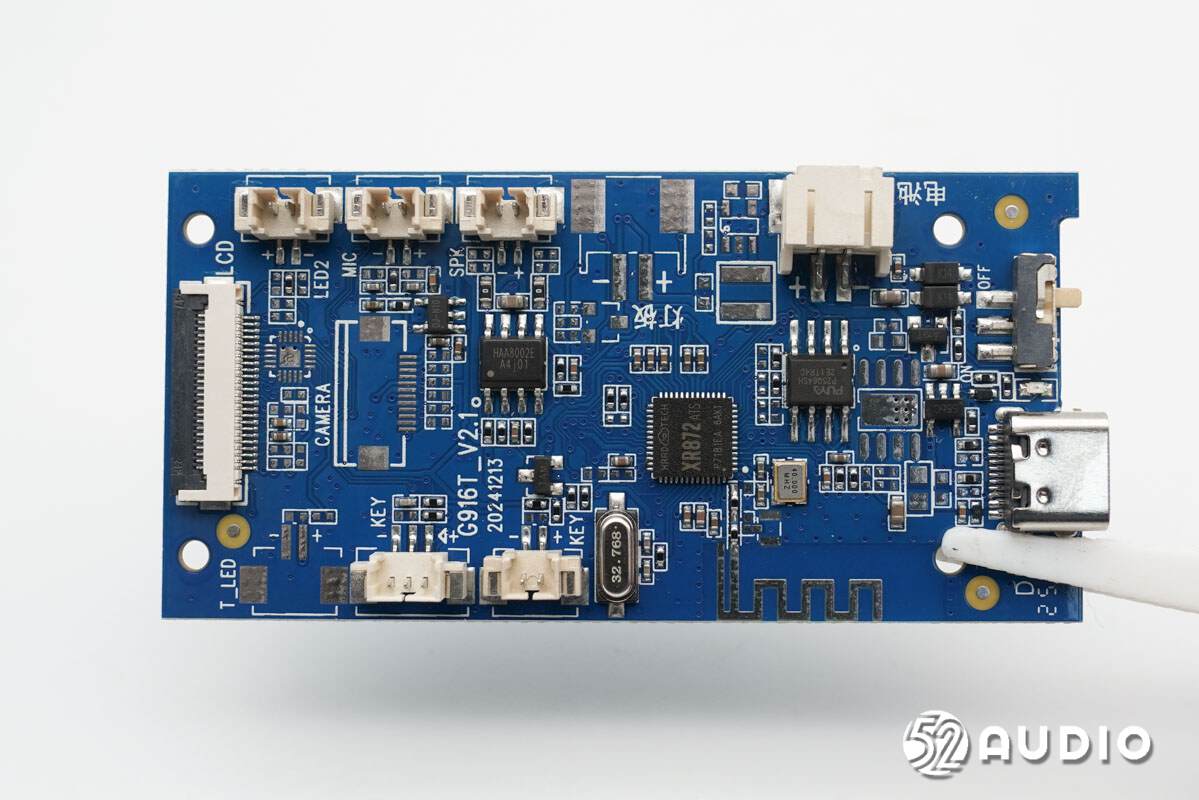

雷朗AI智能闹钟Z1主板一侧电路一览。

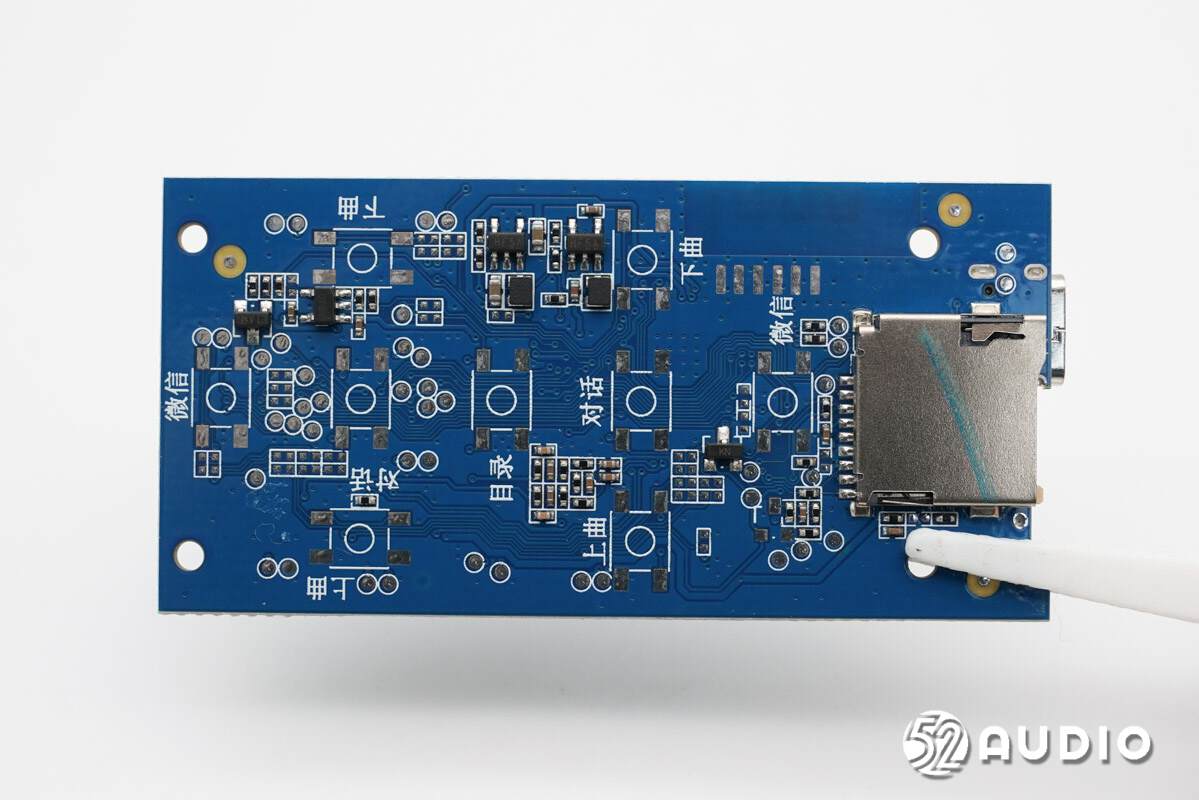

雷朗AI智能闹钟Z1主板另外一侧电路一览。

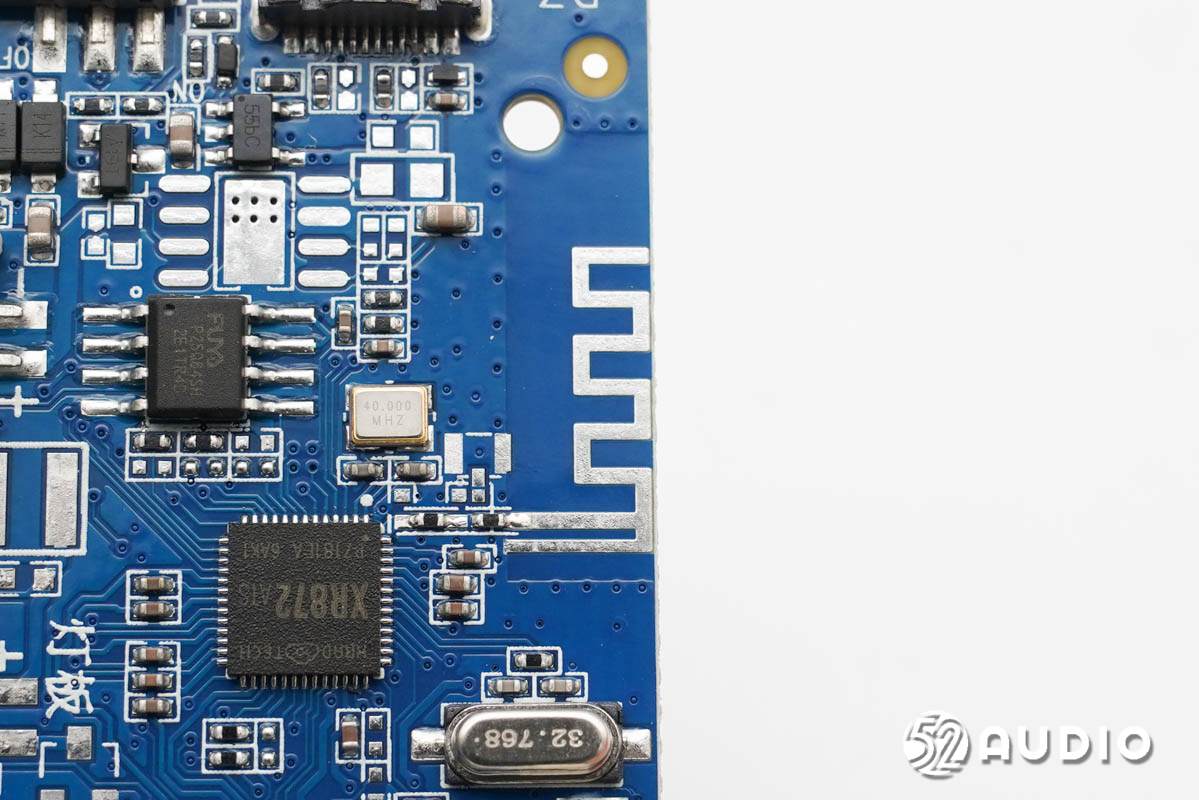

板载天线特写，用于WiFi信号收发。

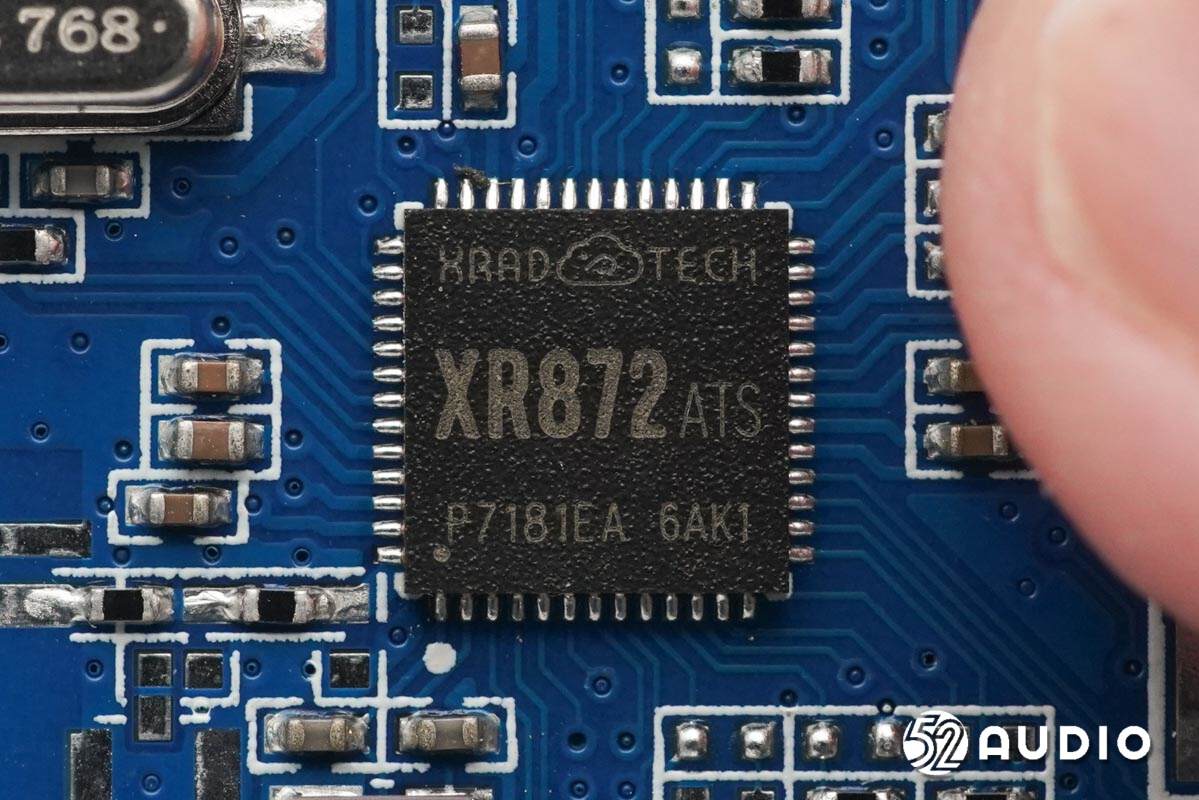

Allwinner全志XR872是一款高性能无线微控制器单元（MCU），专为人工智能（AI）和物联网（IoT）应用而设计。该MCU搭载了ARM Cortex-M4F内核，集成了音频CODEC（编码器-解码器）、摄像头接口，并支持智能语音功能，使其非常适合用于各种AIOT类型的产品应用。

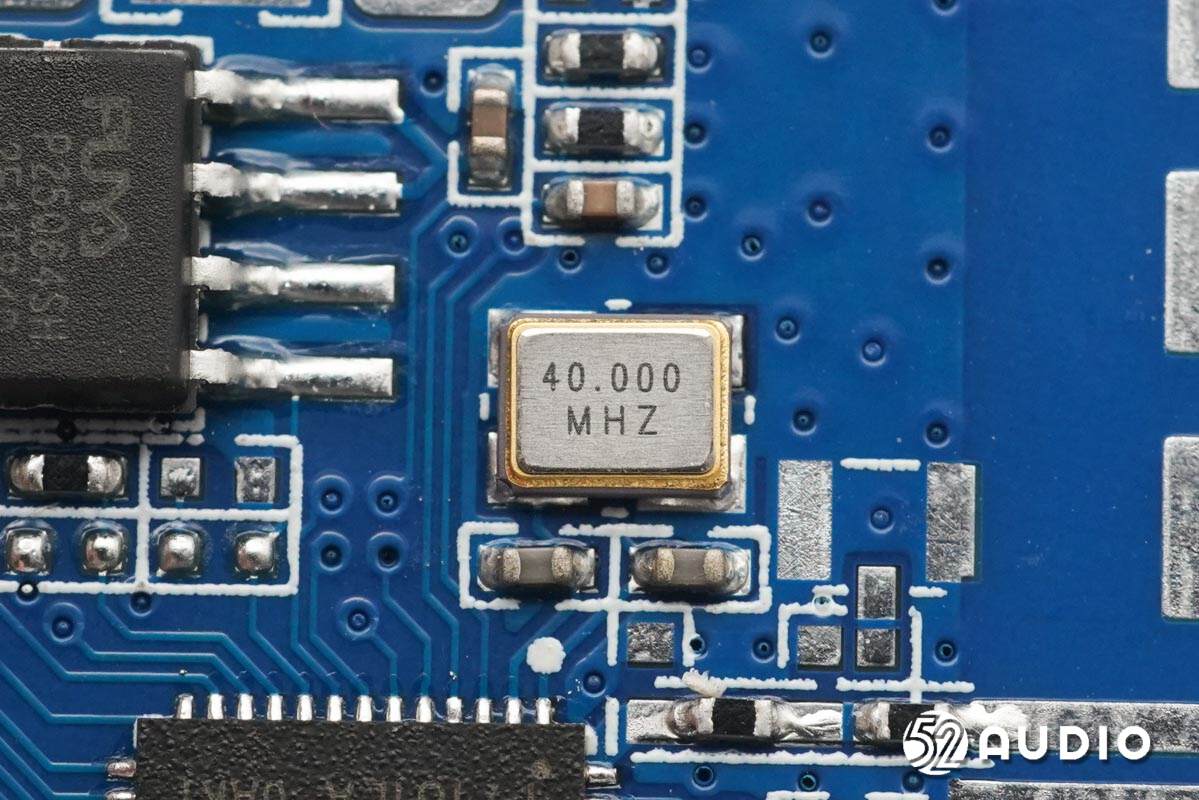

40.000MHz的晶振特写，用于提供时钟。

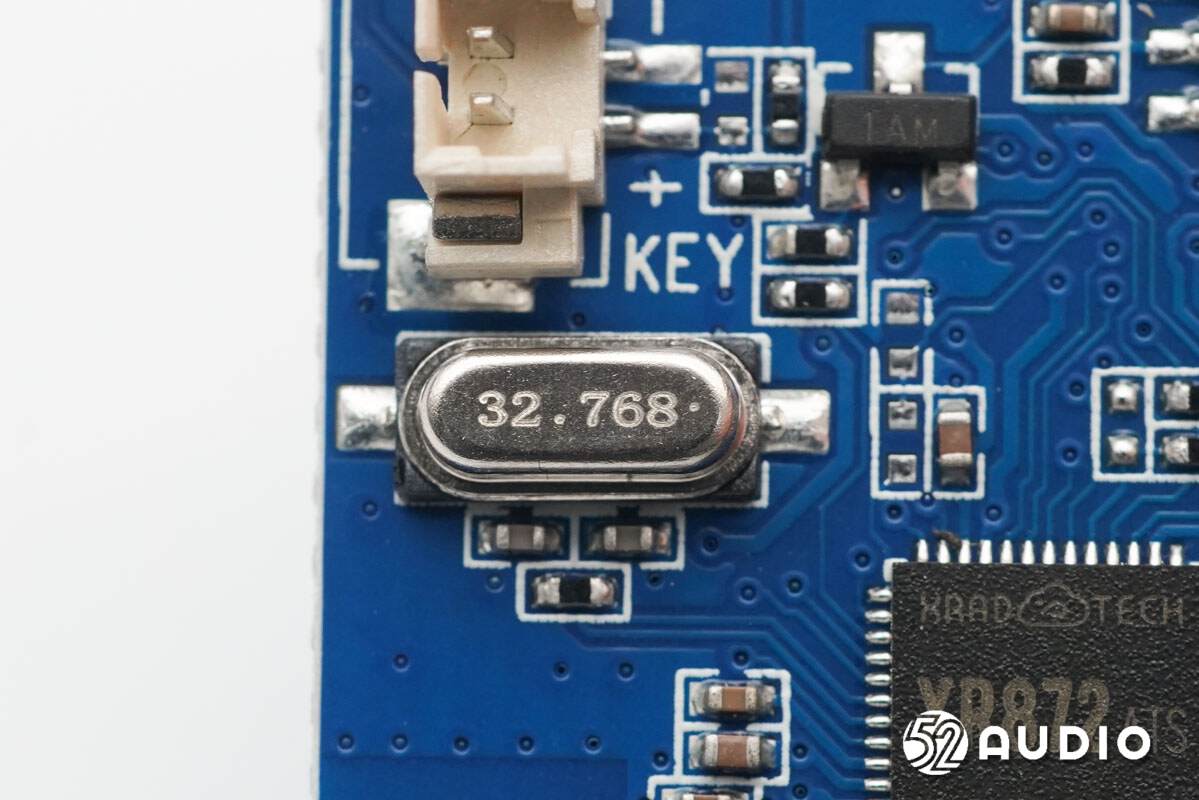

另外一颗32.768MHz的晶振。

Puya普冉P25Q64SH超低功耗SPI Flash，存储容量：64M，用于储存固件配置和用户预设。

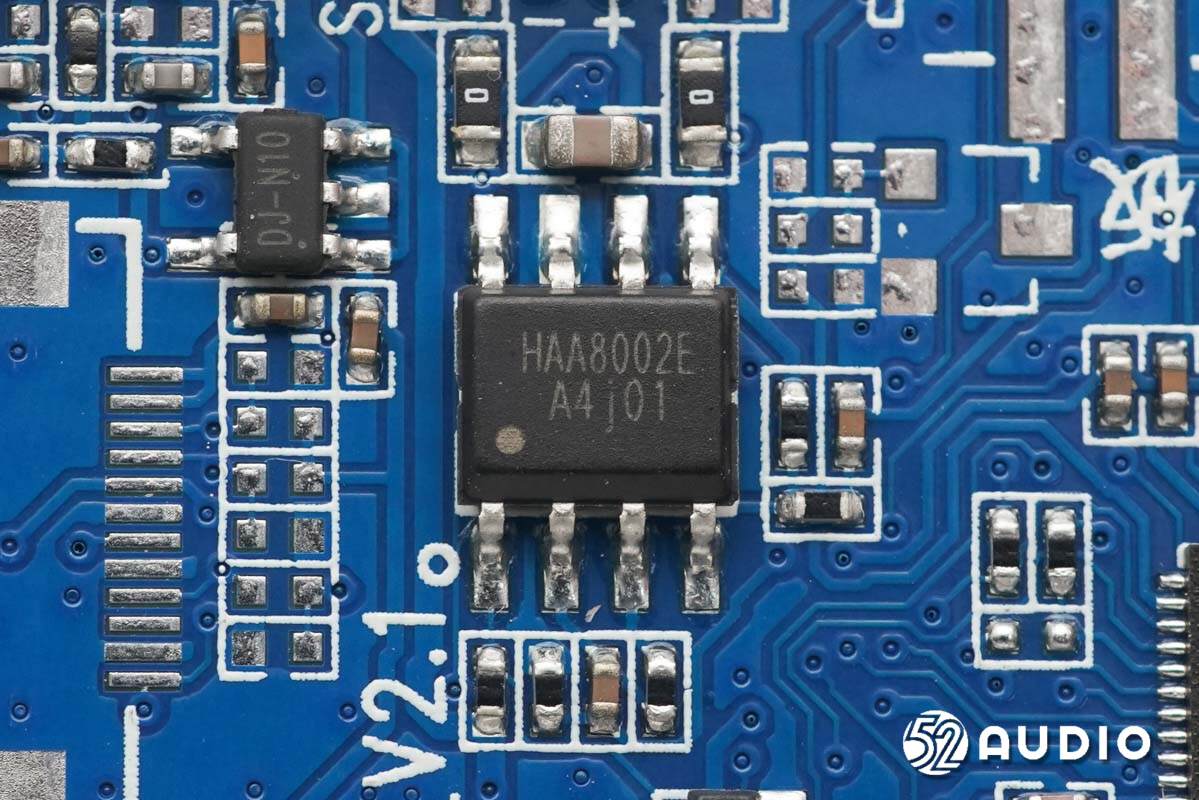

ChipSourceTek矽源特HAA8002E单通道AB类音频功率放大器，在5V电源供电，THD+N=10%，4欧姆负载上可以输出2.59W的功率。

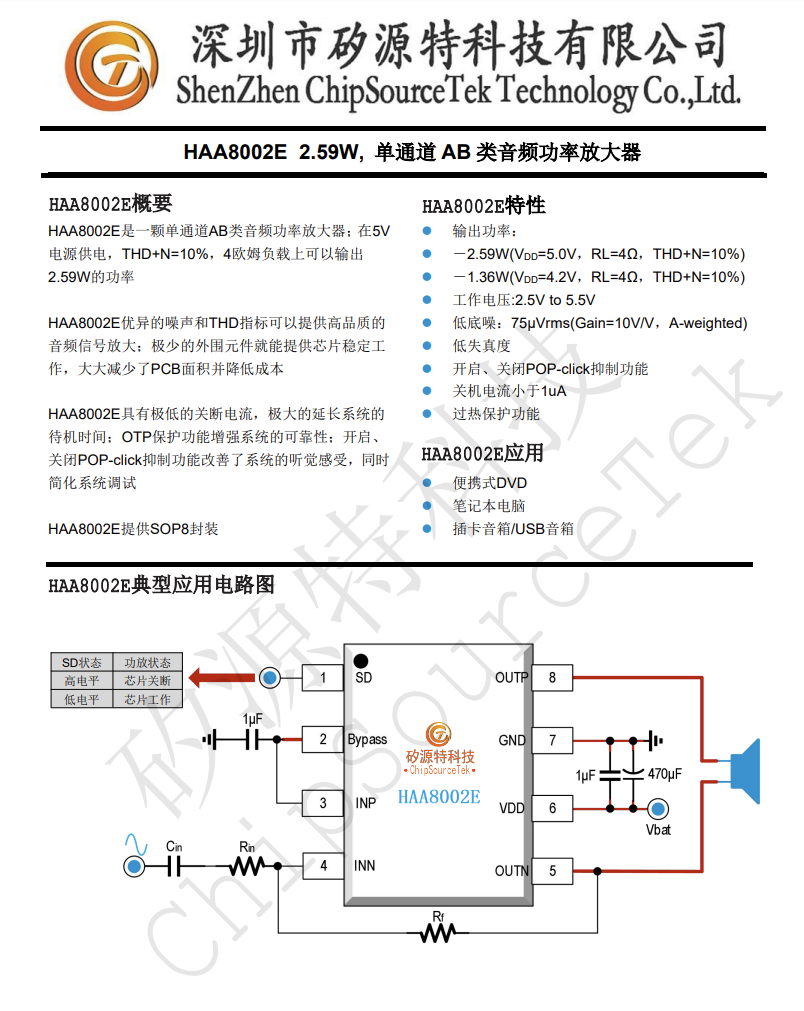

ChipSourceTek矽源特HAA8002E详细资料图。

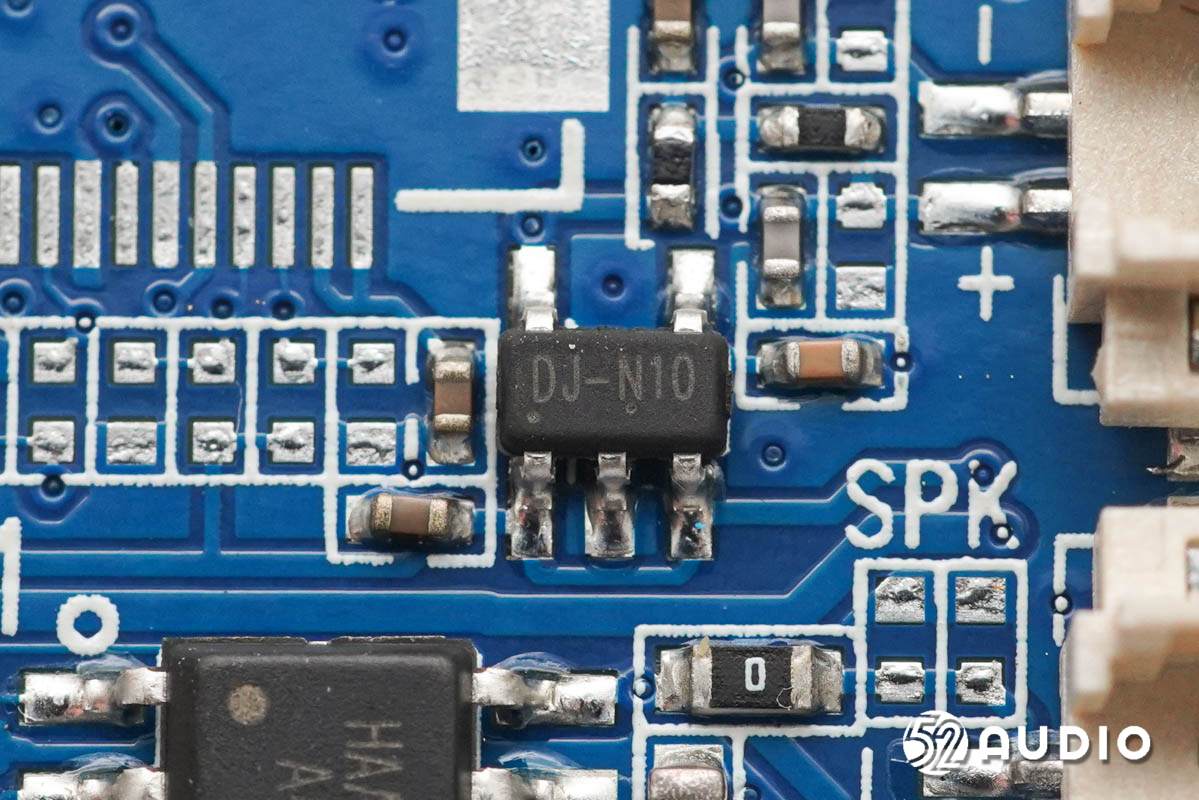

丝印DJ-N10的IC。

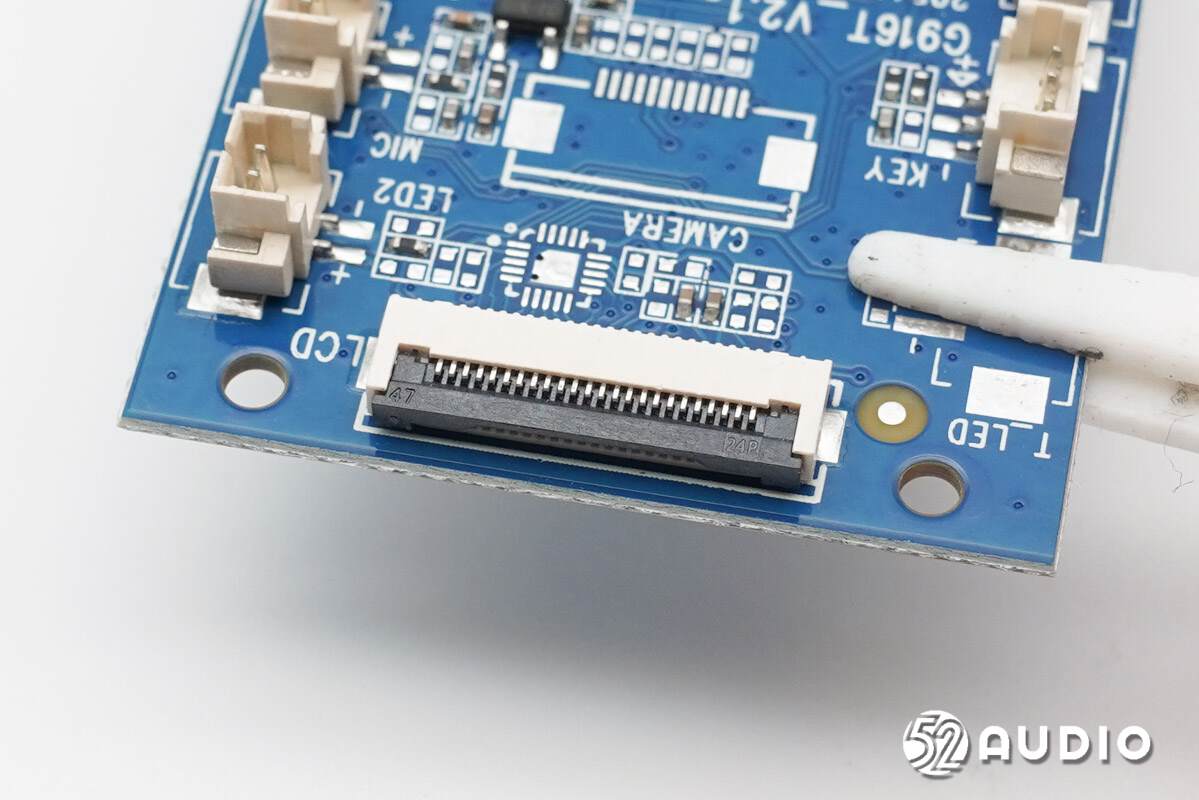

连接屏幕排线的ZIF连接器特写。

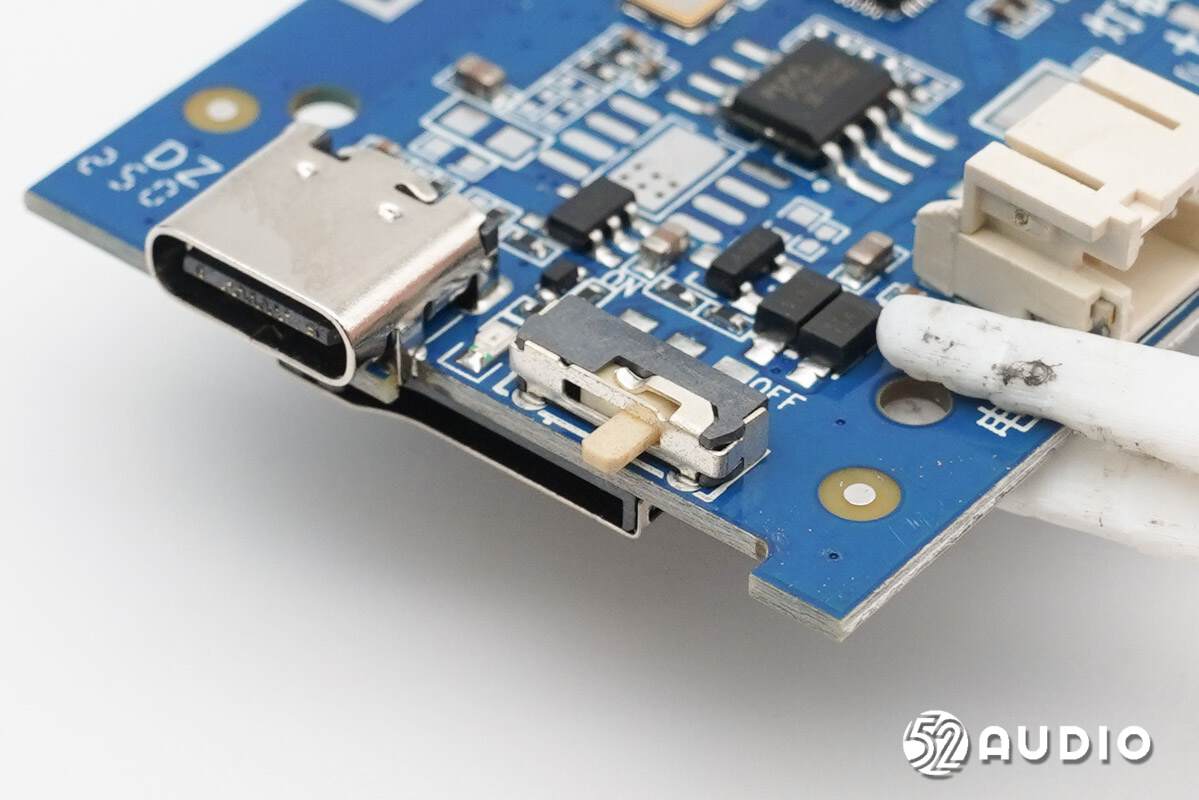

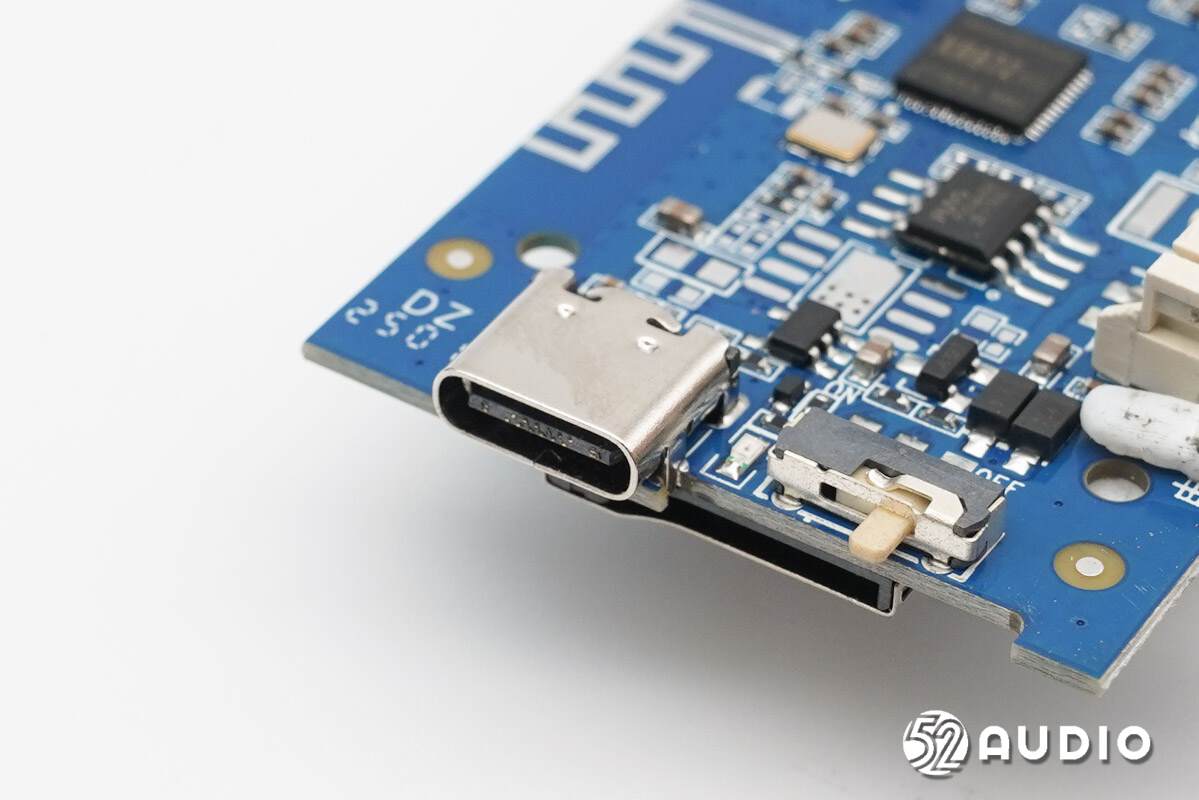

Type-C充电母座特写。

电源滑动开关特写。

丝印55bC的充电IC。

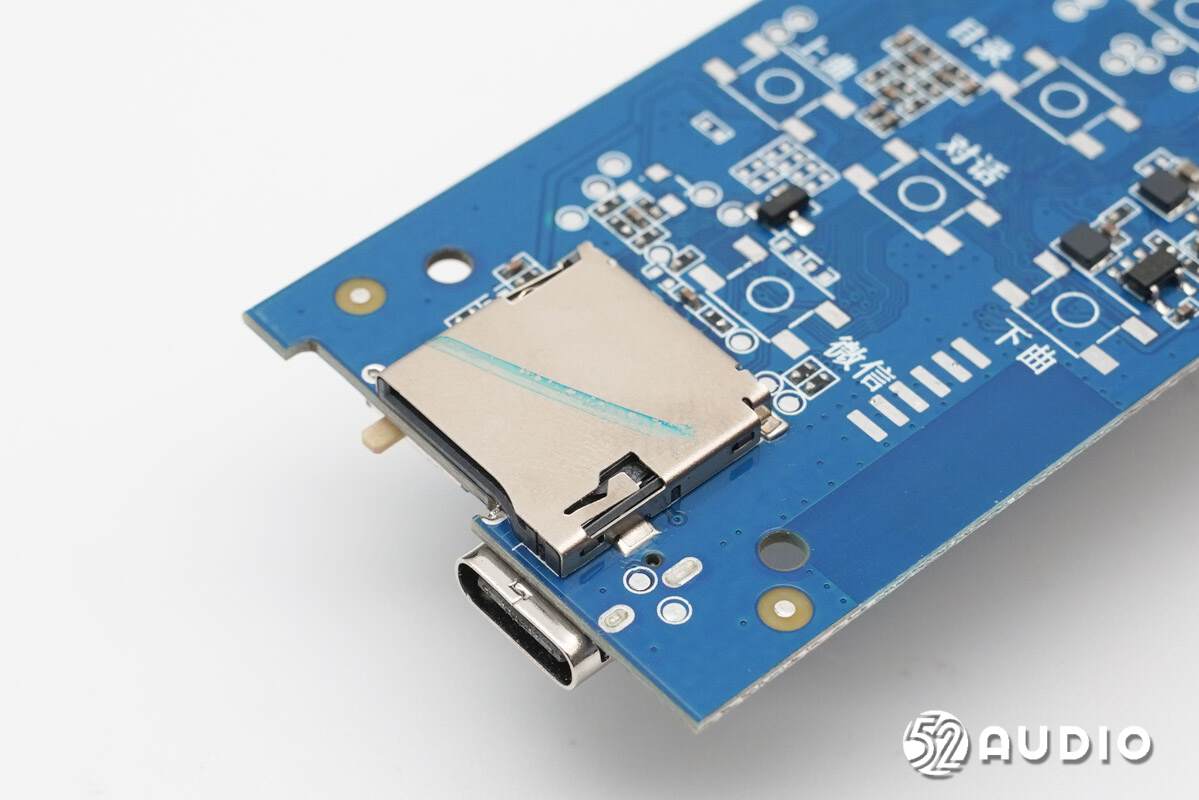

TF卡槽母座特写。

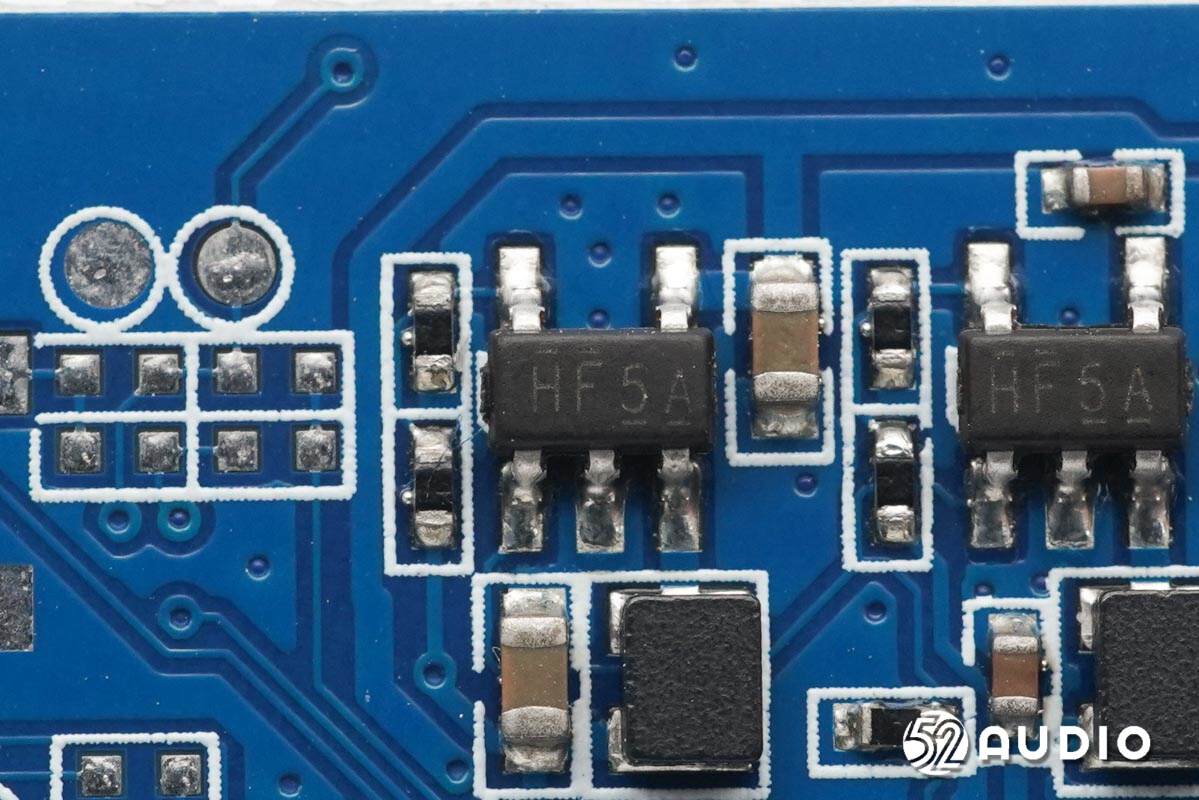

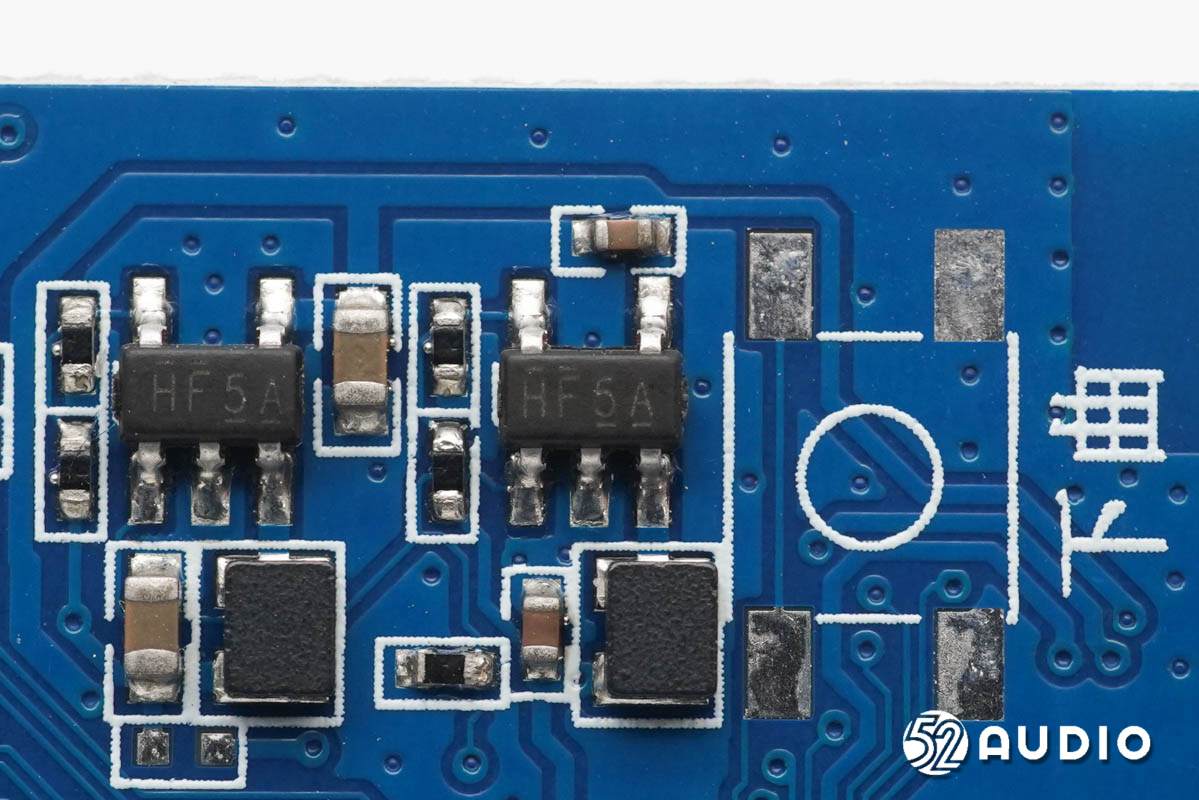

丝印HF5A的稳压器。

另外一颗丝印HF5A的稳压器。

丝印AB30的IC。

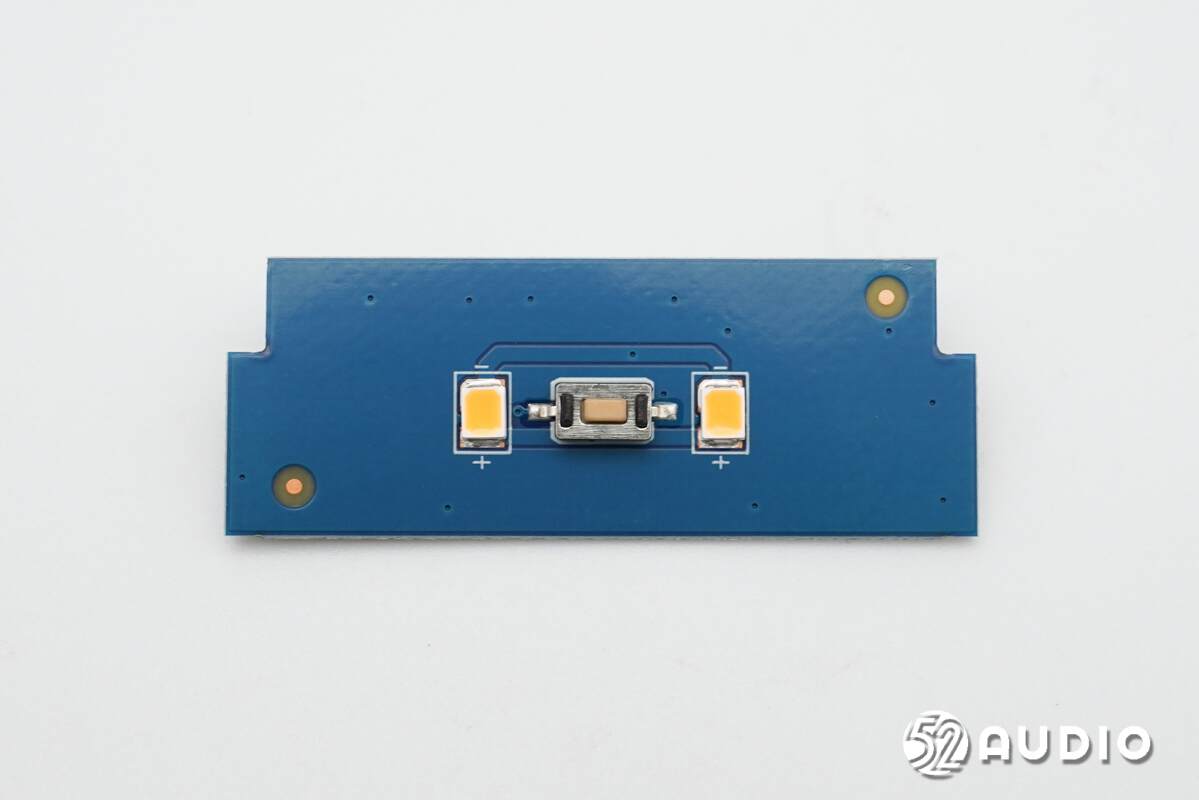

小夜灯小板一侧电路一览，设置有两颗LED灯珠和开关的物理按键。

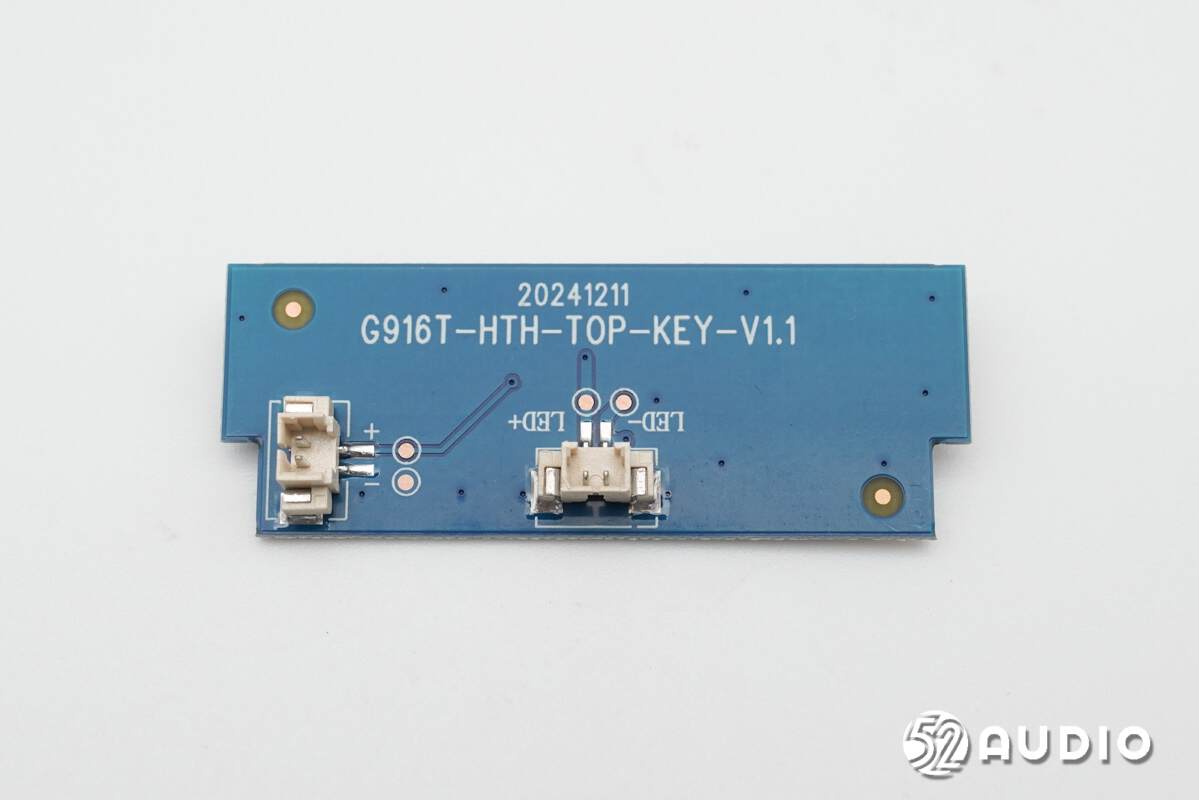

小夜灯小板另外一侧设置连接主板的导线插座。

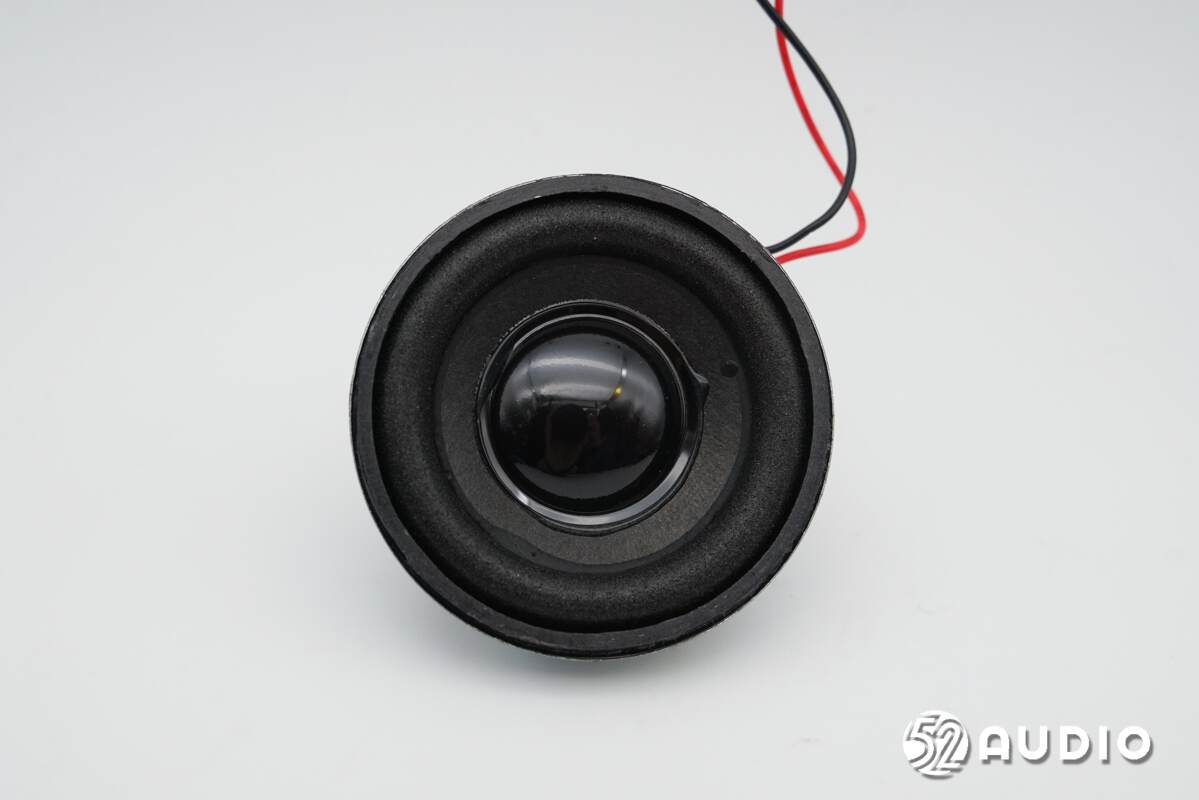

雷朗AI智能闹钟Z1内置扬声器正面特写。

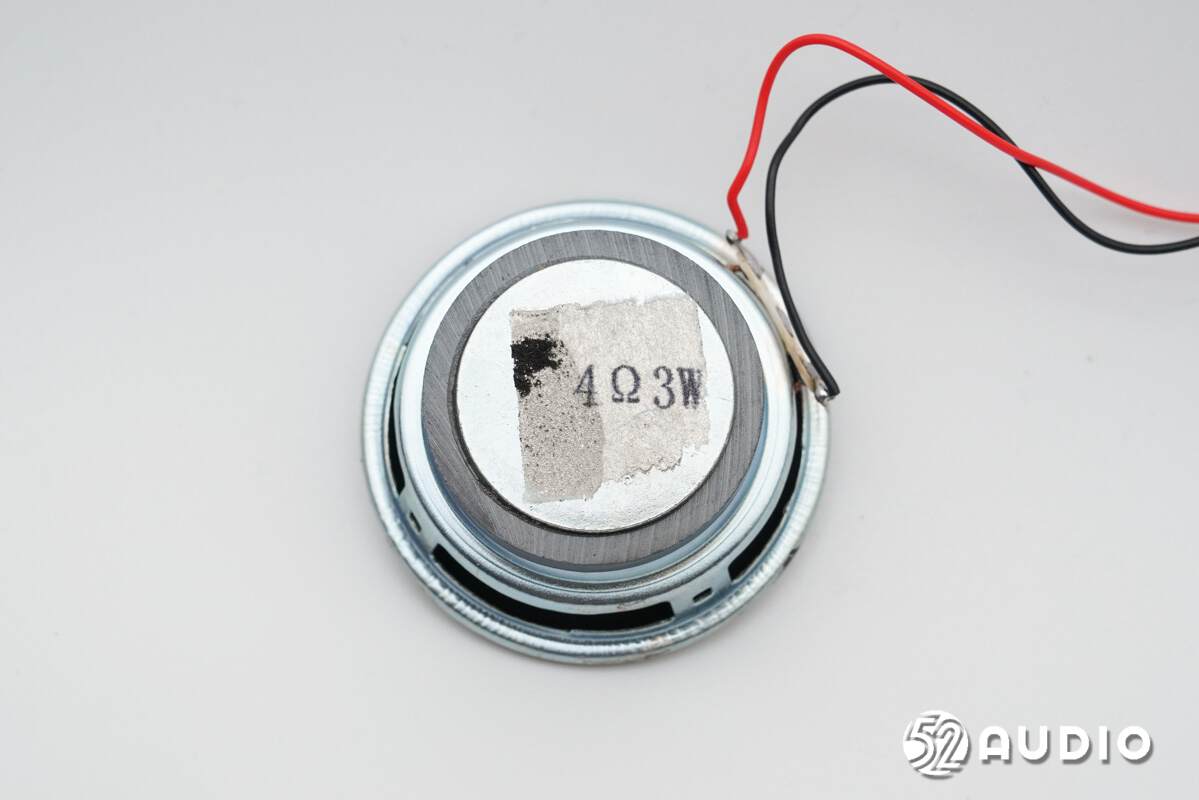

扬声器背面丝印参数信息，功率：3W，阻抗：4Ω。

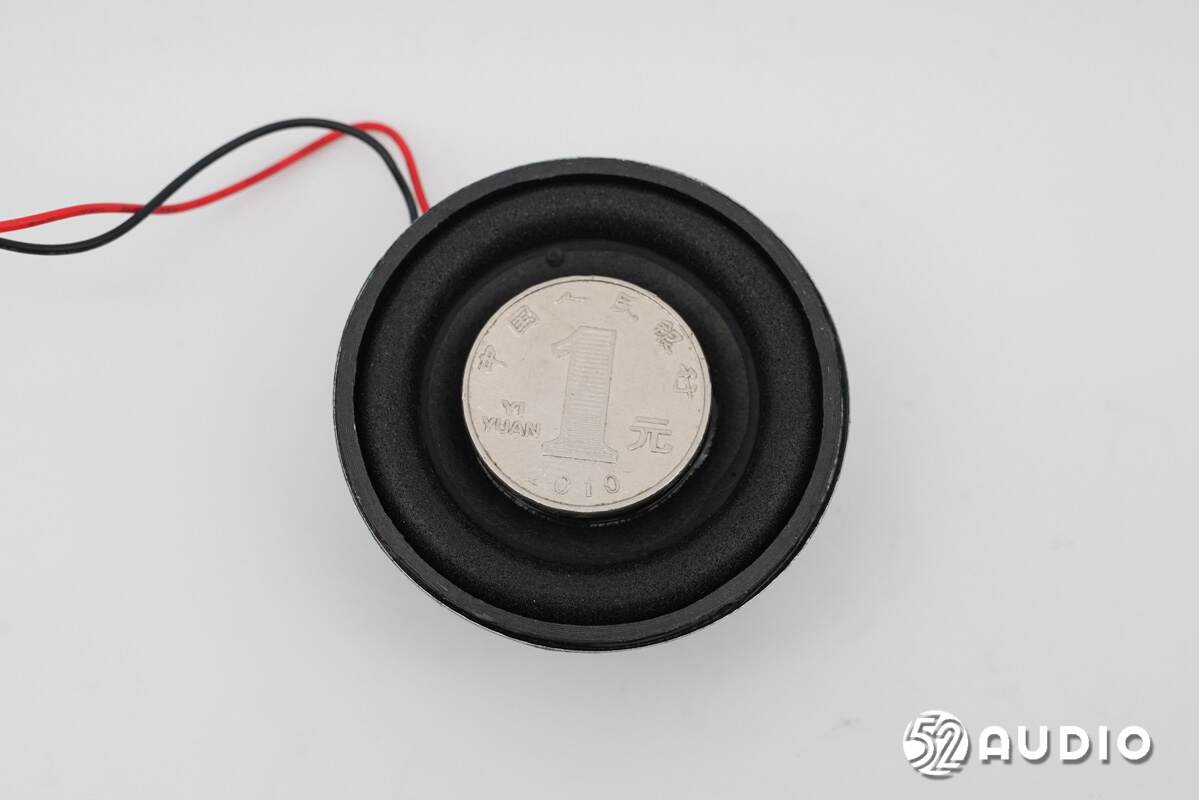

内置扬声器与一元硬币大小对比。

经我爱音频网实测，扬声器直径约为52mm。

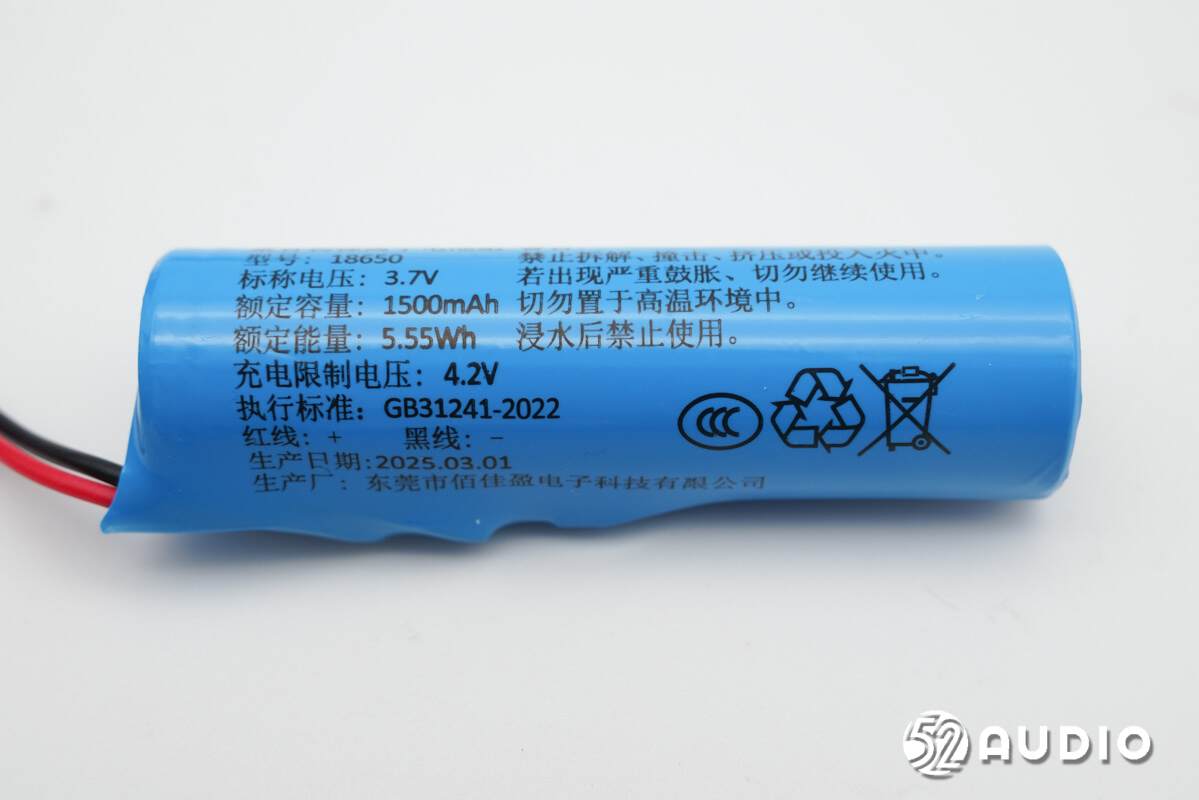

雷朗AI智能闹钟Z1内置圆柱形18650聚合物锂离子电池，产品型号：18650，标称电压：3.7V，额定容量：1500mAh，额定能量：5.55Wh，充电限制电压：4.2V，生产厂：东莞市佰佳盈电子科技有限公司。

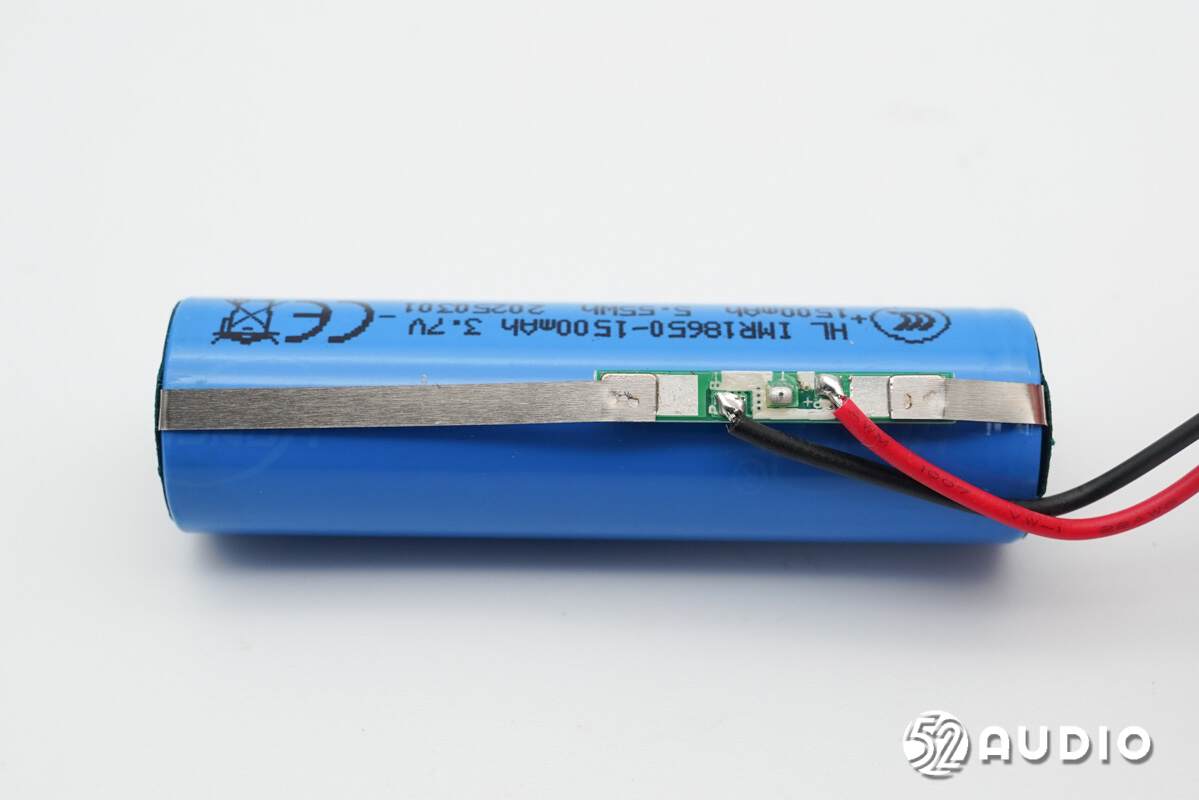

撕开外部绝缘保护，内部设置有电池保护板。

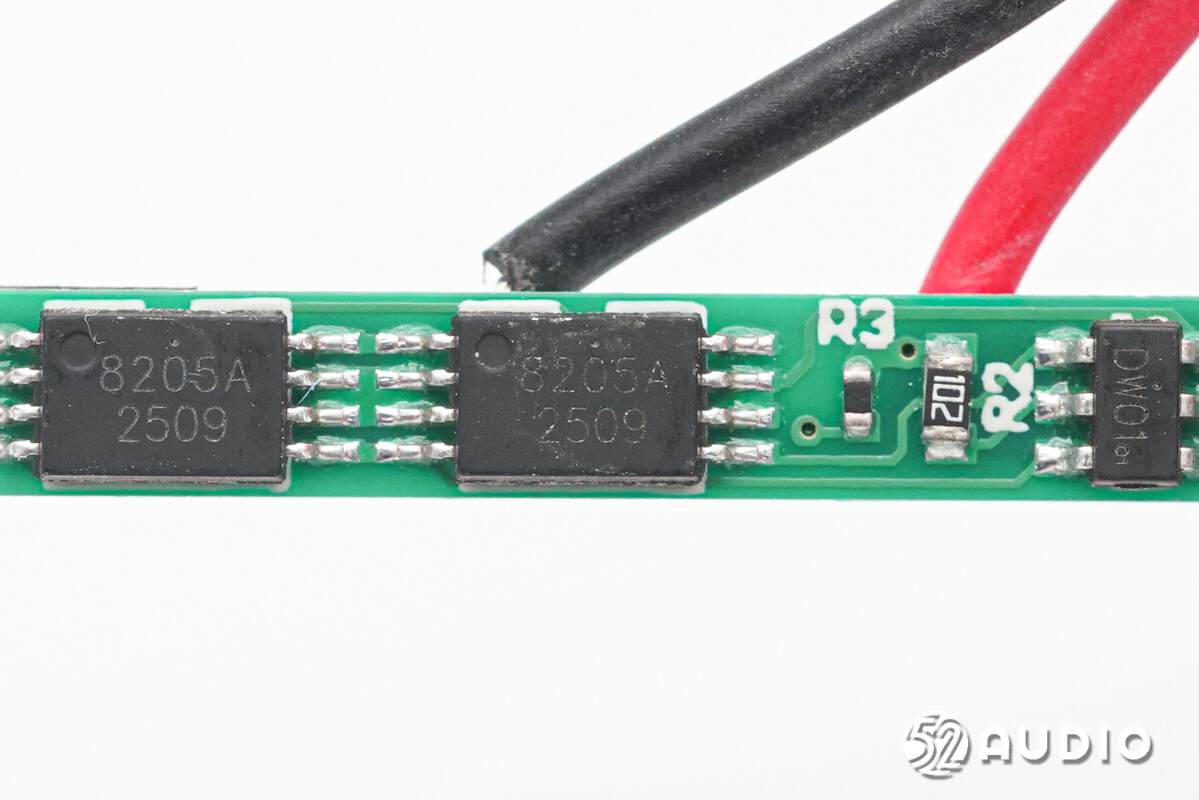

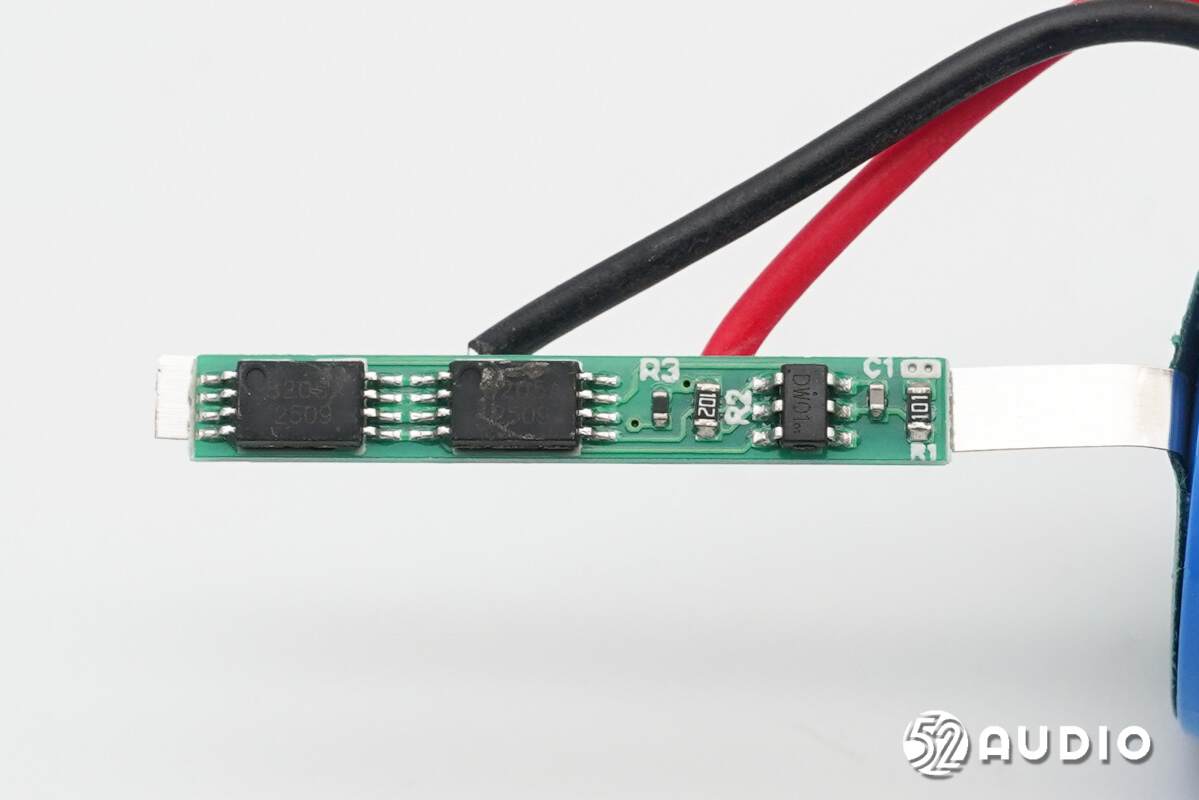

电池保护板电路一览。

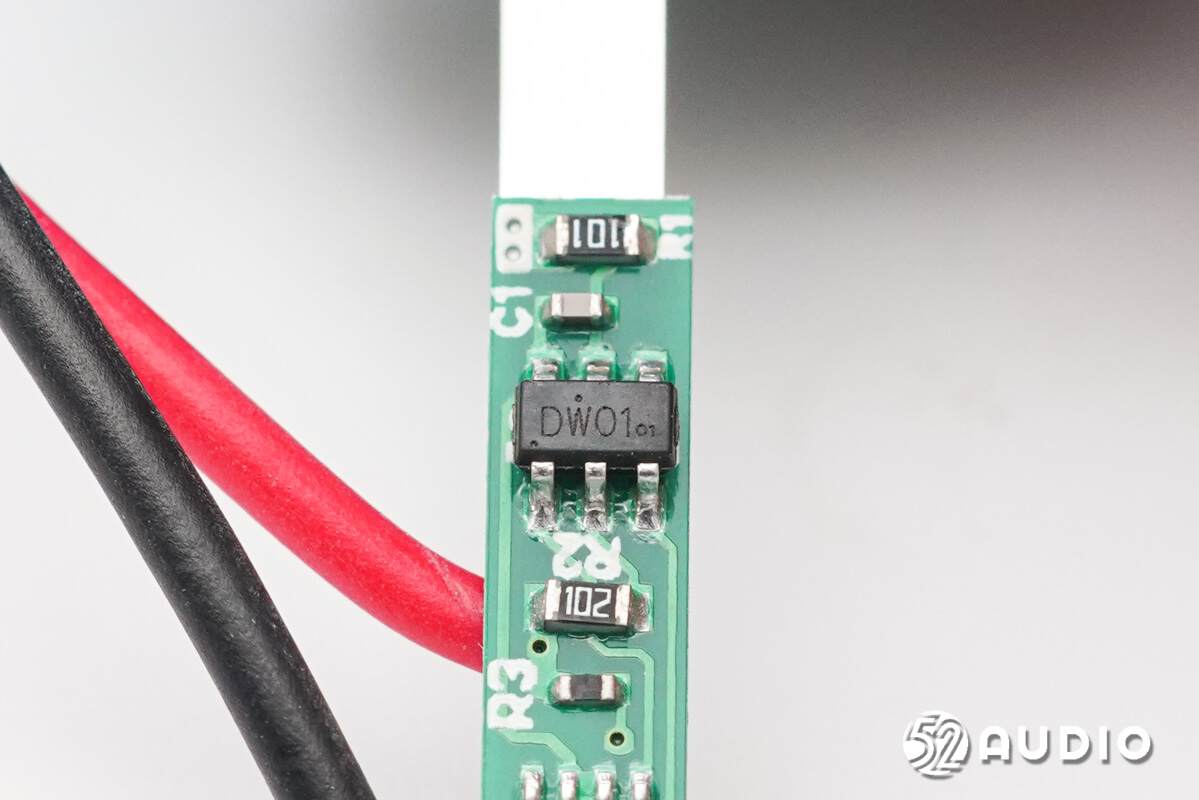

丝印DDW01的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

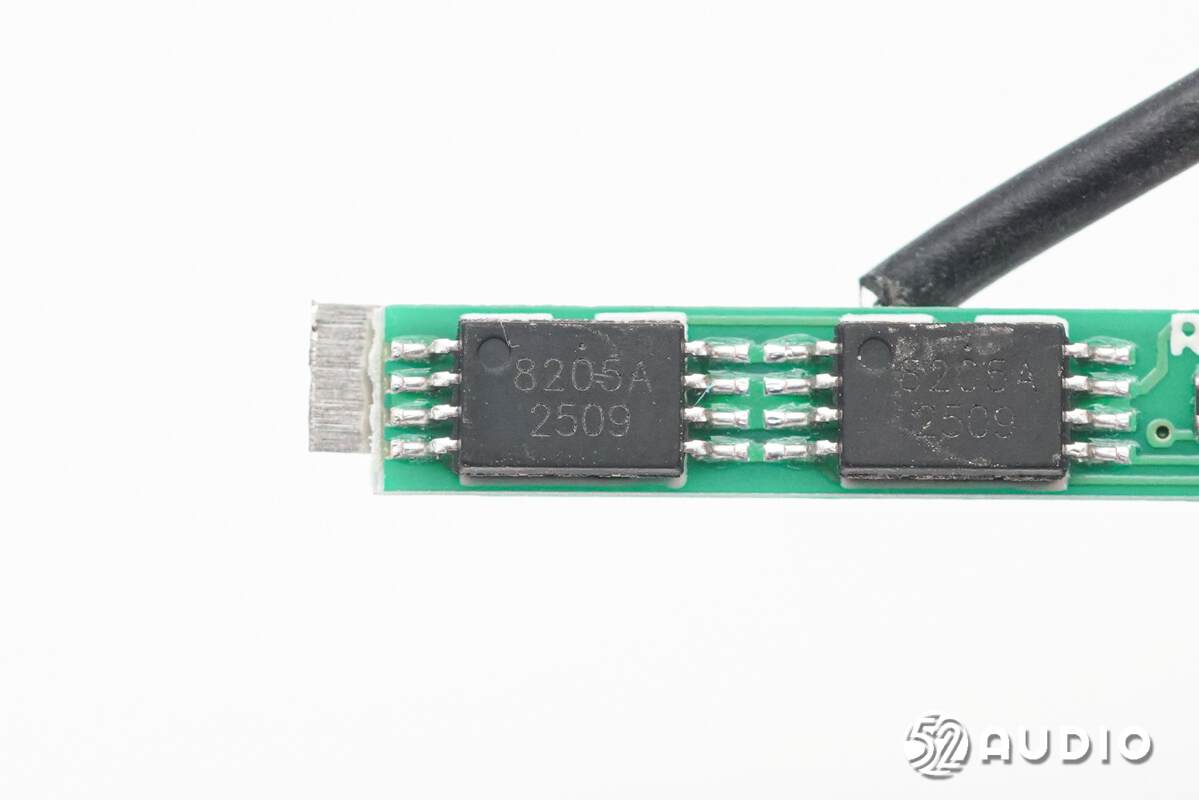

丝印8205A的MOS管。

第二颗丝印8205A的MOS管。

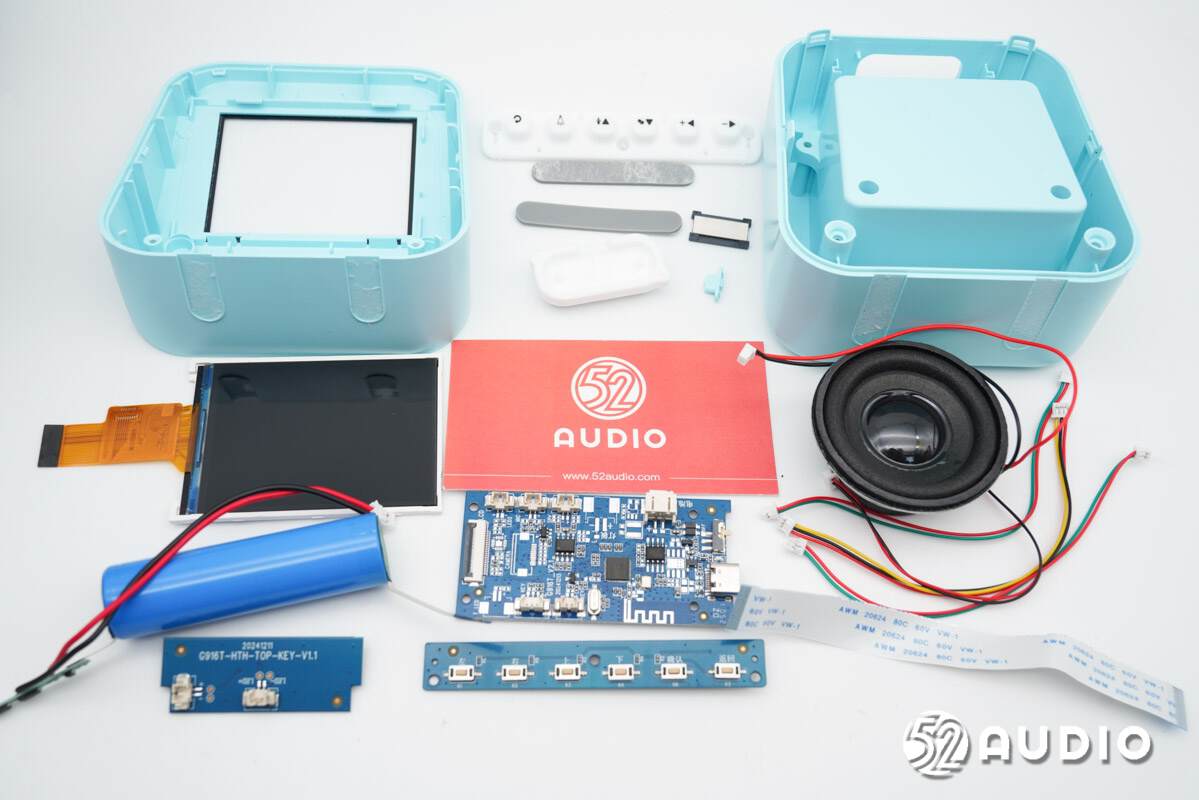

雷朗AI智能闹钟Z1拆解全家福。

三、我爱音频网总结

雷朗AI智能闹钟Z1外观设计简洁，体积轻巧，蓝色和粉色两款不同倾向的配色，满足男孩、女孩的喜好。内部主要配置方面，搭载52mm动圈喇叭，内置驻极体麦克风拾音，采用佰佳盈1500mAh/3.7V 18650锂电池供电；主控芯片为Allwinner全志XR872无线微控制器单元，其他还采用了Puya普冉P25Q64SH SPI Flash，ChipSourceTek矽源特HAA8002E单通道AB类音频功率放大器等。
