前言


最近JOYROOM机乐堂推出了一款10000mAh无线充移动电源，主打磁吸充电以及20W有线快充两大卖点，此外产品机身上也有非常实用的设计点，大大提升用户使用体验。下面就随充电头网来详细了解这款产品。

此前充电头网还拆解过机乐堂10000mAh 22.5W快充移动电源、机乐堂10000mAh 22.5W快充移动电源、机乐堂10000mAh迷你磁吸无线充移动电源、机乐堂10000mAh 20W快充移动电源等多款产品，欢迎查阅。


机乐堂磁吸无线充电宝外观



这款移动电源采用PC材质黑色外壳，表面什么抗指纹，边角过渡圆润。

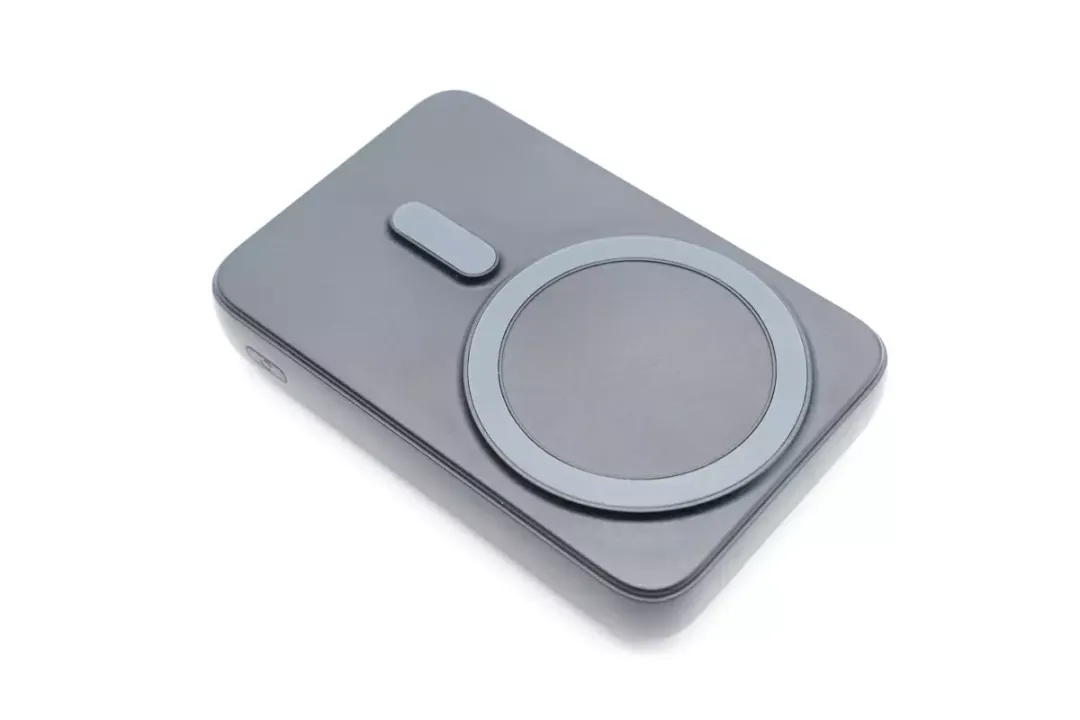

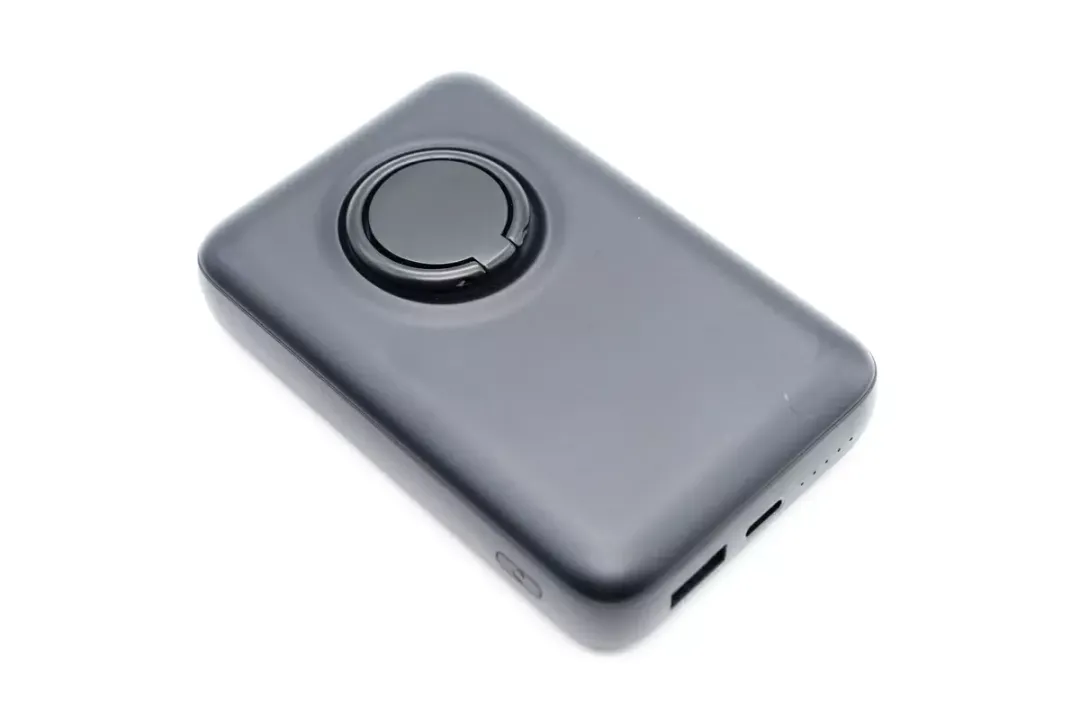

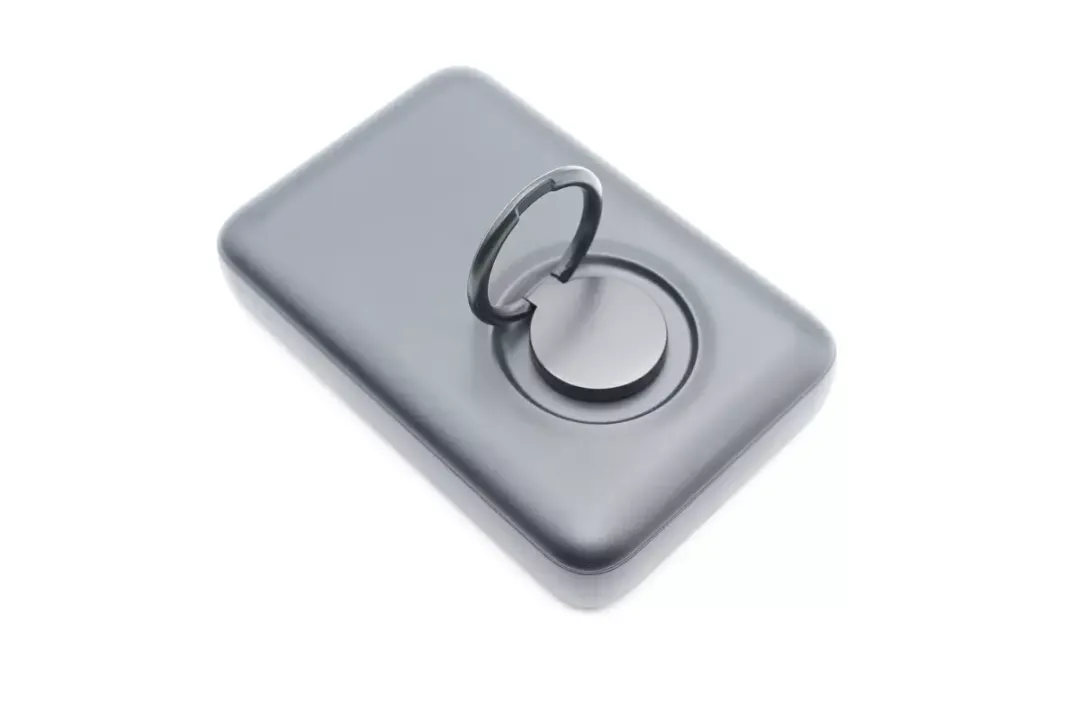

正面最大特点便是设计有一个可收纳圆环。

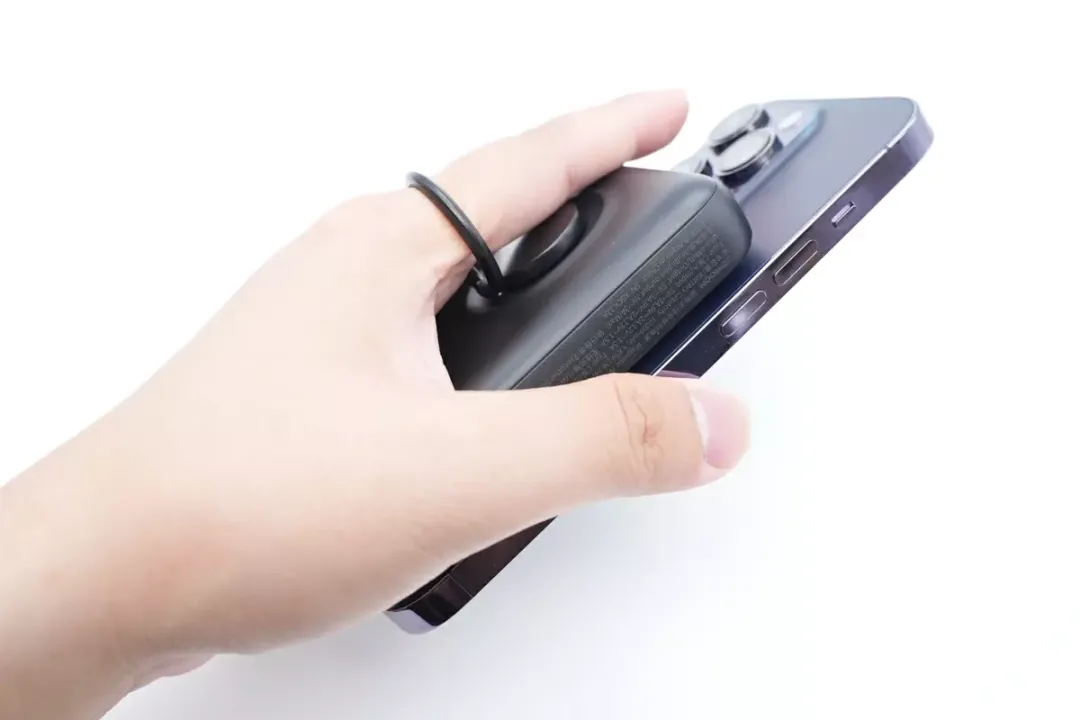

可以在边充边用手机拍摄或通话时，将手指穿过圆环实现固定保护。

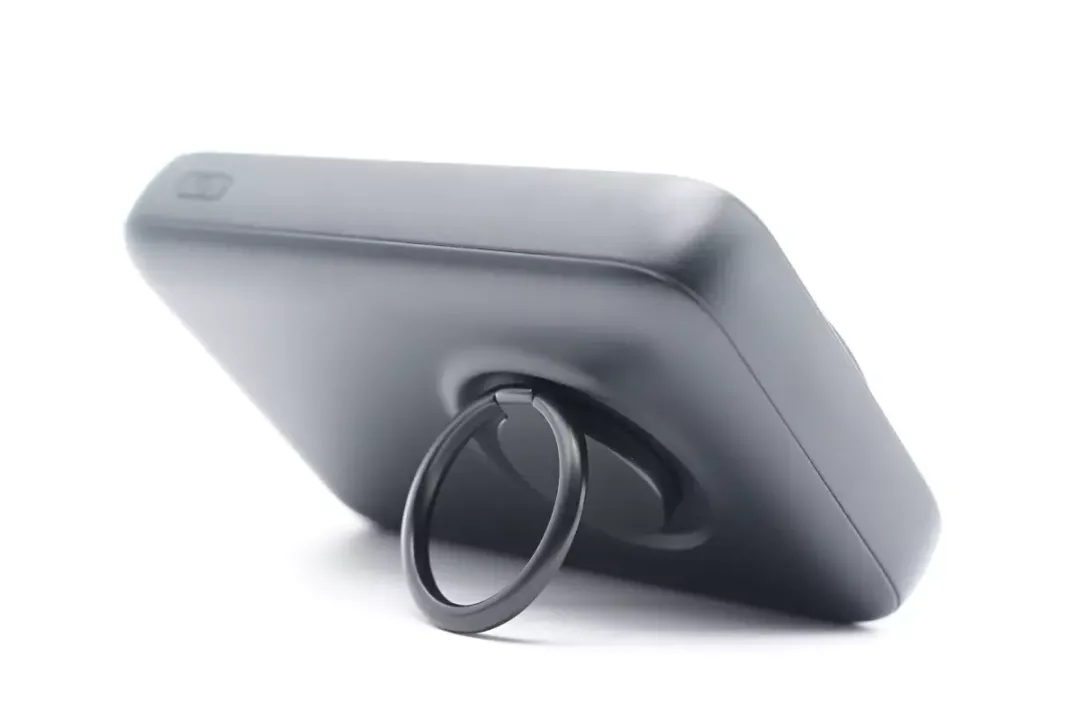

此外圆环也可充当支脚使用，让充电宝变成一个无线充电支架，实现用户边充边看视频体验。


机身背面对应无线充电区域做了明显辨识设计。

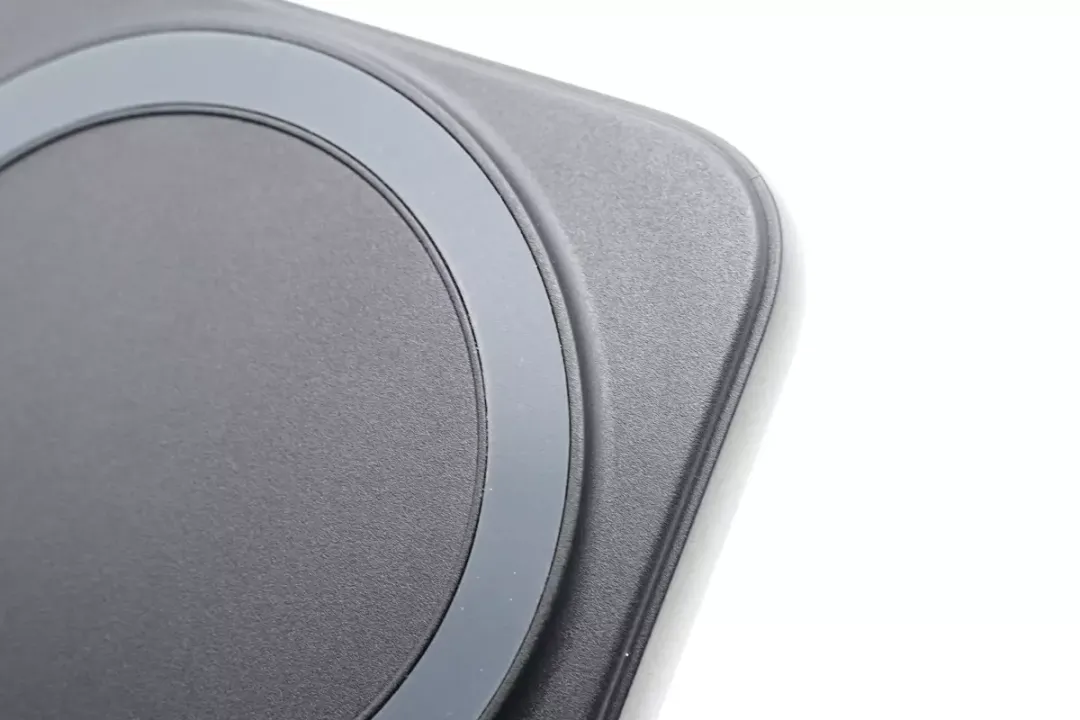

无线充电区域微凸设计，使得手机与充电宝之间留有空隙，有助于散热。此外对应磁吸环处贴有胶垫，保护手机防刮同时增大摩擦力，提升稳定性。

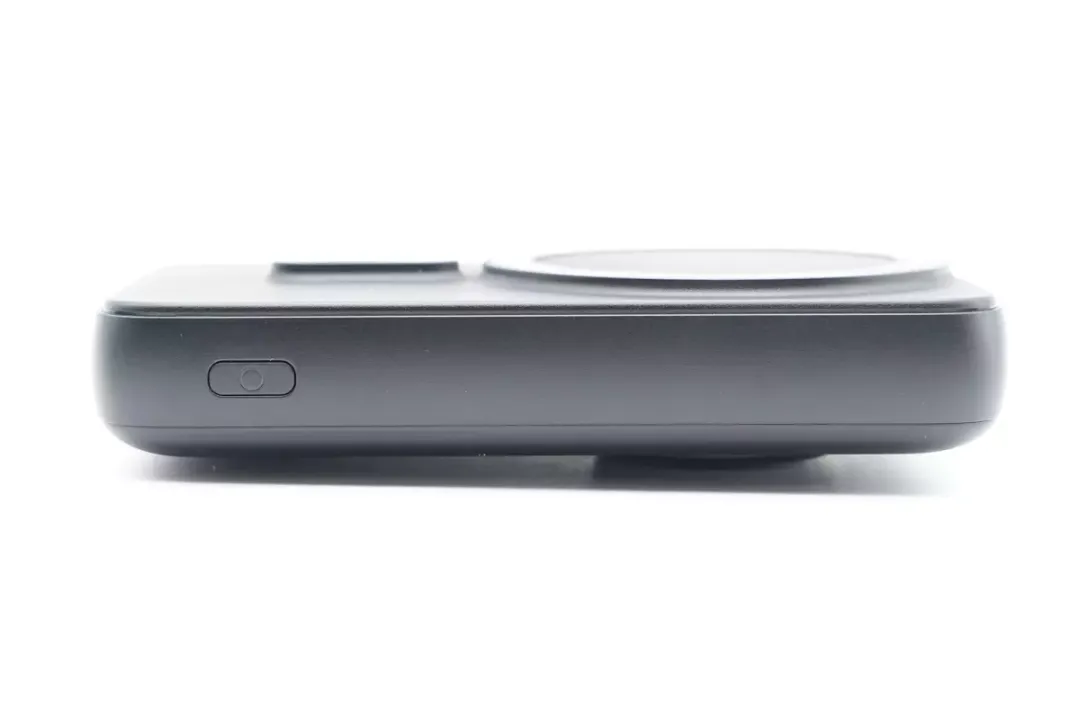

机身一侧设有电源键。

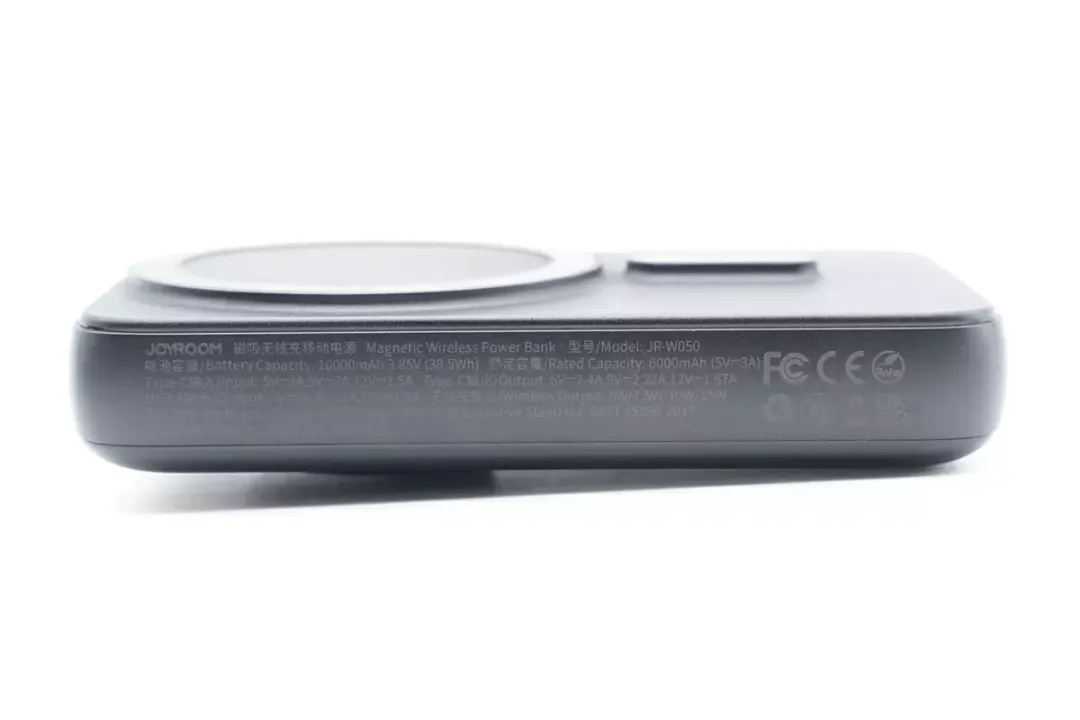

另一侧印有产品参数
型号：JR-W050
电池容量：10000mAh 3.85V（38.5Wh）
USB-C输入：5V3A、9V2A、12V1.5A
USB-C输出：5V2.4A、9V2.22A、12V1.67A
USB-A输出：5V3A、9V2A、12V1.5A
无线充输出：5W/7.5W/10W/15W
产品通过了FCC、CE认证。

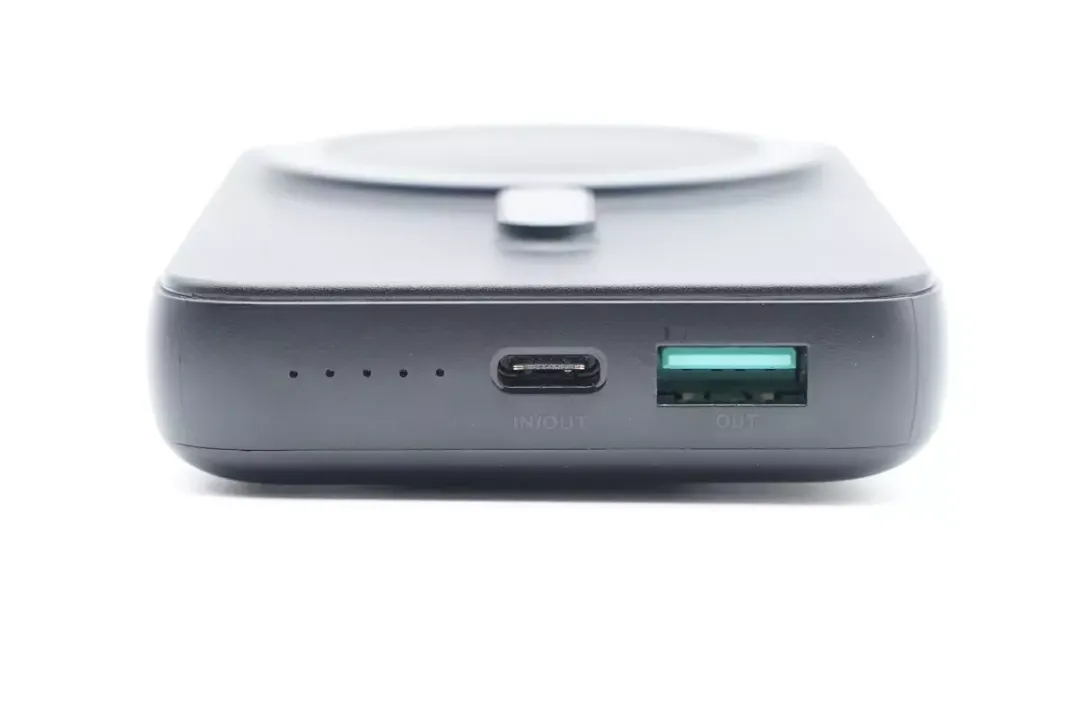

充电宝顶部设有1A1C两个USB接口。

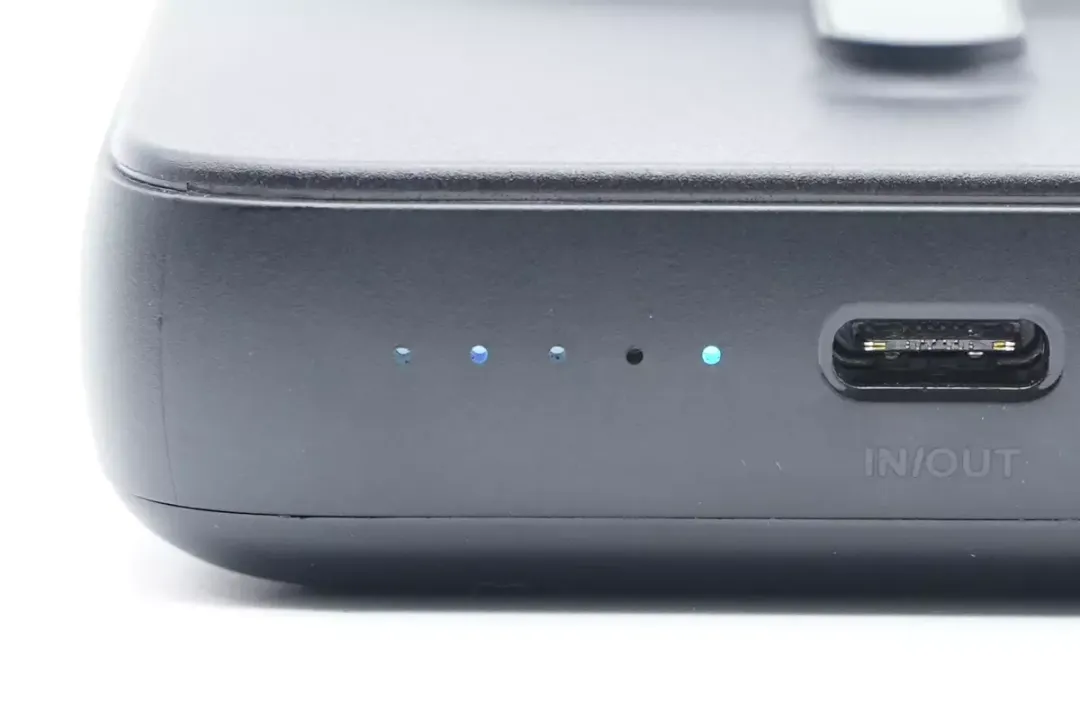

侧边设有电量和快充指示灯，两种灯色方便用户区别。

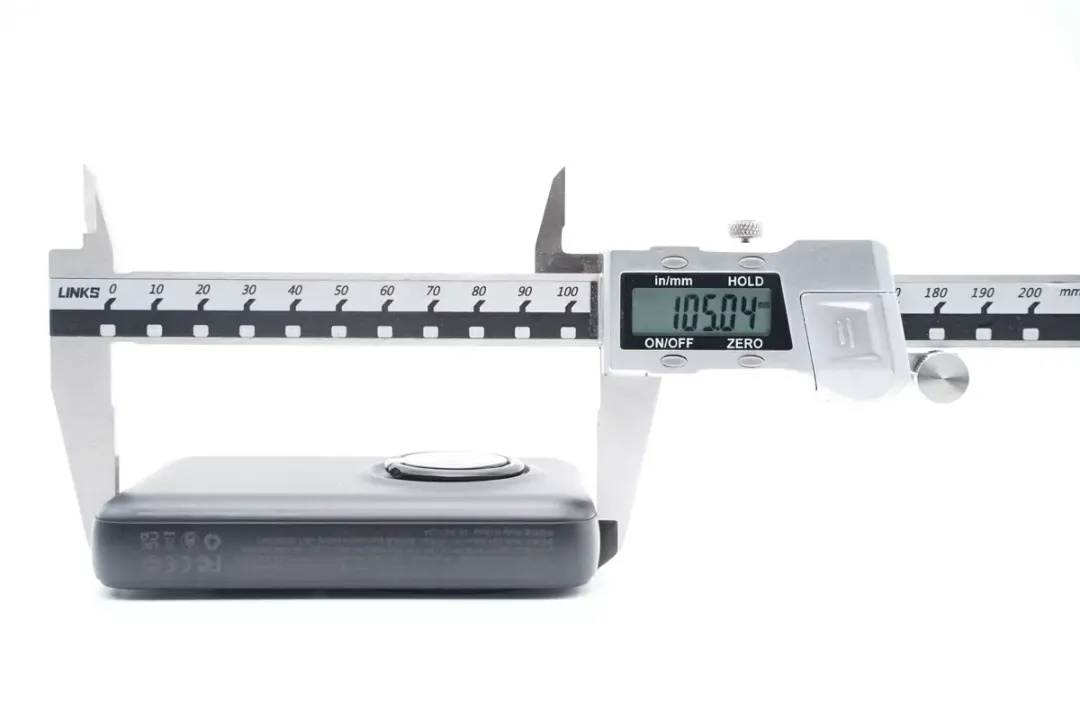

测得移动电源机身长度为105.04mm。

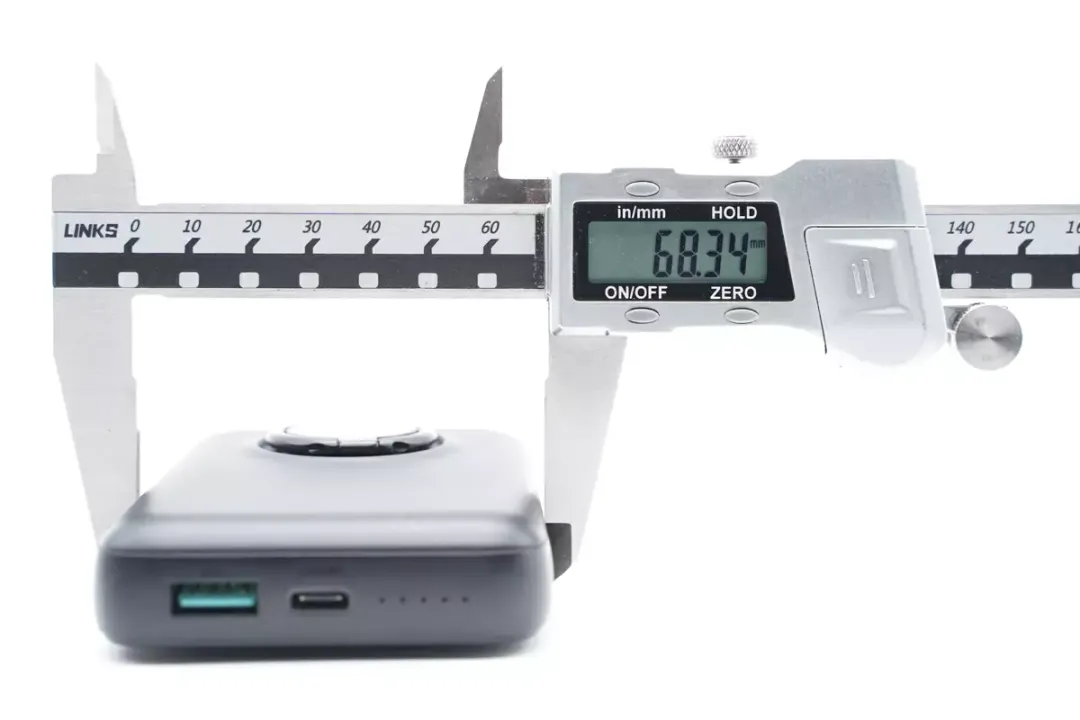

宽度为68.34mm。

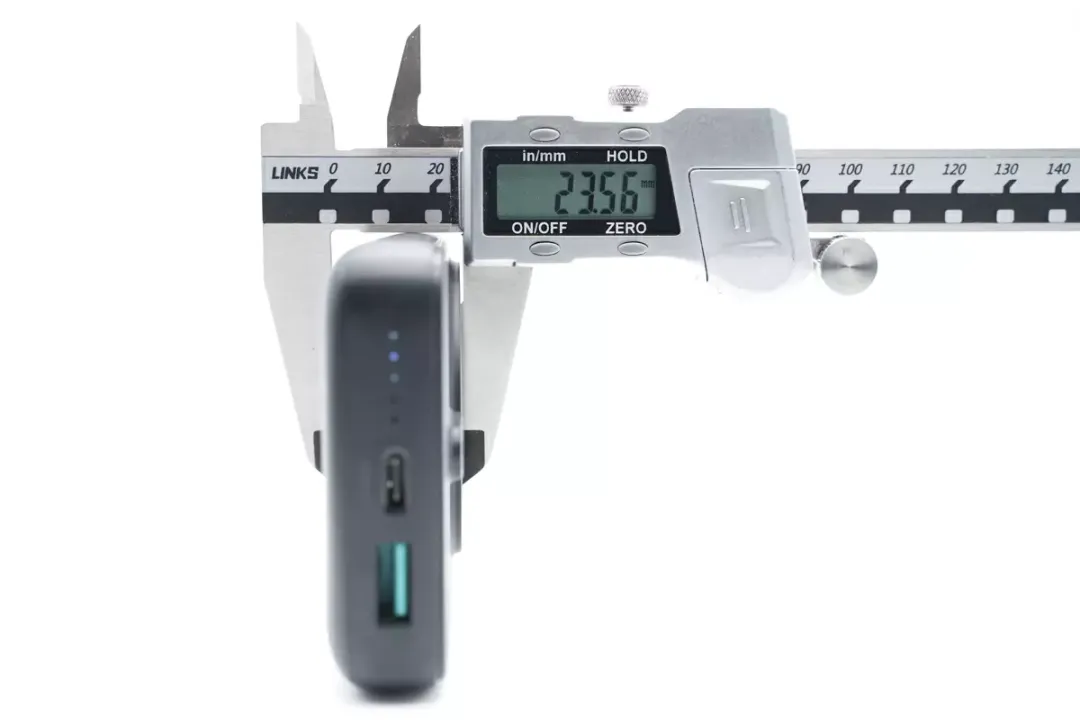

厚度为23.56mm。

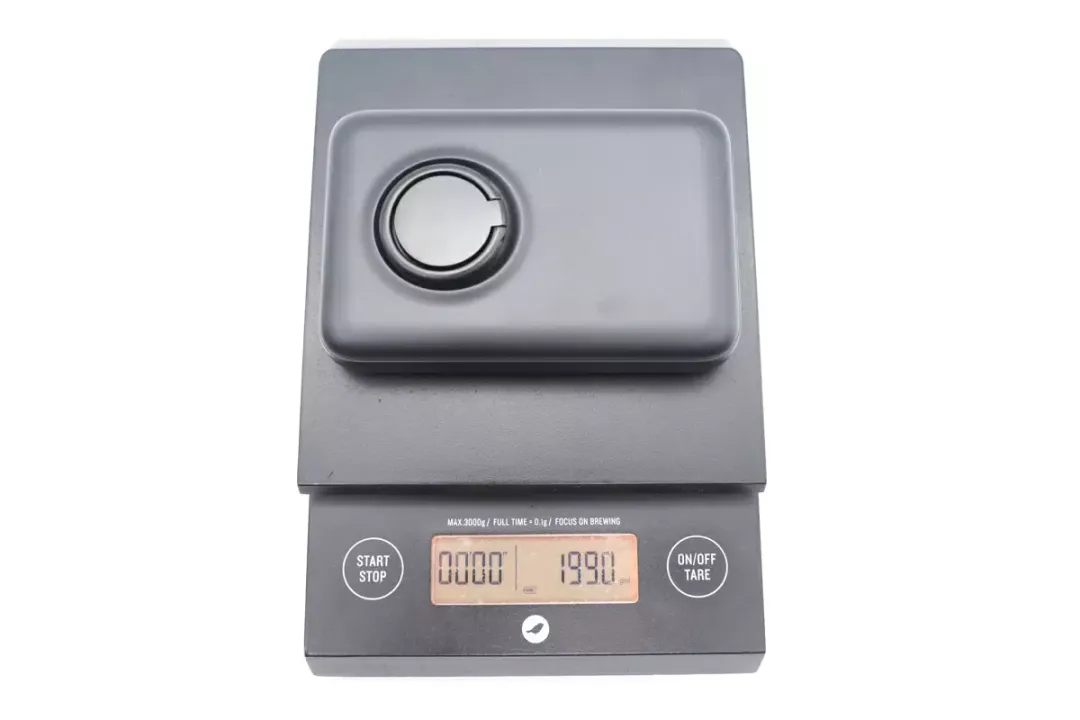

另外测得充电宝重量为199g。

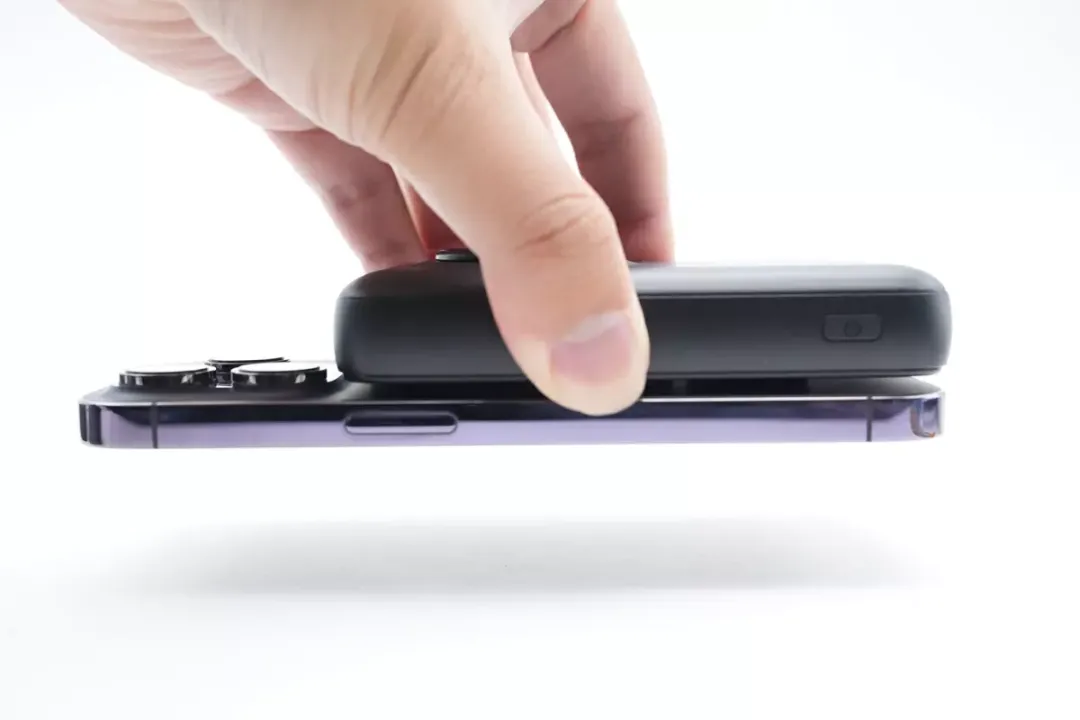

此外充电宝吸附力表现也很好，可以吸附起iPhone 14 Pro Max不掉落，而且不会挡到后摄模组，影响用户边充边用。


机乐堂磁吸无线充电宝拆解



看完了机乐堂磁吸无线充电宝的外观展示和功能测试，下面就进行拆解，一起看看内部的设计如何。

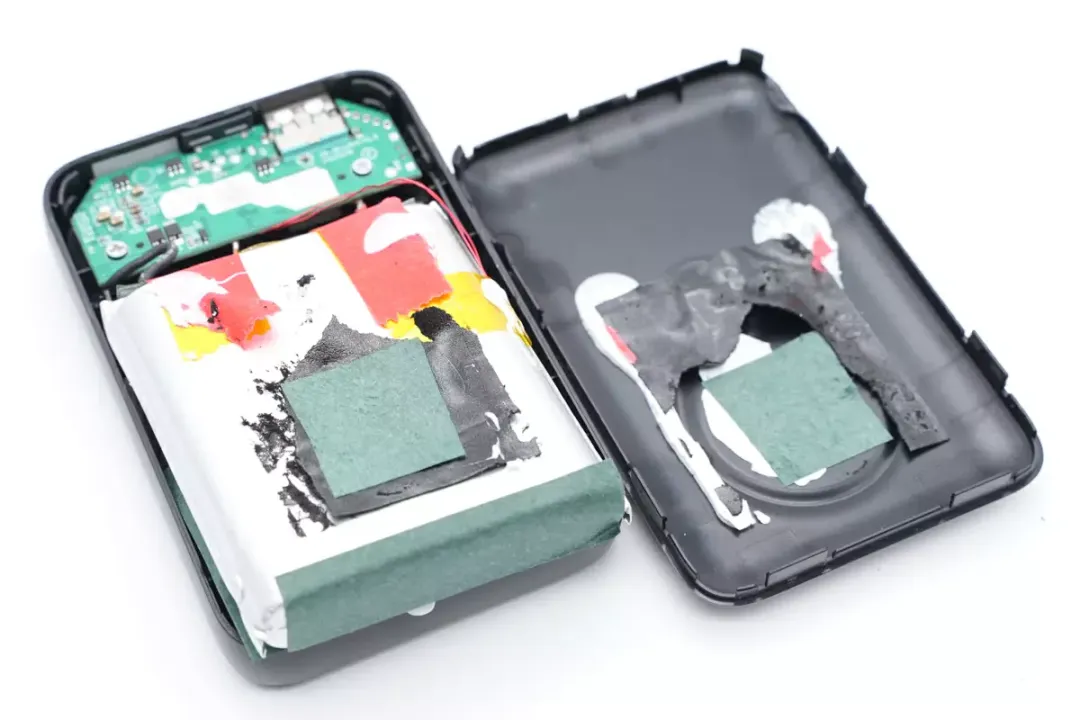

将充电宝机身壳打开，经典卡扣固定封装，电芯贴有泡棉以及打胶进行缓冲固定保护。


PCB板使用螺丝拧紧固定。

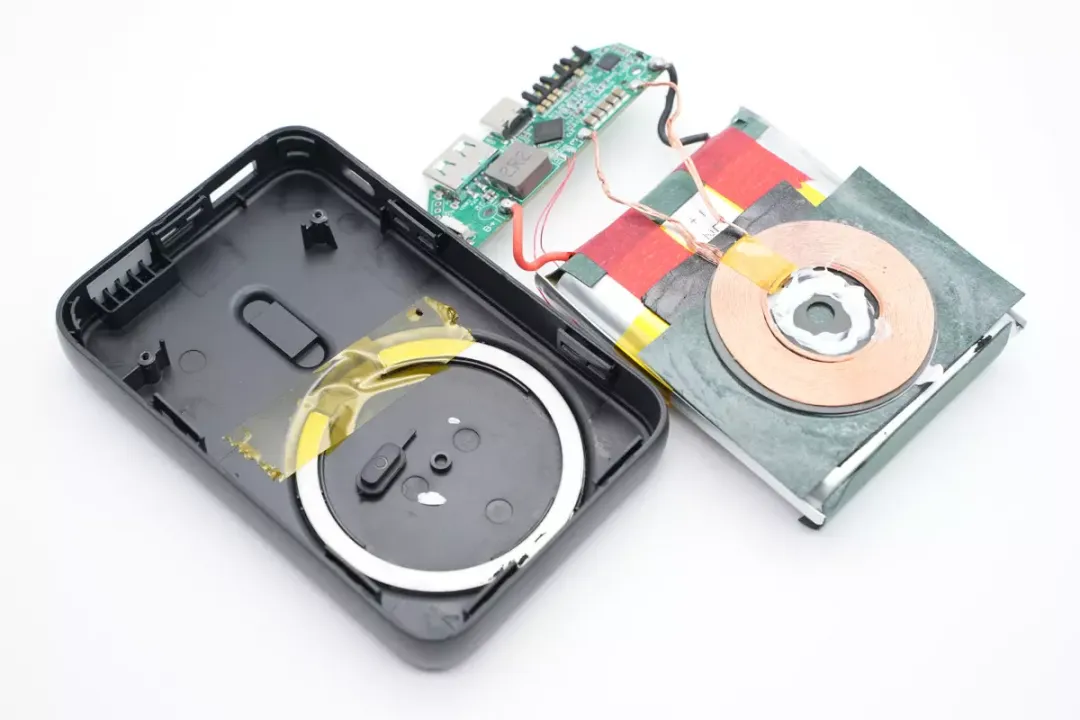

拆掉螺丝即可取出PCB板和电芯，无线充电线圈和金属环接触区域贴有胶带绝缘，细节讲究。

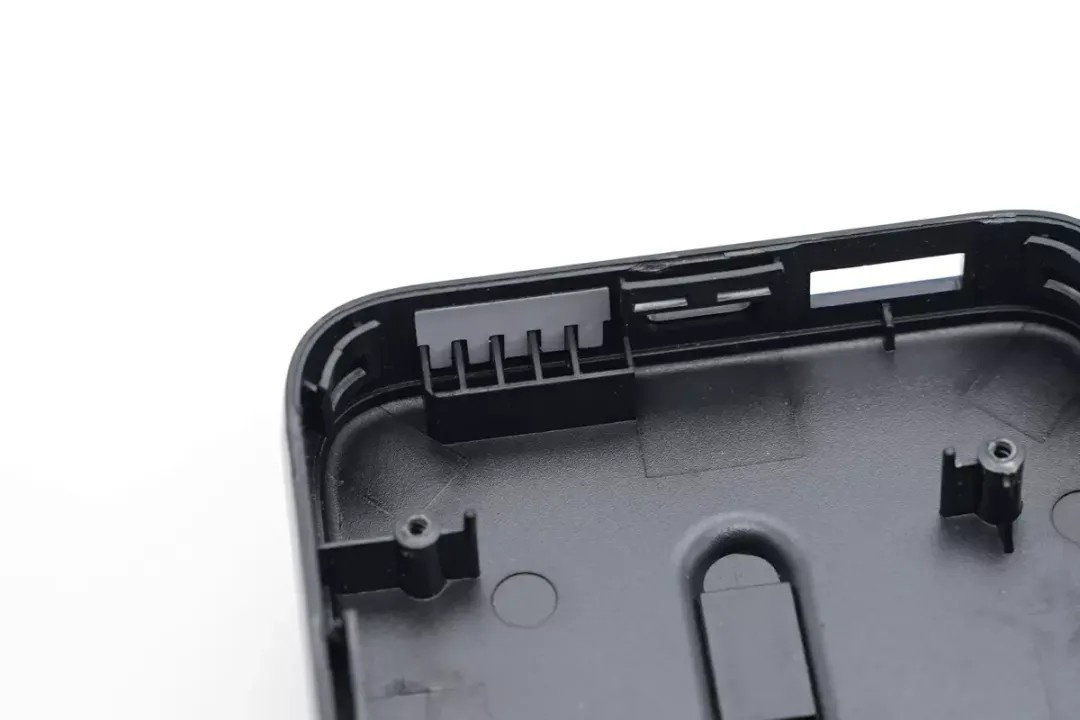

外壳对应指示灯处设有隔离板，防止串光影响用户判断。

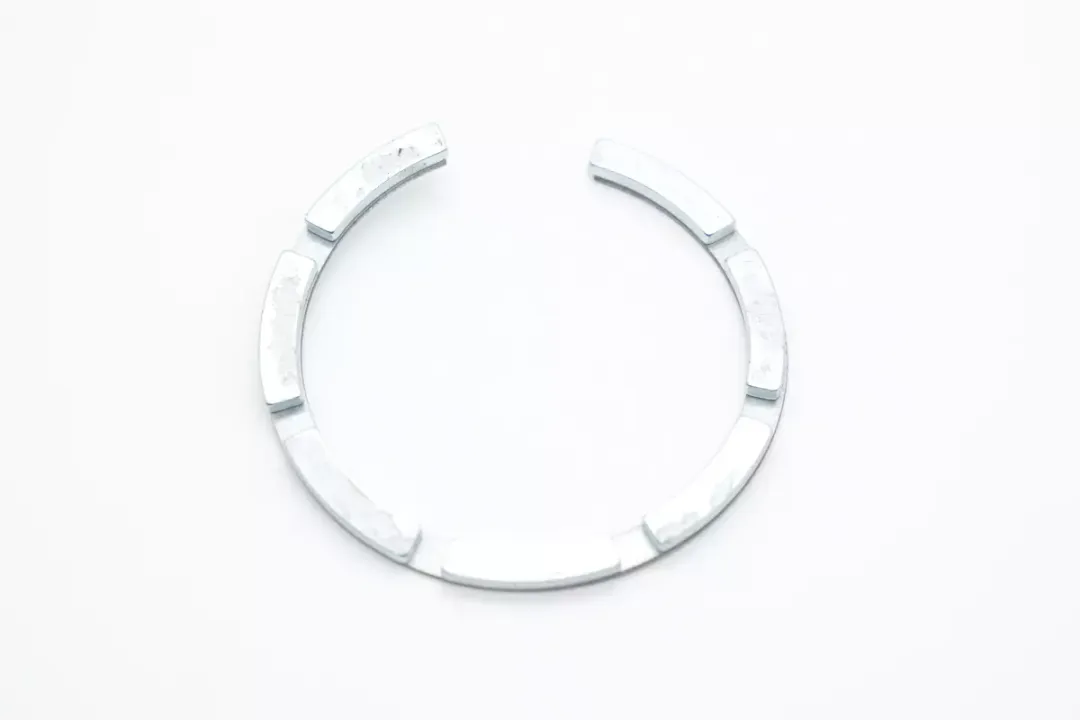

金属环上固定七颗弧形磁铁，均匀分布保证吸附力平衡。

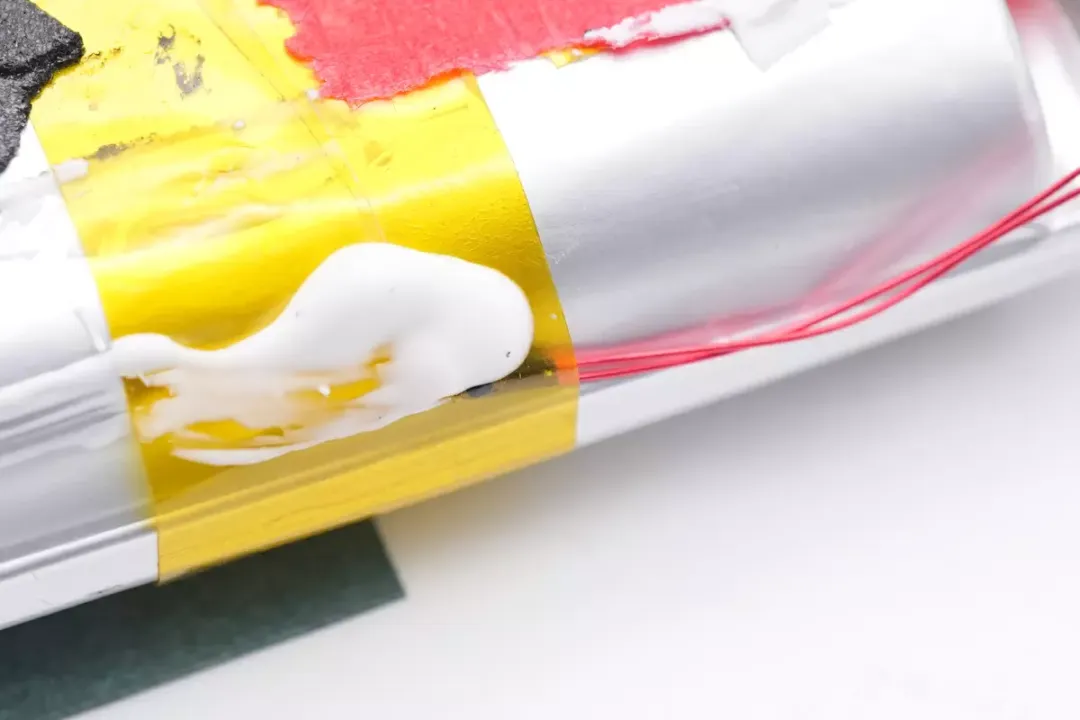

电芯两端以及与无线充电线圈接触面均贴有青稞绝缘纸进行保护，


电芯侧面固定热敏电阻进行温度监控。

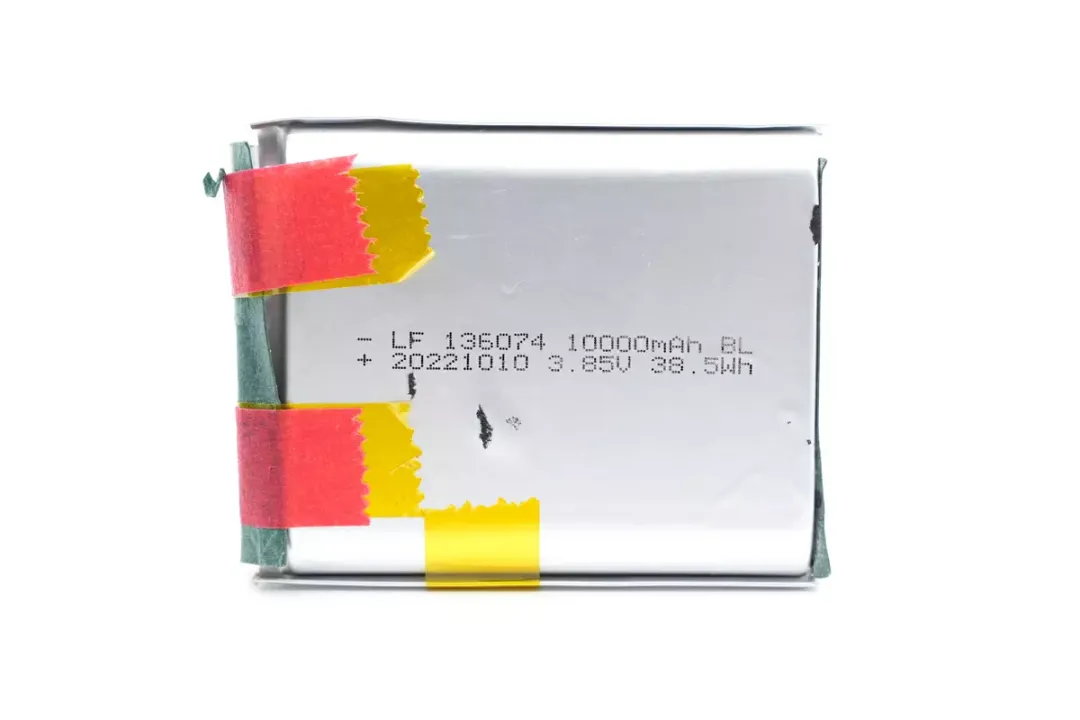

电芯尺寸为136074，厚度为13mm，宽度为60mm，长度为74mm，规格3.85V 38.5Wh。

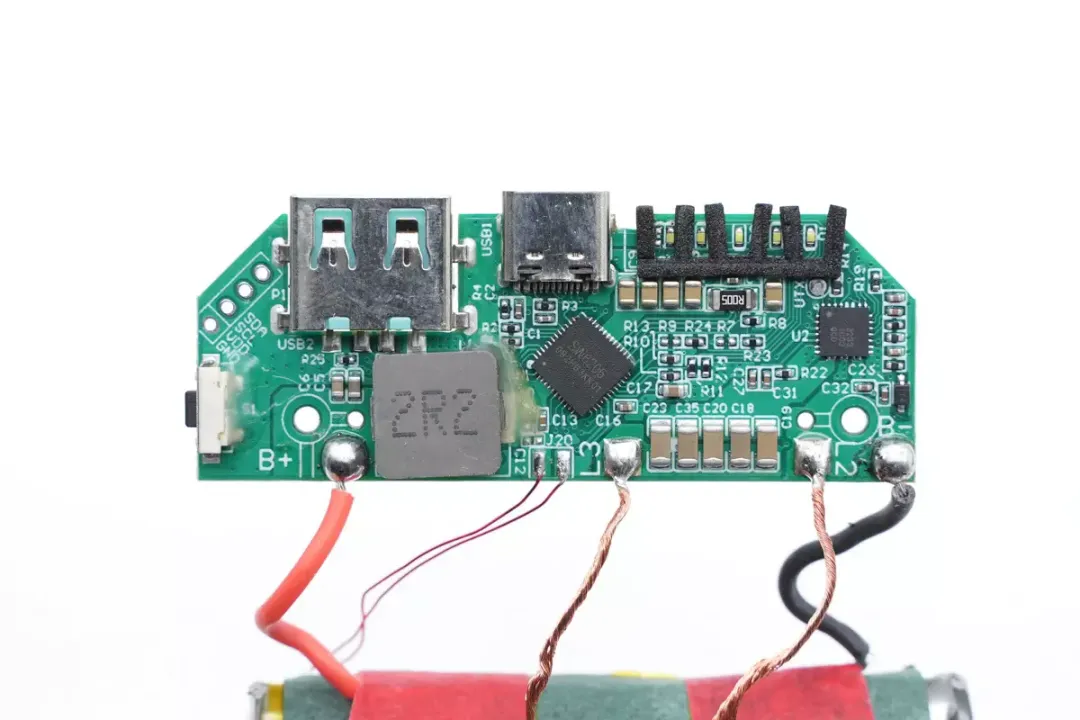

PCB板正面一览，设有移动电源主控芯片、电感、无线充电主控芯片、LED灯等器件。

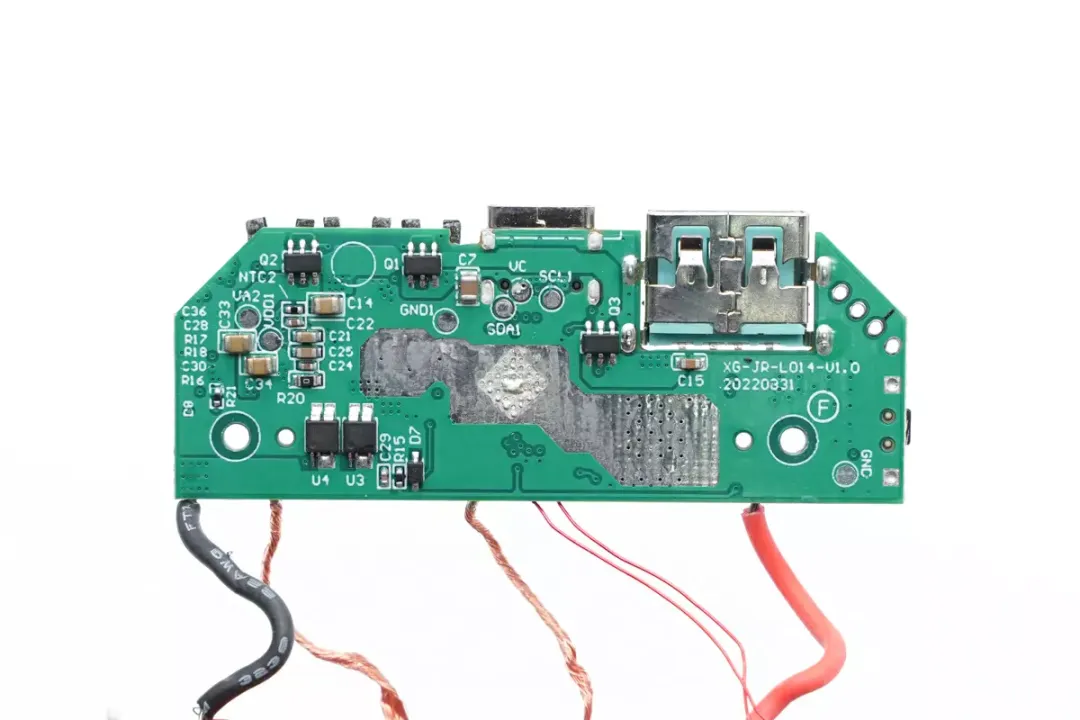

背面设有接口以及电芯保护管，对应主控芯片区域露铜加锡以及过孔处理，增强散热。

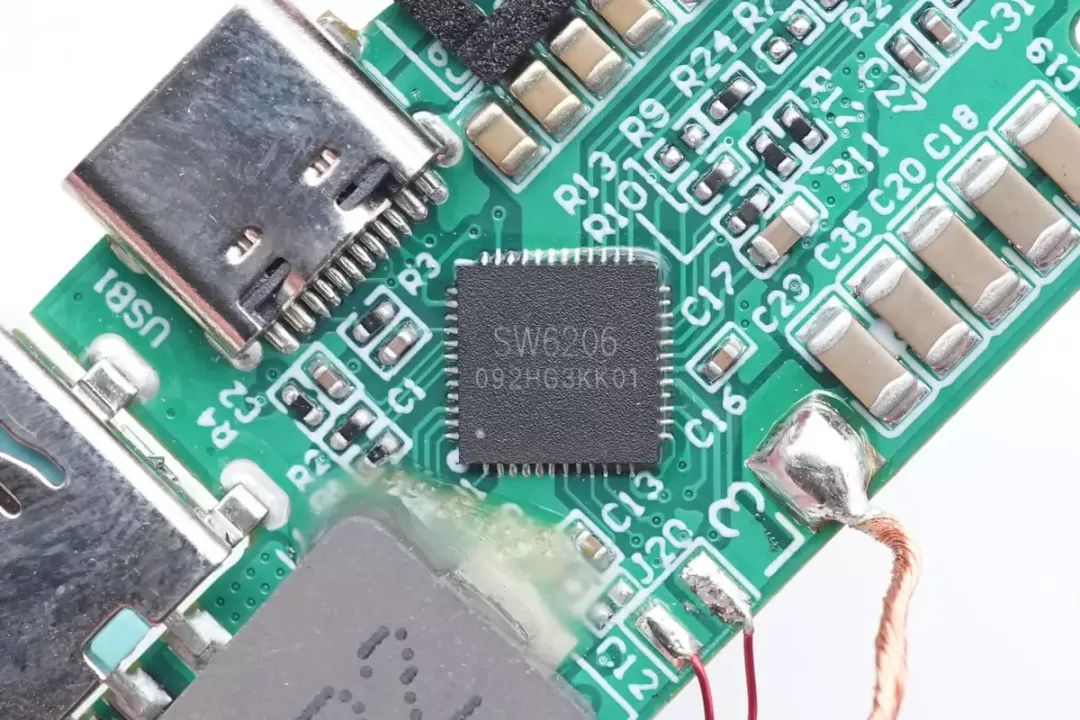

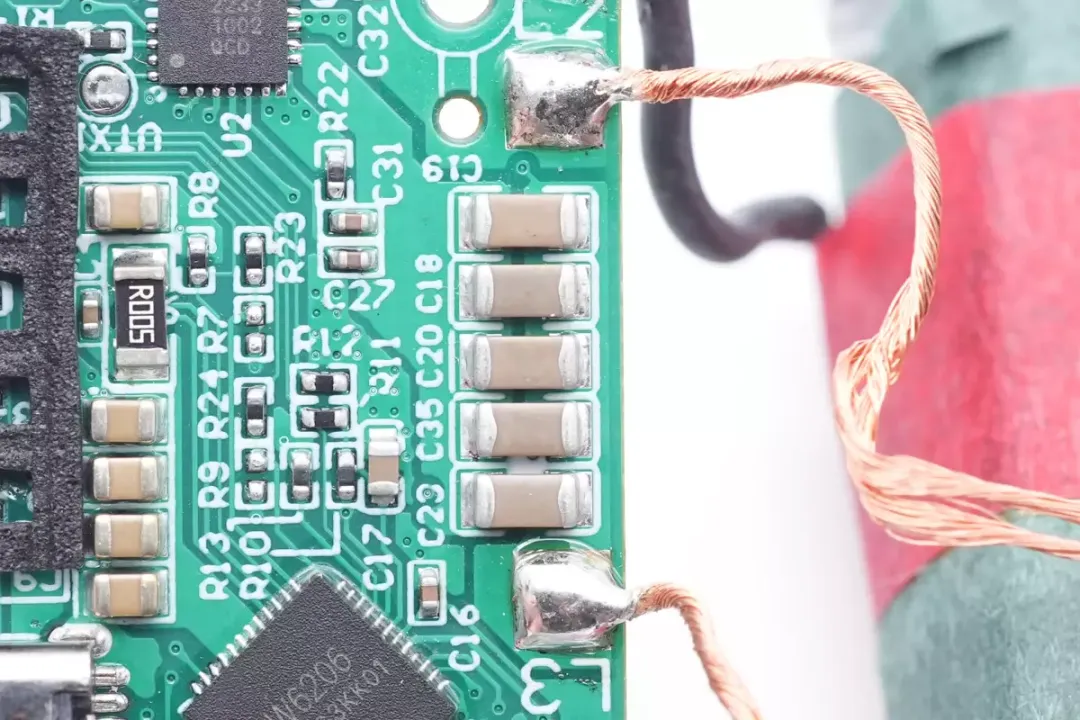

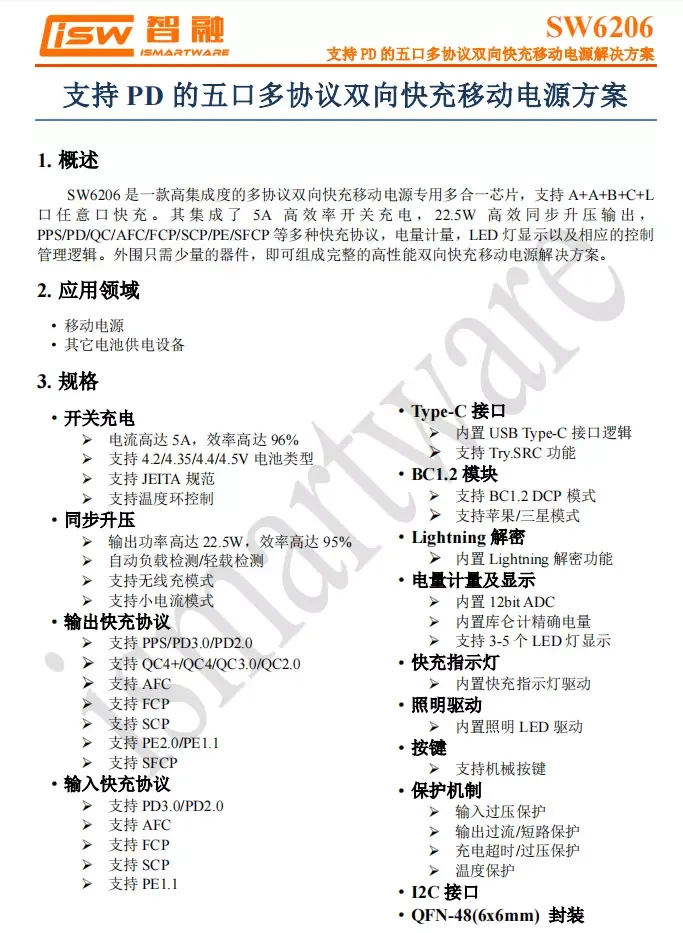

移动电源主控芯片采用智融SW6206。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出。


SW6206支持PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，LED灯、数码管显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

充电头网了解到，采用智融SW6206主控芯片的产品还有摩米士10000mAh无线充移动电源、iWALK 10000mAh赛车宝移动电源、魔狐10000mAh彩屏无线快充移动电源、麦多多10000mAh磁吸无线充移动电源、网易智造10000mAh无线充移动电源、品胜20000mAh 22.5W全协议快充移动电源、罗马仕10000mAh 22.5W超级快充移动电源等。

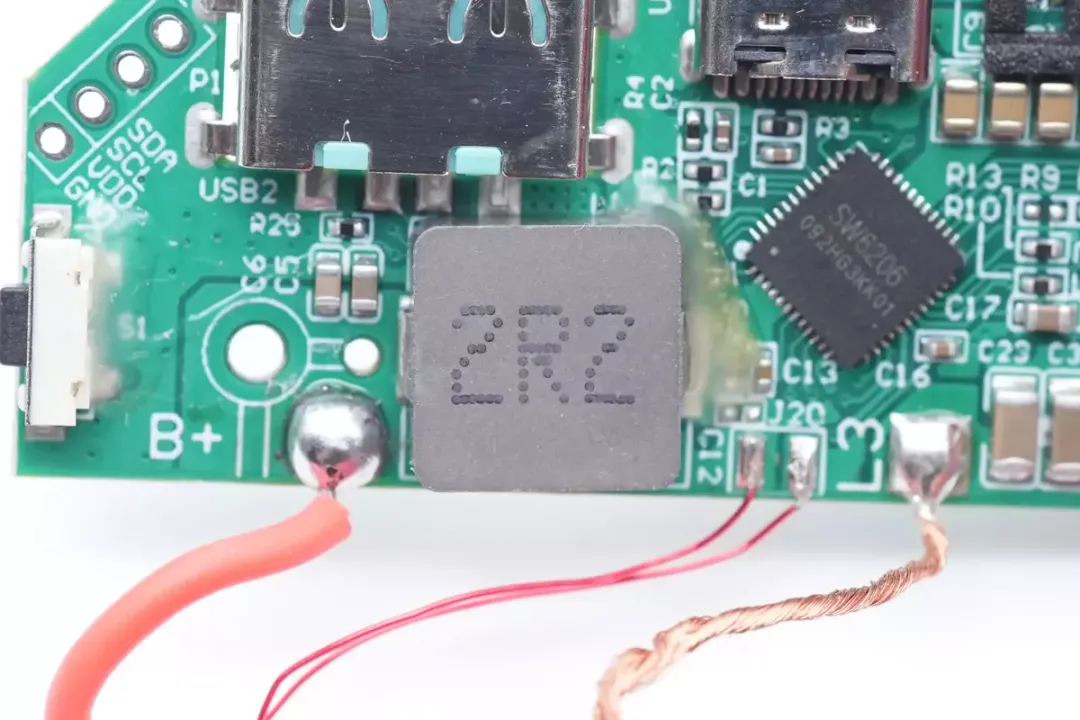

2R2升降压电感特写，打胶加固。

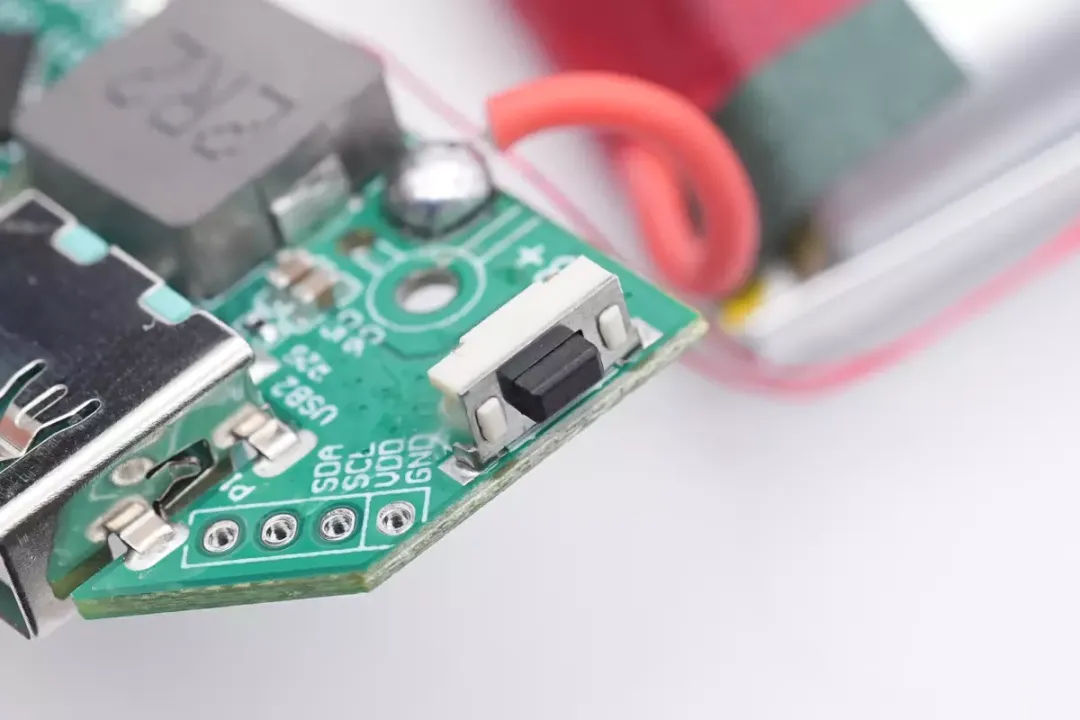

电源键贴片焊接，并打胶加固。


LED指示灯特写，除了外壳上设有隔离板外，PCB板上还贴有泡棉，避免存在空隙，十分讲究。

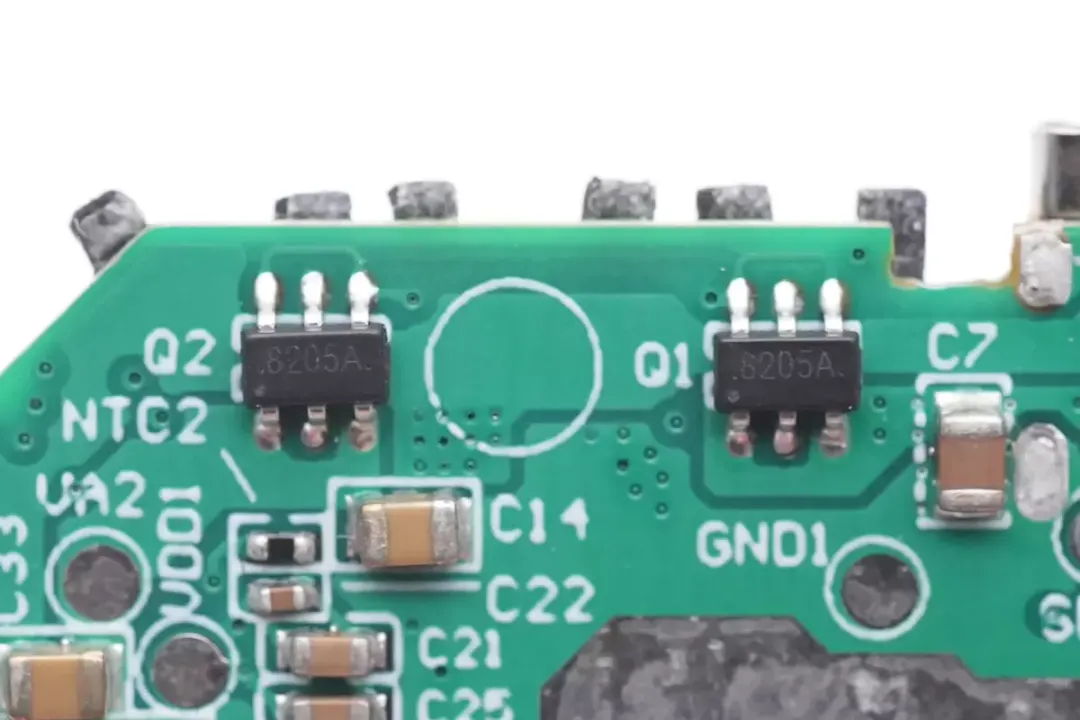

8205A 接口保护管特写。

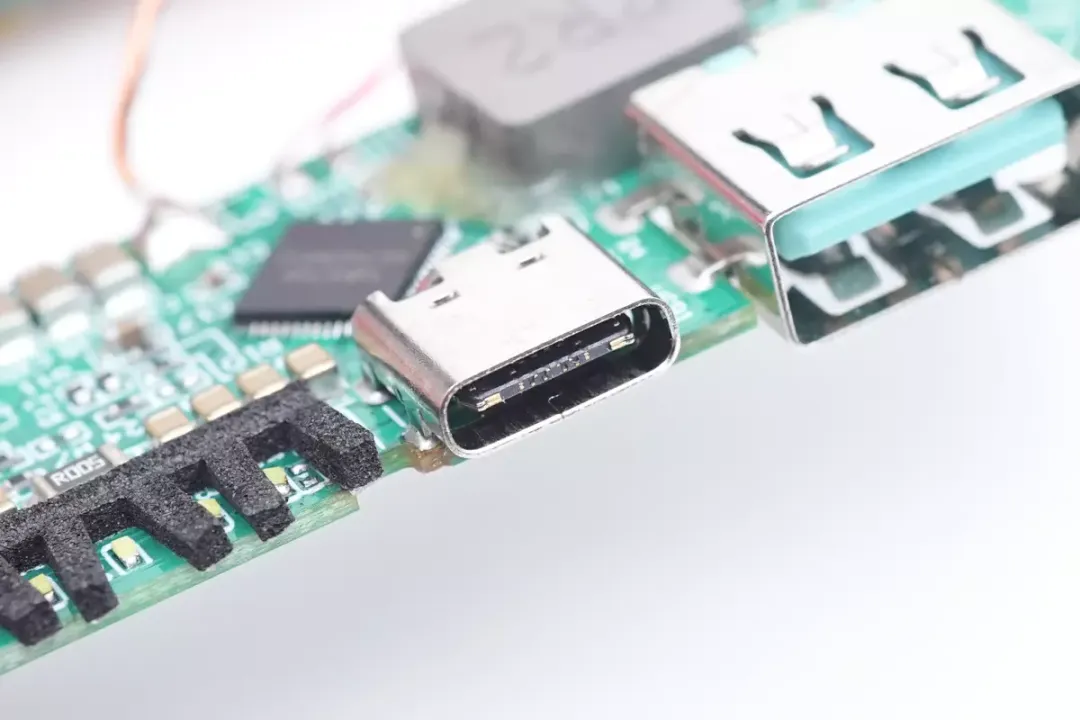

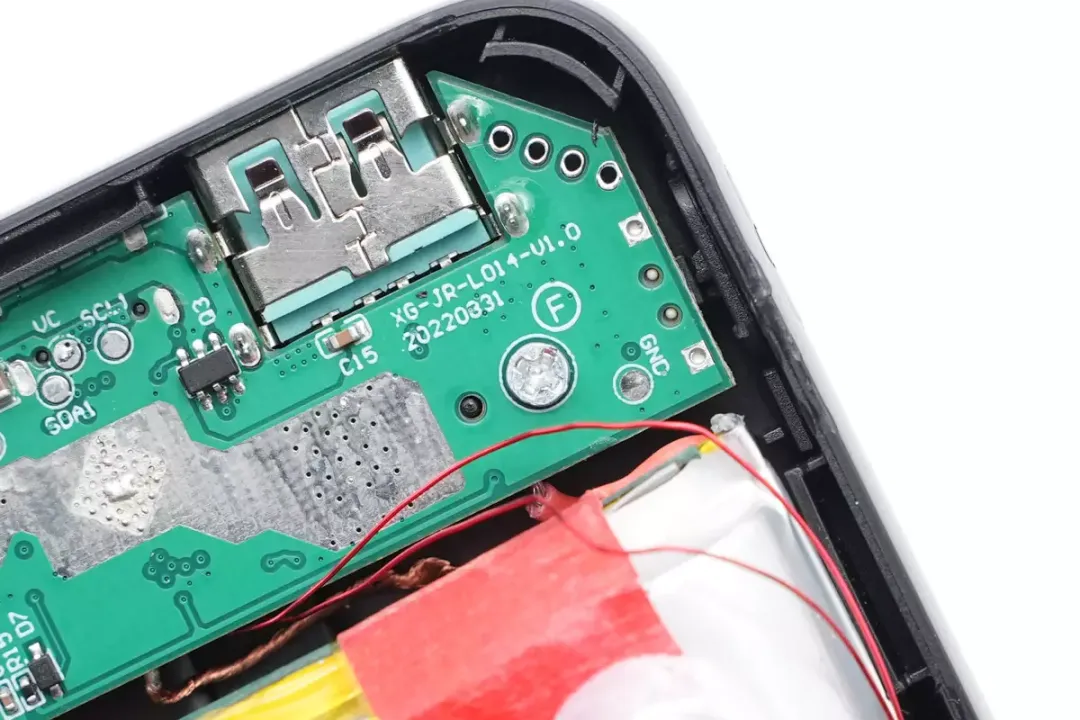

USB-C母座特写，过孔焊接。

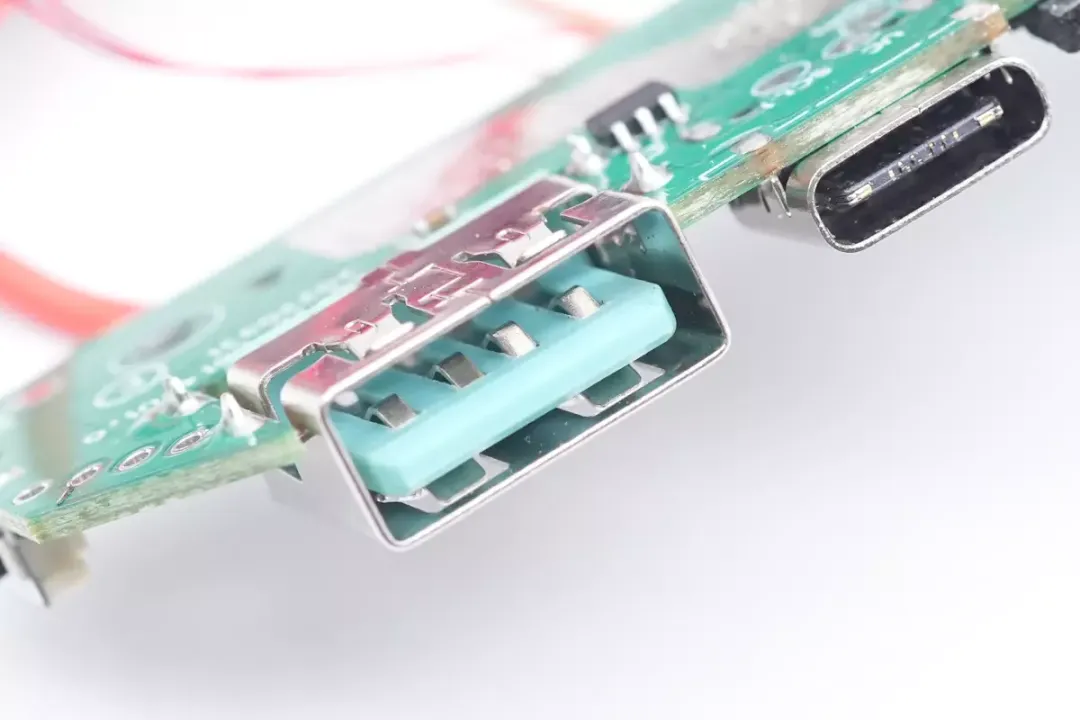

USB-A母座特写，沉板过孔焊接。

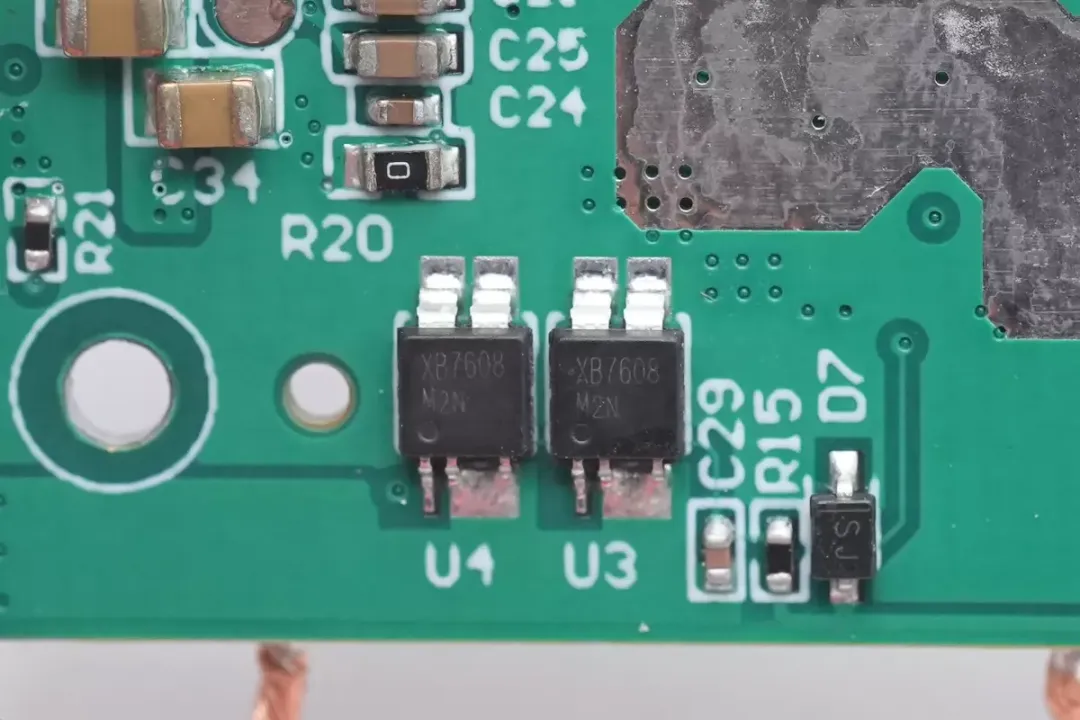

电池保护采用两颗赛芯微XB7608一体化电池保护芯片并联，提供电池过压，过放以及过流保护功能。

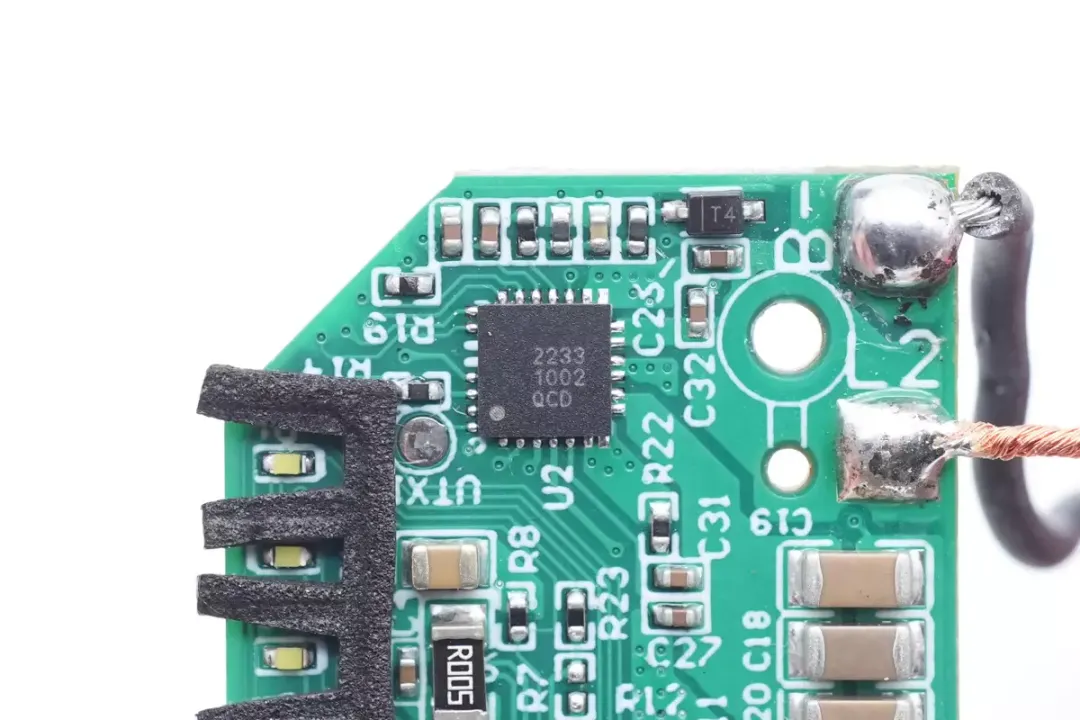

丝印2233无线充电主控芯片特写。


NPO谐振电容特写。

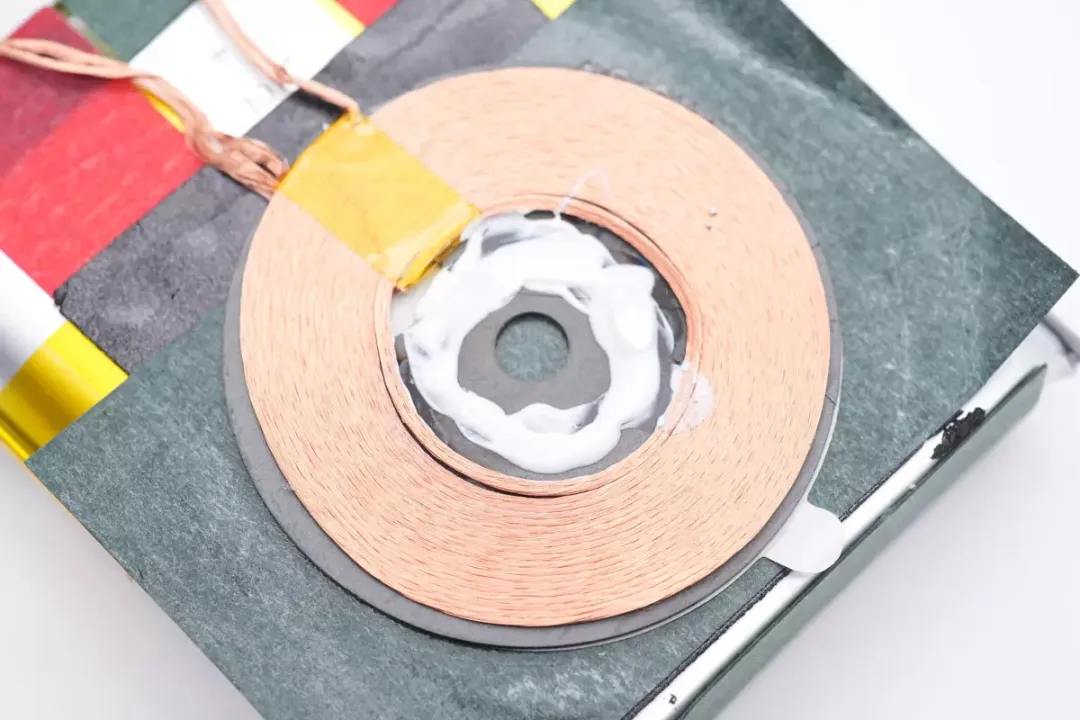

无线充电线圈特写，利兹线绕制。

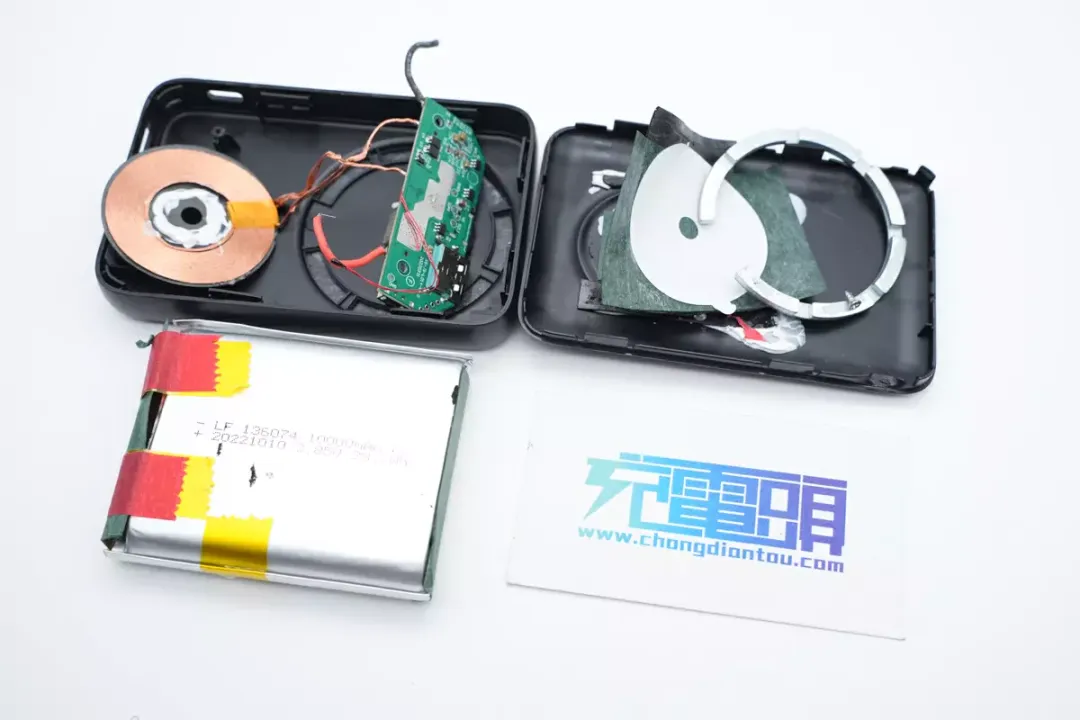

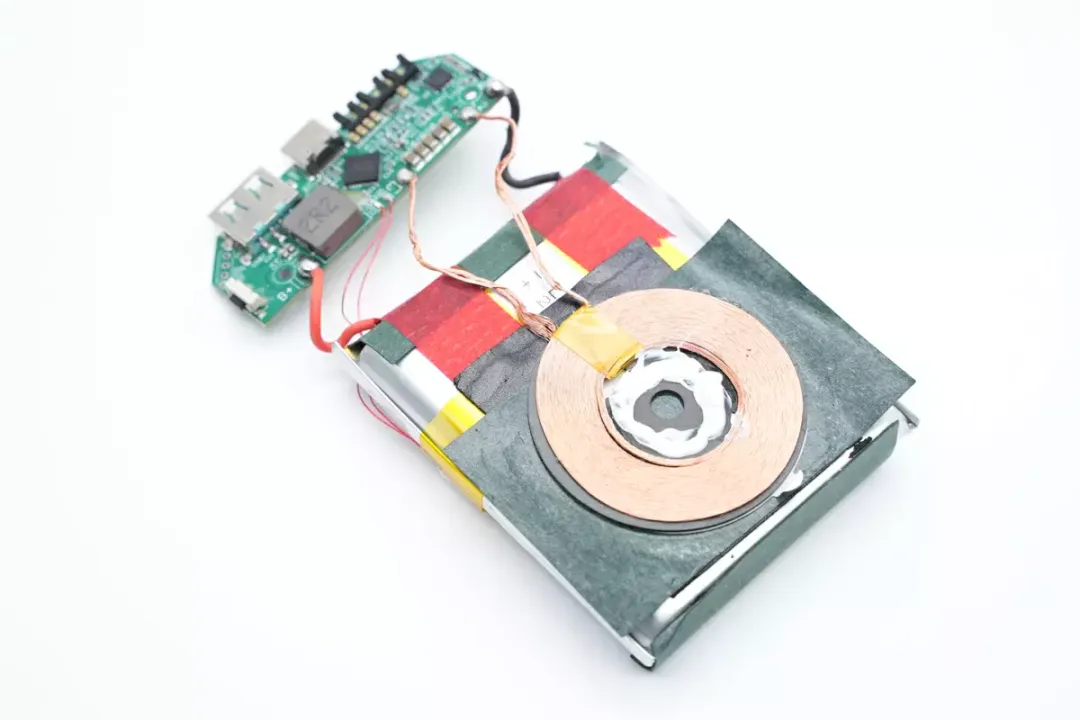

全部拆解一览，来张全家福。


充电头网拆解总结


机乐堂这款磁吸无线充移动电源容量达10000mAh，整体来说兼具续航以及小巧便携特点。机身磁吸面凸起散热更好，自带收纳环边充边用方便。此外充电宝支持15W无线充电以及20W有线快充，满足时下主流使用需求。

充电头网拆解了解到，这款移动电源内部指示灯做了充分隔离处理，避免串光。主控芯片采用智融SW6206，集成度非常高，负责接口快充输入输出以及指示灯控制。此外PCB板上设有赛芯微XB7608锂电保护芯片以及热敏电阻对电芯进行过流、过温等保护。
