前言

倍思推出了一款20000mAh的快充移动电源,这款移动电源具备2A1C快充接口,支持30W输入输出,有效压缩移动电源自充时间和提升对外快充能力。移动电源配有LED显示屏,能够实时显示剩余电量,用电随心。

充电头网获悉,这款移动电源内置水芯电子M2688同步升降压SOC方案,芯片内部集成高性能MCU、ADC等单元,单颗芯片同时进行协议控制和升降压控制,满足大功率移动电源的充放电需求,并且减少芯片数量,简化产品开发,降低成本。下面就对倍思这款移动电源进行拆解,看看内部的用料和设计。

倍思30W移动电源开箱

包装盒依旧是经典外观设计,正面印有Baseus品牌、充电宝外观、名称以及30W标识。

背面印有产品充电场景图、参数以及商家信息。

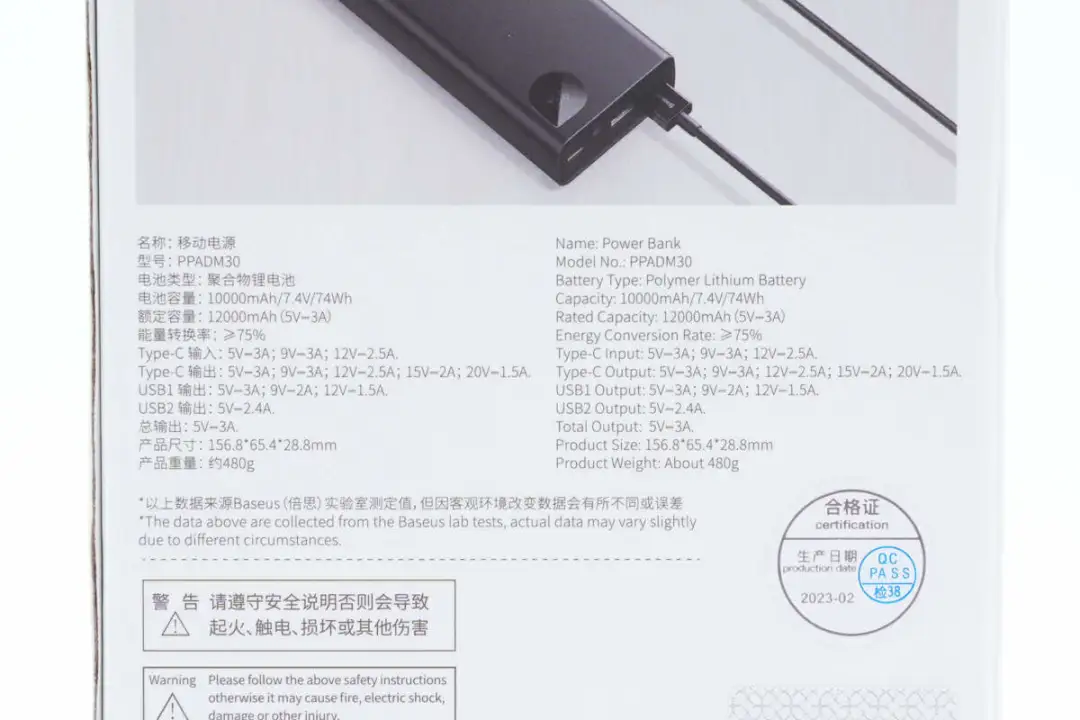

包装盒参数特写,下面结合移动电源实物进行介绍。

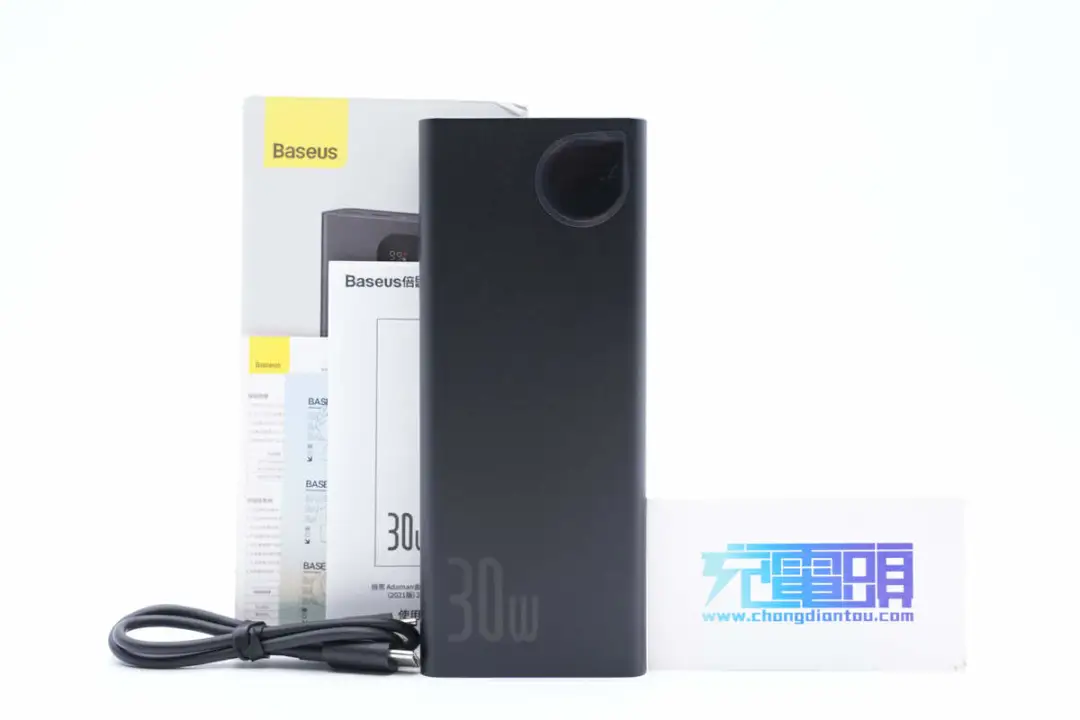

包装内含充电宝、数据线、说明书、保修卡以及卡通贴纸。

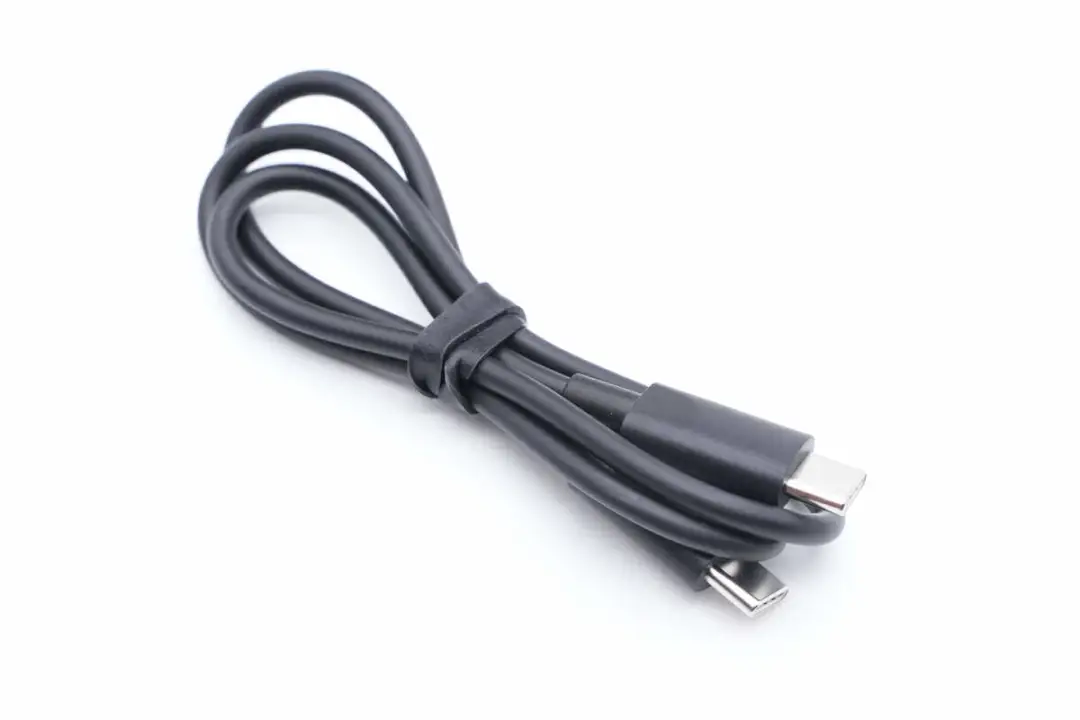

附带数据线是C to C线,通体黑色,采用橡胶圈捆扎整理。

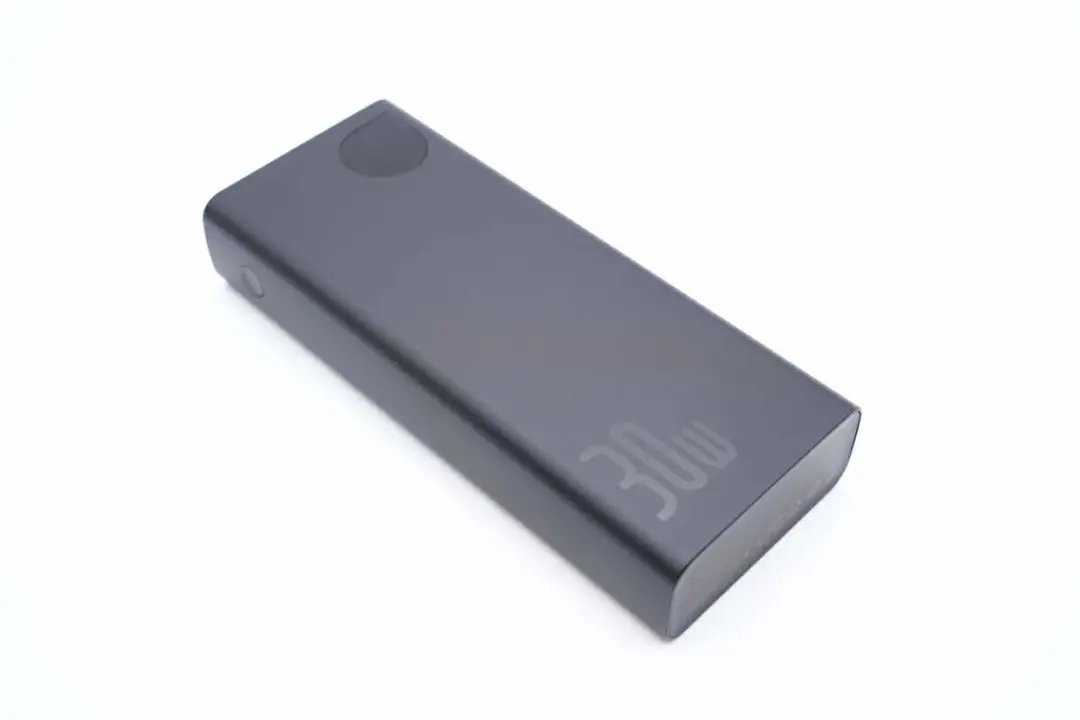

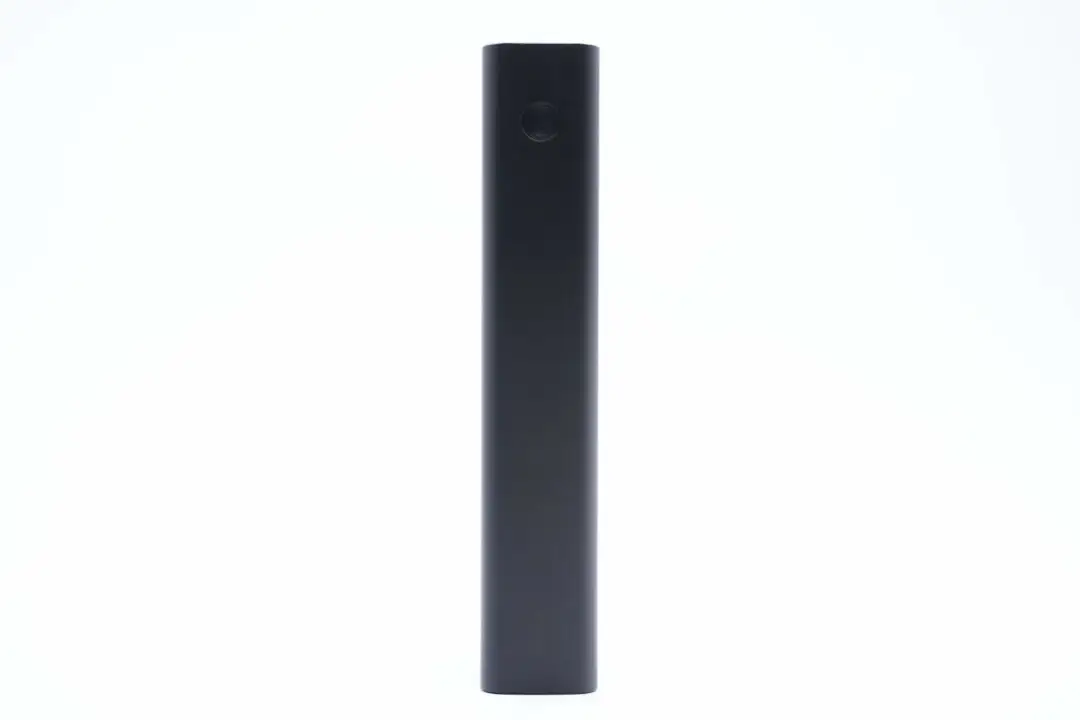

移动电源机身修长扁平,身外壳为铝合金材质,表面喷砂工艺处理,手感顺滑。不仅是包装盒,产品整体也是延续倍思充电宝家族经典外观设计,留意过倍思产品的读者应该比较熟悉。

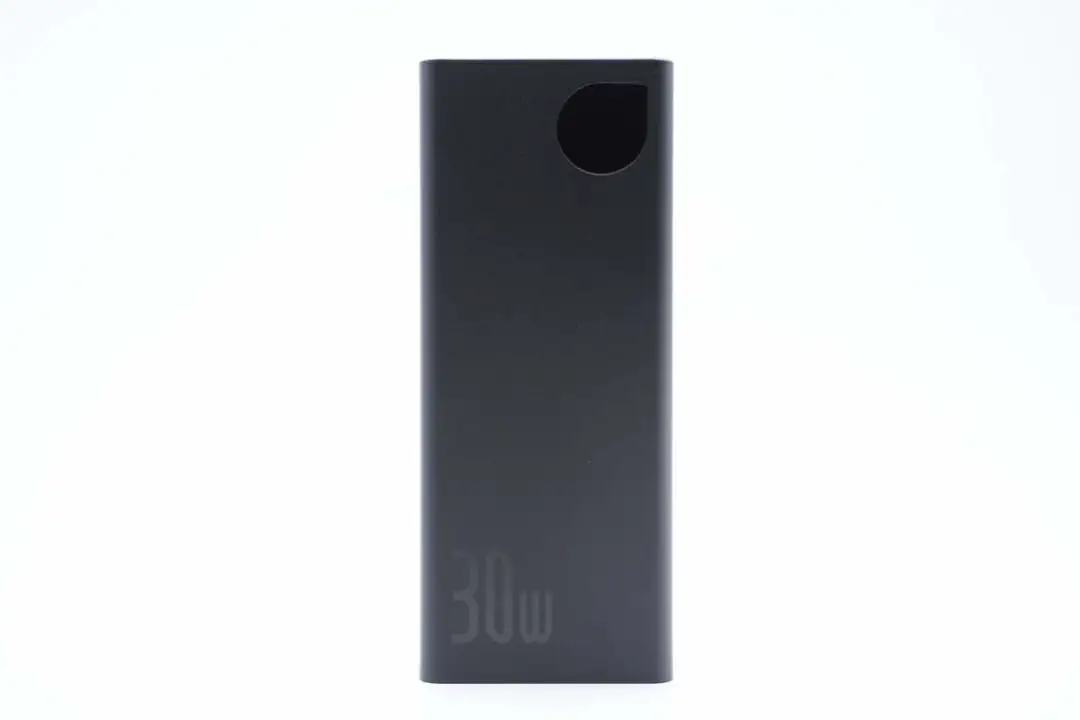

机身正面配有水滴型数显屏,下方是30W功率字样设计。

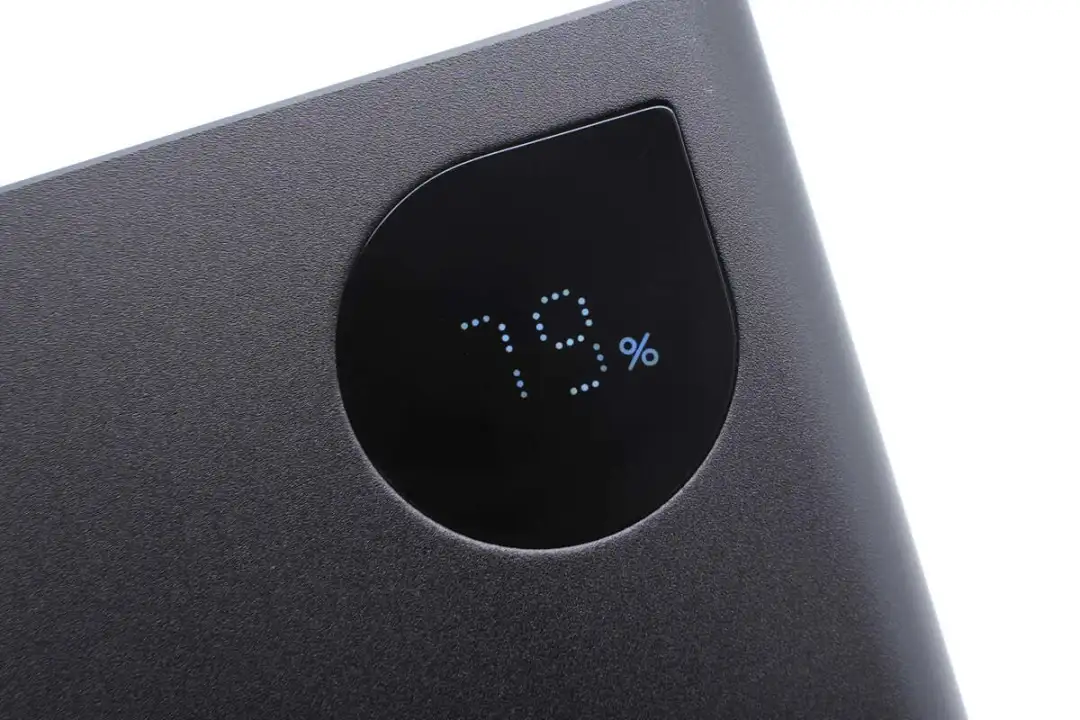

数显屏可百分比实时精确显示剩余电量,用户无需估计,用电规划更放心。

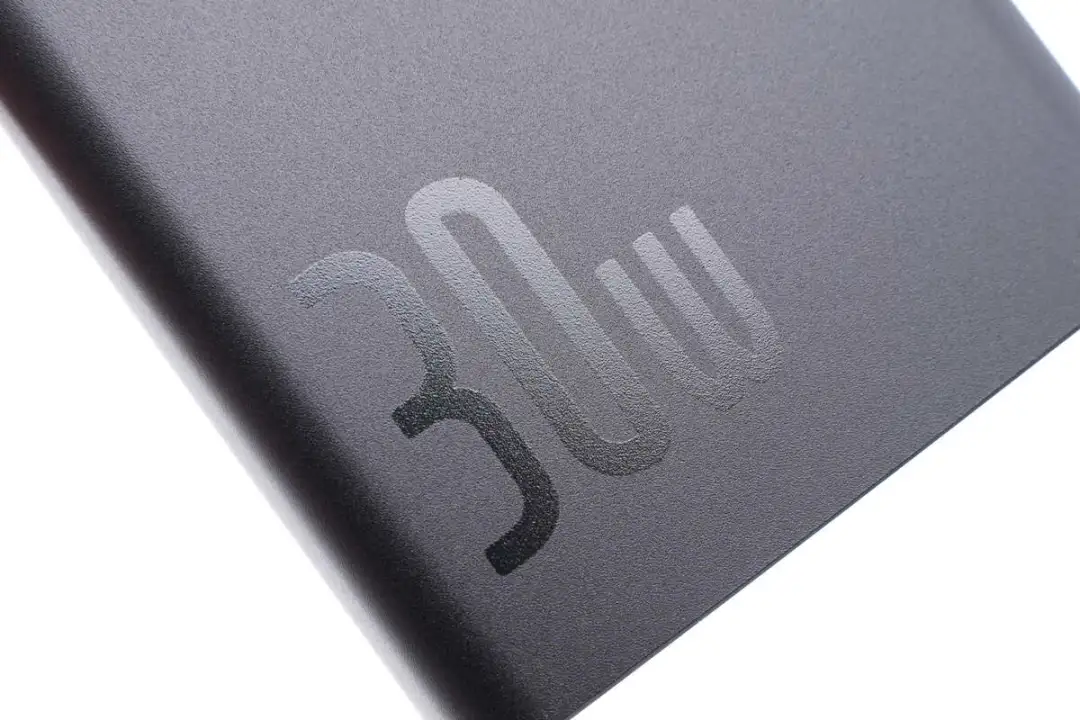

下方大大的30W字样设计可以让第一次上手的用户直观了解充电宝最大输出功率。

机身一侧上方设有电源键。

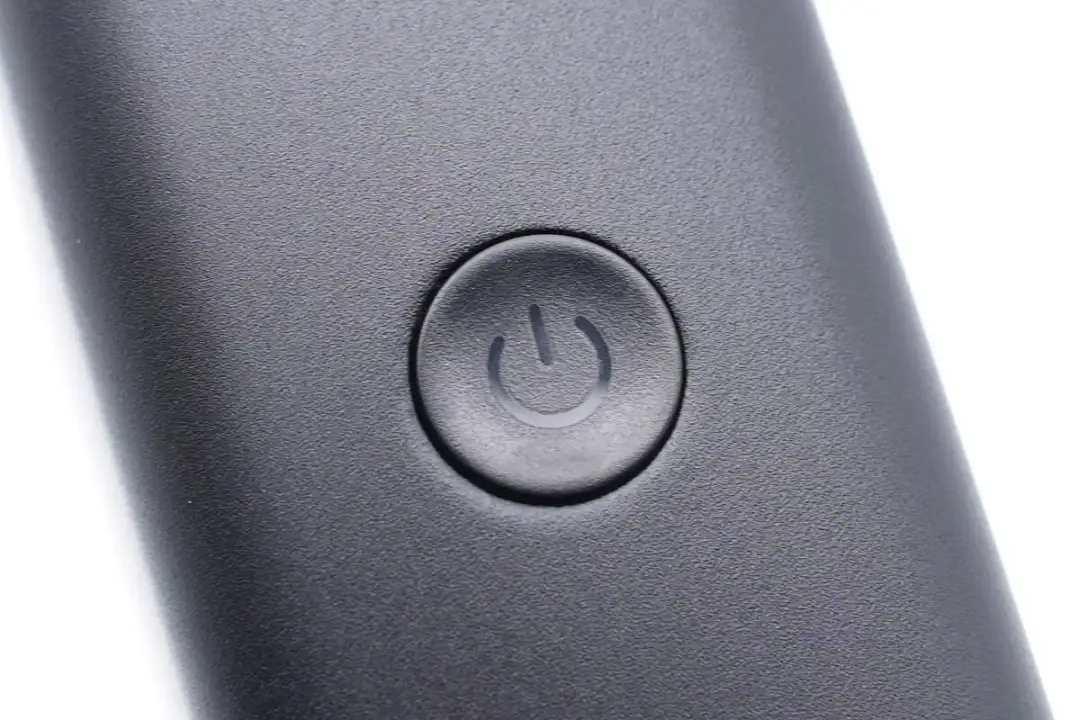

电源按键内凹,用户按压手感更好,细节设计讲究。

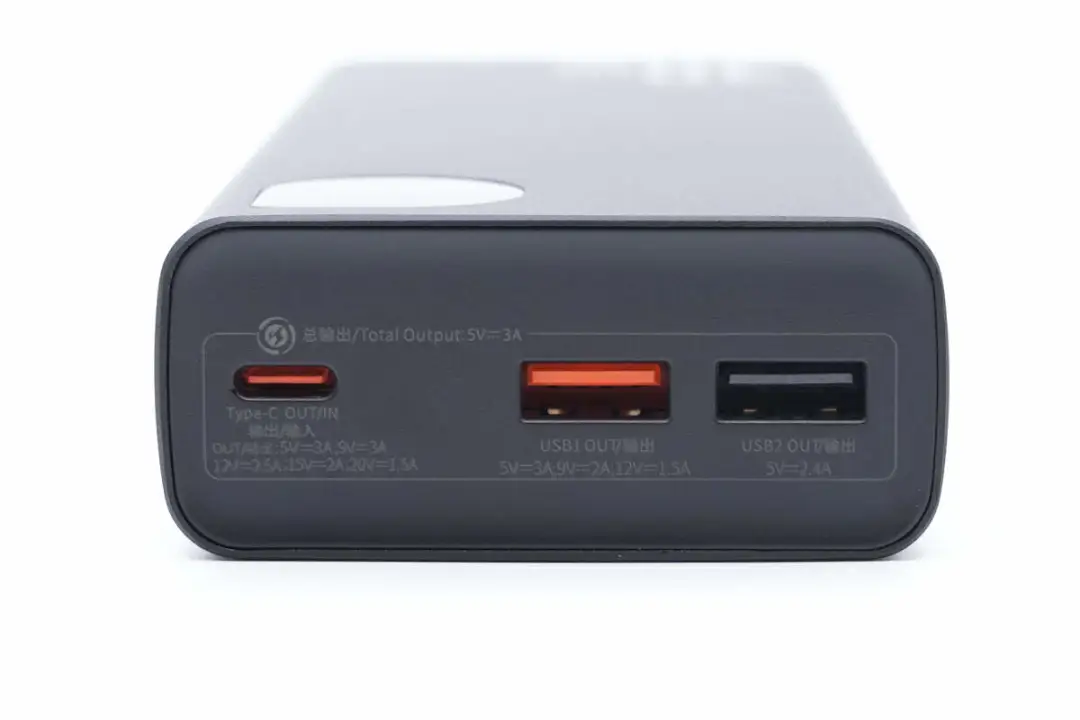

顶部配有2A1C三个USB接口,接口旁印有相应输入/输出参数,此外USB-A标充口采用黑色胶芯,另外两个快充口采用橘红色胶芯,一眼分辨。

底部印有产品信息参数

型号:PPADM30

电芯:聚合物锂电池

能量转换率:≥75%

电池容量:20000mAh/7.4V/74Wh

额定容量:12000mAh(5V3A)

Type-C输入:5V3A、9V3A、12V2.5A

Type-C输出:5V3A、9V3A、12V2.5A、15V2A、20V1.5A

USB1输出:5V3A、9V2A、12V1.5A

USB2输出:5V2.4A

总输出:5V3A

深圳市时商创展科技有限公司

充电宝已经通过了CE、FCC认证。

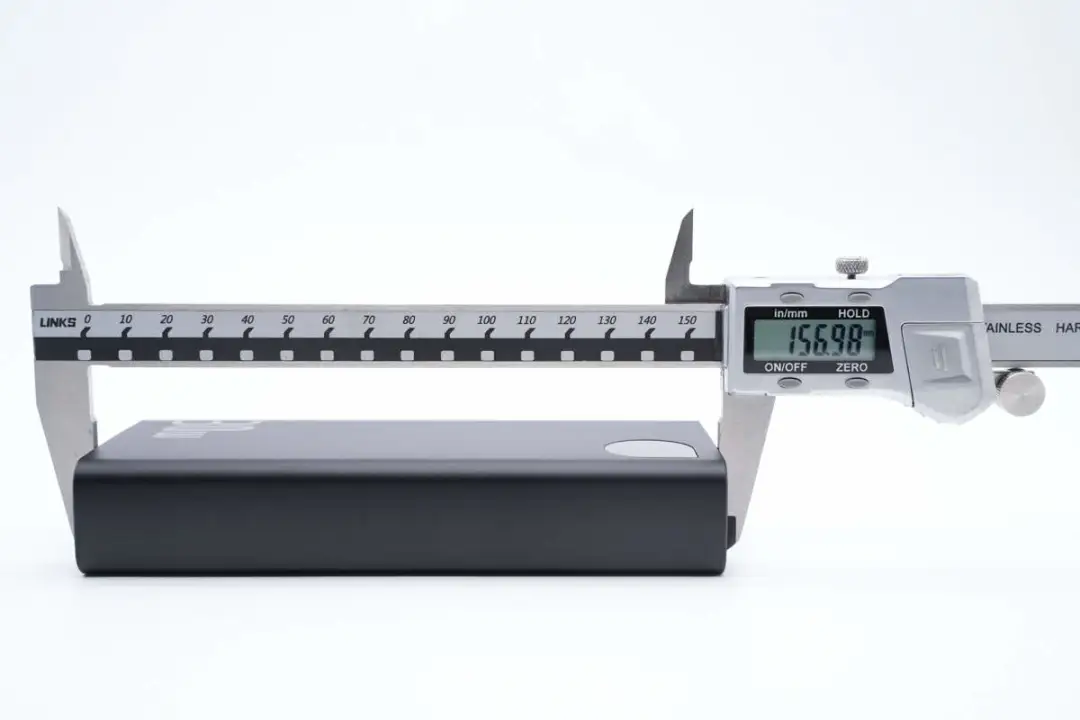

测得移动电源机身长度为156.98mm。

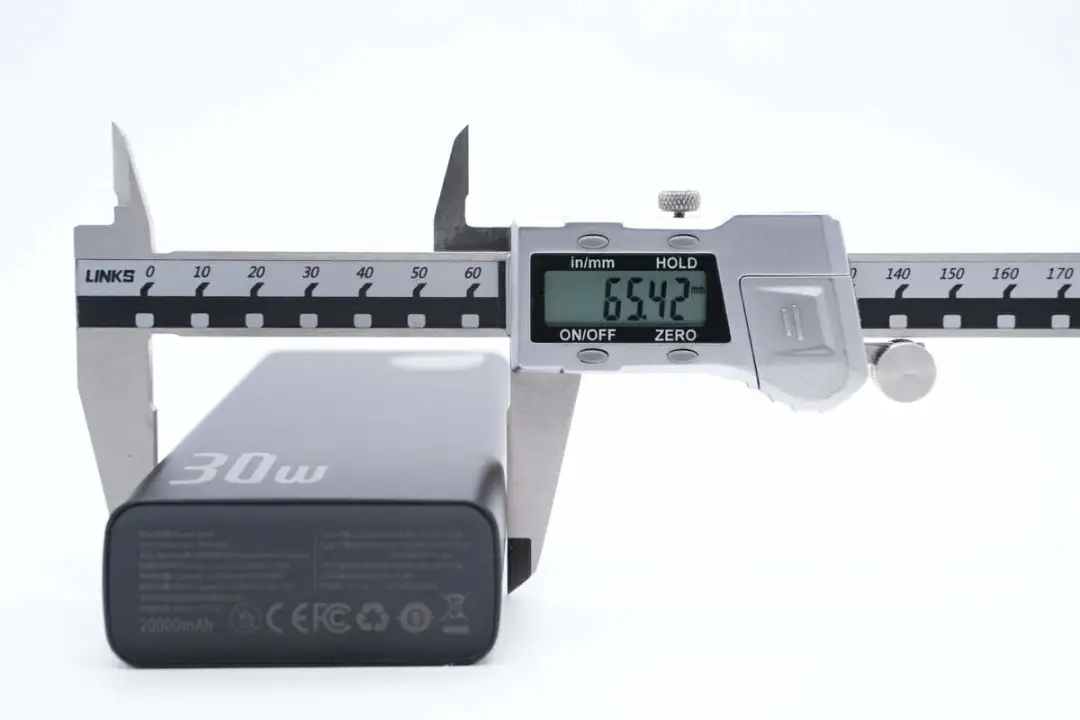

宽度为65.42mm。

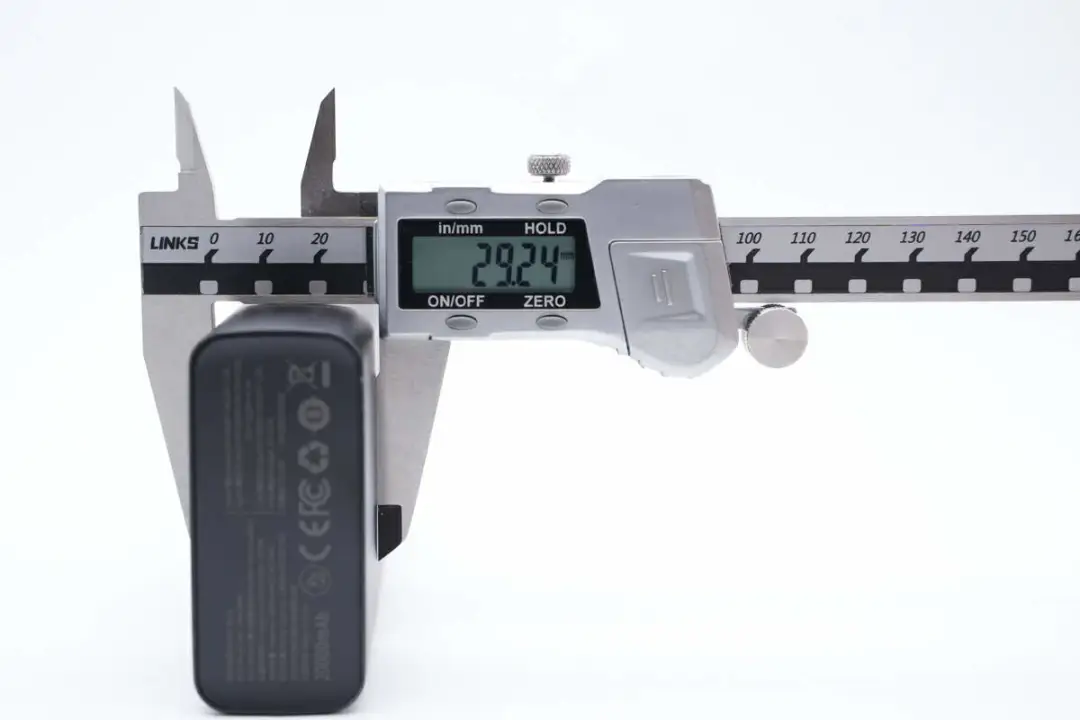

厚度为29.24mm。

产品拿在手上的大小直观感受。

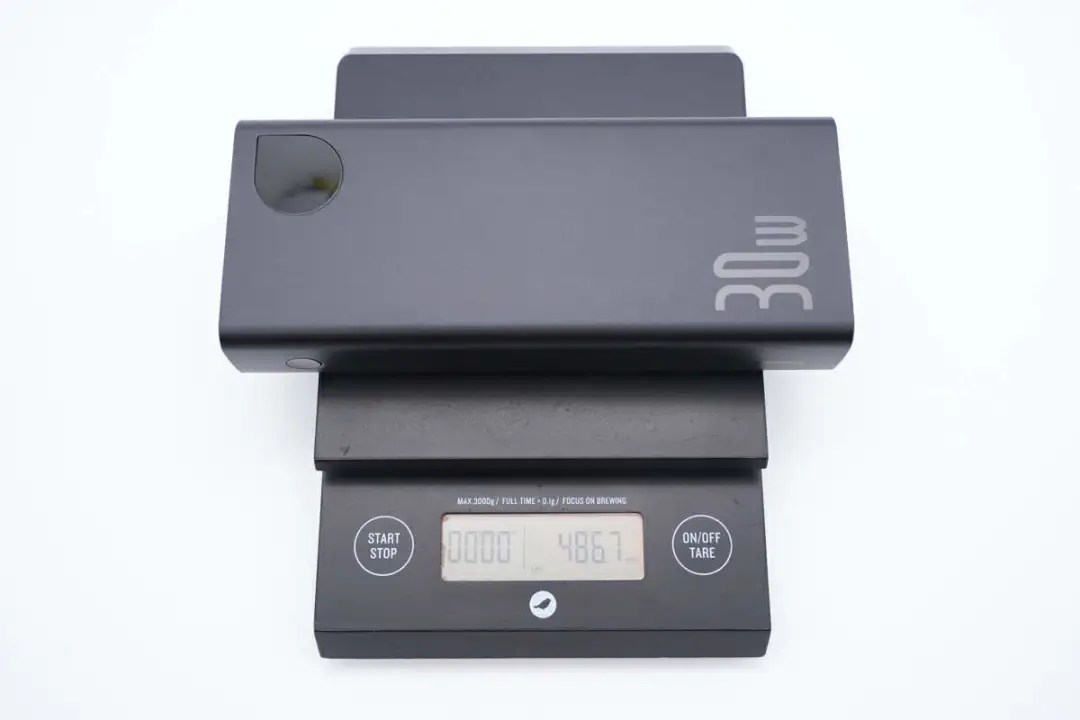

另外测得充电宝净重约为487g。

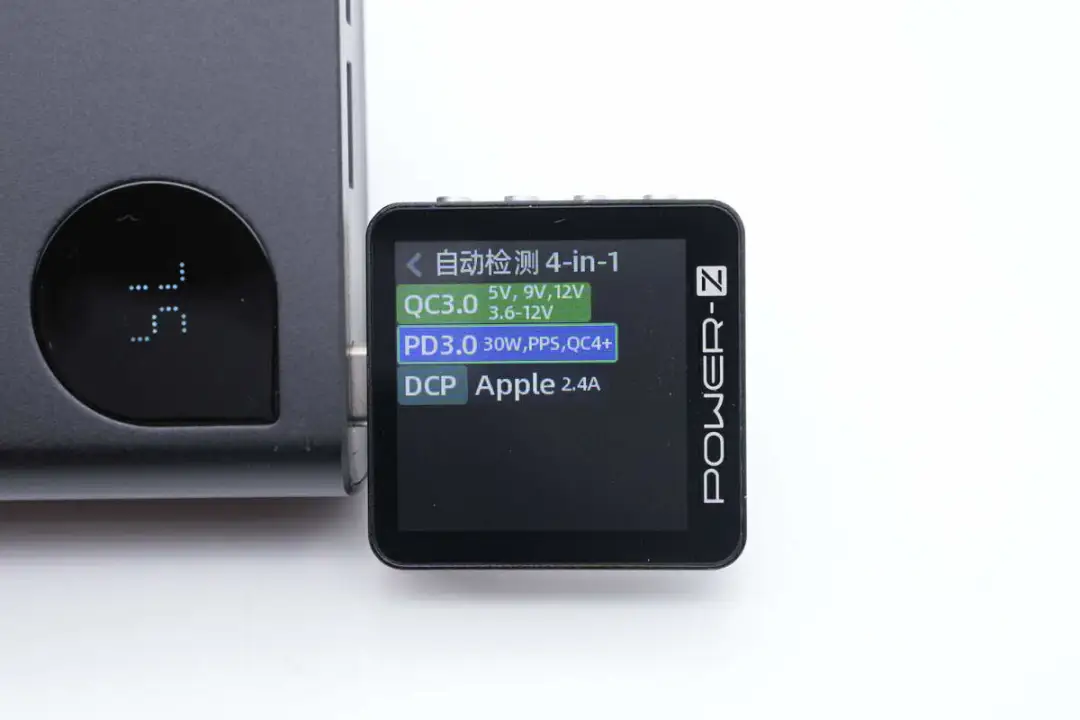

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

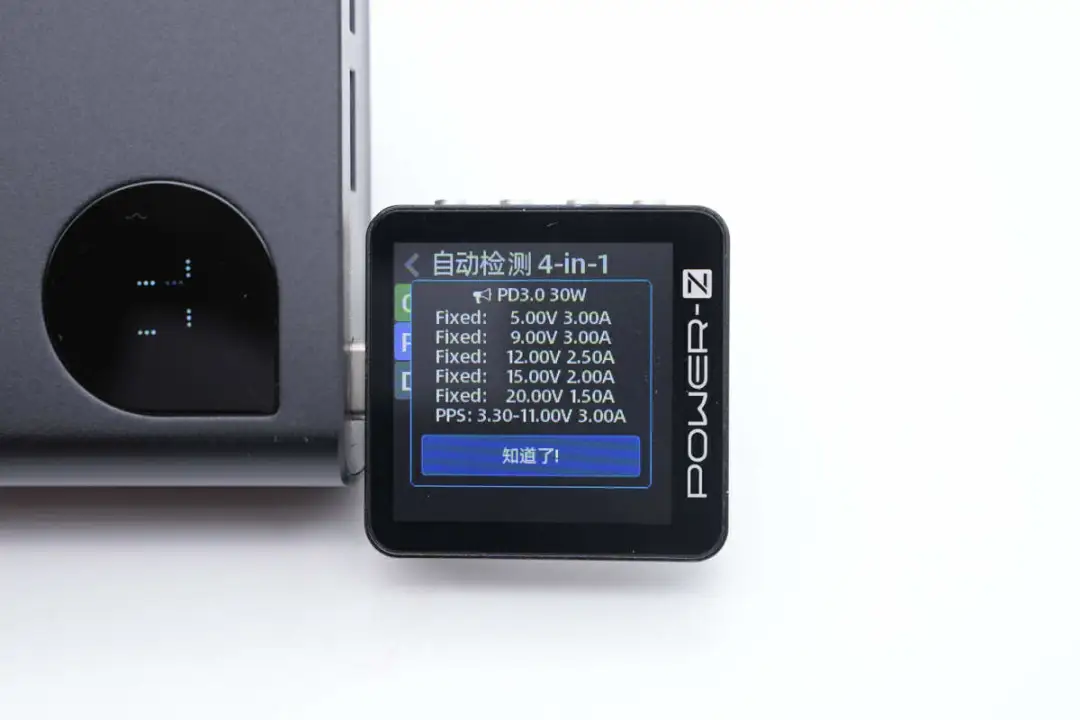

PDO报文显示还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V3A一组PPS电压档位。

倍思30W移动电源拆解

看完倍思这款移动电源的开箱和测试,下面就进行拆解,一起看看内部的设计和用料。

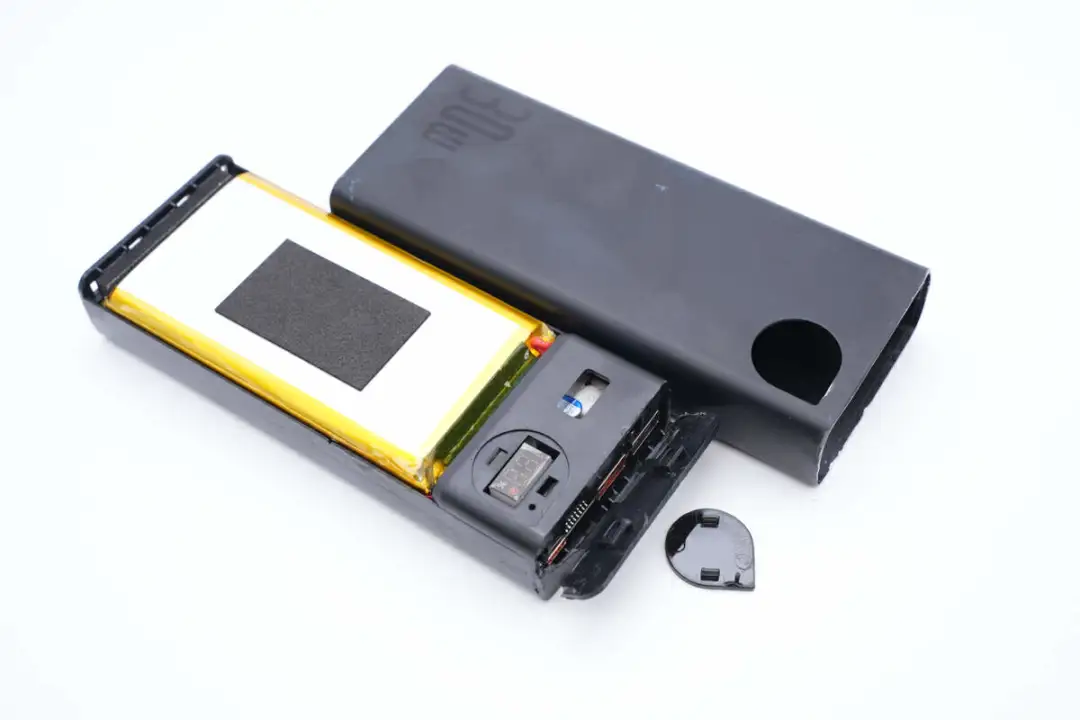

从外壳内部抽出移动电源机芯,移动电源内部电池组和PCBA模块固定在塑料框架内部。

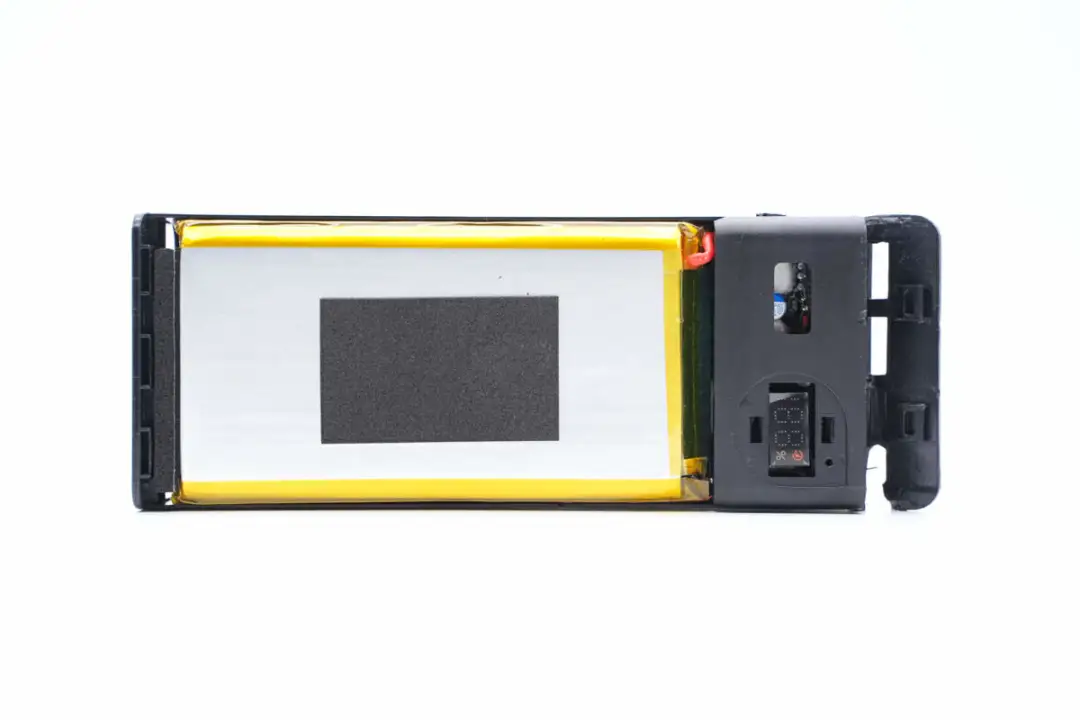

电池组和PCBA模块固定在塑料框架内部,成为一个整体,为电池组提供更好的保护。

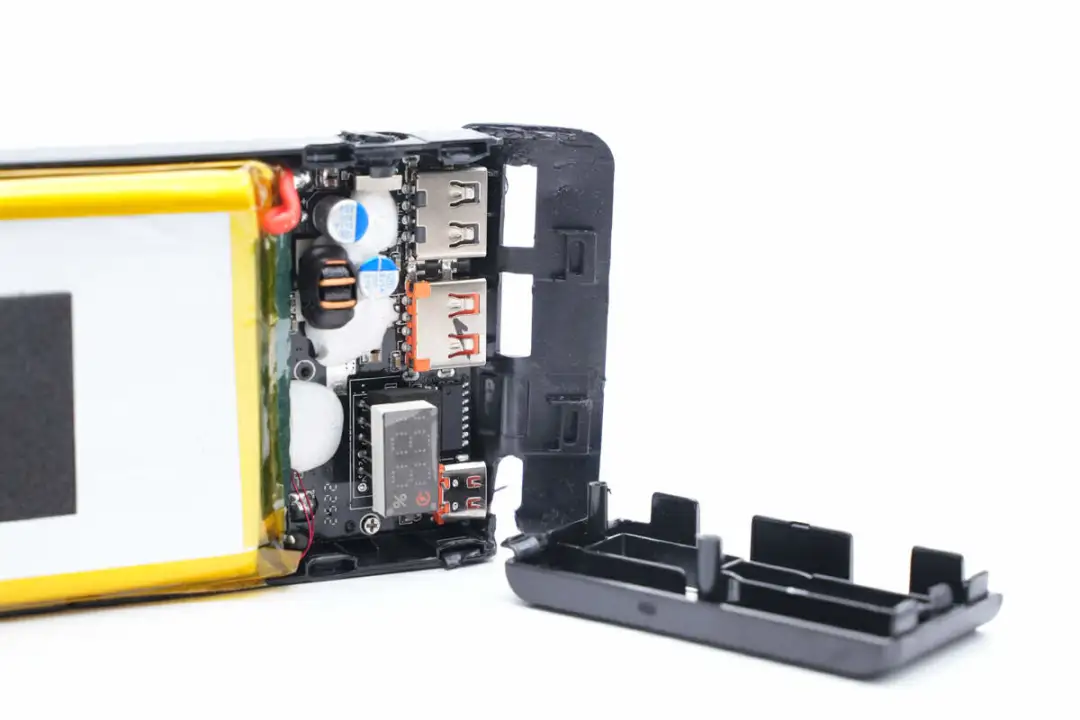

拆下上盖,内部为PCBA模块,通过螺丝固定在框架上,元件之间打胶固定。

固定PCBA模块的螺丝特写。

拧开两颗固定螺丝,从外壳中取出电池组和PCBA模块,开始进行观察。

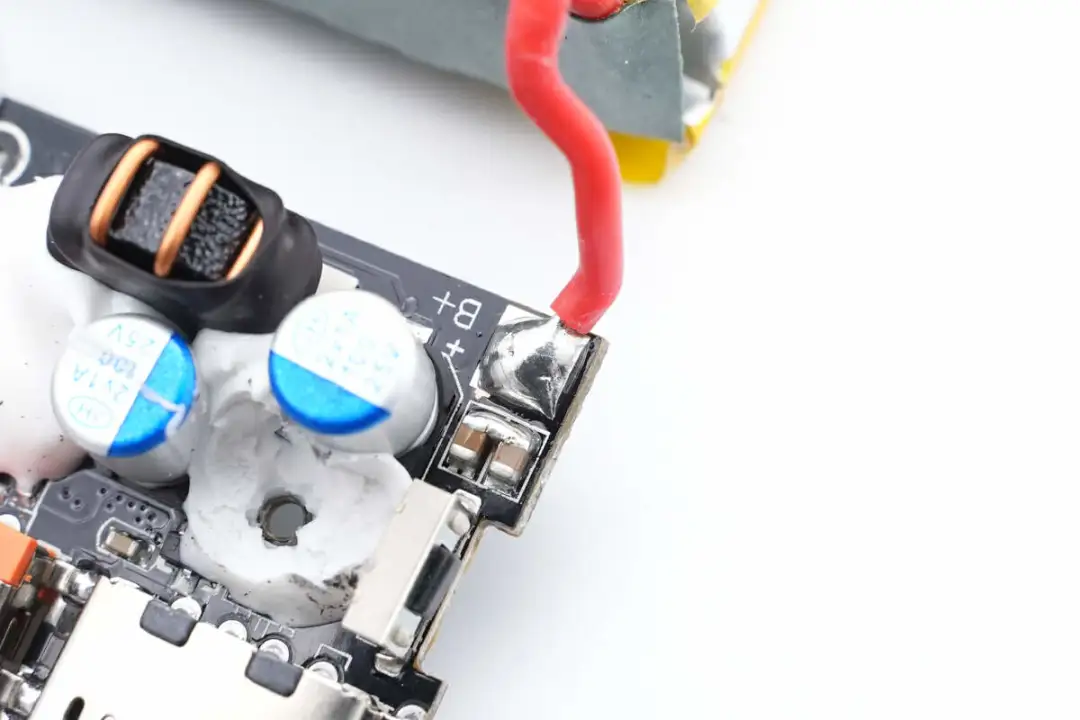

电池组与PCBA模块通过硅胶线焊接连接。

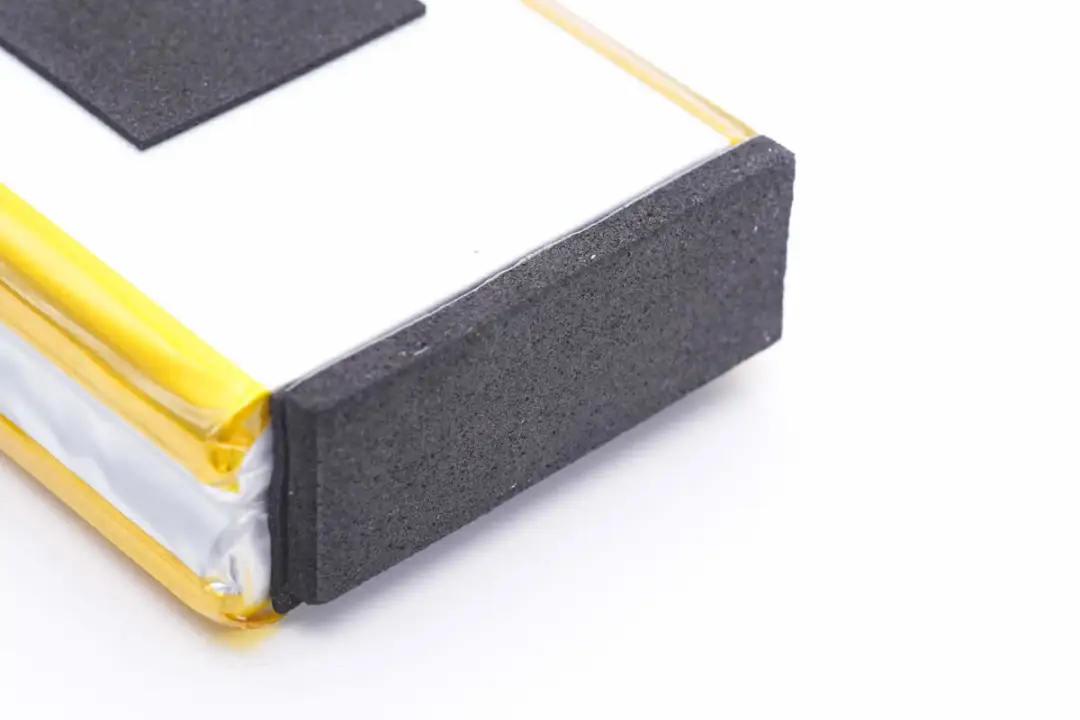

电池底部粘贴泡棉胶缓冲。

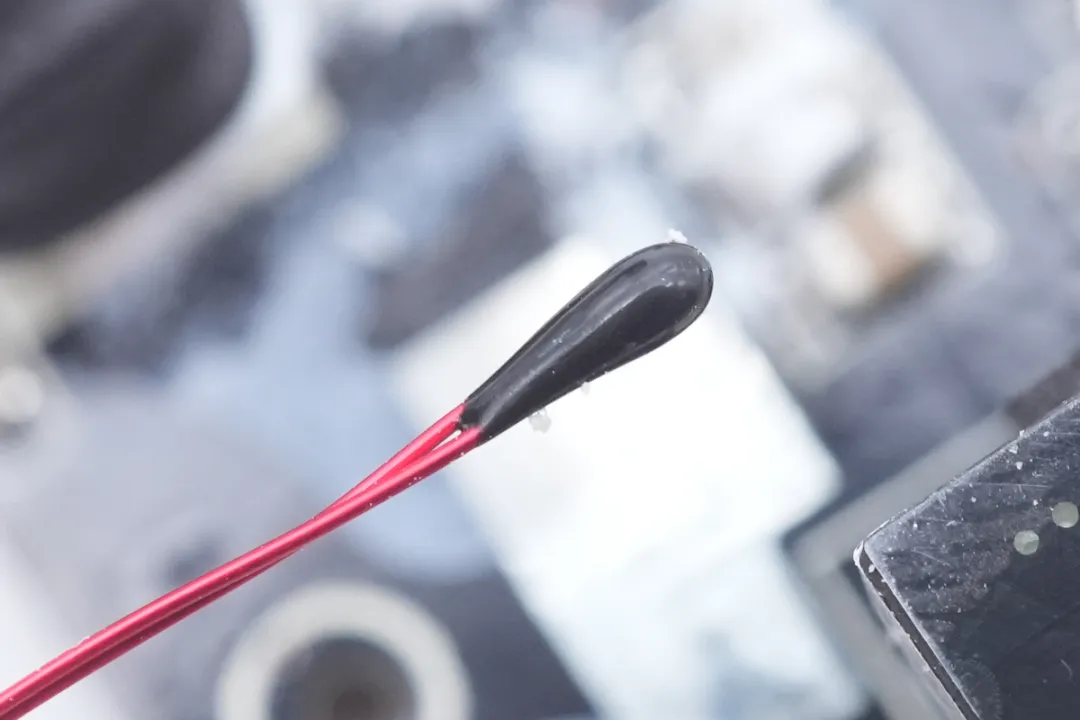

在电池组侧面粘贴一颗热敏电阻,用于检测电池温升。

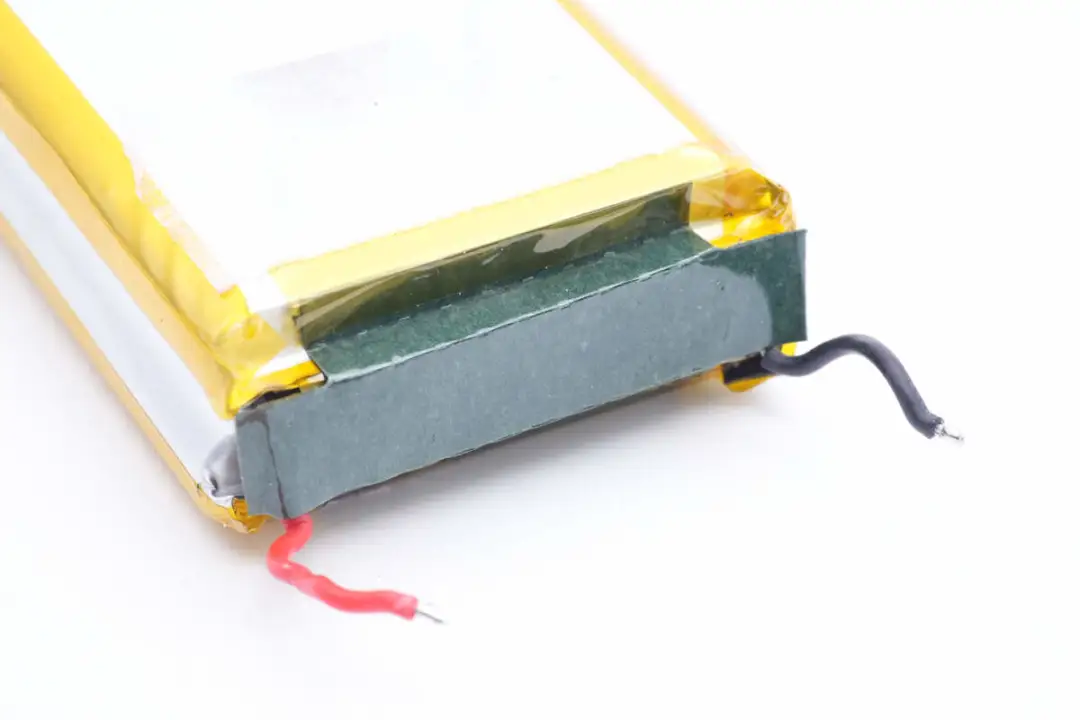

电池保护板粘贴青稞纸绝缘。

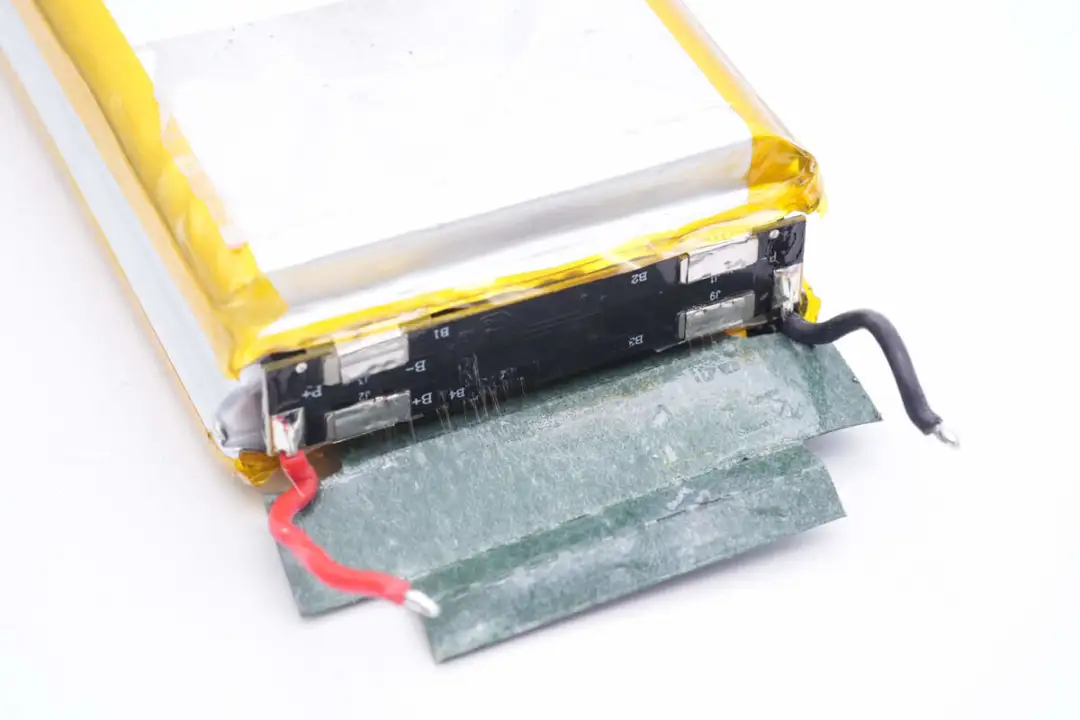

揭开保护板粘贴的青稞纸,电池点焊连接在保护板上,保护板两端焊接红黑正负极导线输出。

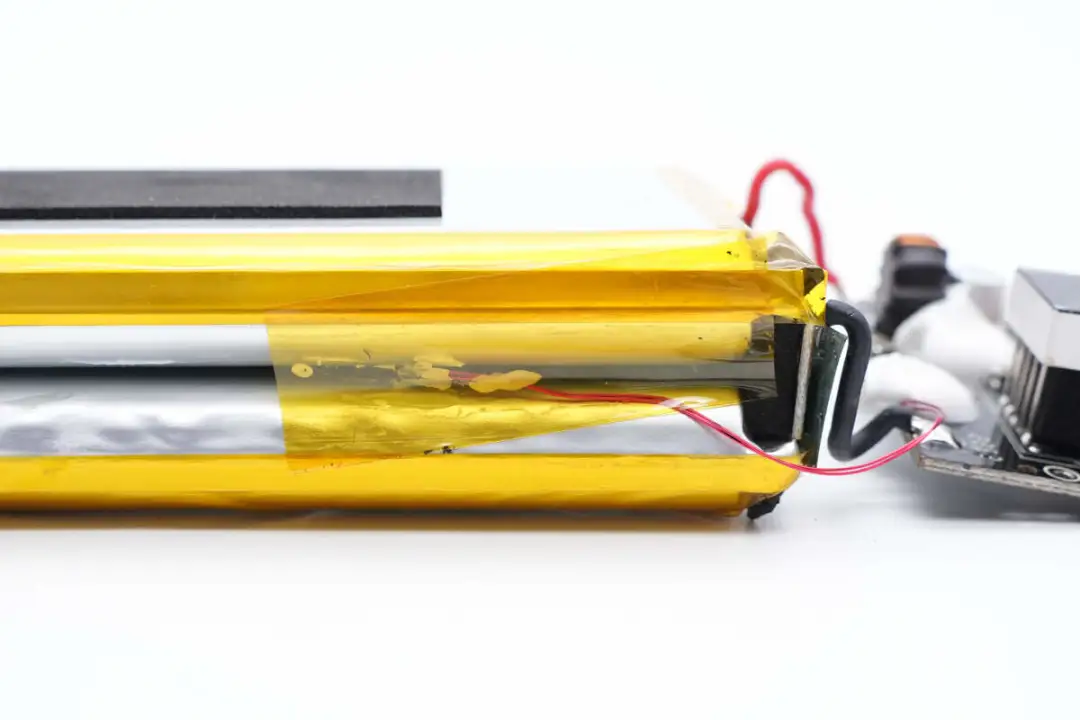

两片电池为串联连接,电池连接到保护板上,在保护板上粘贴泡棉填充。

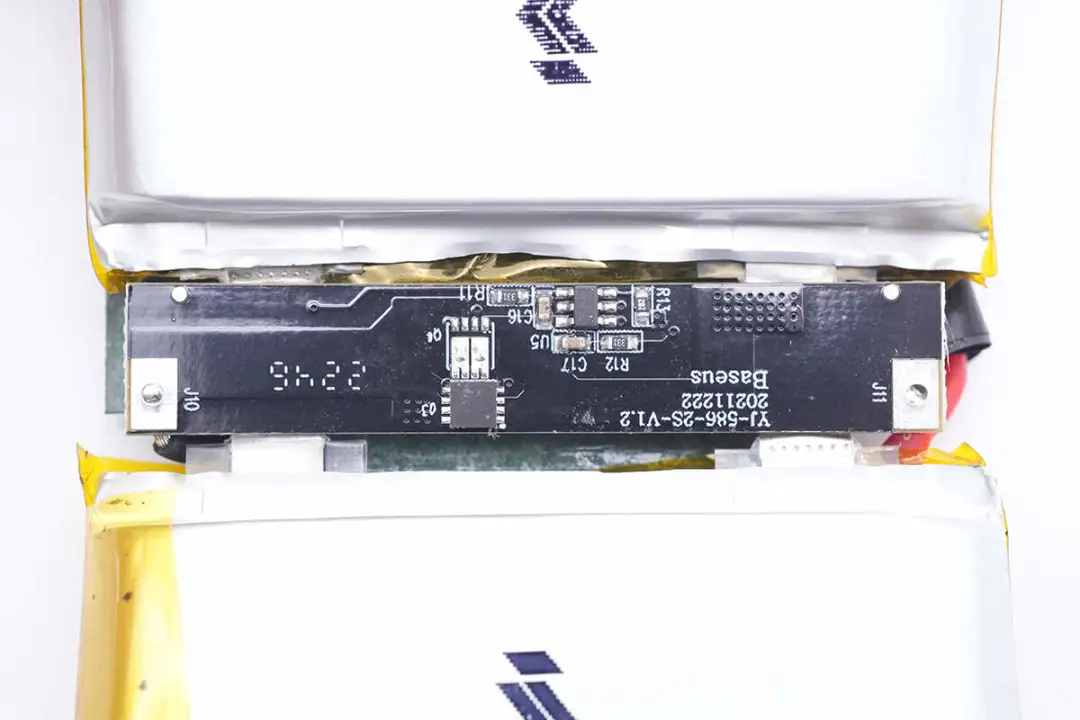

撕下泡棉,保护板上焊接电池保护芯片和电池保护管。

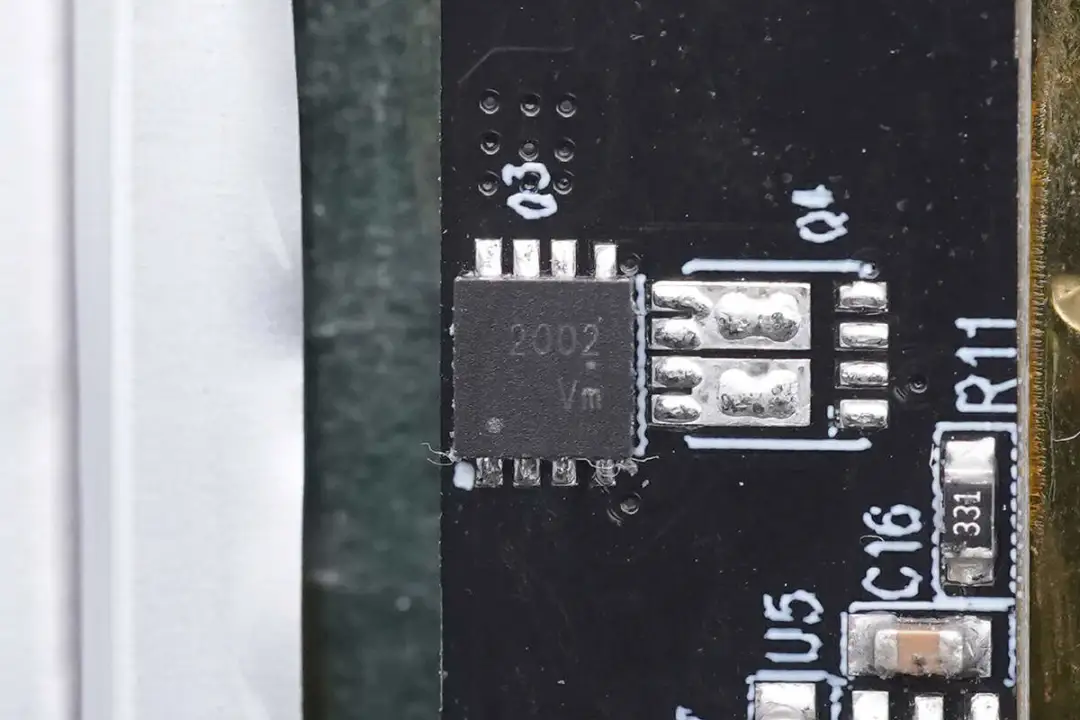

电池保护芯片特写。

电池保护管特写。

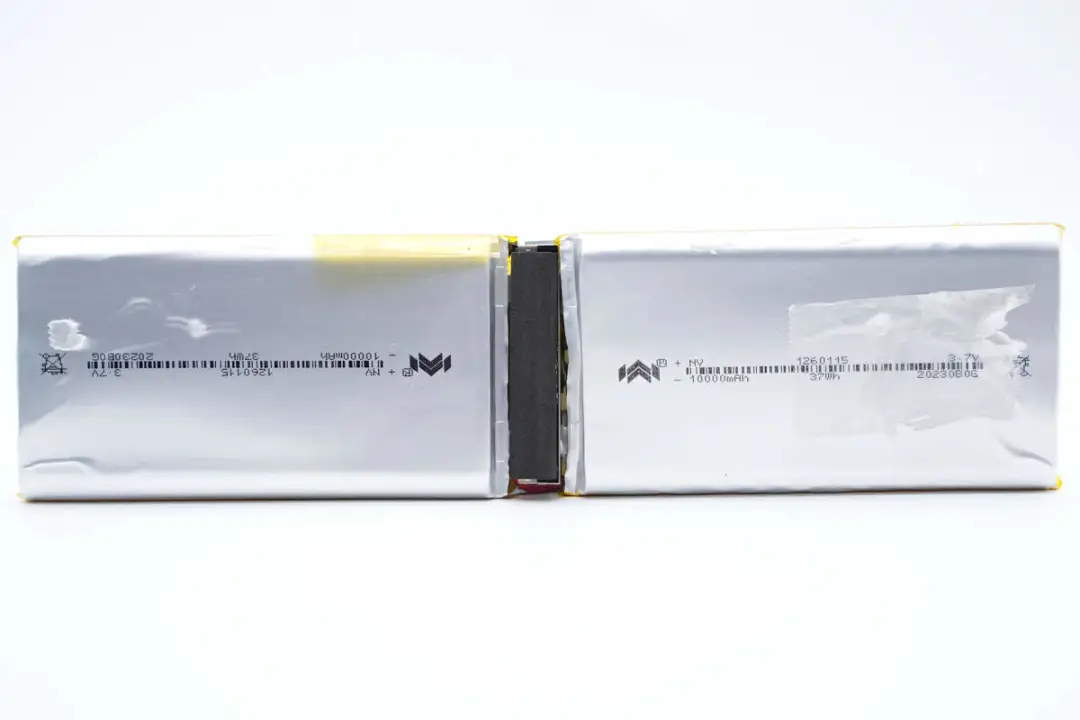

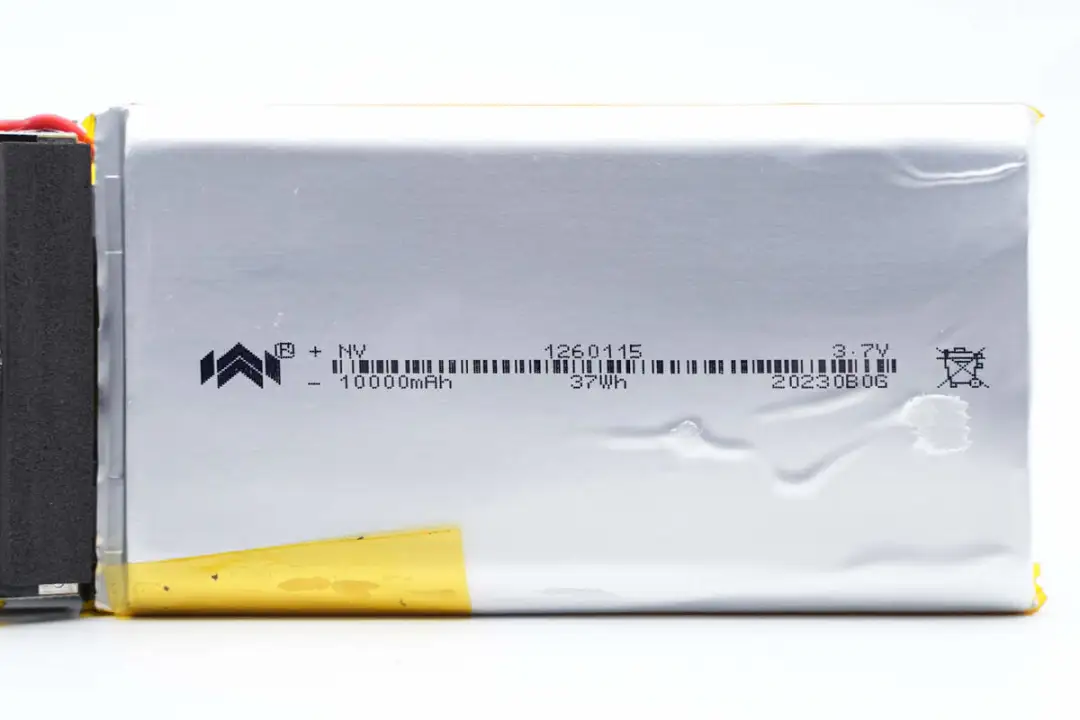

电池来自诺威新能源,尺寸为12mm厚,60mm宽,115mm长,容量为10000mAh,均压3.7V,能量为37Wh,两片电池串联。

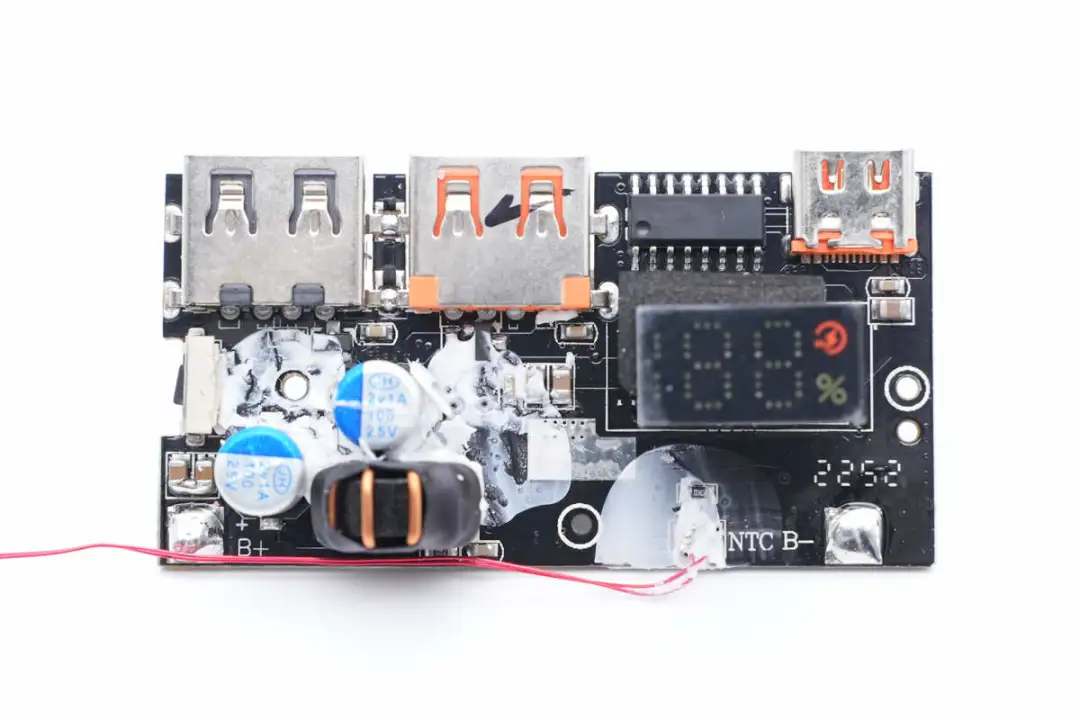

PCBA模块正面一览,焊接USB-A母座,USB-C母座,固态电容,磁环电感和LED段码屏。在下方焊接一颗热敏电阻用于电池温度保护。

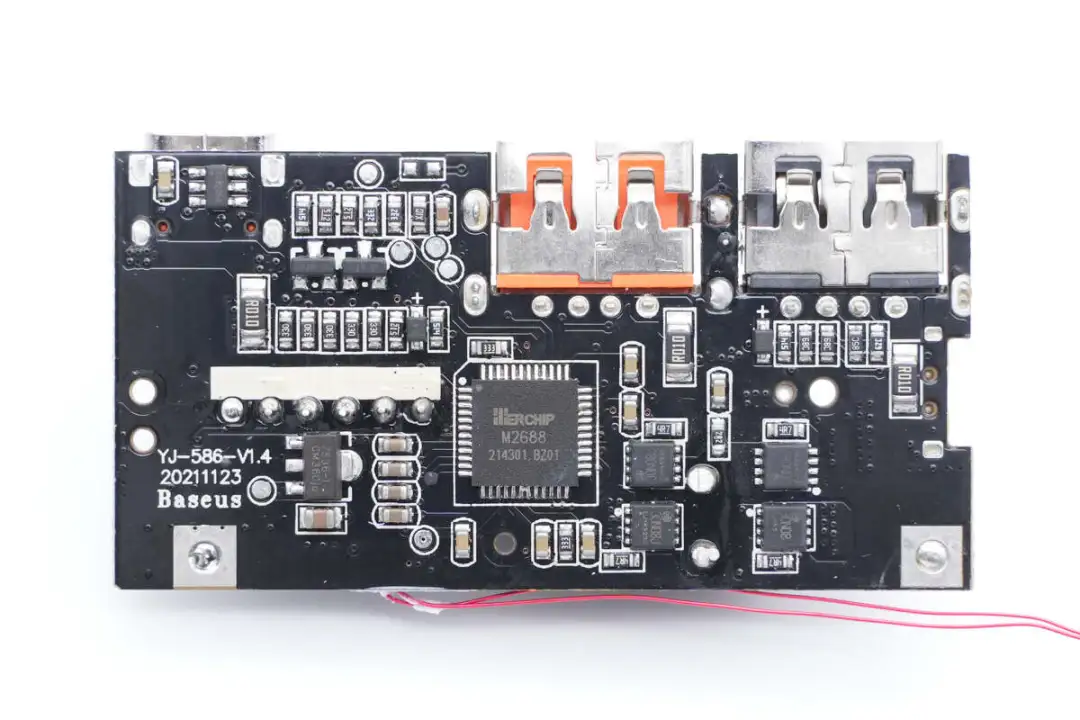

背面焊接升降压主控芯片,四颗同步升降压开关管,USB-A母座采用沉板焊接,降低厚度。

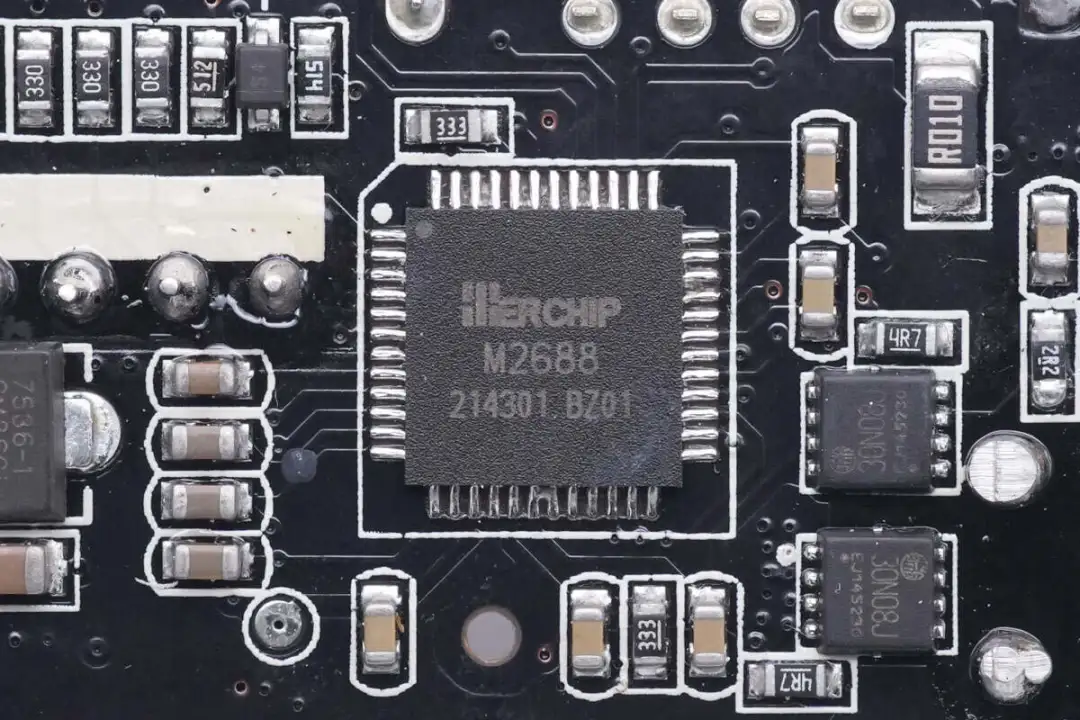

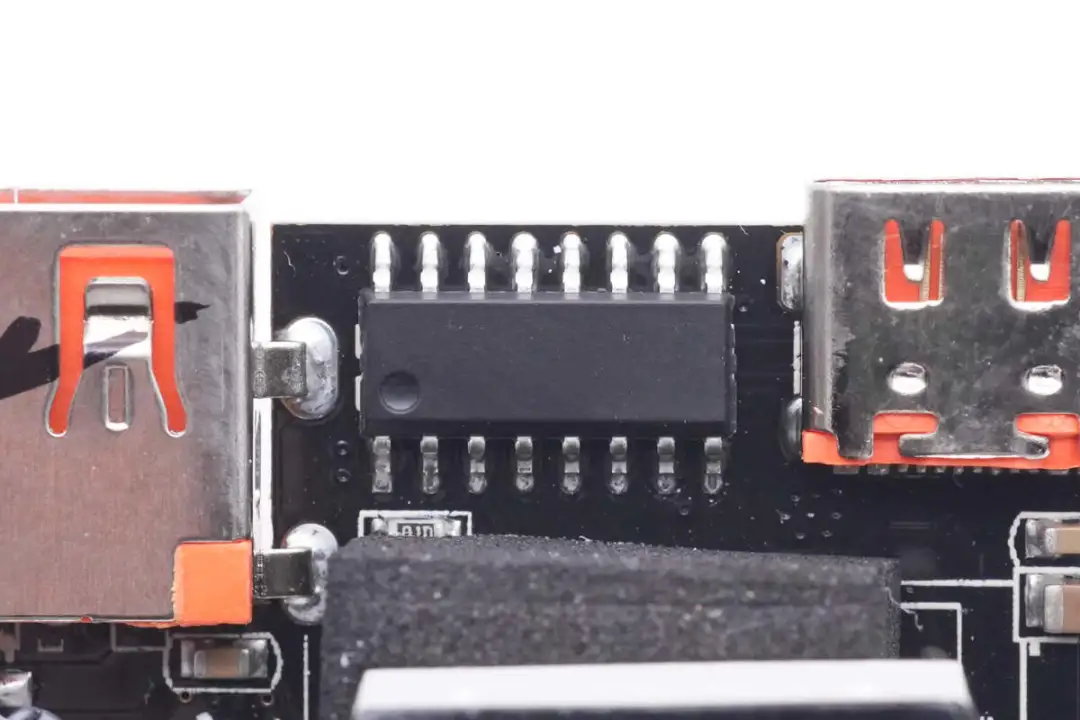

主控SOC芯片来自水芯电子,型号M2688,是一款支持多应用的数字电源管理 SOC 芯片,集成了高性能MCU、16-bit 高精度ADC、最高工作频率 50MHz 的 12-bit 高速ADC、灵活配置的充放电单元、实现快充协议的物理层单元、完备的安全保护单元以及 LED 直接驱动接口。配合少许外围电路,即可实现完整的移动电源解决方案。

M2688支持2-6串锂电池应用,内置同步升降压控制器,支持30-100W输出功率,芯片内部集成全部移动电源功能、快充协议和MCU资源。芯片支持USB-C和USB-A接口快充,快充协议支持广泛,并且支持定制私有快充协议。

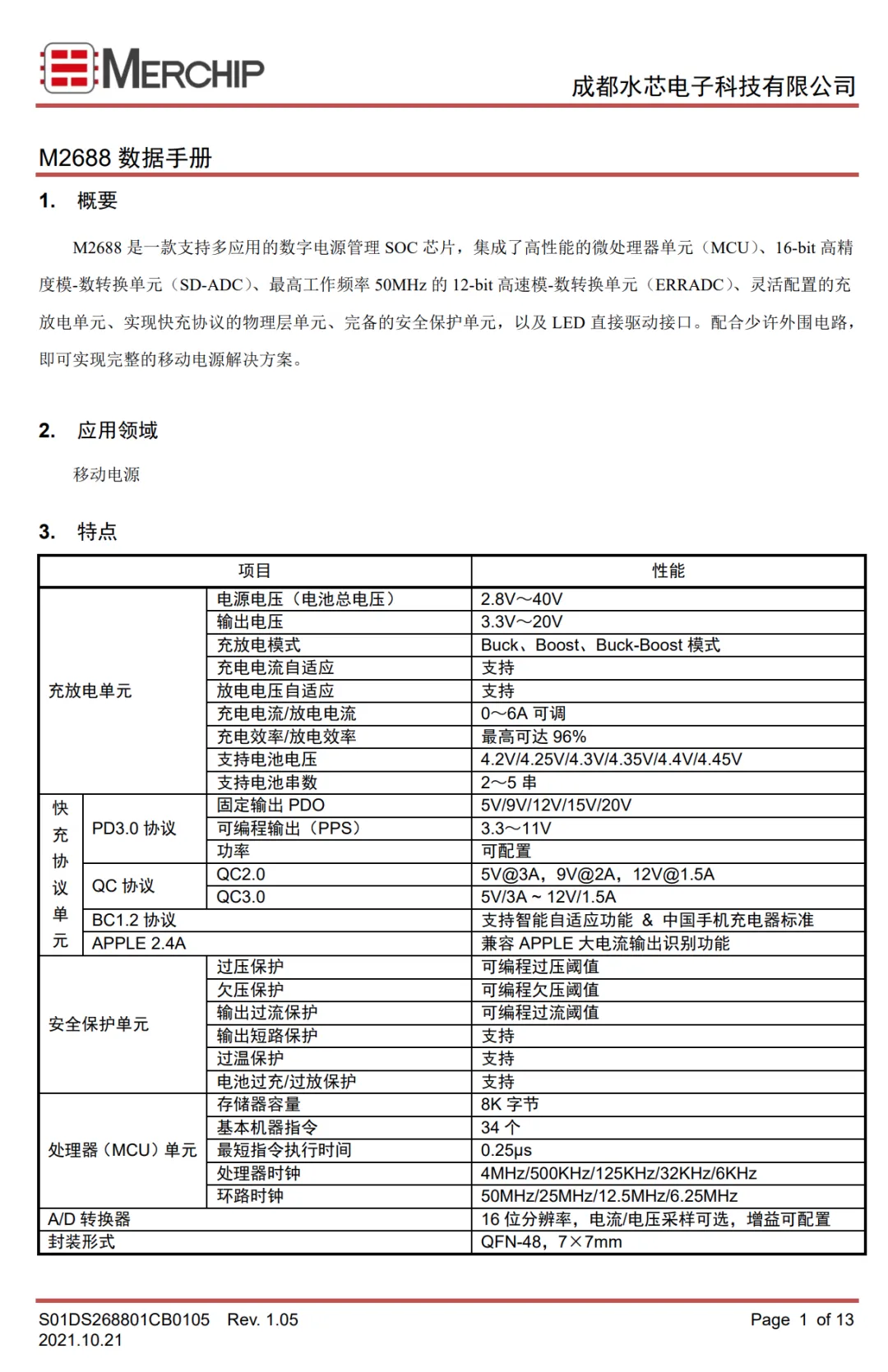

水芯电子 M2688 资料信息。

四颗同步升降压开关管特写。

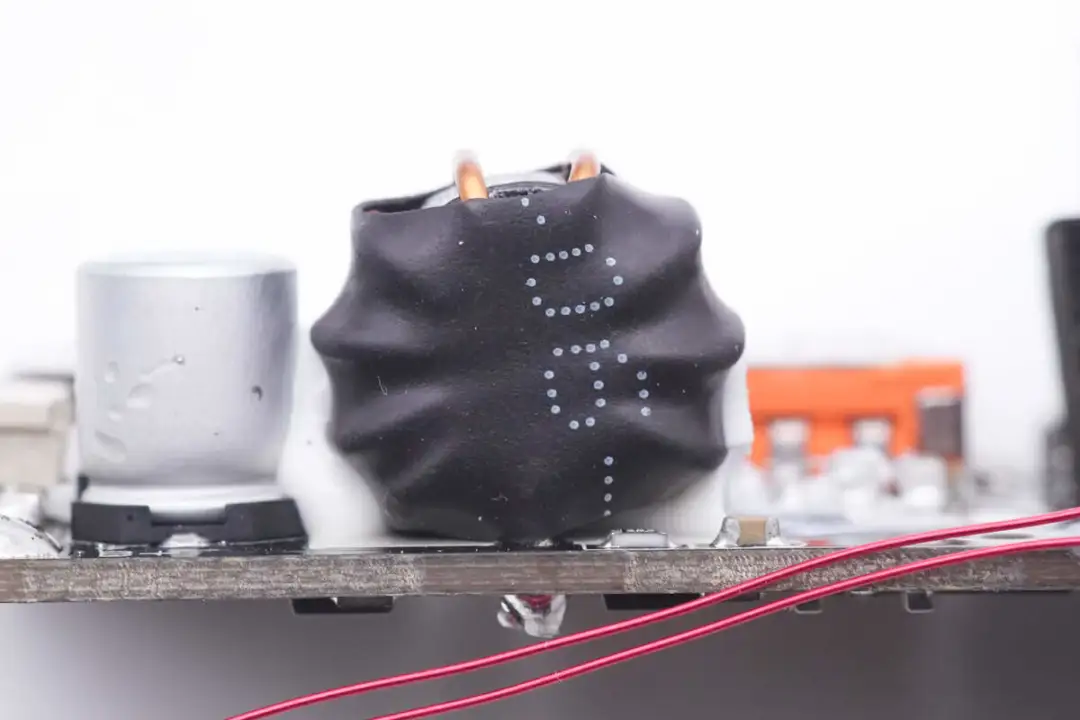

升降压电感采用磁环绕制,外套热缩管绝缘。

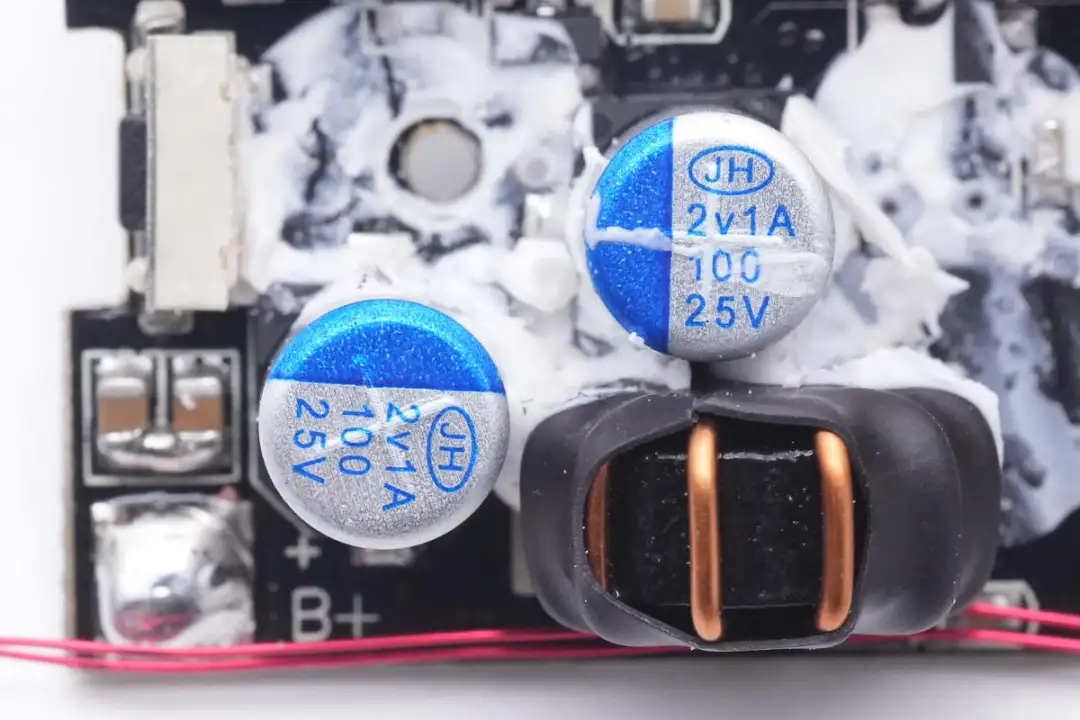

输入输出滤波电容规格为100μF 25V。

对应两个USB-A接口的VBUS开关管特写。

一颗无标MCU芯片用于LED数码管驱动。

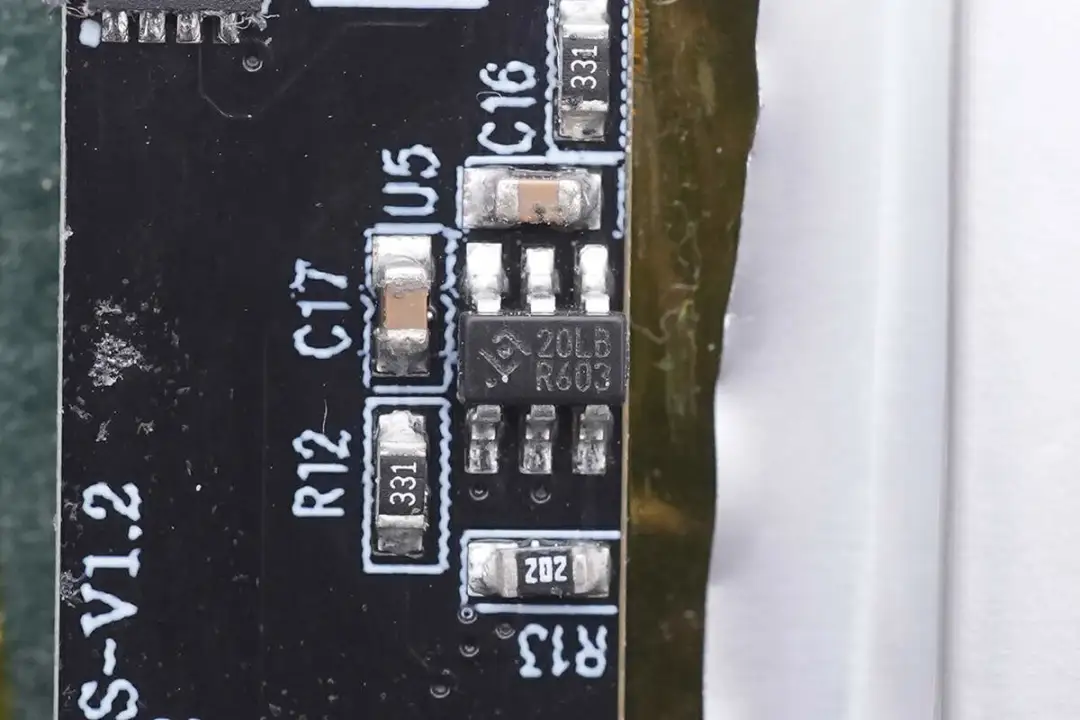

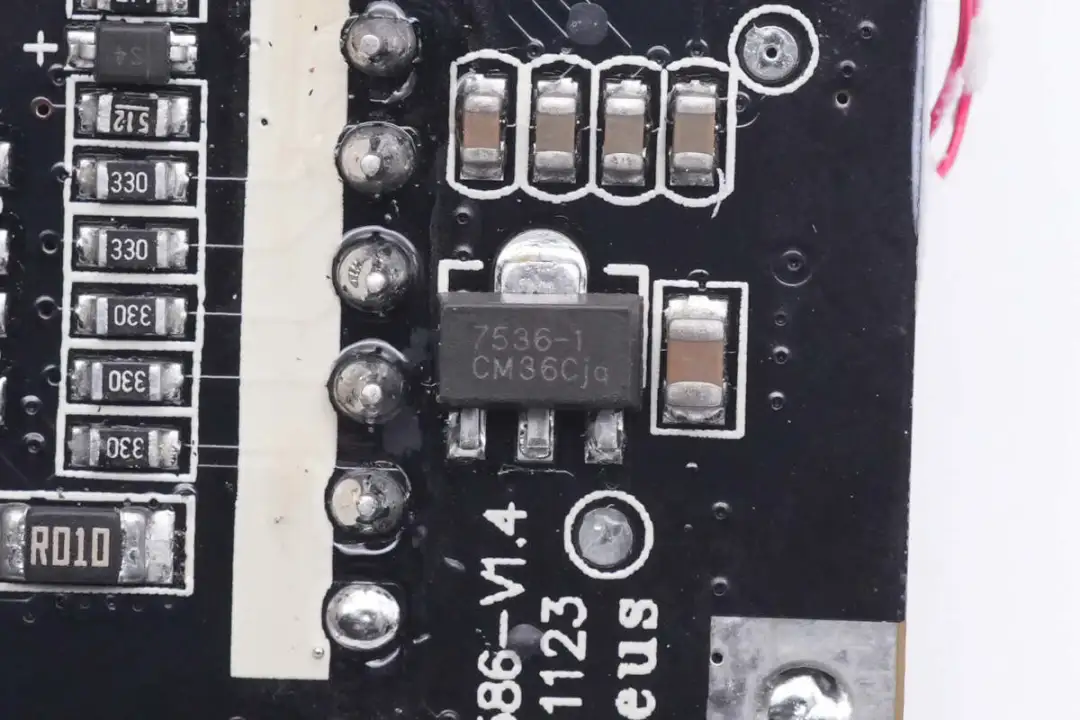

为无标MCU供电的稳压芯片。

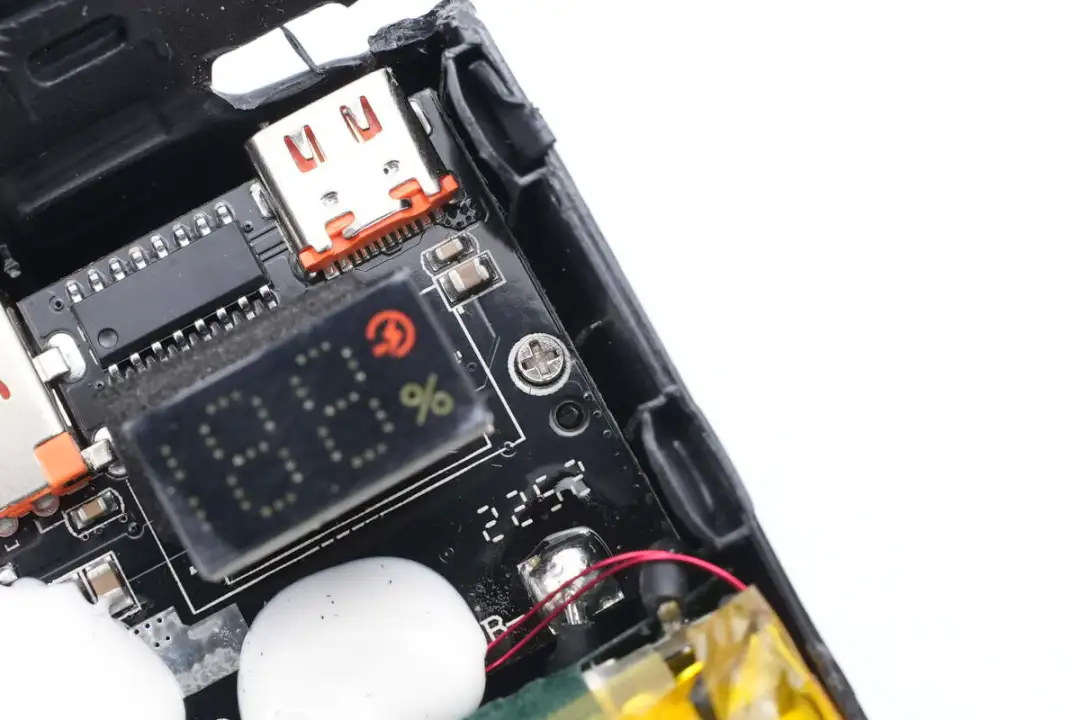

188 LED数码管特写,用于电量百分比显示。

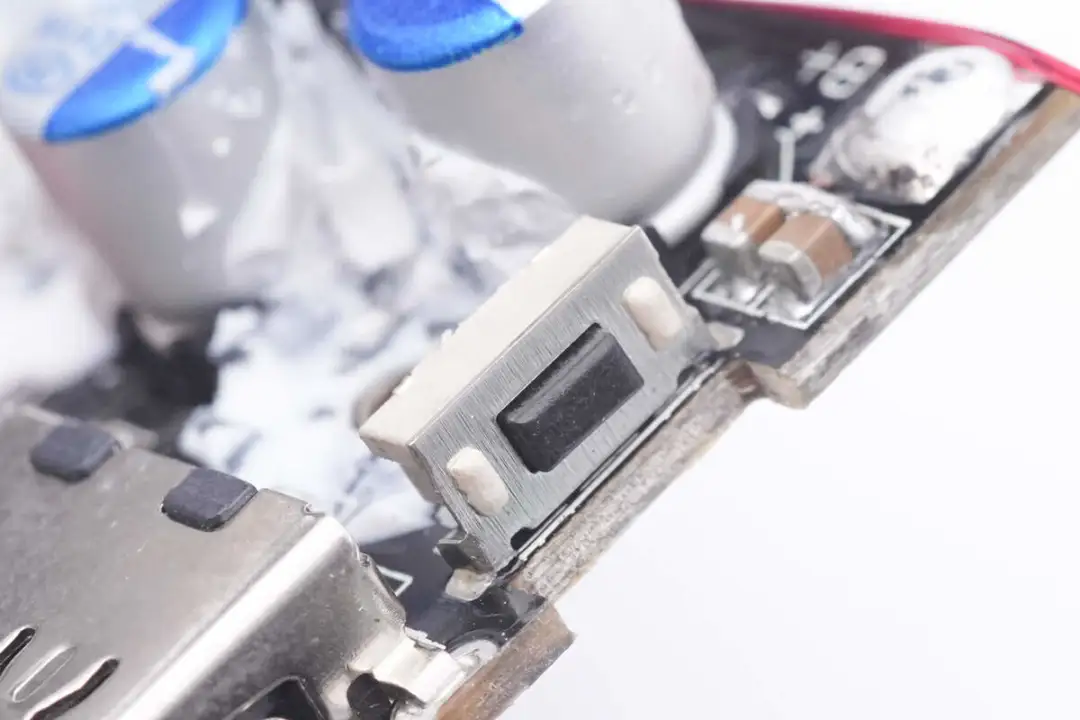

电量检测按键特写,贴片焊接并打胶加固。

NTC热敏电阻特写。

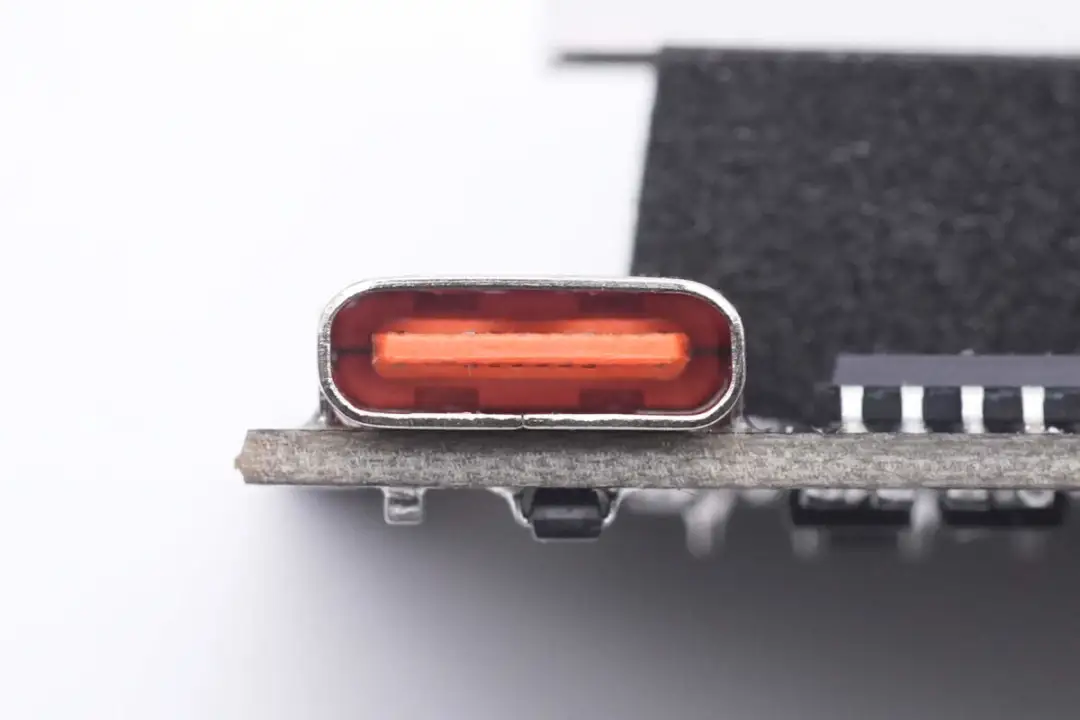

USB-C母座过孔焊接固定,橙色胶芯不露铜。

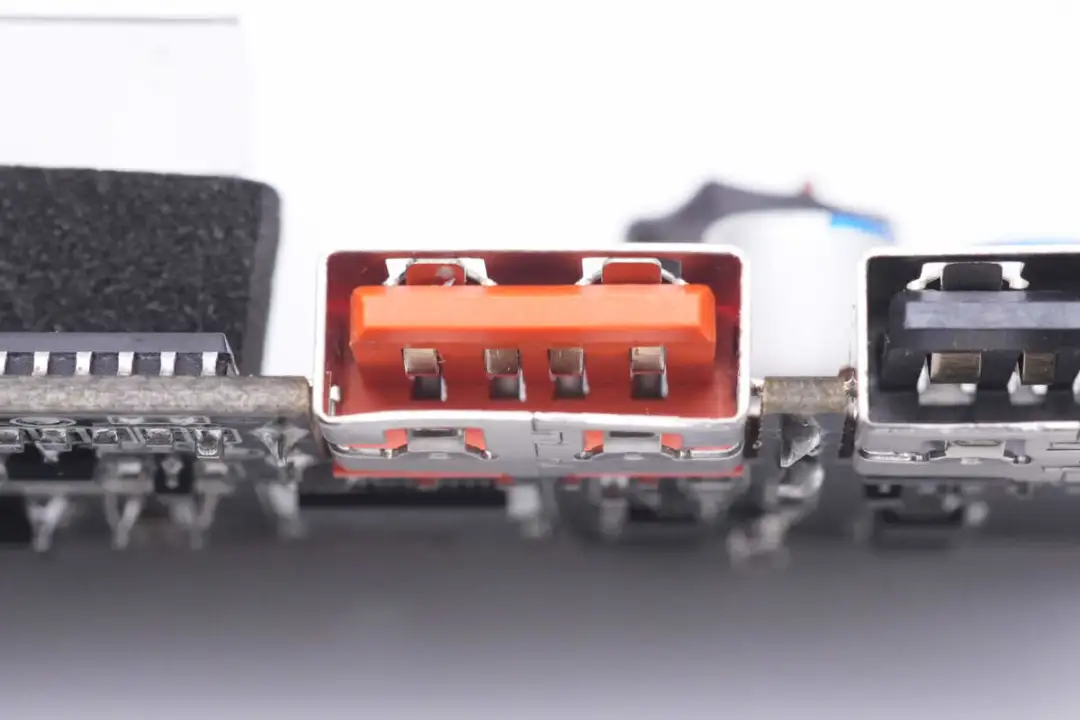

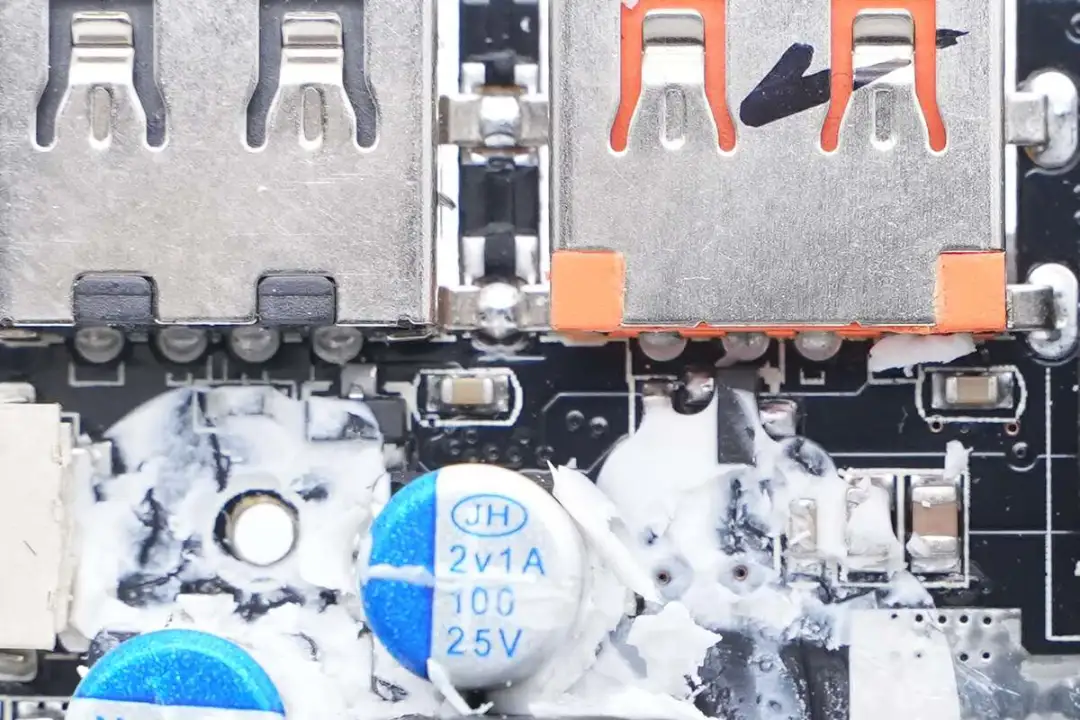

快充USB-A母座采用橙色胶芯。

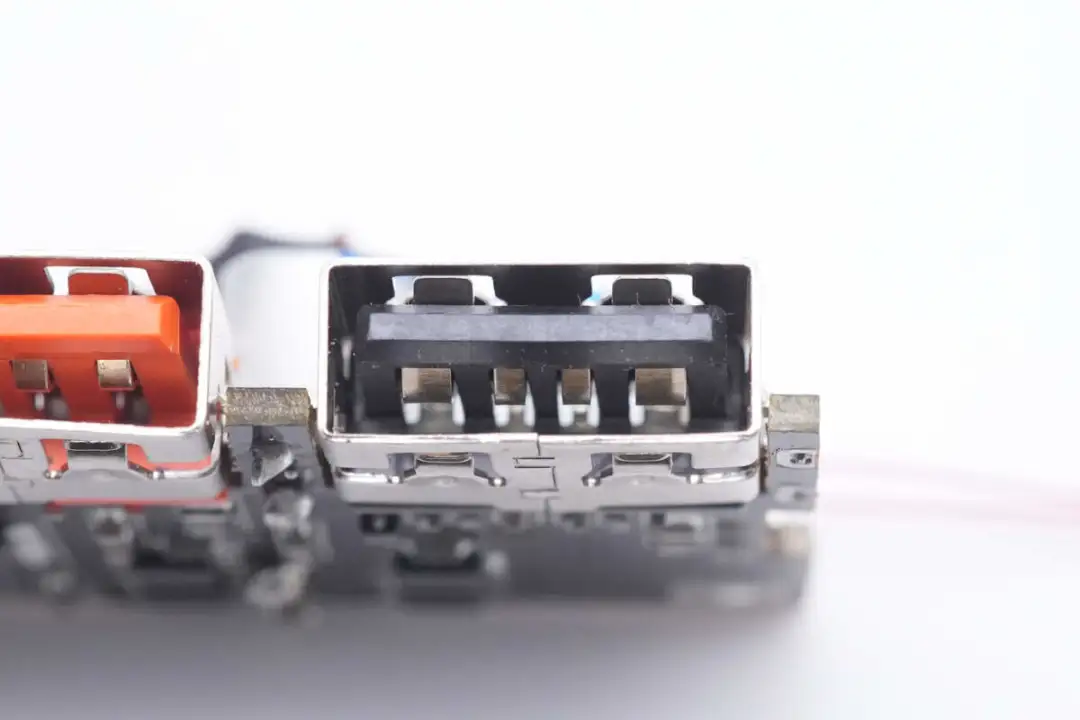

5V USB-A母座采用黑色胶芯。

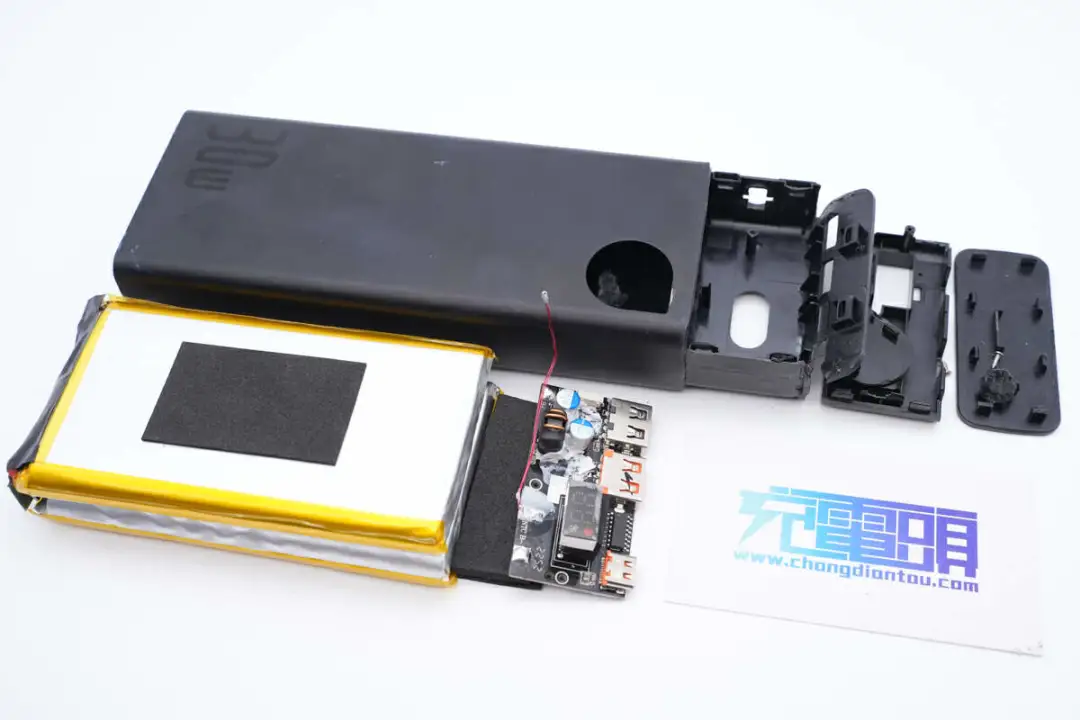

全部拆解一览,来张全家福。

充电头网拆解总结

倍思这款20000mAh移动电源采用黑色长条机身设计,具备2A1C快充接口,支持30W充放电,USB-C口具备20V输出,还支持11V3A PPS快充输出,满足苹果手机,笔记本以及安卓手机快充需求,简洁实用。此外还配有LED显示屏,精确显示剩余电量。

充电头网通过拆解了解到,这款移动电源内置2串电池组,并配有保护电路进行电池过充过放保护。移动电源内部采用水芯电子高集成升降压方案,使用M2688升降压SOC芯片用于升降压控制和协议功能。

水芯电子M2688将传统大功率移动电源中的同步升降压控制器、协议芯片和MCU三颗不同功能的芯片集成在一颗芯片内部,功能全面。M2688极大简化了多串大功率升降压移动电源设计,方案开发快捷,更具有整体成本优势。
