Mcdodo麦多多推出了一款超小体积的67W 20000mAh容量移动电源,这款移动电源采用PC+ABS材质外壳,搭配真空电镀工艺,呈现高级质感。移动电源具备2C1A快充接口,具备67W快充输出,支持笔记本电脑快充。具备45W自充能力,为移动电源充满仅需3.5小时。

这款移动电源采用自带线设计,自带收纳支架,使用更加方便。创新堆叠的结构设计,将移动电源的体积缩小了33%,相比同类产品体积更小,更便携,使用体验更好。下面充电头网就带来麦多多这款移动电源的拆解,一起看看内部的设计和用料。



此前充电头网还拆解过麦多多5000mAh磁吸无线充移动电源麦多多67W 2C1A迷你氮化镓充电器麦多多40W双USB-C氮化镓充电器麦多多GaN5 mini 65W 2C1A氮化镓充电器等产品,欢迎查阅。



Mcdodo麦多多超小67W移动电源外观

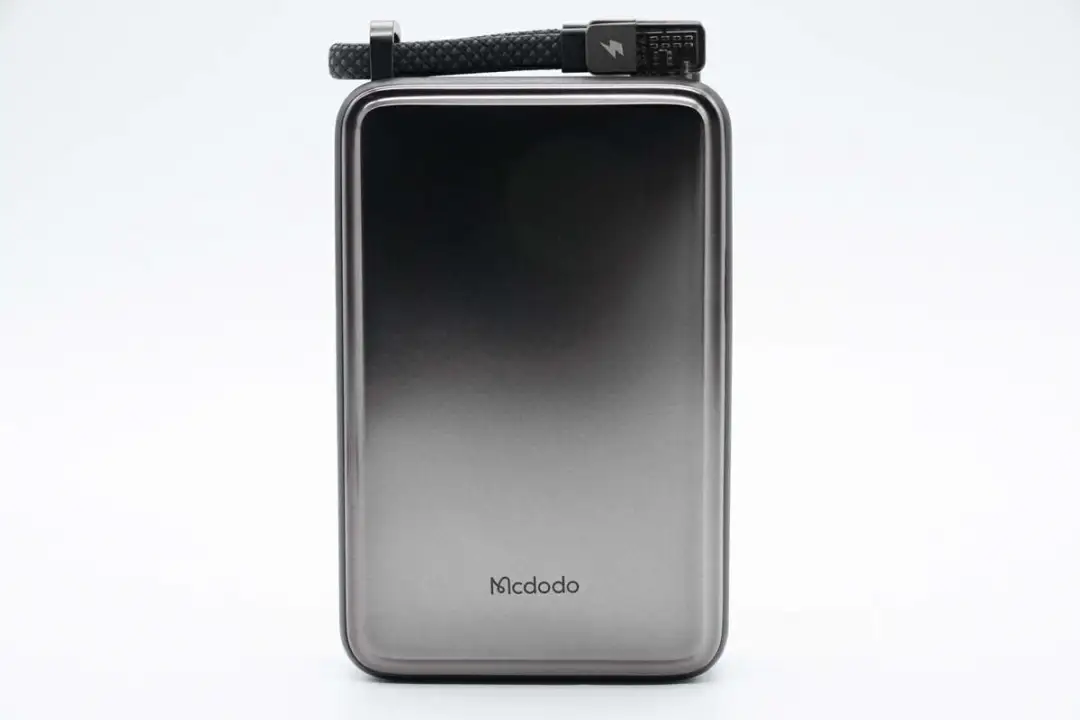

Mcdodo麦多多新款67W快充移动电源为规整长方体造型,在具备大容量大功率双优指标同时将体积控制得很好。机身正面外壳喷涂银灰色金属漆,金属质感十足,也让产品整体看上去更加高档。

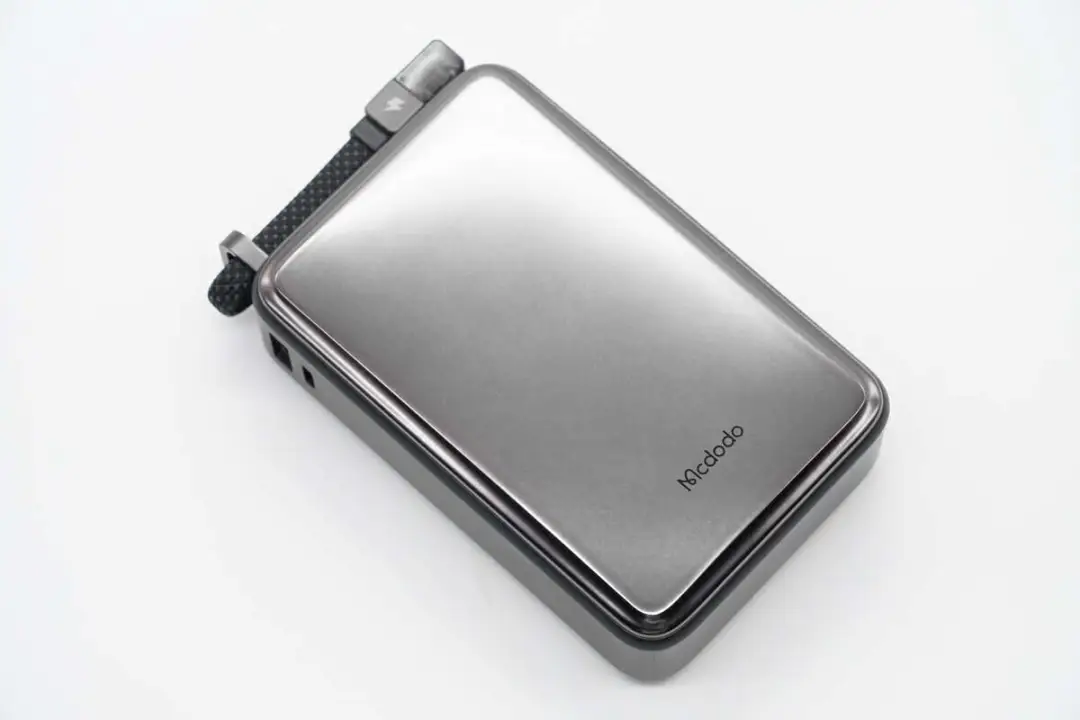

机身边缘小一圈设计,正面印有Mcdodo品牌。

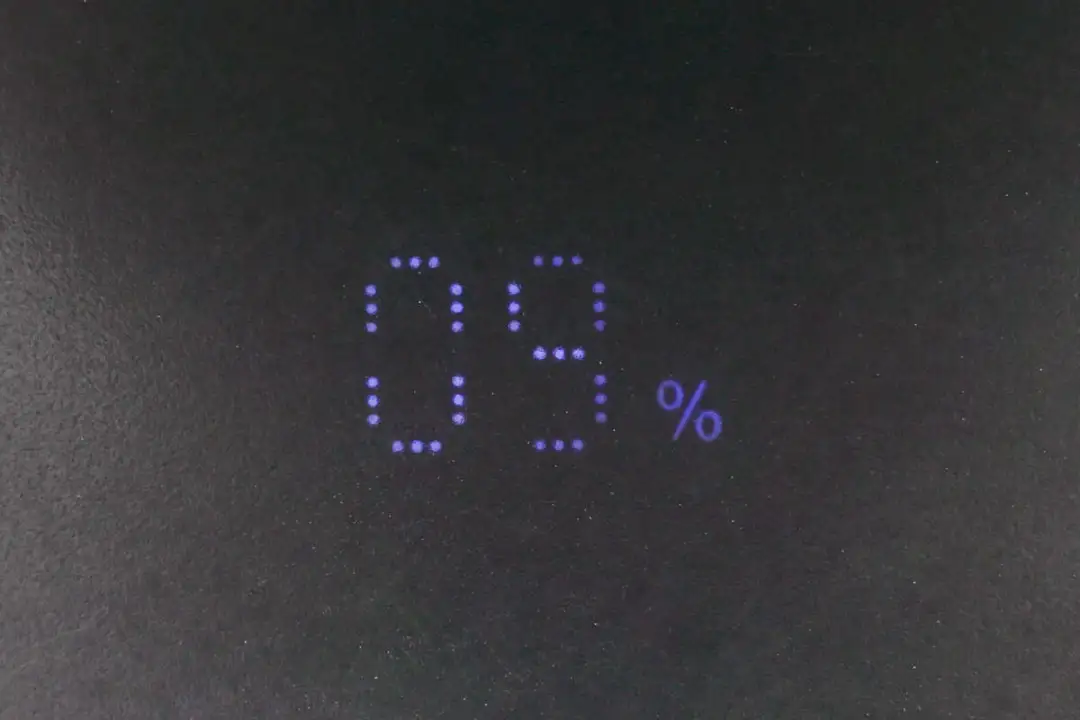

机身正面设有隐藏式电量数显屏,可以百分比精确显示移动电源剩余电量,用户可实时观察剩余电量无需盲猜,更好的规划用电。

正面Mcdodo品牌特写。

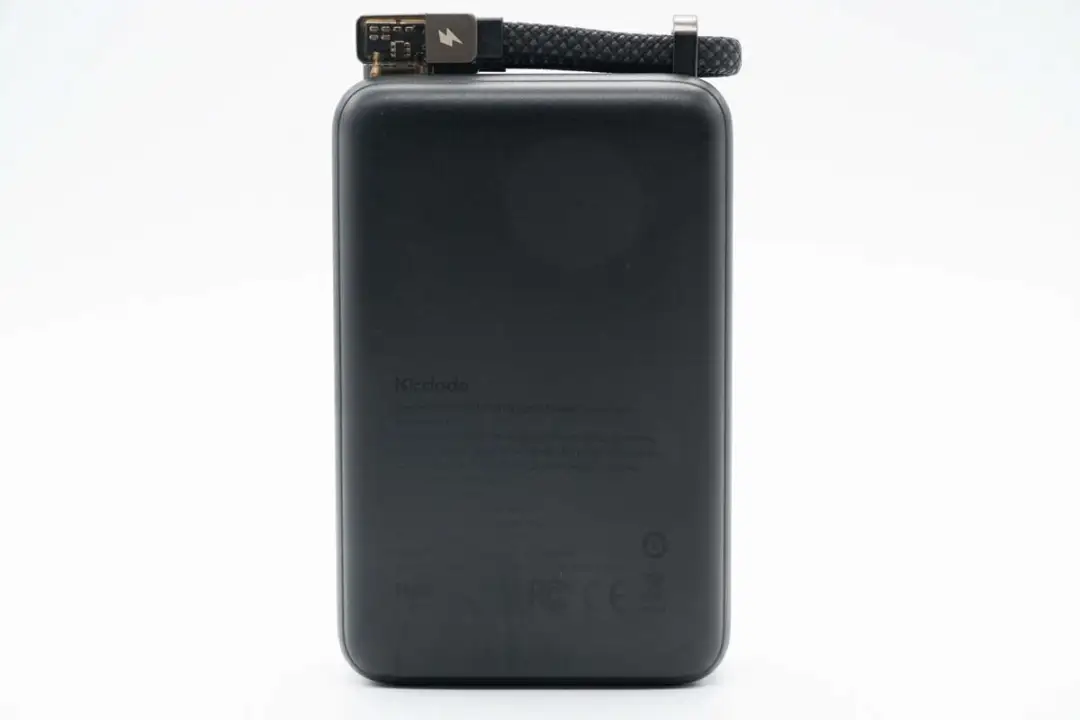

机身背面边缘过渡圆润,用户持握不硌手,与正面完全不同风格设计表明产品设计时考虑到这一细节。

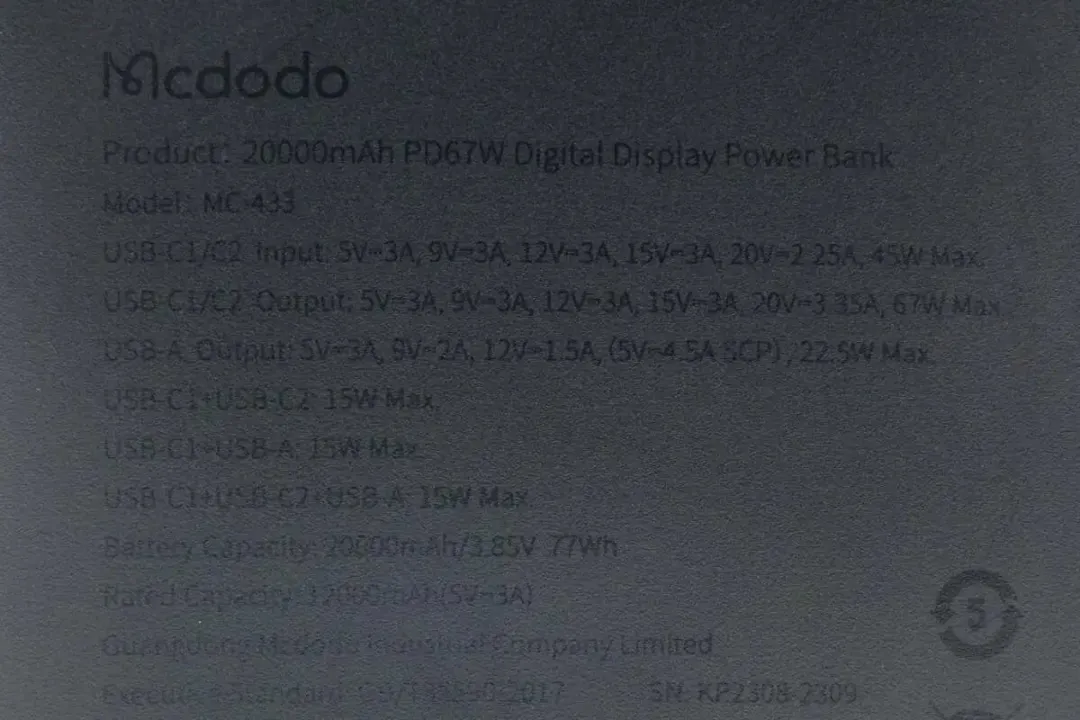

背面外壳还印有产品详细参数

型号:MC-433

USB-C1/C2输入:5V3A、9V3A、12V3A、15V3A、20V2.25A,45W Max

USB-C1/C2输出:5V3A、9V3A、12V3A、15V3A、20V3.35A,67W Max

USB-A输出:5V3A、9V2A、12V1.5A,(5V4.5A SCP),22.5W Max

USB-C1+USB-C2:15W Max

USB-C1+USB-A:15W Max

USB-C1+USB-C2+USB-A:15W Max

电池容量:20000mAh/3.85V 77Wh

额定容量:12000mAh(5V3A)

产品通过了FCC、CE认证。

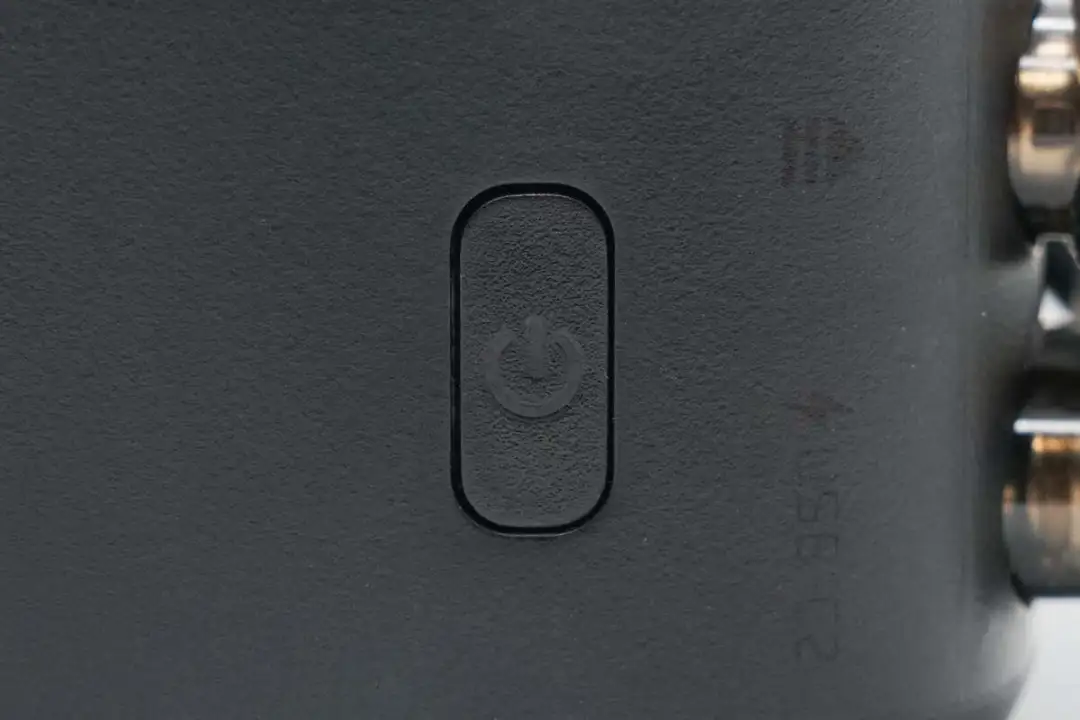

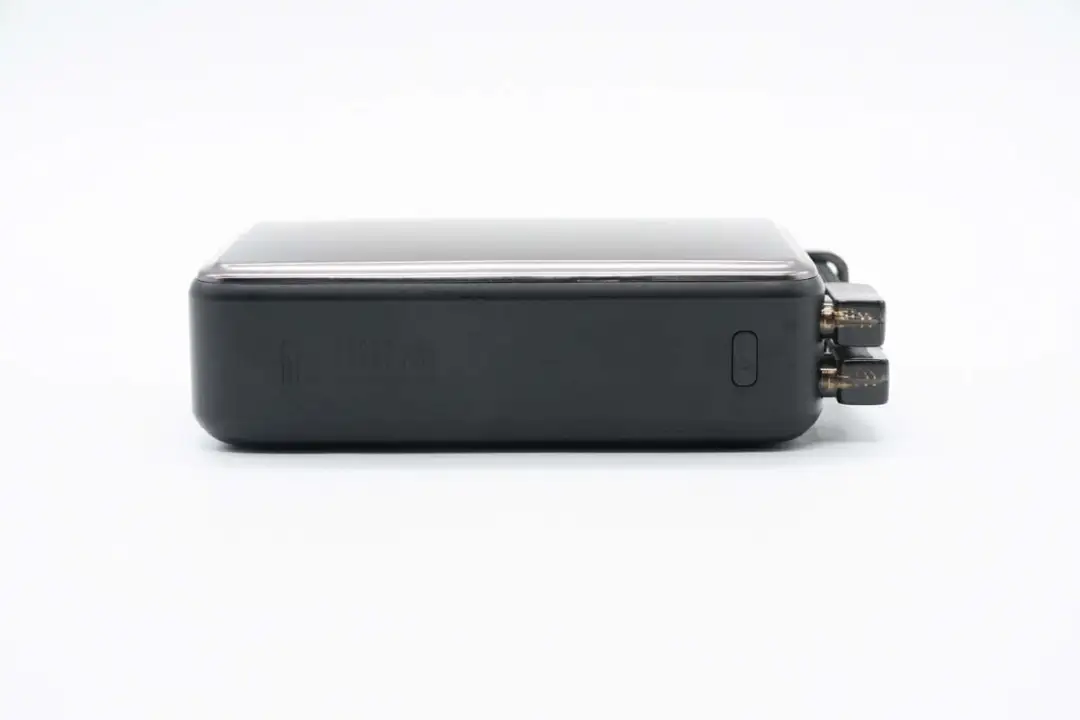

机身一侧设有电源键,同侧外壳上印有产品相关参数。

电源键特写,右边外壳上印有USB-C2字样以及闪电标识等。

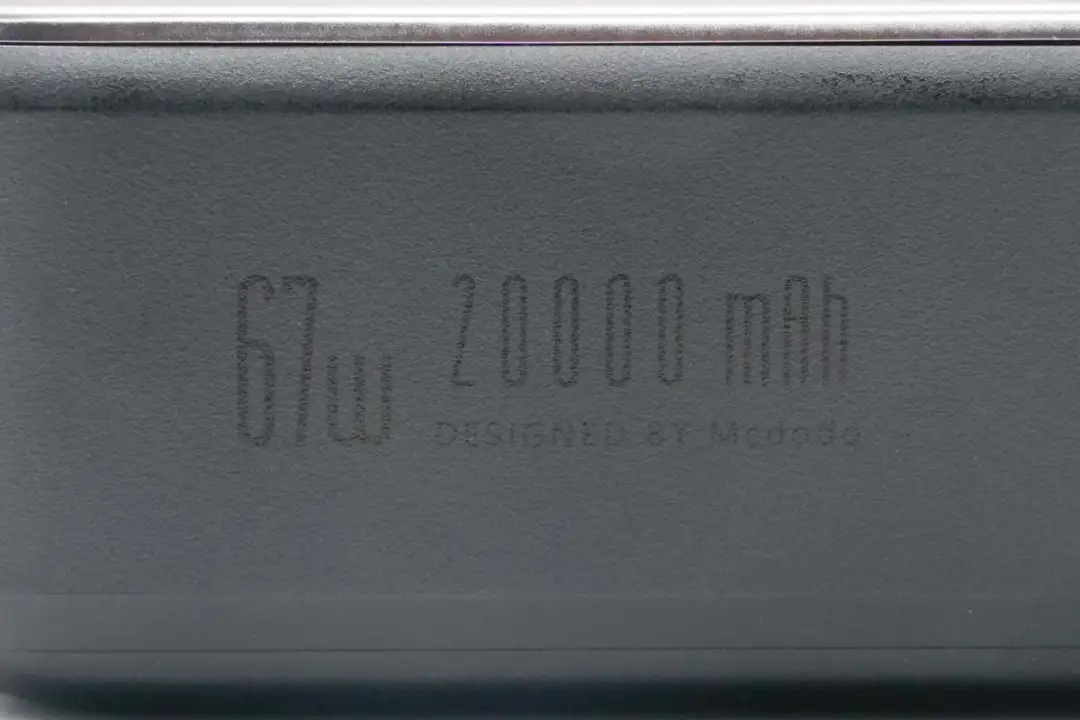

同侧外壳上印的是67W、20000mAh以及DESIGNED BY Mcdodo字样。

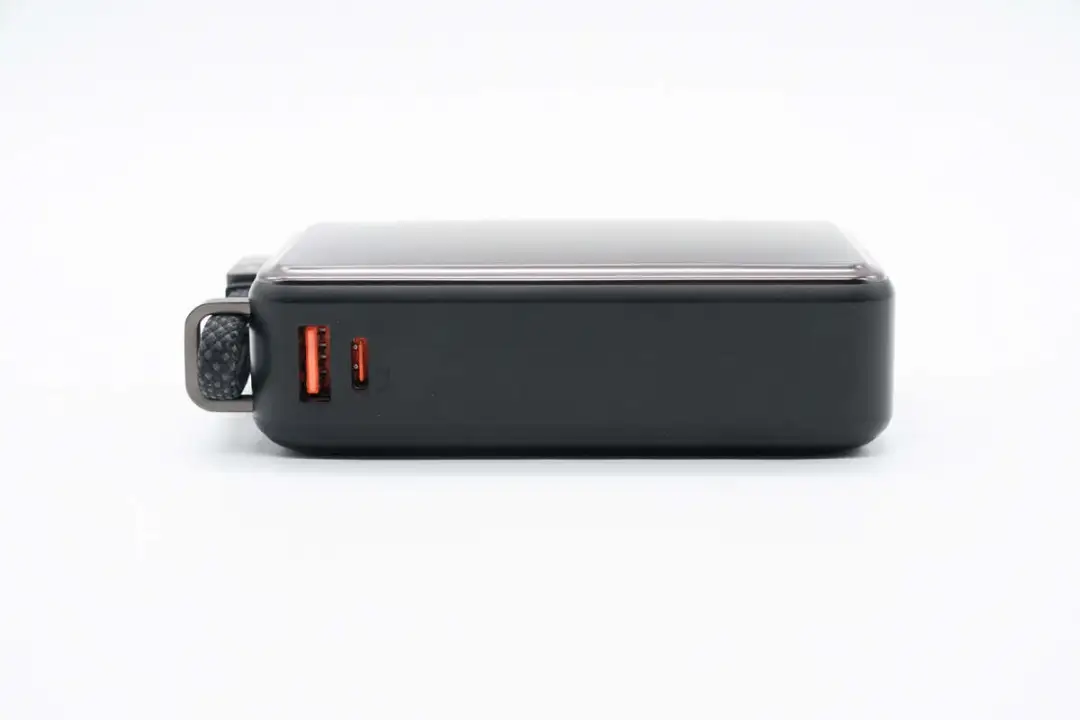

另一侧设有USB-C1以及USB-A接口,两个接口胶芯均为橙色。

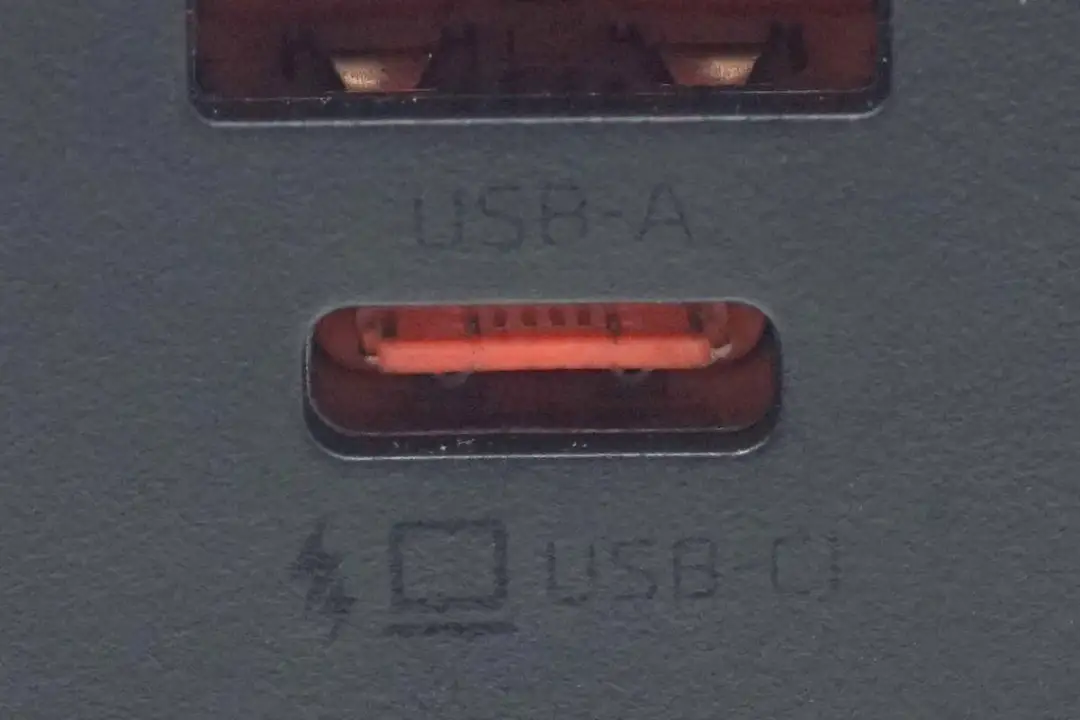

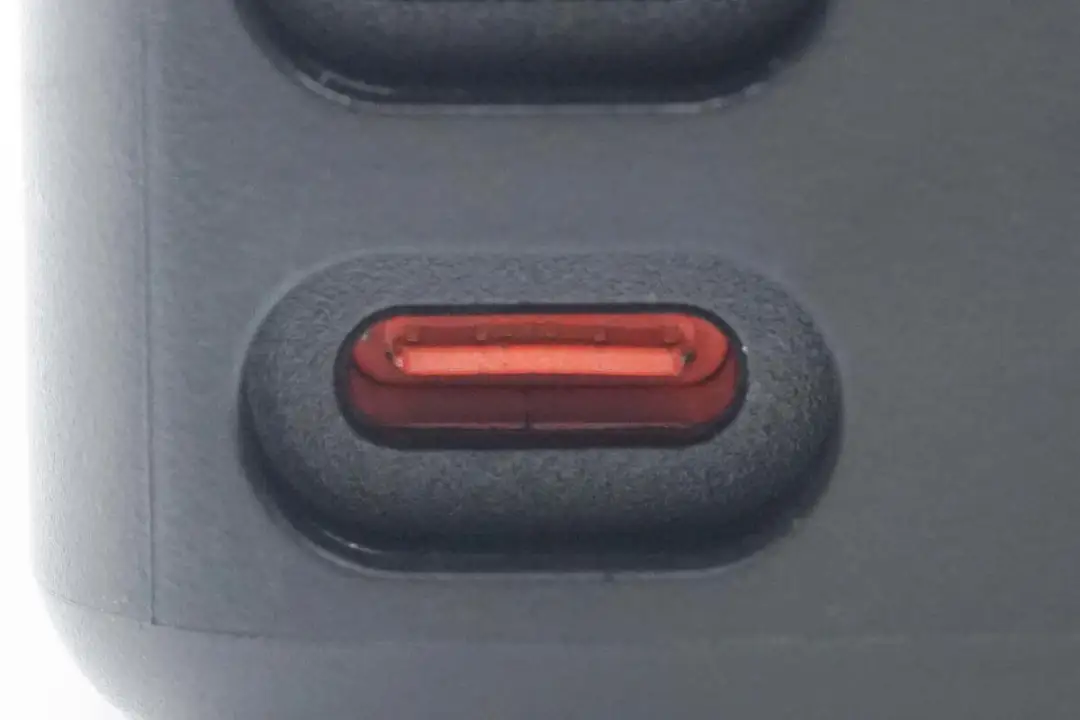

USB-C1口旁印有笔记本标识,表明该接口可以给笔记本进行快充。

产品还有一大亮点是不仅配备一条USB-C短线,解决用户临时充电需求,同时还在移动电源机身上设计有固定插槽和锌合金收纳架,方便整理和外出携带,设计可以说别具匠心。

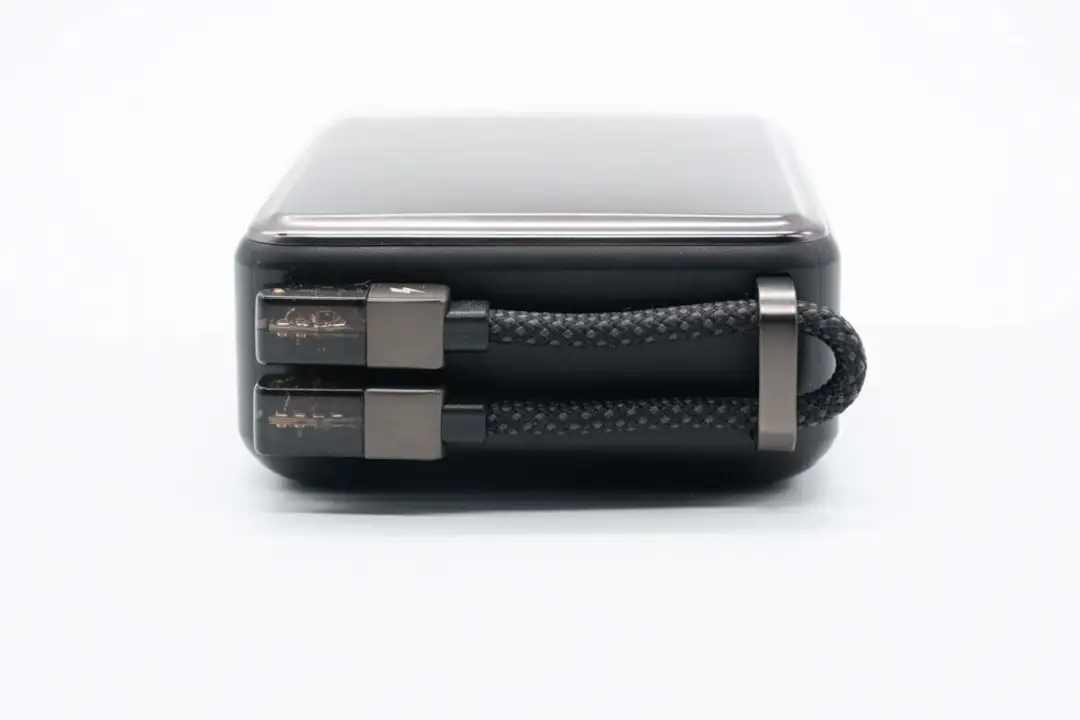

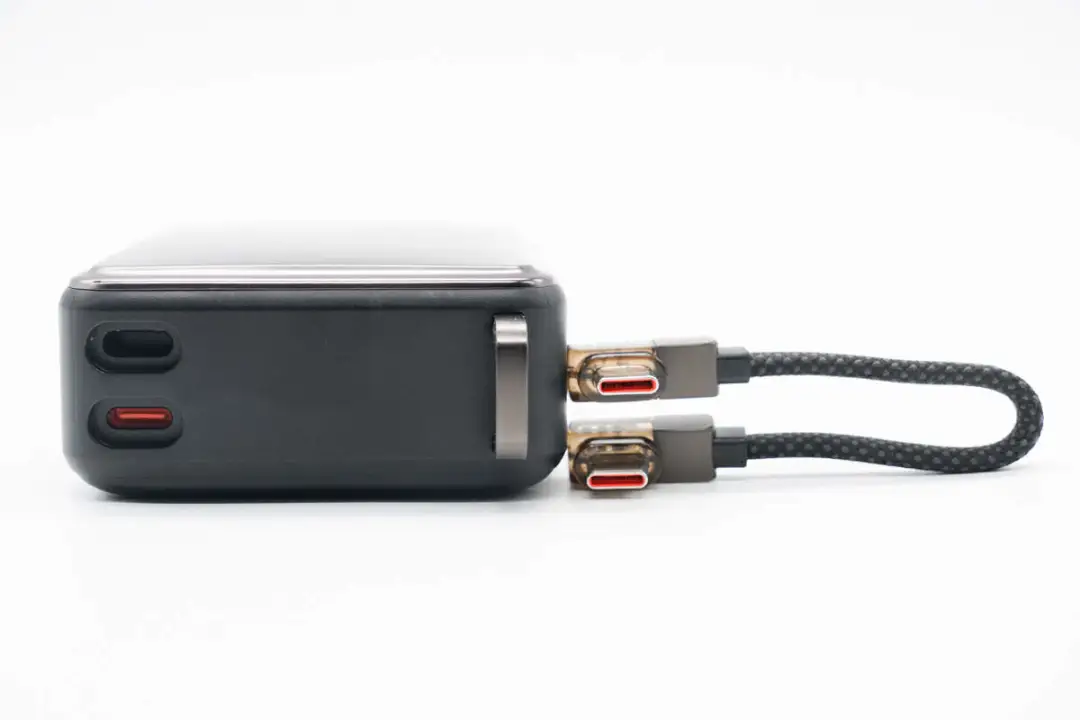

将USB-C线取下,机身顶部左侧插槽内凹设计,可以更好的固定线材防止脱落。

其中一个插槽为USB-C2接口,性能与USB-C1口的完全一样,支持高性能双向快充。

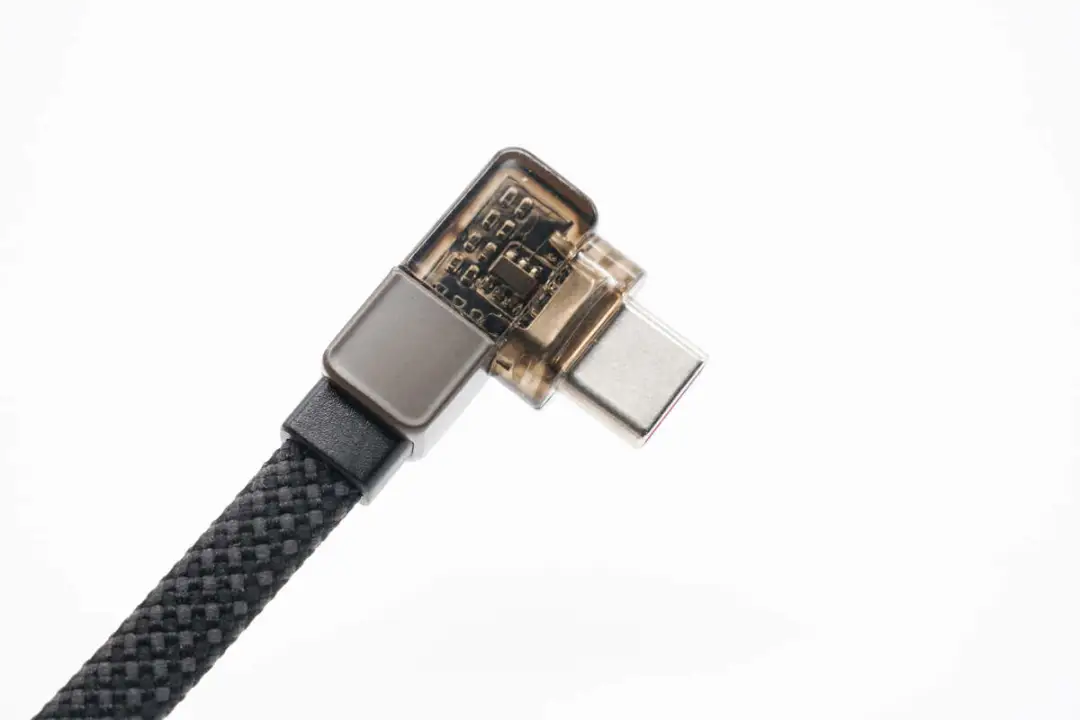

附带USB-C短线两端线头均为弯折设计,走线方便。不仅如此,线头外壳透明设计十分硬核,线身外套编织外衣,更加耐用,连线都设计的这么好,诚意十足。

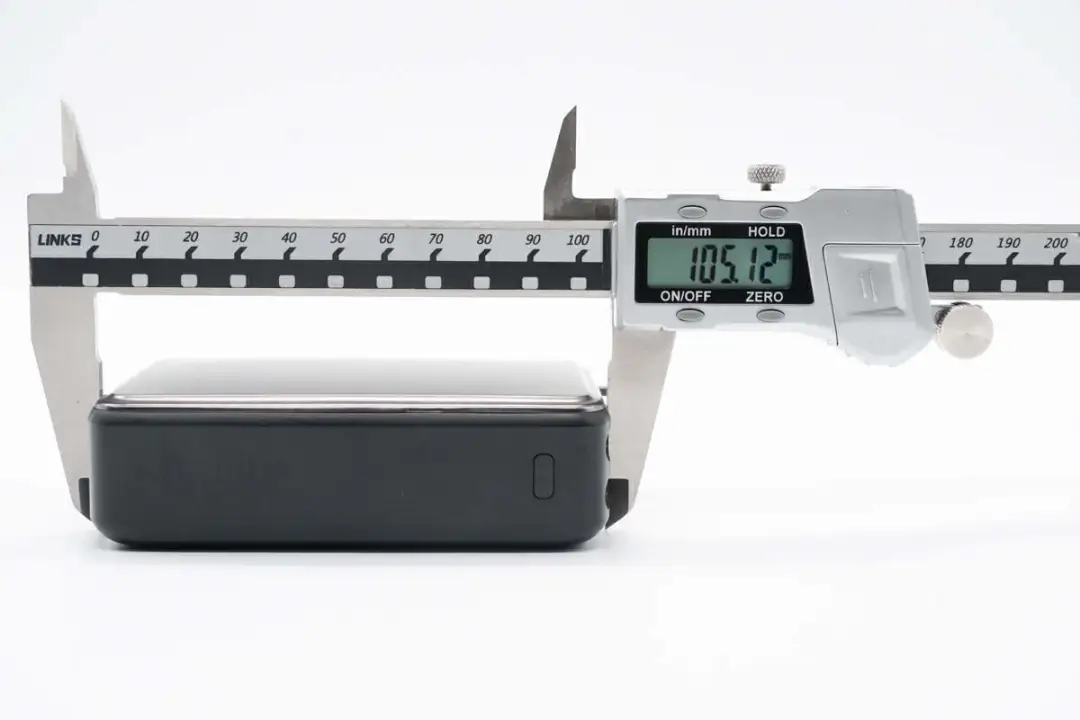

实测移动电源机身长度为105.12mm。

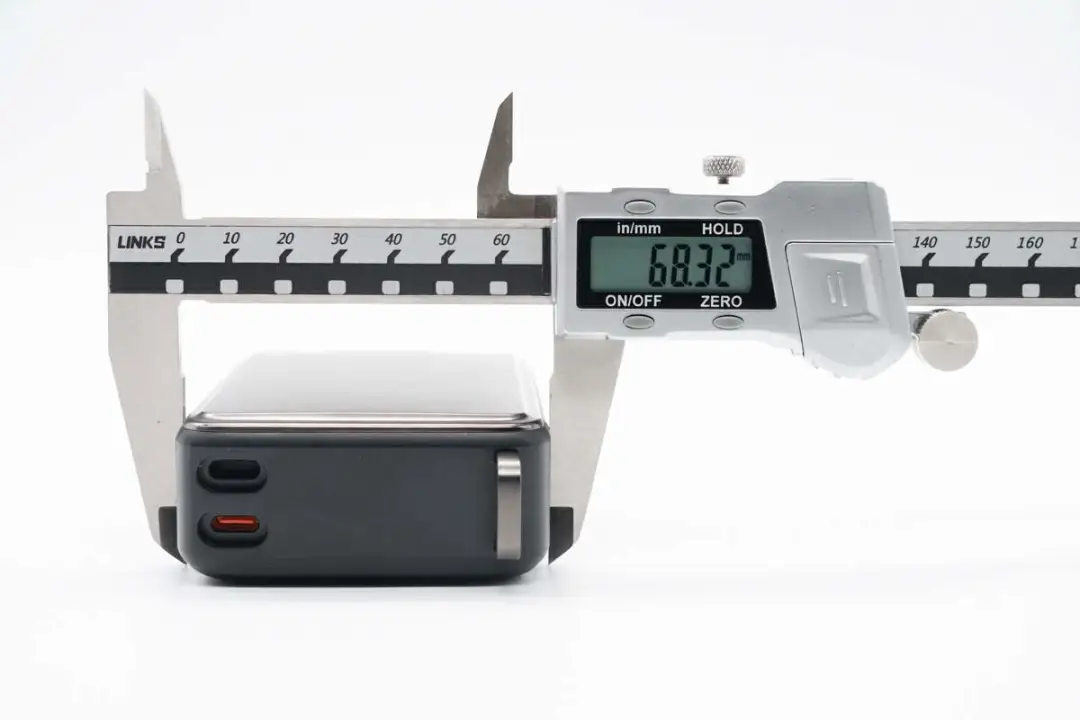

宽度为68.32mm。

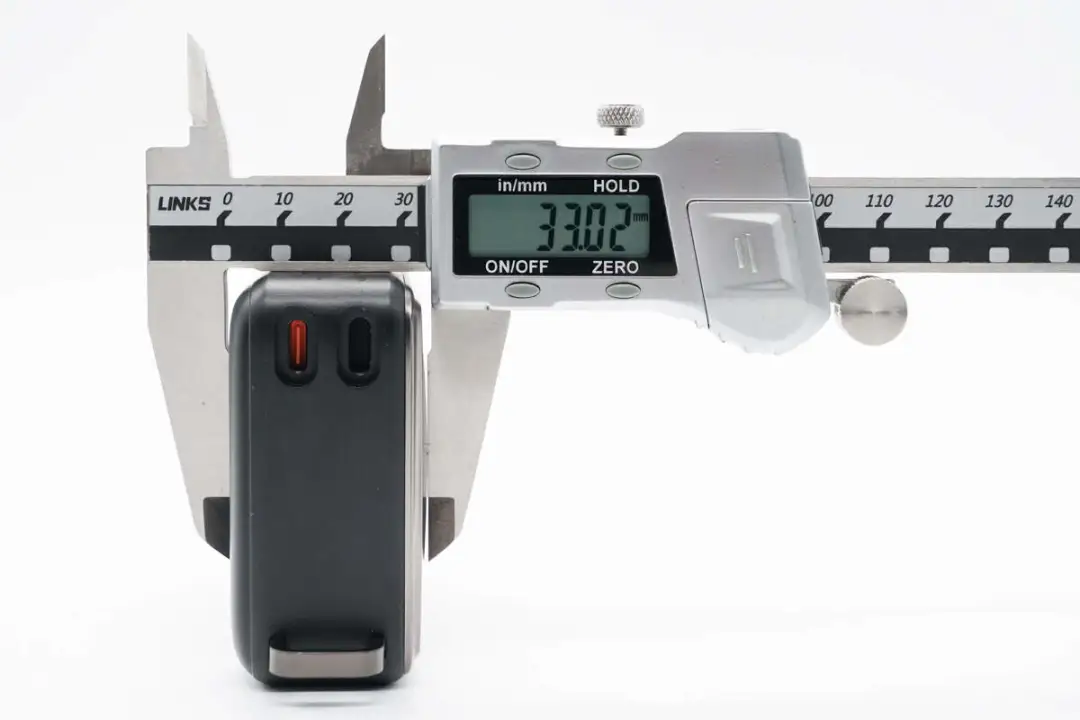

厚度为33.02mm。

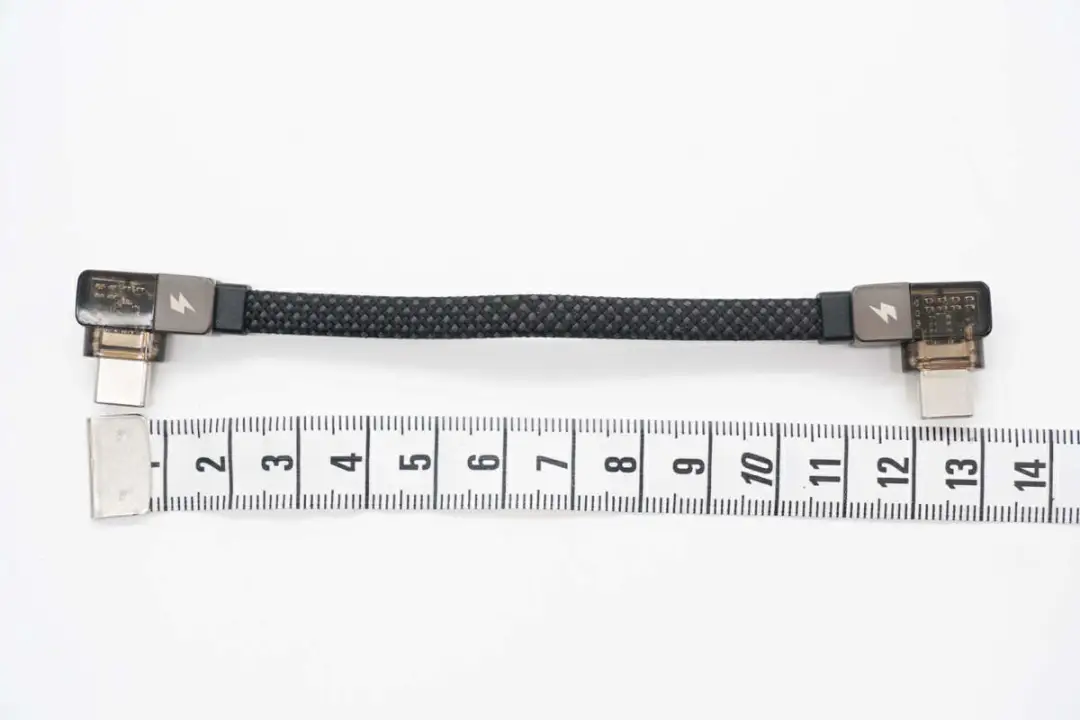

USB-C短线长度约为13cm。

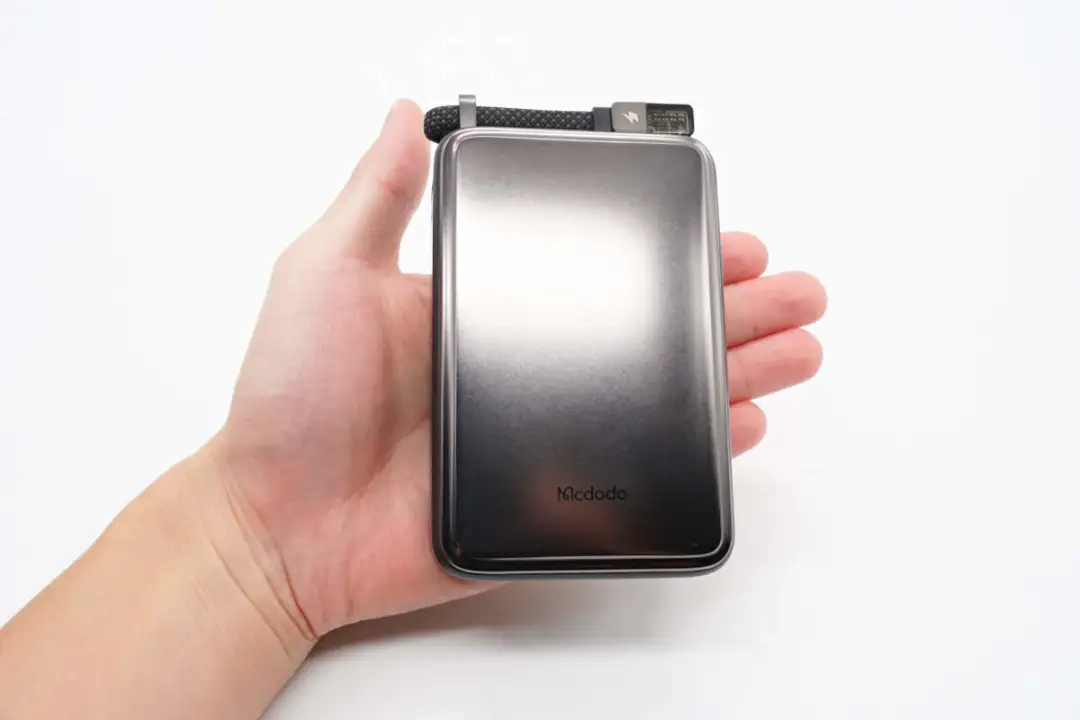

产品拿在手上的大小直观感受。

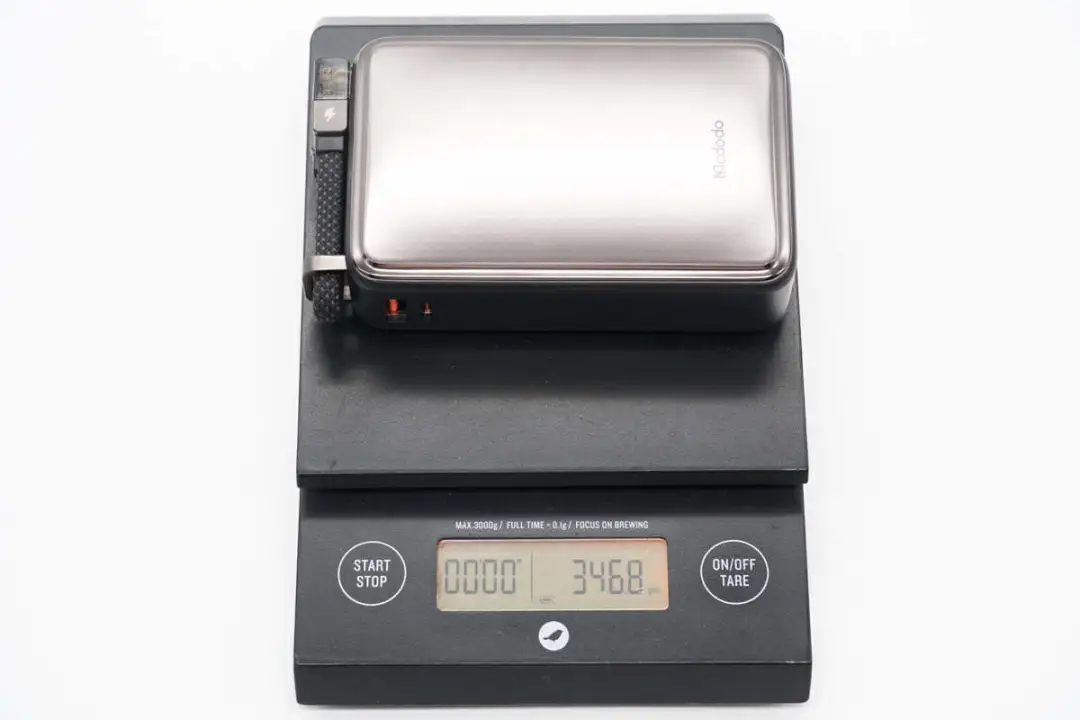

另外测得麦多多新款67W移动电源带线总重量约为347g。

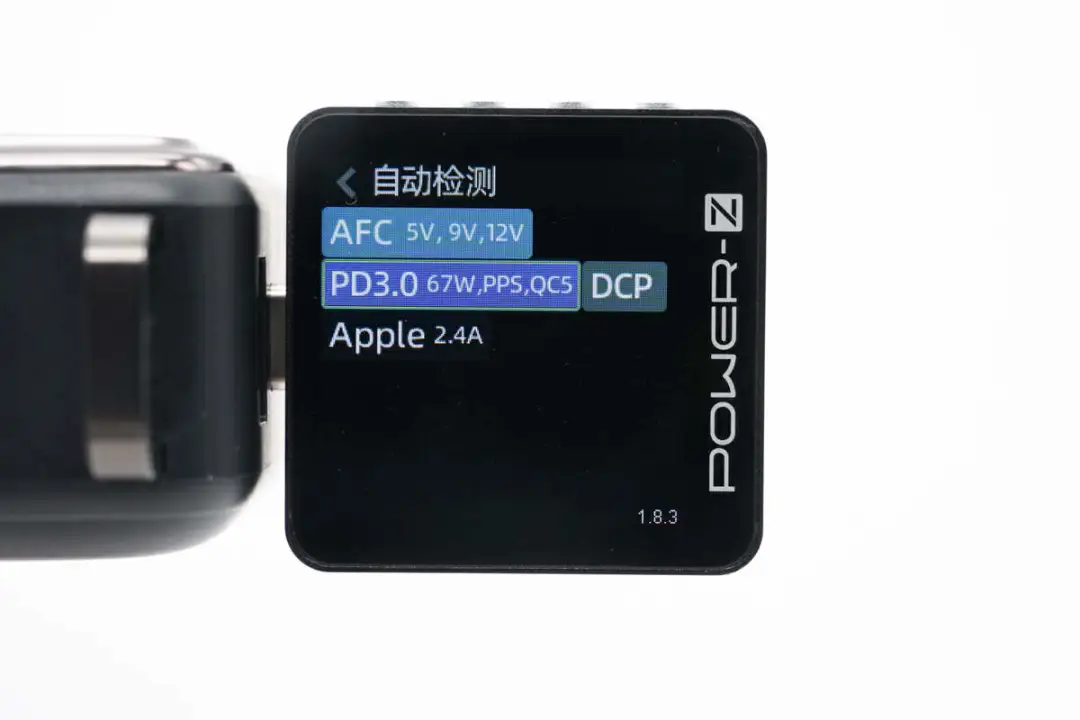

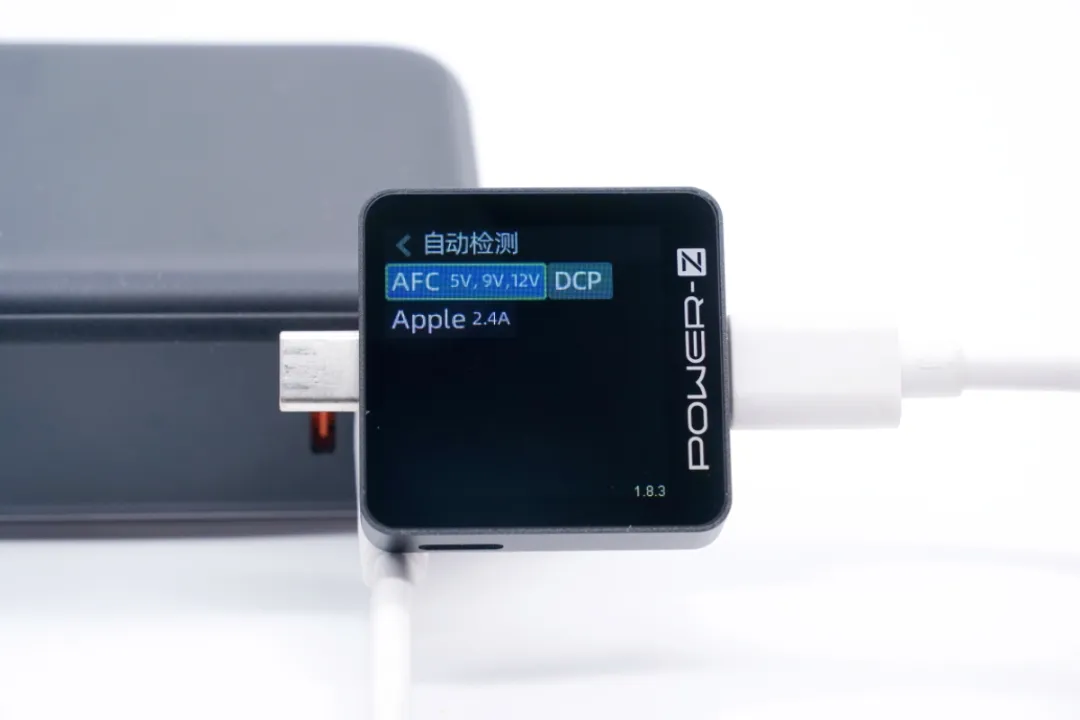

使用ChargerLAB POWER-Z KM003C测得USB-A口支持AFC、DCP、Apple 2.4A充电协议

测得USB-C1口支持FCP、PD3.0、PPS、QC5、DCP、Apple 2.4A充电协议。

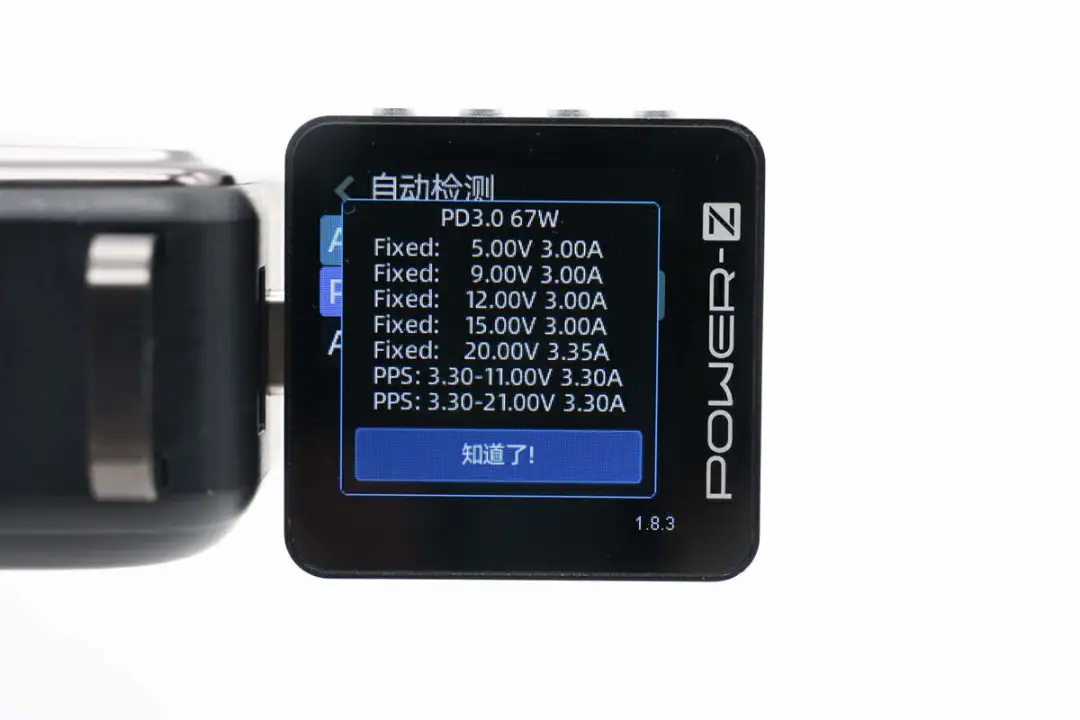

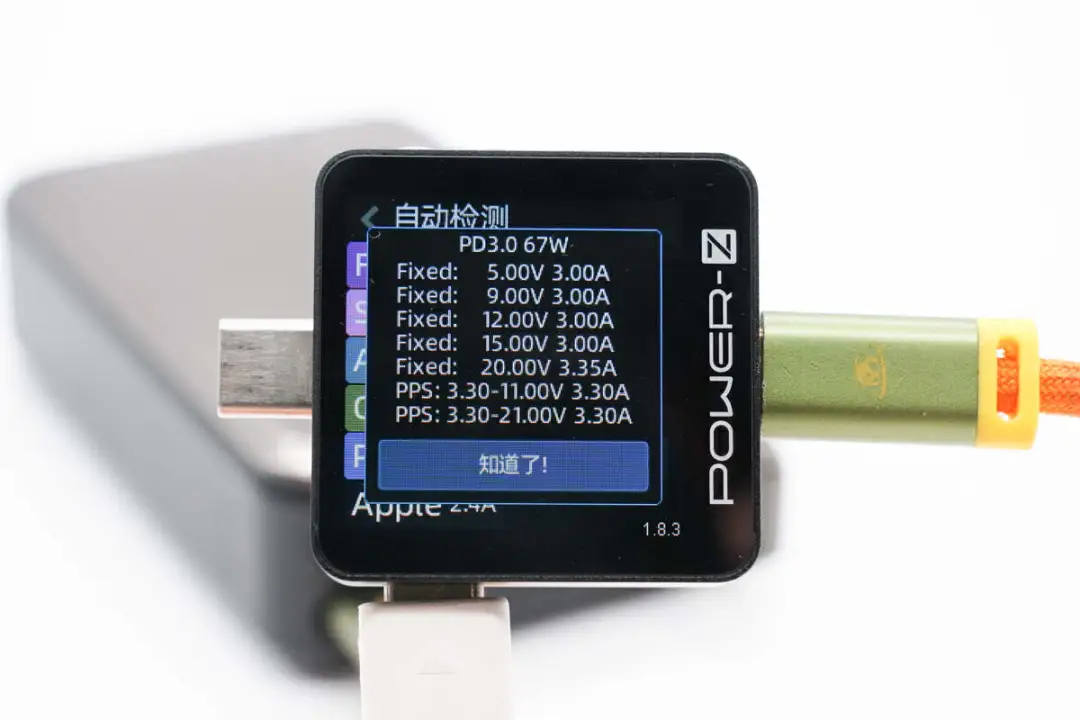

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位,以及3.3-11V3A、3.3-21V3A两组PPS电压档位。

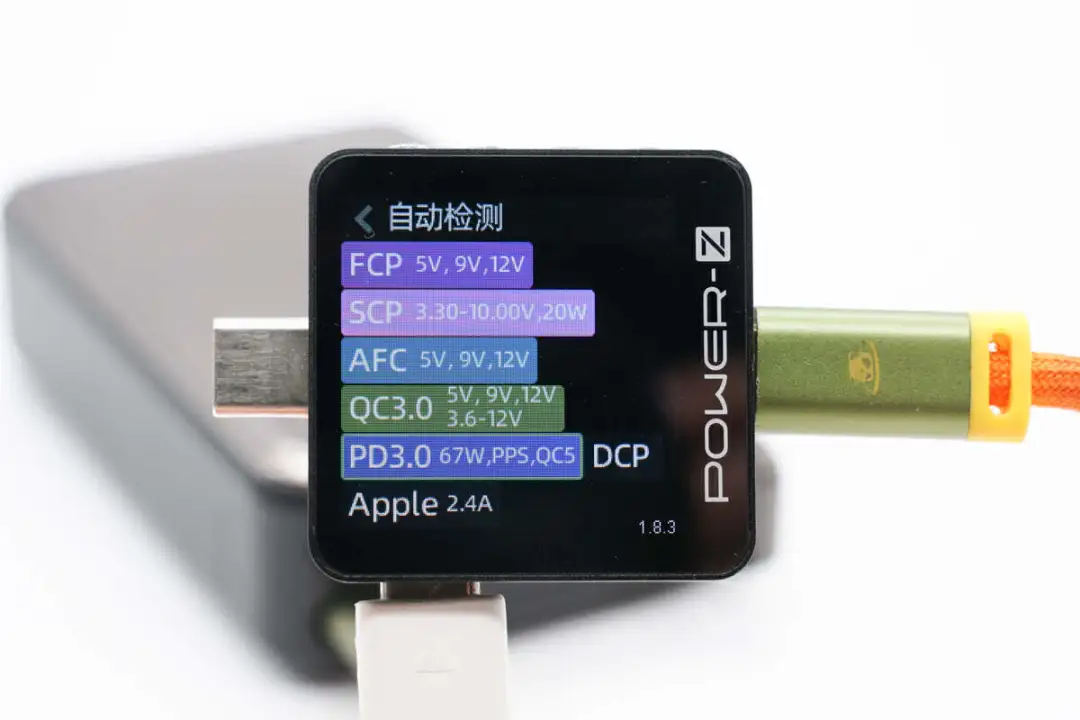

测得USB-C2口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C2口同样具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位,以及3.3-11V3A、3.3-21V3A两组PPS电压档位。

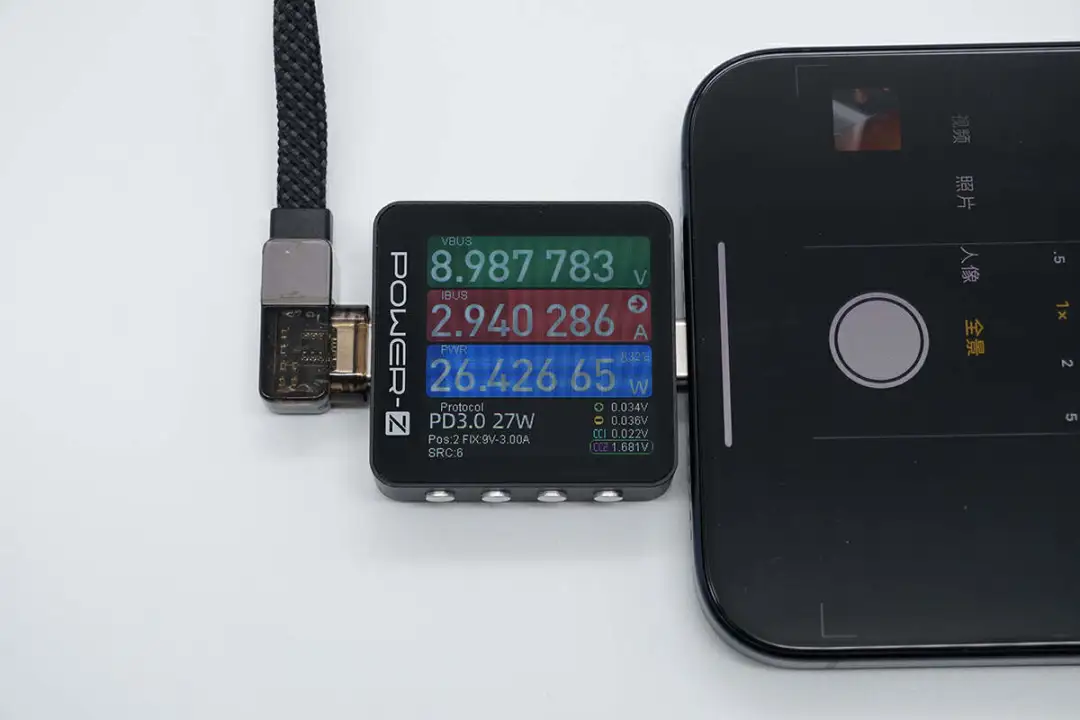

使用麦多多新款67W移动电源USB-C接口搭配附带USB-C给苹果新机iPhone 15 Pro Max充电,实测充电功率为8.99V 2.94A 26.43W。

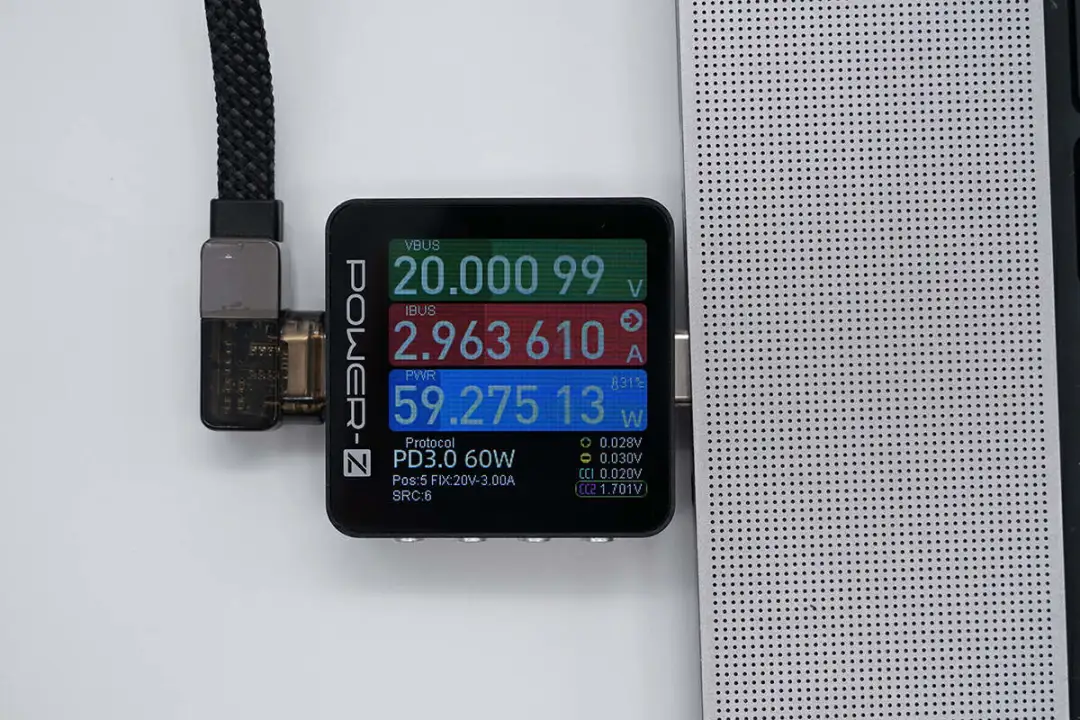

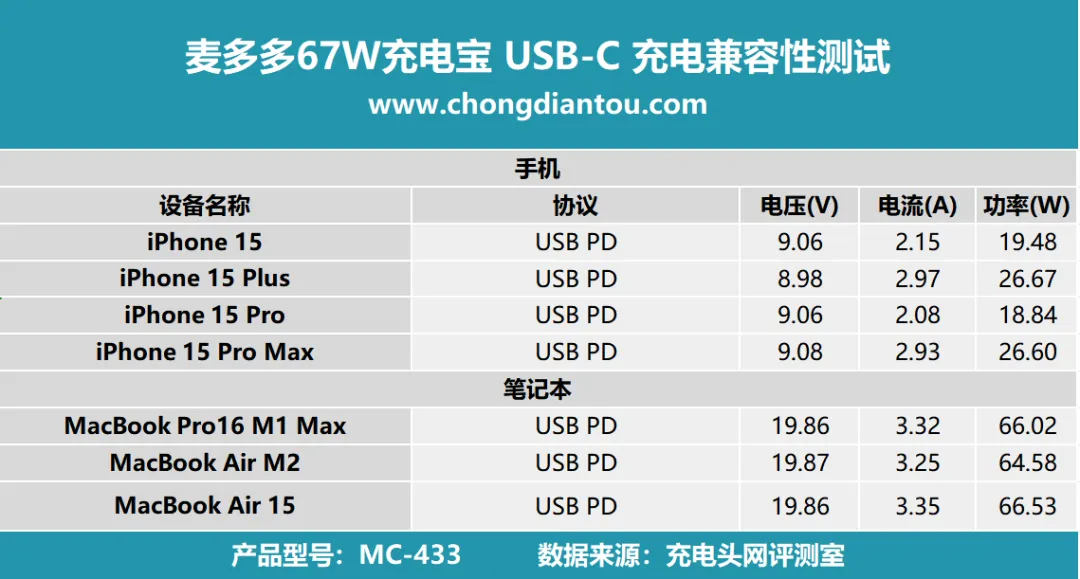

给苹果MacBook Pro16 M1 Max充电,实测充电功率为20V 2.96A 59.26W。而搭配更高规格数据线给MacBook Pro充电,测得功率达66W,如下表。

其它iPhone 15机型以及MacBook Air实际充电功率如上表。

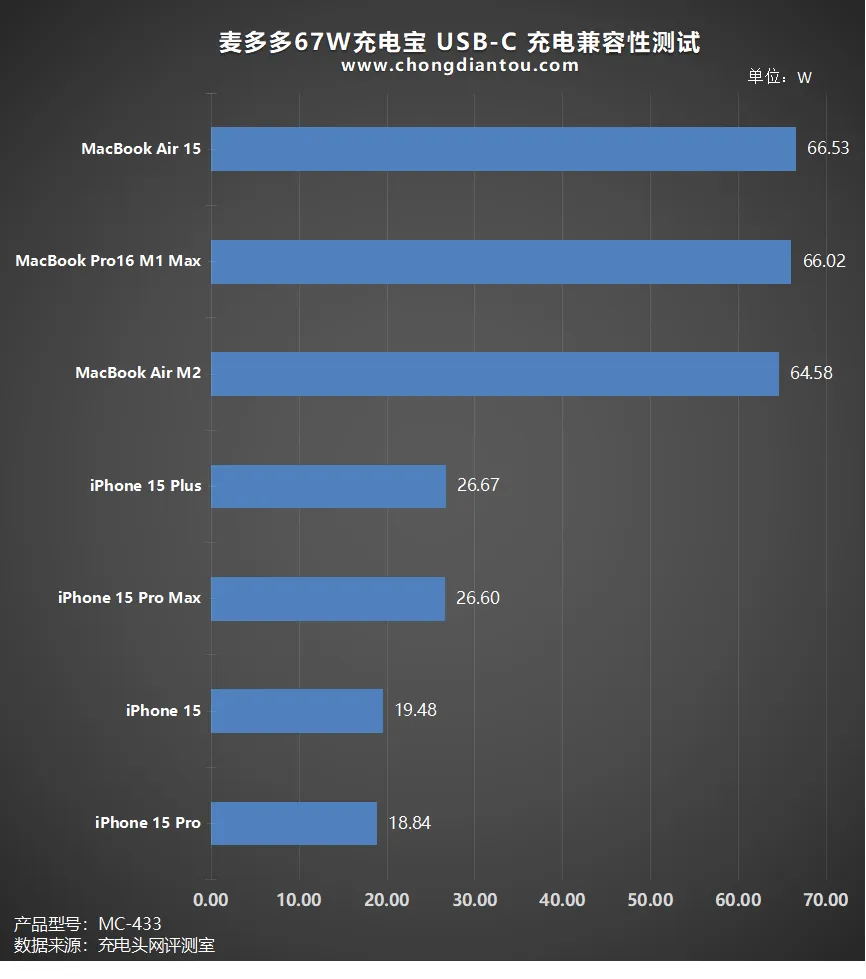

绘制出柱状图方便大家直观了解,通过图我们也可以看出,麦多多新款67W移动电源完美适配苹果iPhone 15新机以及MacBook系列,满足苹果设备PD快充需求。

Mcdodo麦多多67W移动电源拆解

看完了麦多多这款67W移动电源的外观和测试,下面就进行拆解,一起来看看内部的设计和方案。

沿壳体接缝撬开移动电源外壳,盖板采用卡扣固定。

盖板内部粘贴石墨导热贴,将热量均匀散发。

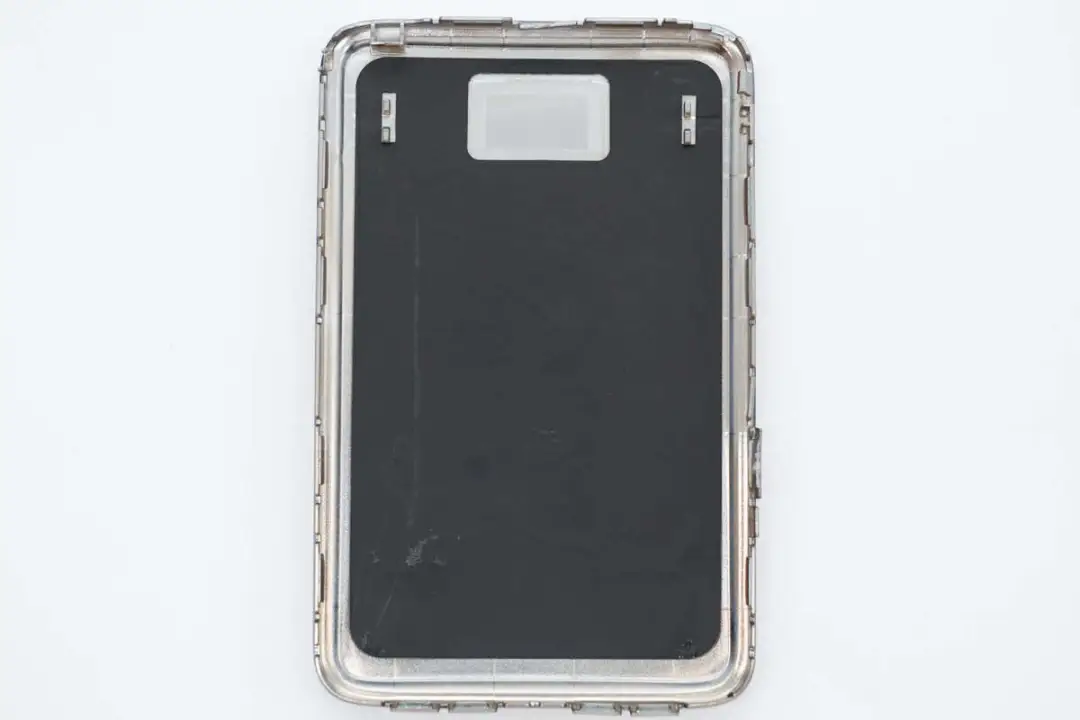

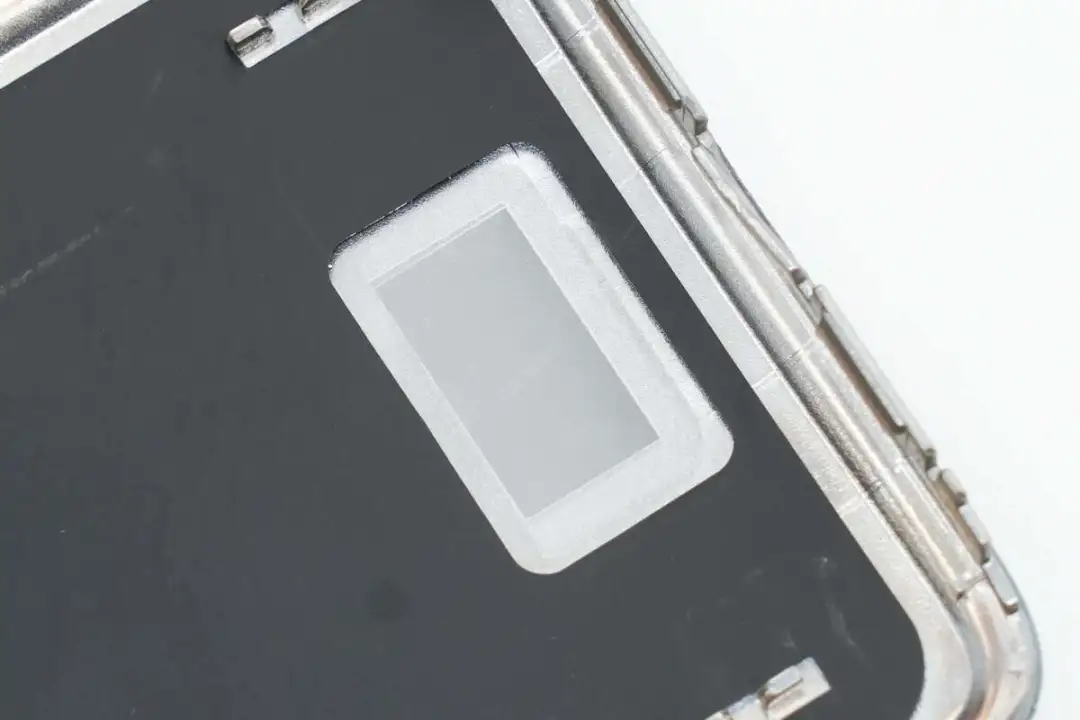

面板对应显示屏开窗特写。

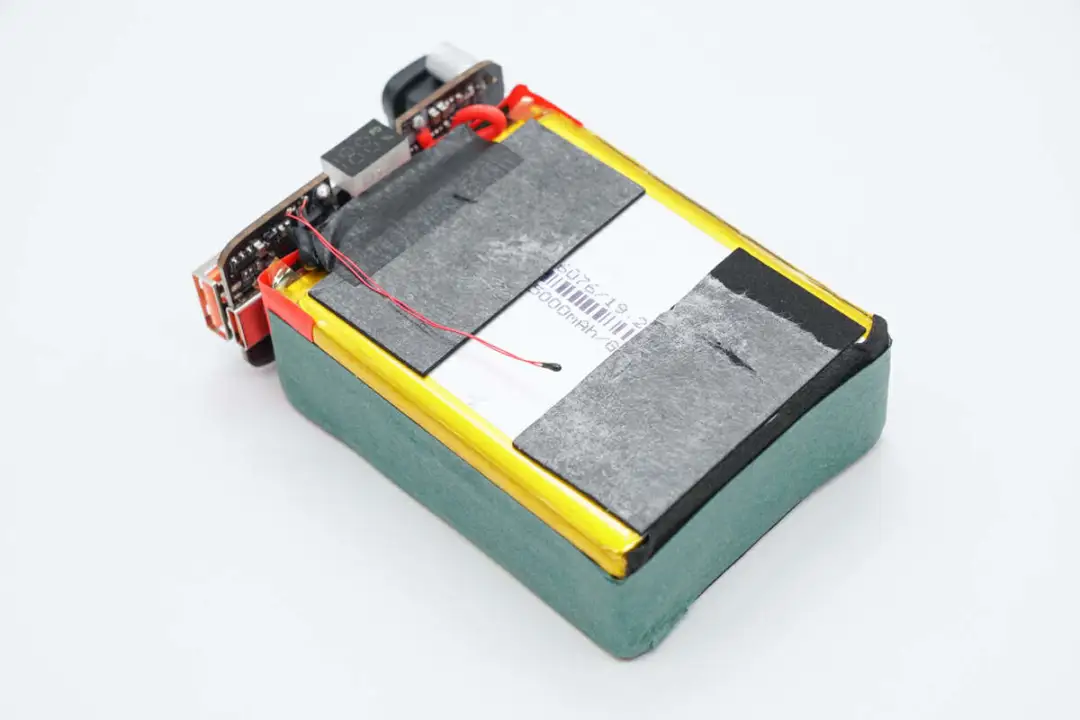

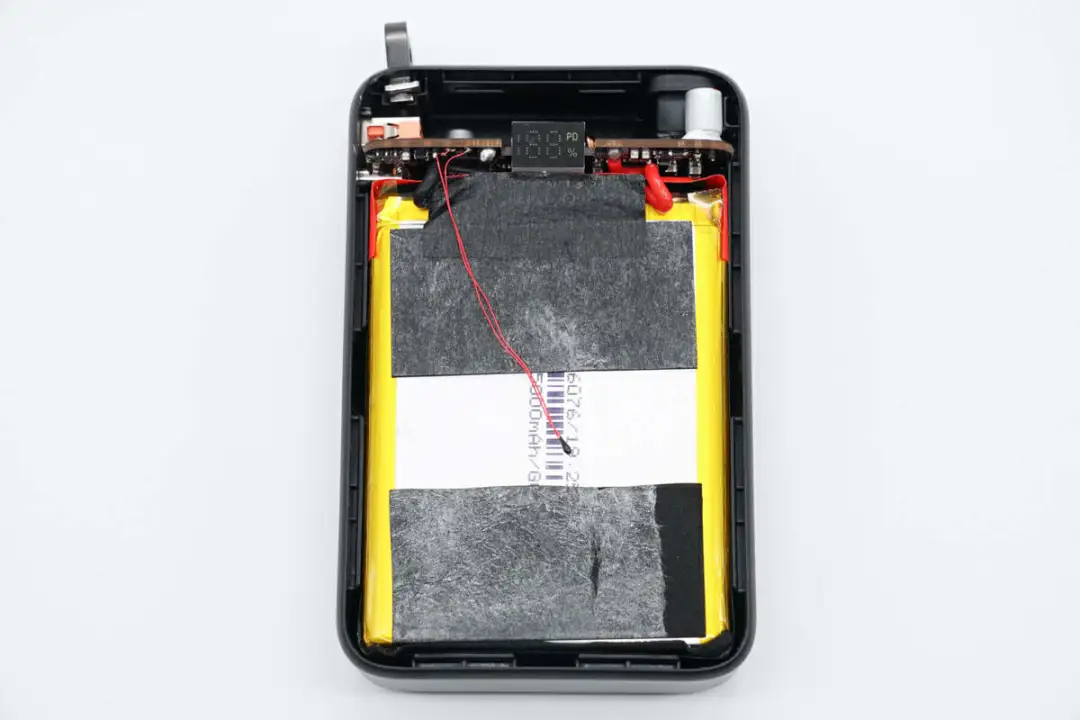

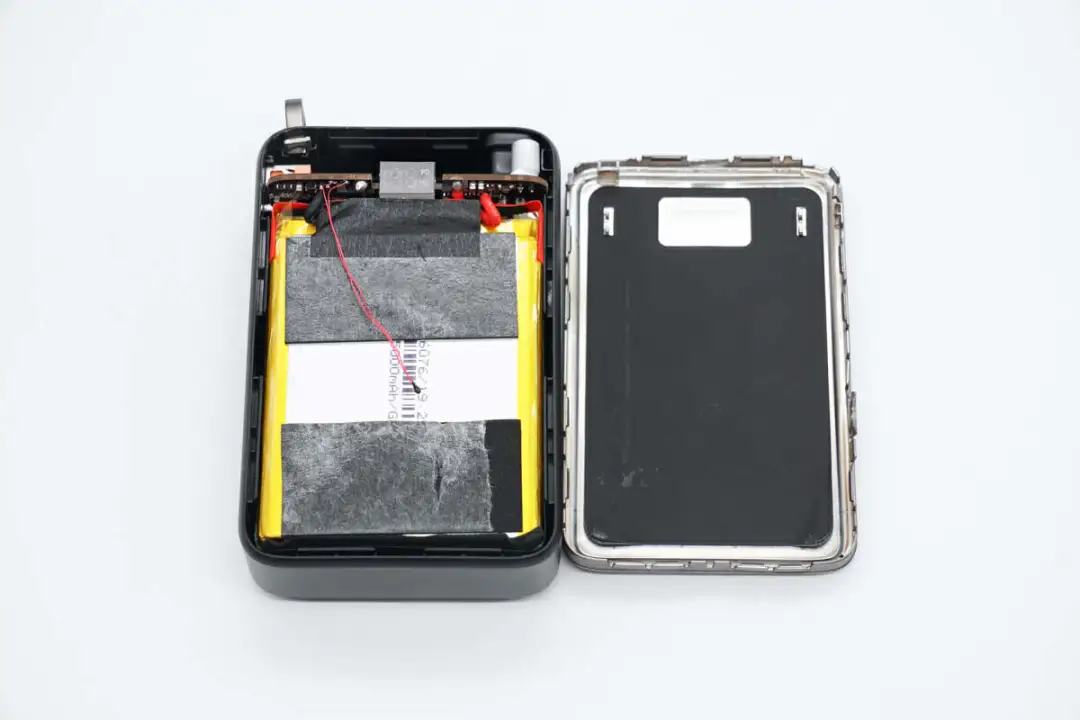

移动电源内部电池组和PCBA模块一览,电池组通过红黑硅胶线焊接连接移动电源PCBA模块,在电池组上粘贴热敏电阻用于检测电池温度。

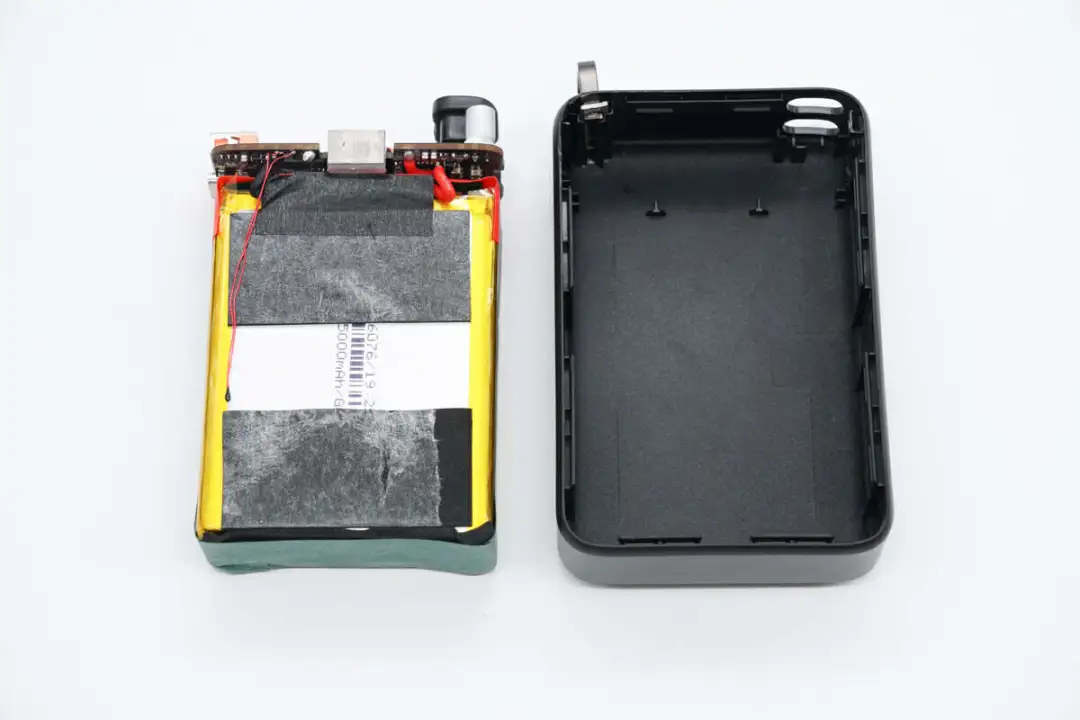

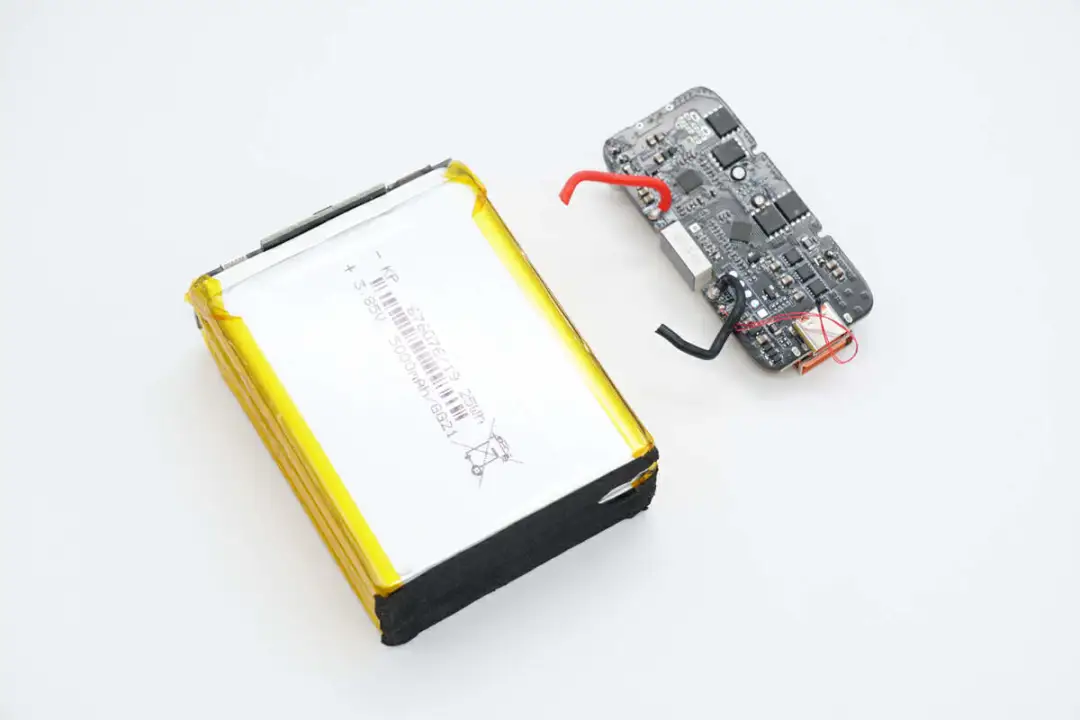

从壳体内部取出电池组和PCBA模块。

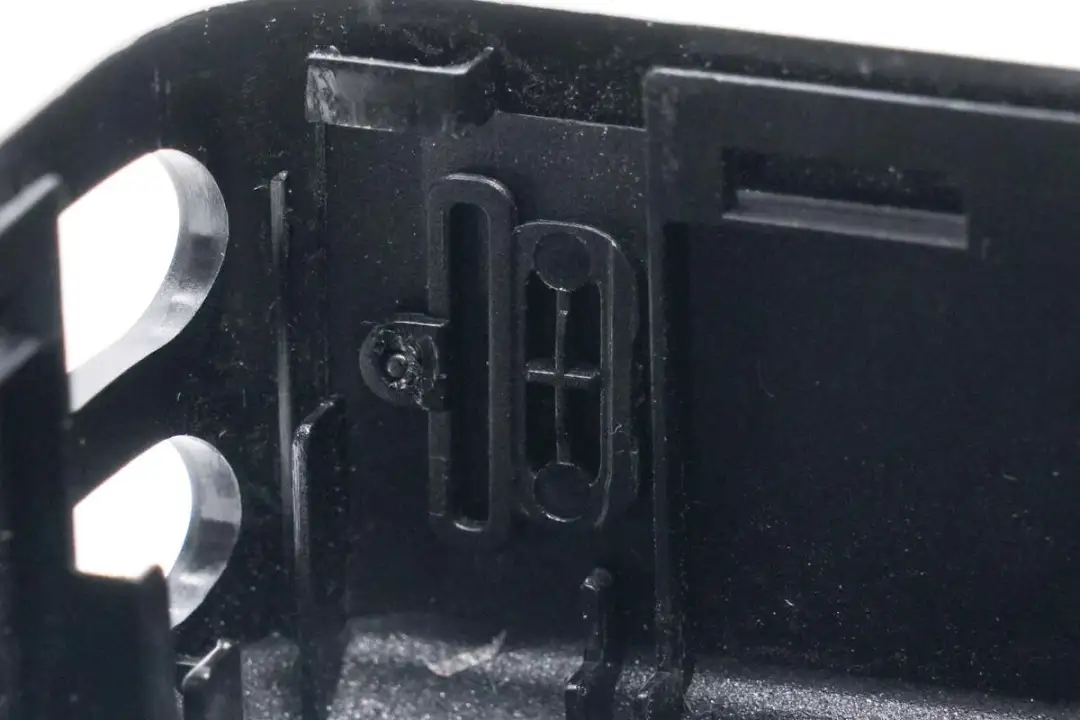

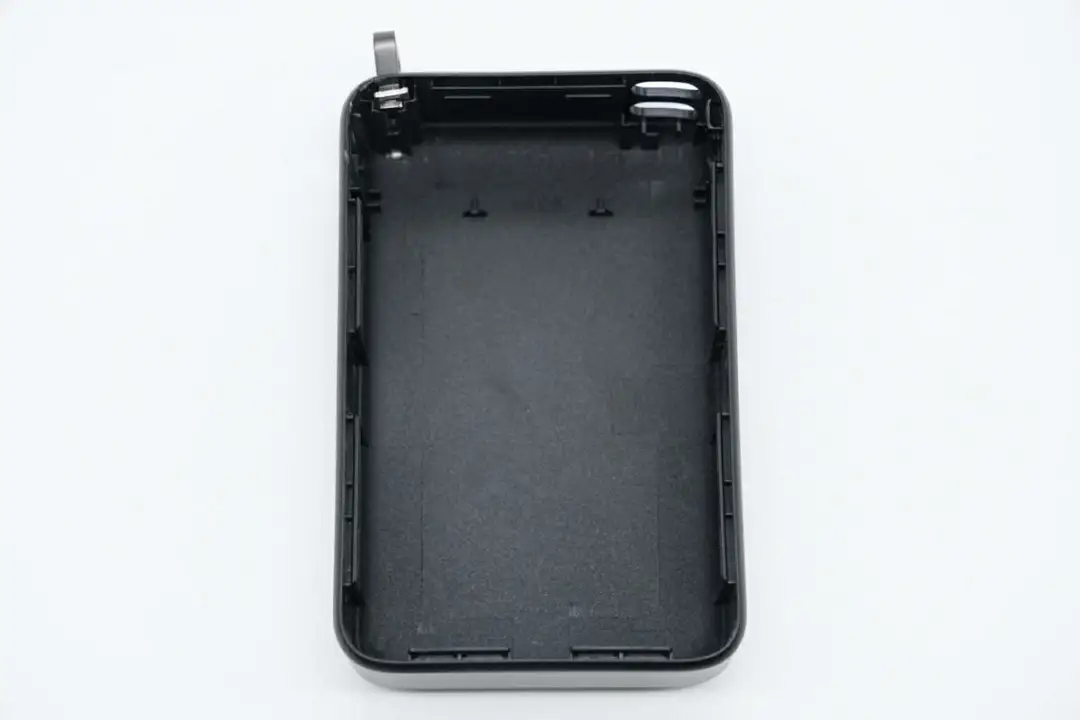

壳体内部固定收纳架。

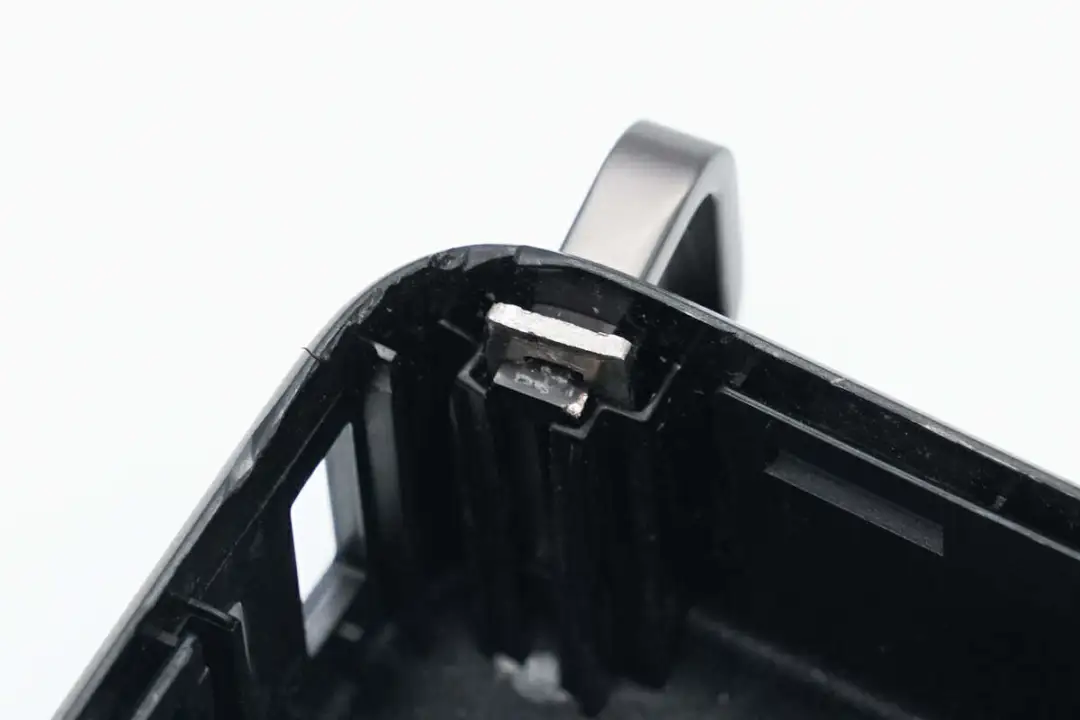

收纳架采用金属环固定。

侧面电源开关一览。

移动电源电池组粘贴泡棉固定及缓冲。

另一面可以直接观察到电池信息。

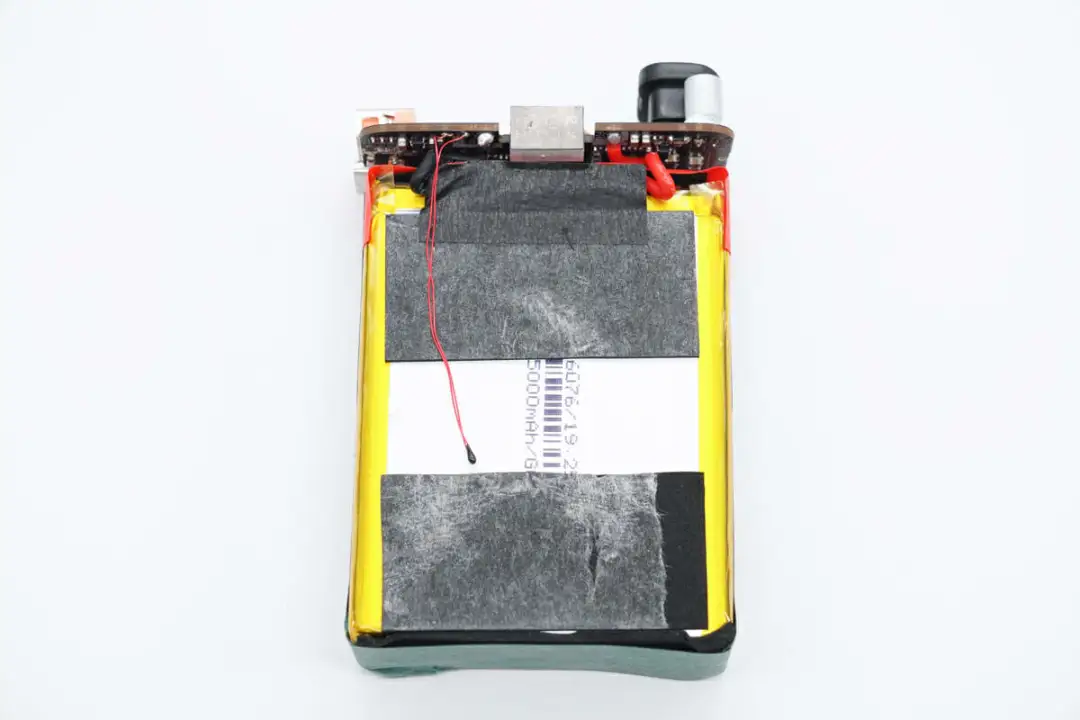

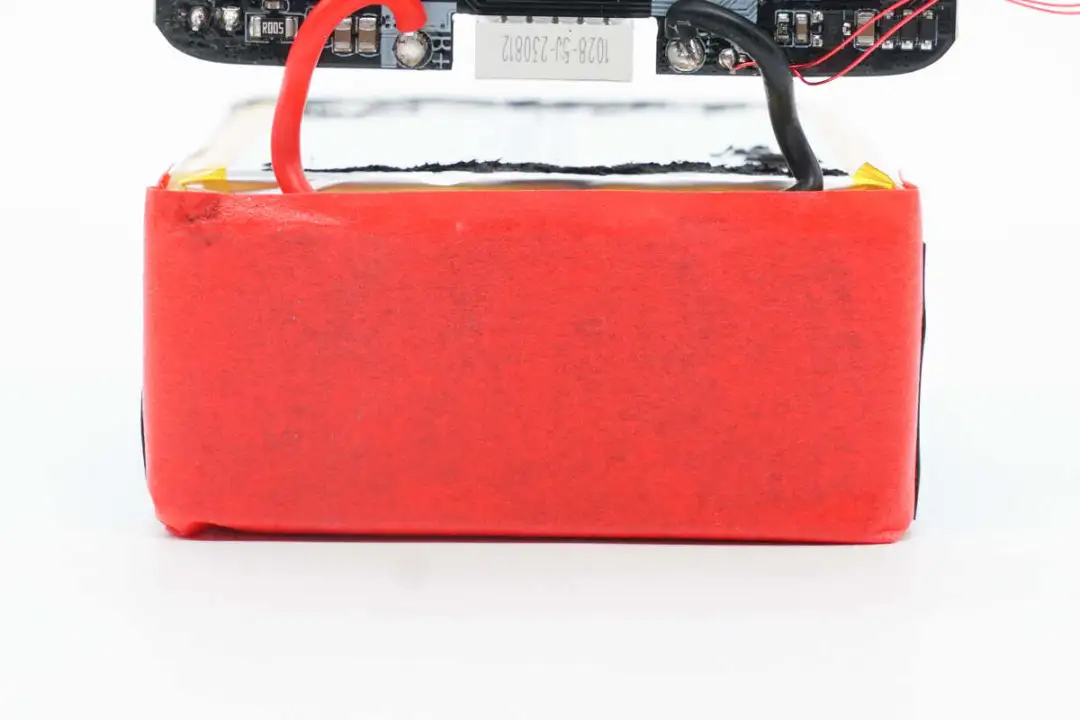

电池侧面边缘粘贴青稞纸进行保护。

在电池保护板和移动电源PCBA模块之间也粘贴青稞纸绝缘。

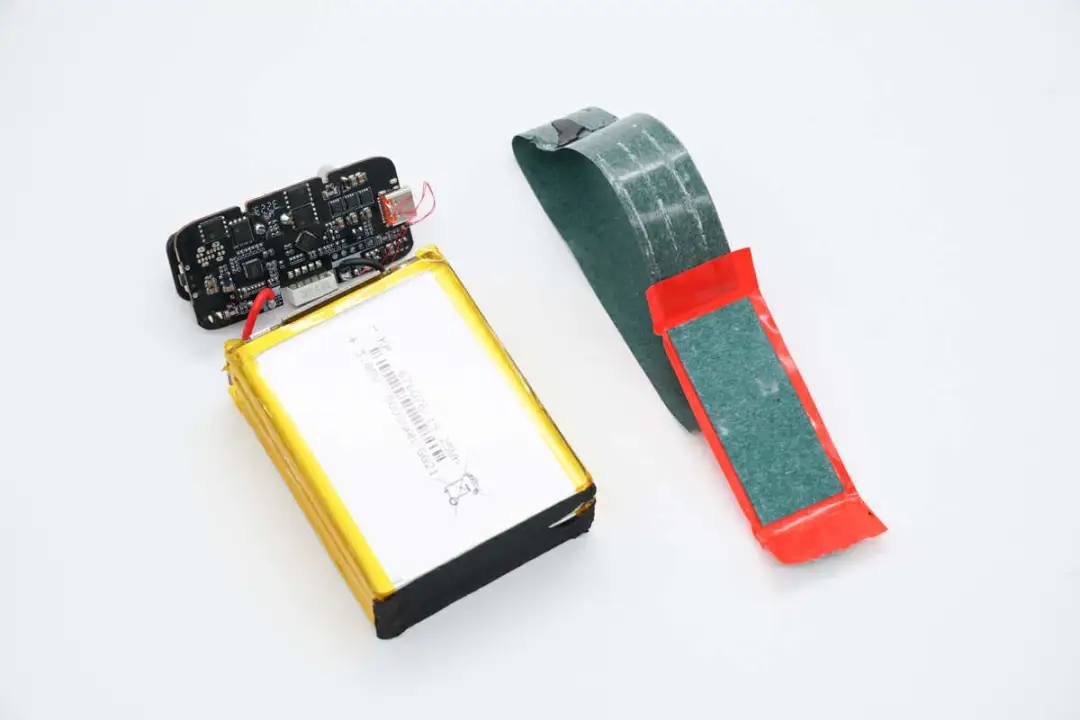

撕下电池侧面粘贴的青稞纸。

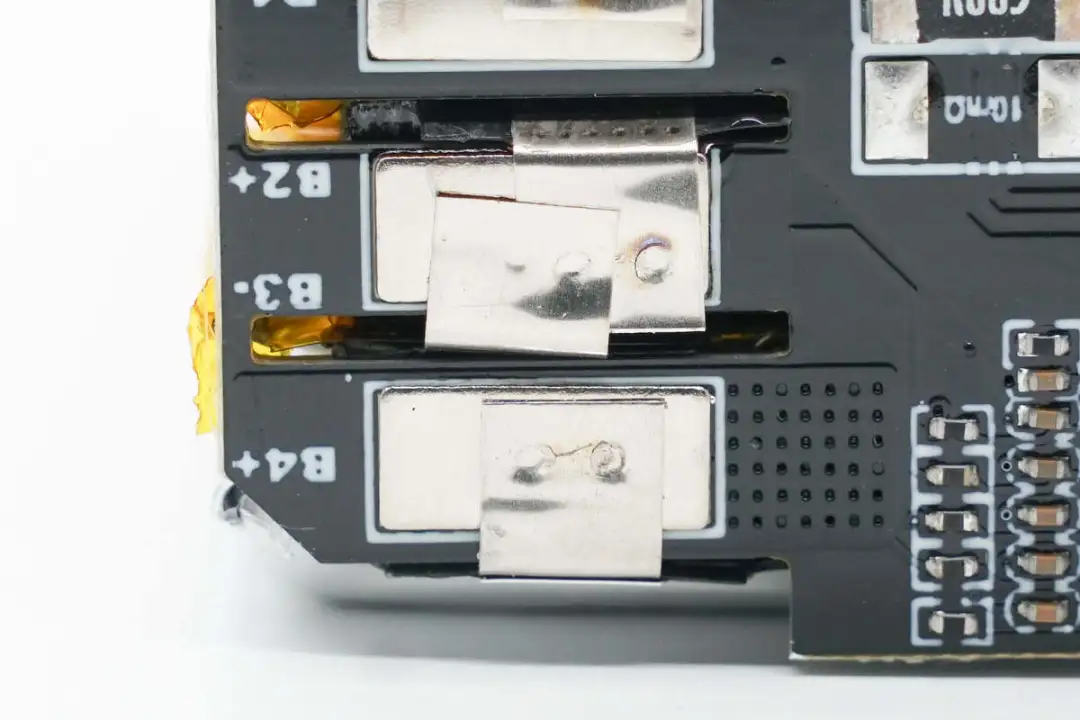

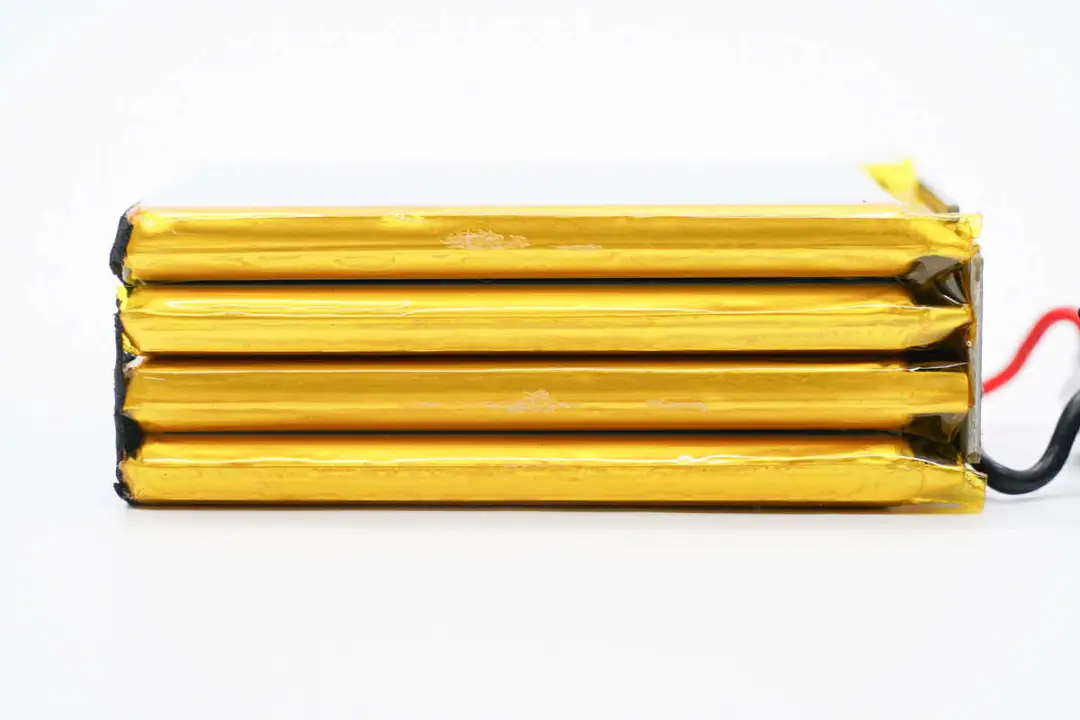

观察电池组侧面,发现电池为4串连接。

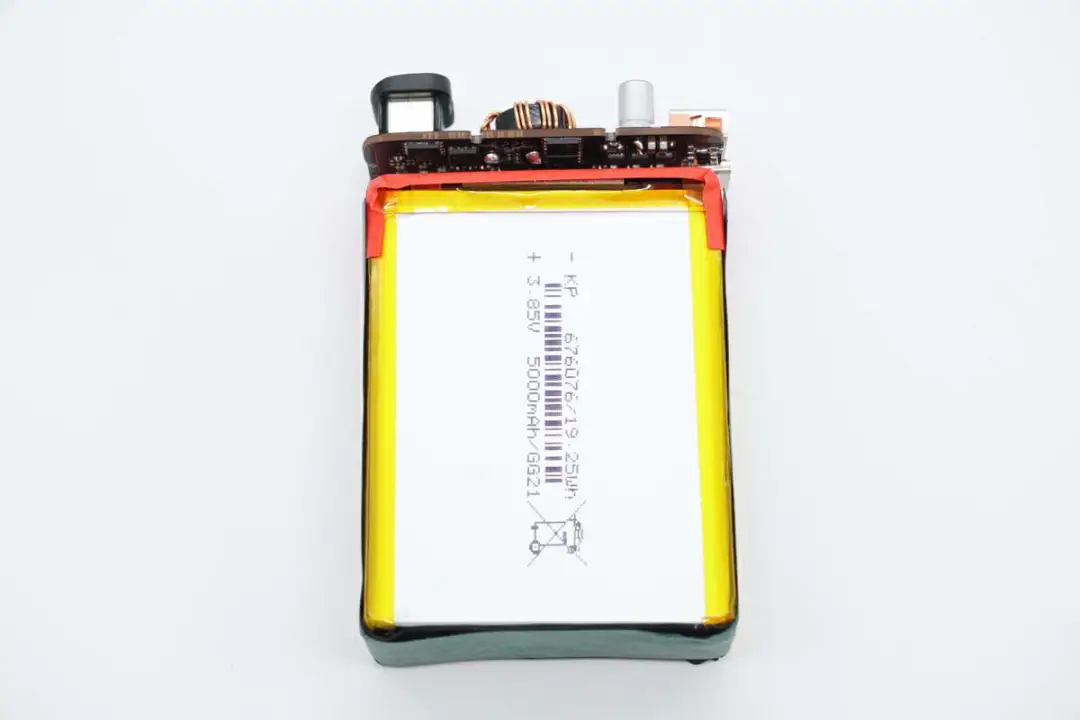

麦多多这款移动电源内置电池尺寸为676076尺寸,单节电池容量为5000mAh,能量为19.25Wh,4串组成20000mAh容量。

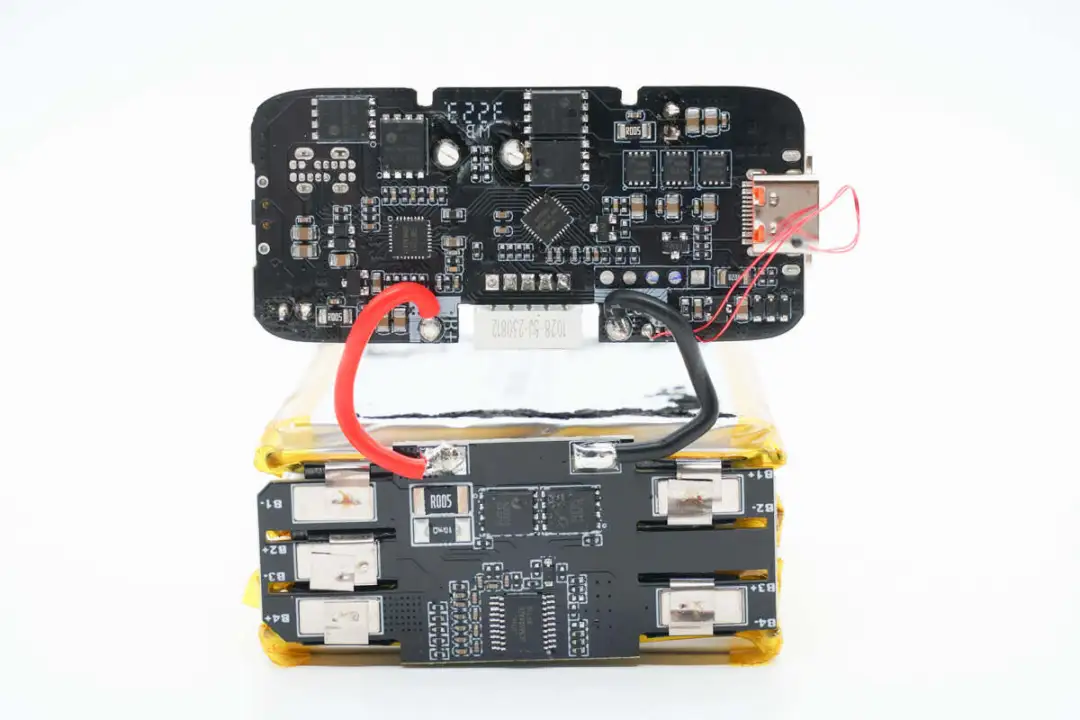

在电池组上焊接电池保护板,在保护板上焊接导线连接到PCBA模块。

剪断连接导线,继续进行拆解。

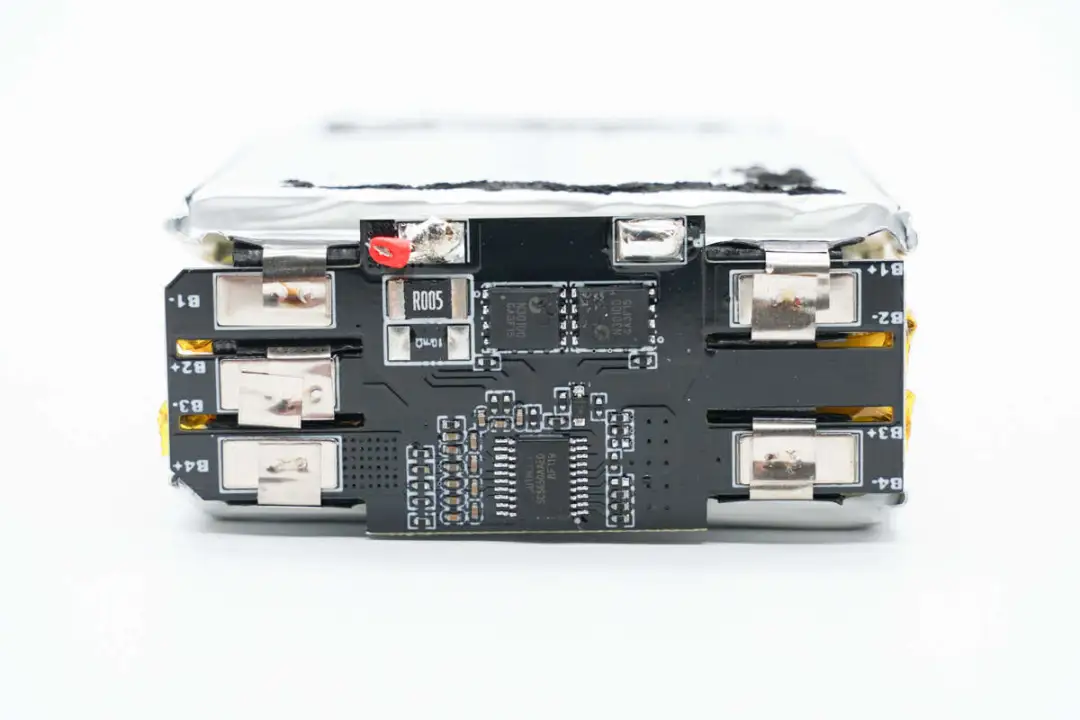

电池保护板一览,焊接电池保护芯片,电池保护管和电流取样电阻。

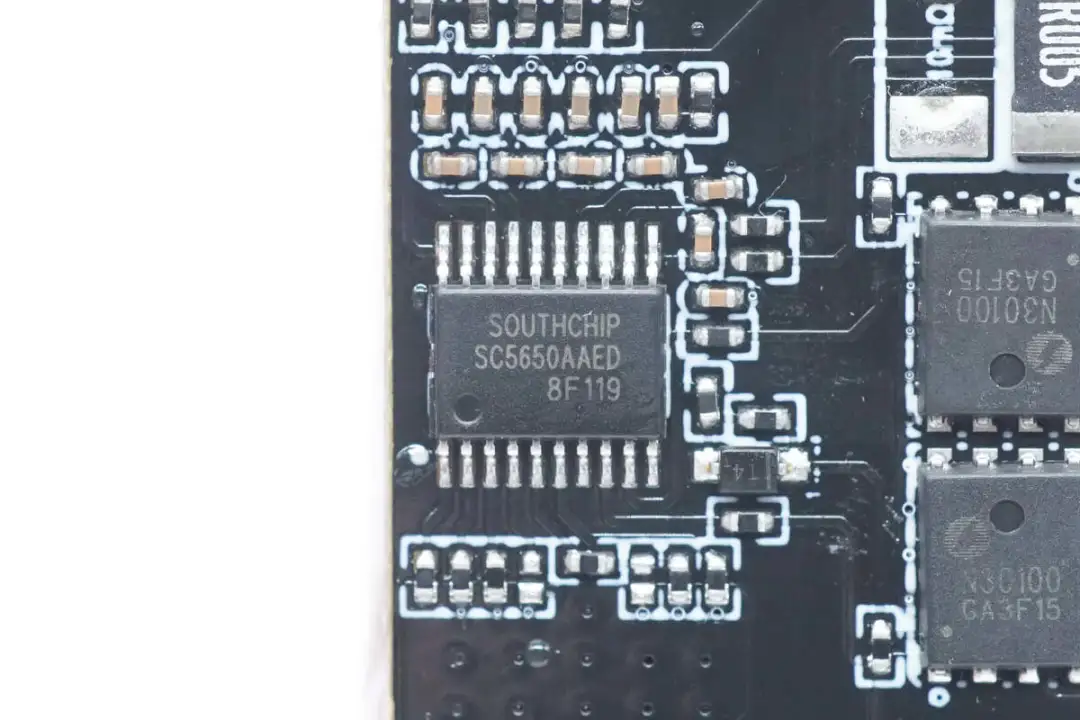

电池保护芯片来自南芯科技,型号SC5650,是一颗用于2-5串电池组的电池保护芯片。芯片支持电池过压保护,电池欠压保护,三级放电过电流保护,充电过电流保护。SC5650还支持外接NTC热敏电阻,实现电池高低温保护和芯片过热关断保护。

南芯科技SC5650还支持级联应用,可使用两颗芯片,用于6-10串电池组使用。芯片具有极低的静态电流和保护精度,多种型号可以满足不同电压和不同种类的电池使用。

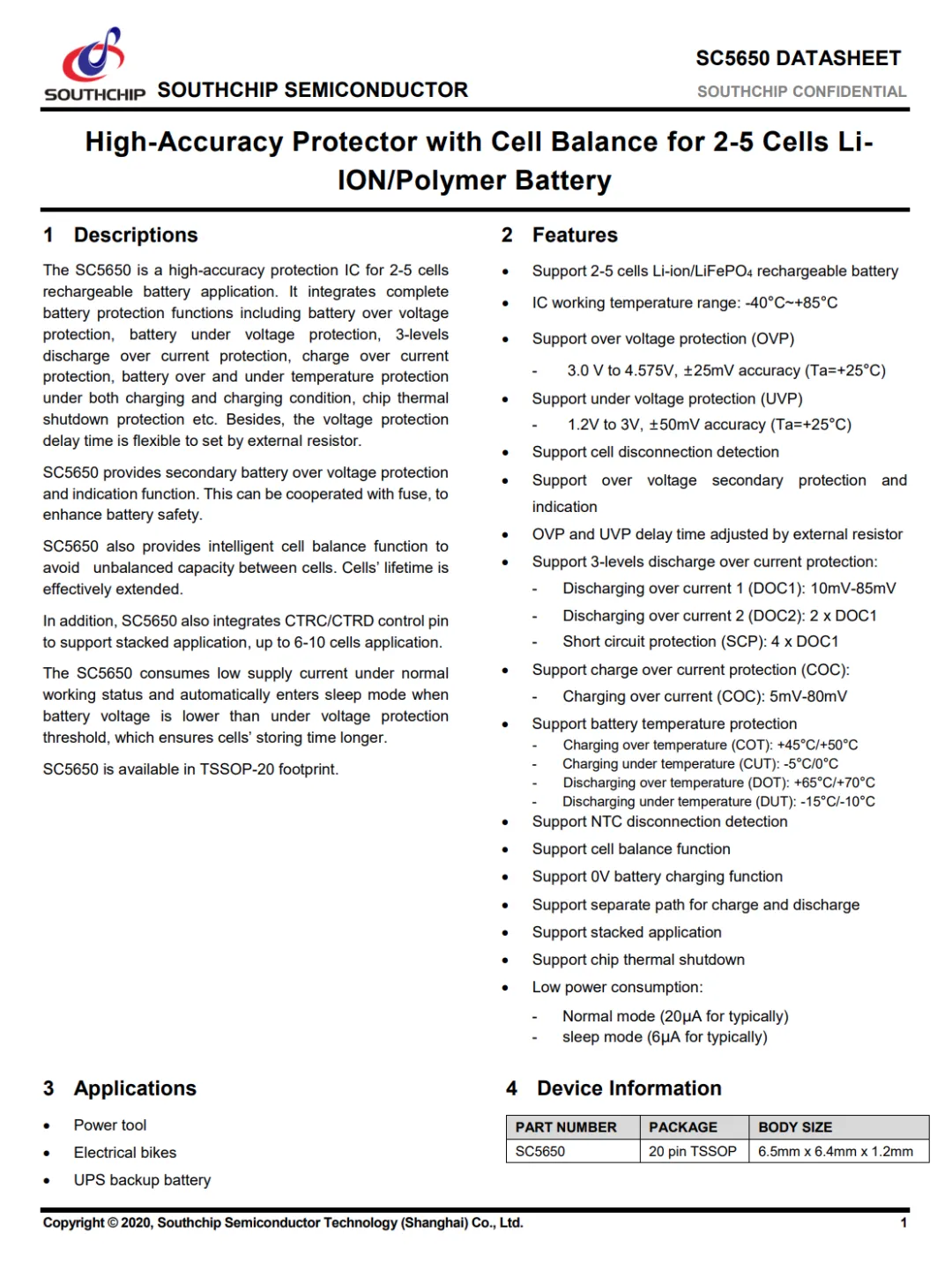

南芯科技 SC5650 资料信息。

电池保护管来自休普电子,型号XPN30100,NMOS,耐压30V,导阻3mΩ,采用DFN5*6-8L封装,两颗对向串联。

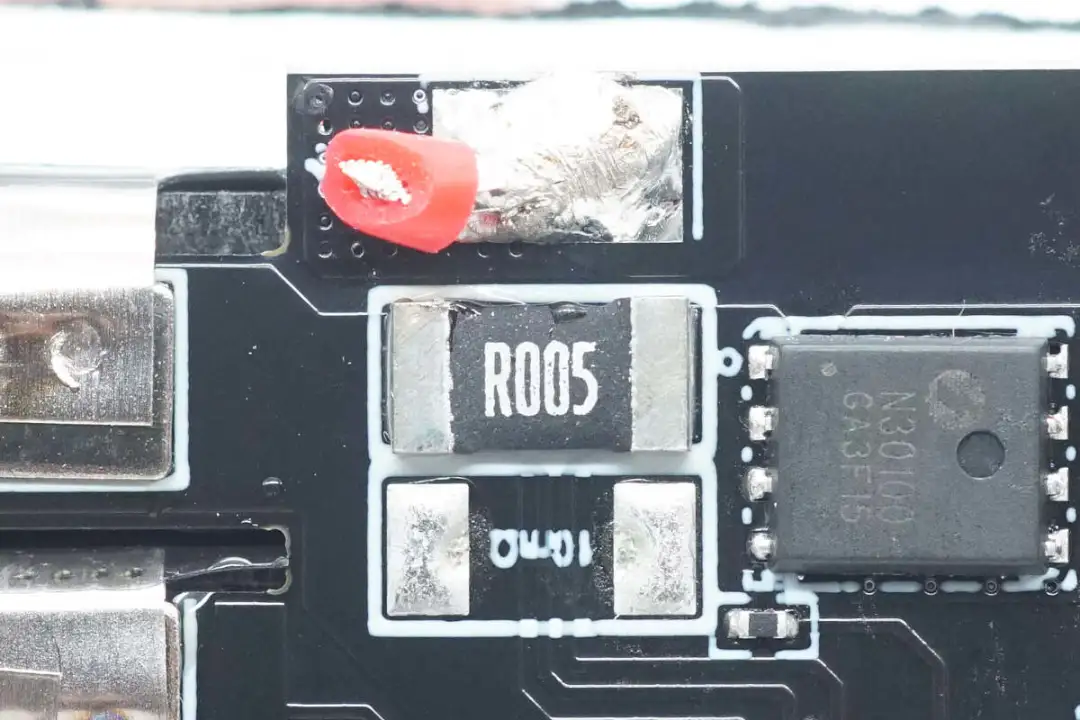

5mΩ取样电阻用于检测电池组电流。

电池正负极通过点焊连接。

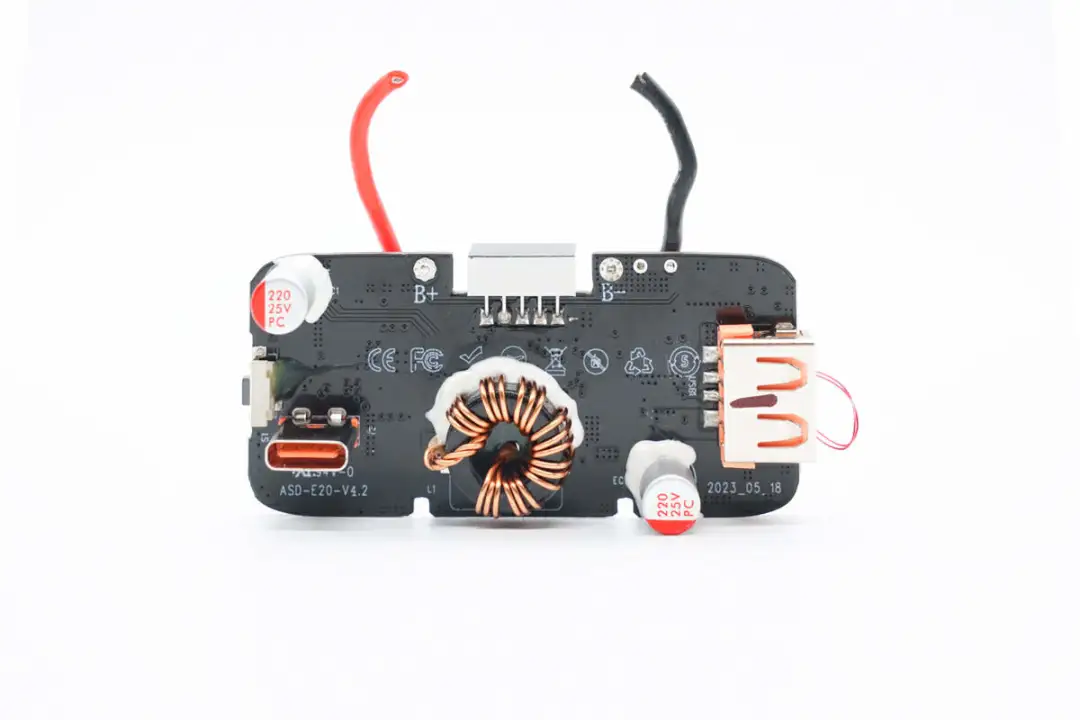

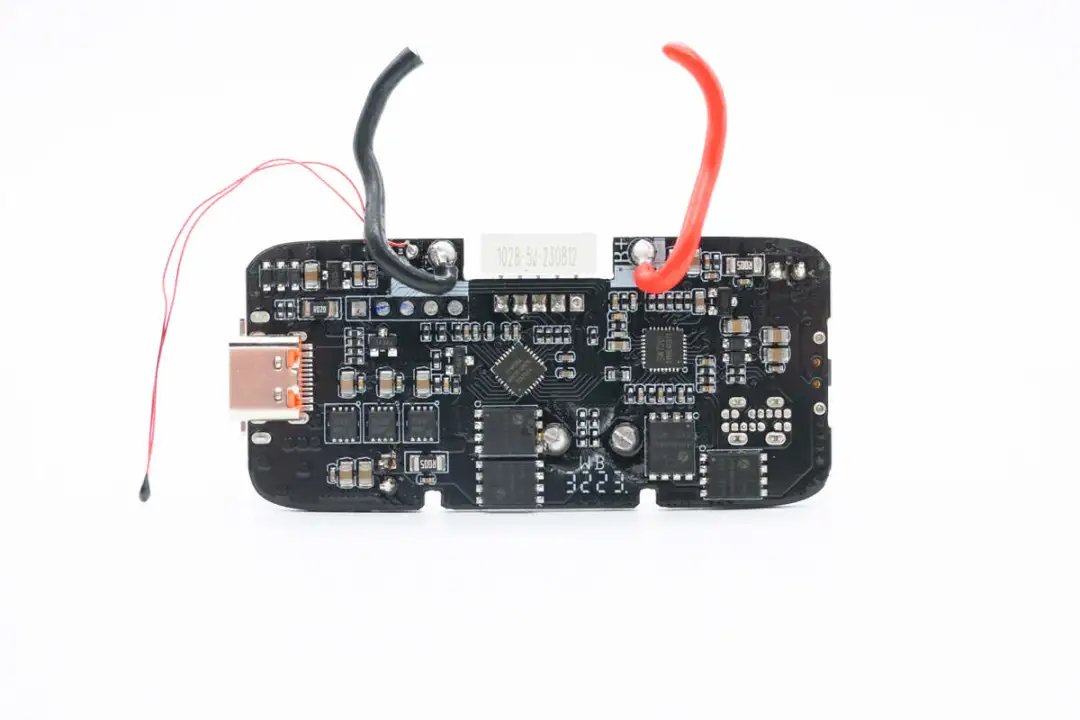

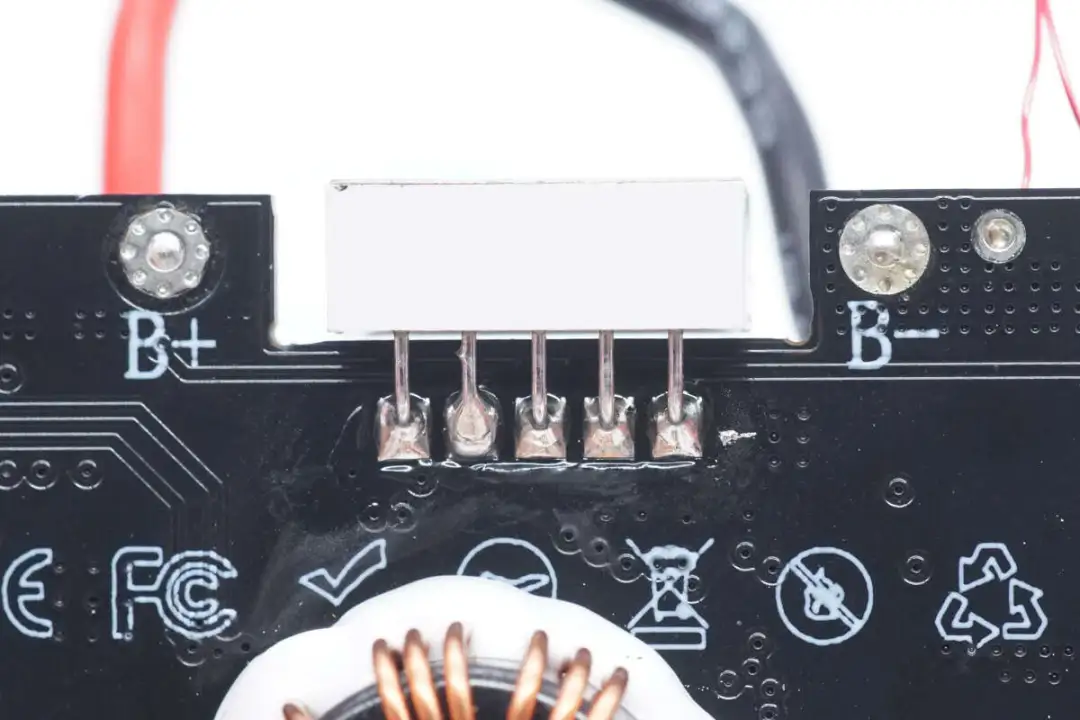

PCBA模块一面焊接USB-C母座,USB-A母座,滤波电容,升降压电感和LED数码管。

另一面焊接NTC热敏电阻,同步升降压控制器,同步升降压开关管,协议芯片和VBUS开关管。

移动电源内部使用智融科技SW7201双向同步升降压控制器,用于升降压输出和电池充电管理。SW7201是一个高效率的同步 4 管双向升降压充放电控制器,支持 1-4 节电池的充放电管理,支持 I2C 控制,可以提供最大 100W 的功率输出,支持多路输入输出检测及通路驱动, 配合 MCU 和协议芯片可组成一个简洁完整的双向快充方案。

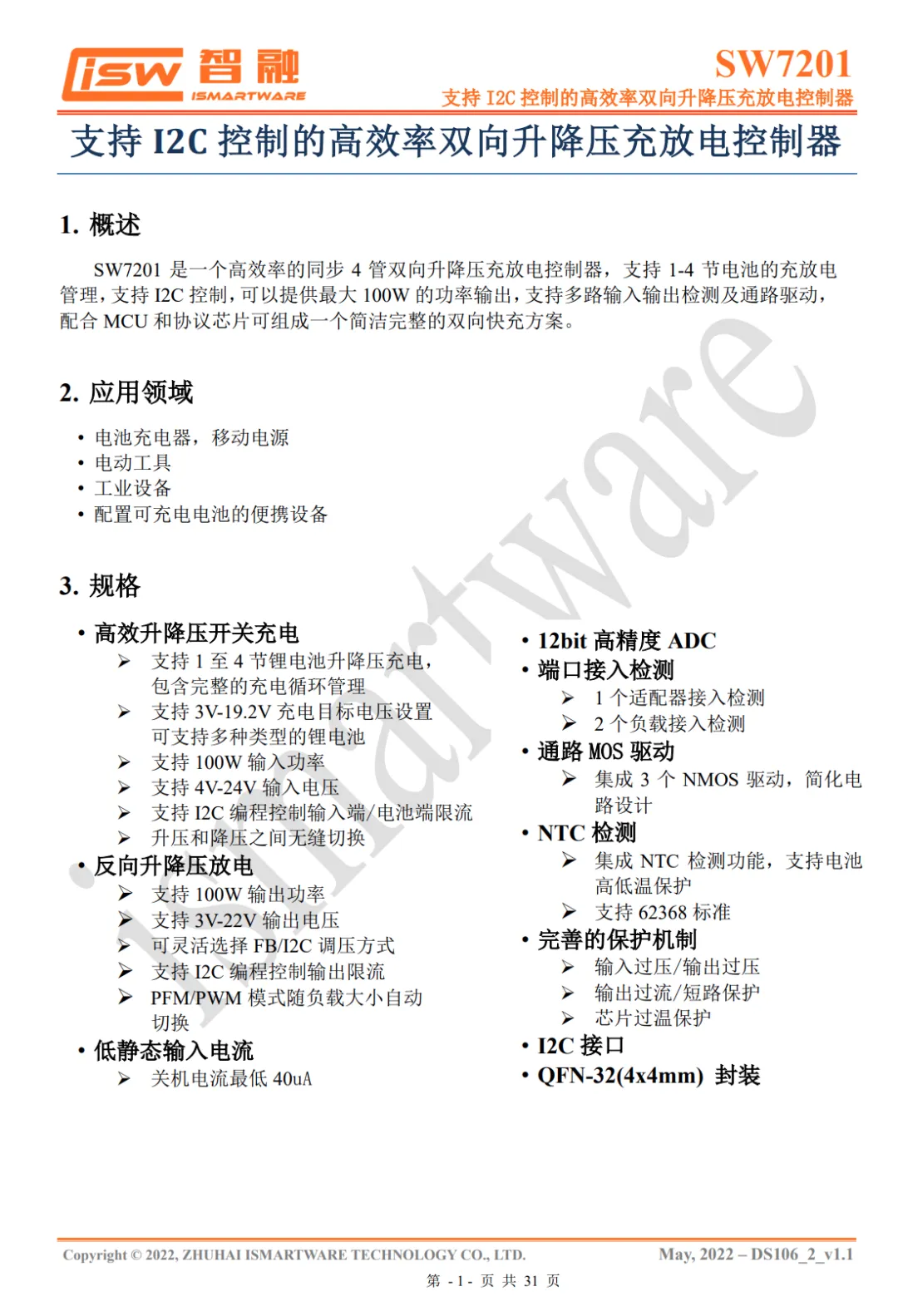

智融SW7201 详细资料。

充电头网拆解了解到,智融SW7201此前还被备倍电20000mAh 100W快充移动电源备倍电20000mAh 65W快充移动电源等产品采用。

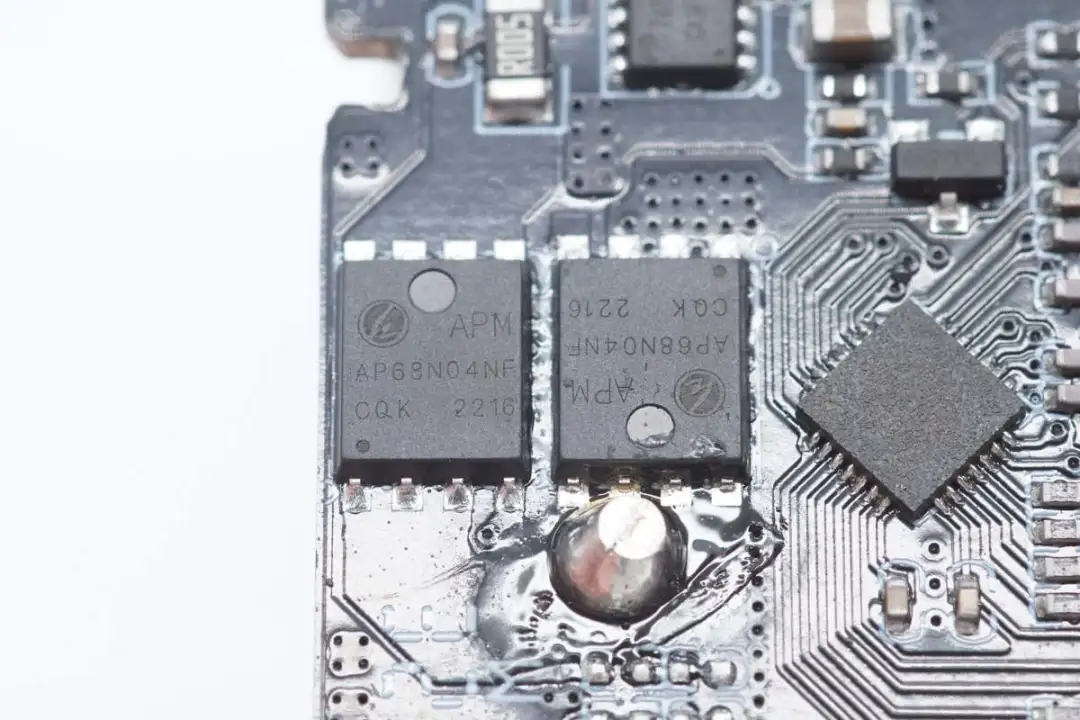

同步升降压开关管来自永源微,型号AP68N04NF,NMOS,耐压40V,导阻6.9mΩ,采用PDFN5*6-8L封装。

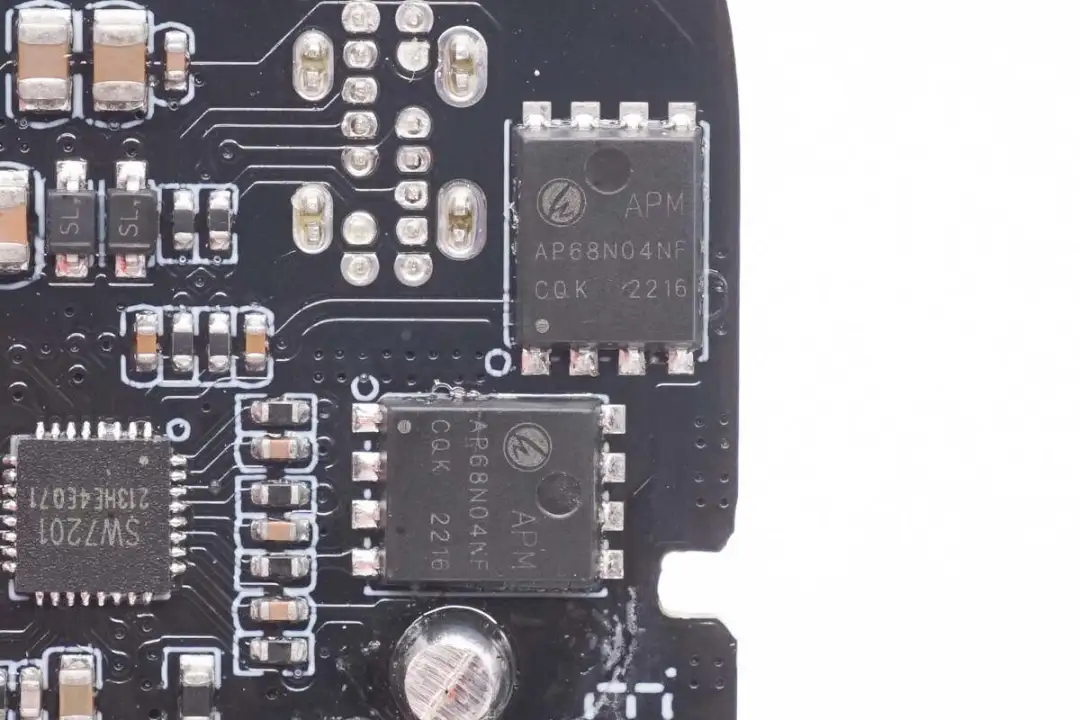

另两颗同步升降压开关管特写,共使用四颗组成全桥。

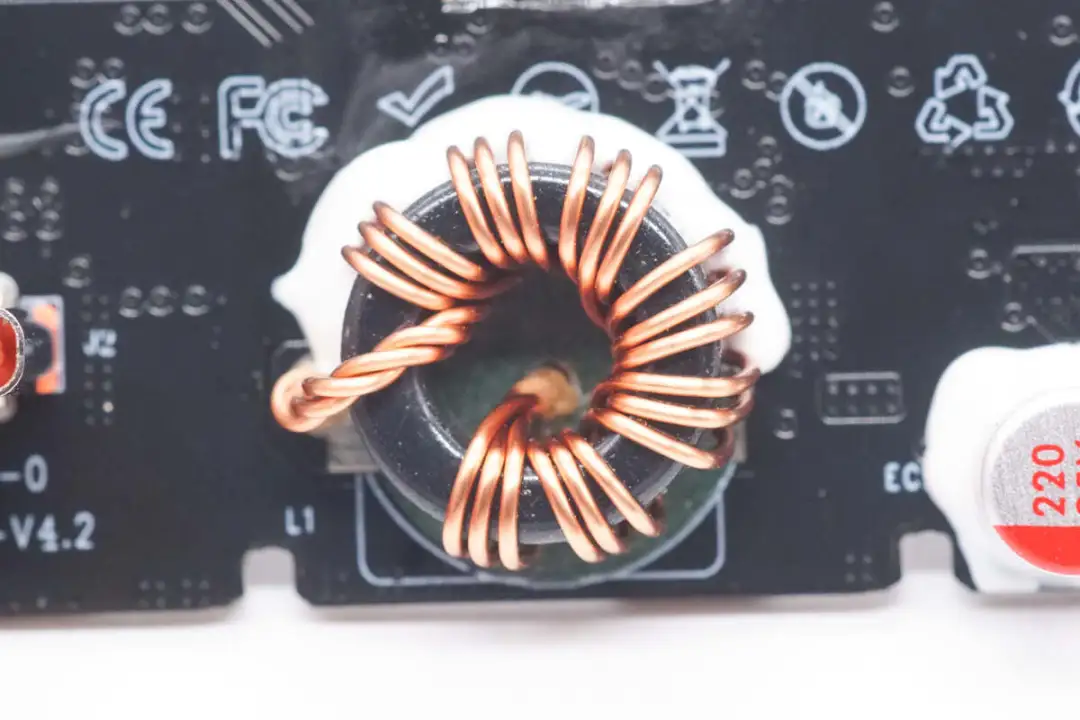

同步升降压电感采用三线并绕,底部使用青稞纸绝缘,并涂有胶水固定。

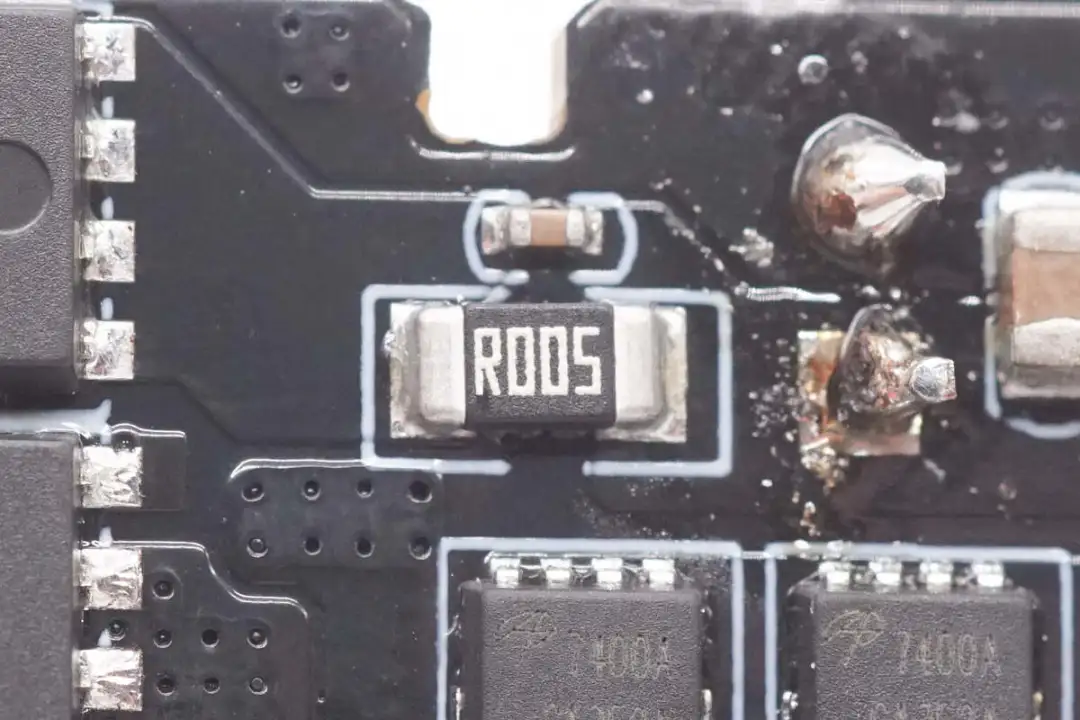

5mΩ取样电阻用于检测电池端电流。

另一颗5mΩ取样电阻用于检测输出端电流。

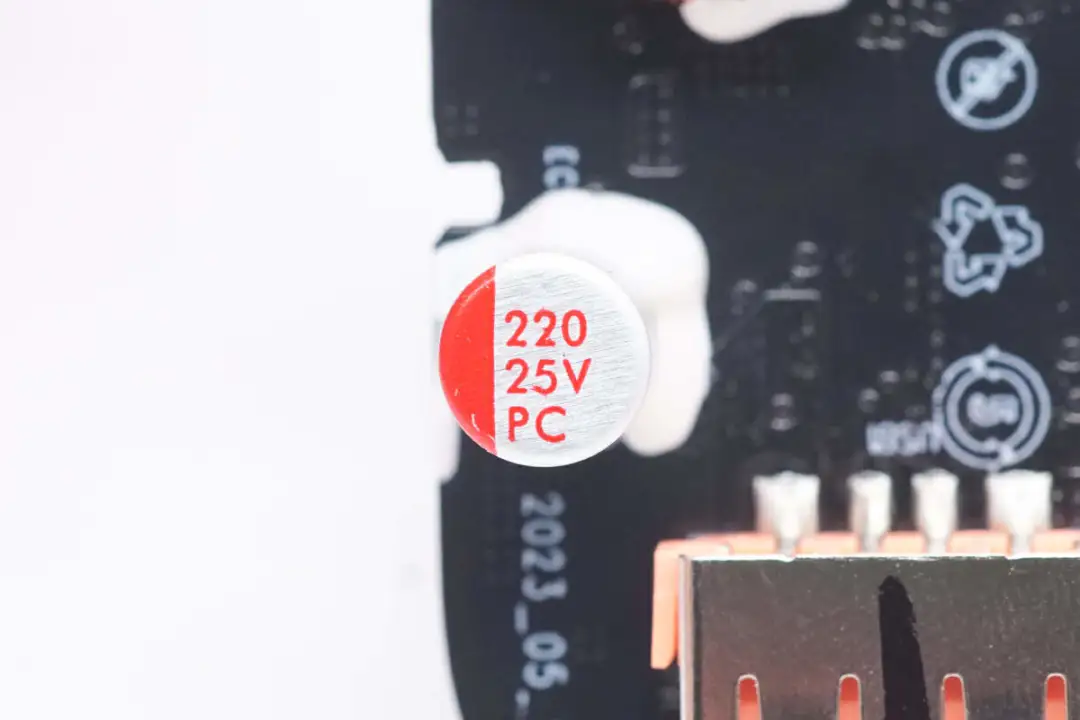

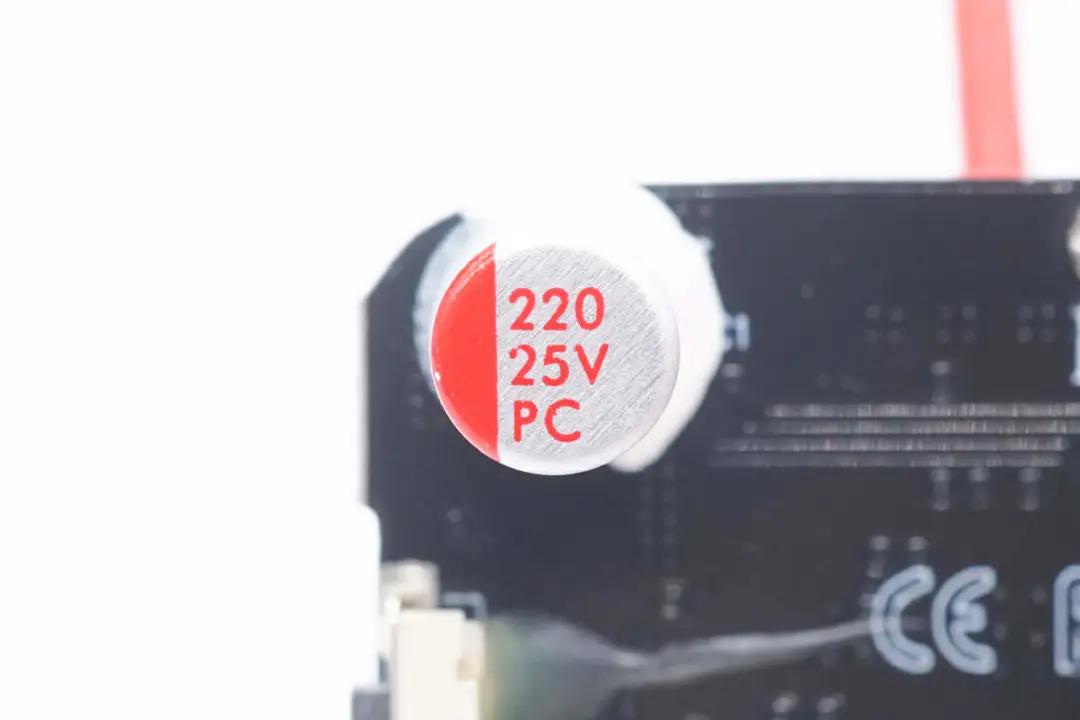

电池端滤波固态电容规格为220μF 25V。

输出端滤波电容规格相同,电容打胶加固。

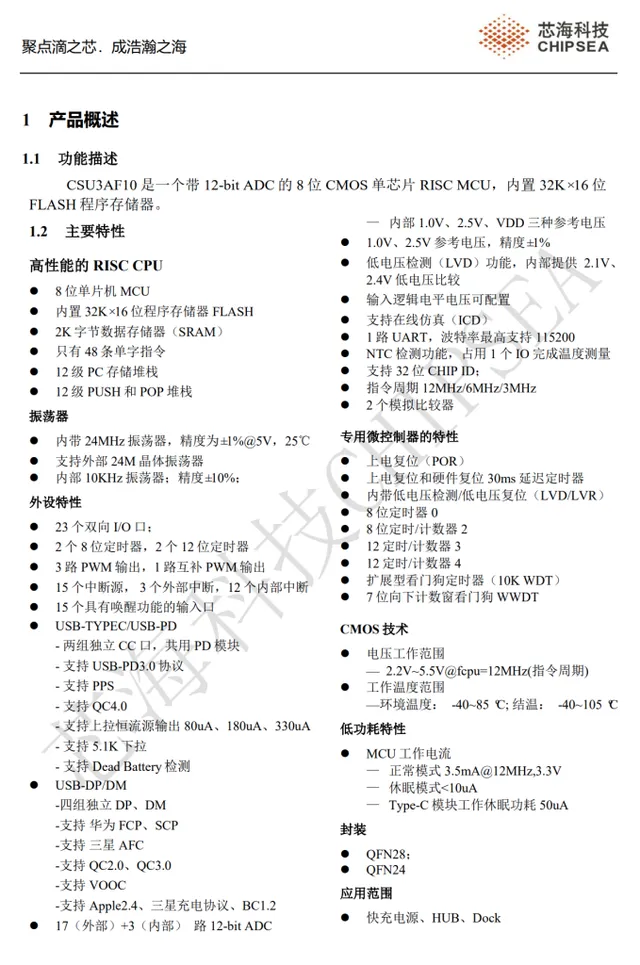

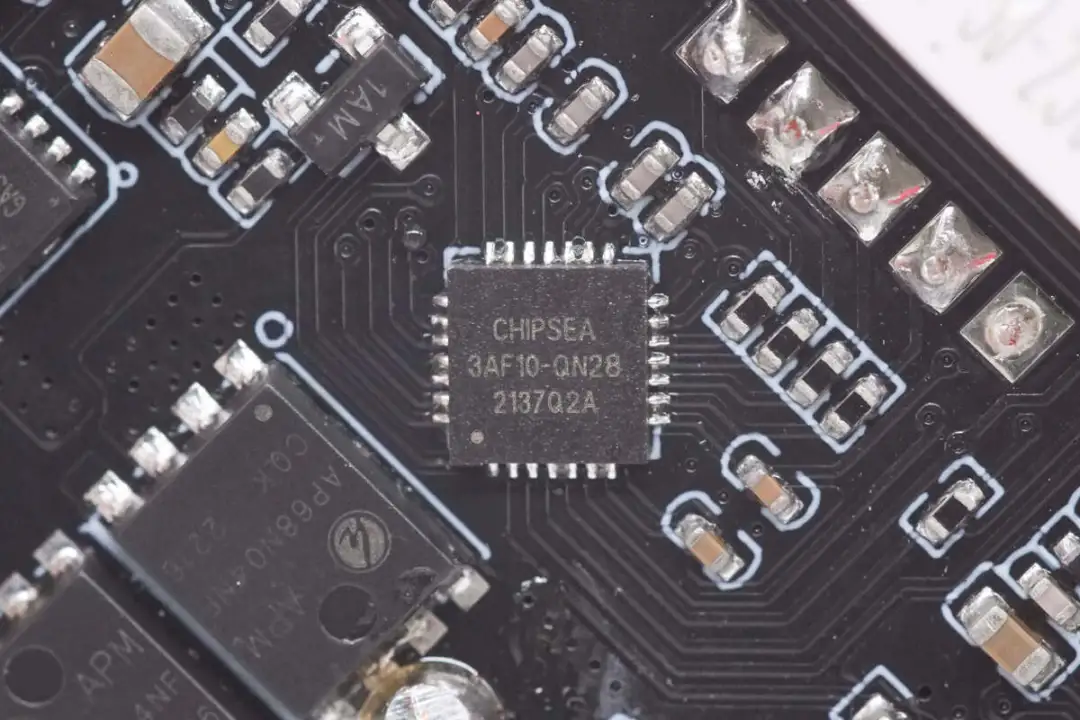

协议芯片来自芯海科技,型号CSU3AF10,是一颗支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核,内置32K*16位 FLASH,内置2K SRAM,支持两路独立的Type-C口。支持QC4,支持华为SCP、FCP,三星AFC快充协议,并支持多种快充协议。

CSU3AF10支持外接NTC过热检测,提供QFN28/QFN24封装,适用于快充电源,HUB和DOCK应用,并且新增了USB PD3.1、UFCS等快充协议。

芯海科技 CSU3AF10 资料信息。

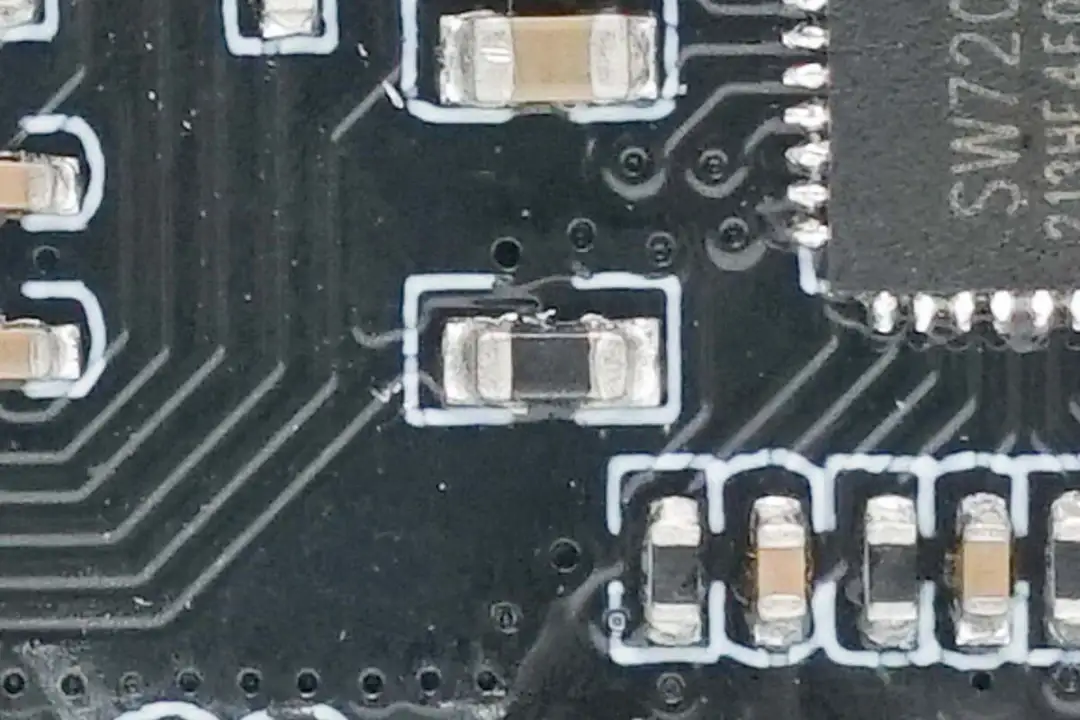

贴片NTC热敏电阻用于检测PCBA模块温度。

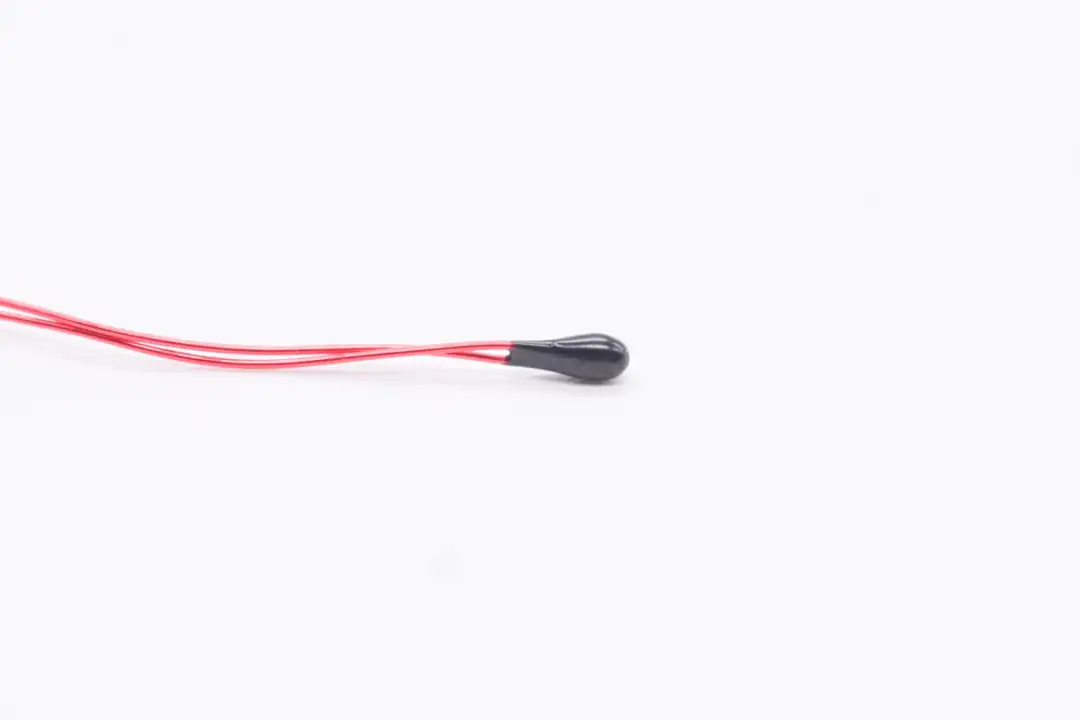

NTC热敏电阻用于检测电池组温度。

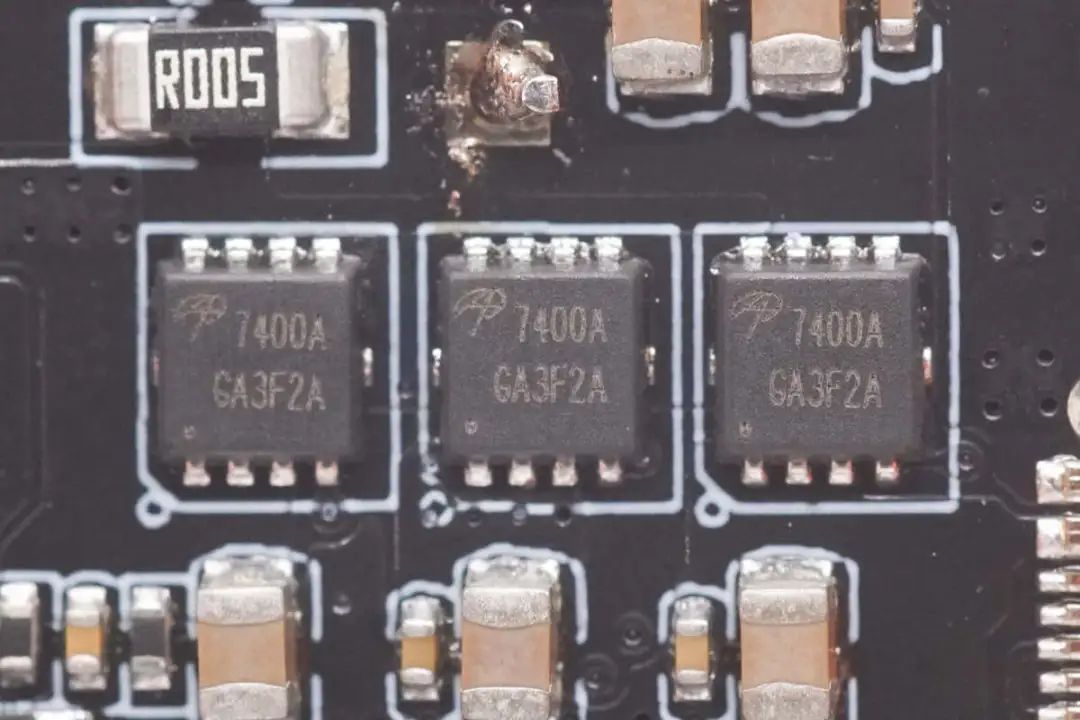

三颗VBUS开关管来自AOS万代,型号AON7400A,NMOS,耐压30V,导阻6.2mΩ,采用DFN3*3 EP封装,用于2C1A快充接口输出控制。

20mΩ取样电阻用于检测输出电流。

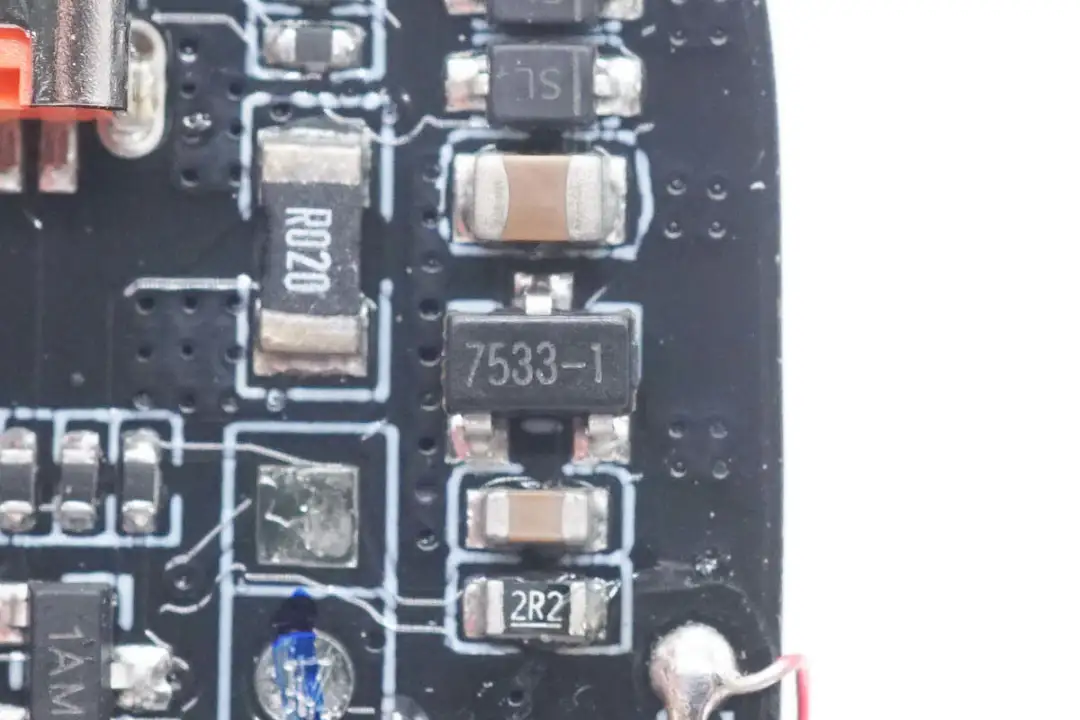

7533-1 稳压芯片用于为协议芯片降压供电。

LED数码管通过焊接连接。

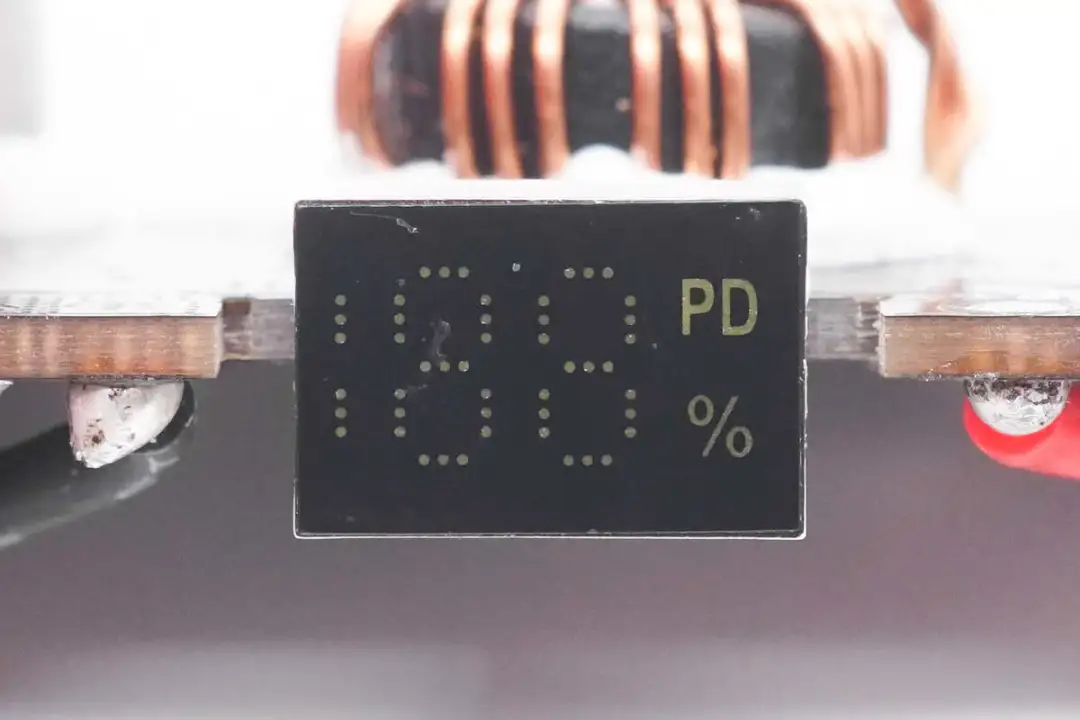

188 LED数码管特写,用于电量百分比显示。

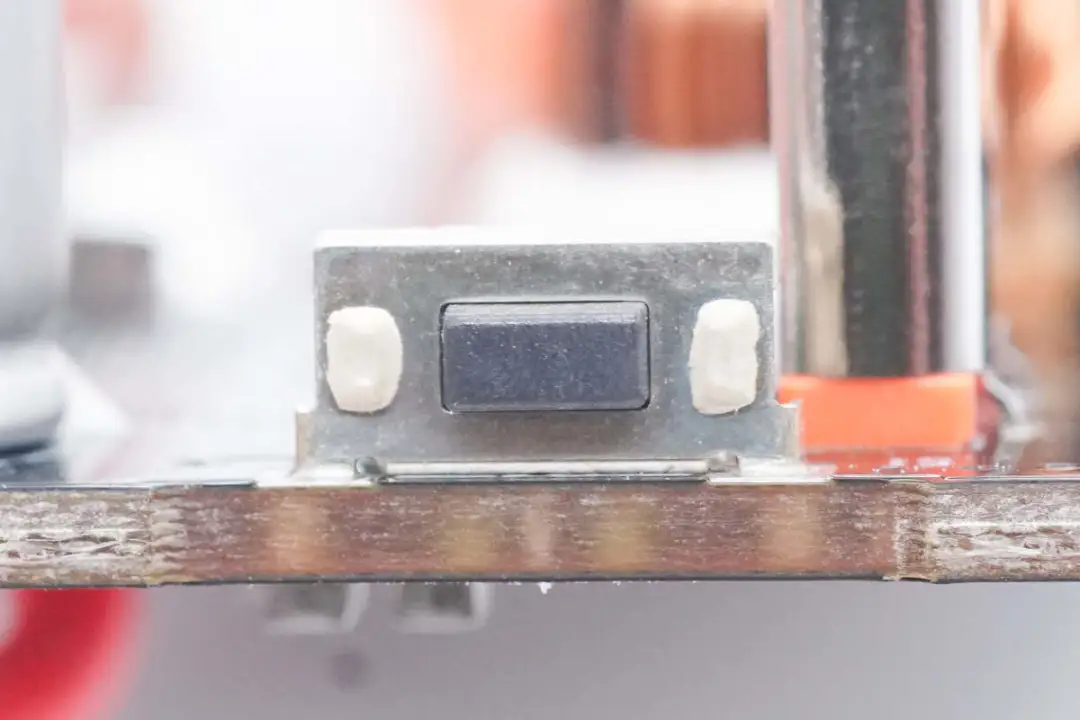

移动电源开机按键贴片焊接。

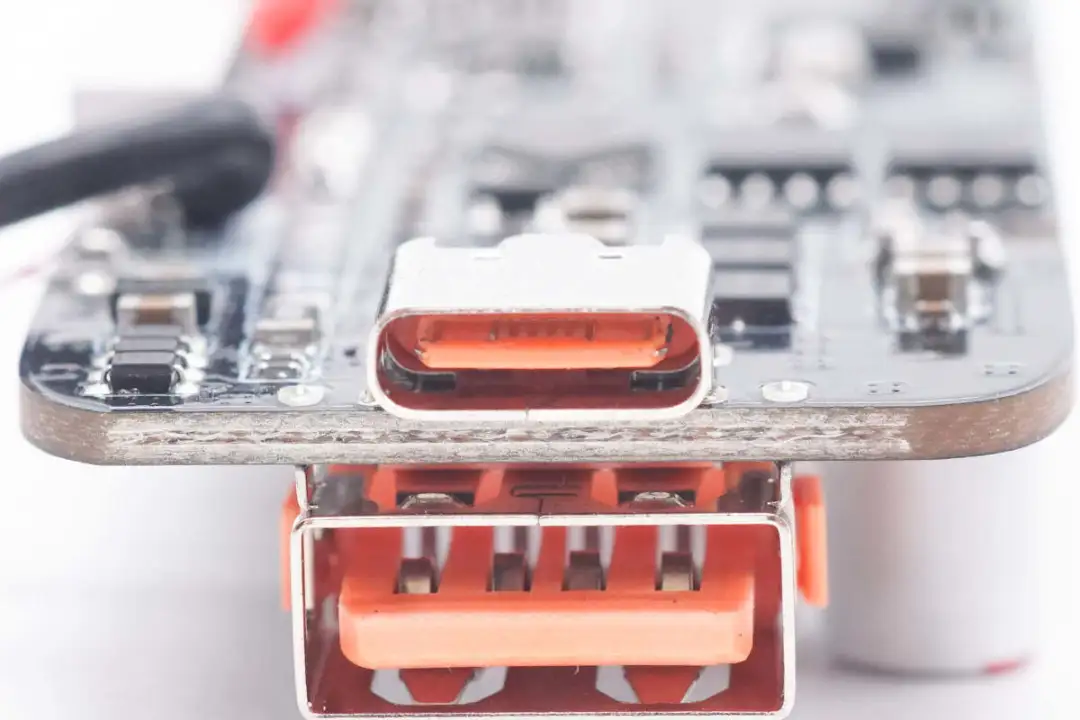

机身顶部的USB-C母座采用垂直过孔焊接固定,橙色胶芯不露铜。

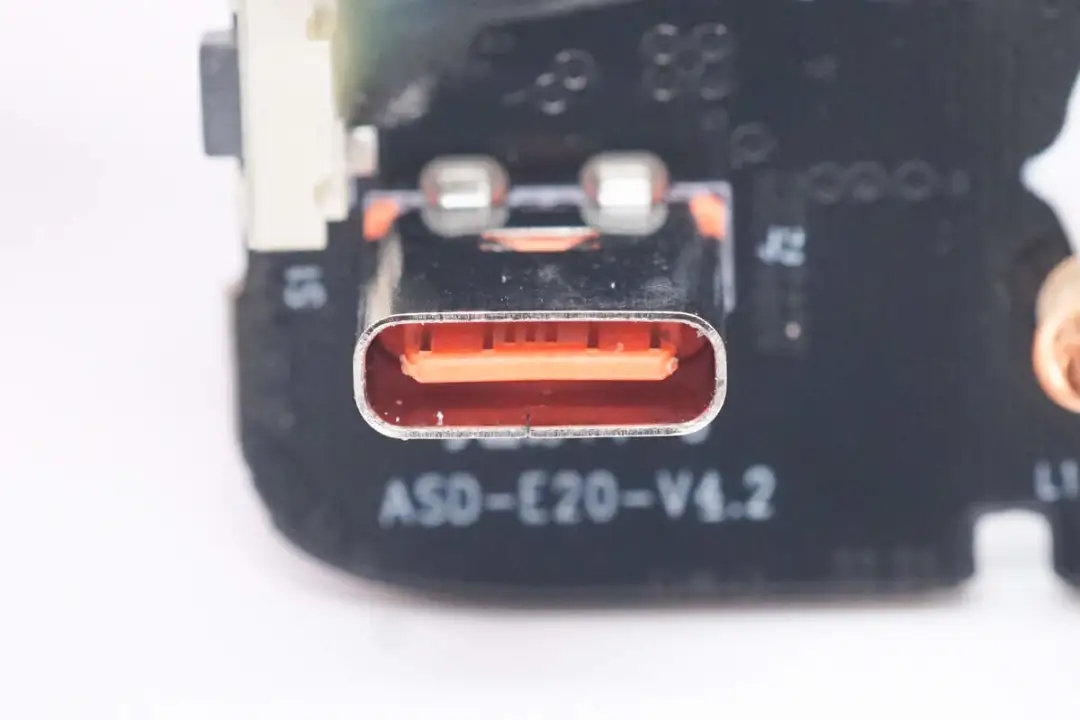

机身侧面的USB-C母座过孔焊接固定,橙色胶芯不露铜。

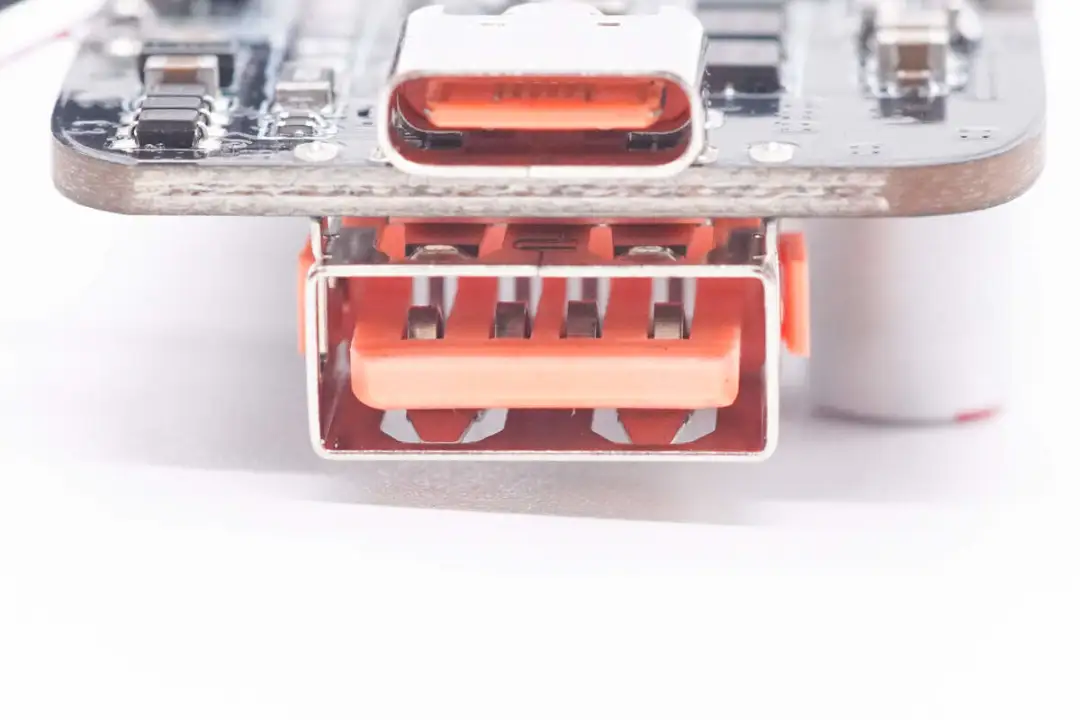

USB-A母座同样为过孔焊接固定,采用橙色胶芯。

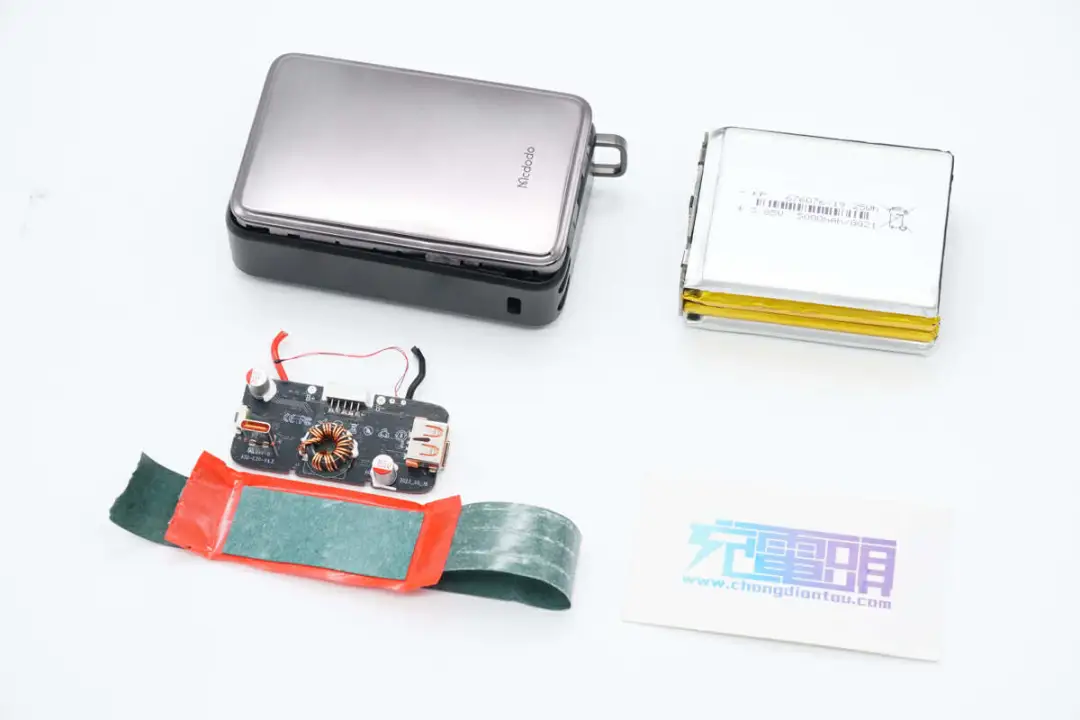

全部拆解一览,来张全家福。

充电头网拆解总结

Mcdodo麦多多超小67W移动电源具备2C1A接口,容量为20000mAh。移动电源机身顶部和侧面各设有一个USB-C接口,搭配自带线设计,方便使用。USB-C接口支持67W快充输出,USB-A口支持22.5W快充输出,充分满足手机和笔记本电脑快充需求。

充电头网通过拆解了解到,这款移动电源内置4串电池组,采用南芯科技SC5650电池保护芯片进行电池过充,过放以及过电流保护。内部升降压电路采用智融SW7201双向同步升降压控制器搭配芯海科技CSU3AF10组成,用于USB-C口大功率充放电和内置电池充放电管理。

移动电源内部采用堆叠设计,空间利用率高,充分压缩体积,才将67W 20000mAh大容量产品设计得如此的小巧,兼具便携和强续航双优,实现“鱼和熊掌”兼得。搭配自带线的设计,即可方便为移动电源充电或为其他设备供电。移动电源内置两路NTC热敏电阻,分别用于移动电源PCBA模块和电池组温度检测,总体设计紧凑,安全措施全面。
