前言

此前，电池交易网就拆解了一款WORX威克士电动工具电池包WA3054，通过拆解了解到这款电动工具电池包内置10节天鹏TP ICR18650 2000mAh电芯，5串2并，组成电池组，作为电动工具需要高倍率的同时，稳定性以及温度控制方面同样重要，话不多说，下面就一起来看看这款电芯的实际性能表现如何吧。

外观介绍

按照惯例，先来看看这款电芯的外观。

天鹏TP ICR18650 2000mAh电芯圆柱体设计，采用灰色电芯套膜颜色。

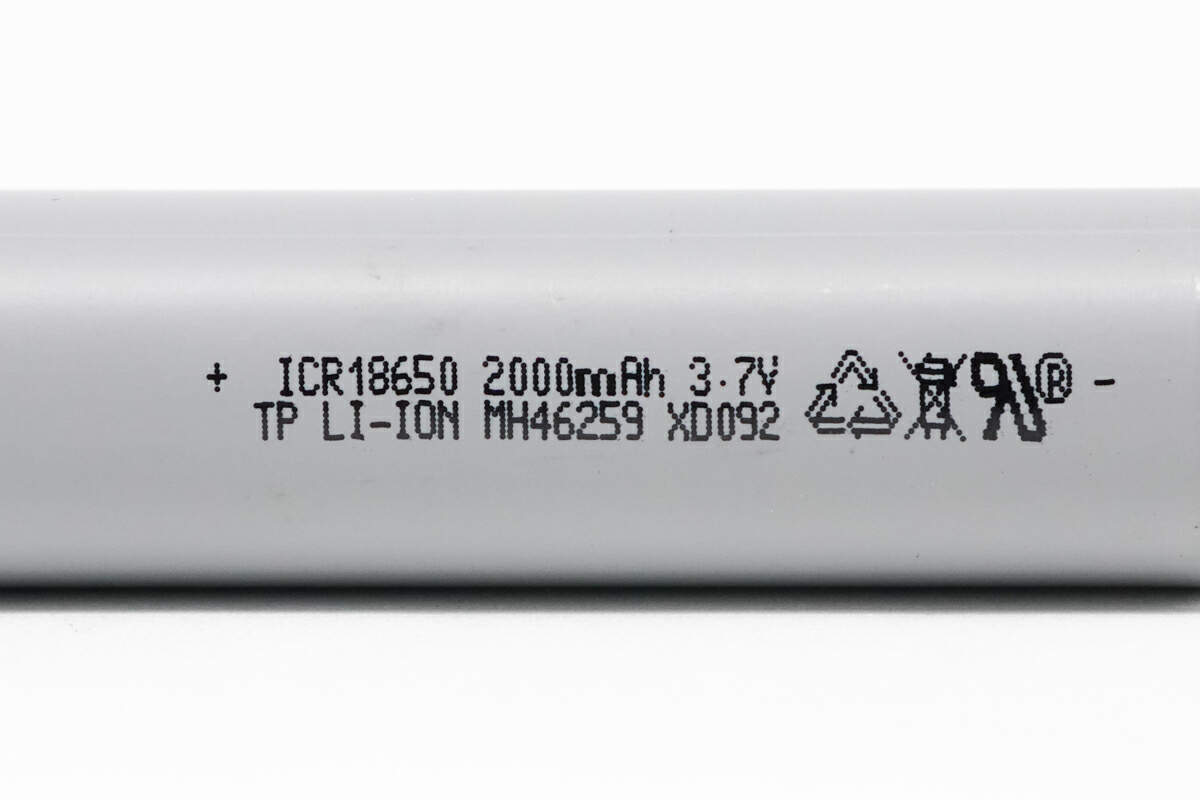

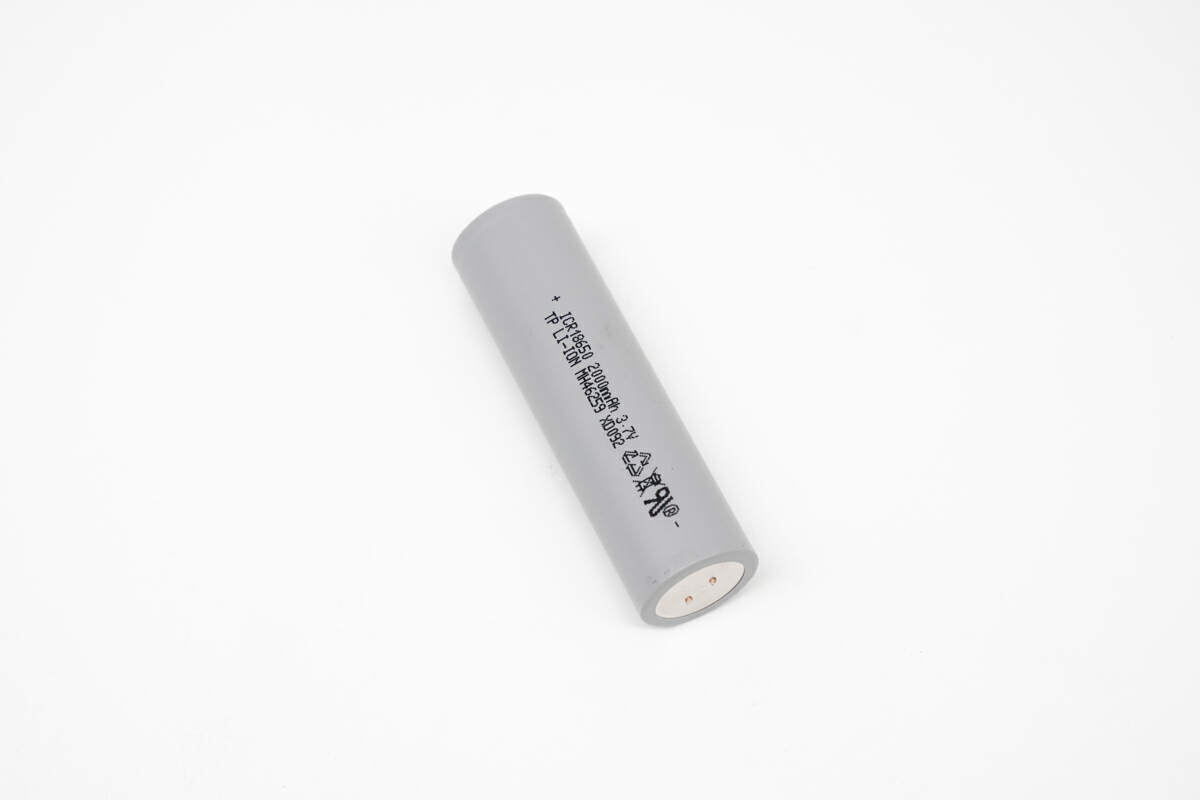

天鹏TP ICR18650 2000mAh电芯另一侧拥有喷码：

“ICR18650 2000mAh”及”+“、”-“正负极标识；

额定容量：2000mAh@0.2C；

标称电压：3.7V；标称能量：9.4Wh；

交流内阻：≤15mΩ

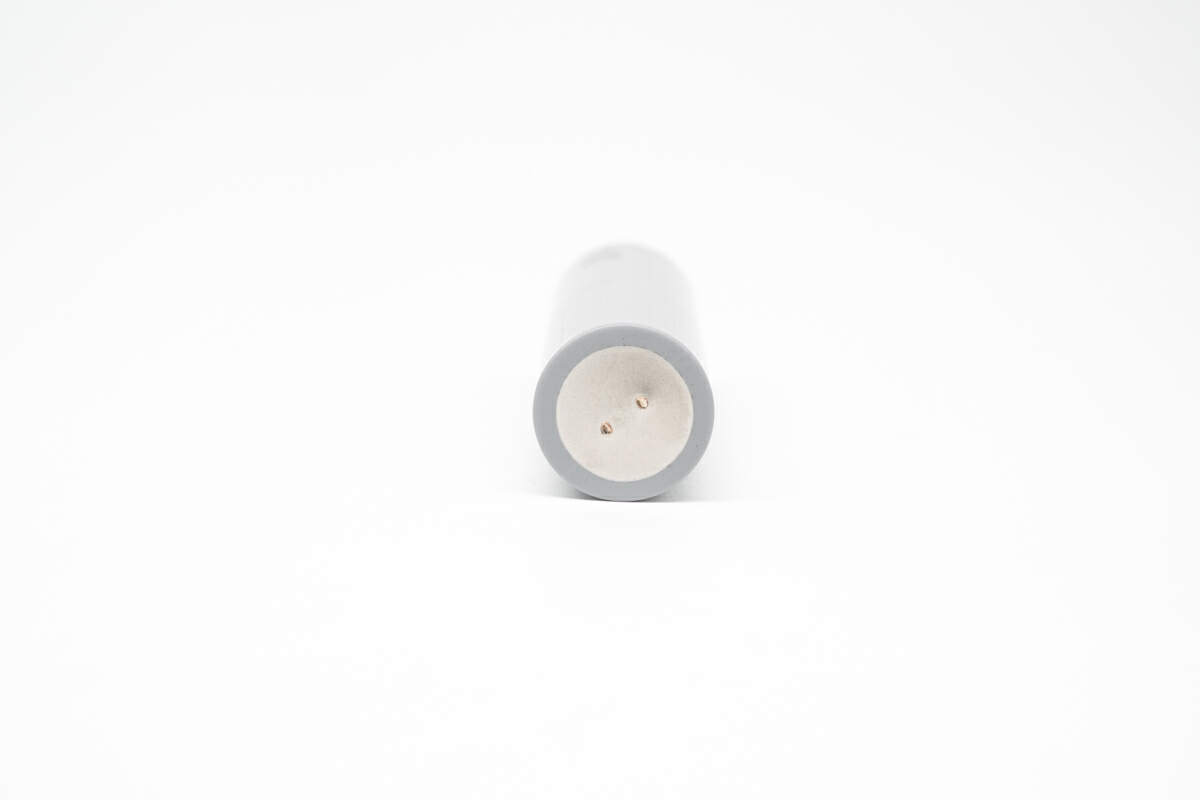

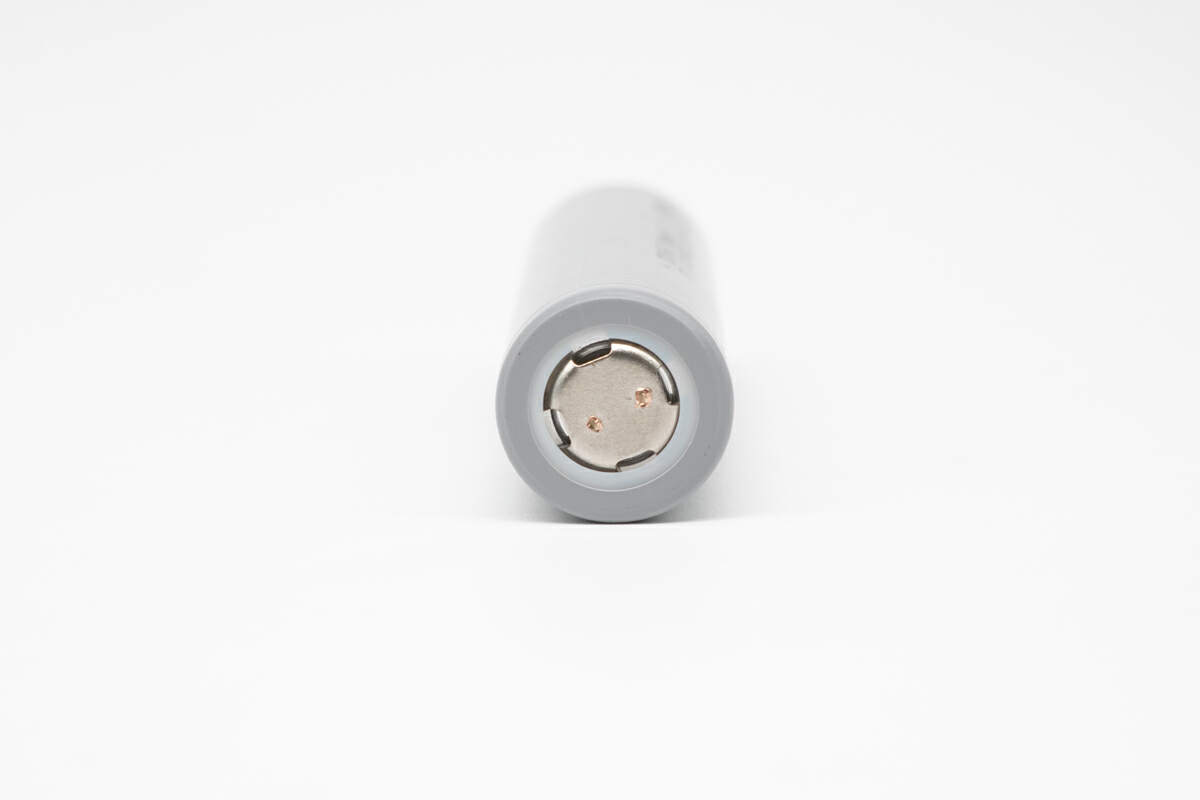

天鹏TP ICR18650 2000mAh电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

天鹏TP ICR18650 2000mAh电芯正极接触面依旧为合金材质，顶部配置四泄气孔。

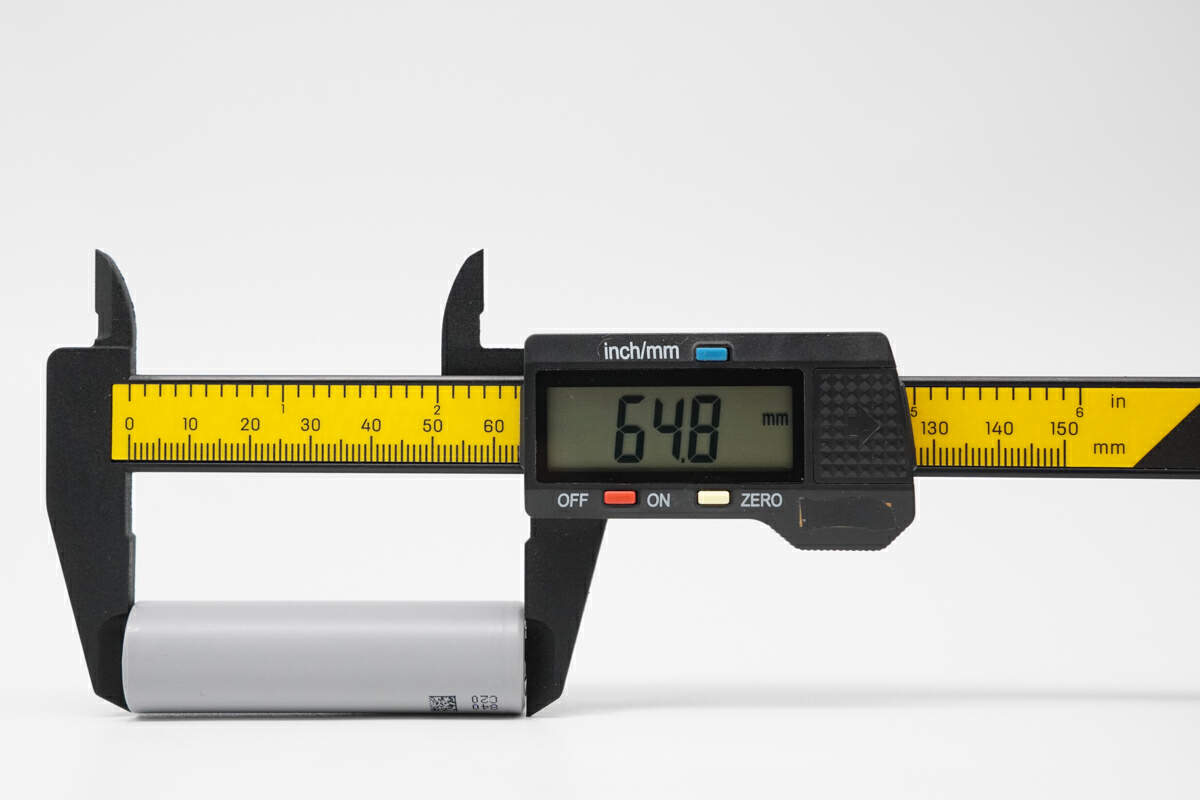

使用塑胶卡尺测得，天鹏TP ICR18650 2000mAh电芯圆柱高度约为64.8mm。

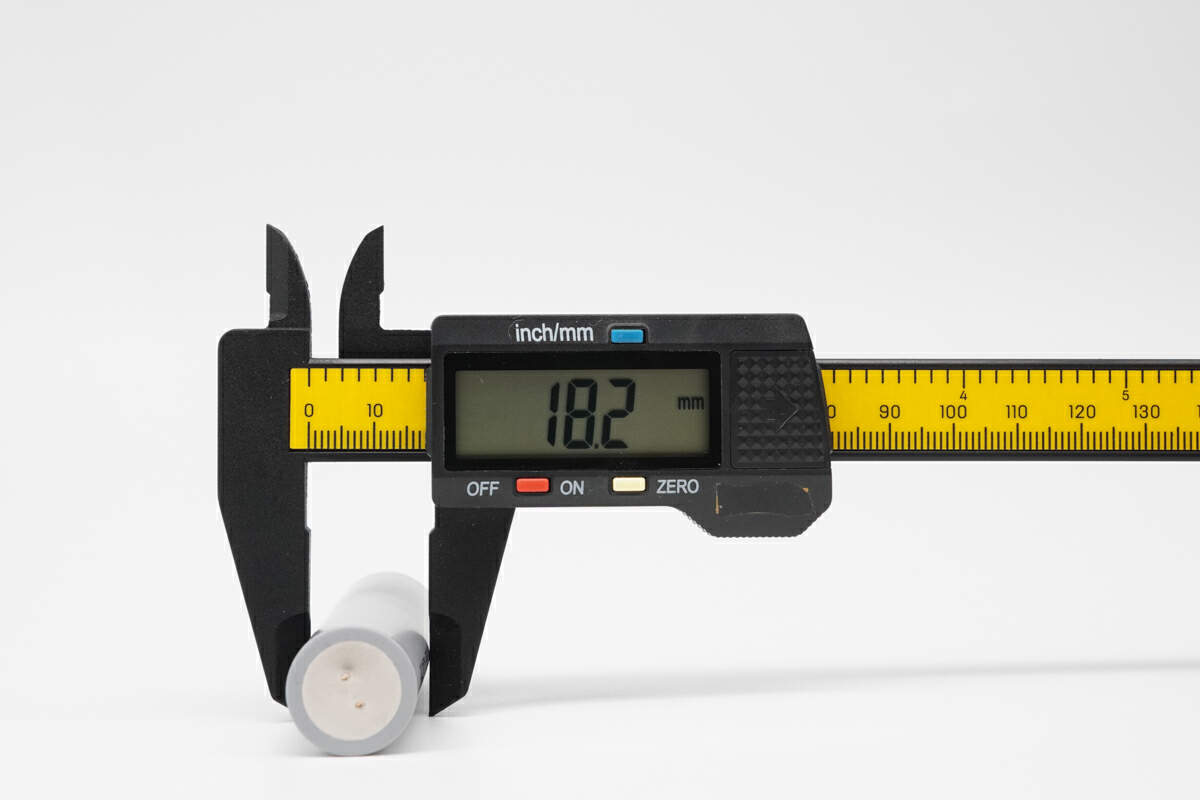

使用塑胶卡尺测得，天鹏TP ICR18650 2000mAh电芯直径约为18.2mm。

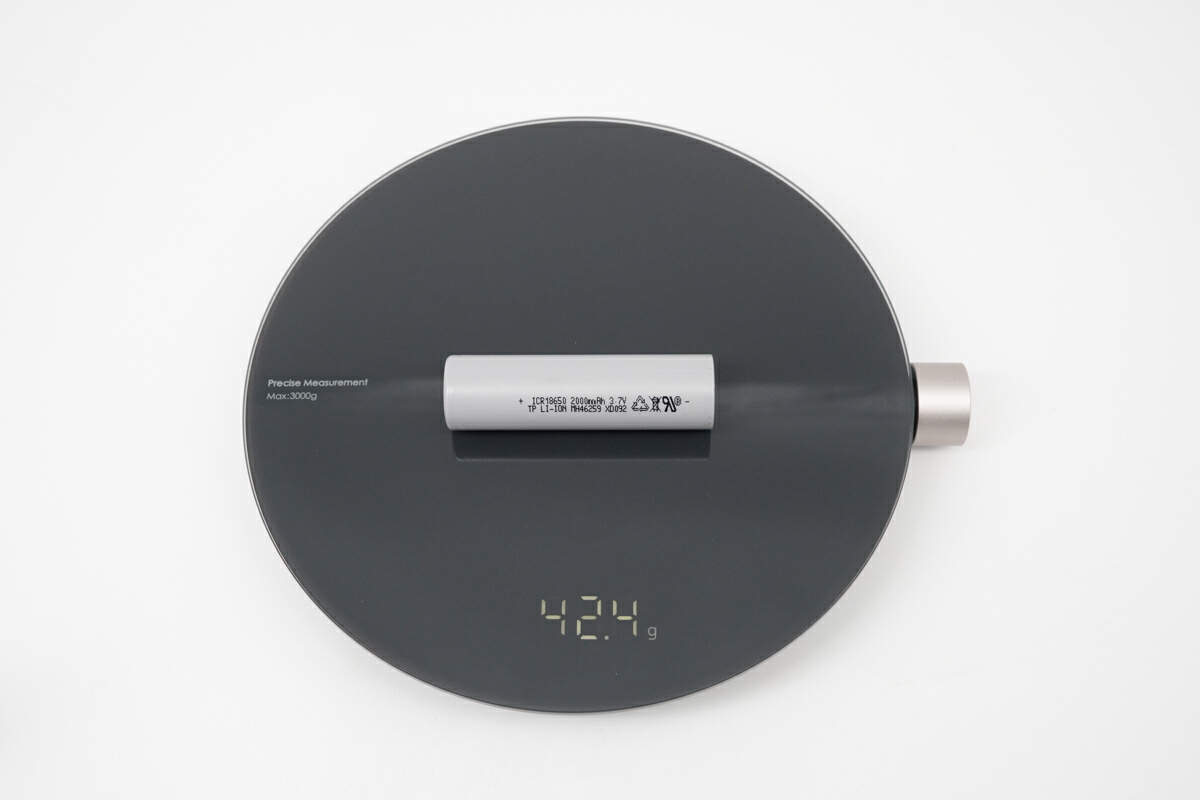

天鹏TP ICR18650 2000mAh电芯重量约为42.4g。

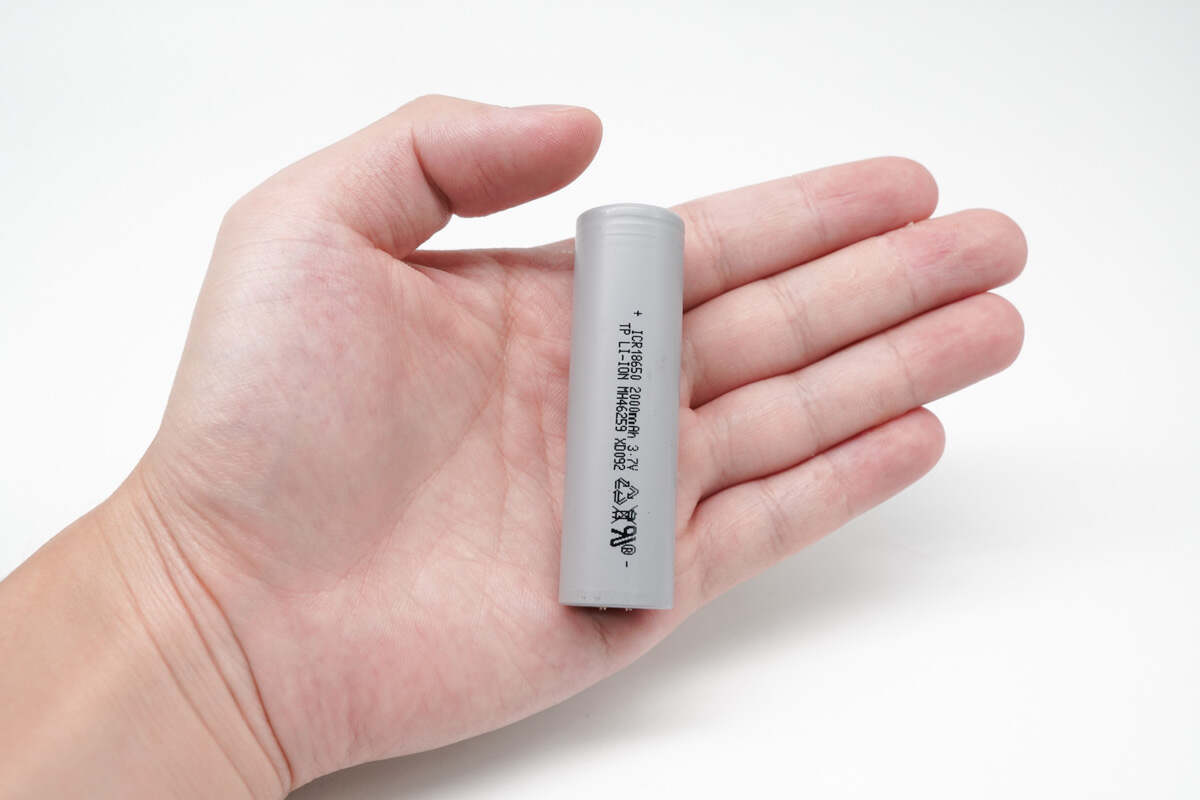

天鹏TP ICR18650 2000mAh电芯与成年男子手掌对比。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

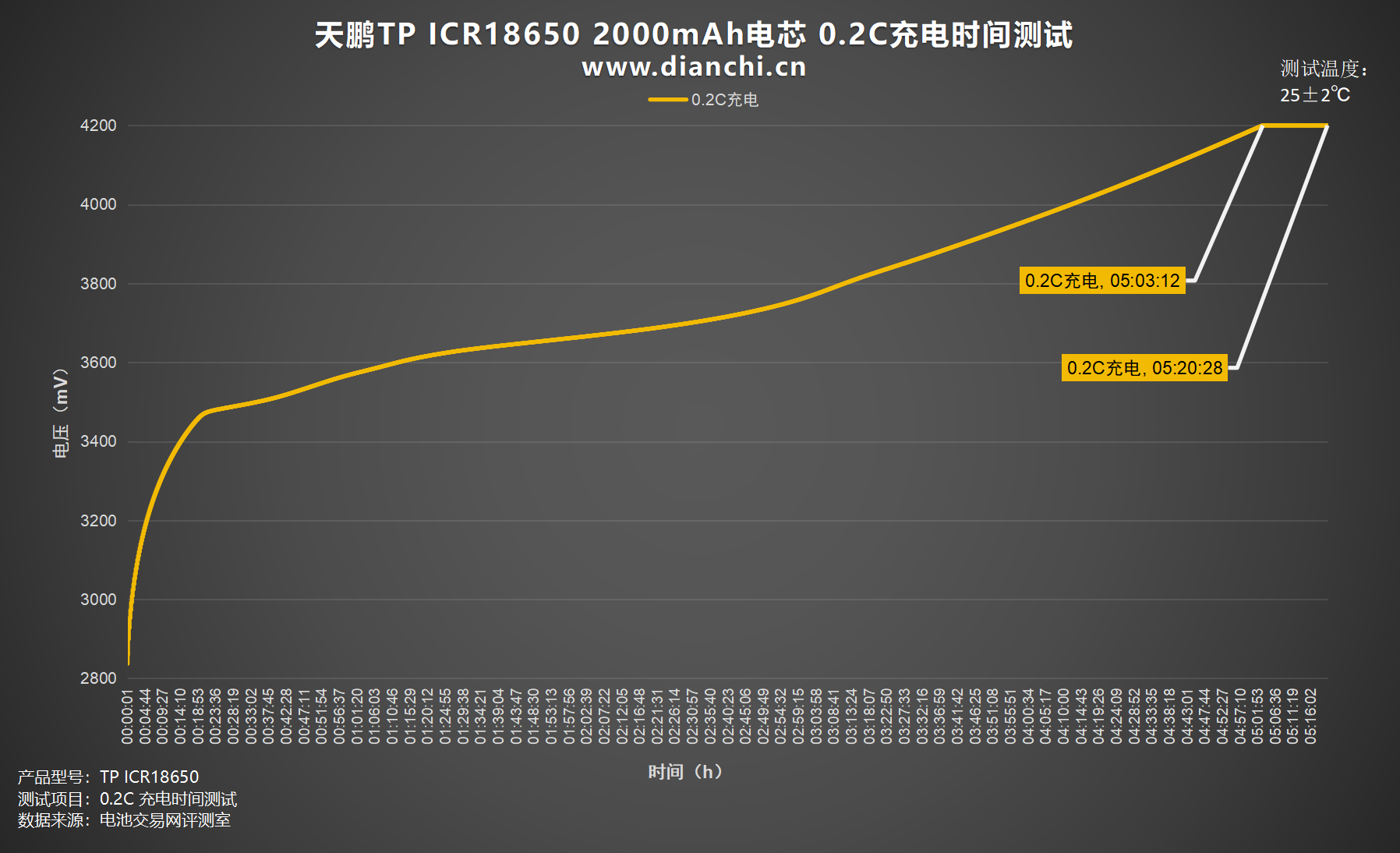

绘制出折线图，设置电流为 400mA，0.2C为天鹏TP ICR18650 2000mAh电芯充电，充电截止电压为 4.2V，充至4.2V时间为5小时3分钟，涓流完全充满时间为5小时20分钟。

0.5C充电

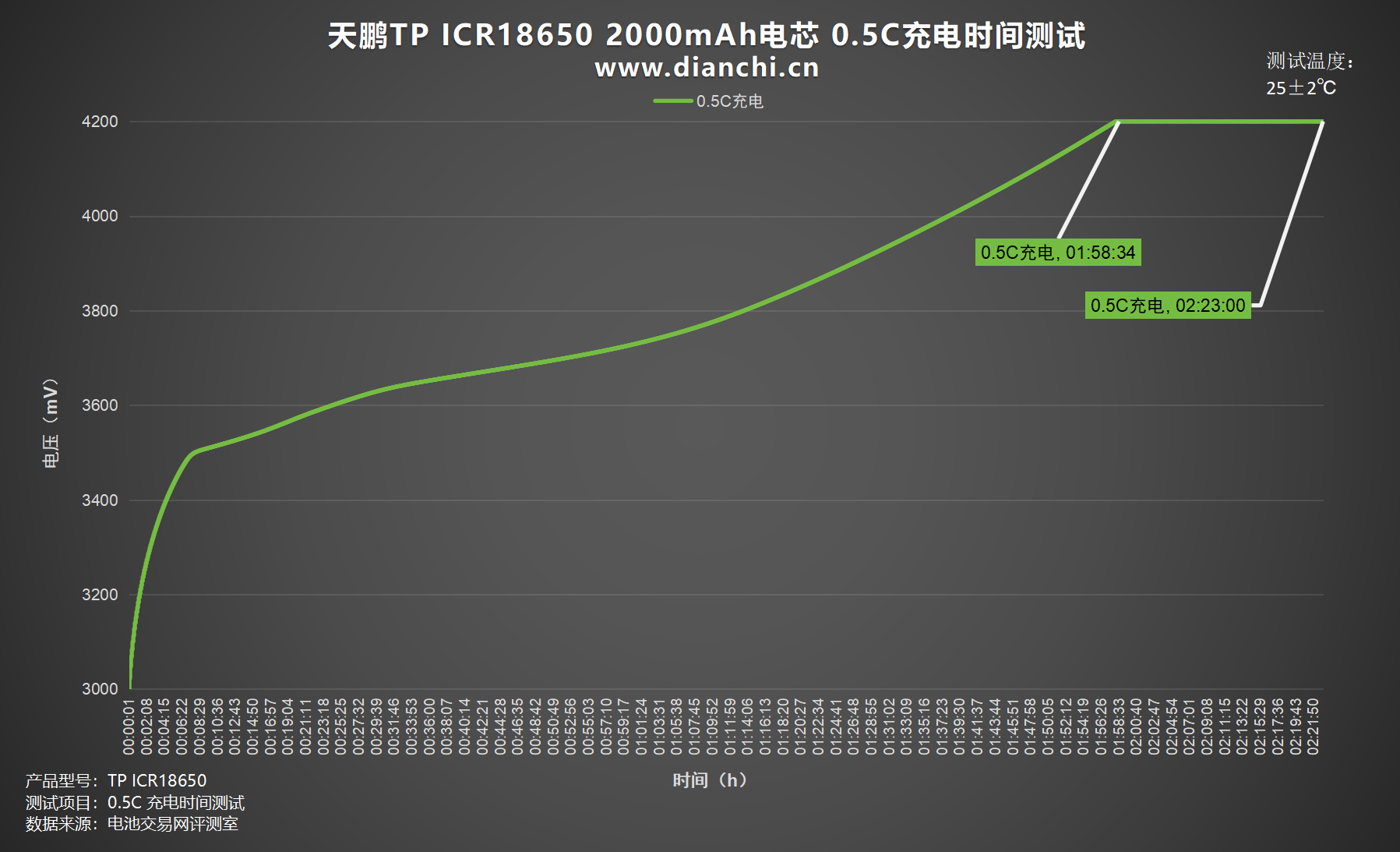

绘制出折线图，设置电流为 1000mA，0.5C为天鹏TP ICR18650 2000mAh电芯充电，充电截止电压为 4.2V，充至4.2V时间为1小时58分钟，涓流完全充满时间为2小时23分钟。

1C充电

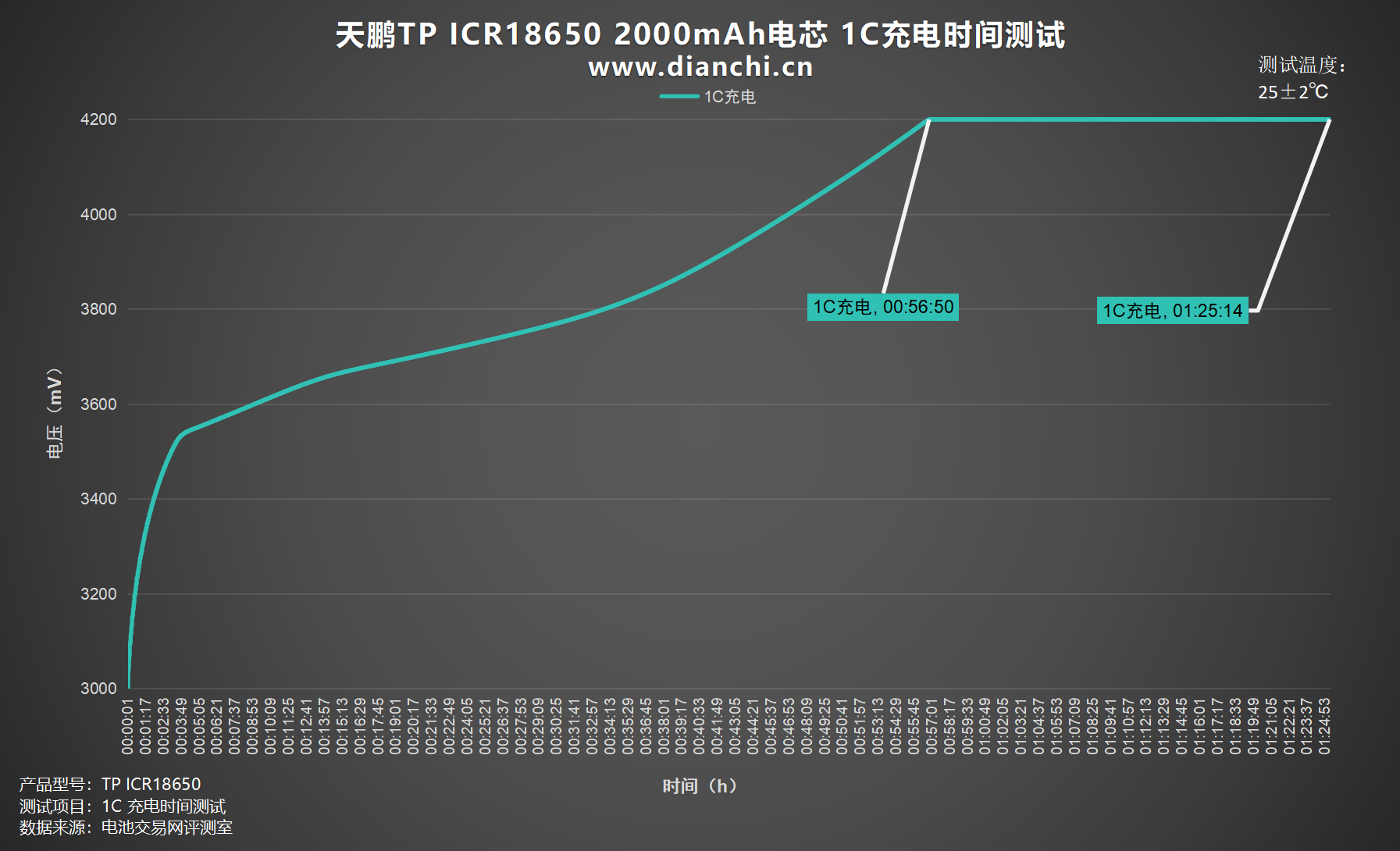

绘制出折线图，设置电流为 2000mA，1C为天鹏TP ICR18650 2000mAh电芯充电，充电截止电压为 4.2V，充至4.2V时间为56分钟，涓流完全充满时间为1小时25分钟。

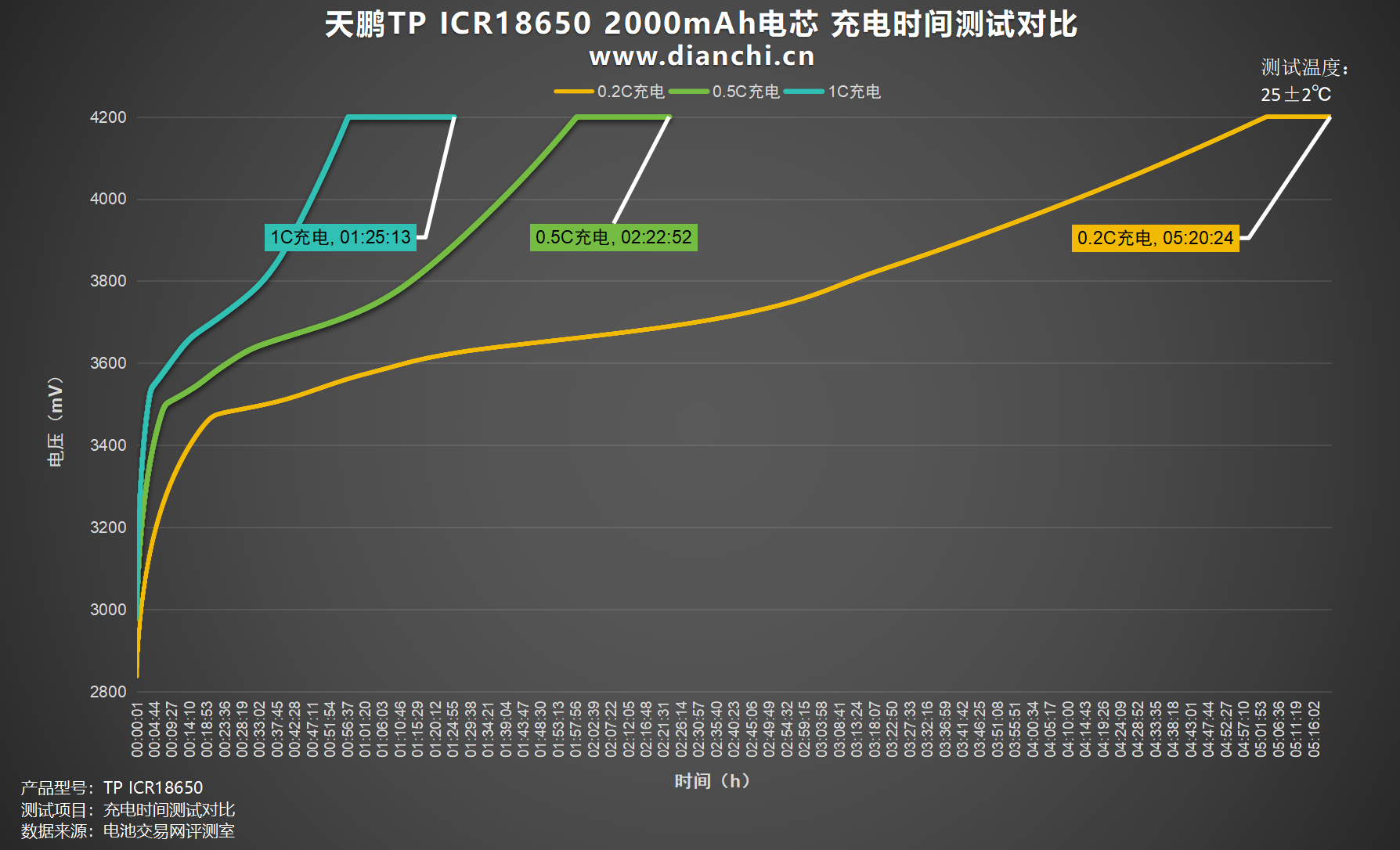

将测试数据绘制成折线图，充电测试中0.2C充电涓流完全充满耗时5小时20分钟，0.5C充电涓流完全充满耗时2小时23分钟，1C充电涓流完全充满耗时1小时25分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

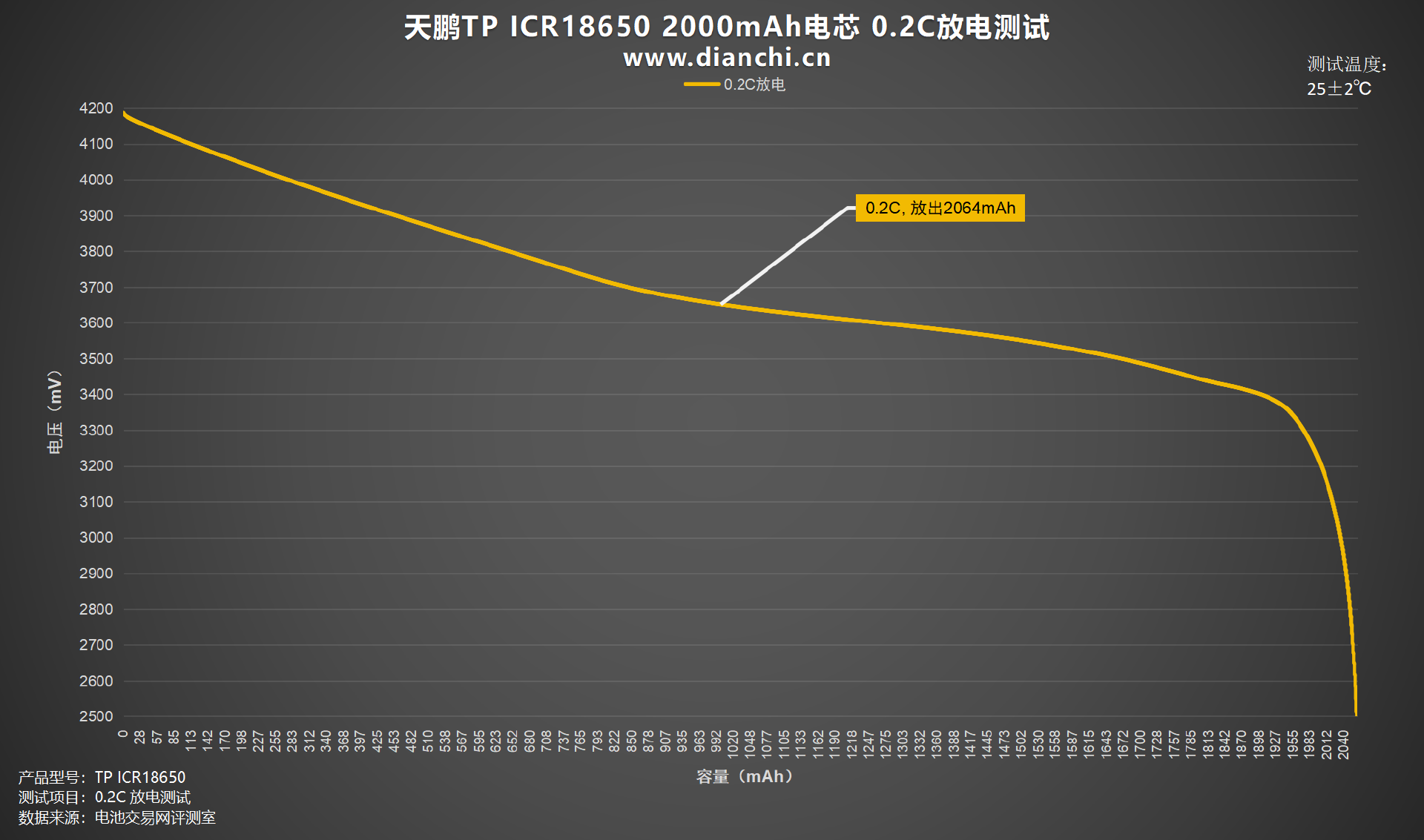

绘制出折线图，设置电流为 400mA，0.2C为天鹏TP ICR18650 2000mAh电芯放电，均压 3.71V，放到截止电压为 2.5V，耗时约5小时9分钟，放出容量2048mAh，放出能量7.6Wh。

0.5C放电

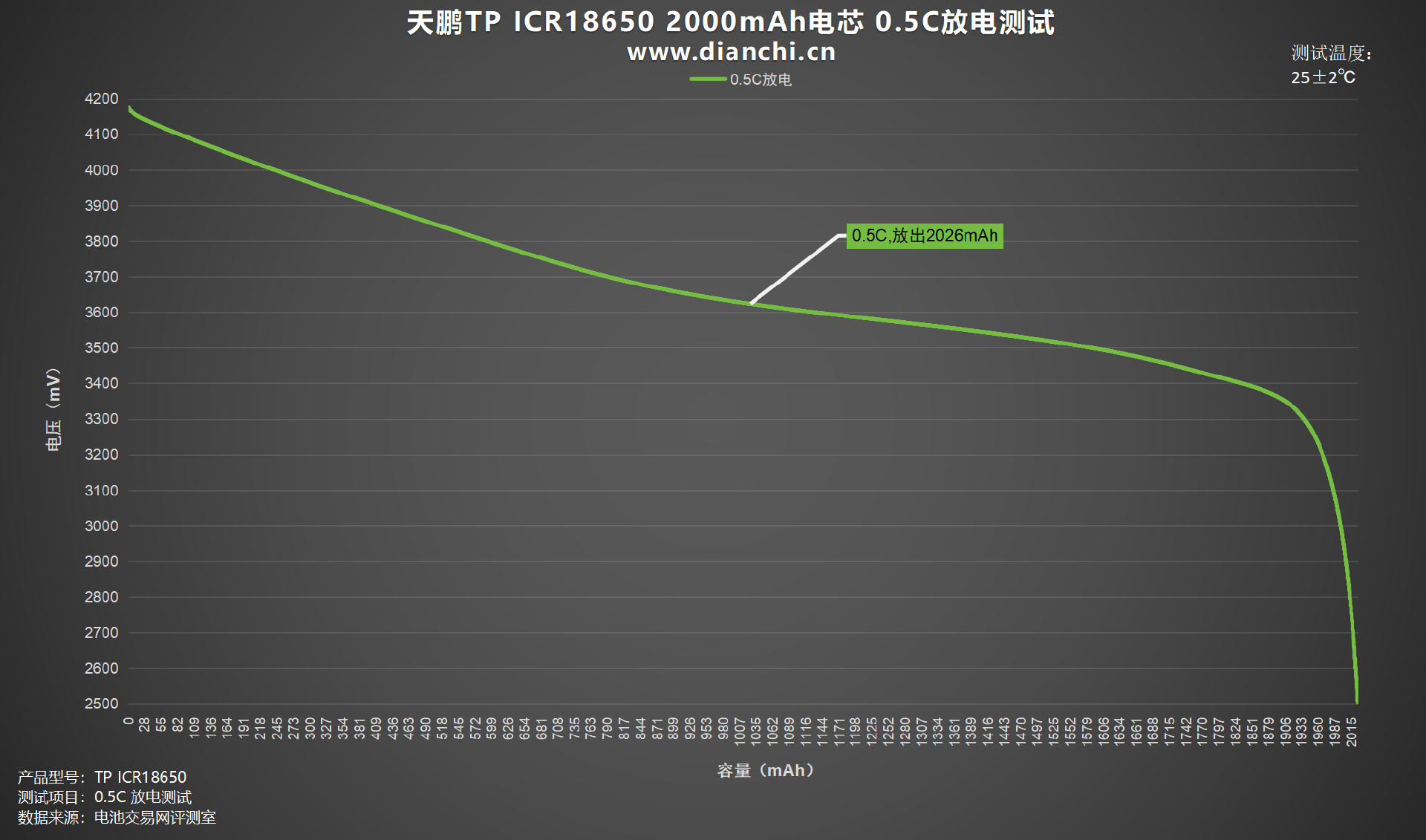

绘制出折线图，设置电流为 1000mA，0.5C为天鹏TP ICR18650 2000mAh电芯放电，均压 3.67V，放到截止电压为 2.5V，耗时约2小时1分钟，放出容量2026mAh，放出能量7.43Wh。

1C放电

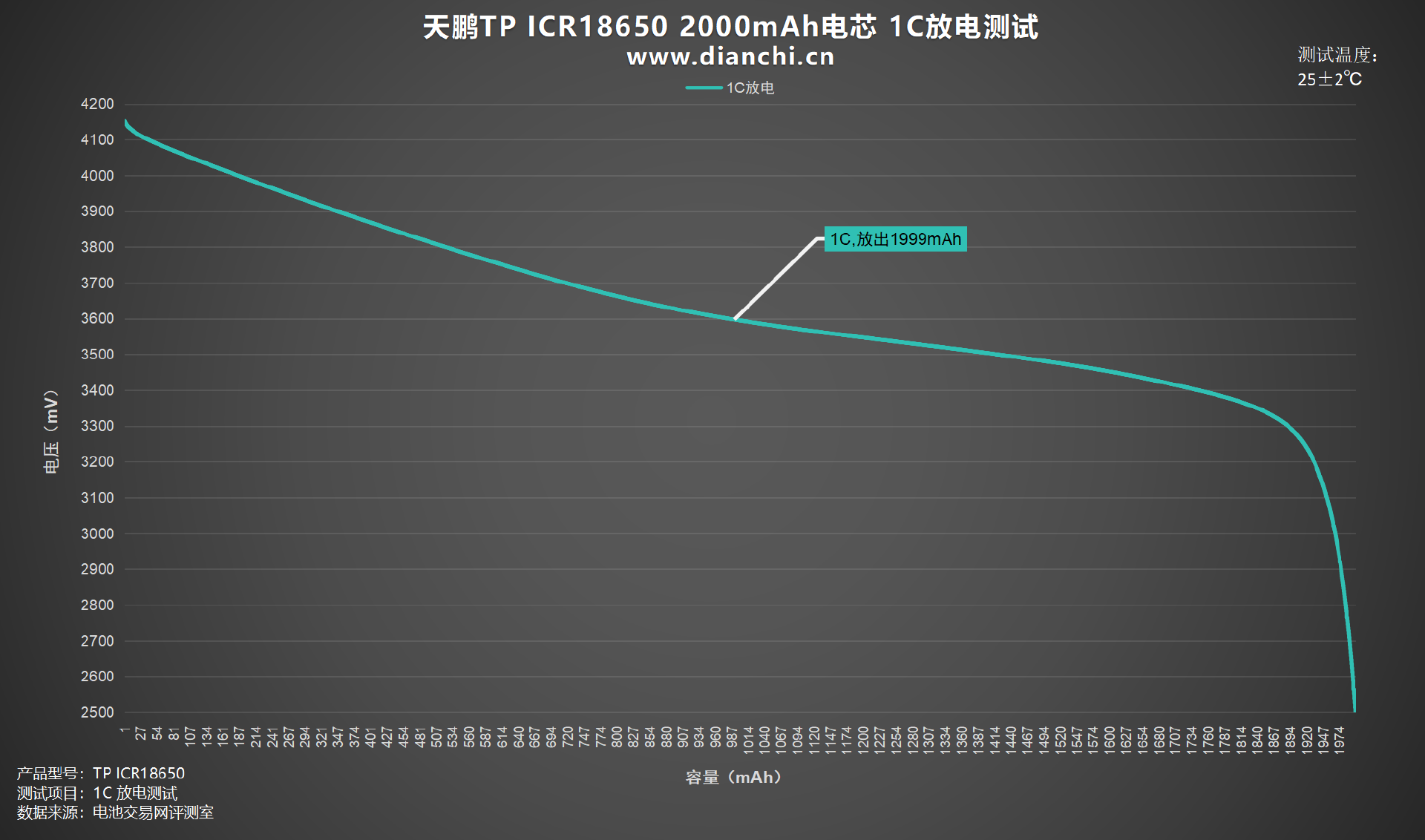

绘制出折线图，设置电流为 2000mA，1C为天鹏TP ICR18650 2000mAh电芯放电，均压 3.63V，放到截止电压为 2.5V，耗时约59分钟，放出容量1999mAh，放出能量7.26Wh。

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为59分钟。放电时间最长的为0.2C放电，放电时间约为5小时9分钟。

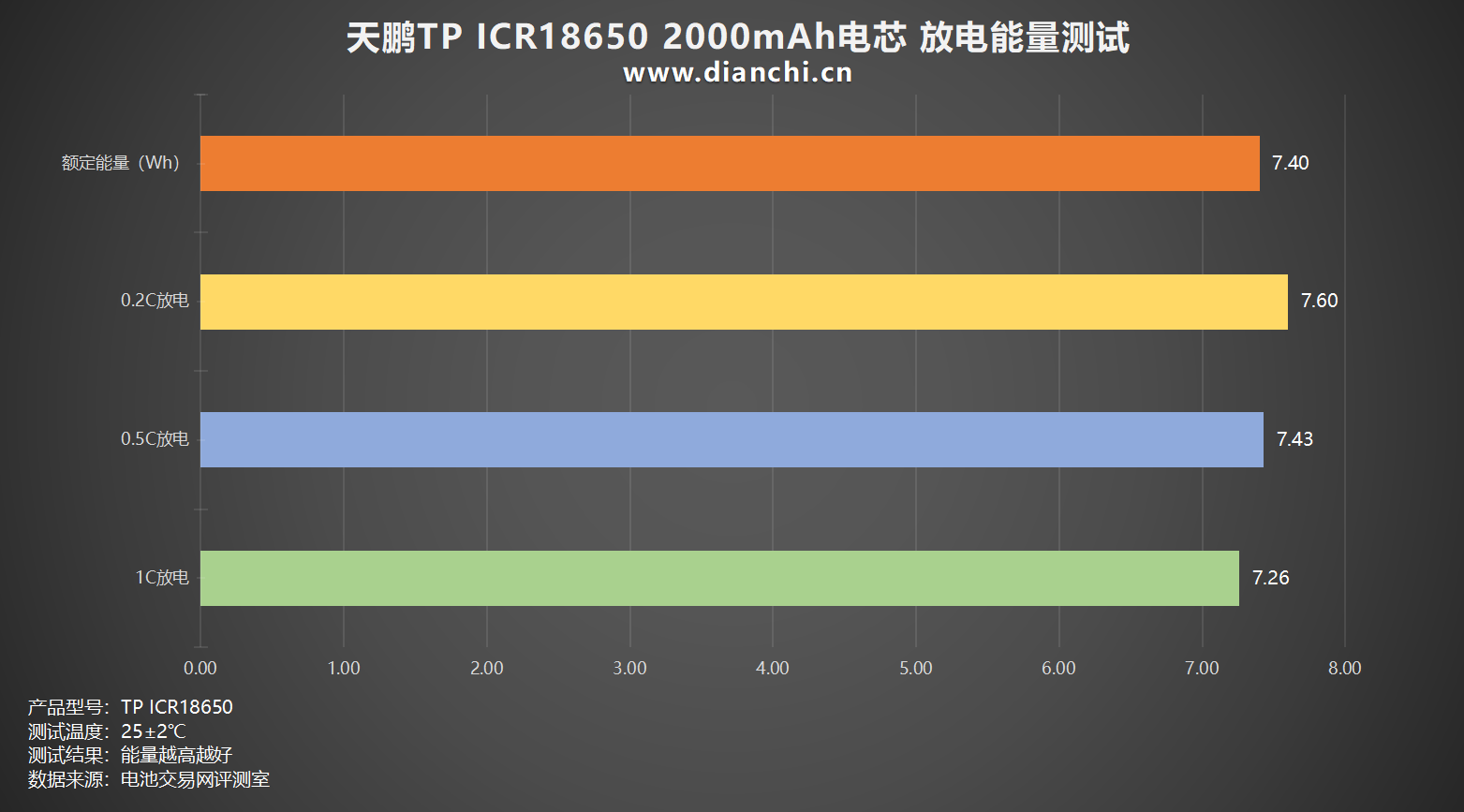

将测试数据汇总成柱状图，放电测试中整体放电能量在7.26-7.6Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到7.6Wh；放电能量最低的是1C放电档位，放电能量为7.26Wh。

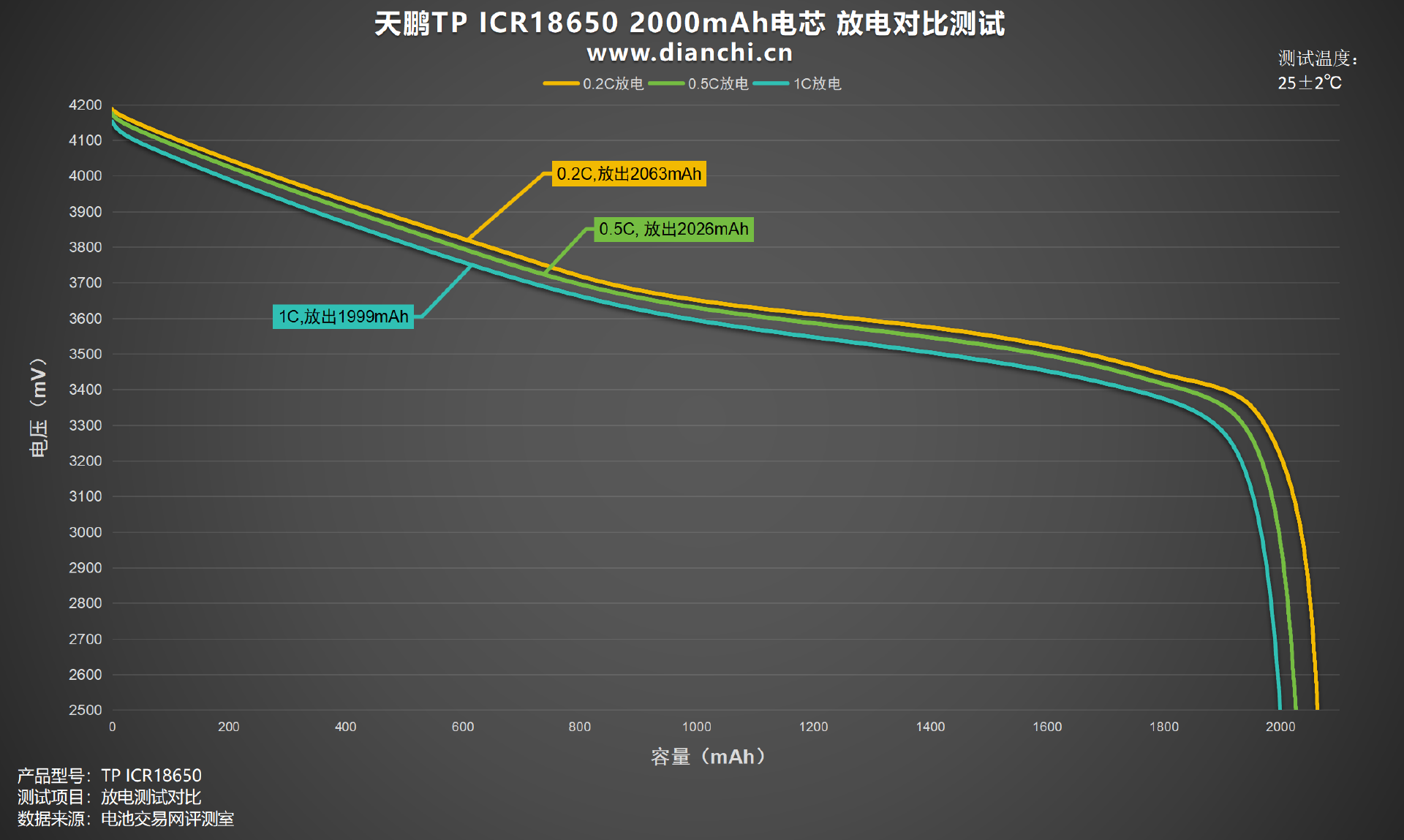

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量2063mAh，放出容量最低的是 1C放电档位放出容量1999mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

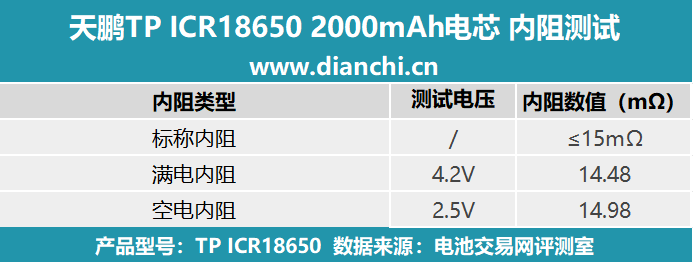

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，天鹏TP ICR18650 2000mAh电芯标称内阻是 ≤15mΩ。

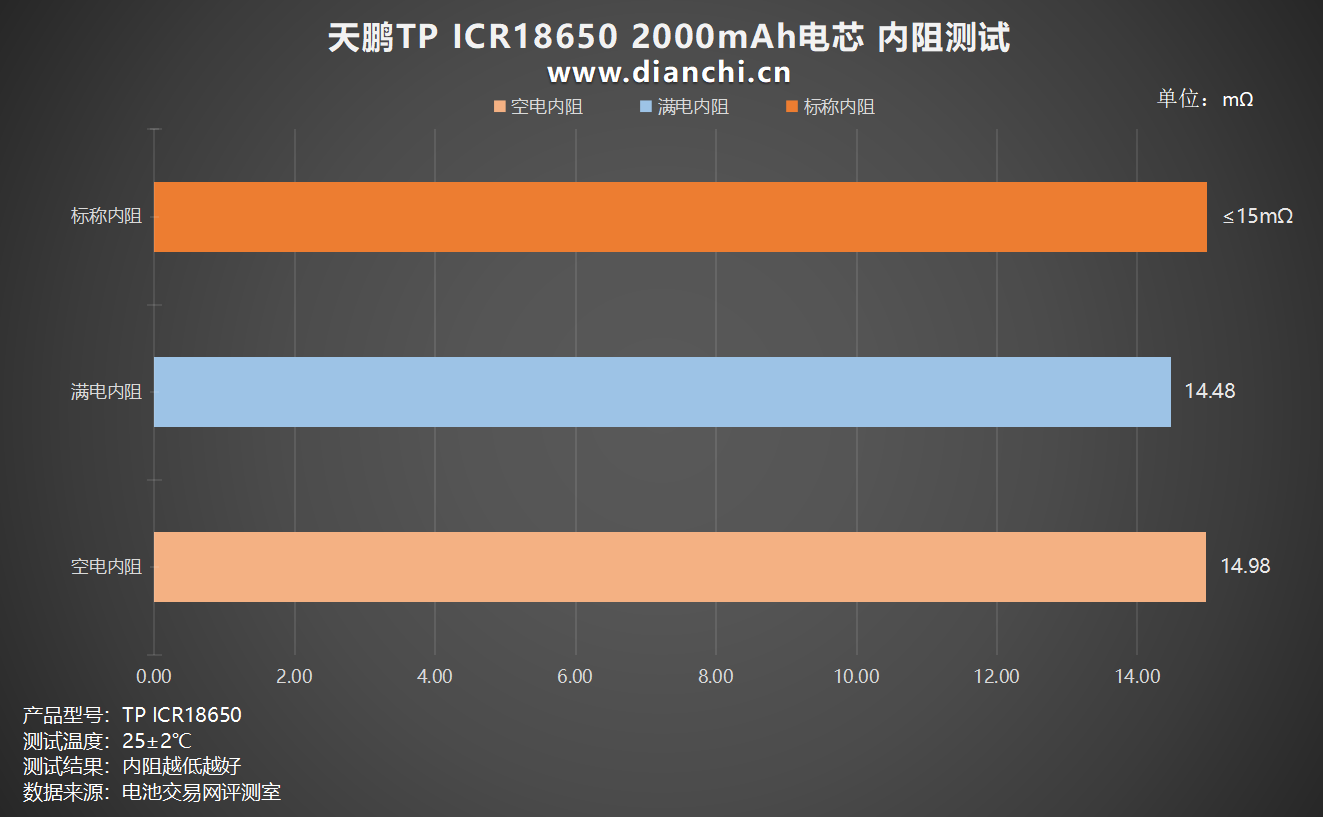

绘制出柱状图，可以看到 4.2V满电内阻为14.48mΩ，2.5V空电内阻为 14.98mΩ，均没有超过标称内阻，且满电与空电状态下内阻相差较小，表现优秀。

温度测试

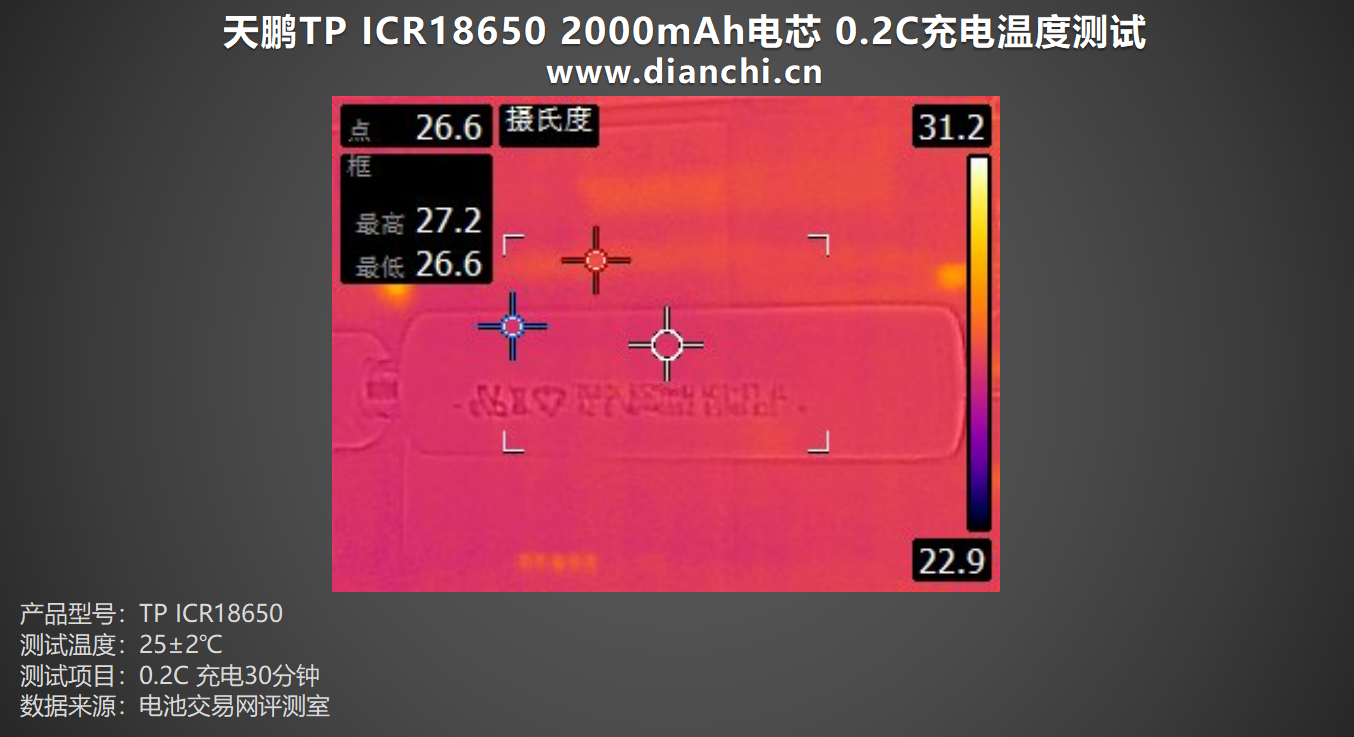

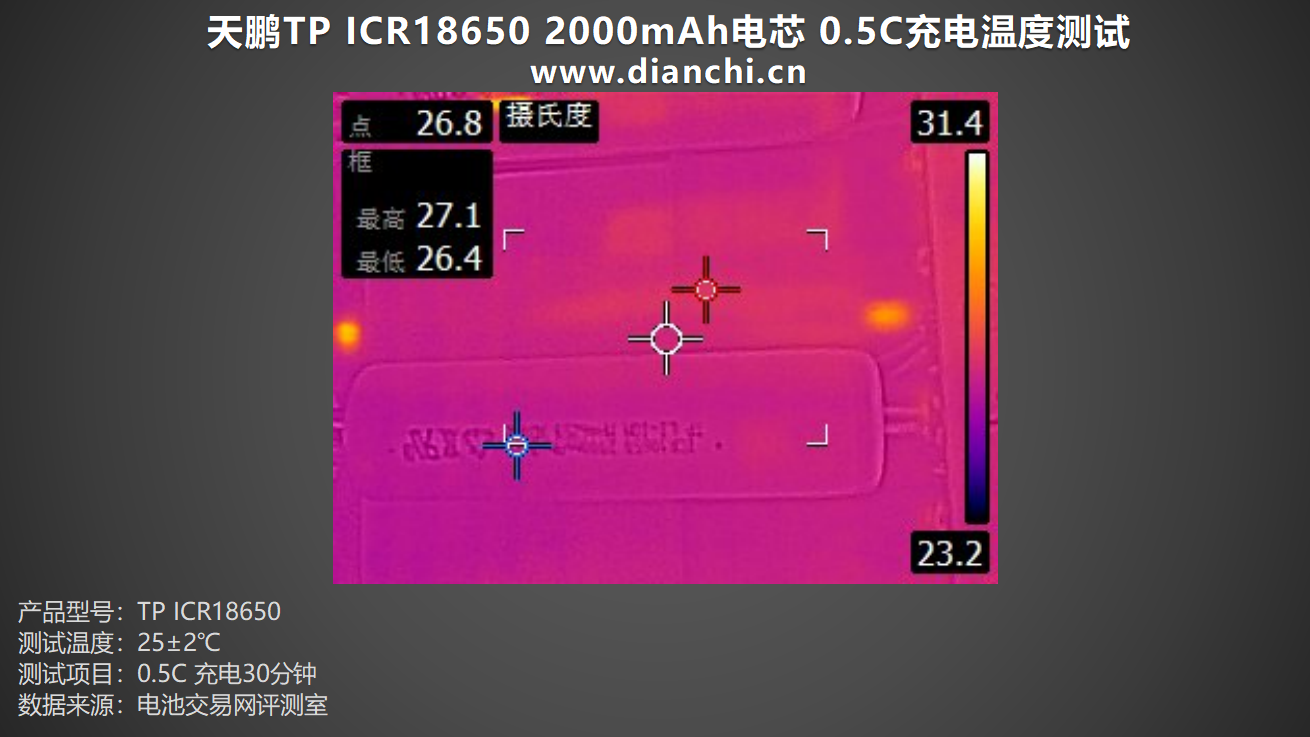

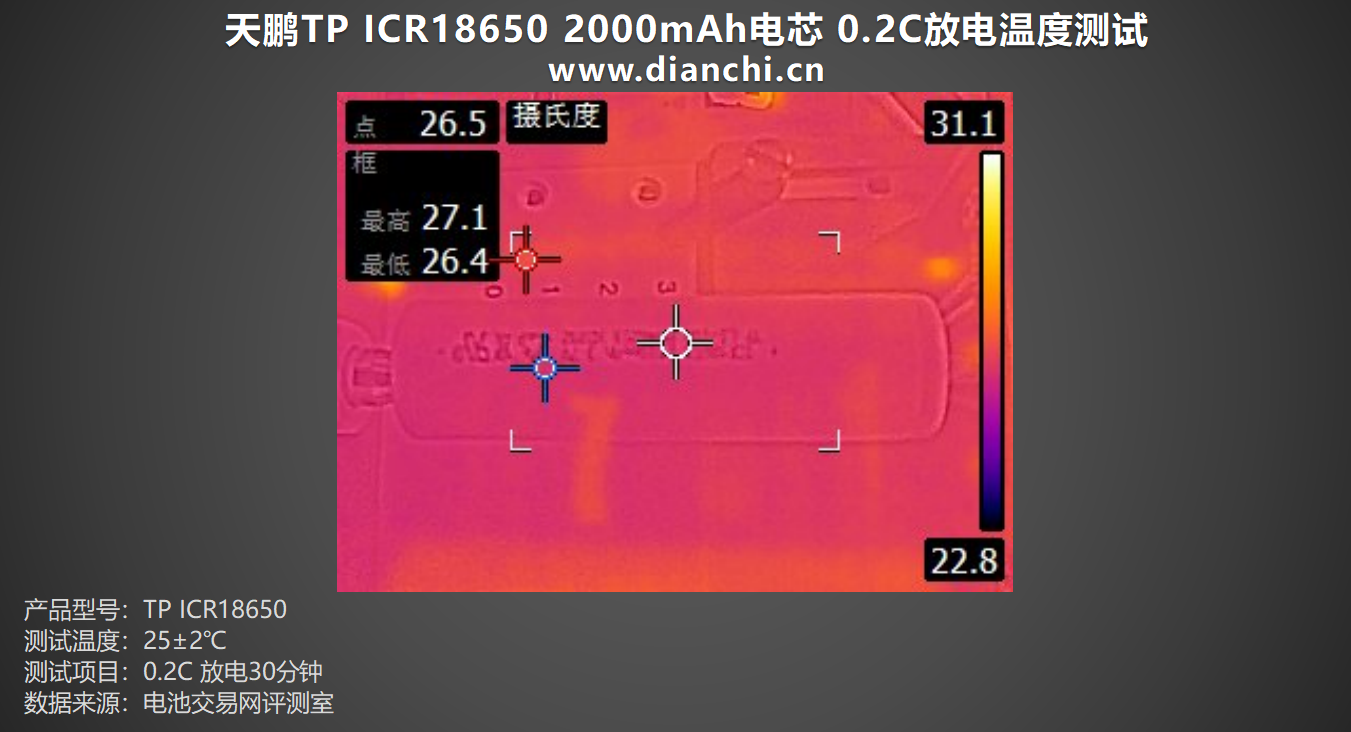

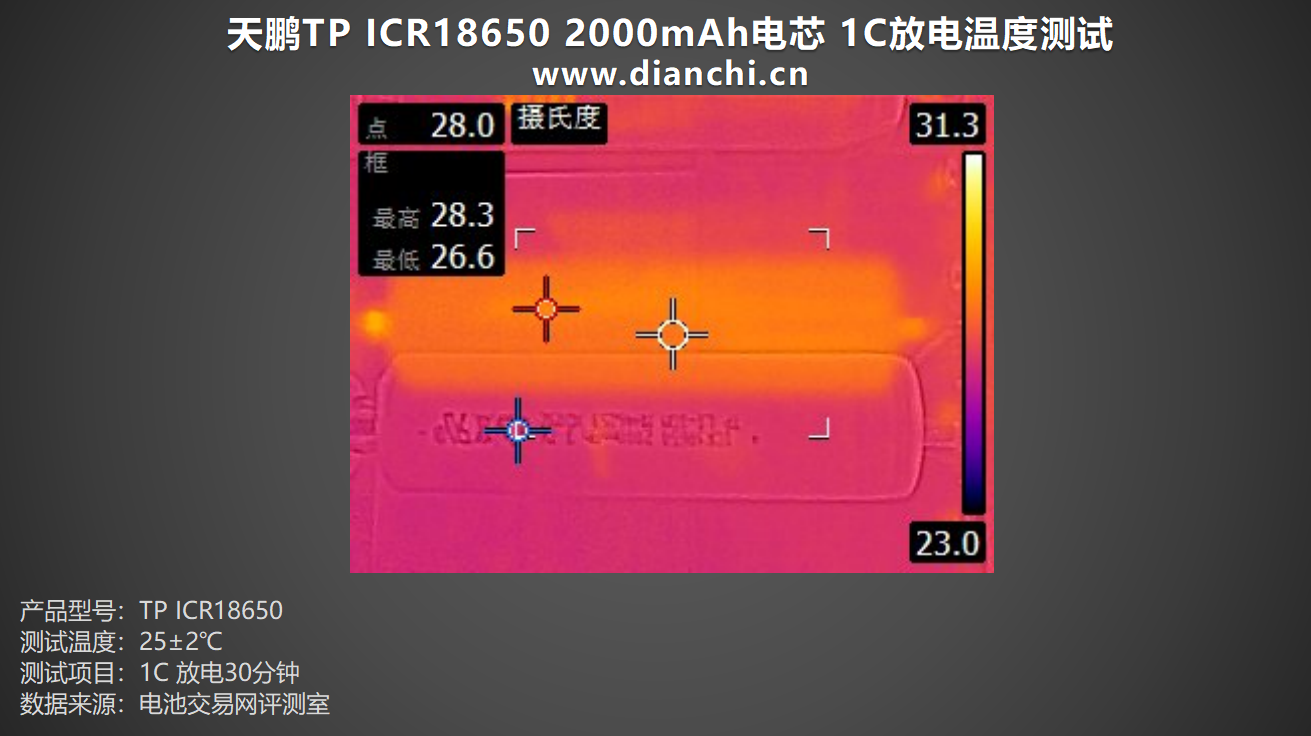

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
