此款电芯容量2000mAh，标称电压3.7V。
- 电芯基本信息

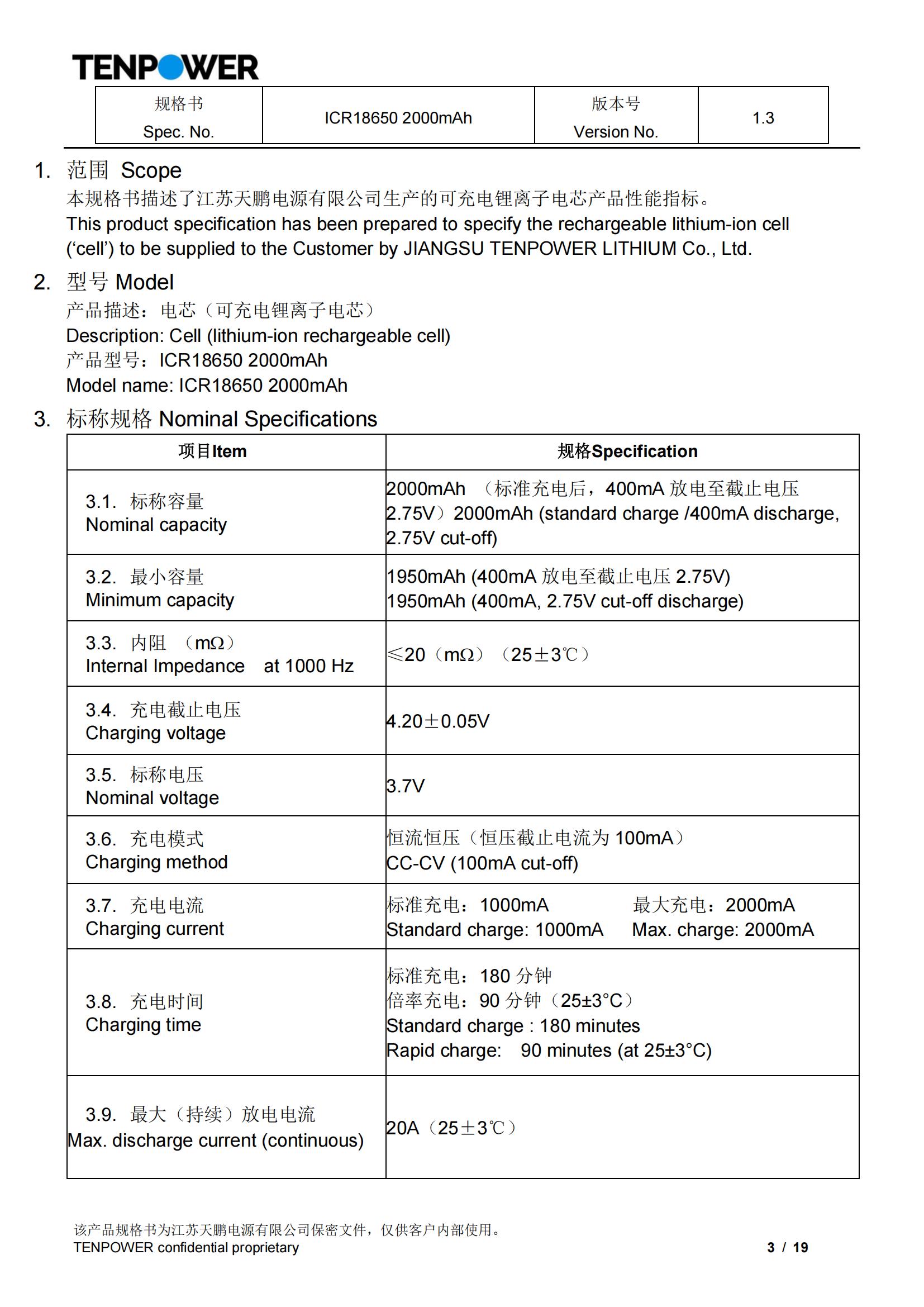

- 型号与用途：型号为 ICR18650 2000mAh，属于可充电锂离子电芯。

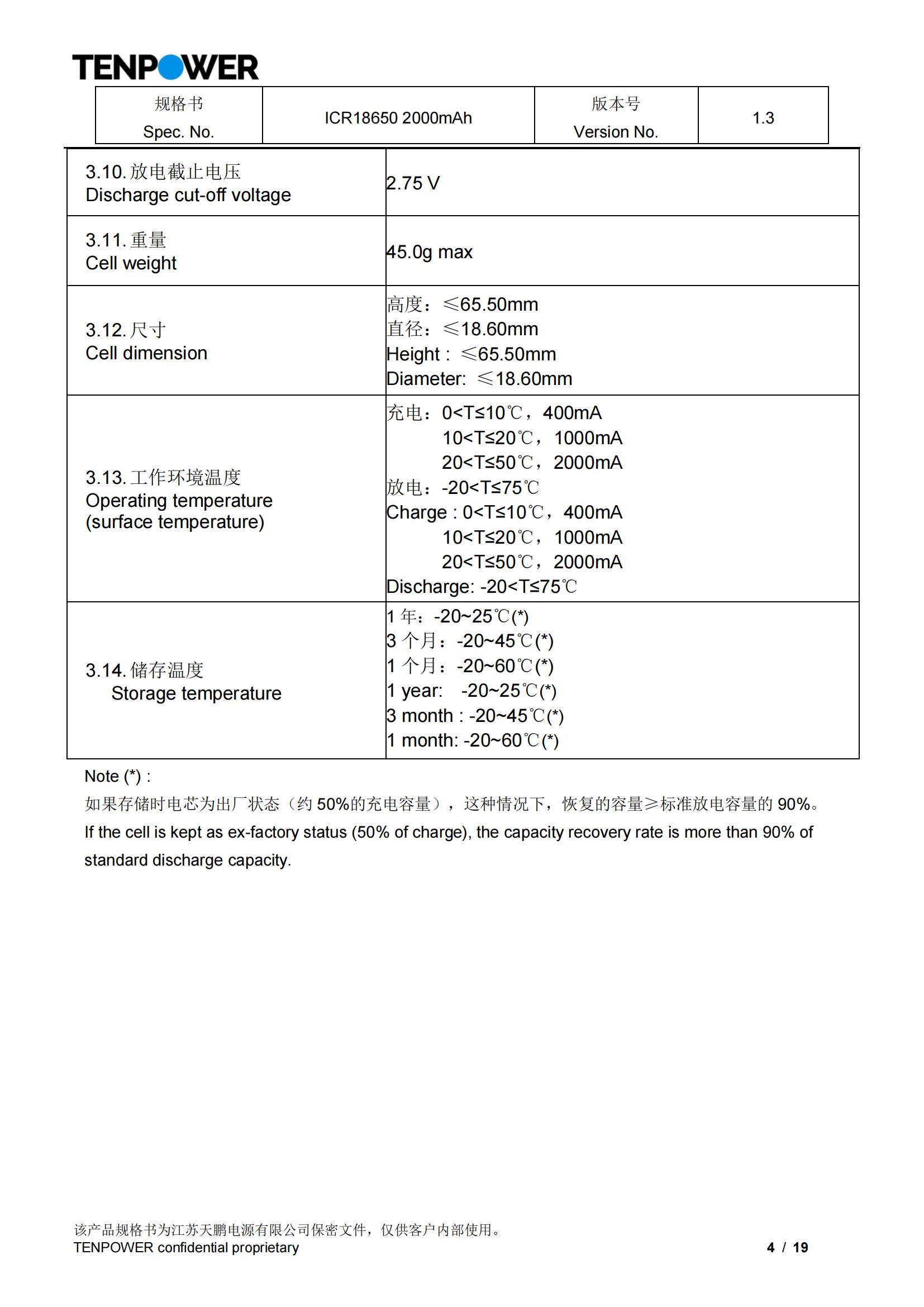

- 规格参数：标称容量 2000mAh，最小容量 1950mAh，标称电压 3.7V，充电截止电压 4.20±0.05V，放电截止电压 2.75V。标准充电电流 1000mA，最大充电电流 2000mA；最大持续放电电流 20A。内阻在 1000Hz、25±3℃条件下≤20mΩ，重量最大 45.0g，高度≤65.50mm，直径≤18.60mm。工作环境温度充电分不同区间对应不同电流，放电为 - 20℃ < T ≤ 75℃，储存温度依时长分为 - 20~25℃（1 年）、 - 20~45℃（3 个月）、 - 20~60℃（1 个月） ，若存储时电芯为出厂状态（约 50% 充电容量），恢复容量≥标准放电容量的 90%。
- 性能表现
- 充电性能：标准充电为 25±3℃下，1000mA 恒流充电至 4.2V，恒压截止电流至 100mA。不同充电电流下的容量比率有所不同，如 2000mA 充电时容量比率为 97%（以 25℃、1000mA 充电容量为参照）。
- 放电性能：标准放电容量在 25±3℃标准充电后，400mA 恒流放电至 2.75V，容量≥1950mAh。不同温度下以 10A 恒流放电至 2.75V 的容量不同， - 20℃时为 60%（以 25℃放电容量为参照） 。不同放电电流下的容量比率也有相应标准，如 2A 放电时容量比率为 95%（以 25℃、400mA 放电容量为参照）。
- 循环寿命：在 25±3℃下，标准充电后 20A 恒流放电至 2.75V，循环 300 次后，容量≥1170mAh（25℃标准放电容量的 60%）。
- 储存特性：标准充电后在 25±3℃存储 30 天，25℃下 400mA 恒流放电至 2.75V，剩余容量≥1755mAh（25℃下标准放电容量的 90%）。出厂时电池充电至约 30% 荷电态，开路电压 3.50V - 3.61V 出货。
- 机械与安全特性
- 机械特性：振动测试要求电解液无泄漏；机械冲击性能测试要求电芯在三个相互垂直轴上经受特定冲击，需满足不漏液、不冒烟、不起火、不爆炸的标准。
- 安全特性：过充测试、过放电测试、短路测试、挤压测试、热冲击测试和自由跌落测试等均需满足不着火、不爆炸的要求。例如，过充测试是将电芯放电至终止电压后，以 3C 电流充电至 10V ，测试中监测温度，温度降至室温时结束测试。
- 使用与注意事项
- 使用规范：充电时，电压设定低于 4.2V，避免超过 4.25V，建议用恒压恒流方式，低电压电芯需预充电，充电器要能监控充电状态。放电时，电流小于规格书要求，终止电压高于规定值，不可过放电，且放电温度要符合要求。储存需在干燥无腐蚀性气体环境，避免受压，不同储存期有不同温度要求，组装后长期未使用的电池包需充电至约 50% 荷电态。
- 电池包设计与组装：电池包设计要预防静电和水进入，具备过充、过放保护，电路设计低漏电流。组装时禁止使用受损电芯，检查外包装、电压及内阻，采用点焊连接，注意防静电和防止短路。
