前言

扩音器作为常见的便携式扩音设备，被广泛应用于教学、会议培训、导游、卖场促销、地铁站、机场等公共场所，其通过放大声音，减轻使用者发声负担，实现更好地信息传达。随着产品的不断发展，扩音器的外观设计更加轻巧便携，通过无线连接避免了线材的束缚，并集成录音、音箱等功能，使用场景进一步拓展。

TAKSTAR得胜E10W领夹式无线扩音器是市场上畅销的产品之一，外观上采用了“小猪包”设计，搭配多款个性化主题配色，轻巧时尚。功能配置上，搭载76mm大口径稀土材质喇叭单元，支持10W功率输出，声音响亮清晰；搭载POROSVOC高性能DSP芯片，集成波洛斯AI音频处理技术，实现了音质与防啸叫能力的双重提升，大功率输出下不产生刺耳啸叫，保持清晰原声；配备有头戴式麦和无线领夹麦，满足不同场景使用需求。

得胜E10W领夹式无线扩音器支持蓝牙5.3无线播放，能够与手机、电脑、笔记本等设备配对连接，实现音箱功能；支持U盘即插即放，一键录音和录音回放，成为循环喊话宣传利器。续航方面，中档音量主机使用时长约23小时，无线领夹麦克风使用时长约6~7小时。下面就来看看这款产品的详细拆解报告吧~

一、TAKSTAR得胜E10W领夹式无线扩音器开箱

TAKSTAR得胜E10W领夹式无线扩音器包装盒采用了插画设计风格，正面展示有产品的外观，品牌LOGO和产品名称。

包装盒背面介绍了产品的详细功能特点：造型新颖/外形时尚，10W大功率音频输出，无线播放功能、支持U盘的多媒体音频播放、2500mAh锂离子电池，广东得胜电子有限公司制造。

包装盒侧边设计“TAKSTAR得胜”品牌LOGO。

包装盒另外一侧设计“E10W（领夹版）无线扩音器”产品名称。

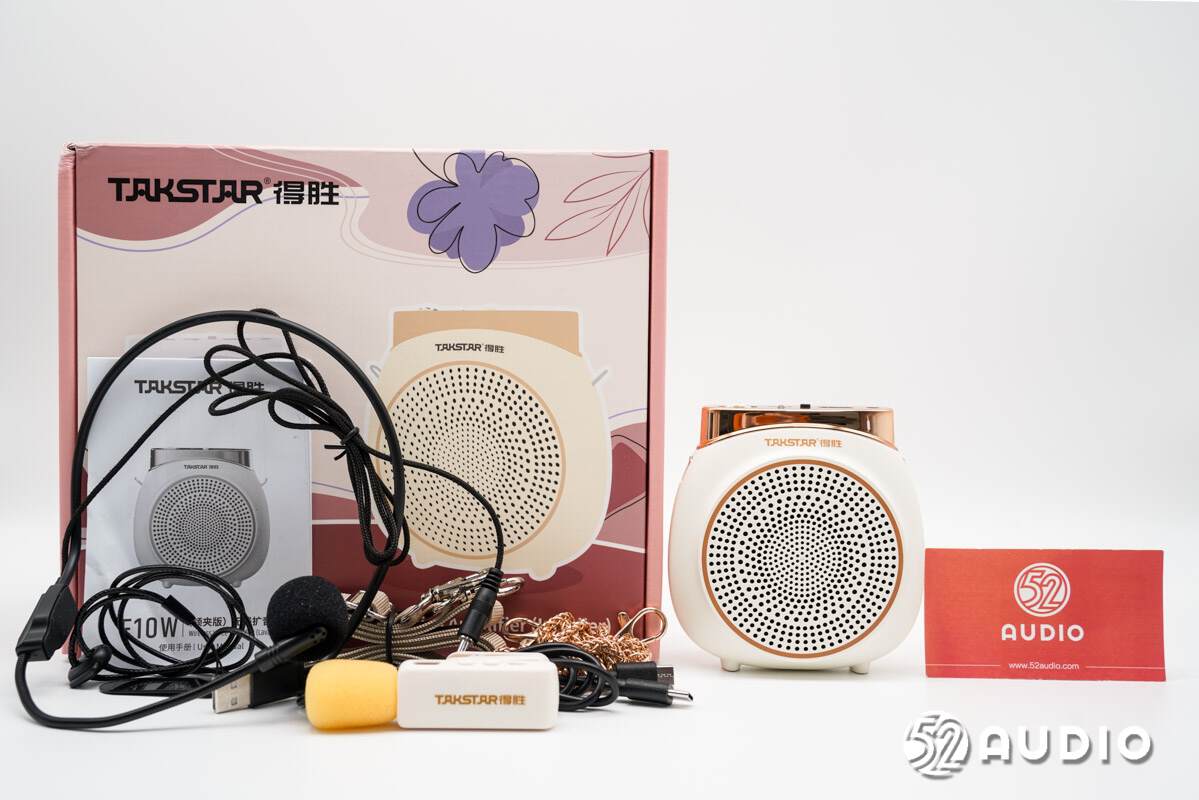

打开包装盒，取出所有物品，包括了主机、头戴式有线麦、无线领夹麦、充电线、肩带、项链挂绳和产品说明书。此款为白色配色。

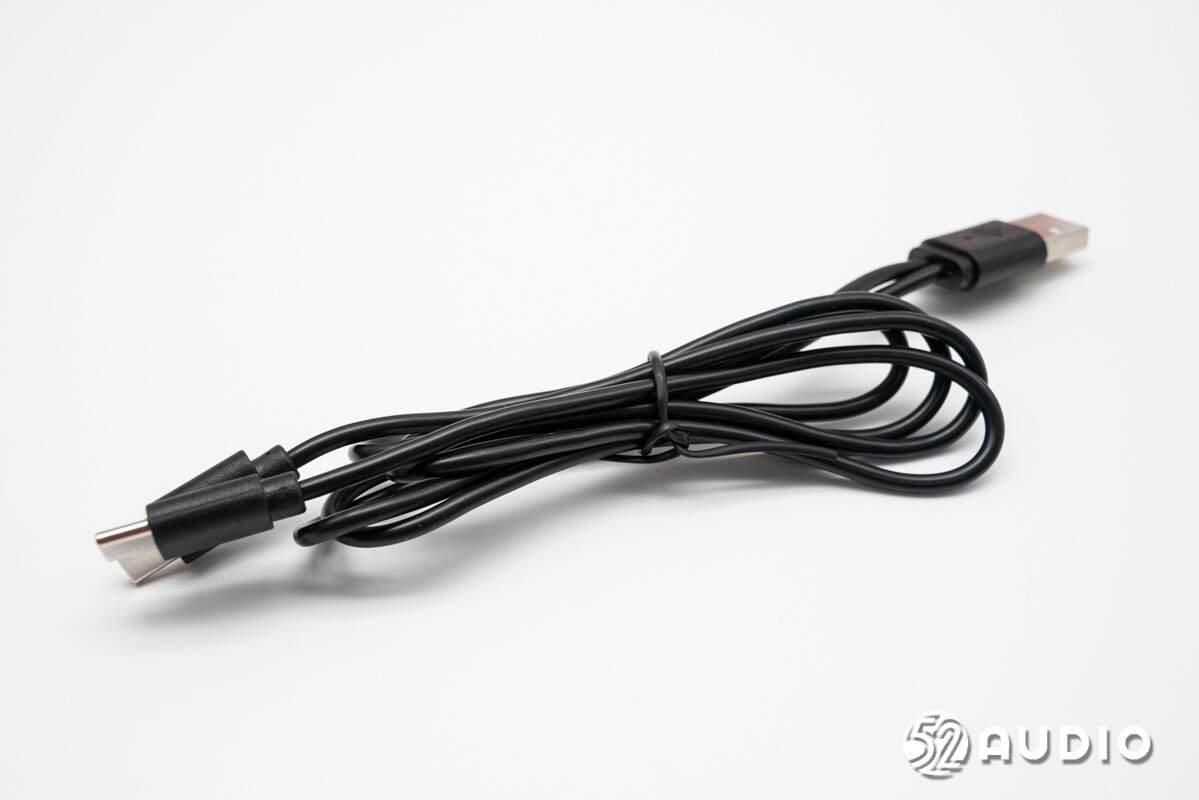

充电线采用了一拖二设计，USB-A to Type-C接口，能够同时为主机和无线麦充电。

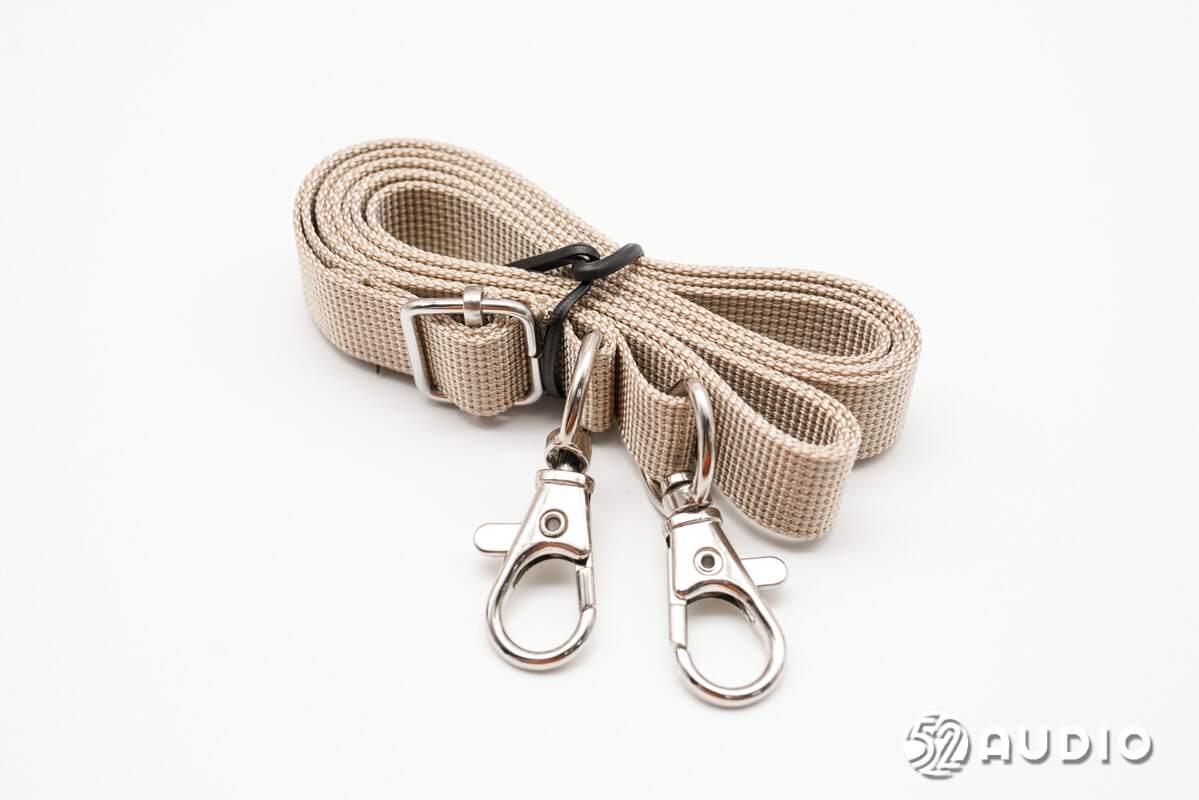

随机标配的肩带，用于连接主机佩戴。

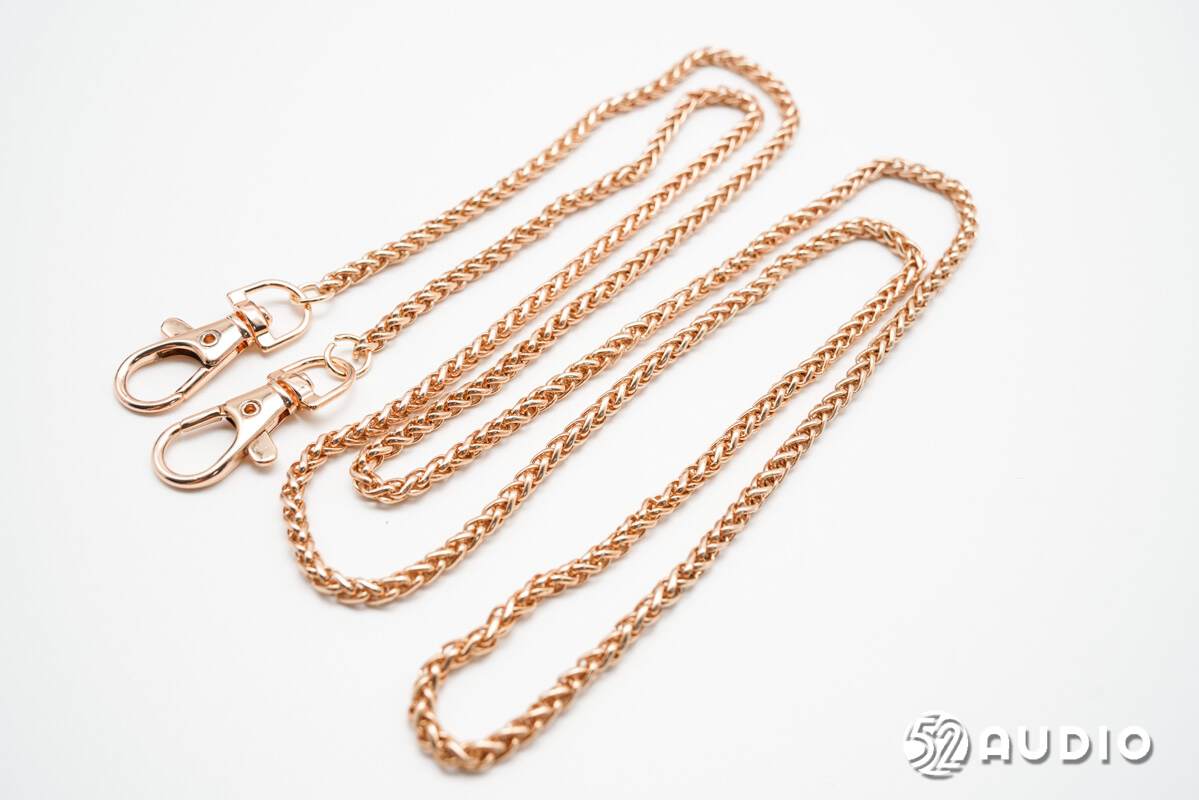

随机附赠的金色链条肩带。

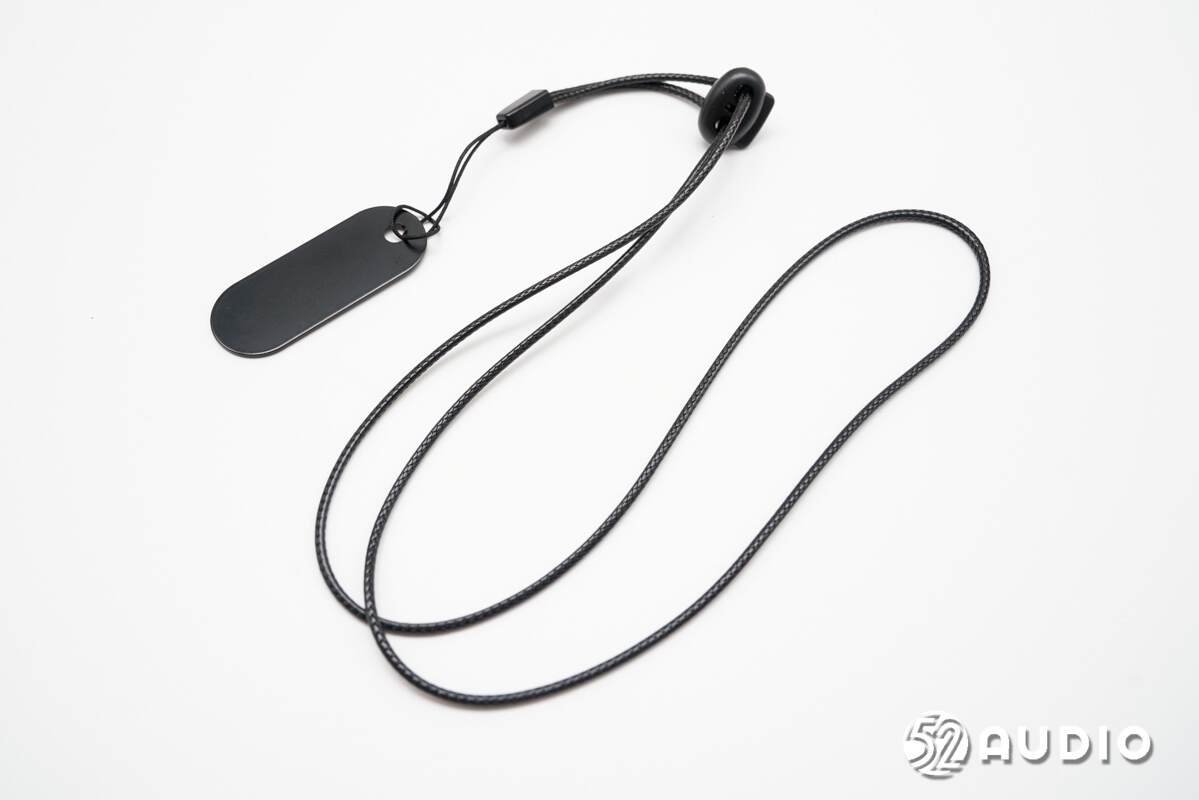

无线麦项链挂绳，末端设置磁吸片，固定无线麦使用。

得胜E10W无线领夹麦体积小巧，背部设置有磁吸领夹，使用非常方便。

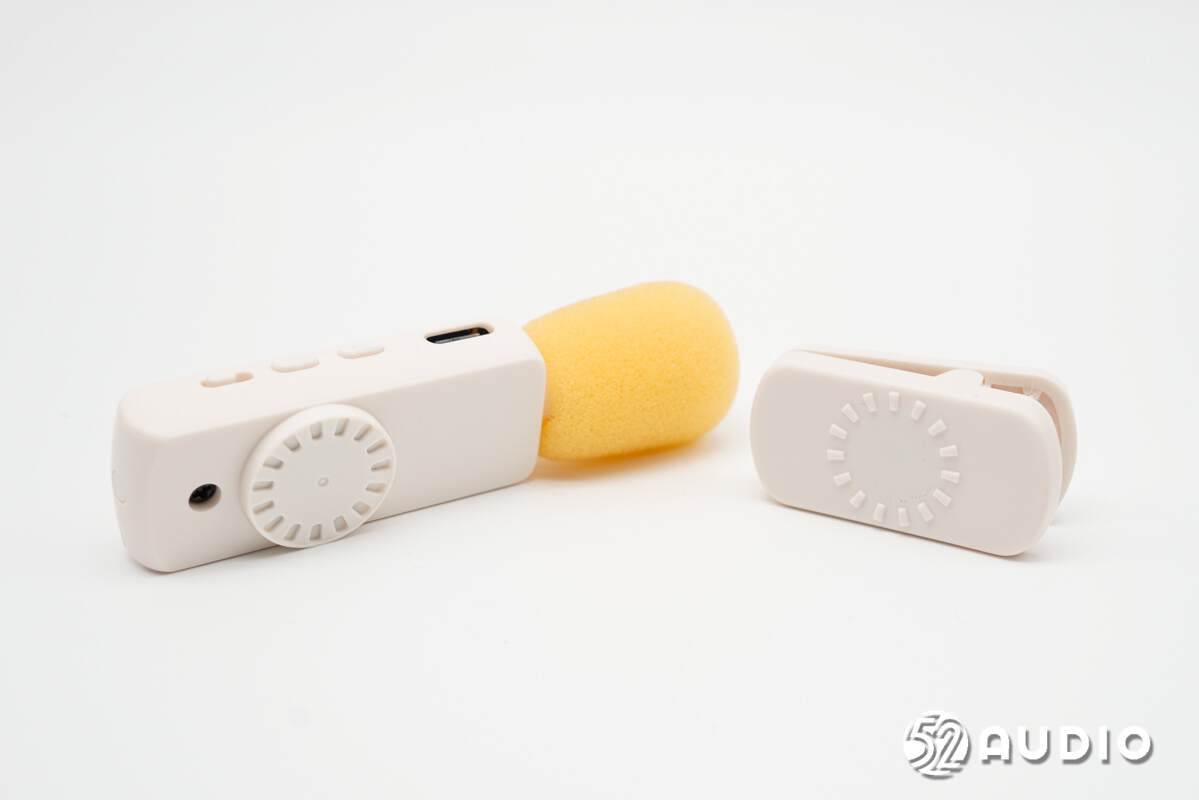

取掉磁吸领夹。领夹内侧设计有“榫卯”结构，提升固定的稳定性。

得胜E10W无线领夹麦正面设计有品牌LOGO，头戴黄色防喷罩，用以减少爆裂声。

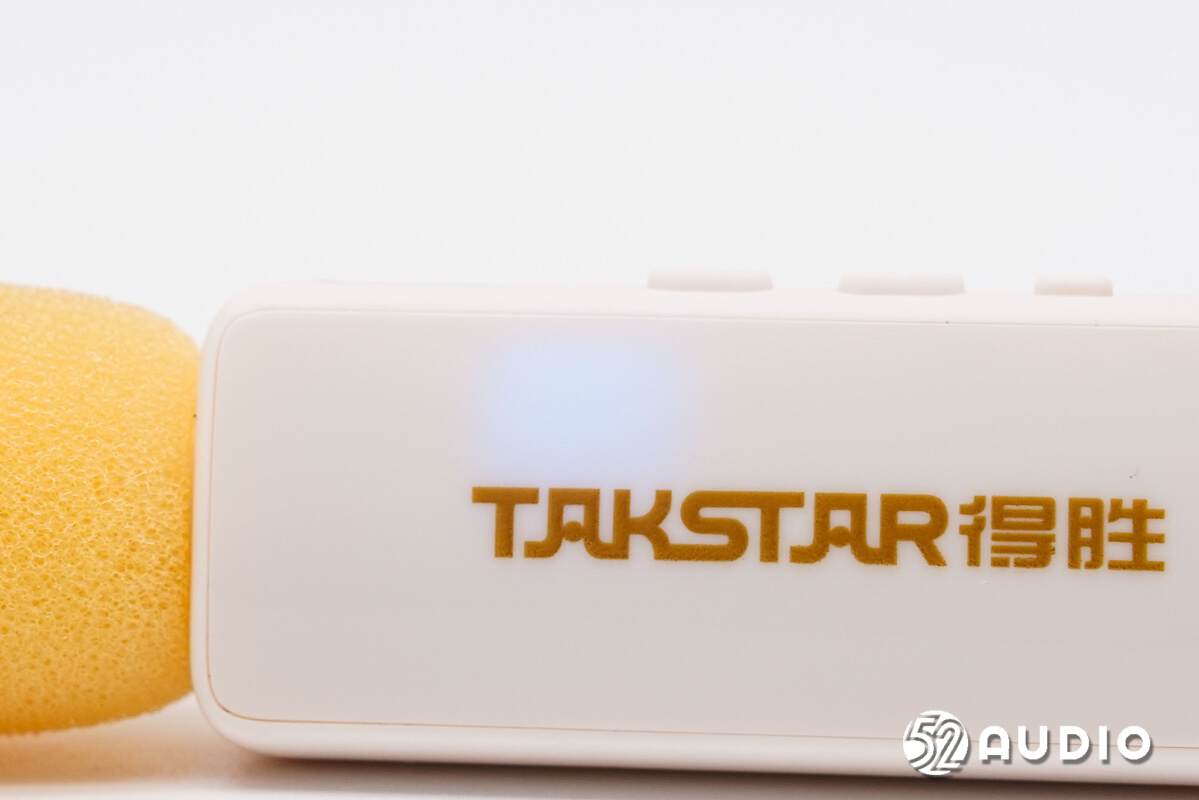

机身正面的指示灯特写，用于反馈配对状态和剩余电量信息。

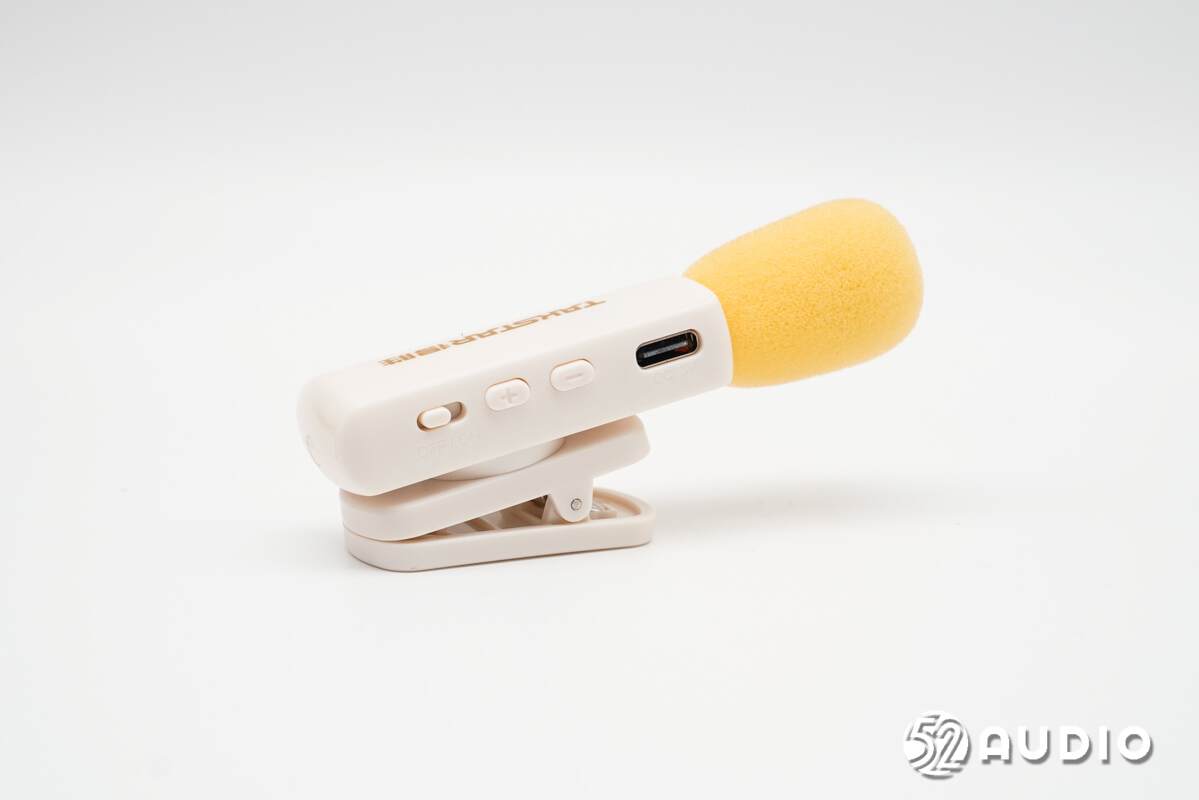

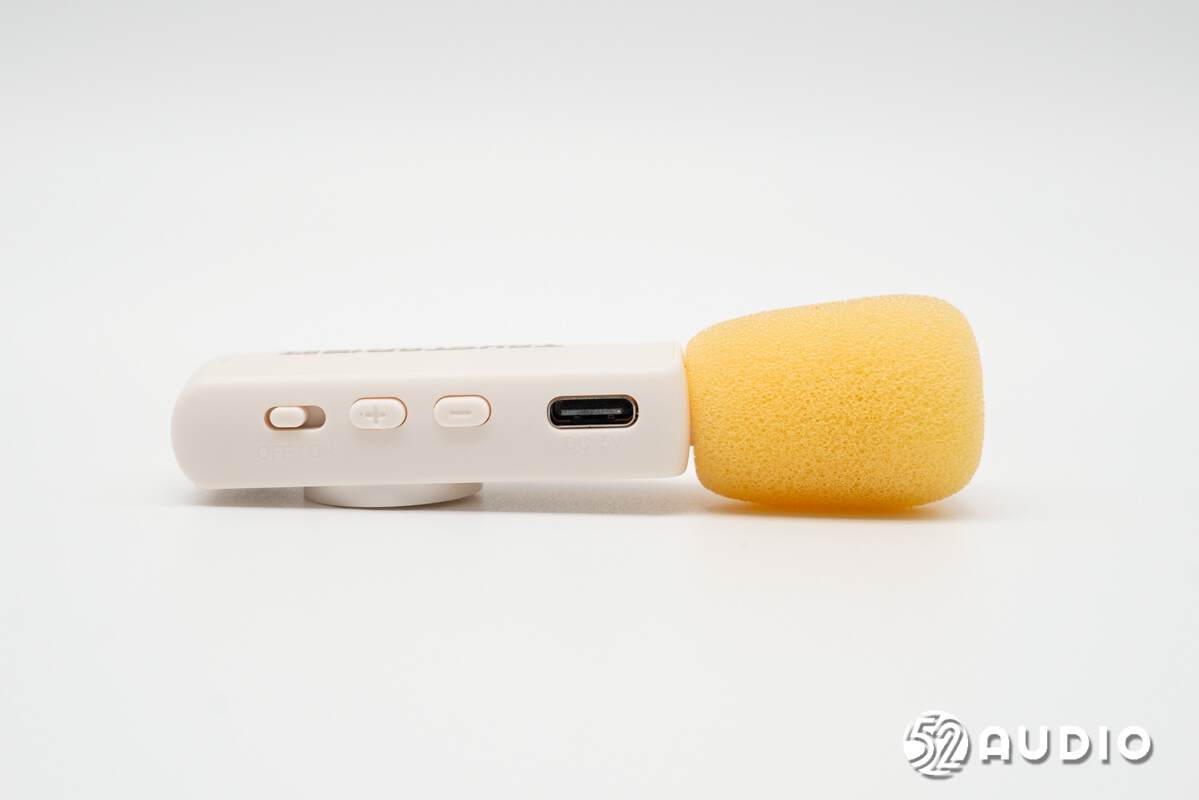

侧边设置有电源开关、音量加/减按键和Type-C充电接口。

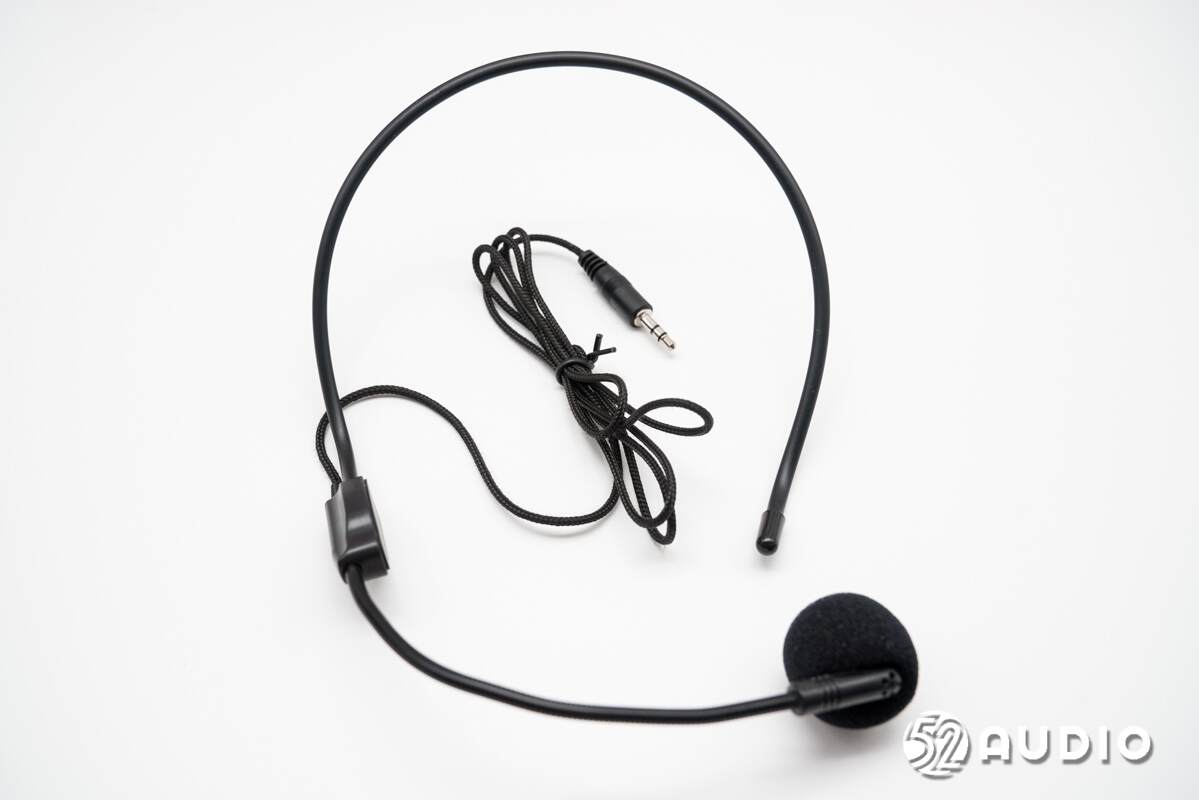

随机标配的头戴式有线麦，用于扩音器拾音。头梁采用了记忆金属材质，线缆使用了编织外皮；麦克风设置有防喷海绵帽，支架支持任意角度弯曲调节。

TAKSTAR得胜E10W领夹式无线扩音器主机采用了类似女士肩包的“小猪包”设计，哑光质感，米白配色，玫瑰金点缀，简约时尚。机身正面设计有品牌LOGO，设置扬声器出音孔。

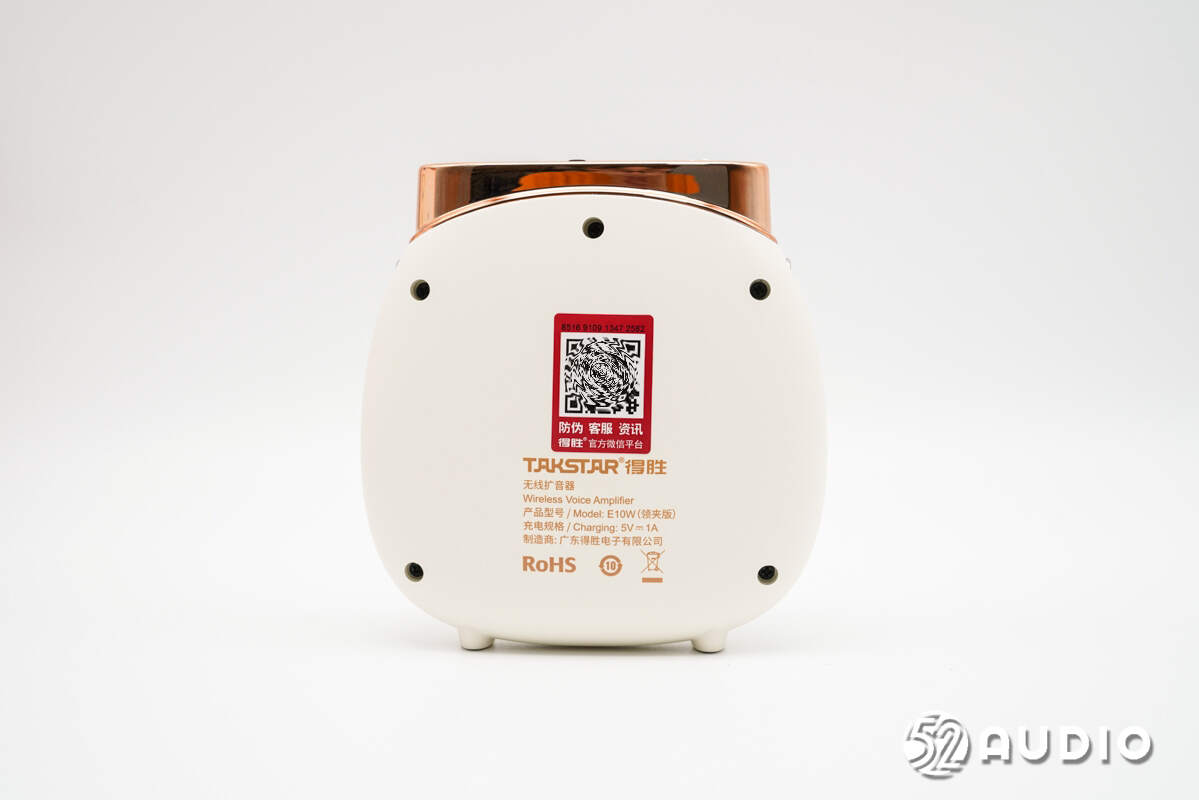

机身背部标注有产品信息，TAKSTAR得胜无线扩音器，产品型号：E10W（领夹版），充电规格：5V-1A，制造商：广东得胜电子有限公司。

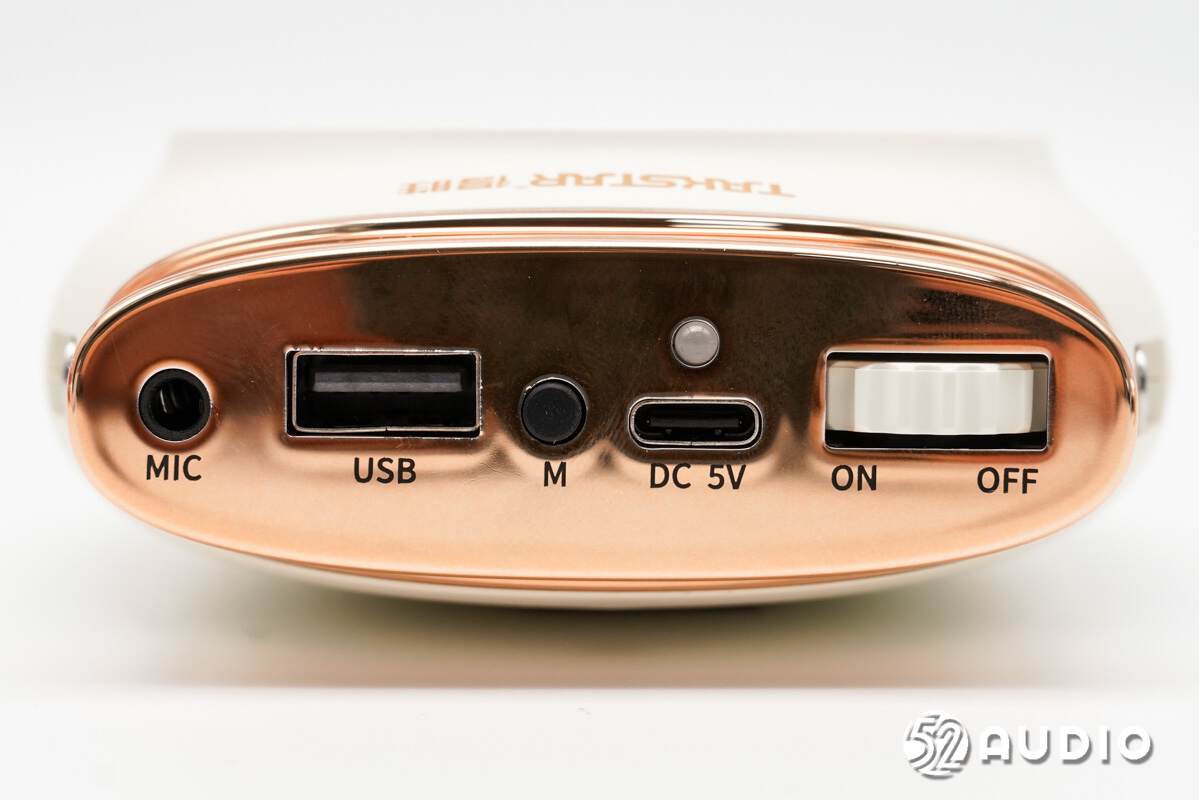

机身顶部的功能按键和接口特写。从左到右依次为3.5mm Mic接口，USB U盘接口，M模式切换键，Type-C充电接口和指示灯，以及电源开关/音量调节滚轮。

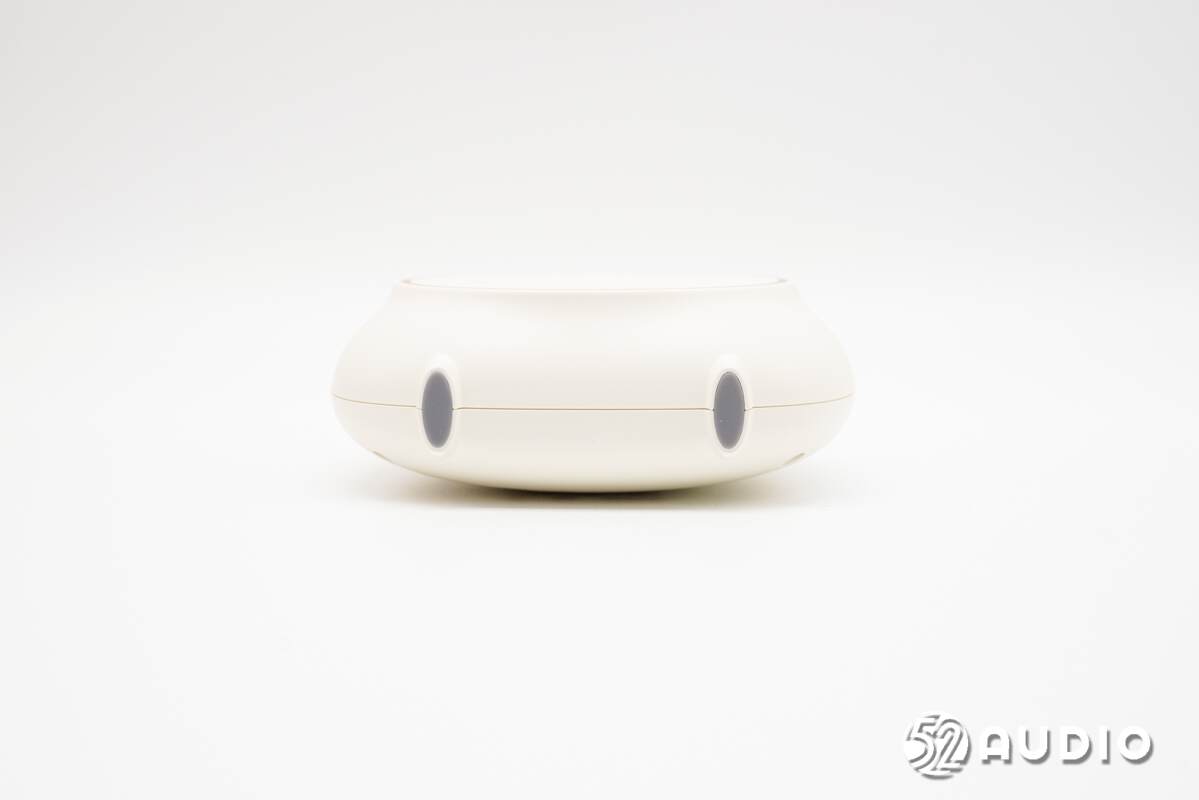

机身底部设置有防滑脚垫，便于放置。

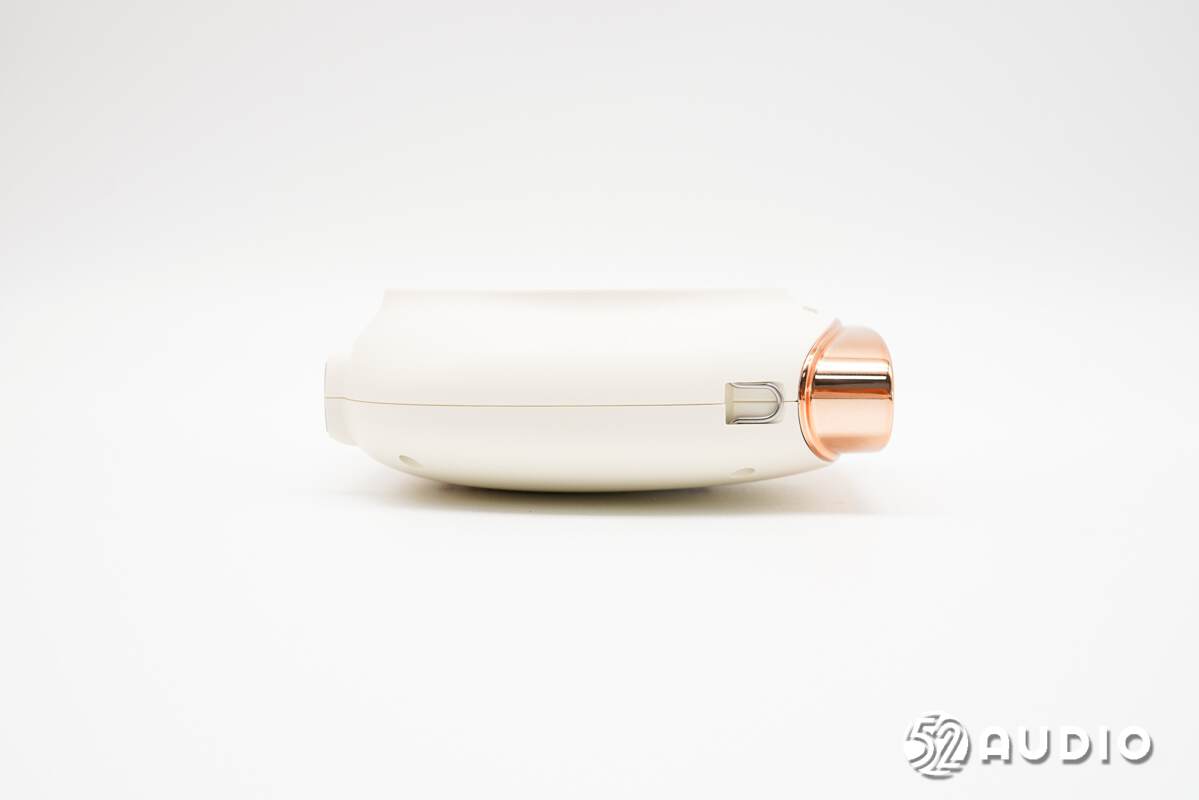

机身两侧设置有金属挂环，方便固定肩带。

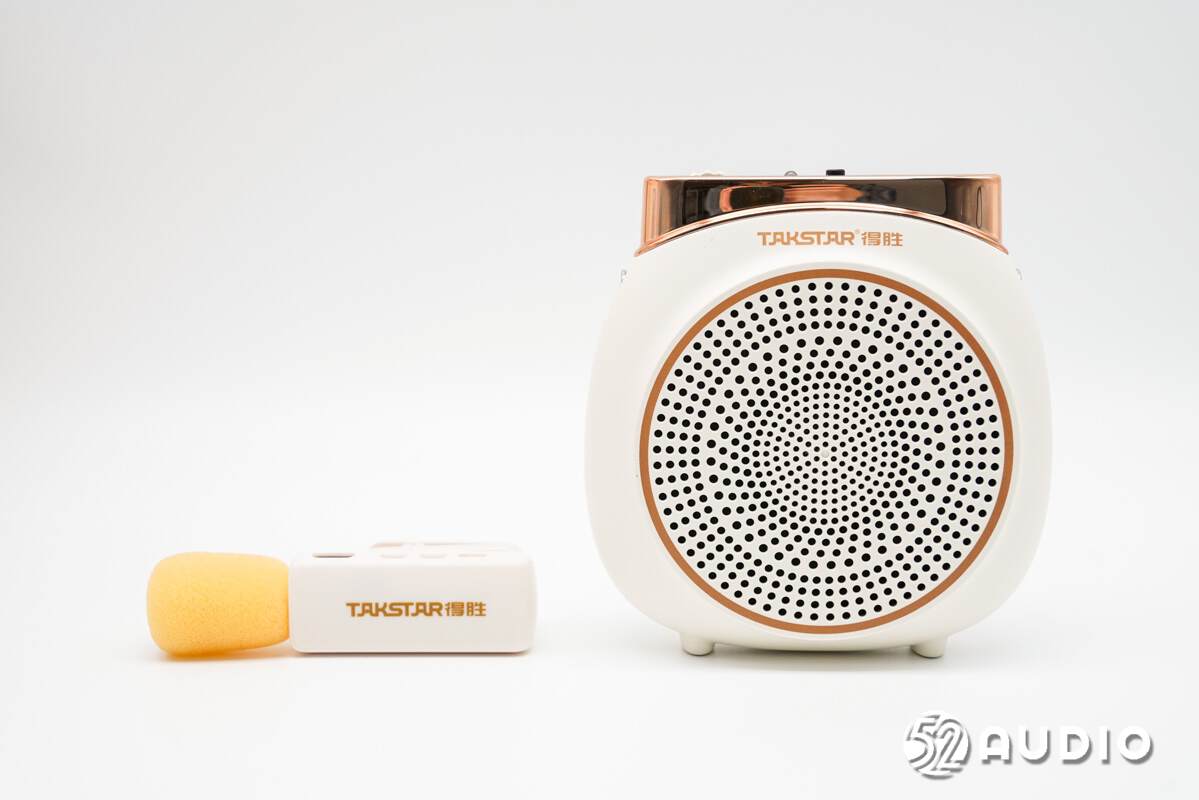

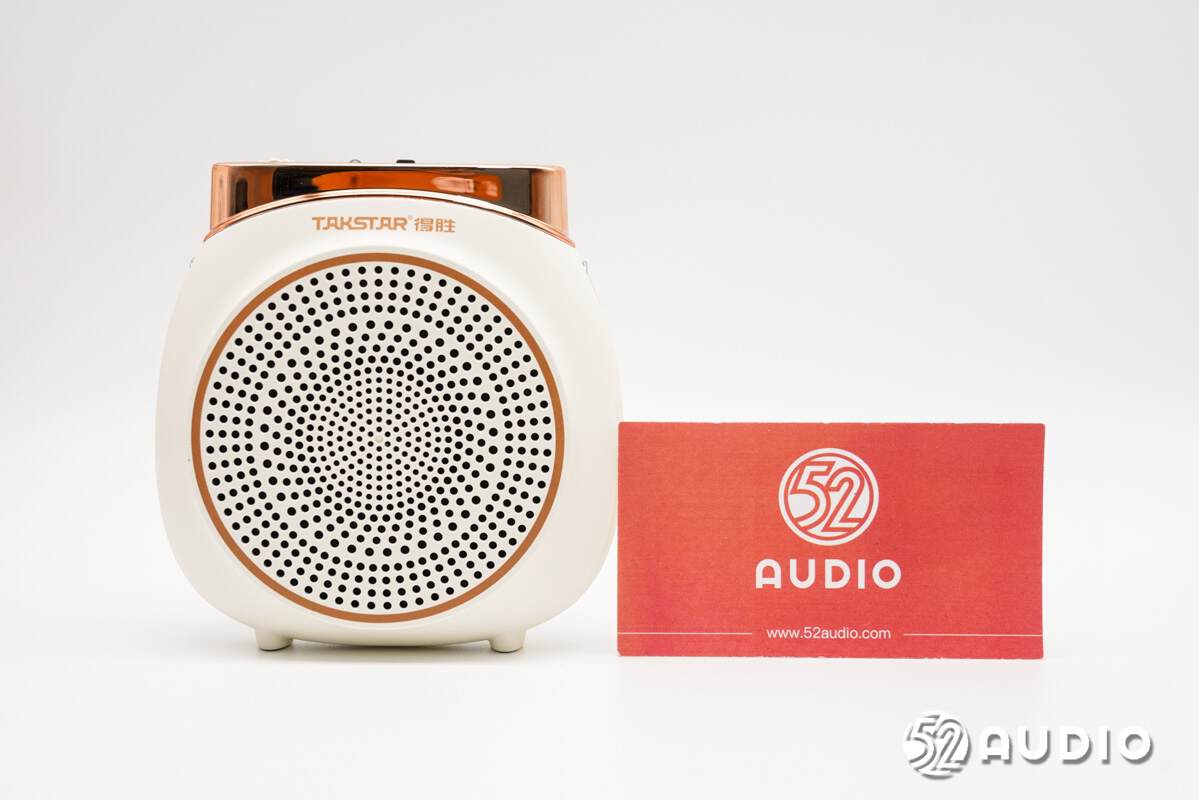

TAKSTAR得胜E10W领夹式无线扩音器整体外观一览。

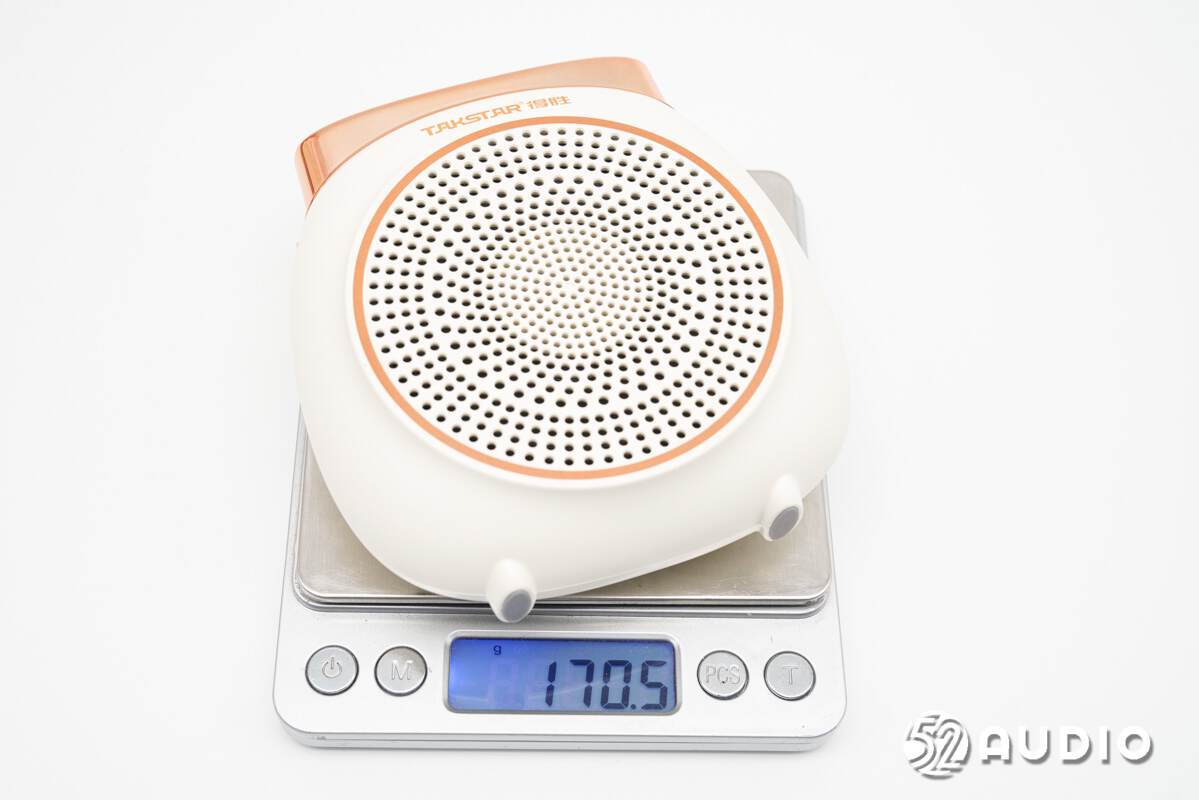

经我爱音频网实测，TAKSTAR得胜E10W领夹式无线扩音器主机重量约为170.5g，轻盈便携。

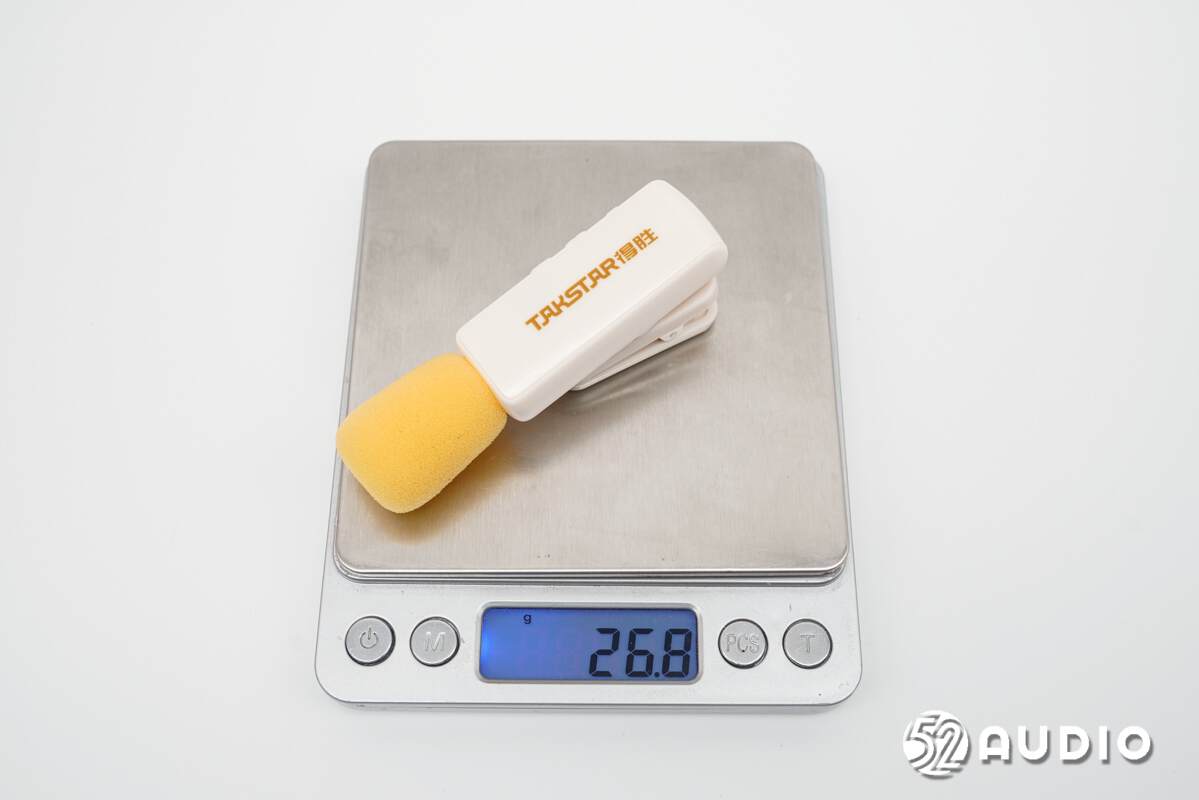

领夹无线麦重量约为26.8g，佩戴舒适轻盈。

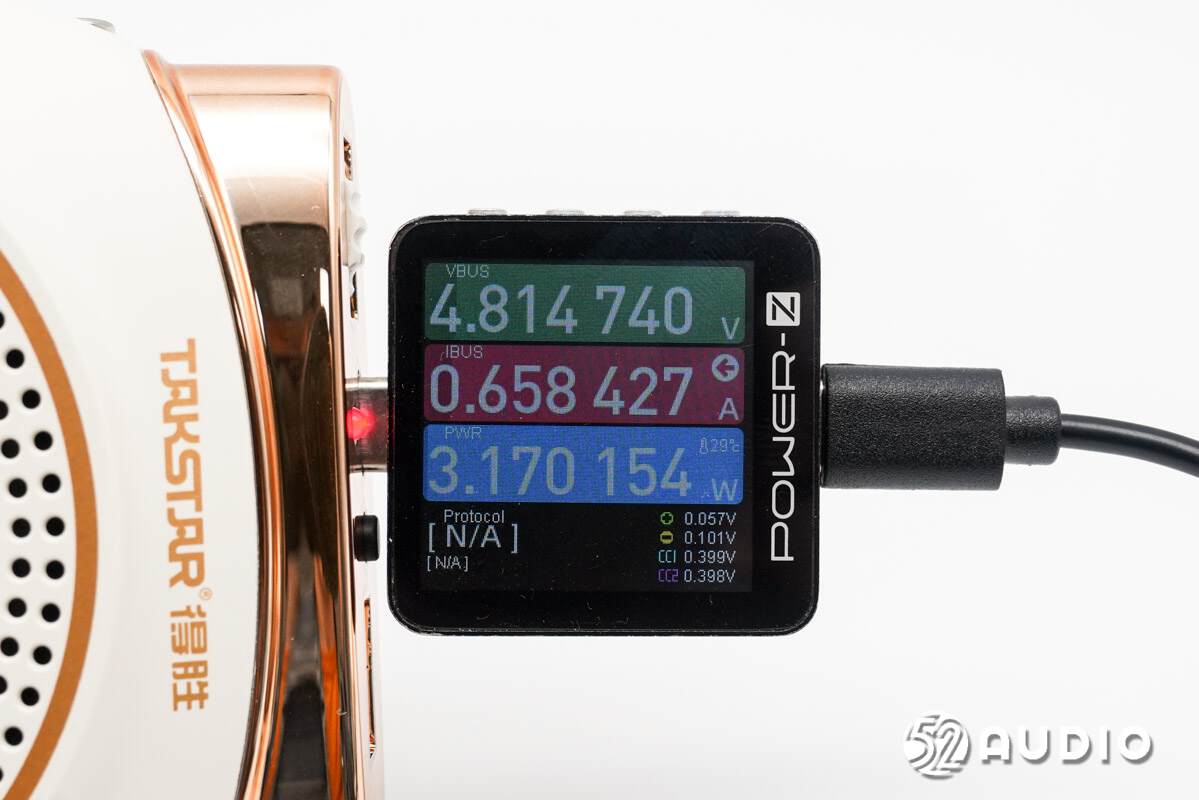

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对TAKSTAR得胜E10W领夹式无线扩音器主机进行充电测试，输入功率约为3.17W。

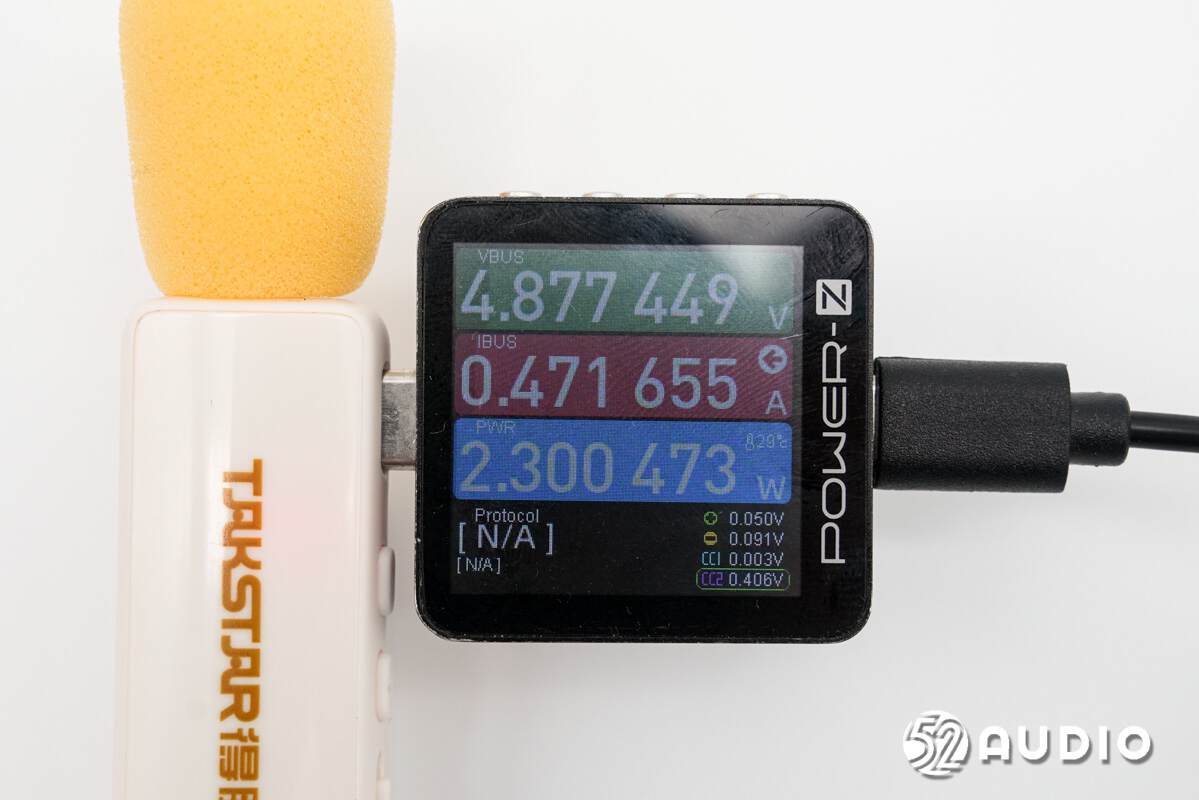

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对TAKSTAR得胜E10W领夹式无线扩音器麦克风进行充电测试，输入功率约为2.30W。

二、TAKSTAR得胜E10W领夹式无线扩音器拆解

通过开箱，我们详细了解了TAKSTAR得胜E10W领夹式无线扩音器的轻巧时尚外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

扩音器主机拆解

卸掉螺丝，取掉主机背部盖板。

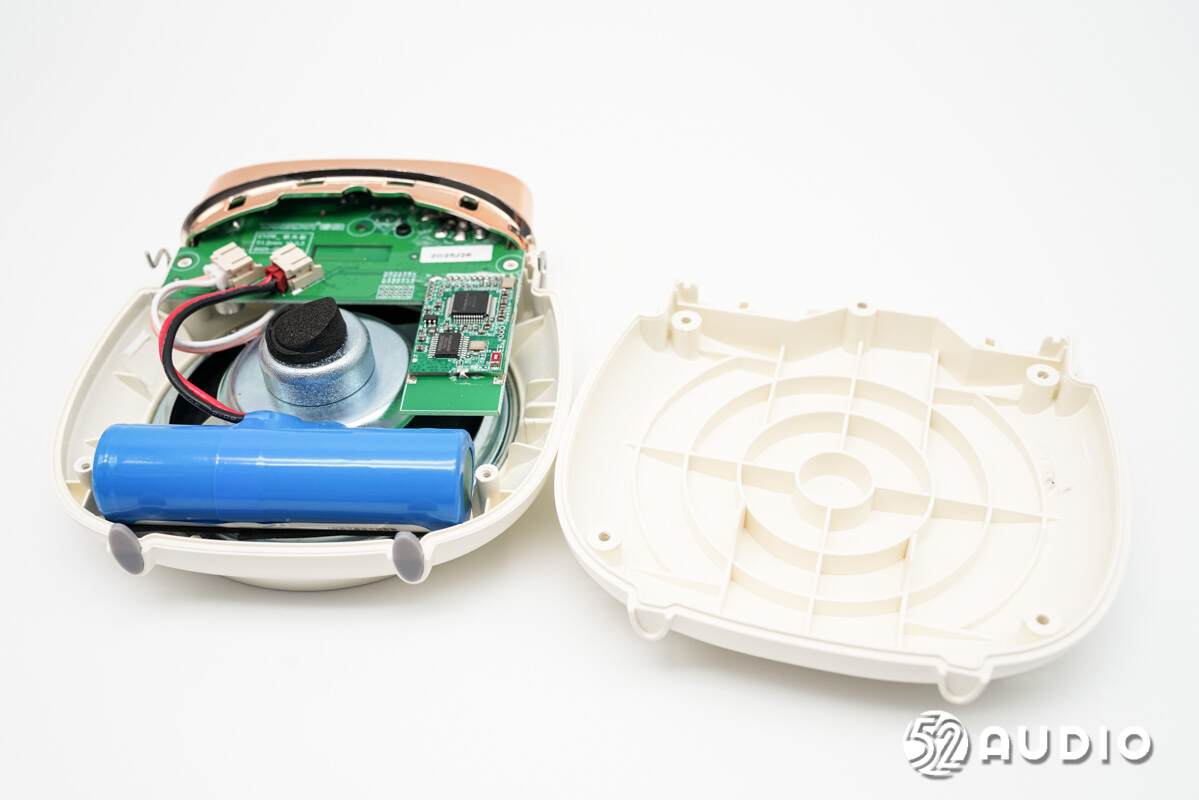

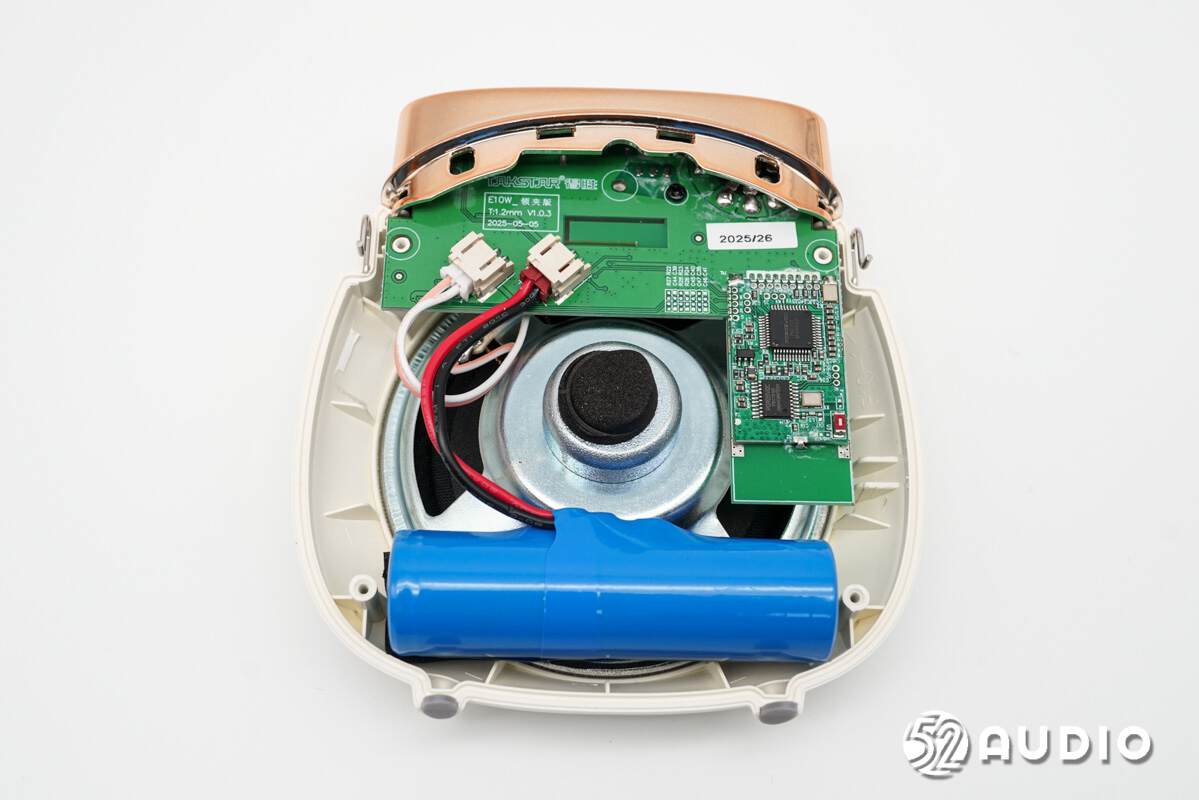

腔体内部结构一览，设置有主板、电池和扬声器。导线通过连接器与主板连接。

卸掉螺丝，拔掉插座，取出腔体内部的主板单元。

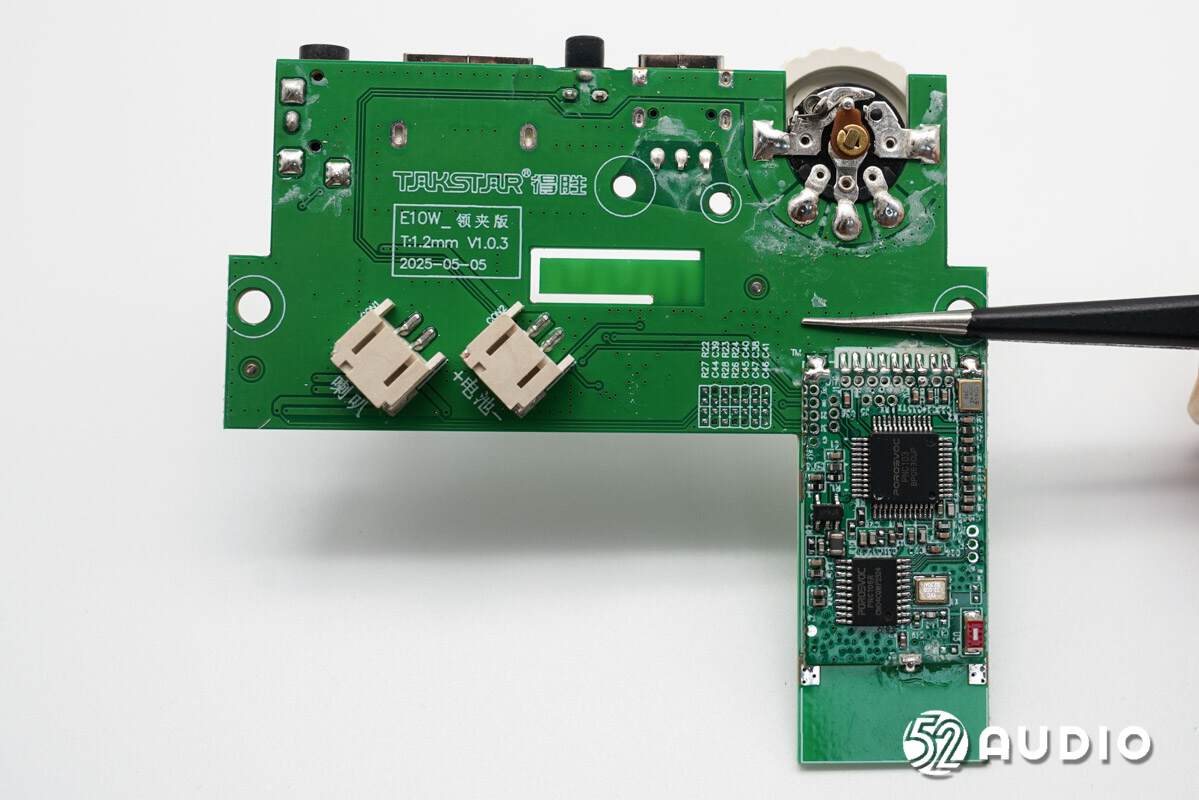

扩音器主机主板一侧电路一览，右侧音频处理模块采用了邮票板设计。

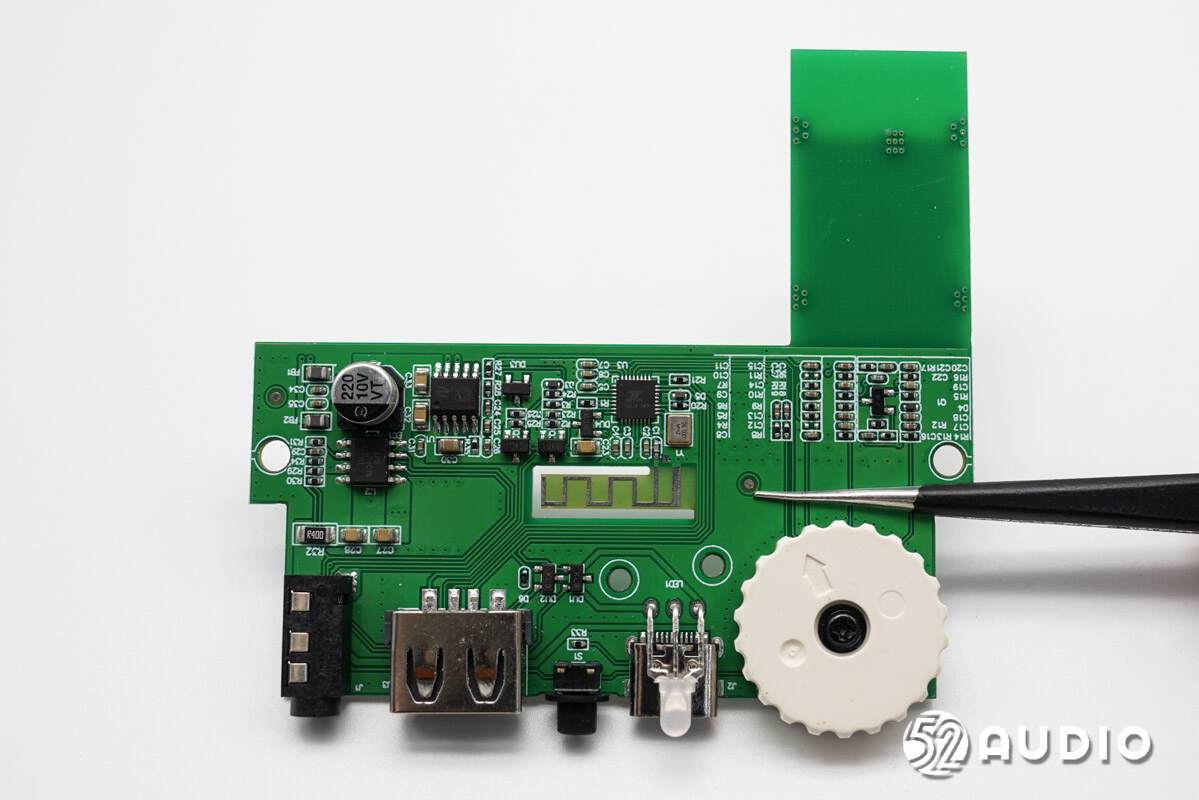

扩音器主机主板另外一侧电路一览。

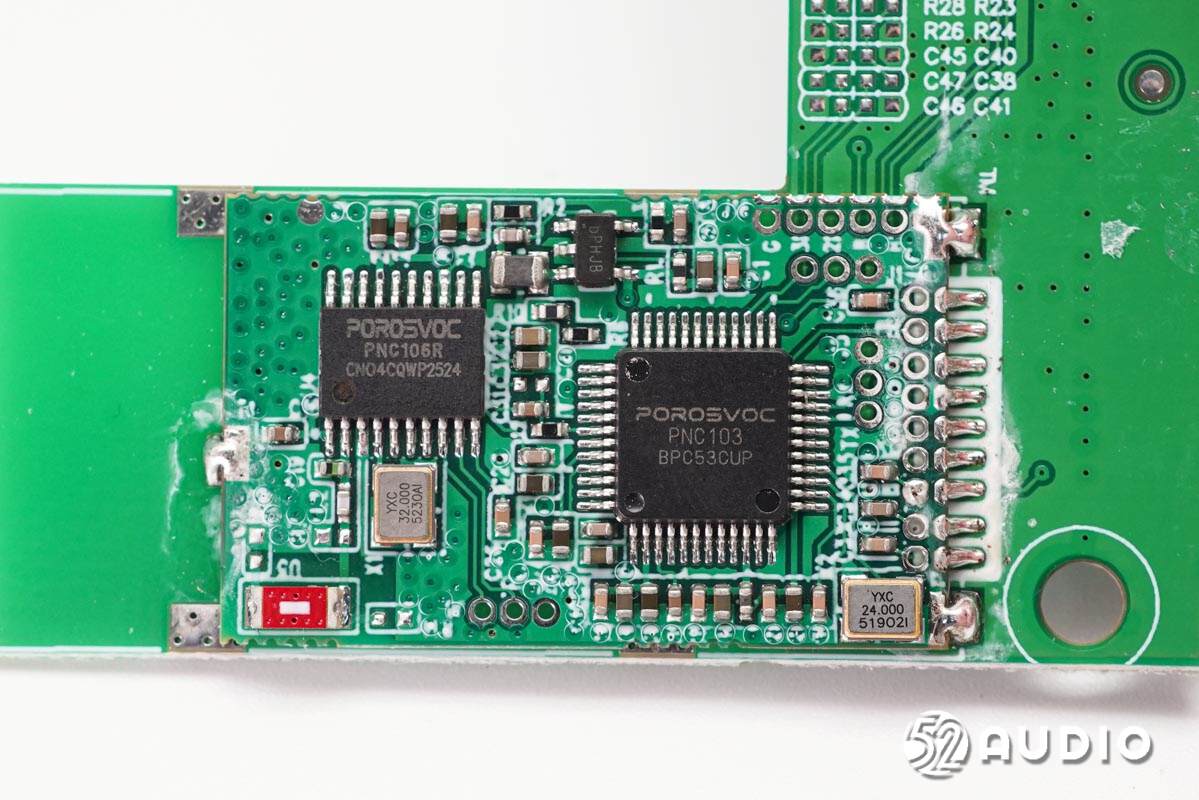

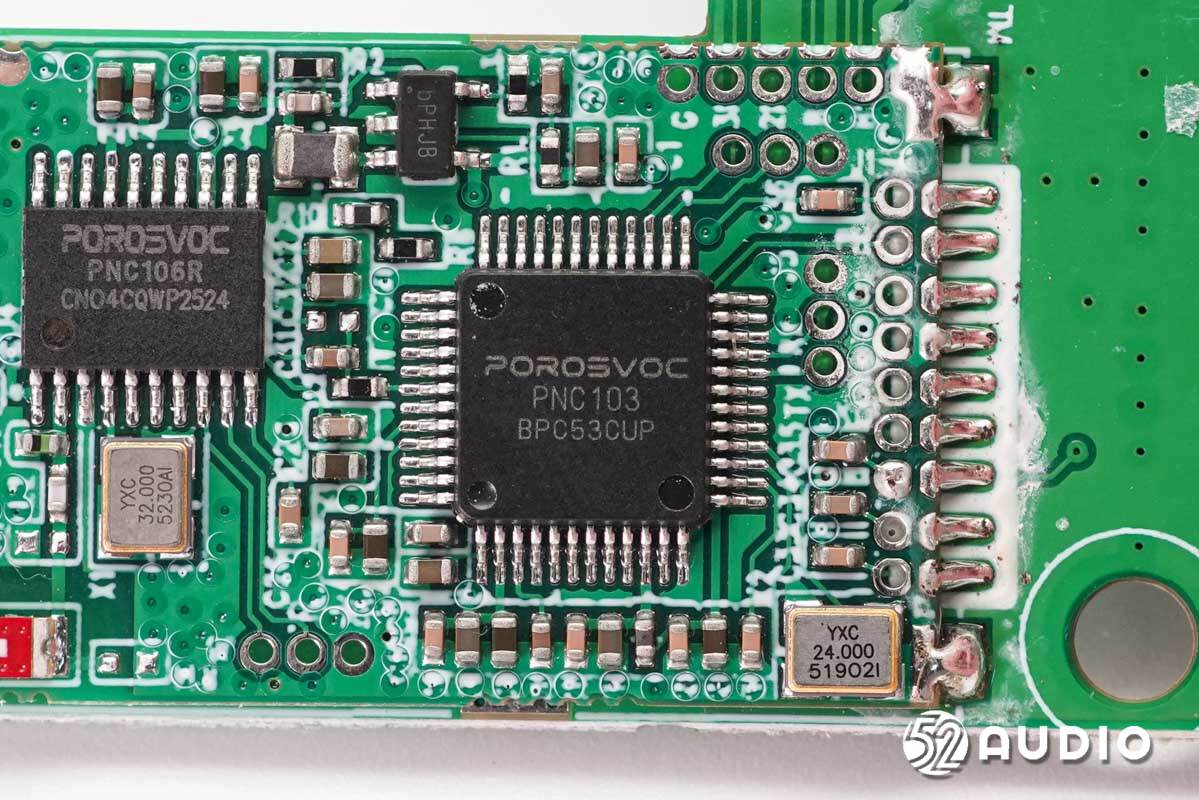

音频处理模块电路一览。

POROSVOC波洛斯PNC103音频处理器，搭载深度神经网络回声消除算法、DNN神经网络降噪算法、自动增益调节算法，AI算法+DSP完美融合，可广泛且快速应用于本地扩声、音响，对讲等领域。

波洛斯PNC103音频处理器采用32bit RSIC架构内核，并加入了专门针对信号处理和AI音频处理技术所需要的DSP指令集，支持浮点运算的FPU运算单元，以及FFT加速器，为客户提供简单、快捷、专业的产品性能支撑。

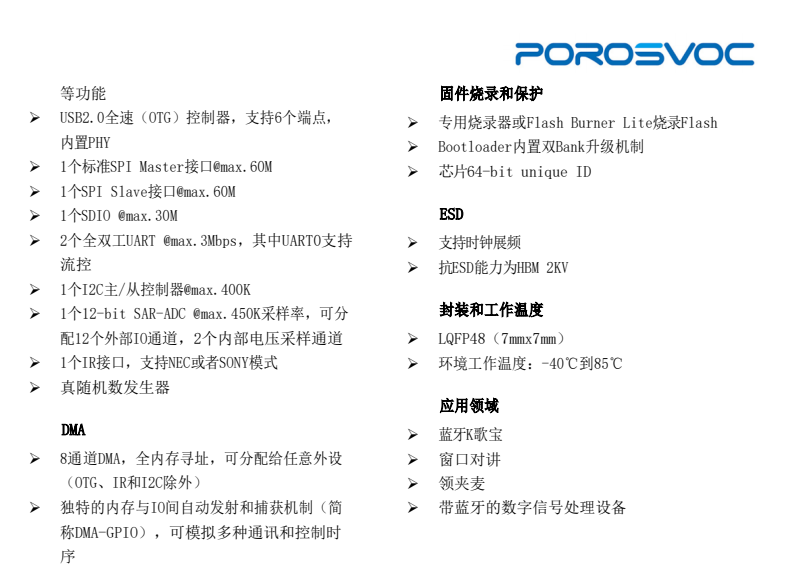

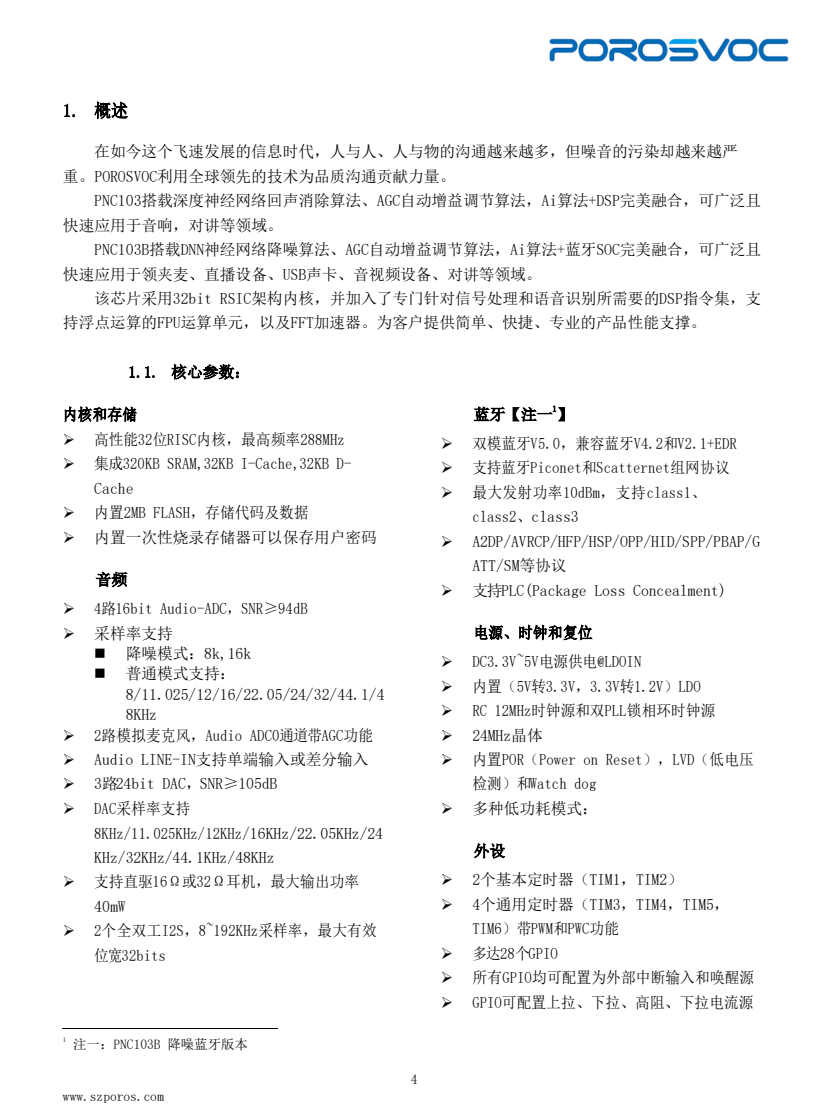

POROSVOC波洛斯PNC103详细资料图。

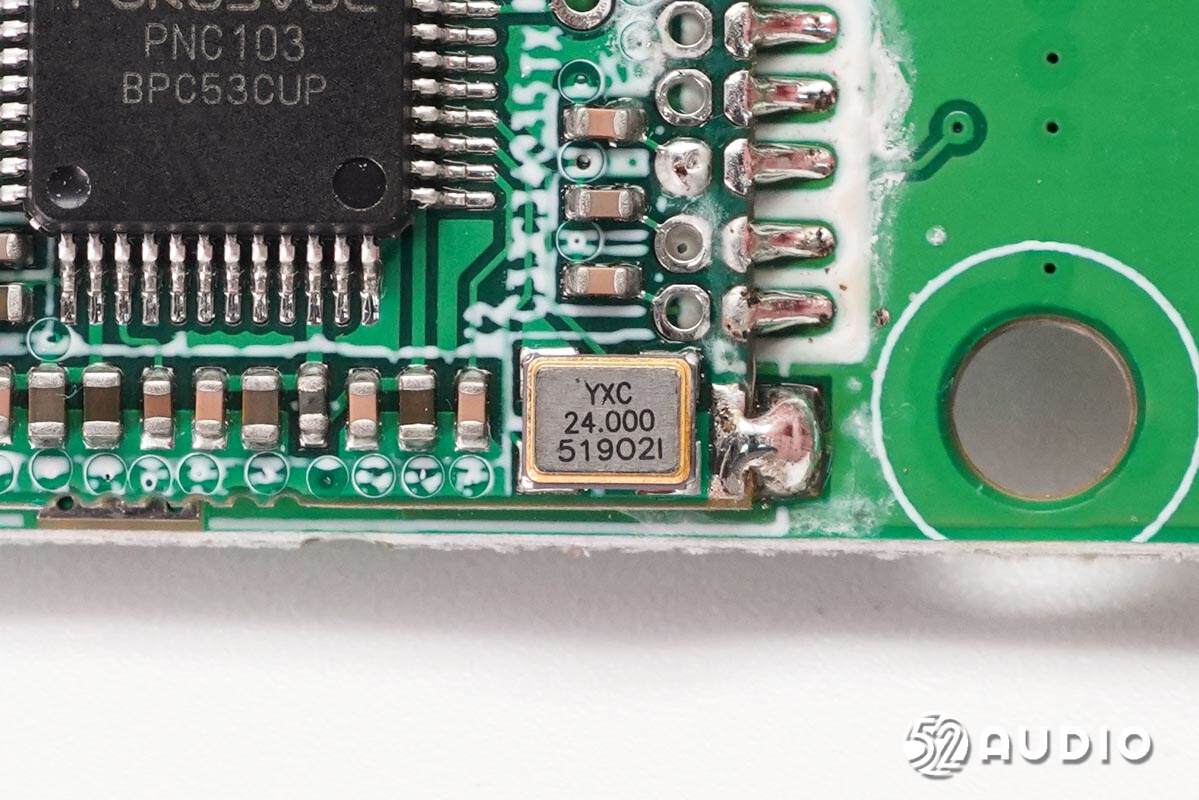

24.000MHz的晶振特写，为音频处理器提供时钟。

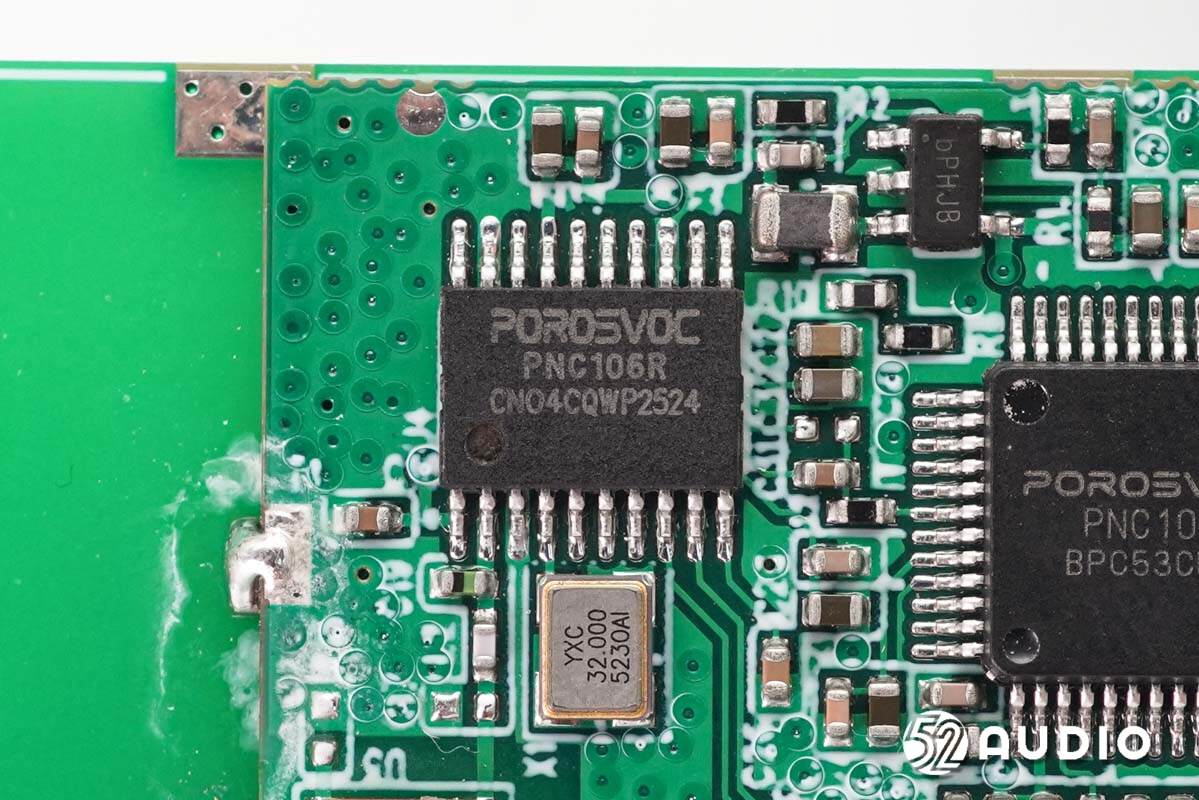

POROSVOC波洛斯PNC106R 2.4GHz无线音频应用处理器，采用高性能32位RISC内核，集成DSP指令和FPU，内置SRAM、Flash存储器和丰富的调试功能。集成24bit Audio-ADC、支持9种采样率，支持1路模拟麦克风带AGC功能；1个半双工I2S接口（输入或输出），支持8~192KHz采样率，最大有效位宽32bits。

波洛斯PNC106R支持高保真、超低延时（<10ms）的无线音频传输，采用GFSK制式，支持1M/2M速率，最大发射功率8dBm，接收灵敏度（典型值）-96dBm@1M/-93dBm@2M。还集成了强大的电源管理能力（宽电压输入3-4.3V、内置多LDO/DCDC、支持多种低功耗模式），具有丰富的外设接口等。

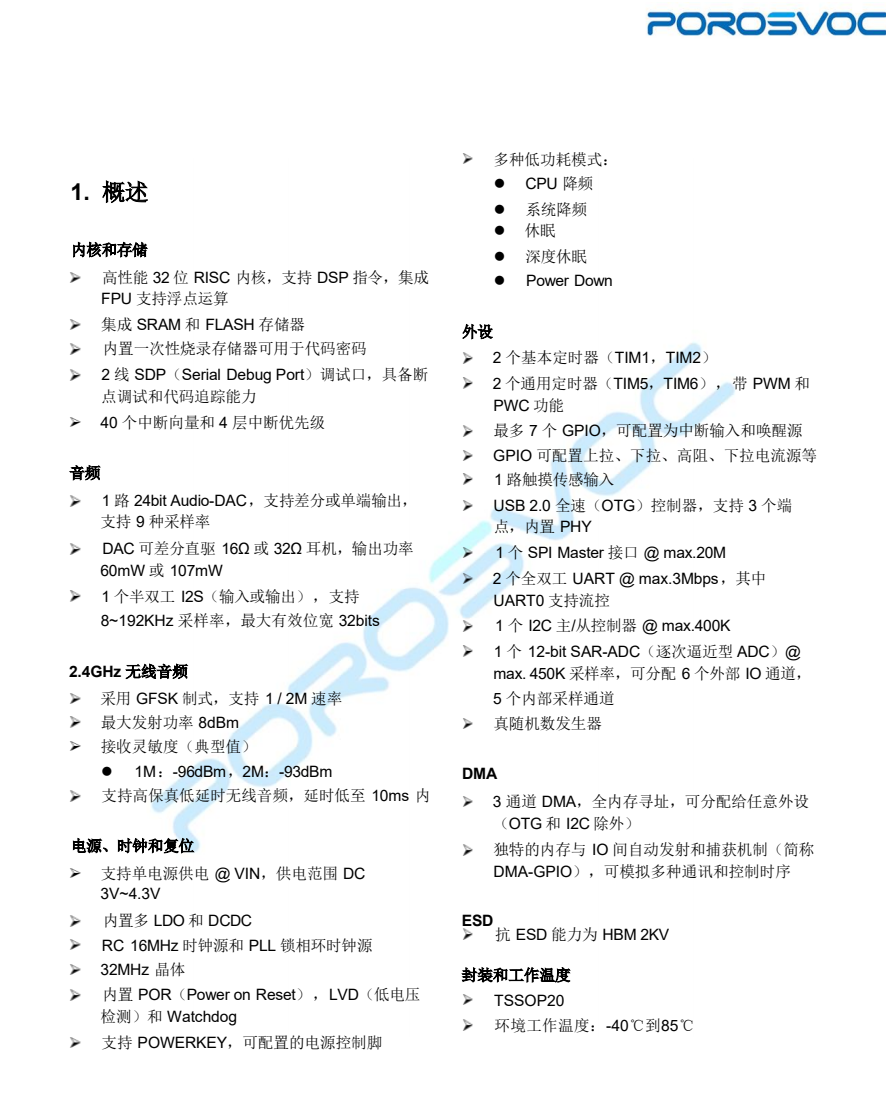

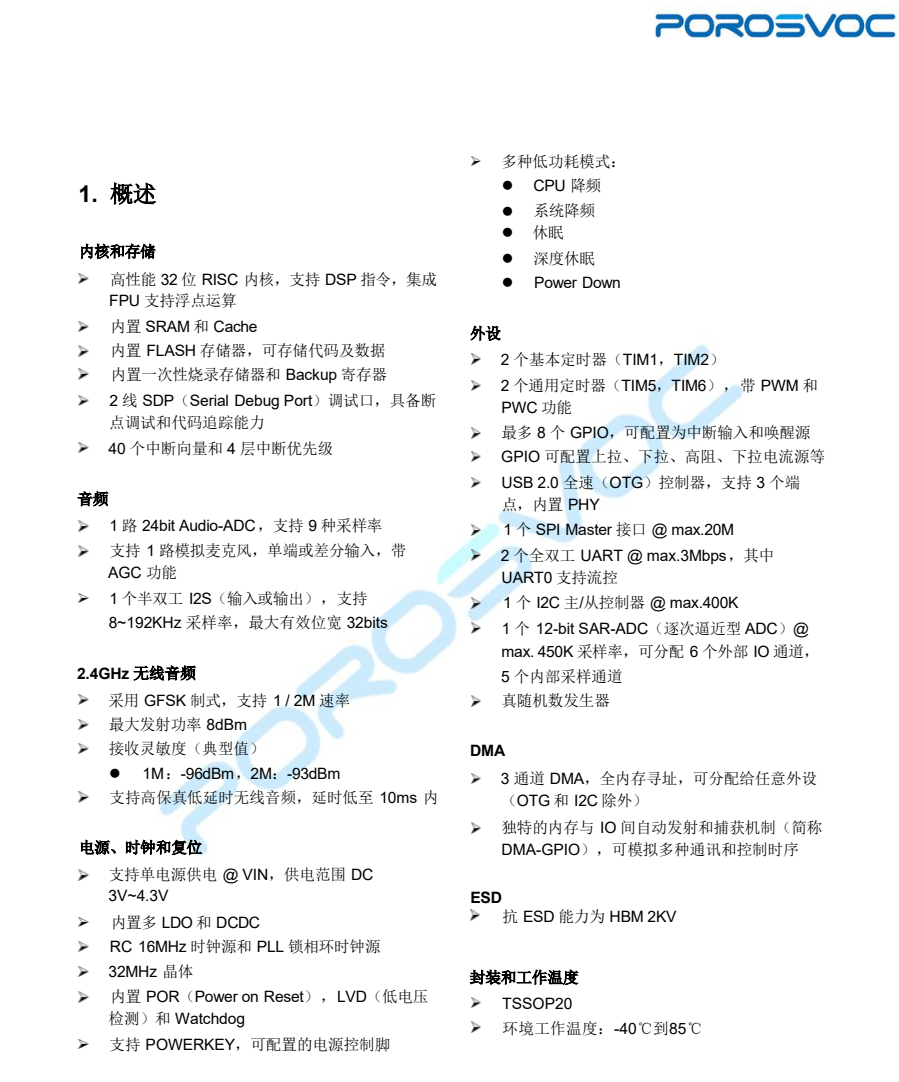

POROSVOC波洛斯PNC106R详细资料图。

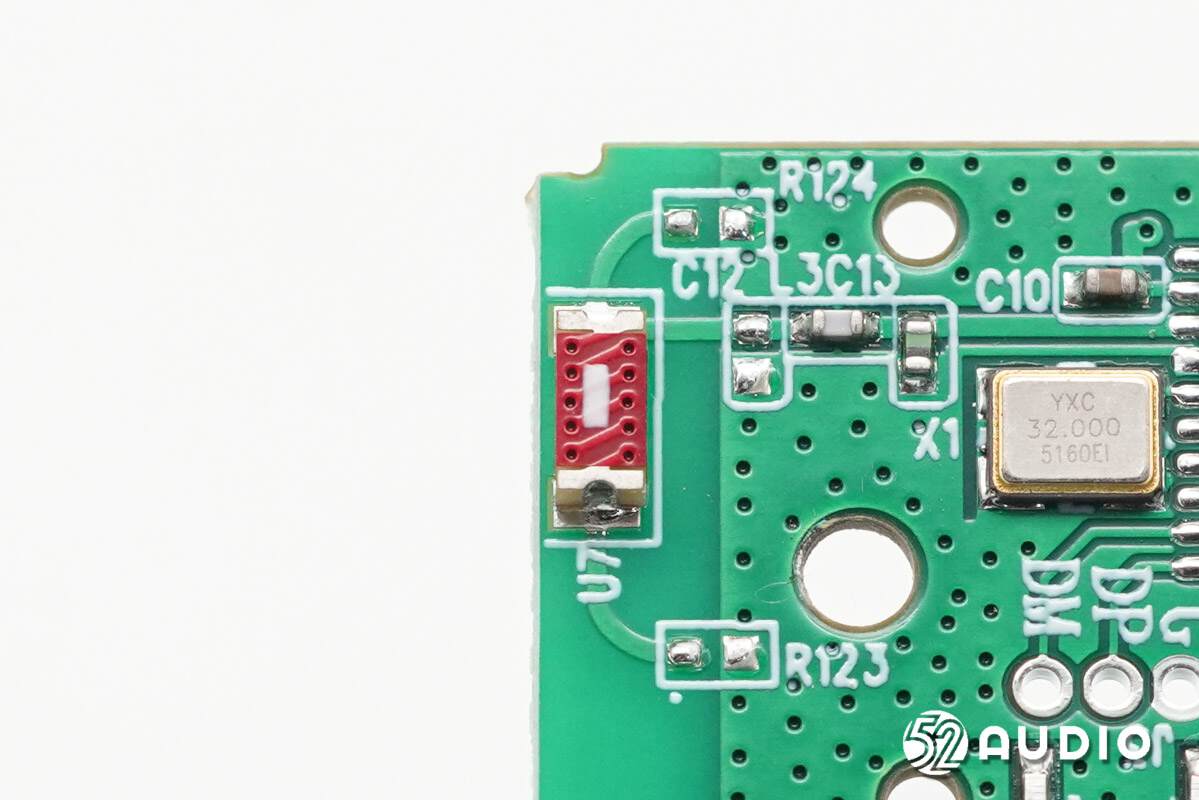

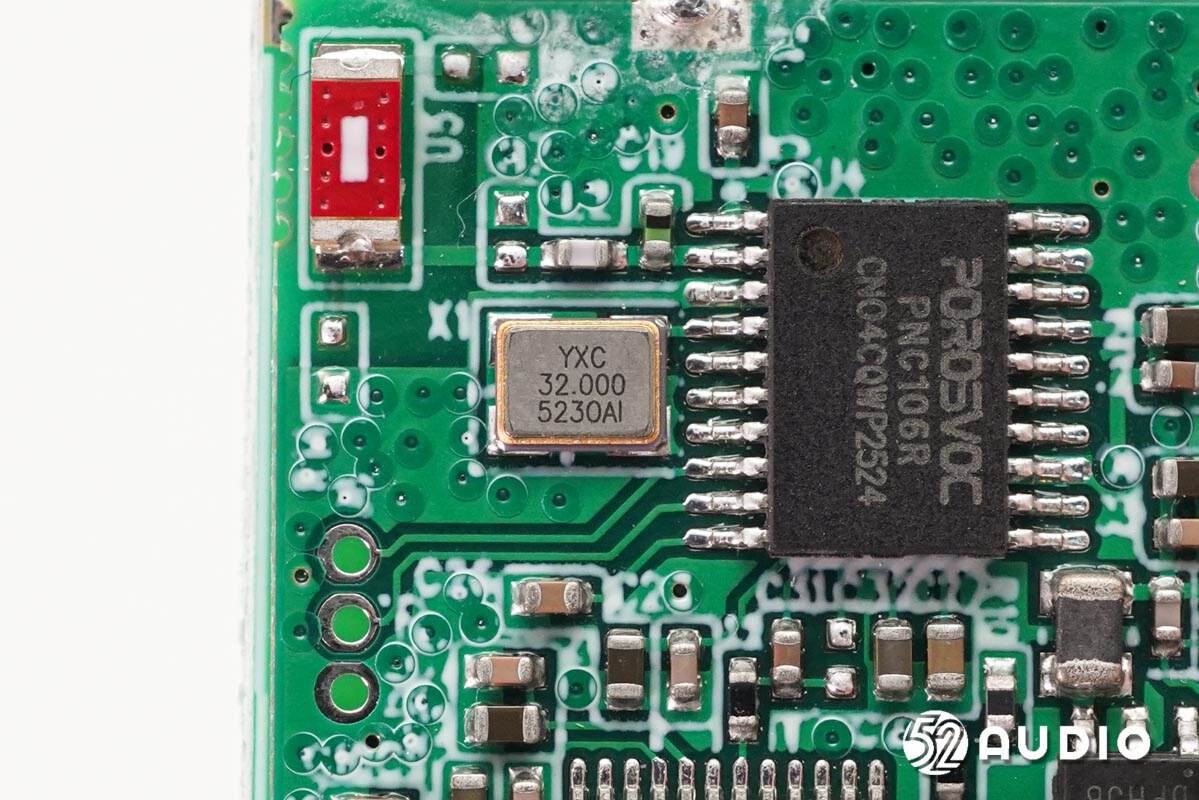

32.000MHz的晶振特写.

陶瓷天线特写，用于与无线领夹麦通讯。

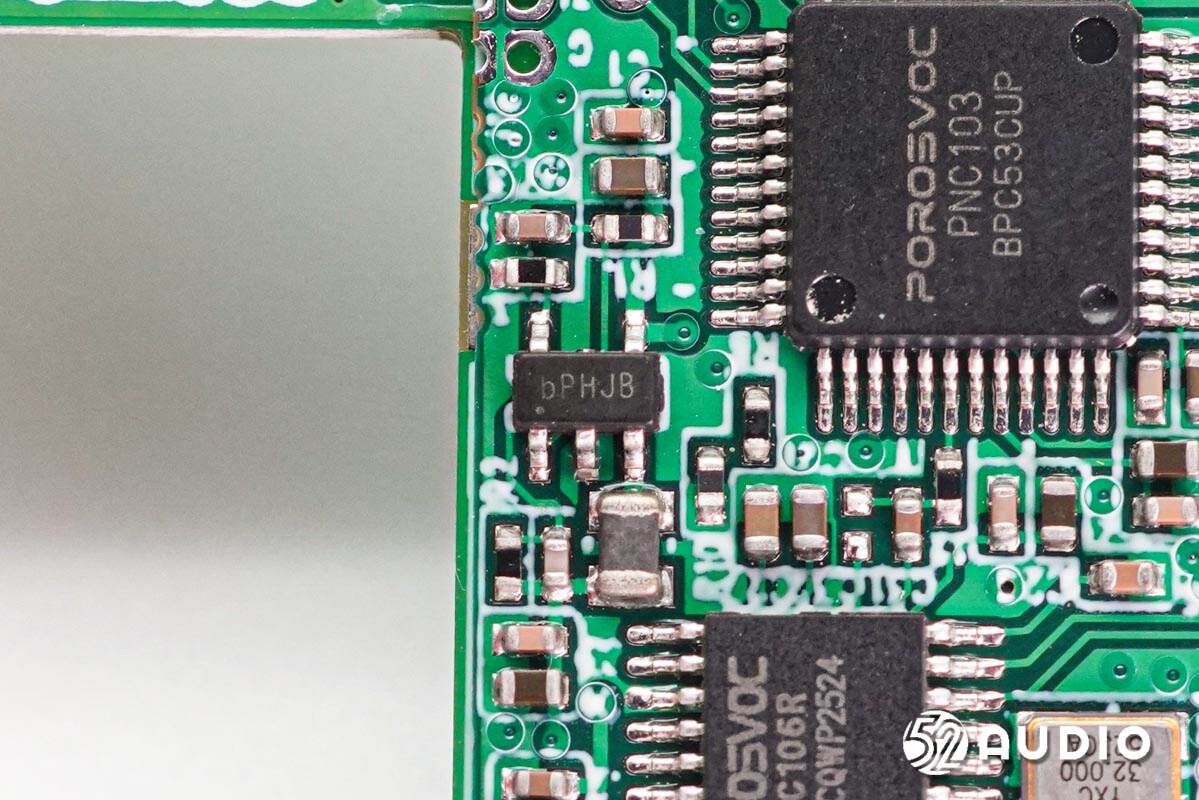

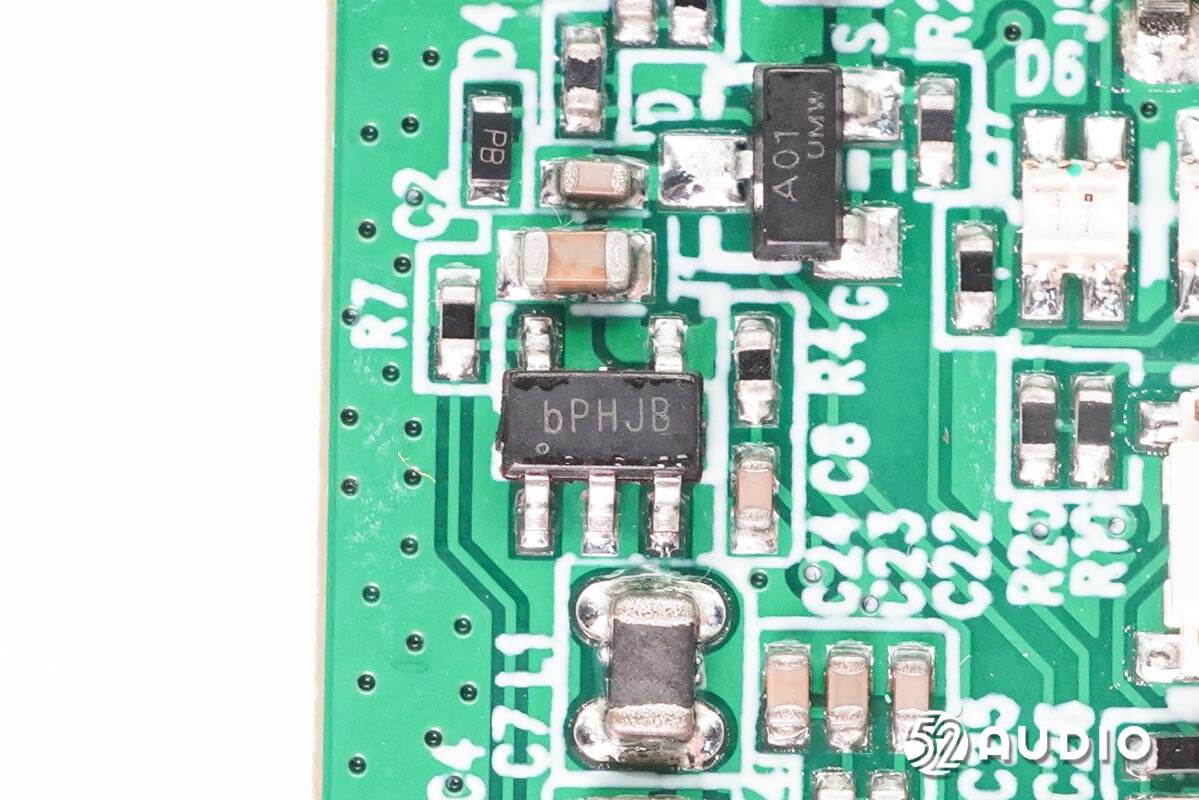

丝印bPHJB的IC。

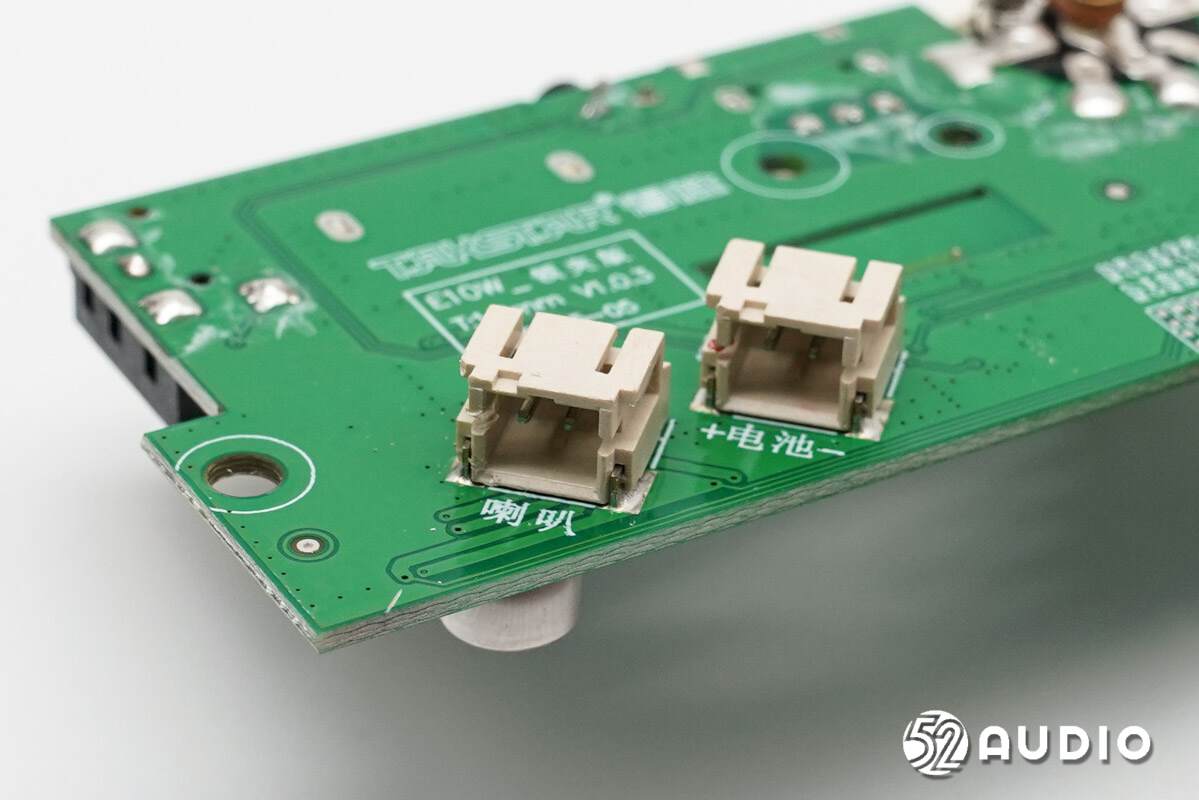

连接喇叭和电池的导线插座特写。

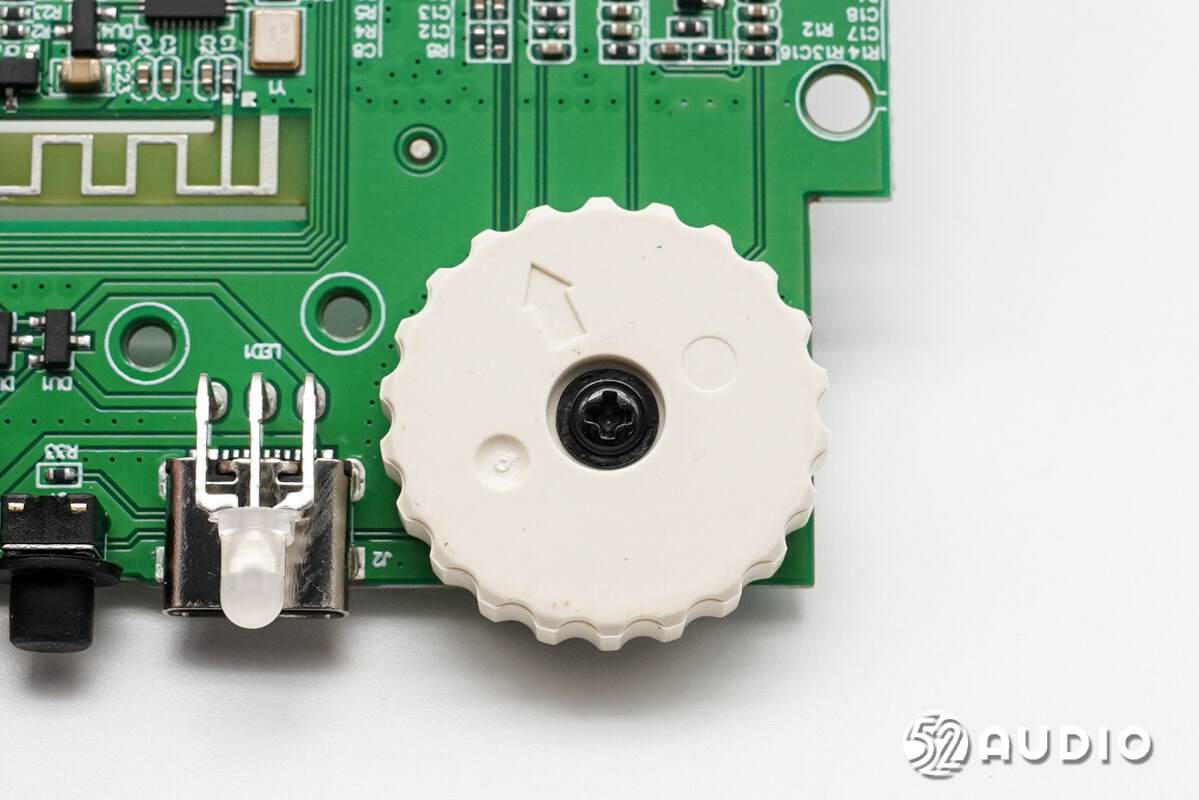

电源开关/音量调节滚轮键特写。

Type-C充电母座和LED指示灯特写。

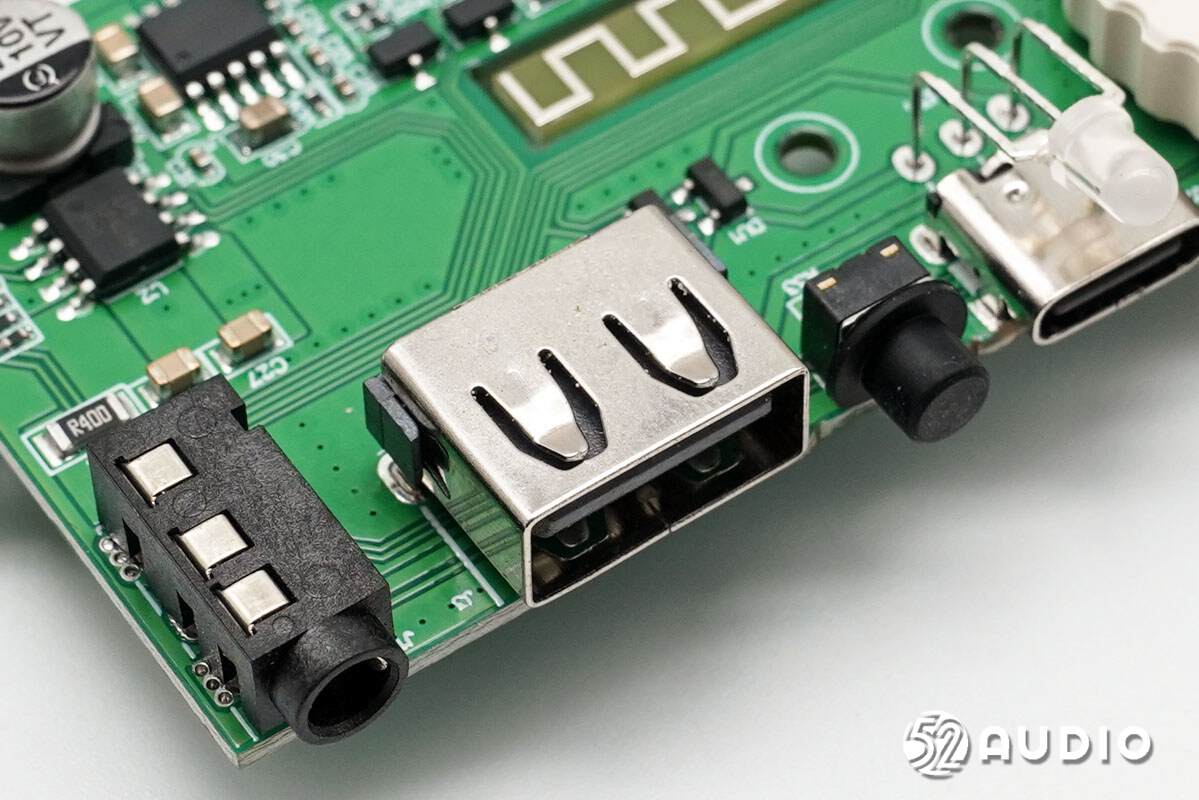

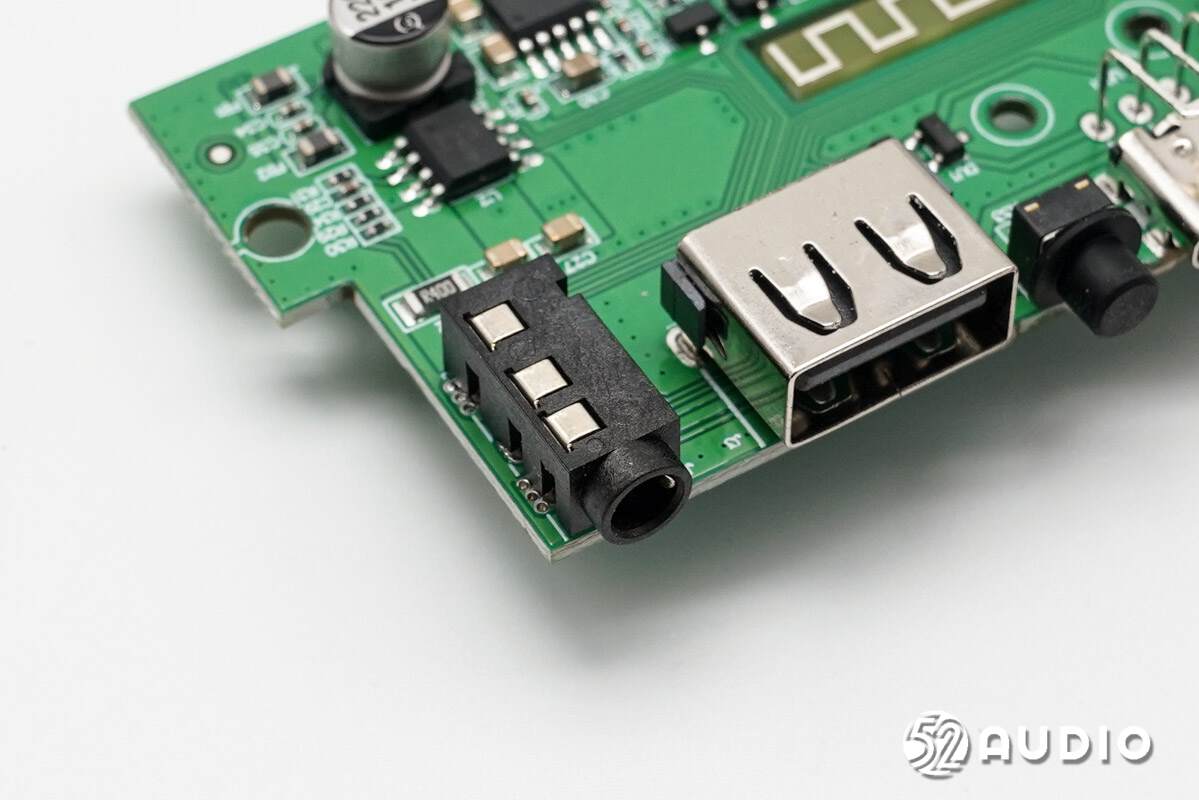

USB-A接口母座和工作模式切换按键特写。

3.5mm音频接口母座特写。

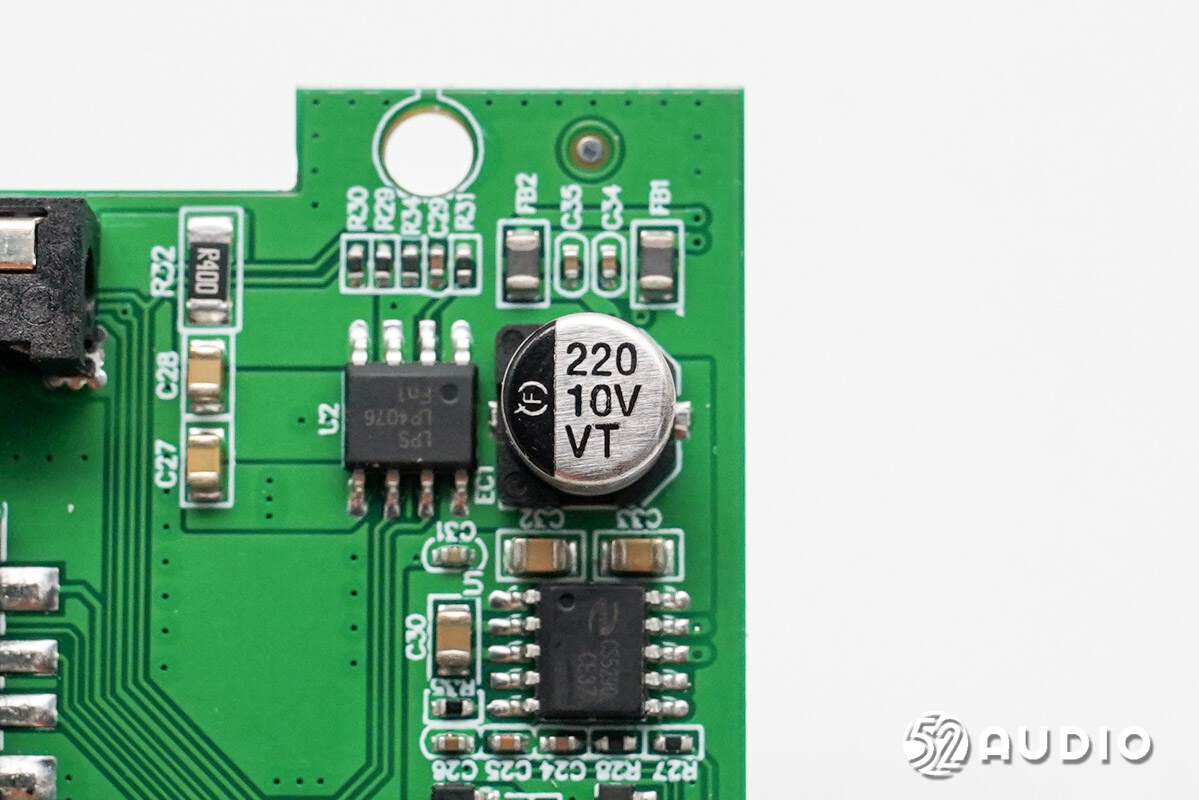

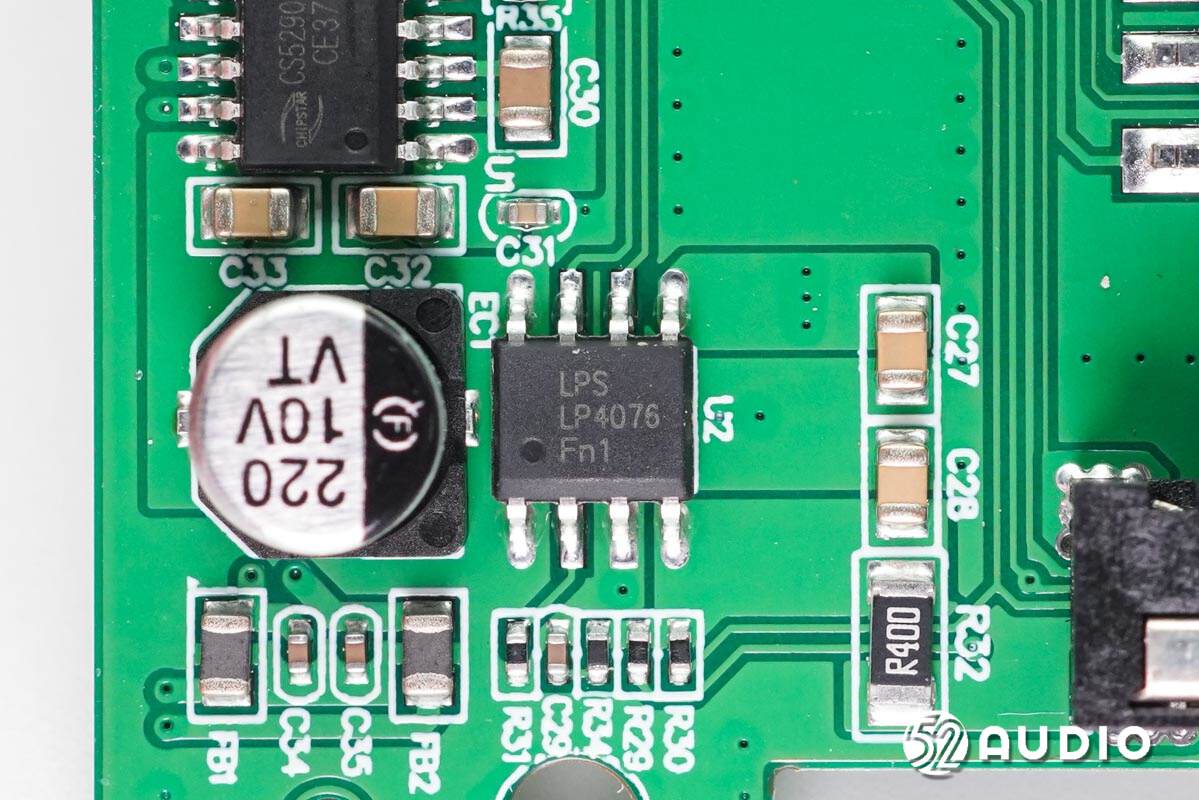

LPS微源半导体LP4076是一款多引脚耐高压的充电IC，有效保护输入端高压尖峰及快充适配器产生的高压不受损坏，支持高达1A的可编程充电电流，充电电流及充满电压精度高，适用于各种单节锂电池的应用。

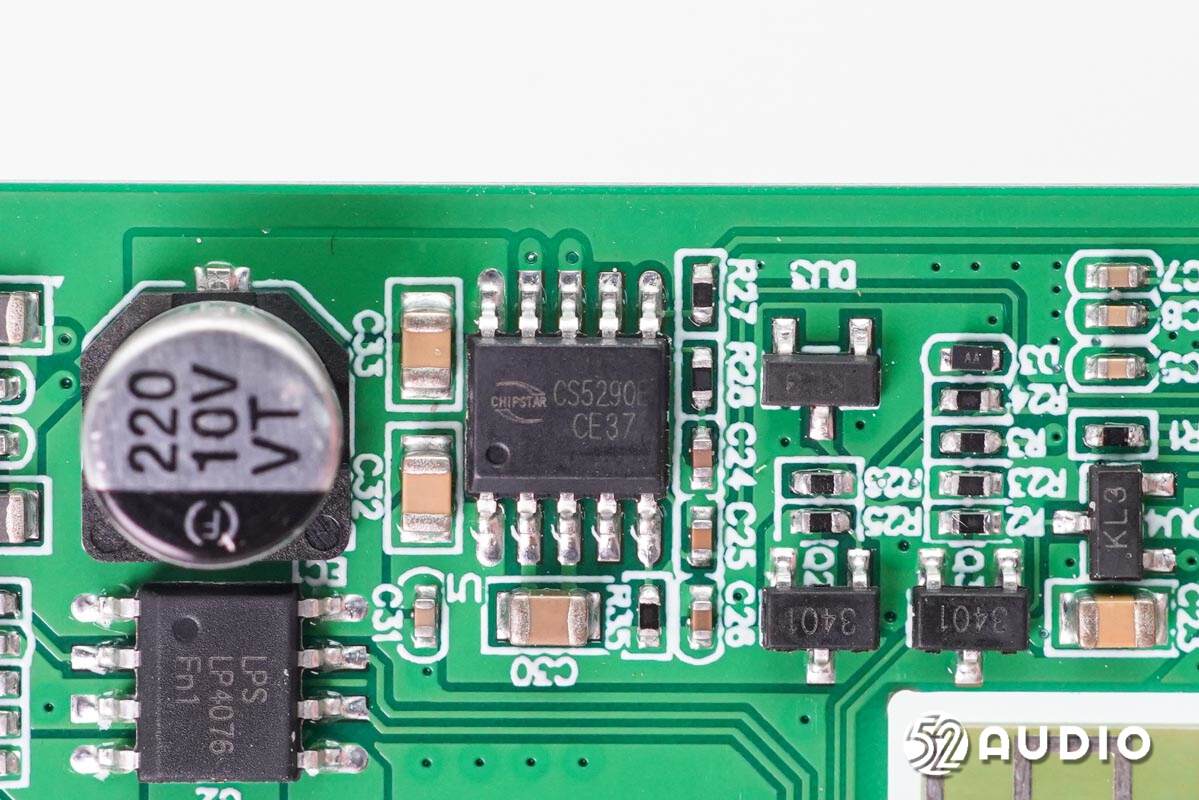

Chipstar智浦欣微CS5290E是一款采用CMOS工艺，电容式升压型GF类单声道音频功放，可以为4Ω的负载提供最高5.2W的连续功率；CS5290E芯片内部固定的28倍增益，有效的减少了外围元器件的数量；功放集成了D类和AB类两种工作模式即可保证D类模式下强劲的功率输出，又可兼顾系统在有FM的情况下，消除功放对系统的干扰。

智浦欣微CS5290E具有独特的防破音（NCN）功能，可根据输出信号的大小自动调整功放的增益，实现更加舒适的听觉感受。CS5290E的全差分架构和极高的PSRR，有效地提高了CS5290E对RF噪声的抑制能力。另外，CS5290E内置了过流保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

Chipstar智浦欣微CS5290E详细资料图。

音频功放外围220μF 10V耐压的滤波电容。

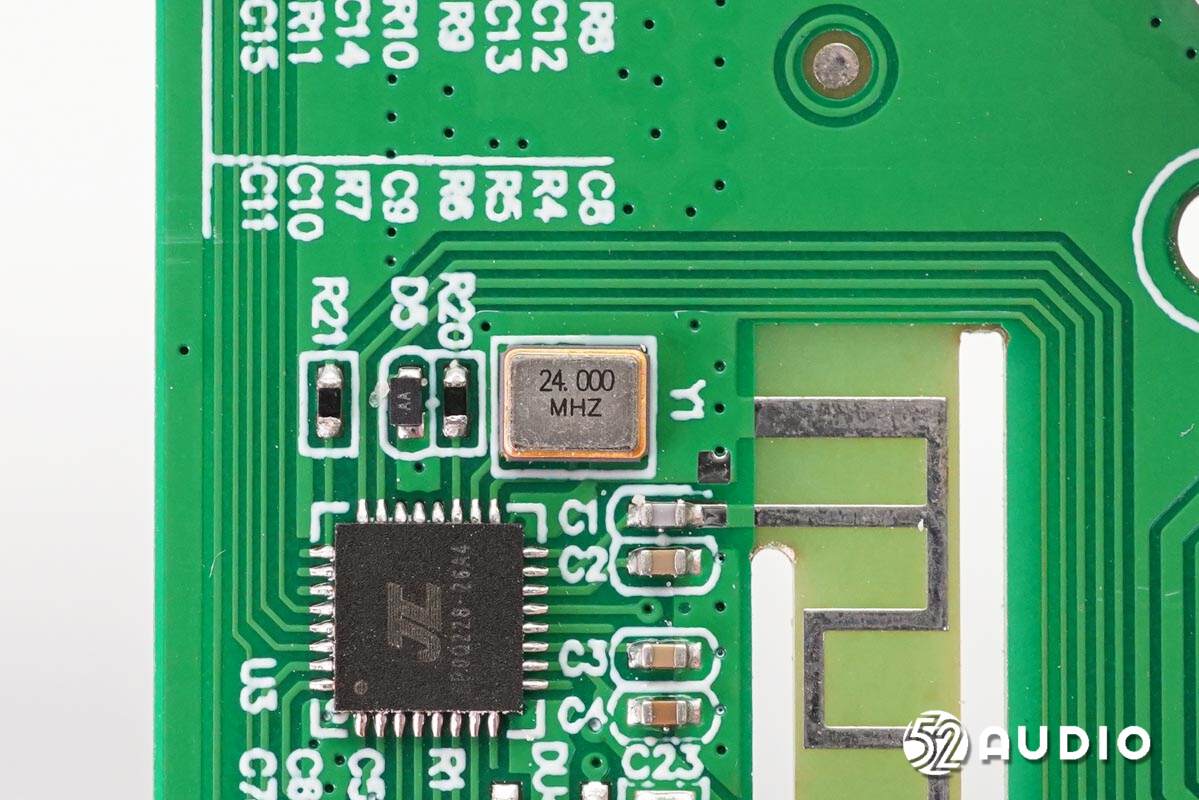

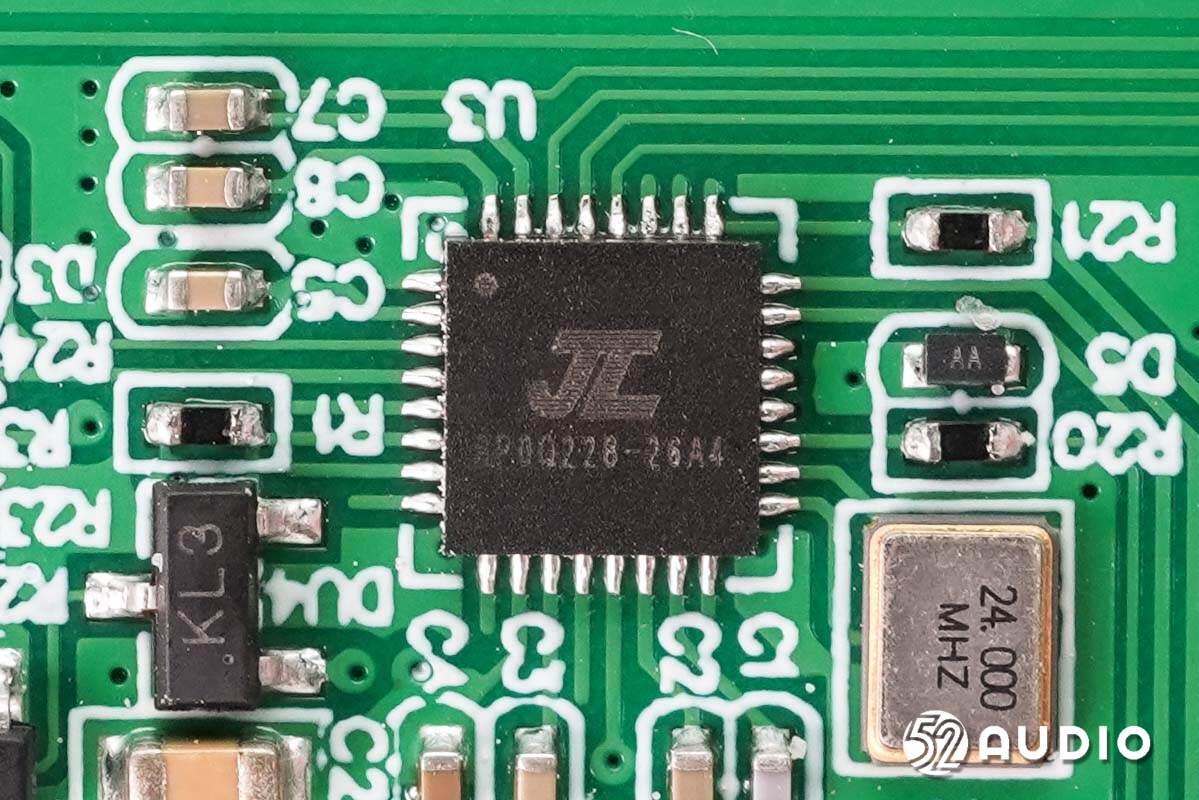

JL杰理AC6926A蓝牙音频SoC，采用RISC 32位CPU，支持DSP指令，工作频率160MHz：集成16位立体声音频DAC和4通道16位音ADC，带有一路Mic前置放大器，内置耳机功率放大器；拥有一个全速USB 2.0 OTG控制器，四个多功能16位定时器，支持捕捉和PWM模式。

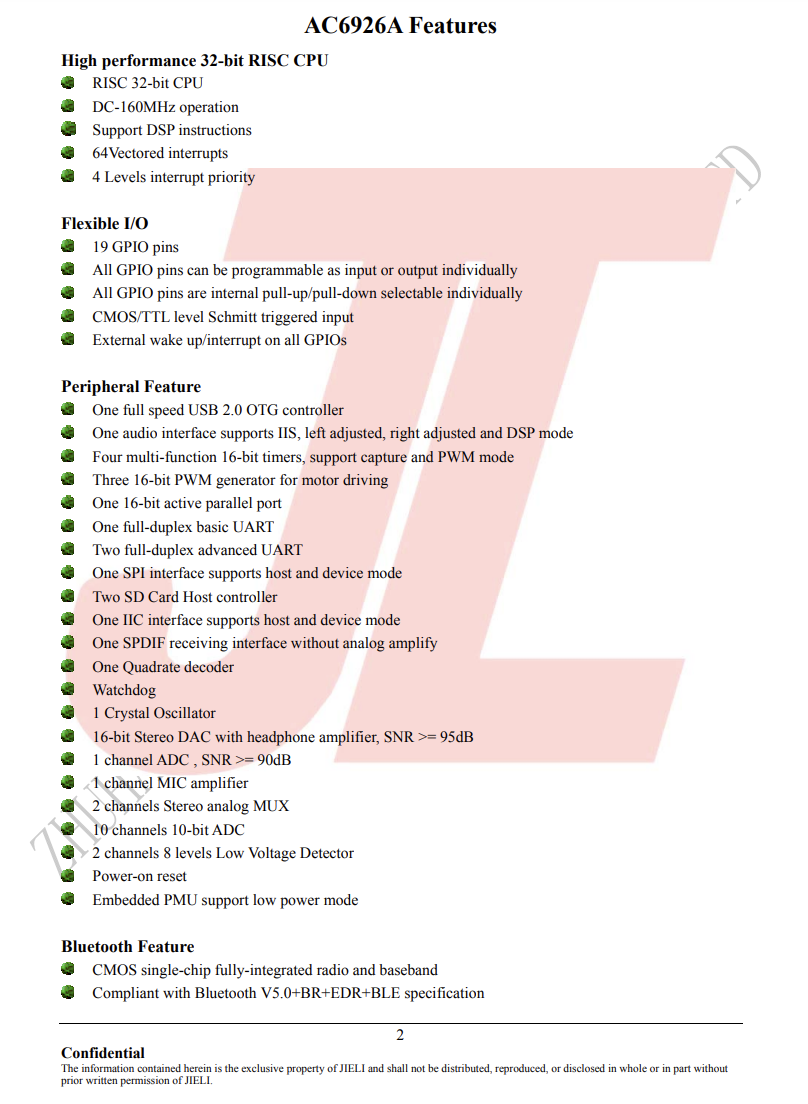

JL杰理AC6926A详细资料图。据我爱音频网拆解了解到，包括Redmi、JBL、漫步者、韶音、倍思、QCY、声阔、小度、TOZO、联想、飞利浦、boAt、钛度、蜂鸟、塞那、iKF、戴灵、墨觉、海尔兄弟、象鼻子、机乐堂、Coca-Cola、JLab、充客、索爱、奇奇学、火火兔、凯叔讲故事、百词斩、感音科技、京东京造、BuddyPhones在内的众多品牌采用了杰理科技的方案。

24.000MHz的晶振特写，为蓝牙音频SoC提供时钟。

板载蓝牙天线特写，用于蓝牙模式与手机通讯。

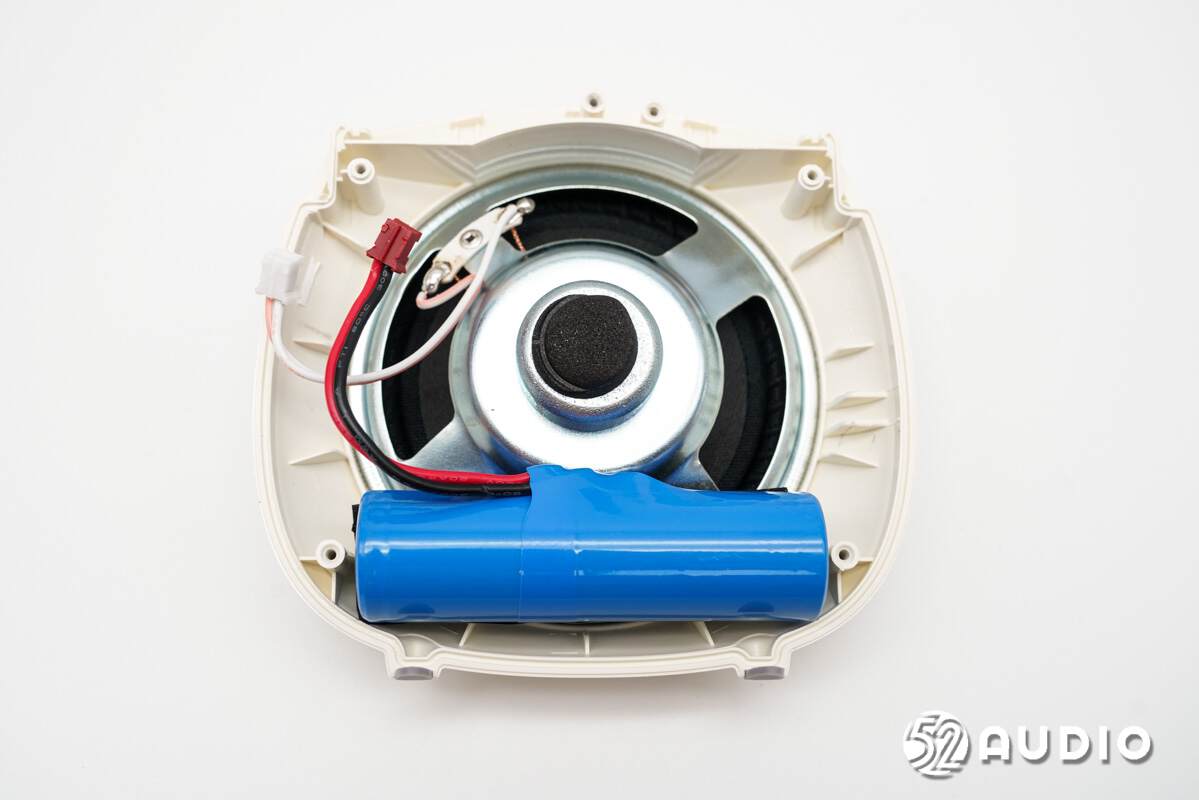

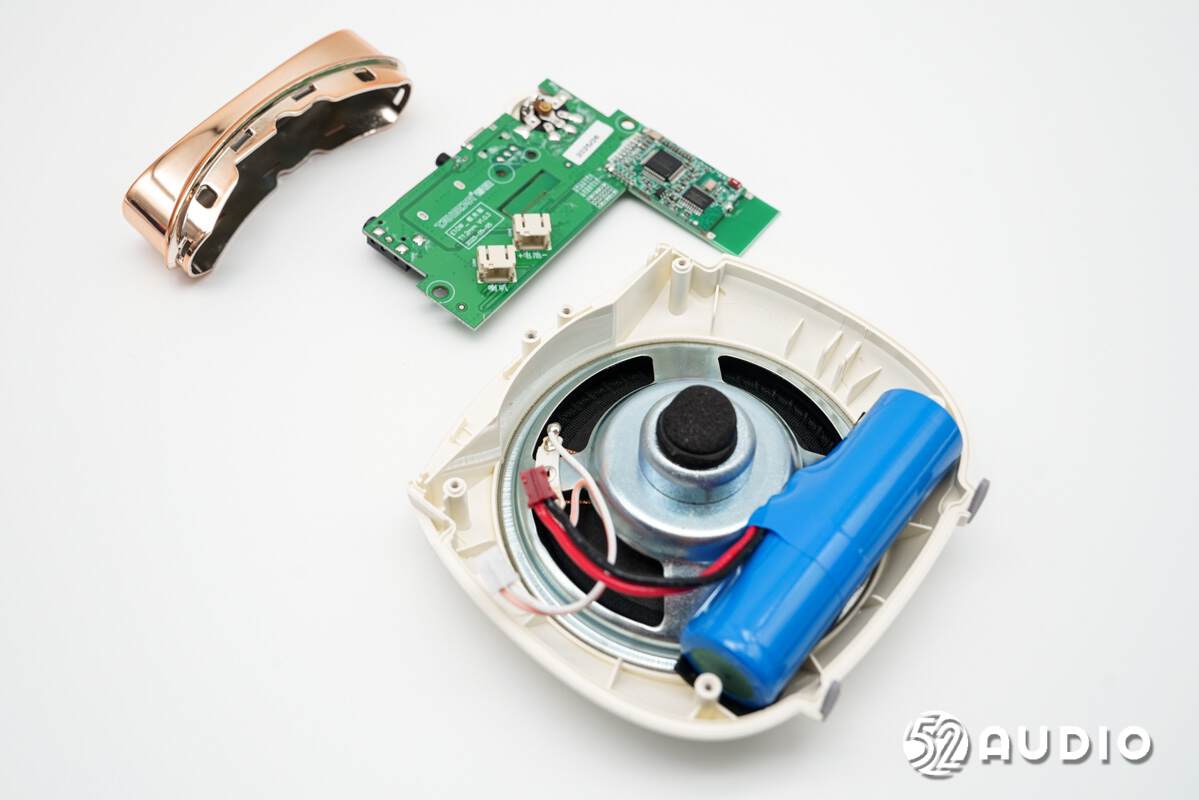

腔体内部的扬声器和电池单元结构一览。

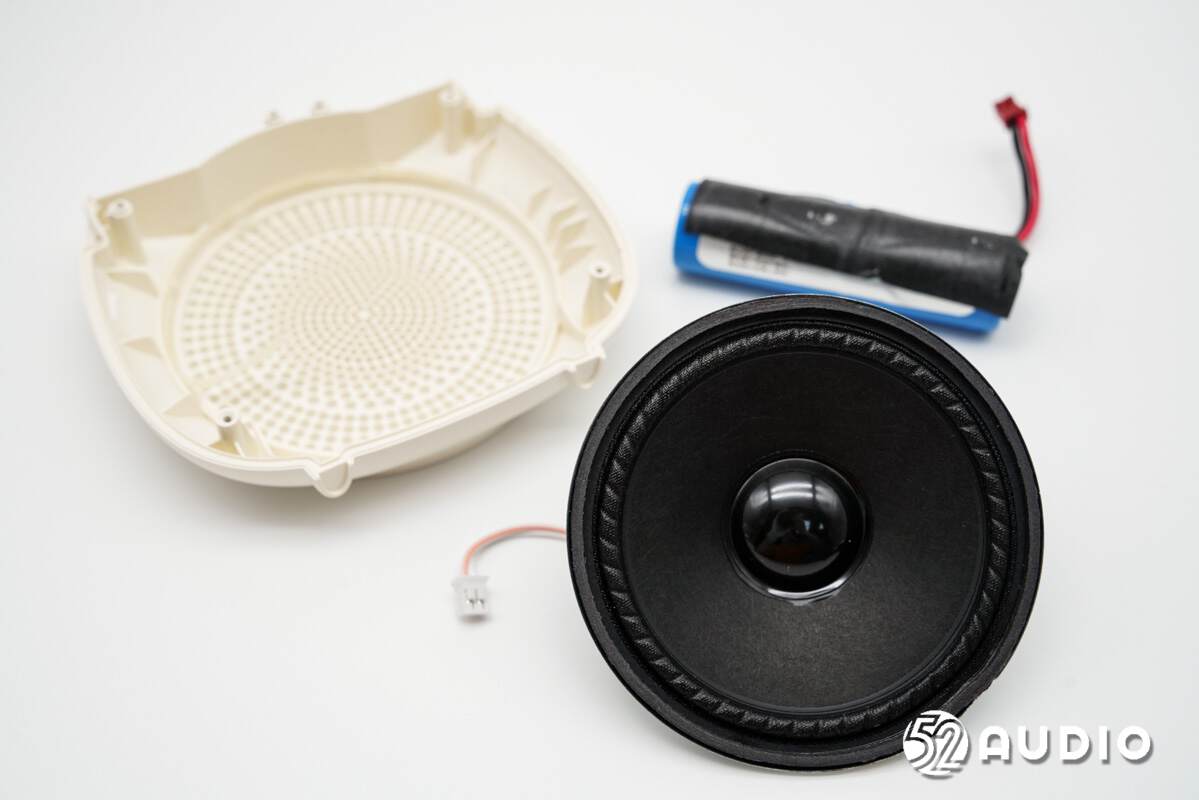

取出扬声器和电池。

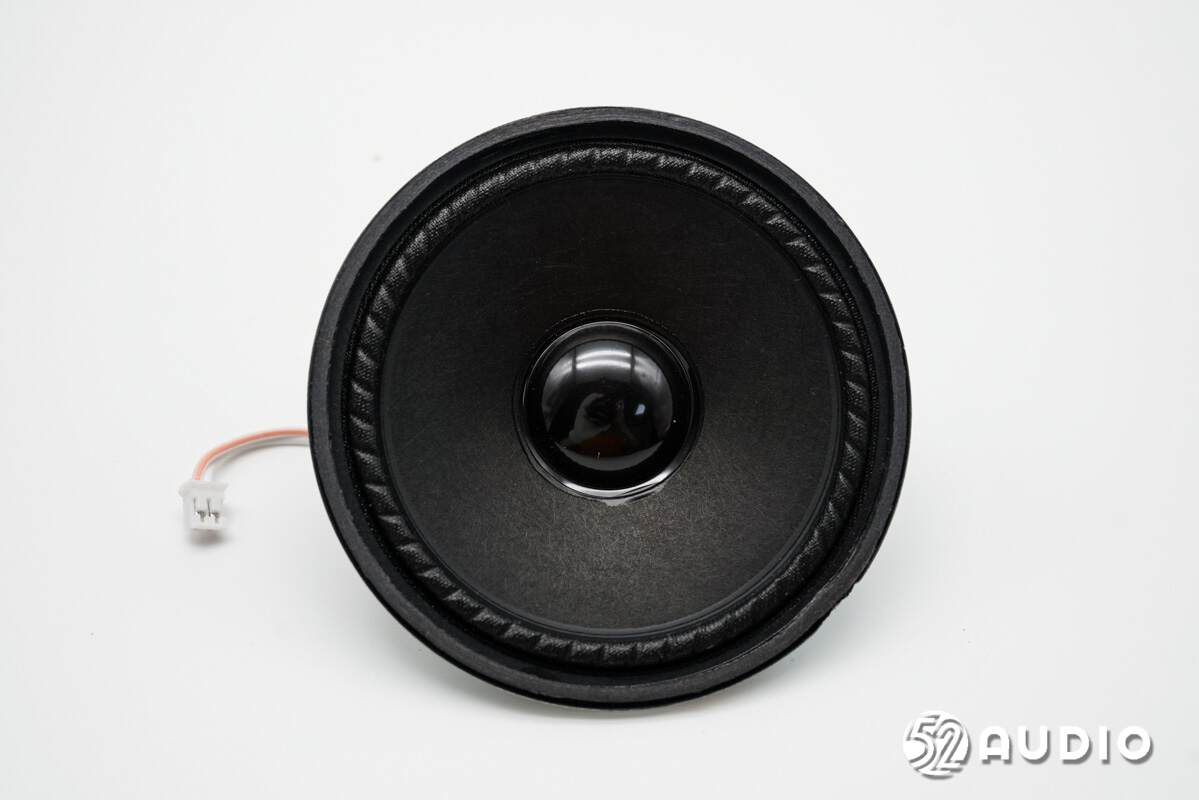

主机扬声器正面振膜特写。

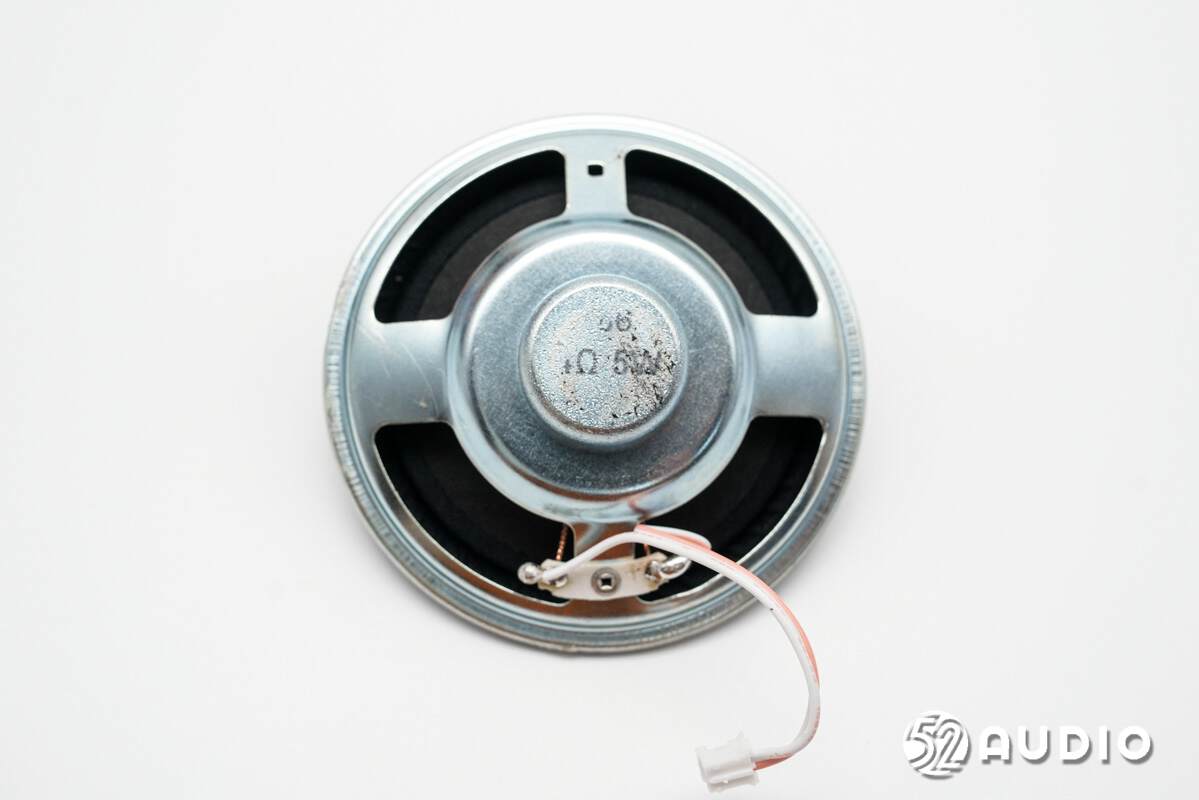

主机扬声器背面特写，丝印参数信息，阻抗：4Ω，功率：5W。

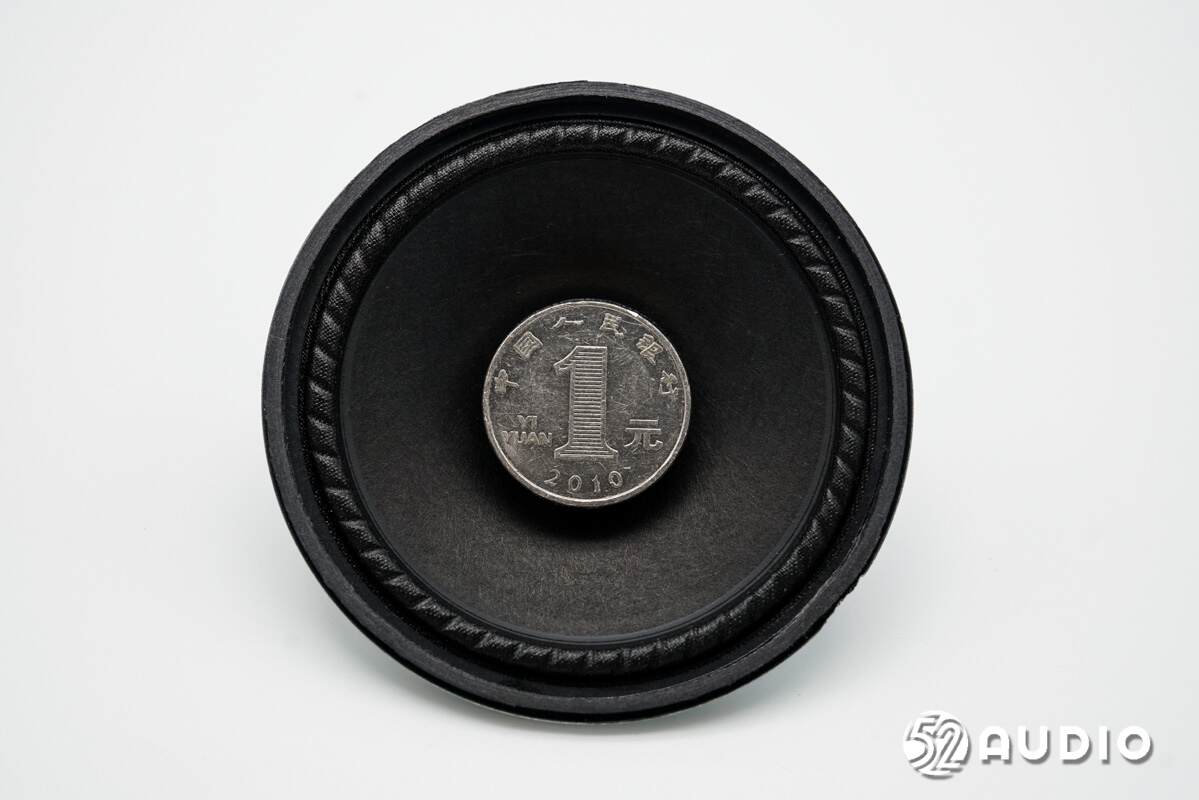

扬声器与一元硬币大小对比。

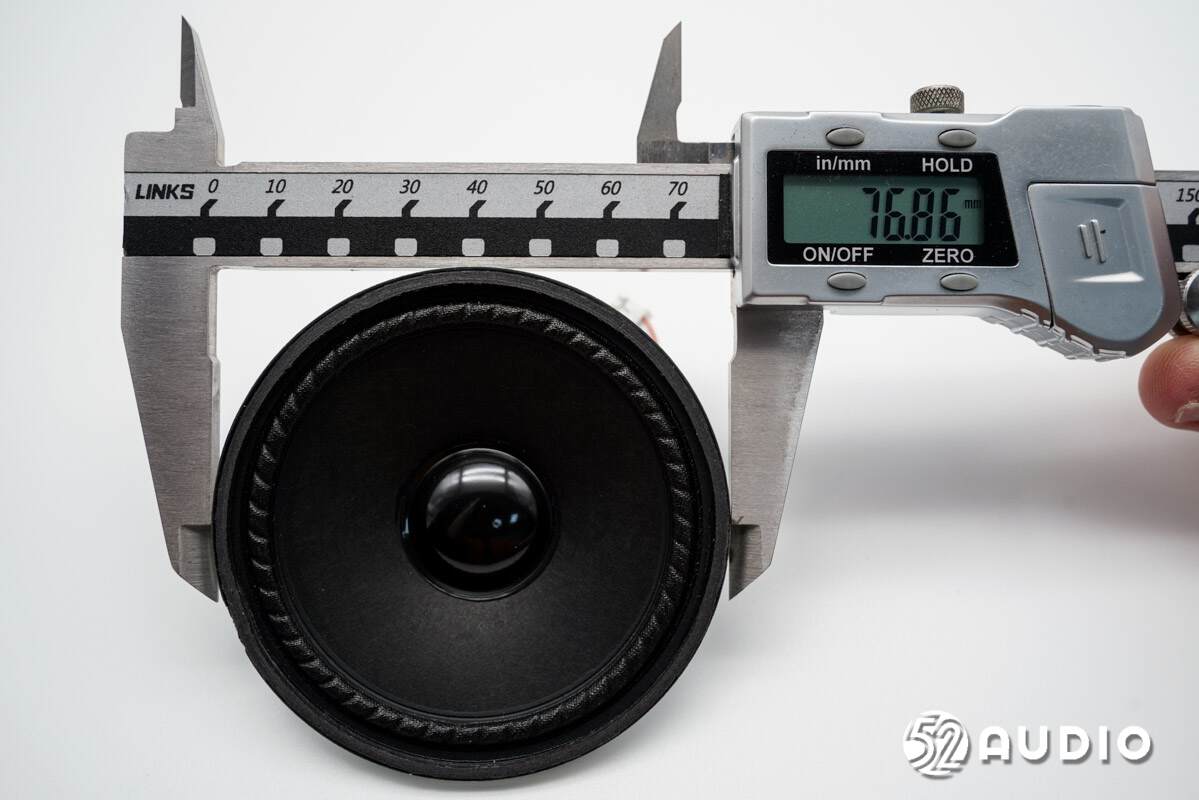

经我爱音频网实测，扬声器尺寸约为76.86mm。

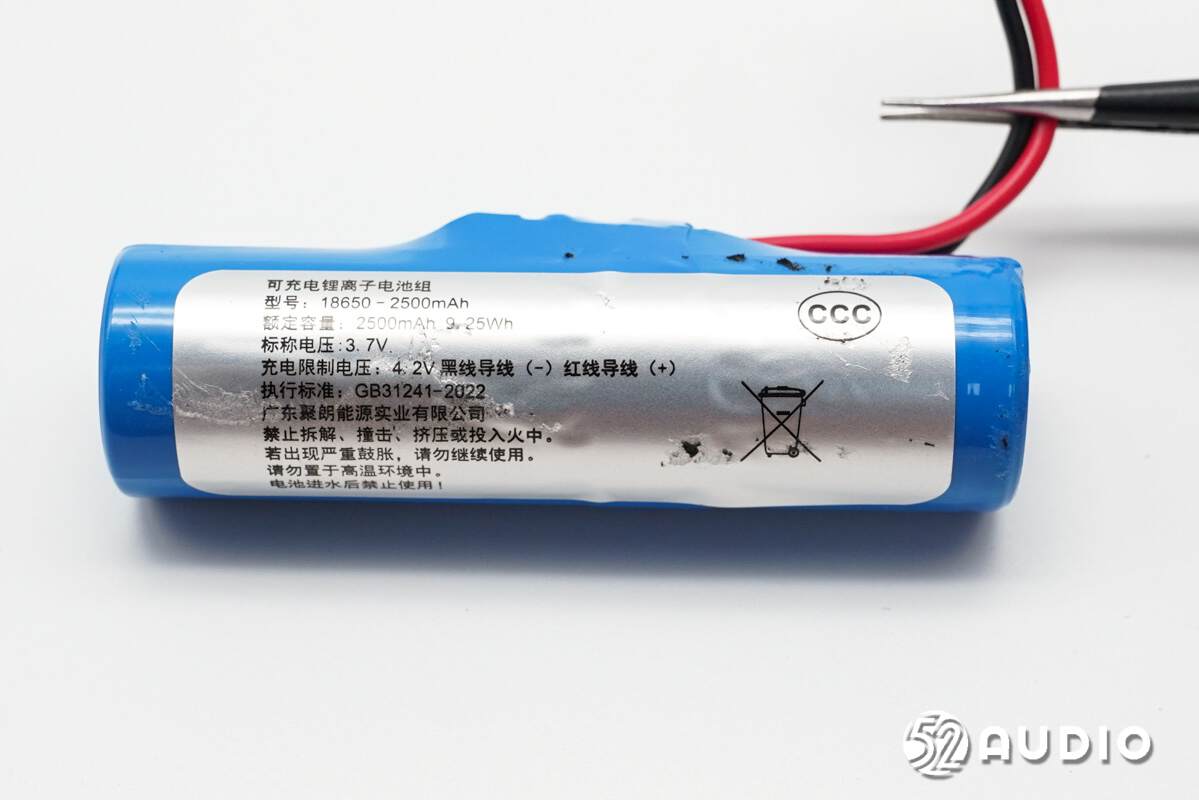

主机内置圆柱形可充电锂离子电池组，型号：18650-2500mAh，额定容量：2500mAh 9.25Wh，标称电压：3.7V，充电限制电压：4.2V，广东聚朗能源实业有限公司。

撕开外部蓝色塑胶保护，内部设置有电池保护板。

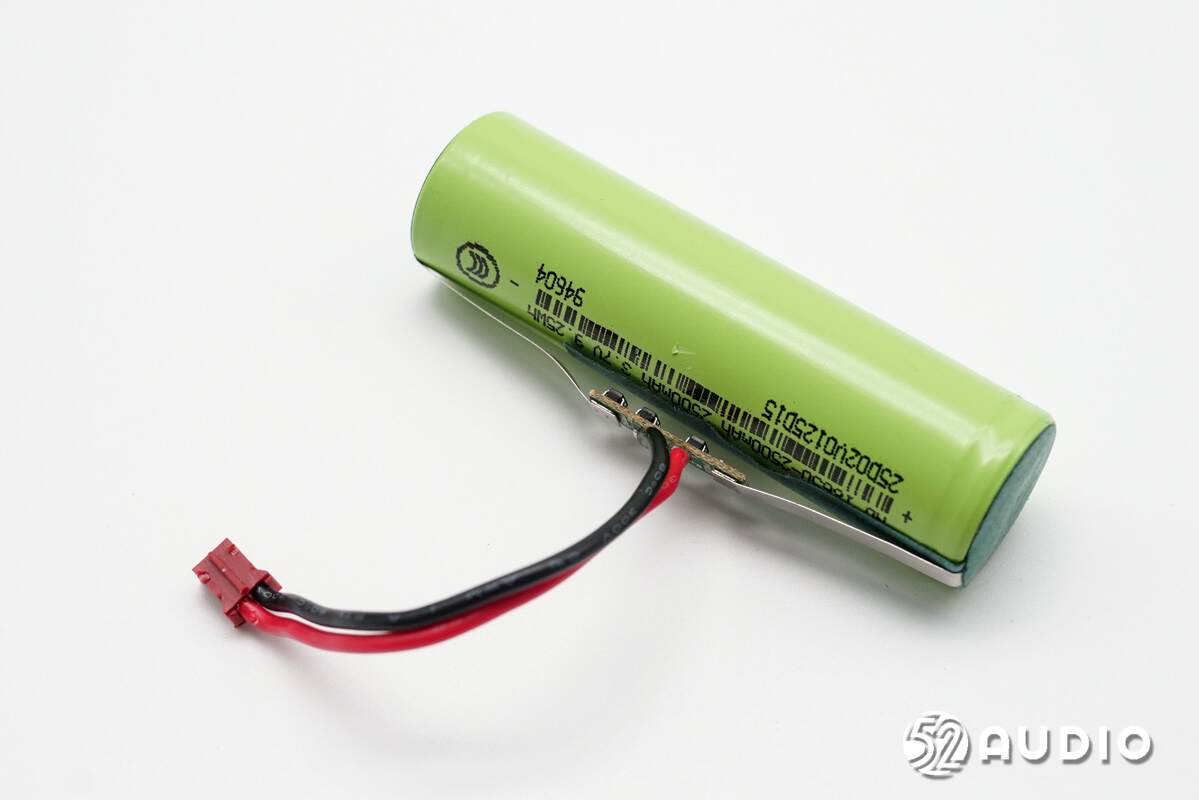

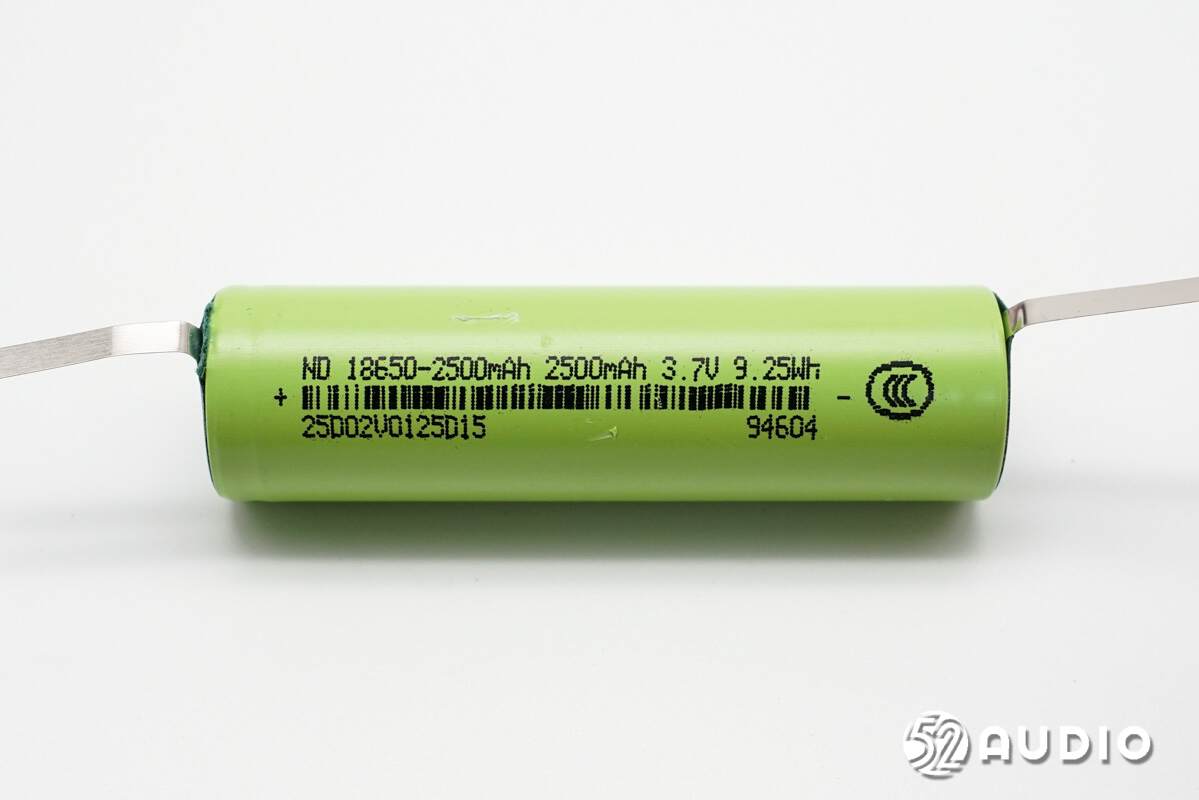

电芯上丝印信息一览，与外部标签一致。

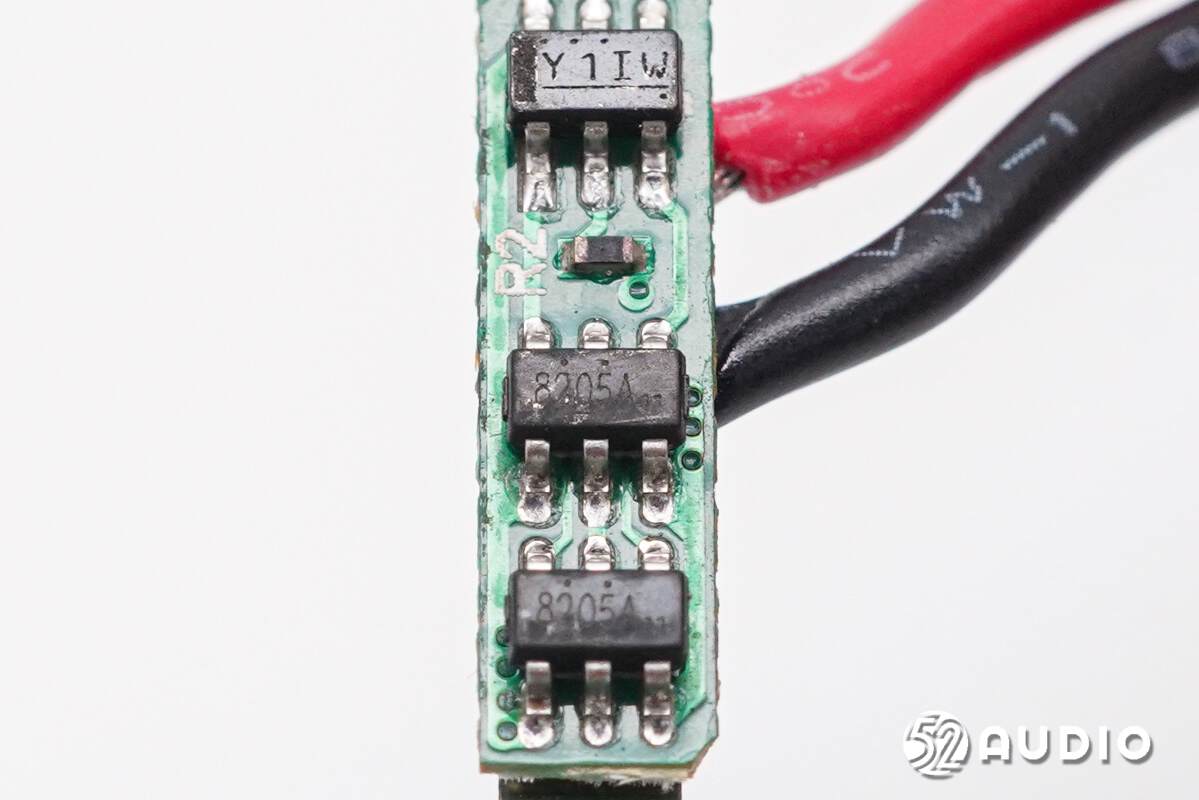

电池保护板电路一览，设置有锂电保护IC和两颗MOS管。

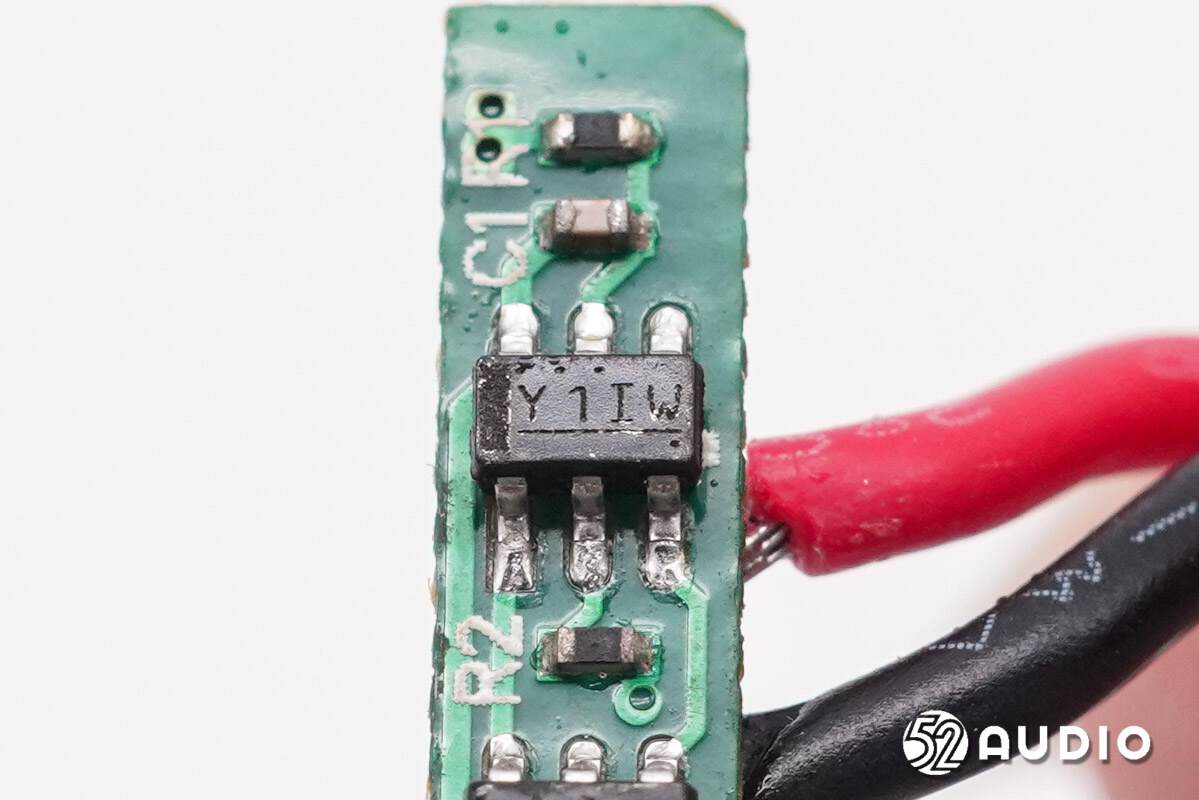

丝印Y1TW的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

丝印8205A的MOS管，配合电源管理芯片工作。

无线领夹麦拆解

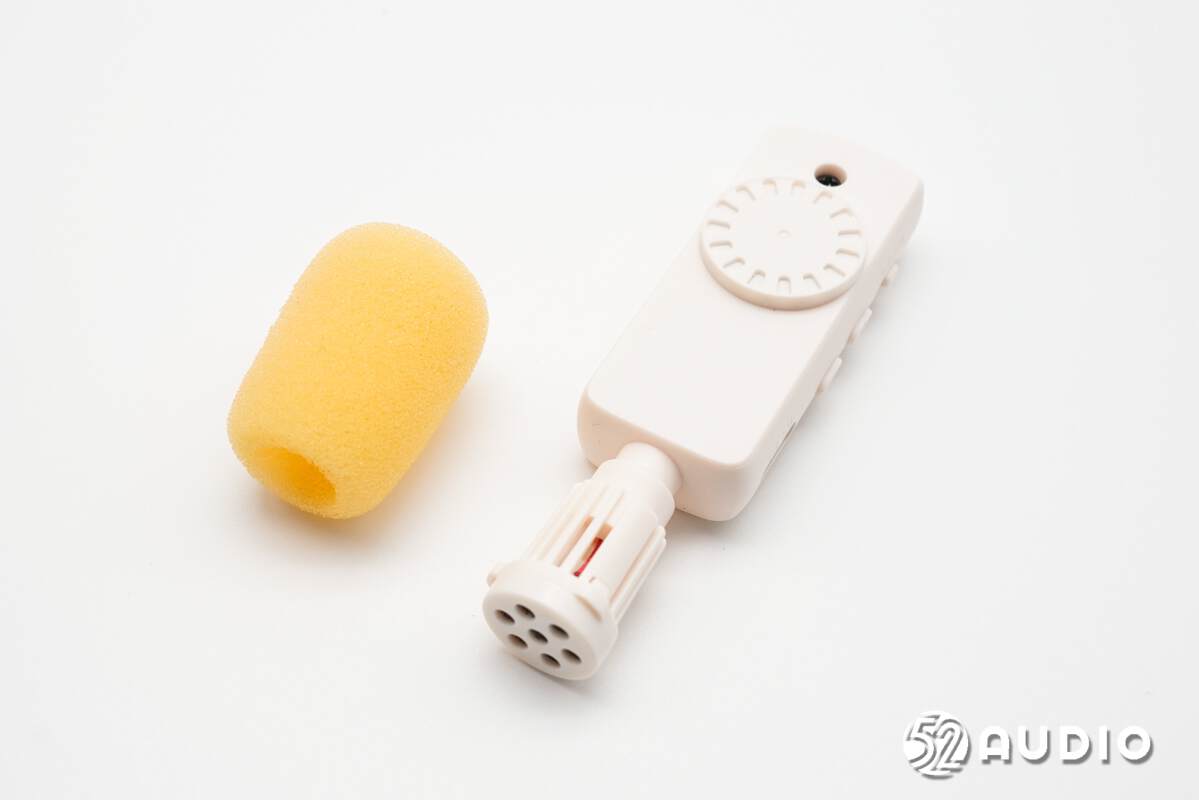

取掉无线领夹麦防喷罩。

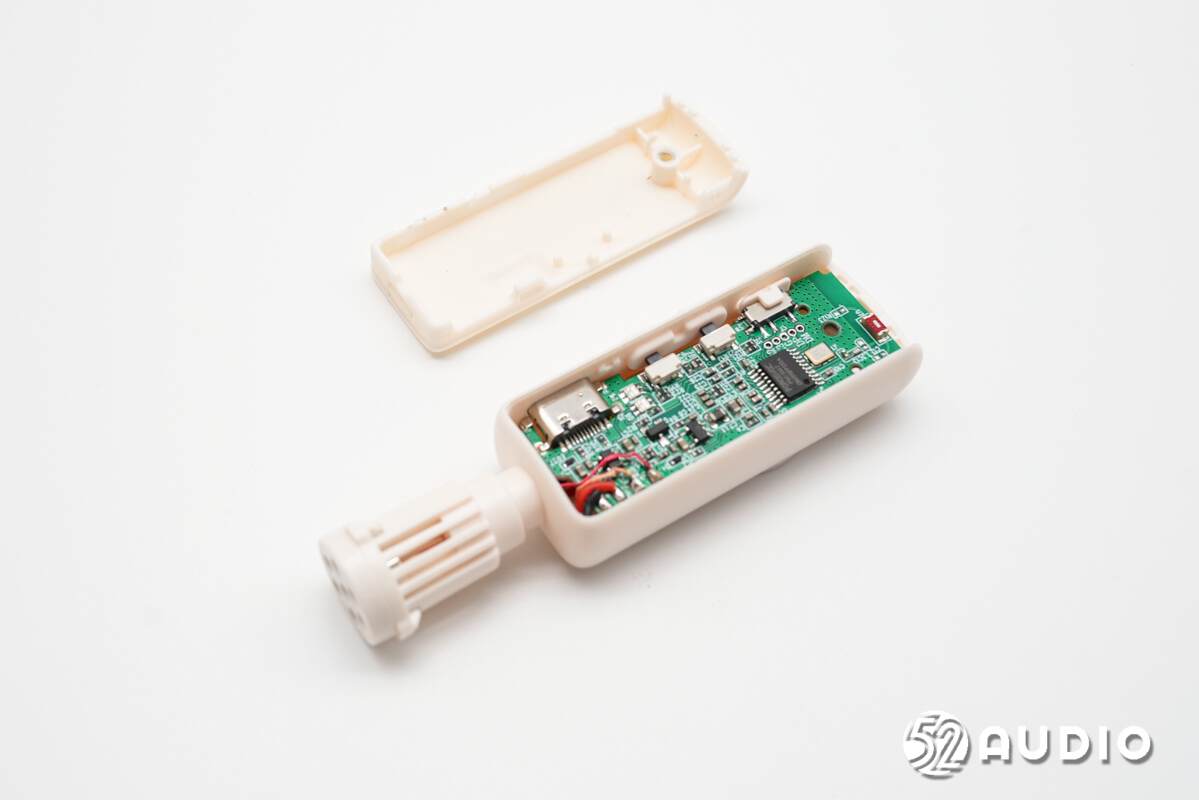

取掉机身背部盖板。

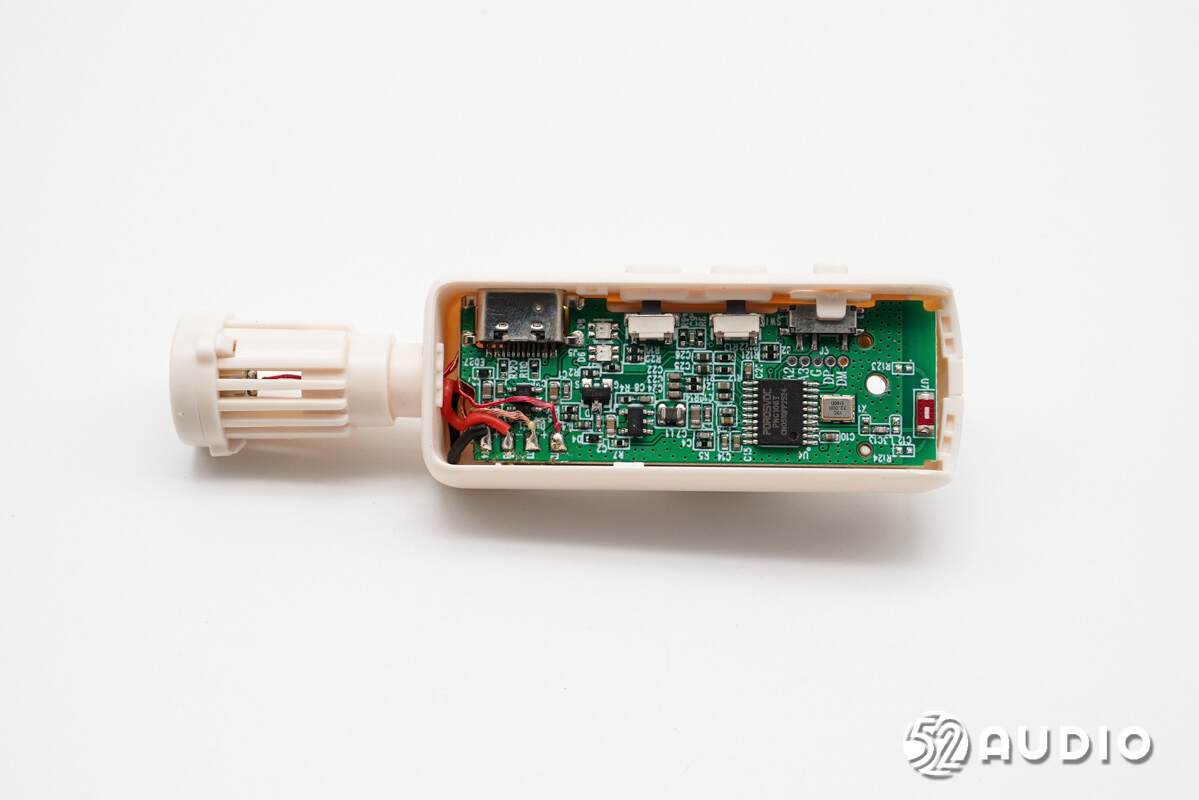

腔体内部主板单元结构一览，通过卡扣固定，与麦克风和电池导线焊接。

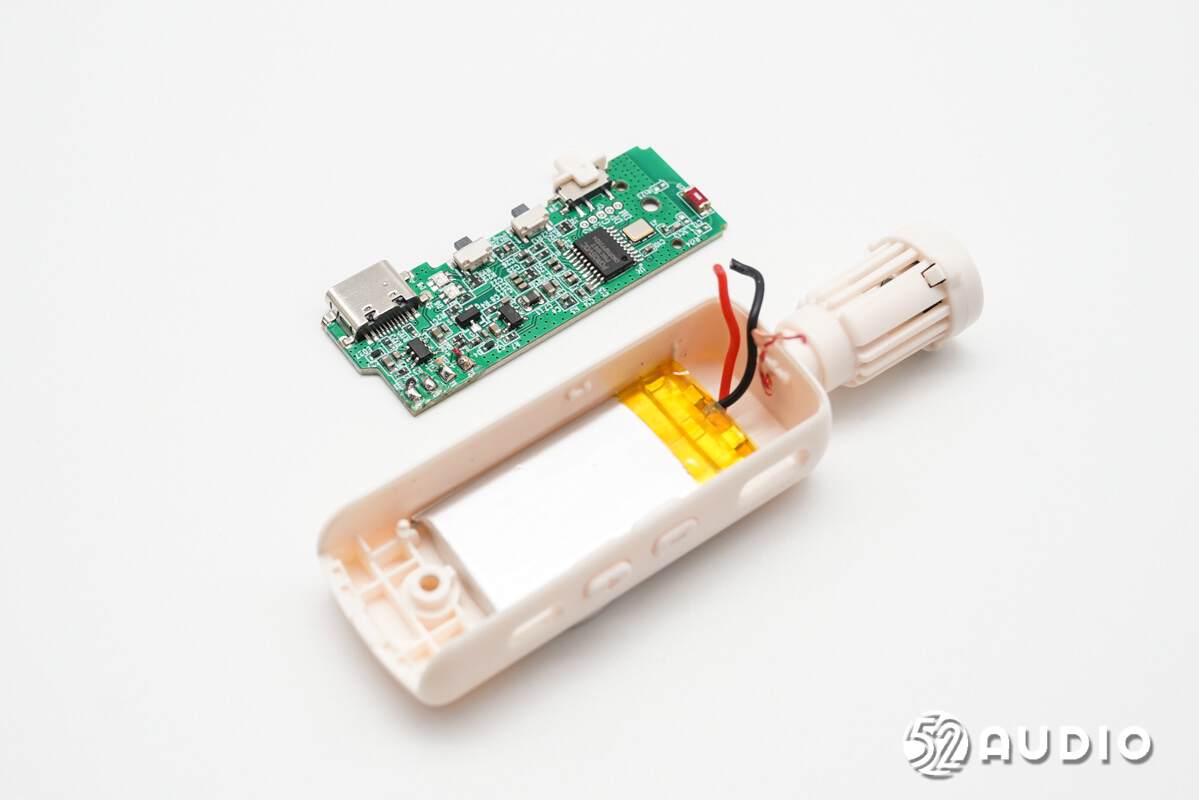

断开导线，取出主板，下方设置电池单元。

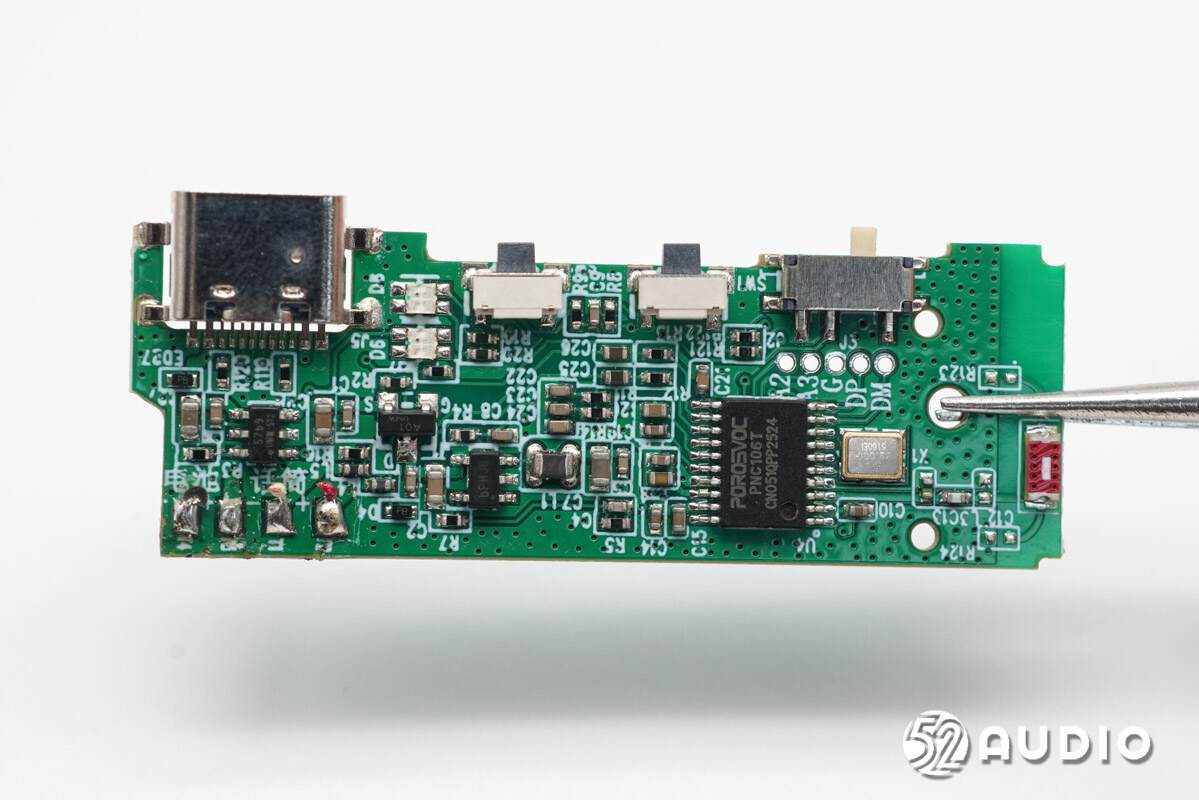

无线领夹麦主板一侧电路一览。

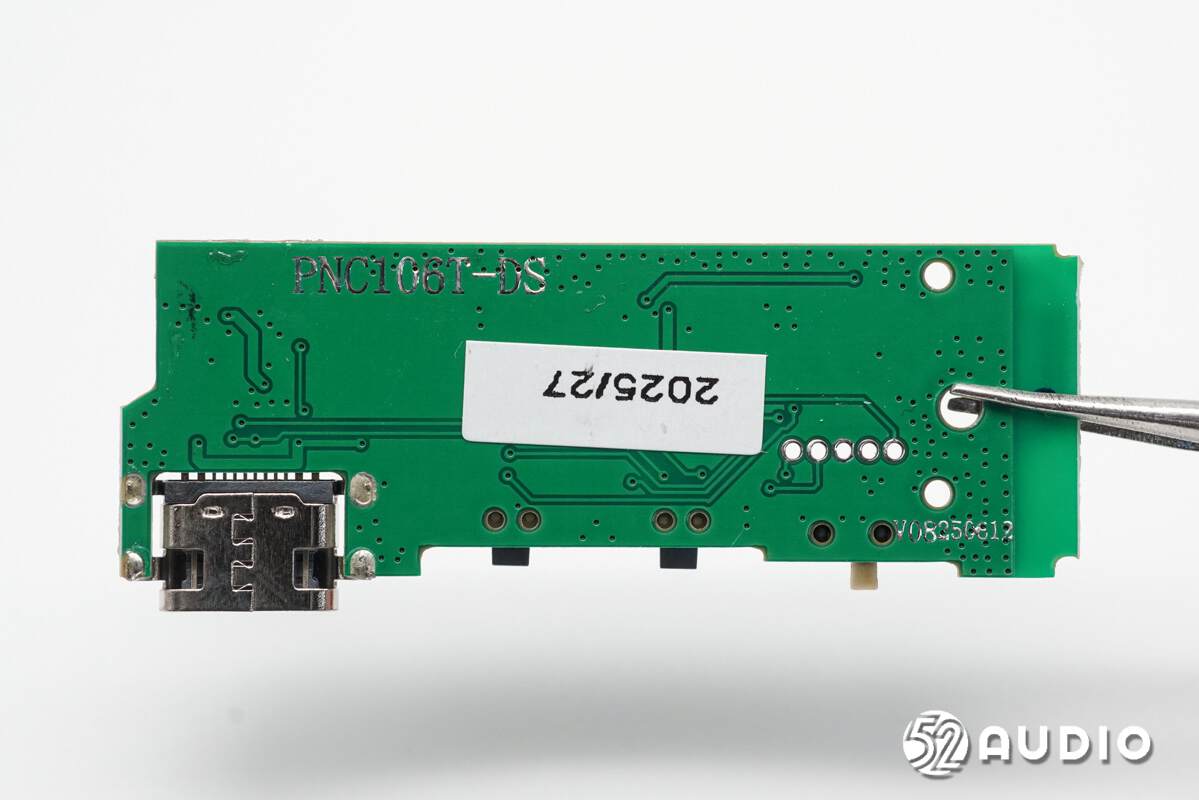

无线领夹麦主板另外一侧电路一览。

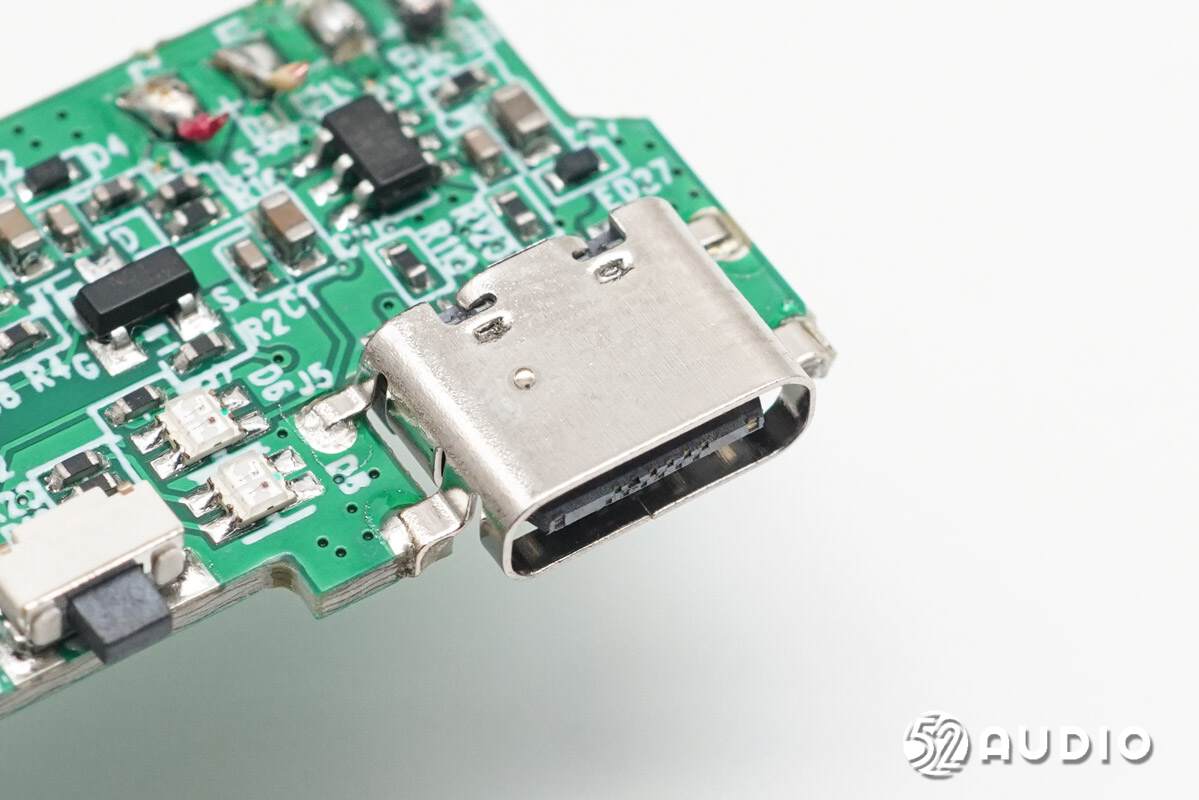

Type-C充电母座特写，沉板焊接。

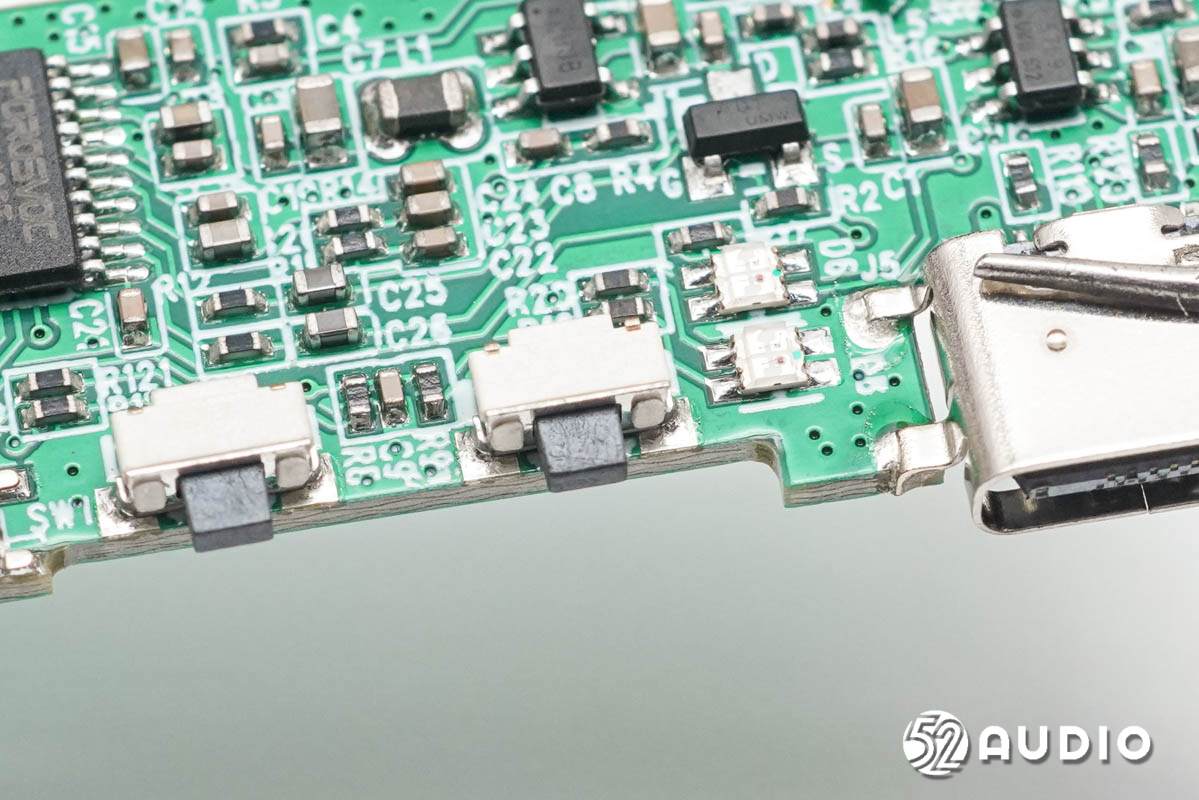

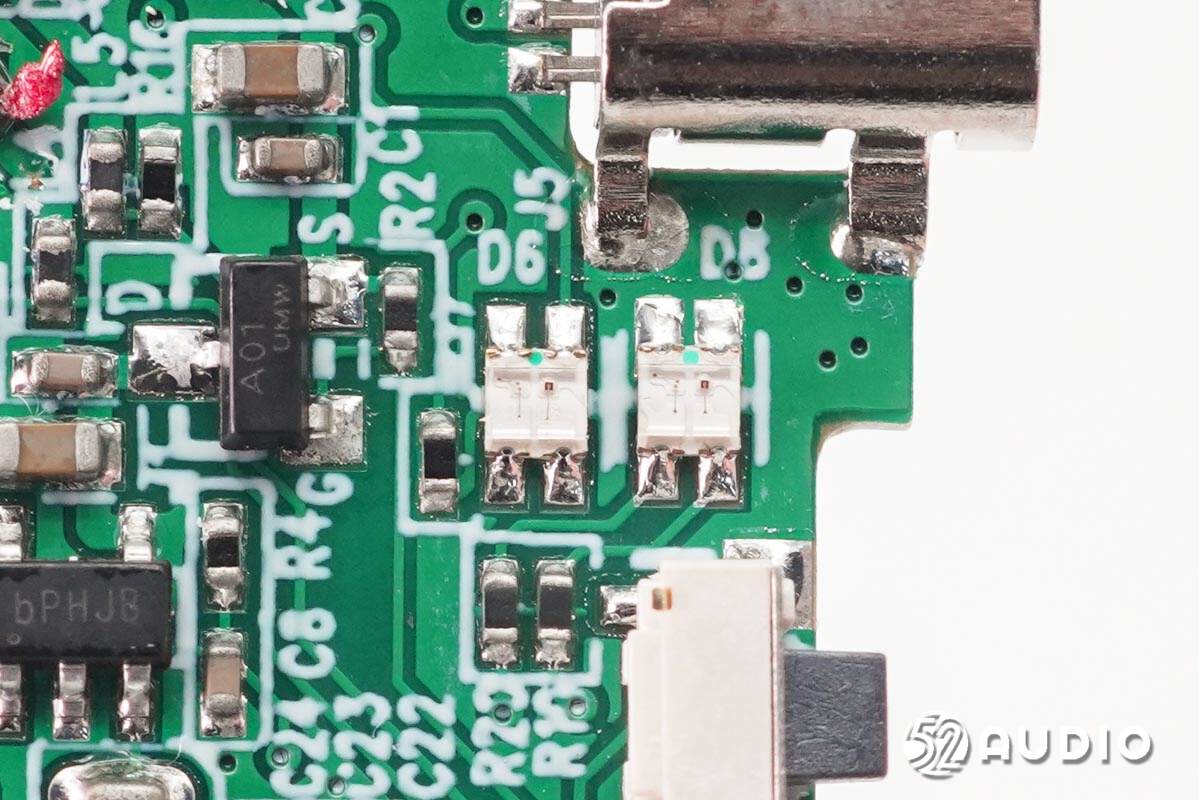

两颗不同颜色的LED指示灯特写，用于反馈充电状态。

音量控制的功能按键特写。

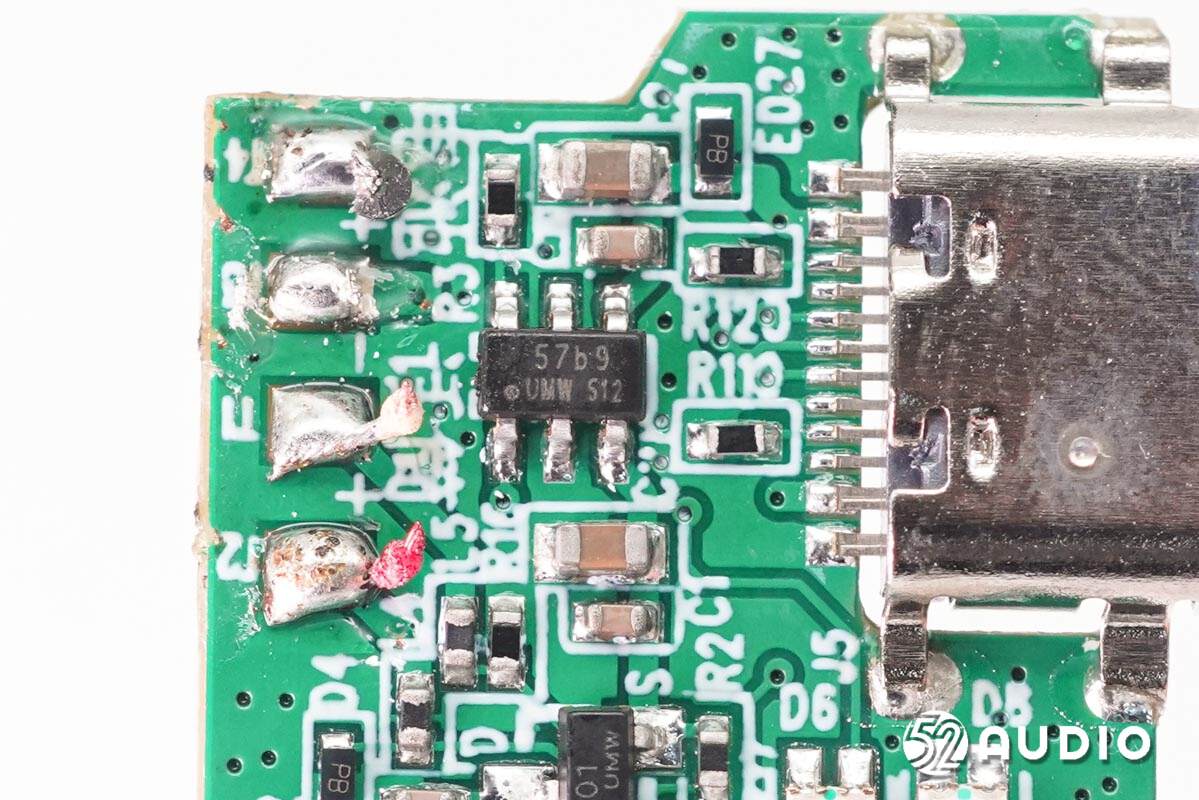

丝印57b9的锂离子电池充电IC。

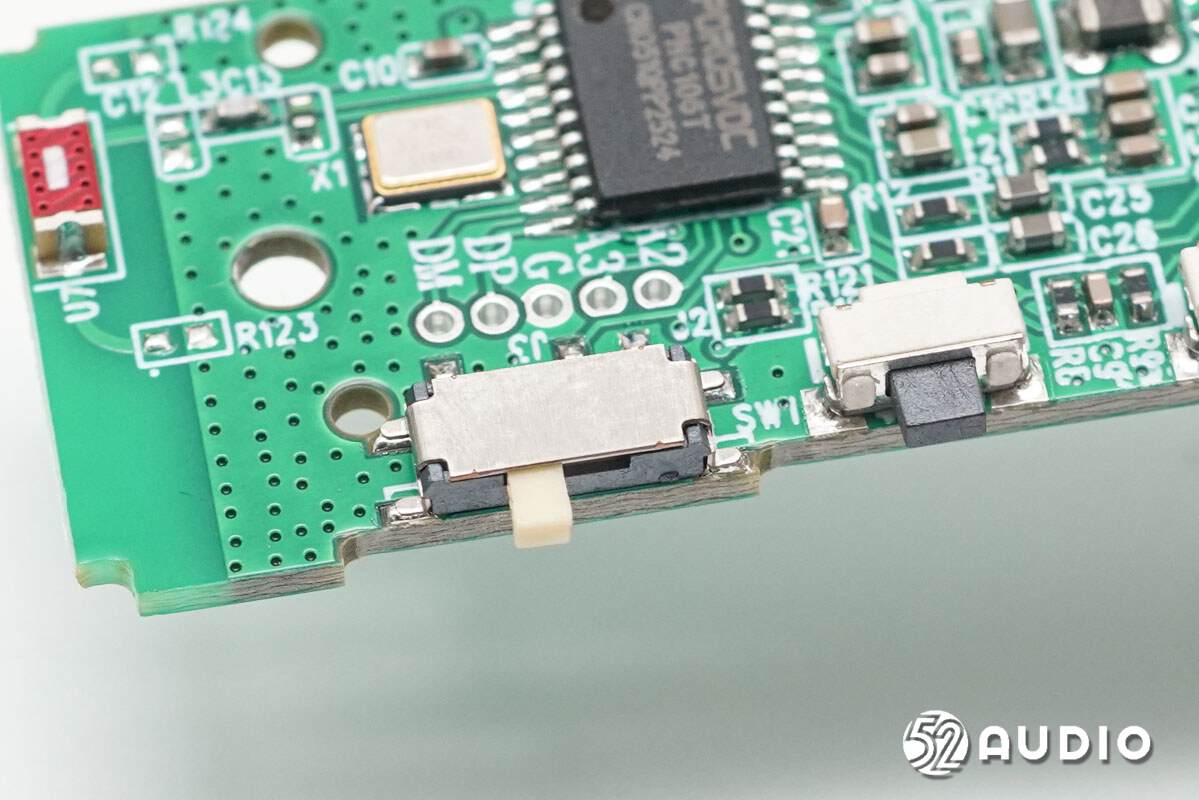

电源滑动开关特写。

丝印bPHJB的IC。

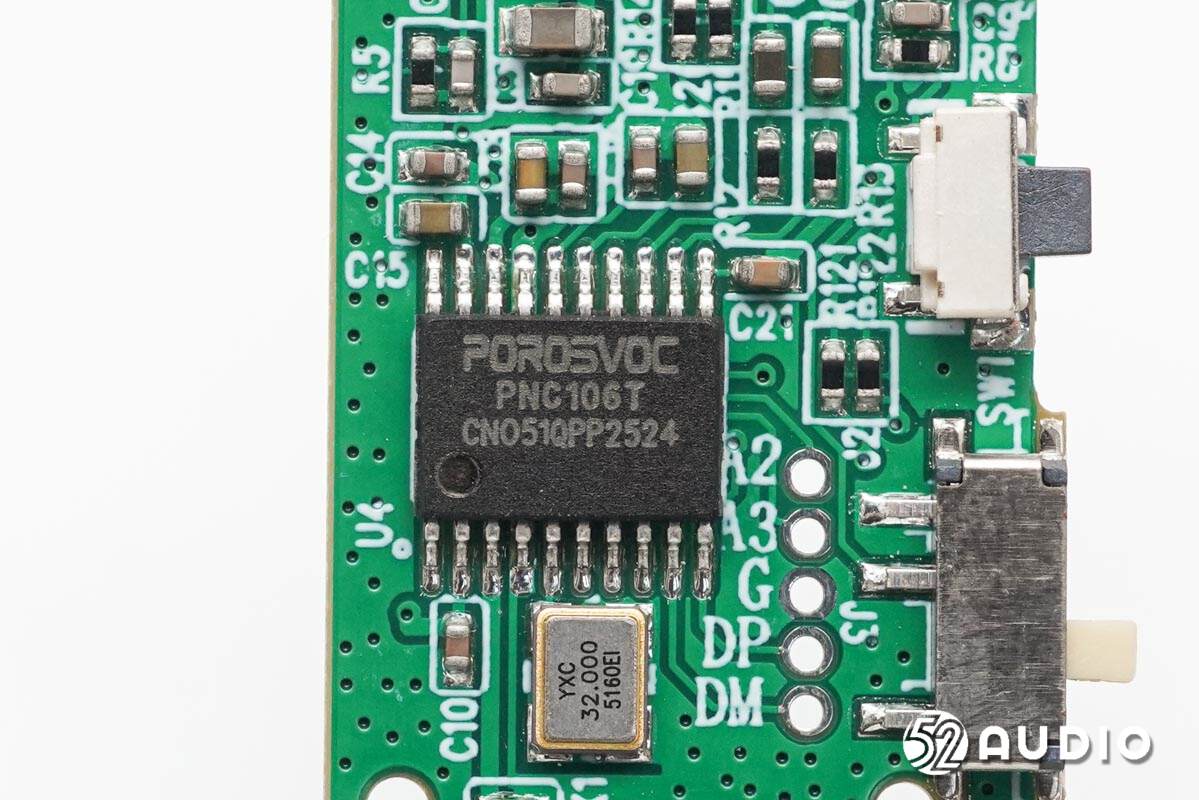

POROSVOC波洛斯PNC106T 2.4GHz无线音频应用处理器，搭配扩音器主机内部PNC106R方案，实现高保真、低时延的无线音频传输。

POROSVOC波洛斯PNC106T详细资料图。

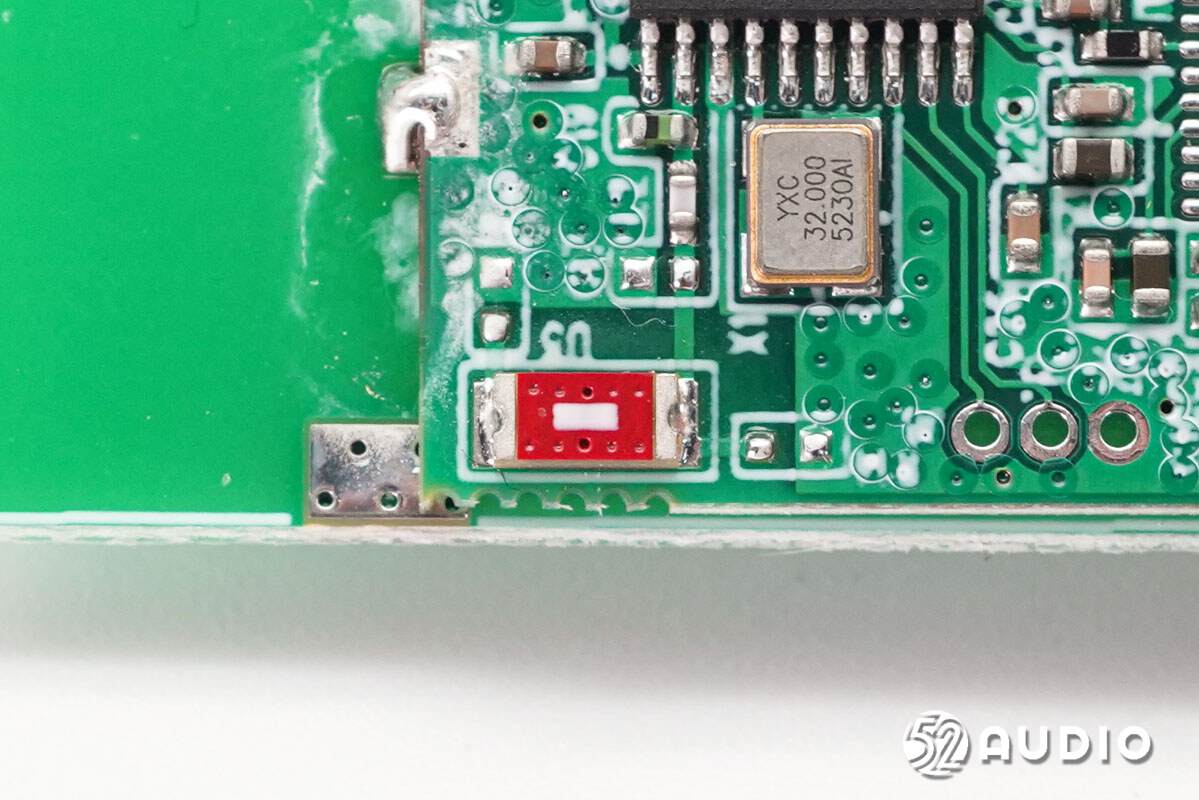

32.000MHz的晶振特写。

用于与主机通信的陶瓷天线特写。

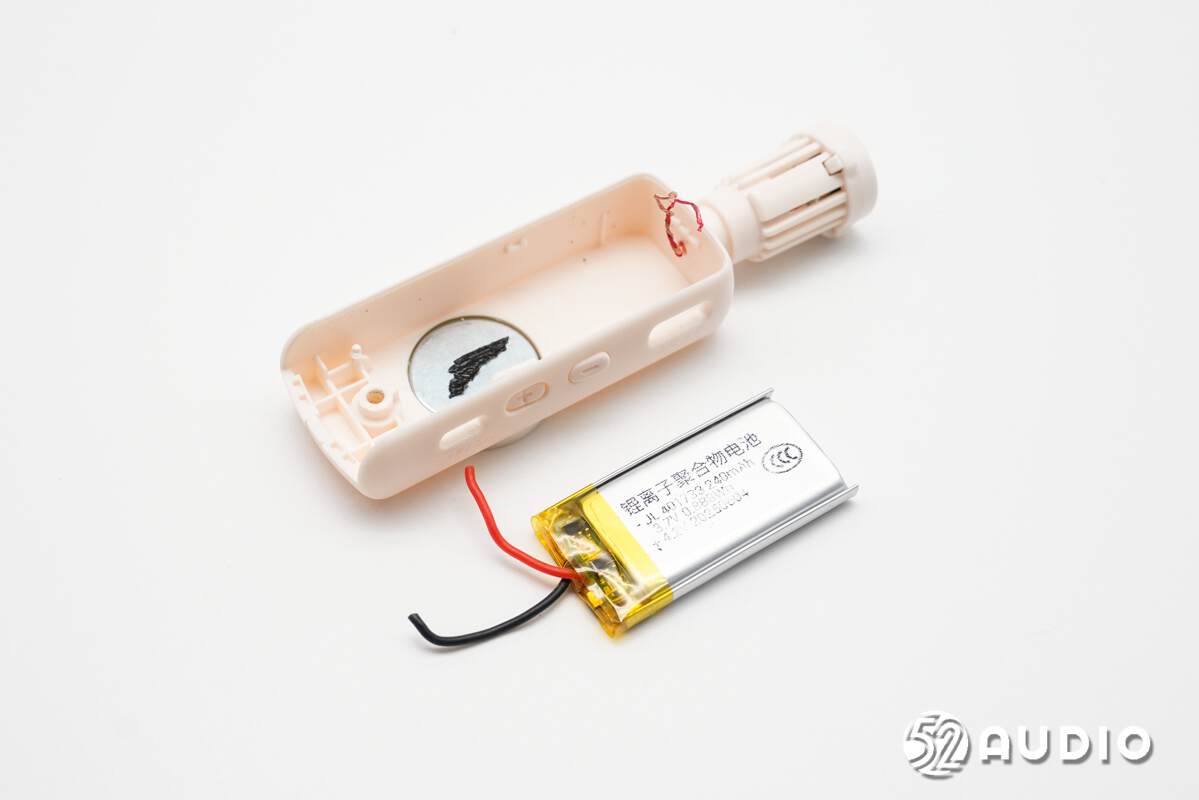

取出腔体内部电池。

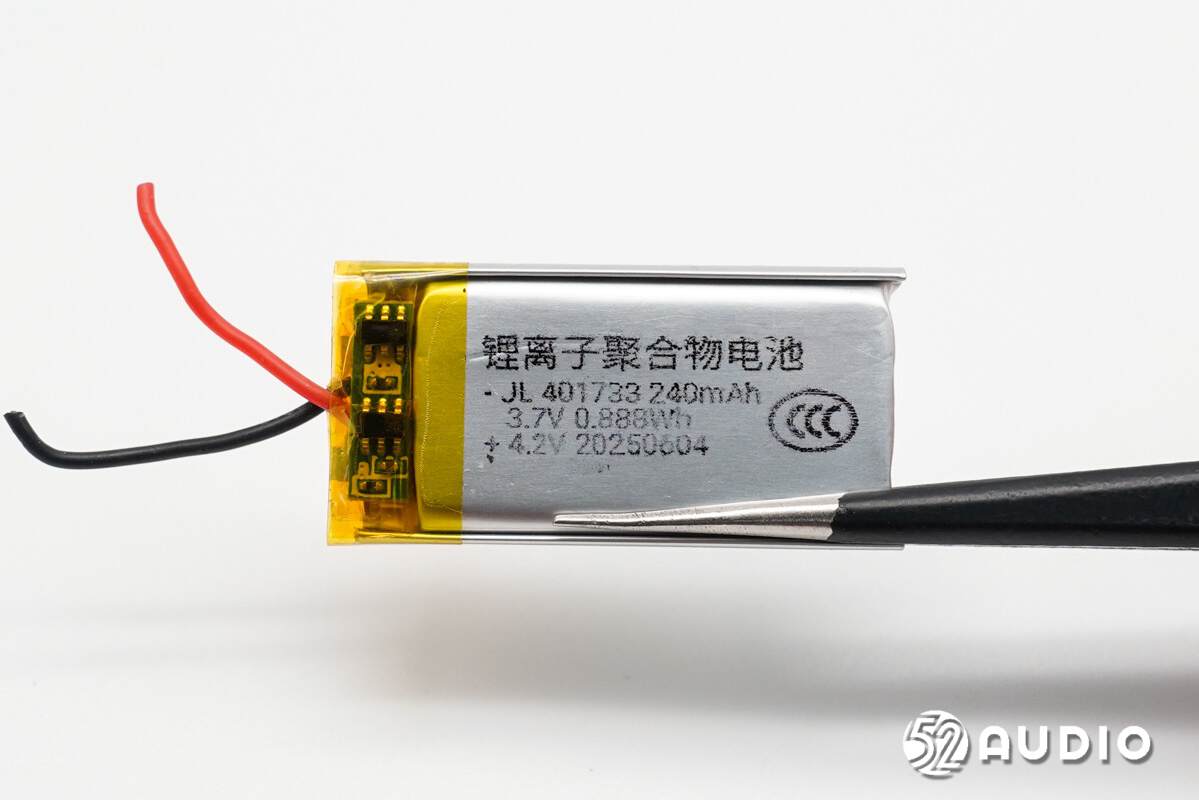

无线领夹麦内置锂离子聚合物电池，型号：JL 401733，额定容量：240mAh 0.888Wh，标称电压：3.7V，充电限制电压：4.2V。

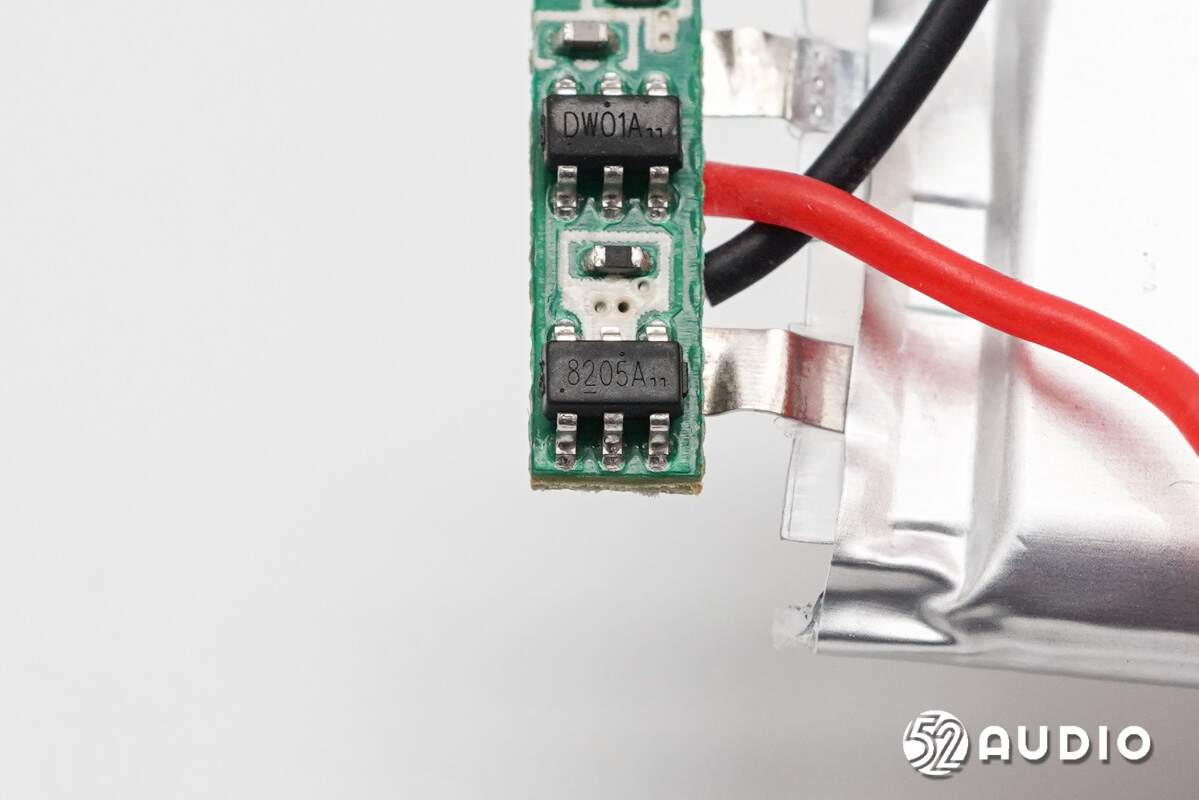

电池保护板电路一览，设置有DW01A锂电保护IC和8205A MOS管。

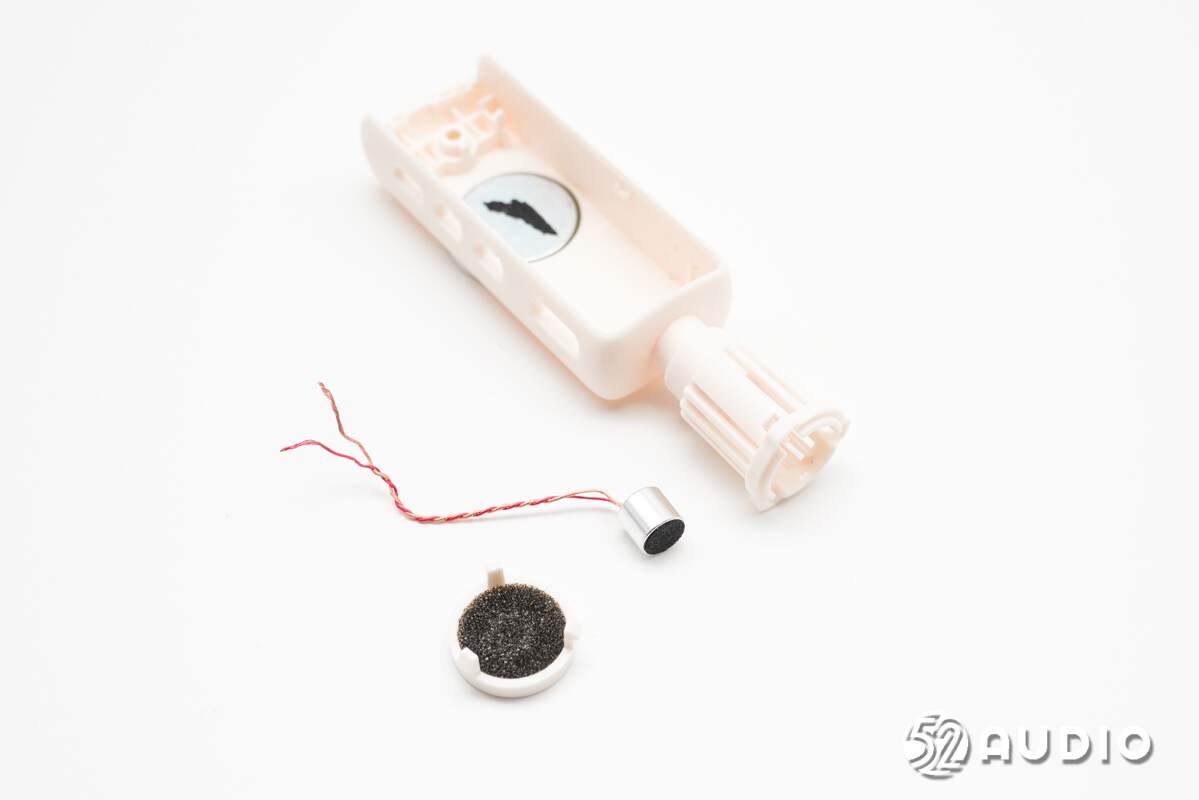

拆掉音腔盖板，取出拾音麦克风。

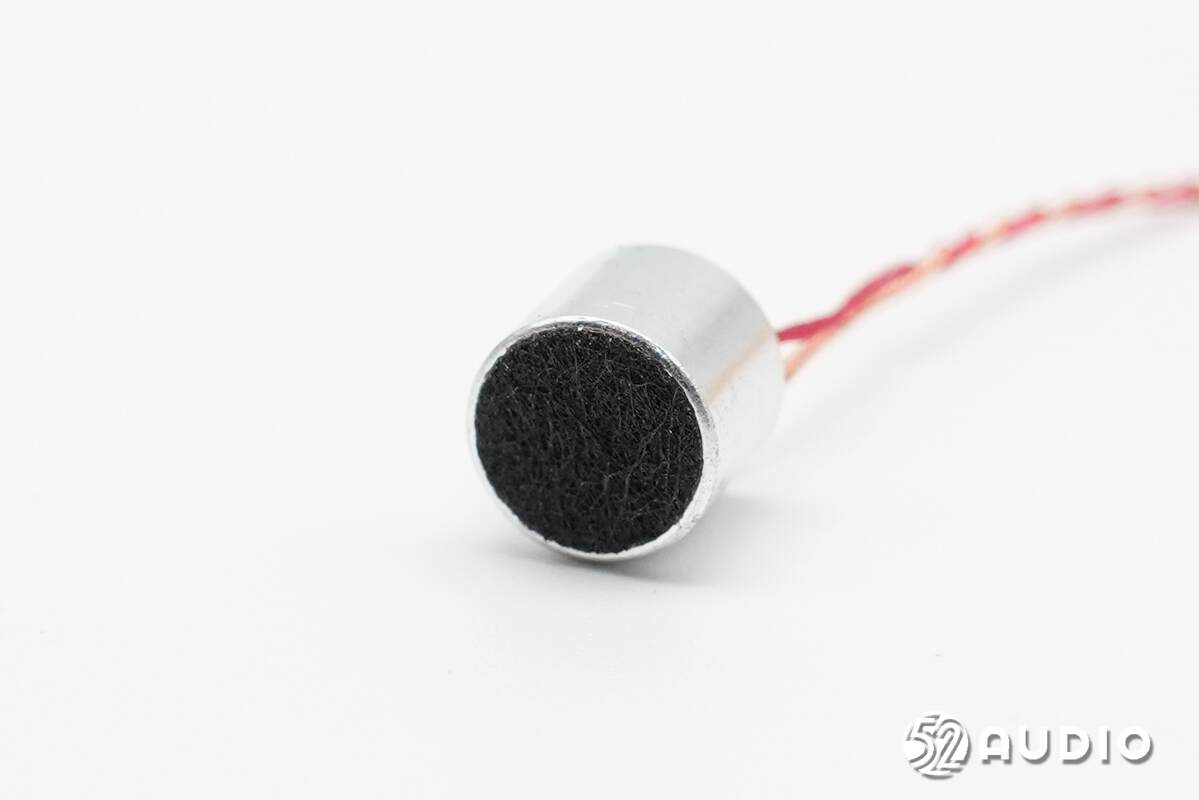

无线领夹麦内置拾音咪头特写，采用了驻极体麦克风单元。

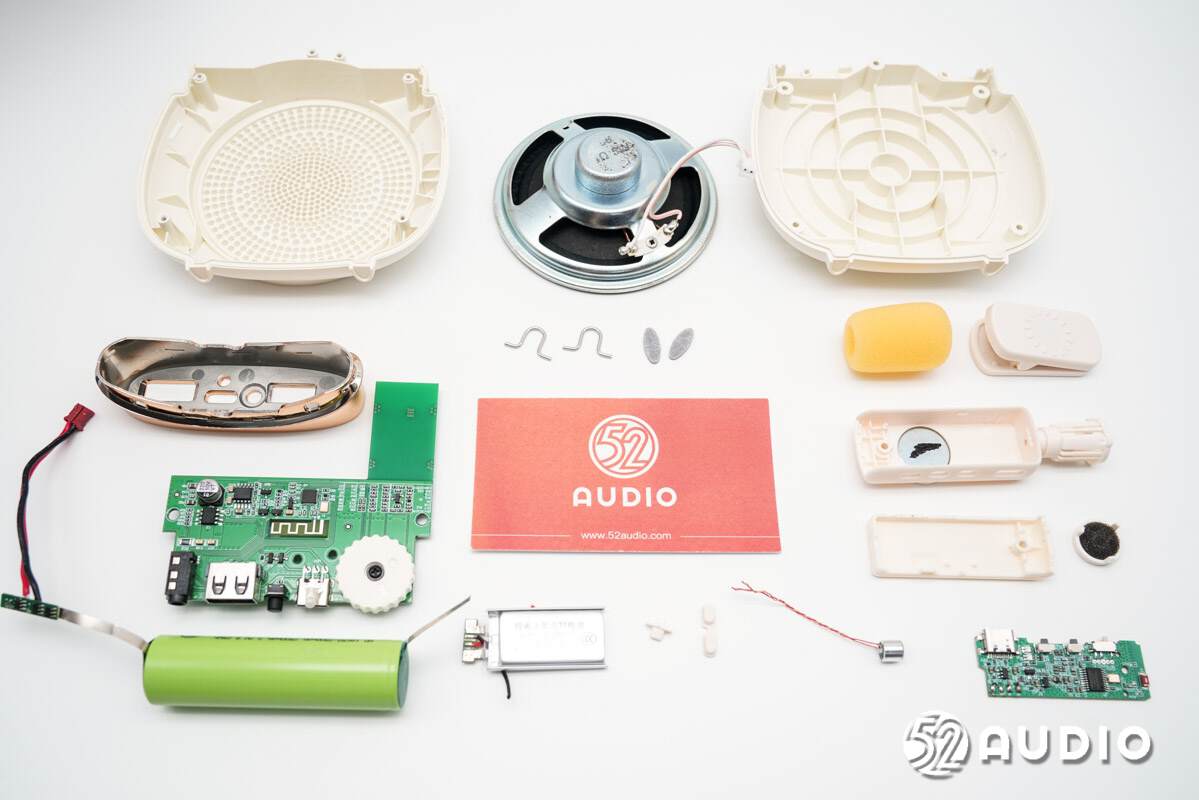

TAKSTAR得胜E10W领夹式无线扩音器拆解全家福。

三、我爱音频网总结

TAKSTAR得胜E10W领夹式无线扩音器在外观方面，主机采用了类似女士“肩包”的轻巧设计，哑光质感，米白+玫瑰金配色，简约时尚；标配编织布和金属链两种肩带，提供便捷使用。无线领夹麦体积小巧轻盈，设置有磁吸领夹，便于佩戴使用；还配备了磁吸项链挂绳，满足个性化的需求。

内部主要配置方面，扩音器主机搭载了波洛斯POROSVOC PNC103音频处理器，用于防啸叫、提供高品质的音频效果；无线领夹麦和主机无线通讯采用了POROSVOC波洛斯PNC106R+PNC106T 2.4GHz无线音频应用处理器，提供高保真、超低延时的无线音频传输。

其他方面，扩音器主机搭载聚朗2500mAh 18650圆柱形锂电池，采用LPS微源半导体LP4076充电IC；搭载76mm大尺寸动圈喇叭，采用Chipstar智浦欣微CS5290E音频功率放大器；采用JL杰理AC6926A蓝牙音频SoC，用于与手机通信。无线领夹麦内置240mAh软包锂电池供电，内置驻极体麦克风拾音。
