前言

长虹三杰新能源有限公司是长虹集团下属的子公司，专注于锂电池的研发、制造与销售。公司产品涵盖圆柱型锂电池、聚合物锂电池等，其产品被广泛应用于安克、贝尔金、mophie、斯丹德、闪极、绿联等众多品牌，以及电动汽车、储能系统、移动通讯设备等领域。

长虹三杰作为国内知名电池厂商，被誉为“国内动力电池四大天王”，近期，电池交易网就拿到了一款INR21700-4000Y全极耳电芯，容量为4000mAh，支持最高12A充电，放电最高100A（2S），最大持续放电电流70A，下面就来看看这款电芯的性能如何。

外观介绍

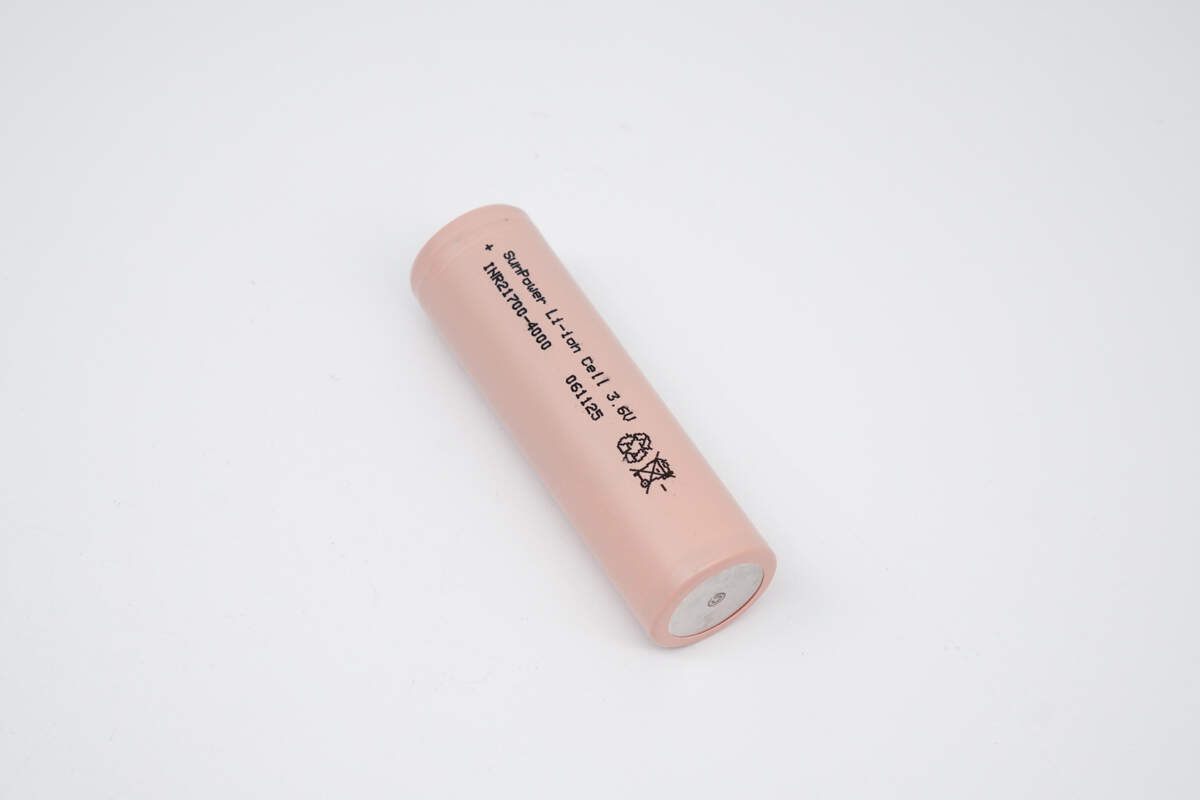

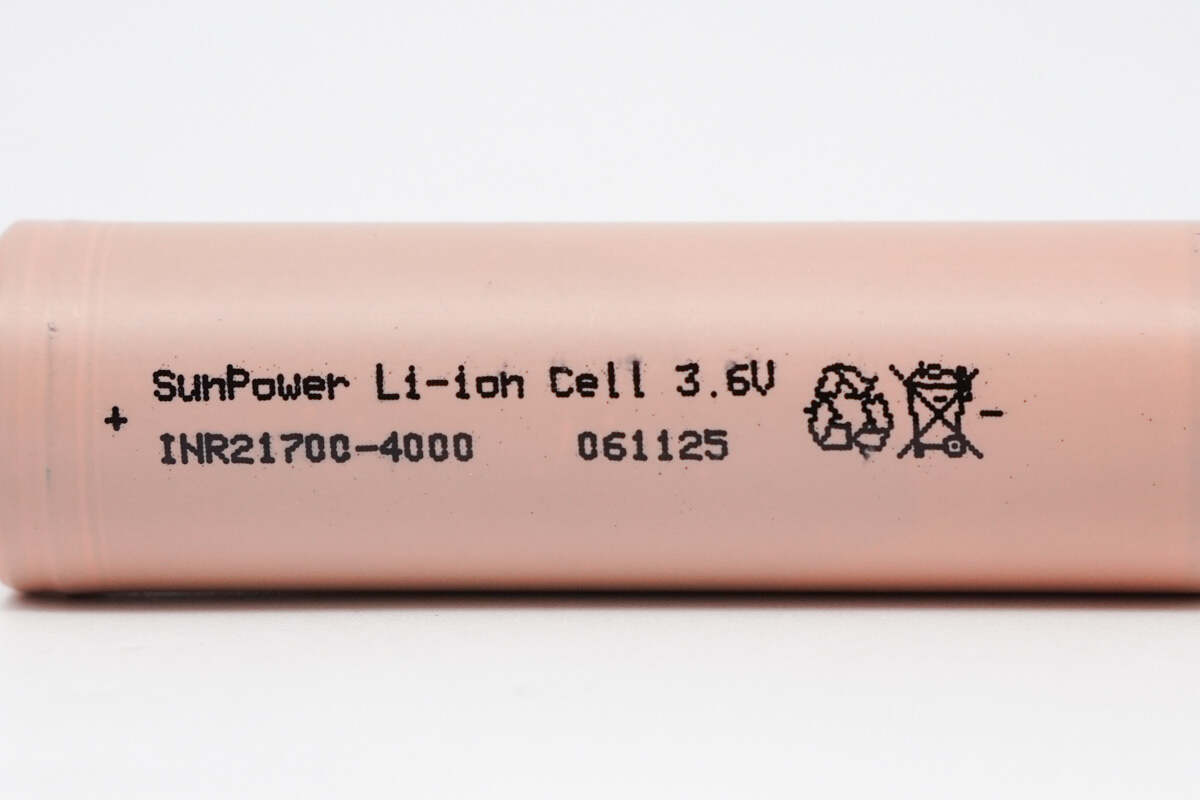

电芯采用粉色热缩膜，表面拥有基础信息丝印以及环保标识。

品牌：长虹三杰 SunPower；

电芯类型：锂离子；

标称电压：3.6V；

型号：INR21700-4000Y；

出厂编码：061125。

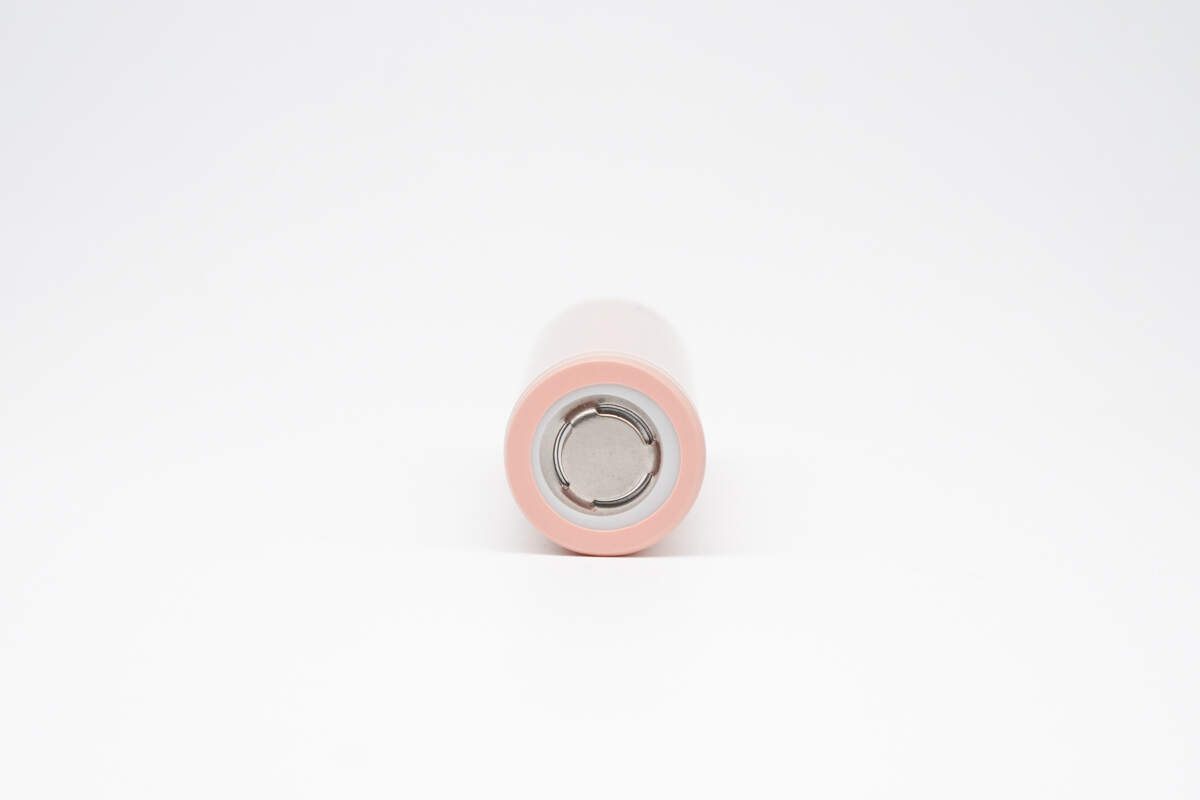

长虹三杰INR21700-4000Y全极耳电芯正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

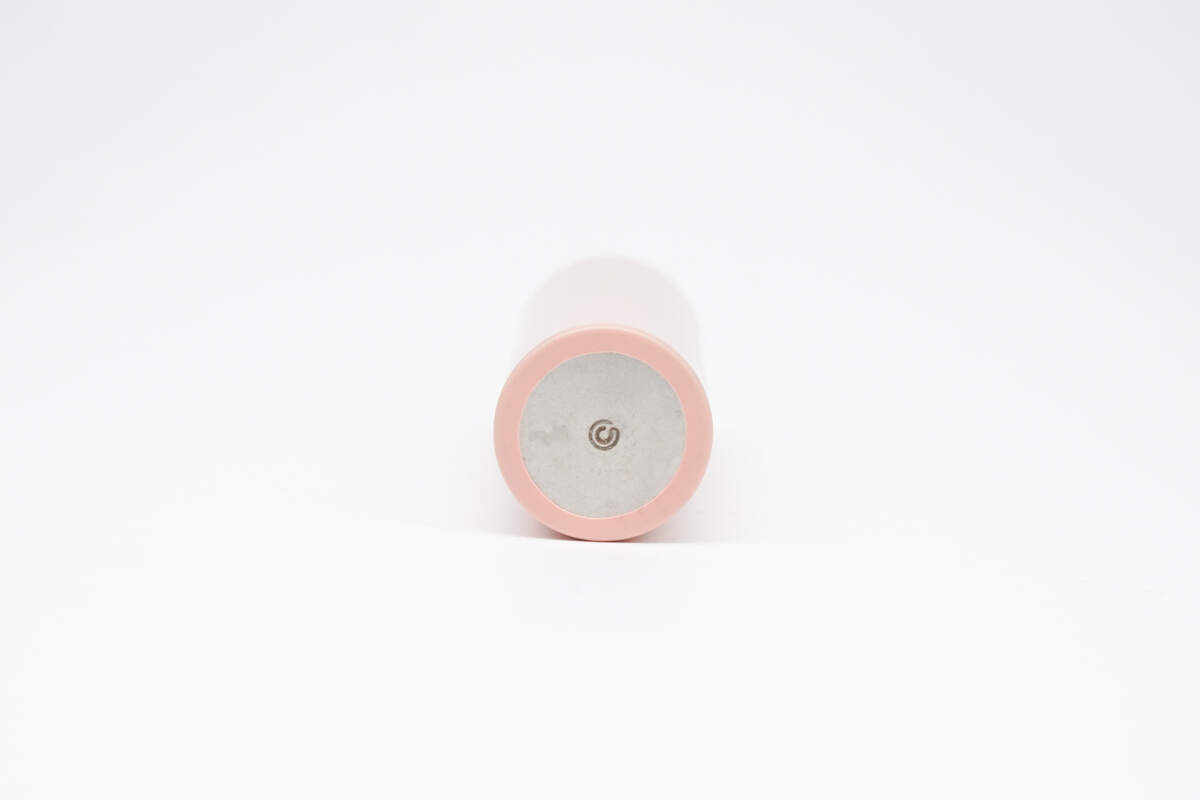

长虹三杰INR21700-4000Y全极耳电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。

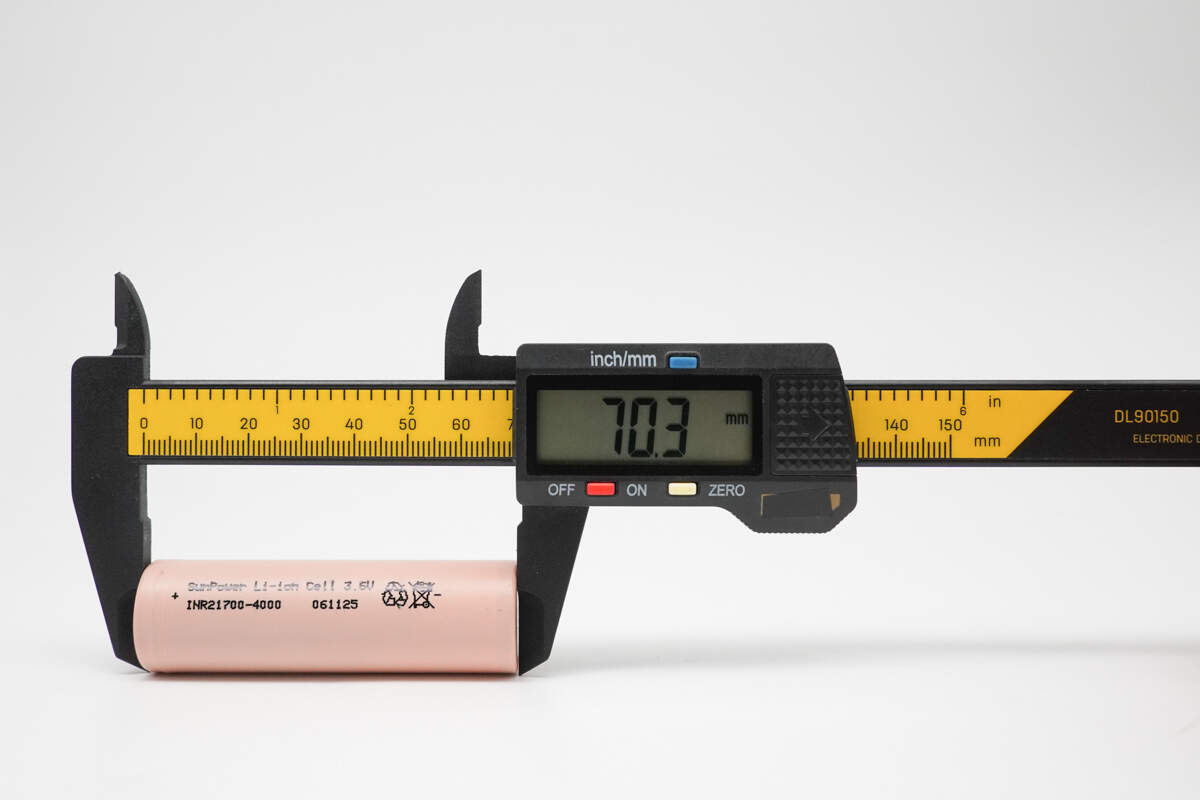

使用塑胶卡尺测得，电芯高度约为 70.3mm。

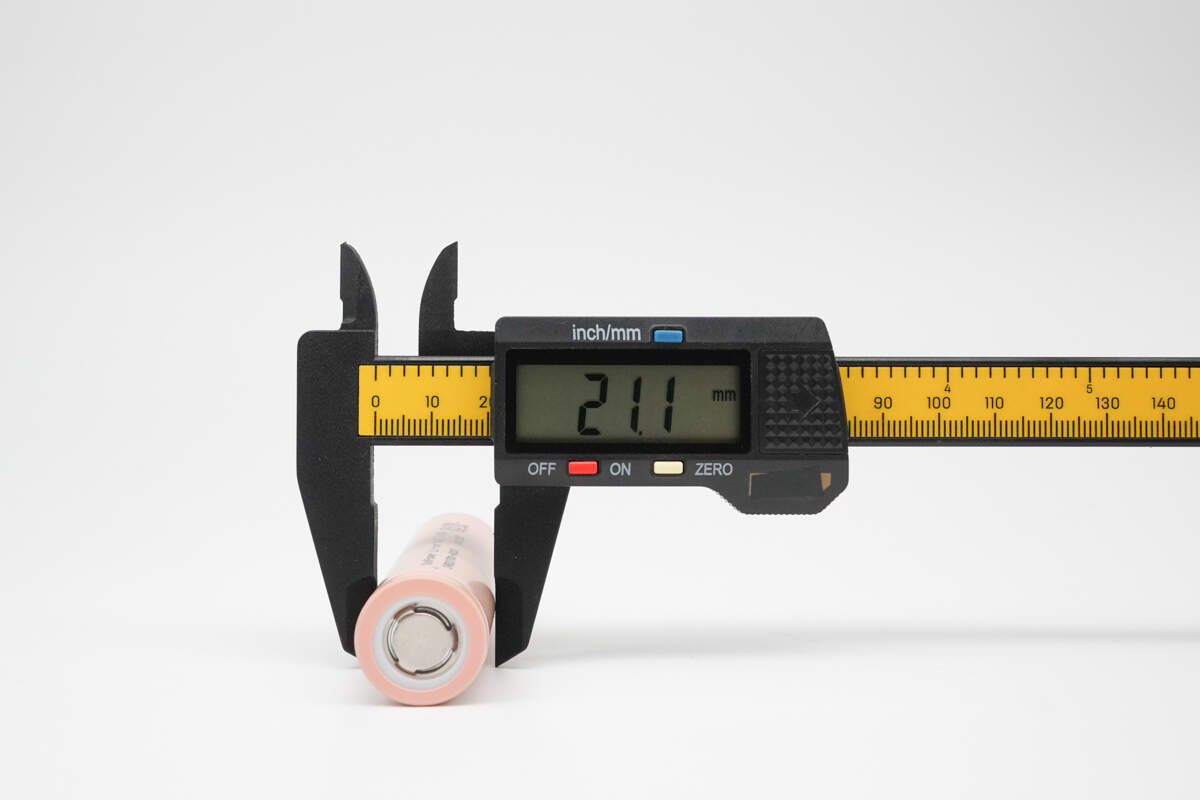

使用塑胶卡尺测得，电芯直径约为 21.1mm。

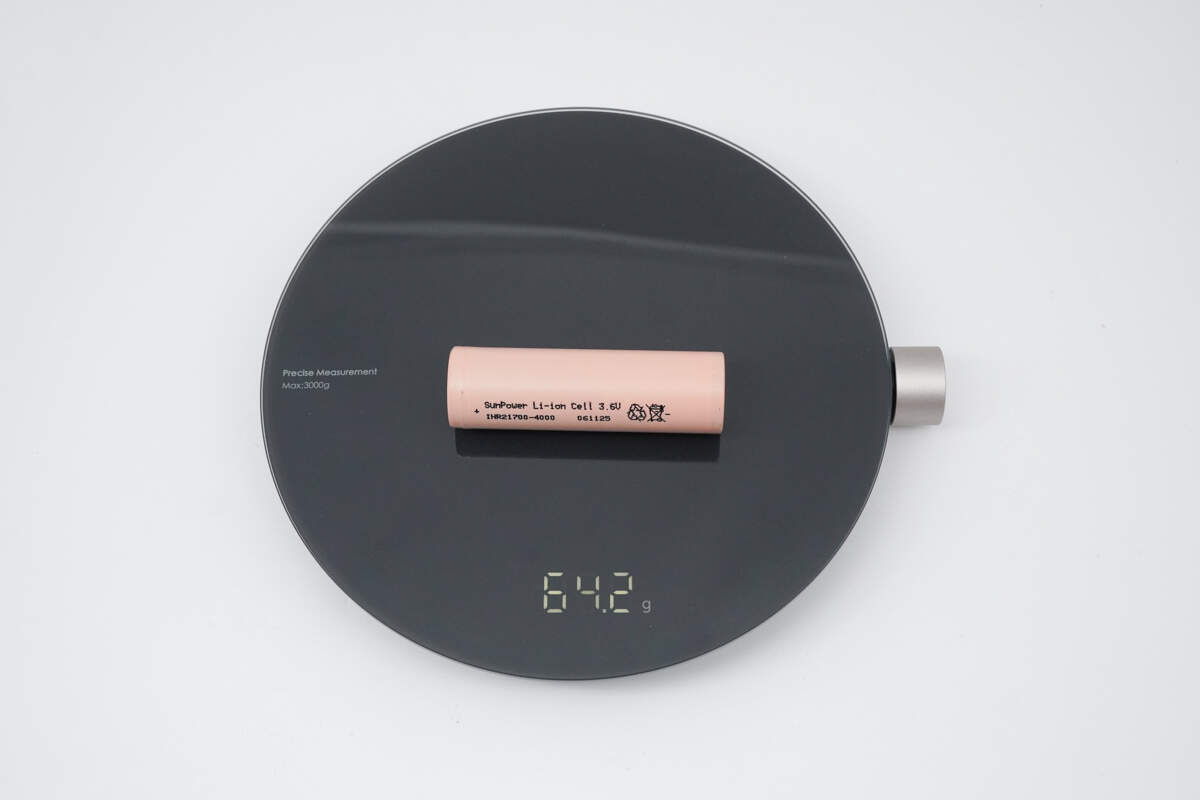

重量约为 64.2g。

参数介绍

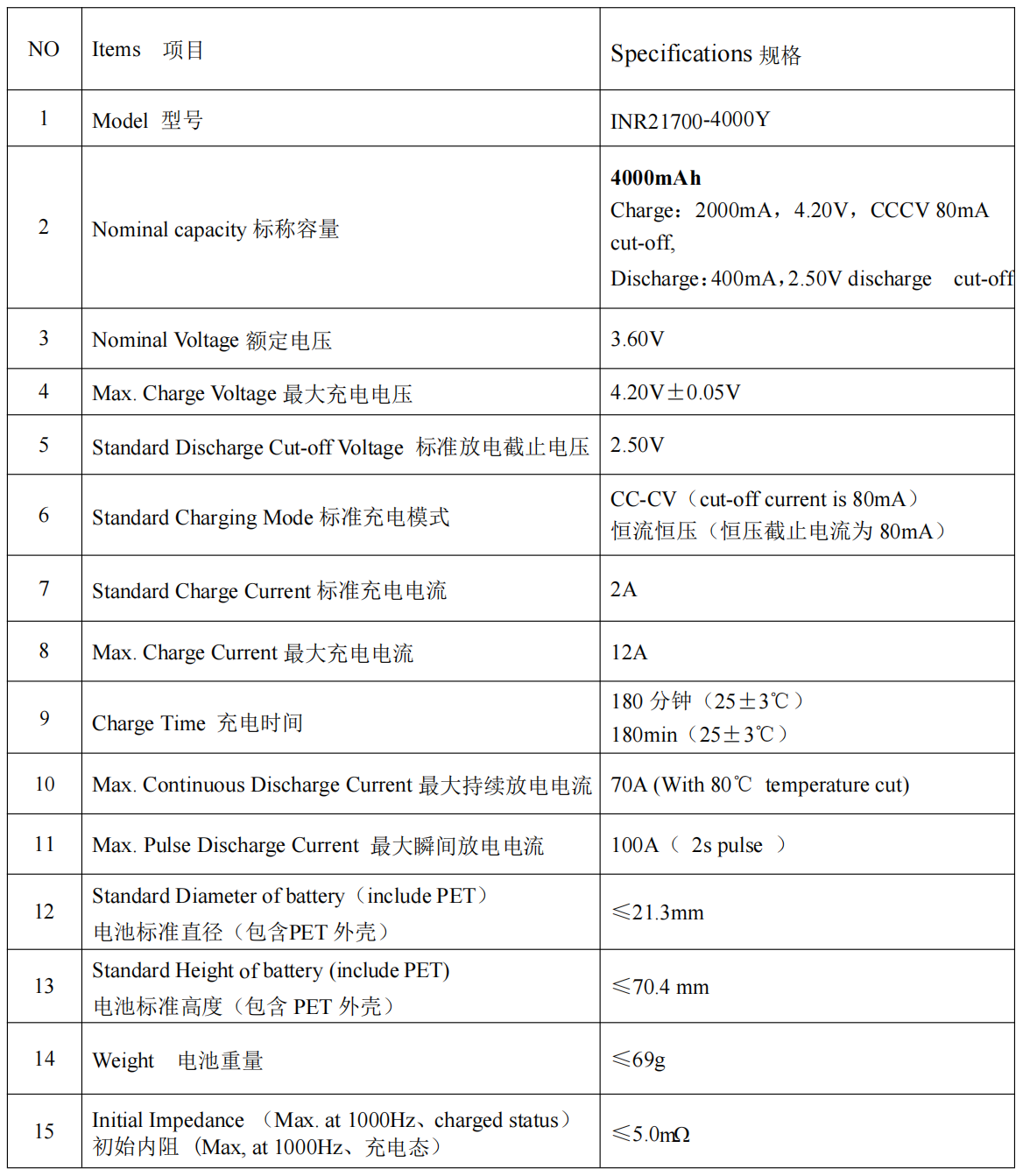

通过规格书查询到基础信息。

型号：INR21700-4000Y；使用恒流恒压模式，在2000mA电流下充至4.2V，截止电流80mA下，标称容量为4000mAh，使用恒流放电模式，在400mAh电流下放电至2.5V，标称容量为4000mAh，额定电压3.6V，充放电截止电压为4.2V/2.5V，标准充电模式为恒流恒压，标准充电电流2A，最大充电电流12A，充电时间180分钟，最大持续放电电流70A，最大瞬间放电电量100A（2S pulse），内阻≤5.0mΩ。

充放电测试

看完外观，进入正题；以下将进行多倍率充放电测试。

充电测试

充电测试将进行恒流恒压充电，统计其总耗时。

0.2C充电

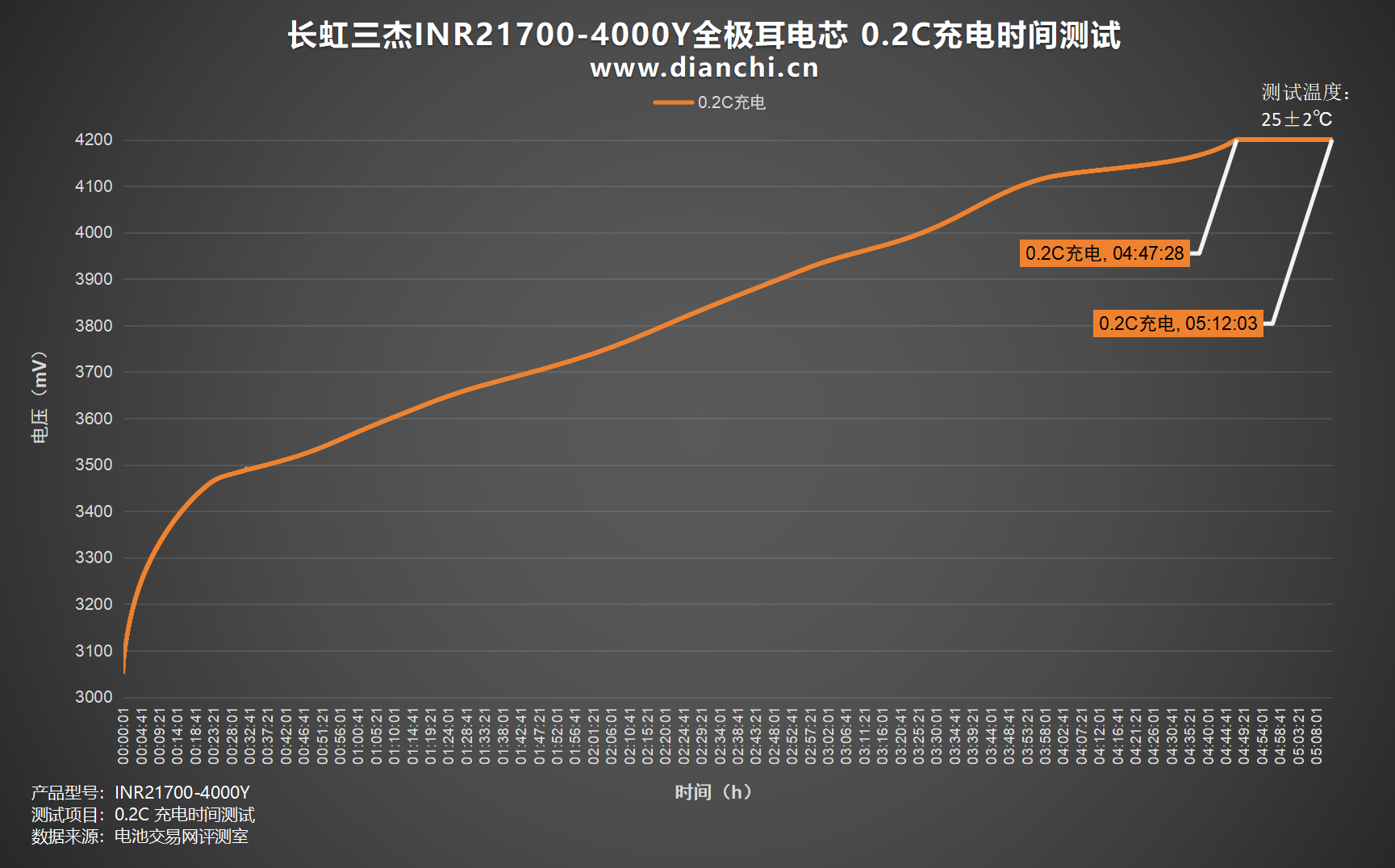

绘制出折线图，设置电流为 800mA，0.2C为长虹三杰INR21700-4000Y全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时47分钟，涓流完全充满时间约为5小时12分钟。

0.5C充电

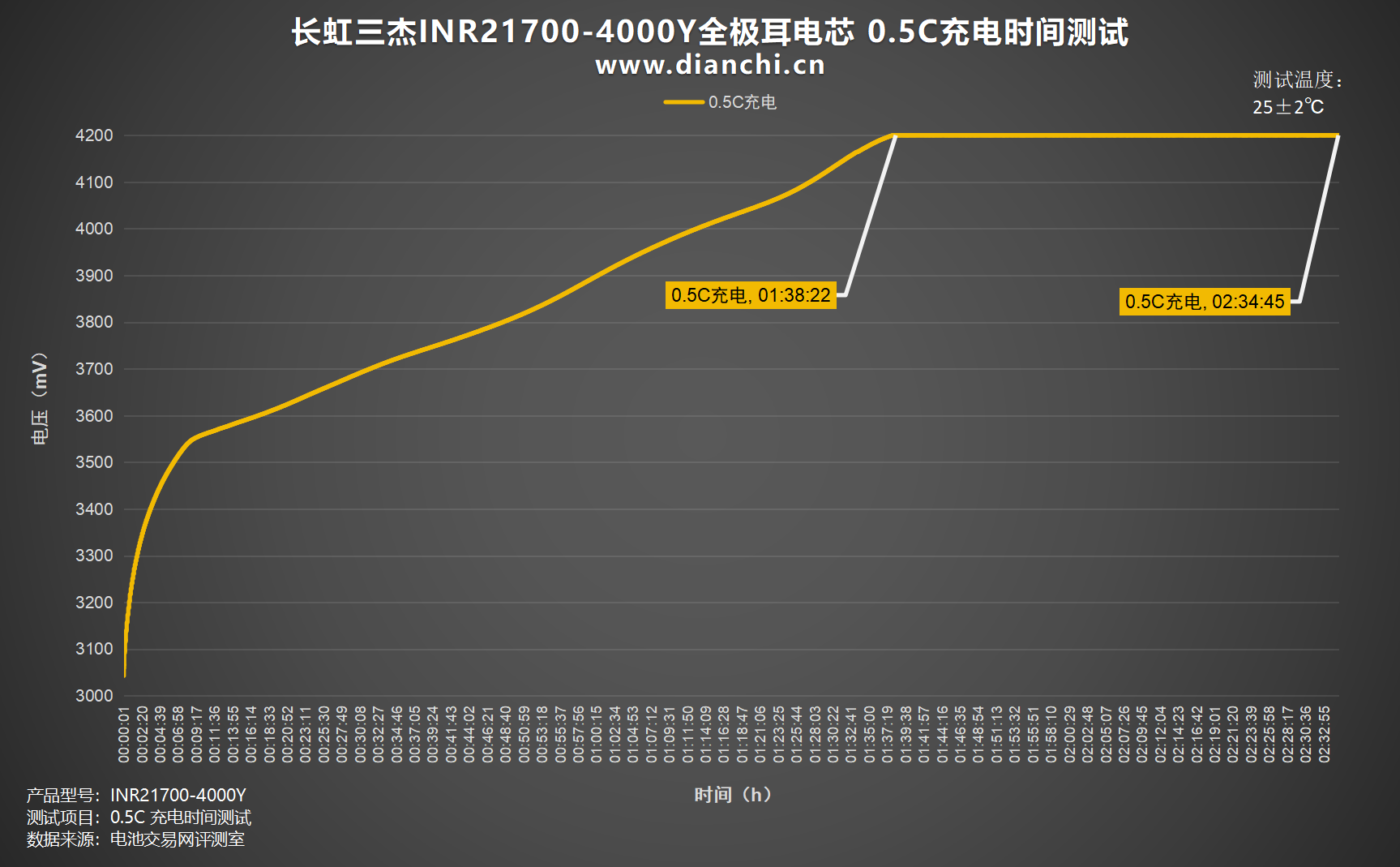

绘制出折线图，设置电流为 2000mA，0.5C为长虹三杰INR21700-4000Y全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时38分钟，涓流完全充满时间约为2小时34分钟。

1C充电

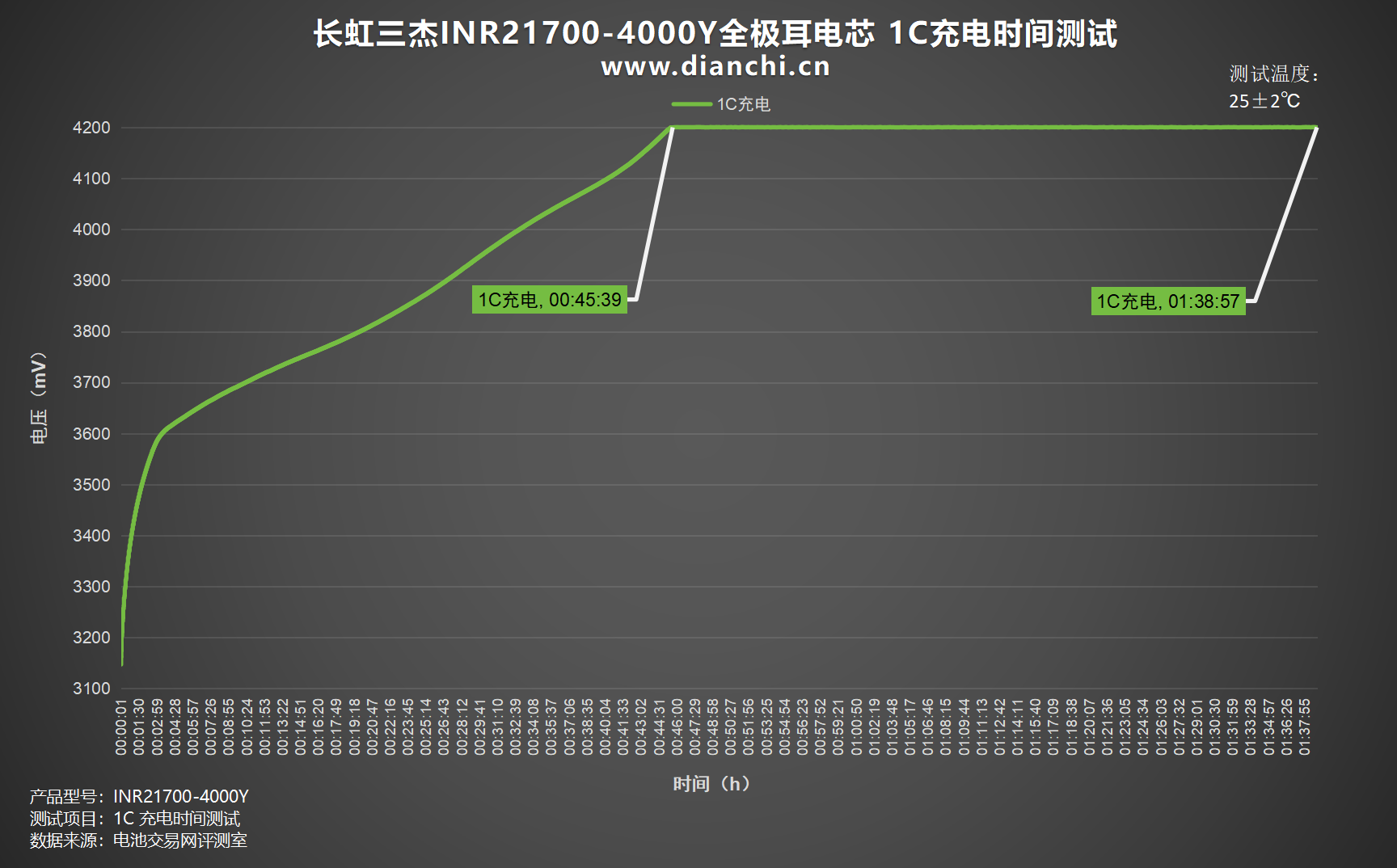

绘制出折线图，设置电流为 4000mA，1C为长虹三杰INR21700-4000Y全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为45分钟，涓流完全充满时间约为1小时38分钟。

2C充电

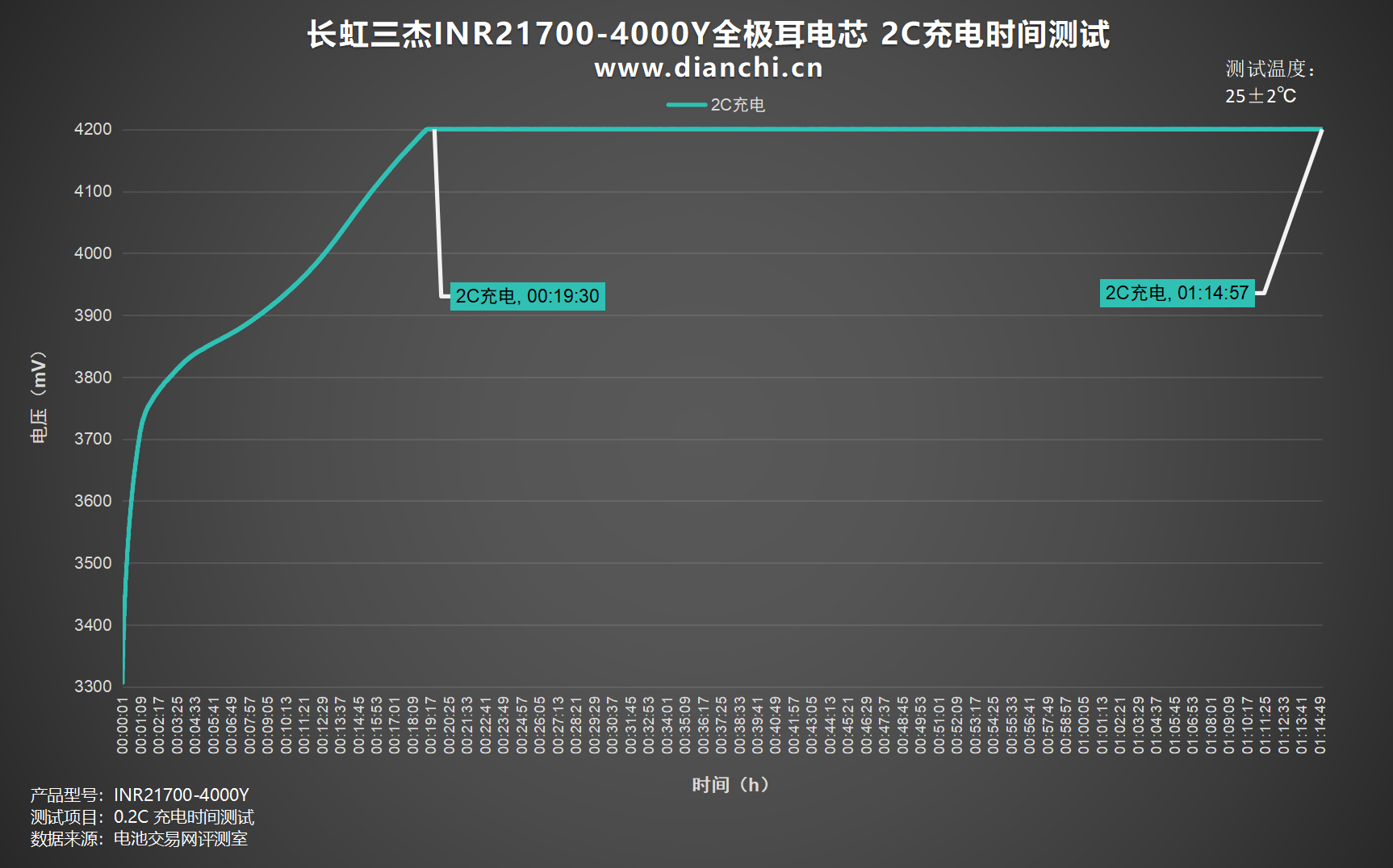

绘制出折线图，设置电流为 8000mA，2C为长虹三杰INR21700-4000Y全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为19分钟，涓流完全充满时间约为1小时14分钟。

3C充电

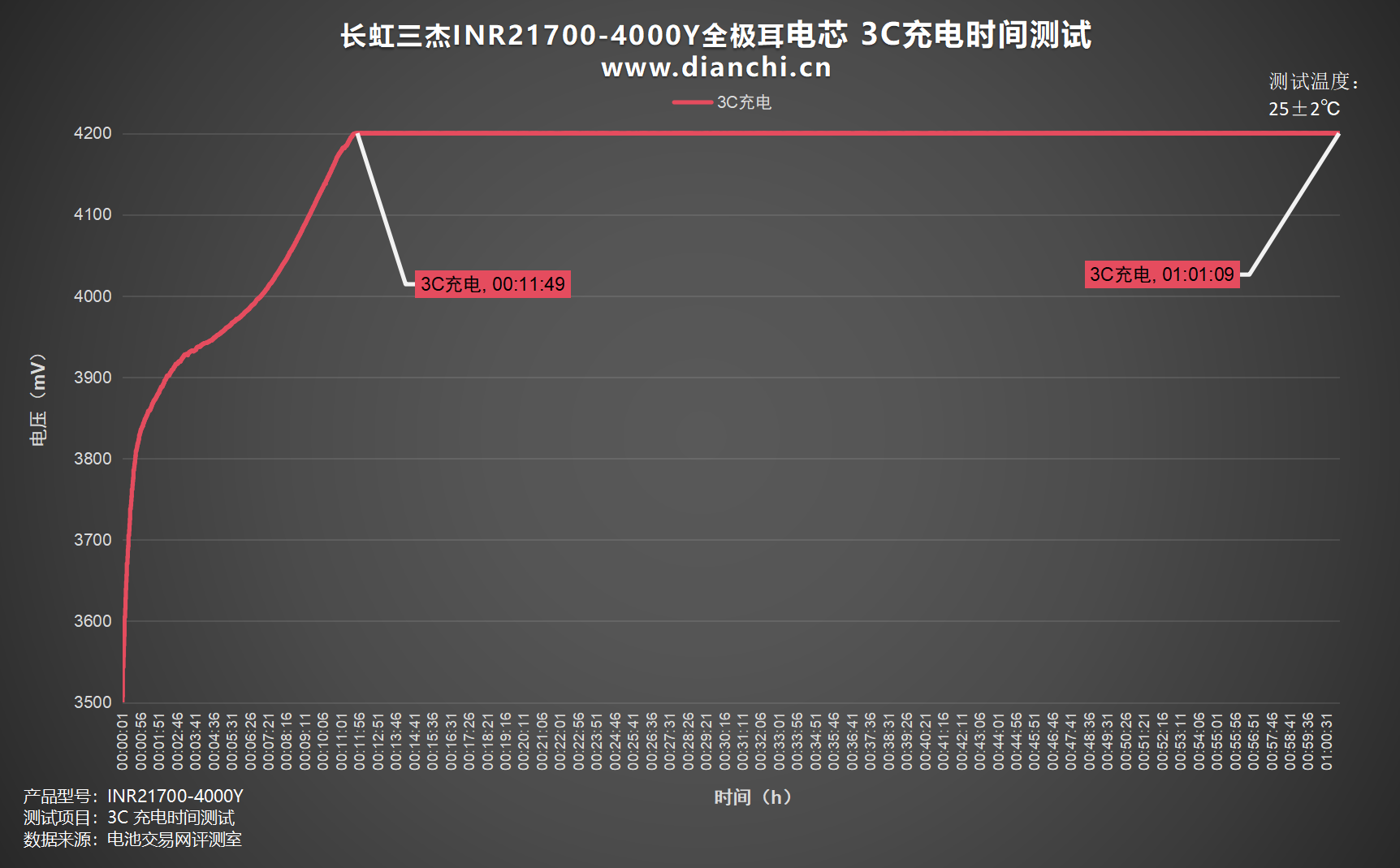

绘制出折线图，设置电流为 12000mA，3C为长虹三杰INR21700-4000Y全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为11分钟，涓流完全充满时间约为1小时1分钟。

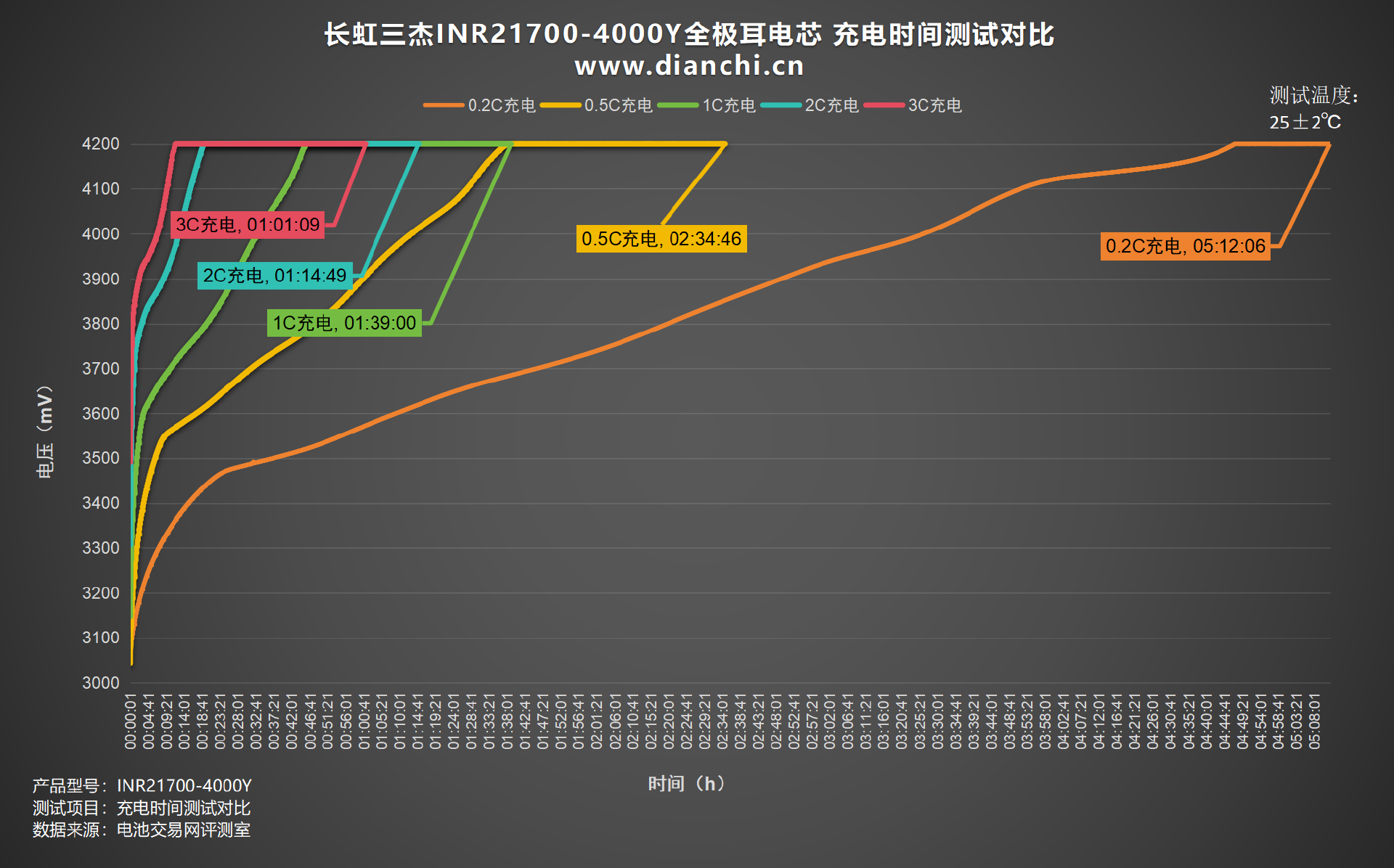

将所测倍率汇总至曲线图，可以看到各充电倍率间的时间差距，充电时间最长的是0.2C充电倍率，时间为5小时12分钟，与其他倍率拉开较大差距，其次是0.5C充电倍率，1C、2C、3C充电倍率则相差不大。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

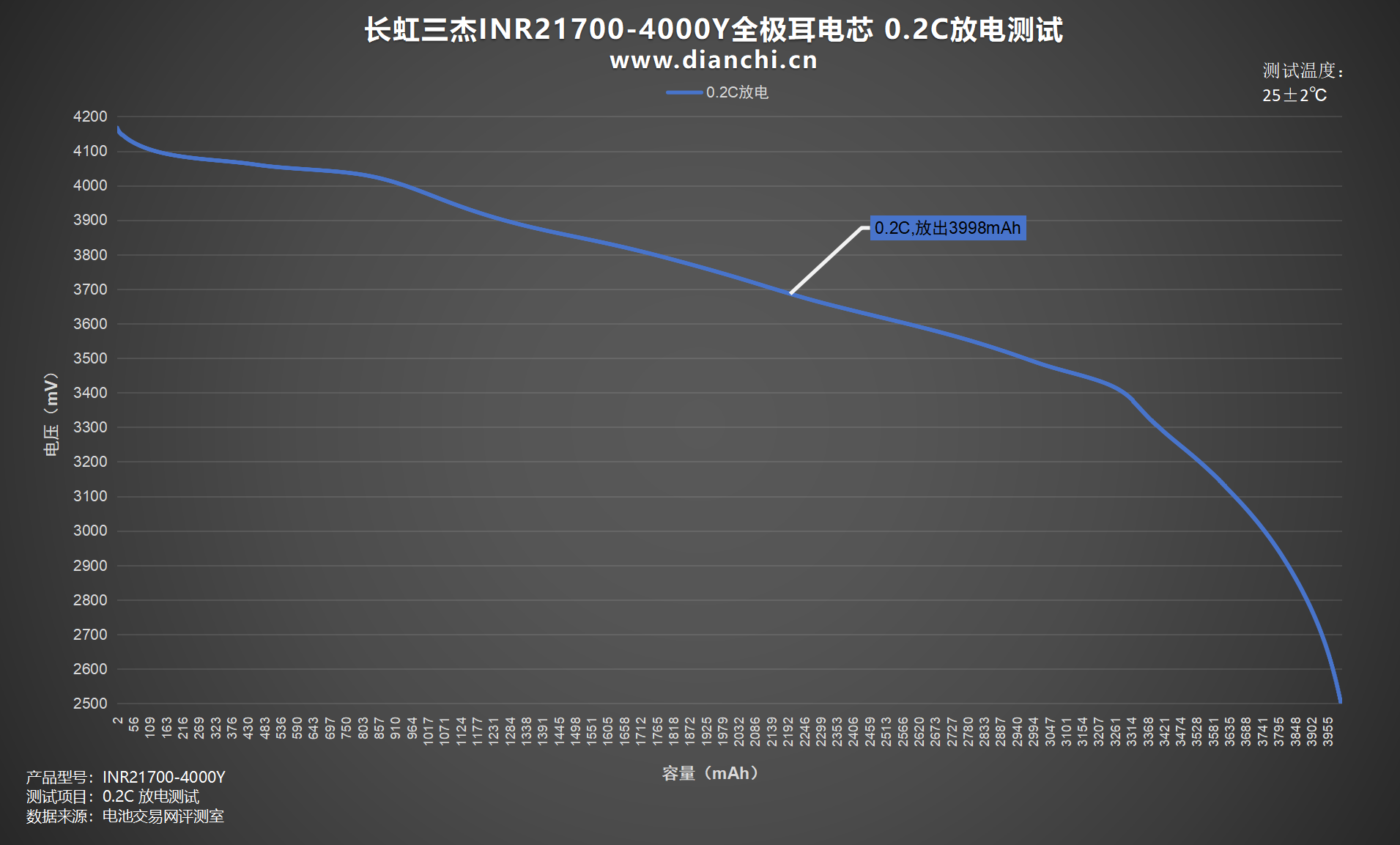

绘制出折线图，设置电流为 800mA，0.2C为长虹三杰INR21700-4000Y全极耳放电，均压 3.68V，放到截止电压为2.5V，耗时约4小时59分钟，放出容量3998mAh，放出能量14.7Wh。

0.5C放电

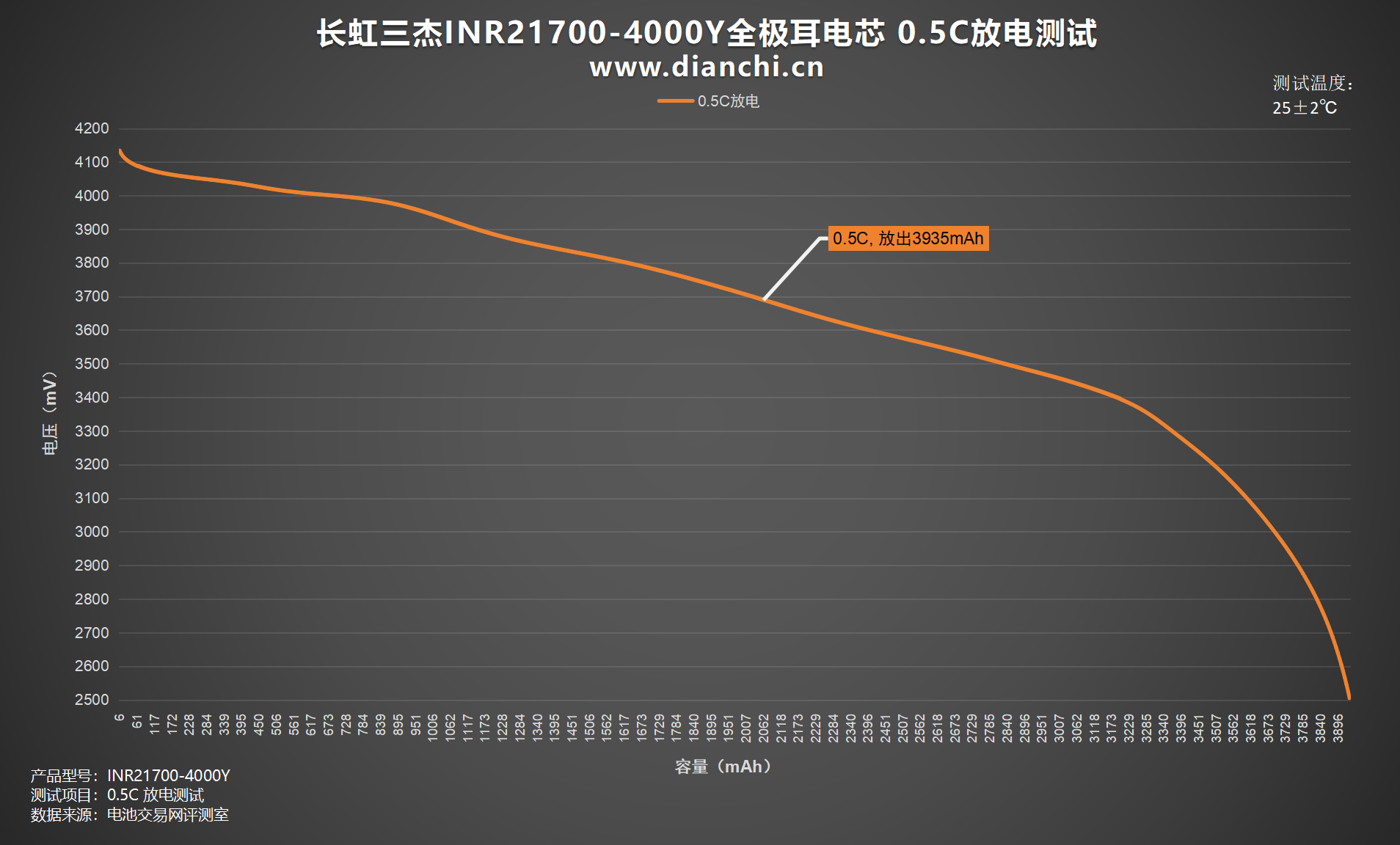

绘制出折线图，设置电流为 2000mA，0.5C为长虹三杰INR21700-4000Y全极耳放电，均压 3.65V，放到截止电压为2.5V，耗时约1小时57分钟，放出容量3935mAh，放出能量14.38Wh。

1C放电

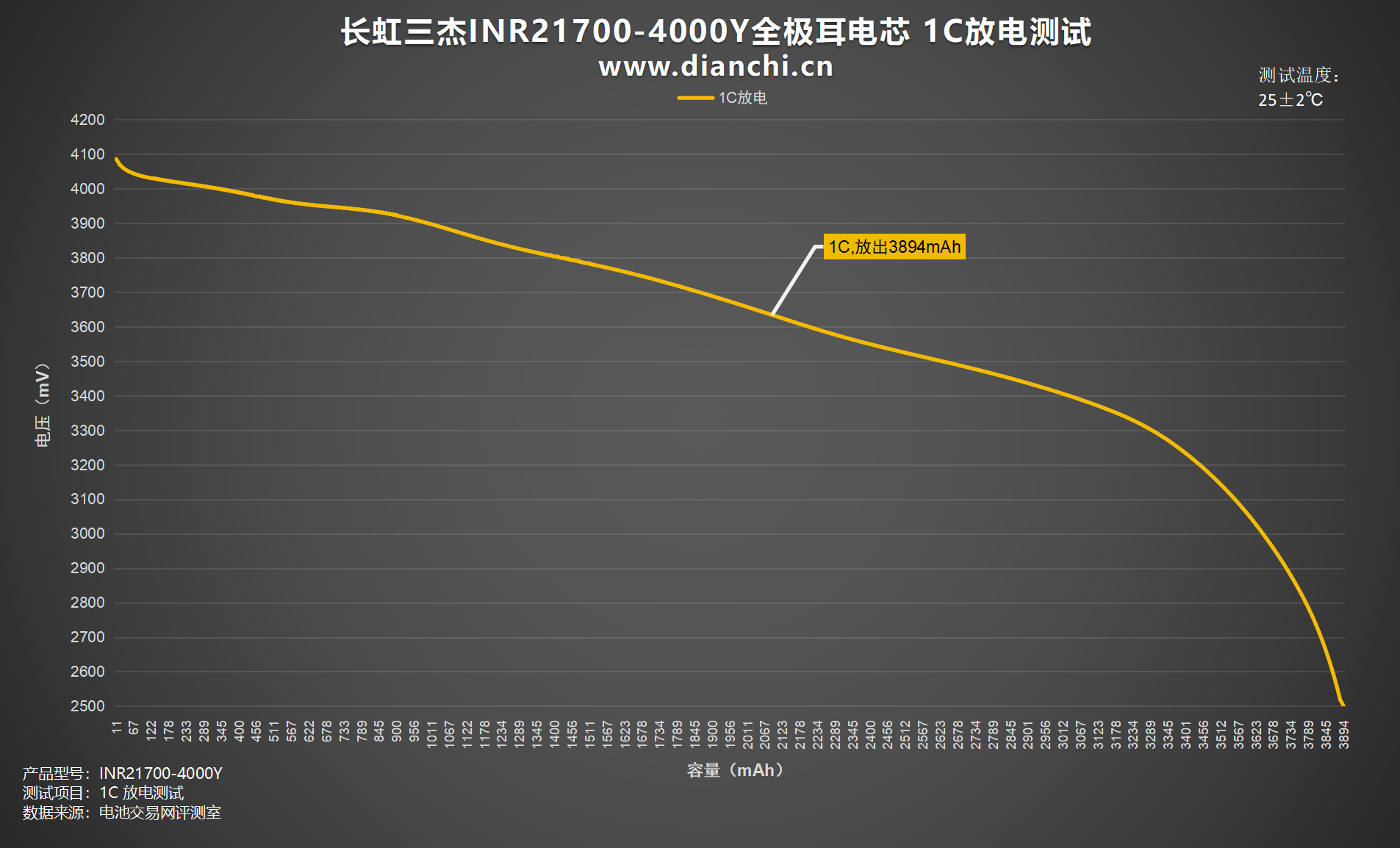

绘制出折线图，设置电流为 4000mA，1C为长虹三杰INR21700-4000Y全极耳放电，均压 3.62V，放到截止电压为2.5V，耗时约58分钟，放出容量3894mAh，放出能量14.09Wh。

3C放电

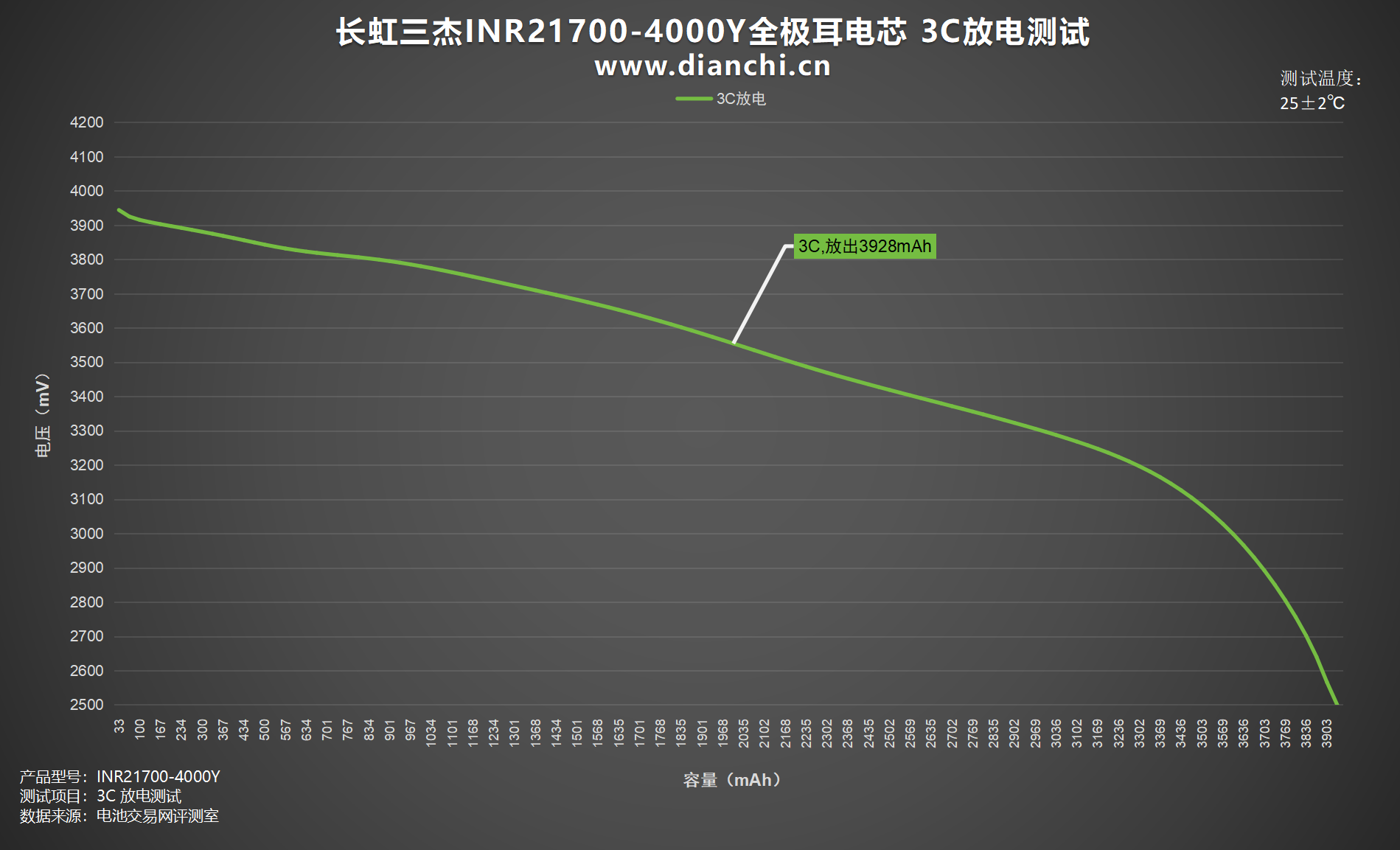

绘制出折线图，设置电流为 12000mA，3C为长虹三杰INR21700-4000Y全极耳放电，均压 3.51V，放到截止电压为2.5V，耗时约19分钟，放出容量3928mAh，放出能量13.78Wh。

5C放电

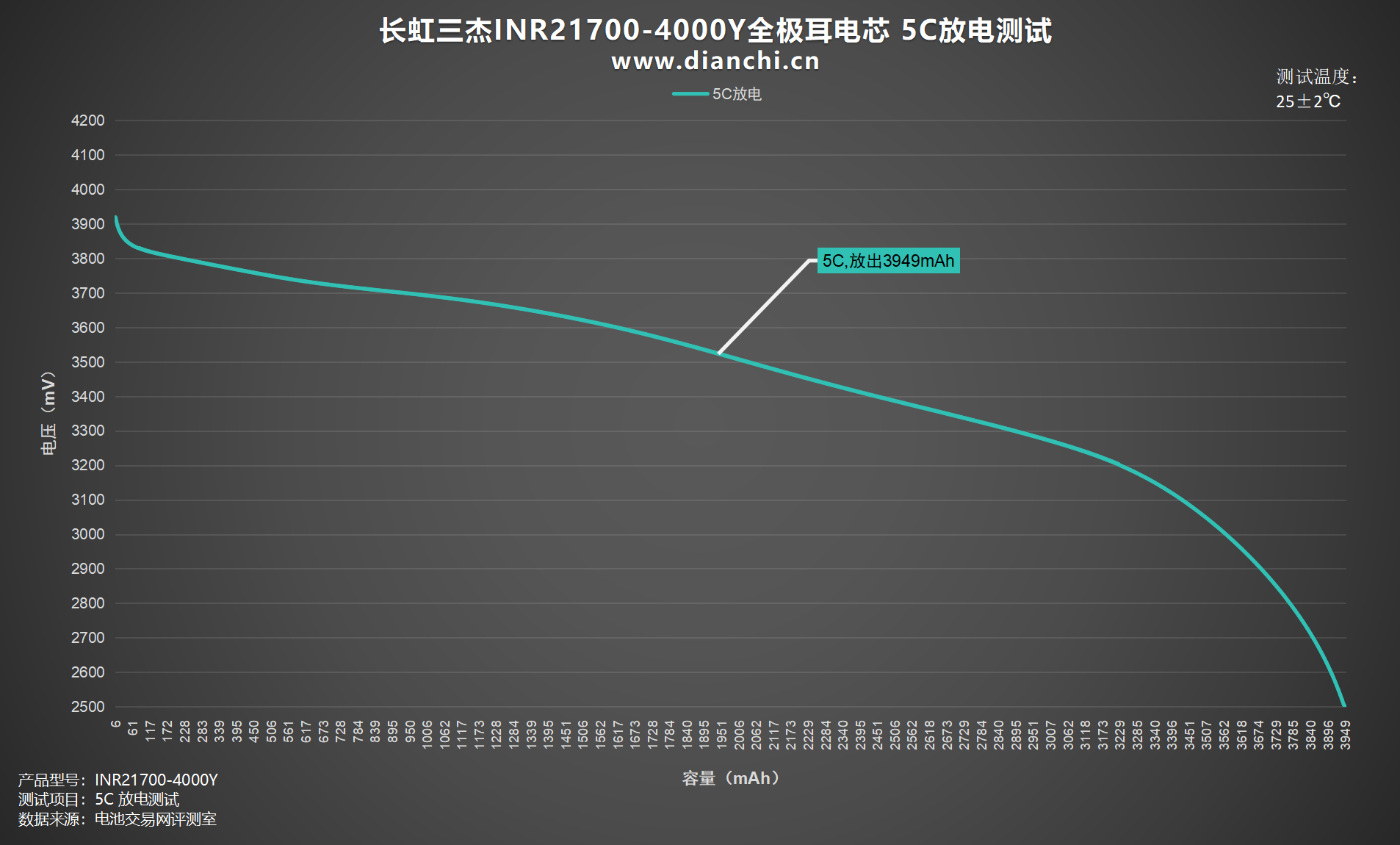

绘制出折线图，设置电流为 20000mA，5C为长虹三杰INR21700-4000Y全极耳放电，均压 3.45V，放到截止电压为2.5V，耗时约11分钟，放出容量3949mAh，放出能量13.62Wh。

10C放电

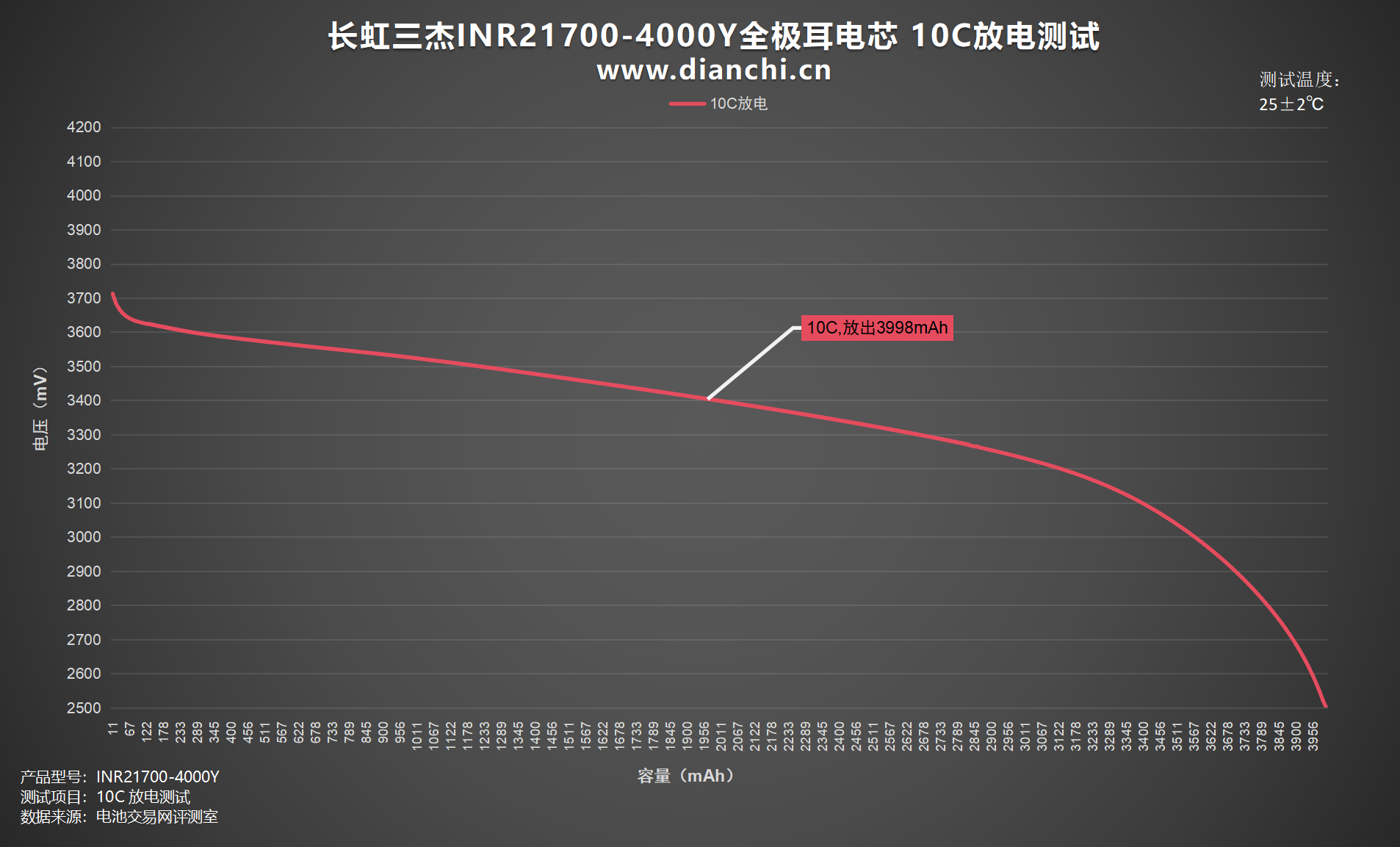

绘制出折线图，设置电流为 40000mA，10C为长虹三杰INR21700-4000Y全极耳放电，均压 3.45V，放到截止电压为2.5V，耗时约6分钟，放出容量3998mAh，放出能量13.35Wh。

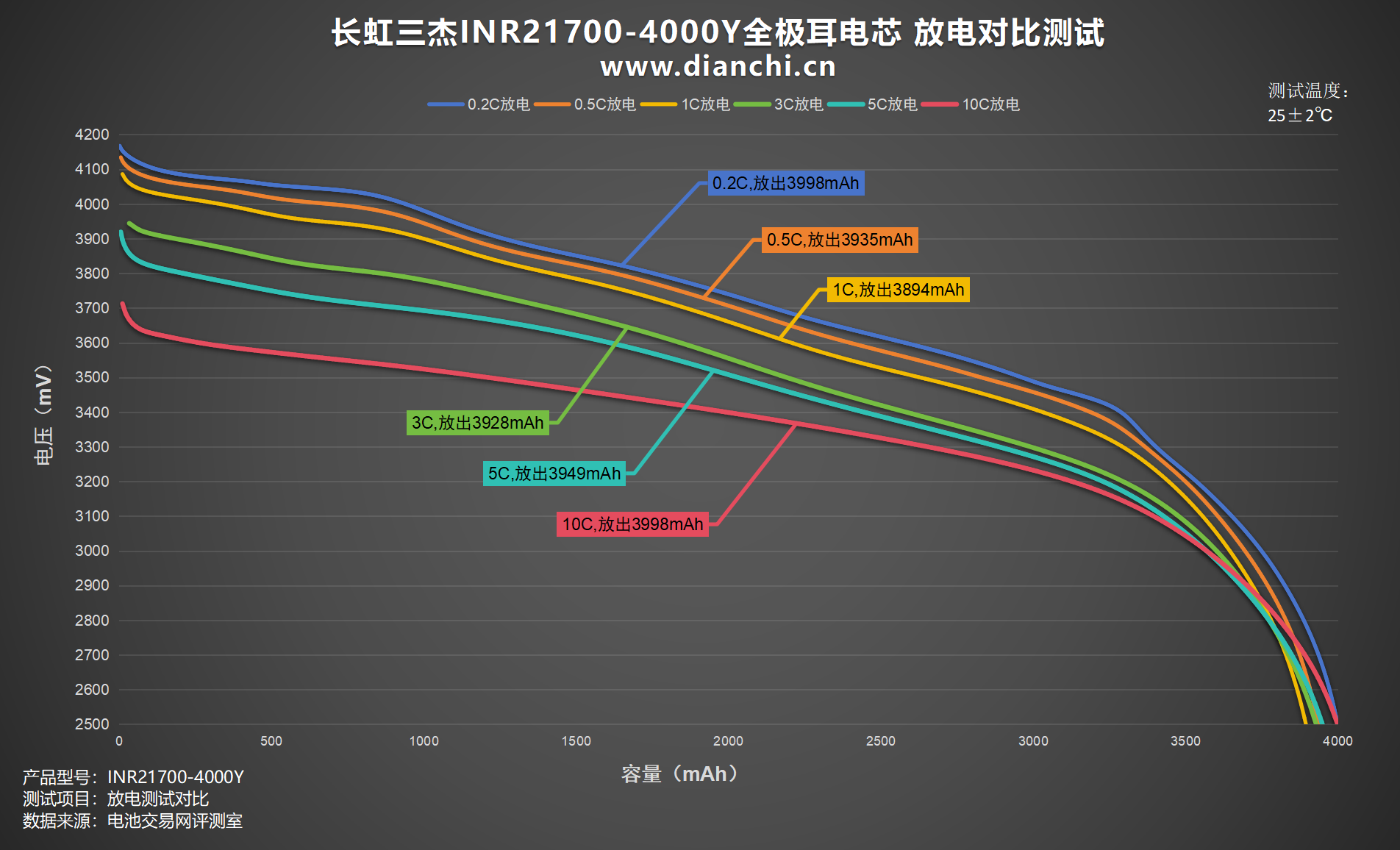

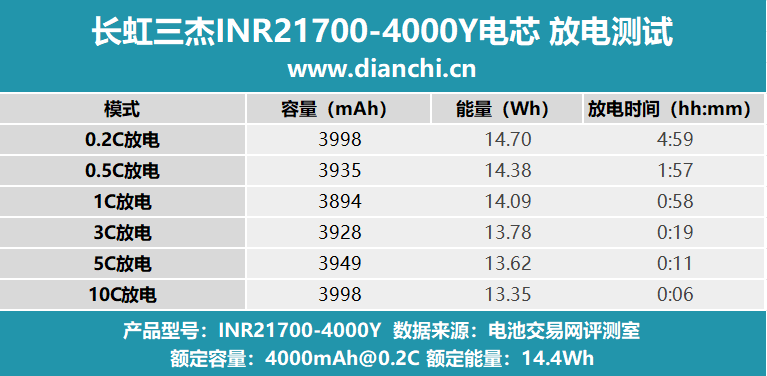

将数据汇总至表格，在各倍率下，放出容量均在4000mAh左右，放电时间从五小时直降至六分钟。

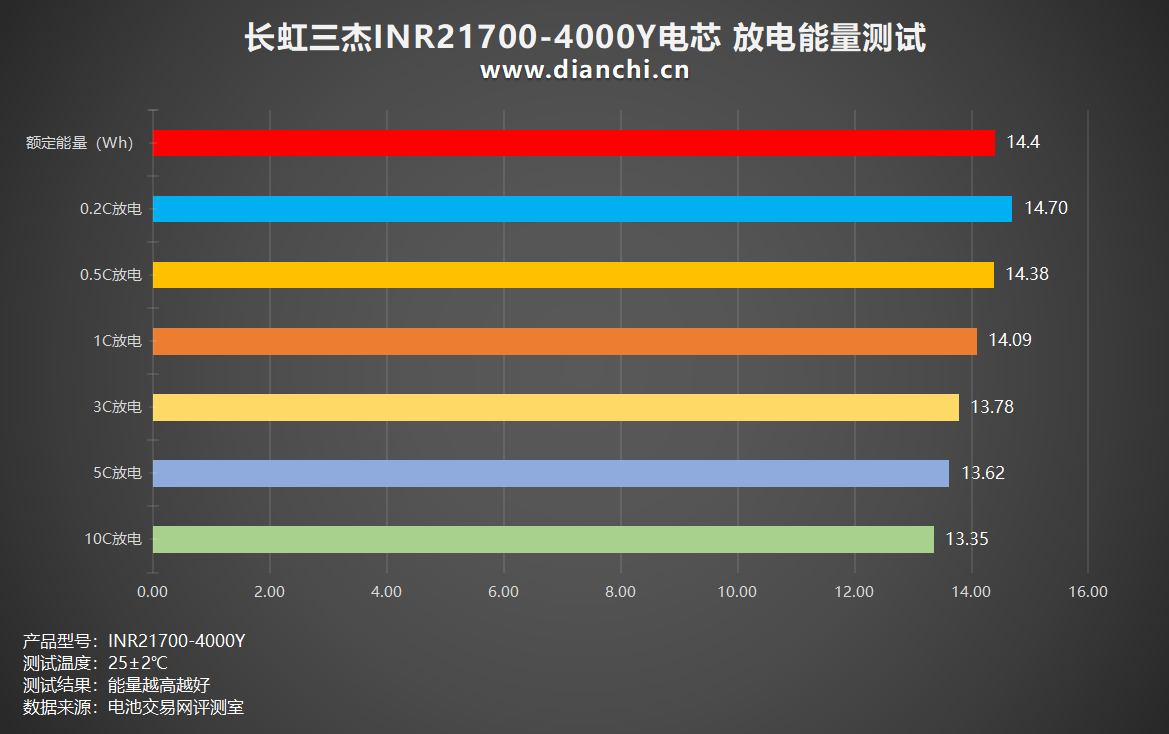

再来看看放电能量方面，最高放电能量的是0.2C放电，放出能量14.7Wh，最低的是 10C放电倍率，放出能量 13.35Wh，整体放电能量均在13.35-14.7Wh区间，

放电容量方面，各倍率下放电容量均在4000mAh左右，放电容量最高的是0.2C以及10C放电倍率，放出容量3998mAh，最低的是1C倍率，放出容量3894mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

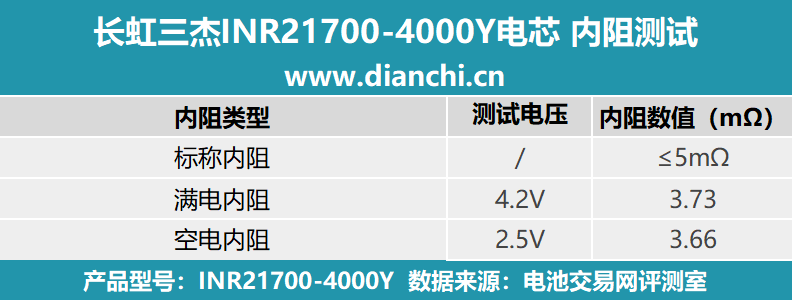

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，长虹三杰INR21700-4000Y全极耳电芯标称内阻为≤5mΩ。

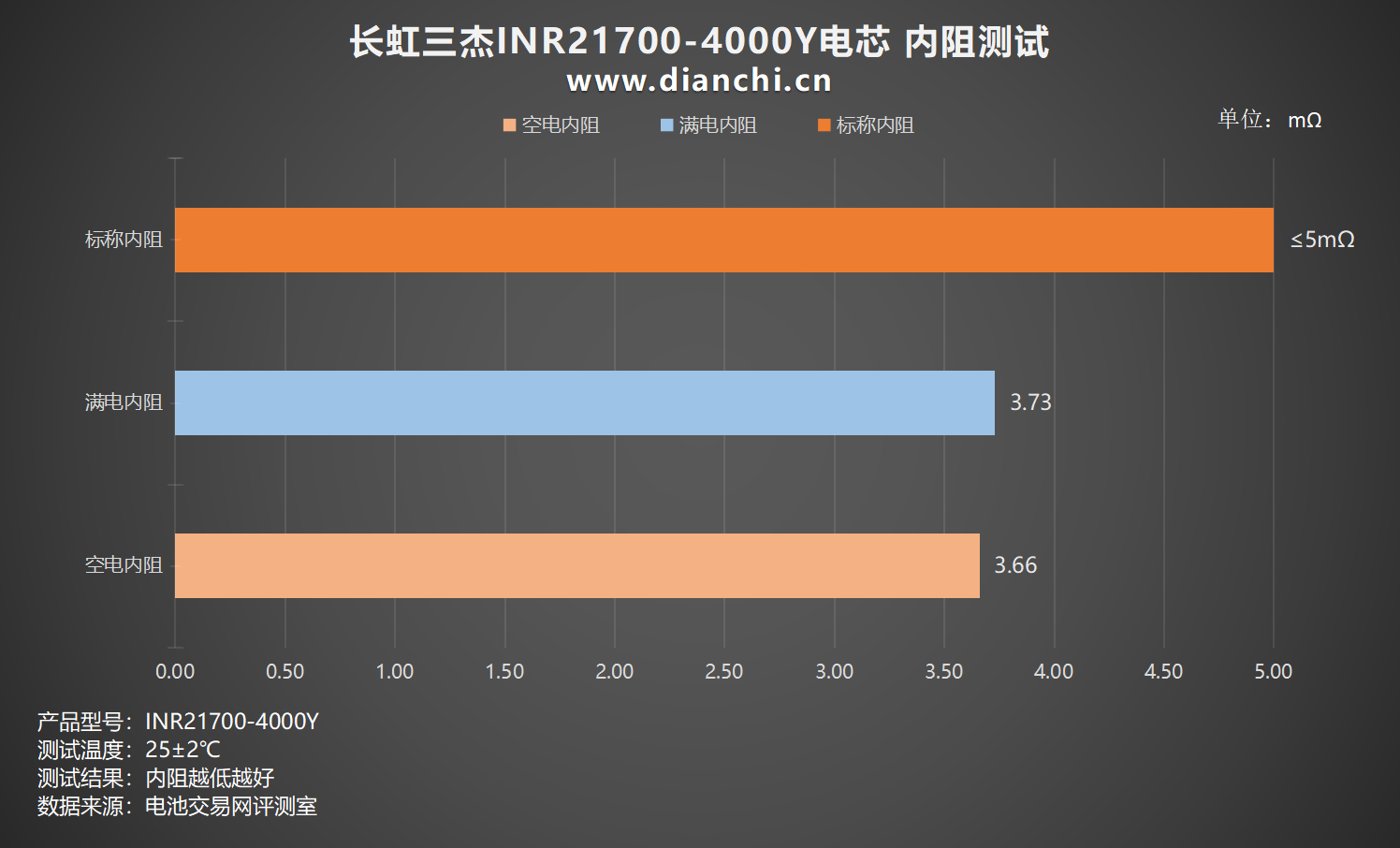

绘制出柱状图，可以看到 4.2V满电内阻为 3.73mΩ，2.5V空电内阻为 3.66mΩ，在两种电压下电芯内阻差距不大，同时远低于标称内阻，表现优秀。

温度测试

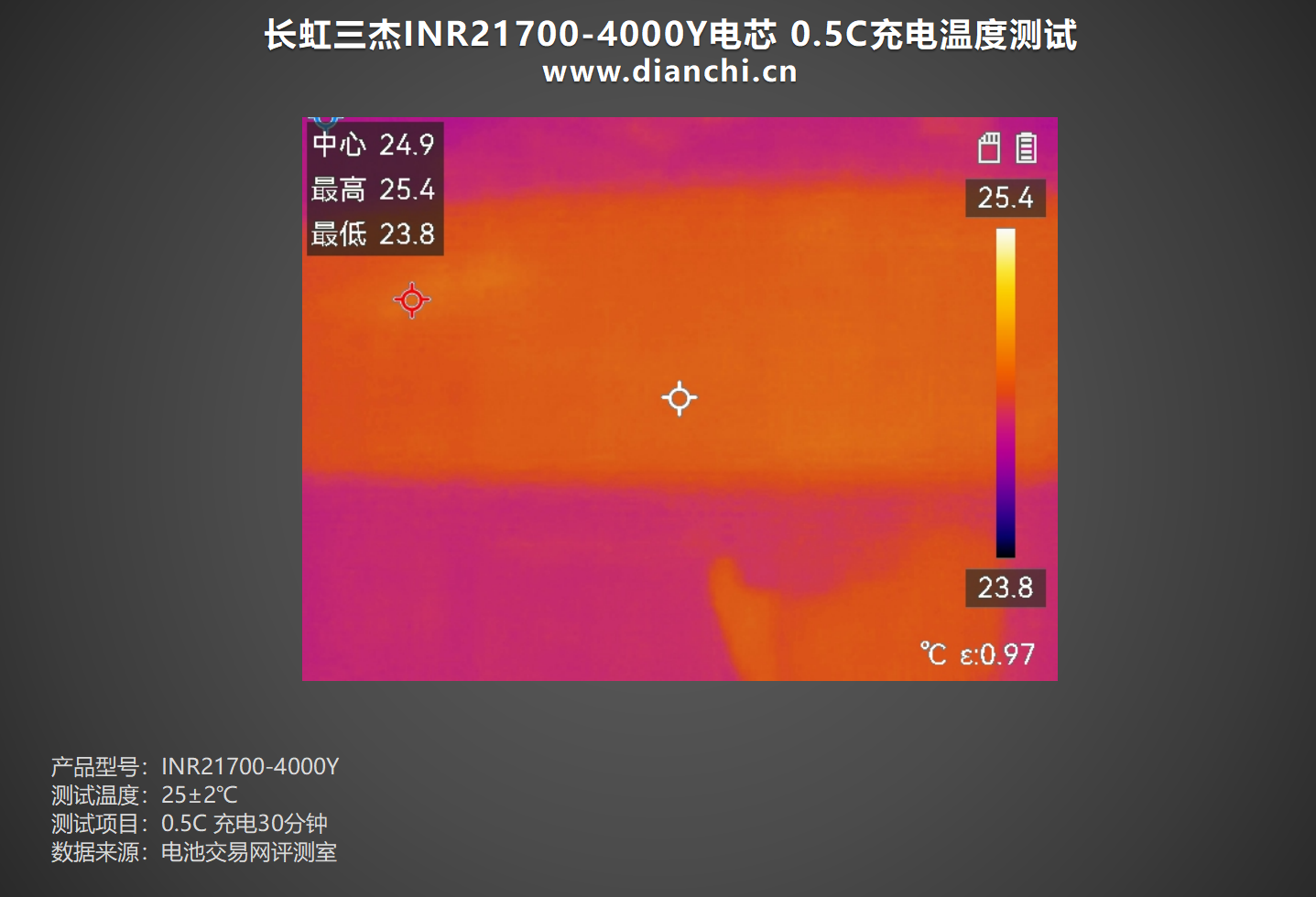

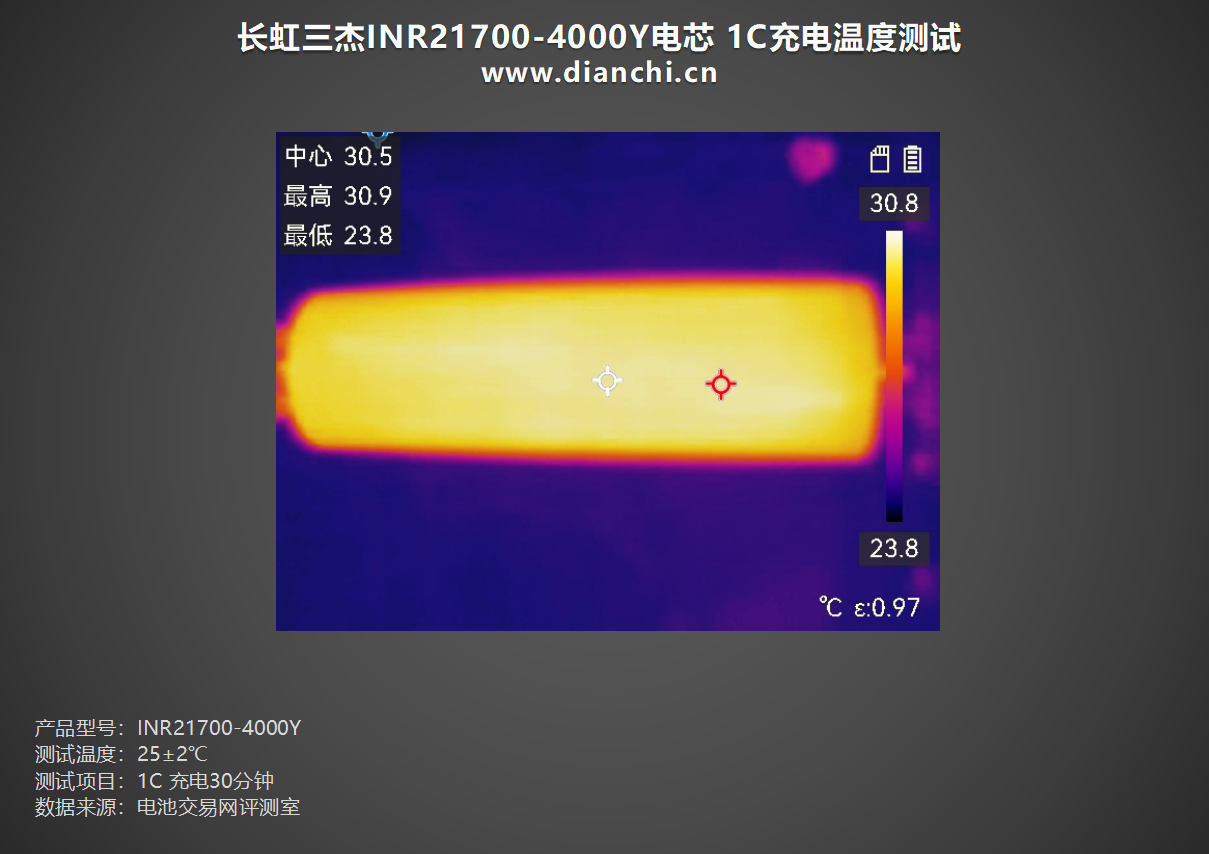

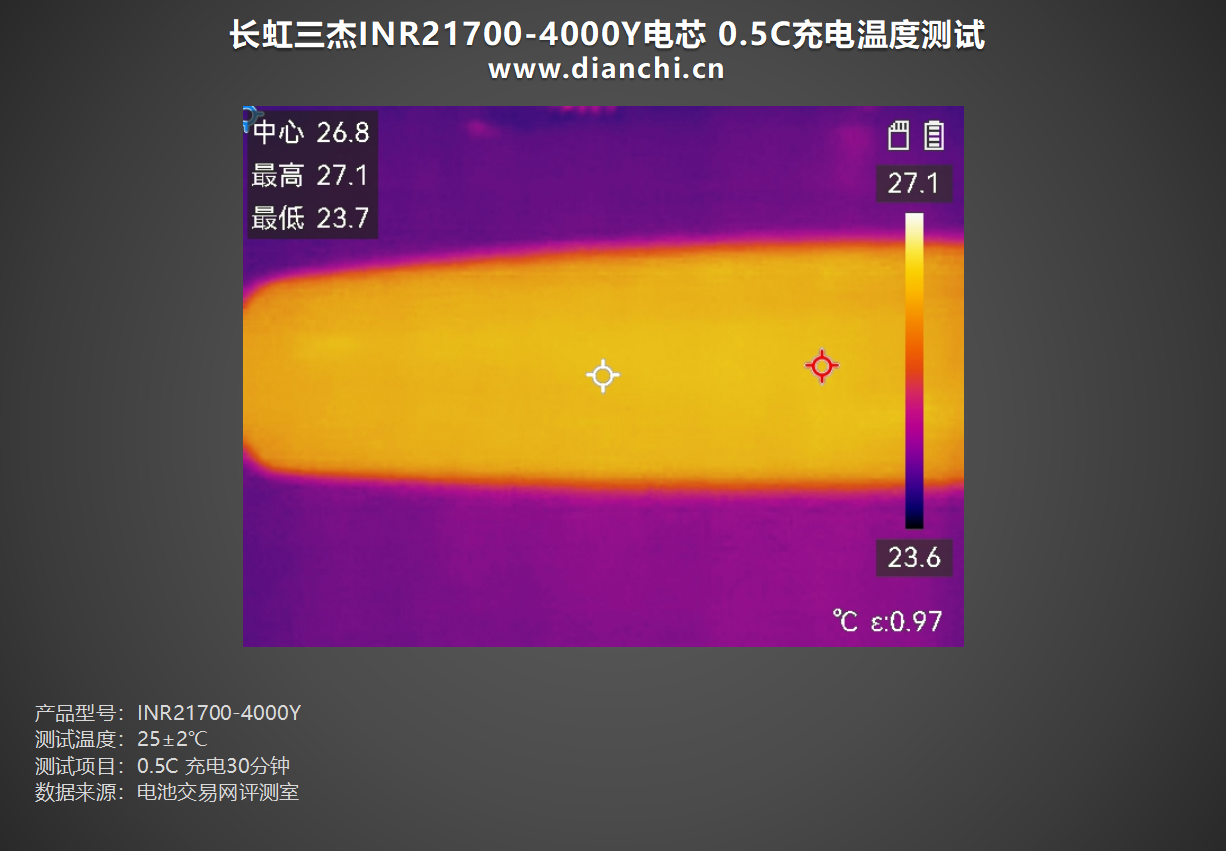

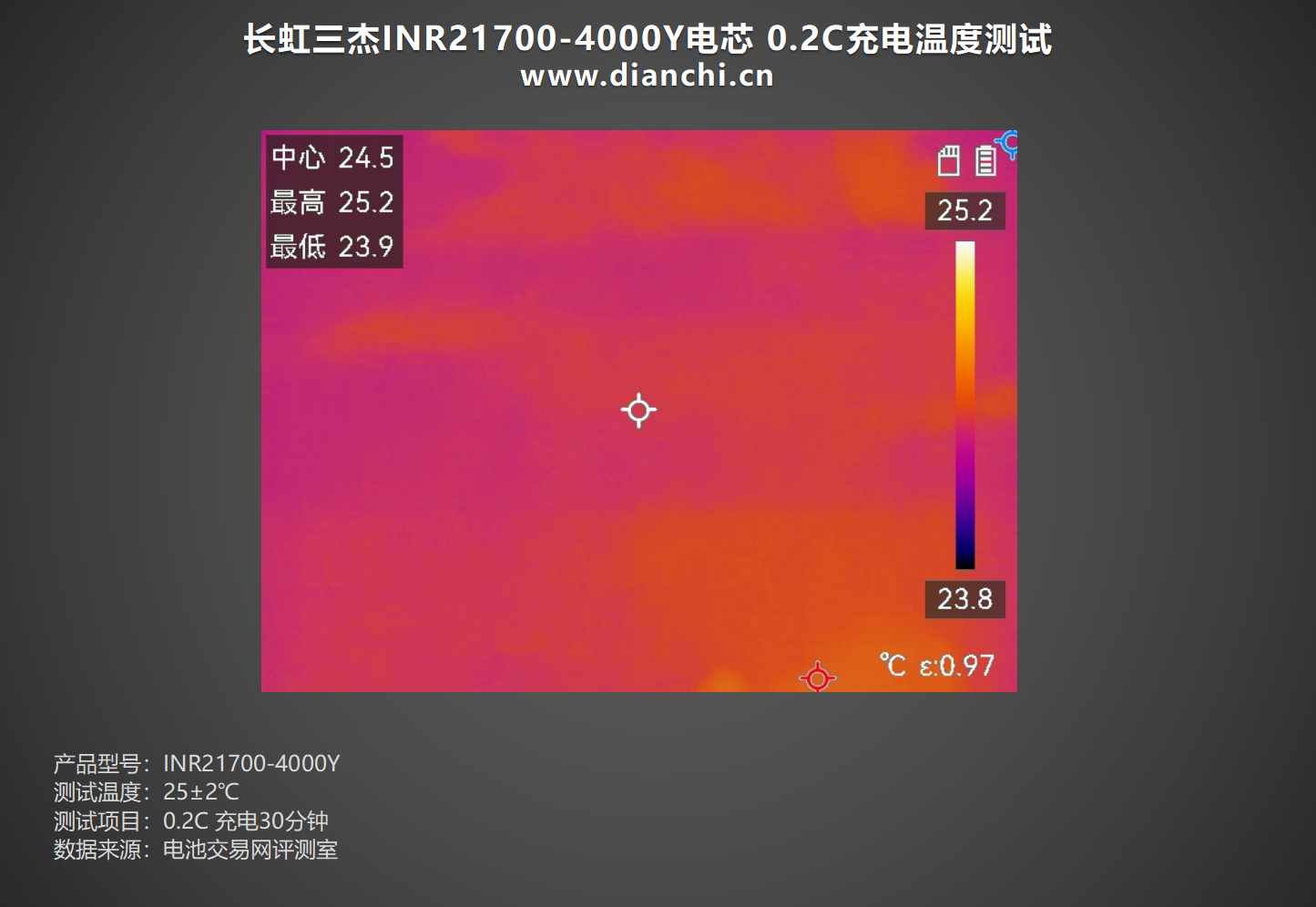

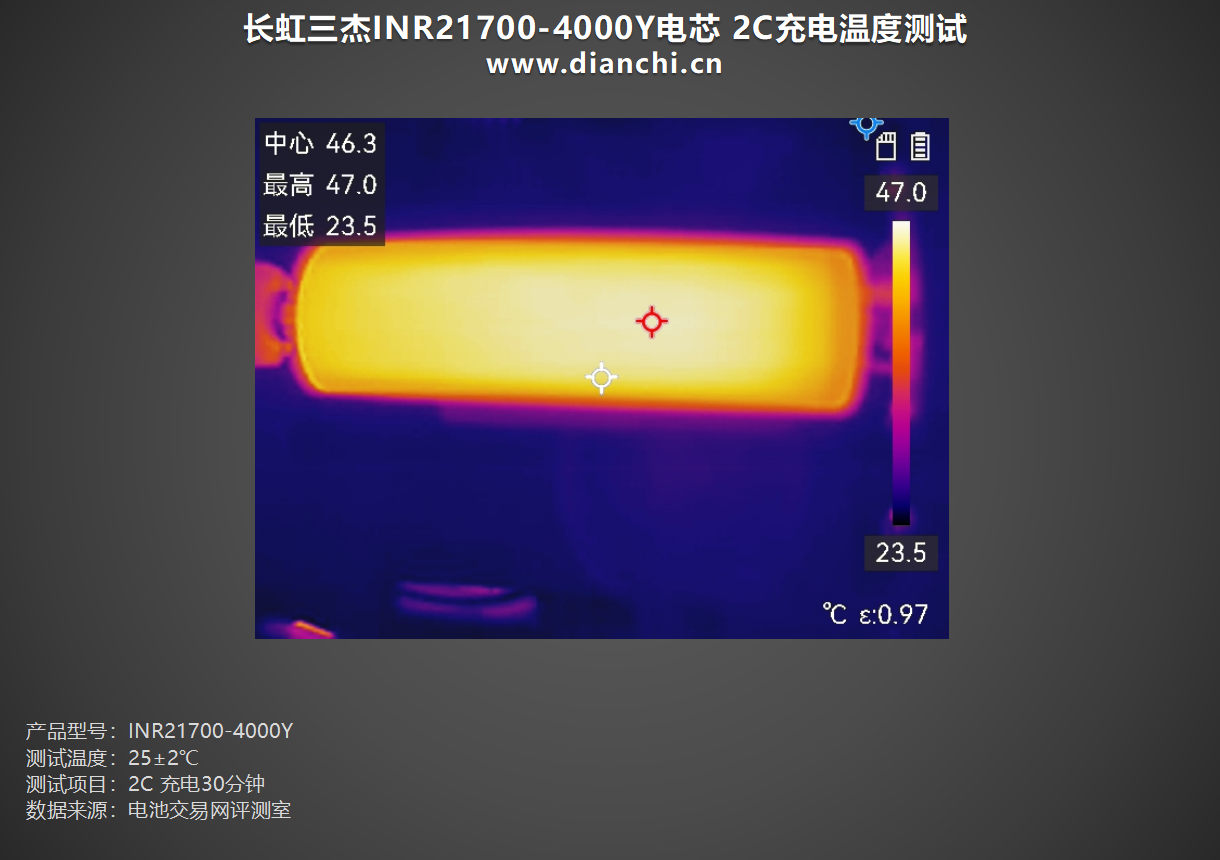

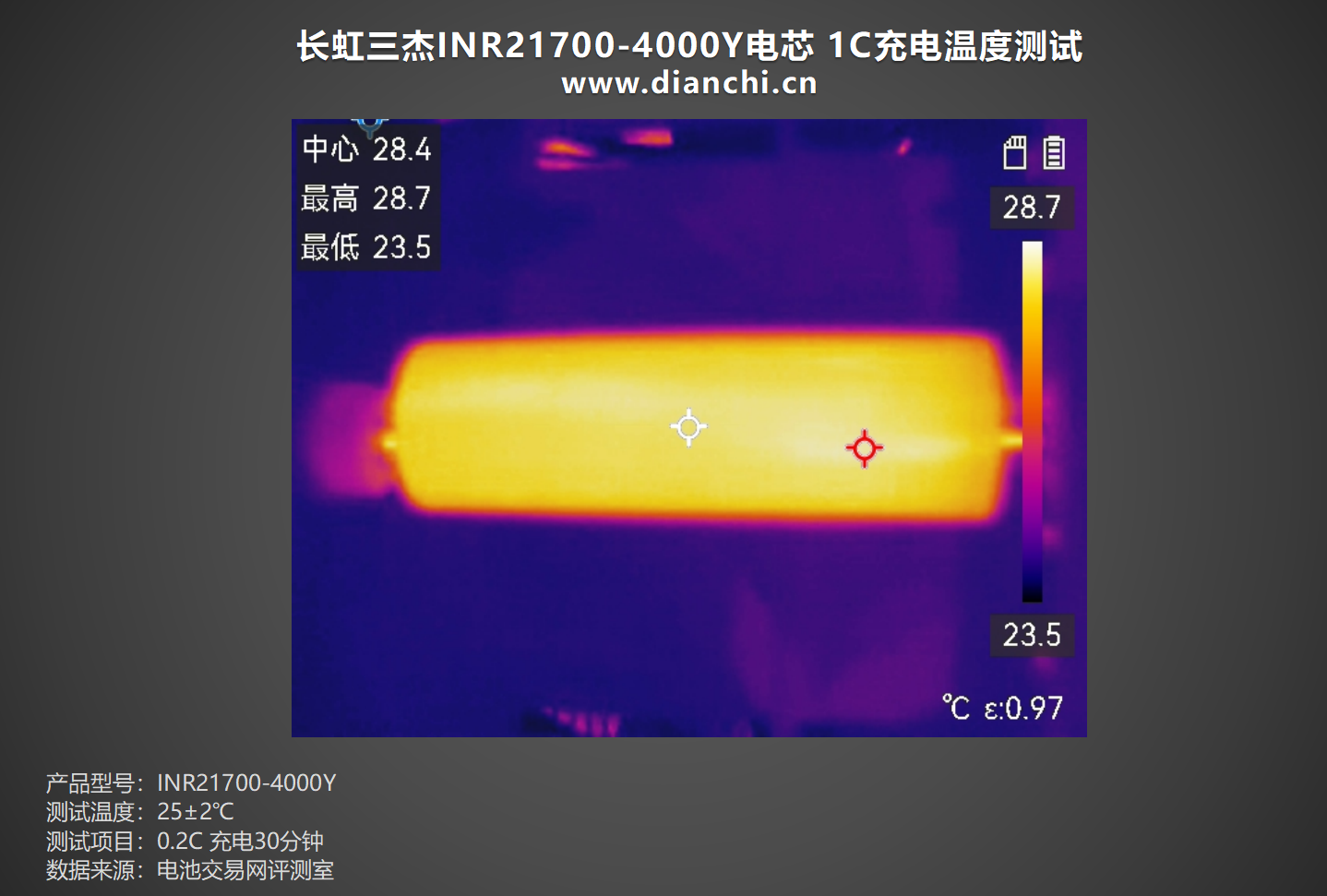

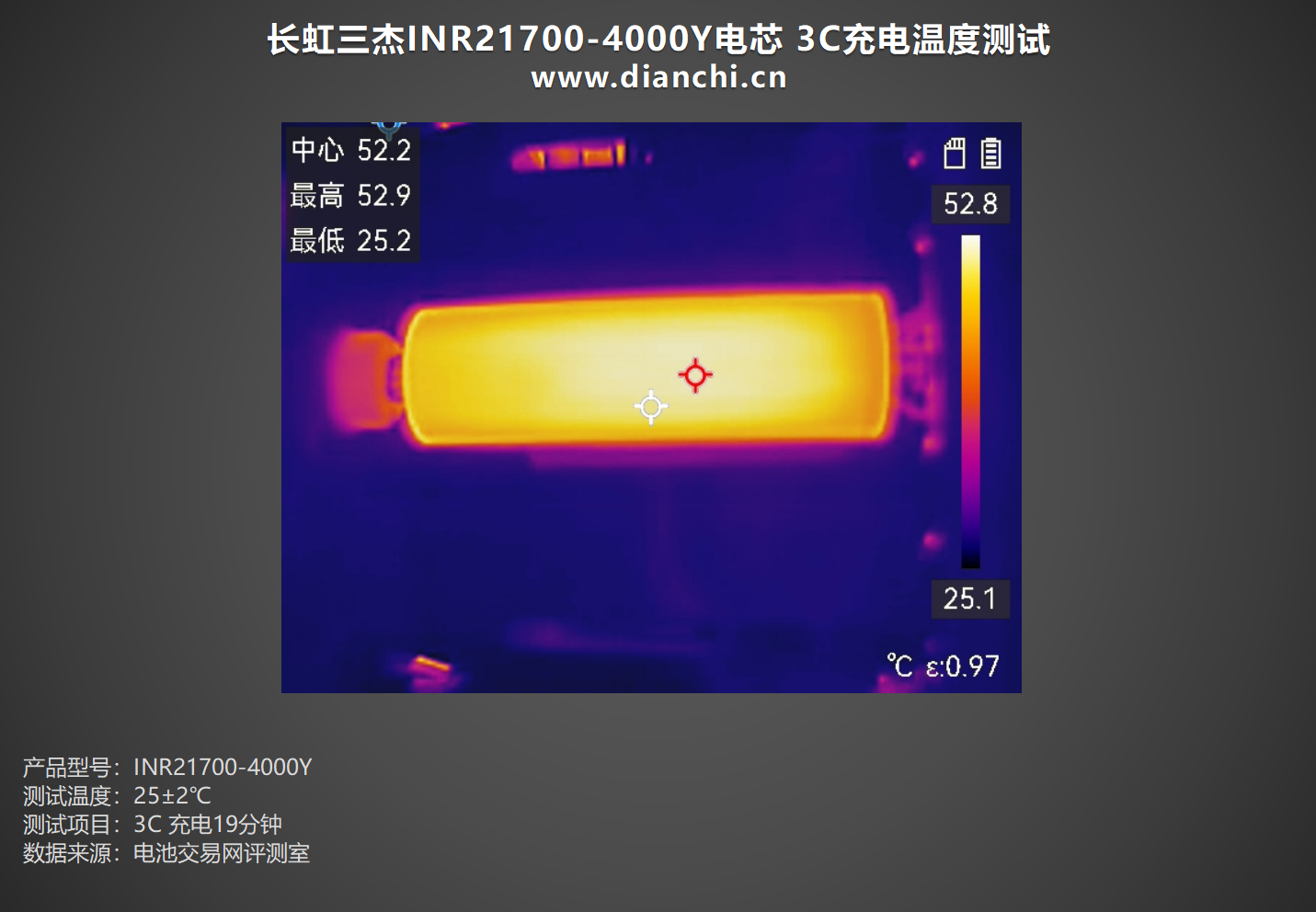

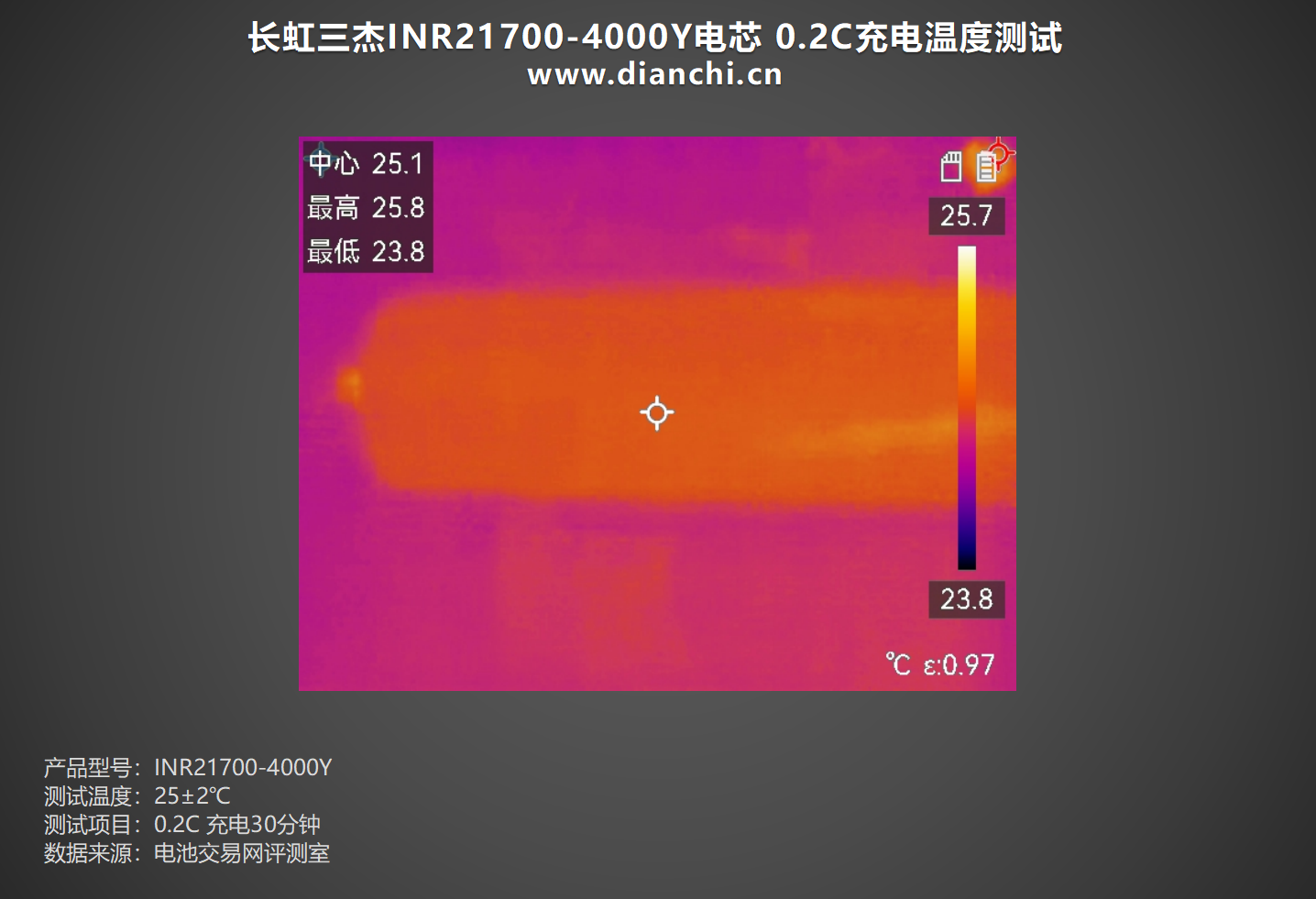

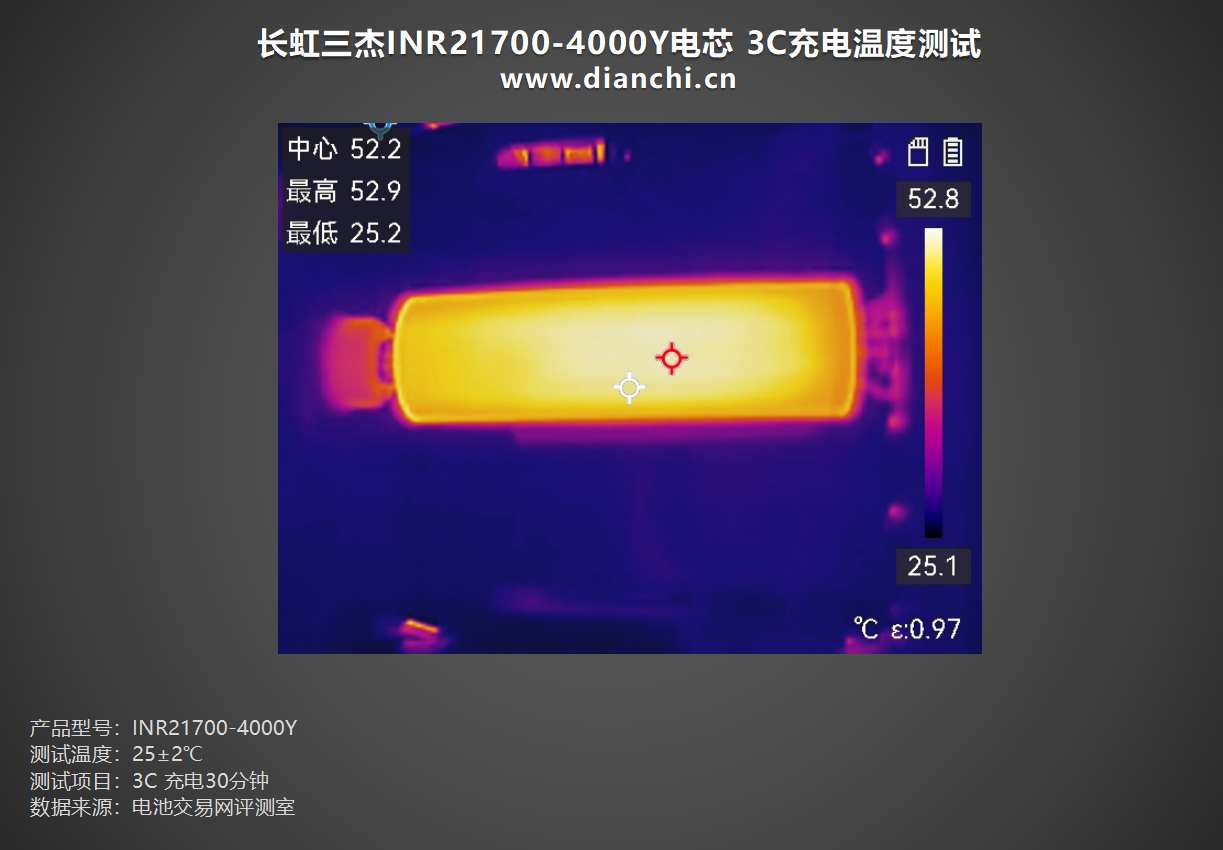

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
