前言
2025年3月,江苏睿恩新能源科技(以下简称“睿恩新能源”)在第三十八届国际五金博览会,以“质领全球,耀世首秀”为主题,发布了INR21700-RS50电芯,该电芯以无极耳、高功率、高比能等优势成为全能型锂电。
睿恩新能源于2021年11月成立,2022年10月落地常州,专注于高比能、高倍率、全极耳大圆柱电池的研发、制造和销售,优势领域为相关三元及磷酸铁锂体系产品,致力于成为世界领先的小型动力及便捷储能电池解决方案核心供应商。
性能方面,RS50标称容量为5000mAh,支持最高15A(3C)充电以及70A(14C)持续放电能力,交流内阻≤4mΩ,同时具备最高1500次循环寿命,下面就一起来看看这款电芯的实测表现如何。
外观介绍

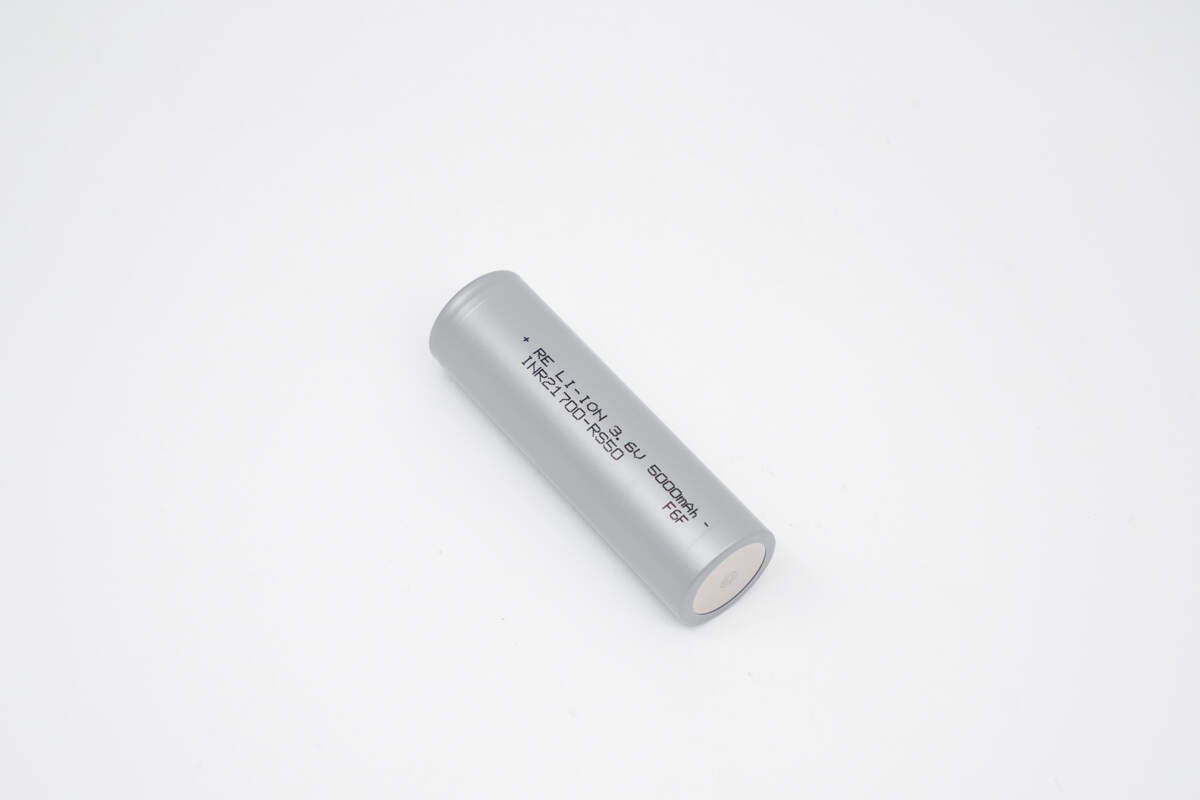

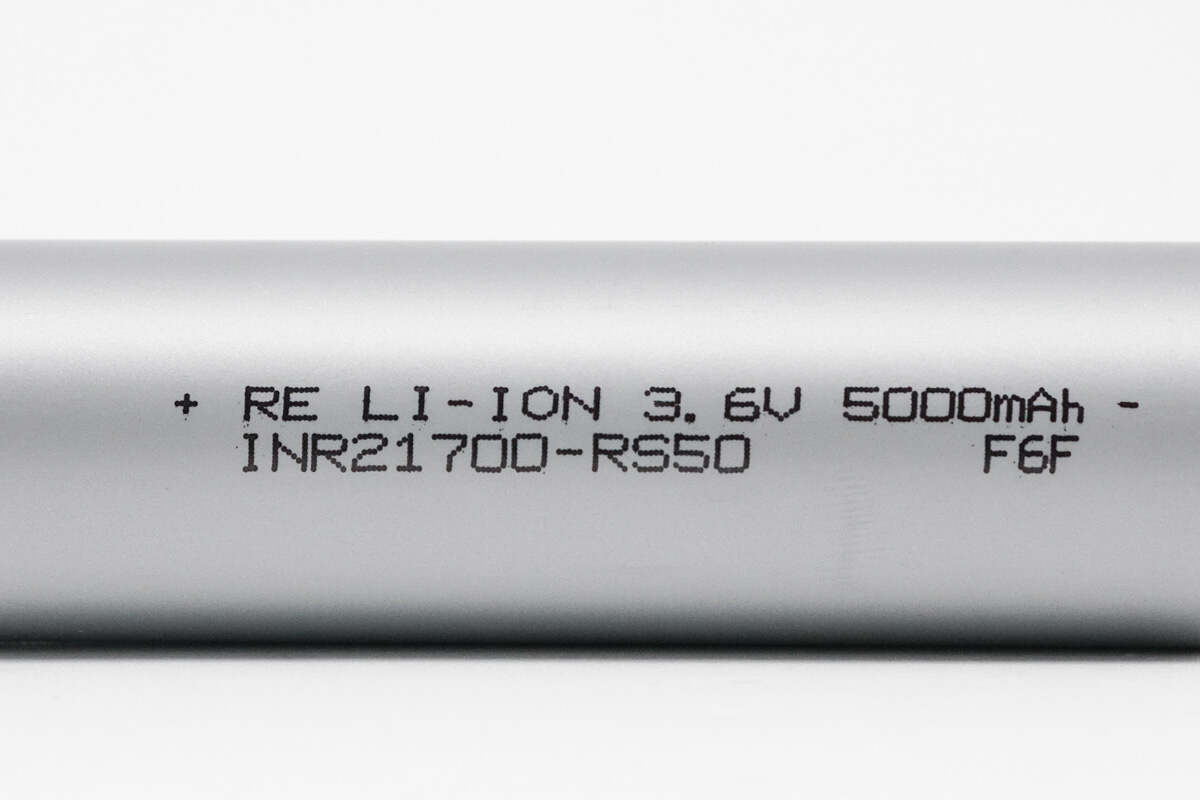

电芯采用银灰色热缩膜,表面光滑无破损,印有电芯基础信息。
品牌:RELIANC 睿恩新能源;型号:INR21700-RS50;标称电压:3.6V;标称容量:5000mAh。
睿恩新能源INR21700-RS50全极耳电芯正极盖帽为合金材质,平头设计,顶部可见三泄气孔。

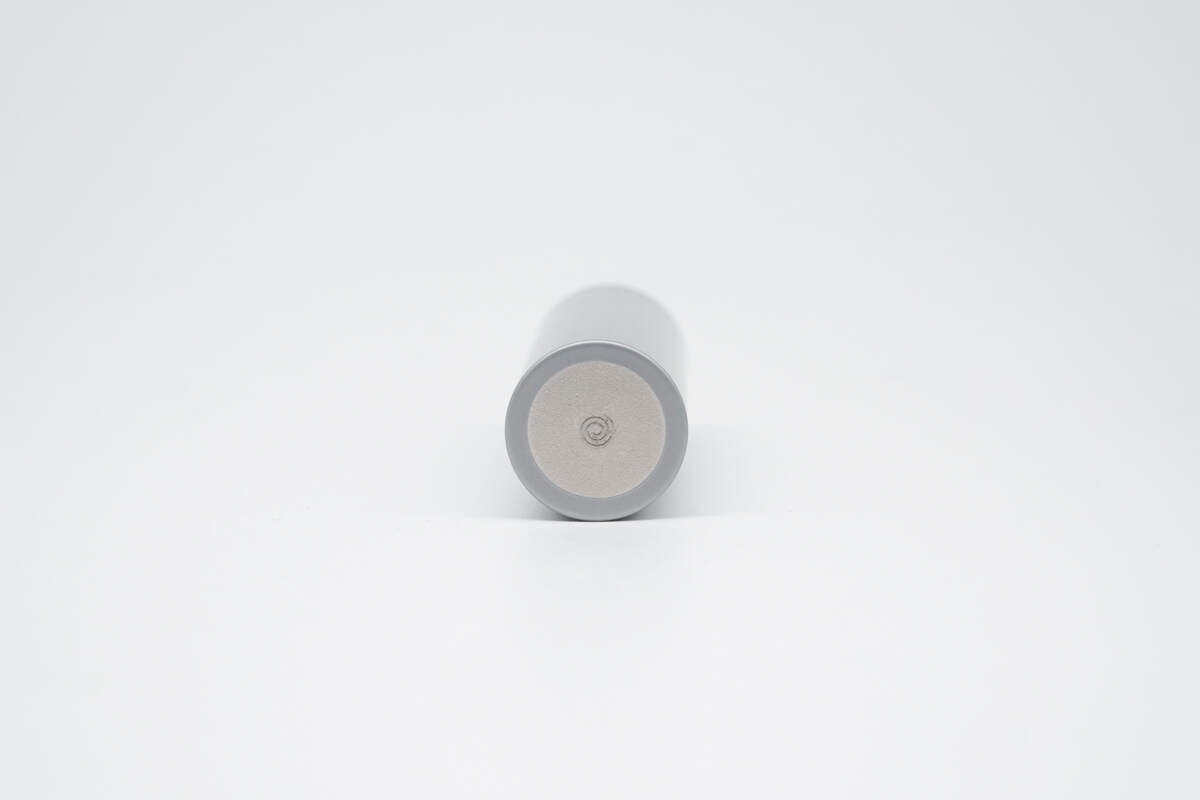

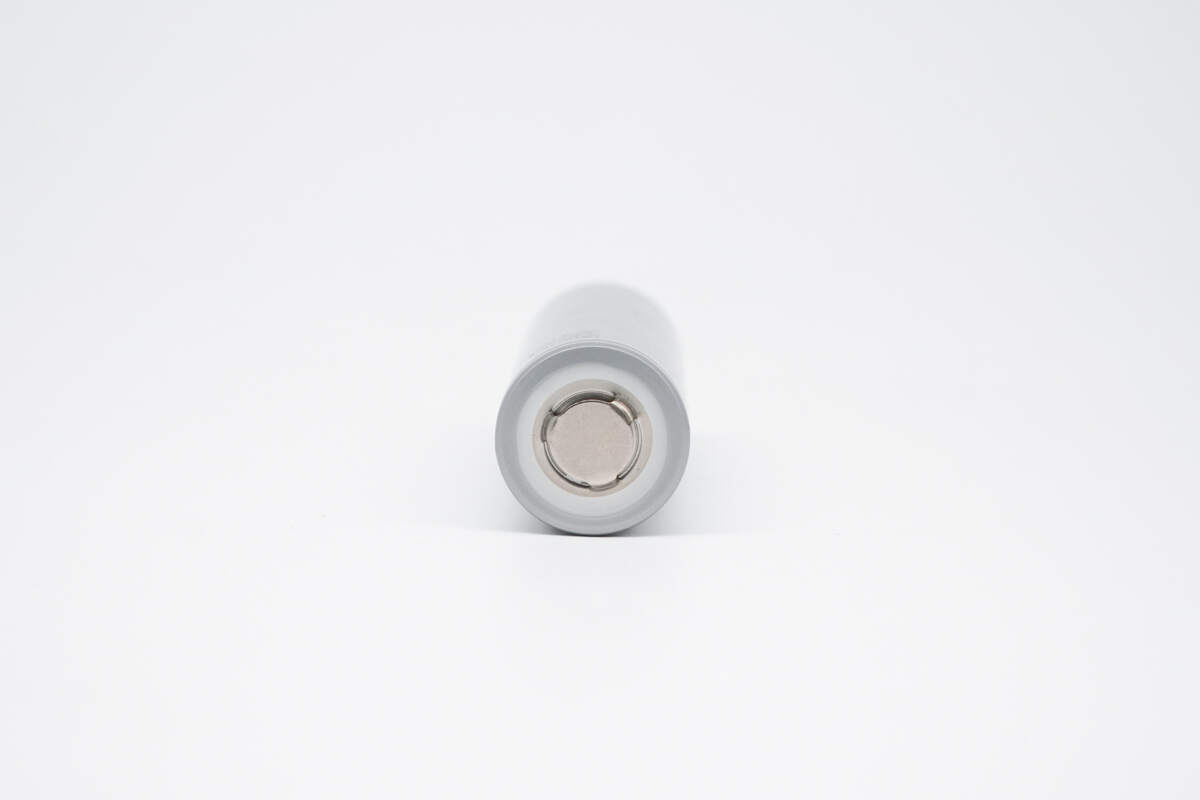

睿恩新能源INR21700-RS50全极耳电芯极采用阳极氧化工艺处理的合金金属材质制作,耐用防腐。表面光洁无污渍,也无氧化痕迹。

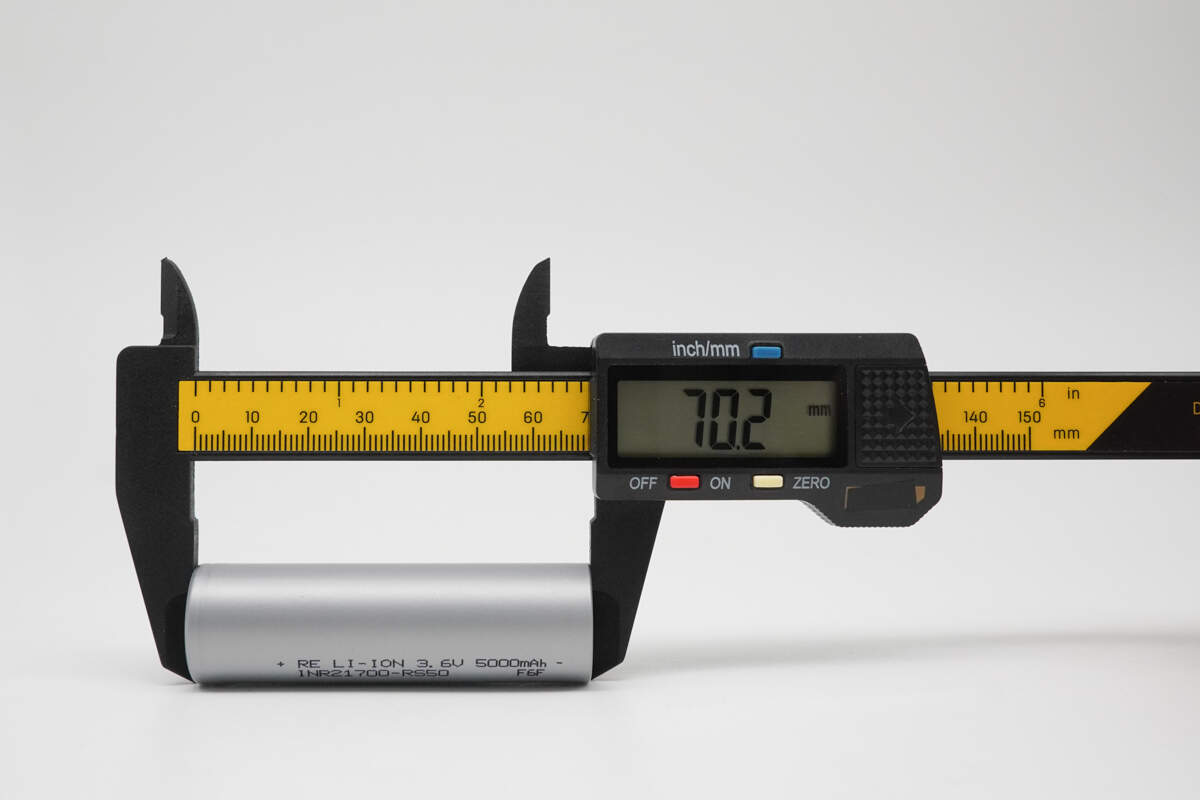

使用塑胶卡尺测得,电芯高度约为 70.2mm。
使用塑胶卡尺测得,电芯直径约为 21.1mm。

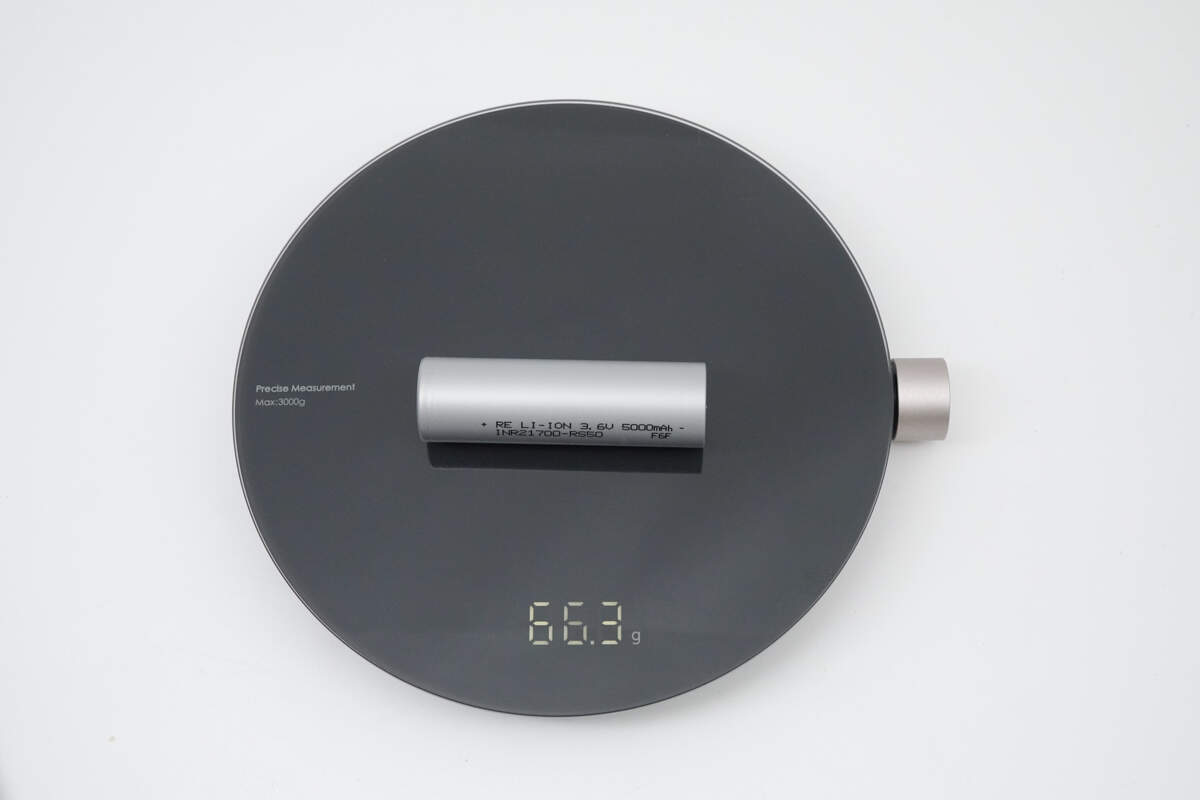

重量约为 66.3g。
参数介绍

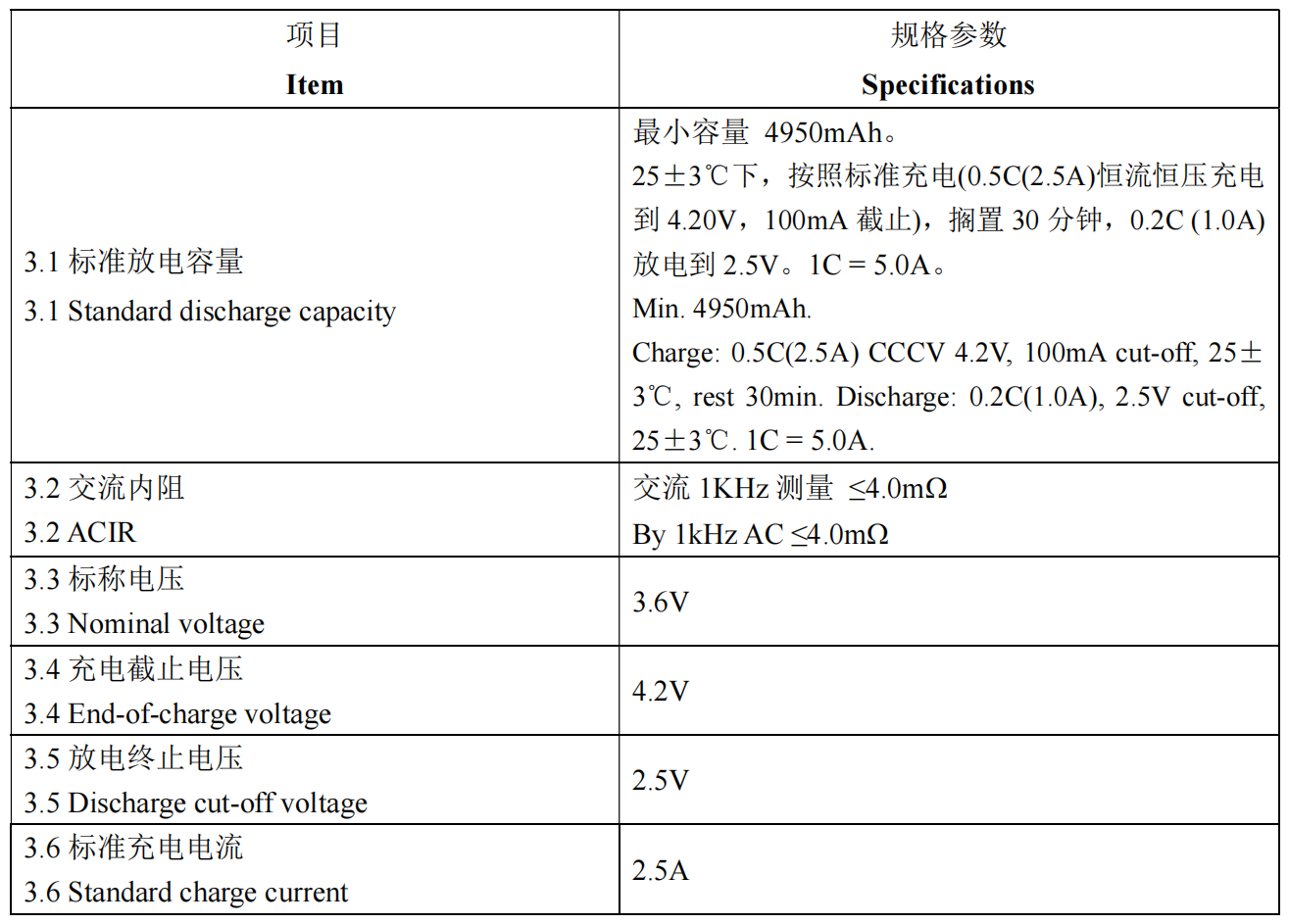

通过规格书查询到基础信息。

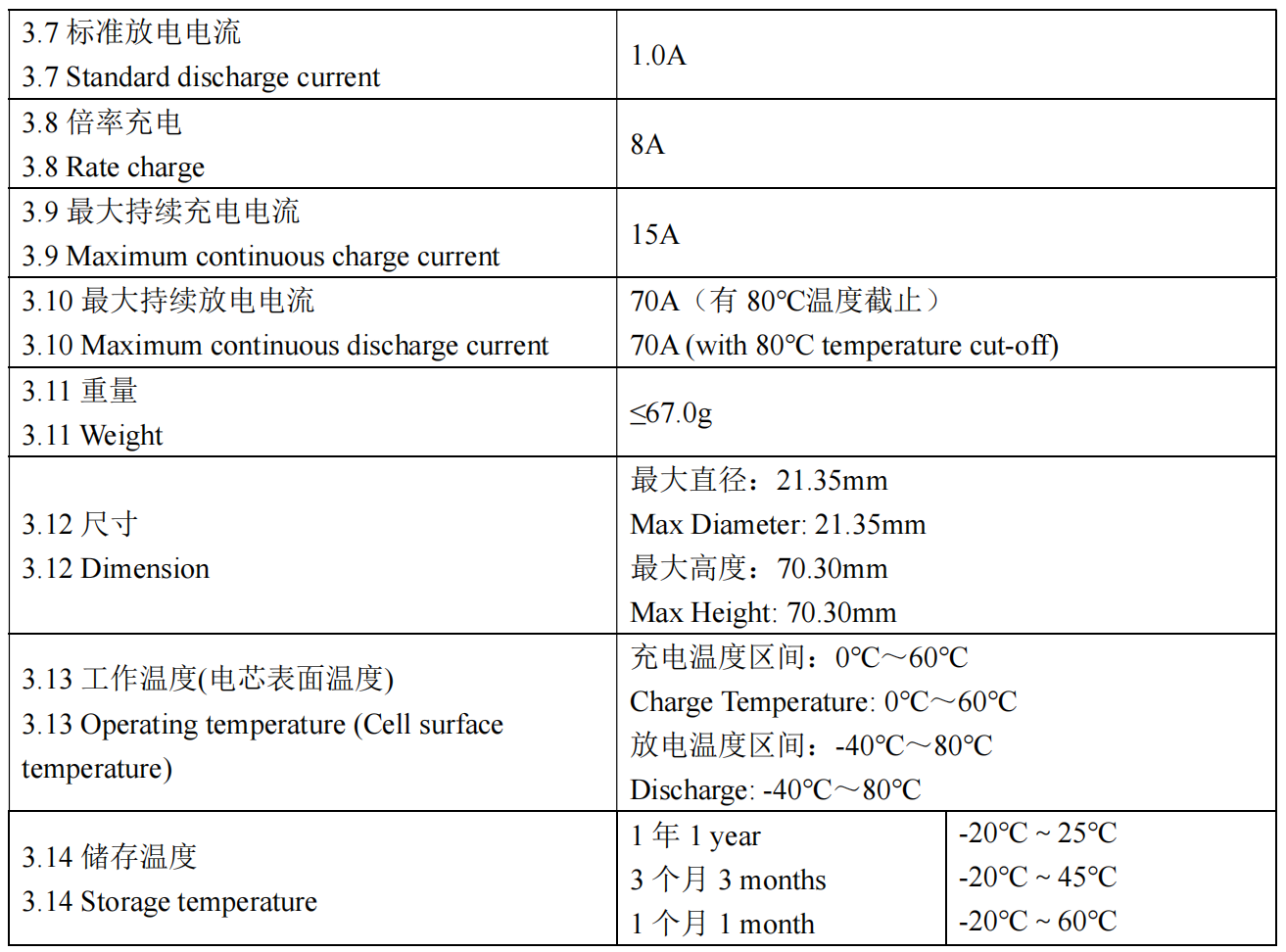

通过规格书查询基础信息,这款电芯最小放电容量 4950mAh,交流内阻1KHz ≤4.0mΩ ,标称电压 3.6V ,充电截止电压 4.2V ,放电终止电压 2.5V ;标准充电电流 2.5A ,标准放电电流 1.0A ,倍率充电 8A ,最大持续充电电流 15A ,最大持续放电电流 70A(80℃截止) ;重量≤67.0g ,最大直径 21.35mm 、高度 70.30mm ;工作温度充电 0 - 60℃、放电 -40-80℃ ,储存温度依时长不同。
充放电测试
看完外观,进入正题;以下将进行多倍率充放电测试。
充电测试
充电测试将进行恒流恒压充电,统计其总耗时。
0.2C充电

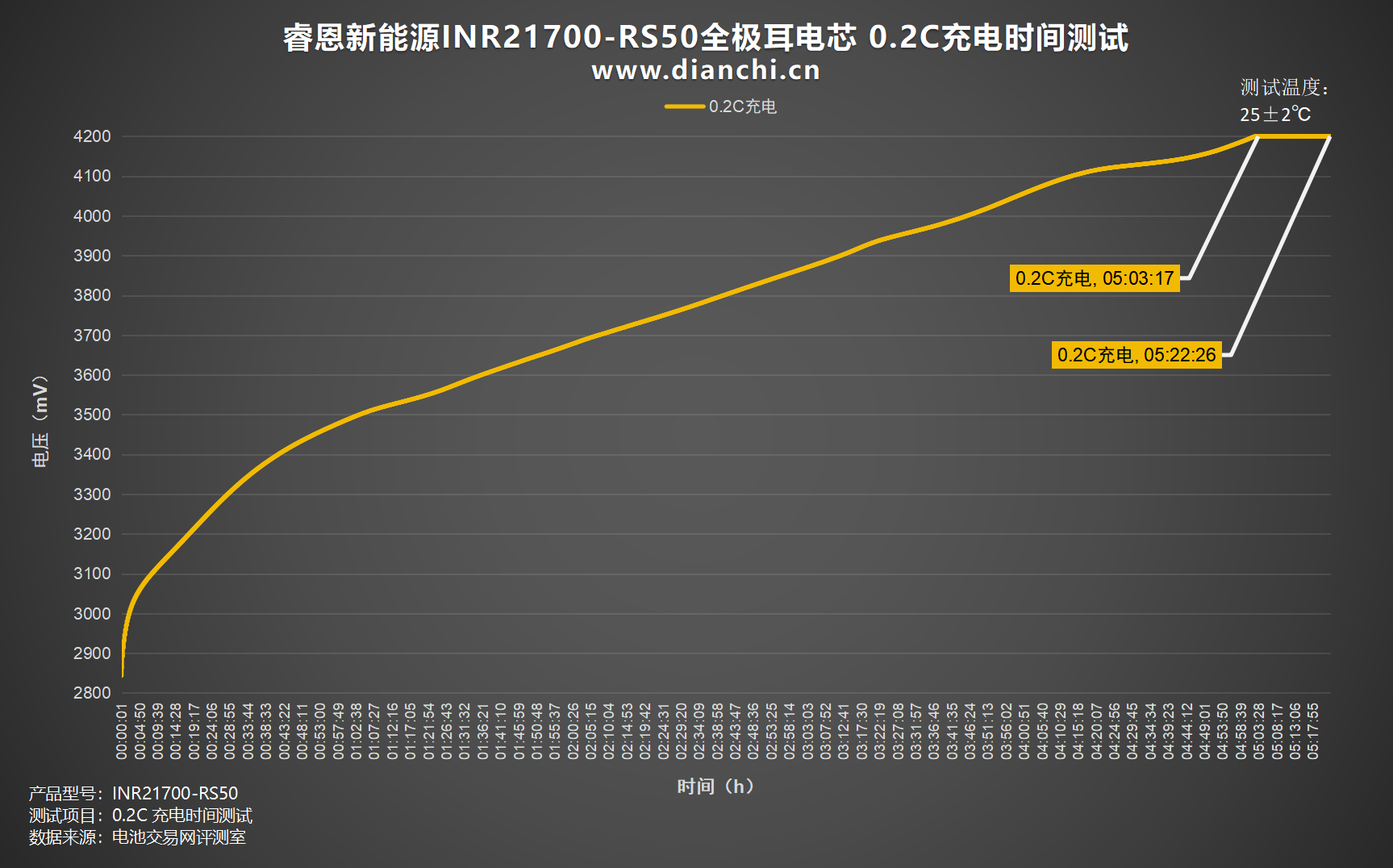

绘制出折线图,设置电流为 1000mA,0.2C为睿恩新能源INR21700-RS50全极耳电芯充电,充电截止电压为 4.2V,充至4.2V时间约为5小时3分钟,涓流完全充满时间约为5小时22分钟。
0.5C充电
绘制出折线图,设置电流为 2500mA,0.5C为睿恩新能源INR21700-RS50全极耳电芯充电,充电截止电压为 4.2V,充至4.2V时间约为1小时52分钟,涓流完全充满时间约为2小时25分钟。
1C充电
绘制出折线图,设置电流为 5000mA,1C为睿恩新能源INR21700-RS50全极耳电芯充电,充电截止电压为 4.2V,充至4.2V时间约为48分钟,涓流完全充满时间约为1小时31分钟。
2C充电

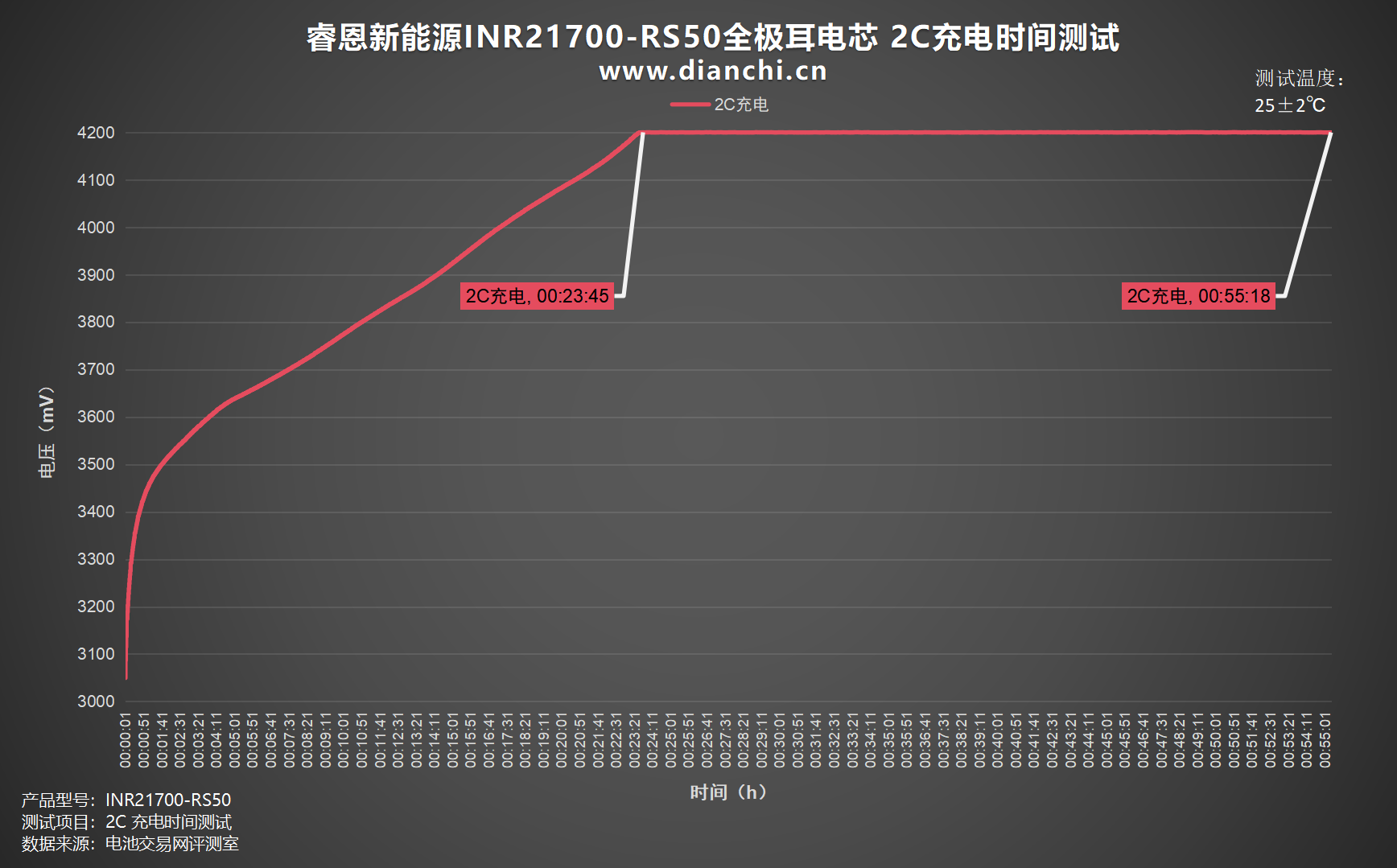

绘制出折线图,设置电流为 10000mA,2C为睿恩新能源INR21700-RS50全极耳电芯充电,充电截止电压为 4.2V,充至4.2V时间约为23分钟,涓流完全充满时间约为55分钟。
3C充电

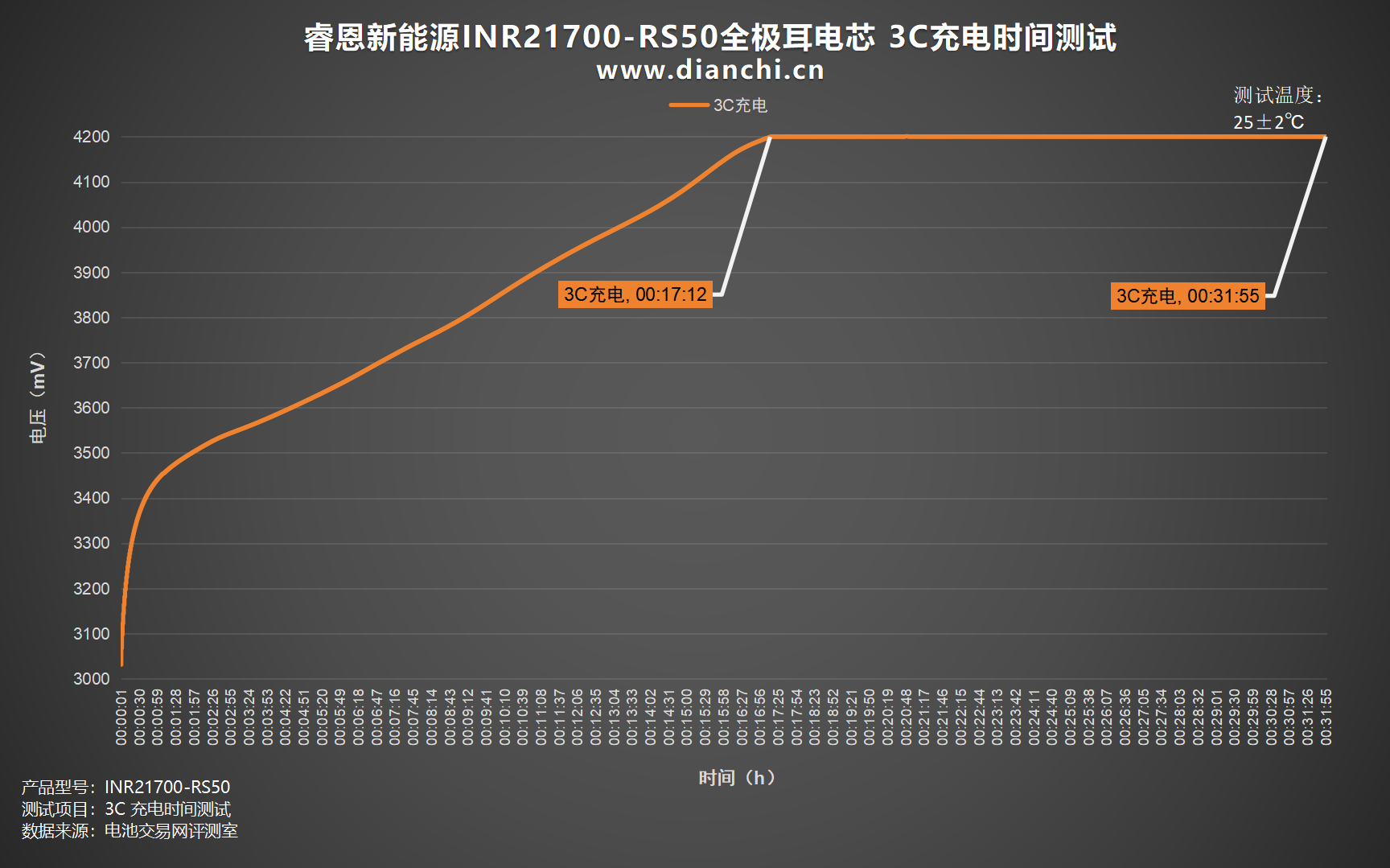

绘制出折线图,设置电流为 15000mA,3C为睿恩新能源INR21700-RS50全极耳电芯充电,充电截止电压为 4.2V,充至4.2V时间约为17分钟,涓流完全充满时间约为31分钟。

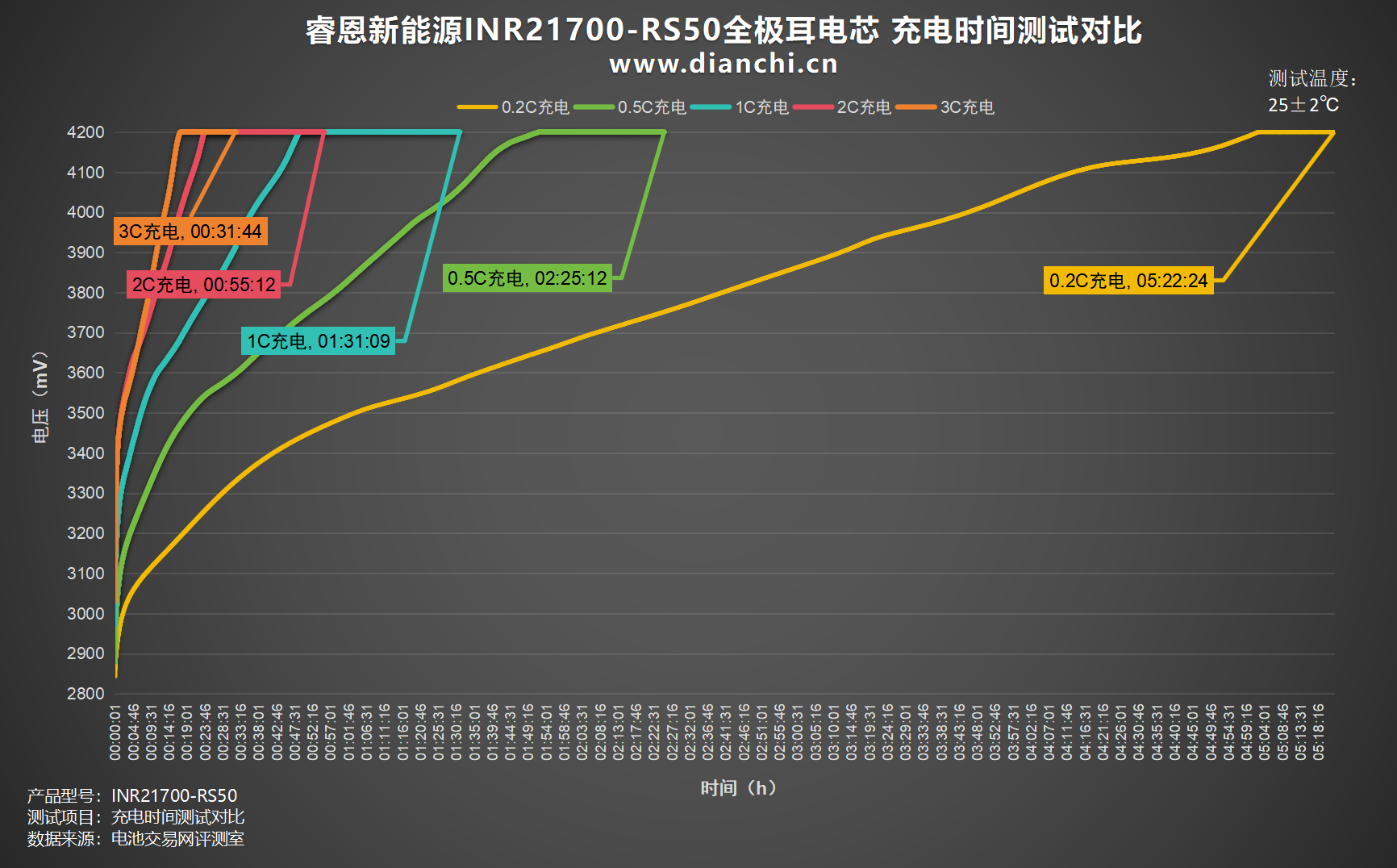

将所测数据汇总至曲线图,可以看到充电时间最快的是3C倍率,完全充满仅用时31分钟,其次的是2C充电,耗时55分钟,1C倍率则为1小时31分钟,得益于全极耳结构,充电速度大大提升,充电速度拉满。
放电测试
放电测试阶段将使用恒流放电,统计其总耗时及其放出容量及能量数值。
0.2C放电

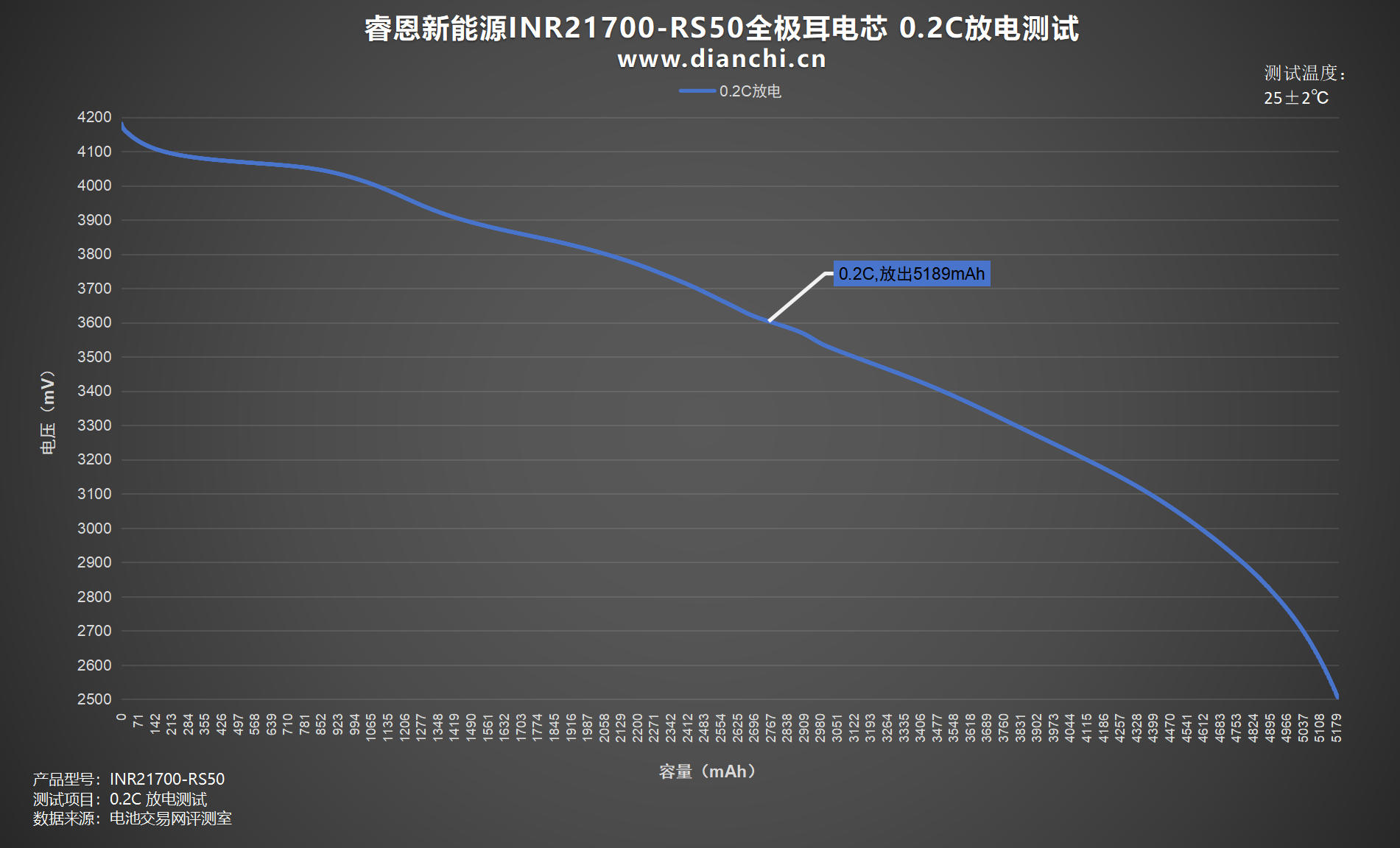

绘制出折线图,设置电流为 1000mA,0.2C为睿恩新能源INR21700-RS50全极耳电芯放电,均压 3.58V,放到截止电压为2.5V,耗时约5小时10分钟,放出容量5189mAh,放出能量18.58Wh。
0.5C放电
绘制出折线图,设置电流为 2500mA,0.5C为睿恩新能源INR21700-RS50全极耳电芯放电,均压 3.57V,放到截止电压为2.5V,耗时约2小时3分钟,放出容量5138mAh,放出能量18.33Wh。

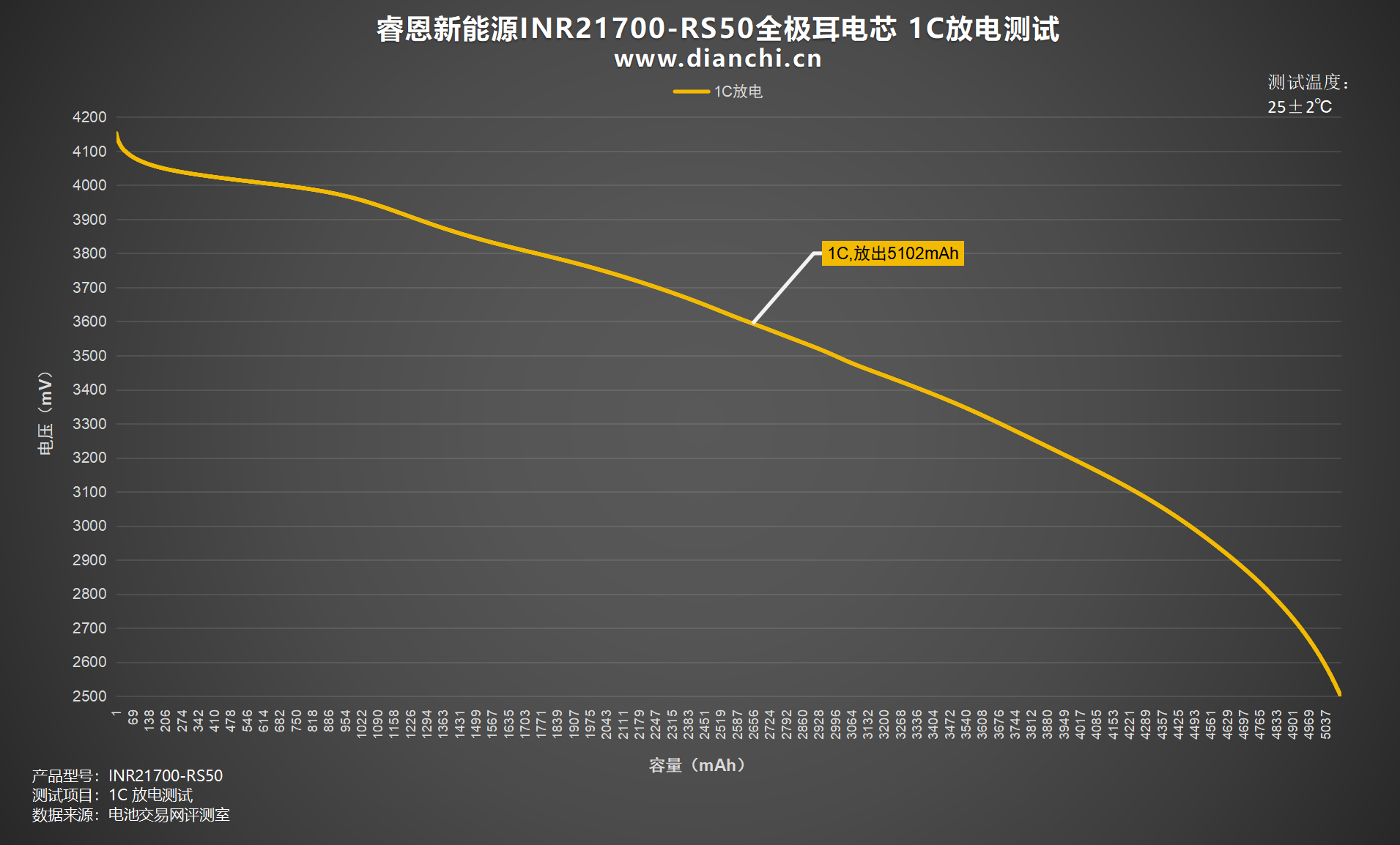

1C放电
绘制出折线图,设置电流为 5000mA,1C为睿恩新能源INR21700-RS50全极耳电芯放电,均压 3.54V,放到截止电压为2.5V,耗时约1小时1分钟,放出容量5102mAh,放出能量18.08Wh。
3C放电

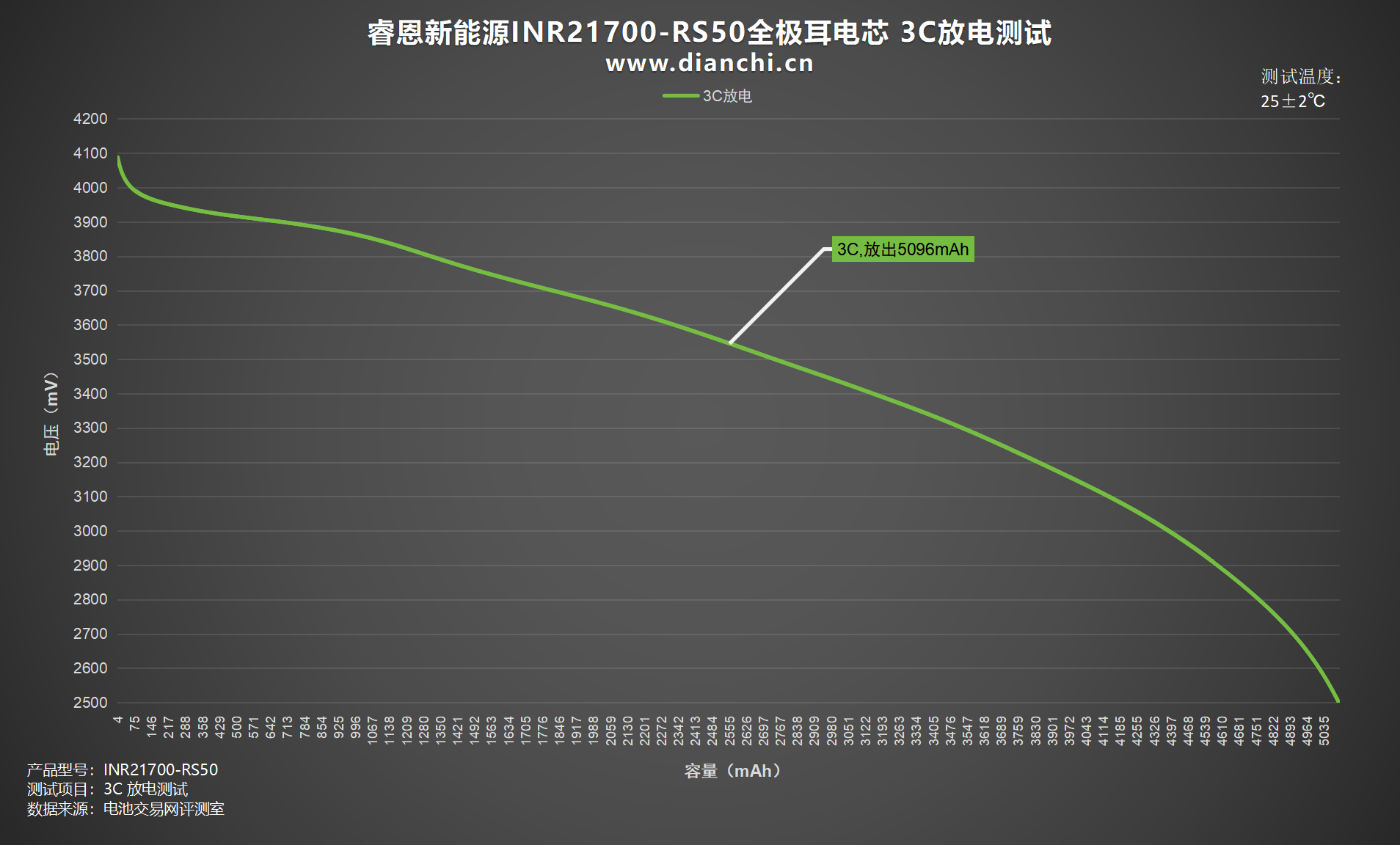

绘制出折线图,设置电流为 15000mA,3C为睿恩新能源INR21700-RS50全极耳电芯放电,均压 3.48V,放到截止电压为2.5V,耗时约20分钟,放出容量5096mAh,放出能量17.71Wh。

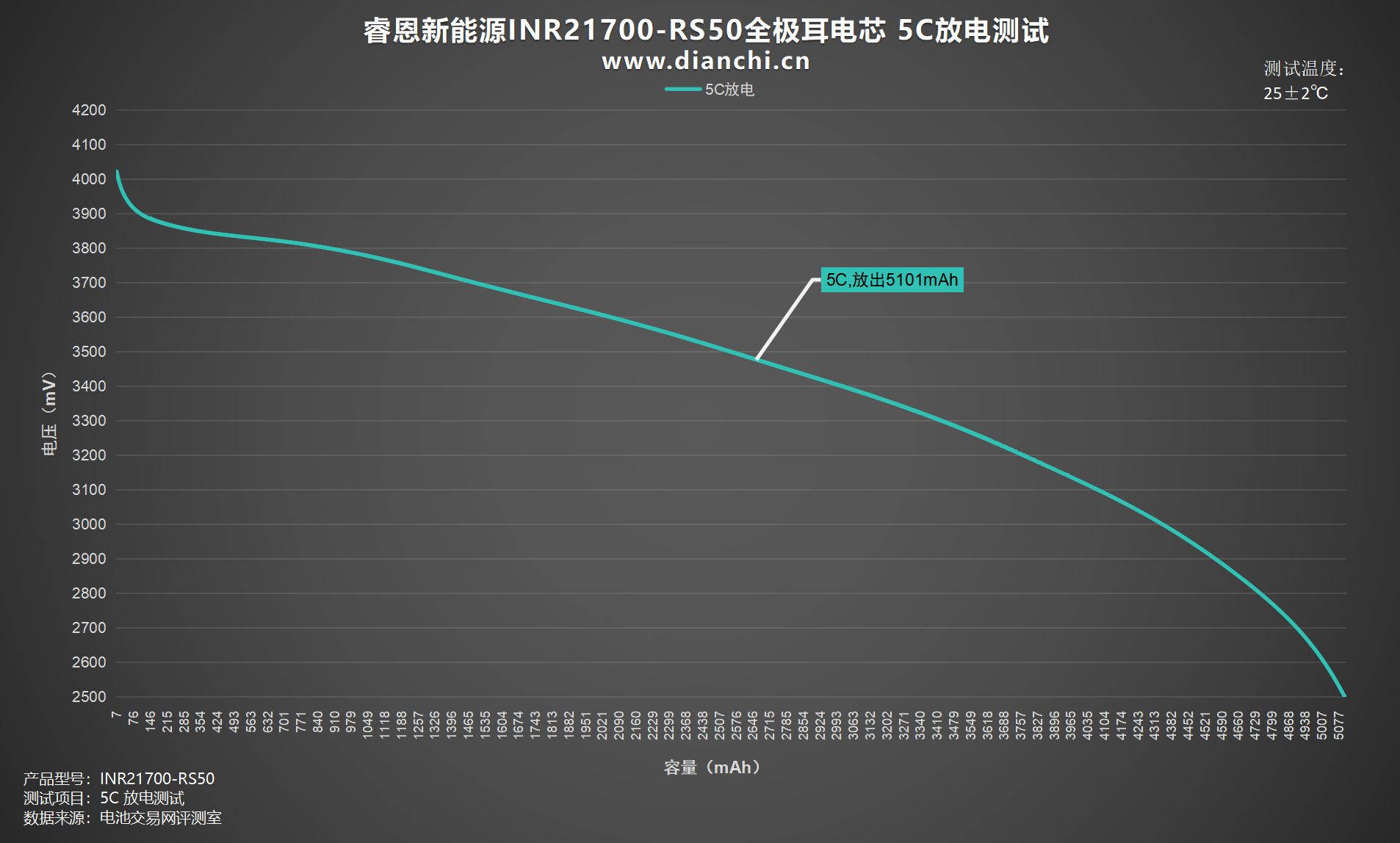

5C放电
绘制出折线图,设置电流为 25000mA,5C为睿恩新能源INR21700-RS50全极耳电芯放电,均压 3.43V,放到截止电压为2.5V,耗时约12分钟,放出容量5101mAh,放出能量17.50Wh。

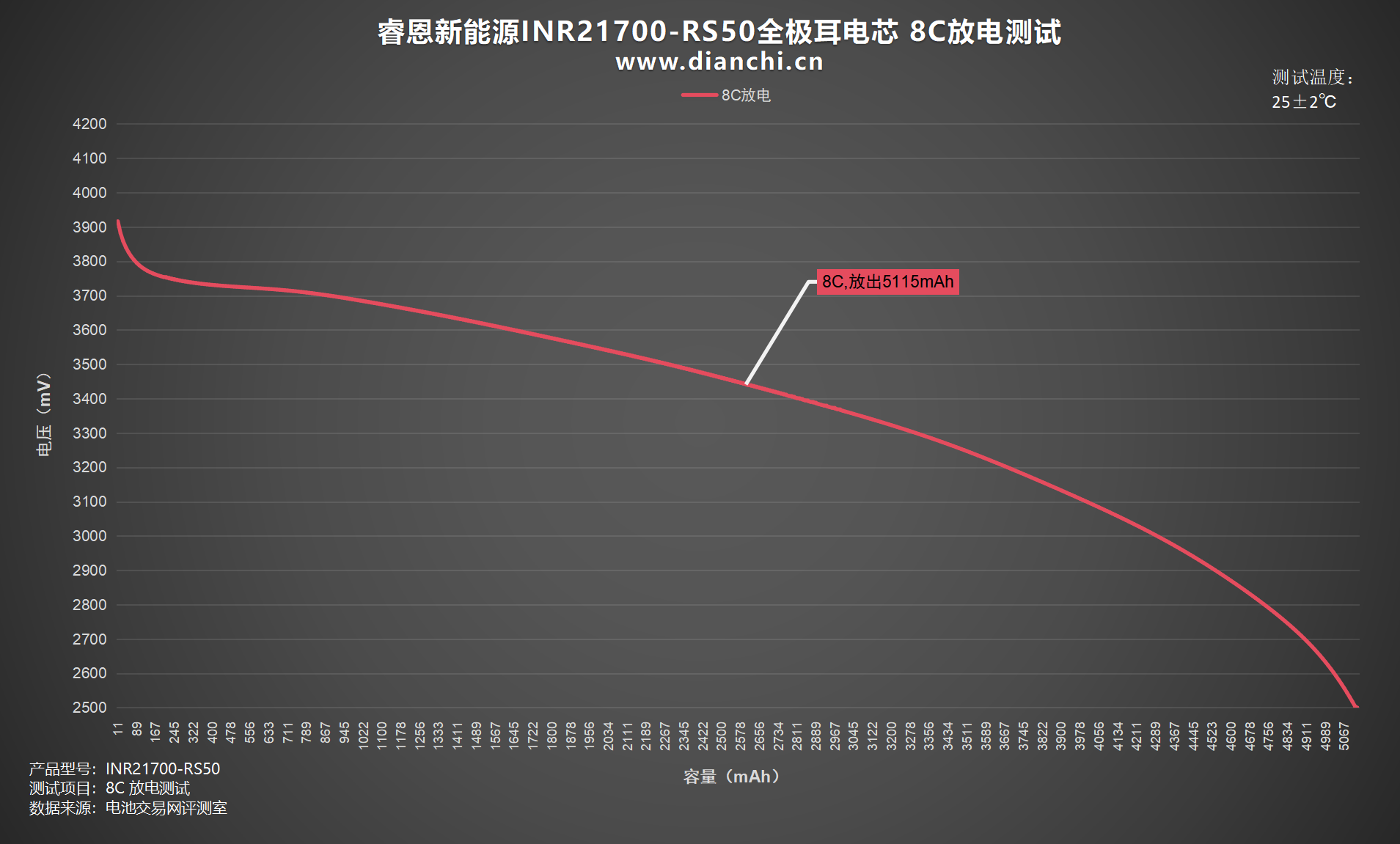

8C放电
绘制出折线图,设置电流为 40000mA,8C为睿恩新能源INR21700-RS50全极耳电芯放电,均压 3.37V,放到截止电压为2.5V,耗时约7分钟,放出容量5115mAh,放出能量17.25Wh。
将数据汇总至表格,可以看到所测放电倍率放出容量基本都超过了5100mAh,放出能量最高可达18.58Wh,表现优秀。

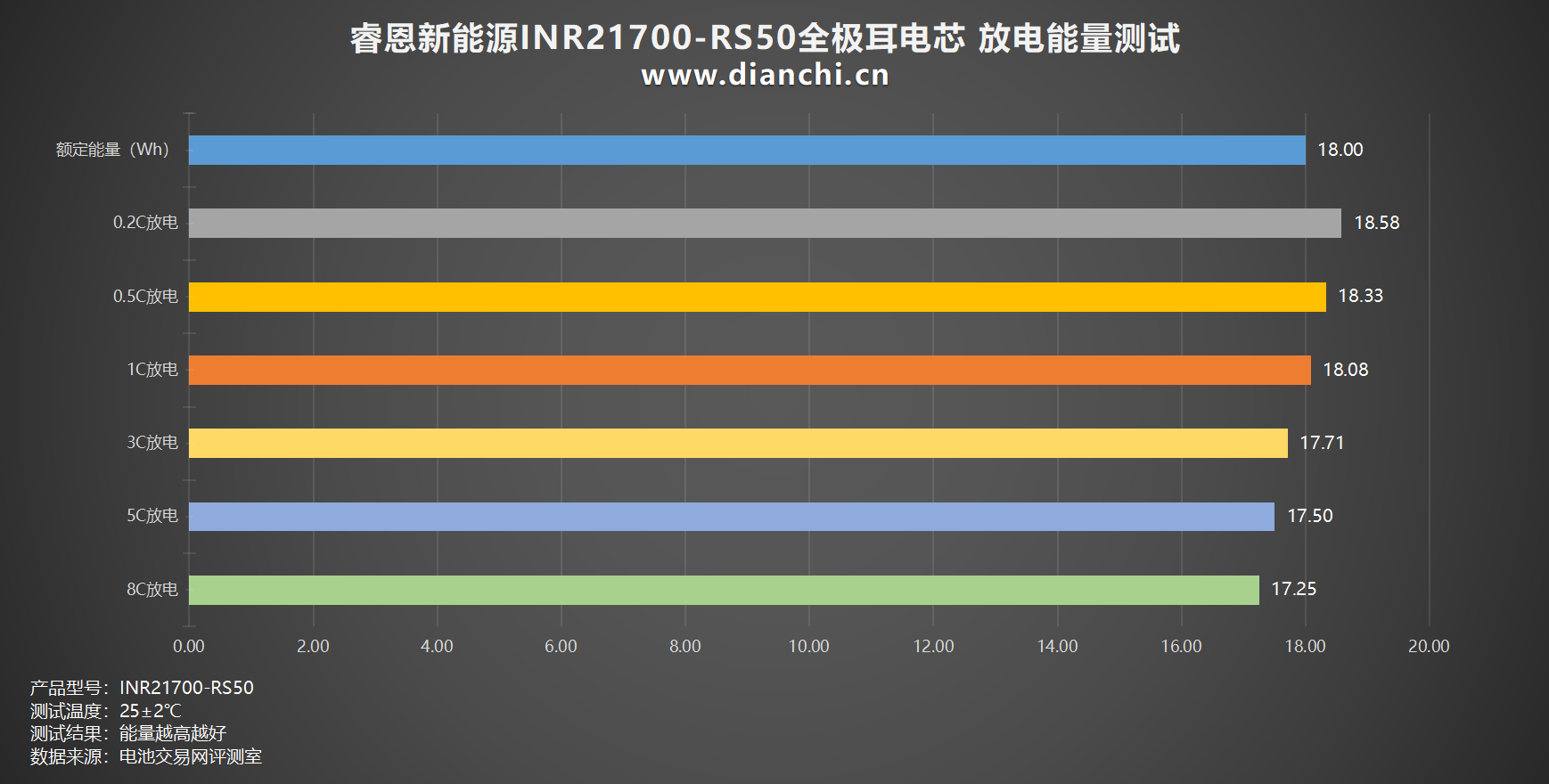

再来详细看看放电能量表现,整体放电能量在17.25-18.58Wh区间,在1C放电倍率以内放电能量均能保持在18Wh以上,其余倍率在17Wh左右,整体差异不大。
将所测倍率汇总成曲线图,可以看到在多个倍率下放电容量没有低于5000mAh,多数倍率放出容量超5100mAh,远超标称容量,表现亮眼。
内阻测试
内阻测试部分,电池交易网将使用内阻测试仪器,分别测试 满电内阻 与 空电内阻。

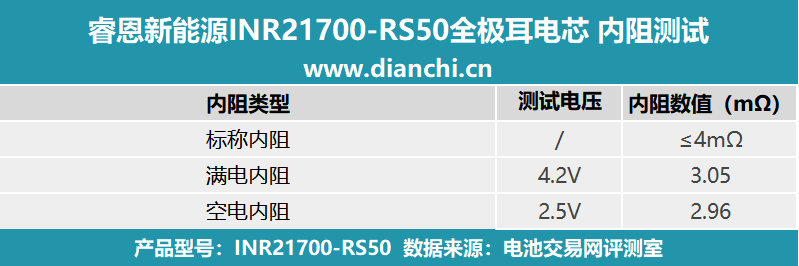

将测试数据汇总至表格,可以看到满电内阻电压为 4.2V,空电内阻电压则为 2.5V,睿恩新能源INR21700-RS50全极耳电芯标称内阻为≤4mΩ。

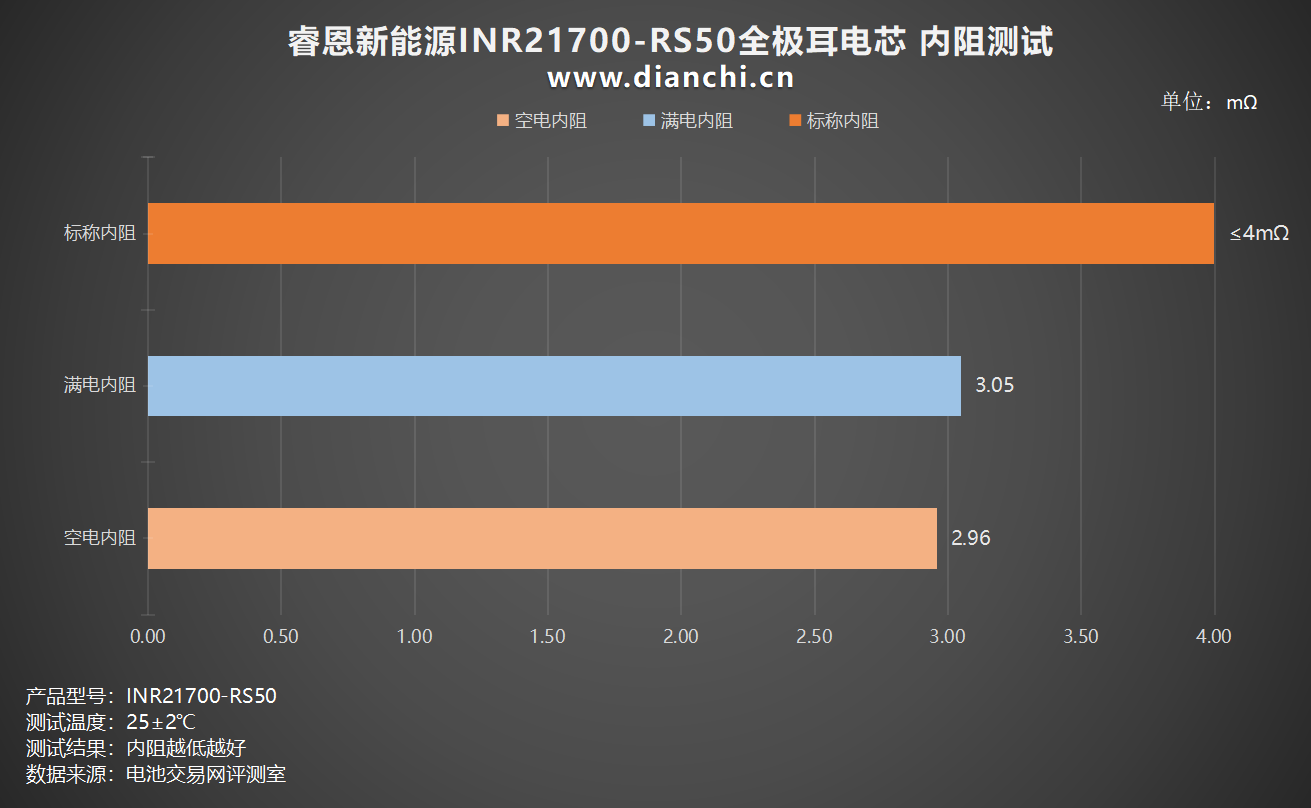

绘制出柱状图,可以看到 4.2V满电内阻为 3.05mΩ,2.5V空电内阻为 2.96mΩ,在两种电压下电芯内阻差距不大,同时远低于标称内阻,表现优秀。
温度测试
温度测试部分,电池交易网将对各个充放电倍率的温度进行测量。
充电温度测试
0.2C充电

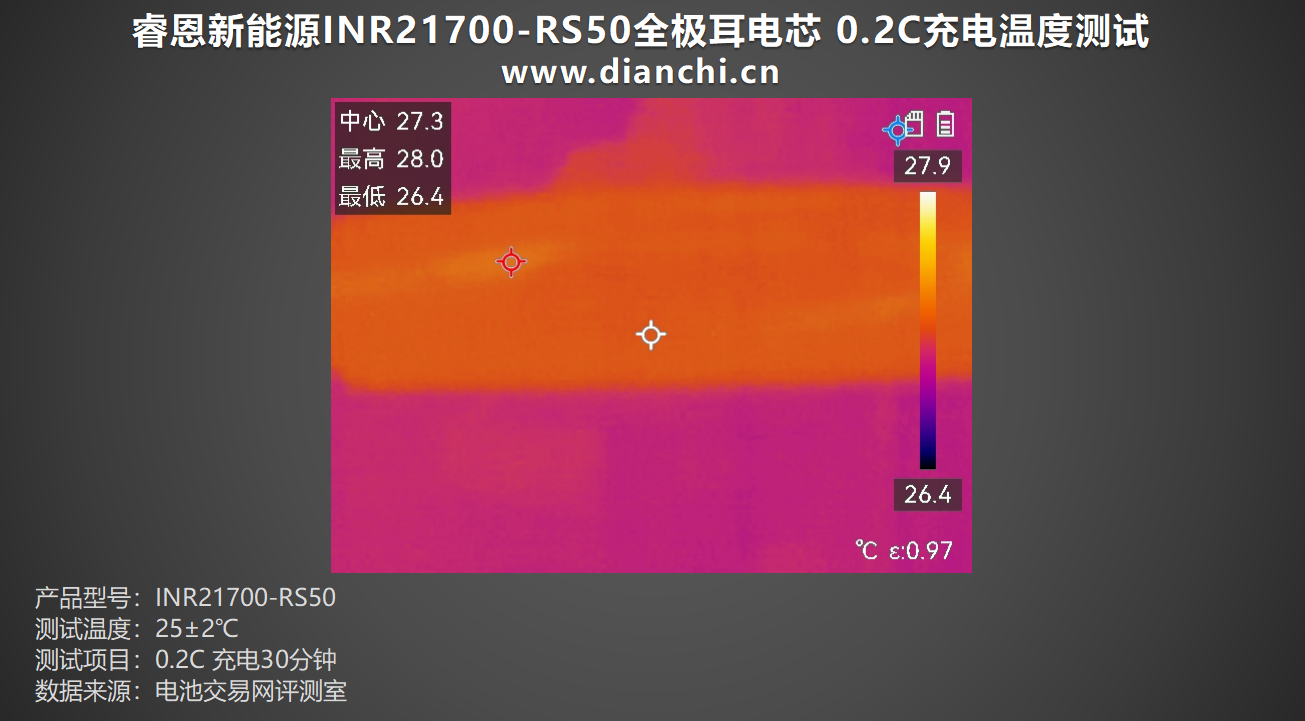

将睿恩新能源INR21700-RS50全极耳电芯以0.2C倍率进行充电30分钟,表面最高温度为27.3℃左右。

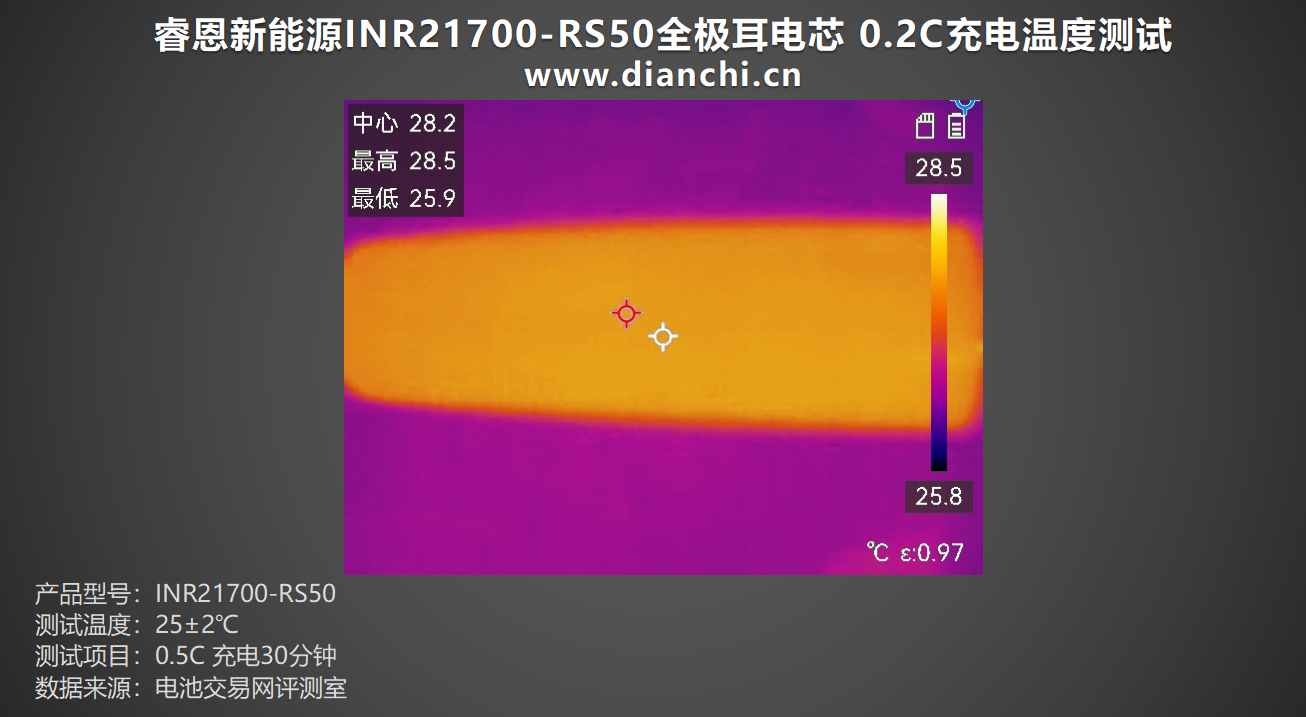

0.5C充电
将睿恩新能源INR21700-RS50全极耳电芯以0.5C倍率进行充电30分钟,表面最高温度为28.5℃左右。
1C充电

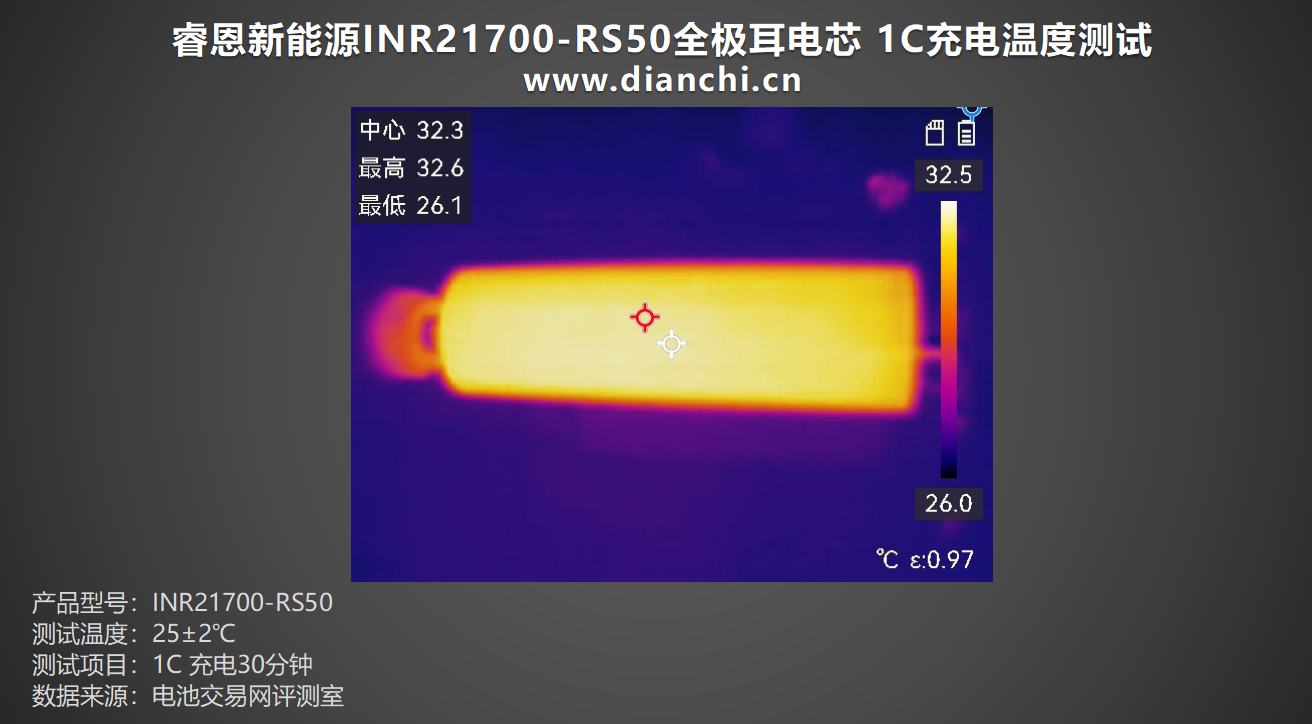

将睿恩新能源INR21700-RS50全极耳电芯以1C倍率进行充电30分钟,表面最高温度为32.6℃左右。
2C充电

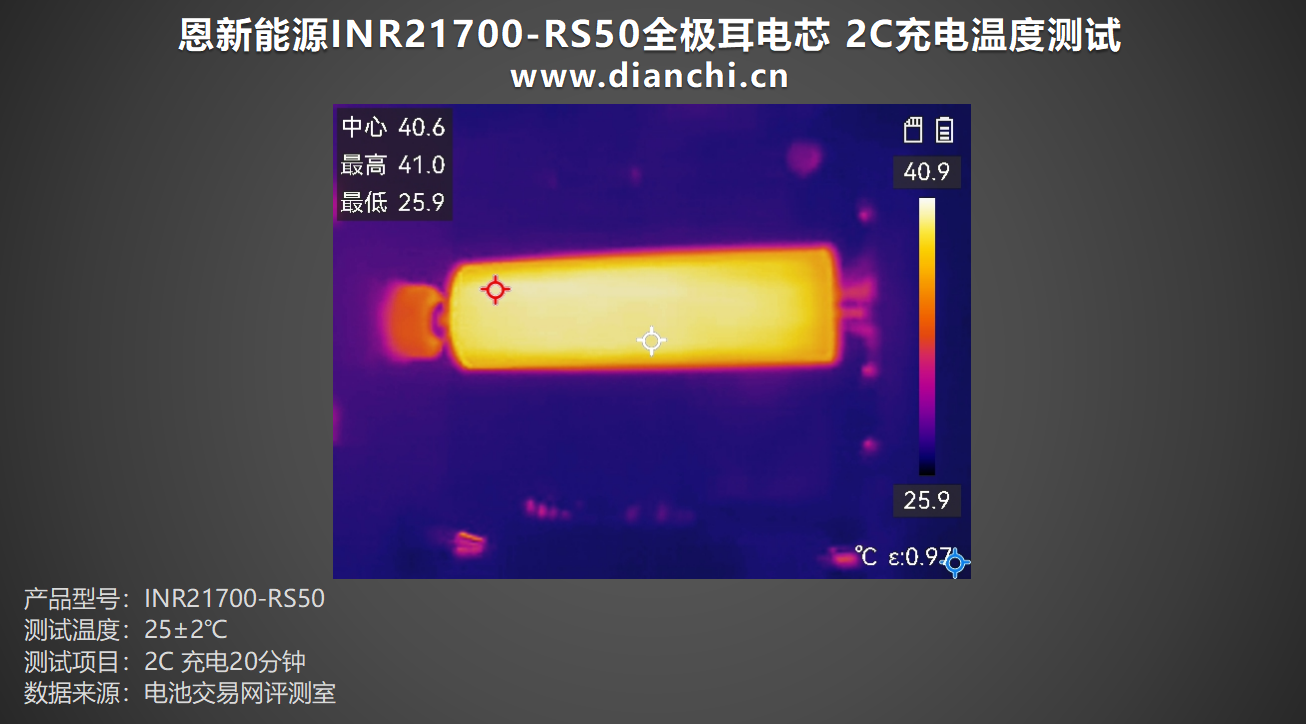

将睿恩新能源INR21700-RS50全极耳电芯以2C倍率进行充电20分钟,表面最高温度为41℃左右。

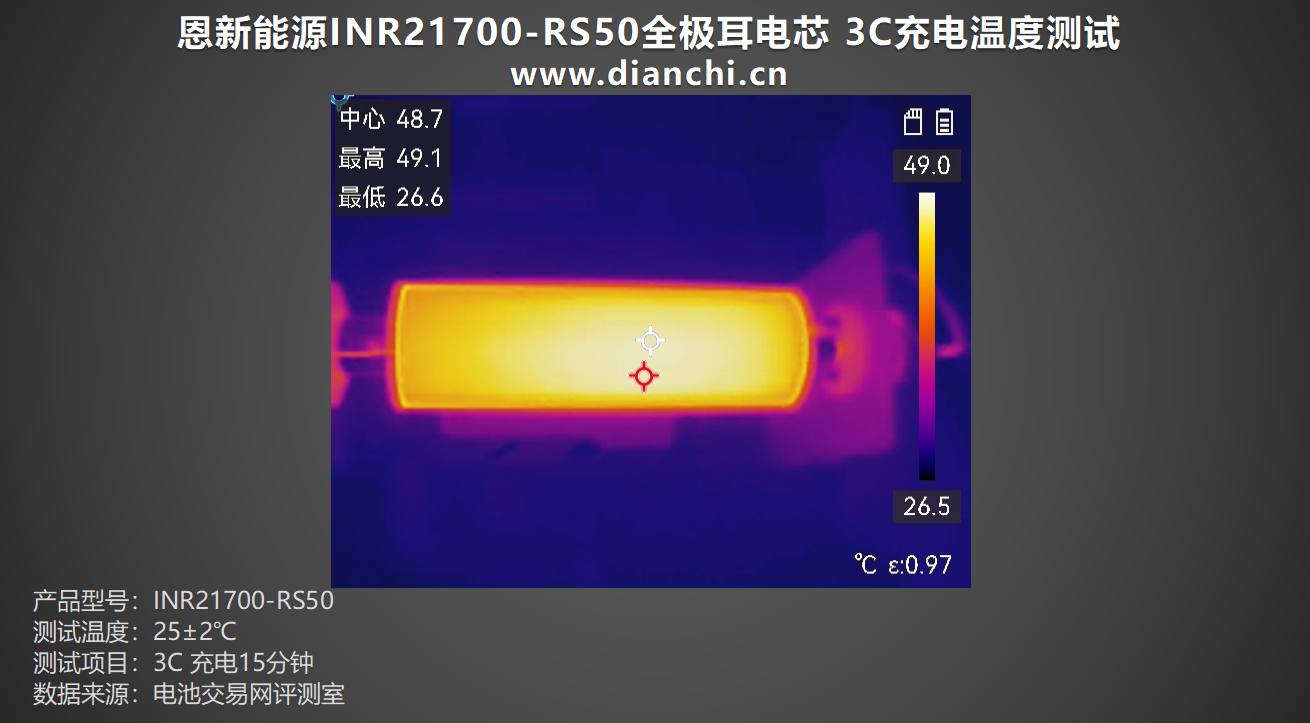

3C充电
将睿恩新能源INR21700-RS50全极耳电芯以3C倍率进行充电15分钟,表面最高温度为49.1℃左右。
放电温度测试
0.2C放电

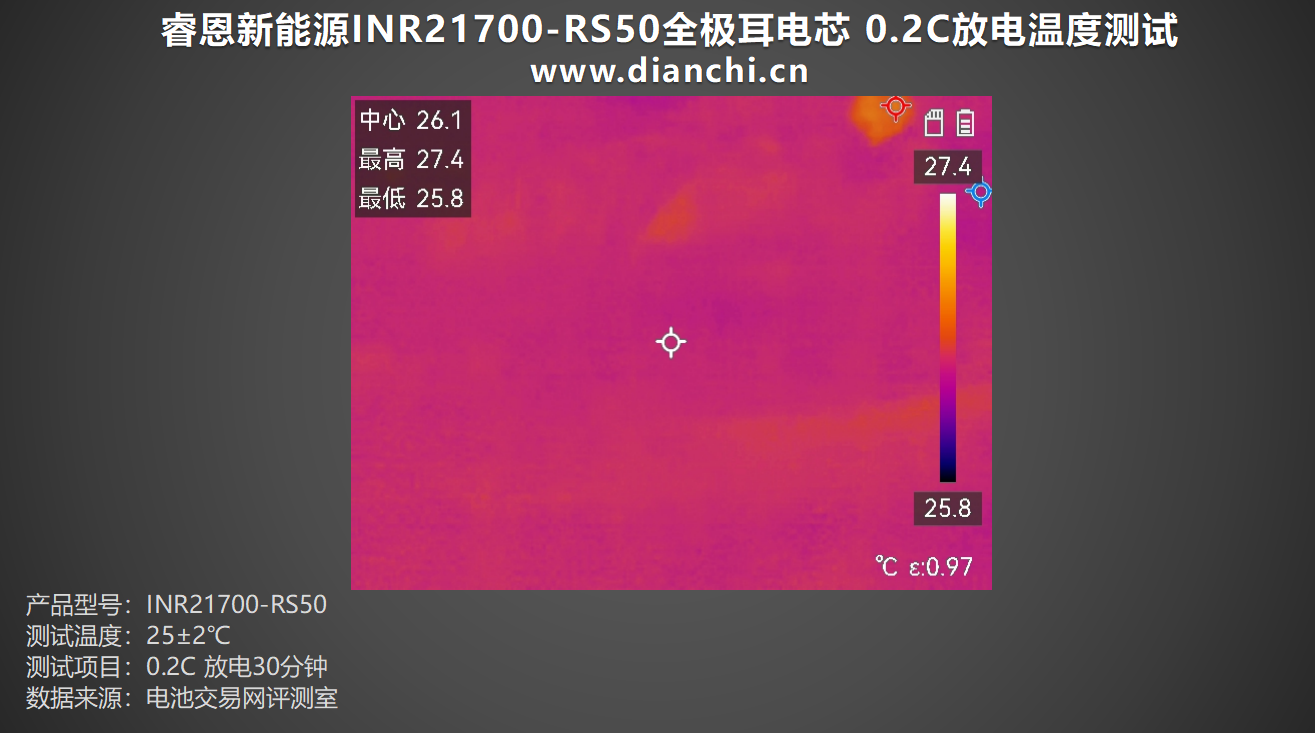

将睿恩新能源INR21700-RS50全极耳电芯以0.2C倍率进行放电30分钟,表面中心温度为26.1℃左右。
0.5C放电

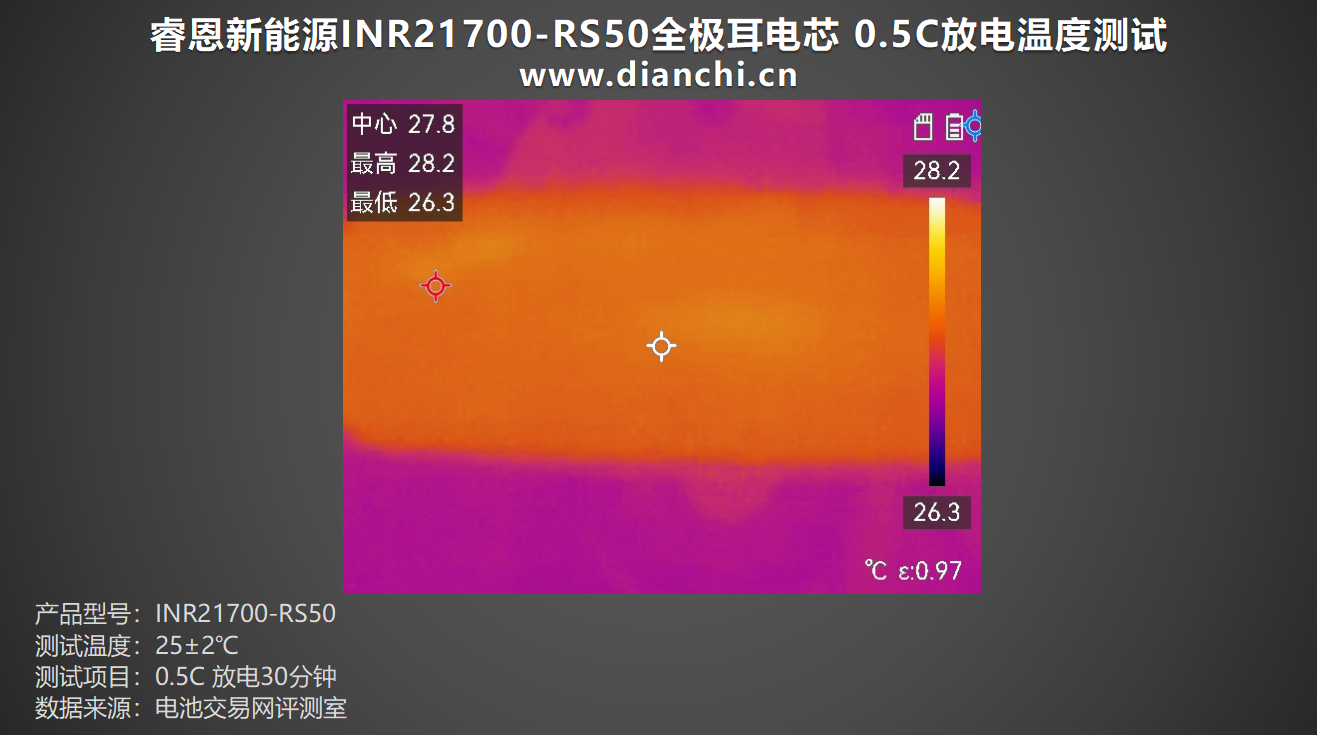

将睿恩新能源INR21700-RS50全极耳电芯以0.5C倍率进行放电30分钟,表面最高温度为28.2℃左右。

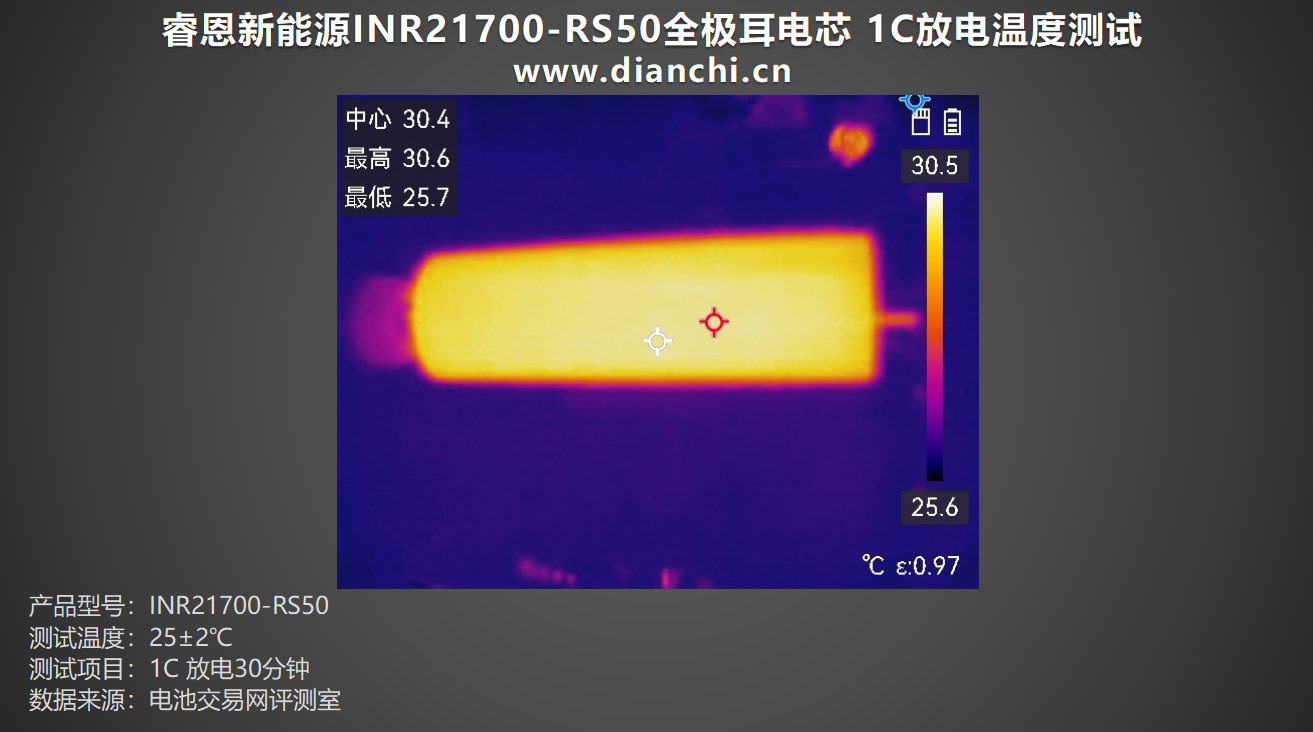

1C放电
将睿恩新能源INR21700-RS50全极耳电芯以1C倍率进行放电30分钟,表面最高温度为30.6℃左右。
3C放电

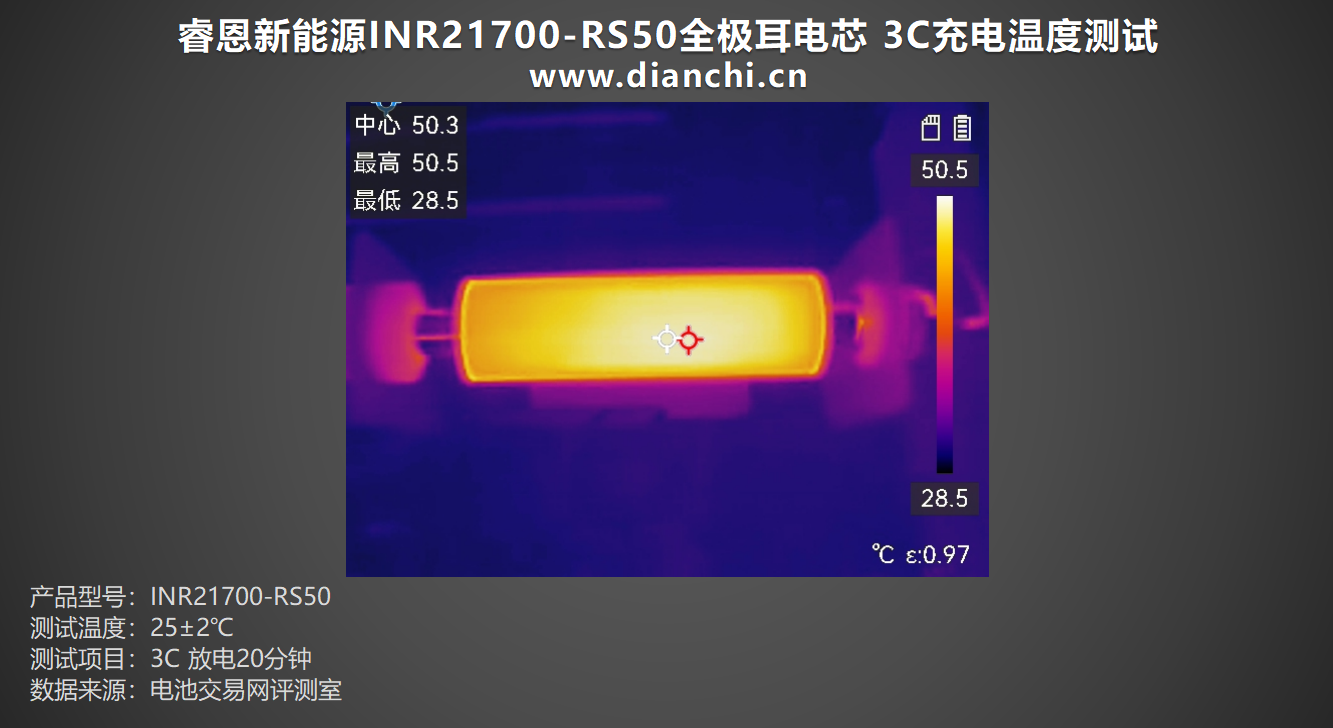

将睿恩新能源INR21700-RS50全极耳电芯以3C倍率进行放电20分钟,表面最高温度为50.5℃左右。
5C放电
将睿恩新能源INR21700-RS50全极耳电芯以5C倍率进行放电10分钟,表面最高温度为65.2℃左右。
8C放电
将睿恩新能源INR21700-RS50全极耳电芯以8C倍率进行放电7分钟,表面最高温度为78.5℃左右。
电池交易网总结
睿恩新能源INR21700-RS50全极耳电芯的推出正式开启了兼顾高比能、高功率全能型锂电新时代,以>270Wh/kg 高能量密度、70A连续放电、10分钟快充至80% SOC、-40℃到80℃宽温域运行等领先参数,集高比能、高功率等多项优势于一体,打破了性能壁垒。
充放电方面,得益于高效能的结构,最高支持15A快充,在实测中充电截止电压为 4.2V,充至4.2V时间约为17分钟,涓流完全充满时间约为31分钟,相较于传统电芯充电性能有着较大的提升,放电测试部分,在标准放电下,放出容量5189mAh,放出能量18.58Wh,远超标称数据,表现亮眼,在多个倍率下放电容量没有低于5000mAh,多数倍率放出容量超5100mAh。
内阻方面,这款电芯标称内阻为≤4mΩ,实测4.2V满电内阻为 3.05mΩ,2.5V空电内阻为 2.96mΩ,在两种电压下电芯内阻差距不大,同时远低于标称内阻,温度方面,充电温度控制在50℃以内,放电温度除8C以外,温度均在65℃以内。
整体来看,从高能量密度到极致快充,从宽温域适应性到卓越稳定性,INR21700-RS50 全极耳电芯以 “全维度领先” 的姿态,稳居同类型电芯性能第一梯队。无论是电动工具、储能设备,还是复杂环境下的特种应用,这款集高比能、高倍率、高安全、长续航、超快充于一体的全能型电芯,都能完美胜任,为各领域用户提供超越期待的动力解决方案。
规格书下载
睿恩新能源专区
https://www.dianchi.cn/brand/RELIANC.html
睿恩新能源INR21700-RS50全极耳电芯
https://www.dianchi.cn/product/1747121326207.html
相关阅读:
评论0
