前言

在目前的蓝牙耳机市场中，开放式形态的耳挂式和耳夹式耳机，凭借着更持久的舒适佩戴体验，获得了大量用户的喜爱。但同时，由于其采用了完全开放耳道的结构设计，难以实现主动或被动降噪效果，因此无法满足部分用户对沉浸式音频体验的需求。

近期，UGREEN绿联推出了一款全新形态的开放式耳机——绿联HiTune S8（下文简称绿联S8），其采用耳夹式固定，搭配独特的壶嘴型潜入式音腔设计，不仅实现了开放式聆听，还兼具了自适应主动降噪效果，为用户带来了一机两用的体验。同时，该产品还支持AI助理，基于豆包大模型，支持AI现场录音、AI对话翻译、AI同声传译、AI通话录音等功能，助力用户智慧便捷生活。

音频体验方面，绿联S8耳夹式耳机搭载11mm PU+生物振膜双磁动圈单元，支持LDAC高解析音频编码技术，通过了Hi-Res高清无线音频认证，还支持绿联空间音效，提供更具空间感的音频效果；搭载6麦克风系统，支持AI通话降噪，升级抗风噪模式，保障清晰通话效果；支持自适应主动降噪，能够根据环境噪音和耳朵声学空间，自动调节降噪深度。续航上，使用50%的音量，支持单次8.5小时，综合35小时的最长音乐播放。

我爱音频网此前还拆解过绿联HiTune S5开放式耳机、绿联HiTune T6、HiTune X6真无线降噪耳机，绿联HiTune T3、HiTune T2、HiTune T1、HiTune WS100真无线蓝牙耳机，绿联HiTune Max3头戴式降噪耳机，无线领夹麦克风、苹果入耳式有线耳机和USB车载蓝牙音频接收器等，下面再来看看这款产品的详细拆解报告吧~

一、绿联S8耳夹式耳机外观设计

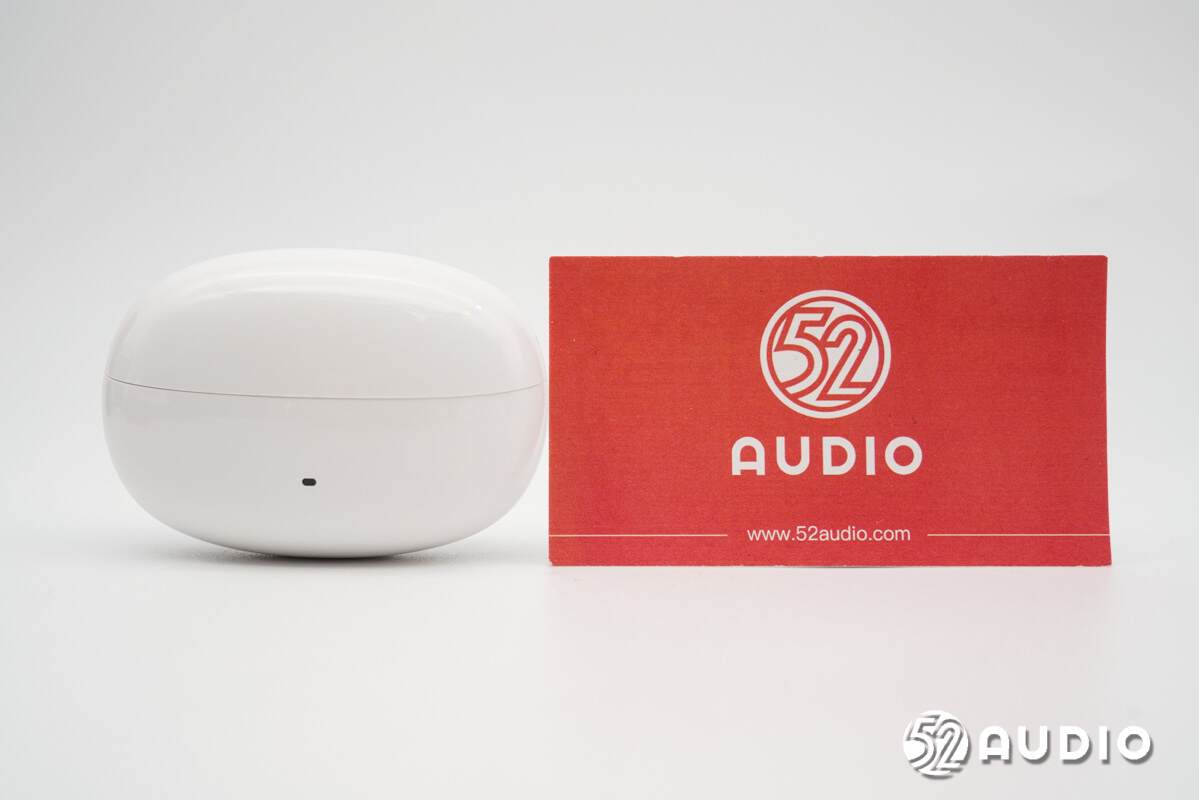

绿联S8耳夹式耳机充电盒采用了鹅卵石状的设计，烤漆质感，光滑圆润。机身正面设置有一颗指示灯，用于反馈蓝牙配对及充电状态。

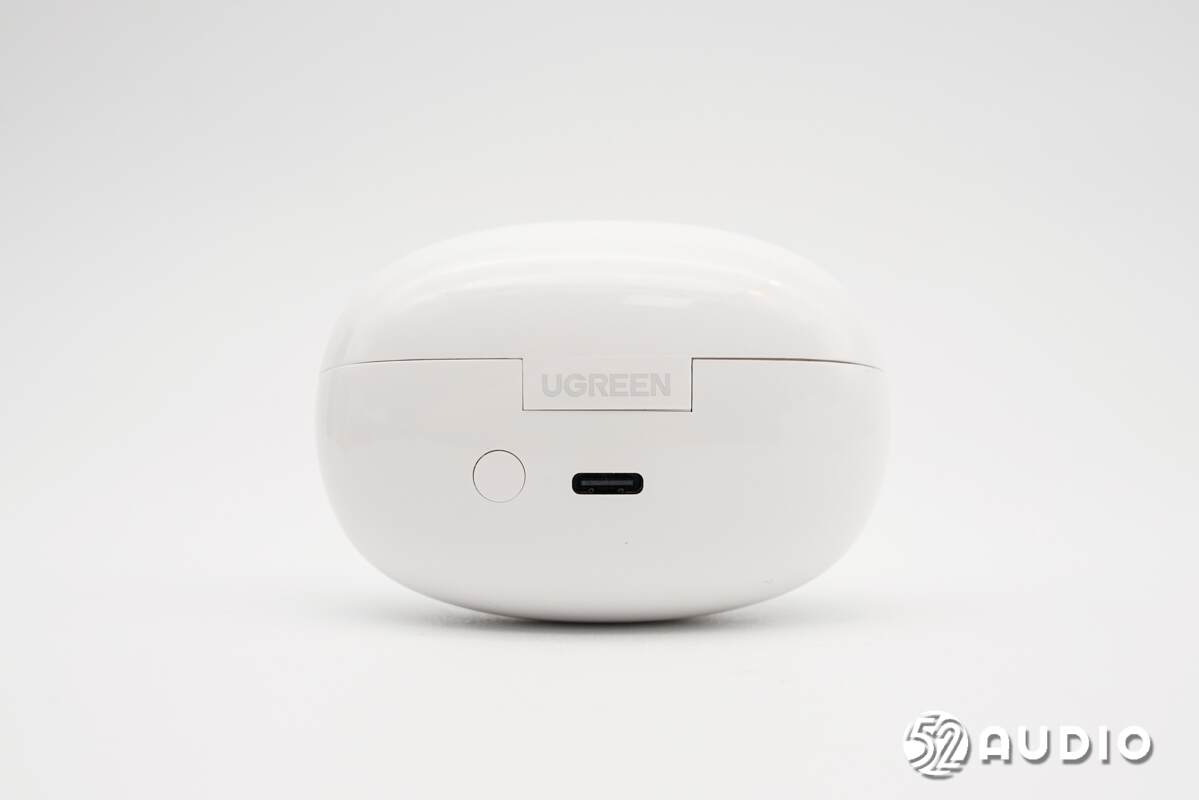

机身背面设置有Type-C充电接口和蓝牙配对按键，转轴上设计“UGREEN”品牌LOGO。

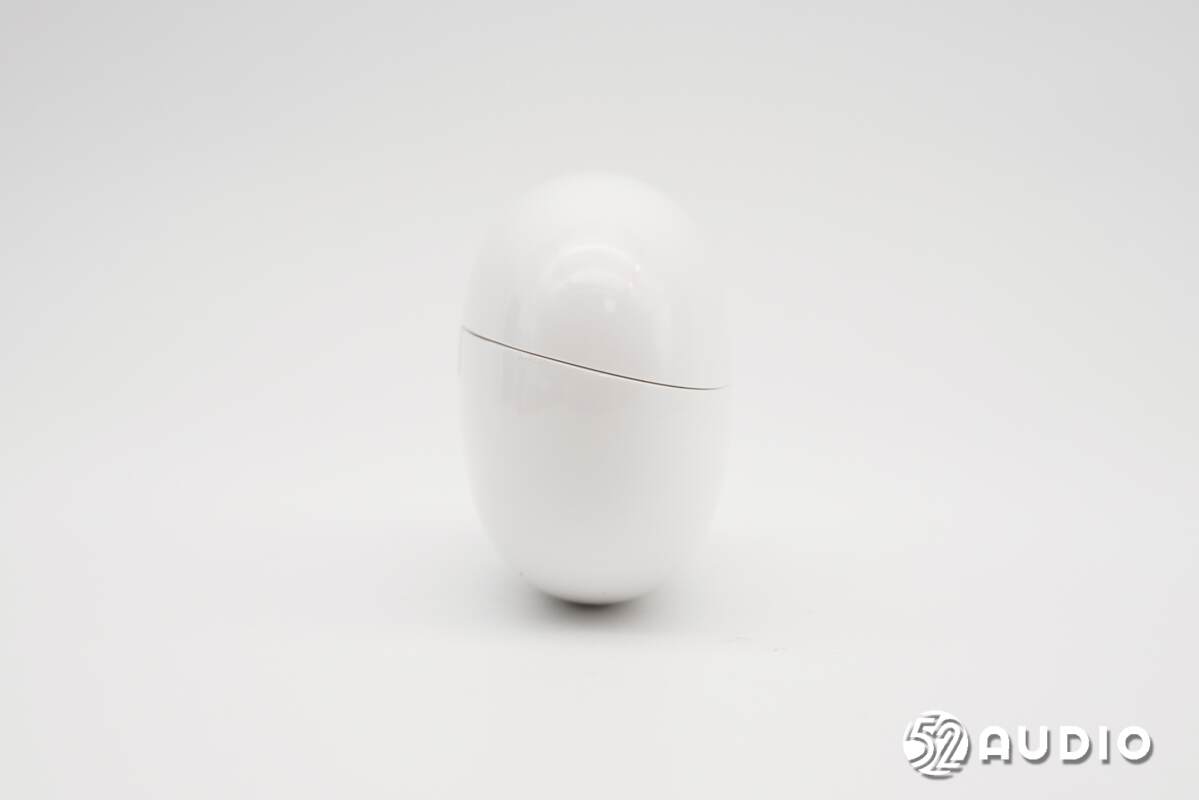

机身侧边外观一览，盒盖采用了倾斜设计，实现更开放的内部座舱结构。

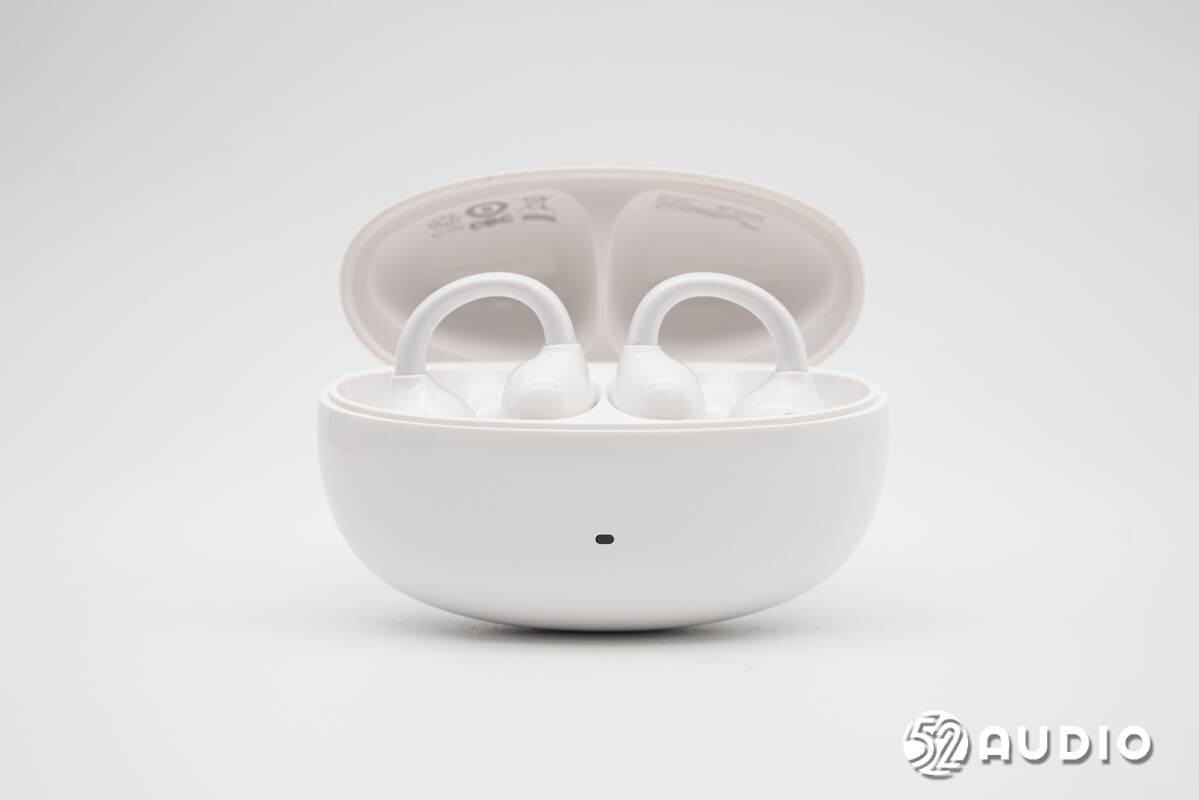

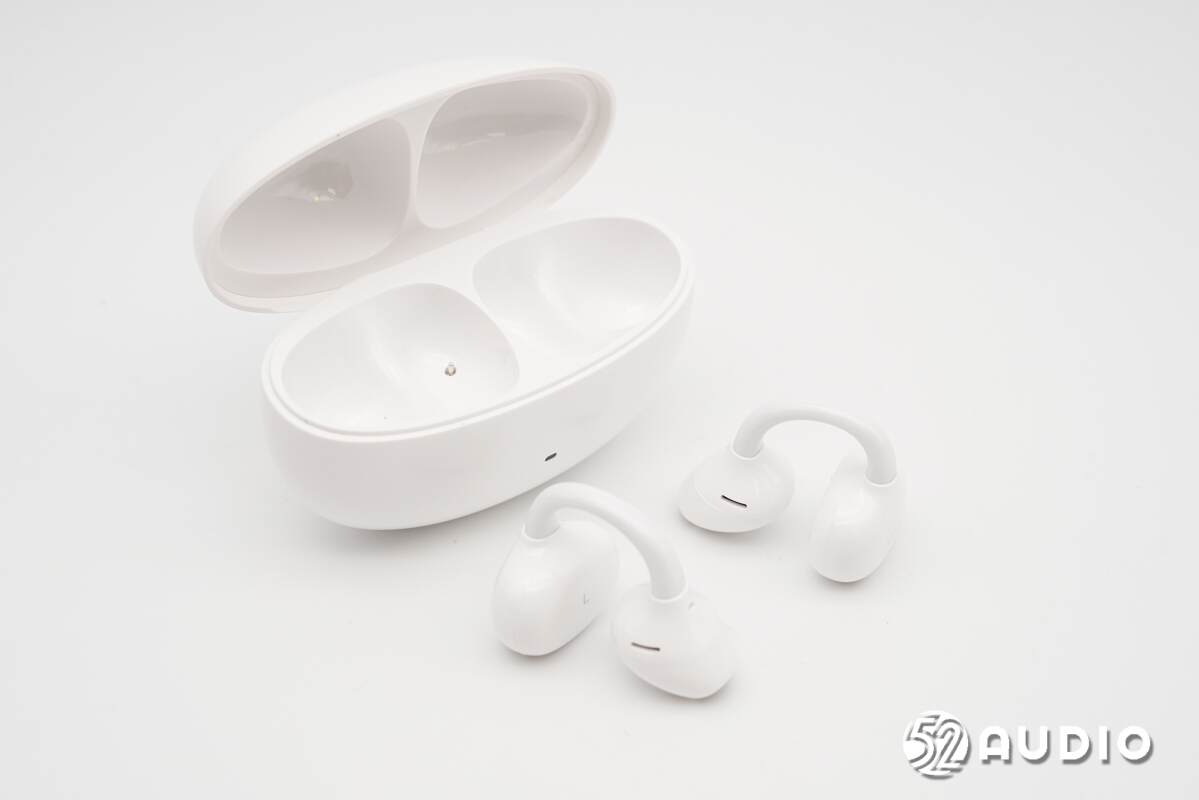

打开充电盒盖，内部耳机磁吸固定，能够便捷取放。

取出耳机，座舱内部结构一览。

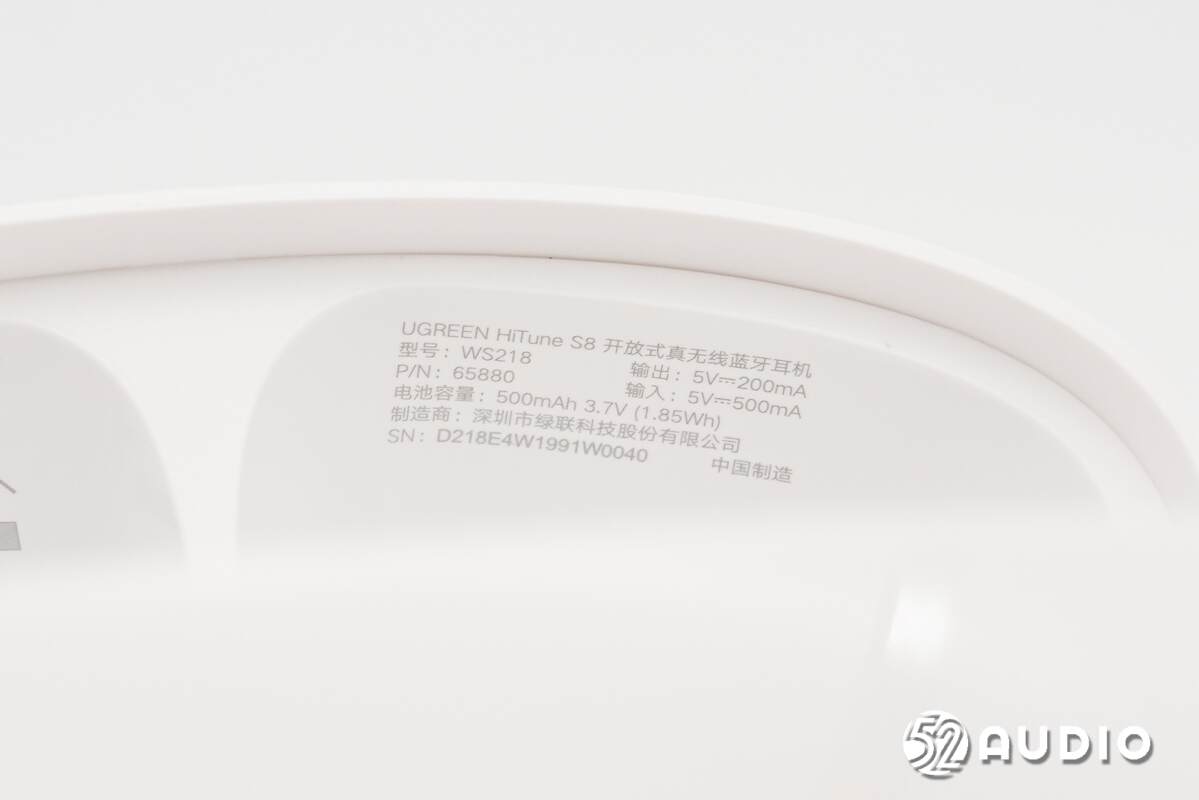

盒盖内侧标注有产品参数信息，UGREEN绿联HiTune S8开放式真无线蓝牙耳机，型号：WS218，输出：5V-200mA，输入：5V-500mA，电池容量：500mAh 3.7V（1.85Wh），制造商：深圳市绿联科技股份有限公司。

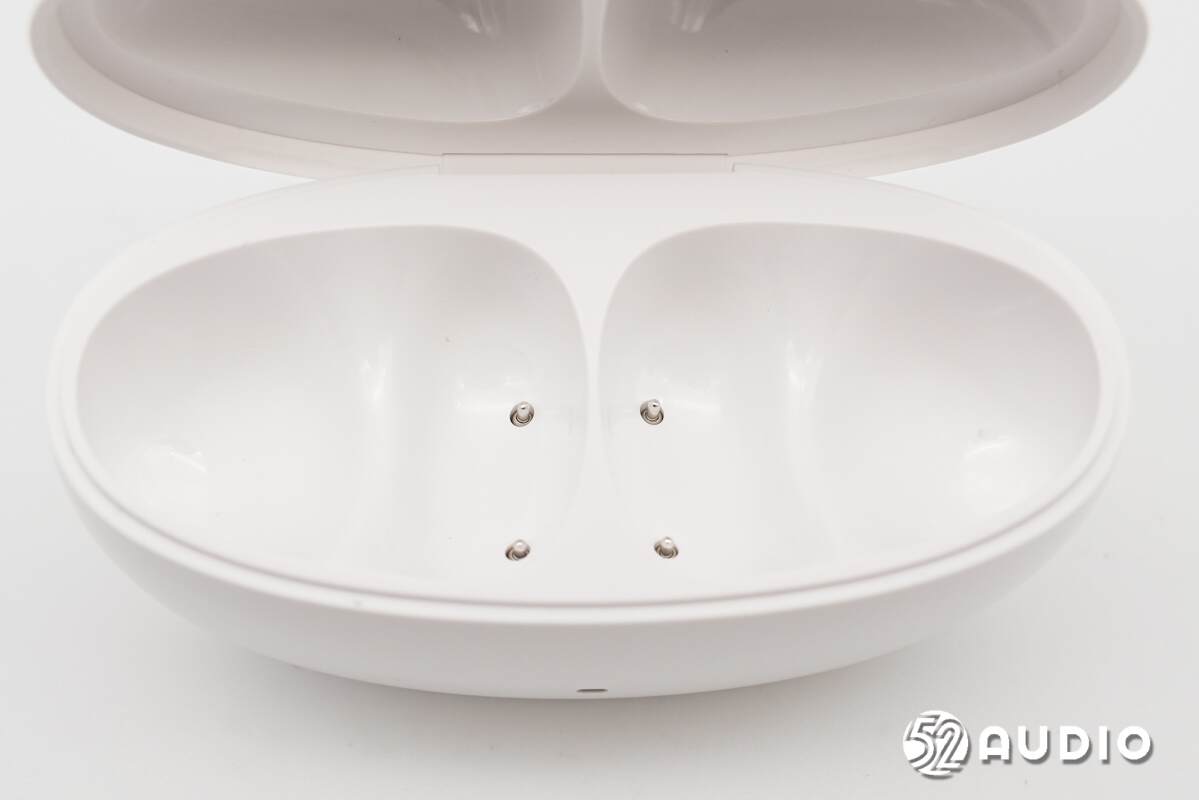

座舱内部为耳机充电的金属顶针特写。

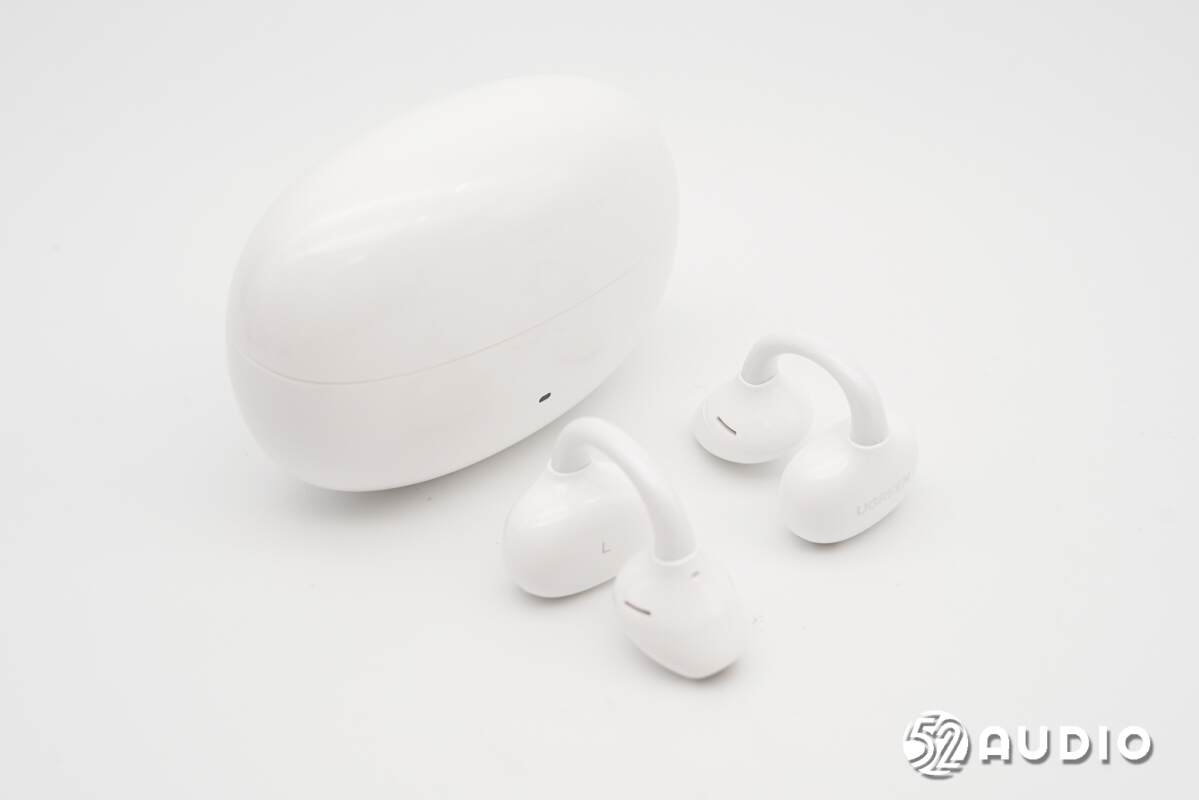

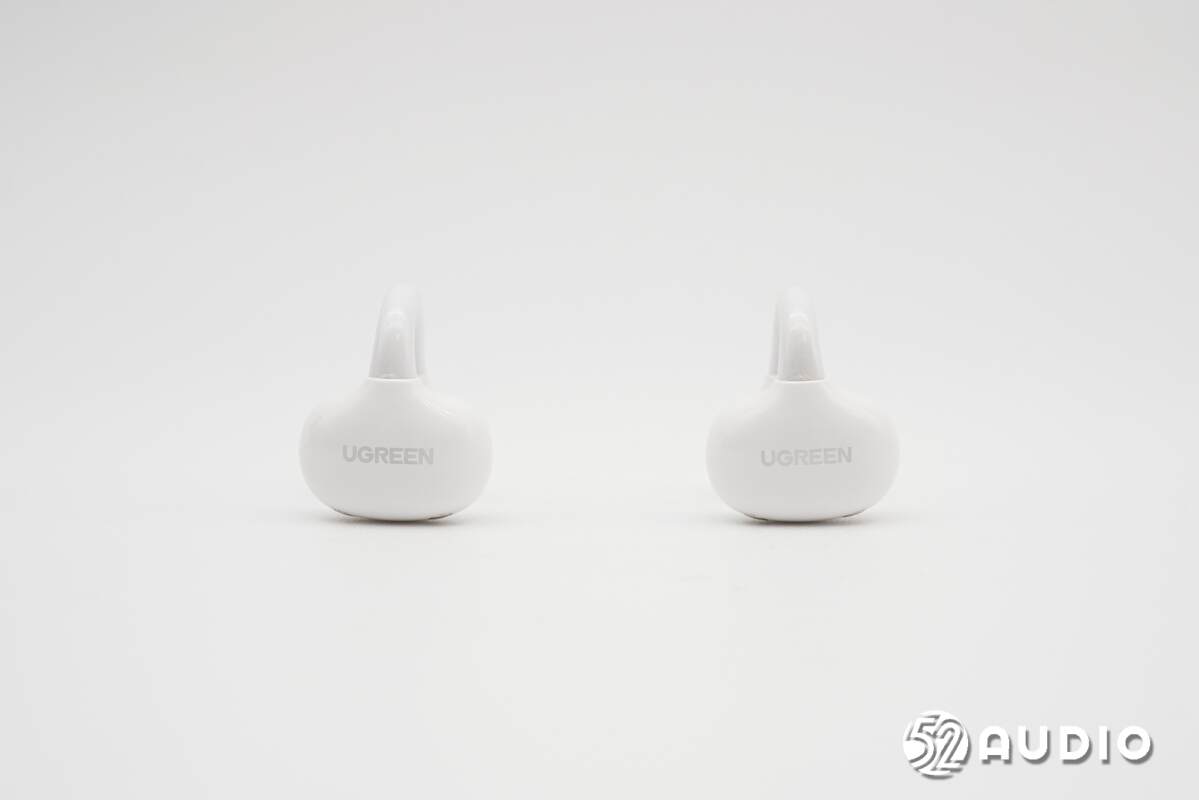

绿联S8耳夹式耳机整体外观一览，耳机采用了耳夹式设计，由弹性弯臂衔接前后腔体，佩戴时夹在耳廓上，轻盈舒适。

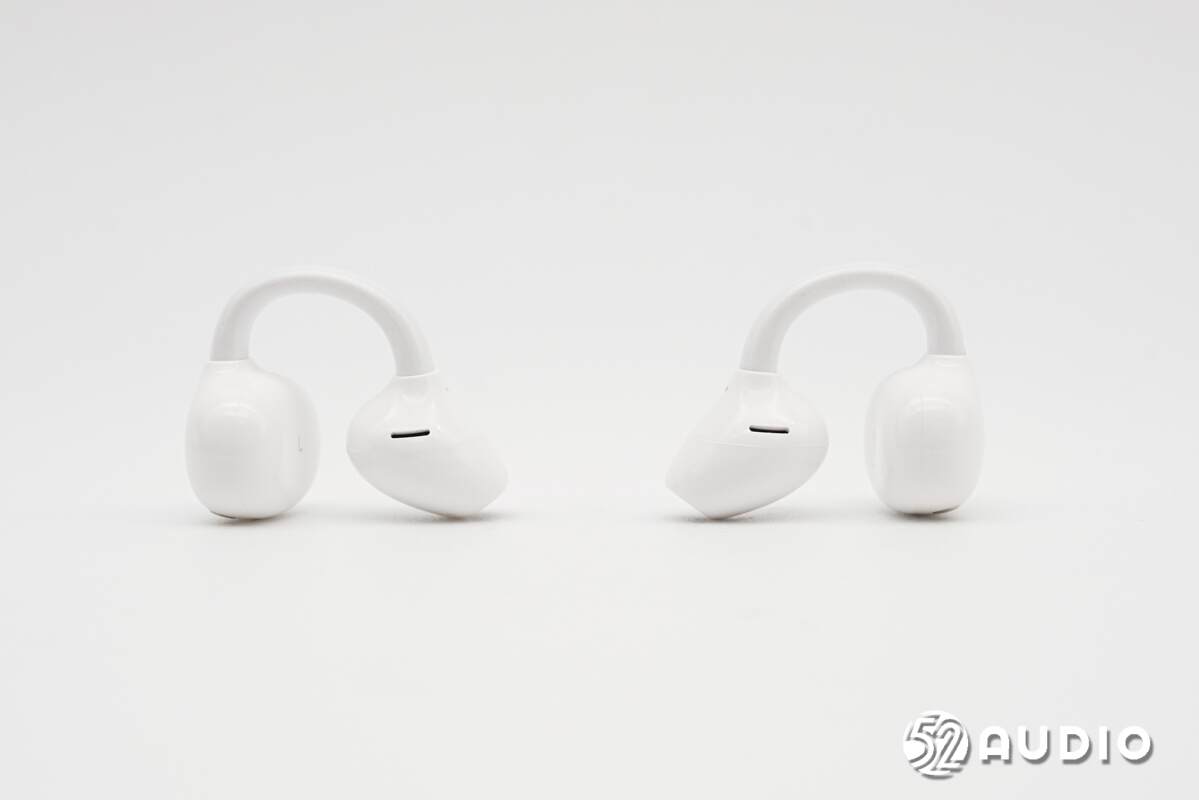

绿联S8耳夹式耳机侧边外观一览，U型弯臂采用了TPU+记忆钛丝材质，夹角适中，佩戴轻盈舒适。前端音腔采用了壶嘴型潜入式设计，造型类似迷你半入耳式耳机，佩戴时轻贴耳廓实现开放式聆听。又因为发声腔靠耳道更近，为反向降噪声波精准送入耳道提供了可能。

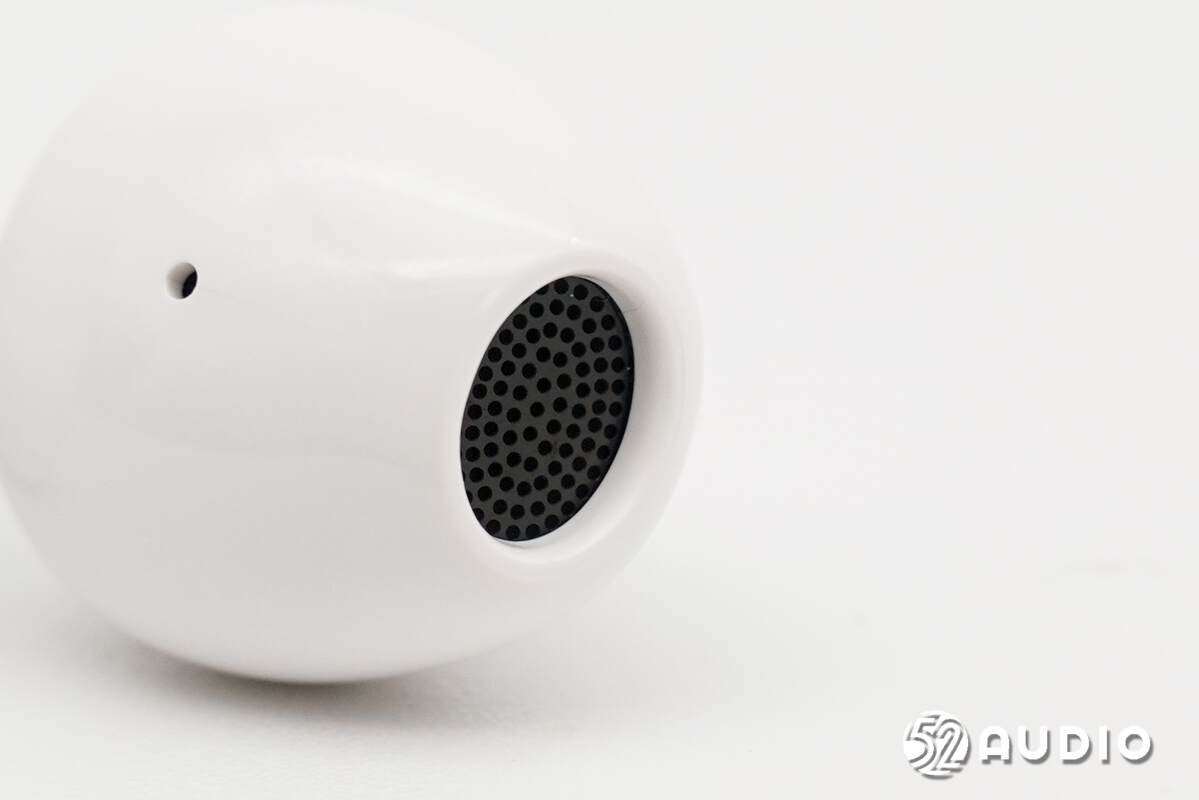

音腔出音嘴特写，金属盖板防护。内部设置有后馈降噪麦克风。

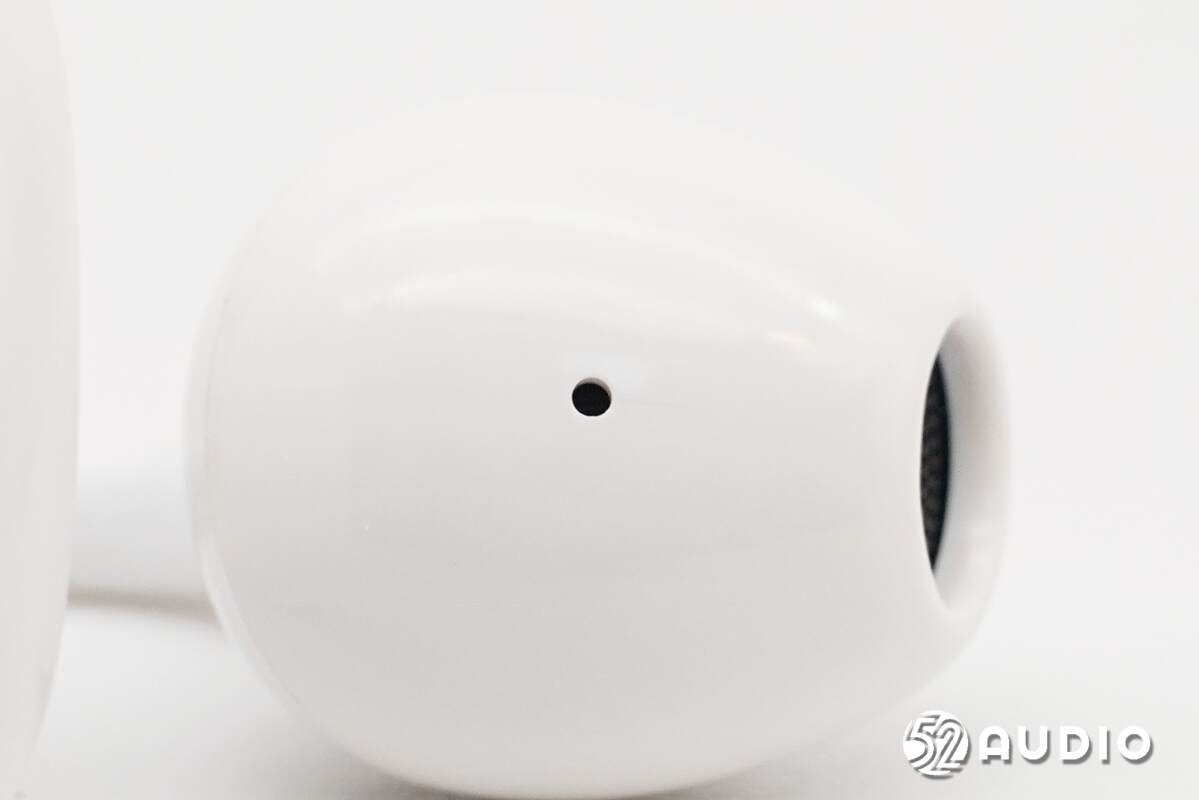

音腔内侧圆形调音孔特写，用于保障腔体内部空气流通。

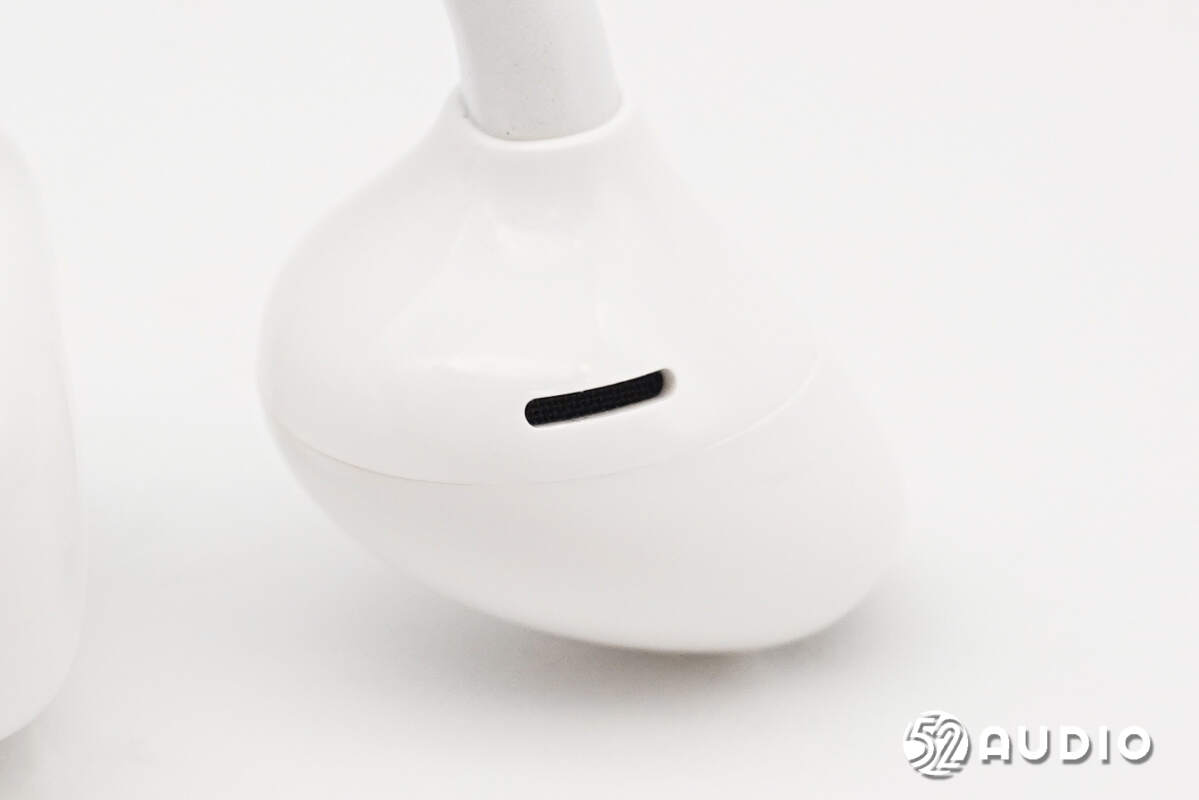

音腔两侧设置有条形调音孔。

音腔顶部的前馈降噪麦克风/通话麦克风拾音孔特写。

后端腔体外侧设计有“UGREEN”品牌LOGO，同时也是触摸控制区域。

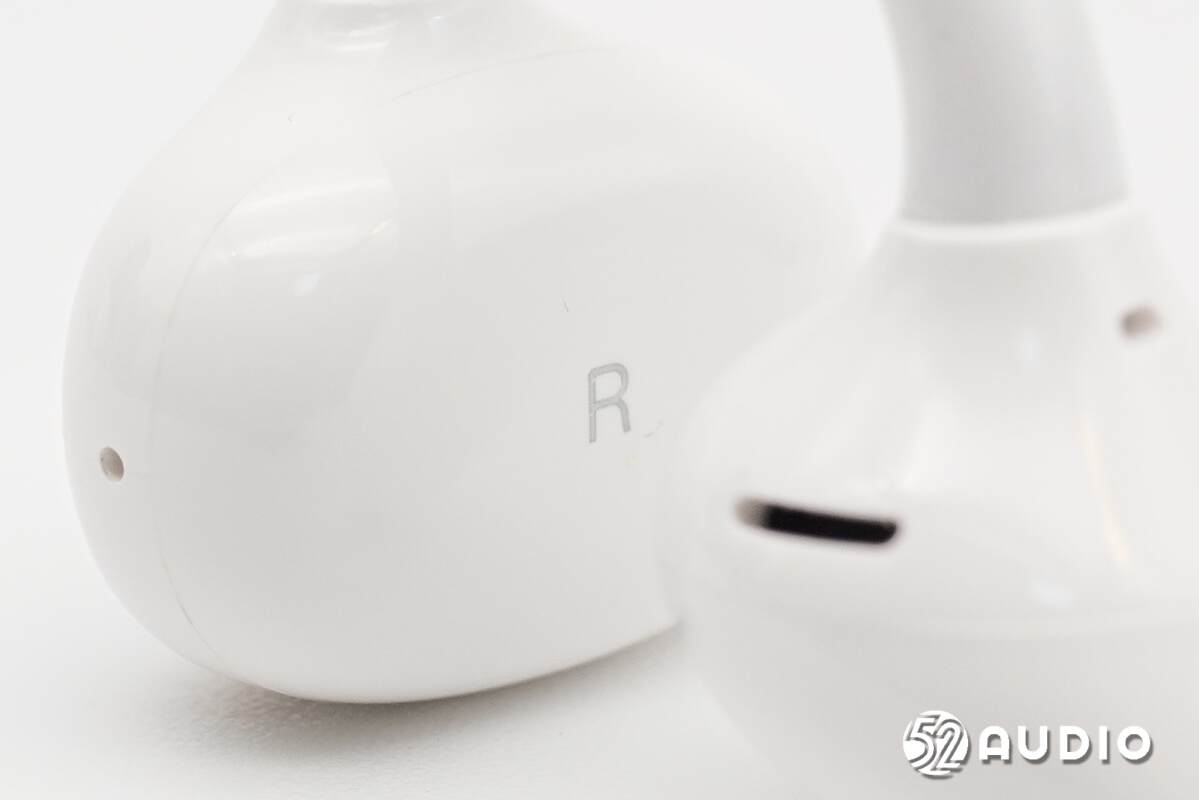

后端腔体内侧彩用弧面设计，更符合耳廓结构，提供更舒适的佩戴体验。设计有R/右标识，便于用户区分。

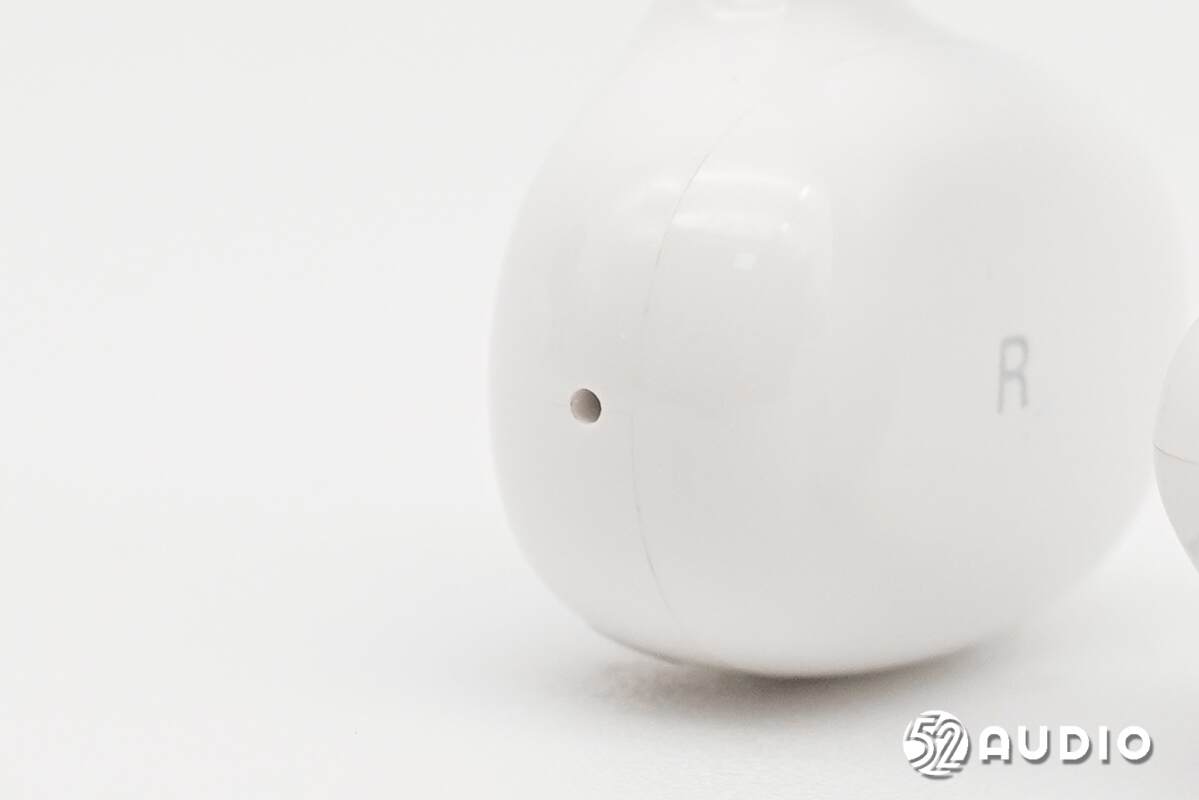

后端腔体侧边的通话麦克风拾音孔特写。

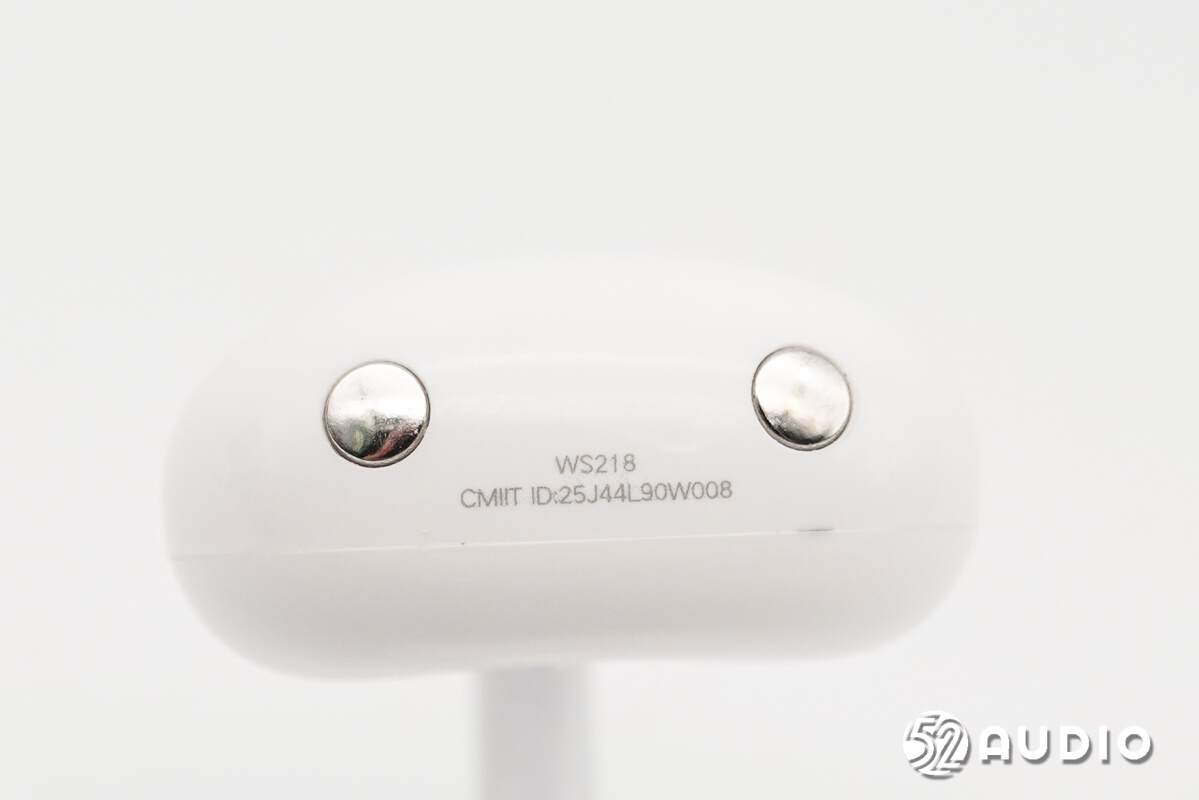

后端腔体底部设置充电触点，连接充电盒充电。

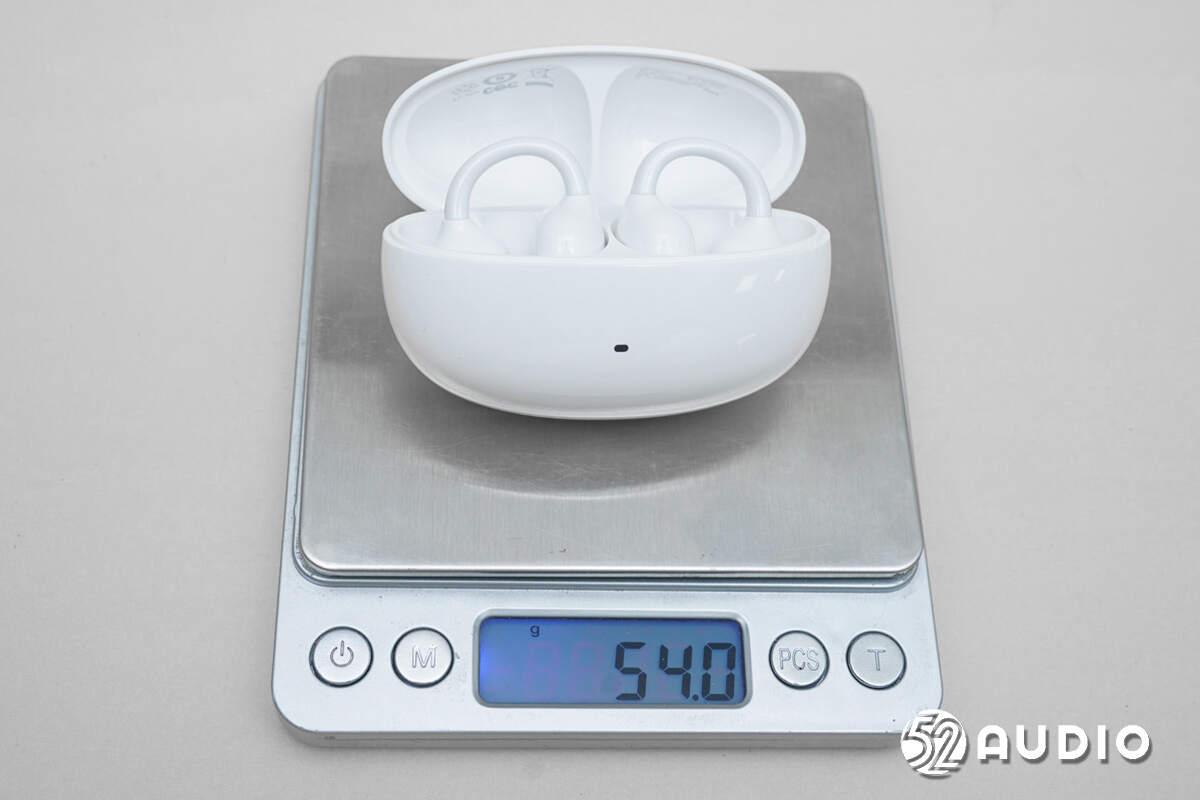

经我爱音频网实测，绿联S8耳夹式耳机整机重量约为54.0g。

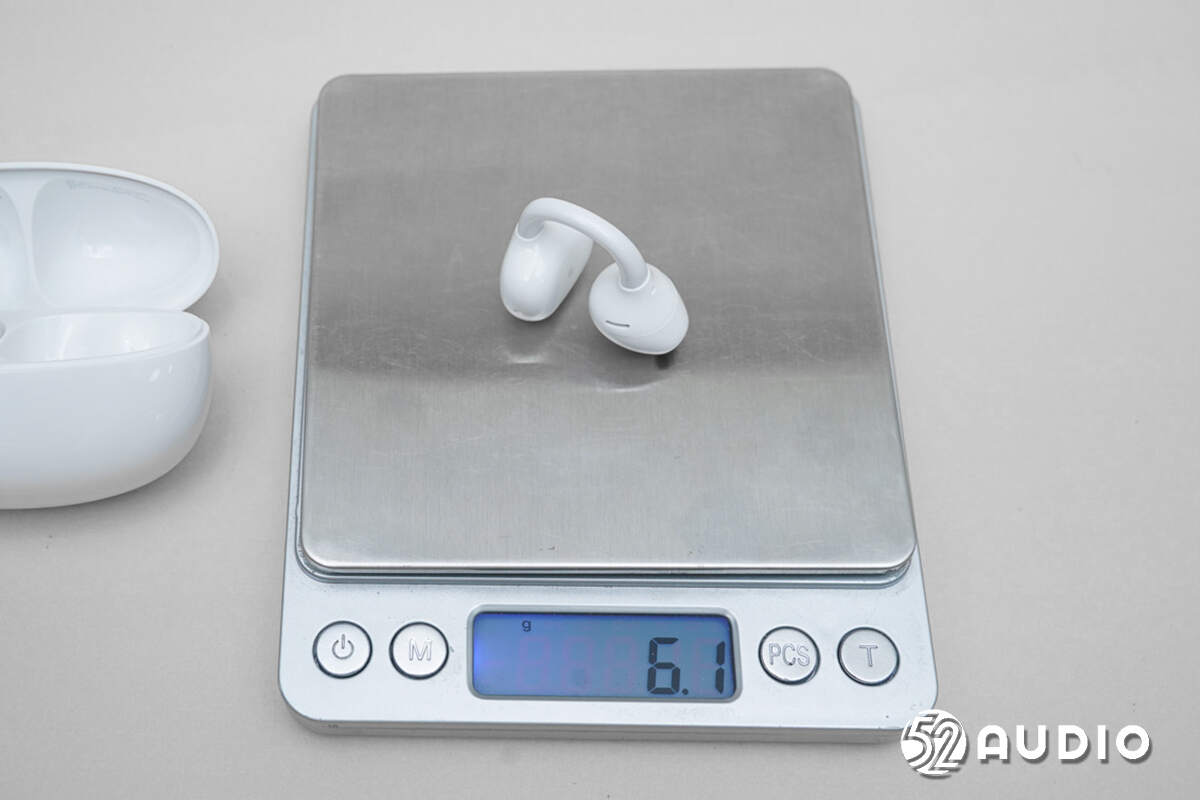

单只耳机重量约为6.1g，体积轻盈，佩戴舒适。

我爱音频网使用CHARGERLAB POWER-Z KM003C对绿联S8耳夹式耳机进行充电测试，输入功率约为2.44W。

二、绿联S8耳夹式耳机拆解

通过上文，我们详细了解了绿联S8耳夹式耳机的独特外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

拆开充电盒外壳，取出座舱结构。

座舱底部结构一览，设置有多颗磁铁用于吸附固定耳机和充电盒盖。上方一根铁柱，对应磁铁和霍尔元件，用于开盖即连功能。

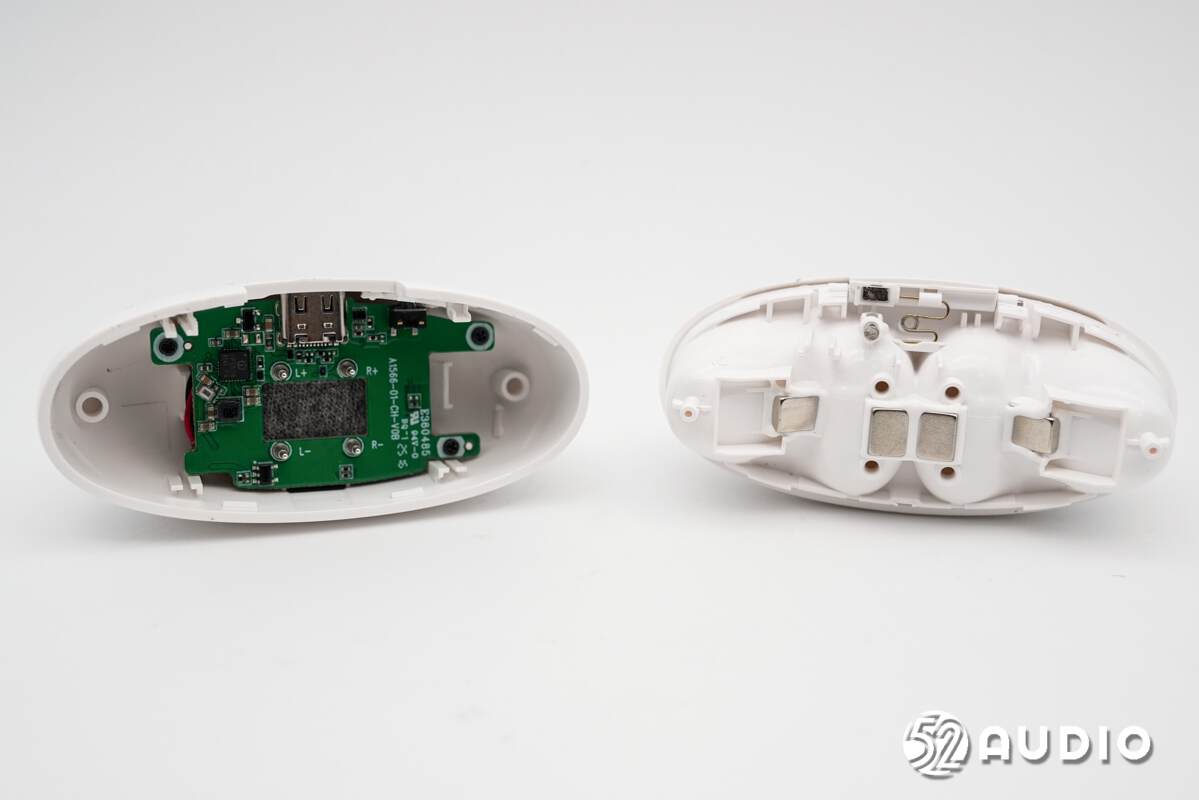

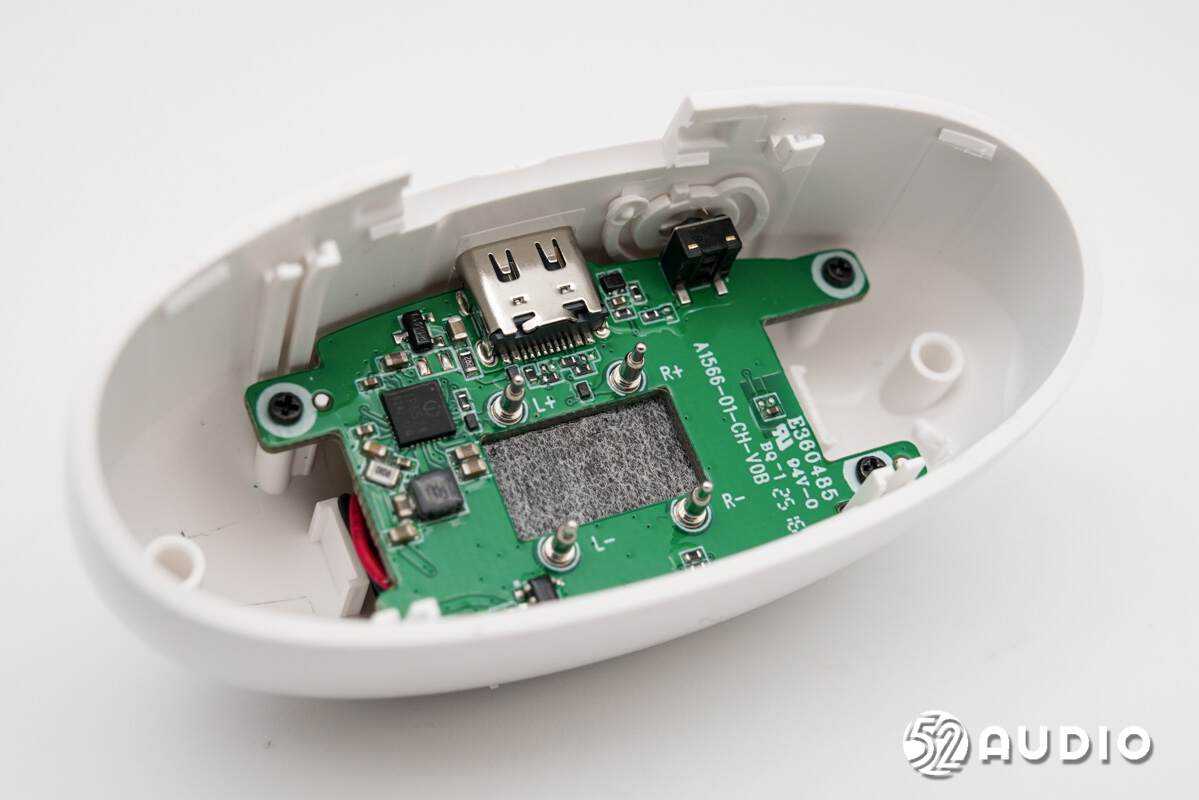

腔体内部结构一览，主板通过螺丝固定。

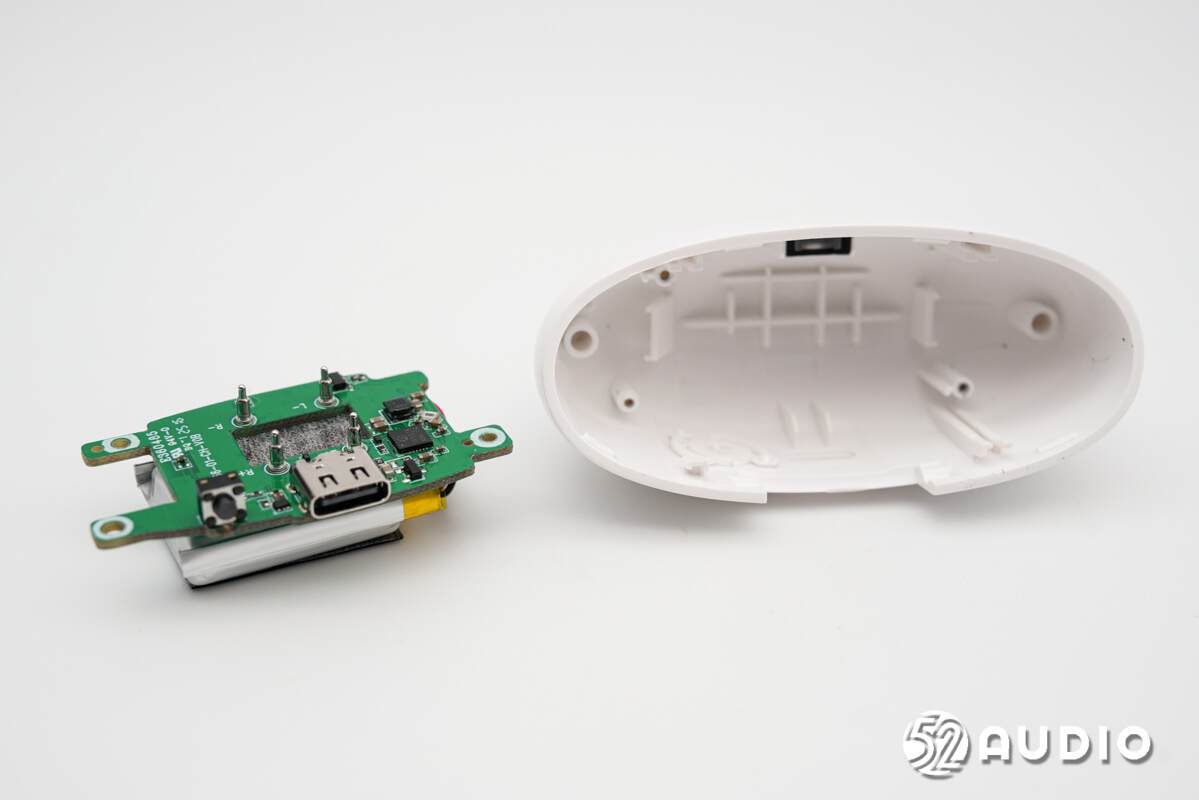

卸掉螺丝，取出腔体内部所有组件。

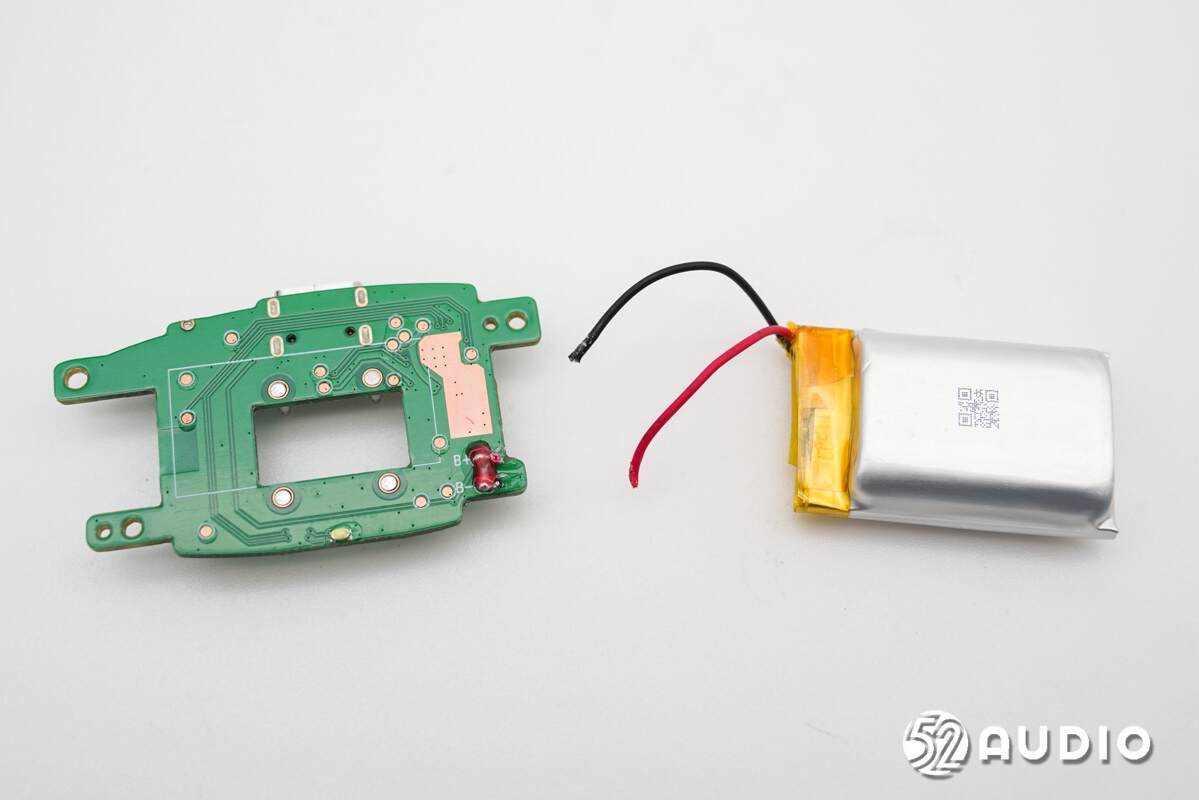

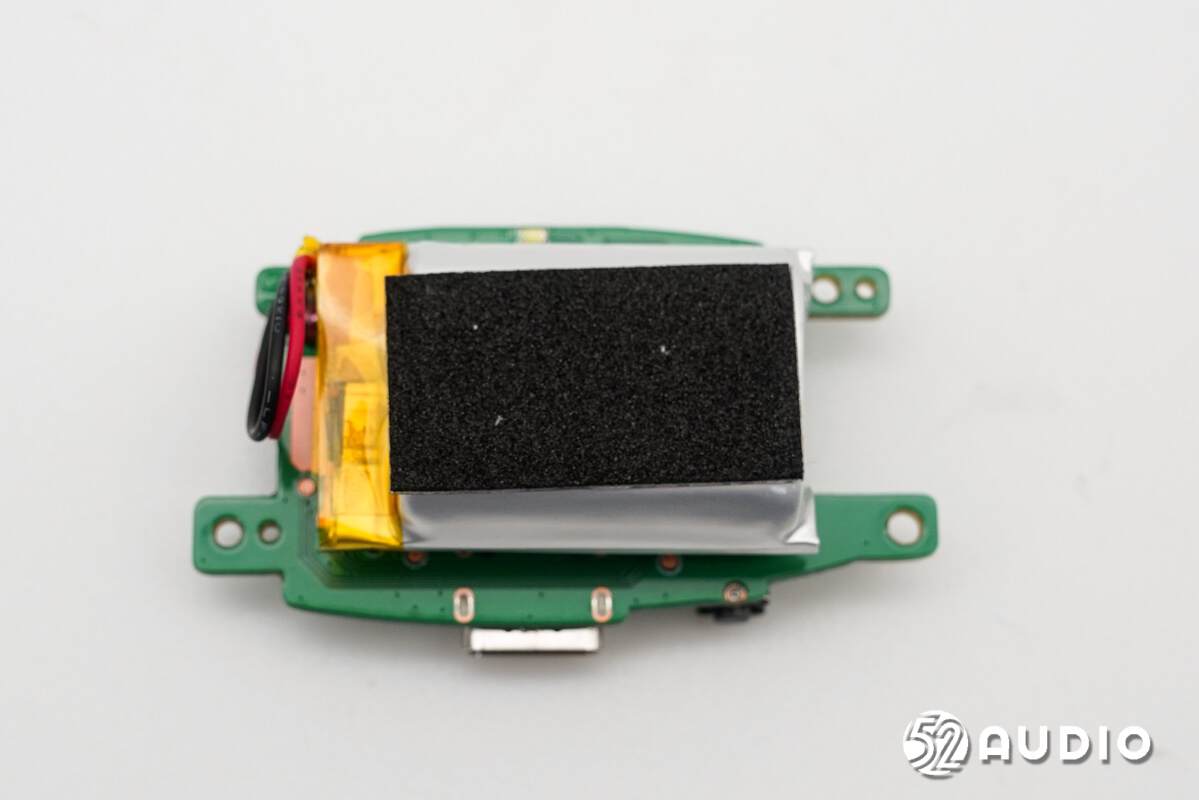

主板背面固定电池单元，设置有海绵垫防护。

断开电池与主板连接的导线。

充电盒内置锂电池型号：NV 902030，标称电压：3.7V，额定容量：500mAh 1.85Wh，充电限制电压：4.2V，来自NV诺威新能源。

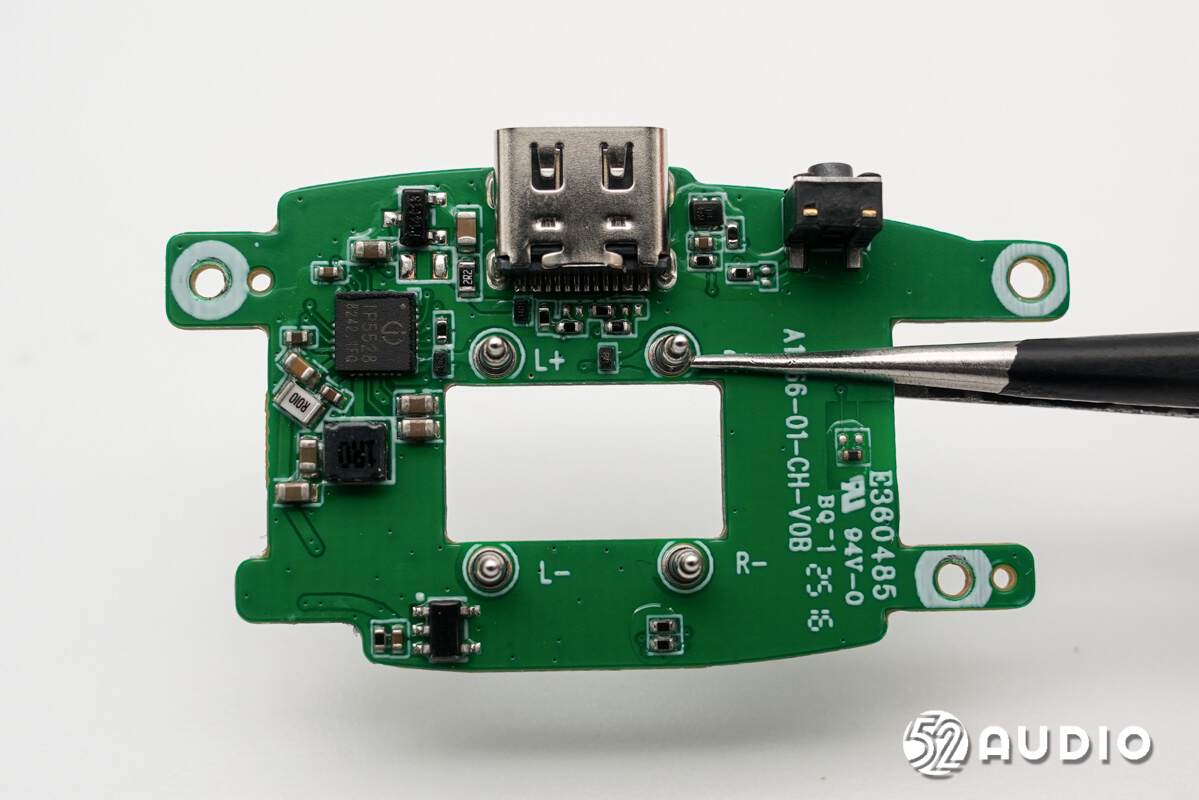

充电盒主板一侧电路一览。

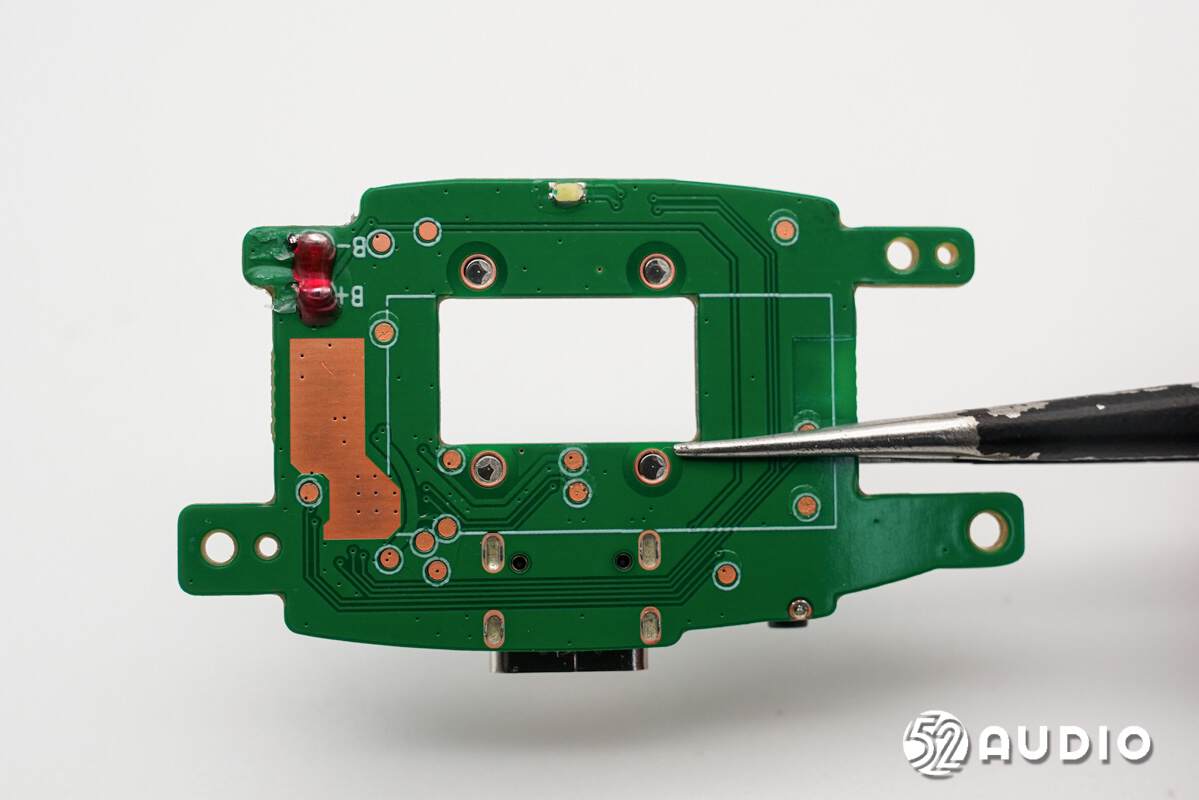

充电盒主板另外一侧电路一览。

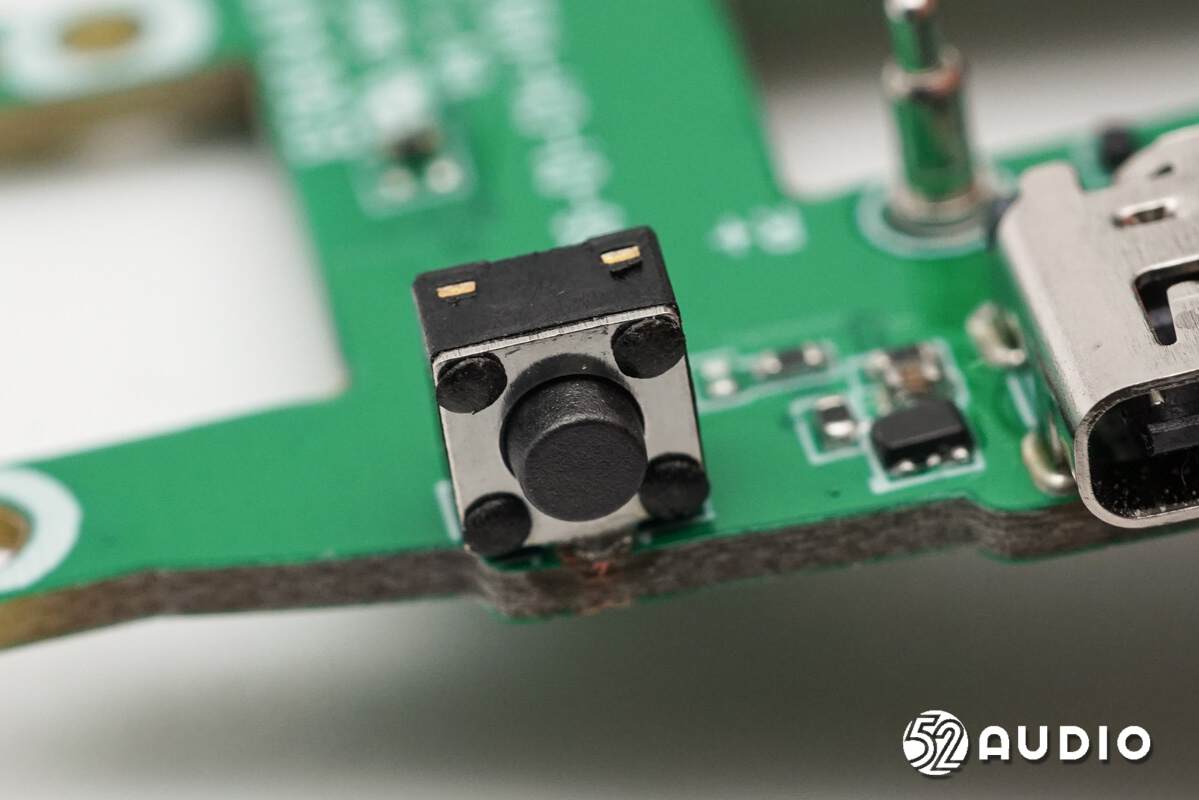

蓝牙配对的功能按键特写。

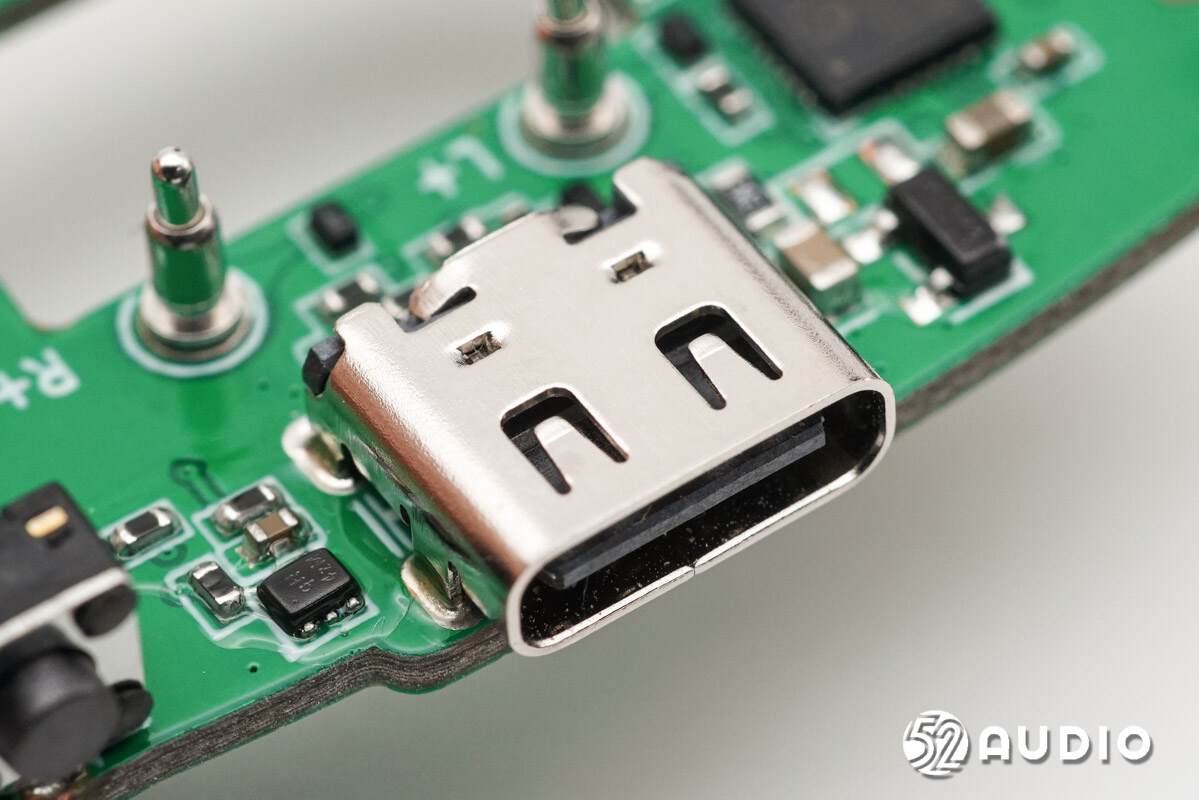

Type-C充电母座特写。

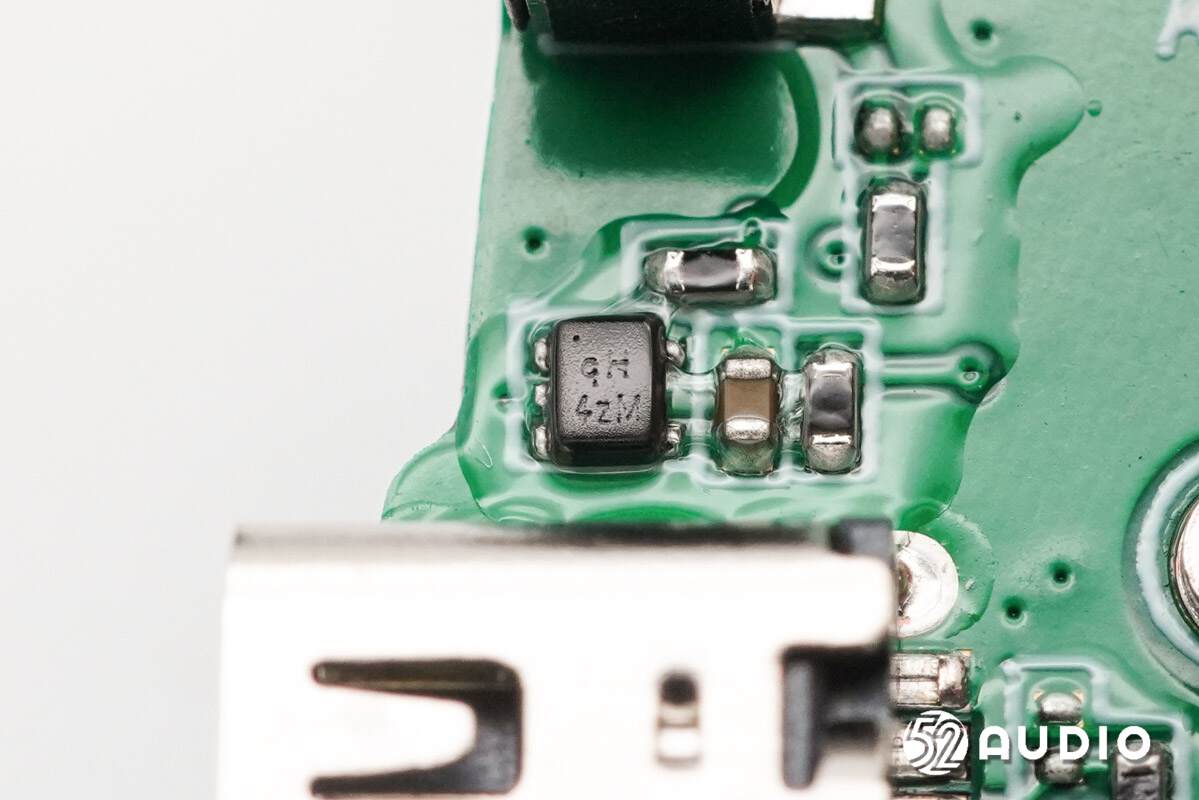

丝印qH 4zM的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

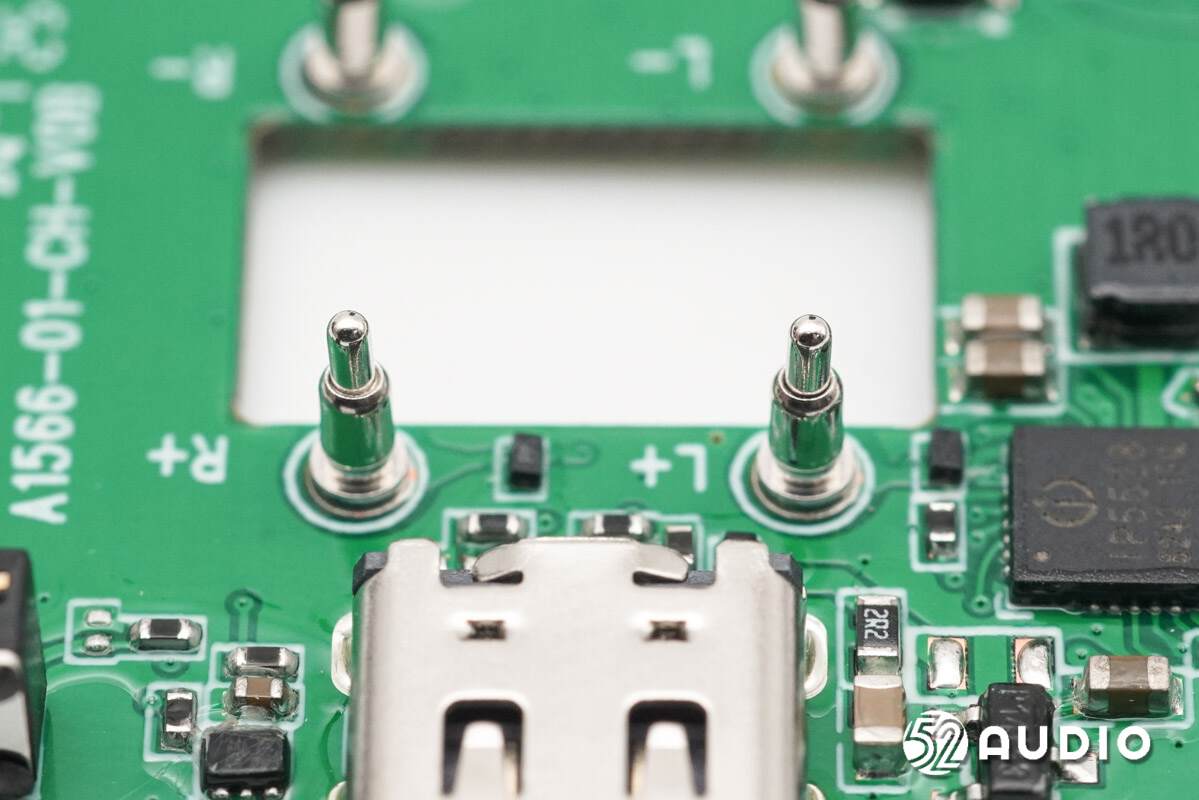

为耳机充电的Pogo Pin连接器特写，设置有两组对应两个耳机。

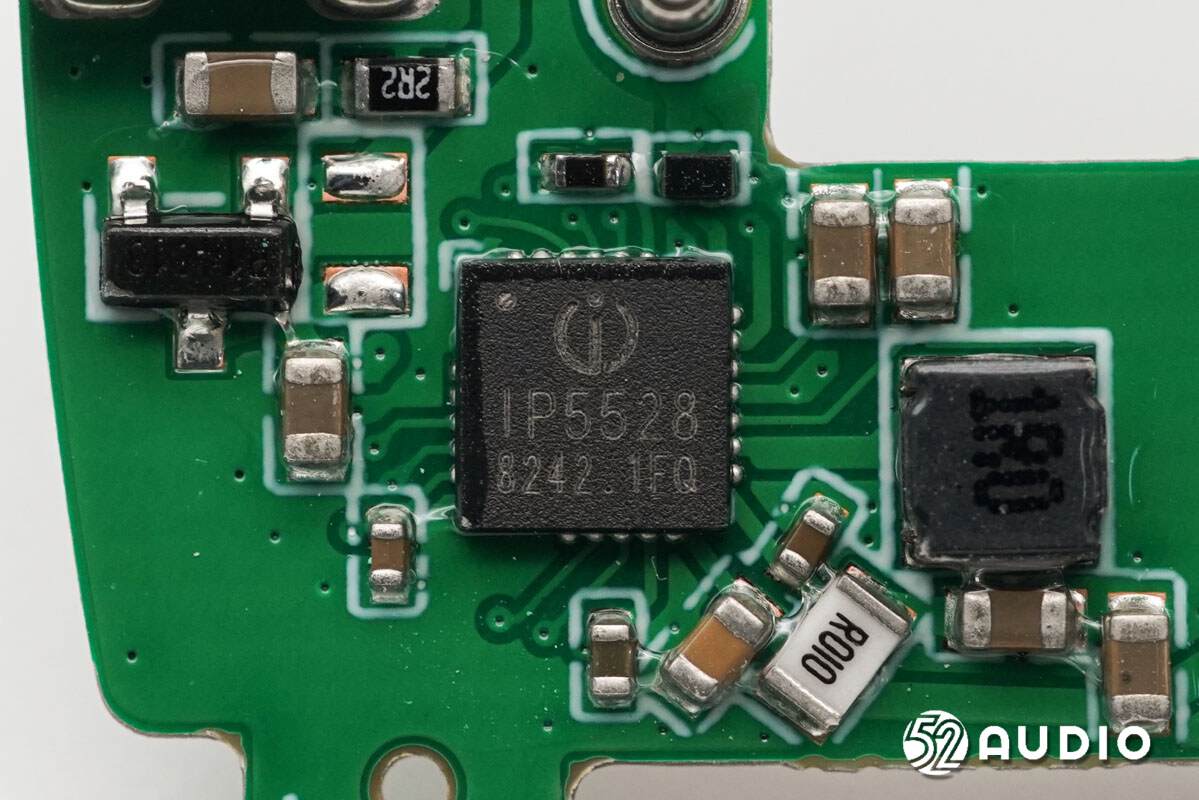

INJOINIC英集芯IP5528 TWS耳机充电仓管理SoC，是一款集成MCU、升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为TWS充电仓提供完整的解决方案。 得益于IP5528的高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸， 降低BOM成本。

英集芯IP5528支持跟随充电功能，可实现充电电压3.2~5.5V范围10mV精细步进调整，能够有效提升15%~20%充电盒电池到耳机电池的转换效率，进而提升15%~20%的TWS耳机综合续航时间。基于这一特性，品牌厂商可以在电池容量、外观体积和功能性上做更灵活的权衡。

例如，在不增加电池容量的情况下，可以使产品提供更持久的续航时间；又或是使用更小容量的电池来达到与原来相同的续航时间，不仅可以有效降低成本，还能减小产品的体积，提高便携性；还可以在搭载更多功能和应用的情况下，保证产品的续航时间不打折扣，让用户无需因此而感到担忧。

英集芯IP5528在应用上，只需一个电感实现升降压功能，支持低成本电感和电容。IP5528的同步升压系统提供额定400mA输出电流，转换效率高至93%。轻载时，自动进入休眠状态，静态电流降至15µA。

英集芯IP5528采用开关充电技术，提供额定1A充电电流，充电效率高至90%。内置芯片温度保护和输入电压智能调节充电电流。IP5528内置12bit ADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示和数显电量显示。从产品手册介绍，IP5528还支持输出电压3.2V~5.2V，支持给耳机快充。

据我爱音频网拆解了解到，目前已有JBL、摩托罗拉、倍思、QCY、水月雨、马歇尔、联想、声阔、公牛、飞利浦、TOZO、sanag、iKF、Nothing、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯、可口可乐，荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Skullcandy、MOZOTER、HYUNDAI、沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。

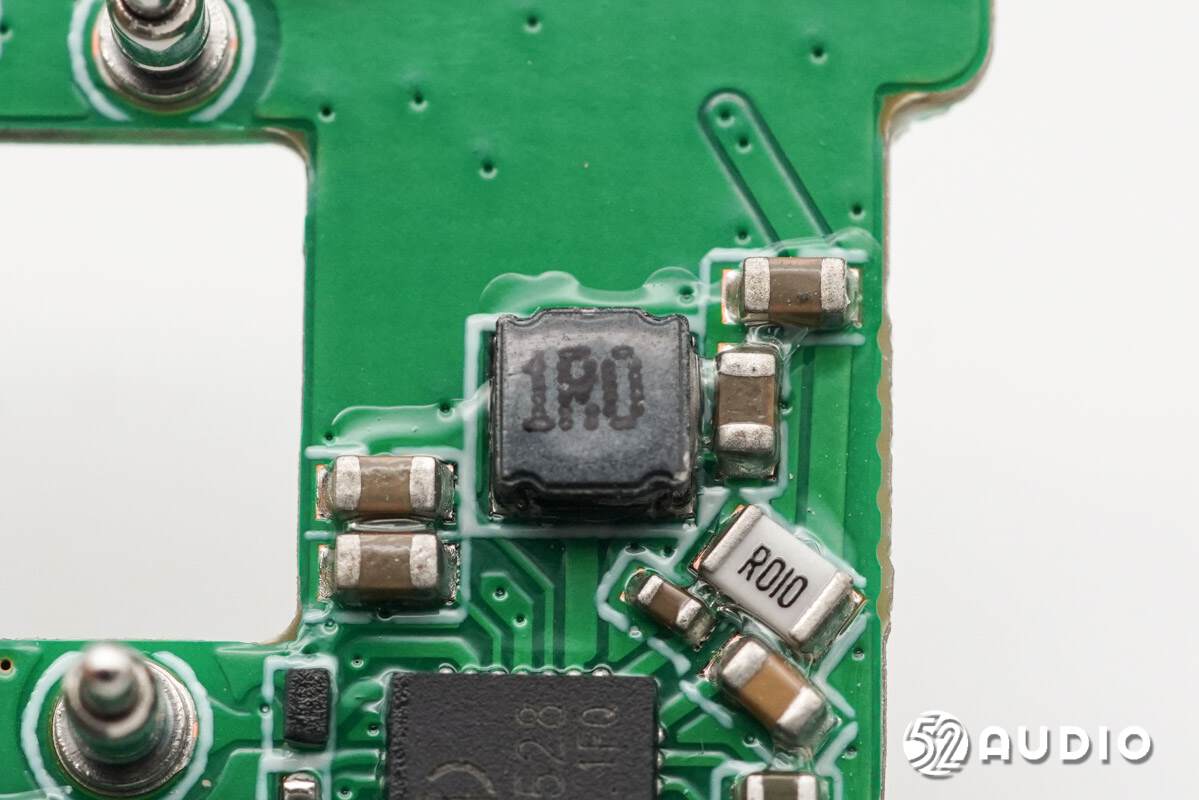

1.0μH功率电感，配合电源管理芯片工作。

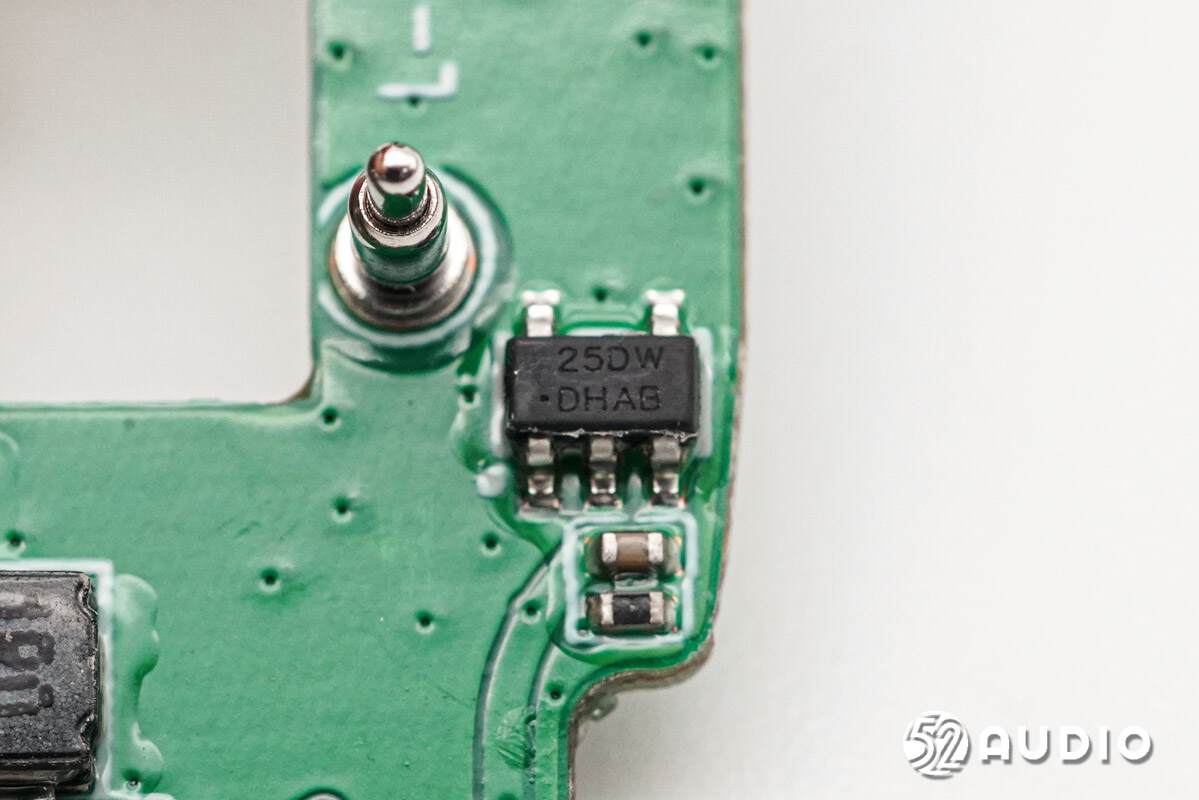

iCM创芯微CM1125系列集成MOSFET单节锂电池保护IC，负责电池的过充电、过放电、过电流等保护。

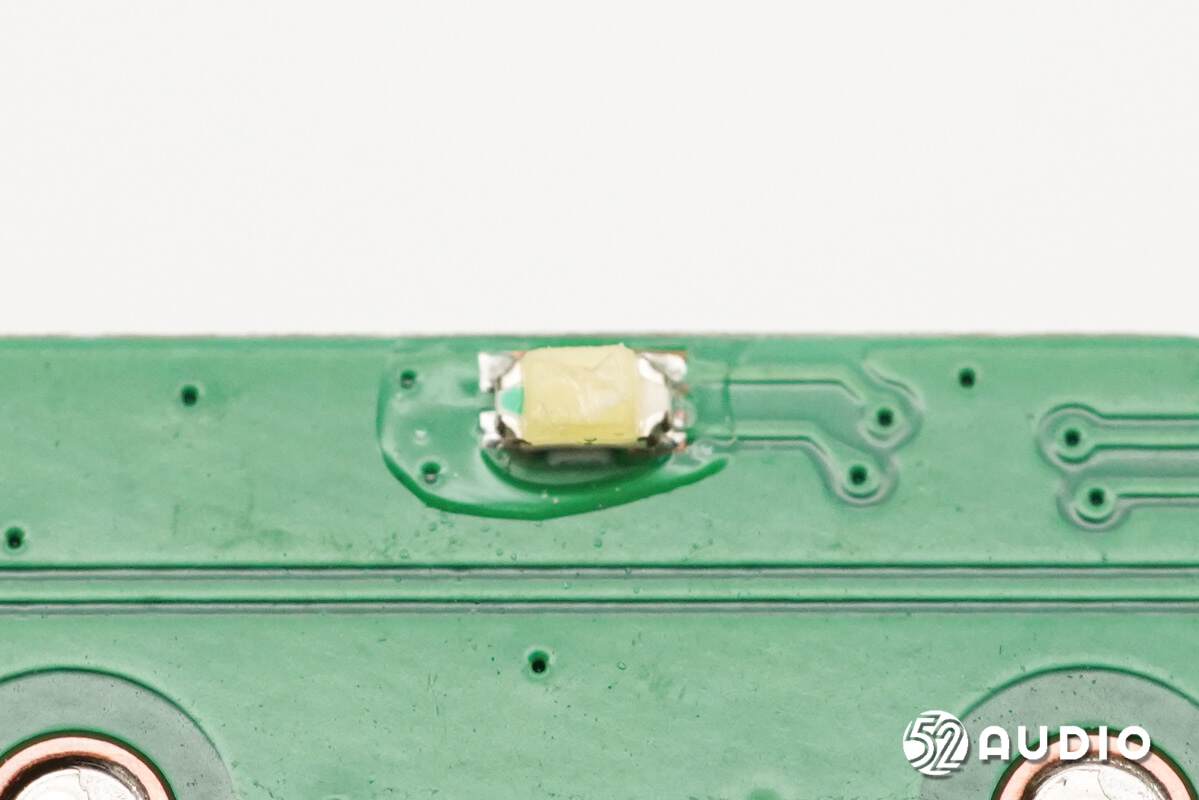

LED指示灯特写，用于反馈蓝牙配对及充电状态。

耳机拆解

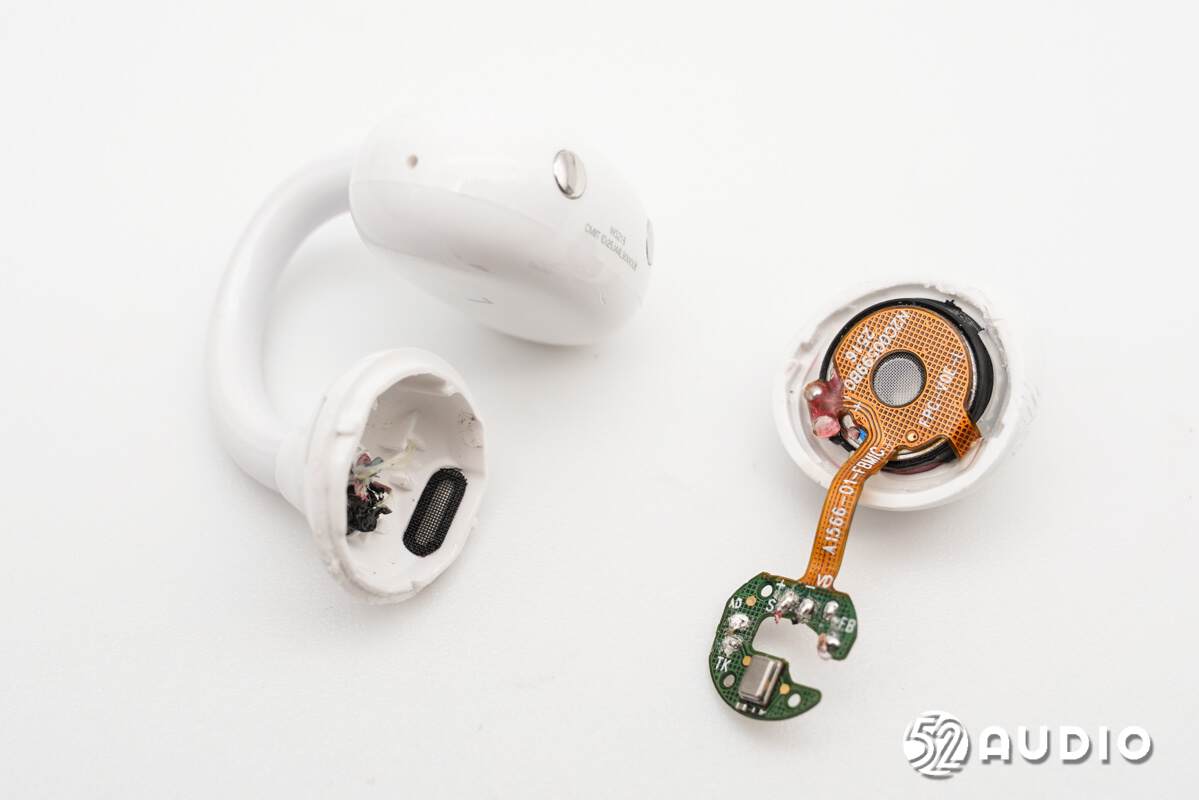

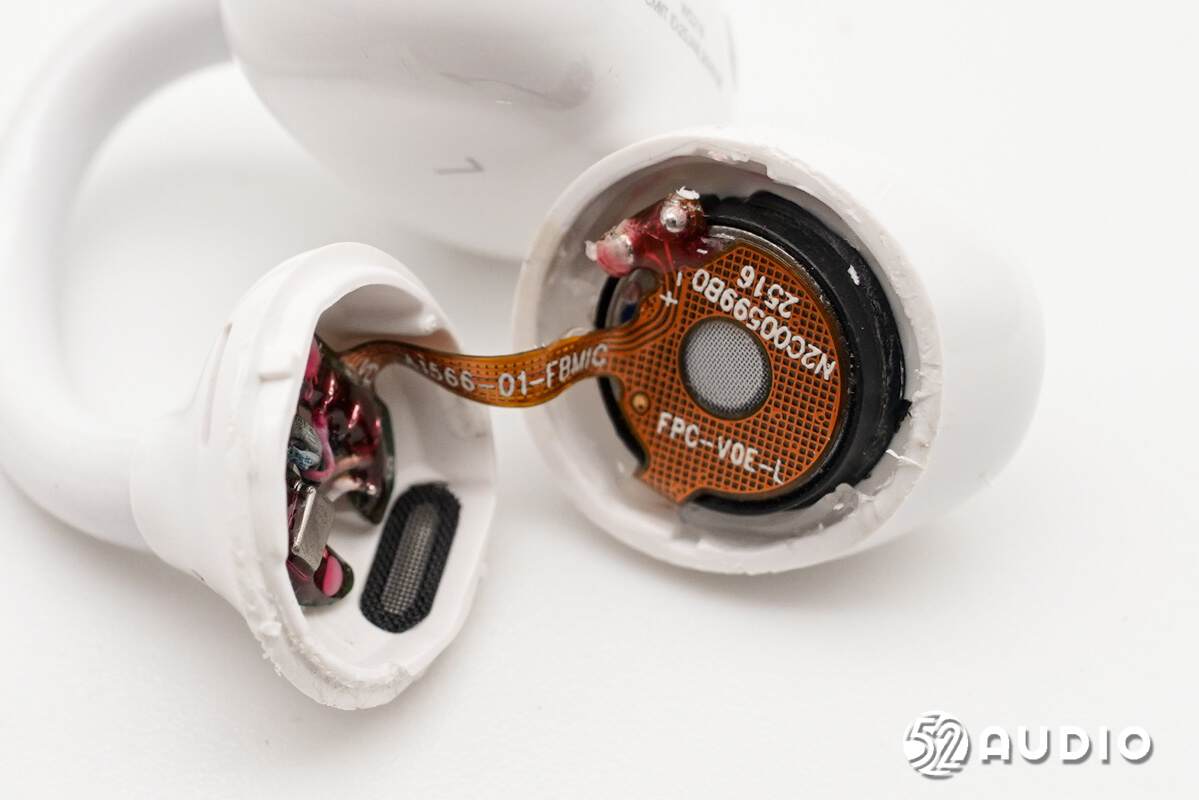

沿合模线拆开音腔。

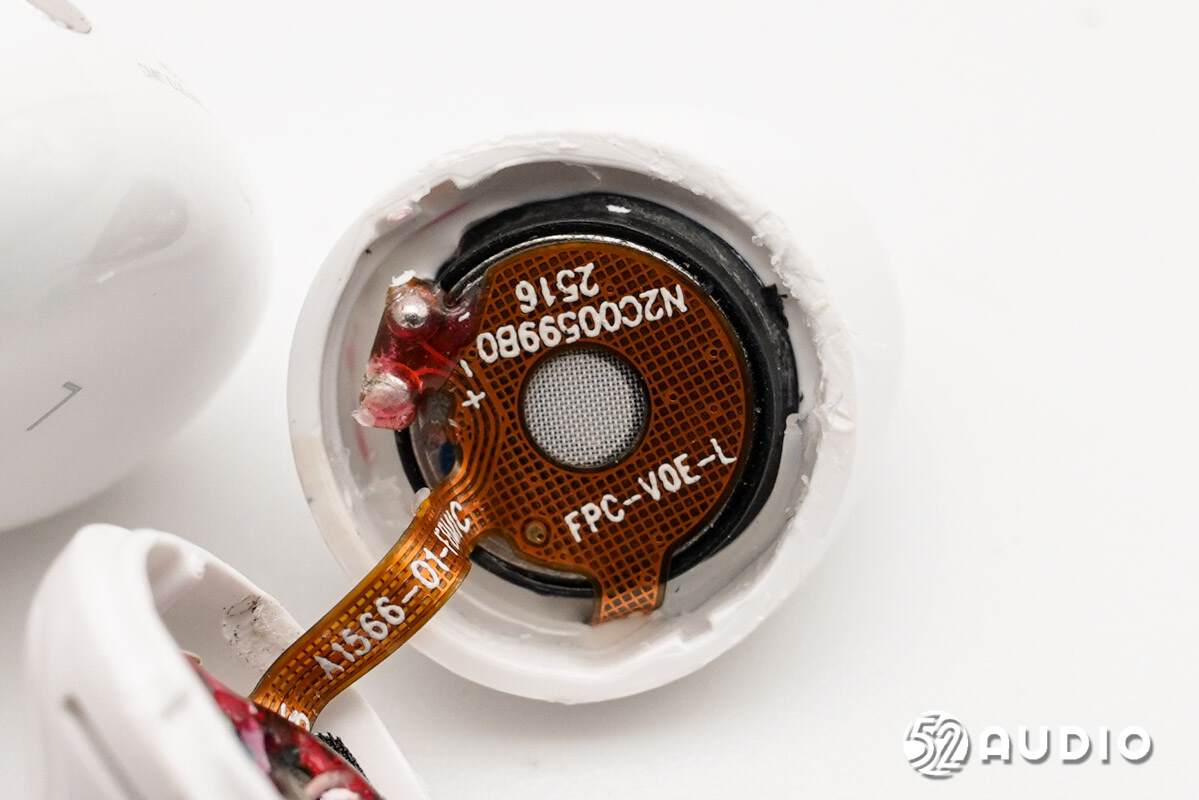

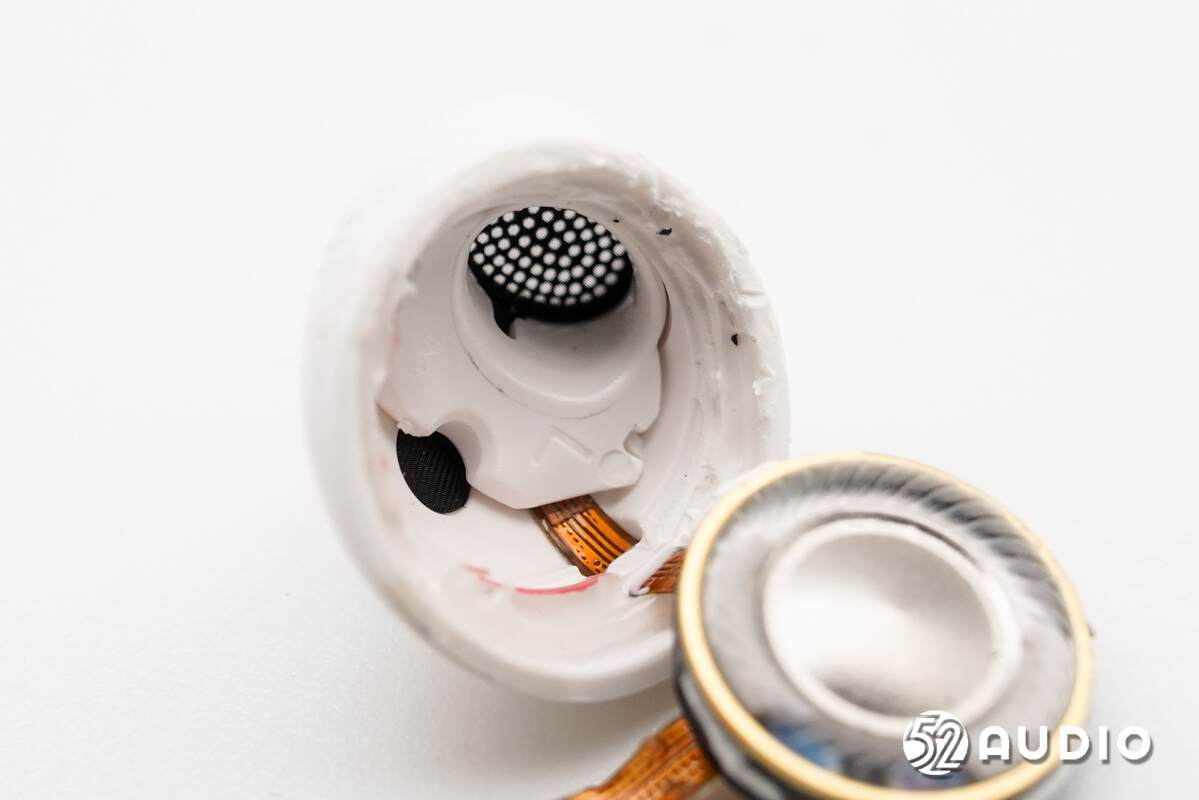

前腔内部扬声器单元结构一览。

后腔内部结构一览，设置有麦克风小板。

断开导线，取出小板。

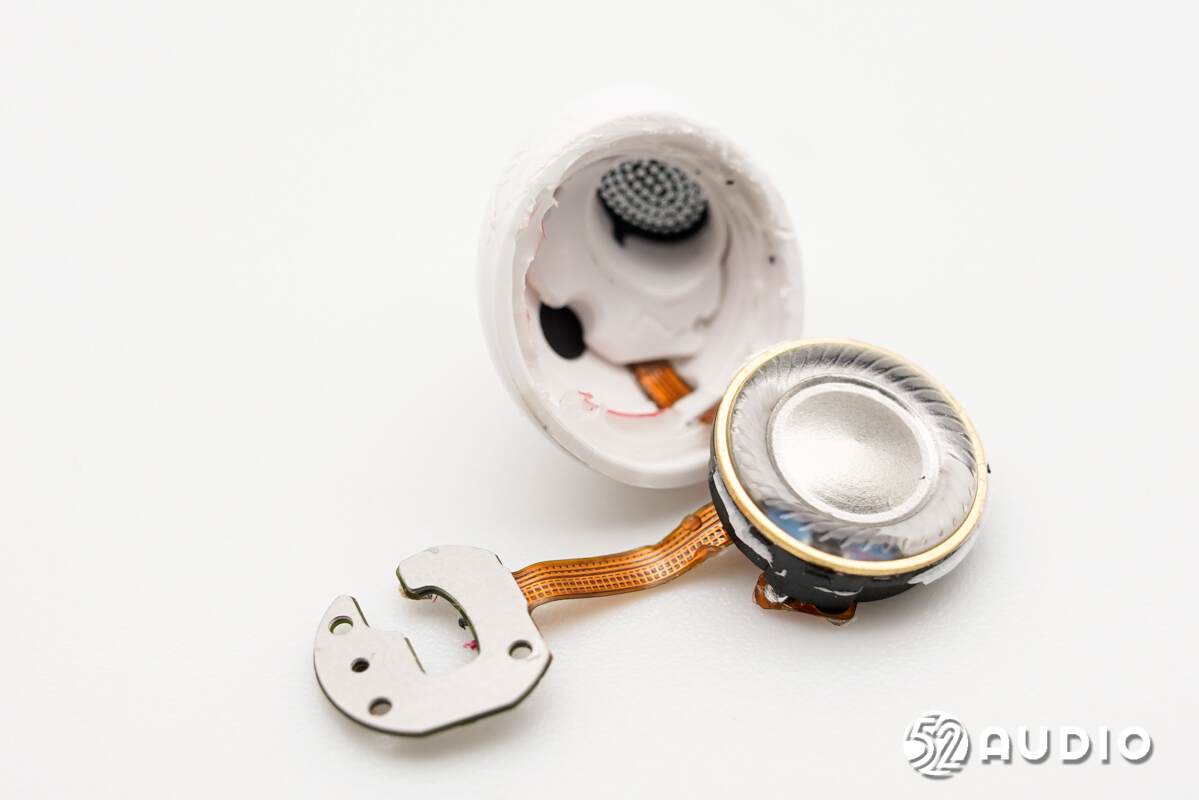

取出前腔内部的扬声器。

前腔底部结构一览，通过支架固定后馈降噪麦克风。

取出前腔内部支架。

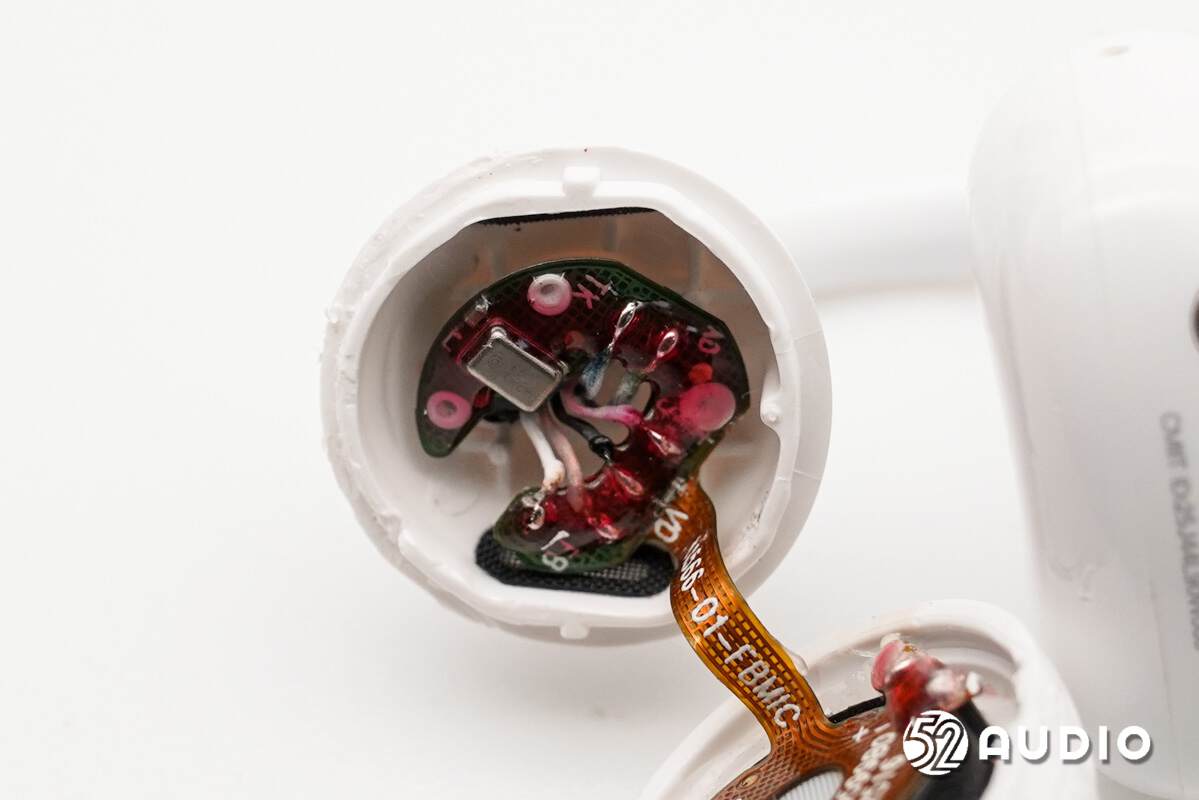

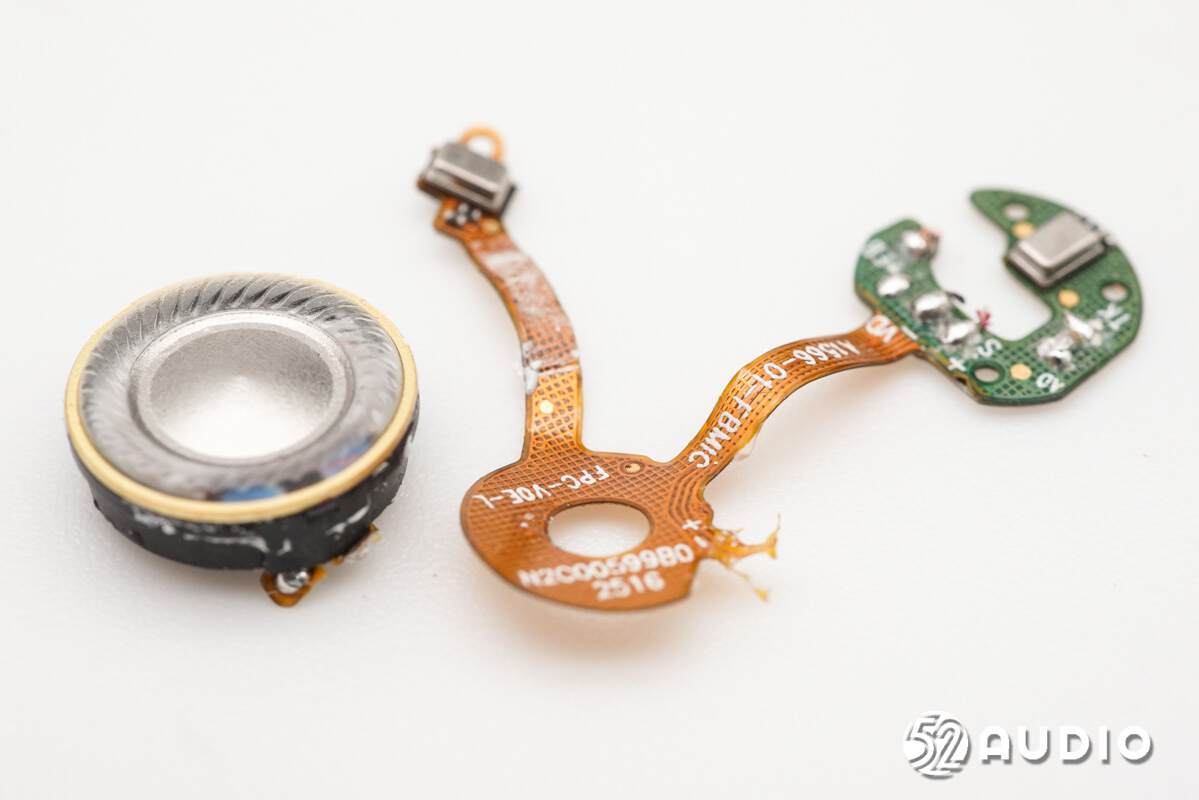

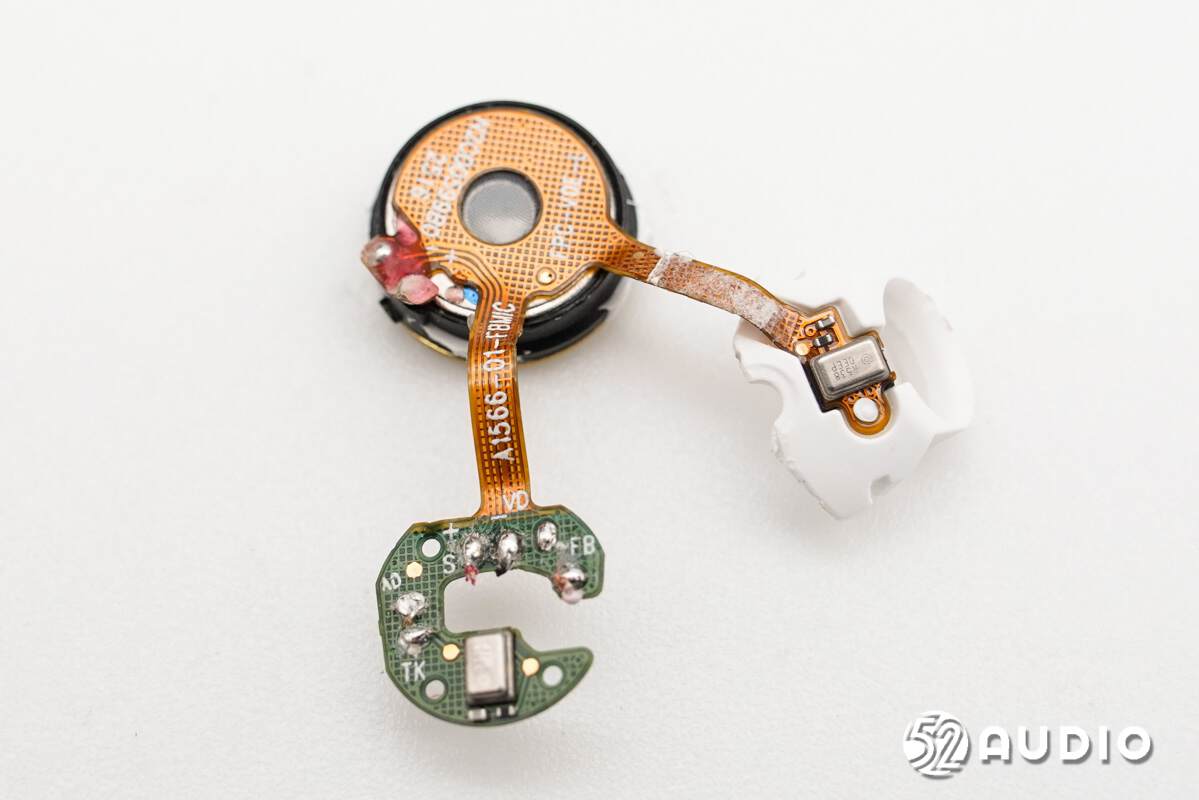

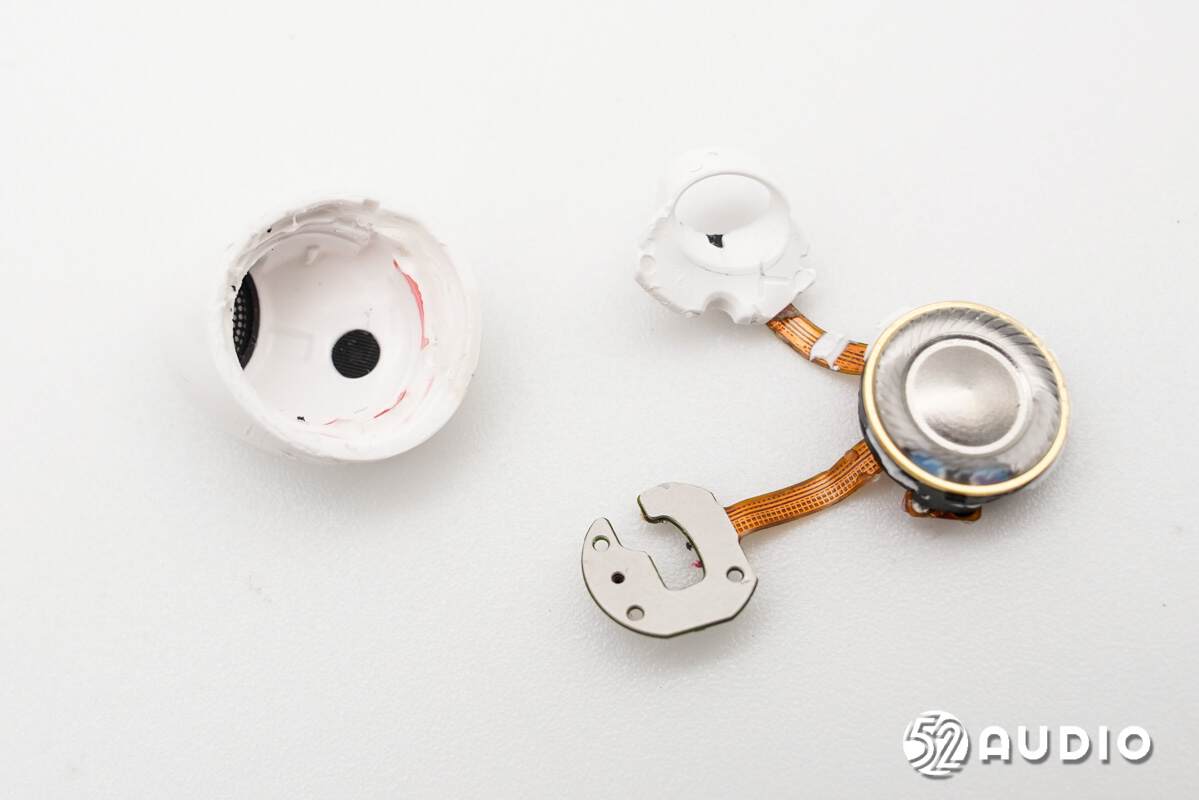

音腔内部主要电路一览。

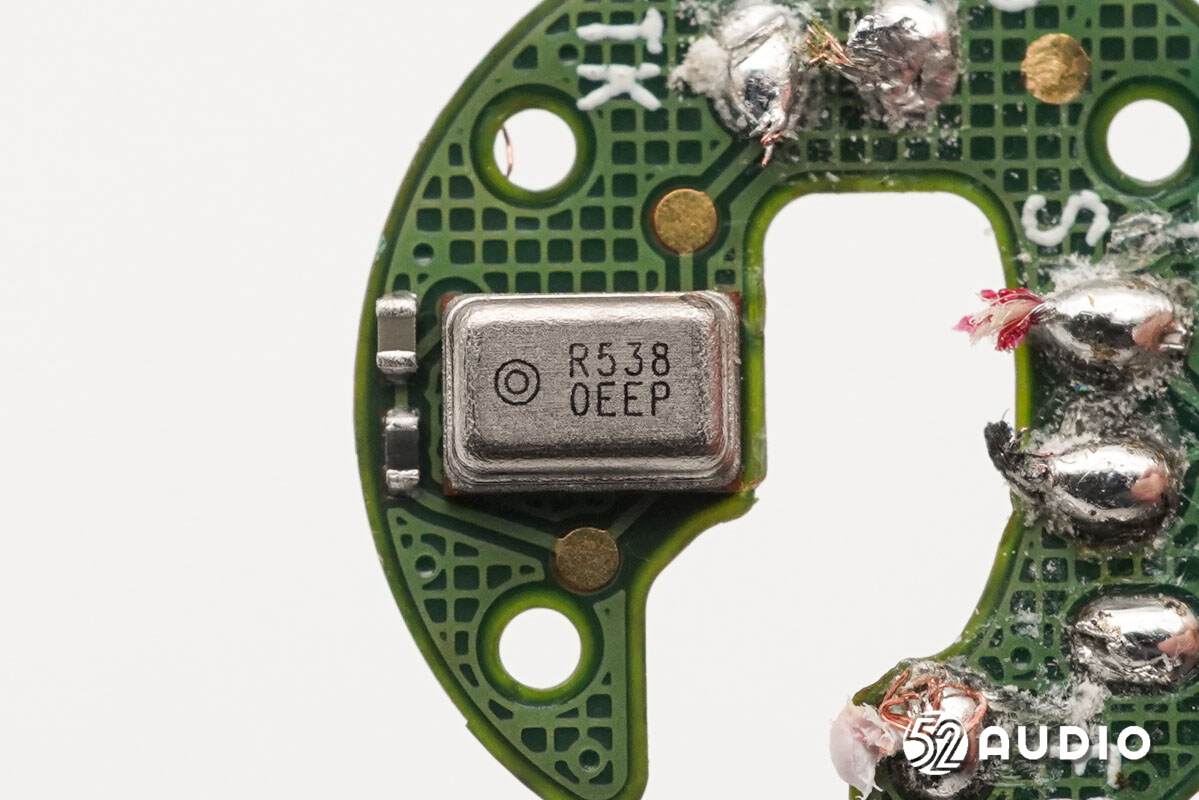

镭雕R538的MEMS麦克风特写，为前馈降噪麦克风/通话麦克风，用于拾取外界环境噪音、语音通话、AI翻译、AI录音等功能拾音，来自瑞勤电子。

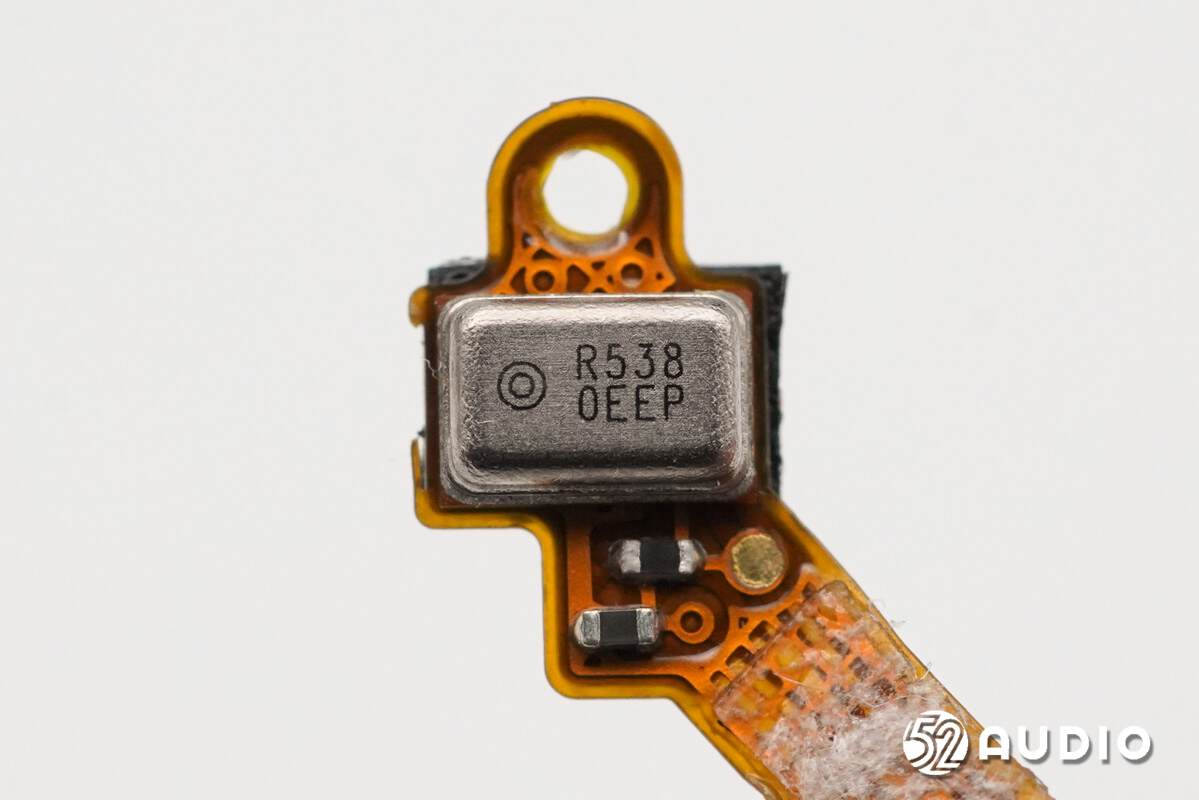

第二颗镭雕R538的MEMS麦克风，为后馈降噪麦克风，用于从腔体内部拾音，进一步提升降噪效果。

断开扬声器排线。

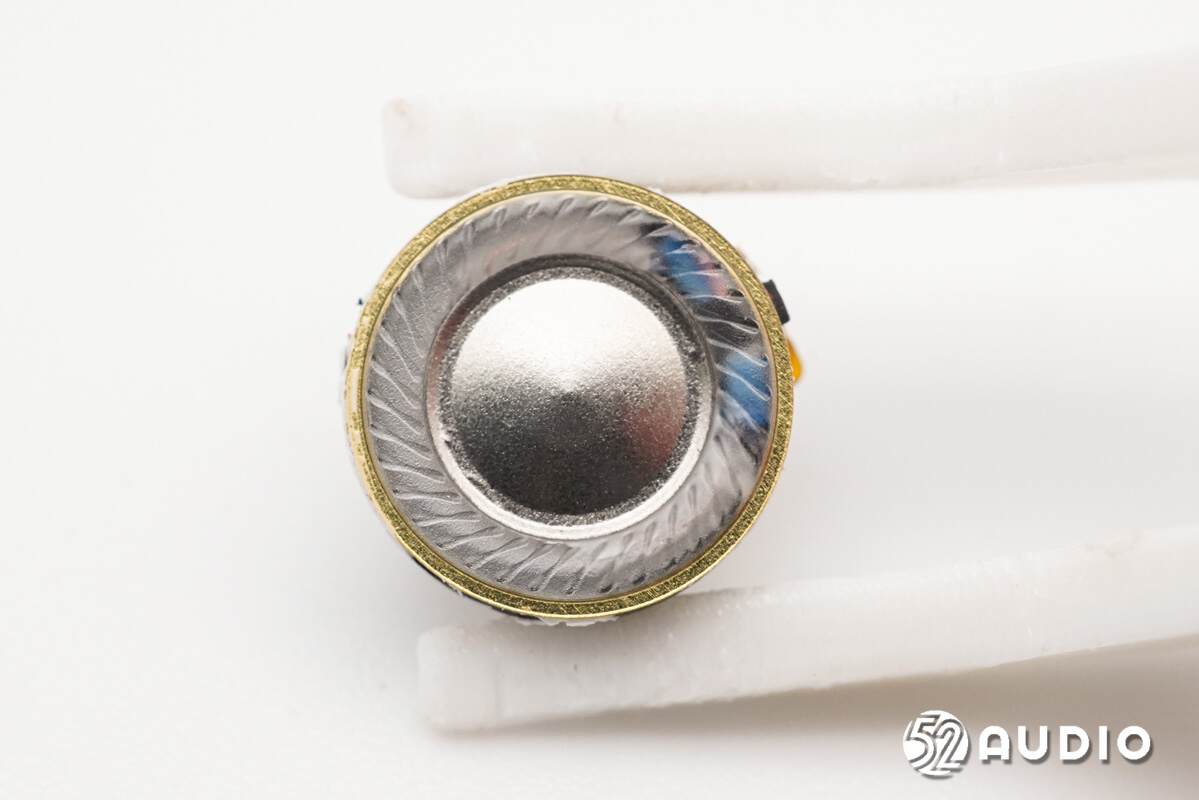

耳机内置扬声器正面特写。据官方介绍，采用了PU+生物振膜双磁动圈单元，能够推动更多空气振动带来更强劲的低音效果。

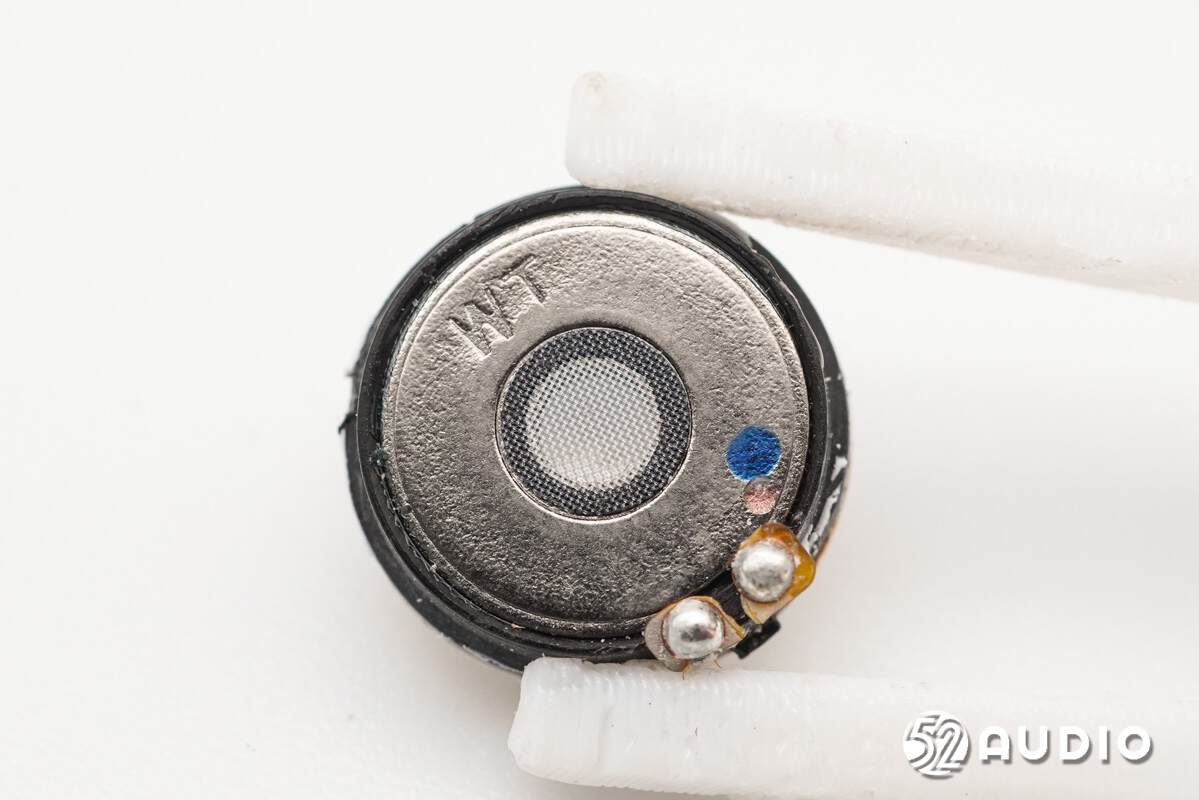

扬声器背面特写，中间设置调音孔，通过丝网防护。

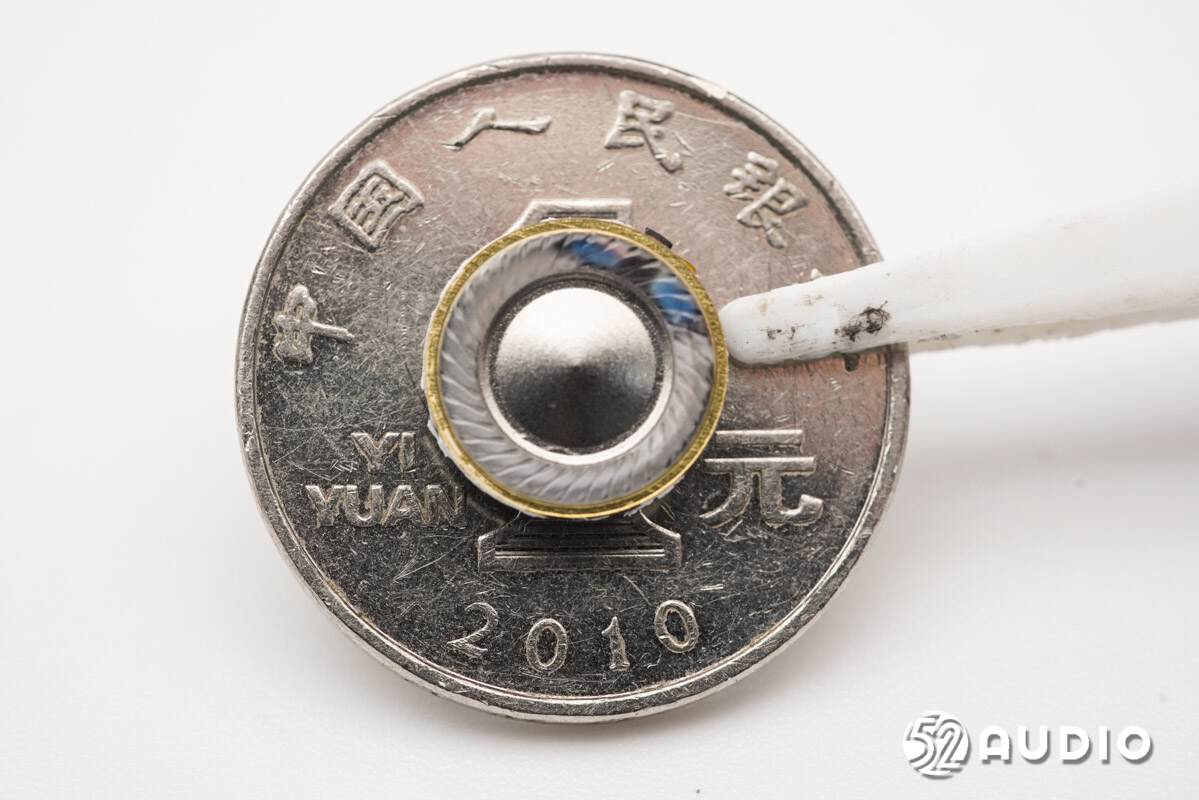

扬声器与一元硬币大小对比。

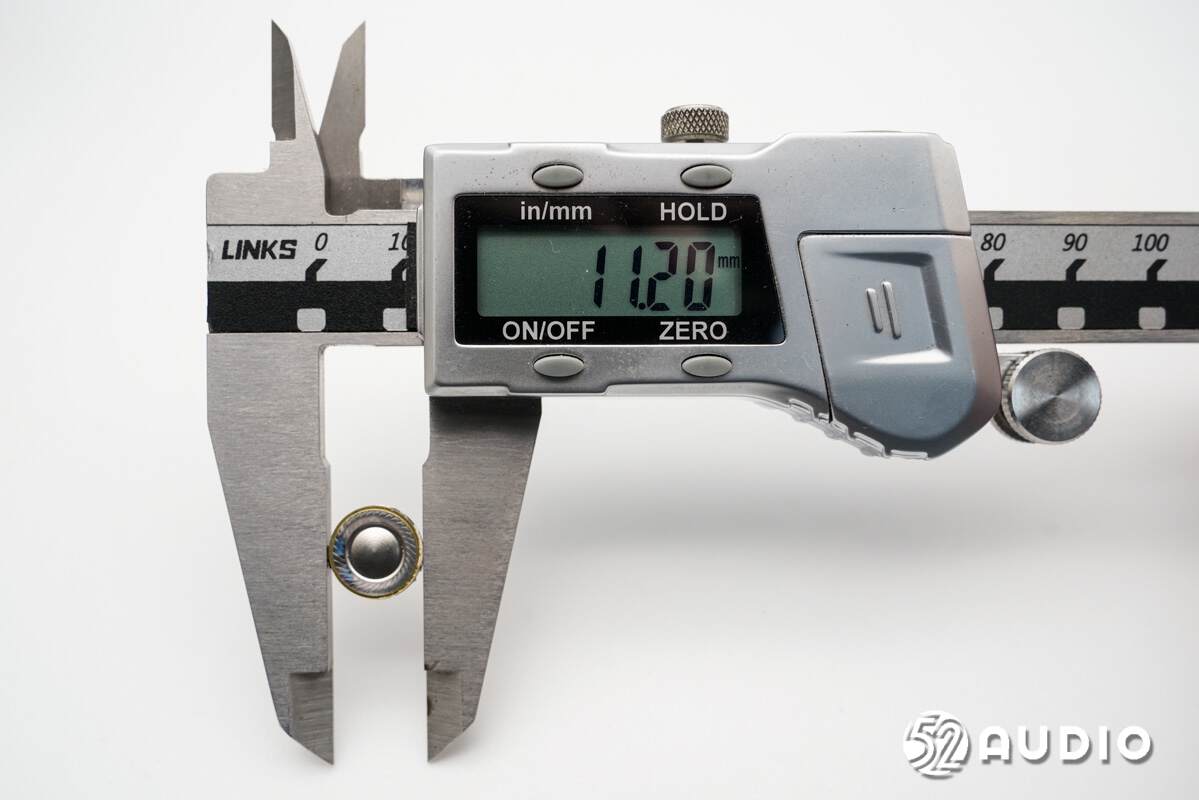

经我爱音频网实测，扬声器直径约为11mm。

取掉后端腔体盖板。

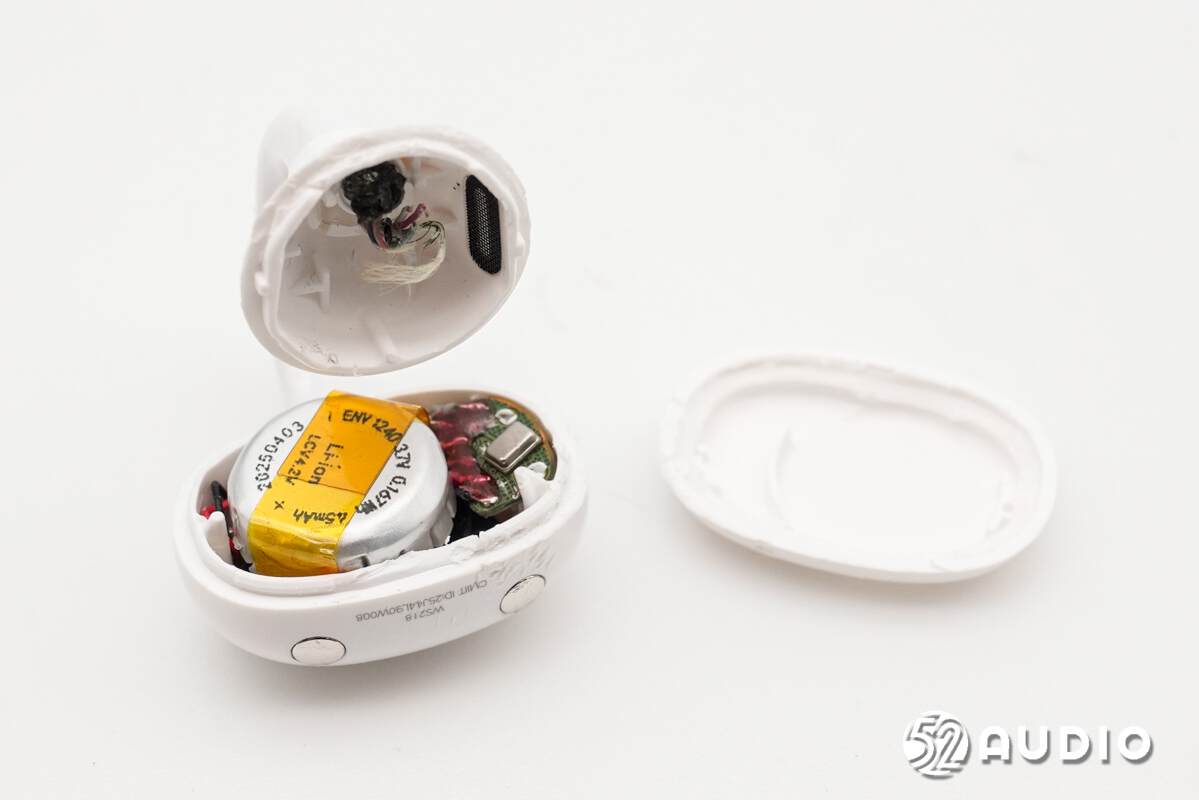

后腔内部结构一览，上层设置电池和麦克风小板。

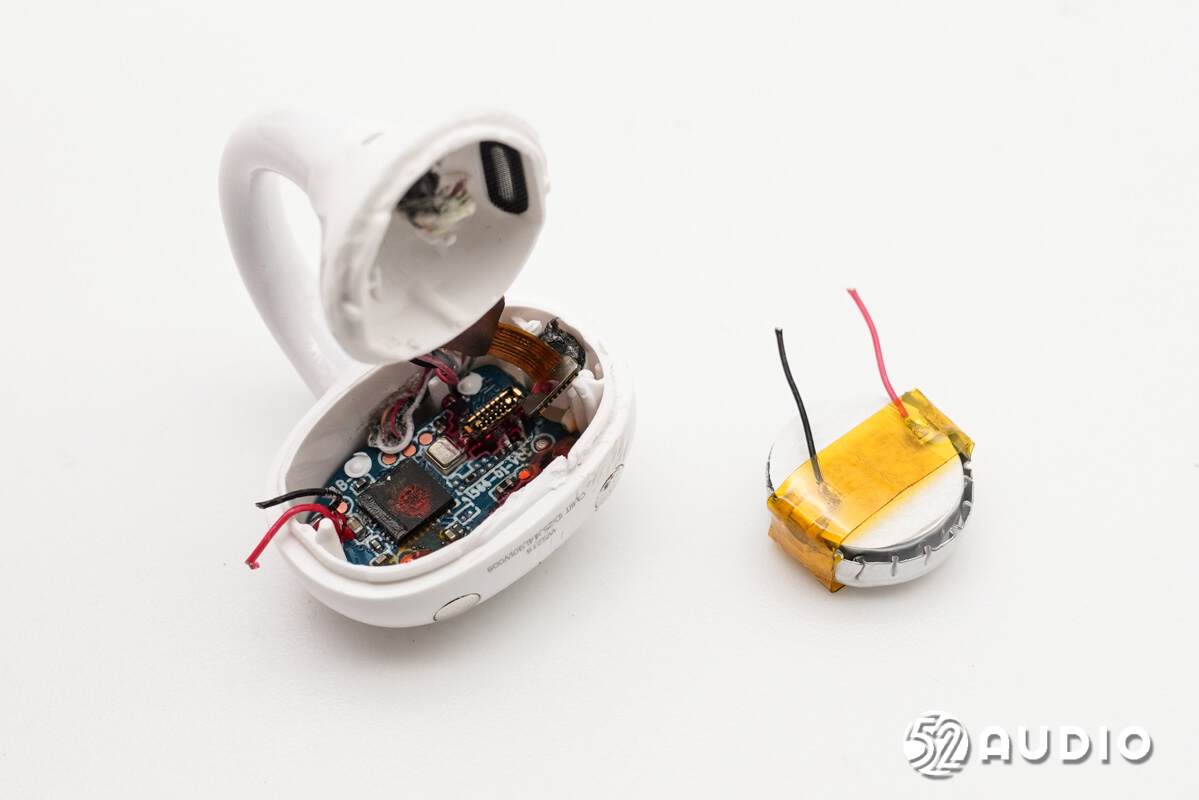

断开导线，取出电池，挑开麦克风小板排线连接器。

耳机内置软包扣式电池，型号：1240，标称电压：3.7V，额定容量：45mAh 0.167Wh。

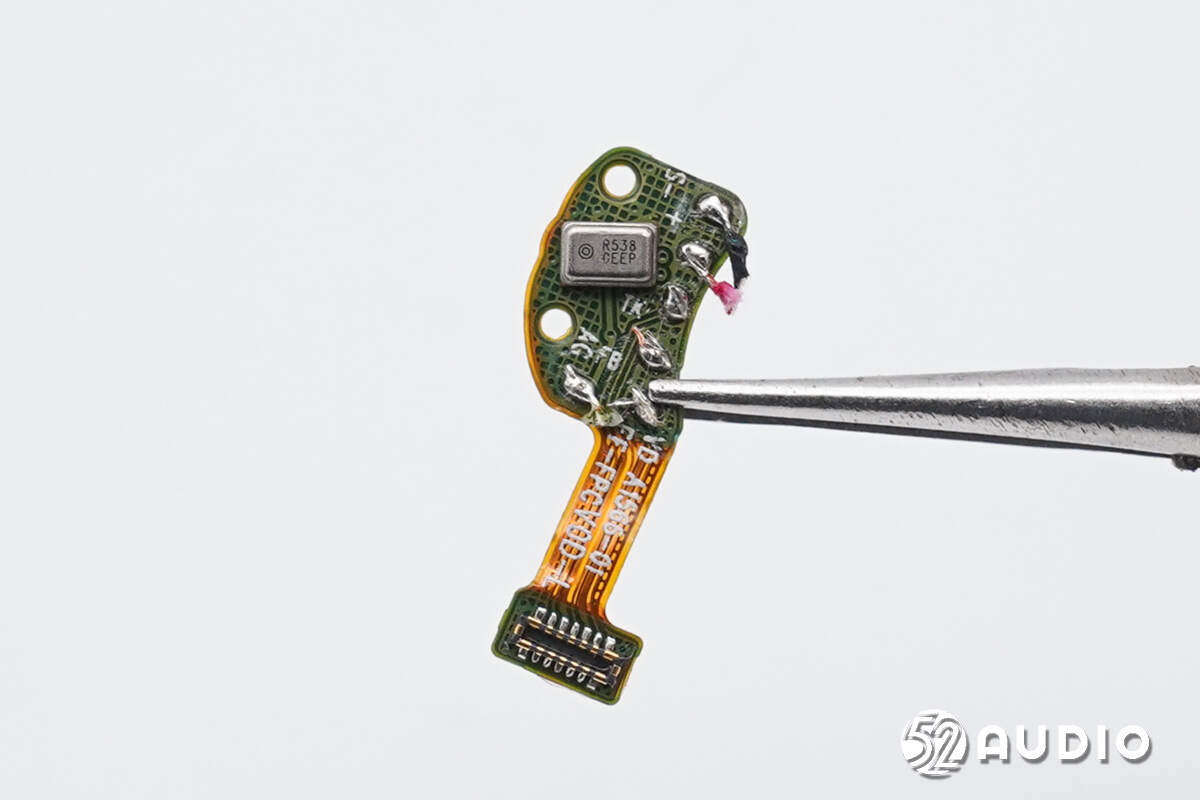

麦克风小板电路一览。

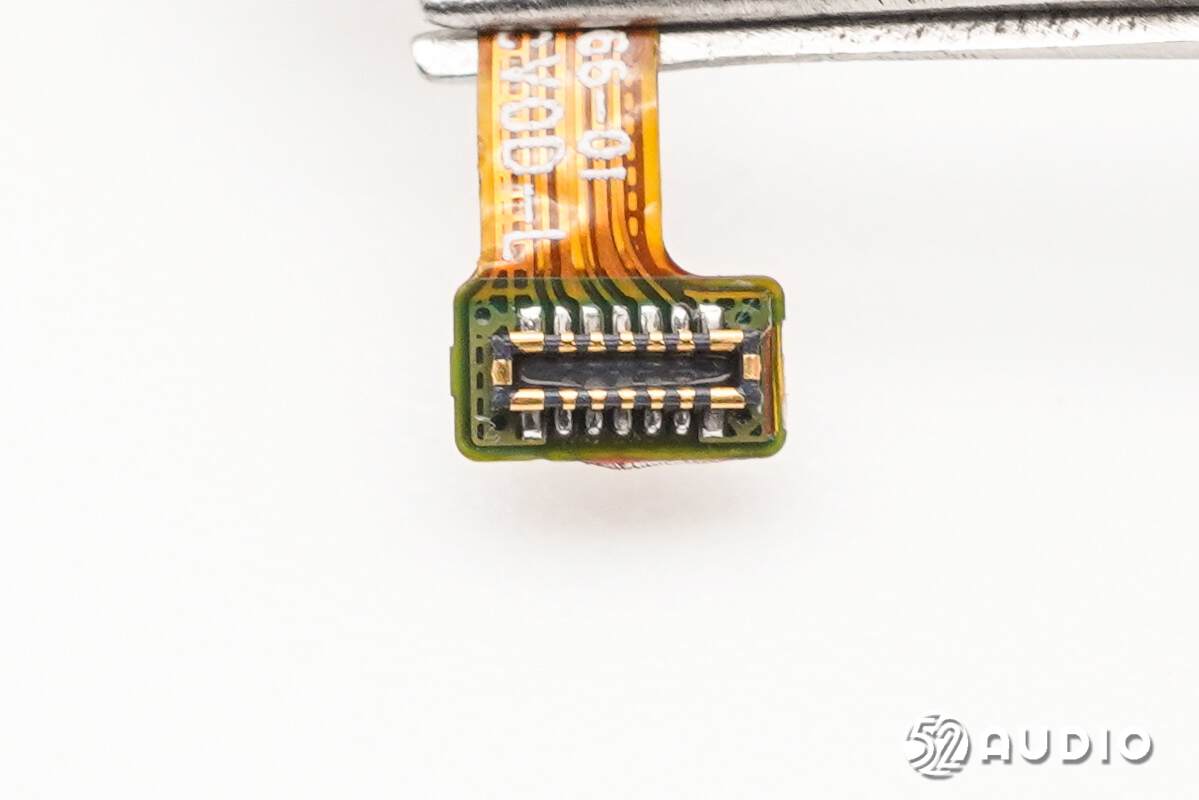

麦克风小板排线连接主板的BTB连接器公座特写。

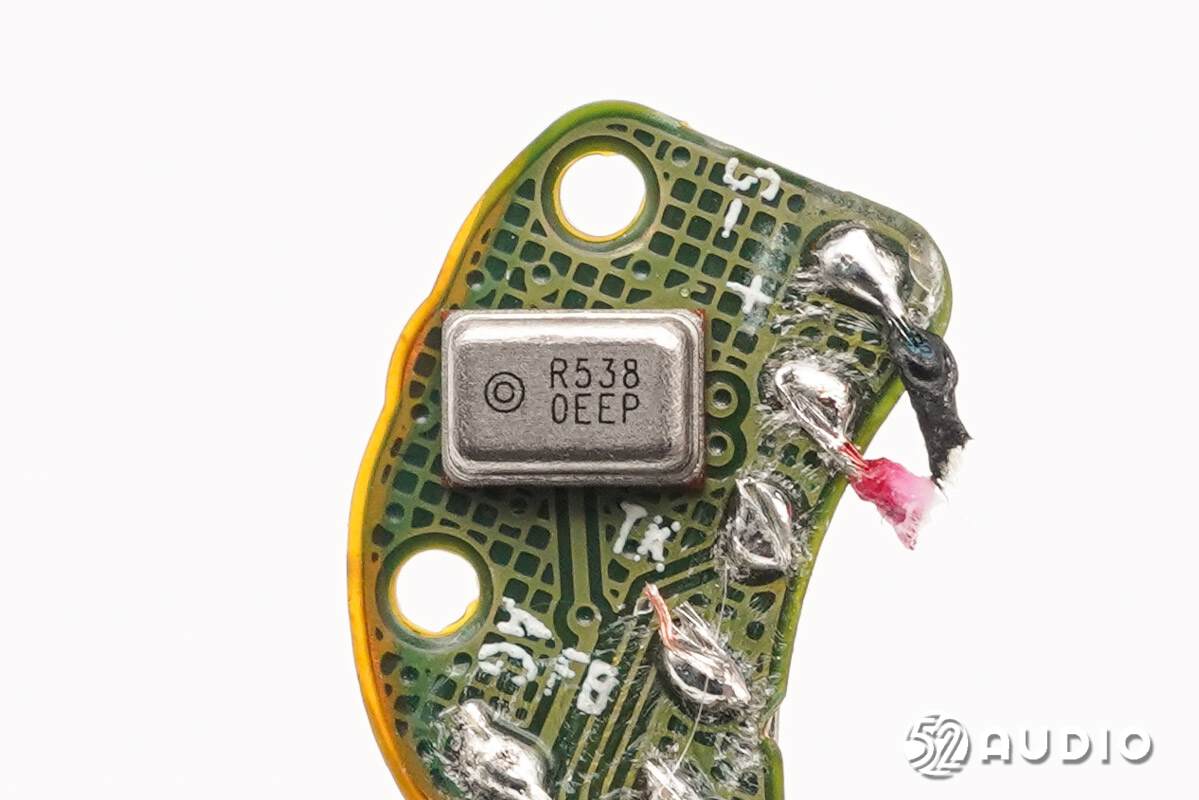

镭雕R538的MEMS麦克风特写，为通话麦克风，用于语音通话，同样来自瑞勤电子。

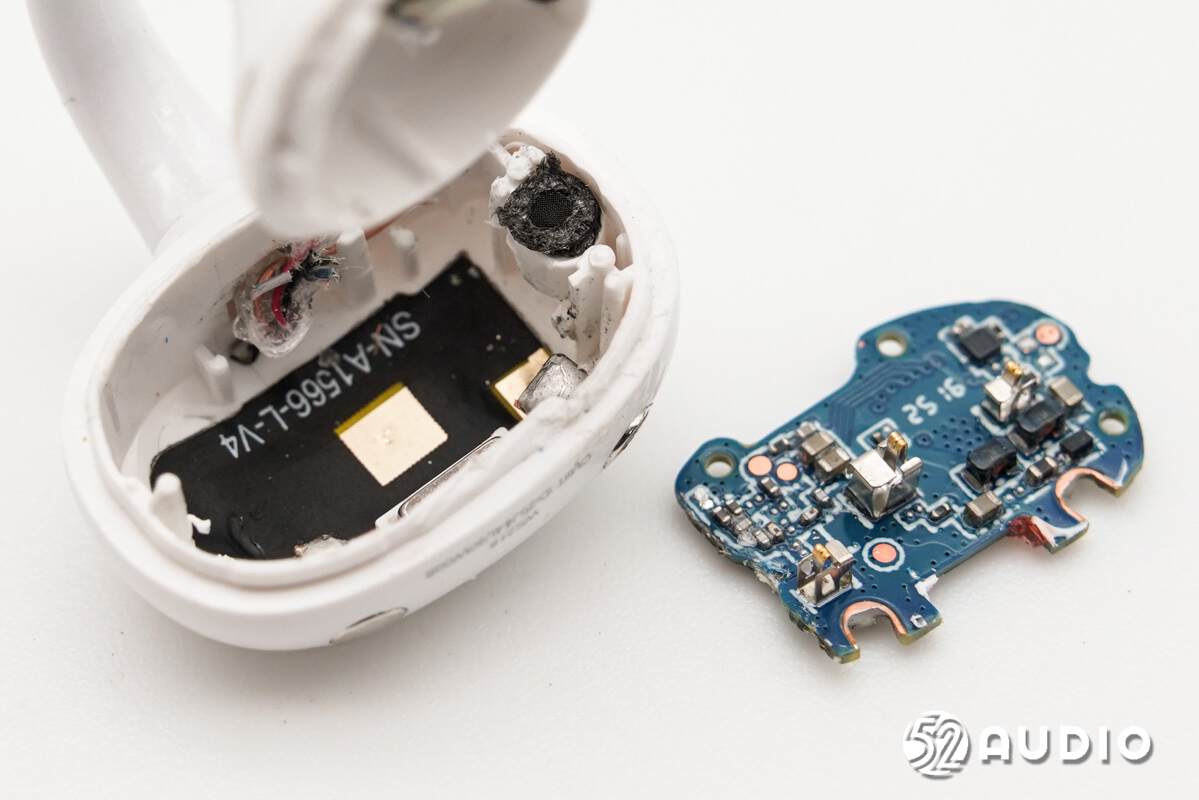

断开导线，取出腔体内部的主板单元。腔体底部贴有蓝牙天线和触摸检测贴片。

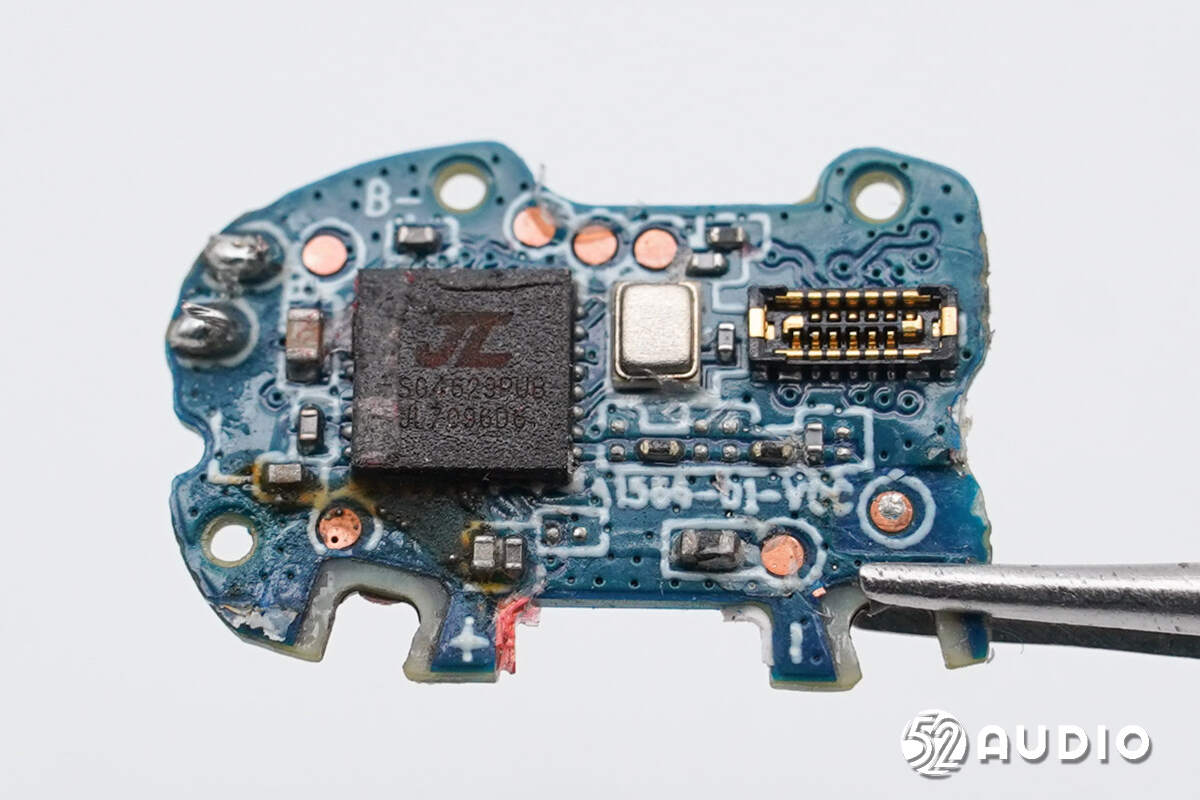

耳机主板一侧电路一览。主板通过三防漆保护，提升安全性和可靠性。

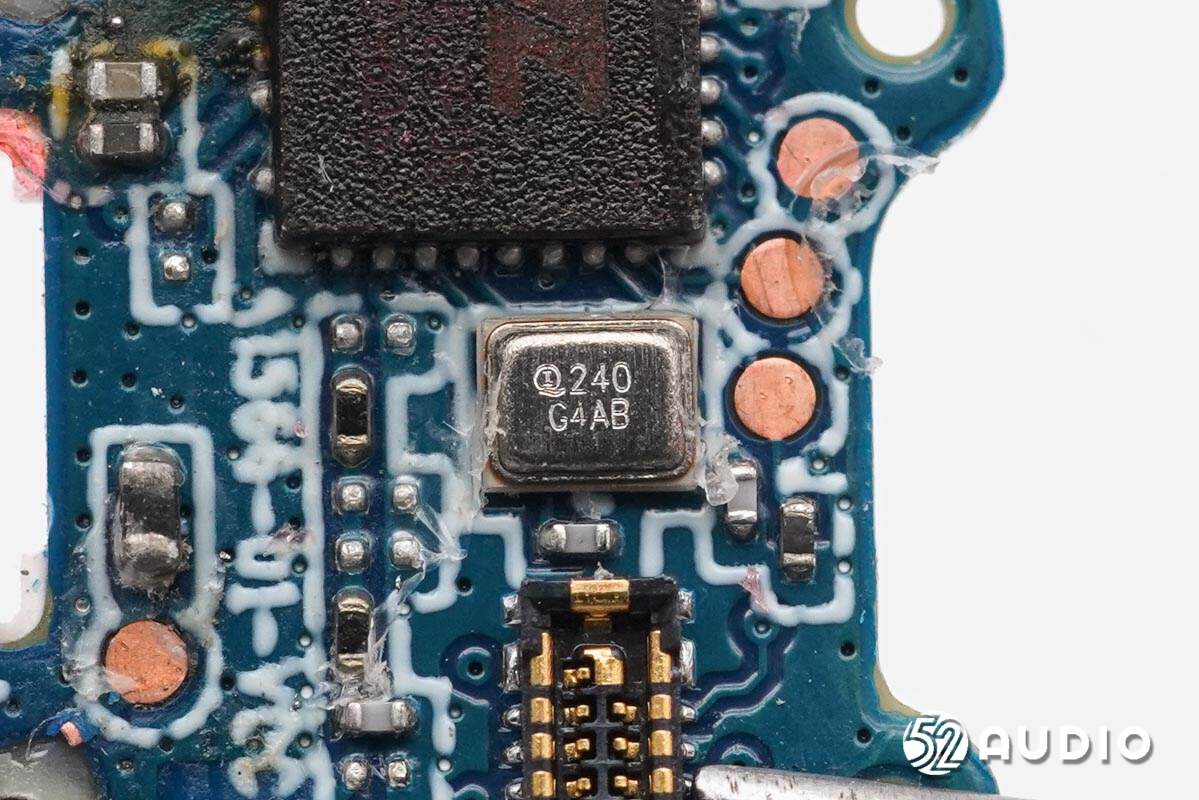

耳机主板另外一侧电路一览。

连接蓝牙天线和触摸检测贴片的金属弹片特写。

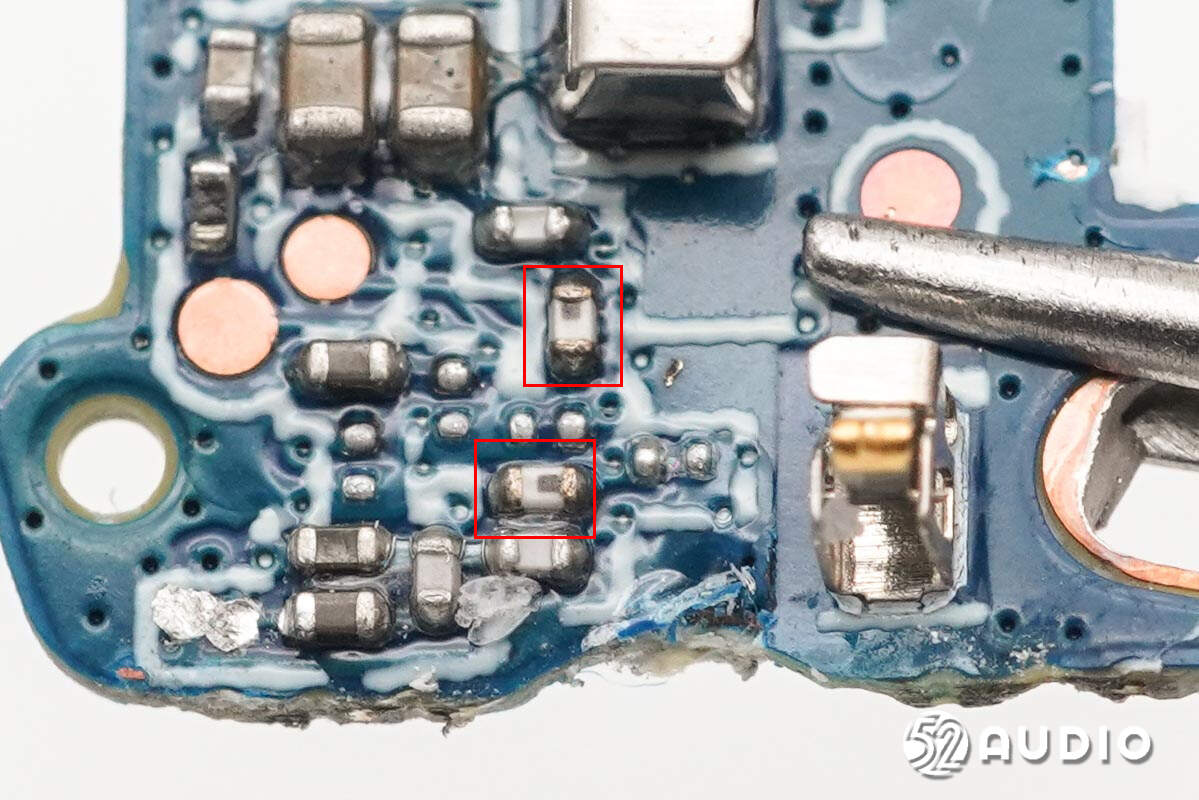

两颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我爱音频网拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动、美碳等众多品牌旗下产品采用了顺络电子的电感器。

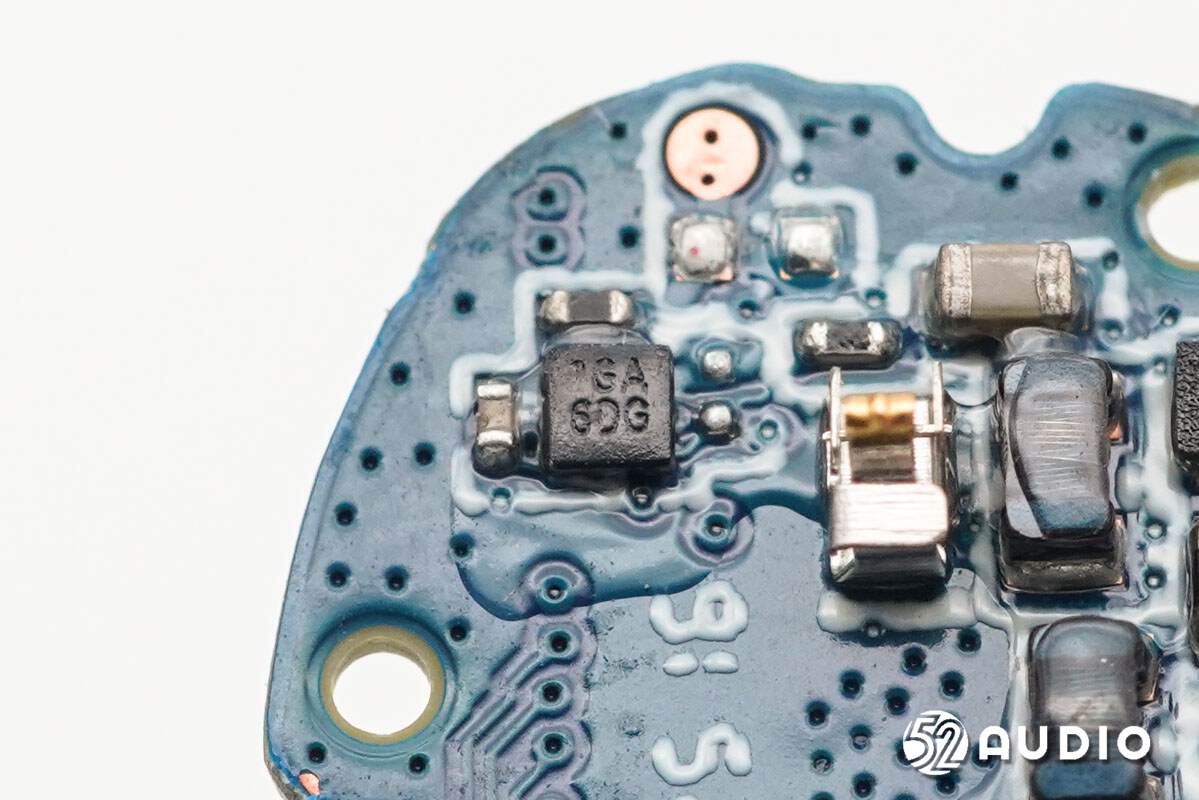

iCM创芯微CM1126B-GAC带船运模式二合一单节电池保护IC。

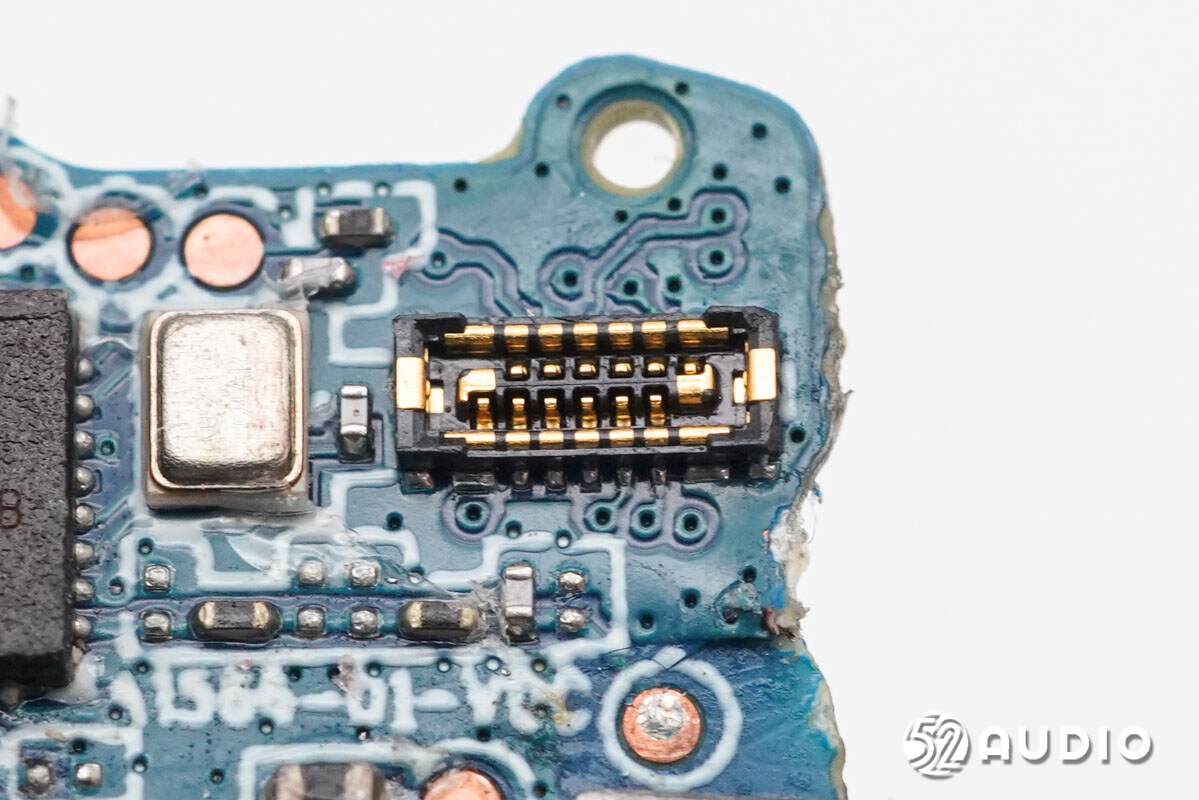

连接通话麦克风小板排线的BTB连接器特写。

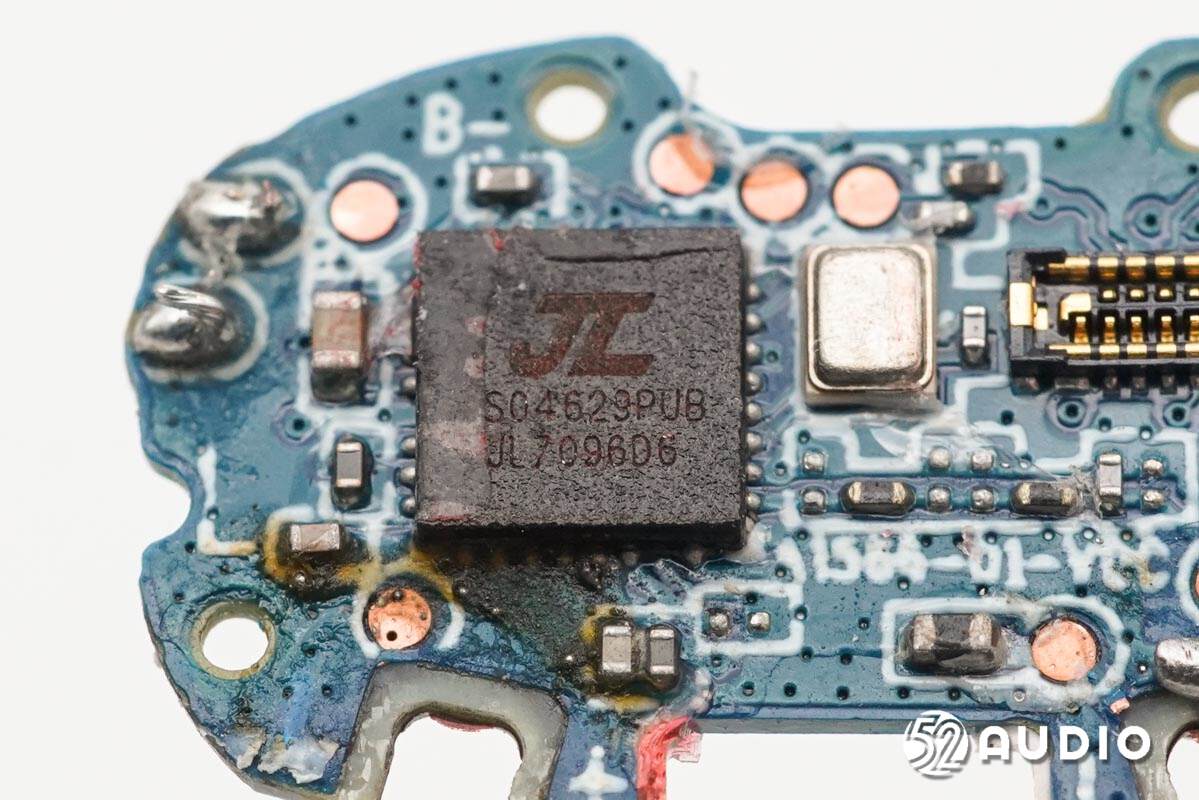

JL杰理科技JL7096D6蓝牙音频SoC，用于无线连接和音频数据处理。

用于提供时钟的晶振特写。

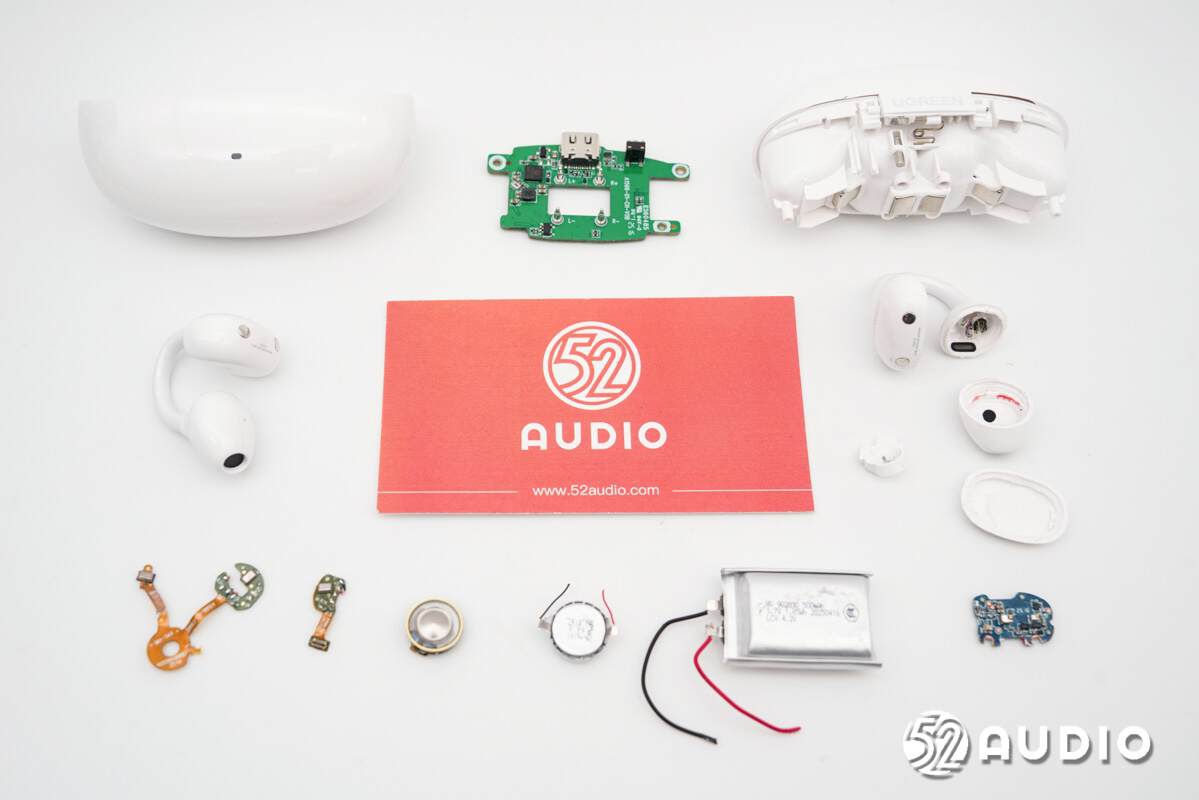

绿联S8耳夹式耳机拆解全家福。

三、我爱音频网总结

绿联S8耳夹式耳机在外观方面，充电盒采用了鹅卵石状的设计，光滑圆润的烤漆工艺处理，拥有出色质感。耳机采用了非常独特的全新设计，耳夹式结构提供舒适佩戴，同时保障开放耳道使用时的稳定性；类似半入耳式耳机的壶嘴型潜入式音腔，基于与外耳道佩戴贴合度的不同，兼具开放式聆听和主动降噪两种体验。

内部主要配置方面，充电盒搭载了NV诺威新能源500mAh/3.7V锂电池，采用了iCM创芯微CM1125系列锂电池保护IC，负责电池的过充电、过放电、过电流等保护；采用了INJOINIC英集芯IP5528 TWS耳机充电仓管理SoC，负责电池的充放电管理和整机控制，支持跟随充电功能，能够有效提升提升15%~20%综合续航时间。

耳机内部搭载11mm动圈喇叭，单耳内置3颗（双耳6颗）瑞勤电子的MEMS麦克风，用于语音通话、AI翻译、AI录音等功能拾音。耳机内置45mAh/3.7V软包扣式电池，配备iCM创芯微CM1126B-GAC电池保护IC。耳机主控芯片为JL杰理科技JL7096D6蓝牙音频SoC，其他还采用了Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感等元件。
