前言
近期，电池交易网拿到了一款又电池巨头 EVE 亿纬锂能推出的INR21700-50PL全极耳电芯，容量为5000mAh，支持最大持续放电电流125A（25C），脉冲放电180A（36C）时间为2秒，以及最高10A（2C）充电倍率，性能十分强悍，此前，电池交易网就进行了报道以及详细的评测，本期重点来测试这款电芯的充电性能，来看看这款电芯的充电性能如何。
外观介绍

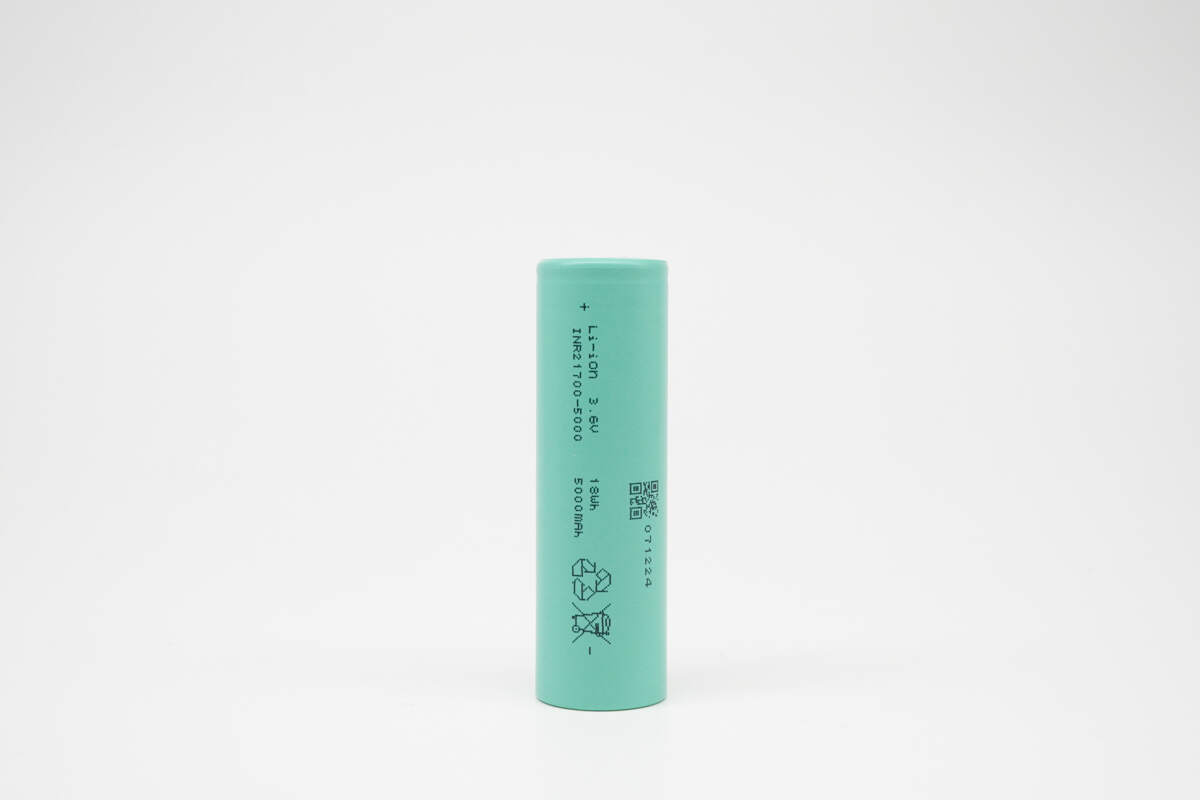

电芯外披采用青色热缩膜，表面干净服帖，表面印有基础信息、追溯码、环保标识等丝印。

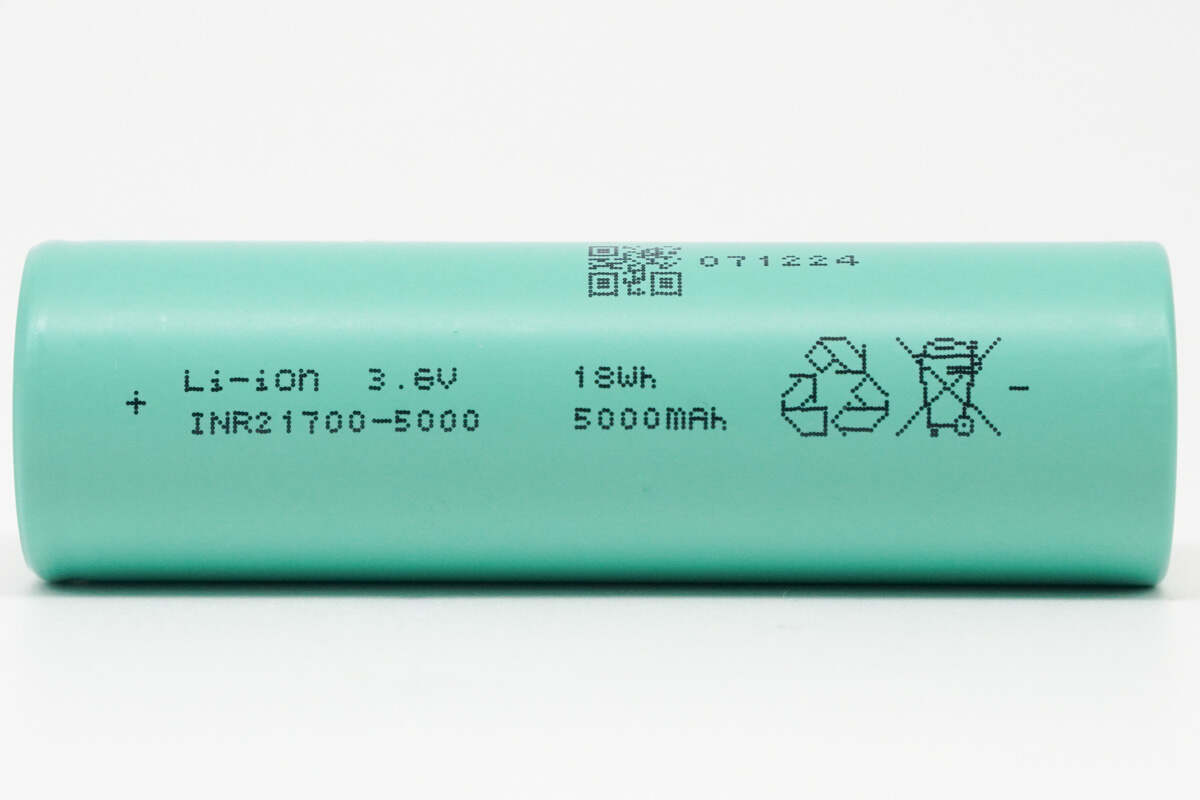

丝印特写：
型号：INR21700-50PL；标称能量：18Wh；标称容量：5000mAh；标称电压：3.6V。

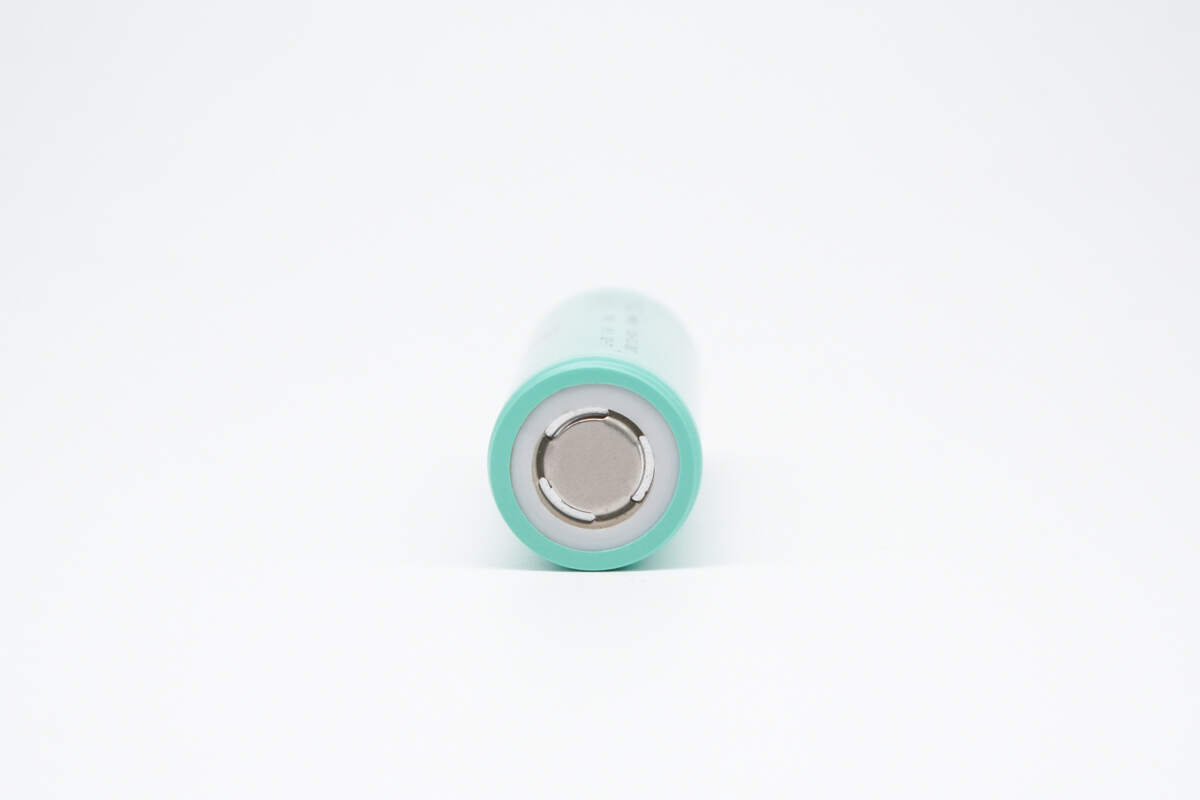

亿纬锂能INR21700-50PL电芯正极帽为平头设计，可见三泄气孔。

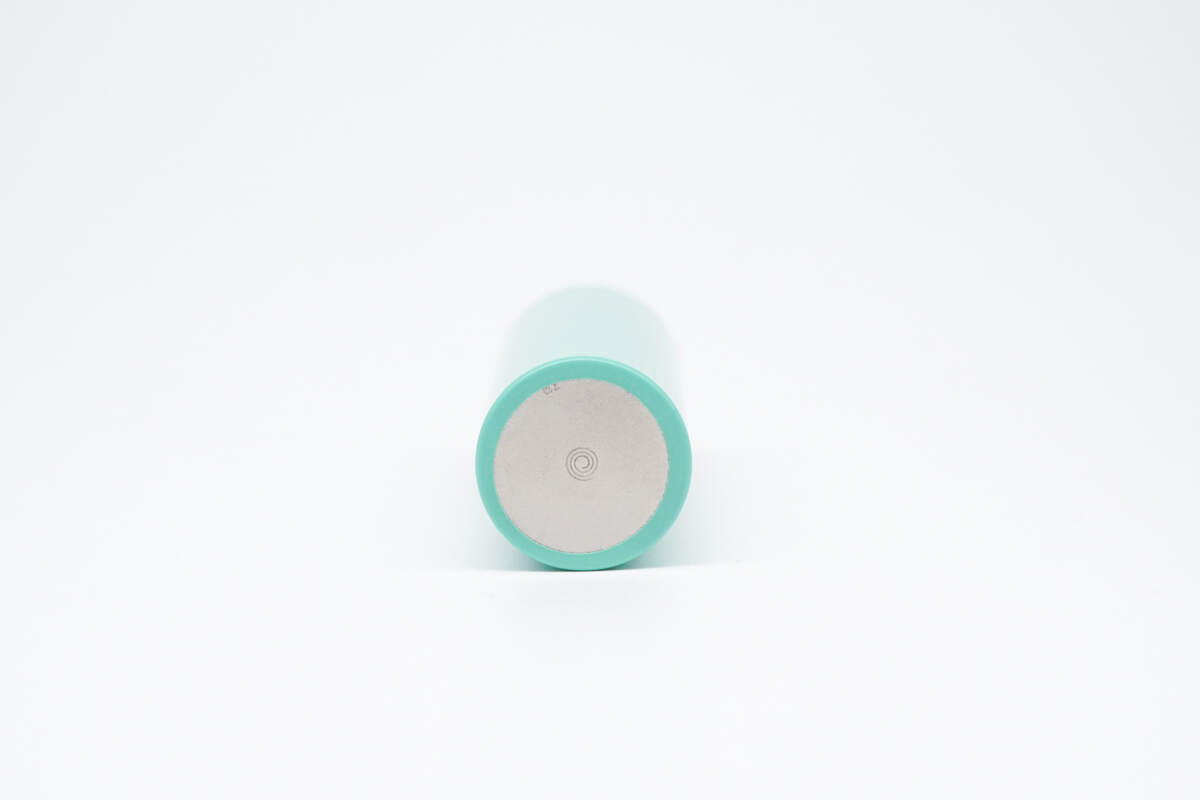

亿纬锂能INR21700-50PL电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。

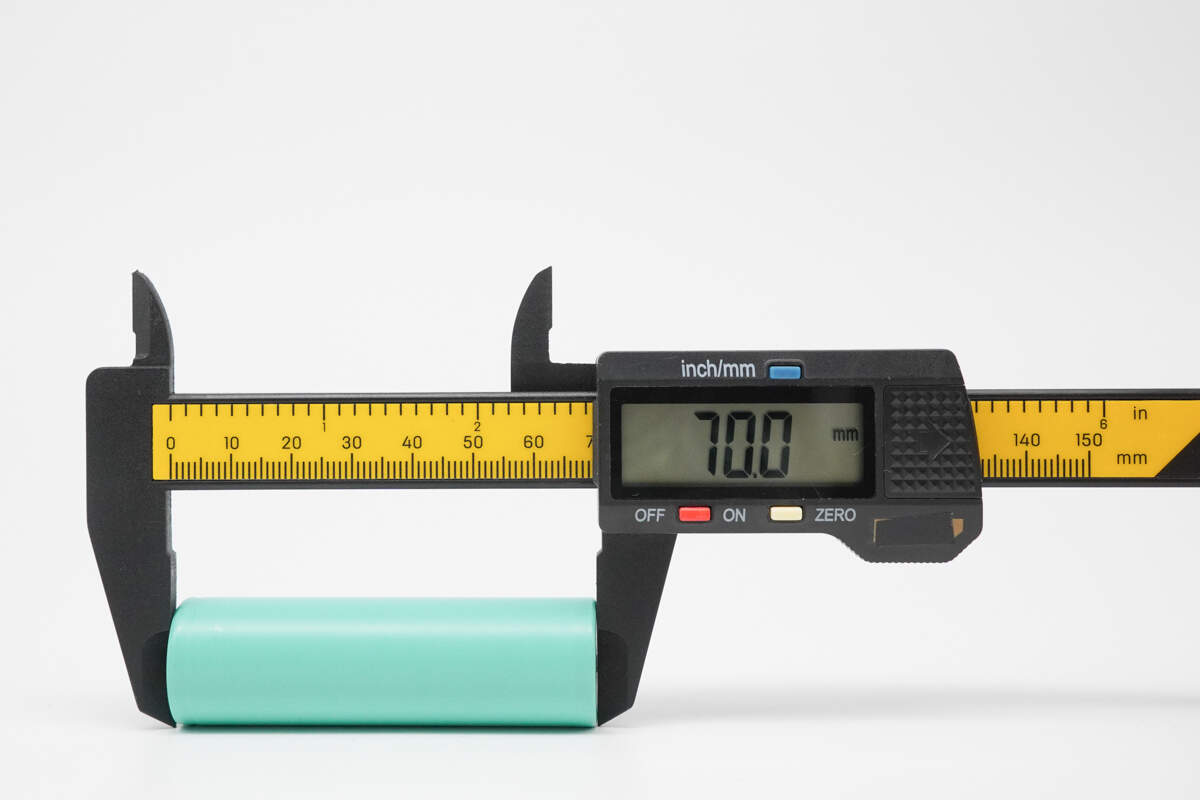

使用塑胶卡尺测得，电芯高度约为70mm。

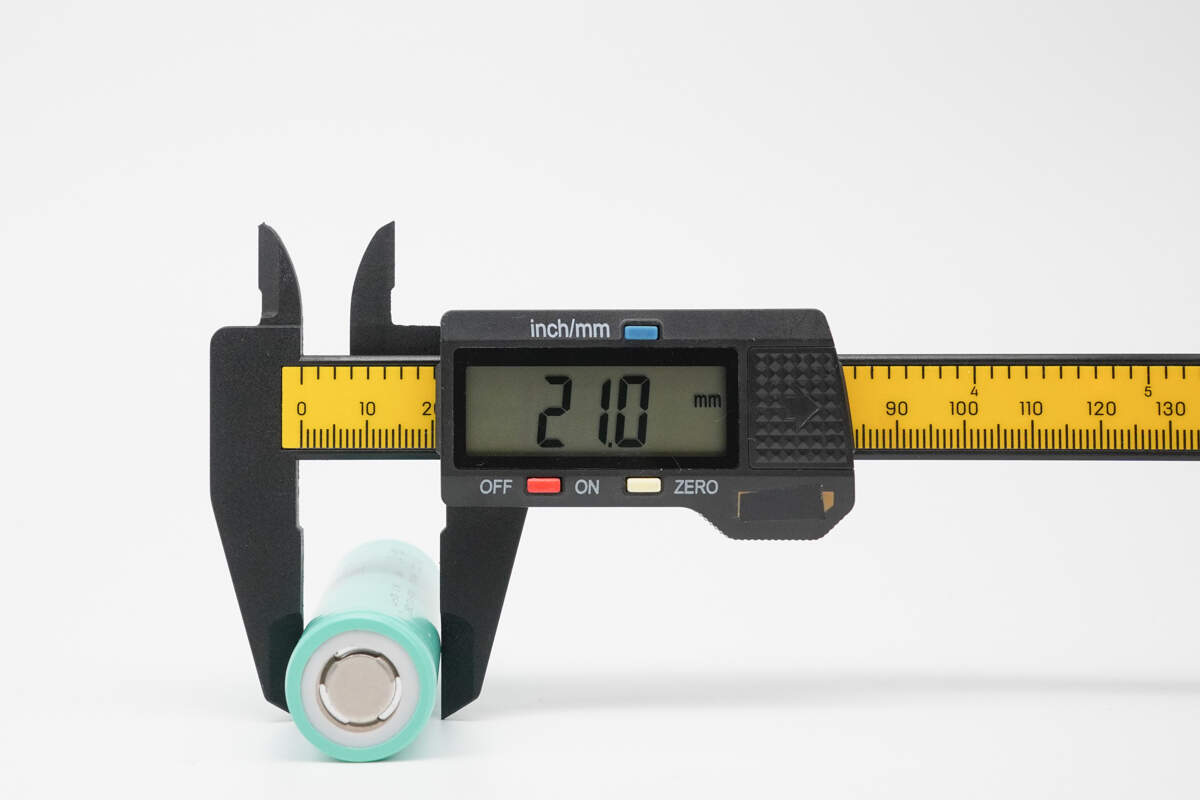

使用塑胶卡尺测得，电芯直径为21mm，为标准21700尺寸。

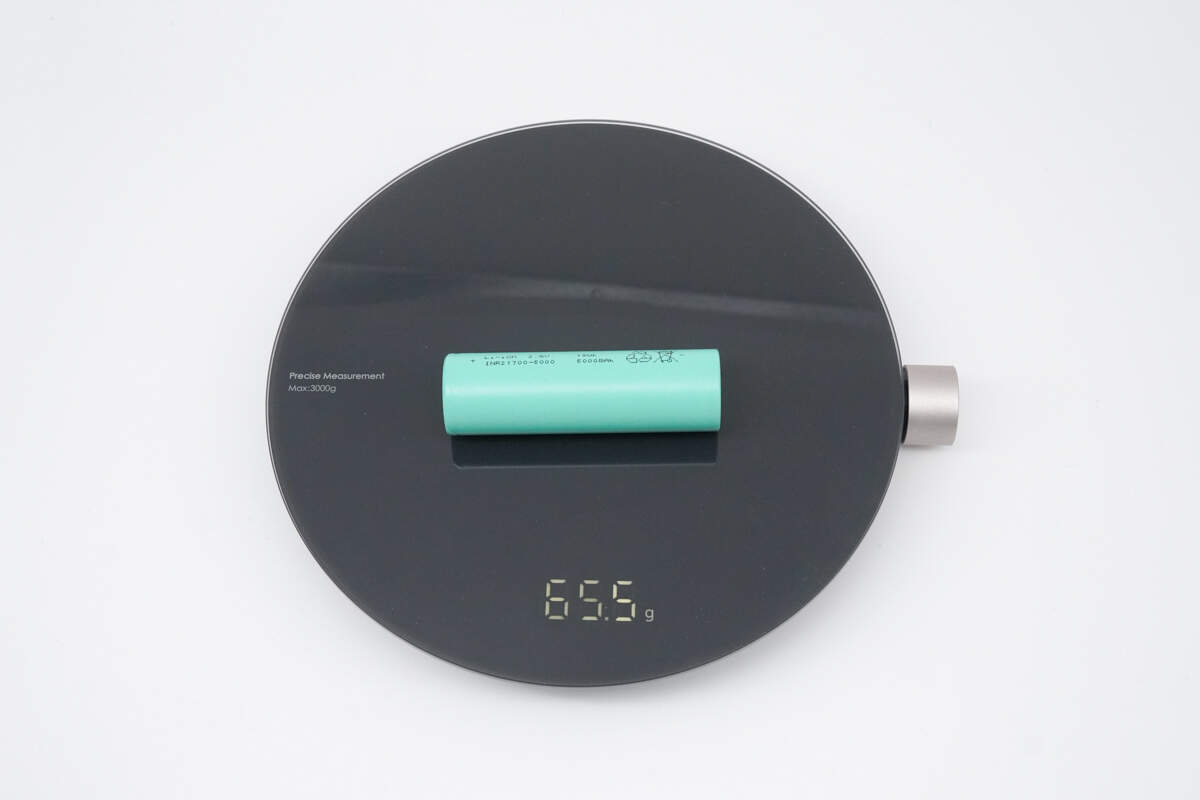

电芯重量约为 65.5g。

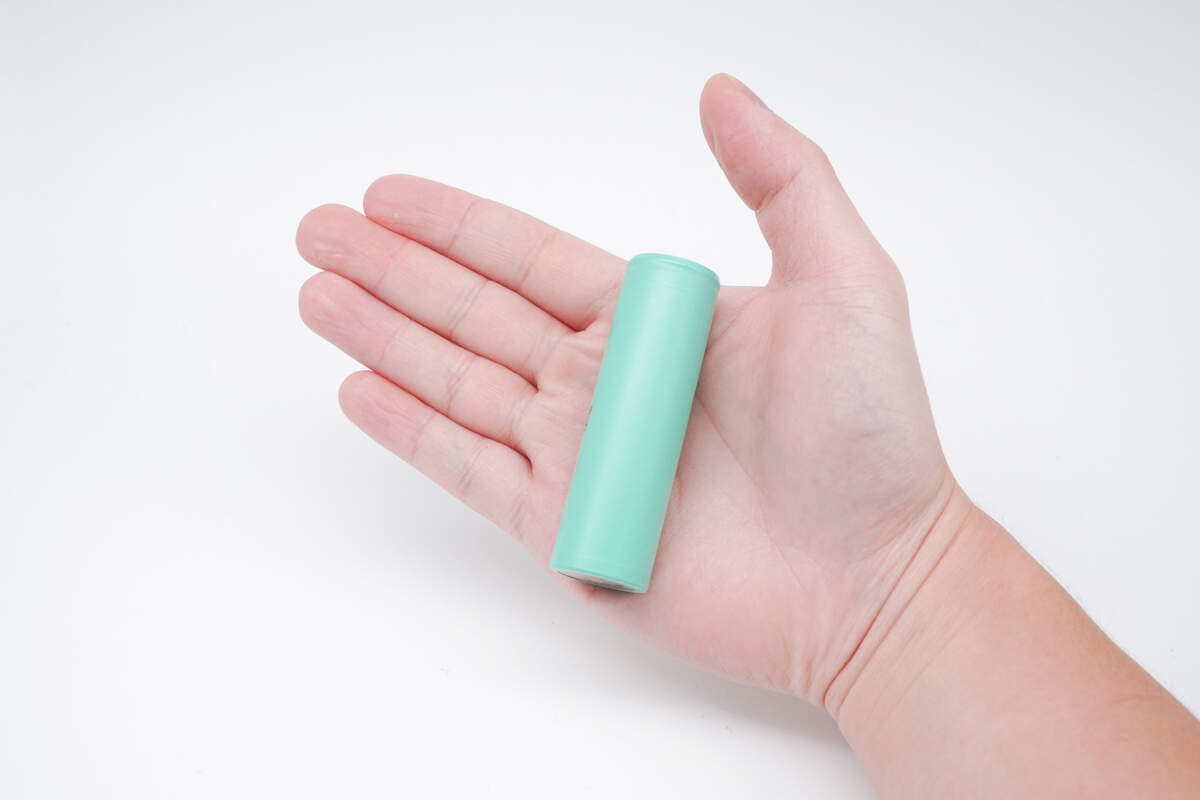

亿纬锂能INR21700-50PL电芯在成年男子手掌中展示对比。
充放电测试
看完外观，进入正题；以下将进行多倍率充放电测试。
充电测试
充电测试将进行恒流恒压充电，统计其总耗时。
0.2C充电

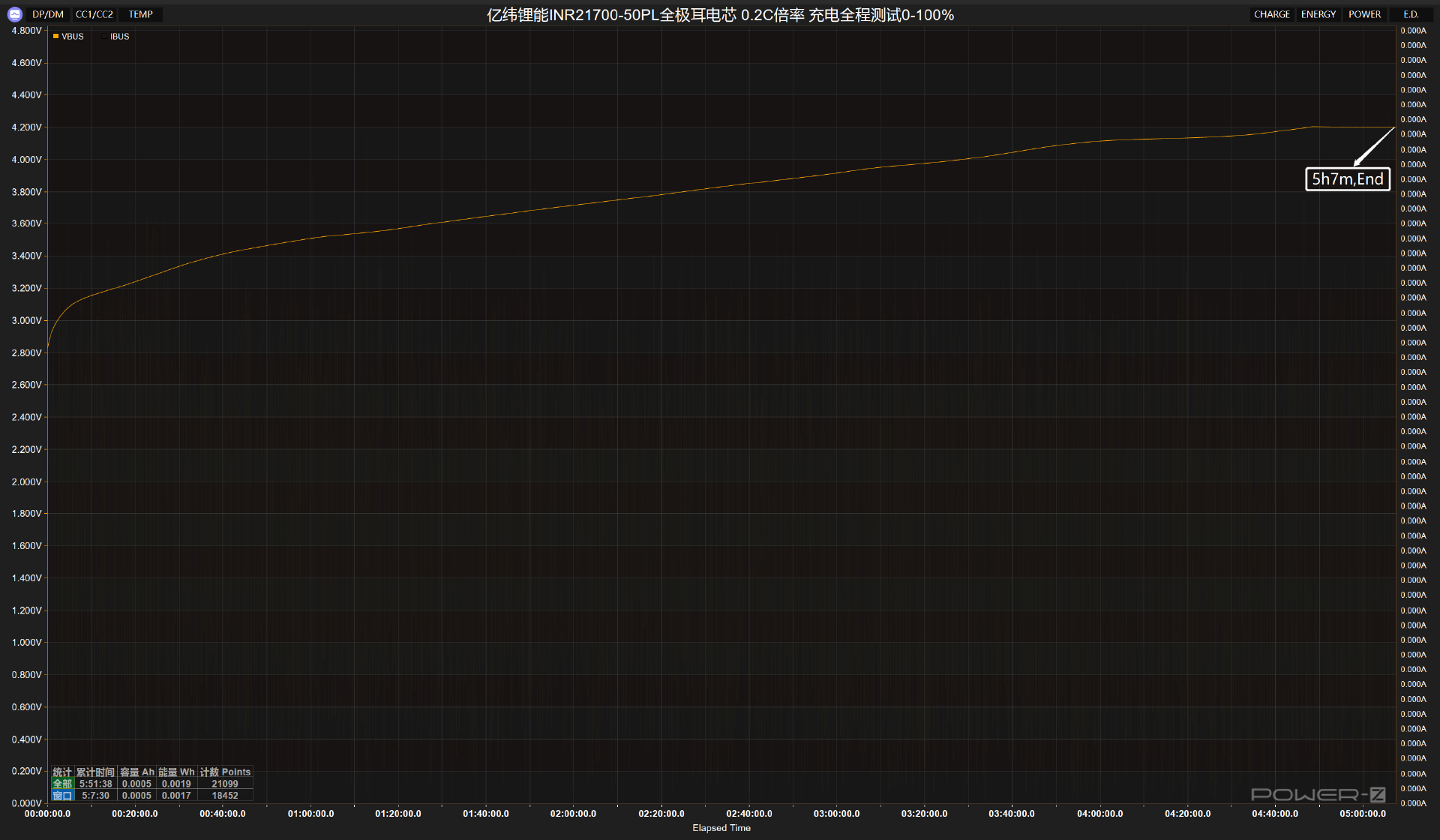

接通电源后，电压持续上升，在4小时49分钟左右充至4.2V并进入涓流充电，经过18分钟左右的涓流时间后充电完成，总耗时5小时7分钟。

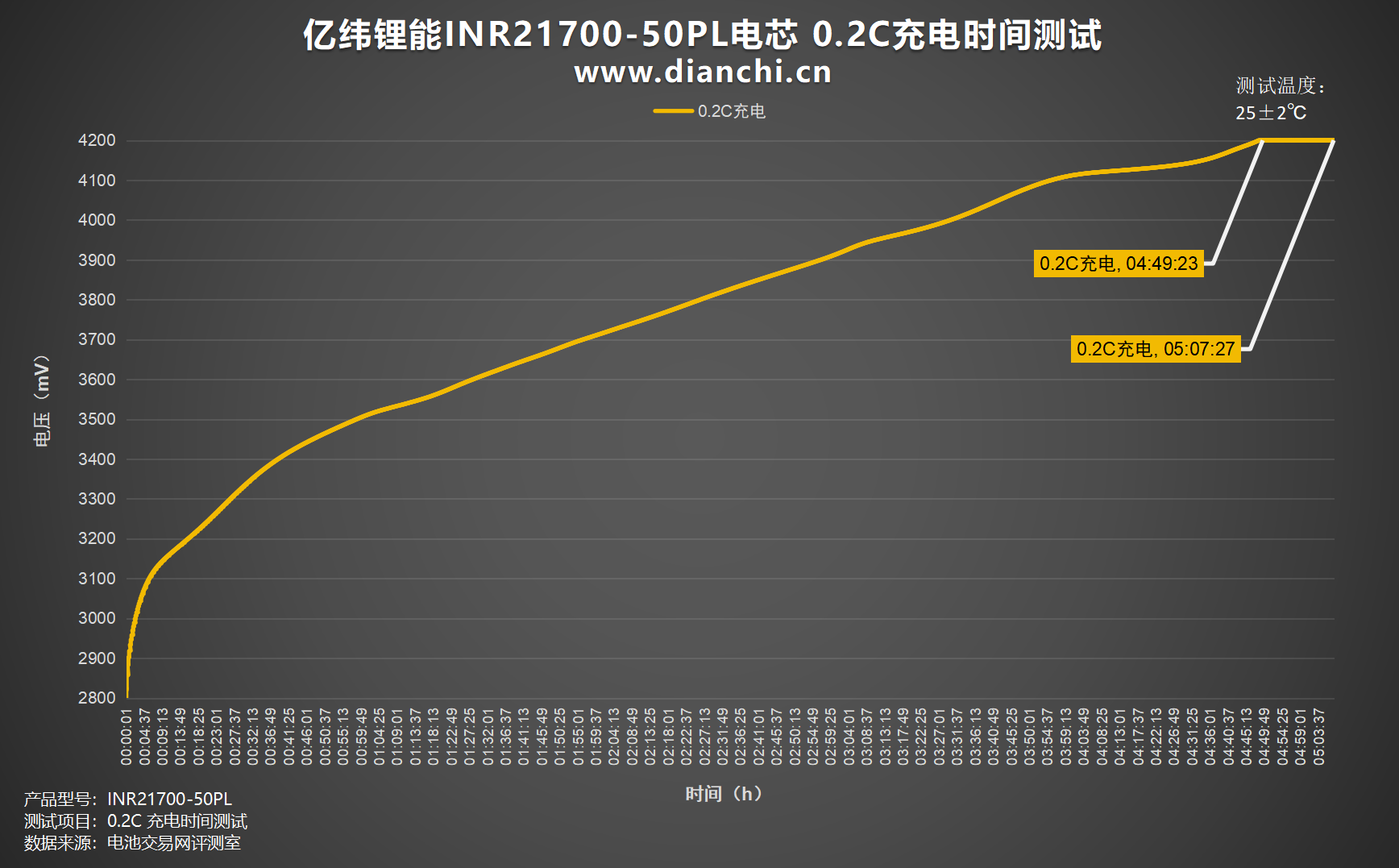

绘制出折线图，设置电流为 1000mA，0.2C为亿纬锂能INR21700-50PL电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时49分钟，涓流完全充满时间约为5小时7分钟。
0.5C充电
接通电源后，电压持续上升，在1小时46分钟左右充至4.2V并进入涓流充电，经过29分钟左右的涓流时间后充电完成，总耗时2小时15分钟。

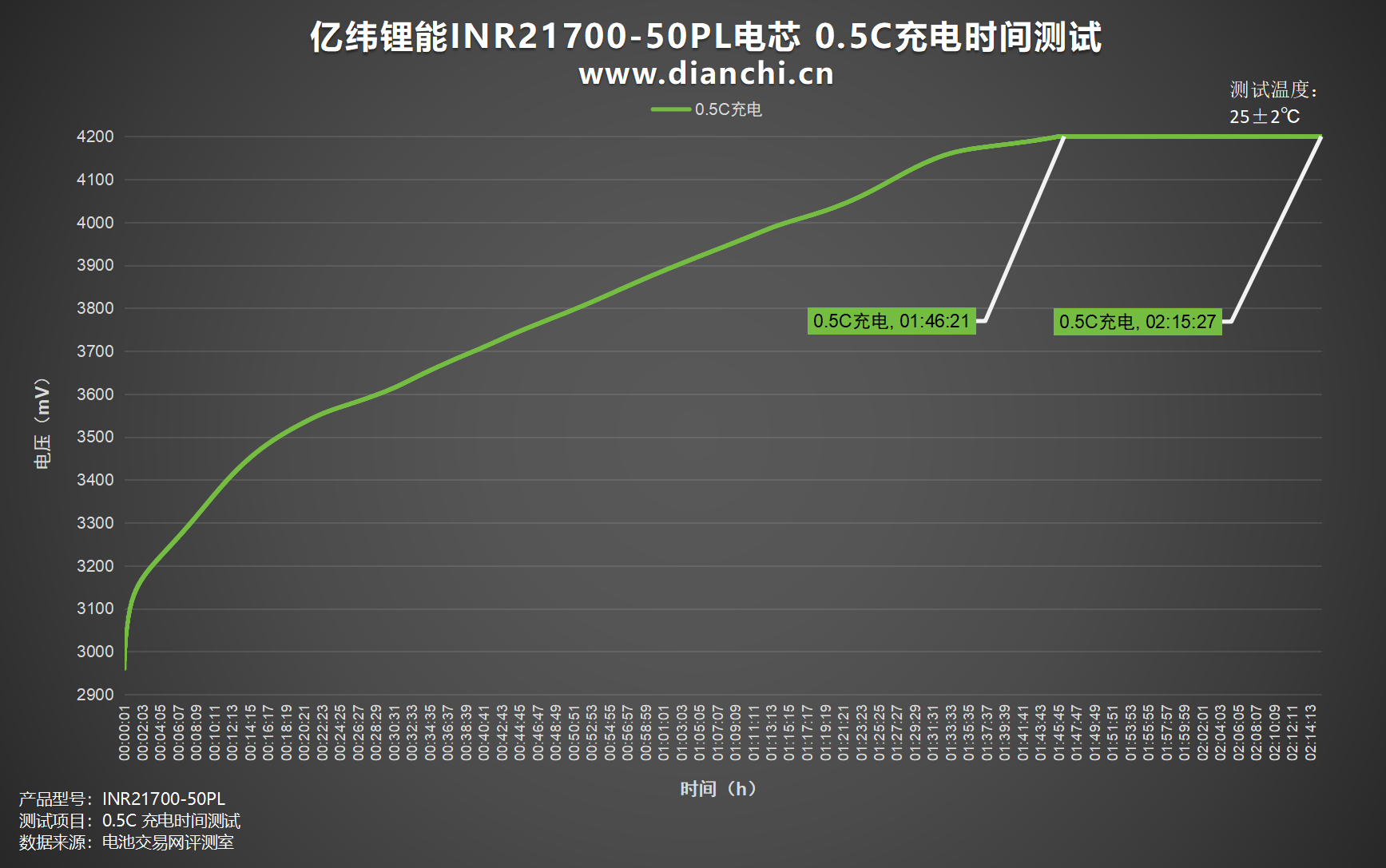

绘制出折线图，设置电流为 2500mA，0.5C为亿纬锂能INR21700-50PL电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时46分钟，涓流完全充满时间约为2小时15分钟。
1C充电

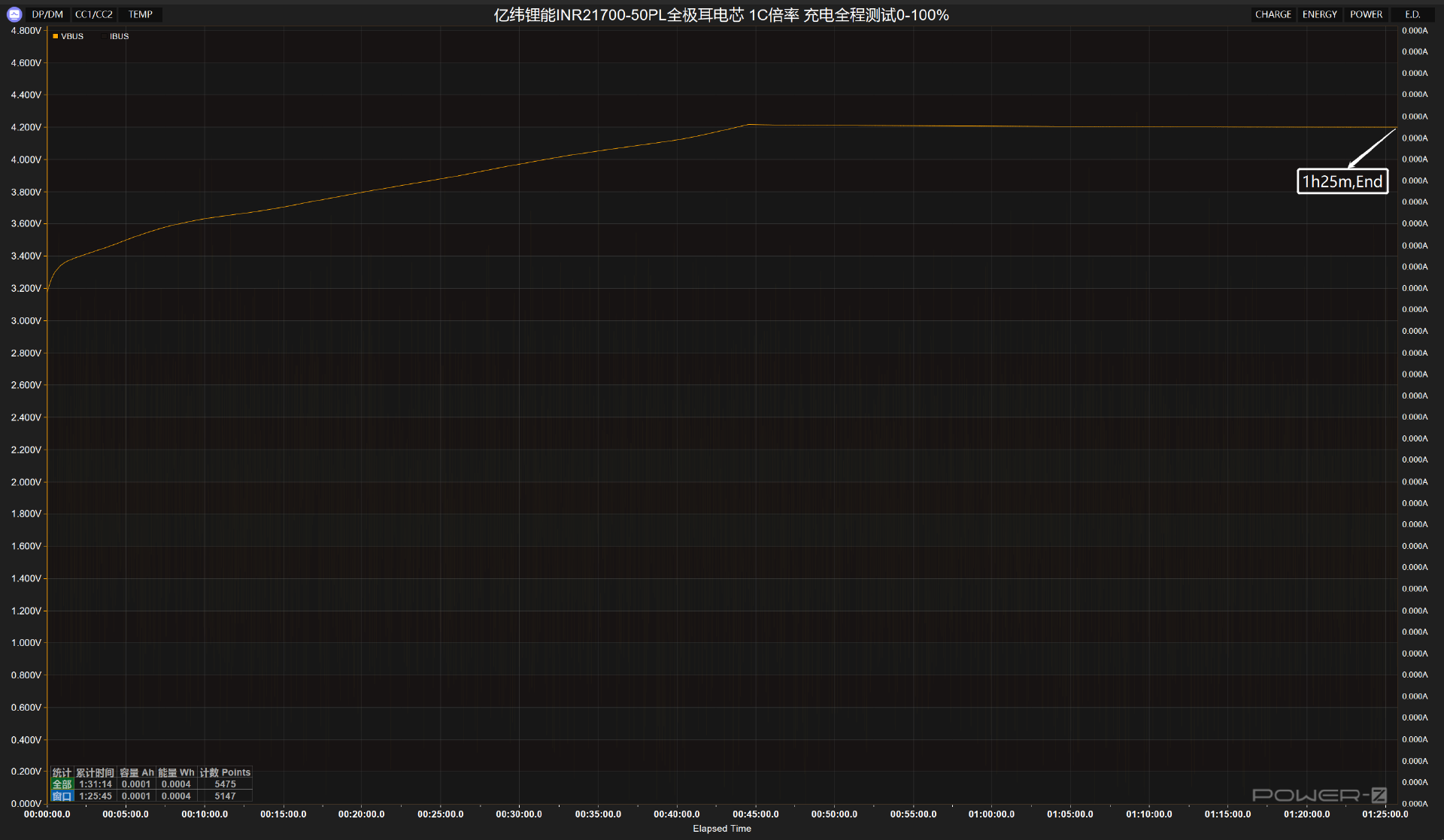

接通电源后，电压持续上升，在44分钟左右充至4.2V并进入涓流充电，经过41分钟左右的涓流时间后充电完成，总耗时1小时25分钟。

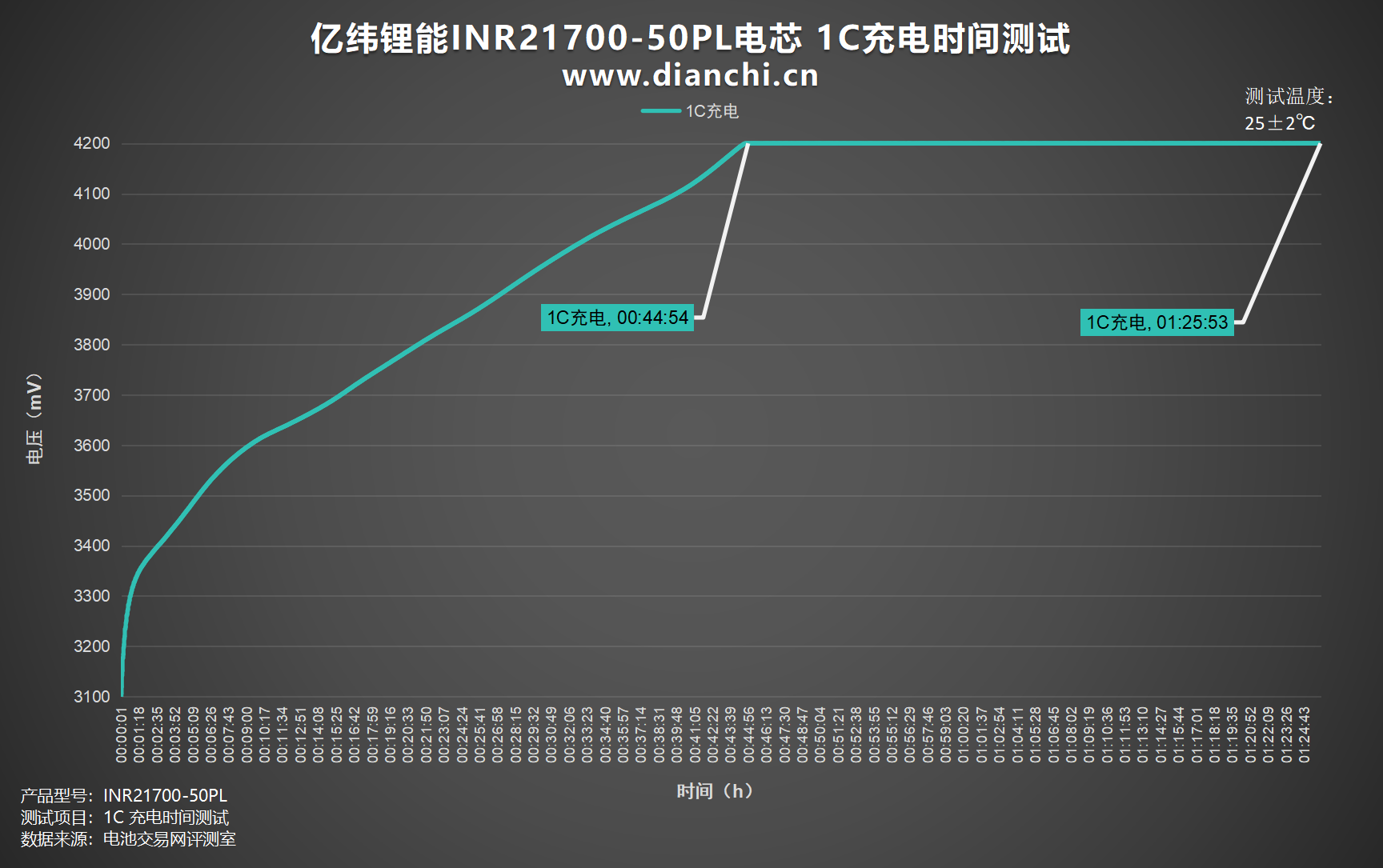

绘制出折线图，设置电流为 5000mA，1C为亿纬锂能INR21700-50PL电芯充电，充电截止电压为 4.2V，充至4.2V时间约为44钟，涓流完全充满时间约为1小时25分钟。
2C充电

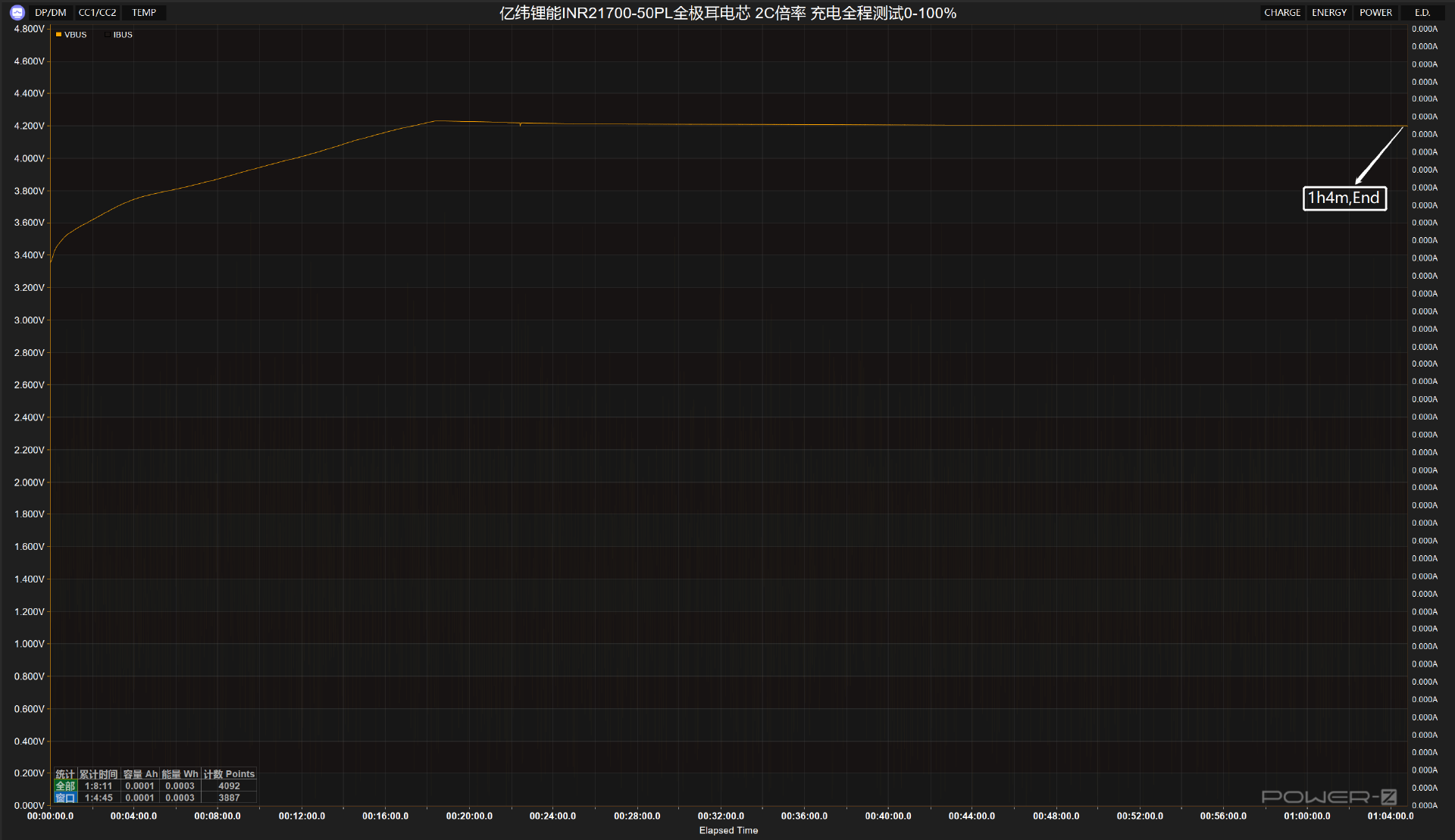

接通电源后，电压持续上升，在18分钟左右充至4.2V并进入涓流充电，经过46分钟左右的涓流时间后充电完成，总耗时1小时4分钟。

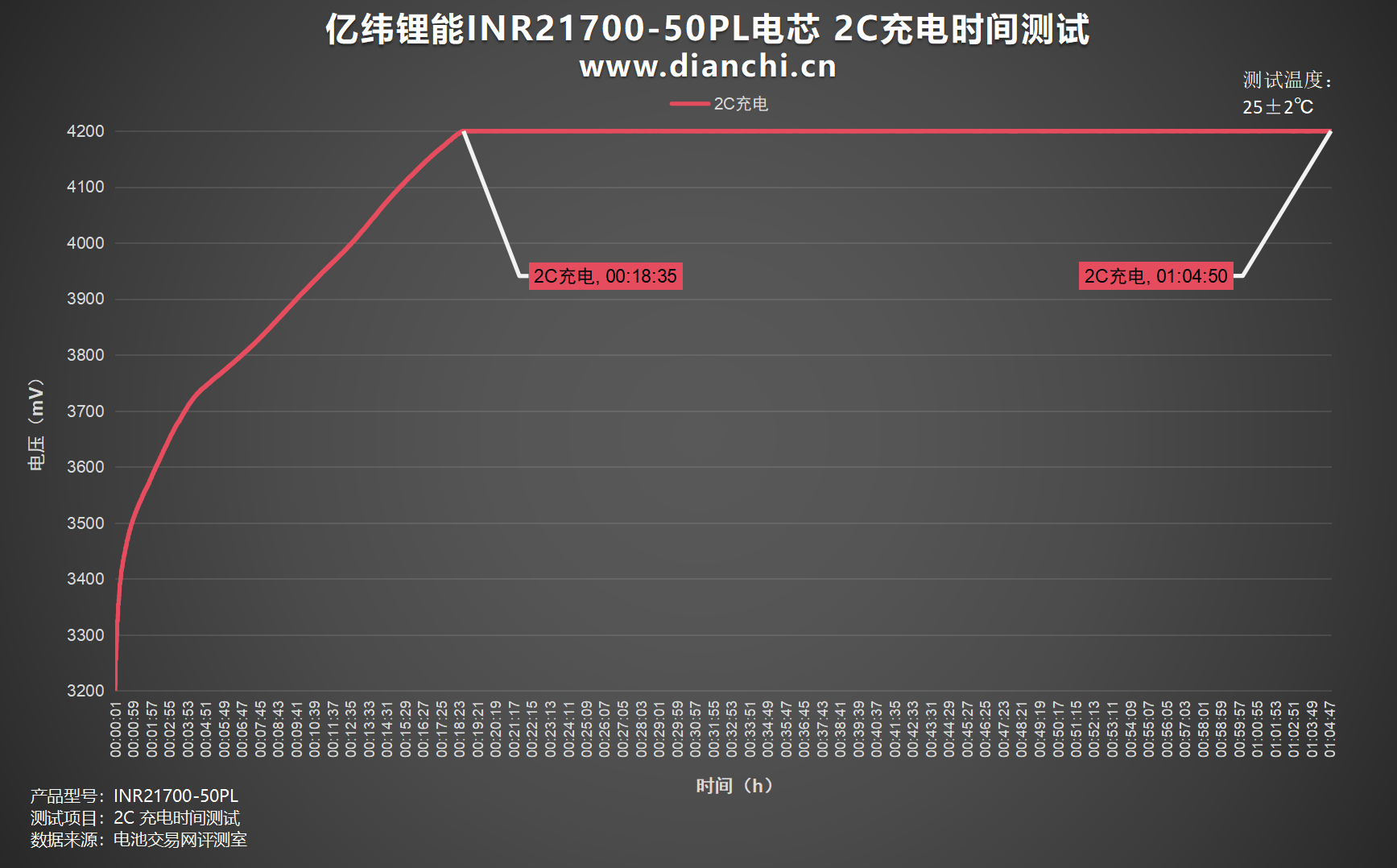

绘制出折线图，设置电流为 10000mA，2C为亿纬锂能INR21700-50PL电芯充电，充电截止电压为 4.2V，充至4.2V时间约为18钟，涓流完全充满时间约为1小时4分钟。

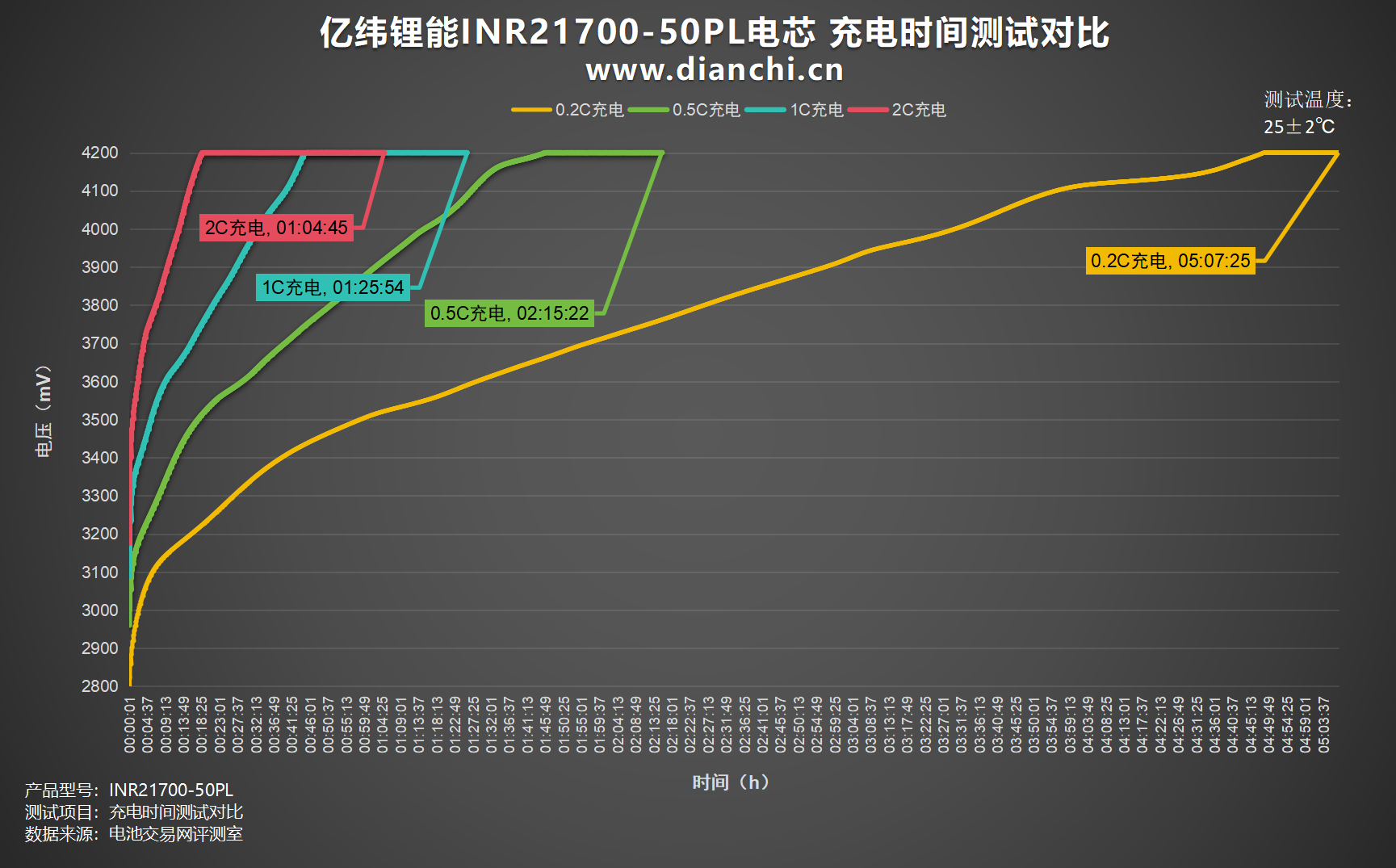

将所测倍率汇总至曲线图，可以看到各充电倍率间的时间差距，充电时间最长的是0.2C充电倍率，时间为5小时54分钟，与其他倍率拉开较大差距，其次是0.5C充电倍率，1C与2C充电倍率则相差不大。
电池交易网总结
亿纬锂能这款INR21700-50PL全极耳电芯容量达5000mAh，标称电压3.6V，支持最大持续放电电流125A（25C），短时脉冲放电可达到180A（36C），并支持最高2C（10A）充电倍率。其外观采用青色热缩膜包裹，表面印有详细参数及环保标识，负极使用阳极氧化合金材质增强耐用性，尺寸符合标准21700规格。
在充电测试中，在标准充电下0.2C倍率充至4.2V时间约为4小时49分钟，涓流完全充满时间约为5小时7分钟，而2C倍率充至4.2V时间约为18钟，涓流完全充满时间约为1小时4分钟，充电时间随倍率提升大幅缩短，尤其在高倍率下表现突出，符合全极耳技术降低发热、增强功率输出的核心优势。整体来看，这款电芯在兼顾高性能与耐用性的同时，为高功率应用场景提供了可靠选择。
相关阅读：
1、内置4节亿纬锂能21700电芯，一加SUPERVOOC 150W超级闪充移动电源拆解
评论0
