前言
在消费电子产品中，学习场景是其重要的应用领域之一。如学习机、扫描笔、单词卡和复读机等设备，能够有效提升用户在资料查询和学习过程中的效率。百词斩是成都超有爱科技有限公司推出的背英语单词APP，同时基于百词斩APP的丰富内容资源，又推出了百词斩单词机，帮助用户随时随地背单词。
此次将要拆解的百词斩单词机Ace-Max外观体积轻巧便携，搭载3.52英寸墨水屏，提供丰富的内容显示；同步百词斩App，拥有400+本海量词书任意学；支持真人外教发音，象形释义，搭配科学有效的记忆曲线，轻松背单词；还支持宠物小狗，拥有多款单词游戏，让背单词更加有趣。续航上，搭载750mAh大容量电池，充一次电可使用一周。下面来看看这款产品的详细拆解报告吧~
一、百词斩单词机Ace-Max开箱
百词斩单词机Ace-Max包装盒采用了家族式的设计，正面展示有产品名称，以及突出了宠物小狗的产品漫画图。

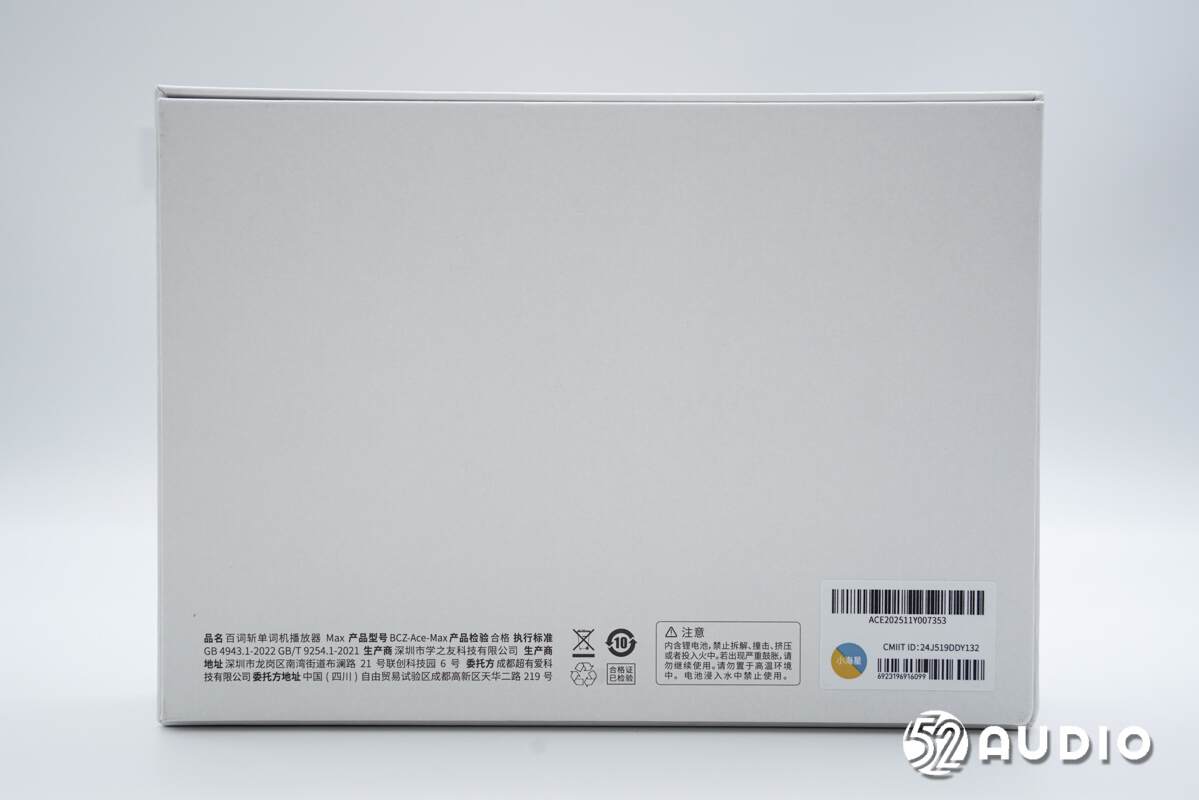

包装盒背面介绍了产品信息，品名：百词斩单词机播放器Max，产品型号：BCZ-Ace-Max，生产商：深圳市学之友科技有限公司，委托方：成都超有爱科技有限公司。此款为小海星配色。
包装盒侧边介绍了产品特点：便携小巧、海量词书、单词宠物、同步百词斩。
包装盒侧边设计有品牌LOGO。

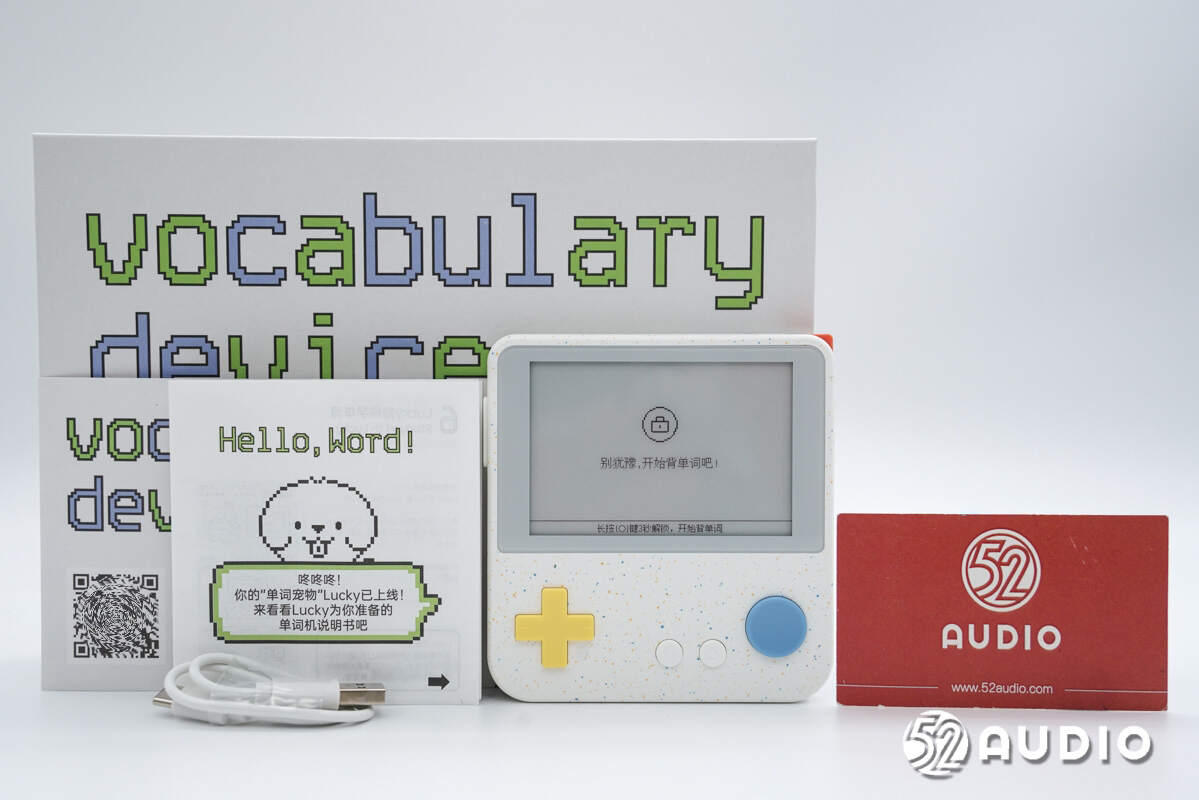

打开包装盒，取出内部物品，包括了主机、充电线，说明书等。

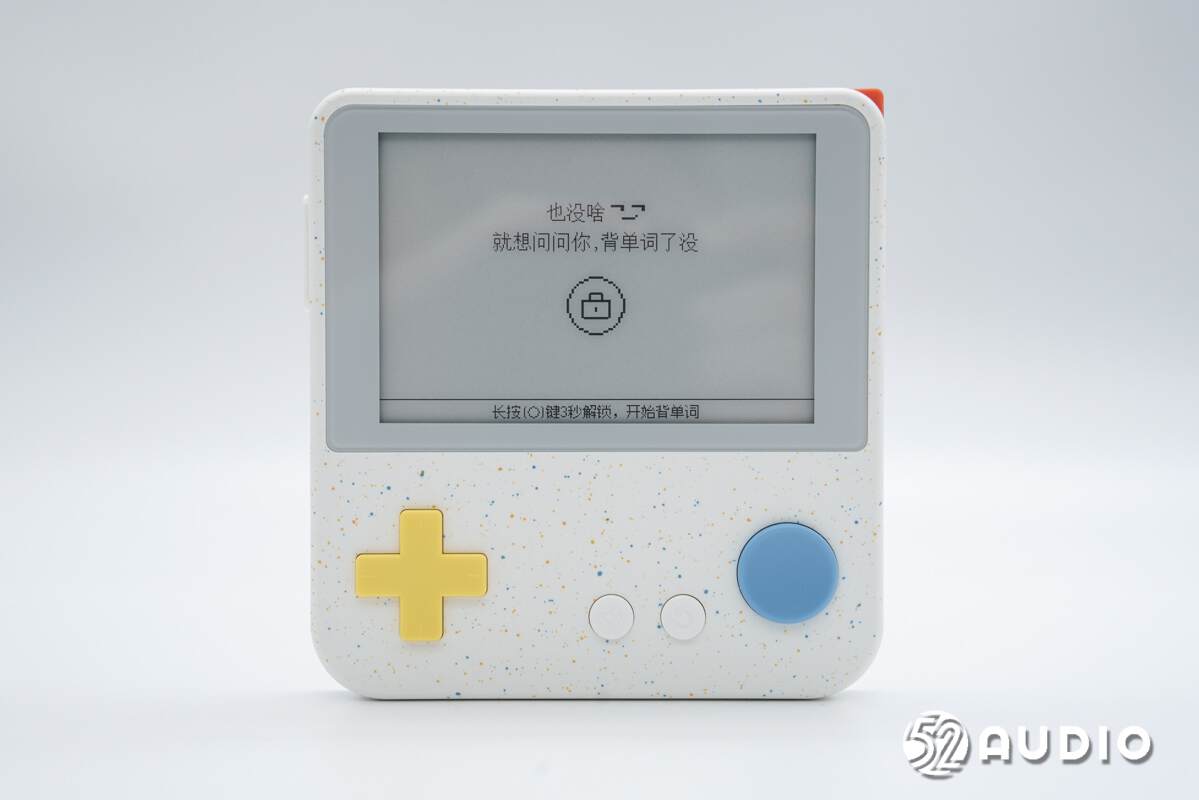

百词斩单词机Ace-Max外观采用了类似于游戏机的设计，通过独特喷涂工艺，呈现星星般不规则散点效果，搭配鲜艳的功能按键点缀，非常具有艺术感。

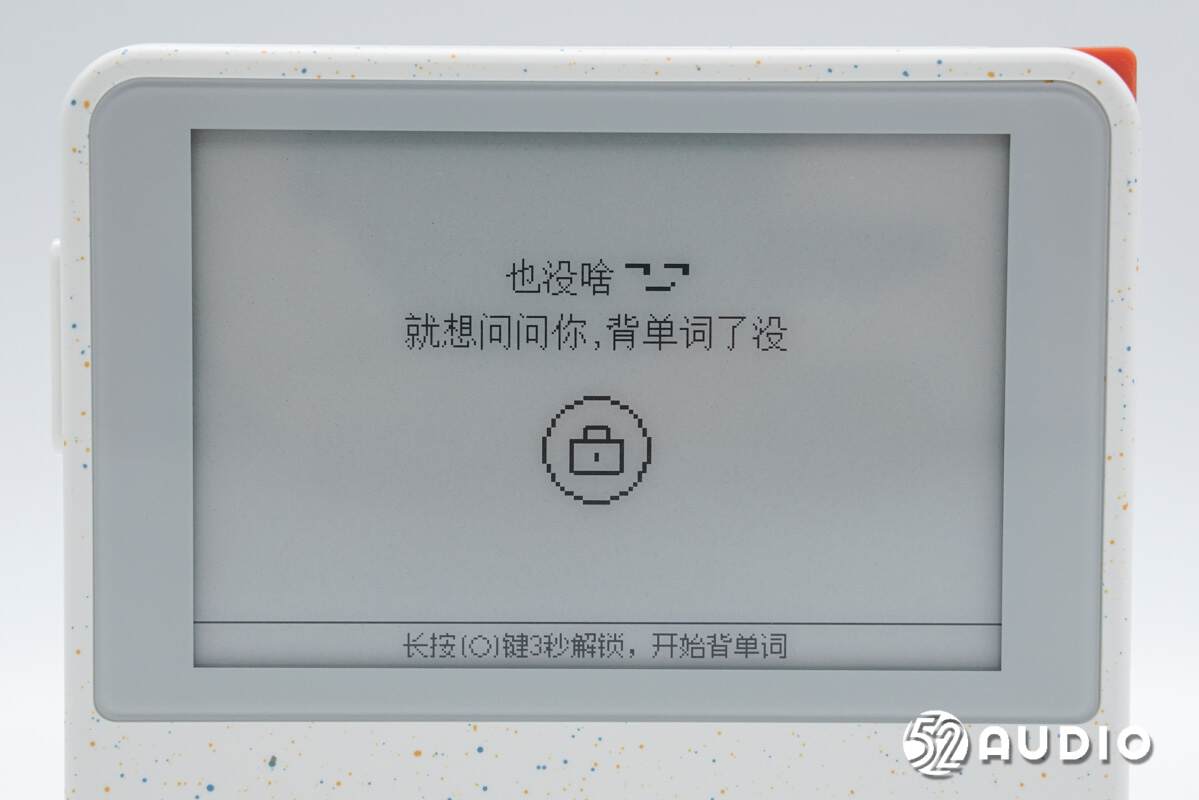

机身正面搭载的3.52英寸墨水屏特写，字体显示清晰，大屏可提供丰富的内容。

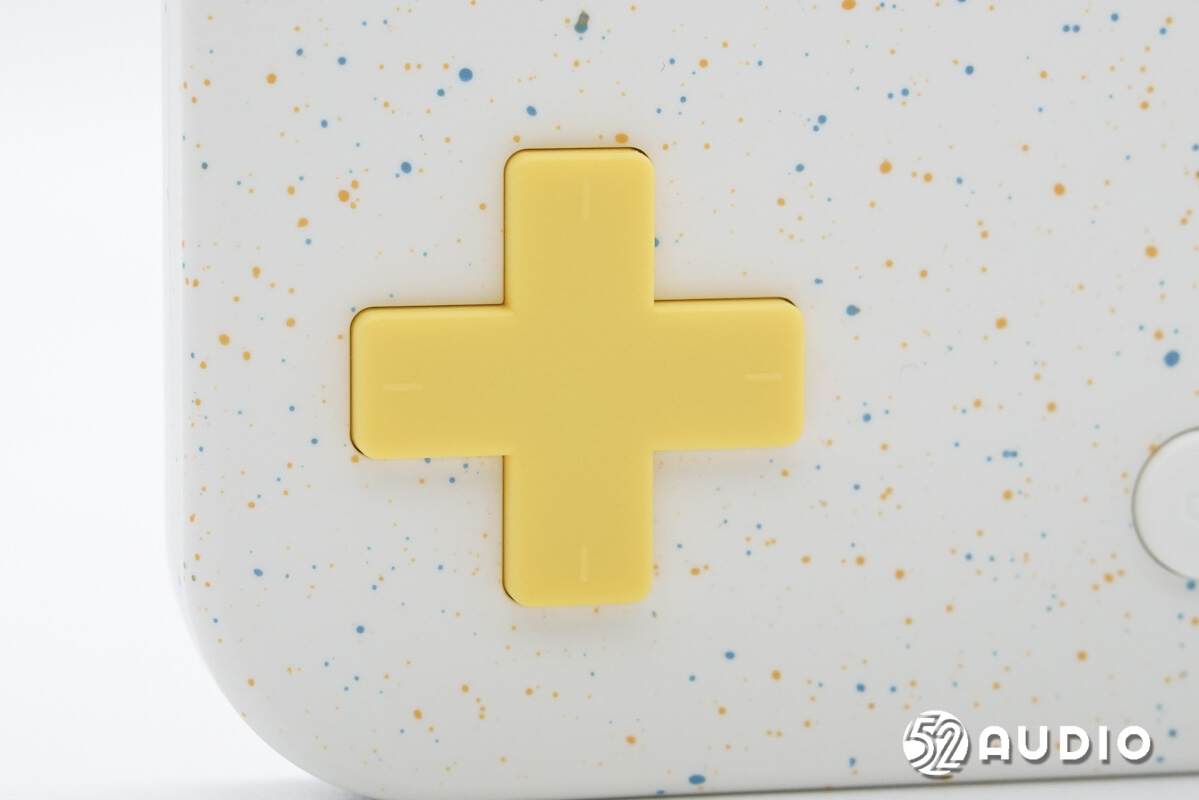

十字方向键特写，黄色配色，用于上下左右翻页。

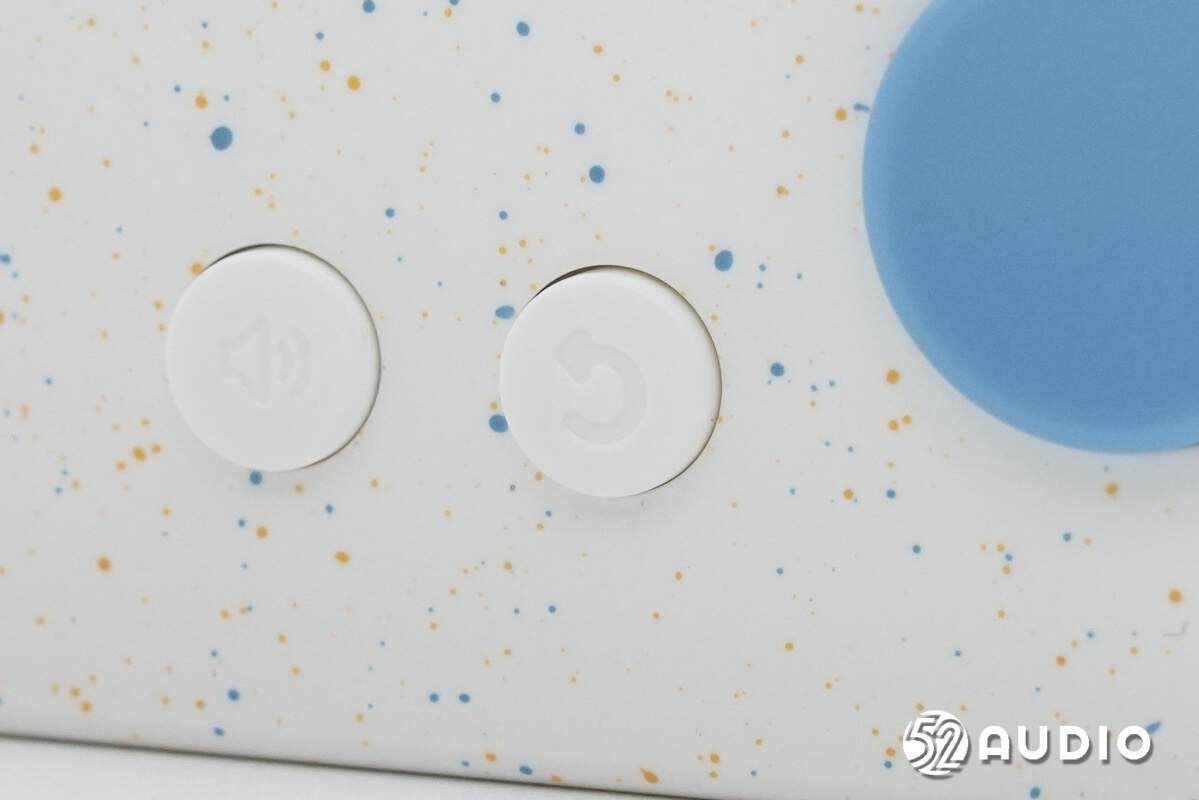

发音键和返回键特写，雕刻有标识指示。

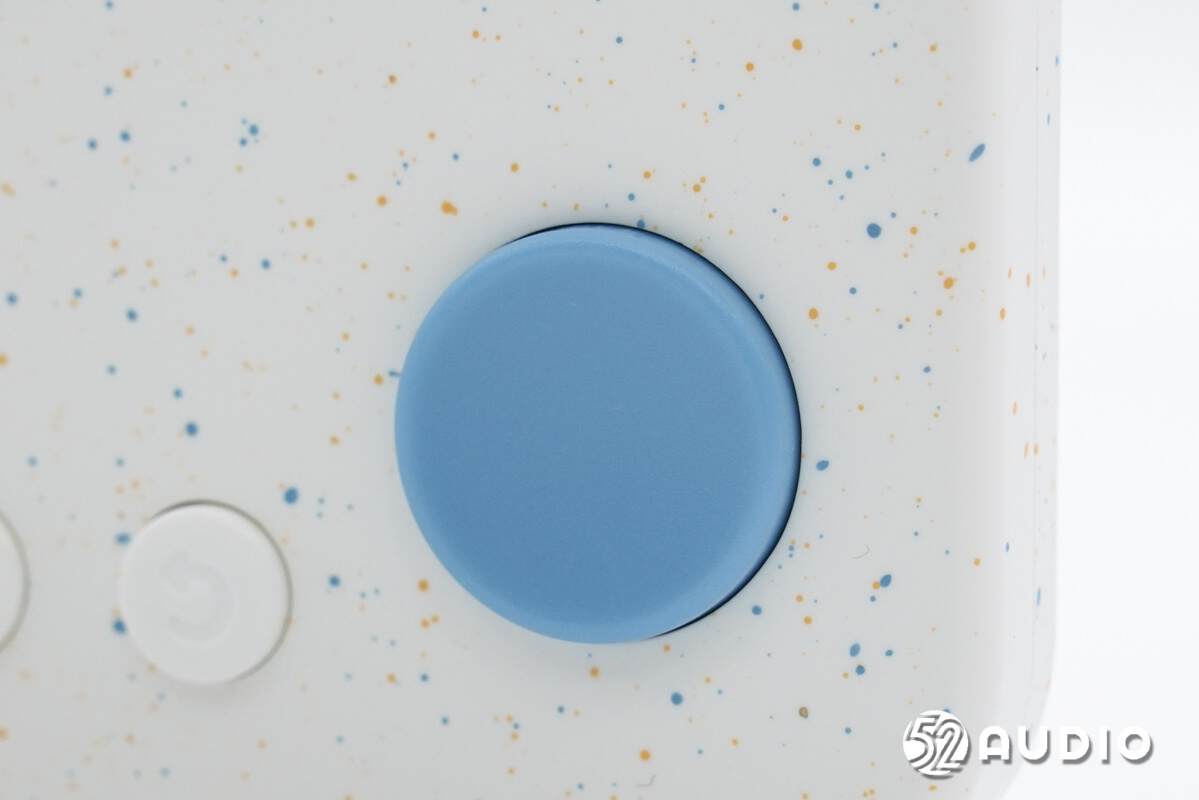

“O”型确认键特写。

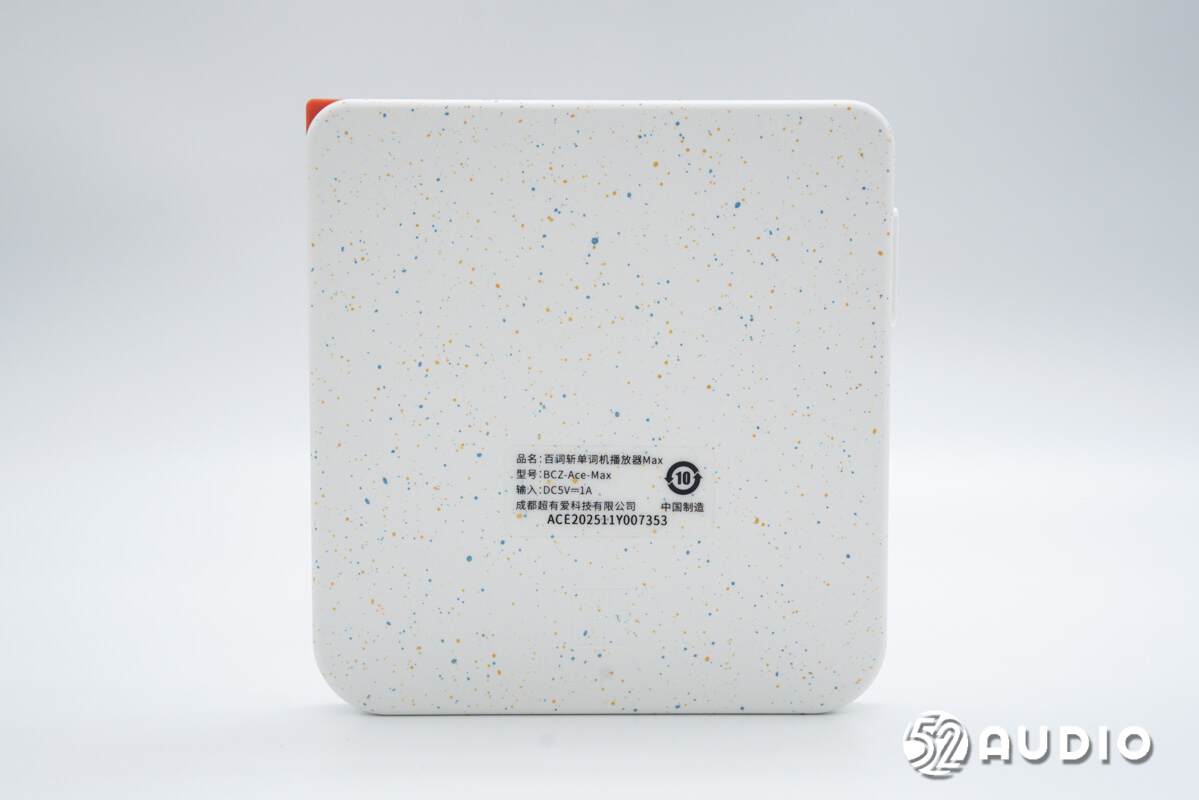

机身背面设计有品牌LOGO，贴有产品标签，品名：百词斩单词机播放器Max，型号：BCZ-Ace-Max，输入：DC5V-1A，成都超有爱科技有限公司。

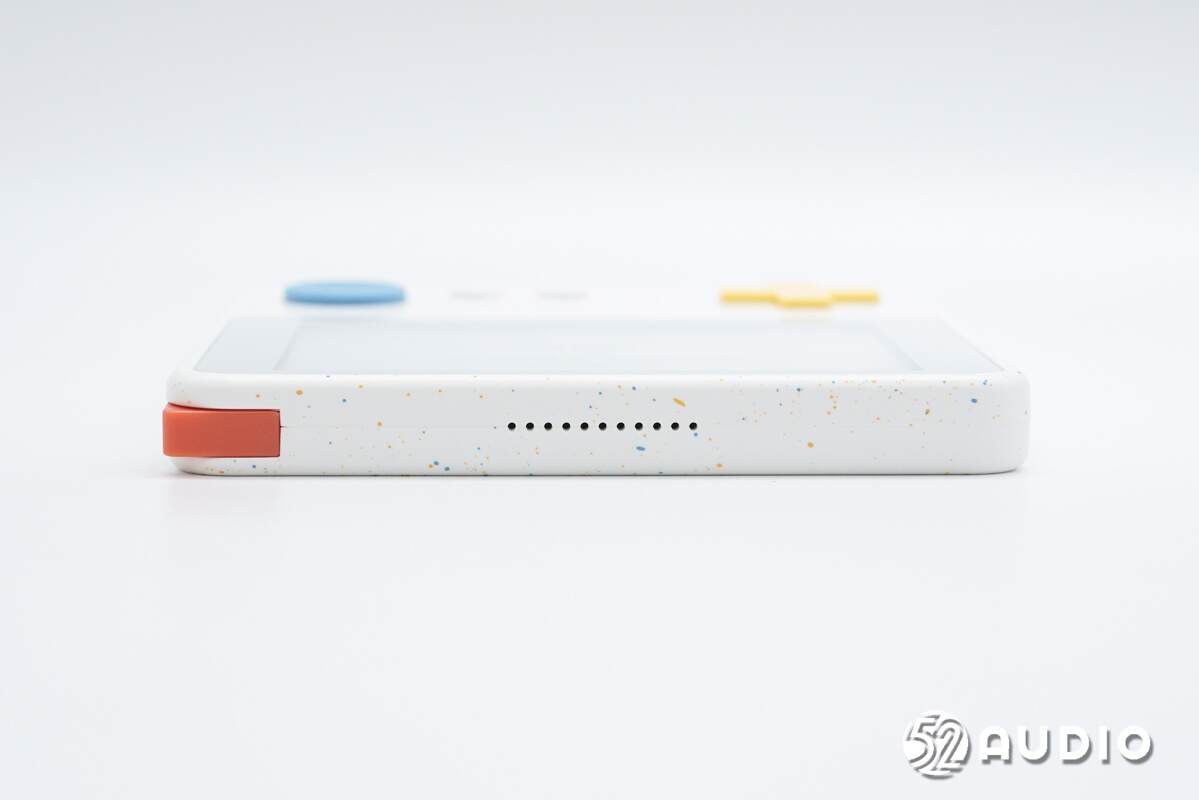

机身顶部设置扬声器出音孔。
机身顶部的斩词键，单击标记单词认识/斩掉。

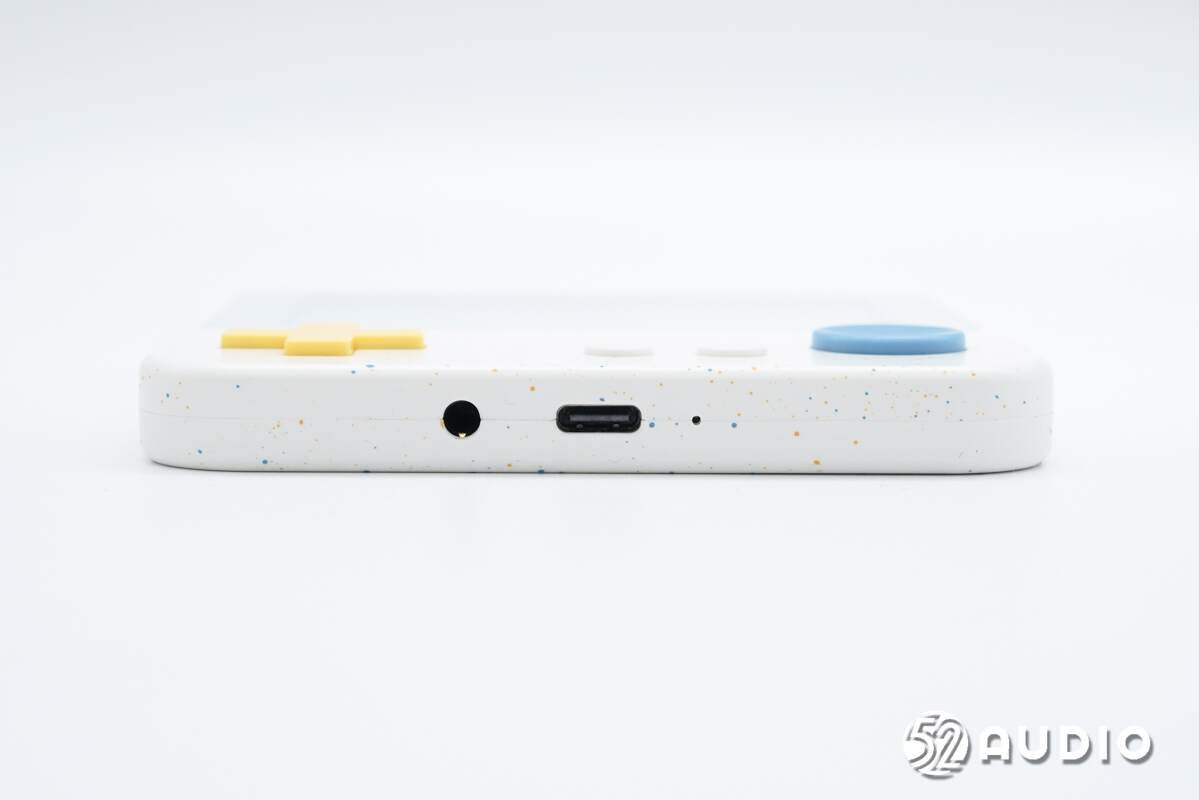

机身底部设置有3.5mm耳机接口、Type-C充电接口和麦克风拾音孔。

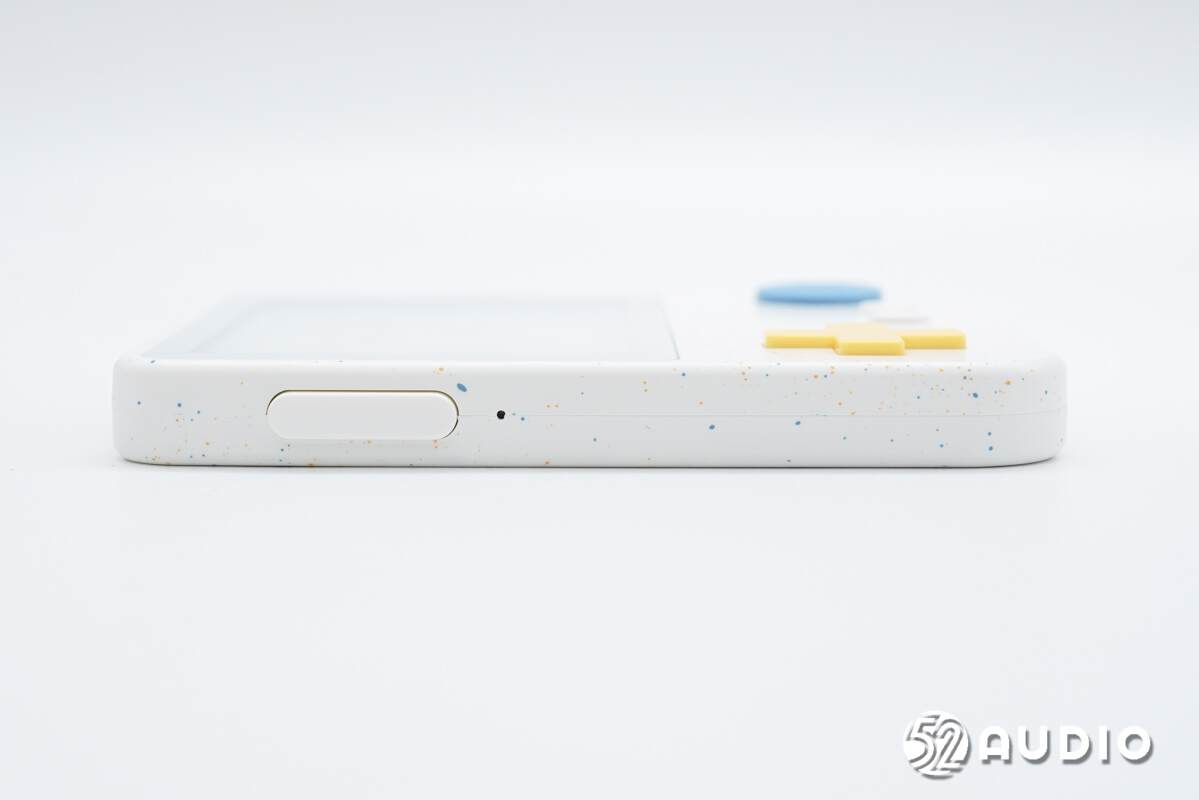

机身左侧设置有音量键和复位孔。
经我爱音频网实测，百词斩单词机Ace-Max重量约为100.6g，轻巧便携。

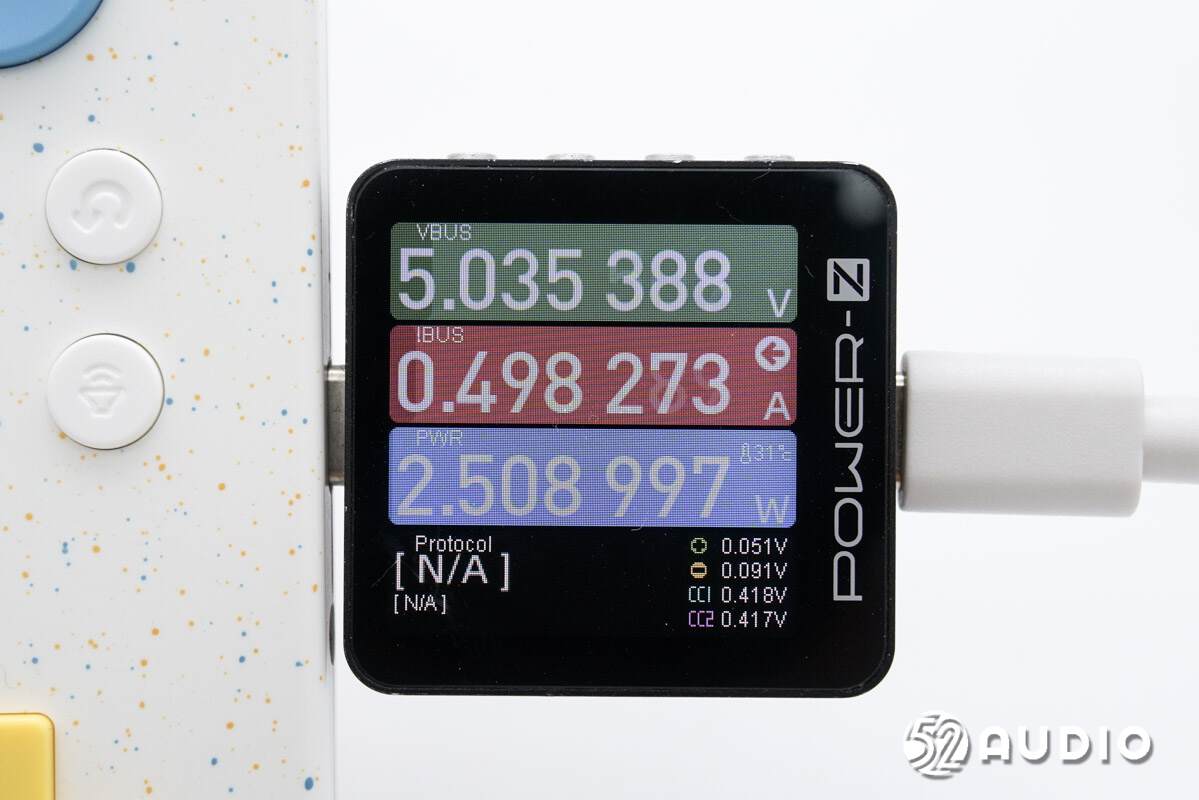

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对百词斩单词机Ace-Max进行充电测试，输入功率约为2.50W。
二、百词斩单词机Ace-Max拆解
通过开箱，我们详细了解了百词斩单词机Ace-Max非常具有艺术感的设计，下面进入拆解部分，看看内部结构配置信息~
取掉机身背部盖板。

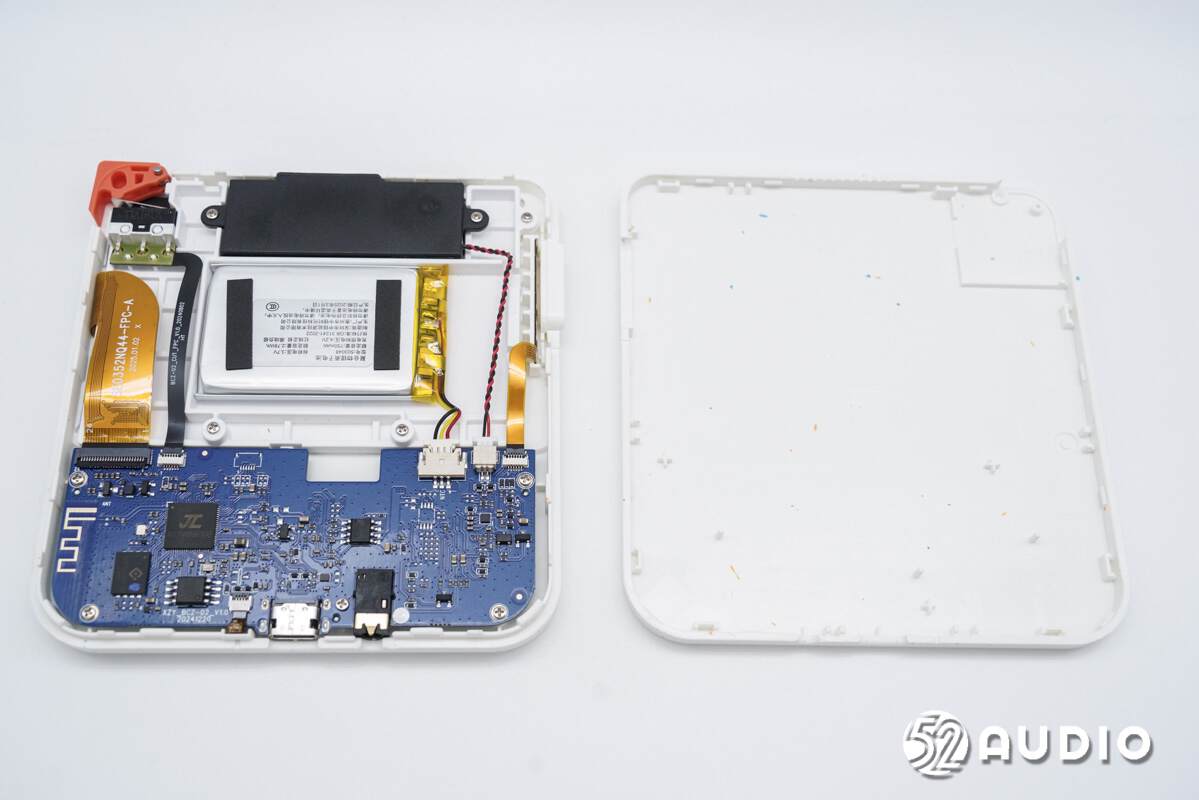

腔体内部结构一览，主板通过螺丝固定，其他元器件导线均与主板通过连接器连接。
取掉机身顶部的斩词键键帽。
取掉机身内部的斩词键。

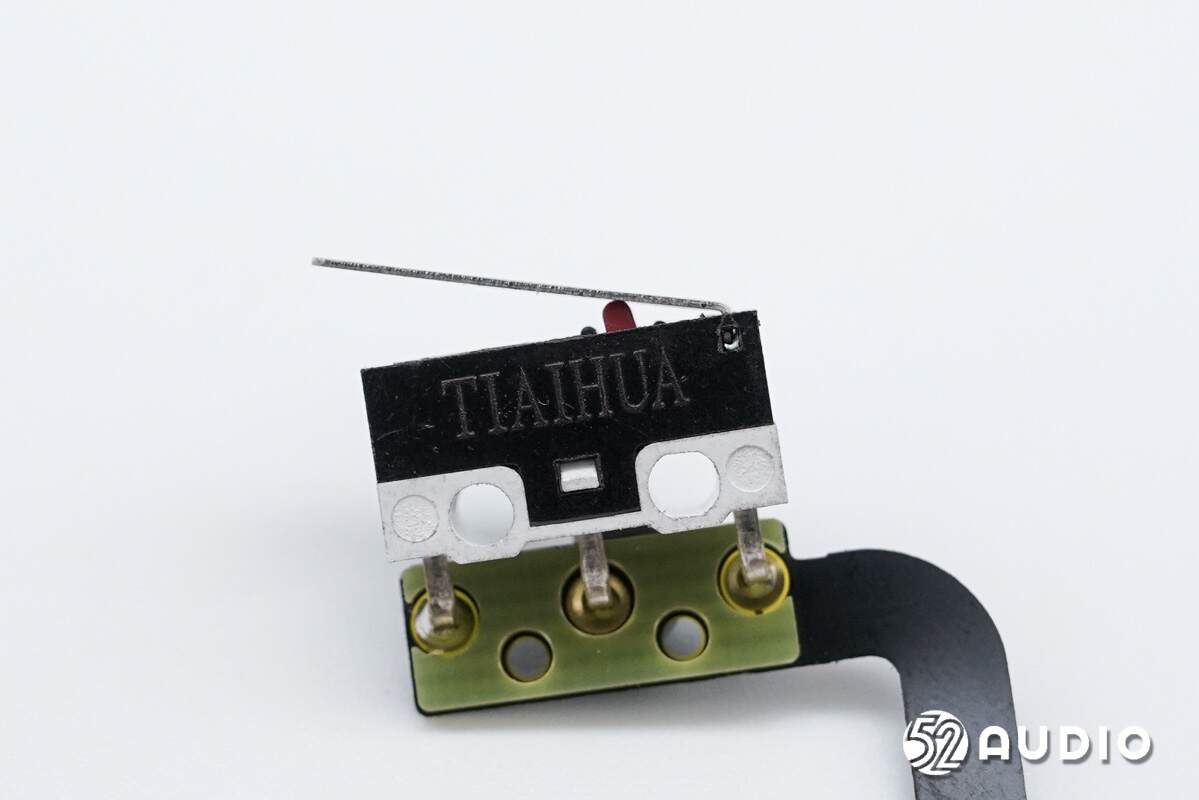

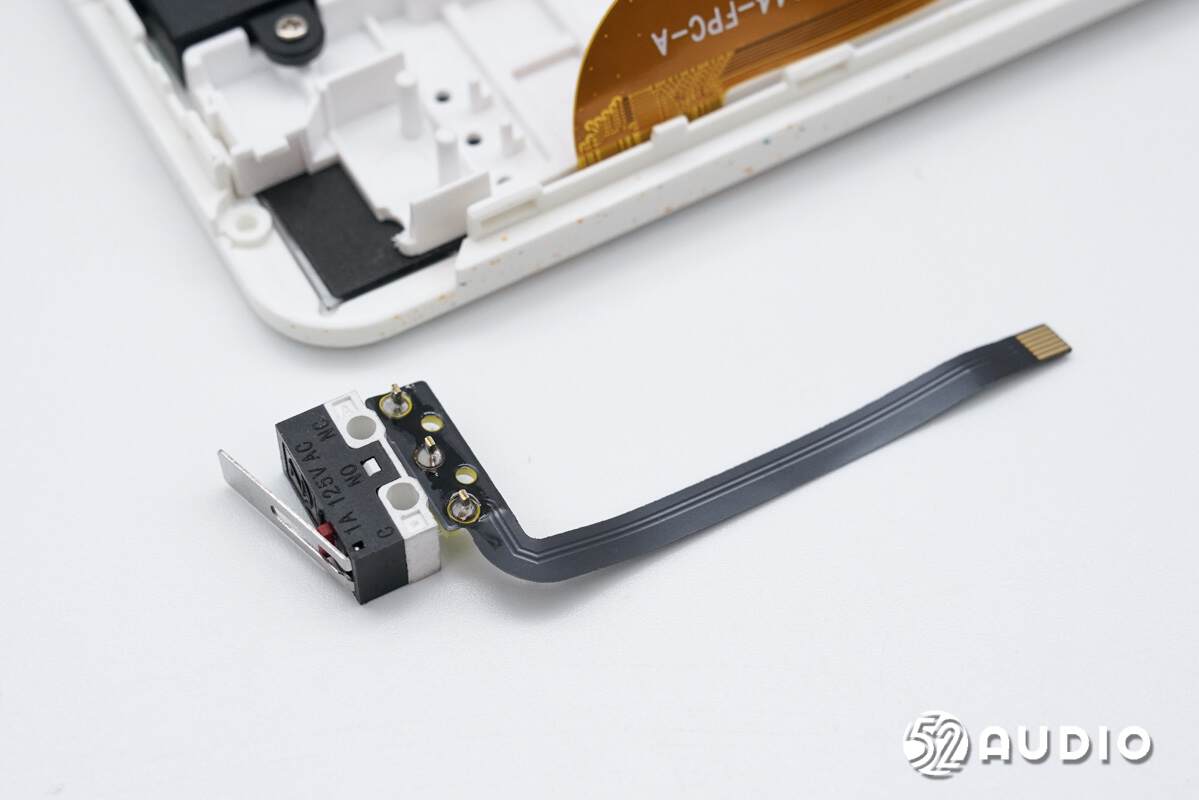

斩词键特写，金属弹片按压触发按键。

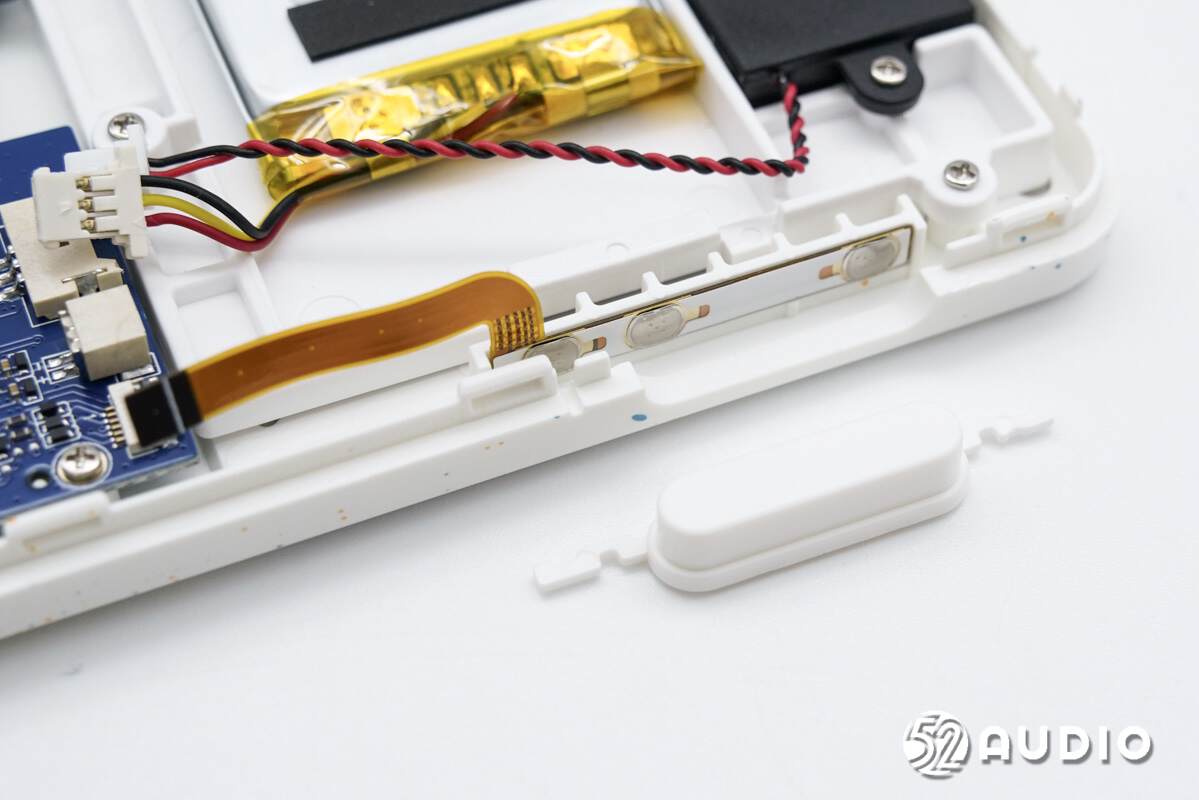

取掉侧边的音量键键帽，内部小板结构一览。

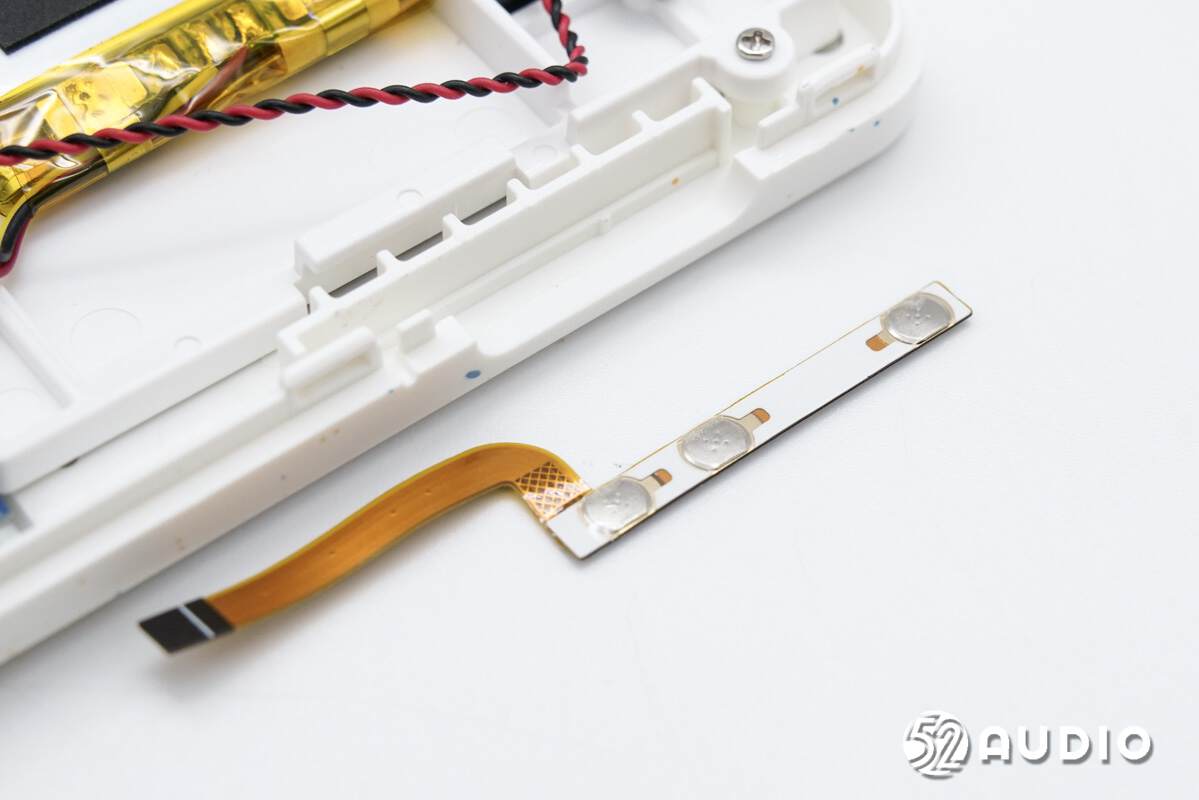

取掉音量键小板，上方设置有三颗微动按键，用于音量控制和复位功能。
取出腔体内部的电池单元。

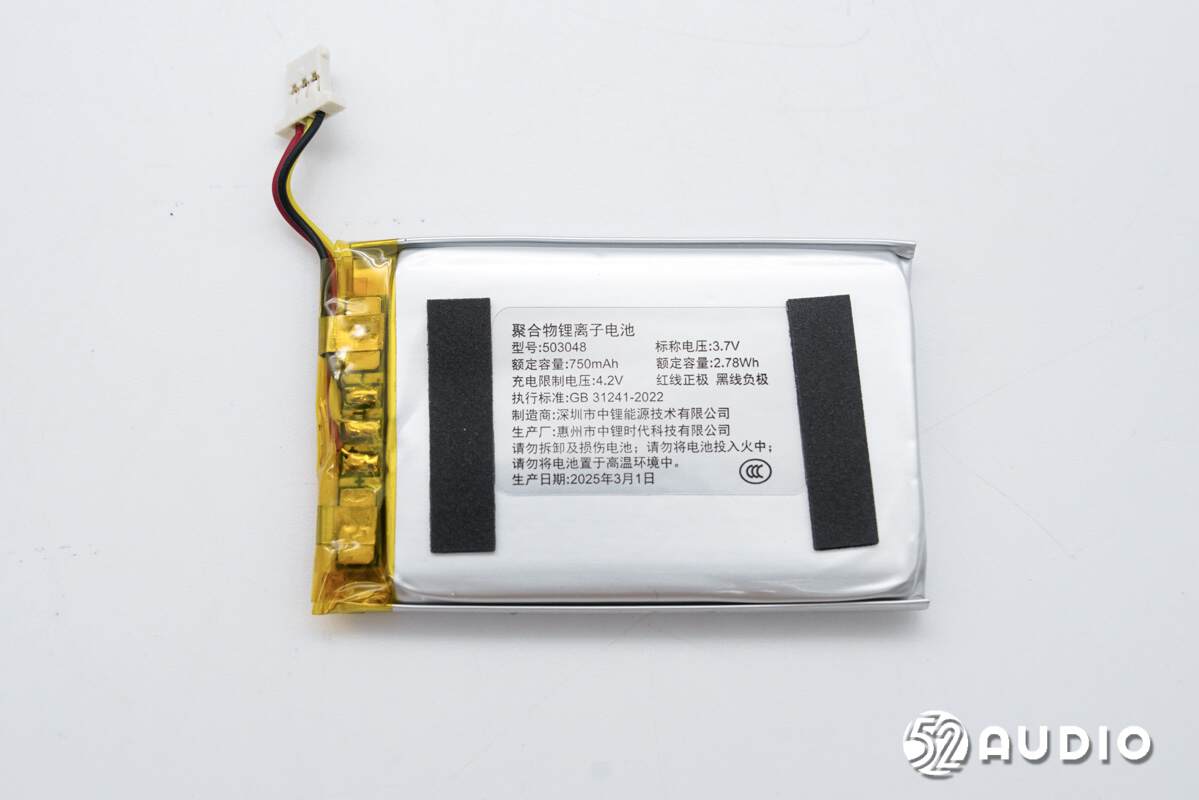

内置电池标签上信息，聚合物锂离子电池，型号：503048，标称电压：3.7V，额定容量：750mAh，额定能量：2.78Wh，充电限制电压：4.2V，制造商：深圳市中锂能源技术有限公司，生产厂：惠州市中锂时代科技有限公司。

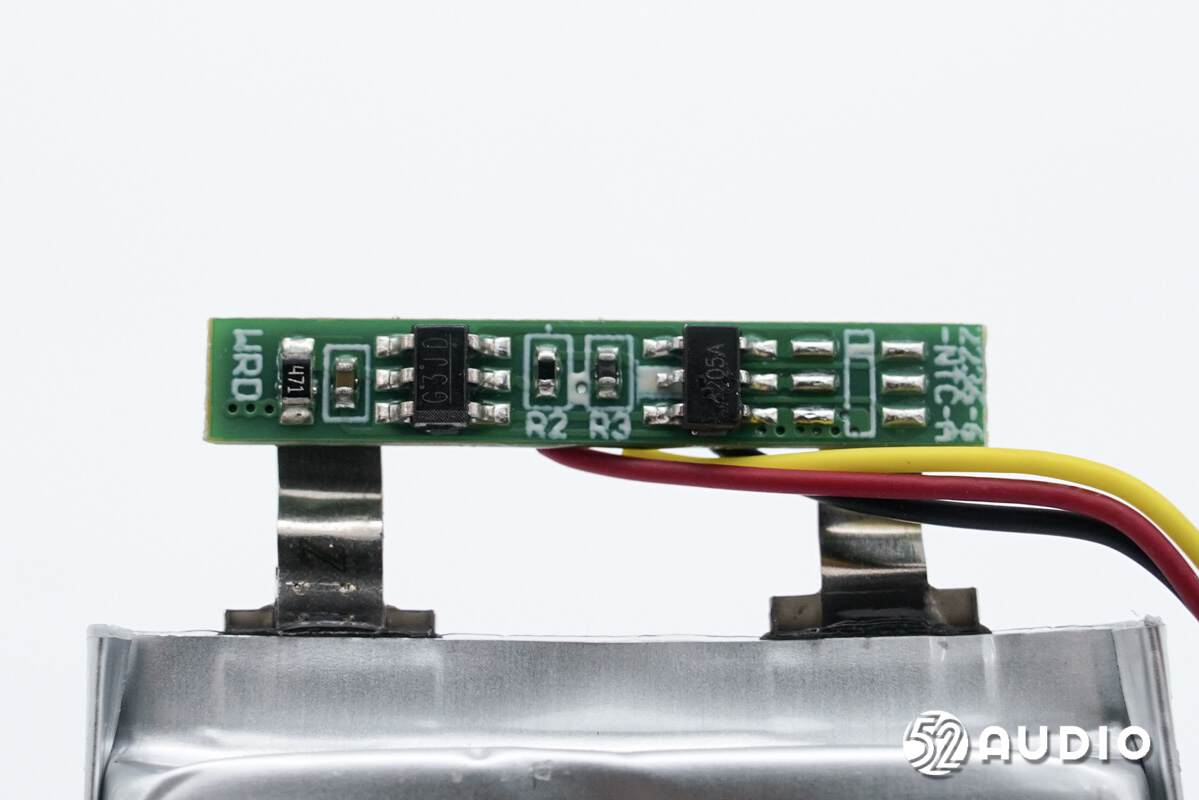

撕开外部绝缘保护，电池保护板电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

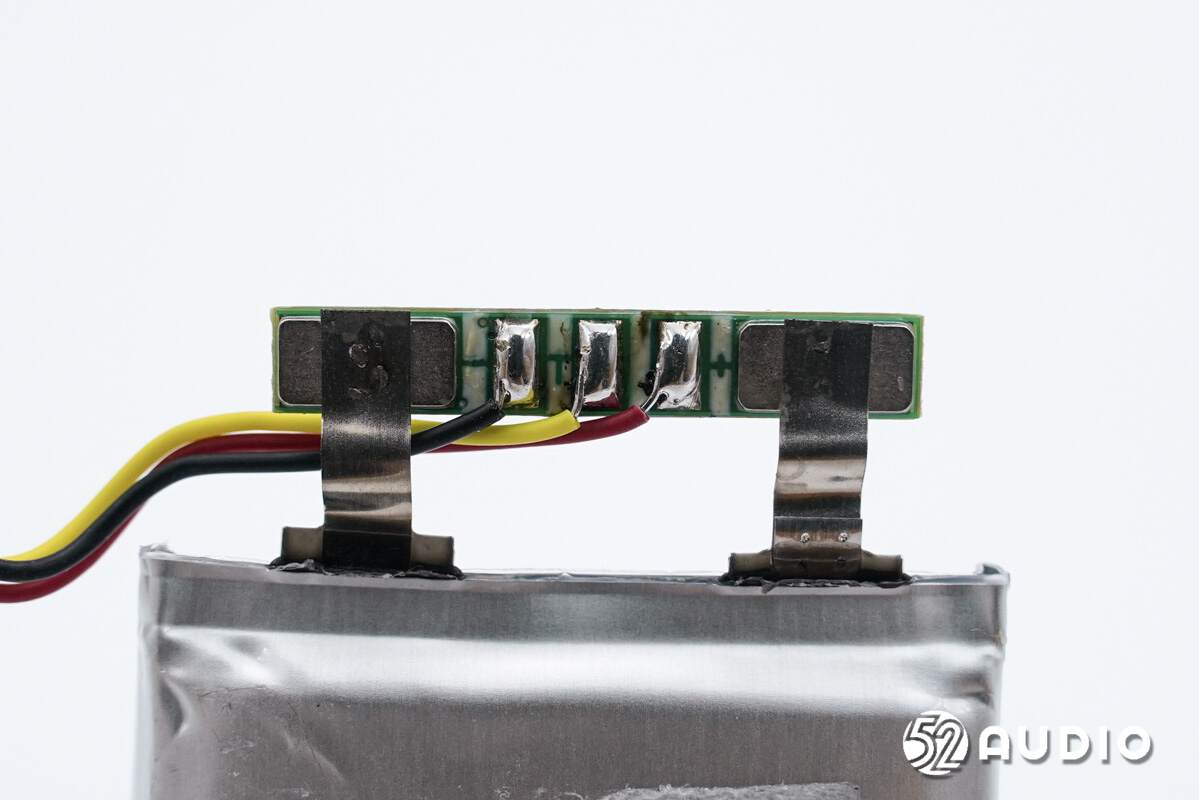

电池保护板背面电路一览。

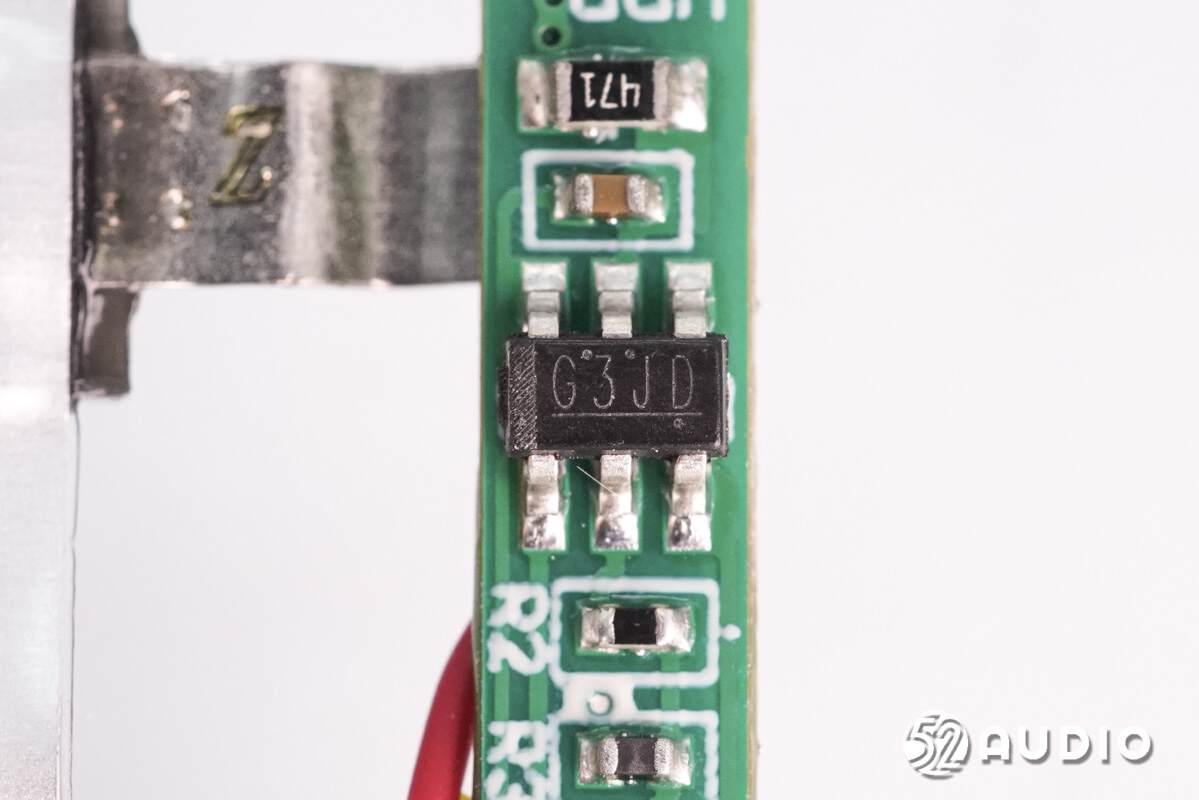

丝印“G3JD”的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管。

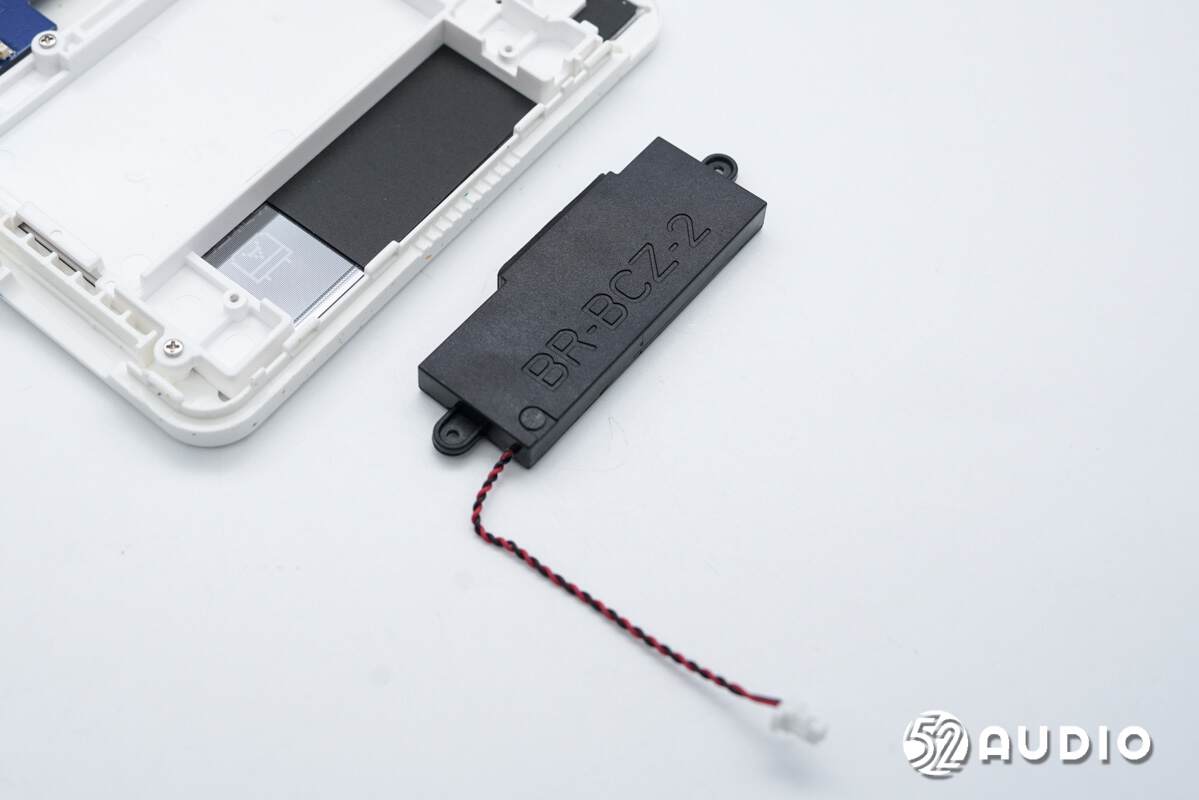

卸掉螺丝，取出扬声器单元结构。

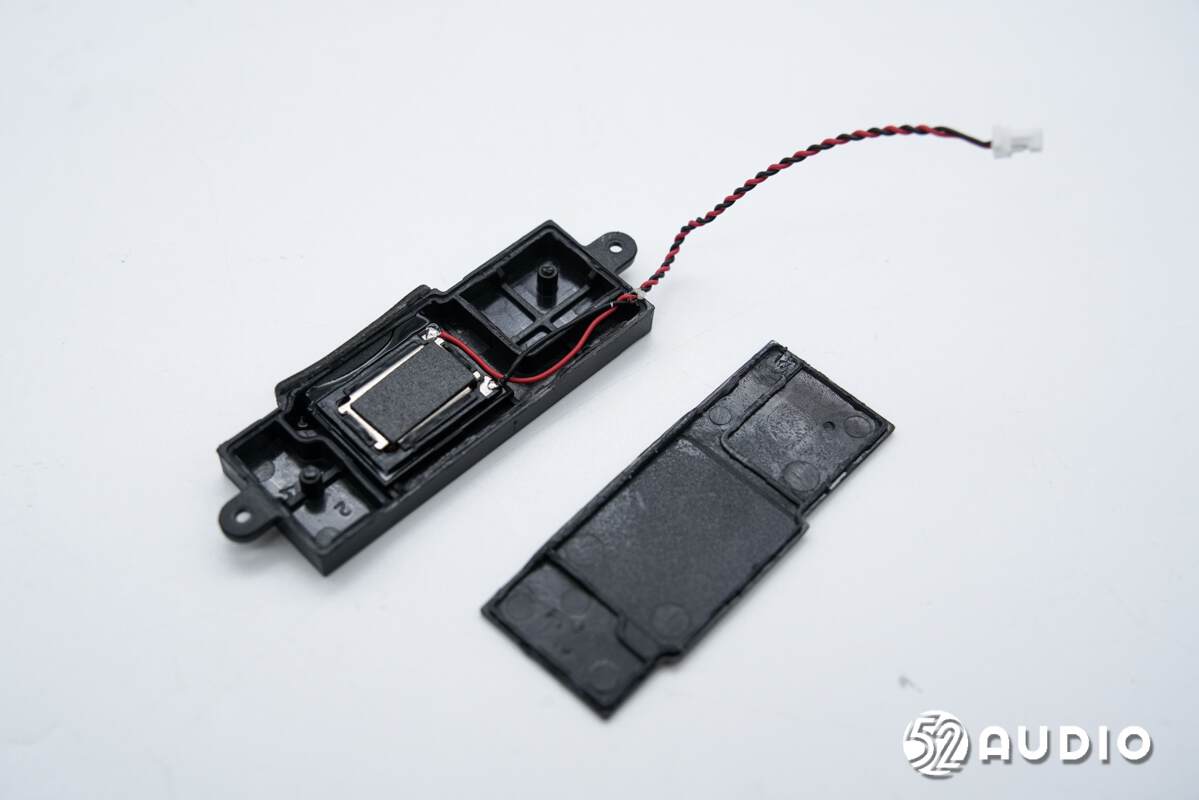

打开扬声器腔体盖版。

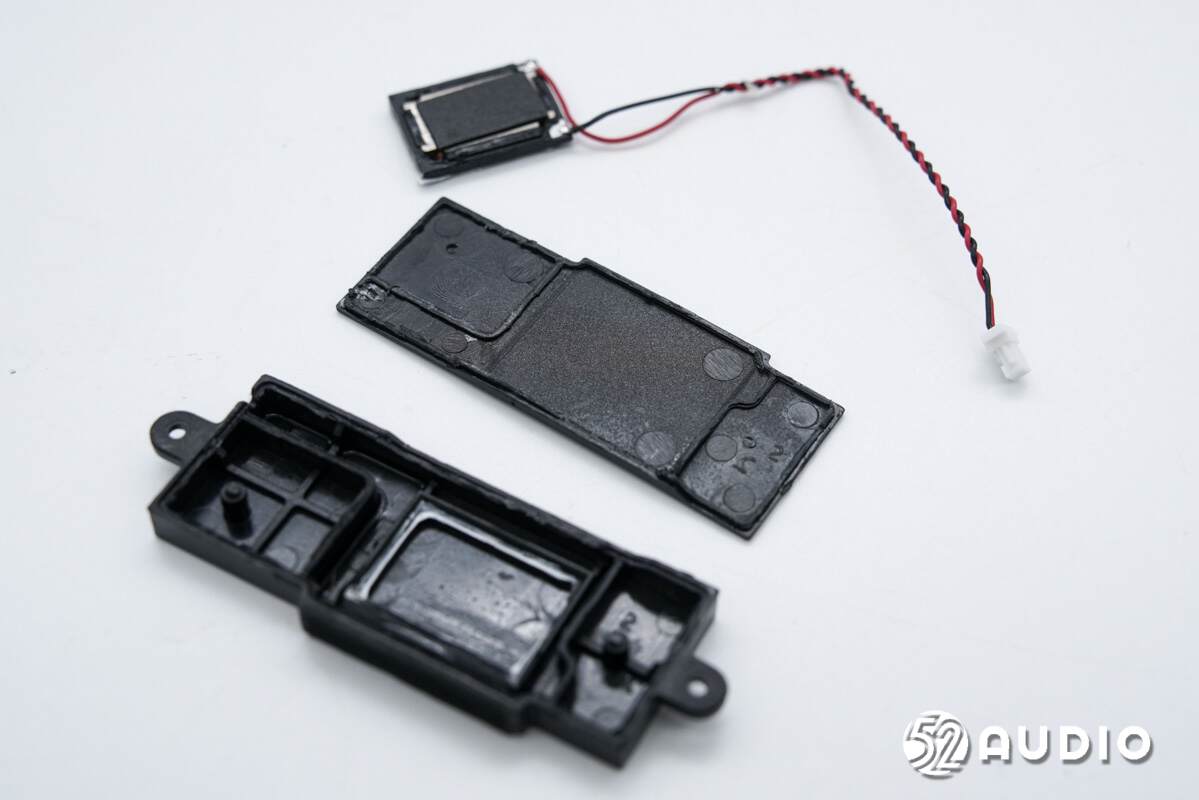

取出内部扬声器。

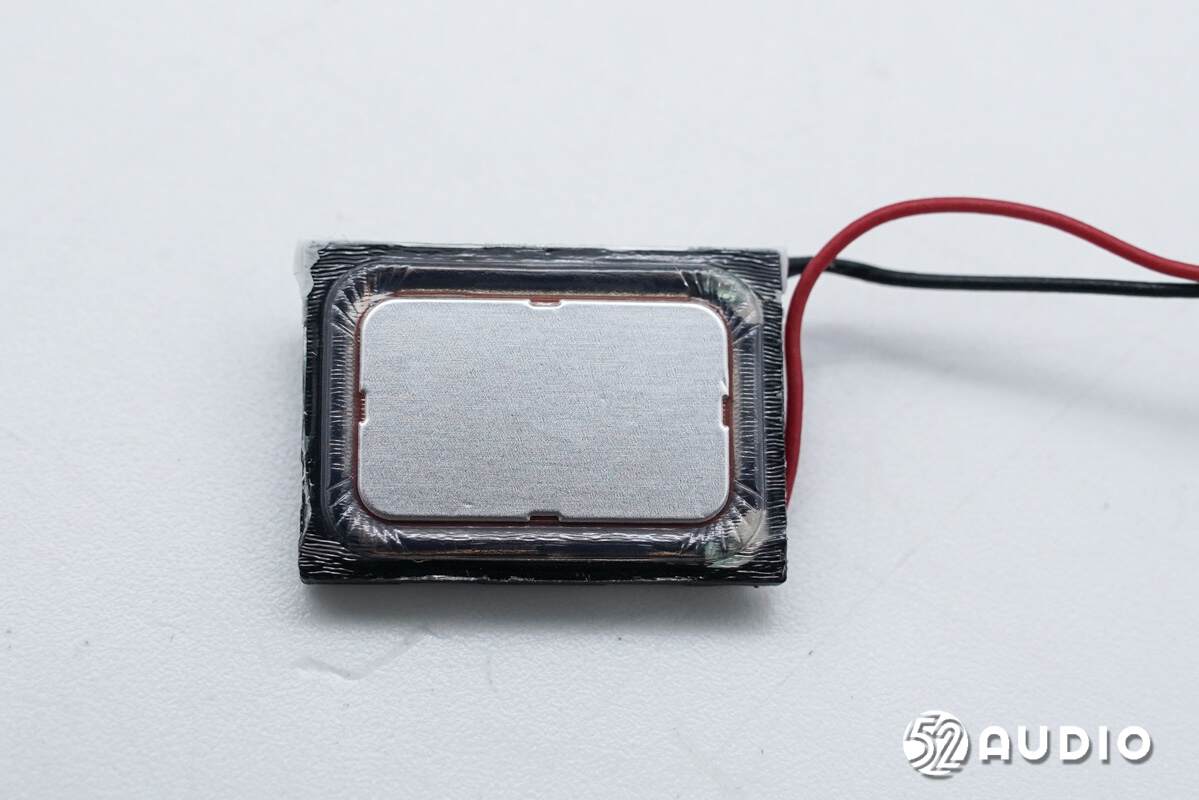

扬声器正面振膜特写。
扬声器背面特写，贴有海绵垫缓冲。
扬声器与一元硬币大小对比。

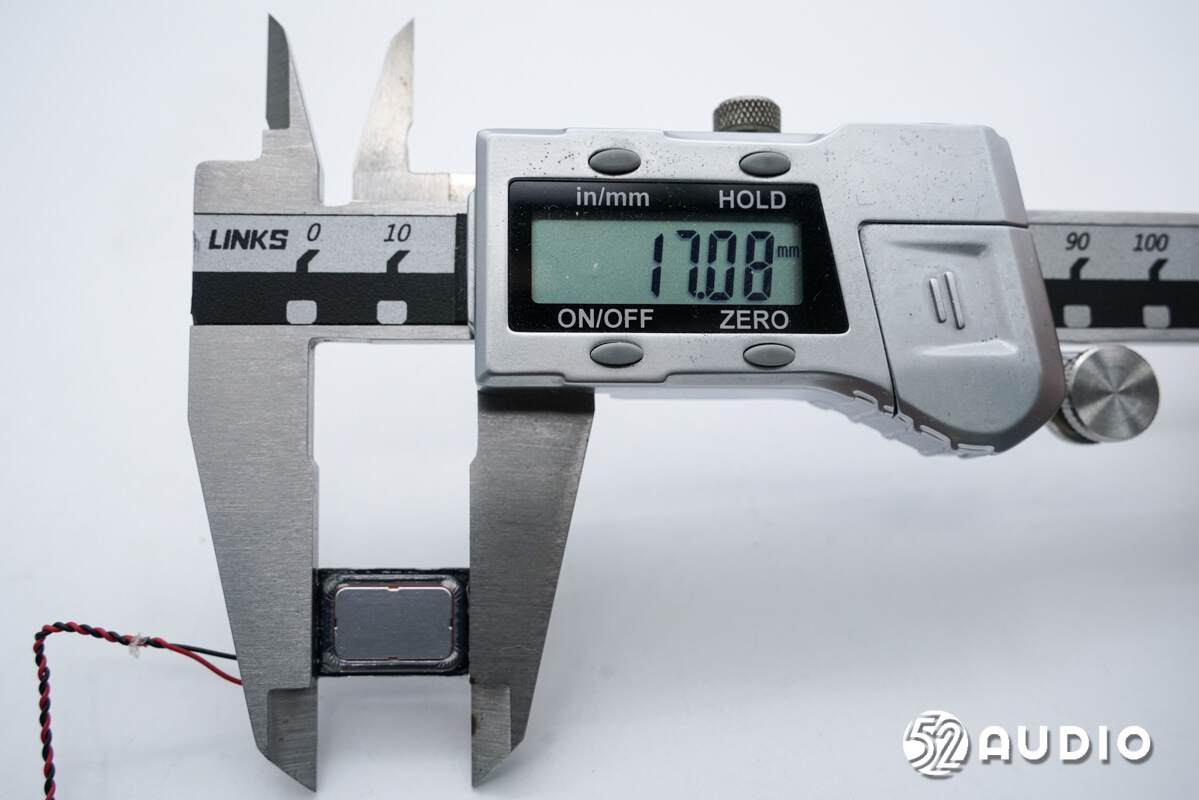

经我爱音频网实测，扬声器长度约为17mm。

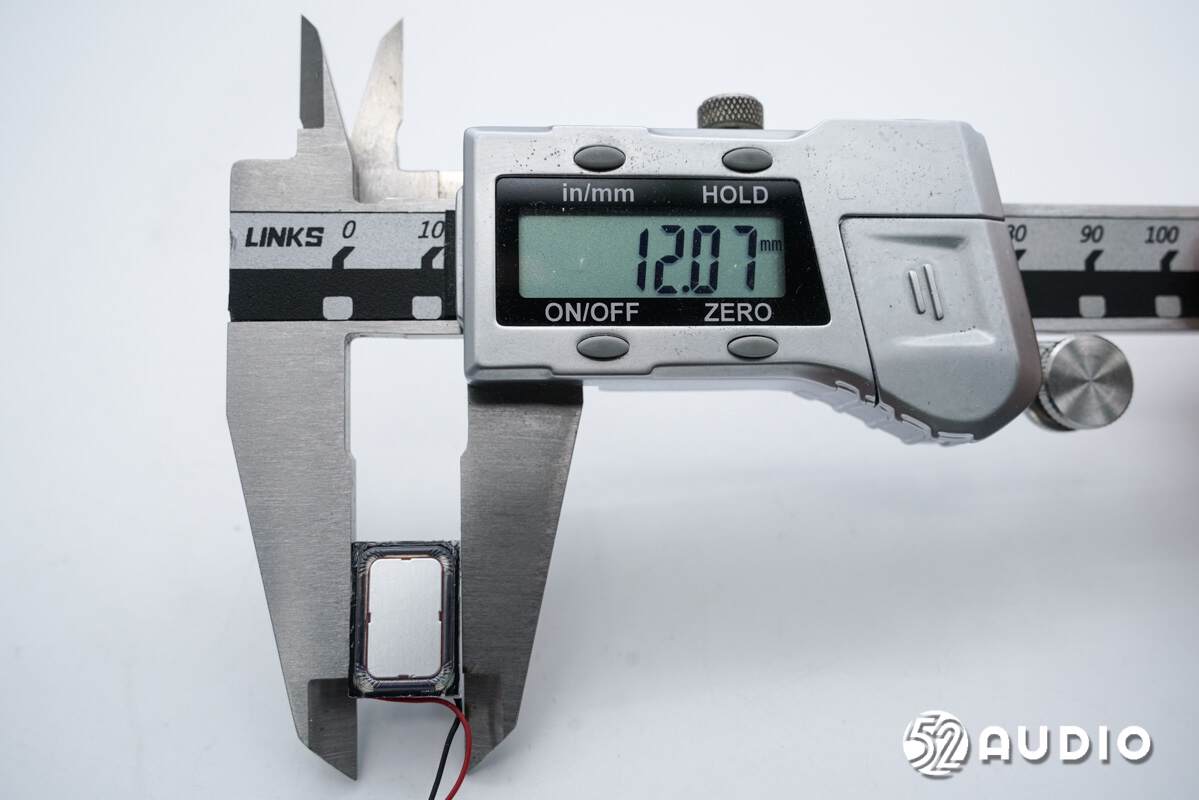

扬声器宽度约为13mm。

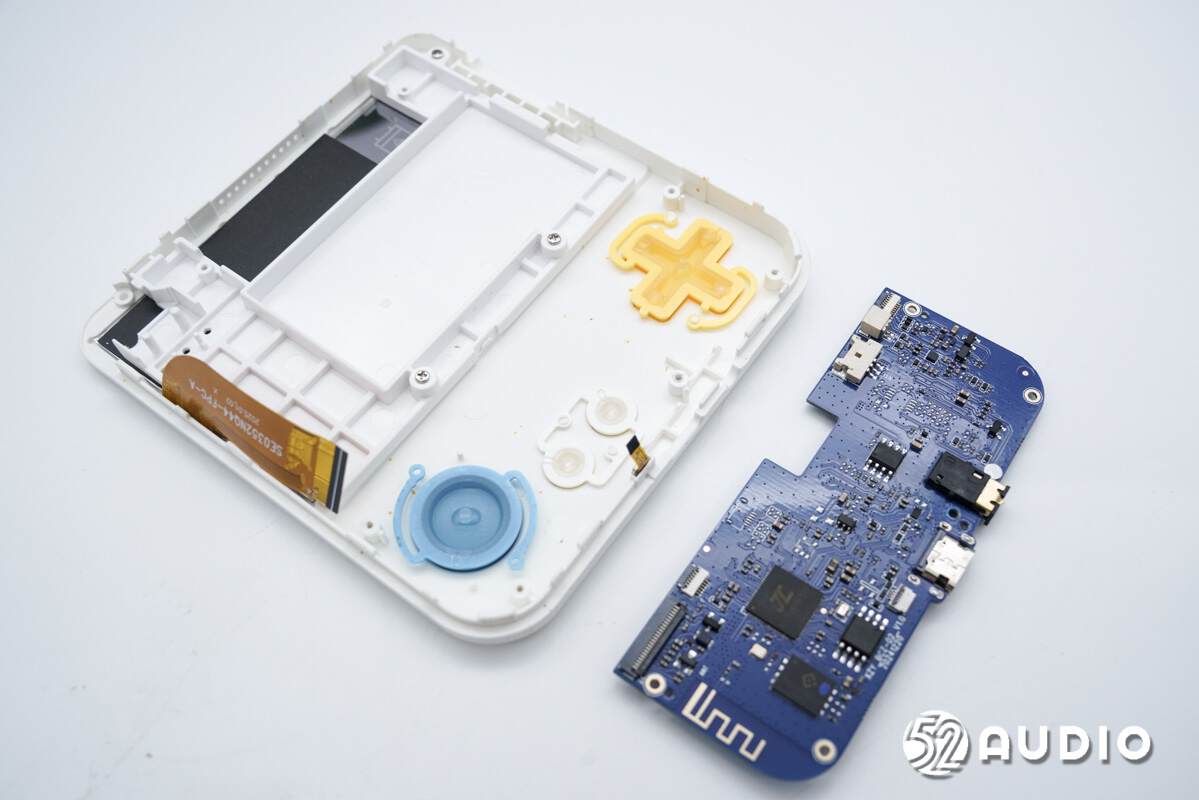

卸掉螺丝，取出主板单元。

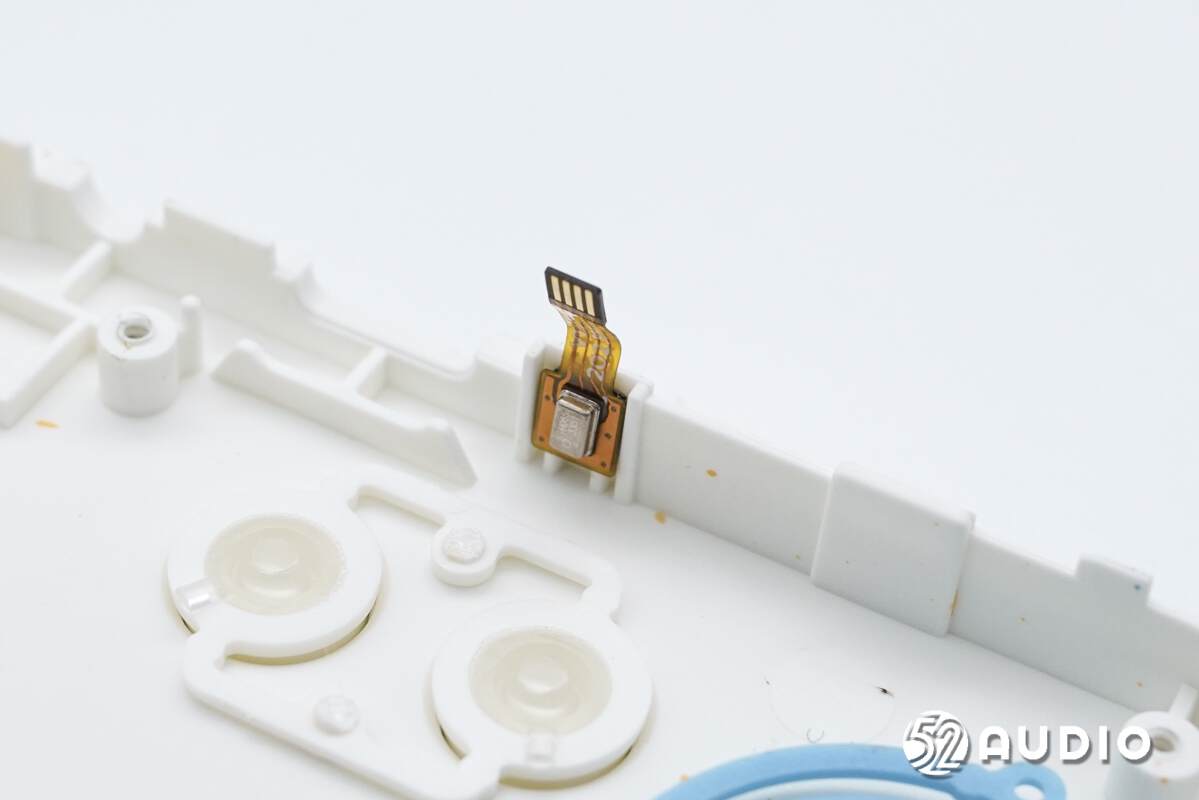

腔体壁上固定的麦克风结构特写。
镭雕iH065的MEMS麦克风特写，用于背单词拾音。

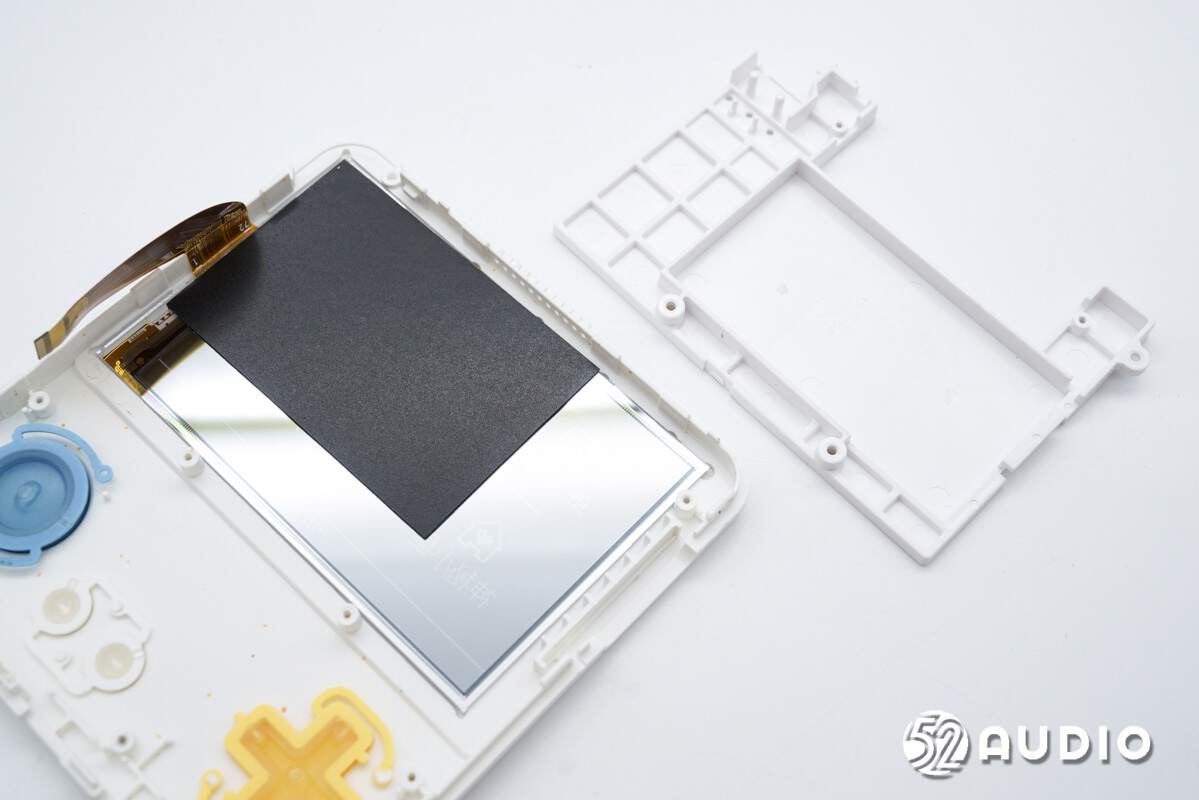

拆掉屏幕内侧的盖板。
取出内屏。

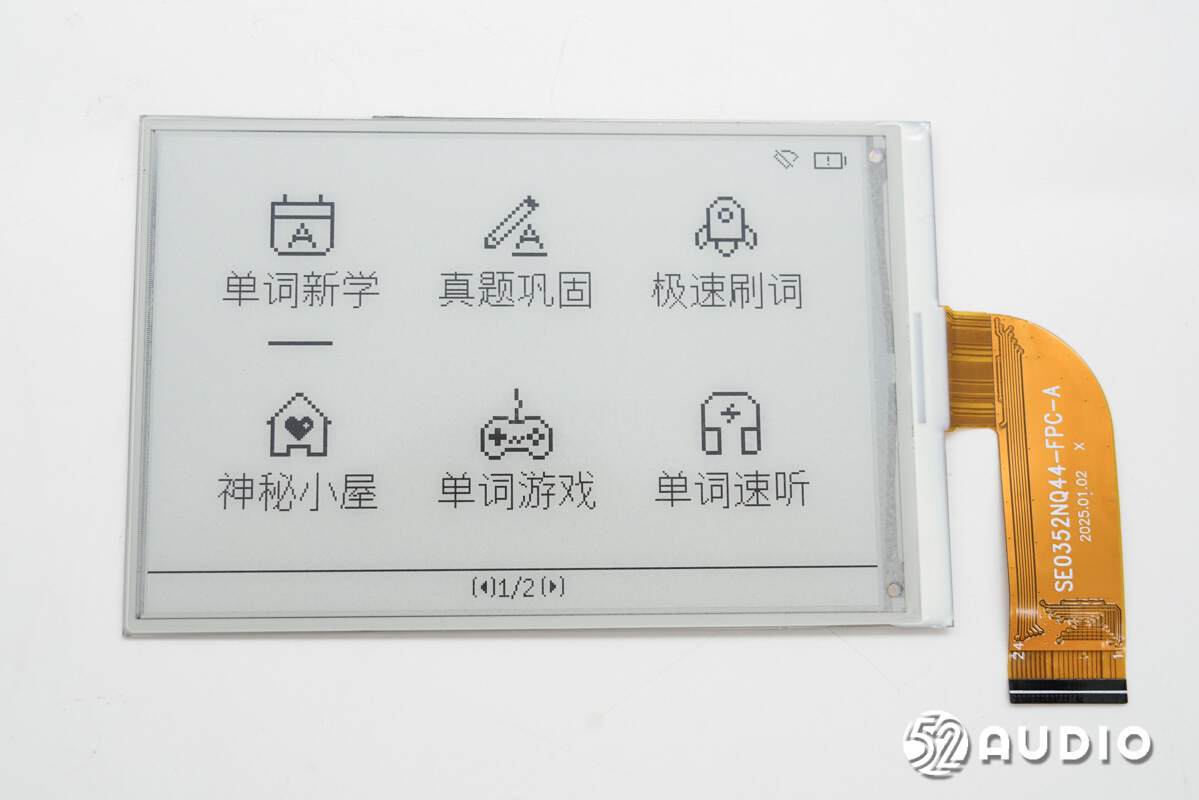

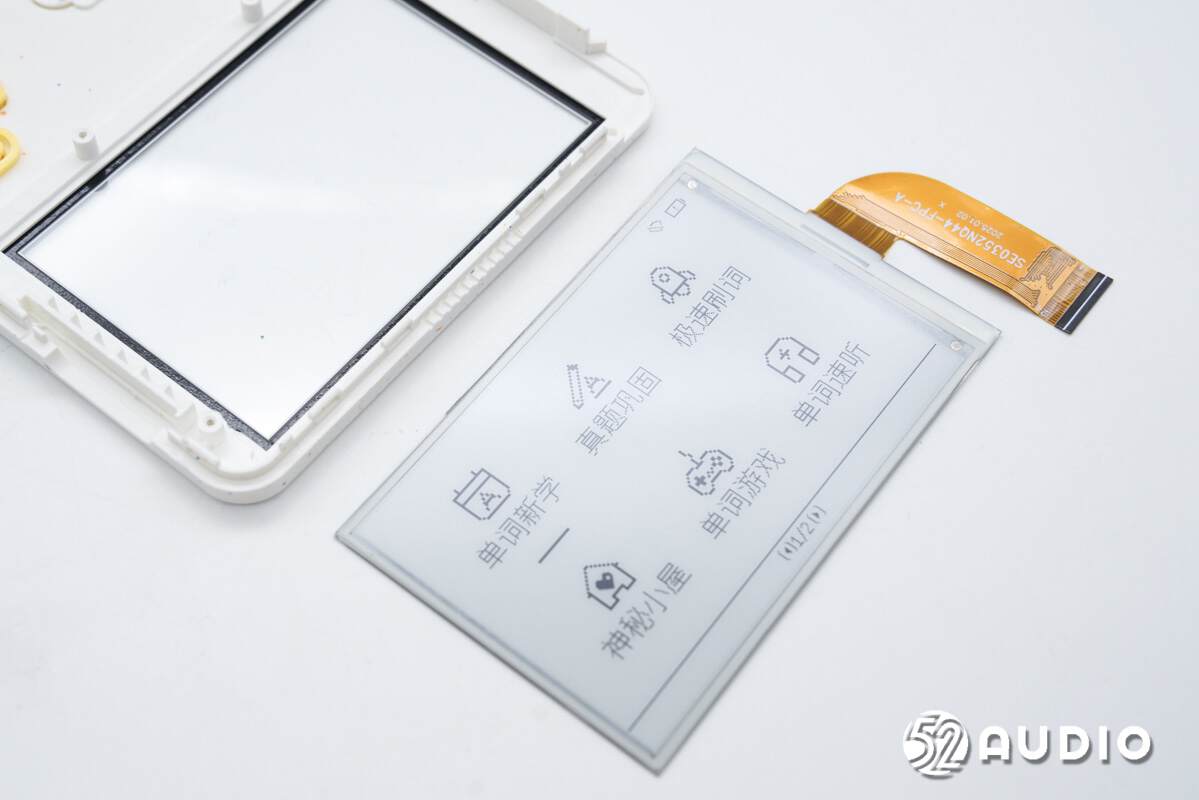

百词斩单词机Ace-Max内屏特写。

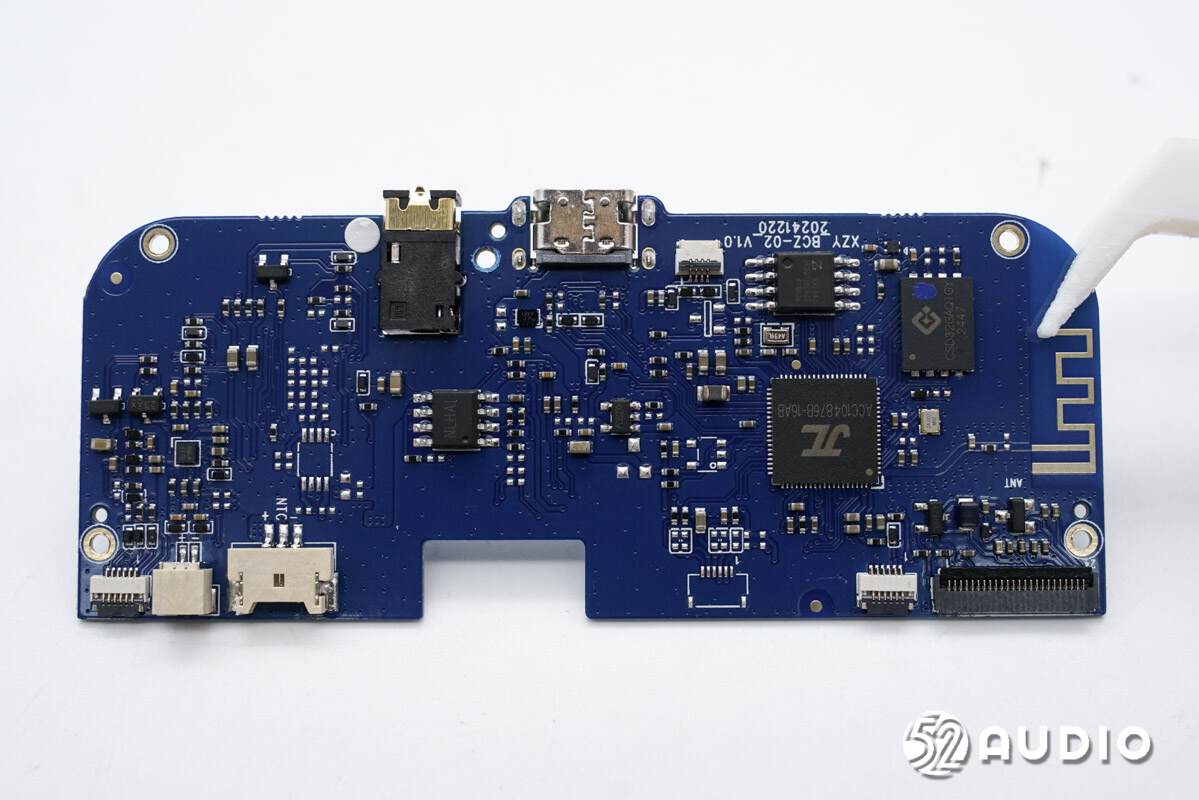

主板一侧电路一览。

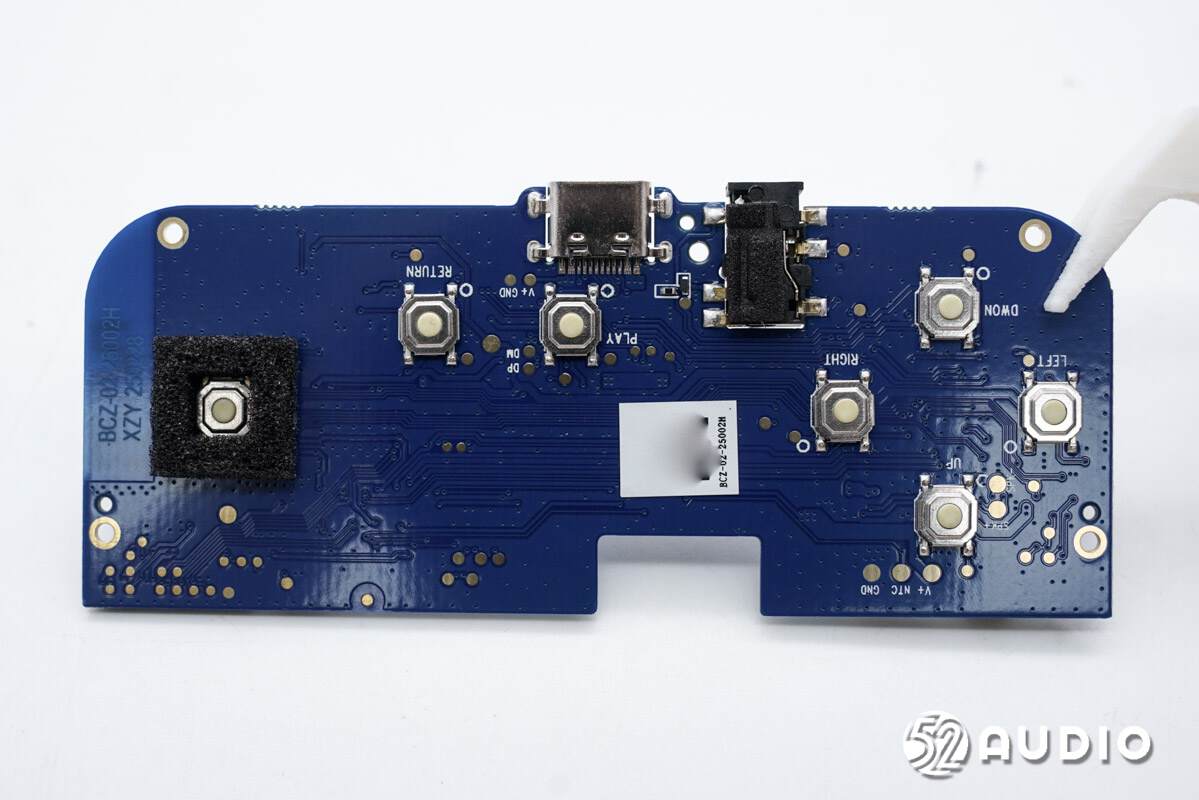

主板另外一侧电路一览。

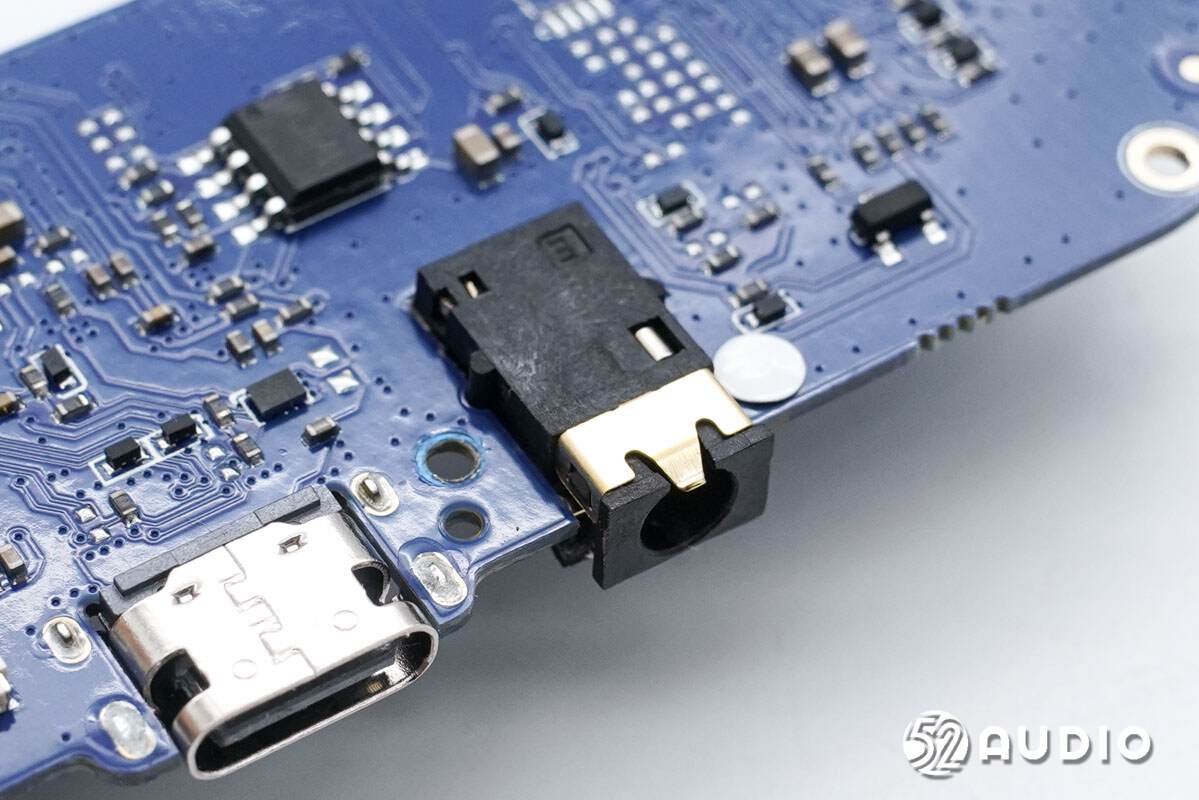

3.5mm音频接口母座特写，沉板焊接，降低厚度。

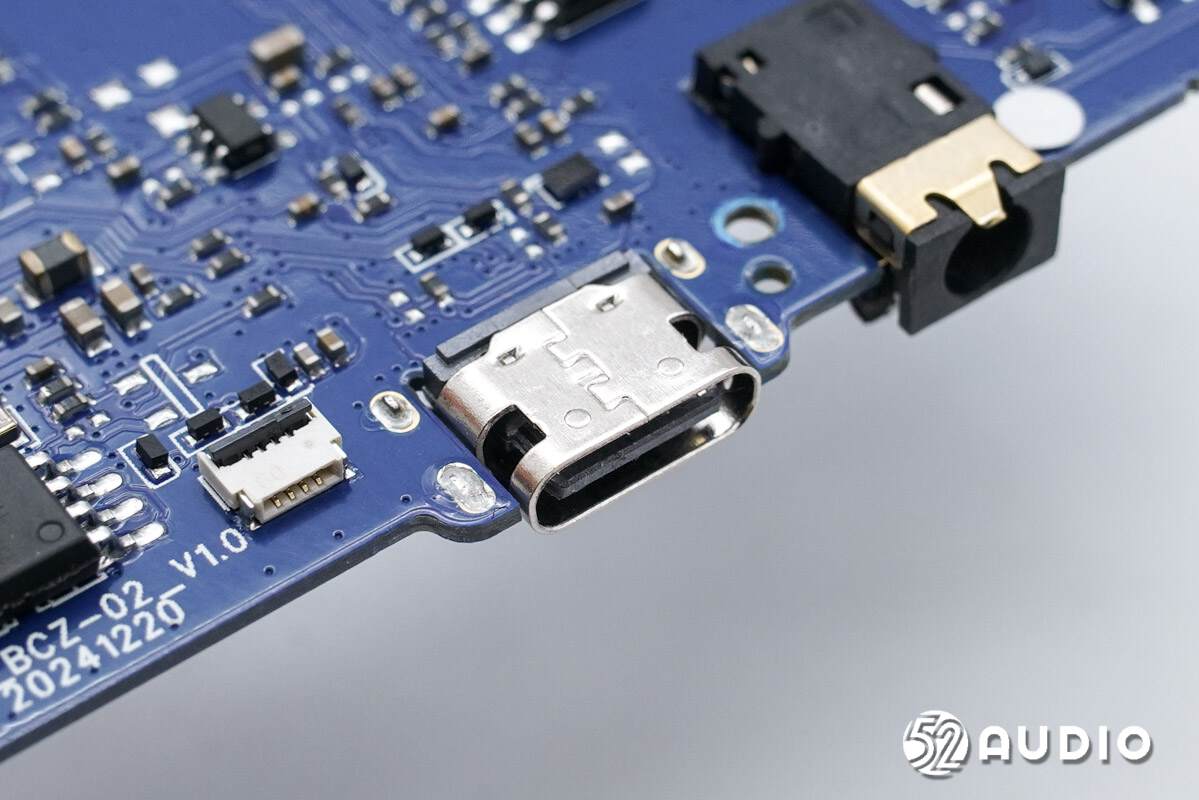

Type-C充电母座特写。

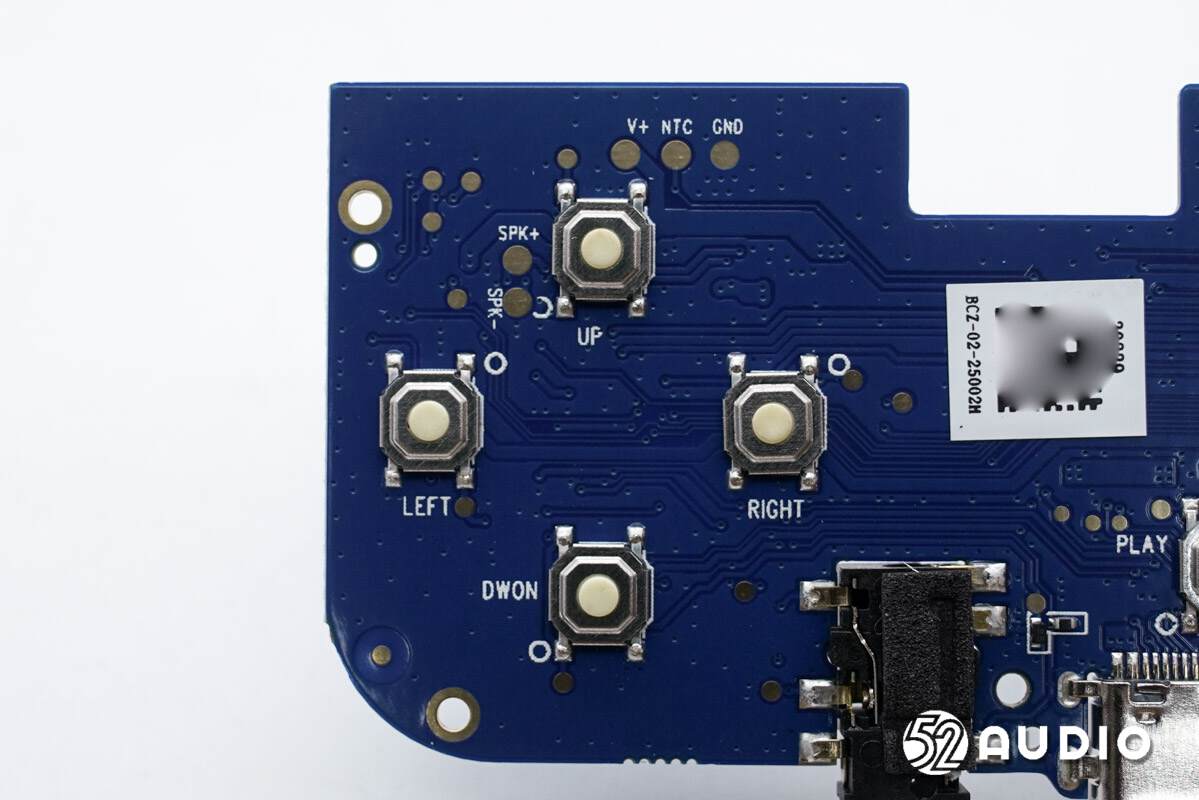

十字方向键的四颗物理按键特写，其他几颗采用了相同规格。

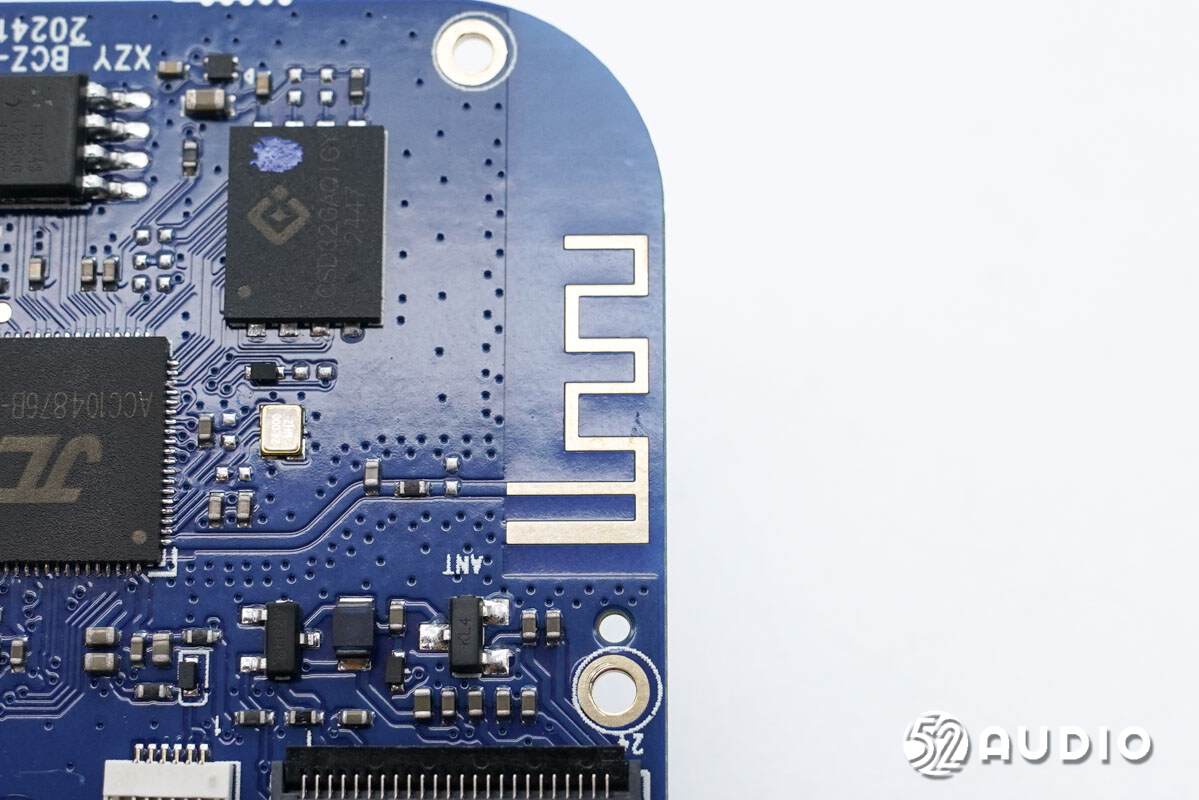

板载蓝牙天线特写。

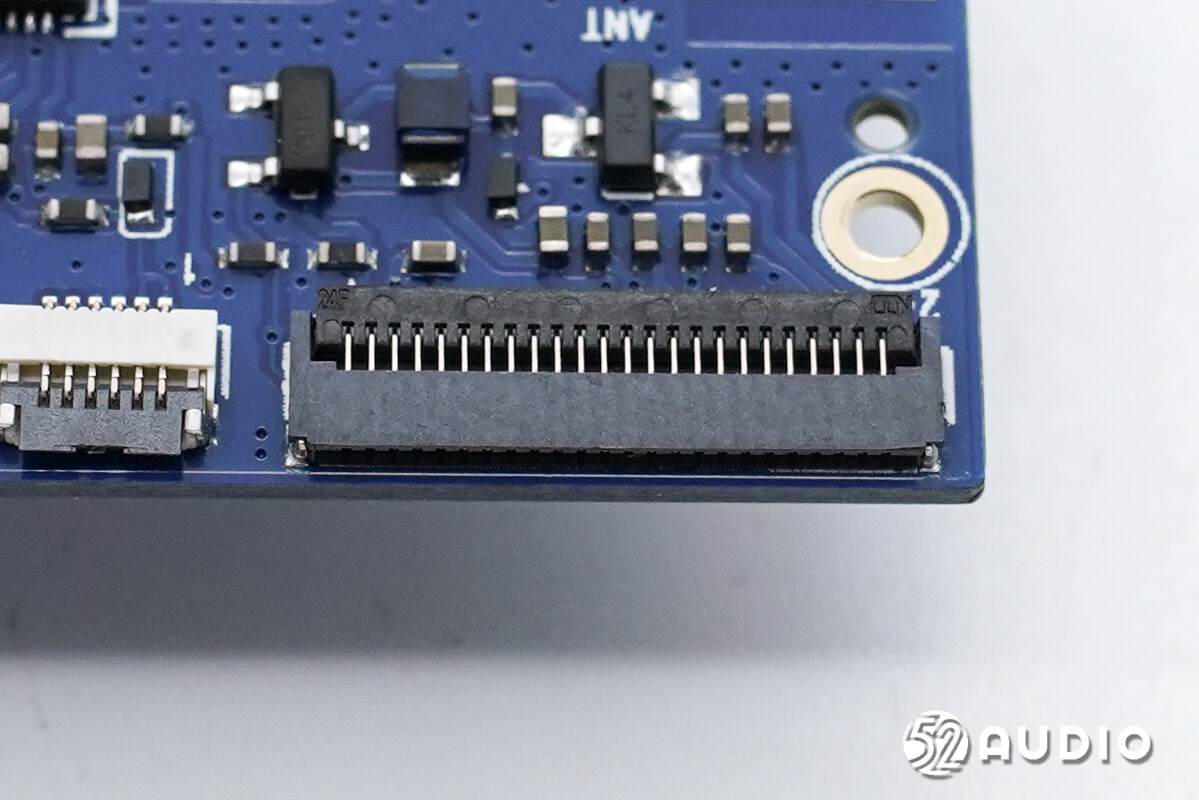

连接屏幕排线的ZIF连接器，来自亚奇科技（OCN），型号：F501-24325。

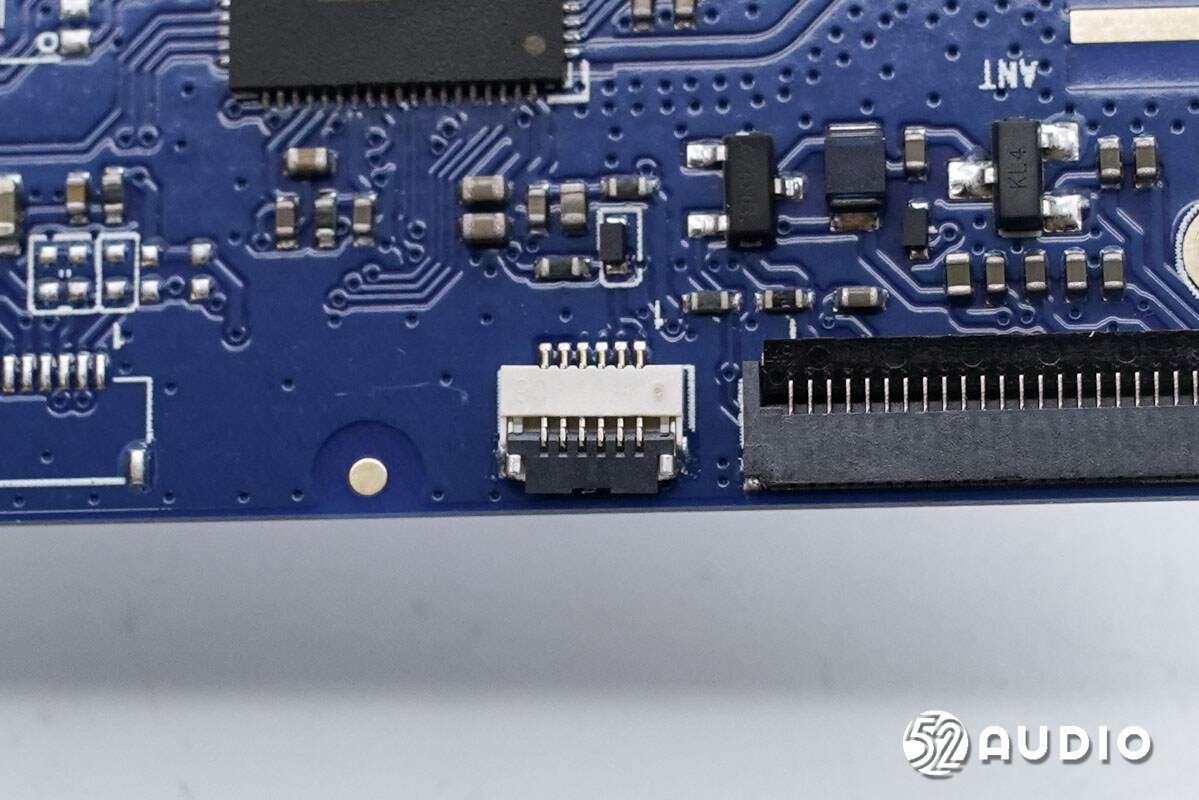

连接斩词键排线的ZIF连接器。

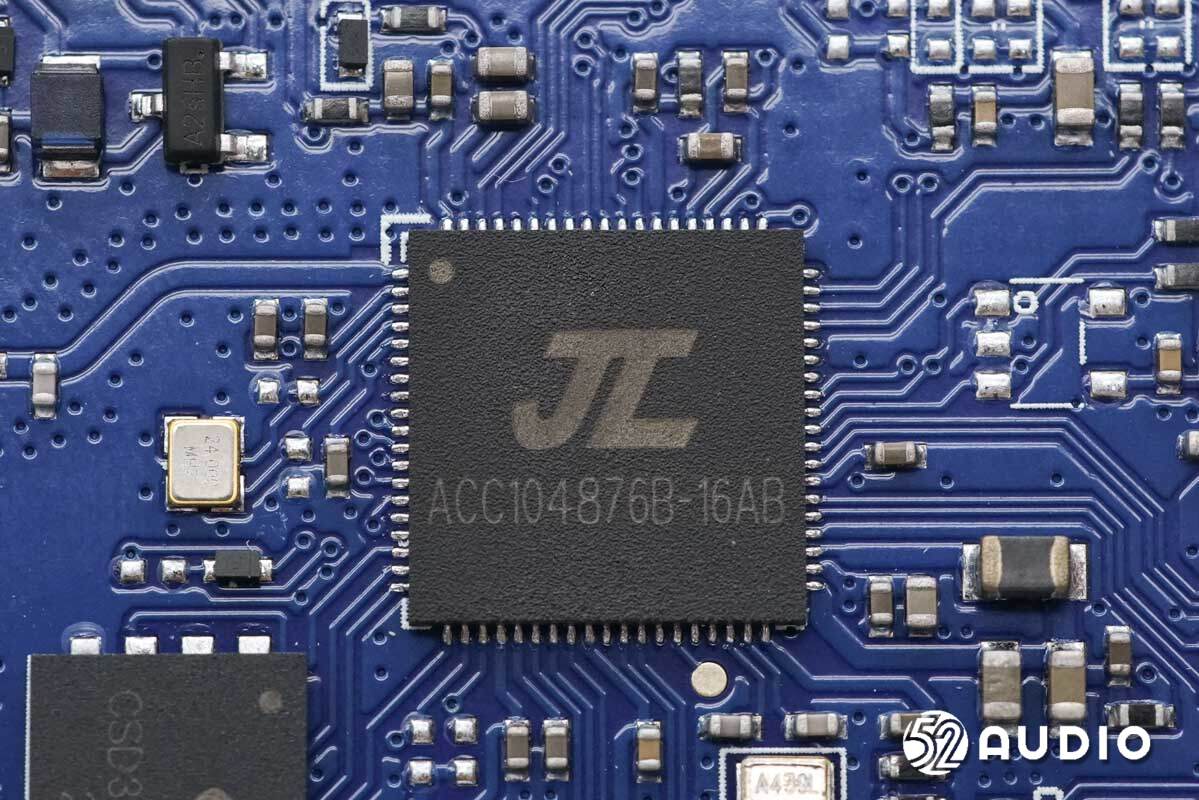

JL杰理JL7916AB蓝牙音频SoC，用于与手机无线连接和音频数据处理。

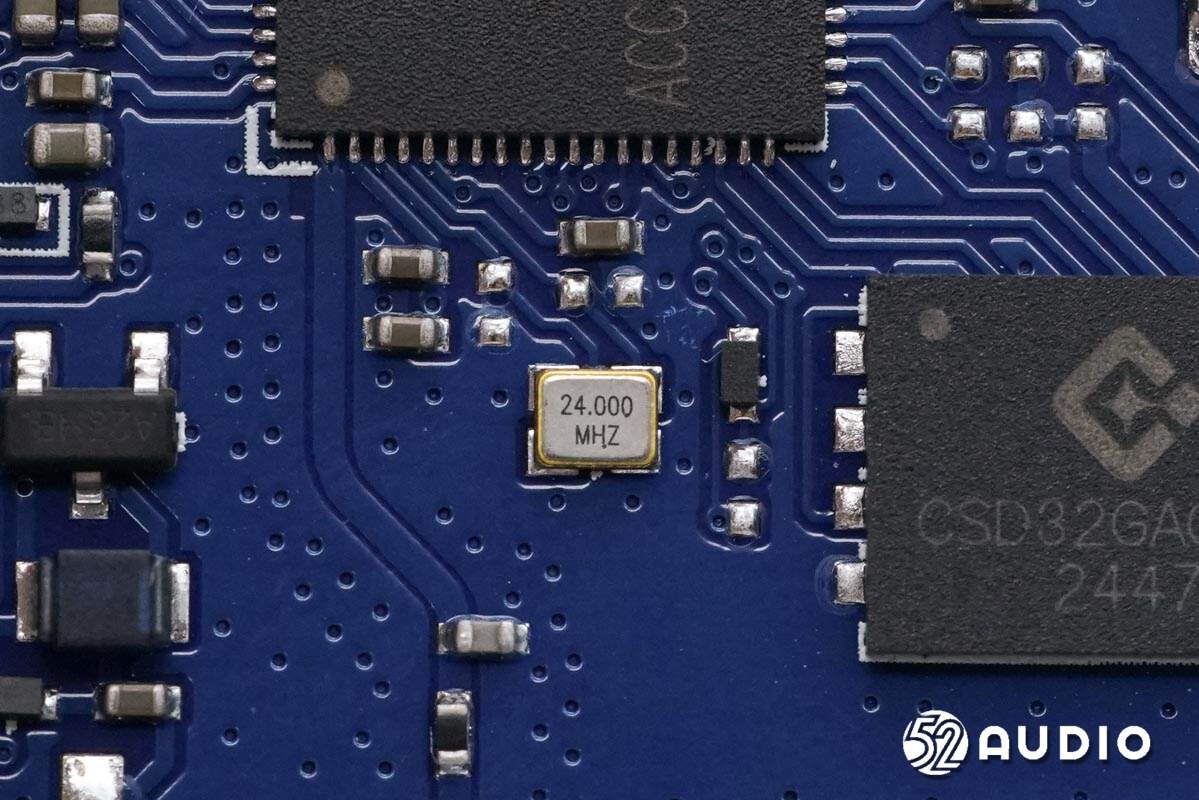

24.000MHz的晶振特写，为蓝牙芯片提供时钟。

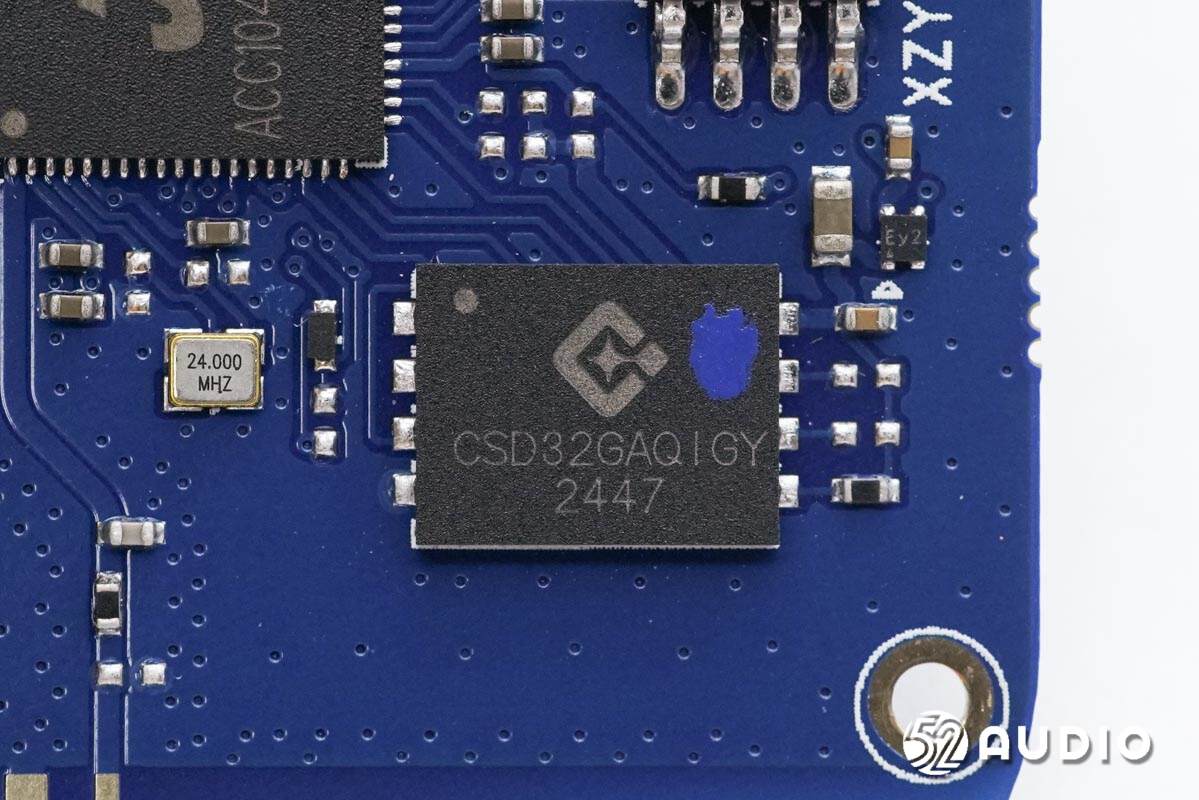

丝印CSD32GAQIGY2447的存储器。

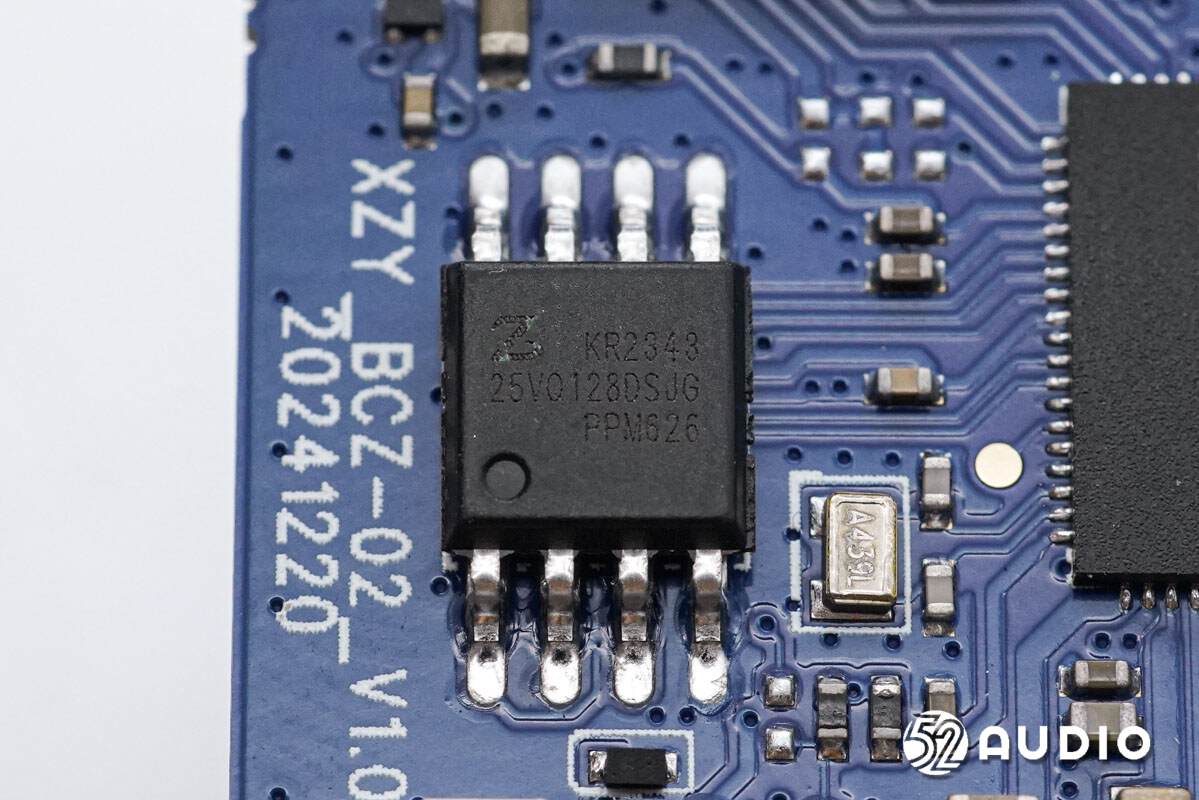

Zbit恒烁ZB25VQ128DSJG SPI NOR FLASH，容量：128MB。

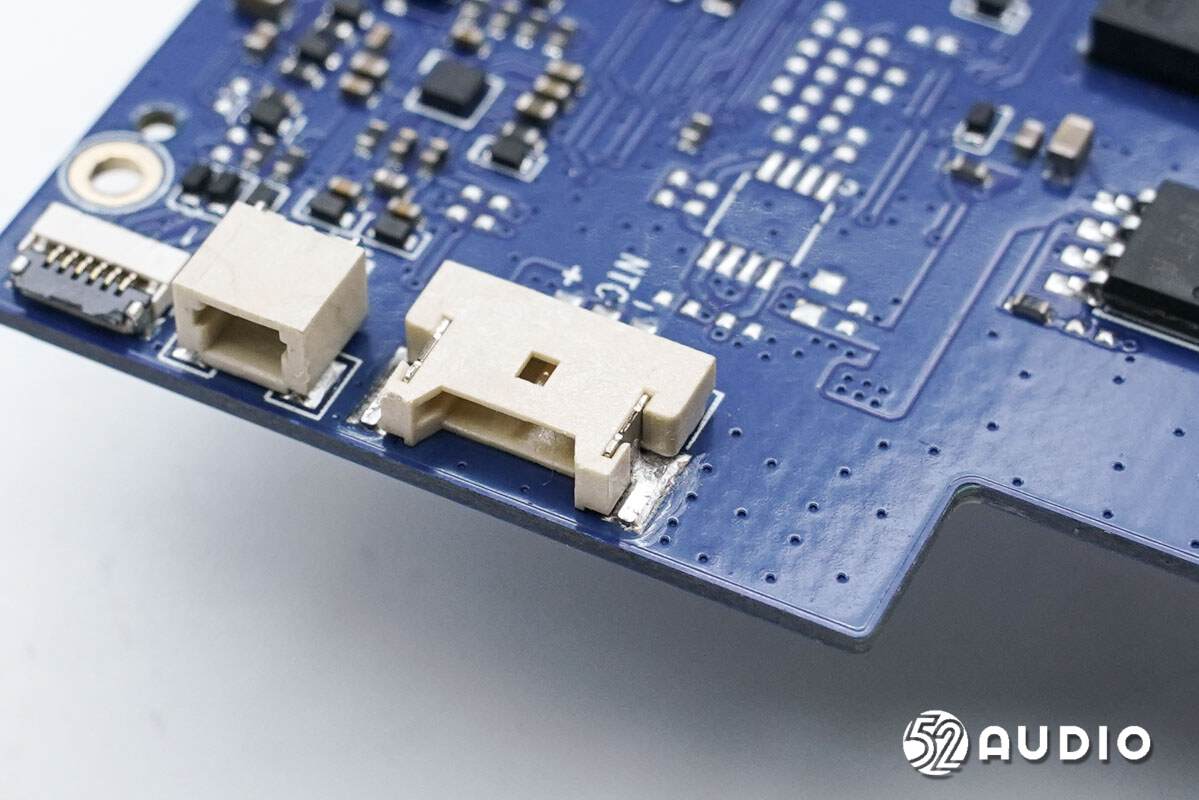

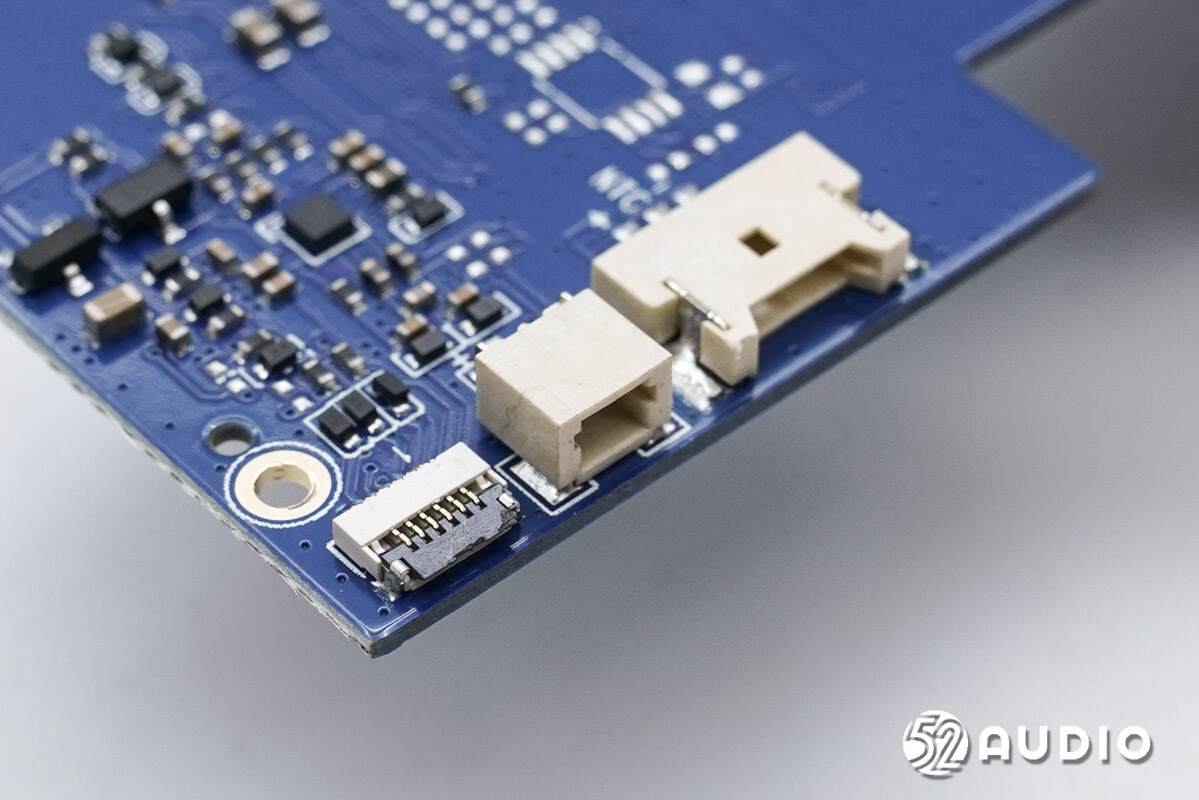

连接电池导线的插座特写。
连接扬声器导线的插座。
连接音量键排线的ZIF连接器。

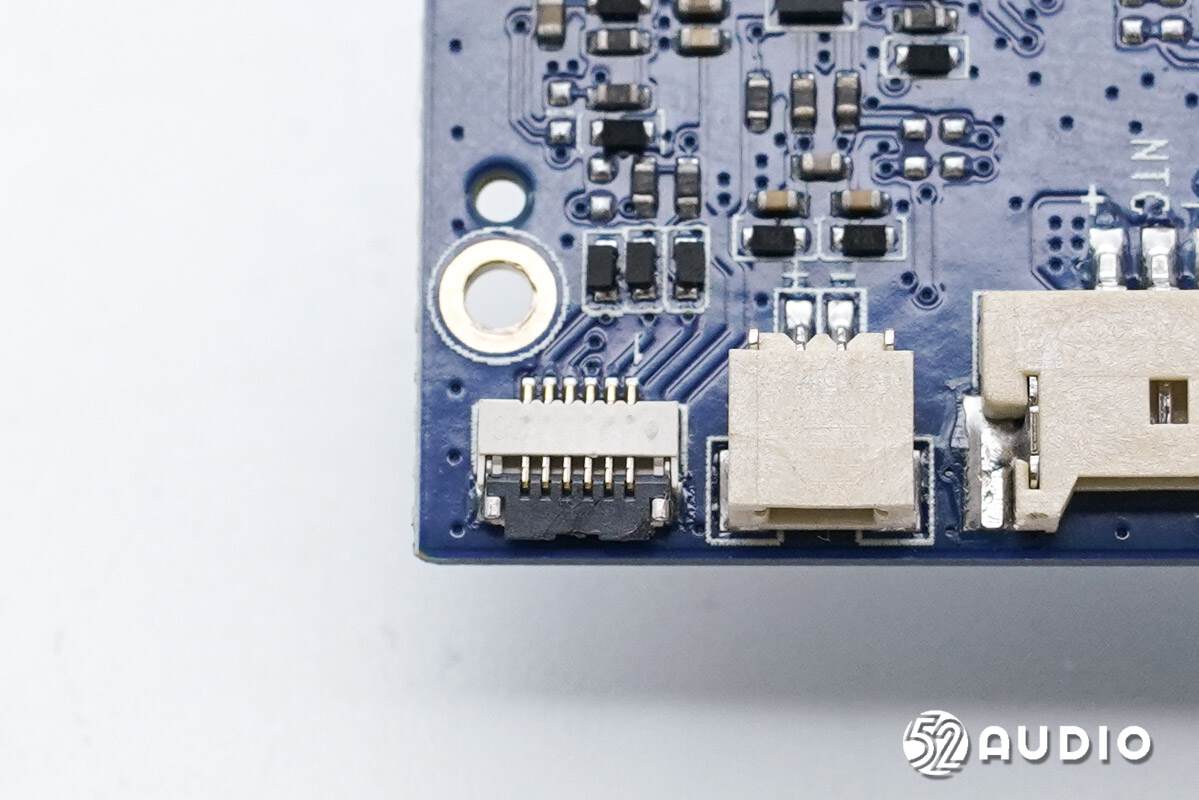

连接麦克风的ZIF连接器特写。

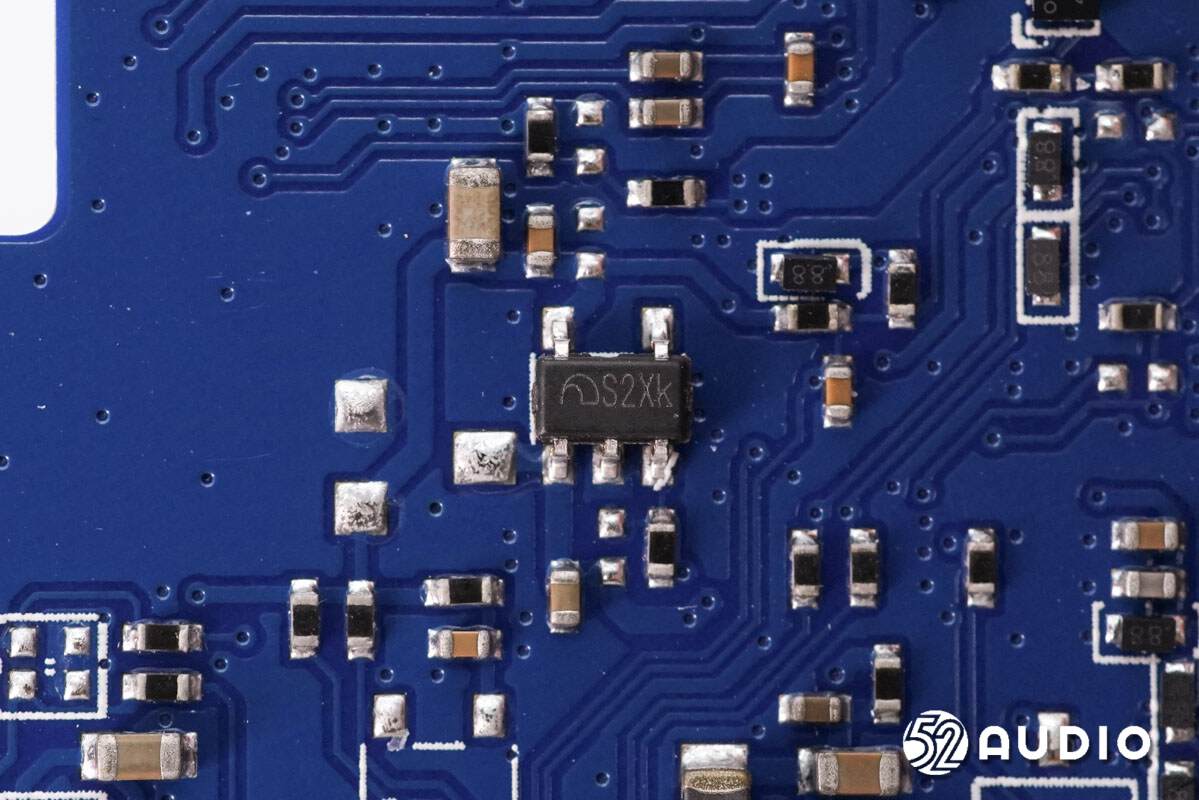

微盟丝印S2Xk的IC。

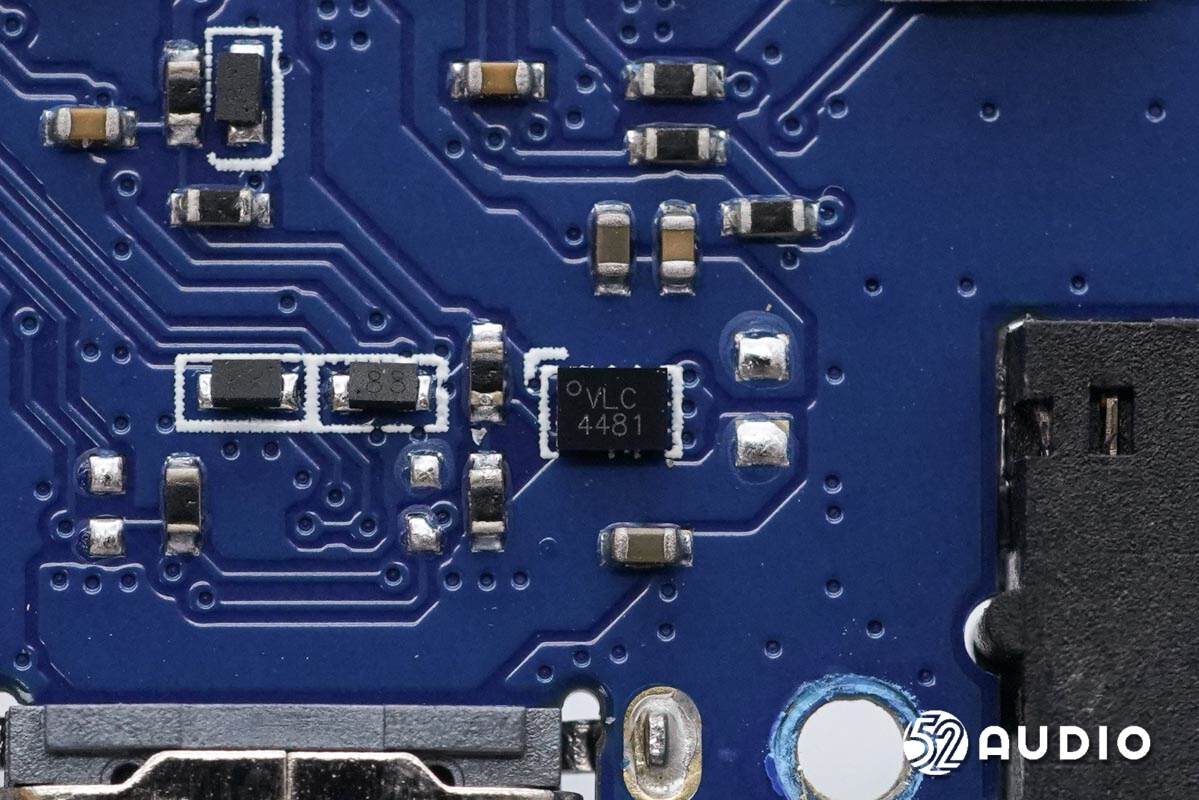

丝印VLC4481的IC。

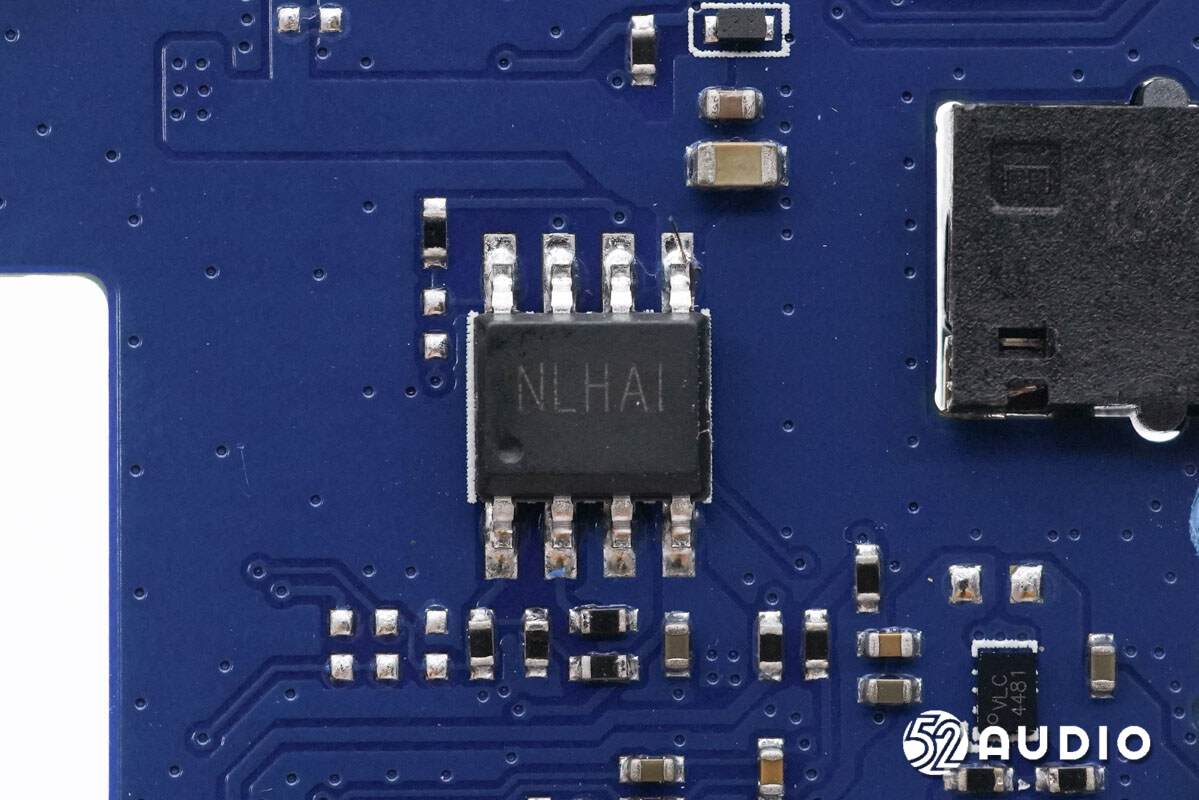

丝印NLHAI的IC。

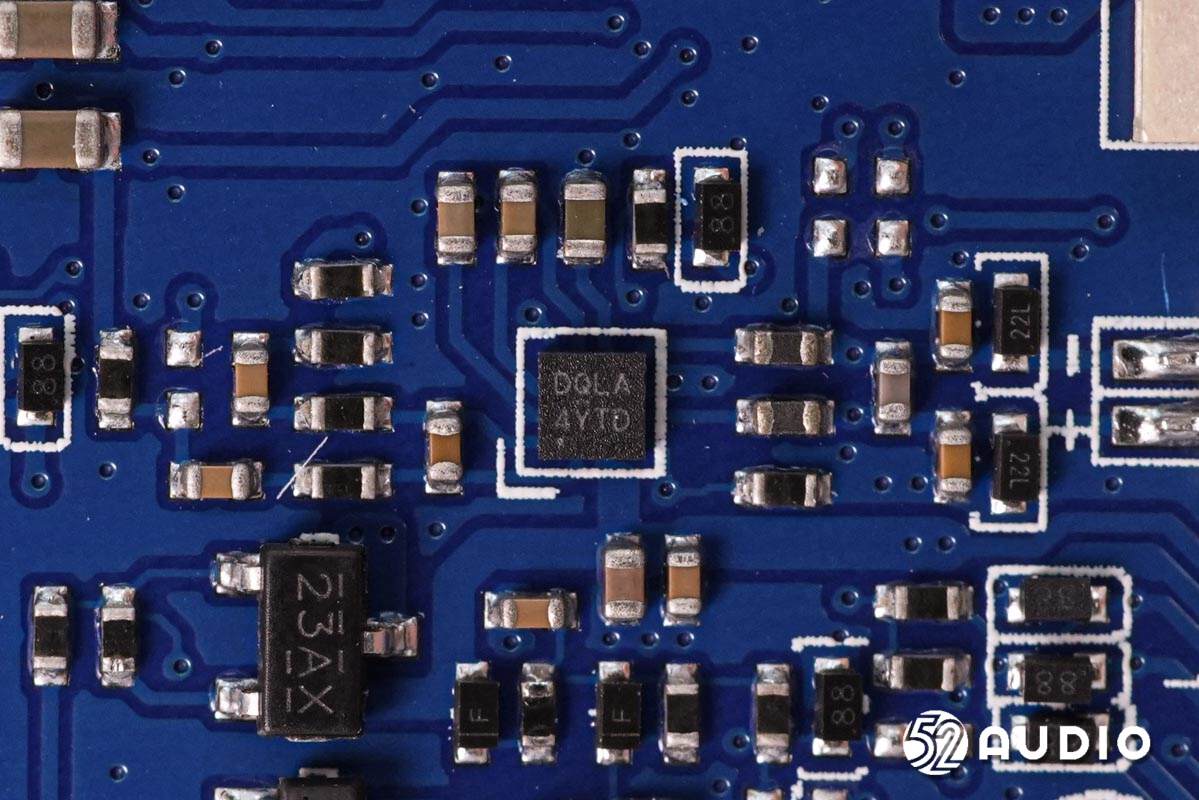

丝印DQLA的IC。

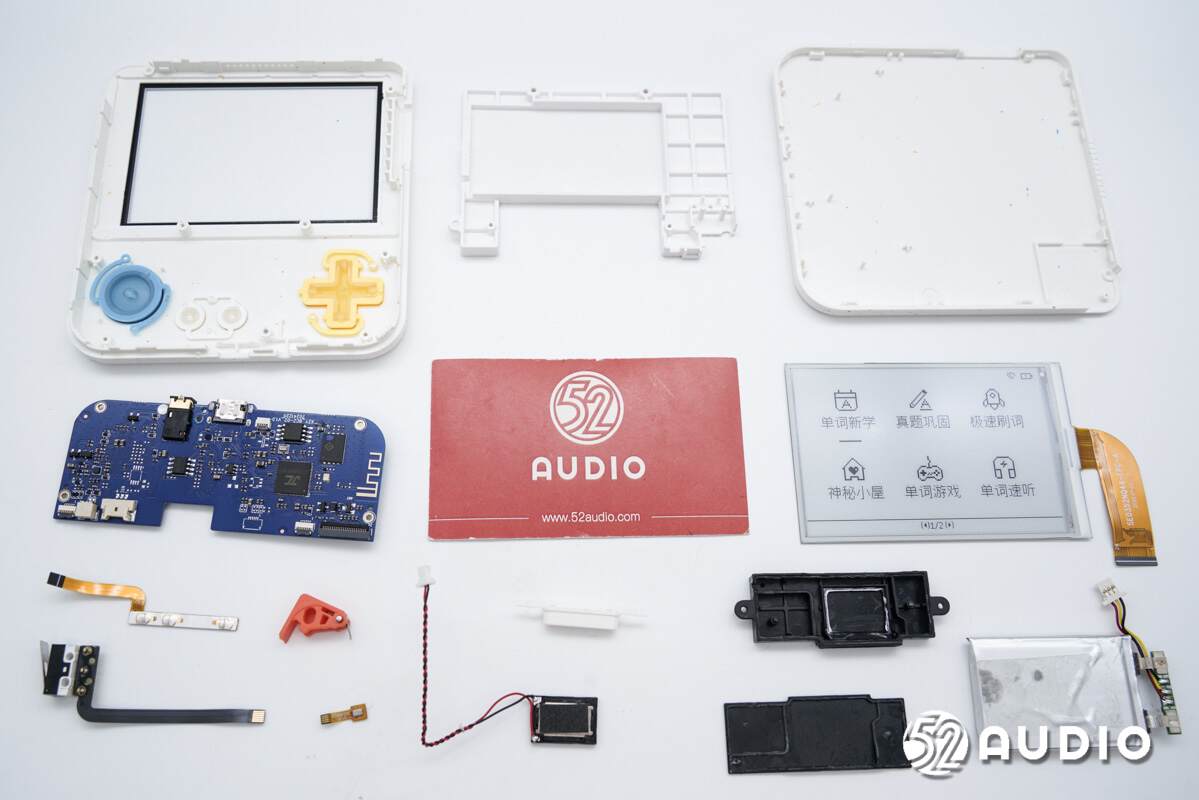

百词斩单词机Ace-Max拆解全家福。
三、我爱音频网总结
百词斩单词机Ace-Max在外观方面，采用了类似“游戏机”的设计，搭配3.52英寸屏幕，以及丰富的功能按键，提供了非常方便的使用体验。此款小海星配色，还通过独特喷涂工艺处理，带来了星星般的散点图案，搭配多色功能按键点缀，非常具有艺术感。
内部主要配置方面，百词斩单词机Ace-Max搭载了中锂能源750mAh锂电池，内置了17 x 13mm扬声器和MEMS麦克风；主控芯片为JL杰理JL7916AB蓝牙音频SoC，其他还采用了Zbit恒烁ZB25VQ128DSJG SPI NOR FLASH等方案。
