前言

小电共享充电宝PB-5000具备主流5000mAh容量，自带一条输出线缆集成Micro USB、Lightning和USB-C头子，一线三用，是一个比较独特的设计点。另外这个品牌充电宝还配有一个USB-A输出口。不过整体上还是支持5V2.1A输入以及5V2.4A输出，大差不差。

下面我们就把小电这款共享充电宝拆开，看看内部设计用料。

小电5000mAh共享充电宝外观

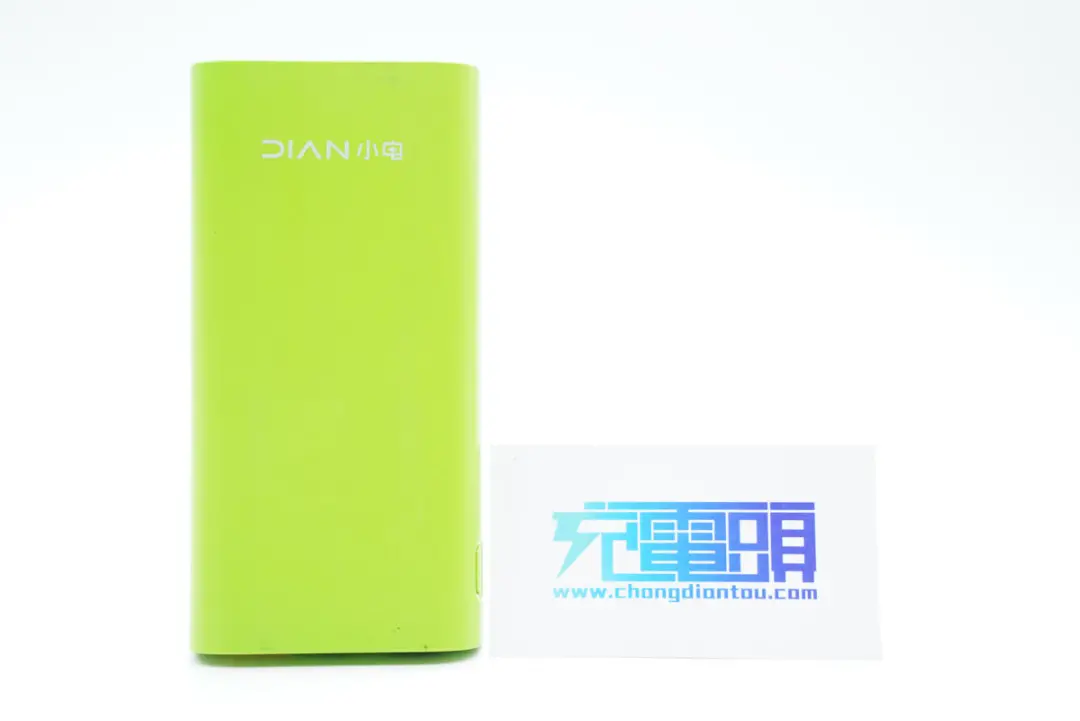

小电共享充电宝采用白绿配色塑料外壳，机身壳磨砂，两侧弧面过渡，正面印有小电品牌logo。

机身背面为白色外壳，平直切面设计，并设有理线槽。

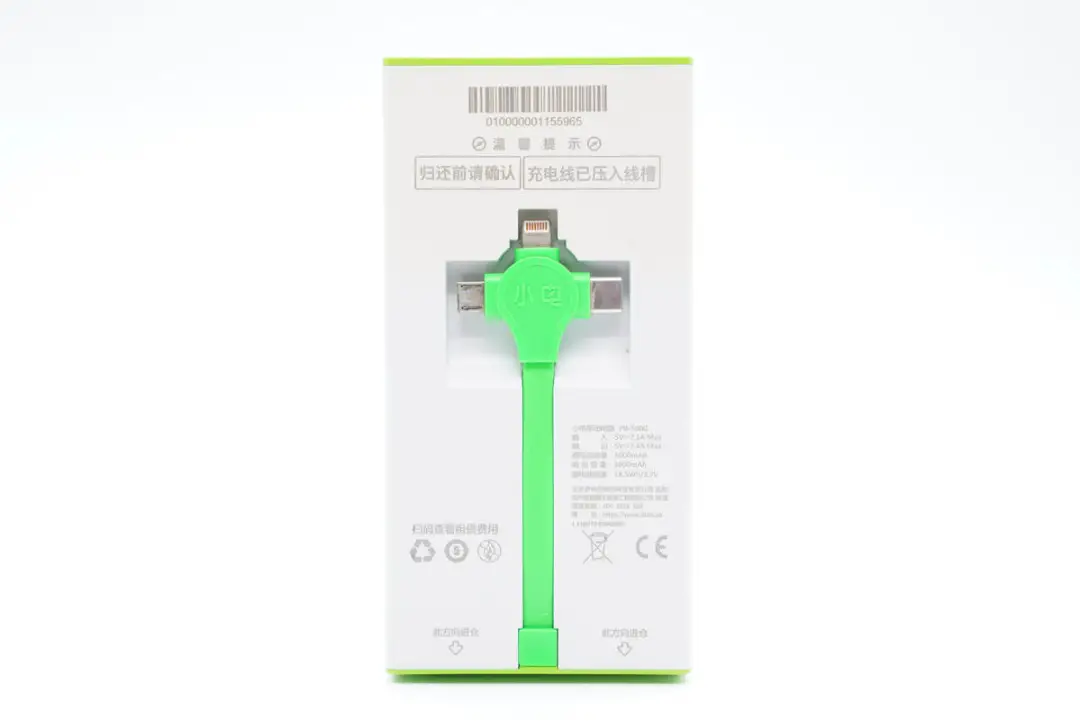

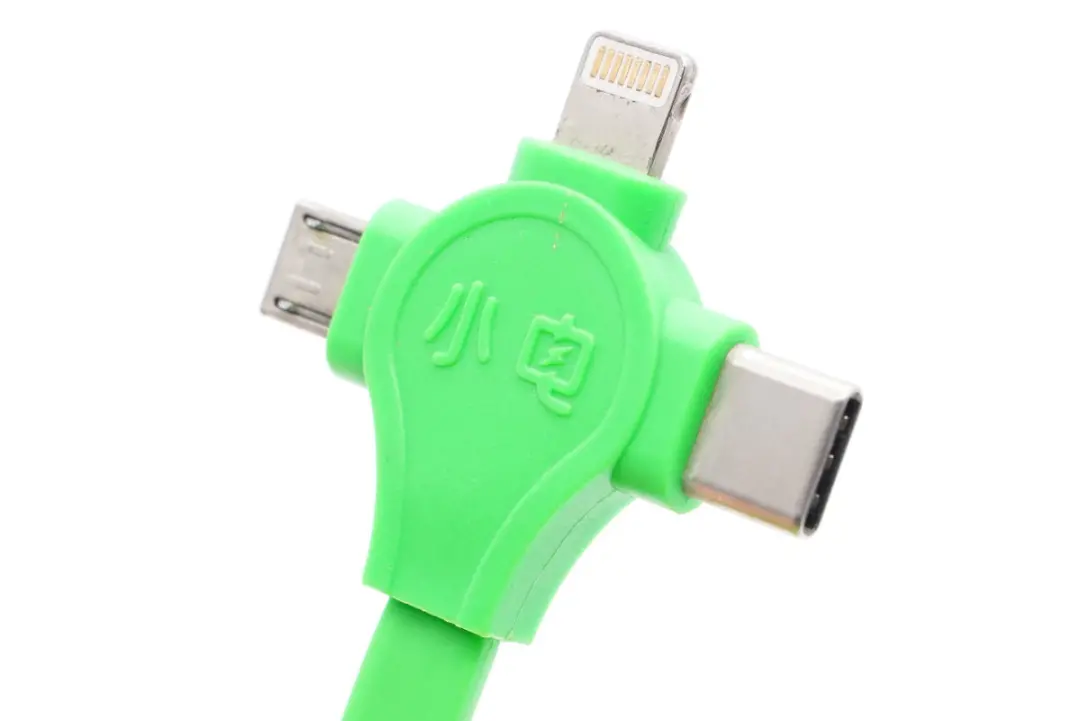

自带输出线缆上设有Micro USB、USB-C和Lightning头子，一线三用。

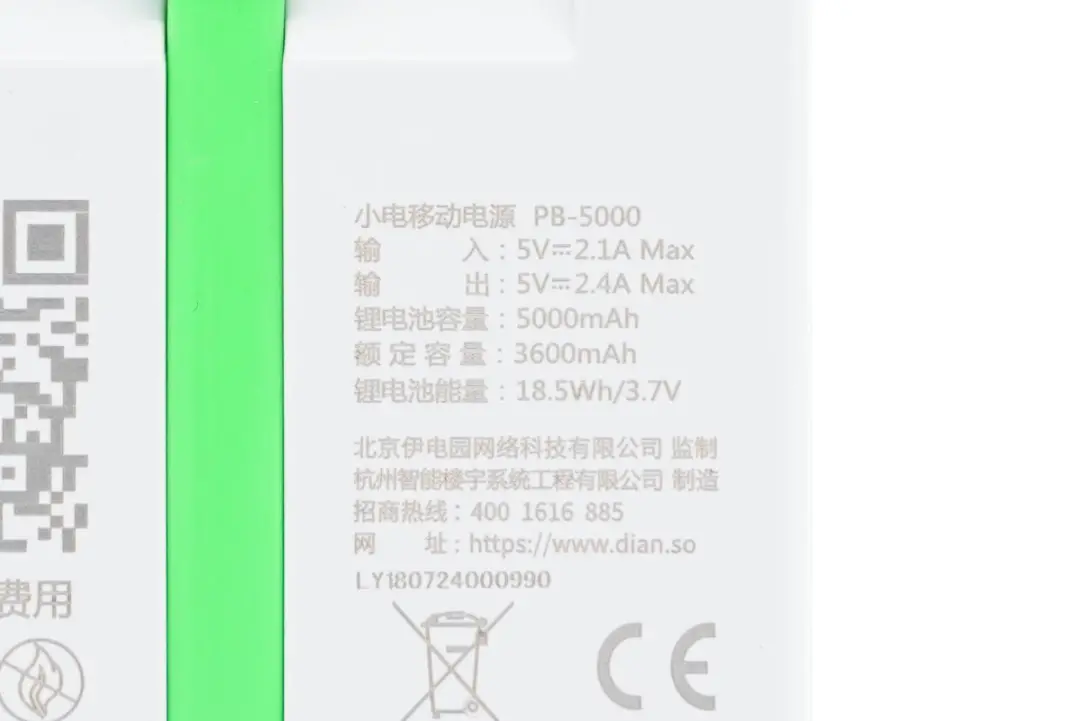

外壳右侧印有充电宝参数信息

产品型号：PB-5000

输入：5V2.1A

输出：5V2.4A

锂电芯容量：5000mAh

额定容量：3600mAh

锂电池能量：18.5Wh/3.7V

制造商：杭州智能楼宇系统工程有限公司

监制：北京伊电园网络科技有限公司

机身一端设有充电触点，并配有Micro USB输入接口以及USB-A输出接口。

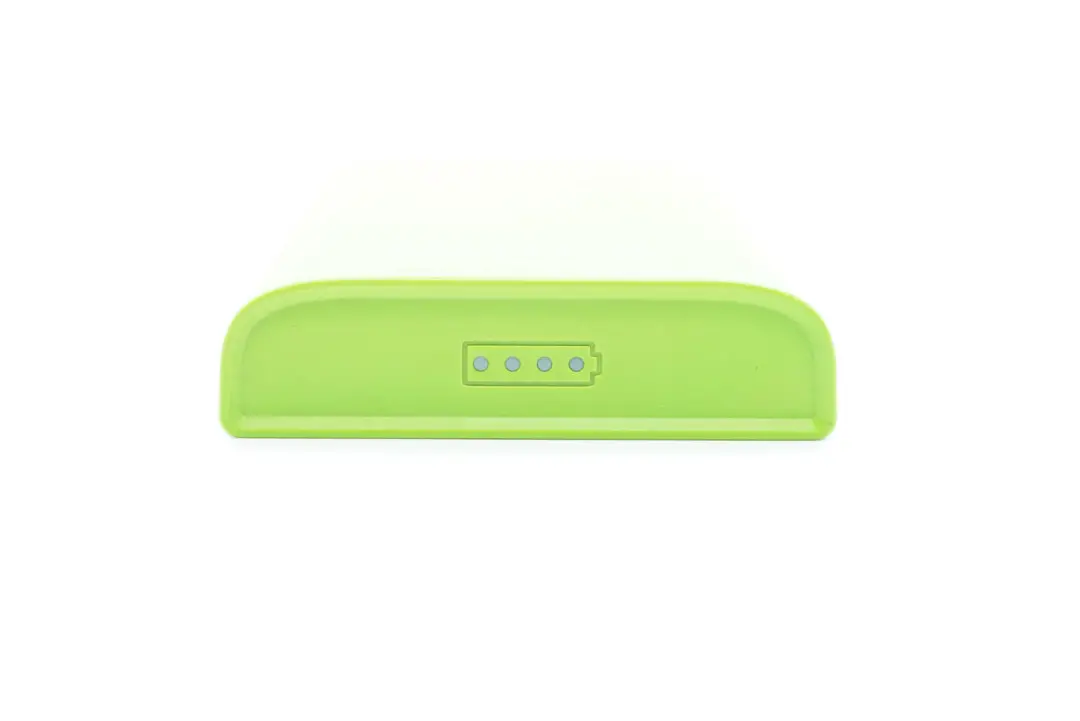

另一端设有LED电量指示灯。

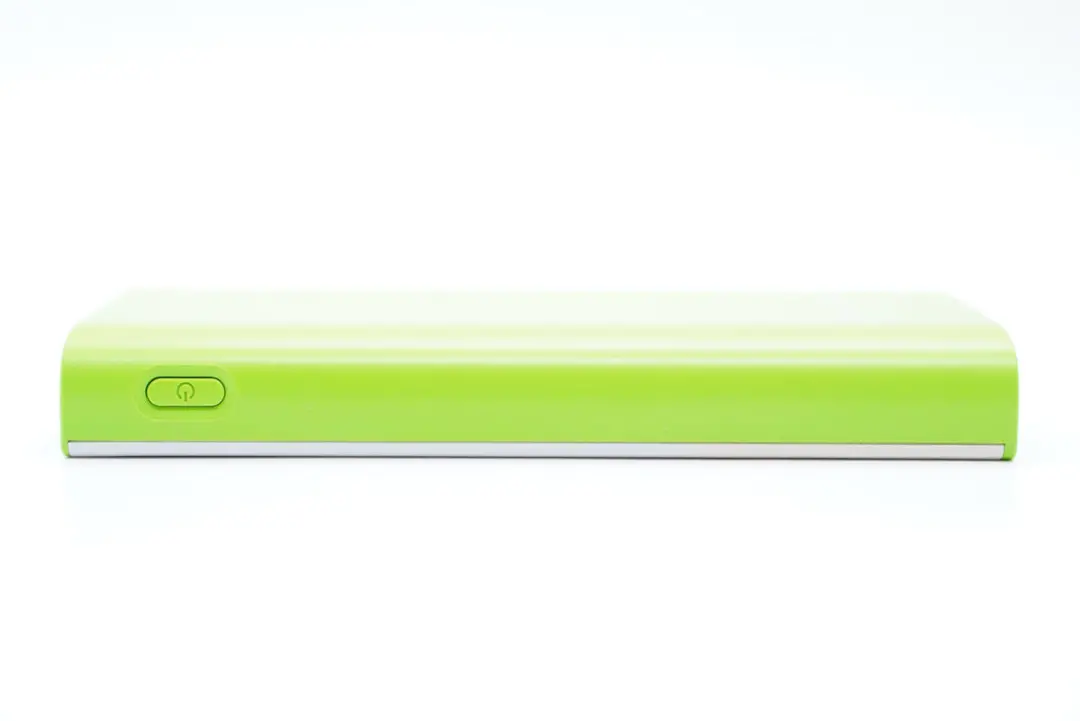

侧面设有电源键。

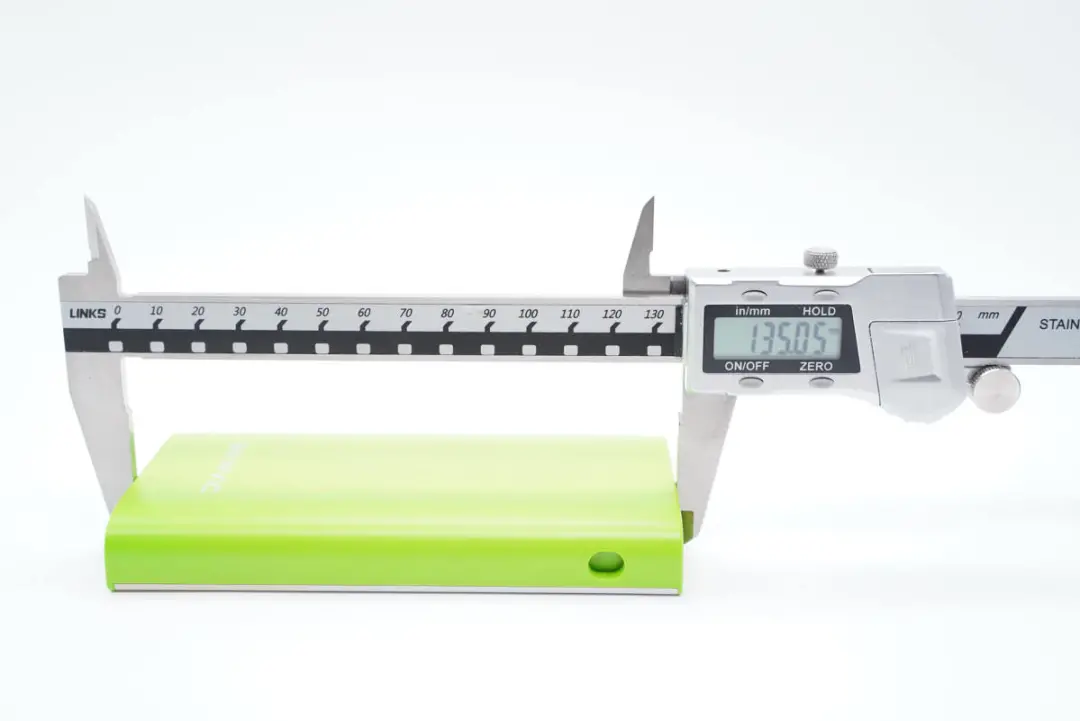

测得移动电源机身长度为135.05mm。

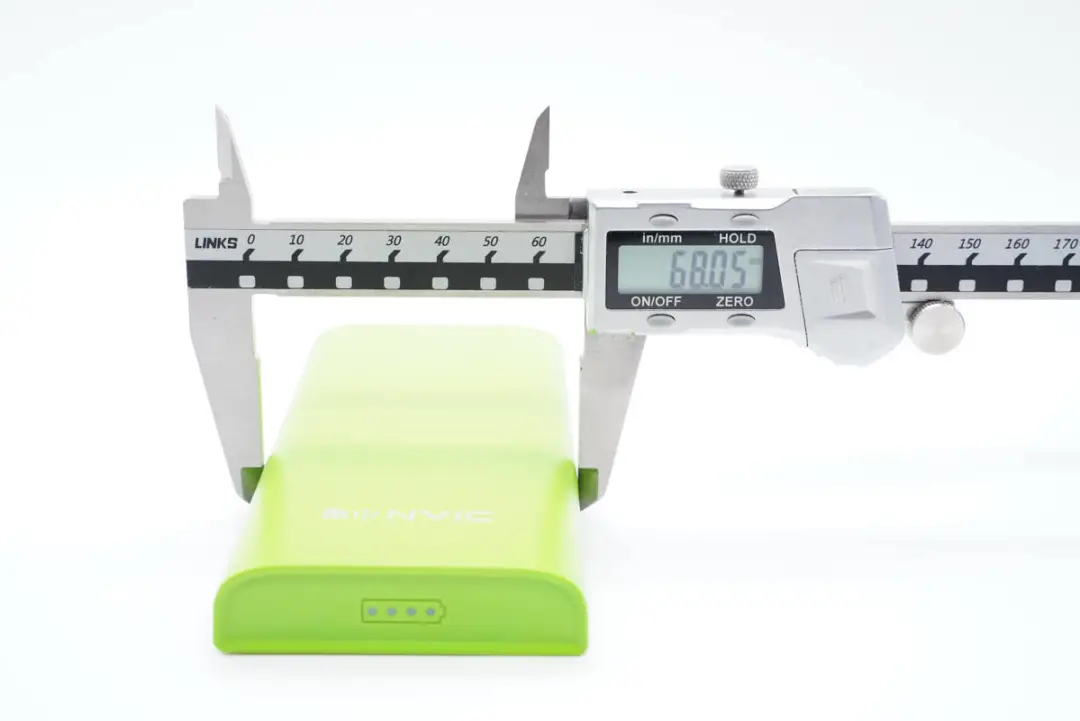

宽度为68.05mm。

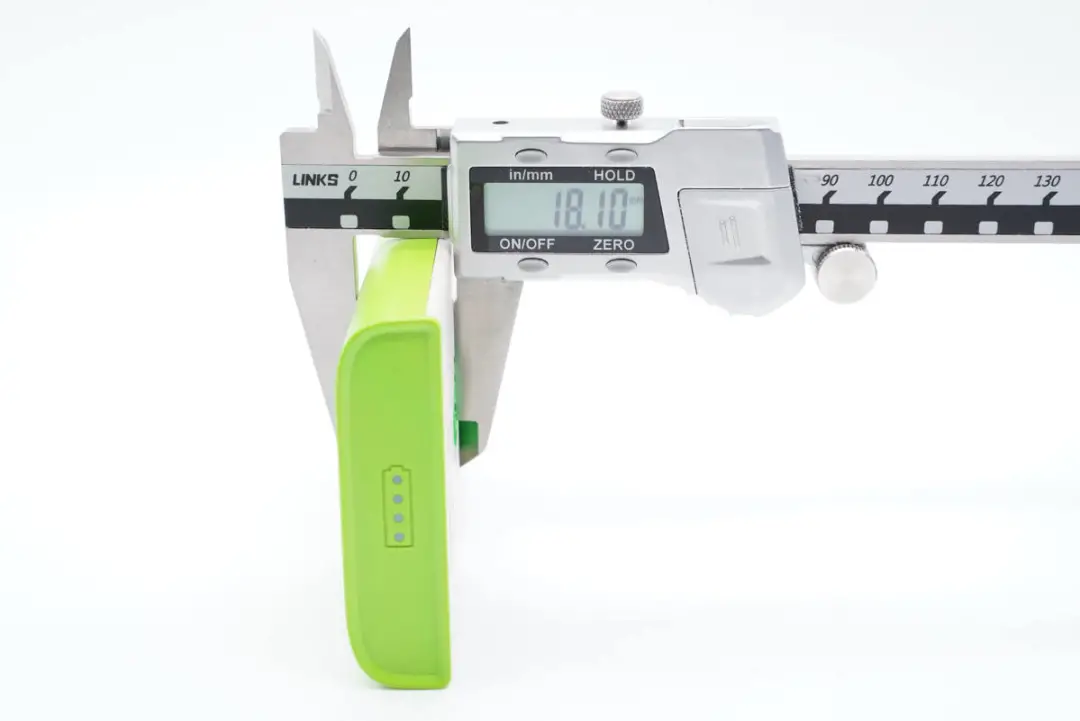

厚度为18.1mm。

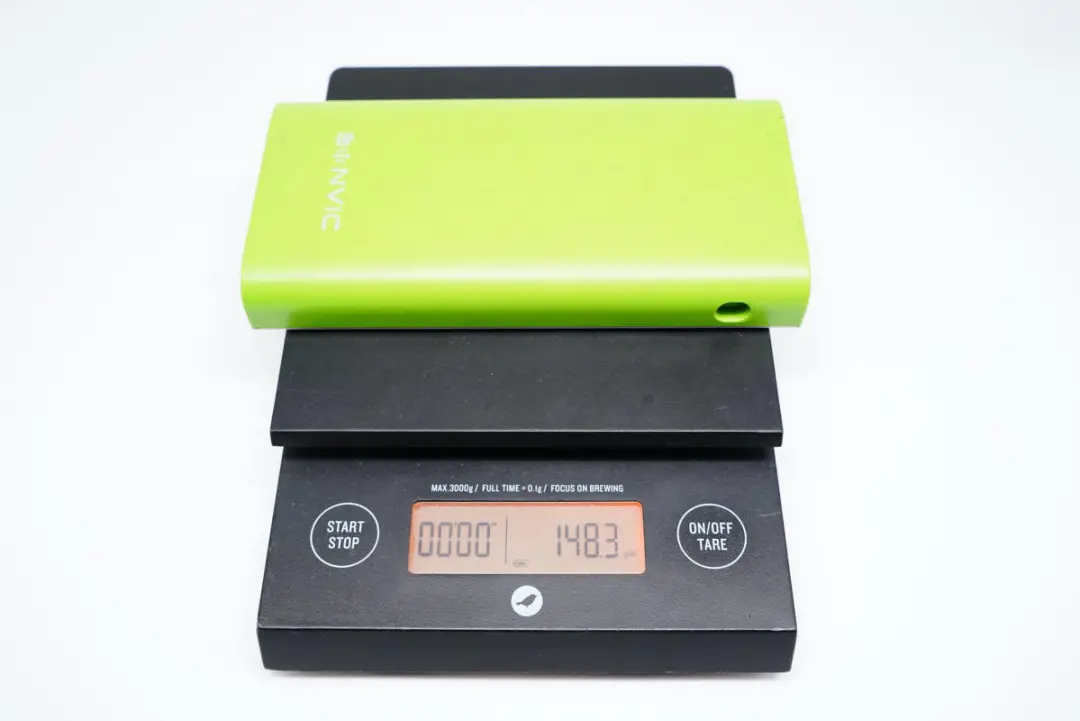

净重约为148g。

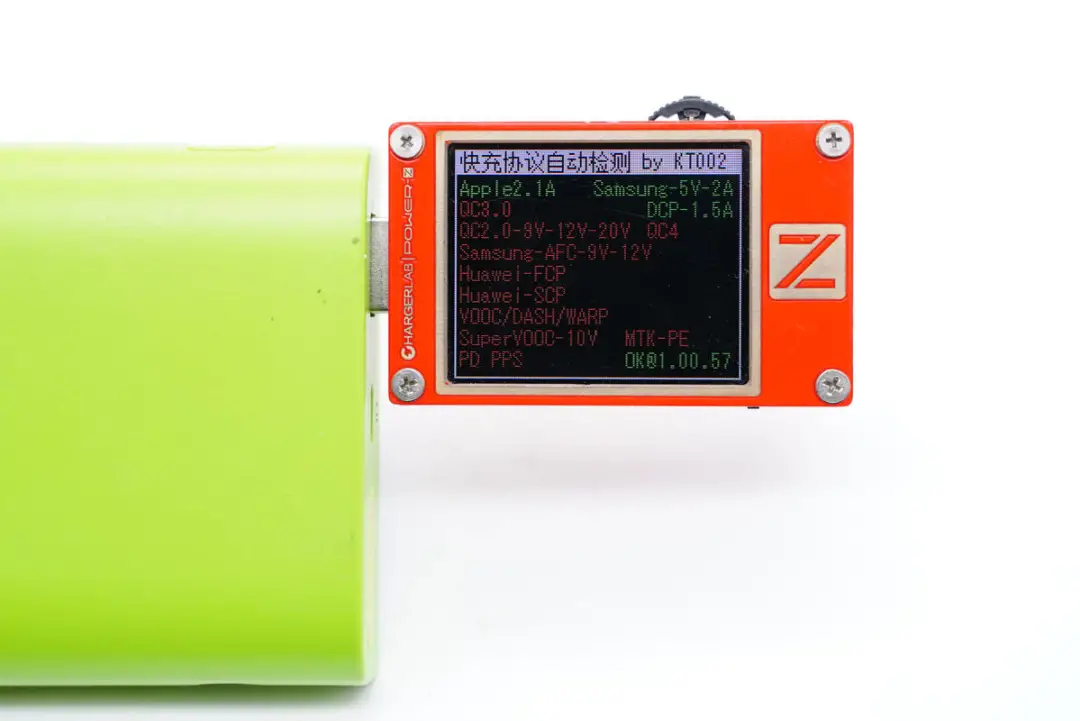

使用ChargerLAB POWER-Z KT002测得USB-C线仅支持Samsung 5V2A、DCP协议。

测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议。

小电5000mAh共享充电宝拆解

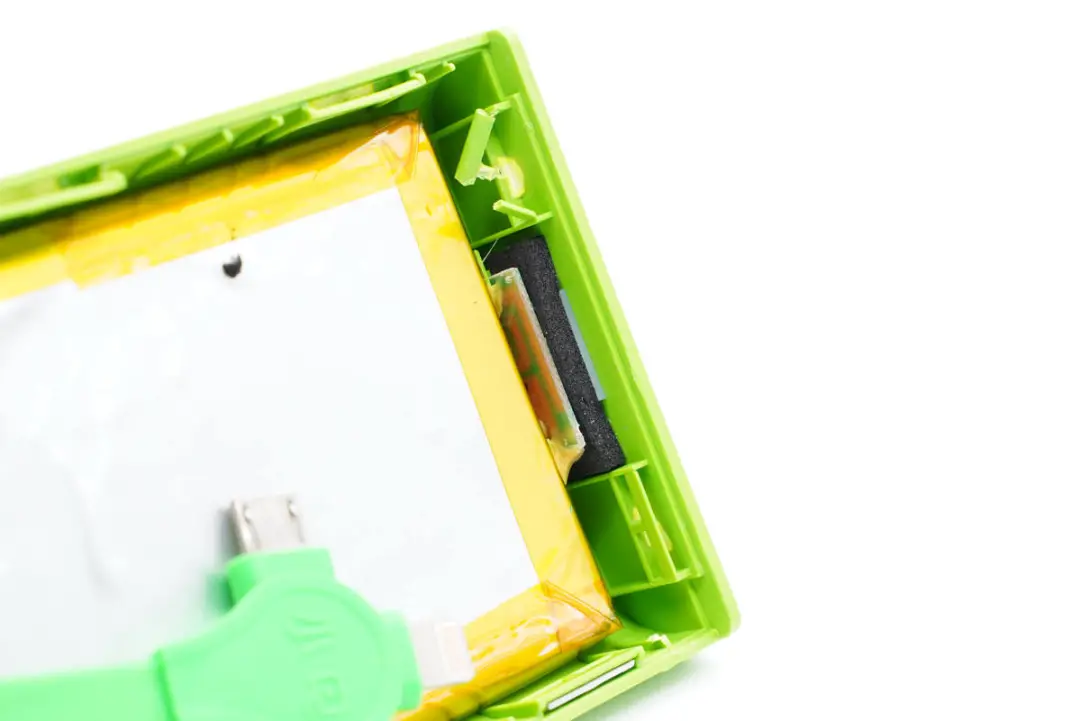

将背面外壳拆开，在外壳和电芯间置有泡棉进行缓冲保护和固定。

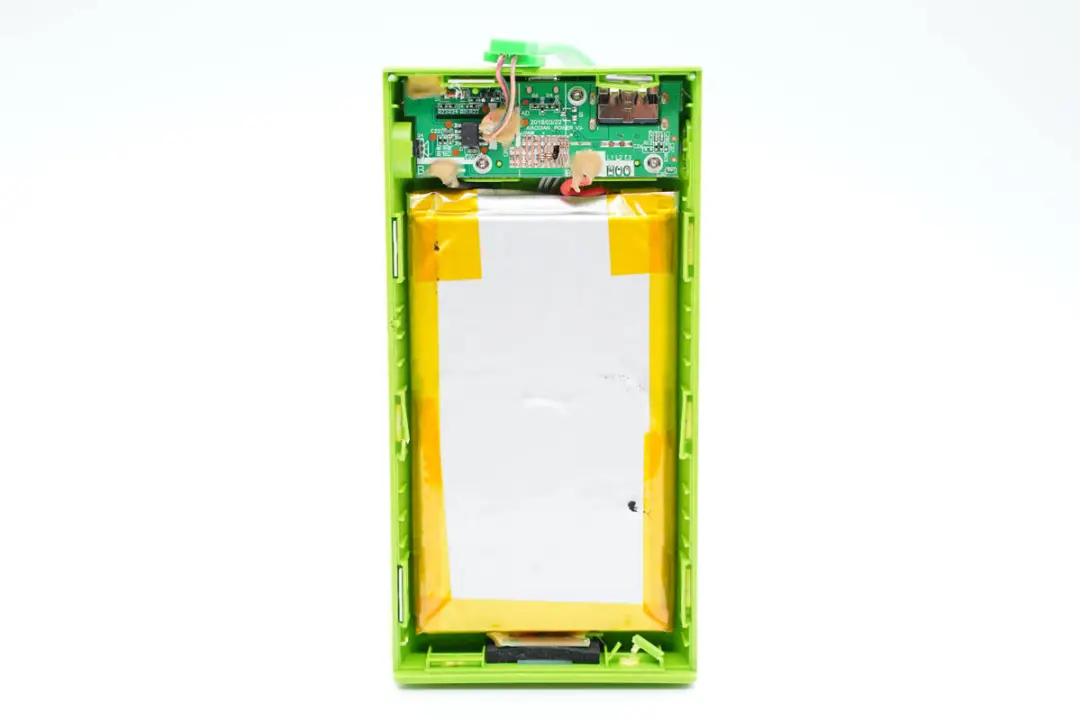

机身槽内电芯占了绝大部分空间。

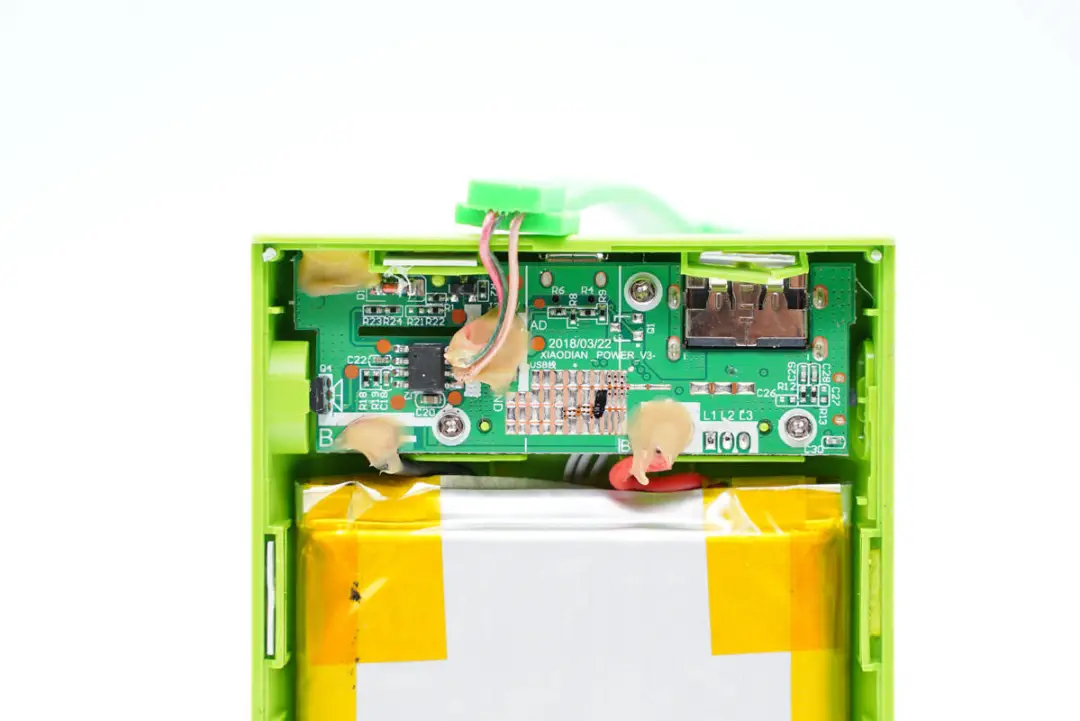

PCB板使用螺丝固定，线芯全部打胶加固。

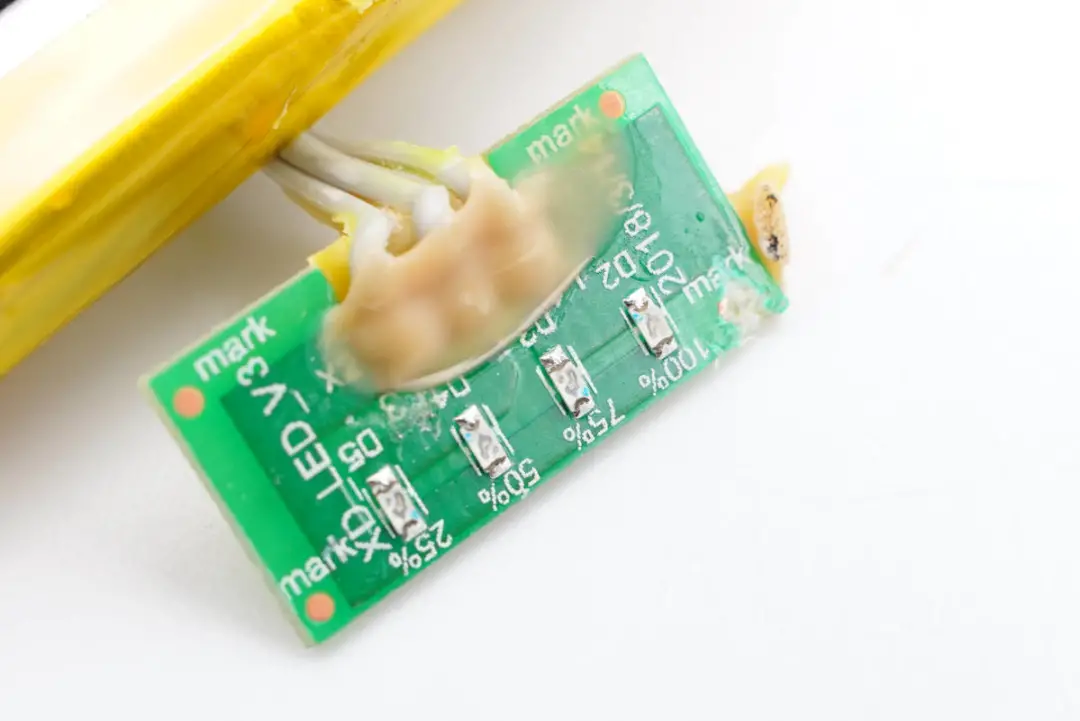

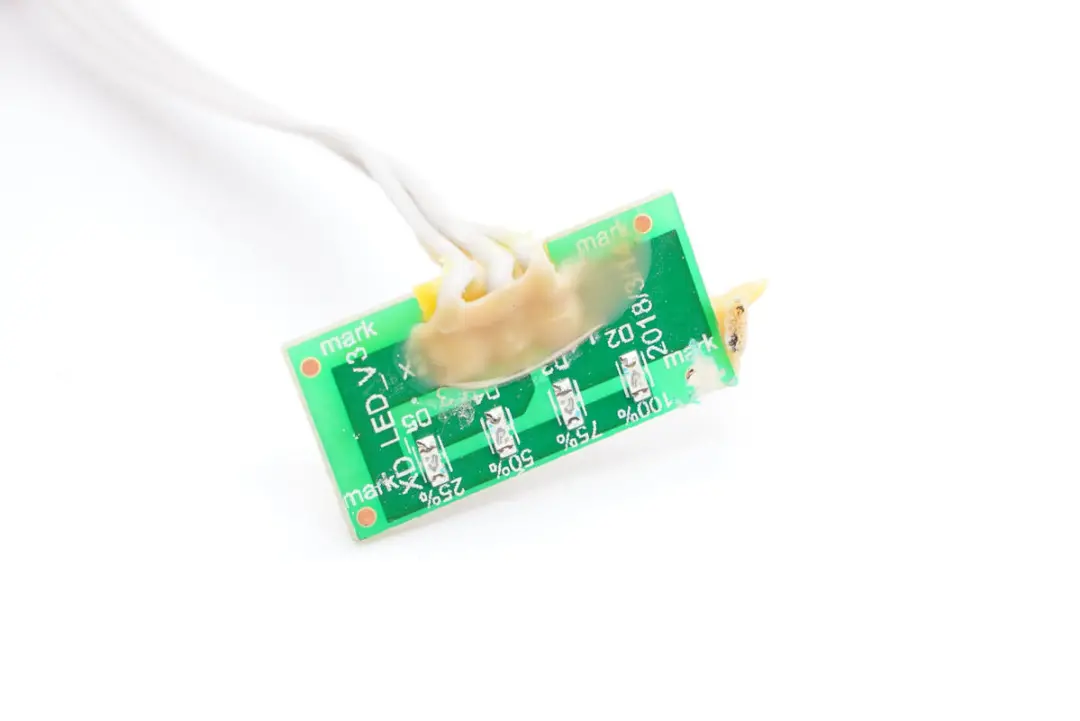

底部设有LED灯小板，覆盖泡棉进行隔离防串光。

连接小板的线芯也打胶加固。

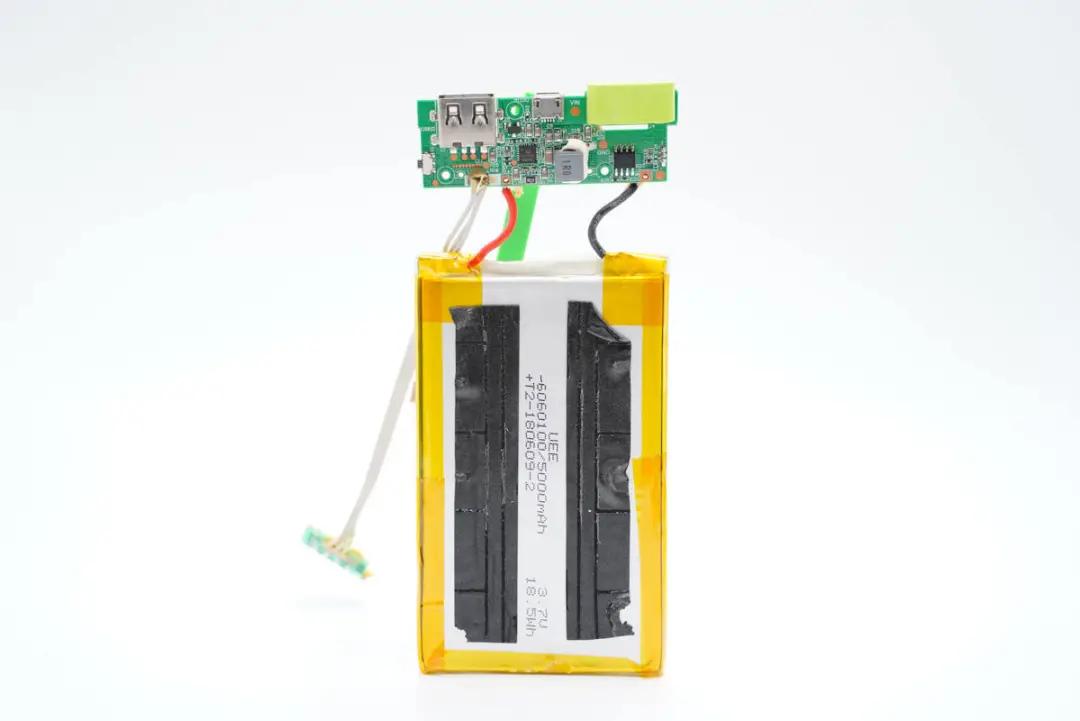

将PCB板和电芯取出，电芯另一面也贴有保护泡棉。

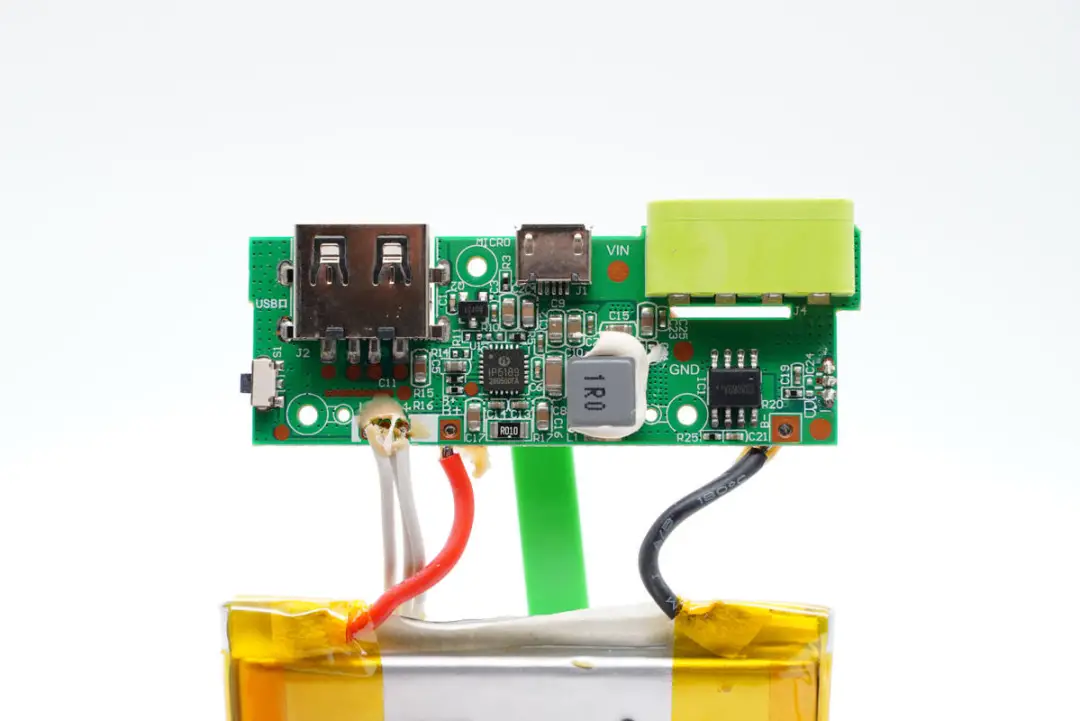

小板正面一览，设有主控芯片、电感、锂电保护芯片等器件。

小板另一面焊接输出线缆，左边还有一颗芯片。

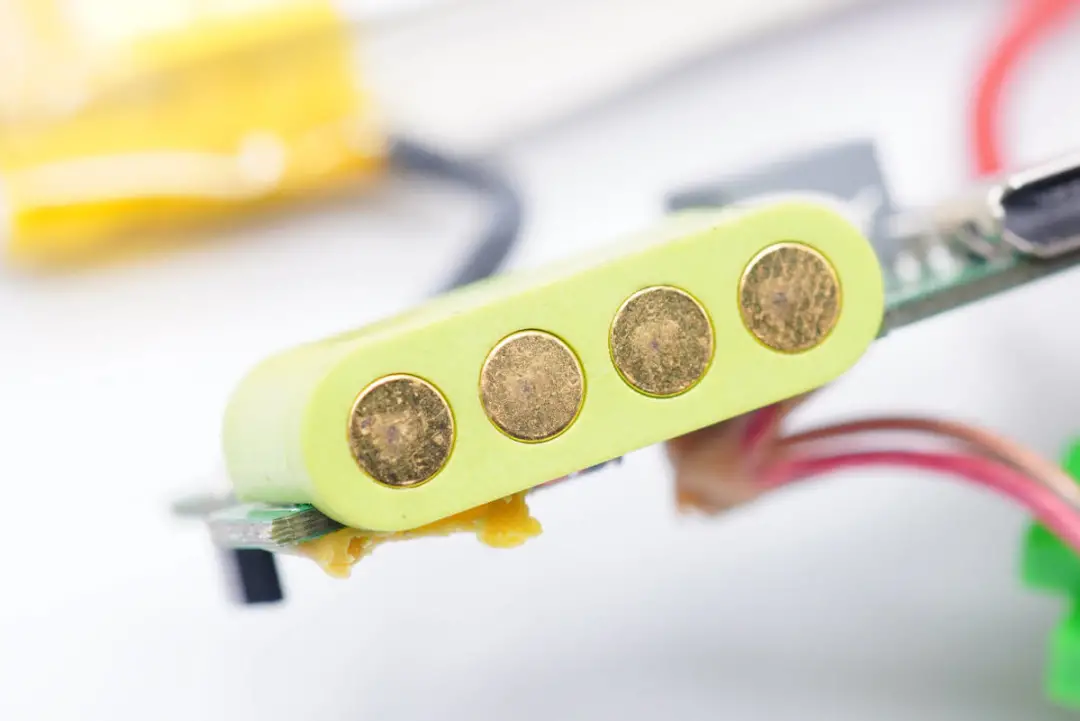

充电触点特写。

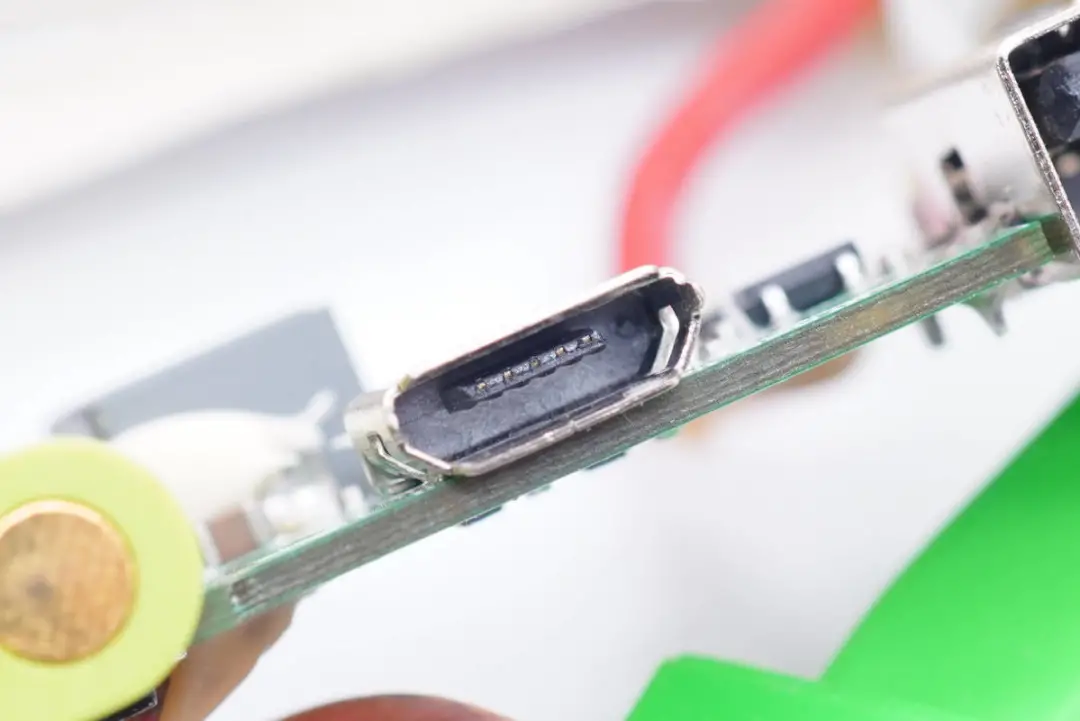

Micro USB母座特写，过孔焊接。

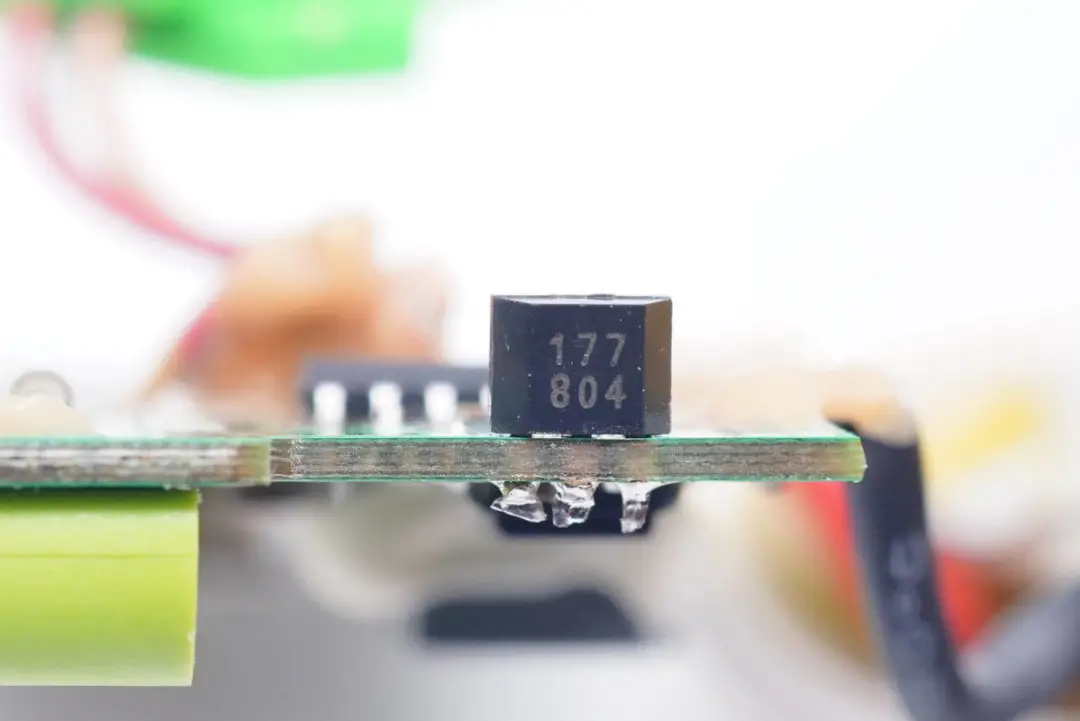

丝印177的器件。

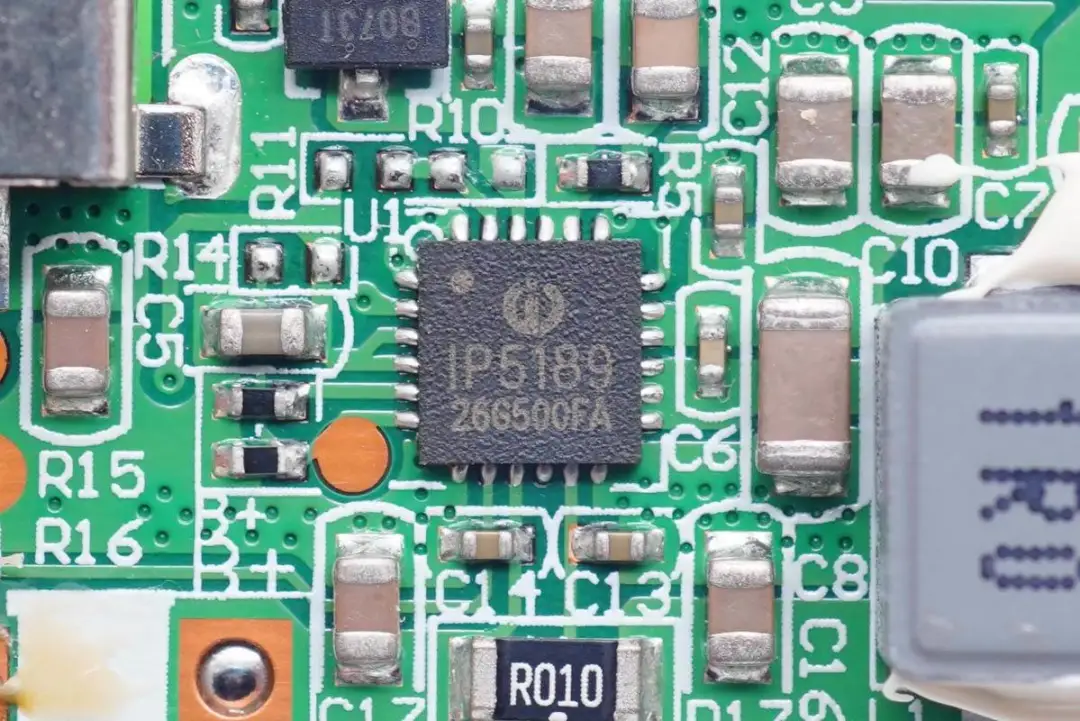

移动电源主控芯片采用英集芯IP5189，这是一款集成升压转换器、 锂电池充电管理、电池电量指示的多功能电源管理SoC，可为移动电源提供完整的电源解决方案。

IP5189采用开关充电技术，提供最大2.4A电流；同步升压系统提供最大2.1A输出电流。充、放电效率均可达到最高96%以上。内置IC可智能调节输入电压和充电电流；空载时自动进入休眠状态，静态电流低至 50uA。

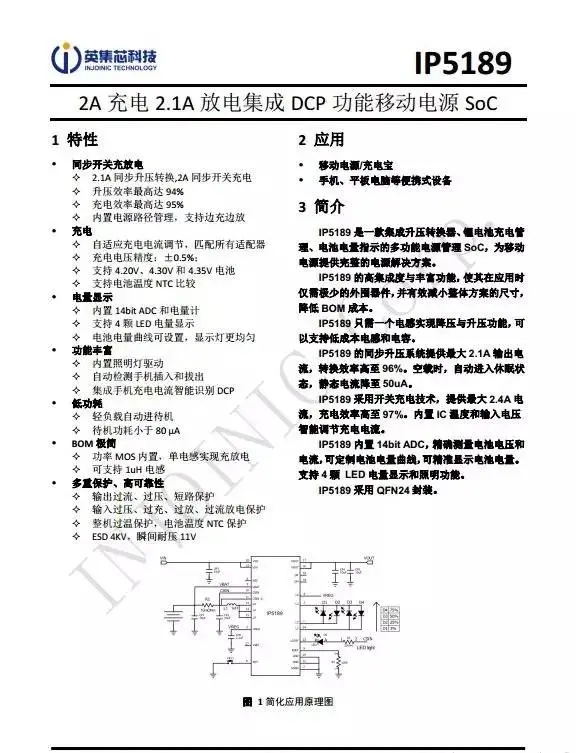

英集芯IP5189资料信息。

充电头网拆解了解到，英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

1R0电感特写，打胶加固，配合主控芯片进行升降压实现充放电。

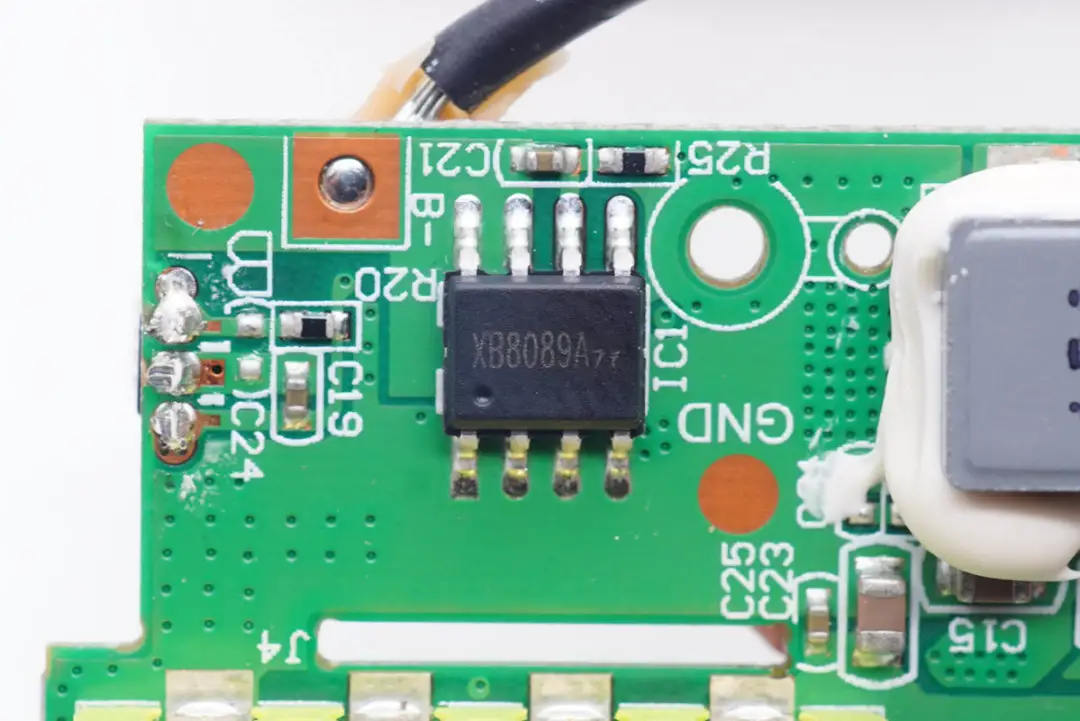

赛芯微XB8089A多合一锂电保护芯片，用于电池过充过放保护。

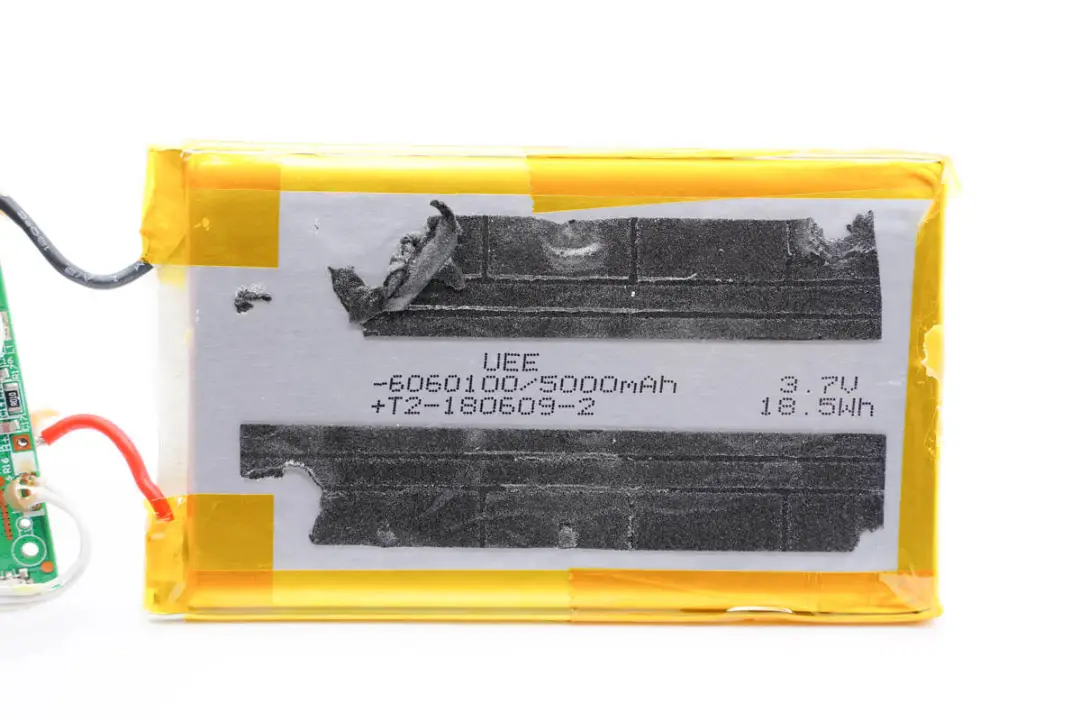

电芯来自UEE宇电能源，规格为5000mAh/3.7V/18.5Wh。

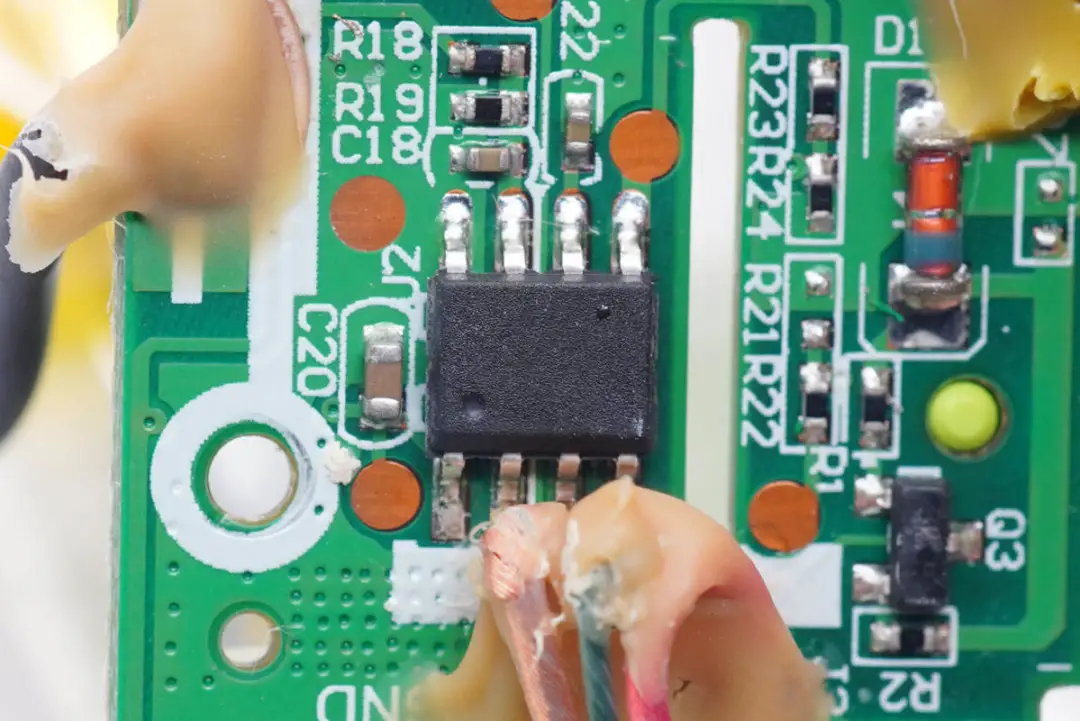

无丝印芯片，信息不详。

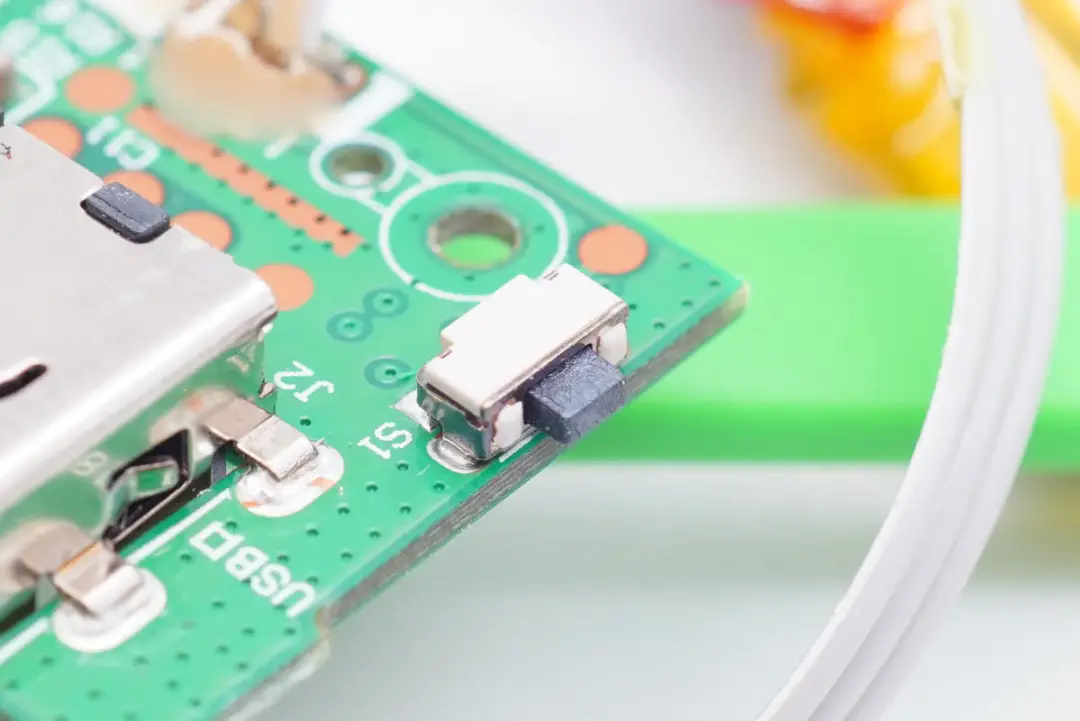

电源键特写，贴片焊接。

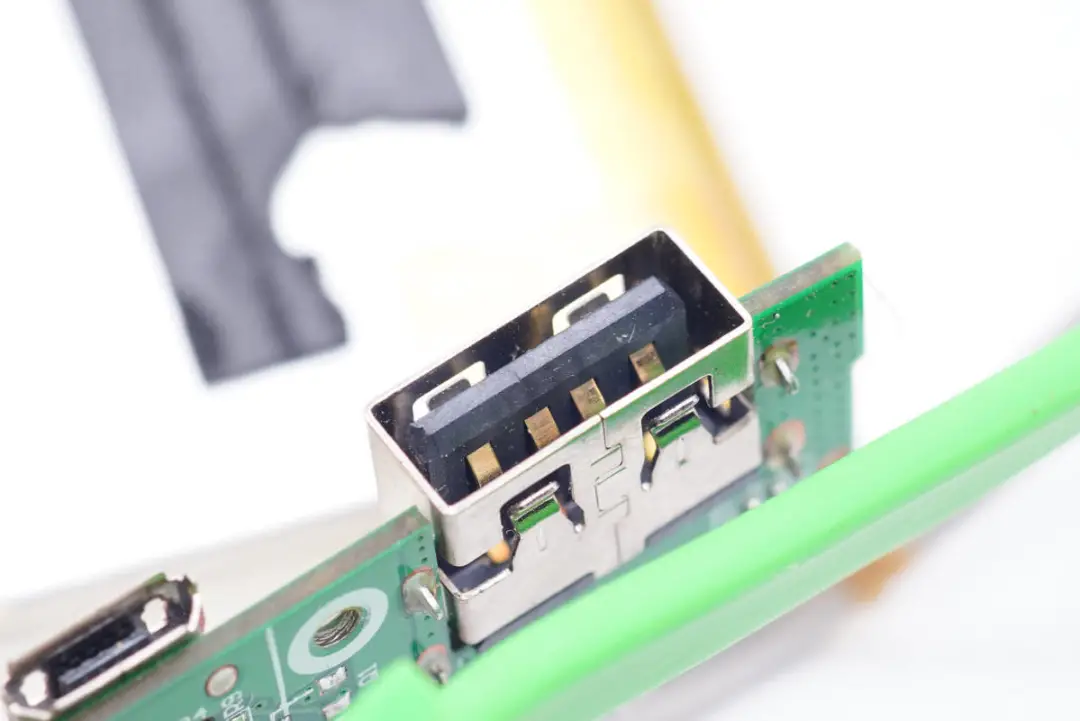

USB-A母座特写，沉板过孔焊接。

LED电量指示灯特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解发现，电芯来自UEE宇电能源，两面均设有保护泡棉，此外也设有锂电保护电路，导线打胶加固。充电宝主控芯片采用英集芯IP5189，集成度很高，负责整机控制，输入以及1A1C1A1M四口输出全部由其负责。USB-A母座沉板过孔焊接。
