内置微电新能源和亿纬锂能电池,SHOKZ韶音OpenDots ONE耳夹式耳机拆解
前言
Shokz韶音是一个专注声学科技创新的消费电子品牌,其产品主要定位于开放式耳机市场,致力于为用户带来极致舒适的听音体验。近日,韶音发布了新一代开放式耳机——OpenDots ONE健身徒步系列旗舰款,外观上采用了创新环绕耳夹设计,搭配不等距硅胶材质,提供稳固贴合的舒适佩戴体验。
在功能配置上,SHOKZ韶音OpenDots ONE耳夹式耳机搭载Bassphere低频聚合技术,通过对称双单元振膜相对发声共振,爆发出澎湃有力的低音效果;搭载Shokz OpenBass 2.0+动态调音算法,精细调节不同音量下的高中低频,实现更出色、更均衡的三频效果;搭载DirectPitch定向声场技术,打造立体环绕的听音体验,同时精准高效传声,保护用户隐私;支持杜比音效,实现更加自然真实的听感。
其他方面,韶音OpenDots ONE耳夹式耳机双耳搭载四硅麦克风,搭配AI通话降噪技术,提供更佳的语音通话效果;支持智能佩戴检测,通过AI智能识别、自适应运动状态识别、实时算法检测,自动匹配声道,佩戴无需区分左右;采用敲击和双指轻触结合的操控,交互更加方便快捷;续航方面,支持单次10小时/综合40小时的持久续航,支持无线充电,支持快速充电,充电10分钟可使用2小时。
SHOKZ韶音OpenDots ONE耳夹式耳机开箱
SHOKZ韶音OpenDots ONE耳夹式耳机包装盒采用了环保材质设计,封套正面展示有耳机外观,产品名称,品牌LOGO和杜比音效标志。

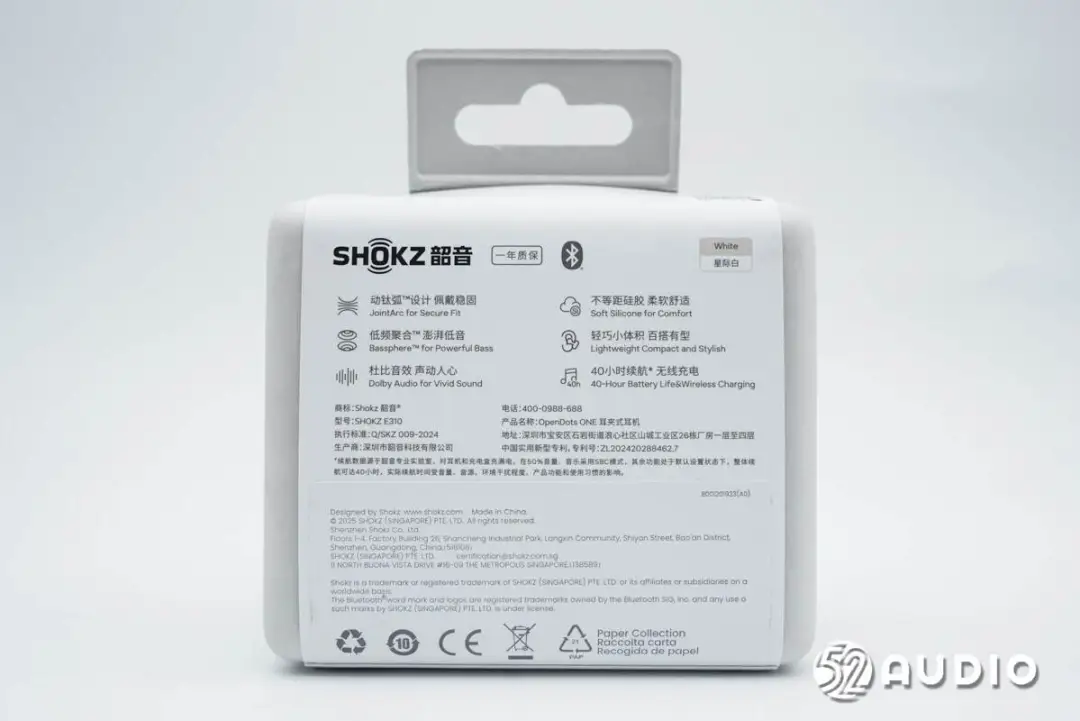

封套背面介绍了产品的详细功能:动态弧设计、不等距硅胶、低频聚合澎湃低音、轻巧小体积、杜比音效、40小时续航&无线充电;商标:SHOKZ韶音;型号:SHOKZ E310,生产商:深圳市韶音科技有限公司。
包装盒内部物品包括了主机、充电线、使用说明书和保修卡,此款为星际白配色。

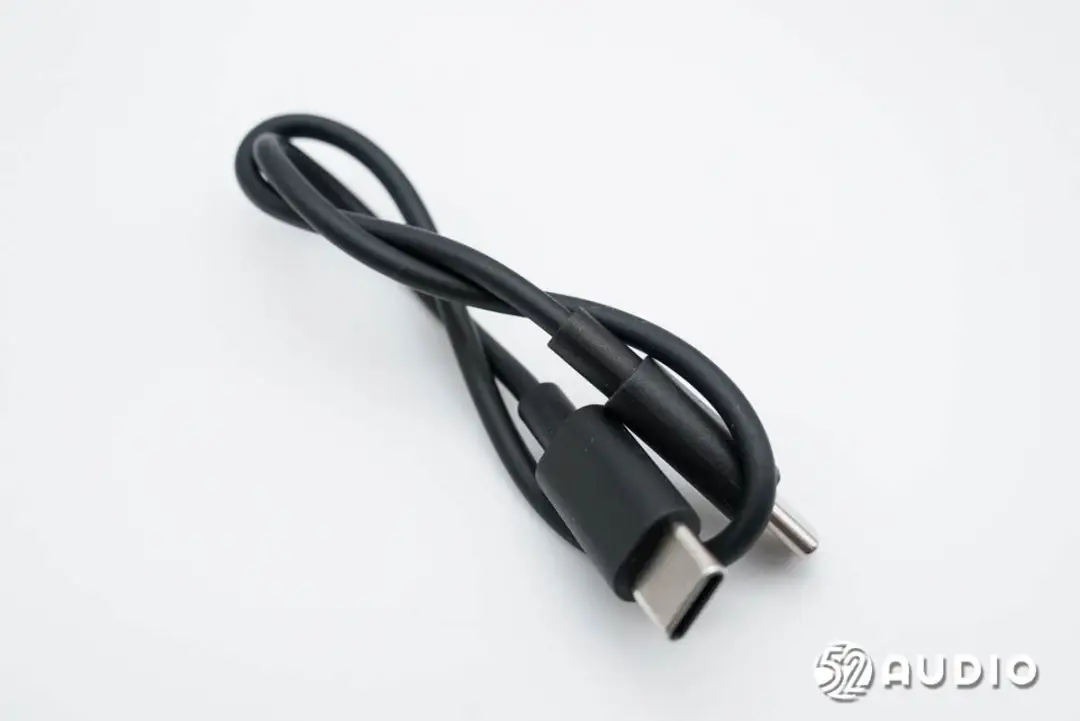

随机标配的充电线,采用USB-C to USB-C插头。
韶音OpenDots ONE耳夹式耳机充电盒设计圆润,体积小巧。盒盖采用了类金属磨砂涂层,带来出色的质感;机身采用了类肤质感,触感细腻舒适。

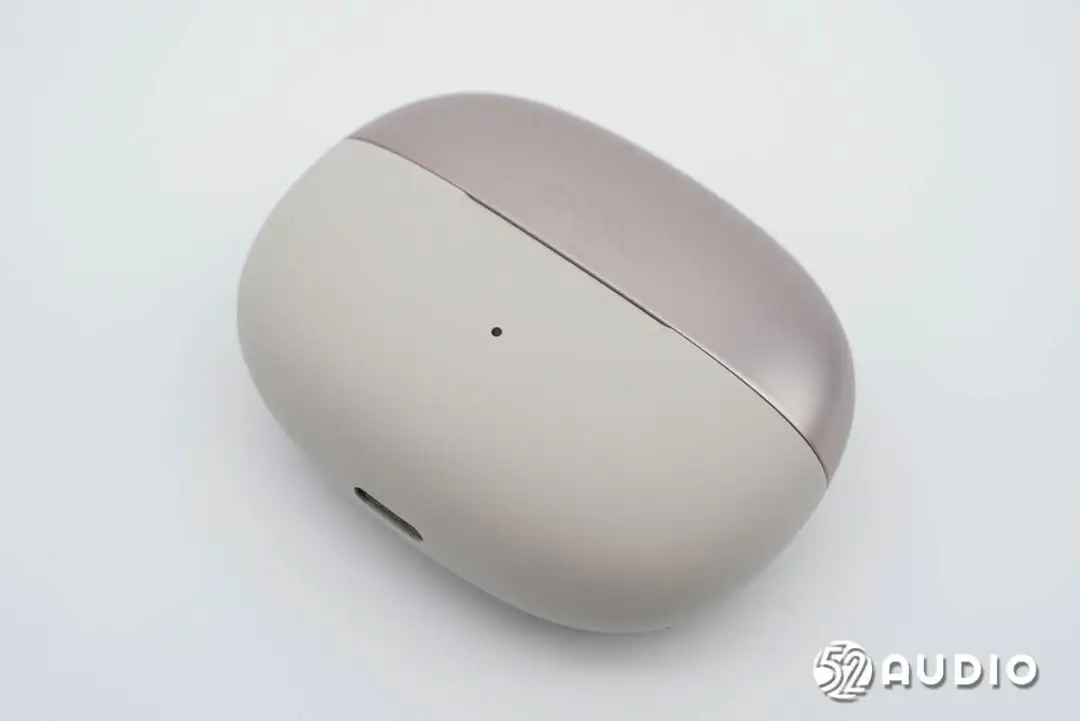

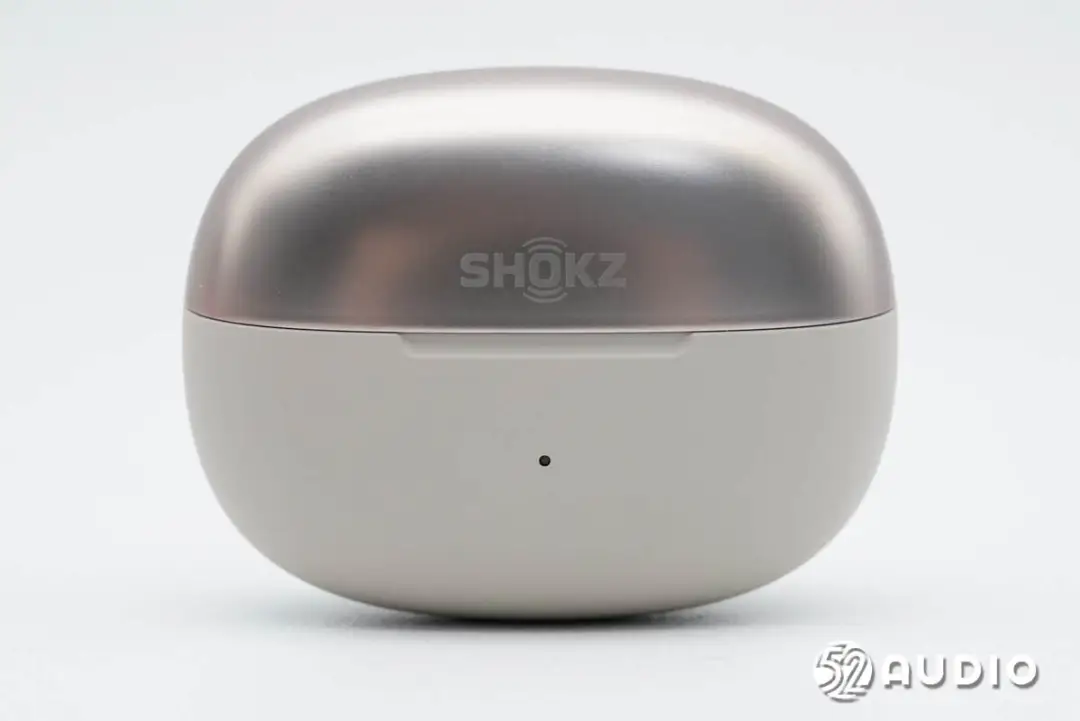

充电盒正面盒盖上设计有“SHOKZ”品牌LOGO,机身上设置有指示灯,用于反馈蓝牙配对和充电状态。

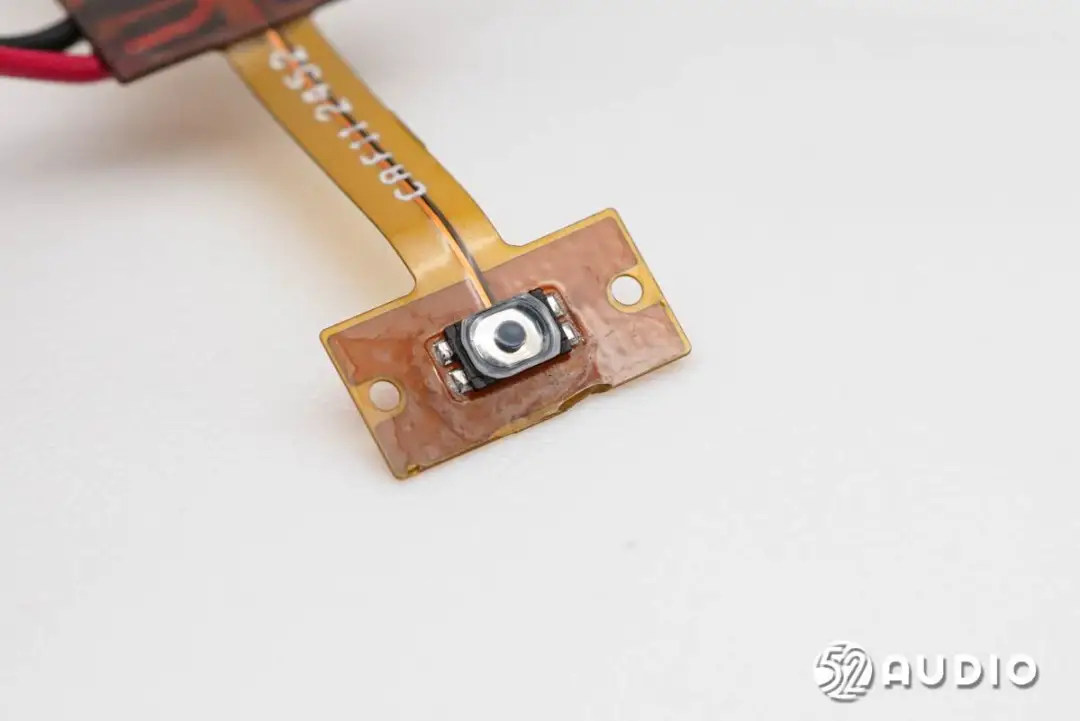

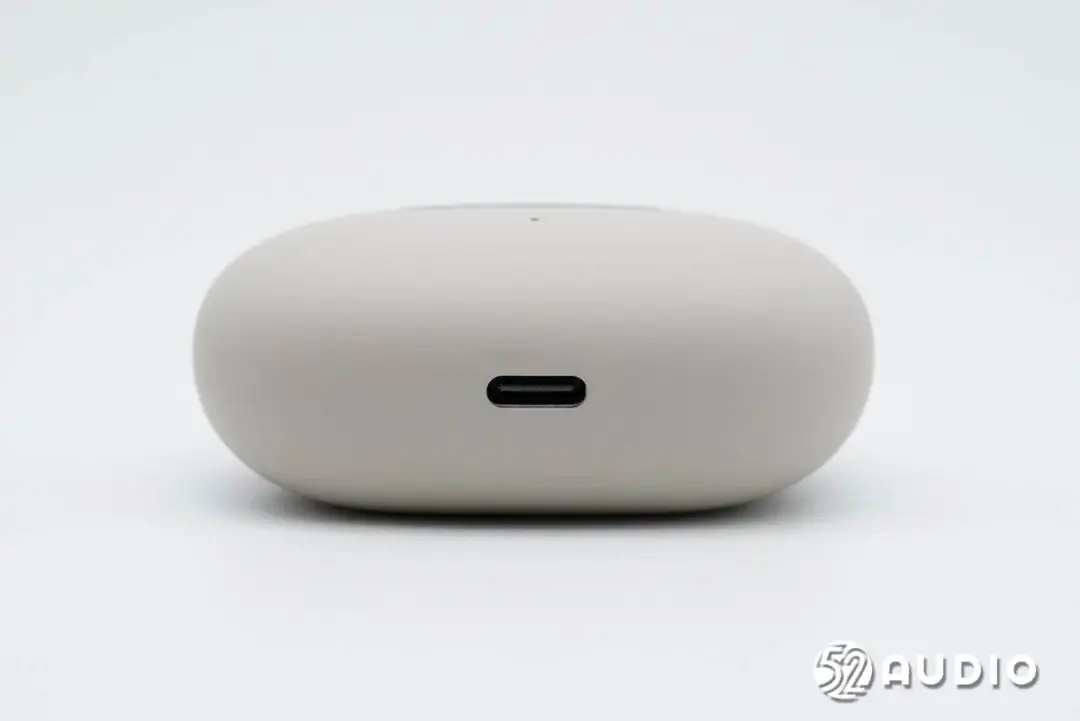

充电盒背面一体式转轴上设计“OpenDots ONE”产品名称,机身上设置有蓝牙配对按键。

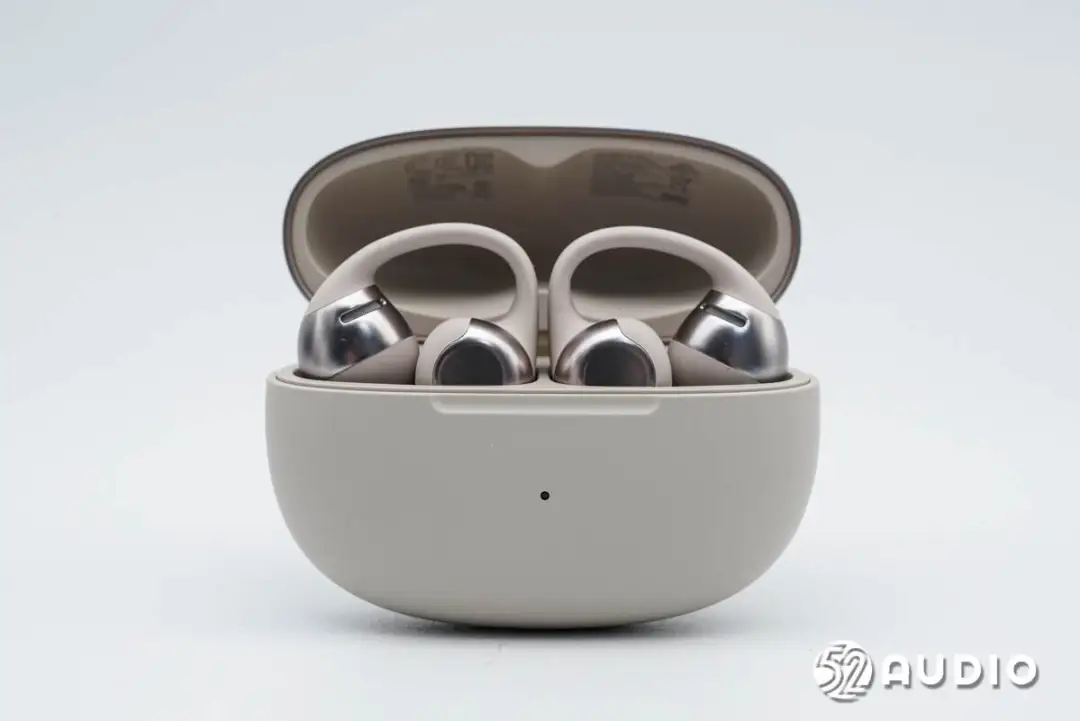

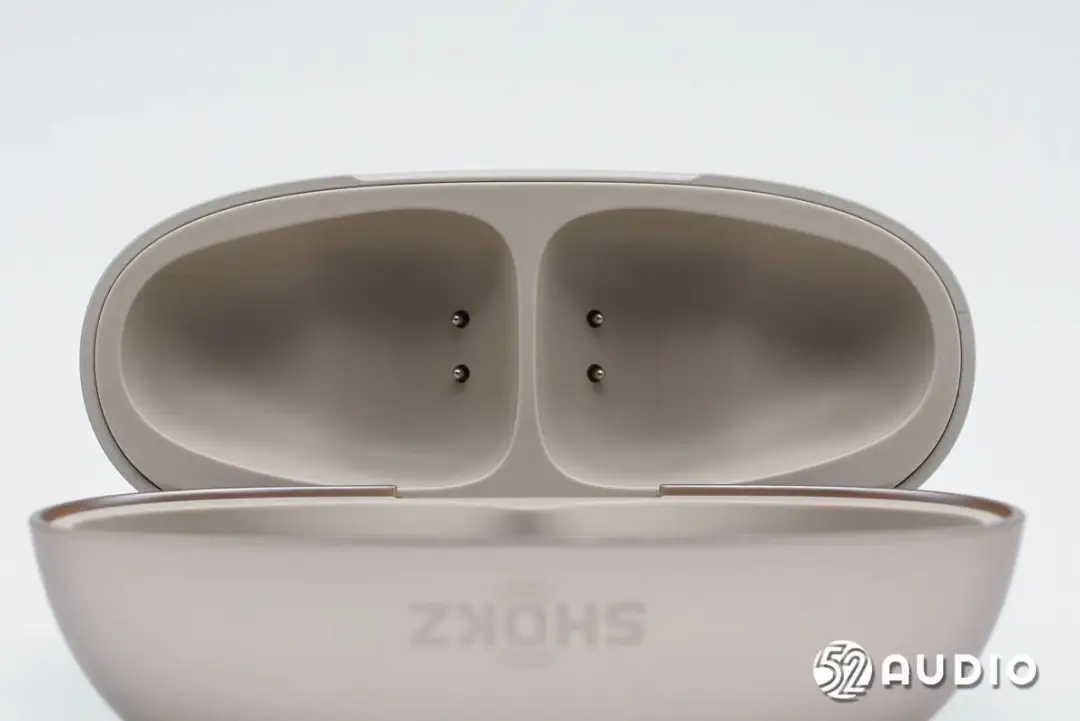

打开充电盒盖,内部耳机通过磁吸固定,能够便捷取放。

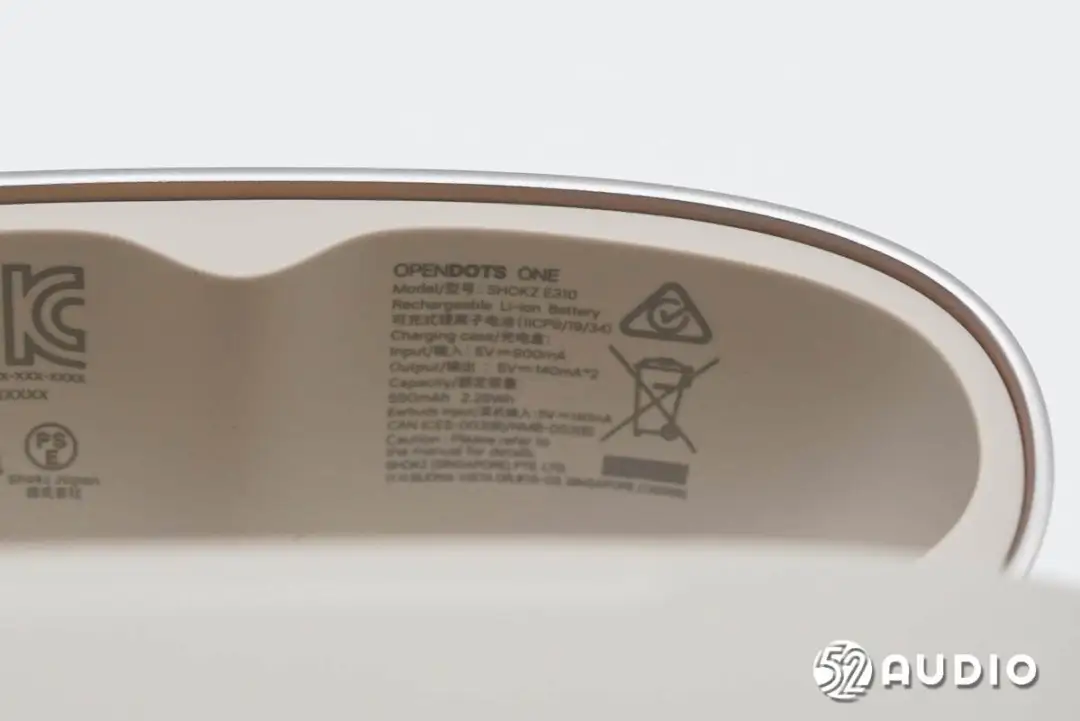

盒盖内侧标注有产品信息,型号:SHOKZ E310,充电盒输入:5V-900mA,输出:5V-140mA*2,额定容量:590mAh 2.29Wh;耳机输入:5V-140mA。

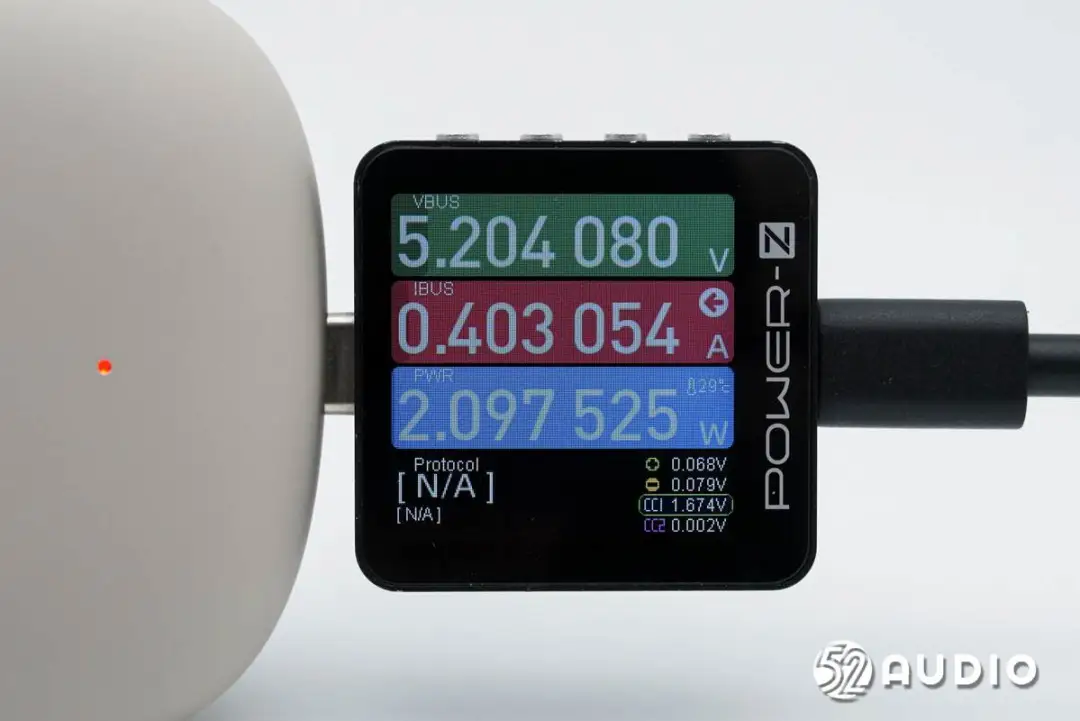

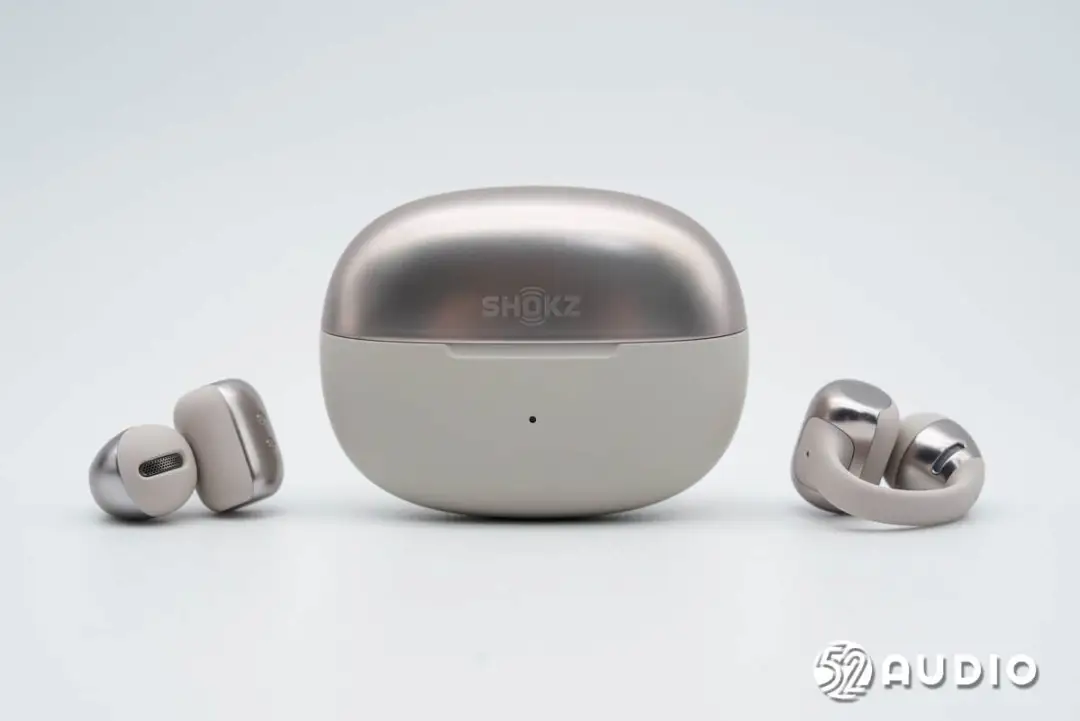

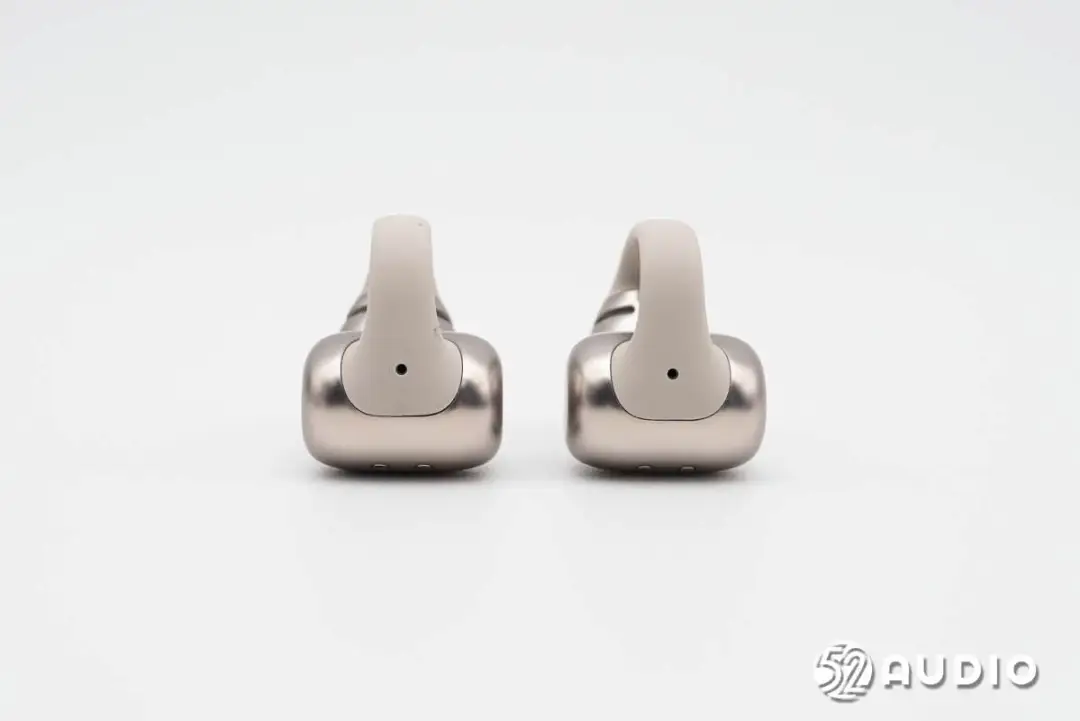

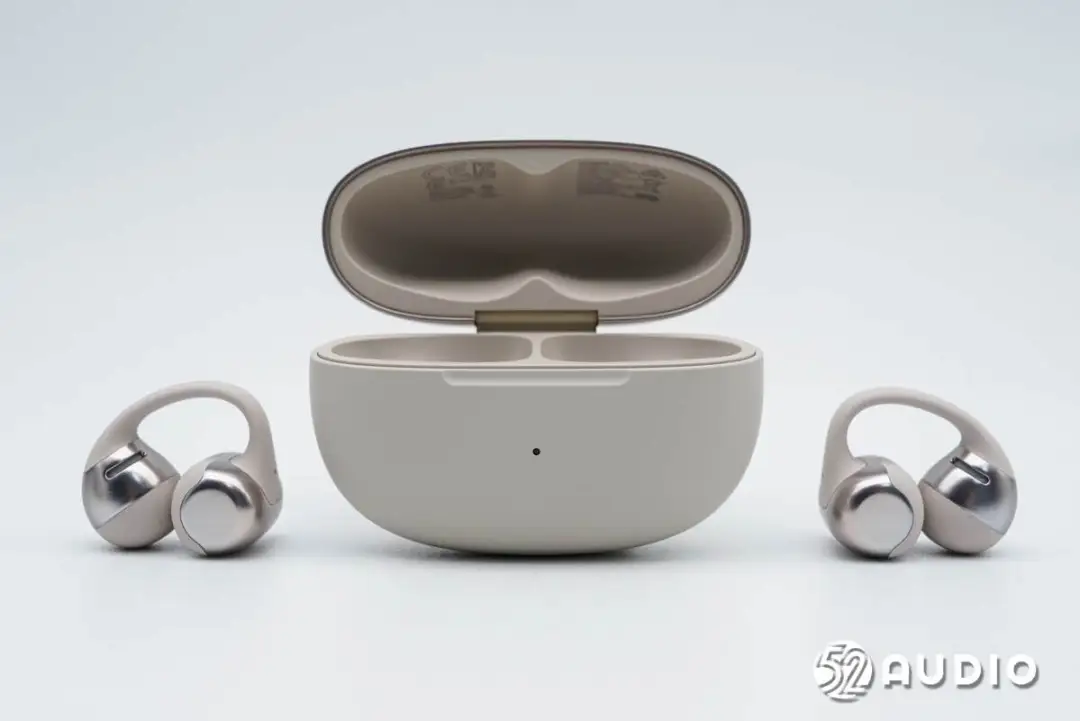

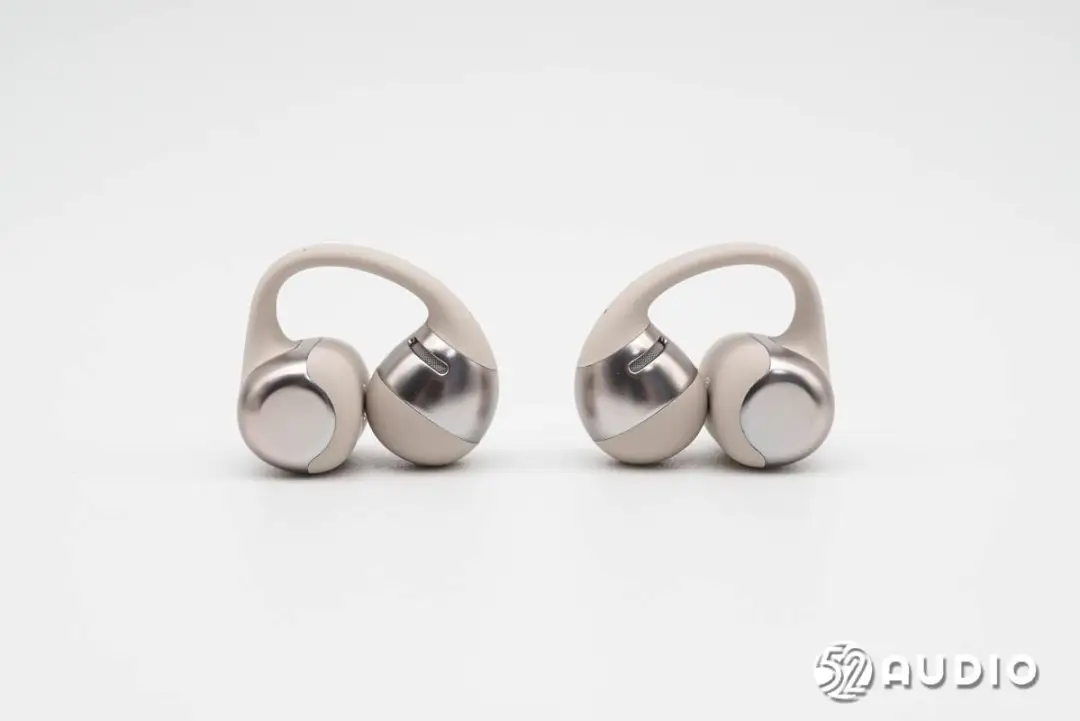

SHOKZ韶音OpenDots ONE耳夹式耳机整体外观一览,耳夹式耳机包括了「澎音球」、「动钛弧」、「能量舱」三部分结构。
耳机采用韶音创新自研动态弧设计,更加符合耳廓形状的不对称结构,搭配自带9g预紧力,提供自适应的舒适贴合。动态弧内部采用0.19mm极薄钛片,外部硅胶材质包裹,柔韧不易变形,佩戴舒适亲肤。

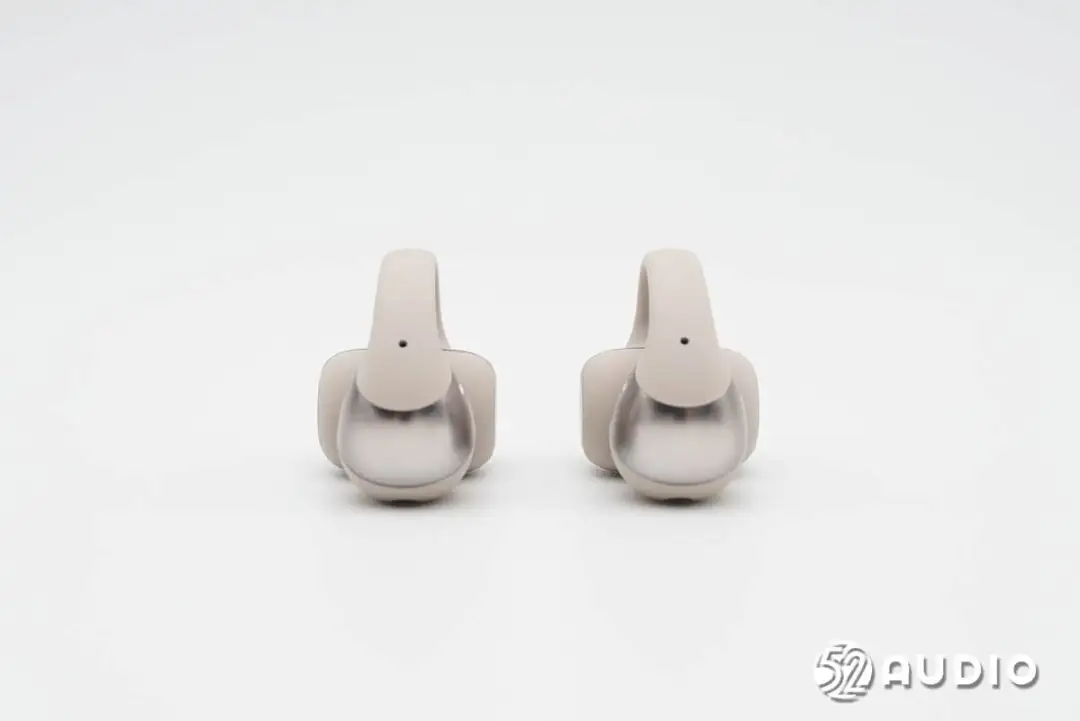

耳机内侧的水滴形澎音球外观一览,金属星环装饰,质感出色。动态弧上设置有麦克风拾音孔。

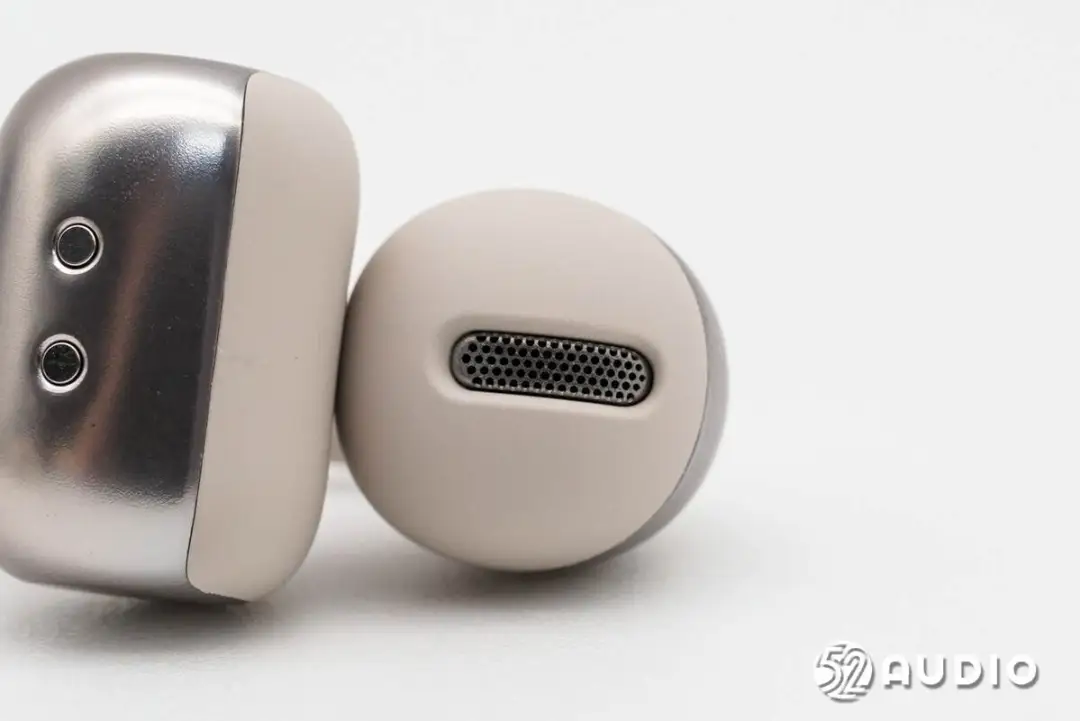

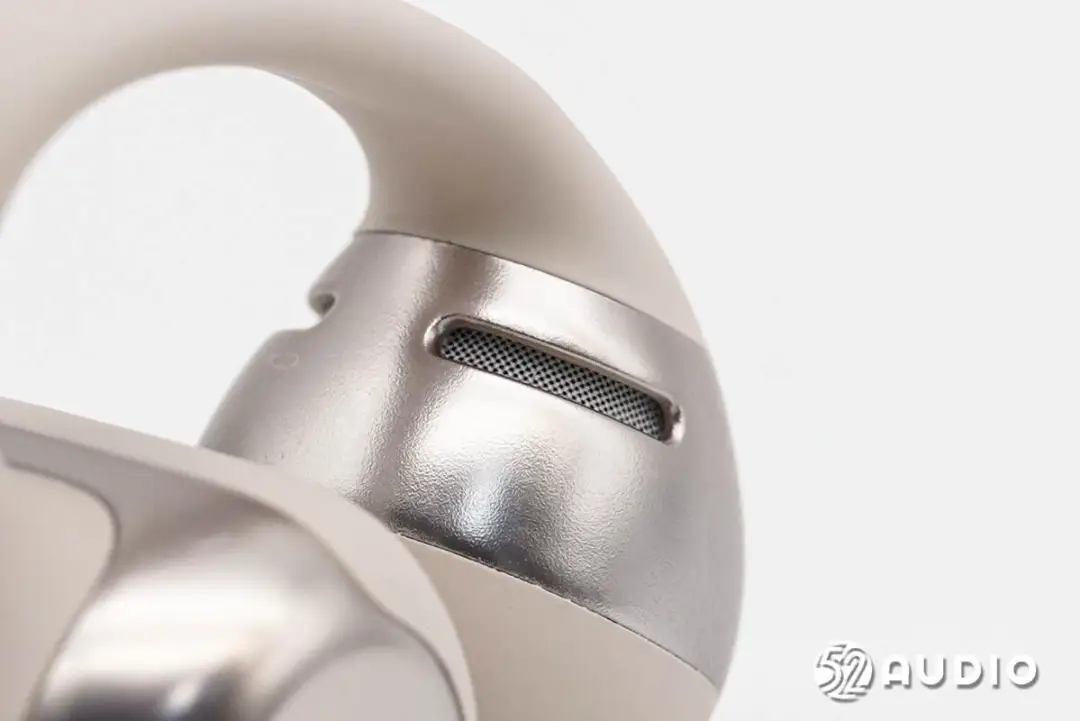

澎音球底部的出音孔特写,金属盖板防护。外围通过「不等距硅胶」材质分摊着力点,贴耳易痛点加厚,保障舒适佩戴。

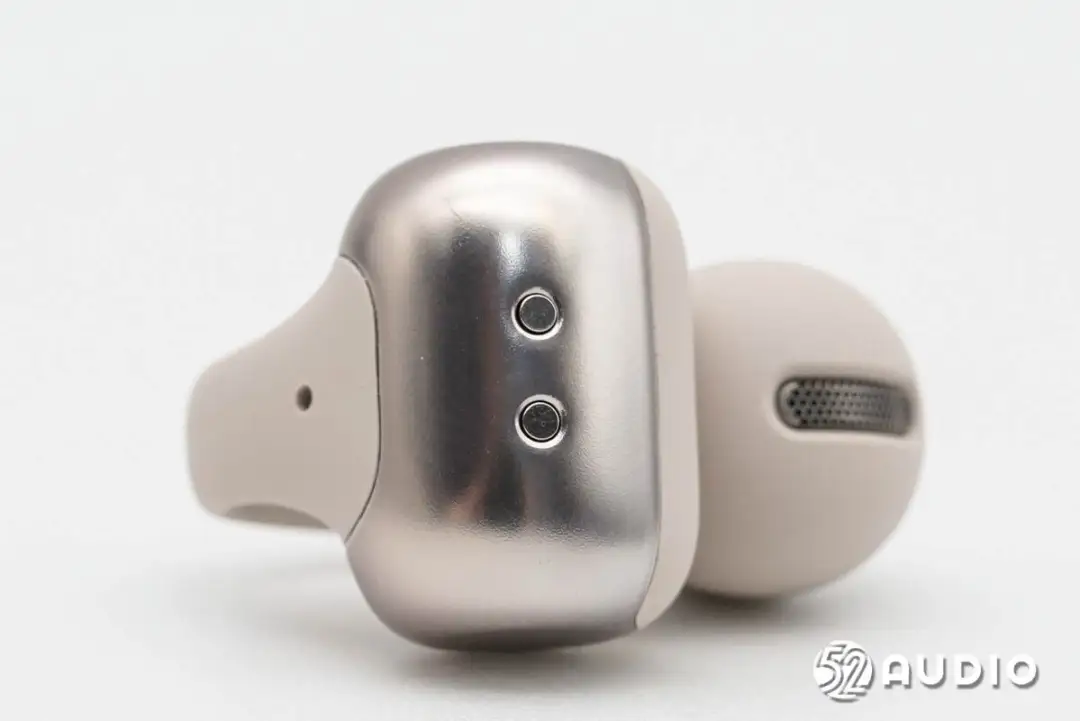

耳机外侧的能量舱外观一览,同样采用了金属和亲肤硅胶材质结合。能量舱两侧为触控区域,双指轻触实现音量调节。动态弧末端设置有麦克风拾音孔。

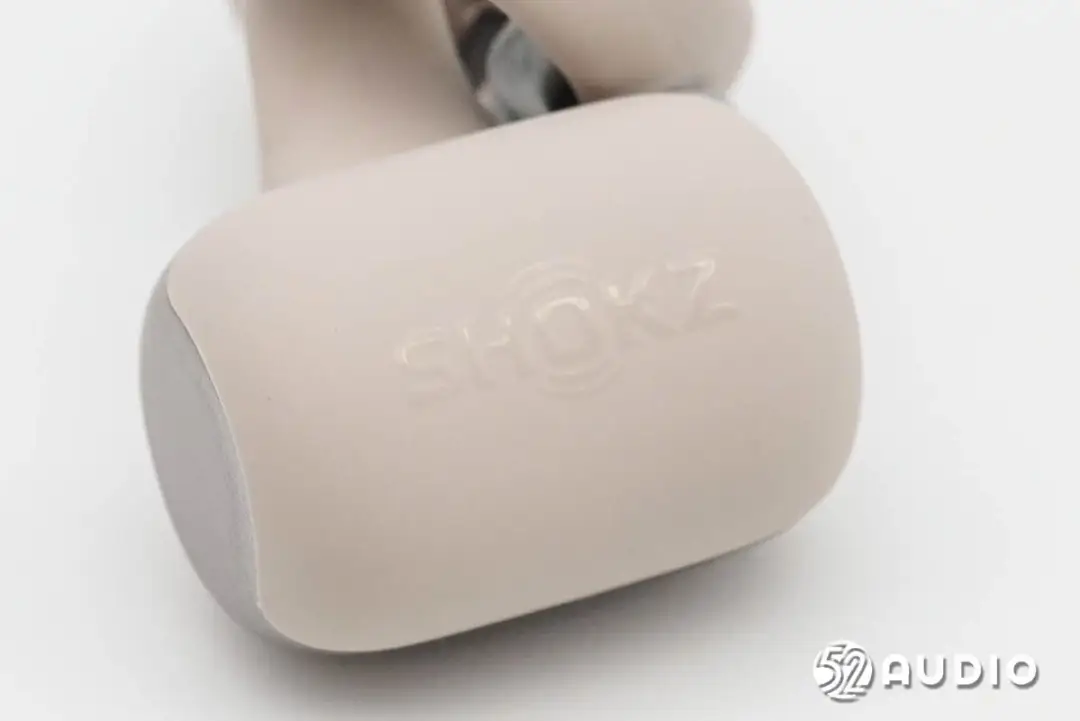

能量舱内侧采用柔软硅胶材质,弧形设计,更好地贴合耳廓。上方还设计有“SHOKZ”品牌LOGO。

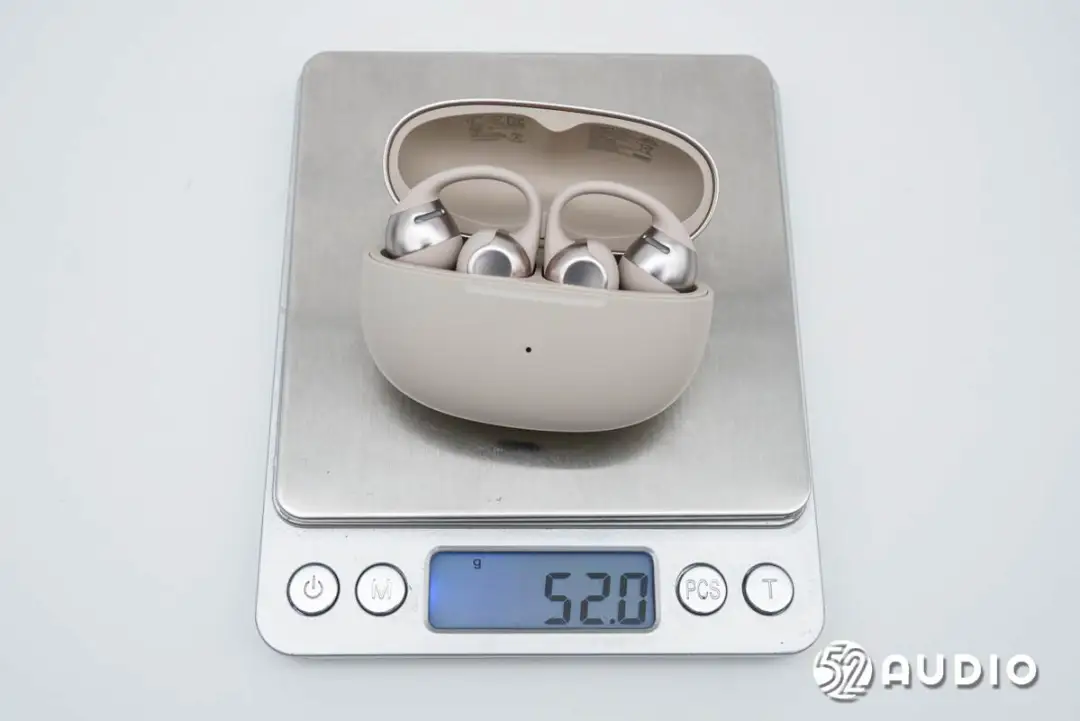

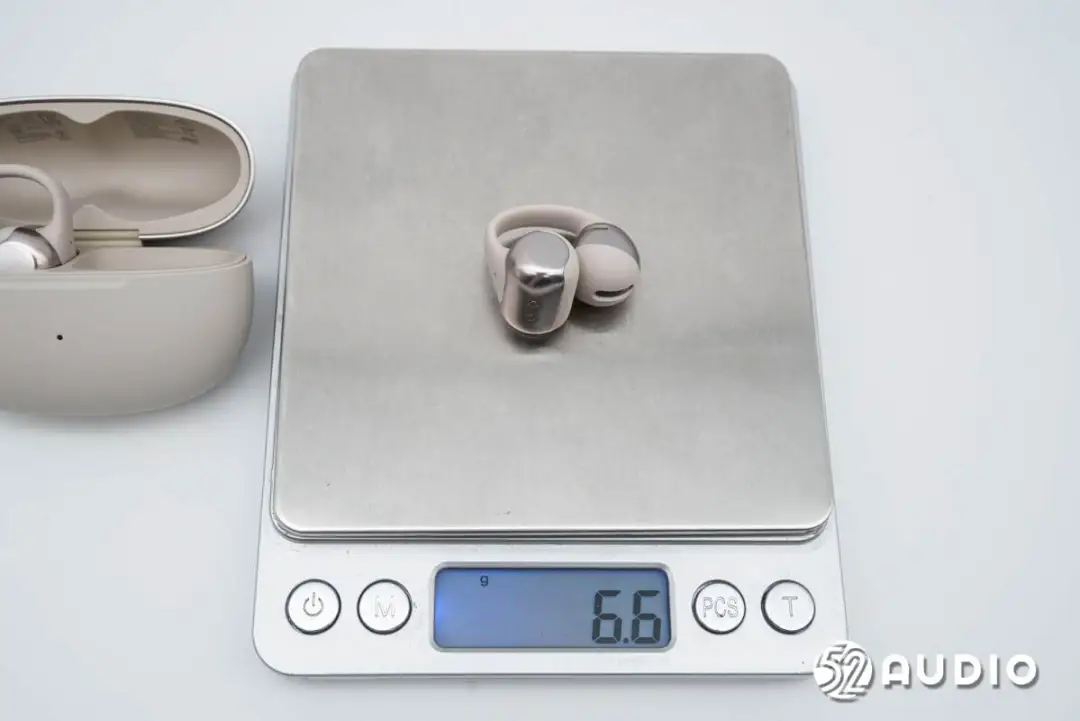

经我爱音频网实测,SHOKZ韶音OPENFIT 2开放式耳机整机重量约为52.0g,轻盈便携。
SHOKZ韶音OpenDots ONE耳夹式耳机拆解
通过开箱,我们详细了解了SHOKZ韶音OpenDots ONE耳夹式耳机的详细外观设计,下面进入拆解部分,看看内部结构及硬件配置信息~
耳机拆解

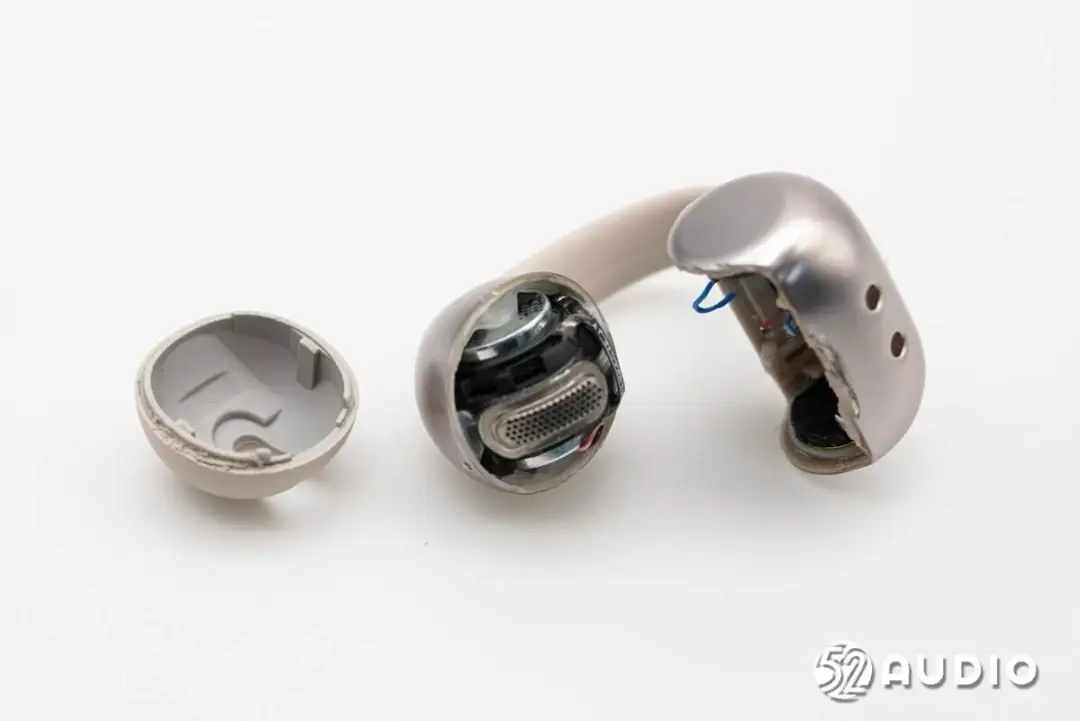

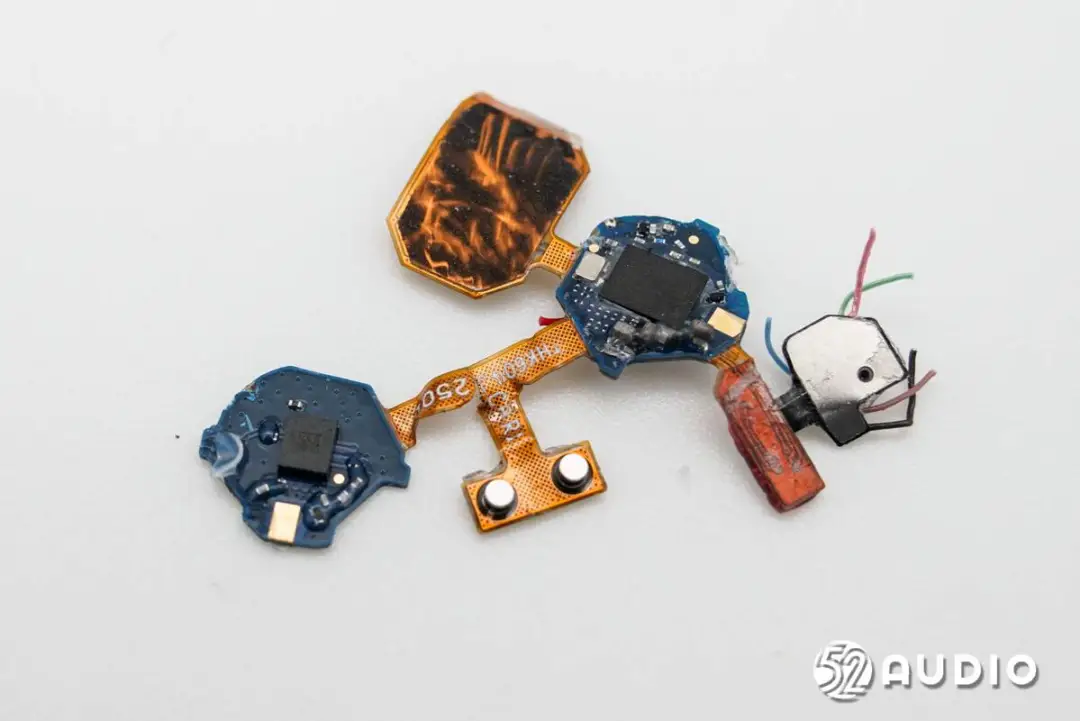

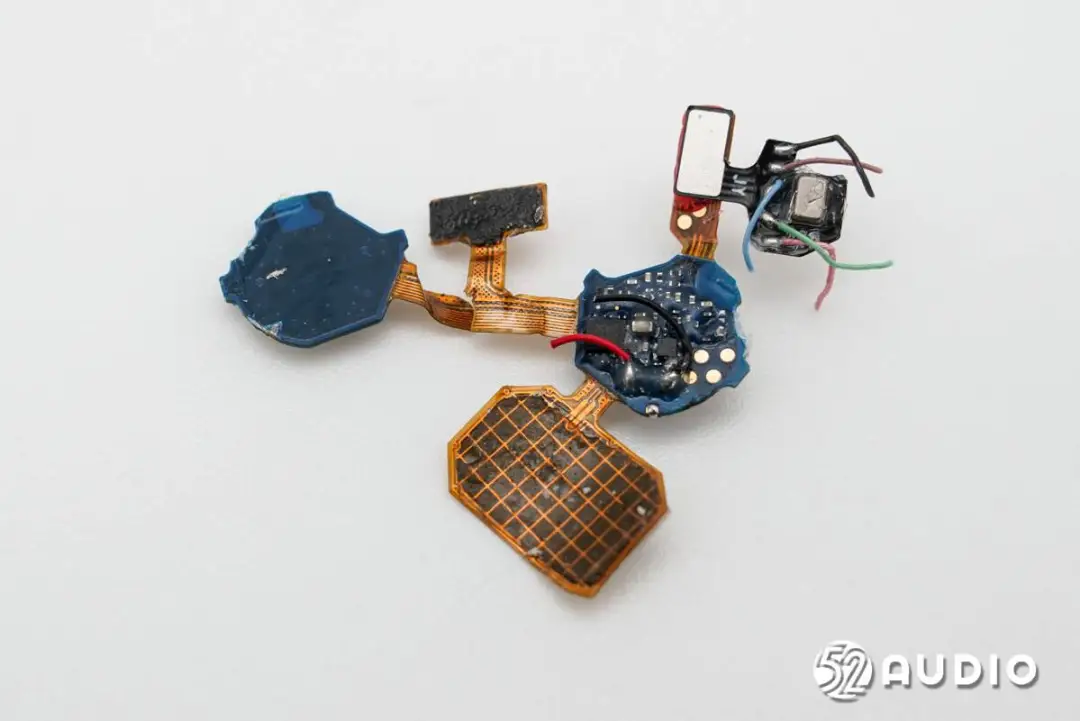

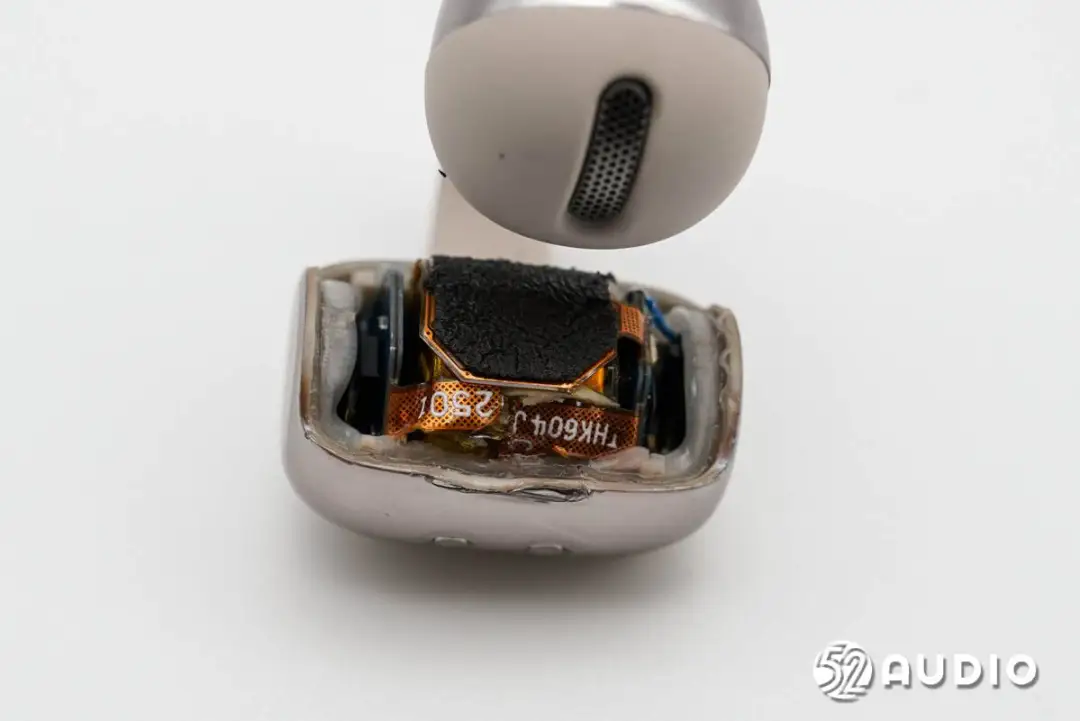

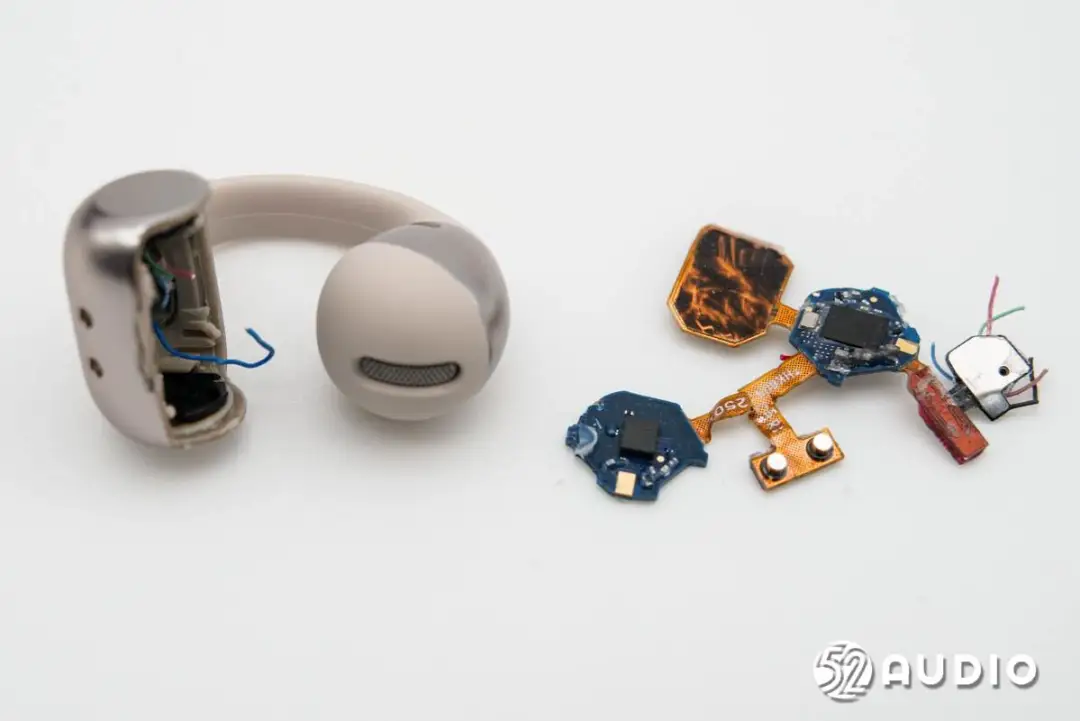

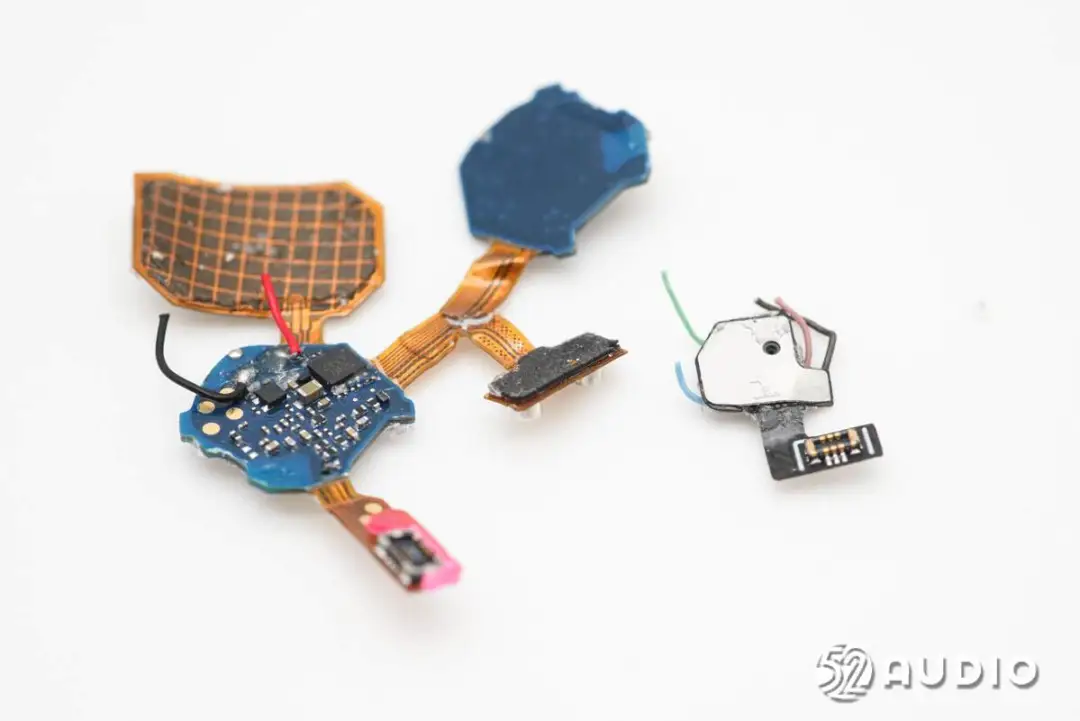

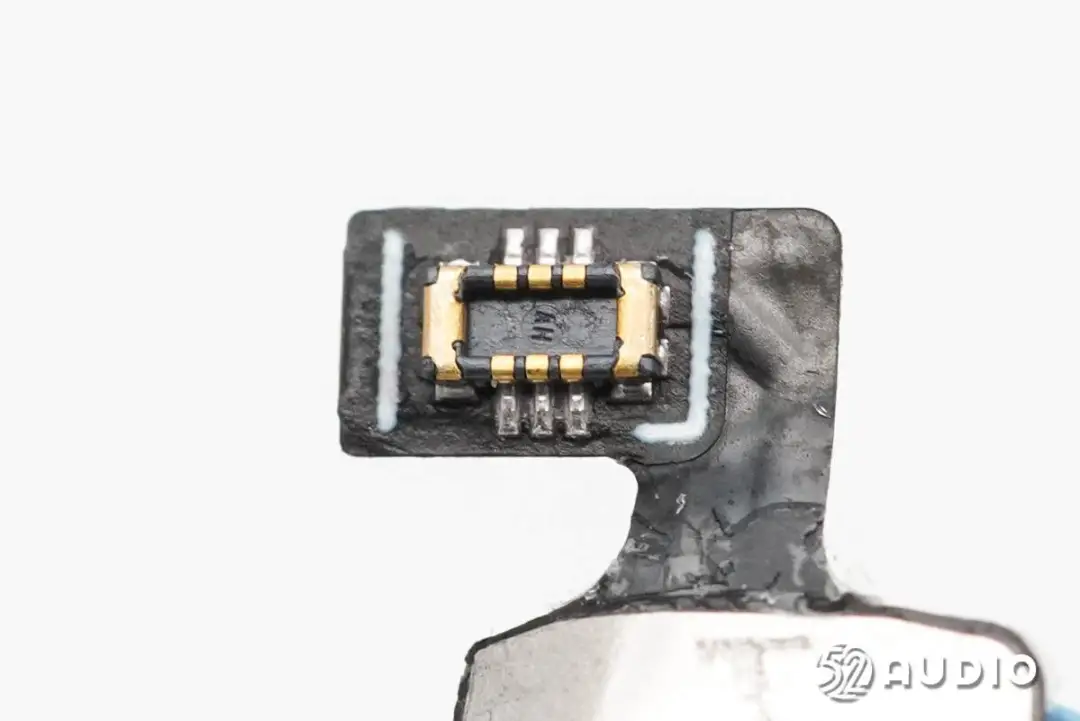

能量舱内部结构一览,上层覆盖有佩戴检测传感器,中间设置电池单元,两侧设置PCBA板。

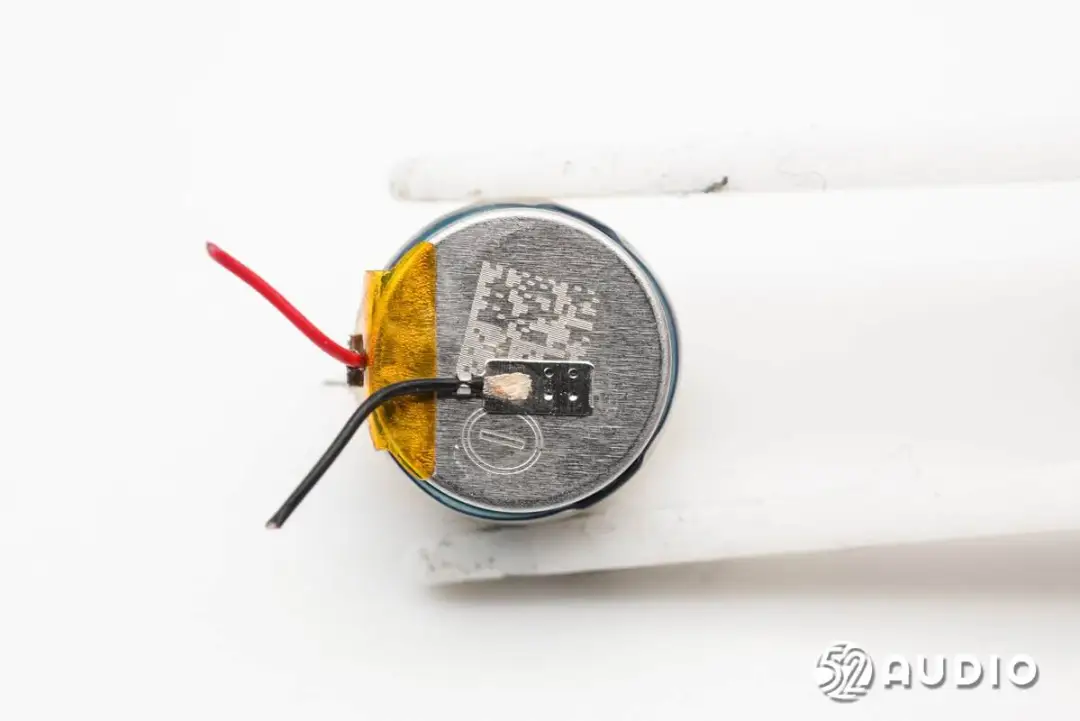

撕开电池的绝缘保护,耳机内置钢壳扣式电池正极雕刻产品信息,型号:M9473S1,标称电压:3.85V,额定容量:60mAh 0.23Wh,来自MIC-POWER微电新能源。

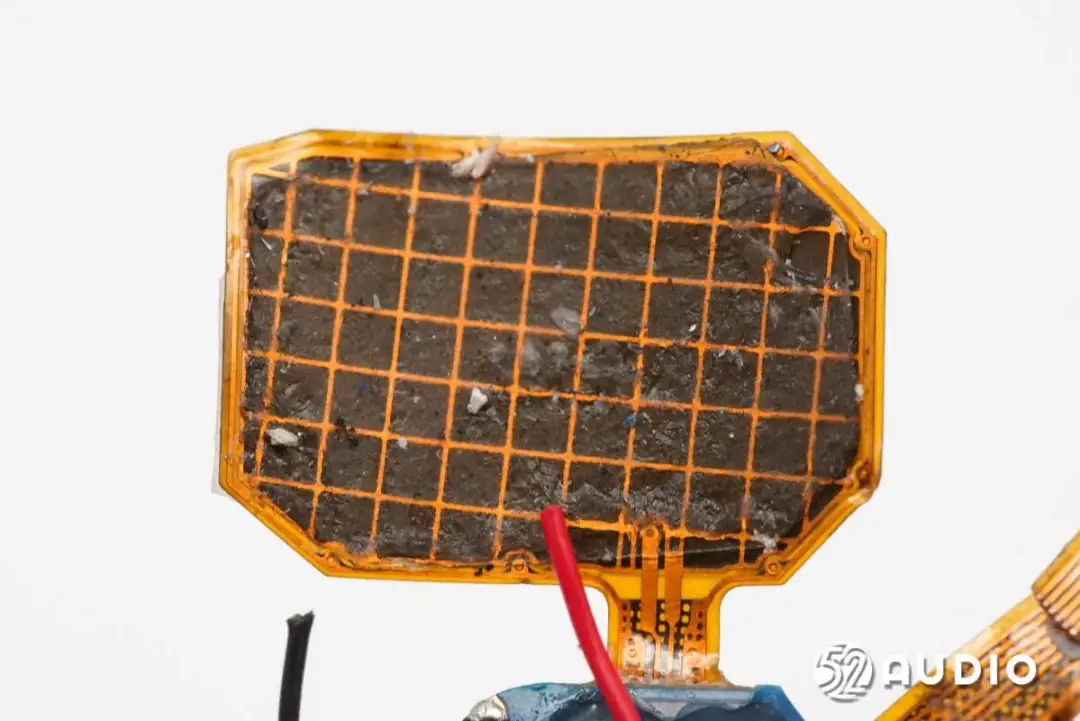

能量舱内侧的触摸控制传感器特写,通过弹片连接主板。

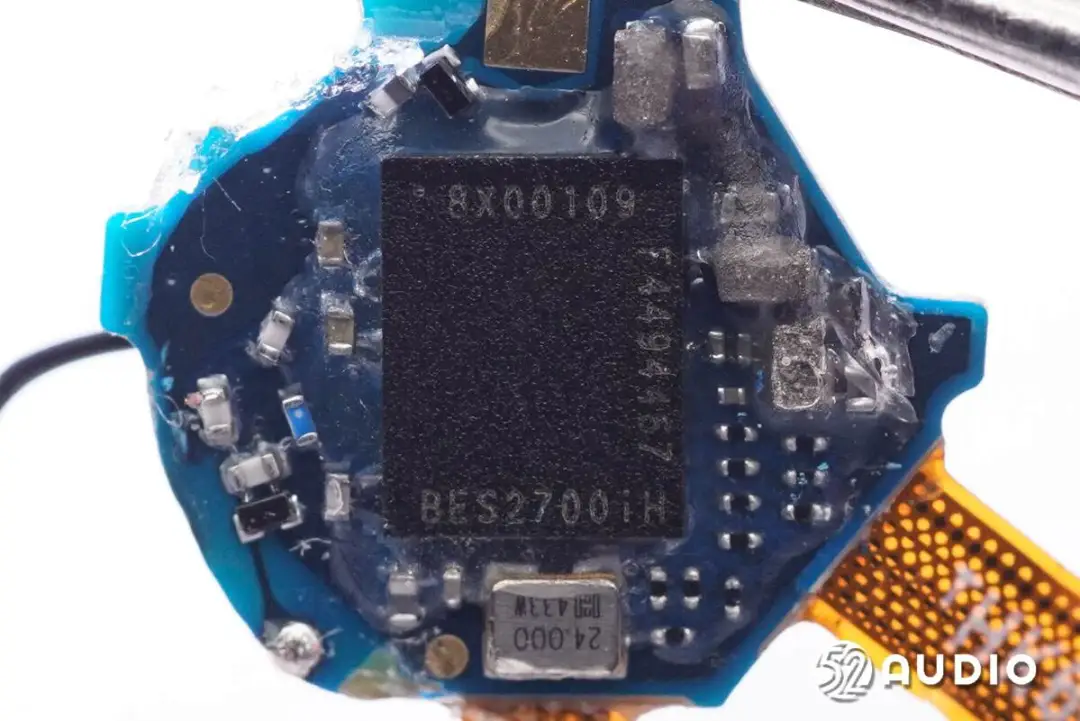

BES恒玄BES2700IH蓝牙音频SoC,支持蓝牙双模V5.4,用于无线连接和音频数据处理。

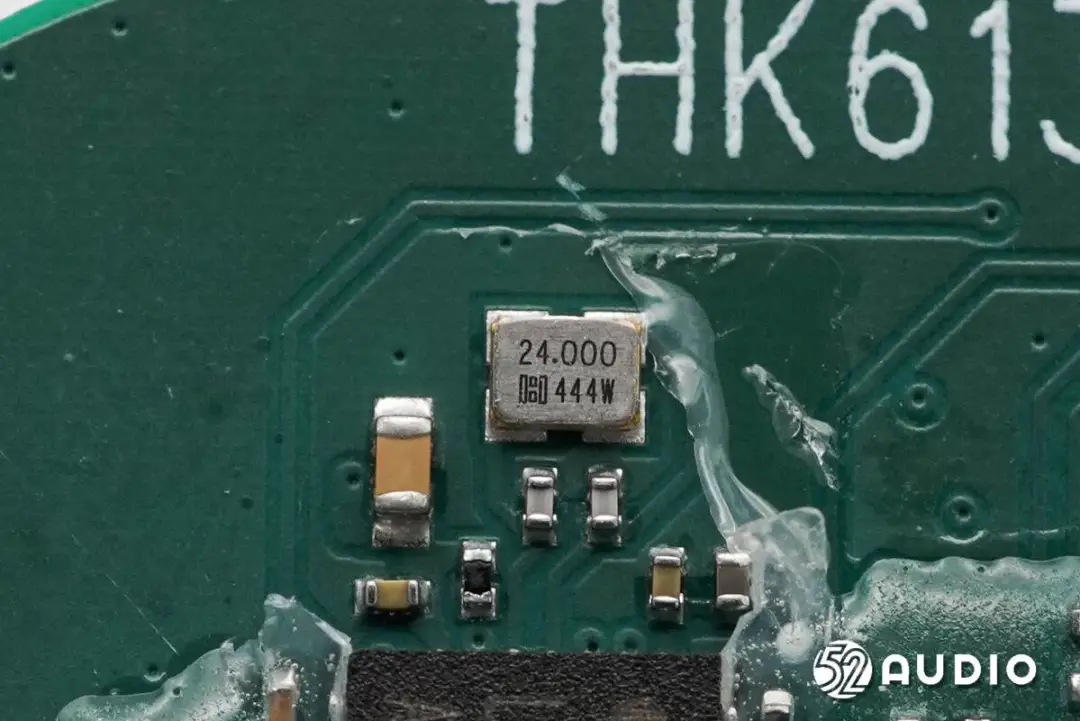

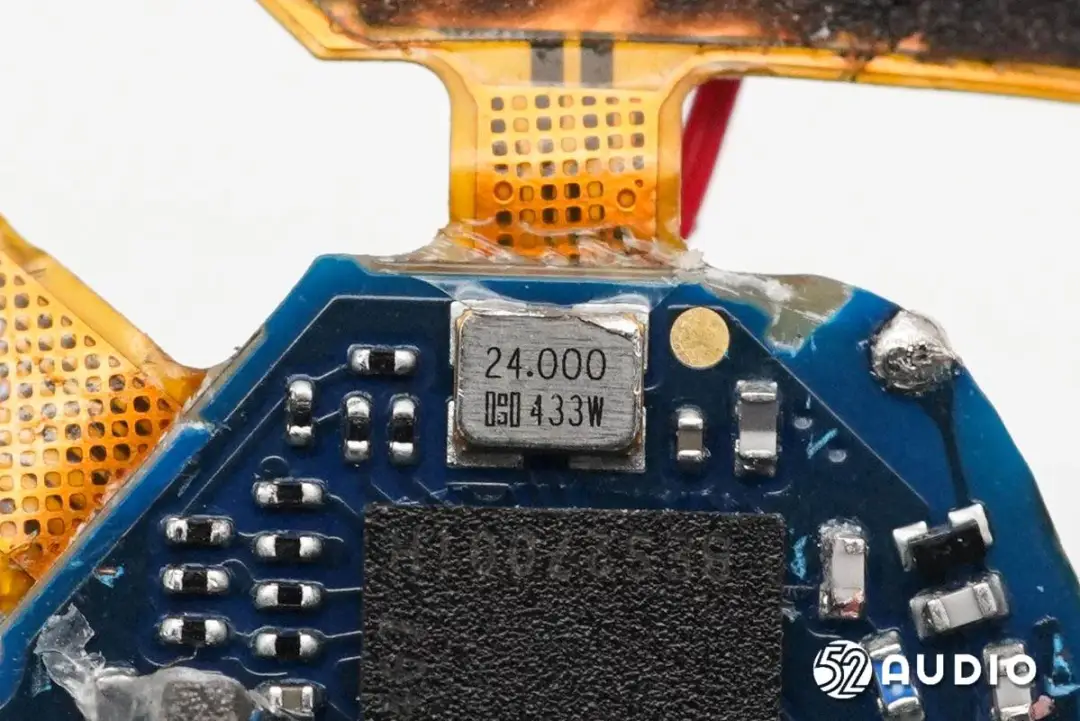

24.000MHz的晶振特写,为蓝牙音频SoC提供时钟。

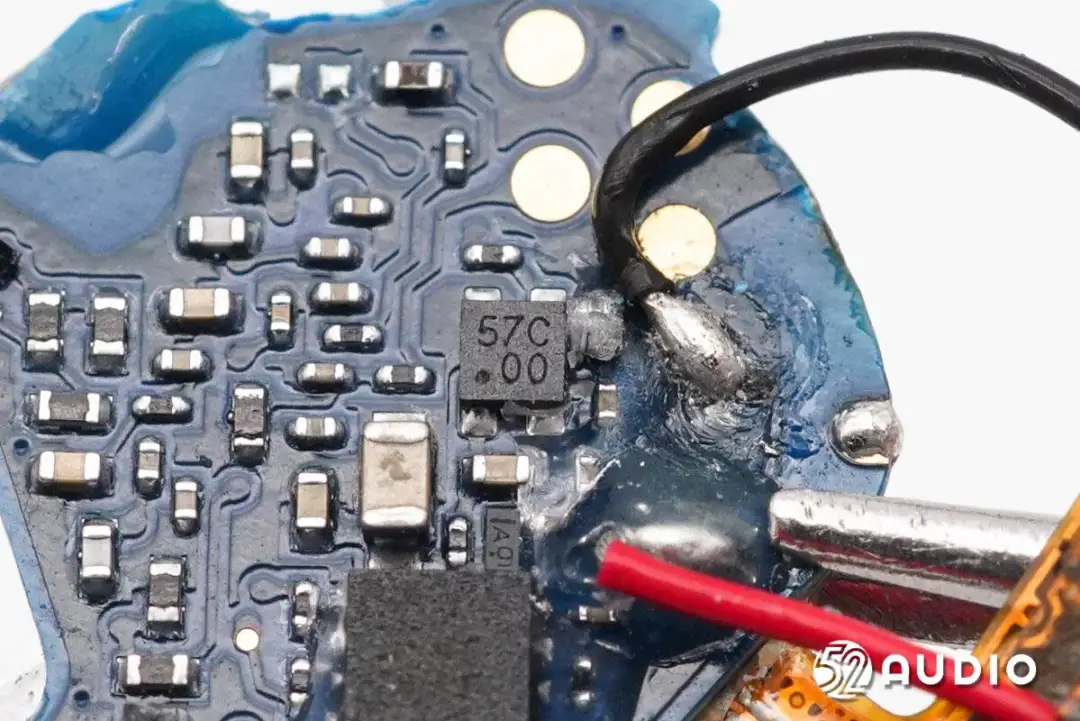

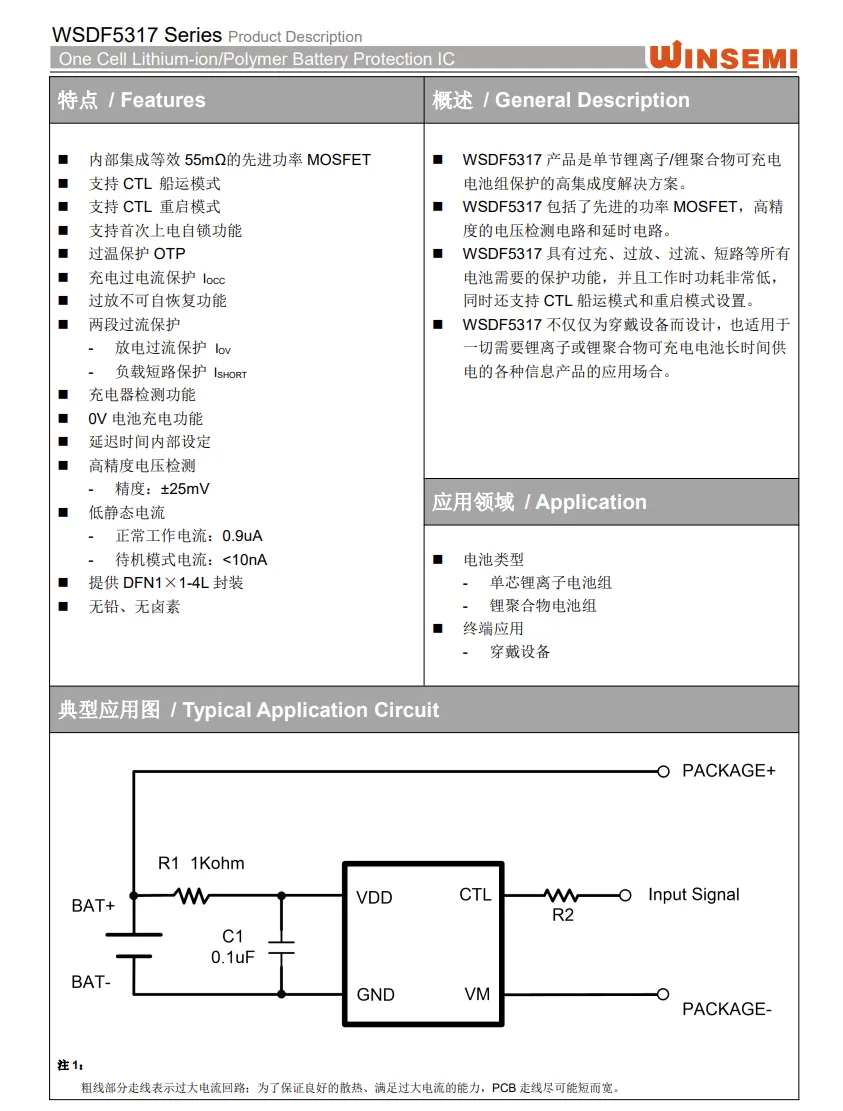

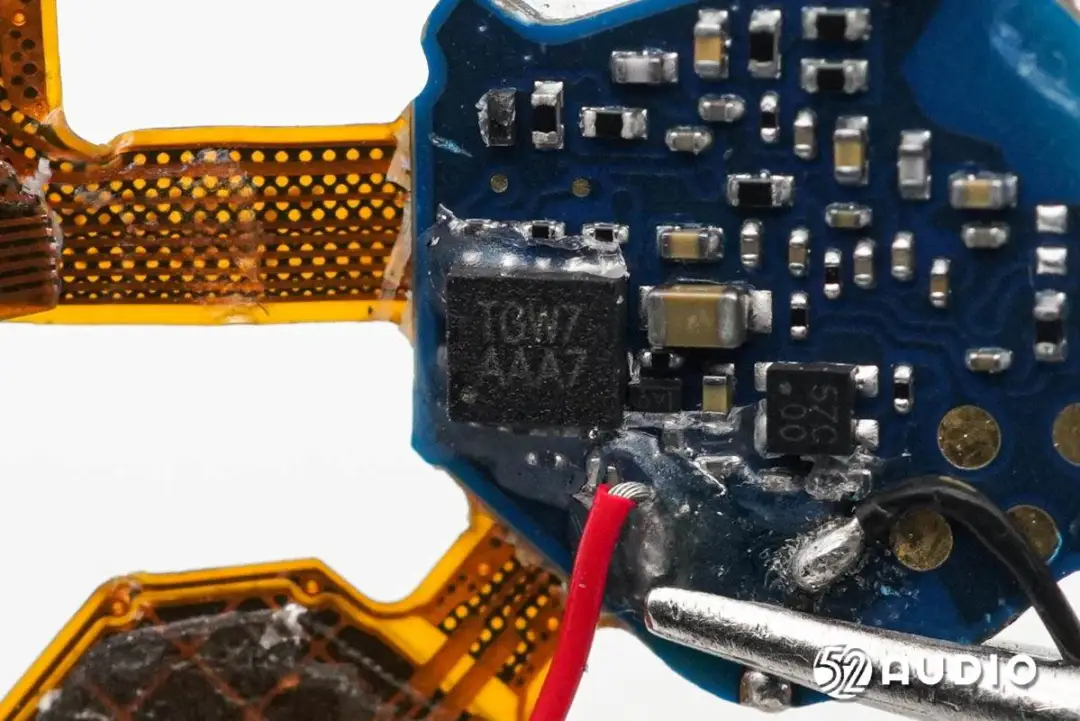

WINSEMI稳先微WSDF5317C锂电保护IC。WSDF5317系列是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案,集成先进的功率MOSFET,高精度的电压检测电路和延时电路,具有过充、过放、过流、短路等电池需要的所有保护功能,并且工作时功耗非常低,同时还支持CTL船运模式设置。

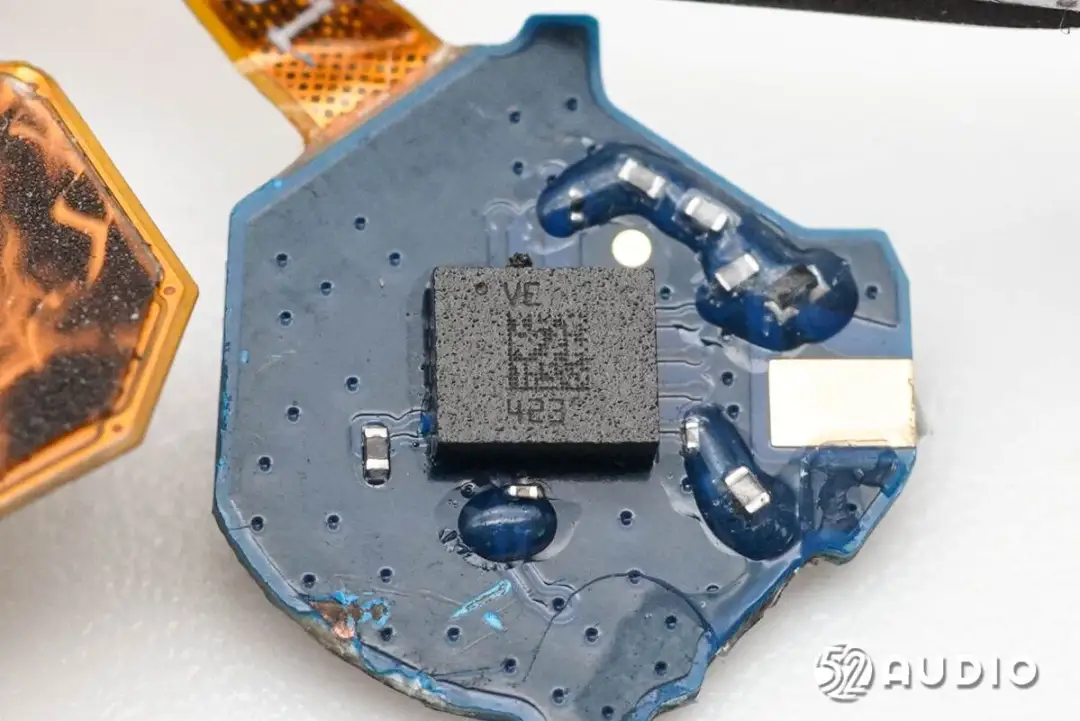

丝印二维码的六轴陀螺仪,用于敲击控制、自适应运动状态识别等功能。

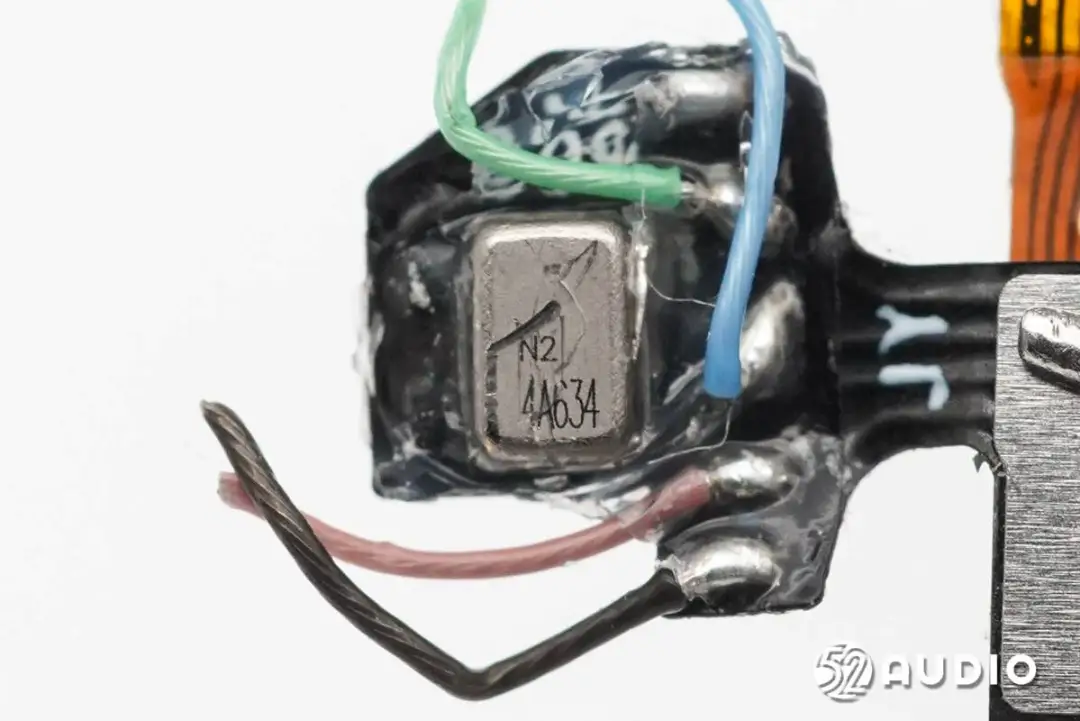

镭雕N2 4A634的MEMS麦克风,用于通话降噪功能拾音。

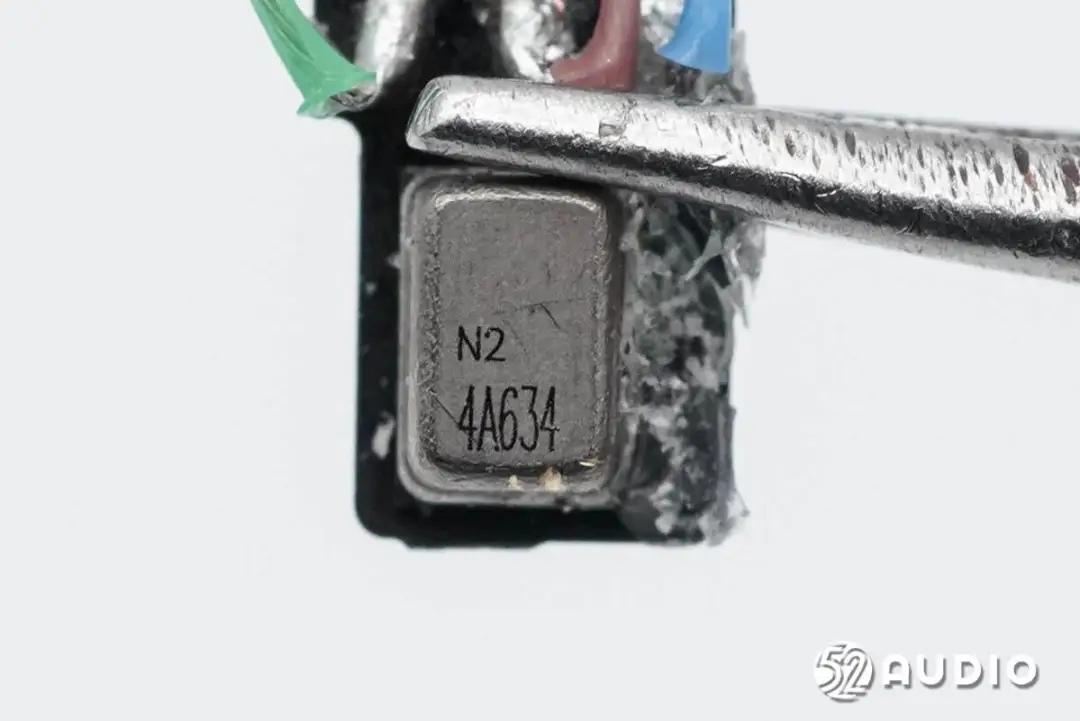

镭雕N2 4A634的MEMS麦克风特写,用于语音通话功能拾音。

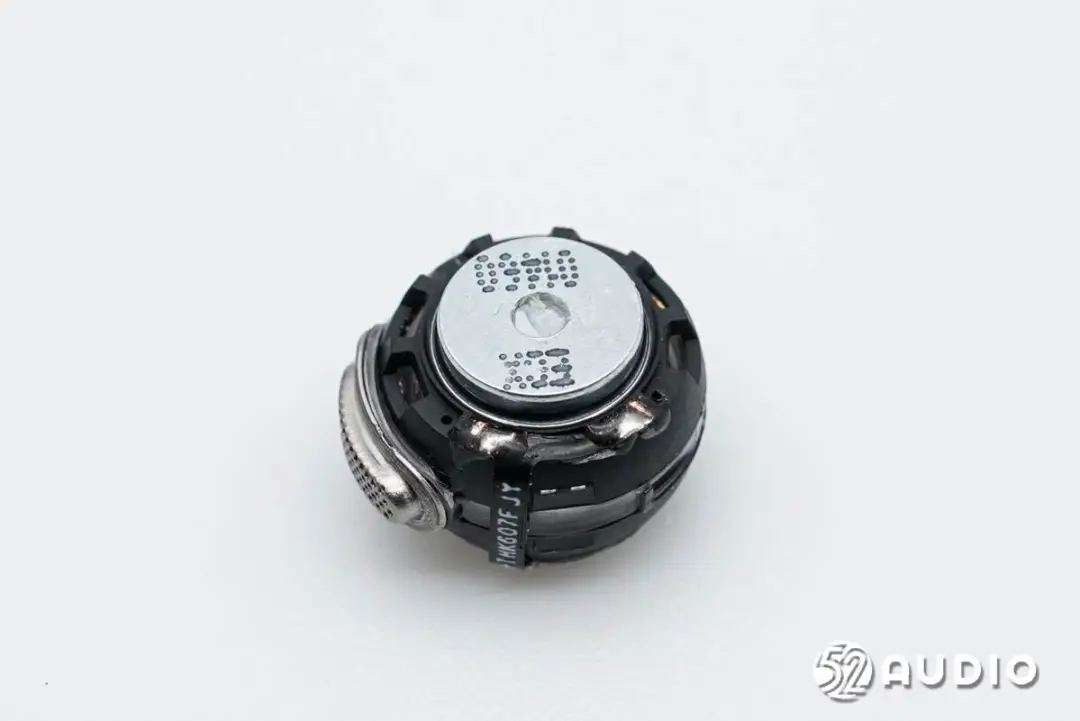

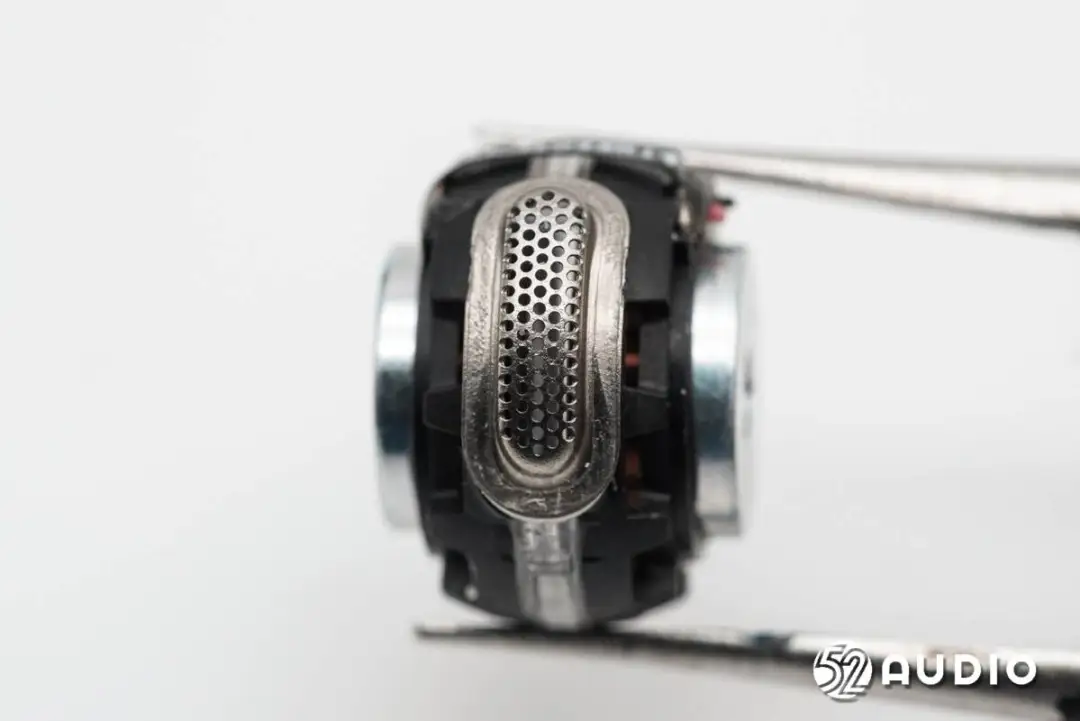

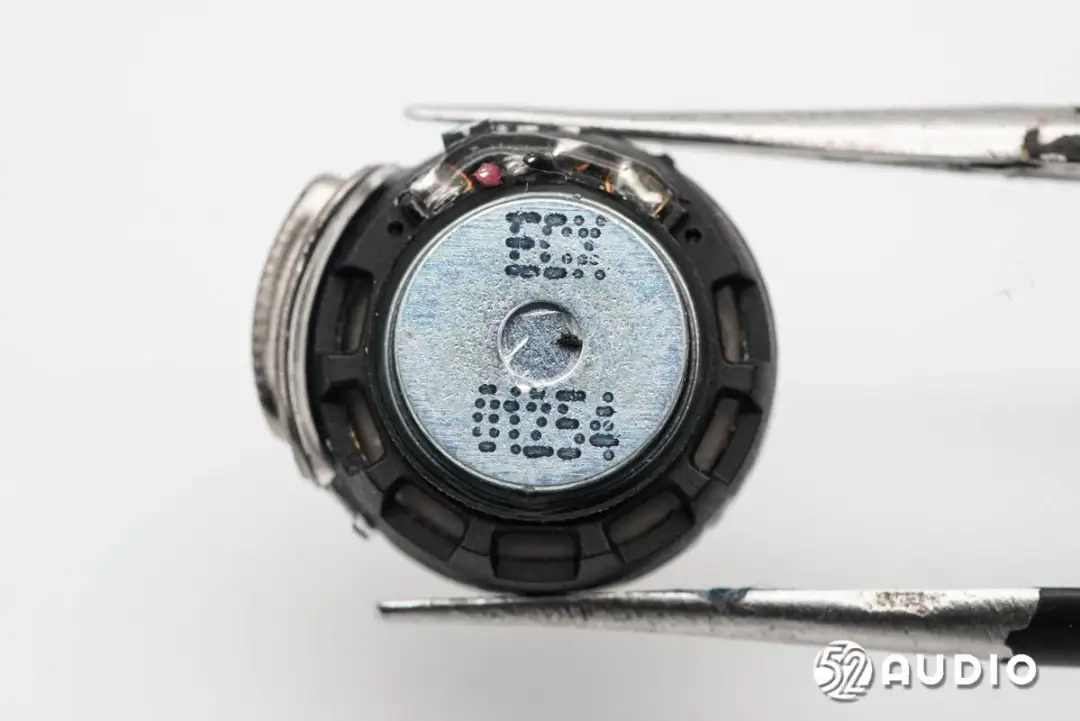

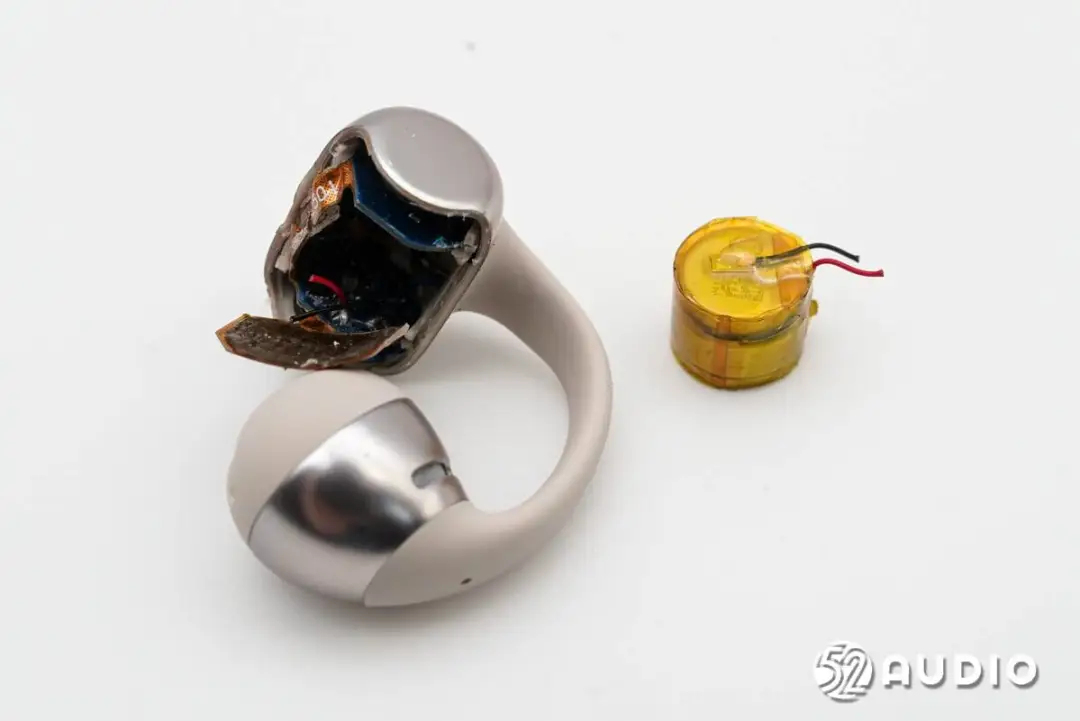

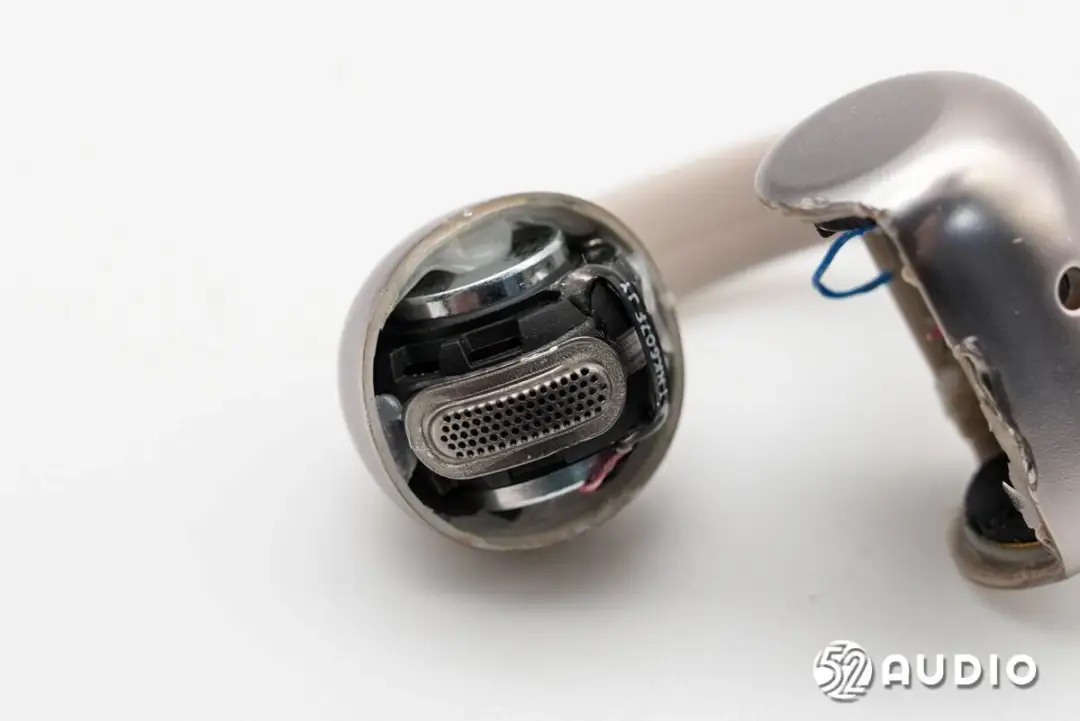

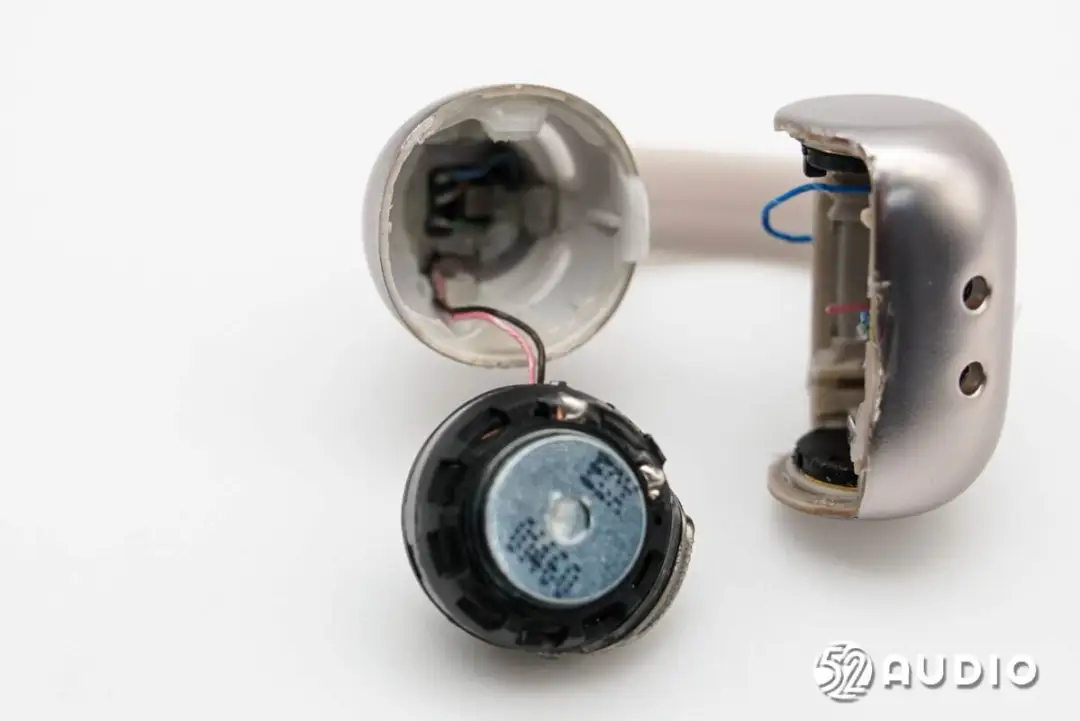

耳机内置扬声器模组结构一览。据官方介绍,采用了内磁式11.8mm双驱动单元,等效16mm动态驱动单元,对称双单元振膜相对发声共振,呈现澎湃有力的低音效果。

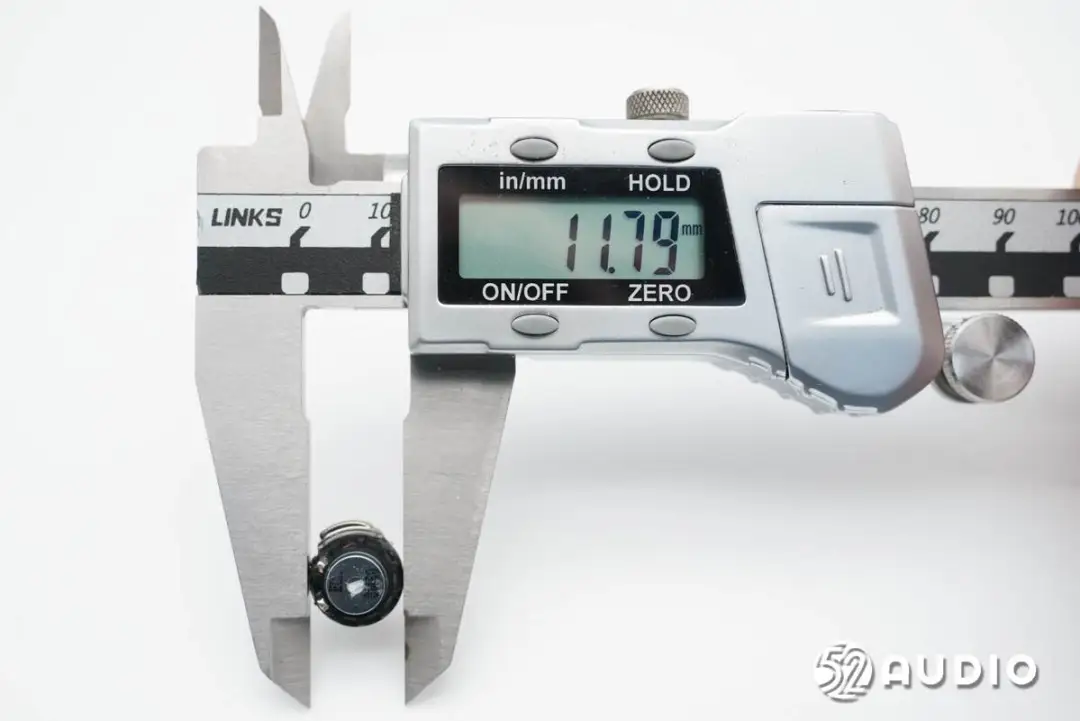

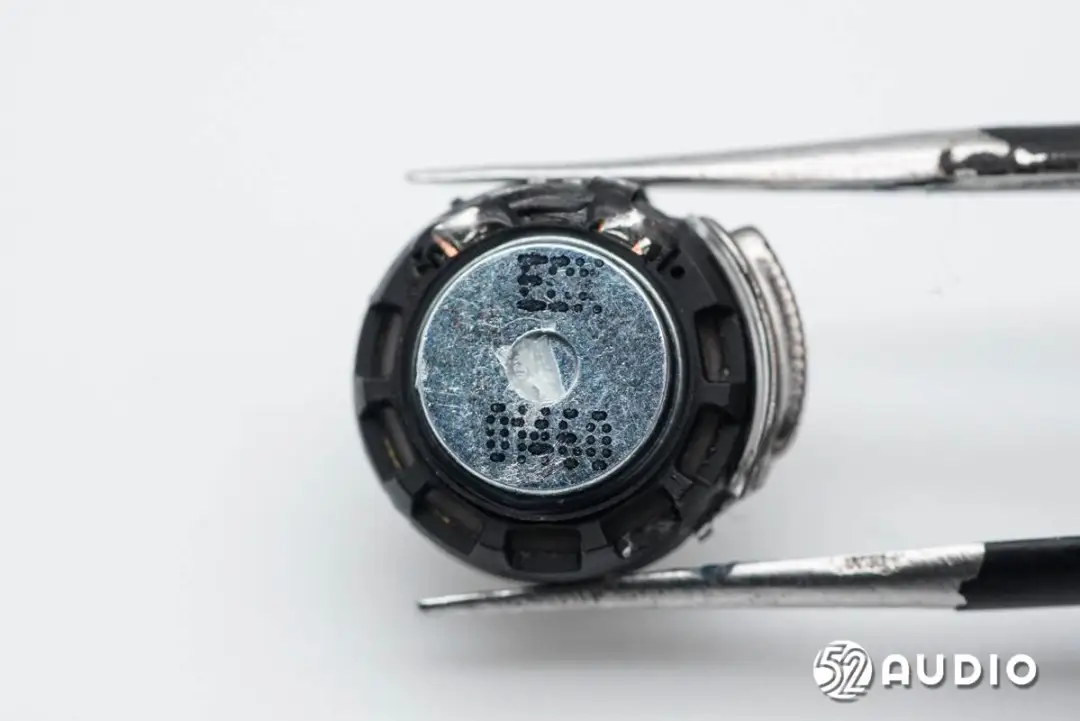

进我爱音频网实测,双驱动单元模组直径约为11.8mm。

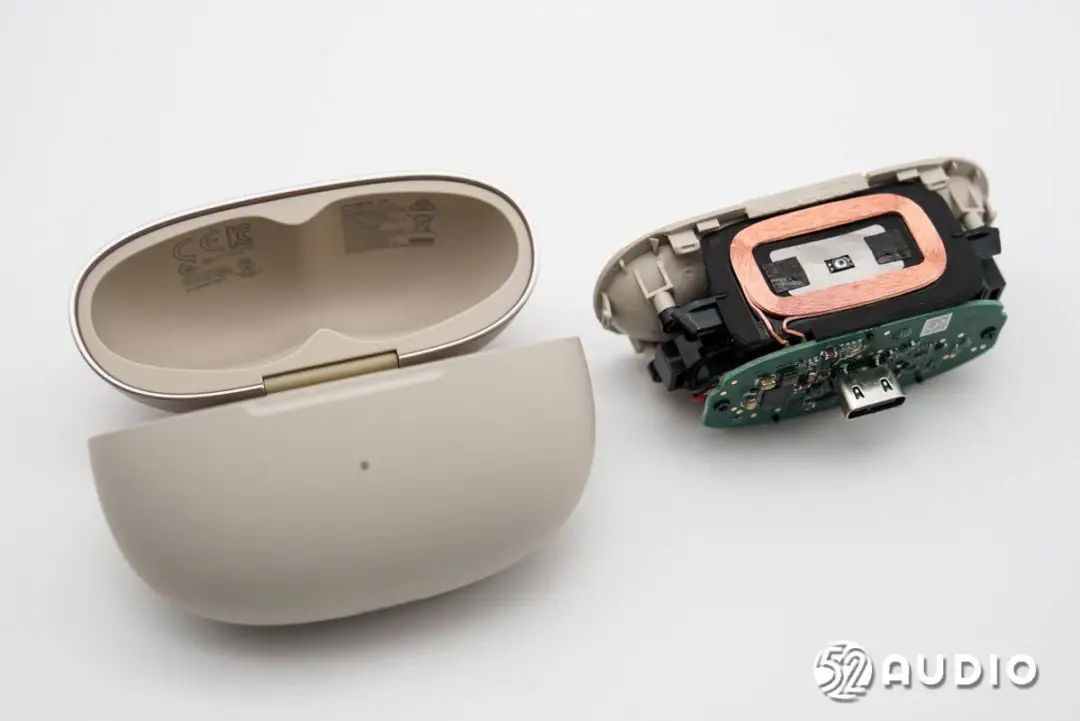

充电盒拆解

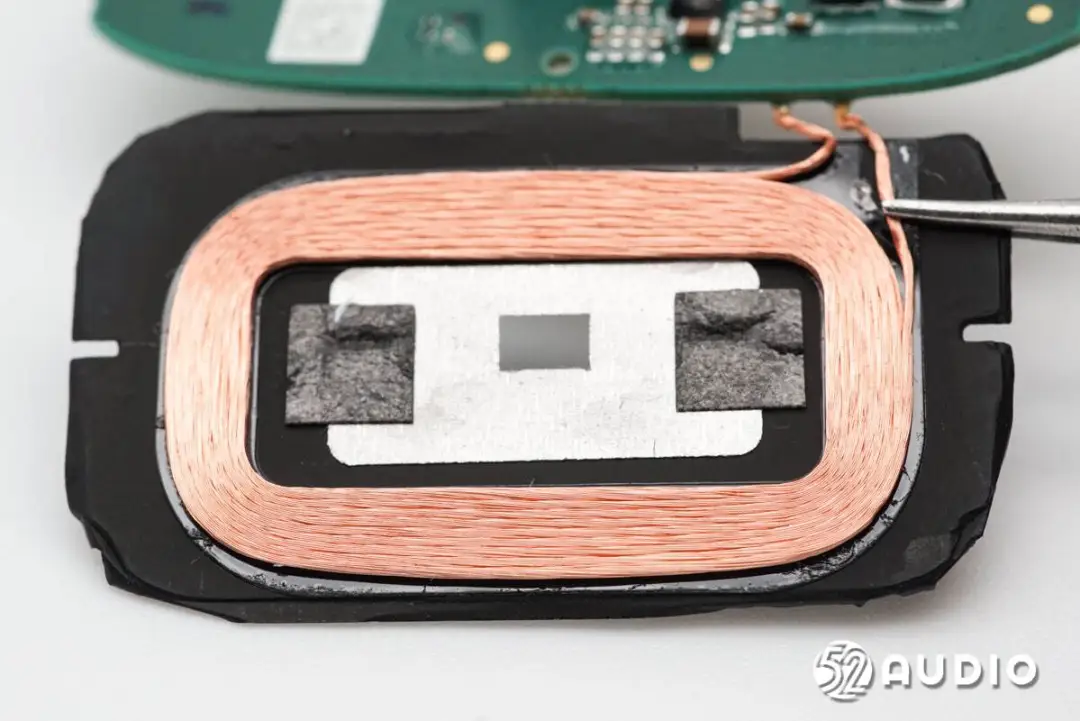

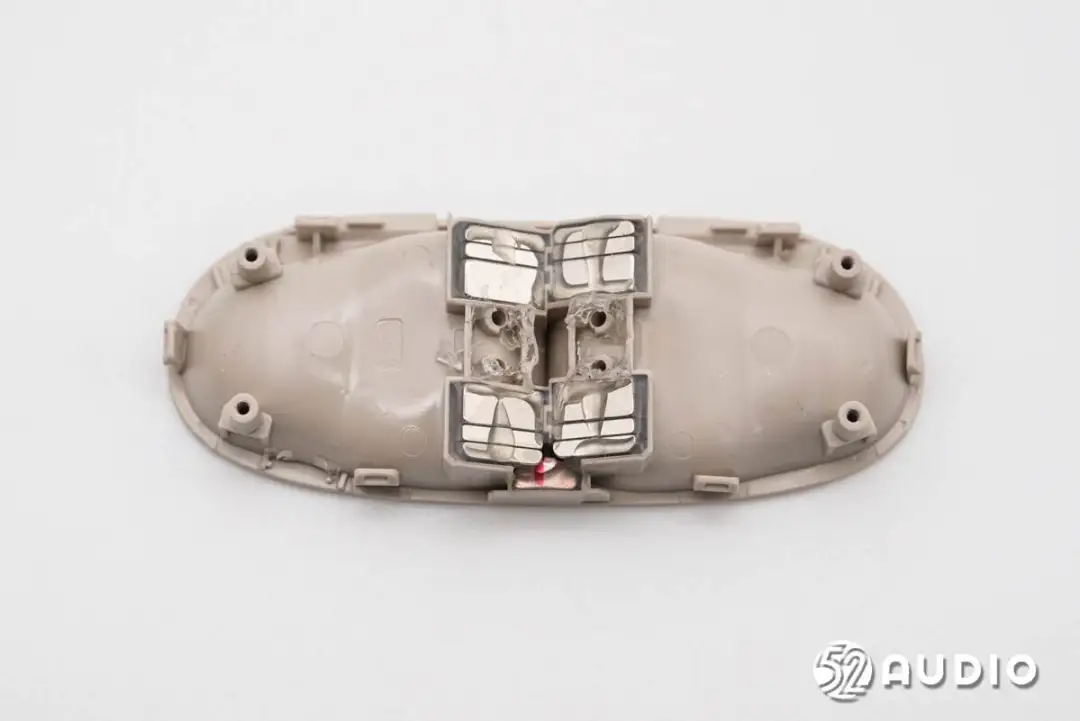

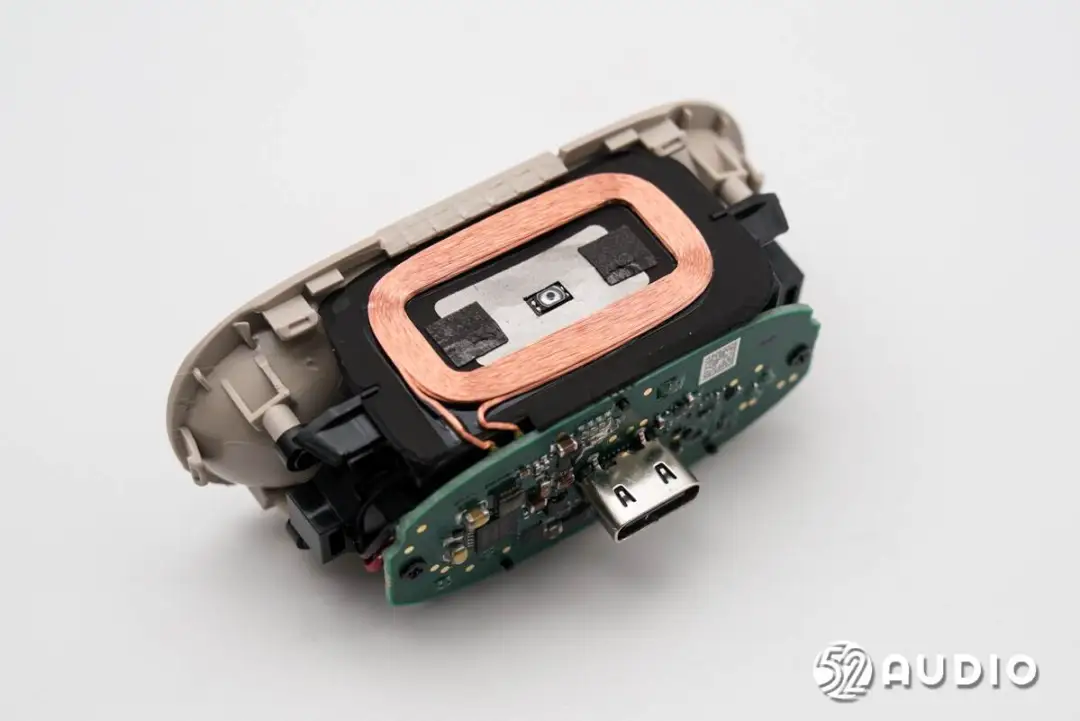

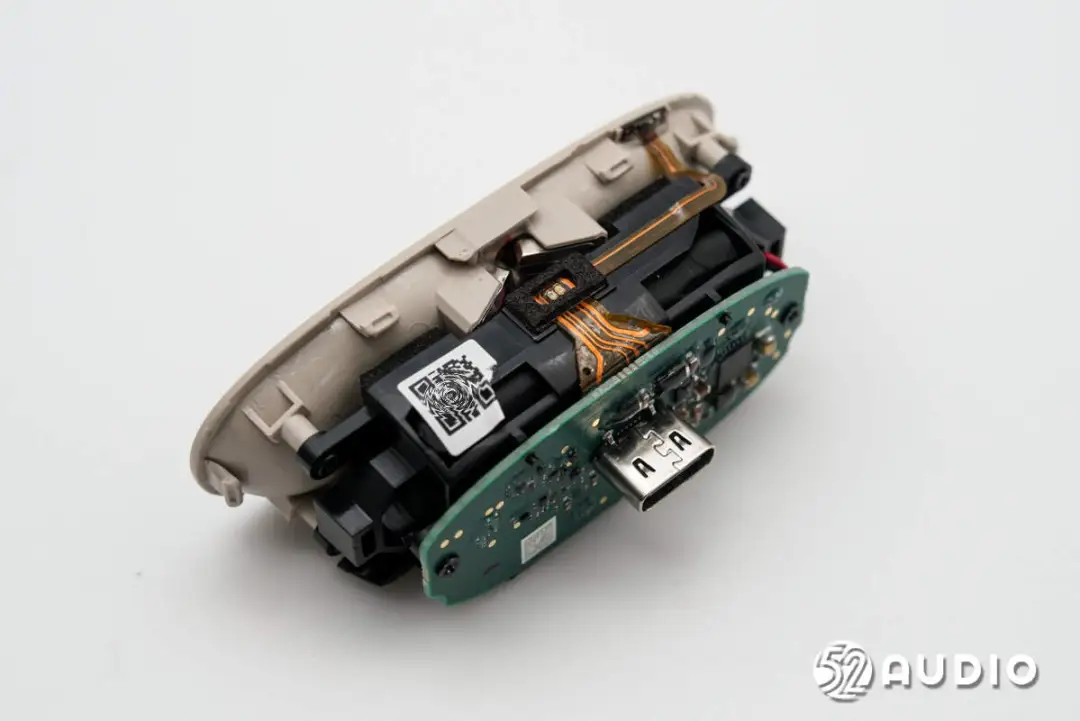

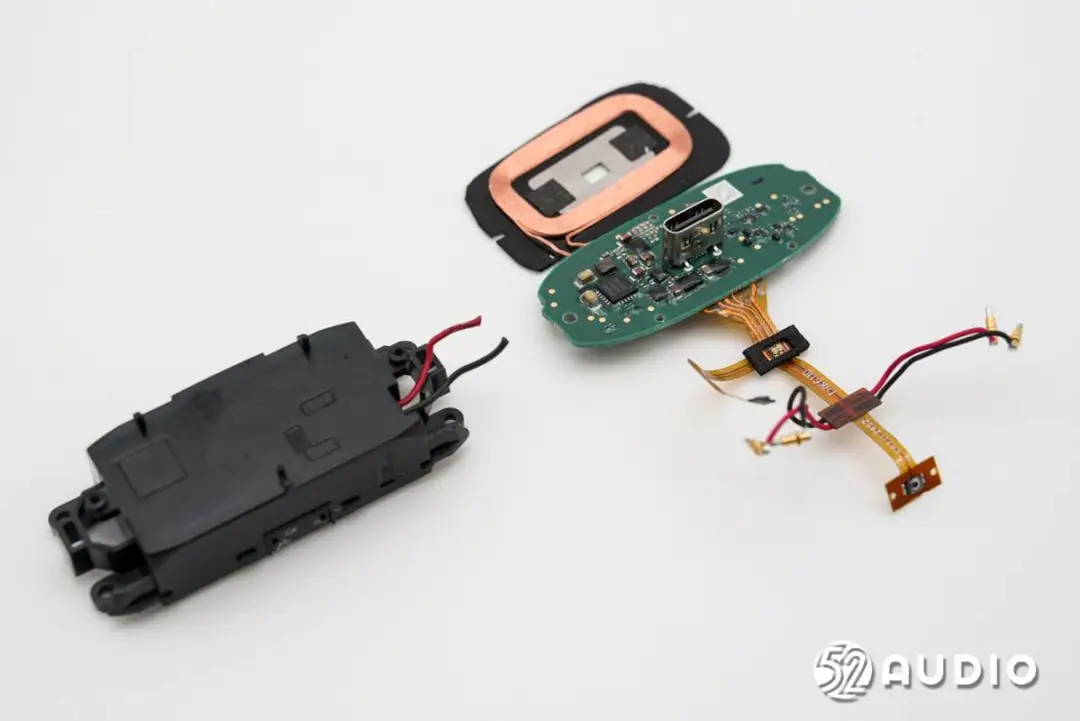

座舱正面结构一览,设置有一条排线连接指示灯和霍尔元件。

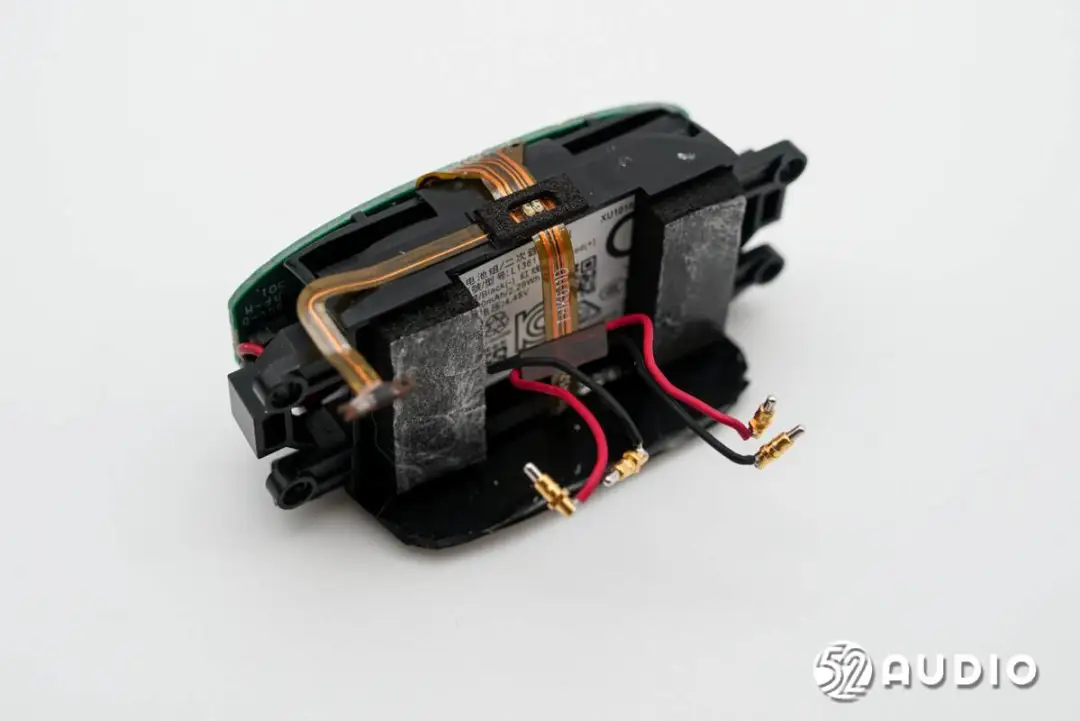

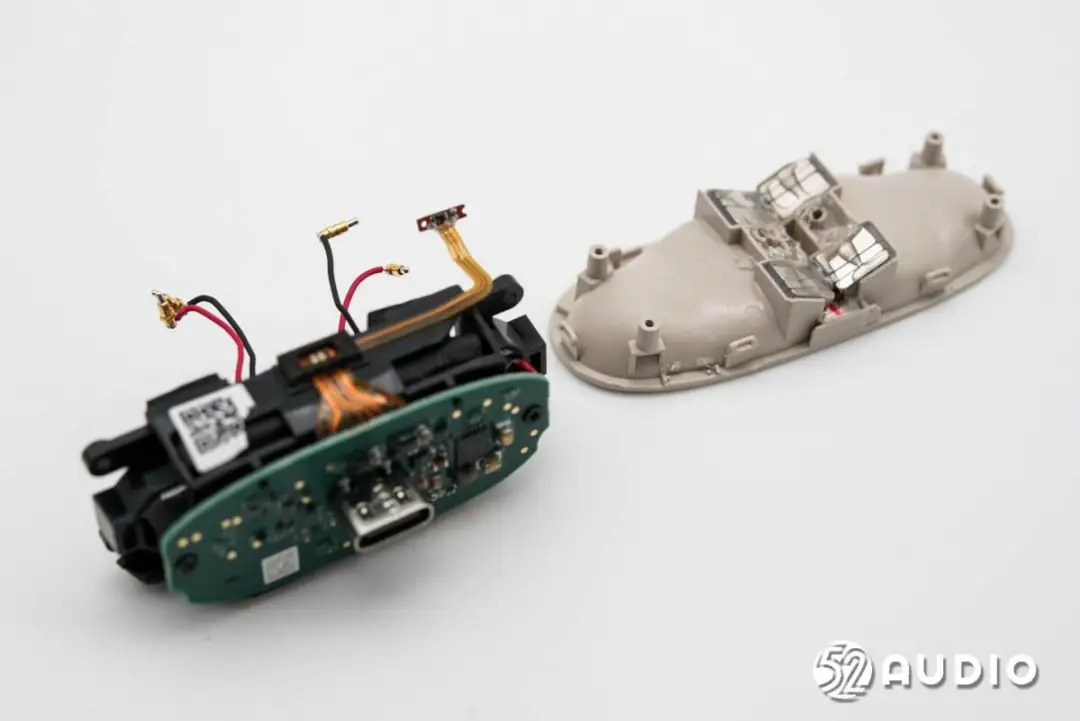

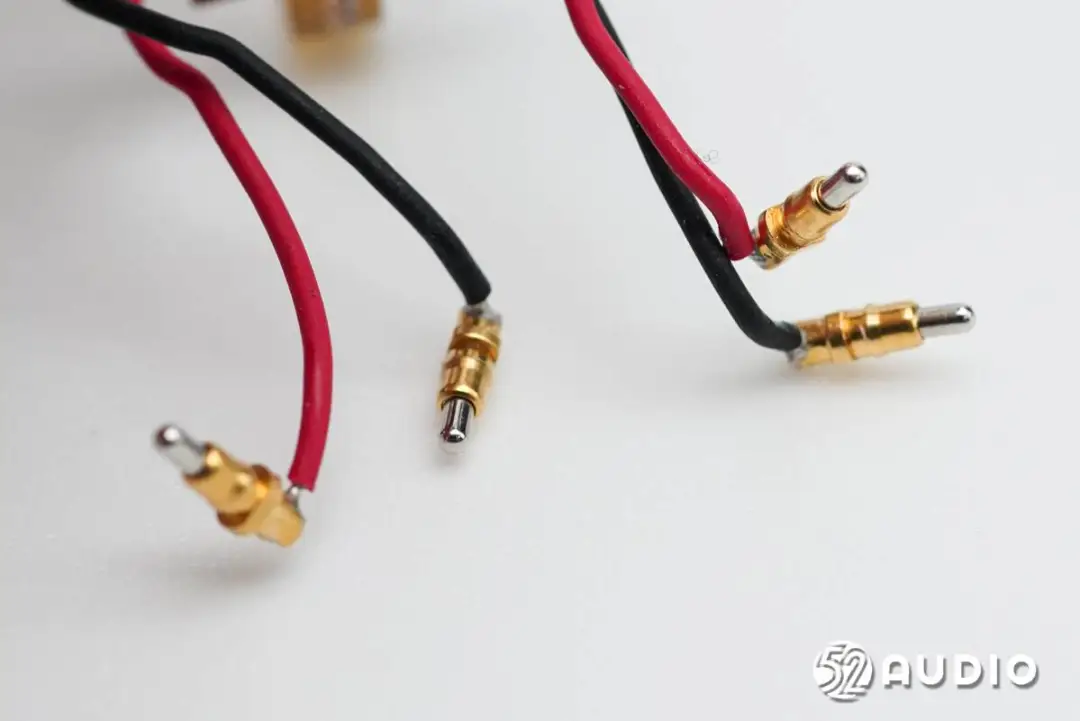

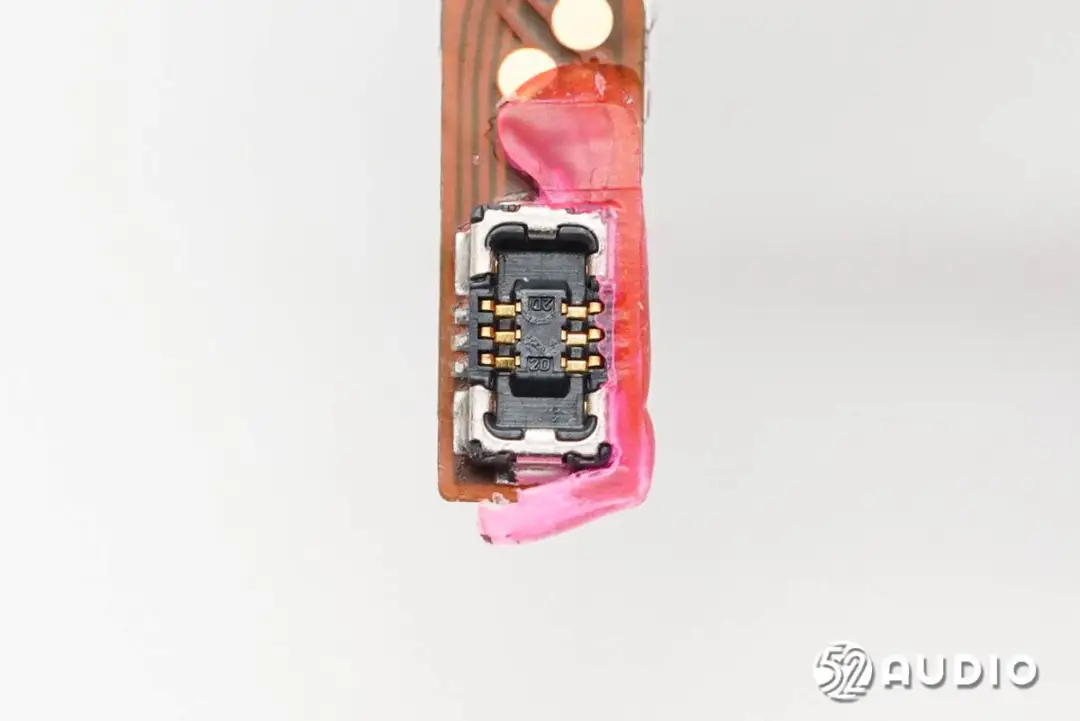

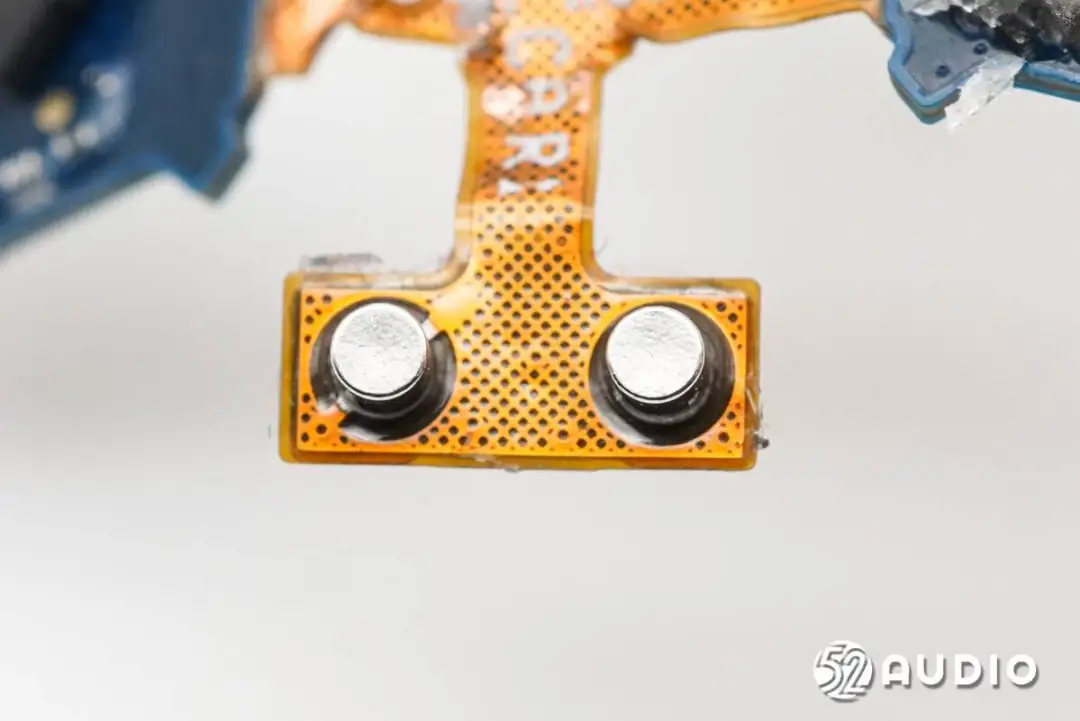

框架顶部排线连接为耳机充电的Pogo Pin连接器。框架内部固定电池单元,设置有两个方形海绵垫防护。

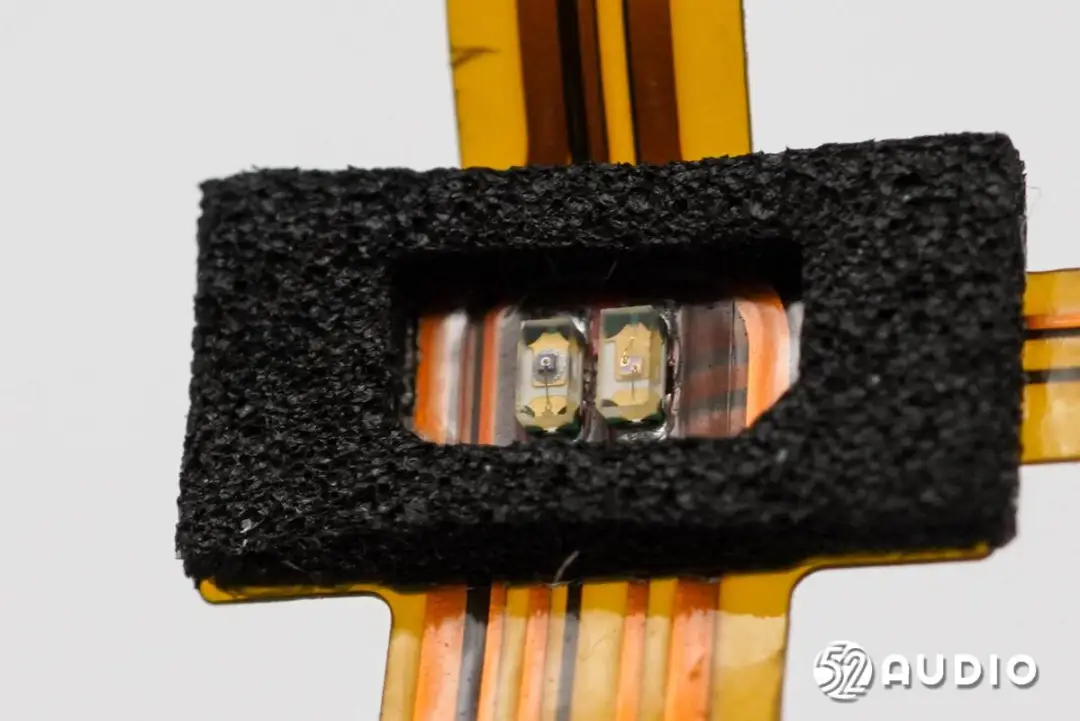

两颗不同颜色的LED指示灯特写,外围设置有海绵罩遮光。

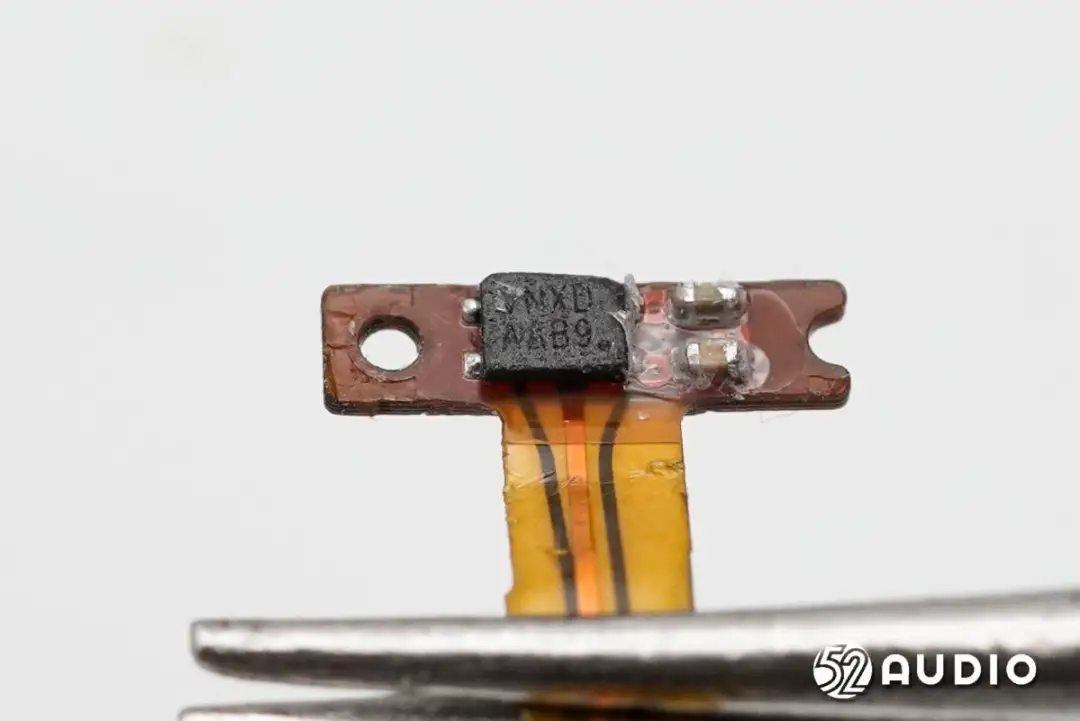

丝印NXD NAB9的霍尔元件,通过感知充电盒开启/关闭时的磁场变化,实现开盖即连功能。

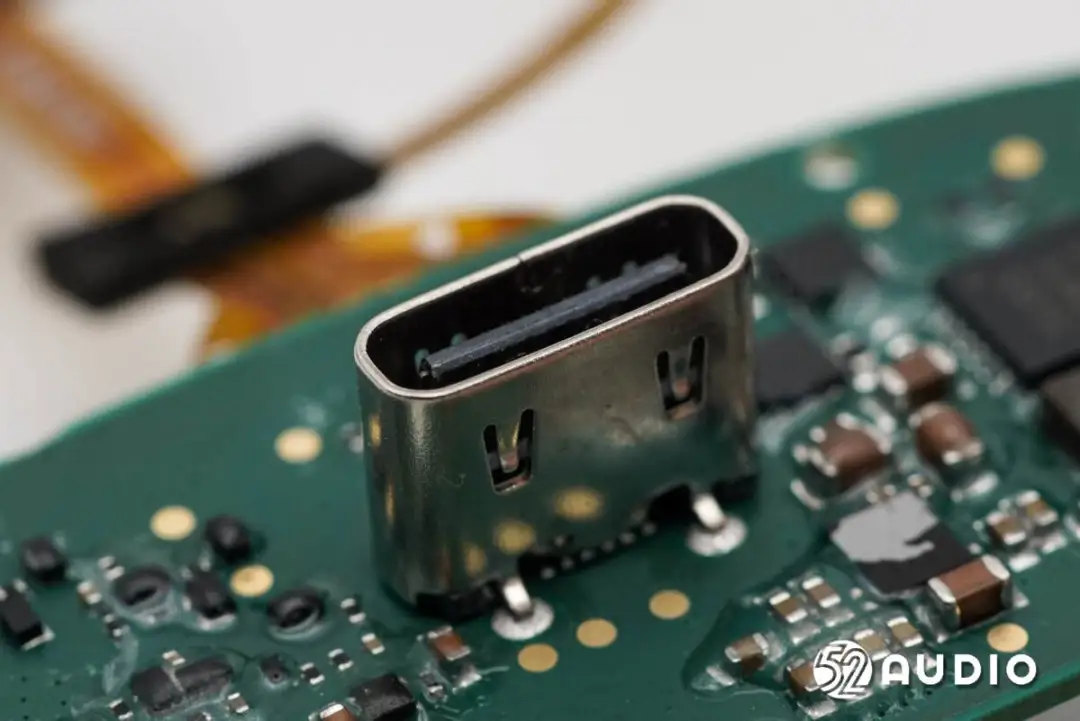

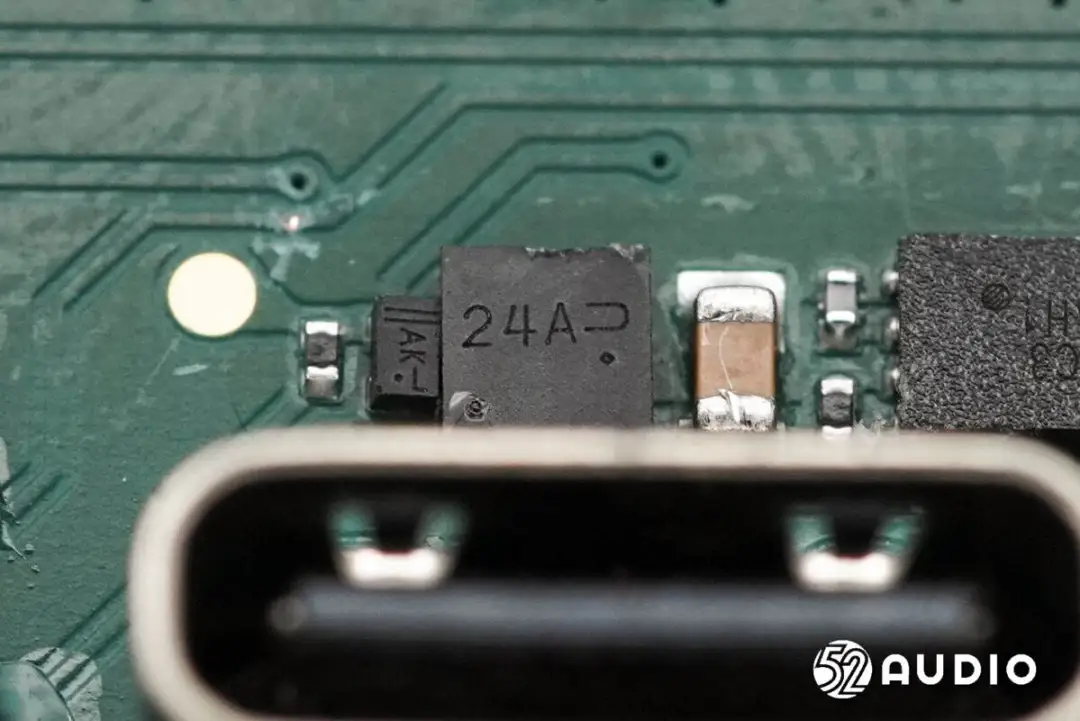

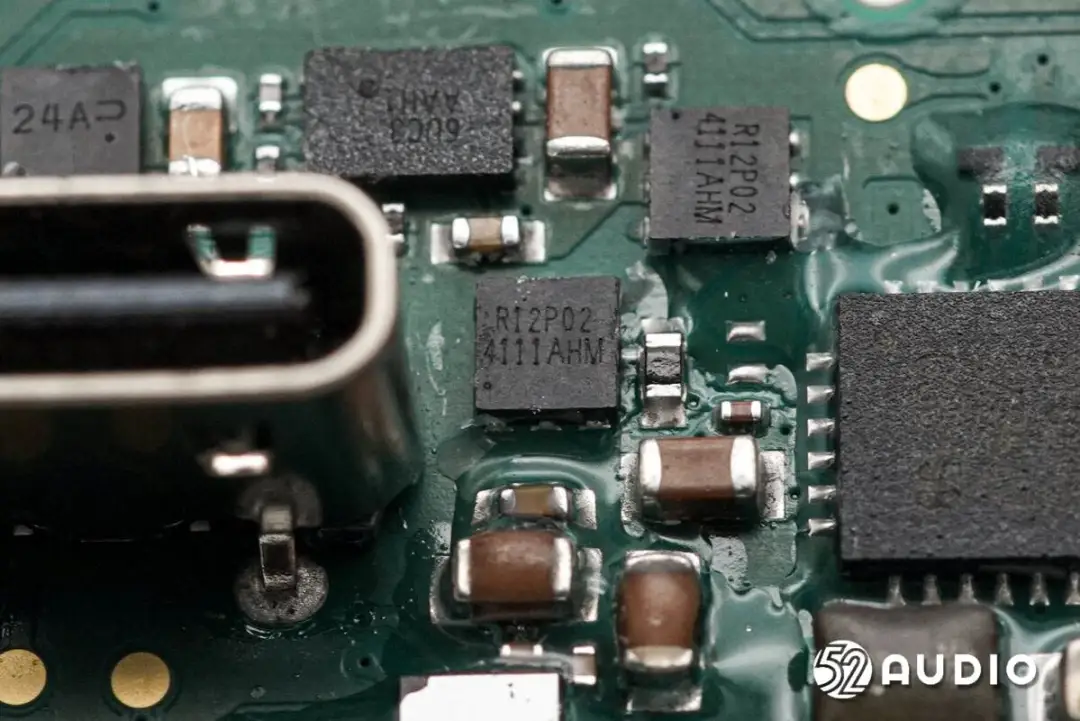

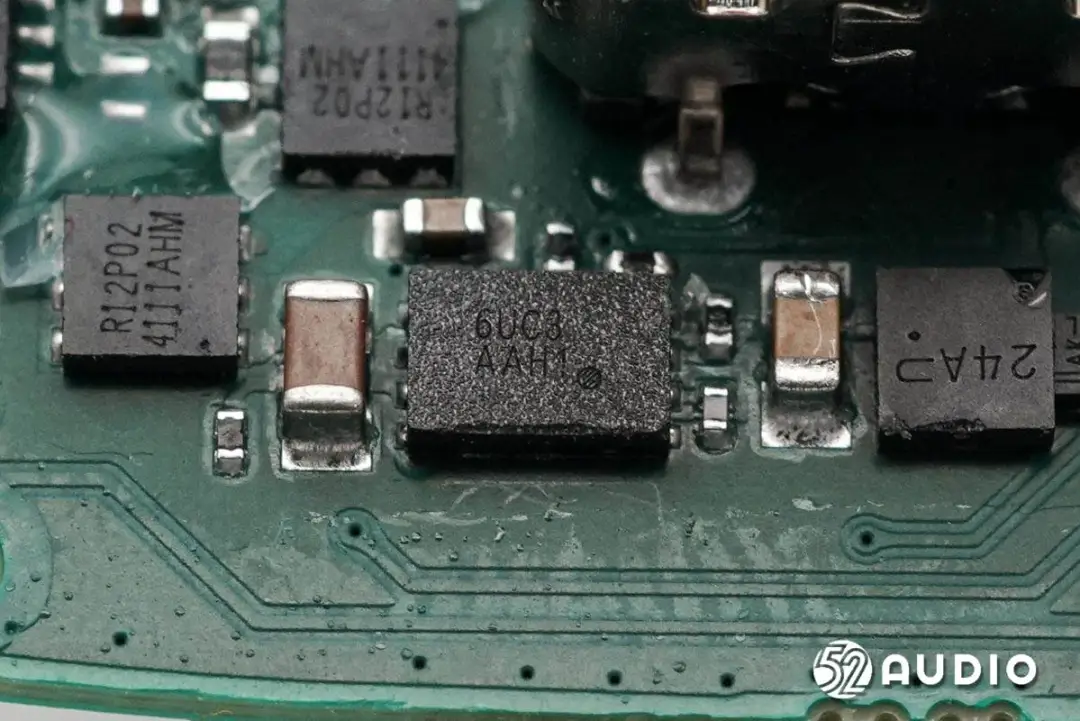

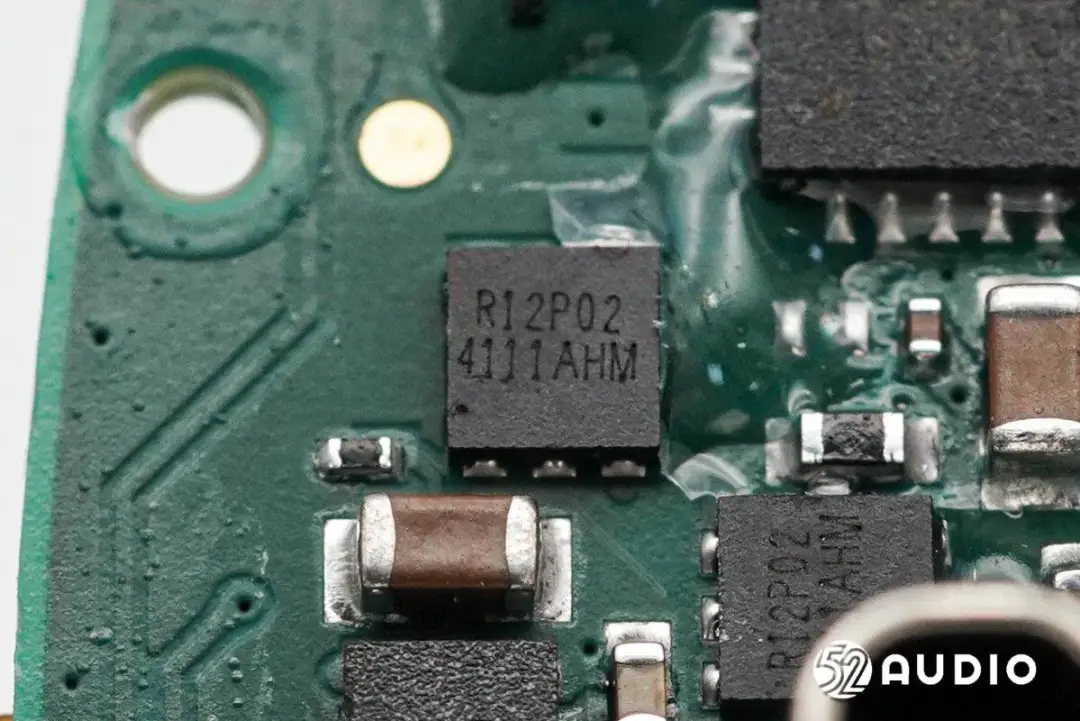

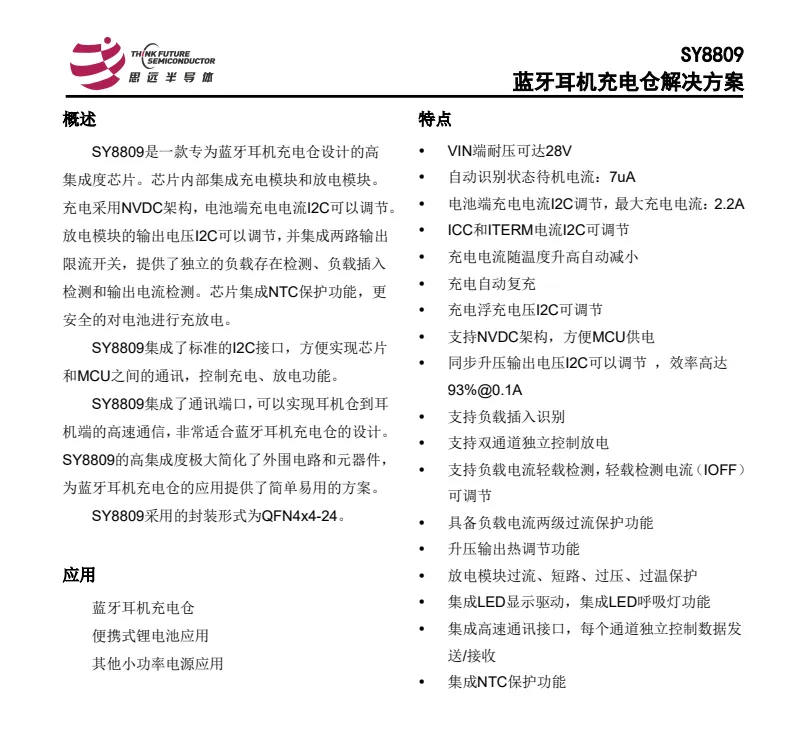

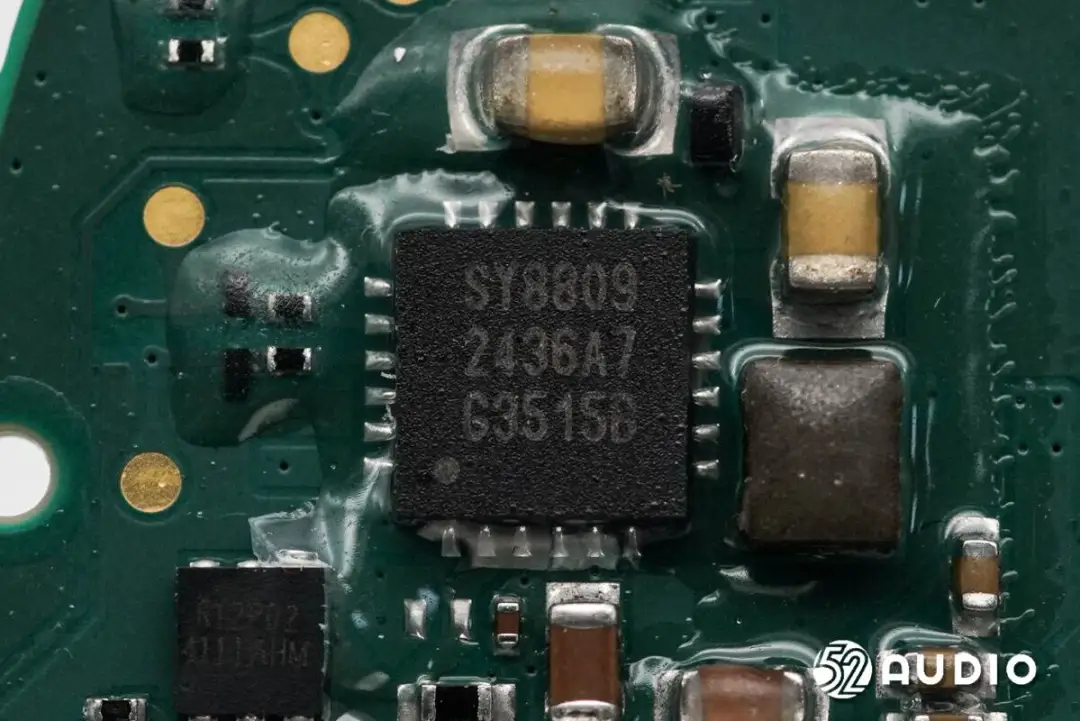

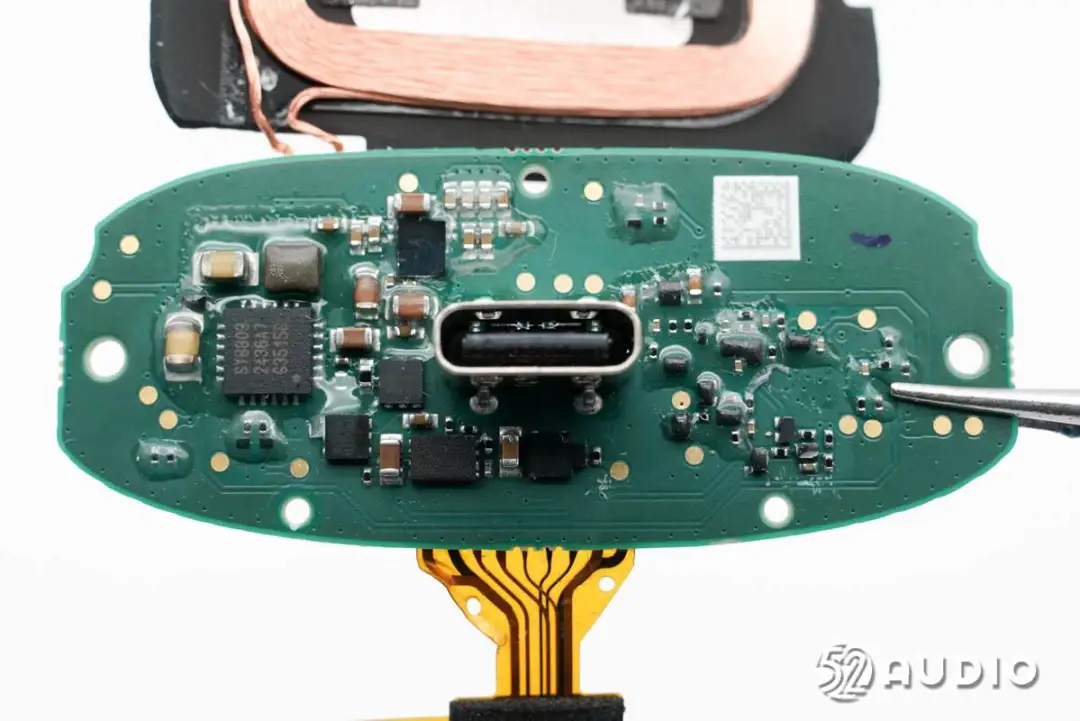

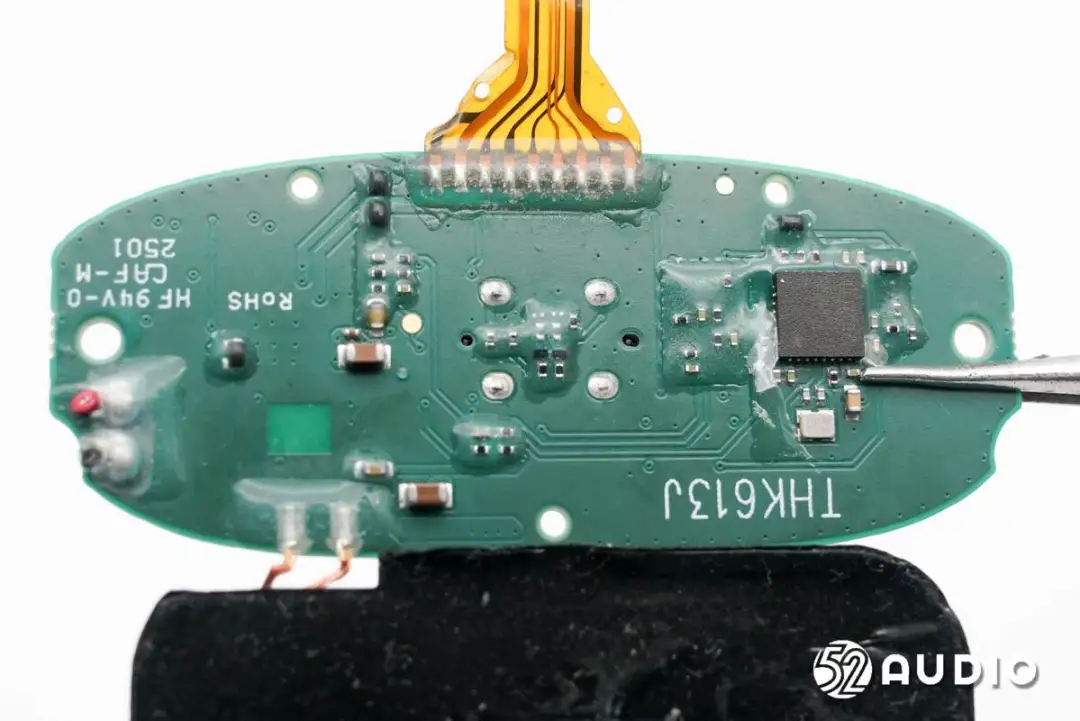

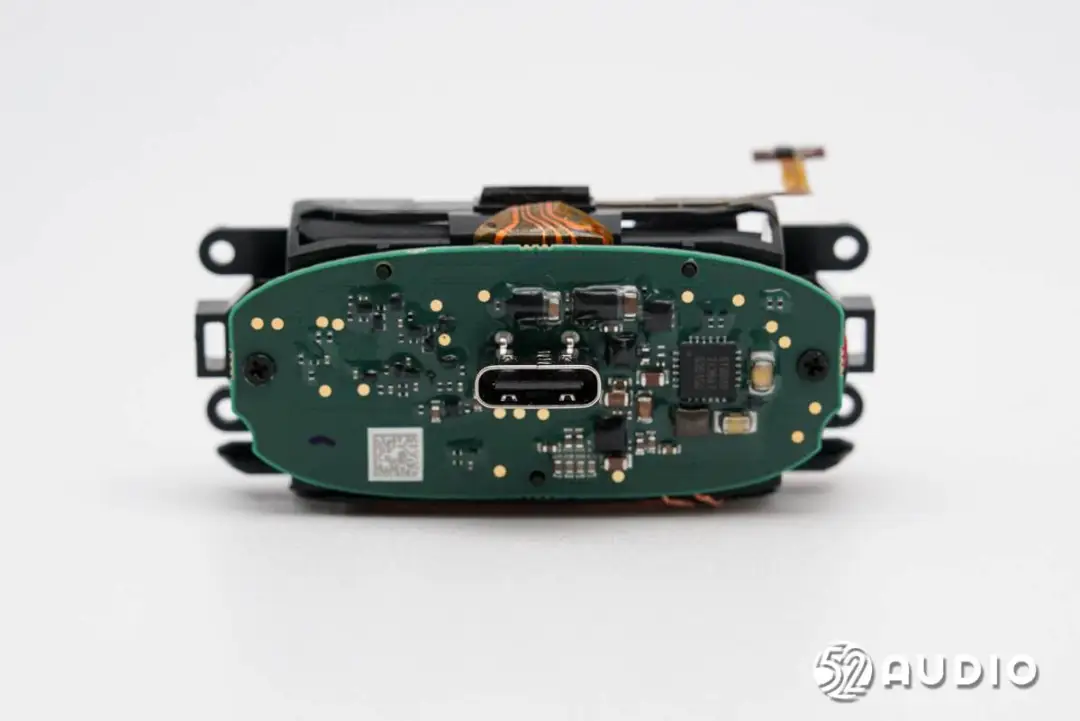

思远半导体SY8809蓝牙耳机充电仓解决方案,芯片内部集成充电模块和放电模块,充电模块采用NVDC架构,电池端充电电流I2C可以调节;放电模块输出电压I2C可以调节,集成两路输出限流开关,提供了独立的负载存在检测和负载插入检测,同时支持输出电流检测。芯片集成NTC保护功能,更安全的对电池进行充放电。
思远半导体SY8809集成了标准的I2C接口和中断信号,方便实现芯片和MCU之间的通讯,控制充电、放电功能。SY8809集成了通讯端口,可以实现MCU到耳机端的高速通信,非常适合蓝牙耳机充电仓的设计,高集成度极大简化了外围电路和元器件,为蓝牙耳机充电仓的应用提供了简单易用的方案。SY8809采用的封装形式为QFN4x4-24。

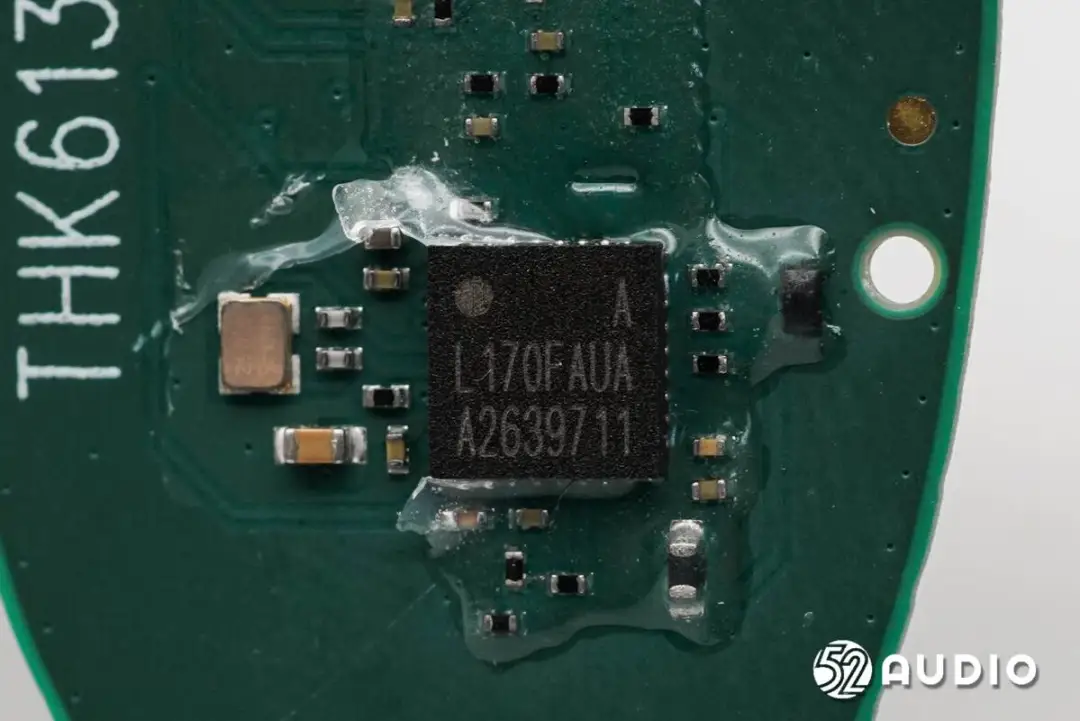

XHSC小华半导体HC32F170FAUA MCU单片机。HC32F170系列采用48MHz Cortex-M0+32位CPU平台,集成128K字节Flash存储器,16K字节RAM存储器,集成12位1Msps高精度SARADC,1个12位DAC以及集成了比较器、运放、内置高性能PWM定时器、LCD显示、多路UART、SPI、I2C等丰富的通讯外设,内建AES、TRNG等信息安全模块,具有高整合度、高抗干扰、高可靠性的特点。

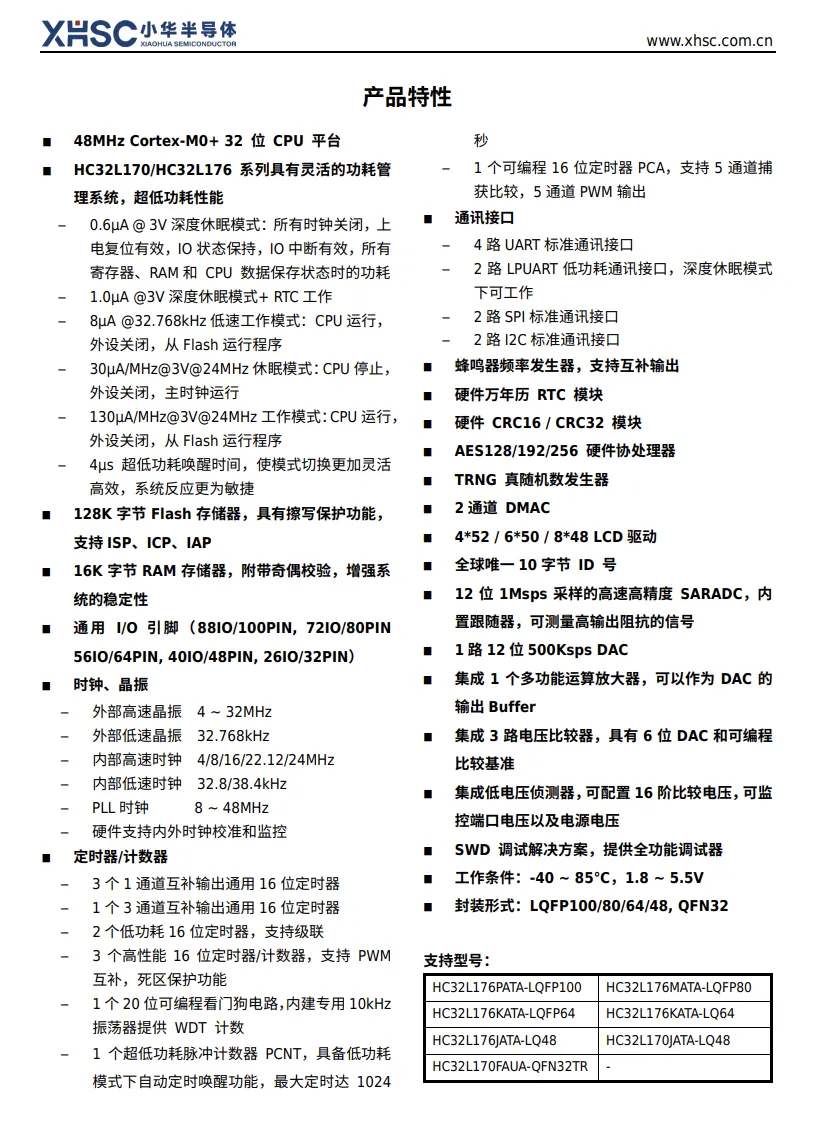

XHSC小华半导体HC32F170系列详细资料图。

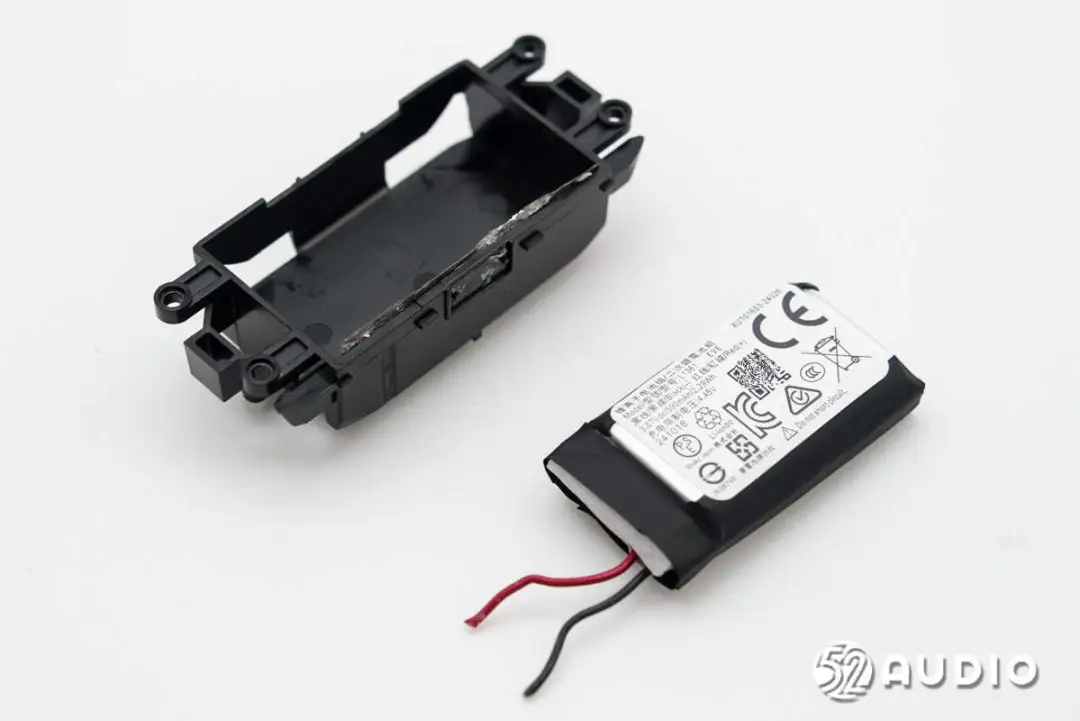

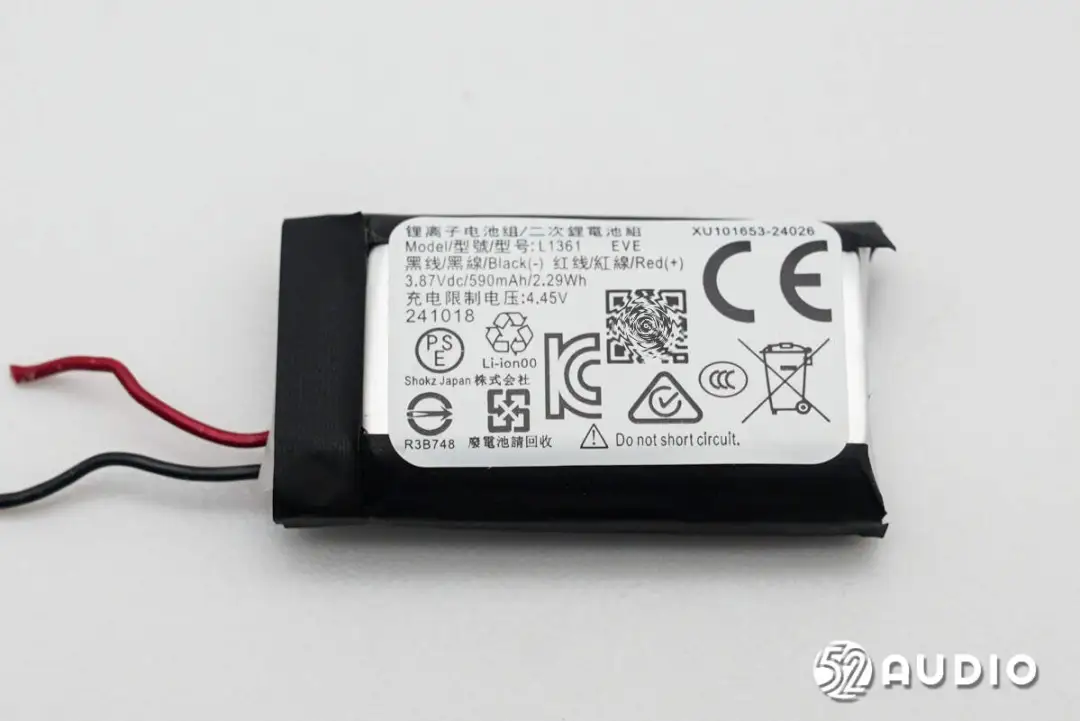

充电盒内置锂离子电池组,型号:L1361,电池参数:3.87V/590mAh/2.29Wh,充电限制电压:4.45V。

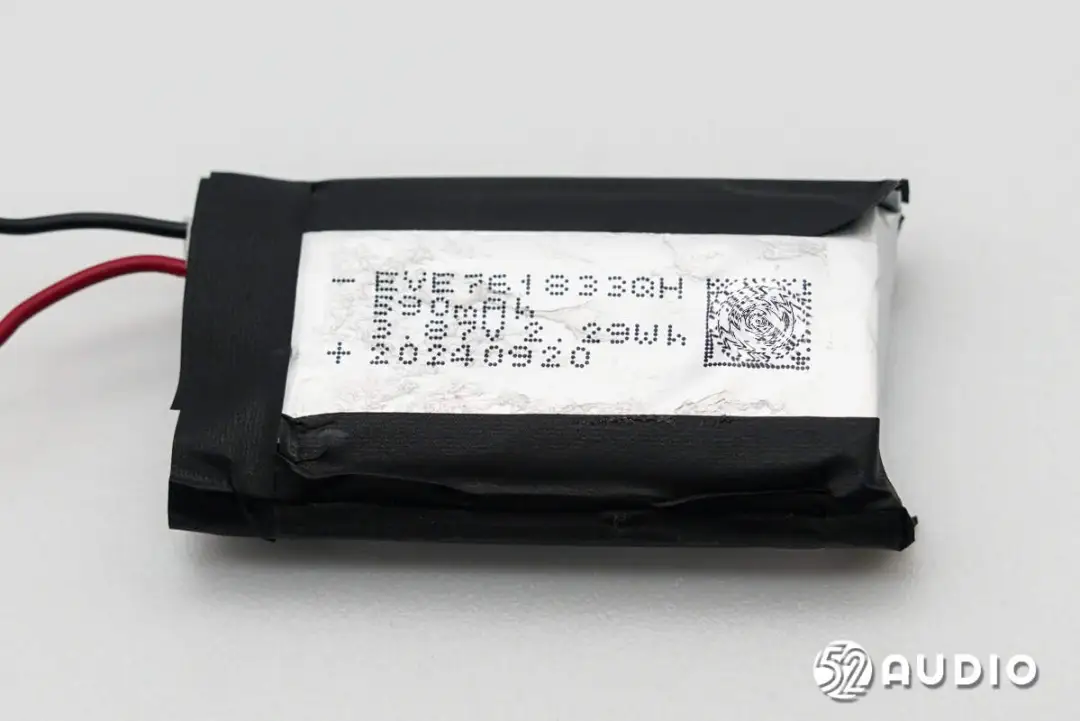

电芯上丝印信息一览,型号:EVE761833QH,来自EVE亿纬锂能。

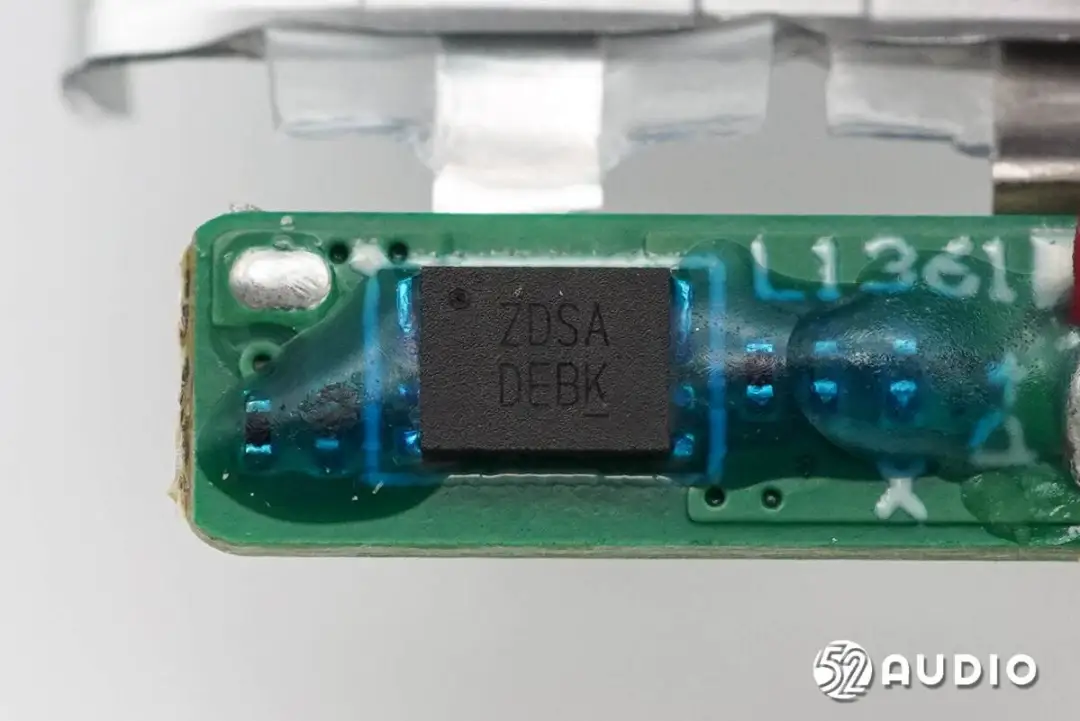

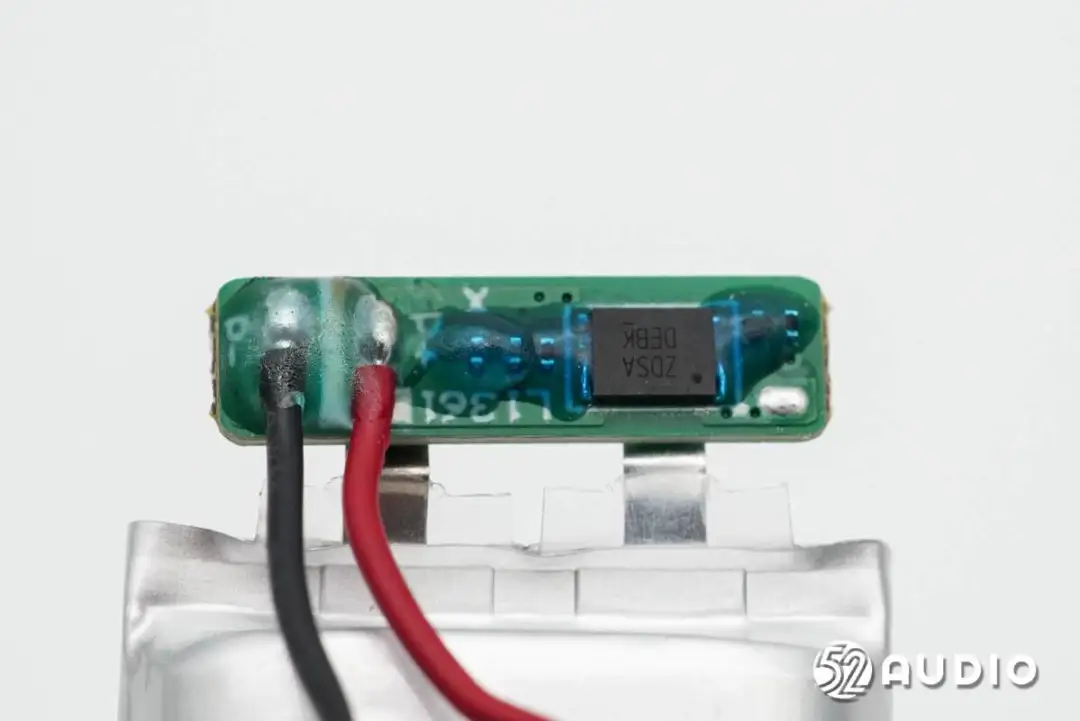

丝印ZDSA DEBK的一体化锂电保护IC,负责电池的过充电、过放电、过电流等保护。

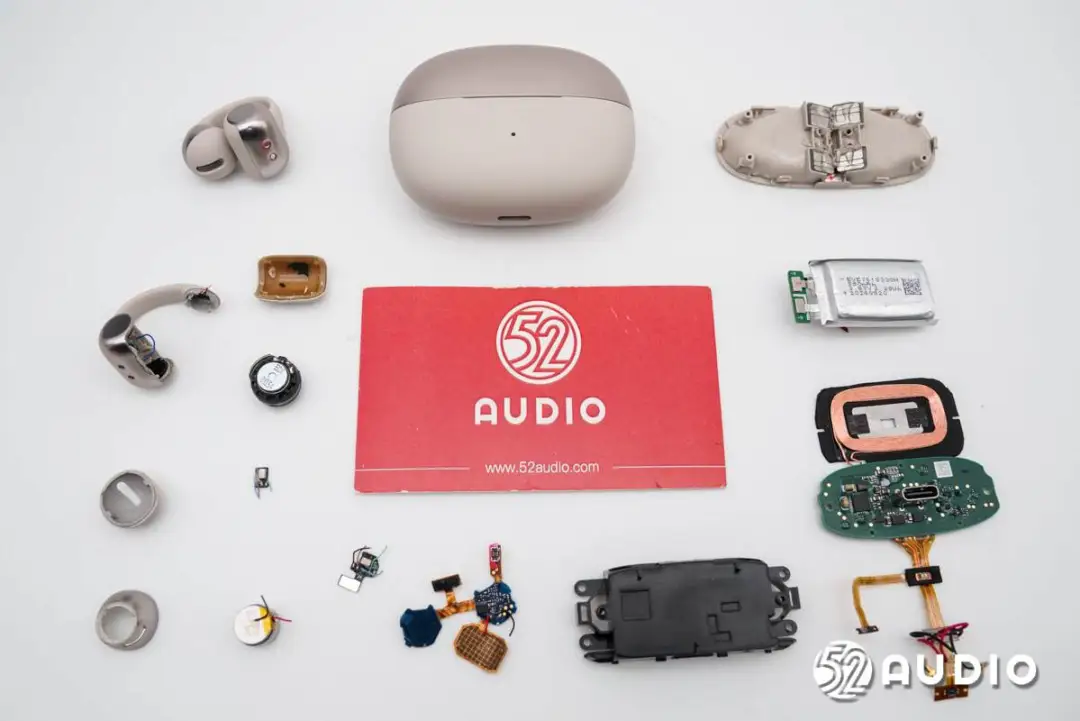

SHOKZ韶音OpenDots ONE耳夹式耳机拆解全家福。
我爱音频网总结
SHOKZ韶音OpenDots ONE耳夹式耳机在外观方面,充电盒体积小巧圆润,质感出色,便于携带。耳机基于舒适佩戴需求,采用了韶音创新自研动态弧设计,更加符合耳廓形状的不对称结构,搭配柔软硅胶材质,以及不等距硅胶设置,保障长久佩戴的舒适性。耳机还不区分左右,自适应声道,使用更加便捷。
内部主要配置方面,耳机搭载对称双驱动单元,单耳内置两颗MEMS麦克风,用于语音通话功能拾音;采用了BES恒玄BES2700IH蓝牙音频SoC,用于无线连接和音频数据处理;采用60mAh钢壳扣式电池供电,由WINSEMI稳先微WSDF5317C锂电保护IC负责过充、过放、过流、短路等电池保护。
充电盒内部搭载了EVE亿纬锂能590mAh锂电池组,支持有线、无线两种方式输入电源。主板上,采用了思远半导体SY8809蓝牙耳机充电仓解决方案负责电池的充放电管理,集成充电模块和放电模块,集成标准的I2C接口和中断信号,方便实现芯片和MCU之间的通讯,控制充电、放电功能;采用了XHSC小华半导体HC32F170FAUA MCU单片机,用于整机控制。
