前言

此前，电池交易网就介绍到了安普瑞斯104269-5000mAh软包电芯的外观以及规格，其轻薄的体积以及高能量密度让人眼前一亮，下面电池交易网就从充放电、内阻以及温度测试为大家全部解析这款电芯的性能如何。

外观介绍

老规矩，先来看看这款电芯的外观与规格。

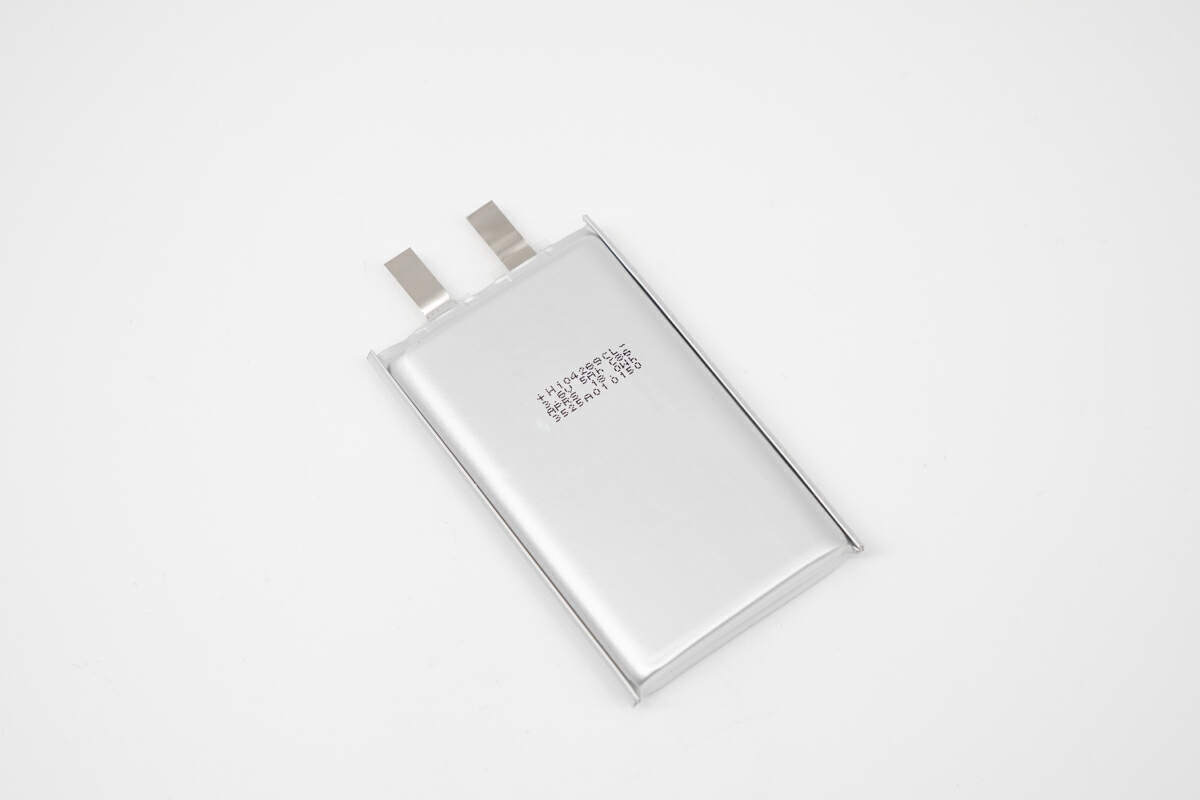

安普瑞斯104269-5000mAh软包电芯整体为长方形结构，采用常规的铝塑复合膜封装，侧面正负电极片露出。

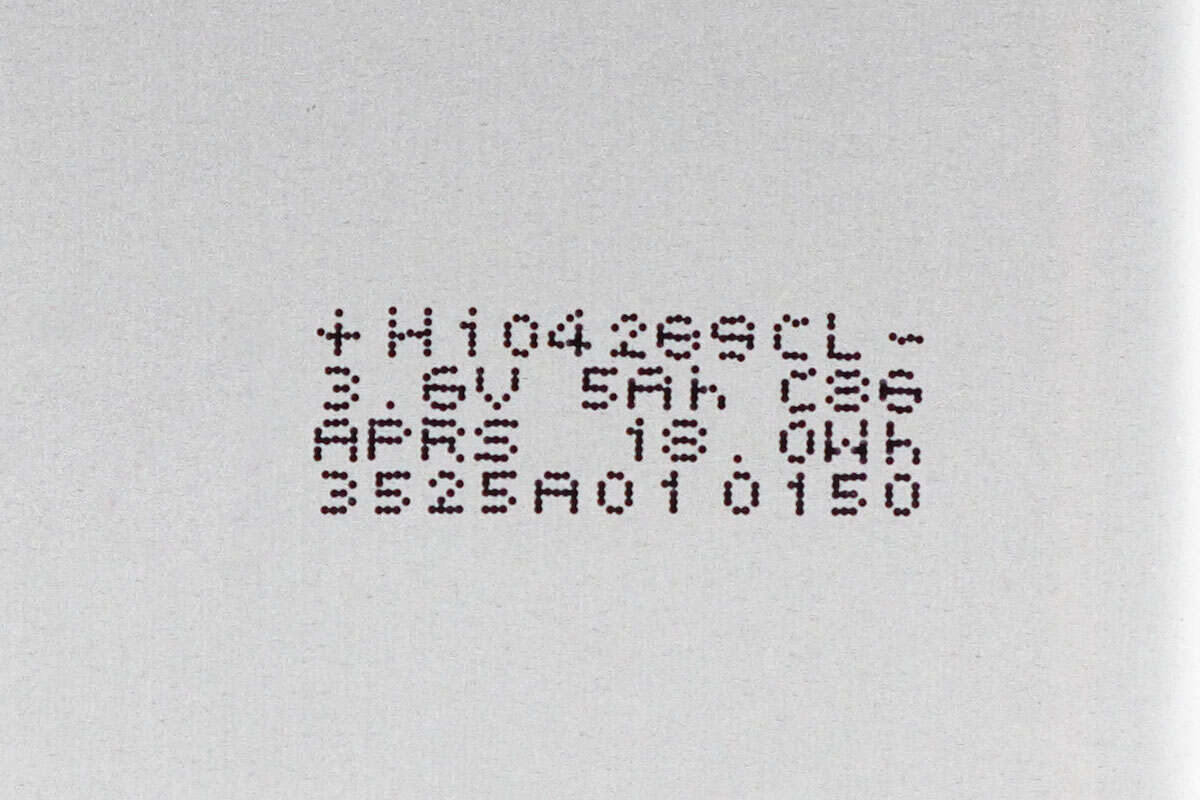

安普瑞斯104269-5000mAh软包电芯正面印有相关参数字样：

"H104269CL ”及“+”、“-”正负极标识。

典型容量：5000mAh@0.2C；

标称电压：3.6V；标称能量：18Wh；

交流内阻：≤60mΩ。

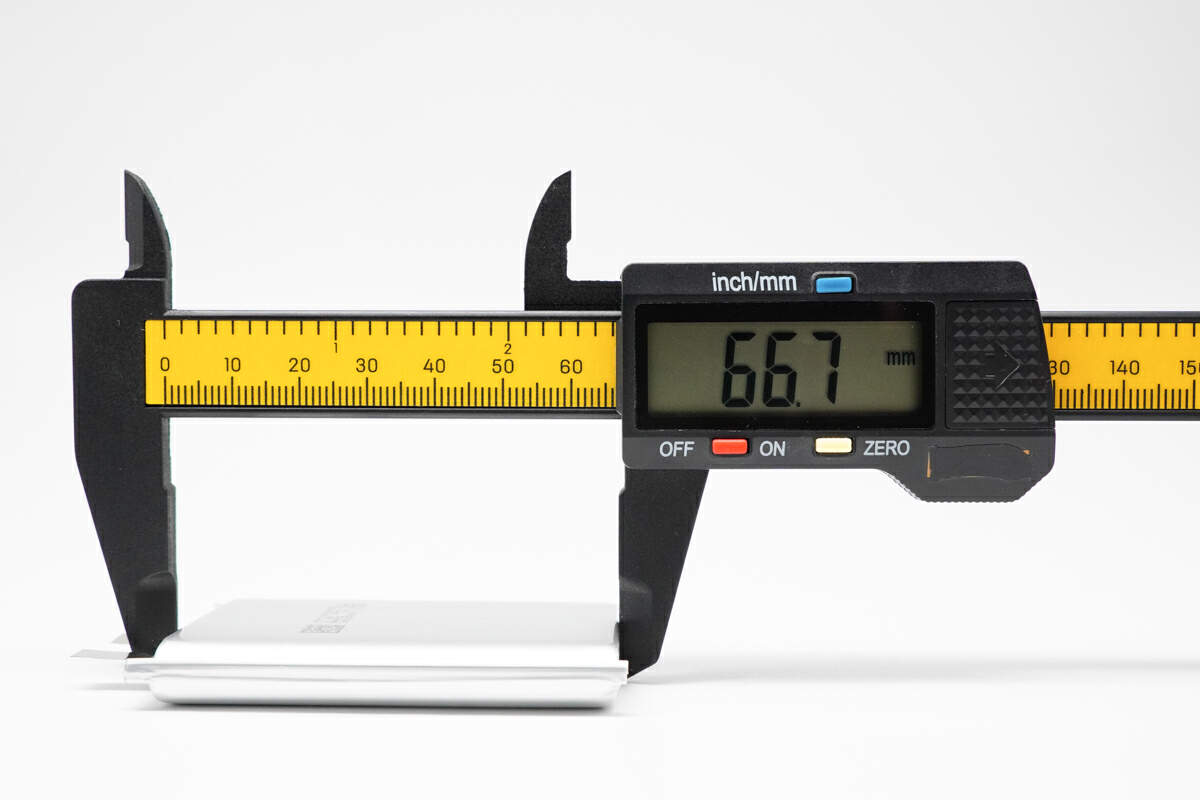

安普瑞斯104269-5000mAh软包电芯长度约为66.7mm。

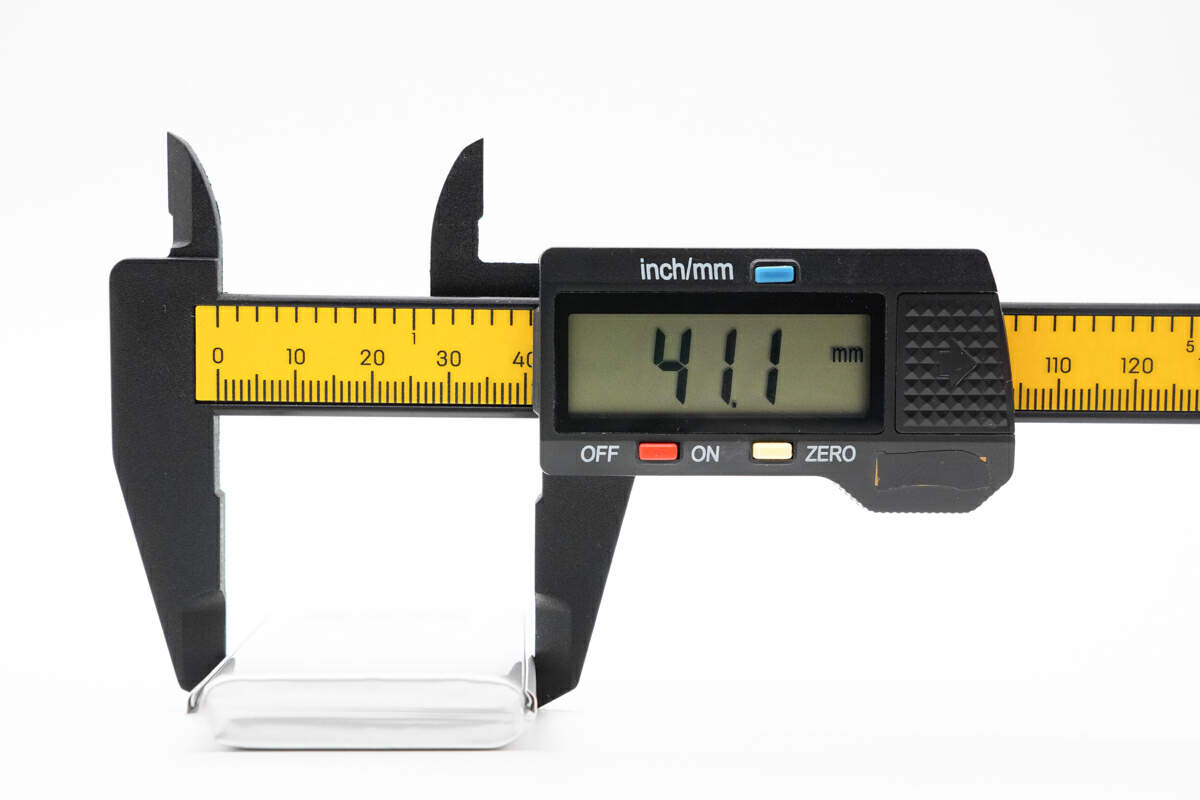

安普瑞斯104269-5000mAh软包电芯宽度约为41.1mm。

安普瑞斯104269-5000mAh软包电芯厚度约为9.5mm。

安普瑞斯104269-5000mAh软包电芯重量约为58.7g。

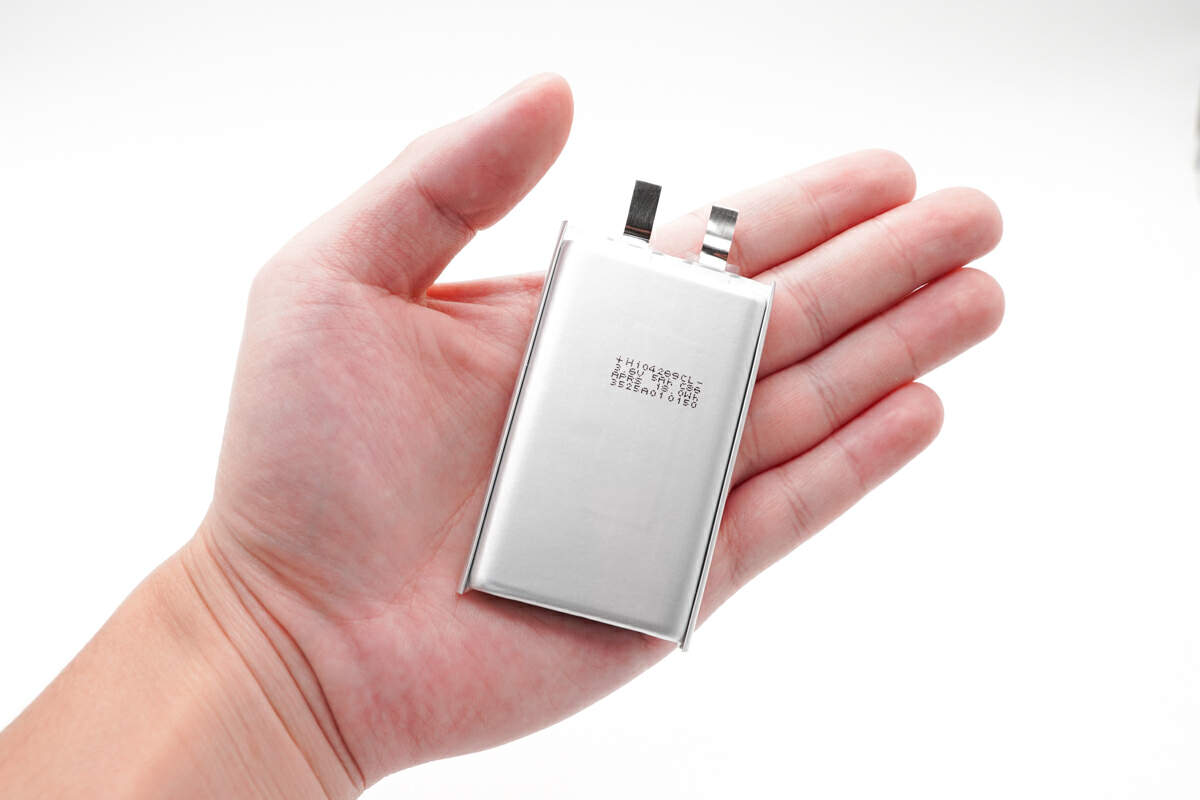

安普瑞斯104269-5000mAh软包电芯在成年男子手中尺寸对比。

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

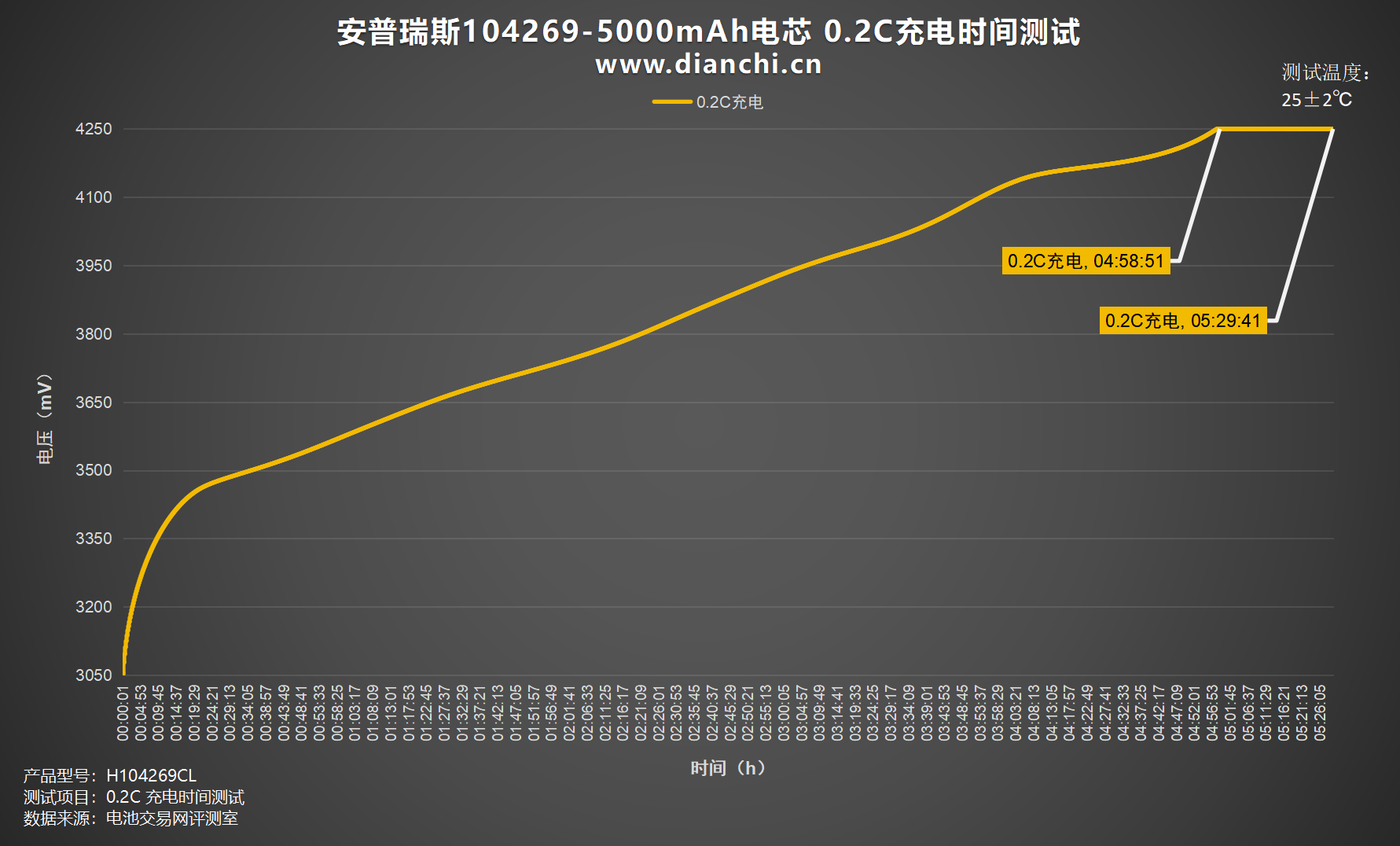

绘制出折线图，设置电流为 1000mA，0.2C为安普瑞斯104269-5000mAh软包电芯充电，充电截止电压为 4.25V，耗时5小时29分钟左右。

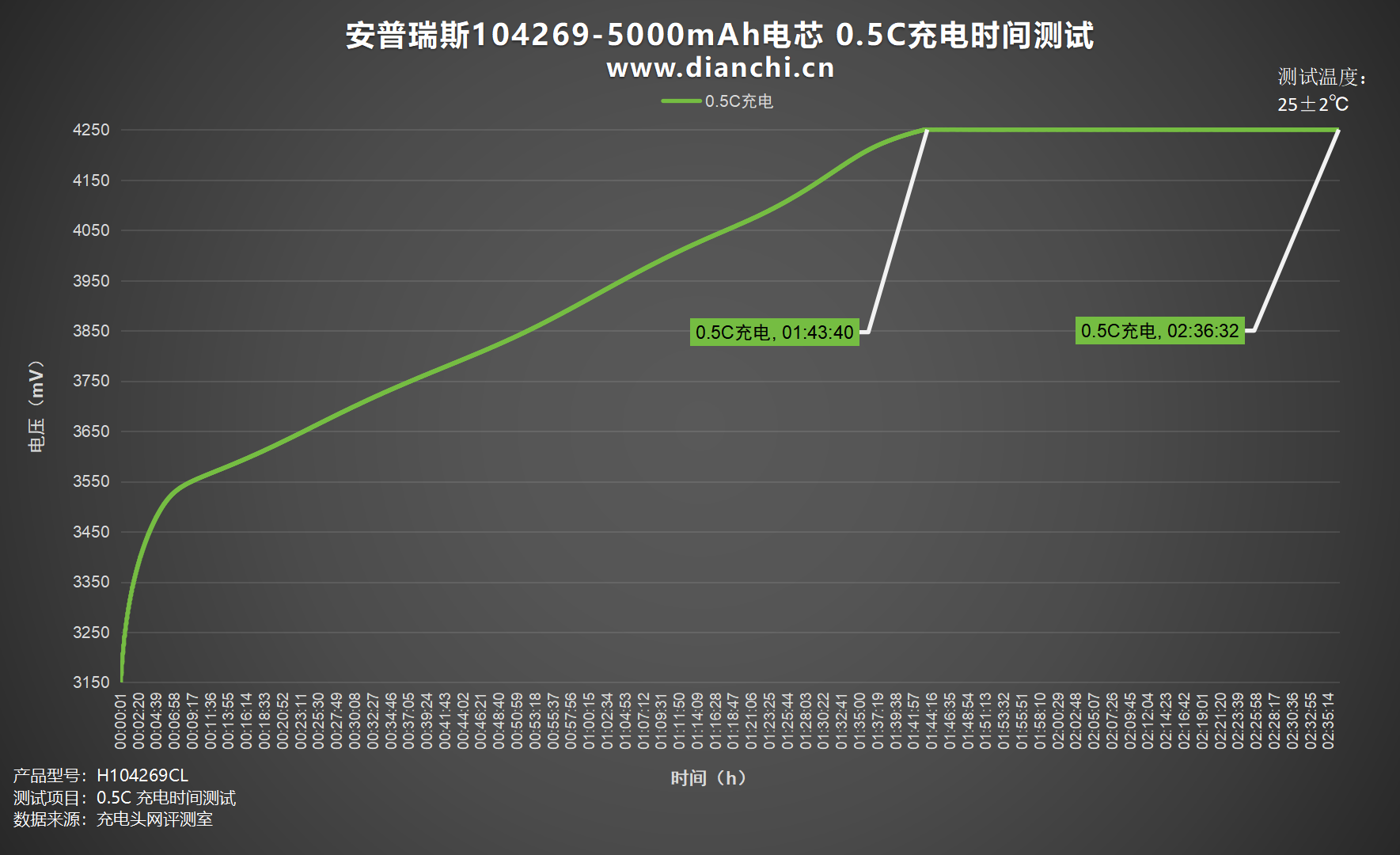

绘制出折线图，设置电流为 2500mA，0.5C为安普瑞斯104269-5000mAh软包电芯充电，充电截止电压为 4.25V，耗时2小时36分钟左右。

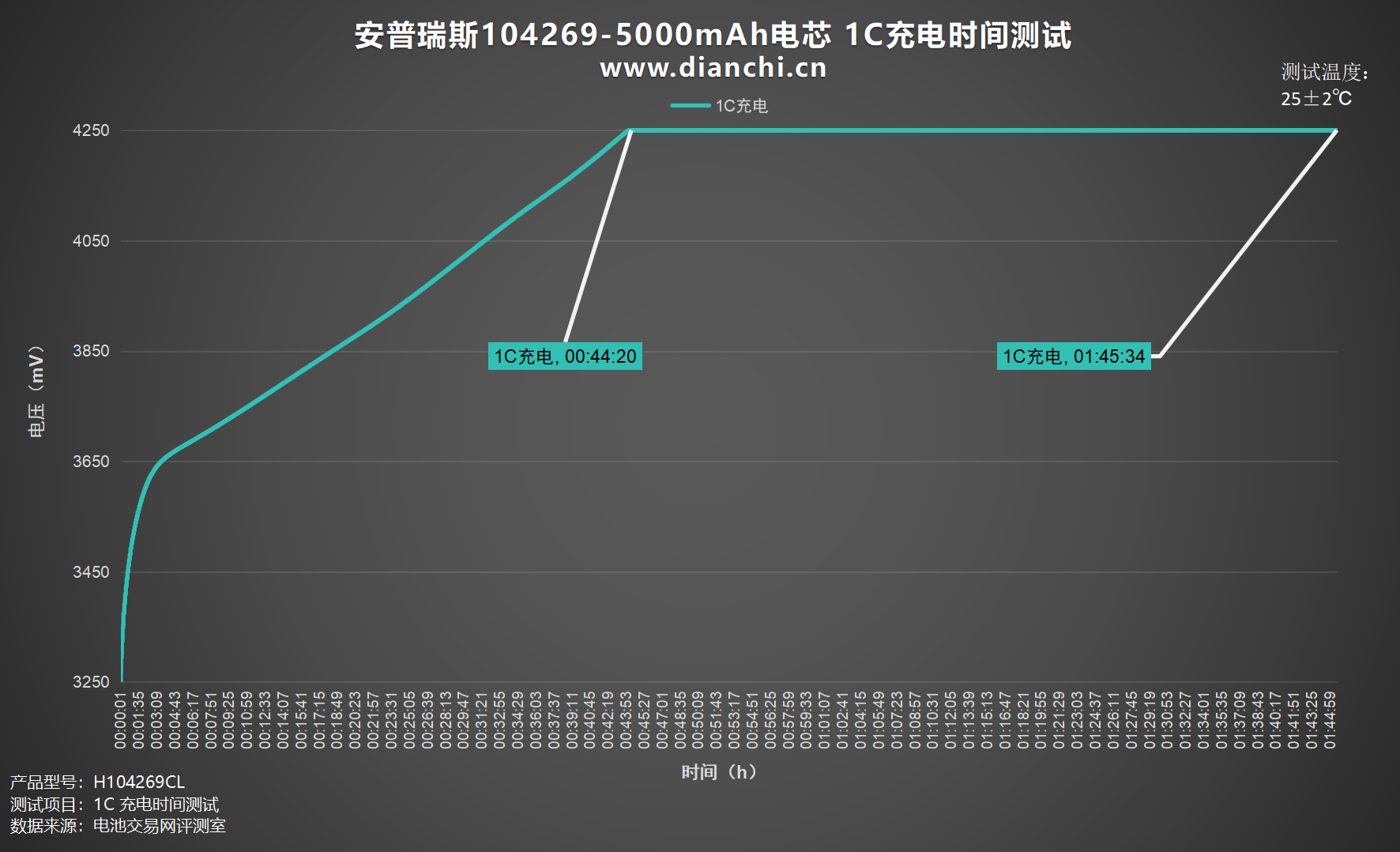

绘制出折线图，设置电流为 5000mA，1C为安普瑞斯104269-5000mAh软包电芯充电，充电截止电压为 4.25V，耗时1小时45分钟左右。

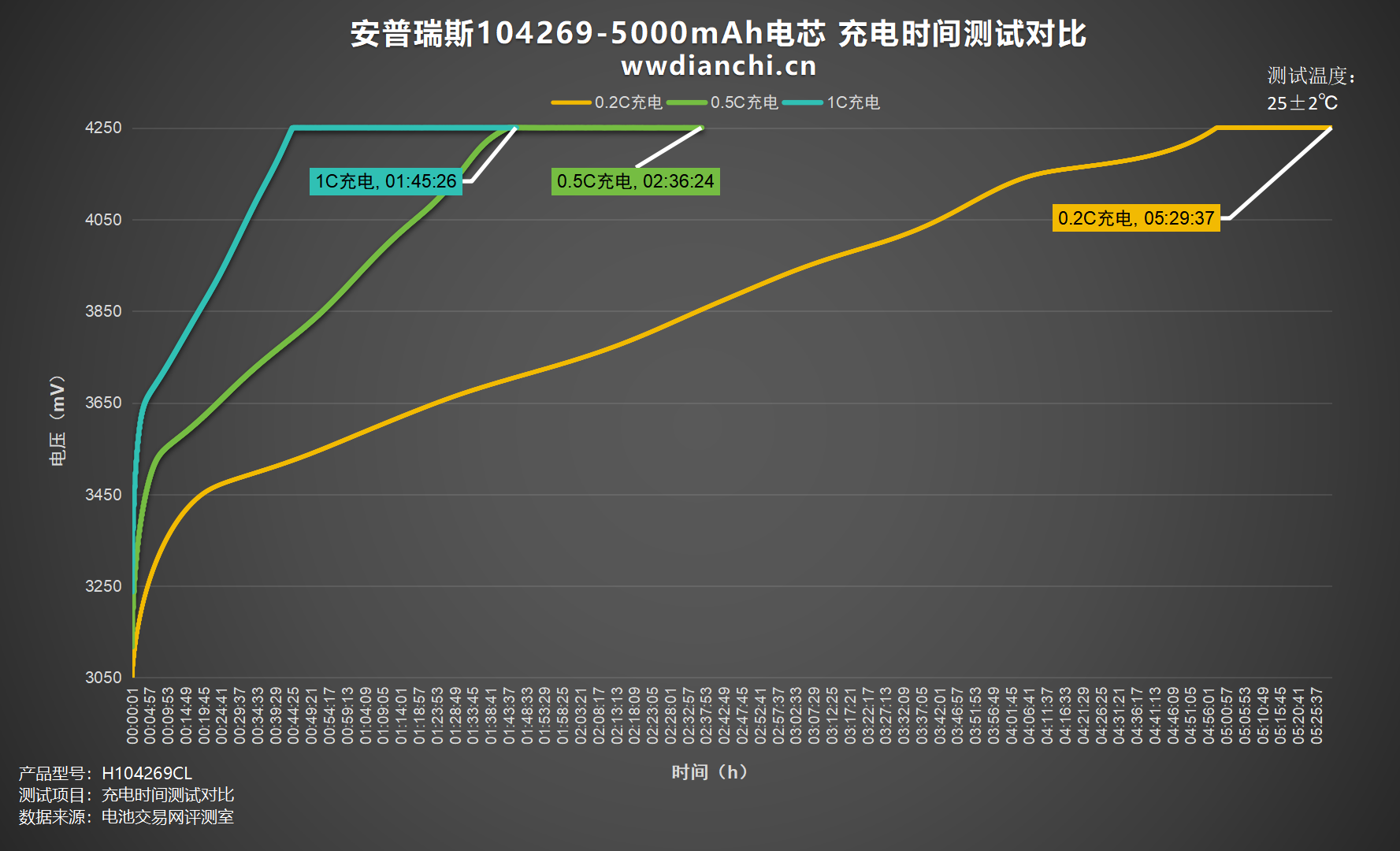

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时29分钟，0.5C充电充满耗时2小时36分钟，1C充电充满耗时1小时45分钟。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

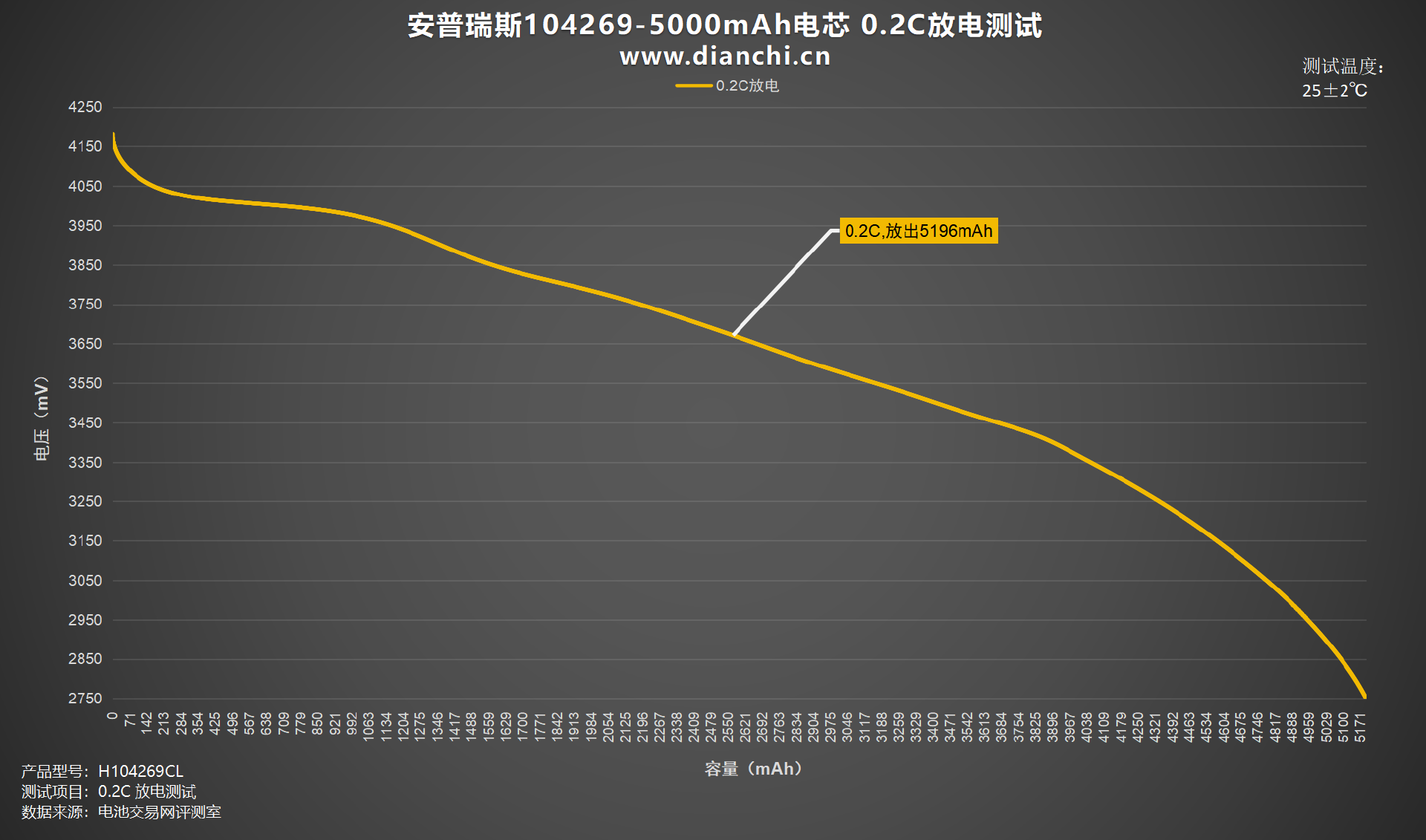

绘制出折线图，设置电流为 1000mA，0.2C为安普瑞斯104269-5000mAh软包电芯放电，均压3.61V，放到截止电压为 2.75V，耗时约5小时11分钟，放出容量5196mAh，放出能量18.78Wh。

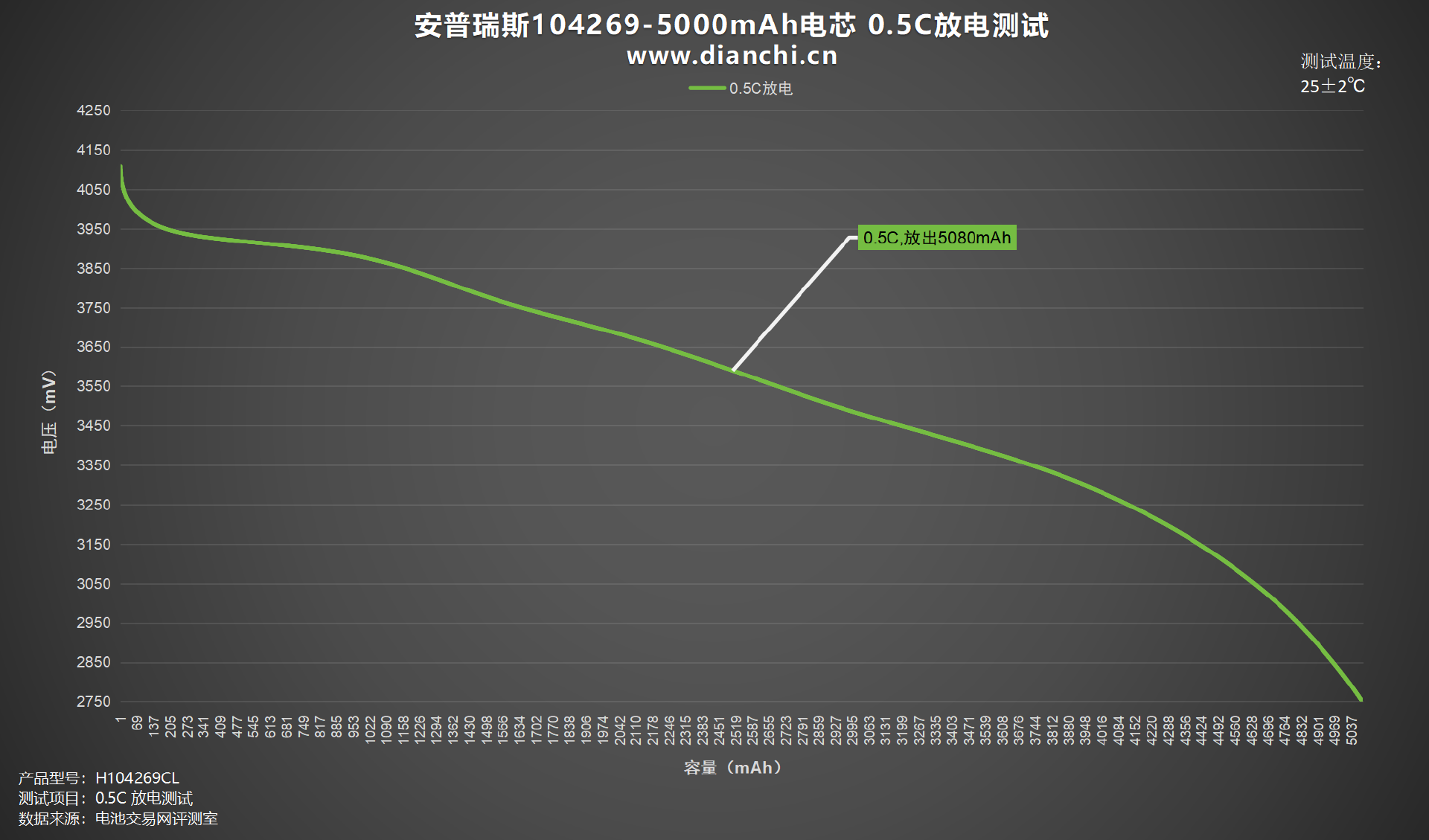

绘制出折线图，设置电流为 2500mA，0.5C为安普瑞斯104269-5000mAh软包电芯放电，均压3.54V，放到截止电压为 2.75V，耗时约2小时01分钟，放出容量5080mAh，放出能量18Wh。

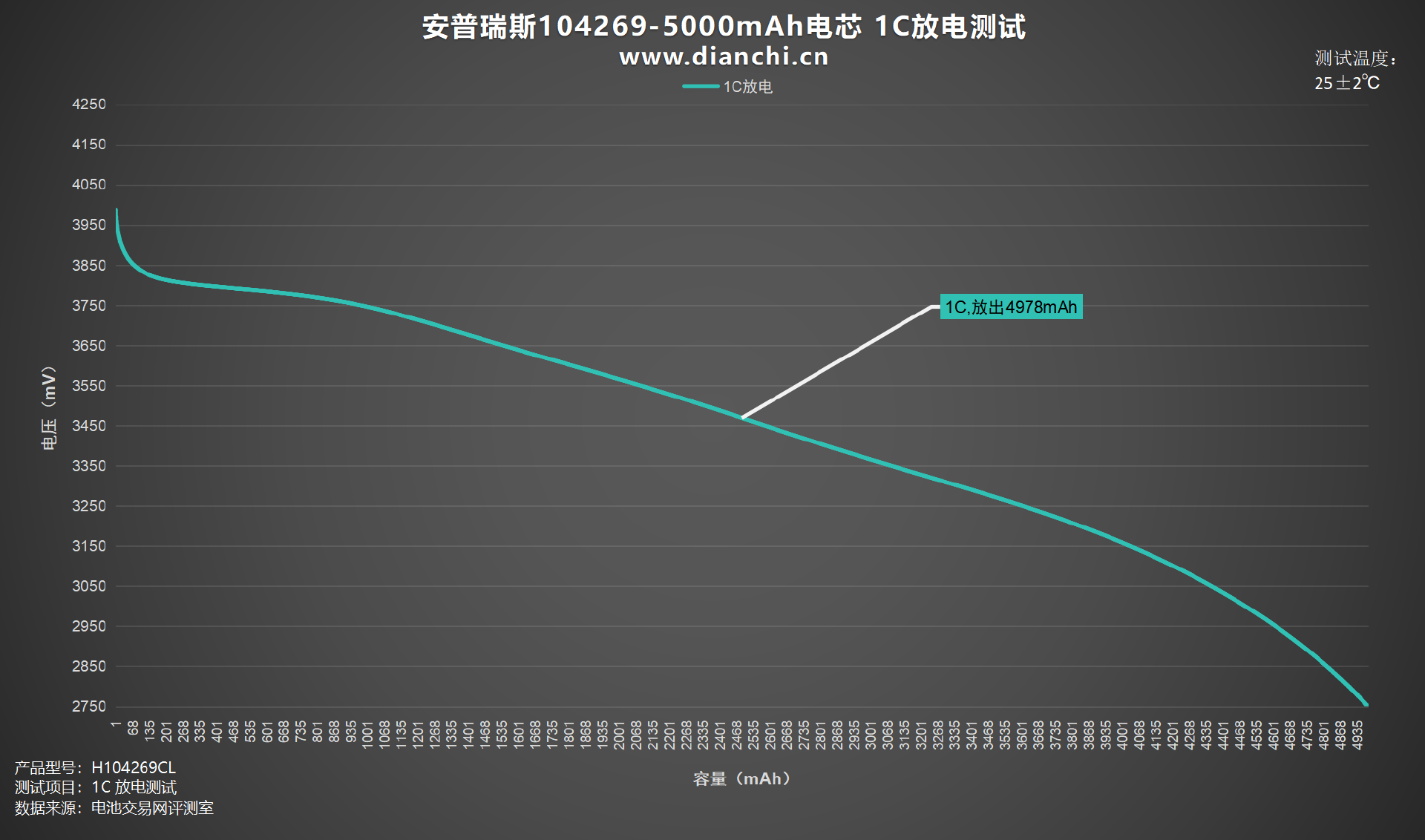

绘制出折线图，设置电流为 5000mA，1C为安普瑞斯104269-5000mAh软包电芯放电，均压3.44V，放到截止电压为 2.75V，耗时约59分钟，放出容量4978mAh，放出能量17.11Wh。

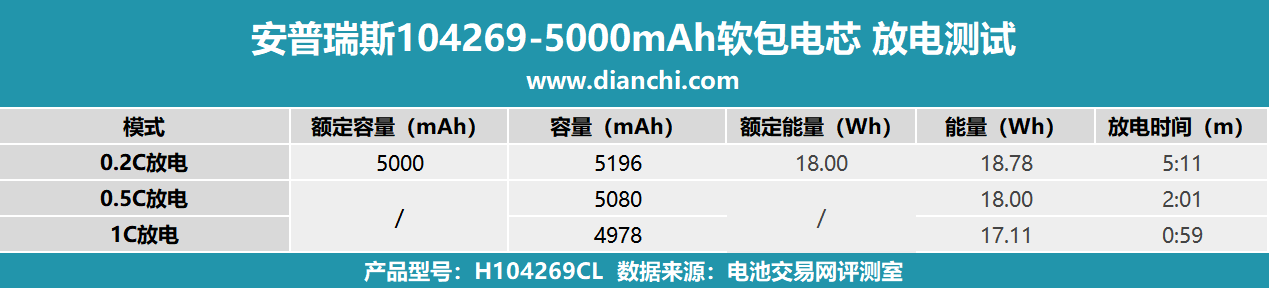

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为59分钟。放电时间最长的为0.2C放电，放电时间约为5小时11分钟。

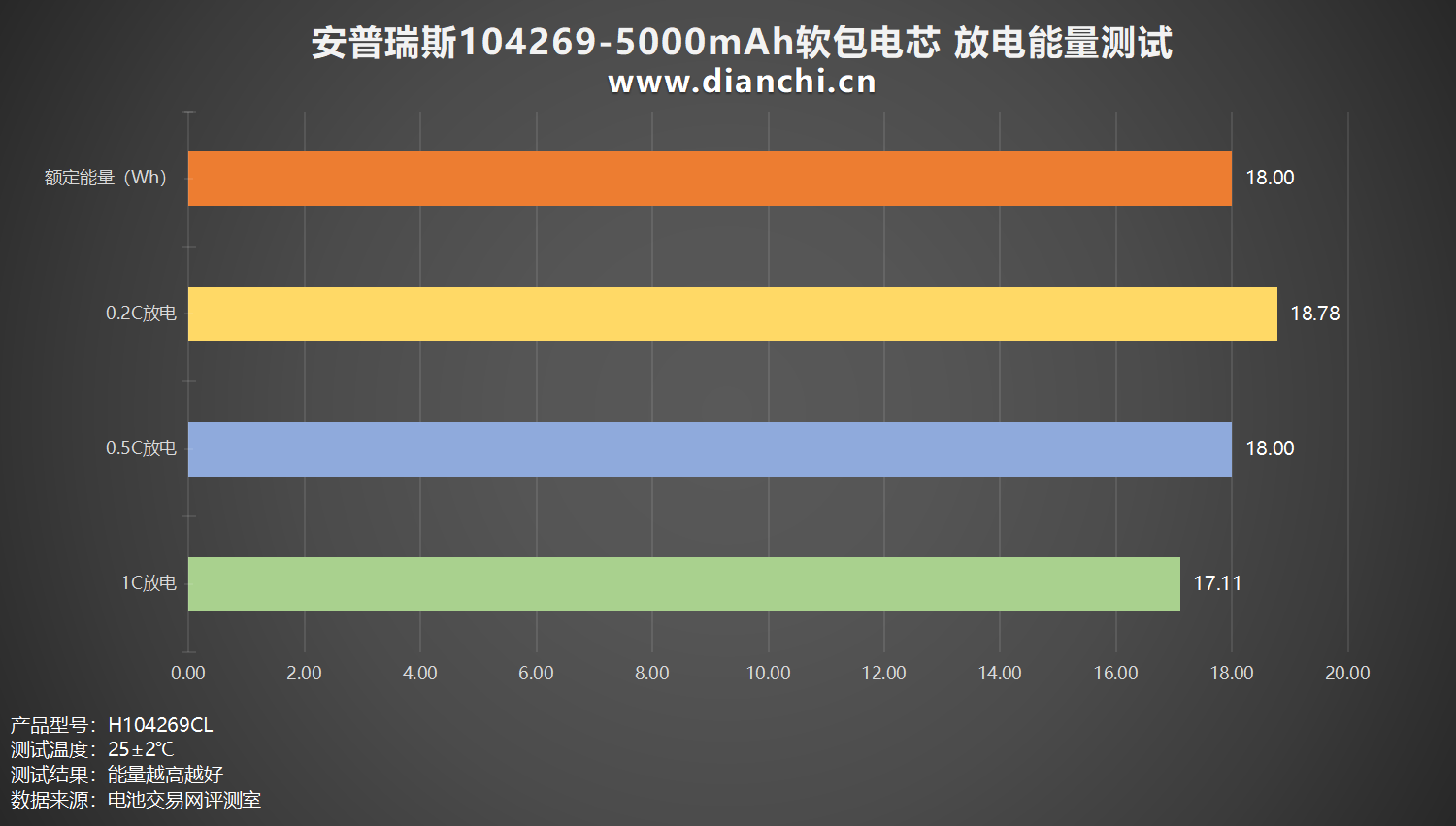

将测试数据汇总成柱状图，放电测试中整体放电能量在17.11-18.78Wh之间；整体差距并不大，其中放电能量最高的是0.2C放电档位，放电能量达到18.78Wh，超过标称能量；放电能量最低的是1C放电档位，放电能量为17.11Wh。

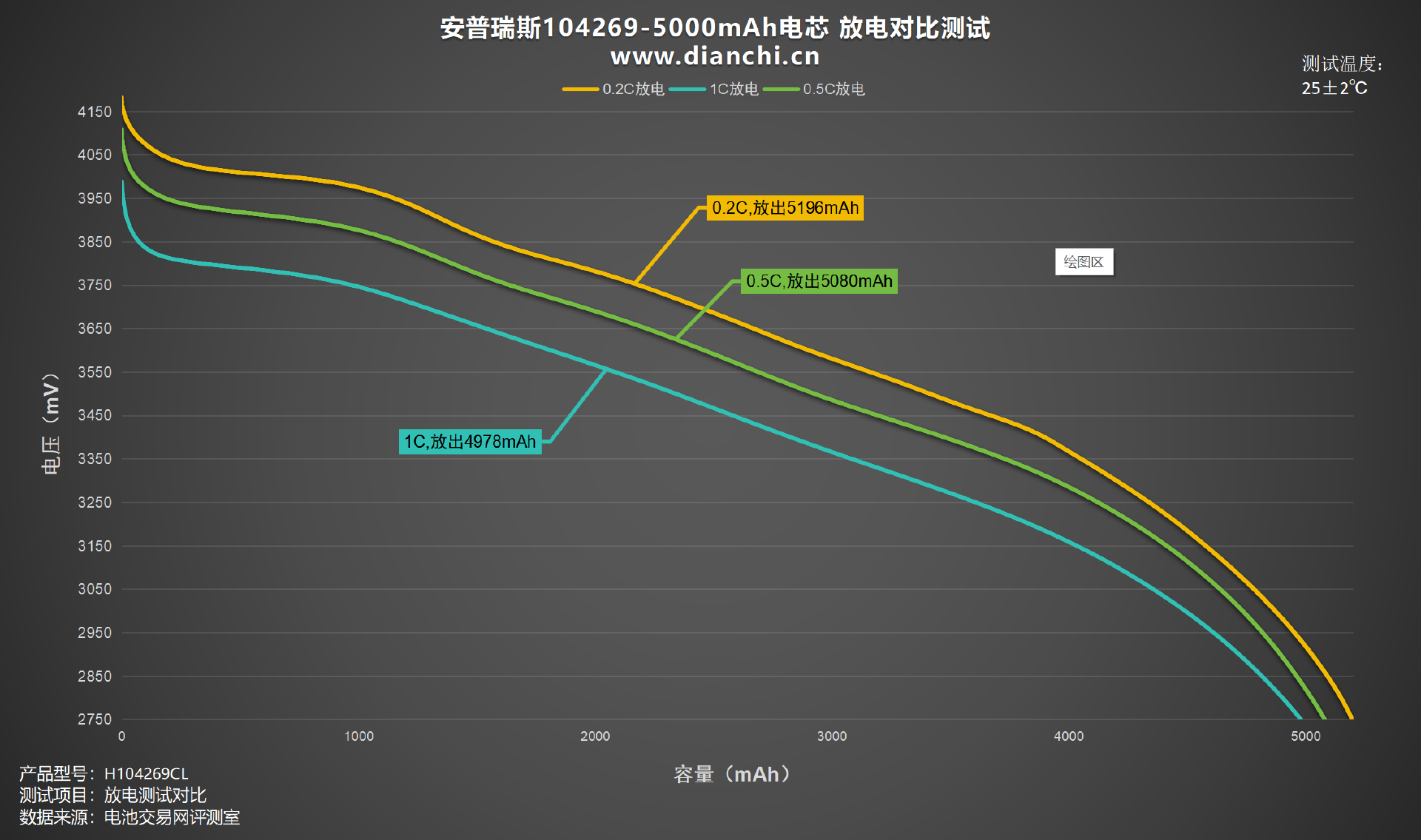

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到0.2C放出5196mAh，0.5C放出5080mAh，1C放出4978mAh。

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

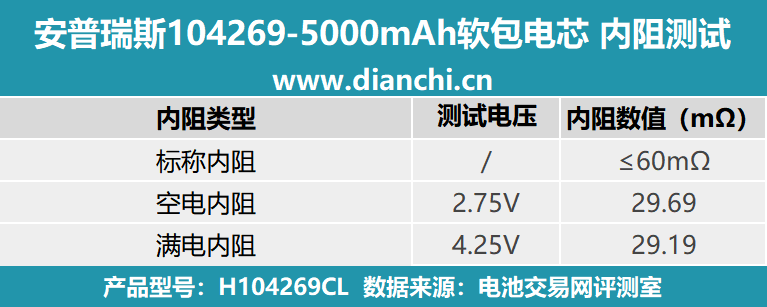

将测试数据汇总至表格，可以看到满电内阻电压为 4.25V，空电内阻电压则为 2.75V，安普瑞斯104269-5000mAh软包电芯标称内阻是 ≤60mΩ。

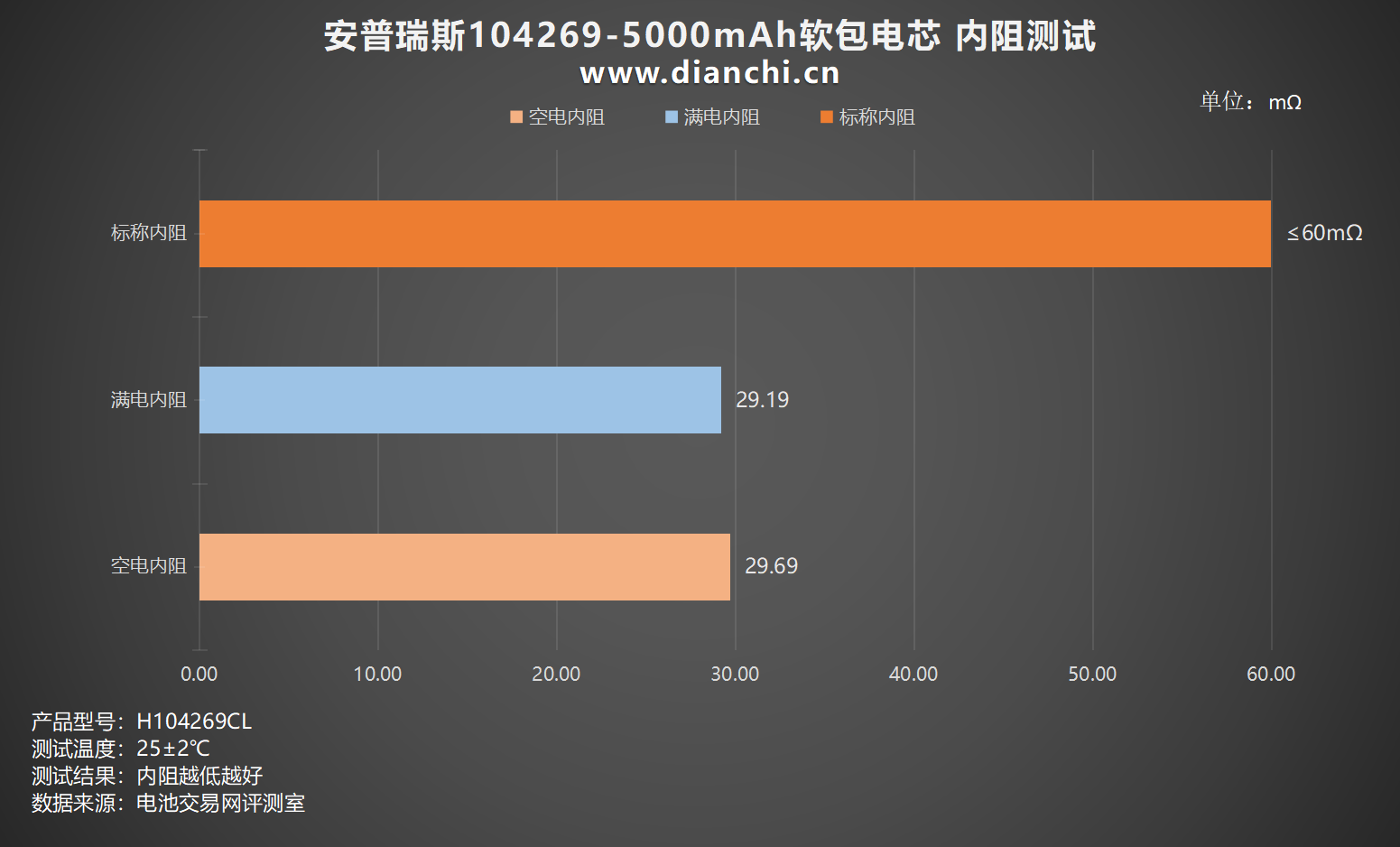

绘制出柱状图，可以看到 4.25V满电内阻为 29.19mΩ，2.75V空电内阻29.69mΩ，均没有超过标称内阻，且两种电压状态下内阻差异不大，可以看出这款电芯的稳定性较为优秀。

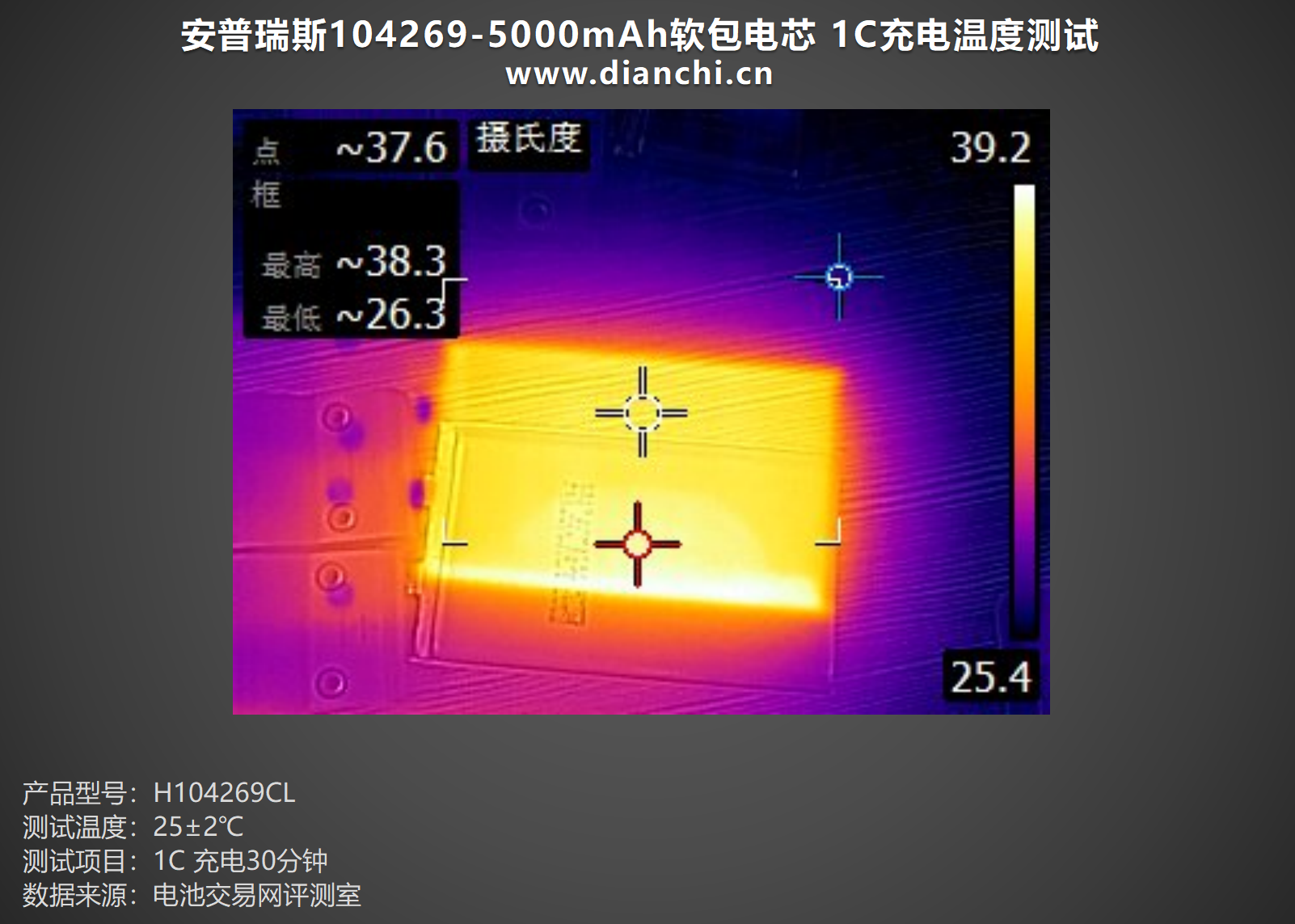

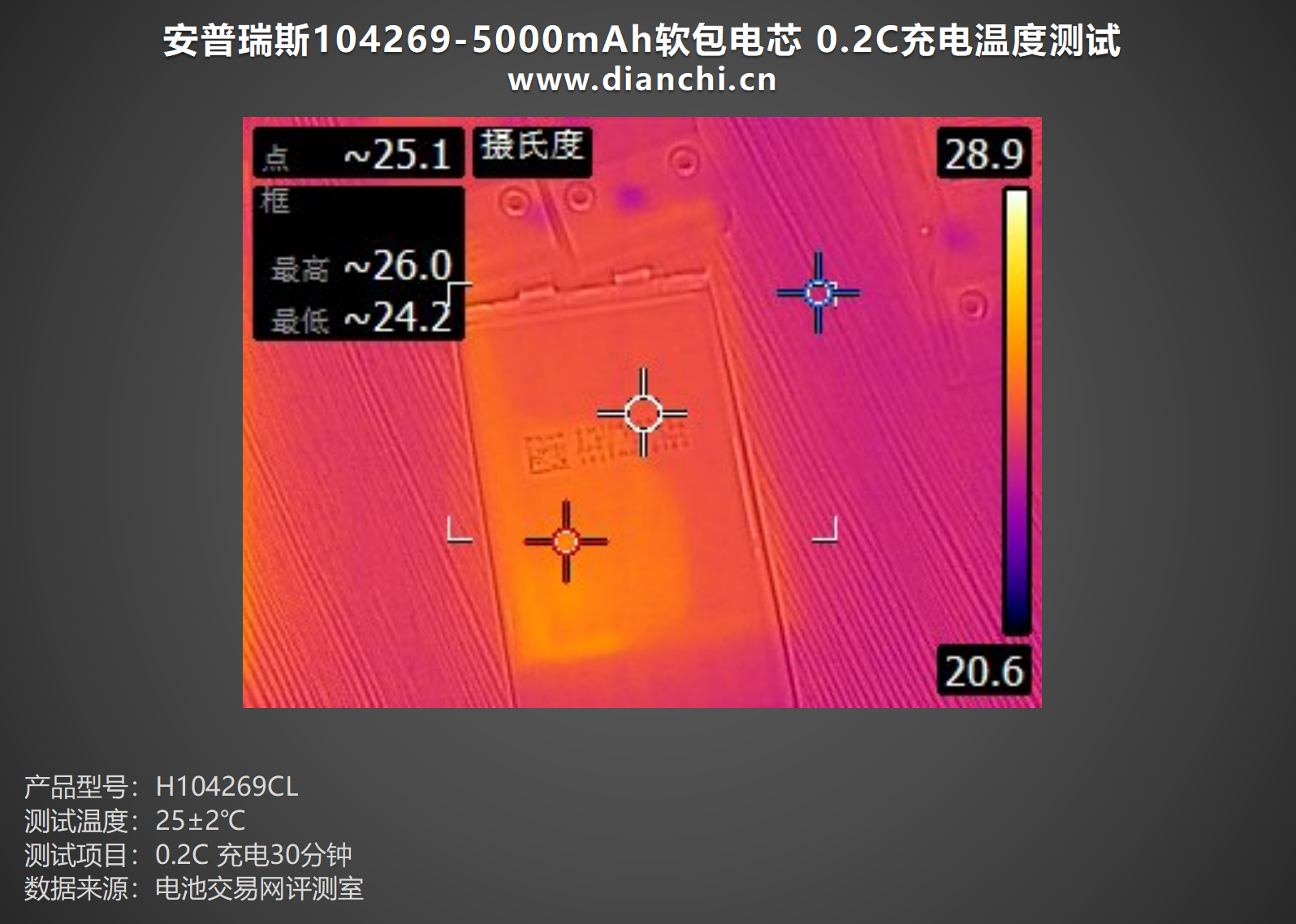

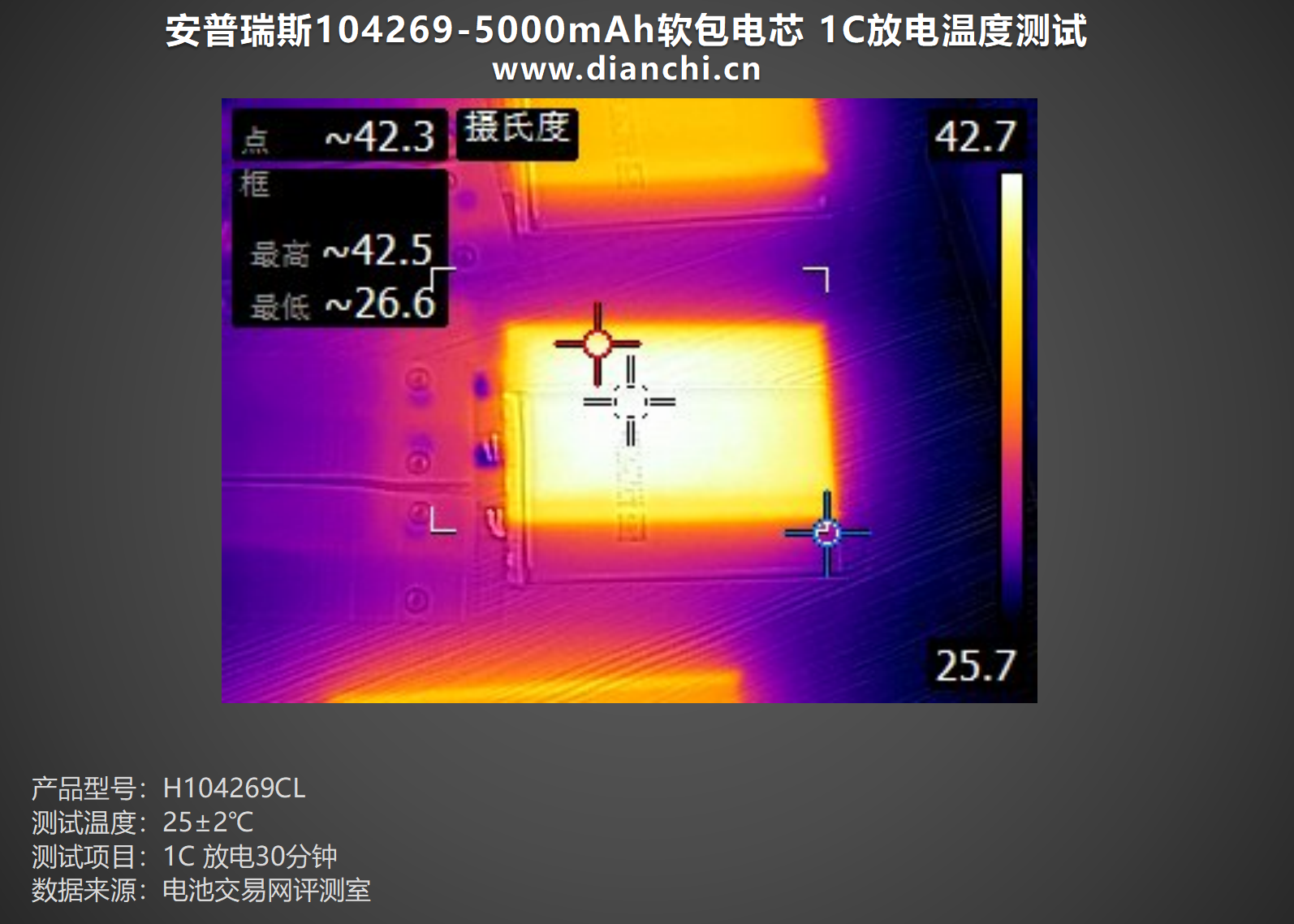

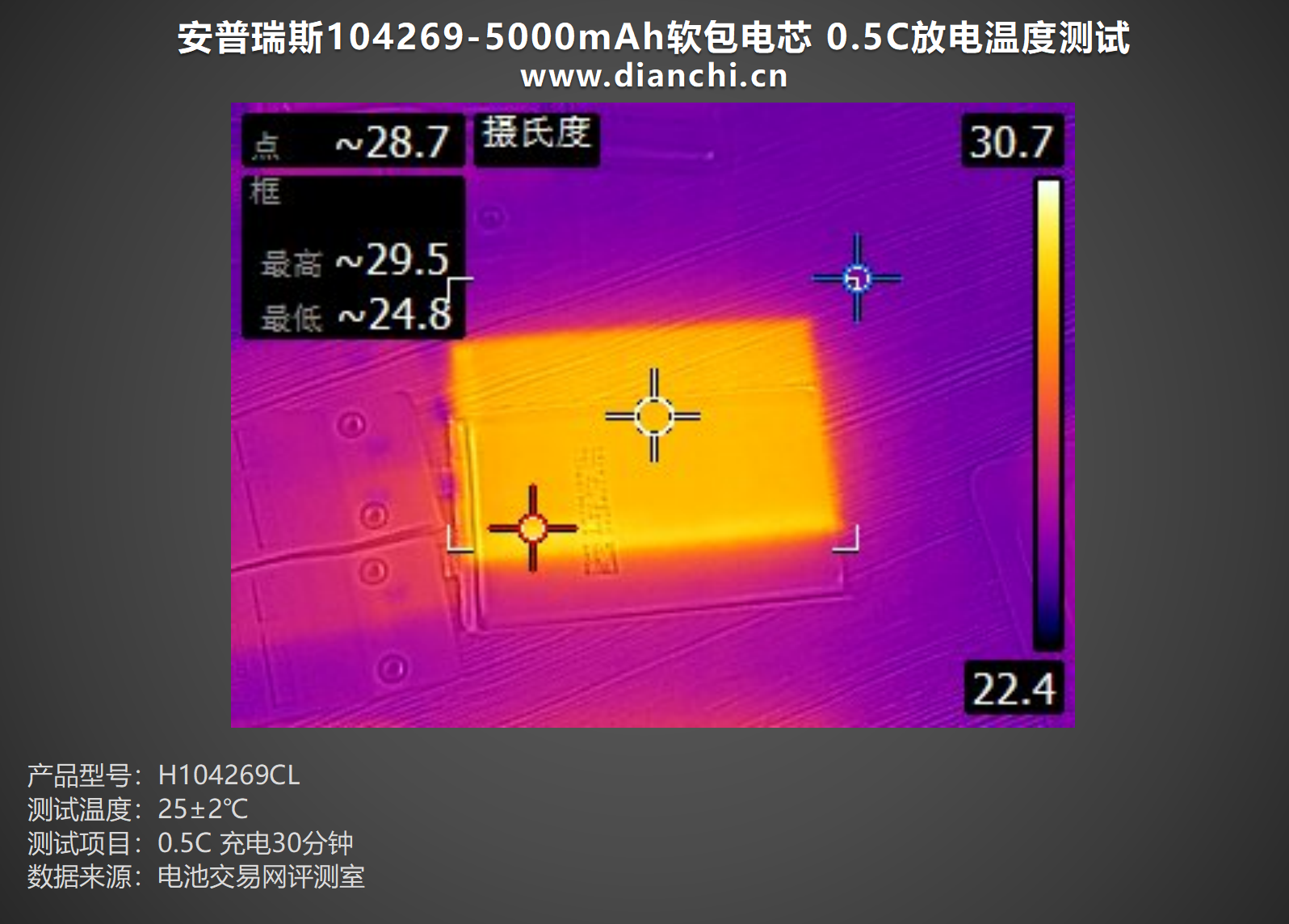

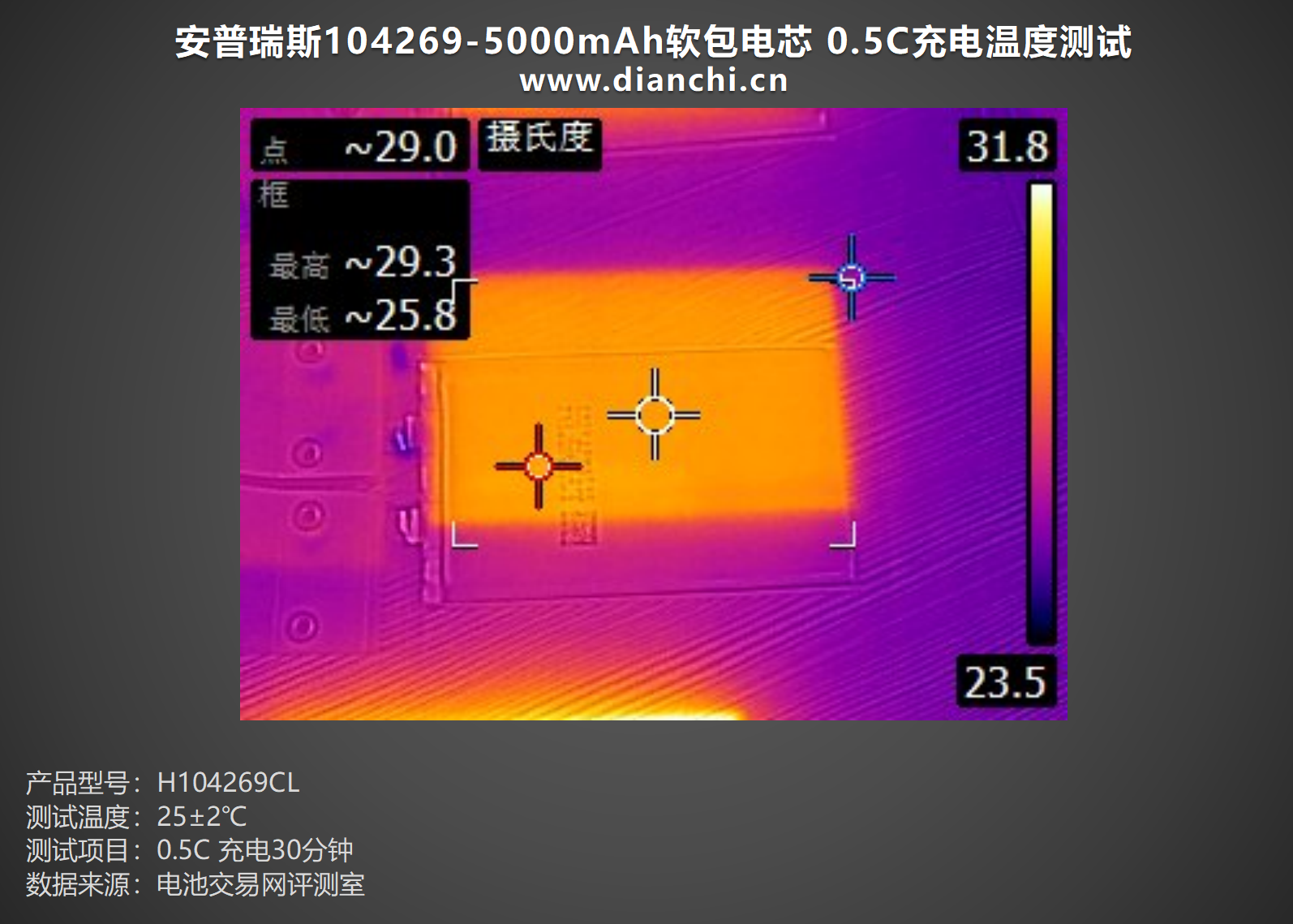

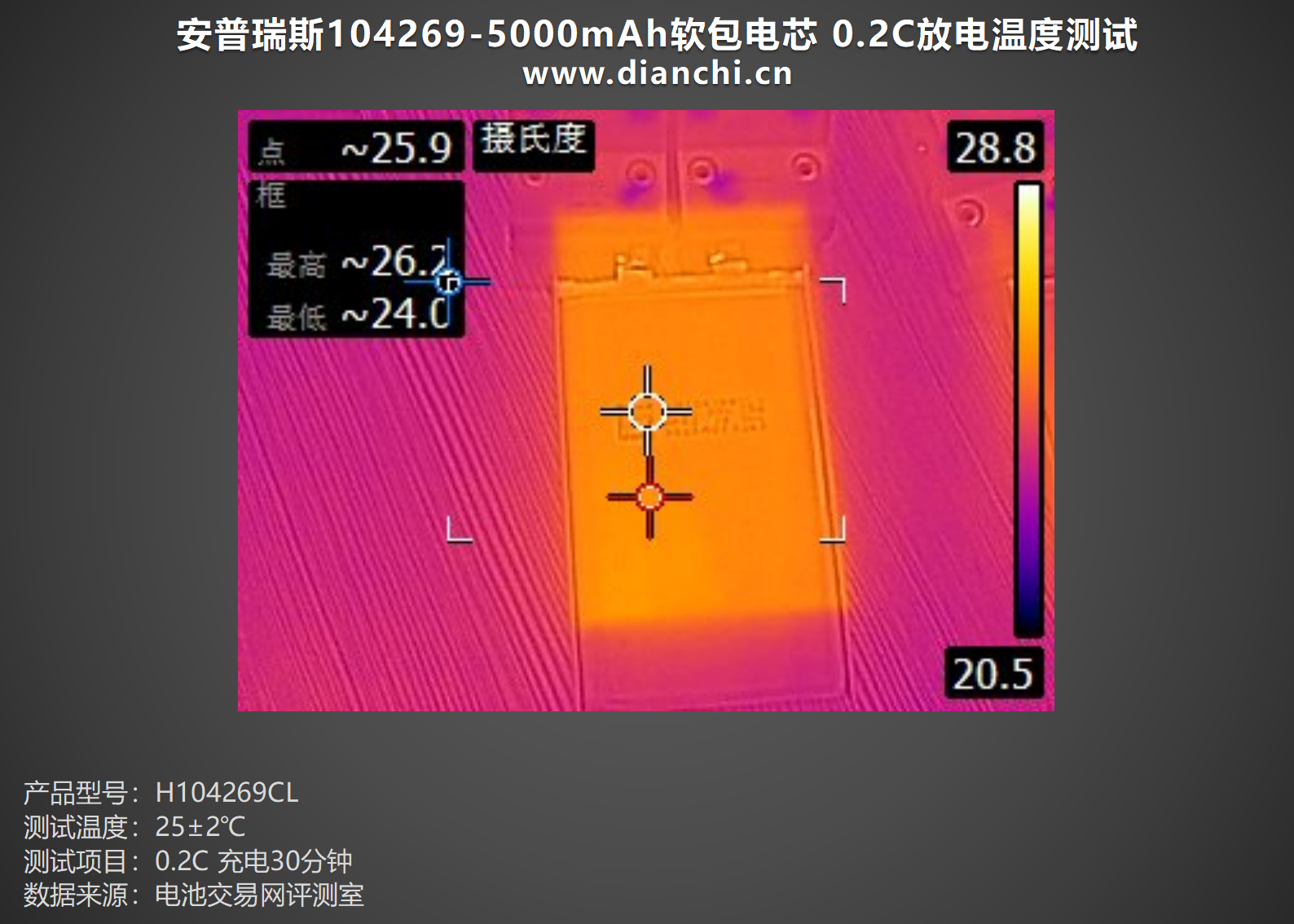

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
