前言
最近充电头网拿到了安克10000mAh自带线充电宝,这款产品搭载一个USB-C接口和USB-C线材,均支持PD 30W双向快充。此外,还搭载一个USB-A接口支持最大22.5W输出功率。配备智能数显屏能实时显示剩余电量以及预估充电时长,十分便捷。
通过拆解发现,移动电源充电管理方案来自DSEMI点思半导体,型号DS6036B,该芯片不仅支持包括PD3.1 /PD3.0/QC4.0/QC3.0/AFC/SCP/BC1.2/DCP等多种快充协议,还集成同步开关升降压变换器,且支持2-6节电池串联应用。
移动电源内置电池来自长虹三杰,使用两节INR21700-5000电池串联,并配备可靠的电池组保护方案进行保护。下面充电头网就对这款产品进行拆解,看看实际做工用料。
安克10000mAh 30W快充自带线移动电源开箱
先来看看这款充电宝的外包装以及外观。
包装盒采用白色背景设计,正面左上角为“ANKER 安克”品牌LOGO。右下角印有“SERIES 5”表明为安克第五代产品,包装盒整体素净十分简约。

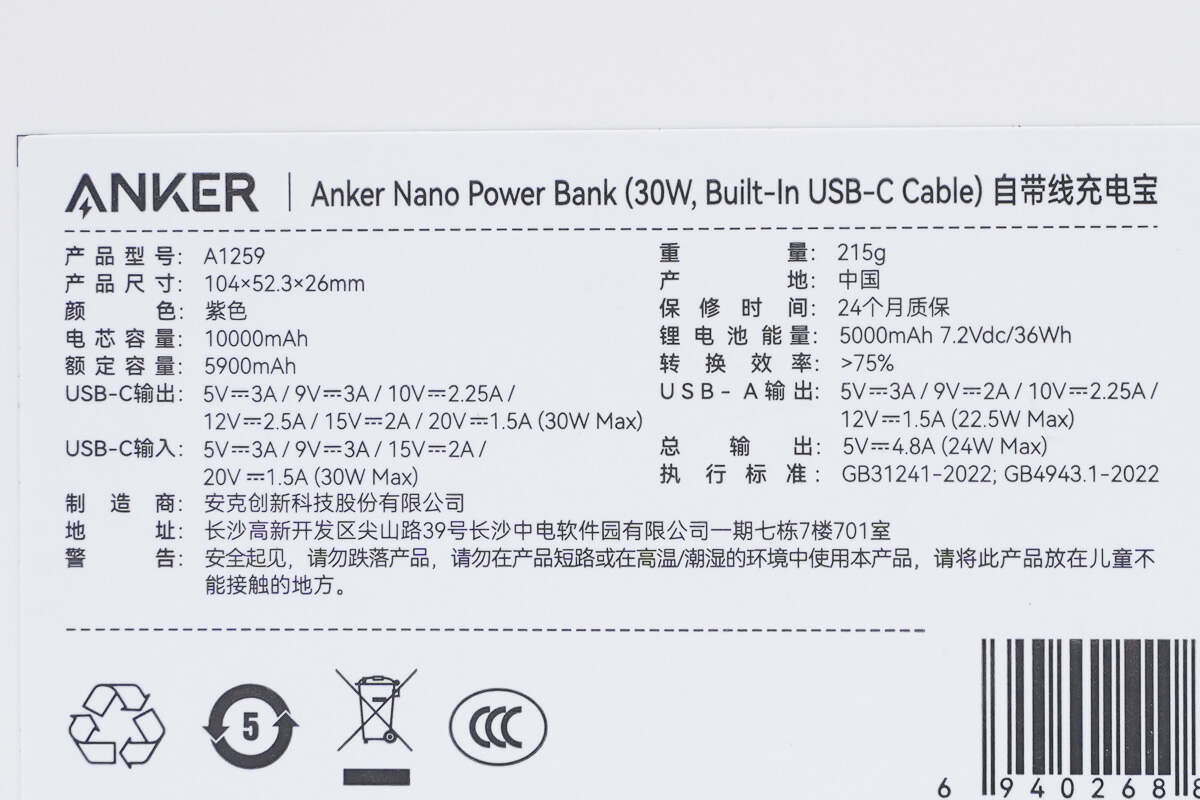

背后印有产品参数信息和认证标识等内容。
产品型号:A1259;产品尺寸:104x52.3x26mm;
颜色:紫色;
重量:215g;
电芯容量:10000mAh;
锂电池能量:5000mAh 7.2VDC/36Wh;
额定容量:5900mAh;
转换效率:>75%;
USB-C输出:5V3A、9V3A、10V2.25A、12V2.5A、15V2A、20V1.5A(30W Max);
USB-A输出:5V3A、9V2A、10V2.25A、12V1.5A(22.5W Max);
总输出:5V4.8A(24W Max);
USB-C输入:5V3A、9V3A、15V2A、20V1.5A(30W Max);

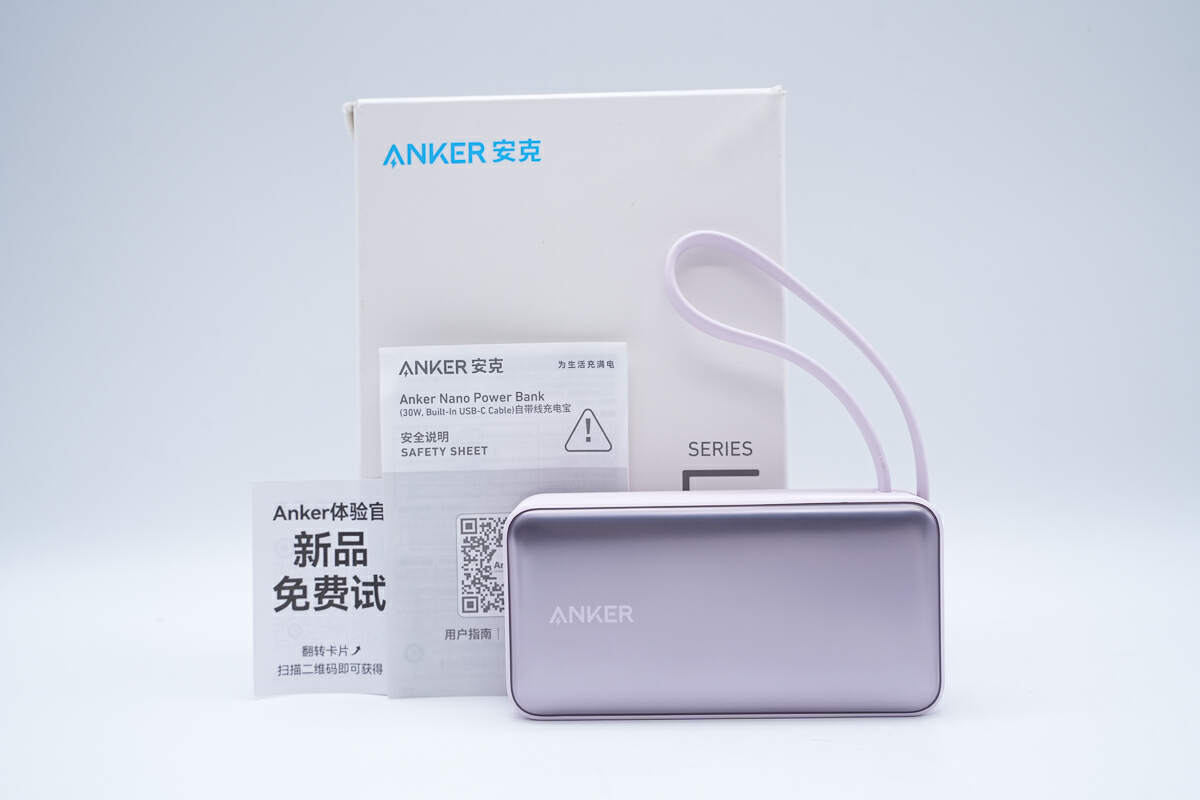

取出包装盒里配件,除安克10000mAh 30W快充自带线移动电源外,还有一个新品体验卡,和一份产品说明书。
安克10000mAh 30W快充自带线移动电源为粉紫短柱状设计,面板为电镀亮面材料,外壳则是阻燃PC材料,整体给人晶莹温润的感觉。

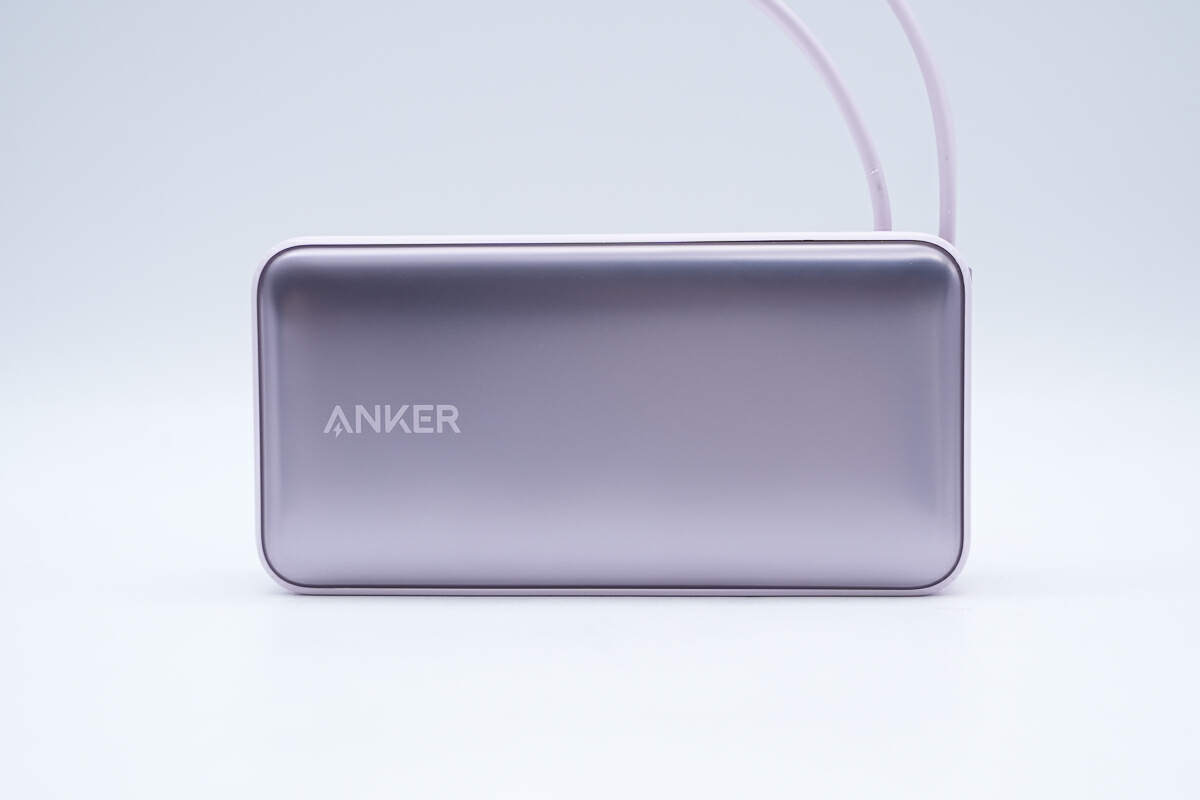

产品正面采用电镀亮面工艺,触感丝滑细腻,反射金属光泽,左侧印有安克“ANKER”英文logo,右侧镂空出半透明显示屏。
屏幕工作状态特写,可通过开关按钮,实时显示剩余电量及预估充电时长。

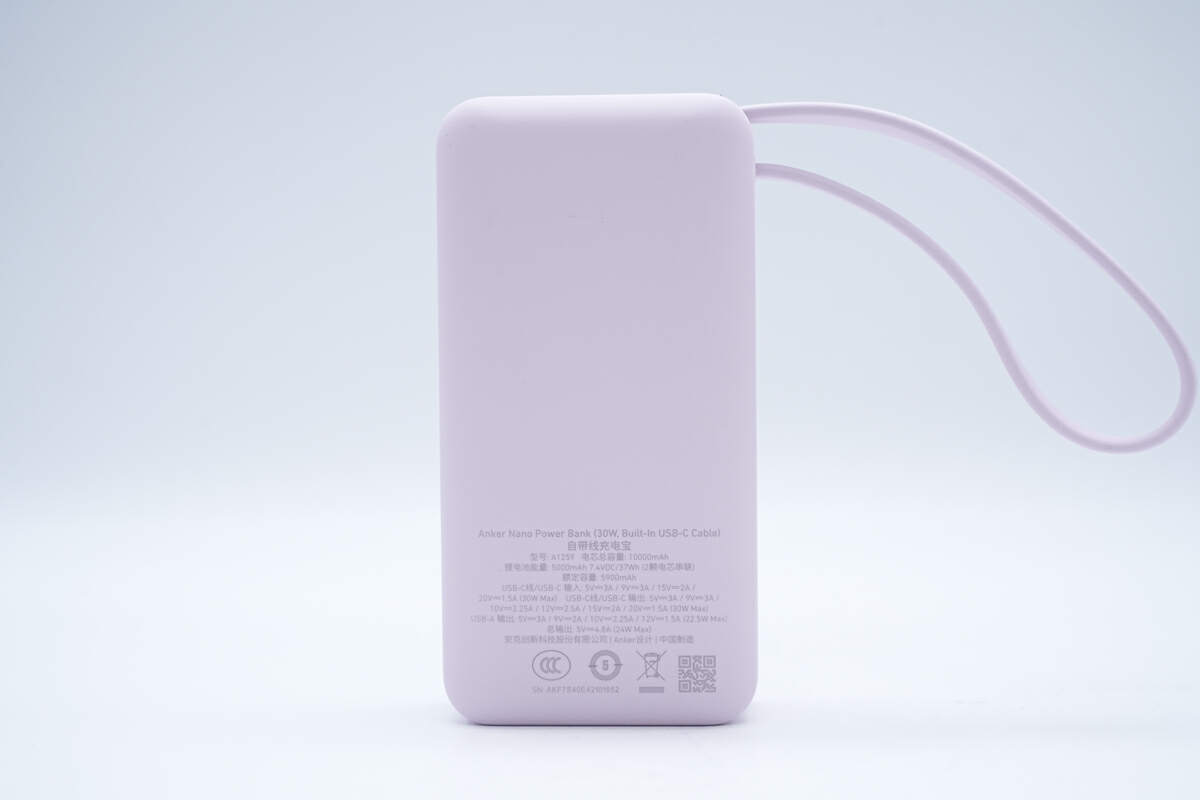

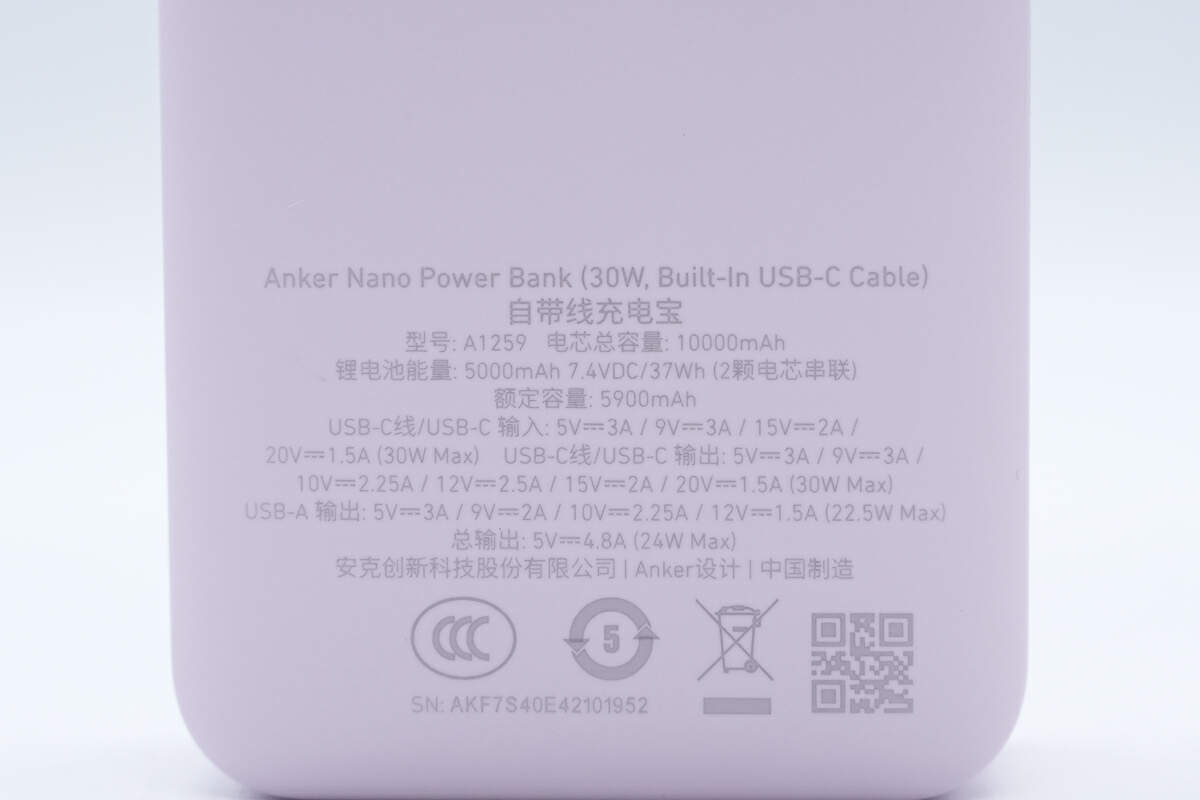

背面印有产品基本信息。
产品信息特写,由于之前已详细描述,此处不再赘述。

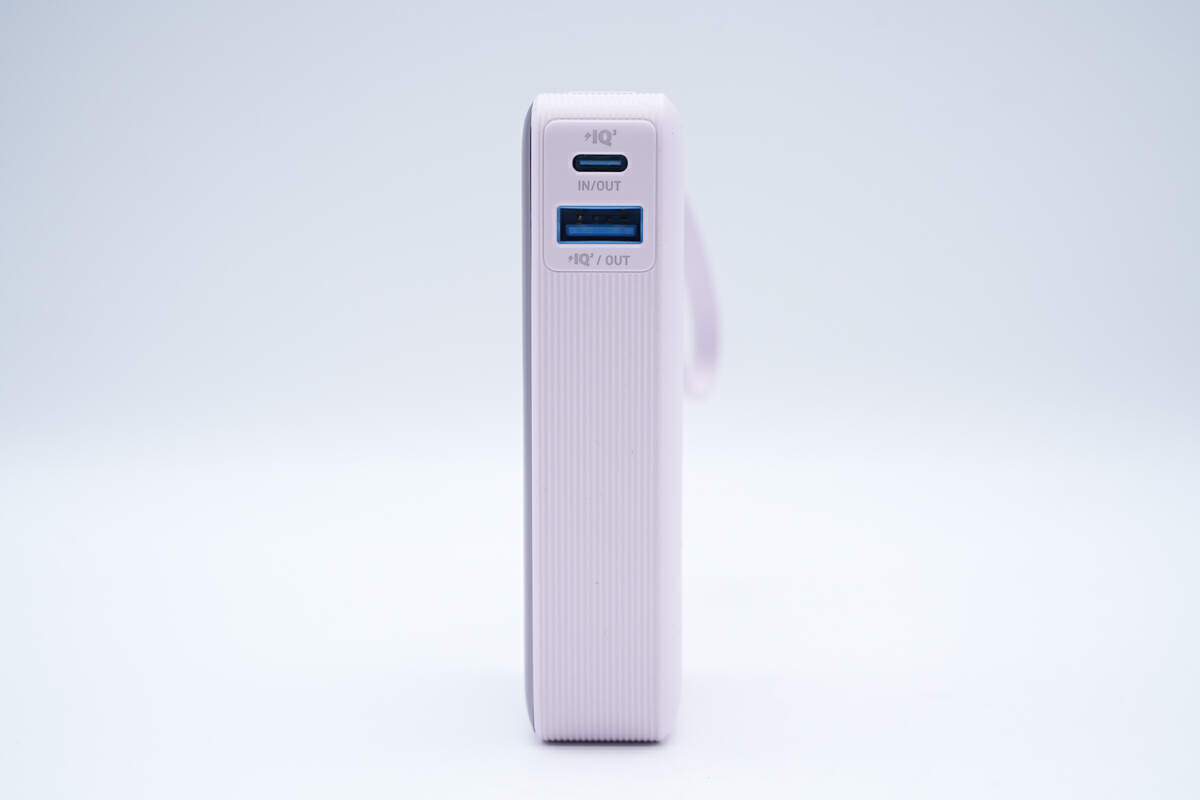

右侧面有1A1C两个USB接口。

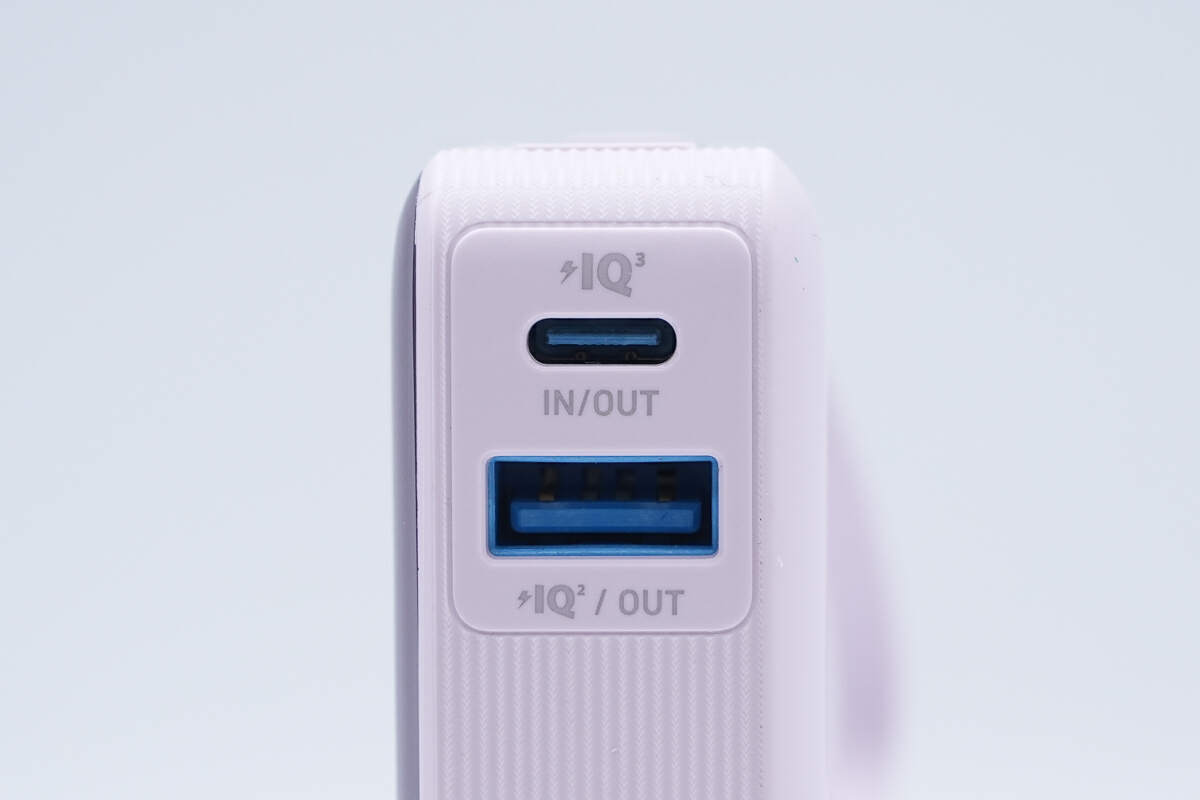

接口特写,可见内部蓝色胶芯,周边印有安克特色接口标识。

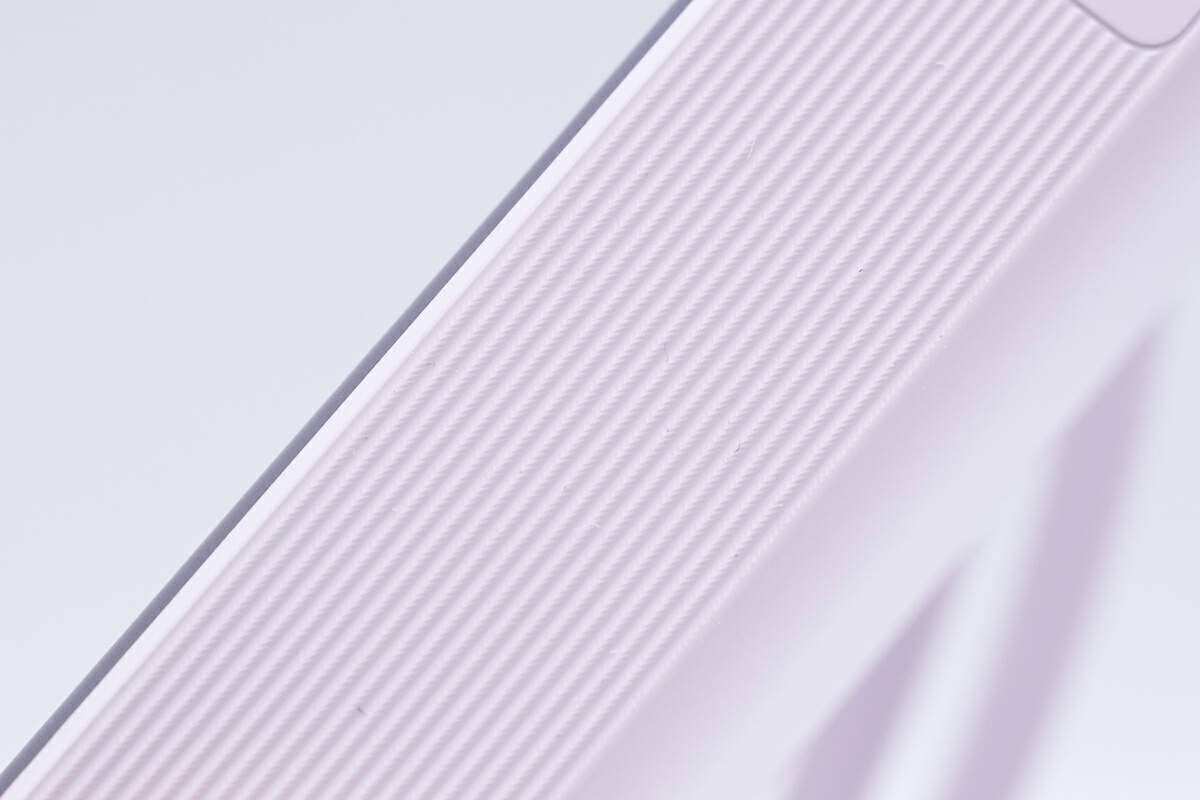

外壳整体镂刻竖纹增加摩擦力用于持握防滑。

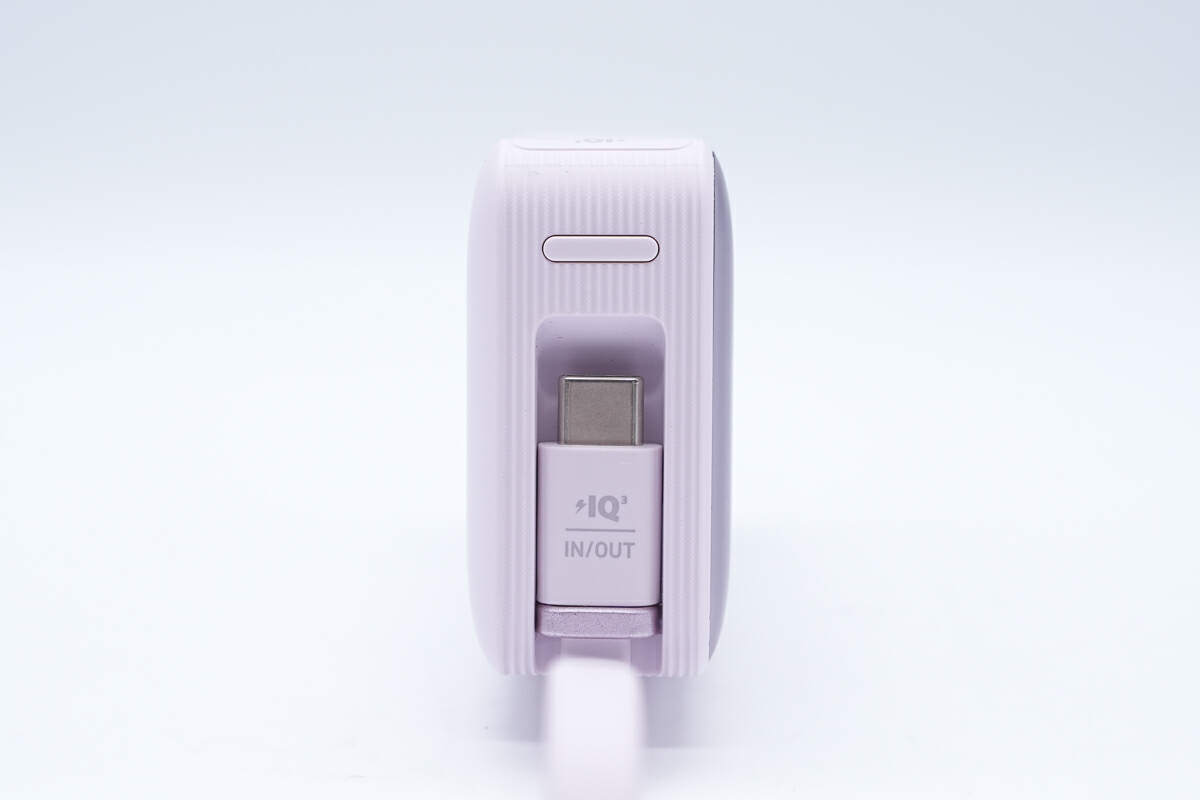

顶部为开关按钮和自带线端子。

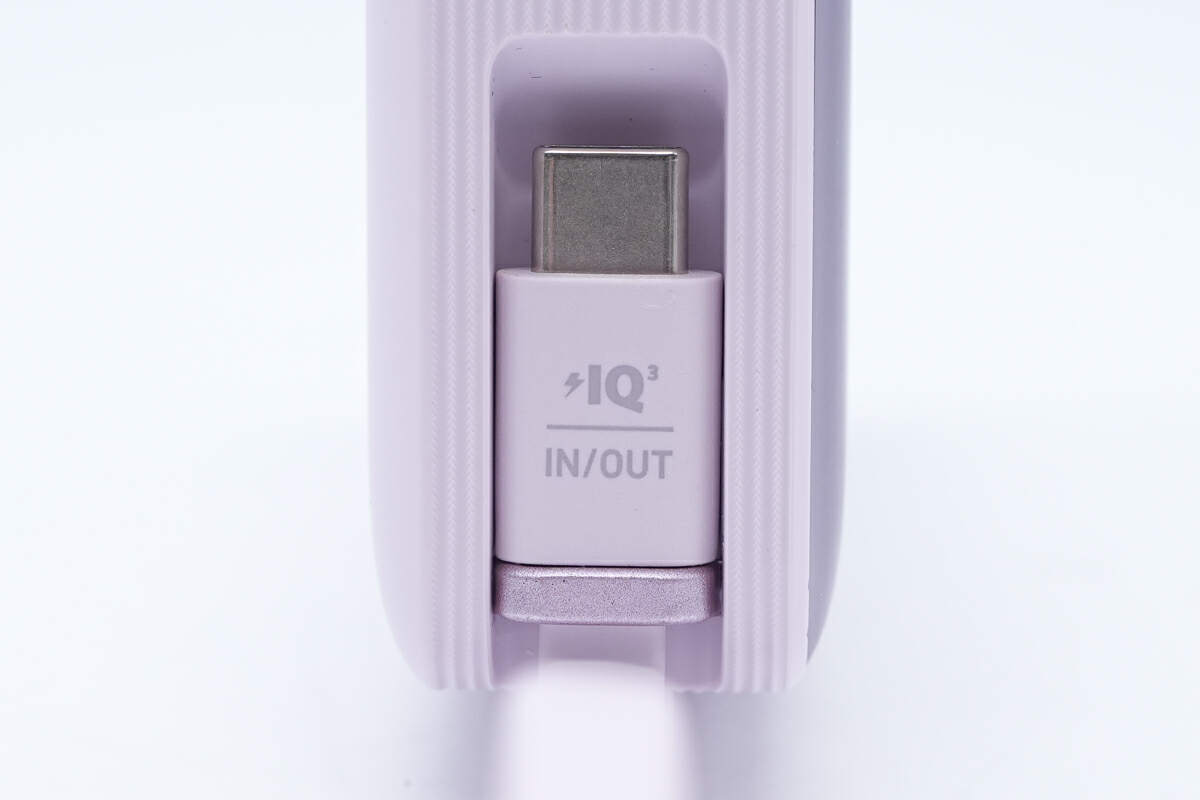

移动电源的USB-C自带线特写,端子处有安克快充标识,且配备金属卡扣,使自带线更好收束。不用时用作手提环,用时从顶部凹槽扯出充电。

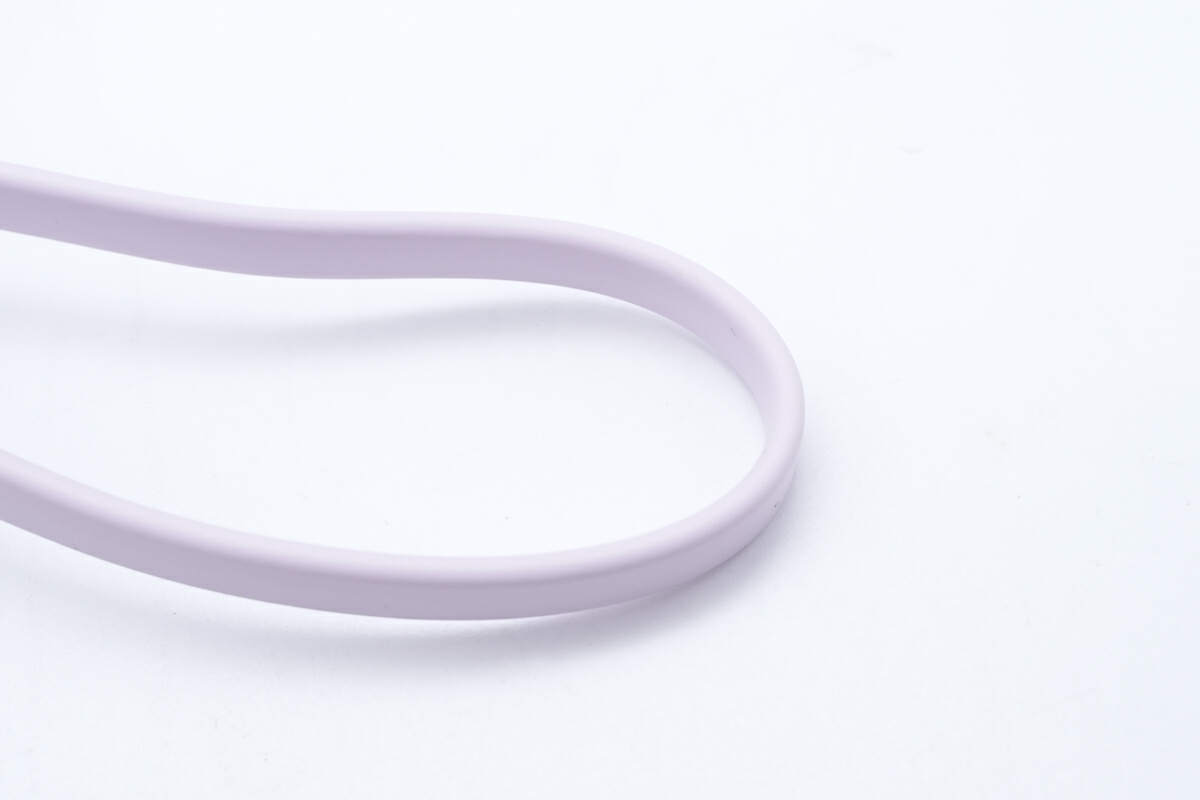

自带线为橡胶材质,触感弹软,与机身颜色一体。

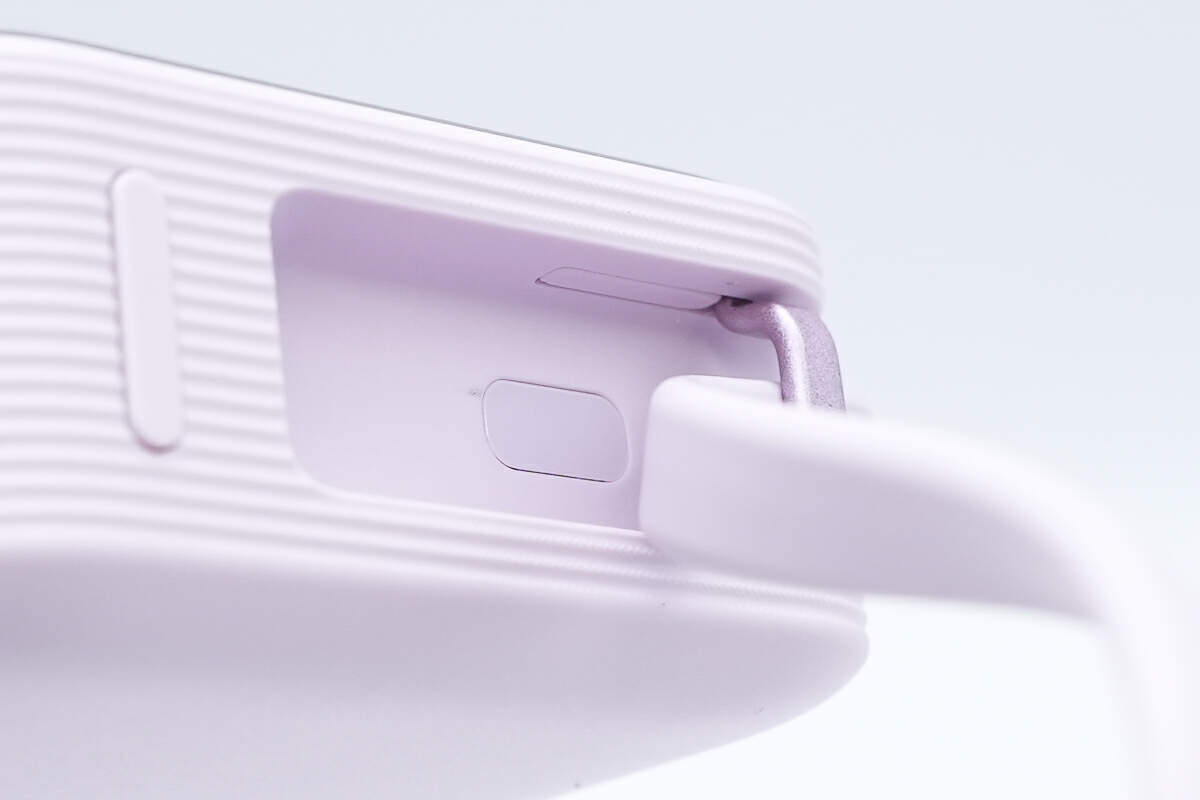

用于吸附USB-C接口端子的磁铁特写。

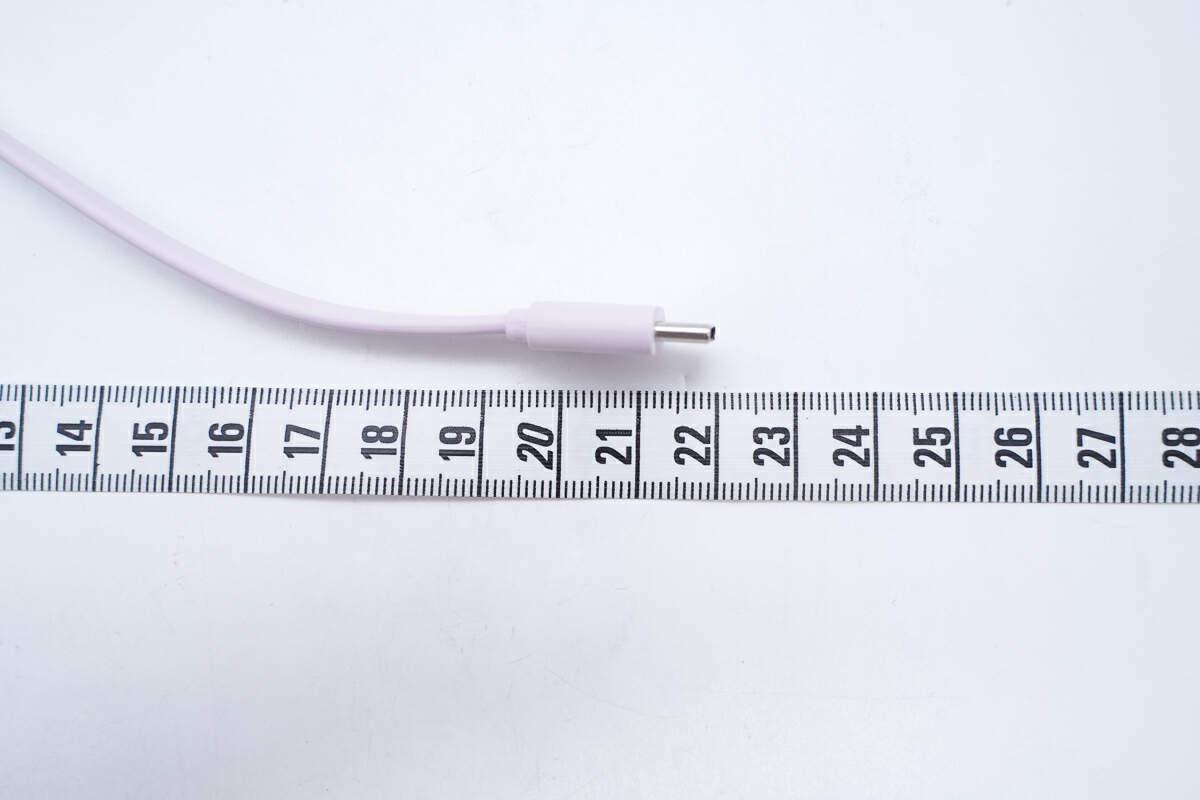

测得自带线长度为21.9cm。

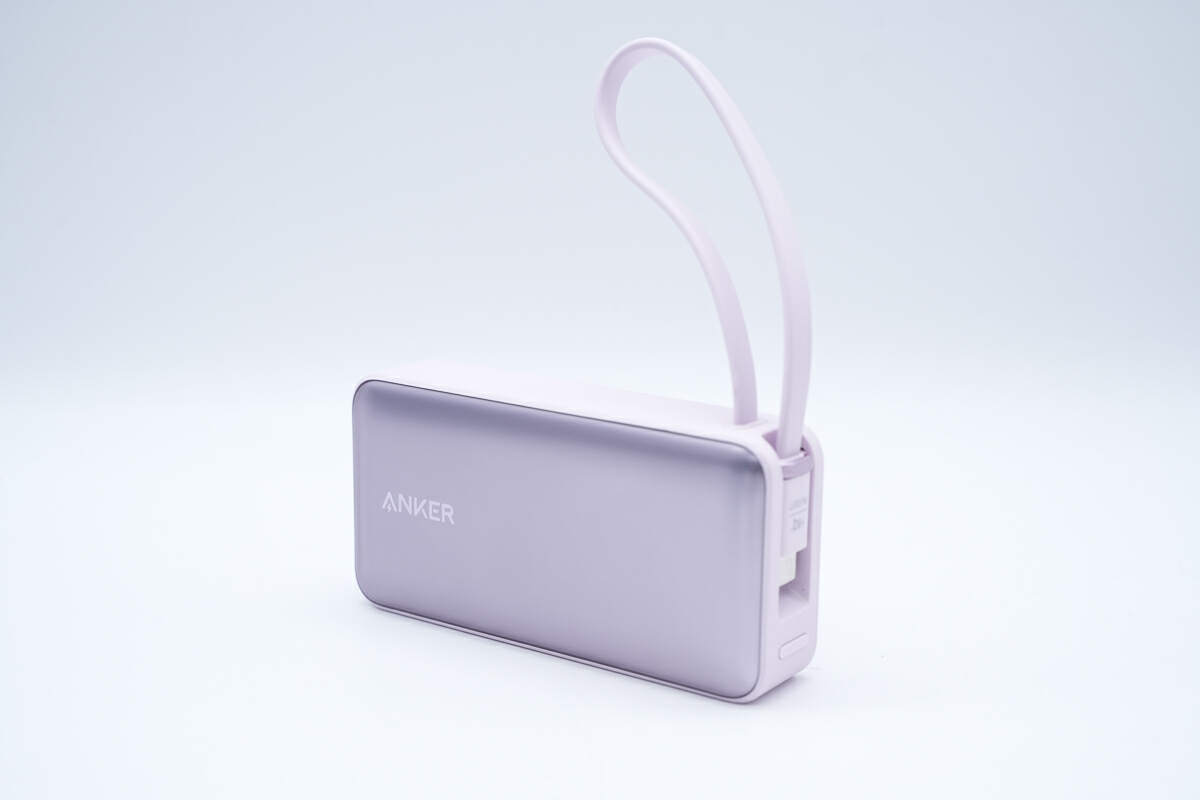

使用自带线作为手提拉环使用场景演示。

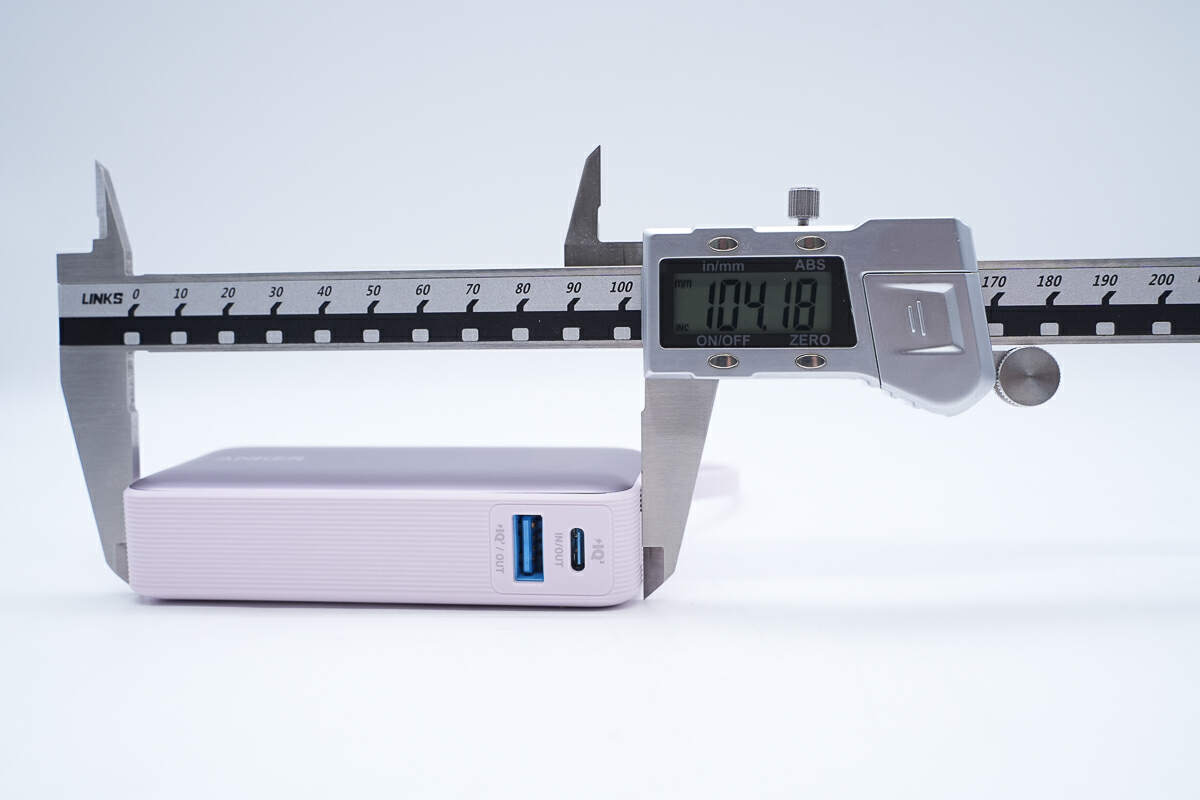

实测移动电源机身长度为104.18mm。

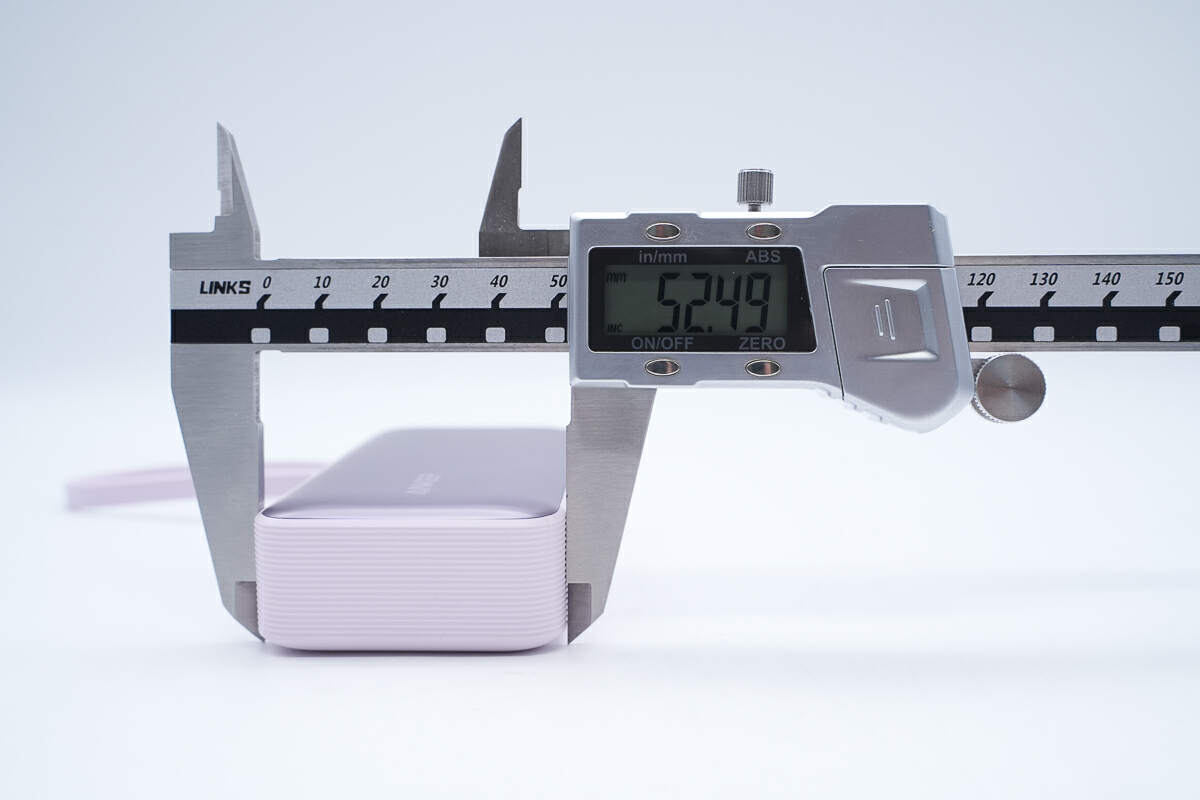

宽度为52.49mm。

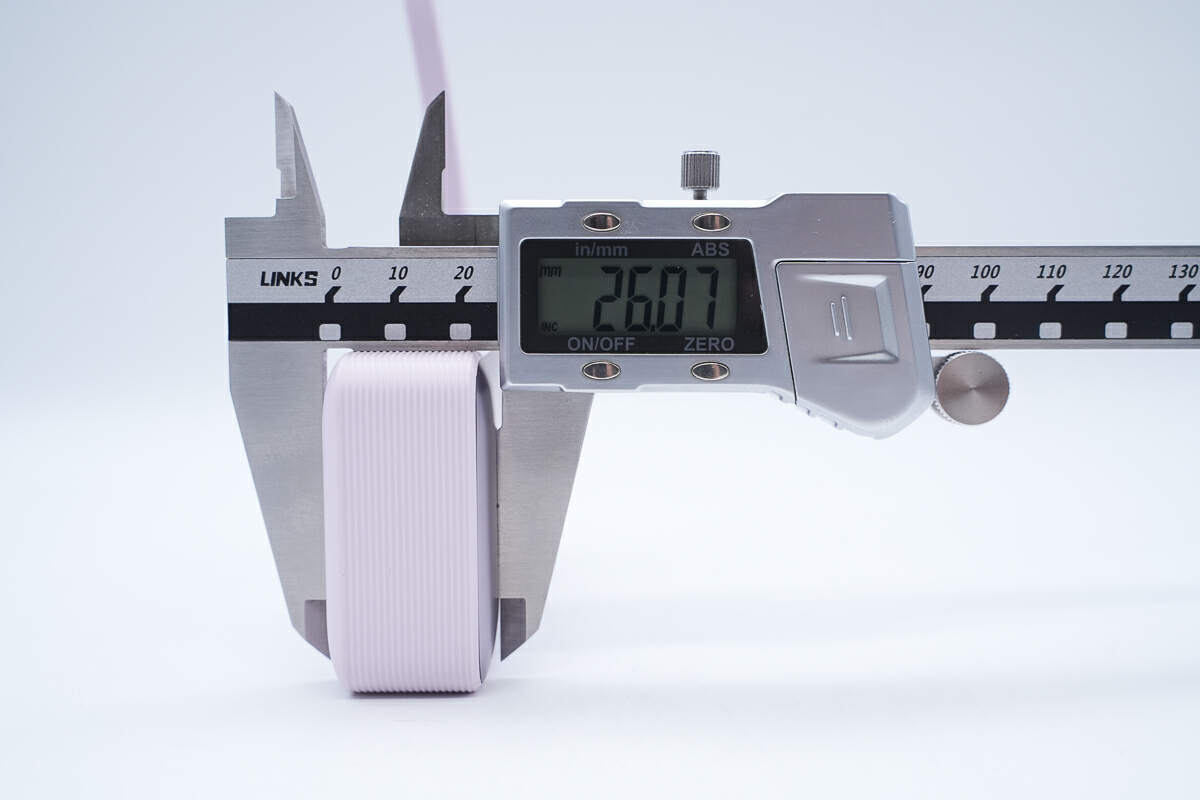

厚度为26.07mm。

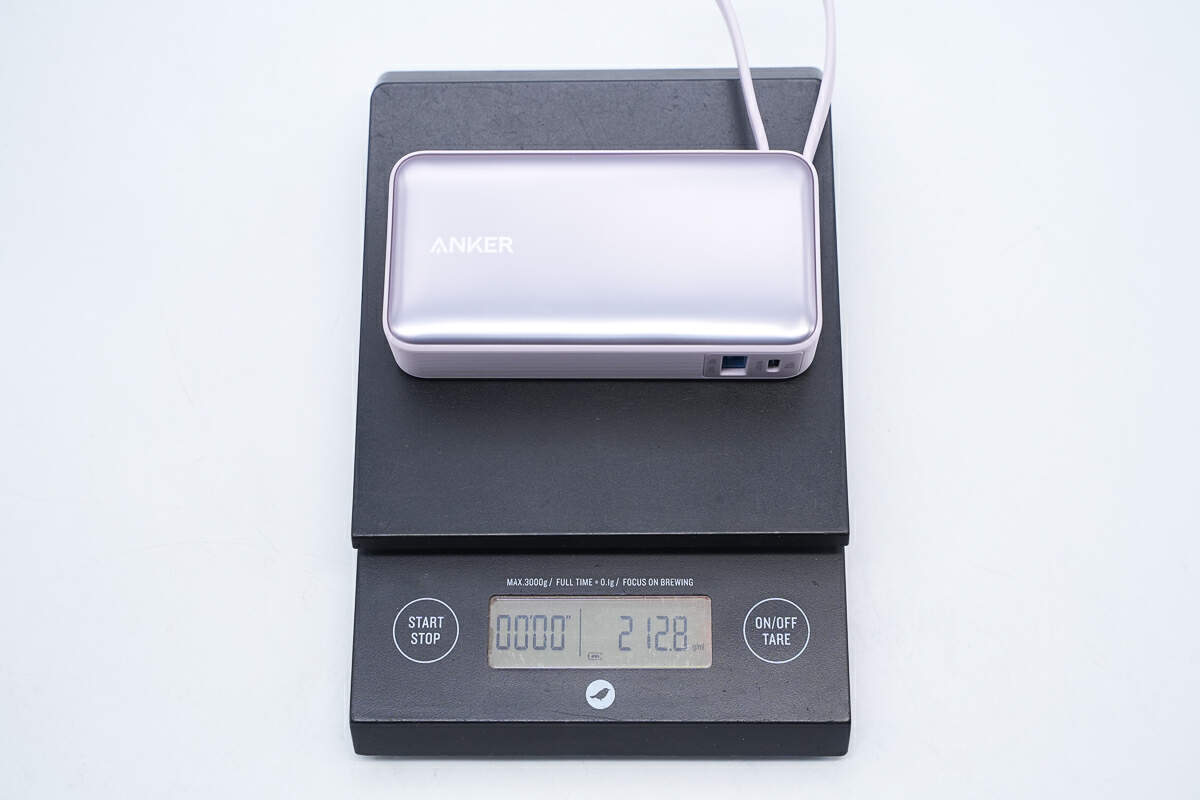

测得其重量为212.8g。

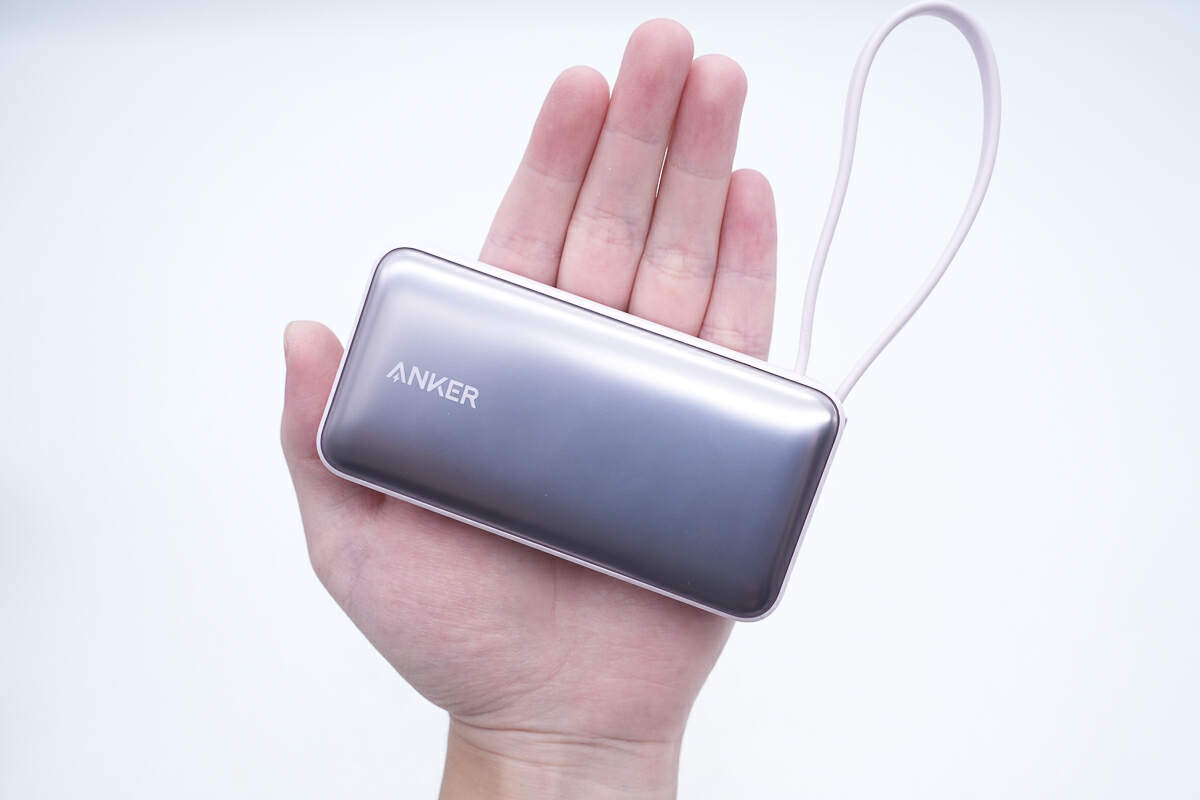

放在成年人手中感受下大小。

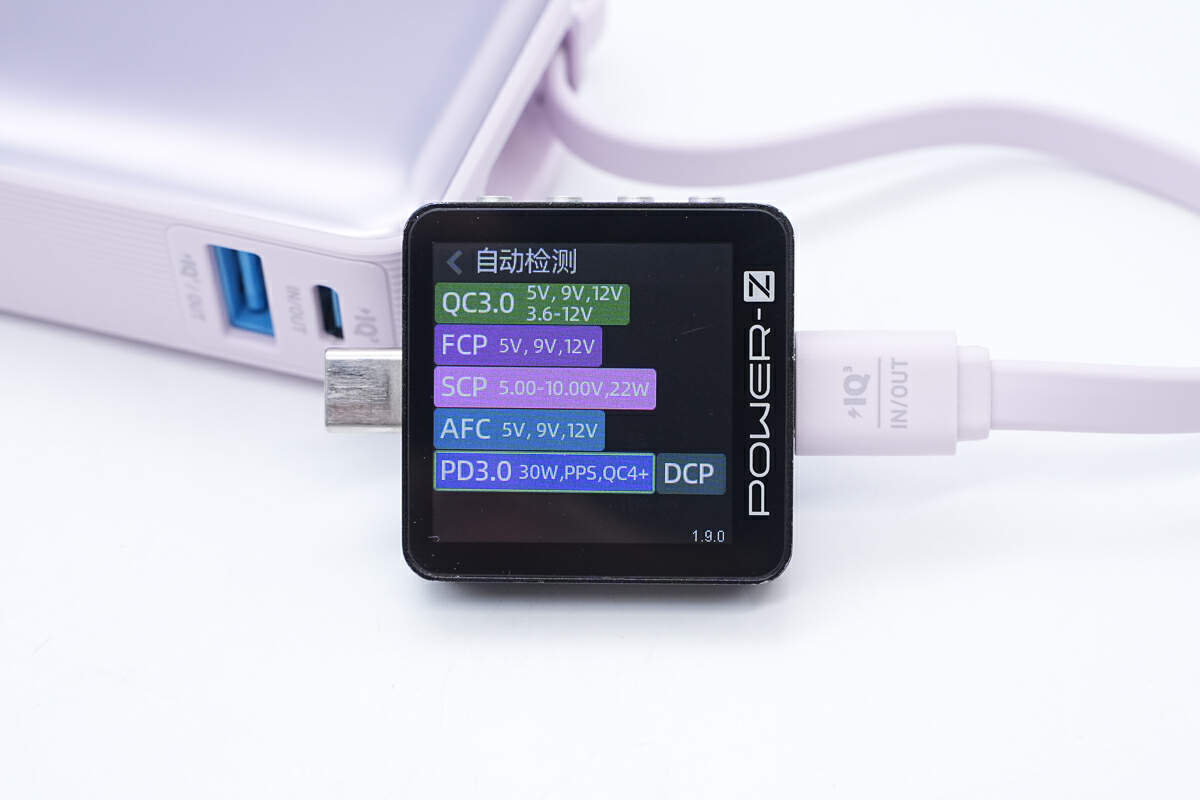

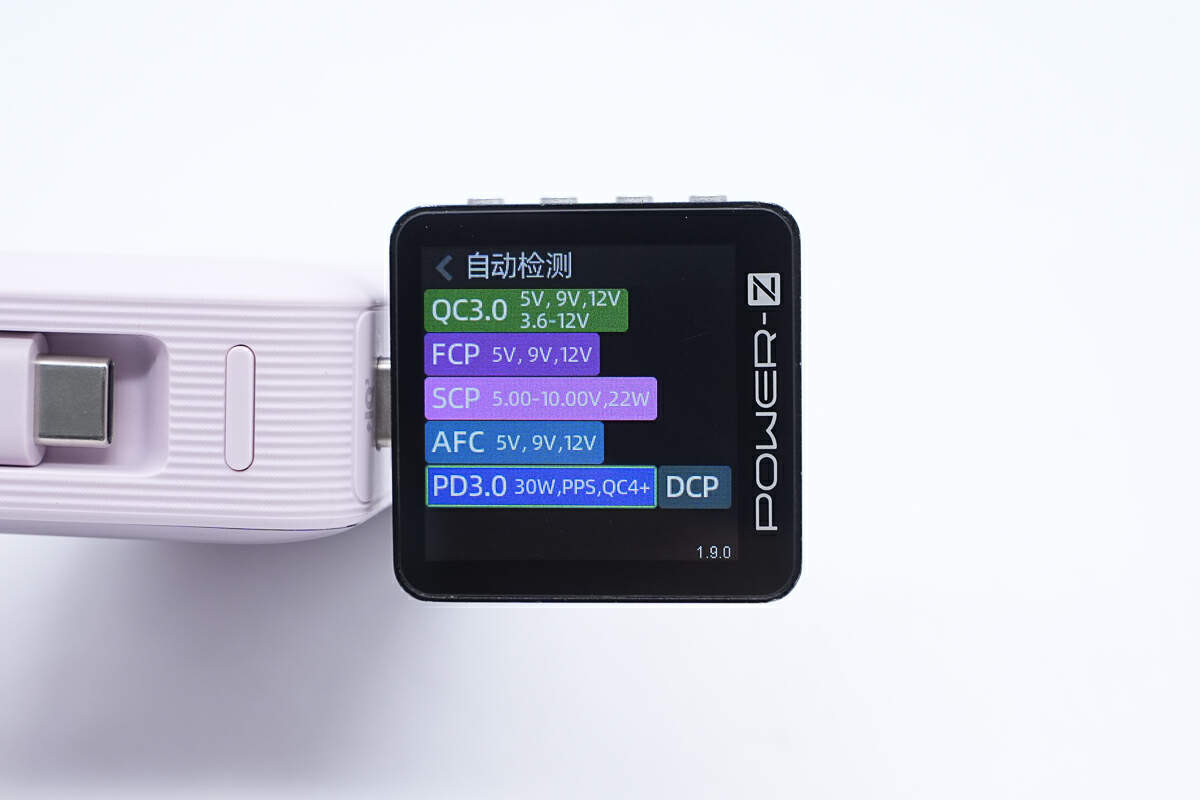

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3/4+、FCP、SCP、AFC、PD3.0、PPS、DCP充电协议。

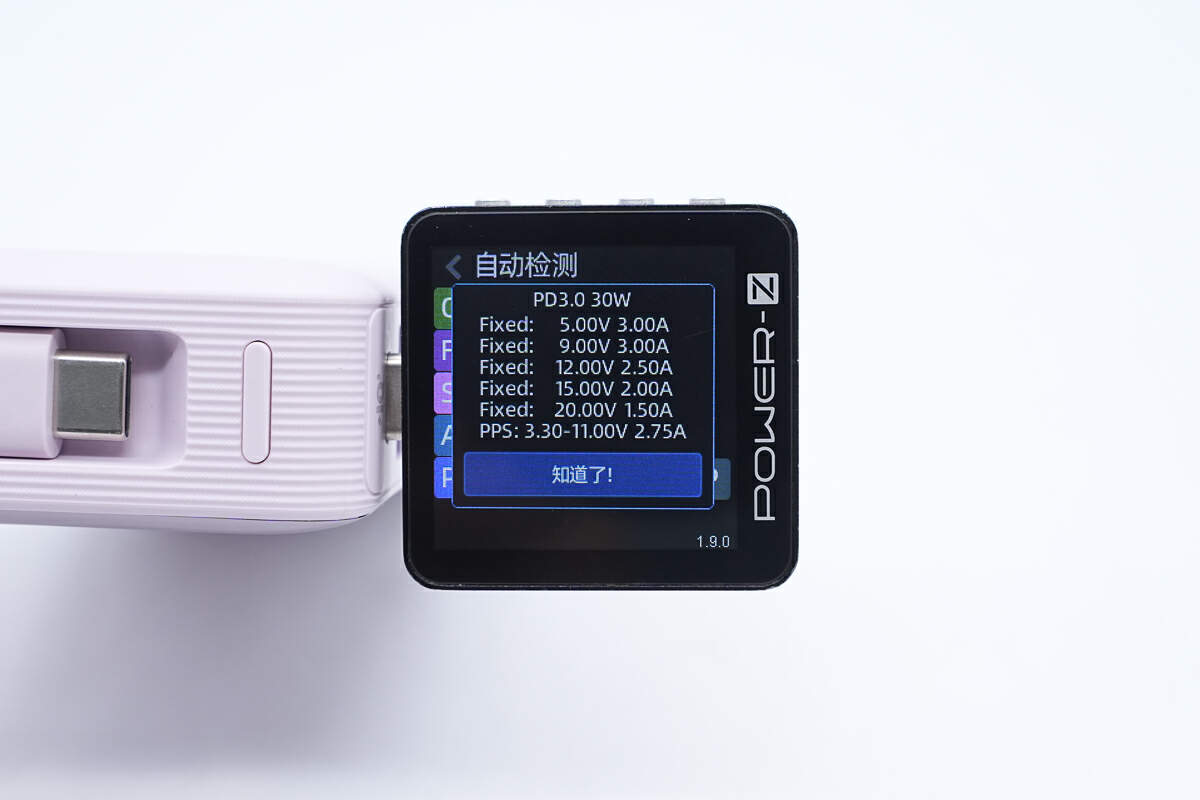

PDO报文显示USB-C口还具备PD 30W的5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V2.75A一组PPS可变电压档位。
测得USB-C自带线与USB-C接口支持相同的充电协议。
USB-C自带线与USB-C接口支持的PD充电档位相同。

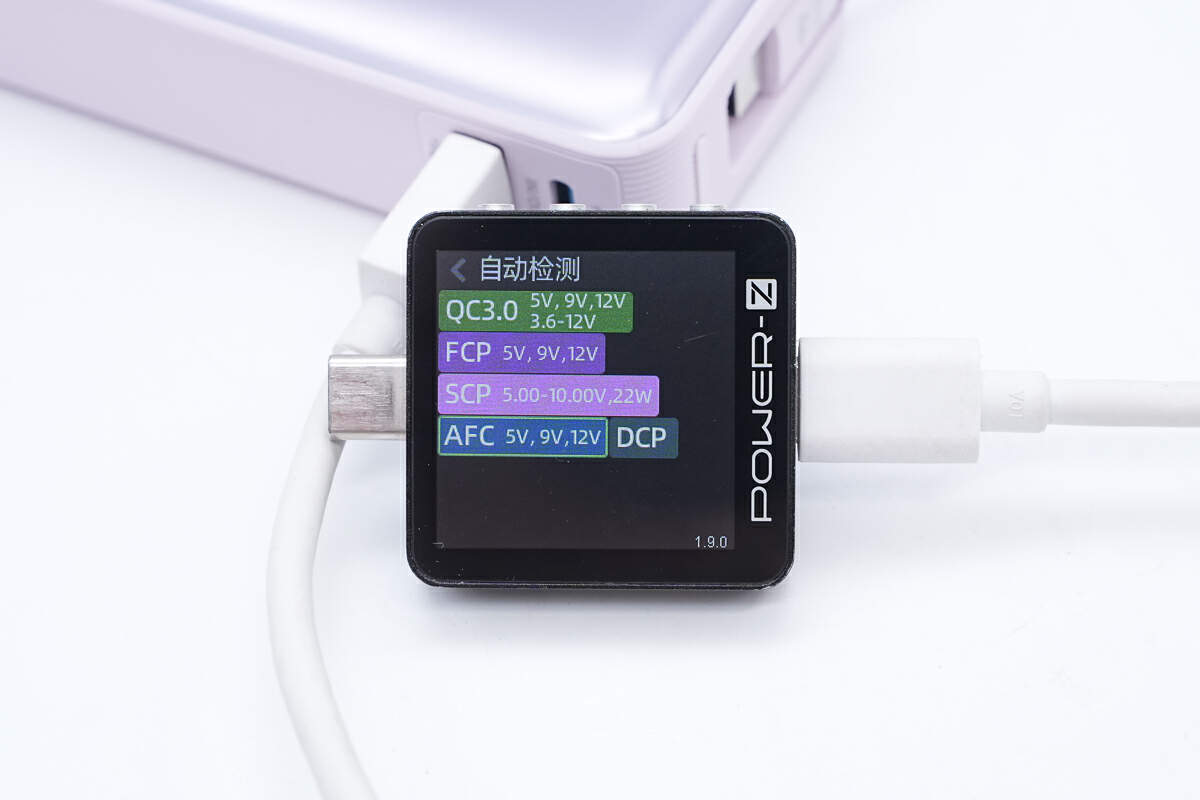

使用ChargerLAB POWER-Z KM003C测得USB-A口支持QC3、FCP、SCP、AFC、DCP充电协议。
安克10000mAh 30W快充自带线移动电源拆解
接下来一起看下安克10000mAh 30W快充自带线移动电源内部结构和用料。
沿壳体接缝拆下顶盖。

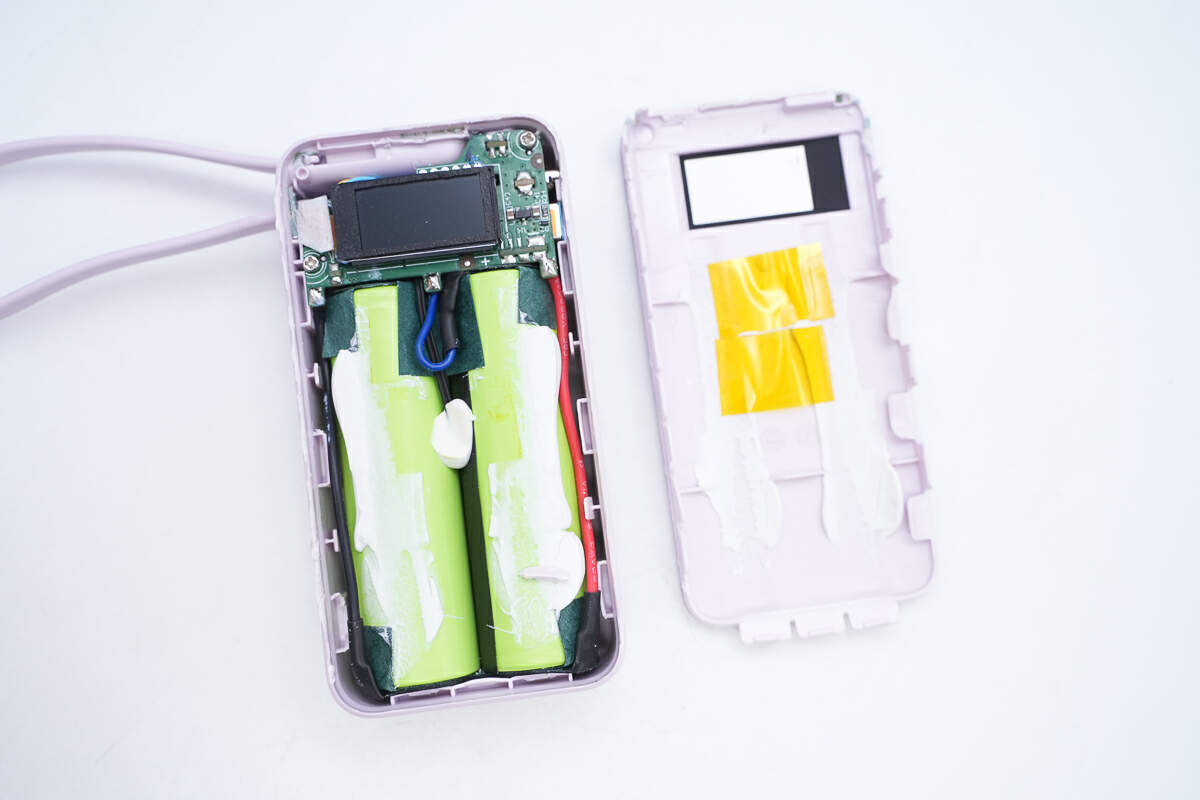

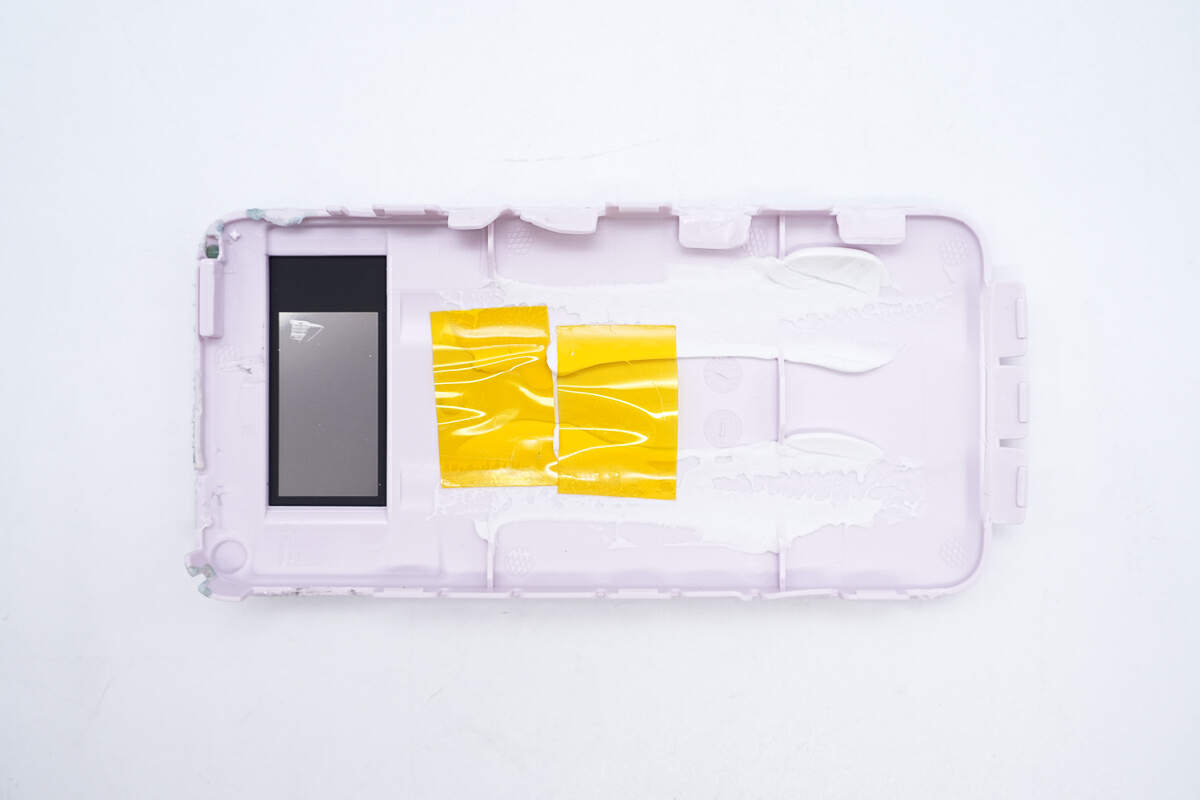

盖板内部结构一览。

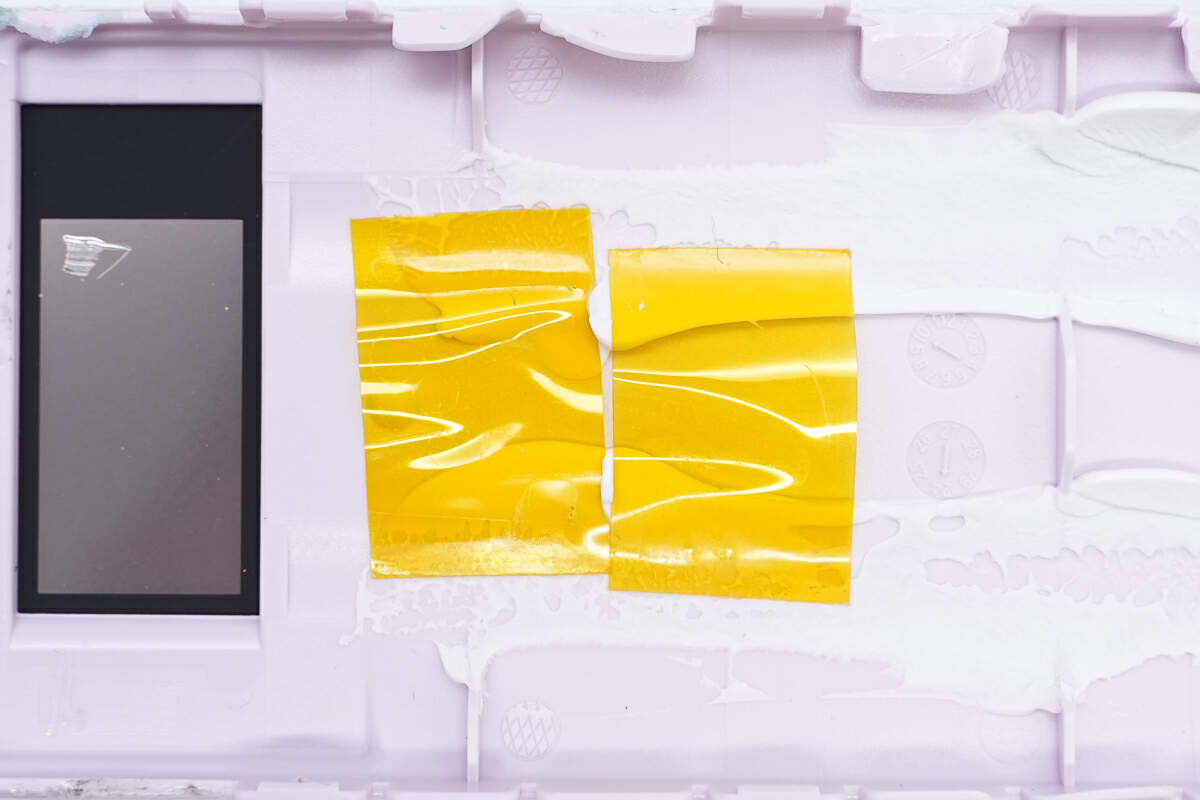

盖板顶部屏幕区域镂空,内部打胶粘紧电池组,并贴高温胶带粘牢。

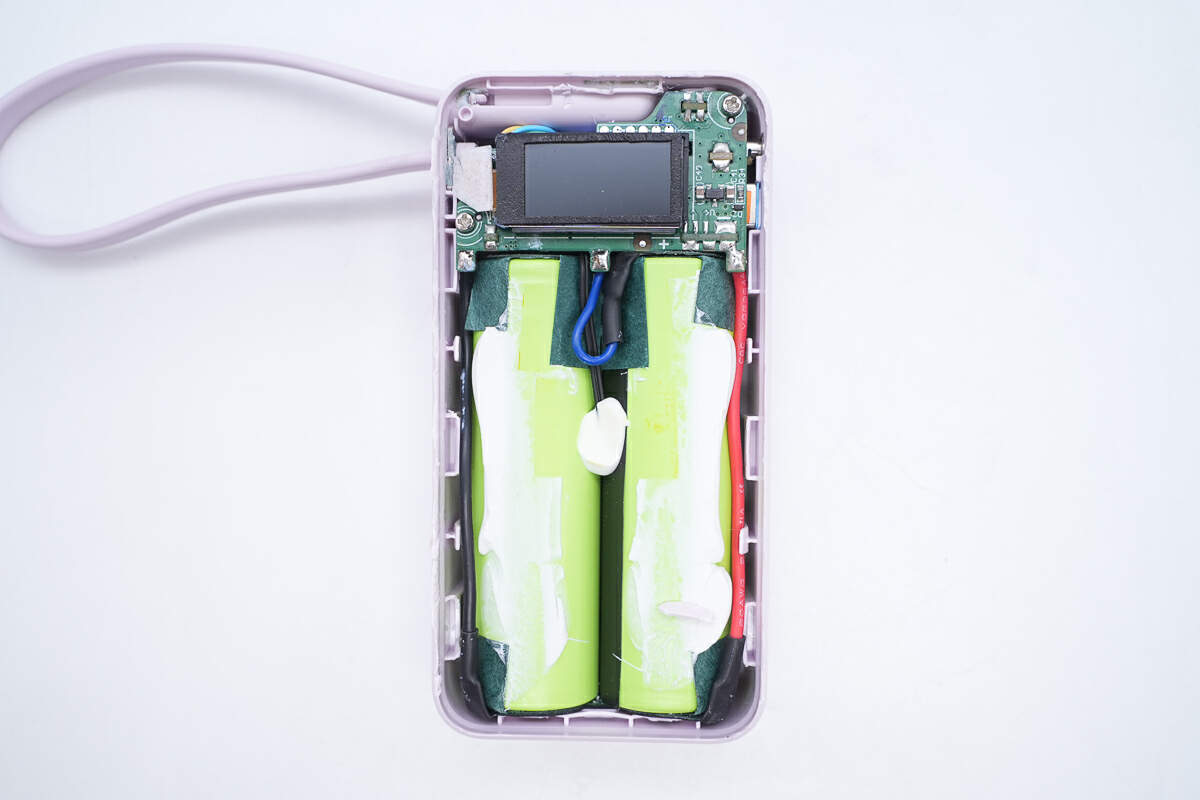

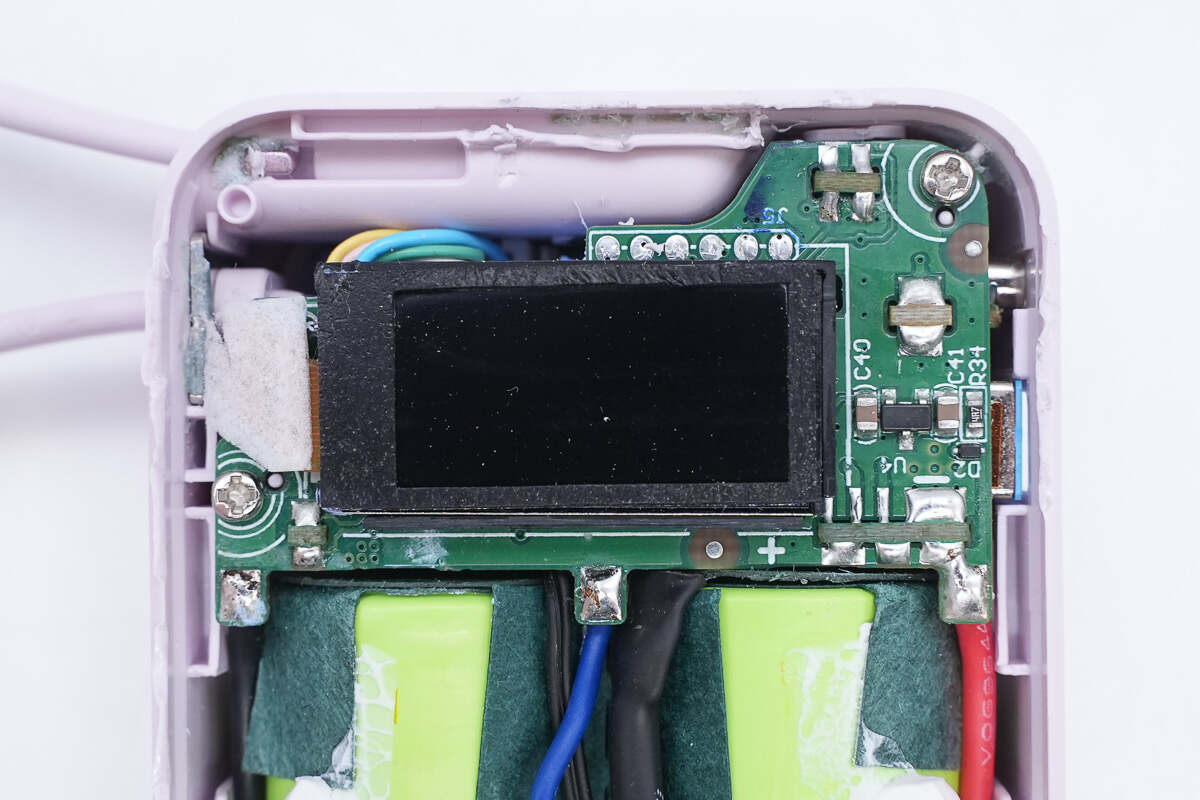

壳体内部结构一览,上半部分外壳内部为电源PCBA模块,下半部分为电池组。
PCBA模块与电池组通过导线焊接连接。

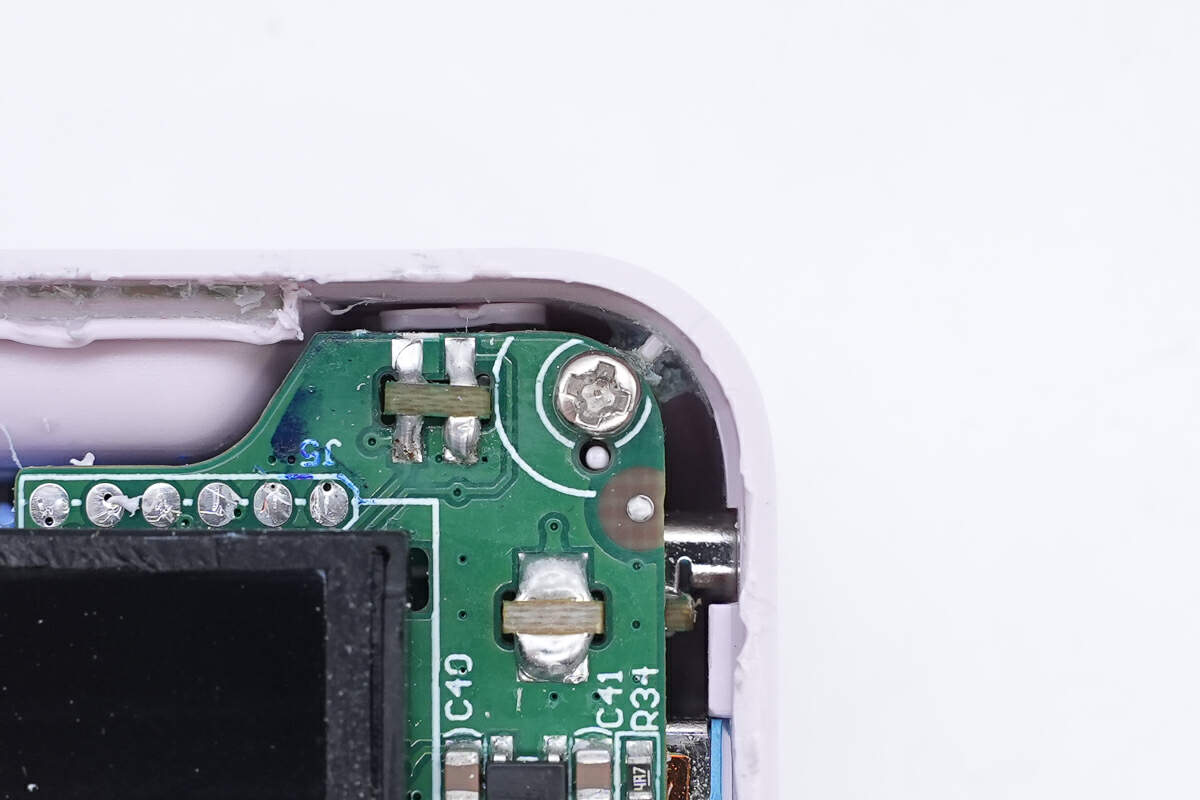

固定PCBA模块的螺丝特写。

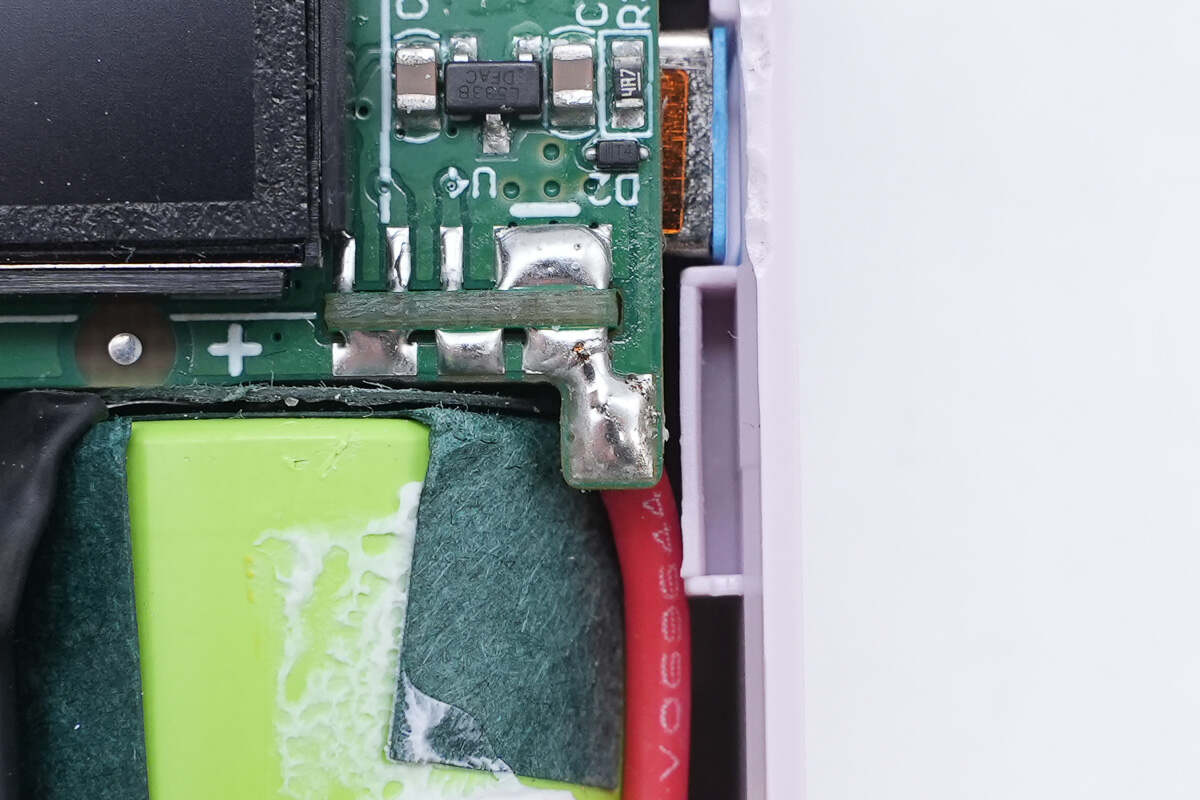

正极输出导线在PCBA模块上的焊点特写。

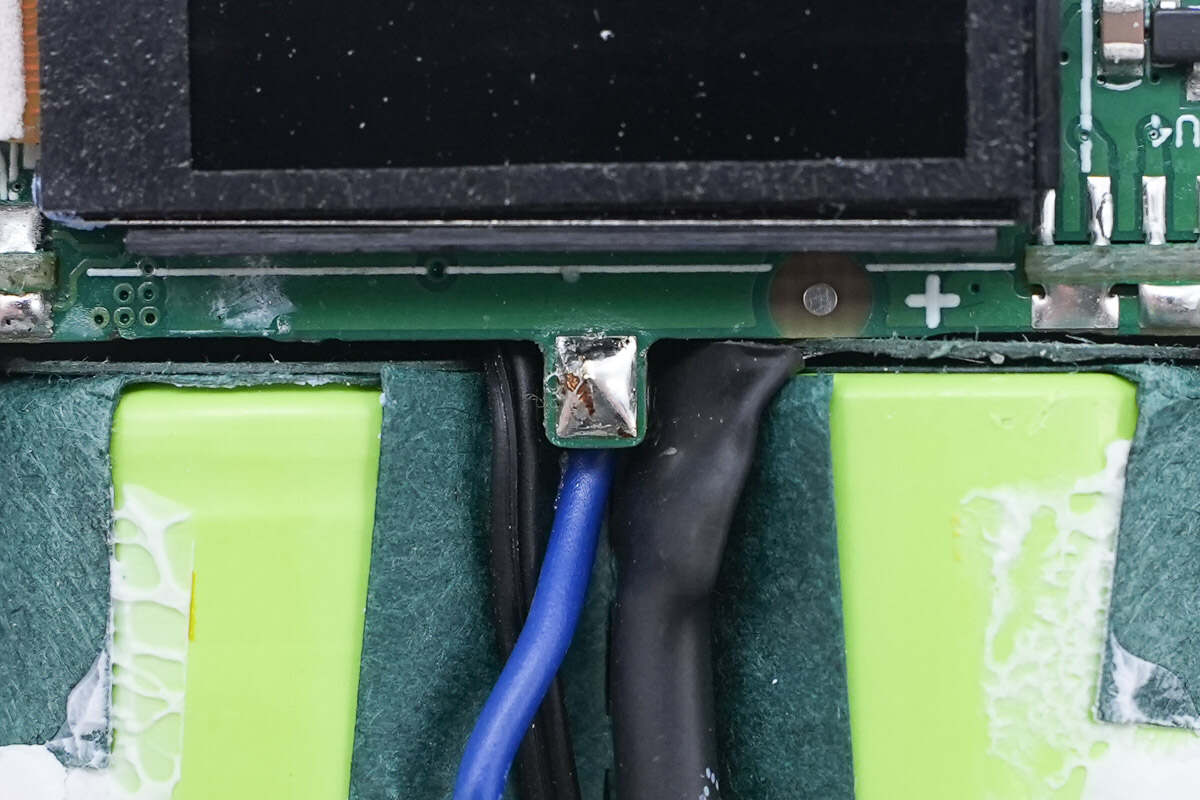

单体电压检测导线焊点特写。

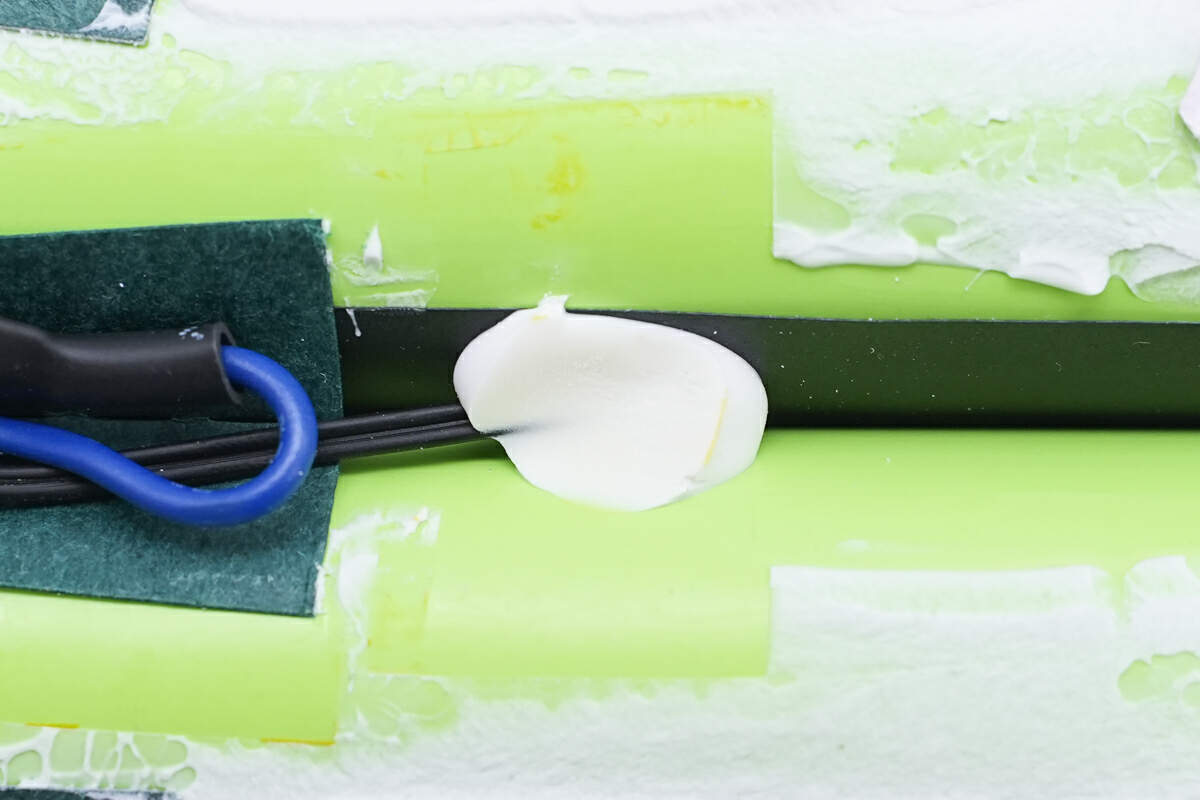

一颗热敏电阻打胶粘贴在电池组中间,用于电池组温度监测。

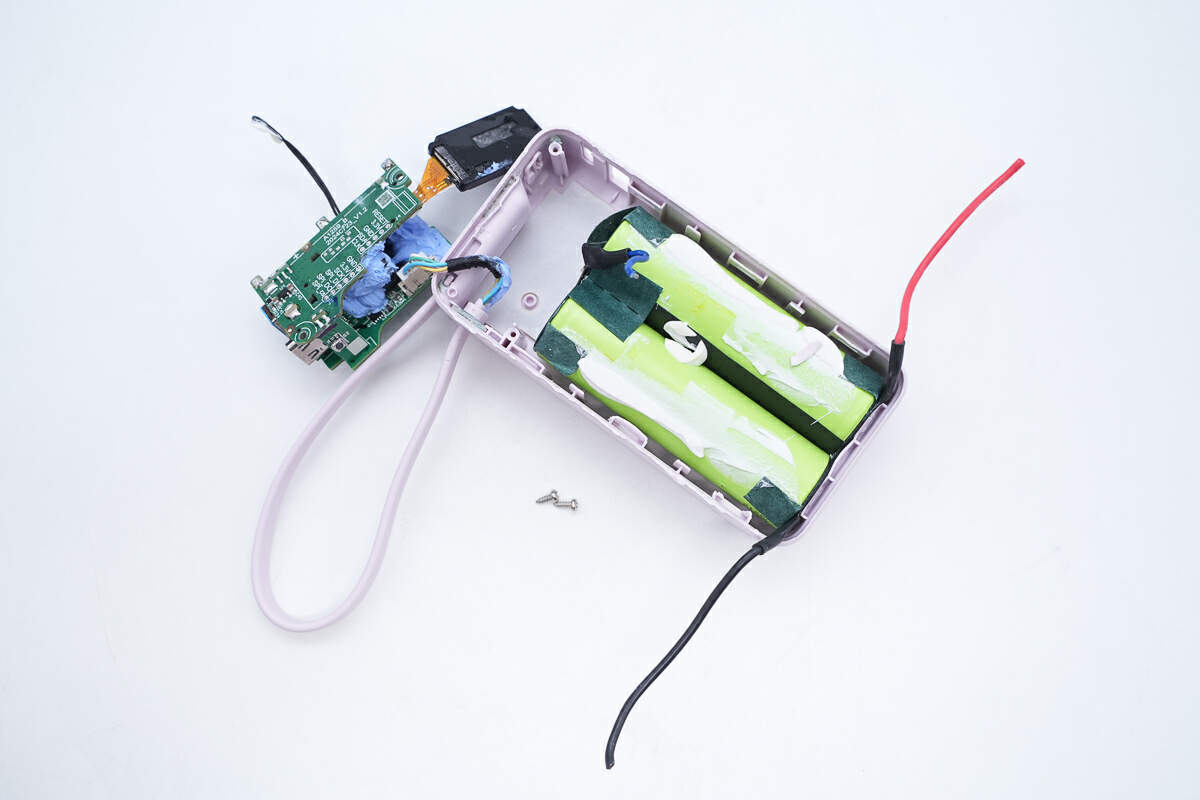

拆解取出PCBA模块。

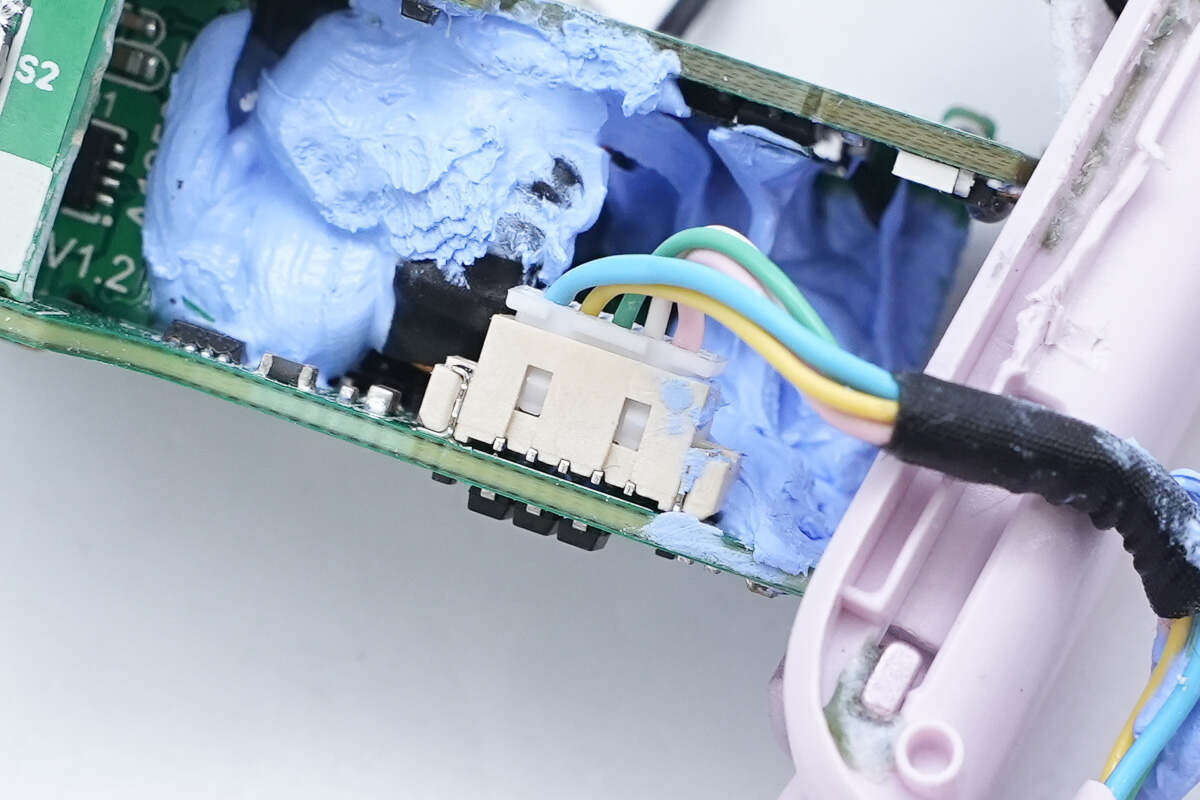

自带线通过插接件连接。

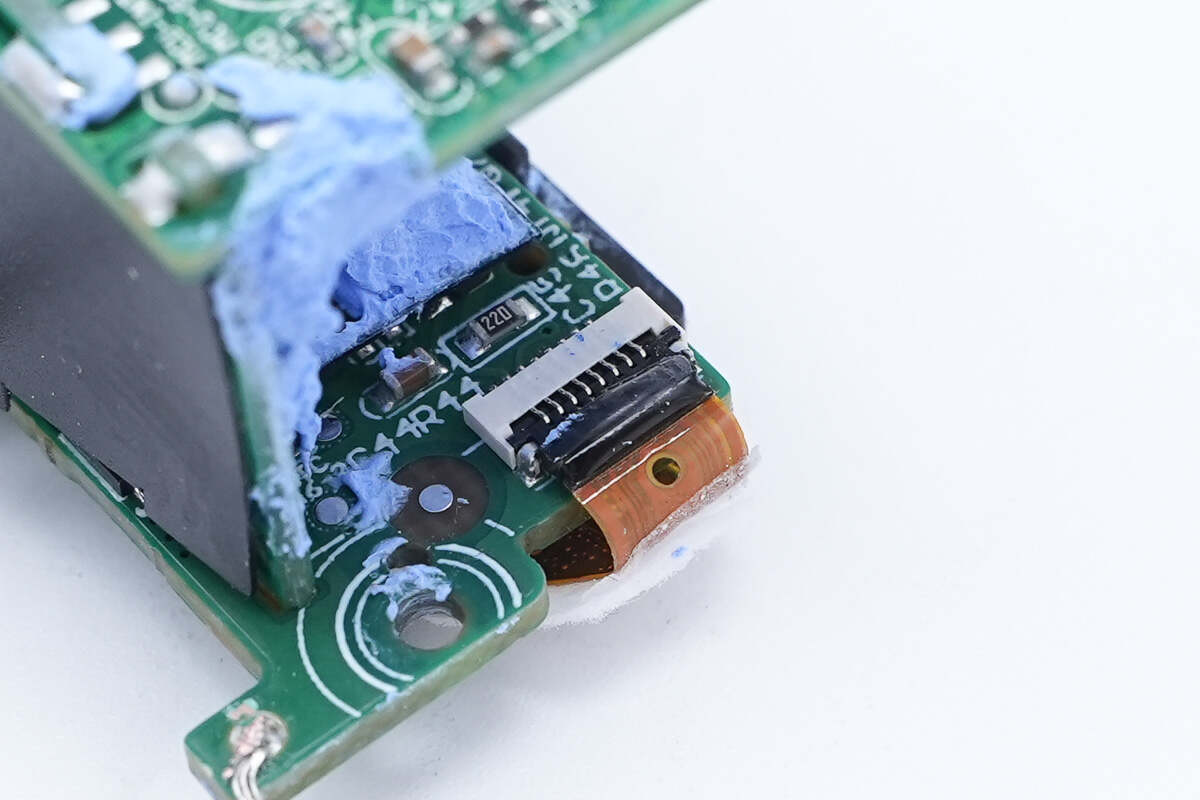

屏幕通过排线连接。

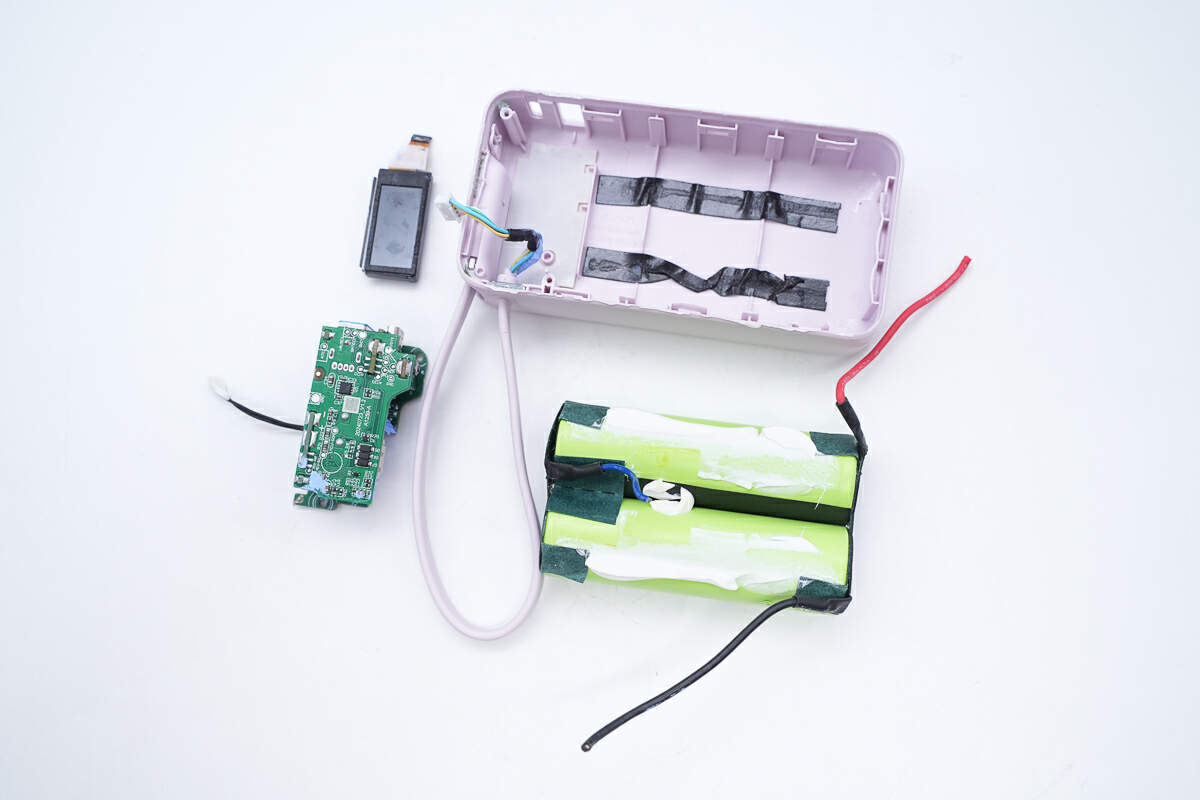

清理掉硅胶,将电池组、PCBA模块、屏幕等拆开从壳体中取出。

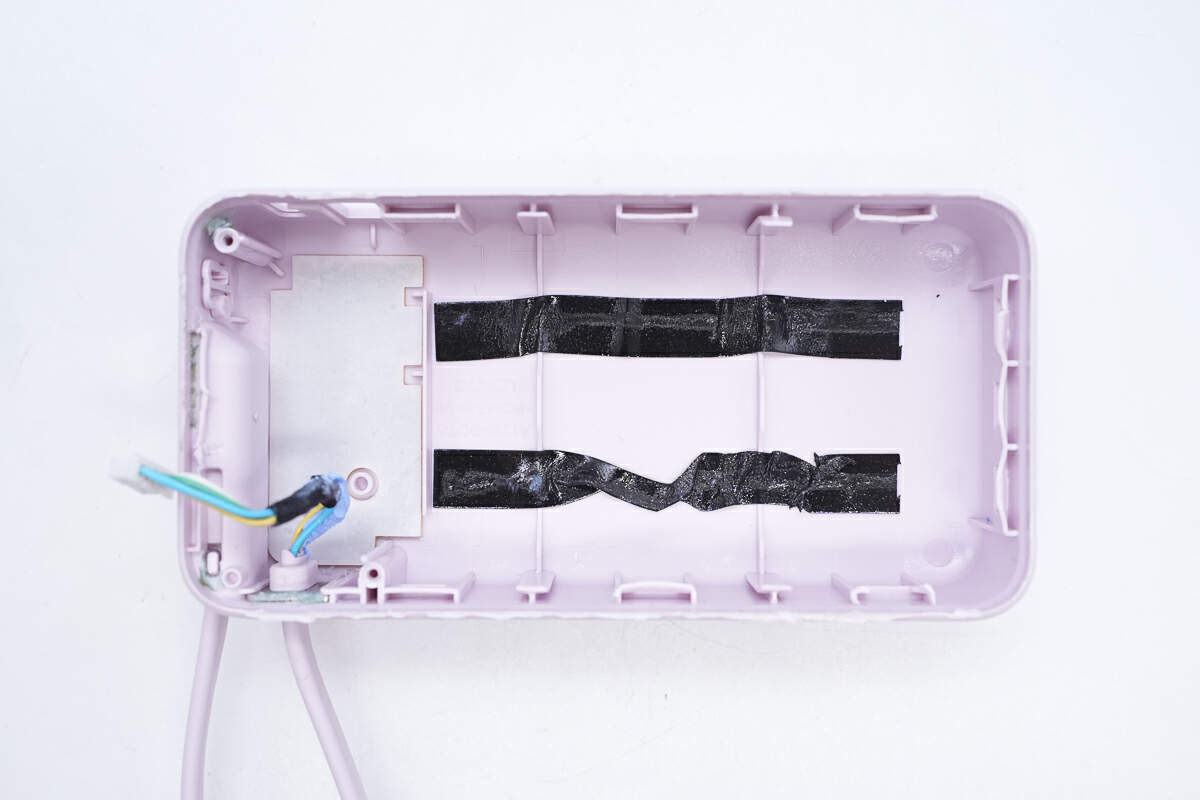

壳体内部结构一览。

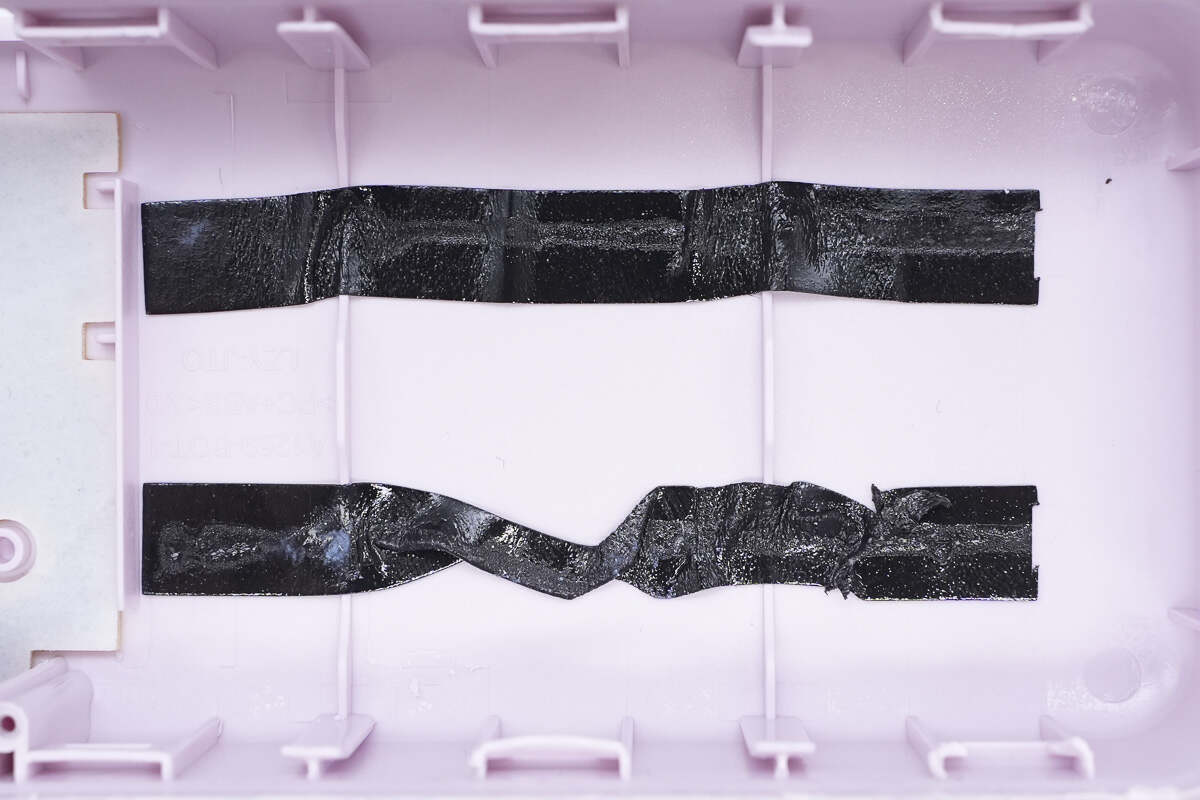

电池组粘贴泡棉固定。
PCBA模块与壳体接触面贴白色泡棉缓冲保护。

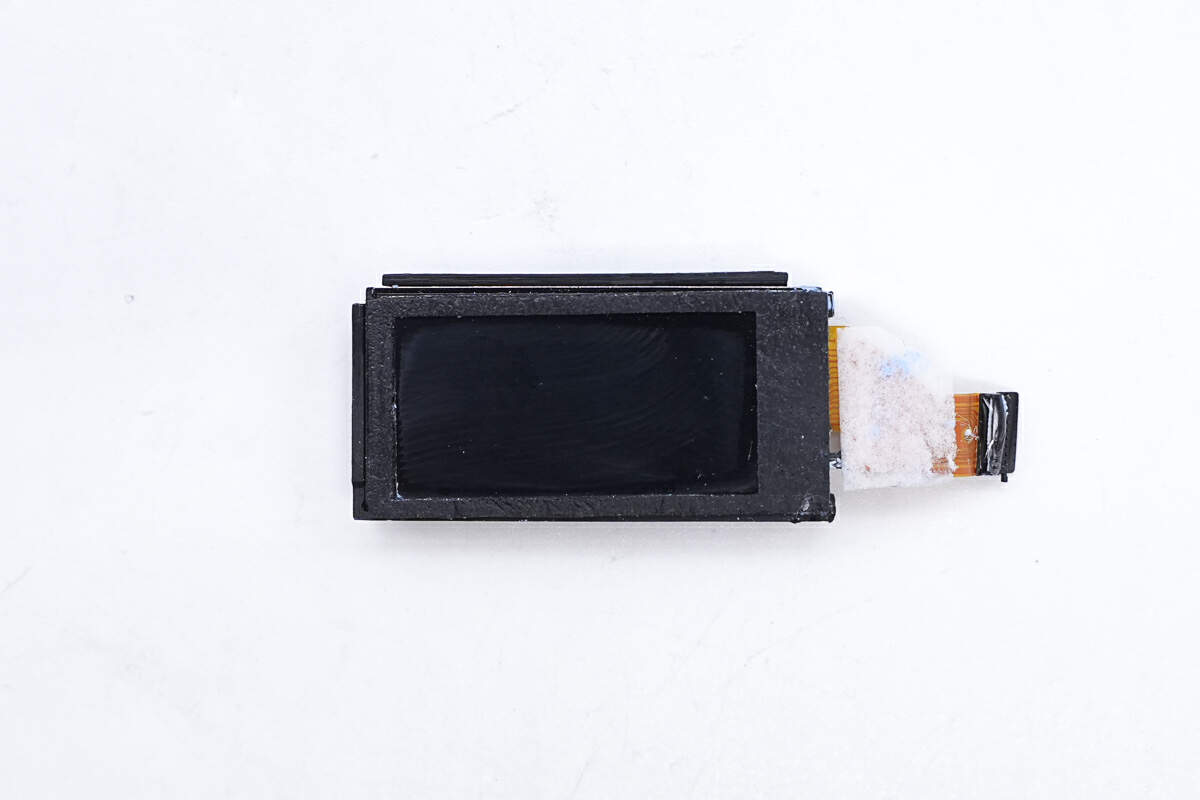

屏幕特写,周边同样贴黑色泡棉密封缓冲。
再来看电池组结构,两节电池为串联连接。

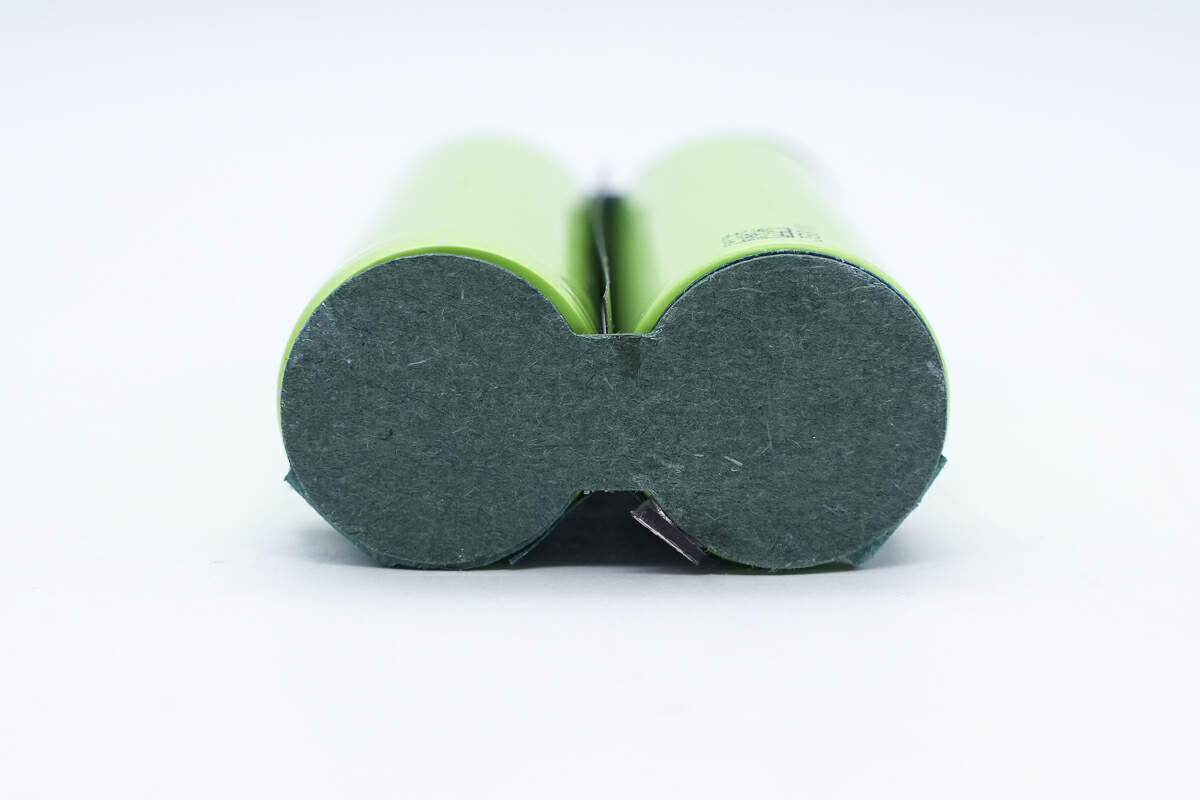

电池组极耳贴青稞纸绝缘。

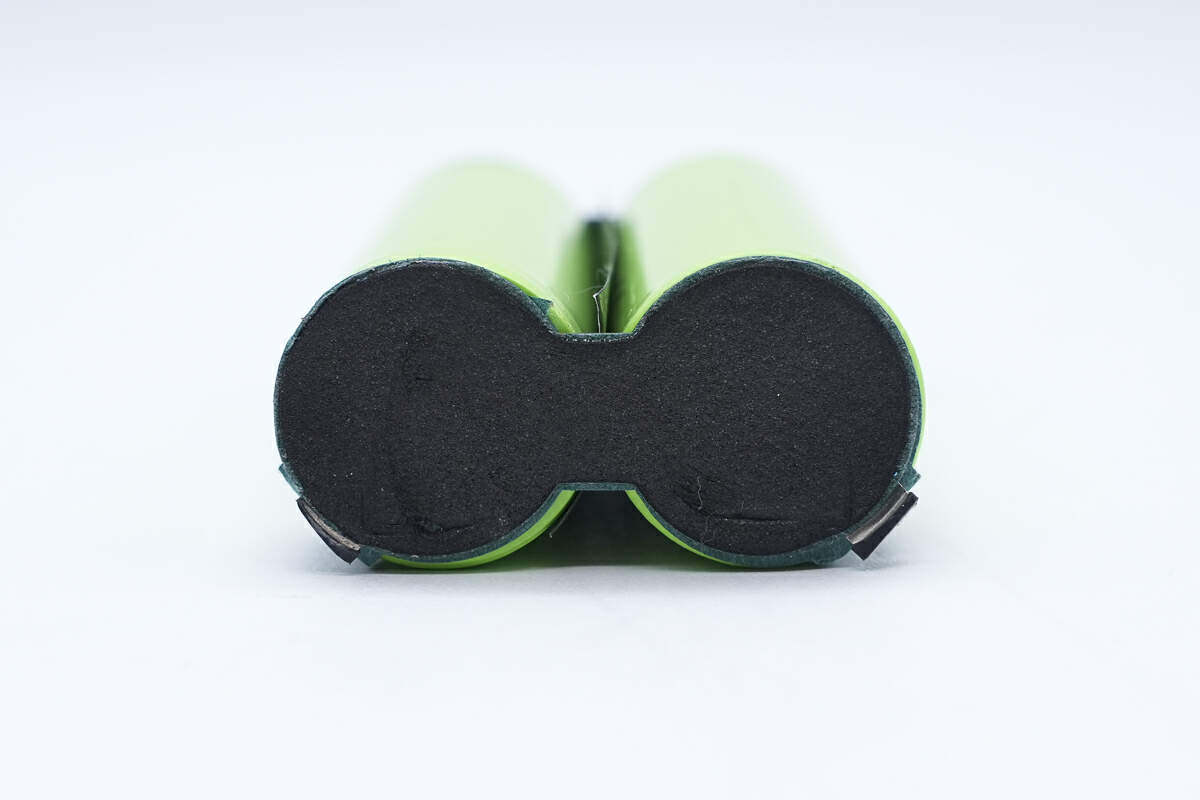

电池组另一侧粘贴泡棉缓冲

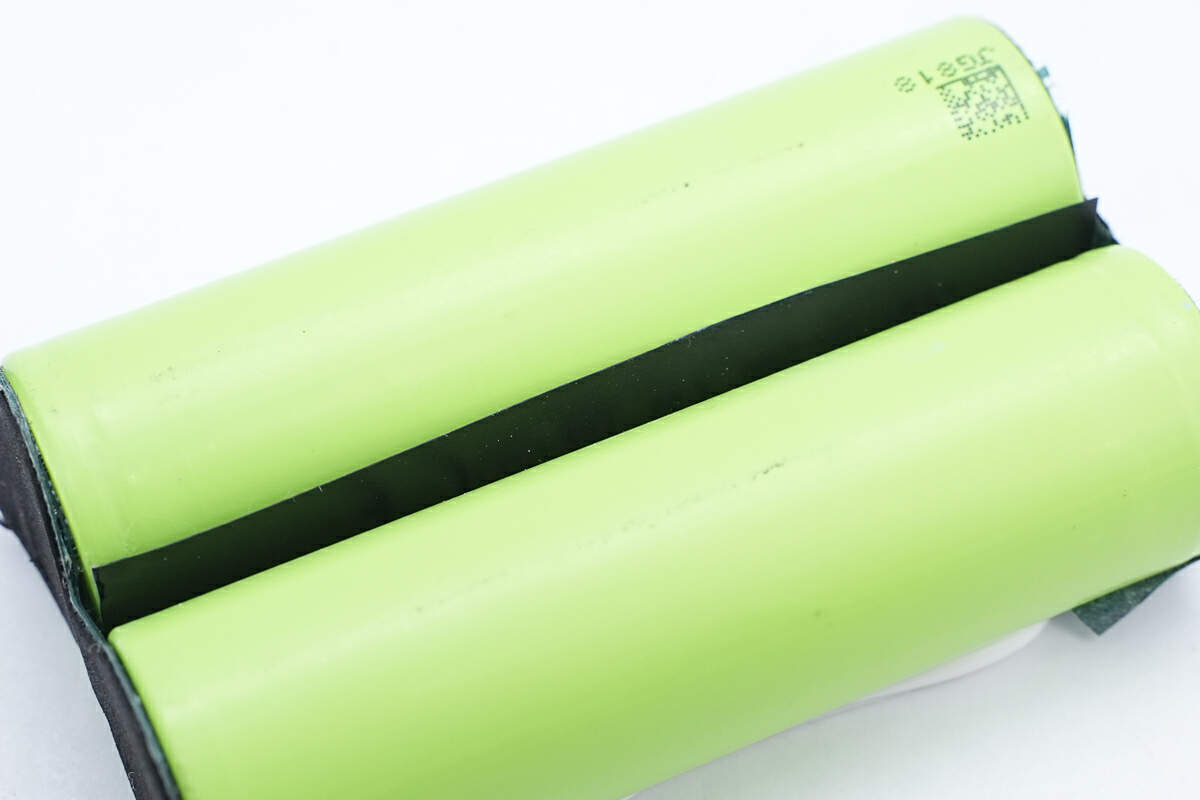

电池组中间同样贴青稞纸绝缘。

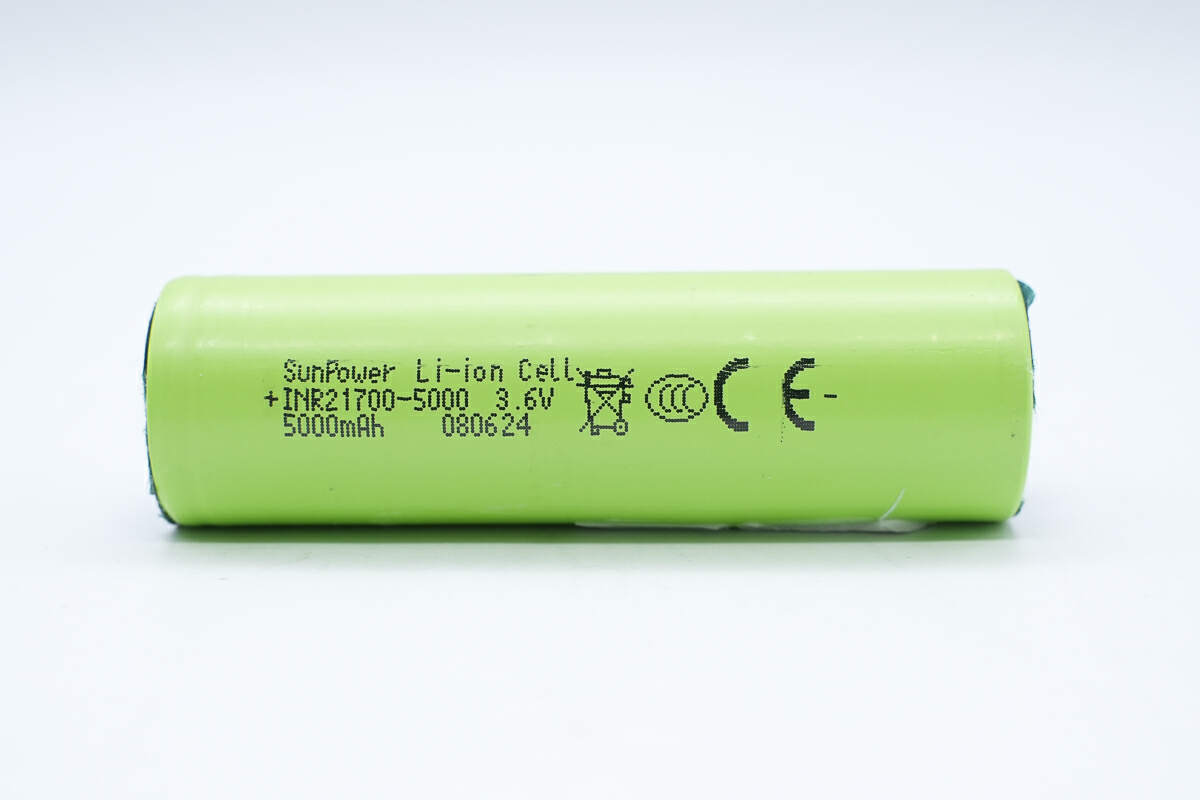

电芯喷码特写,电芯型号为INR21700-5000,来自。标称电压3.6V,标称容量5000mAh,电池目前已通过3C认证。

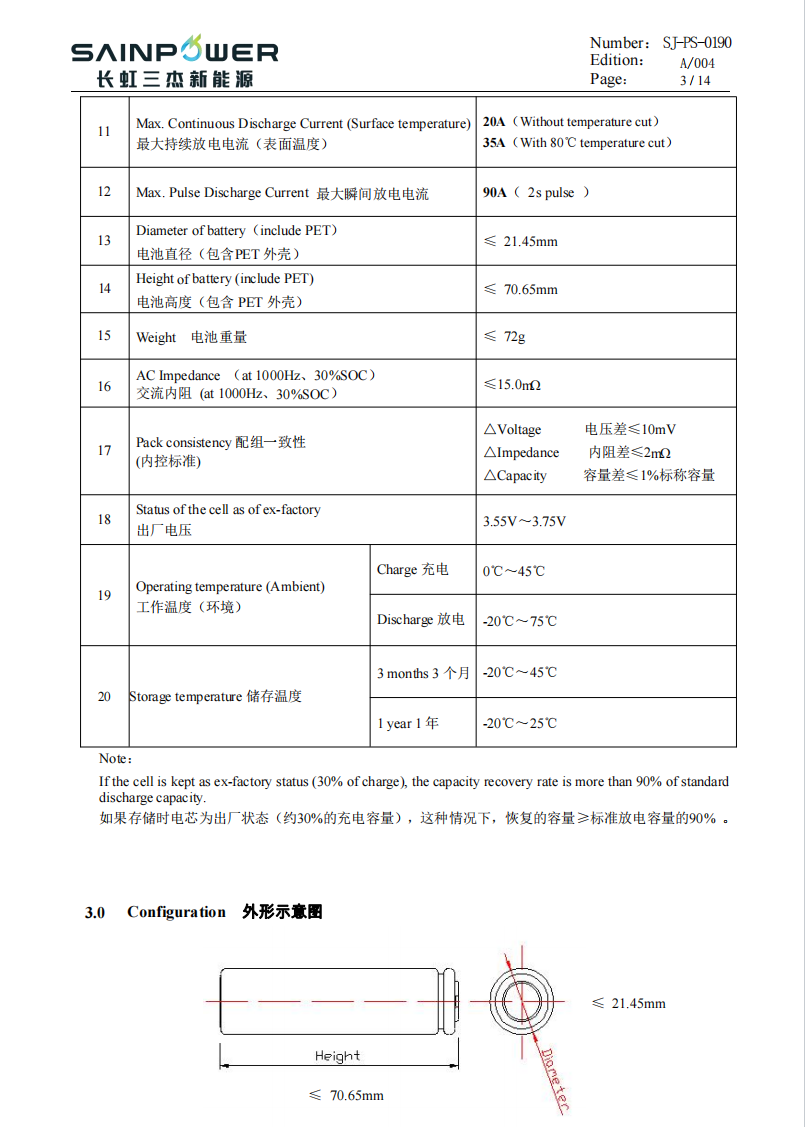

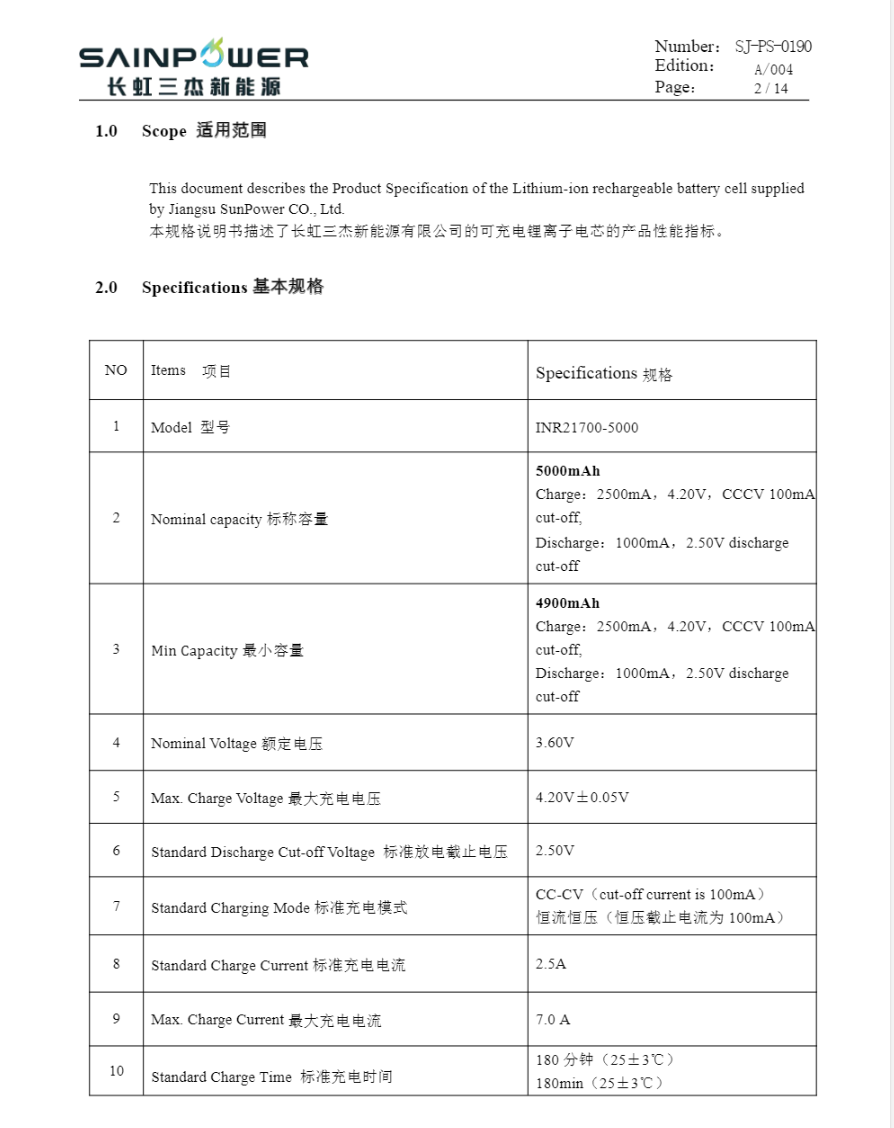

根据规格书内容,INR21700-5000,标称电压3.6V,标称容量5000mA,充电限制电压4.2V,放电终止电压2.5V,标准充电电流2.5A,最大充电电流7A,最大放电电流35A,瞬时放电电流90A。
内阻≤15mΩ,重量72g,工作温度-20~75℃,循环寿命达 500次。

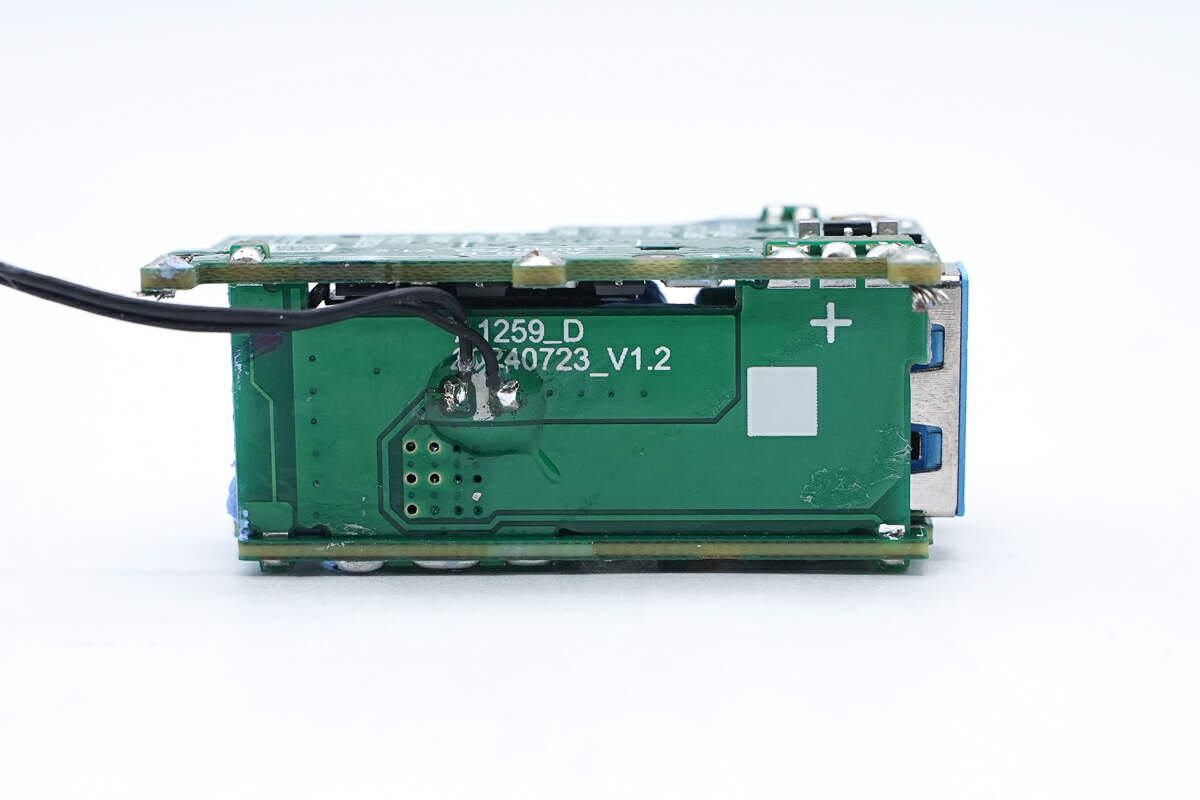

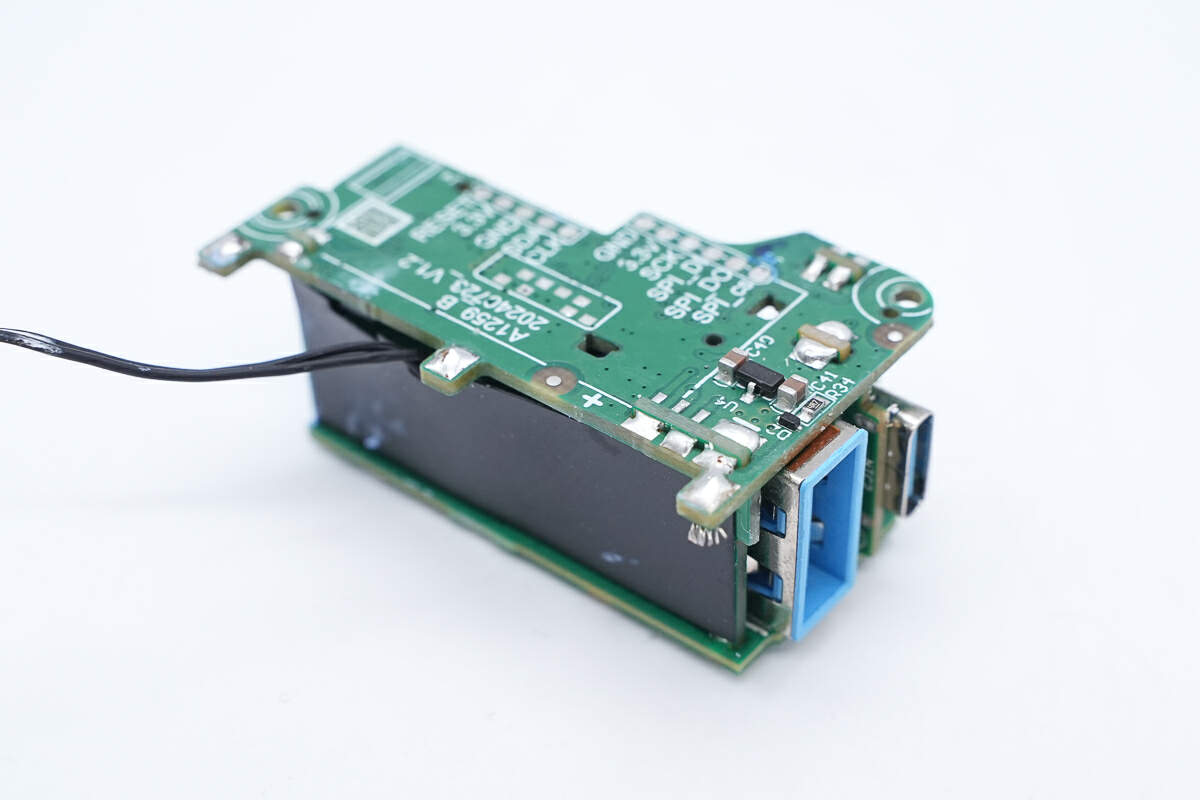

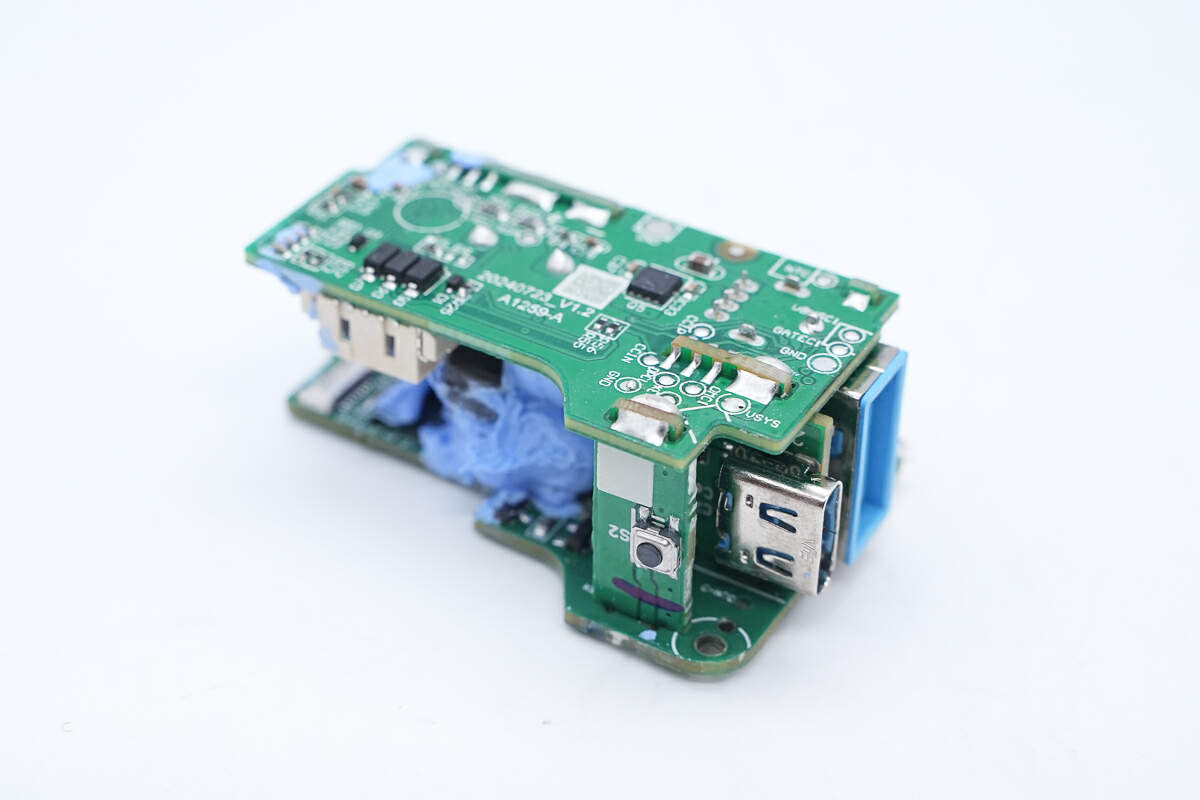

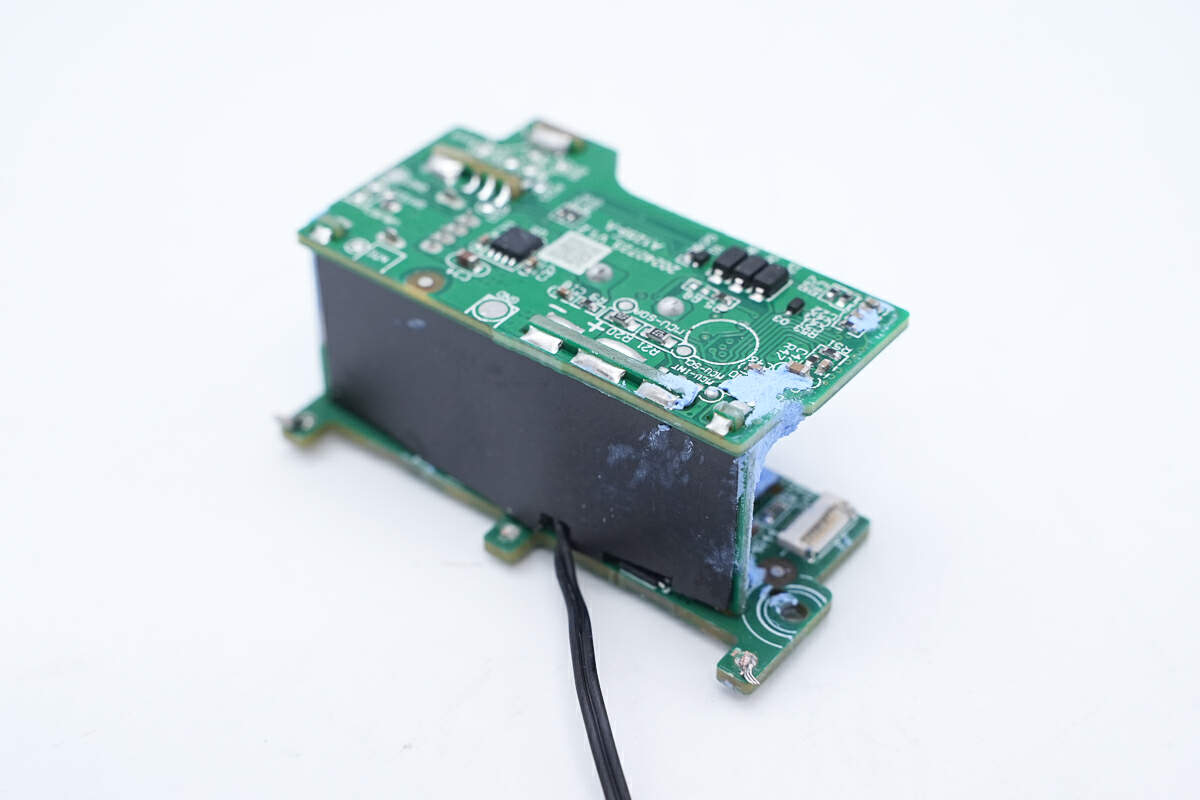

再来看PCBA模块结构,PCBA模块采用堆叠结构。
PCBA模块粘贴绝缘麦拉片。
两块接口母座小板嵌于主板中间。
撕下贴纸,可见背板焊接的热敏电阻。

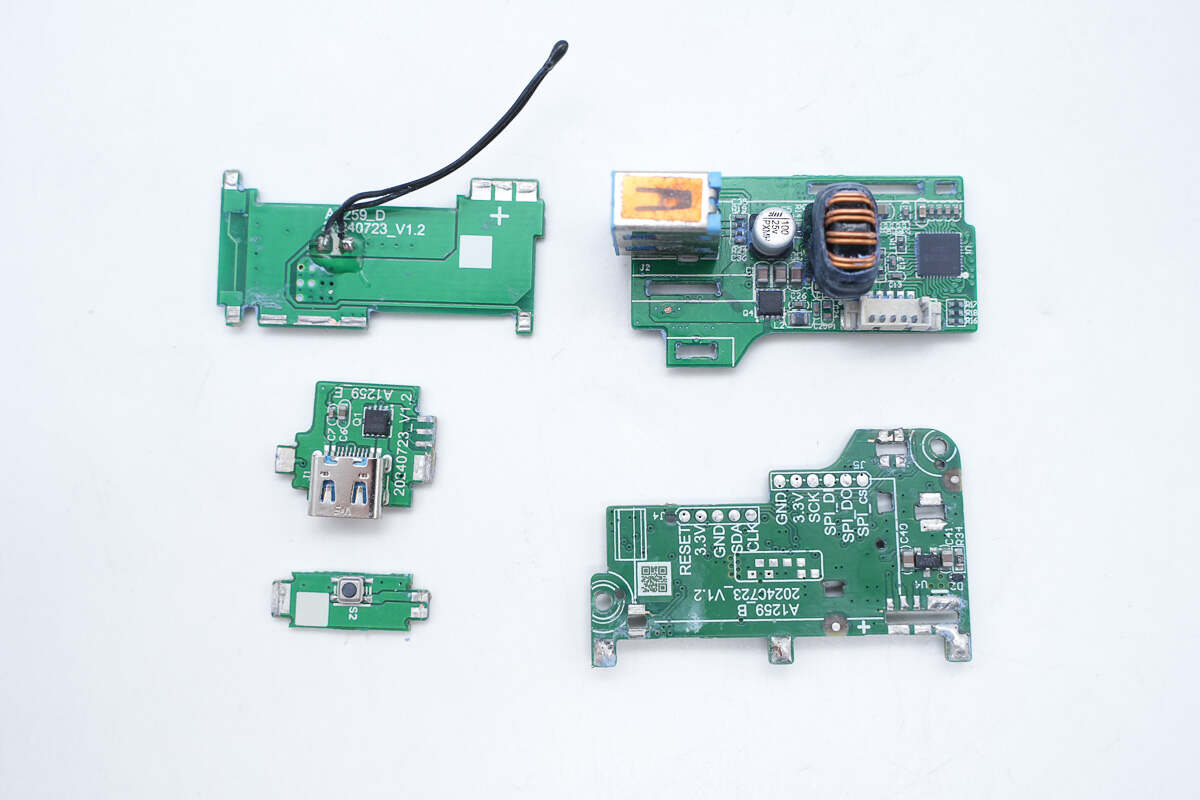

将PCBA模块不同部分拆分开来。

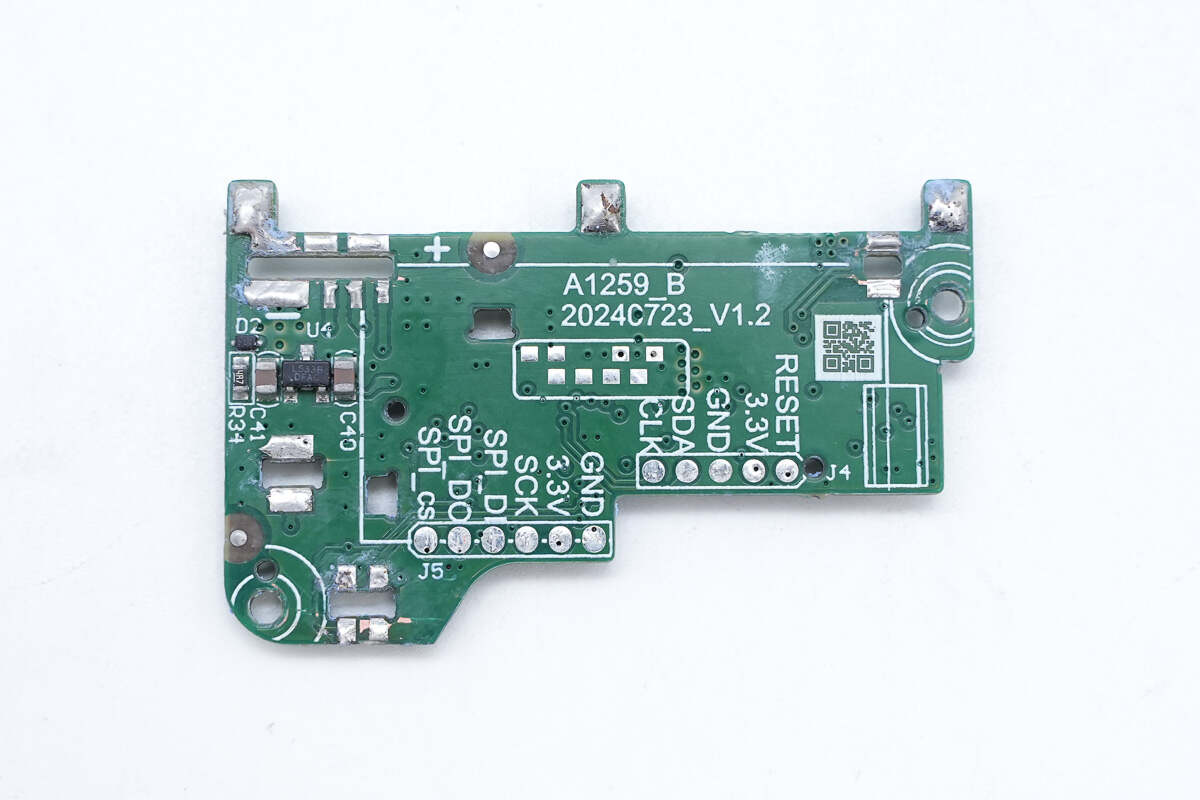

先来看电池保护板,电池保护板此面左侧一颗稳压芯片。

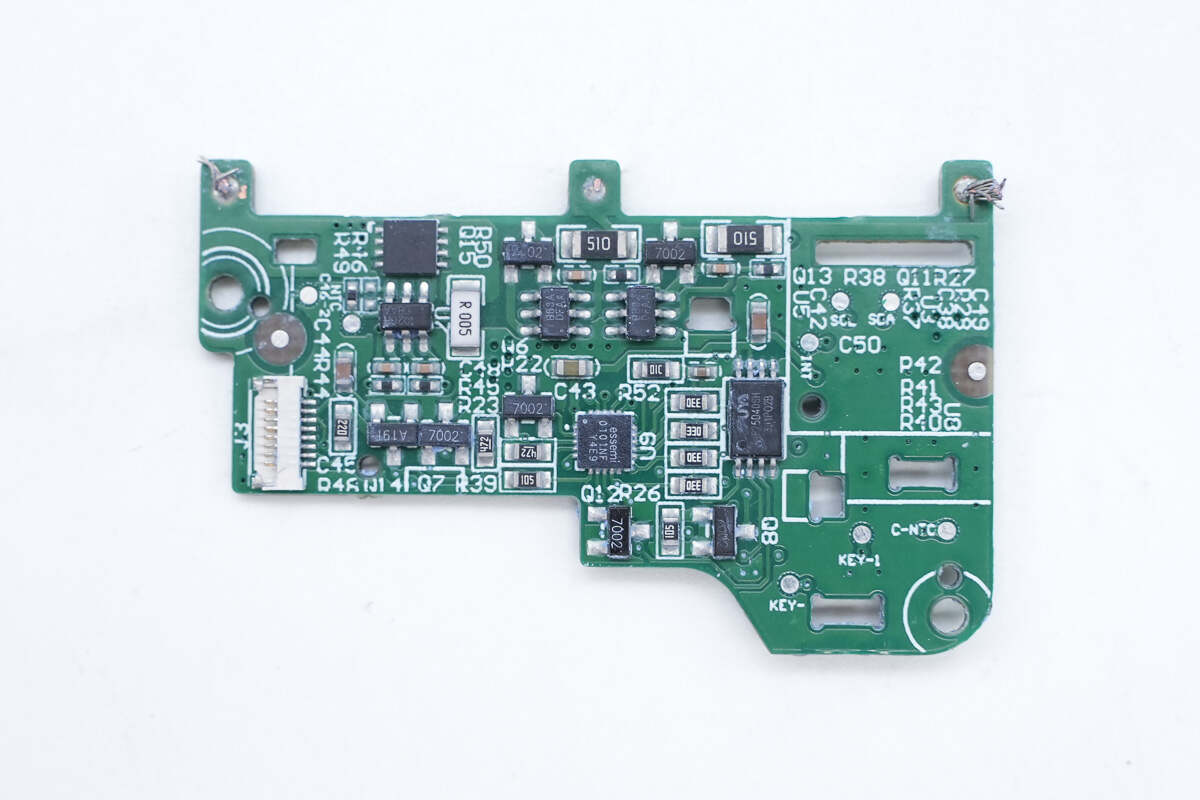

另一面从左至右可见电池组保护电路,中间可见MCU和存储器,以及为其供电的稳压芯片。

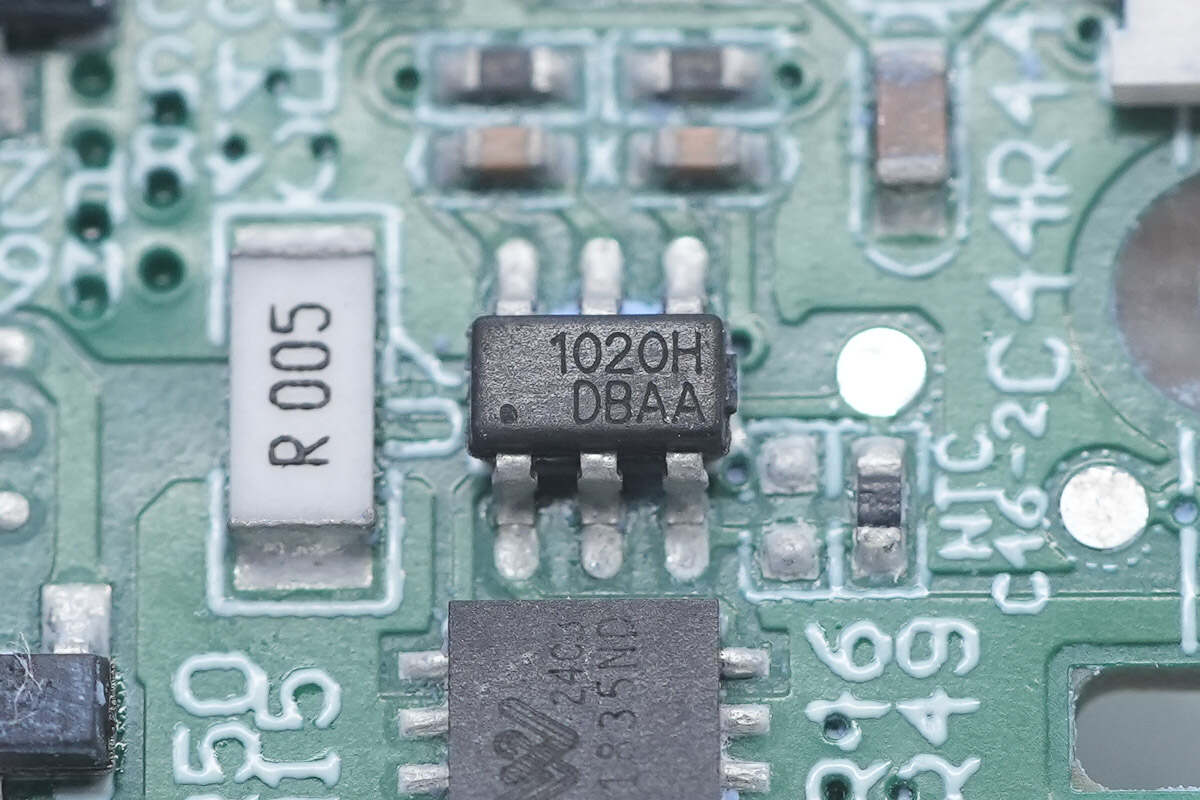

电池保护芯片特写,型号CM1020-HC,来自iCM创芯微,CM1020-HC 是一款专用于2串锂/铁电池的保护芯片,内置有高精度电压检测电路和电流检测电路。支持过充电,过放电、放电过电流、短路、充电过电流的检测。该芯片采用SOT23-6封装。

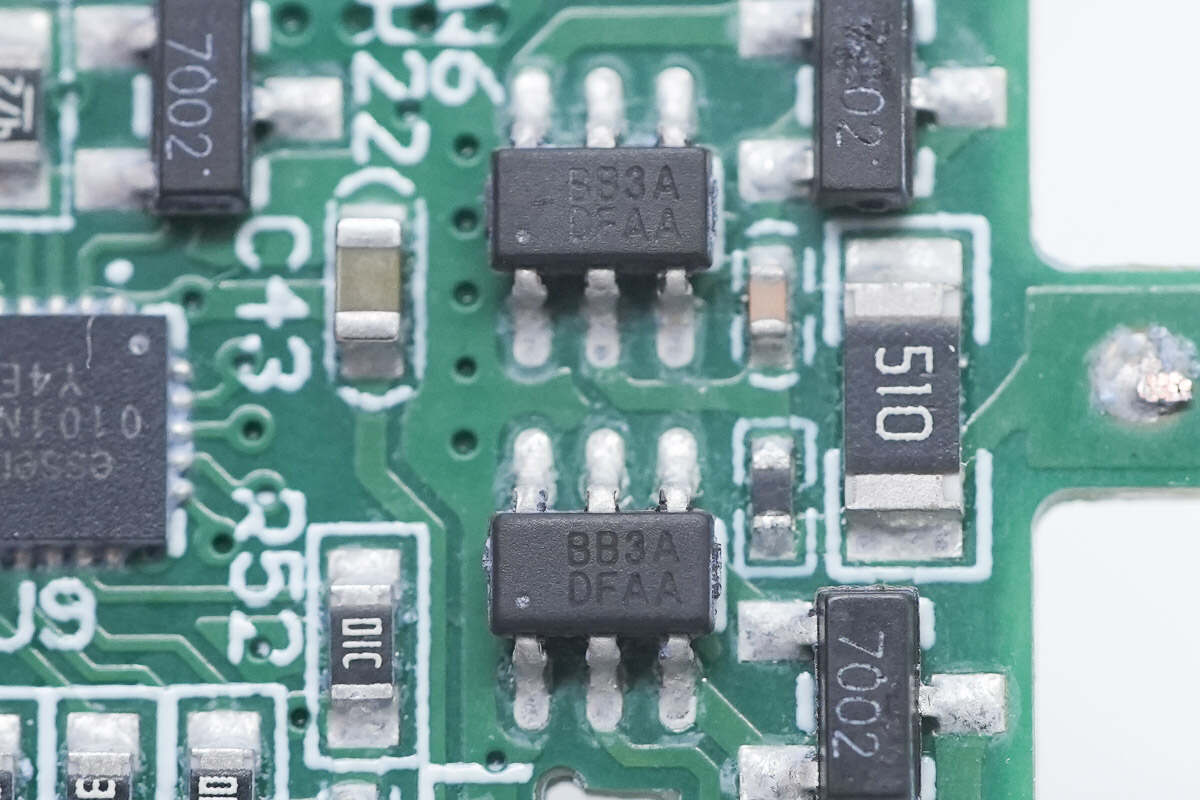

两颗来自iCM创芯微的电池均衡IC,型号CM1010-A,CM1010-A内置有高精度电压检测电路和延迟电路,通过检测电池的电压实现对电池组的均衡,适用于多节锂离子/锂聚合物电池包的均衡。该芯片采用SOT23-6封装方式。

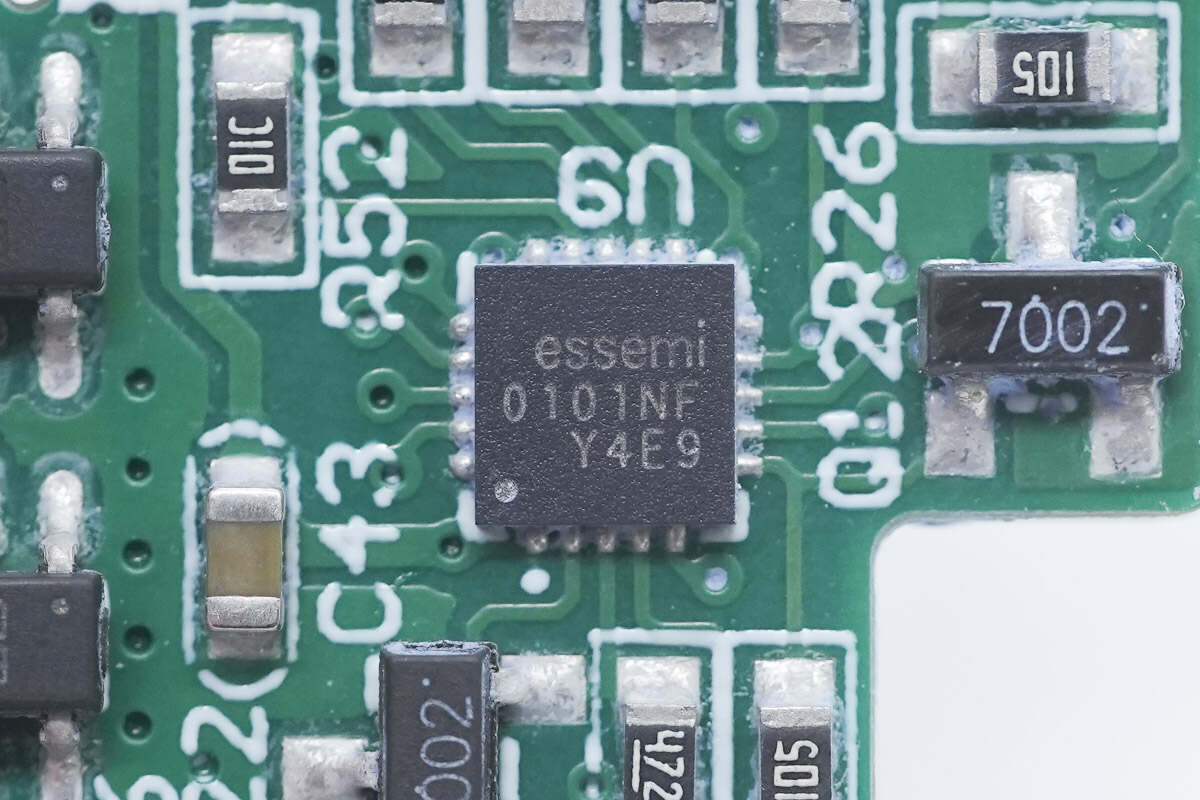

MCU特写,丝印0101NF,来自Essemi东软载波。

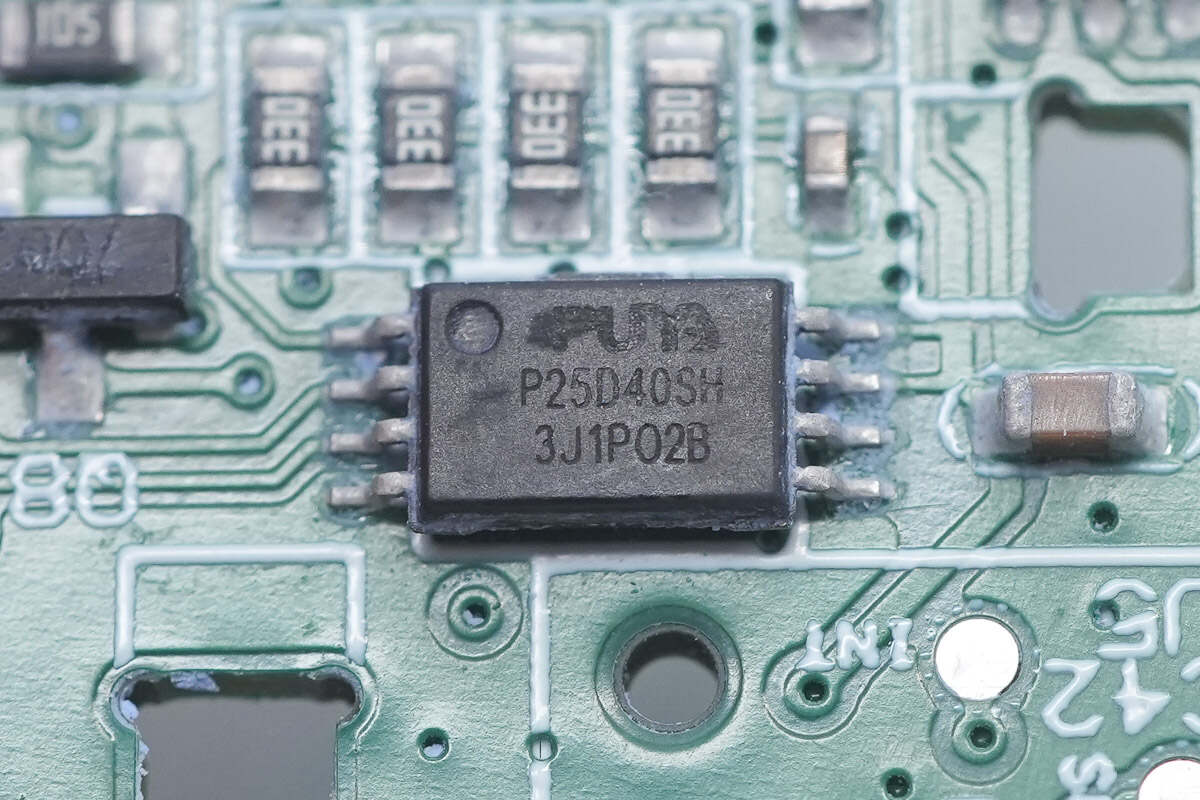

存储器特写,型号P25D40SH-TSH-IR,来自Puya普冉,采用TSSOP-8封装方式。

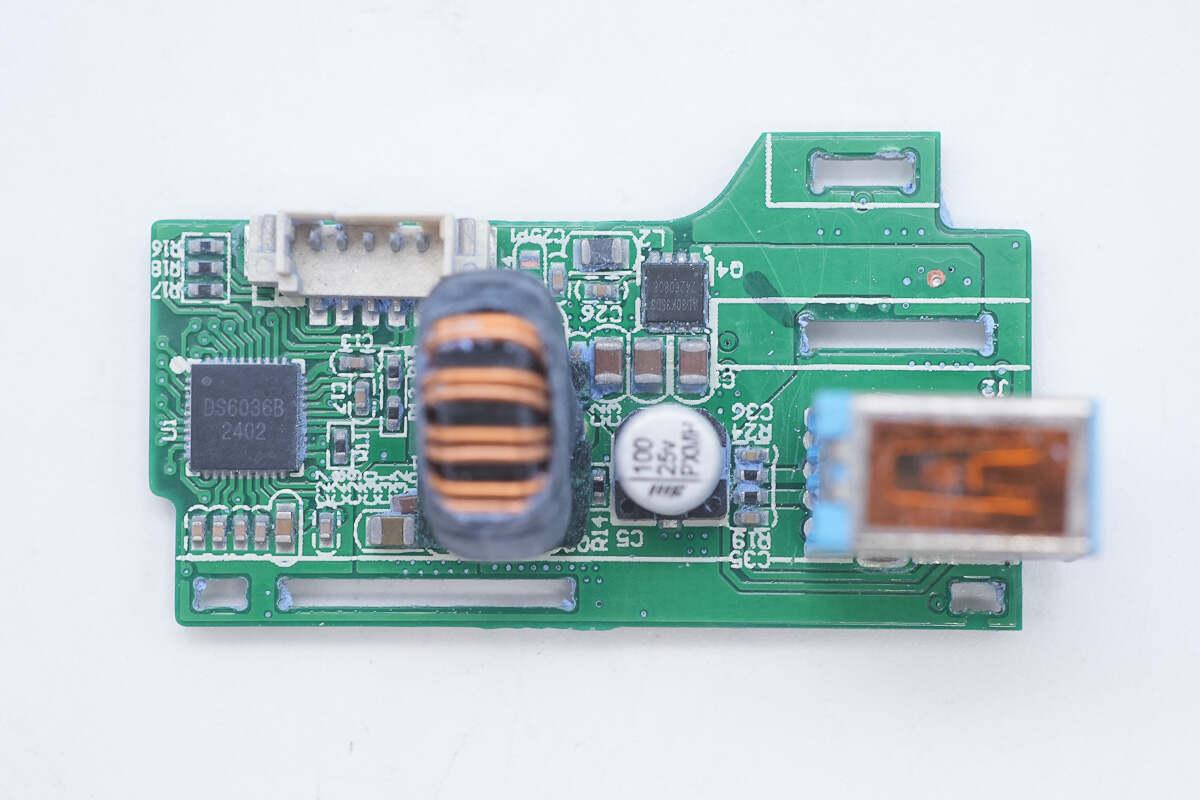

再来看PCBA主模块全貌,从左至右可见移动电源SOC,自带线连接器以及磁环升降压电感,然后是滤波电容和VBUS开关管,最右侧是USB-A接口。
另一面同样可见一颗VBUS开关管。

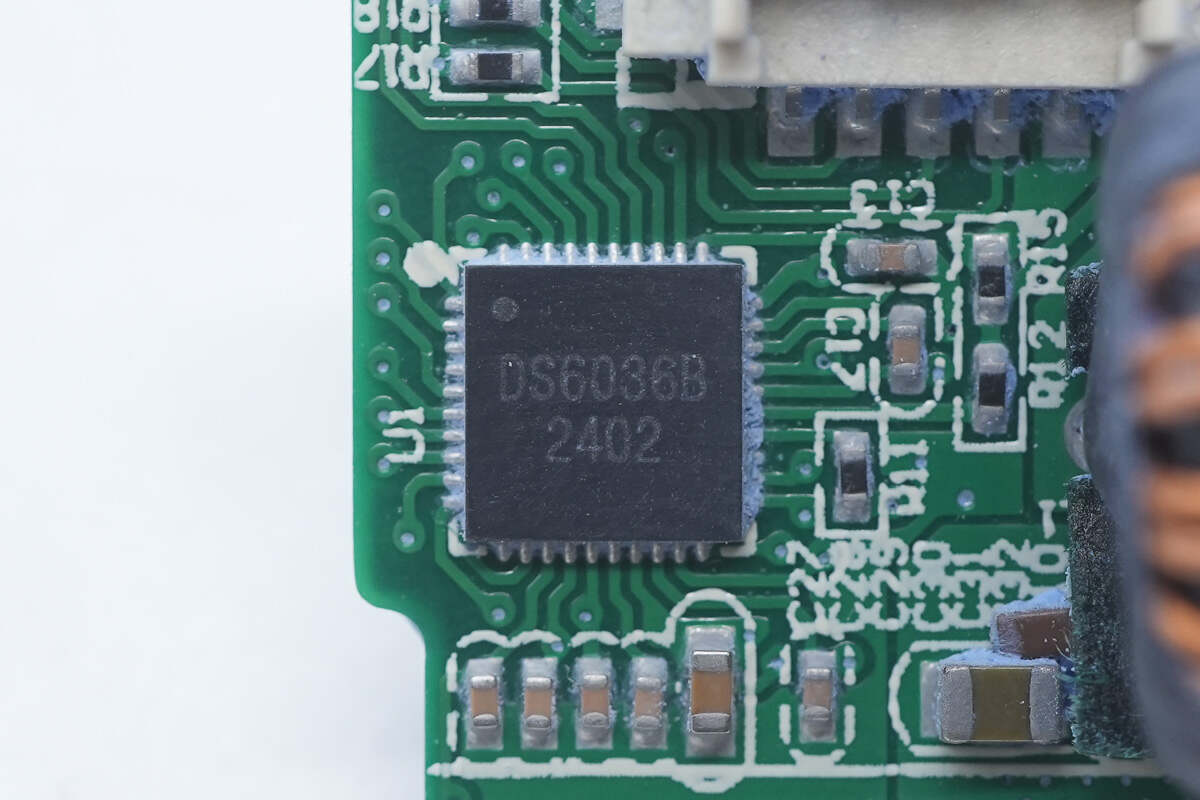

移动电源SOC特写,来自DSEMI点思,型号DS6036B,DS6036B是一款高集成、多协议双向快充移动电源应用 SOC,集成了同步开关升降压变换器、支持 2~6节电池串联,支持 30~100W 功率选择,支持 A + A + Cinout + Cinout 任意口快充,支持 CC-CV 切换,支持 PD3.1 /PD3.0/QC4.0/QC3.0/AFC/SCP/BC1.2/DCP 等主流快充协议。
DS6036B集成电池充放电管理模块、电量计算模块、显示模块,并提供输入/输出过压/欠压,电池过充/过放、NTC 过温、放电过流、输出短路保护等保护功能。采用QFN-40封装。

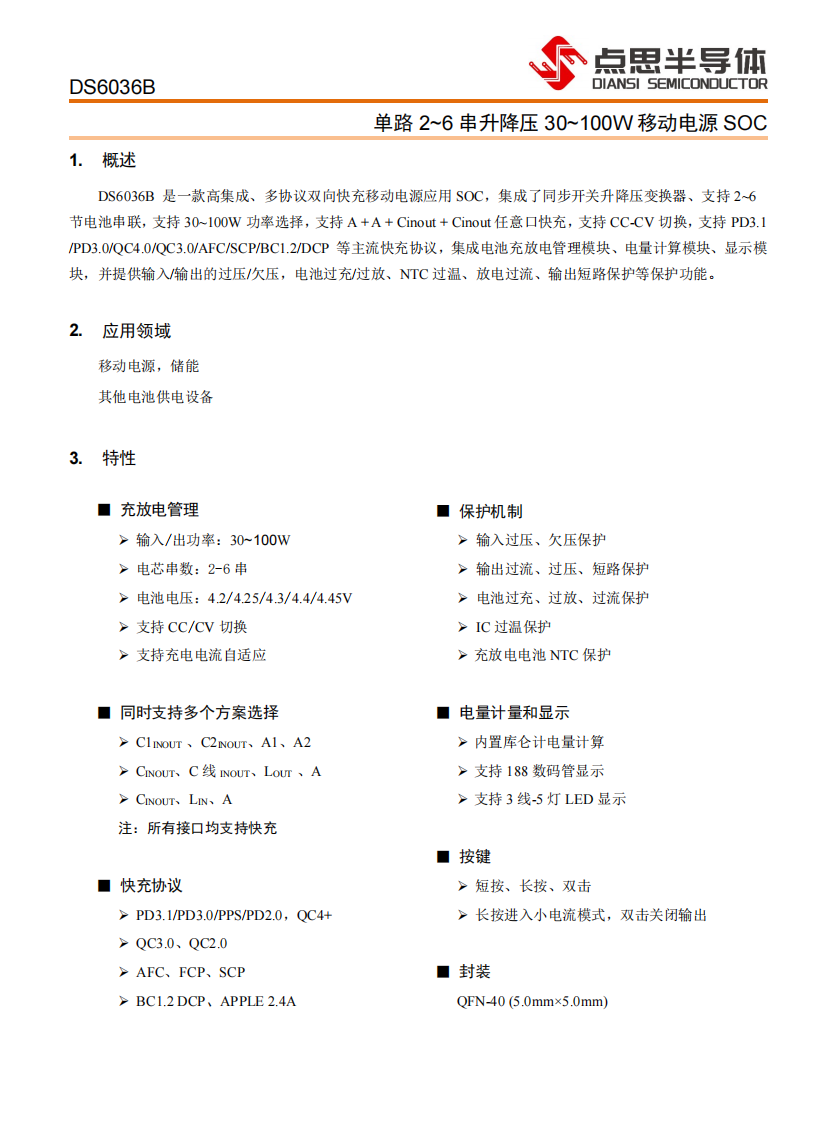

点思DS6036B芯片详情。

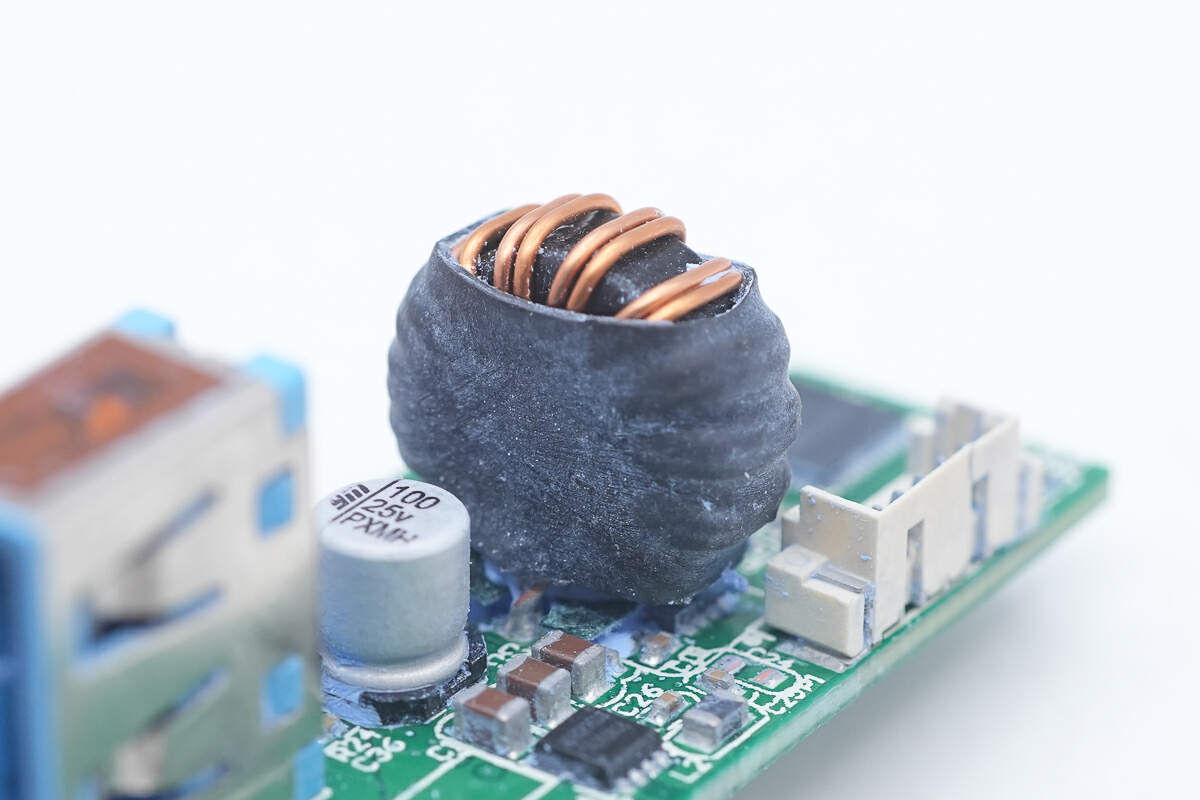

升降压电感特写,外套热缩管保护,采用双线绕制。

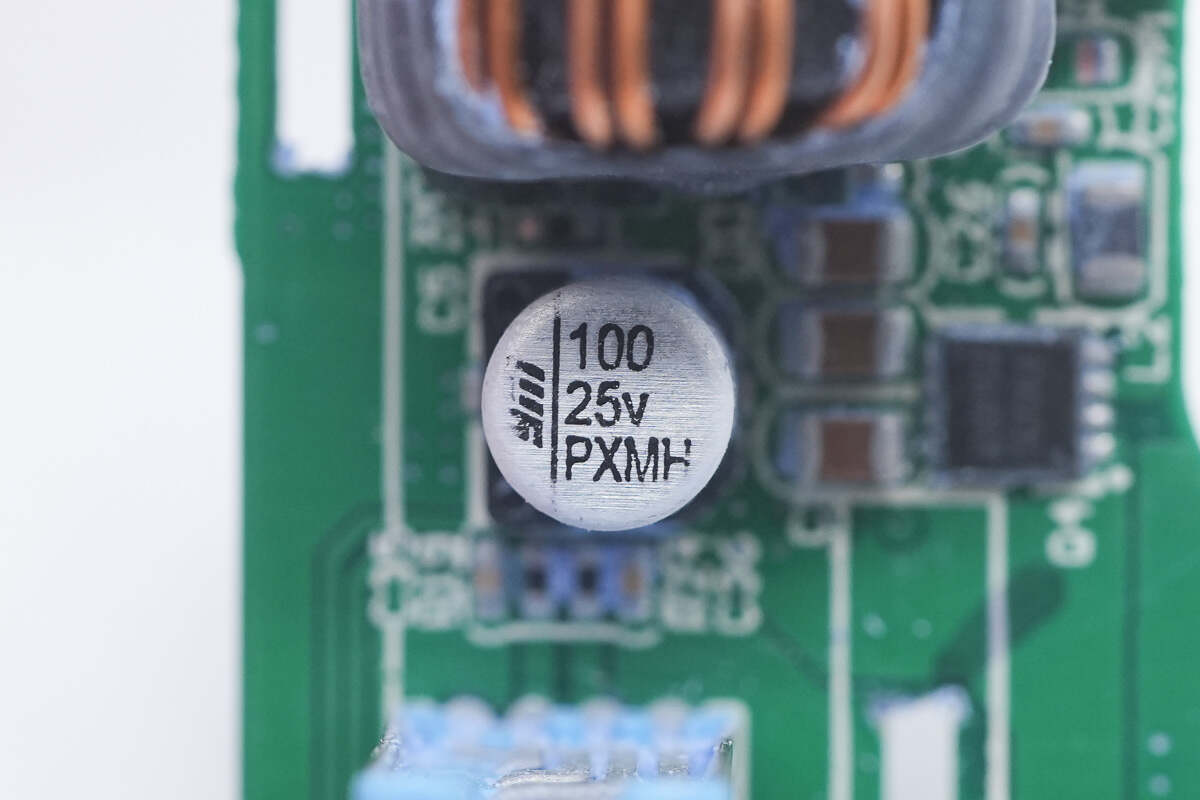

输入端滤波电容特写,规格100uF 25V,来自Ymin永铭,为VPX系列贴片固态电容。
并联MLCC滤波电容特写。

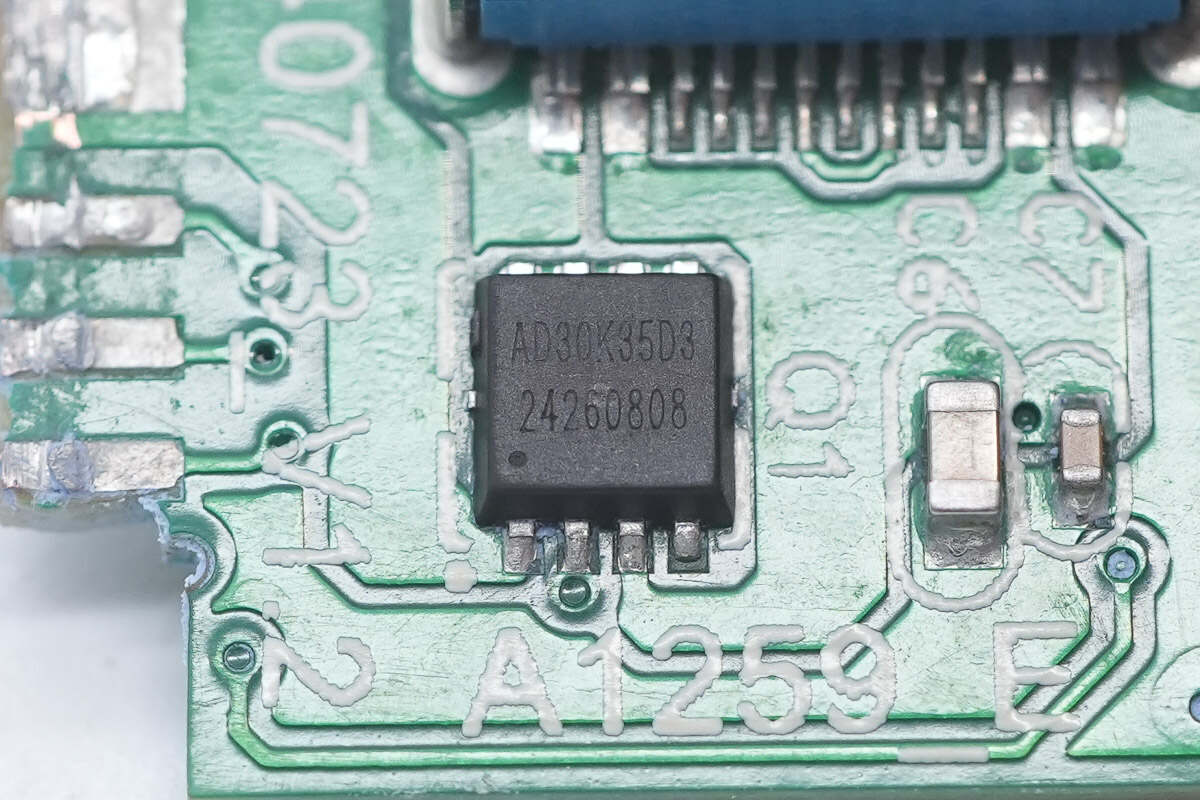

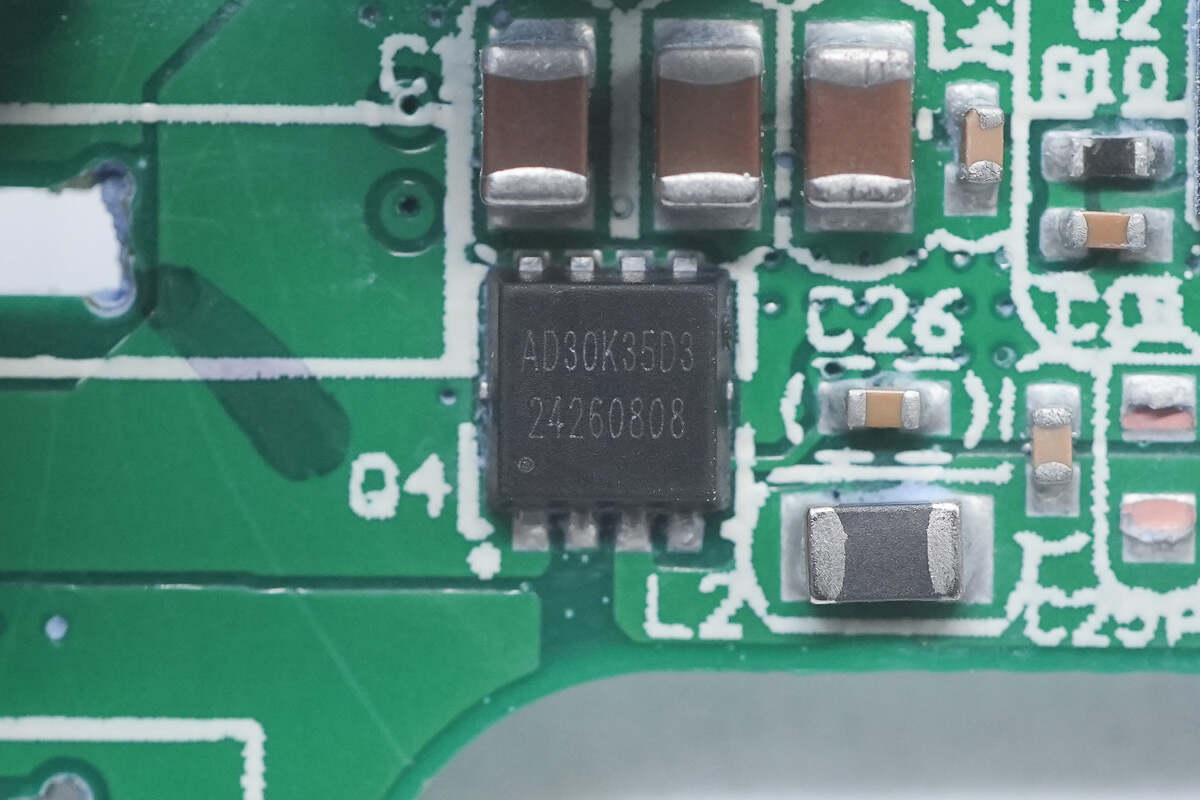

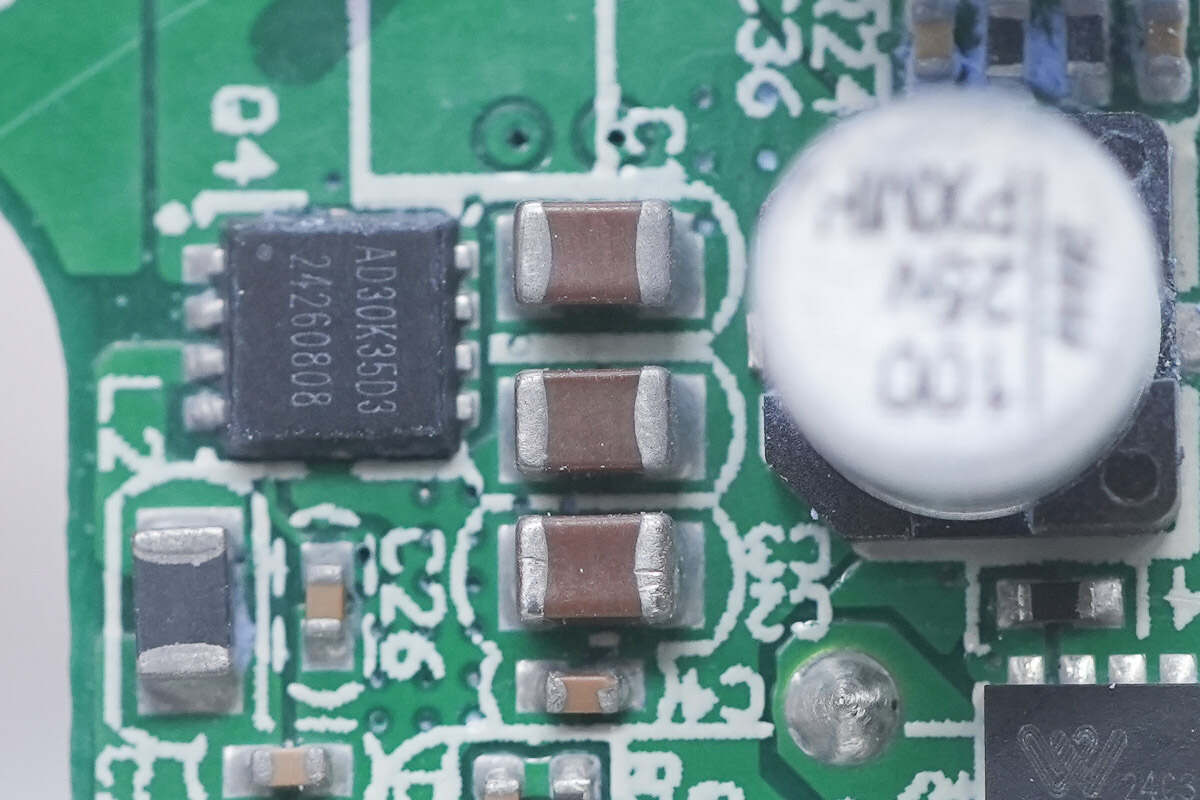

VBUS开关管特写,型号AD30K35DK,来自Adamant砹德曼,双NMOS管,耐压30V,采用PDFN3333封装。用于USB-C自带线输出控制。

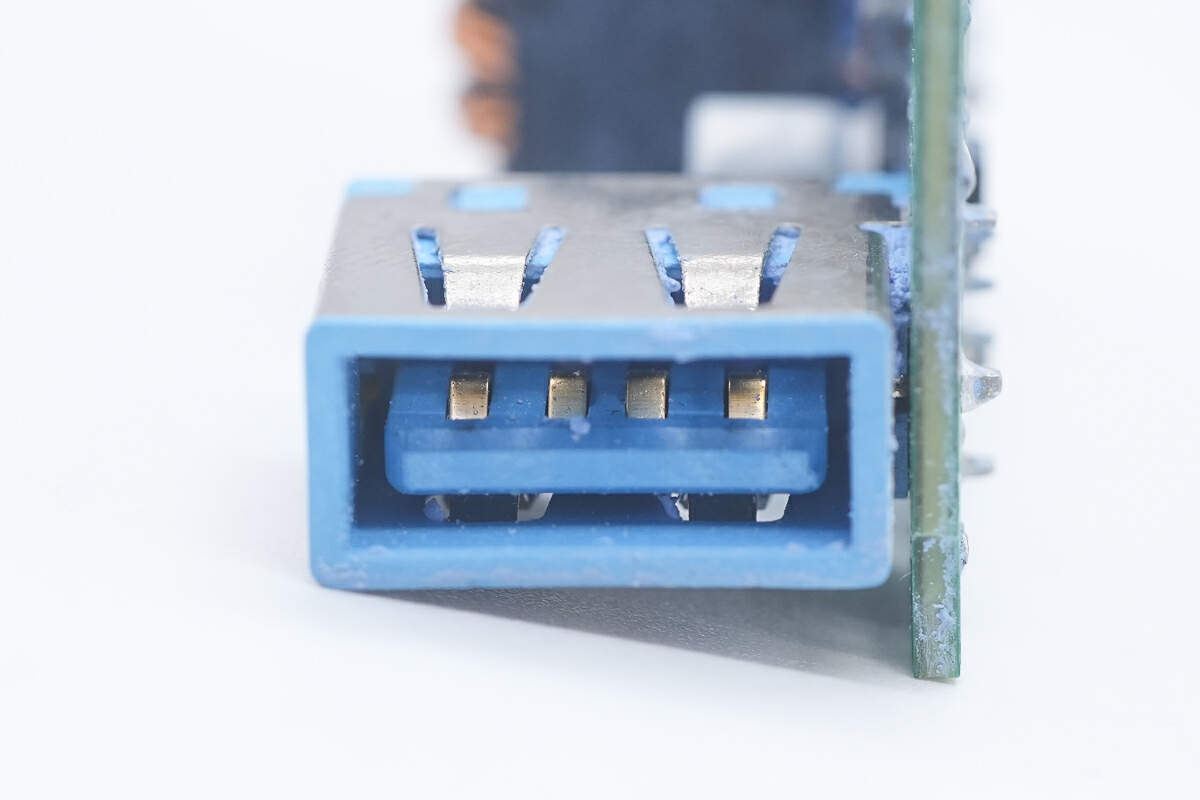

USB-A接口特写,可见内部蓝色胶芯及4个触点。

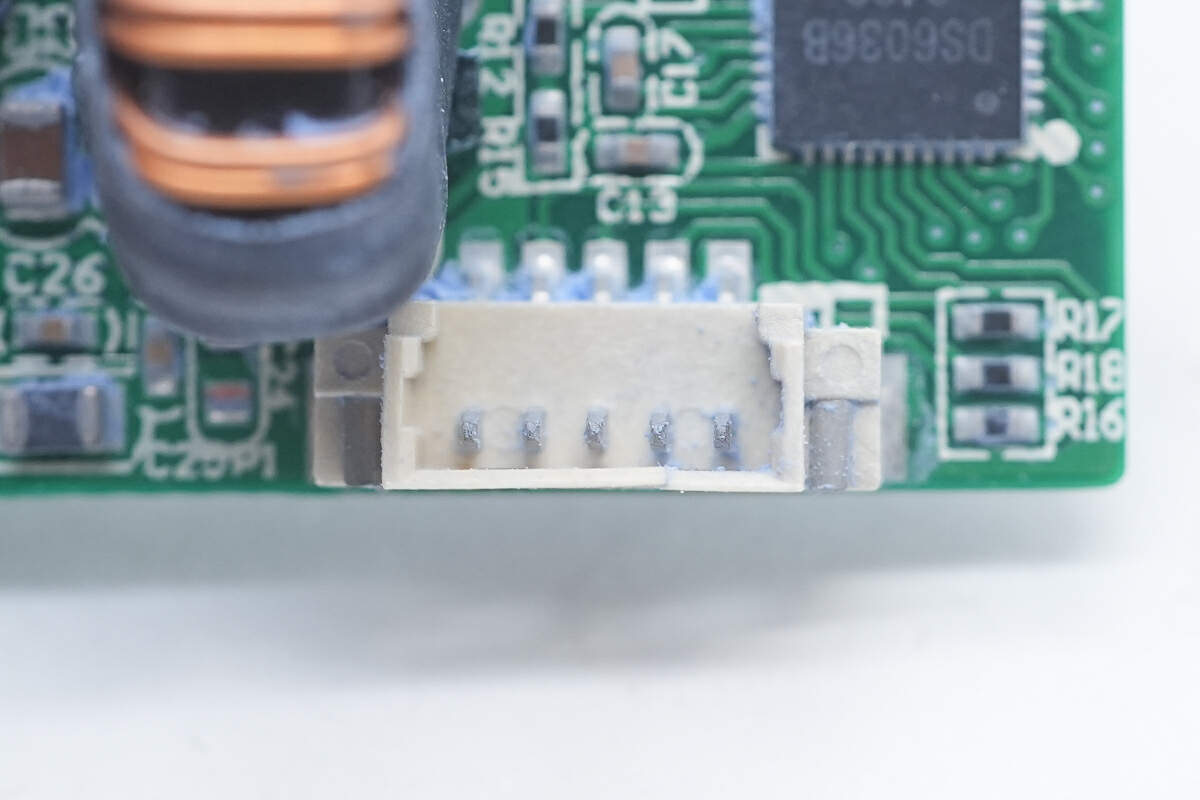

自带线线芯母座特写。

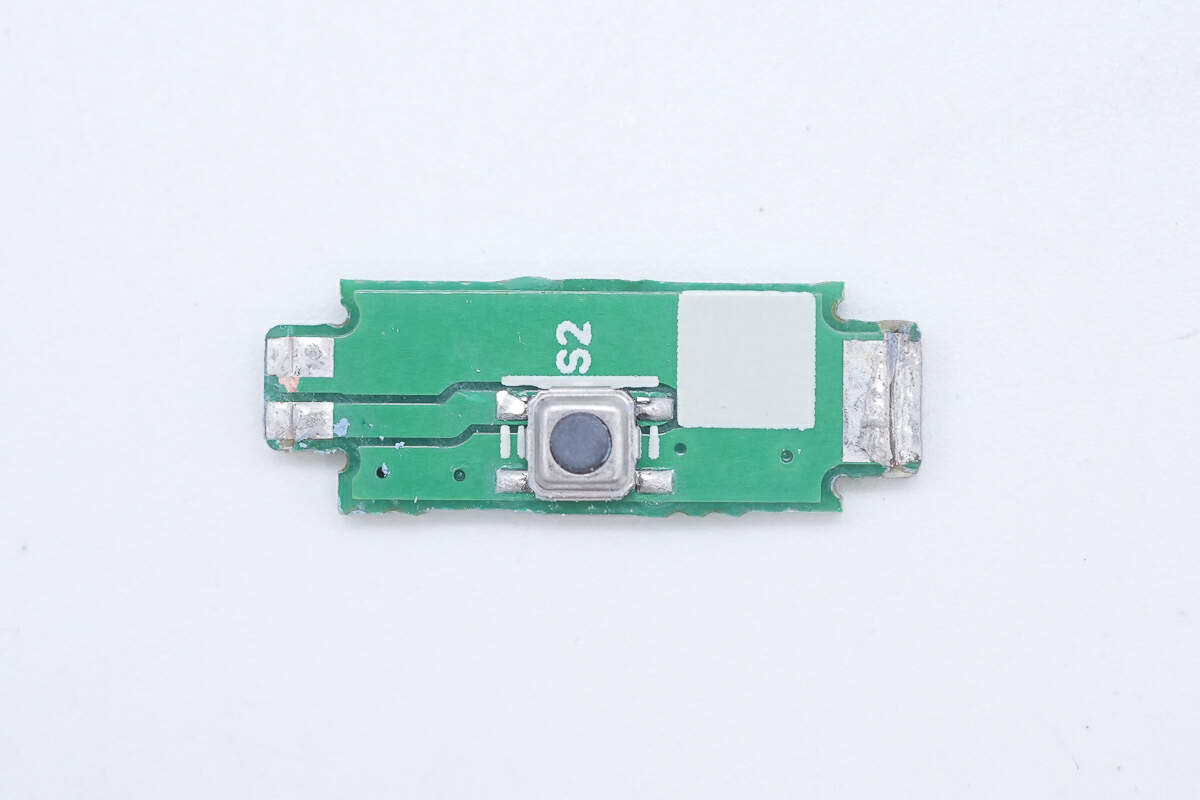

贴片按钮小板正面一览。

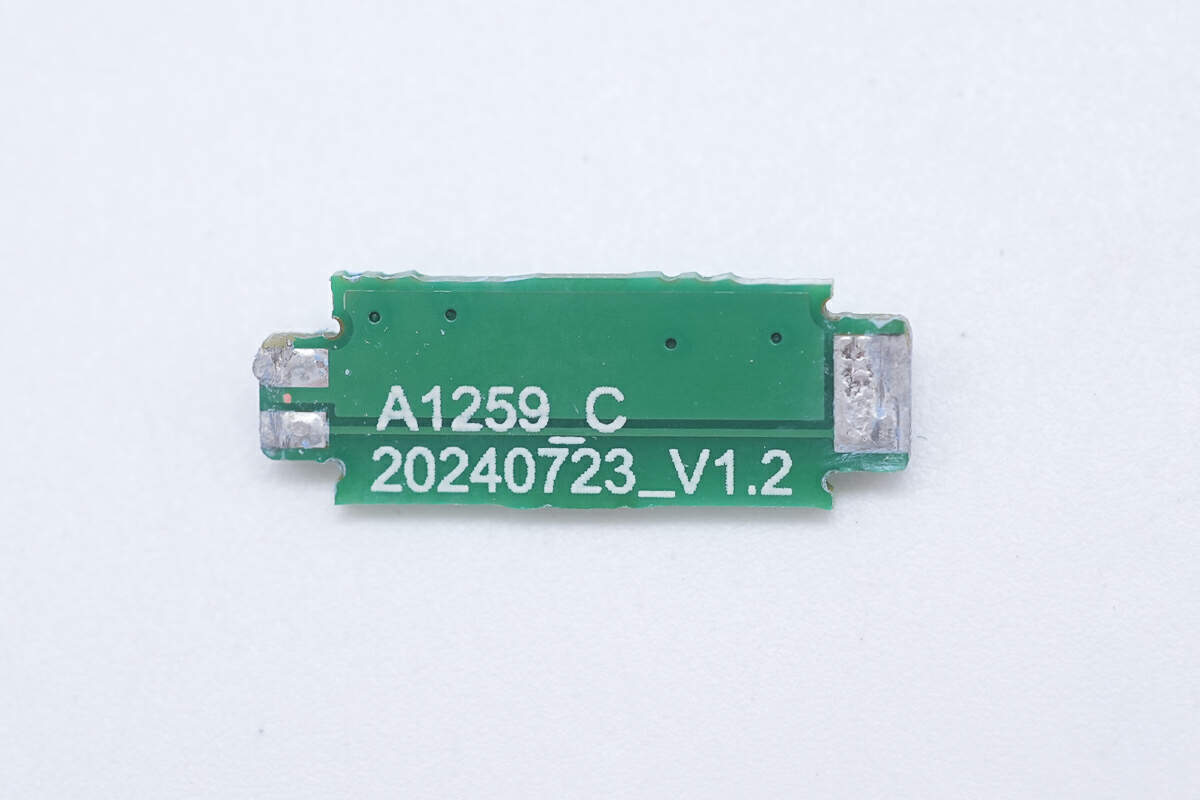

背部无核心器件。

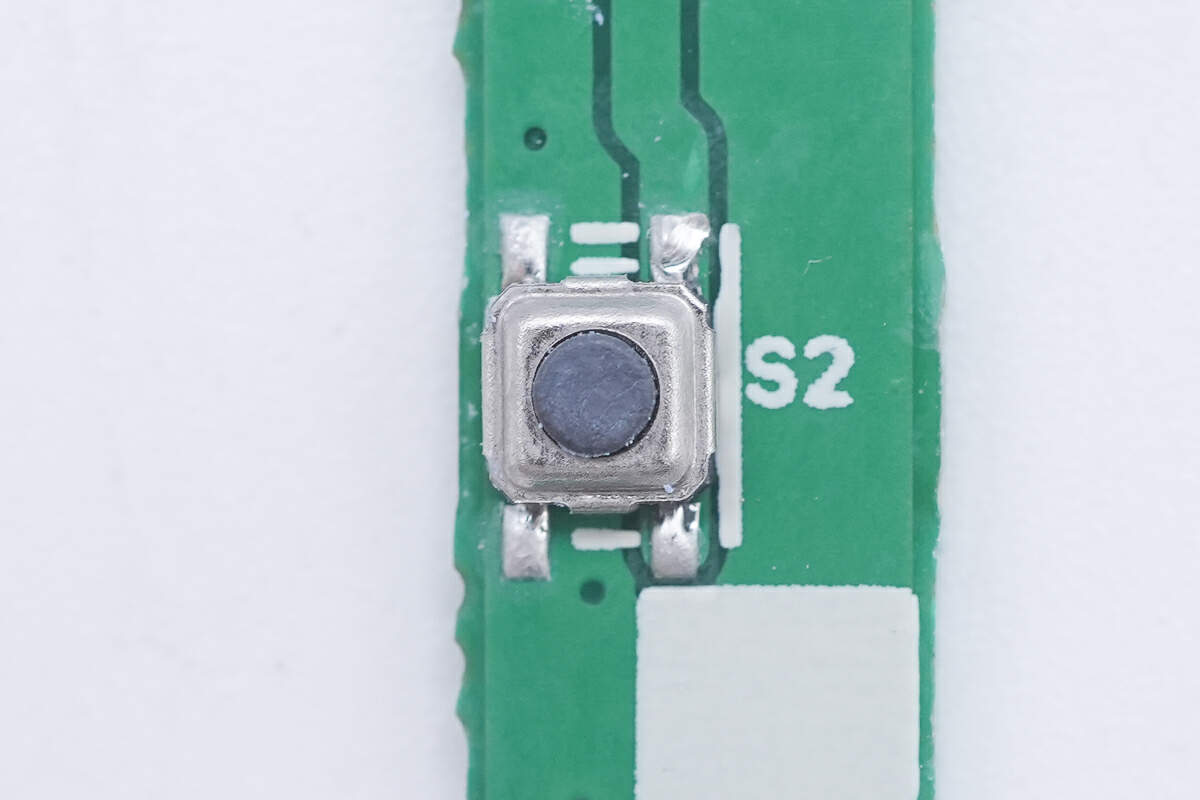

贴片电源按钮特写。

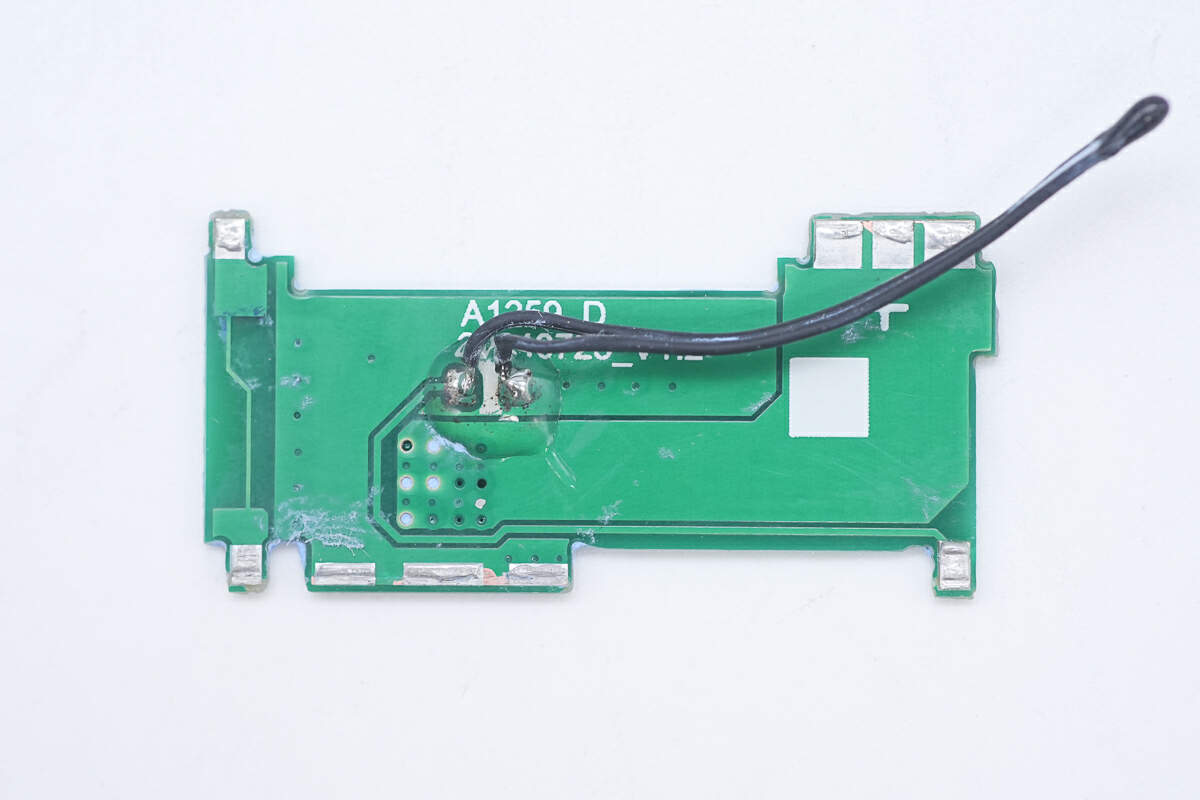

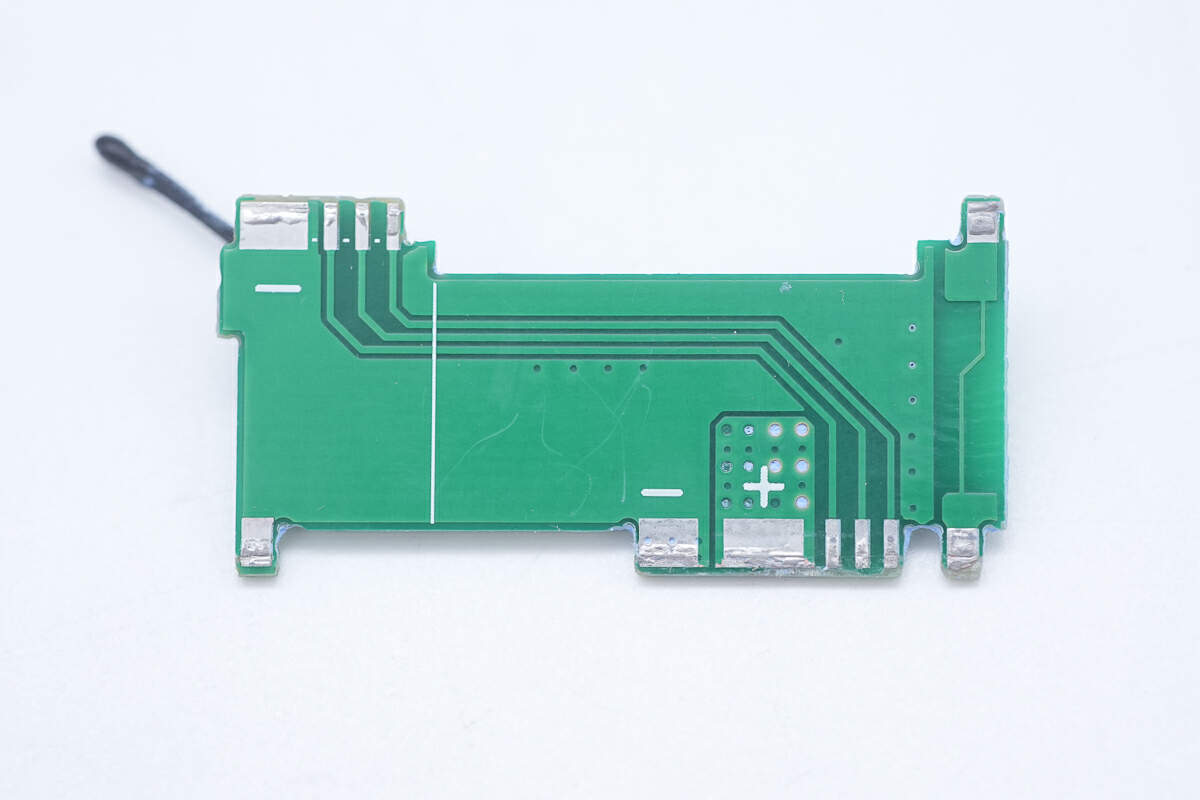

用于承接电池保护板和主模板的背板特写,中间焊接热敏电阻。
背部无核心器件,主要用于焊接导线和电池组极耳。

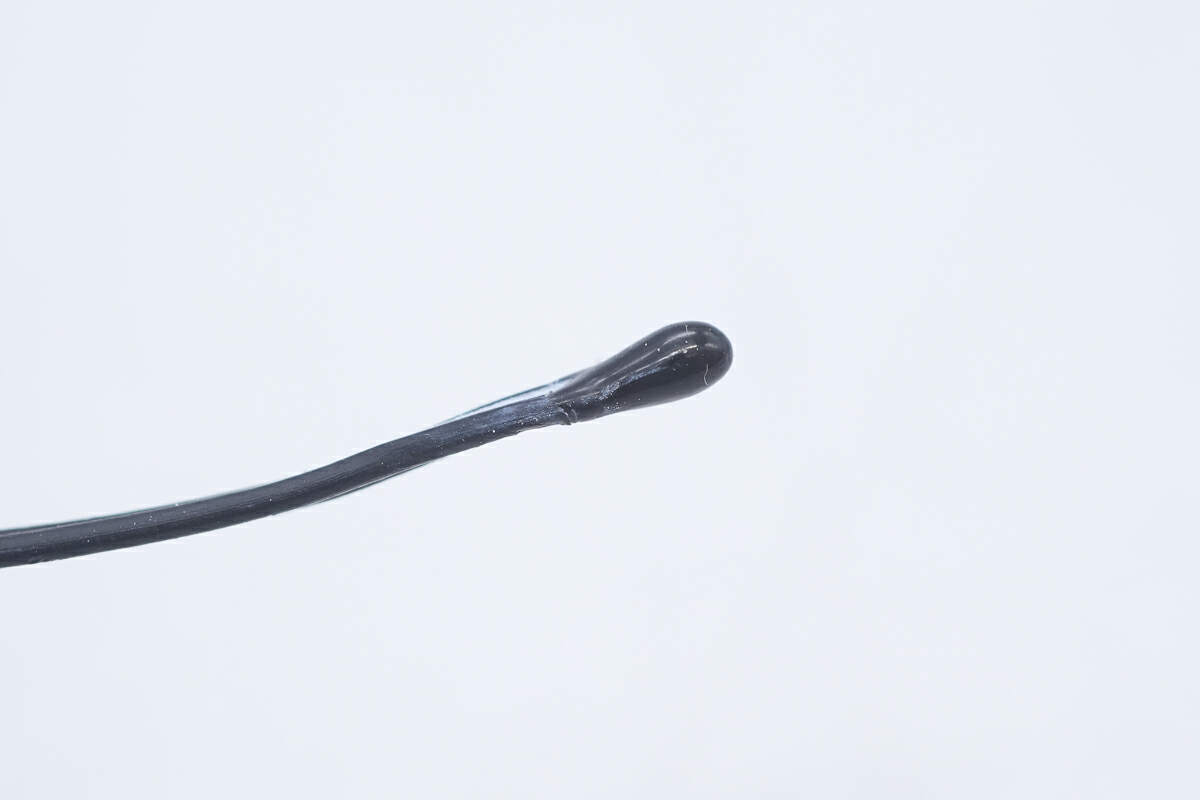

NTC热敏电阻特写,用于监测电池组温度,进行过温保护。

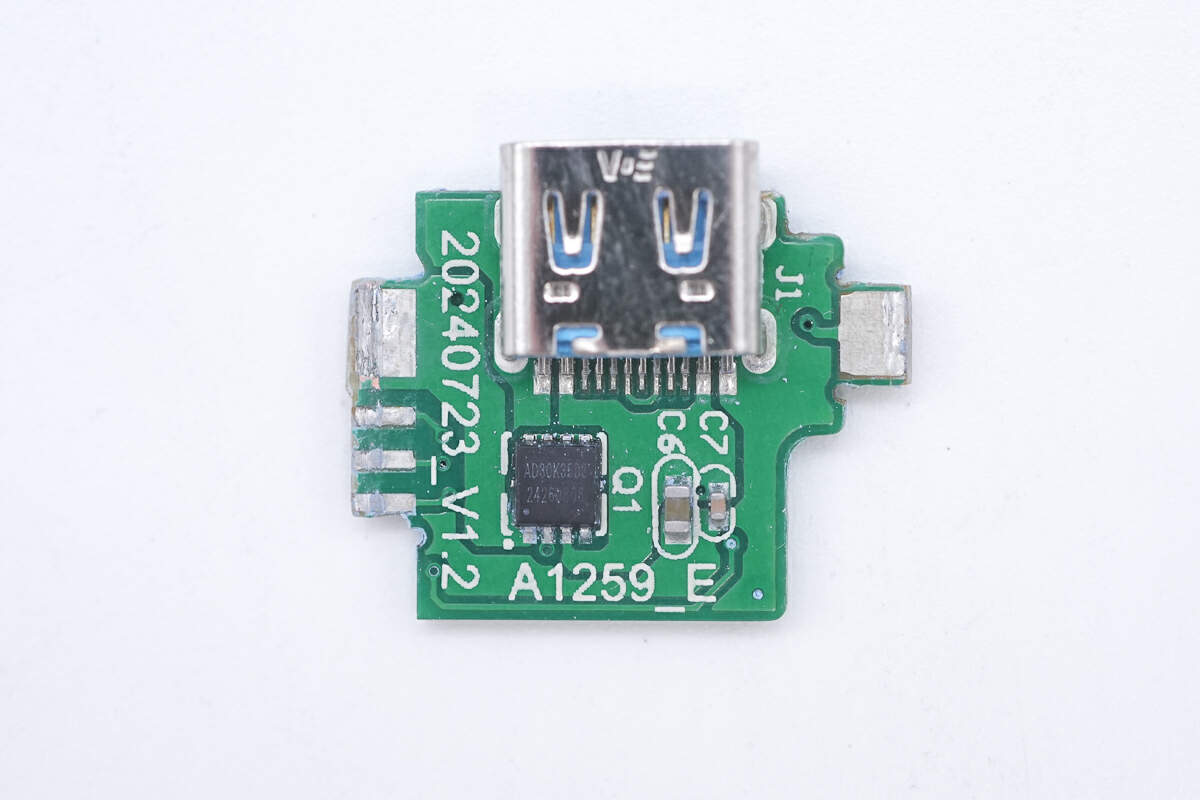

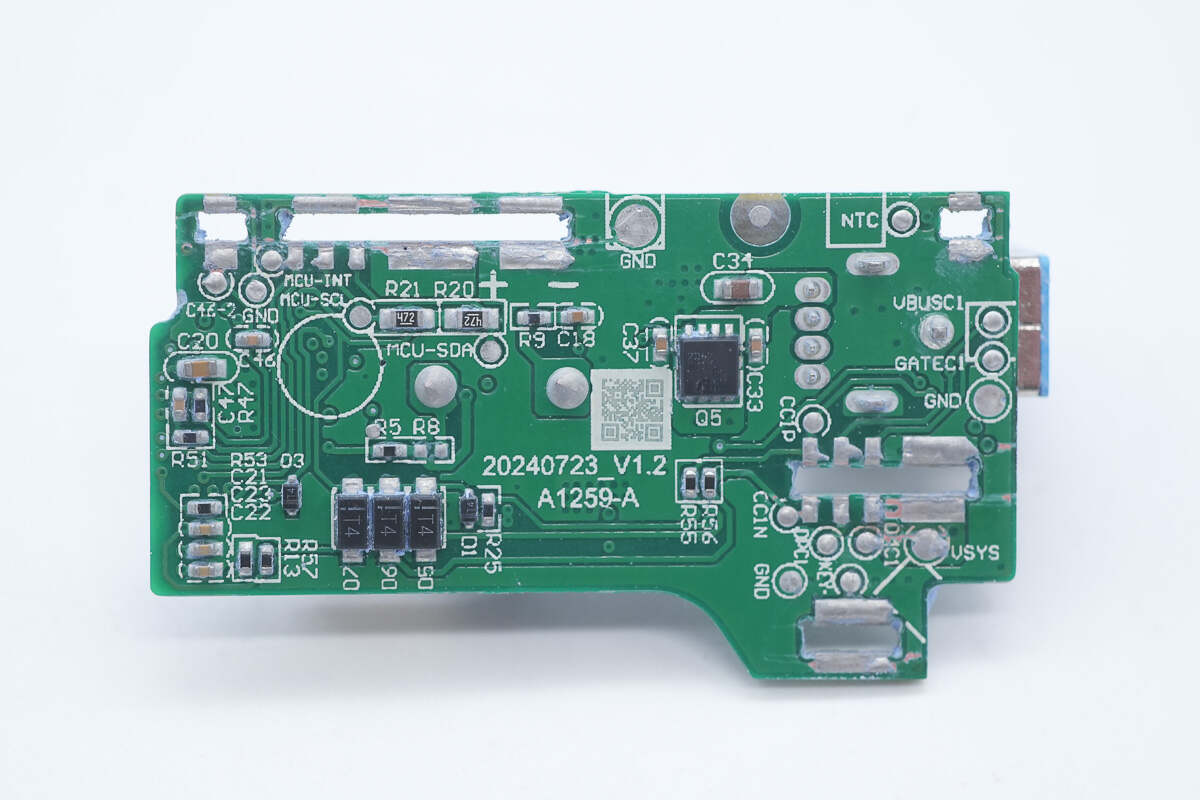

USB-C接口母座小板特写,可见C口及对应VBUS开关管。

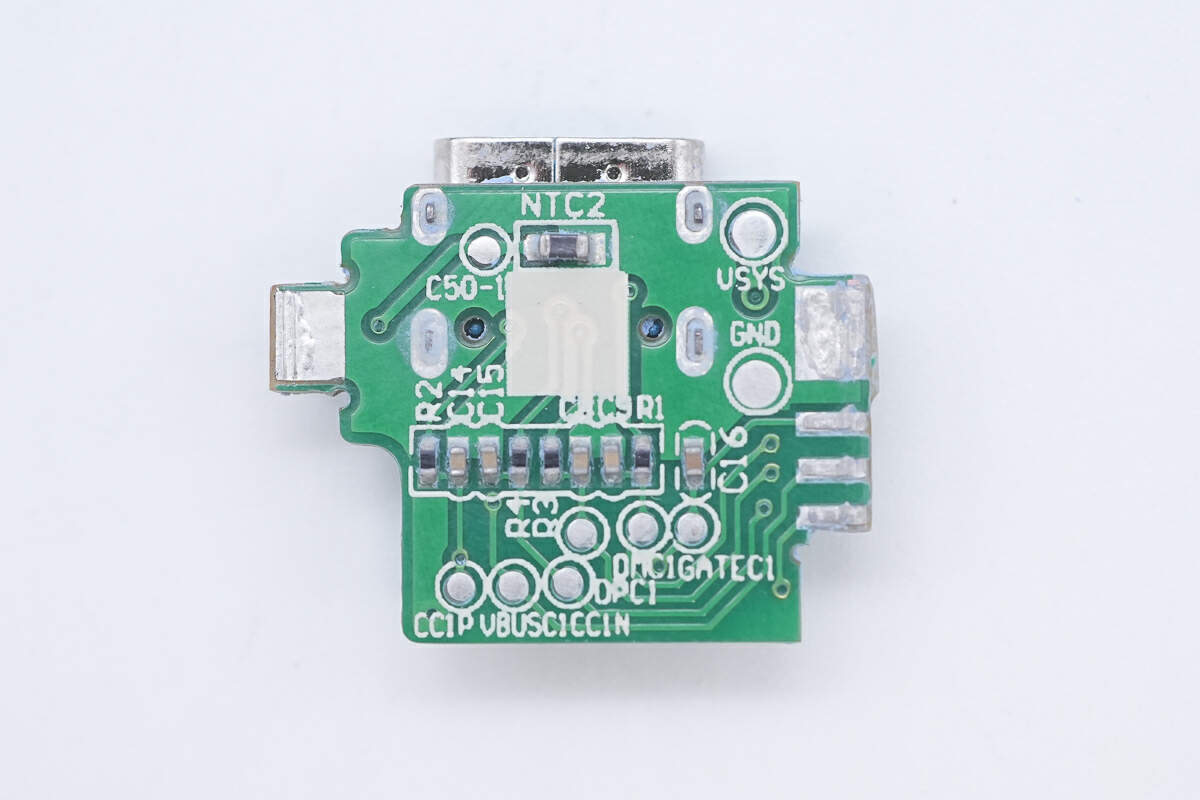

USB-C接口母座小板背部设有电阻和电容以及NTC热敏电阻。

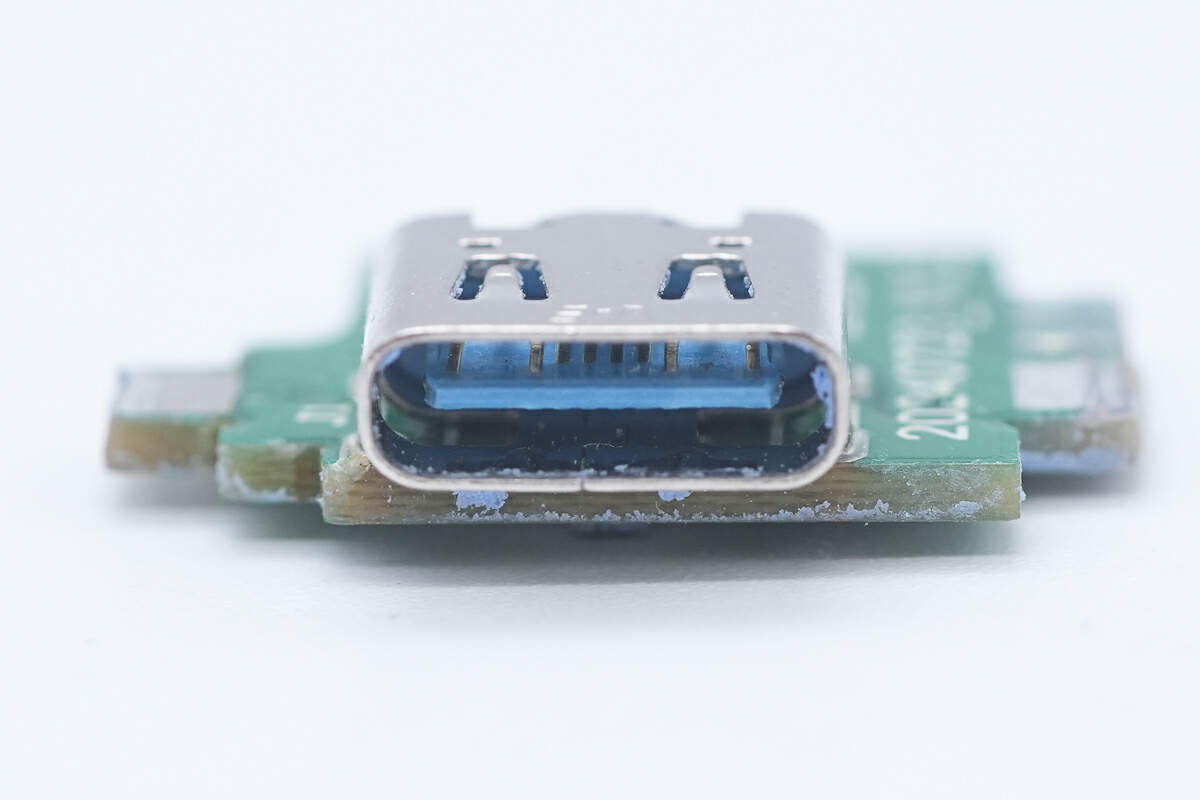

USB-C接口特写,蓝色胶芯不露铜。
VBUS开关管特写,型号AD30K35DK,来自Adamant砹德曼,双NMOS管,耐压30V,采用PDFN3333封装。

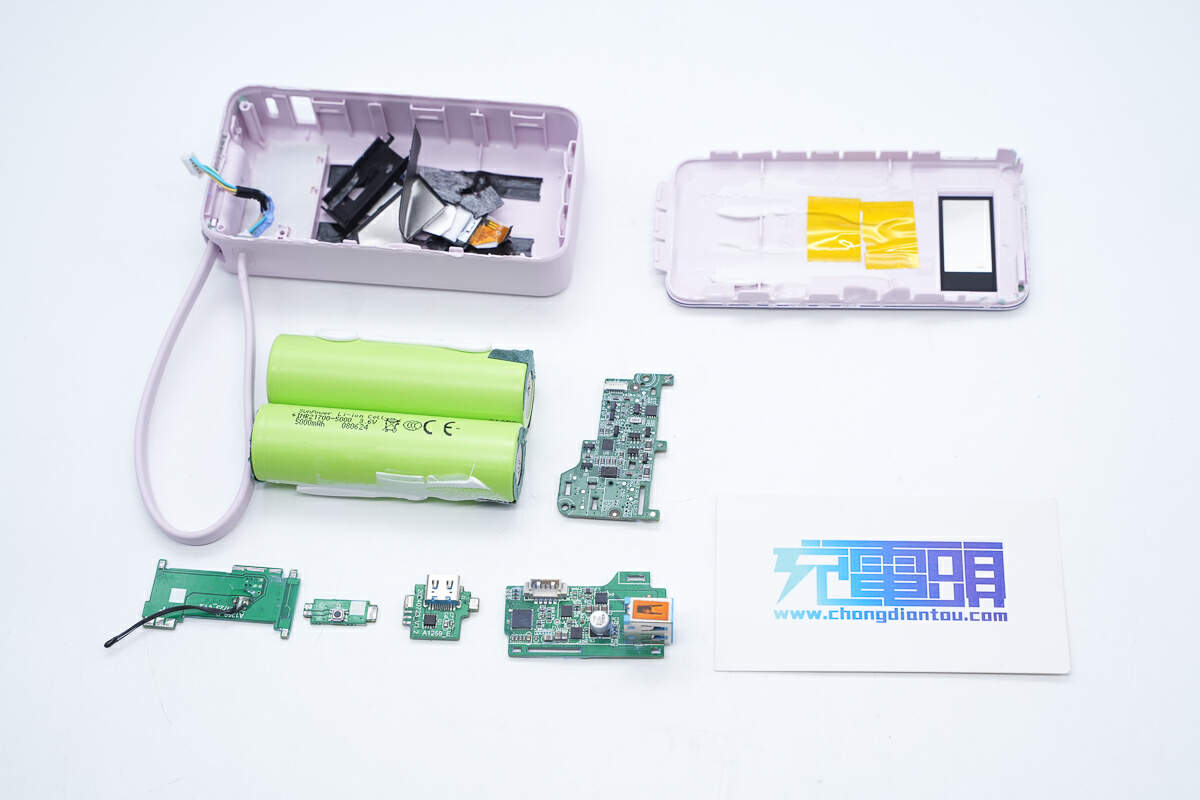

全部拆解完毕,来张全家福。
充电头网总结

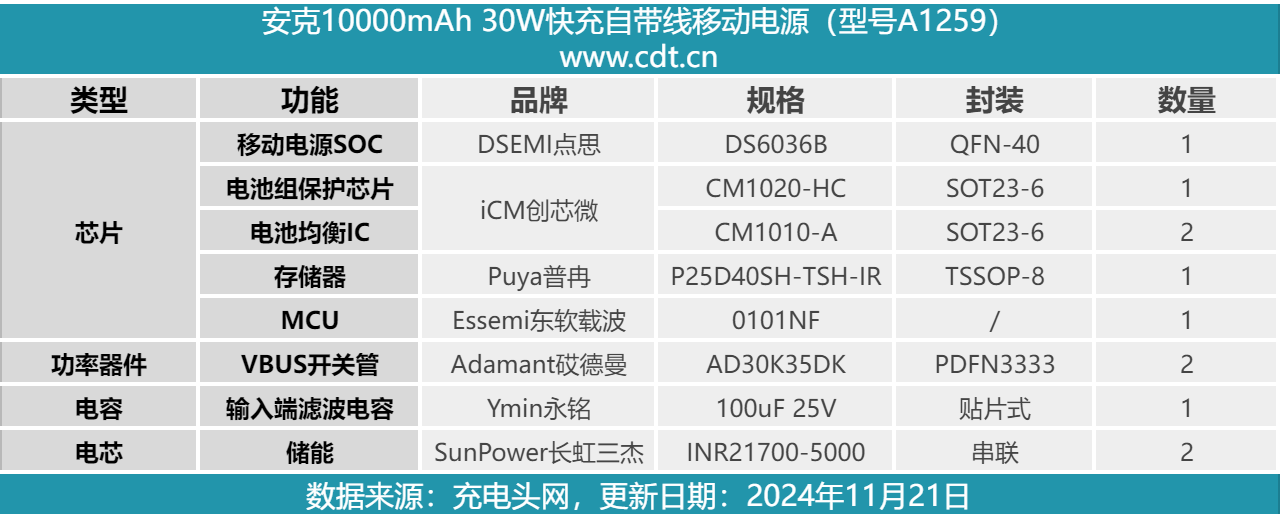

最后附上安克10000mAh 30W快充自带线移动电源的核心器件物料清单,方便大家查阅。
安克10000mAh 30W快充自带线移动电源,外观靓丽精美,触感细腻丝滑。搭载1A1C的USB接口和一根USB-C自带线,其中C口和C线支持PD 30W双向快充,配备数显屏可显示电源剩余电量及不预估充电时长。壳体四周雕刻竖状条纹,使手指握感很好,十分稳定。
充电头网通过拆解了解到,安克10000mAh 30W快充自带线移动电源内部PCBA模块采用堆叠式设,极大提升空间利用率。其中移动电源SOC来自点思半导体DS6036B,持包括PD3.1 /PD3.0/QC4.0/QC3.0/AFC/SCP/BC1.2/DCP等多种快充协议,还集成同步开关升降压变换器,且支持2-6节电池串联应用。精简了外围电路设计,降低制造成本。
而内部电池组由两节长虹三杰的INR21700-5000串联而成,PCBA不同模块和接触面包裹泡棉进行缓冲保护,PCBA模块内部填充导热胶,加强散热。产品设计新颖,在有限的体积上实现了功能的复合性和实用性。
