前言
安克新推出了一款内置5000mAh电池的充电宝充电器二合一能量棒Pro,这款二合一充电宝在连接交流电时可作为30W PD充电器使用,充电宝模式下支持22.5W PD快充输出,还可以通过USB-C接口输入为内置电池充电。
这款二合一充电宝自带挂绳,并配有折叠插脚,携带方便。外壳采用磨砂和亮面撞色设计,侧面设有按键和电量指示灯,便于随时了解电量情况。下面充电头网就对这款二合一充电宝进行拆解,看看内部的用料和做工。
安克二合一能量棒Pro开箱

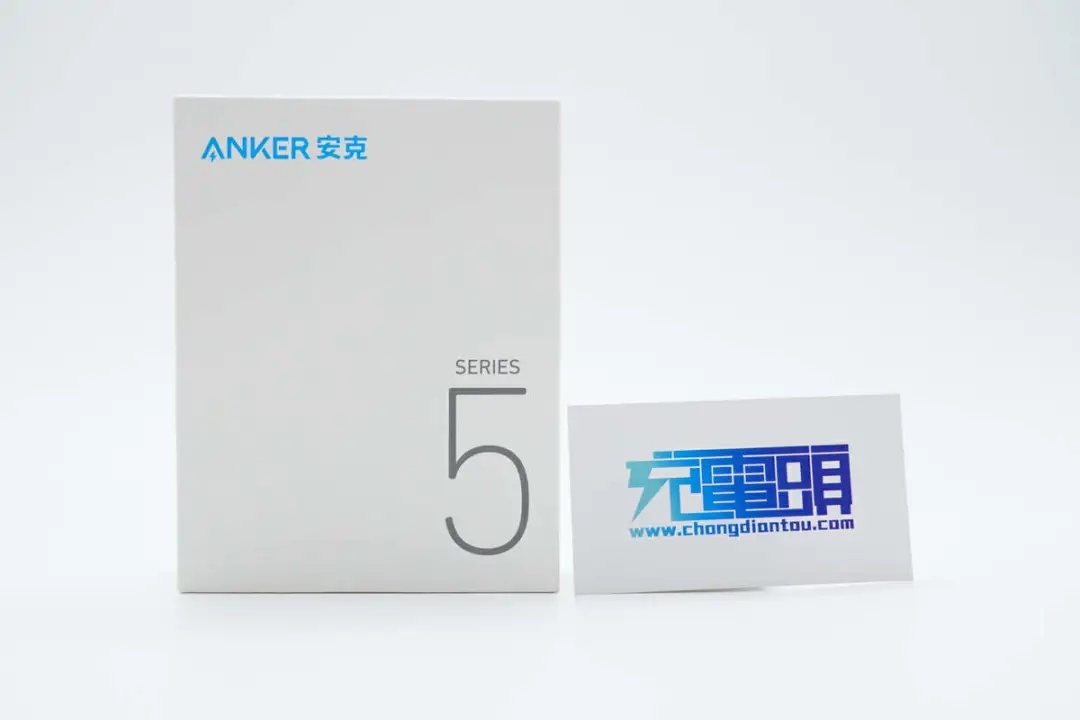

产品包装盒正面设计非常简洁,印有ANKER安克和SERIES 5。

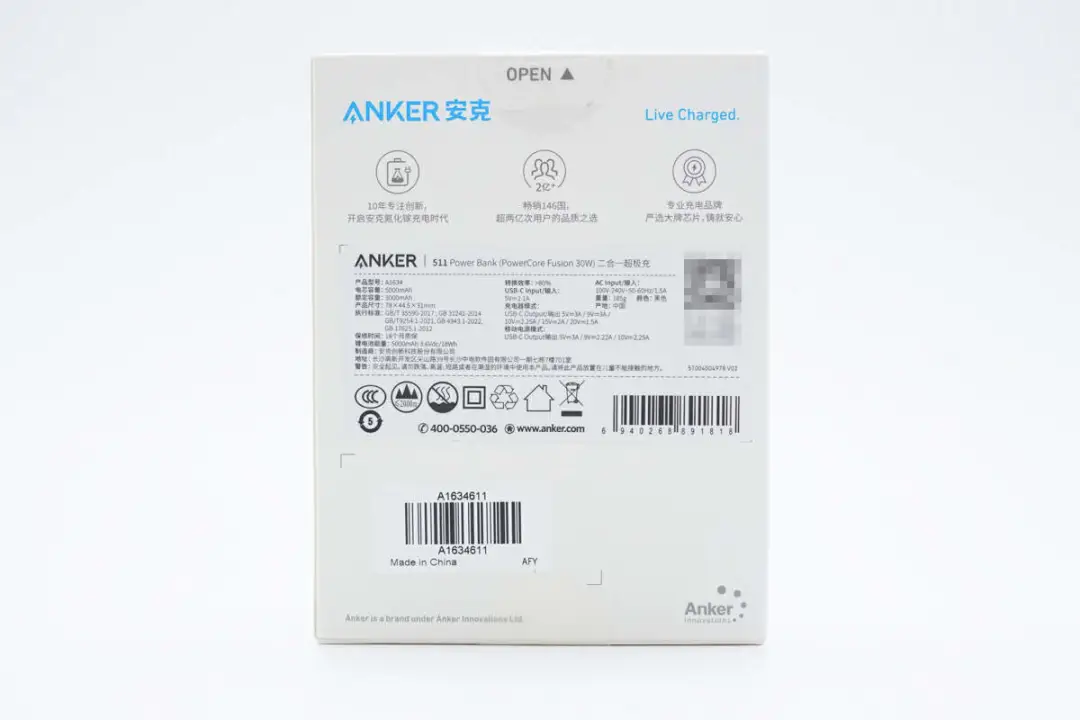

背面贴有产品参数贴纸。
贴纸上印有产品型号、尺寸、输入/输出参数等信息,下面到实物环节再进行详细介绍。

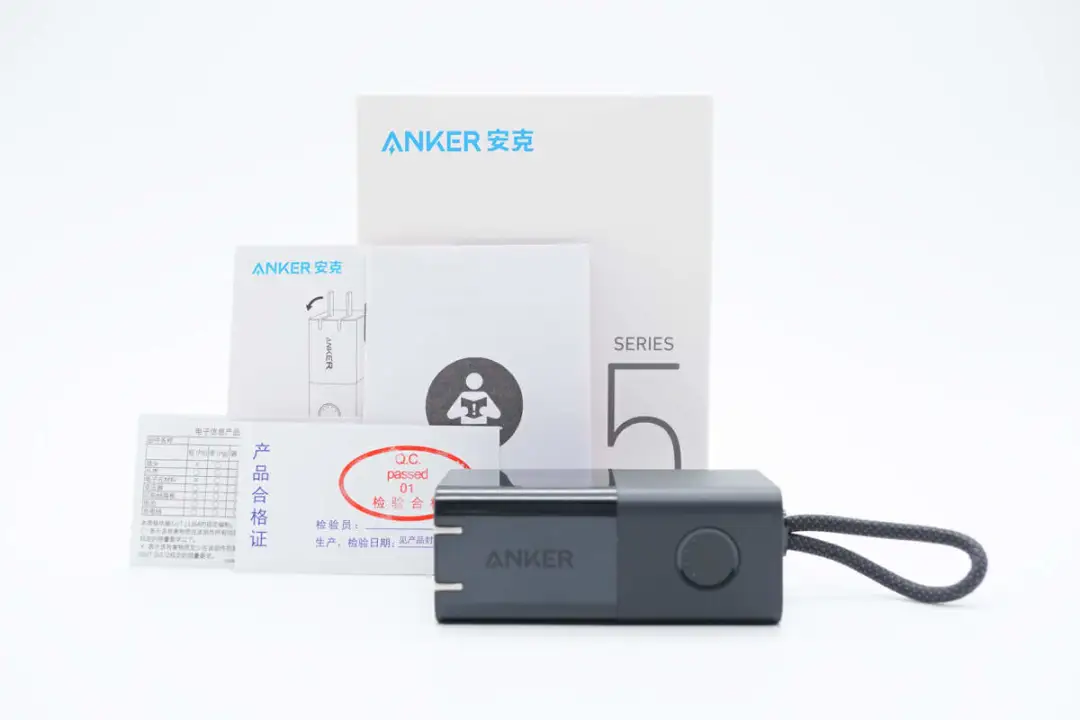

包装内含安克二合一能量棒Pro、使用说明书、产品合格证、有毒有害物质清单等。

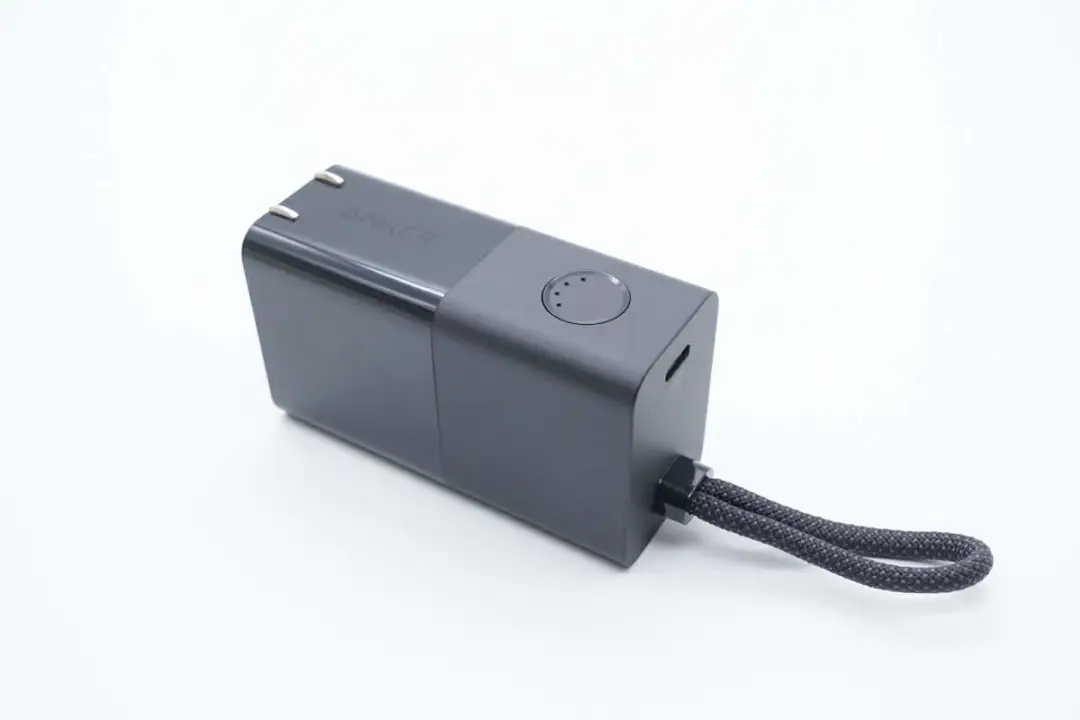

安克二合一能量棒Pro采用PC防火材质黑色外壳,腰身亮面磨砂撞色设计,顶部带有提绳,作为一款二合一产品,当定位为充电宝时,方便日常外带拎提。

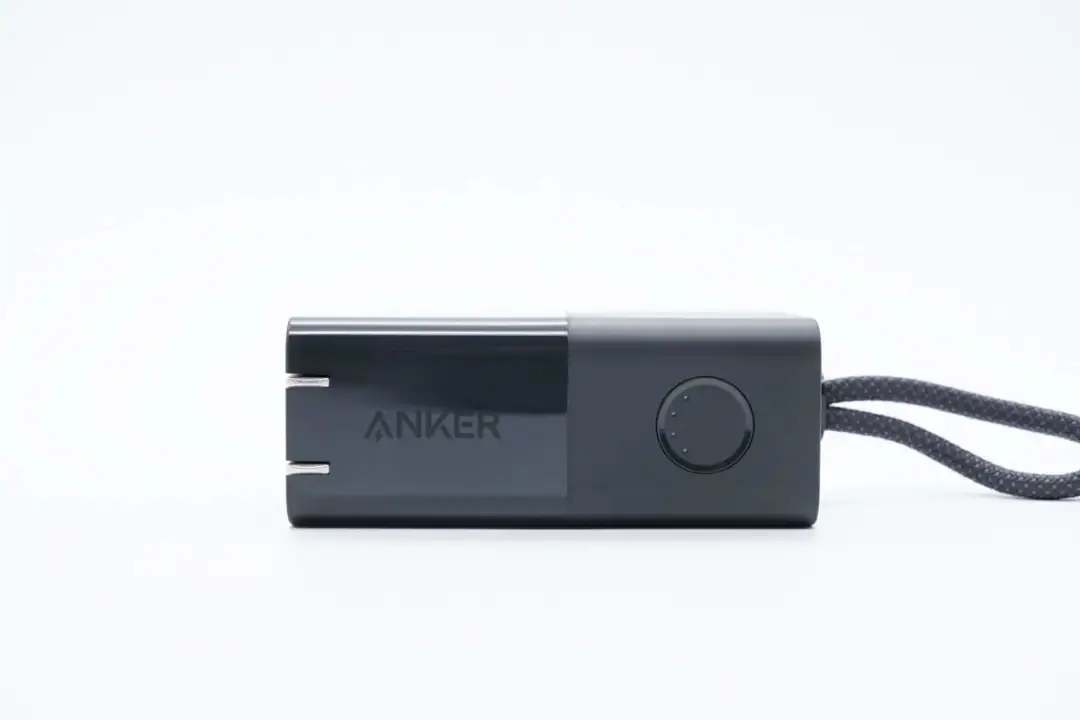

腰身亮面区域设计有ANKER品牌,磨砂区域设有电源键以及电量指示灯。

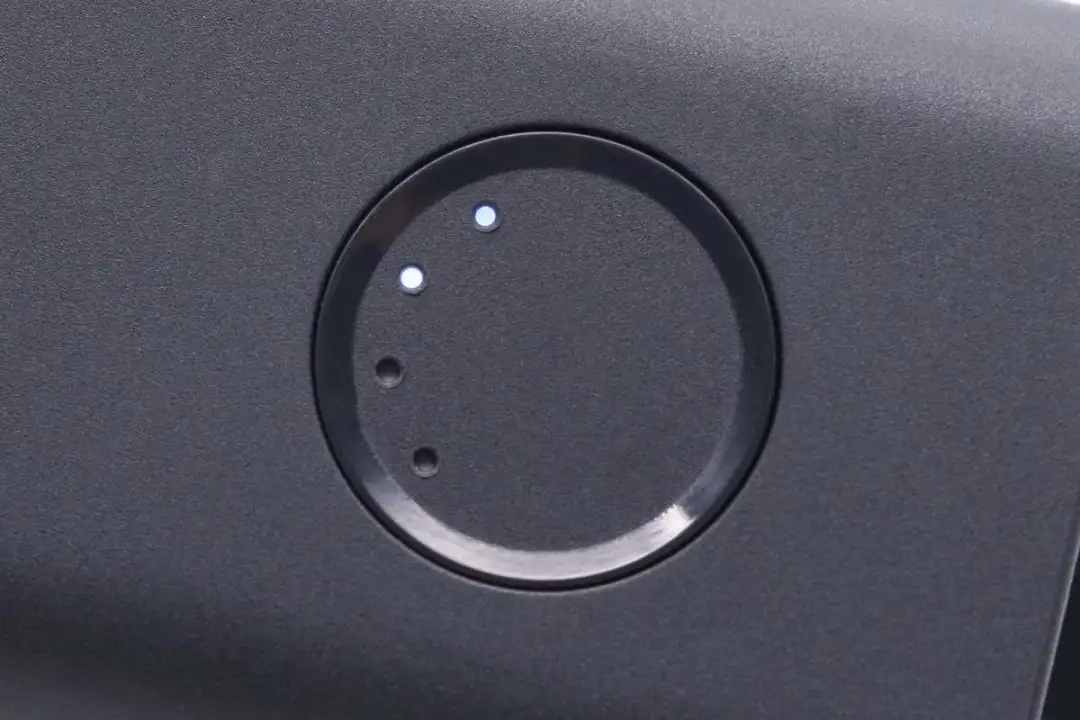

电源键与电量指示灯二合一设计,按键内凹边缘亮面处理,指示灯有四颗,单颗代表25%电量,可以让用户大体判断剩余电量。

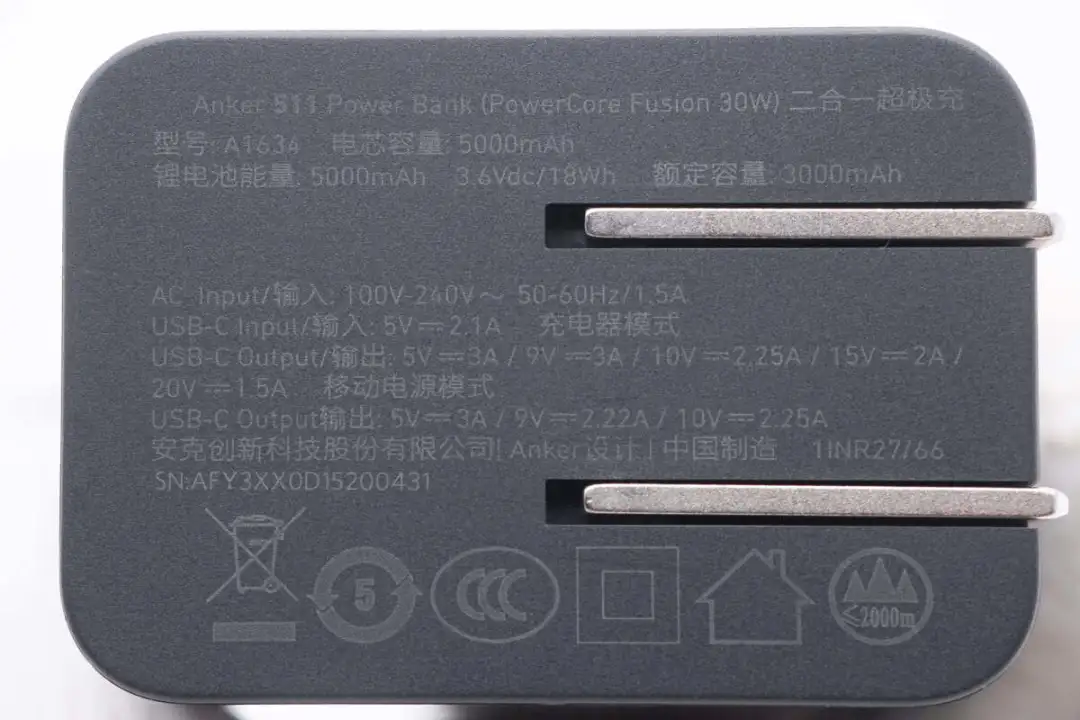

机身底部外壳印有产品参数。
产品参数特写
型号:A1634
电芯容量:5000mAh
锂电池能量:5000mAh/3.6V/18Wh
额定容量:3000mAh
AC输入:100-240V~50/60Hz 1.5A
USB-C输入:5V2.1A
充电器模式:
USB-C输出:5V3A、9V3A、10V2.25A、15V2A、20V1.5A
移动电源模式:
USB-C输出:5V3A、9V2.22A、10V2.25A
转换效率:>80%
产品尺寸:78*44.5*31mm
重量:185g
保修时间:18个月
制造商:安克创新科技股份有限公司
产品通过CCC认证。

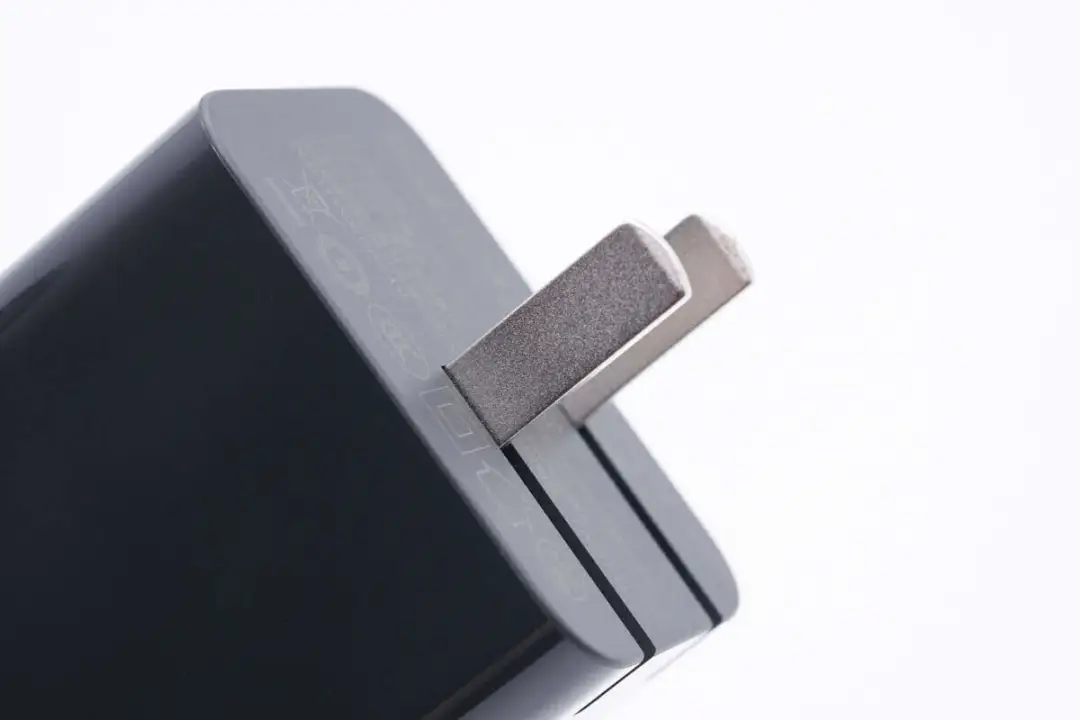

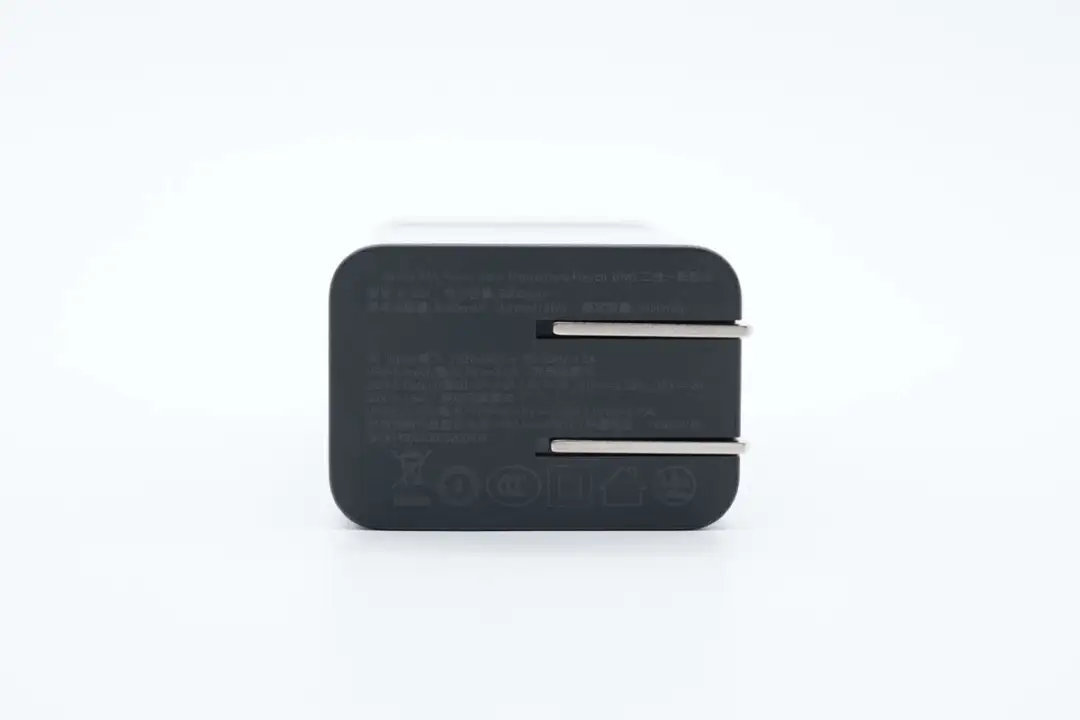

产品还可当充电器使用,配备的是可折叠国标插脚。

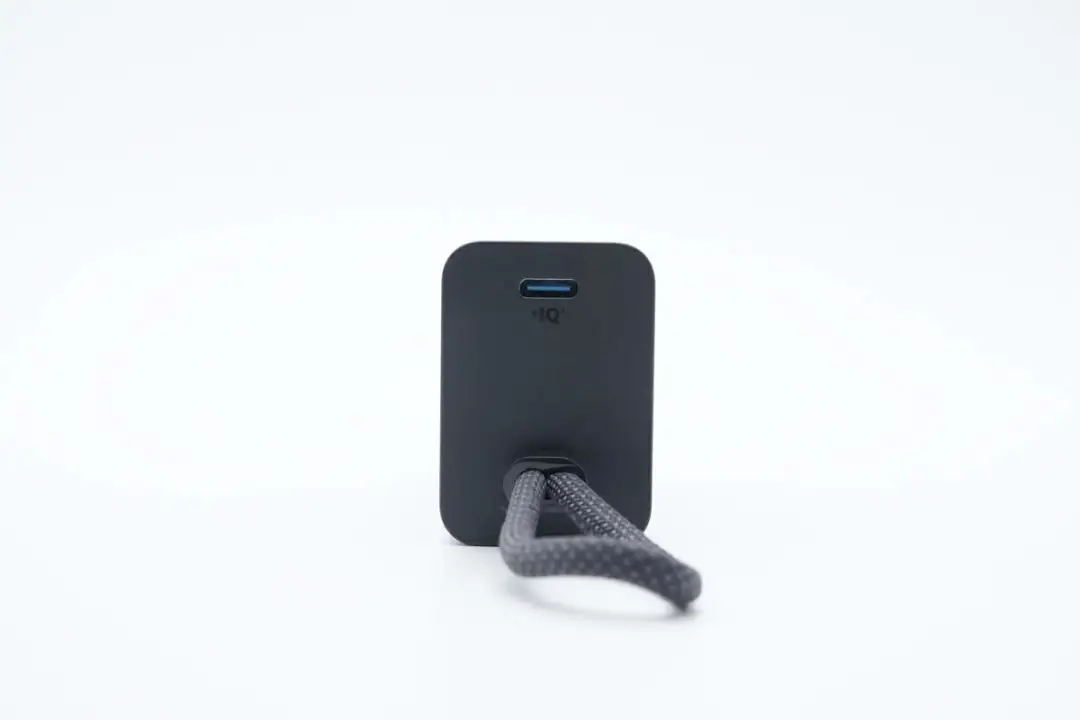

机身顶面配备单USB-C接口。

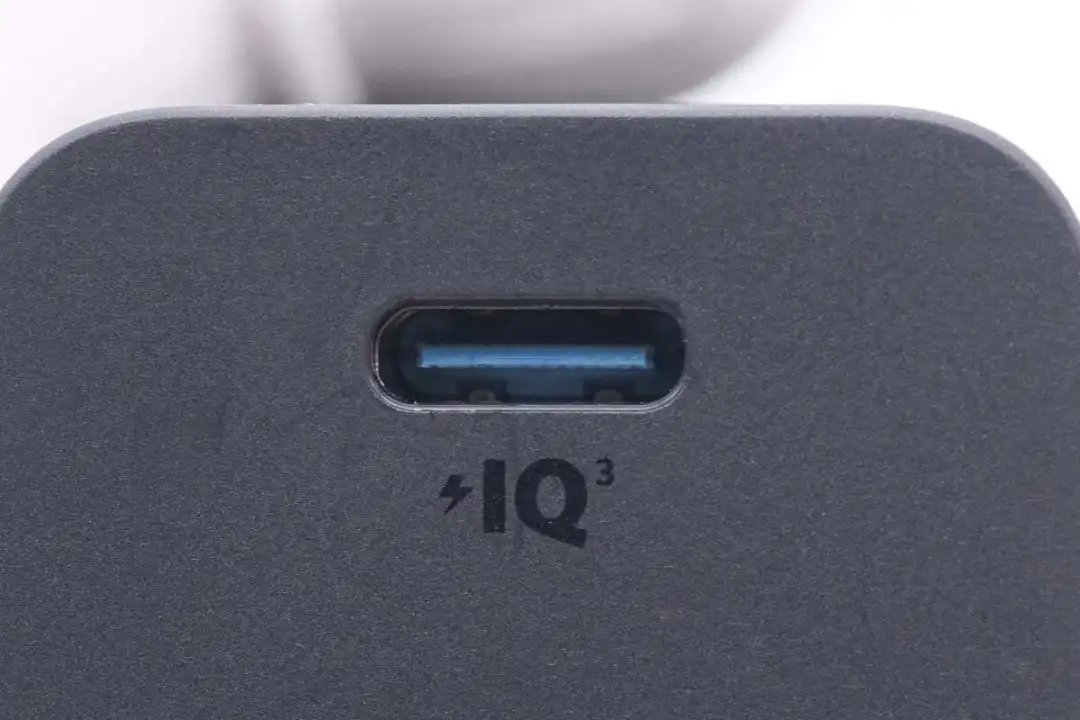

USB-C接口特写,胶芯为经典蓝色配色。

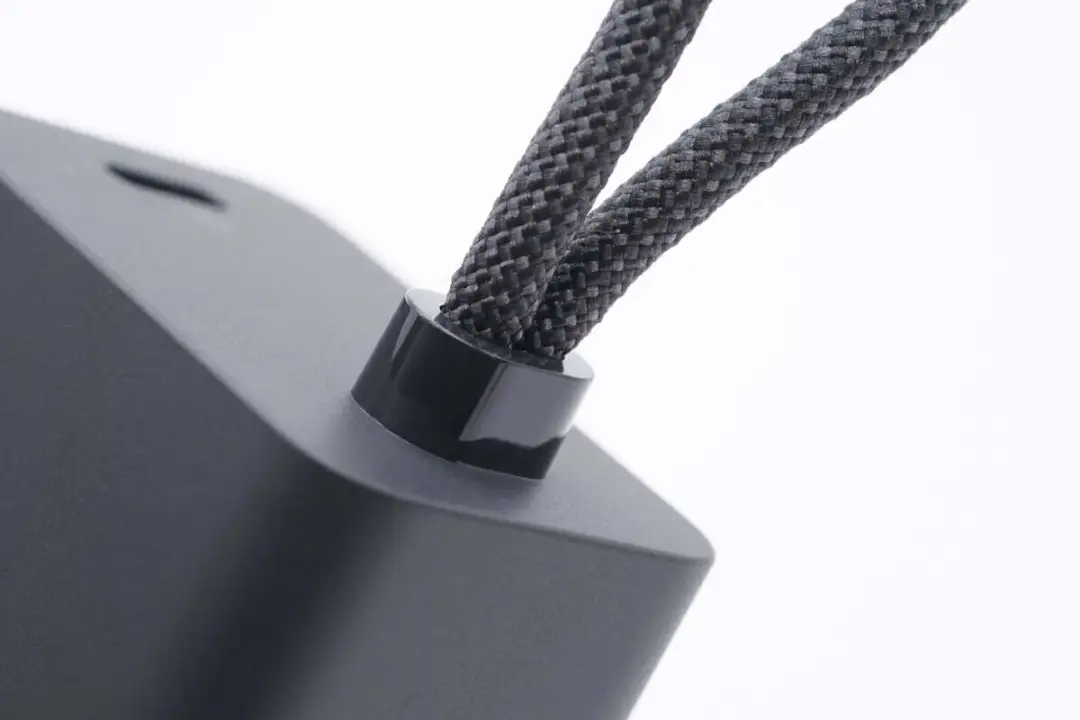

提绳处外壳凸起设计,保证提绳可以长久使用不脱落。

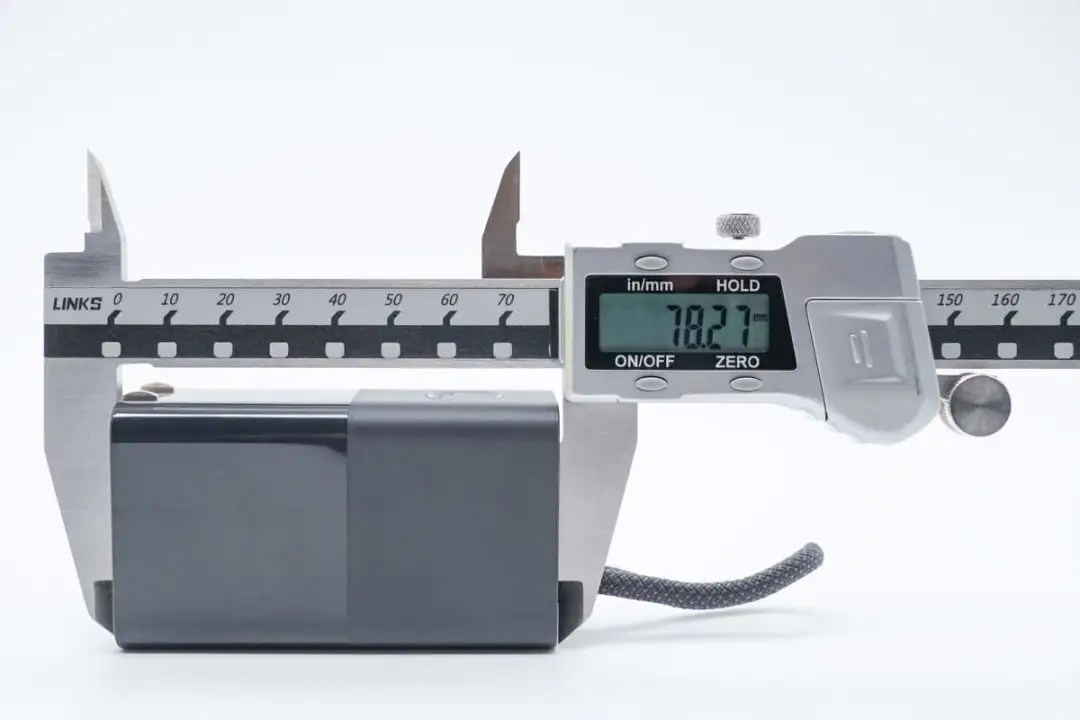

实测安克二合一能量棒Pro机身长度为78.27mm。

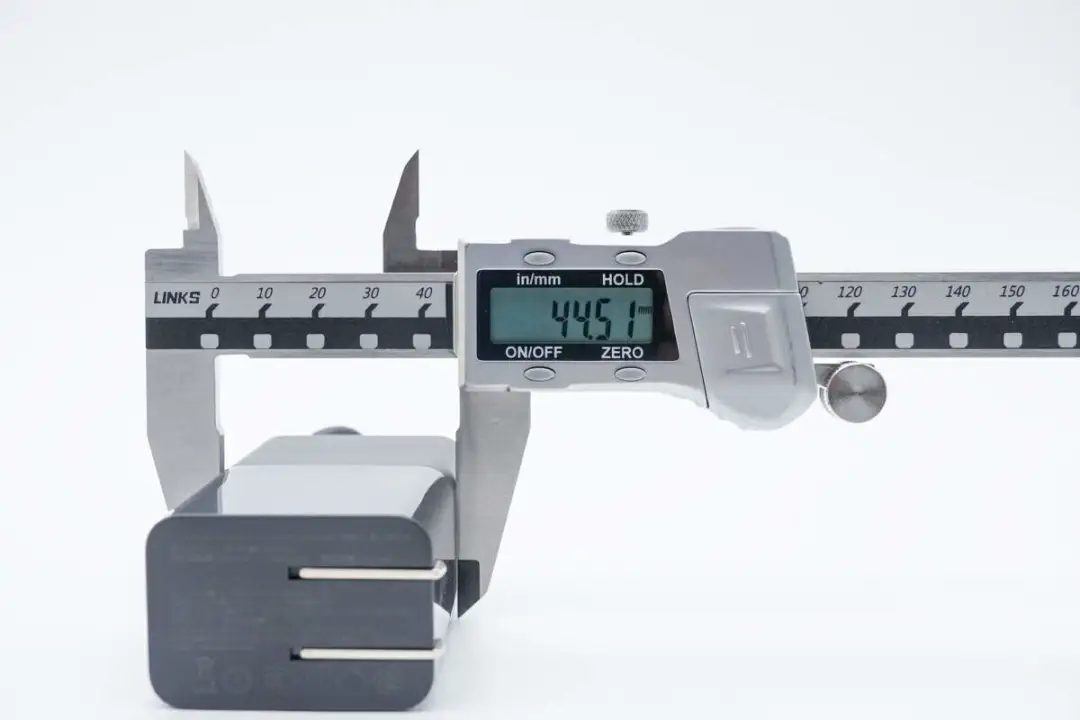

宽度为44.51mm。

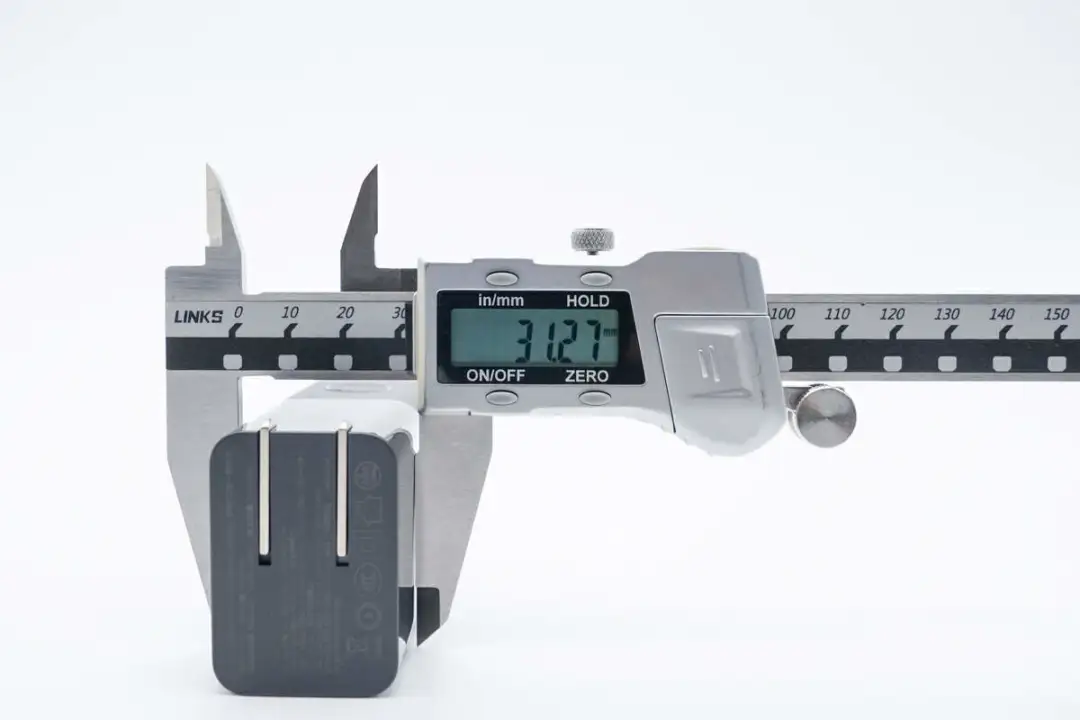

厚度为31.27mm。

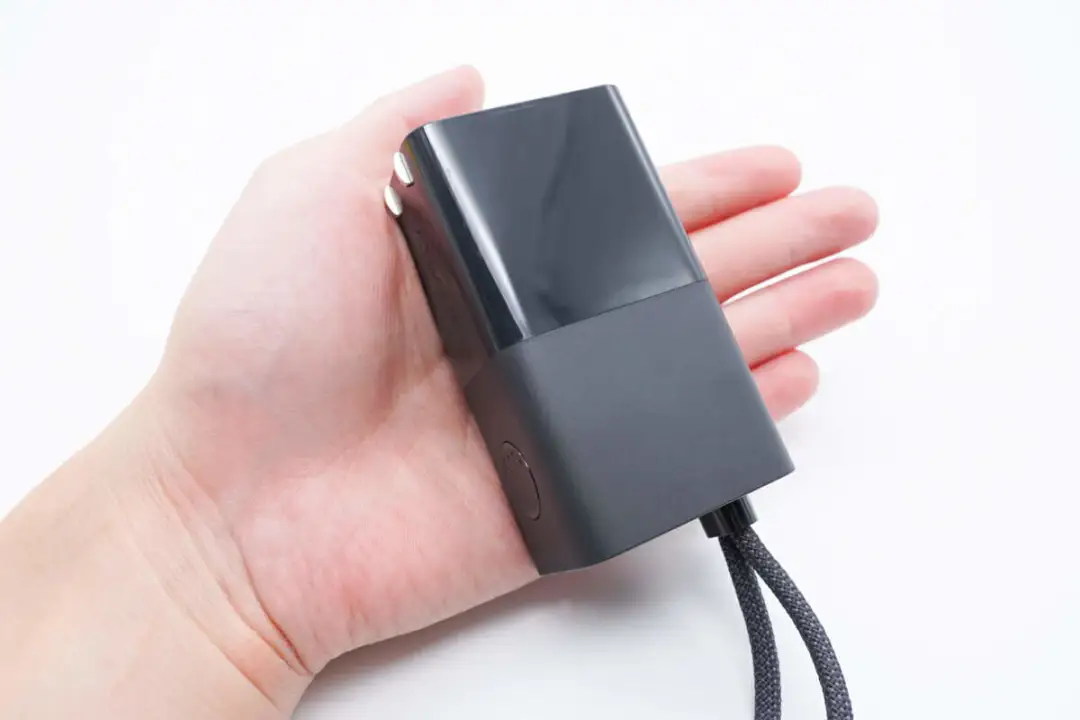

产品拿在手上的大小直观感受。

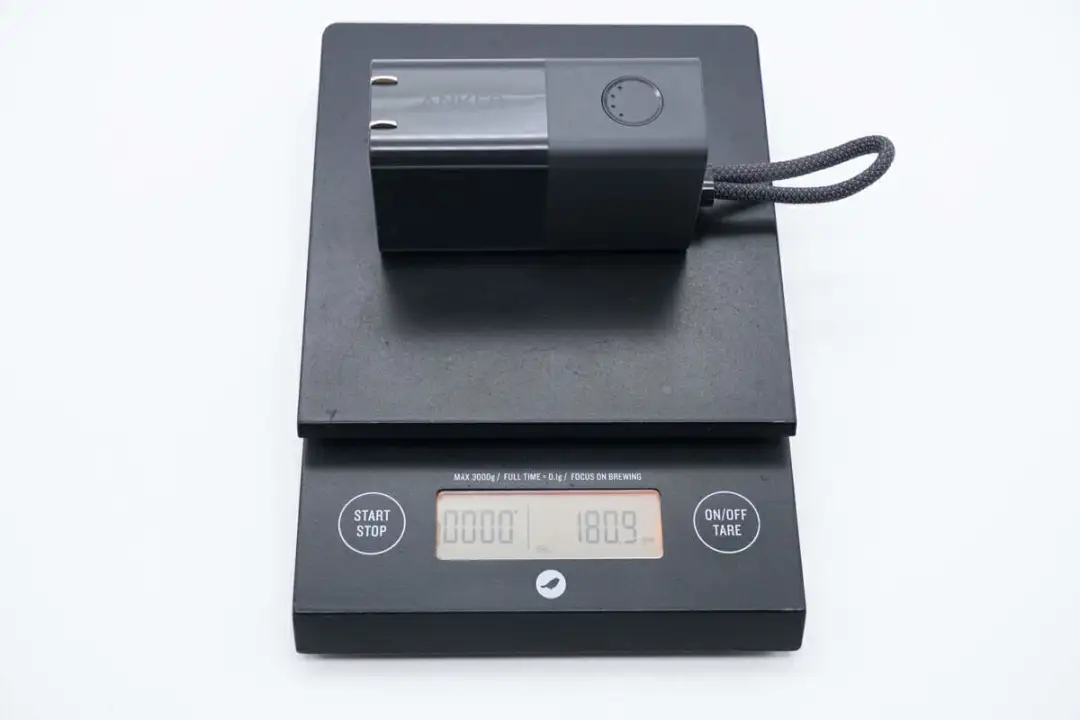

另外测得产品净重约为181g。

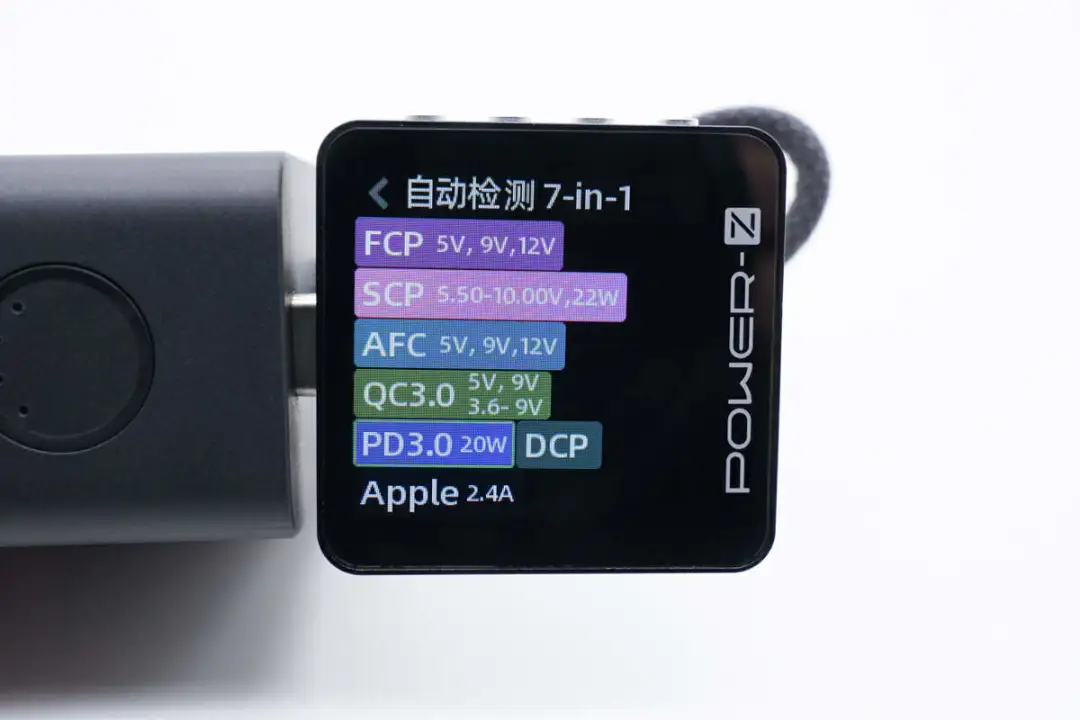

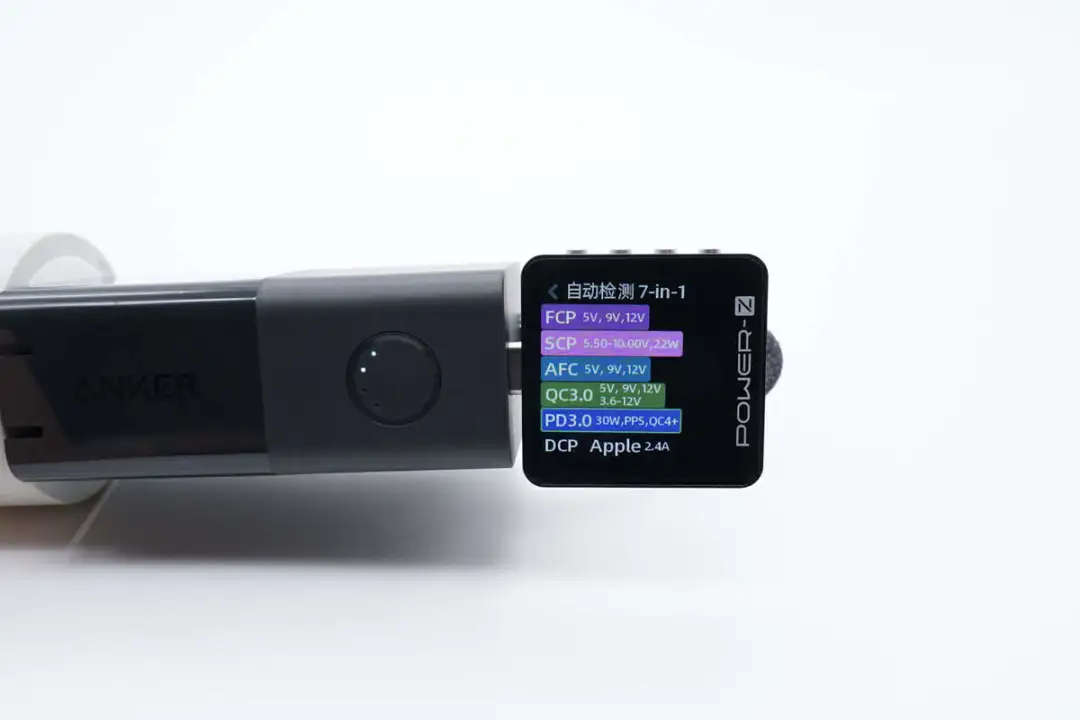

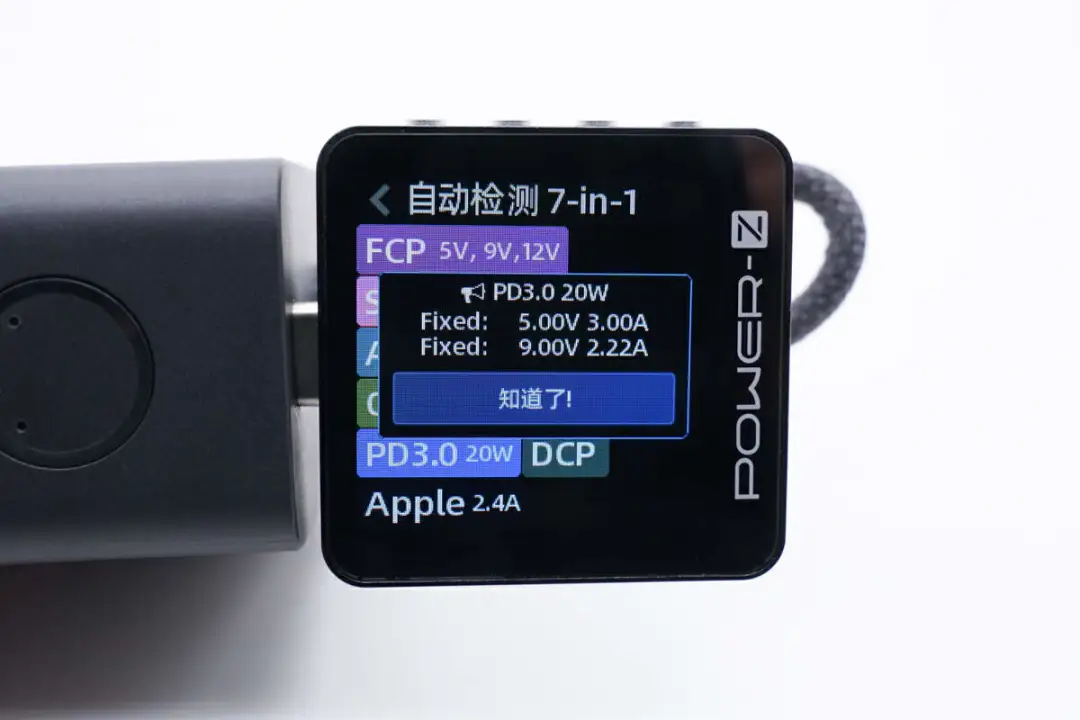

移动电源模式下,使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、DCP、Apple 2.4A充电协议。
此外PDO报文显示USB-C口还具备5V3A、9V2.22A两组固定电压档位。
充电器模式下,测得USB-C口支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

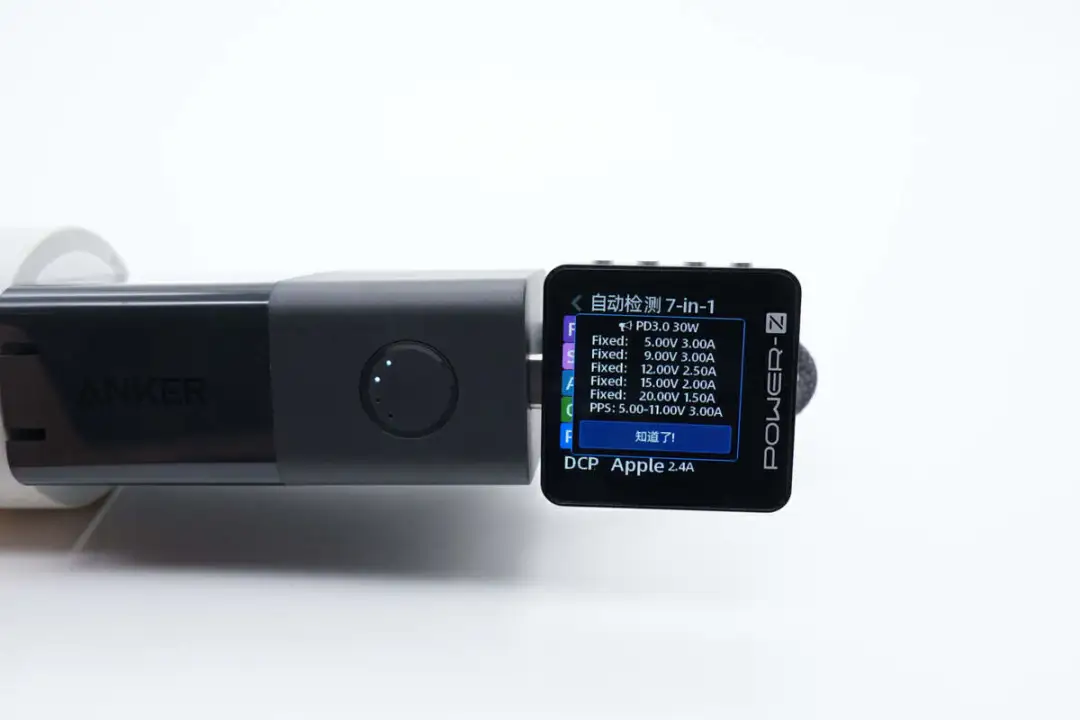

PDO报文显示USB-C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及5-11V3A一组PPS电压档位。
安克二合一能量棒Pro拆解
看完安克这款二合一充电宝的开箱和测试,下面就进行拆解,一起看看内部的设计和用料。

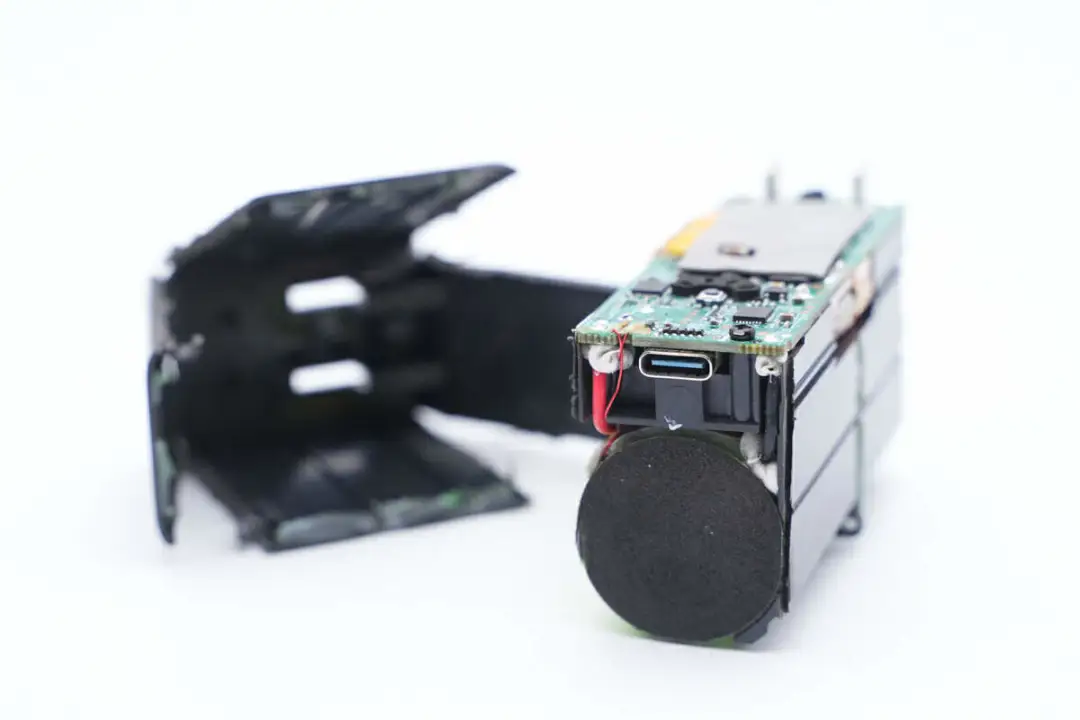

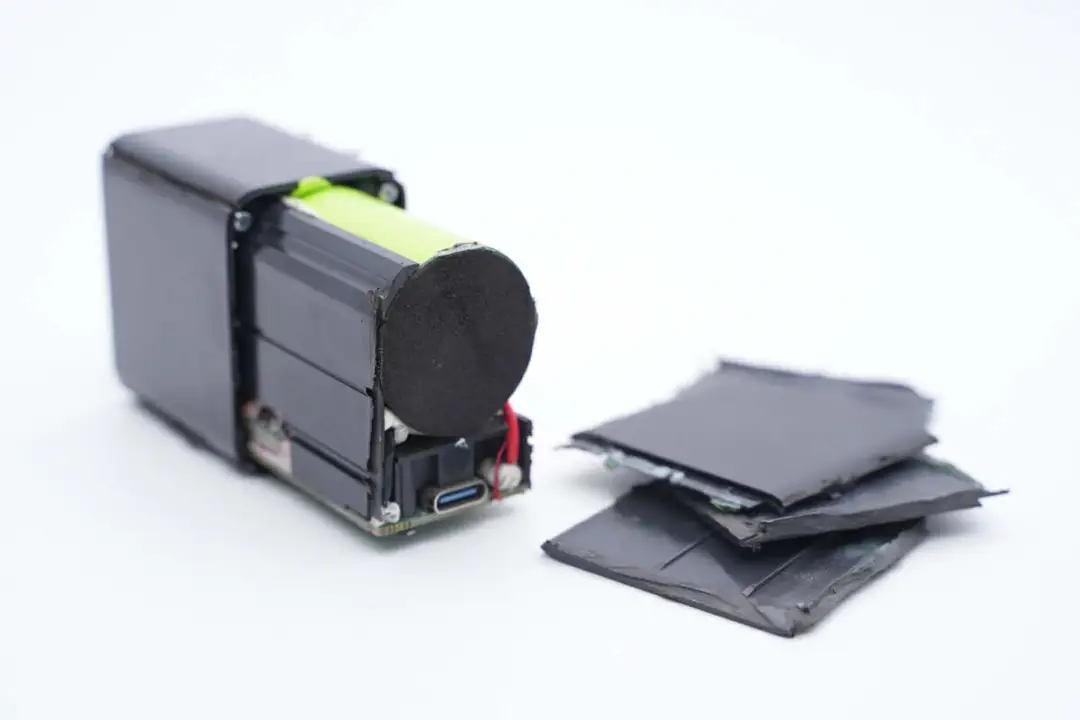

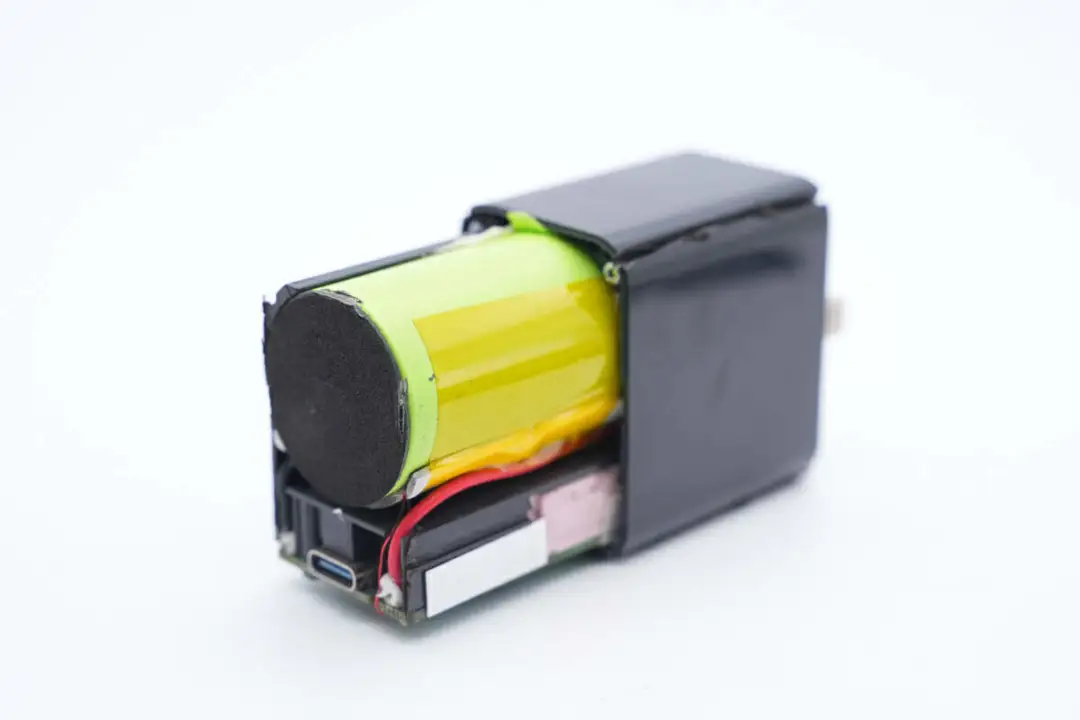

首先沿壳体接缝使用切割机切开外壳,内部为电池和PCBA模块。
内部电池通过导线连接到PCBA模块。

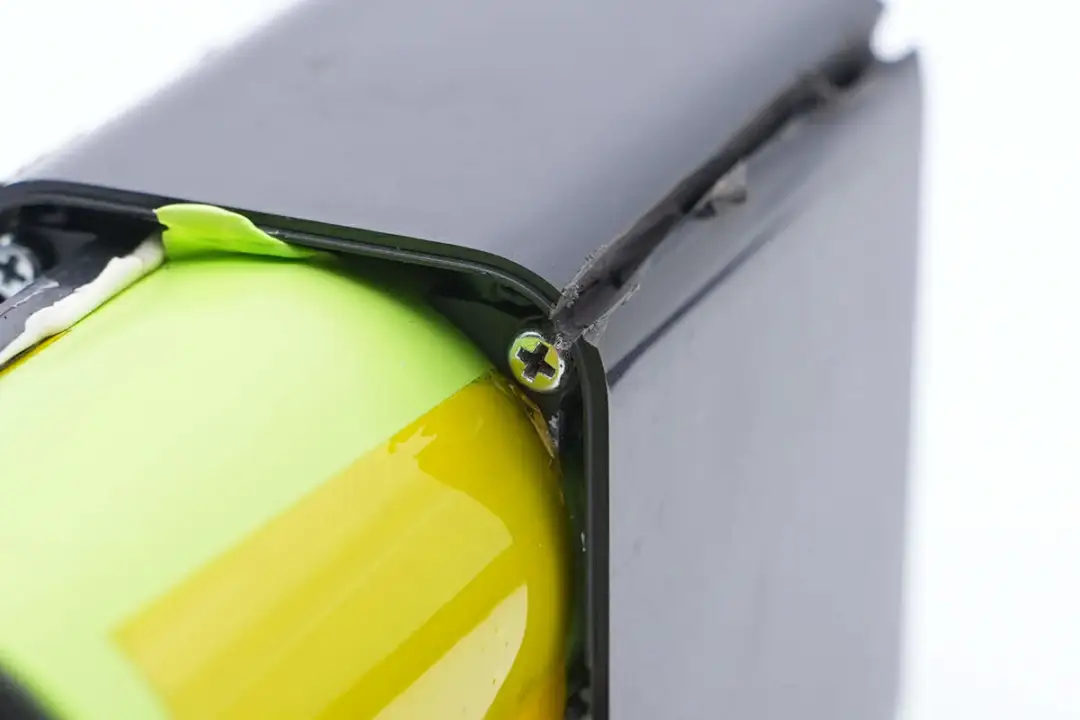

内部固定电池和PCBA模块的支架通过螺丝固定。

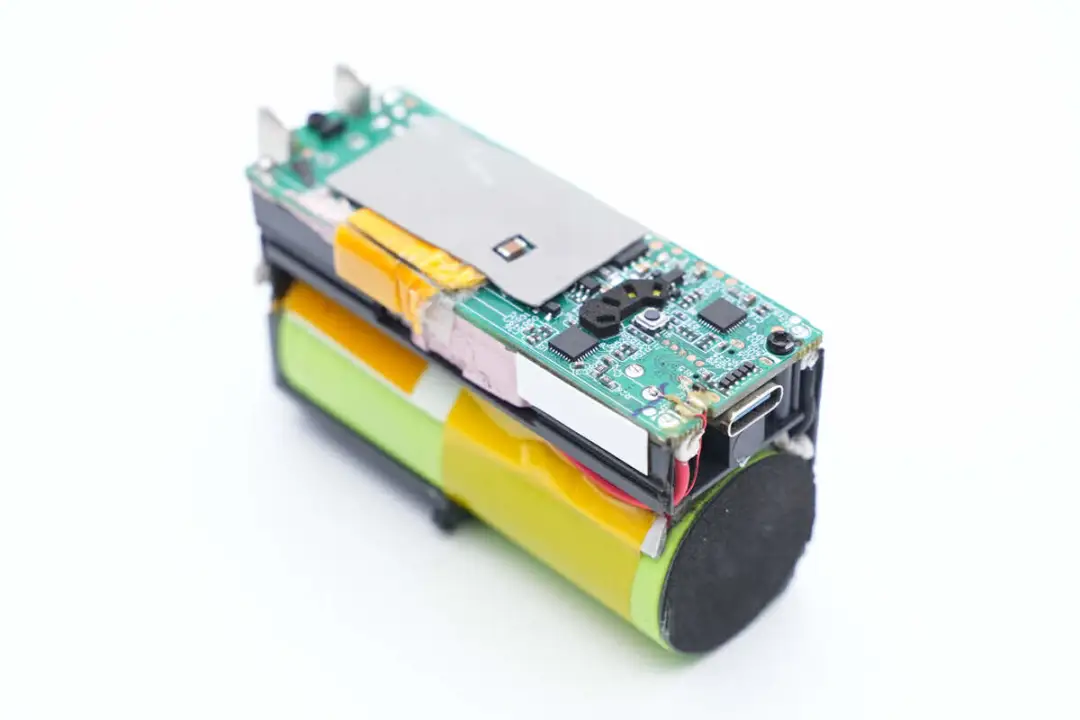

继续切开另一侧外壳,取出内部PCBA模块。

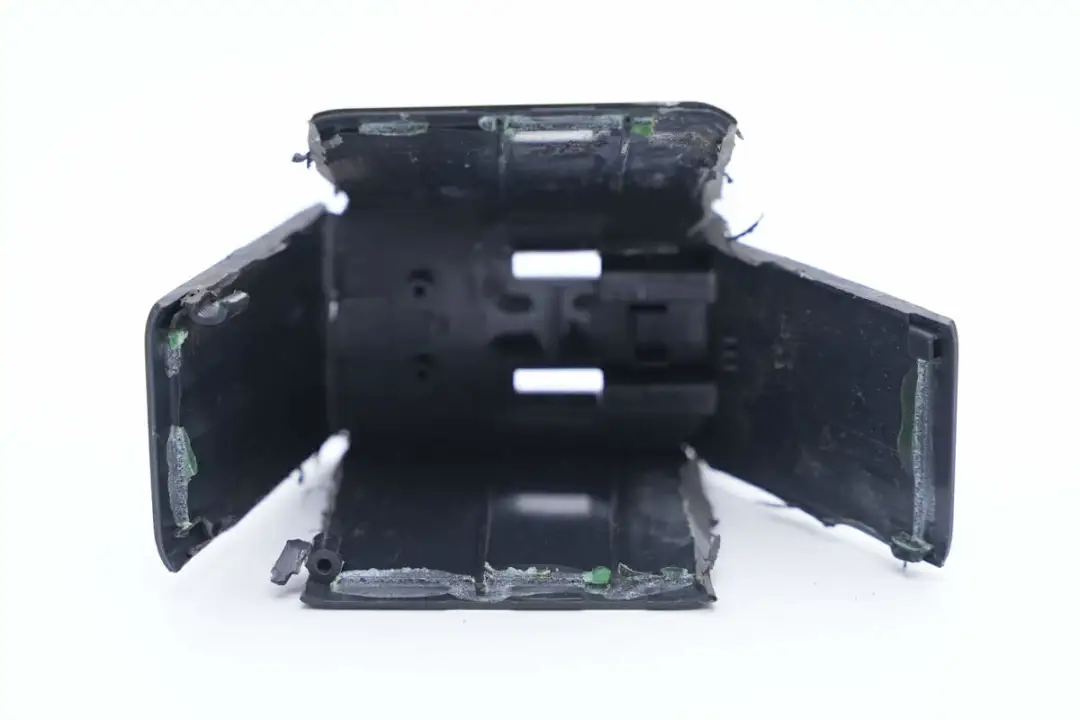

外壳通过胶水和螺丝固定,在另外一侧是折叠插脚。

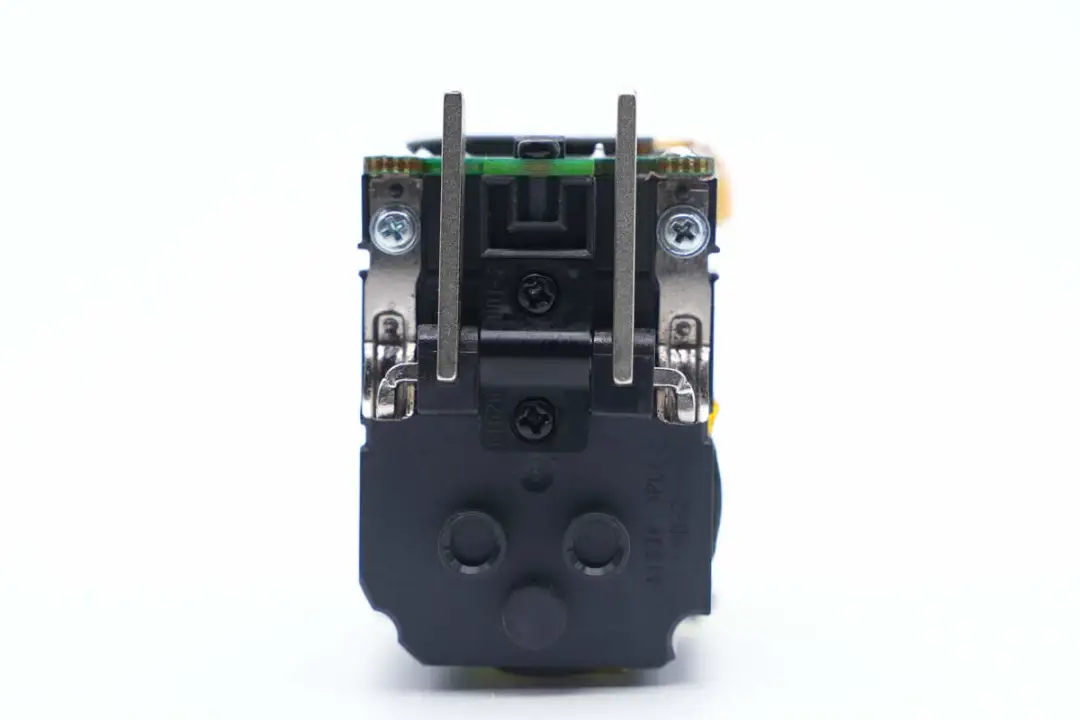

折叠插脚通过螺丝固定在内部框架上,弹片焊接连接。
另一侧焊接电池导线和热敏电阻,以及USB-C母座。

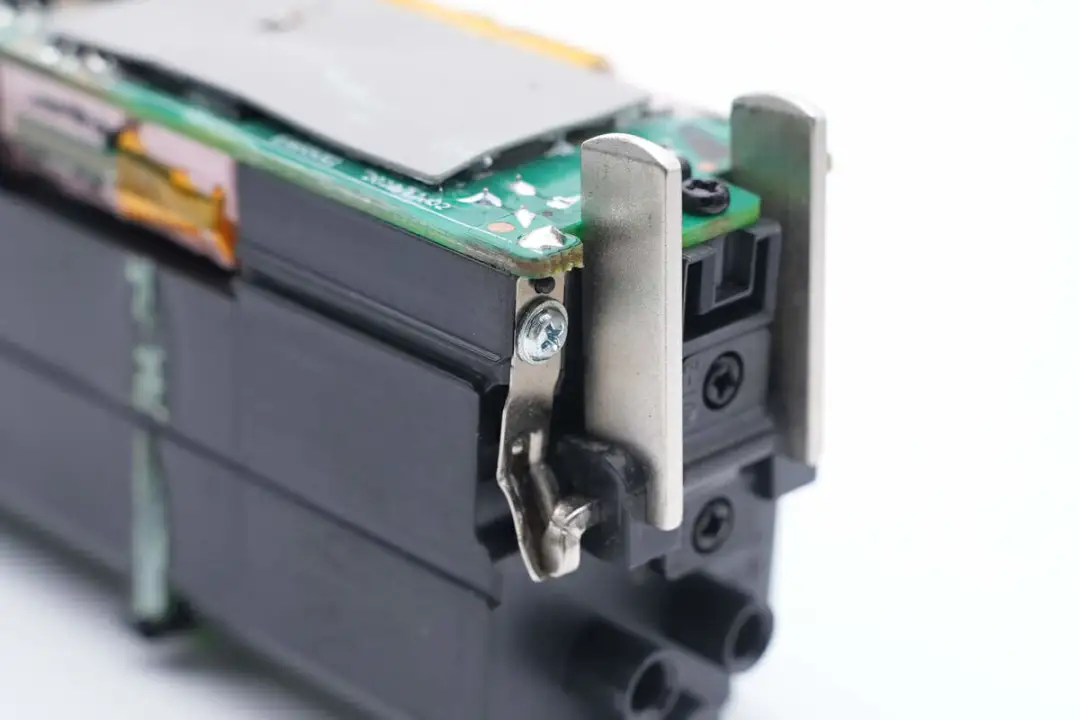

折叠插脚两侧通过转轴连接弹片供电。
弹片通过螺丝固定,焊接连接到PCBA模块供电。
连接电池的红黑导线以和USB-C母座特写,USB-C母座采用蓝色胶芯。

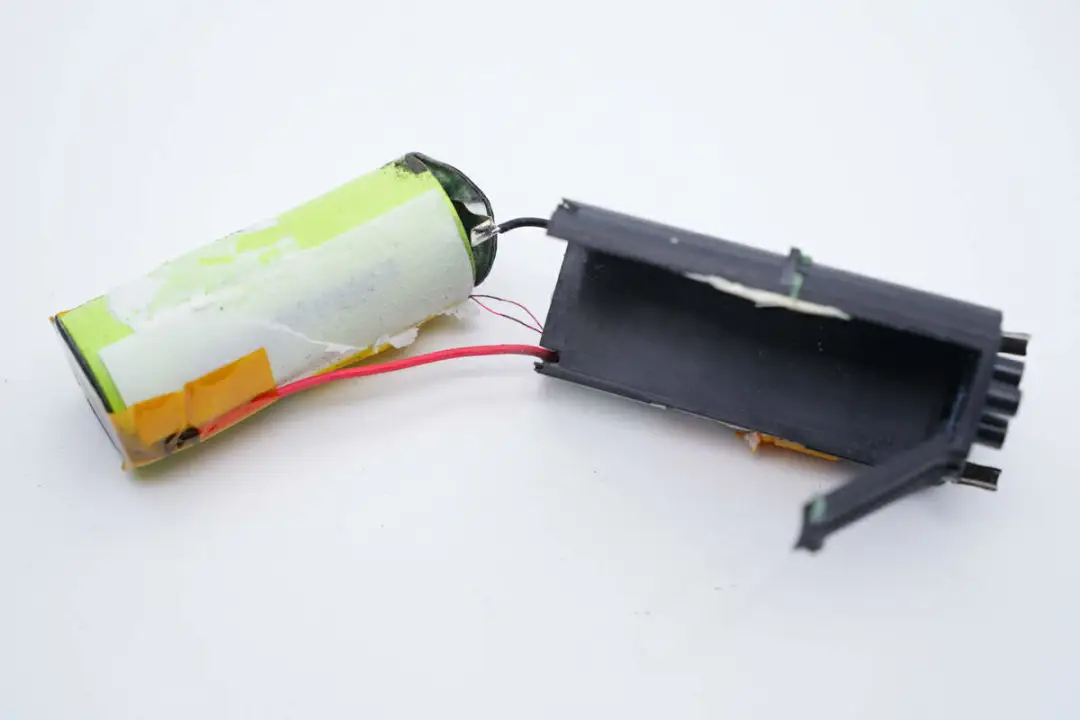

从框架内部取出电池,电池正负极点焊镍片焊接导线连接。

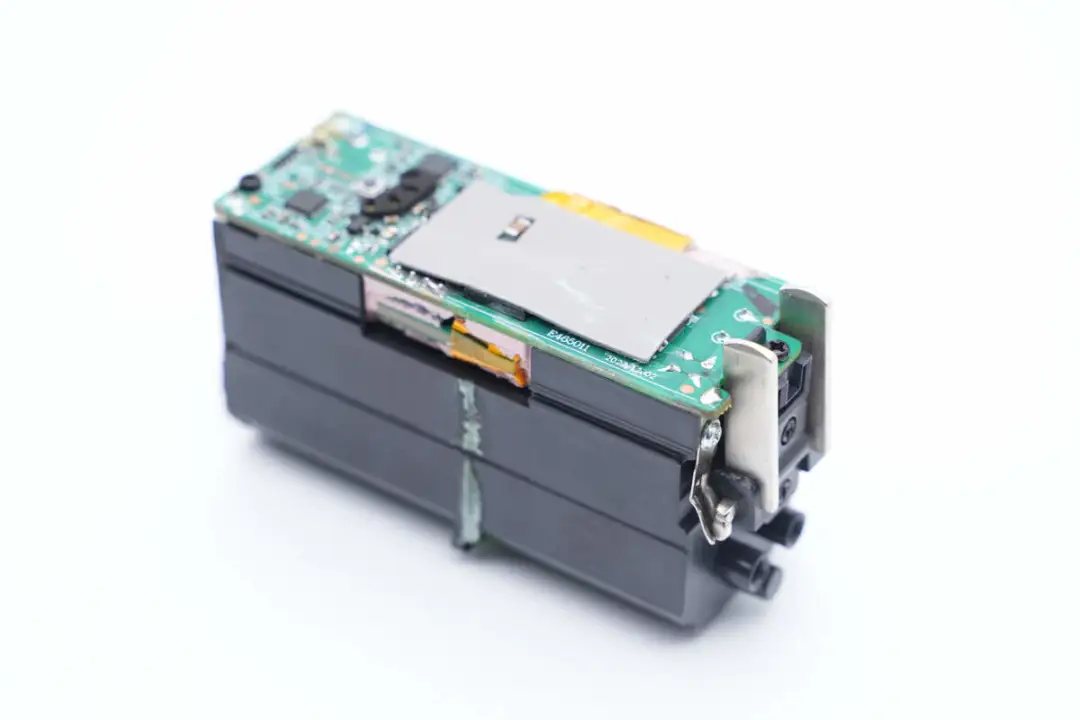

PCBA模块通过螺丝固定在塑料框架上。
剪断电池连接导线,拧下固定螺丝,从框架上取下PCBA模块。

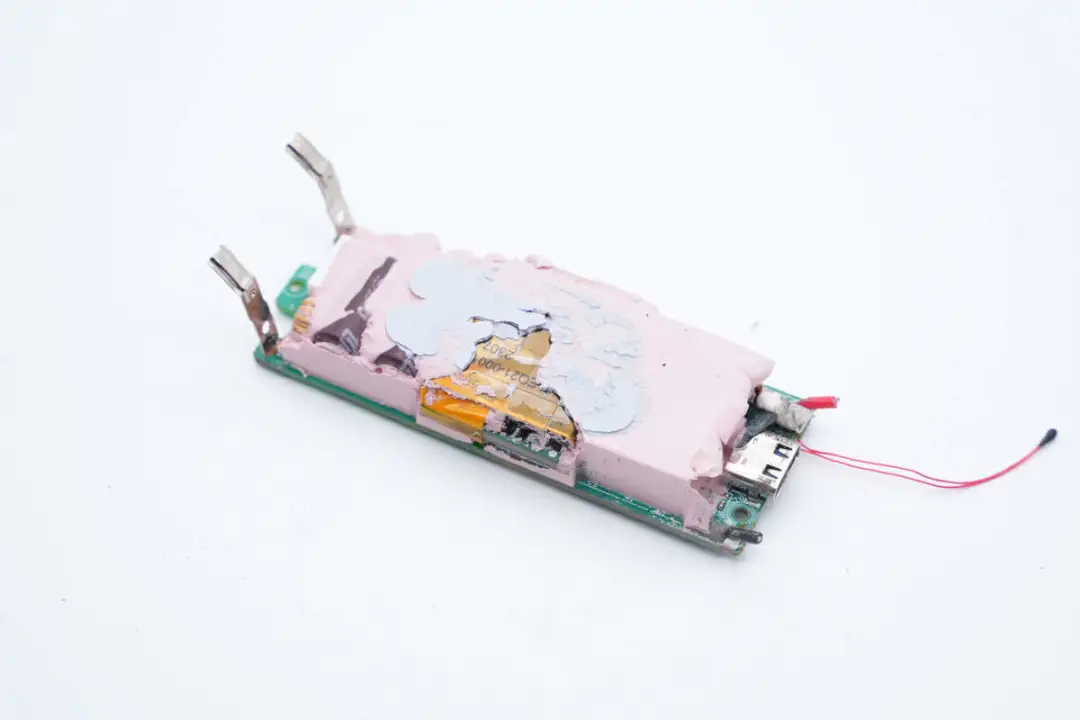

PCBA模块通过粉色导热胶填充,在中间位置焊接一颗平面变压器,减小体积,提高功率密度。

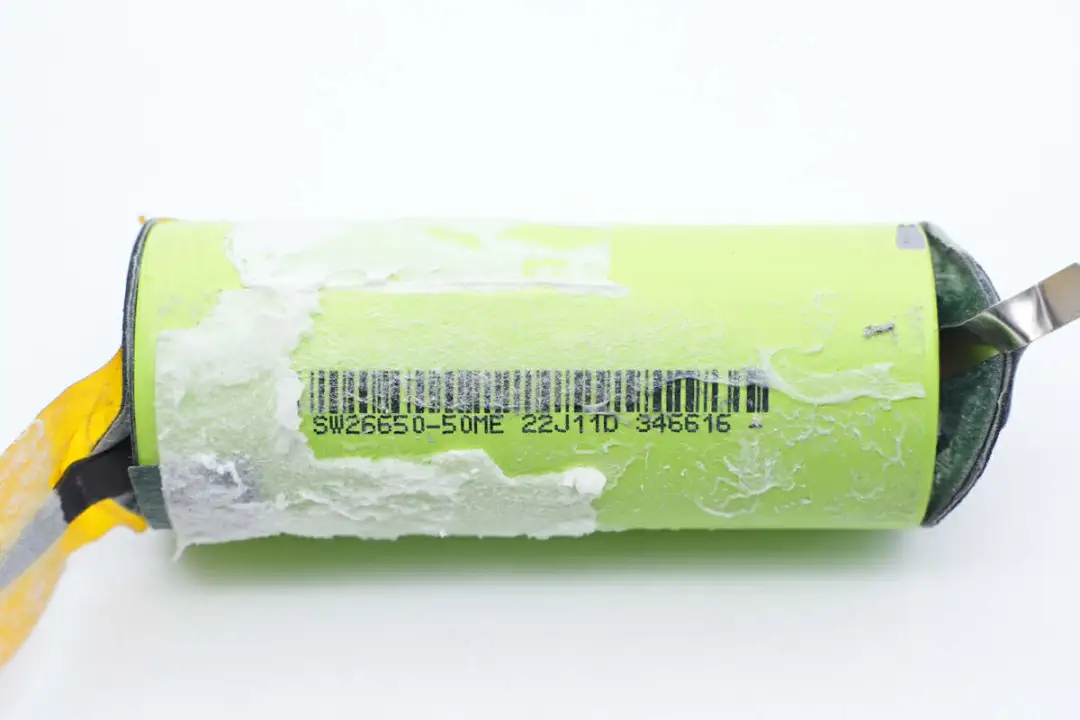

电池来自sinowatt振华新能源,为26650电池,型号为SW26650-50ME,容量为5000mAh,均压3.63V。

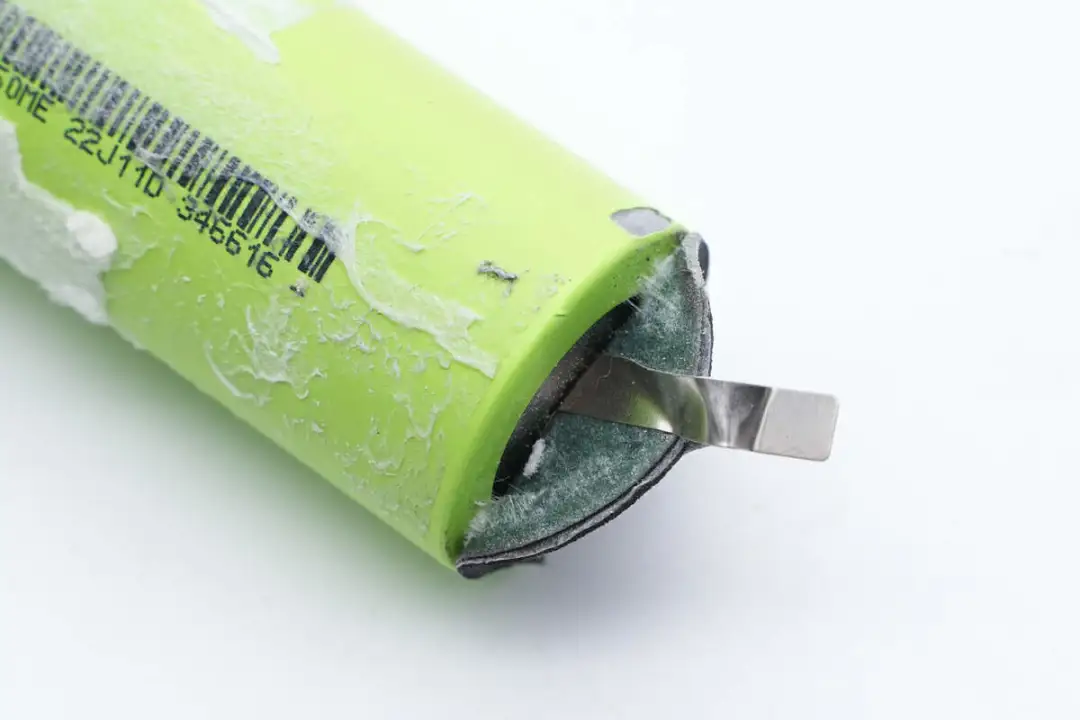

电池正极点焊镍片连接,并粘贴青稞纸绝缘。

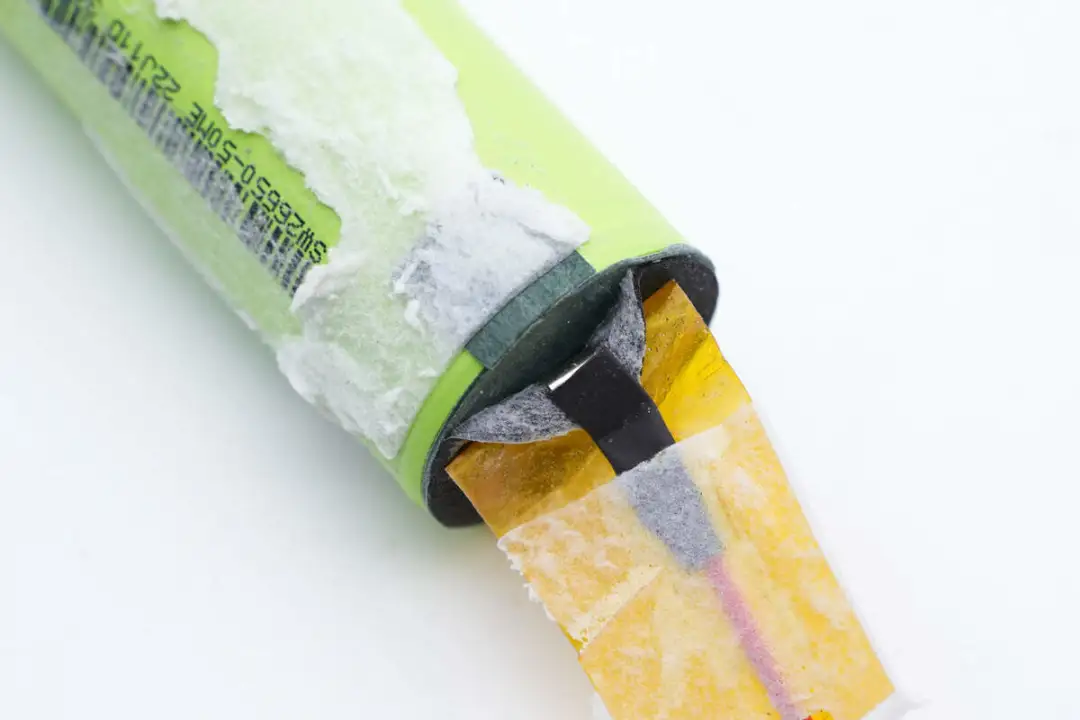

电池负极点焊粘贴青稞纸绝缘。

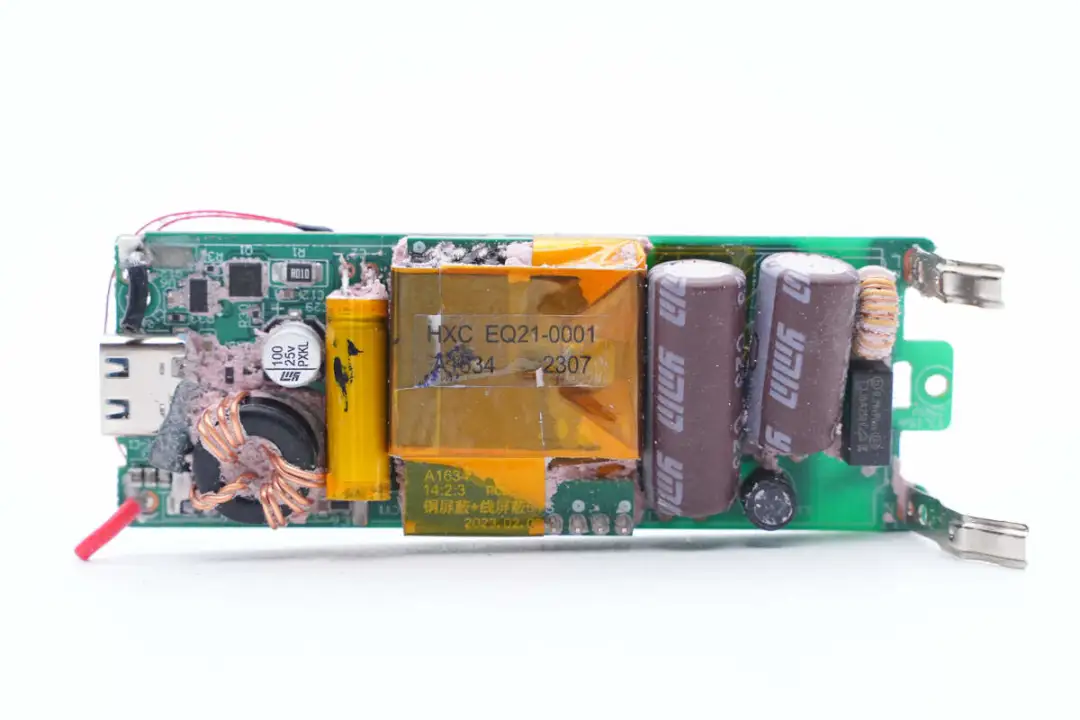

PCBA模块正面一览,右侧为交流输入端,焊接保险丝,共模电感,高压滤波电容和差模电感,中间位置焊接平面变压器,左侧焊接滤波固态电容,磁环电感,USB-C母座等元件。

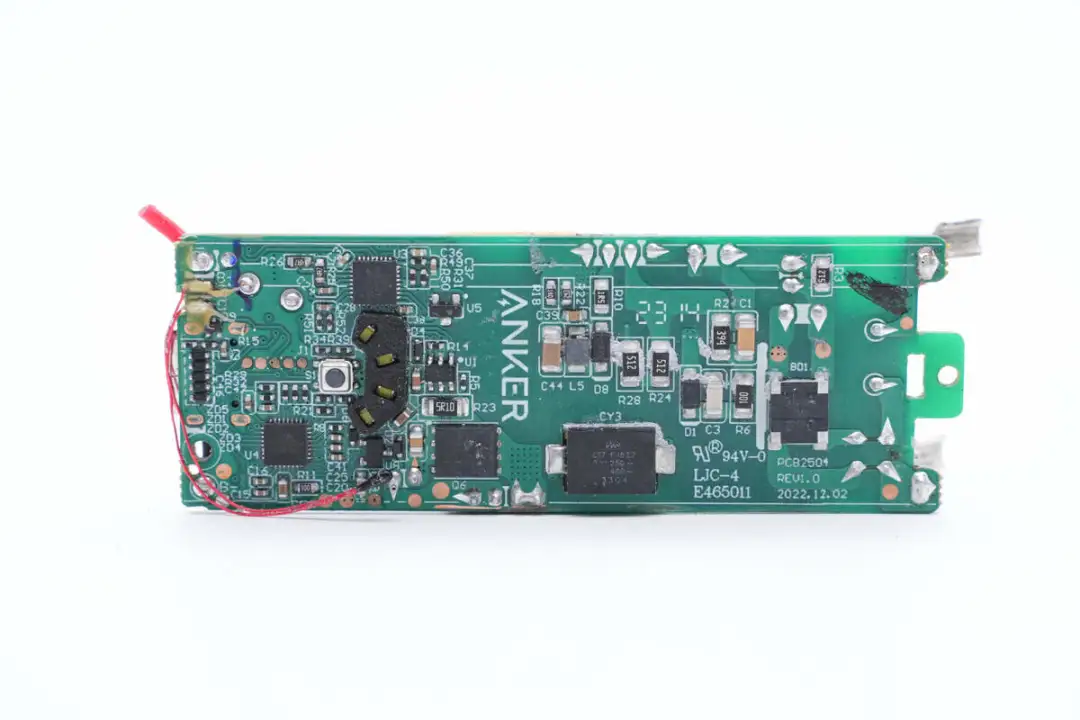

PCBA模块背面右侧焊接整流桥,贴片Y电容,同步整流控制器,同步整流管,电池充放电控制芯片和协议芯片,还焊接电源按键和电量指示灯。

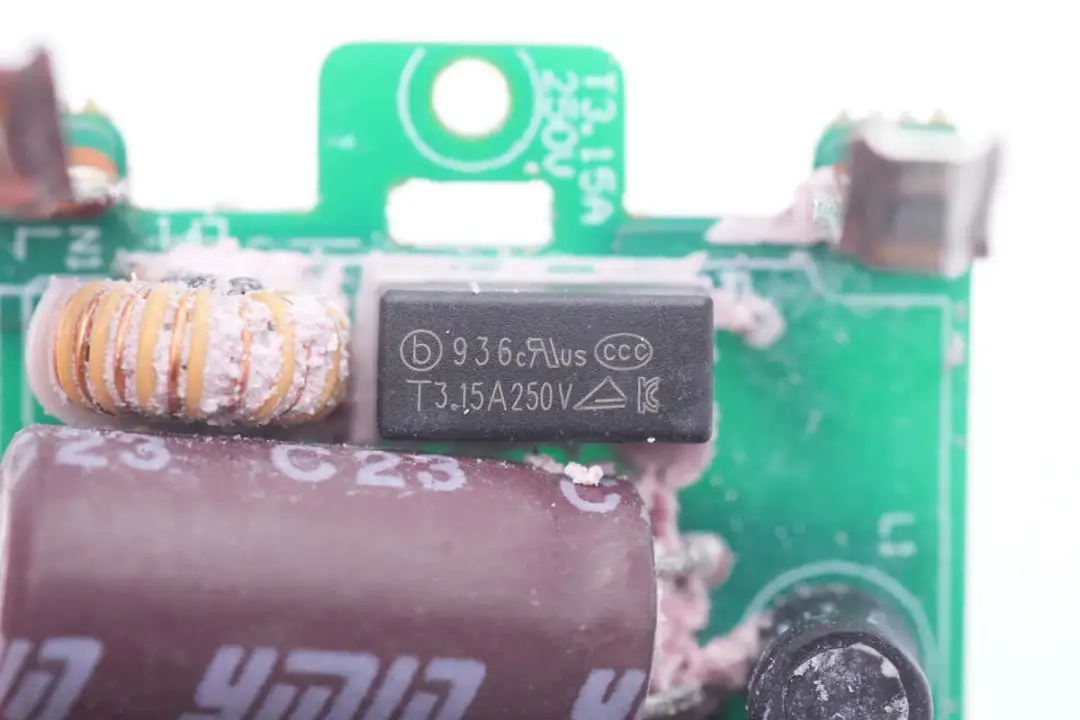

输入端保险丝来自贝特电子,出料号936,规格为3.15A 250V。

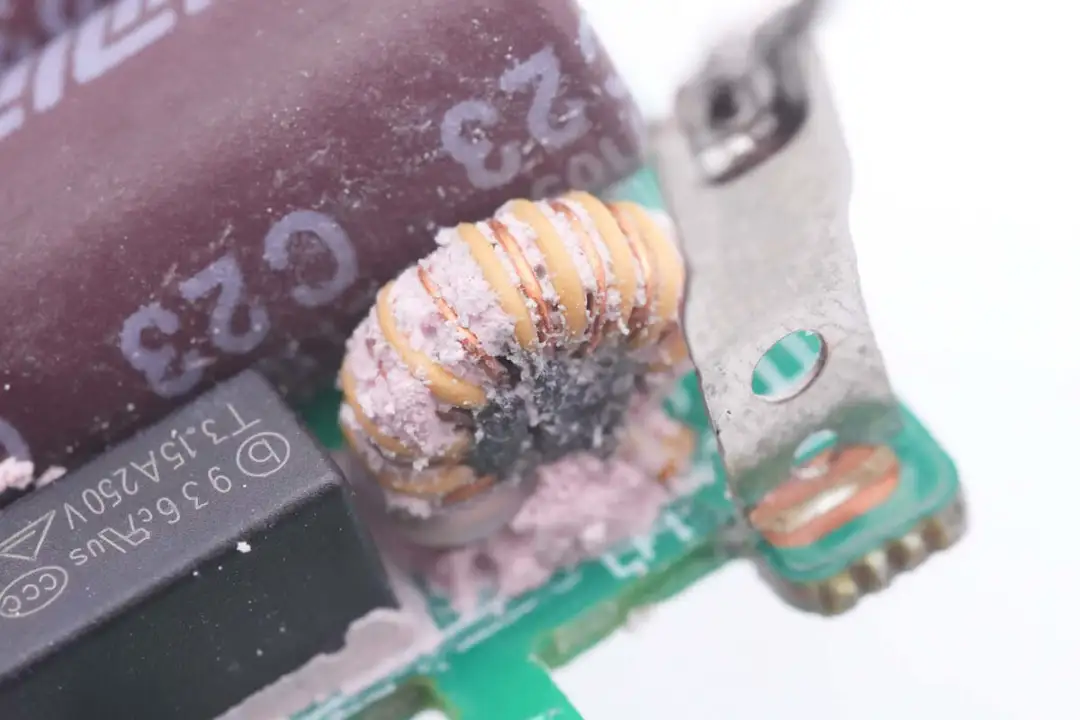

共模电感采用漆包线和绝缘线绕制。

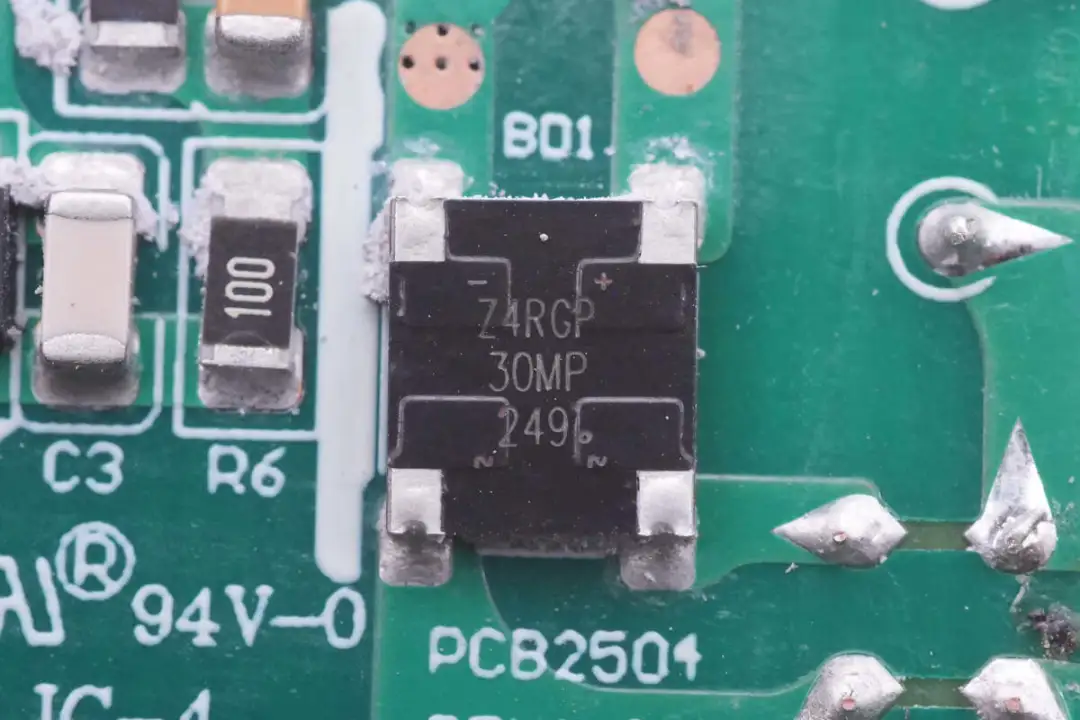

整流桥来自ZOWIE智威,型号Z4RGP30MPH,是一颗1000V 3A的快恢复整流桥,采用贴片封装。

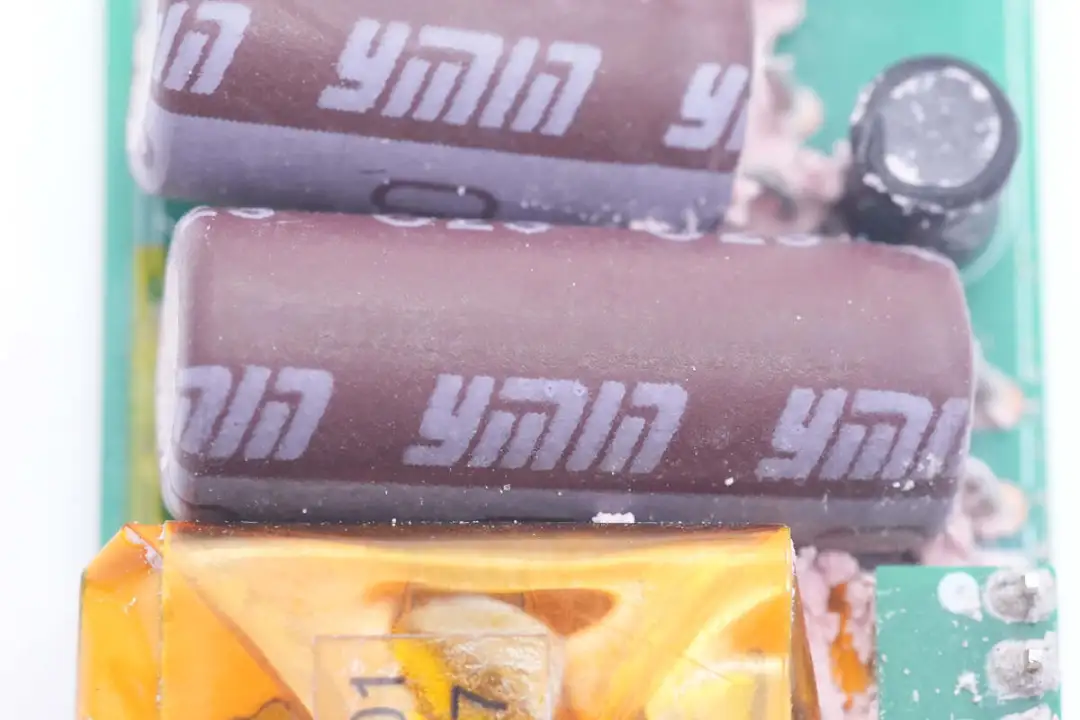

高压滤波电容来自YMIN永铭,右侧为差模电感。

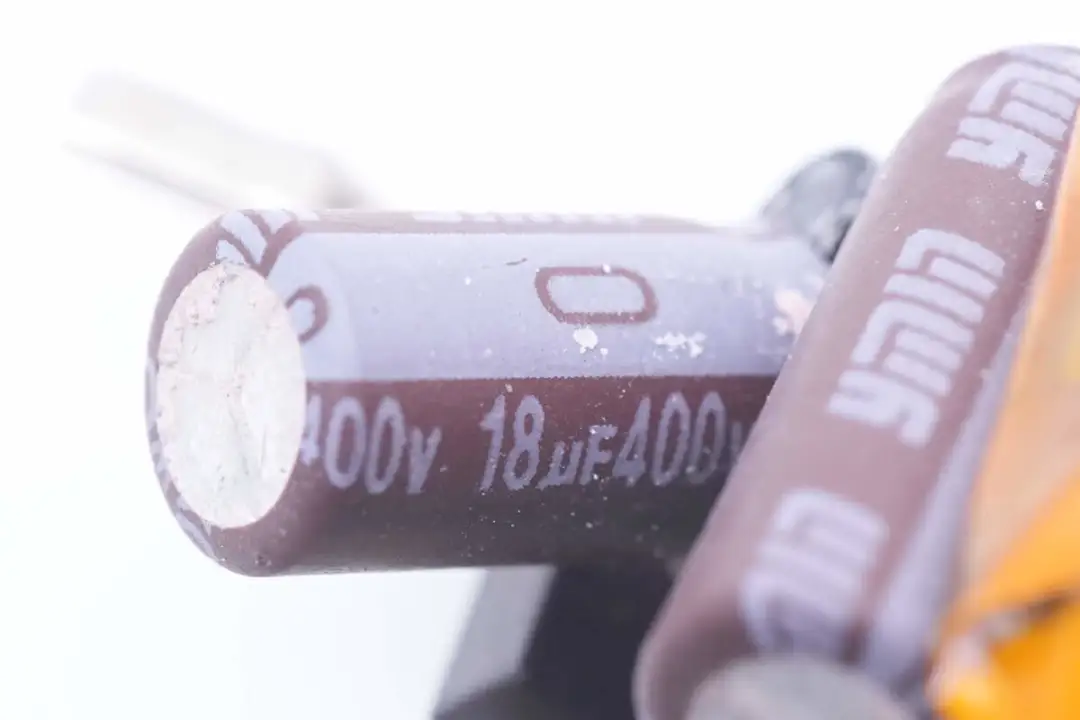

其中一颗较小的电容规格为18μF400V。

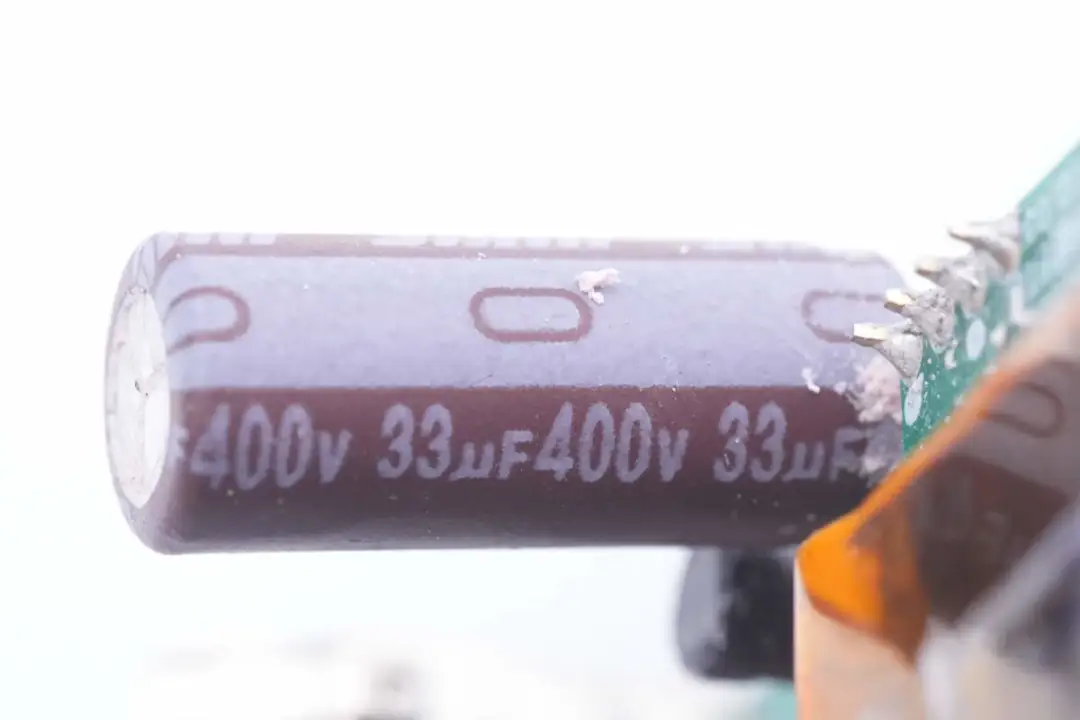

另一颗规格为33μF400V。

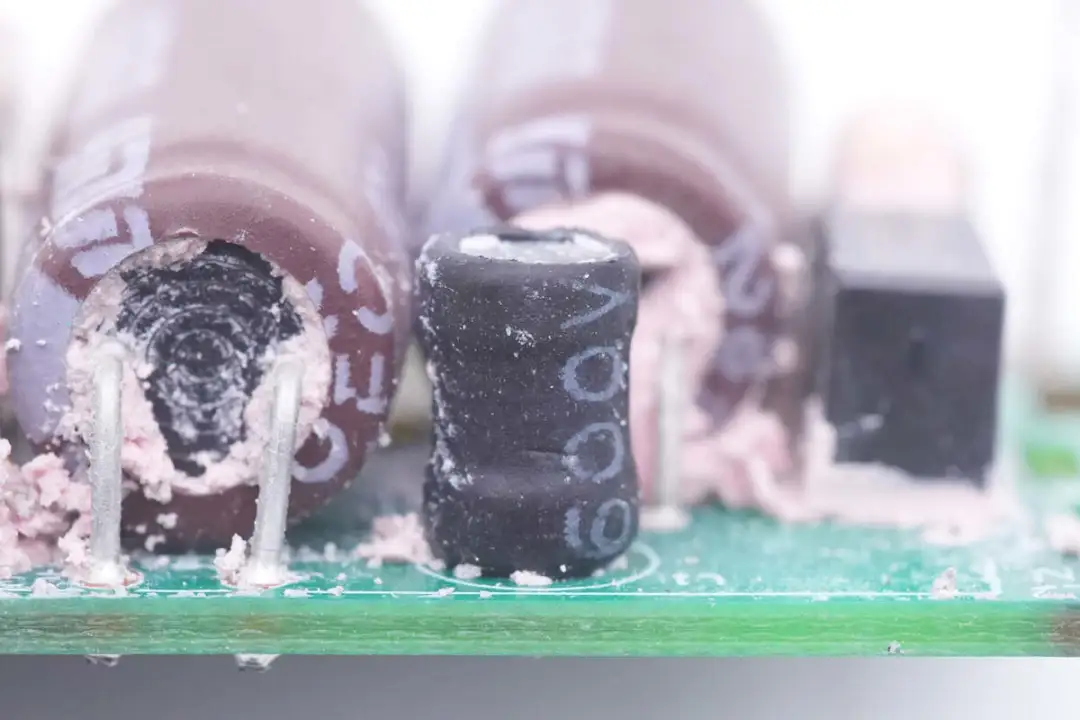

差模电感采用工字磁芯绕制,外套热缩管绝缘。
在平面变压器下方焊接氮化镓合封芯片和反馈光耦。

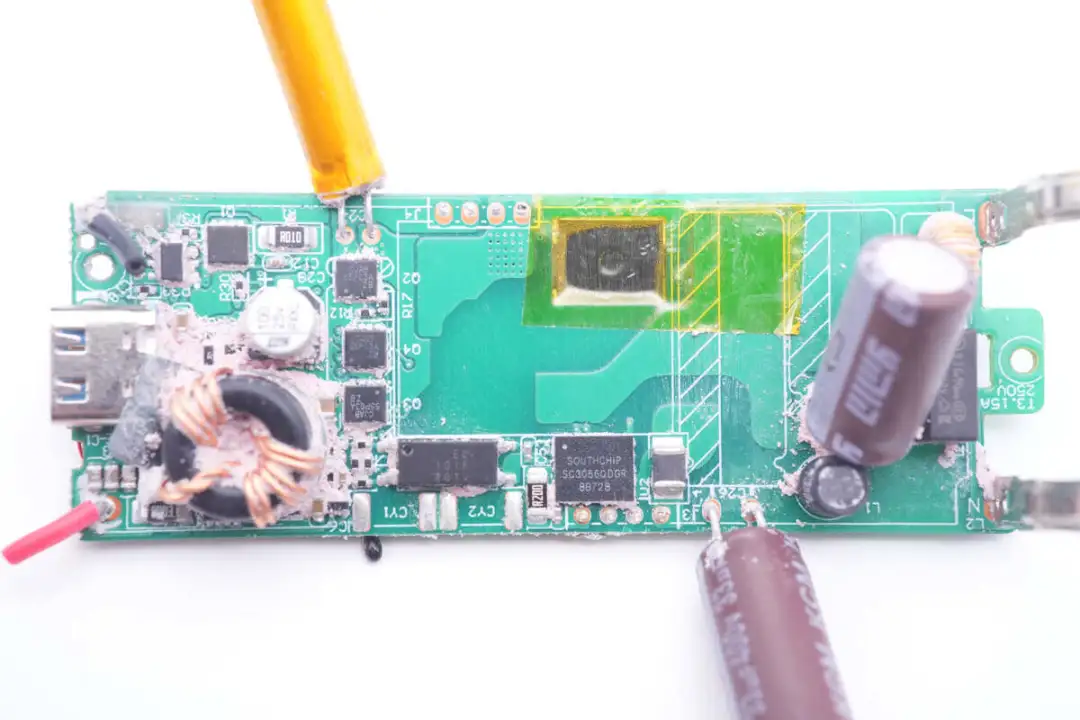

焊接取下平面变压器,在变压器下方焊接氮化镓合封芯片,反馈光耦,上方PCB镂空放置贴片Y电容,降低厚度。

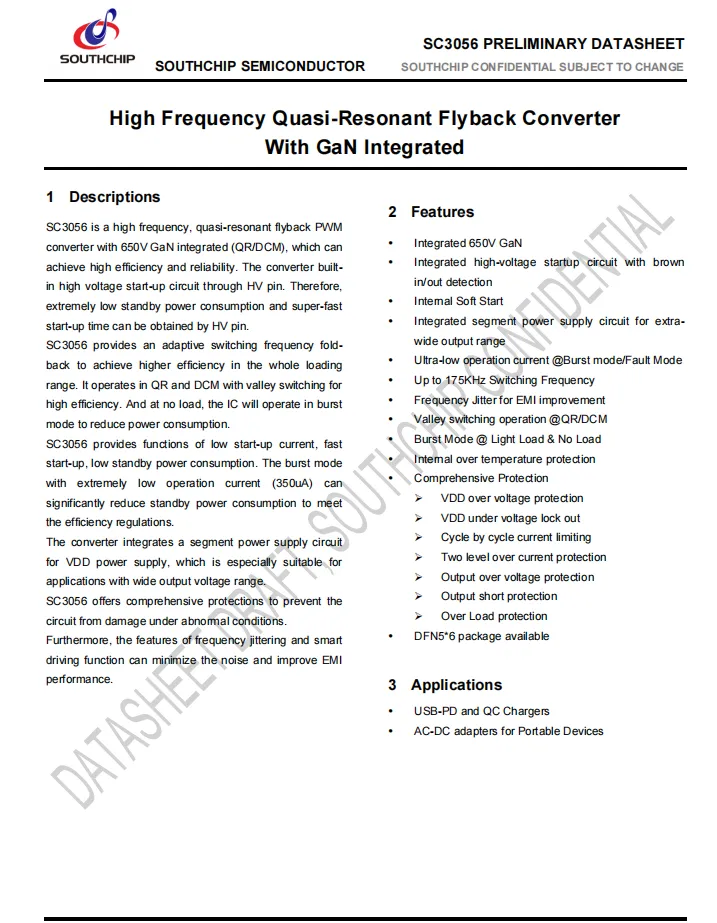

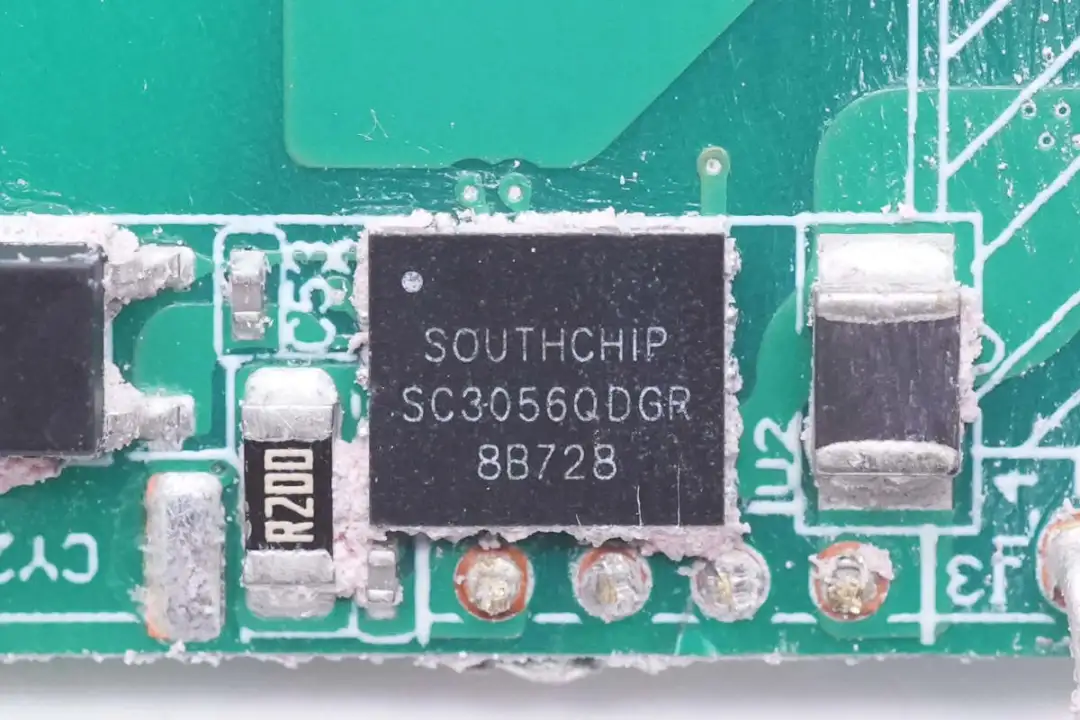

开关电源主控芯片采用南芯科技的SC3056,内置氮化镓功率器件和控制器。采用高频准谐振反激控制,具有全负载范围高能效和高可靠性,源自南芯科技的SC305x GaN Combo系列。SC3056内部集成650V耐压的氮化镓开关管,可轻松驱驾30W~40W输出功率范围。
SC3056工作在QR和DCM模式下,谷底开通以提高效率;提供自适应的频率折返用于实现全负载范围内的高效率;无负载时,芯片以突发模式运行,降低待机功耗。转换器内置高压启动电路,可实现超低的待机功耗和超快的启动速度。
SC3056内部集成软启动电路,以及用于超宽输出范围的分段式供电电路。在突发和故障模式下具有超低的工作电流,满足待机能效要求。最高工作频率为175KHz,大幅降低磁性器件的体积和成本。全功率范围具备抖频功能,用以改善EMI性能。
芯片内置过热保护,供电过压保护、供电欠压闭锁、逐周期电流限制、两级过流保护、输出过电压保护、输出短路保护和过载保护,提供完善全面的保护功能。
据充电头网了解,南芯科技的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面,并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等数十款产品采用,品质获得客户高度认可。

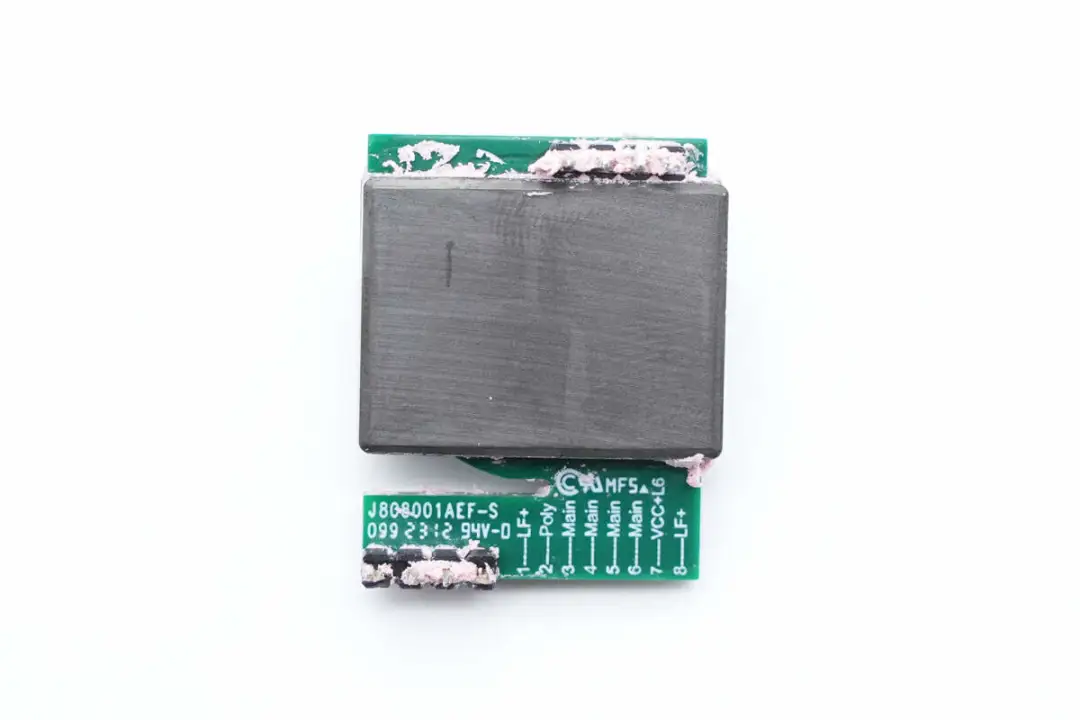

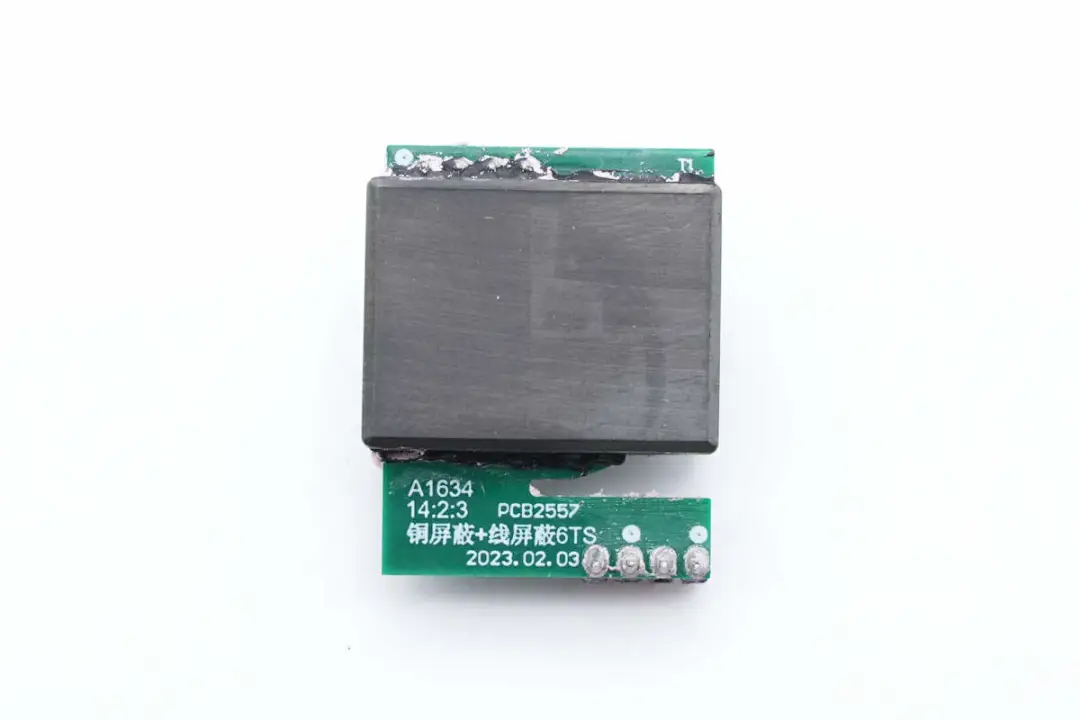

平面变压器特写,在PCB上标注产品型号和设计日期。
平面变压器背面特写,焊接铜柱连接。

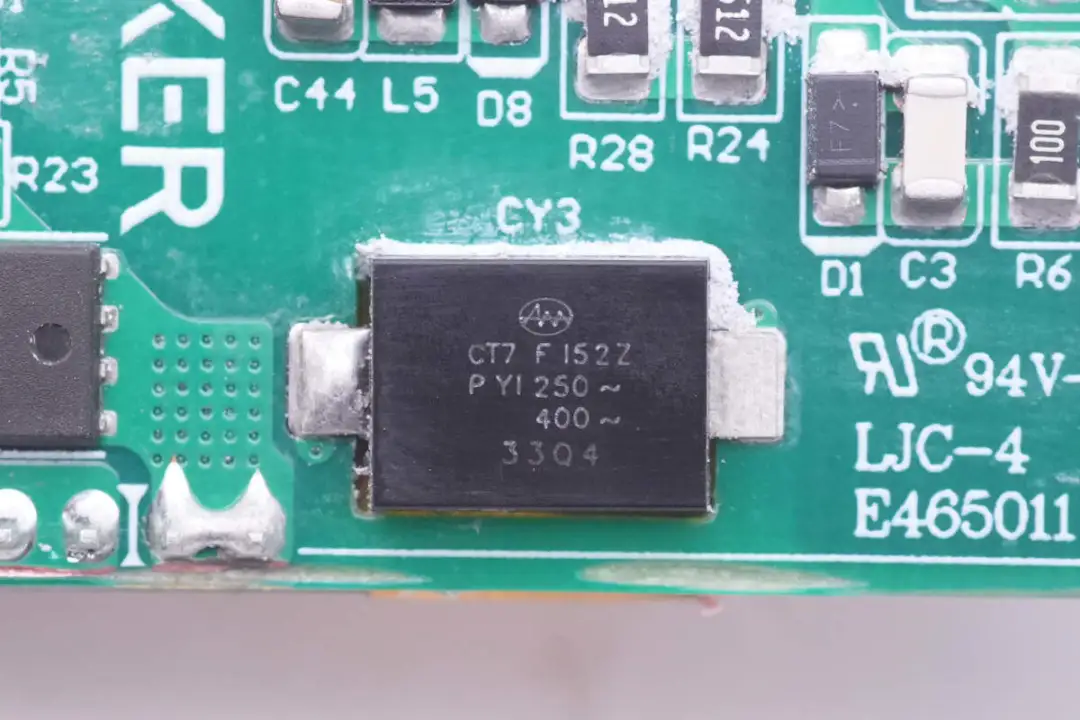

贴片Y电容来自鞍山奇发,PCB镂空降低整体厚度。

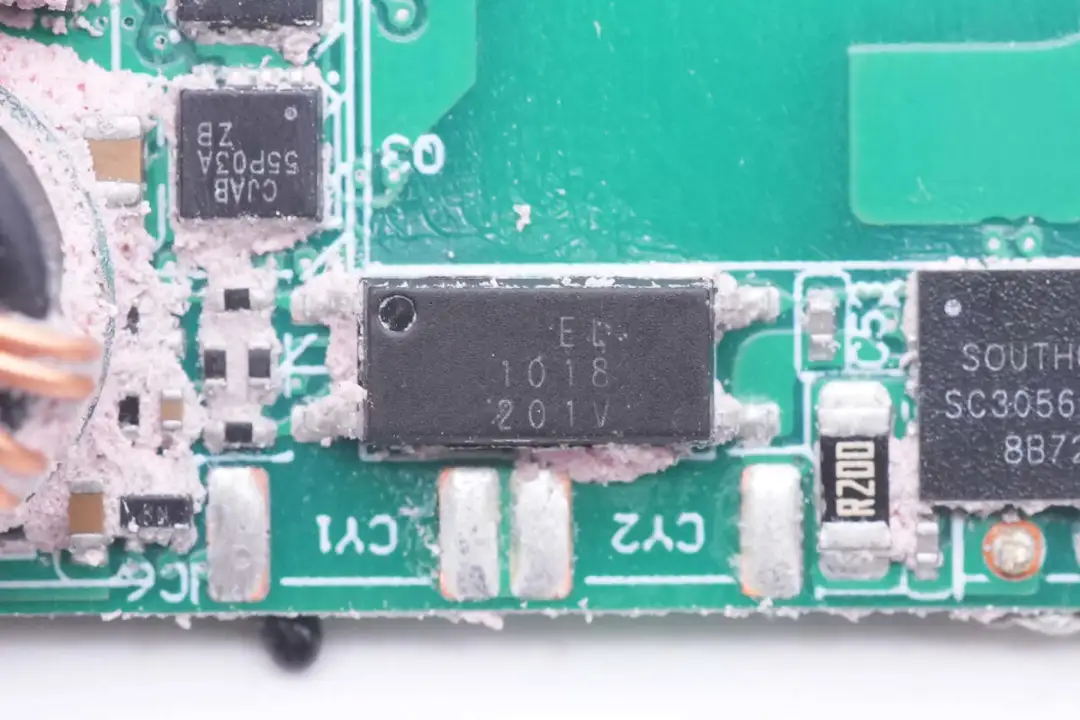

EL1018光耦用于输出电压反馈。

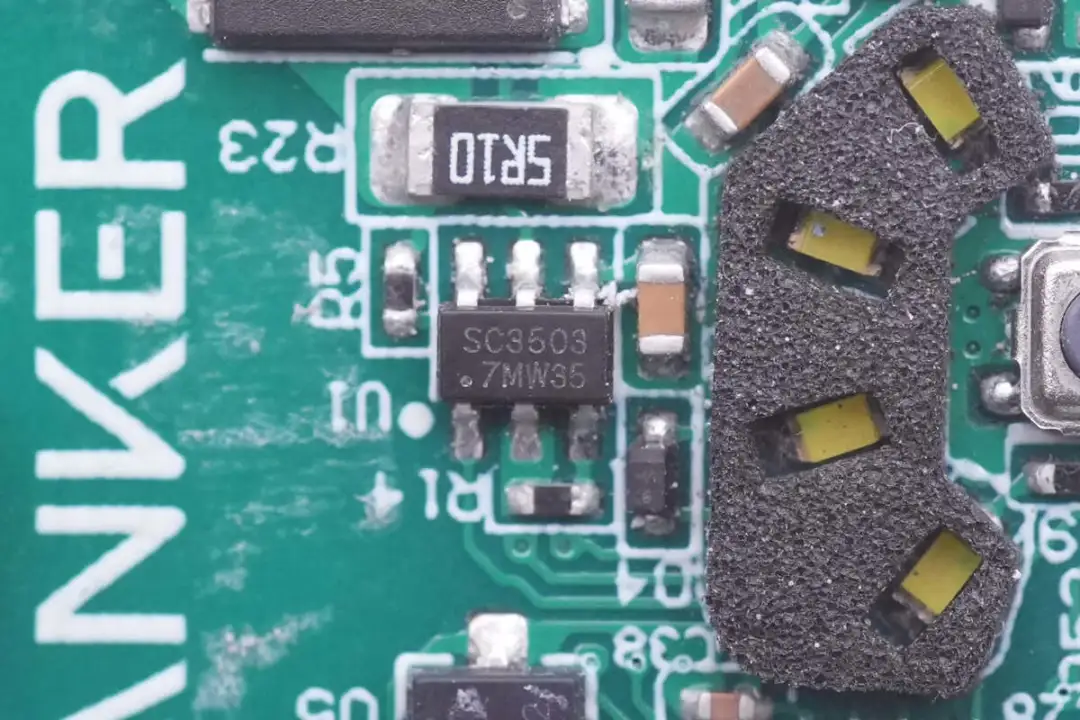

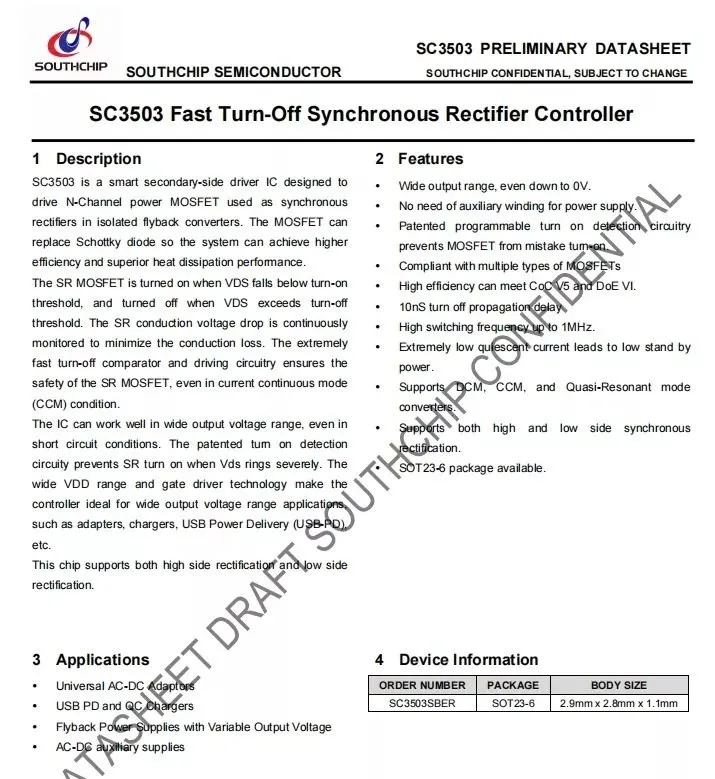

同步整流控制器来自南芯科技,型号SC3503,是一颗自适应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最低可低至0V,专利的自适应开通检测电路避免同步整流管误开通,兼容多种MOS,具有超低的静态电流,支持多种工作模式,支持高侧和低侧同步整流,外围元件非常精简。
南芯科技SC3503是一颗成熟的同步整流控制器,已经应用于绿联30W PD快充氮化镓充电器、征拓65W 2C1A氮化镓充电器、倍思65W氮化镓插座、努比亚小黄人65W双口氮化镓快充等众多产品中。

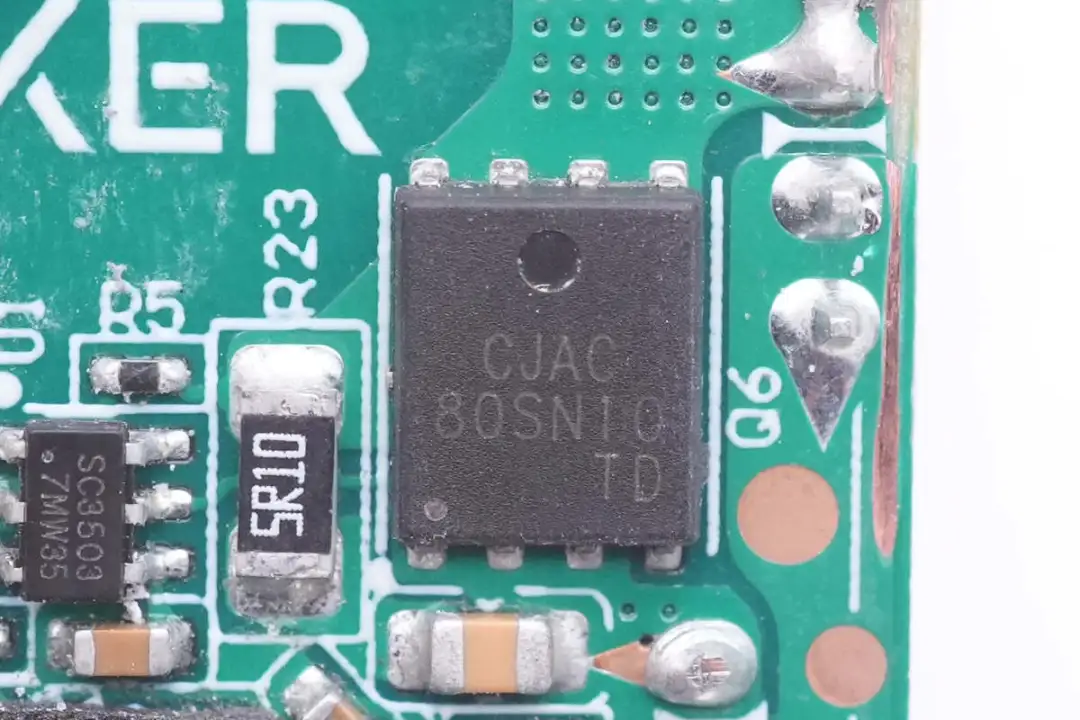

同步整流管来自长晶科技,型号CJAC80SN10,是一颗耐压100V的NMOS,导阻6.2mΩ,采用PDFNWB5*6-8L封装。

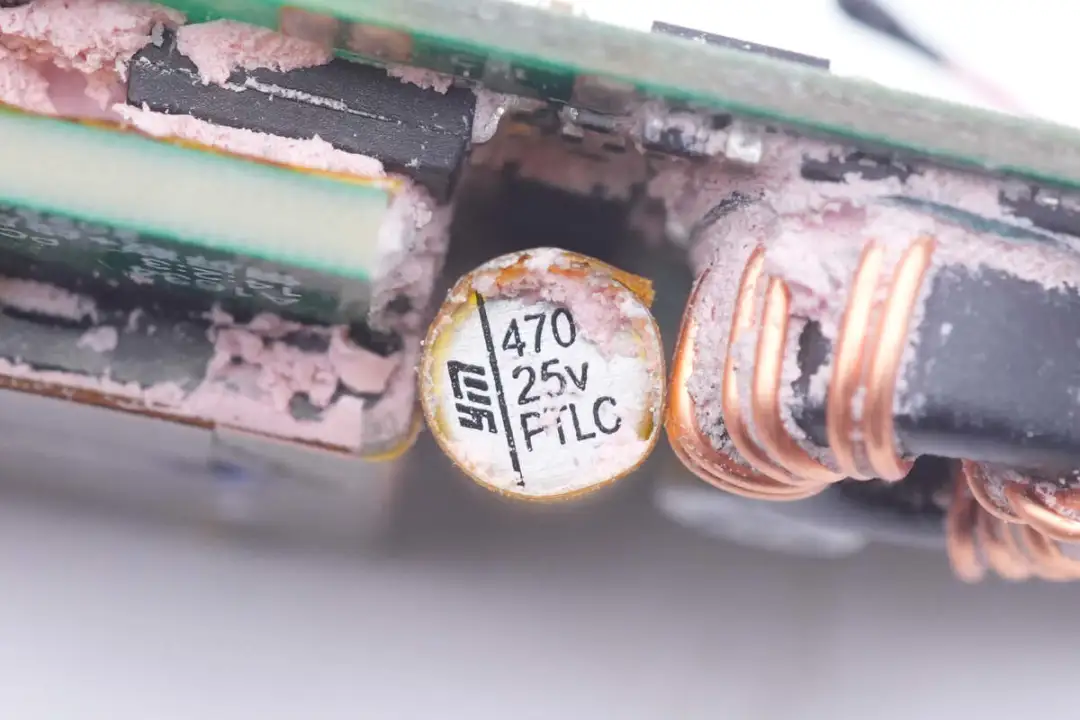

输出滤波电容来自永铭,NPT系列固态电容,规格为470μF 25V,外壳缠绕高温胶带绝缘。

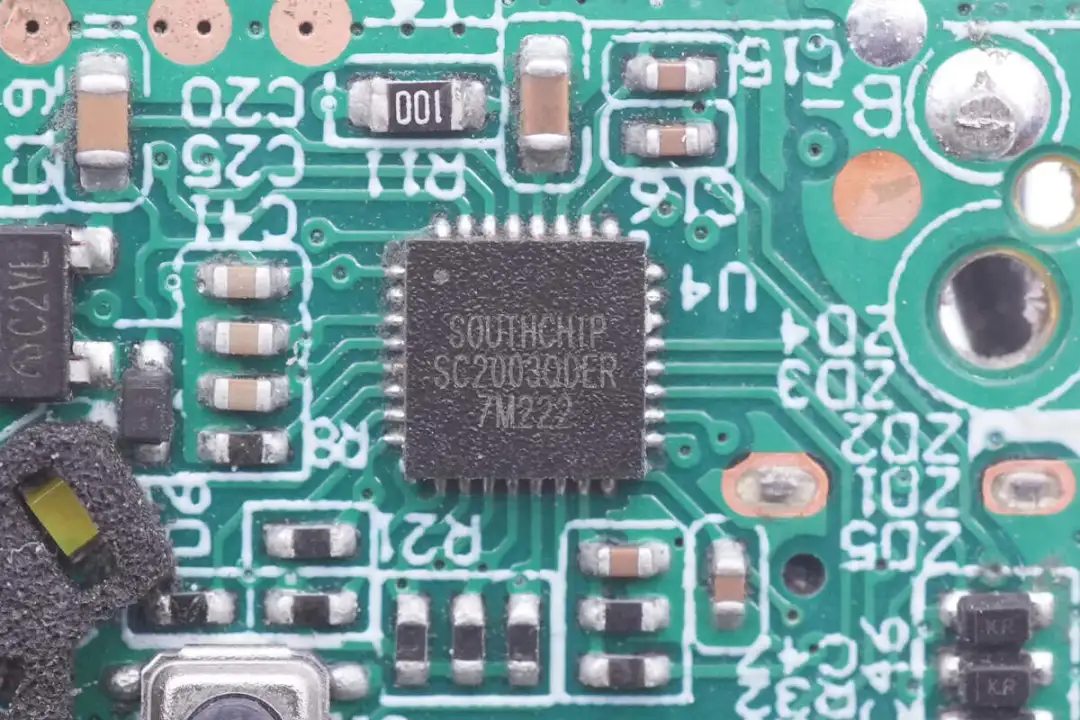

协议芯片来自南芯科技,型号SC2003,是一款高度集成的USB PD控制器,可作为DRP role支持PD3.0协议,适用于多种应用。其具有30V的额定电压和多重内置保护,包括热保护、过压、欠压、过流和短路保护,以确保系统的安全运行;集成了门驱动器、10-b ADC和高精度放大器,将外部组件减少到最小;它符合最新的USB-C和PD标准,适用于移动充电器、汽车充电器和电源组应用。

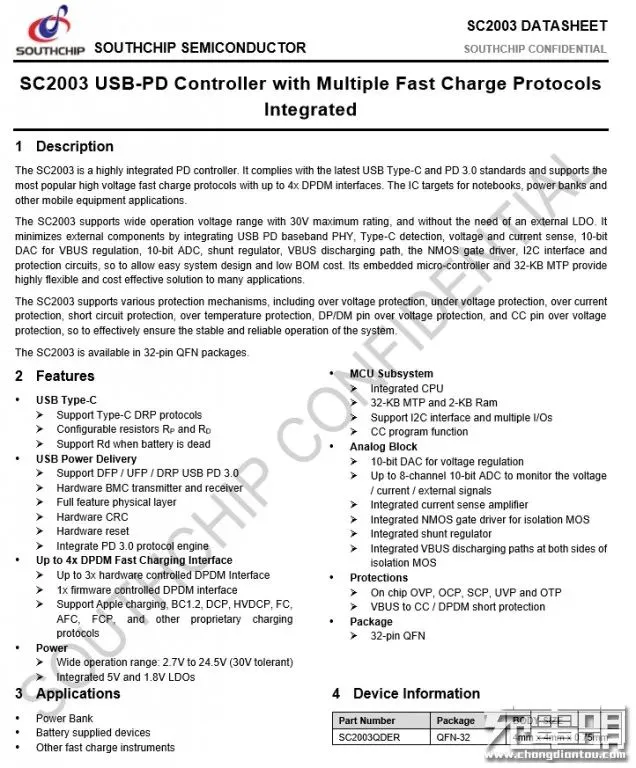

南芯SC2003资料信息。
充电头网了解到,采用南芯快充芯片的还有南孚Aircharge 65W PD快充充电器、爱否开物1A1C 65W PD快充充电器、紫米65W USB PD快充六位延长线插线板等产品。此外,南芯还有用于大功率移动电源、大功率车充的快充芯片,获得华为、小米、紫米、三星等品牌的认可。

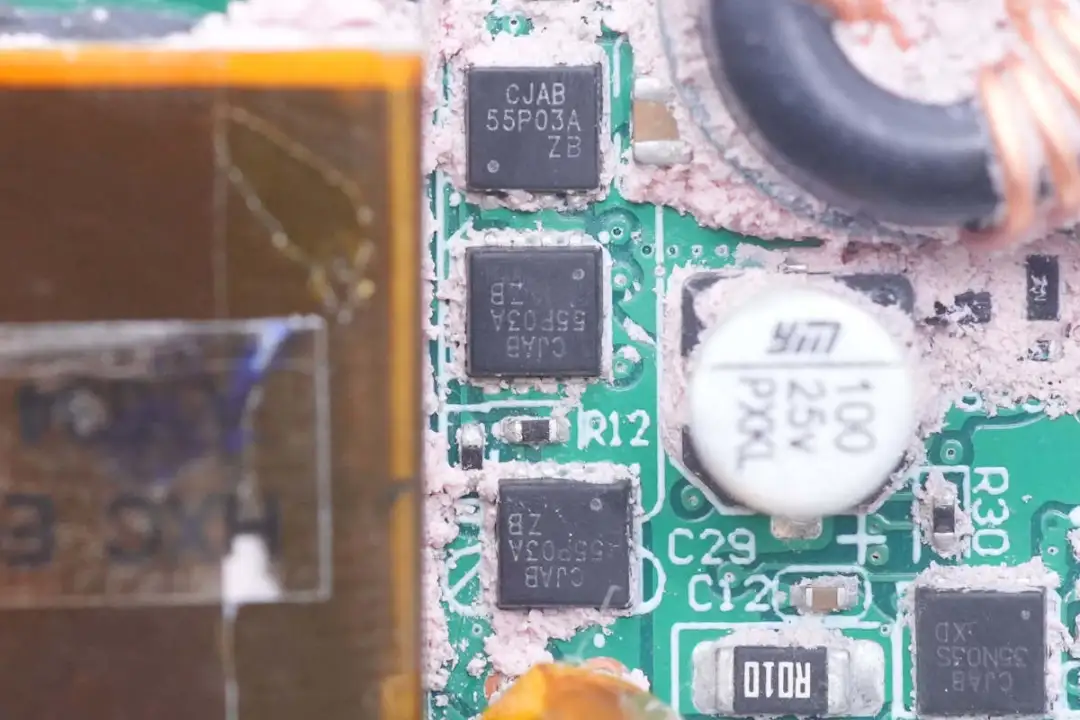

用于输出切换的多颗MOS管均来自长晶科技,型号CJAB55P03A,PMOS,耐压30V,导阻6.5mΩ,采用PDFNWB3.3*3.3-8L封装。

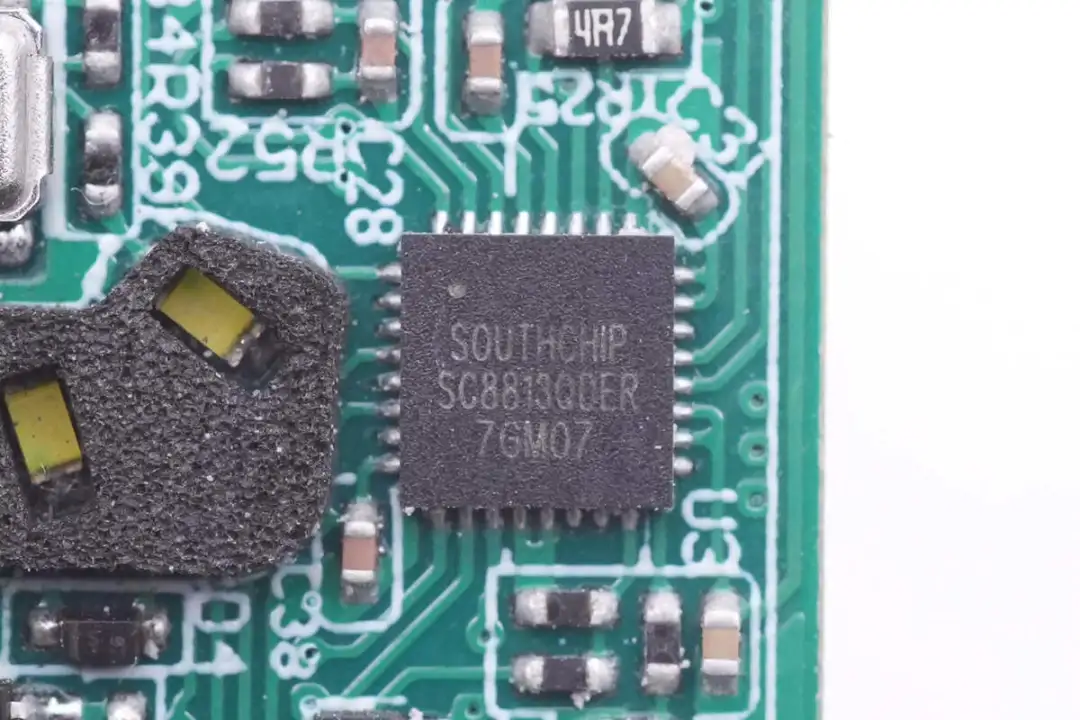

电池升降压控制器采用南芯科技SC8813同步升降压升压控制器,芯片集成I2C接口,可以配置工作模式和运行参数。SC8813支持非常宽的输入和输出电压范围,适用于1-4芯锂离子电池的应用。
在充电模式下,只要输入电压高于电池电压,它就降低输入电压,有效地为电池充电。SC8813支持自动涓流充电、恒流充电和恒压充电管理功能。在放电模式(反向升压模式),SC8813能够有效地输出高达36V的升压电压。

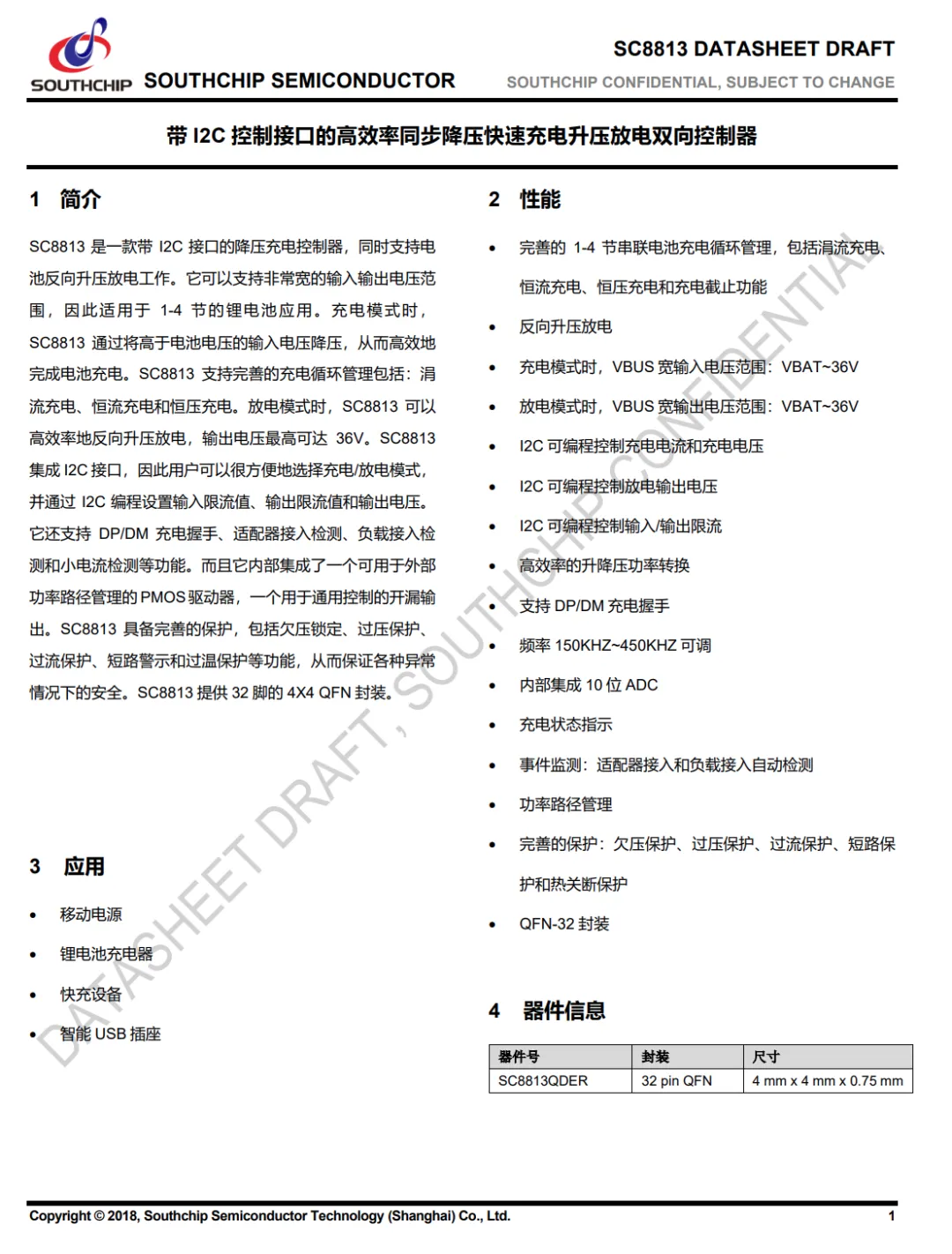

南芯科技 SC8813 资料信息。

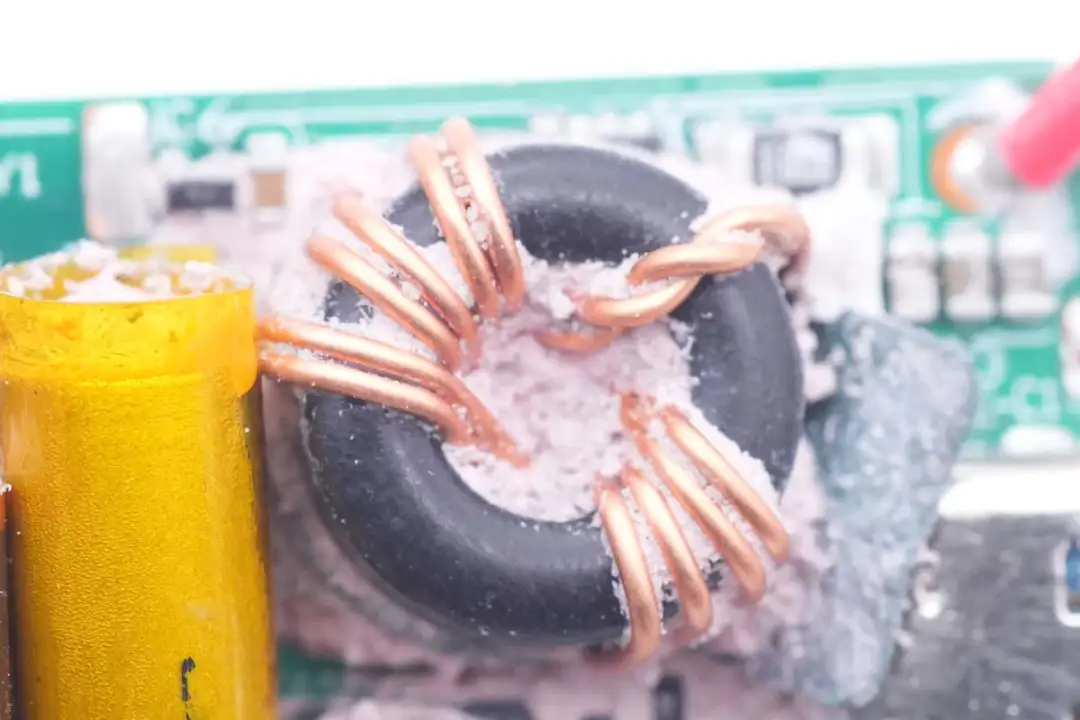

升降压磁环电感特写。

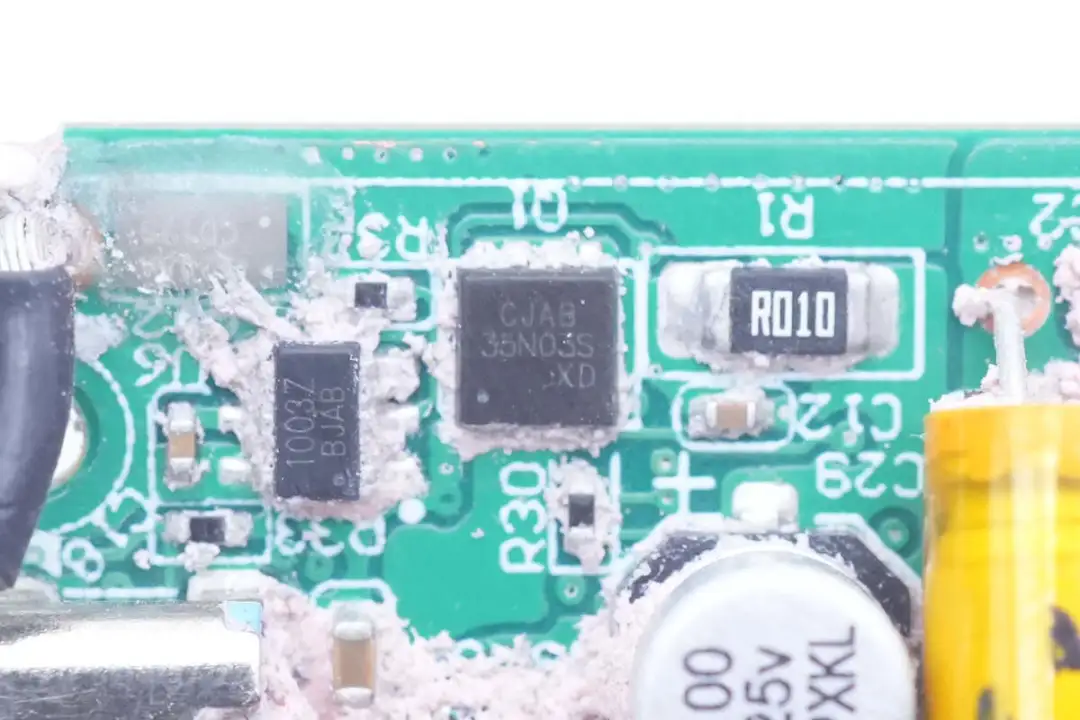

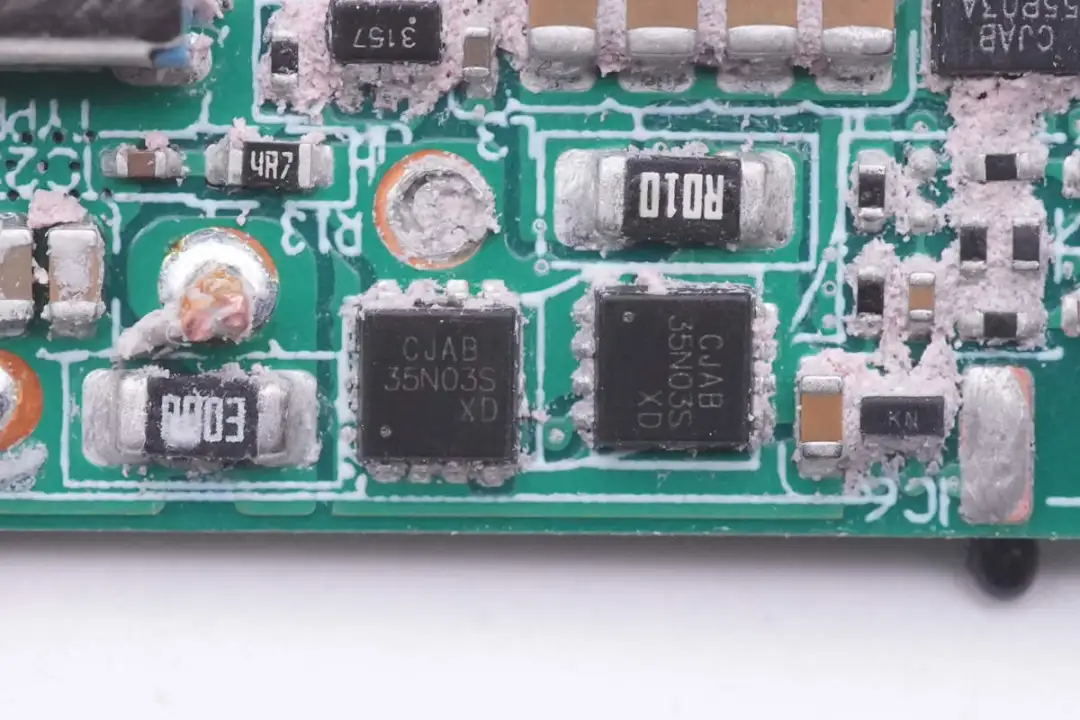

电感下方两颗长晶科技 CJAB35N03S NMOS管用于升压输出和电池充电。耐压30V,导阻5.2mΩ,采用PDFNWB3.3*3.3-8L。

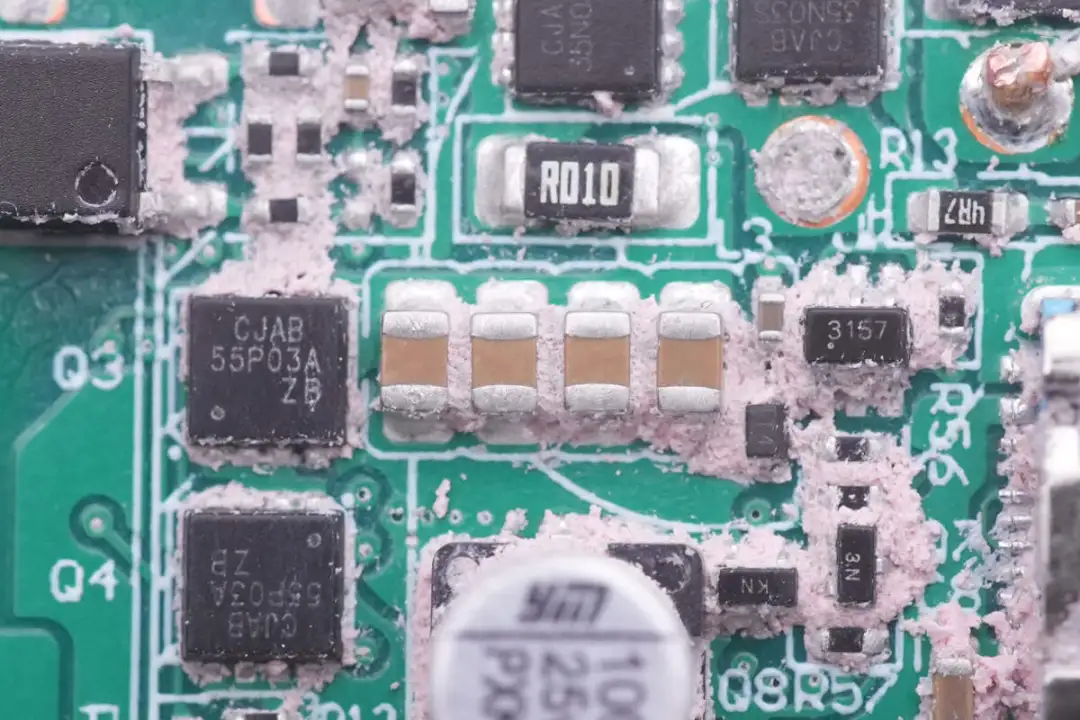

4颗MLCC电容用于输出滤波。

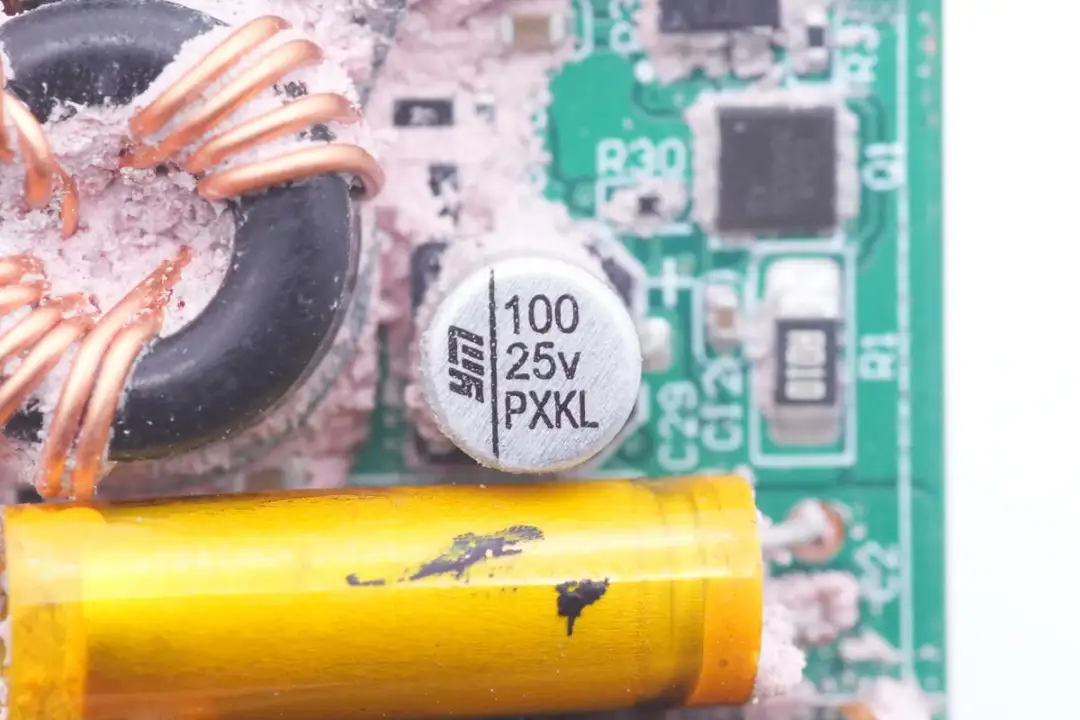

输出滤波电容来自永铭,为VPX系列贴片固态电容,规格为100μF 25V。
输出VBUS开关管型号为CJAB35N03S,与同步降压开关管型号相同。

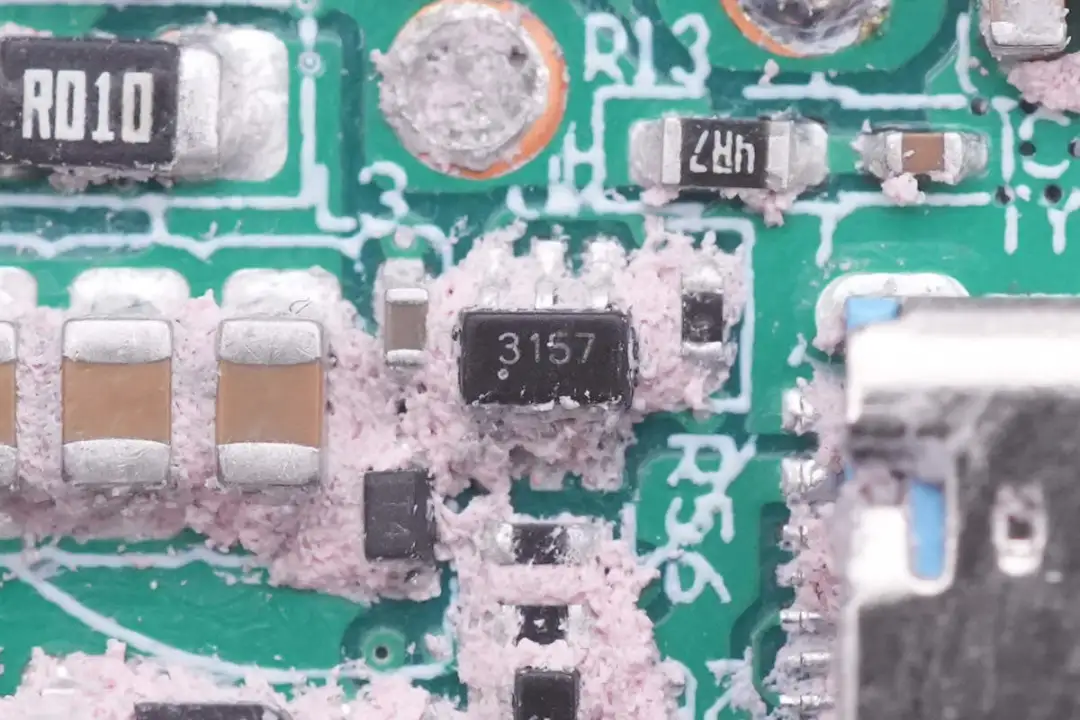

丝印3157的切换开关用于充放电状态切换。

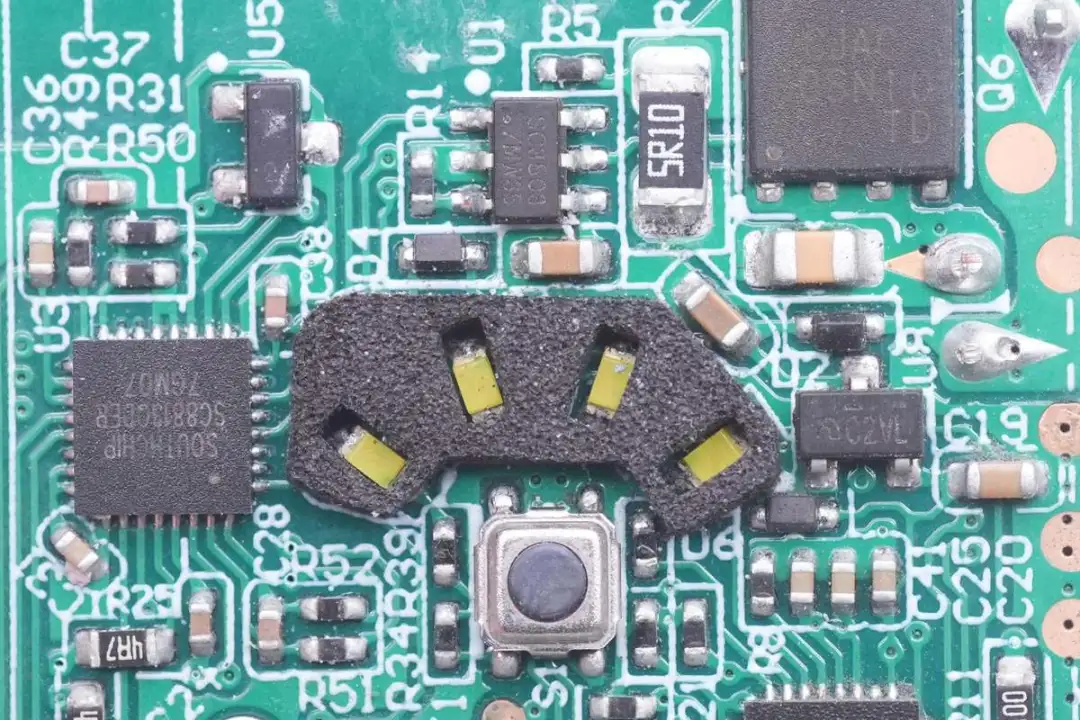

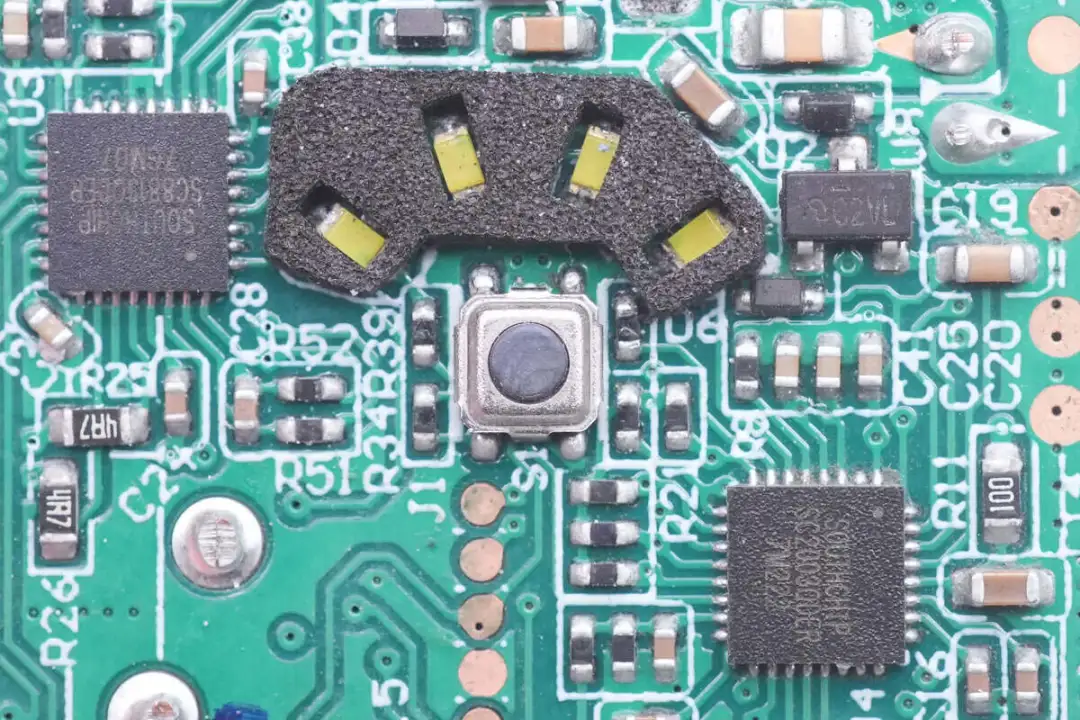

四颗贴片LED电量指示灯特写,贴有泡棉遮光。
微动按键特写,贴片焊接。
检测电池温度的热敏电阻特写。

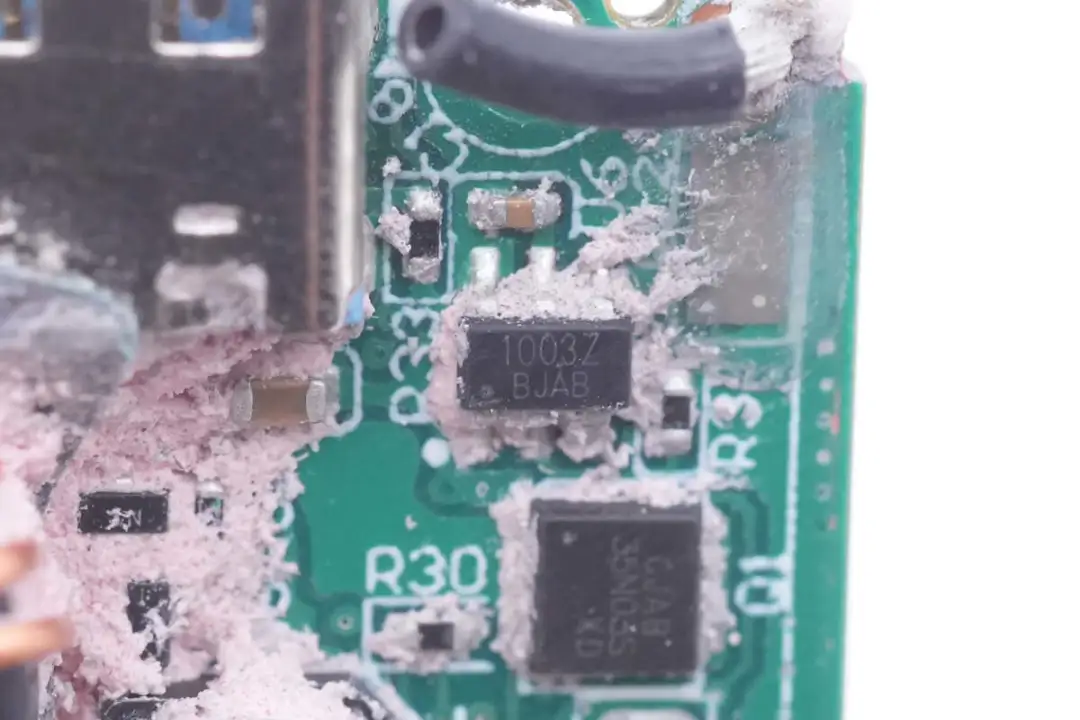

电池保护芯片来自创芯微,型号CM1003-Z,是一颗单节可充电锂电池保护芯片,芯片内置高精度电压检测电路和延迟电路,通过检测电池的电压,电流,实现对电池的过充电、过放电和过电流保护,具备25mV过充电检测精度。

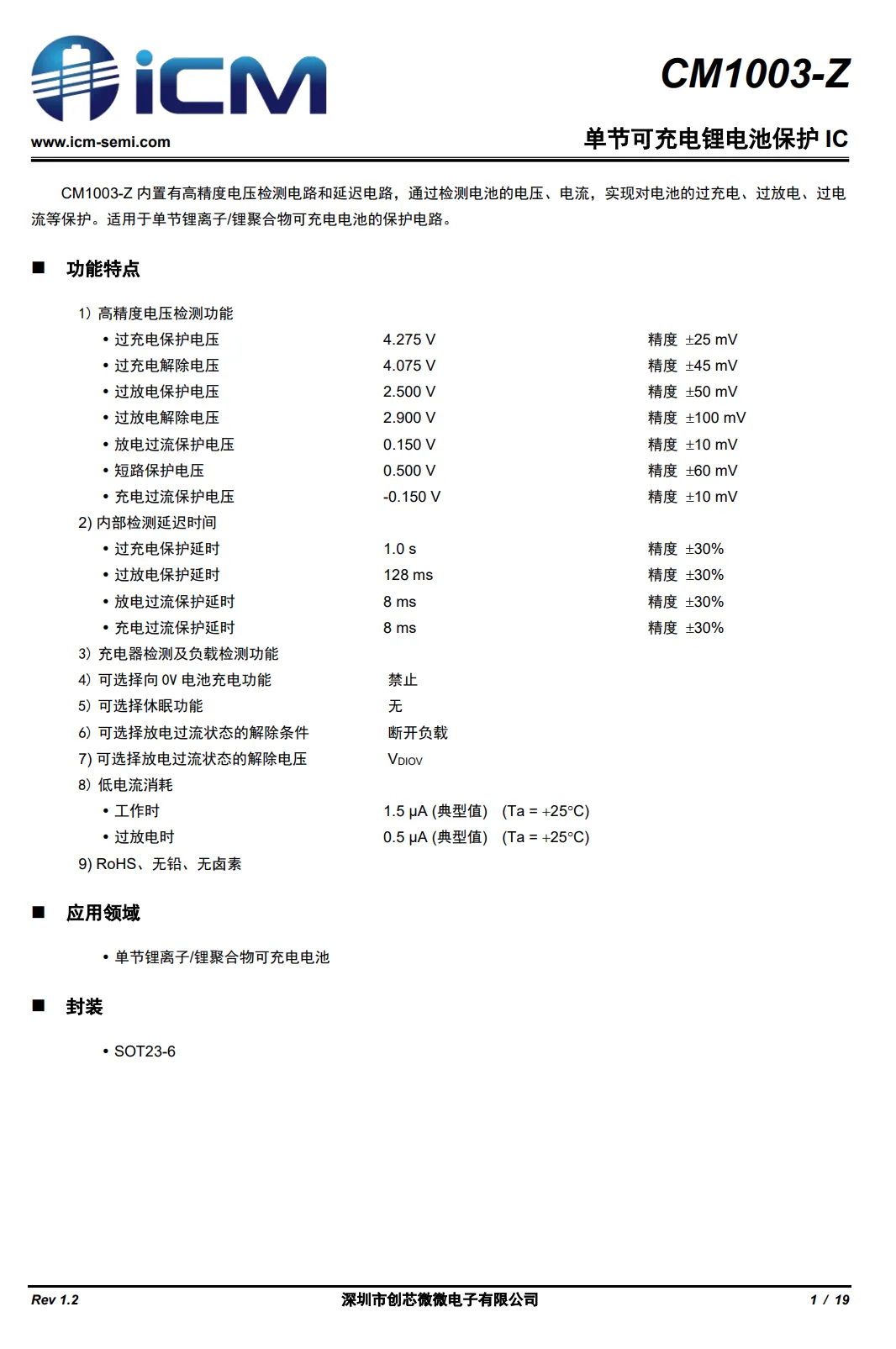

创芯微 CM1003-Z 资料信息。

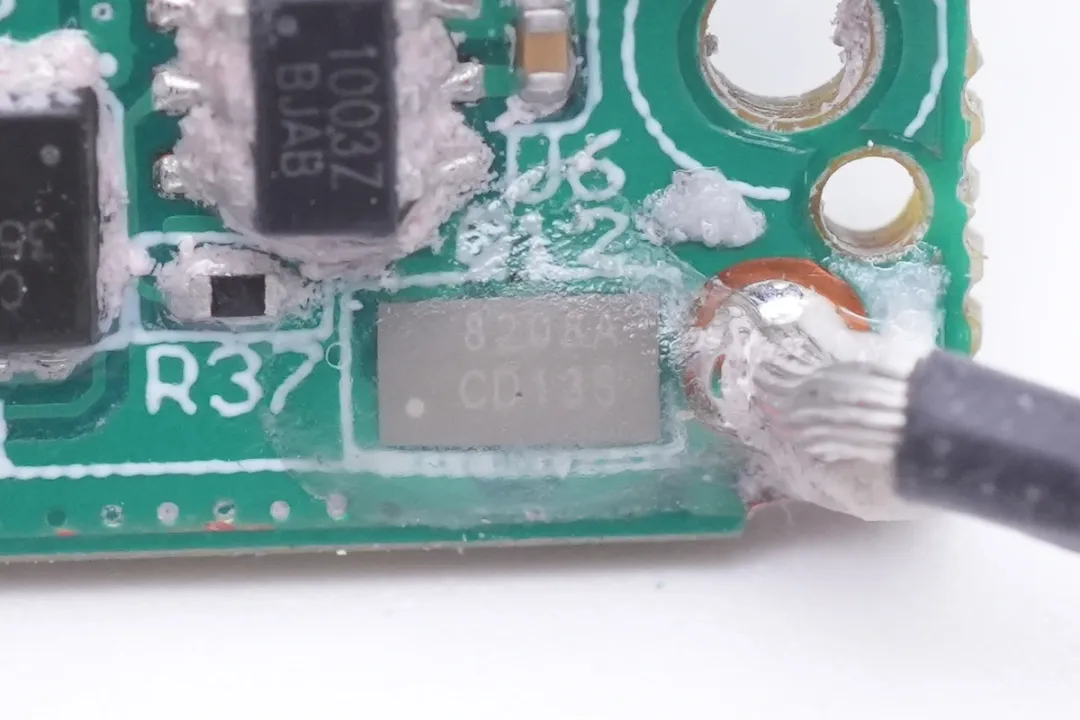

电池保护管采用CSP封装,丝印8208A,透明胶封保护。

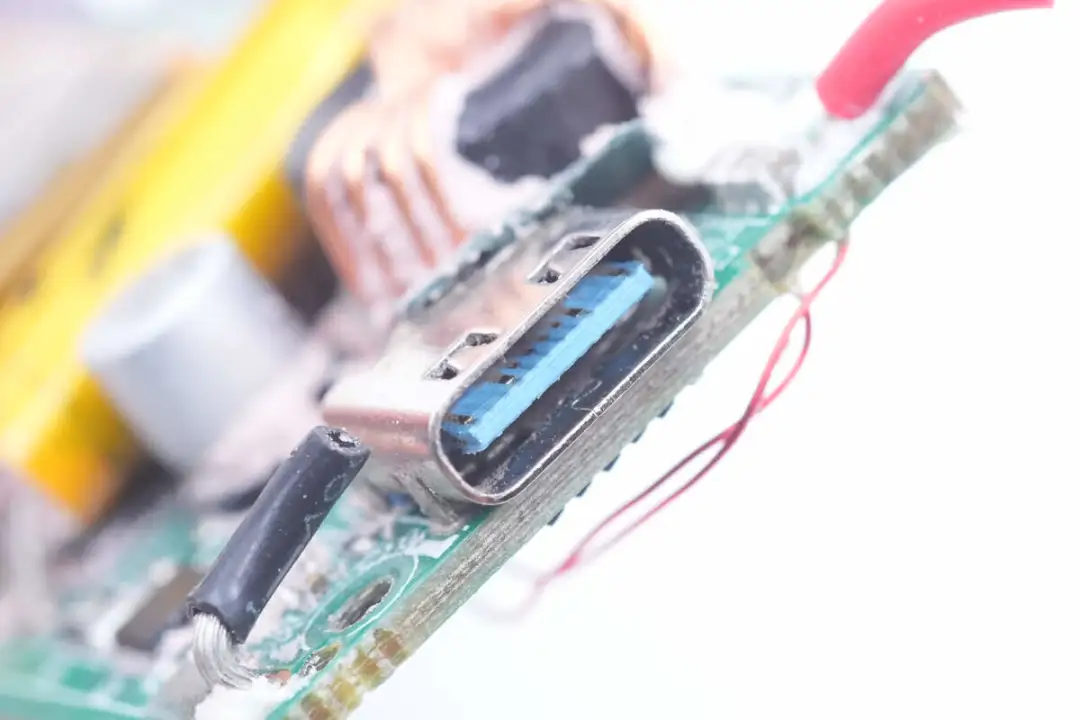

USB-C母座采用蓝色胶芯,过孔焊接固定。

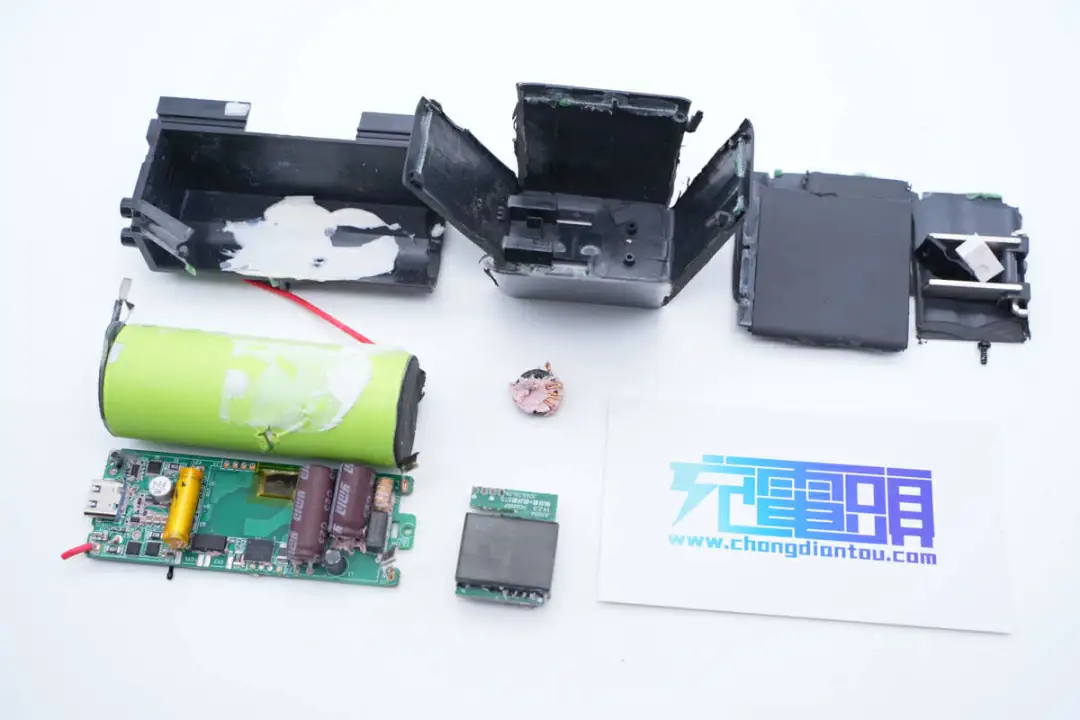

全部拆解一览,来张全家福。
充电头网拆解总结
安克这款二合一充电宝为内置电池设计,具备USB-C接口。在充电器模式下支持30W输出功率,移动电源模式下支持20W输出功率,并且支持USB-C接口输入充电。这款充电宝内置5000mAh容量电池,配有折叠插脚,并配有挂绳,体积小巧,便于携带和使用。
充电头网通过拆解了解到,安克这款充电宝采用南芯氮化镓快充电源方案,使用SC3056氮化镓合封芯片配合SC3503同步整流控制器,SC2003协议芯片和SC8813电池充放电芯片,实现充电器输出和移动电源模式下的输出,以及内置电池充电。
充电宝内置振华新能源26650电池,电池和PCBA模块通过框架固定。电池采用创芯微CM1003保护芯片进行过压过流和过放保护,并配有热敏电阻检测电池温度。PCBA模块焊接平面变压器,并采用导热胶灌封填充,整体做工和用料都很扎实。
