前言
最近充电头网拿到了安克10000mAh自带线充电宝,这款产品搭载一个USB-C接口和USB-C线材,均支持PD 30W双向快充。此外,该移动电源还搭载一个可折叠的磁吸无线充电模块,支持为苹果Apple Watch进行最大5W的无线充电。
通过拆解发现,移动电源充电管理方案来自智融科技,型号SW6308,该芯片不仅支持包括UFCS/PPS/PD/SVOOC/VOOCISCP/FCP/QCIAFC/BC1.2等多种快充协议,还集成双向升降压控制器,且支持2-6节电池串联应用。无线充电模块采用苹果原装模块。下面充电头网就对这款产品进行拆解,看看实际做工用料。
安克10000mAh自带线充电宝开箱
按照惯例,先来看一下产品的包装盒和外观详情。
包装盒采用白色背景搭配蓝色设计,正面中间为产品等比例实物图。左上角印有“Made for WATCH”的苹果配件认证和“ANKER”安克LOGO标识,下方为产品的主要性能特点,包括10000mAh,30W USB-C和5W无线充,以及90°可折叠无线充模块。

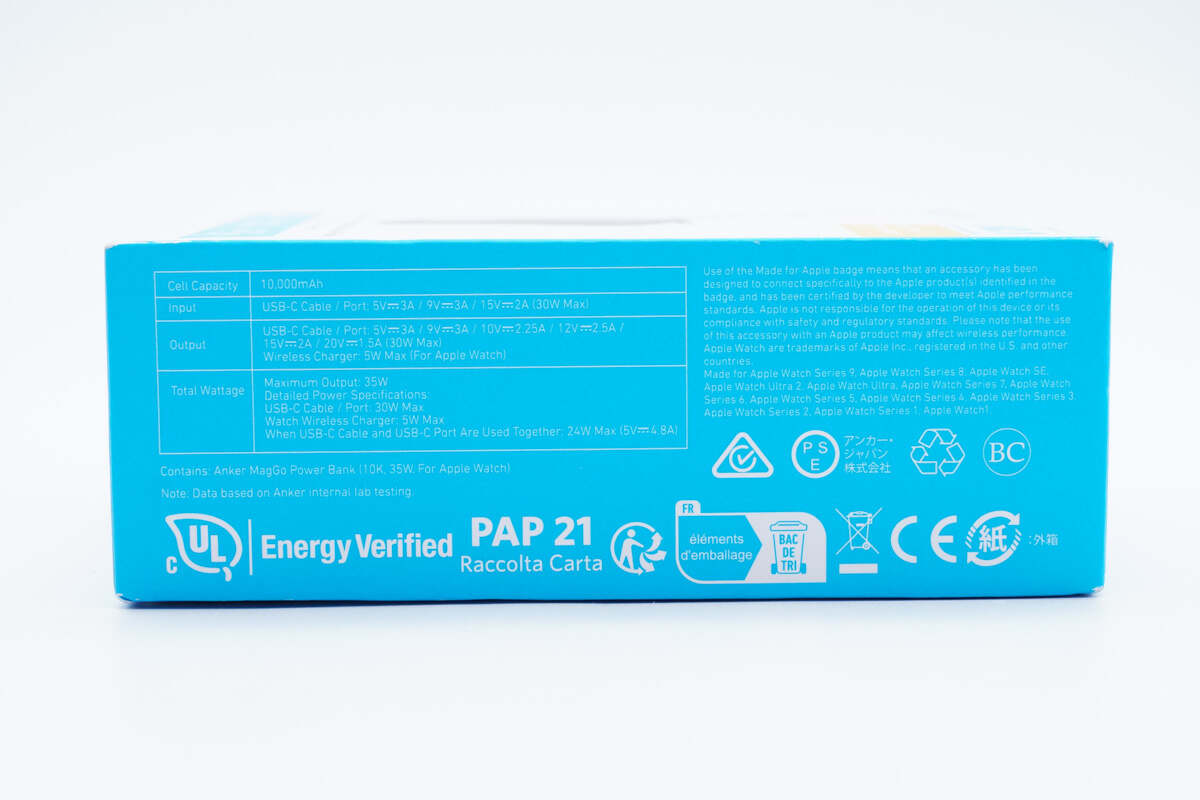

包装盒左侧面印有产品基本参数和安规标识,我们后续在产品介绍时细述。
顶面是产品的出厂条形码。
背面印有产品工作实拍场景图以及相关标识。
右侧面印有“ANKER MagGo”品牌名,以及英文的产品应用标注。

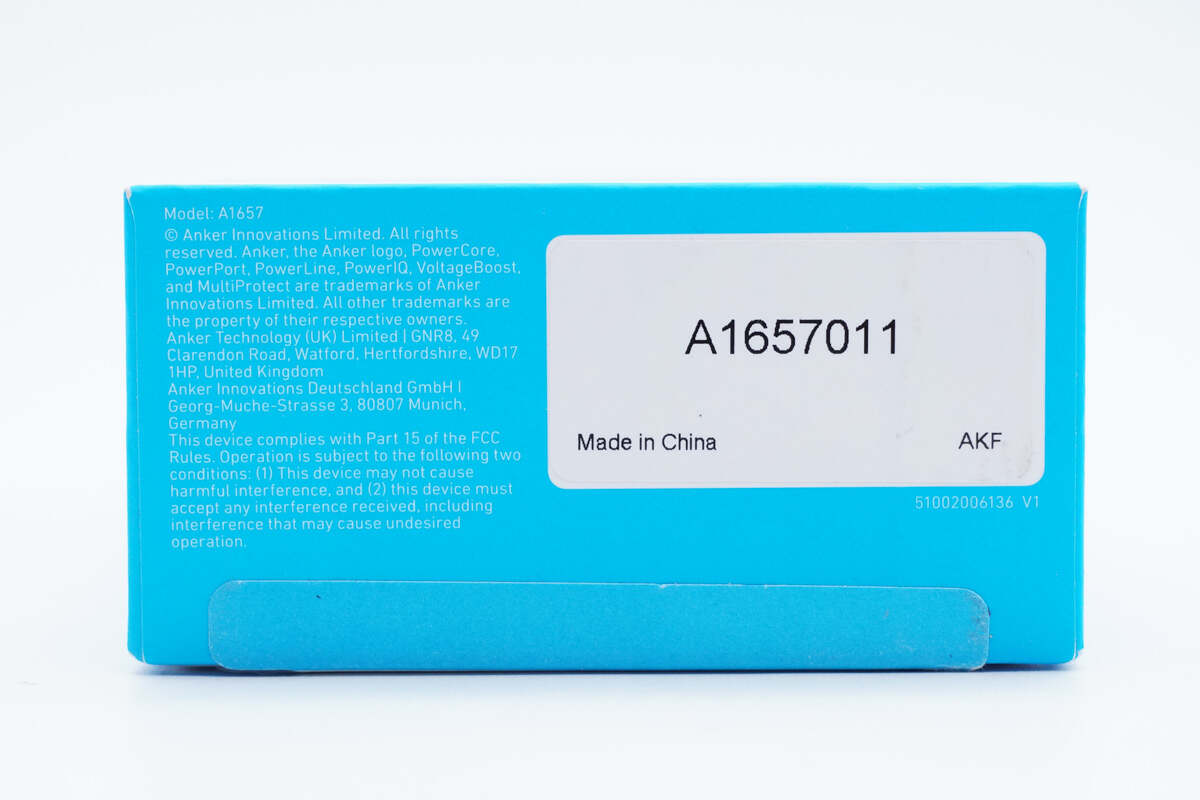

底面是英文版的参数说明,以及印有产品型号的白色贴纸。

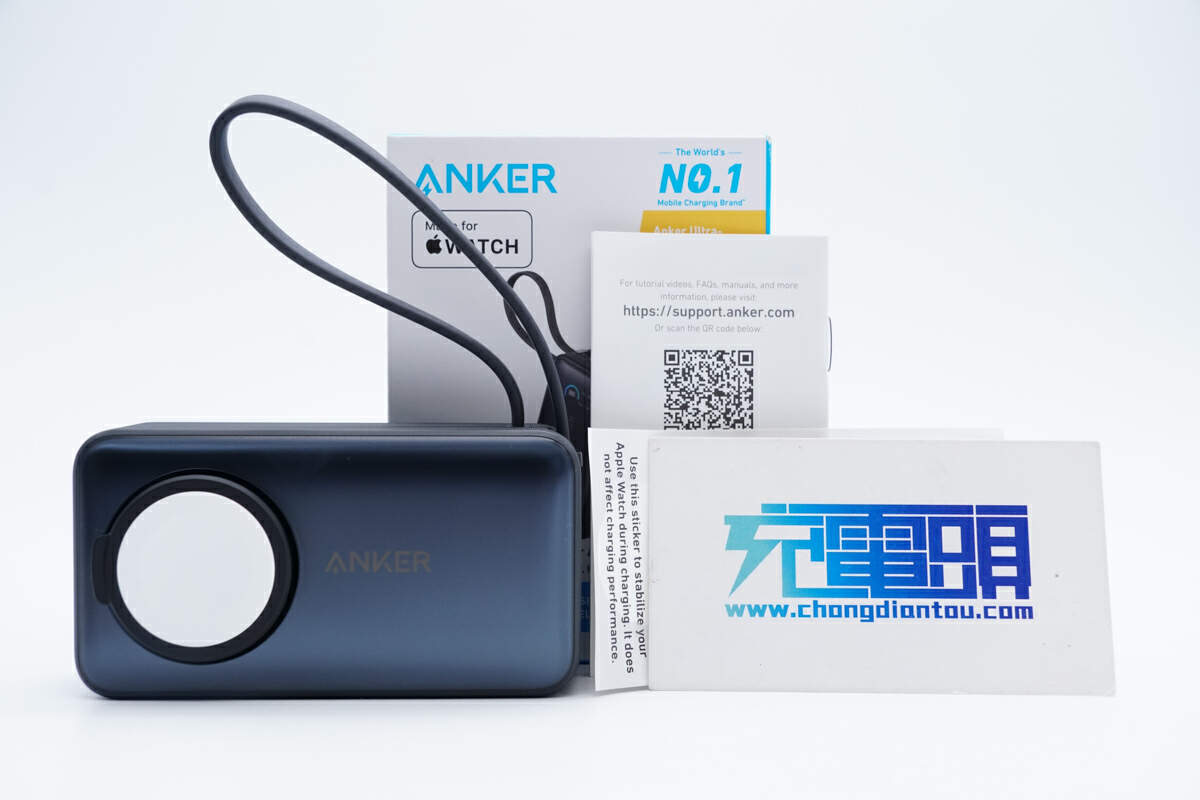

取出包装盒里配件,除安克10000mAh自带线充电宝外,还有一份说明书和保修卡。

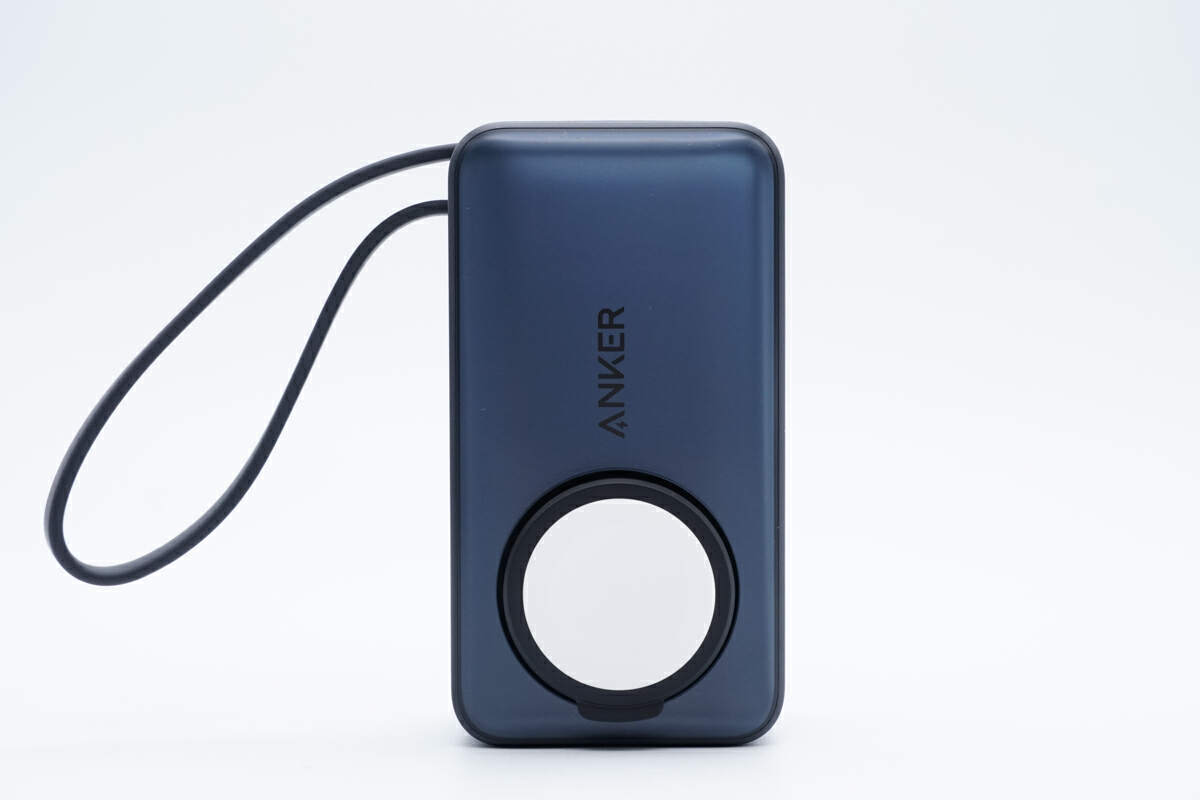

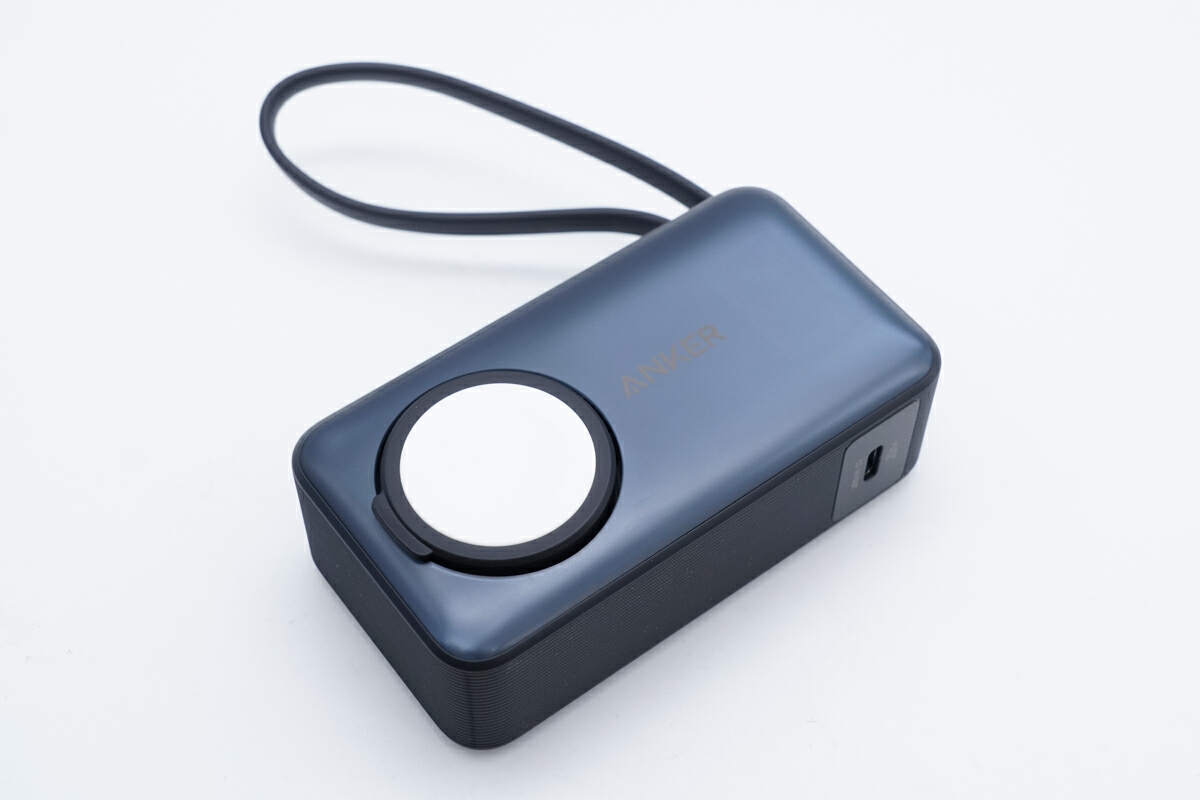

安克10000mAh自带线整体为短柱设计,充电宝盖板为灰蓝色半透明磨砂材质,触感细腻,边缘过度圆润,其他面外壳采用黑色阻燃PC材质。
产品正面印有安克英文logo,下方是折叠式手表磁吸充模块,模块表面为白色盖板。

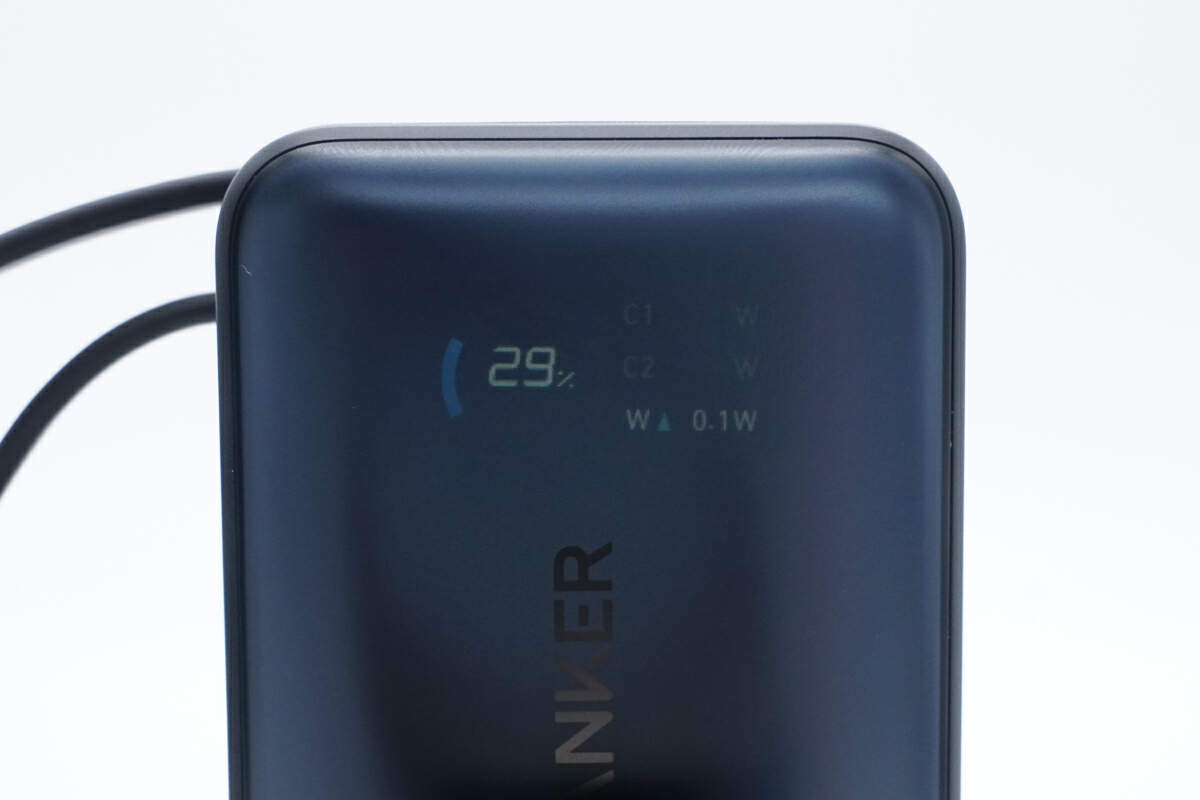

正面顶部有一数显屏,屏幕工作场景实拍。

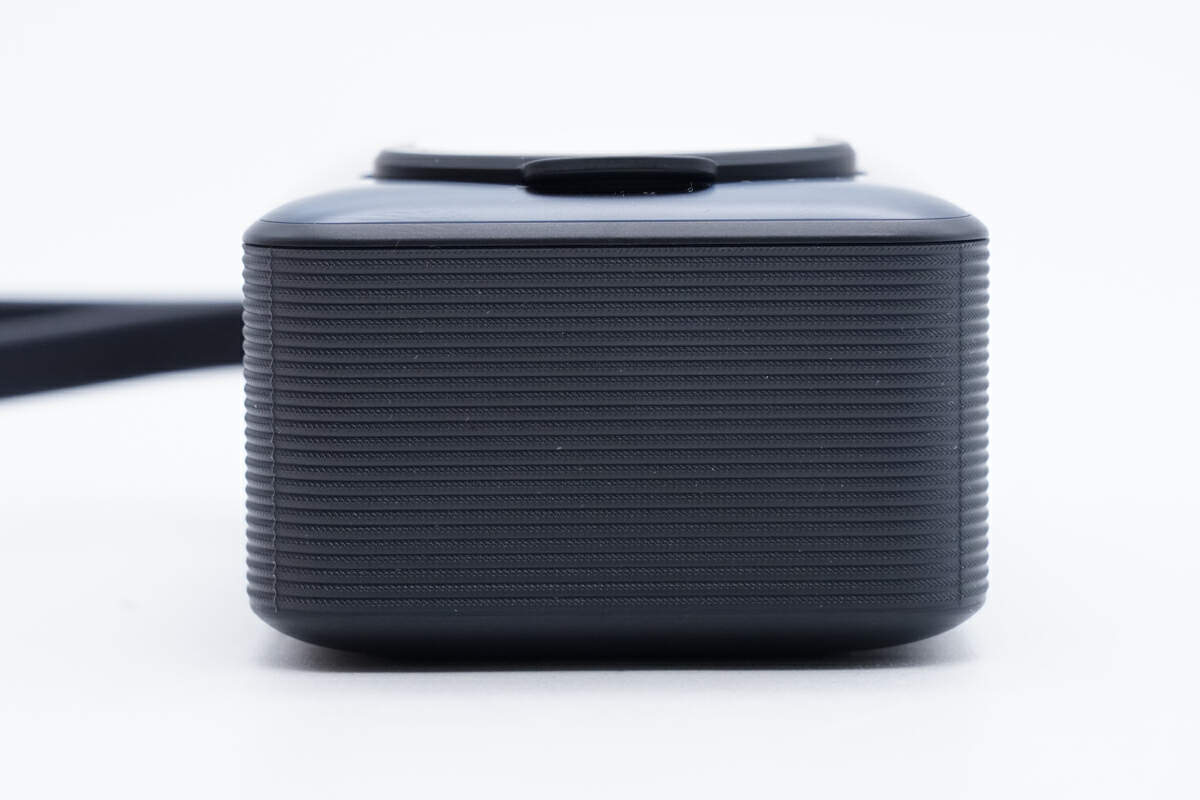

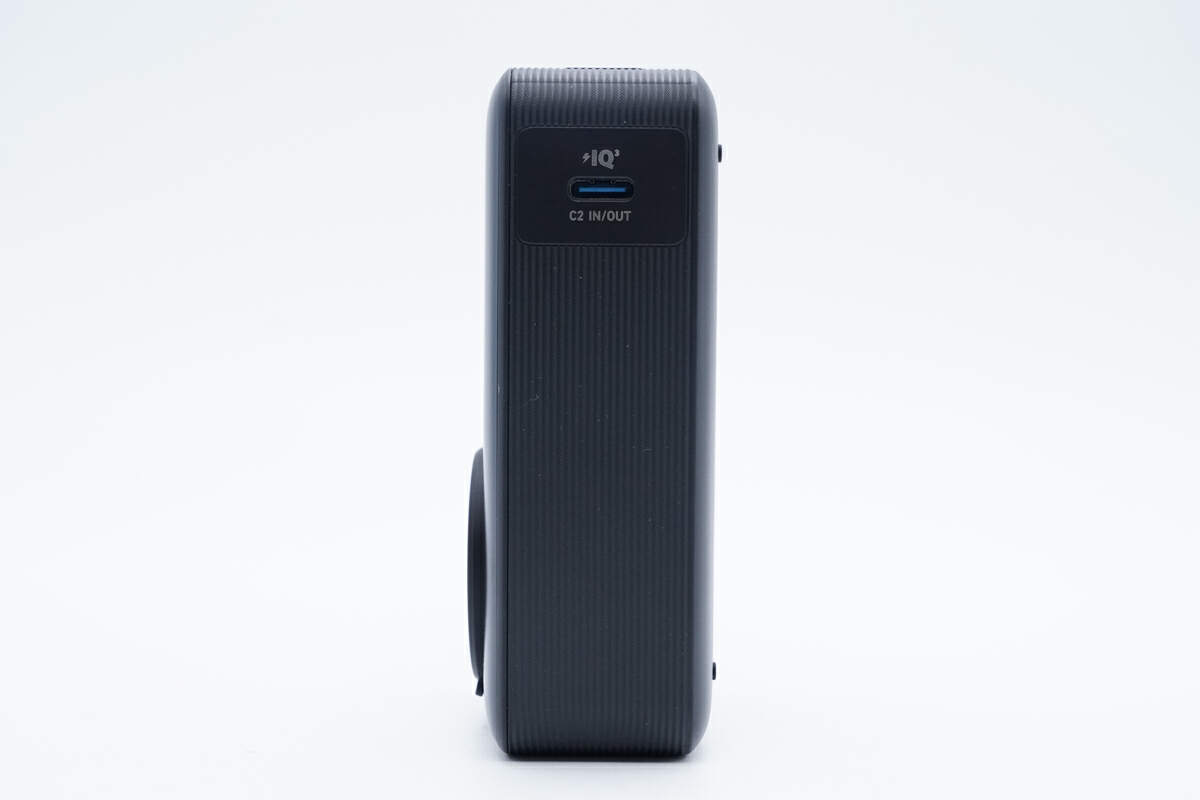

侧面雕刻箭状竖纹,右侧面可见一个USB-C接口。

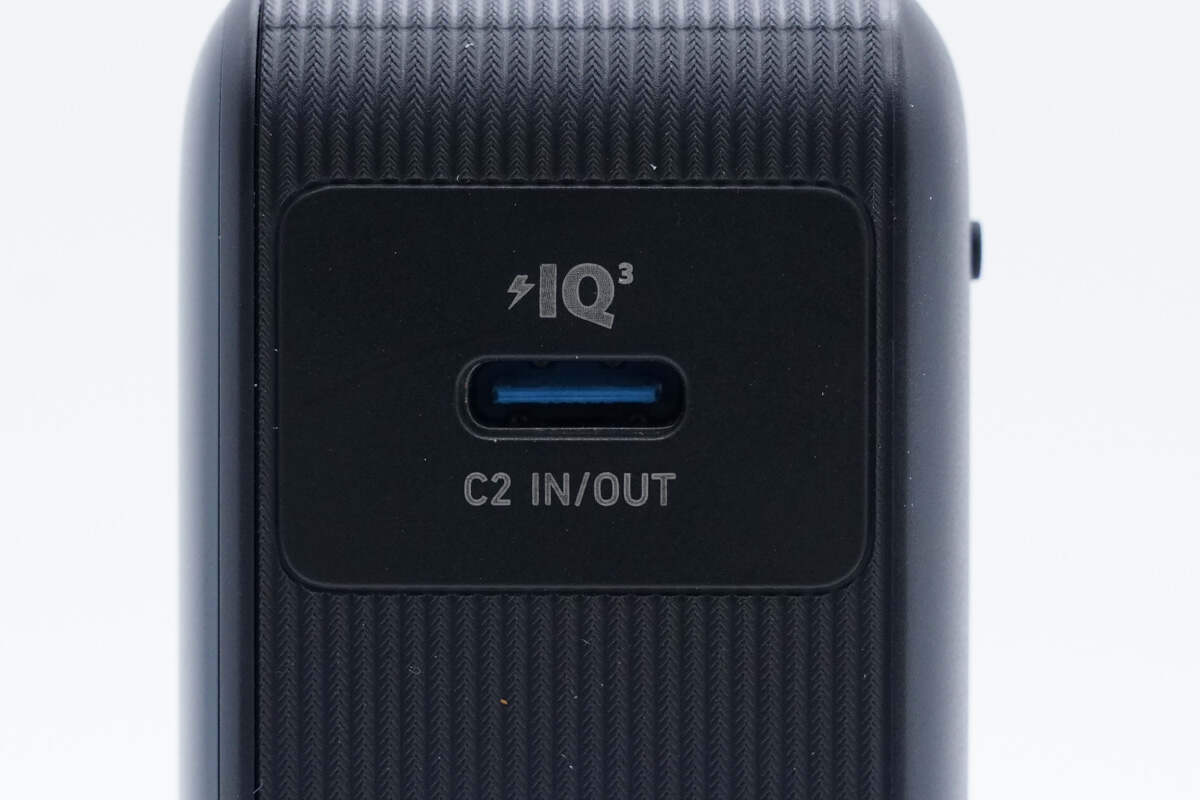

USB-C2接口特写,可见中间蓝色胶芯,四周亮面处理。

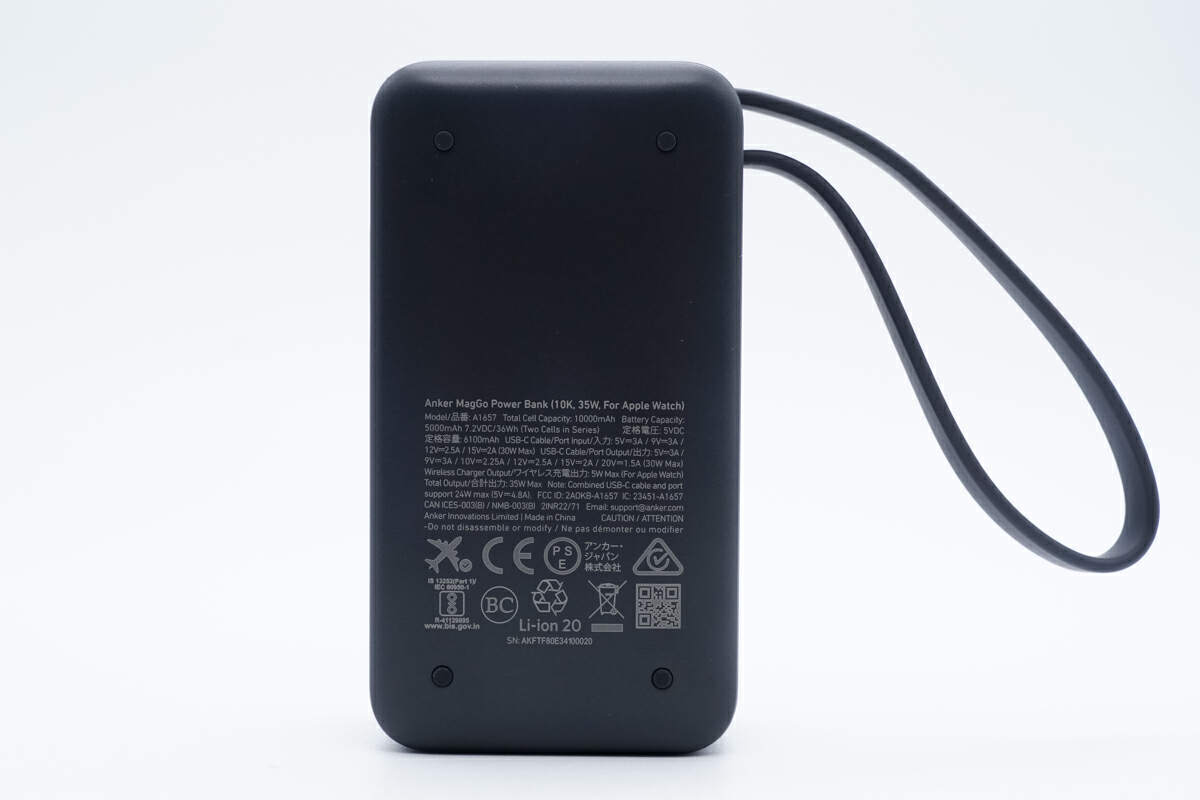

背部印有产品基本参数和安规、认证标识。四周各有一个胶质支脚。

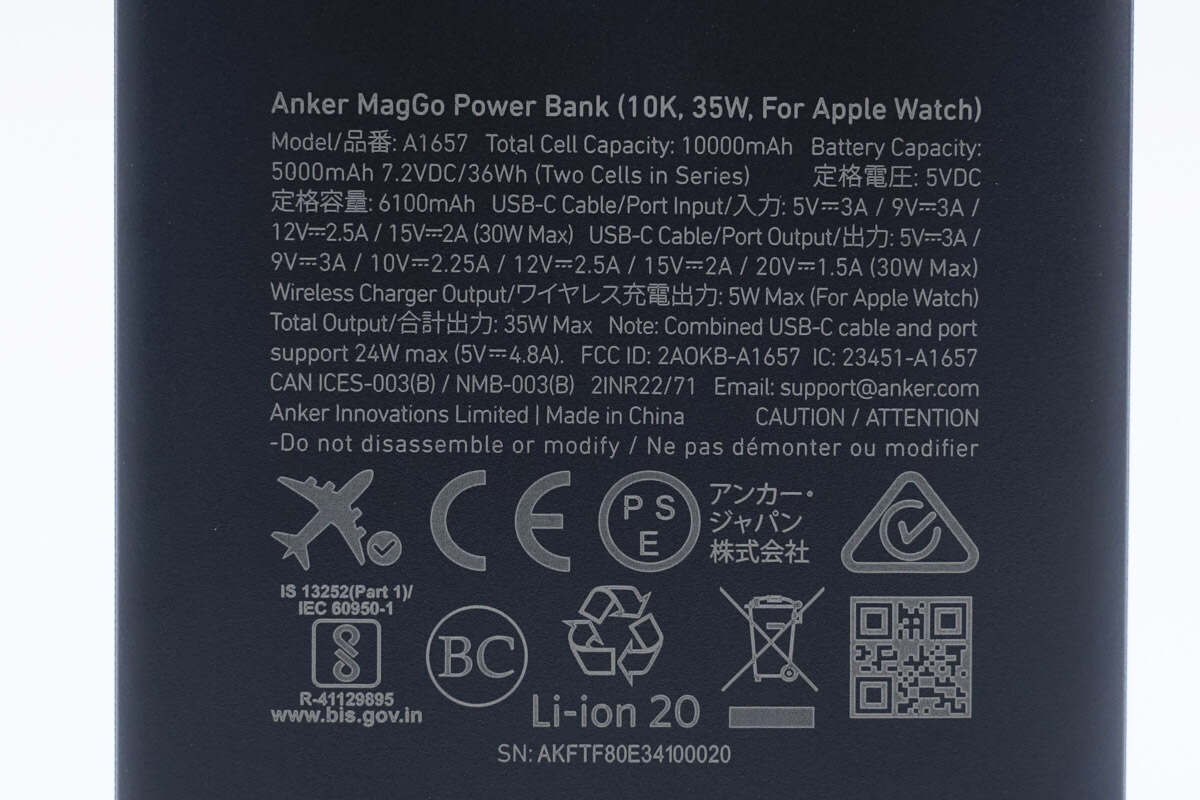

参数信息特写:
Anker MagGo Power Bank (10K,35W,For Apple Watch)
型号:A1657
电池总容量:10000mAh
电池组容量:5000mAh 7.2VDC/36Wh (Two Cells in Series)
额定电压:5VDC
额定容量:6100mAh
USB-C 线材输入:5V3A、9V3A、12V25A、15V2A(30W Max)
USB-C 线材输出:5V3A、9V3A、10V2.25A、12V2.5A、15V2A、20V1.5A(30W Max)
无限输出功率:5W Max (For Apple Watch)
总输出:35W Max

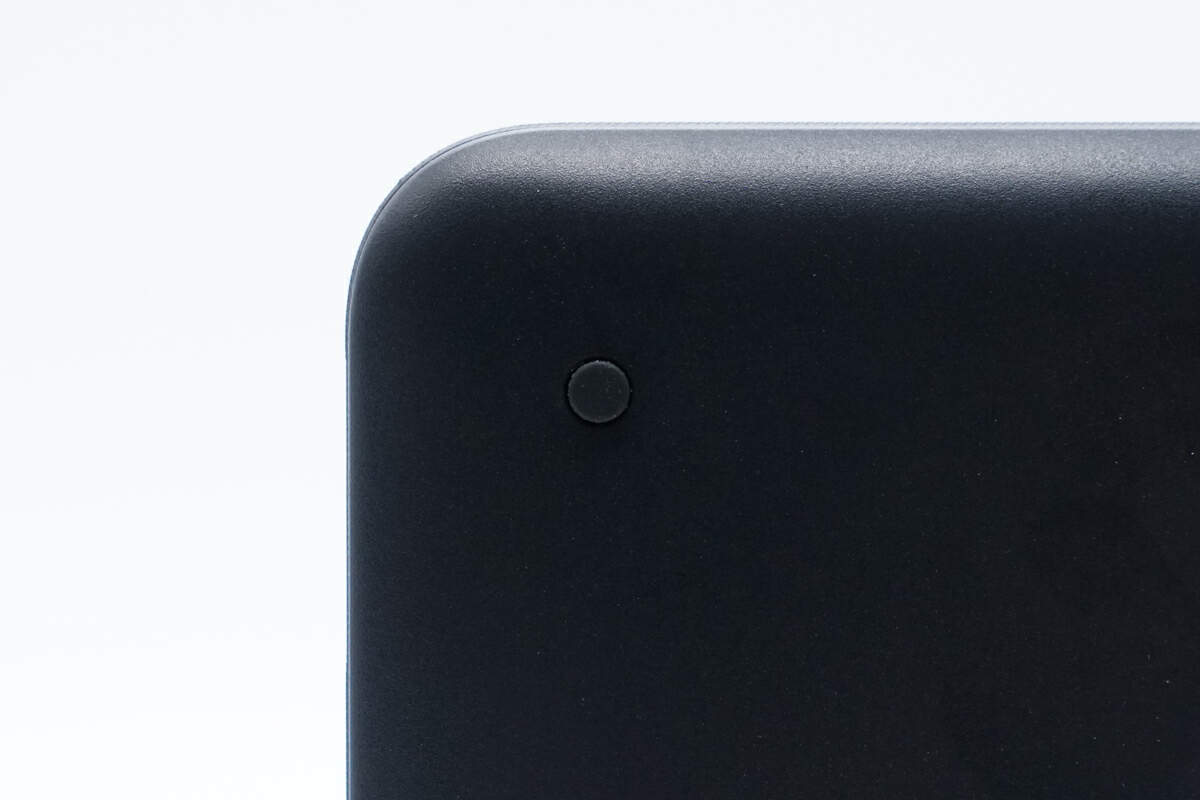

支脚特写,橡胶材质,可使产品立于平面而不易滑动。

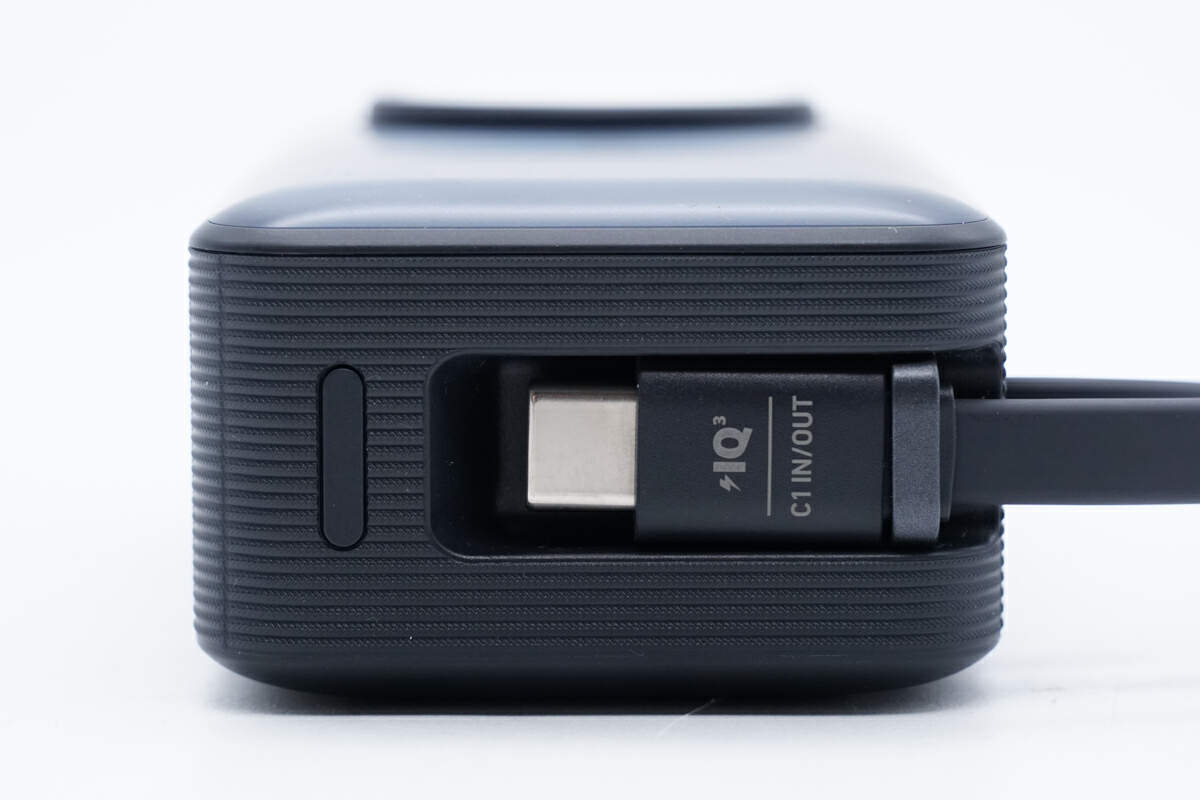

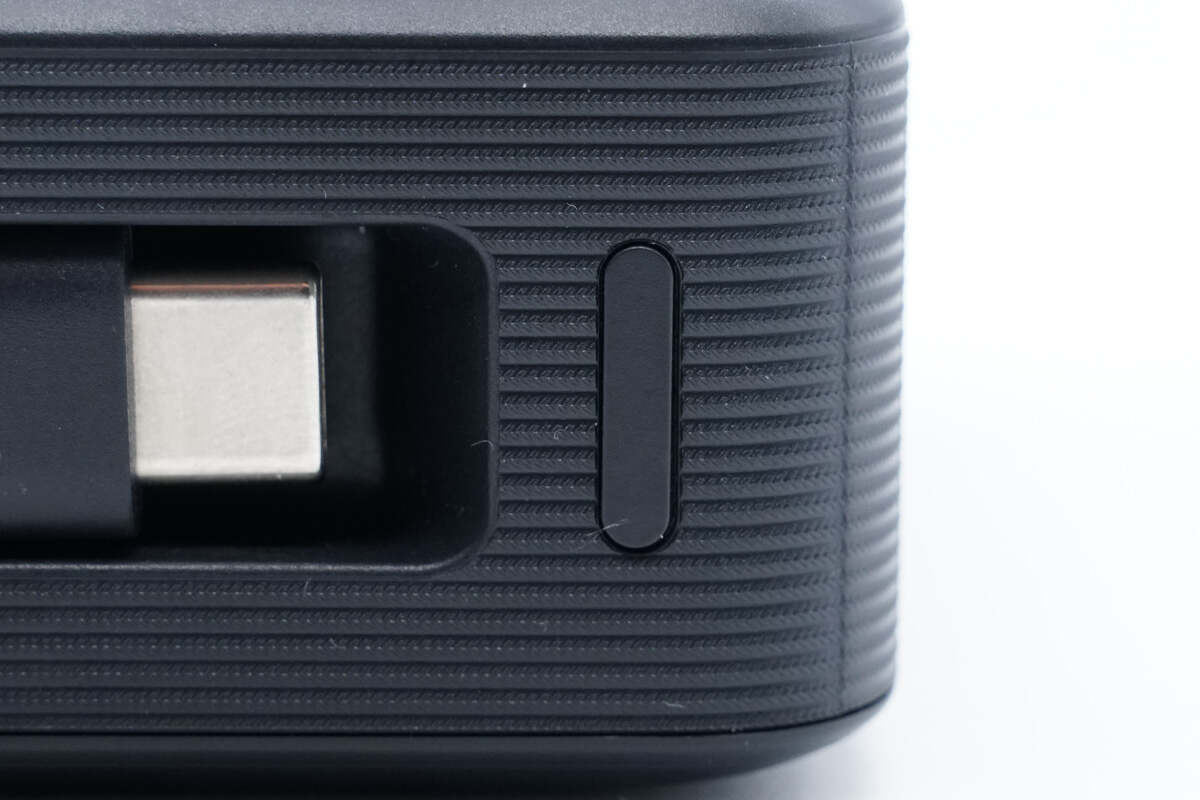

产品顶部可见USB-C1自带线端子可对应卡扣,左侧为电源按钮。
电源按钮特写,用于控制产品数显屏。
左侧面能见自带线连接端。
产品底面无信息,可见无线充模块的盖板。

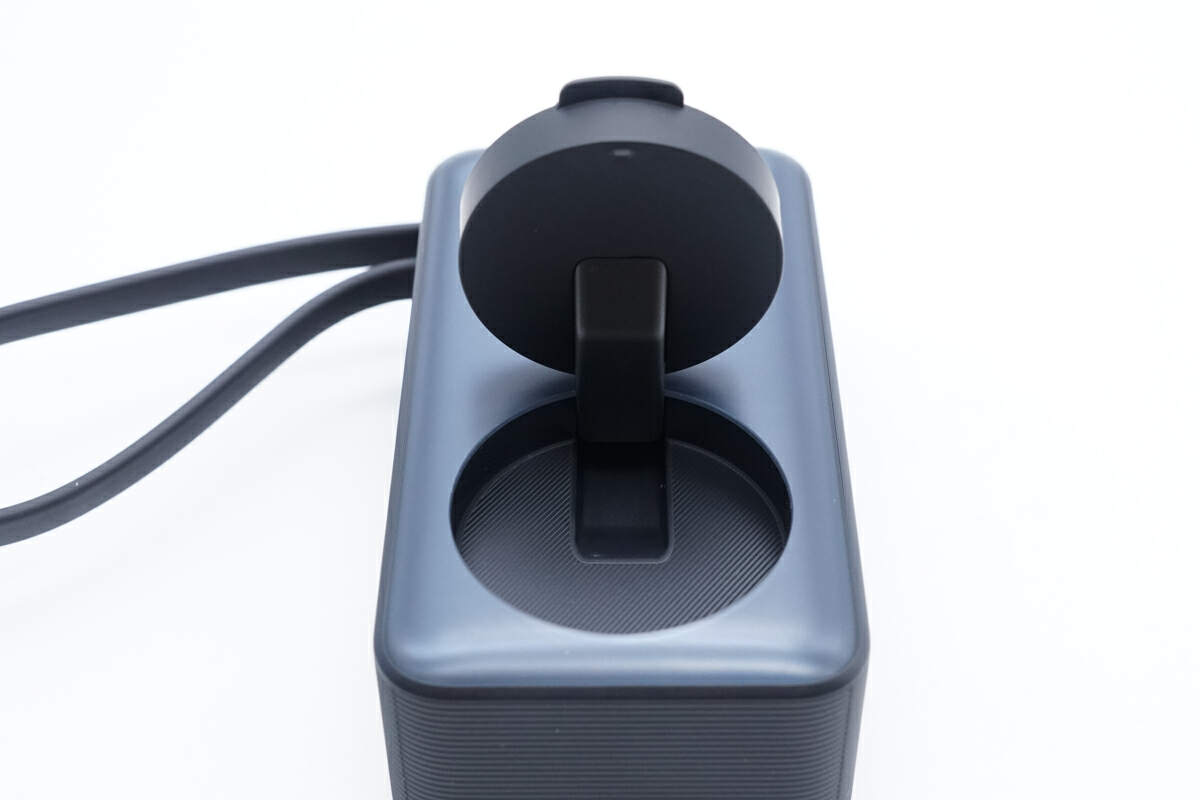

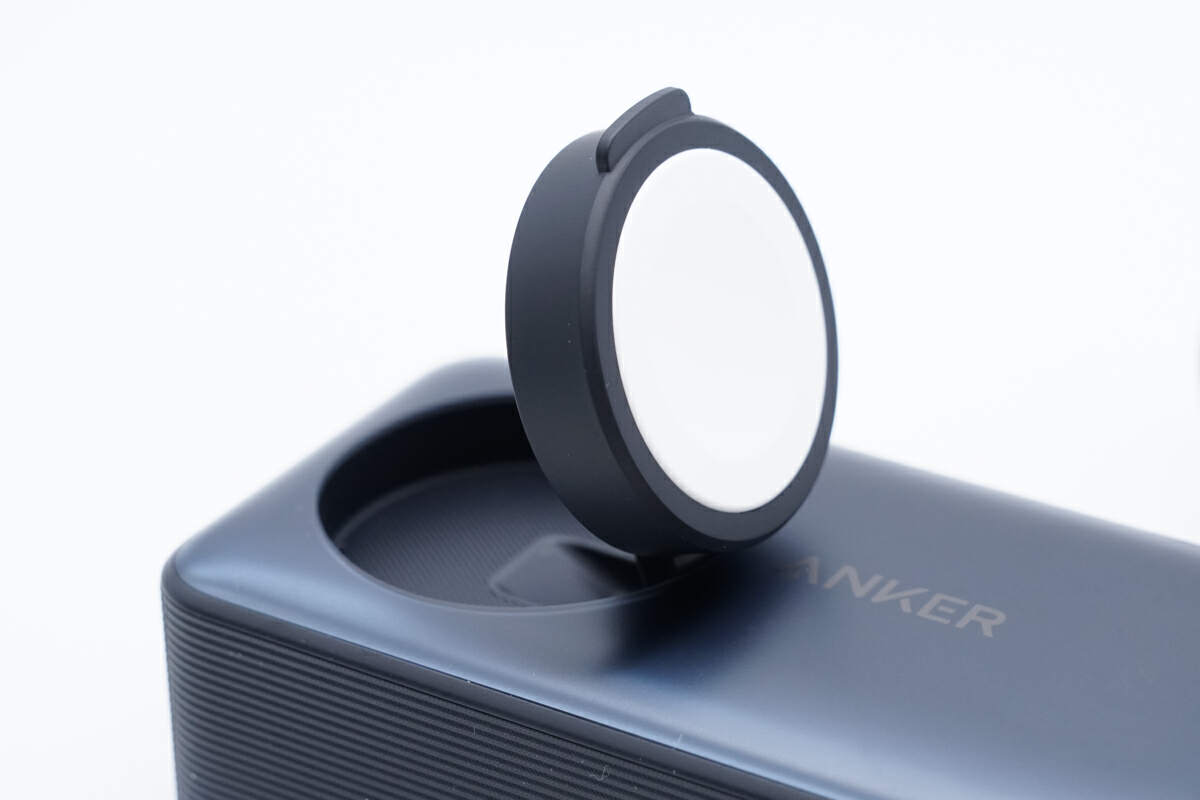

磁吸无线充模块折叠情景特写。
磁吸无线充模块背面一览,模块用支架连接,顶部有拨盖方便折叠使用。

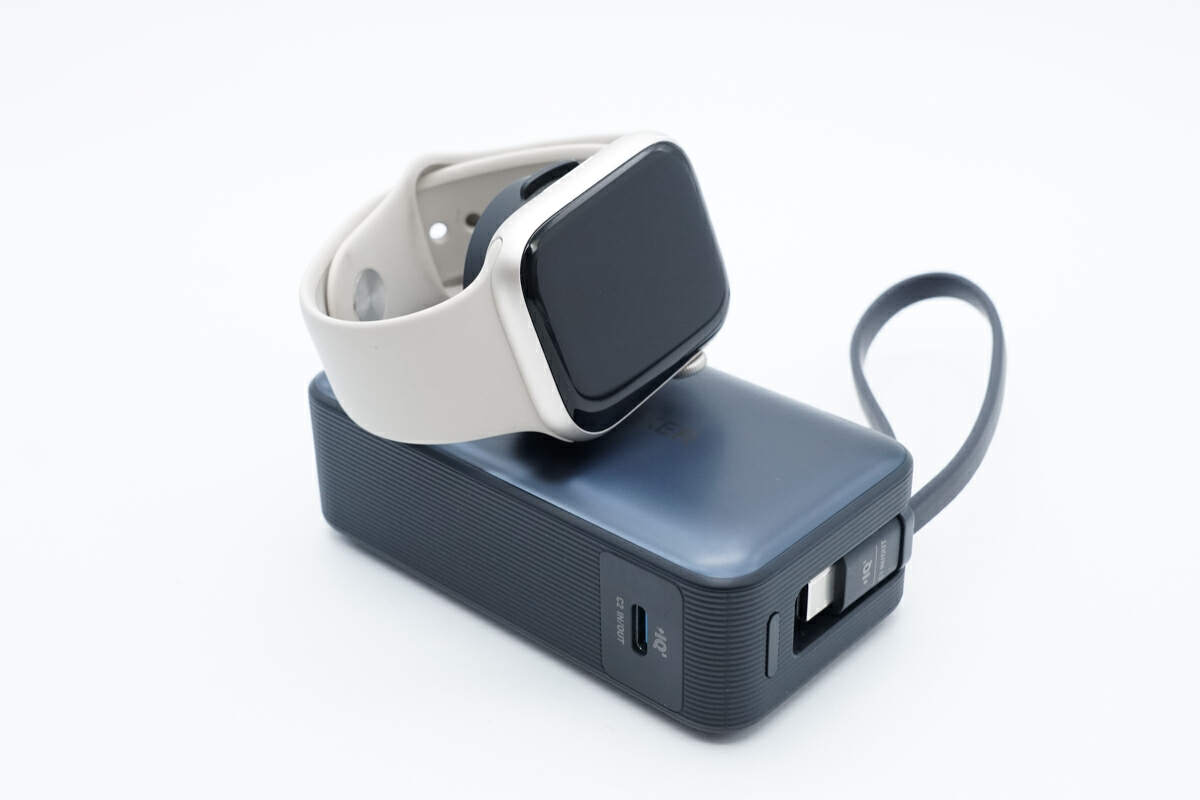

磁吸无线充为苹果手表充电实拍。

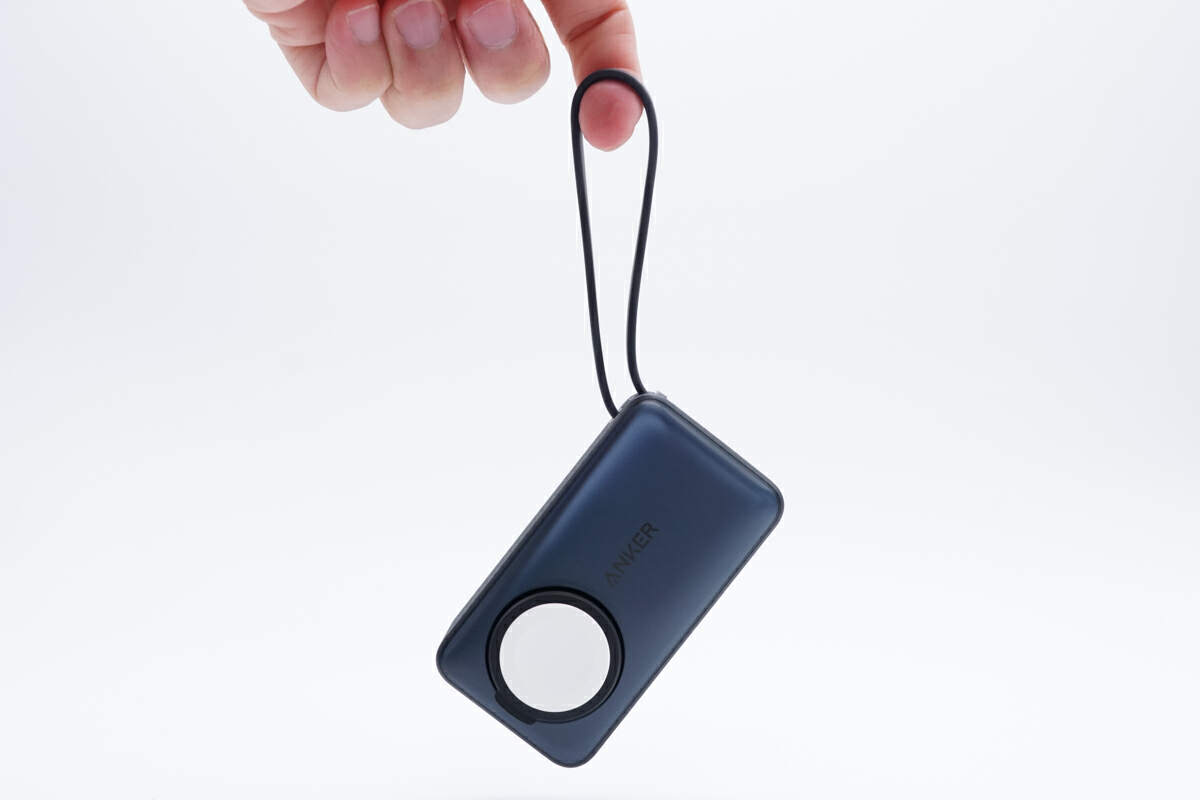

自带线不充电时,可用作拉环使用,十分便携。

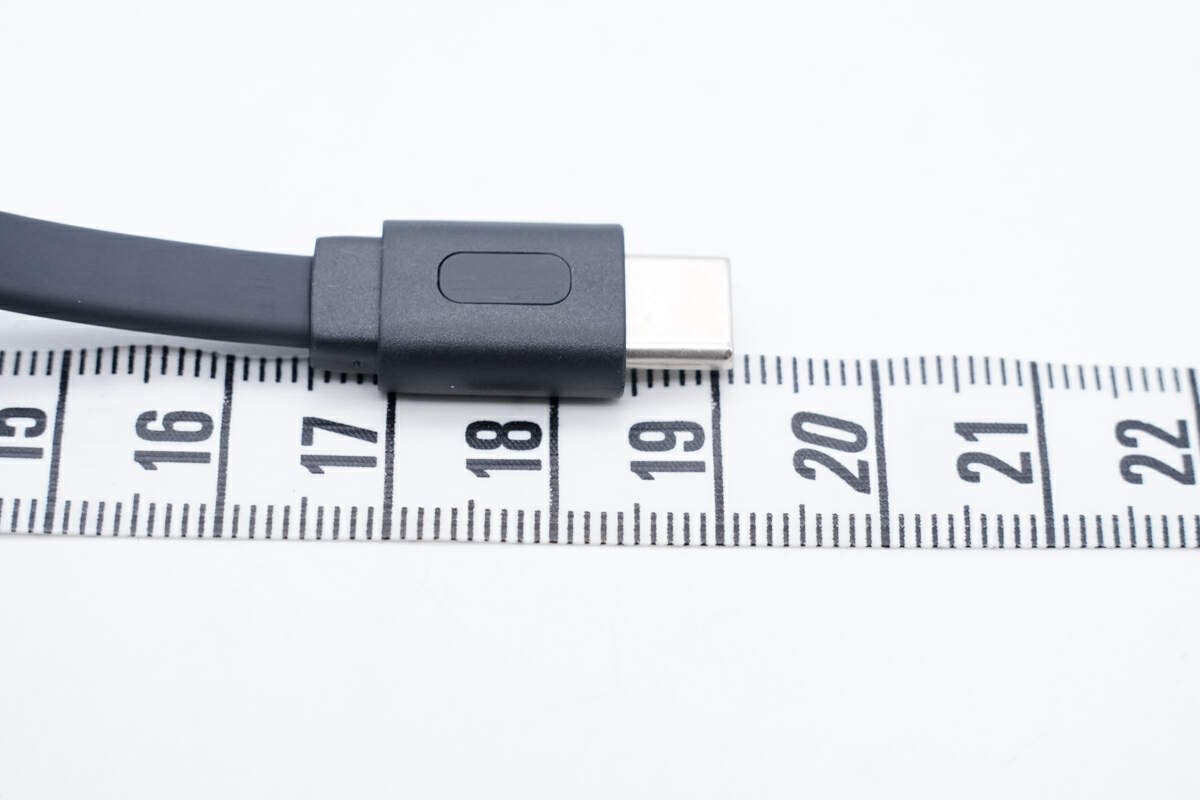

测得USB-C自带线长度为19.1cm。

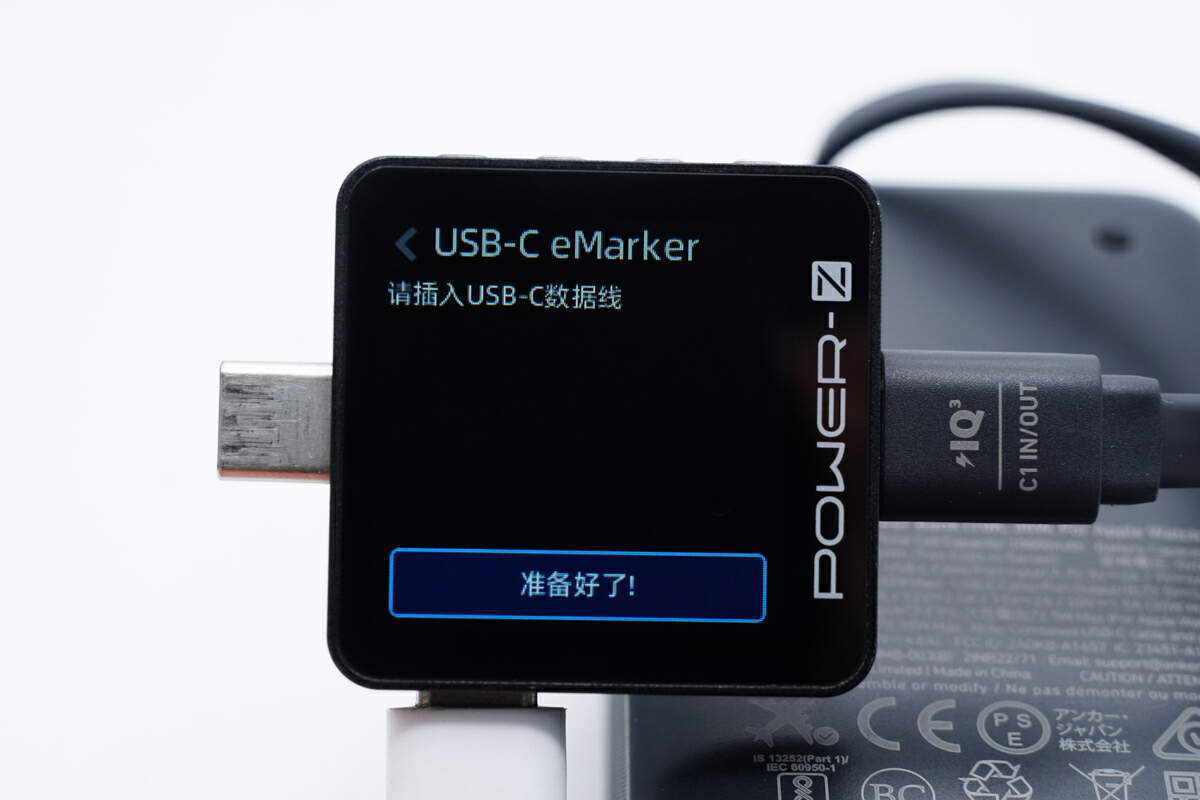

测得附赠USB-C充电线中无eMarker芯片。

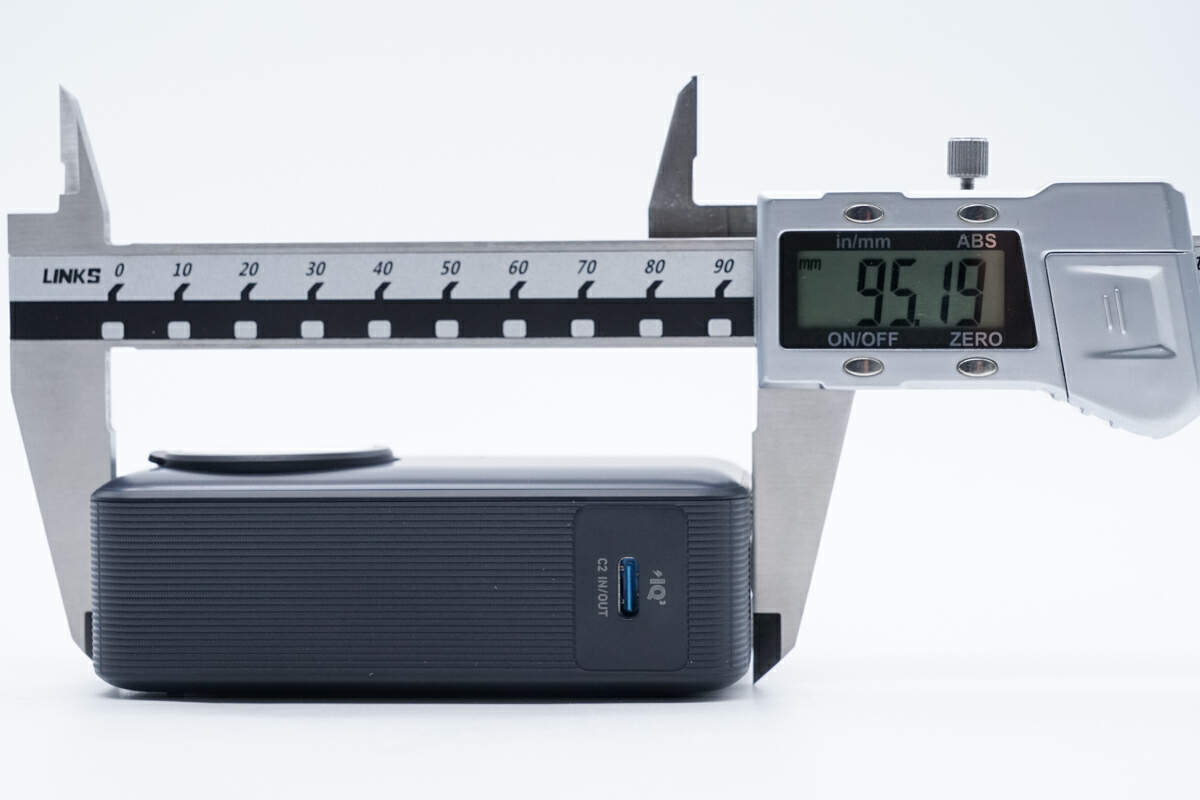

测得安克10000mAh自带线充电宝长度为95.19mm。

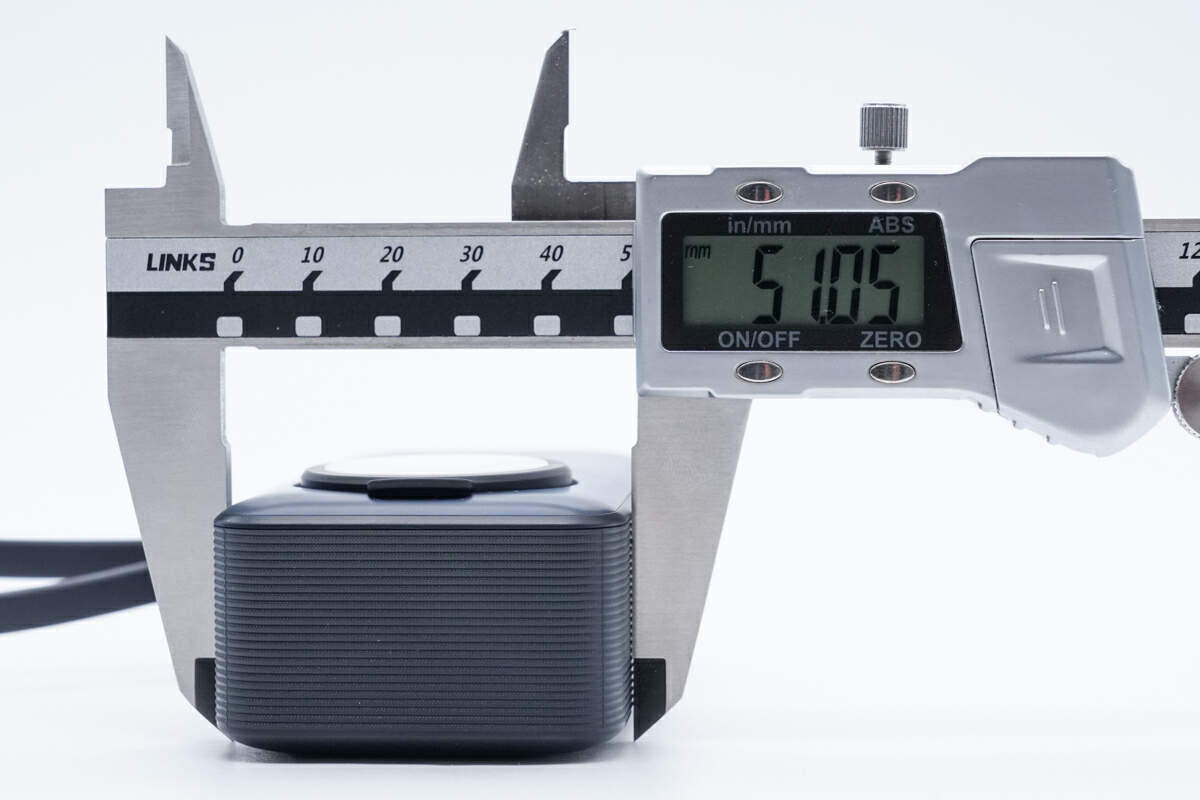

宽度为51.05mm。

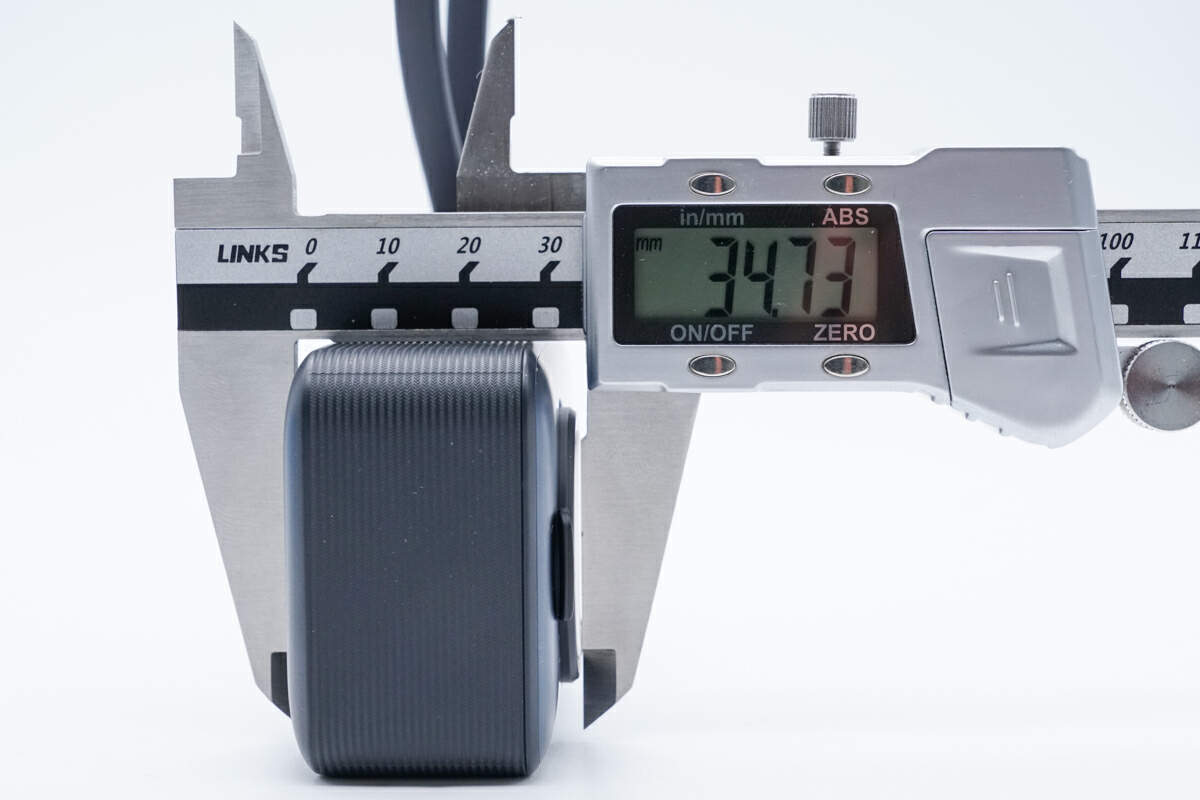

厚度为34.73mm。

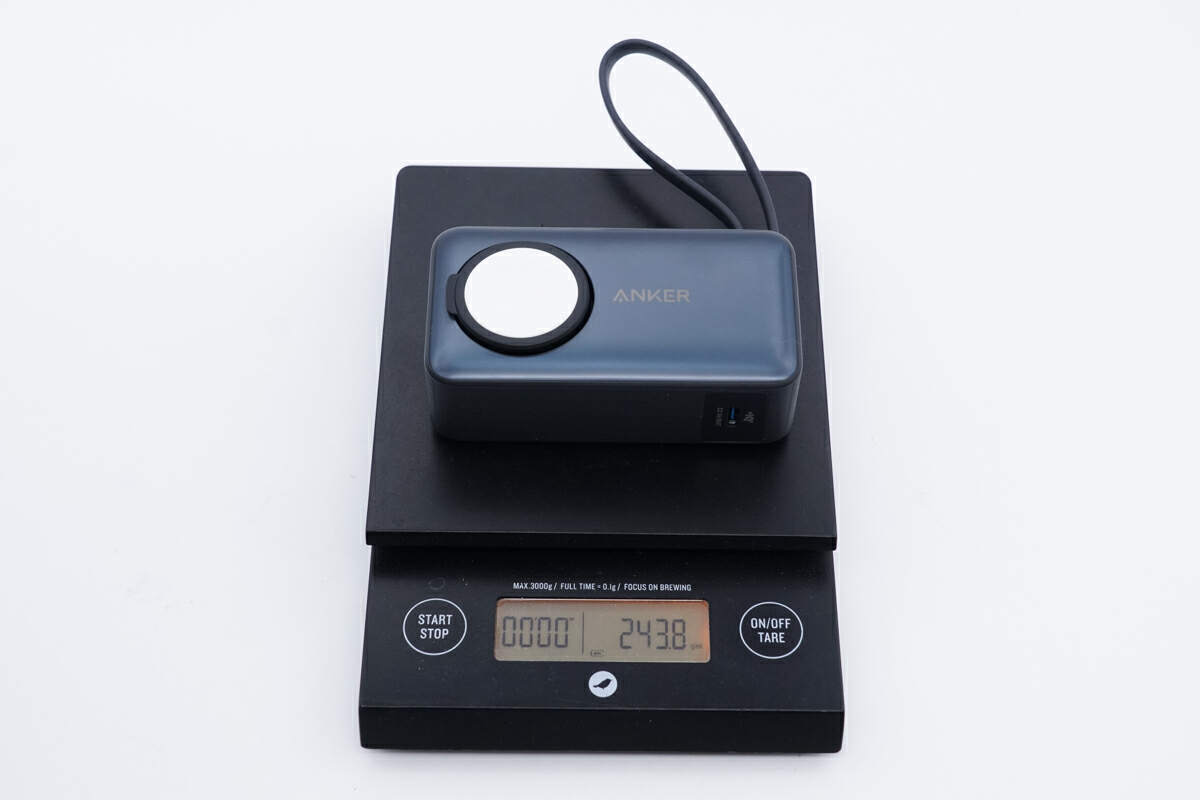

测得产品的重量为241.8g。

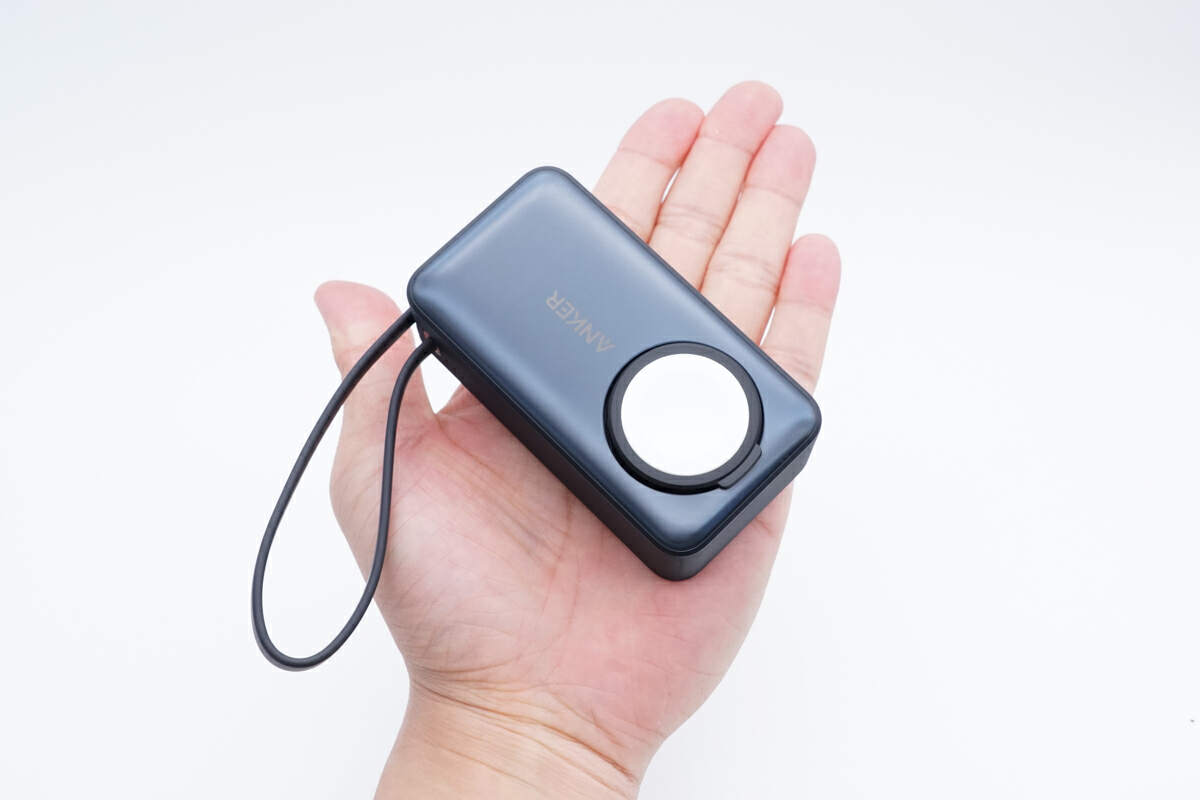

产品放在成年人手里感受下大小。

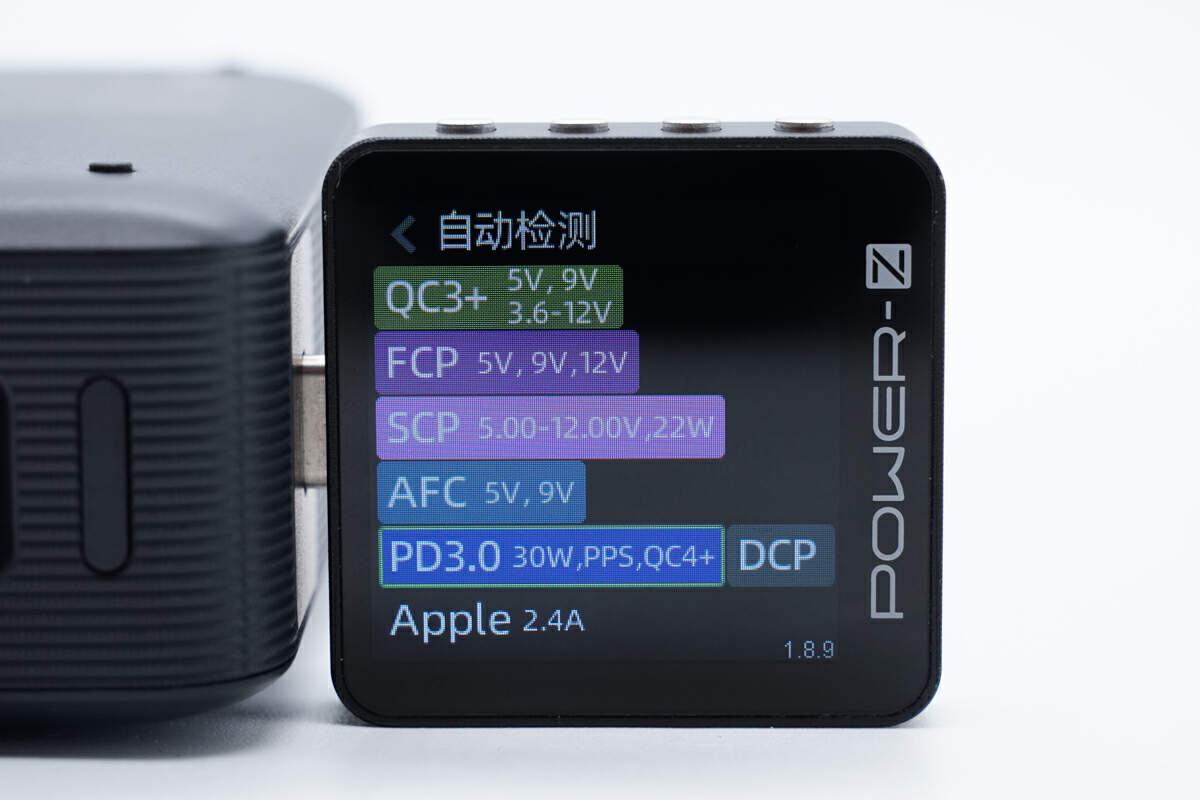

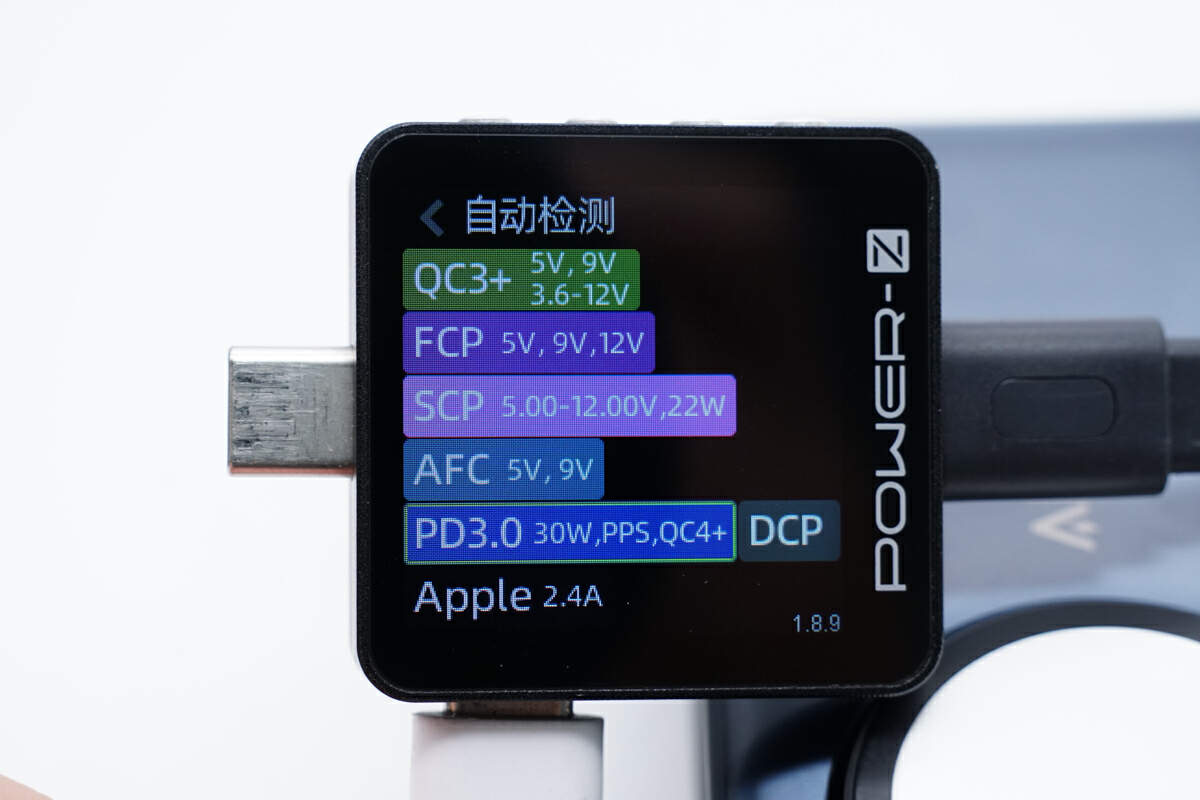

使用POWER-Z KM003C测试仪读取USB-C接口的快充协议,实测支持FCP、SCP、AFC、QC3/QC4+、PD3.0、DCP、Apple 2.4A以及PPS充电协议。

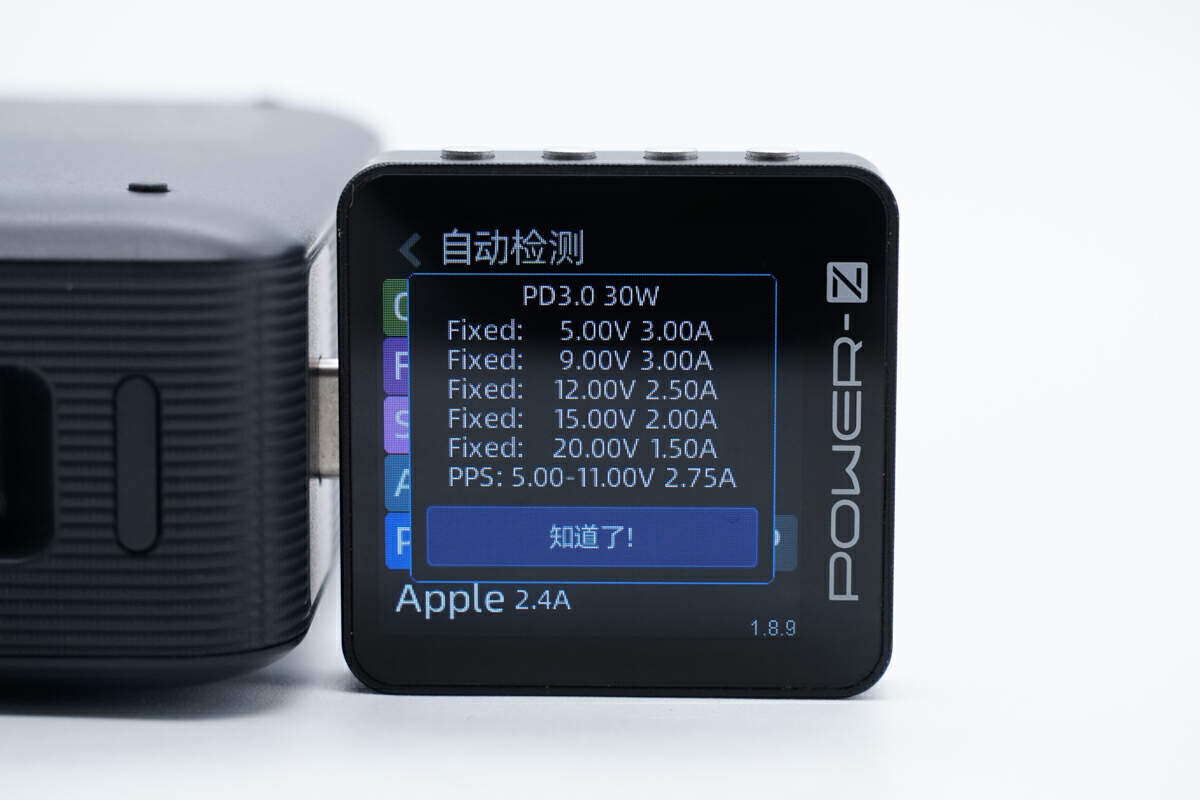

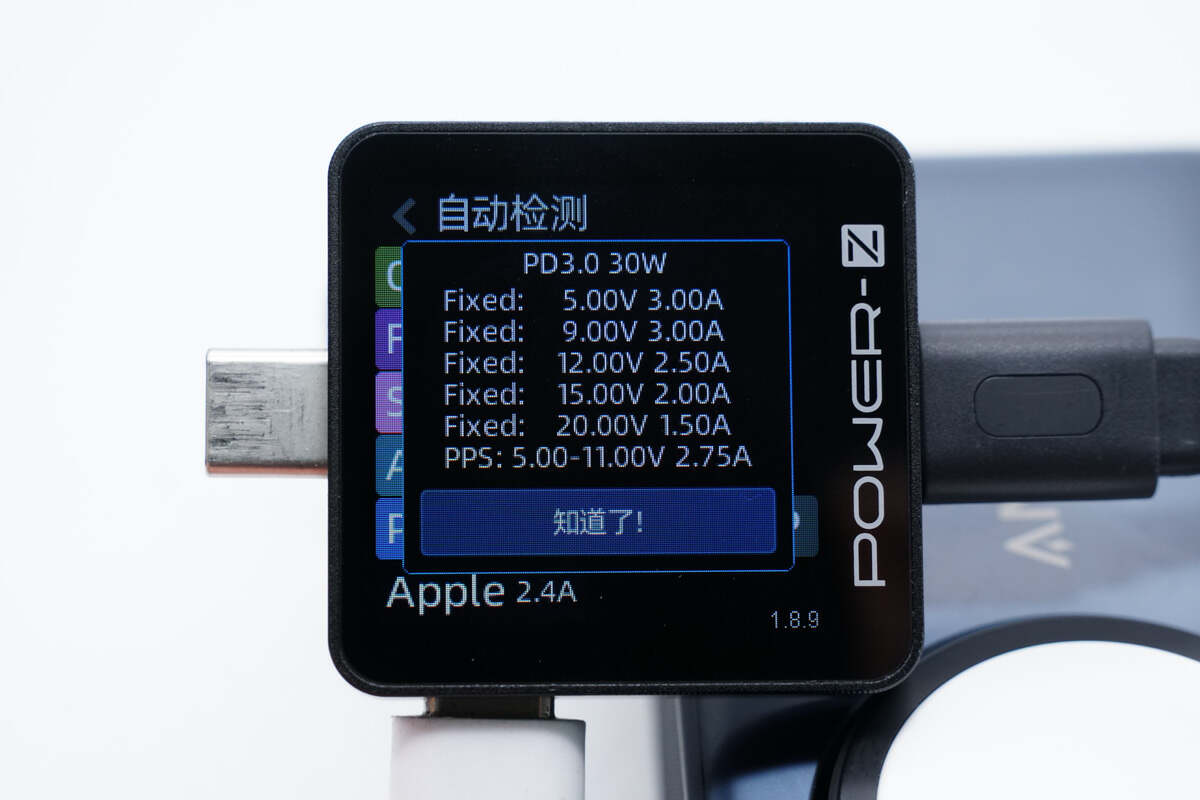

PDO报文方面,实测附赠USB-C充电线支持PD3.0 30W快充,及5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及5-11V/2.75A一组PPS电压档位。
测得USB-C自带线支持的快充协议与USB-C接口相同。
PDO报文方面,也与C口一致。
安克10000mAh自带线充电宝拆解
接下来看一下安克10000mAh自带线充电宝的内部用料和结构。

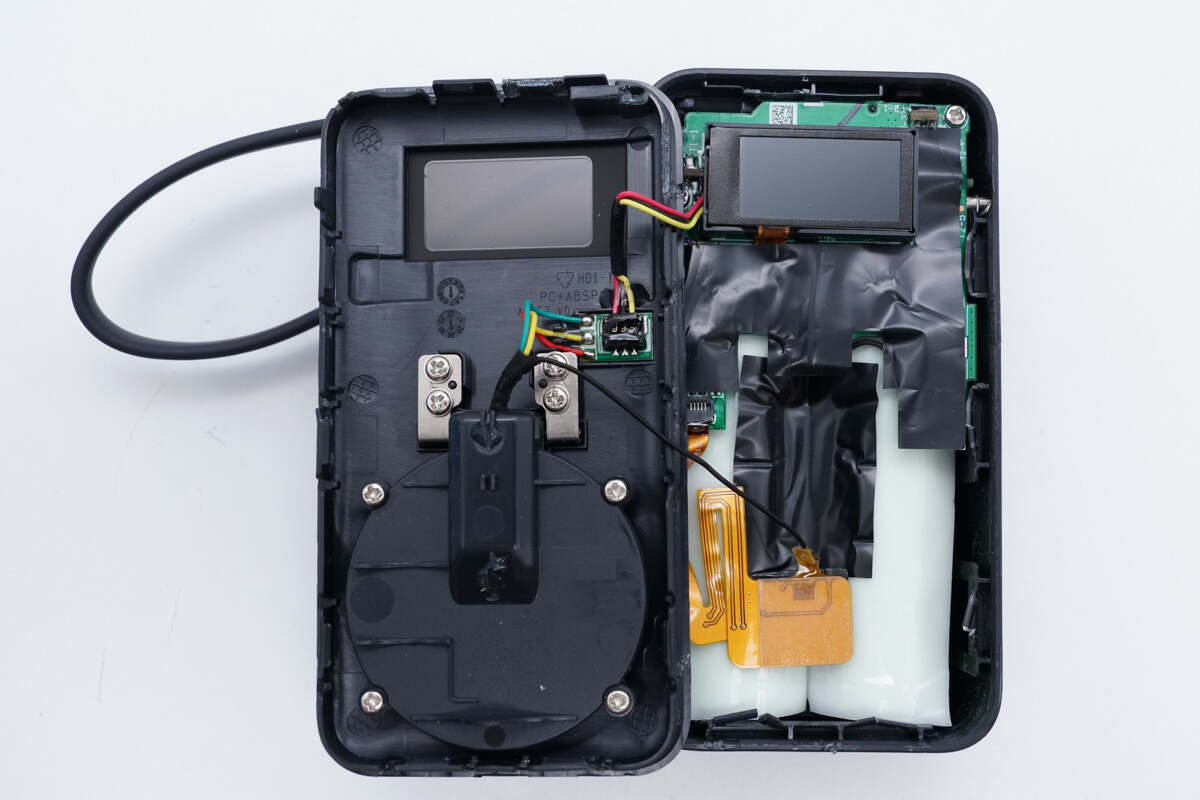

首先,沿着壳体缝隙,将盖板拆开。
无线充线圈的线芯焊点特写。
连接数显屏的排线特写。

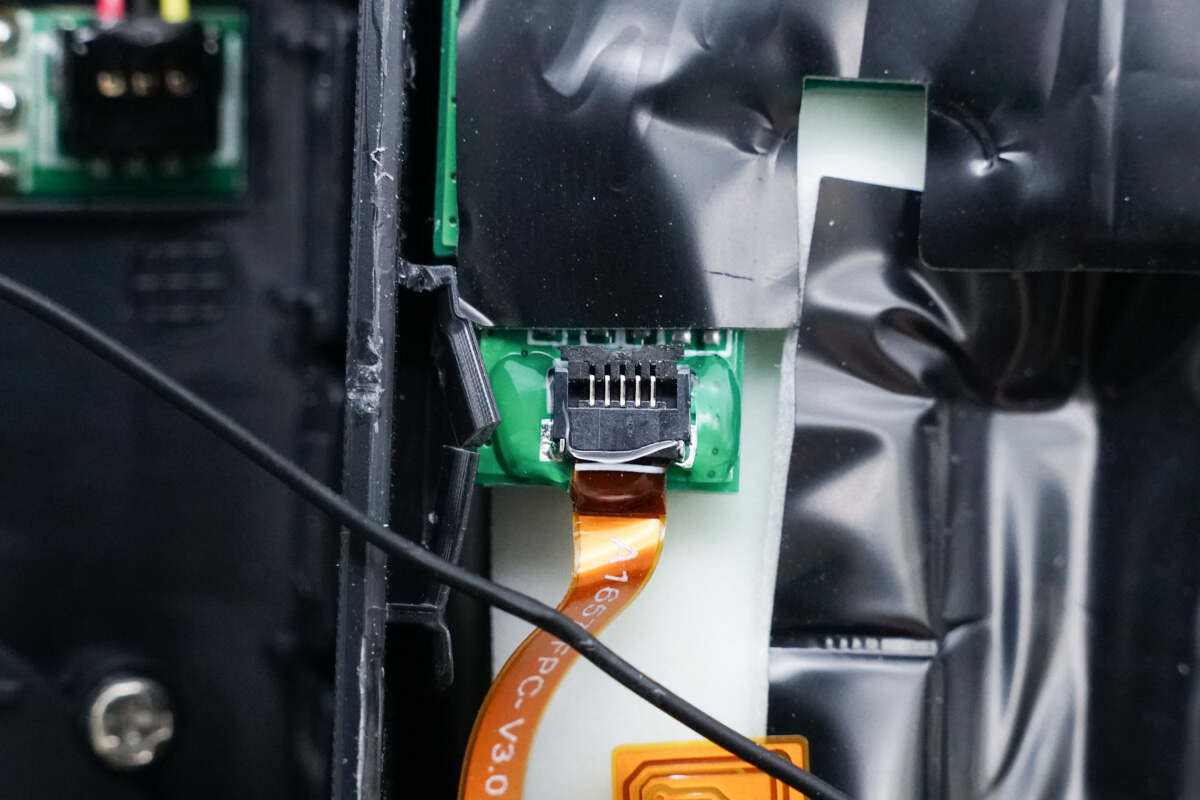

屏幕排线插座特写。

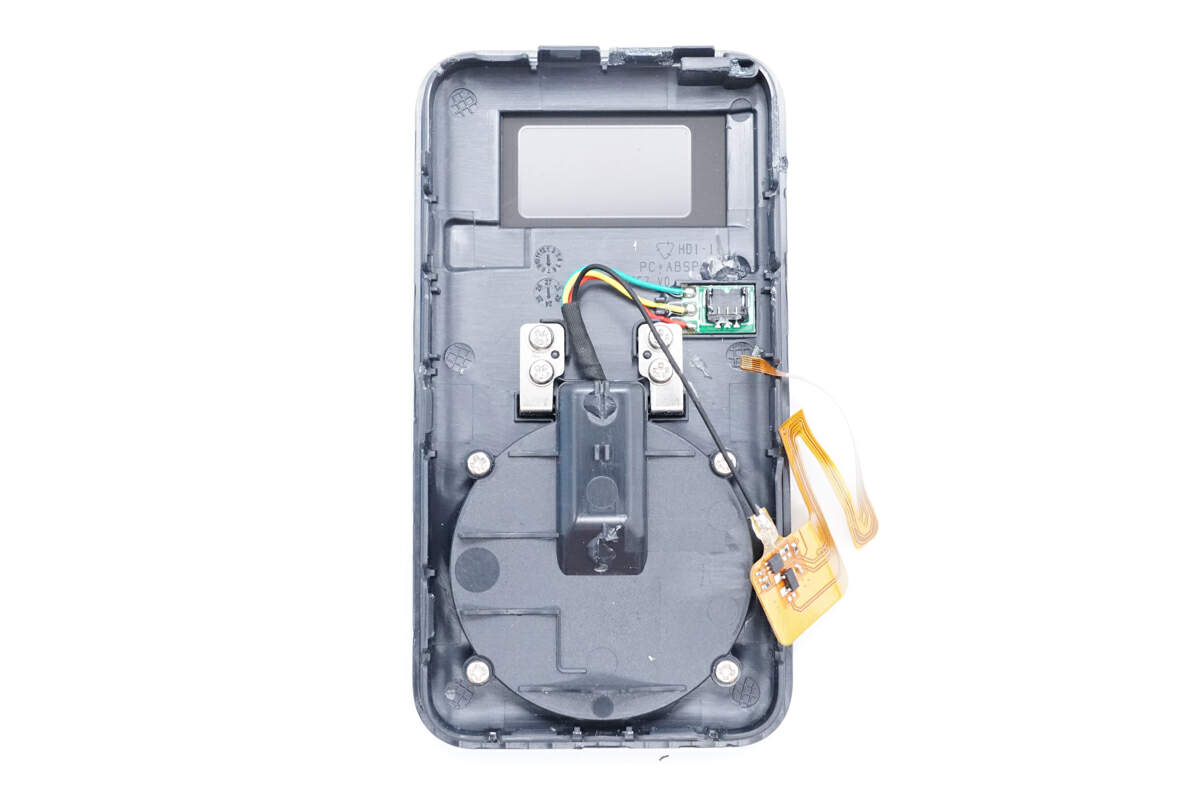

断开屏幕排线连接,将无线充模块和盖板分离出来。
先来看剩余的壳体部分。

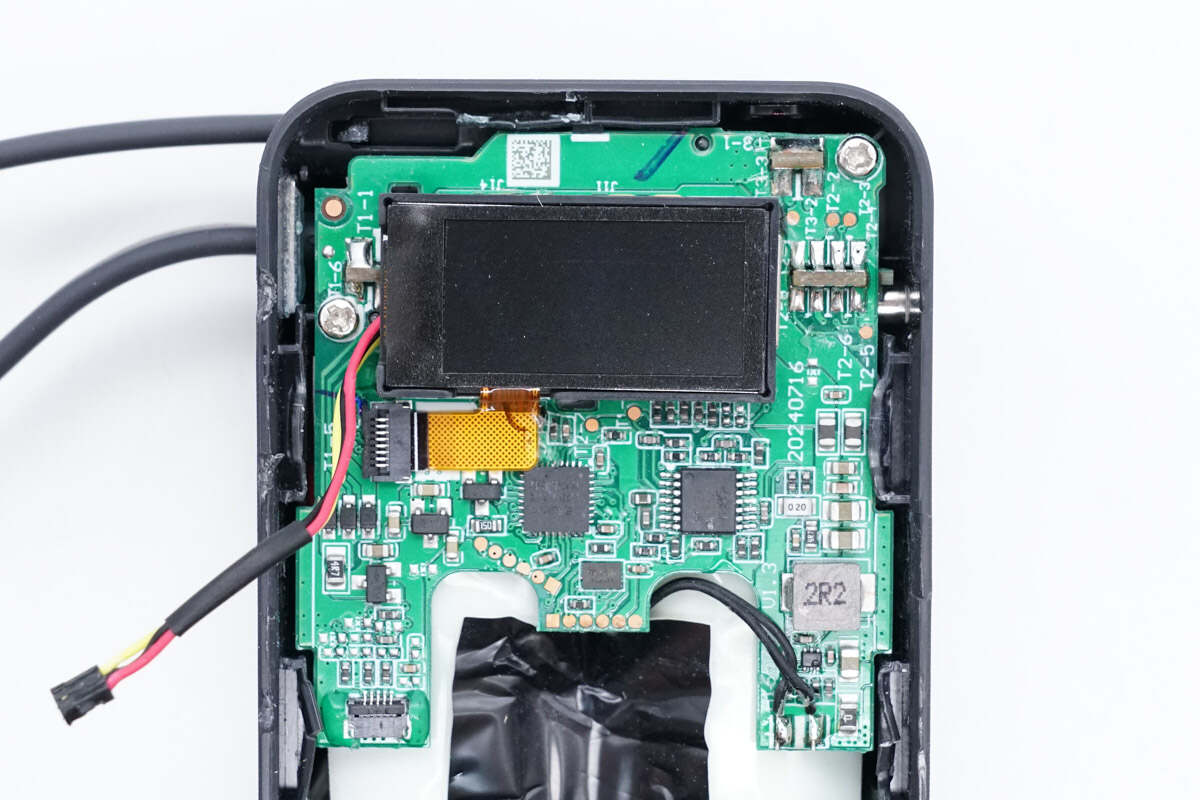

壳体内PCBA模块全貌一览。

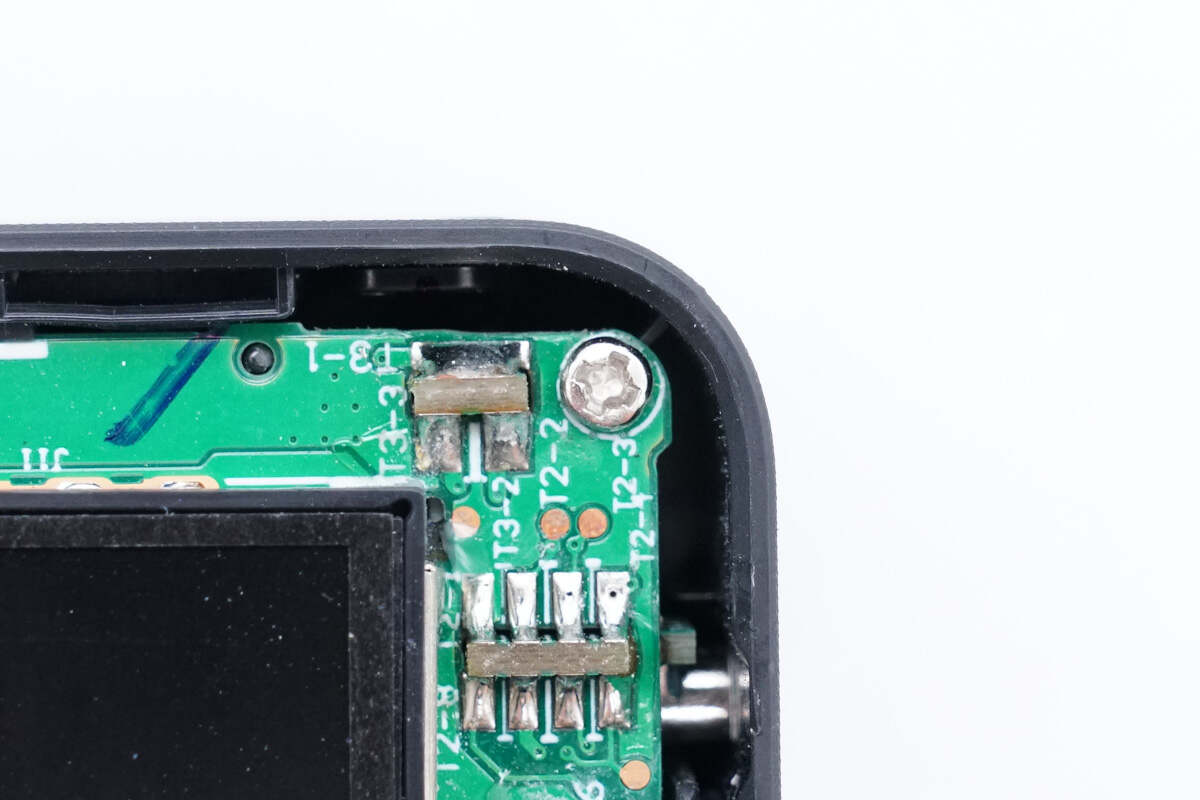

固定PCBA模块的螺丝特写。

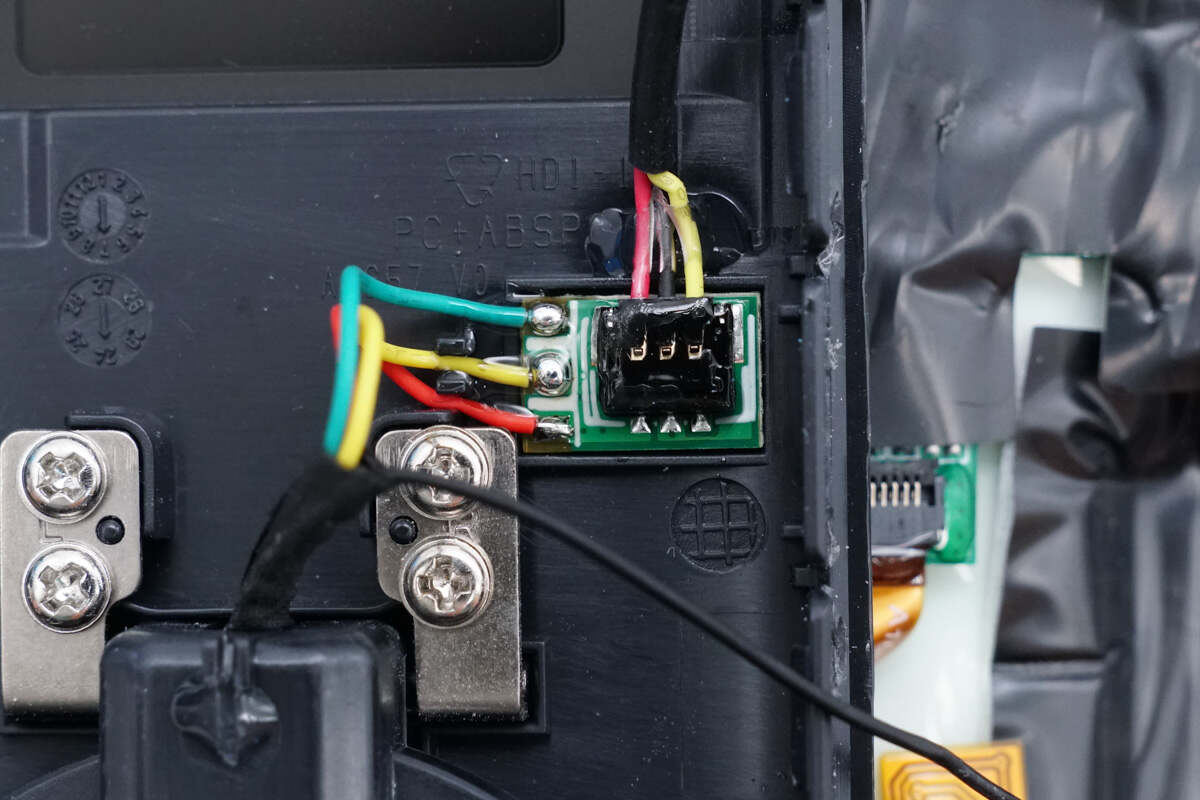

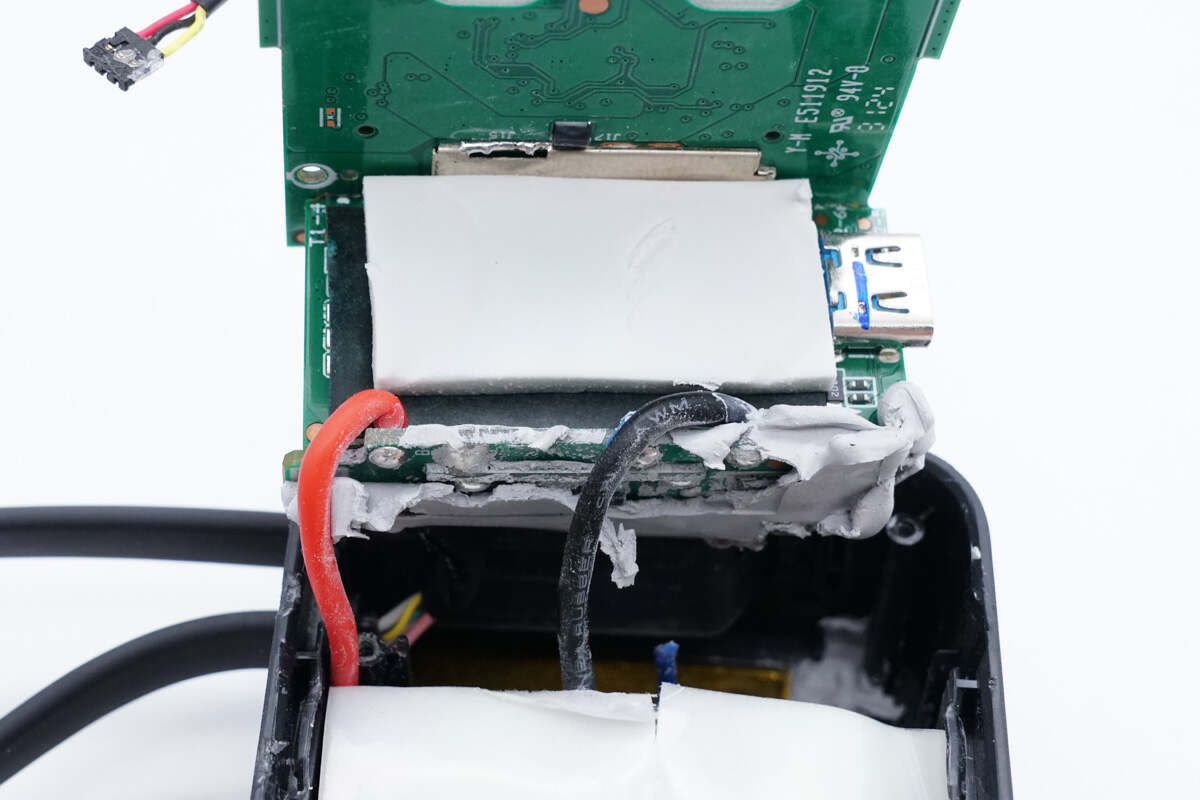

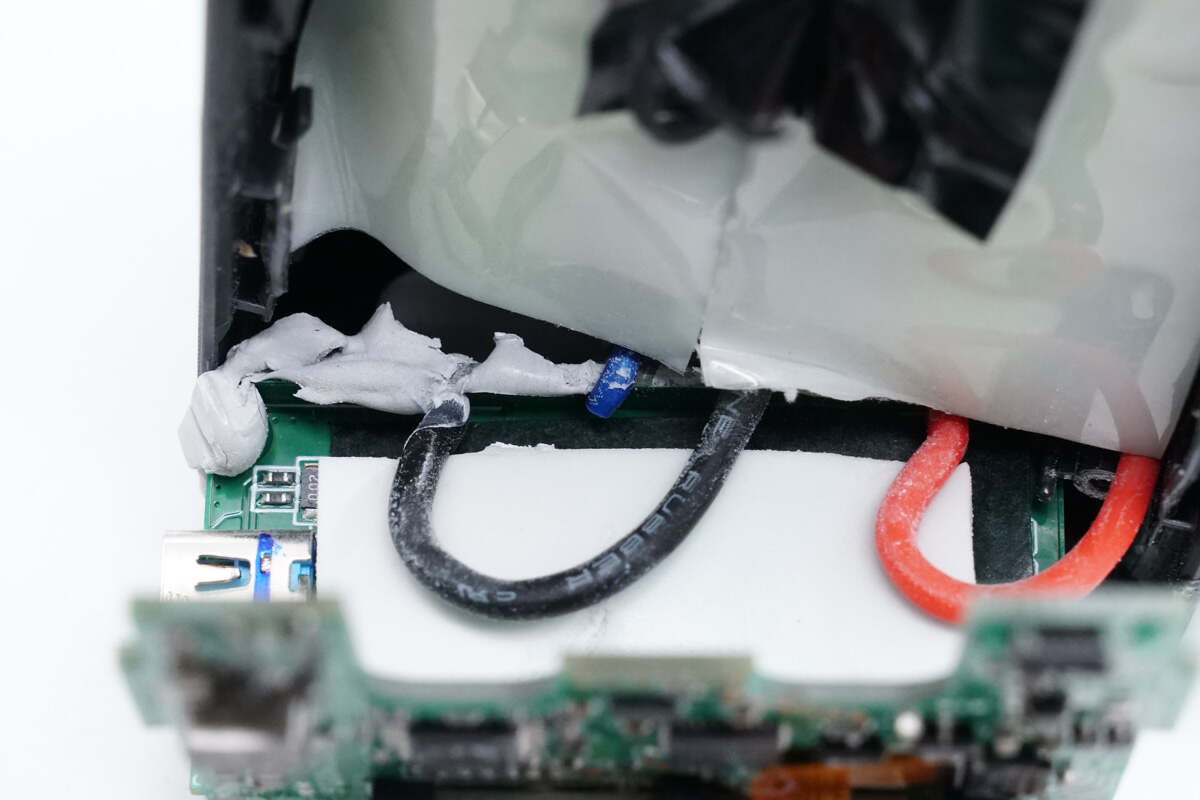

掀开PCBA模块和电池组连接处的泡棉,可看到电池组输出导线组。
两块电路板中间嵌有一块散热橡胶,帮助发热器件加强散热。

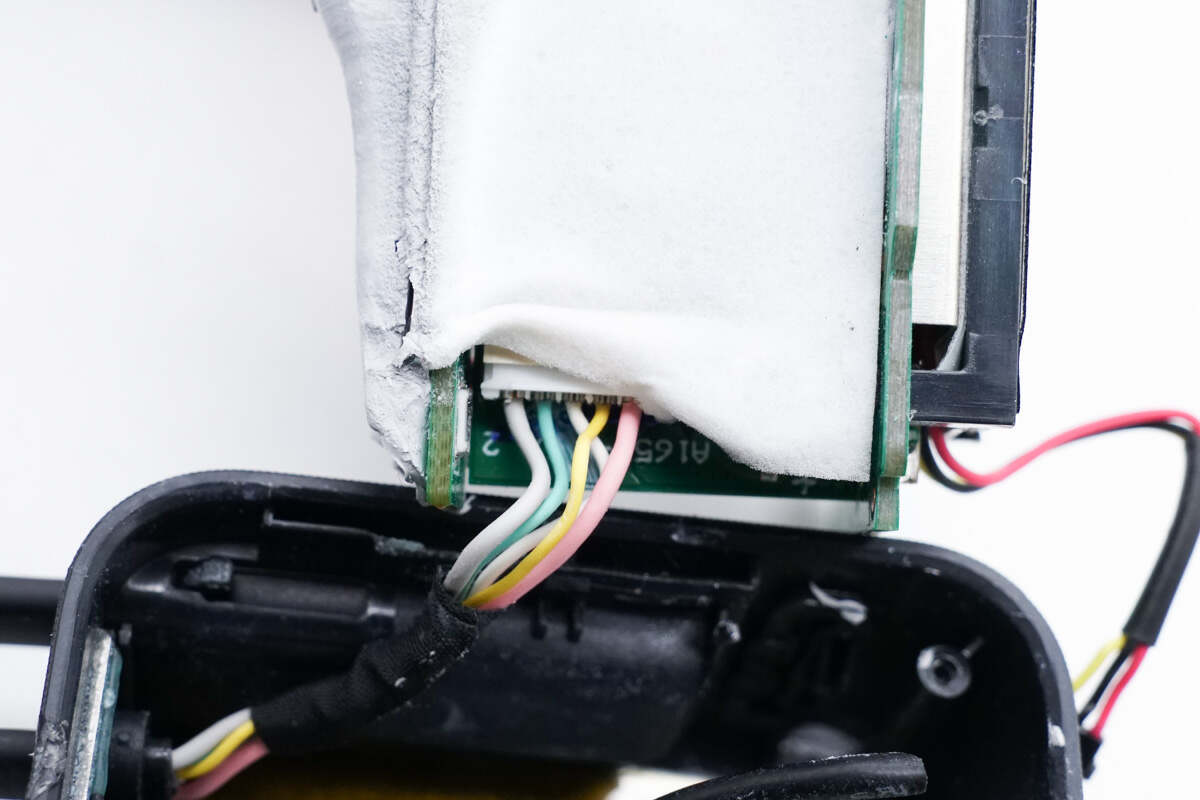

自带线线芯在模块上的连接器特写,上方覆盖白色泡棉缓冲保护。
将PCBA模块从壳体中取出,正面结构一览。

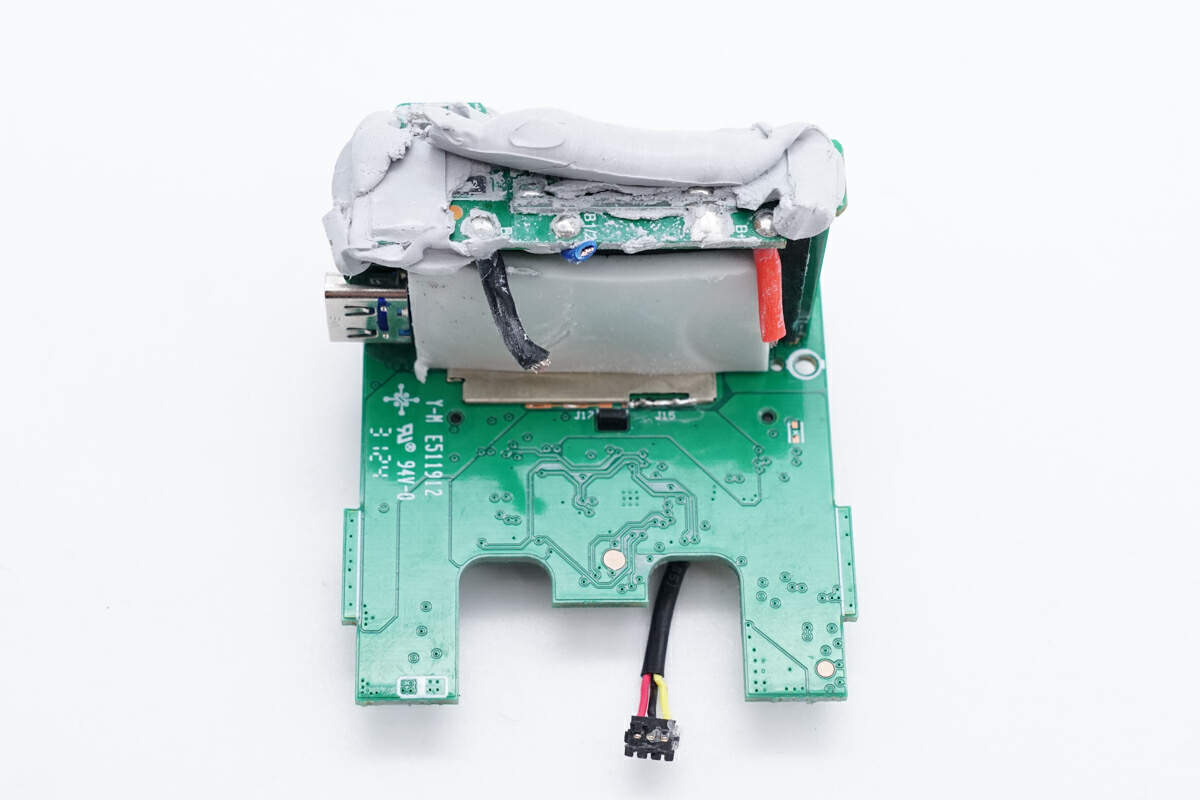

背面结构一览,PCBA模块采用堆叠式设计,可节约利用空间。
不同电路板中间均填充散热硅胶,增强散热。

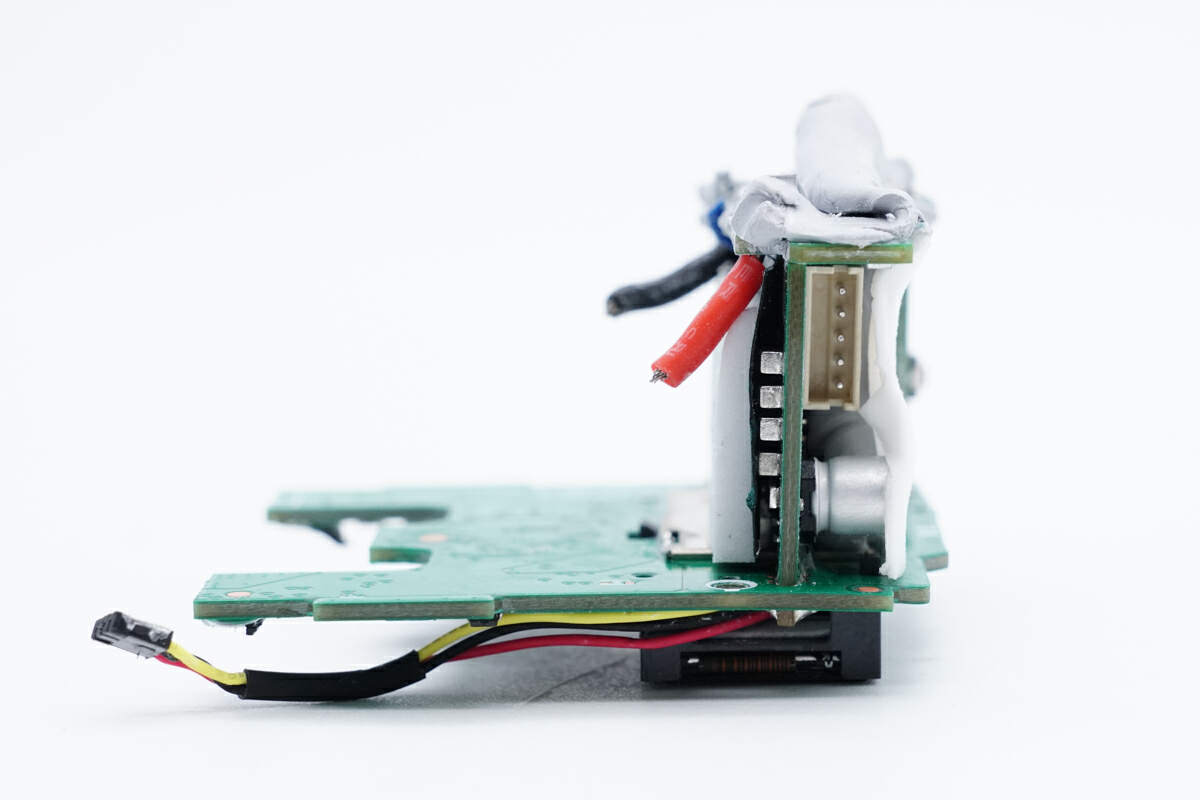

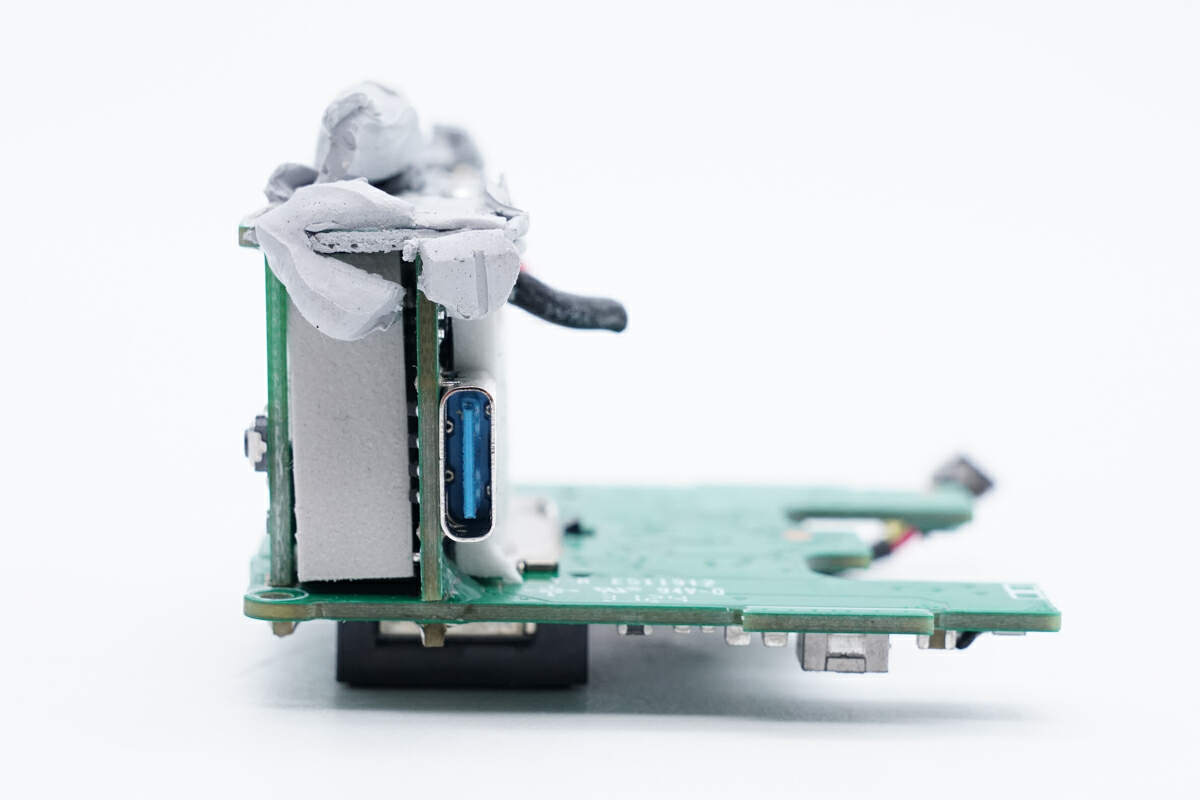

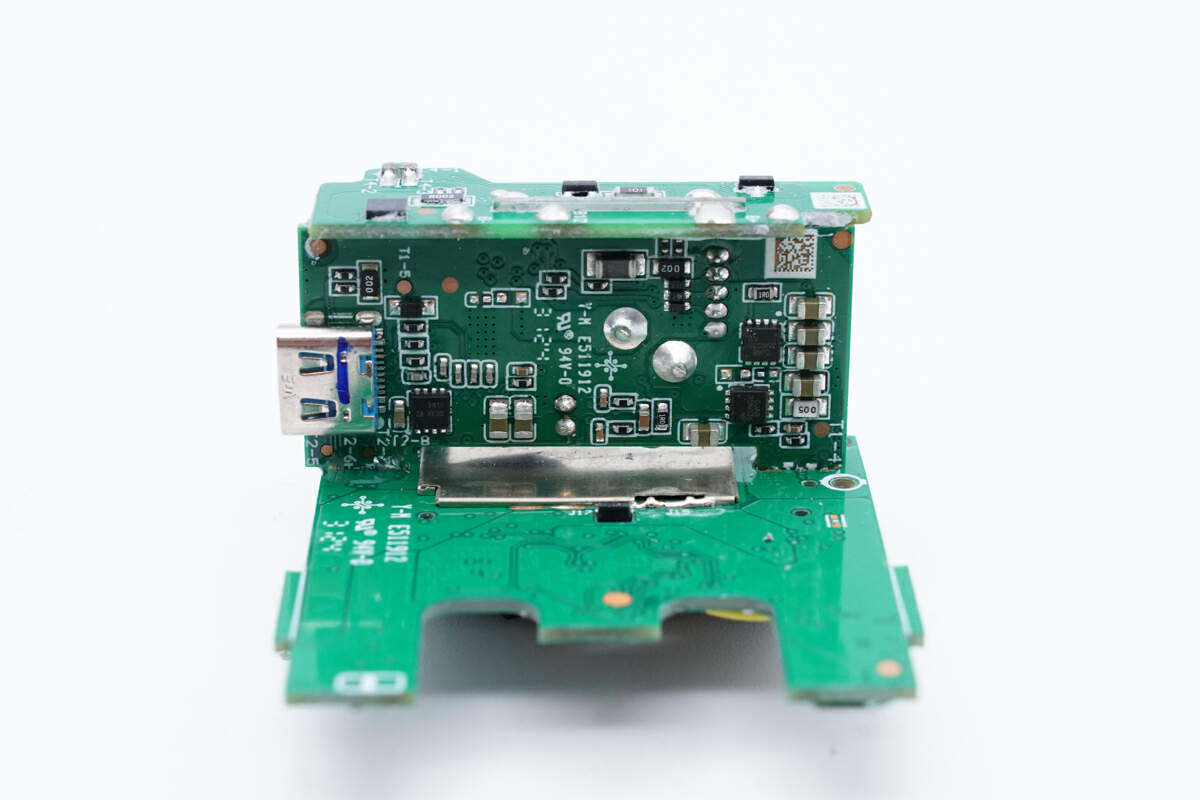

左侧面一览,可见USB-C接口。
右侧面可见自带线线芯插座和一颗电容。
将中间的散热硅胶清理干净。

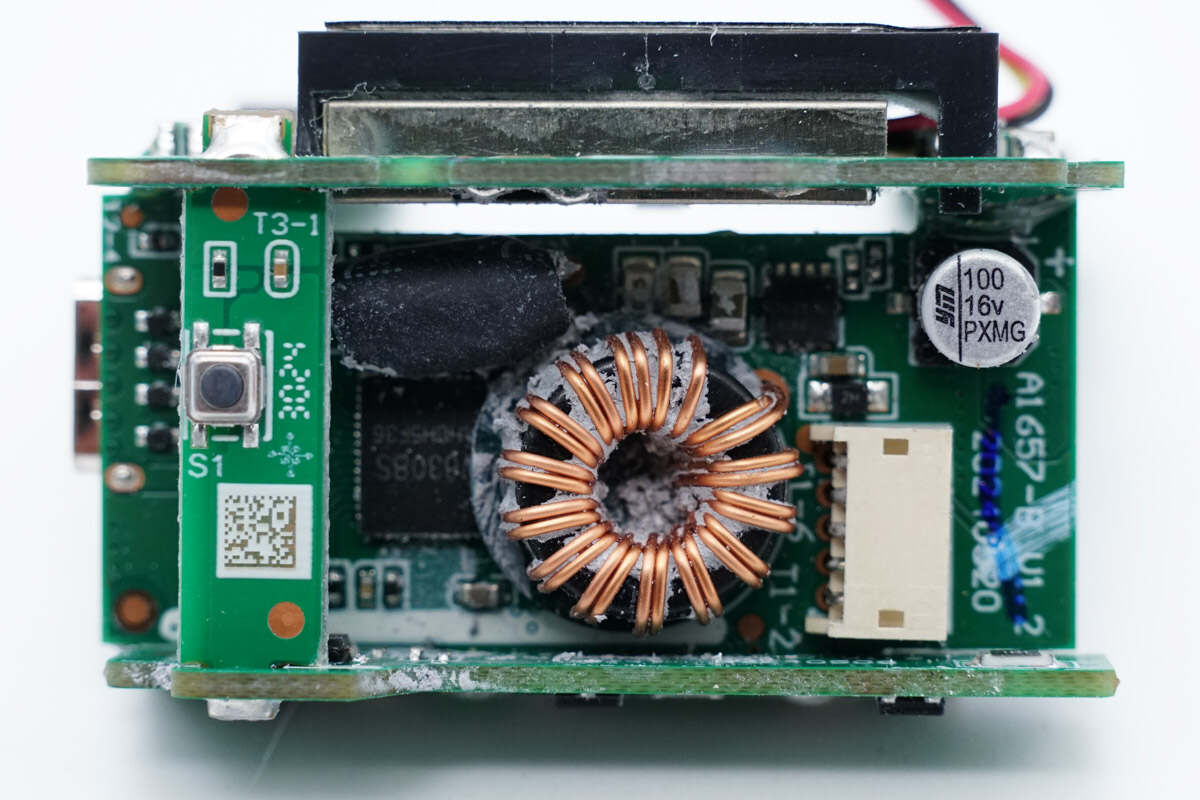

来看PCBA模块的堆叠结构,正中间是接口母座小板,顶部为PCBA主模块,下方是电池保护板,左侧为电源按钮小板。
将屏幕从PCBA模块中拆下。

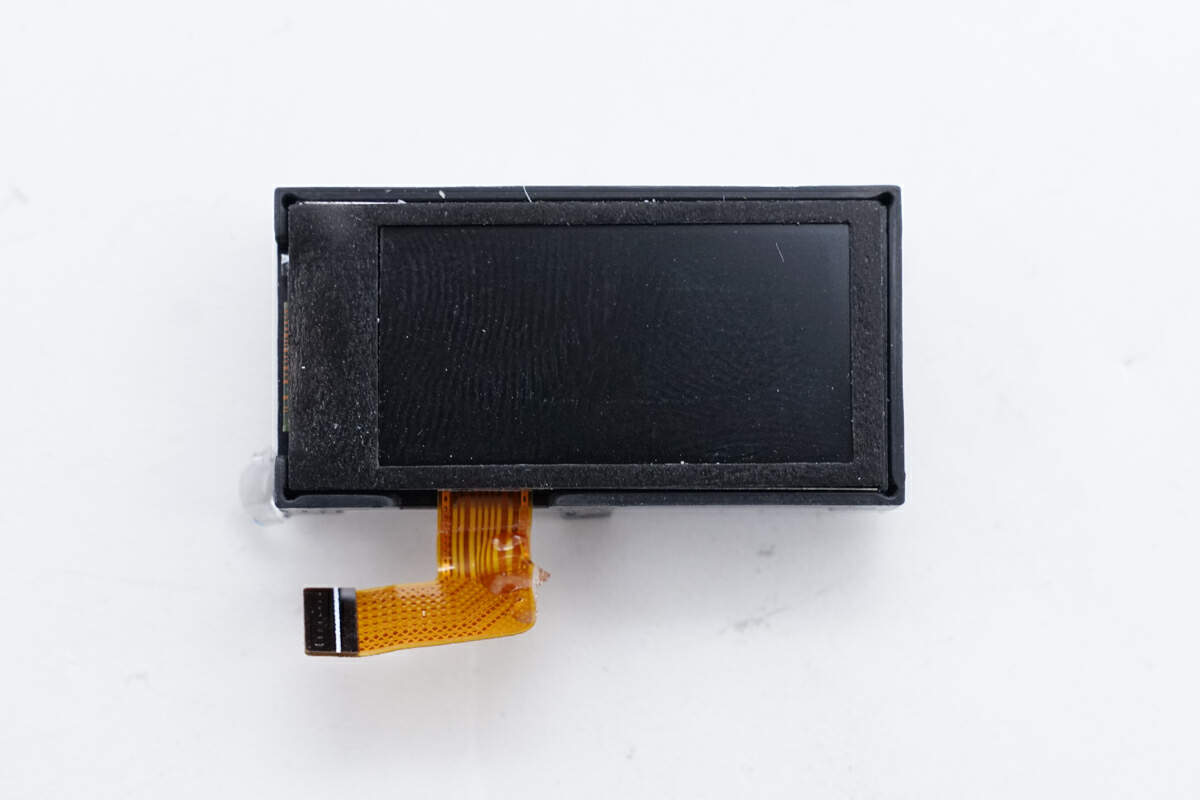

数显屏特写。

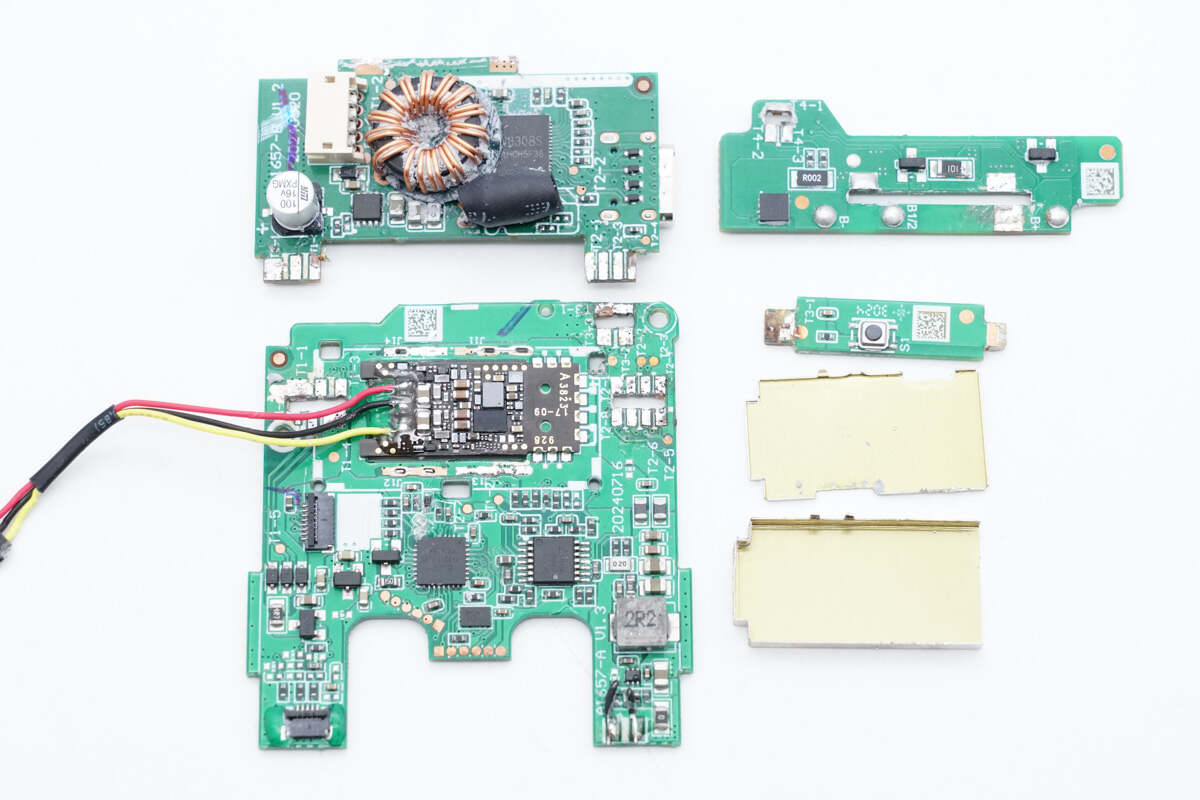

将堆叠在一起的不同模块全部拆解和分离开。

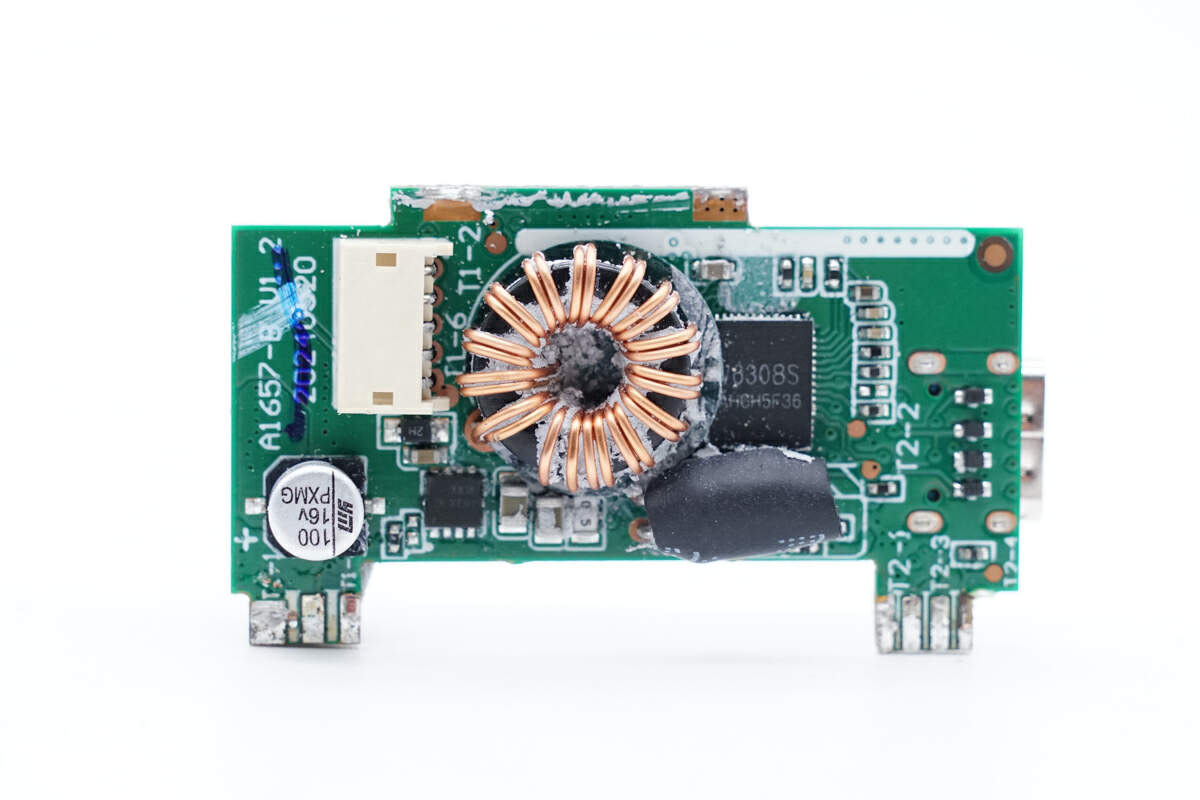

接口母座小板一览,从左至右可见滤波电容,自带线线芯母座,VBUS开关管,升降压电感,移动电源SOC,以及套着热缩管的器件。

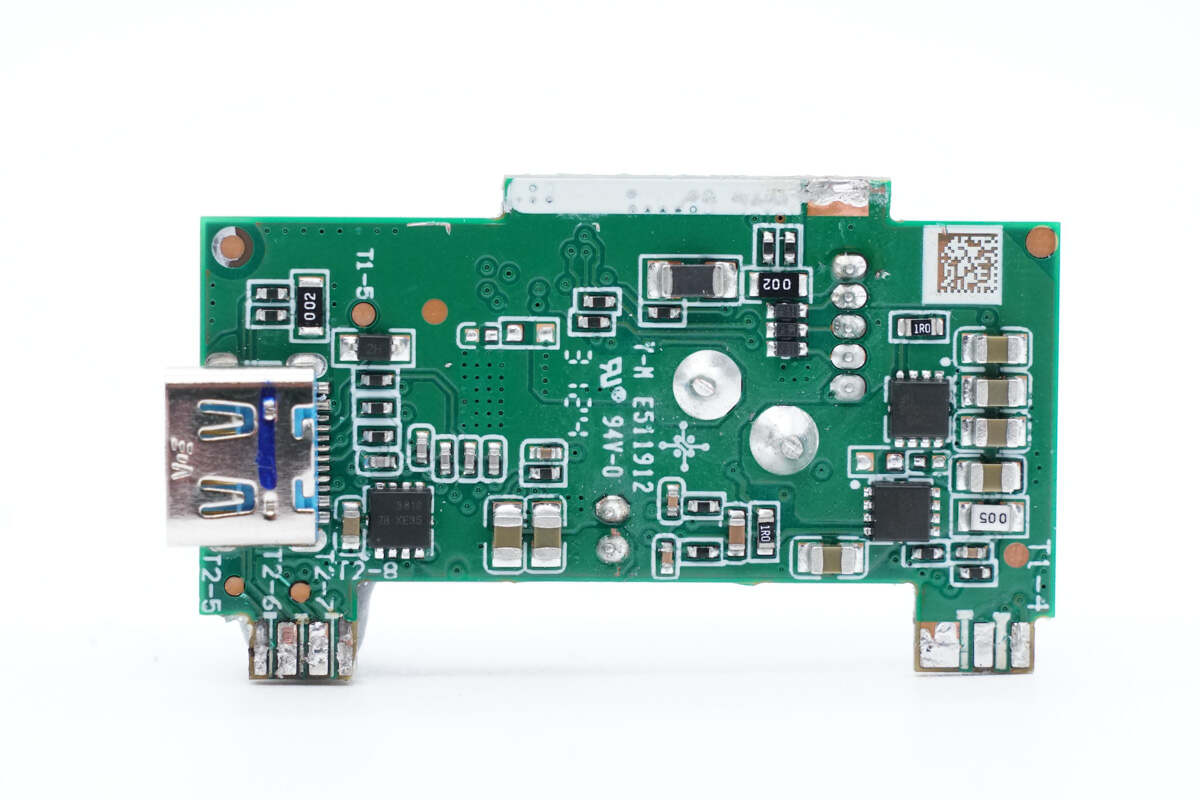

另一面从左至右为USB-C接口,VBUS开关管,

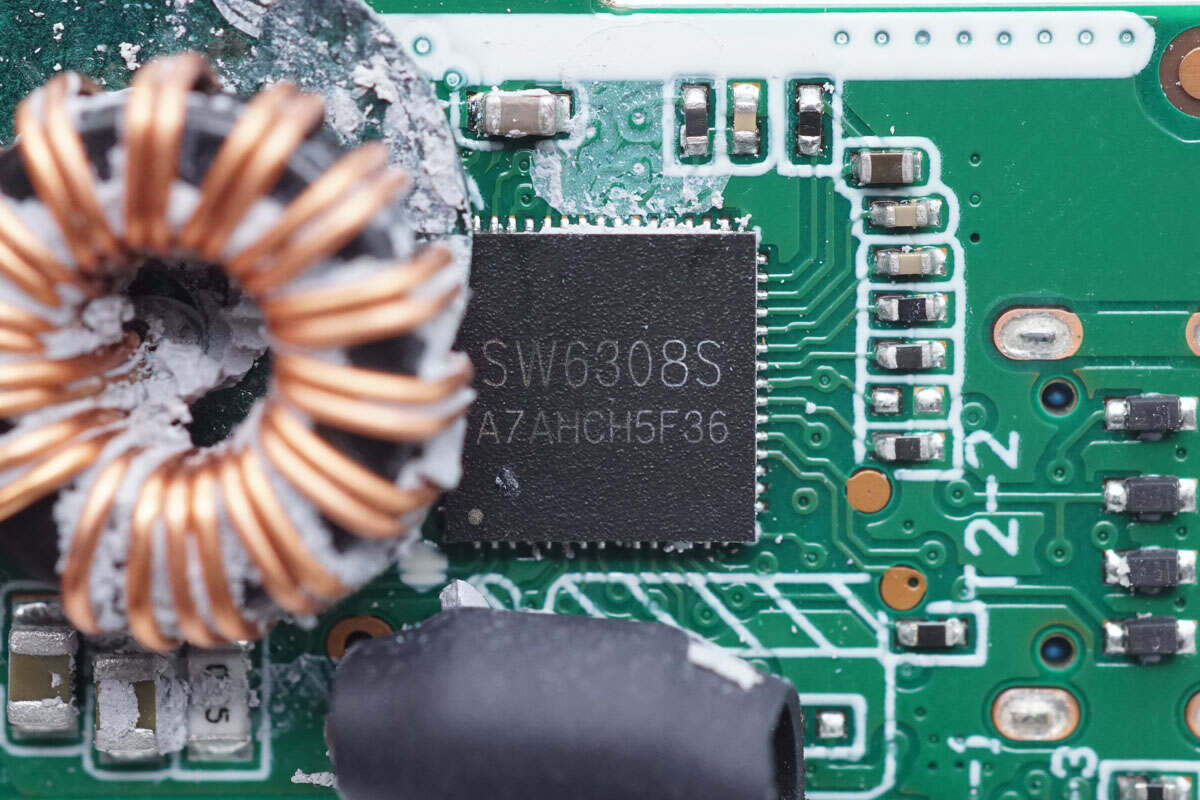

移动电源SOC特写,型号SW6308,来自iSmartWare智融科技。是一款支持USB-C,USB-A和Lightning接口的高性能移动电源SOC芯片,具有4V至26V的输入电压范围,同时支持2-6节电池串联应用,可提供高达45W的输入输出。
SW6308具备广泛的快充协议支持,通过UFCS融合快充标准,支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议,确保出色的兼容性和充电效率。芯片内部集成两颗开关管,支持3-5颗LED电量显示以及188数码管显示,SW6308采用QFN7*7-60封装,外围元件精简。

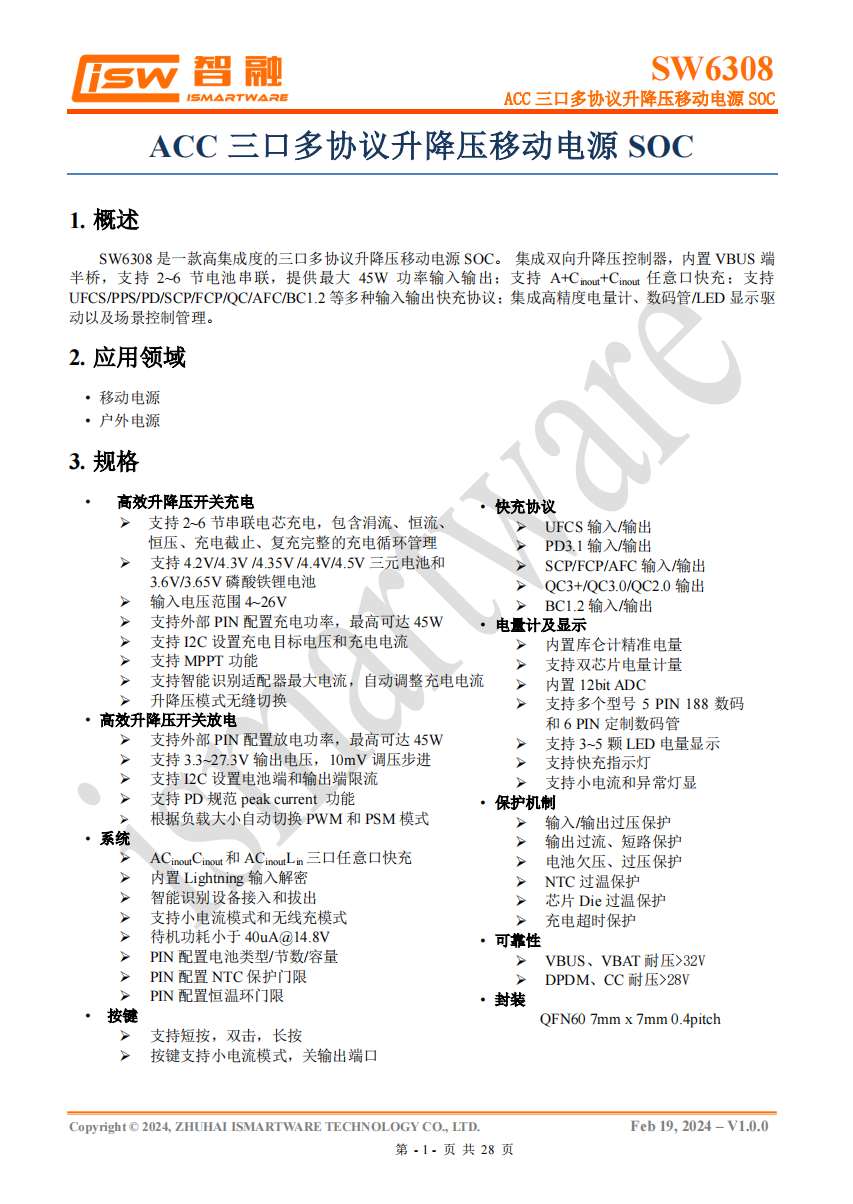

智融科技 SW6308 资料信息。
升降压电感特写,采用双线绕制。

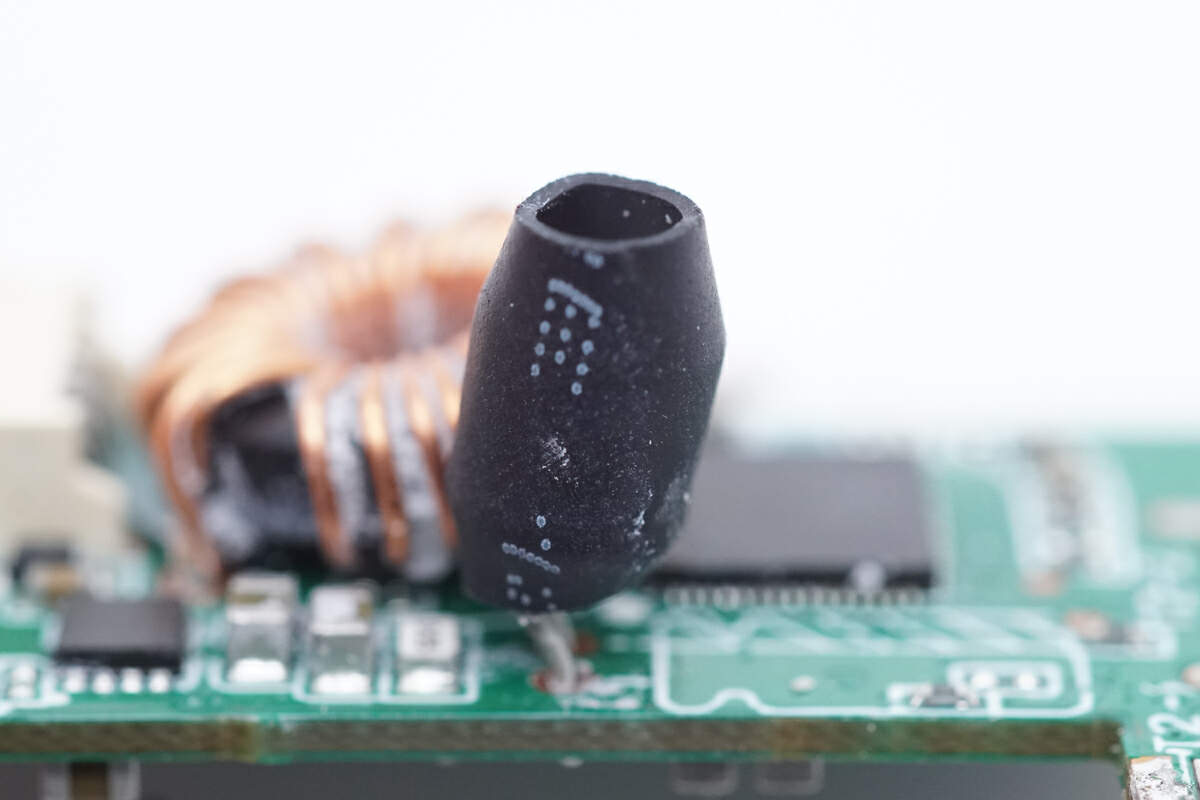

一颗用热缩管套着的功率器件特写。

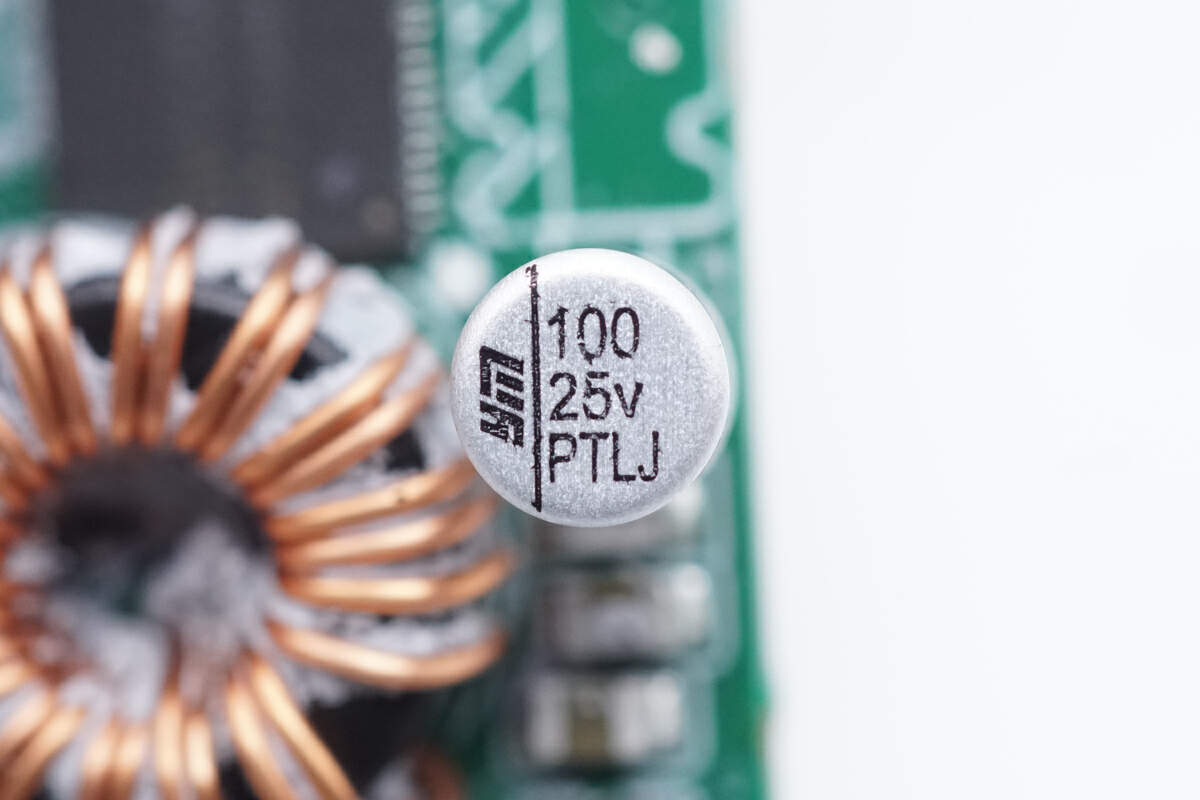

该器件为输入端滤波电容,规格100uF 25V,来自Ymin永铭,引线型焊接。

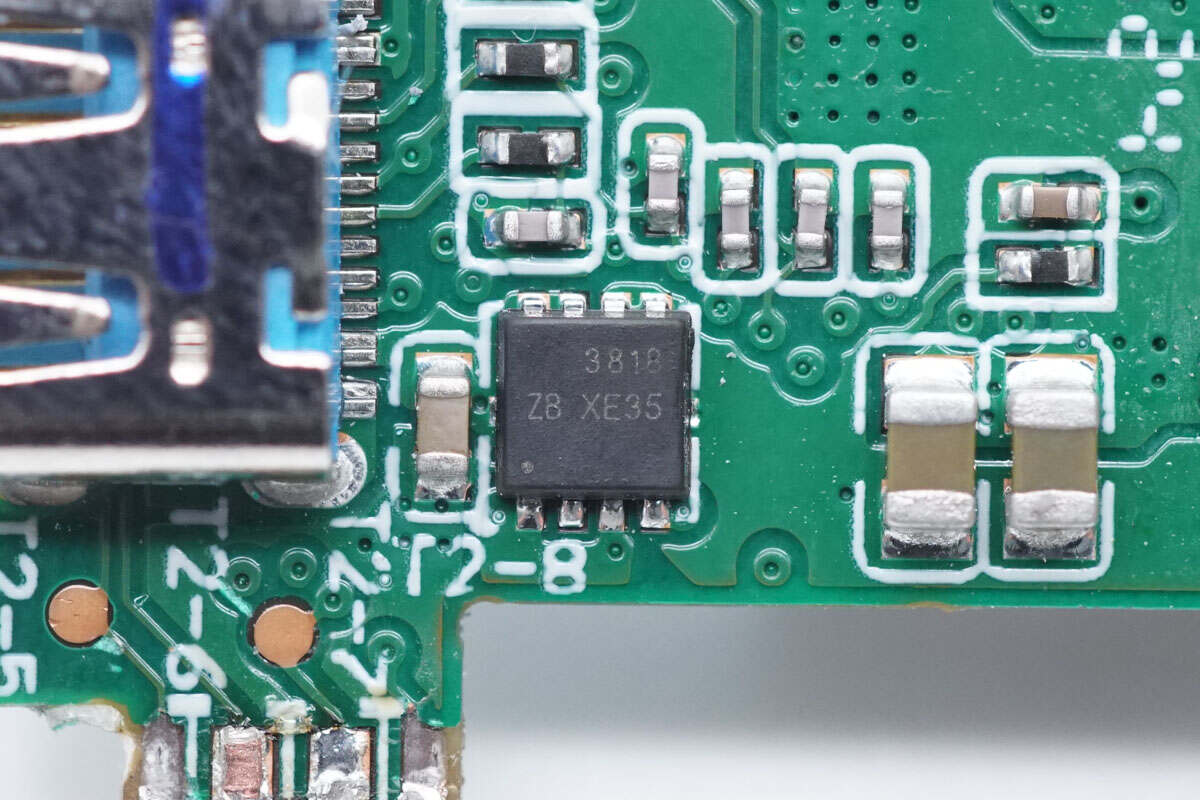

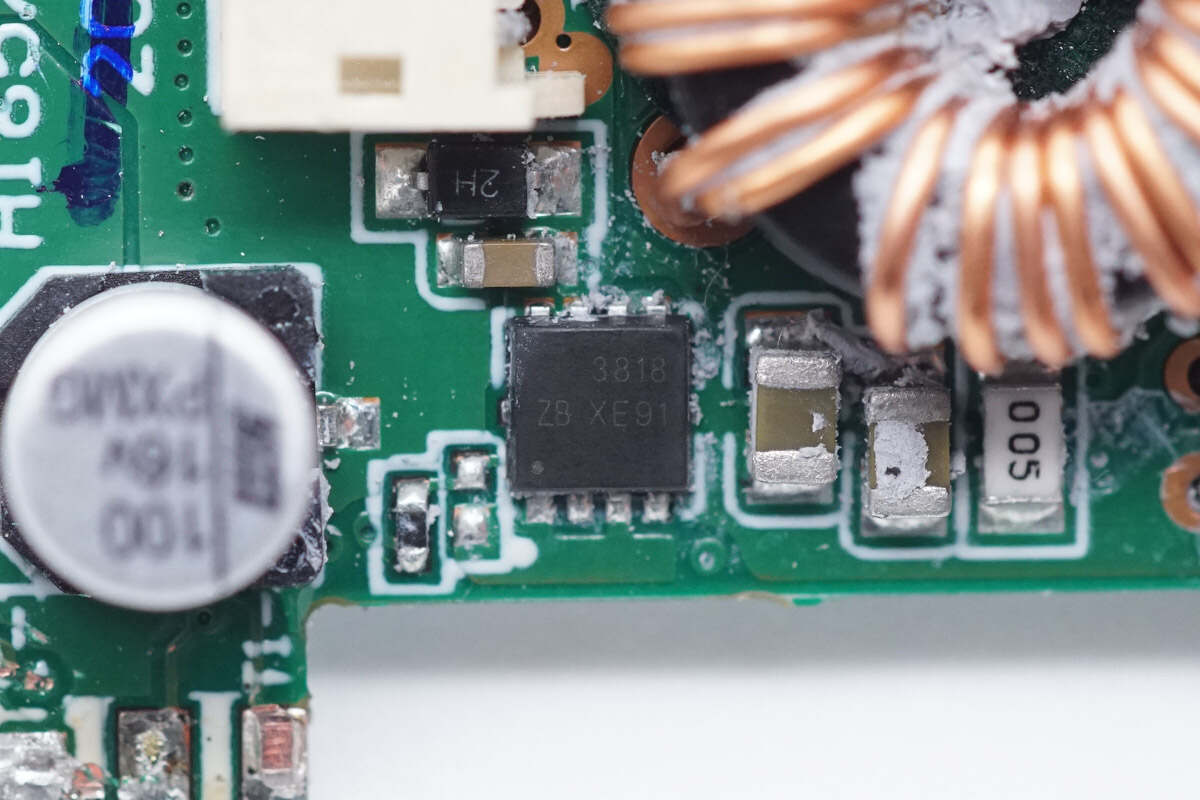

自带线的VBUS开关管特写,丝印3818。

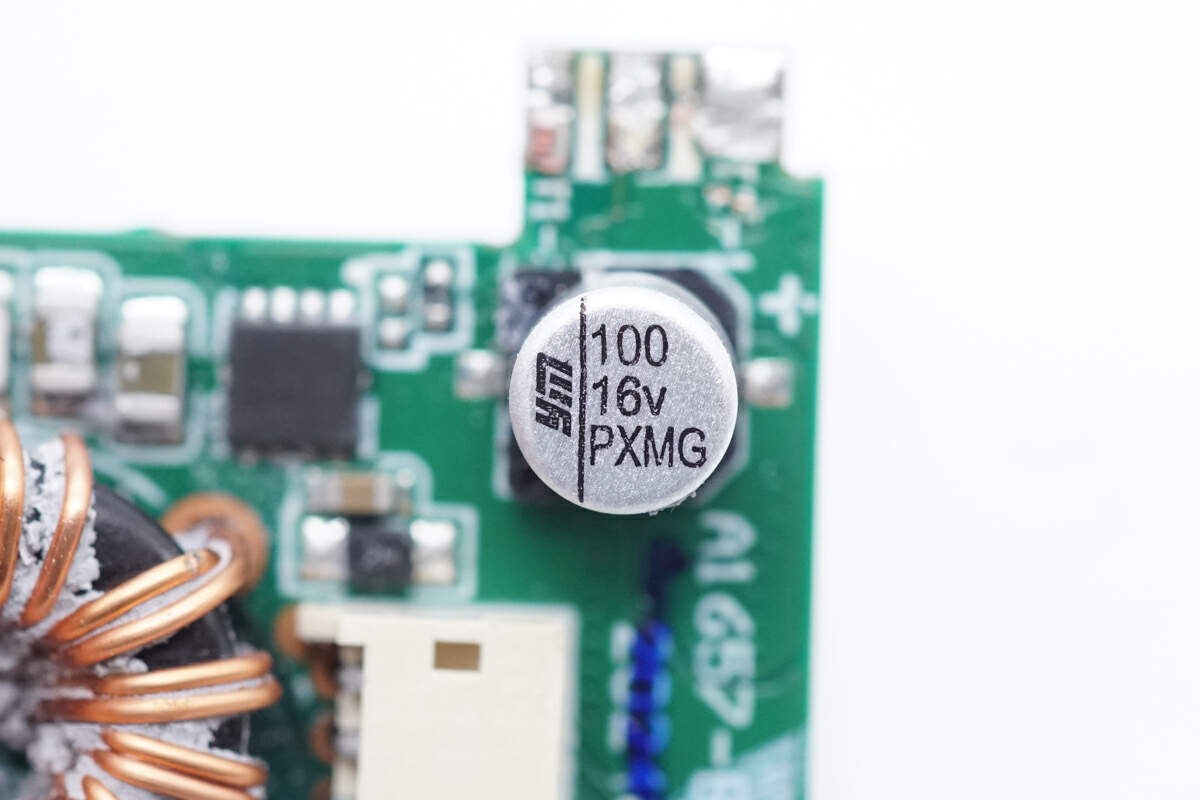

输出滤波电容特写,规格100uF 16V,同样来自Ymin永铭,贴片型焊接。
同型号USB-C1接口的VBUS开关管特写,丝印也为3818。

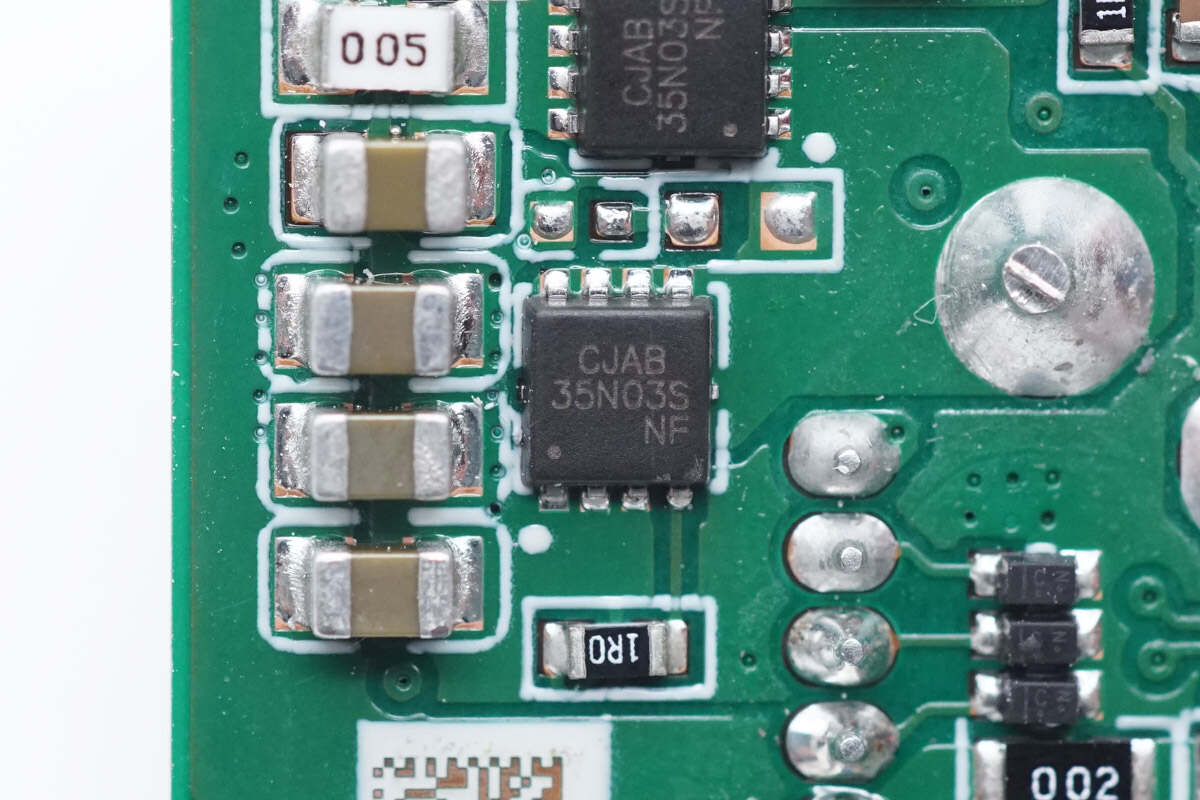

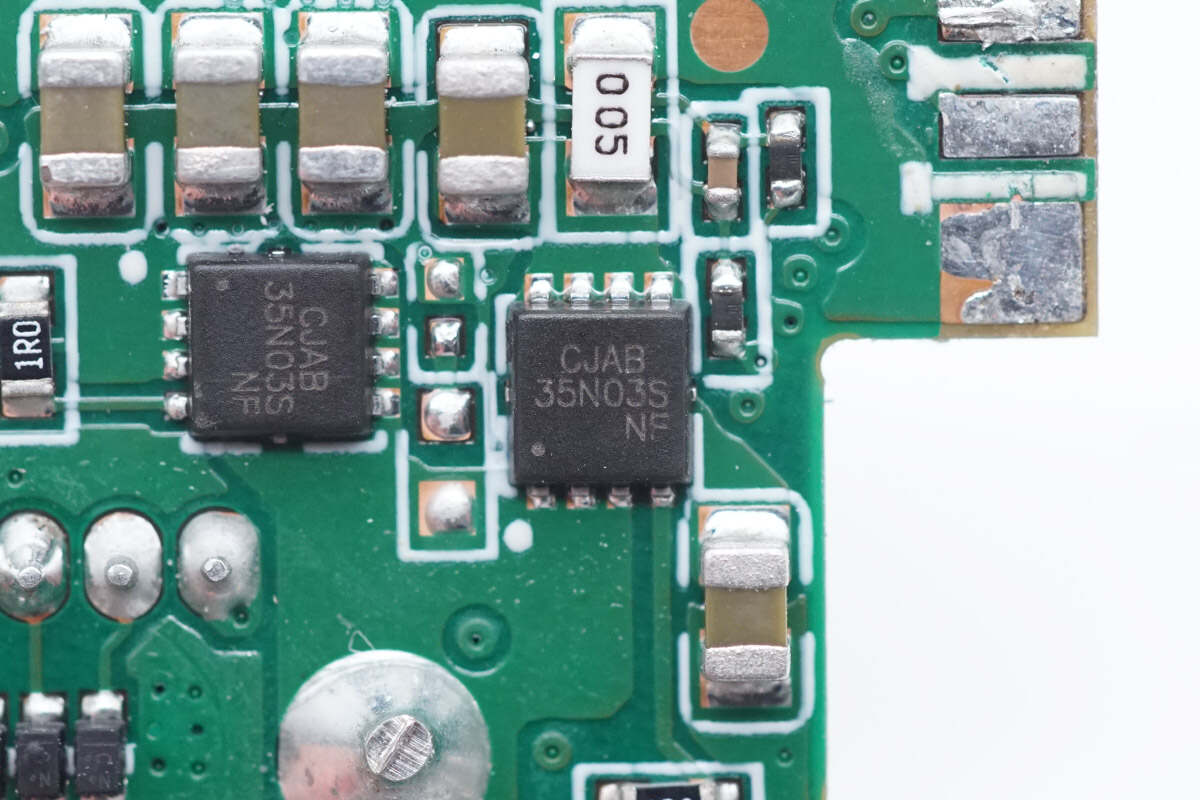

两颗同步升降压开关管特写,型号CJAB35N03S,来自JSCJ长晶科技,耐压30V,采用PDFNWB3.3×3.3-8L封装方式。

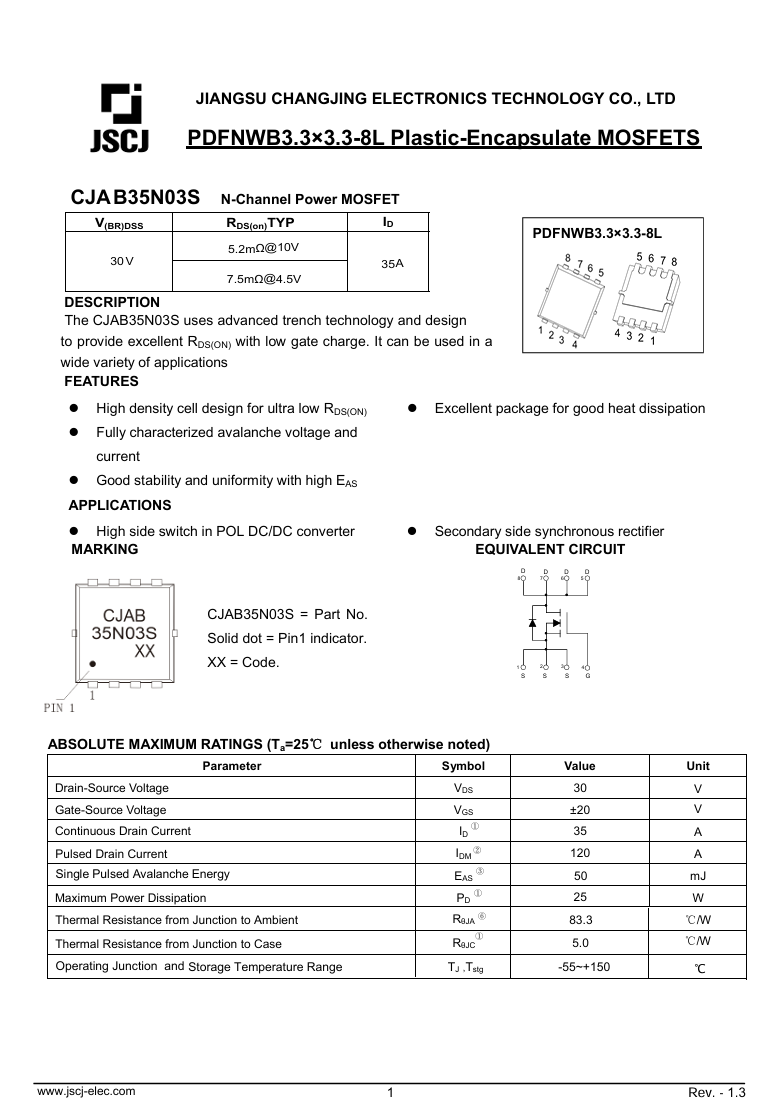

长晶科技 CJAB35N03S资料详情。
另一颗同型号同步升降压开关管特写。

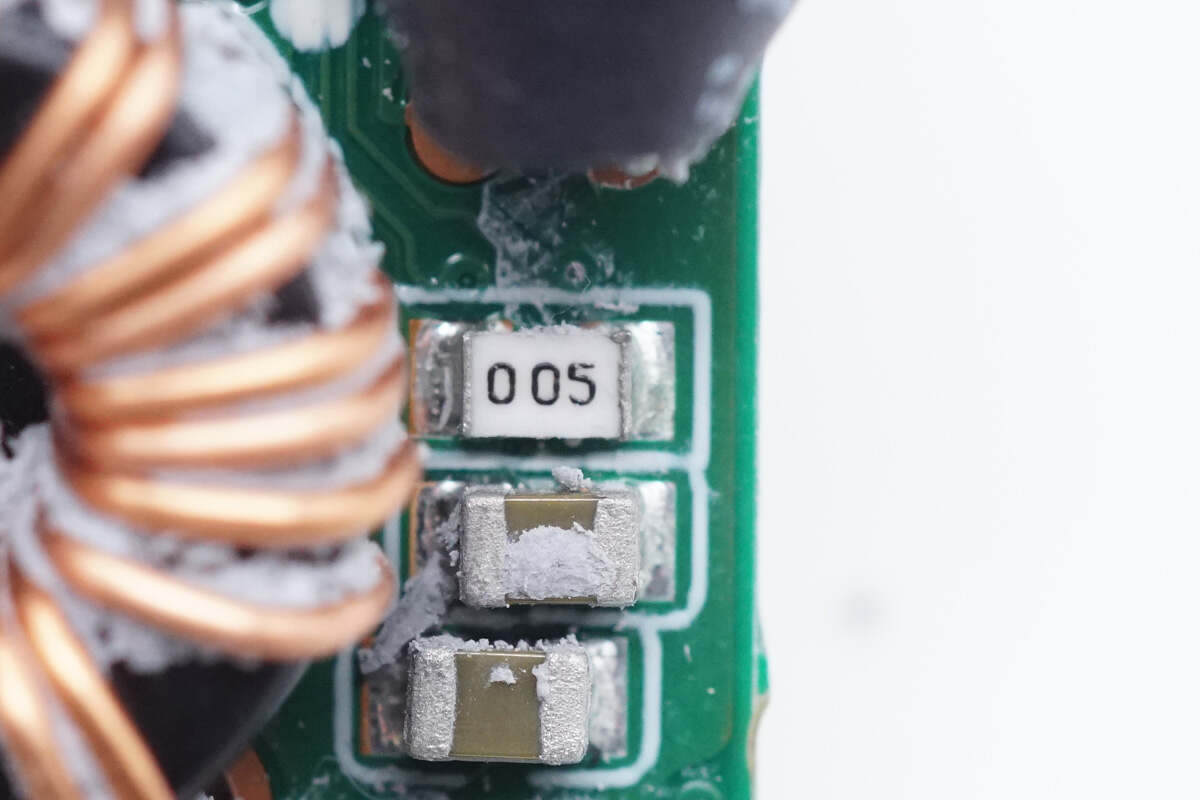

保险丝特写,规格5A。

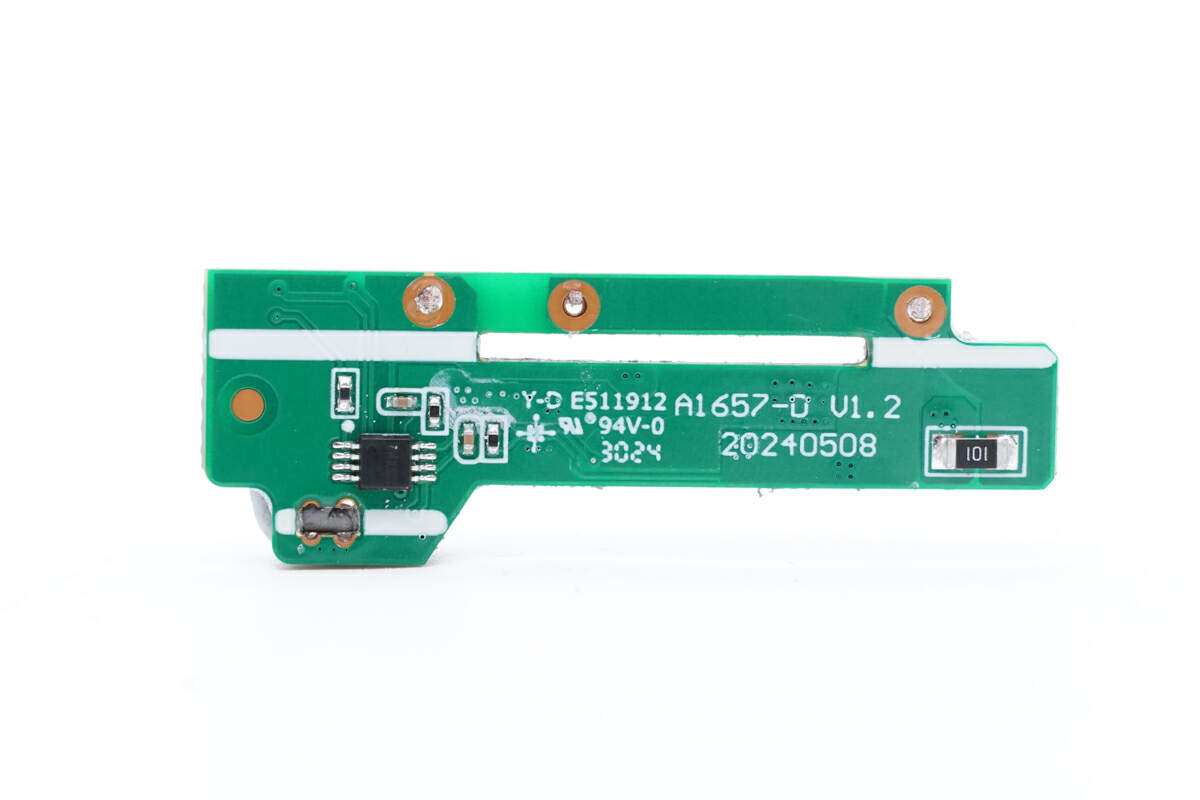

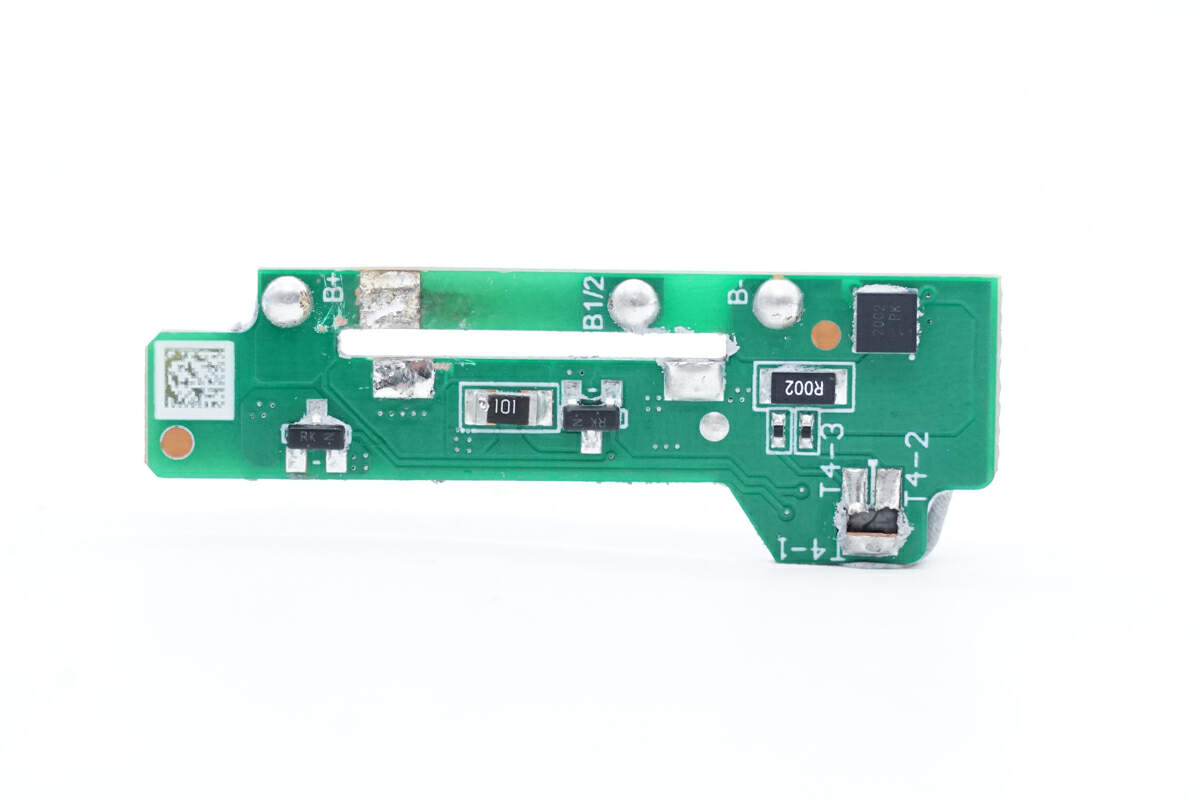

电池保护板左侧是一颗电池保护芯片。
右侧是取样电阻和一颗功率MOS。

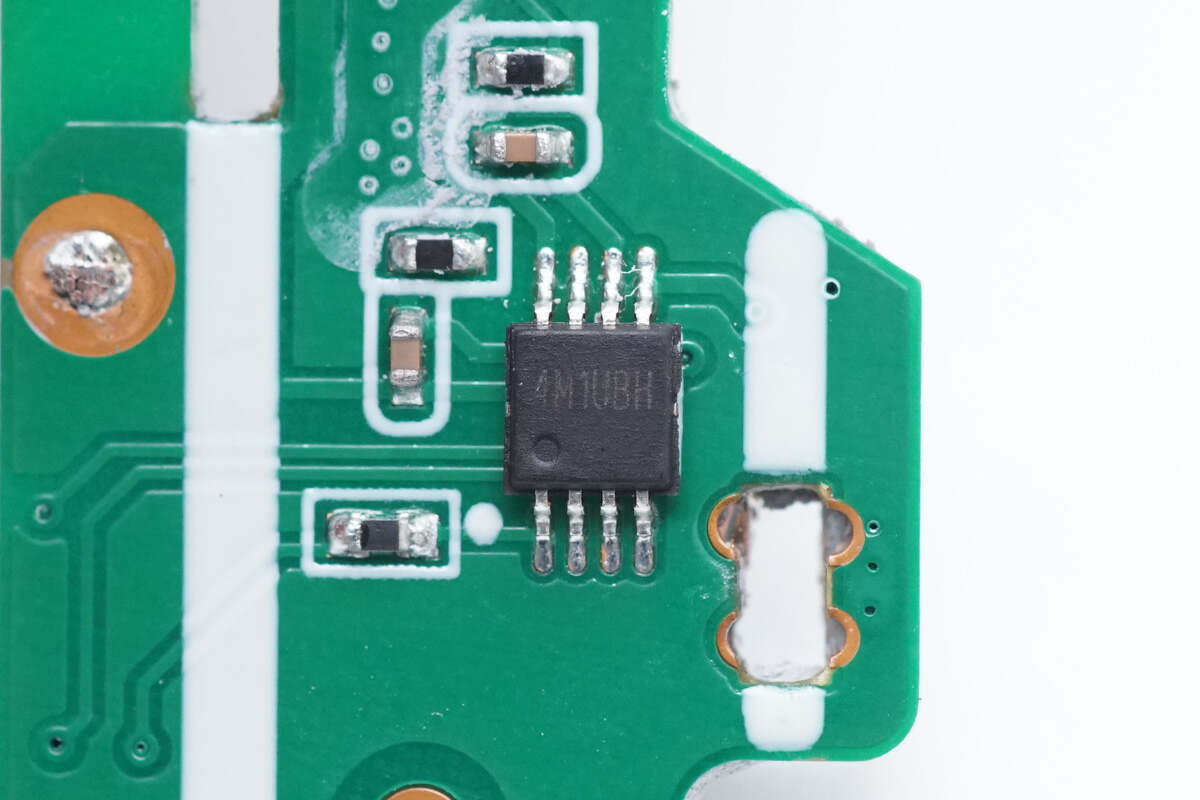

电池组保护芯片特写,丝印4M1UBH。
电池保护管特写,来自GOFORD谷峰,型号2002A,采用SOT23-6L封装。

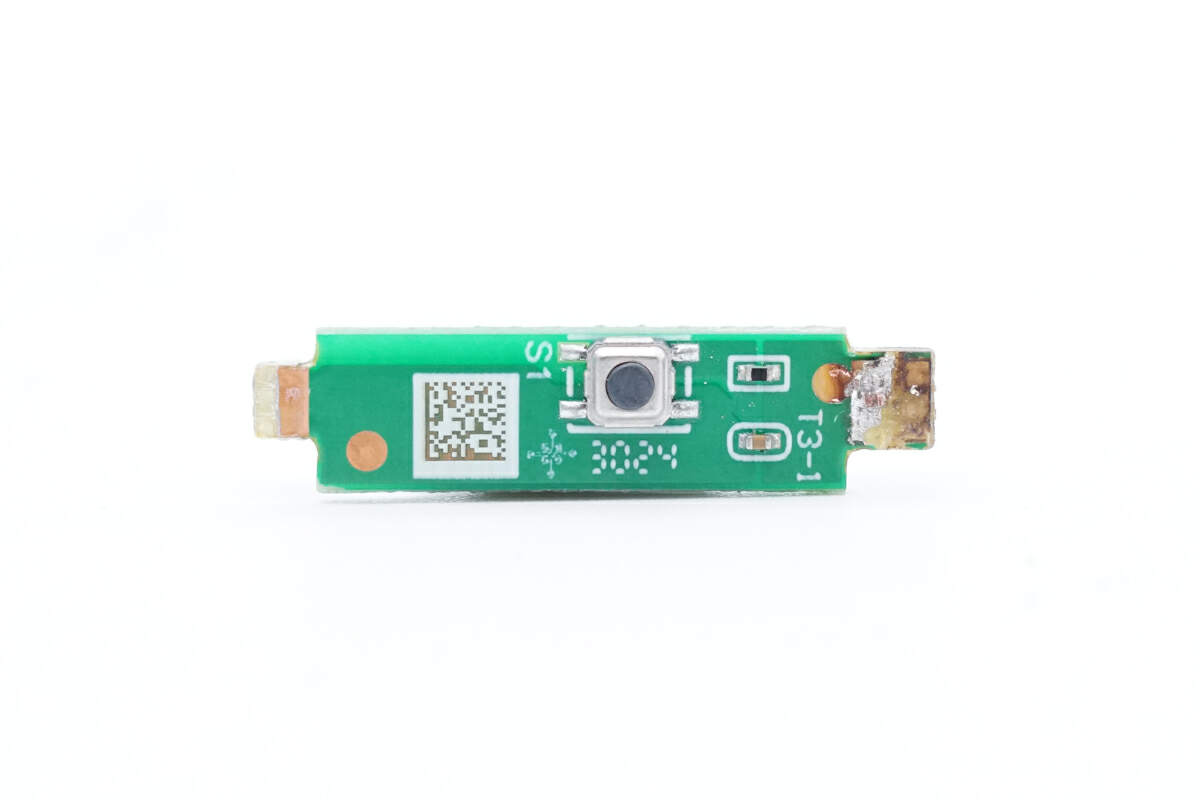

贴片按钮特写。

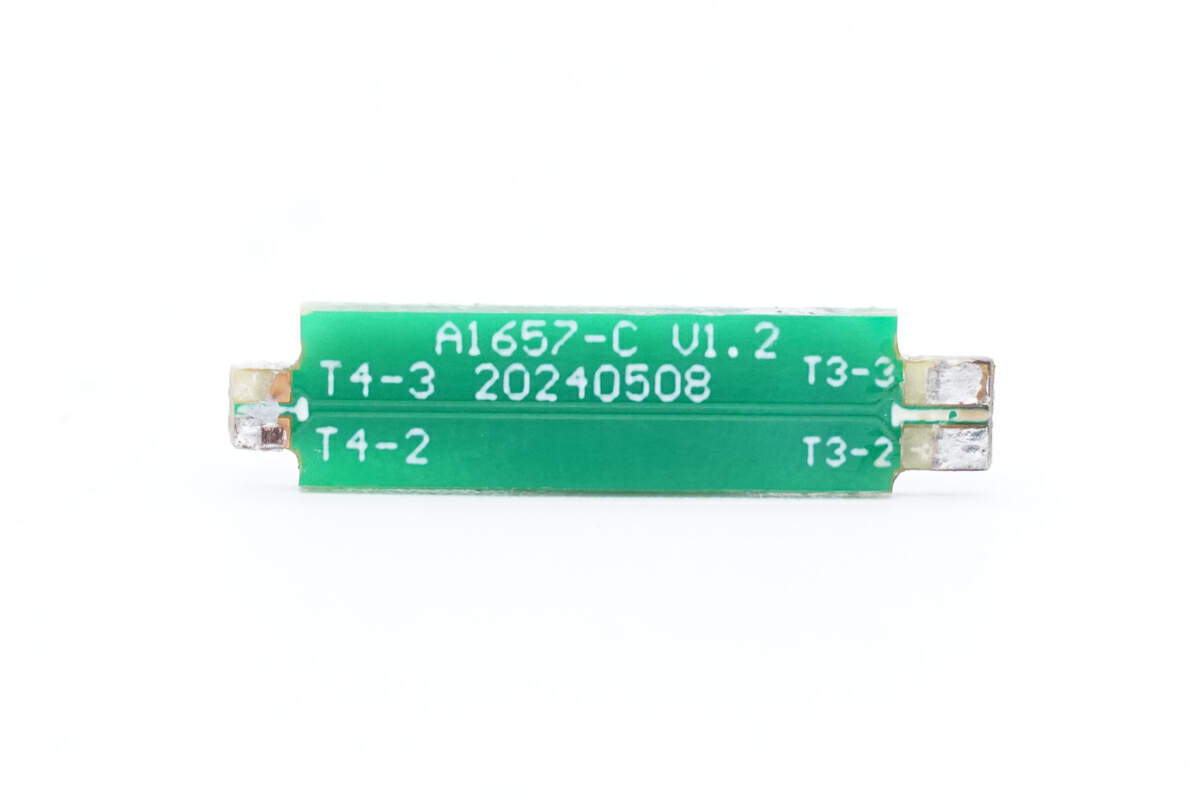

另一面无器件。

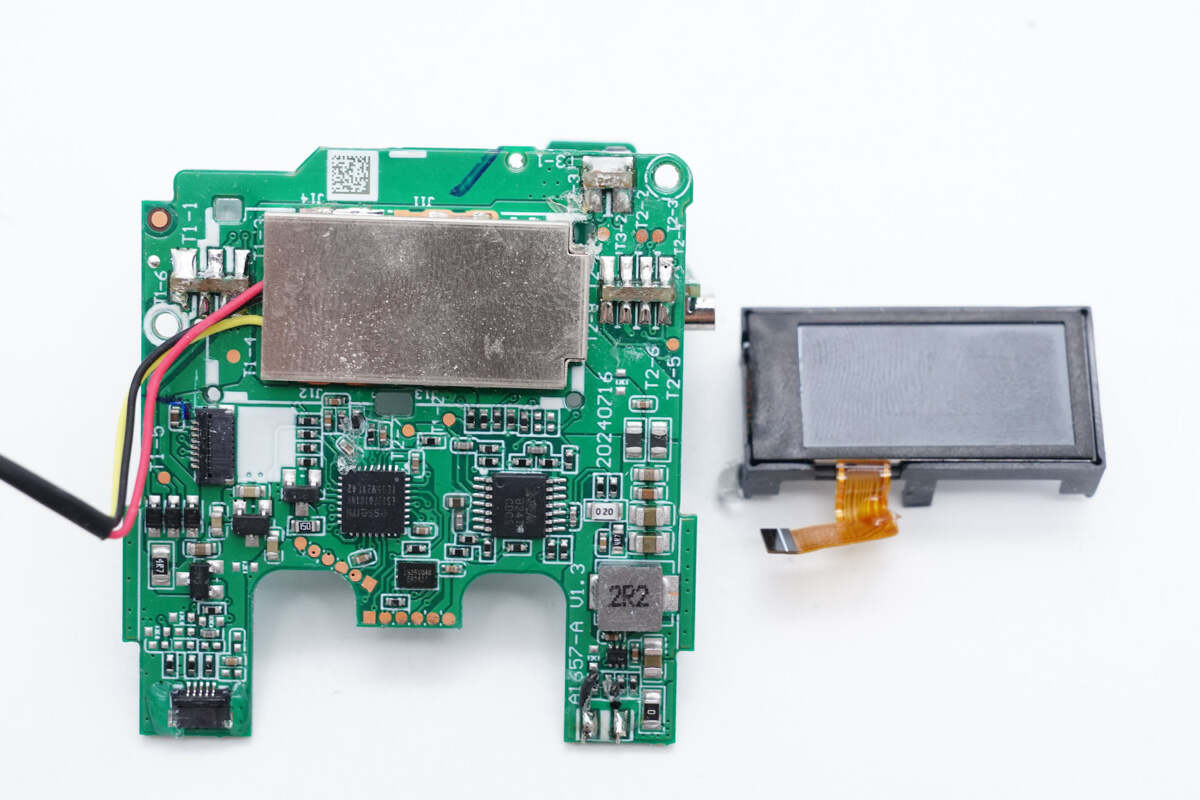

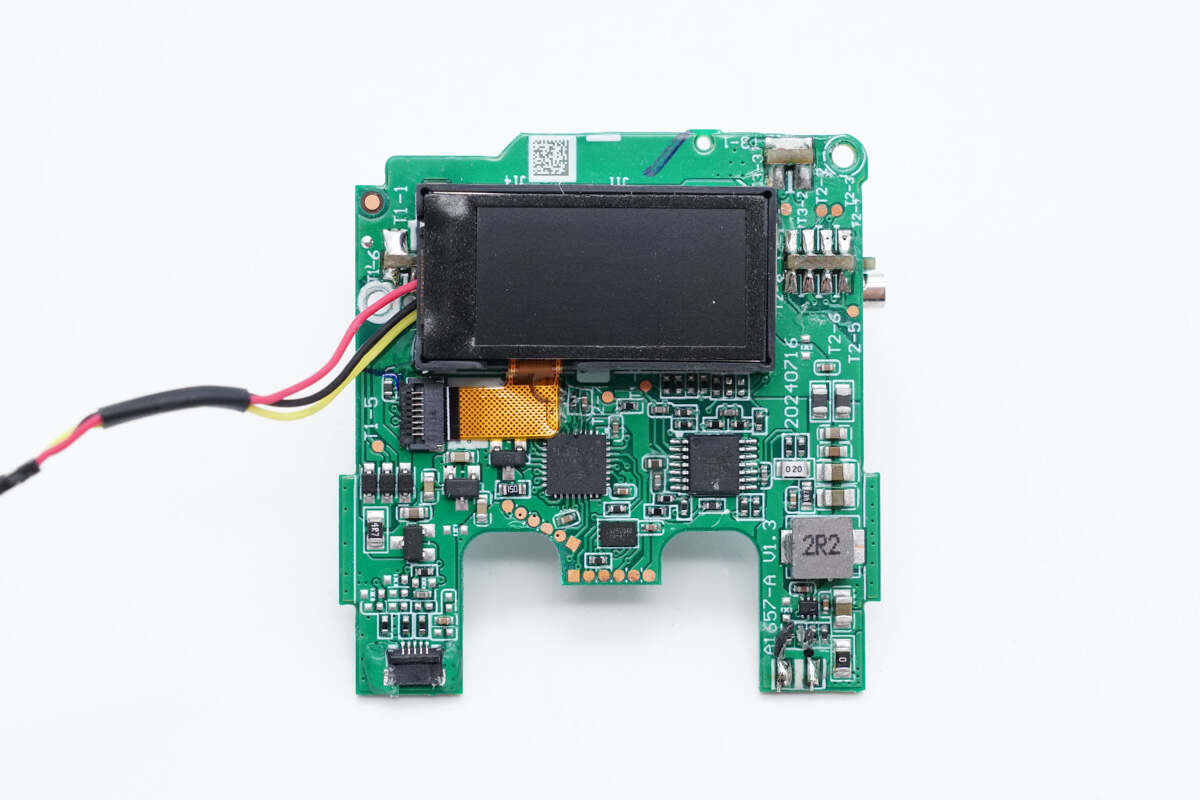

再来看PCBA主模块,从左至右可见合金电感,然后是一颗闪存器、 双运放和单片机。右侧是无线充电模块。

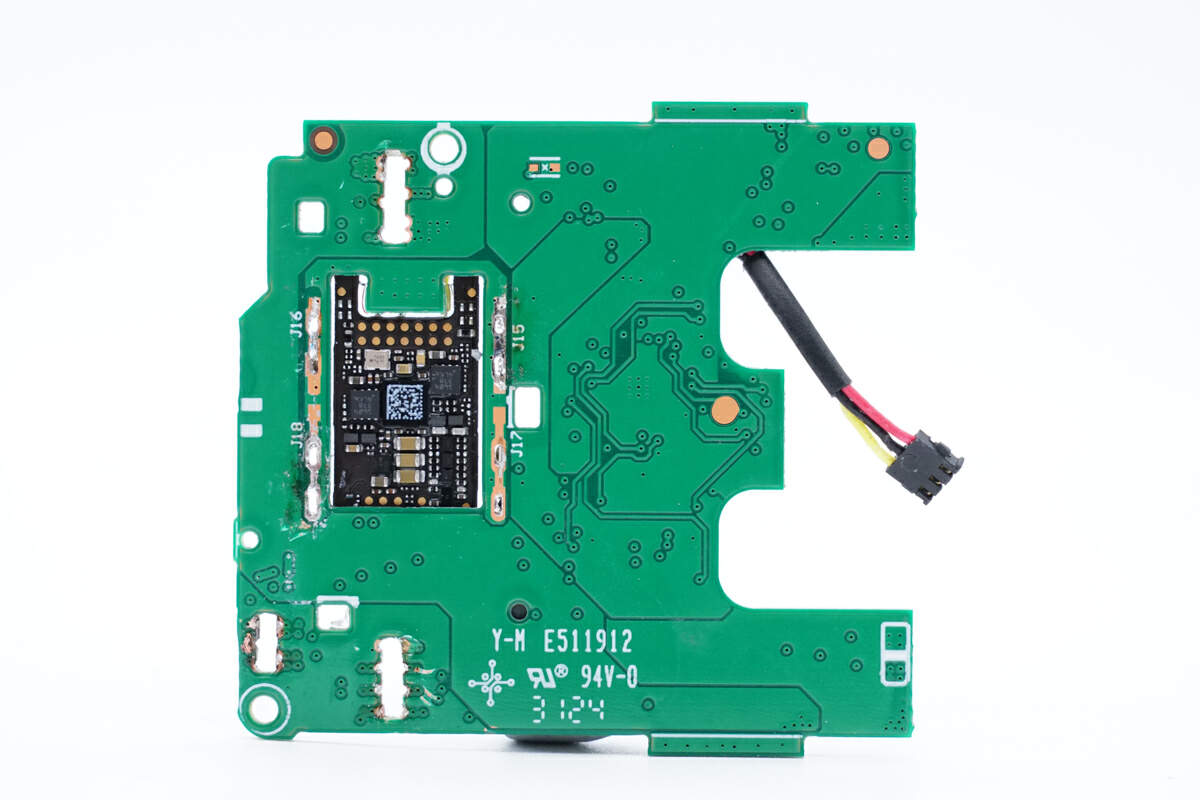

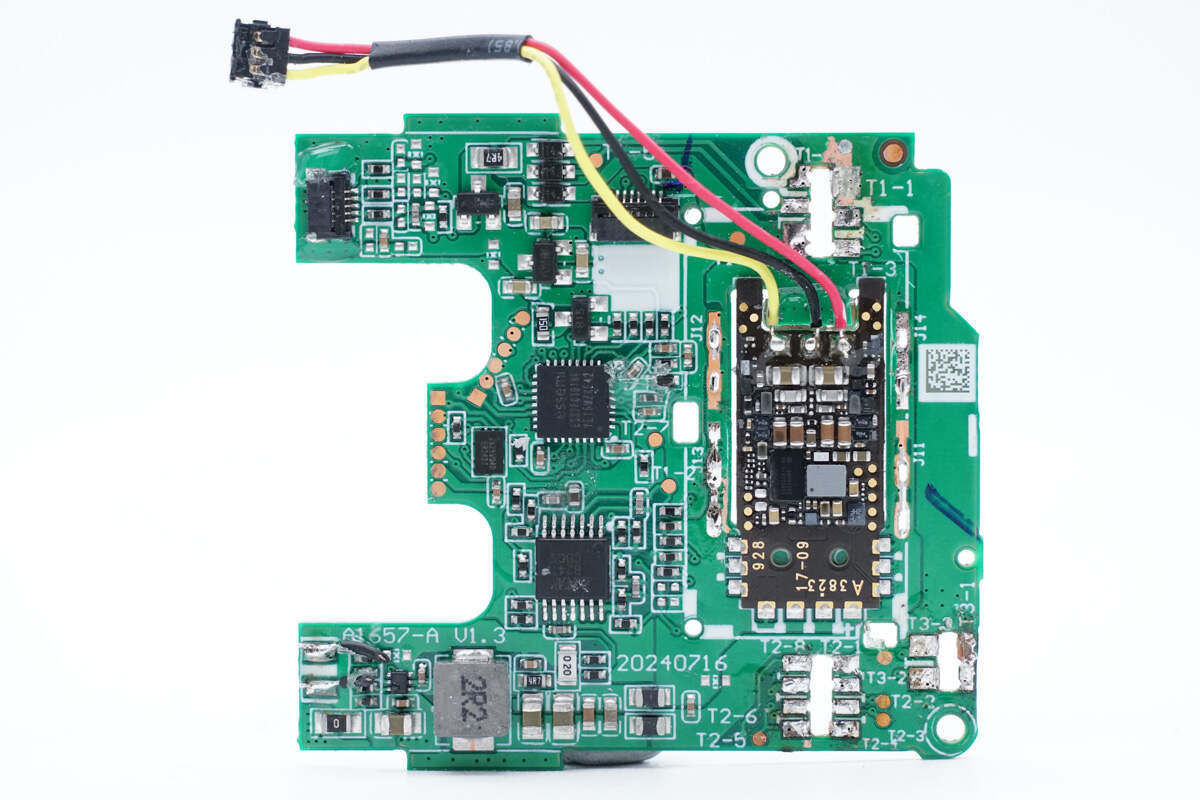

另一面是无线充电模块的两个MOS管。

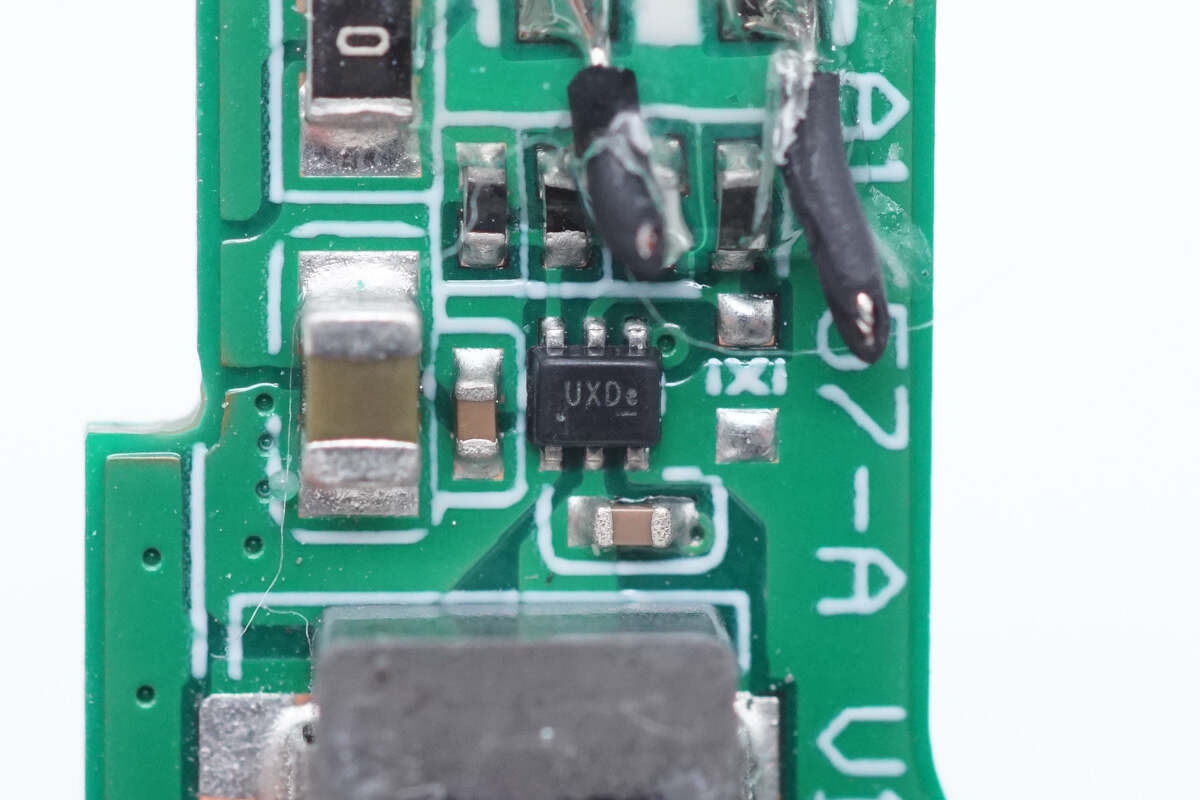

丝印UXD的芯片特写。

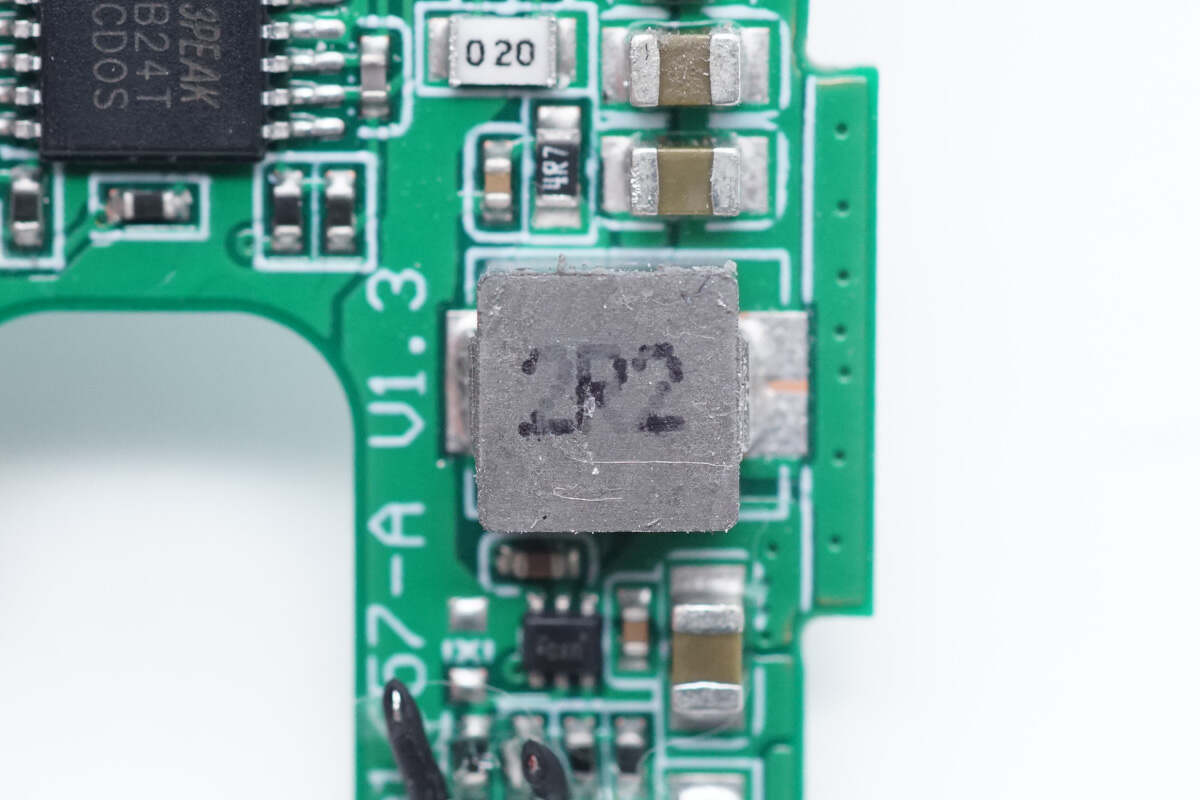

2.2uH合金电感特写。

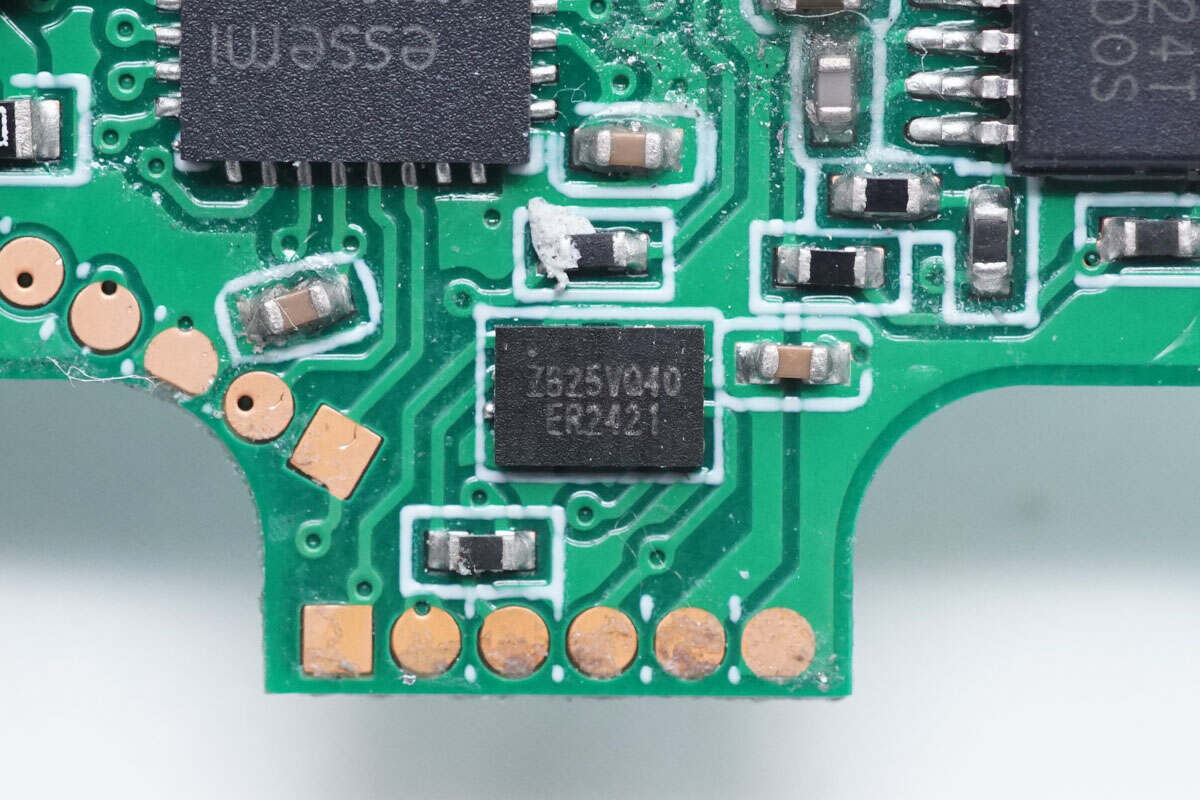

闪存器特写,型号ZB25VQ40,来自Zbit恒烁。4Mbit内存,耐压2.3V-3.6V,采用SOP8封装形式。
3PEAK思瑞浦双运放用于输出恒压恒流控制,丝印B24T。

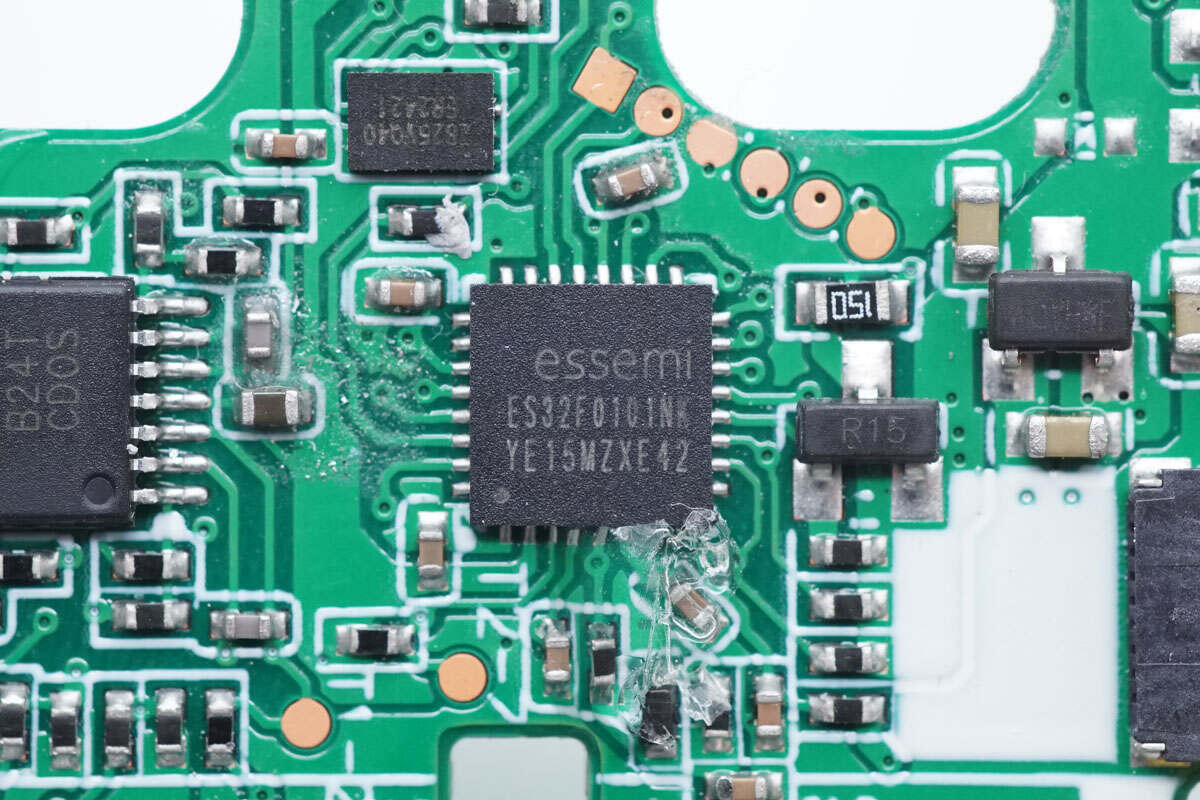

单片机特写,型号ES32F0101NK,来自Eastsoft东软载波,ES32F010x系列微控制器最大支持64KB FLASH和4KB SRAM。支持多达22个IO,支持1路12 Bit ADC,支持2路模拟比较器。带丰富的定时器资源,1路高级定时器(AD16C4T),3路通用定时器(GP16C2T),1路基本定时器(BS16T)。支持丰富的通信资源,包括2路I2C,1路SPI,2路USART。
ES32F010x微控制器支持最高48MHz(ES32F0100)或52MHz(ES32F0101)系统时钟频率。工作温度范围-40℃~85℃。主要用于电动工具、智能小家电、人机交互、智能门锁等。采用QFN32封装方式。

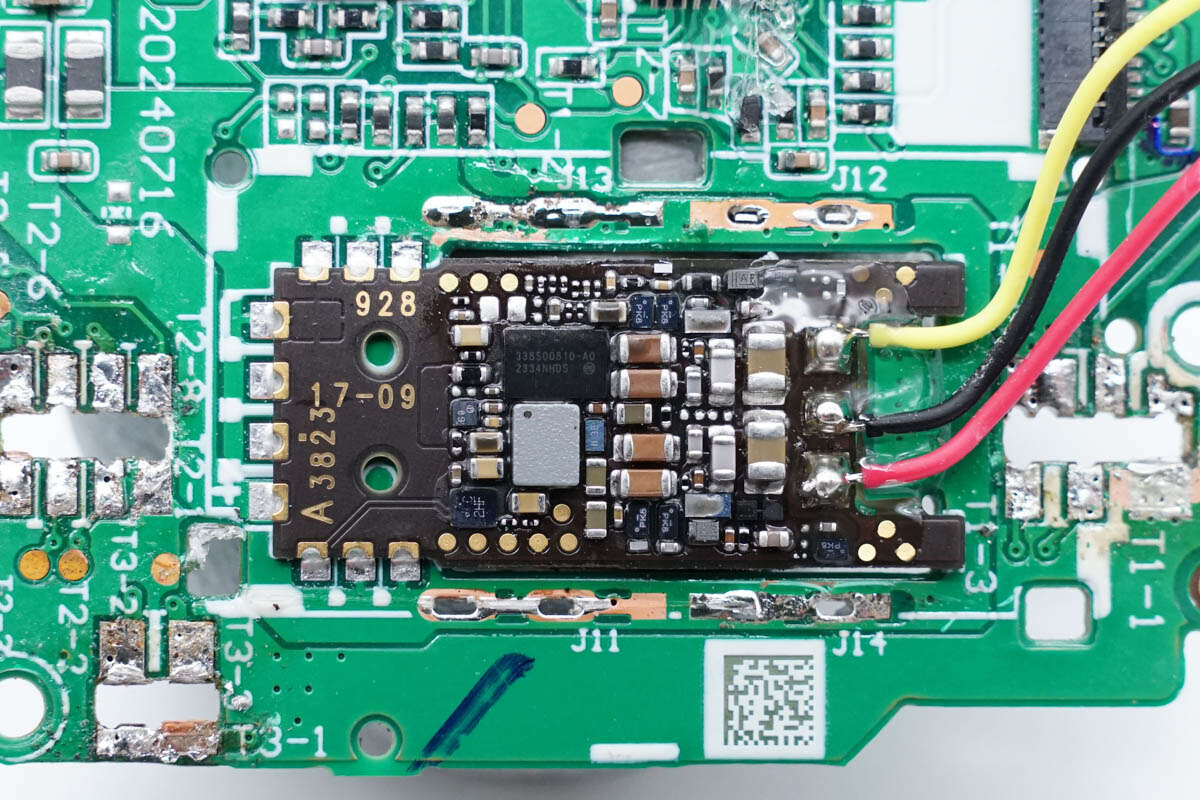

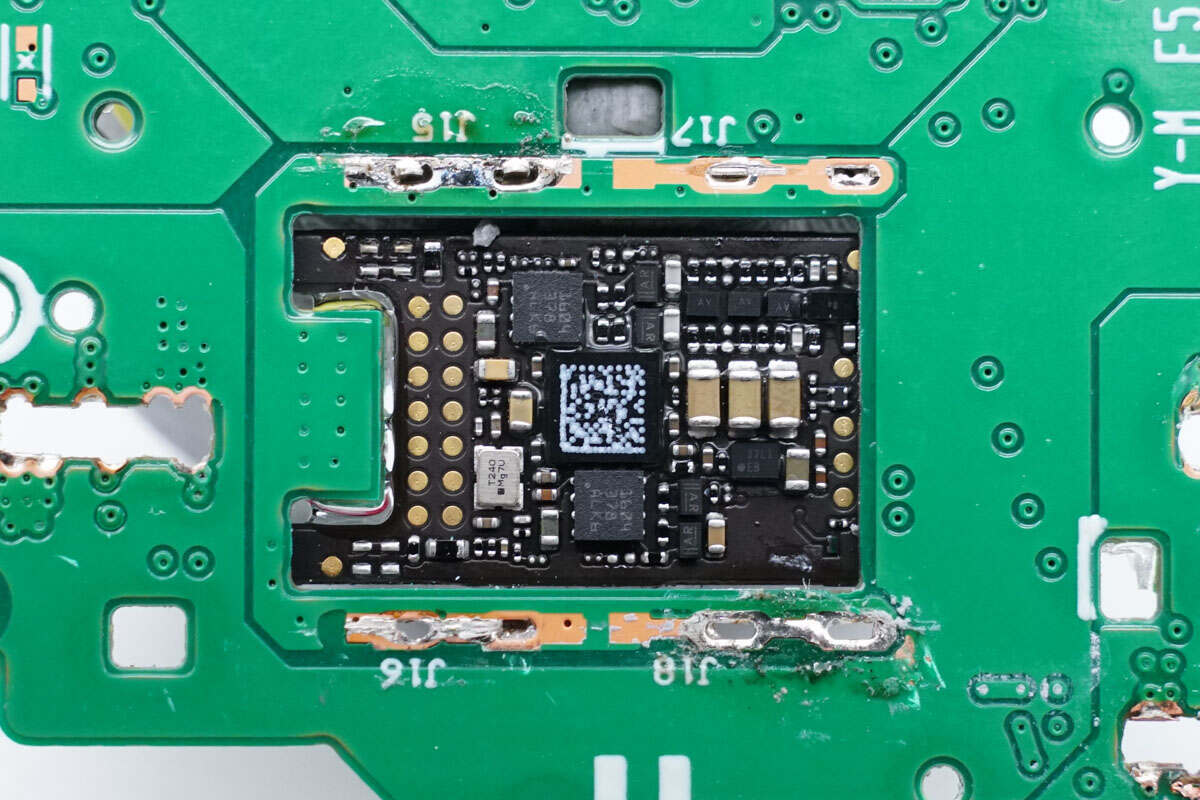

苹果手表无线充电采用苹果原装模块,,此面可见无线充电管理芯片,谐振电容和连接线圈的导线的线芯焊点。
另一面设有两颗MOS管,主控MCU和贴片晶振。

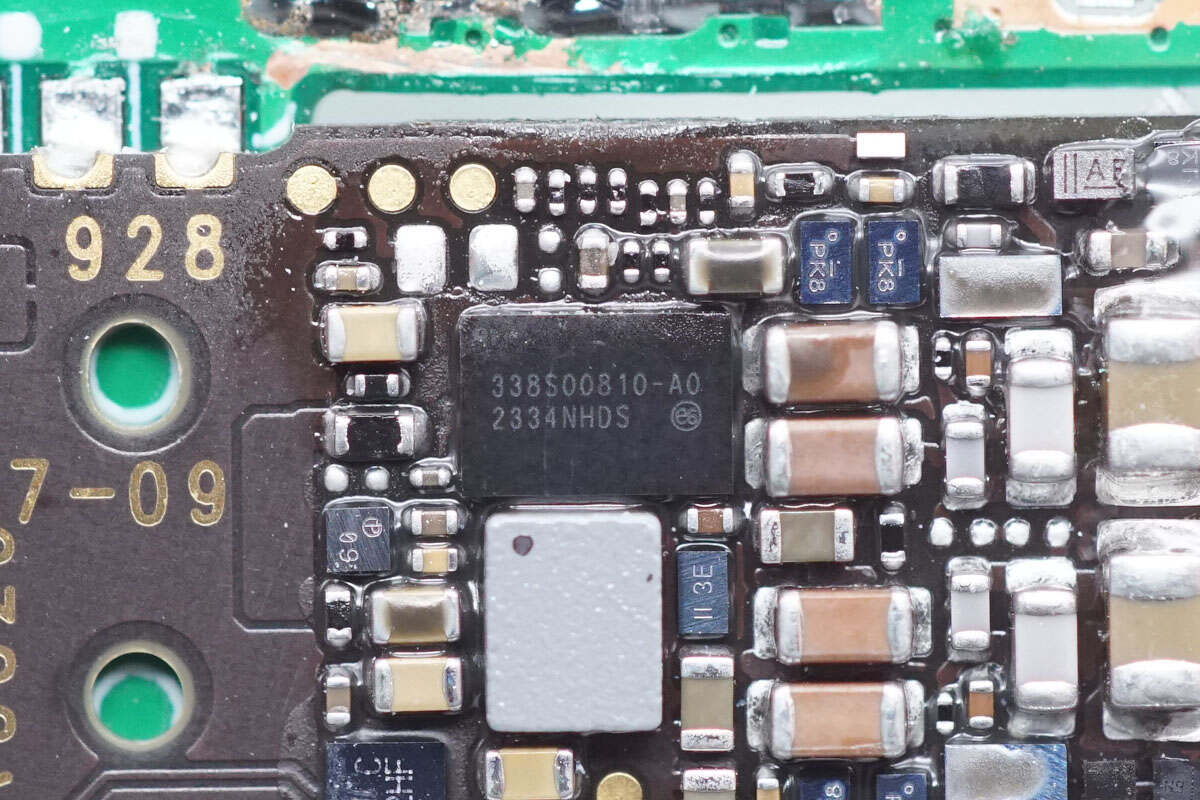

一颗丝印338S00810-A0的定制芯片,用于无线充电功率级电压调节。

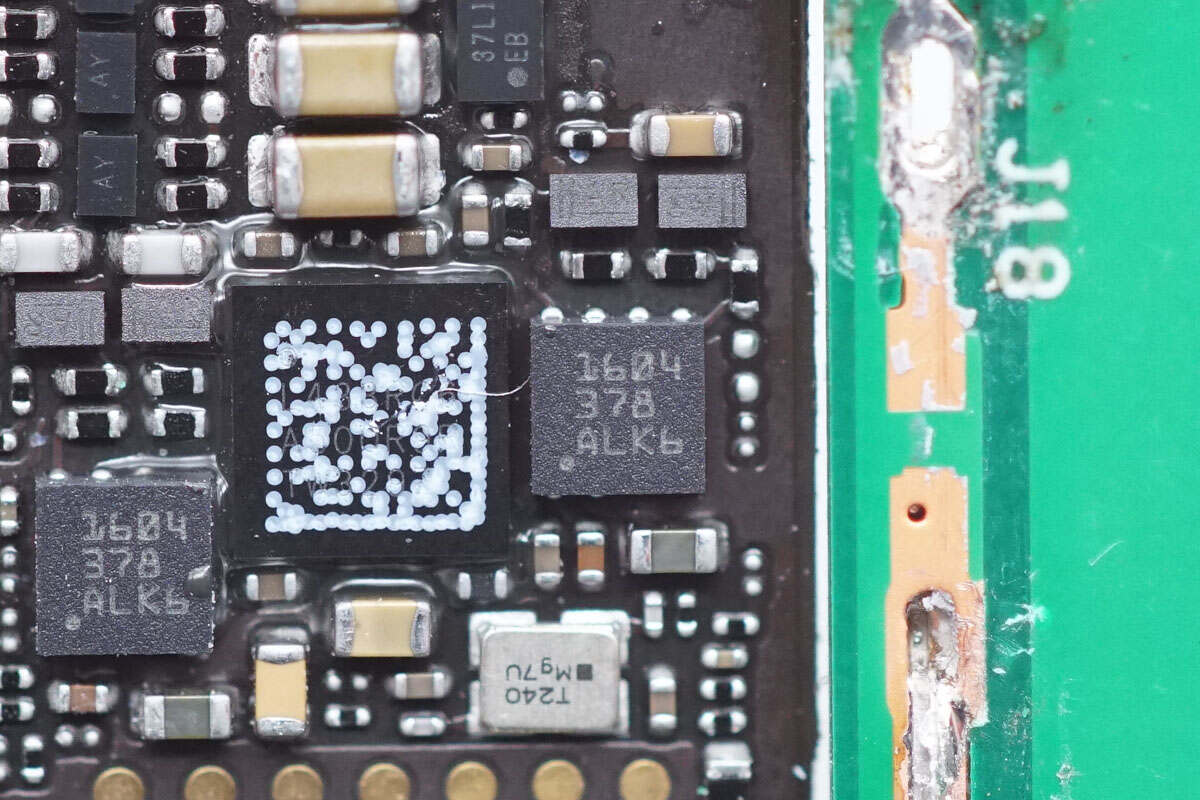

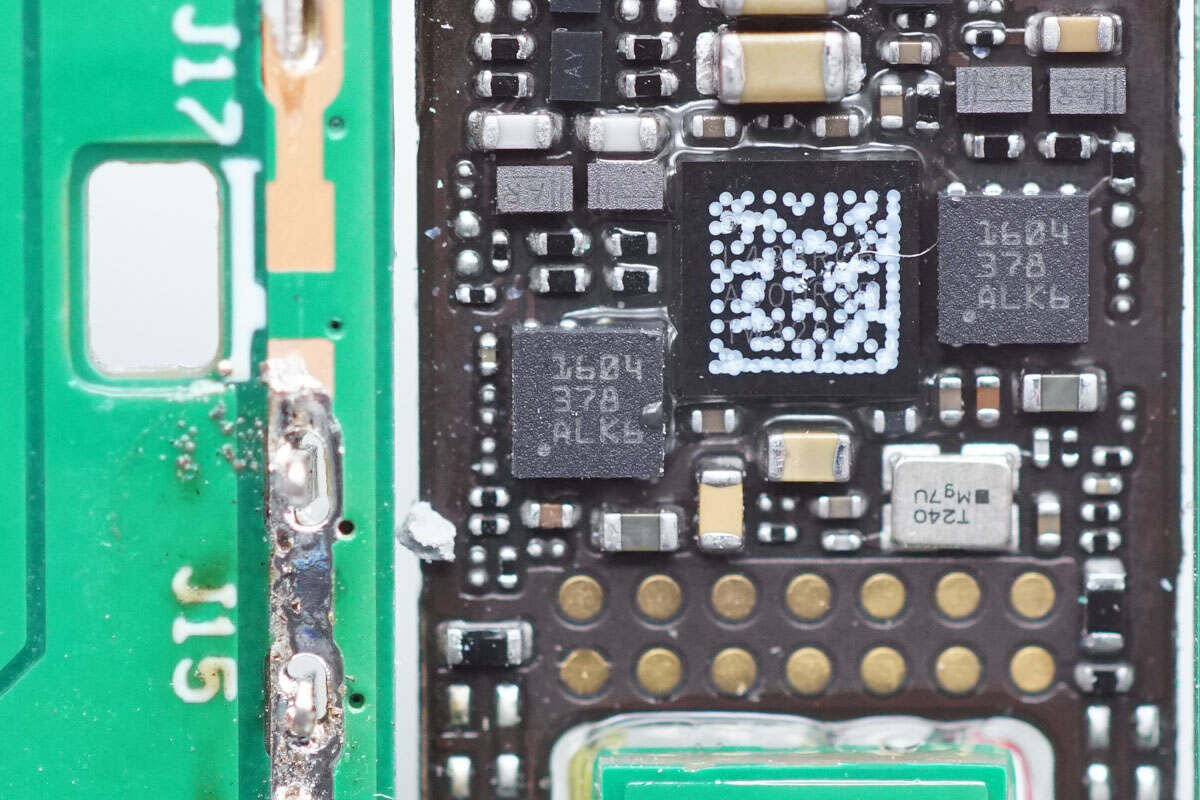

MCU两侧是TI德州仪器的半桥驱动器,型号TPS51604,支持28V供电电压,使用2*2mm,8引脚WSON散热封装。
另一颗同型号驱动器特写。

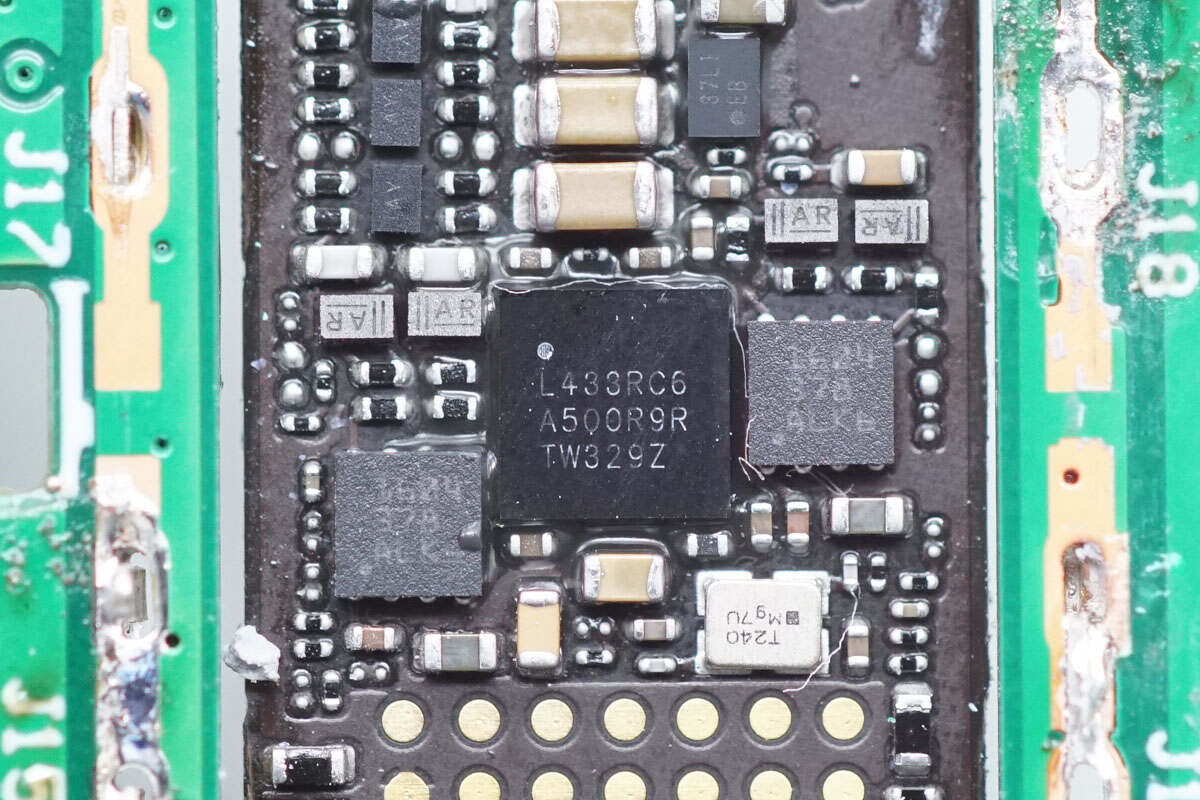

MCU特写,型号STM32L433RC,是一颗带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU,集成256-KB Flash存储器、LCD和USB。采用LQFP 64封装方式。
接下来将无线充电模块从盖板上拆下。

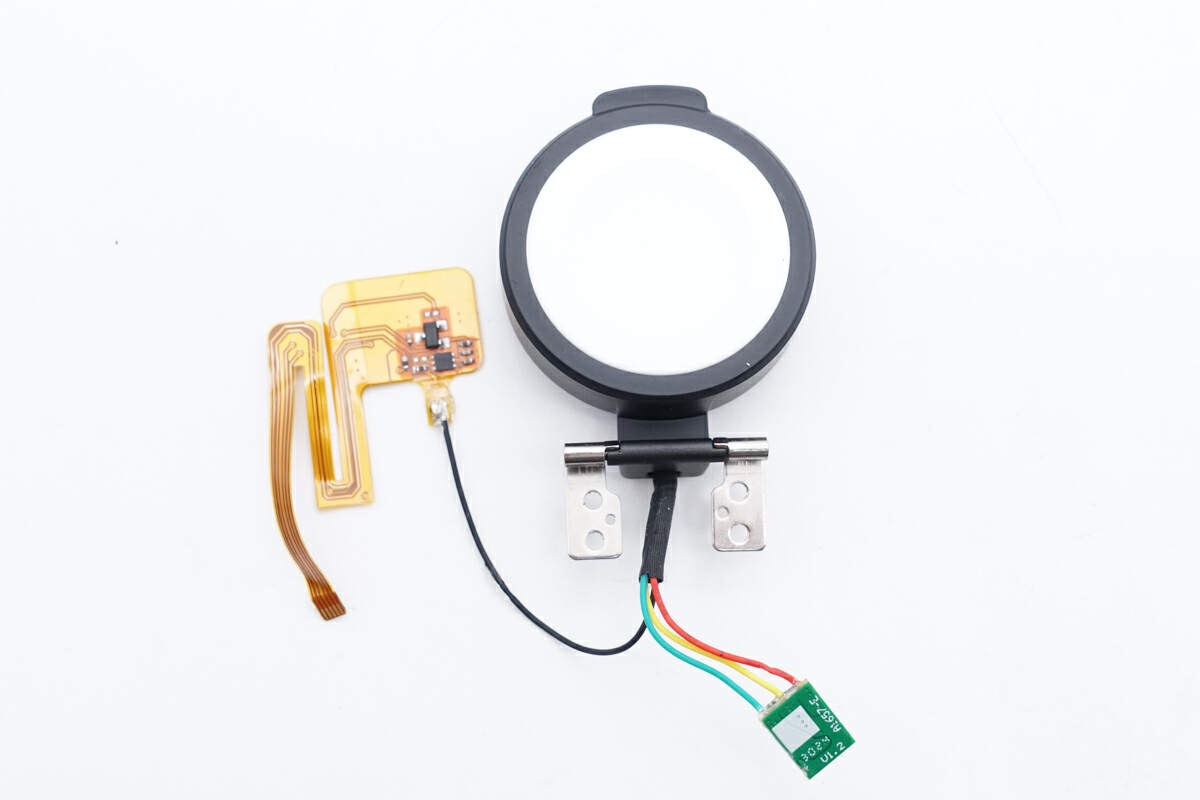

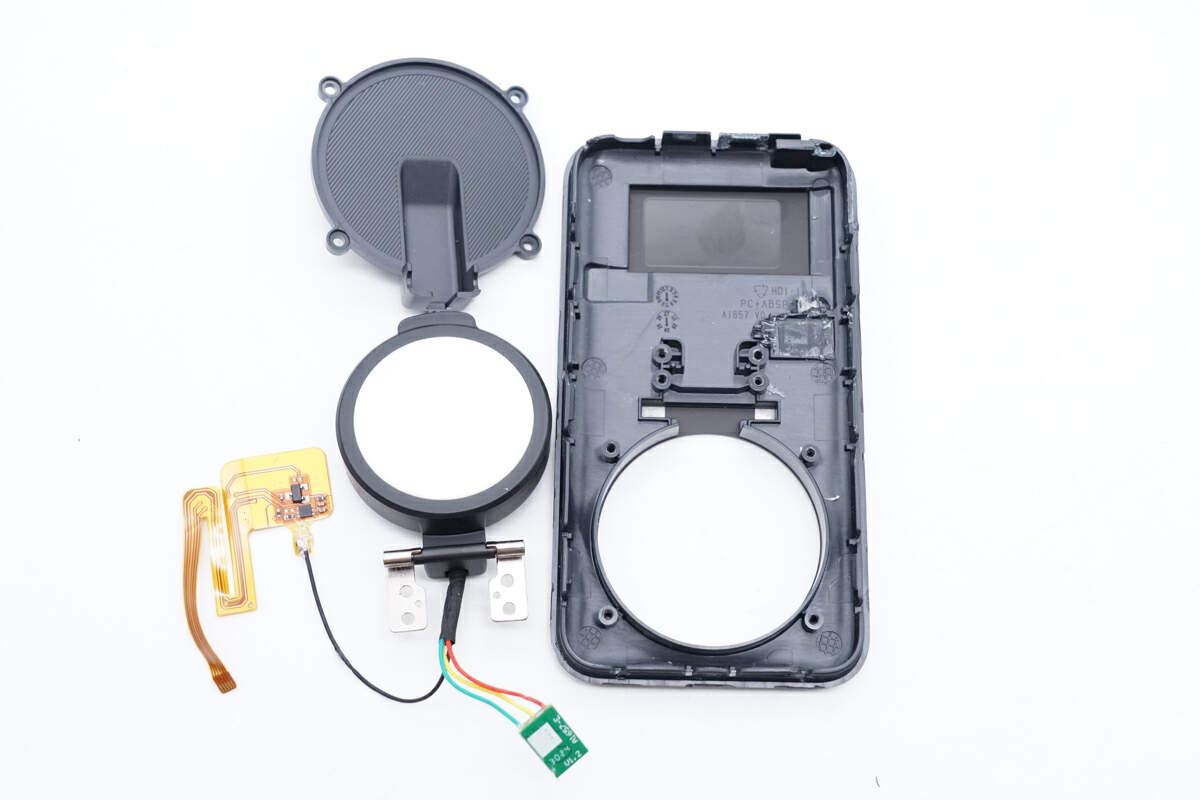

磁吸无线充模块结构一览。

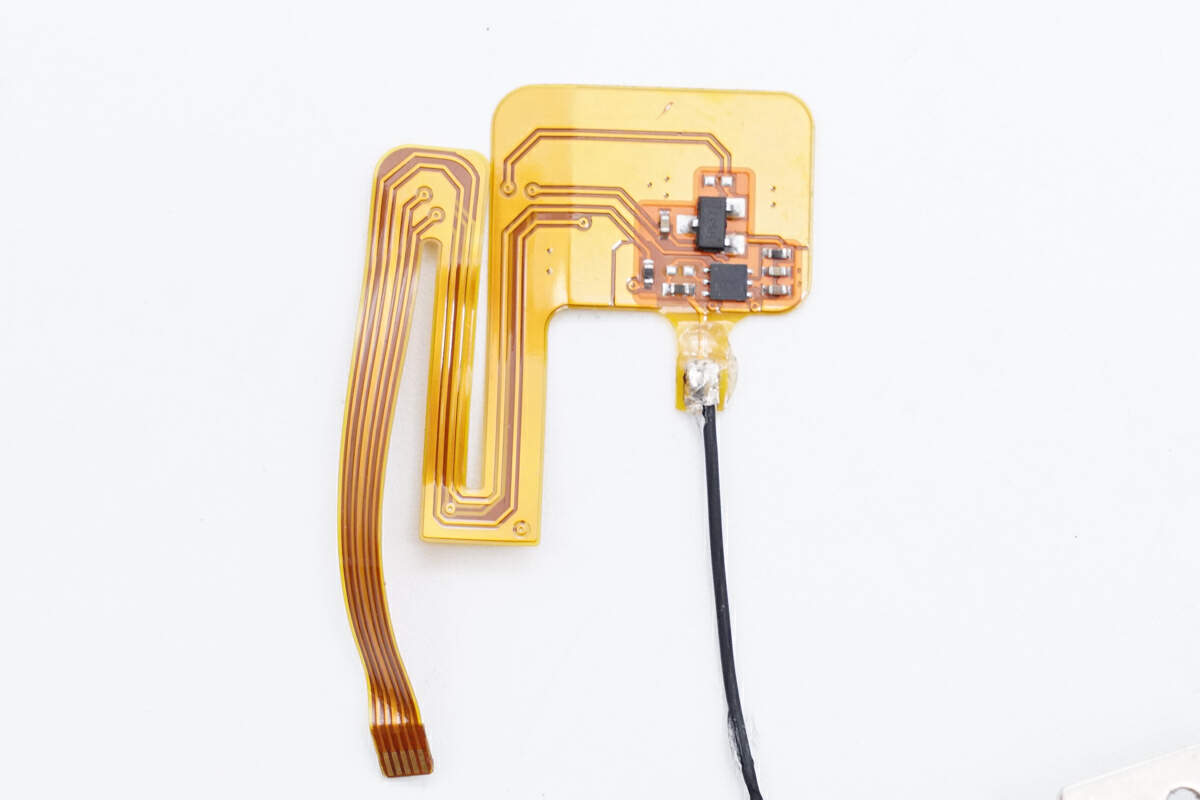

屏幕排线上的电路板也有两个芯片。

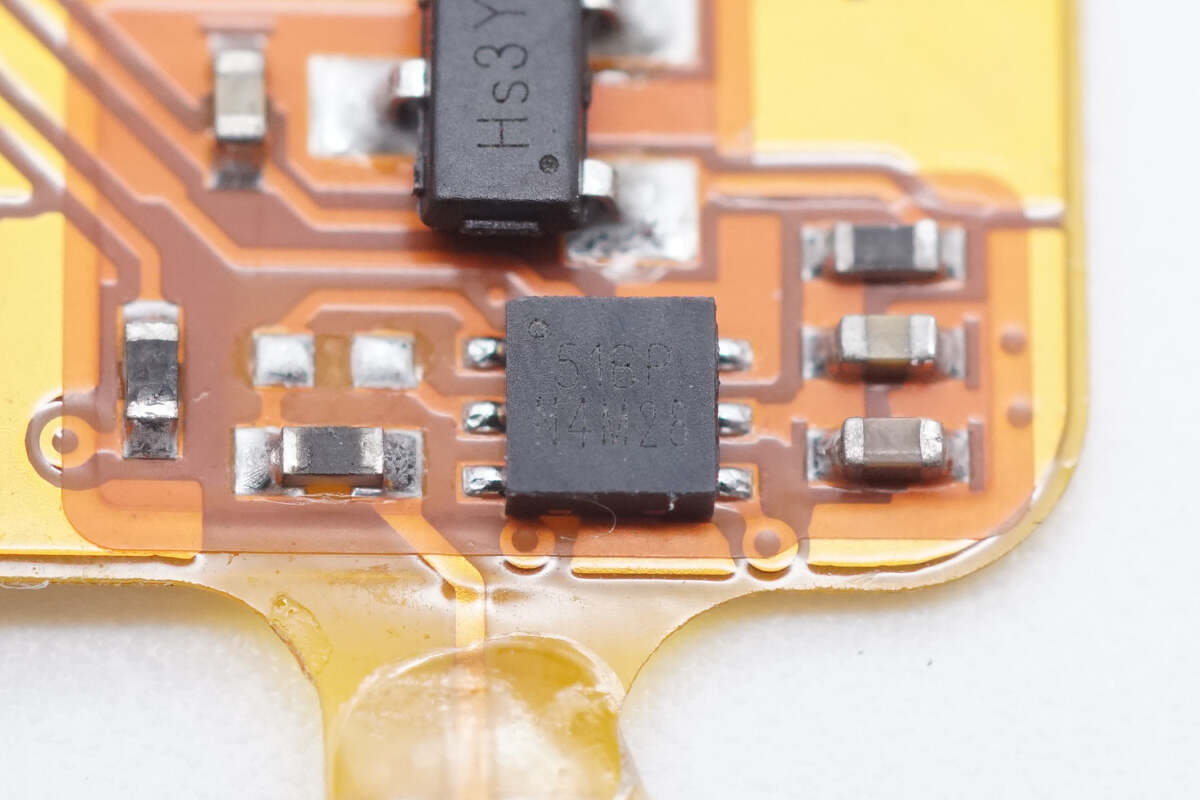

丝印518P的芯片特写。

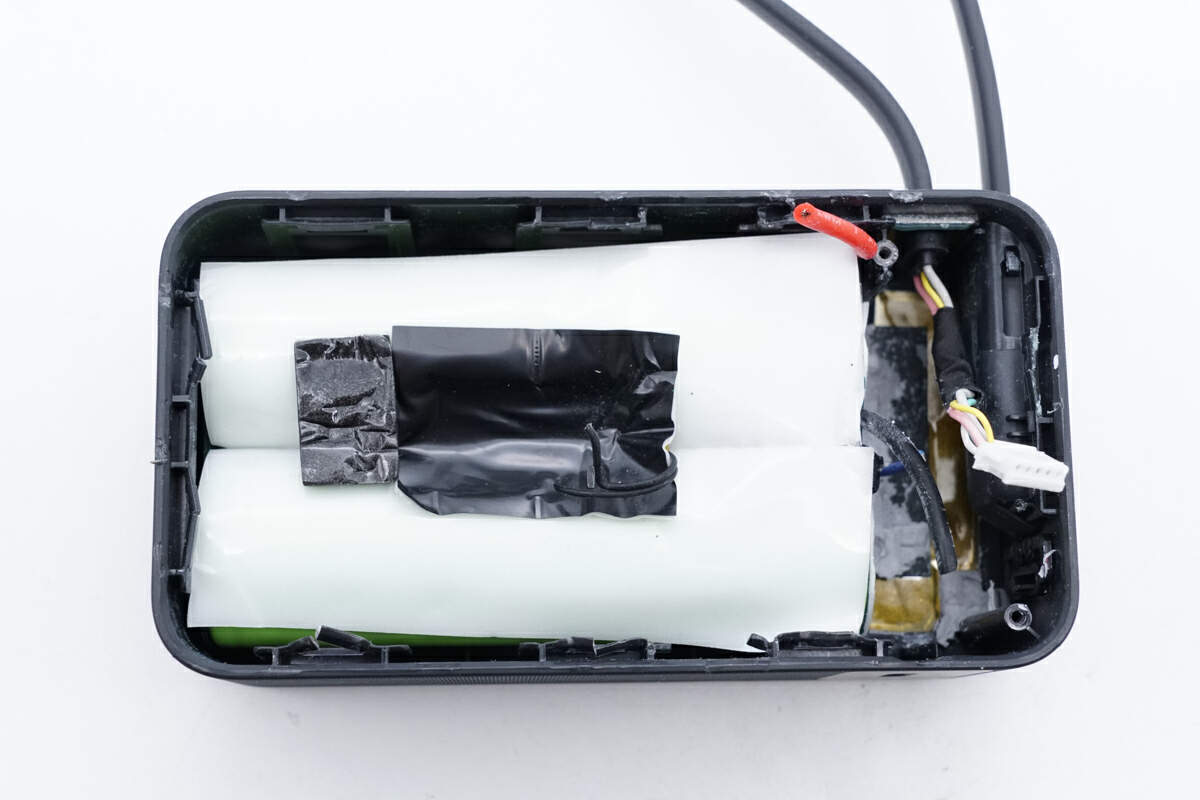

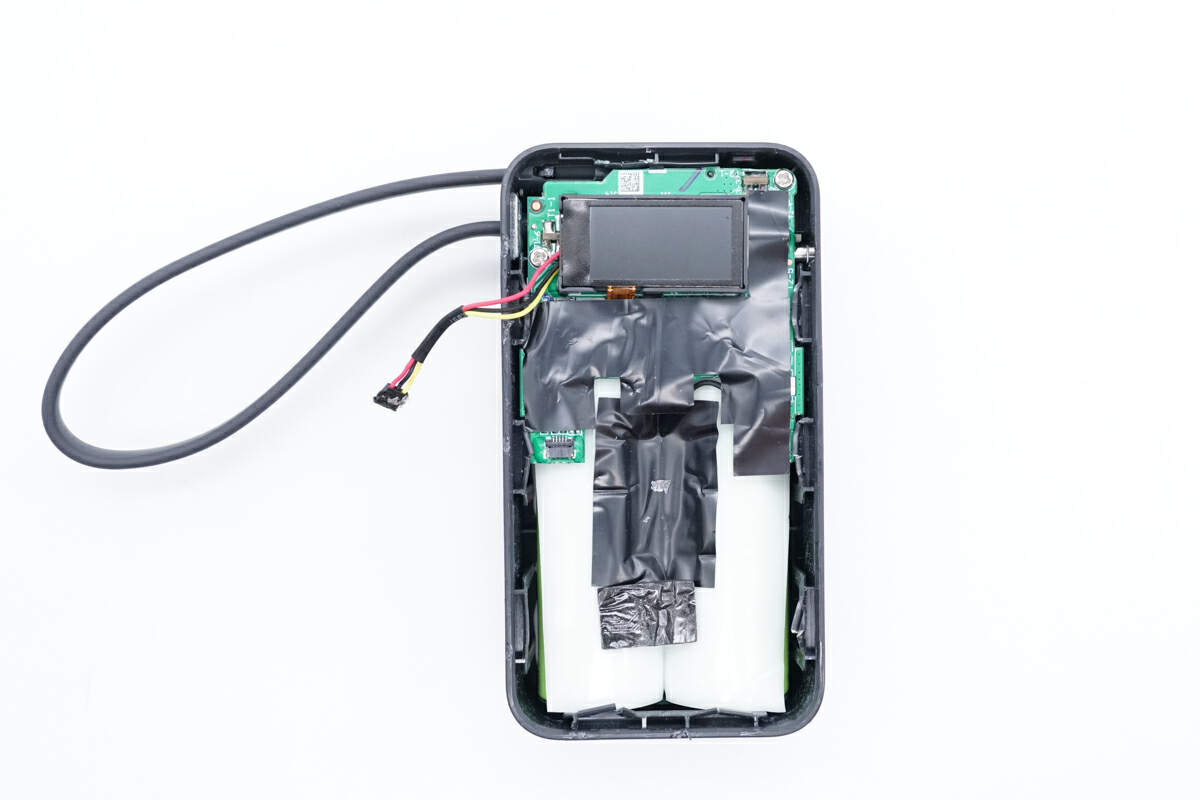

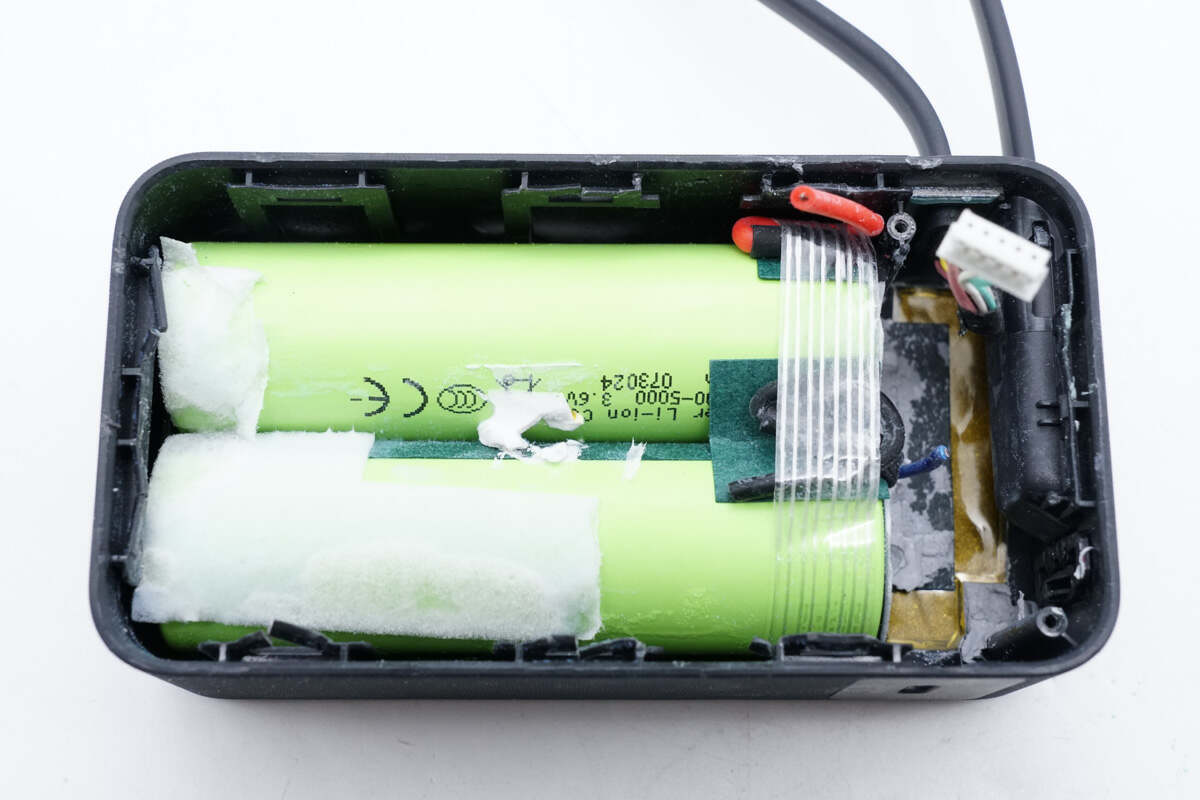

将PCBA模块拆下后,露出壳体内部结构,壳体内电池组被绝缘纸和泡棉包裹保护。

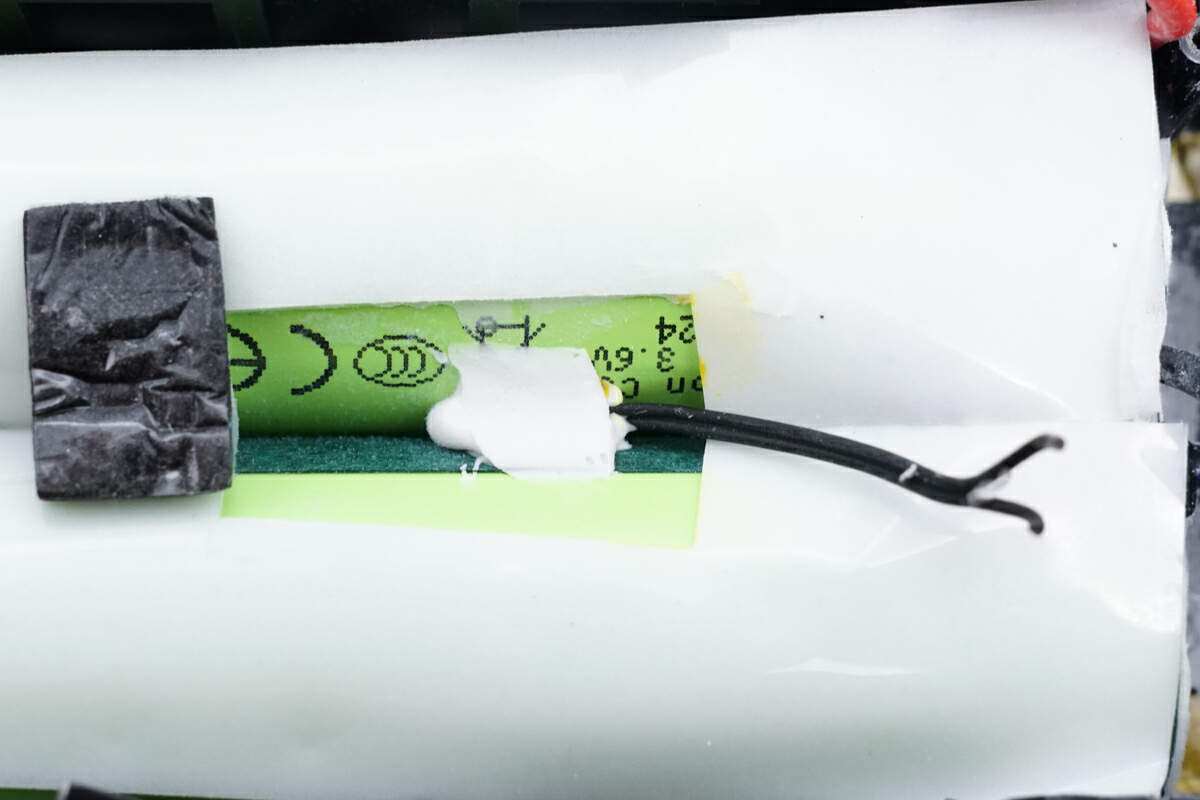

NTC热敏电阻打胶粘贴在电池中间。
将泡棉掀开,发现电池组由两颗电池构成。

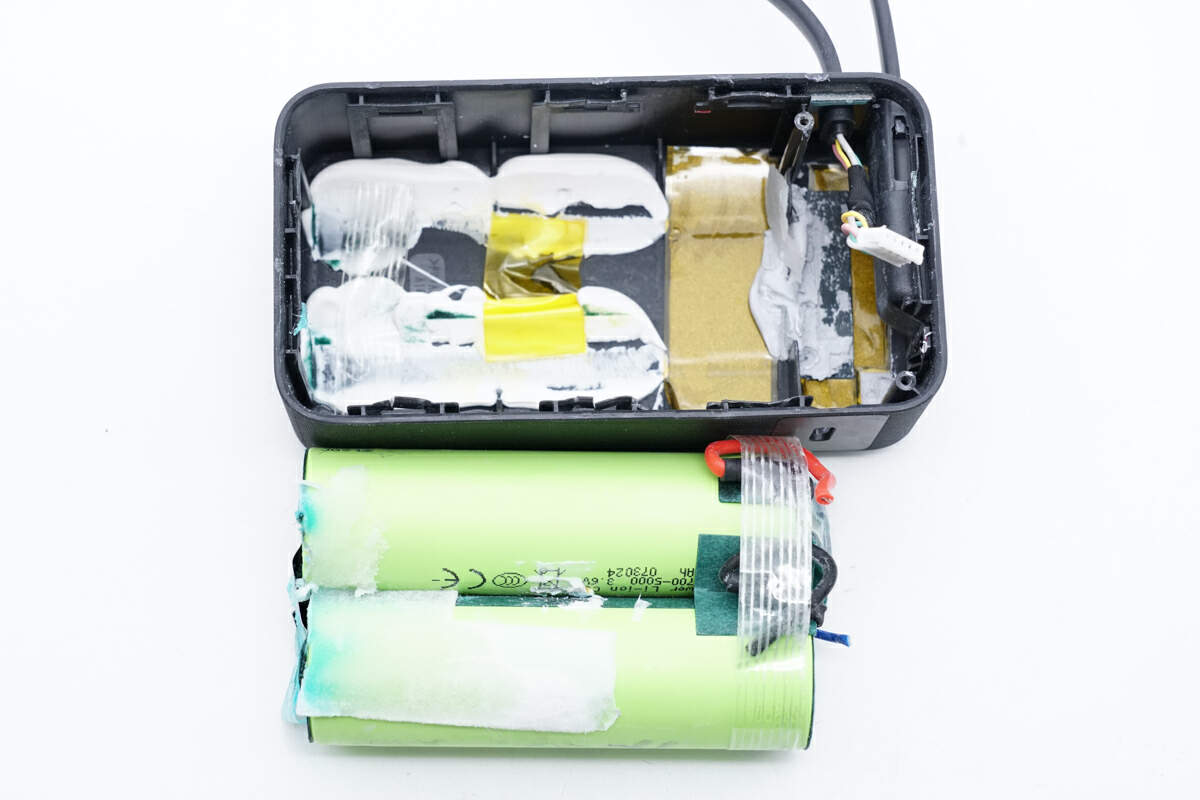

将电池组从壳体中取出。

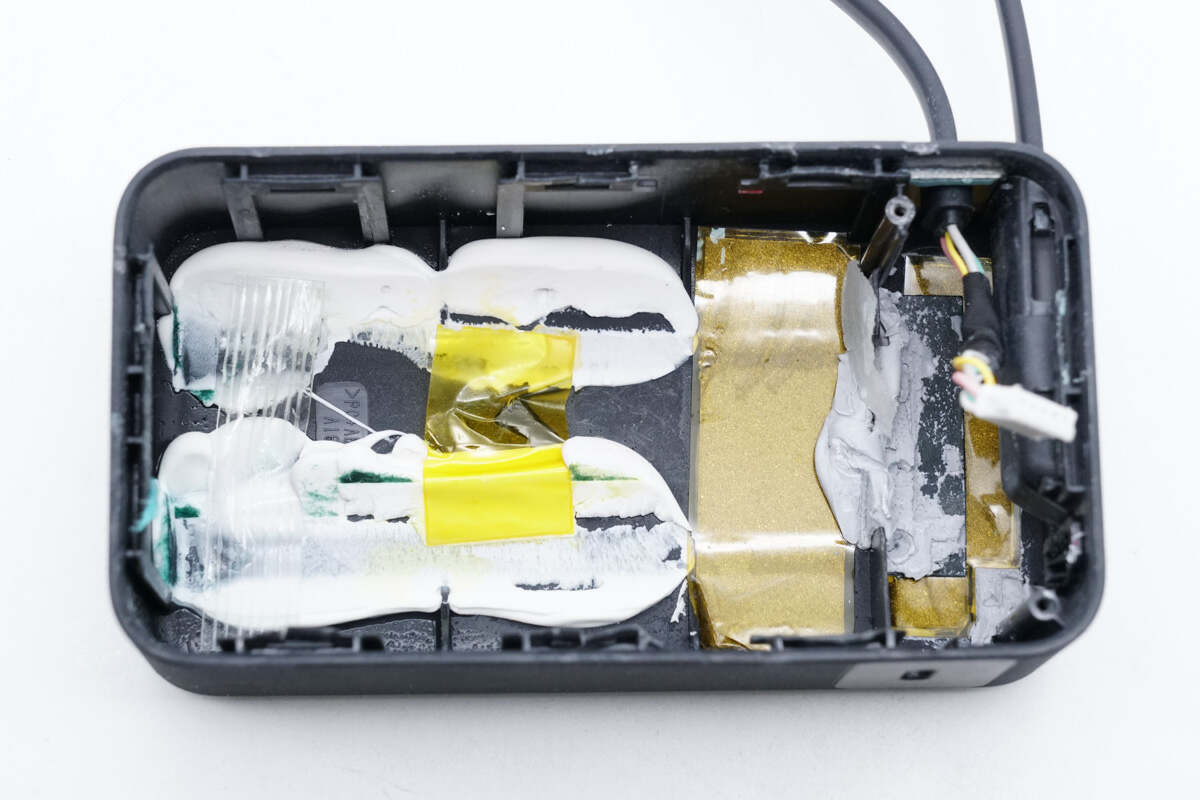

壳体内部的电池组接触面可见高温胶带和结构胶,可以将电池组粘紧防止脱落。

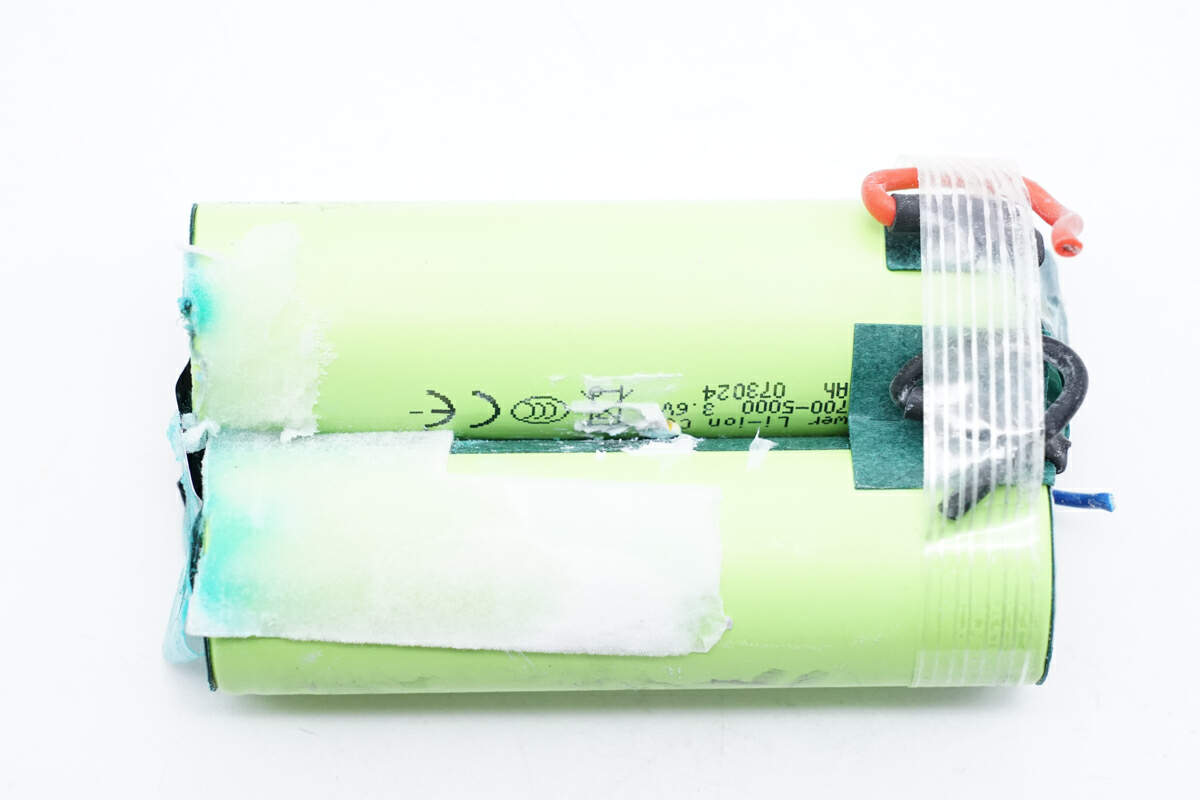

电池组特写,电芯外披绿色套膜,顶部被胶带粘紧,中间青稞纸绝缘。

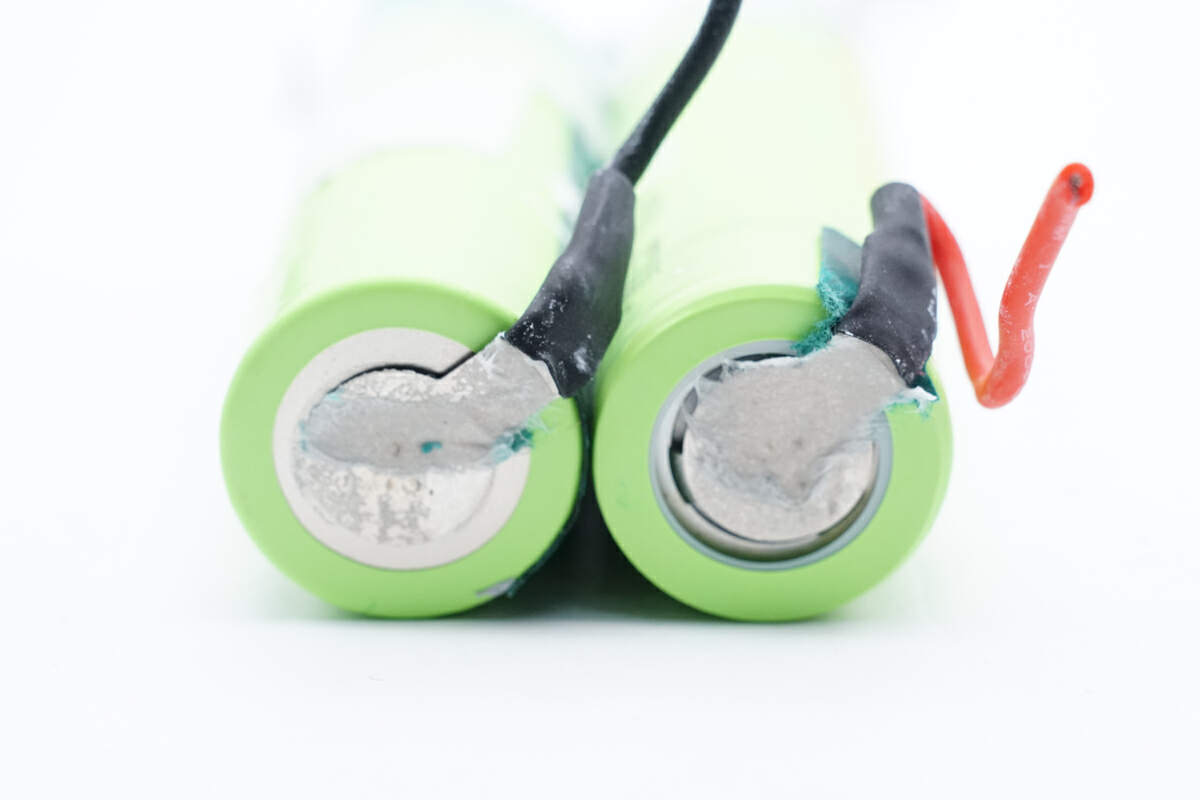

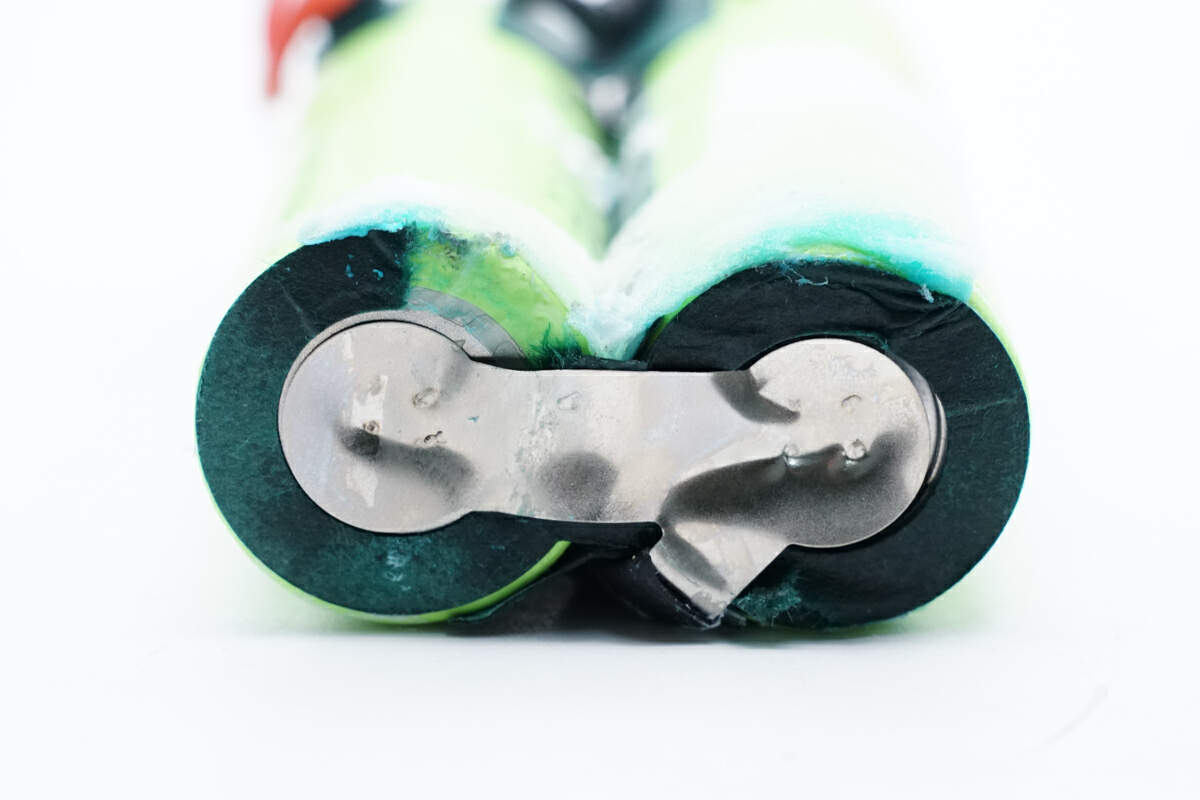

电池组极耳处由镍片串联起两节电池。
另一测极耳处连接一组输出导线。

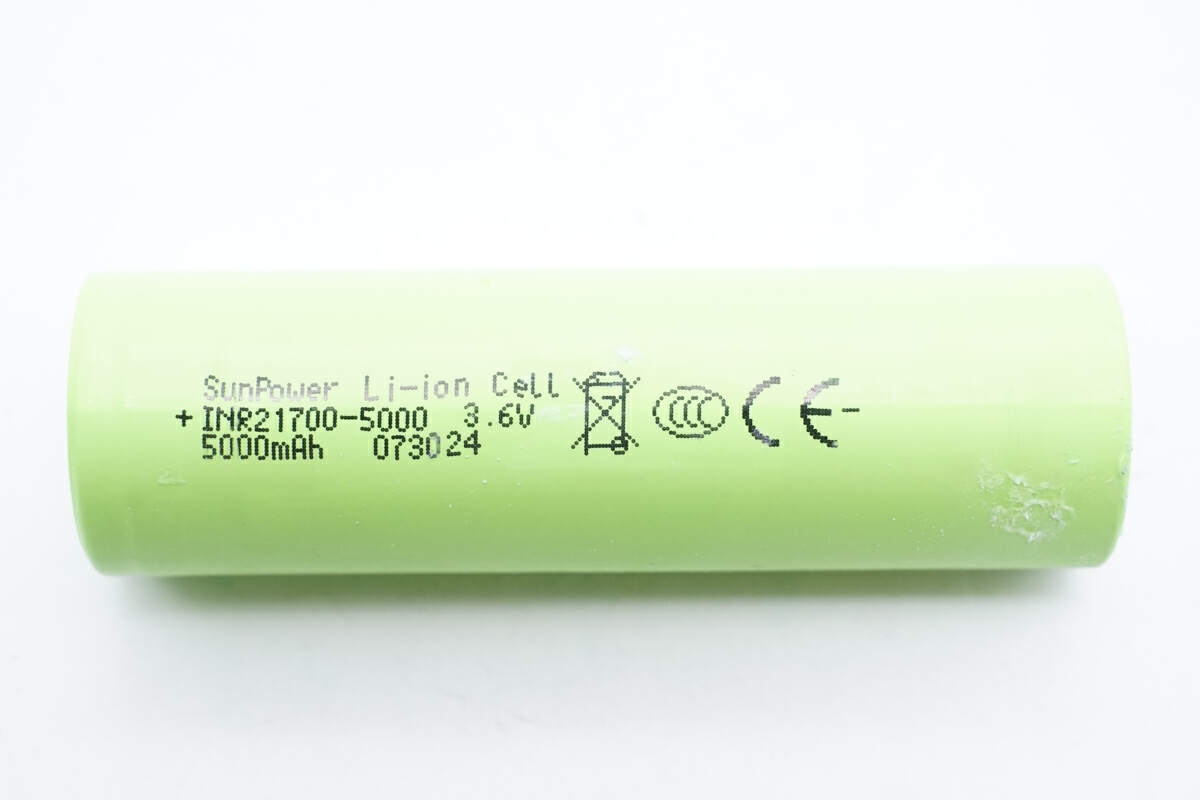

电芯喷码特写,型号INR21700-5000,来自SunPower长虹三杰,标称电压3.6V,标称容量5000mAh。电芯目前已通过CCC认证和CE认证。

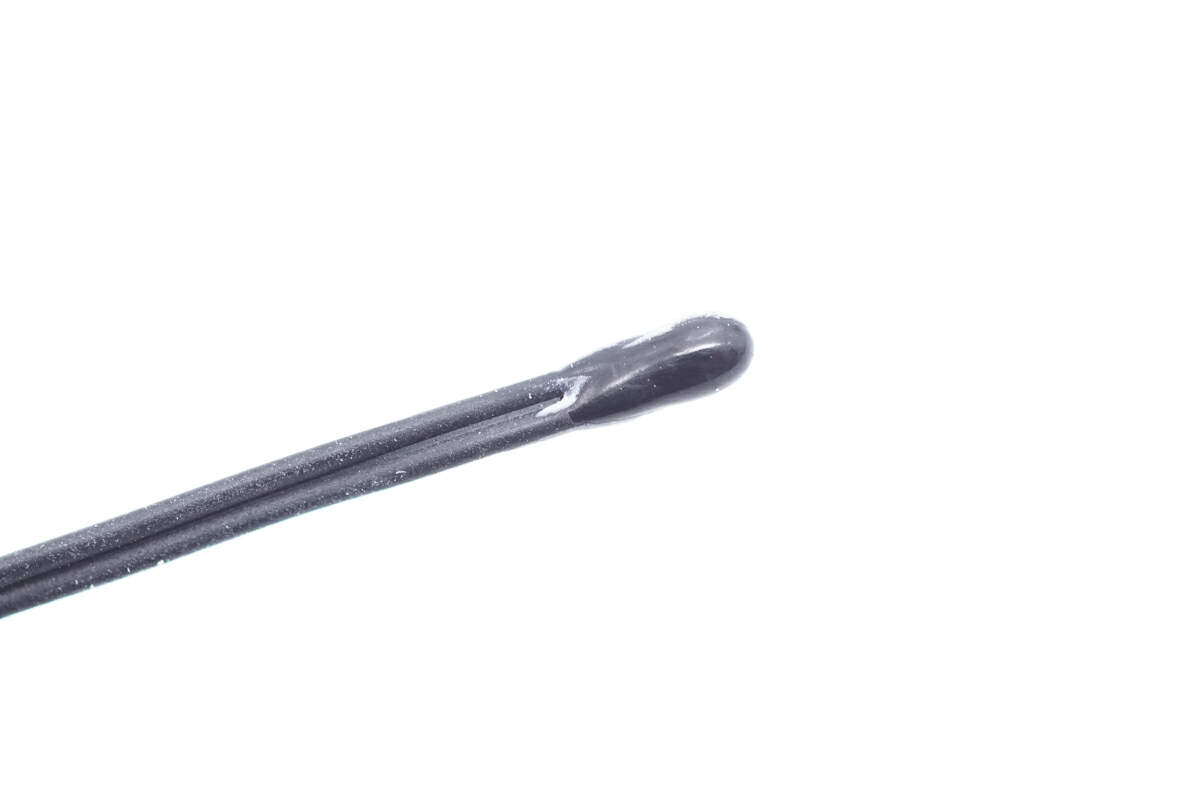

NTC热敏电阻特写,用于监测电池组温度,进行过温保护。
最后来看无线充电模块,首先将无线充模块的白色顶盖拆下。

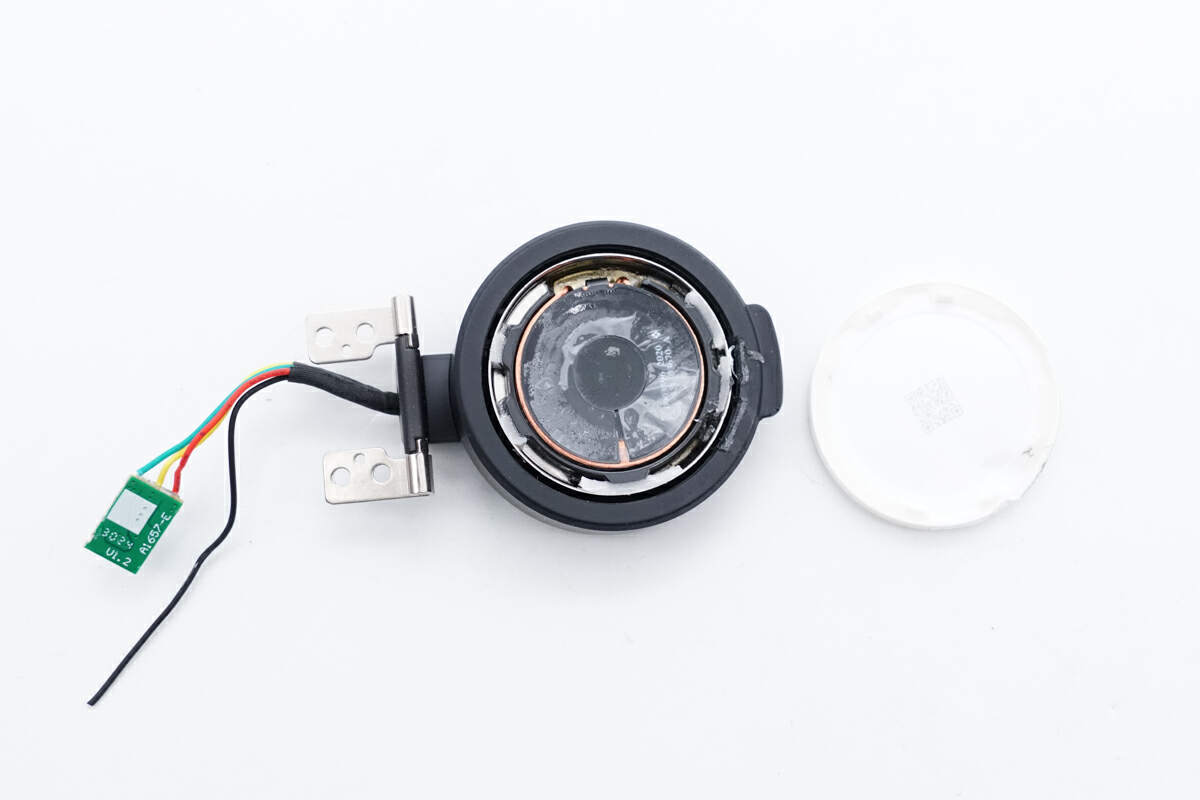

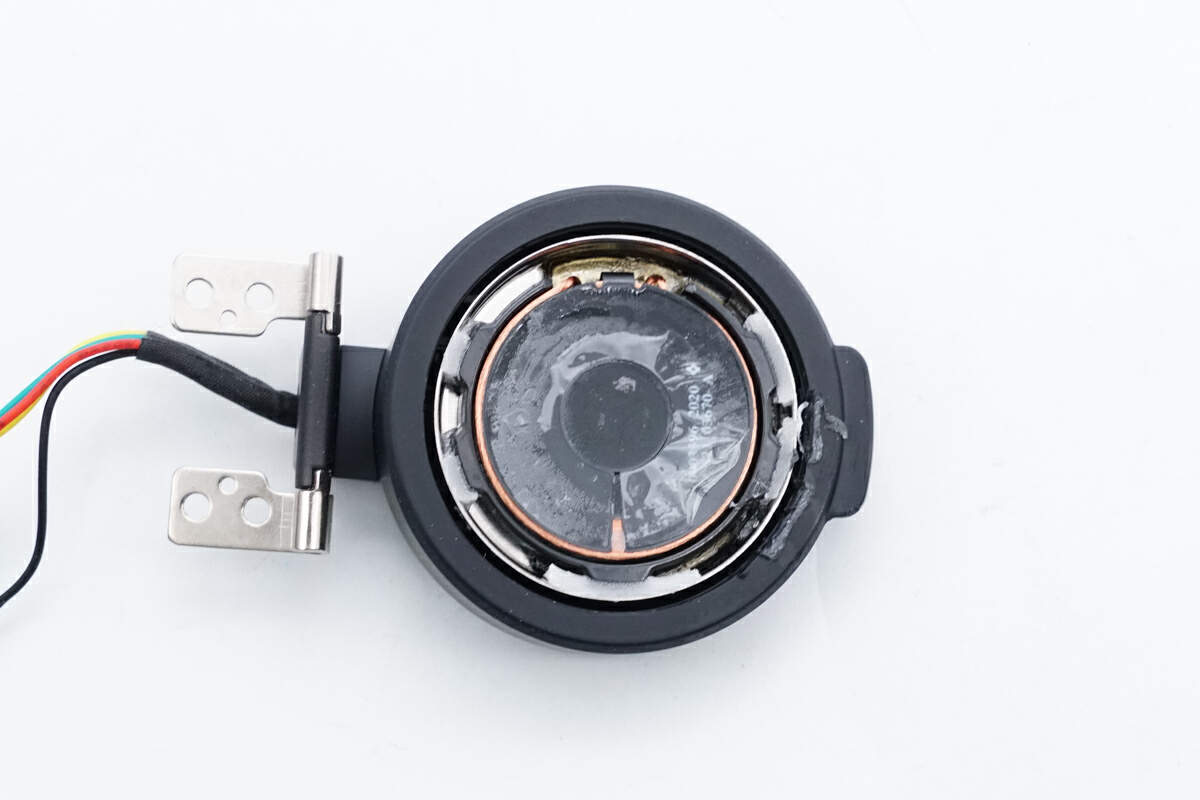

无线充电模块内部结构一览。

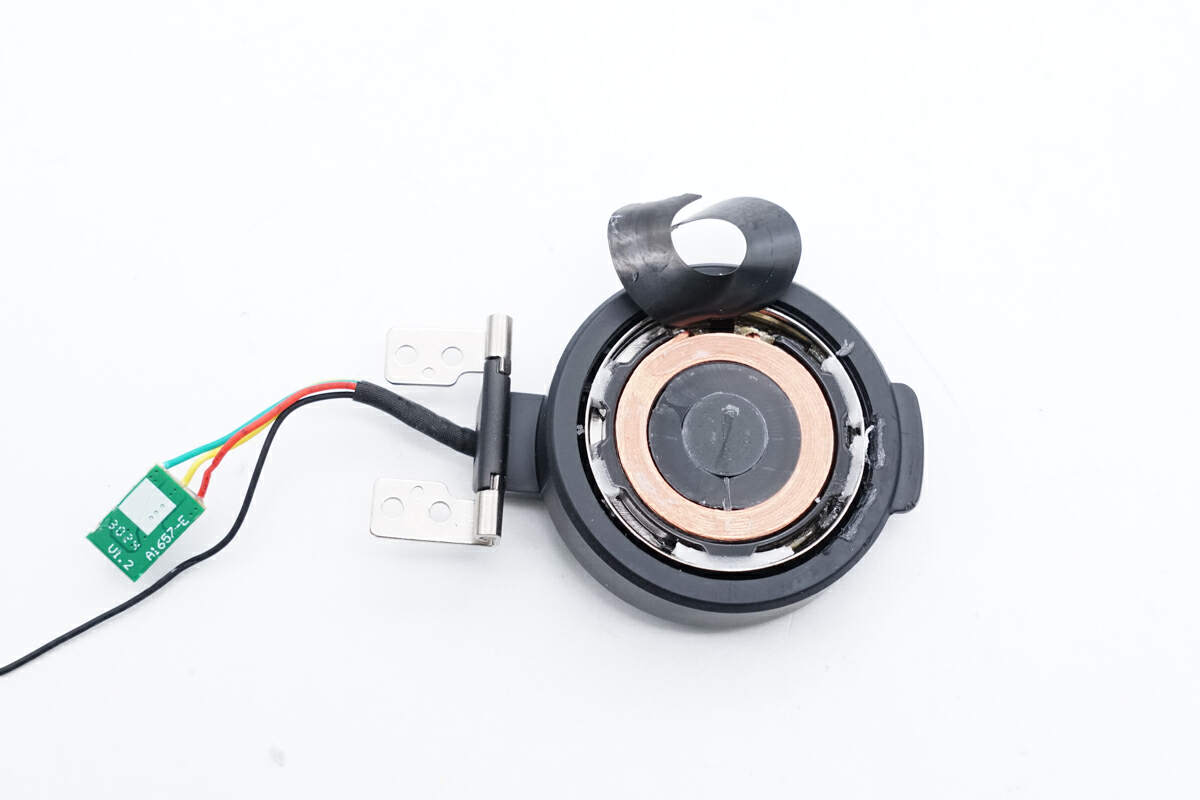

撕掉贴纸,可见嵌在内部的黄铜线圈。

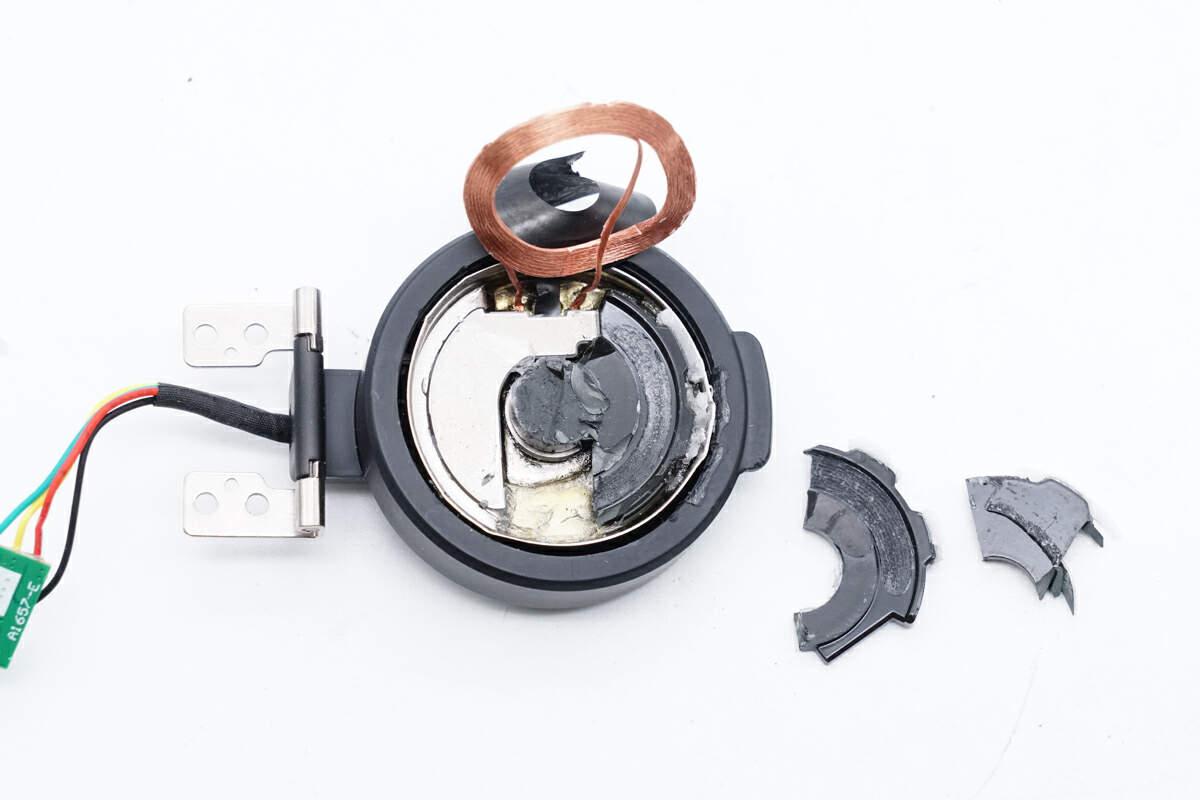

拔出线圈,可以看到用于吸附手表的磁铁环。
全部拆解完毕,来张全家福。
充电头网总结

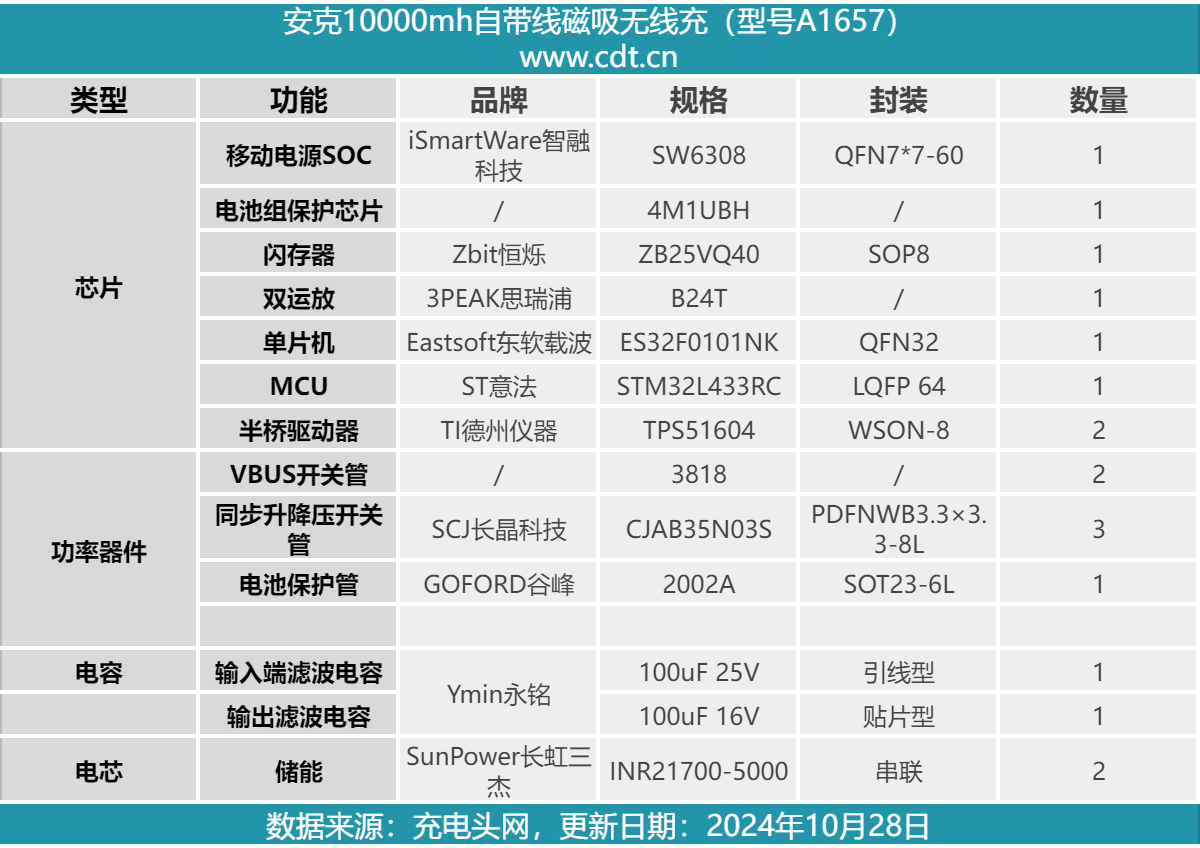

下面附上安克10000mh自带线磁吸无线充的核心器件物料清单,方便大家查阅。
安克新款10000mh自带线磁吸无线充,外观小巧精美,不仅能满足能满足手机、平板的充电需求,还配备90°折叠式磁吸模块,可以为苹果Apple Watch供电,不用时折叠收纳进去十分便捷。
移动电源搭载USB-C接口和USB-C自带线,支持UFCS协议和PD 30W双向快充,配备数显屏可显示电源剩余电量及不同充电模块的工作状态。四周雕刻箭状条纹,使手指握感很好,十分稳定。
充电头网通过拆解了解到,安克10000mAh自带线充电宝PCBA模块采用堆叠式设,极大提升空间利用率。其中移动电源SOC来自智融科技SW6308,支持包括UFCS/PPS/PD/SVOOC等多种快充协议,还集成双向升降压控制器,且支持2-6节电池串联应用。实现“一芯多用”,精简了外围电路设计。
而无线充电模块采用一体化集成式设计,可以十分丝滑的嵌入Apple Watch的磁吸充电功能。产品内部用料扎实,小板缝隙和发热器件均填充散热硅胶加强散热,不同模块和接触面包裹泡棉进行缓冲保护。产品设计新颖,在有限的体积上实现了功能的复合性和实用性。
