前言
新能源汽车市场快速扩张带动动力电池技术升级,行业呈现双重发展态势:一方面持续提升能量密度与充放电效率等核心性能,另一方面将安全标准推向新高度。在此背景下,固态电池技术被普遍视为产业突破的关键方向,其应用场景不仅覆盖新能源汽车,更延伸至无人机、电动工具等多个领域。
尽管固态电池领域频繁传出突破消息,但实现量产落地的企业屈指可数。值得关注的是,新兴企业合源锂创近期成功实现半固态电池量产,近期,电池交易网也在第一时间拿到了这款半固态电池,下面就来看看这款电池的实际表现如何。
关于合源锂创
首先,来了解下电池厂商合源锂创。合源锂创(苏州)新能源科技有限公司是一家聚焦固态锂离子电池产品研发、生产及销售的科技创新型企业,成立于2023年1月。公司总部基地位于苏州工业园区,并与武汉、苏州的新型电池关键材料研发中心和电池系统研发基地构成“一中心、两基地”的基本格局。
合源锂创以为人类智慧生活提供更安全、更绿色、更便捷、更持久的电池为使命,为储能、动力及家庭电器使用场景持续提供高比能、高安全、长寿命的固态电芯和固态电池产品。
外观介绍
然后,来看产品外观。

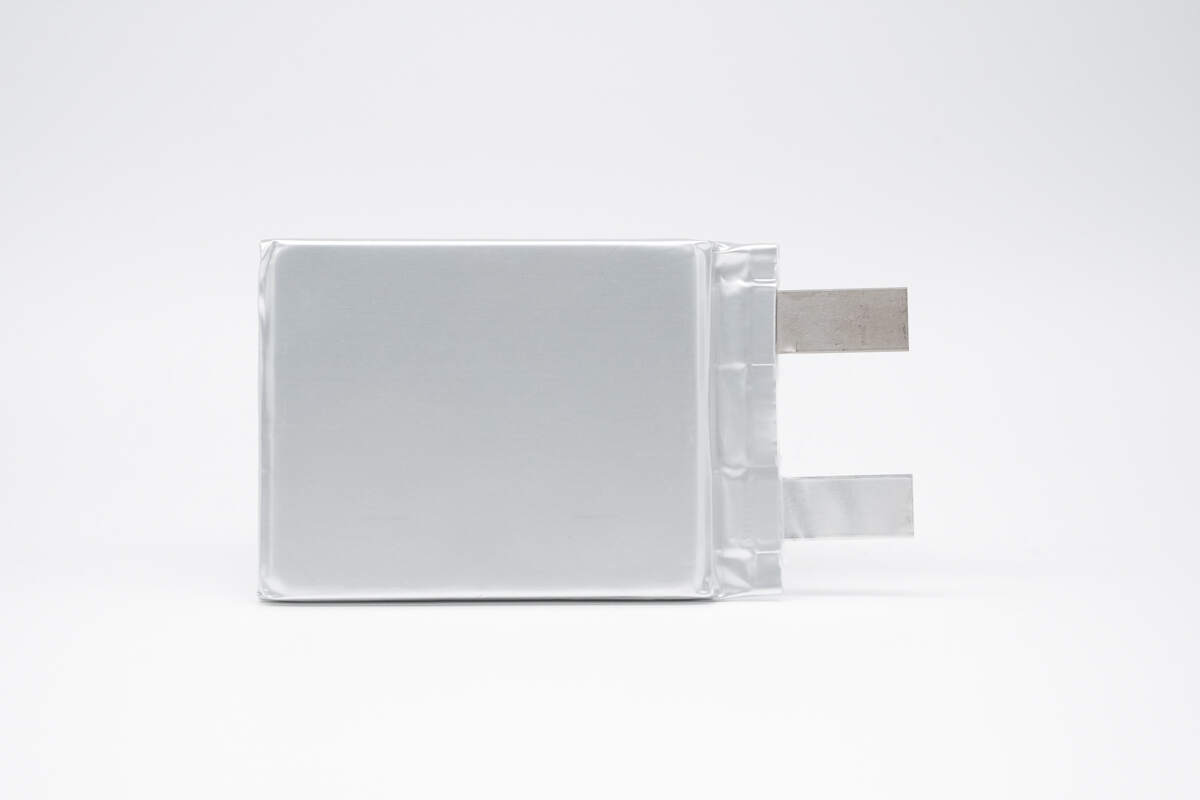

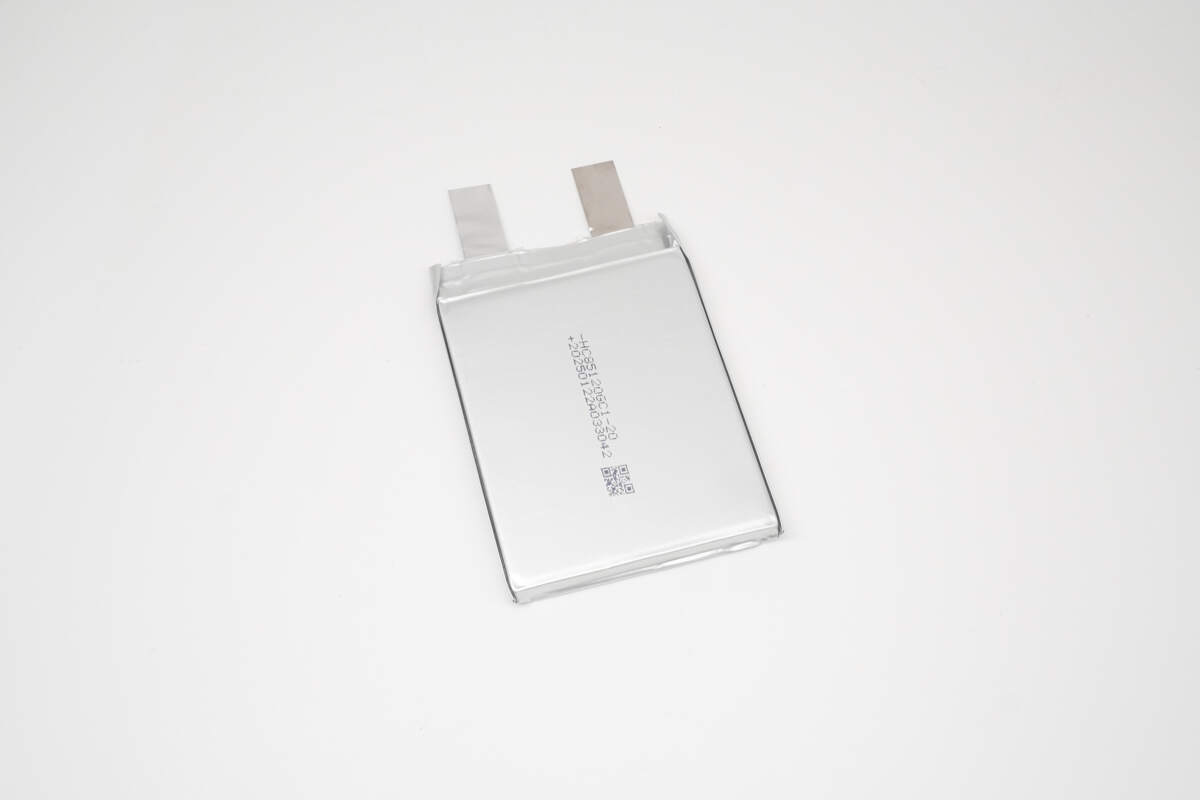

合源锂创HC85120GC1–20电芯整体为长方形结构,为半固态电池。采用常规的铝塑复合膜封装,顶部正负极耳露出。
合源锂创HC85120GC1–20半固态电芯正面印有相关参数字样:
型号"HC85120GC1–20”及“+”、“-”正负极标识;
下方印有出厂批号,右侧还有生产信息二维码,可用于追溯生产信息。
电芯背面无信息。

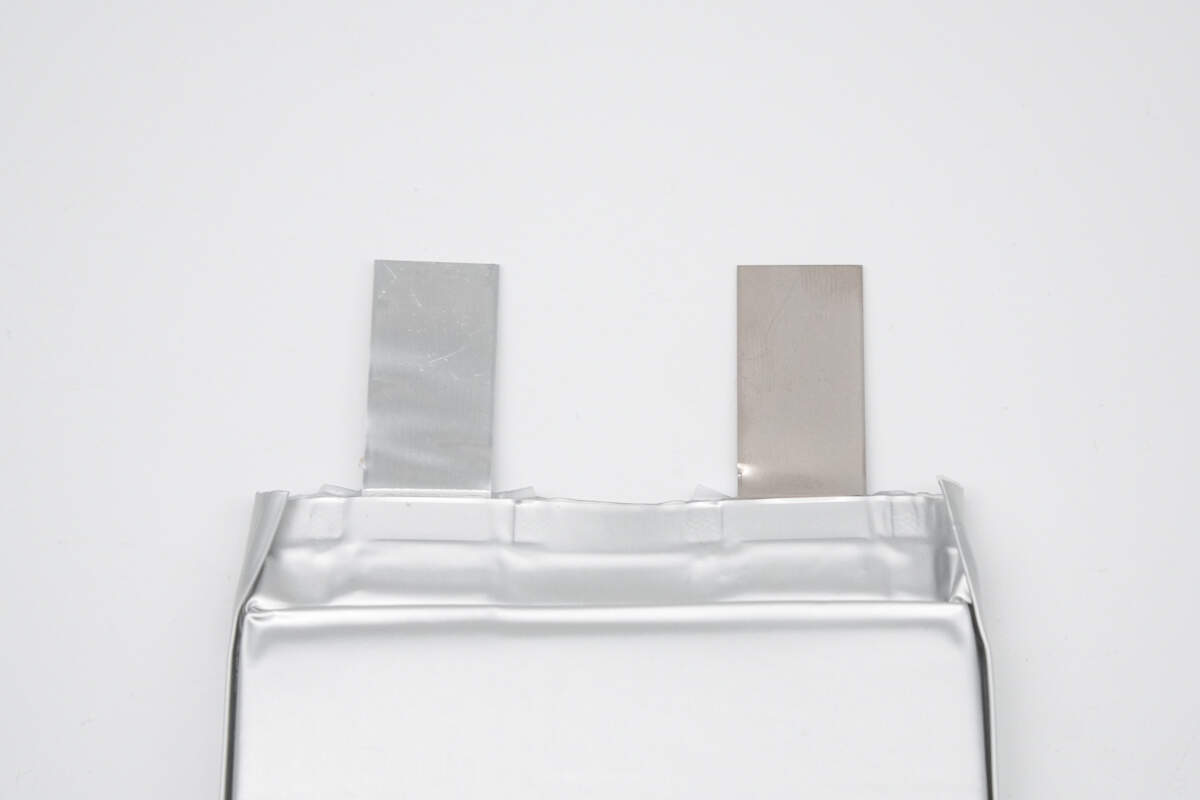

电芯顶面正负极极耳特写,强化极耳长度适中,为长方形外观,镍片材质,表面光洁强度较高。
电芯侧面可见合源锂创双折边封装,铝塑膜贴合紧密无空隙。

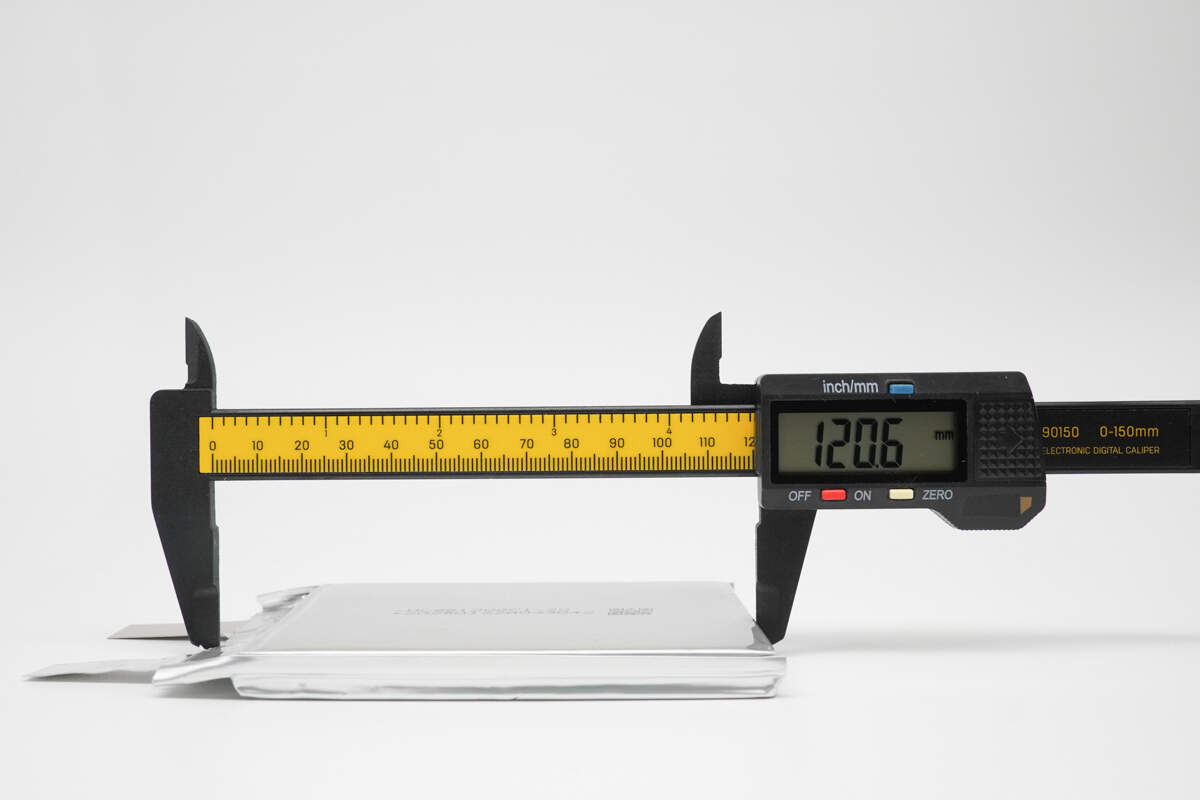

测得合源锂创HC85120GC1–20电芯长度约为120.6mm。

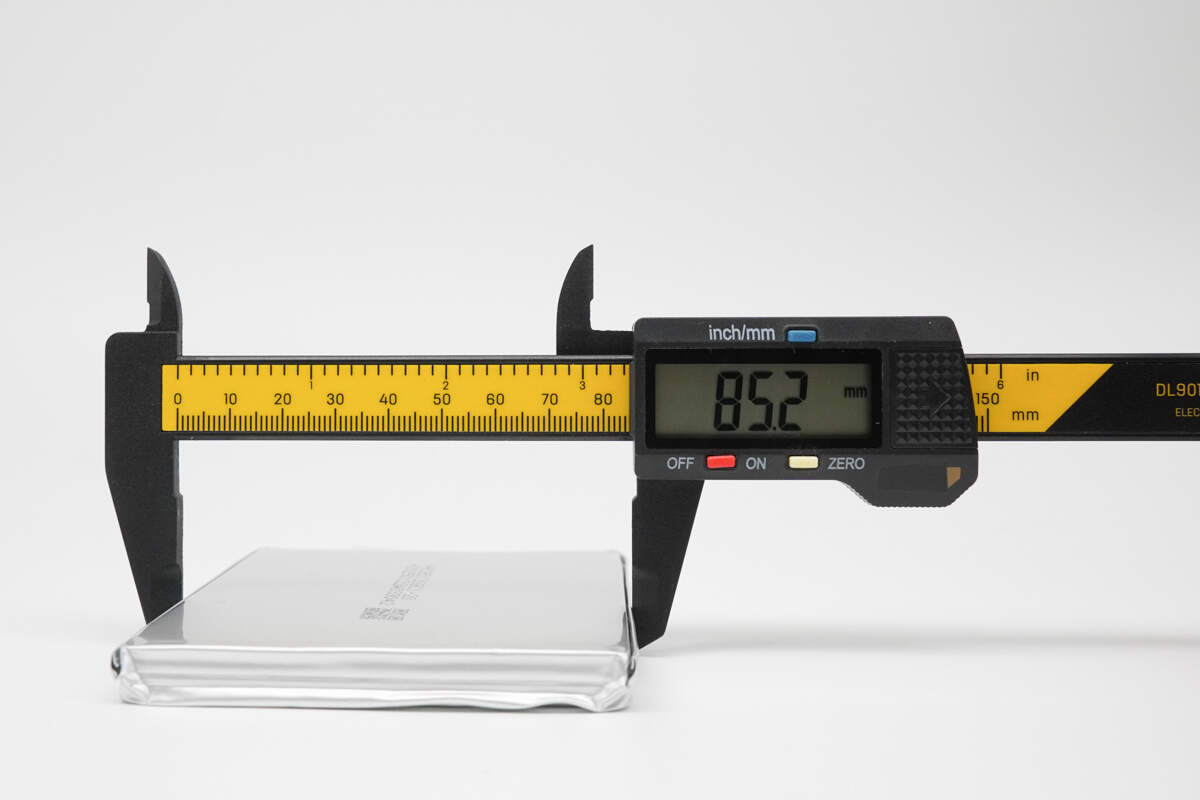

测得合源锂创HC85120GC1–20电芯宽度约为85.2mm。

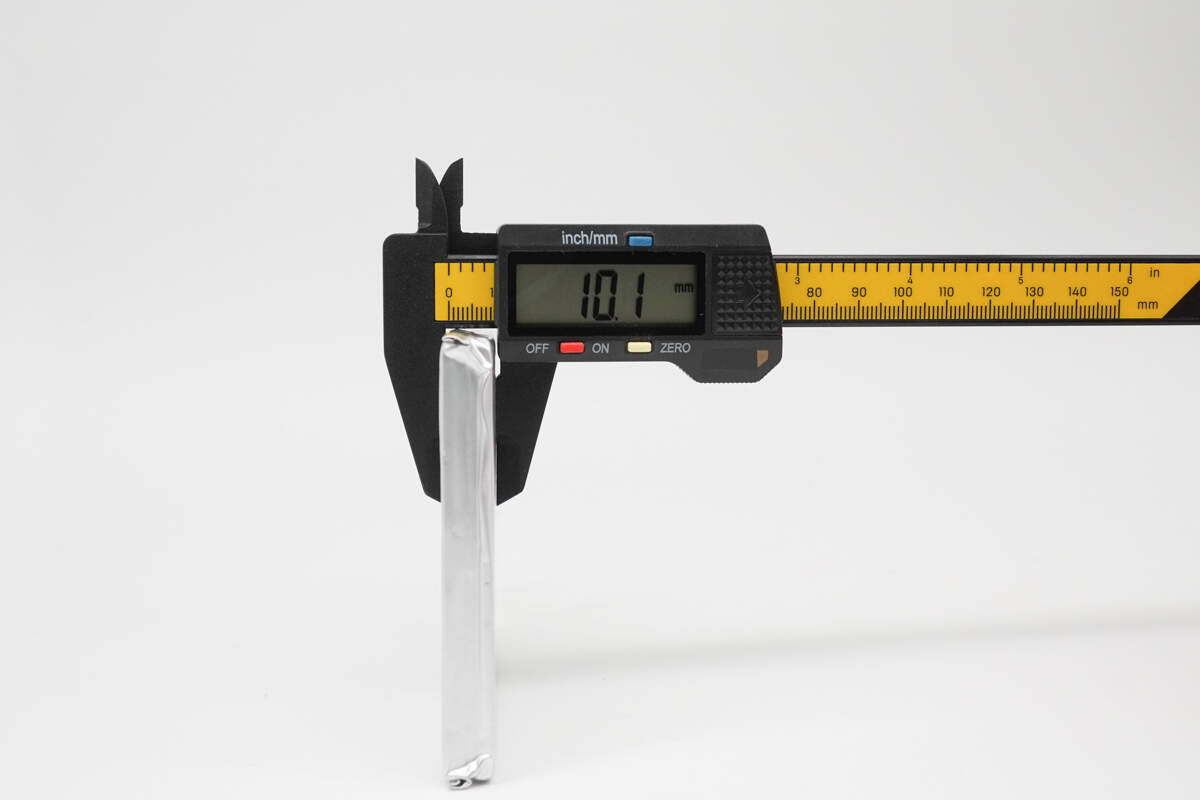

测得合源锂创HC85120GC1–20电芯厚度约为10.1mm。
合源锂创HC85120GC1–20电芯重量约为211.3g。

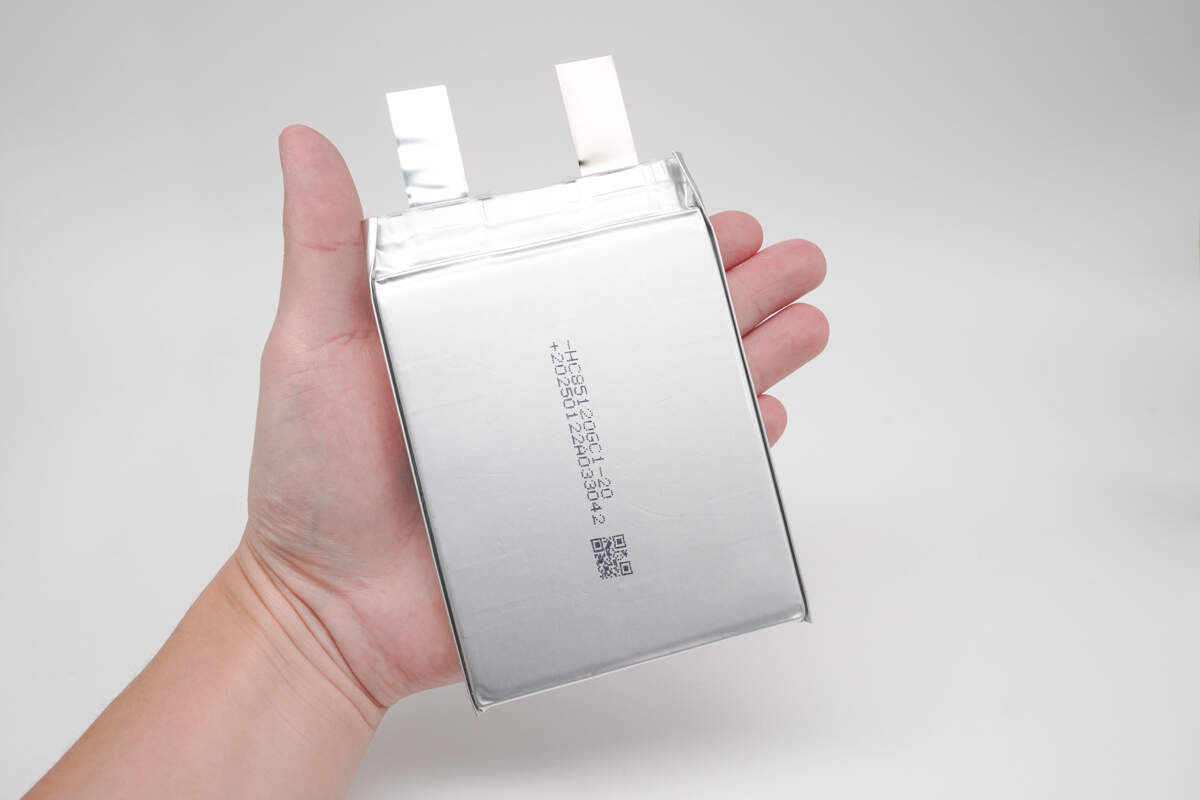

将电芯握在掌中感受下大小。
与罐装可乐对比感受下体积。
规格书介绍

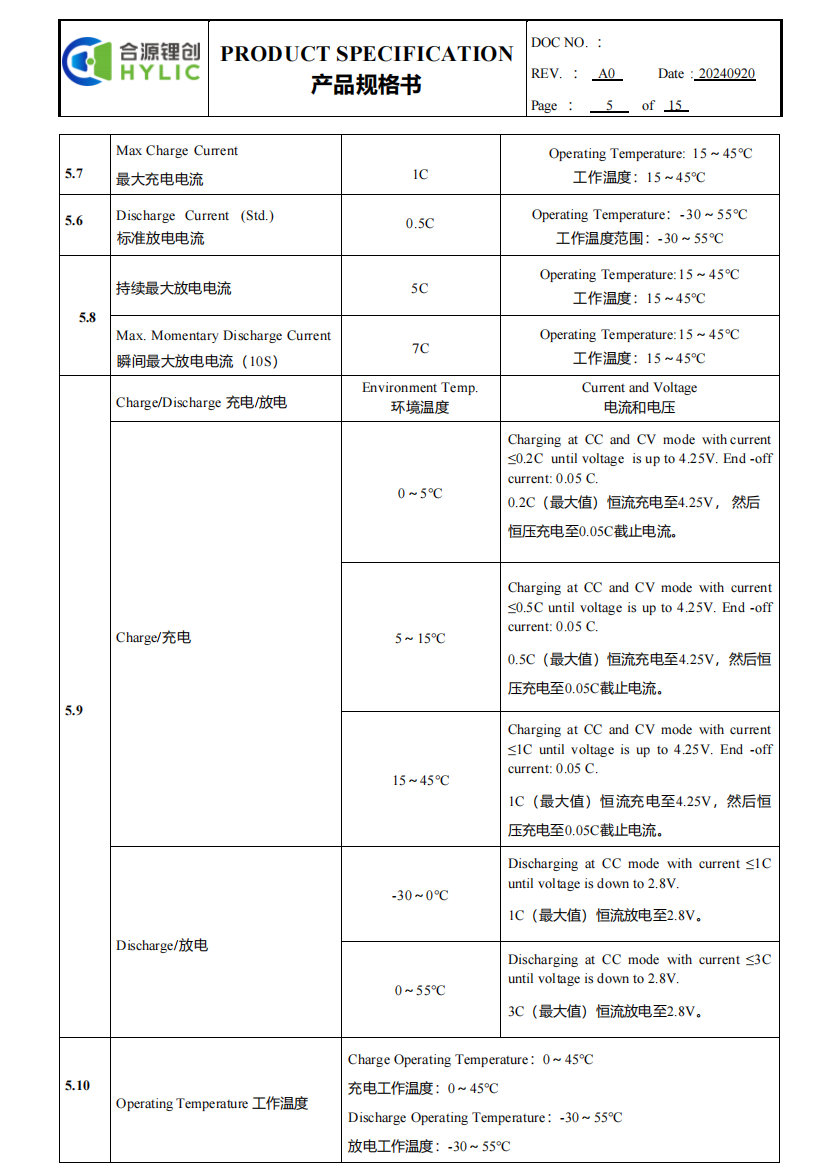

合源锂创HC85120GC1-20半固态锂电芯,专为无人机、3C电子及储能设计,核心优势为高能量密度与宽温域性能。标称电压3.58V,容量20Ah(0.5C充放电),充电采用恒流恒压模式,最大充电电流1C(15-45℃),持续放电5C,峰值10秒达7C,满足高功率需求。根据规格书内容,电芯具备两大特点。
环境适应性强:充电温度0到55℃,放电横跨-40到60℃,-40℃低温容量≥80%,55℃高温保持98%。存储灵活(短期-20-45℃/长期10-35℃),初始内阻≤2.5mΩ,减少损耗。紧凑设计:尺寸85×120×10.1mm(210g),双折边封装,极耳强化(正极0.4mm/负极0.3mm),通过振动、挤压测试,无泄漏风险。
安全可靠:通过外部短路、过充(4.6V)、过放、温度循环(-40℃~85℃)及130℃加热测试,均无起火爆炸。长寿命:800次1C循环容量≥80%,1000次0.5C循环≥80%,28天荷电保持≥93%。适配工业无人机、储能等高要求场景,12个月质保,兼顾高效能、高安全与耐用性,为高端锂电应用提供可靠支持。
充放电测试
看完外观,进入正题;以下将进行多倍率充放电测试。
充电测试
充电测试将进行恒流恒压充电,统计其总耗时。
0.2C充电
绘制出折线图,设置电流为 4000mA,0.2C为合源锂创HC85120GC1–20电芯充电,充电截止电压为 4.25V,充至4.25V时间约为4小时50分钟,涓流完全充满时间约为5小时2分钟。
0.5C充电

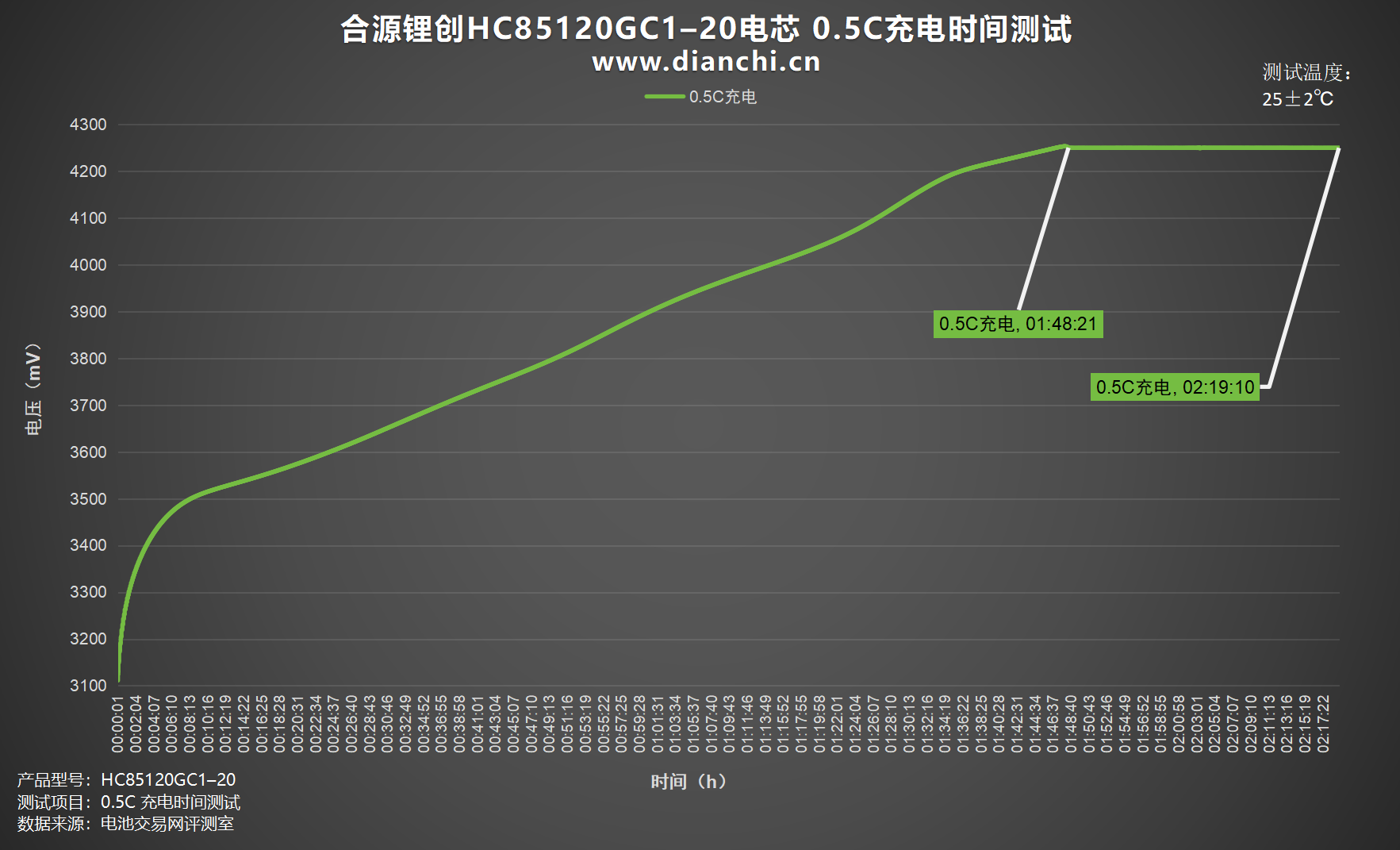

绘制出折线图,设置电流为 10000mA,0.5C为合源锂创HC85120GC1–20电芯充电,充电截止电压为 4.25V,充至4.25V时间约为1小时48分钟,涓流完全充满时间约为2小时19分钟。
1C充电

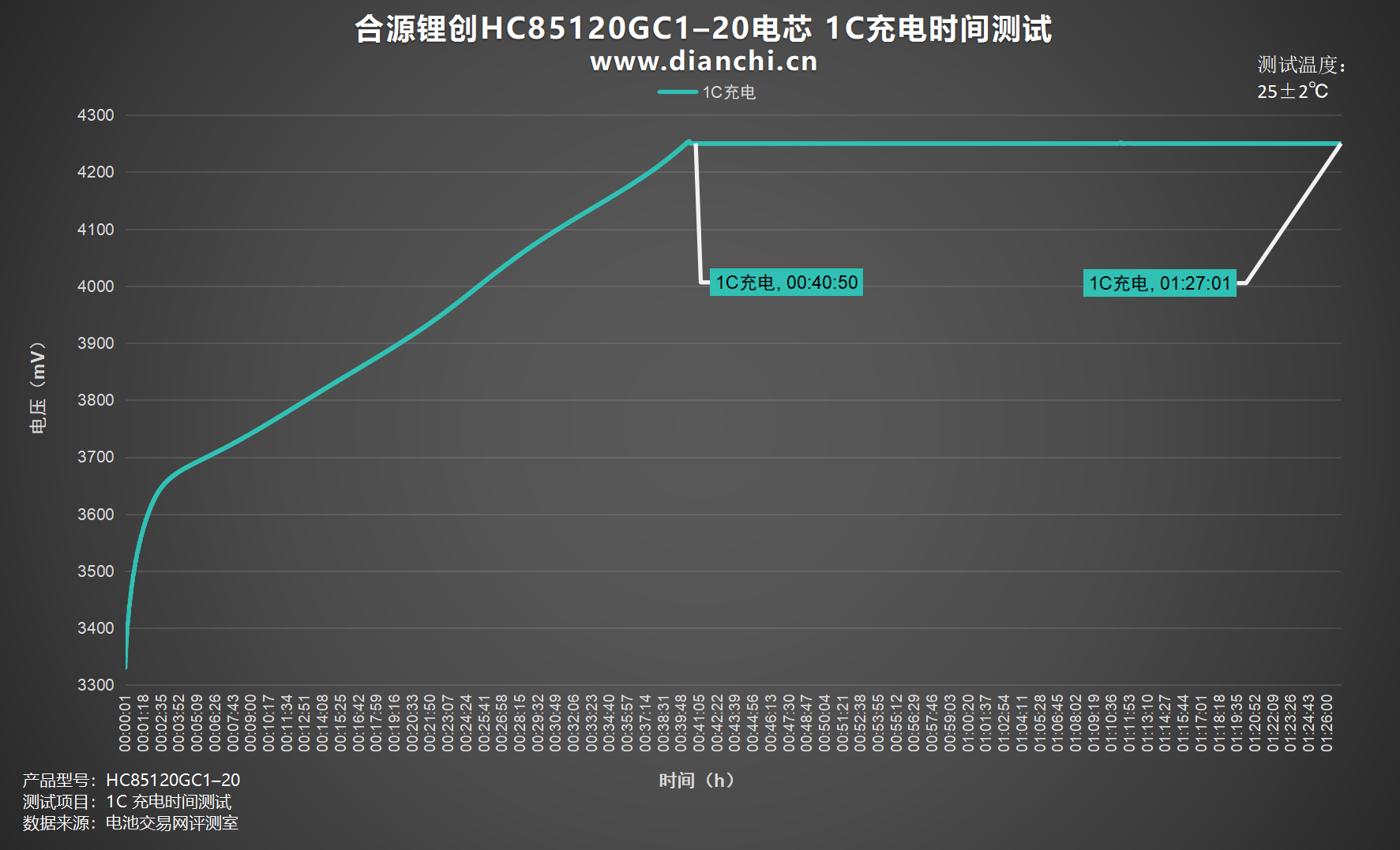

绘制出折线图,设置电流为 20000mA,1C为合源锂创HC85120GC1–20电芯充电,充电截止电压为 4.25V,充至4.25V时间约为40分钟,涓流完全充满时间约为1小时27分钟。
将所测数据绘制成曲线图进行对比,0.2C涓流完全充满时间约为5小时2分钟,0.5C涓流完全充满时间约为2小时19分钟,1C涓流完全充满时间约为1小时27分钟。
放电测试
放电测试阶段将使用恒流放电,统计其总耗时及其放出容量及能量数值。
0.2C放电

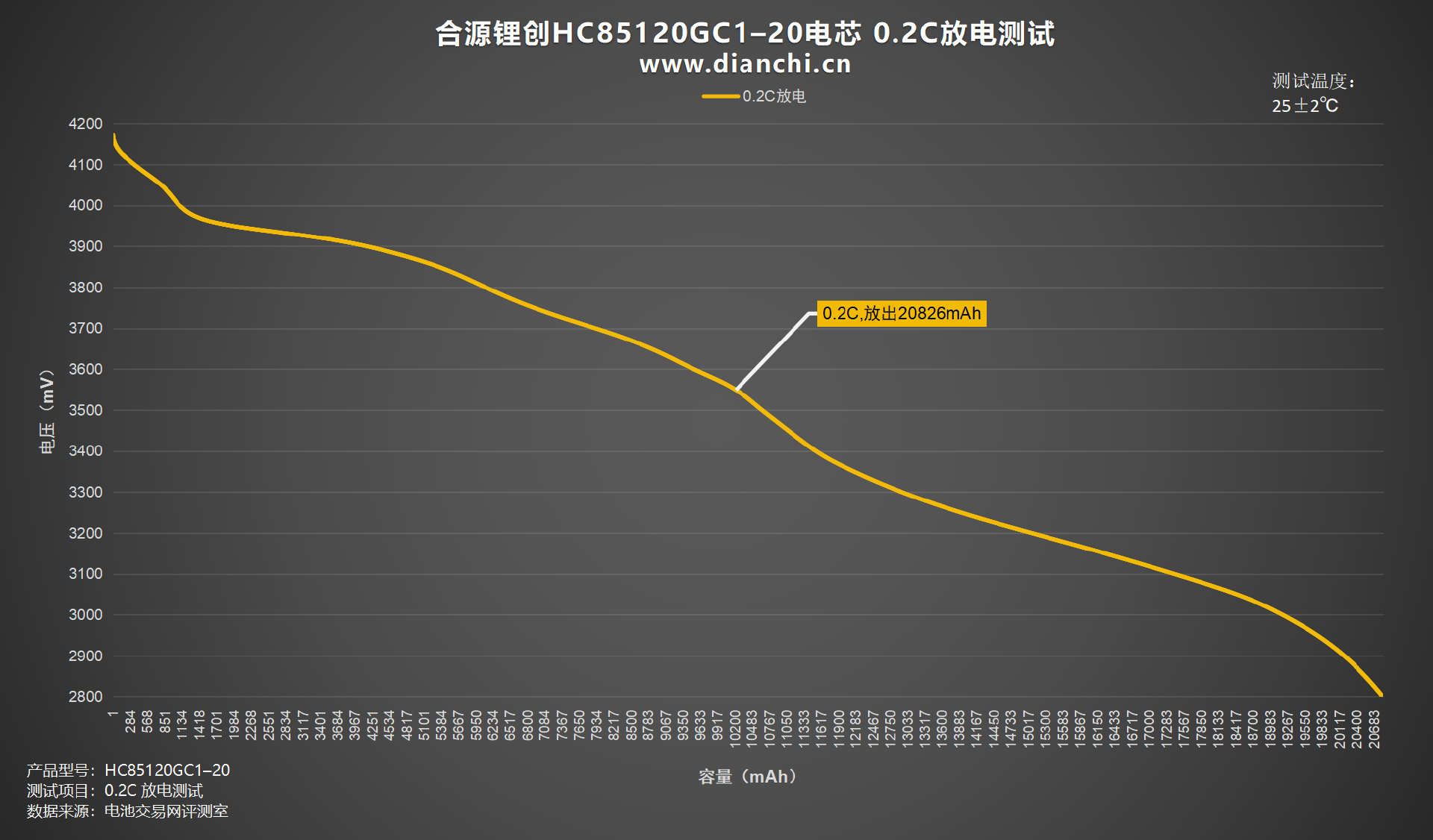

绘制出折线图,设置电流为 4000mA,0.2C为合源锂创HC85120GC1–20电芯放电,均压 3.5V,放到截止电压为2.8V,耗时约5小时12分钟,放出容量20826mAh,放出能量72.93Wh。
0.5C放电
绘制出折线图,设置电流为 10000mA,0.5C为合源锂创HC85120GC1–20电芯放电,均压 3.42V,放到截止电压为2.8V,耗时约2小时,放出容量20009mAh,放出能量68.35Wh。
1C放电

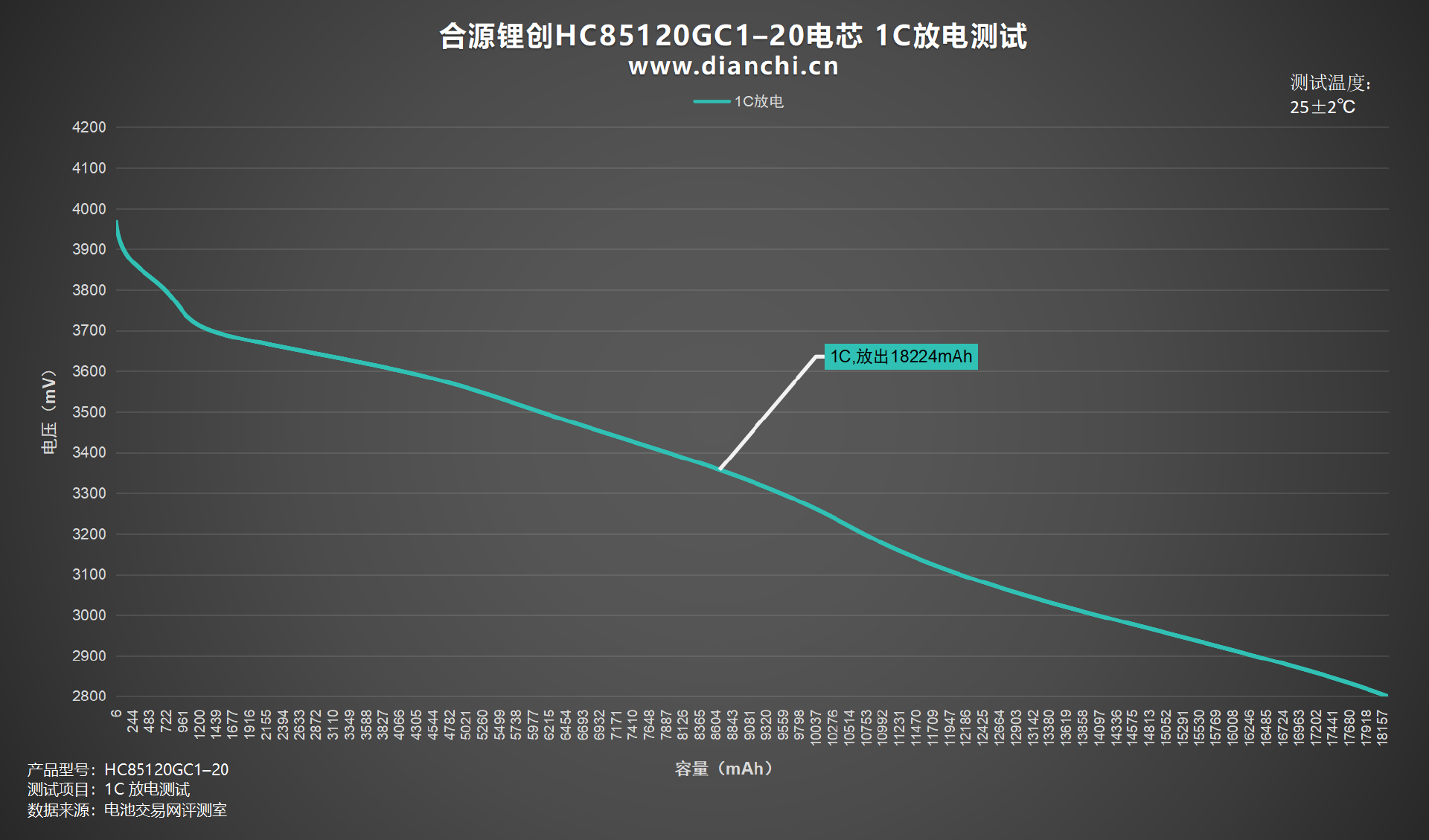

绘制出折线图,设置电流为 20000mA,1C为合源锂创HC85120GC1–20电芯放电,均压 3.3V,放到截止电压为2.8V,耗时约54分钟,放出容量18224mAh,放出能量60.21Wh。
2C放电

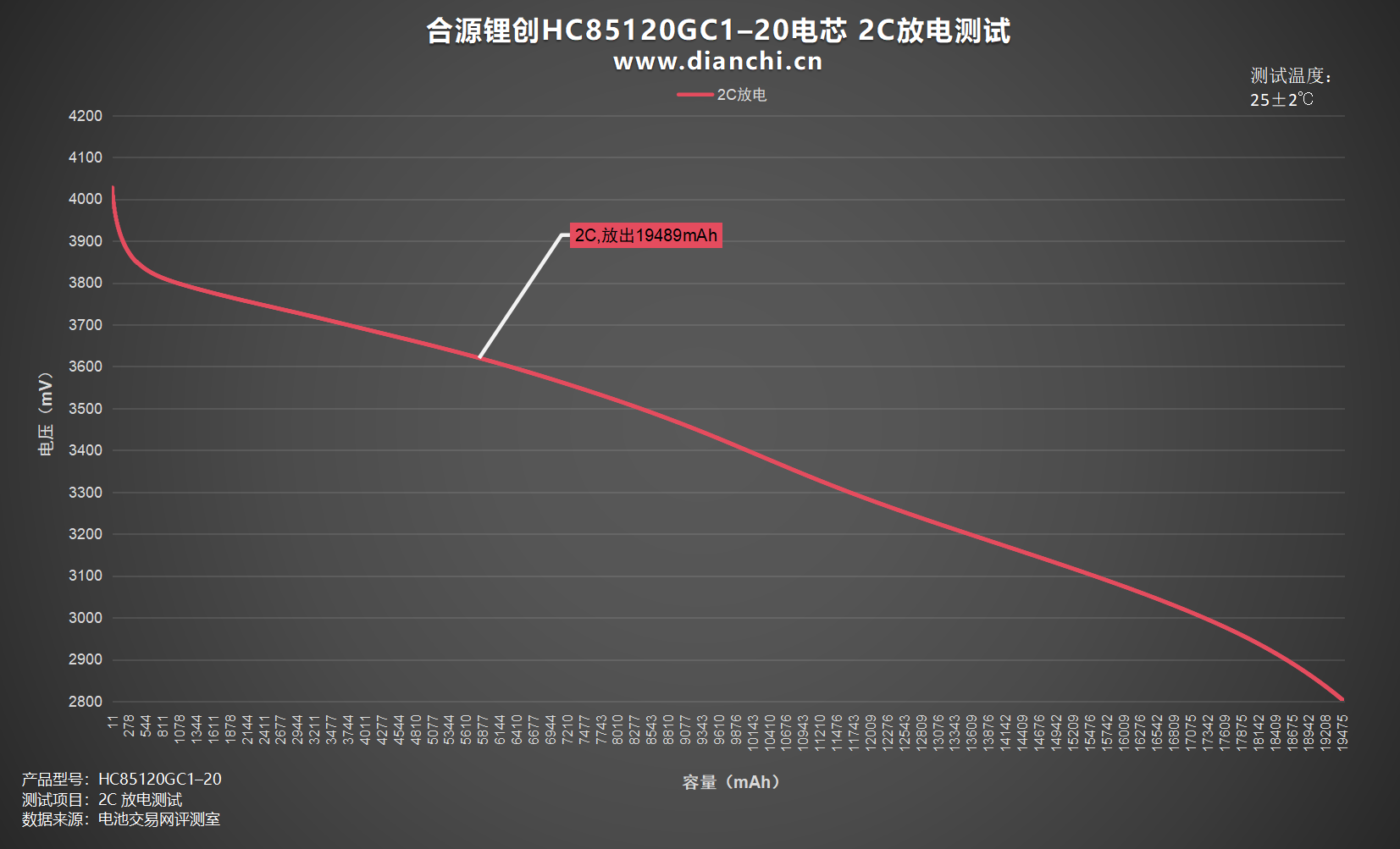

绘制出折线图,设置电流为 40000mA,2C为合源锂创HC85120GC1–20电芯放电,均压 3.41V,放到截止电压为2.8V,耗时约29分钟,放出容量19489mAh,放出能量66.16Wh。
3C放电

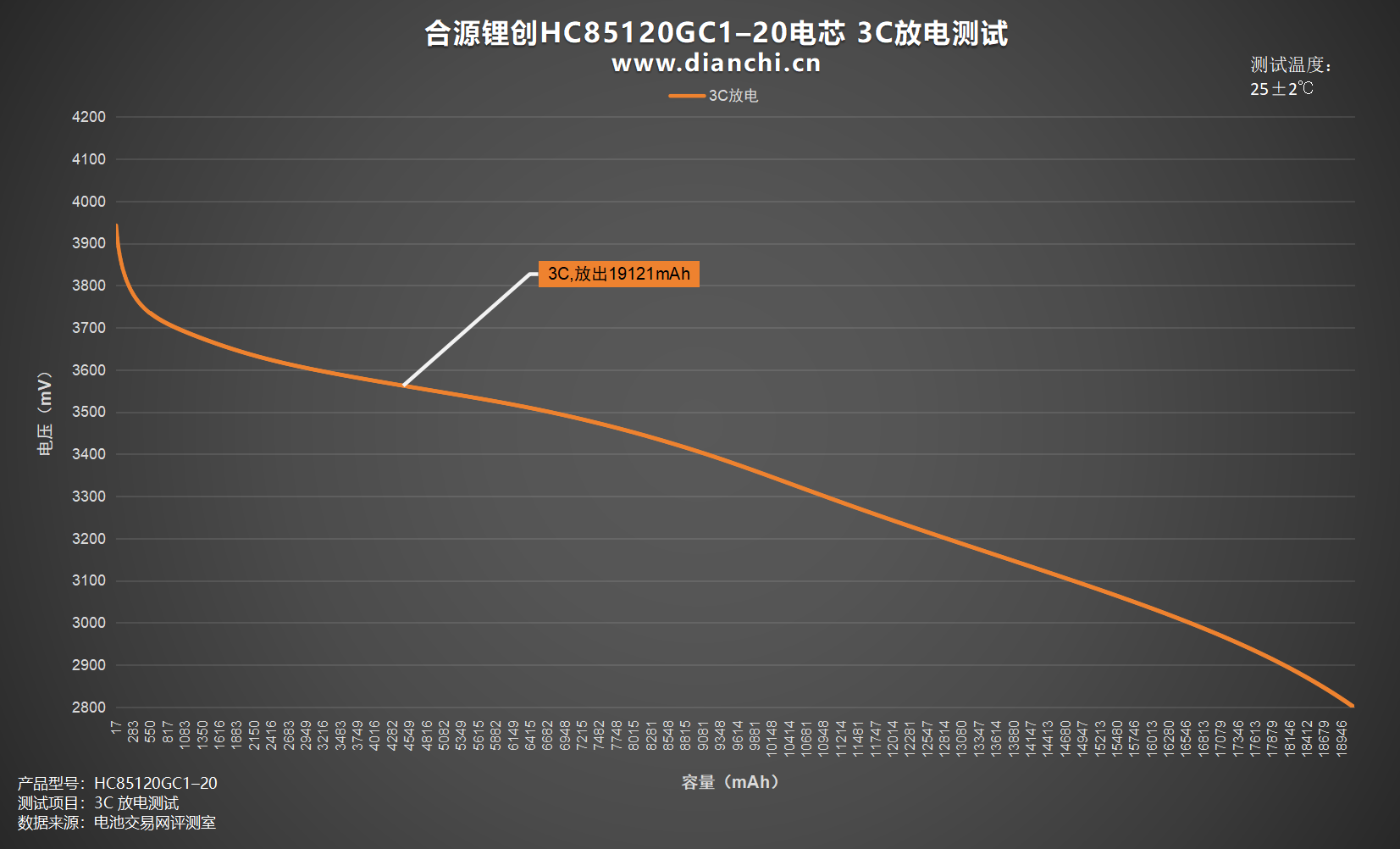

绘制出折线图,设置电流为 60000mA,3C为合源锂创HC85120GC1–20电芯放电,均压 3.34V,放到截止电压为2.8V,耗时约19分钟,放出容量19121mAh,放出能量63.81Wh。

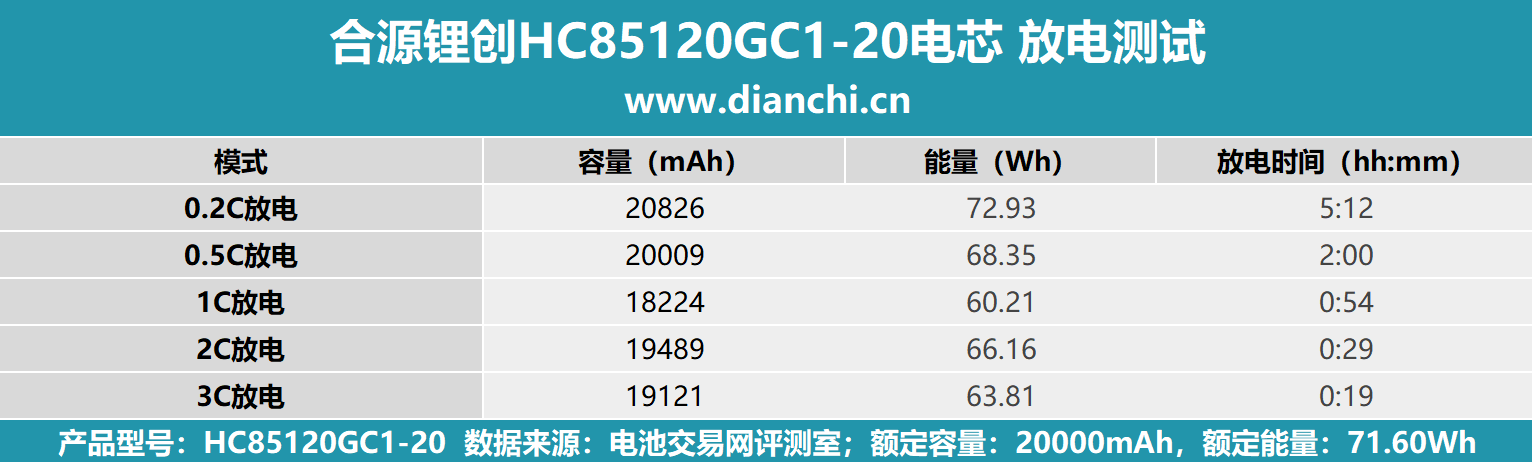

将测试数据汇总成表格,可以看出电芯在五种倍率下进行放电测试,放电时间最短的为3C放电,放电时间约为19分钟。放电时间最长的为0.2C放电,放电时间约为5小时12分钟。

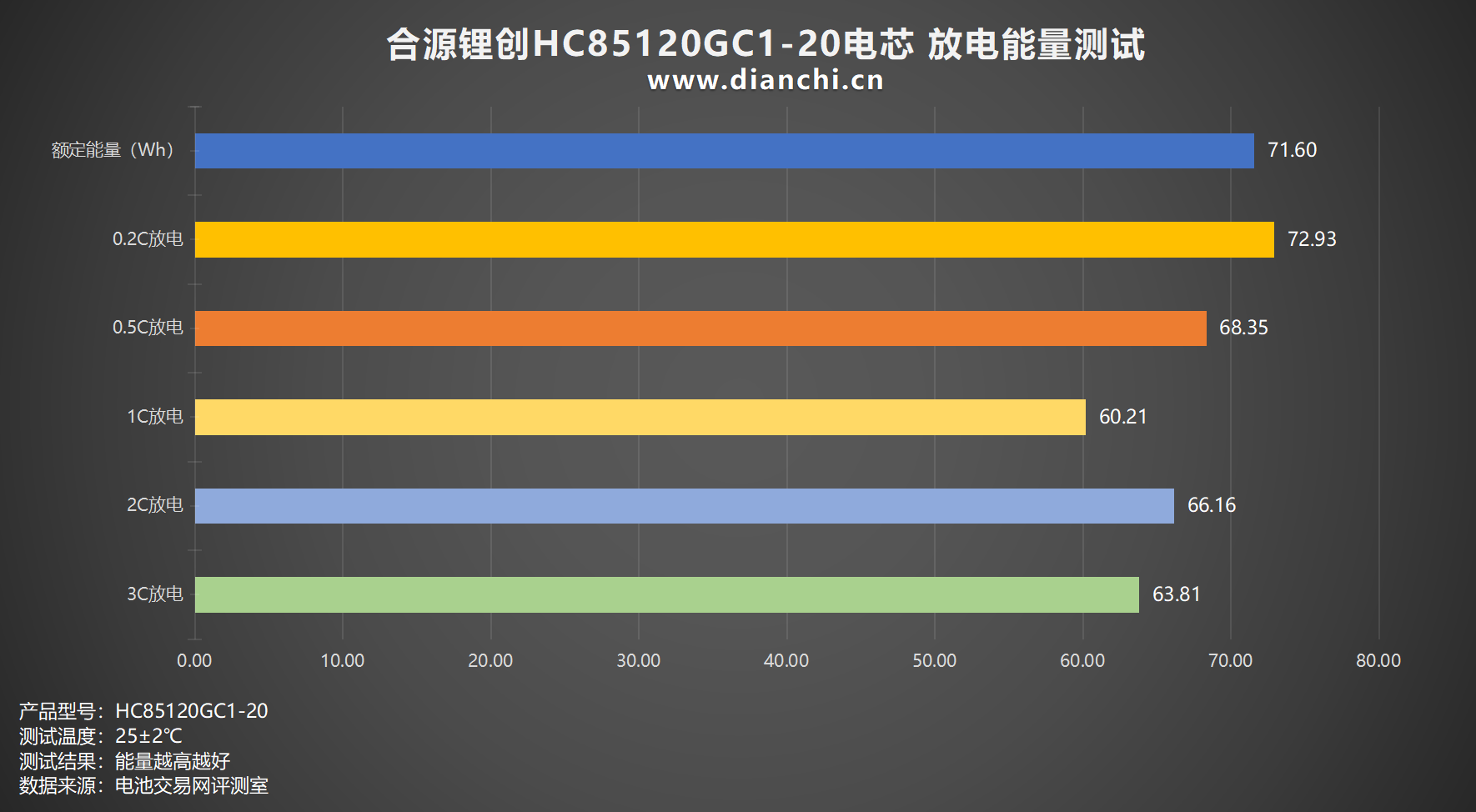

将测试数据汇总成柱状图,放电测试中整体放电能量在60.21-72.93Wh之间;其中放电能量最高的是0.2C放电档位,放电能量达到72.93Wh;放电能量最低的是1C放电,放电能量为60.21Wh。

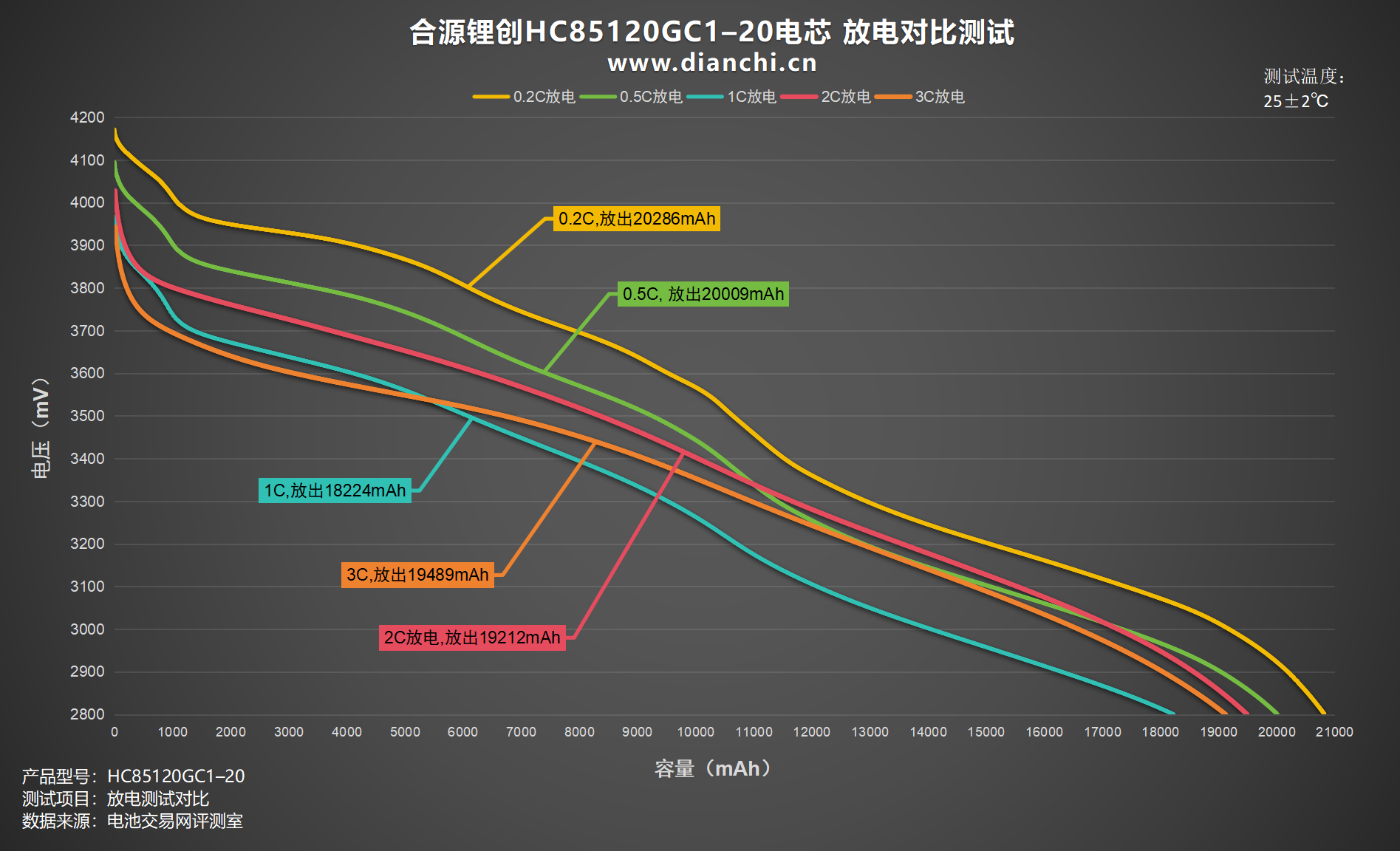

再来看看各档位放出的容量差异,将数据绘制出曲线图,可以看到在五种不同放电倍率下,放电容量最高的是0.2C放电倍率,放出容量最低的是1C放电倍率。
内阻测试
内阻测试部分,电池交易网将使用内阻测试仪器,分别测试 满电内阻 与 空电内阻。

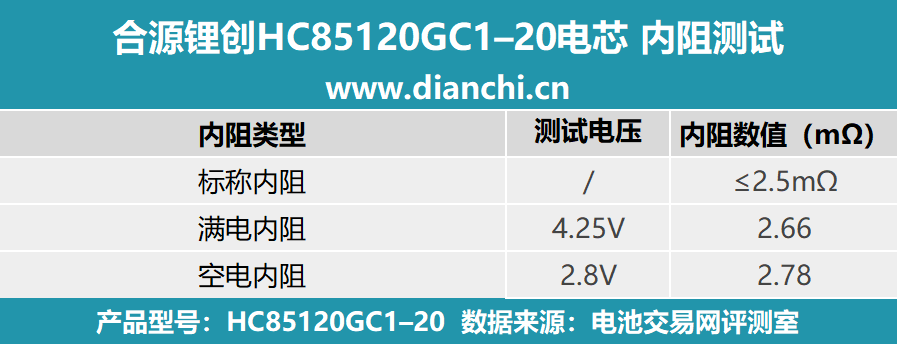

将测试数据汇总至表格,可以看到满电内阻电压为 4.25V,空电内阻电压则为 2.8V,合源锂创HC85120GC1–20电芯标称内阻为≤2.5mΩ。

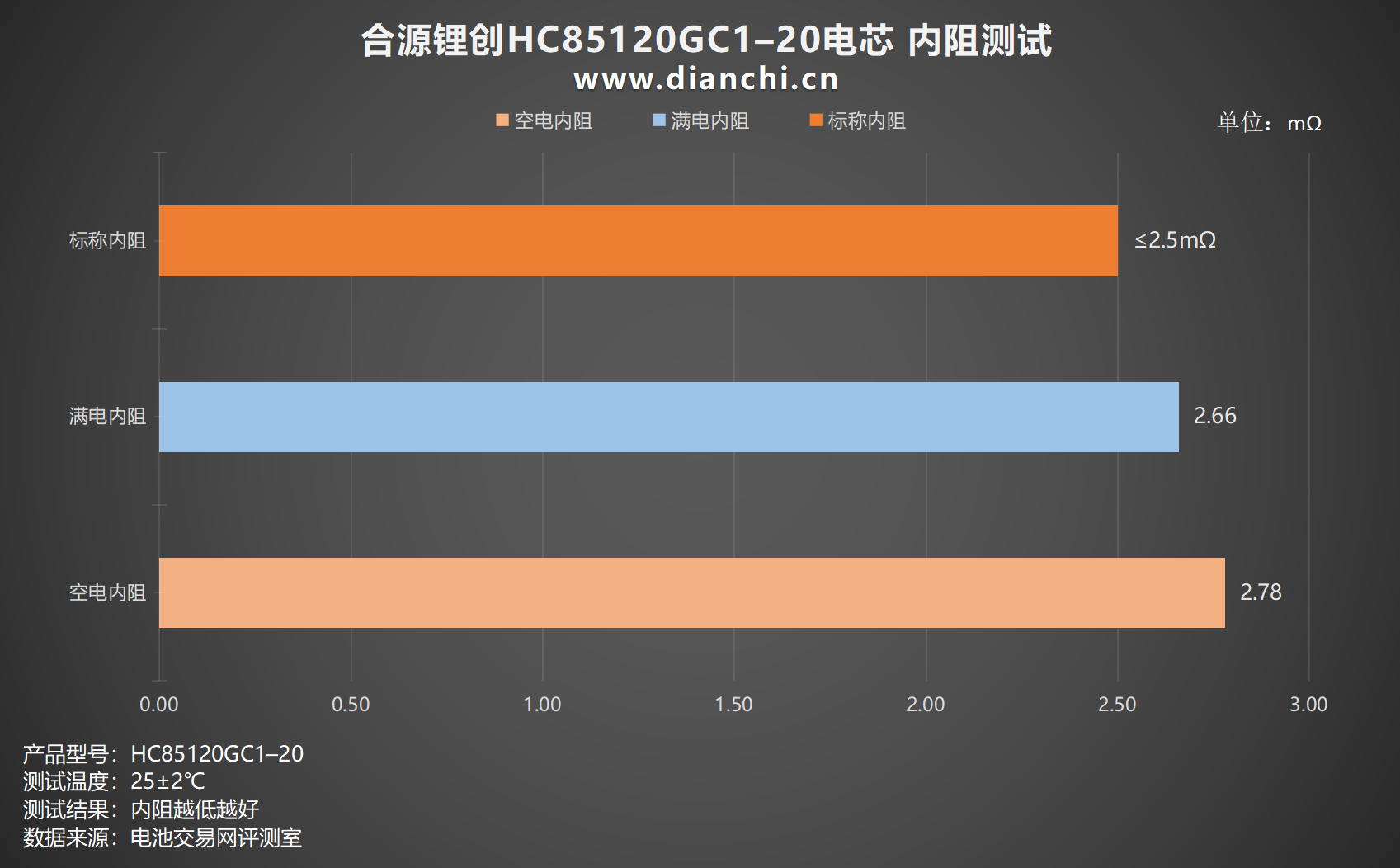

绘制出柱状图,可以看到 4.25V满电内阻为 2.66mΩ,2.8V空电内阻为 2.78mΩ。
温度测试
温度测试部分,电池交易网将对各个充放电倍率的温度进行测量。
充电温度测试
0.2C充电

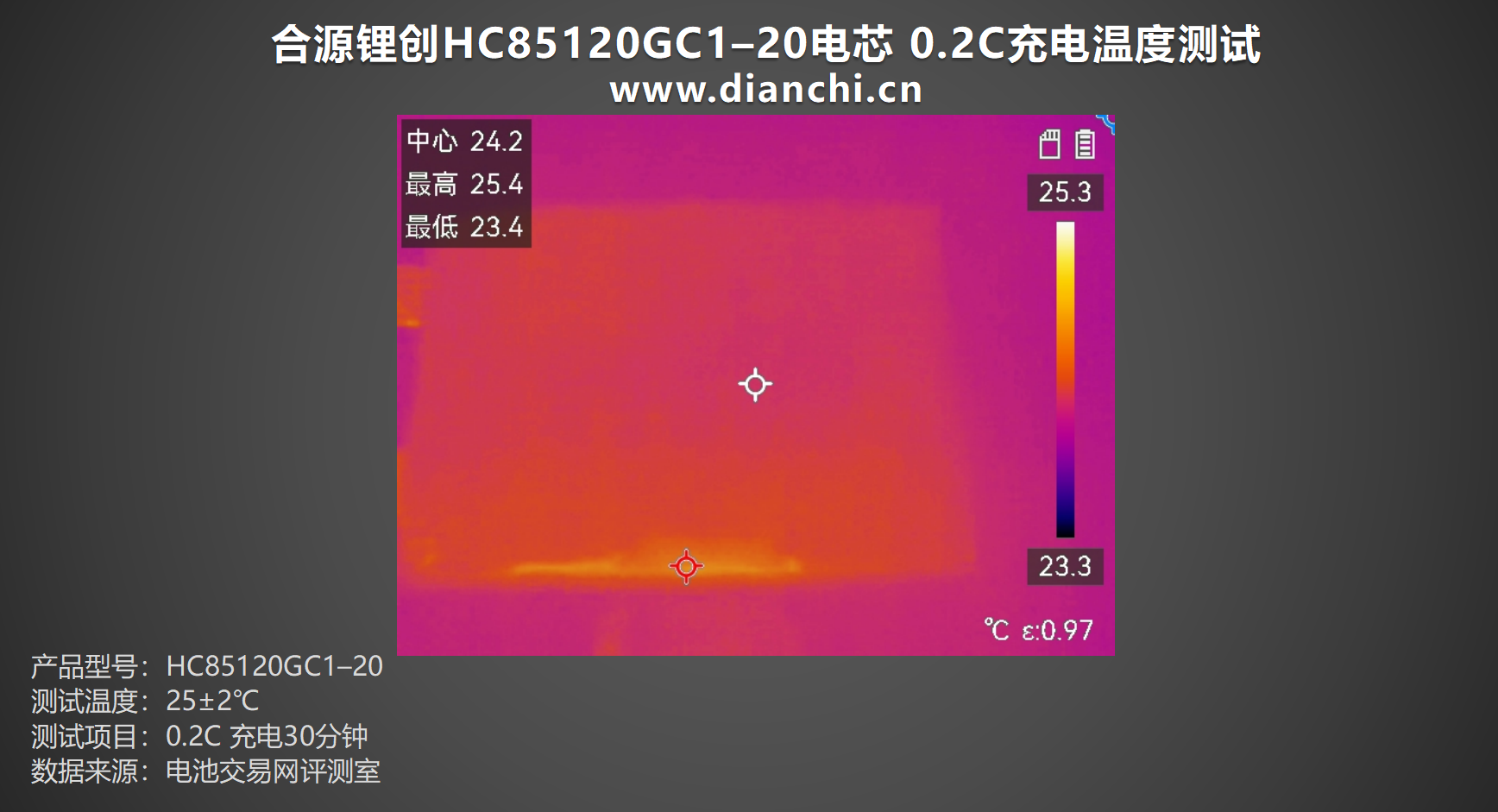

合源锂创HC85120GC1–20电芯以0.2C倍率进行充电30分钟,表面最高温度为25.4℃左右。
0.5C充电

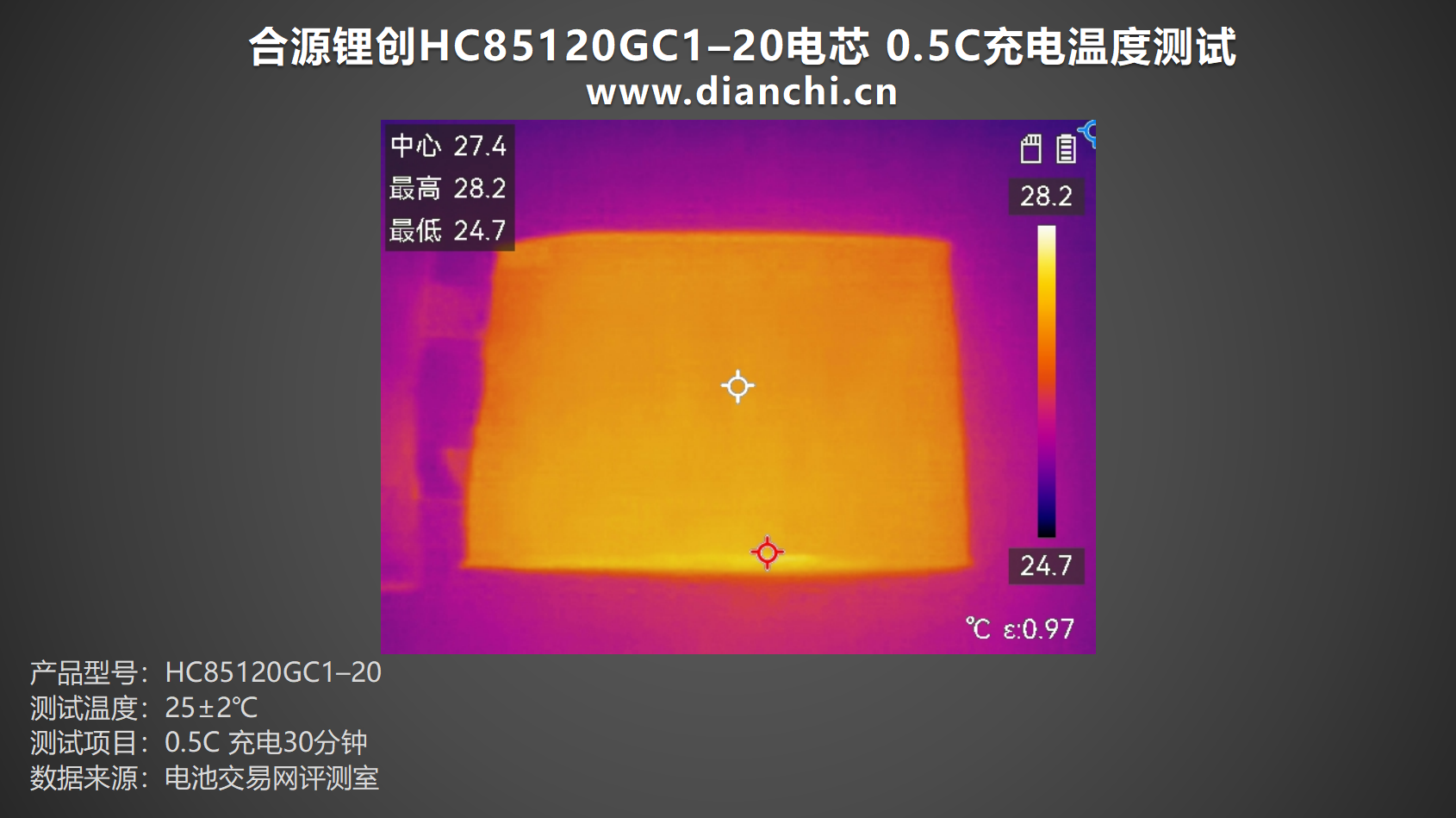

合源锂创HC85120GC1–20电芯以0.5C倍率进行充电30分钟,表面最高温度为28.2℃左右。
1C充电

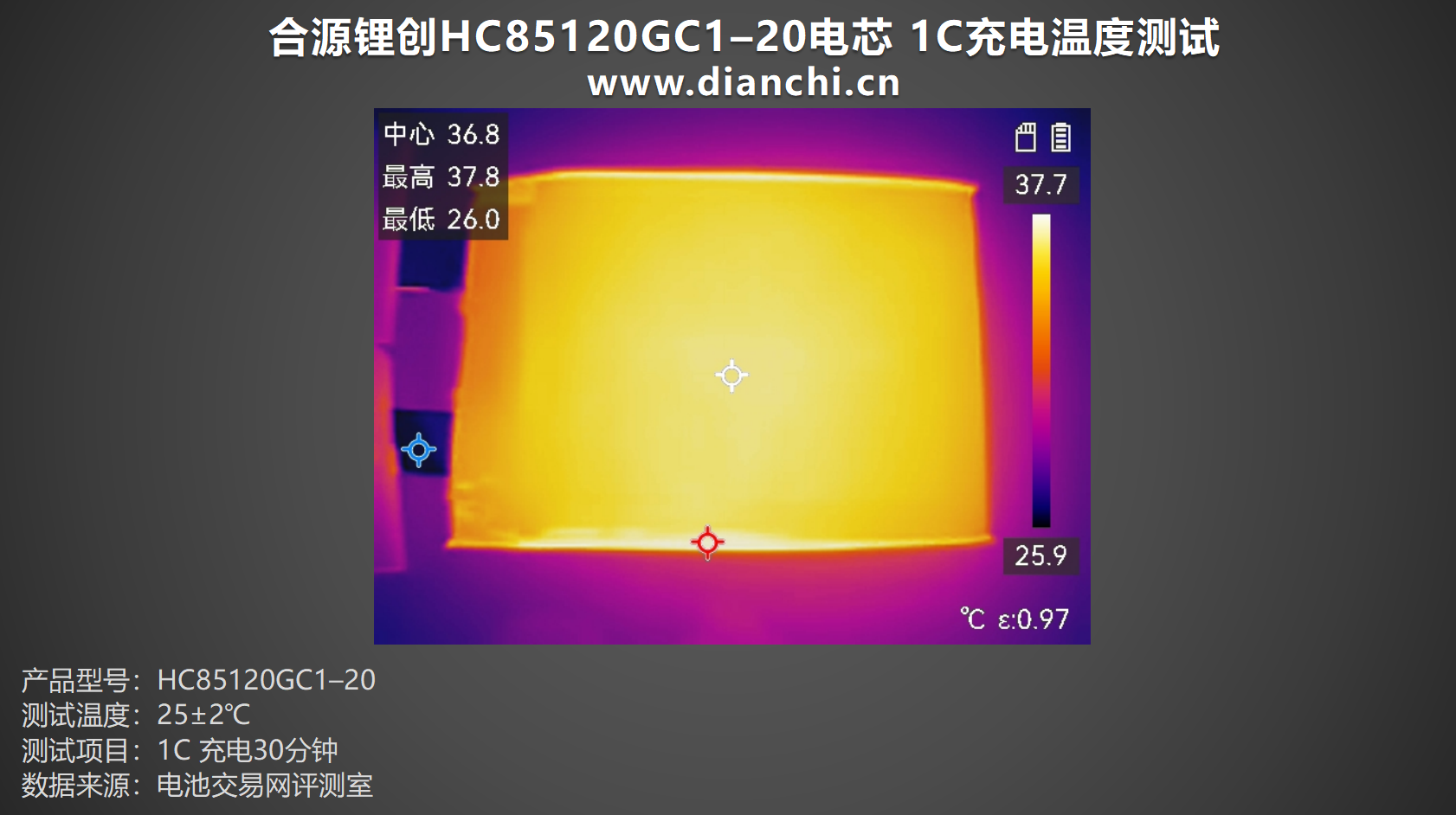

合源锂创HC85120GC1–20电芯以1C倍率进行充电30分钟,表面最高温度为37.8℃左右。
放电温度测试
0.2C放电
合源锂创HC85120GC1–20电芯以0.2C倍率进行放电30分钟,表面最高温度为27.4℃左右。
0.5C放电

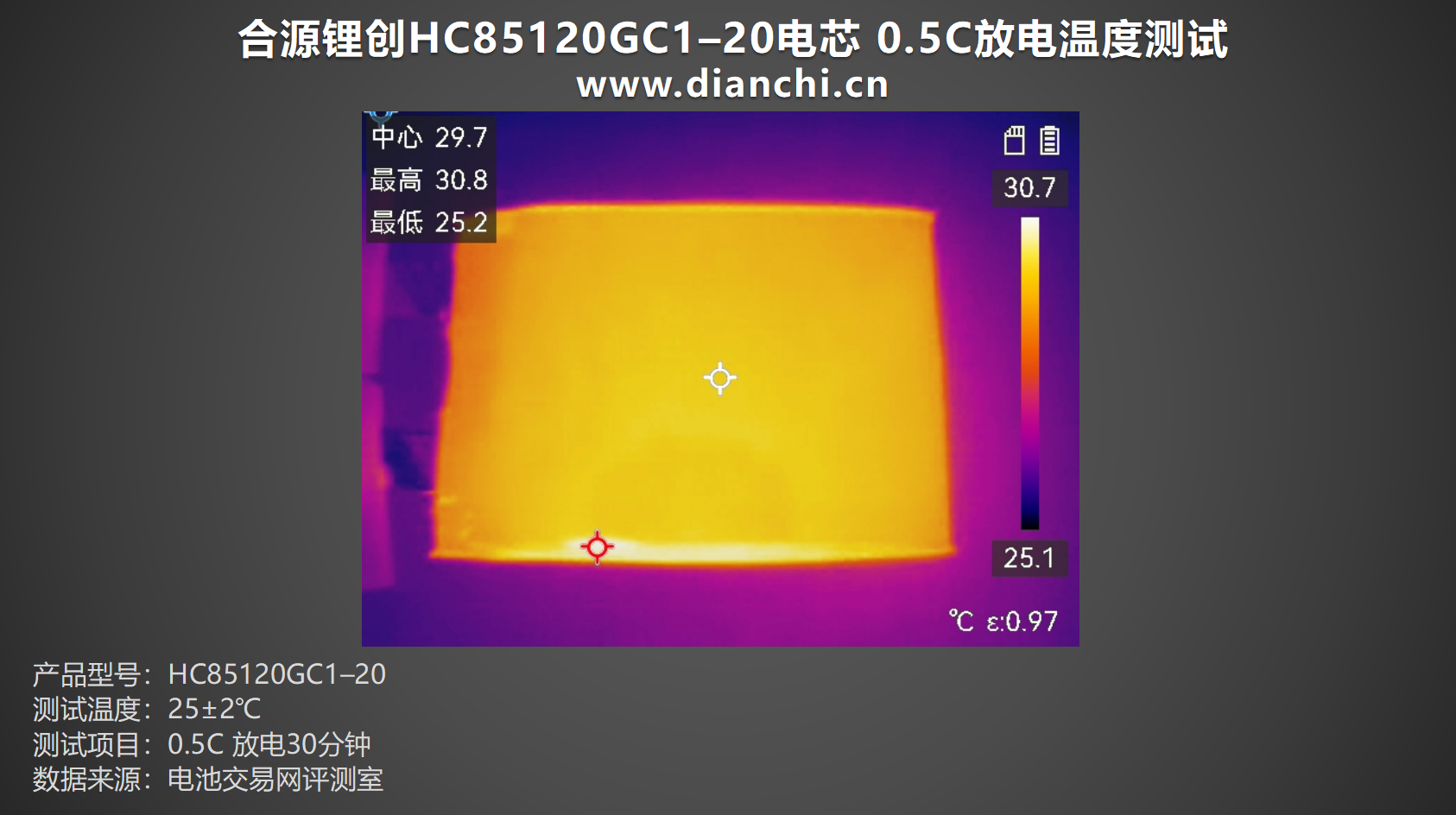

合源锂创HC85120GC1–20电芯以0.5C倍率进行放电30分钟,表面最高温度为30.8℃左右。
1C放电

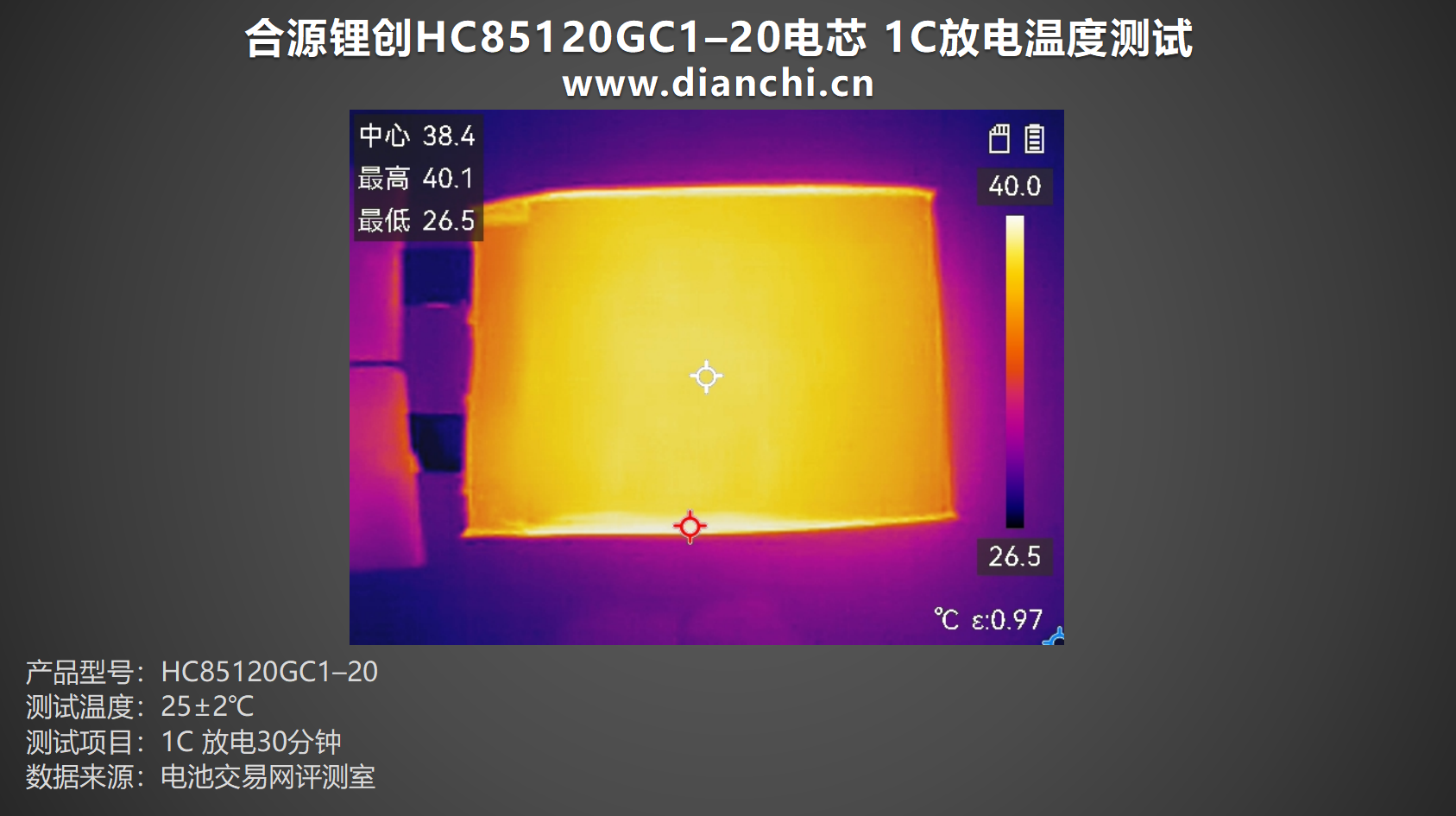

合源锂创HC85120GC1–20电芯以1C倍率进行放电30分钟,表面最高温度为40.1℃左右。
2C放电
合源锂创HC85120GC1–20电芯以2C倍率进行放电29分钟,表面最高温度为56.2℃左右。
3C放电

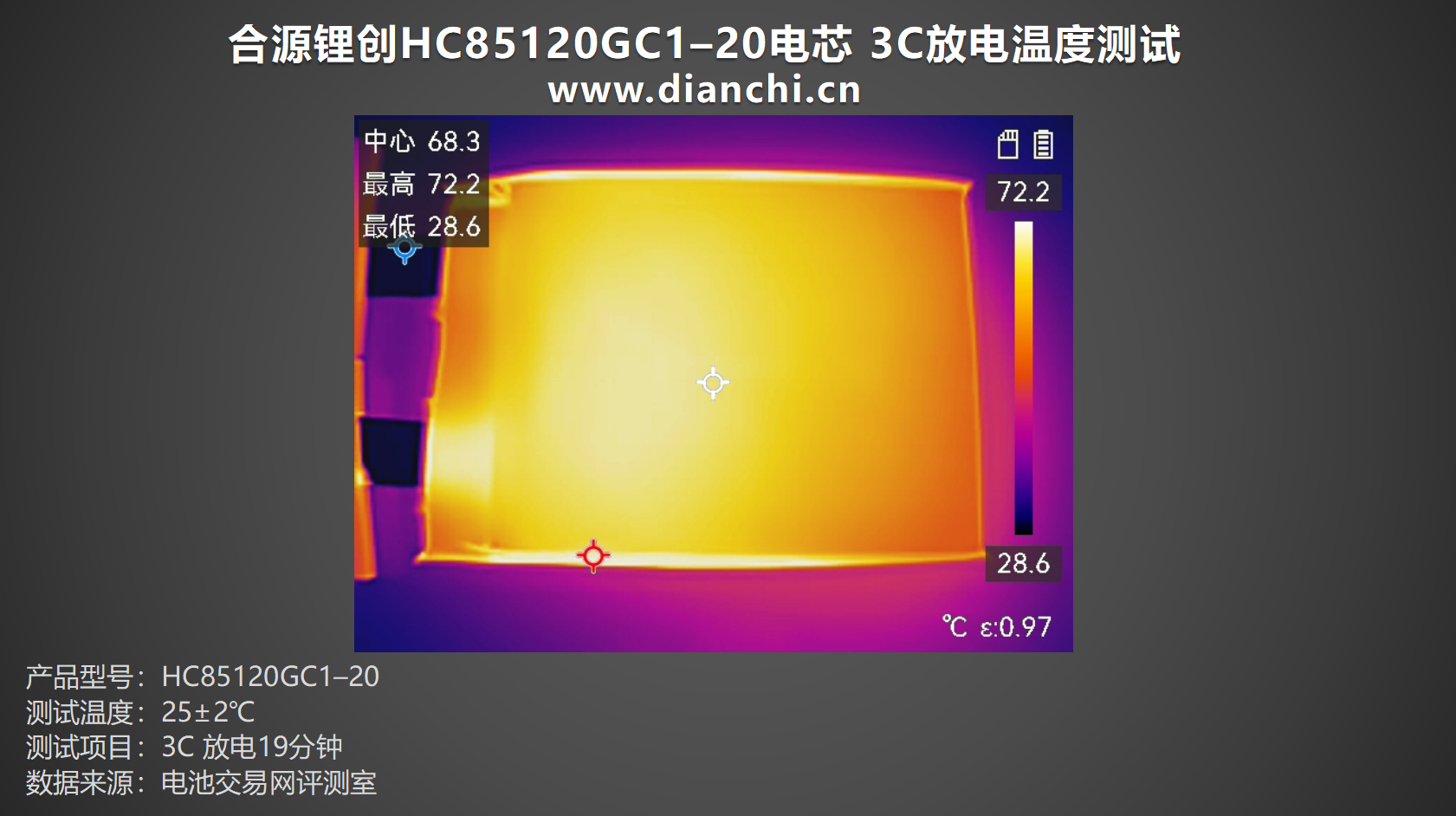

合源锂创HC85120GC1–20电芯以3C倍率进行放电19分钟,表面最高温度为72.2℃左右。
电池交易网总结
这款合源锂创HC85120GC1-20半固态电池其宽温域适应性(-30℃至55℃)配合1000次循环保持率,精准匹配工业无人机、储能系统等严苛场景需求。性能方面,电池通过130℃热失控及过充过放等极端测试,实现20Ah容量与5C持续放电性能,能量密度较传统电池提升显著。
充电方面,标准充电0.5C倍率下,充至4.25V时间约为1小时48分钟,涓流完全充满时间约为2小时19分钟,最高1C充电倍率下,充至4.25V时间约为40分钟,涓流完全充满时间约为1小时27分钟,充电速度较为优秀,放电方面,共测试五组放电倍率,整体放出的容量在19121-20286mAh区间,放出能量在60.21-72.93Wh区间,整体放电性能强大,即使是大倍率放电也没有下降太多容量。
内阻部分,这款电芯标称内阻为≤2.5mΩ,实测4.25V满电内阻为 2.66mΩ,2.8V空电内阻为 2.78mΩ,温度方面,1C以内充放电倍率,温度在40℃以内,2C放电倍率温度为56.2℃,3C放电为72.2℃。
合源锂创HC85120GC1-20半固态电池量产标志着我国固态电池技术进入规模化应用新阶段。作为成立仅一年多的新锐企业,通过"一中心两基地"研发布局快速突破量产瓶颈,展现突出的技术转化能力。在当前固态电池产业化攻坚期,该产品的量产突破不仅为新能源汽车提供高安全解决方案,更开辟了工业储能、特种设备等高端市场新赛道,有望成为全固态电池技术落地的重要过渡方案。
规格书下载
合源锂创专区
https://www.dianchi.cn/brand/HYLIC.html
合源锂创HC85120GC1–20电芯规格书下载
https://www.dianchi.cn/product/1742366771960.html
相关阅读:
评论0
