多氟多20Ah大圆柱电芯获电小二240D户外电源采用

前言

近日，电池交易网通过电派储能拆解了解到，Jackery电小二便携式储能电源240D内部采用多氟多新能源科技有限公司LFR40135-20Ah磷酸铁锂圆柱电芯，四颗电芯串联组成256Wh电池组，为整机提供能量基础。

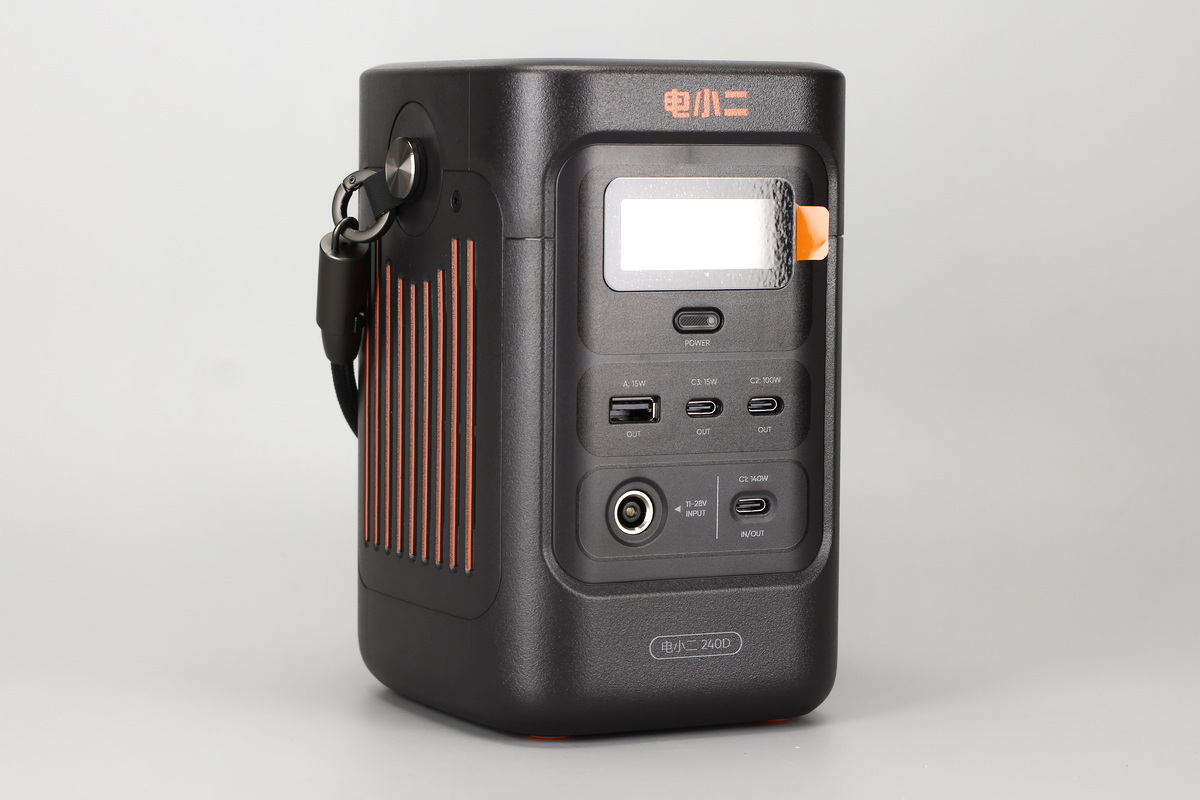

电小二240D型号为JE-240B，内置256Wh磷酸铁锂电池，整机重量约2.17kg。产品配备三个USB-C接口、USB-A接口及DC输入接口，其中USB-C1支持最高140W双向快充，USB-C2支持最高100W输出，整机最高输出功率200W，同时支持车充及太阳能输入。

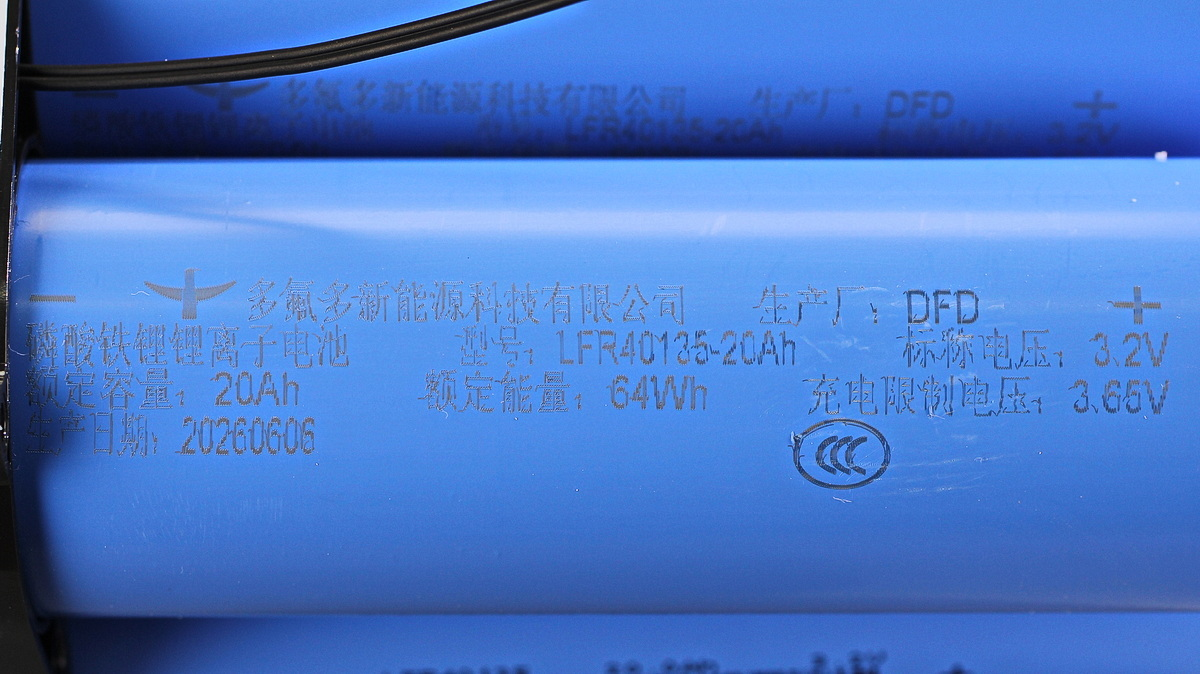

电派储能拆解发现，240D内部采用四颗多氟多LFR40135-20Ah磷酸铁锂电芯。单颗标称电压3.2V，额定容量20Ah，额定能量64Wh，充电限制电压3.65V，四颗串联组成12.8V、20Ah、256Wh电池组，与整机标称能量对应。

进一步查阅DFD多氟多 LFR40135-20Ah该电芯信息，电芯尺寸为φ40.2×132.6mm，单颗重量约370g；标准充、放电电流均为10A，最大持续充电电流40A，最大持续放电电流60A。按照20Ah额定容量换算，最大持续充电和放电倍率分别达到2C和3C。

20Ah的单体容量让240D仅使用四颗电芯即可组成256Wh电池组，同时3C最大持续放电能力也能够覆盖整机200W输出对电芯功率的需求。相比需要更多单体组成的电池方案，四颗大容量圆柱电芯也让电池组结构更加简洁。

在结构方面，四颗电芯通过塑料支架固定，并使用铝排进行激光焊接连接，两侧均设置热敏电阻监测电芯温度。保护板采用中颖电子SH367303Q电池保护芯片，可采集电芯电压、电流及温度，并配合保护MOS管、保险丝等器件组成电池组保护方案。

从整机设计来看，电小二240D将256Wh电量、最高200W输出和140W双向快充集中在约2.17kg的机身中。多氟多LFR40135-20Ah以20Ah单体容量组成四串电池组，在电芯数量较少的情况下完成256Wh储能配置，也契合240D轻量便携的产品定位。

电小二240D采用四颗多氟多LFR40135-20Ah磷酸铁锂圆柱电芯，单颗容量20Ah、能量64Wh，尺寸为φ40.2×132.6mm，重量约370g，并具备2C最大持续充电、3C最大持续放电能力。

四颗电芯串联即可组成256Wh电池组，在满足240D最高200W输出及140W双向快充需求的同时，也减少了电池组所需单体数量。此次拆解进一步展现了20Ah级大圆柱磷酸铁锂电芯在轻量化便携储能产品中的实际应用。
