拆解报告：MI小米67W 20000mAh自带线数显充电宝PB2067

前言

小米近期推出了全新67W自带线数显系列充电宝，有10000mAh和20000mAh两个容量版本，并且配备USB-C自带线以及1A1C接口，支持65W输入和67W输出双向PD快充，还支持小米67W澎湃秒充，性能方面既能让米系手机快速满血复活，也能为轻薄笔记本进行快充。

20000mAh大容量续航强劲，适合用户差旅出行携带。自带USB-C线还能当提绳使用，配备LED数显屏可随时精确充电宝剩余电量，方便规划用电，实用性也不错。下面充电头网就带来新品的详细拆解，看看内部的用料和设计。

小米67W自带线数显充电宝开箱

包装盒正面印有小米品牌logo、产品名称、外观以及左下角的2000标识。

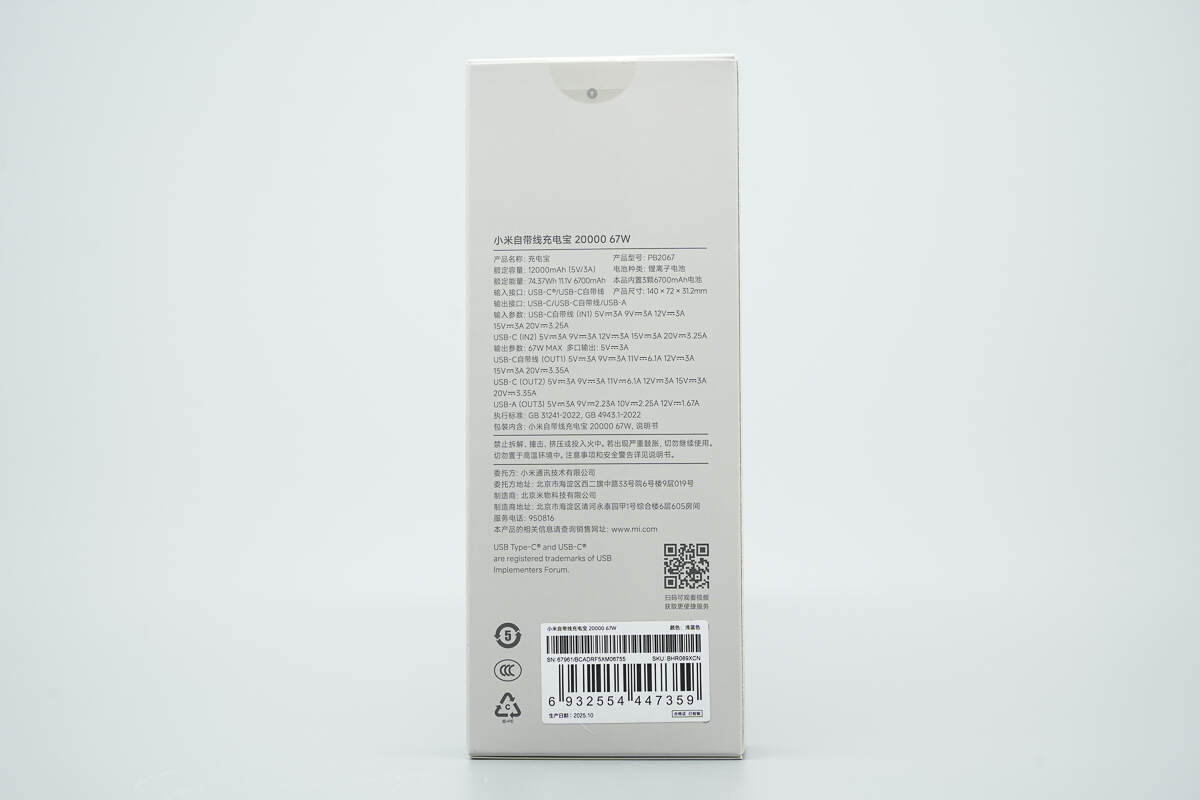

背面印有产品参数以及商家信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

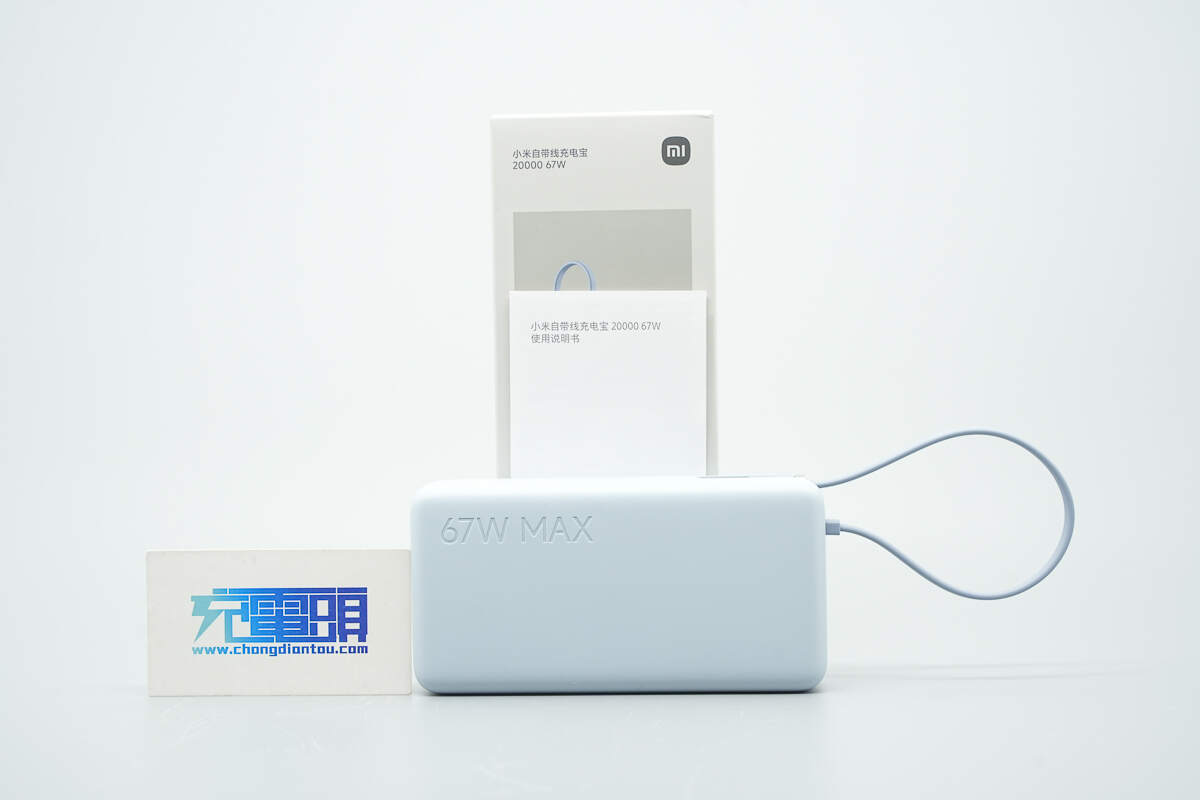

包装内含移动电源以及使用说明书。

充电宝采用PC阻燃材质塑料外壳，表面哑光工艺处理，边角过渡圆润，机身浅蓝色配色，整体设计风格简约。

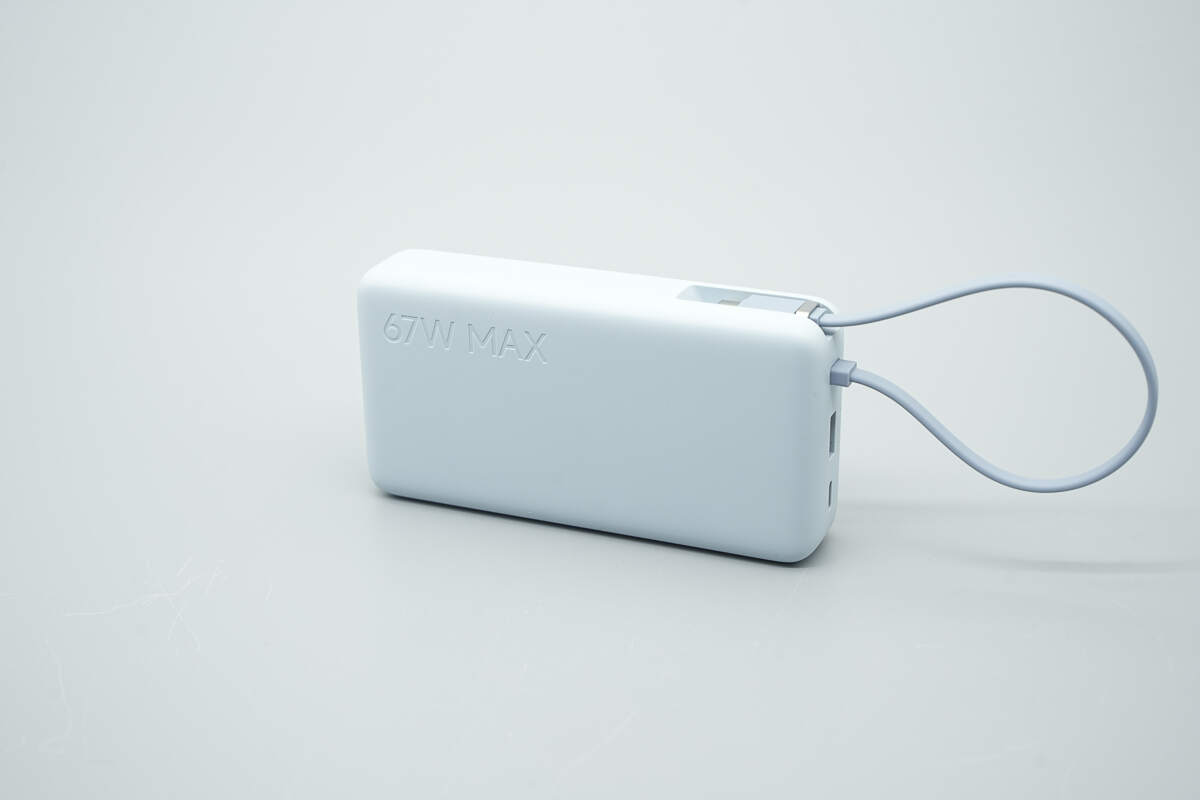

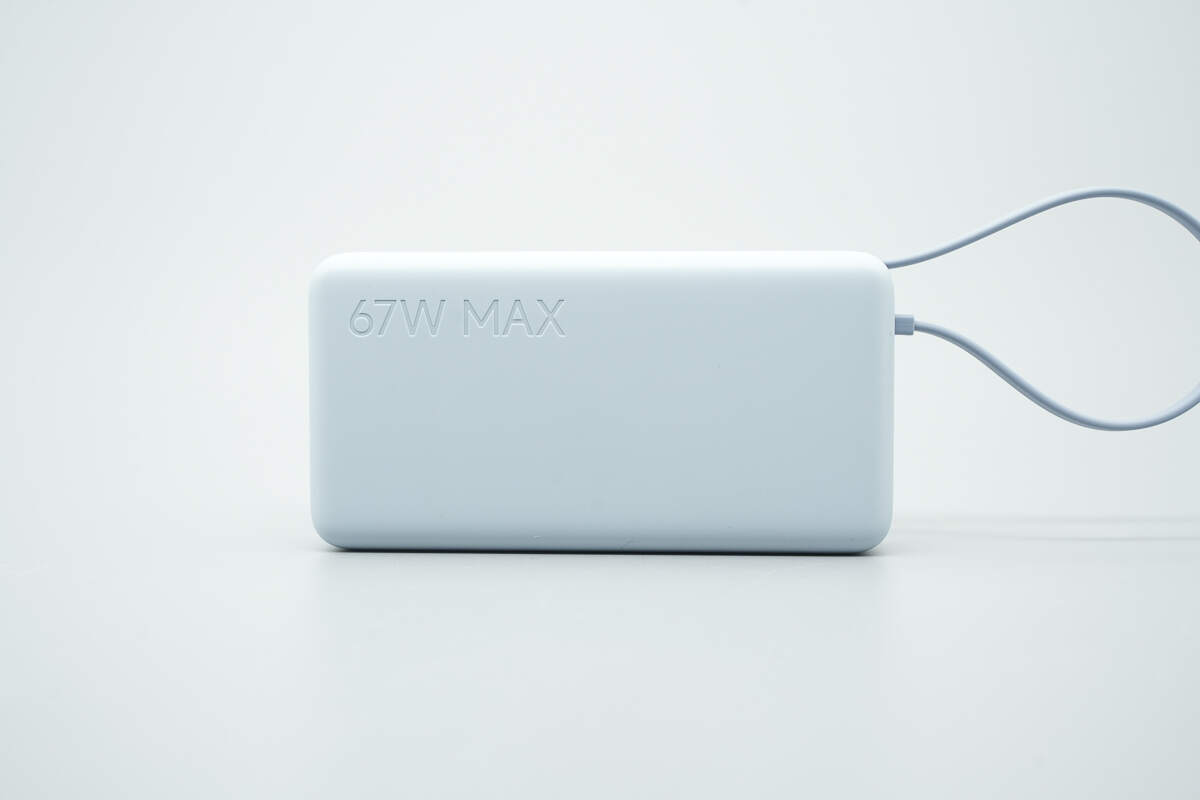

机身正面设计67W MAX字样。

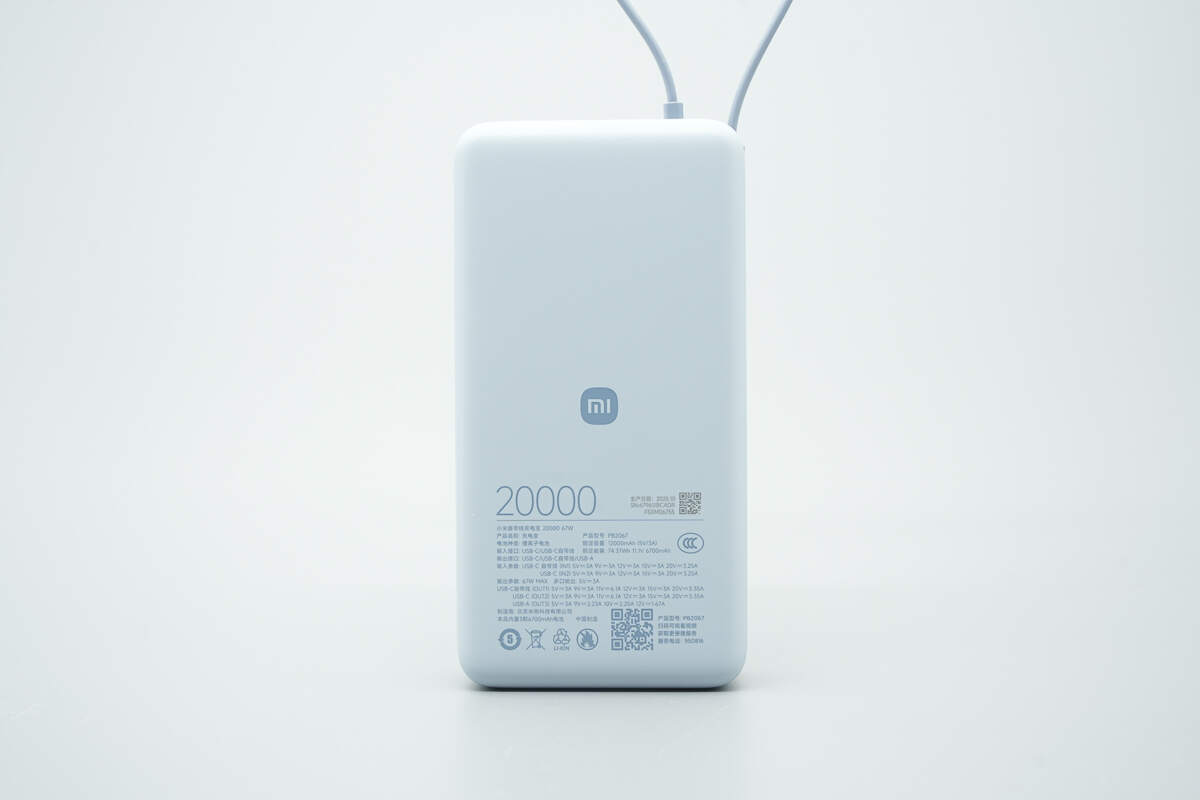

机身背面印有产品参数信息。

充电宝参数特写

产品型号：PB2067

电池种类：锂离子电池

输入接口：USB-C/USB-C自带线

输出接口：USB-C/USB-C自带线/USB-A

额定容量：12000mAh（5V3A）

额定能量：74.37Wh 11.1V 6700mAh

输入参数：

USB-C自带线/USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A

输出参数：67W MAX

多口输出：5V3A

USB-C自带线/USB-C：5V3A、9V3A、11V6.1A、12V3A、15V3A、20V3.35A

USB-A：5V3A、9V2.23A、10V2.25A、12V1.67A

制造商：北京米物科技有限公司

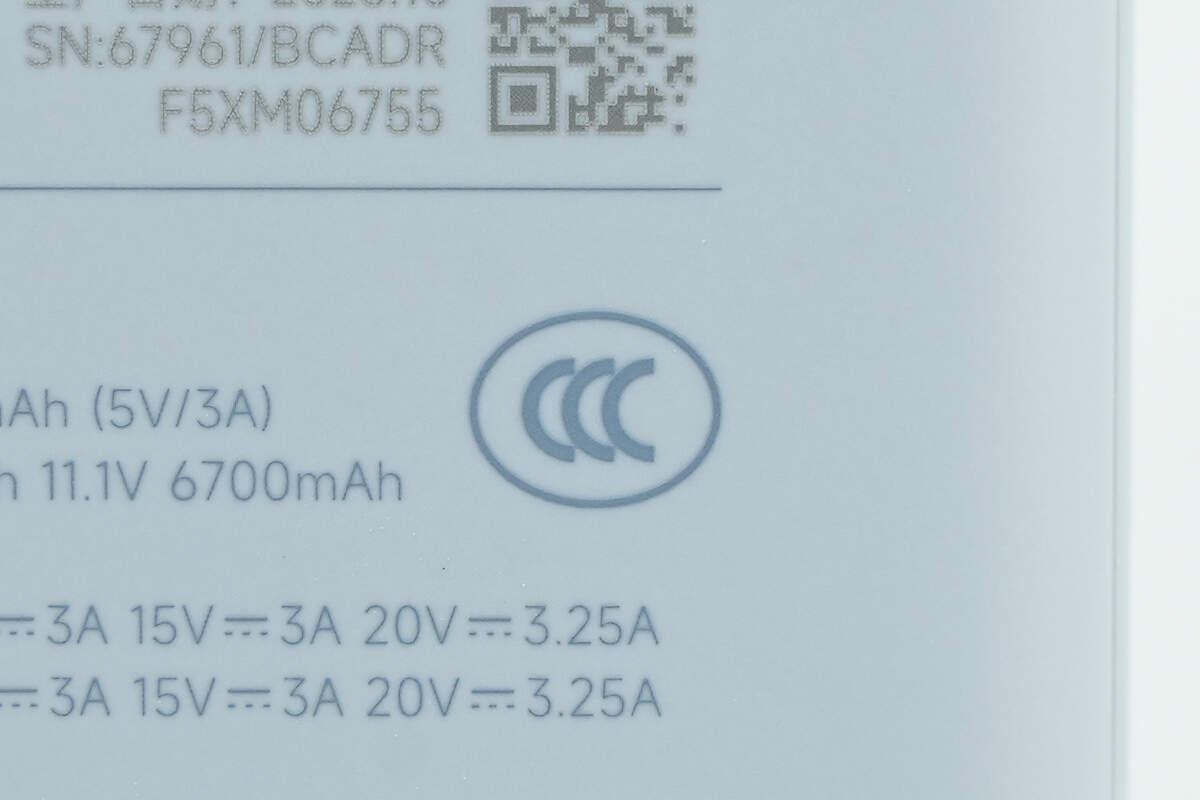

充电宝通过了CCC认证。

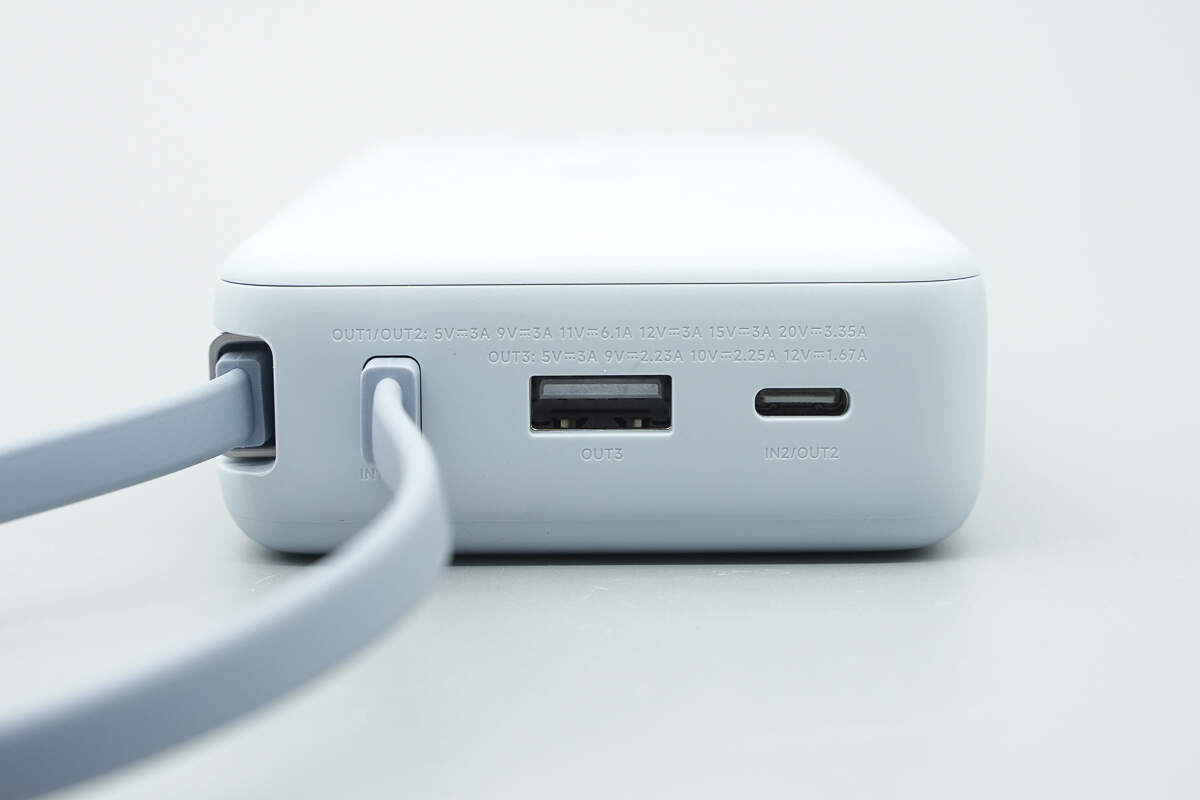

机身顶部配置1A1C快充接口，同时右侧还设有USB-C自带线。

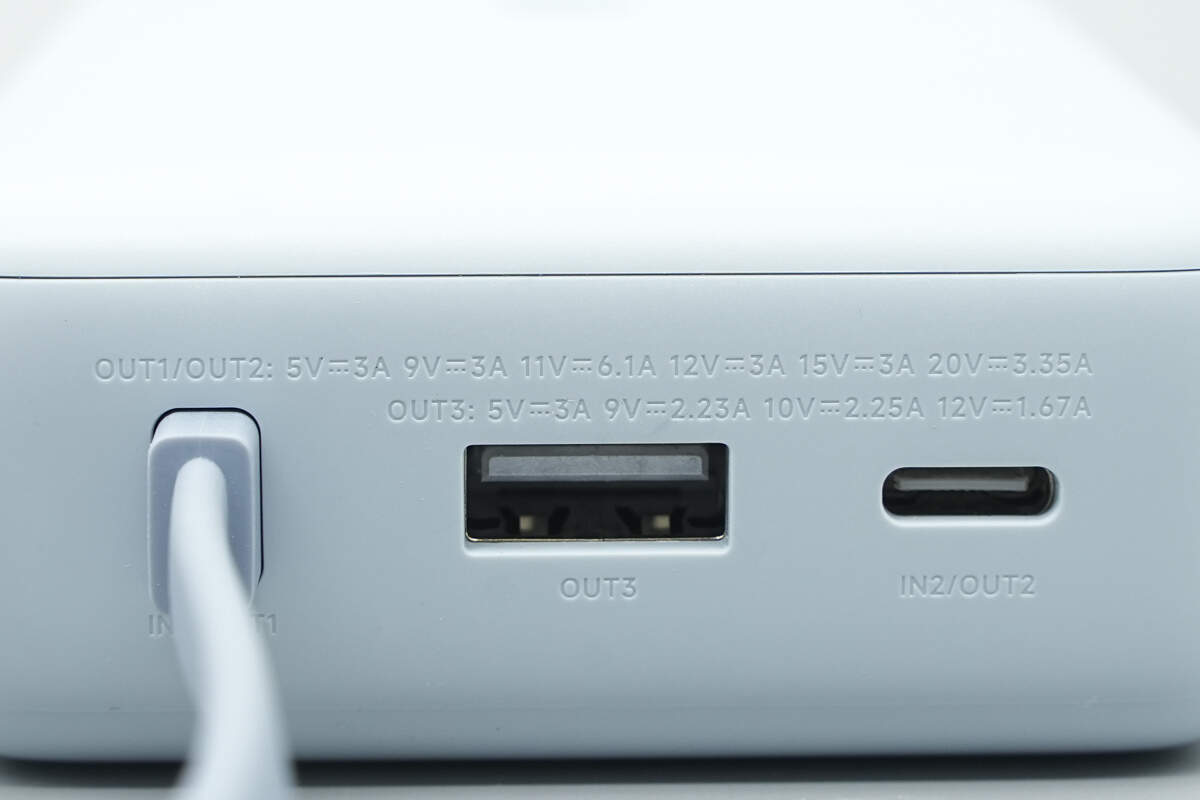

接口旁设计有相应输出参数。

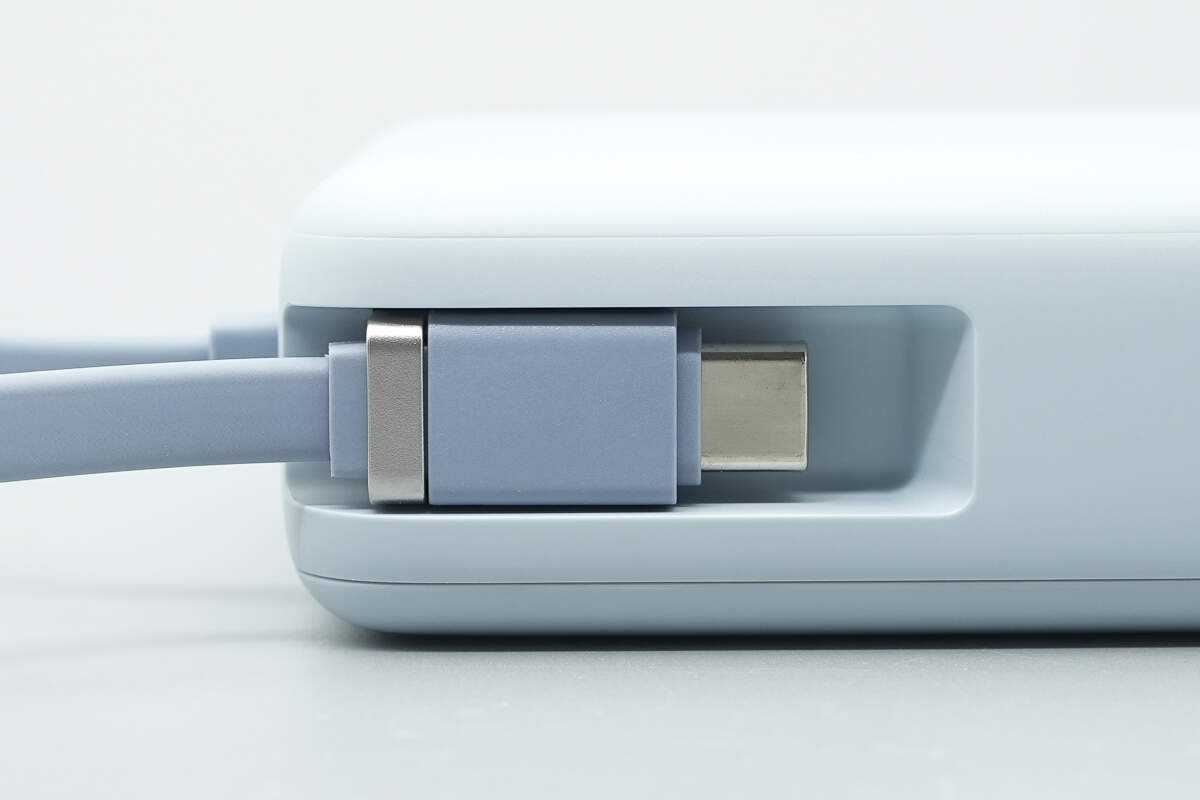

机身侧面设有金属锁扣和收纳槽，用于固定线缆起到当提绳作用，方便悬挂或手持。

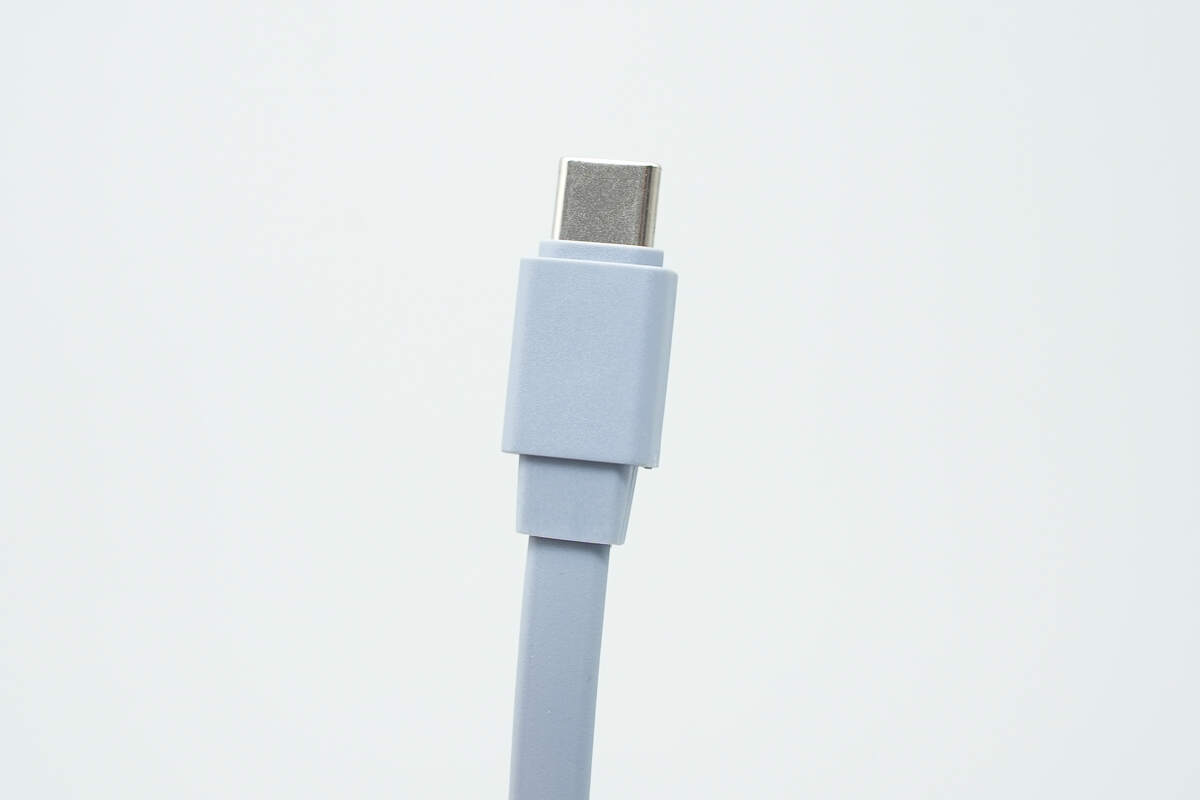

自带线配色更深，线身扁平设计，端子外壳磨砂方便插拔。

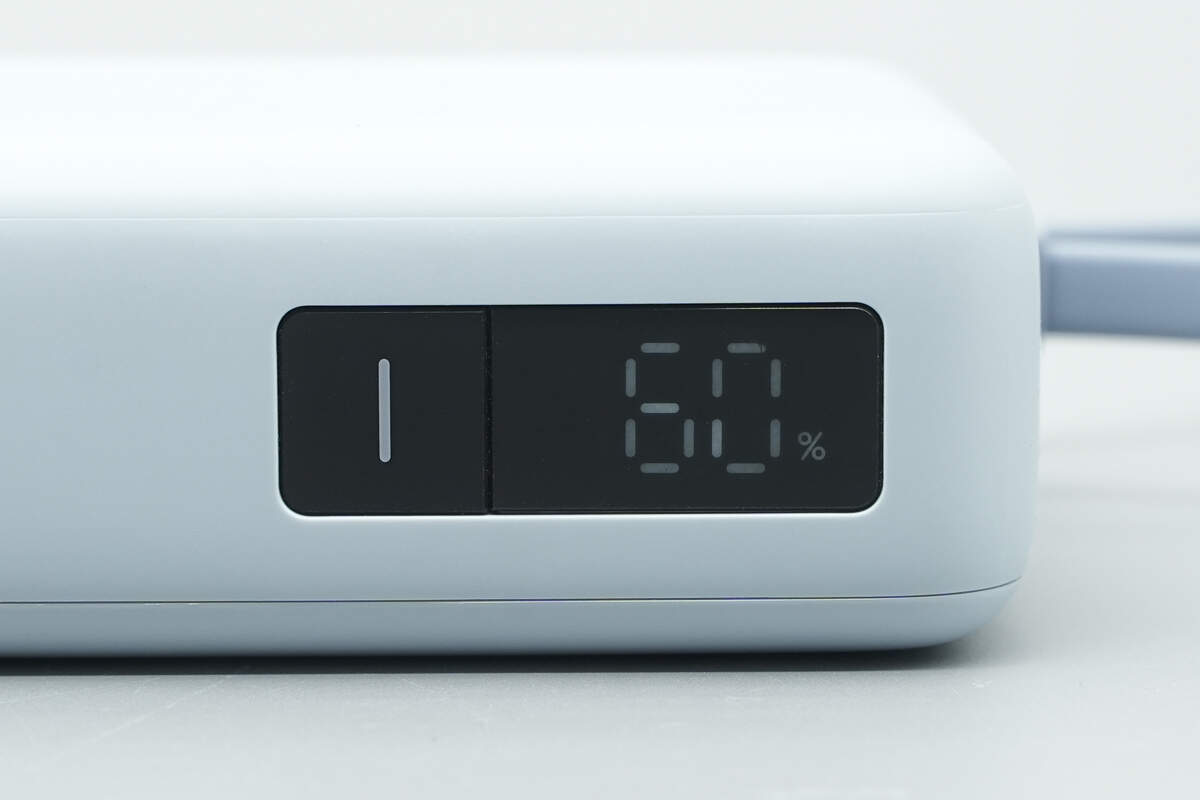

机身另一侧配置电源键和数显屏。

数显屏可实时精确显示剩余电量，方便用户规划用电。

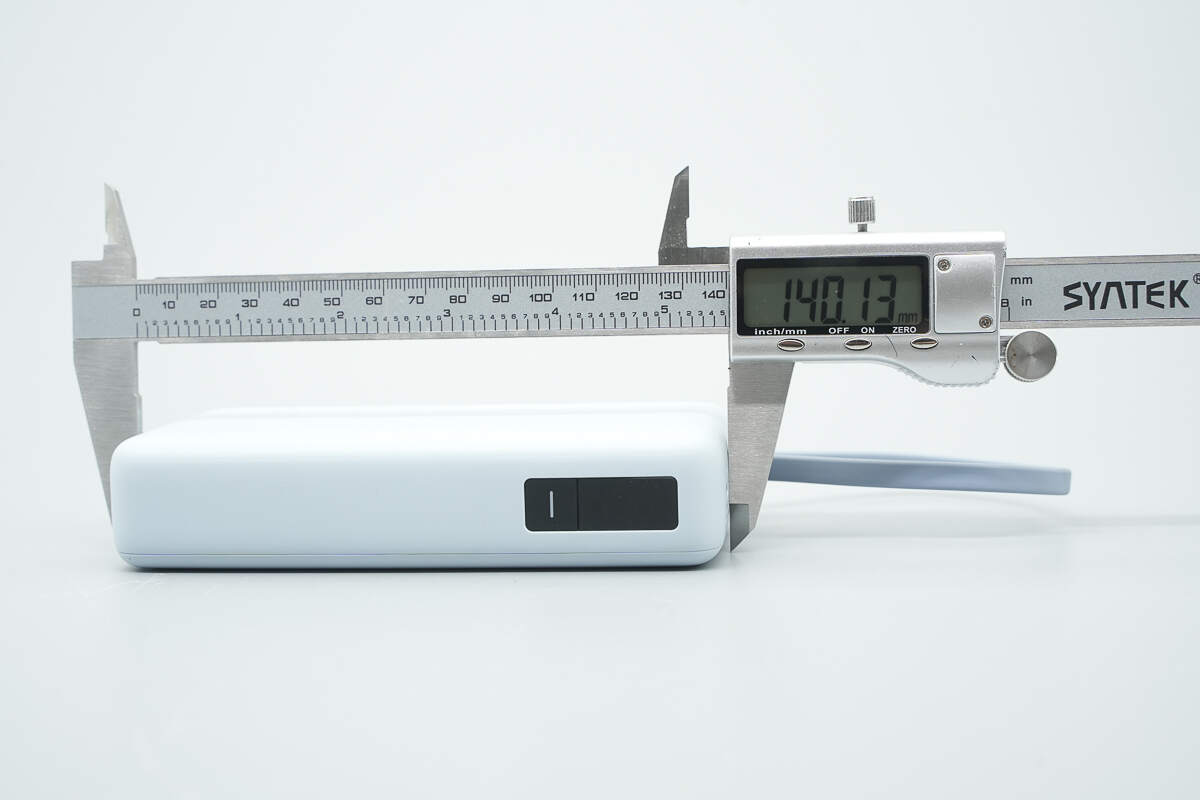

实测充电宝机身长度为140.13mm。

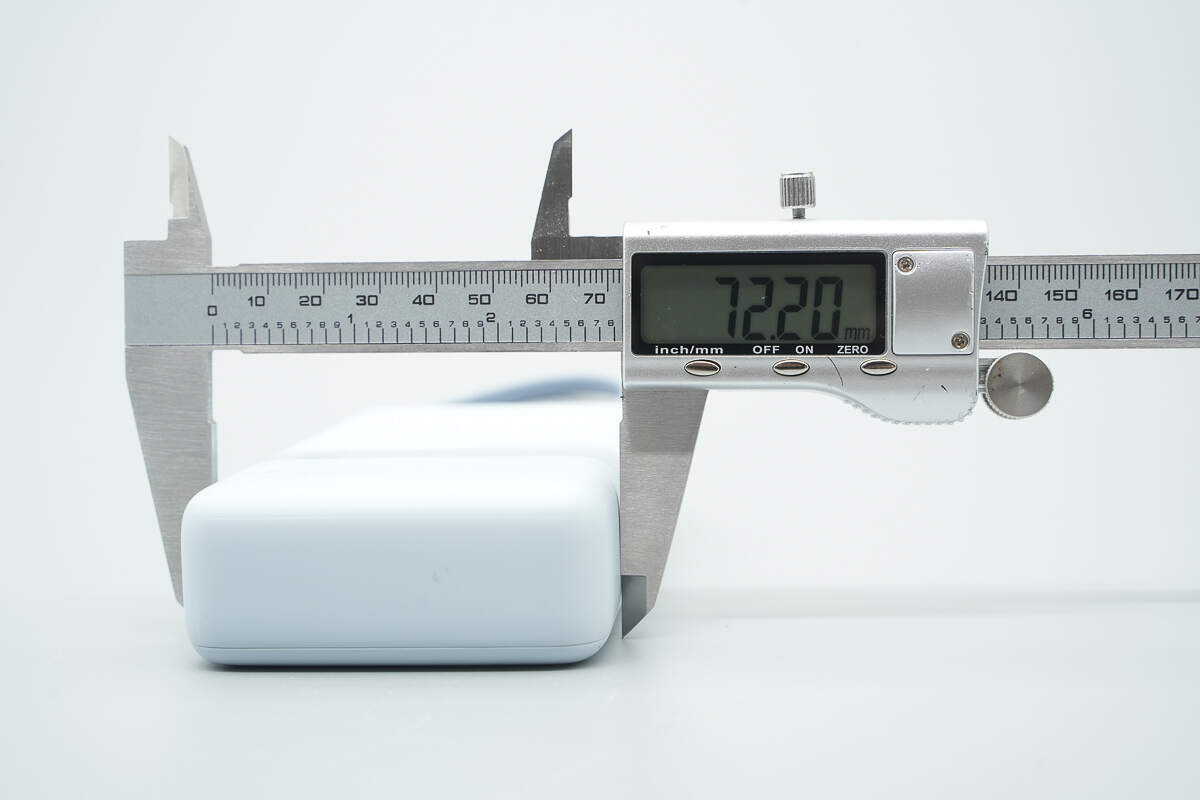

宽度为72.2mm。

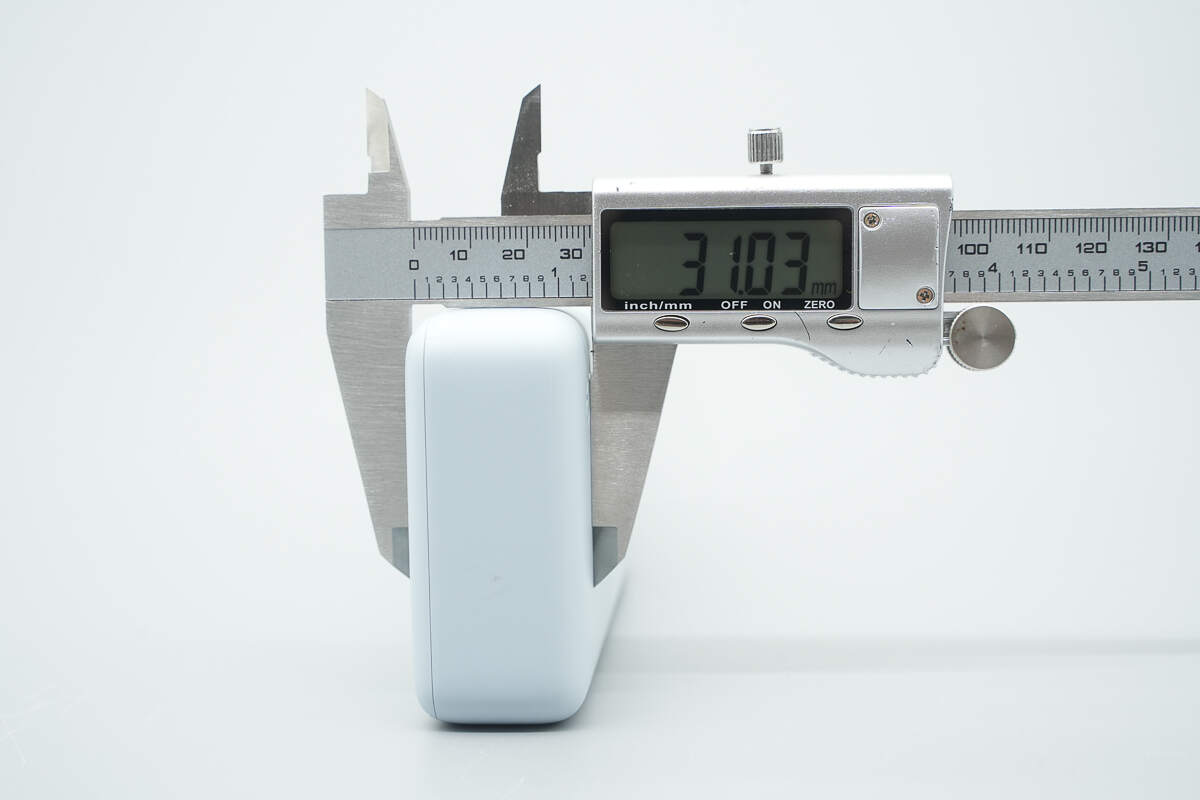

厚度为31.03mm。

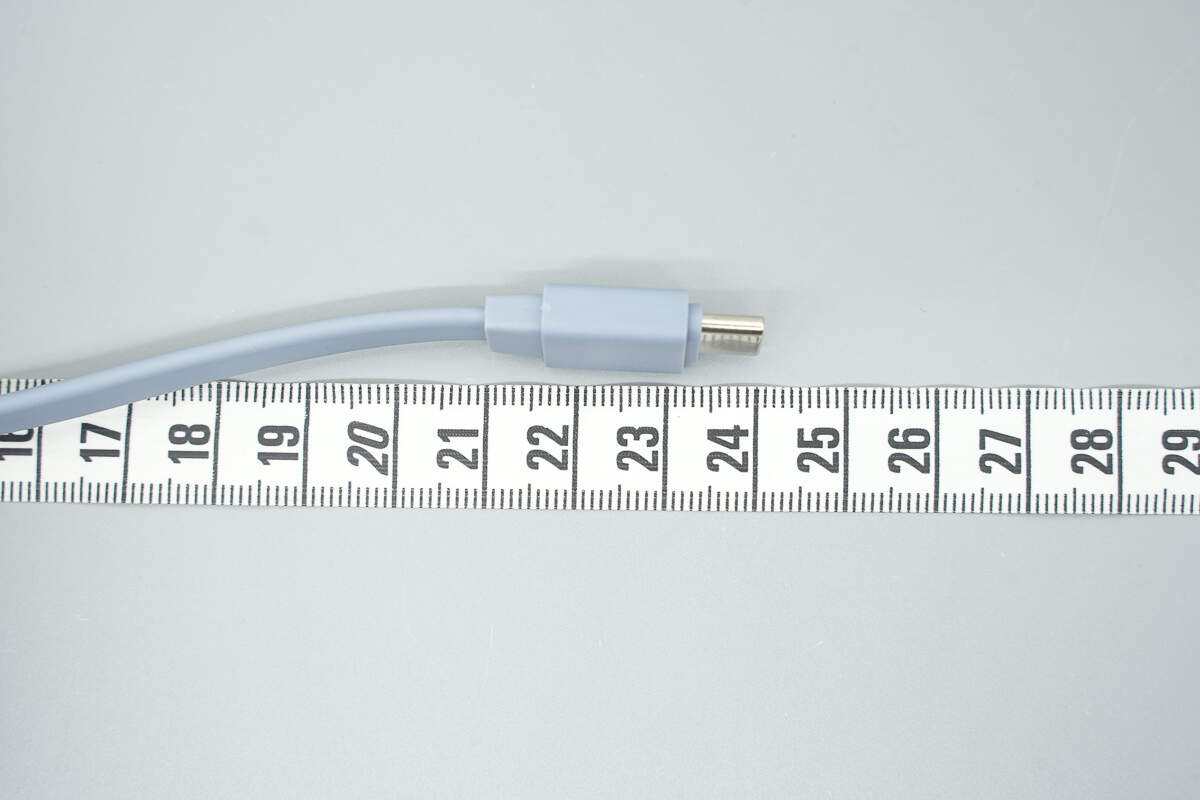

测得USB-C自带线长度约为24cm。

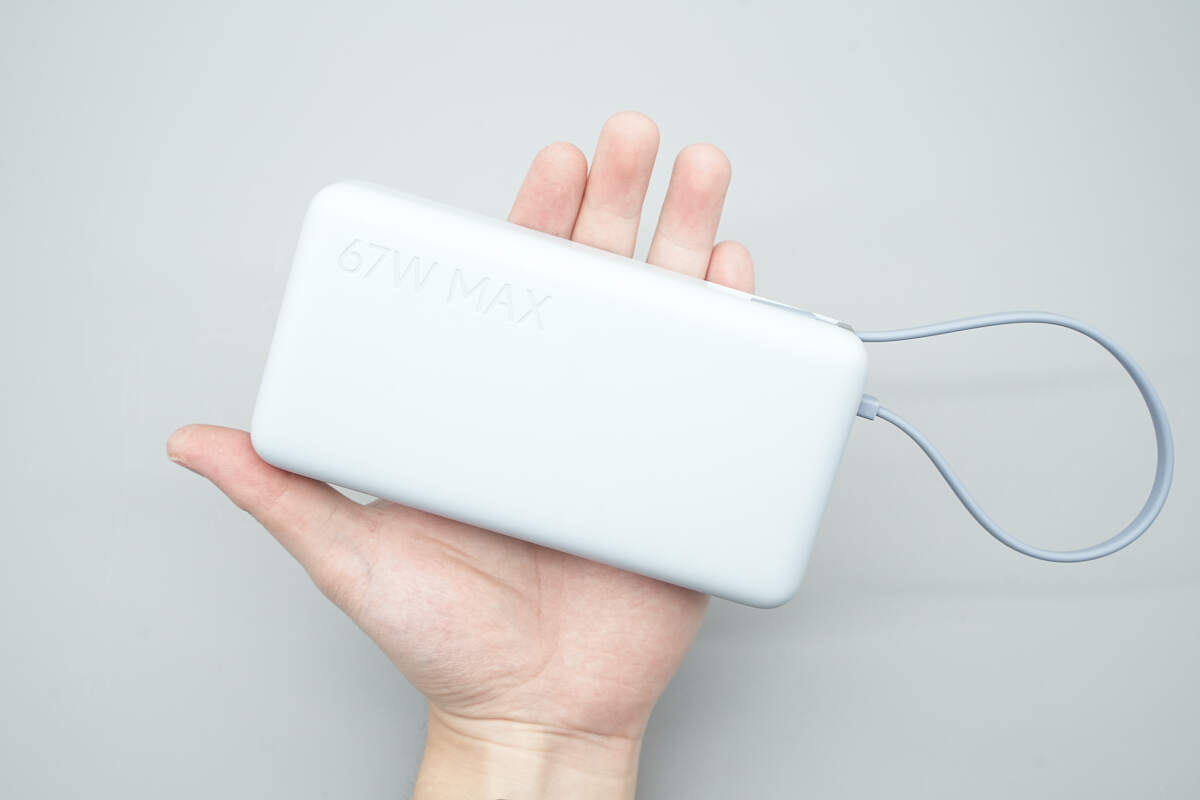

充电宝拿在手上的大小直观感受。

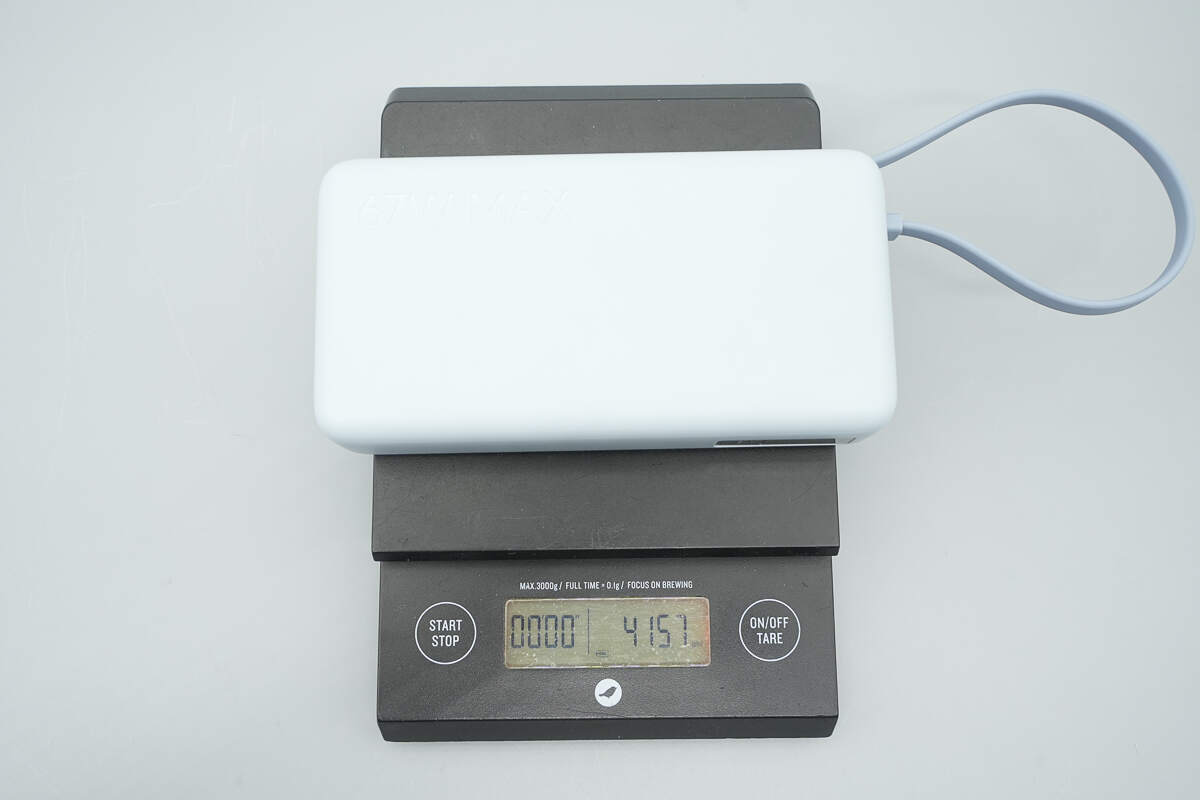

另外测得充电宝净重约为416g。

测得USB-C自带线输出支持PD3.0、PPS、QC5、DCP充电协议。

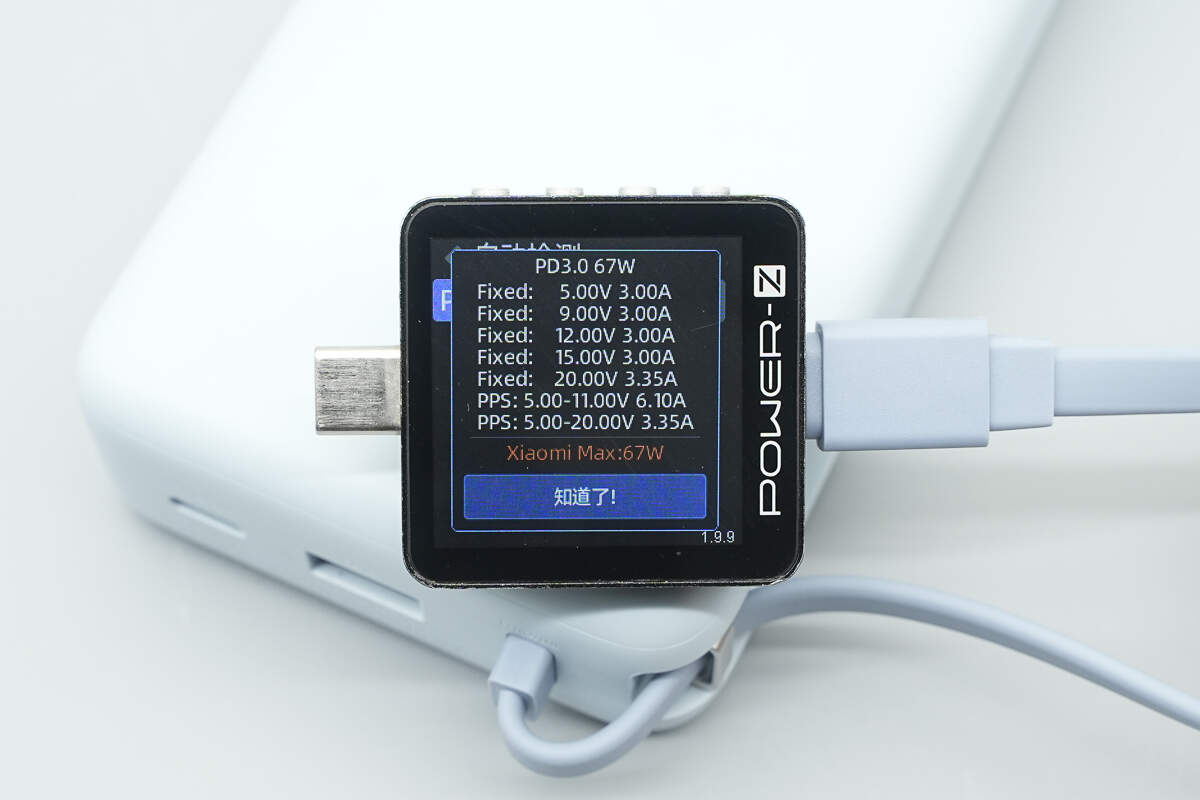

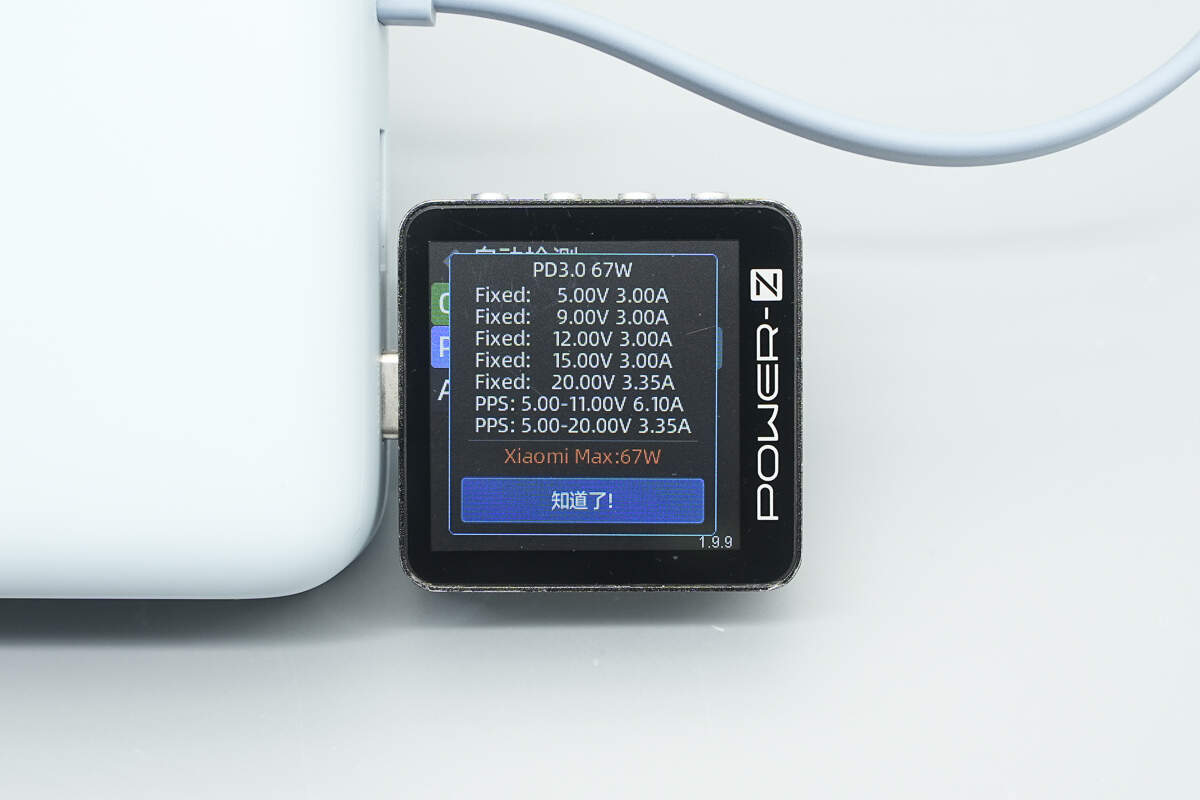

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-11V6.1A、5-20V3.35A两组PPS电压档位，并且还支持小米67W澎湃秒充。

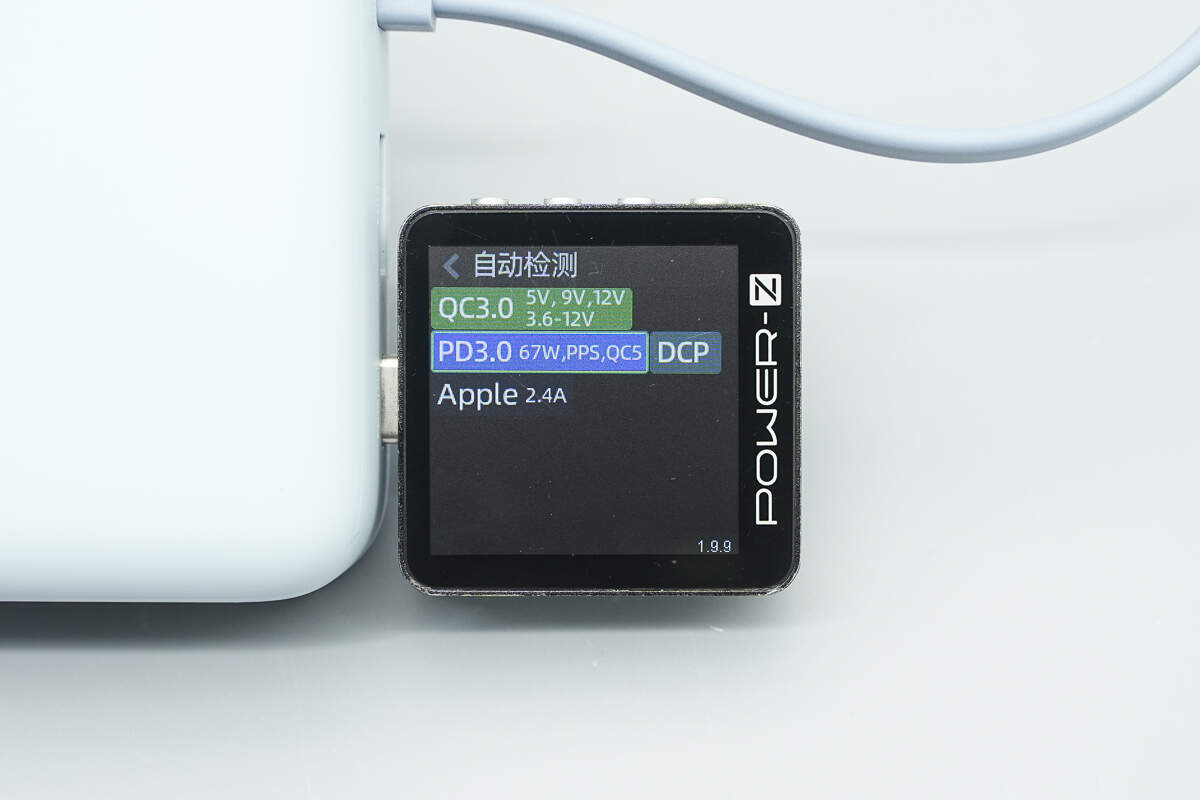

测得USB-C口支持QC3.0、PD3.0、PPS、QC5、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C口同样具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-11V6.1A、5-20V3.35A两组PPS电压档位，此外也支持小米67W澎湃秒充。

最后测得USB-A口支持QC3.0、DCP、Apple 2.4A充电协议。

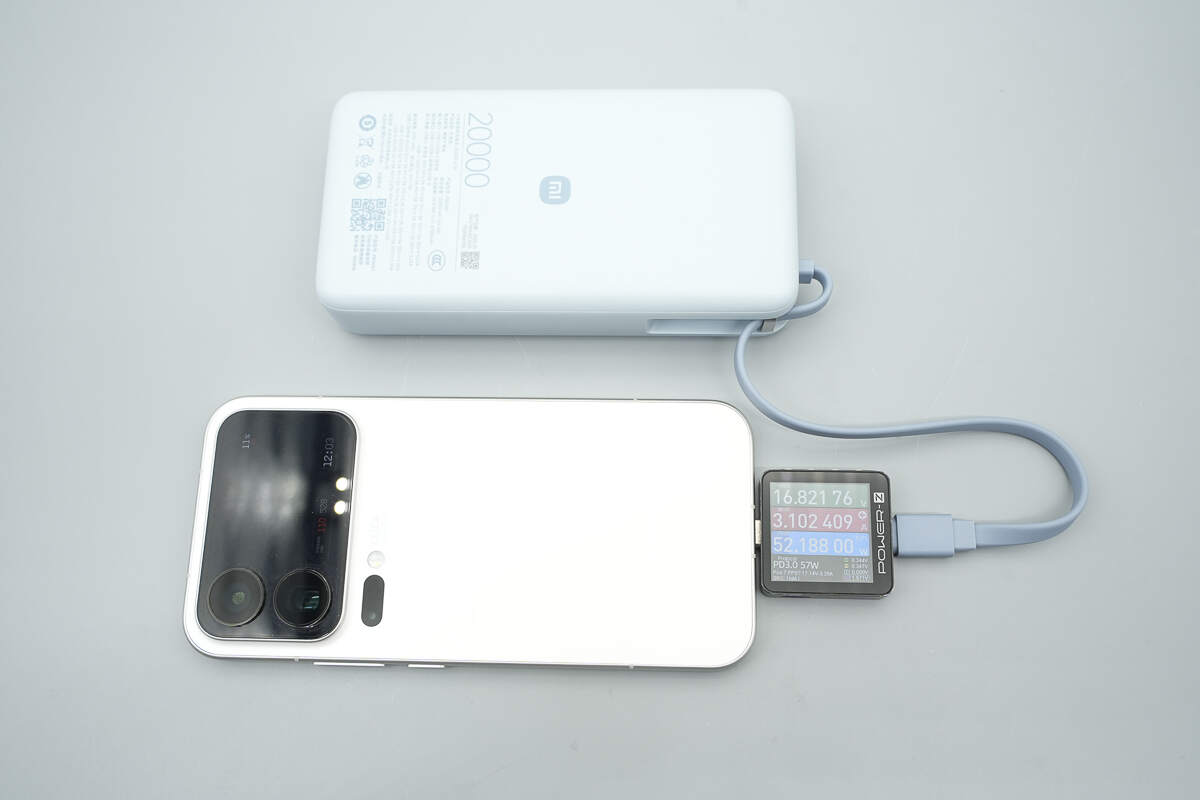

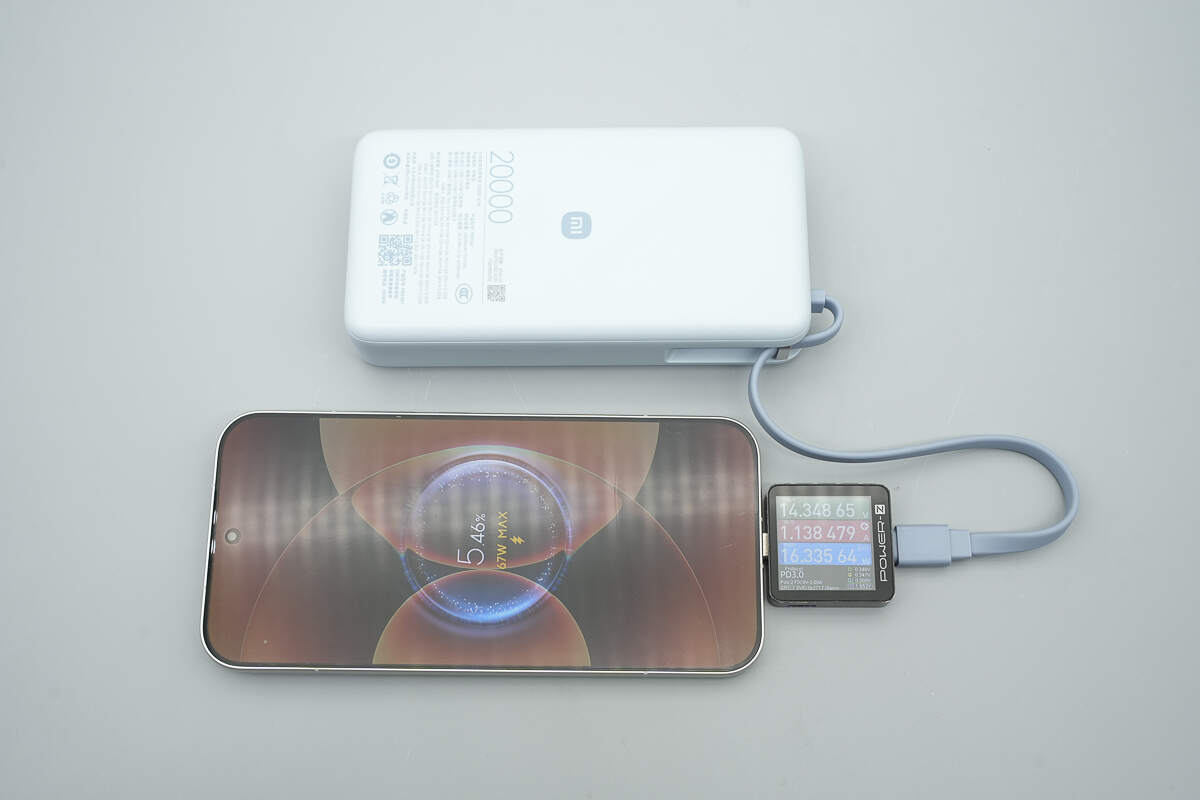

使用充电宝USB-C自带线给小米17 Pro Max充电，成功开启小米67W澎湃秒充。

当充电功率爬升到稳定状态，测得功率为52.19W。

小米67W自带线数显充电宝拆解

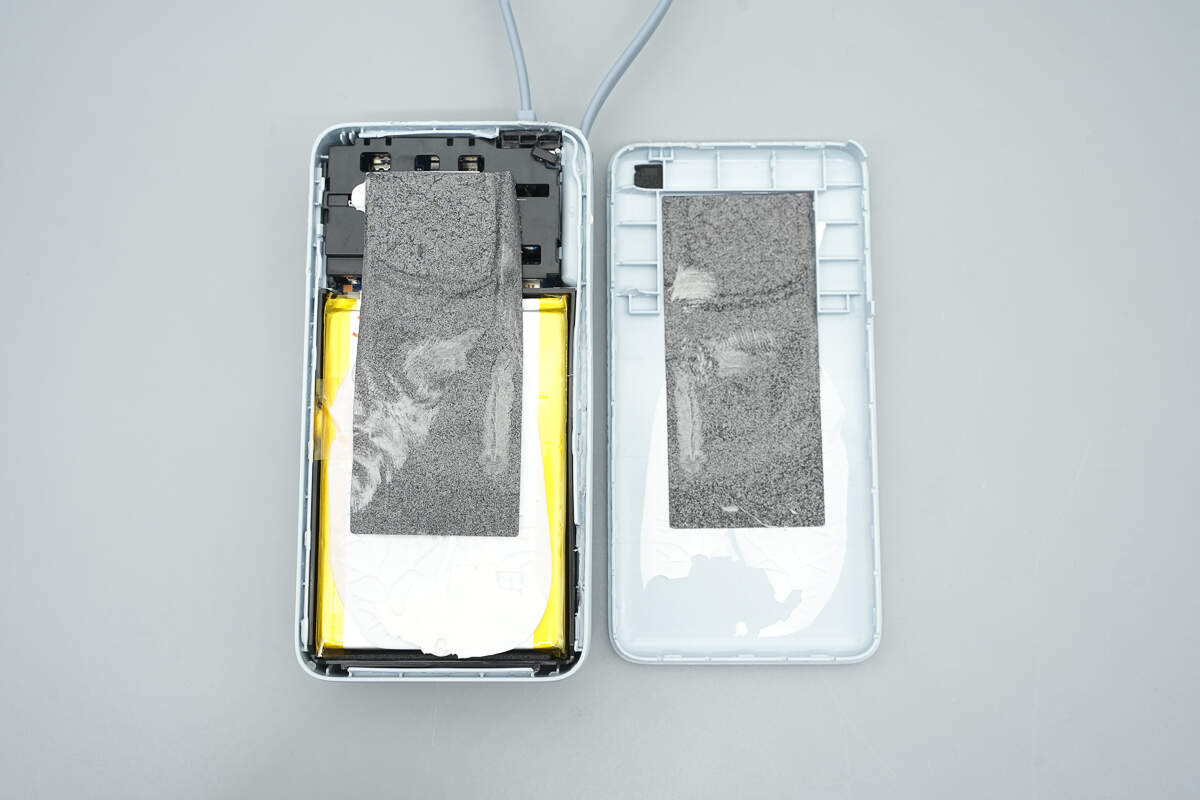

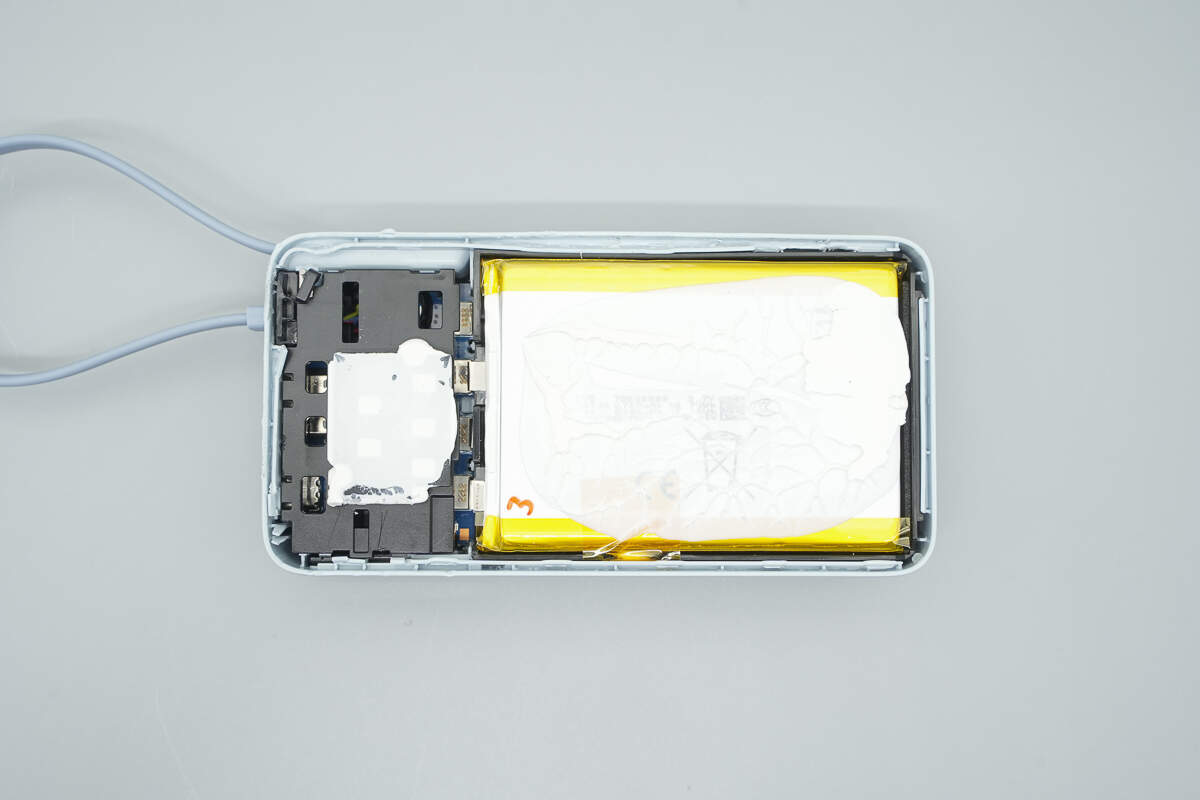

将机身外壳打开，壳体内侧粘贴石墨散热贴纸以及打胶帮助电芯散热。

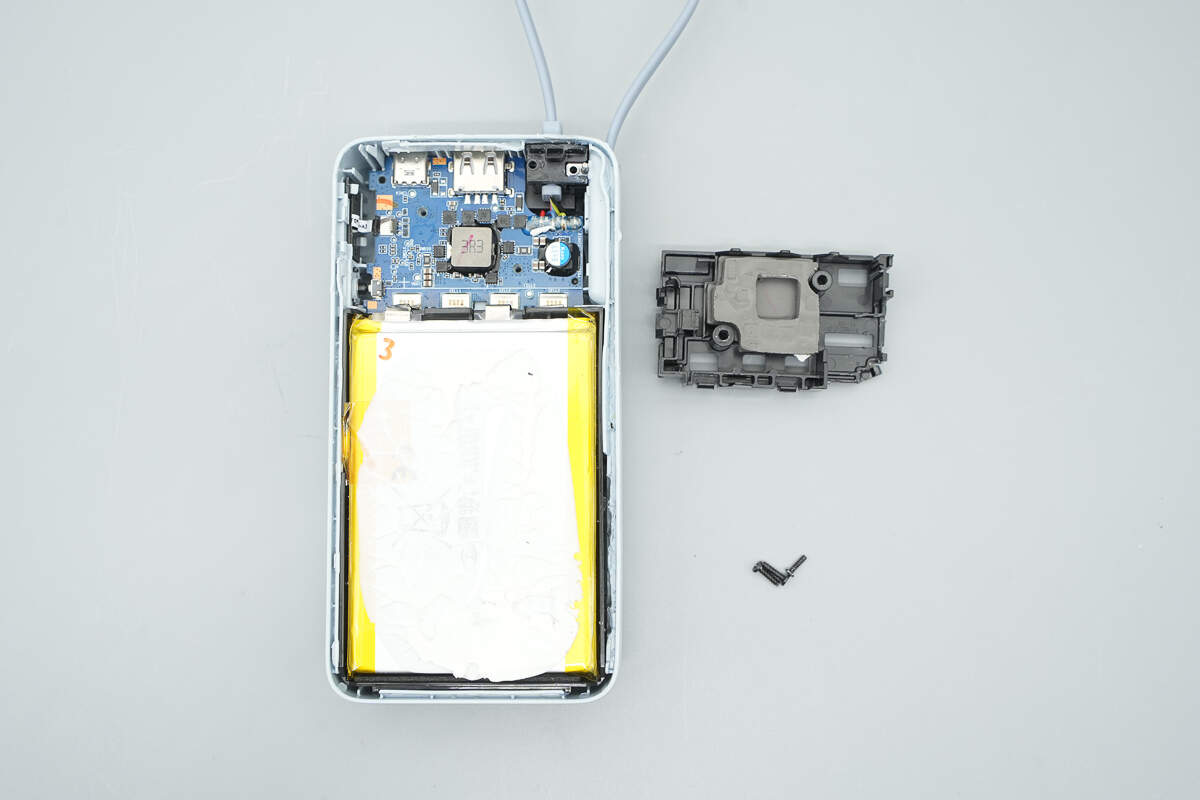

撕掉石墨散热贴纸，PCB板上覆盖塑料板，电芯以及塑料板均打胶材料。

拆下塑料板，内侧对应PCB板上电感区域处设有导热垫。

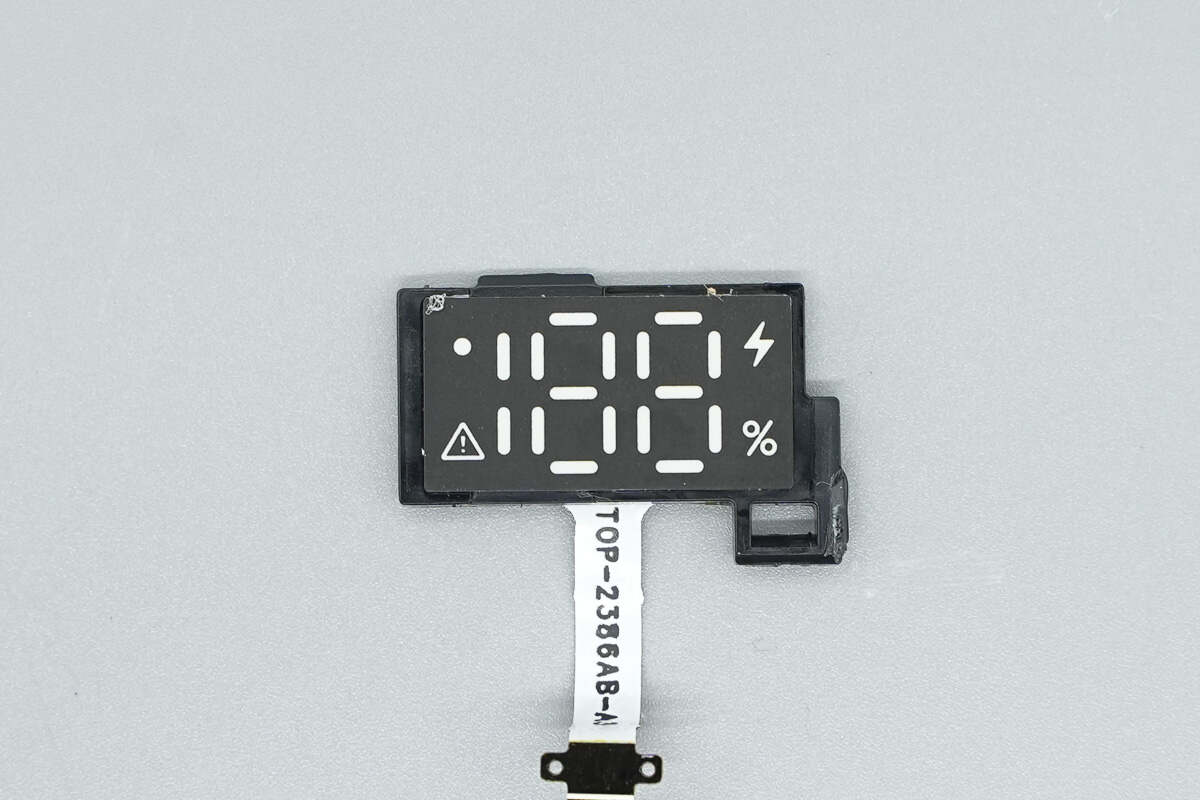

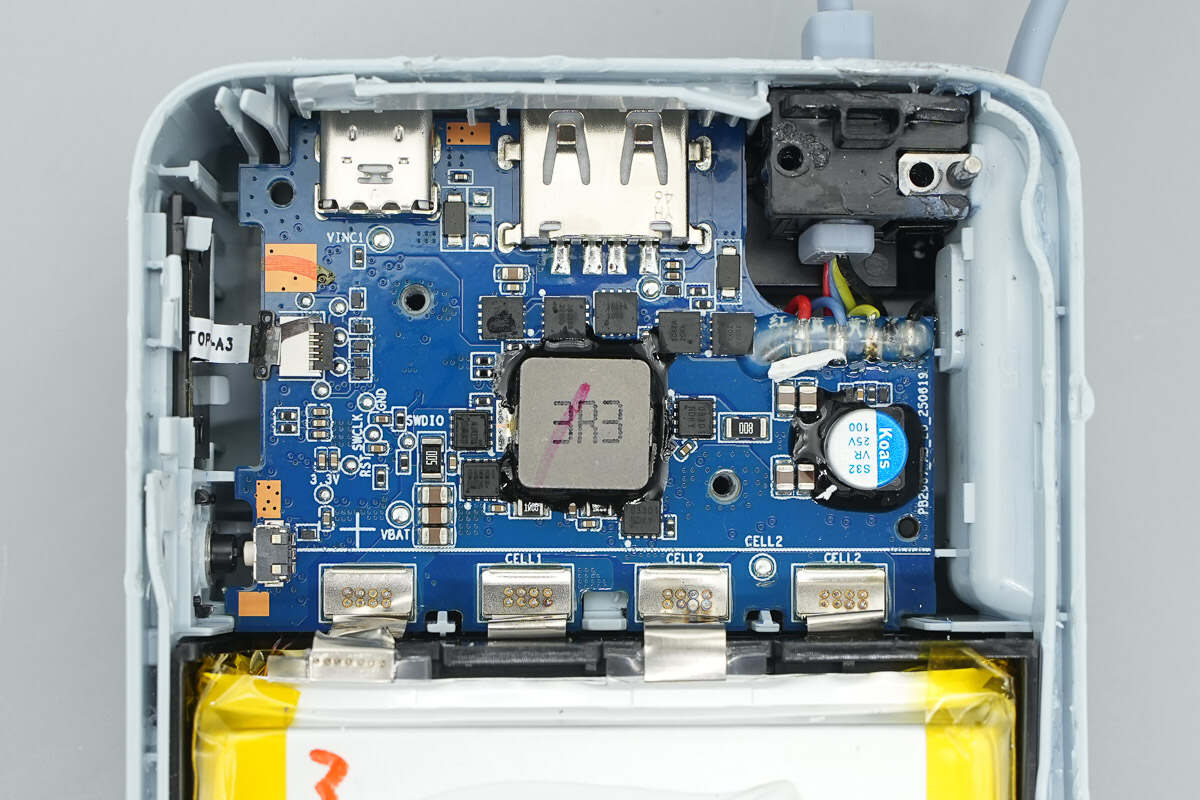

电芯与PCB板镍片点焊连接，侧边数显屏采用排线插拔式连接。

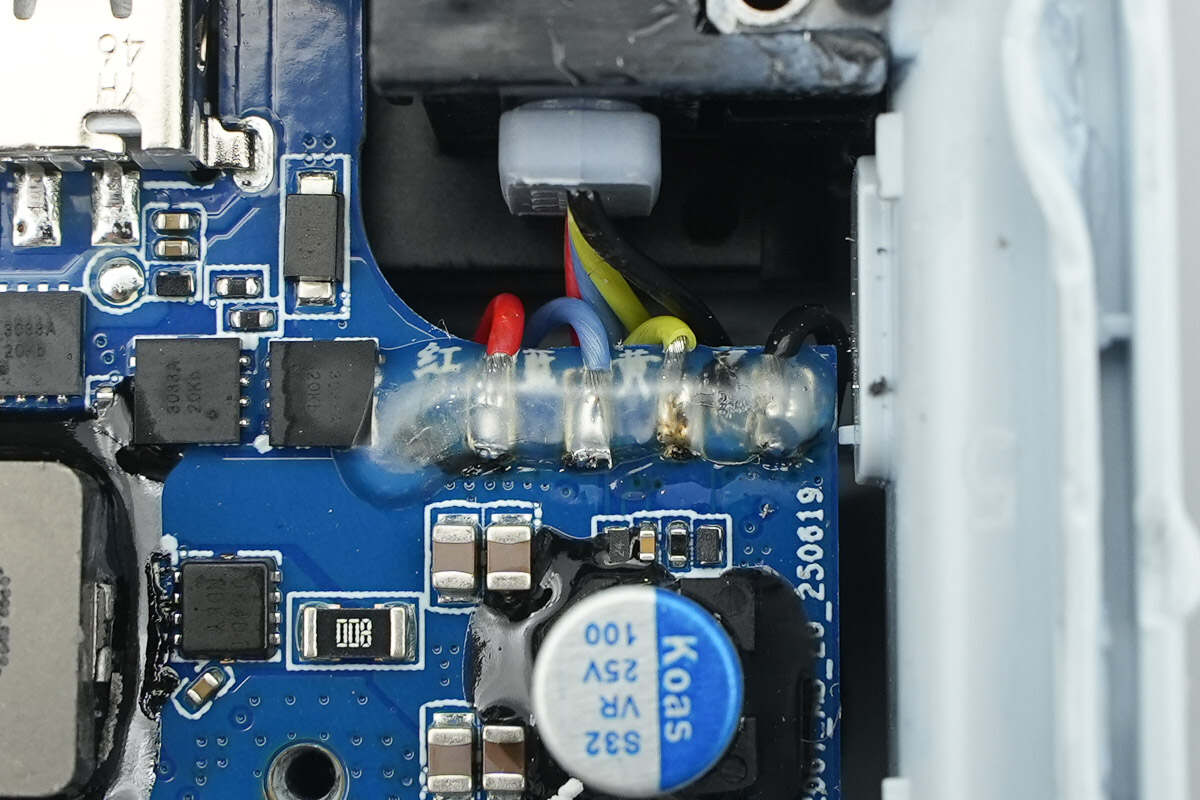

USB-C自带线线芯焊接处打胶水保护。

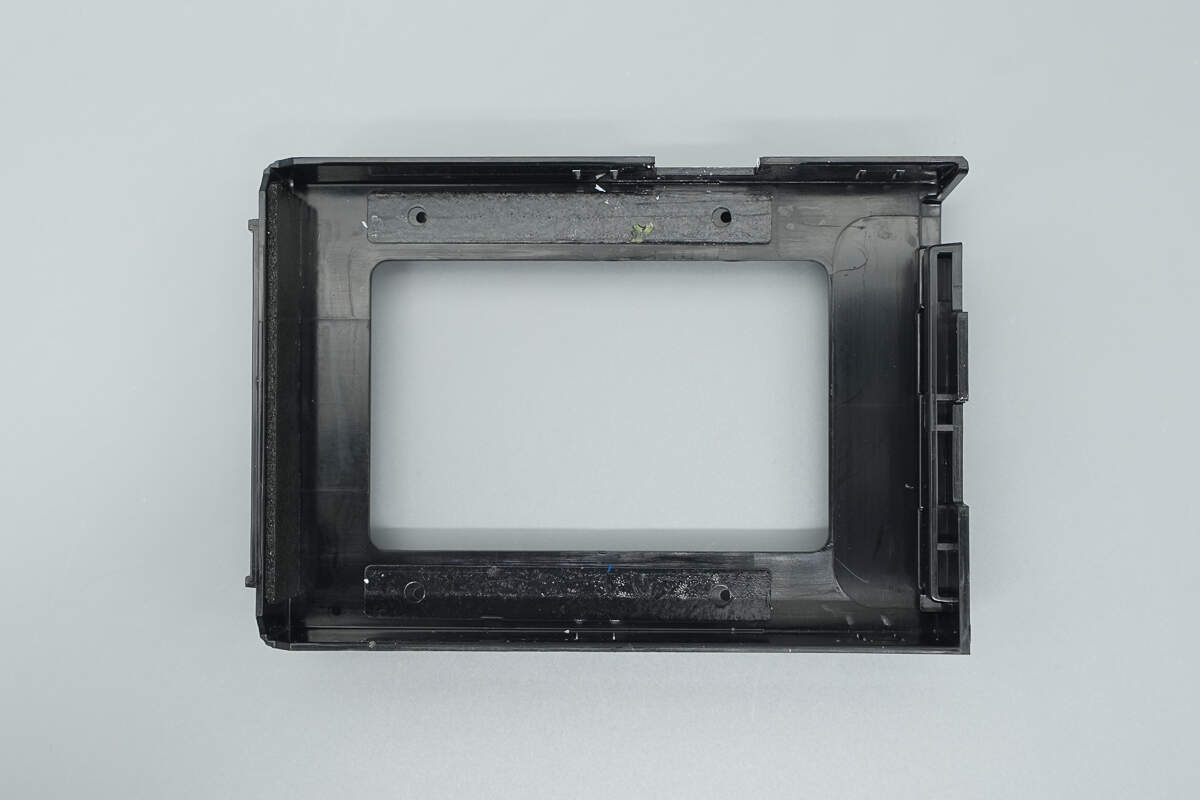

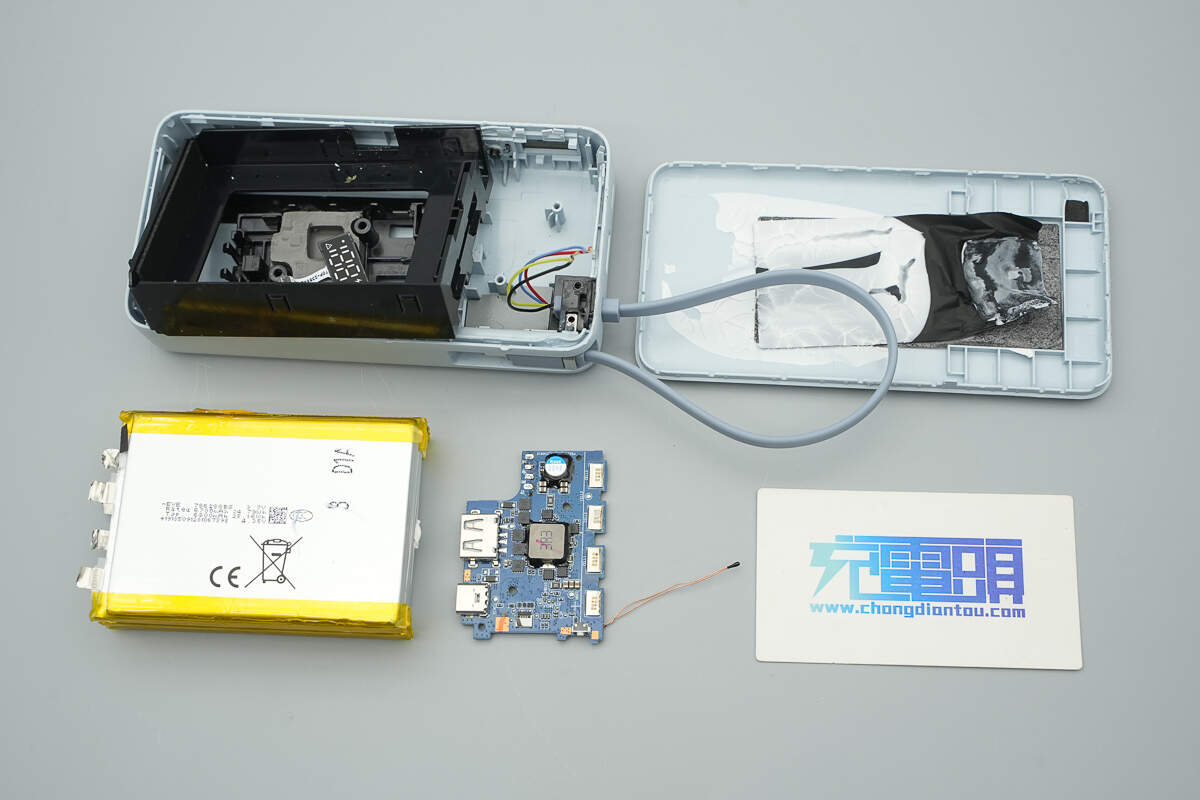

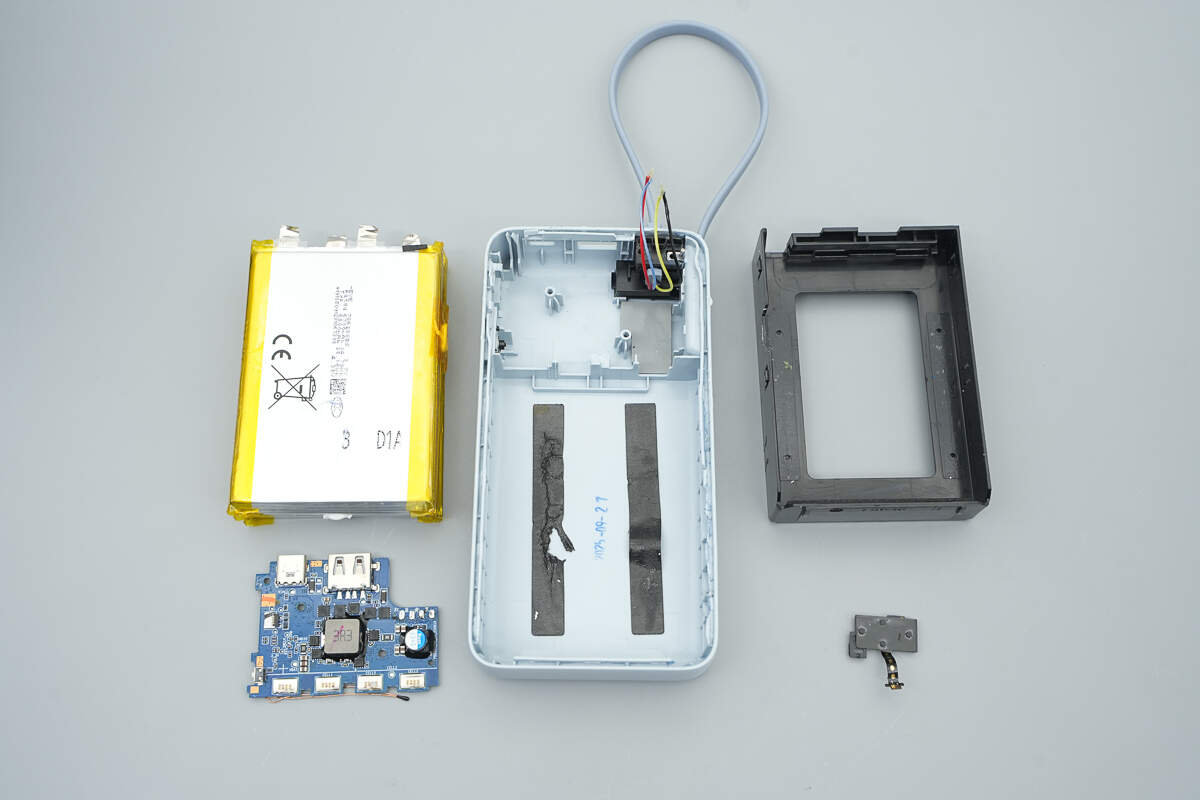

将电芯和PCB板取出分离，电芯外套塑料框进行保护。

塑料框内粘贴泡棉对电芯进行保护。

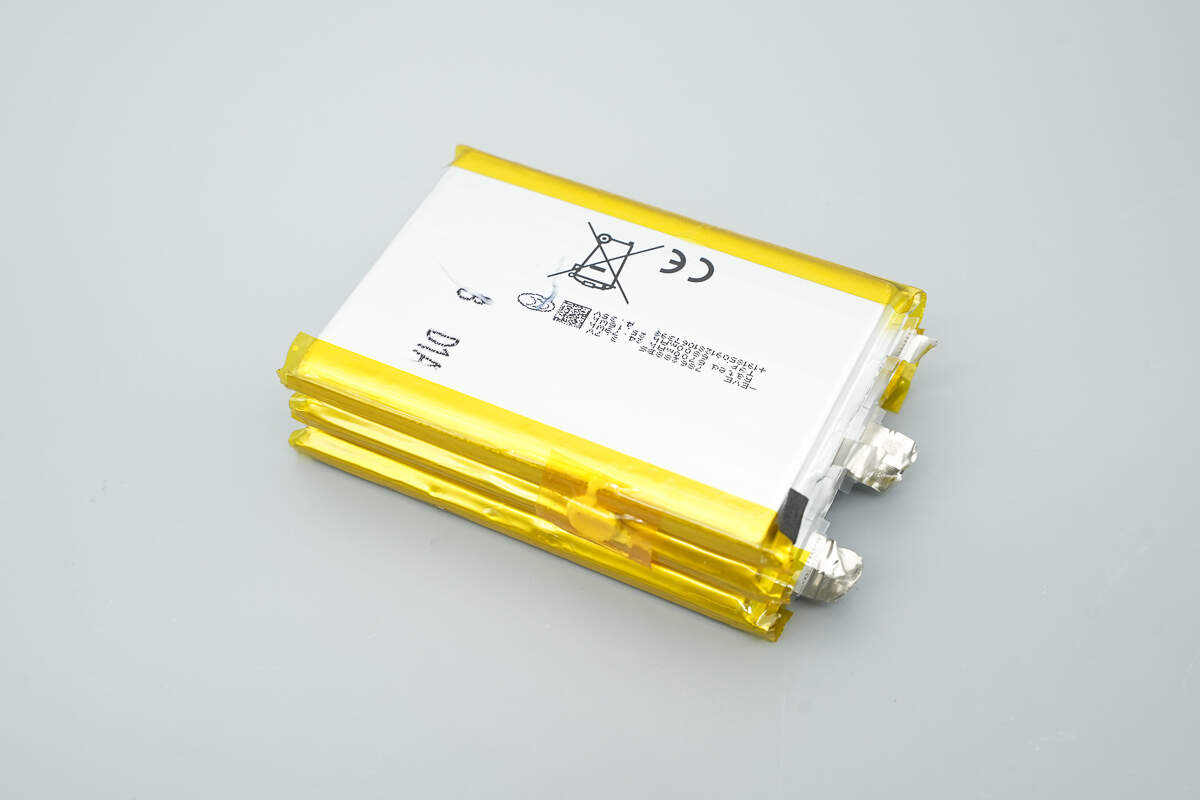

充电宝内部电池组由三块聚合物锂电池堆叠组成。

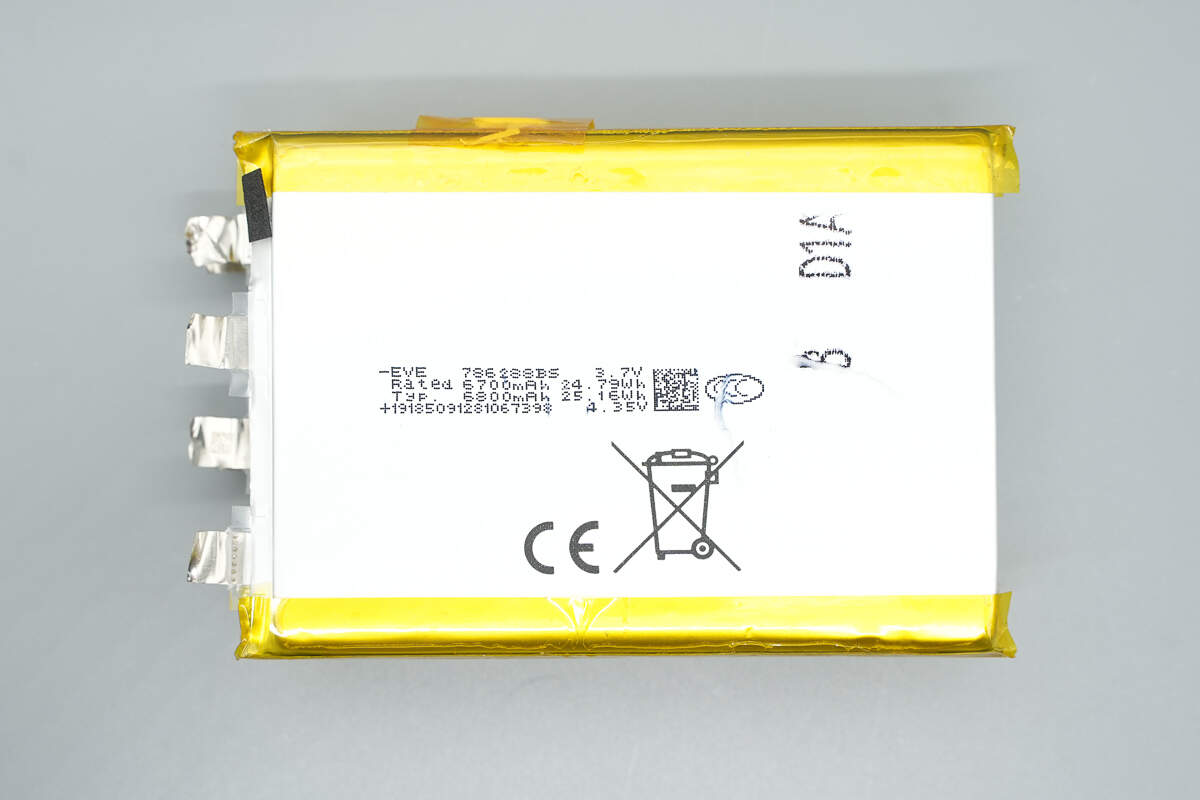

三块电芯来自EVE亿纬锂能，型号786588BS，额定电压3.7V，单块额定容量为6700Ah，额定能量24.79Wh，典型容量6800mAh，典型能量25.16Wh，充电限制电压4.35V，并且通过了国家CCC强制认证以及CE认证。

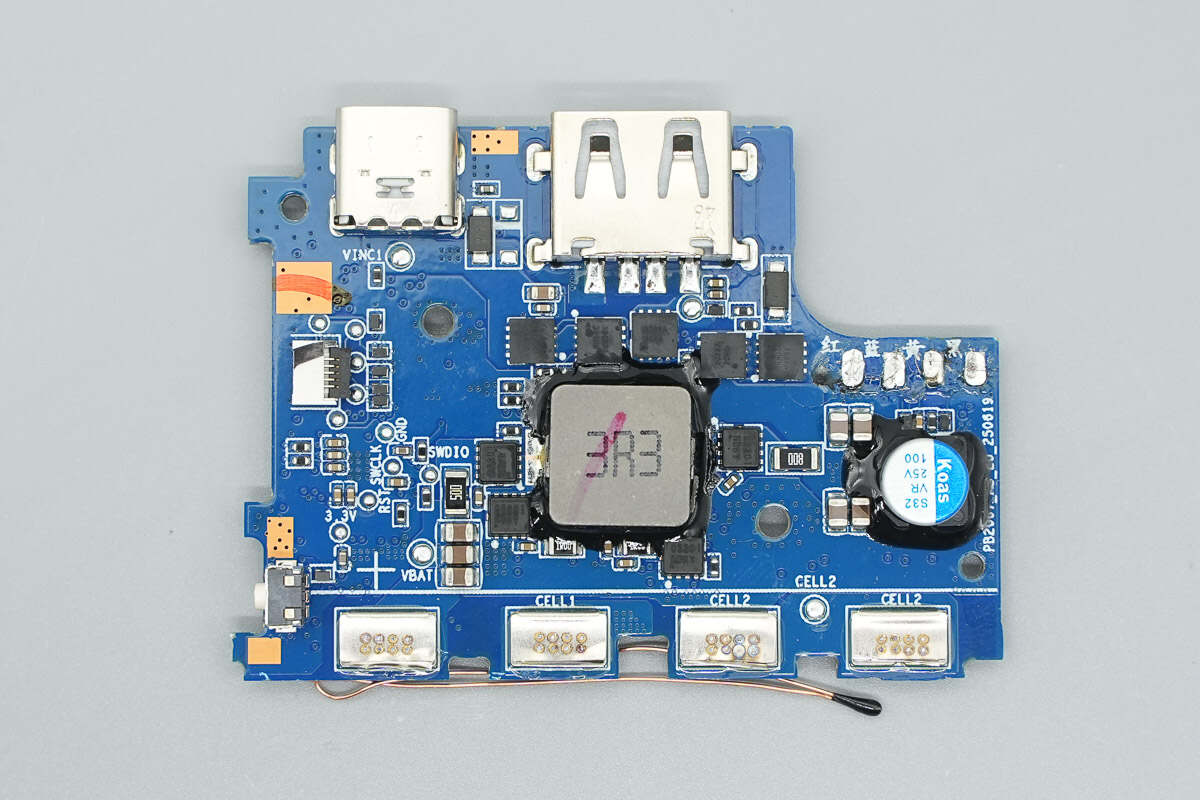

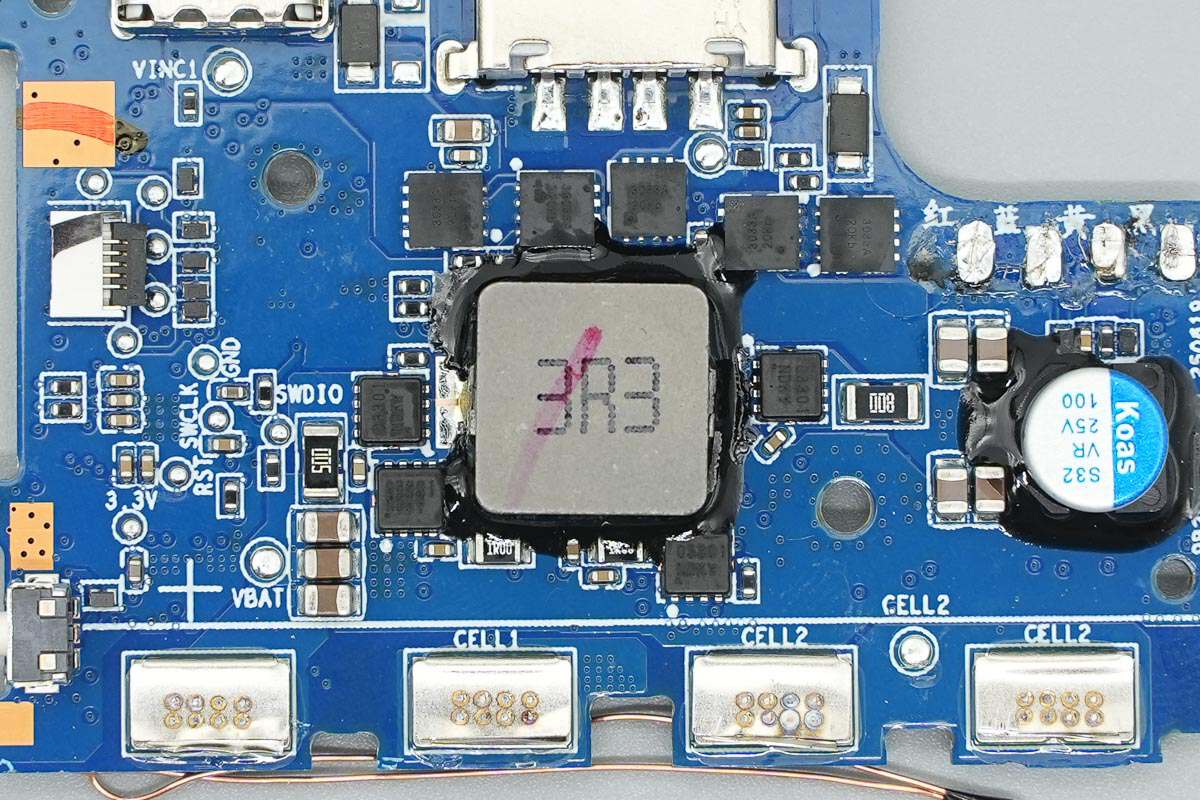

PCB板正面设有同步升降压开关管、升降压电感、VBUS开关管以及滤波固态电容，电感、电容打胶加固。

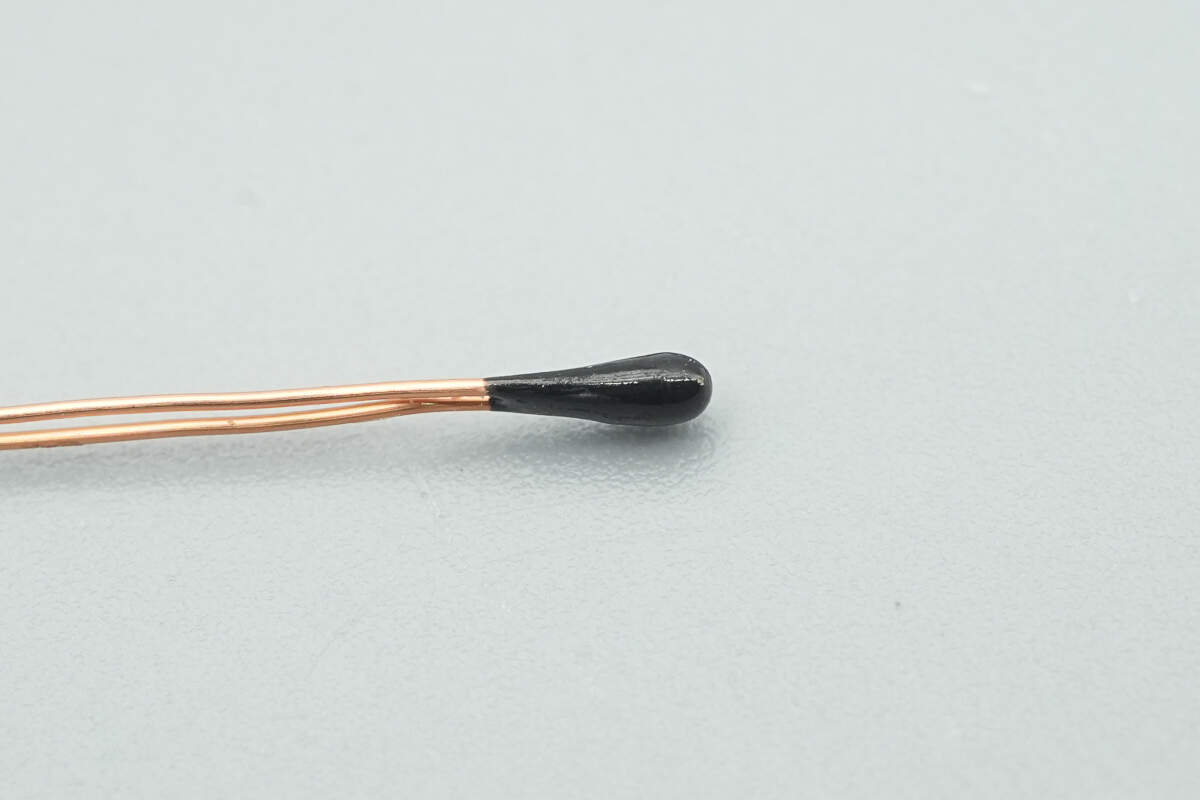

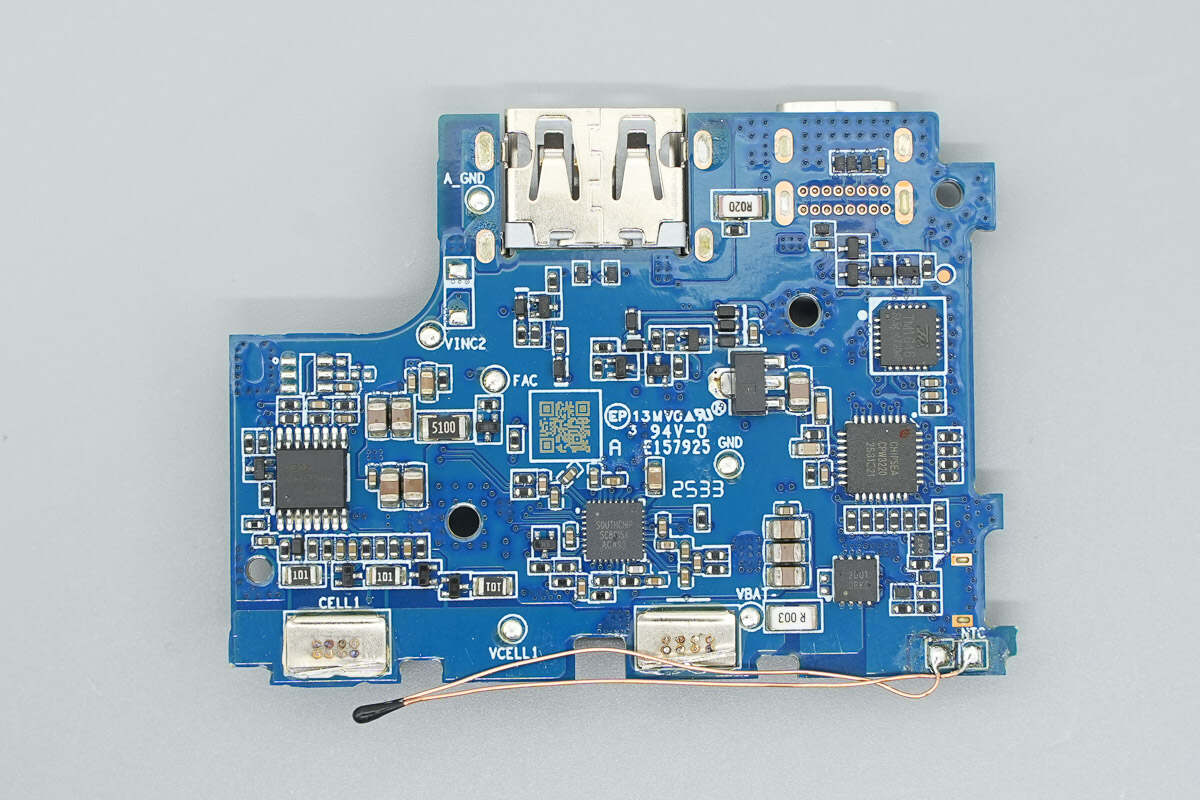

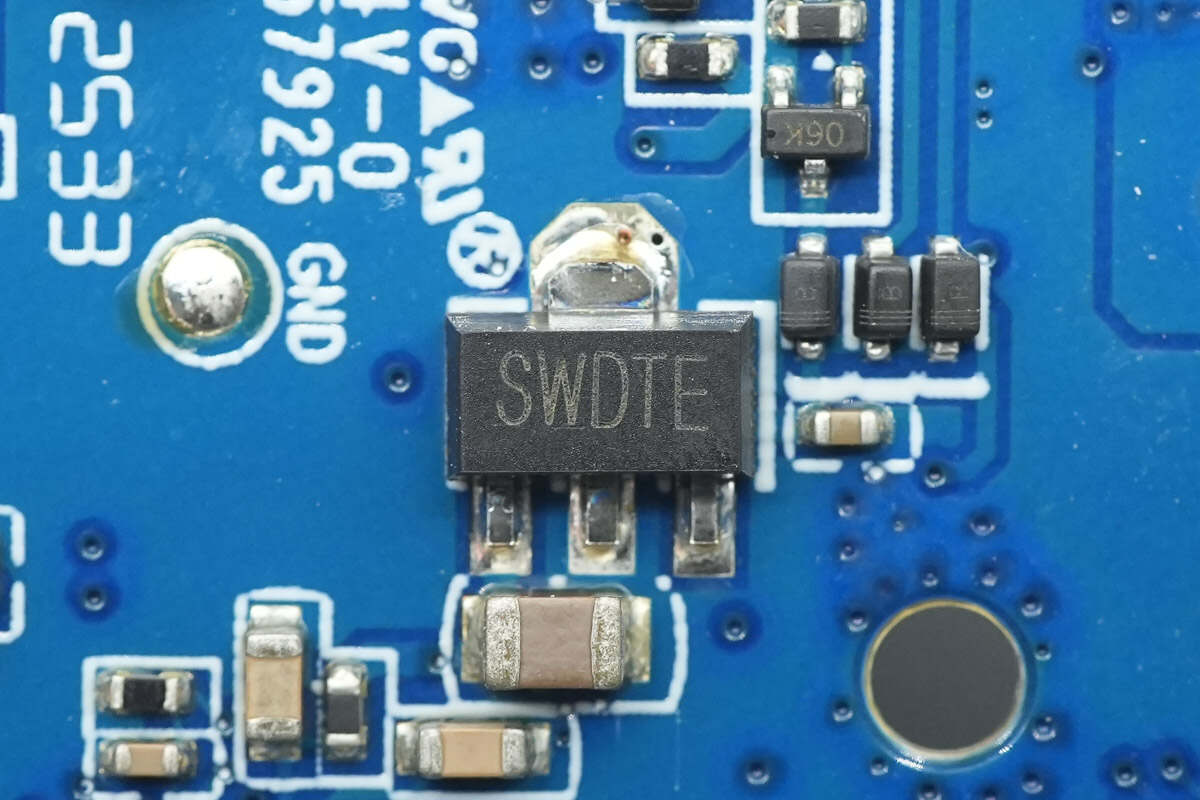

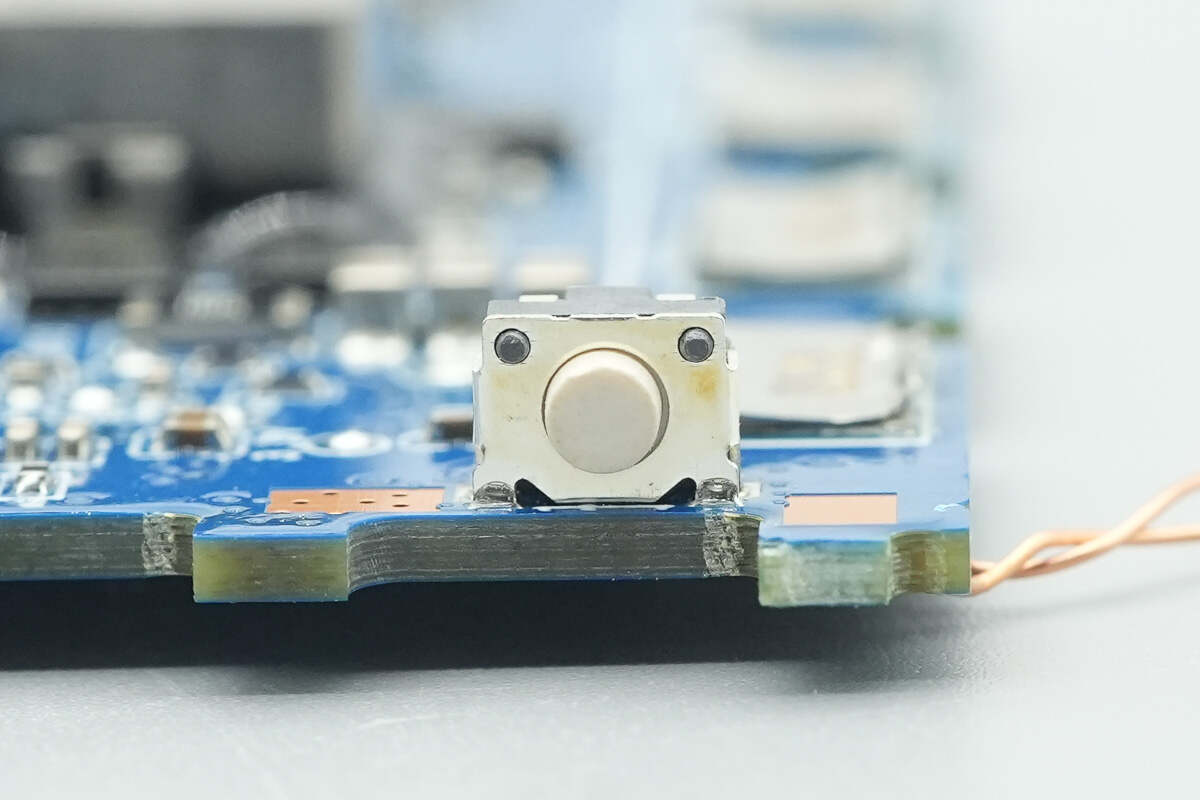

另一面设有锂电保护芯片、锂电保护管、同步升降压控制器、协议芯片和MCU，并且焊接有热敏电阻用于监控电芯温度。

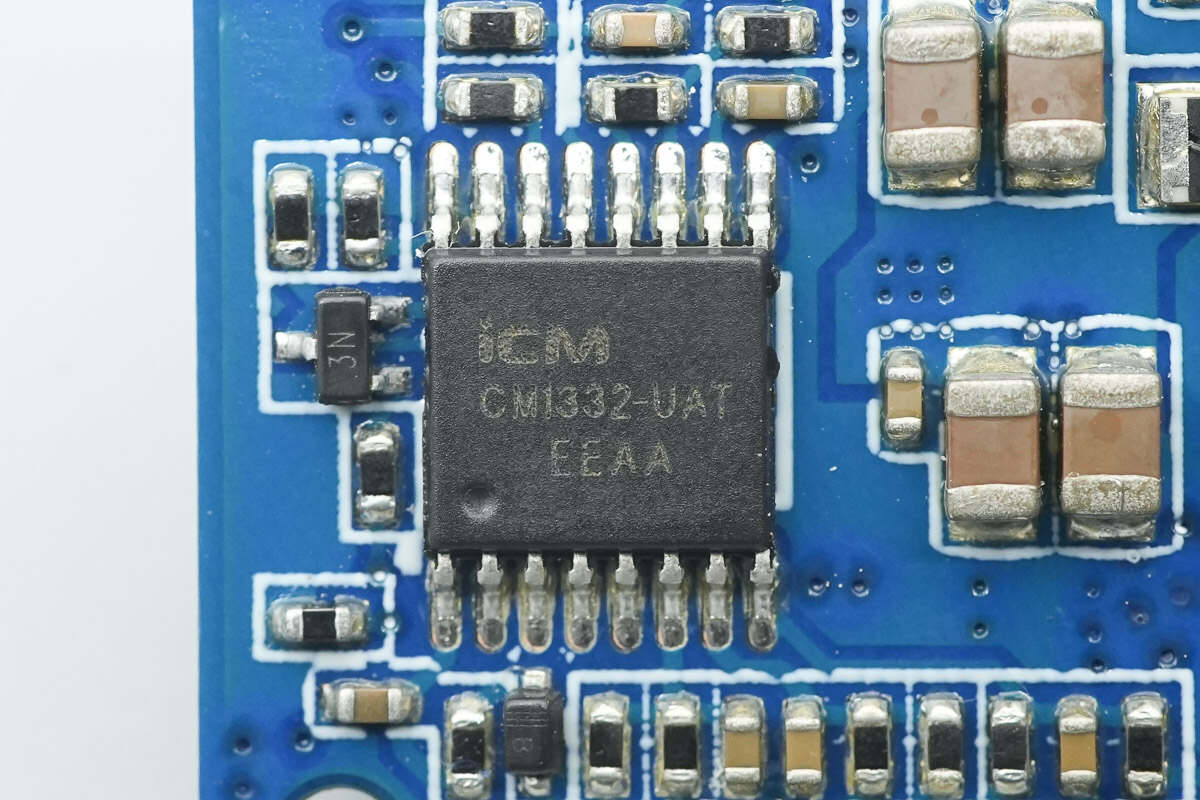

锂电保护芯片来自创芯微，型号CM1332-UAT，这是一款专用于3串锂/铁/钠电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

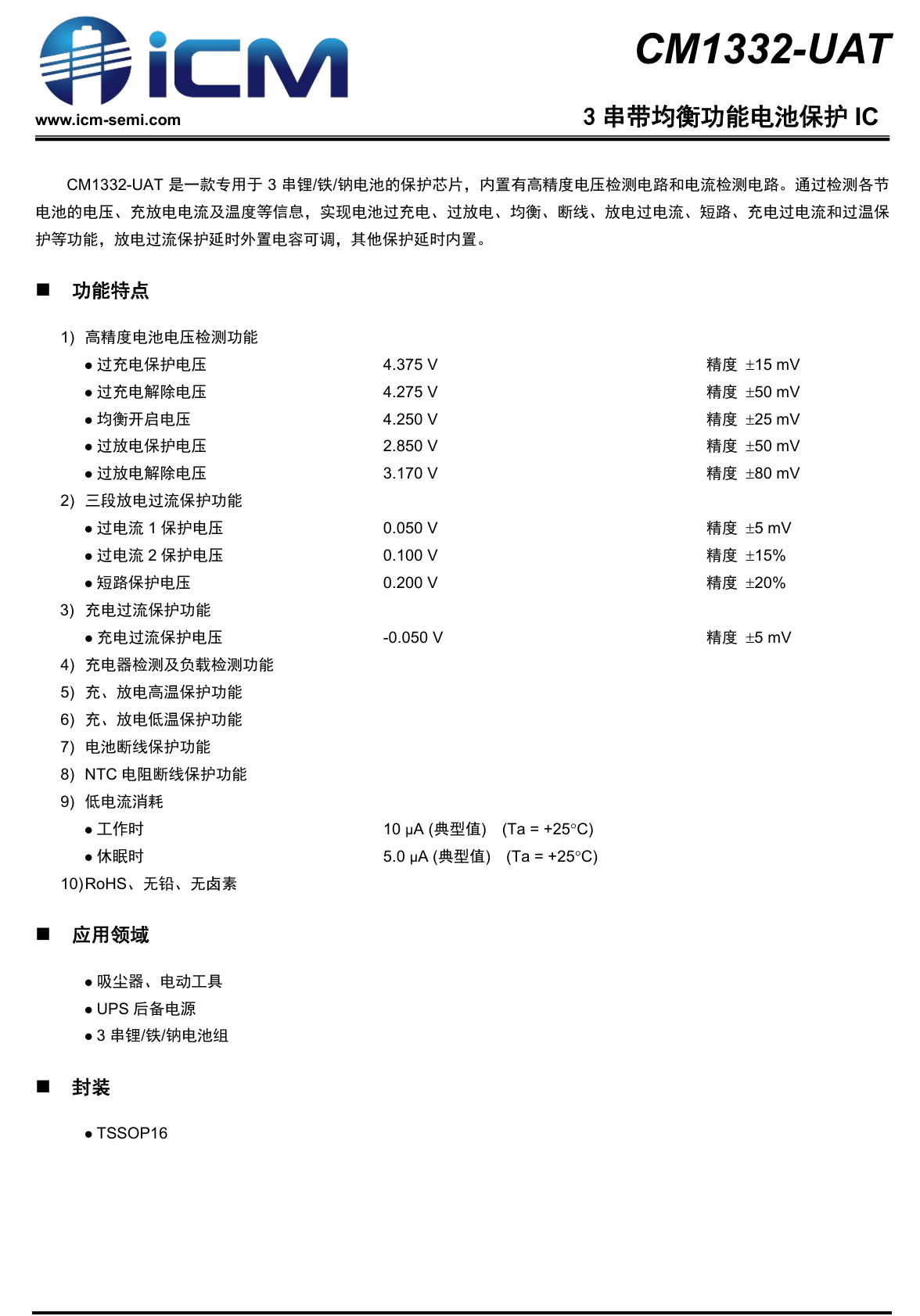

创芯微CM1332-UAT资料信息。

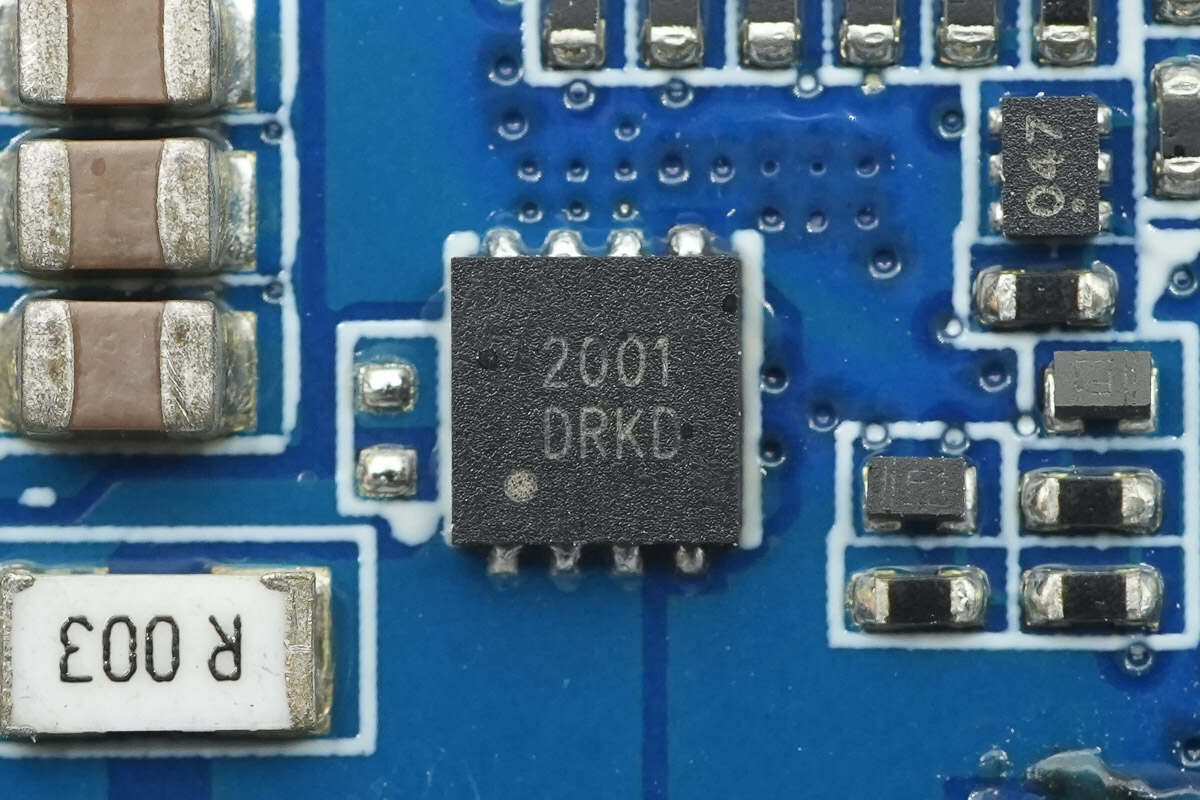

锂电保护管丝印2001。

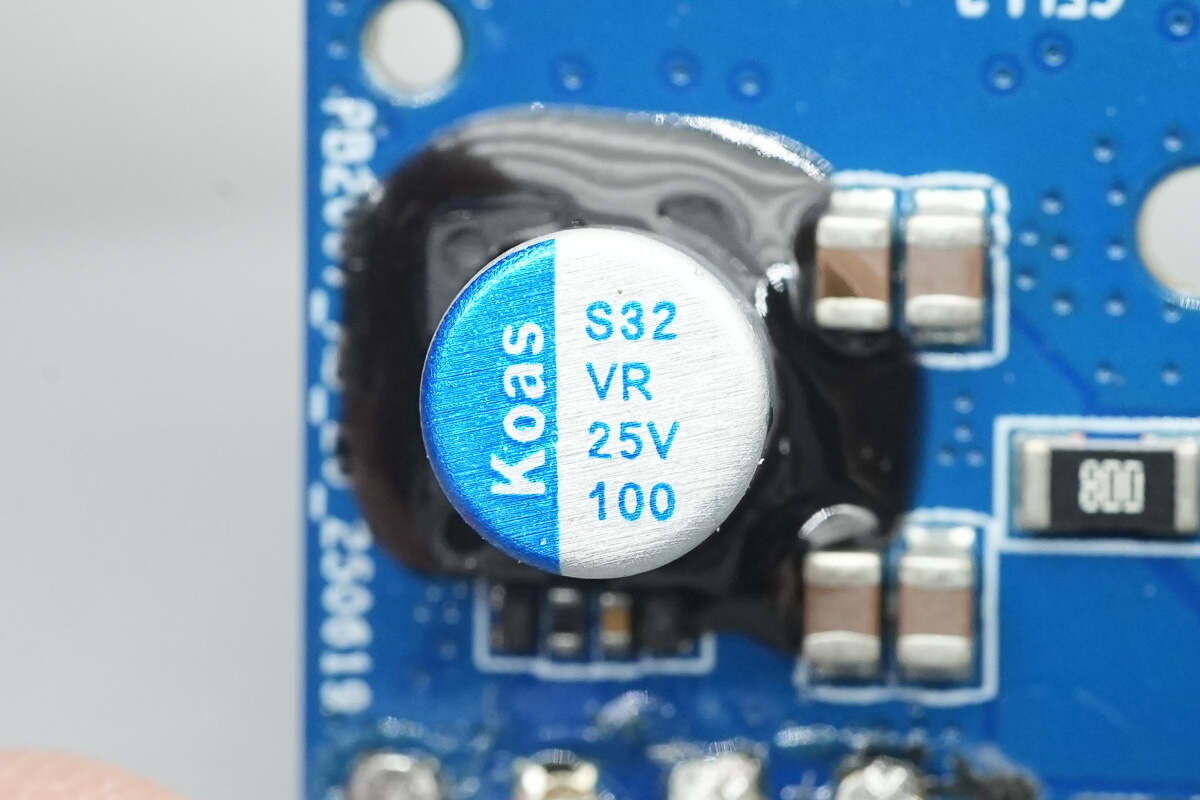

滤波固态电容来自东佳，规格为25V100μF。

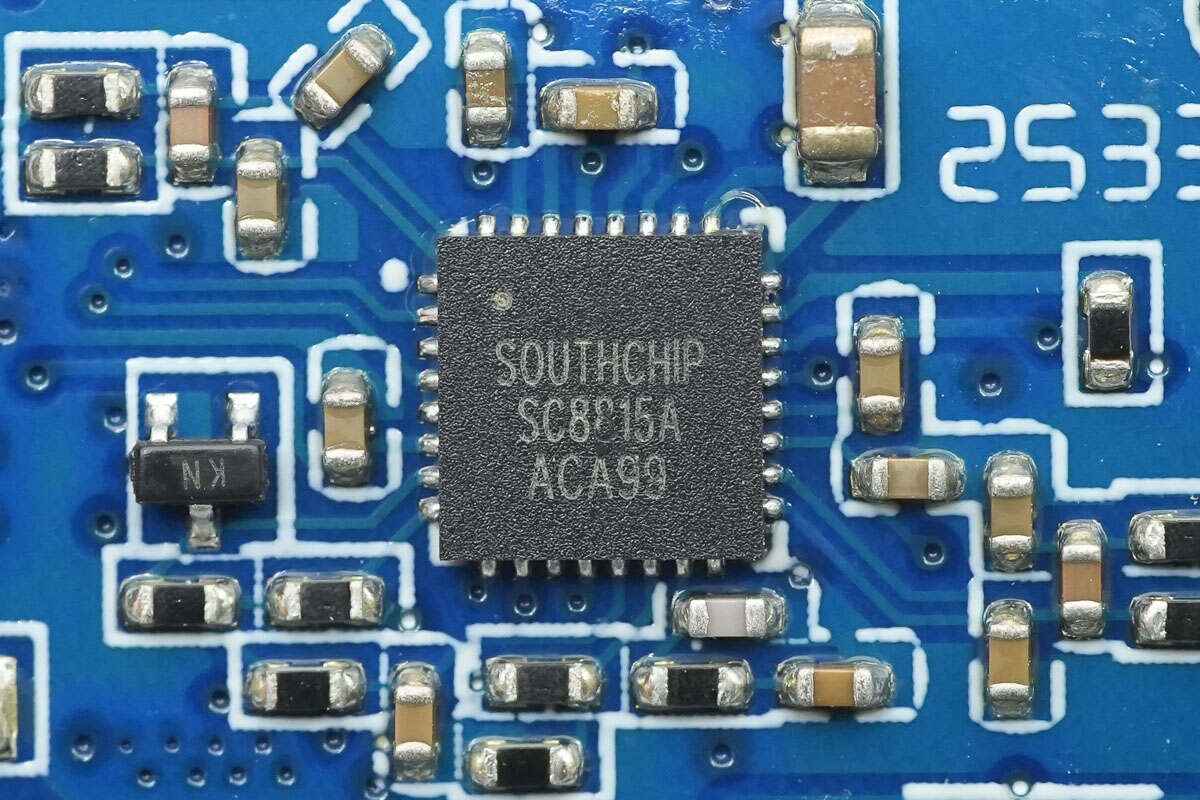

同步升降压控制器来自南芯科技，型号SC8815A，是一颗高效双向同步升降压控制器，支持1-6节电池充电，支持36V工作电压。芯片支持完整的锂电池充电管理，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制参数均可由I2C总线控制。

SC8815A内置10位ADC，具备充电状态指示，支持自动适配器插入和负载插入检测，具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。芯片采用QFN32封装，适用于PD快充移动电源，USB-C集线器，工业电源应用。

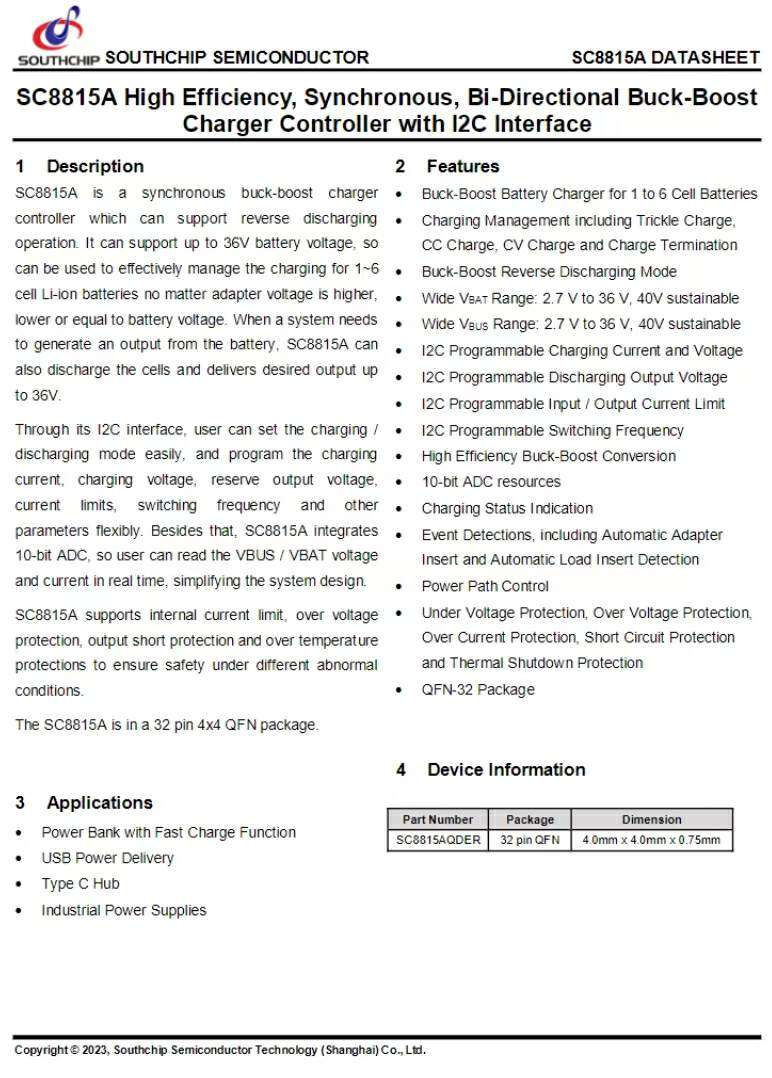

南芯科技 SC8815A 资料信息。

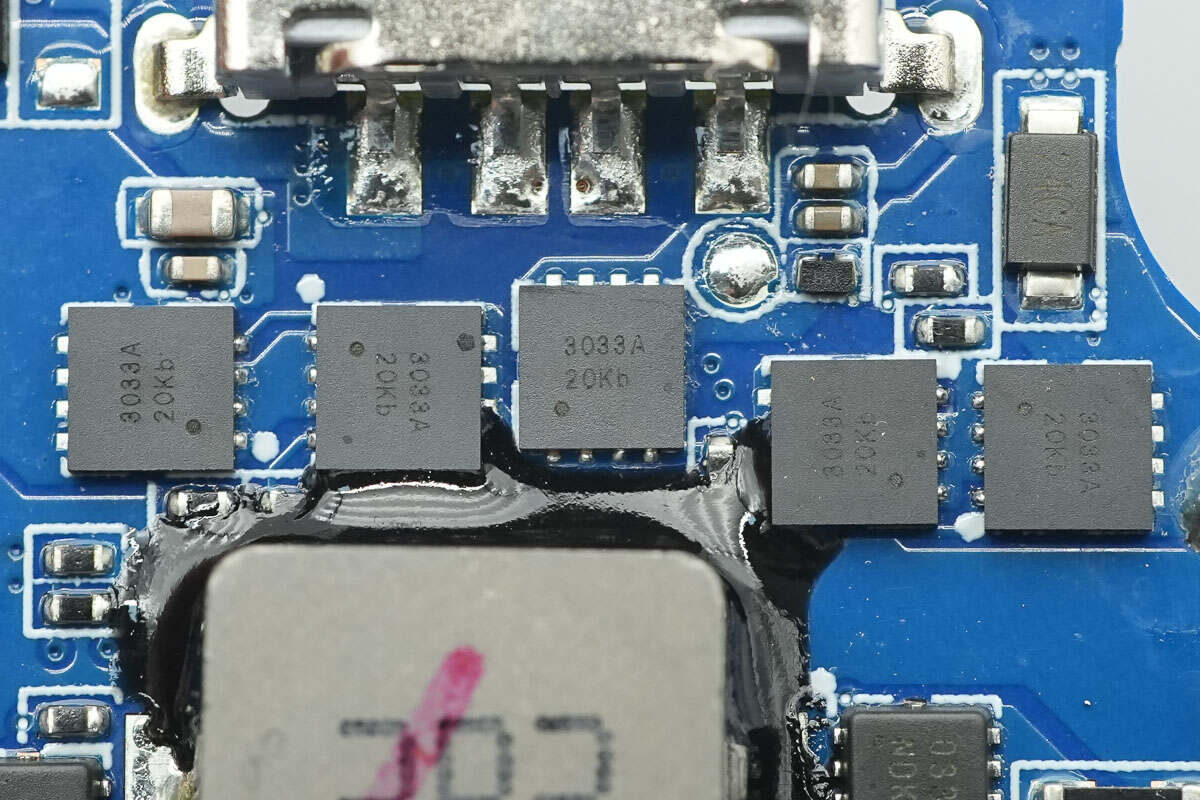

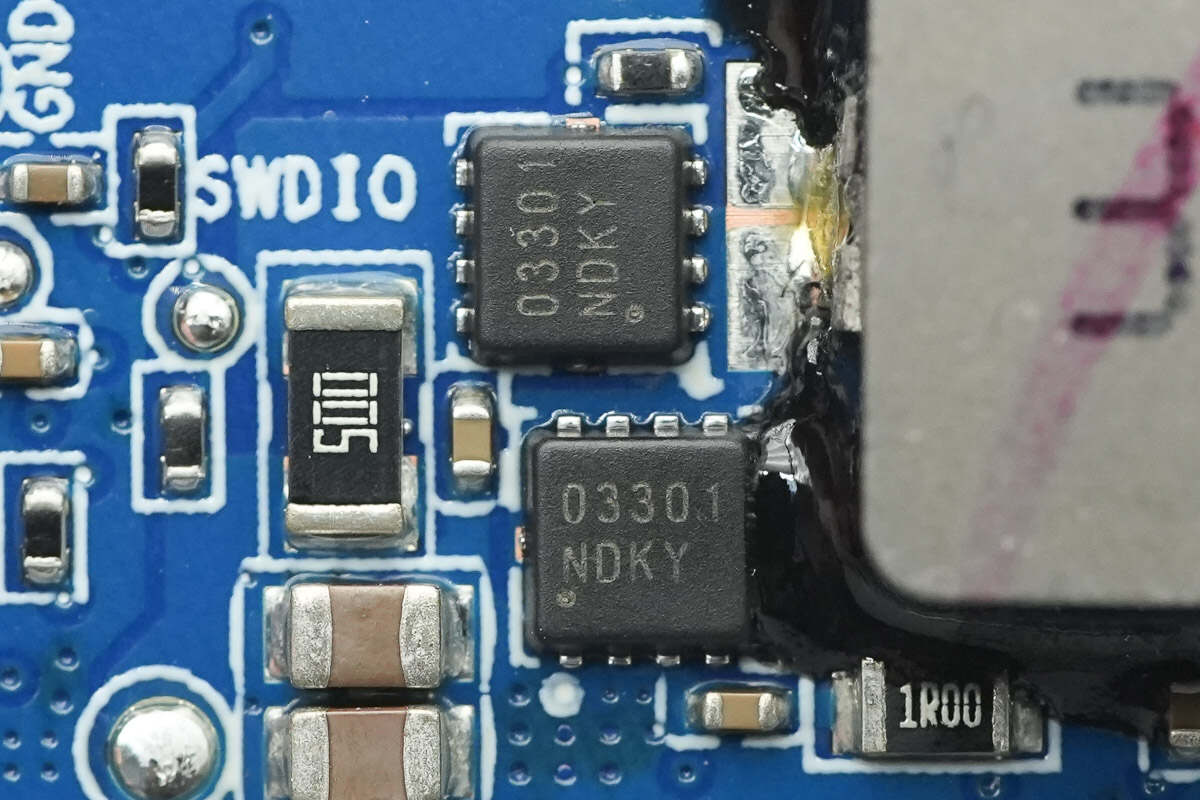

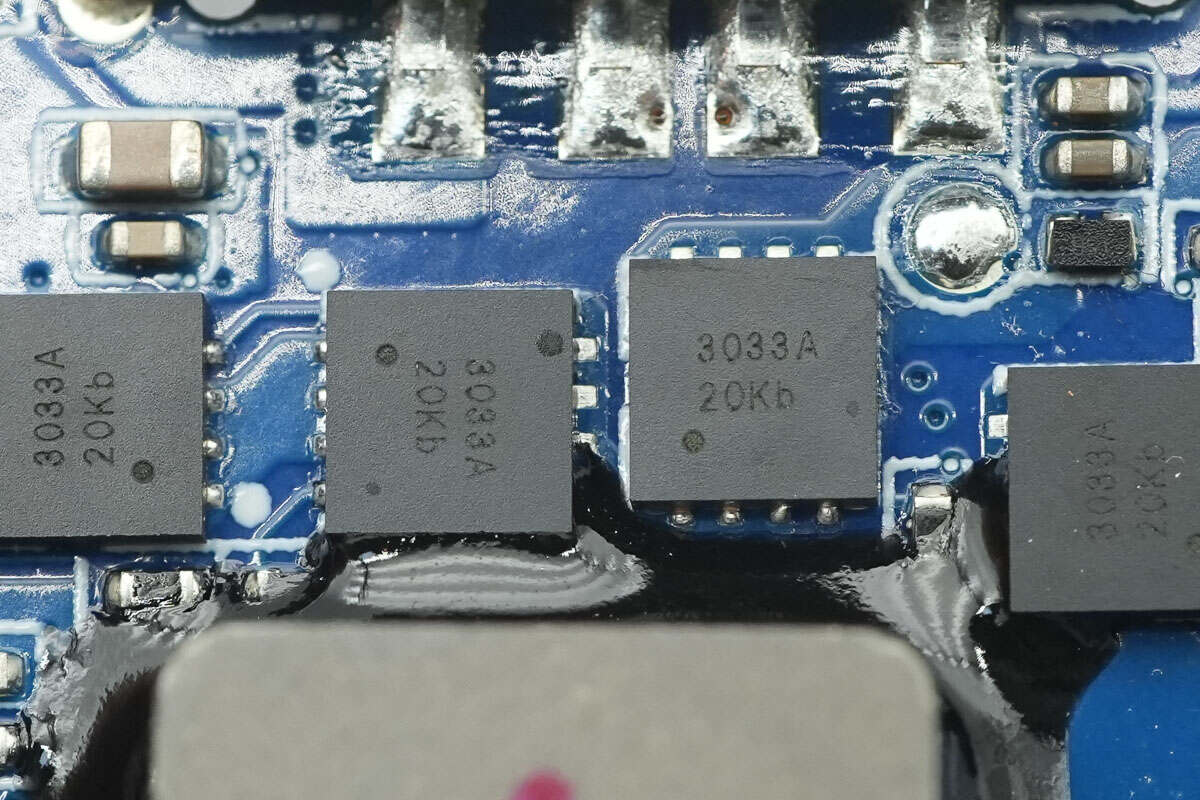

四颗同步升降压开关管料号全部一样。

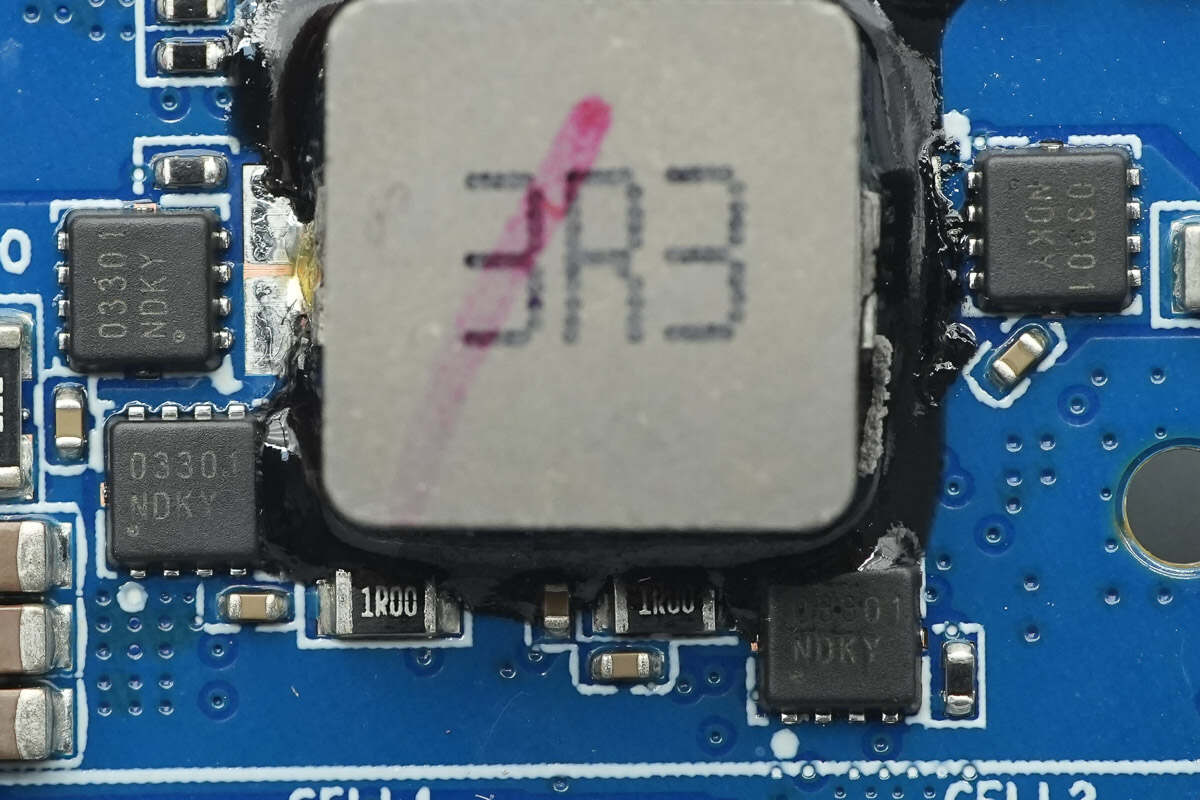

同步升降压开关管采用韦尔WNM03301D，NMOS，耐压30V，导阻4.3mΩ，采用PDFN3.3*3.3-8L封装。

升降压电感打胶加固。

芯海科技CPW3220系列是适用于电池双向应用的USB Type-C和USB PD控制器，集成了两路独立的Type-C CC和USB PD功能，Load Switch Driver，USB BC1.2。同时还集成了多种手机的快充协议，以增强终端设备的充电兼容性，可应用于移动电源、电动工具等领域，轻松一颗芯片实现双Type-C口解决方案。
